Содержание

Электротехнические термины

От АСКУЭ до ЯКНО…

Очень часто профессионалы в электротехнике используют разного рода сокращения и аббревиатуры, не понятные обычному пользователю. Для многих это становится серьезным препятствием для освоения своей предметной области.

Мы постараемся собрать в одном месте и дать расшифровки основных сокращений электротехнических наименований, относящихся к оборудованию 6-10 и 35 кВ, а также и привести их синонимы. Надеемся, что этот небольшой словарь будет постоянно пополняться.

Термины, имеющие двоякое толкование, снабжены дополнительными комментариями.

  • АВР — автоматический ввод резерва
  • АПВ — автоматическое повторное включение (см. реклоузер)
  • АСКУЭ — автоматизированная система коммерческого учета электроэнергии (см. ПКУ)
  • БСК — батарея статических конденсаторов (см.
    УКРМ)
  • ВА — выключатель автоматический
  • ВВ — выключатель вакуумный (см. реклоузер)
  • ВЛ — воздушная линия (электропередачи)
  • ВН — высшее (высокое) напряжение
  • ВН — выключатель нагрузки (см. выключатели нагрузки)

    • ВНА — выключатель нагрузки автогазовый
    • ВНР — выключатель нагрузки ручной
  • ВРУ — вводное распределительное устройство
  • ДГУ — дизель-генераторная установка
  • ГРЩ — главный распределительный щит
  • ЗИП — запчасти, инструмент, принадлежности
  • ЗМН — защита минимального напряжения (вид защиты, реализуемый реклоузерами и КСО на вакуумных выключателях)
  • ЗРУ — закрытое распределительное устройство
  • ИБП — источник бесперебойного питания
  • КЗ — короткое замыкание
  • КИП — контрольно-измерительный прибор
  • КМЧ — комплект монтажных частей (для реклоузеров, ПКУ, линейных разъединителей)

    Синонимы:
    — МК — монтажный комплект

  • КРУ — комплектное распределительное устройство внутренней установки
  • КРУН — комплектное распределительное устройство наружной установки

    Синонимы:
    — КРН — комплектное распределительное устройство наружной установки

  • КСО — камера сборная одностороннего обслуживания
  • КТП — комплектная трансформаторная подстанция

    • КТПК — комплектная трансформаторная подстанция киоскового типа
    • КТПУ — комплектная трансформаторная подстанция в утепленном корпусе
    • КТПБ
      — комплектная трансформаторная подстанция в бетонной оболочке
  • ЛЭП — линия электропередачи
  • МПЗ — микропроцессорное устройство защиты (см. также РЗА, используется в реклоузерах и КСО)
  • МТЗ — максимальная токовая защита (вид защиты, реализуемый реклоузерами и КСО на вакуумных выключателях)
  • НКУ — низковольтное комплектное устройство
  • НН — низшее (низкое) напряжение
  • ОМП — определение места повреждения
  • ОЗЗ — однофазное замыкание на землю (вид защиты, реализуемый реклоузерами и КСО на вакуумных выключателях)
  • ОПН — ограничитель перенапряжений (используется в реклоузерах, ПКУ)
  • ПКУ — пункт коммерческого учета электроэнергии

    Синонимы:
    — ПКУЭ пункт коммерческого учета электроэнергии

  • ПНР — пуско-наладочные работы
  • ПО — программное обеспечение
  • ПРВТ — предохранитель-выключатель выхлопного типа
  • ПС — подстанция (см. также ТП — трансформатоная подстанция, КТП — комплектная трансформаторная подстанция)
  • ПСС — пункт секционирования столбовой воздушной линии электропередачи

    Синонимы:
    — реклоузер,
    — АПС — автоматический пункт секционирования,
    — РВА — реклоузер вакуумный автоматический


  • ПУЭ — Правила устройства электроустановок
  • РВ — разъединитель внутренней установки
    • РВЗ — разъединитель внутренней установки с заземляющими ножами
    • РВФ — разъединитель внутренней установки фасонный (с проходными изоляторами)
  • РЗА — релейная защита и автоматика (см. также МПЗ, используется в реклоузерах и КСО)
  • РЛНД — разъединитель линейный наружной установки двухколонковый
  • РЛК — разъединитрель линейный качающегося типа
  • РУ — распределительное устройство

    • РУВН — распределительное устройство высшего напряжения
    • РУНН — распределительное устройство низшего напряжения
    • ЗРУ — закрытое распределителное устройство
    • ОРУ — открытое распределительное устройство
  • ТМ — трансформатор масляный

    • ТМГ — трансформатор масляный герметичный
    • ТМГФ — трансформатот масляный герметичный фланцевого типа
  • ТН — трансформатор напряжения
  • ТП — трансформаторная подстанция (см. также ПС — подстанция, КТП — комплектная трансформатореая подстанция)

  • ТС — трансформатор сухой

    • ТСЛ — трансформатор сухой с литой изоляцией
  • ТСН — трансформатор собственных нужд (не путать с ТС — трансформатор сухой)
  • ТТ — трансформатор тока
  • УКРМ — установка компенсации реактивной мощности

    Синонимы:
    — АКУ — автоматическая конденсаторная установка
    — КРМ — установка компенсации реактивной мощности
    — УКМ — установка компенсации мощности

    • УКРМФ — установка компенсации реактивной мощности с фильтрами высших гармоник
  • ШУ — шкаф учета (управления, используется в реклоузерах и ПКУ)
  • ЩО — щит односторонний
  • ЯКНО — ячейка карьерная наружной установки отдельностоящая

Связанные материалы

Сокращения в электротехнике, энергетике, расшифровка.

Сокращения в электротехнике, энергетике, расшифровка. Данный список представляет собой неполный справочник основных терминов электротехники. Список постоянно дополняется.
Сокращенная аббревиатураРасшифровка аббревиатуры
АВ автоматический выключатель
АД асинхронный двигатель
АВР автоматический ввод резерва
АПВ автоматическое повторное включение
АСУ автоматизированная система управления
АСУ ТП автоматизированная система управления технологическими процессами
АЩСУ агрегатный щит станций управления
АСКУЭ автоматизированная система контроля и учета электропотребления
БПН блок питания напряжения
БПТ блок питания токовый
БКТП блочная комплектная трансформаторная подстанция
ВЛ воздушная линия
ВН выключатель нагрузки
ВР выключатель-разъединитель
ВСН ведомственные строительные нормы
ВРП выключатель-разъединитель-предохранитель

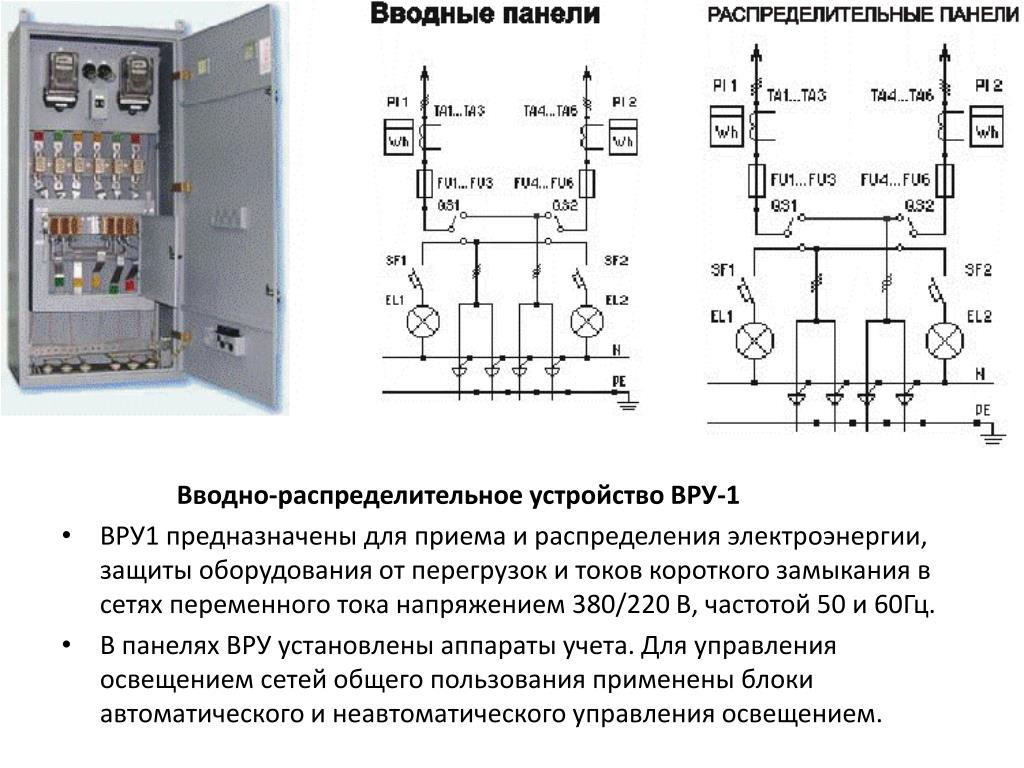

ВРУ вводно-распределительное устройство
ВРЩ вводной распределительный щит
ВАЗП выпрямительный агрегат зарядный, подзарядный
ГК группа комплектации
ГР группа реализации
ГС группа складирования
ГТ группа транспортирования
ГРЩ главный распределительный щит
ГПИ Государственный проектный институт
ГПП главная понижающая подстанция
ГТП группа текущей подготовки производства
ГППП группа перспективной подготовки производства
ЗРУ закрытое распределительное устройство
ИВЦ информационно-вычислительный центр
ИБП источник бесперебойного питания
КЗ короткое замыкание
КУ конденсаторная установка
КЛ кабельная линия
КРМ компенсация реактивной мощности
КТП комплектная трансформаторная подстанция
КПД коэффициент полезного действия
КВУ комплектное выпрямительное устройство
КОУ комплектные осветительные устройства
КРУ комплектное распределительное устройство
КСО камера комплектная одностороннего обслуживания
КТП комплектная трансформаторная подстанция
КТУ коэффициент трудового участия
КУН конденсаторная установка низкого напряжения
КРУЭ комплектное распределительное устройство элегазовое
КСУКЭМР комплексная система управления качеством электромонтажных работ
ЛЭП линия электропередачи
ВЛЭП воздушная линия электропередач
МУ монтажное управление
МТС материально-техническое снабжение
МЭЗ мастерская электромонтажных заготовок
НВ низковольтный
НН низкое напряжение
НАУ низковольтная аппаратура управления
НКУ низковольтные комплектные устройства
НИС нормативно-исследовательская станция
НОТ научная организация труда
ОДГ оперативно-диспетчерская группа
ОЗУ оперативно-запоминающее устройство
ОРУ открытое распределительное устройство
ОТК отдел технического контроля
ОКПУ оперативно календарное планирование и управление
ПС принципиальная схема
ПУ пост управления
ПВР предохранитель-выключатель-разъединитель
ПГВ подстанция глубокого ввода
ПЗУ программирующее запоминающее устройство
ПОС проект организации строительства
ППР проект производства работ
ПРА пускорегулирующий аппарат
ПУЭ правила устройства электроустановок
ПТК программно-технический комплекс
ПТЭЭП правила технической эксплуатации электроустановок потребителями
РУ распределительное устройство
РМ реактивная мощность
РЗ релейная защита
РП распределительный пункт
РЩ распределительный щит
РТП распределительная трансформаторная подстанция
РПН регулирование напряжения под нагрузкой
РЗА релейная защита и автоматика
РЗАиТ релейная защита, автоматика и телемеханика
СН среднее напряжение
СД синхронный двигатель
СК синхронный компенсатор
СЗ средства защиты
СЭТ счетчик электронный тарифный
САР система автоматического регулирования
СДО сметно-договорный отдел
СПУ сетевое планирование и управление
САПР система автоматизированного проектирования
СНиП строительные нормы и правила
ТП трансформаторная подстанция
ТТ трансформатор тока
ТН трансформатор напряжения
ТПП технологическая подготовка производства
ТСУ тиристорная станция управления
ТЭП технико-экономическое планирование
УЗО устройство защитного отключения
УПТ устройство переключения тарифов
УКП устройство комплектного питания
УКМ устройство (установка) компенсации мощности
УКРМ устройство (установка) компенсации реактивной мощности
УИПП участок инженерной подготовки производства
УКСТ участок комплектования, складирования и транспортирования
УПТК управление производственно-технологической комплектации
ХХ холостой ход
ЦП центральный процессор
ЦНИБ центральное нормативно-исследовательское бюро
ША шкаф автоматики
ШУ шкаф учета
ШНН шкаф низкого напряжения
ШОН шкаф отбора напряжения
ШОТ шкаф оперативного тока
ШРС шкаф силовой распределительный
ШРНН шкаф распределительный низкого напряжения
ШРПТ шкаф распределительный постоянного тока
ШУОТ шкаф управления оперативным током
ЩО щит распределительный одностороннего обслуживания
ЩО щит освещения
ЩА щит автоматики
ЩРщит распределительный
ЩС щит силовой
ЩУ щит управления
ЩАО щит автоматизации освещения
ЩАУ щит автоматизации и управления
ЩПТ щит постоянного тока
ЩСН щит собственных нужд
ЭО электрооборудование
ЭУ электротехническое устройство
ЭЭ электрическая энергия
ЭДС электродвижущая сила
ЭВМ электронно-вычислительная машина
ЭМК электромонтажный комплект
ЭМР электромонтажные работы
ЭМУ электромонтажное управление

ТП, РП, РТП

Трансформаторные, распределительные и совмещенные (РТП) подстанции

Компания «ПитерЭнергоМаш» осуществляет проектирование, поставку, монтаж и сервисное обслуживание трансформаторных подстанций (ТП), распределительных подстанций (РП) и совмещенных распределительно-трансформаторных подстанций (РТП) классом напряжения от 0,4 до 110 кВ в стационарном и модульном исполнении. Мы обеспечиваем поставку полного комплекса необходимого оборудования согласно проектным решениям. В зависимости от проектных условий и требований эксплуатирующей организации специалисты ООО «ПитерЭнергоМаш» предложат Вам различные варианты подстанций полной заводской готовности, либо произведут подбор оборудования для встроенной подстанции. Каждый проект разрабатывается индивидуально на основе схемы присоединения и типа оборудования.  Для комплектации трансформаторных подстанций мы предлагаем высоконадежное электрооборудование российских и зарубежных производителей. Использование современного энергоэффективного оборудования позволяет достичь дополнительной экономии электроэнергии и получить надежное электроснабжение. Трансформаторная подстанция представляет собой электроустановку, которая служит для приема, преобразования и распределения электроэнергии среднего напряжения (6–20 кВ) в низкое ( 0.4 кВ). Трансформаторная подстанция состоит из распределительного устройства среднего напряжения, силового трансформатора, распределительного устройства низкого напряжения, защитных устройств среднего и низкого напряжения, оборудования для учета электроэнергии, шинопроводов, кабелей и прочего электрооборудования. Распределительная подстанция (РП) представляет собой электроустановку, которая служит для приема и распределения электроэнергии в городских электрических сетях, крупных промышленных предприятиях. В некоторых случаях распределительная подстанция может быть совмещена с одной или несколькими трансформаторными подстанциями (РТП).

Специалисты нашей компании готовы ответить на любые интересующие Вас вопросы, произвести расчет нескольких вариантов реализации необходимой подстанции.

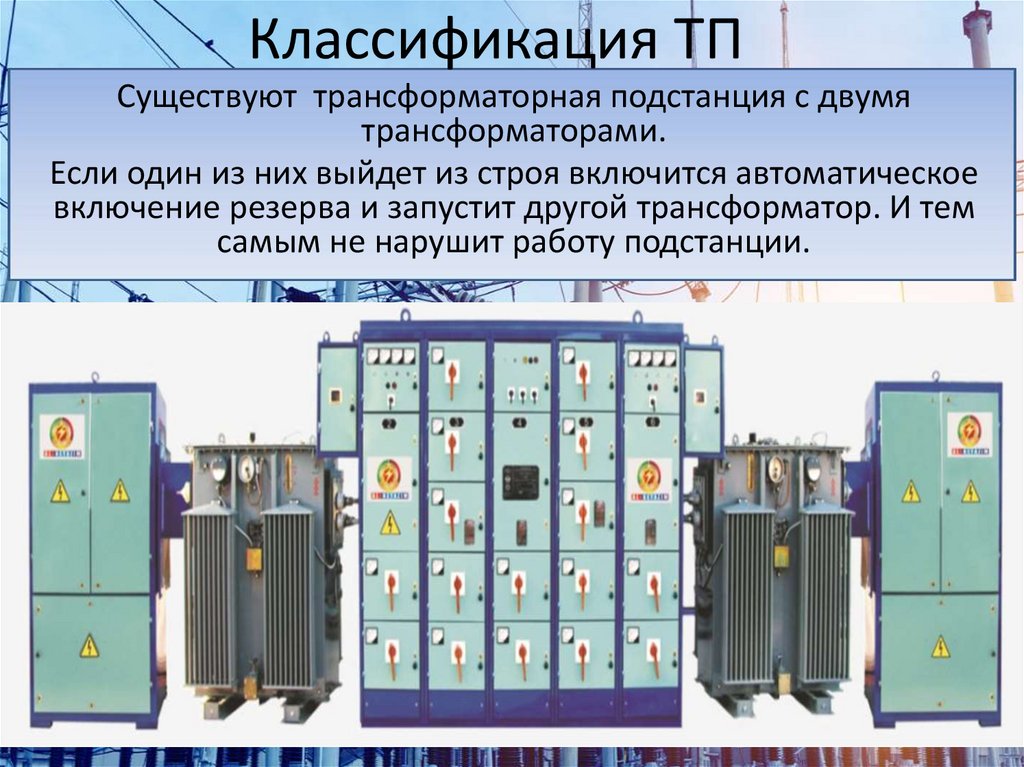

Чем КТП отличается от ТП

ТП — это трансформаторная подстанция состоящая из трансформаторов, распределительных устройств, устройств защиты и измерения (электроустановка). Она служит для преобразования и распределения электрической энергии. Делятся ТП на преобразовательные и распределительные.

В зависимости от назначения и области использования трансформаторные подстанции делятся на следующие виды:

  • трансформаторный пункт далее ТП — служит для питания приемников электрической энергии напряжением равным 230, 400 В, имеет первичное напряжение 6, 10, 35 кВ
  • главная понизительная подстанция ГПП — является подстанцией для установки на территории различных предприятий, «питается» от районной энергетической системы, в последующем распределяет электрическую энергию уже в пониженном виде по предприятию где она применяется
  • узловая распределительная подстанция УРП — это подстанция центрального типа которая получает питание от энергетической системы и распределяет данную электроэнергию в частично трансформированном виде или вовсе не трансформируя ее, по глубокого ввода напряжением 35-220 кВ.
  • подстанция глубокого ввода ПГВ — подстанция получающая питание от от  энергетической системы или центрального распределительного пункта. Предназначена для обеспечения электрическим током отдельных объектов или групповых электрических установок. Исполнение подстанции ПГВ производится по упрощенным схемам коммутаций на стороне первичного напряжения.

Трансформаторные подстанции полностью изготавливаемые на заводе состоят из трансформаторов, комплектных узлов, распределительного оборудования, различных вспомогательных устройств, имеющих изоляцию токоведущих частей — называются комплектные трансформаторные подстанции КТП.

КТП — комплектная трансформаторная подстанция, работающая на прием электрической энергии номинальным напряжением 6-10 кВ с последующим его преобразованием в напряжение равное 0,4 кВ и распределение конечному потребителю трансформированной потребительской энергии.

На основании вышесказанного можно сделать вывод, что одним из отличий трансформаторной подстанции (ТП) от комплектной трансформаторной подстанции (КТП) является полная заводская готовность КТП.

ТП ПС МТП КТП КТПШ СТП ОСТП


В данной статье мы разберем что такое КТП, какие КТП бывают, для чего предназначены, в чем их конструктивное отличие и почему возникает путаница в их типах.
Для точности понимания нам понадобятся следующие определения:
п.4.2.6 (ПУЭ Издание седьмое): Трансформаторная подстанция (ТП) —  электроустановка, предназначенная для приема, преобразования и распределения энергии и состоящая из трансформаторов, РУ, устройств управления, технологических и вспомогательных сооружений.
п.4.2.10 (ПУЭ Издание седьмое): КТП – комплектная трансформаторная подстанция — ПС, состоящая из трансформаторов, блоков (КРУ и КРУН) и других элементов, поставляемых в собранном или полностью подготовленном на заводе-изготовителе к сборке виде.
Большой выбор типовых решений подстанций представлен в нашей «Нормативной базе» в соответствующем разделе.
Определения достаточно точны и емки, однако, привычно слышать, когда речь заходит о КТП, выполняемой по типовым ТУ от МОЭСКа, беседующие стороны представляют себе разные устройства. Чтобы все стороны видели одинаковую картинку, рассмотрим вариации КТП.
Самая распространенная ТП для индивидуальных застроек, деревень, индивидуальных участков – это МТП. Мачтовая трансформаторная подстанция является наиболее дешевой ТП, часто носит название «Колхозница» из-за своей низкой стоимости и крайне простой конструкции.
Внешний вид и возможные габариты МТП представлены на рисунке ниже:

МТП — открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС. В данном случае важное замечание, что данный тип ПС не требует устройство ограждения ПС. МТП часто выполняется в габарите от 25 кВА до 250 кВА.
Не менее распространенная ТП для электроснабжения участков, индивидуальных коттеджей и прочих потребителей до 63 кВАСТП (ОСТП). СТП (ОСТП) — Столбовая (Одностолбовая) трансформаторная подстанция представляет собой разновидность собирательного образа КТП, чаше всего распространена СТП собранная на одной опоре.
Внешний вид и возможные габариты СТП (ОСТП) представлены на рисунке ниже:

Оборудование СТП:

1. Трансформатор.
2. Шкаф РУНН.
3. Предохранитель.
4. Вентильный разрядник (ограничитель перенапряжений).
5. Траверса 0,23 кВ.
6. Траверса 10 кВ. СТП (ОСТП) — открытая трансформаторная ПС, все оборудование которой установлено на одностоечной опоре ВЛ на высоте, не требующей ограждения ПС.
СТП (ОСТП) часто выполняется в габарите до 63 кВА.

Следующий сегмент более дорогих ПС. КТПШ — Комплектная трансформаторная подстанция шкафного типа представляет собой разновидность КТП, чаше всего распространена КТПШ собранная на 4 пасынках (стойках УСО) с наличием Шкафа РУНН и УВН.
В отличие от предыдущих вариаций КТПШ требует выполнения ограждения, как правило, оно сетчатое.
Внешний вид и возможные габариты КТПШ с расположением на пасынках (стойках УСО) представлены на рисунке ниже:



Оборудование КТПШ:
1. Трансформатор.
2. Шкаф предохранителя.
3. Шкаф РУНН.
4. Защитный кожух выводов трансформатора.
5. Изолятор проходной 10кВ.
6. Изолятор штыревой 10кВ.
7. Вентильный разрядник (ограничитель перенапряжений).
8. Стойка УСО 3А длиной 3600мм.


Данная статья освещает большую часть вариаций КТП, но не все, постепенно статья будет дополняться новыми менее распространенными ТП.
Продолжение статьи — КТПТАС (КТППАС), КТПГС, КТПНКТПНУ
Данную статью Вы можете обсудить на нашем форуме, нам очень важно Ваше мнение и Ваше видение ситуации

в электрике, РУ 0 4 кВа

Расшифровка аббревиатуры КТП – это комплектная трансформаторная подстанция. Комплектная трансформаторная подстанция (КТП) – это электрическая установка, которая рассчитана на прием напряжения, преобразование его в электрический ток с последующим распределением электроэнергии потребителям бытовой сети. Источниками передачи электроэнергии в различные населенные пункты являются трансформаторные подстанции.

Комплектной трансформаторная подстанция называется благодаря специфической конструкции, состоящей из совокупности рабочих блоков, которые собираются в виде комплектов в единую систему энергопитания. Производят трансформаторные подстанции на специальных заводах и доставляют на место установки либо уже в собранном виде, либо отдельными блоками. КТП способны снабжать электроэнергией абсолютно разнообразные по величине участки: городские, сельские, поселковые, а так же автономные промышленные объекты. Это зависит от типа и мощности оборудования. Чем мощнее подстанция, тем большей является площадь снабжения электроэнергией.

Комплектность

Оборудование относится к КТП, которое включает в себя:

  • РУВН – устройство, способное распределять высшее напряжение
  • РУНН – устройство, способное распределять низшее напряжение
  • силовой трансформатор
  • различные дополняющие конструкции, которые могут изготавливаться по необходимости

РУВН (распределительное устройство высшего напряжения) необходимо для приема электрического тока с высоким напряжением 6-10 кВ. В данном устройстве находятся предохранители, обеспечивающие защиту работы трансформаторов и всего оборудования.

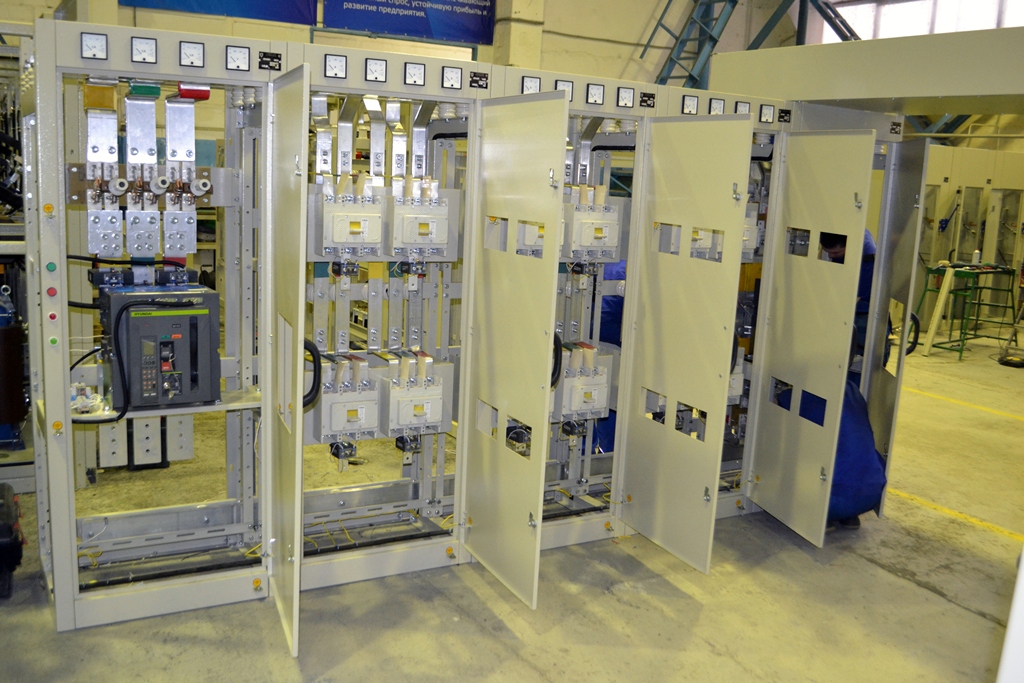

РУНН (распределительное устройство низшего напряжения) необходимо для преобразования полученной энергии и распределения ее с более низким напряжением 0,4 кВ между соответствующими потребителями. В состав РУНН включаются: защитные автоматические выключатели, силовые рубильники, трансформаторы тока, система обогрева и другие устройства для преобразования тока.

Силовой трансформатор на КТП бывает двух видов: масляный или сухой. Если  на подстанции установлен масляный трансформатор, то применяется нормальная изоляция, а при наличии сухого трансформатора применяется облегченная изоляция.

К дополняющим конструкциям относятся: изоляторы, ограничители напряжения, вентиляция, освещение и прочие вспомогательные элементы.

С целью безопасности людей, которые обслуживают КТП, на ней имеется контур заземления. Он выглядит в виде металлической полосы, соединенной с грунтом и уходящего в него на 40-50 см. Заземление препятствует скоплению статического электричества на электрическом оборудовании подстанции.

Подстанция может использоваться как снаружи, так и внутри помещения. КТП, используемые снаружи обычно называются киосковые или мачтовые. Внутренние КТП обычно состоят из одного или нескольких блоков, соединенных между собой и похожих на шкафы.

В основном КТП работают с напряжением 6 и 10 кВ. Так расшифровывается трансформаторная подстанция КТП 6(10) в электрике. Напряжение, в которое преобразуется энергия в подстанции на выходе, имеет основной показатель 0,4 кВ. Так расшифровывается РУ 0 4 кВ в КТП.

Расшифровка аббревиатуры КТП, КТПН, БКТП в электрике

КТП можно расшифровать как аббревиатуру комплектных трансформаторных подстанций, что применяются для того, чтоб ток высоковольтной сети можно было изменять.

Традиционно подобные конструкции изготавливаются в виде металлического корпуса с размещенным внутри трансформаторным преобразователем, предполагающим от 25 до 4 тыс. квт мощности. Нейтраль у таких подстанций заземляют. Использовать их возможно фактически везде — на небольших индустриальных объектах, в различных жилых массива, в сельском хозяйстве предприятиях, в строительстве.

Ключевыми преимуществами этих объектов являются надежная эксплуатация и условная невысокая стоимость. Цена КТП вдвое, а бывает и втрое ниже, чем подстанций из трансформаторов. Производятся эти объекты электроснабжения по особенной методике в условиях жесткого соблюдения норм, которые регламентируются ГОСТами. Вследствие этого при потребности это оборудование вполне возможно «КТПнуть» совершенно под разнообразные требования.

Типы КТП

ТП (трансформаторные подстанции) подразделяются относительно места нахождения на наружные и внутреннего расположения. Оснащение Т. П. внутренней установки располагается в капитальном здании. Традиционно этот вид подстанций применяется на объектах производства. Электрические подстанции в наружном исполнении находят большее больше применение в городских коммуникациях. Размеры их могут быть разнообразными. Под особо громоздкое оборудование заливают фундаменты.

Мощности и использование КТП весьма разнообразны. По этому показателю эти электроустановки разбиваются на последующие варианты:

  • КТП с электропреобразователями от 25 до 400 кВт. Это оборудование устанавливается вне помещений.
  • КТП для производственных компаний. Этот комплекс оснащается 160−250-киловаттными трансформаторами.
  • Сборные КТП. Это специальные электроустановки, которые могут быть применимы для шахт, стройплощадок, в карьерах и пр. Они могут перемещаться, и для маневрирования могут оснащаться салазками.

По конструктивным элементам станции этого вида разделяются на мачтовые, наземные и интегрированные. Первые располагаются на вертикальных столбах. Подстанции наземной установки комплектуются в металлических, железобетонных корпусах либо в блоках из сэндвич-панелей.

Общие характеристики

КТП традиционно применяются в комплексах электрообеспечения для собственных нужд потребителей, производственных компаний, а также шахт и рудников. Если принять во внимание двухкомпонентные подстанции, то надо принять к сведению что в них имеется секционный модуль, включающий два ввода, в том числе и от ДЭС (дизельной электростанции).

Окружающая среда должна отвечать таким требованиям:

  • Взрывозащищенность.
  • Не должно содержаться паров и газов враждебных изоляционным материалам.
  • Пыль, проводящая электрический ток, должна отсутствовать.

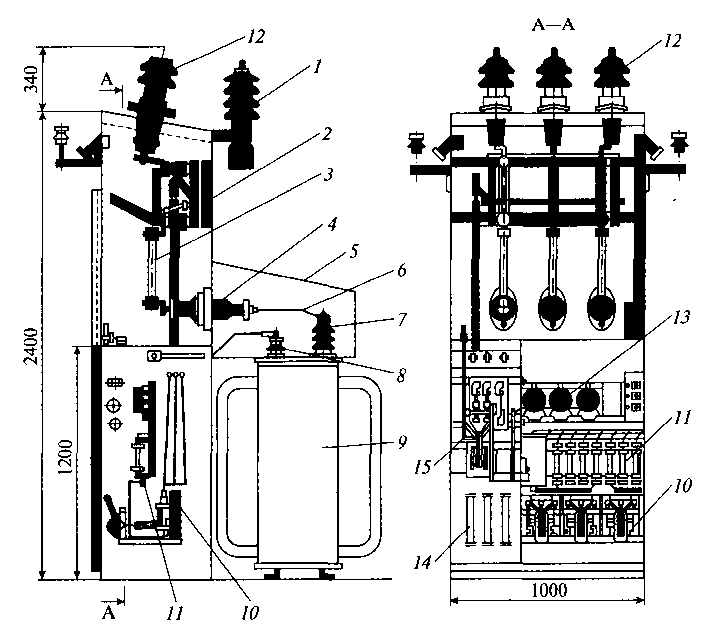

Устройство

Обычная комплектация питающих устройств представляет собой 3 составных части. Все они расположены в корпусе из металла, сваренного корпусе из листов и профиля. В нем размещены УВН (устройство высокого напряжения), РУНН—распредустройство низкого напряжения и непосредственно сам трансформатор.

Для производства обслуживания электрики заходят во помещение посредством распашных ворот. Все электрические соединения производятся при помощи шинных соединений либо гибких связей. КТП также включает приспособление для наружных включений и другие компоненты, поддерживающие необходимые параметры.

Внешние трансформаторные пункты, отличие от КТПМ (мачтовых подстанций), обладают гораздо большим спектром мощностей. Это дает возможность использовать внешние комплектные устройства в широчайшем диапазоне способов использования, а также имеются образцы с 25—4 тыс. киловольт амперными характеристиками.

Ввод в эксплуатацию

Нормальная работа КТПН обусловлена организацией монтажных работ, предписанных специальными нормативами. Предприятие-изготовитель имеет возможность доставить устройство к месту эксплуатации поблочно либо целиком собранным. На лицевой стороне расположена сборочная схема.

Транспортировочные элементы готова к монтажным работам. Разбирать коммутационное оборудование не надо. Надежность скрытых соединений проверяется перед началом сборки. Сборочные компоненты оснащаются специальными устройствами для использования подъемных механизмов при перемещениях и подъеме. Собранную подстанцию размещают на ровной поверхности. До начала использования организуются испытания всех комплексов электроподстанции.

Комплектность

Набор устройств и систем при устройстве КТПН разнообразен. Наиболее используемые компоненты:

  • Освещение. Могут использоваться лампы разного типа. В его состав входит наружное и аварийное освещение.
  • Система вентиляции. Используют как естественную, так и принудительную вентиляцию. С ее помощью оборудование защищено от перегревов и предотвращают накапливание влаги.
  • Системы отопления. Наиболее часто применяются конвекторная система отопления, ручная или автоматическая.
  • Пожарная и охранная сигнализации. Она выводится на центральный пульт охраны и подключается к внешнему сигнальному оборудованию.
  • СИЗ. Обеспечивают безопасное производство работ.

Перечень используемых средств корректируется пожеланиями заказчика.

Виды трансформаторных станций

Сейчас выпускается большое количество разнообразных комплектных устройств. Подстанции первого типа подключены лишь к одной линии электропередачи. Их называют тупиковыми. Подстанции второго типа имеют подключение к двум ЛЭП. Это проходные КТП. Третьи, самые часто используемые — киосковые электроподстанции.

Расшифровка аббревиатуры КТП:

К — комплектная

Т — трансформаторная

П -— подстанция

  • Расшифровка КТПН: добавляется тип установки—наружная.
  • Расшифровка БКТП-блочная.
  • Расшифровка иных видов КТП в электрике:

КТПМ — мачтовая

КТПШ —шкафная

КТПС — столбовая

КТПП — передвижная

ВКТП — внутрицеховая

КТПНУ — внешней установки

КТПВУ — внутренней установки

КТПТАС — тупиковая

КТППАС — проходная

КТПБ — блочная

КЧТП — частотная

КТПСН — подстанция собственных нужд

КТПК — киоскового типа. КТП ТАС, КТП ПАС киоскового вида предполагают собой одно- либо двухтрансформаторные подстанции внешней установки и работают для приема электрической энергии тока частоты 50 Гц напряжением 6 либо 10 кВ, её транзита (подстанции проходного типа) и преображения в электричество напряжением 0,4 кВ. А также электроснабжения и защиты потребителей населённых пунктов, промышленных и прочих объектов в районах с разными температурами (от минус 45 до плюс 40 градусов).

Расшифровка символического обозначения КТП ТАС, КТП ПСА

Х КТП Х Х Х Х

X — 2 — двухтрансформаторная

КТП — комплектная трансформаторная подстанция

X — Т — тупиковая; П — проходная

X — СА — выключатель стационарный 0,4 кВ

X — М — модернизированная

X — мощность трансформатора, кВА

Технический регламент

Электроподстанции принимают, распределяют и преобразуют переменный электрический ток.

Технические стандарты КТП:

  • Температура окружающего воздуха должна колебаться приблизительно от -40 до +40 градусов — для маслонаполненных установок и от -1 до +40 градусов — для установок сухого типа.
  • Высота устанавливаемых КТП над уровнем моря не должна быть больше 1 тыс. метров.
  • Влажность окружающего воздуха не выше 20 процентов.
  • Скорость встречного ветра — максимум 36 м/с.
  • Срок использования — двадцать пять лет и более.

КТПН не могут использоваться:

• при вибрации, пульсации, ударах и при взрывоопасных факторах,

• для получения питания по стороне 0,4 кВ,

Специфики применения

Ключевыми приборами, которым необходим регулярный ремонт в электроподстанциях, считается техника распределяющих щитов и фактически сам электротрансформатор. Используя КТП, следует исполнять следующие правила:

  1. Токи нагрузки не вышеуказанных в руководстве. Для станции с 2-мя трансформаторами, к примеру, он не может быть более 80% от номинала. Нужен периодический контроль за фильтрацией масла. Ревизия производится по температуре верха корпуса.
  2. Окислы и шлам на контактах зачищаются не реже одного раза в год.
  3. Ключевые составляющие системы КТП

Монтаж установки КТП на производстве состоит из нижеследующих ключевых элементов:

  • прибора ввода высокого напряжения;
  • масляного либо сухого силового трансформатора;
  • распределительного шкафа для отвода напряжения.

При производстве, сборке и сервисе электроподстанции соблюдать технический регламент, бесперебойная и длительная работа гарантированы. Иначе пользователь может столкнуться с проблемами в эксплуатации. Вследствие этого подбирать производителя КТП надлежит тщательнейшим образом, ориентируясь сначала на репутацию фирм, предлагающих такие услуги.

Подключение подстанции к сети

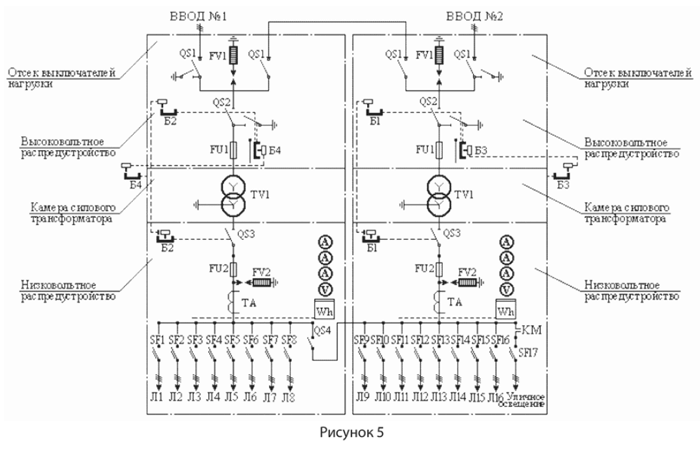

Схемы подключения подстанции КТП бывают радиальными или магистральными. Радиальные, включаемые по схеме блок — ЛЭП — электротрансформатор, соединяют наглухо. При магистральной дополнительно ставят щит УВН. Присоединение к одной линии нескольких КТП возможно при их мощности в 1000—1200 кВа.

Если подключается КТПН, то подсоединение кабелей происходит посредством муфты КНТП-концевой муфты наружной установки.

TP-декодирование — Университет Иллинойса, Урбана-Шампейн

TY — GEN

T1 — TP-декодирование

AU — Lu, Yi

AU — Méasson, Cyril

AU — Montanari, Andrea

/ PY — 2007 1

Y1 — 2007/1/1

N2 — «Отсечение дерева» (TP) — это алгоритм вероятностного вывода по двоичным марковским случайным полям. Он был недавно получен Дрором Вейцем и использован для построения первой полностью полиномиальной аппроксимационной схемы для подсчета независимых множеств до «порога уникальности дерева».Это можно рассматривать как умный метод сокращения дерева вычислений распространения убеждений таким образом, чтобы точно учесть влияние циклов. В этой статье мы обобщаем исходный алгоритм, чтобы сделать его пригодным для декодирования линейных кодов, и обсуждаем различные схемы сокращения дерева вычислений. Далее мы представляем результаты численного моделирования для нескольких линейных кодов, показывая, что отсечение дерева позволяет непрерывно интерполировать между распространением убеждений и максимальным апостериорным декодированием.Наконец, мы обсудим теоретические последствия нового метода.

AB — «Отсечение дерева» (TP) — это алгоритм вероятностного вывода для двоичных марковских случайных полей. Он был недавно получен Дрором Вейцем и использован для построения первой полностью полиномиальной аппроксимационной схемы для подсчета независимых множеств до «порога уникальности дерева». Его можно рассматривать как умный метод сокращения дерева вычислений распространения убеждений таким образом, чтобы точно учесть влияние циклов.В этой статье мы обобщаем исходный алгоритм, чтобы сделать его пригодным для декодирования линейных кодов, и обсуждаем различные схемы сокращения дерева вычислений. Далее мы представляем результаты численного моделирования для нескольких линейных кодов, показывая, что отсечение дерева позволяет непрерывно интерполировать между распространением убеждений и максимальным апостериорным декодированием. Наконец, мы обсудим теоретические последствия нового метода.

UR — http://www.scopus.com/inward/record.url?scp=84940644972&partnerID=8YFLogxK

UR — http: // www.scopus.com/inward/citedby.url?scp=84940644972&partnerID=8YFLogxK

M3 — Вклад конференции

AN — SCOPUS: 84940644972

T3 — 45-я ежегодная конференция Allerton по коммуникациям, управлению и вычислениям 2007

0003 SP

EP — 329

BT — 45-я ежегодная конференция Allerton по коммуникациям, управлению и вычислениям 2007

PB — Университет Иллинойса в Урбане-Шампейне, Лаборатория координированных наук и Департамент компьютерной и электротехнической инженерии

T2 — 45-я ежегодная конференция Allerton по коммуникации, контролю и вычислениям 2007

Y2 — 26 сентября 2007 г. — 28 сентября 2007 г.

ER —

Идентификация цитокин-специфических сенсорных нейронных сигналов путем декодирования активности блуждающего нерва мыши

Значение

Эволюция предоставила животным молекулярные сенсоры которые контролируют функции клеток и органов для обнаружения изменений в окружающей среде.Они активируют сенсорные нейронные реакции, которые управляют действием рефлексов, поддерживающих клеточный и физиологический гомеостаз. Последние достижения показывают, что нервные рефлексы модулируют иммунную систему, но ранее было неизвестно, опосредуют ли цитокиновые медиаторы иммунитета специфические нервные сигналы. Здесь мы разрабатываем методы выделения и декодирования специфических нервных сигналов, записанных от блуждающего нерва, чтобы различать цитокины IL-1β и TNF. Эта методологическая форма волны успешно обнаруживает и различает воздействие конкретных цитокинов с помощью нейронных сигналов.

Abstract

Нервная система поддерживает физиологический гомеостаз посредством рефлекторных путей, которые модулируют функции органов. Этот процесс начинается, когда изменения во внутренней среде (например, артериальное давление, температура или pH) активируют висцеральные сенсорные нейроны, которые передают потенциалы действия по блуждающему нерву в ствол мозга. IL-1β и TNF, воспалительные цитокины, продуцируемые иммунными клетками во время инфекции и травмы, и другие медиаторы воспаления вовлечены в активацию сенсорных потенциалов действия в блуждающем нерве.Однако остается неясным, кодируют ли нейронные ответы специфичную для цитокинов информацию. Здесь мы разрабатываем методы выделения и декодирования специфических нейронных сигналов для различения двух разных цитокинов. Нервные импульсы, зарегистрированные от блуждающего нерва мышей, подвергшихся воздействию IL-1β и TNF, были разделены на группы на основе их формы и амплитуды, и были вычислены их соответствующие скорости возбуждения. Это выявило сенсорные нервные группы, специфически отвечающие на TNF и IL-1β дозозависимым образом.Эти опосредованные цитокинами ответы были впоследствии декодированы с использованием алгоритма Наивного Байеса, который различал между отсутствием воздействия и воздействием IL-1β и TNF (средний уровень успешной идентификации 82,9 ± 17,8%, уровень вероятности 33%). Записи, полученные у мышей KO рецептора IL-1, не имели сигналов, связанных с IL-1β, но сохраняли их ответы на TNF. Генетическая абляция нейронов TRPV1 ослабляла нервные сигналы блуждающего нерва, опосредованные IL-1β, а блокада дистального лидокаинового нерва ослабляла все зарегистрированные нервные сигналы блуждающего нерва.Результаты, полученные в этом исследовании с использованием методологической основы, предполагают, что специфическая для цитокинов информация присутствует в сенсорных нейронных сигналах в пределах блуждающего нерва.

Эволюционное давление, применявшееся в течение миллионов лет, сформировало нервную систему млекопитающих, чтобы управлять физиологическим гомеостазом. Оксигенация, температура, pH, кровяное давление, гормоны, механические факторы и метаболиты активируют сенсорные нейроны для передачи потенциалов действия в спинной мозг и ствол мозга. Эти сенсорные сигналы включают афферентные дуги основных рефлекторных цепей, которые активируются изменениями во внешней и внутренней среде тела. Это первый шаг в модулировании оттока мотонейронов в эфферентной дуге рефлекторных цепей, контролирующих гомеостаз. Рефлекторные цепи регулируют клеточную функцию, метаболизм и кровоток во внутренних органах, тем самым поддерживая сбалансированный выход в относительно узком здоровом и функциональном диапазоне. Блуждающий нерв, парная структура, возникающая в стволе мозга и иннервирующая внутренние органы, у человека состоит из 80 000–100 000 волокон (1). Это главный сенсорный канал для передачи сенсорных сигналов от органов в мозг.

В большом объеме предшествующих работ были определены рефлекторные механизмы, контролирующие сердечно-сосудистую, легочную, желудочно-кишечную, почечную, печеночную и эндокринную системы, но только недавно достижения в области нейробиологии и иммунологии выявили ранее неизвестные механизмы рефлекторного контроля воспаления (2, 3). ). Инфекция или повреждение активирует иммунные клетки для высвобождения цитокинов, включая TNF и IL-1β, и других факторов, которые опосредуют воспаление. Производство этих цитокинов в селезенке подавляется нервными сигналами, которые возникают в блуждающем нерве, перемещаются по селезеночному нерву и достигают высшей точки на лимфоцитах, которые активируются для производства ацетилхолина, молекулы нейротрансмиттера, которая взаимодействует с его родственным рецептором, α7 nAChR, экспрессируется на макрофагах и моноцитах (3, 4).Передача сигнала, индуцированная ацетилхолином, увеличивает внутриклеточный кальций, снижает ядерную транслокацию NFκB, стабилизирует митохондриальные мембраны и подавляет активность инфламмасом, снижая продукцию цитокинов (4). Эта прототипная нейрональная рефлекторная цепь называется «воспалительным рефлексом» (2, 5, 6). Нацеливание на воспалительный рефлекс с помощью биоэлектронных устройств снижает продукцию цитокинов и воспаление на доклинических моделях воспалительных заболеваний на животных и у пациентов с ревматоидным артритом и болезнью Крона (2, 6–10).Молекулярные механизмы эфферентной дуги хорошо известны, но об афферентной дуге воспалительного рефлекса известно значительно меньше.

Ранняя работа показала, что афферентные сигналы, передаваемые в блуждающем нерве, необходимы для проявления лихорадочного ответа на IL-1β у грызунов (11). Сигналы афферентного блуждающего нерва также участвуют в опосредовании развития болезненного поведения у грызунов, то есть синдрома анорексии, поведенческой абстиненции и летаргии, возникающих при воздействии на млекопитающих воспалительных процессов (12–14).Исследования с использованием электродов для регистрации блуждающего нерва у крыс показали, что введение IL-1β путем интрапортальных инъекций увеличивало общую амплитуду регистрируемой активности блуждающего нерва (15, 16). Введение эндотоксина здоровым людям, экспериментальным моделям и клиническим исследованиям ревматоидного артрита и воспалительного заболевания кишечника было связано со значительным снижением активности блуждающего нерва, что измерялось вариабельностью сердечного ритма (17–22).

Ранее мы разработали инструменты обработки сигналов для идентификации определенных компонентов нейронной активности, регистрируемой с помощью интракортикальных мозговых электродов (23, 24). Эти записи включали совокупную активность нейронов, окружающих каждый интракортикальный электрод. Записанные сигналы от коры головного мозга были подвергнуты методам обработки сигналов для оценки ответов на предполагаемые двигательные команды субъекта (23) или глазодвигательные модуляции визуальной обработки (25, 26). Эти методы позволили идентифицировать функциональные нейронные цепи в ответ на определенное поведение. Недавно мы сообщили, что введение цитокинов мышам индуцирует активность сенсорного блуждающего нерва дозозависимым и рецепторно-зависимым образом (27).Однако ранее было неизвестно, можно ли идентифицировать цитокин-специфические нейронные сигналы, кодируемые блуждающим нервом мыши. Здесь мы разработали структуру для выделения и декодирования нейронной активности, зарегистрированной на поверхности блуждающего нерва у мышей, для определения групп нейронов, запускаемых в ответ на определенные цитокины.

Результаты

Обнаружение и классификация нейронной активности.

Мы записали данные с поверхности шейного блуждающего нерва у анестезированных мышей с помощью биполярных электродов CorTec Micro Cuff Sling (рис.1 А ). Необработанная запись, полученная с поверхности блуждающего нерва (рис. 1 D и 2 A ), включала кратковременные волны (<3 мс в ширину), которые по форме и частоте напоминали нервные импульсы (рис. 1 ). D ). Чтобы подтвердить, что эти импульсы являются нервными, лидокаин применяли к нерву на шейном уровне, дистальнее электрода (методы , ). Как и ожидалось, мы наблюдали достоверное снижение ( P <0,001, двухпарный тест t ) скорости импульсной активности нерва (рис.1 D , Upper ), при этом все импульсы значительно ослабляются или полностью исчезают в течение 10 с после нанесения лидокаина (Рис. 1 D , Lower ). Эти эксперименты предоставили прямые доказательства того, что эти импульсы являются результатом распространения активности определенных нервных путей через одно или несколько волокон, разряжающихся одновременно. В соответствии с предыдущими исследованиями (27⇓ – 29) эти импульсы называются «сложными потенциалами действия» (CAP).

Рис. 1.

Интерфейс записи нервов, экспериментальный план, методологическая основа предварительной обработки и необработанные записи поверхности до и после введения лидокаина. ( A ) Фотография активности записи биполярного манжетного электрода с поверхности шейного блуждающего нерва мышей. ( B ) Схематическая диаграмма экспериментов с инъекцией цитокинов, при которой сначала вводили TNF, а вторым — IL-1β, или IL-1β — вводили первым, а TNF вводили вторым. ( C ) Схематическая диаграмма методологической основы предварительной обработки данных со всеми шагами, выполняемыми для извлечения нейронных ответов.( D ) След записи необработанной поверхности во время экспериментов, в которых лидокаин капали дистально на шейный блуждающий нерв (время введения лидокаина указано синей стрелкой). ( Верхний ) Полная запись. ( Нижний ) Увеличенная часть записи во время капли лидокаина с модуляциями дыхания, окрашенными в красный цвет.

Рис. 2.

Фреймворк предварительной обработки. ( A ) Необработанный записанный сигнал. ( B ) Вейвлет-разложение.( C ) Адаптивное установление порога. ( D ) Уменьшение размерности с помощью t-SNE и кластеризация с использованием метода DBSCAN. ( E ) Результирующие формы сигналов CAP и гистограммы интервала CAP (ICI).

Необработанная запись также включала ненейральные сигналы сердечной, дыхательной и скелетно-мышечной активности. Чтобы отделить нейронную активность от ненейронных сигналов, необработанные данные были отфильтрованы с использованием вейвлет-разложения, которое подавляло низкочастотный сердечный сигнал (рис.2 B ). Для идентификации индивидуальных импульсов и учета связанных с дыханием модуляции или изменений контакта нерв-электрод во время эксперимента использовался адаптивный метод установления пороговых значений. Применяя эти методы, мы наблюдали, что вычисленный порог следует за дыхательными модуляциями, и идентифицировали нервные импульсы, которые возникали во время и между этими модуляциями (рис. 2 C ).

Известно, что несколько факторов (например, количество разряженных волокон и их размер, скорость распространения и положение относительно записывающего электрода) влияют на форму и амплитуду импульсов, регистрируемых при записи (29, 30).Таким образом, сортировка этих сигналов по форме и амплитуде позволяет исследовать отдельные нейросенсорные группы. С этой целью предложенная структура объединила алгоритмы уменьшения размерности и неконтролируемой классификации. Снижение размерности с помощью метода t-распределенного стохастического встраивания соседей (t-SNE) было использовано для обеспечения эффективной визуализации и кластеризации различных групп сигналов (рис. 2 D ). Неконтролируемая классификация с помощью алгоритма пространственной кластеризации приложений с шумом на основе плотности (DBSCAN) определяла количество групп сигналов и относила каждую форму сигнала (точку в пространстве с уменьшенной размерностью) к определенной группе (рис.2 D ). Амплитуда и форма сигналов внутри каждой сгруппированной группы значительно различались между группами (рис. 2 E ). Более того, нейронные группы характеризуются различным поведением с частотой активации, что фиксируется гистограммами между импульсами и интервалами, которые отображают распределение интервалов между двумя последовательными импульсами. Наконец, вычислив частоту срабатывания в CAP в секунду с использованием окна биннинга 1 с и окна сглаживания 30 с, мы вывели активность соответствующих нейронных групп (рис.2 E ).

Введение мышам TNF и IL-1β опосредует специфические паттерны возбуждения блуждающего нерва.

Мы и другие ранее установили, что TNF, IL-1β и другие цитокины специфически активируют кальциевые каналы и потенциалы действия в сенсорных нейронах узлового ганглия и ганглия дорсального корешка (27, 31-36). Чтобы определить, срабатывают ли группы нейронов в ответ на воздействие TNF и IL-1β, активность блуждающего нерва регистрировали у мышей дикого типа ( n = 39).Мы наблюдали, что определенные группы нейронов изменили свою частоту возбуждения после инъекции TNF (фиг. 3 A ). Их реакция увеличивалась, стабилизировалась и сохранялась до конца записи. Последующая инъекция IL-1β тем же животным не влияла на TNF-опосредованный ответ, но вместо этого запускала ответ от другой группы нейронов (фиг. 3 A ). Эти результаты были обобщены в отдельных группах животных, которые получали IL-1β перед введением TNF (рис.3 B ). Эти наблюдения были протестированы на 39 мышах путем определения числа людей, ответивших на инъекции цитокинов (таблица 1). Мышей определяли как «отвечающих», когда по крайней мере одна группа CAP отклонялась на 2 SD от средней скорости возбуждения перед инъекцией в течение, по крайней мере, одной трети периода времени после инъекции. Мы наблюдали уровень ответа 45% у животных, впервые получавших TNF (9 из 20 мышей), и 73,7% ответа в группе, впервые получавшей IL-1β (14 из 19 мышей). Цитокин-специфические сигналы не наблюдались, когда мышам вводили две инъекции физиологического раствора вместо TNF и IL-1β ( n = 7) (рис.3 С ). Эти результаты были воспроизведены на мышах линии C57Black6 (таблица 2 и приложение SI, приложение , рис. S2). Чтобы определить афферентную природу этих сигналов, мы выполнили проксимальную ваготомию перед воздействием TNF и IL-1β и зарегистрировали активность блуждающего нерва у мышей дикого типа ( n = 4). Мы наблюдали ответы, связанные как с TNF-, так и с IL-1β (рис. 3 D ), с частотой ответа 75% (три из четырех мышей), аналогично записи интактного блуждающего нерва, что свидетельствует об их афферентных сенсорных функциях. природа.

Рис. 3.

Примеры нейронных ответов на цитокины. Каждая цветная кривая представляет скорость отклика в зависимости от времени для разных CAP. Сплошные линии соответствуют CAP с низкой скоростью стрельбы (максимум 15 CAP / с), а пунктирные линии соответствуют CAP с высокой скоростью стрельбы (максимум 80 CAP / с). Правая субпанель для всех панелей включает подмножество обнаруженных сигналов CAP и медианное значение каждой группы CAP более толстыми линиями. ( A ) Кривая ответа блуждающего нерва вместе с соответствующей точностью декодирования у мыши, которой сначала вводили 35 нг / кг IL-1β, а затем 20 мкг / кг TNF.( B ) Кривая ответа блуждающего нерва вместе с соответствующей точностью декодирования у мыши, которой сначала инъецировали 20 мкг / кг TNF, а затем 35 нг / кг IL-1β. ( C ) Пример нейронных ответов на условие контроля инъекций физиологического раствора, при котором нет заметной реакции на инъекции. ( D ) Кривая ответа блуждающего нерва у мыши, подвергнутой ваготомии проксимальнее регистрирующего электрода и инъецированной сначала 35 нг / кг IL-1β, а затем 20 мкг / кг TNF.

Таблица 1.

Популяционные результаты респондеров и алгоритм декодирования во всех экспериментах

Таблица 2.

Эффективность алгоритма декодирования при успешном различении периодов введения исходного уровня, TNF и IL-1β

Проверка записей показала, что всплески сенсорной нейронной группы активность синхронизировалась с дыхательными модуляциями в записях блуждающего нерва (рис. 4 A ). Используя алгоритм детектора модуляции дыхания (методы , ), мы количественно оценили количество импульсов, возникающих во время модуляции дыхания, и сравнили его с общим количеством всплесков для каждой группы ВП.Двадцать три из 29 обнаруженных групп, которые ответили на инъекции цитокинов, считались синхронизированными с дыханием (более половины импульсов приходилось на модуляцию дыхания). Чтобы исключить возможность того, что наблюдаемые изменения частоты возбуждения были опосредованы аналогичными изменениями частоты или продолжительности дыхательной модуляции, мы измерили как частоту, так и продолжительность по длине всех наших записей (рис. 4 B ). Динамика частоты и продолжительности респираторной модуляции согласовывалась во всех наших записях (рис.4 B ). Эти данные показывают, что изменения дыхательной модуляции или продолжительности не влияют на скорость активации сенсорных нейронных групп.

Рис. 4. Сигналы

CAP часто возникают во время респираторной модуляции записей блуждающего нерва и подавляются лидокаином. ( A ) Типичный пример респираторной модуляции, очевидной в большинстве наших записей блуждающего нерва, с несколькими формами волны CAP, возникающими во время этой модуляции (две формы волны CAP нанесены на график справа на панели).( B ) Скользящая средняя частота модуляции дыхания ( слева, ) и продолжительность модуляции дыхания ( справа, ), рассчитанные на протяжении всего периода экспериментов, для трех различных экспериментальных групп: респонденты, реагирующие на воздействие цитокинов (синие кривые), неответчики (красные следы) и инъекции физиологического раствора (желтые следы). Скользящее среднее SD показано соответствующими заштрихованными цветами. ( C ) Нормализованная средняя частота импульсов и стандартное отклонение (погрешности) всех групп CAP (синий) и всех респираторных групп (красный) в экспериментах с лидокаином ( n = 6 мышей) до и после снижения уровня лидокаина.* Двухвыборочный тест t , P <0,001.

Чтобы подтвердить, что импульсы, сопутствующие респираторным модуляциям, были нервного происхождения, а не из-за артефактов мышечной активности или любого другого внешнего источника, мы исследовали, уменьшилась ли частота импульсов после введения лидокаина. Синхронизированные с дыханием ВП значительно ослабли или полностью исчезли в течение 10 с после введения лидокаина (рис. 1 D , Lower ).Напротив, эти записи сохранили низкоамплитудные модуляции минимального уровня шума, связанные с дыхательным циклом, наряду с сердечными артефактами. Эти результаты предоставили прямые доказательства того, что CAP, синхронизированные с модуляцией дыхания, имеют нервное происхождение. Мы количественно оценили эти наблюдения во всех экспериментах с лидокаином ( n = 6 мышей), вычислив нормализованную среднюю частоту активации всех групп CAP до и после введения лидокаина (300 секунд активности в каждом окне).Этот анализ, как и ожидалось, выявил значительное ( P <0,001, тест t с двумя образцами) снижение скорости стрельбы во всех группах CAP, синхронизированных с дыханием или нет (рис. 4 C ). Следует отметить, что остаточная активность после введения лидокаина состоит из ослабленных амплитуд импульсов и в основном обусловлена ​​адаптивным характером нашего порога обнаружения импульсов.

Для автоматизации идентификации цитокин-специфических сигналов мы использовали алгоритм нейронного декодирования, основанный на наивном байесовском методе.Используя в качестве входных данных частоты возникновения различных групп CAP, алгоритм попытался идентифицировать условия отсутствия воздействия (исходный уровень) или воздействия цитокина (TNF или IL-1β) (фиг. 5 A ). Чтобы обучить этот алгоритм, нейронные ответы были разделены на три группы значений скорости возбуждения, соответствующие трем различным условиям (рис. 5 B ), и группы CAP, отвечающие на каждую инъекцию, были идентифицированы на основе наших правил для респондентов, как описано в методе (рис.5 C , Левый ). Этот алгоритм декодирования идентифицировал три различных состояния в случаях, когда сначала вводили либо TNF, либо IL-1β (рис. 5 C , справа и 6 A и B ) и плохо выполнялись при записи от животного, получавшего только физиологический раствор в качестве контроля (рис. 6 C ). Истинно положительные доли (процент правильных) всех прогнозов вне выборки (таблица 2) были рассчитаны для количественной оценки точности прогноза алгоритма декодирования во всех экспериментах.Успех декодирования для всех инъекций и условий составил 82,9 ± 17,8% правильных; вероятность успеха случайного выбора среди трех классов составила 33%.

Рис. 5.

Алгоритм декодирования и наглядный пример. ( A ) Принципиальная схема декодера, используемого для различения между отсутствием инъекции (исходный уровень) и инъекцией IL-1β или TNF. ( B и C ) Иллюстративный пример преобразования данных из временной области в область ответа CAP ( B ), где декодер обнаруживает два отвечающих кластера CAP, таким образом группируя значения ответа в три различные классы, исходные или инъекции IL-1β или TNF, с использованием трехкратной перекрестной проверки ( C , слева ).( C , Справа ) Конкатенированное прогнозирование вне выборки алгоритма из всех складок для проверки нашего алгоритма показывает результат декодирования и указывает на его точность.

Рис. 6.

Примеры ввода и вывода декодера. ( A и B ) Показательные примеры экспериментов с первой инъекцией 20 мкг / кг TNF / 35 нг / кг IL-1β ( A ) и 35 нг / кг первой инъекции IL-1β / 20 мкг / кг TNF в экспериментах с второй инъекцией ( B ).Понятно, что разные инъекции вызывают разные ответы и, следовательно, успешно декодируются. ( C ) Показательный пример контрольных экспериментов с физиологическим раствором, в которых ответы перекрываются, что приводит к явно плохой производительности декодирования. ( D ) Показательный пример эксперимента, в котором ваготомию выполняли проксимальнее записывающего электрода. Понятно, что разные инъекции вызывают разные ответы и, следовательно, успешно декодируются.

Записи блуждающего нерва мышей с рецептором IL1-KO содержат сигналы, специфичные для TNF, а не для IL-1β.

Рецептор IL-1 (IL-1R) участвует в опосредовании ответов блуждающего нерва на IL-1β (11, 15, 16, 27). Затем мы оценили изменения в ответах сенсорных нервных групп у мышей IL-1R-KO. Как показано на фиг. 7 A , введение IL-1β мышам IL-1R-KO не вызывало усиления блуждающего нерва. Напротив, введение TNF привело к значительному изменению частоты возбуждения блуждающего нерва (фиг. 7 A ). Хотя алгоритм декодирования не смог различить исходный уровень и IL-1β, он правильно идентифицировал TNF-опосредованный сигнал у мышей IL-1R-KO (рис.7 B ) с успешностью популяции 92,3% ± 5,9% (таблица 2). Эти результаты демонстрируют, что ответы сенсорных нервных групп на IL-1β опосредуются рецептором IL-1 (IL-1R). Наблюдаемая активность блуждающего нерва, опосредованная TNF у мышей IL-1R-KO, дает прямое свидетельство цитокин-специфических нервных сенсорных групп.

Рис. 7.

Нервные ответы зависят от рецептора и типа волокна. Показаны показательные примеры нейронных ответов на различные инъекции и контрольные эксперименты.Каждая цветная кривая представляет скорость отклика в зависимости от времени для разных CAP. Сплошные линии соответствуют CAP с более низкой скоростью стрельбы (максимум 15 CAP / с). Пунктирные линии соответствуют высокоскоростным CAP (максимум 80 CAP / с). ( A ) Пример нервных ответов от мыши IL-1βR-KO, которой сначала инъецировали 35 нг / кг IL-1β, а затем — 20 мкг / кг TNF. Нет значимого ответа IL-1β (ответ не превышает пороговые значения респондера), и имеется четкий и значимый ответ на последующий ответ TNF.( B ) Показательный пример ввода и вывода декодера в контрольном эксперименте IL-1R-KO, в котором базовый ответ и ответы на инъекцию IL-1β перекрываются, но инъекция TNF разделена и успешно декодируется. ( C ) Пример мыши TRPV1-Cre / DTA, которой инъецировали 35 нг / кг IL-1β, без значительного постинъекционного ответа. Правые субпанели для A и C включают подмножество обнаруженных сигналов CAP и медианное значение каждой группы CAP более толстыми линиями.

TRPV1

+ Нейроны необходимы для опосредования цитокиновых ВП.

TRPV1, катионный канал, который активируется капсаицином, теплом и кислотными условиями, а также другими вредными стимулами, участвует в передаче болевых сигналов и лихорадки, связанных с воспалением (37–41). TRPV1 экспрессируется подмножеством сенсорных нейронов, клеточные тела которых располагаются в дорзальном корешке, тройничном нерве и узловых / яремных ганглиях (42, 43) и чьи типы нейрональных волокон в основном представлены C и медленно проводящими волокнами Aδ (44).TRPV1 экспрессируется в подмножестве афферентных волокон блуждающего нерва и в ядрах мозга, которые принимают афференты блуждающего нерва и проецируются в ядро ​​единственного тракта (45, 46). Чтобы определить, распространяются ли цитокин-опосредованные ответы через волокна TRPV1 + , мы генерировали мышей TRPV1-Cre / дифтерийный токсин А (DTA) для селективного удаления клеток TRPV1 + . Активность блуждающего нерва регистрировали у мышей TRPV1-Cre / DTA в ответ на введение IL-1β, и после введения IL-1β изменений в активности блуждающего нерва не наблюдалось (рис.7 С ). При рассмотрении результатов популяции мы обнаружили, что уровень ответа мышей TRPV1-Cre / DTA на любую из инъекций цитокинов был 16,6%, что ниже, чем средний уровень ответа 58,9% у наивных мышей. Эти результаты показывают, что IL-1β-специфичные сенсорные нейральные группы нуждаются в TRPV1 + волокнах в блуждающем нерве.

Введение разных доз цитокинов вызывает разные паттерны возбуждения.

Мы ранее регистрировали активность блуждающего нерва при введении различных доз TNF и IL-1β (27), демонстрируя изменения в общей скорости ответа CAP.Чтобы продемонстрировать, что одну и ту же структуру декодирования можно использовать для идентификации воздействия не только разных типов цитокинов, но и разных доз цитокина, мы выполнили записи, вводящие две разные дозы одного и того же цитокина (TNF или IL-1β). Для TNF первой инъекцией была наша ранее использованная доза 20 мкг / кг, за которой следовала более высокая доза 200 мкг / кг; для IL-1β первой инъекцией была наша ранее использованная доза 35 нг / кг, за которой следовала более высокая доза 350 нг / кг. Как мы показали ранее, при введении TNF (20 мкг / кг) или IL-1β (35 нг / кг) определенные группы нейронов изменяют свою скорость возбуждения (рис.8 A и B ). Последующая инъекция IL-1β вызвала ответ той же сенсорной группы (желтый график на фиг. 8, , ), что и первая инъекция, с повышенной частотой возбуждения и более быстрым временем ответа. Более высокая доза IL-1β также вызывает отсроченный ответ от другой группы CAP (красный график на фиг. 8 A ). Последующая инъекция TNF вызывает аналогичную картину ответа (темно-красная кривая на фиг. 8 B ). Эти наблюдения были проверены на 13 мышах путем определения числа людей, ответивших на двойные инъекции (таблица 3).Используя частоту активации этих групп CAP в качестве входных данных для нашего алгоритма декодирования, мы смогли различать низкие и высокие дозы каждого цитокина (рис. 8 C и D ). Показатели успешности двойного IL-1β показаны в таблице 4.

Рис. 8.

Различные дозы цитокинов вызывают разные паттерны. Показательные примеры нейронных ответов на разные дозы цитокина. Каждая цветная кривая представляет скорость отклика в зависимости от времени для разных CAP. Сплошные линии соответствуют CAP с более низкой скоростью стрельбы (максимум 15 CAP / с).Пунктирные линии соответствуют высокоскоростным CAP (максимум 80 CAP / с). ( A , Left ) Пример нервных ответов от инъекций двойной дозы IL-1β, когда мы сначала вводили 35 нг / кг IL-1β, а затем вводили 350 нг / кг IL-1β, показывая четкий и значительный ответ на оба укола. ( B ) Пример нервных ответов от инъекций двойных доз TNF, где мы сначала вводили 20 мкг / кг TNF, а затем вводили 200 мкг / кг TNF, показывая ответы на оба воздействия.( C ) Выход декодера для инъекций двойной дозы IL-1β ( верхний ) и инъекций TNF ( нижний ). В обоих случаях две последовательные дозы успешно декодируются. Правые субпанели для A, и B включают подмножество обнаруженных сигналов CAP и медианное значение каждой группы CAP более толстыми линиями.

Таблица 3.

Популяционные результаты респондеров для экспериментов с двойной дозой

Таблица 4.

Популяционные результаты точности алгоритма декодирования в экспериментах с двойной дозой

Обсуждение

Наши результаты демонстрируют, что афферентные сигналы в блуждающем нерве кодируют цитокин-специфическая информация.Используя наши методы обработки сигналов, мы показываем, что электрические сигналы, записанные на шейном блуждающем нерве, можно декодировать, чтобы различать цитокин-специфические сигналы. Дискриминация электрической активности, передаваемой через периферические нервы, с использованием структуры предварительной обработки и декодирования дает представление о взаимодействии нервной и иммунной систем.

Афферентная передача сигналов генерируется посредством сигнальных каскадов, исходящих от рецепторов. Связывание цитокинов, таких как IL-1β и TNF, с соответствующими им родственными рецепторами на подмножестве афферентных волокон приводит к активации этих сенсорных сигналов в блуждающем нерве (27, 47).В этом исследовании мы демонстрируем, что воздействие TNF и IL-1β проявляется в виде уникальных сигнальных паттернов, которые сохраняются на протяжении всей записи и не изменяются при последующих инъекциях цитокинов. Эти сигналы идентифицируются как частота возбуждения определенных форм волны CAP, которые могут исходить от активации этих цитокин-специфических рецепторов. Идентификация конкретных групп CAP, коррелирующих с введением TNF, предполагает, что подмножество волокон блуждающего нерва передает сигналы в ответ на индивидуальную цитокиновую стимуляцию.Введение больших доз обоих цитокинов вызывает более высокую частоту возбуждения сигналов CAP, на которые первоначально ответили, а также рекрутирование дополнительных нервных волокон, что проявляется в виде отдельного ответа на разные формы сигналов CAP. Эти сигналы могут исходить на уровне рецепторов, которые, как показали предыдущие исследования, могут располагаться непосредственно на сенсорных нейронах (27, 33). В дополнение к этому прямому эффекту эти сенсорные сигналы также можно отнести к косвенным эффектам, на что указывает наличие как быстрых (до нескольких секунд), так и отложенных (до нескольких минут) нервных реакций.Инъекция IL-1β или TNF приводит к активации иммунной системы, то есть к высвобождению других цитокинов, АТФ, глутамата или других нейротрансмиттеров (2, 3, 41), которые могут ощущаться афферентами блуждающего нерва. Важным моментом является то, что ранее сообщалось, что рецепторы TNF и IL-1β колокализуются, но не обязательно полностью перекрываются (27).

Передача сигналов IL-1β генерирует потенциалы действия в сенсорных нейронах, включая узелковый узел, узел дорзального корешка и тройничный нерв (48–51). Предыдущие исследования показали, что TNF и IL-1β увеличивают возбудимость и чувствительность ноцицепторных нейронов (27, 31, 34, 35).TRPV1 представляет собой управляемый лигандом неселективный проницаемый для кальция ионный канал. Он объединяет несколько физических и химических раздражителей, включая ваниллоидные соединения, низкий pH и вредное тепло (37, 52, 53). Подмножество сенсорных афферентов блуждающего нерва, включая немиелинизированные волокна C и миелинизированные волокна Aδ, экспрессируют TRPV1 (54, 55). Использование генетической модели истощения клеток TRPV1 + позволяет нам установить не только то, что сигнал IL-1β является исключительно сенсорным по своей природе, но также и то, что он распространяется через специфические блуждающие волокна TRPV1 + .Мыши TRPV1-Cre / DTA не обнаруживают заметных изменений сигнала в активности блуждающего нерва в ответ на введение IL-1β. Взятые вместе, данные, представленные здесь, моделируют афферентную передачу сигналов блуждающего нерва, начиная со специфического рецептора (рецептора IL-1 или TNF) и с IL-1β, активирующего подмножество волокон блуждающего нерва, которыми являются TRPV1 + .

Записи экстраневральных периферических нервов, такие как те, которые использовались в этом исследовании, имеют определенные преимущества и недостатки по сравнению с интраневральными записями.В то время как интраневральные записи с проникающими электродами обеспечивают более высокое отношение сигнал / шум (SNR) и пространственную специфичность, записи экстраневральных нервных манжет минимизируют риск повреждения (56) и были безопасно хронически имплантированы людям (57, 58). Однако современные записи поверхности нервов страдают от относительно низкой пространственной специфичности. В то время как новые нервные электроды с несколькими контактами нацелены на улучшение качества и информативности записей (59–62), параллельные попытки использования методов обработки сигналов и анализа данных показали многообещающие результаты в достижении аналогичных целей (63, 64). .Однако до сих пор связывание таких сигналов с функциональными сенсорными стимулами применялось в основном с помощью мышечных проприоцептивных или соматосенсорных стимулов в более крупных нервах (например, седалищном и срединном нервах). В текущем исследовании предложенная структура анализа данных нейронной регистрации в сочетании с инъекциями цитокинов выявляет определенные функциональные пути, активируемые цитокиновыми вызовами. Как ранее было продемонстрировано подробными биофизическими моделями (29), различия в размере и пространственном расположении активированных групп волокон или пучков могут создавать формы волны ВП, улавливаемые на поверхности нерва, которые различаются по своей амплитуде и форме.Таким образом, стратегия кластеризации обнаруженных CAP в разные группы на основе их свойств формы волны может потенциально разделять сигналы, отражающие активацию различных групп волокон или пучков. Объединение временной информации о проблемах цитокинов с разложенными формами сигналов CAP может быть дополнительно расширено за счет использования многоэлектродных нейронных интерфейсов, что позволяет глубже понять типы волокон, участвующих в декодированной передаче сигналов воспалительного рефлекса.

Большинство записей в этом исследовании показывали сопутствующие респираторные модуляции, интересную особенность, которая побудила к дальнейшим экспериментам и анализу, которые подтвердили нейронную природу форм волны ВП (через эксперименты с лидокаином).В то время как микродвижение электрода манжеты относительно блуждающего нерва из-за дыхательных движений может вносить вклад в эти модуляции, эксперименты с нервной блокадой показали, что оно не составляет значительного процента модуляции. Одной из причин такого совпадения может быть то, что эти связанные с цитокинами нейронные импульсы могут возникать на протяжении всего эксперимента, но они усугубляются и, таким образом, усиливаются сенсорной нейронной сигнализацией большей амплитуды, связанной с дыханием (65). Другая возможность заключается в том, что связанные с дыханием быстро адаптирующиеся рецепторы растяжения, наряду с С-волокнами, также кодируют раздражители и цитокины, возможно, опосредуя реакции при кашле (66–68).Однако для проверки этих гипотез необходимы дальнейшие эксперименты по одновременной регистрации блуждающего нерва и генетическому контролю подтипов блуждающих сенсорных нейронов. Наконец, возможно, что эти сенсорные нейронные реакции могут также способствовать опосредованию настроения или поведенческих реакций, сигнализируя об изменениях цитокинов в эмоциональных и когнитивных центрах через ось кишечник-мозг (2, 3, 69, 70). Хотя основное внимание в этом исследовании уделяется афферентной ветви воспалительного рефлекса, аналогичные подходы могут быть использованы для решения проблемы кодирования других биомаркеров, связанных с метаболическими, сердечными или легочными функциями.

Методы

Электрофизиологические записи и экспериментальный план.

Животные.

Все экспериментальные протоколы были одобрены Комитетом по институциональному уходу и использованию животных Института медицинских исследований им. Файнштейна, Northwell Health, который следует руководящим принципам NIH по этическому обращению с животными. Самцы мышей BALB / c, C57 Black 6 и IL-1R-KO (штамм B6.129S7-Il1r1tm1Imx / J) были приобретены в Charles River или Jackson Laboratory и использовались в возрасте от 8 до 16 недель.Мышей с истощенными клетками TRPV1-Cre / DTA или TRPV1 разводили в Институте медицинских исследований им. Файнштейна и использовали в возрасте от 8 до 16 недель. (Гомозиготных самцов TRPV1-Cre скрещивали с гомозиготными самками lox-DTA.) Мышей содержали в условиях 12-часового обратного дневного светового цикла, и они имели доступ к пище и воде ad libitum. Перед записью нерва пищу не давали на 3–4 ч; в это время животные продолжали иметь доступ к воде.

Хирургическая изоляция шейного блуждающего нерва.

Хирургические методы и методы записи были описаны ранее (71).Мышей индуцировали общей анестезией с использованием изофлурана в концентрации 2,5% в 100% кислороде при скорости потока 1 л / мин в течение 5 минут. Затем мышей помещали в положение лежа на спине и поддерживали уровень изофлурана 2,0% во время операции. Внутреннюю температуру тела контролировали с помощью ректального зонда и поддерживали около 37 ° C с помощью грелки и нагревательной лампы. Чтобы обнажить шейный блуждающий нерв, область шеи побрили и промыли повидон-йодом, и сделали разрез шейки матки по средней линии от уровня гортани до грудины.Подчелюстные слюнные железы обнажали тупым рассечением и разделяли через срединную фасциальную плоскость, обнажая трахею. Пучок легко определить по пульсации артерии. Шейный блуждающий нерв аккуратно отделили от артерии и удалили оболочку путем осторожного удаления тонкой соединительной ткани, окружающей нерв, под увеличением. Заземляющий электрод вводили между правой слюнной железой и кожей. Затем нерв помещали на биполярный слинг платино-иридиевый манжетный электрод (CorTec), который на короткое время погружали в физиологический раствор перед помещением нерва в манжету (рис.1 А ). Операционная область была покрыта парафильмом, чтобы гарантировать, что нерв и хирургическая область не высохли (27).

Ваготомия по шейному блуждающему нерву.

Шейный блуждающий нерв был изолирован, как описано ранее. Перед ваготомией к блуждающему нерву одним узлом прикрепили шелковый шов. Хирургический разрез блуждающего нерва был выполнен проксимальнее записывающего электрода и наложения шва с использованием головного мозга в качестве ориентира.

Порядок записи.

Электрофизиологические сигналы для мышей BALB / c, IL1R-KO и TRPV1-Cre / DTA были оцифрованы из шейного блуждающего нерва с использованием системы сбора данных Plexon (OmniPlex; Plexon, Inc.) (27). Изофлуран поддерживался на уровне 1,75% для мышей BALB / c и 1,25% для мышей C57 Black 6, IL1R-KO и TRPV1-Cre / DTA на протяжении всей записи. Было записано 30 минут базовой активности, после чего был произведен i.p. инъекция либо TNF (20 мкг / кг), либо IL-1β (35 нг / кг) (фиг. 1 B ). Затем в течение 30 мин регистрировали активность блуждающего нерва с последующей второй инъекцией альтернативного цитокина (TNF или IL-1β).Еще 30 минут активности были получены после второй инъекции. Контрольным животным вводили физиологический раствор в соответствии с описанной выше схемой (фиг. 1 B ). Инъекции увеличивающихся доз проводились с использованием того же экспериментального плана; однако обе инъекции содержали один и тот же цитокин, причем для второй инъекции использовалась в 10 раз более высокая доза (200 мкг / кг TNF или 350 нг / кг IL-1β). Для экспериментов с лидокаином регистрировали 30-минутную исходную активность. Десять микролитров физиологического раствора были нанесены дистально на нерв через 10 или 20 минут до начала записи исходного уровня, чтобы установить отсутствие шунтирования из-за капли жидкости дистально к электродам; во всех шести экспериментах капля физиологического раствора не влияла на активность.Приблизительно через 30 минут после каждой записи капля лидокаина объемом 10 мкл (концентрация 200 мг / мл) наносилась дистально на нерв, и были получены записи еще 30 минут. Чтобы убедиться, что мы не блокируем мышечную активность, под записывающим электродом и над всеми остальными тканями был вставлен небольшой участок парафильма, ограничивающий попадание лидокаина в нерв.

Анализ данных.

Все записи и код Matlab для анализа и алгоритмы доступны для скачивания в открытом доступе.feinsteininstitute.org/cbem/PNAS%20Submission/. Структура обработки сигналов обуславливает необработанные записи блуждающего нерва и извлекает из них информацию, чтобы мы могли декодировать нейронные сигналы об изменениях уровней воспалительных цитокинов IL-1β и TNF, вызванных инъекцией. Эта структура состоит из разложения сигнала на сердечные и нервные компоненты, обнаружения форм волны CAP, уменьшения размерности форм волны CAP, неконтролируемой кластеризации CAP и извлечения нейронного ответа (рис.1 С ). Наконец, алгоритм классификации декодирования, основанный на извлеченных нейронных ответах, предсказывает состояния инъекции (без инъекции или инъекции IL-1 или TNF).

Разложение сигнала.

Необработанные записи блуждающего нерва представляют собой совокупность нервной активности и различных других источников сигналов, физиологических и нефизиологических (Рис. 2 A ). Помимо источников помех, связанных с приборами, в записях нервных окончаний присутствуют также биологические источники помех, например, сердечные события.Мы используем продолжительность сердечных событий из-за сердечных потенциалов действия, чтобы отфильтровать их из данных. Вейвлет-разложение с использованием вейвлета Добеши 3 (Db3) в масштабе 5 мс использовалось для выделения сердечных артефактов, в то время как вейвлет-разложение с использованием вейвлета Db3 в масштабе 1 мс использовалось для выделения CAP (рис. 2 B ).

Обнаружение потенциала действия.

Записи блуждающего нерва, полученные на шейном уровне, обычно включают респираторную модуляцию огибающей сигнала (67, 72), в результате чего статистика, связанная с сигналами, становится циклостационарной.По этой причине предпочтение было отдано адаптивному порогу CAP, а не постоянному порогу, а фильтр с наименьшей постоянной частотой ложных тревог (SO CFAR) (73) использовался для определения порога, который зависит от респираторной модуляции. Фильтры CFAR используют скользящее окно для оценки фоновой статистики сигнала, так что порог, который поддерживает постоянную частоту ложных тревог в среднем, может применяться для каждого окна. Это позволяет порогу учитывать относительно резкие переходы в фоновой статистике.Параметрами порога, который использовался для всех субъектов, были длительность окна (188 мс с каждой стороны), длительность защитной ячейки (13 мс с каждой стороны) и пороговый уровень (3 SD от среднего). Эти параметры были выбраны эвристически на основе эмпирических результатов, которые зависели от периода и рабочего цикла респираторной модуляции, которые были одинаковыми для всех испытуемых. Мы применили этот адаптивный порог к разложенному нейронному сигналу (из 1-миллисекундного вейвлет-разложения db3) и идентифицировали экземпляры CAP (рис.2 С ).

Сигнал с усилением сердечного ритма также определялся с использованием постоянного порога для определения времени, в которое происходили сердечные события. Обнаруженные ВП, совпавшие с обнаруженными сердечными приступами, отбрасывались. Также применялся рефрактерный период в 1 мс для предотвращения многократного пересечения порога сразу после обнаружения CAP.

Уменьшение размерности.

После того, как набор форм сигналов CAP был обнаружен с помощью пороговой обработки, группы сигналов CAP были идентифицированы на основе их формы и амплитуды посредством нелинейного уменьшения размерности с последующей неконтролируемой кластеризацией.Мы предположили, что эти отдельные группы ВП соответствуют отдельным или группам волокон внутри блуждающего нерва, которые возбуждаются, создавая волны ВБД различной формы и амплитуды, улавливаемые на поверхности нерва.

Метод t-SNE использовался для нелинейного уменьшения размерности. t-SNE преобразует расстояния между точками данных в гауссовские и t-распределенные совместные вероятности в пространствах высокой и низкой размерности, соответственно, и впоследствии пытается минимизировать расхождение Кульбака – Лейблера между совместными распределениями, чтобы сохранить сходство между точками данных в исходном и сокращенном пространствах (74).Размерность исходного пространства, обычно 120 отсчетов, соответствующих количеству отсчетов в обнаруженной форме сигнала CAP, сокращается до двух измерений.

Поскольку t-SNE имеет сложность O (NlogN) и использует память O (N 2 ), и поскольку в типичной 90-минутной записи вагуса обычно обнаруживается более 100000 CAP, расширение ядра t-SNE (75 ) был использован для уменьшения точек данных, на которых выполняется уменьшение размерности. Расширение ядра t-SNE использует ядра для аппроксимации локальной кривизны исходного многообразия и предоставляет способ предсказать, где будут отображаться новые точки в уменьшенном размерном пространстве, если выбраны соответствующие параметры ядра.Пять тысяч сигналов CAP были равномерно дискретизированы на протяжении всей записи; t-SNE был выполнен на этом подмножестве обнаруженных сигналов, а затем использовалось ядро ​​t-SNE. Метод формировал кластеры в данных, когда были отчетливые формы и амплитуды сигнала CAP (Рис. 2 D ).

Неконтролируемая классификация.

После того, как было выполнено уменьшение размерности, алгоритм кластеризации DBSCAN (76) использовался как неконтролируемый метод, который идентифицировал и разделял отдельные кластеры.DBSCAN применялся только к исходным точкам данных t-SNE, так как он также масштабирует O (N 2 ) в памяти. Два параметра метода были выбраны эвристически: параметры плотности были установлены на 5,9 и 10, а минимальное количество точек, необходимых для формирования кластера, было установлено на 30. K-ближайших соседей (KNN) с K = 5 было используется для выполнения полууправляемой классификации остальных сигналов CAP, которые были отображены с помощью ядра t-SNE.

Извлечение нейронного ответа.

Каждый кластер сигналов CAP может быть проверен визуально по средней форме сигнала и распределению интервалов между CAP (рис.2 D ) для выявления артефактов (ширина формы сигнала более 3 мс, аномальные формы или неоднородности в форме сигнала). , аномальные пики в интервалах между CAP), которые были исключены из дальнейшего анализа.

Как упоминалось ранее, основная гипотеза для сортировки сигналов CAP по различным группам (кластерам) заключается в том, что разные формы и амплитуды сигналов CAP представляют активность разных групп нервных волокон.Чтобы получить частоту возникновения событий в этих группах, частота событий была вычислена путем объединения обнаруженных форм сигналов CAP для каждой группы в окнах длительностью 1 с, в результате чего был получен сигнал частоты событий, измеренный в CAP в секунду (рис. 3). Частота событий различных групп CAP содержит особенности, которые могут быть коррелированы с инъекциями цитокинов и могут использоваться для нейронного декодирования различных состояний.

Определение реагирующих сенсорных нейронных групп.

Естественно, ожидается, что не все сенсорные нейронные группы будут содержать информацию, относящуюся к изменениям цитокинов.Хотя наблюдались последовательные изменения частоты событий конкретных кластеров CAP непосредственно после инъекции цитокина, у многих кластеров CAP частота событий колебалась способами, не связанными с экспериментальными проблемами. Чтобы уменьшить сложность модели при одновременном повышении эффективности, был разработан метод определения респондеров — кластеров CAP, которые демонстрируют значительные модуляции частоты событий из-за инъекции цитокинов. Путем измерения SD, σ , базовой активности (между 10 и 30 минутами от начала регистрации) и средней скорости возбуждения, µ , за 4 минуты до инъекции, порог был установлен на уровне µ ± k. * max (σ min , σ) и применялся к сигналу, соответствующему 10–30 мин после каждой инъекции.Параметр k является константой, а σ мин — это нижняя граница измеренного SD, так что отклик в случаях базовых SD с очень низкой амплитудой не становится чувствительным к незначительным изменениям скорости стрельбы. . Поскольку нас интересуют устойчивые ответы, для того, чтобы кластер сигналов CAP был помечен как отвечающий, частота срабатывания в указанное время после инъекции должна быть выше верхней границы [µ + k * max (σ min , σ)] или ниже нижней границы [µ — k * max (σ min , σ)] в течение как минимум одной трети продолжительности постинъекции (7 минут).

Исходя из этих критериев, двое из семи субъектов, которым вводили физиологический раствор, вызвали вагусный ответ. Таким образом, мы максимально увеличили количество цитокиновых респондеров, ограниченных частотой ложных тревог у двух респондентов, ответивших на физиологический раствор, выполнив поиск по сетке по k , σ мин и параметру сглаживания частоты событий s , получив значения k = 2,5, σ мин = 2 и с = 5; 23 из 39 мышей ответили по крайней мере на одну из двух инъекций цитокинов.

Детектор модуляции дыхания.

Поскольку большое количество обнаруживаемых импульсов CAP происходит в основном во время респираторных всплесков, нам нужно было надежно обнаружить модуляцию, связанную с дыханием, в нашем сигнале и количественно определить точное количество импульсов, которые возникают в течение его продолжительности. Таким образом, был разработан детектор модуляции дыхания, который мог измерять время возникновения и продолжительность этих модуляций. Было вычислено скользящее стандартное отклонение записей. Были найдены пики скользящего SD-сигнала, ограниченные минимальным расстоянием между пиками, минимальным выступом пика, минимальной шириной пика и максимальной шириной пика.Ограничение минимальной ширины пика дополняло фильтрацию выбросов, а минимальная ширина пика была установлена ​​немного больше, чем длительность скользящего окна. Ограничение максимальной ширины пика использовалось, чтобы избежать обнаружения нереалистично длинных пакетов, которые могут возникнуть в условиях низкого отношения сигнал / шум. Ограничение минимального выступа пика использовалось для компромисса чувствительности / специфичности: слишком низкое значение обнаружит слишком много ложных респираторных всплесков, а слишком высокое значение приведет к пропуску многих реальных респираторных всплесков. Минимальное пиковое расстояние было ограничением, которое устанавливает нижнюю границу частоты дыхания.

После определения дыхательных интервалов и местоположения ВП, мы подсчитали ВП, которые произошли в пределах дыхательных интервалов, и вычислили их процентное отношение к их общему количеству на протяжении всей записи. Поскольку измеренная скорость этих дыхательных модуляций составляла примерно 1 / с, а их продолжительность никогда не превышала 250 мс, группы CAP с более чем половиной их импульсов, возникающих во время этой модуляции, считались синхронизированными с дыханием.

Нейронное декодирование.

Чтобы оценить, можно ли использовать нейронные реакции на инъекции цитокинов для определения состояния субъекта, был обучен наивный байесовский классификатор по Гауссу с использованием только реагирующих CAP. Чтобы избежать переобучения, трехкратные перекрестные проверки были повторены 30 раз в форме усреднения по ансамблю. Матрица путаницы, таблица, которая связывает фактический класс с предсказанным классом, была сформирована путем суммирования апостериорных вероятностей класса, который имеет максимальное апостериорное значение. В этой заявке тремя классами, соответствующими различным состояниям субъекта, были исходный уровень, инъекция IL-1β и инъекция TNF.Эти классы соответствовали активности от 10 мин после инъекции или начала записи до следующей инъекции, которая произошла через 30 минут после начальной инъекции. Первые 10 минут записи после инъекции не использовались, чтобы избежать обучения переходным реакциям, которые обычно происходили в течение этого конкретного периода. Мы количественно оценили прогностическую способность декодера, оценив процент правильной классификации данных вне выборки. Процент правильности декодера определяли как истинные положительные результаты классификатора, взвешенные по достоверности прогноза.

Благодарности

Мы благодарим доктора Ставроса Заноса, доктора Тимира Датта, доктора Харби Сохала, доктора Лорен Райт и доктора Кристофера Пулео за полезные комментарии к рукописи. Это исследование было выполнено при поддержке гранта Агентства перспективных исследовательских проектов Министерства обороны США W911NF-09-1-0125 и гранта 1 R35 GM118182-01 NIH / Национального института общей медицины (KJT) и частично за счет средств компании General Electric ( TPZ и CEB).

Сноски

  • Автор: T.P.Z., S.S.C., K.J.T. и C.E.B. спланированное исследование; T.P.Z., H.A.S., T.T., E.B., P.W.L. и J.M.A. проведенное исследование; T.P.Z., T.L. и C.E.B. внесены новые реагенты / аналитические инструменты; T.P.Z., T.L. и C.E.B. проанализированные данные; и T.P.Z., H.A.S. и K.J.T. написал газету.

  • Авторы заявляют об отсутствии конфликта интересов.

  • Эта статья представляет собой прямое представление PNAS.

  • Размещение данных: данные и алгоритмы, представленные в этой статье, были размещены на общедоступном сервере института Файнштейна.feinsteininstitute.org/cbem/PNAS%20Submission/.

  • Эта статья содержит вспомогательную информацию на сайте www.pnas.org/lookup/suppl/doi:10.1073/pnas.171

    15/-/DCSupplemental.

  • Авторские права © 2018 Автор (ы). Опубликовано PNAS.

Что такое кодирование и декодирование?

Что такое кодирование и декодирование в компьютере?

Кодирование и декодирование используются во многих формах связи, включая вычисления, передачу данных, программирование, цифровую электронику и человеческое общение.Эти два процесса включают изменение формата контента для оптимальной передачи или хранения.

В компьютерах кодирование — это процесс помещения последовательности символов (букв, цифр, знаков препинания и некоторых символов) в специальный формат для эффективной передачи или хранения. Декодирование — это противоположный процесс — преобразование закодированного формата обратно в исходную последовательность символов.

Эти термины не следует путать с шифрованием и дешифрованием , которые сосредоточены на сокрытии и защите данных.(Мы можем шифровать данные без изменения кода или кодировать данные без намеренного сокрытия содержимого.)

Что такое кодирование и декодирование при передаче данных?

Процессы кодирования и декодирования для передачи данных имеют интересное происхождение. Например, азбука Морзе появилась в 1838 году, когда Сэмюэл Морс создал стандартизированные последовательности сигналов двух длительностей, названные точек и тире , для использования с телеграфом. Сегодняшние радиолюбители по-прежнему используют Q-сигналы, которые произошли от кодов, созданных генеральным почтмейстером Великобритании в начале 1900-х годов для облегчения связи между британскими кораблями и береговыми станциями.

Кодирование

Manchester было разработано для хранения данных на магнитных барабанах компьютера Manchester Mark 1, построенного в 1949 году. В этой модели кодирования каждая двоичная цифра или бит кодируется в меньшем, затем в высоком или высоком, а затем в низком уровне за одинаковое время. Манчестерский процесс кодирования, также известный как фазовое кодирование , используется в потребительских инфракрасных протоколах, радиочастотной идентификации и связи ближнего поля.

Что такое кодирование и декодирование в программировании?

Доступ в Интернет зависит от кодирования.Унифицированный указатель ресурсов (URL), адрес веб-страницы, может быть отправлен только через Интернет с использованием Американского стандартного кода для обмена информацией (ASCII), который представляет собой код, используемый для текстовых файлов в вычислительной технике.

Вот пример кодировки ASCII для строки

В файле ASCII 7-битное двоичное число представляет каждый символ, который может быть прописными или строчными буквами, числами, знаками препинания и другими общими символами. Однако URL-адреса не могут содержать пробелы и часто содержат символы, которых нет в наборе символов ASCII.Кодирование URL-адресов, также называемое -процентным кодированием , решает эту проблему путем преобразования пробелов — в знак + или с% 20 — и символов, отличных от ASCII, в допустимый формат ASCII.

Другие часто используемые коды в программировании включают BinHex, Multipurpose Internet Mail Extensions, Unicode и Uuencode.

Ниже перечислены некоторые способы использования кодирования и декодирования в различных языках программирования.

в Java

Кодирование и декодирование в Java — это метод представления данных в другом формате для эффективной передачи информации через сеть или Интернет.Кодировщик преобразует данные в веб-представление. После получения декодер преобразует данные веб-представления в исходный формат.

В Python

В языке программирования Python кодировка представляет строку Unicode как строку байтов. Обычно это происходит, когда вы передаете экземпляр по сети или сохраняете его в файл на диске. Декодирование преобразует строку байтов в строку Unicode. Это происходит, когда вы получаете строку байтов из файла на диске или из сети.

В Swift

В языке программирования Apple Swift модели кодирования и декодирования обычно представляют собой сериализацию данных объекта из строкового формата JavaScript Object Notation. В этом случае кодирование представляет собой сериализацию, а декодирование означает десериализацию. Всякий раз, когда вы сериализуете данные, вы конвертируете их в легко переносимый формат. После транспортировки он преобразуется обратно в исходный формат. Этот подход стандартизирует протокол и обеспечивает возможность взаимодействия между различными языками программирования и платформами.

Что такое кодирование и декодирование в цифровой электронике?

В электронике термины кодирование и декодирование относятся к аналого-цифровому преобразованию и цифро-аналоговому преобразованию. Эти условия могут применяться к любой форме данных, включая текст, изображения, аудио, видео, мультимедиа и программное обеспечение, а также к сигналам в датчиках, телеметрии и системах управления.

Что такое кодирование и декодирование в человеческом общении?

Люди не думают об этом как о процессе кодирования или декодирования, но человеческое общение начинается, когда отправитель формулирует (кодирует) сообщение.Они выбирают сообщение, которое они передадут, и канал связи. Люди делают это каждый день, мало задумываясь о процессе кодирования.

Получатель должен понять (расшифровать) сообщение, определив значение слов и фраз, чтобы правильно интерпретировать сообщение. Затем они могут предоставить обратную связь отправителю.

И отправитель, и получатель в любом процессе связи должны иметь дело с шумом, который может мешать процессу связи. Шум включает в себя различные способы прерывания, искажения или задержки сообщений.Они могут включать в себя фактический физиологический шум, технические проблемы или семантические, психологические и культурные проблемы, которые мешают общению.

Кодирование и декодирование являются неотъемлемой частью всех коммуникаций.

Эти процессы происходят практически мгновенно в любой из этих трех моделей:

  1. Модель трансмиссии. Эта модель коммуникации представляет собой линейный процесс, при котором отправитель передает сообщение получателю.
  2. Модель взаимодействия. В этой модели участники по очереди выступают в роли отправителей и получателей.
  3. Модель транзакции. Здесь коммуникаторы генерируют социальные реальности в культурном, реляционном и социальном контекстах. Они общаются, чтобы установить отношения, взаимодействовать с сообществами и формировать межкультурные союзы. В этой модели участники помечаются как коммуникаторов , а не как отправители и получатели.

Расшифровка сообщений на вашем родном языке не требует усилий. Однако, когда язык незнаком, получателю может потребоваться переводчик или такие инструменты, как Google Translate, для декодирования сообщения.

Помимо основ кодирования и декодирования, возможности машинного перевода в последнее время значительно продвинулись вперед. Узнайте больше о технологиях и инструментах машинного перевода .

Чем мы можем вам помочь?

Пояснения / стандарты

Пояснения, указания по применению

Инженер-проектировщик электрического оборудования несет ответственность за его безопасность и функционирование перед людьми, животными и реальными ценностями.Прежде всего, его задача — обеспечить соблюдение современного уровня техники, а также действующих национальных и международных стандартов и правил.

При выборе плавкой вставки необходимо учитывать следующую информацию о плавких вставках и их применении.

Ввиду ответственности производителя электрооборудования выбор наиболее подходящей плавкой вставки имеет большое значение.

1. Предохранитель

Предохранитель — это самодействующее устройство, которое с помощью предохранителя одного из специально разработанных и пропорциональных компонентов размыкает цепь, в которую он включен, размыкая ток, когда он превышает заданное значение для достаточное время.

Определение в соответствии с IEC 60127:

Предохранитель включает в себя все части, составляющие единое устройство, то есть держатель предохранителя и плавкую вставку.

Определение согласно UL 248-1:

Предохранитель для Северной Америки — это плавкая вставка IEC. Предохранитель IEC — это предохранитель для Северной Америки с держателем предохранителя.

2. Предохранитель (IEC 60127)

Часть предохранителя, включая плавкий элемент, предназначенную для замены после срабатывания предохранителя.Плавкие вставки в соответствии с IEC 60127 относятся к миниатюрным предохранителям для защиты электрических приборов, электронного оборудования и их компонентов, обычно предназначенных для использования внутри помещений. Эти плавкие вставки не разрешены для оборудования, которое должно работать при особых обстоятельствах, например. в агрессивной или взрывоопасной среде.

3. Миниатюрная плавкая вставка (IEC 60127)

Закрытая плавкая вставка с номинальной отключающей способностью не более 2 кА и имеющая по крайней мере один из основных размеров более 10 мм.

4. Субминиатюрная плавкая вставка (IEC 60127)

Миниатюрная плавкая вставка, корпус (корпус) которой не имеет принципиальных размеров более 10 мм.

Субминиатюрные плавкие вставки особенно подходят для печатных плат. Они доступны для техники сквозного монтажа и поверхностного монтажа (SMT).

Стандарты на плавкие вставки

5. Стандарты на плавкие вставки

906 81
IEC 60127 Миниатюрные предохранители (общее название)
IEC 60127-1 Часть 1: Определения предохранители и общие требования к миниатюрным плавким вставкам
IEC 60127-2 Часть 2: Патронные плавкие вставки
IEC 60127-3 Часть 3: Подминиатюрные плавкие вставки
IEC 60127-4 Часть 4: Универсальные модульные плавкие вставки
IEC 60127-5 Часть 5: Рекомендации по оценке качества миниатюрных плавких вставок
IEC 60127 7 Часть 7: Миниатюрные плавкие вставки для специальных применений
NF C 93–435 Патронные предохранители с улучшенными характеристиками
UL 248-1 Низковольтные предохранители: общие требования
UL 248-14 Низковольтные предохранители: дополнительные предохранители
CSA / C22.2 № 248.1 Низковольтные предохранители: Общие требования
CSA / C22.2 № 248.14 Низковольтные предохранители: Дополнительные предохранители

Электрические характеристики

6. Номинальное напряжение U n n

Номинальное напряжение — это напряжение, до которого плавкая вставка правильно прерывает перегрузку по току.

Номинальное напряжение плавкой вставки должно быть больше или равно рабочему напряжению защищаемого оборудования.

Использование при рабочих напряжениях ниже номинального напряжения плавкой вставки разрешается только при соблюдении указаний относительно падения напряжения (поз. 8).

Плавкие вставки в принципе пригодны для использования при переменном и постоянном напряжении. Однако отключающая способность при постоянном напряжении значительно ниже, чем при переменном напряжении. Характеристики плавкой вставки при постоянном напряжении в основном зависят от величины постоянной времени T = L / R цепи нагрузки.

7. Номинальный ток I n n

Номинальный ток плавкой вставки соответствует рабочему току защищаемого оборудования. В основном существует два различных определения номинального тока:

a) На плавких вставках в соответствии с IEC 60127 и EN 60127 номинальный ток соответствует току, которому плавкая вставка может постоянно подвергаться воздействию в соответствии со стандартизованными правилами. , не прерывая плавкую вставку.

b) На плавких вставках согласно UL 248-14, однако, номинальный ток соответствует току, который отключит плавкую вставку уже через несколько часов.Ток, который, согласно IEC, может протекать постоянно, не прерывая плавкую вставку, составляет прибл. 0,7 · I . n

Относительно влияния температуры окружающего воздуха> 23 ° C на номинальный ток см. Поз. 1

Корреляция между номинальным током плавких вставок согласно IEC и UL:

8. Падение напряжения

Падение напряжения на плавкой вставке измеряется при температуре окружающего воздуха 23 ° C, когда плавкая вставка пропускает свой номинальный ток в течение времени, достаточного для достижения температурной стабильности.Обращаем внимание на тот факт, что проблемы могут возникнуть при использовании плавких вставок при рабочем напряжении, значительно ниже их номинального напряжения. Из-за увеличения падения напряжения, когда элемент плавкой вставки приближается к своей температуре плавления, необходимо следить за тем, чтобы напряжение в цепи было достаточным, чтобы плавкая вставка прервала ток при возникновении электрического повреждения. Кроме того, плавкие вставки одного типа и номинала могут, из-за разницы в конструкции или материалах элементов, иметь разные падения напряжения и, следовательно, могут не быть взаимозаменяемыми на практике при использовании в приложениях с низким напряжением цепи, особенно в сочетании с плавкими вставками. более низких номинальных токов.

9. Ток без предохранителя I nf nf

Значение сверхтока, определяемое как значение, которое плавкая вставка способна выдерживать в течение определенного времени (обычно 1 час) без плавления.

10. Время до дуги / токовая характеристика (при T a 23 ° C) a

Время-токовая характеристика показывает отношение времени до дуги (время плавления) к току короткого замыкания.

Время до возникновения дуги — это интервал времени между началом тока, достаточно большим, чтобы вызвать обрыв плавкого элемента, и моментом возникновения дуги.

Время горения дуги — это интервал времени между моментом возникновения дуги и моментом окончательного гашения дуги. Время горения дуги не учитывается во время-токовой характеристике.

Время срабатывания (общее время отключения) складывается из времени до возникновения дуги и времени горения дуги.

Время-токовые характеристики показаны в виде огибающей для всех упомянутых номинальных токов.

Обычная время-токовая характеристика и их символы:

FF: обозначает очень быстрое действие

F: обозначает быстрое действие

M: обозначает среднее запаздывание

T: обозначает время запаздывания

TT: обозначает длительную выдержку времени

Плавкие вставки UL обычно делятся на:

• Плавкие вставки без задержки.Эти плавкие вставки иногда также называют обычными предохранителями или быстродействующими.

• Плавкие вставки с выдержкой времени. Эти плавкие вставки иногда также называют замедленными или защищенными от перенапряжения.

Указания по применению для различных характеристик:

FF: сверхбыстродействующие плавкие вставки

Защита полупроводников (тиристоры, симисторы, диоды).

Этот тип предохранителя допускает небольшие сверхтоки только в течение короткого периода времени и ограничивает ток при малых токах короткого замыкания.Ограничение тока даже при малых токах короткого замыкания.

F: Быстродействующие плавкие вставки

Защита полупроводников и оборудования от скачков тока при работе или включении, а также для таких устройств, в которых необходимо быстро отключать высокий ток перегрузки по току или высокий ток короткого замыкания.

M: Плавкие вставки со средней выдержкой времени

Защитные устройства, подверженные воздействию средних пусковых токов и / или пиков сверхтока в течение короткого времени. Низкое падение напряжения.

T: Плавкие вставки с запаздыванием

Защита устройств, подверженных высоким пусковым токам и / или пикам сверхтока, которые медленно уменьшаются (например,грамм. трансформаторы и двигатели).

TT: Плавкие вставки со сверхвысокой задержкой

Защита устройств, подверженных длительным пусковым токам и / или высоким пиковым токам перегрузки.

11. Отключающая способность плавкой вставки (UL: отключающая способность IR)

Значение (действующее значение для переменного тока) предполагаемого тока, который плавкая вставка способна отключиться при указанном напряжении при определенных условиях использования и поведение.

Макс. ток короткого замыкания, который может возникнуть в электрической цепи оборудования из-за неисправности, не должен превышать отключающую способность плавкой вставки.Несоблюдение этого правила может вызвать опасность взрыва и пожара.

Миниатюрные плавкие вставки IEC 60127 подразделяются на две категории (для субминиатюрных плавких вставок определены другие отключающие способности).

Предохранители с низкой отключающей способностью, символ L:

Обычно плавкий элемент этого типа плавкой вставки виден. Изоляционная трубка состоит из прозрачного материала, обычно стекла. Огнетушащего вещества нет, дуга гасится на воздухе.

Отключающая способность:

250 В перем. Тока / 35 А или 10.In p.f.1 в зависимости от того, что больше.

Предохранители с высокой отключающей способностью, символ H:

Обычно плавкий элемент этого типа плавкой вставки не виден. Изоляционная трубка обычно изготавливается из керамического материала или стекла. Для гашения дуги часто используется огнегасящее средство.

Отключающая способность:

250 В переменного тока 1500A p.f. 0.От 7 до 0,8

Требования UL и CSA к короткому замыканию (отключающая способность IR) различаются по сравнению с IEC.

Номинальные характеристики отключения при 125 В переменного тока = 10 000 A} p.f. 0,7-0,8

250 В перем. Тока = от 35 до 1500 A

в зависимости от номинального тока плавкой вставки.

12. Рассеиваемая мощность

12.1. Максимум. длительное рассеяние мощности

a) Плавкие вставки в соответствии с IEC 60127:

Испытание проводится в соответствии со стандартной процедурой испытания (открытый патрон предохранителя, комнатная температура).

Определяется рассеиваемая мощность, создаваемая током без предохранителя I nf через один час.

Токи без предохранителей различаются и зависят от типа плавкой вставки.

В каталоге SCHURTER вы обычно найдете два значения устойчивой рассеиваемой мощности, а именно:

• максимальное устойчивое рассеивание мощности, т.е. согласно IEC 60127.

• Типичное устойчивое рассеивание мощности плавких вставок SCHURTER.

Эти значения в основном ниже стандартизованных.

b) Плавкие вставки в соответствии с UL 248-14:

UL, в отличие от IEC, не определяет длительную рассеиваемую мощность, а измеряет максимально допустимое повышение температуры от 75 ° C при 1 · I n № на внешней поверхности плавкой вставки по стандарту UL.

12.2. Номинальная рассеиваемая мощность

Рассеиваемая мощность, вызванная номинальным током (в течение длительного периода).Что касается допустимой мощности для выбора подходящего держателя предохранителя, учитывается это номинальное значение рассеиваемой мощности.

13. Импульсная сила / тепловые характеристики

I 2 Значение t (интеграл в джоулях) 2

Интеграл от квадрата тока за заданный интервал времени. Значение t I 2 является мерой энергии, необходимой для разрушения фюзеляжа. Это средство для нагрева плавкого элемента до температуры его плавления, для плавления плавкого элемента и для прерывания тока через период горения дуги.Обычно различают.

• предварительное искрение I 2 t (или предохранитель I 2 t) 2 2

— интеграл I 2 t, увеличенный на время предварительного зажигания предохранителя. ссылка. Он представляет собой энергию для нагрева и плавления фюзеляжа. При высоких токах перегрузки со временем плавления <10 мс значение предварительного дугового разряда l 2 t остается постоянным (адиабатические условия). Иногда предварительное искрение I 2 t определяется на 10.умноженный на номинальный ток, основанный на время-токовой характеристике. Преддуговое искрение I 2 t является характеристическим значением плавкой вставки и сообщает о его сопротивлении импульсам и пусковым токам. 2 2 2 2

• искрение I 2 t 2

— интеграл I 2 t, увеличенный за время срабатывания дуги плавких вставок. Он представляет энергию дуги. Дуга I 2 t зависит от параметров электрической цепи (т.е.грамм. рабочее напряжение, коэффициент мощности, угол закрытия и т. д.) электрической цепи. 2 2

• рабочий I 2 т (или: всего I 2 т) 2 2

— это сумма преддуги и дуги I 2 т . Это значение является важным параметром при использовании плавкой вставки. Он характеризует энергию, воздействующую на объект (пропускаемую энергию), который должен быть защищен плавкой вставкой в ​​случае тока короткого замыкания. 2

Замечания по применению:

Чтобы выбрать правильную плавкую вставку, необходимо знать допустимое значение t I 2 для защищаемого компонента или группы компонентов.

Критерии выбора:

Защищаемая электрическая цепь содержит:

• Компоненты, которые могут вызывать пусковые токи, например трансформаторы. В этом случае следует выбирать плавкую вставку с t-значением I 2 перед дугой, которое выше, чем значение пускового тока. 2

• Компоненты, чувствительные к импульсам тока, например полупроводники. В этом случае необходимо выбрать плавкую вставку с рабочим значением t I 2 , которое ниже, чем у одного из защищаемых компонентов.

звенья выполняются при 23 ° C и 25 ° C соответственно.В практических приложениях температура окружающей среды плавкой вставки может быть значительно выше, особенно если плавкая вставка используется в держателе предохранителя, не подвергающемся воздействию, или установлена ​​рядом с другими тепловыделяющими компонентами. Для таких приложений необходимо учитывать изменение рабочего тока в соответствии со следующей диаграммой.

15. Маркировка плавких вставок

Маркировка в соответствии с IEC 127

Дополнительная маркировка: соответствующие знаки допуска

1) символ , обозначающий относительную время-токовую характеристику до дуги

2) номинальный ток в мА или A

3) символ , обозначающий номинальную отключающую способность

4) номинальное напряжение в В

5) SCHURTER Logo

16.Взаимозаменяемость плавких вставок IEC- на UL и наоборот.

Предохранители в соответствии с IEC и UL имеют разные характеристики и в принципе не являются взаимозаменяемыми. Однако после тщательной проверки технических данных возможен обмен при соблюдении следующих наиболее важных требований.

• Номинальные токи должны быть адаптированы (см. Поз.7)

• Отключающая способность должна быть совместимой.

• Время-токовая характеристика и падение напряжения должны быть примерно одинаковыми.

17. Замена плавких вставок под нагрузкой

Держатель предохранителя с установленной плавкой вставкой нельзя использовать в качестве «переключателя» для «включения» и «выключения» питания.

Размыкание и замыкание электрических цепей может вызвать скачки тока и напряжения, в зависимости от размеров электрической цепи. Такие пики тока или напряжения вызывают дугу между точками контакта, что приводит к увеличению сопротивления контакта. Во избежание необратимого повреждения держателя предохранителя замену фюзеляжа следует производить только при отключении питания в электрической цепи.

Качество / Надежность / Выбор

18. Оценка качества плавких вставок

Предохранители SCHURTER соответствуют требованиям стандартов IEC 60127-5 и EN 60127-5.

Более подробная информация высылается по запросу.

19. Надежность плавкой вставки (MIL-HDBK-217F)

Моделирование надежности предохранителей представляет собой уникальную проблему. В отличие от большинства других компонентов, существует очень небольшая корреляция между количеством замененных предохранителей и фактическими отказами предохранителей.Обычно, когда предохранитель размыкается или «перегорает» что-то еще в цепи, возникает состояние перегрузки, и предохранитель просто функционирует, как задумано.

Руководство по выбору плавких вставок

1. Рабочее напряжение U B защищаемого оборудования определяет номинальное напряжение U N плавкой вставки (см. Поз. 6) U N ≥ U B Для U B << U N см. Примечания относительно падения напряжения (см. Поз. 8). B N N B B N

2. Макс. рабочий ток защищаемого оборудования определяет номинальный ток плавкой вставки. Следует учитывать различные определения номинального тока согласно IEC или UL, а также влияние более высоких температур окружающей среды (см. Поз. 6 и 14).

3. Возможный ток короткого замыкания, а также его допустимое время срабатывания в электрической цепи защищаемого оборудования определяют время-токовую характеристику плавкой вставки (см. Поз.10).

4. Необходимая отключающая способность плавкой вставки зависит от макс. ток короткого замыкания, который может возникнуть при возникновении неисправности в электрической цепи защищаемого оборудования. Оно должно быть ниже макс. ток, который может прерываться плавкой вставкой (см. поз. 11).

5. Расчетная мощность, рассеиваемая плавкой вставкой, имеет большое значение для выбора подходящего держателя предохранителя (см. Поз. 12.2).

6.Если в электрической цепи защищаемого оборудования возникают импульсы тока, которые не могут прервать плавкую вставку ни при каких обстоятельствах, или если сквозная энергия плавкой вставки может достигать только определенного значения (например, защита полупроводников) следует учитывать значения I 2 t (см. поз. 13). 2

7. Необходимые разрешения в основном определяются национальными и международными стандартами на оборудование. Плавкие вставки SCHURTER соответствуют международным стандартам и были одобрены различными агентствами (см. Листы технических данных на отдельные плавкие вставки).

8. Важно, чтобы выбранные плавкие вставки / держатели предохранителей, которые устанавливаются на защищаемое оборудование, проходили испытания в нормальных условиях и в условиях неисправности, даже если были приняты во внимание все соответствующие критерии выбора. .

Сокращения в области электротехники и электроники

На главную »Учебники» Прочие »Сокращения в области электротехники и электроники

мкА (микро)
мкА (микроампер)
мкКл (микроконтроллер)
мкГн (микро Генри)
мкП (микропроцессор)
мкВ (микровольт)
мкВт (микроватт)
16QAM (квадратурная амплитудная модуляция с 16 состояниями) )
2D (2 измерения)
3D (3 измерения)
64QAM (64-позиционная квадратурная амплитудная модуляция)
8DPSK (8-позиционная дифференциальная фазовая манипуляция)
A (ампер, ампер)
A (анод)
A / D (Аналого-цифровой)
AC (переменный ток)
AC / DC (переменный ток или постоянный ток)
ACT (активный)
AD (аналого-цифровой)
ADC (аналого-цифровой преобразователь)
AES Advanced Encryption Standard
AFC ( Автоматический регулятор расхода)
AFC (Автоматическая регулировка частоты)
AFT (Автоматическая точная настройка)
AGC (Автоматическая регулировка усиления)
AGPS (Вспомогательный (или вспомогательный) GPS)
AI (Аналоговый вход)
AI (Искусственный интеллект)
AIAG ( Группа действий автомобильной промышленности)
ALU (блок арифметической логики)
AMOLED (активная матрица ix Органический светоизлучающий диод)
AMP (усилитель)
ANSI (стандарт U.Американский национальный институт стандартов)
AO (аналоговый выход)
AoA (угол прихода)
AOI (автоматический оптический контроль)
AP (точка доступа)
APFC (активная коррекция коэффициента мощности)
API (интерфейс прикладной программы)
API (Интерфейс прикладного программирования)
ARM (вычислительная машина с расширенным сокращенным набором команд)
ASIC (специализированная интегральная схема)
ASP (поставщик услуг приложения)
AT (прикрепление AT)
ATAPI (интерфейс пакета присоединения AT)
AUTOSAR (автомобильная промышленность) Архитектура открытой системы [http: // www.autosar.org])
AV (Аудио / видео)
AV (Среднее значение)
AVDD (Аналоговая мощность)
B (Базовый)
B (Аккумулятор)
BAT (Аккумуляторы)
BER (Частота ошибок по битам)
BGA (Ball Grid Массив)
BiCMOS (двунаправленная CMOS)

BJT (биполярный переходный транзистор)
BL (загрузчик)
BLE (Bluetooth с низким энергопотреблением)
BOD (детектор потемнения)
BOD (обнаружение потемнения)
BOM (ведомость материалов)
BOM (ведомость материалов) )
BOP (начало процесса)
BOP (начало проекта)
бит / с (бит в секунду)
BQR (отчет о качестве сборки)
BSM (модуль управления кузовом)
BSW (базовое программное обеспечение)
BSW AUTOSAR (базовое программное обеспечение для автомобилей Open Системная архитектура [http: // www.autosar.org])
C (конденсатор)
C (катод)
C (коллектор)
CA (условный доступ)
CA (анализ критичности)
CAD (автоматизированное проектирование)
CAM (модуль условного доступа)
CAN ( Сеть контроллеров)
CAPAD (Конденсаторы неполяризованные, осевой диаметр, горизонтальный монтаж)
CAPADV (Конденсаторы, неполяризованные, осевой диаметр, вертикальный монтаж)
CAPAE (Конденсатор, алюминиевый, электролитический)
CAPAR (Конденсаторы, неполяризованные, осевые, прямоугольные)
CAPARV (Конденсаторы, неполяризованные, осевые, прямоугольные, прямоугольные)
CAPARV (Конденсаторы, неполяризованные, осевые, прямоугольные) .Вертикальный монтаж)
CAPC (Неполяризованная микросхема конденсатора)
CAPCAF (Плоская решетка микросхем конденсатора)
CAPCAV (Вогнутая матрица микросхем конденсатора)
CAPCP (Поляризованная микросхема конденсатора)
CAPCWR (Неполяризованный провод микросхемы конденсатора)
поляризованные)
CAPMP (Capacitor Molded Polarized)
CAPPA (Конденсаторы, поляризованные, осевой диаметр, горизонтальный монтаж)
CAPPRD (Конденсаторы, поляризованные, радиальный диаметр)
CAPRB (Конденсаторы, неполяризованные, радиальный диск, кнопка, вертикальная)
CAPRD (Конденсаторы, неполяризованные, радиальный диаметр)
CAPRD (Конденсаторы, неполяризованные, радиальный диаметр)
Неполяризованный радиальный прямоугольный вертикальный
CAS (система условного доступа)
CBC (режим цепочки блоков шифров)
CC (кабельная карта)
CCIPCA (инкрементальный анализ основных компонентов без ковариации)
CCN (сеть подключенных автомобилей)
CDR (обзор концептуального проекта) )
CEM (центральный электронный модуль)
CFM (кубические футы в минуту)
CFP (керамический плоский корпус)
CFT (кросс-функция ion Test)
CI (протокол общего интерфейса)
CiA (CAN в автоматизации, см. также CAN)
CIS (компонентная информационная система)
CLK (часы)
CLKIN (вход тактовой частоты)
CLKOUT (выход тактовой частоты)
CM (мультимедийный кодек) Manager)
CMOS (комплементарный металл — оксидный полупроводник)
CMRR (коэффициент подавления синфазного сигнала)
CN (разъем)
CON (разъем)
CONV (преобразователи)
COR (рабочий диапазон коленчатого вала)
CPP (критический параметр процесса)
CPP (Критические параметры процесса)
CPU (Центральный процессор)
CQFP (Ceramic Quad Flat Packages)
CQM (Компонентная квалификационная матрица)
CR (Запрос на изменение)
CR (Crystal)
CS (Выбор микросхемы)
CSA (Общий алгоритм скремблирования) )
CSA (усилитель с измерением тока)
CSL (согласованный примерный перечень)
CSU (разделение затрат)
CSV (модуль контроля тактовой частоты)
CTE (коэффициент теплового расширения)
CVBS (гашение и синхронизация цветного видео)
D (обнаружение )
D (диод) 91 272 D (слив)
D&D (проектирование и разработка)
D / A (цифро-аналоговый)
DA (цифро-аналоговый)
DAC (цифро-аналоговый преобразователь)
DBS (двухдиапазонный одновременный)
DC (диагностический охват)
DC (постоянный ток)
DDR (двойная ОЗУ данных)
DDR (двойная скорость передачи данных)
DeCap (развязывающий конденсатор)
DES (стандарт шифрования данных)
DFA (конструкция для сборки)
DFHP (присутствие человека без устройства)
DFM (Дизайн для производства)
DFMEA (Дизайн FMEA см. FMEA)
DFN (Двойной плоский без вывода)
DFSS (Дизайн для шести сигм)
DI (ввод данных)
DI (Цифровой ввод)
DIA (Соглашение об интерфейсе разработки)
DIOAD (осевой диаметр диодов по горизонтали)
DIOADV (осевой диаметр диодов по вертикали)
DIOB (мостовой выпрямитель)
DIOC (диодный чип)
DIOM (литой диод)
DIOMELF (диодный металлический электрод с безвыводной лицевой поверхностью)
DIOS )
DIP (корпус с двумя линиями)
DIPS (разъемы с двумя линиями)
DK (Development Kit)
DMA (Прямой доступ к памяти)
DMAC (Контроллер прямого доступа к памяти)
DMTP (Design Master Test Plan)
DNC (Do Not Connect)
DO (Вывод данных)
DO (Цифровой вывод)
DQM (Дельта-квалификационная матрица)
DRAM (динамическое запоминающее устройство с произвольным доступом)
DRBFM (анализ проекта на основе режима отказа)
DRM (управление цифровыми правами)
DRR (отчет об обзоре проекта)
DS (техническое описание)
DSL (цифровая абонентская линия)
DSP (Цифровой сигнальный процессор)
DTC (Концепция тестирования разработки)
DTC (Диагностический код неисправности)
DTCP-IP (Защита содержимого цифровой передачи по Интернет-протоколу)
DTE (Терминальное оборудование данных)
DTP (Данные для производства)
DTV (Digital TeleVision)
DUT (тестируемое устройство)
DV (проверка конструкции)
DV (проверка конструкции)
DVB (цифровое видеовещание)
DVB-C (цифровое видеовещание — кабельное)
DVB-S (цифровое видеовещание — Спутник) 9127 2 DVB-S2 (цифровое видеовещание — спутниковое второе поколение)
DVB-T (цифровое видеовещание — наземное)
DVB-T2 (цифровое видеовещание — наземное второе поколение)
DVDD (цифровое питание)
DVM (метод проверки конструкции)
Метод проверки конструкции DVM
DVP (План проверки конструкции)
e (электронный)
E (излучатель)
E (энергия)
E / E Система (электрическая и / или электронная система)
E2LP (встроенная платформа для обучения инженеров)
EBOM (Техническая спецификация)
ECAD (Электронное компьютерное проектирование)

ECB (режим электронной кодовой книги)
ECDM (управление данными электронных компонентов)
ECM (электрохимическая миграция)
ECM (управление правами)
ECO (приказы на технические изменения)
ECO (внешний кварцевый генератор)
ECU (электронный блок управления)
EDA (автоматизация проектирования электроники)
EDC (коды исправления ошибок)
EDLC (электрические двухслойные конденсаторы)
EDR (повышенная скорость передачи данных)
EDS (система распределения электроэнергии)
EE (инженер-электрик)
EEPM (электрическая энергия и Управление питанием)
EEPROM (электрически стираемое программируемое постоянное запоминающее устройство)
EGNOS (Европейская геостационарная навигационная служба)
EIA (Electronic Industries Alliance)
Ni / Au (электролитический никель / золото)
EMC (электромагнитная совместимость)
EMI (электромагнитная совместимость) помех)
EMM (Сообщение управления правами)
eMMC (Встроенная мультимедийная карта)
EN (Включить)
ENG (Enginee r)
ENIG (золото с иммерсионным никелем)
ENIP (палладий с иммерсионным никелем)
EOL (конец линии)
EOLT (испытание в конце линии)
EOT (время аварийной работы)
ESC (эквивалентная емкость серии)
ESCL (Электронный замок рулевой колонки)
ESD (Электростатический разряд)
ESD (Электростатический разряд)
ESL (Эквивалентная последовательная индуктивность)
ESOW (Техническое задание)
ESR (Эквивалентное последовательное сопротивление)
ETH (Ethernet)
ETM (Встроенная макроячейка трассировки)
ETSI (Европейский институт телекоммуникационных стандартов)
EV (электромобили)
EVM (величина вектора ошибки)
EVM (модуль оценки)
Ext (внешний)
F (Фарад)
f (частота)
F ( Частота)
FAA (Федеральное управление гражданской авиации)
FB (Ферритовый шарик)
FCI (Framatome Connectors International)
FET (Полевой транзистор)
FIC (Классификация важности функций)
FIFO (Первый пришел — первый ушел)
FIL (фильтры)
FIT (отказ по времени)
FLL (контур с частотной синхронизацией)
FM (режим отказа)
FMC (мезонинная плата FPGA)
FMEA (анализ режимов и последствий отказов)
FMEA (анализ режимов и последствий отказов )
FMECA (Анализ видов, последствий и критичности отказов)
FMEDA (Виды, последствия и диагностический анализ отказов)
FMMEA (Анализ режимов, механизмов и последствий отказов)
FPGA (Программируемая вентильная матрица)
FSC (Классификация состояний функций)
FSC (концепция функциональной безопасности)
FTA (анализ дерева отказов)
FTA (анализ дерева отказов)
FTTI (интервал времени отказоустойчивости)
FUS (предохранитель)
FUSER (сбрасываемые предохранители)
FUSM (литой предохранитель)
G (затвор) )
G (гига)
GDOP (геометрическое снижение точности)
GLONASS (глобальная навигационная спутниковая система)
GND (электрическая земля)
GND (земля)
GNSS (глобальная навигационная спутниковая система)
GPIO (вход общего назначения)
GPS (Глоба l Система позиционирования)
GPT (таймер общего назначения)
GUI (графический интерфейс пользователя)
GW (гигаватт)
H (Генри)
час (час)
H&R (анализ опасностей и оценка рисков)
HAL (уровень аппаратной абстракции)
HASL (уровень пайки горячим воздухом)
HD (высокая четкость)
HDMI (мультимедийный интерфейс высокой четкости)
HDR (разъемы заголовка)
HDR (заголовок)
HDRRA (под прямым углом заголовка)
HDRV (заголовок по вертикали)
HDTV (высокий Definition TV)
HEV (гибридные электромобили)
HiZ (высокий импеданс)
HMI (человеко-машинный интерфейс)
HPC (High Pin Count)
HPM (High Power Mode)
HS (High Speed)
HS CAN (High Speed ​​Controller) Area Network)
HSD (High Side Driver)
HSDPA (High Speed ​​Downlink Packet Access)
HSI (Аппаратный программный интерфейс)
HSIC (High Speed ​​Inter Chip)
HSINK (Heat Sink)
HSIS (Hardware Software Interface Sheet)
HSIS (Спецификация аппаратного и программного интерфейса)
HSSD (Драйвер переключателя высокого напряжения)
HSUPA (высокоскоростной пакетный доступ к восходящей линии связи)
HV (высокое напряжение)
HVAC (отопление, вентиляция и кондиционирование)
HVD (обнаружение высокого напряжения)
HW (аппаратное обеспечение)
HWA (архитектор аппаратного обеспечения) )
HWL (предупреждающий световой сигнал)
HYS (гистерезис)
I (ток)
I / O (вход-выход)
I2C (Inter-Integrated Circuit)
I2S (Inter-IC Sound)
Ib (базовый ток)
Ic (Ток коллектора)
IC (интегральная схема)
ICU (блок ввода захвата)
ID (ток стока)
Id (ток стока)
IDE (встроенная электронная система привода)
Ie (ток эмиттера)
IE (ток эмиттера)
IEEE (Институт инженеров по электротехнике и электронике)
IF (интерфейс)
Ig (ток затвора)
IG (ток затвора)
IINV (обратный ток)
IL (ток нагрузки)
ILO (внутренний низкоскоростной осциллятор)
Imm Ag ( Иммерсионное серебро)
Imm Sn (иммерсионное олово)
IMO (внутренний основной осциллятор)
IN (вход)
IND (индуктор)
INDAD (осевой диаметр индуктора, горизонтальный монтаж)
INDADV (вертикальный монтаж с осевым диаметром индуктора)
INDC (индукторный чип)
INDCAF (индукторный массив плоских микросхем)
INDCAV (индукторный массив кристаллов вогнутый)
INDM )
INDP (прецизионная обмотка индуктора)
INDRD (радиальный диаметр индуктора)
Int (внутренний)
IO (вход-выход)
IoE (Интернет всего)
IoT (Интернет вещей)
IP (интеллектуальная собственность)
IP ( Интернет-протокол)
IPC (Соединительная и упаковочная электронная схема)
IR (Инфракрасный)
Is (Источник тока)
ISO (Международная организация по стандартизации)
ISP (Интернет-провайдер)
Дж (Джоуль)
JESD (стандарты JEDEC)
JSON (нотация объектов JavaScript)
JTAG (Joint Test Action Group — общее название для IEEE 1149.1 Стандартный тестовый порт доступа, архитектура пограничного сканирования и интерфейс для инструментов отладки для отладки на кристалле внутри целевого MCU)
JTAG (Joint Test Action Group)
JUMP (Jumper)
k (килограмм)
kb (килобит)
KB (килобайт)
кбит / с (килобит в секунду)
кг (килограмм)
кДж (килоджоуль)
KL (немецкое сокращение от Klemme, англ. Контакт в автомобиле)
KL15 (положение # 2 (включено) замка зажигания в в автомобиле)
KL30 (положительный контакт аккумуляторной батареи, постоянно подключенный в автомобиле)
KL31 (отрицательный контакт аккумуляторной батареи, постоянно подключенный в автомобиле)
KL50 (это положение № 3 (начало) переключателя зажигания в автомобиль)
KLR (означает положение № 1 (принадлежность) переключателя зажигания в автомобиле)
кПа (килопаскаль)
кВт (киловатт)
кВтч (киловатт-час)
л (индуктор)
л (минимальное состояние материала (уровень C) IPC-7351B Соглашение об именах суффиксов для посадочных мест)
L (нагрузка)
LC (логический компонент)
LCC (Quad Бессвинцовый керамический держатель чипа)
LCCS (Quadless Ceramic Chip Carrier)
LCD (жидкокристаллический дисплей)
LCD (жидкокристаллический дисплей)
LCDB (база данных компонентов библиотеки)
LCM (модуль подключения освещения)
LED (светоизлучающий диод )
LEDM (светодиодный литой)
LEDSC (светодиодный боковой вогнутый)
LF (низкочастотный)
LFM (латентный сбой, метрический)
LFM (линейный фут в минуту)
LGA (наземная сеть)
LIN (локальная сеть межсоединений)
LLC (безвыводной чип-носитель)
LNA (усилитель с низким уровнем шума)
LOI (Letter of Intent)
LPC (Low Pin Count)
LPCM (линейная импульсно-кодовая модуляция)

LPM (режим низкого энергопотребления)
LPRF (маломощный RF)
LSB (младший бит)
LSB (младший бит)
LSD (драйвер низкого уровня)
LSR (отчет о состоянии запуска)
LSSD (драйвер переключателя низкого уровня)
LTE (Долгосрочное развитие)
LTI (Проверка выводов)
LTT (Тест на срок службы)
LV (Низкое напряжение)
LVD (Детектор низкого напряжения)
LVD (Директива по низкому напряжению)
LVD (Обнаружение низкого напряжения )
M (мега)
м (милли)
M (состояние большинства материалов (уровень A) IPC-7351B Соглашение об именах суффиксов для посадочных мест)
M (двигатель)
M2M (от машины к машине)
мА (миллиампер)
MAC (Контроль доступа к СМИ.Компонент не зависит от среды связи.)
макс. (Максимум)
MCAD (механическое компьютерное проектирование)
MCS (конфигурационная карта микроконтроллера)
MCU (блок микроконтроллера)
MCWDT (сторожевой таймер с несколькими счетчиками)
MDIO (ввод управляющих данных) Выход)
ME (инженер-механик)
мФ (миллифарад)
MFST (многофункциональный терминал для смартфона)
мГн (милли Генри)
MIB (база управляющей информации)
MIC (микрофон)
MICTOS (операционная система MICronas TV)
MII (Медиа-независимый интерфейс)
мин (минимум)
MISO (главный вход и выход подчиненного устройства)
МДж (мегаджоуль)
MLCC (многослойные керамические конденсаторы)
MMC (MultiMediaCard)
MMP (мультимедийный проигрыватель)
MMU (блок управления памятью)
мОм (миллиОм)
MOS (металлооксидный полупроводник)
MOSFET (металлооксидный полупроводниковый полевой транзистор)
MOSI (главный выход, подчиненный вход)
MOST (транспорт для мультимедийных систем)
MOT (двигатель)
MPEG (группа экспертов по кинематографии)
MRDY (Master Ready)
MSB (старший разряд)
MSD (запоминающее устройство)
MSD (устройство, чувствительное к влаге)
MSL (уровень чувствительности к влаге)
MTBF (среднее время наработки на отказ)
MTP (Генеральный план испытаний)
MTSAT (Многофункциональные транспортные спутники)
мВ (милливольт)
MW (мегаватт)
мВт (милливатт)
MWh (мегаватт-час)
n (нано)
n (нейтрон)
N ( Номинальное состояние материала (уровень B) IPC-7351B Соглашение об именах суффиксов для посадочных мест)
N.A. (Недоступно)
N / A (Неприменимо)
NA (Сетевой анализатор)
Nagra PRM (Постоянное управление правами Nagra Media)
NC (Нет соединения)
NFC (Связь ближнего поля)
NFND (Не для новой конструкции )
нГн (нано-Генри)
NIM (модуль сетевого интерфейса)
NM (не установлен)
NMEA (Национальная ассоциация морской электроники)
NMOS (N-канальный металлооксидный полупроводник)
номинал (номинал)
NPTH (сквозное отверстие без покрытия )
NSC (National Semiconductor)
NTC (отрицательный температурный коэффициент)
NTSC (Национальный комитет по телевизионным системам)
NVRAM (энергонезависимая память с произвольным доступом)
OC (открытый коллектор)
OC (перегрузка по току)
OCD (перегрузка по току) -Обнаружение)
OD (открытый сток)
OD (внешний диаметр)
ODVA (Ассоциация поставщиков открытых устройств)
OEM (Производитель оригинального оборудования)
OHM (сопротивление)
OL (открытая нагрузка)
OL (перегрузка)
OMAC (Код аутентификации сообщения с одним ключом)
OPAMP (Операционный усилитель)
OPTO (оптоизолятор)
ORM (управление возможностями и рисками)
OS (операционная система)
OSC (осциллятор)
OSCCC (осциллятор вогнутой формы)
OSCJ (осциллятор с J-выводом)
OSCL (осциллятор L- Изогнутый вывод)
OSCSC (вогнутая сторона осциллятора)
OSI (соединение открытых систем)
OSP (органический консервант паяемости)
OT (перегрев)
OTG (On-The-Go)
OUT (выход)
OV (перенапряжение)
OVD (обнаружение перенапряжения)
OVD (обнаружение перенапряжения)
P (Паскаль)
p (пико)
P (мощность)
P (вероятность)
p (протон)
PA (усилитель мощности)
PAB ( Приобретение автомобильной платы)
PAD (Определение приложения процесса)
PADS (Персональная автоматизированная система проектирования)
PAL (Линия с чередованием фаз)
PAL (логика программируемого массива)
PASE (среда портативных приложений)
PATA (параллельный ATA)
PBL ( Первичная загрузочная нагрузка)
PBL (Первичный загрузчик)
PCB (Печатная плата)
PCMCIA (Международная ассоциация карт памяти для персональных компьютеров)
PCN (Уведомление об изменении продукта)
PDA (Оценка разработки продукта)
PDET (Детектор мощности)
PDN (Сеть распределения питания)
PDP (План разработки проекта) )
PES (Инженер проекта по безопасности)
PFH (Вероятность опасного отказа в час)
PFMEA (FMEA процесса см. FMEA)
PGA (Решетка с выводами)
PHASE (Среда системы доступа к портативному хосту)
PHODET (Фотодетектор)
PHY (физический слой.Электрический компонент для кодирования и декодирования данных между чисто цифровым и модулированным каналом)
PID (идентификатор пакета)
PIR (пассивные инфракрасные датчики)
PKE (пассивный вход без ключа)
PLC (жизненный цикл продукта)
PLCC (носитель микросхемы с пластиковым выводом)
PLCCS (квадратное гнездо для держателя микросхемы с пластиковыми выводами)
PLGM (модуль Power LiftGate)
PLL (цикл с фазовой синхронизацией)
PLM (управление жизненным циклом продукта)
PM (управление питанием)
PMHF (вероятностная метрика для случайных отказов оборудования)
PMIC ( Интегральная схема управления питанием)
PMOS (металлооксидный полупроводник с P-каналом)
PNC (частичный сетевой кластер)
POR (сброс при включении питания)
POT (потенциометр)
PPAP (процесс утверждения производственной части)
PPU (блок периферийной защиты )
PQFN (Pull-back Quad Flat No-lead)
PROM (Программируемая память только для чтения)
PS (источник питания)
PSE (инженер по безопасности проекта)
PSON (Pull-back Small Outline No-lead)
PTC (Prod Концепция эксплуатационных испытаний)
PTC (Положительный температурный коэффициент)
PTH (Металлическое сквозное отверстие)
PTN (Уведомление о прекращении действия продукта)
PTS (Спецификация испытания продукта)
PV (Проверка продукта)
PVR (Персональный видеомагнитофон)
PWM (Ширина импульса Модуляция)
PWR (питание)
Q (транзистор)
QFN (Quad Flat без выводов)
QFP (Quad Flat Package)
QMP (менеджер по качеству продукта)
QMPP (менеджер по качеству продукта в производстве)
QP (квалификация Программа)
QZSS (квазизенитная спутниковая система)
R (сопротивление)
R (резистор)
R / C (цепь резистор-конденсатор (последовательно подключенный резистор и параллельный конденсатор на выходе))
RAM (оперативная память)
RB (обратная батарея)
RBP (обратная защита аккумулятора)
RC (цепь резистора-конденсатора (последовательно подключенный резистор и параллельный конденсатор на выходе))
RCA (Radio Corporation of America)
RCF (относительная центробежная сила)
Rd (демпфирование) резистор)
РД BS (Radio Broadcast Data System)
RDS (Radio Data System)
RDS (Сопротивление от утечки к источнику)
RDS (Сопротивление от утечки к источнику)
ReDTC (Переконструирование с учетом стоимости)
REG (Регуляторы)
RESAD (Осевой диаметр резистора Горизонтальный монтаж)
RESADV (Вертикальный монтаж с осевым диаметром резистора)
RESAR (Осевой прямоугольный горизонтальный монтаж резистора)
RESC (Резисторная микросхема)
RESCAF (Плоская матрица резисторов)
RESCAXE (Выпуклая версия E-версии матрицы микросхем резисторов (одинаковый размер выводов) )
RESCAXS (Выпуклая S-версия массива микросхем резисторов (боковые контакты))
RESM (литой резистор)
RESMELF (MELF резистора)
Rf (резистор обратной связи)
RF (радиочастота)
RFI (радиочастотные помехи)
RGMII (Пониженный независимый интерфейс Gigabit Ethernet)
RH (Относительная влажность)
RHFT (Целевые значения случайных сбоев оборудования)
RISC (Компьютер с сокращенным набором команд)
RKE (Ключ удаленного доступа без ключа)
RL (Сопротивление нагрузки)
RoHS (ограничение содержания опасных веществ)
ROM (постоянная память)
об / мин (оборотов в минуту)
об / мин (оборотов в минуту)
RPN (число приоритета риска)
RSSI (индикатор уровня принимаемого сигнала)
RST (сброс)
RT (комнатная температура)
RTC (часы реального времени)
RTF (формат RTF)
RTOS (операционная система реального времени)

S (второй)
S (серьезность)
S (источник)
S / s (выборок в секунду)
S2E (Serial-to-Ethernet)
SAE (Society for Automotive Engineers)
SATA (Serial ATA)
SAW ( Фильтр поверхностных акустических волн)
SBAS (спутниковая система усиления)
SBC (системный базовый чип)
SC (короткое замыкание)
SC (смарт-карта)
SC (суперконденсаторы)
SCB (короткое замыкание на аккумулятор)
SCG (короткое замыкание) к земле)
SCL (уровень управления системой)
SCTE Общество инженеров кабельной связи
SD (Secure Digital)
SD (стандартное разрешение)
SDR (Single Data Rate.Данные отбираются только один раз за такт. fDATA = ½ x fCLK)
SDRAM (синхронная динамическая память с произвольным доступом)
SDT (инструменты проектирования схем)
SDTV (телевидение стандартной четкости)
SECAM (Séquentiel Couleur Avec Mémoire (французский стандарт цветного телевидения))
SenML (язык разметки сенсора) )
SFPS (раннее выявление единичных точек отказа)
SFS (потоковая файловая система)
SG (цель безопасности)
SHE (безопасное расширение оборудования)
SHIELD (щит, готовый к использованию)
SIM (модуль идентификации абонента)
SIP ( Однопроводной корпус)
SIR (сопротивление изоляции поверхности)
SJB (интеллектуальная распределительная коробка)
SM (механизм безопасности)
SMC (контроллер шагового двигателя)
SMSC (Standard Microsystems Corporation)
SMT (технология поверхностного монтажа)
SnPb (Оловянно-свинцовый (для пайки))
SoC (система на кристалле)
SOD (малый контурный диод)
SODFL (малый контур диода с плоским выводом)
SOIC (малый контур интегральной схемы)
SOJ (малый контур IC с J-выводом)
СЫН (Small Outlin) e No-lead)
SOP (Small Outline Package)
SOP (Start Of Production)
SOTFL (Small Outline Transistor Flat Lead)
SOW (Техническое задание)
SPA (Масштабируемая архитектура продукта)
SPDT (Однополюсный, двусторонний)
SPDT (однополюсный, двойной переход)
SPFM (одноточечный, метрический)
SPI (последовательный периферийный интерфейс)
SPKR (динамик)
SPST (однополюсный односторонний переход)
SPST (однополюсный однополюсный переход)
SPT (тест короткой пластины )
SQFP (Shrink Quad Flat Packages)
SQM (Software Quality Manager)
SRDY (Slave Ready)
SRO (Устойчивое к пайке отверстие)
SSOP (Shrink Small Outline Package)
SSR (Solid State Relay)
SSS (Selective Solder Strip) )
SSTL (последовательная оконечная логика с заглушками)
STB (телеприставка)
STBY (в режиме ожидания)
STIF (Stiffner)
STP (экранированная витая пара)
SW (программное обеспечение)
SW (коммутатор)
SWA (архитектор программного обеспечения )
SWBL (загрузчик программного обеспечения)
SWC (программное обеспечение Компонент)
SWCE (элемент конфигурации программного обеспечения)
SWD (отладка последовательного интерфейса)
SWDD (подробный дизайн программного обеспечения)
SWE (инженер-программист)
SWLM (модуль загрузки программного обеспечения)
SWP (локальный параметр программного обеспечения)
SWP (платформа программного обеспечения)
SWP1 (параметр программного обеспечения)
SWPC (программный код)
SWRS (спецификация требований к программному обеспечению)
T (температура)
T (тера)
T (тесла)
T (транзистор)
TBC (подлежит подтверждению)
TBD (до Be Determined)
TCP (протокол управления передачей)
TCP / IP (протокол управления передачей / Интернет-протокол)
TCXO (кварцевый осциллятор с температурной компенсацией)
TDES (стандарт тройного шифрования данных)
THERM (термистор)
TI (Texas Instruments)
TLP (Техническая логическая схема)
TMPS (Система контроля давления в шинах)
TMPS (Система контроля давления в шинах)
TO (Контуры транзисторов (стандартный пакет JEDEC) — номер JEDEC)
TO (Регулятор напряжения (JEDEC Standard Pa ckage) — Номер JEDEC)
TP (План тестирования)
TP (Контрольная точка)
TP (Контрольная точка)
TQFP (Плоский корпус с тонкими квадратами)
TR (Технический регламент)
TR (Технический регламент)
TRANS (Контуры транзистора, Custom)
TRIM (Триммер)
TRM (Техническое справочное руководство)
TRNG (Генератор истинных случайных чисел)
TS (Транспортный поток)
TSC (Концепция технической безопасности)
TSD (Обнаружение теплового отключения)
TSD (Порог)
TSOP ( Thin Small Outline Package)
TSQFP (Thin Shrink Quad Flat Packages)
TSR (Требование технической безопасности)
TSSOP (Thin Shrink Small Outline Package)
TTFF (Время до первого исправления)
TTSC (Центр технической поддержки Telit)
TVS (Временный Ограничители напряжения)
TVSP (Ограничители переходного напряжения, поляризованные)
TW (Предупреждение о перегреве)
u (микро)
UART (Универсальный асинхронный приемник / передатчик)
uC (Микроконтроллер)
UDS (Объединенные диагностические службы)
UL (Напряжение нагрузки)
ULPI (интерфейс Utmi + с низкими выводами)
UM (режим использования)
UMM (диспетчер режимов использования)
UMM (диспетчер режимов использования)
UMTS (универсальная система мобильной связи)
UPnP (универсальная система Plug and Play)
USB (универсальная последовательная шина)
USM (модуль под капотом)
UV (под напряжением)
UWB (сверхширокополосный)
В (вольт)
V2X (от транспортного средства ко всему)
VAR (варистор)
VBATT (источник питания от батареи)
Vbe (напряжение база-эмиттер )
VBF (универсальный двоичный формат)
VCC (общее соглашение об именах для вывода источника питания)
Vcc (напряжение (на) коллекторе)
VCC (Volvo Car Corporation)
Vce (коллектор-эмиттер напряжения)
VCO (осциллятор, управляемый напряжением)
VDD (напряжение (на) сток)
Vdd (напряжение (на) сток)
Vds (сток-источник напряжения)
Vee (напряжение (на) эмиттер)
Vf (прямое напряжение)
VFC (виртуальный функциональный кластер)
VGA (Видеографическая матрица)
Vgd (затвор-сток напряжения)
Vgs (затвор-источник напряжения)
В in (вход напряжения)
VMM (управление режимами автомобиля)
VNA (векторный анализатор цепей)
Падение напряжения (переходное падение напряжения)
Vout (выход напряжения)
VPP (план программы автомобиля)
VSS (стандартное соглашение об именах для вывода заземления)

VSWR (коэффициент стоячей волны напряжения)
VT (пороговое напряжение)
Вт (ватт)
Вт (Weber)
WAAS (глобальная система расширения)
WAN (глобальные сети)
WB (широкополосный)
WCA (анализ наихудшего случая) )
WCC (Расчет наихудшего случая)
WCDMA (Множественный доступ с широкополосным кодовым разделением)
WCO (Watch Crystal Oscillator)
WDT (Watchdog Timer)
WF (Wettable flanks)
Wh (Watt hour)
Wi-Fi (Wireless Internet Free) Интернет)
Win (Windows)
WLAN (беспроводная локальная сеть)
WLPSP (пакет Pico Scale на бесфланцевом уровне)
WPC (беспроводная зарядка)
WPS (Wi-Fi Protected Setup)
Ws (Вт-секунда)
WSI ( WLAN — последовательный интерфейс)
WSR (запрос на гарантийное обслуживание)
WU (устройство пробуждения)
WWW (World Wide Web)
XDCR (преобразователи (IRDA))
XFMR (трансформаторы)
xSP (поставщик услуг на хостинге)
XTAL ( Кристалл)
год (год)
Z (Импеданс)
Z (стабилитрон)
Z (стабилитрон)
ZIF (Zer o Усилие вставки)
Zin (входное сопротивление)
Zout (выходное сопротивление)

Уроки в категории: Другое

  • Сокращения в области электротехники и электроники
  • Полезные ссылки в области техники и науки
  • Что такое КСВН, коэффициент отражения, мощность отражения и прямая мощность?
  • Хосе Луис Контрерас-Видаль | UH Департамент электротехники и вычислительной техники

    Луу Т.П., Хе Ю., Накагоме С., Натан К., Браун С., Горджес Дж., Контрерас-Видаль Дж.(2017). Многопробная адаптация походки здоровых людей во время визуальных кинематических возмущений. Front Hum Neurosci. 20 июня 2017; 11: 320. DOI: 10.3389 / fnhum.2017.00320. eCollection 2017.

    He Y, Eguren D, Luu TP, Contreras-Vidal JL. (2017). Управление рисками и правила для медицинских экзоскелетов нижних конечностей: обзор. Med Devices (Окл). 2017 9 мая; 10: 89-107. DOI: 10.2147 / MDER.S107134. eCollection 2017. Обзор.

    Zhang Y, Prasad S, Kilicarslan A, Contreras-Vidal JL. (2017).Изучение важности областей на основе нескольких ядер для нейронной классификации состояний походки по сигналам ЭЭГ. Front Neurosci. 2017 3 апреля; 11: 170. DOI: 10.3389 / fnins.2017.00170. eCollection 2017.

    Оздемир Р.А., Контрерас-Видаль JL, Ли BC, Paloski WH. (2016). Модуляции активности коры, лежащие в основе возрастных различий в производительности при выполнении двойных задач познания и познания. Exp Brain Res. 2016 ноя; 234 (11): 3321-3334. Epub 2016 21 июля

    Agashe HA, Paek AY, Contreras-Vidal JL. (2016).Мультисессионный, неинвазивный нейропротез с замкнутым контуром, контролирующий хватание у людей с ампутированными конечностями. Prog Brain Res. 2016; 228: 107-28. DOI: 10.1016 / bs.pbr.2016.04.016. Epub 2016 10 июня

    Бхагат Н.А., Венкатакришнан А., Абибуллаев Б., Арц Э.Дж., Йозбатиран Н., Бланк А.А., Френч Дж., Кармоник С., Гроссман Р.Г., О’Мэлли М.К., Франсиско Г.Э., Контрерас-Видал Дж.Л. (2016) Разработка и оптимизация интерфейса мозговой машины (ИМТ) на основе ЭЭГ с экзоскелетом верхних конечностей для выживших после инсульта. Front Neurosci. 2016 31 марта; 10: 122.DOI: 10.3389 / fnins.2016.00122. eCollection 2016.

    Luu TP, He Y, Brown S, Nakagame S, Contreras-Vidal JL. (2016). Адаптация походки к визуальным кинематическим возмущениям с использованием замкнутого интерфейса мозг-компьютер в реальном времени для аватара виртуальной реальности. J Neural Eng. 2016 июн; 13 (3): 036006. DOI: 10.1088 / 1741-2560 / 13/3/036006. Epub 2016 11 апреля

    Контрерас-Видал Дж. Л., А Бхагат Н., Брэнтли Дж., Круз-Гарза Дж. Г., Хе Й, Мэнли К., Накагоме С., Натан К., Тан Ш., Чжу Ф., Понс Дж. Л.. (2016). Электроэкзоскелеты для двуногого передвижения после травмы спинного мозга.J Neural Eng. 2016 июн; 13 (3): 031001. DOI: 10.1088 / 1741-2560 / 13/3/031001. Epub 2016 11 апреля

    Bowsher K, Civillico EF, Coburn J, Collinger J, Contreras-Vidal JL, Denison T, Donoghue J, French J, Getzoff N, Hochberg LR, Hoffmann M, Judy J, Kleitman N, Knaack G, Krauthamer V, Ludwig K , Moynahan M, Pancrazio JJ, Peckham PH, Pena C, Pinto V, Ryan T., Saha D, Scharen H, Shermer S, Skodacek K, Takmakov P, Tyler D, Vasudevan S, Wachrathit K, Weber D, Welle CG, Ye М. (2016). Устройства мозг-компьютерного интерфейса для пациентов с параличом и ампутацией: протокол встречи.J Neural Eng. 2016 Апрель; 13 (2): 023001. DOI: 10.1088 / 1741-2560 / 13/2/023001. Epub 2016 29 февраля

    Киликарслан А, Гроссман Р.Г., Контрерас-Видаль JL. (2016). Надежная адаптивная структура шумоподавления для удаления артефактов в режиме реального времени при измерениях ЭЭГ кожи головы. J Neural Eng. 2016 Апрель; 13 (2): 026013. DOI: 10.1088 / 1741-2560 / 13/2/026013. Epub 2016 10 февраля

    Натан К., Контрерас-Видаль JL. (2016). Незначительные артефакты движения в электроэнцефалографии кожи головы (ЭЭГ) во время ходьбы по беговой дорожке. Front Hum Neurosci.2016 13 января; 9: 708. DOI: 10.3389 / fnhum.2015.00708. eCollection 2015.

    Kontson KL, Megjhani M, Brantley JA, Cruz-Garza JG, Nakagome S, Robleto D, White M, Civillico E и Contreras-Vidal JL (2015) Ваш мозг в искусстве: возникающая корковая динамика во время эстетических экспериментов. Передний. Гм. Neurosci. 9: 626. DOI: 10.3389 / fnhum.2015.00626

    Agashe HA, Paek AY, Zhang Y, Contreras-Vidal JL. (2015) Глобальная активность коры определяет форму руки во время схватывания. Front Neurosci. 2015 9 апреля; 9: 121.DOI: 10.3389 / fnins.2015.00121. eCollection 2015.

    Бортоле М., Венкатакришнан А., Чжу Ф., Морено Дж. К., Франсиско Г. Э., Понс Дж. Л., Контрерас-Видаль Дж. Л.. (2015) Роботизированный экзоскелет h3 для реабилитации походки после инсульта: первые результаты клинического исследования. J Neuroeng Rehabil. 2015 17 июня; 12:54. DOI: 10.1186 / s12984-015-0048-у.

    Van Gemmert AW, Contreras-Vidal JL. (2015) Графономика и ее вклад в область моторного поведения: заявление о позиции. Hum Mov Sci. 2015 Октябрь; 43: 165-8.DOI: 10.1016 / j.humov.2015.08.017.

    Cruz-Garza JG, Hernandez ZR, Tse T, Caducoy E, Abibullaev B, Contreras-Vidal JL. (2015) Новый экспериментальный и аналитический подход к мультимодальному нейронному декодированию намерения во время социального взаимодействия у свободно ведущих человеческих младенцев.
    J Vis Exp. 2015 4 октября; (104). DOI: 10,3791 / 53406.

    Контрерас-Видал Дж. Л., Киликарслан А., Хуанг Х., Гроссман Р. (2015). Человеко-ориентированный дизайн носимых нейропротезов и экзоскелетов, AI Magazine, в печати.

    Agashe HA, Paek AY, Zhang Y и Contreras-Vidal JL (2015) Глобальная корковая активность позволяет прогнозировать форму руки во время схватывания. Передний. Neurosci. 9: 121. DOI: 10.3389 / fnins.2015.00121

    Тамес-Дуке Дж., Кобиан-Угалде Р., Киликарслан А., Венкатакришнан А., Сото Р., Контрерас-Видал Дж. Л.. (2015). Система датчика давления ремня в реальном времени для экзоскелетов с приводом. Датчики (Базель). 2015 16 февраля; 15 (2): 4550-63. DOI: 10,3390 / s150204550.

    Cruz-Garza JG, Hernandez ZR, Nepaul S, Bradley KK, Contreras-Vidal JL.(2014) Нейронное декодирование выразительных движений человека с помощью электроэнцефалографии (ЭЭГ) скальпа. Front Hum Neurosci. 2014 8 апреля; 8: 188. DOI: 10.3389 / fnhum.2014.00188

    Bulea TC, Prasad S, Kilicarslan A, Contreras-Vidal JL. (2014). Намерение сидеть и стоять можно декодировать с помощью ЭЭГ кожи головы, записанной до выполнения движения. Front Neurosci. 2014 25 ноября; 8: 376. DOI: 10.3389 / fnins.2014.00376.

    Кагерер Ф.А., Вишванатан П., Контрерас-Видал Дж. Л., Уиталл Дж. (2014). Слухово-моторная интеграция подсознательных фазовых сдвигов при постукивании: лучше, чем можно было бы предсказать слуховое различение.Exp Brain Res. 2014 Апрель; 232 (4): 1207-18. DOI: 10.1007 / s00221-014-3837-9.

    Пэк А.Ю., Агаше Х., Контрерас-Видал Дж.Л. (2014). Расшифровка повторяющихся движений пальцев
    с мозговой активностью, полученной с помощью неинвазивной электроэнцефалографии. Передний. Neuroeng., DOI: 10.3389 / fneng.2014.00003

    Gentili RJ, Shewokis PA, Ayaz H, Contreras-Vidal JL. (2013) Основанные на функциональной ближней инфракрасной спектроскопии корреляты префронтальной корковой динамики во время задачи когнитивно-моторной исполнительной адаптации.Front Hum Neurosci. 2013 г. 4 июля; 7: 277. DOI: 10.3389 / fnhum.2013.00277

    Bulea, T.C., Kilicarslan, A., Ozdemir, R., Paloski, W.H., Contreras-Vidal, J.L. (2013). Одновременная электроэнцефалография (ЭЭГ), электромиография (ЭМГ) и сегментная инерциальная запись всего тела для мультимодального нейронного декодирования. J. Vis. Exp. (), e50602, DOI: 10.3791 / 50602 (2013).

    King BR, Oliveira MA, Contreras-Vidal JL, Clark JE. (2012) Развитие оценки состояния объясняет улучшение сенсомоторной активности в детстве.J Neurophysiol. 107 (11): 3040-9.

    Presacco A, Forrester LW, Contreras-Vidal JL. (2012). Расшифровка внутренней и межконечной координации нижних конечностей при ходьбе по беговой дорожке по сигналам ЭЭГ кожи головы. IEEE Transactions по нейронным системам и реабилитационной инженерии, т. 20 (2): 212-9.

    Контрерас-Видаль JL, Presacco A, Agashe H, Paek A. (2012). Восстановление движения всего тела: к неинвазивной системе интерфейса мозг-машина. IEEE Pulse. 2012 Янв; 3 (1): 34-7.

    Bradberry TJ, Verhagen Metman L, Contreras-Vidal JL, van den Munckhof P, Hosey LA, Thompson JLW, Schulz GM, Lenz F, Pahwa R, Lyons KE, Braun AR.(2011) Общие и уникальные реакции на терапию агонистами дофамина и глубокую стимуляцию мозга при болезни Паркинсона: исследование ПЭТ h3150. Brain Stimulation, в прессе.

    Пресакко А., Гудман Р., Форрестер Л. и Контрерас-Видаль Дж. Л. (2011). Нейронное декодирование ходьбы по неинвазивным электроэнцефалографическим (ЭЭГ) сигналам высокой плотности. Журнал нейрофизиологии, 106 (4): 1875-87, PMID: 21768121.

    Кинг Б.Р., Кагерер Ф.А., Харринг-младший, Контрерас-Видаль Дж.Л., Кларк, Дж. Э. (2011). Мультисенсорная адаптация пространственно-моторных преобразований у детей с нарушением координации развития.Экспериментальное исследование мозга. 212 (2): 257-65.

    Джентили Р.Дж., Брэдберри Т.Дж., Оу Х., Хэтфилд Б.Д., Контрерас Видал Дж.Л. (2011). Церебральная корковая динамика во время зрительно-моторной трансформации: адаптация к когнитивно-моторной исполнительной задаче. Психофизиология. 48 (6): 813-24.

    Ронг Ф, Холройд Т., Хусейн Ф. Т., Контрерас-Видаль Дж. Л., Хорвиц Б. (2011). Специфическая для задачи модуляция человеческих слуховых вызванных ответов в задаче отложенного сопоставления с образцом. Передний. Психология, 2:85. DOI: 10,3389 / fpsyg.2011.00085, PMID: 21687454.

    Venkatakrishnan A, Banquet JP, Burnod Y, Contreras-Vidal JL (2011) Болезнь Паркинсона по-разному влияет на постепенную адаптацию по сравнению с внезапными зрительно-моторными искажениями. Наука человеческого движения, 30 (4): 760-9. PMID: 21414678.

    Rietschel JC, Goodman RN, King BR, Lo LC, Contreras-Vidal JL, Hatfield BD. (2011). Церебральная корковая динамика и качество моторного поведения во время социальной оценочной задачи. Психофизиология. 48 (4): 479-87.

    Светт Б.А., Контрерас-Видал Дж. Л., Бирн Р., Браун А.(2010). Нейронные субстраты обучения графомоторной последовательности: комбинированное исследование фМРТ и кинематики. Журнал нейрофизиологии. 103 (6): 3366-77.

    Брэдберри Т.Дж., Джентили Р.Дж., Контрерас-Видаль Дж.Л. (2010). Восстановление трехмерных движений рук по неинвазивным электроэнцефалографическим сигналам. Журнал неврологии. 30 (9): 3432-7.

    Брэдберри Т. Дж., Ронг Ф. Контрерас-Видаль Дж. Л. (2009). Расшифровка центральной скорости руки по сигналам МЭГ во время зрительно-моторной адаптации. Нейроизображение, 47 (4): 1691-700.

    Запись и декодирование нейронных сигналов блуждающего нерва, связанных с изменениями физиологических параметров и биомаркеров заболевания

    1. Теодорос П. Занос
    1. Центр биоэлектронной медицины, Институт медицинских исследований им. Файнштейна, Медицинская школа Дональда и Барбары Цукер в Hofstra / Northwell, Манхассет, Нью-Йорк 11030
    1. Для корреспонденции: цанос {ат} Нортвелл.edu

    Абстрактные

    Наше тело имеет встроенные нервные рефлексы, которые непрерывно контролируют функции органов и поддерживают физиологический гомеостаз. Принимая во внимание, что область биоэлектронной медицины в основном сосредоточена на стимуляции нервных цепей для лечения различных состояний, Недавние исследования начали изучать возможность использования сенсорной руки этих рефлексов для диагностики заболевания. состояния.Для этого нейронные сигналы, исходящие от встроенных биосенсоров организма и распространяющиеся через периферические нервы должны быть записаны и расшифрованы, чтобы идентифицировать наличие или уровни соответствующих биомаркеров болезни. Процесс приобретения эти сигналы создают несколько технических проблем, связанных с нейронными интерфейсами, хирургическими методами и обработкой данных. структура, необходимая для их записи и анализа. Однако эти проблемы можно решить с помощью строгого экспериментального подхода. и новые достижения в области имплантируемых электродов, обработки сигналов и методов машинного обучения.В этом обзоре представлены исследования расшифровка активности блуждающего нерва, связанной с воспалительными, метаболическими и сердечно-легочными биомаркерами. Успешное декодирование активность периферических нервов, связанная с болезненными состояниями, не только позволит разрабатывать диагностические устройства в реальном времени, но также помогают продвигать действительно замкнутые технологии нейромодуляции.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
