Толщина стенки труб полипропиленовых труб: Размеры полипропиленовых труб. Преимущества. Диаметр и толщина стенки

Содержание

Как выбрать полипропиленовые трубы

Надежность, практичность, универсальность полипропиленовых труб высоко оценены строителями. Важными параметрами правильного выбора продукции выступают отмеченные в маркировке изделий технические характеристики, диаметры и возможность использования в конкретных условиях.



Разновидности труб

Назначение для горячей или холодной водоподачи обозначено на трубах продольной полосой красного или синего цвета соответственно. Применение изделий для холодного водоснабжения в системах отопления чревато их преждевременным выходом из строя.

Полипропиленовые трубы PN отличаются толщиной стенок, рассчитаны на давление воды 10-20 атм. Трубы PN10 применяют только для подачи холодной воды. При нагревании им свойственно изменять линейные размеры. Гораздо лучшими характеристиками обладают трубы PN 16, используемые для водопроводов с более высоким давлением. Трубы PN20 и PN 25 с большей толщиной стенок более устойчивы к температурным воздействиям, могут быть использованы в организации горячего водообеспечения, а армированная труба PN25 — отопления. Однако им также характерно линейное расширение, но в меньших показателях.

Гораздо лучшими характеристиками выделяются:

  • PPH полипропиленовые трубы. Обладая достаточной стойкостью к механическим нагрузкам, химическим воздействиям, они могут быть использованы для холодной водоподачи, в вентиляционных системах, различных производственных инженерных сооружениях. Главным недостатком выступает чувствительность к низким и слишком высоким температурам, при которых полимер — материал из которого сделаны трубы, разрушается;
  • PPB трубы, изготовленные из блоксополимеров полипропилена, не уступают PPH по прочности, но обладают гораздо большей термоустойчивостью, гибкостью. Трубы применяют в горячем водообеспечении, для подачи теплоносителя;
  • PPR из рандом сополимера по прочности превосходят металлопластик, отличаются высочайшей устойчивостью к щелочным, кислотным соединениям, морозостойкостью, устойчивостью к постоянным температурам до +90С и кратковременным до +140С.
    Могут применяться при сооружении любых инженерных коммуникаций;
  • PPS относятся к категории жаропрочных, сохраняют свою целостность и прочность при максимальной температуре +95С.



Труба полипропиленовая армированная

Труба полипропиленовая армированная отличается гораздо большей устойчивостью к температурным нагрузками, наименьшими линейными изменениями при нагревании. Широко используется для транспортировки теплоносителей, не расслаивается, сохраняет целостность, может быть проложена внутри стен. Полипропиленовая трубная продукция армируется:

  • перфорированным или сплошным алюминием, повышающим прочность трубы, но сохраняющим ее легкость;
  • стекловолокном, нанесенным на внутреннюю поверхность изделия. Трубы со стекловолоконным армированием подвержены линейному расширению на 6% больше, чем с алюминиевым. Поэтому их чаще применяют при обустройстве водоподачи, сооружения канализационных систем;
  • алюминием с внутренней облицовкой поверхности трубы сшитым полиэтиленом.



 Однако с данным видом труб связаны некоторые сложности при монтаже систем:

  • необходимость тщательной зачистки армированной трубы на глубину вхождения в фитинг с удалением оболочки алюминия и внешнего слоя полимера в случае раструбной сварки;
  • потребность в насадках сварочного аппарата;
  • торцевание армированных алюминием труб перед сваркой;
  • приваривание к фитингу только половины толщины стенок армированной трубы;



Параметры выбора полиэтиленовых труб

При выборе полиэтиленовых труб учитывают технические характеристики, отмеченные производителем в инструкции по эксплуатации:

  • диаметр;
  • температурные нагрузки;
  • рабочее давление среды;
  • линейное расширение.



Предельно внимательный подход к выбору, оригинальности, наличию сертификата изделий, условиям хранения и транспортировки обеспечит продолжительность срока их службы. Полипропиленовые трубы хранят только на ровных поверхностях, защищенных от ультрафиолета, атмосферных и острых механических воздействий.

Лидирующими по производству полипропиленовых труб выступают Германия, Чехия, Россия и Турция.

видео-инструкция по монтажу своими руками, особенности изделий 16, 20, 25, 32, 50, 110 мм, таблица, цена, фото

С течением времени постепенно, но уверенно водоснабжение и отопительное системы из металла переходят на полимеры. Примечательно, что исчисляются размеры полипропиленовых труб в мм, а не в дюймах, как это делалось ранее (вычислять можно в любых единицах, но документация создаётся в метрической системе).

Мы недаром упомянули про PPR, так как речь пойдёт именно о нём, то есть, о модификации, маркировке и размерах, которые применяются для транспортировки жидкостей разной температуры. Если вам это интересно, то более подробная информация находится ниже.

А кроме того, вы увидите видео в этой статье, которое наглядно продемонстрирует нашу тему.

Полипропиленовая труба 50 мм, 20 мм, 16 мм… и т.д. для различных систем

PPR

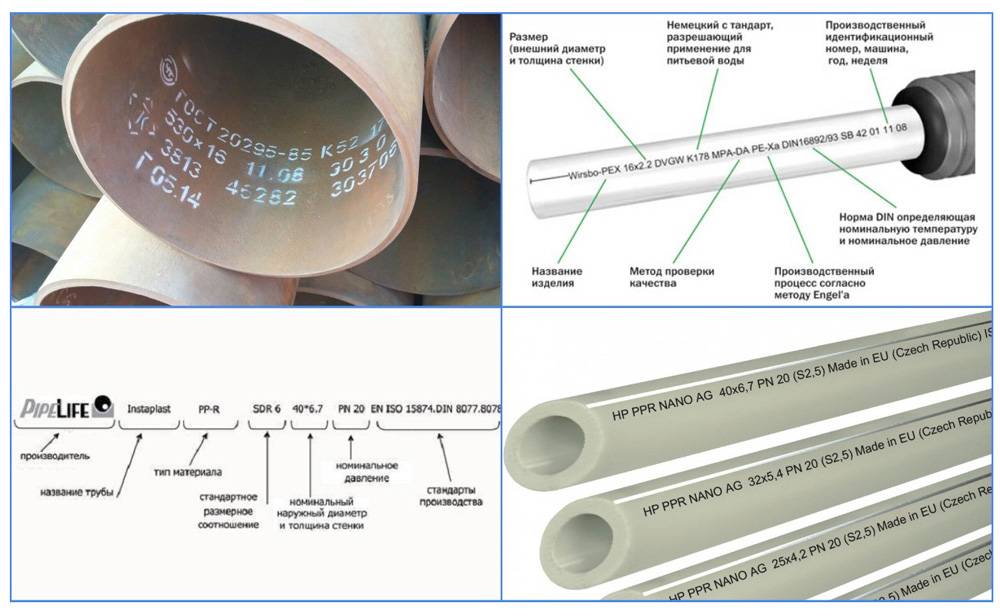

Маркировка полипропиленовых труб

Так маркируются PPR полипропиленовые – труба 25 мм и другие сечения

  • Наиболее популярная продукция такого типа имеет маркировку PPR, как это видно на фото вверху, и это всё благодаря очень высокой теплостойкости – такие изделия используют для холодного и горячего водоснабжения, а также систем отопления. Как бы там ни было, в любом случае первые буквы аббревиатуры будут PP.
    Но вы можете встретить PPH или PP-1, это означает, что продукция изготовлена из гомополимера (изделие первого поколения для холодной воды). Также можно встретить символы PPB, что указывает на возможность применения для горячей воды и отопления.
  • Символы PN указывают на номинальное давление в барах. Например, если PPR – полипропиленовые – труба 110 мм и другие диаметры обозначены, как PN20, значит, её рабочее давление 20 бар, что равно 2МПа или 20,4кг/см2. Среди всей символики в данном случае можно выделить четыре категории – это PN10, PN16, PN20 и PN25.
    Причём две первых изготавливаются с однородной стенкой, а у двух последних посредине или ближе к поверхности есть армирующий слой, который делают из стекловолокна или алюминиевой фольги.
  • Помимо основных данных, маркировка указывает и вспомогательные, такие как имя завода-изготовителя, классность, наружный диаметр и толщину стенки, нормативный документ данного продукта.

Примечание. Следует сказать, что PN10 и PN19 производятся без армирующего слоя, который служит не для увеличения сопротивления внутреннему давлению, но защитой от деформации PPR при нагреве.

Геометрические параметры

Номинальное давление Маркировка Диаметр наружный (мм) Толщина стенки (мм) Диаметр внутренний (мм)
PN10 20×1,9 20 1,9 16,2
25×2,3 25 2,3 20,4
32×3,0 32 3,0 26,0
40×3,7 40 3,7 32,6
50×4,6 50 4,6 40,8
63×5,8 63 5,8 51,4
75×6,9 75 6,9 61,2
90×8,2
90
8,2 73,6
110×10 110 10 90,0
PN20 16×2,7 16 1,6 10,6
20×3,4 20 3,4 13,2
25×4,2 25 4,2 16,6
32×5,4 32 5,4 21,2
40×6,7 40 6,7 26,6
50×8,4 50 8,4 33,2
63×10,5 63 10,5 42,0
75×12,5 75 12,5 50,0
90×15,0 90 15 60,0
PN25 D, мм D1, мм D2, мм S, мм
20 13,2 21,2 4,0
25 16,6 26,2 4,8
32 21,2 33,2 6,0
40 26,6 41,4 7,4
50 33,2 52,5 9,1
63 42,0 65,9 11,3
75 50,0 77,9 13,3

Таблица размеров полипропиленовых труб PN10, PN20 и PN25

PPR разного диаметра

Обратите внимание на таблицу, и вы увидите, как изменяются геометрические показатели в зависимости от номинального давления при одинаковом наружном сечении.

Например, полипропиленовая труба 20 мм, здесь:

  • PN10 будет иметь внутренний диаметр 16,2 мм, стенку – 1,9 мм;
  • PN20 – внутренний диаметр 13,2 мм, стенку – 3,4 мм;
  • PN25 – внутренний диаметр 13,2, стенку – 4,0 мм, но здесь уже немного увеличивается наружное сечение – в данном случае оно получается 21,2 мм.

Точно также изменяются геометрические пропорции и у других сечений, например, полипропиленовые трубы 32 мм:

  • PN10 будут иметь внутренний диаметр 26,0 мм, стенку 3,0 мм;
  • PN20 – внутренний диаметр 21,2 мм, стенку – 5,4 мм;
  • PN25 внутренний диаметр 21,2 мм, стенку – 6,0 мм.

И опять-таки PN25 окажется чуть-чуть толще условного сечения – оно уже будет не 32 мм, а 33,2 мм.

Зачистка PPR шейвером

Примечание. Учитывая то обстоятельство, что армирующий слой из алюминиевой фольги находится не посредине стенки, а ближе к поверхности, да и сечение PN25 слегка превышает условное, перед свариванием изделий с муфтой инструкция обязывает производить зачистку места пайки от верхнего слоя PPR и фольги.


Осуществить такую процедуру ножом будет крайне затруднительно, поэтому в таких случаях используют специальный шейвер определённого диаметра.

Сечение (мм) Глубина сварочной посадки (мм) Время нагрева (сек) Время охлаждения (сек)
20 От 14 до 17 5-6 2-3
25 От 15 до 19 6-7 3-4
32 От 16 до 22 8-9 4-5
40 От 18 до 24 12-13 5-6
50 От 20 до 27 18-19 6-7
63 От 24 до 30 24-25 7-8
75 От 26 до 32 30-31 8-9
90 От 29 до 35 40-41 9-10

Глубина и время пайки в зависимости от размеров

Как вы понимаете, при монтаже PPR полипропиленовые – труба 50 мм, 32 мм или с другими параметрами, подлежат свариванию для стыковки через фитинги. Но определённое сечение изделия подразумевает и определённую глубину посадки её конца в фитинг.

Также от сечения зависит время удержания деталей при сварке и после неё – при застывании. Глубину посадки изделия в фитинг и время её удержания вы можете определить, воспользовавшись верхней таблицей.

Сварка произведена правильно. Разрез

Сварочные параметры чрезвычайно важны для каждого размера, ведь если PPR полипропиленовые – труба 16 мм условного внутреннего диаметра протолкнуть в фитинг больше, чем положено, то за счёт расплющивания стенок проходимость понизится, либо проход закупорится вообще. Если это произойдёт в тройнике или четверике, то конец просто-напросто перекроет перпендикулярный отвод, что тоже грозит понижением проходимости или затором.

Применение

Гофрированный PPR для канализации

Помимо привычного для нас использования полипропиленовых труб для водоснабжения и систем отопления, которые зачастую многие домашние умельцы монтируют своими руками, их также используют для системы наружной канализации и вентиляции помещений.

Например, для канализационных стоков используют PPR диаметром от 40 мм до 110 мм, с типовой длиной 5м. стыковка здесь производится при помощи муфт с резиновыми уплотнителями, а само изделие может быть, как гладкостенным, так и гофрированным.

Вентиляция из полипропилена

Для вентиляционных каналов, как на верхнем фото, используют те же диаметры, что и для наружных канализационных стоков, но только вот конфигурация сечения может быть здесь не только круглой, но также овальной, квадратной или прямоугольной. Основным требованием к вентиляционным каналам является не повышенная прочность и низкая теплопропускная способность, а малый вес.

Заключение

При выборе полипропиленовых труб вы, безусловно, будете обращать далеко не последнее внимание на стоимость материала. При этом вам следует учитывать, что цена складывается не только из размеров и номинального давления стен, но и от марки. Брендовые производители всегда продают свою продукцию дороже, хотя по качеству им могут не уступать (и даже перегонять) совсем неизвестные начинающие производители.

Трубы полипропиленовые PPRC (ПП) для отопления и водоснабжения

Полипропилен — это разновидность термопластичного полимера. Изготавливается методом объединения (полимеризации) молекул производной газа этилена. Международное обозначение полипропилена «PP».

Имея уникальную устойчивость к воздействию на него щелочных растворителей и агрессивных веществ, материал широко используется при монтаже систем отопления, водопроводов и санитарно-технических сооружений. Может выдерживать низкие температурные режимы (до -10 градусов) или высокие (до +110 градусов).

Современные трубы полипропиленовые, технические характеристики и свойства которых, обладают надежностью, долговечностью и вполне доступны по цене. Главным и неоспоримым достоинством является тот факт, что они не подвержены коррозийным процессам, устойчивы к температурным режимам, легкие в монтаже, изготовлены из экологически чистых материалов.

Разновидность полипропиленовой трубы PPRC (ПП). Сфера применения.

  • Труба PPRC (ПП) PN10 – тонкая труба. Срок эксплуатации — приблизительно 50 лет. Применяется при монтаже холодного водоснабжения, теплого. Стандартные размеры: Ø снаружи 20÷110 мм, Ø внутри 16,2÷90 мм, толщина стенки трубы 1,9÷10 мм. Номинальное давление – 1 МПа.
  • Труба PPRC (ПП)PN20 –применяется в системах холодного водоснабжения в жилых или промышленных строениях. Срок службы составляет 25 лет. Размеры: Ø наружный 16÷110 мм, Ø внутренний 10,6÷73,2 мм, толщина стенки трубы 16÷18,4 мм.

Номинальное давление – 2 МПа.

  • Труба PPRC (ПП) PN25 – армированная алюминиевой пленкой или стекловолокном полипропиленовая труба. Применяется при монтаже систем отопления и горячего водоснабжения Срок эксплуатации зависит от давления внутри нее и температурных носителей. Размеры: Ø снаружи 21,2÷77,9 мм, Ø внутри 13,2÷50 мм, толщина стенки трубы 4÷13,4 мм

Номинальное давление – 2,5 МПа.

Основные достоинства труб из полипропилена PPRC (ПП).

  • Главным преимуществом их является долгий срок эксплуатации — около 50 лет
  • Шумоизоляция.
  • Отсутствие конденсата.
  • Полипропиленовая труба ПП устойчива к температурным перепадам за счет низкой теплопроводности.
  • Малый вес.
  • Легкость в монтаже.
  • Устойчивость к воздействию на них кислотно-щелочных веществ.
  • Доступная цена.

Купить Трубы полипропиленовые PPRC (ПП) в Архангельске можно

на базе «Стройкомреал» : Талажское шоссе,5, тел. 24-24-24

и в магазинах «Огонь, Вода и разные Трубы» по адресам:

 пр.Никольский,38 тел. 63-95-98 (напротив стадиона «Волна»)

 ул.Поморская,44 тел. 28-77-71 (перекресток ул. Поморской и пр. Новгородского)

Труба ПП двуслойная 455/400 Corex для наружной канализации

  • Материал: полипропилен блоксополимер (PP-b)
  • Структура: двухслойная
  • Особенности: труба с раструбом
  • Наружный диаметр трубы: 455 мм
  • Внутренний диаметр трубы: 400 мм
  • Класс жесткости: SN 8, 10, 12, 16
  • Цвет снаружи: коричневый
  • Цвет внутри: белый
  • Комплектация: резиновое кольцо
  • Срок службы: более 50 лет
  • Ассортимент и цены

Труба пластиковая полипропиленовая (пп) двуслойная гофрированная corex с наружным диаметром 455 мм, гладкая внутренним диаметром 400 мм, классом жёсткости sn 8, sn 10, sn 12, sn 16 с раструбом и резиновым кольцом применяется для наружной канализации, водоотведения, дренирования. Снаружи цвет трубы пластиковой оранжевый. Внутри пластик — белый.

Труба пластиковая полипропиленовая двуслойная 455/400 corex представляет собой шестиметровый отрезок с раструбом. Длина раструба дополнительна к шести метрам длины трубы. Труба укладывается в траншею, под дороги и магистрали, в канаву на заезд перед участком. Выдерживает нагрузку при заглублении восемь (sn 8), десять (sn 10), двенадцать (sn 12) и более метров (sn 16). На основании стандарта ATV-DVWK-А 127 была разработана программа статических расчетов для труб наружной канализации, позволяющая более точно рассчитать нагрузки. Готовы проконсультировать Вас или выполнить расчет на основании Ваших данных заполненных в опросном листе.

Полипропилен обладает высокой химической стойкостью, поэтому трубы corex 455/400 устойчивы к воздействию щелочей, минеральных кислот, растворов солей и алифатических углеводородов. Трубы из полипропилена могут выдержать температурный диапазон по сравнению с аналогичными полиэтиленовыми (до 60 °С) трубами.

Номинальные размеры труб из

pp-b 455/400 corex Средний наружный диаметр, dem

455 мм

Номинальный наружный диаметр DN/ID

400 мм

Средний внутренний диаметр, dm

396,6 мм

Высота гофры, ec

не менее 24,2 мм

Минимальная толщина стенки e4

не менее 5,00 мм

Минимальная толщина стенки e5

не менее 2,50 мм

Общая длина трубы Lобщ

6075 мм

Рабочая длина трубы Lраб

5880 мм

Наружный диаметр раструба, dsmin

495,00 мм

Минимальная эффективная длина раструба, A

74 мм

Минимальная длина конца трубы, вставляемого в раструб, L1min

196 мм

Толщина стенки, e2

3,75 мм

Монтаж оранжевых труб 455/400 corex лёгок и не требует специального оборудования. Трубы для наружной канализации соединяет раструб и уплотнительное кольцо. Поэтому 2-3 человека выполнят эту работу, даже если придётся работать с трубами, имеющими гораздо больший диаметр. Перед укладкой в канаву понадобиться песчаная подсыпка. Перед закапыванием надо также провести испытания, оформить их документально. Трубы укладываются раструбами в направлении, противоположному стоку сточных вод.

Трубы корэкс складируют в горизонтальном положении на ровной поверхности без острых выступов, камней. Трубы пп corex навалом можно складировать в виде конусовидных штабелей до высоты не более 1,5 метра.

Пластиковые трубы corex перевозятся любым видом транспорта в соответствии с правилами перевозки грузов, действующими на транспорте данного вида. Пол транспортного средства должен быть ровным. Из пола не должно быть острых выступов, винтов. Допускается перевозка труб COREX телескопом — «труба в трубу». Перед складированием необходимо извлечь внутренние трубы. Трубы нельзя перетягивать волоком, сталкивать с машины. Трубы диаметрами до 400 мм транспортируемые навалом, можно выгружать вручную. Погрузочно-разгрузочные работы следует выполнять с применением мягких строп, бросать и перемещать трубы волоком запрещается.

← назад к ассортименту гофрированных пп труб corex с двойной стенкой

Трубы полипропиленовые

Полипропиленовая труба – что это такое?

Полипропилен — это разновидность термопластичного полимера. Изготавливается методом объединения (полимеризации) молекул производной газа этилена. Международное обозначение полипропилена «РР». Далее рассмотрим подробнее трубы полипропиленовые: технические характеристики, свойства и технологию изготовления этого материала нового поколения. Имея уникальную устойчивость к воздействию на него щелочных растворителей и агрессивных веществ, материал широко используется при монтаже систем отопления, водопроводов и санитарно-технических сооружений. Может выдерживать низкие температурные режимы (до -10 градусов) или высокие (до +110 градусов).

Основные свойства полипропиленовых труб и их ГОСТ
Современные трубы полипропиленовые, технические характеристики и свойства которых можно посмотреть в таблице, обладают надежностью, долговечностью и вполне доступны по цене. Главным и неоспоримым достоинством является тот факт, что они не подвержены коррозийным процессам, устойчивы к температурным режимам, легкие в монтаже, изготовлены из экологически чистых материалов.

Разновидность полипропиленовой трубы.Сфера применения

Новейшие технологии по производству пластиковых изделий – это трубы полипропиленовые. Технические характеристики представлены ниже.

-PN10 – тонкая труба. Срок эксплуатации — приблизительно 50 лет. Применяется при монтаже холодного водоснабжения, теплого пола (температура теплоносителя не должна превышать + 450С). Стандартные размеры: Ø снаружи 20÷110 мм, Ø внутри 16,2÷90 мм, толщина стенки трубы 1,9÷10 мм. Номинальное давление – 1 МПа.
-PN20 – этот вид труб применяется в системах холодного водоснабжения в жилых или промышленных строениях или горячего (до +800С). Срок службы составляет 25 лет. Номинальное давление – 2 МПа. Размеры: Ø наружный 16÷110 мм, Ø внутренний 10,6÷73,2 мм, толщина стенки трубы 16÷18,4 мм.
-PN25 – армированная алюминиевой пленкой или стекловолокном полипропиленовая труба. По своим свойствам идентична металлопластиковой. Срок эксплуатации зависит от давления внутри нее и температурных носителей. Применяется при монтаже систем отопления и горячего водоснабжения. Номинальное давление – 2,5 МПа. Размеры: Ø снаружи 21,2÷77,9 мм, Ø внутри 13,2÷50 мм, толщина стенки трубы 4÷13,4 мм

Основные достоинства труб из полипропилена
Какими неоспоримыми достоинствами обладают трубы полипропиленовые? Технические характеристики полипропилена, как утверждают производители, поистине удивительны. Он считается универсальным строительным материалом для монтажа и реконструкции инженерных коммуникаций в жилых и промышленных комплексах. Они успешно прошли испытания в независимых европейских и мировых лабораториях и имеют подтверждающие сертификаты качества. Рассмотрим достоинства.



-Главным преимуществом их является долгий срок эксплуатации — около 50 лет, а при использовании их в системе холодного водоснабжения способны послужить и до 100 лет.
-Благодаря специально разработанной внутренней поверхности трубы, которая постоянно находится в контакте с водой, никаких отложений на их поверхностях не образуется.
-Шумоизоляция. При транспортировке горячей воды от теплоносителя или при простом потоке воды могут возникать шумы. Полипропилен способен их поглощать.
-Отсутствие конденсата. Полипропиленовая труба PPR устойчива к температурным перепадам за счет низкой теплопроводности.
-Малый вес. По сравнению со своим аналогом из металла они легче в 9 раз.
-Легкость в монтаже.
-В дополнительном обслуживании не нуждаются.
-Устойчивость к воздействию на них кислотно-щелочных веществ.
-Эластичность полипропиленовой трубы очень высокая.
-Доступная цена.

Толщина стенки пластиковой трубы

Заявление

Измерение толщины стенки и соосности пластиковых труб.

Задний план

Производители пластиковых труб должны следить за однородностью толщины стенок по окружности, чтобы соответствовать спецификациям продукции. Если труба слишком тонкая, она может выйти из строя, а если она слишком толстая, производитель может тратить деньги на излишки смолы. Ультразвуковой контроль обеспечивает быстрый и надежный способ измерения толщины стенки без необходимости доступа по внутреннему диаметру или резки трубы.При необходимости толщину трубы также можно измерить после установки.

Оборудование

Рекомендуемыми приборами для измерения пластиковых труб и трубок являются толщиномеры модели 45MG (с одноэлементным программным обеспечением) и 38DL PLUS. Используются различные преобразователи, выбранные в соответствии с диаметром и толщиной стенки трубы или трубки, которые измеряются. Для наиболее распространенных размеров пластиковых труб можно выбрать M112 (10 МГц) для толщины стенок полиэтилена и ПВХ от примерно 0.От 020 дюймов до 1 дюйма (от 0,5 мм до 25 мм) и M1036 (2,25 МГц) для толщины более приблизительно 1 дюйма или 25 мм. За конкретными рекомендациями обращайтесь в Olympus.

Трубки очень малого диаметра (менее приблизительно 0,125 дюйма или Диаметром 3 мм) и горячая труба представляют собой особые случаи, которые обсуждаются в этих примечаниях по применению:

Процедура

Измерение толщины пластиковых труб представляет собой обычное приложение для ультразвуковых датчиков и обычно представляет собой простой импульсный / эхо-тест, в котором датчик измеряет время прохождения импульса туда и обратно и использует это измерение времени плюс скорость звука в исследуемом материале для расчета толщины. .Как и при любом ультразвуковом испытании, скорость звука необходимо откалибровать на образце измеряемого материала в соответствии с простой процедурой, описанной здесь. Как только это будет сделано, необходимо только нанести каплю жидкого связующего вещества на контрольную точку, прикоснуться датчиком к поверхности и получить показания. Каждое измерение занимает всего несколько секунд и может быть записано в регистраторы данных для документирования и анализа.

Для получения дополнительной информации об этом или любом другом ультразвуковом тесте обращайтесь в Olympus.

Schedule 40/80 Размеры и размеры труб из ПВХ

Спецификации труб из ПВХ Schedule 40 и Schedule 80

ПРИМЕНЕНИЕ

Коррозионно-стойкая напорная труба, IPS размером от 1/4 до 24 дюймов, для использования при температурах до 140 ° F включительно. Номинальное давление (от 120 до 1230 фунтов на квадратный дюйм) зависит от модели, размера трубы и температуры. Обычно устойчив к большинству кислот, оснований, солей, алифатических растворов, окислителей и галогенов.Данные по химической стойкости доступны и на него следует ссылаться для правильного выбора материала. Труба демонстрирует отличные физические свойства и характеристики горючести. Типичные применения: химическая обработка, гальваника, высокая чистота. Применения, системы питьевой воды, водоочистка и очистка сточных вод, дренаж, орошение, сельское хозяйство и другие применения, связанные с перекачкой агрессивных жидкостей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

В данной спецификации изложены минимальные производственные требования для напорных труб с размерами железных труб (IPS) из поливинилхлорида (ПВХ) Графика 40 и Графика 80.Эта труба предназначена для использования в тех случаях, когда перекачиваемая жидкость не превышайте 140 ° F. Эта труба соответствует или превосходит отраслевые стандарты и требования, установленные Американским обществом испытаний и материалов (ASTM) и Национальной службой санитарии. Фонд (NSF International).

ПВХ МАТЕРИАЛЫ

Материал, используемый при изготовлении трубы, должен представлять собой жесткий поливинилхлорид (ПВХ), тип 1, класс 1, с классификацией ячеек 12454, как определено в ASTM D1784, обозначение торгового наименования. H707 ПВХ.Этот состав должен быть белого или серого цвета, как указано, и должен быть одобрен NSF International для использования с питьевой водой (NSF Std 61).

РАЗМЕРЫ

Трубы PVC Schedule 40 и Schedule 80 всех размеров должны изготавливаться в строгом соответствии с требованиями ASTM D1785 в отношении физических размеров и допусков. Каждый производственный цикл трубы, изготовленной в соответствии с настоящим стандартом, также должны соответствовать или превосходить требования к испытаниям в отношении материалов, качества изготовления, давления разрыва, сплющивания и качества экструзии, определенных в ASTM D1785.Все трубы с раструбным концом должны иметь конические муфты для создания посадки с натягом, которые соответствуют или превышают требования к размерам и минимальная длина патрубков для патрубков под давлением, как определено в ASTM D2672. Все трубы PVC Schedule 80 также должны соответствовать требованиям стандартов NSF Standard 14 и CSA Standard B137. 3 для жестких труб из ПВХ для работы под давлением. и должен иметь отметку этих листинговых агентств. Эта труба должна иметь рейтинг распространения пламени от 0 до 25 при испытании на характеристики горения поверхности в соответствии с CAN / ULC-S102-2-M88 или аналогичным.

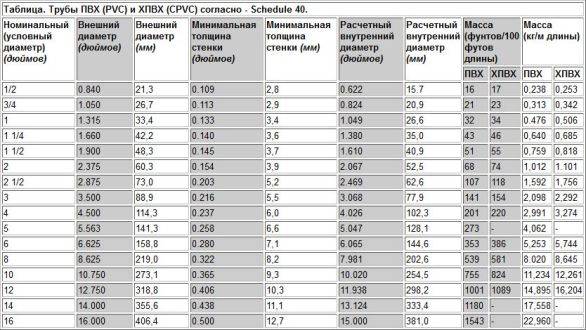

Таблица 40 Размеры трубы из ПВХ
1/4 « . 540 . 344 .088 .086 780
3/8 « .675 .473 .091 .115 620
1/2 « .840 .602 .109 .170 590
3/4 « 1. 050 .804 .113 . 226 480
1 « 1,315 1.029 .133 .333 450
* 1-1 / 4 « 1,660 1,360 .140 .450 370
* 1-1 / 2 « 1.900 1,590 .145 . 537 330
* 2 « 2,375 2,047 .154 .720 280
2-1 / 2 « 2,875 2,445 .203 1,136 300
* 3 « 3,500 3,042 . 216 1.488 260
3-1 / 2 « 4.000 3,521 . 226 1,789 240
* 4 « 4.500 3,998 . 237 2,118 220
5 « 5,563 5,016 0,258 2,874 190
* 6 дюймов 6,625 6.031 .280 3,733 180
* 8 « 8,625 7,942 .322 5,619 160
* 10 « 10,750 9,976 . 365 7,966 140
* 12 « 12.750 11,889 .406 10,534 130
* 14 дюймов 14,000 13,073 .437 12,462 130
* 16 « 16,000 14,940 .500 16,286 130
* 18 « 18,000 16,809 . 562 20,587 130
* 20 дюймов 20,000 18,743 .593 24,183 120
* 24 « 24. 000 22,544 .687 33,652 120
Таблица 80 Размеры трубы ПВХ
1/4 « . 540 . 282 .119 .105 1130
3/8 « .675 .403 .126 .146 920
1/2 « .840 .526 .147 . 213 850
3/4 « 1.050 .722 .154 . 289 690
1 « 1,315 . 936 .179 .424 630
1-1 / 4 « 1,660 1,255 .191 .586 520
1-1 / 2 « 1.900 1.476 .200 .711 470
2 « 2,375 1,913 ,218 . 984 400
2-1 / 2 « 2.875 2,290 0,276 1,500 420
3 « 3,500 2,864 .300 2,010 370
3-1 / 2 « 4. 000 3,326 .318 2.452 350
4 « 4.500 3,786 .337 2,938 320
5 « 5,563 4,768 .375 4,078 290
6 « 6.625 5,709 .432 5,610 280
8 « 8,625 7,565 . 500 8,522 250
10 « 10,750 9,493 .593 12,635 230
12 « 12,750 11,294 . 687 17,384 230
14 « 14,000 12.410 .750 20,852 220
16 « 16.000 14,213 .843 26,810 220
18 « 18,000 16,014 .937 33,544 220
20 « 20,000 17,814 1.031 41,047 220
24 « 24,000 21,418 1,218 58,233 210

* Размеры отмечены как соответствующие ASTM D1785 (напорная труба) и ASTM D2665 (сливная, сточная и вентиляционная труба — DWV).

Номинальное давление дано для воды, без ударов, @ 73 ° F.Должны применяться следующие температурные коэффициенты снижения номинальных значений. до номинального рабочего давления (WP), указанного при работе при повышенных температурах.

ЭКСПЛУАТАЦИЯ
ТЕМПЕРАТУРА (° F)
СНИЖЕНИЕ
ФАКТОР
73 1,00
80 0,88
90 0.75
100 0,62
110 0,51
120 0,40
130 0,31
140 0,22

Умножьте номинальное рабочее давление выбранной трубы при 73 ° F на соответствующий коэффициент снижения, чтобы определить максимальное номинальное рабочее давление трубы при выбранной повышенной температуре.

ПРИМЕР: ГРАФИК ПВХ для 10 «80 @ 120 ° F =?
230 фунтов на кв. Дюйм x 0,40 = 92 фунта на кв. Дюйм макс. @ 120 ° F

МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА РАБОТЫ ДЛЯ ПВХ СОСТАВЛЯЕТ 140 ° F.

Соединения, зацементированные растворителем, следует использовать при работе при максимальных или близких к ним температурах.

Нарезание резьбы на трубах из ПВХ Schedule 40 не рекомендуется из-за недостаточной толщины стенок. Только резьба Schedule 80 или более тяжелые стены. Для нарезания резьбы необходимо на 50% снизить номинальное давление, указанное для трубы с гладким концом при 73 ° F.

Для правильного выбора материала и возможного снижения характеристик при работе с жидкостями, отличными от воды, следует обращаться к данным по химической стойкости

.

СТАНДАРТ ASTM D1784 МАТЕРИАЛЫ: Классификация ячеек 12454 = ПВХ, тип 1, сорт 1 = ПВХ 1120

Указанные размеры труб производятся в строгом соответствии со стандартом ASTM D1785

.

Общие технические условия для стандартных дренажных фитингов, изготовленных из ПВХ, Приложения 40 и Приложения 80

Область применения

Эта спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation, поскольку они относятся к (ПВХ) поливинил Конфигурации фитингов по Графику 40 и Графику 80 для хлоридов.

Конструкционные материалы

(ПВХ) Поливинилхлорид

Фитинги должны быть изготовлены из ПВХ, который соответствует или превышает требования ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1.

Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Приложение 40 и Приложение 80) или ASTM D-2241 (SDR-26 и SDR-41) и внесена в список Национального Фонд санитарии (NSF) для питьевой воды.

Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар, и производиться без использование пластификаторов или наполнителей.

Растворитель для цемента и сварочного стержня (ПВХ)

Все используемые цементы на основе растворителей, соответствующие стандарту ASTM D-2564, внесены в список NSF для применения в питьевых целях

Сварочный пруток, используемый при производстве вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ

Порядок сборки и строительства

Фитинги должны быть сварены стыковой сваркой (машинной), если это возможно, или ручной сваркой (угловой сваркой) квалифицированным и опытным мастером, обученным в данной области техники. сварки и изготовления термопластов.

Фитинги PVC Schedule 40 будут белого или серого цвета (этот цветовой код применяется как для напорных, так и для дренажных схем)

Фитинги диаметром 18 дюймов, 20 дюймов и 24 дюйма по желанию заказчика также могут быть изготовлены из трубы SDR-26 или SDR-41 в зависимости от требуемого номинального давления (например, 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм).

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть изготовлена ​​в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Не каталогизированная фурнитура будет поставляться в соответствии с или в соответствии с согласованы по техническим условиям заказчика.

Все гнезда с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2

Допуски на длину разрезаемого компонента ± 0,500 дюйма

Угол (изменение отклонения направления ± 2 °

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.

Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 1
Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление)
Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F
100 100 100 100 100 100 100 100 100 100
160 160 160 160 160 160 160 160 160 160
220 180 160 140 130 130 130 130 130 130
320 280 250 230 230 220 220 220 220 220
ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
Розетка входная Гнездо снизу Глубина гнезда
Номинал
Размер трубы
И. Д.
Минимум
I.D.
Максимум
I.D.
Минимум
I.D.
Максимум
График 40 График 80
4 « 4,509 « 4.527 « 4,482 « 4.500 « 1.875 « 1,875 «
6 « 6,636 « 6,658 « 6.603 « 6,625 « 3.000 « 3.000 «
8 « 8,640 « 8,670 « 8,595 « 8,625 « 4.000 « 4.000 «
10 « 10,761 « 10,791 « 10,722 « 10,752 дюйма 5. 000 « 5.000 «
12 « 12,763 дюйма 12,793 дюйма 12,721 « 12,751 « 6.000 « 6.000 «
14 « 14.030 « 14.045 « 13,985 дюйма 14,000 « 7.000 « 7.000 «
16 « 16.037 « 16.052 « 15.985 « 16,000 « 8.000 « 8.000 «
18 « 18.041 « 18,056 « 17,985 дюйма 18,000 « 9.000 « 9.000 «
20 « 20.045 « 20,060 « 19,985 « 20. 000 « 10.000 « 10.000 «
24 « 24,060 « 24,075 « 24,000 « 24,015 « 12.000 « 12.000 «

Общие технические условия для фитингов под давлением стандартного сортамента 40 и списка 80, изготовленных из ПВХ

Область применения

Эта спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation, поскольку они относятся к конфигурациям фитингов (ПВХ) поливинилхлорида Графика 40 и Графика 80.

Конструкционные материалы

(ПВХ) Поливинилхлорид

Фитинги должны быть изготовлены из материала ПВХ, который соответствует требованиям ASTM D-1784, классификация ячеек или превышает их. 12454B, тип 1, сорт 1.

Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Приложение 40/80) или ASTM D-2241 (SDR-26/41) и внесена в список Национальным фондом санитарии (NSF) для питьевой воды.

Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар, изготовлены без использования пластификаторов и наполнителей.

Растворитель для цемента и сварочного стержня (ПВХ)

Все используемые цементы на основе растворителей соответствуют стандарту ASTM D-2564, внесенному в список NSF для применения в питьевых целях.

Сварочный пруток, используемый при производстве вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ и иметь материал совместим с соответствующей трубой / листом.

Порядок сборки / строительства

Фитинги должны быть сварены стыковой сваркой (машинной сваркой), если это возможно, или ручной сваркой (угловой сваркой) квалифицированным и опытным мастером, обученным искусство сварки и изготовления термопластов.

Все фитинги, работающие под давлением, за исключением фасонных колен, муфт, муфт редукторов и втулок редукторов, будут на 100% армированы стекловолокном с несколькими слоев или мата и смолы для увеличения номинального базового давления фитинга для достижения или превышения требуемого номинального рабочего давления соответствующего диаметра и стены График трубы. См. Таблицу 1.

Фитинги

PVC Schedule 40 будут белого цвета, а фитинги PVC Schedule 80 — темно-серого цвета. Этот цветовой код применяется как для напорных, так и для дренажных схем.

Фитинги диаметром 18, 20 и 24 дюйма по желанию заказчика могут также быть изготовлены из трубы SDR-26 или SDR-41 в зависимости от требуемого номинального давления. (т.е. 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм).

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть меблирована в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Не каталогизированная фурнитура будут поставляться в соответствии со спецификациями заказчика или по согласованию с ними.

Все гнезда с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2

Допуски на длину разрезаемого компонента ± 0,500 дюйма.

Допуски на угол (изменение направления) ± 2 °.

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.

Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 1
Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление)
Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F
100 100 100 100 100 100 100 100 100 100
160 160 160 160 160 160 160 160 160 160
220 180 160 140 130 130 130 130 130 130
320 280 250 230 230 220 220 220 220 220
ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
Розетка входная Гнездо снизу Глубина гнезда
Номинал
Размер трубы
И. Д.
Минимум
I.D.
Максимум
I.D.
Минимум
I.D.
Максимум
График 40 График 80
4 « 4,509 « 4.527 « 4,482 « 4.500 « 1.875 « 1,875 «
6 « 6,636 « 6,658 « 6.603 « 6,625 « 3.000 « 3.000 «
8 « 8,640 « 8,670 « 8,595 « 8,625 « 4.000 « 4.000 «
10 « 10,761 « 10,791 « 10,722 « 10,752 дюйма 5. 000 « 5.000 «
12 « 12,763 дюйма 12,793 дюйма 12,721 « 12,751 « 6.000 « 6.000 «
14 « 14.030 « 14.045 « 13,985 дюйма 14,000 « 7.000 « 7.000 «
16 « 16.037 « 16.052 « 15.985 « 16,000 « 8.000 « 8.000 «
18 « 18.041 « 18,056 « 17,985 дюйма 18,000 « 9.000 « 9.000 «
4 « 20.045 « 20,060 « 19,985 « 20. 000 « 10.000 « 10.000 «
24 « 24,060 « 24,075 « 24,000 « 24,015 « 12.000 « 12.000 «

Рекомендации по соединению цемента на растворителе (соединения ПВХ большого диаметра)

В этих правилах конкретно рассматриваются рекомендуемые процедуры, необходимые для успешного производства растворителей. сварные соединения для систем большого диаметра (т.е. От 8 дюймов до 24 дюймов). Соединения, зацементированные растворителем, представляют собой окончательный важные шаги для того, чтобы сделать систему успешной или неудачной. Важно, чтобы эти инструкции тщательно соблюдаются.

Важно для всех успешных сварных швов растворителем есть «ЧЕТЫРЕ» важных ингредиента:

  1. Важно, чтобы склеиваемые поверхности были чистыми и не содержали посторонних материалов. Если разрешено оставаться, смажьте, масло, тушь и др.может помешать процессу склеивания растворителем и снизить прочность склеивания.
  2. Соединительные поверхности (труба и фитинги) должны быть растворены и сделаны мягкими.
  3. Необходимо нанести достаточное количество цемента для заполнения зазоров между трубой и фитингом.
  4. Сборка труб и фитингов должна производиться на влажных и жидких поверхностях

Соединения большого диаметра очень похожи на соединения меньшего диаметра, поскольку оба имеют конические муфты.Конические розетки иметь возможность обеспечивать плавкое соединение в нижней части гнезда и клеевое соединение в верхней части гнезда, что приводит к качественному уплотнению особенно в приложениях, работающих под давлением. Однако конические муфты также могут привести к тому, что труба будет сразу же «выталкиваться». после того, как труба вставлена ​​в штуцер. Необходимо следить за тем, чтобы труба оставалась на месте, пока цемент не начнет схватываться.

Как и любые соединения, склеенные растворителем, трубу необходимо обрезать под прямым углом и очистить.Трубу из ПВХ большого диаметра можно разрезать с помощью специальной пилы и лезвия с твердосплавным наконечником. Дисковое лезвие с 20 или менее зубьями предпочтительнее, чем лезвие с более мелкими зубьями, поскольку оно имеет тенденцию нагревать ПВХ-материал при резке, что приводит к расплавленному ПВХ. остаток, производящий черновую резку. Рекомендуется использовать «пояс для труб» для обеспечения прямого реза.

После обрезки трубы необходимо снять заусенцы с внешней и внутренней кромок. Этого легко добиться, соскоблив эти края острым краем. кусок стали (т.е. файл). Это относительно простой шаг, который занимает всего несколько минут, но является важным шагом.

Два или более монтажника настоятельно рекомендуются при выполнении соединений большого диаметра из-за большого объема и веса системы, а также необходимости нанесения цемента и грунтовки. как можно быстрее.

Выровняйте трубу и фитинг как можно ближе к их окончательному положению. Поднимите трубу и фитинг так, чтобы была доступна вся окружность.

Для втягивания трубы в муфту фитинга настоятельно рекомендуется использовать механические устройства, такие как комплектующие. Возможно использование цепей для «захвата» трубы, но они также могут соскользнуть. Перед сборкой необходимо проложить достаточный кабель или цепь, достаточную для прохождения 20-футового соединения (-ей) трубы по всей длине. Необходимо добавить дополнительный кабель, чтобы закрепить его на блоке 4×4, выступая примерно на 1 фут за трубу сбоку.Каким бы громоздким он ни казался, этот метод предлагает более положительные тянуть, чем другие методы.

(Примечание: на фитингах можно использовать цепную стропу, если она обеспечивает «прямое» натяжение.)

На этом этапе доступная рабочая сила, работающая в унисон, используется для удержания всех компонентов на месте. Убедитесь, что труба и фитинг свободны для прохождения необходимого расстояние до посадочного места в нижней части штуцера. Отметьте глубину раструба на трубе плюс шесть дюймов, чтобы указать глубину погружения трубы.В два комплекта кабеля немедленно подключаются в 3:00 и 9:00, так что после нанесения грунтовки и растворителя соединение можно стянуть вместе.

Когда цепи (тросы) на месте, выполняется подготовка стыков.

PC-64 Primer-Cleaner, очистите поверхности труб и фитингов ватной тряпкой, чтобы удалить влагу и излишки грязи.

После тщательной очистки поверхностей труб с помощью очистителя грунтовки PC-64 и кисти шириной от 3 до 4 дюймов, обильно нанесите грунтовку, чтобы она растеклась и впиталась. в пластик, что приводит к смягчению поверхностей для максимальной свариваемости.Грунтовку следует нанести на концы труб и на площадь равную соответствующая посадочная глубина гнезда плюс приблизительно 4 дюйма. Грунтовка удалит глянцевую поверхность, загрязнения и отпечатки с поверхности. Правильно загрунтованная поверхность будет иметь однородную матовую поверхность, которая будет постепенно размягчаться.

Залейте фитинг в гнездо так же, как описано выше. Затем может потребоваться второй слой грунтовки на трубе для обеспечения влажных поверхностей

Используя серый цемент средней плотности, обильно нанесите растворитель, снова используя кисть от 3 до 4 дюймов, как на муфту фитинга, так и на поверхность трубы.Не смывайте растворитель слишком сильно. Когда все сделано правильно, должна быть видна очень небольшая часть поверхности, которую нужно соединить. Требуется толстый ровный слой, чтобы заполнить промежуток между труба и фитинги.

Примечание. Рекомендуется перелить грунтовку и растворитель в более крупные емкости с «широким горлышком» перед использованием для размещения кистей от 3 до 4 дюймов.

Важно: рекомендуется использовать двух или более монтажников. Один нанесет грунтовку / растворитель на муфту фитинга, а другой — на поверхность трубы одновременно. и быстро.При выполнении соединения стыковые поверхности должны быть плавными.

Используя переходник, стяните соединение, втягивая трубу в муфту фитинга, пока труба не достигнет упора фитинга (дна муфты). Наблюдать предварительно измеренные отметки трубы, чтобы гарантировать, что труба сидит на трубе. В этот момент цемент потечет к дну трубы и заполнит небольшой раздел внутри фитинга. Удалите как можно больше видимого излишка цемента.Одна система очень большого диаметра, «Не заходите внутрь системы для проверки. стык или очистить растворителем. Пары могут быть опасными ».

Любой излишек растворителя с внешней стороны стыка также следует удалить, чтобы избежать образования луж и для внешнего вида.

Продолжайте подавать давление, удерживая трубу в муфте фитинга примерно на 15 минут (или пока растворитель не начнет схватываться), чтобы предотвратить «выталкивание» трубы.

Испытайте систему под давлением только после того, как стыки затвердеют. См. Графики отверждения, определенные производителем растворителя, которые в первую очередь зависят от температуры.

Выше приведены только рекомендации. Условия сайта сильно различаются. Harrison Machine & Plastic Corporation не несет ответственности за результаты.

Оборудование, необходимое для установки / сборки
Рулетка Ремень для труб Файл Чистые хлопковые тряпки
Друзья Грунтовка Терпение Карандаш
Пила и дисковое полотно Цемент Очиститель
Ковши Кисти от 3 до 4 дюймов

Трубы и фитинги из ПНД Системы полиэтиленовых трубопроводов

4- Чтобы объединить водопроводные трубы и удобный выбор для загрузки, необходимо сделать это.

Перед погружением трубы в воду должен быть соответствующий береговый пандус, а при отводе дно трубы необходимо очистить, чтобы не повредить поверхность трубы.

5- Для подготовки модернизации подводного дна и осуществления контроля перехода с суши на воду.

Следует уделять первоочередное внимание трубе в траншее до тех пор, пока вода не будет набирать непрерывно, чтобы обеспечить дополнительную защиту. Для защиты от всевозможных происшествий, которые могут повлиять на водопровод, в траншее необходимо вырыть по длине и глубине.Настолько, что выполняемая операция промывки должна оставаться надежной, даже если акула Умеда образовала море. Которая будет удерживаться для защиты и стабилизации трубопровода, высотой 30-50 см может быть укреплением на наполнителе.

6- Обратный трубопровод для формирования одного элемента трубопровода

Ресурсы, сделанные birleştirildik, концы водопроводных труб перед остальными частями начнут еще ползать.

По возможности следует уменьшить вес над водопроводной трубой, соединенной с водой после плавучей платформы.Если вес невозможен, это нужно делать, не касаясь водопровода.

7. Подключение весового блока

Требуется достаточное оборудование и транспортные средства для выполнения операции. Выполнение весовой сборки, снизу из нижней части трубы были сняты блоки, сверху помещены для сжатия верхней части трубы, также требуется использование данного оборудования и транспорта. Чтобы уменьшить вес подключенной водяной трубы, ее следует оставлять вниз по пандусу.В любом случае поверхность трубы для удаления минимального количества аппарелей должна быть как можно ближе к воде

8- Прикреплена к погружной трубе (7 можно безопасно выполнять одновременно с присутствующим веществом)

Вес можно легко загрузить через прилагаемую рампу для водопровода. При попадании в воду по трубам вода по пандусам способна удерживать вес благодаря пандусу. Не следует использовать веревку для удержания материала трубы, так как вместо нее рекомендуется использовать цепь с широкими полосами.

9- Погружение трубы в указанную точку

Для подготовки первой погружной трубы протягивается над установленной линией трубы. Погруженная в процесс запуска земля продолжает погружаться в воду. Для обеспечения того, чтобы трубу сначала нужно поднять до начала трубы, создайте воздушный карман. Один из вопросов, который следует учитывать в процессе погружения, — это завершение процесса фальцовки без риска чрезмерного изгиба. При контролируемом введении в водопровод не будет такой проблемы.Погружен в ситуацию, которая может возникнуть во время подачи, в противном случае удерживайте сжатый воздух от клапана и направляйте воду снова, чтобы плавать. Однако сжатый воздух не должен использоваться более чем на 50%, давление в трубе из-за давления воды опасно.

10. Подготовка перехода с суши на воду

Установка полезна для контроля веществ, упомянутых ниже, с конца;
— Правильный фитинг трубы HDPE
— Обычное отсутствие весового блока
— Проверка наличия контакта с каким-либо материалом, который может вызвать повреждение вокруг трубы
— Удаление контрольного наполнителя и временное размещение материала обязательно должны быть проверены специалистами.

Трубы из ПВХ и пластиковые трубы

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

288 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

1,5 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

20мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

288 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

1,9 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

25мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Полиплюмб Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

203 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

22мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПП, ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

189 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

3,0 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

40мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Полиплюмб Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

189 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

40мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПП Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

JG Speedfit Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

175 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

3м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

1,5 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

15мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Нейлон Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Полиплюмб Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

156 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

32мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПП Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

126 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2,5 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

3/4 дюйма Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

120 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

3,7 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

50 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

117 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2,7 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

1 дюйм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

105 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2,4 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

32мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

87 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

1,2 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

16мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

JG Speedfit Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

80 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

3м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

22мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Нейлон Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

78 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2,1 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

21,2 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

78 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2,7 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

33,3 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

66 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

3,7 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

48мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

57 год Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

4,5 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

60мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

54 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

1,9 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

17мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Георг Фишер Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

51 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

1,5 мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

20мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

ПВХ-У Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

JG Speedfit Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

50 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

2м Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

22мм Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

PE Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.

Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует.

Центр CE — Трубопроводы из случайного полипропилена (PP-R) для различных областей применения

Прочные, устойчивые к коррозии, универсальные и экологически чистые трубопроводы из полипропилена также могут сократить время установки

Стандартное соотношение размеров

Стандартное соотношение размеров (SDR) — это отношение внешнего диаметра трубы к толщине ее стенки, которое используется в качестве метода оценки устойчивости трубы к давлению.Высокое отношение SDR указывает на то, что стенка трубы тоньше по сравнению с диаметром трубы, что приводит к более низкому номинальному давлению. Более низкий SDR указывает на то, что стенка трубы тяжелее, что приводит к более высокому номинальному давлению.

В Северной Америке плавкие пластмассы, используемые для трубопроводов высокого давления, включая PP-R, обычно производятся в соответствии с размерами SDR, указанными в международных стандартах ASTM. Все размеры труб в данном SDR имеют одинаковые номинальные значения давления. Рейтинги не уменьшаются с трубами SDR большего размера, как с трубами из спецификации или типа, обычно используемыми в Северной Америке, такими как стальные и медные.

В некоторых случаях PP-R и другие плавкие пластмассы изготавливаются по заданным размерам. Обычно это либо дренажные изделия без давления, либо трубопроводы для специальных химических процессов. В большинстве этих случаев существуют разные обозначения ASTM для дифференциации продуктов, например ASTM F1412 для коррозионных (кислотных) отходов трубопроводов. Стандарт для напорных трубопроводов PP-R, используемых в механических и водопроводных системах, — ASTM F2389. Кроме того, для систем питьевой воды трубопровод должен соответствовать требованиям NSF 61 и испытаниям на стойкость к окислению ASTM F2389.В Северной Америке есть несколько производителей, перечисленных в соответствии с ASTM F2389 для механических применений, и один производитель имеет список для NSF 61 и стойкости к окислению для питьевой воды.

SDR — один из основных факторов, используемых в инженерных трубопроводах для конкретного применения, где каждый SDR имеет свои преимущества. Например, толстостенная труба с SDR 7,4 может быть указана для приложений с высокими напряжениями, таких как рециркуляция горячей воды, требующей повышенных значений давления и температуры, в то время как труба с более тонкими стенками с SDR 17.6 обеспечит максимальную скорость потока при минимальном весе материала, стоимости и времени плавления. Производители труб PP-R перечисляют SDR и их соответствующее применение.

Изображения любезно предоставлены Aquatherm

Примеры SDR для труб.
Слева: более толстая стенка обеспечивает повышенные номинальные значения давления и температуры для приложений с высокими нагрузками, таких как рециркуляция горячей воды.
Средний: средняя толщина стенки обеспечивает более высокий расход при поддержании высокого давления и подходит для большинства механических и промышленных применений.
Справа: более тонкая стенка обеспечивает максимальную скорость потока при минимальном весе материала, стоимости и времени плавления и используется для охлаждения, охлаждения и конденсатора.

KRAH — Krah Pipes

Высокопроизводительная технология производства пластиковых труб от Krah Сделано в Германии

Герметичная, устойчивая, однородная и гибкая трубопроводная система Krah

Из поколения в поколение человечество занято транспортировкой воды / канализации или любых других жидкостей из одной точки в другую.Задача всегда заключалась в том, чтобы обеспечить бесперебойную работу системы транспортировки и утечек. Большинство отказов труб происходило на стыках из-за коррозии или трещин на жестком негибком материале трубы.

За последние десятилетия присущие бетону, глине, пластику, ПВХ и стали слабые места вызвали огромные проблемы в существующих системах водоснабжения, канализационных труб, поскольку они имеют тенденцию быть хрупкими или слишком чувствительными к агрессивным химическим веществам и почвенным условиям. Утечки стали обычным явлением во всем мире в системах водоснабжения, канализации и других труб большого диаметра.Кроме того, они имеют невыгодное соотношение между затратами и выгодой из-за короткого срока службы и высоких затрат на техническое обслуживание.

Krah Pipes изготавливаются из различных сортов чистого полиэтилена или полипропилена, которые обладают превосходными свойствами против коррозии, утечек, смещения труб и просачивания. В дополнение к постоянному решению, которое сохраняется из поколения в поколение, трубопроводная система Krah способна обеспечить устойчивое, экологически чистое и экономичное решение с широким спектром областей применения, f.е. водоснабжение, канализационные системы, дренаж, управление ливневыми водами, водозаборы / водозаборы, колодцы и резервуары.

Для того, чтобы удовлетворить потребность в герметичной, устойчивой и гибкой трубопроводной системе не менее 100 лет, Krah Pipes производятся с интегрированной системой электросварных соединений, которая обеспечивает плавление труб до однородной и монолитной трубопроводной системы.

Krah Pipes могут изготавливаться из следующих термопластов:

Полиэтилен высокой плотности (PE80 и PE100))

Полипропилен — случайный (PP-R, PP-B)

Полипропилен — гомо (PP-H)

Огнестойкий полипропилен (PP-S)

Другие материалы могут использоваться после предварительного согласования с производителем и третьей стороной для контроля качества.

Полипропиленовая труба может похвастаться впечатляющими усовершенствованиями по сравнению с медной или стальной трубой (химически инертна, никогда не подвергается коррозии, выдерживает экстремальные температуры и просто потрясающе выглядит)

Полипропиленовая труба: она легкая, долговечная, с ней легко работать, она имеет прохладный зеленый и синий цвет.

Как и все производители напитков, крафтовые пивоварни требуют тяжелого оборудования. В дополнение к типичным бизнес-задачам, связанным с конкуренцией, укомплектованием персоналом, регулированием, соблюдением требований и COVID-19, крафтовые пивовары также должны создать значительную внутреннюю инфраструктуру для создания и доставки своей продукции.Это означает покупку (среди прочего) котлов, кег, бойлеров, линий розлива и консервирования, конвейеров, систем охлаждения, резервуаров для хранения, резервуаров для ферментации, холодильного оборудования и систем очистки сточных вод. В этой статье мы обсудим, как пивоварни могут эффективно соединить все эти системы с идеальной инфраструктурой трубопроводов.

Трансформация трубопровода

Несмотря на то, что многие элементы пивоваренного процесса сохранялись веками, трубопроводная промышленность изменила эффективность и надежность систем, используемых для производства и транспортировки продуктов.Подобно тому, как многие владельцы пивоварен производят свою продукцию исключительными, уникальными продуктами, полипропиленовые трубопроводы революционизируют способы трубопроводов на крафтовых пивоварнях. Применения полипропилена включают в себя трубопроводы для гликоля, бытового водоснабжения, сжатого воздуха, отопления и охлаждения, а также трубопроводы для CO2. Некоторые полипропиленовые трубы, внесенные в список NSF / ANSI 51 для пищевых продуктов, могут даже использоваться для транспортировки готовой продукции. Как химически инертный материал, полипропилен не выщелачивается и не влияет на вкус или запах жидкости, которую он транспортирует.

Значительный апгрейд

Во многих применениях в крафтовой пивоварне полипропилен представляет собой значительную модернизацию металлических труб, таких как медь или сталь. Полипропилен не вступает в реакцию с водой, гликолем или другими продуктами и ингредиентами, присутствующими на пивоваренных заводах. Он никогда не накипит и не подвергнется коррозии, со временем не станет хрупким и не сломается при воздействии экстремальных температур.

Традиционные трубопроводные материалы требуют сварки, которая может быть трудоемкой, дорогой и может выделять вредные летучие органические соединения в окружающую среду, или использовать посторонние вещества (например, клей или припой) или механические соединения (например, прокладки и резьбы) для соединения труба и фитинги.С другой стороны, полипропиленовые трубы соединяются плавлением — быстрым и надежным процессом, обеспечивающим создание бесшовных соединений. Для образования соединения материал нагревают, соединяют вместе под давлением, а затем дают остыть. Соединяемые материалы становятся одной сплошной и однородной деталью без путей утечки. Предполагаемый срок службы полипропиленовой трубы при правильной установке, эксплуатации и техническом обслуживании составляет 50+ лет.

Дополнительные преимущества

Соединение муфт (верхнее фото) и соединение встык (вверху) — это два метода, которые используются для постоянного соединения полипропиленовых труб без сварки, клея, растворителей или припоя.

Полипропилен до 70 процентов легче стальной трубы (в зависимости от размера и толщины стенки трубы) и с соответствующими инструментами для термической сварки может быть легко установлен в подвесных местах, обычных для пивоваренных заводов с чанами для брожения.

Чтобы приспособиться к расширению системы по мере роста пивоваренных заводов, полипропилен предлагает выходы для сварки, которые можно добавить путем просверливания в трубу и вварки фитинга непосредственно в стенку трубы. Многие марки полипропиленовых труб устойчивы как к высоким, так и к низким температурам и безопасны для использования практически в любой части системы.Кроме того, присущее трубе значение R, равное 1 или выше (в зависимости от толщины стенки трубы), может устранить необходимость в изоляции или уменьшить количество необходимой изоляции, особенно на линиях гликоля.

Для справки, некоторые части процесса пивоварения требуют температуры до 24 ° F. Это требует от пивоваров использования гликоля в линиях, соединяющих технологические чиллеры с чанами для брожения. Их главное — найти материал, который сможет транспортировать охлажденную жидкость без использования флюсов или клея.Флюс, используемый при пайке меди, может вызвать загрязнение линии, а гликоль может ухудшить клей, который используется для соединения некоторых других материалов труб (например, ХПВХ). Благодаря этому труба из термоплавкого полипропилена идеально подходит.

Кроме того, процессу термического плавления полипропилена можно научить всего за несколько часов практически любого, кто обладает способностями к механике и разбирается в системах трубопроводов. Наряду с квалифицированной поддержкой и надзором это может позволить пивоваренным заводам обучать свой персонал работе с установками термоядерного синтеза или ремонту.

Наконец, поскольку многие крафтовые пивоварни и их клиенты заботятся об окружающей среде, они могут оценить тот факт, что полипропиленовая труба более чистая в производстве, чем стальная труба, а также на 100 процентов пригодна для вторичной переработки по истечении длительного срока службы.

Реальные результаты

Полипропилен не вступает в реакцию с водой, гликолем или другими продуктами и ингредиентами, присутствующими на пивоваренных заводах.

Полипропиленовая труба была выбрана крафтовыми пивоварами в Северной Америке. Комментарии самих пивоваров свидетельствуют об эффективности полипропилена в пивоварении.

«Как стартап, вам нужно экономить деньги, когда это возможно, и рабочая сила — это та область, где мы могли бы это сделать», — сказал Адлер Ленц, партнер Smith & Lentz Brewing Co., Нэшвилл, где полипропиленовые трубы были выбраны для система охлаждения гликоля пивоварни. «Цена на медь составляла около 20 000 долларов, а для стартапа это большая разница. Итак, когда мы получили эту цитату, мы рассмотрели другие варианты. И тогда стало понятно, что мы должны использовать [полипропилен] и производить установку самостоятельно.Благодаря этому мы сэкономили около 12 000 долларов ».

Eventide Brewing, Атланта, выбрала полипропилен для своей системы охлаждения на основе гликоля.

«У нас не было ни одной утечки, даже небольшой утечки», — сказал Натан Коуэн, генеральный директор. «Наш следующий проект будет в 10 раз больше, чем у нас сейчас, и мы планируем использовать [полипропилен] при расширении».

Эпическая сага

Epic Brewing Co. была основана в Солт-Лейк-Сити в 2009 году. В 2012 году Epic открыла новый филиал в Денвере, а в 2019 году предприняла расширение производства в Денвере, в результате чего количество бродильных чанов в этом месте увеличилось более чем в три раза.Полипропиленовая труба использовалась на всех этапах развития пивоварни.

«Для нас это весь полипропилен с тех пор, как мы установили его в Солт-Лейк-Сити», — сказал Джордан Шупбах, директор по пивоварению. «Это продукт, с которым мы знакомы и которым полностью довольны, поэтому нет причин менять его».

Компания

Major Heating & Air Conditioning, Денвер, установила 100 футов полипропиленовой трубы на расширении производственной базы Epic в Денвере. В компании работают пять технических специалистов, обученных термоядерному плавлению.

Тодд Рамер, менеджер по обслуживанию компании Major, сказал, что полипропиленовая труба предлагает множество преимуществ не только для пивовара, но и для подрядчика по установке, включая легкий вес и экономию времени на установку.

«С точки зрения подрядчика, это действительно лучше беговой стали или меди», — сказал Рамер. «Он настолько легкий, что я могу изготовить и повесить 3 дюйма. сам по себе. Но самое главное — это сэкономленное время. Это астрономически по сравнению со сваркой и пайкой. Я выбил последнее расширение на Epic за полторы недели.Если бы я сделал это сваркой стали, это заняло бы три или четыре недели ».

Рамер также отметил, что с полипропиленом легко подключиться к существующим линиям. Во время недавнего расширения, в дополнение к муфтам и стыкам, используемым для соединения труб, Рамер подсчитал, что он установил около 200 выходов для сварки.

«Гораздо проще расширить существующие [полипропиленовые] линии, чем стальные линии», — отметил он.

Другие крафтовые пивоварни выбрали полипропиленовые трубы для геотермальных систем отопления (Arbor Brewing Co., Ипсиланти, Мичиган) бытовых систем горячего и холодного водоснабжения (Main Street Brewing Co., Ванкувер, Британская Колумбия) или, в Founder’s Brewing Co. в Гранд-Рапидсе, Мичиган, инновационной системы рекуперации тепла, которая позволяет пивоварне использовать тепло генерируется для процесса пивоварения, чтобы обогревать помещения пивоварни площадью 75 000 кв. футов.

«Мы выбрали [полипропилен] из-за его уникальной способности работать с жидкостью при температуре 80–120 ° F с минимальным расширением и сжатием», — сказал Брэд Страус, менеджер по работе с клиентами компании Seaman’s Mechanical, Гранд-Рапидс, штат Мичиган, компании Founder’s System.«Процесс термоядерного синтеза также был важным фактором, поскольку он обеспечивает структурную целостность при экологически чистой стоимости».

Заключение

В конечном счете, многие крафтовые пивоварни создаются опытными новаторами, которые страстно желают создавать продукты, которые отличаются своей уникальностью и исключительно высоким качеством. Хотя они основаны любителями пива, а не экспертами по трубам, среди крафтовых пивоваров растет осознание того, что полипропиленовые трубы можно использовать разными способами на пивоваренном заводе, чтобы помочь владельцам достичь своих целей совершенства.Это просто может помочь пивоварам приготовить лучший напиток.

Рон Раецки — специалист по связям с общественностью и маркетингу компании Aquatherm.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
