Всё о утечке тока на землю

Утечка тока на «землю»

Большинство людей, чья работа связана с электричеством, слышали о понятиях «ток утечки на землю», «утечка тока», «норма утечки тока». Однако не все могут правильно объяснить это явление, его причины, организовать поиск утечки на «землю» и не умеют пользоваться аппаратом защиты утечки токов.

Утечка на «землю»

Понятно, что просто «уйти в землю» электрический ток не может. Для протекания тока нужно создать электрическую цепь: источник тока (фаза) – нагрузка (проводник) – источник тока (ноль). Проводником может быть любой объект: кусок трубы, сырая почва, человек. Если норма утечки тока превышена, возникает опасность поражения людей током.

Схема протекания тока утечки через человека

На рис. 1 схематически показан процесс протекания тока утечки (Iут) при прикосновении человека к электроустановке, в которой уменьшилось сопротивление изоляции (Rиз) токоведущих частей по отношению к корпусу.

Пожароопасное место в электроустановках при утечке тока на землю

В электроустановках с заземлённым корпусом уменьшение сопротивления изоляции проводников (Rиз) может создать условия для возгорания. При прохождении тока утечки на «землю» (Iут) в точке крепления заземляющего проводника к корпусу будет выделяться тепло, которое может привести к пожару.

На рис. 2 пожароопасное место отмечено красной штрихпунктирной линией. Предотвращение этого опасного явления особо важно в горнорудной промышленности, где существует большая вероятность выделения взрывоопасных газов и горючих веществ.

Схема трехфазной сети с изолированной нейтралью

Вышеприведённые примеры относятся к сетям с глухозаземлённой нейтралью трансформатора. В случаях, когда нейтраль изолирована, например, в трёхфазных сетях, ток утечки на «землю» будет проходить между фазой с нарушенной изоляцией и другими «здоровыми» фазами по земле, через корпус трансформатора, опоры ЛЭП, изоляторы.

Это хорошо видно на рис. 3. Несмотря на то, что сопротивление изоляторов и опор большое, их много, а согласно законам физики при их параллельном подключении сопротивление уменьшается. В таких случаях есть вероятность попадания человека под «шаговое напряжение».

Во всех случаях, когда норма утечки тока превышена, необходимо немедленно организовать поиск утечки на «землю» и найти источник неисправности.

Причины утечки

Ток утечки на «землю», в открытые или сторонние токопроводящие части электрооборудования зависит от величины сопротивления изоляции проводников, которая не может иметь бесконечно большое значение. Поэтому через изоляцию из любой токоведущей части оборудования, находящейся под напряжением, постоянно протекает небольшой ток. Его безопасное значение регламентируется нормативными актами и существует

норма утечки тока.

При длительной эксплуатации, влиянии агрессивной среды, например, в рудной промышленности, механических повреждениях сопротивление изоляции может уменьшиться. В таких случаях снижение величины сопротивления часто происходит лавинообразно. Для повышения электрической и пожарной безопасности существуют аппараты защиты утечки токов.

Устройства защиты от токов утечки на «землю»

В горнорудной промышленности, где к электрооборудованию выдвигаются особые требования, нашли широкое применение такие аппараты защиты утечки токов:

Также для защиты от поражения током утечки используются УЗО (устройства защитного отключения) и РУ-127/220МК (реле утечки).

Основная задача этих приборов – отключение электропитания при превышении нормы утечки тока, возникновении опасности для жизни людей, появлении угрозы возникновения пожара или разрушения оборудования.

причины возникновения и меры защиты

Утечка тока в землю – довольно популярное и ходовое понятие. Большинство людей пользуются им в разговорном обиходе, но далеко не каждый понимает его физическую сущность и до конца не осознает масштаб пагубных последствий этого явления. Для людей, не сведущих в тонкостях электротехники, достаточно будет знать, что под данным понятием следует понимать протекание тока от фазы в землю по нежелательному и не предназначенному для этого пути, то есть по корпусу оборудования, металлической трубе или арматуре, сырой штукатурке дома или квартиры и другим токопроводящим конструкциям. Условиями возникновения утечек является нарушение целостности изоляции, которое может быть вызвано старением, термическим воздействием, как правило, вызванным перегрузкой электрооборудования или механическим повреждением. В этой статье мы расскажем читателям сайта Сам Электрик, чем опасна утечка тока в квартире, какие причины ее возникновения и меры защиты в домашних условиях.

Чем она опасна?

Электрическая изоляция не может быть идеальной, поэтому при работе потребителя электроэнергии, даже в случае ее полной исправности, утечка тока всегда имеет место, величина которой имеет мизерное значение и не представляет опасности для человека. В случае частичного или полного нарушения изоляции, значения токовых утечек возрастают и могут быть серьезной угрозой здоровью и жизни людей. Проще говоря, в случае потери сопротивления изоляции при прикосновении к корпусу электротехнического устройства, кабельной оболочке, штепсельной вилке или розетке, трубе водопровода или отопительной системы, стене дома или квартиры, человеческое тело выступит в роли проводника, через который пройдет протекание токов утечки в землю. Последствия могут быть самыми печальными, вплоть до летального исхода.

Схема поражения человека электричеством



Не стоит забывать о том, что наличие утечки в электрохозяйстве дома и квартиры может влиять на потребление электрической энергии. При наличии данного явления в проводке, даже в случае отключения всех потребителей, электрический счетчик будет фиксировать расход электричества.

Характерные признаки

Обладая понятием, что такое утечка электричества, причинами возникновения и сопутствующим опасными последствиями, хозяину дома или квартиры не мешает знать, как определить электрооборудование с пониженным сопротивлением изоляции. Для начала следует твердо усвоить, если при прикосновении к электрическому прибору, к трубопроводам или стенам в помещении, ощущается даже едва уловимое воздействие электричества, в электросети дома или квартиры имеет место утечка тока. Потеря сопротивления изоляции может произойти, как в неисправных потребителях электроэнергии, так и в проводке. Частый признак опасного явления — когда в ванной бьет током.

Как определить, поврежден ли электроприбор?

Классическим средством измерения сопротивления изоляции является мегомметр, но, так как такой прибор в домашнем обиходе вещь довольно редкая, для этой цели можно использовать простейшие и доступные средства измерения, такие как индикатор напряжения и мультиметр.

Другой вариант — проверить утечку тока индикатором напряжения. Такой способ проверки можно использовать в том случае, если проверяемый электроприбор имеет металлическую оболочку. В случае, когда есть сомнения в исправности и безопасности пользования прибором, наличие или отсутствие утечки можно проверить отверткой-индикатором, предназначенным для поиска фазы в сети. Для этого необходимо при включенном потребителе прикоснуться жалом отвертки-индикатора к металлическому корпусу электротехнического устройства, если произойдет даже слабое срабатывание индикации фазоискателя, проверяемый потребитель неисправен и представляет опасность. Более подробно о том, как использовать индикаторную отвертку, мы рассказали в отдельной статье.

Использование индикаторной отвертки

Утечка тока на корпус в приборе с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может служить обрыв перемычки заземляющей металлический корпус изделия, в том случае, если предусмотрена система заземления.

Важно! Во время проверки необходимо соблюдать осторожность и исключить прикосновение руками металлического корпуса изделия и жала отвертки.

Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.

Проверка электропроводки мультиметром

Проверка мегомметром. Порядок проверки такой же, как в случае с мультиметром. Пользуясь мегомметром, необходимо помнить, что при вращении его рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, которые могут безвозвратно вывести из строя слаботочные электронные элементы оборудования.

Использование мегаомметра

О том, как пользоваться мегаомметром, мы рассказывали в отдельной статье на сайте!

Поиск проблемы в электропроводке

Утечка в скрытой проводке дома или квартиры может вызвать поражение электрическим током во время штукатурки стен или клейки обоев. Как ее обнаружить без привлечения специалистов и использования специальных приборов. Существует проверенный способ проверки утечки в скрытой проводке дома или квартиры с использованием транзисторного радиоприемника, имеющего средневолновый и длинноволновый диапазоны приема. Перед проверкой необходимо выключить все потребители электроэнергии. Далее необходимо пройтись с приемником, предварительно настроенным на частоту, на которой нет вещания радиостанций, в непосредственной близости от стен в местах прокладки проводки. При приближении к проблемному месту динамик приемника начнет характерно фонить.

Средства защиты

Для того чтобы гарантированно исключить в доме случаи элктротравматизма, необходимо обустроить домашнюю электрическую сеть средствами защиты от утечек, в качестве которых в настоящее время находят широкое применение устройства защитного отключения (УЗО) и дифференциальные автоматы. О том, как выбрать УЗО по току, мы рассказывали в отдельной статье.

Альтернативный вариант — использовать дифференциальный автомат, который совмещает УЗО и автоматический выключатель. Дифавтомат также поможет защититься от неблагоприятного явления, т.к. моментально сработает и обесточит сеть при возникновении опасности.

Более подробно узнать о том, для чего нужно использовать УЗО, рассказывается в видео:

Вот мы и рассмотрели, что такое утечка тока в квартире и доме, какие причины ее возникновения, а также меры защиты в домашних условиях. Надеемся, информация была для вас полезной и интересной!

Будет полезно прочитать:

защита, опасность, признаки, причины и способы устранения

Содержание статьи:

При превышении нагрузки в замкнутой электросети иногда возникает утечка тока. Нагрузкой становятся различные проводящие объекты – человеческое тело, батареи, ванна, электрические приборы. Чрезмерно большой ток утечки представляет опасность для жизни, имеет риски повреждения бытовой техники. По этой причине стоит разобраться, как обнаружить и защититься от явления.

Что такое утечка тока

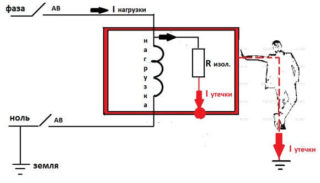

Схема поражения человека электричеством

В ГОСТах 61140-2012 и 30331.1-2013 дано определение понятия. Токовая утечка – это протекание электротока в грунт, к открытым, проводящим, сторонним предметам или защитным проводникам в нормальных рабочих условиях.

Ток направляется от фазы к земле по непредназначенному для этого маршруту:

  • корпусу бытового оборудования – стиральных или посудомоечных машин, бойлеров, электрических плит;
  • металлическим трубам водопроводной или газопроводной магистрали;
  • сырому штукатурному слою квартиры или дома;
  • иным токопроводящим путям.

Явление возникает в условиях повреждения изоляции в процессе старения, перегрузки домашнего оборудования или механических повреждений проводки.

Направленность тока при утечке

Ток утечки в землю

Направление токов зависит от типа заземления:

  • Изолированная нейтраль IT – утечка осуществляется через изоляционный слой к токопроводящим элементам. С них по проводникам она отводится в область растекания.
  • Схема TN с глухим заземлением нейтрали – утечка проходит по REN-шине до вводного устройства защиты.
  • Система ТТ – утечка выполняется через основную изоляцию от токоведущих до открытых проводящих элементов. По проводнику и заземлителю ток направляется в локальный грунт.

Направление и путь тока в схемах IT и ТТ одинаковы.

Причины возникновения утечки тока

Утечка возникает даже при функционировании оборудования в штатном режиме, но опасность появляется, когда превышен предел дифференциального тока. Допустимая норма может увеличиваться в нескольких случаях.

С электроприбора в квартире или доме

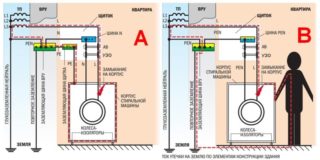

Пробой на корпус в системах: А) TN-C-S, В) TN-C

Напряжение возникает на корпусе бытовой техники (чаще всего водонагревателя или машинки-автомат). Причина заключается в повреждениях ТЭНа или разрывах изоляции. В трехпроводной или двухпроводной схеме подключения оборудования явление проявляется по-разному:

  • Трехпроводное подключение прибора по схеме TN-C-S. При пробоях заземленного корпуса утечка направляется на шину PE. Электромагнитная или тепловая защита автовыключателя на линии питания активируется.
  • Двухпроводное подключение прибора с заземлением типа TN-C. Утечка не приведет к срабатыванию автовыключателя и техника продолжит работать до момента образования дифференциального тока. Явление произойдет при касании к корпусу, элементу здания или труб водоподачи. Проводником утечки от прибора к земле будет человек.

Наибольшую опасность для жизни представляет двухпроводной тип подключения.

В скрытой проводке в доме или квартире

Повреждение изоляции кабеля скрытой проводки

При скрытой организации проводки существуют риски повреждения изолированных жил кабеля. Они происходят в таких случаях:

  • Превышение нормативного срока эксплуатации. Квартира в доме застройки 50-90-х годов ХХ века оснащается алюминиевой или медной проводкой. Согласно ВСН 58-88 медные токоведущие жилы заменяются 1 раз в 30 лет, алюминиевые – 1 раз в 30 лет.
  • Неправильное использование. Перегрузка электросети приводит к нагреву и разрушению изоляции кабеля питания.
  • Механические повреждения проводников тока. Возникают, когда нарушена технология монтажа или неправильно просверливались стены.

Изоляция имеет постоянную величину сопротивления, но при подозрениях на утечку ее необходимо проверить.

Чем опасна утечка

Поражение человека током

Если изоляционный слой теряет сопротивление, человек, прикоснувшись к корпусу бытовой техники, оболочке провода, вилке штепсельного типа, розетке, трубе водопровода или отопления, стен жилого здания, выступит в роли проводника. Через его тело ток утечки поступит в землю. При этом существуют риски частичного поражения или летального исхода.

Токовая утечка повлияет на качество энергопотребления. В доме могут не работать некоторые потребители, но даже при выключенном состоянии техники на электросчетчике отразиться затрата электричества.

Заземление электроприборов предотвратит удары тока при касании к корпусу. В этом случае точка фиксации проводящего кабеля начнет интенсивно выделять тепло, что станет причиной возгорания проводки.

Характерные признаки

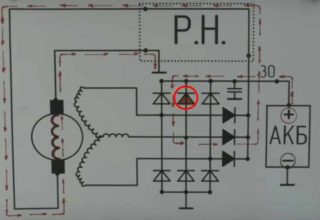

Путь тока утечки через поврежденный выпрямительный диод

Узнать токовую утечку можно по следующим признакам:

  • легкое покалывание при касании к стенке, трубам, бытовой техники;
  • увеличенный расход электроэнергии без видимых причин;
  • начинает выбивать пробки при включении нескольких приборов;
  • помехи и шумы от работающего радиоприемника;
  • электроприборы при включении в сеть не работают;
  • удары тока в ванной при проведении водных процедур.

Для устранения явления нужно выявить его причину.

Как проверить и найти ток утечки своими руками

Индикаторная отвертка

В домашних условиях можно применить простой метод – проверку утечки измерительными приборами.

Индикаторная отвертка

Инструментом можно найти фазу на предметах-проводниках. Кончиком отвертки необходимо прикоснуться к различным участкам. Загорание лампочки свидетельствует о нарушении изоляционного слоя.

Работа с мультиметром

Прибор используется в режиме омметра для уточнения показателей сопротивления. Понадобится включить мультиметр, перевести его на омметр, щупами посмотреть показатели между корпусами техники и каждым из штырей. Об утечке свидетельствует величина больше 20 мОм.

Показатель меньше 5 мА не является опасным при надежном заземлении электроприборов.

Прозвонка мегаомметром

Бытовую технику понадобится отключить от сети. Поскольку прибор умеет находить повреждения на нечувствительном к напряжению оборудовании, понадобится прикоснуться к нему щупами. Вращая рукоятку, генерируют напряжение. Утечка выявляется если сопротивление более 20 мОм.

При резком скачке напряжения от 500 до 1000 В слаботочная электроника выходит из строя.

Как определить, поврежден ли электроприбор

Приборы с металлическим корпусом при попадании на них фазного напряжения становятся опасными для жизни. Определить утечку можно так:

  • Прикоснуться отверткой с неоновым индикатором к неокрашенной металлической части. Слабое свечение лампочки говорит об утечке. Проверка проводится на двух полярностях подключения.
  • Выключить оборудование, достав вилку из сети. Выключатель в помещении привести в рабочий режим. Одним щупом мультиметра прикоснуться к прибору, другим – к розетке. Измерения производятся в обеих полярностях.

Не касайтесь руками бытовой техники.

Поиск проблем в электропроводке

Поврежденная цепь скрытой проводки часто становится причиной поражения током при ремонтно-отделочных работах. Наличие утечки легко проверить транзисторным радиоприемником.

Устройство настраивают на улавливание средней и длинной волны, прослушку станции в режиме молчания. Радиоприемник включают на полную громкость и начинают поиск, проводя им практически по стене. Шумы динамика и фоновые помехи говорят о повреждении коммуникаций.

Средства защиты

Устройство защитного отключения (УЗО)

Чтобы обезопасить себя от поражения током, а бытовую технику от поломок, используются следующие методы защиты:

  • заземление всех домашних приборов и устройств;
  • установка ШДУП (шины дополнительного выравнивания потенциалов) в ванной комнате;
  • установка УЗО, который реагирует на суммарные показания около 100 мА и быстро выключает приборы;
  • установка дифавтомата, отключающего электричество только на поврежденных участках;
  • замена распаечных колодок в щитке и соединение их качественными клеммами;
  • прокладка новой электрической линии с качественной изоляцией.

Организация защиты требует соблюдения норм безопасности и профессиональных навыков, поэтому понадобится помощь специалистов.

Обнаружение утечки тока позволит защитить человека от травм или смерти, предотвратит поломки техники. Самостоятельные изменения стоит проводить с соблюдением техники безопасности, а линию защиты организовывать с задействованием квалифицированных электриков.

Как найти утечку тока в доме

Ток утечки как физическое явление Вы наверняка слышали выражение «ток утечки» или «ток утечки на землю», но каждый ли сможет объяснить, что это такое? Из-за чего возникает ток утечки, чем он опасен, как его устранить? На эти вопросы мы и постараемся получить ответ.

Во-первых, для возникновения «утечки» току необходима замкнутая электрическая цепь, как и любому току проводимости. И нагрузкой здесь может стать практически любой проводящий объект: тело человека, ванна, труба, часть корпуса электроустановки и т. д. А если ток утечки оказывается чрезмерно большим, то может возникнуть опасность для здоровья людей. Вот почему необходимо иметь представление о данном явлении.

Схематически на рисунке изображен путь, который ток утечки проложил себе по телу человека. Почему ток пошел по телу в данном примере? Потому что сопротивление между корпусом и токоведущими частями установки по какой-то причине уменьшилось. Если корпус установки с поврежденной изоляцией заземлен, то ток утечки двинется к земле, и в месте контакта корпуса с землей из-за разогрева может случиться возгорание.

Ток утечки на землю разогреет место крепления провода заземления к корпусу, это и опасно пожаром. Если такое случится например на объекте горнодобывающей промышленности, где высока вероятность обильного выделения горючих взрывоопасных газов или иных легко воспламеняющихся веществ, это может привести к большой трагедии.

Для сетей с глухозаземленной нейтралью вышеописанная проблема, к сожалению, типична. Но есть и другая не менее опасная возможность. Для трехфазных сетей с изолированной нейтралью характерна утечка тока между фазами по земле через изоляторы, корпус, опоры ЛЭП, в случае если повреждена изоляция хотя бы одной из фаз.

Сопротивление параллельно соединенных изоляторов и опор уменьшается пропорционально их количеству, и при поврежденной изоляции шаговое напряжение может превысить безопасное для человека значение. В любом случае, если норма тока утечки превышена, необходимо срочно осуществить поиск источника неисправности и устранить утечку.

Итак, величина тока утечки связана с сопротивлением изоляции проводников, которое может быть как очень большим, так и малым при нарушенной изоляции. Так или иначе, через любую изоляцию всегда протекает хоть и очень мизерный, но реальный ток от токоведущей части установки, находящейся в данный момент под напряжением, к заземлению или к другой фазе.

Безопасное значение тока утечки регламентировано, его можно посмотреть в документации на соответствующее оборудование, но по причине работы устройства в агрессивной внешней среде, изоляция может повредиться, и ток утечки тогда возрастет. Для защиты от неприятных последствий необходимо применять «устройства защиты от токов утечки на землю».

УЗО

Чтобы защитить себя и своих близких от поражения электрическим током и от лишних расходов за утекающую в землю электроэнергию, необходимо использовать устройство защитного отключения или дифференциальный автомат (автоматический выключатель совмещенный с УЗО), — такое устройство мгновенно сработает и произведет аварийное отключение от сети всех потребителей в самом начале утечки.

Про УЗО у нас на сайте:

Ток утечки на землю в быту

Ток утечки может создать проблемы и в быту, некоторые люди часто используют этот термин, но понимают ли они сам процесс и осознают ли его потенциальную опасность? Ток ведь движется от фазы к земле через проводящие предметы, такие как металлические трубы, корпус стиральной машины, ванна, батарея – по предметам, не предназначенным в обычных условиях для прохождения по ним тока.

Старение изоляции, оплавленная изоляция, частые перегрузки или механически поврежденная изоляция — вот лишь несколько поводов задуматься, а нет ли здесь токов утечки. Любое нарушение изоляции может привести к утечке тока в жилище и к опасности для жильцов. Давайте же разберемся, как обезопасить себя от этих вредных явлений в быту.

Изначально необходимо понимать, что не существует идеальной изоляции. Конечно, исправная изоляция не опасна, но хоть немного нарушенная изоляция уже несет серьезную угрозу. Прикоснувшись к корпусу стиральной машины, к оболочке кабеля, или просто к вилке, где имеет место утечка тока через поврежденную изоляцию, человек может сильно пострадать и даже погибнуть.

Менее опасным, но не менее неприятным симптомом утечки является повышенный расход электроэнергии — ток проходит через счетчик даже при полностью выключенных потребителях квартиры или дома. Уехали в отпуск, вернулись, и увидели, что холодильник намотал непомерно много. А дело то вовсе не в холодильнике, а в нарушенной где-то изоляции.

Имея представление о природе тока утечки, человек сможет легко найти и устранить неисправность, если на то возникло подозрение. Что может стать причиной для такого подозрения? Например, прикосновение к электрическому обогревателю сопровождается ощущением слабого удара током или прикосновение к стиральной машине во время мытья рук над ванной приводит к похожим ощущениям. Это однозначно указывает на то, что где-то в приборе имеет место поврежденная изоляция. Нужно искать «течь».

Проще всего в домашних условиях использовать мультиметр или индикаторную отвертку. Либо измерить сопротивление мегомметром, если такой вдруг оказался под рукой. Конечно, мегомметр есть далеко не у каждого обывателя дома, поэтому рассмотрим самые простые возможности.

Проверка на утечку при помощи индикаторной отвертки

Оборудование с проводящей оболочкой, такое как холодильник, стиральная машина, водонагреватель — можно очень просто проверить на наличие тока утечки индикаторной отверткой. Осторожно прикоснитесь к корпусу включенного прибора индикаторной отверткой так, словно проверяете наличие фазы в розетке. Если индикатор хоть немного засветится, то это явный признак утечки, – нужно искать повреждение изоляции и, что не менее важно, проверить соединение заземляющего проводника из розетки с корпусом прибора, если такое заземление предусмотрено, и вообще проверить заземление.

Прозвонка омметром

Еще один способ проверки целостности изоляции внутри бытового прибора — при помощи мультиметра. Выдерните проверяемый бытовой прибор из розетки, включите мультиметр в режим омметра, выставьте предел измерения на отметку 20 МОм. Измерьте сопротивление между корпусом прибора и вилкой (между корпусом и каждым из штырей вилки).

Сопротивление должно оказаться более 20 МОм — за пределами шкалы. Если у вас есть мегомметр, то с его помощью можно аналогичным образом провести измерение состояния изоляции на нечувствительном к высокому напряжению оборудовании (мегомметр имеет на своих щупах высокое напряжение).

Старый способ с радиоприемником

Простой бытовой способ поиска утечек в скрытой в стене проводке. Его раньше всегда применяли прежде чем начинать делать ремонт, чтобы рабочих не ударило током во время штукатурки. Брали портативный радиоприемник на средние или длинные волны, выставляли его частоту приема на молчащую станцию, и при всех выключенных потребителях проходились с приемником вдоль пути прокладки проводки. Если динамик начинал издавать шум — в этом месте утечка.

Что такое утечка тока и как ее найти?

Чем она опасна?

Электрическая изоляция не может быть идеальной, поэтому при работе потребителя электроэнергии, даже в случае ее полной исправности, утечка тока всегда имеет место, величина которой имеет мизерное значение и не представляет опасности для человека. В случае частичного или полного нарушения изоляции, значения токовых утечек возрастают и могут быть серьезной угрозой здоровью и жизни людей. Проще говоря, в случае потери сопротивления изоляции при прикосновении к корпусу электротехнического устройства, кабельной оболочке, штепсельной вилке или розетке, трубе водопровода или отопительной системы, стене дома или квартиры, человеческое тело выступит в роли проводника, через который пройдет протекание токов утечки в землю. Последствия могут быть самыми печальными, вплоть до летального исхода.

Не стоит забывать о том, что наличие утечки в электрохозяйстве дома и квартиры может влиять на потребление электрической энергии. При наличии данного явления в проводке, даже в случае отключения всех потребителей, электрический счетчик будет фиксировать расход электричества.

Характерные признаки

Обладая понятием, что такое утечка электричества, причинами возникновения и сопутствующим опасными последствиями, хозяину дома или квартиры не мешает знать, как определить электрооборудование с пониженным сопротивлением изоляции. Для начала следует твердо усвоить, если при прикосновении к электрическому прибору, к трубопроводам или стенам в помещении, ощущается даже едва уловимое воздействие электричества, в электросети дома или квартиры имеет место утечка тока. Потеря сопротивления изоляции может произойти, как в неисправных потребителях электроэнергии, так и в проводке. Частый признак опасного явления — когда в ванной бьет током.

Как определить, поврежден ли электроприбор?

Классическим средством измерения сопротивления изоляции является мегомметр, но, так как такой прибор в домашнем обиходе вещь довольно редкая, для этой цели можно использовать простейшие и доступные средства измерения, такие как индикатор напряжения и мультиметр.

Другой вариант — проверить утечку тока индикатором напряжения. Такой способ проверки можно использовать в том случае, если проверяемый электроприбор имеет металлическую оболочку. В случае, когда есть сомнения в исправности и безопасности пользования прибором, наличие или отсутствие утечки можно проверить отверткой-индикатором, предназначенным для поиска фазы в сети. Для этого необходимо при включенном потребителе прикоснуться жалом отвертки-индикатора к металлическому корпусу электротехнического устройства, если произойдет даже слабое срабатывание индикации фазоискателя, проверяемый потребитель неисправен и представляет опасность. Более подробно о том, как использовать индикаторную отвертку, мы рассказали в отдельной статье.

Утечка тока на корпус в приборе с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может служить обрыв перемычки заземляющей металлический корпус изделия, в том случае, если предусмотрена система заземления.

Важно! Во время проверки необходимо соблюдать осторожность и исключить прикосновение руками металлического корпуса изделия и жала отвертки.

Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.

Проверка мегомметром. Порядок проверки такой же, как в случае с мультиметром. Пользуясь мегомметром, необходимо помнить, что при вращении его рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, которые могут безвозвратно вывести из строя слаботочные электронные элементы оборудования.

О том, как пользоваться мегаомметром, мы рассказывали в отдельной статье на сайте!

Поиск проблемы в электропроводке

Утечка в скрытой проводке дома или квартиры может вызвать поражение электрическим током во время штукатурки стен или клейки обоев. Как ее обнаружить без привлечения специалистов и использования специальных приборов. Существует проверенный способ проверки утечки в скрытой проводке дома или квартиры с использованием транзисторного радиоприемника, имеющего средневолновый и длинноволновый диапазоны приема. Перед проверкой необходимо выключить все потребители электроэнергии. Далее необходимо пройтись с приемником, предварительно настроенным на частоту, на которой нет вещания радиостанций, в непосредственной близости от стен в местах прокладки проводки. При приближении к проблемному месту динамик приемника начнет характерно фонить.

Средства защиты

Для того чтобы гарантированно исключить в доме случаи элктротравматизма, необходимо обустроить домашнюю электрическую сеть средствами защиты от утечек, в качестве которых в настоящее время находят широкое применение устройства защитного отключения (УЗО) и дифференциальные автоматы. О том, как выбрать УЗО по току, мы рассказывали в отдельной статье.

Альтернативный вариант — использовать дифференциальный автомат, который совмещает УЗО и автоматический выключатель. Дифавтомат также поможет защититься от неблагоприятного явления, т.к. моментально сработает и обесточит сеть при возникновении опасности.

Более подробно узнать о том, для чего нужно использовать УЗО, рассказывается в видео:

Вот мы и рассмотрели, что такое утечка тока в квартире и доме, какие причины ее возникновения, а также меры защиты в домашних условиях. Надеемся, информация была для вас полезной и интересной!

Будет полезно прочитать:

Утечка тока и способы ее устранения

Поскольку нашей главной аудиторией являются читатели с небольшими знаниями в области электротехники, ограничимся общим описанием подобного явления. Рассматриваемая сегодня утечка тока по своей сути является нежелательным протеканием электричества по пути, непредназначенному для этого. Чаще всего происходит движение по трубам, корпусам приборов, отсыревшей штукатурке и другим конструктивным элементам в доме.

Причинами возникновения могут быть многие факторы, но на практике благоприятные условия для утечки возникают при повреждениях изоляционного слоя. Разрушение его целостности происходит в результате термических процессов, постепенного старения, механического воздействия. Спровоцировать нежелательные моменты способно длительное нахождение токопроводников под перегрузкой. Более детально во всем этом постараемся разобраться в сегодняшней статье.

В чем основная опасность этого явления?

Отметим, что в природе не существует изоляции со стопроцентной надежностью. Самые лучшие образцы не предохраняют от микроскопических параметров утечки. Но при полной исправности такие величины мизерны и не представляют собой какой-либо угрозы организму человека.

А вот разрушение оболочки изоляционного слоя способствует увеличению потерь и становится угрожающим для нашего здоровья. Потери на таких участках показателей сопротивления превращают тело в своеобразный проводник. Любой контакт с кабельной оболочкой, поверхностью устройств, розеткой или штепселем, прикосновение к стенам здания и трубам систем отопления и водоснабжения вызывает протекание тока сквозь тело в землю. Возникает опасность тяжелых травм, а в отдельных случаях и летального исхода.

Есть и еще один момент, о котором иногда забывают. Значительно меняется потребление энергии в доме. Все ваши приборы находятся в отключенном состоянии, а прибор учета фиксирует потребление поступающей энергии.

Основные проявления угрозы

Каждому владельцу частного домостроения и городской квартиры важно ознакомится с причинами подобного явления, возможными последствиями и способами их устранения. Для этого нужно уметь выявлять оборудование, в котором сопротивление изоляции понижено.

Главное правило и требование с точки зрения безопасности – не сомневайтесь, что в домашней сети есть потери, если вы ощущаете самое незначительное дискомфортное ощущение покалывания при касании к какому-то прибору, трубам и поверхности стен. Очагом опасности может стать и проводка, и электропотребитель. Одно из часто наблюдаемых проявлений – неприятные ощущения во время приема ванны.

Как найти утечку тока?

Наиболее распространенный способ классического измерения – выполнить тестирование с помощью мегомметра. Им в основном пользуются профессионалы, и в домашней обстановке этот прибор имеется далеко не у всех. Поэтому мы рассмотрим более популярные и простые средства, это могут быть мультиметры и индикаторы напряжения.

При наличии металлического корпуса на тестируемом приборе удобным вариантом будет применение индикатора. Иногда владелец сомневается в исправности или просто опасается пользоваться подобным тестером. Рекомендуется в таком случае использовать обыкновенную отвертку-индикатор, более привычную при поиске сетевой фазы. Процедура происходит очень просто – жалом тестера необходимо дотронуться до корпуса устройства, находящегося под напряжением. Самое минимальное срабатывание фазоискателя свидетельствует о неисправности проверяемого прибора. Это однозначно служит сигналом об опасности для окружающих.

Иногда причина не только в потере сопротивления, а в элементарном обрыве перемычки заземления.

Обратите внимание! Проявляйте повышенную осторожность, чтобы не допустить касания рук к жалу и корпусу изделия.

Обесточенность оборудования – главное требование для выполнения проверки мультиметром. В начале процедуры его переводят на режим измерения. Переключение фиксируется на обозначении 20 МОм. Надежно устанавливается в корпусе оборудования один щуп тестера, а второй соединяется с контактным штырем вилки. Аналогичное действие выполняется для второго штыря и при смене полярности щупов.

Бесконечность проявится на шкале прибора в случае полной исправности проверяемого оборудования. Если этого не произойдет, необходимо срочно утилизировать или отремонтировать вышедший из строя электропотребитель.

Идентичный рассмотренному выше порядок действий выполняется при использовании мегомметра. Обратите внимание на генерацию напряжения в диапазоне 500-1000 Вольт при поворотах рукоятки тестера. Такой момент важно учитывать при проверке слаботочных элементов, которые могут быть испорчены во время процедуры.

Особенности тестирования проводки

Главная потенциальная угроза при утечке в проводке скрытого типа – поражение во время поклейки обоев или нанесения штукатурки. Есть способы обнаружить дефекты без обращения к профессионалам. Одним из давно проверенных и популярных вариантов является обычный транзисторный приемник с диапазоном приема на длинных и средних волнах.

В начале предстоящего мероприятия убедитесь, что все потребители энергии отключены. Настраиваем приемник на частоту, свободную от вещания и медленно передвигаемся с ним вдоль зон прокладки кабеля в стенах. В непосредственной близости от мест с утечкой наблюдается специфическое проявление в динамике фонового шума.

Рекомендуемые средства защиты

Во избежание получения травм и более тяжких последствий домашнюю сеть следует оборудовать специальными защитными компонентами. Обычно применяются современные диффавтоматы.

На практике эти универсальные приборы сочетают свойства автоматических выключателей и УЗО. Происходит мгновенное отключение при неблагоприятной обстановке, срабатывание и обесточивание сети.

{SOURCE}

Как найти ток утечки в проводке

Ток утечки как физическое явление Вы наверняка слышали выражение «ток утечки» или «ток утечки на землю», но каждый ли сможет объяснить, что это такое? Из-за чего возникает ток утечки, чем он опасен, как его устранить? На эти вопросы мы и постараемся получить ответ.

Во-первых, для возникновения «утечки» току необходима замкнутая электрическая цепь, как и любому току проводимости. И нагрузкой здесь может стать практически любой проводящий объект: тело человека, ванна, труба, часть корпуса электроустановки и т. д. А если ток утечки оказывается чрезмерно большим, то может возникнуть опасность для здоровья людей. Вот почему необходимо иметь представление о данном явлении.

Схематически на рисунке изображен путь, который ток утечки проложил себе по телу человека. Почему ток пошел по телу в данном примере? Потому что сопротивление между корпусом и токоведущими частями установки по какой-то причине уменьшилось. Если корпус установки с поврежденной изоляцией заземлен, то ток утечки двинется к земле, и в месте контакта корпуса с землей из-за разогрева может случиться возгорание.

Ток утечки на землю разогреет место крепления провода заземления к корпусу, это и опасно пожаром. Если такое случится например на объекте горнодобывающей промышленности, где высока вероятность обильного выделения горючих взрывоопасных газов или иных легко воспламеняющихся веществ, это может привести к большой трагедии.

Для сетей с глухозаземленной нейтралью вышеописанная проблема, к сожалению, типична. Но есть и другая не менее опасная возможность. Для трехфазных сетей с изолированной нейтралью характерна утечка тока между фазами по земле через изоляторы, корпус, опоры ЛЭП, в случае если повреждена изоляция хотя бы одной из фаз.

Сопротивление параллельно соединенных изоляторов и опор уменьшается пропорционально их количеству, и при поврежденной изоляции шаговое напряжение может превысить безопасное для человека значение. В любом случае, если норма тока утечки превышена, необходимо срочно осуществить поиск источника неисправности и устранить утечку.

Итак, величина тока утечки связана с сопротивлением изоляции проводников, которое может быть как очень большим, так и малым при нарушенной изоляции. Так или иначе, через любую изоляцию всегда протекает хоть и очень мизерный, но реальный ток от токоведущей части установки, находящейся в данный момент под напряжением, к заземлению или к другой фазе.

Безопасное значение тока утечки регламентировано, его можно посмотреть в документации на соответствующее оборудование, но по причине работы устройства в агрессивной внешней среде, изоляция может повредиться, и ток утечки тогда возрастет. Для защиты от неприятных последствий необходимо применять «устройства защиты от токов утечки на землю».

УЗО

Чтобы защитить себя и своих близких от поражения электрическим током и от лишних расходов за утекающую в землю электроэнергию, необходимо использовать устройство защитного отключения или дифференциальный автомат (автоматический выключатель совмещенный с УЗО), — такое устройство мгновенно сработает и произведет аварийное отключение от сети всех потребителей в самом начале утечки.

Про УЗО у нас на сайте:

Ток утечки на землю в быту

Ток утечки может создать проблемы и в быту, некоторые люди часто используют этот термин, но понимают ли они сам процесс и осознают ли его потенциальную опасность? Ток ведь движется от фазы к земле через проводящие предметы, такие как металлические трубы, корпус стиральной машины, ванна, батарея — по предметам, не предназначенным в обычных условиях для прохождения по ним тока.

Старение изоляции, оплавленная изоляция, частые перегрузки или механически поврежденная изоляция — вот лишь несколько поводов задуматься, а нет ли здесь токов утечки. Любое нарушение изоляции может привести к утечке тока в жилище и к опасности для жильцов. Давайте же разберемся, как обезопасить себя от этих вредных явлений в быту.

Изначально необходимо понимать, что не существует идеальной изоляции. Конечно, исправная изоляция не опасна, но хоть немного нарушенная изоляция уже несет серьезную угрозу. Прикоснувшись к корпусу стиральной машины, к оболочке кабеля, или просто к вилке, где имеет место утечка тока через поврежденную изоляцию, человек может сильно пострадать и даже погибнуть.

Менее опасным, но не менее неприятным симптомом утечки является повышенный расход электроэнергии — ток проходит через счетчик даже при полностью выключенных потребителях квартиры или дома. Уехали в отпуск, вернулись, и увидели, что холодильник намотал непомерно много. А дело то вовсе не в холодильнике, а в нарушенной где-то изоляции.

Имея представление о природе тока утечки, человек сможет легко найти и устранить неисправность, если на то возникло подозрение. Что может стать причиной для такого подозрения? Например, прикосновение к электрическому обогревателю сопровождается ощущением слабого удара током или прикосновение к стиральной машине во время мытья рук над ванной приводит к похожим ощущениям. Это однозначно указывает на то, что где-то в приборе имеет место поврежденная изоляция. Нужно искать «течь».

Проще всего в домашних условиях использовать мультиметр или индикаторную отвертку. Либо измерить сопротивление мегомметром, если такой вдруг оказался под рукой. Конечно, мегомметр есть далеко не у каждого обывателя дома, поэтому рассмотрим самые простые возможности.

Проверка на утечку при помощи индикаторной отвертки

Оборудование с проводящей оболочкой, такое как холодильник, стиральная машина, водонагреватель — можно очень просто проверить на наличие тока утечки индикаторной отверткой. Осторожно прикоснитесь к корпусу включенного прибора индикаторной отверткой так, словно проверяете наличие фазы в розетке. Если индикатор хоть немного засветится, то это явный признак утечки, — нужно искать повреждение изоляции и, что не менее важно, проверить соединение заземляющего проводника из розетки с корпусом прибора, если такое заземление предусмотрено, и вообще проверить заземление.

Прозвонка омметром

Еще один способ проверки целостности изоляции внутри бытового прибора — при помощи мультиметра. Выдерните проверяемый бытовой прибор из розетки, включите мультиметр в режим омметра, выставьте предел измерения на отметку 20 МОм. Измерьте сопротивление между корпусом прибора и вилкой (между корпусом и каждым из штырей вилки).

Сопротивление должно оказаться более 20 МОм — за пределами шкалы. Если у вас есть мегомметр, то с его помощью можно аналогичным образом провести измерение состояния изоляции на нечувствительном к высокому напряжению оборудовании (мегомметр имеет на своих щупах высокое напряжение).

Старый способ с радиоприемником

Простой бытовой способ поиска утечек в скрытой в стене проводке. Его раньше всегда применяли прежде чем начинать делать ремонт, чтобы рабочих не ударило током во время штукатурки. Брали портативный радиоприемник на средние или длинные волны, выставляли его частоту приема на молчащую станцию, и при всех выключенных потребителях проходились с приемником вдоль пути прокладки проводки. Если динамик начинал издавать шум — в этом месте утечка.

Чем она опасна?

Электрическая изоляция не может быть идеальной, поэтому при работе потребителя электроэнергии, даже в случае ее полной исправности, утечка тока всегда имеет место, величина которой имеет мизерное значение и не представляет опасности для человека. В случае частичного или полного нарушения изоляции, значения токовых утечек возрастают и могут быть серьезной угрозой здоровью и жизни людей. Проще говоря, в случае потери сопротивления изоляции при прикосновении к корпусу электротехнического устройства, кабельной оболочке, штепсельной вилке или розетке, трубе водопровода или отопительной системы, стене дома или квартиры, человеческое тело выступит в роли проводника, через который пройдет протекание токов утечки в землю. Последствия могут быть самыми печальными, вплоть до летального исхода.

Не стоит забывать о том, что наличие утечки в электрохозяйстве дома и квартиры может влиять на потребление электрической энергии. При наличии данного явления в проводке, даже в случае отключения всех потребителей, электрический счетчик будет фиксировать расход электричества.

Характерные признаки

Обладая понятием, что такое утечка электричества, причинами возникновения и сопутствующим опасными последствиями, хозяину дома или квартиры не мешает знать, как определить электрооборудование с пониженным сопротивлением изоляции. Для начала следует твердо усвоить, если при прикосновении к электрическому прибору, к трубопроводам или стенам в помещении, ощущается даже едва уловимое воздействие электричества, в электросети дома или квартиры имеет место утечка тока. Потеря сопротивления изоляции может произойти, как в неисправных потребителях электроэнергии, так и в проводке. Частый признак опасного явления — когда в ванной бьет током.

Как определить, поврежден ли электроприбор?

Классическим средством измерения сопротивления изоляции является мегомметр, но, так как такой прибор в домашнем обиходе вещь довольно редкая, для этой цели можно использовать простейшие и доступные средства измерения, такие как индикатор напряжения и мультиметр.

Другой вариант — проверить утечку тока индикатором напряжения. Такой способ проверки можно использовать в том случае, если проверяемый электроприбор имеет металлическую оболочку. В случае, когда есть сомнения в исправности и безопасности пользования прибором, наличие или отсутствие утечки можно проверить отверткой-индикатором, предназначенным для поиска фазы в сети. Для этого необходимо при включенном потребителе прикоснуться жалом отвертки-индикатора к металлическому корпусу электротехнического устройства, если произойдет даже слабое срабатывание индикации фазоискателя, проверяемый потребитель неисправен и представляет опасность. Более подробно о том, как использовать индикаторную отвертку, мы рассказали в отдельной статье.

Утечка тока на корпус в приборе с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может служить обрыв перемычки заземляющей металлический корпус изделия, в том случае, если предусмотрена система заземления.

Важно! Во время проверки необходимо соблюдать осторожность и исключить прикосновение руками металлического корпуса изделия и жала отвертки.

Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.

Проверка мегомметром. Порядок проверки такой же, как в случае с мультиметром. Пользуясь мегомметром, необходимо помнить, что при вращении его рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, которые могут безвозвратно вывести из строя слаботочные электронные элементы оборудования.

О том, как пользоваться мегаомметром, мы рассказывали в отдельной статье на сайте!

Поиск проблемы в электропроводке

Утечка в скрытой проводке дома или квартиры может вызвать поражение электрическим током во время штукатурки стен или клейки обоев. Как ее обнаружить без привлечения специалистов и использования специальных приборов. Существует проверенный способ проверки утечки в скрытой проводке дома или квартиры с использованием транзисторного радиоприемника, имеющего средневолновый и длинноволновый диапазоны приема. Перед проверкой необходимо выключить все потребители электроэнергии. Далее необходимо пройтись с приемником, предварительно настроенным на частоту, на которой нет вещания радиостанций, в непосредственной близости от стен в местах прокладки проводки. При приближении к проблемному месту динамик приемника начнет характерно фонить.

Средства защиты

Для того чтобы гарантированно исключить в доме случаи элктротравматизма, необходимо обустроить домашнюю электрическую сеть средствами защиты от утечек, в качестве которых в настоящее время находят широкое применение устройства защитного отключения (УЗО) и дифференциальные автоматы. О том, как выбрать УЗО по току, мы рассказывали в отдельной статье.

Альтернативный вариант — использовать дифференциальный автомат, который совмещает УЗО и автоматический выключатель. Дифавтомат также поможет защититься от неблагоприятного явления, т.к. моментально сработает и обесточит сеть при возникновении опасности.

Более подробно узнать о том, для чего нужно использовать УЗО, рассказывается в видео:

Вот мы и рассмотрели, что такое утечка тока в квартире и доме, какие причины ее возникновения, а также меры защиты в домашних условиях. Надеемся, информация была для вас полезной и интересной!

Будет полезно прочитать:

УЗО — устройство защитного отключения. Многие наверняка слышали, а кто-то возможно и знает что это такое за устройство, для чего оно и как оно работает. Не особо вдаваясь в дебри физики, вкратце попытаемся разобраться в устройстве, принципах работы этого самого УЗО простым человеческим языком.

Итак, как видно из самого название, устройство это создано для защиты от поражения электрическим током. Принцип работы устройства основан на сравнении токов по проводникам на входе и выходе из устройства. Токи должны быть равны. Если есть небольшая разница, устройство это «видит» и немедленно отключает нагрузку от сети. Время срабатывания, по стандартам, должно быть не более 15-25 мс.

К примеру, если произошел пробой изоляции на корпус, и не важно, фазный это провод или ноль, в любом случае, при прикосновении человека к корпусу прибора, произойдет утечка тока через тело человека, на что УЗО немедленно отреагирует и отключит поврежденный прибор, тем самым сохранив человеку жизнь. Вот, пожалуй, самый простой и понятный пример, для человека далекого от физики.

Теперь, собственно, и приступим к обзору причин, вследствие которых, на практике, и происходит срабатывание УЗО.

Как мы выяснили ранее, УЗО срабатывает, когда происходит утечка токов. Такую утечку могут вызвать трещины в изоляции изношенных проводов в старых зданиях. В данном случае срабатывание защиты предотвращает возникновение пожара.

Что же делать в этом случае? Ответ один — искать возможное место утечки токов. Можно, конечно же, обойтись и более простыми методами, например, просто исключить из цепи УЗО, но к чему это приведет, никому не известно.

Проводка может прослужить еще не одно десятилетие, а может привести и к несчастью. А электричество, как известно, шуток не любит и не прощает халатности.

Кроме износа проводов зачастую срабатывание УЗО вызывает износ, и соответственно пробой изоляции в бытовой технике. К примеру, иногда причиной срабатывания УЗО могут послужить старые холодильники, стиральные машины и т.д.

Иногда, в 50 % случаев, избавиться от срабатывания УЗО помогает манипуляция с вилкой и розеткой, то есть, просто переверните вилку в розетке.

В последнее время, по требованию РЭСа, после прибора учета, т.е. счетчиком, в частных домах, квартирах, устанавливают УЗО на весь дом, квартиру, с током срабатывания 100мА.

Как правило, если с проводкой все в порядке, защита не срабатывает, если же где-то есть утечка тока совокупностью более 100 мА, УЗО даст знать.

Как же определить, где эта самая утечка? Для начала отключите все приборы. Если проблема не в приборах, придется браться за проводку.

В случае если проводка в доме, квартире новая и сделана правильно, то есть, разбита по группам, установлены автоматы защиты, задача существенно упрощается. Для того чтобы определить возможное место неисправности, отключите все автоматы, затем поочередно включайте их. Та группа, что неисправна, даст о себе знать. Ну а дальше дело техники.

Выяснив неисправную группу, начинайте ревизию розеток, светильников, дозовых коробок. Чаше всего причиной является пробой изоляции или неправильный монтаж электропроводки. розеток, светильников.

Иногда некоторые горе-электрики объединяют в самих розетках землю и ноль, якобы для защиты от поражения током, все равно, мол, в щите или на подстанции ноль соединяется с землей. А это категорически запрещено делать.

Хотелось бы еще отметить, что УЗО не является защитой от сверхтоков и короткого замыкания. Оно, УЗО, просто реагирует на утечку токов. Многие электрики, как ни странно, этого не знают, и могу запросто поставить простое УЗО вместо автомата.

Для того, чтобы защитить приборы и провода от перегрузки, необходимо после УЗО поставить автомат соответствующего номинала или установить дифференциальный автомат.

Дифференциальный автомат — это два устройства в одном — УЗО и автомат. В любом случае, чтобы не было проблем с электричеством, доверяйте профессионалам.

Видео по теме. УЗО может отключаться также при ошибочном подключении. Причины срабатывания УЗО — ошибки в монтаже. Основные ошибки рассматриваются в этом видеоролике.

Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Совет 1: Как найти утечку электричества

Если прибор имеет металлический корпус, попадание на последний фазного напряжения может представлять опасность, особенно если человек одновременно касается заземленного предмета. Для обнаружения такой утечки воспользуйтесь отверткой с неоновым индикатором, предназначенной для поиска фазного провода. Не держась за корпус прибора и жало отвертки, прикоснитесь к сенсору, а жало прижмите к участку металлического корпуса работающего прибора, не покрытому краской. Если лампочка засветится даже очень слабо (значительно слабее, чем при поиске фазы), утечка имеется. Проведите такую проверку при обеих полярностях подключения устройства к сети. Чтобы устранить утечку. заземлите прибор. Используйте для этого только специальную шину заземления, но ни в коем случае не трубы водопровода, отопления, газоснабжения, нулевой провод, оплетку телевизионного кабеля и т.п.

Если устроить заземление по тем или иным причинам невозможно, вначале убедитесь в том, что утечка имеет емкостную, а не резистивную природу. Для этого используйте мультиметр, работающий в режиме омметра на пределе 20 МОм. Вытащите вилку проверяемого устройства из розетки, но сетевой выключатель поставьте во включенное положение. Подключите один щуп мультиметра к корпусу прибора, а другой — к одному из контактов сетевой вилки. Не касайтесь при этом руками ни того, ни другого, чтобы не вносить в измерение погрешность. Мультиметр должен по-прежнему показывать бесконечность. Подключите щуп к другому штырьку вилки — результат должен остаться неизменным. Затем повторите оба измерения, поменяв полярность подключения щупов на противоположную.

Если обнаружится даже малейшая утечка по постоянному току, немедленно прекратите пользование устройством и отдайте его в ремонт. Если же таковой не обнаружится, значит, причина попадания напряжения на корпус состоит только в наличии паразитных емкостей. При пользовании таким прибором ни в коем случае не касайтесь одновременно его корпуса и любых заземленных предметов, а также других электроприборов, имеющих металлические корпуса. В случае если необходимо, чтобы несколько таких устройств стояло рядом, отключите их все от сети, соедините между собой их корпуса проводами, после чего снова подключите к сети. Если речь идет о видеотехнике, заземления формально не требующей (например, DVD-плееров, телевизоров), осуществлять такое соединение не обязательно, главное — следить, чтобы все они были соединены кабелями друг с другом и рядом не находились две группы устройств, соединение между которыми отсутствует. Например, если один DVD-плеер подключен к одному телевизору, а другой — ко второму, а между собой плееры не соединены, одновременное прикосновение к корпусам обоих проигрывателей может вызвать ощутимый электроудар. Его опасность устраняется, если соединить корпуса аппаратов друг с другом.

Мегомметр используйте лишь в том случае, если уверены, что вырабатываемое им высокое напряжение не повредит электронные компоненты устройства, изоляцию которого вы собираетесь проверять. Подключите щупы прибора к точкам, которые должны быть изолированы друг от друга, после чего начните крутить рукоятку, либо, в зависимости от типа прибора, включите преобразователь напряжения. Щупов при этом ни в коем случае не касайтесь. Убедитесь, что измеренное сопротивление больше минимально допустимого. Затем перестаньте вращать рукоятку либо выключите преобразователь, после чего повторите измерение при обратной полярности испытательного напряжения.

Совет 2: Как проверить утечку тока

Установите ключ зажигания в положение «0». Отключите плюсовую клемму от аккумулятора и подключите в разрыв амперметр — минусовой клеммой к контактной клемме автомобиля, а плюсовой — к аккумулятору. Установите цену шкалы амперметра в пределах 10 Ампер. Проходящего тока при этом быть не должно, при его наличии проверяйте контактные цепи стартера и генератора .

После этого установите ключ зажигания в положение «парковка». Отключите автомагнитолу или иные подобные устройства, габаритные огни. освещение в салоне. Замерьте значение проходящего тока. Допустимы незначительные токи — до 0,1 fмпера. В случае обнаружения значений, превосходящих это значение — стоит проверить цепи питания парковочных огней и освещения салона. прикуривателя, аудиосистемы, сигнализации, а так же отопительной системы и кондиционера. Делается это поочередным отключением от цепи питания этих устройств (можно так же извлечением предохранителя соответствующего отключаемому устройству) до исчезновения тока утечки. После этого проверьте цепь устройства, при отключении которого прекратились утечки.

Поверните ключ в положение «1» (но не запускайте двигатель !) и замерьте значение проходящего через аккумулятор тока, он должен быть в пределах 1-2 ампер, в зависимости от типа двигателя и зажигания. Если ток значительно превышает это значение, то проверить утечку тока на автомобиле можно будет только поочередной проверкой всех цепей автомобиля, при помощи поочередного их отключения и замера проходящего через цепь тока, с последующей сверкой его с эталонными значениями, указанными в документации к автомобилю.

Совет 3: Как определить утечку тока

Совет 4: Как устранить утечку газа

Почему срабатывает устройство защитного отключения

О том, какое назначение имеет устройство защитного отключения (УЗО), легко догадаться по его названию. Это оборудование, которое обеспечивает защиту от того вреда, который может причинить ток. Если выбивает ухо, причины следует выяснять сразу же, чтобы можно было оперативно их устранить. Зная о том, как функционирует данное устройство, определить причины легко.

Принцип функционирования устройства базируется на сравнении значений электрического тока в соответствии с проводниками. За основу берутся показатели на выходе, и соответствующие показатели на входе. Их значения должны быть одинаковыми.

Важно! Среди причин, почему выбиваются узо — разница в данных показателях. Она оперативно фиксируется, после чего с сети сразу же снимается вся нагрузка. В соответствии с принятыми стандартами, период срабатывания устройства варьируется в пределах нескольких долей секунды.

Какие причины выбивания УЗО?

Возможные причины

Почему срабатывают узо:

  • В условиях утечки
  • При наличии трещин, повреждений в конструкции изоляции тех проводов, которые являются изношенными.

В описанных выше случаях только своевременное включение соответствующей защиты может свести к нулю риск возгорания. В данной ситуации выход есть только один — необходимо оперативно отыскать тот участок, на котором произошла утечка. Существуют и другие способы. К примеру, бывает достаточно убрать устройство из цепи, однако данный вариант сопряжен с некоторыми рисками, и это следует иметь в виду. Безусловно, проводка может быть исправной. В ряде случаев, ее можно эксплуатировать на протяжении нескольких десятков лет. Однако риск возникновения чрезвычайных ситуаций тоже присутствует. Халатность во всем, что связано с электричеством, недопустима. И данному моменту следует уделять особое внимание.

Срабатывание УЗО в условиях отсутствия нагрузки

Почему срабатывают узо без нагрузок? В данном случае, причина может заключаться в высокой степени изношенности. Именно этот фактор обуславливает возникновение дефектов в изоляции современного электрооборудования. Нередко такое происходит в условиях эксплуатации старых стиральных машин, другой бытовой техники. Почти в половине всех возможных случаев, нейтрализовать последствия срабатывания устройства помогают действия, осуществляемые с розеткой. Часто бывает достаточно перевернуть в ней вилку прибора. В соответствии с нормами РЭС, сразу же после установки счетчиков в многоквартирных домах устанавливаются также и подобные устройства, с соответствующими показателями срабатывания.

Важно! Даже если проводка является полностью исправной, защита может вовремя не включиться. В том случае, если зафиксирована утечка, показатели которой суммарно составляют порядка 100 мА, оборудование сразу же на это среагирует.

УЗО после отключения

Поиск участка, на котором произошла утечка — действие, которое нужно выполнить, определяя, почему выбивается узо. С чего начать?

  • Отключение всех имеющихся в помещении приборов
  • Изучение проводки — данный вариант следует рассматривать в том случае, если приборы функционируют исправно.
  • Если проводка установлена правильно, и на ней нет повреждений, то решить задачу, связанную с поиском нужного участка, становится гораздо проще. То же можно сказать и о тех случаях, когда проводка поделена на несколько групп и имеет соответствующую защиту
  • Дезактивация автоматов, их повторный запуск. Запускать оборудование следует по очереди. Именно так получится определить ту группу, которая не является исправной.

Важно! После того, как «проблемная» группа будет обнаружена, имеет смысл перейти к изучению исправности осветительных приборов, электрических розеток. Не помешает проверить также и коробки. Как показывает практика, распространенной причиной является деформация изоляции. Нередко проблемы обусловлены неграмотной установкой осветительных приборов, проводки.

Случается так, что недостаточно квалифицированные электрики стараются соединять ноль и заземления, стремясь, таким образом, обеспечить защиту от тока. Важно отметить, что такие действия запрещены.

Проверка УЗО в электирческом щитке

Важно подчеркнуть, что УЗО не выполняет функции защиты от короткого замыкания. Не защищает оно также от сверхтоков. Все, что может устройство — вовремя среагировать на условия, в которых произошла утечка.

Как обеспечить электрооборудованию защиту от перегрузки:

  • Сразу же после УЗО устанавливается автомат с нужным номиналом
  • Устанавливается оборудование дифференцированного типа.

Автомат дифференцированного типа представляет собой универсальное устройство. Оно комбинирует в себе функции обычного автомата и устройства защитного отключения.

Срабатывание УЗО при подключении бытовой техники

Нередки случаи, когда УЗО срабатывает сразу же после того, как к сети подключается крупная бытовая техника, например, стиральная машина. Следует отметить, что чаще всего такое случается именно со стиральными машинами.

Итак, машина подключена, узо срабатывает причины могут быть следующими:

  • Некорректное подключение бытовой техники. В данном случае, речь идет о подключении автомата, ведь допустить ошибку с кабелем совершенно невозможно. Если используется линия с двумя проводами, то, скорее всего, причина кроется в подсоединении проводника к стиральной машине, ее корпусу. Но следует отметить, что такое случается нечасто
  • Ошибка в подключении устройства. Пример — через аппарат фаза уже проходит, а нулевые показатели сняты с общего значения. Иными словами, причина — в том, что электрик не обладает достаточными знаниями о том, как работает устройство
  • Ошибка в работе устройства — то, что следует иметь в виду. Проверить это легко — достаточно убрать все провода, перевести напряжение на устройство. После этого нужно нажать клавишу «тест». Только после этого УЗО может выйти из строя. В данном случае, разумнее приобрести новое устройство, а не ремонтировать вышедшее из строя
  • Проблемы с работой аппарата требуют тщательной проверки работоспособности бытовой техники. Если она является новой, то проблема исключается. Старая бытовая техника может преподносить множество разных сюрпризов. Так, обмотки двигателя могут быть слишком ветхими, проводка может быть деформирована. Кроме того, могут иметься проблемы в конструкции аппаратов, расположенных внутри модели
  • Если бытовая техника работает корректно, остается самый последний вариант — проблемы с проводкой. Важно отметить, что такие ситуации нередки и в тех случаях, когда используется совершенно новая, недавно установленная проводка. Что с ней может произойти? Практически все что угодно: деформация жилы, расположенной под обшивкой, вода, которая попала в коробку. Часто провода повреждаются в процессе зачистки.

УЗО на 40 Ампер

Важно! Поиск перечисленных неисправностей, равно как и их устранение — непростая задача. Проводка открытого типа должна быть тщательно проверена по всей длине. Остальные коробки рекомендуется открыть, если есть такая возможность, и провести их тщательную проверку. В процессе проверки получится определить состояние проводника, который может замкнуться.

Принцип работы выключателя утечки на землю (ELCB) и устройства остаточного тока (УЗО) — Новости

Выключатель утечки на землю (ELCB)

Выключатель утечки на землю (ELCB) — это устройство, используемое для непосредственного обнаружения утечек тока на землю из установки и отключения питания и в основном используется в системах заземления TT.

Принцип работы выключателя утечки на землю (ELCB) и устройства остаточного тока (УЗО)

Существует два типа ELCB:

  1. Выключатель напряжения на выпрямителе (напряжение-ELCB)
  2. Текущий ток утечки тока утечки тока на землю (ток-ELCB).

Voltage-ELCB были впервые введены около шестидесяти лет назад, а Current-ELCB был впервые представлен около сорока лет назад. На протяжении многих лет ELCB с напряжением и управляемый дифференциальным током ELCB назывались ELCB, потому что это было более простое имя для запоминания. Но использование общего названия для двух разных устройств привело к значительной путанице в электротехнической промышленности.

Если для установки использовался неправильный тип, уровень защиты может быть значительно меньше, чем предполагалось.

Чтобы игнорировать эту путаницу, МЭК решила применить термин «Остаточное токовое устройство» (УЗО) для дифференциальных токовых управляемых ЭЛКБ. Остаточный ток относится к любому току, превышающему ток нагрузки.

верхний

Основание напряжения ELCB

  • Напряжение-ELCB — это автоматический выключатель с напряжением. Устройство будет работать, когда ток проходит через ELCB. Напряжение-ELCB содержит катушку реле, которая соединена с металлическим корпусом нагрузки на одном конце и соединена с заземляющим проводом на другом конце.
    ,
  • Если напряжение тела Оборудования повышается (путем касания фазы к металлической части или неисправности изоляции оборудования ), которая может вызвать разницу между напряжением на массу и нагрузкой, возникает опасность поражения электрическим током. Эта разность потенциалов приведет к выходу электрического тока из металлического тела нагрузки, проходящего через релейный контур и заземление. Когда напряжение на оборудовании металлического корпуса поднялось до уровня опасности, превышающего 50 вольт, ток через релейный контур может перем

Понятие «ток утечки»: y_kharechko — LiveJournal

В стандарте МЭК 60050-195 «Международный электротехнический словарь. Часть 195. Заземление и защита от поражения электрическим током» определён термин «ток утечки»: электрический ток в нежелательном проводящем пути при нормальных условиях оперирования. В другой части Международного электротехнического словаря (МЭС) – стандарте МЭК 60050-826 «… Часть 826. Электрические установки» этот термин определён аналогично. В рассматриваемом определении точно установлены условия протекания тока утечки. Однако определение термина не содержит такой же однозначной информации о пути, по которому он протекает.
В ранее действовавшем стандарте МЭК 60050-826:1982 был определён термин «ток утечки (в установке)»: ток в цепи, который при отсутствии повреждения, протекает в землю или в сторонние проводящие части.
Рассматриваемый термин определён и в других частях МЭС. В стандарте МЭК 60050-151 «… Часть 151. Электрические и магнитные устройства» термину «ток утечки» дано следующее определение: электрический ток в нежелательном проводящем пути ином, чем короткозамкнутая цепь. Это определение не содержит никакой информации ни об условиях, ни о путях протекания тока утечки. Более того, определению соответствует ток замыкания на землю, когда замыкание на землю произошло через какое-то сопротивление.
В стандарте МЭК 60050-442 «… Часть 442. Электрические аксессуары» термин «ток утечки на землю» определён так: ток, протекающий из частей, находящихся под напряжением, установки в землю при отсутствии повреждения изоляции. В этом определении указаны и условия, при которых протекает ток утечки, и основной путь его протекания.
В стандарте МЭК 61140 «Защита от поражения электрическим током. Общие положения для установки и оборудования», МЭК 60519-1 «Безопасность в электронагревательных установках. Часть 1. Основные требования» и других использовано определение термина «ток утечки», заимствованное из стандарта МЭК 60050-195.
Стандарт МЭК 60519-2 «… Часть 2. Специальные требования для оборудования резистивного нагрева» определил термин «ток утечки (в установке)» на основе определения из стандарта МЭК 60050-195: электрический ток, который протекает в землю или в сторонние проводящие части при нормальных условиях оперирования. Помимо указания условий протекания тока утечки, рассматриваемое определение устанавливает основные пути его протекания.
Определение термина «ток утечки» в стандартах МЭК 60050-195, МЭК 60050-826 и МЭК 60050-151 имеет теоретический вид, мало пригодный для применения в нормативной документации, устанавливающей требования к низковольтным электроустановкам. Кроме того, определения из указанных стандартов содержат ключевое словосочетание «нежелательный проводящий путь», которое нуждается в подробном разъяснении. Более приемлемыми для использования в нормативной документации являются определения терминов «ток утечки (в установке)» из стандартов МЭК 60050-826:1982 и МЭК 60519-2, «ток утечки на землю» из стандарта МЭК 60050-442. На основании этих определений можно разработать определение общего термина «ток утечки» для национальной нормативной документации. Рассмотрим ключевые моменты.
Из представленных определений следует, что ток утечки имеет место при нормальных условиях оперирования, когда изоляция частей, находящихся под напряжением, электроустановки или электрооборудования не имеет повреждений. Такие условия называют нормальными условиями. Ток утечки протекает из частей, находящихся под напряжением, в землю или сторонние проводящие части. При этом следует учитывать, что ток утечки электрооборудования класса I протекает из частей, находящихся под напряжением, в его открытые проводящие части и присоединённые к ним защитные проводники.
Сопротивление изоляции частей, находящихся под напряжением, электрооборудования не может быть бесконечно большим, а их ёмкость относительно земли или соединённых с землёй проводящих частей не может быть равной нулю. Поэтому при нормальных условиях из любой части, находящейся под напряжением, в землю, а также в проводящие части, электрически соединённые защитными проводниками с заземляющим устройством низковольтной электроустановки и с заземлённой частью, находящейся под напряжением, источника питания, постоянно протекает небольшой электрический ток, который в нормативной документации называют током утечки.
Путь, по которому протекает ток утечки, зависит от типа заземления системы. В низковольтных электроустановках, соответствующих типам заземления системы TT и IT, ток утечки электрооборудования класса I через неповреждённую основную изоляцию протекает из частей, находящихся под напряжением, в открытые проводящие части. Из открытых проводящих частей по защитным проводникам, главной заземляющей шине, заземляющим проводникам и заземлителю ток утечки протекает в землю. Если низковольтная электроустановка соответствует типам заземления системы TN-C, TN-S и TN-C-S, то большая часть тока утечки протекает не в землю, а по защитным проводникам и по PEN-проводникам низковольтной электроустановки и распределительной электрической сети протекает к заземлённой части, находящейся под напряжением, источника питания.
Ток утечки электрооборудования классов 0, II и III протекает по менее определённому проводящему пути, например, – через оболочку электрооборудования в землю или сторонние проводящие части. Причём частью проводящего пути может быть тело человека, который держит в руках переносное электрооборудование или находится в электрическом контакте с доступными частями передвижного или стационарного электрооборудования. Ток утечки может протекать через полы, стены и другие элементы здания, если по каким-то причинам (например, из-за повышенной влажности) их сопротивление резко уменьшилось, а также по иным нежелательным проводящим путям.
Токи утечки всегда имеют место в электрических цепях при нормальных условиях. Их значения в конечных электрических цепях мало зависят от типа заземления системы и редко превышают несколько десятков миллиампер (обычно не более 10 мА). Если в низковольтной электроустановке применяют электрооборудование, имеющее повышенные токи утечки (более 10 мА), то выполняют дополнительные электрозащитные мероприятия, посредством которых людей защищают от их негативного воздействия.
Для применения в национальной нормативной документации рассматриваемый термин целесообразно определить следующим образом:
ток утечки: Электрический ток, протекающий в землю, открытые, сторонние проводящие части и защитные проводники при нормальных условиях.
Именно так определён термин «ток утечки» в ГОСТ IEC 61140–2012 «Защита от поражения электрическим током. Общие положения безопасности установок и оборудования» (см. http://y-kharechko.livejournal.com/1016.html) и ГОСТ 30331.1–2013 (IEC 60364-1:2005) «Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения» (см. http://y-kharechko.livejournal.com/4077.html, http://y-kharechko.livejournal.com/7044.html).

Заключение. Токи утечки протекают при нормальных условиях, когда отсутствуют повреждения изоляции частей, находящихся под напряжением. Из частей, находящихся под напряжением, токи утечки протекают в землю, открытые, сторонние проводящие части и защитные проводники.

Отправить ответ

avatar
  Подписаться
Уведомление о
