Для разрыва и соединения электрических цепей необходимы специальные устройства. Такими устройствами являются выключатели. Они бывают различных конструкций, в зависимости от назначения, условий работы, коммутируемого напряжения и тока. В целом это не очень сложное устройство, но достаточно ответственное. Рассмотрим, какие бывают выключатели.

Виды и типы выключателей

Для каждой области применения промышленность выпускает свои виды выключателей, все их можно разбить на несколько групп по разным признакам. Выключатели разделяются по типу. Каждый тип имеет свою область применения. Можно также разделить выключатели по способу управления.

Есть выключатели с ручным управлением, есть такие, которые управляются частями механизмов (концевой выключатель) или физической средой, в которой находятся (реле газовые, тепловые и т. д.), существуют выключатели с электроприводом. В последнем случае чаще всего речь идет о реле и магнитных пускателях, но есть именно выключатели, которые так и называются: масляные или воздушные для высоковольтных мощных цепей в энергетике.

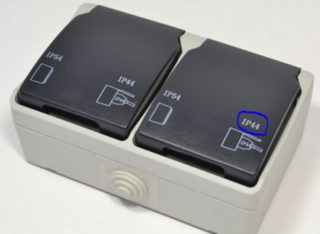

Выключатели и розетки, как и все прочее электрооборудование делятся по условиям применения (климатическому исполнению). Сейчас широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

Первая цифра означает защищенность изделия от попадания в него посторонних предметов извне. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Вторая цифра означает степень защищенности от влаги. Чем больше цифры – тем выше степень защищенности.

Материалы, применяемые в выключателях

Для изготовления выключателей используют два вида материалов. Первый – проводниковые, которые должны отвечать требованиям высокой коррозионной устойчивости и малого электрического сопротивления, и второй – это изоляция. Здесь, наоборот, сопротивление должно быть как можно выше, также на высоте должна быть устойчивость к теплу и химическая. А также очень важна механическая прочность, так как иногда к выключателям прикладываются повышенные усилия.

Для токоведущих частей в составе выключателей используют латунь, медь, бронзу. Эти материалы устойчивы к коррозии и имеют низкое сопротивление. Контактные поверхности очень часто снабжают напайками из сплавов, содержащих драгоценные металлы: серебро, золото, платину, родий. Это увеличивает срок службы (наработку на отказ) выключателя. Дешевые модели используют простые медные напайки с легирующими добавками.

Основание и подвижные изолирующие части изготавливают из термостойких и малогорючих пластиков с минеральными наполнителями. Дело в том, что при прохождении значительных токов и повышенного переходного сопротивления в контактах, выключатель начинает греться и это тепло не должно повредить его конструкцию. В мощных выключателях используют керамические материалы, и асбест. Корпуса выключателей изготавливают из различных материалов, в зависимости от исполнения.

Выключатели для дома (бытового применения)

В быту применяют различные виды выключателей, однако их назначение обычно ограничивается управлением светильниками. Такой выключатель должен быть удобным, безопасным, имеющим привлекательный дизайн. По способу установки он может быть встроенным или устанавливаться снаружи. В наши дни в качестве органов управления используют поворотную клавишу, такие выключатели распространены в Европе.

В США почти все выключатели рычажкового типа (тумблеры), видимо, традиция. Еще раньше использовались поворотные выключатели, изобретение еще Томаса Эдисона. Они были распространены во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Для включения светильников используют выключатель одноклавишный, для люстр применяют двухклавишный выключатель или даже трехклавишный выключатель. Двойной выключатель света также часто используют для пары помещений туалет/ванная. Нужно сказать, что современные источники света весьма продвинуты по сравнению с тем, что было еще лет 15 назад. Поэтому появилось много выключателей с дополнительными функциями. Наиболее простая из них – выключатель с подсветкой для ночного времени.

Выключатель с таймером отключения используется для экономии света в небольших помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет.

Выключатель с регулятором яркости может быть использован с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

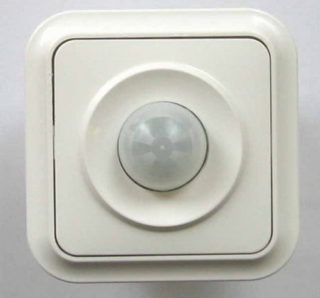

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть довольно экзотический вид – выключатель по хлопку. Внутри его стоит микрофон, усилитель и микропроцессорное устройство для распознавания характера звука. Такой выключатель после установки может не сработать с первого раза, так как он запоминает звук от пользователя в памяти для последующего сравнения. Надо откровенно сказать, что это довольно дурацкий способ включения и выключения света – люди могут уже спать и шум будет их беспокоить.

Напольный выключатель выполняется в виде кнопки с фиксацией. Он рассчитан на небольшое усилие нажатия и конструктивно выполнен таким образом, чтобы его не повредил большой вес, выдерживал вес ноги.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика прячется за декоративной крышкой. Чтобы пользоваться таким выключателем, включить или выключить его, требуется потянуть за шнур или слегка дернуть его.

Обозначение выключателей на строительных схемах

Одна из схем, которой пользуются строители-электромонтажники, не является принципиальной электрической. Это схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Иногда потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Им показывают схему, в которой им сложно разобраться и они часто принимают ее как есть, а потом возятся с переделками. Ниже показано обозначение розеток и выключателей на чертежах.

Обозначение выключателей на чертежах указывают небольшим кружком, от которого исходит отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°: выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Розетки обозначаются полуокружностью, выпуклой вверх (чаще сегментом круга). От окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

На картинках были изображены накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, но они имеют более высокий класс защиты: от IP44 до IP55, что соответственно означает:  «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Для отличия таких розеток на чертежах, а также выключателей, для них применяют заливку черным сплошным цветом. Все остальные правила для обозначений остаются прежними. Для более подробных сведений об обозначениях электрики на строительных чертежах обращайтесь к ГОСТ 21.614–88.

Виды выключателей: основные типы и характеристики

Способ управления выключателем

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

Зачастую это основной критерий, по которому выбираются выключатели. Кроме различий во внутренней начинке, способ подключения напрямую влияет на дизайн устройства – будет он универсальным, под стиль ретро или наоборот – какой-либо из современных направлений.

Это наиболее распространенный вид выключателей. Изготавливают их для наружной и внутренней проводки – они отличаются простотой конструкции и удобством в использовании. Принцип действия максимально упрощен – внутри такого устройства находится механический двухпозиционный переключатель, который замыкает либо размыкает электрическую цепь.

Зачастую из одной точки включают несколько приборов освещения – например, это могут быть туалет и ванная, или просто разные лампы на одной люстре, для чего нужно несколько выключателей. Чтобы не загромождать пространство стены, делают выключатели с двумя, тремя и более клавишами.

На сегодняшний день основные типы выключателей делятся на скрытые и внешние. Первый вариант вы сможете использовать в том случае, когда в вашем доме расположена скрытая проводка. Второй тип можно использовать тогда, когда линия проводов проложена открытым способом.

Скрытые выключатели отличаются своим внешним видом. Он у них является более привлекательным и интересным. Наружные выключатели вам будет намного удобнее устанавливать и эксплуатировать.

Виды выключателей также разделяют и по способу креплению жил. При креплении жил, выключатели также разделяются на два вида. Соединение может быть следующих видов:

1. Безвинтовое. Здесь провода необходимо крепить с помощью специальных зажимов.
2. Винтовое. Провода крепятся с помощью винтов.

В первом случае вам необходимо будет использовать специальные зажимы. В качестве зажима будет выступать пластина, которая способна надежно зафиксировать ваши провода. Этот способ крепления имеет небольшой недостаточно, к которому относится то, что со временем крепление может ослабиться и его необходимо будет подтянуть.

Винтовое соединение проводов в выключателе необходимо использовать тогда когда жилы в проводе алюминиевые. Для медных проводов лучше всего использовать безвинтовое соединение.

Виды выключателей также могут отличаться по способу управления. Согласно этой классификации изделия могут разделять на следующие виды:

• Диммеры.
• Клавишные.
• Кнопочные.
• Веревочные.
• Поворотные.
• Сенсорные.
• Акустические.
• Дистанционные.

Это основные виды выключателей, которые различаются способом управления.

Клавишные выключатели считаются наиболее распространенными продуктами. Они используются для подключения светильников и занимают передовые позиции на рынке. Также они имеют достаточно простой принцип управления. Он заключается в том, что при нажатии клавиши вы замыкаете цепь, и напряжение поступает к устройству.

Он имеет ряд значительных преимуществ, к которым можно отнести:

1. Достаточно низкую цену.
2. Удобство в использовании.
3. Простоту ремонта изделия.

Кроме, этих преимуществ также легко можно выделить и ряд недостатков, к которым относят:

1. Имеют низкий ресурс работы.
2. Нельзя регулировать интенсивность освещения.
3. Не имеют энергосберегающих свойств.

Кнопочные изделия появились на рынке продукции достаточно давно. Они отличаются по своей цене от обычного выключателя. Кнопочные выключатели способны лучше вписываться в интерьер вашей комнаты. Сейчас на рынке существует также ряд моделей, которые могут иметь несколько кнопок. Именно поэтому это изделие вы легко сможете подобрать практически под любой интерьер.

Диммеры – это достаточно популярные и современные продукты. С его помощью вы легко сможете регулировать яркость освещения в своем помещении. Именно эта особенность и делает эту продукцию более востребованной.

Они имеют ряд преимуществ, к которым можно отнести:

1. Высокую экономию электричества.
2. Просты в использовании.
3. Некоторые изделия могут отключаться при отсутствии человека в помещении.

Основным недостатком этого прибора является высокая цена.

Поворотные электрические выключатели также считаются распространенным продуктом. Чаще всего их используют для создания интерьера в стили ретро. Они имеют достаточно простую конструкцию и небольшую цену. Основным недостатком этого продукта считается его маленький функционал.

Веревочные выключатели часто применяют только для декоративных целей. Веревочный выключатель значительно удобней клавишного, так как его намного проще найти в темноте. Даже если вы высоко установите этот прибор, ребенок все равно сможет достать до выключателя.

Сенсорные выключатели считаются инновацией на рынке выключателей. Они считаются наиболее удобными в своей работе. Большинство сенсорных выключателей оснащены дополнительными функциями, которые позволяют автоматически отключать освещение, когда вас нет в комнате. После их установки вам больше не следует бояться за возникновение короткого замыкания. Именно это и делает их еще более безопасными.

Акустические выключатели могут работать от обычного хлопка. Этот продукт обладает высокой популярностью, так как его не нужно искать. Если вы оказались в темной комнате тогда для включения света вам достаточно просто хлопнуть в ладоши. Многие пользователи заявляют, что эти модели не срабатывают с первого раза.

Дистанционный выключатель также относится к современным продуктам. Для того чтобы включить свет в помещении вам достаточно будет просто нажать на кнопку. Основным недостатком этих моделей считается слишком высокая цена. Иногда также для людей выступает проблема потери пульта.

Вот это были основные виды выключателей, которые вы можете встретить на рынке. Мы надеемся, что эта информация станет для вас полезной.

Рекомендуем прочесть: как подключить выключатель.

Материалы, применяемые в выключателях

Для изготовления выключателей используют два вида материалов. Первый – проводниковые, которые должны отвечать требованиям высокой коррозионной устойчивости и малого электрического сопротивления, и второй – это изоляция. Здесь, наоборот, сопротивление должно быть как можно выше, также на высоте должна быть устойчивость к теплу и химическая. А также очень важна механическая прочность, так как иногда к выключателям прикладываются повышенные усилия.

Для токоведущих частей в составе выключателей используют латунь, медь, бронзу. Эти материалы устойчивы к коррозии и имеют низкое сопротивление. Контактные поверхности очень часто снабжают напайками из сплавов, содержащих драгоценные металлы: серебро, золото, платину, родий. Это увеличивает срок службы (наработку на отказ) выключателя. Дешевые модели используют простые медные напайки с легирующими добавками.

Основание и подвижные изолирующие части изготавливают из термостойких и малогорючих пластиков с минеральными наполнителями. Дело в том, что при прохождении значительных токов и повышенного переходного сопротивления в контактах, выключатель начинает греться и это тепло не должно повредить его конструкцию.

Способ крепления провода в выключателе

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

Выключатели для дома (бытового применения)

В быту применяют различные виды выключателей, однако их назначение обычно ограничивается управлением светильниками. Такой выключатель должен быть удобным, безопасным, имеющим привлекательный дизайн. По способу установки он может быть встроенным или устанавливаться снаружи. В наши дни в качестве органов управления используют поворотную клавишу, такие выключатели распространены в Европе.

В США почти все выключатели рычажкового типа (тумблеры), видимо, традиция. Еще раньше использовались поворотные выключатели, изобретение еще Томаса Эдисона. Они были распространены во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Для включения светильников используют выключатель одноклавишный, для люстр применяют двухклавишный выключатель или даже трехклавишный выключатель. Двойной выключатель света также часто используют для пары помещений туалет/ванная. Нужно сказать, что современные источники света весьма продвинуты по сравнению с тем, что было еще лет 15 назад. Поэтому появилось много выключателей с дополнительными функциями. Наиболее простая из них – выключатель с подсветкой для ночного времени.

Выключатель с таймером отключения используется для экономии света в небольших помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет.

Выключатель с регулятором яркости может быть использован с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть довольно экзотический вид – выключатель по хлопку. Внутри его стоит микрофон, усилитель и микропроцессорное устройство для распознавания характера звука. Такой выключатель после установки может не сработать с первого раза, так как он запоминает звук от пользователя в памяти для последующего сравнения. Надо откровенно сказать, что это довольно дурацкий способ включения и выключения света – люди могут уже спать и шум будет их беспокоить.

Напольный выключатель выполняется в виде кнопки с фиксацией. Он рассчитан на небольшое усилие нажатия и конструктивно выполнен таким образом, чтобы его не повредил большой вес, выдерживал вес ноги.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика прячется за декоративной крышкой. Чтобы пользоваться таким выключателем, включить или выключить его, требуется потянуть за шнур или слегка дернуть его.

Обозначение выключателей на строительных схемах

Одна из схем, которой пользуются строители-электромонтажники, не является принципиальной электрической. Это схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Иногда потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Им показывают схему, в которой им сложно разобраться и они часто принимают ее как есть, а потом возятся с переделками. Ниже показано обозначение розеток и выключателей на чертежах.

Обозначение выключателей на чертежах указывают небольшим кружком, от которого исходит отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°: выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Розетки обозначаются полуокружностью, выпуклой вверх (чаще сегментом круга). От окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

Для отличия таких розеток на чертежах, а также выключателей, для них применяют заливку черным сплошным цветом. Все остальные правила для обозначений остаются прежними. Для более подробных сведений об обозначениях электрики на строительных чертежах обращайтесь к ГОСТ 21.614–88.

Дополнительные функции

Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора.

Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.

Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.

Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.

Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.

Как использовать разные типы выключателей

В магазинах имеется большой выбор электротоваров и покупатели сталкиваются с разными видами выключателей, которые им предлагают продавцы. Но получить в магазине исчерпывающую информацию не так просто – продавец не может надолго отвлекаться, да и не все детали установки и подключения ему могут быть известны.

Виды выключателей

Выключатели в домашней и офисной электрике используют, в подавляющем числе случаев, для работы с осветительными приборами. Все остальное обычно подключается через розетки. Поэтому почти все виды выключателей рассчитаны на ток до 5–10А, редко больше.

Сейчас, вследствие постоянного уменьшения потребляемой мощности домашних светильников, можно использовать почти любой выключатель, не опасаясь подгорания его контактов. Номинальный ток выключателя всегда можно узнать по его этикетке или найти на корпусе самого выключателя. Но остается вопрос схемы подключения – электрик-непрофессионал (таким можно считать любого домохозяина – не электрика) может легко запутаться и наделать ошибок.

Выключатели бывают простыми, с одним контактом, а также двойными (используются для подключения люстр). Кроме того, есть переключатели (проходные выключатели) такие иногда называют переключатель на два направления. Их графические обозначения на схемах показаны на следующем рисунке

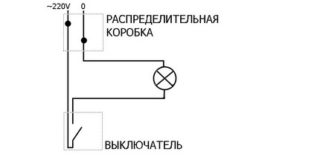

Наиболее просто выглядит схема подключения одноклавишного выключателя. Это контур, который замыкается контактом. На следующем рисунке показано как подключить лампу с помощью простого выключателя:

Провод нейтрали (нулевой провод) напрямую подключается к цоколю патрона лампочки, а фазный провод подключается к центральному контакту патрона от выключателя фаза сети подходит к выключателю. Таким образом, случайное касание с цоколем (юбкой патрона) делается более безопасным.

Подключить двухклавишный выключатель чуть сложнее, но выключатель (переключатель) любой сложности можно считать набором простых выключателей, которые: 1) образуют различные схемы соединения контактов, 2) разные наборы одновременного переключения контактов. Вот схема подключения двухклавишного выключателя:

От одиночного выключателя схема подключения двухклавишного отличается просто одной дополнительной группой.

Обычно в люстрах используют лампу на 100 Вт и 2 параллельные лампы по 100 Вт. сейчас используются более экономичные лампы, но принцип управления световым потоком сохраняется: люстру можно включить на 1/3, 2/3 и на 1 (100%) обеими выключателями. Такой же принцип используется в обогревательных приборах. Схема подключения двойного выключателя была очень распространена в доэлектронную эпоху, когда требовалось «плавно» регулировать различные приборы: светильники, печки, вентиляторы.

Проходные выключатели

Проходной выключатель – это способ управления нагрузкой, или более просто – включения и выключения лампочки – из двух (или больше, чем двух) мест. Это часто бывает очень полезным. Например, можно расположить такой дублирующий выключатель около кровати, чтобы не вставать, когда требуется выключить или наоборот, включить свет. Основной выключатель, хотя они оба совершенно равноправны, будет находиться на обычном месте, где-нибудь у двери при входе в комнату. Схема изображена на следующем рисунке:

Как видно из схемы, она состоит из двух одиночных переключателей. Один из них устанавливается в точке a, а другой в точке b, расстояние между которыми может быть любым в пределах помещения или даже здания. Некоторым недостатком такой схемы является повышенный расход проводов, в остальном она очень удобна.

Еще один недостаток состоит в том, что по положению клавиши или тумблера выключателя никогда нельзя судить о состоянии цепи: включена она или выключена, потому, что это также зависит от другого переключателя. Но обычно в этом нет особой необходимости, например, если используется переключатель со шнурком, то уж точно никакой.

Логика работы проходного выключателя очевидна – в каком бы положении ни оказался, например, переключатель в точке a, всегда можно выбрать линию, на которой есть фаза (то есть, замкнуть цепь) с помощью переключателя в точке b. Так как схема симметрична, то все рассуждения остаются в силе если поменять местами переключатели.

Число мест, из которых можно переключать лампу или что-нибудь еще таким способом, двумя не ограничивается. Между крайними переключателями можно вставить один или любое число сдвоенных переключателей, функция которых будет состоять в том, что они крест-накрест переключают входные и выходные линии:

В этой схеме появляется сдвоенный одноклавишный переключатель c. В показанном положении цепь замкнута. Если переключить любой из переключателей, цепь разорвется. Пусть это, например, a. Тогда, если переключить c, цепь снова замкнется. При некотором навыке в анализе простых электросхем это совсем несложно увидеть.

Проходные выключатели были очень распространены в странах Запада еще в семидесятых годах прошлого века, ввиду значительно большего комфорта жилья, большего числа помещений и т. д.

Как несложно видеть, это простые, достаточно надежные системы управления освещением, но в наше время им появляются серьезные конкуренты в диапазоне от простых фотореле до выключателей с радиоинтерфейсом и контроллерами типа «умный дом». Цены на такие системы еще не слишком доступны большинству потребителей, но это только вопрос времени.

Выше было показано, как подключить две лампочки (три на самом деле, с точки зрения логики схемы все-таки две). Подключение трехклавишного выключателя в принципе ничем не отличается от двухклавишного, просто появляется еще один «канал» по которому что-либо может включаться.

Так например, может быть расширена схема управления люстрой. С третьим выключателем можно связать группу из четырех ламп. Тогда мы получим возможность регулировать уже восемь ступеней (освещенности, нагрева и т. п.).

Вообще, с каждой клавишей многоклавишного выключателя могут быть связаны различные системы контактов. Это могут быть простые выключатели, простые переключатели или сдвоенные блоки контактов. Этот вопрос необходимо сразу уточнять у продавца и руководствоваться этикеткой. Каждый сложный переключатель содержит или схему, или подробное описание своих контактов. Каждый контакт имеет свой номер.

Также очень полезно использовать мультиметры с прозвонкой и пробники для проверки даже известных переключателей и выключателей перед их установкой. Иногда между контактами могут попасть капли штукатурного раствора, клея или маленькие кусочки обоев, так что перед монтажом полезно проверить (особенно сложные многоклавишные) каждую группу выключателя.

Выключатели с подсветкой помогают сориентироваться в темноте и бывают во многих случаях очень удобны. Работа такого выключателя ничем не отличается от любого обычного. Просто в него добавляется цепь из токоограничивающего резистора и маленькой неоновой лампочки.

Когда цепь размыкается, напряжение сети оказывается приложено к сопротивлению и лампочке. Лампочка горит (обычно днем ее не видно). Энергопотребление маленькой неоновой лампочки настолько невелико, что даже счетчик не реагирует на присутствие нескольких таких лампочек. Ночью подсветка очень хорошо заметна.

Как избежать ошибок при монтаже

Начинающие электрики часто путаются при соединении проводов в распределительных коробках. Чтобы точно знать, какой провод с каким должен быть соединен, достаточно соблюдать последовательность по принципиальной схеме, а не хвататься за все подряд. Современные провода и кабели имеют расцветку, ее можно использовать в качестве ориентира.

После заведения проводов в коробку необходимо оставить достаточный запас по длине, особенно новичкам. Следует избегать слишком большого числа концов, лучше поставить две коробки рядом, их легче будет обслужить, чем одну, плотно набитую скрутками.

Если провод однопроволочный, не стоит слишком часто изгибать зачищенный конец, так как он может отломиться. Также следует постоянно помнить об опасности подрезания жилы ножом при зачистке изоляции. Полезно использовать специальный инструмент для снятия изоляции.

Скрутки медных проводов очень желательно пропаивать оловянно-свинцовым припоем, хорошо залуживая провода. После этого их изолируют изолентой, термоусадочной трубкой или специальными колпачками, а затем провода аккуратно укладывают по кругу в коробке и закрывают крышку.

Ни в коем случае не следует делать скрутки из меди и алюминия, особенно в сыром месте. Нужно иметь в виду, что в настоящее время использование алюминиевых проводов в домашней проводке не допускается правилами, за исключением старого монтажа. Так что при необходимости ремонта электропроводки следует полностью переходить на медь.

Виды выключателей: основные типы и характеристики

Перед тем как вы приступите к монтажу проводки в своем доме, вам необходимо будет правильно подобрать все комплектующие. В этой статье вы сможете увидеть основные виды выключателей света. Приборы, которые мы рассмотрим, достаточно часто применяются как в квартире, так и в частном доме.

После прочтения статьи, вы сможете определиться какой вид выключателя вам выбрать.

Основные виды выключателей

На сегодняшний день виды выключателей могут быть достаточно разными. Именно поэтому это изделие принято классифицировать с помощью следующих признаков:

1. По типу установки.
2. По способу крепления проводов к выключателю.
3. По способу управления.

Эта классификация выключателей света поможет вам определиться с прибором, который вам необходим. Теперь можно рассмотреть подробней информацию о том, какие бывают выключатели света.

Типы установки выключателей

На сегодняшний день основные типы выключателей делятся на скрытые и внешние. Первый вариант вы сможете использовать в том случае, когда в вашем доме расположена скрытая проводка. Второй тип можно использовать тогда, когда линия проводов проложена открытым способом.

Скрытые выключатели отличаются своим внешним видом. Он у них является более привлекательным и интересным. Наружные выключатели вам будет намного удобнее устанавливать и эксплуатировать.

Способ крепления провода в выключателе

Виды выключателей также разделяют и по способу креплению жил. При креплении жил, выключатели также разделяются на два вида. Соединение может быть следующих видов:

1. Безвинтовое. Здесь провода необходимо крепить с помощью специальных зажимов.
2. Винтовое. Провода крепятся с помощью винтов.

В первом случае вам необходимо будет использовать специальные зажимы. В качестве зажима будет выступать пластина, которая способна надежно зафиксировать ваши провода. Этот способ крепления имеет небольшой недостаточно, к которому относится то, что со временем крепление может ослабиться и его необходимо будет подтянуть.

Винтовое соединение проводов в выключателе необходимо использовать тогда когда жилы в проводе алюминиевые. Для медных проводов лучше всего использовать безвинтовое соединение.

Способ управления выключателем

Виды выключателей также могут отличаться по способу управления. Согласно этой классификации изделия могут разделять на следующие виды:

• Диммеры.
• Клавишные.
• Кнопочные.
• Веревочные.
• Поворотные.
• Сенсорные.
• Акустические.
• Дистанционные.

Это основные виды выключателей, которые различаются способом управления.

Клавишные выключатели считаются наиболее распространенными продуктами. Они используются для подключения светильников и занимают передовые позиции на рынке. Также они имеют достаточно простой принцип управления. Он заключается в том, что при нажатии клавиши вы замыкаете цепь, и напряжение поступает к устройству.

Он имеет ряд значительных преимуществ, к которым можно отнести:

1. Достаточно низкую цену.
2. Удобство в использовании.
3. Простоту ремонта изделия.

Кроме, этих преимуществ также легко можно выделить и ряд недостатков, к которым относят:

1. Имеют низкий ресурс работы.
2. Нельзя регулировать интенсивность освещения.
3. Не имеют энергосберегающих свойств.

Кнопочные изделия появились на рынке продукции достаточно давно. Они отличаются по своей цене от обычного выключателя. Кнопочные выключатели способны лучше вписываться в интерьер вашей комнаты. Сейчас на рынке существует также ряд моделей, которые могут иметь несколько кнопок. Именно поэтому это изделие вы легко сможете подобрать практически под любой интерьер.

Диммеры – это достаточно популярные и современные продукты. С его помощью вы легко сможете регулировать яркость освещения в своем помещении. Именно эта особенность и делает эту продукцию более востребованной.

Они имеют ряд преимуществ, к которым можно отнести:

1. Высокую экономию электричества.
2. Просты в использовании.
3. Некоторые изделия могут отключаться при отсутствии человека в помещении.

Основным недостатком этого прибора является высокая цена.

Поворотные электрические выключатели также считаются распространенным продуктом. Чаще всего их используют для создания интерьера в стили ретро. Они имеют достаточно простую конструкцию и небольшую цену. Основным недостатком этого продукта считается его маленький функционал.

Веревочные выключатели часто применяют только для декоративных целей. Веревочный выключатель значительно удобней клавишного, так как его намного проще найти в темноте. Даже если вы высоко установите этот прибор, ребенок все равно сможет достать до выключателя.

Сенсорные выключатели считаются инновацией на рынке выключателей. Они считаются наиболее удобными в своей работе. Большинство сенсорных выключателей оснащены дополнительными функциями, которые позволяют автоматически отключать освещение, когда вас нет в комнате. После их установки вам больше не следует бояться за возникновение короткого замыкания. Именно это и делает их еще более безопасными.

Акустические выключатели могут работать от обычного хлопка. Этот продукт обладает высокой популярностью, так как его не нужно искать. Если вы оказались в темной комнате тогда для включения света вам достаточно просто хлопнуть в ладоши. Многие пользователи заявляют, что эти модели не срабатывают с первого раза.

Дистанционный выключатель также относится к современным продуктам. Для того чтобы включить свет в помещении вам достаточно будет просто нажать на кнопку. Основным недостатком этих моделей считается слишком высокая цена. Иногда также для людей выступает проблема потери пульта.

Вот это были основные виды выключателей, которые вы можете встретить на рынке. Мы надеемся, что эта информация станет для вас полезной.

Рекомендуем прочесть: как подключить выключатель.

Виды выключателей освещения

Известно ли вам, какие бывают выключатели?

Виды выключателей освещения. Вы выполнили колоссальную ремонтную работу внутри помещения, а заметным дизайнерским штрихом может стать именно выключатель. Он должен находиться в достаточно удобном досягаемом месте. Попробуем выяснить, какие виды выключателей на сегодняшний день предлагает рынок?

Следует отметить, что для них существует не одна классификация, они могут крепиться на стене винтом или без. Винтовые не совсем удобны, поскольку сам винт часто ослабевает и необходимо его время от времени подкручивать. Безвинтовое устройство будет более надежным, и лучше остановить выбор на нем.

Разновидности выключателей.

Согласно следующей классификации они делятся на внутренние и внешние. В прежнее время все выключатели были внешними и значительно выступали из стены. В отличие от них, внутренние применяются и сейчас, причем, популярности своей не утрачивают. Это и понятно, поскольку такое устройство утоплено в отверстие в стене, а из нее выступает только клавишная панель и декорированная накладка.

На этом классификация не заканчивается. Существуют еще некоторые виды выключателей, которые отличаются принципом включения.

Наиболее известными являются клавишные выключатели с различным количеством клавиш. Одноклавишные выключатели следует выбрать, когда в помещении размещен единственный прибор освещения.

Но в основном, необходимы выключатели с двумя клавишами, поскольку в помещении, как правило, находятся группы освещения. На устройство, в данном случае, выводятся главные и дополнительные источники света. Такие приборы встречаются почти повсеместно, их ассортимент позволяет сделать выбор на свой вкус и финансовые возможности.

Если желаете иметь эксклюзивный вариант, то рекомендуем ознакомиться с кнопочной моделью. Сейчас данная модель не имеет большого распространения и внешне не очень привлекательна, но по удобству использования вполне может конкурировать с клавишными. Для любителей ретро стиля особо следует отметить пакетные, а также поворотные устройства, которые смотрятся оригинально. Подобные выключатели должны соответствовать интерьеру помещения, чтобы он не выделялся чужеродностью.

Любителям инноваций и хайтек стилевых решений следует присмотреться к сенсорным устройствам. Их отличие – безопасность, поскольку они исключают возможность короткого замыкания, включение производится легким касанием. Существуют модели, около которых на малом расстоянии необходимо провести ладонью.

К особенным выключателям необходимо отнести устройства с подвесным шнуром. Эти модели имеют весьма оригинальный презентабельный вид, предназначены они для установки в труднодоступных местах.

К главным видам автоматических устройств следует отнести актуальные на Западе выключатели, снабженные датчиком движения, которые включают свет самостоятельно при срабатывании инфракрасного датчика. Подобные приборы устанавливаются в подъездах домов и на лестничных площадках.

Когда вам необходимы в доме максимально удобные условия, следует присмотреться к дистанционным выключателям. Эти модели отличаются тем, что не нужно заботиться об их креплении, достаточно только скотча. С помощью пульта сигнал отправляется на блок, свет включается на дистанции в 25м. Такие устройства применяют в умном доме.

Когда речь заходит об умном доме, не следует забывать об устройствах, которые часто встречаются в такой системе. Выключатель называется диммер, с его помощью можно контролировать интенсивность освещенности. Кроме этого, диммер имеет дистанционный пульт, на него идет сигнал с инфракрасного датчика.

С помощью диммера есть возможность контролировать любые лампы: светодиодные, галогеновые и другие. Такое устройство может обладать рядом функций: замедленно освещать комнату, осуществлять дистанционное управление, отключать свет в автоматическом режиме, устанавливать яркость. Прибор подключается самостоятельно.

Следующей значительной группой устройств являются переключатели. Следует заметить, что они похожи на клавишные модели, но имеют совершенно другой принцип действия.

Выключающее устройство прерывает цепь, а переключатель позволяет переключиться на следующую сеть. Подобное устройство можно применять, чтобы регулировать освещение в различных местах. Необходимо учитывать, что для монтажа переключателя потребуется совершенно другая схема электропроводки.

Из всего изложенного можно сделать вывод, что на сегодняшний день есть большое число разнообразных выключателей. Выбор остается за вами, какой из них максимально подходит для ваших нужд по внешнему виду и функциональности.

типы по способам коммутации и установки, места применения

Содержание статьи:

Несмотря на простое устройство выключателя, предлагаемый производителями ассортимент постоянно расширяется. Создаются и внедряются дополнительные функции, выводящие комфорт использования приборов на новый уровень. Чтобы разобраться и выбрать наиболее подходящий вариант, следует ознакомиться с основными видами выключателей, преимуществами, особенностями и отличиями.

Основное назначение выключателя

Задача устройства – замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор

Выключатель света – это устройство для коммутации проводников, которое соединяет и разъединяет цепь электропроводки. Стандартные модели подключают к цепи с определенными параметрами. Характеристики механизмов и проводки должны соответствовать, иначе возникнут замыкания и другие проблемы.

Коммутаторы рассчитаны на конкретные пределы нагрузки напряжения и проводимого тока. Уточнить параметры устройства можно в технической инструкции или посмотреть на корпусе. Главная задача выключателя – подавать питание к светильнику и прекращать подачу, если в осветительном приборе нет необходимости. Современные виды выключателей существенно отличаются друг от друга по многим параметрам.

Способы коммутации

Выключатель с винтовым видом зажима проводов

Коммутатор соединяет провода и замыкает электрическую цепь. Существует два основных метода коммутации (закрытия и открытия цепи), каждый из которых имеет свои особенности. Окончательный выбор зависит от возможностей, навыков и предпочтений монтажника. В частности разительно отличается цена на устройства.

Механизм с винтовым зажимом

Электрический выключатель с фиксацией проводов подобного типа считается наиболее надежным. Зажимы закрепляются небольшими винтами, которые закручиваются до упора. Монтаж требует сноровки и времени, но качество подключения получается более крепким.

Электромонтажеры рекомендуют один раз в шесть месяцев проверять контакты и подкручивать во избежание непредвиденного разъединения цепи питания. Наиболее оптимальными винтовые зажимы считаются для работы с кабелем из алюминия.

Механизмы с пружинным контактом

Электровыключатели бытовые с пружинными клеммами являются самыми простыми по принципу работы, сборке и соединению концов кабеля. Внутри устройства вместо винтов установлены небольшие пластины (микроконтакты), которые прижимают провод и обеспечивают надежность подсоединения к электрической цепи.

Главный недостаток – конец провода должен быть зажат с правильной стороны. В противном случае полноценно работать устройство не сможет. Лучше всего приобретать механизмы с контактами из меди – соединение более прочное, материал надежный, пружинистый.

Способ установки выключателя

Накладной двухклавишный выключатель

Типы выключателей по способам монтажа различаются открытые (накладные) и внутренние (встраиваемые). Выбор зависит, прежде всего, от вида электропроводки, подбираются соответствующие устройства. При этом устанавливать внутренний выключатель при наружной проводке не запрещено.

Накладные приборы существенно выступают над поверхностью, но не требуют дополнительного отверстия внутри стены (по типу подрозетника). Не всегда такие устройства выглядят эстетично, но некоторые дизайнерские модели специально выбирают для дополнения внутренней и внешней отделки помещения.

Для встроенных коммутаторов необходима дополнительная полость по размеру, которую следует заранее подготовить. Подобные выключатели необходимо учитывать при построении первоначального плана электропроводки. Приборы практически не выделяются, что делает их более эстетичными и удобными.

Степень защиты корпуса

Степень защиты может наноситься непосредственно на корпус изделия

Выбирать корпус следует в соответствии с условиями эксплуатации включателей и выключателей света. Корпуса производят с разными степенями защиты. Например, для установки на улице и в сухом помещении показатель будет существенно отличаться. Разработан специальный ГОСТ, в соответствии с которым определяются характеристики производства внешних панелей.

Определить степень защиты выключателя можно по маркировке. На корпусе отмечается латинскими буквами IP и цифрами. Значение показывает устойчивость прибора к влажности, попаданию пыли и грязи. Также соответствующая отметка есть в технических документах к устройству.

Наиболее низкий уровень обозначается IP00, самый высокий показатель – IP68. Первая цифра указывает на степень защищенности от пыли, вторая – от влаги. Приборы первого значения не имеют защиты от внешних условий. Последние могут работать при высокой влажности, например, в банях и ванных комнатах, а также на улице.

Иногда после цифр следуют дополнительные буквы. Символика указывает на иные характеристики, которые не имеют особого значения для бытового использования. Учитывая обозначения, выбирают соответствующий прибор. Например, в спальню или гостиную квартиры можно установить коммутаторы с показателями IP20, а для санузла лучше выбрать IP44.

Отличия выключателей по способам управления

Современные устройства оснащены несколькими вариантами управления. При этом способ не влияет на то, как устроен выключатель. Отличается внешний вид и метод использования. Выбор осуществляется исходя из предпочтений пользователей, внешнего вида.

Клавишные приборы

Клавишный вид выключателя света

Наиболее распространенный и знакомый вариант. Внутри коммутатора контакты закрепляются стационарно, переключение осуществляет качающийся механизм на пружине, которая работает на сжатие и растяжение (включение, выключение). Число клавиш отличается по необходимости. Устройство одноклавишного выключателя считается классическим и самым простым.

В некоторых моделях используется шарик, который качается по закрепленному коромыслу. Деталь проходит по оси и перекатывается, сдвигая механизм к контактам на противоположной стороне. В других оборудуют подпружинную рамку, которая, раскачиваясь, создает и разрывает электрическую цепь.

Преимущество последних – длительный срок эксплуатации. Если правильно подобрать устройство по характеристикам электропроводки и условиям использования, коммутатор будет работать несколько десятилетий. Стоимость клавишных механизмов невелика, что часто привлекает покупателей.

Кнопочные приборы

Выключатель света веревочного типа

Микроконтакты соединены с пружиной – при первоначальном нажатии цепь замыкается, при повторном разъединяется. Чаще всего встречаются в небольших устройствах (например, настольных лампах классического «советского» образца). Цена не намного выше клавишных, но компенсируется необычностью внешнего вида и способа коммутации.

Веревочные приборы

По принципу действия такие устройства схожи с кнопочными переключателями. Дополнительная деталь – рычаг, с одной стороны закрепляемый к кнопке коммутатора, с другой оснащенный веревкой, шнурком из хлопка или цепочкой.

Основные преимущества веревочного выключателя – проще найти в темноте, доступны даже для ребенка. В остальном такие устройства привлекают лишь нестандартным внешним видом.

Поворотные приборы

Данная разновидность коммутаторов по схеме переключения схожа с клавишными приборами. Внутри контакты могут находиться только в двух положениях, но в качестве переключателя используется поворотный рычаг. Используются подобные приборы редко, в основном в ретро-дизайне. Могут быть только одиночными, в отличие от двух- и трехклавишных выключателей.

Сенсорные приборы

Сенсорный выключатель очень удобен в использовании

Устройство сенсорного переключателя предполагает использование двух различных схем действия. Первые модели срабатывали за счет небольшой электрической емкости тела человека (конденсаторный принцип работы). При соприкосновении текущая емкость прибора изменялась, что и служило сигналом для переключения положения механизма.

Дополнительный плюс таких коммутаторов – возможность плавной регулировки степени освещения. При быстром нажатии происходит включение/выключение. При удерживании пальца на поверхности – снижение или увеличение уровня света.

Модели последних разработок выглядят как небольшие дисплеи. Регулировка осуществляется за счет встроенных микросхем. Могут быть включены дополнительные функции – таймер, подсветка, другие.

Акустические

Коммутаторы с акустическим способом управления имеют определенные преимущества, недостатки. С одной стороны, удобство использования из любой точки помещения, с другой – устройство может сработать в непредвиденный момент (звук пробки от шампанского, хлопанье ребенку за хорошо рассказанный стих, других). Монтажеры рекомендуют устанавливать их в паре с классическими вариантами.

Функциональность приборов

Устройство с дистанционным типом управления

Отличия приборов по функциональности необходимо учитывать, если требуется установить выключатель с дополнительными функциями. Чтобы подобрать оптимальный вариант, следует рассмотреть основные разновидности:

• проходные – по принципу работы это не выключатели, а двухпозиционные переключатели, которые замыкают или размыкают необходимую ветвь электрической цепи; работают на основе трех микроконтактов, иногда срабатывают с задержкой;
• перекрестные/реверсивные – предназначены для управления одним источником света из трех и более точек; например, можно включить свет в коридоре на первом этаже, а выключить на последнем, часто используются в спальнях – один рядом с дверью, другой около кровати;
• световые регуляторы (диммеры) – позволяют плавно менять освещенность в помещении;
• дистанционные – дополняются специальными пультами, одна из разработок системы «умный дом».

Выключатель с датчиком движения

Современные выключатели и переключатели могут включать в себя несколько различных функций одновременно. К наиболее распространенным относятся:

1. подсветка – позволяет быстро найти устройство в темноте, может служить своеобразным ориентиром при движении по комнате;
2. контроллеры – используются, если осветительный прибор расположен в одном помещении, а выключатель в другом, на корпусе, одновременно с лампочкой, включается и выключается небольшой диод;
3. таймер – автоматическое прерывание цепи через заданный промежуток времени, после чего свет гаснет;
4. датчик движения – реагирует на передвижения в комнате, позволяет сэкономить электроэнергию – не «забудет» выключиться, если в комнате никого нет;
5. датчик присутствия – относительно новая разработка, контролирует с помощью инфракрасного излучения, которое «проверяет» наличие человека в комнате – свет не выключится, даже если долго находиться в одном положении.

В зависимости от плана помещения, предпочтений пользователей подбирается оптимальный вариант. Производители постоянно вносят поправки, создают новые интересные модели.

Популярные производители

Коммутатор света Легранд

От производителя выключателей, как и других товаров, зависит множество параметров: качество исполнения, срок службы, внешний вид, состояние элементов, другие характеристики. Компании, которые работают давно и постоянно поддерживают уровень покупательского интереса, с большей ответственностью относятся к производству изделий.

Французская фирма Legrand входит в пятерку крупных производителей электрики в Европе. Направление работы – разработки и улучшения. В некоторых странах продается под другими названиями – Контактор, BTicino, Sarlam, другие. Список моделей отличается разнообразием, при этом каждое изделие проходит несколько стадий проверки, что гарантирует качество, надежность. Отличительная особенность каждого товара марки – корпус из самозатухающего пластика (важно для высоковольтных сетей).

Выключатель света АВВ

Шведская компания АВВ является одним из мировых лидеров по производству электротехнических элементов в мире. Преимущественное направление – модульные изделия, из которых можно собирать комплекты в произвольном порядке. Корпуса изготавливаются из ударопрочных, УФ-устойчивых материалов.

Среди российских производителей отдельное место занимает фабрика «Кунцево-Электро». Компания работает больше 30 лет. Дизайн изделий лаконичный. Выключатели и розетки бренда отличаются большим сроком службы, малой стоимостью.

Классические одно-, двухклавишные выключатели – только один из вариантов устройства. Современные коммутаторы сочетают несколько функций, отличаются нестандартными решениями, дизайном. Пользователи отдают предпочтение новым разработкам, которые могут повысить комфорт использования, решить некоторые вопросы. Чтобы подобрать нужный вариант, учитывают параметры сети, помещения, затем личные предпочтения.

Как выбрать выключатель. Виды и устройство. Особенности

Сегодня ассортимент электротехнических изделий может обеспечить создание любого дизайнерского решения, сделать управление светом в помещении комфортным и приятным. Чтобы правильно выбрать выключатель, необходимо учесть не только его функциональность и красоту, но и качество изготовления, иначе это может обернуться неприятными последствиями.

Выключателем называют специальное электротехническое устройство, служащее для размыкания и замыкания электрической цепи с помощью контактов. Поэтому, прежде всего, при выборе необходимо смотреть на технические параметры выключателя, а затем на его внешнее оформление для гармоничного сочетания с интерьером помещения.

Устройство

Простой одноклавишный выключатель состоит из следующих элементов:

• Рабочий механизм.
• Защитные пластиковые элементы.

Рамка и клавиша относятся к защитным элементам. С помощью клавиши также выполняется подача и выключение электроэнергии в цепь. Под клавишей находится рамка, закрепленная на пластиковых защелках или на двух винтах. Под рамкой находится рабочий механизм, на котором расположен привод клавиши.

Фиксация рабочего механизма в подрозетнике выполняется на распорных лапках или на специальных винтах. По бокам на выключателе расположены две лапки. При завинчивании винтов лапки раздвигаются и упираются в подрозетник, фиксируя механизм выключателя. Обычно в выключателе имеется две клеммы. К одной из них подключается фаза, а к другой ноль.

Виды выключателей

Для бытового использования можно выбрать выключатель разных конструкций. Он относится к устройствам коммутации с двумя рабочими положениями контактов, которые размыкают и замыкают электрическую цепь.

Клавишные выключатели

Наиболее популярны из всех электротехнических устройств и часто применяются для подключения приборов освещения. Принцип их действия простой: при нажатии на клавишу электрическая цепь замыкается. Чаще всего корпус монтируют так, чтобы в выключенном состоянии клавиша находилась в верхней позиции. Существуют выключатели, оснащенные одной, двумя или  тремя клавишами.

Преимущества:

• Простая замена, монтаж и ремонт.
• Удобное использование.
• Малая стоимость.

К незначительным недостаткам по сравнению с другими можно отнести:

• Нет энергосберегающих свойств.
• Не регулируется интенсивность света.
• Малый срок службы.

Проходные виды выключателей

Применяются в больших помещениях, где требуется управление работой освещения с разных мест. По внешнему виду такие выключатели ничем не отличаются от обычных, но внутри имеются некоторые отличия конструкции. Проходные выключатели используются обычно на лестницах или в длинных коридорах. С разных точек можно отключить или включить свет.

Кнопочные выключатели

Уже давно существуют на рынке электротехнических устройств. Они стоят дороже классических моделей, и не имеют больших достоинств. Можно отметить только некоторую оригинальность кнопок, сочетающихся с дизайном помещений. Существуют выключатели с разным числом кнопок, с декоративной отделкой и светодиодным индикатором. Поэтому можно выбрать выключатель для любого оформления.

Диммеры

Относятся к современным видам выключателей. Они способны регулировать интенсивность света путем поворота регулятора в виде колесика. Эта оригинальная особенность придает им уникальности и популярности, так как можно настраивать яркость освещения от нуля до полной яркости.

Преимущества:

• Удобство в применении. Можно настроить тусклое освещение, чтобы не будить спящих членов семьи.
• Экономия электроэнергии.
• Диммеры могут быть оснащены дополнительной автоматикой с применением микроконтроллеров, для имитации присутствия человека, периодически выключая и включая освещение. Также диммеры могут отключать свет, если в помещении нет людей.

К недостаткам можно отнести повышенную стоимость и некоторые проблемы с подключением к светодиодному освещению.

Поворотные выключатели

Применяются в основном для оформления ретро стиля помещения. Такие изделия встречаются при установке электрической проводки в бане. Их устройство несложное, а стоимость невелика.

К недостатку можно отнести низкую функциональность, если сравнивать эту модель с современными выключателями.

Веревочные выключатели

Как и предыдущий вид, часто используются в целях декорации помещения. Веревочный вариант более удобный, чем клавишный, так как в темноте веревку найти проще, чем клавишу. Если выключатель установлен очень высоко, то закрепив веревку с большей длиной, ребенок без труда включит или выключит свет. Обычно веревочный вариант применяют для включения светильника типа бра.

Сенсорные выключатели

Являются инновационной разработкой. У них наиболее длительный срок службы, и удобное применение. Модели выключателей с сенсорным управлением используются в системе «умного дома», в современных домах и квартирах.

Они действуют от прикосновения к поверхности пальца руки. Многие сенсорные выключатели оснащены вспомогательными возможностями, например, автоматическим выключением. Важным достоинством этого вида является то, что в нем не возникнет короткого замыкания, так как в устройстве нет механических контактов. Это повышает безопасность их использования в бытовых условиях.

Акустические выключатели

Работают от хлопка руками. Многим людям нравится такая особенность их действия. В темноте нет необходимости искать клавишу, кнопку или веревку. К недостаткам акустического исполнения относится такой фактор: часто не с первого раза происходит срабатывание. Однако этот недостаток встречается только у дешевых образцов изделий.

Дистанционный выключатель

Является инновационной разработкой. Он состоит из комплекта, включающего в себя блок управления и дистанционный пульт. Для включения освещения в помещении, требуется на пульте управления нажать определенную клавишу. Это создает определенные удобства и безопасность пользования, особенно в темноте.

К недостаткам можно отнести высокую стоимость, и возможность потерять дистанционный пульт. Иногда быстрее можно нащупать клавишу выключателя, чем найти потерявшийся пульт управления.

Преимуществом является множество встроенных функций: автоматическое отключение, имитация присутствия человека и т.д.

Герметичные выключатели

Имеют сложное устройство, не допускающее проникновение влаги и пыли в корпус выключателя. Их используют обычно в гараже, в бане или на улице.

Ползунковые выключатели

На некоторых настольных светильниках установлены ползунковые исполнения выключателей. Поэтому для ремонта такого светильника потребуется выбрать выключатель именно такого вида. В корпусе с закрепленными контактами перемещается механизм с подвижными контактами.

Подвижный элемент находится над центральной частью. Такая конструкция обеспечивает хороший контакт, предотвращающий искрение, что является условием надежной и безопасной работы.

Выключатель с датчиком движения

Устройство такого выключателя состоит из электронных элементов, выполняющих непрерывный контроль:

• Отсутствия или наличия движущегося человека в чувствительной области датчика.
• Уровня освещения контрольного участка.

Если проходит человек, или уровень освещения ниже нормы, то датчик срабатывает и включает свет. Схема подключения прибора освещения к выключателю с датчиком основана на подключении входящей фазы к отдельной клемме, а отходящей фазы и ноля к прибору освещения.

Если практически требуется на некоторое время отключить датчик движения и работать только с простым выключателем света, то применяют подключение по схеме, изображенной справа. По ней система работает как с обычным выключателем.

Сумеречные выключатели

Принцип работы этого устройства заключается на воздействии света на чувствительный элемент, реагирующий на изменение уровня освещенности. При снижении этого уровня выключатель автоматически включит освещение, которое останется подключенным до момента увеличения уровня внешнего освещения.

Для более экономичной эксплуатации прибора освещения сумеречные выключатели чаще всего оснащают датчиками присутствия или движения.

Как правильно выбрать выключатель

Основным критерием выбора выключателя является вид электрической проводки. Для открытой электропроводки в собственных домах подходят накладные выключатели. Для скрытой электропроводки существуют скрытые виды выключателей с утопленным в стену корпусом. Перед приобретением следует осмотреть выключатель, проверить подвижность клавиши.

Иногда продавцы стараются продать дорогостоящую модель или некачественный товар. Поэтому к их рекомендациям следует относиться с определенной критикой. Лучше прислушаться к советам профессионалов, это будет идеальным вариантом выбрать выключатель.

Рекомендации по выбору:

• Обязательным условием является визуальный осмотр. При этом определяется качество материала. Поверхность выключателя должна быть гладкой, линии четкие. Пластик должен быть твердым. В противном случае поверхность будет быстро царапаться и портить внешний вид.
• На корпусе должен быть знак качества Ростеста или фирмы изготовителя.
• От корпуса не должен идти резкий неприятный запах. Это признак вредного для здоровья пластика.
• Масса выключателя может многое сказать о его качестве, так как слишком легкое изделие говорит о том, что используются материалы недостаточной толщины, что снижает надежность работы.
• Качественное изделие должно иметь возможность разбора на мелкие детали, иметь различные крепежные приспособления, защелки, съемную рамку и другие запасные части. Чем больше деталей на защелках, тем качественнее пластик, использованный для изготовления.
• Если есть инструкция по сборке, то это положительный фактор, определяющий хорошее качество.
• Внешний вид изделия должен сочетаться с дизайном помещения. Поэтому можно выбрать выключатель с цветной рамкой или с подсветкой клавиш.

Похожие темы:
