Еще несколько лет назад светодиодные лампы были новинкой. Но теперь в электротехнических магазинах представлен разнообразный ассортимент этих приборов.

Перед покупателем возникает резонный вопрос: как среди этого многообразия сделать правильный выбор. Из статьи вы узнаете о видах, технических характеристиках ламп и их особенностях.

Последовательно рассмотрим критерии, важные при выборе LED изделия.

Краткое содержимое статьи:

Типы цоколей

Первое, на что следует обратить внимание при покупке, это вид цоколя, и выбрать его в зависимости от имеющегося в наличии светильника. На рынке можно найти три основных класса.

Виды светодиодных ламп для дома

Светодиодные лампы пользуются все возрастающим спросом у потребителей благодаря экономичности и длительному сроку эксплуатации. Хороший светопоток и способность выдерживать серьезные нагрузки в процессе использования обеспечивают конкурентоспособность изделий в сравнении с лампами накаливания.

Виды светодиодных ламп для дома и их различие по светодиодам, цветовой температуре, цоколю и форме колбы

Типы светодиодных ламп по области применения

Светодиодные лампы для дома

Светодиоды все больше замещают лампы накаливания, а также люминесцентные и галогенные аналоги. По конструкции они похожи на своих предшественников, то есть представляют собой колбу на стандартном цоколе, подходящем к любому светильнику. Используются для обеспечения освещения в помещениях любого типа: жилых и общественных зданиях, офисах.

Светодиодные лампы для дома

Светодиодные лампы для улицы

Основным предназначением является подсветка домов, освещение улиц, приватных участков, парковых и садовых зон, дорог и т. д. Уличные светодиодные лампы производятся с использованием антивандальных технологий с повышенной степенью защиты (IP rating). Дизайнерские решения уличных LED-конструкций позволяют не только разнообразить освещение, но и придать объектам эстетичный вид.

Светодиодные лампы для улицы

Светодиодные лампы для растений

Светодиодные лампы (Grow light) успешно применяются для выращивания рассады, комнатных цветов, тепличных культур. При изготовлении светильников специально подбирается спектр излучения с ультрафиолетом, который ускоряет рост и развитие растений. Возможность программирования позволяет добиться дифференцированной подсветки в зависимости от условий эксплуатации.

Светодиодные лампы для растений

Светодиодные лампы для декорирования

Такие лампы предназначены не столько для освещения, сколько для украшения и выделения стиля интерьера. Небольшой угол рассеивания и широкая цветовая гамма позволяет создать уютную атмосферу и подчеркнуть зоны в помещении.

Светодиодные лампы для декорирования

Светодиодные прожекторы

На территории частных домовладений сегодня широко используются светодиодные прожекторы. Из-за повышенной стоимости до недавнего времени такие светильники применялись редко. Однако с развитием технологий и уменьшением цены прожекторы с определенным направлением света и подходящим углом рассеивания стали более востребованными.

Светодиодные прожекторы

Различие по типу используемого светодиода

При изготовлении светодиодных ламп могут использоваться различные типы светодиодов. В зависимости от используемого типа светодиода различаются технические параметры светодиодных ламп.

Лампы на основе светодиодов SMD

SMD — точечные светодиоды, представляют собой LED-излучатели, которые монтируются на поверхность подложки. Поверх подложки устанавливается линза. Такой тип светодиодов имеет широкое распространение благодаря возможности разместить на подложке от одного до трех кристаллов. В конструкции SMD-светодиодов предусмотрен хороший теплоотвод, что значительно продляет срок эксплуатации. В маркировке после букв SMD используются четыре цифры, которые указывают на размеры диода в миллиметрах.

SMD светодиод
SMD светодиод в увеличенном виде.

Лампы на основе светодиодов COB

COB – тип светодиодов с размещением кристаллов непосредственно на плате. Излучатели COB (Chip on Board) получили в последнее время широкое распространение в области бытового освещения. Они обладают повышенной долговечностью, надежностью и хорошим теплоотводом. Единая оптическая система обеспечивает равномерность светового потока. Новые технологии и уменьшение габаритов конструкции позволили значительно снизить себестоимость изделия.

COB светодиоды
Излучатель с COB светодиодами.

К отдельной разновидности COB относятся светодиодные нити (led filament). Из которых изготавливают так называемые филаментные лампы. В конструкции филаментных ламп предусмотрено размещение большого количества нитевидных светодиодов на полоске, покрытой люминофором. Полосы могут быть выполнены из металла, стекла или сапфира.

Основным отличием от обычных диодов, в которых кристаллы помещаются в отдельные корпуса, является последовательное соединение кристаллов. При этом они запаиваются в стеклянную или пластиковую трубку. Благодаря инновационной конструкции яркость свечения и угол рассеивания увеличиваются во много раз.

филаментный светодиод
Филаментные светодиоды.

Технология изготовления филаментных ламп еще достаточно нова, но имеет широкие перспективы в применении. Равномерное рассеивание светового потока позволяет освещать помещение полностью, затененных участков не остается. Внешне филаментные светильники почти не имеют отличий от традиционных ламп накаливания, и многие пользователи считают это большим преимуществом.

Кроме того, популярности добавляет этим лампочкам высокая энергоэффективность. При одинаковой мощности с другими лампами COB, филаментные дают более высокую степень освещенности.

Филаментная лампа
Филаментная лампа.

Еще одно новое решение в технологии изготовления светодиодов — светодиоды Crystal Ceramic MCOB. Большое количество кристаллов размещается на прозрачной керамической подложке. Люминофор наносится на обе стороны подложки, что обеспечивает равномерность освещения по всем сторонам.

Crystal Ceramic MCOB
Лампа с светодиодами MCOB.

Светодиодные лампы в зависимости от цветовой температуры света

Рассматривая виды и характеристики светодиодных ламп нельзя не остановиться на таком параметре, как цветовая температура света. Несмотря на слово «температура» это понятие абсолютно не имеет отношения к вырабатываемому лампочкой теплу. Оно означает визуальное восприятие цветового спектра света, который излучает светильник.

Поэтому не нужно путать физическую и цветовую теплоту. Показатель цветовой температуры измеряется в Кельвинах, которая у светодиодов может достигать показаний до 7000 К.

Теплый свет

Теплый свет

Для выбора светодиодных светильников существуют определенные правила. В зависимости от назначения помещения используются лампы с подходящей теплотой. Например, светильники с температурой в диапазоне от 2500 до 3500 К, обладающие «теплым светом», создают комфортную атмосферу. Желтый цвет, аналогичный свету, излучаемому лампой накаливания, подойдет для мест отдыха.

Дневной свет

Дневной свет

Лампы дневного света с температурой в диапазоне от 4000 до 5000К обладают нейтральным цветовым излучением и используются преимущественно в помещениях для работы. Они хорошо подойдут для рабочего стола, кухни, ванной.



Холодный свет

Холодный свет

Наиболее яркий холодный свет излучают лампы с температурой свыше 5500 К. Такие светильники устанавливают в местах, где нужно обеспечить поддержание энергичного состояния: в мастерских, гаражах и т. д. Однако при длительном пребывании под холодным освещением может появиться чувство усталости.

Типы цоколей светодиодных ламп

В светодиодных лампах используется несколько типов цоколей, каждый из которых имеет определенное назначение.

Цоколи E

Самыми распространенными считаются универсальные цоколи «Эдисона», в точности повторяющие соединения стандартных ламп накаливания. Они все снабжены резьбой, но могут иметь отличия по габаритам. Диаметр выражается в миллиметрах и проставляется в маркировке лампы после буквы E:

Е 27
Е 27 – обычный цоколь с резьбой, имеющий диаметр 27 мм. Такое соединение подходит к светильникам, произведенным для энергосберегающих или обычных ламп накаливания.

Е 14
Е 14 – уменьшенный вариант с диаметром 14 мм. Используется в современных светильниках, из-за небольших размеров такие лампы называют «миньонами». Могут быть выполнены в форме свечи, шарика, грибка.

E 40


Е 40 – соединение очень больших размеров, применяется для мощных уличных ламп.

Цоколи G

Другой разновидностью цоколей являются штыревые, которые обозначаются буквой G. Цифры, проставленные в названии лампы, указывают на расстояние между контактами в миллиметрах. Иногда после буквы G встречаются другие обозначения, которые отражают определенные особенности светильника.

Например, литера U обозначает разъем с утолщениями на штырьках. Подобные цоколи применялись для люминесцентных и галогенных лампочек. Наибольшее распространение получили следующие виды цоколей с маркировкой G:

GU 10
GU 10 – снабжен двухштыревым разъемом, чаще всего применяется для потолочного освещения, встроенных светильников, кухонных вытяжек.

GU 5
GU 5.3 – цоколь похож на соединение галогенных лампочек, снабжен двумя штырьками. Легко вставляется в патрон, обладает большой степенью безопасности. Может быть запитан как от сети на 220, так и 12V.

G4
G4 – обладает двумя штырьками, используется для декоративной подсветки.

G9
G9 – с таким типом цоколя производятся светодиодные и люминесцентные лампы, разработанные для замены галогенных светильников. Безопасен и прост в установке.

GX53
GX53 – используется для точечных потолочных светильников.

Цоколи R

Существуют цоколи с утопленными контактами, которые маркируются латинской литерой R. Цифра, которая следует за буквой, отражает в миллиметрах его толщину. Такое соединение используется в качестве замены линейных ламп.

R

Светодиодные лампы в зависимости от вида колбы

Разнообразие форм современных ламп позволяет выбрать подходящие типы для любых целей. Самыми распространенными формами колб являются «кукуруза», «груша», «свеча».

Кукуруза

Как следует из названия, колба напоминает кукурузный початок. Она имеет вытянутую цилиндрическую форму, по диаметру не намного превышает размер цоколя. Множество желтых диодов располагаются на подложках в виде многогранника и напоминают кукурузные зерна в початке. Лампы обладают хорошей способностью к рассеиванию света, угол которого может превышать 300 градусов. Такие виды светильников используются при горизонтальном расположении ламп, а также при точечном освещении с затеняющим плафоном.

Различные варианты исполнения колбы в форме кукурузы

Редко встречающийся тип лампы с колбой в форме кукурузы – это филаментные лампы. Размещение нитей в цилиндре не обеспечивает изделию почти никаких преимуществ, а только уменьшает количество гелия. При этом значительно сокращается мощность и ухудшается теплопроводность. Поэтому лампа-кукуруза на филаментных диодах может быть использована как умеренный точечный источник освещения.

Варианты исполнения филаментных ламп в форме кукурузы

Kukuruza filamentnye

Kukuruza filamentnye 1

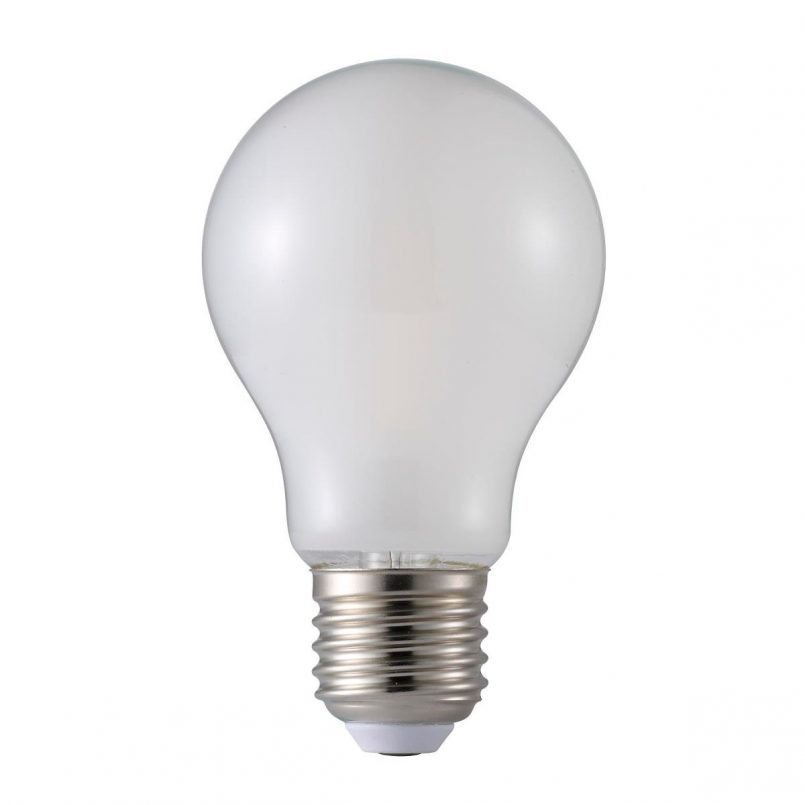

Груша

Светодиодные лампы в форме груши напоминают обычные лампы накаливания. Лампы с точечными светодиодами обладают углом свечения до 180 градусов, поскольку все диоды размещены на одной стороне пластины. Груши используются, в основном для люстр центрального освещения с рожками, направленными вниз. Если патроны будут иметь ориентацию на потолок, то нижняя часть комнаты будет затенена.

Варианты исполнения колбы в виде груши

Grusha 1

Grusha

Колбы типа «груша» часто используются в филаментных лампах. Благодаря рассеиванию потока на 360 градусов комната освещается равномерно, а затененных участков почти не остается. Однако при желании создать локальный источник света к таким лампам придется применять затеняющий плафон.

Варианты исполнения филаментных ламп в форме груши

filamentnyh lampah Grusha 1

filamentnyh lampah Grusha

Свеча

Светодиодная «свечка» имеет ограниченный угол рассеивания и небольшую мощность.  Для организации центрального освещения такие лампы должны быть представлены в большом количестве, с использованием люстры с рожками, направленными вниз. Если патроны обращены вверх, то под светильником образуется теневой участок. Оптимальное применение для свечи – ночники или настольные лампы.

Форма колб разнообразна, это могут быть как простые, так и витые свечи, а также имитация свечи на ветру, с загнутым верхом. К основным недостаткам подобной колбы относят небольшую мощность и слабый поток света. Поэтому их лучше использовать в люстрах с большим количеством патронов или для локального освещения (ночник, бра, прикроватная лампа).

Варианты исполнения колбы в виде свечи

Svecha

Svecha 1

Филаментное исполнение свечи позволяет добиться почти таких же преимуществ, как и у груши. Такие типы светодиодных ламп освещения обладают максимальным углом рассеивания и почти универсальны. При этом они компактны и безопасны.

Варианты исполнения филаментных ламп в форме свечи

Svecha Filamentnoe 1

Svecha Filamentnoe

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Характеристики светодиодных ламп и их виды

К выбору светодиодных ламп для дома надо подходить серьезно. Этот источник света только по внешнему виду может быть похожим на традиционную лампу накаливания. Все остальные характеристики сильно отличаются. Главную ошибку, которую допускают люди при покупке ламп – это выбор изделия по мощности. Существуют другие, не мене важные показатели, требующие обращения внимания. Чтобы разобраться в этом вопросе, давайте рассмотрим основные характеристики светодиодных ламп и узнаем, как они влияют на уровень освещения.

Светодиодные лампы для дома

Основные характеристики led ламп

Светодиодные лампы отличаются от традиционных моделей сложностью устройства. Если лампа накаливания состоит только из вольфрамовой нити, подсоединенной проводниками к цоколю, то led аналог имеет набор светодиодов. Чтобы они работали, внутри корпуса лампочки вмонтирована электронная плата. Она содержит стабилизатор с диодами и конденсатором, называющийся драйвером. Некоторые модели комплектуют датчиками для управления. В общем, светодиодная лампа является электронным источником света, поддающимся ремонту, что выделяет ее достоинства.

Мощность – одна из важных характеристик изделия

Для led источника света мощность не является основным показателем яркости свечения, но все же – это одна из важных характеристик. Мощность по определению является показателем преобразования или скорости потребления энергии. То есть, этот показатель нужен только для учета расхода электроэнергии.

Рассматривая технические характеристики светодиодных ламп, надо обращать внимание на их достоинства. Основное из них – экономичность. Светодиодные изделия потребляют по сравнению с традиционными лампами накаливания мизерный ток. На упаковке и корпусе каждого led изделия есть маркировка мощности, и она колеблется от 3 до 25 Вт. Обычно этот показатель указывается буквами «W» или «P».

Все, кто привык к обычным лампочкам, не понимают, как можно в люстре вместо 100 Вт вкрутить 10 Вт, чтобы осветить всю комнату. Дело в том, что при меньшем потреблении напряжения светодиоды излучают большую яркость. Например, светодиодная лампа мощностью 10 Вт по яркости соответствует классическому источнику света мощностью 75 Вт. Для сравнения мощности разных ламп существуют специальные таблицы, позволяющие выбрать подходящее изделие.

Таблица сравнения мощностей

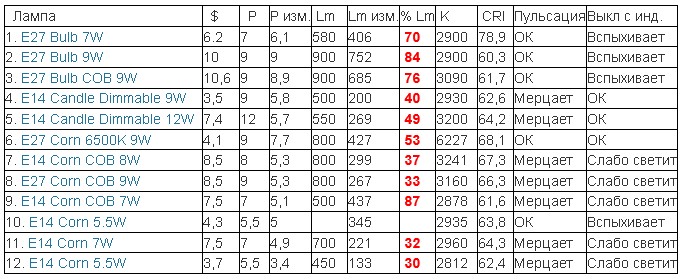

Однако надо помнить, что китайские светодиодные лампы на самом деле имеют меньшую мощность, чем та, что указана на упаковке. Существенную разницу можно заметить при разбеге 5 Вт. Такие недостатки надо сразу выявлять и подобное изделие лучше не приобретать.

Температура света

Светодиоды имеют разный цвет свечения. Выделяют три основных вида:

  • дневной белый свет, соответствующий естественному освещению;
  • теплый свет, аналогичный лампе накаливания;
  • холодный свет характеризуется белым цветом, но в нем присутствует голубой оттенок.

Измеряется температура цвета градусами Кельвина. Этот параметр на изделии маркируется буквой «К». По стоящим напротив нее цифрам можно определить цвет излучаемого светодиодами света. Существует специальная шкала, помогающая определить оттенок света.

Таблица цветовых температур Кельвина

Чем холоднее оттенок, тем выше температура свечения. Например, светодиоды с температурой света 4000 К излучают аналог дневного света. Солнечные лучи он не заменит, но в темноте яркость такой лампы будет сильная. Для спальни нужна спокойная атмосфера, которую может обеспечить теплый свет с показателем 2700 К. Очень удобны в применении дома светодиодные приборы освещения с возможностью регулировки температуры света. Они позволяют изменять цвет свечения по своему желанию.

На какое напряжение рассчитаны светодиодные лампы?

Работа светодиодов возможна только от постоянного тока напряжением 12 вольт. Чтобы светодиодная лампочка работала от сети переменного тока напряжением 220 вольт, в ее корпусе устанавливают драйвер. Это своего рода преобразователь напряжения, который пропуская через себя 220 В, на выходе дает пониженное напряжение.

Конструкция LED-лампы

Однако существуют лампочки, рассчитанные на работу в сети под напряжением 12 или 24 вольта. Чаще всего их применяют в автомобилях. При покупке изделия на вольтаж надо обращать внимание, иначе неправильно подобранная лампочка может перегореть.

Показатель светового потока

При покупке лампочки человека, прежде всего, интересует ее яркость. Существует такое понятие, как световой поток. Он напрямую зависит от мощности изделия и измеряется Люменами. Свет получается из преобразования напряжения. При этом уходит энергия на тепло. Если взять вольфрамовую нить, то на свечение идет только 70%, а остальная энергия уходит с теплом, что показывает большие недостатки устаревших источников света. Светодиоды тепла не излучают и все 100% энергии идут на яркость света.

Современные светодиодные лампы могут излучать с 1 Вт до 80 Lm. Существуют разработки светодиодов с большим показателем, но они очень дорогие и в быту не используются. Для сравнения светового потока разных ламп существуют специальные таблицы.

Сравнение характеристик светового потока

Качественные светодиоды очень дорогие, что подталкивает многих производителей ставить дешевые аналоги. Естественно, заявленного светового потока 80 Lm с 1 Вт получить от такого изделия невозможно. Вдобавок надо обращать внимание на цвет колбы. Если она матовая, то потеря силы светового потока составит от 15 до 30%.

Во многих домах сейчас принято ставить диммеры для регулировки яркости света. Надо знать, что для светодиодных ламп существуют специальные диммеры, изменяющие импульс, а не напряжение. Если светодиодную лампу подключить через обычный диммер, при уменьшении напряжения световой поток будет не только уменьшаться, но и искажаться. Кроме того, что изменится оттенок света, еще снизится эффективность самих светодиодов.

Возможность диммирования ламп

Раз уж заговорили о диммерах, сразу надо сказать, что не все светодиодные лампочки можно подключать к диммеру. Это зависит от драйвера изделия, который способен или неспособен реагировать на диммер. Обычно на упаковке светодиодного изделия производитель указывает этот параметр. Если маркировка не содержит данных о диммировании, от такого изделия лучше отказаться.

Цветопередача

На этот показатель редко кто обращает внимание. Индекс цветопередачи позволяет воспринимать цвет освещенного предмета близкий к реальности. Например, значение 70 на маркировке упаковки говорит о том, что цвет освещенного светодиодами предмета будет на 70% соответствовать реальному. То есть белый предмет останется белоснежным, зеленая поверхность приобретет цвет луговой травы и т. д. Индекс цветопередачи определяют для каждой лампы в лаборатории.

Разновидности цоколей

Кроме основных показателей, светодиодную лампу при покупке надо правильно подобрать по цоколю, иначе вкрутить ее в осветительный прибор просто не получится. Самыми распространенными являются резьбовые цоколи Е14 и Е27. Они используются во многих домашних люстрах. Хотя существуют разновидности рожковых цоколей, установленных в разных моделях светильников, например – точечных. Описание всех видов цоколей светодиодных ламп можно найти в таблице.

Цоколи светодиодных ламп

Лампы с цоколями, имеющие в обозначении букву «G», обычно рассчитаны на напряжение 12 В. Внешне их штырьки похожи, но все же они различаются по толщине и расстоянию между собой. Изделия с цоколями Е27 и Е14 используются в сети с напряжением 220 В, причем лампочки с цоколем Е14 имеют максимальную мощность 6 Вт.

Температура рабочей среды

Производитель указывает оптимальную рабочую температуру для светодиодных ламп в пределах от -40 до +40оС. Хотя в реальности изделия неплохо работают в северных регионах при -55оС. При покупке ламп для дома эту характеристику можно пропустить.

Классификация по степени защиты

От классификации степени защиты зависит, в каких условиях может работать лампочка. Если традиционная лампочка может перенести попадание дождя, то для светодиодного аналога влага может быть губительна, если она попадет на электронную схему. Степень защиты на упаковке указана буквами «IP». Рядом стоят цифры, и чем они больше, тем изделие лучше защищено от проникновения внутрь влаги, грязи и от механического воздействия на корпус.

Мерцание

Светодиоды имеют свойство создавать пульсирующий свет. Обычным взглядом увидеть его не получится, но при большом мерцании это быстро скажется на усталости глаз. Мерцание очень вредно для зрения. Для медицинских и детских учреждений этот показатель по нормам не должен превышать 20%. В дешевых китайских лампочках показатель пульсации может составить до 60%.

Определить самостоятельно силу мерцания можно простым карандашом. Им надо резко провести напротив светящейся лампочки и посмотреть на оставшийся след. Гладкие сплошные полосы говорят о норме. Если после взмаха карандашом остался прерывистый след, от такой лампы надо отказаться. Ее уровень пульсации очень высок.

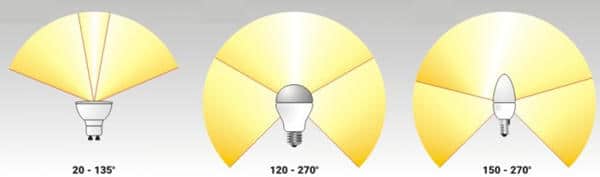

Угол рассеивания света

Лампа накаливания излучает свет во все стороны прозрачной колбы. Иногда это и хорошо, но для целенаправленного освещения такое излучение характеризуется большими потерями. Светодиоды излучают свет пучком. То есть, потерь нет никаких, весь свет целенаправленно идет для освещения определенного объекта. Чтобы лампочка смогла освещать большую территорию, светодиоды под колбой располагают под разными углами.

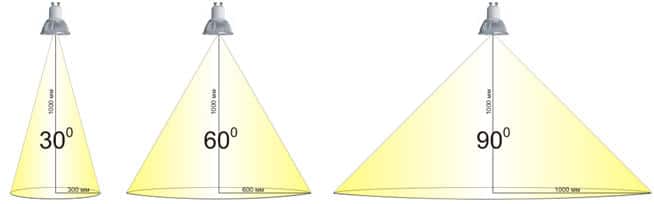

Для ночника или точечной подсветки подойдут лампочки с небольшим углом рассеивания. В доме идеальным выбором будут изделия с углом рассеивания 180о. Если требуется выполнить общее освещение большой площади, здесь надо обратить внимание на лампочки с углом рассеивания 360о.

Размер колбы

К характеристикам размер изделия не очень относится, но все же это требует должного внимания. Многие люстры и другие подобные приборы освещения имеют плафоны ограниченного размера. Это надо учесть при выборе лампочки, так как она может некрасиво торчать из плафона или утонуть глубоко внутри, что заберет некоторую часть света. Хуже, если лампочка вообще в плафон не войдет.

Формы светодиодных ламп

По габаритам можно сказать, что, чем больше мощность, тем, естественно, больше размер корпуса изделия. Форма колбы тоже может быть разной, в виде свечи, груши и т. д. Недавно на рынке появились модели мощностью 15 Вт с маленьким корпусом, аналогичным для менее мощных ламп от 7 до 8 Вт. Однако они не перегреваются из-за применяемых специальных материалов.

Срок эксплуатации

Производители гарантируют работоспособность светодиодных изделий до 30 тыс. часов. Если пересчитать это в дни, при условии постоянного свечения, то получится более трех лет. Однако дома свет ни у кого сутками не горит. В сутки лампочка светит не более 8 часов. При таком использовании светодиоды будут работать до 10 лет.

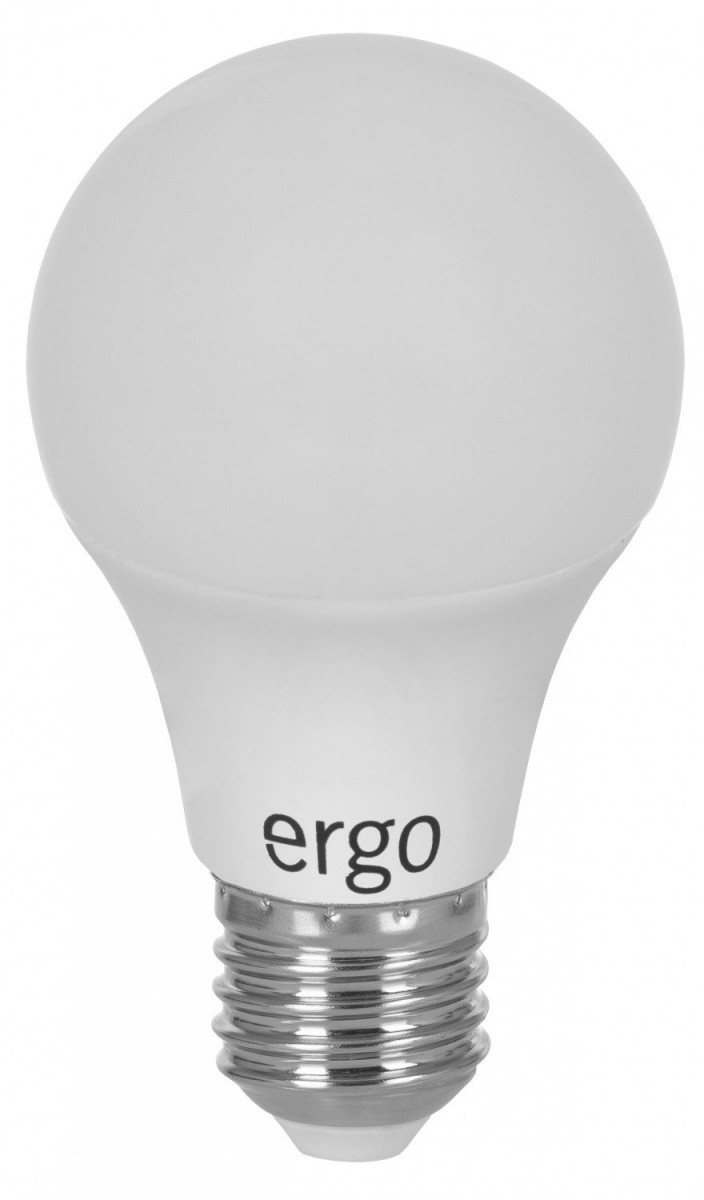

Домашние лампочки с цоколем Е27

Для домашнего использования идеально подходит светодиодный источник света с резьбовым цоколем Е27. Это обусловлено взаимозаменяемостью с традиционными лампами накаливания. Достаточно вывернуть с патрона одну лампу и заменить ее другой. Если говорить о технических характеристиках лампы светодиодной E27, то все параметры идентичны тем, что были рассмотрены выше.

Какие бы ни были виды светодиодных ламп, все они имеют рассмотренные характеристики. Это надо учитывать при выборе изделия, чтобы подобрать подходящий источник света.

Типы светодиодных светильников

Содержание:

На основе светодиодов производятся эффективно работающие светильники любых типов — в области как бытового, так и технического освещения. Однако, LED светотехника имеет принципиальные отличия от аналогов, рассчитанных на применение ламп накаливания и газоразрядных ИС. Обзор посвящен типологии светодиодных светильников с акцентом на этих отличиях.

Элементная база

Светодиоды и аппаратная часть бытовых LED лампочек, трековых софитов и промышленных прожекторов значительно отличаются друг от друга. Поэтому перед изучением типов светильников важно разобраться с их элементной базой. Без этого сложно оценивать плюсы и минусы разных коммерческих предложений.

В схеме светотехнических устройств на основе LED выделяются следующие структурные уровни:

  1. Собственно светодиод (СД) — бескорпусный, систем RGB, SMD, PCB Star, COB, Filament.
  2. ИС на основе светодиода(ов) — лампа, LED лента, либо сам светодиод без дополнительных элементов.
  3. Светильник — состоит из ИС, драйвера, радиатора охлаждения, объединяющего корпуса, линз, рассеивателя, рефлектора (отражателя).

Каждый светодиод состоит из подложки, чипа (излучающего кристаллического диода) и оптической линзы или слоя люминофора. Белый свет в диапазоне цветовых температур от 2200 К (теплый) до 6500 К (холодный) генерируется при прохождении излучения от синего или фиолетового светодиода сквозь слой цветного люминофора (обычно желтого или оранжевого цвета). На этом принципе построены все СД кроме RGB.

RGB

Объединяет в одном корпусе красный, синий и зеленый диоды под общей линзой. Такие устройства используются в лампах с переключением или регулировкой цвета излучения. С их помощью получают и белый свет, но его спектр далек от приемлемого для длительного восприятия. Поэтому область применения ИС на основе RGB светодиодов — декоративное освещение.

Лампа с регулировкой цвета излученияРис. 1. Лампа с регулировкой цвета излучения

SMD и PCB Star

Устройства, состоящие из одного или нескольких кристаллов в корпусе под линзой или люминофором. Потребляемая мощность SMD (от 1 до 9 чипов) не превышает 1 Вт, а вот PCB Star, хоть и содержат в схеме только 1 кристалл — гораздо более мощные СД (до 10 Вт). Оба этих вида СД отличаются узконаправленным потоком, самой высокой светоотдачей Лм/Вт и рекордным сроком службы.

Светодиоды SMDРис. 2. СД SMD

COB

Матрицы из множества (кол-во может быть более 100) чипов на общей пластине, залитой люминофором. Диапазон мощностей СД COB составляет 3,0 — 150 Вт (!) У этих светодиодов чуть меньше светоотдача и срок службы, чем у SMD, зато самая лучшая цветопередача (CRI = 80 – 96 %). Еще одно их принципиальное отличие от SMD — более широкий угол рассеивания света. Матрицы COB могут быть гибкими и иметь любую форму — прямоугольную, круглую, линейную и т.д.

Светодиоды COBРис. 3. СД COB

Filament

СД, внешний вид которых имитирует нити накала в традиционной лампочке Эдисона. На узкой стеклянной полоске зафиксировано несколько крохотных чипов, и вся полоска покрыта люминофором. Этот вид светодиодов обеспечивает самое равномерное рассеивание света. Недостаток — сравнительно небольшой срок службы.

СД FilamentРис. 4. СД Filament

Бескорпусные СД

Чипы малого размера и мощности под люминофором, но без корпуса или металлической пластины. Множество таких чипов, смонтированных на пластине (или объемном элементе), находящейся внутри светорассеивающей колбы — самая типичная начинка LED лампочки.

Лампы, ленты и мощные светодиоды как самостоятельные ИС

LED лампы производятся с патронами и штырьевым контактами всех видов. Это позволяет использовать их в светильниках, рассчитанных на ИС других типов. Лампы с негерметичными полимерными колбами делают на базе бескорпусных СД и очень редко — на базе SMD. В лампах LED filament со светодиодными «нитями» используют герметичные стеклянные колбы, наполненные гелием для улучшения теплоотвода.

SMD находят применение в производстве светодиодных лент. СД этого типа используются также в точечных и линейных светильниках.

СД SMD и светодиодные ленты на их основеРис. 5. СД SMD и светодиодные ленты на их основе

Мощные COB служат главными элементами светодиодных ламп без колб, а в прожекторах и других технических светильниках их монтируют непосредственно на радиаторы охлаждения.

Аппаратная и конструкционная начинка LED светильников

Светодиоды нагреваются меньше, чем лампы накаливания. Почему же тогда радиатор теплоотвода является обязательным элементом конструкции светодиодного светильника? Дело в том, что эффективность (светоотдача) и срок службы светодиода заметно падают, если превышается температурный порог 60 – 70 °C. Радиатор может входить в конструкцию лампы, помещаться в корпус светильника, либо заменять собой этот корпус.

СД работают от постоянного тока низкого напряжения. Поэтому в лампочку или светильник устанавливают драйвер — устройство, выполняющее функции выпрямителя и трансформатора. Драйвер также называют блоком питания.

В схему управления ламп с регулировкой цвета (цветовой температуры) входит контроллер, обеспечивающий избирательное включение отдельных чипов.

Главные конструктивные элементы LED светильникаРис. 6. Главные конструктивные элементы LED светильника

В конструкцию некоторых светодиодные ИС включен диммер для изменения яркости свечения. Следует различать светильники/лампы с внутренним диммером и диммируемые светодиоды/лампы. Яркость вторых можно изменять внешними диммерами, например, встроенными в выключатели.

Диммеры в LED лампах иногда встраивают не для функционального затемнения, а с целью продления срока их службы. Термореле при повышении температуры выше установленного предела снижает напряжение, подаваемое на светодиоды. Можно рассматривать такой механизм как сомнительную альтернативу эффективным радиаторам охлаждения.

Важную роль в распределении светового потока от СД играют рефлекторы, линзы и рассеиватели. Наряду с аппаратной частью эти элементы определяют эффективность и внешний вид LED светильников.

Функциональные типы LED светильников

Рассмотрим основные группы LED светотехники, уделяя внимание конструкции, элементной базе, функциональным возможностям и сфере применения.

Точечные и узконаправленные софиты

3 основных приема для получения поток света с минимальным углом рассеивания — это применение:

  • ИС на базе SMD.
  • Узкоугольных рефлекторов.
  • Фокусирующих линз.

Такие светильники позволяют подсвечивать с необходимой яркостью отдельные зоны и объекты. Находят применение в декоративной и рекламной подсветке, освещении рабочих мест в помещениях с высокими потолками, а также в музеях, галереях и на выставочных экспозициях.

Софит с рефлектором, обеспечивающим малый угол рассеиванияРис. 7. Софит с рефлектором, обеспечивающим малый угол рассеивания

В экспозиционных софитах системы линз необходимы, так как расстановка экспонатов, их размер и расположение периодически меняются.

Софиты с переменным углом светового потока

Альтернативой дорогим системам оптической фокусировки с помощью линз выступают LED светильники с наборами сменных рефлекторов. Они обычно конструируются по схеме, включающей:

  • Один мощный СД типа COB круглой формы, закрепленный на радиатор.
  • Набор рефлекторов, фиксирующихся на радиатор или корпус.
  • Внешний драйвер.

Схема успешно работает в трековых и карданных светильниках. Область применения — коммерческие зоны, офисы, жилой интерьер.

Софиты типа «комбо» на базе СД COB с набором рефлекторовРис. 8. Софиты типа «комбо» на базе СД COB с набором рефлекторов 15°; 25°; 38°; 60°

Прожекторы и мощные светильники заливающего света

Формально прожектор — это уже рассмотренный узконаправленный софит. Разница заключается в масштабах явления. Прожекторы нужны для освещения зон и объектов большой площади, зачастую — расположенных на значительном удалении. Светильник заливающего света отличается от прожектора более широким углом светового потока. Но внешне устройства этих двух видов могут выглядеть почти одинаково.

Одним светодиодом SMD в мощном прожекторе уже не обойдешься. Востребованы конструкции, основанные на:

  1. Матрице из нескольких SMD с общим рефлектором.
  2. Матрице из нескольких SMD с индивидуальными линзами
  3. Одном мощном СOB с рефлектором.
  4. Матрице из нескольких COB с общим рефлектором.
Типы светодиодных прожекторовРис. 9. Типы прожекторов

Типичный пример светильника заливающего света — плоская панель с радиатором и матрицей с SMD или COB без рефлектора.

Прожекторы нужны для освещения территорий, зданий, площадок хранения техники и других м/c. Востребованы они и в системах внутреннего света — в гаражных боксах, театрах, спортивных и актовых залах.

Светильники верхнего заливающего света часто применяют в офисах, торговых и промышленных зонах с высокими потолками, а также в теплицах и оранжереях большой площади.

Светильники Omni и широкоугольного рассеивания

Термином «Omni» в световом проектировании называют условно-точечные ИС, распространяющие поток света равномерно во всех направления, т.е., сферически. Пример светодиодного источника света, близкого к omni — лампа LED filament с колбой грушевидной формы или типа «свеча» без внутреннего рефлектора. Похожее распределение света дает светодиодная лампа с распределением чипов типа «кукуруза» и матированной колбой.

В жилом, общественном и офисном интерьере источники omni применяются в светильниках традиционного дизайна. Примеры: рожковые люстры классического типа, люстры, бра и торшеры с абажурами, а также светильники с рассеивающими плафонами.

Достаточно поместить ИС omni под конический, полусферический или параболический рефлектор — и мы получим самый распространенный тип технического светильника с широкоугольным световым потоком. Но наибольший экономический эффект дает схема с мощными COB сборками под такими рефлекторами. Широкоугольными LED светильниками на подвесах часто оборудуют склады, промышленные цеха, общественные пространства большой площади. Кроме открытых СД COB в них применяют и LED лампы с люминофором, нанесенным на колбу.

Широкоугольные параболические подвесные светильникиРис. 10. Широкоугольные параболические подвесные светильники для складских, коммерческих и промышленных помещений

Линейные

Светодиодные светильники данного типа — одно из самых эффективных средств устройства эргономичного и энергосберегающего освещения. Сложно представить что-то более универсальное по своим функциональным возможностям. С помощью линейных LED светильников можно:

  • Обеспечивать как общее, так и местное освещение.
  • Оборудовать помещения с любой высотой потолков (регулировка за счет длины подвесов).
  • Освещать рабочие места в офисах и на производстве.
  • Равномерно освещать большие площади в коммерческих и общественных пространствах.
  • Использовать в жилых интерьерах в стилистиках хай-тек и минимализм.

Эффективный линейный светодиодный светильник имеет корпус с охлаждающим оребрением, смонтированную на нем прямоугольную или линейную плату со светодиодами и линейный рассеиватель в виде трубки с овальным или прямоугольным сечением.

Следует отличать современные линейные LED светильники от трубчатых светодиодных ламп, предназначенных для замены люминесцентных трубок в линейных светильниках старого типа. Первые на 20 % — 30 % эффективнее по светоотдаче и эксплуатируются в 3 – 5 раз дольше из-за лучших условий охлаждения.

Линейные светодиодные светильникиРис. 11. Линейные светодиодные светильники. Сверху — на базе SMD, снизу — на базе линейного COB

Линейные промышленные LED светильники отличаются от офисных и коммерческих более сложной конструкцией корпуса, удовлетворяющей специальным условиям эксплуатации.

Встраиваемые панели

Плоские светодиодные потолочные панели обеспечивают равномерный заливающий свет. В них могут использоваться как SMD, так и COB матрицы. Определяющую роль играет качество светорассеивающего экрана. Светильники этого типа создаются для монтажа на подвесных потолках, так как отдача тепла от радиаторов охлаждения возможна только в подпотолочное пространство.

Большинство серийных моделей LED панелей рассчитана на крепление в секциях подвесных потолков типа «Армстронг» (600 х 600 мм).

Типы рассеивания света поликарбонатными экранамиРис. 12. Типы рассеивания света поликарбонатными экранами встраиваемых LED панелей

Требования к условиям эксплуатации

В плане соответствия условиям эксплуатации LED светильники независимо от своего функционального типа нормируются так же, как и любая другая светотехника. То есть, всем изделиям присваивается определенная категория по:

  • Типу монтажа — потолочный, подвесной, консольный, напольный и т.д.
  • Классу энергопотребления — существует 7 классов от А до G, но светодиодная техника соответствует двум верхним классам (А и B).
  • Классу электробезопасности — от 0 до 3.
  • Степени пылезащищенности (от 2 до 6) и влагозащищенности (от 0 до 8) — маркируется двузначным индексом IP, например, IP20 (достаточно для чистых, сухих помещений) или IP67 (для уличного размещения и промышленных помещений с тяжелыми условиями эксплуатации).

Технические характеристики светодиодных ламп и их значение

Абсолютное большинство людей при покупке светодиодной лампы обращают внимание на два параметра – цена и яркость (световой поток).  На самом деле существует еще десяток критериев выбора, которым следует уделить внимание.

Основные критерии выбора: производитель, световой поток (яркость), мощность, напряжение питания, цветовая температура, тип цоколя, угол рассеивания, размеры.

Дополнительные критерии: возможность диммирования, диапазон рабочих температур, пульсация светового потока.

Давайте разбирать каждый пункт технических характеристик подробно.

Производитель

При выборе светодиодов желательно отдать предпочтения хорошо известным маркам. Возможно Osram и Philips будут дороже Superledstar, но и уверенности в том, что характеристики будут соответствовать заявленным на упаковке больше.

Если стоимость готового изделия не является первостепенным фактором при покупке, выбор нужно делать в пользу именитых производителей.

Световой поток

Для большинства светодиодных лам световой поток 80-100 лм/Вт. Существуют светодиоды на СОВ технологии, у которых световой поток достигает 180 лм/Вт, но в изделиях бытового назначения их не используют. В китайских лампочках нормальная яркость – 70-80 лм/Вт.

Сравнительная таблица светоотдачиСравнительная таблица светоотдачи различных типов ламп

Подробный разбор: Что такое световой поток диодных ламп.

Мощность

Мощность светодиодной лампы – производное от светового потока, либо наоборот. Следует учесть, что в параметрах светодиодов указывается суммарная мощность лампы и драйвера.

Напряжение питания

В наших магазинах все лампочки рассчитаны на 12В или 220В. В некоторых странах сетевое напряжение 110В, соответственно и источники света такого типа у них на 110В.

Все цоколи с маркировкой E рассчитаны на 220В, с маркировкой G как на 220В, так и на 12В.

Цветовая температура

Цветовая температура диодных светильников

Цветовая температура очень важный критерий при выборе LED.

Теплый белый свет (2700-3200К). Теплый свет по спектру соответствует обыкновенной лампочке накаливания.

Нейтральный белый свет (3200-4500К). Лампочки с нейтральным белым светом максимально близки к дневному солнечному свету. Идеальное решение для освещения рабочей зоны.

Холодный белый свет (более 4500К). У этих светодиодных ламп бело-голубой цвет свечения. Оптимальный вариант для рабочих помещений, где требуется повышенная концентрация внимания.

Подробный разбор: температура свечения светодиодных ламп.

Тип цоколя

Самый распространённый тип цоколя E27. В сети большинство технических характеристик именно под эти светодиодные лампы. Это классический размер цоколя под обыкновенные лампочки накаливания.

Угол рассеивания

Разные формфакторы светодиодных ламп

Для цоколя E27 производители выпускают лампы всевозможных форм и размеров. В зависимости от дизайна и конструктивных особенностей угол рассеивания может быть от 300 до 3200. В зависимости от угла рассеивания отличается и освещаемая площадь. Наглядно это можно понять по рисунку ниже.

Зависимость площади освещения от угла рассеивания

Для общего освещения, например, люстры в гостиной требуется модель с максимальным углом рассеивания, для настольной лампы, напротив, с минимальным.

Понять примерный угол рассеивания светового потока можно по формфактору диодной лампочки.

Зависимость угла рассеивания от формфактора LED

Размеры светодиодных ламп

Размеры диодных лампочек

Следует учесть, что LED лампочка при сопоставимой яркости может быть больше по размерам, чем обыкновенная лампа накаливания.

Диммирование

Диммеры позволяют произвольно изменять яркость свечения светодиодной лампочки. Если вы планируете делать освещение регулируемым по яркости, следует учесть, что не все драйверы для светодиодов поддерживают такую возможность.

Описание светодиодных светильников, размещенное на упаковке, зачастую не содержит информации о возможности диммирования. Уточнить можно у официального продавца или на сайте производителя.

Диапазон рабочих температур

По умолчанию нормальная рабочая температура светодиодов от -30С0 до +60С0. В некоторых регионах температура на улице в зимний период может опускаться ниже указанных пределов.

Так же такие лампы не рекомендуется устанавливать в помещения с высокой температурой, например, парилка сауны, и вблизи мощных источников тепловыделения.

Работа в условиях экстремальных температур

Для светодиодов верхняя граница температуры окружающей среды соответствует падению светового потока на 30%.

Зависимость срока службы диодов от температуры нагрева

Работа светодиодных ламп при низких температурах существенно уменьшает нагрев полупроводникового кристалла, что увеличивает время его бесперебойной работы.

Пульсация светового потока

Этот параметр редко указывается в паспортных данных. Тем не менее особо добросовестные производители не упускают и этот параметр.

Для бытовых целей допустим коэффициент пульсации до 40%. А для зрительных работ он не должен превышать 20%.

Фактические параметры светодиодных ламп

В таблице ниже приведены результаты тестирования двадцати шести светодиодных лампочек различных производителей. У именитых брендов Osram, Philips паспортные данные всегда соответствуют реальным параметрам. У других световой поток изделия может быть на четверть ниже заявленных параметров.

Сравнение заявленных и фактических показателей диодных источников светаТаблица соответствия номиналов различных производителей

Обратите внимание на нижнюю позицию. Светодиоды Bellight, производимые в Польше, имеют значительные несоответствия по паспортным параметрам. Такие диоды покупать однозначно не стоит. Мало того, что вы вдвойне переплатите за «виртуальные» люмены, при таком коэффициенте пульсации устанавливать их в жилых помещениях опасно для здоровья.

Для наглядности приведём данные тестирования китайских лампочек.

Тестирование китайских лампочек

Выводы

При всей своей привлекательности покупка светодиодной лампы имеет много подводных камней.

Покупка изделий от брендов с мировым именем исключает возникновение «сюрпризов» в процессе эксплуатации. Только такая лампа обойдётся 2-3 раза дороже. Самые известные производители светодиодов – Philips, Osram, Bosh, Ikea.

К среднему ценовому диапазону, когда снижение цены не сказывается на качестве можно отнести таких производителей: Jazzway, Feron, Navigator, Unitel, Lexman, Wolta. Среди их ассортимента встречаются не совсем удачные модели, но в основном сталкиваются с небольшими несоответствиями между реальным и паспортным световым потоком.

Супер бюджетные LED. Периодически на рынке появляются очень недорогие светодиодные лампы преимущественно китайского происхождения. В этих изделиях гарантированно завышен световой поток и стоят простейшие стабилизаторы тока. Время жизни таких лапочек не на много больше энергосберегающих.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Виды светодиодных ламп для дома и их отличия

В настоящее время виды осветительных устройств на рынке электротехнических товаров представлены в широком ассортименте. В их число входят: лампы накаливания, люминесцентные, галогеновые и светодиодные лампы. Последние завоевали популярность на рынке и используются практически во всех домах и квартирах. В этой статье мы рассмотрим и расскажем какие бывают виды светодиодных ламп.

Общие сведения

30 лет назад был изобретён первый светодиод синего цвета свечения. Он давал тусклый холодный свет, не пригодный для освещения. Благодаря разработкам ученых, теперь светодиодное оборудование используется в различных сферах хозяйства.

Светодиодные лампы

Светодиодная лампа выгодно отличается от других источников света:

  • устойчивостью к перепадам температуры;
  • высокой светоотдачей;
  • не моргают при перепадах напряжения;
  • долго служат;
  • экономичны;
  • простые в использовании и подключении;
  • прочные;
  • очень лёгкие.

LED-светильники не имеют аналогов по энергетической эффективности и по экологической безопасности. Несмотря на различные виды по исполнению, в общем устройство диодных осветительных приборов одинаково.

Устройство LED источника

Классификация LED-ламп

Классификацию светодиодных лампа можно осуществлять по:

  • назначению;
  • конструкции;
  • типу цоколя;
  • используемым светодиодам;
  • форме колбы.

Вкратце рассмотрим каждый пункт.

По назначению

LED-источники света делятся на используемые в освещении:

  • жилых домов и офисов;
  • улиц;
  • взрывоопасных зон;
  • промышленных зданий и территорий;
  • в локальных подсветках.

По конструкции

Светодиодная лампа может быть прибором общего назначения, источником направленного света, линейным источником света (рассеянного).

LED-источники общего назначения по форме напоминают лампы накаливания, свечи, «кукурузы». У современных ламп от хороших производителей качественный рассеянный свет и они могут применяться для жилых домов и офисных зданий. Обычная светодиодная лампа подходит для замены в светильнике лампы накаливания, но регулировать её яркость с помощью диммера не получится.

Разнообразие светодиодных ламп

Следующая конструктивная разновидность — источники направленного света, используемые в оформлении витрин, площадей. По конструкции это точечные светильники или, как их еще называют споты, они могут комплектоваться регуляторами яркости — диммерами.

Потолочный спот

В офисах очень востребованы — линейные LED-лампы или светильники. Их часто используют для замены люминесцентных трубчатых ламп в офисах и торговых залах больших площадей.

Светодиодная трубчатая лампа

По цоколю

С видами конструкций колбы разобрались, теперь же поговорим о том, какие бывают светодиодные лампы по виду цоколя.

Виды цоколей

С цоколем Е27, Е14 может производиться как самая обычная, так и светодиодная лампочка. Обозначение «Е» в маркировке происходит от первой буквы фамилии Эдисона, создавшего это резьбовое соединение. Цифры после буквы – диаметр цоколя в миллиметрах.

Резьбовые цоколи

Е27 наиболее распространенный тип цоколя. Светодиодная лампочка с цоколем Е14 носит название – миньон и используется в небольших светильниках: бра, торшерах, настольных и прикроватных лампах.

Цоколь GU10 оснащен двухштырьковым разъемом, концы которого имеют утолщения, служащие для поворотного закрепления в патроне. Используются они для точечных светильников. Буква G в маркировке означает, что корпус цоколя со штырьками, цифра 10 –расстояние между ними, а U – что на их концах имеются утолщения. Их используют как для светильников с напряжением питания 220В так и с 12В постоянного тока.

Цоколь GU10

В последнее время широкое распространение получила разновидность цоколей GU5.3 штырькового типа, как и предыдущая часто используется в точечных светильниках в гипсокартонных потолках. Промежуток между штырьками составляет 5.3 мм, что полностью совпадает с расстоянием между отверстиями в патроне под этот цоколь. Чаще они подключаются к сети с напряжением 220 В, но бывают и на 12В.

Цоколь GU5.3

Светодиодные лампы со штырьковым цоколем G4 чаще всего рассчитаны на подключение к напряжению 12 В постоянного тока. Используется этот миниатюрный источник света в точечных светильниках, для интерьерной подсветки помещений, в ландшафтном дизайне. Интенсивность светового потока такой и других низковольтных ламп можно регулировать любым 12-24В диммером (подойдут те, что используются для светодиодных лент).

Цоколь G4

Светодиодная лампа со штырьковым цоколем G13 –разновидность линейного осветительного прибора в форме трубки. Применяется в помещениях большой площади, офисах, общественных местах, гаражах и на производстве. Может маркироваться, как Т8. Они используют в светильниках вместо люминесцентных. Расстояние между штырьками цоколя — 13 мм. Это полный аналог люминесцентных ламп.

Для её включения, достаточно подать напряжение 220 В на противоположные штыри цоколя, и никакой пускорегулирующей аппаратуры не требуется, что является безусловным плюсом.

Схема подключения (может отличаться, лучше уточняйте в инструкции к вашей лампе)

К каждому из патронов подключают по одному проводу. При этом неважно, какой из них будет подключен к фазному, а какой к нулевому проводнику.

Светодиодная лампа трубчатой формы может выпускаться длиной, соответствующей стандартным размерам люминесцентных источников: 60 см, 90 см, 120 см. Это даёт возможность использовать существующие люминесцентные светильники, заменив в них лампы светодиодными, подходящего размера.

Схема переделки люминесцентного светильника на светодиодные аналоги

В этом случае из цепи нужно убрать стартер и конденсатор из сетевой колодки, а дроссель закоротить.

По используемым светодиодам

Существует отличие и по типу светодиодов, они могут быть:

  • индикаторными 5-мм;
  • SMD;
  • мощными на 1-5 Вт;
  • СОВ;
  • филаментными.

Индикаторные светодиоды использовались в источниках света первого поколения. Из-за низких характеристик, такая разновидность в настоящее время почти не применяется.

Пример изделия с 5-милиметровыми светодиодами

LED-устройства на основе SMD диодов самые распространённые. Развитие технологий позволило делать более мощные чипы при сохранении небольших размеров. А следующим этапом светодиодных лампочках были так называемые «кукурузы».

«Кукурузки», но третья слева это лампа с COB-светодиодом

В лампах с мощностью диодов — 1, 3 и 5 Вт добиться хорошего отвода тепла для маленького корпуса пока не удалось. В процессе работы эти устройства значительно нагреваются, поэтому корпус у них представляет собой металлический радиатор.

Мощные диоды на массивном радиаторе

СОВ-диоды – относительно новая технология. Диоды монтируют непосредственно на плату, что повышает надёжность источника и улучшает отвод тепла. Затем на кристаллы наносят общий слой люминофора. Это способствует увеличению равномерности светового потока. Но чаще они используются в прожекторах и мощных светильниках, реже в лампочках (см. на иллюстрации с «кукурузами»)

Матрицы СОВ

Приблизительно в 2013 году появились устройства освещения с филаментными светодиодными нитями, обеспечивающими: равномерное освещение на 360 градусов, хороший отвод тепла, низкую себестоимость. В среднем мощность одного филамента составляет 1 Вт, а напряжение от 60 вольт.

Филаментные лампы в стиле ретро

По форме колбы

Для домашнего интерьера наибольшей популярностью пользуются грушевидные, шарообразные осветительные элементы и источники в форме свечи. Грушевидные маркируют буквой – А, шарообразные – G, свечи – С. Цифры соответствуют диаметру. Существует множество других форм, каждая из которых создана для выполнения определенных функций.

Виды колб

Возможность изменения яркости или диммирования

Для плавного изменения освещения в помещении используют специальный регулятор – диммер. Но не все виды светодиодных ламп работают с этим устройством. Например, применение обычных светодиодных источников выведет систему из строя. Для этой цели должны использоваться диммируемые LED-лампы.

Диммер

Внешне отличить обычную лампочку от диммируемой не удастся. Выглядят они одинаково. Усовершенствованная должна быть с надписью «dimmable» или с соответствующим логотипом.

На упаковке должно быть подобное обозначение

Лампа с датчиком движения

Подходит для мест кратковременного пребывания людей – коридорах, подъездах, около входных дверей и прочее. В качестве датчиков движения чаще всего в них используют инфракрасные (PIR) сенсоры.

Принцип работы сенсора заключается в отслеживании изменения температурной картины в поле его зрения. Когда вы заходите в комнату – тепло вашего тела изменяет тепловую картину и датчик срабатывает, когда стоите неподвижно или покинули поле зрения датчика, он отключится. Он работает только на изменение окружающей среды, а не на наличие в ней человека.

Лампа с датчиком движения

Вот мы и выяснили, какие виды светодиодных ламп существуют.Какие из них лучше подойдут вам, решайте сами. Обустраивайте места своего пребывания правильно и комфортно.

Материалы по теме:

Виды светодиодных ламп для дома

светодиодные лампы

Классификация

Существует целый ряд разнообразных классификаторов светодиодных ламп по разным признакам, но основным является их деление в зависимости от области применения или назначения:

  1. Выполнение функций основных источников света в жилых квартирах или комнатах.
  2. Выполнения функций основных источников света на улице и в различных общественных местах, например, на автомобильных стоянках или железнодорожных станциях.
  3. Локальные подсветки отдельных областей помещения, являющиеся частью дизайнерского решения.
  4. Ландшафтный дизайн и уличная подсветка зданий или различных архитектурных объектов.
  5. Специальные разновидности, предназначенные для функционирования в экстремальных условиях и взрывоопасной среде.
  6. Функционирование в специальных прожекторах, использование которых происходит на промышленных объектах или территориях.

По разновидностям цоколя

Цоколи Е27 и Е14
светодиодные лампы

E27

Имеющие классическое соединение с резьбой, делают их схожими со стандартными лампами накаливания. Другое известное название – миньон. На сегодняшний день, это наиболее универсальная и распространенная разновидность, цоколи могут различаться габаритами, цифра в названии обозначает диаметр в миллиметрах.

Цоколь GU10

GU10

Имеет в своей конструкции специфический разъем с 2 штырями, которые обладают заметными расширениями ближе к концам, расстояние между ними равно 10мм. Подобные лампы обычно рассчитаны на рабочее напряжение 220В, а наличие такого цоколя делает их самой безопасной разновидностью.

Цоколь GU5.3

GU5.3

Является более современной модификацией штырьковой модели GU10. В основном, использовался для галогенных отражательных ламп, но сейчас подходит и для светодиодных видов. Подобные цоколи удобны для монтажа в поверхности из гипсокартона, технология отличается своей простотой и безопасностью. Расстояния между штырями равно 5,3мм.

Цоколь G13

цоколь G13

Чаще всего используется для линейных источников света трубочной формы. В конструкцию включено 2 штыря, расстояние между которыми составляет 13мм. В большинстве случаев используются в габаритных светильниках, которые необходимы в общественных местах или на промышленных предприятиях, чтобы обеспечивать освещение значительной площади.

Разновидность используемых для освещения светодиодов

Светодиоды SMD

светодиод SMD

В отличие от большинства аналогов они имеют возможность установки непосредственно на поверхности используемой платы. На сегодняшний день, имеется широкий ассортимент моделей, которые отличаются техническими характеристиками, а также габаритами, указанными в названии.

Обладают значительным эксплуатационным сроком, поскольку нюансы конструкции позволяют осуществлять качественный отвод тепла и не дают данным элементам перегреваться даже при долгом нахождении во включенном состоянии.

Светодиоды 5630 и 5730
светодиод SMD

светодиод 5630

Представляющие собой мощные и сверхмощные разновидности, используются при наличии электрического тока с показателем не более 350мА. Имеются модификации, спрятанные в защитный корпус, потребляющие электрический ток до 1А при показателе мощности 1-3Вт. Встречаются отдельные современные модели, мощность которых может достигать 10Вт, но они требуют наличия отдельной системы для охлаждения.

Светодиоды COB

светодиод COB

Подразумевающие установку чипа-излучателя непосредственно в плату. Такая конструкционная особенность увеличивает степень надежности системы в целом, а также положительно сказывается на процессе отвода тепла. Наличие общей оптической системы позволяет достичь максимальной степени равномерности потока света.

По световому потоку

Является особым параметром, который определяет яркость свечения лампы, зависит от ее мощности и является еще одним классификатором:

  1. Мощность 25Вт соответствует световому потоку 220Лм.
  2. Мощность 40Вт соответствует световому потоку 415Лм.
  3. Мощность 60Вт соответствует световому потоку 710Лм.
  4. Мощность 75Вт соответствует световому потоку 935Лм.
  5. Мощность 100Вт соответствует световому потоку 1340Лм.
  6. Мощность 150Вт соответствует световому потоку 2160Лм.
  7. Мощность 200Вт соответствует световому потоку 3040Лм.

По различиям в конструкции корпуса

А55

A55 лампа

Это источники света классической формы, такой же, как и у стандартных ламп накаливания.

С35

Лампа С35

Лампы в виде свечки, обладающие вытянутой формой.

G45

G45 Лампа

Круглые лампы, исполненные в форме шара.

R39, R50 и R63
G45 Лампа

R39

Обозначают зеркальные разновидности светодиодных ламп.

Помимо указанных различий у всех подобных разновидностей может быть матовая, либо глянцевая колба, обычно подобная особенность источника света указывается на его упаковке. Светодиодные лампы также разделяют по цветовой температуре, которая может быть весьма разнообразной.

Критерии выбора

светодиодные лампы

В связи с большим количеством различий между разными видами светодиодных ламп, имеется и внушительное количество критериев, оказывающих влияние на выбор перед совершением покупкой.

Для того чтобы в последующем не пожалеть о приобретении необходимо учесть следующие важные факторы:

  1. Конструкция цоколя, поскольку не все разновидности подходят к определенным светильникам. Наиболее распространены винтовые лампы, но если к светильнику подходят источники света штырькового типа, то наиболее оптимальным вариантом будет взять с собой образец, чтобы не ошибиться при выборе.
  2. Форма самой лампочки также является важным фактором, поскольку от этого может зависеть количество излучаемого света и дальность его распространения. Шарообразные модели больше всего рассеивают свет, поэтому лучше подходят для ванных комнат и туалетов, в жилых помещениях распространены вытянутые лампы или обладающие декоративной формой.
  3. Яркость у светодиодных источников света определяется не по количеству Ватт, как у ламп накаливания, а по степени светоотдачи. Для наглядности можно провести следующее сравнение: светодиодная разновидность с параметром 250Лм на 4Вт соответствует лампочке накаливания 25Вт, а 1600Лм на 20Вт лампочке накаливания 100Вт.
  4. Цветовая температура является важной визуальной характеристикой, на сегодняшний день имеется широкий ассортимент фактически всех цветов и оттенков белого, поэтому каждый человек сможет подобрать идеальный вариант с учетом индивидуальных требований и предпочтений. Обычно, теплая цветовая температура имеет желтые оттенки.
  5. Эксплуатационный срок. Различные производители дают разные гарантии по сроку службы лампы, он может составлять 6, 10, 20 лет. Поскольку светодиодные лампы присутствуют на рынке гораздо более короткий период времени, еще пока не удалось оценить, насколько эти цифры соответствуют реальности.

Статья была полезна?

0,00 (оценок: 0)

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
