Типы резисторов

Слово «резистор» произошло от латинского « resisto », что значит сопротивляюсь. Резисторы относятся к наиболее распространенным деталям радиоэлектронной аппаратуры.

Основным параметром резисторов является их номинальное сопротивление, измеряемое в Омах ( Ом ), килоомах ( кОм ) или мегаомах ( МОм ). Номинальные значения сопротивлений указываются на корпусе резисторов, однако действительная величина сопротивления может отличаться от номинального значения. Эти, отклонения устанавливаются стандартом в соответствии с классом точности, определяющим величину погрешности.

Постоянные резисторы

Широко используются три класса точности допускающие отклонение сопротивления от номинального значения:

  • I класс – на ± 5 %
  • II класс – на ± 10 %
  • III класс – на ± 20 %

Существует так же так называемые прецизионные резисторы, они выпускаются с допусками:

  • ± 2 %
  • ± 1 %
  • + 0,2 %
  • ± 0,1 %
  • ± 0,5 %
  • ± 0,02 %
  • ± 0,01 %

Помимо сопротивления резисторы характеризуются предельным рабочим напряжением, температурным коэффициентом сопротивления и номинальной мощностью рассеяния.

Предельным рабочим напряжением называют максимально допустимое напряжение, приложенное к выводам резистора, при котором он надежно работает. Температурный коэффициент сопротивления (

ТКС ) отражает относительное изменение величины сопротивления резистора при колебании температуры окружающей среды на 1 °С . В зависимости от материала, из которого изготовлен резистор, его сопротивление с увеличением температуры может возрастать либо уменьшаться. В первом случае ТКС оказывается положительным, а во втором – отрицательным.

Если на резисторе выделяется большая мощность, чем предусмотрено, его температура будет повышаться, и он даже может перегореть. В большинстве устройств РЭА применяются резисторы с номинальной мощностью рассеяния от 0,125 до 2 Вт.

Номинальное значение сопротивления и допускаемое отклонение указываются на резисторе с помощью специальных буквенных обозначений:

  • Е (К) – от 1 до 99 Ом
  • К – от 0,1 до 99 кОм
  • М – от 0,1 до 99 МОм

Пример обозначений номинальных сопротивлений резисторов:

  • 27Е27 Ом
  • 4Е74,7 Ом
  • К680680 Ом
  • 1К51,5 кОм
  • 43К43 кОм
  • 2М42,4 МОм
  • 3 МОм

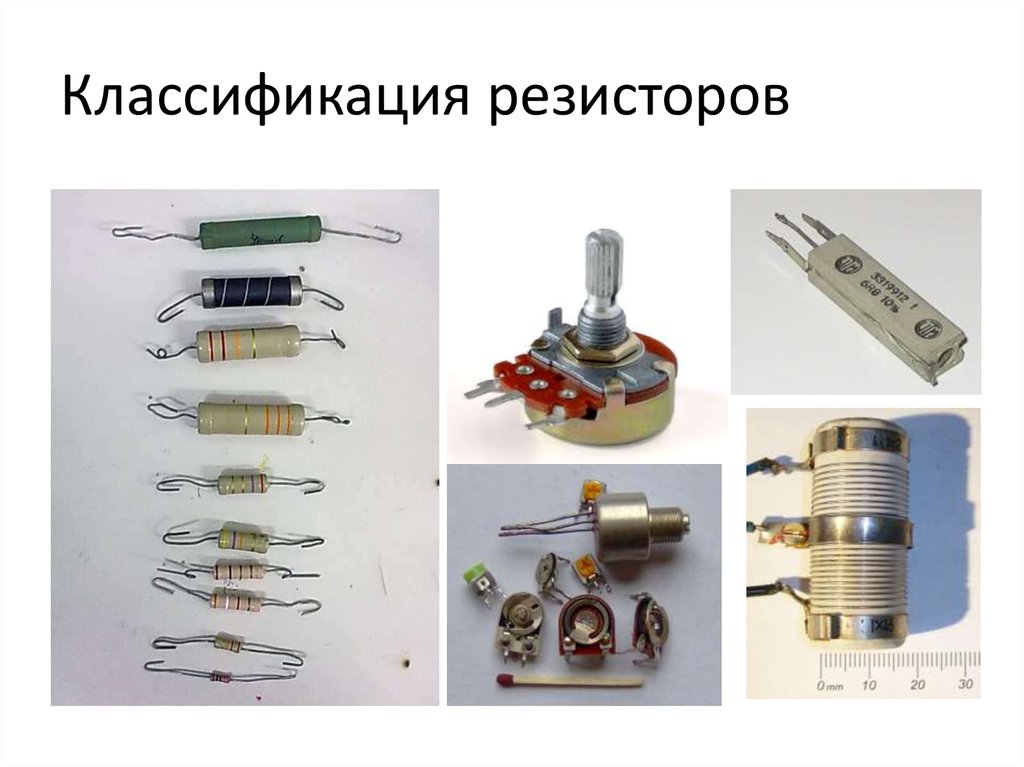

Различают два основных вида резисторов: нерегулируемые ( постоянные ) и регулируемые ( переменные и подстроечные ). Особую группу составляют полупроводниковые резисторы.

Постоянные резисторы

Постоянные резисторы могут быть проволочными и непроволочными. Проволочные резисторы представляют собой цилиндрическое тело, на которое наматывается проволока из металла, обладающего большим удельным сопротивлением. Первыми элементами обозначения таких резисторов являются буквы:

  • ПЭ
  • ПЭВ
  • ПЭВ-Р
  • ПЭВТ

Из наиболее широко применяемых непроволочных резисторов можно назвать углеродистые, типа:

Металлизированные резисторы, лакированные эмалью, теплостойкие:

  • МЛТ
  • ОМЛТ
  • МТ
  • МТЕ

Композиционные резисторы, с стеклянным основанием, на которое наносится токопроводящий материал-смесь нескольких веществ:

На электрических схемах постоянные резисторы, независимо от их типа, изображаются в виде прямоугольников, выводы от концов резисторов – линиями, проведенными от середин меньших сторон.

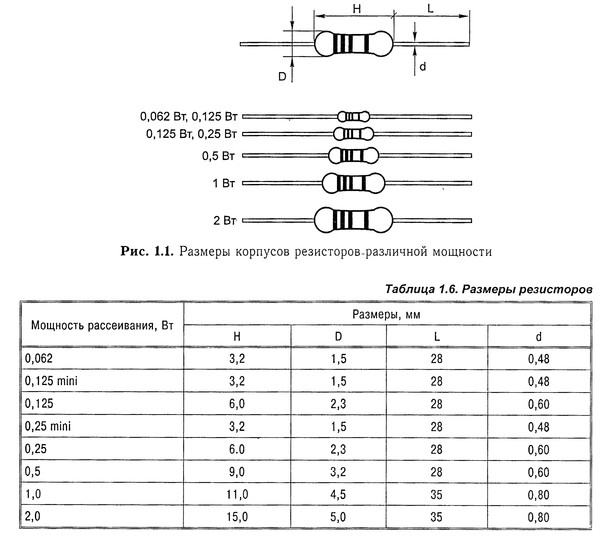

Допустимая рассеиваемая мощность резистора указывается внутри прямоугольника. Рядом с условным графическим обозначением наносят латинскую букву R, после которой следует порядковый номер резистора, согласно принципиальной схеме, а также номинальное его сопротивление.

Обозначение постоянного резистора

Для сопротивления от 0 до 999 Ом единицу измерения не указывают, для сопротивления от 1 кОм до 999 и от 1 МОм и выше к числовому его значению добавляют обозначения единиц измерения.

Сопротивление резистора ориентировочное





Если величина сопротивления резистора на схеме указана ориентировочно и в процессе настройки может быть изменена, к условному обозначению резистора добавляется звездочка *.

При необходимости подчеркнуть, что данный резистор должен обязательно быть проволочным, рядом с символом R делается надпись « пров ».

Переменные резисторы

Регулируемые, или переменные резисторы являются радиоэлементами, сопротивления которых можно изменять от нуля до номинальной величины. Как и постоянные, регулируемые резисторы могут быть проволочными и непроволочными.

Регулируемый резистор без отводов

Регулируемый непроволочный резистор представляет собой токопроводящее покрытие, нанесенное на диэлектрическую пластинку в виде дуги, по которому перемещается пружинящий контакт (движок), скрепленный с осью. От этого контакта и от краев токопроводящего покрытия сделаны выводы.

Функциональная характеристика переменного резистора

По виду зависимости сопротивления между начальным выводом от токопроводящей части и движком от угла поворота оси различают резисторы типов:

  • А – линейная зависимость
  • Б – логарифмическая
  • В – показательная зависимость

Регулируемый резистор с двумя дополнительными отводами

Сдвоенный переменный резистор

Двойной переменный резистор

Регулируемый резистор с выключателем

Подстроечные резисторы

Разновидностью регулируемых резисторов являются подстроечные резисторы, которые не имеют выступающей оси, скрепленной с движком. Изменять положение движка и, следовательно, сопротивление между ним и одним из концов токопроводящего слоя в подстроечном резисторе можно только с помощью отвертки.

Подстроечные резисторы

Терморезисторы

Терморезистор – полупроводниковый резистор, включаемый в электрическую цепь, сопротивление которого возрастает при уменьшении температуры и понижается при ее увеличении. Температурный коэффициент сопротивления ( ТКС ) таких резисторов отрицательный.

Позистор – полупроводниковый резистор, включаемый в электрическую цепь, сопротивление которого увеличивается при увеличении температуры и уменьшается при ее уменьшении. Температурный коэффициент сопротивления ( ТКС ) таких резисторов положительный.

Терморезисторы (термисторы)

Условное графическое обозначение варисторов





Варисторами – называют полупроводниковые резисторы, в которых используется свойство уменьшения сопротивления полупроводникового материала при увеличении приложенного напряжения.

Система обозначений варисторов включает буквы СН (сопротивление нелинейное) и цифры.

Первая из цифр обозначает материал

  • 1 – карбид кремния
  • 2 – селен

Вторая цифра – конструкцию

  • 1,8 – стержневая
  • 2, 10 – дисковая
  • 3 – микромодульная

Третья цифра – порядковый номер разработки. Последним элементом обозначения также является число. Оно указывает на классификационное напряжение в вольтах, например – СН-1-2-1-100.

Варисторы применяют для защиты от перенапряжений контактов, приборов и элементов радиоэлектронных устройств, высоковольтных линий и линий связи, для стабилизации и регулирования электрических величин и т. д.

Фоторезисторы

Фоторезисторами – называют полупроводниковые резисторы, сопротивление которых изменяется от светового или проникающего электромагнитного излучения.

Более широко используются фоторезисторы с положительным фотоэффектом. Их сопротивление уменьшается при освещении или облучении электромагнитными волнами.

Условное графическое обозначение фоторезисторов



Благодаря высокой чувствительности, простоте конструкции, малым габаритам фоторезисторы применяются в фотореле различного назначения, счетчиках изделий в промышленности, системах контроля размеров и формы деталей, устройствах регулирования различных величин, телеуправлении и телеконтроле, датчиках различных величин и др.

Система обозначений фоторезисторов ранних выпусков содержит три буквы и цифру. Первые две буквы – ФС (фотосопротивление), за ними следует буква, обозначающая материал светочувствительного элемента:

  • А – сернистый свинец
  • К – сернистый кадмий
  • Д – селенистый кадмий

Затем идет цифра, указывающая на вид конструкции, например: ФСК-1.

В новой системе обозначений первые две буквы СФ (сопротивление фоточувствительное). Следующая за ними цифра указывает на материал чувствительного элемента, а последняя цифра означает порядковый номер разработки, например: СФ2-1.

характеристики и обозначения на схемах

Основное целевое назначение этих изделий понятно из специфического названия. В переводе с латыни «resisto» означает «сопротивляюсь». Резисторы создают препятствие, которое используют для деления, прямого/ обратного преобразования тока и напряжения. Они способны выполнять функции рассеивателей избыточной энергии, ограничителей. Их правильное применение поможет создать работоспособные электрические схемы, предотвратит ошибки и лишние затраты при выполнении ремонтных операций.

В широком ассортименте на рынке представлены элементы для решения разных практических задач

Основные определения

Сопротивление резистора – главный, но не единственный важный параметр. При прохождении тока через проводник с определенным сопротивлением повышается температура. Соответственно, существенное значение имеет максимальная рассеиваемая энергия без разрушения изделия. В действующих ГОСТах предусмотрен диапазон по номинальной мощности – 0,01-500 Вт.

Важно! Зная номиналы, несложно вычислить допустимое напряжение по стандартной формуле: U = √P*R, где P – мощность, R – сопротивление.

Нагрев/ охлаждение резистора постоянного оказывают влияние на проводимость. Этот фактор учитывают с применением специального температурного коэффициента. Он индексирует относительное изменение базового сопротивления при повышении/ снижении температуры на 1 C.

Помехи оценивают по уровню тепловых и токовых шумов. Как правило, измерения выполняют в полосе частот 50-5000Гц с делением на две категории по уровню измеренного сигнала в мкВ на один Вольт:

Стандартные допуски (±) на резисторы установлены в процентах. Применяют следующие значения: 0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1; 0,25; 0,5; 1; 2; 5; 10; 20; 30. Следует подчеркнуть, что такое распределение не подтверждает уровень качества. Для решения отдельных задач не нужен высокий класс точности. Выбор подходящих изделий позволит рациональным образом использовать имеющиеся денежные средства.

Виды резисторов: расчеты и применение

В простейшем исполнении элементы этой категории обладают определенным электрическим сопротивлением. С применением разных схем можно изменять рабочие параметры нужным образом.

Параллельное соединение

Расчеты для последовательного соединения

Если необходимо динамическое изменение электрических параметров при начальной регулировке или в процессе эксплуатации, резистор с типовым постоянным сопротивлением не подходит. В таких случаях применяют специализированные изделия.

Переменные и подстроечные резисторы, схема деления напряжения

Для защиты оборудования при подключении к источникам питания в соответствующие цепи устанавливают варисторы. Эти изделия отличаются нелинейными вольтамперными характеристиками. На их основе создают специализированные автоматические устройства отключения.

Так выглядят дисковые варисторы

Также выпускают специализированные элементы, сопротивление которых существенно зависит от изменения температуры, магнитного поля, интенсивности излечения в световом диапазоне волн, степени деформации. Специализированные изделия применяют в измерительной аппаратуре, для создания систем аварийной и охранной сигнализации.

Особые типы резисторов

Группа изделийОбласть примененияПримечания
ВысокоомныеДозиметрическая аппаратура, измерительные приборы улучшенной точностиДиапазон напряжения (рабочего) – от 250 до 350 V. В конструкциях применяют материалы с электрическим сопротивлением до 1012-1013 Ом
ВысоковольтныеГашение искр в электрических установках с высоким напряжением, делители, разрядники конденсаторовРабочее напряжение – до 60 kV. В конструкциях применяют материалы с электрическим сопротивлением до 1012 Ом
ВысокочастотныеРадиорелейная, передающая и приемная аппаратура, антенные узлы, аттенюаторы, локаторыПредназначены для работы с частотами более 5 МГц
ПрецизионныеТакие резисторы устанавливают в измерительной техникеПогрешность изделий – лучше 0,5%. Как правило, они рассчитаны на небольшую мощность

Обозначения на электрических схемах и маркировка

На чертежах резистор отмечают латинской буквой «R», порядковым номером, данными об электрическом сопротивлении. Если рядом добавляют звездочку «*», значит, номинал указан приблизительно. Точное значение подбирают в ходе настройки. Иногда соответствующий алгоритм рабочих операций приводят в сопроводительной документации.

Так обозначают на принципиальных схемах номинальную мощность резистора в Ваттах

Обозначения переменных резисторов разных модификаций

Специальные изделия: термисторы, варисторы и фоторезисторы

Поверхности миниатюрных резисторов с малой мощностью рассеивания недостаточно для размещения хорошо читаемой буквенно-цифровой информации. Для улучшения видимости вместо разделительных запятых (точек) указывают соответствующее сокращение. Надпись «5К2» обозначает электрическое сопротивление 5,2 кОм.

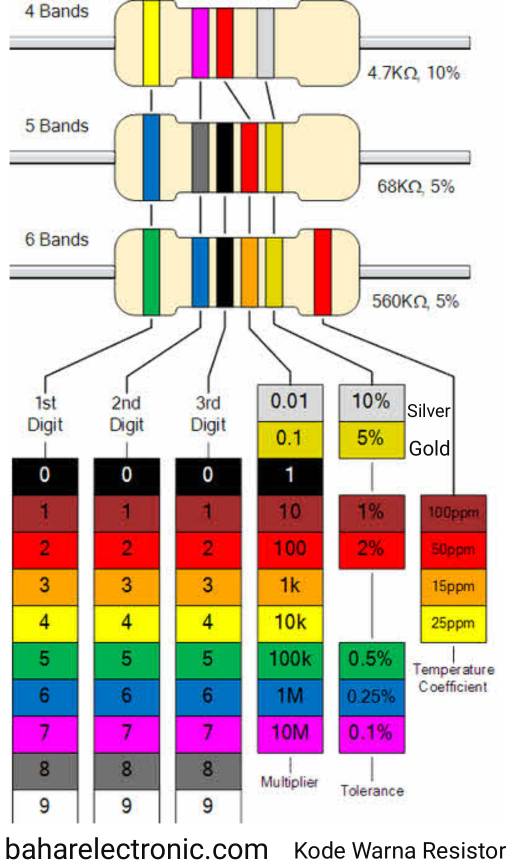

С учетом этого современные изделия предпочитают маркировать цветом. Чем больше количество полосок, тем выше класс точности.

Цветовая маркировка резисторов

Четвертой полоской обозначают температурный коэффициент. Пятой – надежность. Ее определяют лабораторными испытаниями. Проверяется количество отказов за 1 тыс. часов работы в номинальных условиях.

К сведению. Для поверхностной технологии монтажа применяют резисторы SMD-типа. В этом варианте для маркировки используют трех,- или четырехзначное обозначение на верхней видимой грани.

Особенности отдельных конструкций

Простейшие резисторы собирают из проволоки, которая обладает высоким удельным сопротивлением на единицу длины. Ее создают из нихрома, иных подходящих сплавов. Используют каркас для обеспечения прочности конструкции. В некоторых моделях устанавливают защитный слой, предотвращающий негативные внешние воздействия.

Проволочный резистор

На рисунке стрелкой отмечен центральный элемент. Перемещая его, можно изменить сопротивление. Винтом фиксируют нужное положение. Подобные конструкции рассчитаны на высокую мощность. Для отвода избыточного тепла добавляют торцевые отводы, которые присоединяют к специальным радиаторам.

Объективную оценку можно дать только с учетом недостатков. Проволочные резисторы отличаются высокой стоимостью. Проводник, установленный таким образом, образует паразитную емкость/ индуктивность. Также следует отметить значительные габариты.

Устраняют недостатки с применением пленочных технологий. Изделия этой категории создают на стеклянной или другой диэлектрической основе. Сверху наносят резистивный слой из однородных или композитных материалов. Финишное покрытие предотвращает проникновение влаги, механические воздействия.

Характеристика резистивных слоев

Тип резистивного слояОсобенностиПреимуществаНедостатки
УглеродистыйСлой создают при высокой температуре в условиях вакуумаСтабильность рабочих параметров, минимальные шумы, слабая зависимость от уровня напряжения и частотыСопротивление готовых изделий – не выше 10 МОм
Пленочные, окисныеПрименяют металлы (сплавы), которые наносят тонким слоем на основуУлучшенная стойкость к высокой температуре, широкий диапазон электрических сопротивлений, компактностьСравнительно небольшая стойкость к нагрузкам импульсного типа
КомпозиционныеИспользуют графит в смеси с органическими и другими связующими компонентамиСоздание изделий в любой форме без лишних трудностей. Демократичная стоимостьСопротивление изменяется в зависимости от напряжения. Существенный уровень шумов. Некоторые модели реагируют на изменение уровня влажности и температуры

С помощью представленных сведений несложно выбрать и применить подходящие резисторы для создания нового или ремонта старого устройства. Следует обратить внимание на изделия новых серий, которые при разумной стоимости обладают улучшенными техническими характеристиками.

Видео

Оцените статью:

Как выбрать резистор

Продолжая тему грамотного выбора пассивных компонентов, рассмотрим различные типы резисторов, их достоинства и недостатки, особенности применения, а также наиболее популярные для них приложения. В каждом разделе помещены ссылки на результаты поисковых запросов для некоторых серий резисторов, которые присутствуют в каталоге компании Терраэлектроника.

Рис. 1. Резисторы

Резисторы (Рис.1) представляют собой двухвыводные компоненты, применяемые для ограничения тока, деления напряжения и формирования временных характеристик цепей. Они используются совместно с такими активными компонентами, как операционные усилители, микроконтроллеры или интегральные схемы, и выполняют различные функции, например, смещение, фильтрацию и подтяжку линий ввода-вывода. Переменные резисторы могут применяться для изменения параметров схемы. Токочувствительные резисторы используются для измерений токов в электрических цепях.

Типы резисторов

Существует несколько различных типов резисторов, отличающихся по номинальной мощности, размерам, эксплуатационным качествам и стоимости. Наиболее распространенные типы — чип-резисторы (SMD-резисторы), выводные резисторы для монтажа в отверстия, проволочные резисторы, шунты (токочувствительные  резисторы) для измерения тока, термисторы и потенциометры. Ниже, для каждого типа резисторов представлены основные характеристики, наиболее подходящие приложения, а также информация о корпусных исполнениях и примеры конкретных серий.

Рис. 2. Чип-резисторы

Чип-резисторы (Рис. 2) предназначены для поверхностного монтажа. Они отличаются от выводных резисторов меньшими размерами, что делает их оптимальными для применения на печатных платах. Наиболее распространенными задачами smd-резисторов являются подтяжка портов ввода-вывода,  деление напряжения, ограничение тока. Резисторы также применяются в составе высокочастотных/ низкочастотных/ полосовых фильтров. Резисторы с нулевым сопротивлением  могут быть использованы в качестве джамперов для коммутации различных цепей.

Существует два типа SMD-резисторов:

  1. Тонкопленочные резисторы обычно используются в различных прецизионных приложениях: в аудиотехнике, медицинском или тестовом оборудовании. Они отличаются минимальным разбросом номиналов (0,1… 2%), низким температурным коэффициентом (5 ppm/C) и меньшим уровнем шума по сравнению с толстопленочными резисторами. Однако стоимость их выше.
  1. Толстопленочные резисторы являются наиболее распространенным типом резисторов и используются для широкого круга приложений. Они характеризуются большей погрешностью сопротивления (обычно 1 … 5%), повышенным температурным коэффициентом (50 ppm/C) и более высоким уровнем шума по сравнению с тонкопленочными резисторами. Если к резистору не предъявляется каких-либо особых требований, то обычно предпочтительным выбором становится именно толстопленочный резистор.

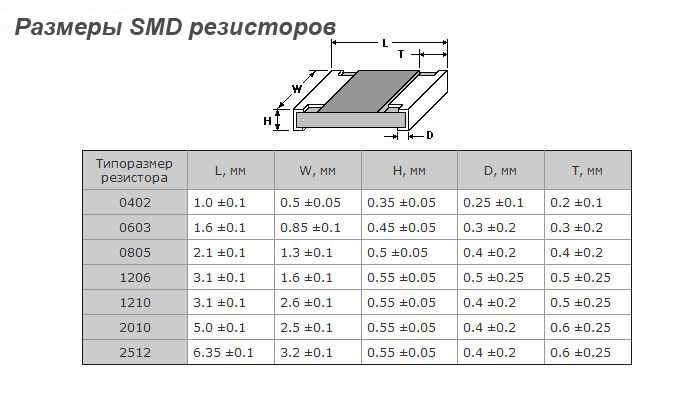

Корпусные исполнения: наиболее распространенными типоразмерами smd-резисторов являются 0201, 0402, 0603, 0805 и 1206. Цифры обозначают габаритные размеры в дюймовой системе, например, корпус 0402 имеет габариты 0,04х0,02″, размеры корпуса 0603 составляют 0,06х0,03″ и так далее.

Примеры:

  • 0402 — серия RC0402FR производства компании Yageo с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм;
  • 0603 — серия RC0603FR от Yageo с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм;
  • 0805 — серия RC0805FR от Yageo с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 Мом;
  • 1206 — серия RC1206FR от Yageo с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм.

Или

  • 0402 — серия CR0402 производства компании Bourns с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
  • 0603 — серия CR0603 от Bourns с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
  • 0805 — серия CR0805 от Bourns с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
  • 1206 — серия CR1206 от Bourns с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений 0,82 Ом…10 МОм.

Или

  • 0402 — серия CRCW0402 производства Vishay с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом …10 МОм;
  • 0603 — серия CRCW0603 от Vishay с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1… 15 МОм;
  • 0805 — серия CRCW0805 от Vishay с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом … 50 МОм;
  • 1206 — серия CRCW1206 от Vishay с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений от 1 Ом…100 МОм.

Рис. 3. Выводные резисторы для монтажа в отверстия

Резисторы с аксиальными выводами для монтажа в отверстия (Рис. 3) весьма популярны и широко используются, особенно — при создании прототипов, поскольку их легко заменять при работе с макетными платами. Как и чип-резисторы, выводные резисторы применяются для подтяжки, деления напряжения, ограничения тока и фильтрации. Существуют различные типы выводных резисторов. Наиболее популярны углеродистые пленочные и металлопленочные резисторы.

  1. Углеродистые пленочные резисторы имеют значительный разброс сопротивлений (2…10%). Наиболее распространенными рядами сопротивлений для них являются E12 (± 10%), E24 (± 5%) и E48 (± 2%). В большинстве приложений углеродистые пленочные резисторы были вытеснены металлопленочными. Температурный коэффициент сопротивления углеродистых пленочных резисторов (TКC) обычно имеет отрицательную величину — около -500 ppm/C, однако конкретное значение зависит от сопротивления и размера.
  2. Металлопленочные резисторы  имеют меньший разброс сопротивлений (0,1…2%) и более высокую стабильность. Наиболее распространенными рядами сопротивлений для них являются E48 (± 2%), E96 (± 1%) и E192 (± 0,5%, ± 0,25% и ± 0,1%). Поскольку характеристики металлопленочных резисторов лучше, чем у углеродистых, то именно они используются в большинстве приложений. Температурный коэффициент металлопленочных резисторов (TC) составляет около ± 100 ppm/C, однако некоторые модели характеризуются только положительным или только отрицательным TC.
  3. Углеродные композитные резисторы широко использовались в электронных устройствах пятьдесят лет назад, но из-за большого разброса номиналов и невысокой стабильности они были заменены углеродистыми пленочными и металлопленочными резисторами. Тем не менее, композитные резисторы обладают хорошими высокочастотными характеристиками и способны выдерживать воздействие мощных импульсов, поэтому их до сих пор применяют в сварочном оборудовании и высоковольтных источниках питания.
  4. Металл-оксидные резисторы стали первой альтернативой углеродным композитным резисторам, но в дальнейшем в большинстве приложений они были вытеснены металлопленочными. Тем не менее, поскольку металл-оксидные резисторы отличаются повышенной рабочей температурой и более высокой номинальной мощностью (> 1 Вт), их по-прежнему используют в ответственных устройствах, эксплуатирующихся в жестких условиях.

Ряды сопротивлений EIA (EIA Decade Resistor Values) определяют не только номиналы резисторов, но и допустимую погрешность. Например, ряд E12 (± 10%) включает следующие стандартные значения: 100, 120, 150, 180, 220, 270, 330, 390, 470, 560, 680 и 820 Ом.

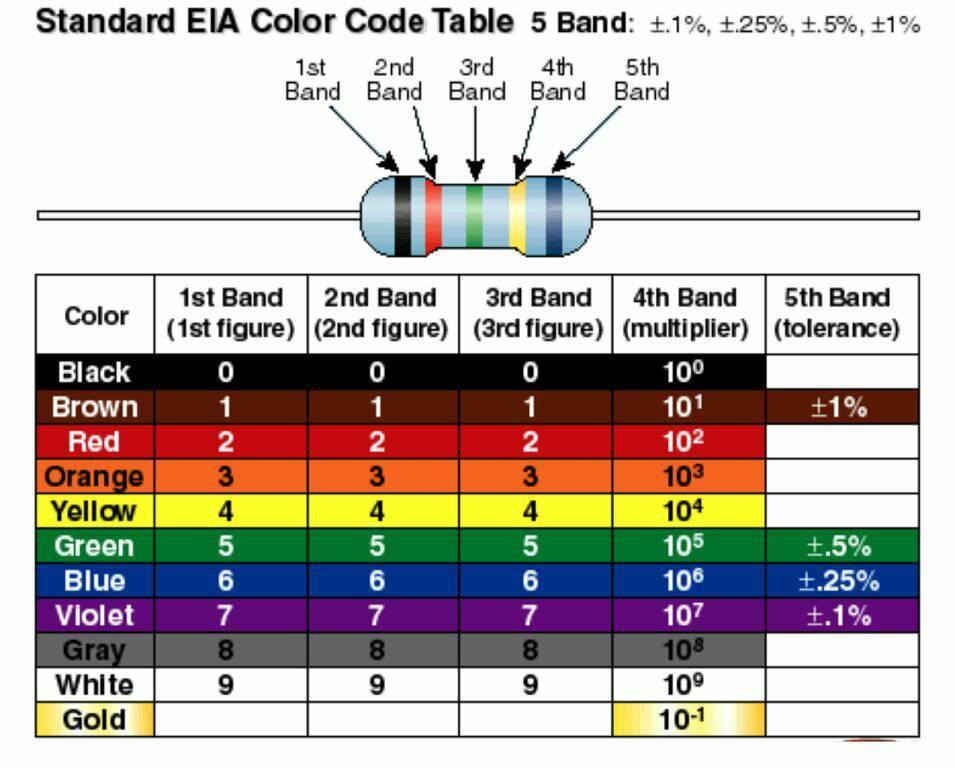

Для кодирования параметров выводных резисторов применяется цветовая маркировка (таблица 1).

Таблица 1. Цветовая маркировка выводных резисторов

Цвет

Значение

Первая цифра

Вторая цифра

Третья цифра*

Множитель

Точность

Температурный коэффициент, ppm/C

Рейтинг отказов

Черный

0

0

0

x10^0

Коричневый

1

1

1

x10^1

±1%

100

1%

Красный

2

2

2

x10^2

±2%

50

0,1%

Оранжевый

3

3

3

x10^3

15

0,01%

Желтый

4

4

4

x10^4

25

0,001%

Зеленый

5

5

5

x10^5

±0,5%

Синий

6

6

6

x10^6

±0,25%

Фиолетовый

7

7

7

x10^7

±0,1%

Серый

8

8

8

x10^8

±0,05%

Белый

9

9

9

x10^9

Золотой

x0,1

±5%

Серебряный

x0,01

±10%

Пусто

±20%

* Только для резисторов с 5-позиционной маркировкой









Примеры:

  • углеродистые пленочные резисторы серии CFR-25JB производства Yageo с номинальной мощностью 0,25 Вт и диапазоном доступных сопротивлений 1 Ом…10 МОм;
  • металлопленочные резисторы серии MFR-25FBF от Yageo с номинальной мощностью 0,25 Вт и диапазоном доступных сопротивлений 10 Ом…1 МОм;
  • металлопленочные резисторы серии PR02 от VISHAY с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,33 Ом…1 МОм.

Рис. 4. Проволочный резистор

Проволочные резисторы (Рис. 4) конструктивно представляют собой высокоомный провод, намотанный на изолирующий сердечник. Они отличаются очень высокой номинальной мощностью (до 1000 Вт) и способны работать при очень высоких температурах (до 300°C). Проволочные резисторы характеризуются отличной долговременной стабильностью – около 15…50 ppm/год, в то время как, например, у металлопленочных резисторов этот показатель составляет 200…600 ppm/год. Данный тип резисторов обладает самым малым уровнем шума.

Недостатки: диапазон доступных сопротивлений для проволочных резисторов оказывается достаточно узким (0,0001…100 кОм). Поскольку резистор выполнен в виде проволоки, намотанной на основание, то такая конструкция характеризуется высокой паразитной индуктивностью. По этой причине в высокочастотном диапазоне проволочные резисторы демонстрируют наихудшие показатели среди всех типов резисторов. Они также оказываются более дорогими по сравнению с другими популярными типами резисторов.

Приложения: обычно используются в автоматических выключателях и в качестве предохранителей благодаря высокой мощности.

Примеры

  • серия KNP500 производства компании Yageo с номинальной мощностью 5 Вт и диапазоном доступных сопротивлений 0,1 Ом …2,2 кОм;
  • серия HS-25 производства Ohmite с номинальной мощностью 25 Вт и диапазоном доступных сопротивлений 0,01 Ом … 5,6 кОм;
  • серия HSC100 от TE с номинальной мощностью 100 Вт и диапазоном доступных сопротивлений 0,1 Ом … 50 кОм.

Рис. 5. Шунты

Токоизмерительные резисторы, также называемые шунтами (Рис. 5), используются для прямого преобразования тока в напряжение с целью дальнейшего измерения. Они представляют собой резисторы с малым сопротивлением и высокой номинальной мощностью, что позволяет им работать с большими токами.

Одним из приложений для токоизмерительных резисторов является ограничение тока с целью защиты микросхем драйверов шаговых двигателей.

Большинство современных шунтов имеет либо два, либо четыре вывода. В четырехвыводной версии, которая также называется схемой Кельвина, ток проходит через две клеммы, а напряжение измеряется на двух оставшихся выводах. Такая схема уменьшает влияние температурной погрешности и значительно повышает стабильность схемы измерения. Четырехвыводные резисторы используются для приложений, требующих высокой точности и температурной стабильности.

Примеры

Двухвыводные исполнения

  • SMD:
    • серия MCS1632 производства Ohmite с номинальной мощностью 1 Вт и диапазоном доступных сопротивлений 0,005…0,05 Ом;
    • серия WSLP1206 от Vishay с номинальной мощностью 1 Вт и диапазоном доступных сопротивлений 0,005…0,05 Ом;
    • серия CRA2512 от Bourns с номинальной мощностью 3 Вт и диапазоном доступных сопротивлений 0,001…0,1 Ом.



  • Для монтажа в отверстия:
    • серия 12F от Ohmite с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,001…0,25 Ом;
    • серия LVR03R от Vishay с номинальной мощностью 3 Вт и диапазоном доступных сопротивлений 0,01…0,2 Ом;
    • серия PWR247T-100 от Bourns с номинальной мощностью 100 Вт и диапазоном доступных сопротивлений 0,05…100 Ом.

Четырехвыводные исполнения (схема Кельвина)

  • SMD:
    • серия FC4L  в корпусе 2512 от Ohmite с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,001…0,05 Ом;
    • серия WSL3637  в корпусе 3637 от Vishay с номинальной мощностью 3 Вт и диапазоном доступных сопротивлений 0,001…0,01 Ом.

Рис. 6. Термистор

Термисторы – это резисторы, сопротивление которых значительно изменяется при изменении температуры (Рис. 6).

Сопротивление NTC-термисторов плавно уменьшается при увеличении температуры. NTC являются готовыми датчиками температуры с диапазоном измерений -55… +200°C.

PTC-термисторы характеризуются скачкообразным изменением сопротивления при определенной температуре. Они применяются в качестве элементов защиты от перегрузки по току.

Ток удержания PTC (hold current) – это ток, при котором термистор гарантированно находится в проводящем состоянии.

Ток срабатывания PTC (trip current) – это ток, при котором термистор гарантированно переходит в непроводящее состояние.

Примеры

  • PTC-термисторы:
    • 1812 — серия MF-MSMF производства компании Bourns для рабочих токов от 0,3…5,2 А;
    • 1812 — серия 1812L от Littelfuse для рабочих токов 0,1…3,5 А.
  • NTC-термисторы:
    • серия B57236 от EPCOS с диапазоном сопротивлений 2,5…120 Ом;
    • 0603 — серия ERT-J1 от Panasonic с диапазоном сопротивлений 0,022…150 кОм.

Рис. 7. Подстроечные резисторы

Потенциометры – это резисторы с изменяемым сопротивлением. Они используются в различных приложениях, например, для управления коэффициентом усиления в усилителе, для настройки параметров схемы и так далее.

Подстроечные резисторы (Рис. 7) представляют собой небольшие потенциометры, которые могут быть установлены на печатной плате и отрегулированы с помощью отвертки. Они выпускаются как для поверхностного монтажа SMD, так и для монтажа в отверстия, с верхним или боковым расположением регулировочного винта.

Потенциометры бывают однооборотными и многооборотными. Однооборотные потенциометры часто используются в усилителях. Многооборотные потенциометры могут иметь до 25 оборотов и применяются для более точного управления.

Примеры

  • Однооборотные потенциометры:
    • SMD серия TC33X-2 производства Bourns с диапазоном сопротивлений 100 Ом…1 МОм ;
    • серия 3362P от Bourns с диапазоном сопротивлений 10 Ом…5 МОм ;
  • Многооборотные потенциометры:
    • серия 3296W от Bourns с диапазоном сопротивлений 10 Ом…5 МОм ;
    • серия T93YA от Vishay с диапазоном сопротивлений 10 Ом…1 МОм.

Рис. 8. Резисторная сборка 4609X-101-222LF

Резисторная сборка (resistors network, resistors array) представляет собой комбинацию из нескольких резисторов, размещенных в одном корпусе. Существует большое количество разных типов этих изделий, но, к сожалению, четкая система их классификации,  как в литературе, так и у производителей отсутствует.

Резисторы внутри корпуса сборки могут быть не соединены  между собой (Isolated) т. е. каждый резистор имеет два вывода на корпусе сборки, или сконфигурированы в определенную схему (Bussed). Часто встречаются изделия, у которых соединены между собой  вывод 1 каждого резистора с подключением к одному общему пину сборки, а каждый второй вывод резисторов  имеет свой собственный вывод на корпусе изделия.  Кроме того, можно встретить сборки с последовательным, последовательно- параллельным  и другими видами соединений резисторов внутри корпуса. Сборки можно классифицировать по количеству входящих  в них резисторов, по величине допуска, максимальному рабочему напряжению, мощности рассеивания, типоразмеру, по типу монтажа (SMD и выводной)  и т.д. Эти компоненты очень удобно использовать в схемах АЦП и ЦАП, применять качестве делителей напряжения, использовать в компьютерной технике, потребительской электронике  и т. д.

Примеры

  • серия 4600X от Bourns с рабочим напряжением до 100В

Рис. 9. Конфигурация резисторных сборок серии 4600X от Bourns

  • серия CAY16 от Bourns в SMD корпусе типоразмера 1206 с изолированными резисторами
  • серия 4114R-2 от Bourns — 14 выводных резисторов с одним общим выводом

Работа с Каталогом компании Терраэлектроника по поиску резисторов

Подобрать необходимый резистор в каталоге Терраэлектроники можно двумя способами:

  1. С использованием параметрического поиска.  Для этого необходимо зайти в раздел резисторов каталога, выбрать соответствующий задаче тип резистора, а далее указать параметры в ряде фильтров поисковой системы. Фрагмент скриншота поиска прецизионного SMD резистора от Yageo с параметрами: типоразмер 0805, номинал 10 кОм, точность 0.1 %,  мощность  0.125 мВт представлен на Рис. 10.



    Рис. 10. Скриншот сервиса поиска резисторов

  2. Воспользоваться интеллектуальным поиском резисторов по параметрам. Для этого достаточно скопировать строку из спецификации “Резистор постоянный 10 кОм, 0.1%, 0.125 Вт, 0805″ или ввести «10kohm 0.1%  0.125W  0805» в строку поиска и получить тот же самый  список подходящих по указанным параметрам компонентов.

Заключение

В данном руководстве были рассмотрены некоторые наиболее популярные типы резисторов. В дополнение к ним существует ряд других типов резисторов, среди которых MELF, металлофольговые резисторы, керамические резисторы, варисторы, фоторезисторы и др., которые имеют свои уникальные преимущества по уровню точности, эксплуатационным характеристикам или габаритным размерам. Однако, в большинстве электронных схем вы чаще всего увидите один из типов, рассмотренных выше.

Как выбрать конденсатор

Журнал: https://octopart.com/blog/archives/2016/04/how-to-select-a-resistor

Резистор. Параметры резисторов.

Его параметры и обозначение на схеме

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть.

Другое название резистора – сопротивление. По сути, это просто игра слов, так как в переводе с английского resistance – это сопротивление (электрическому току).

Когда речь заходит об электронике, то порой можно встретить фразы типа: «Замени сопротивление», «Два сопротивления сгорели». В зависимости от контекста под сопротивлением может подразумеваться именно электронная деталь.

На схемах резистор обозначается прямоугольником с двумя выводами. На зарубежных схемах его изображают чуть-чуть иначе. «Тело» резистора обозначают ломаной линией – своеобразная стилизация под первые образцы резисторов, конструкция которых представляла собой катушку, намотанную высокоомным проводом на изоляционном каркасе.

Рядом с условным обозначением указывается тип элемента (R) и его порядковый номер в схеме (R1). Здесь же указано его номинальное сопротивление. Если указана только цифра или число, то это сопротивление в Омах. Иногда, рядом с числом пишут Ω – так, греческой заглавной буквой «Омега» обозначают омы. Ну, а, если так, – 10к, то этот резистор имеет сопротивление 10 килоОм (10 кОм – 10 000 Ом). Про множители и приставки «кило», «мега» можете почитать здесь.

Не стоит забывать о переменных и подстроечных резисторах, которые всё реже, но ещё встречаются в современной электронике. Об их устройстве и параметрах я уже рассказывал на страницах сайта.

Основные параметры резисторов.

  • Номинальное сопротивление.

    Это заводское значение сопротивления конкретного прибора, измеряется это значение в Омах (производные килоОм – 1000 Ом, мегаОм – 1000000 Ом). Диапазон сопротивлений простирается от долей Ома (0,01 – 0,1 Ом) до сотен и тысяч килоОм (100 кОм – 1МОм). Для каждой электронной цепи необходимы свои наборы номиналов сопротивлений. Поэтому разброс значений номинальных сопротивлений столь велик.

  • Рассеиваемая мощность.

    Более подробно о мощности резистора я уже писал здесь.

    При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через него ток, превышающий заданное значение, то токопроводящее покрытие разогреется настолько, что резистор сгорает. Поэтому существует разделение резисторов по рассеиваемой мощности.

    На графическом обозначении резистора внутри прямоугольника мощность обозначается наклонной, вертикальной или горизонтальной чертой. На рисунке обозначено соответствие графического обозначения и мощности указанного на схеме резистора.

    К примеру, если через резистор потечёт ток 0,1А (100 mA), а его номинальное сопротивление 100 Ом, то необходим резистор мощностью не менее 1 Вт. Если вместо этого применить резистор на 0,5 Вт, то он вскоре выйдет из строя. Мощные резисторы применяются в сильноточных цепях, например, в блоках питания или сварочных инверторах.

    Если необходим резистор мощностью более 2 Вт (5 Вт и более), то внутри прямоугольника на условном графическом обозначении пишется римская цифра. Например, V – 5 Вт, Х – 10 Вт, XII – 12 Вт.

  • Допуск.

    При изготовлении резисторов не удаётся добиться абсолютной точности номинального сопротивления. Если на резисторе указано 10 Ом, то его реальное сопротивление будет в районе 10 Ом, но никак не ровно 10. Оно может быть и 9,88 и 10,5 Ом. Чтобы как-то обозначить пределы погрешности в номинальном сопротивлении резисторов, их делят на группы и присваивают им допуск. Допуск задаётся в процентах.

    Если вы купили резистор на 100 Ом c допуском ±10%, то его реальное сопротивление может быть от 90 Ом до 110 Ом. Узнать точное сопротивление этого резистора можно лишь с помощью омметра или мультиметра, проведя соответствующее измерение. Но одно известно точно. Сопротивление этого резистора не будет меньше 90 или больше 110 Ом.

    Строгая точность номиналов сопротивлений в обычной аппаратуре важна не всегда. Так, например, в бытовой электронике допускается замена резисторов с допуском ±20% от того номинала, что требуется в схеме. Это выручает в тех случаях, когда необходимо заменить неисправный резистор (например, на 10 Ом). Если нет подходящего элемента с нужным номиналом, то можно поставить резистор с номинальным сопротивлением от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом/100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону увеличения.

    Для тех, кто ещё не знает, существует ещё одна возможность подобрать необходимое сопротивление – его можно составить, соединив вместе несколько резисторов разных номиналов. Об этом читайте в статье про соединение резисторов.

    Существует аппаратура, где такой трюк не пройдёт – это прецизионная аппаратура. К ней относится медицинское оборудование, измерительные приборы, электронные узлы высокоточных систем, например, военных. В ответственной электронике используются высокоточные резисторы, допуск их составляет десятые и сотые доли процента (0,1-0,01%). Иногда такие резисторы можно встретить и в бытовой электронике.

    Стоит отметить, что в настоящее время в продаже можно встретить резисторы с допуском не более 10% (обычно 1%, 5% и реже 10%). Высокоточные резисторы имеют допуск в 0,25…0,05%.

  • Температурный коэффициент сопротивления (ТКС).

    Под влиянием внешней температуры или собственного нагрева из-за протекающего тока, сопротивление резистора меняется. Иногда в тех пределах, которые нежелательны для работы схемы. Чтобы оценить изменение сопротивления из-за воздействия температуры, то есть термостабильность резистора, используется такой параметр, как ТКС (Температурный Коэффициент Сопротивления). За рубежом принято сокращение T.C.R.

    В маркировке резистора величина ТКС, как правило, не указывается. Для нас же необходимо знать, что чем меньше ТКС, тем лучше резистор, так как он обладает лучшей термостабильностью. Более подробно о таком параметре, как ТКС, я рассказывал тут.

Первые три параметра основные, их надо знать!

Перечислим их ещё раз:

  • Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм…)

  • Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт…)

  • Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

Так же стоит отметить конструктивное исполнение резисторов. Сейчас можно встретить как микроминиатюрные резисторы для поверхностного монтажа (SMD-резисторы), которые не имеют выводов, так и мощные, в керамических корпусах. Существуют и невозгораемые, разрывные и прочее. Перечислять можно очень долго, но основные параметры у них одинаковые: номинальное сопротивление, рассеиваемая мощность и допуск.

В настоящее время номинальное сопротивление резисторов и их допуск маркируют цветными полосами на корпусе самого элемента. Как правило, такая маркировка применяется для маломощных резисторов, которые имеют небольшие габариты и мощность менее 2…3 ватт. Каждая фирма-изготовитель устанавливает свою систему маркировки, что вносит некоторую путаницу. Но в основном присутствует одна устоявшаяся система маркировки.

Новичкам в электронике хотелось бы рассказать и о том, что кроме резисторов, цветовыми полосами маркируют и миниатюрные конденсаторы в цилиндрических корпусах. Иногда это вызывает путаницу, так как такие конденсаторы ложно принимают за резисторы.

Таблица цветового кодирования.

Рассчитывается сопротивление по цветным полосам так. Например, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

Первые две цифры согласно красному цвету – 22, третья красная полоса, это множитель. Стало быть, по таблице множитель для красной полосы – 100. На множитель необходимо умножить число 22. Тогда, 22 * 100 = 2200 Ом. Золотистая полоса соответствует допуску в 5%. Значит, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм). Мощность рассеивания зависит от размеров и конструктивного исполнения корпуса.

На практике широкое распространение имеют резисторы с допуском 5 и 10%. Поэтому за допуск отвечают полосы золотого и серебристого цвета. Понятно, что в таком случае, первая полоса находится с противоположной стороны элемента. С неё и нужно начинать считывание номинала.

Но, как быть, если резистор имеет небольшой допуск, например 1 или 2% ? С какой стороны считывать номинал, если с обеих сторон присутствуют полосы красного и коричневого цветов?

Этот случай предусмотрели и первую полосу размещают ближе к одному из краёв резистора. Это можно заметить на рисунке таблицы. Полоски, обозначающие допуск расположены дальше от края элемента.

Конечно, бывают случаи, когда нет возможности считать цветовую маркировку резистора (забыли таблицу, стёрта/повреждена сама маркировка, некорректное нанесение полос и пр.).

В таком случае, узнать точное сопротивление резистора можно только, если измерить его сопротивление мультиметром или омметром. В таком случае вы будете 100% знать его реальную величину. Также при сборке электронных устройств рекомендуется проверять резисторы мультиметром для того, чтобы отсеить возможный брак.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Маркировка резисторов.

При указании значения сопротивления резистора вместо десятичной запятой пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом).При этом, любой номинал отображается максимум — тремя символами. Например 5K6 обозначает резистор, сопротивлением 5,6 кОм, 1R0 — 1 Ом, М210 — 210кОм (0,21МОм) и т. д.

Резисторы с цветовой маркировкой.

Считается,что применение цветовой маркировки имеет ряд преимуществ, по сравнению с цифро-буквенной. Легче наносить номиналы на резисторы особо миниатюрного размера, внедрить автоматизацию сборки и. т. д. По личному мнению автора, если нужно узнать только сопротивление такого резистора, можно просто померить его, с помощью мультиметра (рекомендую).
Но цветовая маркировка кроме номинального сопротивления резистора, содержит в себе и другую информацию.
Итак: В первую очередь, необходимо определить — с какого конца резистора вести отсчет полосок. В резисторах советского образца первая полоска смещена ближе к краю. В современных резисторах с четырехполосной маркировкой, серебряная или золотая полоска расположена в конце ряда, обозначая соответственно — точность,10% или 5%.

Для резисторов с точностью 20 % используют маркировку с тремя полосками, Для очень точных резисторов применяется маркировка с пятью или шестью полосками. Первые две полоски означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает множитель, на который умножается число, состоящее из двух цифр, указанное первыми двумя полосками.

Если полосок 4, последняя указывает точность резистора. Если полосок 5, первые три полоски означают первые три знака номинала сопротивления, четвёртая — десятичный множитель, пятая — точность.

Если есть шестая полоска, то она может указывать либо температурный коэффициент либо — надежность резистора в процентах на тысячу часов работы. В последнем случае, она должна быть заметно шире остальных пяти полосок. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Цветовая кодировка резисторов

виды кодирования параметров, стандартное обозначение на схеме

Автор Aluarius На чтение 10 мин. Просмотров 1.1k. Опубликовано

Что такое номинал резистора

Номинальная мощность резистора – это спецификация, которая служит для определения максимальной мощности, которую может выдержать резистор. Таким образом, если резистор имеет номинальную мощность 1/4 Вт, 1/4 Вт – это максимальная мощность, которая должна подаваться на резистор.

Когда ток проходит через электрические компоненты, он обычно генерирует тепло. Если ток достаточно мал и подходит для цепи, это тепло обычно незначительно и незаметно в цепи. Но если ток достаточно велик, он может создать значительное количество тепла в цепи. Ток может расплавить компоненты и, возможно, создать замыкания в цепи.

Вот почему резисторы имеют номинальную мощность – для указания максимально допустимого количества энергии, которое может проходить через него. Если эта мощность будет превышена, резистор может не выдержать питания и может расплавиться и создать короткое замыкание в цепи, что может привести к еще большей опасности для цепи.

Как образуется ряд, какие бывают, принципы построения

Давайте теперь определим силу так, чтобы мы точно знали, что имеется в виду, когда речь идет о власти. Мощность определяется как электрическая энергия, которую может обеспечить цепь. Уравнение, которое показывает мощность цепи, равно P = VI, где P – мощность, V – напряжение, а I – ток. В качестве альтернативы, поскольку закон Ома может быть подставлен в это уравнение, мощность также выражается как

и . Мы можем использовать эти формулы, чтобы определить, на какой мощности будет работать схема, и, таким образом, мы можем знать, какая номинальная мощность нам нужна для резистора.

Давайте сейчас рассмотрим несколько примеров резисторов и номиналов мощности, которые нам понадобятся для того, чтобы вы получили практическую идею:
– Допустим, у нас есть резистор 800 Ом с напряжением 12 вольт, питающий цепь для зажигания светодиода. Пренебрегая сопротивлением провода и светодиода, которые пренебрежимо малы, мощность, которую будет обеспечивать схема, будет:

Здесь достаточно 1/4 Вт резистора, который подходит для схемы.
– Допустим, теперь у нас есть резистор 150 Ом с напряжением 15 В, питающий цепь для управления двигателем. Мощность, которую схема будет подавать на двигатель, – это:


2-ваттный резистор подходит для схемы. Резистор с более низкой номинальной мощностью, такой как резистор 0,25 Вт, 0,5 Вт или 1 Вт, скорее всего, вызовет дым в цепи, поскольку резистор будет получать больше энергии, чем он мог бы выдержать.

Обычно в электронных цепях номинальная мощность не учитывается, поскольку обычно подходит стандартный резистор 0,25 Вт, поскольку электронные схемы в подавляющем большинстве работают с низким напряжением и низким током; и, таким образом, низкая мощность. По таким характеристикам можно легко узнать Е24 резисторы.

Но в случае цепей с высоким напряжением и низким сопротивлением (высокая мощность) следует тщательно выбирать номиналы мощности резисторов, поскольку в цепи подается больше энергии. Всегда выбирайте резистор с более высокой номинальной мощностью, чем мощность, используемая в цепи, чтобы резистор не разрушался из-за перегрева; это только послужит причиной других опасностей или неисправностей в цепи.

Стандартные номинальные значения мощности резисторов: 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 5 Вт и 25 Вт. Таким образом, разработчик схемы должен выбрать соответственно для схемы.

Номиналы у резисторов постоянного и переменного сопротивления

Когда электрический ток проходит через резистор из-за наличия на нем напряжения, электрическая энергия теряется резистором в виде тепла, и чем больше этот ток протекает, тем горячее резистор. Это известно как номинальная мощность резистора .

Резисторы оцениваются по значению их сопротивления и электрической мощности, выраженной в ваттах ( Вт ), которые они могут безопасно рассеивать, основываясь в основном на их размере. Каждый резистор имеет максимальную номинальную мощность, которая определяется его физическим размером, поскольку, как правило, чем больше площадь его поверхности, тем большую мощность он может безопасно рассеивать в окружающем воздухе или в радиаторе.

Резистор может использоваться при любой комбинации напряжения (в пределах разумного) и тока, если его «Номинальная мощность рассеивания» не превышена, а номиналы резисторов указывают, сколько мощности резистор может преобразовывать в тепло или поглощать без какого-либо ущерба для себя.

Резистор. Номинальная мощность

Иногда называют Резисторы Ваттность Оценка и определяется как количество тепла , что резистивный элемент может рассеивать в течение неопределенного периода времени без ухудшения его производительности. Рассмотрим далее как обозначается резистор.

Номинальная мощность резистора, пример №1

Какова максимальная номинальная мощность в ваттах фиксированного резистора, который имеет напряжение 12 вольт на своих клеммах и ток 50 миллиампер, протекающий через него.

Учитывая то , что мы знаем значения напряжения и тока выше, мы можем подставить эти значения в следующее уравнение: P = V * I .

Номинальная мощность резистора, пример №2

Рассчитайте максимальный безопасный ток, который может пройти через резистор 1,8 кОм, рассчитанный на 0,5 Вт.

Опять же , как мы знаем , рейтинг резисторов питания и его сопротивление, теперь мы можем подставить эти значения в стандартное уравнение мощности: P = I 2 R .

Все резисторы имеют максимальную мощность рассеиваемой мощности , которая представляет собой максимальное количество энергии, которое оно может безопасно рассеивать без ущерба для себя. Резисторы, которые превышают максимальную номинальную мощность, как правило, поднимаются в дыму, обычно довольно быстро, и повреждают цепь, к которой они подключены. Если резистор должен использоваться вблизи его максимальной номинальной мощности, тогда требуется некоторая форма радиатора или охлаждения.

Номинальная мощность резистора является важным параметром, который следует учитывать при выборе резистора для конкретного применения. Его работа заключается в сопротивлении току, протекающему через цепь, и это происходит за счет рассеивания нежелательной энергии в виде тепла. Выбор резистора с малым значением мощности, когда ожидается высокое рассеивание мощности, приведет к перегреву резистора, разрушая как резистор, так и цепь.

До сих пор мы рассматривали резисторы, подключенные к постоянному источнику постоянного тока, но в следующем уроке о резисторах мы рассмотрим их поведение, подключенных к синусоидальному источнику переменного тока, и покажем, что напряжение, ток и, следовательно, потребляемая мощность резистором, используемым в цепи переменного тока, все в фазе друг с другом.

Виды кодирования параметров с использованием цветных колец

Номинальная мощность резисторов может варьироваться от менее одной десятой ватта до многих сотен ватт в зависимости от его размера, конструкции и рабочей температуры окружающей среды. Максимальная резистивная мощность большинства резисторов дана для температуры окружающей среды +70 o C или ниже.

Электрическая мощность – это скорость, с которой энергия используется или потребляется (преобразуется в тепло). Стандартной единицей электрической мощности является ватт , символ W, а номинальная мощность резисторов также указывается в ваттах. Как и в случае других электрических величин, к слову «Ватт» добавляются префиксы при выражении очень больших или очень малых величин мощности резистора. Некоторые из наиболее распространенных из них:

Единицы электропитания

Единица измерения Символ Ценность Сокращение
милливатт мВт 1/1000 Вт 10 -3 Вт
киловатт кВт 1000 Вт 10 3 Вт
мегаватт МВт 1 000 000 Вт 10 6 Вт

Мощность резистора (P)

Из закона Ома мы знаем, что когда ток протекает через сопротивление, на него падает напряжение, создавая продукт, связанный с мощностью. Обычно за стандарт для сравнения берут Е24 резисторы, резистор R1 используется куда реже.

Другими словами, если сопротивление подвергается воздействию напряжения или оно проводит ток, то оно всегда будет потреблять электроэнергию, и мы можем наложить эти три величины мощности, напряжения и тока в треугольник, называемый силовым треугольником, с мощностью , который будет рассеиваться в виде тепла в резисторе сверху, с потребляемым током и напряжением на нем внизу, как показано. Ряд сопротивлений резисторов рассмотрим ниже.

Стандартная цветовая маркировка резисторов

Стандартное обозначение резисторов. Маркировка резисторов по мощности.

Нестандартная цветная маркировка импортных резисторов

Ряд резисторов Е24 маркируется так:

Маркировка советских резисторов



Цифро-буквенная маркировка

Стандартная таблица маркировки:

Маркировка помогает использовать треугольник мощности, который отлично подходит для расчета мощности, рассеиваемой в резисторе, если мы знаем значения напряжения на нем и тока, протекающего через него. Но мы также можем рассчитать мощность, рассеиваемую сопротивлением, используя закон Ома. Ряды резисторов невозможно было бы установить без таких рассчетов.



Закон Ома позволяет нам рассчитать рассеиваемую мощность с учетом значения сопротивления резистора. Используя закон Ома, можно получить два альтернативных варианта приведенного выше выражения для мощности резистора, если нам известны значения только двух, напряжения, тока или сопротивления, следующим образом:

[P = V x I] Мощность = Вольт х Ампер

[P = I 2 x R] Мощность = ток 2 x Ом

[P = V 2 ÷ R] Мощность = Вольт 2 ÷ Ом

Рассеивание электрической мощности любого резистора в цепи постоянного тока может быть рассчитано с использованием одной из следующих трех стандартных формул:

где:

  • V – напряжение на резисторе в вольтах
  • Я в ток, протекающий через резистор в амперах
  • R – сопротивление резистора в омах (Ом)

Поскольку номинальная мощность рассеиваемого резистора связана с его физическим размером, резистор 1/4 (0,250) Вт физически меньше, чем резистор 1 Вт, и резисторы с одинаковым омическим значением также доступны в различных номиналах мощности. Углеродные резисторы, например, обычно изготавливаются с номинальной мощностью 1/8 (0,125) Вт, 1/4 (0,250) Вт, 1/2 (0,5) Вт, 1 Вт и 2 Вт.

Вообще говоря, чем больше их физический размер, тем выше его номинальная мощность. Однако всегда лучше выбрать резистор определенного размера, который способен рассеивать в два или более раз больше расчетной мощности. Когда требуются резисторы с более высокой номинальной мощностью, резисторы с проволочной обмоткой обычно используются для отвода избыточного тепла.

Номиналы резисторов. Таблица:

Тип Оценка мощности Стабильность
Металлическая пленка Очень низкий, менее 3 Вт Высокий 1%
углерод Низкая, менее 5 Вт Низкий 20%
Проволочный Высокая до 500 Вт Высокий 1%

Маркировка SMD резисторов

Силовые резисторы с проволочной обмоткой бывают самых разных конструкций и типов: от стандартного меньшего алюминиевого корпуса с 25-ваттным радиатором, установленного на радиаторе, как мы видели ранее, до больших трубчатых керамических или фарфоровых силовых резисторов мощностью 1000 Вт, используемых для нагревательных элементов.

Значение сопротивления проволочных резисторов очень низкое (низкие омические значения) по сравнению с углеродной или металлической пленкой. Диапазон сопротивления силового резистора колеблется от менее 1 Ом (R005) до всего 100 кОм, поскольку для больших значений сопротивления потребуется провод с тонкой калибровкой, который может легко выйти из строя.

Резисторы с низким омическим сопротивлением и низким значением мощности, как правило, используются для датчиков тока, по закону Ома ток, протекающий через сопротивление, вызывает падение напряжения на нем.

Это напряжение может быть измерено, чтобы определить значение тока, протекающего в цепи. Этот тип резистора используется в испытательном измерительном оборудовании и контролируемых источниках питания.

Силовые резисторы большего размера с проволочной обмоткой изготовлены из коррозионностойкой проволоки, намотанной на формирователь из фарфора или керамического сердечника, и обычно используются для рассеивания высоких пусковых токов, например, возникающих в цепях управления электродвигателем, электромагнитом или элеватором / краном и тормозных цепях двигателя.

Обычно эти типы резисторов имеют стандартную номинальную мощность до 500 Вт и, как правило, соединяются вместе, образуя так называемые «банки сопротивления».

Еще одна полезная особенность силовых резисторов с проволочной обмоткой заключается в использовании нагревательных элементов, таких как те, которые используются для электрического огня, тостера, утюгов и т. Д. В этом типе применения значение мощности сопротивления используется для производства тепла, а тип проволоки из сплава сопротивления используется, как правило, из никель-хрома (нихрома), допускающего температуру до 1200 o C.

Все резисторы, будь то углерод, металлическая пленка или проволока, подчиняются закону Ома при расчете значения их максимальной мощности (мощности). Стоит также отметить, что, когда два резистора соединены параллельно, их общая мощность увеличивается. Если оба резистора имеют одинаковое значение и одинаковую номинальную мощность, общая номинальная мощность удваивается.

Стандартное обозначение резисторов на схеме

Как обозначается резистор на схеме:

Обозначение резисторов на схеме может отличаться от международного стандарта.

Виды резисторов | joyta.ru

Виды резисторов. Резисторы являются наиболее часто используемыми компонентами электронных схем и устройств. Основное назначение резистора является поддержание заданных значений напряжения и тока в электронной цепи, на основе такого физического свойства как сопротивление. Единицей измерения сопротивления является Ом, от имени немецкого физика Георга Ома.

Работа резистора основана на законе Ома, который гласит, что напряжение на выводах резистора прямо пропорционально величине тока, протекающего через него.

Паяльная станция 2 в 1 с ЖК-дисплеем

Мощность: 800 Вт, температура: 100…480 градусов, поток возду…

Виды резисторов

В настоящее время существует несколько видов  резисторов. Вот некоторые из них:

  • Проволочные резисторы
  • Металлопленочные резисторы
  • Толстопленочные и тонкопленочные резисторы
  • Резисторы для поверхностного монтажа (SMD)
  • Резисторная сборка
  • Переменные резисторы
  • Специальные резисторы

Проволочные резисторы

Этот вид резисторов различаются по внешности и размера. Проволочные резисторы, как правило, изготавливают из длинного провода на основе сплавов, обычно хрома, никеля или сплава медно-никель-марганца. Этот вид резистора, пожалуй, один из самых старых видов. Проволочные резисторы имеют превосходные свойства, такие как высокие показатели мощности и низкие значения сопротивления. В процессе эксплуатации эти резисторы могут сильно нагреваться, и по этой причине их зачастую  помещают в металлический ребристый корпус для лучшего охлаждения.

Металлопленочные резисторы

Металлопленочные резисторы изготавливаются из оксида металла или в виде небольших керамических стержней с нанесением на них тонкого слоя металла.

Они похожи на углеродно-пленочные резисторы и их сопротивление регулируется за счет толщины слоя покрытия. Характерными свойствами металлопленочных резисторов можно считать их надежность, точность и стабильность. Эти резисторы могут быть изготовлены в широком диапазоне сопротивлений (от нескольких Ом до МОм). Номинал сопротивлений резисторов наносится на корпус в буквенно-цифровом виде или в виде цветовой маркировке.

Толстопленочные и тонкопленочные резисторы

Тонкопленочные резисторы изготавливаются путем напыления определенного резистивного материала на изоляционной подложке (методом вакуумного напыления) и поэтому их стоимость значительно выше, чем стоимость толстопленочных резисторов. Толщина резистивного элемента этих резисторов составляет приблизительно 1000 Ангстрем. Тонкопленочные резисторы имеют лучший температурный коэффициент сопротивления, низкую емкость, малую паразитную индуктивность и низкий уровень шума.

Держатель для платы

Материал: АБС + металл, размер зажима печатной платы (max): 20X14 см…

Эти резисторы являются предпочтительными для устройств на основе СВЧ, где требуется высокая точность и стабильность.

Обычно толстопленочные резисторы изготавливаются путем смешивания порошкового стекла с органическим связующим. Отклонение сопротивления от номинала у подобных резисторов составляет от 1% до 2%. Толстопленочные резисторы широко используются в качестве недорогих резисторов.

Резисторы для поверхностного монтажа (SMD)

Резисторы для поверхностного монтажа бывают различных размеров и форм. Они сделаны путем нанесения пленки резистивного материала и не имеют достаточно места для нанесения цветовой маркировки резисторов вследствие малого размера. Поэтому маркировка smd резисторов состоит только из 3 или 4 цифр.

Резисторная сборка

Резисторная сборка представляют собой комбинацию сопротивлений, которые дают одинаковые значения для всех выводов. Эти резисторы изготавливаются в виде одиночного и сдвоенного пакета. Резисторная сборка широко используются в таких схемах, как АЦП (аналого-цифровые преобразователи) и ЦАП (Цифро-аналоговый преобразователь) в качестве подтягивающих резисторов.

Переменные резисторы

Наиболее часто используемые типы переменных резисторов являются потенциометры и подстрочные резисторы. Эти резисторы имеют три вывода, сопротивление между двумя крайними выводами имеет постоянное значение, а третий вывод связан с подвижным контактом и играет роль своеобразного делителя напряжения. Данный тип резистора в основном используется для настройки чувствительности датчиков и в качестве делителя напряжения.

 Если же соединить центральный вывод с одним из крайних выводов, то получится переменный резистор.

Фоторезистор (LDR)

Фоторезистор является очень полезным радиоэлементом в различных электронных схемах, например, в схемах управления уличным освещением, в электронных часах, будильниках. Когда резистор не освещен, его сопротивление очень высокое (около 1 МОм) и если же фоторезистор осветить, то его сопротивление падает до нескольких кОм.

Эти резисторы бывают разных форм и цветов. В зависимости от внешнего освещения, эти резисторы используются, для того чтобы включать или выключать устройства.

К специальным резисторам также можно отнести терморезисторы (термисторы и позисторы) и варисторы.

Резистор

и типы резисторов

Различные типы резисторов — постоянные, переменные, линейные и нелинейные резисторы и их применение

Что такое электрическое сопротивление?

Свойство вещества, которое препятствует прохождению электрического тока (или электричества) через него, называется Сопротивление ИЛИ Сопротивление — это способность цепи, которая противодействует току.

Слюда, стекло, резина, дерево и т. Д. — это примеров резистивных материалов . Единица измерения сопротивления — ОМ (Ом) , где 1 Ом = 1 В / 1 А. который выводится из основного электрического закона Ома = V = IR.

Другие определения Ом «Ω» следующие;

Если между двумя концами проводника существует разность потенциалов в 1 вольт и ток, протекающий через него, составляет 1 ампер, то сопротивление этого проводника будет 1 Ом (Ом). OR

Если через сопротивление протекает ток 1 ампер и генерируется энергия (в виде тепла) 1 джоуль в секунду (1 Вт), то измерение этого сопротивления составляет 1 Ом.

Ом — величина измерения сопротивления, которая производит один джоуль энергии (в виде тепла) за одну секунду, когда через него протекает ток в один ампер.

Сопротивление, обратное сопротивлению, называется проводимостью.

Что такое эклектичный резистор?

Резистор — это компонент или устройство, сопротивление которых определено. OR,

Те компоненты и устройства, которые специально разработаны для обеспечения определенного сопротивления и используются для противодействия или ограничения электрического тока, протекающего через них, называются резисторами.

Полезно знать : Сопротивление резистора зависит от его длины (l), удельного сопротивления (ρ) и его площади поперечного сечения (a), которая также известна как закон сопротивления R = ρ (l / а) .

Символы резисторов IEEE и IEC Символы IEEE и IEC для различных типов резисторов.

Типы резисторов:

Резисторы

доступны в различных размерах, формах и материалах. Мы обсудим все возможные типы резисторов один за другим подробно, с плюсами, минусами и применением, как показано ниже.

Таблица / дерево различных типов резисторов.

Есть два основных типа резисторов.

  • Линейные резисторы
  • Нелинейные резисторы
Линейные резисторы:

Те резисторы, значения которых меняются в зависимости от приложенного напряжения и температуры, называются линейными резисторами. Другими словами, резистор, значение тока которого прямо пропорционально приложенному напряжению, называется линейным резистором.

Как правило, существует два типа резисторов с линейными свойствами.

  • Постоянные резисторы
  • Переменные резисторы
Постоянные резисторы

Как видно из названия, постоянный резистор — это резистор, который имеет определенное значение, и мы не можем изменить значение постоянных резисторов.

Типы постоянных резисторов.

  • Резисторы из углеродного состава
  • Резисторы с проволочной обмоткой
  • Тонкопленочные резисторы
  • Толстопленочные резисторы
Резисторы из углеродного состава

Типичный постоянный резистор состоит из гранулированных резисторов. или порошкообразный углерод или графит, изоляционный наполнитель или связующее на основе смолы.Соотношение изоляционного материала определяет фактическое сопротивление резистора. Изолирующий порошок (связующее) выполнен в виде стержней и на обоих концах стержня имеются две металлические заглушки.

На обоих концах резистора есть два проводящих провода для облегчения подключения в цепи с помощью пайки. Пластиковое покрытие покрывает стержни с различными цветовыми кодами (напечатанными), которые обозначают значение сопротивления. Они доступны с сопротивлением от 1 Ом до 25 МОм и номинальной мощностью от Вт до 5 Вт.

Конструкция и номинальная мощность резисторов из углеродного состава.

Характеристика постоянных резисторов

Как правило, они очень дешевые и маленькие по размеру, следовательно, занимают меньше места. Они надежны и доступны в различных номинальных значениях сопротивления и мощности. Кроме того, постоянный резистор можно легко подключить к цепи и выдержать большее напряжение.

С другой стороны, они менее стабильны, что означает, что их температурный коэффициент очень высок. Кроме того, они создают небольшой шум по сравнению с резисторами других типов.

Связанные сообщения:

Резисторы с проволочной обмоткой

Резистор с проволочной обмоткой изготавливается из изолирующего сердечника или стержня путем наматывания вокруг резистивного провода. Провод сопротивления обычно изготавливается из вольфрама, манганина, нихрома или никеля или никель-хромового сплава, а изолирующий сердечник изготавливается из фарфора, бакелита, прессованной бумаги или керамической глины.

Манганиновые резисторы с проволочной обмоткой очень дороги и используются с чувствительным испытательным оборудованием, например Мост Уитстона и др.Они доступны в диапазоне от 2 Вт до 100 Вт и более. Сопротивление резисторов этого типа составляет от 1 Ом до 200 кОм или более, и их можно безопасно эксплуатировать при температуре до 350 ° C.

Кроме того, номинальная мощность резистора с проволочной обмоткой большой мощности составляет 500 Вт, а доступное значение сопротивления этих резисторов составляет 0,1 Ом — 100 кОм.

Конструкция резисторов с проволочной обмоткой

Преимущества и недостатки резисторов с проволочной обмоткой

Резисторы с проволочной обмоткой производят меньше шума, чем резисторы из углеродистой композиции.Их характеристики хорошо работают в условиях перегрузки. Они надежны и универсальны и могут использоваться с диапазоном частот постоянного тока и звука. Недостатком резисторов с проволочной обмоткой является то, что они дороги и не могут использоваться в высокочастотном оборудовании.

Применение резисторов с проволочной обмоткой

Резисторы с проволочной обмоткой используются там, где требуется высокая чувствительность, точное измерение и сбалансированный контроль тока, например как шунт с амперметром. Кроме того, резисторы с проволочной обмоткой обычно используются в устройствах и оборудовании с высокой номинальной мощностью, в испытательных и измерительных устройствах, в промышленности и в контрольном оборудовании.

Тонкопленочные резисторы

В основном все тонкопленочные резисторы изготавливаются из керамического стержня с высокой сеткой и резистивного материала. Очень тонкий слой проводящего материала, нанесенный на изолирующий стержень, пластину или трубку из высококачественного керамического материала или стекла. Есть еще два типа тонкопленочных резисторов.

  • Углеродистые пленочные резисторы
  • Металлопленочные резисторы
Углеродистые пленочные резисторы

Углеродистые пленочные резисторы содержат стержень или сердечник из изоляционного материала из высококачественного керамического материала, который называется подложкой.Очень тонкий резистивный углеродный слой или пленка, наложенная вокруг стержня. Эти типы резисторов широко используются в электронных схемах из-за незначительного шума, широкого рабочего диапазона и стабильности по сравнению с твердотельными углеродными резисторами.

Конструкция углеродных пленочных резисторов и их этикетки.
Металлопленочные резисторы

Металлопленочные резисторы аналогичны по конструкции углеродным пленочным резисторам, но главное отличие состоит в том, что они состоят из металла (или смеси оксидов металлов, хрома никеля или смеси металлов и стекла, называемого металлом). глазурь, которая используется как резистивная пленка) вместо углерода.Металлопленочные резисторы очень малы, дешевы и надежны в эксплуатации. Их температурный коэффициент очень низкий (± 2 ppm / ° C) и используется там, где важны стабильность и низкий уровень шума.

Конструкция и внутренние части металлопленочного резистора. .
Толстопленочные резисторы

Метод производства толстопленочных резисторов такой же, как и тонкопленочных резисторов, но разница в том, что вокруг толстая пленка вместо тонкой пленки или слоя резистивного материала. Вот почему они называются толстопленочными резисторами.Есть два дополнительных типа толстопленочных резисторов.

  • Металлооксидные резисторы
  • Пленочные резисторы из кермета
  • Плавкие резисторы
Металлооксидные резисторы

Путем окисления толстой пленки хлорида олова на нагретом стеклянном стержне (подложке) образуется метод изготовления металлооксидного резистора. Эти резисторы доступны в широком диапазоне сопротивлений с высокой температурной стабильностью. Кроме того, уровень рабочего шума очень низкий и может использоваться при высоких напряжениях.

Резисторы на основе оксида кермета (сетевые резисторы)

В резисторах на основе оксида кермета внутренняя поверхность покрыта керамическими изоляционными материалами. А затем пленку или слой из углеродного или металлического сплава оборачивают вокруг резистора, а затем закрепляют в металлокерамике (которая известна как металлокерамика). Они имеют квадратную или прямоугольную форму, а выводы и контакты находятся под резисторами, что упрощает установку на печатных платах. Они обеспечивают стабильную работу при высоких температурах, поскольку их значения не меняются при изменении температуры.

Конструкция сети пленочного резистора из кермета
Плавкие резисторы

Эти типы резисторов аналогичны резисторам с проволочной обмоткой. Когда номинальная мощность цепи превышает указанное значение, этот резистор срабатывает, т.е. он размыкает или размыкает цепь. Вот почему они называются плавкими резисторами. Плавкие предохранители выполняют двойную работу: они ограничивают ток, а также могут использоваться в качестве предохранителя.

Они широко используются в телевизорах, усилителях и других дорогих электронных схемах.Обычно омическое сопротивление плавких резисторов составляет менее 10 Ом.

Переменные резисторы

Как видно из названия, те резисторы, значения которых можно изменять с помощью шкалы, ручки и винта или вручную подходящим способом. В этих типах резисторов есть скользящий рычаг, который соединен с валом, и значение сопротивления может быть изменено путем вращения рычага. Они используются в радиоприемнике для регулировки громкости и сопротивления регулировки тембра.

Ниже приведены другие типы переменных резисторов

  • Потенциометры
  • Реостаты
  • Подстроечные резисторы
Потенциометры

Потенциометр используется для управления уровнем с тремя выводами, который является трехконтактным устройством. напряжение в цепи.Сопротивление между двумя внешними клеммами постоянно, в то время как третья клемма соединена с подвижным контактом (Wiper), который может изменяться. Величину сопротивления можно изменить, вращая стеклоочиститель, соединенный с валом управления.

Конструкция потенциометра

Таким образом, потенциометры можно использовать в качестве делителя напряжения, и эти резисторы называются резисторами переменного состава. Они доступны до 10 МОм.

Различные типы потенциометров
Реостаты

Реостаты представляют собой устройство с двумя или тремя выводами, которое используется для ограничения тока вручную или вручную.Реостаты также известны как резисторы с отводами или переменные резисторы с обмоткой .

Типы резисторов реостатов и конструкция реостата с винтовым приводом

Для изготовления реостатов они обматывают нихромовым сопротивлением керамический сердечник и затем собирают в защитную оболочку. Металлическая полоса обернута вокруг резистивного элемента, и его можно использовать в качестве потенциометра или реостата (см. Примечание ниже для разницы между реостатом и потенциометром ).

Конструкция реостата с отводами

Переменные резисторы с проволочной обмоткой доступны в диапазоне от 1 до 150 Ом. Доступная номинальная мощность этих резисторов составляет от 3 до 200 Вт. В то время как наиболее часто используемые реостаты в зависимости от номинальной мощности составляют от 5 до 50 Вт.

Конструкция реостата с проволочной обмоткой

Полезно знать:

В чем основное отличие потенциометра от реостата?

В принципе, между потенциометром и реостатом нет разницы.Оба являются переменными резисторами. Основное различие заключается в использовании и работе схемы, то есть для какой цели мы используем этот переменный резистор?

Например, если мы подключим цепь между выводами резистивного элемента (где один вывод является общим концом резистивного элемента, а другой — скользящим контактом или стеклоочистителем) в качестве переменного резистора для управления током схемы, тогда это будут реостаты. .

С другой стороны, если мы сделаем то же самое, что упомянуто выше, для управления уровнем напряжения, то этот переменный резистор будет называться потенциометром.Вот и все.

Триммеры

Есть дополнительный винт с потенциометром или переменными резисторами для повышения эффективности и работы, они известны как триммеры. Величину сопротивления можно изменить, изменив положение винта на вращение с помощью небольшой отвертки.

Конструкция различных типов подстроечных резисторов и подстроечных резисторов с потенциометром

Они изготовлены из углеродной композиции, углеродной пленки, металлокерамики и проволоки и доступны в диапазоне от 50 Ом до 5 мегаом.Номинальная мощность потенциометров Trimmers составляет от 1/3 до Вт.

Похожие сообщения:

Нелинейные резисторы

Мы знаем, что нелинейные резисторы — это те резисторы, в которых ток, протекающий через них, не изменяется в соответствии с законом Ома, но изменяется с изменением температуры или приложенного напряжения.

Кроме того, если ток, протекающий через резистор, изменяется с изменением температуры тела, такие резисторы называются термисторами.Если ток, протекающий через резистор, изменяется в зависимости от приложенного напряжения, он называется варисторами или VDR (резисторы, зависящие от напряжения).

Ниже приведены дополнительные типы нелинейных резисторов.

  • Термисторы
  • Варистеры (VDR)
  • Фоторезистор или фотопроводящий элемент или LDR
Термисторы

Термисторы — это двухконтактное устройство, которое очень чувствительно к температуре.Другими словами, термисторы — это тип переменного резистора, который замечает изменение температуры. Термисторы изготавливаются из кобальта, никеля, стронция и оксидов металлов марганца. Сопротивление термистора обратно пропорционально температуре, то есть сопротивление увеличивается при понижении температуры и наоборот.

Типы термисторов и их конструкция

Это означает, что термисторы имеют отрицательный температурный коэффициент (NTC), но есть также PTC (положительный температурный коэффициент), который сделан из полупроводниковых материалов на основе титаната бария, и их сопротивление увеличивается при повышении температуры.

Варистеры (VDR)

Варистеры — это резисторы, зависящие от напряжения (VDR), которые используются для устранения переходных процессов высокого напряжения. Другими словами, специальный тип переменных резисторов, используемых для защиты цепей от деструктивных скачков напряжения, называется варистерами.
Когда напряжение увеличивается (из-за освещения или неисправности линии) на подключенном чувствительном устройстве или системе, оно снижает уровень напряжения до безопасного уровня, то есть меняет уровень напряжений.

Типы варистеров
Фоторезистор или фотопроводящая ячейка или LDR (светозависимые резисторы)

Фоторезистор или LDR (светозависимые резисторы) — это резистор, конечное значение сопротивления которого изменяется в зависимости от интенсивности света.Другими словами, те резисторы, значения сопротивления которых меняются при падающем на их поверхность свете, называются фоторезистором, или фотопроводящей ячейкой, или LDR (светозависимым резистором). Материал, который используется для изготовления таких резисторов, называется фотопроводниками, например сульфид кадмия, сульфид свинца и т.п. пары дырок) из-за световой энергии, которые уменьшают сопротивление полупроводникового материала (т.е.е. количество световой энергии обратно пропорционально материалу полупроводника). Это означает, что фоторезисторы имеют отрицательный температурный коэффициент.

Типы фотоэлементов и резисторы LDR
SMD (технология поверхностного монтажа)

Вы можете прочитать более подробную информацию о специальных резисторах, например, резисторах SMD с методами цветовой кодировки, которые мы уже обсуждали ранее.

Применение и использование фоторезисторов / фотопроводящих элементов или LDR

Эти типы резисторов используются в охранной сигнализации, открывателях дверей, детекторах пламени, детекторах дыма, световых счетчиках, схемах управления реле с активацией света, в промышленных и коммерческих целях. автоматическое управление уличным освещением и фотографические приборы и оборудование.

Связанное сообщение:

Применение резисторов

Практически оба типа резисторов (фиксированные и переменные) обычно используются для следующих целей.

Используются резисторы :

  • Для контроля и ограничения тока
  • Для изменения электрической энергии в виде тепловой энергии
  • В качестве шунта в амперметрах
  • В качестве множителя в вольтметре
  • Для контроля температуры
  • Для управления напряжением или падением
  • В целях защиты e.грамм. Плавкие резисторы
  • В лабораториях
  • В бытовых электроприборах, таких как нагреватель, утюг, погружной стержень и т. Д.
  • Широко используется в электронной промышленности

Полезно знать : Характеристики разных типов резисторов одинаковы для обоих переменного тока и постоянный ток, но есть разница между сопротивлением переменному и постоянному току.

Похожие сообщения:

Типы, использование, детали »Электроника

Резисторы

являются одними из наиболее широко используемых компонентов в электронных схемах — существует множество различных типов резисторов, имеющих разные свойства и используемых по-разному в разных схемах.

Учебное пособие по резисторам

Включает в себя: Обзор резисторов

Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E


Резисторы всех типов в большом количестве используются в производстве электронного оборудования.Фактически, резистор, вероятно, является наиболее распространенным типом электронного компонента, используемого в электрических и электронных схемах.

Существует большое количество различных типов резисторов, которые можно купить и использовать. Свойства этих разных резисторов различаются, и это помогает получить резистор правильного типа для любой конкретной конструкции, чтобы гарантировать получение наилучших характеристик.

Хотя многие резисторы будут работать в различных приложениях, в некоторых случаях может быть важен тип резистора.Соответственно, необходимо знать о различных типах резисторов и о том, в каких приложениях можно использовать каждый тип резистора.

Выбор резисторов с постоянными выводами или различных типов

Что такое резистор?

Резисторы

используются практически во всех электронных схемах и многих электрических. Резисторы, как следует из их названия, противостоят току электричества, и эта функция является ключевой для работы большинства цепей.

Примечание о сопротивлении:

Сопротивление — один из ключевых факторов, используемых в электрических и электронных схемах.Сопротивление — это свойство материалов сопротивляться потоку электричества, и оно регулируется законом Ома.

Подробнее о Сопротивление.

Для резисторов используются два основных символа схемы. Самый старый из них до сих пор широко используется в Северной Америке и состоит из зубчатой ​​линии, обозначающей провод, используемый в резисторе. Другой символ цепи резистора представляет собой небольшой прямоугольник, который часто называют международным символом резистора, и он более широко используется в Европе и Азии.

Обозначения цепи резистора

Единицей измерения или сопротивления является Ом, Ом, а значения резистора могут быть указаны в единицах Ом — Ом, тысячи Ом или киломов — кОм и миллионы Ом, мегом, МОм. При написании на схемах таких значений, как 10 кОм, можно увидеть, что это означает 10 кОм или 10 кОм. Знак Омега часто опускается, а десятичная точка заменяется множителем: например, 1R5 будет 1,5 Ом, 100R — 100 Ом, 4k7 — 4,7 кОм, 2M2 — 2,2 МОм и т. Д.

Есть много разных типов резисторов.Некоторые из них предназначены для специальных применений, таких как использование в качестве переменных резисторов, а другие используются для ограничения перенапряжения, в то время как другие обеспечивают переменное сопротивление в зависимости от температуры. Все эти характеристики можно использовать.

Однако для постоянных резисторов необходимо учитывать другие характеристики.

Несмотря на то, что фактическое сопротивление компонента имеет первостепенное значение, необходимо учитывать и другие характеристики. Рассеиваемая мощность, шум, индуктивность, термическая стабильность и ряд других характеристик могут влиять на работу цепи, в которой используется резистор.

Различные материалы и структура резистора могут иметь большое влияние. Соответственно, при выборе резистора, который будет использоваться, эти характеристики также должны быть приняты во внимание.

Принципиальное различие типов резисторов

Первые основные категории, к которым могут быть отнесены различные типы резисторов, — фиксированные или переменные. Эти разные типы резисторов используются для разных приложений:

  • Постоянные резисторы: Постоянные резисторы на сегодняшний день являются наиболее широко используемым типом резисторов.Они используются в электронных схемах для установки правильных условий в цепи. Их значения определяются на этапе проектирования схемы, и их никогда не следует изменять для «настройки» схемы. Существует множество различных типов резисторов, которые можно использовать в различных обстоятельствах, и эти различные типы резисторов более подробно описаны ниже.
  • Переменные резисторы: Эти резисторы состоят из фиксированного резистивного элемента и ползунка, который подключается к основному резистивному элементу.Это дает три соединения с компонентом: два соединены с фиксированным элементом, а третье — с ползунком. Таким образом, компонент действует как переменный делитель потенциала, если используются все три соединения. Можно подключить к ползунку и одним концом, чтобы обеспечить резистор с переменным сопротивлением.
    Потенциометр предварительной настройки углеродной пленки Переменные резисторы и потенциометры широко используются для всех форм управления: — от регуляторов громкости на радиоприемниках и ползунков в аудиомикшерах до множества областей, где требуется переменное сопротивление.
    Потенциометр и переменный резистор Строго говоря, потенциометр — это компонент, в котором есть фиксированный резистор, который имеет ползунок для обеспечения деления потенциала от напряжения наверху. Переменный резистор фактически такой же, но с ползунком, соединенным с одним концом резистора, так что он обеспечивает истинное переменное сопротивление.

Типы постоянного резистора

Есть несколько различных типов постоянного резистора:

  • Состав углерода: Резистор углеродного состава — это тип резистора, который когда-то был очень распространен — ​​это был основной тип резистора, но теперь редко используется, потому что новые формы резистора обеспечивают лучшую производительность, они меньше и тоже дешевле.

    Резисторы из углеродного состава получают путем смешивания гранул углерода со связующим, которое затем превращается в небольшой стержень. Этот тип резистора был большим по сегодняшним меркам и имел большой отрицательный температурный коэффициент.
    Резисторы также страдали от больших и беспорядочных необратимых изменений сопротивления в результате нагрева или старения. В дополнение к этому гранулированный характер углерода и связующего приводит к возникновению высокого уровня шума при протекании тока.


  • Углеродная пленка: Этот тип резистора был представлен на заре транзисторной технологии, когда уровни мощности имели тенденцию быть ниже.
    Карбоновый пленочный резистор Углеродный пленочный резистор формируется путем «крекинга» углеводорода на керамическом каркасе. Сопротивление полученной осажденной пленки устанавливали путем врезания спирали в пленку. Это сделало эти резисторы очень индуктивными и мало пригодными для многих ВЧ-приложений. Они показали температурный коэффициент от -100 до -900 частей на миллион на градус Цельсия. Углеродная пленка защищена либо конформным эпоксидным покрытием, либо керамической трубкой.
  • Металлооксидный пленочный резистор: Этот тип резистора в настоящее время является наиболее широко используемой формой резистора.Вместо углеродной пленки в этом типе резисторов используется пленка оксида металла, нанесенная на керамический стержень. Как и в случае с углеродной пленкой, сопротивление можно регулировать, вырезая в пленке спиральную канавку. Пленка снова защищена конформным эпоксидным покрытием. Этот тип резистора имеет температурный коэффициент около + или — 15 частей на миллион на градус Цельсия, что дает ему гораздо лучшие характеристики по сравнению с любым резистором на углеродной основе. Кроме того, этот тип резистора может поставляться с гораздо меньшим допуском, стандартным является 5% или даже 2%, а доступны версии с 1%.Они также демонстрируют гораздо более низкий уровень шума, чем углеродные резисторы, однако в основном они были заменены металлическими пленочными резисторами.
  • Металлопленочный резистор: Металлический пленочный резистор очень похож на металлооксидный пленочный резистор. Визуально он очень похож, и производительность также сопоставима. Вместо металлооксидной пленки в этом типе резистора используется металлическая пленка, как следует из названия. Могут использоваться такие металлы, как никелевый сплав.
    Металлопленочный резистор с выводами Металлопленочный резистор — это тип, который наиболее широко используется, когда требуется резистор с выводами.
  • Резистор с проволочной обмоткой: Этот тип резистора обычно предназначен для приложений с большой мощностью. Эти резисторы изготавливаются путем наматывания на каркас провода с более высоким, чем обычно, сопротивлением (провод сопротивления).

    Более дорогие разновидности наматываются на керамический каркас и могут быть покрыты стекловидной или силиконовой эмалью.Этот тип резистора подходит для высоких мощностей и демонстрирует высокий уровень надежности при высоких мощностях наряду со сравнительно низким уровнем температурного коэффициента, хотя это будет зависеть от ряда факторов, включая первый, используемый провод и т. Д. В качестве резисторов с проволочной обмоткой часто предназначены для применения с высокой мощностью, некоторые разновидности спроектированы таким образом, что их можно установить на радиаторе, чтобы гарантировать, что мощность рассеивается в металлоконструкциях, чтобы ее можно было унести.

    Ввиду того, что они намотаны, они не подходят для работы на частотах выше низких, хотя, если намотать части резистивного провода в разных направлениях, индуктивность можно несколько уменьшить.


  • Резисторы для поверхностного монтажа: Технология поверхностного монтажа, SMT в настоящее время является основным форматом, используемым для электронных компонентов. Их проще использовать в автоматизированном производстве, и они способны обеспечить очень высокий уровень производительности. В резисторах SMT используются технологии, аналогичные другим формам, но в формате для поверхностного монтажа.

Другие типы резисторов

Хотя большинство резисторов представляют собой стандартные постоянные резисторы или переменные резисторы, существует ряд других типов резисторов, которые используются в более узких или специализированных приложениях.

  • Светозависимый резистор / фоторезистор: Светозависимые резисторы или фоторезисторы изменяют свое сопротивление в зависимости от уровня освещенности. Они используются в ряде сенсорных приложений и во многих случаях представляют собой очень экономичное решение.

    Типичный светодиодный резистор, зависимый от света Светозависимые резисторы имеют задержку во времени, необходимом для реакции на изменение освещенности, но они дешевы и просты в использовании.


  • Термистор: Как видно из названия, термисторы являются термочувствительными резисторами.Сопротивление термистора зависит от температуры. Некоторые имеют отрицательный температурный коэффициент, термисторы NTC, другие имеют положительный температурный коэффициент, термисторы PTC.
  • Варистор: Варисторы доступны в нескольких формах. По сути, эти электронные компоненты изменяют свое сопротивление в зависимости от приложенного напряжения, и в результате они находят применение для защиты от скачков напряжения и перенапряжения. Часто они могут быть описаны как Movistors, что является сокращением слов M etal O xide V ar istor .

    Выбор варисторов с выводами Варисторы — это устройства, которые широко используются в удлинителях сети с защитой от перенапряжения или переходных процессов и используются для защиты компьютеров. Следует помнить, что каждый раз, когда варистор получает импульс, его свойства незначительно меняются.


Хотя резисторы можно рассматривать как простые в использовании электронные компоненты, существует ряд параметров, которые необходимо учитывать при выборе правильного типа резистора.Важны не только сопротивление, но и параметры. Выдерживаемое напряжение, рассеиваемая мощность и тип самого резистора — все это влияет на производительность. Поскольку доступно множество типов резисторов, необходимо выбирать правильный тип для каждого конкретного применения. Таким образом может быть обеспечена лучшая производительность.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

E3 E6 E12 E24 E48 E96 Series »Электроника

Чтобы упростить изготовление резисторов, обращение с ними, покупку и проектирование электронных схем, номиналы резисторов объединены в стандартные номиналы резисторов, соответствующие серии E.

Учебное пособие по резисторам

Включает в себя: Обзор резисторов

Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E


Значения резистора организованы в набор различных серий предпочтительных значений или стандартных значений резисторов.

Эти стандартные значения резисторов имеют логарифмическую последовательность, что позволяет разнести различные значения таким образом, чтобы они соотносились с допуском или точностью компонента.

Допуски резистора обычно составляют ± 20%, ± 10% ± 5%, ± 2% и ± 1%. Для некоторых резисторов доступны более точные допуски, но они не так широко доступны, и их стоимость выше.

Имея эти стандартные номиналы резисторов, можно выбирать электронные компоненты различных производителей, что значительно упрощает поиск и снижает стоимость компонентов.Эта серия также используется для множества других электронных компонентов.

Серия Е стандартных номиналов резисторов

Стандартные значения резистора организованы в набор серий значений, известных как серия E. Различные значения располагаются таким образом, чтобы верхняя часть диапазона допуска одного значения и нижняя часть диапазона допуска следующего значения не перекрывались.

Возьмем в качестве примера резистор номиналом 1 Ом и допуском ± 20%. Фактическое сопротивление в верхней части диапазона допуска составляет 1.2 Ом. Возьмите тогда резистор номиналом 1,5 Ом. Сопротивление этого компонента в нижней части диапазона допуска составляет 1,2 Ом. Этот процесс выполняется для всех значений за десятилетие, создавая набор стандартных значений резисторов для каждого допуска.

Различные наборы стандартных номиналов резисторов известны по номерам серии E: E3 имеет три резистора в каждой декаде, E6 — шесть, E12 — двенадцать и так далее.

Самая основная серия в диапазоне E — это серия E3, которая имеет всего три значения: 1, 2.2 и 4.7. Это редко используется как таковое, поскольку соответствующий допуск слишком велик для большинства современных приложений, хотя сами базовые значения могут использоваться более широко для уменьшения складских запасов.

Далее идет серия E6 с шестью значениями в каждой декаде с допуском ± 20%, серия E12 с 12 значениями в каждой декаде для ± 10%, серия E24 с 24 значениями в каждой декаде с допуском ± 5%. Значения резисторов этой серии приведены ниже. Доступны и другие серии (E48 и E96), но они не так распространены, как приведенные ниже.

Резисторы E6 и E12 доступны практически для всех типов резисторов. Однако серия E24, имеющая гораздо более строгие допуски, доступна только в типах с более высокими допусками. Металлооксидные пленочные резисторы, которые широко используются сегодня, доступны в серии E24, как и несколько других типов. Типы углерода редко доступны в наши дни и в любом случае будут доступны только в более низких диапазонах допусков, поскольку их значения не могут быть гарантированы с таким жестким допуском.

Предпочтительные или стандартные диапазоны номиналов резисторов серии E признаны на международном уровне и приняты международными организациями по стандартизации.EIA (Ассоциация электротехнической промышленности), базирующаяся в Северной Америке, является одной из организаций, которая приняла эту систему, и в результате ряды значений резисторов часто называют стандартными значениями резисторов EIA.


Краткое изложение предпочтительного или стандартного номинала резистора EIA Серия
Серия E Допуск
(Sig Figs)
Количество значений в каждой декаде
E3 > 20% 3
E6 20% 6
E12 10% 12
E24 5%
[обычно также доступен с допуском 2%]
24
E48 2% 48
E96 1% 96
E192 0.Допуски 5%, 0,25% и выше 192

Примечание: Металлопленочные резисторы, широко используемые в настоящее время для осевых резисторов и резисторов для поверхностного монтажа, обычно доступны с допусками 1% и 2%, даже если они включены в диапазоны E24, E12, E6 и E3.

Значения серии E разделены на две группы, которые имеют немного разную нумерацию, хотя и следуют одной и той же базовой нумерологии:

  • До E24: Для этой нижней части серии E, используемой для резисторов, конденсаторов и других компонентов, основное отличие состоит в том, что числа имеют только две значащие цифры, так как это все, что действительно необходимо
  • E48 до E192: Для серий от E48 до E192 для всех значений используются значащие цифры, поскольку необходимо определить их более точно с учетом большего количества необходимых значений.

Видно, что некоторые значения из серии E24 отсутствуют в сериях от E48 до E192. Это связано с различными используемыми правилами округления.

Предпочтительные и стандартные значения других компонентов

Система для принятия стандартных значений электронных компонентов очень хорошо работает для резисторов. Это также применимо и к другим компонентам. В равной степени применима та же концепция использования значений в стандартном списке, которые определяются допусками компонентов.

Серия E также используется для конденсаторов, катушек индуктивности и ряда или некоторых других электронных компонентов и применяется как к устройствам с выводами, так и к устройствам для поверхностного монтажа.

Обычно для конденсаторов используются некоторые из серий более низкого порядка — E3, E6, поскольку значения на многих конденсаторах не имеют высоких допусков. Электролитические конденсаторы обычно имеют очень широкий допуск, хотя другие, такие как многие керамические типы, имеют гораздо более жесткий допуск, и многие из них доступны в диапазонах, соответствующих значениям E12 или даже E24.

Другой пример компонентов, которые соответствуют предпочтительным значениям EIA E серии, — это стабилитроны для их напряжения пробоя. Стандартные напряжения стабилитрона обычно соответствуют значениям E12, хотя значения напряжения серии E24 также доступны — особенно стабилитрон 5,1 вольт для 5-вольтных шин. Опять же, это относится как к устройствам с выводами, так и к устройствам для поверхностного монтажа.

Резистор серии Е

Предпочтительные значения EIA или стандартные значения резисторов можно суммировать в табличной форме, чтобы получить различные значения в пределах каждой декады.

Технология резисторов по току позволяет достичь очень точных уровней допуска, но все же есть большие преимущества в использовании резисторов даже из серии E3. Это уменьшает количество различных типов резисторов, используемых в конструкции, и это упрощает процессы покупки и производства. Часто конструкции стараются придерживаться стандартных номиналов резисторов E3 или E6, используя только те, что указаны в E12, E24, E48 или E96, если это абсолютно необходимо.

Один из примеров, когда значения могут быть сохранены в пределах серии E3, связан с цифровым дизайном, где требуется подтягивающий резистор.Точное значение не имеет большого значения — требуется только значение в приблизительной области. Для этих резисторов значение можно выбрать в пределах серии E3.

Для аналоговых схем часто требуется немного больше гибкости, но даже стандартные номиналы резисторов E6 или E12 можно без труда использовать в большинстве конструкций электронных схем. Иногда могут потребоваться значения серий E24, E48, E96 или даже E192 для обеспечения высокой точности и строгих требований к допускам: фильтры, генераторы, измерительные приложения и т. Д.

Таблицы значений резистора серии Е

Ниже приведены стандартные номиналы резисторов. Это стандартные значения резисторов E3, E6, E12, E24, E48 и E96.


Стандартный резистор серии E3
1,0 2,2 4,7

Резисторы серии E3 являются наиболее широко используемыми, и, следовательно, эти значения будут наиболее распространенными номиналами резисторов, используемых в электронной промышленности. Они особенно полезны для номиналов резисторов, которые никоим образом не критичны.Придерживаясь этой серии, количество различных компонентов в любой конструкции электронной схемы может быть уменьшено, и это может помочь снизить производственные затраты за счет сокращения запасов и дополнительного управления и настройки, необходимых для дополнительных типов компонентов в конструкции.


Стандартный резистор серии E6
1,0 1,5 2,2
3,3 4,7 6,8

Резисторы серии E6 также широко используются в промышленности.Они обеспечивают более широкий диапазон номиналов резисторов, которые можно использовать.


Стандартный резистор E12 серии
1,0 1,2 1,5
1,8 2,2 2,7
3,3 3,9 4,7
5,6 6,8 8,2

Стандартный резистор E24 серии
1.0 1,1 1,2
1,3 1,5 1,6
1,8 2,0 2,2
2,4 2,7 3,0
3,3 3,6 3,9
4,3 4,7 5,1
5,6 6,2 6,8
7.5 8,2 9,1

Стандартный резистор E48 серии
1,00 1,05 1,10
1,15 1,21 1,27
1,33 1,40 1,47
1,54 1.62 1,69
1,78 1,87 1,96
2,05 2,15 2,26
2,37 2,49 2,61
2,74 2,87 3,01
3,16 3,32 3,48
3,65 3.83 4,02
4,22 4,42 4,64
4,87 5,11 5,36
5,62 5,90 6,19
6,49 6,81 7,15
7,50 7,87 8,25
8,66 9.09 9,53

Стандартный резистор серии E96
1,00 1,02 1,05
1,07 1,10 1,13
1,15 1,18 1,21
1,24 1,27 1,30
1,33 1.37 1,40
1,43 1,47 1,50
1,54 1,58 1,62
1,65 1,69 1,74
1,78 1,82 1,87
1,91 1,96 2,00
2,05 2.10 2,16
2,21 2,26 2,32
2,37 2,43 2,49
2,55 2,61 2,67
2,74 2,80 2,87
2,94 3,01 3,09
3,16 3.24 3,32
3,40 3,48 3,57
3,65 3,74 3,83
3,92 4,02 4,12
4,22 4,32 4,42
4,53 4,64 4,75
4,87 4.99 5,11
5,23 5,36 5,49
5,62 5,76 5,90
6,04 6,19 6,34
6,49 6,65 6,81
6,98 7,15 7,32
7,50 7.68 7,87
8,06 8,25 8,45
8,66 8,87 9,09
9,31 9,53 9,76

Серия E192 стандартных номиналов резисторов также существует, но их использование намного меньше, чем в других диапазонах, указанных выше. Их допуск составляет 0,5 или 0,25%, что приводит к увеличению затрат, а также к тому, что в диапазоне гораздо больше резисторов.

Хотя резисторы до E24 широко доступны, часто в любой конструкции помогает сосредоточиться на использовании как можно меньшего числа резисторов. Это уменьшит количество различных компонентов в конструкции, а при крупносерийном производстве это поможет снизить затраты.

Разработка ценностей серии E

На заре радио и электроники, в первой половине двадцатого века, стандартизация ценностей практически отсутствовала. Значения, выбранные для электронных компонентов, таких как резисторы и конденсаторы, были определены разными производителями.

Это создало ряд трудностей для проектирования электронных схем, потому что часто приходилось идентифицировать поставщика, чтобы затем можно было выбрать стоимость электронного компонента.

С началом Второй мировой войны и значительным увеличением производства радио и электронных устройств и оборудования разработчикам и производителям потребовалось использовать определенные значения компонентов для своих конструкций, а не множество вариаций, доступных от разных производителей компонентов.

Еще один импульс возник после Второй мировой войны с появлением и значительным ростом использования бытовых электронных устройств и оборудования.

Чтобы удовлетворить спрос на необходимую стандартизацию, организация, известная как Международная электротехническая организация, начала работу над стандартом в 1948 году. Первый выпуск их документа был в 1952 году, а затем он был позже обновлен и стал документом IEC 60063: nnnn , где nnnn — дата последнего выпуска.

Значения резисторов серии E используются повсеместно и обеспечивают очень полезный выбор резисторов для удовлетворения требований в любой ситуации. Серия также используется в качестве основы для других электронных компонентов, включая конденсаторы, катушки индуктивности и т. Д.

Для резисторов

всех типов используются значения серии E, как для резисторов SMD, так и для резисторов с выводами. Фактически, серия E используется для всех электронных компонентов, таких как резисторы, конденсаторы и катушки индуктивности, будь то выводы или устройства для поверхностного монтажа.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты». . .

Рабочие и их расчеты цветового кода

Резисторы

— это наиболее часто используемые компоненты в электронных схемах и устройствах.Основное назначение резистора — поддерживать заданные значения напряжения и тока в электронной схеме. Резистор работает по принципу закона Ома, и этот закон гласит, что напряжение на выводах резистора прямо пропорционально току, протекающему через него. Единица сопротивления — Ом. Символ Ома показывает сопротивление в цепи по имени Геог Ом — изобретатель немецкого физика. В этой статье обсуждается обзор различных типов резисторов и расчеты их цветового кода.


Различные типы резисторов

На рынке доступны различные типы резисторов с различными номиналами и размерами. Некоторые из них описаны ниже.

Различные типы резисторов
  • Проволочные резисторы
  • Резисторы металлопленочные
  • Толстопленочные и тонкопленочные резисторы
  • Резисторы для сетевого и поверхностного монтажа
  • Переменные резисторы
  • Резисторы специальные

Резисторы с проволочной обмоткой

Эти резисторы различаются по внешнему виду и размеру.Эти проволочные резисторы обычно представляют собой отрезки проволоки, обычно сделанные из сплава, такого как никель-хромовый или медно-никелевый марганцевый сплав. Эти резисторы являются старейшим типом резисторов, обладающих превосходными свойствами, такими как высокая номинальная мощность и низкие значения сопротивления. Во время использования эти резисторы могут сильно нагреваться, поэтому они помещены в металлический корпус с оребрением.

Резисторы с проволочной обмоткой

Металлопленочные резисторы

Эти резисторы изготовлены из оксида металла или небольших стержней из металла с керамическим покрытием.Они похожи на резисторы с углеродной пленкой, и их удельное сопротивление регулируется толщиной слоя покрытия. Такие свойства, как надежность, точность и стабильность, у этих резисторов значительно лучше. Эти резисторы могут быть получены в широком диапазоне значений сопротивления (от нескольких Ом до миллионов Ом).

Металлопленочный резистор

Толстопленочный и тонкопленочный резисторы типа

Тонкопленочные резисторы изготавливаются путем напыления некоторого резистивного материала на изолирующую подложку (метод вакуумного напыления), и поэтому они дороже, чем толстопленочные резисторы.Резистивный элемент для этих резисторов составляет примерно 1000 ангстрем. Тонкопленочные резисторы имеют лучшие температурные коэффициенты, меньшую емкость, низкую паразитную индуктивность и низкий уровень шума.

Толстопленочные и тонкопленочные резисторы

Эти резисторы предпочтительны для СВЧ активных и пассивных силовых компонентов, таких как оконечные нагрузки СВЧ, резисторы мощности СВЧ и аттенюаторы СВЧ мощности. Они в основном используются для приложений, требующих высокой точности и стабильности.

Обычно толстопленочные резисторы изготавливаются путем смешивания керамики со стеклом, и эти пленки имеют допуски от 1 до 2% и температурный коэффициент от + 200 или +250 до -200 или -250. Они широко доступны в качестве недорогих резисторов, и по сравнению с тонкопленочными резистивными элементами толстые пленки в тысячи раз толще.


Резисторы поверхностного монтажа

Резисторы для поверхностного монтажа выпускаются в корпусах различных размеров и форм, согласованных EIA (Electronics Industry Alliance).Они сделаны путем нанесения пленки из резистивного материала и не имеют достаточно места для полос цветовой кодировки из-за их небольшого размера.

Резисторы для поверхностного монтажа

Допуск может составлять всего 0,02% и состоит из 3 или 4 букв в качестве индикации. Наименьший размер корпусов 0201 — это крошечный резистор 0,60 мм x 0,30 мм, и этот трехзначный код работает аналогично полосам цветового кода на резисторах с проводным концом.

Сетевые резисторы

Сетевые резисторы представляют собой комбинацию сопротивлений, которые дают одинаковое значение для всех контактов.Эти резисторы доступны в двухрядных и одинарных корпусах. Сетевые резисторы обычно используются в таких приложениях, как АЦП (аналого-цифровые преобразователи) и ЦАП, повышающие или понижающие.

Сетевые резисторы

Переменные резисторы

Наиболее часто используемые типы переменных резисторов — это потенциометры и предустановки. Эти резисторы имеют фиксированное значение сопротивления между двумя выводами и в основном используются для настройки чувствительности датчиков и деления напряжения.Стеклоочиститель (подвижная часть потенциометра) изменяет сопротивление, которое можно повернуть с помощью отвертки.

Переменные резисторы

Эти резисторы имеют три выступа, в которых стеклоочиститель является средним выступом, который действует как делитель напряжения, когда используются все вкладки. Когда средний язычок используется вместе с другим, он становится реостатом или переменным резистором. Когда используются только боковые выступы, он ведет себя как фиксированный резистор. Различные типы переменных резисторов — это потенциометры, реостаты и цифровые резисторы.

Специальные типы резисторов

Они подразделяются на два типа:

Светозависимые резисторы (LDR)

Светозависимые резисторы очень полезны в различных электронных схемах, особенно в часах, сигнализациях и уличных фонарях. Когда резистор находится в темноте, его сопротивление очень велико (1 МОм), а в полете сопротивление падает до нескольких килоомов.

Светозависимые резисторы

Эти резисторы бывают разных форм и цветов.В зависимости от окружающего освещения эти резисторы используются для «включения» или «выключения» устройств.

Постоянные резисторы

Постоянный резистор можно определить как сопротивление резистора, которое не изменяется при изменении температуры / напряжения. Эти резисторы доступны в различных размерах и формах. Основная функция идеального резистора обеспечивает стабильное сопротивление во всех ситуациях, в то время как практическое сопротивление резистора будет несколько изменяться при повышении температуры.Значения сопротивления постоянных резисторов, которые используются в большинстве приложений, составляют 10 Ом, 100 Ом, 10 кОм и 100 кОм.

Эти резисторы дороги по сравнению с другими резисторами, потому что если мы хотим изменить сопротивление любого резистора, нам нужно купить новый резистор. В этом случае все по-другому, потому что фиксированный резистор можно использовать с разными значениями сопротивления. Сопротивление постоянного резистора можно измерить амперметром. Этот резистор включает в себя две клеммы, которые в основном используются для подключения других типов компонентов в цепи.

Типы постоянных резисторов: поверхностный монтаж, толстопленочные, тонкопленочные, проволочные, металлооксидные и металлопленочные.

Варисторы

Когда сопротивление резистора может быть изменено в зависимости от приложенного напряжения, известно как варистор. Как следует из названия, его название возникло благодаря лингвистической смеси таких слов, как «варьирование» и «резистор». Эти резисторы также известны под названием VDR (резистор, зависящий от напряжения) с неомическими характеристиками.Поэтому они относятся к резисторам нелинейного типа.

В отличие от реостатов и потенциометров, где сопротивление изменяется от наименьшего значения до наибольшего значения. В варисторе сопротивление изменится автоматически при изменении приложенного напряжения. Этот варистор включает в себя два полупроводниковых элемента для обеспечения защиты от перенапряжения в цепи, подобной стабилитрону.

Магниторезисторы

Когда электрическое сопротивление резистора изменяется при приложении внешнего магнитного поля, это называется магниторезистором.Этот резистор имеет переменное сопротивление, которое зависит от силы магнитного поля. Основное назначение магниторезистора — измерение наличия, направления и силы магнитного поля. Альтернативное название этого резистора — MDR (магнитно-зависимый резистор, и это подсемейство магнитометров или датчиков магнитного поля.

Резистор пленочного типа

Под пленочным типом резисторы могут быть трех типов: углеродные, металлические и оксидные. Эти резисторы обычно разрабатываются с осаждением чистых металлов, таких как никель, или оксидной пленки, такой как оксид олова, на изолирующий керамический стержень или подложку.Величиной сопротивления этого резистора можно управлять, увеличивая ширину осажденной пленки, поэтому он известен как толстопленочный или тонкопленочный резистор.

Каждый раз, когда он наносится, лазер используется для вырезания высокоточной модели спиральной спиральной канавки в этой пленке. Таким образом, обрезка пленки будет влиять на резистивный путь или проводящий путь, как если бы из длинного провода образовалась петля. Такая конструкция позволяет использовать резисторы с гораздо более близким допуском, например, 1% или ниже, по сравнению с более простыми резисторами с углеродным составом.

Угольно-пленочный резистор

Этот тип резистора относится к типу фиксированного резистора, в котором используется углеродная пленка для регулирования тока потока в определенном диапазоне. Применение углеродных пленочных резисторов в основном включает в себя схемы. Конструирование этого резистора может быть выполнено путем размещения углеродного слоя или углеродной пленки на керамической подложке. Здесь углеродная пленка действует как резистивный материал по отношению к электрическому току.

Следовательно, углеродная пленка будет блокировать некоторое количество тока, тогда как керамическая подложка действует как изолирующий материал по отношению к электричеству.Таким образом, керамическая подложка не пропускает тепло через них. Таким образом, эти типы резисторов могут выдерживать высокие температуры без какого-либо вреда.

Углеродный резистор

Альтернативное название этого резистора — угольный резистор, и он очень часто используется в различных приложениях. Их легко сконструировать, они дешевле и в основном сделаны из углеродистой глины, покрытой пластиковой тарой. Вывод резистора может быть изготовлен из луженой меди.
Основными преимуществами этих резисторов являются меньшая стоимость и чрезвычайно высокая долговечность.

Они также доступны в различных значениях от 1 Ом до 22 МОм. Так что они подходят для стартовых комплектов Arduino.
Главный недостаток этого резистора — чрезвычайно чувствительный к температуре. Диапазон допуска для этого резистора составляет от ± 5 до ± 20%.

Этот резистор генерирует некоторый электрический шум из-за протекания электрического тока от одной частицы углерода к другой частице углерода.Эти резисторы применимы там, где разработана недорогая схема. Эти резисторы доступны в другой цветовой полосе, которая используется для определения значения сопротивления резистора с допуском.

Что такое омические резисторы?

Омические резисторы можно определить как проводники, которые подчиняются закону Ома, известные как омические резисторы, иначе линейные сопротивления. Характеристика этого резистора, когда график, рассчитанный для V (разности потенциалов) и I (тока), представляет собой прямую линию.

Мы знаем, что закон Ома определяет, что неравенство потенциалов между двумя точками может быть прямо пропорционально электрическому току, подаваемому в физических условиях, а также температуре проводника.

Сопротивление этих резисторов постоянно или подчиняется закону Ома. Когда на этот резистор подается напряжение, при измерении напряжения и тока постройте график между напряжением и током. График будет прямой линией. Этот резистор используется везде, где ожидается линейная зависимость между V и I, например, фильтры, генераторы, усилители, ограничители, выпрямители, фиксаторы и т. Д.В большинстве простых электронных схем используются омические резисторы или линейные резисторы. Это обычные компоненты, используемые для ограничения протекания тока, выбора частоты, деления напряжения, тока байпаса и т. Д.

Углеродный резистор

Углеродный резистор — один из наиболее распространенных типов используемой электроники. Они сделаны из сплошного цилиндрического резистивного элемента с заделанными проволочными выводами или металлическими заглушками. Углеродные резисторы бывают разных физических размеров с пределами рассеиваемой мощности, обычно от 1 до 1/8 Вт.

Для создания сопротивления используются различные материалы, в основном сплавы и металлы, такие как латунь, нихром, вольфрамовые сплавы и платина. Но удельное электрическое сопротивление большинства из них меньше, в отличие от углеродного резистора, что усложняет создание высоких сопротивлений, не превращаясь в огромные. Таким образом, сопротивление прямо пропорционально длине × удельное сопротивление.

Но они генерируют высокоточные значения сопротивления и обычно используются для калибровки, а также сравнения сопротивлений.Для изготовления этих резисторов используются различные материалы: керамический сердечник, свинец, никелевый колпачок, углеродная пленка и защитный лак.

В большинстве практических приложений они в основном предпочтительны из-за некоторых преимуществ, таких как очень дешевые в изготовлении, прочные и их можно печатать непосредственно на печатных платах. Они также довольно хорошо восстанавливают сопротивление в практических применениях. По сравнению с металлической проволокой, производство которой дорого, углерод доступен в больших количествах, что делает его недорогим.

О чем следует помнить при использовании различных типов резисторов

При использовании резистора необходимо учитывать две вещи: рассеиваемую мощность и температурные коэффициенты.

Рассеиваемая мощность

При выборе резистора решающую роль играет рассеиваемая мощность. Всегда выбирайте резистор с меньшей номинальной мощностью по сравнению с тем, что вы пропустили через него. Поэтому выберите резистор с номинальной мощностью как минимум в два раза выше.

Температурные коэффициенты

Самая важная вещь, о которой следует помнить при использовании резисторов, это то, что они используются при высоких температурах, в противном случае — с большим током, поскольку сопротивление сильно течет.Температурный коэффициент резистора бывает двух типов: отрицательный температурный коэффициент (NTC) и положительный температурный коэффициент (PTC).

Для отрицательного температурного коэффициента, когда температура вокруг резистора увеличивается, сопротивление резистора уменьшается. При положительном температурном коэффициенте сопротивление будет увеличиваться при повышении температуры вокруг резистора. Таким образом, тот же принцип работает и для некоторых датчиков, таких как термисторы, для измерения температуры.

Где мы используем типы резисторов в повседневной жизни?

Применение резисторов в повседневной жизни или на практике включает следующее.

  • Резисторы используются в повседневных электронных устройствах и уменьшают поток электронов в цепи. В нашей повседневной жизни резисторы используются в различных приложениях, таких как электронные устройства, электронные платы, мобильные телефоны, ноутбуки, шлифовальные машины, аксессуары для дома и т.д.
  • Резисторы
  • в цепи позволят различным компонентам работать с наилучшими характеристиками, не причиняя вреда.

Типы резисторов Расчет цветового кода

Чтобы узнать цветовую кодировку резистора, воспользуйтесь стандартной мнемоникой: B B У Роя из Великобритании есть очень хорошая жена (BBRGBVGW). Этот цветовой код последовательности помогает найти номинал резистора по цвету резисторов.

Не пропустите: Лучший инструмент для расчета цветовой кодировки резисторов, чтобы легко узнать стоимость резисторов.

Расчет цветового кода резистора

4-х полосный расчет цветового кода резистора

В указанном выше 4-х полосном резисторе:

  • Первая цифра или полоса указывает первую значащую цифру компонента.
  • Вторая цифра указывает на вторую значащую цифру компонента.
  • Третья цифра указывает десятичный множитель.
  • Четвертая цифра указывает допуск значения в процентах.

Для расчета цветового кода вышеуказанного 4-полосного резистора
4-полосные резисторы состоят из цветов: желтого, фиолетового, оранжевого и серебряного.

Желтый-4, фиолетовый-7, оранжевый-3, серебристый –10% на основе BBRGBVGW
Значение цветового кода вышеуказанного резистора составляет 47 × 103 = 4,7 кОм, 10%.

Расчет цветового кода 5-полосного резистора

В вышеуказанных 5-полосных резисторах первые три цвета указывают значимые значения, а четвертый и пятый цвета указывают значения умножения и допуска.

Для расчета цветового кода вышеуказанного 5-полосного резистора, 5-полосные резисторы состоят из цветов: синего, серого, черного, оранжевого и золотого.

Синий — 6, Серый — 8, Черный — 0, Оранжевый — 3, Золотой — 5%
Значение цветового кода вышеуказанного резистора составляет 68 × 103 = 6,8 кОм, 5%.

Расчет цветового кода 6-полосного резистора

В вышеуказанных 6 полосных резисторах первые три цвета обозначают значимые значения; Четвертый цвет указывает на коэффициент умножения, пятый цвет указывает на допуск, а шестой указывает на TCR.

Для расчета цветового кода вышеуказанных 6 резисторов с цветными полосами, резисторы
с шестью полосами состоят из цветов: зеленого, синего, черного, желтого, золотого и оранжевого.

Зеленый-5, синий-6, Черный-0, желтый-4, Оранжевый-3
Значение цветового кода вышеуказанного резистора составляет 56 × 104 = 560 кОм, 5%.

Это все о различных типах резисторов и цветовой кодовой идентификации значений сопротивления. Мы надеемся, что вы, возможно, поняли эту концепцию резистора, и поэтому хотели бы, чтобы вы поделились своим мнением по этой статье в разделе комментариев ниже.

Фото

типов резисторов и их раскрашивание

Если вы собираете электрическую цепь (последовательную или параллельную), скорее всего, вам понадобится компонент, называемый резистором.Поставляется фиксированного или переменного типа, они являются важной частью вашего следующего проекта схемотехники. Поэтому сегодня мы постараемся помочь вам понять все, что вам нужно знать об этом крошечном электронном компоненте!

В сегодняшнем руководстве по резисторам мы рассмотрим следующее, что даст вам более глубокое представление о том, что такое резисторы и как их можно использовать.

  • Что такое резистор
  • Обозначения и единицы резистора
  • Типы резисторов
  • Как читать цветные полосы на резисторах
  • Резисторы в последовательной цепи и резисторы в параллельной цепи

Что такое резистор?

Мы знаем, что резистор — это электронный компонент, но его функциональность заключается в сопротивлении потоку электричества, ограничивая количество электронов, проходящих через цепь.

Обратите внимание, что резисторы не генерируют мощность, а вместо этого потребляют ее, полагаясь на соединение с другими компонентами, такими как микроконтроллеры и интегральные схемы.

  • Вы можете сделать выводы или аналогии с проточной водопроводной трубой, где резистор помещен внутри, чтобы уменьшить общий поток воды.

Какой модуль использует резистор? В резисторе

А для измерения электрического сопротивления используется единица измерения Ом (Ом). Установленный г-ном Омом на основании закона Ома в 1827 году, вы можете рассчитать сопротивление, просто разделив напряжение на ток.

Расчет сопротивления и какой резистор следует использовать?

Есть множество резисторов от 100 Ом, 200 Ом, 330 Ом, 470 Ом, 10 кОм, 4,7 кОм и так далее. Следовательно, чтобы понять, какой резистор подходит для вашей схемы, вам необходимо рассчитать необходимое сопротивление.

  • Если вы хотите приобрести комплект со всеми необходимыми резисторами, рассмотрите наш вышеупомянутый комплект резисторов. В нем 500 резисторов 20 различных номиналов!

Вот иллюстрация того, как выбрать резистор, который соответствует требованиям вашего проекта:

Простая электронная схема с батареей и светодиодом
  • Напряжение светодиода: 20 мА
    • Преобразование в ток: 0.02A
  • Источник питания: 5 В

Резистор, который вы должны использовать: 5 В / 0,02 А = резистор 250 Ом. Если у вас нет резистора 250, лучше использовать ближайшее ближайшее большее значение, чтобы быть в безопасности!

Как выглядит символ резистора

?

Как и все электронные компоненты, при формировании схемы вы будете использовать символы для упрощения иллюстрации. В зависимости от стиля, который вы чаще всего видите, символ резистора будет выглядеть примерно так:

  • Резистор американского типа
  • Резистор международного образца

Понимание того, как выглядят символы резисторов, поможет вам различать различные электрические компоненты при анализе принципиальной схемы.

Какие бывают типы резисторов

Что касается резисторов, то в основном есть два типа; Постоянные и переменные резисторы. В этой части руководства мы объясним оба типа и из чего они состоят.

Примечание. Существуют и другие типы резисторов, такие как фоторезистор, в котором датчик LDR используется для определения сопротивления при изменении уровня освещенности, а термистор — для изменения температуры.

1. Постоянные резисторы
  • Резистор в сквозное отверстие
  • Резистор для поверхностного монтажа

На сегодняшний день наиболее распространенными и широко используемыми резисторами на рынке являются фиксированные резисторы.Они могут быть либо сквозными, либо монтируемыми на поверхность, как показано выше.

Резисторы в сквозное отверстие

Среди двух типов постоянных резисторов длинные подгоночные выводы резисторов со сквозным отверстием чаще всего интегрируются в макетные платы или другие макетные платы. Печатная плата и т. Д. Целью такой интеграции, как правило, является создание прототипов приложений; с подключенными платами микроконтроллеров или без них.

Резисторы поверхностного монтажа

Как следует из названия, резисторы для поверхностного монтажа работают иначе, чем резисторы для сквозных отверстий, поскольку они устанавливаются на печатные платы, а не подключаются к электронной схеме, макетной плате и т. Д.Эти резисторы для поверхностного монтажа имеют крошечную прямоугольную форму с токопроводящими краями для функциональности.

2. Переменные резисторы

Когда говорят о переменных резисторах, на ум приходят три распространенные формы; Реостат, подстроечный резистор и потенциометр. Общие черты этих трех компонентов заключаются в том, что они представляют собой электрические компоненты со встроенными в них фиксированными резисторами, но обеспечивают вариации для более сложных приложений (например, ползунок на потенциометре для обеспечения разделения напряжения, расчета переменного сопротивления и т. Д.)

Из каких типов состоят резисторы?

Теперь, когда мы разобрались с типами резисторов, из чего они сделаны? Вот краткое описание трех распространенных составов резисторов!

Состав резистора Пояснение
Состав углерода Углеродные резисторы в прошлом были наиболее распространенными резисторами, но сейчас используются редко из-за более новой конструкции.
Отсутствие температуры и надлежащее управление нагревом сделали их плохим выбором и в наши дни.
Получено путем смешивания гранул угля со связующим.
Металлооксидная композиция Металлооксидные пленочные резисторы в настоящее время являются наиболее распространенным вариантом при использовании резисторов.
По сравнению с карбоном, он лучше регулирует температуру и имеет более низкий уровень шума. что делает его лучшим вариантом с точки зрения производительности.
Металлический состав Подобно вышеуказанному составу на основе оксида металла, резисторы с металлической пленкой обеспечивают сопоставимые характеристики.
Как следует из названия, вместо него используется металлическая пленка.
Обычно используется, когда требуются резисторы с выводами.

Цветовой код резистора, полосы и как их читать?

Взял резистор и обнаружил, что на нем нет маркировки его номинала? Да, для резисторов, вместо того, чтобы отображать их полное значение, они отмечены цветными полосами, которые вы можете расшифровать!

Расшифровка цветовой полосы резистора на примере
Шаг 1. Определите, какой у вас резистор: четырех-, пяти- или шестиполосный.

Группа обозначает количество цветных меток на резисторах.

  • Четыре полосы: первые две цветные метки — это номинал резистора, третья полоса — это значение множителя, а четвертая полоса — это значение допуска
  • Пять полос: первые три цветные метки — это номинал резисторов, четвертая полоса — это значение множителя, и последняя полоса — это значение допуска
  • Шесть полос: Дополнительная полоса для коэффициента цвета
Шаг 2: Обратитесь к таблице цветовых кодов, чтобы найти номинал вашего резистора Ref

На основе примера 4-полосного резистора в таблице, вот как получить значение 560 кОм:

  • Первая цветная полоса — зеленая, табличное значение: 5
  • Вторая цветная полоса — синяя, табличное значение: 6
    • Значение после первой и второй цветовых полос: 56
  • Третий цвет — желтое, табличное значение (множитель): 10 кОм
  • Четвертый цвет коричневого цвета, указывающий на допуск (насколько больше / меньше можно использовать фактическое сопротивление резистора): ± 5%

Величина резистора: 560 кОм с ± 5% допуск

Вам лень обращаться к таблице цветов и вам нужен бесплатный инструмент, который поможет вам рассчитать номинал резистора?

Используйте этот бесплатный инструмент для определения информации для резисторов с цветной полосой.Все, что вам нужно, это выбрать нет. полос вашего резистора и его соответствующего цвета. Калькулятор цветового кода резистора рассчитает значение за вас!

Резисторы в последовательной и параллельной цепях

Мы говорили о вычислении сопротивления в предыдущей части сегодняшнего руководства, но что, если вы соедините несколько резисторов вместе в последовательную или параллельную цепь? Как тогда можно рассчитать общее сопротивление ?

Расчет сопротивления в последовательной цепи

Здесь мы имеем три резистора в простой последовательной цепи.Все, что вам нужно сделать, чтобы рассчитать полное сопротивление, — это взять R1 + R2 + R3! Так просто!

Расчет сопротивления в параллельной цепи

Определить значение полного сопротивления в параллельной цепи не так просто, как в последовательной цепи. Однако, если вы будете следовать приведенной ниже формуле, это будет не так сложно!

  • Общее сопротивление = 1 / R1 + 1 / R2 + 1 / R3
    • Если у вас есть только два резистора равного номинала, общее сопротивление = половина номинала резистора

Обратите внимание, что для параллельной цепи, если вы при добавлении резисторов общее сопротивление упадет из-за обратной зависимости.

Сводка

На сегодня на резисторах все. Я надеюсь, что в сегодняшнем блоге вы получите более глубокое понимание того, что такое резистор, как он работает и как рассчитать полное сопротивление!

  • Для получения дополнительной информации о цветовом кодировании полос см. Этот пост.

Поскольку резисторы являются таким важным компонентом каждой электронной схемы, вам обязательно понадобится один для вашего следующего проекта построения схемы! Следовательно, чтобы убедиться, что вы хорошо покрыты необходимыми резисторами, рассмотрите наш комплект резисторов!

Следите за нами и ставьте лайки:

Теги: резистор 10 кОм, резистор 1 кОм, углеродный пленочный резистор, металлопленочный резистор, металлооксидный резистор, параллельная цепь, фоторезисторы, потенциометр, резистор, цветовой код резистора, калькулятор цветового кода резистора, таблица цветового кода резистора, делитель резистора, комплект резисторов, обозначение резистора, блок резистора, резисторы, последовательная цепь, резистор в сквозном отверстии, типы резистора, переменный резистор

Продолжить чтение

Резисторы

: типы и применение | Журнал Nuts & Volts


Ом есть ом, верно? Не так уж и быстро — существует множество разных типов резисторов.Чтобы убедиться, что ваша схема работает и продолжает работать, используйте резистор правильного типа. В этой статье вы узнаете об общих типах резисторов и их особых характеристиках.

Основные принципы резистора

Джордж Ом.


Каждый проводник оказывает сопротивление потоку электрического заряда (кроме сверхпроводников). Джордж Ом обнаружил точную взаимосвязь между напряжением (В), током (I) и сопротивлением (R), сформулировав закон, носящий его имя и усвоенный каждым студентом-электронщиком:

В = I x R или I = V / R или R = V / I

Когда электроны проходят через материал в ответ на электрическое поле, они сталкиваются с атомами, составляющими материал.Столкновение передает часть энергии электрона атомам, которые в ответ колеблются. Эти колебания приводят к повышению температуры материала. Энергия, которая нагревает материал, представляет собой рассеиваемую мощность и рассчитывается по формуле:

Мощность (P) = I 2 x R или P = V 2 / R

Идеальный резистор не заботится о том, идет ли ток через него постоянным или переменным. Электроны сталкиваются с атомами, движущимися в любом направлении.

РИСУНОК 1.Резисторы могут быть сконструированы разными способами для оптимизации управления мощностью, стабильности или размера.


Тем не менее, практические детали конструкции, как показано на рис. 1 , создают несколько паразитных эффектов , заставляя реальный резистор действовать как модель схемы, показанная на рис. 2 . Модель описывает, как фактические характеристики резистора заставляют его электрические характеристики зависеть от частоты и от того, как к нему прикладываются напряжение и ток.

РИСУНОК 2. Это модель того, как резистор на самом деле ведет себя в цепи. Тип резистора определяет важность каждого компонента.


Последовательная индуктивность, L S , в основном создается выводами, присоединенными к резистору. Обратите внимание, что у резистора для поверхностного монтажа нет выводов, что значительно уменьшает L S . Электроды также образуют очень маленький конденсатор C P , который влияет на поведение резистора на очень высоких частотах. Хотя покрытие резистора является очень хорошим изолятором, ток все же может протекать в очень небольших количествах по поверхности резистора в виде тока утечки , представленного R P .Это становится важным, когда резистор имеет очень высокое значение или используется в цепи высокого напряжения.

Типы резисторов

Чтобы сделать из проводящего материала практичный резистор, прикрепляют пару электродов и выводов так, чтобы ток мог течь. Резистор покрыт изоляционным материалом для защиты проводящего материала от окружающей среды и наоборот. Существует несколько различных методов изготовления резисторов и типов корпусов или корпусов , которые предназначены для определенного диапазона приложенного напряжения, рассеиваемой мощности или других соображений.

Углеродный состав
Состав означает, что резистивный материал представляет собой смесь углерода и стабилизирующих соединений. Количество углерода в смеси определяет стойкость материала. Небольшой цилиндр, такой как грифель карандаша, удерживается между двумя электродами и покрывается смолой или фенолом, в результате чего получается безиндуктивный резистор с низким L S , который часто используется в радиочастотных схемах.

Carbon comp резисторы доступны с номинальной мощностью от 1/4 до 2 Вт.Они также могут справляться с временными перегрузками намного лучше, чем пленочные резисторы, потому что тепло равномерно распределяется по цилиндру из резистивного материала. Это делает их хорошим выбором, например, для схем, которые защищают и поглощают импульсы и переходные процессы. К сожалению, на эти резисторы также сильно влияют температура и влажность, поэтому они не подходят для схем, которые зависят от точных и стабильных значений сопротивления.

Пленочные резисторы
В пленочных резисторах резистивный материал представляет собой очень тонкое покрытие из углерода или металла на изолирующей подложке, такой как керамика или стекло.Величина сопротивления определяется толщиной пленки и количеством углерода или металла в ней. Эти резисторы доступны с очень точными и стабильными значениями.

Недостатком пленочных резисторов является то, что они не могут выдерживать большие мощности, потому что пленка очень тонкая. Перегрузки также могут повредить пленку, создавая «горячие точки» внутри резистора, постоянно меняя его значение. Сопротивление пленочных резисторов иногда регулируется перед герметизацией путем отрезания части пленки лазером, этот процесс называется обрезка .

Если пленка нанесена на внутреннюю часть трубки, процесс обрезки создает катушечный путь тока, который увеличивает L S резистора. Если ваша схема работает на высоких частотах, убедитесь, что выбранные вами резисторы имеют низкое значение L S .

Резисторы для поверхностного монтажа почти всегда являются пленочными. У этих резисторов вообще нет выводов, поэтому L S очень низкий. Пленка нанесена на керамический лист. Из-за чрезвычайно малого размера резисторы для поверхностного монтажа имеют очень низкую номинальную мощность — от 1/10 до 1/4 Вт.

Wirewound
Обычно в источниках питания и другом оборудовании, где рассеивается большая мощность, резистор с проволочной обмоткой сделан именно так, как вы могли ожидать. Проволока с высоким сопротивлением наматывается на изолирующую форму — обычно керамическую трубку — и прикрепляется к электродам на каждом конце. Они предназначены для рассеивания большого количества энергии размером от одного до сотен ватт! Резисторы с проволочной обмоткой обычно предназначены для воздушного охлаждения, но некоторые стили имеют металлический корпус, который можно прикрепить к радиатору или металлическому шасси, чтобы избавиться от нежелательного тепла.

Поскольку резистивный материал в этих резисторах намотан на форму, они имеют очень высокое значение L S . По этой причине резисторы с проволочной обмоткой не используются в аудио- и радиочастотных цепях. Будьте осторожны при использовании в такой цепи резистора из мусорной коробки или мешка!

Маленькие резисторы с проволочной обмоткой очень похожи на пленочные или угольные композитные резисторы. Резисторы с проволочной обмоткой обычно имеют широкую цветовую полосу, но не всегда. Если вы сомневаетесь, проверьте резистор на ожидаемых частотах.Существуют специальные версии с обмотками, которые нейтрализуют большую часть индуктивности, но имеют гораздо более высокое значение C P , что также влияет на характеристики резистора выше 50 кГц.

Керамика и оксид металла
Если вам нужен мощный безиндукционный резистор, вы можете использовать металлокерамический резистор (смесь металлокерамики) или металлооксидные резисторы. Они сконструированы так же, как углеродный композитный резистор, заменяющий углеродистый материал металлокерамикой или оксидом металла.

Регулируемые резисторы
Существует много различных типов регулируемых резисторов.Самыми простыми являются резисторы с проволочной обмоткой, при этом часть проволоки открыта, чтобы можно было прикрепить подвижный электрод. Чаще всего регулируются с помощью вращающегося вала, как показано на Рисунок 3 . Элемент обеспечивает фиксированное сопротивление между выводами 1 и 3. Грязесъемник перемещается, чтобы контактировать с элементом в различных положениях, изменяя сопротивление между любым концом элемента и выводом 2.

РИСУНОК 3. Потенциометр (или потенциометр) действует как переменный делитель напряжения, перемещая скребок по поверхности элемента с фиксированным сопротивлением.


Если регулируемый резистор имеет только две клеммы (1 и 2 на рисунке ), то он называется реостатом и действует как регулируемое сопротивление. Большинство реостатов предназначены для использования в цепях большой мощности с номинальной мощностью от нескольких ватт до нескольких десятков ватт.

Если регулируемый резистор имеет три клеммы, он называется потенциометром или для краткости «горшок». Большинство электролизеров предназначены для работы в качестве делителей напряжения и могут быть преобразованы в реостат, оставив клеммы 1 или 3 неподключенными.Миниатюрные версии, называемые подстроечниками , устанавливаются на печатную плату и используются для выполнения небольших регулировок или калибровки схемы. Они доступны в однооборотном или многооборотном исполнении.

Горшки большего размера с диаметром стержня 1/8 дюйма или 1/4 дюйма предназначены для использования в качестве пользовательского элемента управления. Доступны электролизеры с сопротивлением от нескольких Ом до нескольких МОм и номинальной мощностью до пяти ватт.

Как и в случае резисторов с фиксированным номиналом, конструкция потенциометра важна. Горшки повышенной мощности могут иметь элемент с проволочной обмоткой, обладающий достаточной индуктивностью, чтобы не подходить для аудио- или радиосигналов.Горшки меньшего размера, особенно горшочки для обрезки, не рассчитаны на то, чтобы быть достаточно прочными для использования в качестве часто настраиваемого элемента управления. Большинство горшков также имеют относительно высокие значения C P .

Горшки также доступны с элементами, имеющими нелинейный конус или изменение сопротивления в зависимости от положения грязесъемника. Например, горшок с конусом бревна имеет сопротивление, которое логарифмически изменяется при вращении вала. Это полезно, например, в схемах аттенюатора. Звуковой конус Поток используется для создания делителя напряжения, который имитирует громкость человеческого уха, так что кажется, что громкость изменяется линейно с вращением регулятора.

Резисторные сети
Для экономии места на печатных платах часто используются резисторные сети. Сами по себе миниатюрные печатные схемы, размещающие на одной подложке несколько резисторов. Резисторы могут быть изолированы друг от друга, иметь одну общую клемму или подключаться последовательно. Существует ряд конфигураций, которые можно найти в каталоге любого поставщика компонентов.

Рассеиваемая мощность и номинальное напряжение

После значения, рассеиваемая мощность является следующей по важности характеристикой резистора.Перегруженный резистор часто меняет свое значение с течением времени и часто может стать достаточно горячим, чтобы обжечь себя и окружающие компоненты. Каждый разработчик схем рано или поздно узнает запах сгоревшего резистора!

Общее практическое правило — рассчитать, сколько мощности резистор должен рассеять, а затем использовать следующий по величине размер или коэффициент рассеяния в два раза выше, в зависимости от того, что больше. Номинальная мощность основана на беспрепятственной циркуляции воздуха вокруг резистора. Для резисторов, рассеивающих более одного ватта, расположите соседние компоненты так, чтобы воздух мог свободно циркулировать.По возможности устанавливайте силовые резисторы горизонтально, чтобы конвекция охлаждала все части резистора одинаково.

Другой важный рейтинг — это максимальное приложенное напряжение . Напряжение выше этого значения может вызвать дугу между выводами резистора! При высоких напряжениях R P также может стать значительным, что приведет к утечке тока вокруг внутреннего сопротивления. Высоковольтные резисторы необходимо содержать в чистоте. Отпечатки пальцев, масло, грязь и пыль — все это создает нежелательные пути тока, снижая R P и увеличивая утечку или даже искрение.Вот почему резисторы для использования в высоковольтных цепях длинные и тонкие, а их выводы расположены далеко друг от друга, чтобы минимизировать утечку и максимизировать способность выдерживать высокое напряжение. NV


КАК ПРОЧИТАТЬ РЕЗИСТОР

Изучение цветового кода резистора («Плохие парни насилуют …») — это обряд посвящения для электронщиков во всем мире. Удобное веб-руководство доступно по адресу https://physics.ucsd.edu/neurophysics/courses/physics_120/resistorcharts.pdf или просто введите «цветовой код резистора» в поисковую систему в Интернете.Резисторы для поверхностного монтажа и силовые резисторы также могут иметь значение, напечатанное на корпусе в виде трех- или четырехзначного кода, причем последняя цифра выступает в качестве экспоненты. Например, «513» означает 51 x 10 3 или 51 кОм.


ДОПУСК И ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ

Резисторы

имеют номинальное значение и допуск (величина допустимого отклонения выше или ниже номинального значения). Большинство резисторов имеют допуск 1%, 5% или 10%, и вы можете найти меньшие или более жесткие допуски .Доступные номиналы резисторов определяются серией допусков . Например, в серии 5% значения выбираются таким образом, чтобы каждое из них примерно вдвое превышало допуск или 10% от следующего наибольшего или наименьшего значения.

Резисторы

также меняют свое значение в зависимости от температуры. Относительное изменение сопротивления с температурой называется температурным коэффициентом или tempco и определяется как частей на миллион, или ppm, или как процентное изменение на градус Цельсия изменения температуры.Положительное значение температуры означает, что сопротивление резистора увеличивается с температурой. При проектировании и конструировании чувствительных цепей, в которых используются прецизионные (1% или более жесткие допуски) резисторы, важно поддерживать их при постоянной температуре.


ВЫБОР РЕЗИСТОРОВ

Вот некоторые специальные приложения, для которых требуются специальные типы резисторов. Это не жесткие правила, но они могут помочь вам в первоначальном выборе. Для большинства схем вполне подойдут простые старые углеродные пленочные или угольные композитные резисторы.

  • Защита от электростатических разрядов и переходных процессов — состав углерода, оксид металла (выдерживает короткие импульсные перегрузки и низкую индуктивность)
  • Звуковые и измерительные схемы — металлопленка (малошумящая)
  • Высокое напряжение — проволочная обмотка и оксид металла в высоковольтных корпусах
  • RF — углеродный состав и оксид металла (низкая индуктивность)
  • Прецизионные схемы — углеродная или металлическая пленка (фиксированное значение) и металлокерамика (триммеры или элементы управления)

Не забудьте подумать о том, что важно для вашей схемы — значение, мощность или напряжение, стабильность, стоимость — затем найдите тип резистора, который соответствует этим требованиям.


ДОПОЛНИТЕЛЬНОЕ ЧТЕНИЕ

Чтобы узнать больше о резисторах, есть веб-сайт со словарем резисторов, терминами и определениями здесь . Загрузите статью о выборе резисторов «Спросите инженера по приложениям № 24» с веб-сайта Analog Devices по адресу www.analog.com/library/analogDialogue/archives/31-1/Ask_Engineer.html . Серьезные дизайнеры захотят найти экземпляр Справочника по резисторам от Kaiser (CJ Publishing, 2851 W. 127th St., Olathe, KS 66061), который является хорошим справочным материалом.


ОБ АВТОРЕ

Х. Уорд Сильвер — инженер, писатель и преподаватель с более чем 30-летним практическим опытом в области медицинской электроники, проектирования приборов и радиовещания. Он является автором беспроводных радиостанций и сканеров T для чайников и радиолюбителей для чайников от Wiley Press и множества статей для журнала QST . Позывной Уорда для радиолюбителей — NØAX.


Фиксированный резистор

— обзор

Потенциометры из кермета

Металлические и металлооксидные пленки, хотя и отлично подходят для фиксированных резисторов, не подходят для использования в потенциометрах, поскольку пленки слишком хрупкие, чтобы выдерживать трение от протирочного контакта.Однако твердые и стеклообразные металлокерамические материалы доступны в виде толстой пленки и идеально подходят для использования с потенциометром вместе с рычагом стеклоочистителя с угольной щеткой. Керметы, однако, более распространены в многооборотных потенциометрах и в подстроечных устройствах, чем в обычных поворотных потенциометрах, и не используются для ползунковых потенциометров.

Твердая природа металлокерамической пленки позволяет изготавливать потенциометры, которые будут иметь длительный срок службы без каких-либо проблем износа, характерных для типов углеродного состава.Вероятно, из-за неисправного регулятора громкости утилизируется больше радиоприемников, чем по какой-либо другой причине, в основном потому, что замена регулятора громкости неэкономична, а использование металлокерамических потенциометров в таких приложениях значительно продлило бы срок службы, если бы это было сочтено желательным. . Для более серьезных применений использование металлокерамических потенциометров вместо углеродных составов значительно увеличивает безотказный срок службы схемы. Что касается измерительных приборов, то многооборотные потенциометры из кермета заменили все, кроме проволочных, и могут предложить гораздо лучшее разрешение, чем проволочные.

Потенциометры из кермета предлагаются с мощностью рассеивания 1 Вт, 2 Вт и 5 Вт, заключенные в прочный корпус из алюминиевого сплава. Одна конструкция, предназначенная для использования на панели, содержит металлокерамический элемент внутри исполнительной ручки, так что очень небольшая часть компонента выступает внутри панели. Другие версии построены в более ортодоксальном стиле, но все они обладают гораздо большей рассеиваемой способностью для своего физического размера, чем типы углеродного состава. В отличие от углеродных типов потенциометры из кермета рассчитаны на рассеивание при температуре окружающей среды 70 ° C (типы углеродного состава рассчитаны на 40 ° C), а температурный коэффициент составляет порядка 100 ppm / ° C.Для всех, кроме размера 1 Вт, можно ожидать отклонения сопротивления 10% — подрезать металлокерамические дорожки до точного значения сопротивления для потенциометра не так просто, как для постоянного резистора. Углы электрического вращения варьируются от 210 ° до 270 ° в зависимости от физической конструкции, и большинство разновидностей имеют контактное сопротивление около 2 Ом, а значения сопротивления изоляции находятся в диапазоне от 10 9 до 10 11 Ом. Диапазон сопротивления может быть большим, от 10 Ом до 1 МОм, хотя некоторые типы изготавливаются в более ограниченном диапазоне от 470 Ом до 470 кОм.Потенциометры из металлокерамики, которые предназначены для более значительного рассеивания, например 5 Вт, обычно имеют ребристый радиатор как часть корпуса.

На другом конце шкалы применения кермета есть огромный ассортимент триммеров кермета, многие из которых имеют многооборотную регулировку. Более простые типы точно повторяют структуру триммеров из углеродного состава и доступны в закрытом или открытом виде для вертикального или горизонтального монтажа. Открытые типы, доступные как в горизонтальном, так и в вертикальном положении, примерно такого же размера, как и их составные аналоги, примерно 10 мм × 10 мм, но в металлокерамической форме такие триммеры могут рассеивать до 0.75 Вт при 40 ° C, 0,5 Вт при 70 ° C. Дорожки, как всегда для металлокерамики, являются линейными, а крепления расположены для использования на печатной плате с центрами 2,5 мм (0,1 дюйма). Могут быть получены соответствующие закрытые типы, которые могут регулироваться отверткой или регулироваться пальцами с помощью встроенной ручки. Они больше, с размерами 16 мм в диаметре для некоторых, стороной 9,5 мм (квадрат) для других, но с номинальной мощностью рассеяния 0,5 Вт для физически меньших типов и 1 Вт для больших. В некоторых закрытых типах используются контакты стеклоочистителя с угольной щеткой, в других — многоконтактные системы, обеспечивающие более низкий уровень шума.Отличительной особенностью нескольких закрытых триммеров из металлокерамики является отличное уплотнение, которое позволяет им выдерживать погружение в воду (стандарт MIL-R-22097) без вредных воздействий.

Однако большинство металлокерамических триммеров, которые можно найти в современном оборудовании, относятся к миниатюрным размерам 14 и 38, квадратным или круглым. Типы 38 дюймов могут поставляться с горизонтальной или вертикальной установкой и представляют собой однооборотные потенциометры с многоконтактными дворниками. Мощность рассеивания составляет 0,5 Вт при необычно высокой температуре окружающей среды 85 ° C, с допуском 10% и диапазоном рабочих температур от –55 ° C до + 125 ° C.Некоторые производители изготавливают эти триммеры в соответствии со спецификацией погружения в воду MIL-R-22097.

Субминиатюрный триммер 14 может быть квадратным или круглым, а вертикальный тип — обычно квадратным, а триммер с горизонтальной установкой — круглым. Мощность рассеивания 0,4 Вт при 70 ° C относится к обоим типам с диапазоном рабочих температур от –55 ° C до + 125 ° C и допуском сопротивления 10%, хотя допуск часто увеличивается до 20% для значений сопротивления ниже 100 Ом. Диапазон сопротивления составляет от 10 Ом до 500 кОм.

Как правило, весь ассортимент однооборотных триммеров из кермета будет иметь низкие значения температурного коэффициента в диапазоне от –125 до +200 ppm / ° C.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
