Магнитные пускатели. Схемы подключения магнитных пускателей

В данной статье вы узнаете, что такое магнитные пускатели, схемы подключения их рассмотрите, а самое главное – уход за приборами. На сегодняшний день в промышленности получили широкое распространение электрические двигатели с КЗ ротором (их доля составляет примерно 95-96%). Именно они работают в дуэте с магнитными пускателями. Кроме того, пускатели расширяют возможности электропривода. Но обо всем по порядку, сначала нужно ответить на вопрос о том, для каких целей они предназначены.

Предназначение пускателей

магнитные пускатели схемы подключения

Схема подключения однофазного магнитного пускателя позволяет проводить коммутацию любого потребителя. Конечно, если у него питание производится тоже от одной фазы. А если быть точнее, то МП позволяет осуществить дистанционное управление электроприводом или иным устройством. Например, нереверсивный пускатель способен только производить включение или отключение потребителя от сети переменного тока.

Но вот реверсивные МП могут не только вышеперечисленное делать. Они способны изменить подключение фаз к электродвигателю. А это значит, что ротор начнет вращаться в обратном направлении. Управление МП осуществляется при помощи кнопок:

  • «Пуск»;
  • «Стоп»;
  • «Реверс» (при необходимости).

Причем эти кнопки имеют напряжение питания не более 24 Вольт. Все управление осуществляется именно при помощи низкого напряжения. А для питания катушки электромагнита больше и не требуется.

Типы магнитных пускателей

магнитный пускатель схема подключения

Магнитный пускатель, схема подключения которого приведена в статье, может быть сделан в трех исполнениях. Все зависит от того, в каких условиях происходит его эксплуатация. Так, открытое исполнение пускателей предназначено для монтажа в электрических щитах. Крепление производится на ДИН-рейку. Само собой, что электрощит должен быть защищен от попадания посторонних предметов, например пыли или жидкости.

Второй тип корпуса – защищенный. Он хоть и предназначен для монтажа внутри помещений, а не щитов, но все равно недопустимо попадание на него большого количества пыли, а тем более жидкости. Если необходимо установить магнитные пускатели, схемы подключения которых приведены в статье, в условиях повышенной влажности, то разумнее использовать пылевлагонепроницаемые. Правда, у них имеется ограничение – разрешается монтаж на улице, но только при условии, что на него не попадает солнечный свет и дождь.

Конструкция магнитных пускателей

Состоит любой магнитный пускатель 220В, схема подключения которого приведена, из одной основной части – магнитной системы. Это катушка, намотанная вокруг металлического сердечника, и подвижный якорь. Все это находится в корпусе из пластика. Но это основа, еще имеется множество мелочей, например траверса, скользящая по направляющим осям. На ней находится якорь. Кроме того, с ней соединены блокировочные и главные контакты. Они оснащены пружинами, которые помогают размыкаться при отключении питания электромагнита.

Как работает пускатель

схема подключения магнитного пускателя пмл

В основе работы МП лежит элементарная физика. Когда подаете напряжение на обмотку, возникает магнитное поле вокруг сердечника. В результате этого подвижный якорь начинает притягиваться к сердечнику. Так работает любой магнитный пускатель, схема подключения только может отличаться (в зависимости от наличия реверса). Между прочим, реверсивное движение можно осуществить и при помощи двух обычных МП. Контакты пускателя нормально разомкнуты по умолчанию.

Когда якорь движется к сердечнику, они замыкаются. Но существует и другая конструкция, в которой по умолчанию контактная группа нормально разомкнута. В этом случае картина противоположная. Следовательно, при подаче напряжения на катушку замыкается цепь и начинает работать электропривод. Но когда происходит отключение питания катушки, перестает работать электромагнит. Вступают в действие возвратные пружины, которые заставляют двигаться контактную группу в исходное положение.

Схема включения пускателя

магнитный пускатель схема подключения реверс

Для начала стоит рассмотреть, как выглядит магнитный пускатель, схема подключения «реверс» если используется. По сути, это два идентичных устройства, объединенных в одном корпусе. С таким же успехом, как было сказано ранее, можно использовать и простые МП, если знать схему включения. В пускателях имеется блокировка, которая осуществляется посредством нормально замкнутых контактов. Дело в том, что недопустимо, чтобы они оба включились в одно время. Иначе произойдет замыкание фаз.

Существует также и механическая защита, устанавливаемая в корпусе пускателя. Но ее можно не использовать, если предусмотрена электрическая степень защиты. Особенность осуществления реверса заключается в том, что необходимо полностью отключать электропривод от питания. Для этого сначала производится отключение от сети электромотора. После этого необходимо, чтобы ротор полностью прекратил вращение. И лишь после этого допускается включение двигателя в обратную сторону. Обратите внимание на то, что мощность пускателя должна быть вдвое больше, чем у двигателя, если применяется противовключение либо торможение.

Тепловое реле

магнитный пускатель 220в схема подключения

А теперь рассмотрим типичный магнитный пускатель 380В. Схема подключения его не обходится без дополнительной защиты. И таковой является тепловое реле, устанавливаемое на корпусе пускателя. Главная задача теплового реле – это предотвратить температурные перегрузки мотора. Они, конечно, будут присутствовать, но незначительные, перегрев электродвигателя невозможен становится. В качестве измерителя тепловой перегрузки выступает биметаллическая пластина. Защита, впрочем, аналогична конструкции автоматического выключателя.

Тепловое реле, устанавливаемое на магнитных пускателях, позволяет проводить небольшие регулировки. Так называемая уставка – настройка максимального значения потребляемого тока электродвигателем. Как правило, данная настройка производится при помощи отвертки. Движок имеет канавку под нее, а также градуировку. Процедура несложная, достаточно только установить стрелку на пластиковом диске напротив соответствующей метки со значением предельного тока потребления. Обратите внимание на то, что тепловые реле не способны проводить защиту от короткого замыкания. Для этой цели используйте автоматические выключатели.

Как монтируются пускатели

магнитный пускатель 380в схема подключения

Стоит заметить, что схема подключения магнитного пускателя ПМЛ допускает возможность их монтажа внутри электрощитов. Но имеются требования, предъявляемые ко всем конструкциям пускателей. Чтобы обеспечить высокую надежность функционирования, необходимо, чтобы производилась установка только на идеально ровной и жесткой поверхности. Причем она должна быть вертикально расположенной. Если выразиться проще, то на стенке электрощита. Если имеется тепловое реле в конструкции, то необходимо, чтобы разница температур между МП и электромотором была минимальной.

Для исключения ложного срабатывания пускателя или его защиты недопустимо проводить монтаж устройства в местах, которые подвержены ударам, тряске, вибрациям, толчкам. В том числе запрещен монтаж на одной панели с электрическими пускателями, у которых ток составляет свыше 150 Ампер. Когда такие аппараты включаются и выключаются, происходит резкий удар. Соединение проводов тоже необходимо проводить правильно. В целях улучшения контакта и для того, чтобы не произошло перекоса пружинистых шайб зажимов, необходимо провода изгибать в форме круга или буквы «П».

Включение пускателя

схема подключения однофазного магнитного пускателя

Старайтесь всегда соблюдать технику электробезопасности, никогда не работайте без отключения питания. Если у вас мало опыта, то под рукой всегда должна быть схема. Фото подключения магнитного пускателя приведено в данной статье, можете ознакомиться. Что нужно выполнить перед запуском пускателя? Самое главное – проведите визуальный осмотр на предмет наличия трещин, перекосов, замыканий фаз. Помните, что необходимо отключать от питания всю цепь привода. Попробуйте руками нажать на траверсу, она должна свободно перемещаться по направляющим. Проверьте внимательно в системе все магнитные пускатели, схемы подключения силовых проводников.

Обратите внимание на подключение катушки электромагнита пускателя. Также сверьтесь, что оно в пределах допустимого значения. Если необходимо 24 В, то столько и подавайте. Проверьте все провода управления, верно ли они соединены с кнопками «Пуск», «Стоп», «Реверс» (при необходимости). Имеется ли на контактах раствор для смазки? Если нет, то нанесите его, иначе блокировка может не сработать своевременно. После этого можно осуществить включение цепи и провести запуск привода. Обратите внимание на то, что катушка электрического магнита может слегка гудеть в этом состоянии.

Как проводить уход за пускателями

схема фото подключения магнитного пускателя

Вот и все, рассмотрены полностью магнитные пускатели, схемы подключения, осталось упомянуть про уход за ними. Во время эксплуатации необходимо постоянно следить за состоянием магнитного пускателя. Основные работы по уходу – это недопущение образования слоя пыли, а тем более грязи, на поверхности пускателя или теплового реле. Время от времени проводиться должна затяжка контактов для подключения к сети и к приводу. Пыль необходимо удалять либо ветошью, либо сжатым воздухом (только не влажным). Запрещается проводить зачистку контактов, так как это отражается на ресурсе прибора. При необходимости проводится замена. Срок службы зависит от множества факторов, но самый главный – это режим работы. Если пускатель постоянно в движении, производит коммутацию, то он прослужит недолго. Его ресурс измеряется в количестве циклов включения и отключения, а в не в часах или годах.

Типы и применение магнитных пускателей

Главная / Справочники

Поиск статьи по словам:


12.01.2016

Магнитные пускатели (МП) — это модифицированные контакторы, с помощью которых коммутируют нагрузки. Они используются в цепях переменного и постоянного тока для частых подключений и отключений электрического оборудования. Универсальность и неприхотливость МП позволяют применять это коммутационное оборудование
не только для остановки и переключения режимов электродвигателей, но и для удаленного управления освещением, тепловыми печами, насосами и другими устройствами.

Конструкция МП

Основным элементом магнитного контактора является электромагнитная система, состоящая из якоря, катушки и сердечника. Устройство имеет прочный корпус. На сердечнике находится включающая катушка, благодаря которой происходит включение контактора. В верхней части корпуса расположены главные и блокировочные контакты.

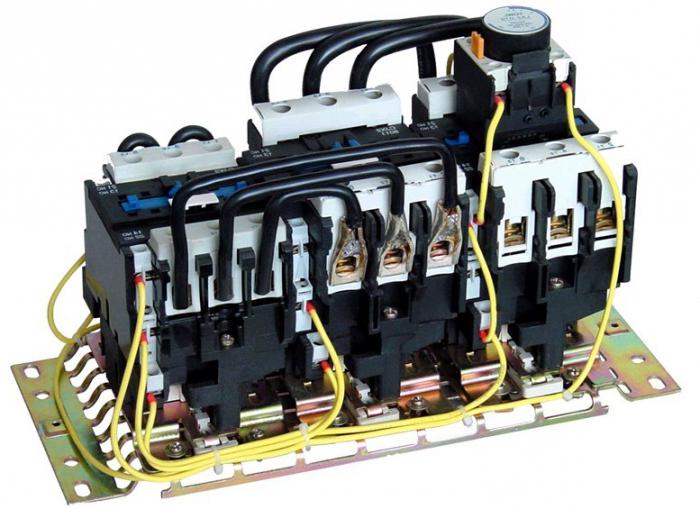

Пускатель реверсивного типа собран из двух обычных ПМ, закрепленных на одном основании. Схема, соединяющая два пускателя, собрана через замкнутые блокировочные контакты аппаратов так, что не допускает их одновременного срабатывания. Для повышения надежности работы реверсивного пускателя контактор оборудуют механической блокировкой, которая расположена под панелью. Она также предназначена для предотвращения включений двух ПМ одновременно.

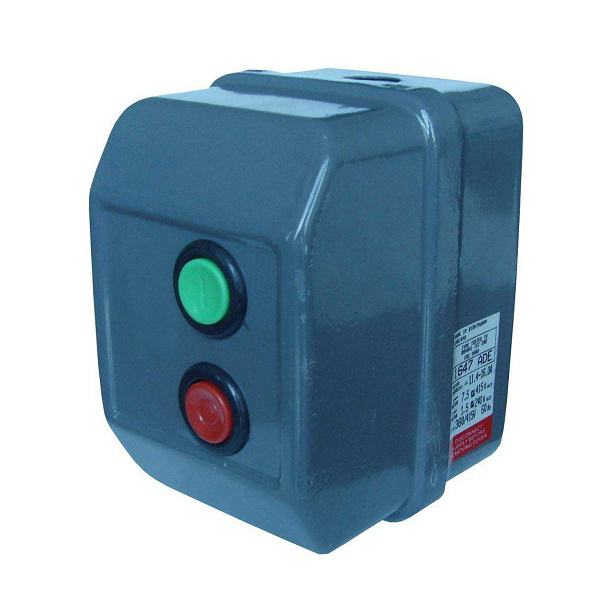

Магнитный контактор могут изготавливать в корпусе, защищенном от пыли и случайного попадания жидкости. Оболочка пускателя имеет резиновые уплотнения, а все отверстия плотно закрыты пробками.

Типы магнитных пускателей

Промышленность выпускает реверсивные, нереверсивные МП, аппараты, оборудованные тепловым реле, дополнительными кнопками управления, устройства с защищенными корпусами.

Магнитные пускатели отличаются по уровням коммутируемых токов и максимальному напряжению рабочих цепей.

Основные отличительные характеристики МП:

1.    номинальный ток главных контактов;
2.    максимальный отключаемый ток;
3.    номинальное напряжение коммутируемой схемы;
4.    напряжение включающей катушки;
5.    степень износостойкости;
6.    максимальное количество срабатываний в час;
7.    количество дополнительных контактов;
8.    собственное время срабатывания.

Принцип действия

Включение обычного пускателя происходит под воздействием электромагнитных волн катушки, по которой проходит ток. После намагничивания сердечника якорь втягивается, увлекая за собой главные контакты, которые замыкаются. Схема собирается и по главной цепи начинает течь ток. Чтобы отключить контактор, достаточно обесточить катушку. Якорь перестает удерживаться магнитным полем и под воздействием пружины принимает начальное положение, размыкая контакты. Если аппарат полностью обесточить, то разомкнутся все его контакты.

Пускатель реверсивного типа предназначен для переключения фаз статорной обмотки двигателя. Для этого применяют два однотипных МП. Схема включения МП1 и МП2 защищена от случайного одновременного включения специальной блокировкой.

Защиту обеспечивает специальный контакт, установленный в цепи катушек первого и второго МП. Если при включенном первом контакторе попытаться подать питание на включающую катушку второго, то в цепи питания магнитной системы МП1 разомкнется контактор, обесточив катушку. Одновременно в схеме питания катушки МП2 замкнется контактор, подготовив его к включению.

Особенности установки пускателей

Монтаж МП следует производить на ровной жесткозакрепленной поверхности. Контактор, оборудованный тепловым реле, устанавливают ближе к электродвигателю, чтобы разница температуры среды возле двигателя и аппарата была минимальной.

Не рекомендуется монтировать пускатели с тепловой защитой на основании, которое подвергают сильным вибрациям, ударам. Например, не следует устанавливать МП рядом с электромагнитными устройствами, рассчитанными на высокие номинальные токи. При работе они создают существенные удары и сотрясения, которые могут влиять на правильную работу МП.

Перед подключением проводника к контакту пускателя жилу необходимо загнуть в форме буквы «П» или сделать кольцо. Это предотвратит перекос зажимающих контакт шайб. Если требуется к одному зажиму присоединить два проводника, то их жилы нужно оставить прямыми. Расположить концы проводников следует по разные стороны от зажимающего винта.

Концы проводов требуется залудить. Если используется многожильный провод, то перед лужением отдельные проводники необходимо плотно скрутить. Конец алюминиевого провода нужно зачистить надфилем с применением технического вазелина. Сами контакты пускателя должны быть чистыми от любых загрязнений и смазки.

Перед пуском контактор осматривают на наличие неисправностей и убеждаются в свободном перемещении подвижных элементов. Проверяют уровень напряжения, подаваемого к катушке, и все соединения согласно схеме подключения.

Перейти в раздел: Контакторы и пускатели

Лекция № 12 Контакторы и магнитные пускатели

Контактор – это электрический аппарат, предназначенный для коммутации силовых электрических цепей. Замыкание или размыкание контактов контактора осуществляется под воздействием электромагнитного привода.

Контакторы постоянного тока предназначены для коммутации цепей постоянного тока и, как привило, приводятся в действие электромагнитом постоянного тока.

Контакторы переменного тока предназначены для коммутации цепей переменного тока. Электромагниты этих контакторов могут быть как переменного, так и постоянного тока.

Категории применения современных контакторов и параметры коммутируемых ими цепей подразделяют:

Для контакторов переменного тока (табл.12.1):

  • АС-1 – активная или малоиндуктивная нагрузка.

  • АС-2 – пуск электродвигателей с фазным ротором, торможение противовключением.

  • АС-3 – пуск электродвигателей с КЗ ротором. Отключение вращающихся двигателей при номинальной нагрузке.

  • АС-4 – пуск электродвигателей с КЗ ротором, Отключение неподвижных или медленно вращающихся электродвигателей. Торможение противовключением.

Для контакторов постоянного тока (табл. 12.2):

  • ДС-1 – активная или малоиндуктивная нагрузка.

  • ДС-2 – пуск электродвигателей постоянного тока с параллельным возбуждением и их отключение при номинальной частоте вращения.

  • ДС-3 – пуск электродвигателей с параллельным возбуждением и их отключение при неподвижном состоянии или медленном вращении ротора.

  • ДС-4 – пуск электродвигателей с последовательным возбуждением и их отключение при номинальной частоте вращения.

  • ДС-5 – пуск электродвигателей с последовательным возбуждением и отключение неподвижных или медленно вращающихся двигателей, торможение противотоком.

Таблица 12.1

Контакторы переменного тока

Категория

приме-

нения

Режим нормальных коммутаций

Включение

Отключение

Коммутируемый

ток, А

Напряжение,

В

Коммутируемый

ток, А

Напряжение,

В

АС-1

0,95

0,95

АС-2

0,65

0,65

АС-3

0,35

0,35

АС-4

0,35

0,35

Категория

приме-

нения

Режим редких коммутаций

Включение

Отключение

Коммутируемый

ток, А

Напряжение,

В

Коммутируемый

ток, А

Напряжение,

В

АС-1

0,95

0,95

АС-2

0,65

0,65

АС-3

0,35

0,35

АС-4

0,35

0,35

Номинальный ток контактора представляет собой ток, который можно пропускать по замкнутым главным контактам в течение 8 ч без коммутации, причем превышение температуры различных частей контактора не должно быть больше допустимого.Номинальный рабочий ток контактора — это допустимый ток через его замкнутые главные контакты в конкретных условиях применения.

Номинальным напряжением называется наибольшее напряжение коммутируемой цепи, для работы при котором предназначен контактор.

Таблица 12.2

Контакторы постоянного тока

Категория

применения

Режим нормальных коммутаций

Включение

Отключение

Коммутируемый

ток, А

Напряжение, В

Пост. времени, мс

Коммутируемый

ток, А

Напряжение, В

Пост. времени, мс

ДС – 1

1

1

ДС – 2

2

7,5

ДС – 3

2

2

ДС — 4

7,5

10

ДС — 5

7,5

7,5

Категория

приме-

нения

Режим редких коммутаций

Включение

Отключение

Коммутируемый

ток, А

Напряжение, В

Пост. времени, мс

Коммутируемый

ток, А

Напряжение, В

Пост. времени, мс

ДС – 1

ДС – 2

2,5

2,5

ДС – 3

2,5

2,5

ДС — 4

15

15

ДС — 5

15

15

Контакторы подразделяются :

  • по роду тока главной цепи: постоянного тока, переменного тока, постоянного и переменного токов;

  • по роду тока цепи управления: с управлением постоянным током, с управлением переменным током;

  • по числу главных полюсов: от одного до пяти;

  • по номинальному току главных цепей: на токи 4, 6,5, 10, 16, 25, 40, 63, 100, 160, 250, 400, 630, 1000; (2500) А;

  • по номинальному напряжению главной цепи: на постоянное напряжение 220, 440, 600 В; на переменное — 380(500) и 660 В;

  • по номинальному напряжению включающих катушек; на постоянное напряжение 24, 48, 60, 110 и 220 В, на переменное — 24, 36, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 В частотой 50 Гц и 110, 220,380, 440 В частотой 60 Гц;

  • по наличию и исполнению вспомогательных контактов;

  • по роду присоединения проводников;

  • по классу, соответствующему частоте включений:

Класс

0.3

1

3

10

30

Допустимая частота включений в час

30

120

300

1200

3600

  • по категории применения;

  • по воздействию климатических факторов;

  • по степени защиты.

Контакторы допускают работу при напряжении главной цепи до 1,1 и цепи управления (0,85-1,1). Контакторы предназначены для работы в одном, нескольких или во всех следующих режимах: в прерывисто-продолжительном с периодом нагрузки без отключения не более= 8ч, продолжительном (> 8ч), повторно-кратковременном и кратковременном. Контакторы с размыкающими главными контактами допускают нечастые коммутации двукратного номинального тока при напряжении.

Контактор имеет следующие основные узлы: контактную систему; дугогасительное устройство, электромагнит и систему вспомогательных контактов.

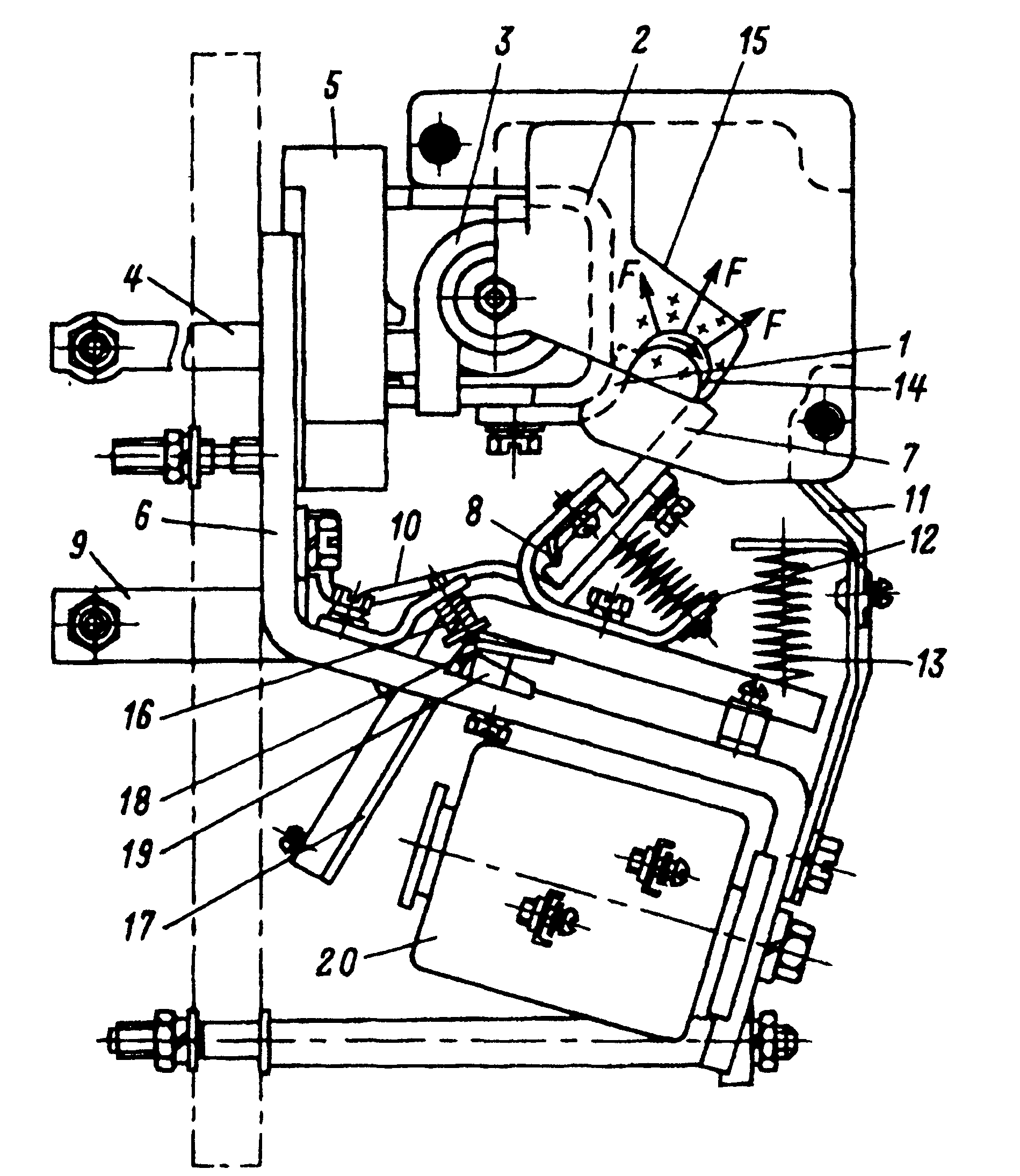

На рис.12.1 показана конструкция контактора постоянного тока типа КПВ – 600.

Неподвижный контакт 1 механически и электрически соединен со скобой 2 – дугогасительным рогом (направляющей для дуги). К скобе 2 присоединен один конец дугогасительной катушки 3, второй конец которой с выводом 4 закреплен в электроизоляционном основании 5 и является одним из двух токоподводов контактора.

Рис. 12.1. Контактор постоянного тока

Основание 5 жестко укреплено на стальной скобе 6, являющейся основной несущей деталью для электромагнитного привода и подвижной контактной системы. Подвижный контакт 7 может поворачиваться относительно опорной точки 8. Вывод 9, являющийся вторым токоподводом, соединен с подвижным контактом 7 гибкой связью 10. С подвижным контактом 7 электрически связан другой дугогасительный рог 11. Контактное нажатие создается пружиной 12, а возвратная пружина 13 предназначена для размыкания контактов и возврата привода в исходное положение. При размыкании контактов на них появляется электрическая дуга 14, которая попадает в магнитное поле между пластинами 15 магнитопровода системы магнитного дутья, создаваемого катушкой 3 и охватывающего камеру с обеих сторон. Под воздействием этого поля дуга перемещается в камеру, ее опорные точки переходят на дугогасительные рога, дуга растягивается, охлаждается и гаснет.

Электромагнитный привод контактора включает в себя обмотку 20 с магнитопроводом и якорь 17, который может поворачиваться на призме 19, прижимаемый к скобе 18 пружиной 16. При подаче напряжения на катушку 20 якорь 17, преодолевая противодействие возвратной пружины 13, начинает притягиваться к магнитопроводу. При определенном зазоре между якорем и магнитопроводом происходит соприкосновение контактов 7 и 4. Дальнейшее сближение якоря и мгнитопровода влечет за собой поворот контакта 7 относительно опорной точки 8 и сжатие контактной пружины. Этим обеспечивается создание так называемого провала контактов – расстояния, на которое переместился бы подвижный контакт, если убрать неподвижный. Наличие провала контактов обеспечивает контактору заданную коммутационную износостойкость.

При работе контакторов в повторно-кратковременном режиме значение рабочего тока зависит от продолжительности включения и частоты срабатывания.

Рабочий ток при различных режимах может быть определен по формуле

,

где — номинальный ток контактора;

ПВ – относительная продолжительность включений;

n – число включений в час.

Допустимое число включений в зависимости от характера нагрузки для КПВ 600 доходит до 1200 в час; КПВ 600 выполняются на номинальные токи 100, 160, 250 и 630 А.

Контакторы переменного тока выпускаются на токи от 100 до 1000 А при числе главных контактов от одного до пяти. Наиболее распространены контакторы трехполюсного исполнения. На рис. 12.2 показан контактор переменного тока типа КТ-6000. Подвижный контакт 1 с пружиной 2 укреплен на рычаге 3. Подвижный контакт 1 (на общем виде три подвижных контакта 1) и якорь 4 привода электромагнита связаны между собой валом 6. Отключение контактора происходит под действием контактных пружин и массы подвижных частей.

Контактная пружина 2 имеет предварительное нажатие на (30-50)% меньше конечного контактного нажатия. Все детали укреплены на изоляционной рейке 5. Рычаг 3 подвижного контакта 1 укреплен на валу 6, покрытом изоляционным материалом. Вал вращается в подшипниках 7. Система дугогашения состоит из последовательной катушки 8, магнитопровода 9, полюсных пластин 10 и дугогасительной камеры 11. Обмотка 8 включена в цепь последовательно с неподвижным контактом 12 и подвижным контактом 1. Главные контакты подключаются к внешней электрической цепи выводами 13 и 14. Подвижный контакт 1 соединяется с выводом 13 при помощи гибкой связи 15. Блок вспомогательных контактов 16 приводится в действие валом 6.

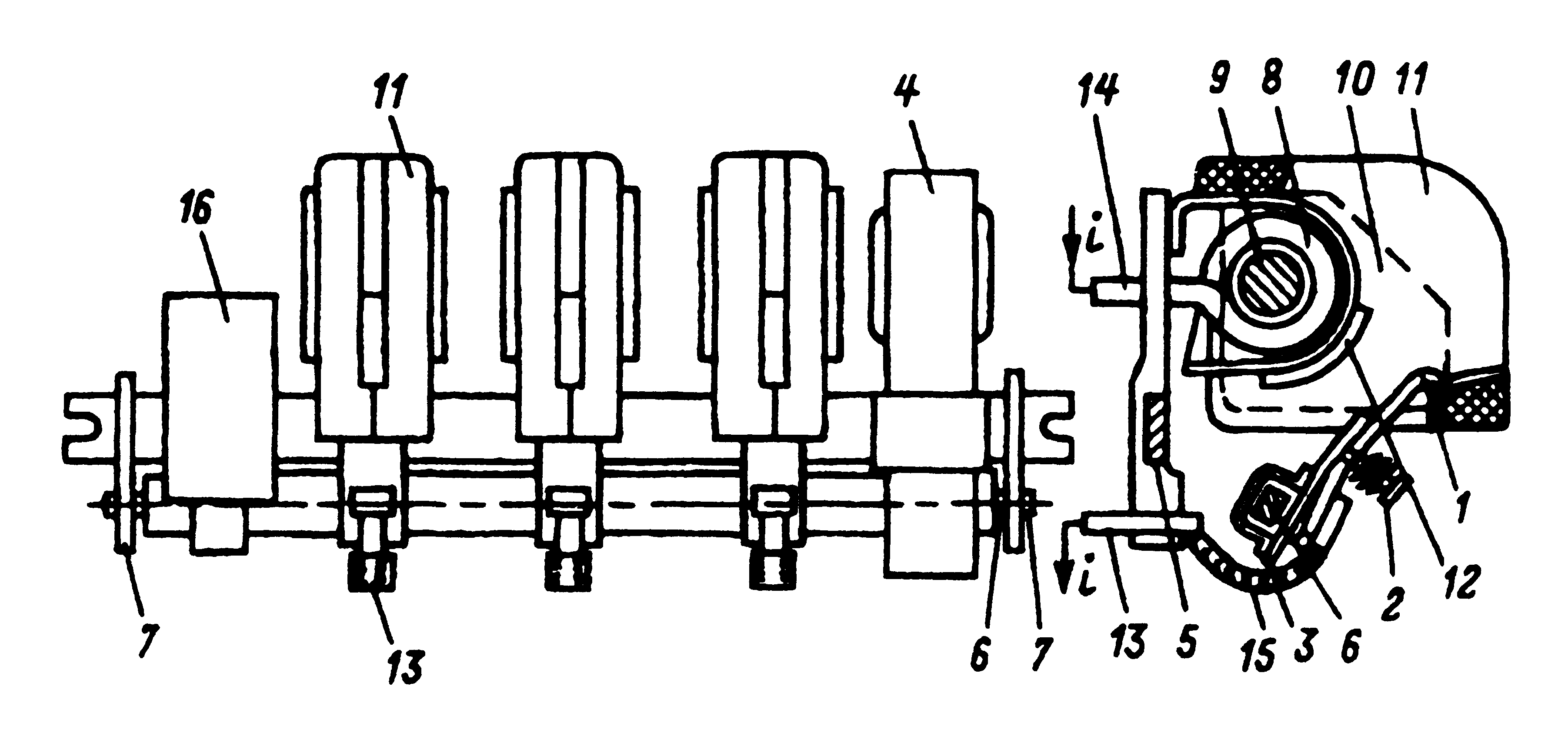

Рис.12.2. Контактор переменного тока

С целью устранения вибрации якоря во включенном положении на полюсах магнитной системы устанавливаются короткозамкнутые витки.

Допустимое число включений достигает 1200 в час, коммутируемый ток – до 1000 А, номинальное напряжение – 380 и 660 В.

В контакторах серий КТ64, КТП64, КТ65, КТП65, предназначенных для коммутации силовых цепей переменного тока, имеется полупроводниковый блок, в котором осуществляется бездуговая коммутация путём шунтирования главных контактов тиристорами на период коммутации, благодаря чему электрическая дуга не возникает.

Отсутствие дуги при отключении контактором силовых цепей повышает надежность работы контакторов, электрическую износостойкость, взрывобезопасность, резко уменьшает потери энергии в контакторе.

Контакторы серии МК предназначены для работы в силовых электрических цепях и цепях управления установок при постоянном напряжении до 440 В и переменном до 660 В, частотой 50 и 60 Гц при токах до 160 А. Контакторы имеют четыре величины: МК 1 (Iном=40 A), МК 2 (Iном=63 A), МК 3 (Iном=100 A) и МК 4 (Iном=160 A).

Собственное время срабатывания контакторов при включении 0,08 с, при отключении 0,05 с. Втягивающие катушки выполняются только на постоянный ток напряжением 24, 48, 110, 220 В. Контакторы могут работать в продолжительном, прерывисто-продолжительном, кратковременном и повторно-кратковременном режимах.

Допустимая частота срабатывания контакторов – до 1200 циклов в час при ПВ = 40%.

Магнитным пускателем называется электрический аппарат, предназначенный для пуска, остановки, реверсирования и защиты асинхронных электродвигателей. Его практически единственное отличие от контактора – наличие устройства защиты от токовых перегрузок (обычно тепловое реле).

Работа асинхронных двигателей зависит от таких свойств пускателей, как износостойкость, коммутационная способность, надёжность защиты двигателя от перегрузок. В процессе эксплуатации довольно часто обрывается одна из фаз питающего напряжения и ток статора работающего двигателя резко возрастает, что приводит к выходу из строя обмотки из-за нагрева ее до высокой температуры. Тепловые реле пускателя от этих токов должны срабатывать и отключать двигатель.

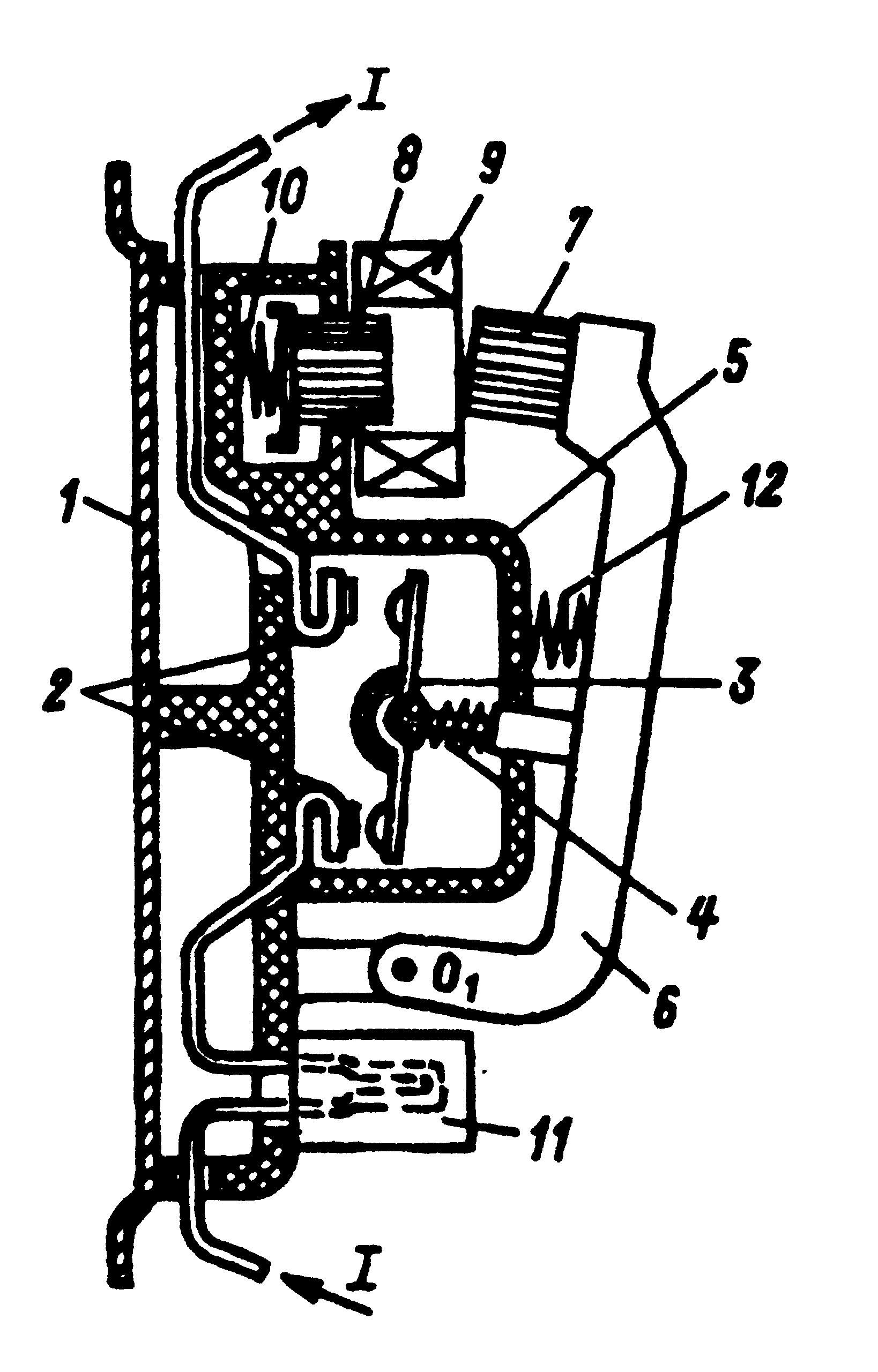

Конструктивная схема магнитного пускателя серии ПА приведена на рис. 12.3.

Рис. 12.3. Конструкция магнитного пускателя

Пускатель собран на металлическом основании 1. Контактная система мостикового типа с неподвижными 2 и подвижными 3 контактами размещена в дугогасительной камере 5. Контактное нажатие обеспечивается пружиной 4. Подвижные контакты соединены с траверсой 6, которая может поворачиваться относительно точки О1. На противоположном конце траверсы 6 укреплен якорь 7 электромагнитного привода с магнитопроводом 8 и обмоткой 9. Под магнитопроводом 8 имеется пружина сжатия 10, которая обеспечивает более плотное прилегание якоря и магнитопровода при срабатывании электромагнита и смягчает возникающий при этом удар. Последовательно с коммутируемой цепью включено тепловое реле 11, которое при срабатывании своими контактами размыкает цепь питания катушки 8, траверса 6 под действием возвратной пружины 12 отходит вправо и происходит отключение главной цепи.

В технических данных указываются номинальный ток пускателя и номинальная мощность двигателя при различных напряжениях.

Промышленность выпускает магнитные пускатели серии ПМЛ и ПМС на токи до 260 А и напряжение до 660 В.

Наибольшее рабочее напряжение пускателя равно 660 В.

2.3 Выбор магнитных пускателей и контакторов

Выбор магнитных пускателей производим по номинальному току линий, в которой он установлен, к тому же номинальный ток, увеличенный на 10-15 % должен попадать в пределы регулирования тока несрабатывания теплового реле магнитного пускателя.

Выбор производится по двум условиям:

— по току магнитного пускателя:

— по току теплового реле:

где – коэффициент запаса.

1) Выберем магнитный пускатель для первого присоединения ():

Для первого присоединения выбираем магнитный пускатель ПМЛ-6100 (Iном = 160 А) [3] и тепловое реле РТЛ 3170 [4] с пределами регулирования тока срабатывания 102-170 А. Полученный ток попадает в эти пределы.

2) Выберем магнитный пускатель для второго присоединения ():

Для второго присоединения выбираем магнитный пускатель ПМЛ-7100 (Iном = 250 А) [3] и тепловое реле РТЛ 3170 [4] с пределами регулирования тока срабатывания 102-170 А. Полученный ток попадает в эти пределы.

3) Выберем магнитный пускатель для третьего присоединения ():

Для третьего присоединения выбираем магнитный пускатель ПМЛ 5100 (Iном = 125 А) [3] и тепловое реле РТЛ 3125 [4] с пределами регулирования тока срабатывания 74-125 А. Полученный ток попадает в эти пределы.

4) Выберем магнитный пускатель для четвертого присоединения ():

Для четвертого присоединения выбираем магнитный пускатель ПМЛ-1220Д (Iном = 16 А) [5] и тепловое реле РТЛ 1016 [4] с пределами регулирования тока срабатывания 9,5-14 А. Полученный ток попадает в эти пределы.

5) Выберем магнитный пускатель для пятого присоединения ():

Для пятого присоединения выбираем магнитный пускатель ПМЛ 5100 (Iном = 125 А) [3] и тепловое реле РТЛ 3125 [4] с пределами регулирования тока срабатывания 74-125 А. Полученный ток попадает в эти пределы.

6) Выберем магнитный пускатель для шестого присоединения ():

Для шестого присоединения выбираем магнитный пускатель ПМЛ 5100 (Iном = 125 А) [3] и тепловое реле РТЛ 3125 [4] с пределами регулирования тока срабатывания 74-125 А. Полученный ток попадает в эти пределы.

7) Выберем магнитный пускатель для освещения ():

Для освещения выбираем магнитный пускатель ПМЛ-1220Д (Iном = 16 А) [5] и тепловое реле РТЛ 1016 [4] с пределами регулирования тока срабатывания 9,5-14 А. Полученный ток попадает в эти пределы.

Таблица 12

Выбор типа магнитных пускателей и тепловых реле

Номер присоединения

Расчетный ток, А

Ток, увеличенный на 10%, А

Тип магнитного пускателя

Номинальный ток пускателя, А

Тип теплового реле

Пределы регулирования тока, А

1 (ЛЭП-1)

140,27

154,297

ПМЛ 6100

160

РТЛ 3170

102-170

2 (ЛЭП-2)

145,86

160,446

ПМЛ 7100

250

РТЛ 3170

102-170

3 (ЛЭП-3)

85,96

94,556

ПМЛ 5100

160

РТЛ 3125

74-125

4 (ЛЭП-4)

9,81

10,791

ПМЛ 1220

16

РТЛ 1016

9,5-14

5 (ЛЭП-5)

75,84

83,424

ПМЛ 5100

125

РТЛ 3125

74-125

6 (ЛЭП-6)

79,77

87,747

ПМЛ 5100

125

РТЛ 3125

74-125

Освещение

10,64

11,704

ПМЛ 1220

16

РТЛ 1016

9,5-14

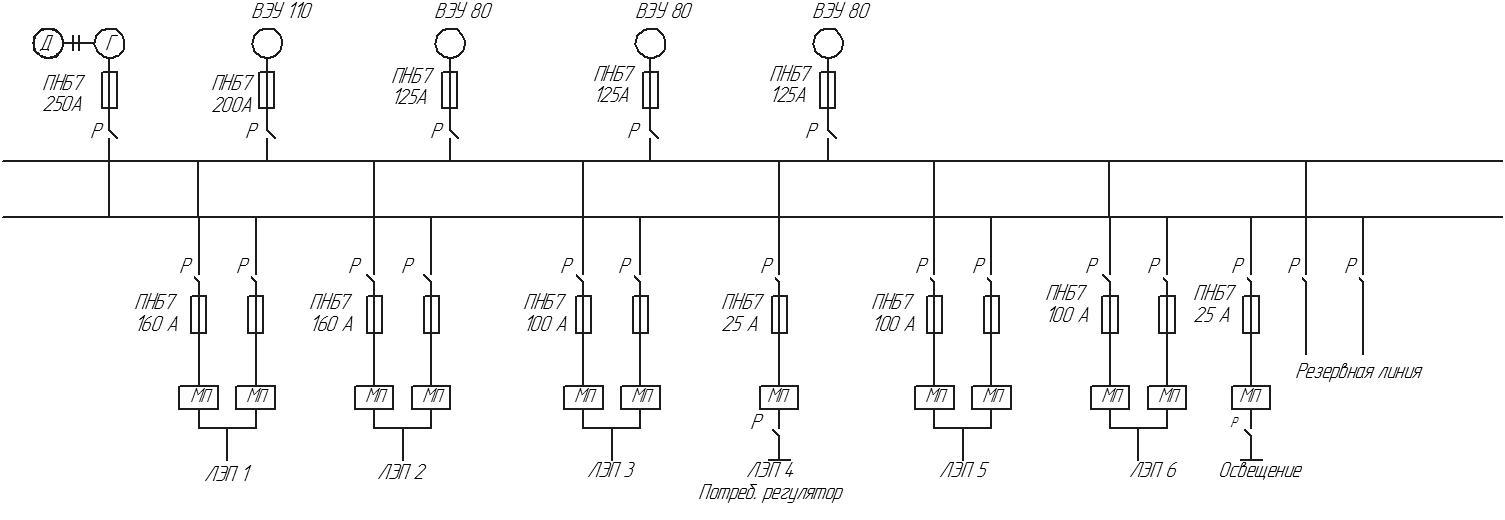

Принципиальная схема электроснабжения поселка с указанием типа предохранителей указана на Рисунке 9.

Рисунок 9. Принципиальная схема электроснабжения поселка
