Виды пожарных извещателей | Статьи ТОП-Трейд
Пожарный извещатель – это техническое средство, предназначенное для выявления на охраняемых объектах источников возникновения пожара и подачи соответствующего тревожного сигнала. Существует несколько видов и типов изделия, различающихся по принципу действия, конструктивным особенностям, внутреннему устройству и другим признакам. Пожарные извещатели применяются в качестве составной части системы пожарной сигнализации.Классификация пожарных извещателей
Виды пожарных извещателей, применяемых при комплектовании системы пожарной сигнализации, делятся на несколько типов, различающихся по принципу действия и реагированию на различные параметры, присущие процессу возгорания.
Основными из них являются:
1) Извещатели, посылающие сигнал при воздействии пламени.
2) Датчики, реагирующие на тепловое излучение.
3) Извещатели ручного типа.
4) Комбинированные устройства.
5) Устройства, срабатывающие при возникновении дыма.
Все типы пожарных извещателей проходят обязательную сертификацию и соответствуют требованиям противопожарных ГОСТов. Пожарные извещатели классификация, назначение, область применения которых существенно отличается, успешно дополняют друг друга при создании системы пожарной сигнализации объекта, в которой используются несколько датчиков различного вида. Извещатели одного вида делятся на различные типы.
Так, тепловые датчики делятся на пороговые и интегральные извещатели. Более эффективными и дорогими являются интегральные датчики, в конструкцию которых входят два термоэлемента.
Датчик пламени обладает достаточно высокой эффективностью и применяется в помещениях различного типа вне зависимости от степени их запыленности или уровня теплообмена. Считается более эффективным по сравнению с изделиями, реагирующими на дым или повышение температуры.
К числу наиболее распространенных видов пожарных извещателей относятся дымовые датчики. Недорогие и достаточно эффективные, они успешно справляются со своей задачей в чистых помещениях где отсутствует пыль, парообразные субстанции и другие подобные среды.
Ручной пожарный извещатель предназначен для переключения системы пожарной сигнализации принудительным методом. При срабатывании устройства датчик осуществляет самостоятельный поиск признаков возможного возгорания.
Устройства комбинированного типа совмещают в себе до трех видов различных извещателей различного принципа действия. Все датчики собраны в одной коробке, но каждый из них реагирует на различные признаки возгорания. Устройство достаточно эффективно и нередко применяется в системах сигнализации.
Разнообразие вариантов
Помимо основных видов извещателей, применение которых можно назвать массовым, мы предлагаем вашему вниманию широкий спектр продукции аналогичного назначения, имеющей конкретную нишу применения.

Звуковые пожарные извещатели представляют собой электронное устройство, способное подавать сигнал звуковой тревоги в максимально короткое время с момента появления источника возгорания. Устройство комбинируется с одним из видов датчиков, реагирующих непосредственно на признак пожара. Как правило, устанавливается в местах массового скопления граждан.
К числу достаточно сложных, но эффективных датчиков относятся аспирационные пожарные извещатели. С помощью системы трубок и вентилятора этот датчик производит забор воздуха из разных частей охраняемого помещения, а находящийся внутри прибора электронный блок распознает опасность и посылает сигнал. Нередко прибор оснащается как дымовым, так и газовым анализатором.
Адресные пожарные извещатели представляют собой электронное устройство, способное анализировать поступающую информацию и посылать сигнал непосредственно на пульт пожарной охраны.
Наиболее часто в системах пожарной сигнализации используются автоматизированные датчики. Автоматический пожарный извещатель – это прибор, предназначенный для выявления в автоматическом режиме признаков возгорания и оповещения соответствующих служб или должностных лиц также с использованием автоматики. Устройства делятся на датчики активного и пассивного типа.
Автономные пожарные дымовые извещатели для квартир находят широкое применение для предотвращения негативных последствий пожара в частном жилом фонде, не имеющем централизованной пожарной сигнализации. Обычно это дымовые или комбинированные автономные конструкции с различным принципом обнаружения очага пожара.

Добавлено: 25.07.2017
Пожарный извещатель: виды, классификация, типы, обозначение
Пожарный извещатель – это техническое средство, которое устанавливают непосредственно на защищаемом объекте для передачи тревожного извещения о пожаре на пожарный приёмно-контрольный прибор и/или оповещения и отображения информации об обнаружении загораний. Наиболее часто извещатели передают информацию о своём состоянии в шлейф пожарного приёмно-контрольного прибора. Извещатель обнаруживает пожар путем контроля изменений физических параметров окружающей среды, вызванных пожаром. В отличие от «датчиков», пожарные извещатели не являются средствами измерения. Извещатели являются самыми важными элементами систем пожарной сигнализации и автоматики. Они в основном определяют возможности и характеристики системы в целом.
Чтобы разобраться в многообразии пожарных извещателей стоит обобщить знания о том, для чего они нужны в проектирование установок АПС, АУПТ, как практически обязательного элемента подавляющего большинства систем противопожарной автоматики; монтажно-наладочные работы и последующее техническое обслуживание.
Назначение
- Как можно более быстрое обнаружение признаков пожара в помещении, будь то резкое повышение/изменение температуры, плотности воздушной среды или появление открытого пламени, нехарактерных для нормальных условий веществ в пространстве – частиц копоти, аэрозолей, газов.
- Устойчивость к внешним воздействиям: как механическим, так и технологическим помехам, а также ложным срабатываниям, связанными с ними.
- Длительный срок эксплуатации даже в жестких условиях – при наличии пыли, вредных примесей, агрессивной среды, высокой влажности воздуха в защищаемых помещениях.
Требования к установке
Прежде всего нужно понять, где необходимо устанавливать, и какие по виду/типу пожарные извещатели. Нормы – СП 484.1311500.2020, устанавливающие правила проектирования установок/систем АПС/АУПТ, говорят об этом следующее:
- Выбор тип/типов пожарных извещателей осуществляется в прямой зависимости от функционального назначения помещения/здания, а также вида пожарной нагрузки.
- Выбор ограничен тремя типами извещателей о пожаре – тепловыми, дымовыми, пламени.
Более точную информацию по выбору можно получить, изучив приложение М к данному СП, где представлены все основные виды помещений зданий/сооружений в зависимости от их функционального назначения, соответствующие им пожарные датчики.

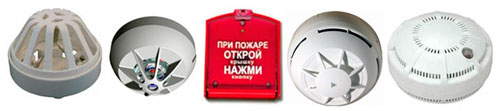

Виды
По сути, не считая многочисленных, различных комбинаций/модификаций, до настоящего времени существуют три основных вида таких устройств обнаружения очага пожара в помещениях:
Тепловой пожарный извещатель
- Тепловые извещатели.
Не сдающие свои позиции уже более века такие изделия по-прежнему востребованы для защиты помещений/зданий, где в связи со свойствами сырья, полуфабрикатов или готовой товарной продукции пожар будет сопровождаться высвобождением огромного количества тепловой энергии, а не дыма. Кроме того, такие устройства, в отличие от двух других видов нечувствительны к ионизирующему/электромагнитному излучению/воздействию, другим технологическим помехам, наличию влаги, пыли, загазованности в воздушном пространстве помещений, где они установлены.

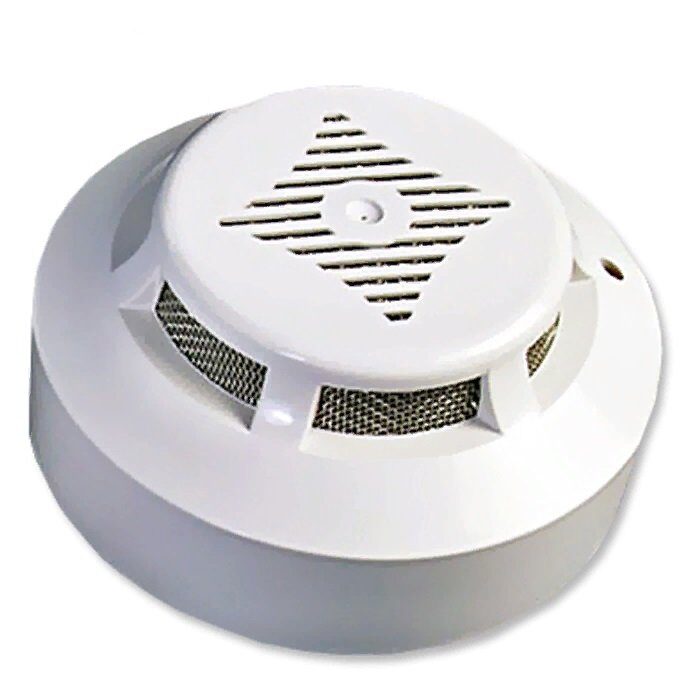

Дымовой пожарный извещатель
- Дымовые извещатели. Обнаружение признаков пожара по появлению в воздухе частиц дыма/копоти. Предназначены в основном для защиты помещений в общественных, жилых зданиях, где пожарная нагрузка, характеризуется в основном выделением дыма во время горения (сгораемая отделка, мебель, документация, одежда). Наиболее современными, чувствительными в этом виде устройств обнаружения пожара являются аспирационные извещатели.
Извещатель пламени
- Извещатели пламени. Определяют появление открытого огня. Существует два вида: ультрафиолетовые и инфракрасные извещатели пламени. Предназначены для защиты как помещений больших объемов/высот (ангары, машинные залы), так и открытых технологических, складских площадок, узлов/станций управления трубопроводного транспорта с наличием ЛВЖ/ГЖ, горючих газов.
Ручной пожарный извещатель
- Ручные извещатели. Это, как правило, механическая тревожная кнопка, при нажатии на которую сигнал о возникновении пожара, обнаруженного очевидцем этого события, поступает в помещение пожарного/охранного поста/станции, пульт пожарной части.
Типы
В каждом виде таких устройств разработаны, воплощены в металле и пластике различные типы, модификации; отличающиеся не просто конструктивными особенностями или внешним видом, а самим принципом обнаружения пожара.
Стоит привести пример таких значительных различий внутри одного вида на тепловых извещателях, которые сегодня «выслеживают» пожар двумя способами:
- Первый самый «древний», но безотказно работающий и сегодня – по достижению критического/порогового значения температуры в пространстве, как правило, непосредственно под потолком защищаемого помещения, «прописанного» в физических характеристиках/механизме действия.
Это может быть термореле или капля легкоплавкого припоя, соединяющая два контакта в простейшей конструкции такого устройства, называемого максимальным тепловым извещателем.
- Второй способ – это детектирование начинающегося пожара по резкому нарастанию температуры за единицу времени (в минуту). Датчики, основанные на таком принципе, называют дифференциальными пожарными извещателями.
- Современные модели изделий многих производителей в большинстве своем совмещают оба способа. Это максимально-дифференциальные извещатели – наиболее чувствительные, надежные устройства, так как совмещают в себе две тактики обнаружения очага пожара по любому изменению температуры в помещении.
Подобные примеры различных типов, принципов/способов обнаружения пожара можно привести, рассматривая дымовые пожарные извещатели. Они могут быть ионизационными, оптико-электронными, аспирационными датчиками мельчайших частиц копоти, аэрозолей и других продуктов горения органических веществ/материалов.
Но, это далеко не полная классификация пожарных извещателей. Ведь кроме вышеперечисленных видов/типов, они еще делятся:
- По принципу/способу постоянного/дискретного обмена информацией с приемно-контрольным прибором/станцией – проводные, беспроводные – работающие по радиоканалу, в том числе на основе сотовой связи различных стандартов; либо полностью автономные извещатели, в корпусе которых собраны все необходимые элементы для обеспечения длительной работоспособности, обнаружения пожара, подачи светового/звукового сигнала, даже запуска локальной системы пожаротушения, как это реализовано в сигнально-пусковом устройстве УСПАА-1.
- По степени защиты корпуса/оболочки, мест ввода проводов/кабелей от влаги, пыли, взрывоопасной воздушно-газовой/аэрозольной среды в помещениях, где они смонтированы – газовые, искробезопасные пожарные извещатели или в обычном исполнении для установки зданиях с нормальными условиями.
Опять же не следует забывать, что в погоне за выдающимся/отличающимся от всех других производителей дизайном корпуса, общий внешний вид извещателей разных типов, их модификаций, часто так сильно разнятся от привычных/стандартных форм/очертаний; что их можно принять за новейшие приборы видеонаблюдения, охранной сигнализации, пожаротушения, звукового/осветительного оборудования, но только не за датчики АПС.
И также часто весьма сложно без чтения сопроводительной документации – технического паспорта, описания устройства, инструкции изготовителя или пояснений сведущих людей – консультантов торговой организации, занимающейся поставкой оборудования АПС или специалистов монтажно-наладочных предприятий понять, что за датчик установлен на потолке/стене или выставлен как образец продукции.
Обозначение
Оно выглядит как определенный набор букв/цифр:
ИП х1х2х3, где х1 – признак пожара, который он контролирует: 1 – тепло, 2 – дым, 3 – пламя, 5 – ручной.
Следующая позиция – х2х3, сообщает принцип действия датчика. Например, ИП 104 расшифровывается как извещатель тепловой с использованием плавкого датчика, ИП 212 – дымовой оптический.
Графически знак пожарного извещателя следует изображать согласно РД 25.953-90, в котором приведены примеры правильного нанесения всех элементов систем ОПС, пожаротушения, видеонаблюдения.
Более подробно о других видах пожарных извещателей, их устройстве и принципе работы читайте в разделе «Пожарные извещатели»для чего предназначено это техническое средство? Особенности датчиков противопожарной сигнализации, виды устройств
Датчики-извещатели являются основной частью системы пожарной сигнализации. Круглые белые коробочки на потолке общественных учреждений первыми реагируют на любые признаки возгорания. Надежность датчика важна для безопасности. При его выборе необходимо определиться с принципами распространения огня.
Особенности и назначение
Извещатель является пожарным техническим средством, которое передает тревожное извещение о пожаре на приемно-контрольный прибор. Оповещение сопровождается отображением сигнала, который информирует об обнаружении возгорания. Предназначенная область применения современных извещателей существенно расширена. Но особенность пожарного извещателя автоматически влияет на возможные характеристики всей системы.
Современные приборы сигнализации устанавливаются не только в общественных зданиях, но и в квартирах.
Пожарные извещатели представляют собой устройства, которые обеспечивают ряд важных функций.
- Быстрое обнаружение пожара в помещении (агрегат пищит) благодаря температурным изменениям, переменам в плотности среды, открытому огню, нехарактерным веществам в пространстве. Таковыми считаются частицы копоти, аэрозоля и газа.
- Длительный срок эксплуатации всей системы даже в загрязненной среде. Пыль, вредные примеси и любые другие жесткие условия не должны быть препятствием для работы извещателя. Высокая влажность воздуха в комнатах также не является помехой для его работы.
У извещателей высокая устойчивость к механическим воздействиям. Технологические помехи не должны вызывать ложные срабатывания устройства. Они различаются техническими особенностями, но имеют единые нормативы по установке. Правила проектирования подразумевают выбор извещателей в зависимости от назначения помещения, при этом особую роль играет пожарная нагрузка. Возможен выбор одного из трех типов извещателей среди тепловых, дымовых и пламенных устройств.
Принцип работы
Извещатели, входящие в устройство пожарных систем, работают по идентичной формуле. Реакция контролирующей секции будет очевидной, когда в помещении возникнет дым, газ или пламя. Симптом передается в другую станцию, и в ней обрабатывается. После обработки сигнала приходит очередь управляющей панели.
Агрегат считывает качество воздушных потоков, повышая пожарную безопасность. Приспособление предупреждает до разрастания обширного очага. Наименее эффективными считаются агрегаты, которые откликаются только на огонь. Современные устройства снабжаются несколькими блоками, реагирующими на несколько сигналов.
Несколько иной принцип работы у автономного прибора. Устройства обеспечивают пожарную безопасность в быту. В жилых помещениях их можно применять из-за небольшого радиуса действия. Устройства подходят для эксплуатации в гаражах и емких мастерских. Автономные устройства подходят для квартир в старых и новых постройках. Обычно на комнату нужен один прибор. Несколько извещателей могут быть объединены в одну цепочку. Это удобно, так как автоматически активизируются все устройства, вне зависимости от обнаружения очага возгорания. Человек, находящийся в другой комнате от очага, сможет понять, что в доме есть возгорание.
Устройство просто прикрепляется к потолку с учетом отсутствия постоянных воздушных масс. Не рекомендуется установка аппарата над дверью, у окна, в углах помещения. Современные автономные устройства отличаются формами и расцветкой, поэтому легко впишутся в любую обстановку. Технику просто установить, достаточно закрепить на выбранном месте крюк и за него зацепить выбранный экземпляр. Прибор требует периодической очистки от пыли, еще нужно менять батарейки. Характеристики приборов различны, поэтому они разнятся достоинствами и недостатками.
Плюсы и минусы
В зависимости от вида извещатели могут определять наличие дыма, пламени или тепла. Каждый из видов обладает своими преимуществами и недостатками. Дымовые ионизационные агрегаты критикуются чаще прочих вариантов. Хорошую работоспособность эти устройства показывают при дыме, состоящем из мелких взвесей. Эмиссия заряженных веществ, присущая для ионизационного прибора, вызывает радиоактивное излучение. Монтаж устройств не разрешен в точках постоянного нахождения людей. Оптические дымовые приборы не «увидят» загорания газов. Еще они не реагируют на действие растворителя, органических жидкостей, так как вещества не образуют дыма.
Тепловые пожарные приборы устанавливаются в структуры чаще прочих. В качестве основного преимущества отмечается низкая стоимость устройств. Принцип работы экземпляров можно регулировать относительно некоей заданной нормы. Значение этой величины может быть максимальным или дифференциальным.
Чтобы устройство сработало, параметр внешних температур должен превысить определенный показатель.
Наиболее осязательными считаются дифференциальные тепловые агрегаты. Они часто выдают ложные извещения тревоги, которые могут случиться из-за изменения температуры или технологического действия. Тепловые агрегаты рекомендованы там, где невозможно монтировать дымовые устройства или те, что реагируют на пламя. Такие приборы не подходят и для помещений, где высокие потолки. Устройства реагируют только на разгоревшееся пламя.
Извещатели пламени подадут сигнал при инфракрасном или ультрафиолетовом диапазоне. Именно они появляются при возгорании. Достоинства устройства отмечаются при активном срабатывании при появлении пламени. Если пожар начнется с тления, эффективность этих экземпляров падает. Агрегатов с идеальными характеристиками нет. Поэтому специалисты часто рекомендуют использовать устройства в комплексе. Разнотипные пожарные системы будут откликаться на различное внешнее воздействие.
Классификация
Пожарный извещатель позволяет отслеживать преобразования в помещении реакцией на признаки возгорания. Устройства отличаются простой инсталляцией и длительным сроком службы.
По типу передаваемого сигнала
Этот параметр у агрегатов бывает однорежимный или многорежимный. Для первого варианта необходимо достаточное воздействие внешнего фактора. Например, температура должна повыситься на несколько позиций, прежде чем датчик переключится в режим информирования.
Многорежимный вариант работает в двух режимах: «Пожар», «Нет пожара». Второй параметр показывает исправность аппарата, что удобно для служб безопасности, ведь узнать, как реагируют однорежимные вещатели, можно только во время проверки, а ее никто не будет устраивать каждый день. Такие варианты используются сегодня повсюду в противопожарной системе, и они показывают хорошие результаты работы.
Еще бывают многорежимные автоматические аппараты, которые сообщают о неисправности системы на пульт. Это качество оценили на крупных объектах, где проверить каждый извещатель не представляется возможным. Мастера распознают характер переданной неисправности и могут сразу же взять с собой необходимые запчасти и инструменты.
Датчик пожара аналогового типа отслеживает и внешнее преобразование, и величину параметра. При обнаружении перемен эти виды реагируют звуковым сигналом. Тип передачи команды может быть:
- проводной;
- беспроводной.
Одни передают сигнал по кабельной жиле, а другие – используют радиосигнал или мобильную связь.
По локализации
По этому параметру изделия бывают:
- точечными;
- многоточечными;
- линейными.
Извещатели с единичным датчиком обычно собираются в совокупности. Это чаще всего адресные или бытовые варианты. Многоточечные приборы имеют в своем составе несколько разнотипных датчиков. Линейные аппараты отслеживают территорию вдоль определенной линии. Устройства бывают парными или одиночными. В паре может присутствовать фотоэлемент, который обнаруживает задымление.
По типу отслеживания изменения параметра
Наибольшей популярностью пользуются газовые датчики, которые откликаются на углекислый или угарный газ в воздухе. Приборы чаще выбирают для частного дома или квартиры, на производствах почти не используются. Комбинированные виды извещателей представляют собой гибрид агрегата, в корпус которого помещены дополняющие друг друга системы. В основном между собой сопоставляют тепловые и дымовые устройства.
Оптический извещатель снабжен релейным выходом. Когда реле активно, происходит самопроверка прибора, о которой говорит световая или звуковая индикация. Кнопка теста с индикатором находится на верхней крышке, поэтому устройство может быть активировано не очень густым дымом. О нормальном режиме работы свидетельствуют короткие мигания индикаторов.
По типу датчика
По этому параметру устройства подразделяются на:
- тепловые;
- дымовые;
- датчики пламени.
Дымовые и тепловые модели редко подходят для производственных помещений, поэтому на предприятиях чаще устанавливают датчики пламени. Показатели дыма и температуры в цехах почти всегда выше нормы.
Не подходят для производств и ультразвуковые приборы, которые определяют изменение воздушных масс.
Датчики пламени не подходят для монтажа в жилых домах и офисных учреждениях. Там, где наблюдается скопление людей, рекомендуется монтировать комбинированные устройства. Иначе система будет регулярно передавать сигнал тревоги.
Датчики пламени бывают ультрафиолетовыми или инфракрасными. Последние не подходят для помещений, где постоянно функционируют электрические нагреватели. Первые считаются равноценной заменой второго варианта. Альтернативным выбором при невозможности установки обоих вариантов будет магнитный излучатель. Он откликается на очаг возгорания из-за особого магнитного поля.
Как выбрать?
Существуют адресные и безадресные агрегаты. Первый вариант точно определяет место возгорания и поможет быстро справиться с появившимся возгоранием. Вторые варианты приборов просто извещают об изменениях во внешней среде. Эти виды подходят, когда нужно контролировать небольшую площадь, например, кухню в квартире или бытовку с инструментами в частном доме. В выборе подходящих устройств помогут несколько факторов.
Наиболее неприхотливыми и надежными в работе считаются тепловые датчики. Они дешевые и простые в монтаже. С устройствами несложно собрать простую пожарную систему. Собранная сеть будет иметь низкий порог срабатывания, например, когда пожар наберет уже полную силу.
Точнее анализируют дымовые устройства. Они сработают до объемного распространения огня. Устройства распространены в современных системах, но довольно дороги. Датчики пламени имеют высокую стоимость, сложности в установке и настройке. Оборудование чаще применяется в промышленности, других сложных объектах.
Еще дороже в цене ионизационные датчики. Они показали себя надежными и долговечными в работе. Изотопы, которые используются в устройстве, считаются вредными для человека. Оптимальным вариантом считаются комбинированные пожарные извещатели. Они имеют хорошие функциональные возможности.
В одном устройстве совмещены разные типы извещателей, обеспечивающие надежность и качественную информативность.
Как установить?
Любые виды извещателей устанавливаются на потолок. Монтаж на стенах возможен в цехах с очень объемными помещениями. В этом случае приборы должны быть смонтированы на расстояние не менее 30 см от потолка. Обозначение по схеме допускает объединение не более пяти приборов. Иногда разрешается объединение до десяти линейных излучателей. Правилами рекомендуется устанавливать приборы надо всеми высокими стеллажами и шкафами.
У агрегатов есть нормативы величины участков, которые они могут обслуживать. Профессиональные монтажники не нарушат показателей. Соблюдение предписаний при установке поможет достигнуть качественной защиты от открытого пламени.
Если система должна охватить большую территорию, к установке рекомендованы точечные адресные датчики, которые укажут на место возгорания. Установка и монтаж датчиков невозможен без:
- подготовки проекта;
- расчета нужного количества;
- размещения.
Сам монтаж осуществляется согласно инструкции, которая поставляется вместе с выбранным оборудованием. В первую очередь нужно закрепить датчики на выделенных позициях. Затем рекомендуется задействовать шлейфы приемного прибора. При успешности процедуры все датчики последовательно соединяются между собой. Для подводки к источнику питания рекомендуется двужильный кабель. Самостоятельная установка системы пожарной сигнализации – практически невыполнимая задача. Если речь идет о домашнем оборудовании, справиться с монтажными работами можно.
В паспорте к устройству нужно посмотреть типовое и максимальное напряжения. Диапазоны означают предельные показатели. Для проверки прибора лучше взять светодиодные неполярные индикаторы. Замкнутые нормальные контакты тепловых датчиков подводятся к шлейфу по примеру дымовых извещателей. Дежурный режим тепловых датчиков не подразумевает потребление тока. Активный режим менее выраженный в сравнении с дымовыми устройствами.
Как использовать?
Техническое обслуживание обязательно для всех систем пожарной сигнализации. При эксплуатации регламентированы следующие типовые работы:
- визуальный осмотр – ежемесячно на протяжении всего срока службы;
- контролирование световой индикации – ежемесячно;
- профилактическая чистка, продувка, протяжка – ежемесячно;
- проверка работоспособности сигналов – один раз в полгода.
При избавлении от накопившейся грязи внутри извещателя рекомендуется:
- снять устройство с базы нажатием защелок по основанию крышки, затем потянуть на себя деталь;
- снимите дымовую камеру;
- разобранный извещатель очистите от сора;
- для внутренних поверхностей используйте сухую кисть;
- соберите устройство и верните в базу.
Производители предусмотрели специальные метки, которые облегчают задачу, связанную с установкой прибора.
После проведенных работ извещатель обязательно проверяется на работоспособность.
О том, как устроен датчик пожарной сигнализации, смотрите в следующем видео.
Типы извещателей пожарной сигнализации — Сервис ЭМ
В наше время извещатели (далее датчики или детекторы) пожарной сигнализации устанавливают почти во все учреждения и помещения, где может находиться большая численность людей, но и в частных владениях их роль не менее ценна. Наличие пожарной сигнализации обеспечит своевременное предупреждение о возгорании или его предпосылке, что сыграет огромную роль для сбережения имущества и самое главное жизни.
Любой пожар имеет очаг возгорания и тепловой поток, который образовывается поверх него. В результате чего, происходит изменение температуры, появляется дымовая завеса и светоизлучение от огня. На такие изменения величин в окружающей среде и происходит реакция датчиков пожарной сигнализации.
Извещатели значится самым важным элементом пожарной сигнализации, ведь именно они определяют потенциал и характеристику всей системы. Величина площади воздействия детектора пожарной сигнализации будет зависеть от общетехнических характеристик, габаритов помещения и его особенностей. Детекторы пожарной сигнализации бывают автоматическими и ручными, также могут реагировать на один или ряд факторов определяющих пожар.
Извещатели по передаваемому сигналу
Пожарные извещатели оснащены не только датчиком, но и целым рядом элементов. Одним из обязательных элементом, присутствующих во всех без исключения пожарных извещателях является элемент передачи сигнала, без которого извещатель будет бессмыслен. Пожарные извещатели по передаче сигнала делятся на:
- однорежимные – формируют и передают сигнал о пожаре при убедительном воздействии внешнего фактора, который должен отслеживать детектор. Работоспособность однорежимного детектора можно проверить только в ходе проводимых проверок;
- двухрежимные пожарные детекторы — приспособлены к передаче двух сигналов: пожар и отсутствие пожара. Сигнал об отсутствии пожара указывает на исправность извещателя и о том, что в помещении происходит отслеживание за окружающей средой;
- многорежимные пожарные детекторы – даже имея неполадки, информируют о них особым сигналом, благодаря чему возможно их своевременное устранение;
- аналоговые пожарные детекторы – срабатывают на пороговые значения и отслеживают их величины.
Извещатели по передаче сигнала
- Проводные пожарные датчики – передают сигнал по электропроводам.
- Беспроводные пожарные датчики – для получения сигнала необходим канал связи.
- Автономные пожарные датчики – имеют микропроцессорные схемы, что исключает ложное срабатывание, для получения сигнала необходим канал связи.
Извещатели по отслеживанию за изменениями параметров
- Пороговые пожарные датчики – при срабатывании происходит реагирование на достижение параметров отслеживаемых их датчиком.
- Дифференциальные пожарные датчики – реагируют на изменение динамики значения параметров, такие изменения могут фиксировать извещатели имеющие аналоговую передачу сигнала.
- Комбинированные пожарные датчики – способны реагировать и на тот и на другой тип изменений параметров.
Типы пожарных извещателей по локализации
- Точечные пожарные извещатели — обладают единичным датчиком, зачастую собранным вместе с извещателем, они являются наиболее распространенным видом, применяемым в быту.
- Многоточечные пожарные извещатели — могут иметь в подчинении серию датчиков.
- Линейные пожарные извещатели — отслеживают площадь помещения вдоль, бывают одиночные или парные.
Основные виды пожарных датчиков
- Тепловые пожарные датчики – реагируют на присутствие перепада температуры. По устройству такие датчики разделяют на пороговые и интегральные. Пороговые пожарные извещатели – имеют, заданный предел температуры и датчик реагирует, когда температура достигает 70°. Популярность на такие датчики обуславливается невысокой стоимостью. Интегральные пожарные датчики – способны определять пожар на ранней стадии. Такие датчики оснащены двумя термоэлементами и их стоимость довольно ощутима.
- Дымовые пожарные датчики – реагируют на наличие в окружающей среде дыма, большинство таких датчиков работают по принципу рассеивания частиц дыма на инфракрасное излучение. Минусом дымового датчика является то, что он может срабатывать на высокое содержание пара или же пыли. Они также пользуются популярностью, но не устанавливаются в запыленных помещениях и курилках.
- Детекторы пламени – реагируют на открытый огонь или тлеющий очаг, устанавливают их в помещения, где возможен пожар без выделения дыма. Они рентабельнее, чем два предыдущих вида так, как выявляют пожар на начальной стадии до появления дыма и значительного перепада температуры. В производственные помещения, имеющие высокий уровень запыленности и теплообмен устанавливают только датчики пламени.
- Комбинированные пожарные детекторы – могут определять признаки пожара несколькими способами потому, что чаще всего сочетают в себе и дымовой и тепловой пожарный извещатель. Стоимость комбинированных детекторов соответствует применяемым технологиям.
Эффективность и функциональность всей пожарной системы и системы пожаротушения напрямую будет зависеть от верно подобранных пожарных извещателей, а также правильного их расположения.
У нас Вы можете найти и приобрести все необходимое для защиты и предотвращения неконтролируемых пожароопасных ситуаций.
Классификация датчиков охранно-пожарной сигнализации
Извещатели охранно-пожарной сигнализации (ОПС) отличаются назначением, принципом действия, исполнением и включают в себя охранные и пожарные датчики. Назначение – контроль над уровнем заданных параметров и передача тревожного сигнала на контрольную панель управления. Выбор и установка конкретных видов извещателей всегда носит индивидуальный характер и учитывает площадь объекта, размер и конфигурацию помещений, материал перекрытий, стен и т.д.
Охранные датчики
Эти извещатели предназначены для регистрации несанкционированного проникновения на охраняемый объект и часто устанавливаются вместе с системами видеонаблюдения. Ижевск предлагает жителям города воспользоваться услугами компании «БиС» и обезопасить свое жилье и свой бизнес.
Выделяют следующие основные виды датчиков:- Извещатели объемного обнаружения (датчики движения). Эти приборы фиксируют любые движения в пределах охраняемой зоны. По принципу действия выделяют инфракрасные, ультразвуковые и радиоволновые датчики.
- Акустические извещатели (звуковые датчики). Подают сигнал тревоги при звуке разбитого стекла.
Их устанавливают на остекленных конструкциях.
- Вибрационные извещатели (датчики удара). Реагируют на попытки выбить двери, проломить стены или перекрытий. Эти датчики могут отслеживать работу дрелей и перфораторов.
- Магнитоконтактные извещатели (датчики открывания). Эти извещатели обнаруживают открывание дверей, окон, ворот и любых подобных конструкций. Датчик состоит из герметичного контакта, который крепится на неподвижную часть конструкции, и магнита, который устанавливается на открывающуюся створку.
Пожарные датчики
Эти датчики служат для обнаружения очагов возгорания и реагируют на такие факторы, как повышение температуры, задымление, появление открытого пламени. Сочетание нескольких видов датчиков в комплексе с противопожарными дверями поможет уберечь жизнь и имущество от огненной стихии. Чаще всего используются следующие виды пожарных извещателей:

Все вышеперечисленные извещатели контролируют значения какого-то одного параметра, но встречаются также комбинированные датчики. Эти приборы следят одновременно за двумя или тремя показателями и применяются, как правило, в автоматических пожарных сигнализациях. Такая комбинация позволяет снизить вероятность ложной тревоги: датчик срабатывает только при одновременном превышении всех показателей.
Адресные и аналоговые датчики
Все извещатели, независимо от назначения и принципа действия, делятся на адресные и аналоговые. Каждому адресному датчику соответствует свой уникальный адрес, который отражается на пульте оператора. Знание точной локализации очага опасности позволяет персоналу быстро реагировать в случае тревоги. По своей конструкции адресные датчики являются сложными устройствами, производящими микропроцессорную обработку сигнала. Но это не создает сложности при их использовании, напротив, они могут производить самодиагностику и в случае неисправности подавать сигнал на панель управления.
Системы, базирующиеся на аналоговых датчиках, значительно дешевле адресных, но имеют ряд особенностей. В аналоговых системах извещатели подключаются друг за другом и образуют шлейф. Когда срабатывает датчик, система извещает о тревоге по всему шлейфу, и выделить очаг опасности невозможно. Поэтому аналоговые системы устанавливают на небольших объектах либо с небольшим количеством охраняемых комнат, чтобы на каждое помещение можно было выделить отдельный шлейф.
Сравнение типов пожарной сигнализации
Пожары, несмотря на технический прогресс, как и сто лет назад приносят огромный материальный ущерб, гибнут люди. Чтобы предотвратить пожар, необходимо ознакомиться с существующими системами пожарной сигнализации и выбрать наиболее оптимальный вариант.
Пожарная сигнализация является системой для оперативного оповещения об источнике возгорания на объекте, а комплексные системы пожарной безопасности, наряду с оповещением, проводят тушение очага возгорания в автоматическом режиме.
Датчики обнаружения возгорания, из которых состоят системы пожарной сигнализации, по типу обнаружения признаков возгорания делятся на дымовые, тепловые, световые, а так же чувствительные к присутствию огня.
При выборе пожарной сигнализации необходимо учитывать, какие объекты она должна защищать, так как разным сооружениям (склады готовой продукции, производственные корпуса, административные здания, гаражи, бойлерные и другие вспомогательные здания) предъявляются разные требования по пожарной безопасности, а так же ограничения по выбору оборудования.
Так при большой высоте помещения целесообразно использовать линейные дымовые извещатели, в помещениях с минусовой температурой применять аспирационные или линейные тепловые датчики, в зданиях с электромагнитными помехами устанавливать аспирационные извещатели.
Рассмотрим системы пожарной сигнализации от простой до боле сложной:
Пороговая
Пороговая пожарная сигнализация (охранно-пожарная сигнализация) — наиболее распространенный вид системы автоматической противопожарной защиты, служащей для предотвращения развития пожара. В данной системе применяются пожарные извещатели, имеющие порог срабатывания (определенный уровень, для каждого из опасных факторов пожара, при достижении которого происходит сработка пожарного извещателя и произойдет передача сигнала на прибор приемно-контрольный пожарной или охранно-пожарной сигнализации).
Построение пороговой системы автоматической пожарной сигнализации основано на прокладке от прибора приемно-контрольного охранно-пожарного шлейфов пожарной сигнализации (лучей), в каждом шлейфе пожарной сигнализации обычно содержится до 20 пожарных извещателей. При сработке пожарного извещателя в шлейфе на контрольной панели отображается номер шлейфа пожарной сигнализации, в котором произошла сработка. Пожарная сигнализация может информировать, как и о возникновении загорания, так и о неисправности в шлейфе.
В пороговых системах автоматической пожарной сигнализации применяются следующие основные типы пожарных извещателей:
- Дымовой оптический пожарный извещатель — пожарный извещатель, реагирующий на продукты горения, способные воздействовать на поглощающую или рассеивающую способность излучения в инфракрасном, ультрафиолетовом или видимом диапазонах спектра.
- Тепловой пожарный извещатель — пожарный извещатель, реагирующий на определенное значение температуры и (или) скорости ее нарастания.
- Пожарный извещатель пламени — прибор, реагирующий на электромагнитное излучение пламени или тлеющего очага.
Адресно-опросная
Адресная опросная пожарная сигнализация (охранно-пожарная сигнализация) отличается от пороговой алгоритмом связи прибора приемно-контрольного охранно-пожарного с пожарным извещателем. В пороговой системе приемно-контрольный прибор постоянно ожидает сигнал от пожарного извещателя о смене его состояния, в адресно-опросной системе прибор периодически опрашивает подключенные пожарные извещатели с целью выяснить их состояние.
В данной системе каждый пожарный извещатель имеет свой адрес, что позволяет установить, в каком конкретно помещении и какой датчик сработал. Кроме того существует возможность контроля состояния пожарного извещателя (например: запыленность). Виды получаемых от пожарных извещателей сигналов: «Норма», «Неисправность», «Отсутствие», «Пожар»
Адресно-аналоговая
Адресно-аналоговая пожарная сигнализация является на настоящий момент самой передовой. Она обладает всеми преимуществами адресно-опросной системы и рядом своих достоинств.
С помощью адресно-аналоговой системы пожарной сигнализации возможно обнаруживать возгорание на ранних этапах благодаря высокочувствительным датчикам, ложных тревог в этой системе практически нет, сами шлейфы надежно защищены от повреждений, а работоспособность датчиков проверяется постоянно. В одном помещении можно установить лишь один датчик, что существенно уменьшает размер сметы на монтаж пожарной сигнализации. Адресно-аналоговую охранно-пожарную сигнализацию можно установить в здании любого размера с любым количеством помещений, информация, получаемая с каждого датчика, гораздо более подробна, чем в других типах систем. Кроме того, за счет высокой надежности системы минимизируются расходы на техническое обслуживание пожарной сигнализации.
Подобная схема работы позволяет выявлять очаги возгорания на самых ранних стадиях его развития и своевременно предотвратить возможный ущерб от пожара.
Пороговая АПС (ОПС) | Адресно-опроаная АПС (ОПС) | Адресно-аналоговая АПС (ОПС) |
Преимущества | ||
|
|
|
Недостатки | ||
|
|
|
Поделитесь статьей:
Смотрите также:
Есть вопросы?
Позвоните нам по телефонам в Санкт-Петербурге
+7 (812) 313-32-33 с 8:30 до 17:30 в рабочие дни |
Отправьте заявку на электронную почту
ЗАКАЗАТЬ ЗВОНОК
Типы извещателей пожарной сигнализации
Главная » Типы извещателей пожарной сигнализации
Пожарный извещатель или датчик пожарной сигнализации представляет собой небольшой прибор, фиксирующий мельчайшие признаки возгорания, чтобы предотвратить его дальнейшее развитие, которое неизбежно приводит к возникновению факторов, опасных для имущества, а также жизни и здоровья людей.
Устройство под названием пожарный извещатель (датчик) фиксирует признаки возгорания, чтобы избежать развития пожара.
Это простое устройство служит основным элементом систем, разработанных для противопожарной безопасности. От исправности датчика, скорости срабатывания и других характеристик зависит эффективность предотвращения пожара на ранней стадии.
Существуют различные принципы работы пожарных датчиков, который и определяет их разновидность: тепловые, дымовые, датчики пламени и комбинированные.
Тепловые пожарные извещатели регистрируют температурные изменения.
Разновидности: пороговые и интегральные (или дифференциальные). В первые заложен определенный температурный предел, после наступления которого устройство срабатывает. Вторые реагируют на скорость увеличения температуры.
Особенности: температурная граница пороговых датчиков, как правило, устанавливается на 70 °C, поэтому их эффективность сомнительна. Тем не менее, доступная стоимость обеспечила этому виду противопожарной защиты немалую популярность.
Интегральные датчики обнаруживают возгорание на значительно более ранней стадии. Для этого предназначены два термоэлемента: внутренний и внешний, а также внутренняя система обработки сигнала. Эти элементы существенно повышают цену извещателячто, соответственно, снижает спросна них.
Целесообразность применения: в случае, если основным признаком пожара является тепло, имеет смысл использовать этот вид извещателей.
Дымовые пожарные извещатели отслеживают в воздухе наличие дыма.
Особенности: большинство таких устройств отечественного производства используют инфракрасный свет, рассеивание которого на частицах дыма изменяется. Недостатком таких датчиков является их реагирование на скопления пыли или пара.
Целесообразность применения: этот вид датчиков позволяет быстро обнаружить возгорание, поэтому он широко распространен. Оборудование эффективно в чистых, сухих помещениях и не используется в курилках, запыленных или влажных помещениях, в которых возможно появление пара.
Извещатели пламени определяют наличие открытого огня, даже если речь идет о едва теплящемся тлении.
Особенности: датчики пламени позволяют обнаружить возгорание на самом раннем этапе, когда еще не проявились вторичные признаки пожара: повышенная температура и дым. На сегодняшний день это наиболее эффективная разновидность оборудования для раннего обнаружения пожара.
Целесообразность использования: это единственный вид датчиков, которые способны выявить пожар раннюю стадию возгорания на производствах, где температура в норме повышена, а большое количество пыли или пара способно обмануть устройства, нацеленные на обнаружение дыма.
Комбинированные извещатели одновременно используют несколько способов определения признаков возгорания.
Комбинированные датчики (извещатели) способны определить несколько признаков начавшегося пожара.
Особенности: чаще всего используется комбинация обнаружения тепла и дыма, что позволяет ускорить фиксацию возгорания и вовремя послать сигнал на пульт. Стоимость такого оборудования варьируется в широких пределах и зависит от сложности примененных для их создания технологий.
Эффективность всей системы пожаротушения на 90% зависит от скорости срабатывания и эффективности пожарной сигнализации, то есть — от точности пожарных датчиков, которая достигается благодаря:
- надежности и исправности самих извещателей;
- продуманной системе их расположения в здании. Лучше иметь меньше датчиков, но оптимально их расположить, чем потратиться на оборудование и установить его не там, где риск возгорания наибольший;
- правильному подбору разновидности датчиков для конкретного вида помещений.
Обращайтесь, и мы проконсультируем вас по поводу системы пожарной сигнализации, а также разработаем и установим ее на вашем объекте.
Ионизация и фотоэлектрическая
Двумя наиболее широко признанными технологиями обнаружения дыма являются
ионизационное обнаружение дыма и фотоэлектрическое обнаружение дыма . Ионизационные дымовые извещатели обычно более чувствительны к горящим пожарам.
Как они работают: Дымовые извещатели ионизационного типа содержат небольшое количество радиоактивного материала между двумя электрически заряженными пластинами, который ионизирует воздух и вызывает прохождение тока между пластинами.Когда дым попадает в камеру, он нарушает поток ионов, тем самым уменьшая ток и активируя сигнализацию. Загрузите эту таблицу ионизационных дымовых извещателей (PDF, 943 КБ).
Фотоэлектрические дымовые извещатели обычно более чувствительны к пожарам, которые начинаются с длительного периода тления (так называемые «тлеющие пожары»).
Как они работают: Сигнализаторы фотоэлектрического типа направляют источник света в камеру восприятия под углом от датчика. Дым попадает в камеру, отражая свет на датчик освещенности; включение тревоги.Загрузите эту таблицу фотоэлектрических дымовых извещателей (PDF, 782 КБ).
Для каждого типа дымовой сигнализации преимущество, которое она дает, может иметь решающее значение для безопасности жизни в некоторых пожарных ситуациях. Домашние смертельные пожары, днем или ночью, включают большое количество тлеющих пожаров и большое количество пылающих пожаров. Вы не можете предсказать тип пожара в вашем доме и время его возникновения. Любая технология дымовой сигнализации, чтобы быть приемлемой, должна приемлемо работать для обоих типов пожаров, чтобы обеспечить раннее предупреждение о пожаре в любое время дня и ночи, независимо от того, спите вы или бодрствуете.
Для наилучшей защиты используйте оба типа технологий дымовой сигнализации.
Для лучшей защиты рекомендуется использовать в домах обе технологии (ионизирующую и фотоэлектрическую). В дополнение к индивидуальной ионизационной и фотоэлектрической сигнализации доступны комбинированные сигнализации, которые включают обе технологии в одном устройстве.
Типы дымовых извещателей и их различия
Дымовые извещатели устанавливаются в квартирах и домах по всей стране и спасают жизни, однако большинство домовладельцев не знакомы с принципами работы этих устройств.
Есть два основных типа детекторов дыма. Вот что вам нужно знать об обоих типах и различиях между ними.
Детекторы дыма 101 — Детекторы различных типов
Большинство домовладельцев не знают, что детекторы дыма бывают двух типов: ионизационные детекторы дыма и фотоэлектрические детекторы дыма . В этот момент вы можете задаться вопросом, зачем кому-то вообще нужно знать разницу.
Хотя это может быть не самая захватывающая статья для чтения, знание того, как ионизационные и фотоэлектрические детекторы работают по-разному, может однажды спасти вам жизнь.
Ионизационные дымовые извещатели
Этот тип дымового извещателя использует ионизированные частицы для обнаружения дыма. Каждый ионизационный детектор дыма содержит небольшое количество радиоактивного материала, который помещается между двумя электрически заряженными пластинами. Реакция между этими компонентами вызывает ионизацию воздуха. Это, в свою очередь, создает ток между двумя пластинами.
При попадании дыма в извещатель прерывается ток и срабатывает сигнализация.Известно, что ионизационные детекторы дыма лучше работают с пламенем — это пожары с агрессивным открытым пламенем. Их эффективность с другими типами пожаров, такими как тлеющий огонь, не так велика. Поэтому у нас есть дымовой извещатель другого типа.
Фотоэлектрические дымовые извещатели
Вторым по популярности типом дымовых извещателей являются фотоэлектрические извещатели. В отличие от детекторов ионизации, эти детекторы используют источник света и датчик света для обнаружения дыма.
Как только дым попадает в камеру обнаружения, частицы дыма блокируют световой луч и частично отражают свет на датчики.Это, в свою очередь, вызывает срабатывание сигнализации.
Поскольку многие тлеющие пожары наполняют комнату опасными парами и дымом еще до перехода в стадию открытого пламени, этот тип детекторов, как правило, лучше обнаруживает их на ранней стадии.
Какой тип дымового извещателя выбрать?
Единственный реальный способ повысить вашу безопасность — это установить оба типа дымовых извещателей в каждой комнате, где может потребоваться дымовой извещатель. По правде говоря, вы просто не можете предсказать, с каким типом пожара вы можете столкнуться.
Наглядное руководство по различиям между обоими типами дымовых извещателей.
С 1970-х годов все детекторы дыма стали доступными практически для каждого домовладельца. Мало причин, по которым у вас дома не может быть и ионизационного, и фотоэлектрического детекторов.
Различные варианты блоков питания
Теперь, когда мы рассмотрели основные типы дымовых извещателей, нам нужно коснуться различных способов подачи питания на извещатели. Обычно существует два варианта, оба из которых работают, но один из них определенно является более безопасным и надежным.
Детекторы с батарейным питанием
Большинство извещателей питаются от батареек. Поскольку детекторы дыма обычно не потребляют много энергии, многие из этих моделей с батарейным питанием требуют очень небольшого ежегодного обслуживания.
Однако у каждой батареи есть предел, и вы не хотите оказаться в огне с мертвым детектором дыма. По сути, в детекторах дыма с батарейным питанием нет ничего плохого, но вы должны быть абсолютно бдительны при замене использованных батарей.
Дымовые извещатели с проводным подключением
Альтернативой детекторам дыма с батарейным питанием являются извещатели с проводным подключением. Как следует из их названия, эти детекторы подключаются прямо к электрической системе вашего дома. Вообще говоря, такой способ подачи питания на всю сеть дымовых извещателей намного надежнее и требует меньшего обслуживания.
Лучше всего то, что для этих детекторов по-прежнему требуются батарейки, но батарейки не являются основным источником энергии.Скорее, батареи действуют как аварийный источник питания, чтобы гарантировать вашу защиту в случае отключения электроэнергии.
В Массачусетсе дома, построенные между 1975 и 1998 годами, должны иметь подключенные к проводам датчики дыма за пределами спален и по одному датчику на этаж.
Как максимально эффективно использовать дымовые извещатели
Дымовые извещатели любого типа — ваша первая линия защиты от пожаров. Несмотря на это, многие домовладельцы пренебрегают ими. Просто регулярно меняя батарейки в детекторах дыма, вы значительно снижаете свои шансы стать жертвой домашнего пожара.
Детекторы дыма
не помогут, если у них разрядились батареи. Если вы действительно хотите оставаться в курсе этой проблемы, мы настоятельно рекомендуем вам установить проводные детекторы дыма в вашем следующем проекте модернизации.
Важность детекторов дыма
Детекторы дыма — это гораздо больше, чем думает большинство домовладельцев. На самом деле даже в совершенно новых зданиях и домах системы обнаружения дыма могут быть плохо спроектированы и менее эффективны.
Ваша ответственность как домовладельца или арендатора заключается в том, чтобы обеспечить достаточную зону охвата детекторами дыма. Вложения в эту меру безопасности окупятся в виде дивидендов, если вы в конечном итоге столкнетесь с домашним пожаром.
A Руководство по типам дымовых извещателей
Вишневый парк
Опасность отравления дымом часто недооценивается, однако вдыхание дыма от пожара умирает вдвое больше людей, чем от ожогов, а дым и смертоносные газы от огня распространяются дальше и быстрее, чем жар от огня.
Детекторы дыма и газа — это эффективные технологии пожарной безопасности, которые формируют первые линии защиты от дыма и огня, обеспечивая ценное раннее предупреждение. По данным Национальной ассоциации противопожарной защиты (NFPA), от 75 до 80 процентов всех смертей в результате пожара происходит в домах, более половины из которых происходит в зданиях без детекторов дыма. Установив детектор дыма, люди могут снизить риск смерти почти вдвое.
Как правило, устройства обнаружения дыма в коммерческих, промышленных и жилых помещениях выдают сигнал в систему пожарной сигнализации, тогда как домашние извещатели обычно выдают локальный звуковой или визуальный сигнал тревоги от самого извещателя.
Аспирационные дымовые извещатели
Рекомендовано для использования в:
- Дата-центры
- Объекты, включенные в список марок
- Помещения с высокими потолками (например, склады)
- Другие места, где требуется раннее предупреждение
Аспирационные системы обнаружения дыма (ASD) чрезвычайно чувствительны и могут обнаруживать очень небольшие или тлеющие возгорания намного быстрее, чем другие системы. Они используют вентилятор для втягивания воздуха вокруг здания через сеть труб для отбора проб и отверстий для отбора проб.Затем воздух проходит через высокочувствительный прецизионный детектор, который анализирует его и генерирует предупреждающие сигналы о потенциальном возгорании при обнаружении частиц дыма.
Дорогие в установке и обслуживании, эти системы могут обнаруживать холодный дым, не поднимающийся до потолка, а также тлеющие огни и частицы, выделяемые перегруженными электрическими кабелями. Поэтому они особенно полезны там, где требуется раннее предупреждение, и подходят не только для чувствительных объектов, таких как центры обработки данных, но и для помещений с очень высокими потолками, например, на складах, и для очень суровых условий.
Оптико-лучевые извещатели дыма (фотоэлектрические)
Рекомендовано для использования в:
- Помещения с высокими потолками (например, склады)
Оптические лучевые дымовые извещатели, как и аспирационные дымовые извещатели, измеряют дым на большом открытом пространстве, а не в одном месте, и очень чувствительны к разреженному дыму на высоких уровнях, например, в помещениях с высокими потолками. Дорогие в установке, они очень эффективны при обнаружении более крупных частиц дыма, образующихся при медленно горящем дымном пожаре, например, тлеющей обивке, наполненной пеной, или перегретой проводке из ПВХ.
Детекторы работают по принципу затемнения света, направляя источник света в камеру восприятия под углом от датчика. Когда дым попадает в камеру, он отражает свет на датчик, вызывая тревогу. Доступны двухканальные типы с передатчиком и приемником на одном конце и отражателем на другом. Детекторы луча часто используются в зданиях, где одноточечные детекторы дыма неэкономичны или сложны в установке.
Детекторы ионизации
Рекомендовано для использования в:
- Большинство жилых и офисных помещений
Ионизационные детекторы дыма контролируют ионы или электрически заряженные частицы в воздухе.Если дым попадает в устройство, возникает электрический дисбаланс. Когда частицы горения попадают в детектор, они препятствуют прохождению тока, вызывая тревогу, когда ток становится слишком низким.
Ионизационные дымовые извещатели хорошо реагируют на быстрое возгорание и лучше всего подходят для помещений, содержащих легковоспламеняющиеся материалы, такие как жир, краска или легковоспламеняющиеся жидкости. Они недорогие и являются наиболее популярным типом дымовых извещателей в Соединенных Штатах.
Ионизационные детекторы обычно реагируют быстрее, чем фотоэлектрические детекторы, но иногда они не могут отличить дым от пара, что делает их склонными к ложным срабатываниям.
Видеодетектор дыма
Рекомендовано для использования в:
- Большие площади
- На открытом воздухе
- Там, где важно быстро увидеть развивающийся пожар (например, в туннеле)
Видеодетектор дыма (VSD) основан на компьютерном анализе видеоизображений, предоставленных камерами видеонаблюдения, с автоматическим определением конкретных моделей движения дыма и предупреждением оператора системы о его присутствии в кратчайшие сроки.
Видеосистема обнаружения дыма в действии
СистемыVSD были установлены в таких местах, как машинные залы, исторические здания, автомобильные туннели, железнодорожные депо, склады, торговые центры и авиационные ангары. Некоторые из них обнаруживают только дым, хотя другие могут также обнаруживать пламя, а также обеспечивать обнаружение движения и другие функции наблюдения / безопасности, согласно данным Ассоциации пожарной промышленности (FIA).
Ключевые преимущества видеообнаружения включают возможность:
- Защита большой площади
- Использовать на открытом воздухе (например,г., на вокзалах)
- Сразу просмотрите ситуацию
- Изображения, разделенные на вещества, для определения риска пожара
- Архив снимков для оценки причин пожара
Дымовые извещатели бытовые
Рекомендовано для использования в:
- Дома
- Небольшие жилые дома общего пользования
Доступны три типа бытовых дымовых извещателей — ионизационные, оптические (фотоэлектрические) и комбинированные.Они очень дешевые и доступны везде.
Комбинированные извещатели эффективны при обнаружении медленно горящих и пылающих пожаров, которые являются распространенными типами пожара в доме. NFPA рекомендует сочетание ионизационных и фотоэлектрических технологий для максимальной защиты.
Устройства работают от аккумулятора или от сети, либо от того и другого. Некоторые из них связаны между собой, так что дым, обнаруженный в одной точке, может вызвать тревогу во всех других, в то время как другие имеют дополнительные средства, такие как аварийное освещение и кнопки отключения звука, для использования там, где ложные тревоги могут быть помехой, например, во время приготовления пищи.
Детекторы газа
Рекомендовано для использования в:
- Промышленные предприятия и предприятия
- Ящики для хранения и замкнутые пространства
Детектор газа — это устройство, которое обнаруживает присутствие различных газов на территории, обычно как часть системы безопасности. Высокочувствительные, они могут использоваться для обнаружения горючих, легковоспламеняющихся и токсичных газов, а также недостатка кислорода и широко используются в промышленности. Каталитические и инфракрасные датчики обнаруживают горючие газы, а электрохимические и металлооксидные полупроводниковые технологии обычно обнаруживают токсичные газы.
Детекторы газамогут быть с батарейным питанием, переносными или стационарными и работать, отслеживая и предупреждая людей звуком или визуально о наличии опасных уровней различных газов. Они очень эффективны в замкнутых пространствах, которые не используются постоянно, таких как резервуары, ямы, емкости и складские бункеры.
Другие руководства по противопожарной системе:
Знаете ли вы законодательные требования к спринклерным системам? Вы знаете, когда и где их использовать? Загрузите это техническое руководство с сайта Barbour, в котором описаны типы, конструкция, техническое обслуживание и, что наиболее важно, законодательство, касающееся спринклерных систем.
Руководство по типам дымовых извещателей Опасность отравления дымом часто недооценивается, однако вдыхание дыма от пожаров умирает вдвое больше людей, чем […]
Вишневый парк
IFSEC Global | Новости и ресурсы по безопасности и пожарной безопасностиСвязанные темы
Практическое руководство по пожарной безопасности для офисов
5 вероятных причин пожаров в офисах и способы их предотвращения
Соображения, связанные с COVID при обновлении оценок пожарного риска
Как правильно выбрать пожарные извещатели для вашей системы противопожарной защиты
Когда большинство людей думают о пожарной сигнализации, на ум обычно приходит громкий пронзительный шум и стробоскопические огни.Никому не нравится поднимать пожарную тревогу, но большинство людей понимают ее важность и сразу же начинают эвакуацию из здания. Системы пожарной сигнализации спасают жизни. Их надежность зависит от наличия системы обнаружения с соответствующими пожарными извещателями.
Пожарные извещатели — это устройства со встроенными датчиками, которые способны обнаруживать один или несколько продуктов или явлений, возникших в результате пожара. Они являются ключевым компонентом системы противопожарной защиты, которая состоит из нескольких подсистем, включая как минимум устройства обнаружения пожара, активацию уведомления и / или подавления, а также контроллер, который принимает сигналы от устройств обнаружения для инициирования соответствующих действий.Хотя все эти компоненты одинаково важны для правильного функционирования системы, легко увидеть, насколько система зависит от наличия правильных инициирующих устройств для системы обнаружения — неправильные устройства обнаружения или неправильно функционирующие детекторы могут стоить жизни.
Большинство систем обнаружения пожара делятся на три основные категории в зависимости от типа используемых датчиков:
- Детекторы дыма
- Детекторы пламени
- Пожарные извещатели газа
Многие устройства, представленные сегодня на рынке, сочетают в себе две или более из этих сенсорных технологий для достижения лучшего баланса между обнаружением пожара и риском ложных срабатываний.Поэтому, чтобы выбрать лучшую систему обнаружения пожара для вашего бизнеса, важно понимать базовую технологию, используемую в каждом типе датчика.
Этот пост описывает, как работает каждый тип датчика, и некоторые из наиболее важных факторов, которые следует учитывать при выборе пожарных извещателей для вашей системы противопожарной защиты.
Детекторы дыма
Существует два основных типа сенсорных технологий, используемых для обнаружения дыма — оптическая (также называемая фотоэлектрической) технология и ионизация, которая представляет собой физический процесс.
Оптическая (фотоэлектрическая) технология использует источник света и систему для коллимирования света от этого источника света (превращая его в единый луч света), а также фотоэлектрический датчик для преобразования света в электрический ток. Когда дым начинает попадать в темную оптическую камеру устройства, он пересекает луч света. Частицы дыма разрушают луч, «рассеивая» свет. Затем рассеянный свет улавливается фотоэлектрическим датчиком, который увеличивает свое напряжение, чтобы вызвать тревогу.
Оптические (фотоэлектрические) дымовые извещатели хороши для обнаружения тлеющих пожаров, которые создают много дыма при практически полном отсутствии видимого пламени. Однако они уязвимы для пыли и грязи, которые могут накапливаться в устройстве и вызывать ложные срабатывания.
Детекторы ионизации работают, удерживая небольшое количество радиоактивного материала (америций-241) на двух электрически заряженных пластинах с промежутком между ними. Излучение, испускаемое радиоактивным материалом, создает небольшой ток (ионизирует) между двумя пластинами, ионизируя воздух.Дым, попадающий в камеру, будет поглощать альфа-частицы, которые прерывают ток и уменьшают ионизацию, чтобы вызвать тревогу.
Ионизационные дымовые извещатели достаточно чувствительны, чтобы обнаруживать очень мелкие частицы, типичные для дыма, возникающего при быстром пламени. Однако они медленно реагируют на тлеющий огонь и, как и их оптические аналоги, могут инициировать ложные срабатывания, когда внутри них накапливаются пыль, грязь и другие частицы.
Детекторы пламени
Открытый огонь и огонь излучают тепловое излучение, передачу энергии в виде электромагнитных волн.Детекторы пламени содержат электронную схему с приемником электромагнитного излучения (датчиком), который может обнаруживать излучение одной или нескольких определенных длин волн в электромагнитном спектре. Их датчики предназначены для обнаружения увеличения теплового излучения выше порогового значения для ультрафиолетового (УФ) или инфракрасного (ИК) излучения. И УФ, и ИК имеют разные длины волн. Таким образом, детекторы пламени различаются по типу излучения, которое они предназначены для обнаружения.
Ультрафиолетовые детекторы пламенипредназначены для обнаружения ультрафиолетового излучения, которое возникает на длинах волн от 10 до 400 нанометров в электромагнитном спектре. Они работают, измеряя изменения уровня радиации в атмосфере. При возгорании УФ-датчик обнаруживает увеличение радиации и подает сигнал тревоги. УФ-детекторы способны точно определять тип пламени в момент воспламенения за считанные миллисекунды. Учитывая чувствительность УФ-детекторов, они также могут активироваться другими УФ-источниками, включая солнечный свет и молнию.Большинство УФ-детекторов оснащены задержкой на 2-3 секунды для минимизации ложных срабатываний.
Инфракрасные извещатели пламени предназначены для обнаружения теплового излучения, испускаемого открытым пламенем, в инфракрасном спектре (700 — 1 000 000 нанометров). Спектральные картины анализируются с помощью небольшой тепловизионной камеры внутри устройства, чтобы преобразовать инфракрасное излучение в видимый свет. ИК-детекторы, хотя и не такие быстрые, как их УФ-аналоги, также предлагают очень быстрое время отклика, большинство из которых способно обнаруживать за 3-5 секунд.
Пожарные извещатели газа
Пожары могут выделять самые разные газы в зависимости от горящих материалов, большинство из которых очень токсичны и / или быстро истощают кислород в замкнутом пространстве. Эти газы могут включать монооксид углерода, углерод, азот, диоксиды серы, хлористый водород, аммиак, бромистый водород, цианистый водород, аммиак и другие.
Пожарные извещатели газа предназначены для обнаружения определенных газов в предварительно определенных концентрациях. Следовательно, устройства должны быть выбраны на основе конкретного типа (ов) газов, которые могут возникать с учетом типов присутствующих горючих веществ.
В детекторах газаможет использоваться любое количество технологий, включая точечные инфракрасные датчики, ультразвуковые датчики, электрохимические датчики газа и полупроводниковые датчики. Однако, поскольку они предназначены для определенных газов, ваш выбор должен прежде всего основываться на типе газа, который они обнаруживают. Затем вы можете оценить технологию, чтобы выбрать лучшую для ваших условий.
Факторы, которые следует учитывать при выборе пожарных извещателей для вашего бизнеса
Как видите, ни один метод обнаружения пожара не может быть универсальным.У всех есть свои сильные и слабые стороны. И, учитывая большое разнообразие типов пожаров, которые могут возникнуть, а также множество различных приложений и сред, в которых они необходимы, каждое приложение будет уникальным.
Понимание риска возгорания имеет важное значение для выбора правильных устройств. В приведенном ниже списке представлены несколько факторов, которые следует учитывать, прежде чем делать какой-либо выбор.
Горючие газы
- Тип и количество присутствующих горючих материалов:
- Легкость их зажигания
- Вероятная форма возгорания
- Их склонность к дымообразованию
- Скорость тепловыделения
- Вероятная скорость роста и распространения огня
Факторы окружающей среды
- Температура и влажность
- Чистота
- Степень присутствия любых загрязнителей
- Тип (ы) рабочих процессов, которые происходят в области
- Высота и геометрия охраняемой территории
- Имеются другие активные и пассивные меры противопожарной защиты
Когда у вас будет четкое представление о риске возгорания, вы сможете лучше определить, по крайней мере, в общих чертах, какие типы устройств обнаружения вам нужны — детекторы дыма, детекторы пламени, детекторы пожарного газа или некоторые их комбинации.
Для любого устройства, которое вы рассматриваете, всегда оценивайте критерии производительности, чтобы убедиться, что оно соответствует вашим уникальным потребностям, включая скорость, с которой устройство может обнаруживать возгорание и любые помехи или другие уязвимости, которые могут привести к непреднамеренному срабатыванию сигнализации.
Коорсен может помочь
В настоящее время доступно так много типов сенсорных технологий, поэтому выбор подходящих устройств для вашего бизнеса может оказаться непростой задачей. Независимо от того, модернизируете ли вы существующую систему противопожарной защиты или устанавливаете новую, все ваши устройства обнаружения должны легко интегрироваться с вашей пожарной сигнализацией и автоматизированными системами пожаротушения там, где это необходимо.
В Koorsen мы обслуживаем, проверяем и устанавливаем все марки систем пожарной сигнализации от ряда высококачественных производителей. Наши сертифицированные специалисты следят за развитием сенсорных технологий и могут помочь вам определить типы детекторов, наиболее подходящие для вашего бизнеса, а также марки оборудования, которое будет совместимо с вашей текущей системой противопожарной защиты. Свяжитесь с нами сегодня, чтобы получить необходимую консультацию специалиста!
Выбор лучшего детектора дыма — Лучшая сигнализация дыма
Как выбрать лучшую дымовую сигнализацию для вашего дома
При пожарах в домах очень важно раннее предупреждение.Так что не ждите, пока станет слишком поздно.
Дымовая сигнализация — один из лучших и наименее дорогих способов раннего предупреждения о начале пожара. При правильной установке и обслуживании дымовые извещатели могут помочь предотвратить травмы и минимизировать материальный ущерб. И когда вы смотрите на факты, становится ясно, что во многих случаях они означают разницу между жизнью и смертью.
-
Почти половина случаев смерти от пожаров в стране происходит в четырех процентах домов, в которых нет дымовых извещателей.(NFPA)
-
Риск смерти в домах без дымовых извещателей вдвое выше, чем в домах, где есть дымовые извещатели. (Комиссия по безопасности потребительских товаров)
-
Чтобы обеспечить защиту вашего дома, уделите несколько минут, чтобы прочитать о типах дымовых извещателей и советы по их правильной работе.
Знайте свои типы дымовых извещателей
-
Ионизация Сигнализация с датчиком может обнаруживать невидимые частицы огня (связанные с быстрым пламенем) раньше, чем фотоэлектрическая сигнализация.
-
Фотоэлектрическая сигнализация может обнаруживать видимые частицы огня (связанные с медленно тлеющим огнем) раньше, чем сигнализация ионизации.
Исследования показывают, что оба типа эффективно обнаруживают любой тип пожара. Для оптимальной защиты установите в доме обе технологии дымовой сигнализации, чтобы максимально увеличить шансы на побег. Kidde предлагает фотоэлектрические и ионизационные дымовые извещатели, а также модель с двумя датчиками, в которой используются обе технологии.Узнайте больше по этой теме и просмотрите рекомендации ведущих экспертов по пожарной безопасности. Убедитесь, что ваши дымовые извещатели работают правильно.
По данным Национальной ассоциации противопожарной защиты (NFPA), в одном из пяти домов, оборудованных дымовой пожарной сигнализацией, ни одно из устройств не работает, в основном из-за разряженных, отсутствующих или отключенных аккумуляторов. Имея это в виду, обеспечить безопасность вашего дома так же просто, как выполнить несколько советов.
-
Установите дымовые извещатели на каждом этаже вашего дома, в коридорах, в спальнях и за пределами спальных зон.В среднем у семей есть менее трех минут с момента первого срабатывания пожарной сигнализации, чтобы спастись от пожара. Чем раньше вы услышите сигнал тревоги, тем больше времени вам придется выбраться.
-
Заменяйте дымовые извещатели каждые 10 лет. Сигнализация контролирует дом каждую минуту и каждый день, и срок их службы не бесконечен. Если вы не знаете, сколько лет вашему будильнику, вам следует его заменить.
-
Проверьте дымовую сигнализацию в соответствии с инструкциями производителя и при необходимости замените батареи.
-
Ежемесячно аккуратно пропылесосьте дымовую извещатель, чтобы грязь не заблокировала датчик.
-
Не отключайте дымовую сигнализацию в неприятных ситуациях. Не «одалживайте» батарейки дымовой сигнализации для других целей, например, для игрушек или радиоприемников.
-
Разработайте и отработайте вместе с семьей план эвакуации при пожаре, чтобы все знали, что делать при срабатывании сигнализации.
Два типа пожарных извещателей: что это такое и как они работают
Пожарные извещатели — важная часть умного дома, потому что у них есть еще одна пара глаз, чтобы защитить вас и свою семью от дыма и пожаров.На рынке представлены два основных типа детекторов: детекторы дыма и пожарные извещатели. Давайте взглянем на эти системы и узнаем, почему они важны.
Детекторы дыма
Детекторы дыма — это устройства, которые подают звуковой сигнал при обнаружении огня или дыма. Они отлично обнаруживают возгорание на ранних стадиях, гарантируя, что вы и ваша семья сможете своевременно покинуть дом. Поскольку они просты, детекторы дыма идеально подходят для среднего домовладельца, поскольку они достаточно чувствительны, чтобы загореться, прежде чем они выйдут из-под контроля.Для достижения наилучших результатов их следует размещать на каждом уровне вашего дома и вне спальных зон.
На рынке представлены два основных типа дымовых извещателей: ионизационные детекторы и фотоэлектрические детекторы. Внутри первого типа находится ионизационная камера с двумя пластинами и источником ионизирующего излучения. Источник питания сигнализации посылает электрический сигнал на пластины. В этой области небольшое количество радиационных частиц отскакивает внутри камеры. Когда дым попадает в камеры, сигнал прерывается, и затем звучит сигнал тревоги, чтобы предупредить пользователей.
Фотоэлектрические дымовые извещатели содержат светодиоды, которые направляют луч света через Т-образную камеру. Внутри камеры находится датчик, обнаруживающий свет. Когда дым попадает в камеру, он попадает на свет, рассеивается и достигает фотоэлемента. После этого раздается звуковой сигнал, и пользователи предупреждаются о появлении дыма.
Пожарная сигнализация
Эти типы пожарных извещателей дополняют извещатели дыма, предупреждая аварийные службы в режиме реального времени при обнаружении дыма или пожара.При подключении к вашему умному дому эти детекторы могут выполнять важные задачи, такие как отключение систем отопления, вентиляции и кондиционирования воздуха, чтобы уменьшить распространение дыма, и отпирание ваших дверей, чтобы облегчить вход бригад экстренной помощи в ваш дом. Если у вас дома есть пожарная сигнализация, вы можете сосредоточиться на безопасности своей семьи, а не обращаться в службы экстренной помощи.
Несмотря на то, что пожарная сигнализация является мощным инструментом для обеспечения безопасности вашей семьи, она может сделать многое только сама по себе. Чтобы ваша семья была защищена от различных угроз, эти сигналы тревоги должны быть объединены с комплексной системой домашней безопасности.Модульная природа многих пожарных сигнализаций означает, что пользователи могут легко соединить их с внутренними камерами безопасности и охранной сигнализацией, чтобы обеспечить лучший уровень видимости, чем стандартный детектор дыма.
Начните защищать свой дом с помощью продуктов безопасности 21 века от Vivint .
Три типа мониторинга пожарной сигнализации
Рассмотрим некоторые из этих статистических данных о воздействии пожаров в жилых и коммерческих помещениях в США:
По данным Национальной ассоциации противопожарной защиты
- 355 400 пожаров в домах произошло в период с 2012 по 2016 год
- 2560 мирных жителей погибли в результате пожаров в домах
- 11 670 мирных жителей ранены в результате пожаров
- 6.Пожарами повреждено имущество на 5 миллиардов долларов
- В среднем в день при пожарах в домах погибает семь человек
Пожары наносят невероятный урон. Понимание типов систем наблюдения за пожарной сигнализацией и того, как центральная станция контролирует пожарную сигнализацию, может значительно снизить вероятность воздействия пожара на вас или ваш бизнес.
Типы систем мониторинга пожарной сигнализации
Существует три основных типа систем мониторинга пожарной сигнализации: ионизационная, фотоэлектрическая и комбинированная.Ниже мы обсудим каждый тип сигнализации и то, как они могут помочь в обнаружении пожара.
Ионизация
Ионизационная пожарная сигнализация лучше всего подходит для обнаружения пламени. Внутри будильника находится крошечный кусочек радиоактивного материала (не беспокойтесь — каламбур), который находится между двумя электронно заряженными пластинами. Это вызывает постоянный ток ионизированного воздуха между двумя пластинами. Когда дым проникает между ионизированным током, он прерывает ток и срабатывает сигнализация. Эти системы сигнализации лучше подходят для обнаружения быстрых, пылающих пожаров.
Фотоэлектрический
Эти типы сигнализации лучше подходят для обнаружения тлеющих пожаров. Дым, производимый медленно пылающим, тлеющим огнем, сильно отличается от бушующего пламени. Фотоэлектрическая пожарная сигнализация использует луч света, который направляется в камеру вдали от светового датчика. Когда дым попадает в камеру, он отражает свет в сторону датчика и включает звуковой сигнал.
Комбинация
Комбинированная сигнализация оснащена как ионизационной, так и фотоэлектрической технологиями обнаружения пожара.Существуют аргументы в пользу наличия комбинированной сигнализации в вашем доме или наличия в вашем доме как ионизационной, так и фотоэлектрической сигнализации для максимальной защиты вашего дома, поскольку комбинированные сигнализации не так хороши, как один или другой метод обнаружения, по сравнению с отдельными устройствами.
Какой тип системы мониторинга пожарной сигнализации рекомендуется?
Было довольно много споров по поводу того, какая система пожарной сигнализации лучше. Пожарная администрация США выступила с заявлением относительно использования трех вышеупомянутых типов пожарной сигнализации.По данным Управления пожарной охраны США:
Поскольку как ионизационные, так и фотоэлектрические дымовые извещатели лучше обнаруживают совершенно разные, но потенциально смертельные пожары, и поскольку никто не может предсказать, какой тип пожара может начаться в доме, USFA рекомендует оборудовать каждый дом и место, где спят люди (а) как ионизационные, так и фотоэлектрические дымовые извещатели или (б) дымовые извещатели с двумя датчиками (которые содержат как ионизационные, так и фотоэлектрические датчики дыма).
Поскольку как ионизационные, так и фотоэлектрические дымовые извещатели лучше обнаруживают совершенно разные, но потенциально смертельные пожары, и поскольку никто не может предсказать, какой тип пожара может начаться в доме, USFA рекомендует оборудовать каждый дом и место, где спят люди (а) как ионизационные, так и фотоэлектрические дымовые извещатели или (б) дымовые извещатели с двумя датчиками (которые содержат как ионизационные, так и фотоэлектрические датчики дыма).
Итак, лучше всего иметь комбинацию обоих будильников, когда люди спят.Это лучший способ предотвратить материальный ущерб и уменьшить физический ущерб от пожара.
Нужно ли контролировать пожарную тревогу с центральной станции?
Пожарная сигнализация, по закону, не должна контролироваться центральной станцией, но центральная станция, такая как AvantGuard, может контролировать вашу систему пожарной сигнализации и обеспечивает круглосуточную защиту по сравнению с системой, которая не контролируется.
