Автоматы электрические — удобные и практичные средства, которые позволяют защитить электрооборудование и пользователя от внезапных коротких замыканий. Что они собой представляют, какая есть классификация, как их выбрать, какие есть типы автоматических выключателей? Об этом и другом далее.

Общие характеристики

Автоматический электрический выключатель является коммутационным устройством, которое пропускает через свою структуру ток, имеющий номинальную силу. Во время необходимости делает отключение цепи, к примеру, при коротком замыкании или при повышении потребляемой мощности. В настоящее время есть однофазный, двухфазный и трехфазный прибор, отвечая на вопрос, какие существуют автоматы электрические разновидности. Отличаются они друг от друга числом тех элементов, которые разъединяют ток.

Как выглядит

Предназначен аппарат, для того чтобы защищать электрическую цепь, чтобы не происходили перегрузки и токи с коротким замыканием.

Его можно многократно использовать. Срабатывает он стабильно всегда.

Обратите внимание! Главный параметр электроавтомата — число пропускания номинального тока, токовой энергии, которая нужна, чтобы нормально работали бытовые электрические приборы. В частном доме и городской квартире ставится автомат на 6-63 ампера. Специалистами рекомендуется разбитие электросети в домашних условиях на пару контурах и установку каждого на собственный выключатель.

Предохранение электрооборудования от сверхтока как основное предназначение

Принцип действия

Внешне аппарат имеет термостойкий пластмассовый корпус с рукояткой, ответственной за начало и окончание работы. Имеет в себе фиксатор-защелку сзади и винтовые виды клемм снизу.

Главным в автоматическом выключателе является конструктивный узел, а именно главная контактная система, дугогасительная система, привод с расцепителем и вспомогательным контактом. Контактная система бывает одно-, двух- или трехступенчатая. Дугогасительная система включает в себя камеры, имеющие дугогасительные решетки или узкие щели.

Независимо от исполнения, есть предельный ток действия, который не ломает автомат, поскольку из-за превышения напряжения подгорают или свариваются контакты.

Выполняется автоматический выключатель с дополнением ручного или двигательного привода. Бывает стационарным или передвижным. Привод нужен, чтобы включатель и автоматически отключать систему. Также в системе присутствует реле, имеющее прямое действие. Это электронный расцепитель, который включает в себя рычаги, защелки, коромысла и отключающие пружины.

Конструкция

Работает аппарат очень просто. Напряжение от сети идет к верхней клемме, которая соединена с неподвижным контактом. От него идет энергия на подвижный контакт. Он уже передает ее к медному проводнику и тепловому расцепителю. В конце ток подается в нижнюю клемму. При аварии, к примеру, при перегрузке или коротком замыкании, отключается защищаемая электроцепь за счет того, что начинает работать электромагнитный расцепитель.

Обратите внимание! Важно отметить, что электромагнитным расцепителем называется элемент с соленоидом, имеющий подвижный стальной сердечник, который удерживает пружина. Во время превышения токового напряжения, в катушке появляется электрополе. Сердечник попадает внутрь катушки и преодолевает пружинное сопротивление. В результате срабатывает расцепление. Без аварии силы электрополя недостаточно для наступления расцепления.

Принцип действия

Классификация

Согласно классификации ГОСТа 9098-78, в ответ на то, какие бывают автоматы, стоит указать, что аппарат бывает:

  • однополюсным, двухполюсным, трехполюсным и четырехполюсным;
  • токоограничивающим и нетокоограничивающим;
  • выкатным и стационарным;
  • селективным и неселективным;
  • ручным, двигательным и пружинным.

Бывает создан для работы с постоянным или переменным током, иметь в себе максимальный, независимый или нулевой токовый расцепитель. Также есть классификация по выдержке времени, по контактам, по внешним проводникам, по степени защиты и присоединению проводников.

Число полюсов

По числу полюсов бывает одно-, двух-, трех- и четырехполюсная модель. Чаще всего используется в работе одно- и двух-полюсная модель, несмотря на сниженный класс автоматических выключателей защиты.

Обратите внимание! Это характеристика показывает тот факт, сколько можно подключить проводов к аппарату, чтобы защитить сеть.

Однополюсная модель как одна из самых распространенных

Время токовый параметр

Время-токовая характеристика автомата — зависимость времени срабатывания устройства от энергии электричества, которая протекает через него. Прописывается на каждом устройстве буквой В, С и Д. В первом случае аппарат выключается за 20 секунд. Создан для домашнего использования. Во втором случае автомат выключается за 10 секунд. Применяется как в быту, так и в промышленной сфере. Автовыключатели, имеющие последнюю техническую характеристику, используются только в промышленности. Они работают с током в 14 ампер и выключаются за 10 секунд.

Эту разновидность эффективно используют в проводке.

Номинальный ток

Всего на данный момент известно о двенадцати модификационных моделей автоматов, которые отличаются по номинальному току. Этот параметр ответственен за то, чтобы при превышении номинального напряжения срабатывал автомат. Аппарат с малым номиналом используется там, где малое количество электрооборудования. Выключатели в 16 ампер позволяют обеспечить бесперебойной работой всей квартиры. Автоматы с номиналом в 32 ампера защищают проводку квартиры. Аппараты, имеющие большое значение амперов, используются для силового оборудования, имеющего большую мощность.

Модель с номинальным током в 16 ампер

Отключающая способность

Отключающая способность — характеристика, при которой автомат срабатывает, если напряжение в сети выше установленного номинального токового значения.

Как выбрать

Выбирать аппарат нужно по количеству номинального тока, полюсов, характеристики времени срабатывания и отключающей способности.

Также, конечно, необходимо смотреть на бренд, маркировку и цену устройства.

Обратите внимание! При выборе стоит отталкиваться от суммарного количества мощностей электрооборудования.

Определение мощности автомата

Определить, какая нужна мощность оборудования, можно, суммировав все реальные мощности каждого отдельного электроаппарата, включенного в одну сеть. Выявить это также можно через таблицу, приведенную ниже. Данные приведены средние по нормативным документам.

Важно понимать, что может понадобиться больше электроэнергии и соответствующая большая сила агрегата, поскольку могут быть куплены дополнительные приборы, которые раннее в расчет не принимались.

Таблица мощности бытовых приборов и инструментов

Расчет номинальной мощности автомата

Вычислить номинальную силу или ту мощность, при которой проводка не отключится, можно по формуле M = N * CT * cos(φ), где M является силой в ваттах; N — напряжением электрической сети в вольтах; СТ — токовой энергией, которая способна появится в аппарате; cos(φ) — значением косинуса угла фазы с напряжением.

Вычисление номинального тока

Узнать номинальную токовую энергию можно, посмотрев документацию электрической проводки. Для расчета без нее нужно знать площадь проводникового сечения и способ ее прокладки.

Обратите внимание! Далее значения нужно подставить в формулу S = 0,785 * D * D, где D является проводниковым диаметром; S — площадью проводникового сечения.

Таблица сечения проводника

Определение время-токовой характеристики

Для правильного вычисления токовой характеристики по времени необходимо считывание пусковых токов. Чтобы все выяснить, стоит воспользоваться следующей таблицей ниже.

Таблица пускового тока

Особенности маркировки

На каждом автомате прописываются все характеристики. Имеет на своем корпусе маркировки нагрузки номинального тока, коммутационной способности, класса токоограничения, номинальной отключающей способности и время-токовой характеристики срабатывания расцепительной системе.

Популярные производители

Сегодня лучшие автоматические выключатели выпускает компания марки АВВ, Legrand, Schneider Electric, General Electric, CHINT Electric и DEKraft.

Бренд Legrand

В целом, электрические автоматические выключатели — профессиональное оборудование, благодаря которому можно минимизировать риски при отключении света и коротком замыкании. Имеют классификацию по числу полюсов, время-токовому параметру, номинальному току, отключающей способности. Выбрать несложно, принимая во внимание мощность, номинальный ток, токовую характеристику и маркировку. Как правило, пользователи рекомендуют останавливать свой выбор на популярных брендах.

Классификация автоматических выключателей. Типы электрических автоматов.

Автоматический выключатель представляет собой электротехническое устройство, основным назначением которого является совершение переключение своего рабочего состояния при возникновении определённой ситуации. Автоматы электрические совмещают в себе два устройства, это обычный выключатель и магнитный (или тепловой) расцепитель, задачей которого является своевременный разрыв электрической цепи в случае превышения порогового значения силы тока. Автоматические выключатели, как и все электрические устройства, также имеют различные разновидности,  что их разделяет на определённые типы. Давайте ознакомимся с основными классификациями автоматических выключателей.

1» Классификация автоматов по количеству полюсов:

а) однополюсные автоматы

б) однополюсные автоматы с нейтралью

в) двухполюсные автоматы

г) трехполюсные автоматы

д) трехполюсные автоматы с нейтралью

е) четырехполюсные автоматы

2» Классификация автоматов по типу расцепителей.

В конструкцию различных видов автоматических выключателей, обычно, входят 2 основных типа расцепителей (размыкателей) — электромагнитный и тепловые. Магнитные служат для электрической защиты от короткого замыкания, а тепловые размыкатели предназначены в основном для защиты электрических цепей по определённому току перегрузки.

3» Классификация автоматов по току расцепления: В, С, D, (A, K, Z)

ГОСТ Р 50345-99, по току мгновенного расцепления автоматы разделяются на такие типы:

а) тип «B» — свыше 3•In до 5•In включительно (In — это номинальный ток)

б) тип «C» — свыше 5•In до 10•In включительно

В) тип «D» — свыше 10•In до 20•In включительно

Производителей автоматов в Европе имеют несколько иную классификацию. К примеру, у них имеется дополнительный тип «A» (свыше 2•In до 3•In). У некоторых производителей автоматических выключателей также существуют дополнительные кривые выключения (у АВВ автоматы с кривыми K и Z).

4» Классификация автоматов по роду тока в цепи: постоянного, переменного, обоих.

Номинальные электрические токи для основных цепей расцепителя подбирают из: 6,3; 10; 16; 20; 25; 32; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300 А. Также дополнительно выпускаться автоматы на номинальные токи основных электроцепей автоматов: 1500; 3000; 3200 А.

5» Классификация по наличию токоограничения:

а) токоограничивающие

б) нетокоограничивающие

6» Классификация автоматов по видам расцепителей:а) с максимальным расцепителем тока

б) с независимым расцепителем

в) с минимальным либо нулевым расцепителем напряжения

7»  Классификация автоматов по характеристике выдержки времени:а) без выдержки времени

б) с выдержкой времени, независимой от тока

в) с выдержкой времени, обратно зависимой от тока

г) с сочетанием указанных характеристик

8» Классификация по наличию свободных контактов: с контактами и без контактов.

9» Классификация автоматов по способу подсоединения внешних проводов:а) с задним присоединением

б) с передним присоединением

в) с комбинированным присоединением

г) с универсальным присоединением (и передним и задним).

10» Классификация по виду привода: с ручным, с двигательным и с пружинным.

P.S. У всего есть свои разновидности. Ведь если бы существовала только одна вещь в своём единственном экземпляре, это было бы как минимум просто скучно и слишком ограниченно! Тем многообразие и хорошо, что в нём можно выбрать именно то, что максимум соответствует своим потребностям.

Типы автоматов электрических. Какой тип автомата выбрать?

Электричество очень полезное и вместе с тем опасное изобретение. Помимо прямого воздействия тока на человека, существует еще и большая вероятность возгорания при несоблюдении подключения электропроводки. Объясняется это тем, что электрический ток, проходя через проводник, нагревает его, и особенно высокие температуры возникают в местах с плохим контактом или же при коротком замыкании. Для предотвращения таких ситуаций применяются автоматы.

Это специально сконструированные аппараты, основная задача которых — защита проводки от оплавления. В целом автоматы не спасут от поражения электрическим током и не защитят технику. Они созданы для предотвращения перегрева.

Методика их работы основана на размыкании электрической цепи в нескольких случаях:

  • короткое замыкание;
  • превышение силы тока, текущей по проводнику для этого не предназначенного.

Как правило, автомат устанавливается на вводе, то есть защищает следующий за ним участок цепи. Так как для разведения к различным типам устройств применяется разная проводка, то, значит, и приборы защиты должны уметь срабатывать при разных токах.

С виду может показаться, что достаточно установить просто самый мощный автомат и нет проблем. Однако, это не так. Ток большой силы, на который не сработал прибор защиты, может перегреть проводку и, как следствие, стать причиной пожара.

Установка автоматов малой мощности будет каждый раз разрывать цепь, как только к сети будут подключены два или более мощных потребителя.

Из чего состоит автомат?

Обычный автомат состоит из следующих элементов:

  • Ручка взвода. С помощью неё можно произвести включение автомата после его срабатывания или же отключить, чтобы обесточить цепь.
  • Механизм включения.
  • Контакты. Обеспечивают соединение и разрыв цепи.
  • Клеммы. Подключаются к защищаемой сети.
  • Механизм, срабатывающий по условию. Например, биметаллическая тепловая пластина.
  • Во многих моделях может присутствовать регулировочный винт, для корректировки номинального значения силы тока.
  • Дугогасительный механизм. Присутствует на каждом из полюсов прибора. Представляет собой небольшую камеру, в которой размещены омедненные пластины. На них дуга гасится и сходит на нет.

В зависимости от производителя, модели и назначения, автоматы могут оснащаться дополнительными механизмами и устройствами.

Устройство механизма отключения

В автоматах имеется элемент, производящий разрыв электрической цепи при критических значениях тока. Их принцип работы может быть основан на разных технологиях:

  • Электромагнитные приборы. Отличаются большой скоростью реакции на короткое замыкание. При действии токов недопустимой величины срабатывает катушка с сердечником, который, в свою очередь, отключает цепь.
  • Тепловые. Основной элемент такого механизма — биметаллическая пластина, которая начинает деформироваться под нагрузкой токов большой силы. Выгибаясь, оказывает физическое воздействие на элемент, разрывающий цепь. Примерно по такой же схеме работает электрический чайник, который способен отключаться сам при закипании воды в нем.
  • Существуют также и полупроводниковые системы размыкания цепи. Но в бытовых сетях используются они крайне редко.

Типы автоматов по значениям тока

Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10…30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.

Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.

Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.

Условные обозначения

Разные типы автоматов маркируются по-своему для быстрой идентификации и выбора нужного для конкретной цепи или её участка. Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы. Разберём подробнее нанесённые на автомат знаки и цифры:

  • Бренд. Обычно в верхней части автомата ставится логотип производителя. Практически все они стилизованы определенным образом и имеют свой фирменный цвет, поэтому выбрать изделие своей любимой компании будет несложно.
  • Окошко индикатора. Показывает текущее состояние контактов. Если возникла неисправность в автомате, то по нему можно определить есть ли напряжение в сети.
  • Тип автомата. Как уже описывалось выше, означает характеристику отключения при токах, значительно превышающих номинальный. Чаще в быту используются C и чуть реже B. Отличия типов электрических автоматов B и C не так существенны;
  • Номинальный ток. Показывает значение силы тока, который может выдержать длительную нагрузку.
  • Номинальное напряжение. Очень часто данный показатель имеет два значения, написанных через «слэш». Первый — для однофазной сети, второй — для трехфазной. Как правило, в России используется напряжение в 220 В.
  • Предельный ток выключения. Означает максимально допустимый ток короткого замыкания, при котором автомат отключится без выхода из строя.
  • Класс токоограничения. Выражается в одной цифре или же отсутствует совсем. В последнем случае принято считать номер класса 1. Данная характеристика означает время, на которое ограничивается ток короткого замыкания.
  • Схема. На автомате можно встретить даже схему подключения контактов с их обозначениями. Находится она практически всегда в верхней правой части.

Таким образом, взглянув на фронтальную часть автомата, можно сразу установить, к какому типа тока он предназначен и на что способен.

Какой тип автомата выбрать?

При выборе защитного прибора все же одной из главных характеристик считается именно номинальный ток. Для этого нужно определить, какую силу тока требует совокупность всех устройств потребителей в доме.

А так как электричество течёт по проводам, то от его сечения зависит необходимая для нагревания сила тока.

Наличие полюсов также играет немаловажную роль. Чаще всего применяется такая практика:

  • Один полюс. Цепи с приборами освещения и розетками, к которым будут подключаться простые приборы.
  • Два полюса. Применяется для защиты проводки, проведённой к электроплитам, стиральным машинкам, отопительным приборам, водонагревателям. Также может устанавливаться в качестве защиты между щитом и помещением.
  • Три полюса. Используется преимущественно в трехфазных цепях. Это актуально для промышленных или же околопромышленных помещений. Небольшие мастерские, производства и им подобные.

Тактика установки автоматов происходит от большего к меньшему. То есть сначала монтируется, например, двухполюсной, затем однополюсной. Далее идут устройства с мощностью, уменьшающейся на каждом шаге.

Несколько советов по выбору автомата

  • При выборе стоит ориентироваться не на электроприборы, а на проводку, так как именно её будут защищать автоматические выключатели. Если она старая, то рекомендуется заменить её, чтобы можно было использовать наиболее оптимальный вариант автомата.
  • Для таких помещений, как гараж, или на время проведения ремонтных работ стоит выбрать автомат с номинальным током побольше, так как различные станки или сварочные аппараты имеют довольно большие показатели силы тока.
  • Имеет смысл комплектовать весь набор защитных механизмов от одного и того же производителя. Это поможет избежать несоответствия номинальных токов между приборами.
  • Приобретать автоматы лучше в специализированных магазинах. Так можно избежать покупки некачественной подделки, которая может привести к плачевным последствиям.

Заключение

Какой бы простой ни казалась разводка цепи по помещению, всегда нужно помнить о безопасности. Использование автоматов в значительной степени помогает избежать перегрева и, как следствие, её возгорания.

Типы и виды автоматических выключателей.

Основное предназначение автоматических выключателей—защита кабельно-проводниковой продукции (КПП), а также конечных потребителей от перегрузки выходных устройств и токов короткого замыкания. В этой главе я не буду рассматривать все типы, виды и категории автоматических выключателей, так как их есть великое множество, коснусь только тех, которые применяются для защиты жилых и офисно-магазинных помещений. То есть, современные автоматы евростандарта, которые крепятся на DIN-рейку. Самые распространённые автоматы принадлежат следующим компаниям: «Аско (Украина)«, «ИЕК» (Россия), «ABB» и «Moeller» (Германия), «Schneider Elektrik» (Франция), «Hager» (Франция), «Sez» (Cловакия), «SIEMENS», и др. Автоматы больших габаритов, применяемые на предприятиях, здесь рассматриваться не будут.

Модульные автоматические выключатели распределяются по следующим характеристикам:

В—домовая, на освещение. В таком типе автоматов установка тока срабатывания магнитного расцепителя отрегулирована в пределах 3÷5 Iном. Тип В позволяет устранить короткое замыкание с малым значением тока короткого замыкания (если защищается линия большой длины). Чтобы исключить ложные срабатывания такие выключатели не используют в установках с большими пусковыми токами.

С—общепромышленная. Ток срабатывания магнитного расцепителя выставлен в пределах 5÷19 от Iном. Данный тип является универсальным и применяется при обычных нагрузках.

D—для защиты электродвигателей. Данный тип используется в устройствах с повышенными пусковыми токами при включении. Ток мгновенного расцепителя установлен в пределах от 10 до 20 Iном.

Модульный означает что это один автомат с одним рычажком, это и есть один модуль, который имеет толщину самого автомата около 18 мм (рис.1). Далее на рисунке видно винтовые зажимы (1). На них можно подключать провод или же кабель на суммарное значение до 25 мм². Рычажный выключатель (2) позволяет включать и выключать автоматический выключатель, а механический индикатор (3) сигнализирует о положении выключателя. Основные параметры, на которые следует обратить внимание при покупке автомата это его тип (категория) (4), подводимое напряжение (6) и ток срабатывания (в Амперах) (5) при перегрузке или же при коротком замыкании .
При выбивании автомата нужно сначала устранить причину поломки, а только потом включить автоматический выключатель. Если при повторном включении автомат сразу выбивает, то есть факт наличия короткого замыкания на выходе и нужно определять причину. А если он начинает выбивать через 10÷600 сек., то параметры автомата не соответствуют подводимой нагрузке. В этом случае нужно уменьшить нагрузку и попробовать снова включить. Если снова выбивает, то автомат можно считать непригодным, вероятнее всего внутри подгорели контакты, и из-за этого возникает повышенный ток, что и приводит к ложному срабатыванию. Определиться с неисправностью поможет грамотный электрик.

Однофазные автоматы имеют следующий токовариат: 6; 10; 16; 20; 25; 32; 40; 50; 63 Ампер. Они бывают однополюсные и двухполюсные (1р+N). Последний имеет две пары винтовых зажимов: одна—вход фаза и ноль, а вторая—выход тех же. Двухполюсный занимает два модуля. Трёхфазные автоматы (на 380 В) бывают трёхполюсные (3р) и четырёхполюсные (3р+N). Последние применяются в устройствах с трёхфазной электрической системой (чаще всего асинхронные электродвигатели), а также в местах с повышенными нагрузками, где её необходимо равномерно распределить. Трёхфазные автоматы чаще применяются на производстве, иногда в частных домах и в некоторых современных квартирах с электрическими плитами. В квартирах применяются однофазные автоматические выключатели (рис.1). О том, как устроен однофазный автоматический выключатель изнутри, можно посмотреть, нажав сюда .

Типы автоматических выключателей могут быть разными. Выбрать автомат нужно исходя из сечения провода и предстоящей нагрузки.

Виды автоматов электрических.

Принцип работы и разновидности электрических автоматов. Общие характеристики автоматических выключателей

Автоматическими выключателями называются устройства, задача которых состоит в защите электрической линии от воздействия мощного тока, способного вызвать перегрев кабеля с дальнейшим оплавлением изоляционного слоя и возгоранием. Возрастание силы тока может быть вызвано слишком большой нагрузкой, что происходит при превышении суммарной мощностью устройств той величины, которую кабель может выдержать по своему сечению – в этом случае отключение автомата происходит не сразу, а после того, как провод нагреется до определенного уровня. При КЗ ток возрастает многократно в течение доли секунды, и устройство тут же реагирует на него, мгновенно прекращая подачу электричества в цепь. В этом материале мы расскажем, какими бывают типы автоматических выключателей и их характеристики.

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

  • Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

  • Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
  • Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Существует еще одна разновидность автоматов для защиты электросети – дифференциальные. Мы не рассматриваем их отдельно, поскольку такие устройства представляют собой обычные автоматические выключатели, в состав которых входит УЗО.

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

  • Электромагнитные.
  • Тепловые.

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Наличие этих опций значительно увеличивает стоимость аппарата.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

  • Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
  • Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
  • Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
  • Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Характеристики автоматических выключателей

Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.

Существует следующая маркировка устройств по их чувствительности:

  • A. Выключатели этого типа наиболее чувствительны и на повышение нагрузки реагируют мгновенно. В бытовые сети их практически не устанавливают, защищая с их помощью цепи, в которые включено высокоточное оборудование.
  • B. Эти автоматы срабатывают при возрастании тока с незначительной задержкой. Обычно они включаются в линии с дорогостоящими бытовыми приборами (жидкокристаллические телевизоры, компьютеры и другие).
  • C. Такие аппараты – самые распространенные в бытовых сетях. Отключение их происходит не сразу после повышения силы тока, а через некоторое время, что дает возможность ее нормализации при незначительном перепаде.
  • D. Чувствительность этих приборов к возрастанию тока самая низкая из всех перечисленных типов. Их чаще всего устанавливают в щитках на подходе линии к зданию. Они обеспечивают подстраховку квартирных автоматов, и если те по какой-то причине не срабатывают, отключают общую сеть.

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Для защиты цепей с различными параметрами надо устанавливать аппараты с соответствующими возможностями.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Заключение

Автоматический выключатель, характеристики и виды которого мы рассмотрели в этой статье, является очень важным устройством, которое обеспечивает защиту электрической линии от повреждений мощными токами. Эксплуатация сетей, не защищенных автоматами, запрещена Правилами устройства электроустановок. Самое главное – правильно подобрать тип АВ, который подойдет для конкретной сети.

Перегрузки в электроцепях – обычное дело. Чтобы предохранить приборы, работающие от электричества, от таких перепадов напряжения, были придуманы автоматические выключатели. Их задача проста – разорвать электроцепь, если напряжение превысит границы номинального.

Первыми подобными приборами были знакомые всем пробки, которые и сейчас стоят в некоторых квартирах. Как только напряжение подскакивает выше 220 В, их выбивает. Современные типы автоматических выключателей – это не только пробки, но и множество других разновидностей. Их замечательной особенностью является возможность многократного использования.

Классификация

Современный ГОСТ 9098-78 выделяет 12 классов автоматических выключателей:


Такая классификация автоматических выключателей очень удобна. При желании можно разобраться, какое из устройств установить в квартиру, а какое на производство.

Типы (виды)

Гост Р 50345-2010 делит автоматические выключатели на следующие типы (деление происходит по чувствительности к перегрузкам), маркируемые буквами латинского алфавита:

Это основные автоматические выключатели, используемые в жилых домах и квартирах. В Европе маркировка начинается с буквы A – самые чувствительные к перегрузкам выключатели. Они не используются для бытовых нужд, зато находят активное применение для защиты цепей питания точных приборов.

Также существуют еще три маркировки – L, Z, K.

Отличительные конструктивные особенности

Автоматические аппараты состоят из следующих узлов:

  • основной системы контактов;
  • дугогасительной камеры;
  • основного привода расцепляющего устройства;
  • различного вида расцепителя;
  • других вспомогательных контактов.

Контактная система может быть разноступенчатой (одно-, двух- и трехступенчатой). Она состоит из дугогасительных, главных и промежуточных контактов. Одноступенчатые контактные системы в основном производятся из металлокерамики.

Чтобы как-то защитить детали и контакты от разрушительной силы электрической дуги, достигающей 3 000° С, предусмотрена дугогасительная камера. Она состоит из нескольких дугогасительных решеток. Встречаются также комбинированные устройства, способные погасить электрическую дугу большого тока. В них находятся щелевые камеры вместе с решеткой.

Для любого автоматического выключателя находится предельный ток. Благодаря защите автомата, он не может привести к поломке. При огромных перегрузках такого тока контакты могут либо подгореть, либо вообще привариться друг к другу. К примеру, для самых распространенных бытовых аппаратов при токе сработки от 6 А до 50 А предельный ток может составлять от 1000 А до 10 000 А.

Модульные конструкции

Рассчитаны на небольшие токи. Модульные автоматические выключатели состоят из отдельных секций (модулей). Вся конструкция крепится на DIN-рейку. Рассмотрим более подробно устройство модульного выключателя:

  1. Вкл/выкл производится рычажком.
  2. Клеммы, к которым присоединяются провода, винтовые.
  3. Устройство фиксируется к DIN-рейке специальной защелкой. Это очень удобно, потому что такой выключатель в любой момент можно легко демонтировать.
  4. Соединение всей электроцепи производится за счет подвижного и фиксированного контактов.
  5. Расцепление происходит с помощью какого-нибудь расцепителя (теплового или электромагнитного).
  6. Контакты специально размещены рядом с дугогасительной камерой. Это связано с возникновением мощной электрической дуги во время расцепления соединения.

Серия ВА – промышленные выключатели

Представители этих автоматов, прежде всего, предназначены для использования в электроцепях переменного тока в 50-60 Гц, с рабочим напряжением до 690 В. Также используются при постоянном токе 450 В и силе тока до 630 А. Такие выключатели рассчитаны на очень редкое оперативное использование (не более 3 раз в час) и защиты линий от КЗ и электроперегрузок.

Среди важных характеристик этой серии выделяется:

  • высокая отключающая способность;
  • широкий диапазон электромагнитных расцепителей;
  • кнопка тестирования аппарата при свободном расцеплении;
  • выключатели нагрузки со специальной защитой;
  • дистанционный пульт управления через закрытую дверь.

Серия АП

Автоматический выключатель ап способен защитить электроустановки, двигатели от резких скачков напряжения и коротких замыканий внутри сети. Запуски таких механизмов не предусмотрены быть очень частыми (5-6 раз за час). Автоматический выключатель ап может быть двухполюсным и трехполюсным.

Все конструктивные элементы располагаются на пластмассовой основе, которая сверху закрывается крышкой. При больших перегрузках срабатывает механизм свободного расцепления, при этом автоматически происходит размыкание контактов. При этом тепловой расцепитель выдерживает время срабатывания, а электромагнитный обеспечивает мгновенное разъединение при коротком замыкании.

При работе автомата желательно придерживаться следующих условий:

  1. При влажности воздуха в 90% температуре не должна превышать 20 градусов.
  2. Рабочая температура колеблется в диапазоне от -40 до +40 градусов.
  3. Вибрация в месте крепления не должна превышать 25 Гц.

Строго запрещены работы во взрывоопасной среде, в которой содержатся разрушающие металл и обмотку газы, вблизи чистой энергии отопительных приборов, водяных потоков и брызг, в местах с токопроводящей пылью.

Многообразие автоматических выключателей позволяет без проблем подобрать устройство для квартиры или дома. Для его установки лучше всего пригласить специалиста.

Водителям автомобилей оснащенных механической коробкой переключения передач, время от времени, для того чтобы включить нужную передачу, приходится управлять машиной при помощи лишь одной только руки. В отличие от них счастливые обладатели транспорта с автоматической коробкой переключения передач за рулевое колесо, на протяжении всего движения, могут держаться обеими руками. И сейчас мы рассмотрим основосоставляющие типы автоматических коробок передач.

Краткое содержание :

Разновидности АКПП | Типы автоматических коробок

Классический гидравлический «Автомат» (АКПП) | Гидроавтомат

Ярким примером классической АКПП является именно гидравлический тип акпп , он же гидроавтомат . В отсутствии прямой связи между двигателем и колесами и заключается особенность данного типа акпп. Встает вопрос о том — каким же образом крутящий момент передается? Ответ прост — двумя турбинами и рабочей жидкостью. В последствии дальнейшей «эволюции» такого типа «автомата» роль управления в них взяли на себя специализированные электронные устройства, что позволило добавить в такие АКПП специальные «зимний» и «спортивный» режимы, появилась программа для экономичной езды и возможность переключать передачи «вручную».

В отличии от механической коробки переключения передач гидравлическому «автомату» топлива требуется несколько больше и времени на разгон нужно больше. Но эта та цена, которую приходится заплатить за комфорт. И именно «гидравлика», бросив вызов «механике», одержала уверенную победу во многих странах, кроме «старушки Европы».

Как работает автоматическая коробка передач

Водителями в Европе продолжительное время все разновидности АКПП категорически не принималась. Многое пришлось сделать инженерам прежде чем окончательно адаптировали автоматическую коробку переключения передач для Европы. Но все это в итоге послужило повышению экономичности, появлению таких режимов как «зимний» и «спортивный». К тому же коробка научилась подстраиваться индивидуально под стиль вождения водителя, появилась возможность ручного переключения передач на АКПП — что было немаловажно для европейских водителей.

Каждый из производителей предпочитал по своему называть такие трансмиссии, но самым первым из названий появилось — Autostick . Одним из самых распространенных сегодня по праву считается изобретение фирмы АУДИ — Tiptronic . БМВ, например такую трансмиссию назвали — Steptronic , Вольво же сочли подходящим названием для коробки-автомата Geartronic .

Все же при том что водитель включает передачи сам, ручным полностью он не считается. Это больше полуавтоматика, потому как трансмиссионный компьютер продолжает контролировать работу автомобиля вне зависимости от выбранного режима.

Роботизированная коробка передач | АКПП робот


МТА (Manual Transmission Automatically Shifted) — или так называемый в народе , конструктивно, пожалуй, во многом сходен с «механикой», но с точки зрения управления — это ни что иное как АКПП. И хотя расход топлива здесь более умеренный, чем все на той же МКПП, есть и свои нюансы. «Робот» весьма эффективен лишь на весьма умеренном темпе езды.

Чем более агрессивным становится манера езды, тем болезненнее ощущаются переключения передач. Порой при переключениях даже может показаться, что вас как будто кто-то пихает в задний бампер. То есть отличие робота (Дсг) от автомата заключается в принципе работы первого. Однако невысокая стоимость и незначительный вес АКПП вполне компенсируют этот недостаток.

О коробке DSG Видео

Зачем «Роботу» два сцепления?

Volkswagen Golf R32 DSG с 2 сцеплениями

Существующие недостатки серьезно осложняли эксплуатацию , особенно остро это отражалось на комфортности движения. Поэтому конструкторы в ходе продолжительных «поисков» пришли в итоге к решению которое решило проблемы — они оснастили «робота» двумя сцеплениями.

В 2003 году компания Фольксваген запустила в массовое производство роботизированную трансмиссию с двумя сцеплениями, впервые установив ее на автомобили Гольф R32. Название ему присвоили DSG (Direct Shift Gearbox). Здесь четными передачами управлял один диск сцепления, а нечетными второй. Работу коробки это существенно смягчило, но тут появился другой солидный недостаток — цена этой АКПП довольно высока. Хотя массовое признание автолюбителями такой трансмиссии сможет решить эту проблему.


Вариатор | Вариаторная коробка передач


Вариаторная трансмиссия (Continuously Variable Transmission) — она крутящий момент изменяет плавно, в этом есть ее особенность. Данная разновидность АКПП не имеет ступеней, фиксированное передаточное число у ее передач отсутствует. И если сравнить ее с «гидравликой» — то работу последней мы можем отслеживать по показаниям тахометра, а вот вариатор очень размеренно подхватывает моменты переключения передач при этом скоростной баланс остается неизменным.

Вариатор | Бесступенчатая трансмиссия

Полезное видео о том, что из себя представляет вариаторная коробка передач

Особенности | Отличия вариатора от АКПП.

Не смогут полюбить такую коробку те водители которые привыкли «слушать» свой автомобиль, потому как подобно троллейбусу, не меняет тональности двигателя. Но отказываться от вариатора по этой причине, пожалуй, не стоит. Инженеры нашли выход из этой ситуации, добавив режим, где «виртуальные передачи» можно выбирать вручную. Режим переключения передач имитирует, что позволяет водителю ощущать езду как на обычной автоматической коробке переключения передач.

Как определить какая коробка установлена в автомобиле, вариатор или гидроавтомат:

  1. По возможности изучите техническую документацию автомобиля. В большинстве случаев автомат обозначается как AT (Automatic Transmission), вариатор — CVT;
  2. Поищите информацию в интернете. Обычно в технических характеристиках на популярных сайтах Вы обязательно найдете ответ;
  3. Тест-драйв. Если на автомобиле установлен вариатор — то никаких, даже малозаметных толчков, рывков Вы не почувствуете, разгон схож с набором скорости «троллейбуса». На классическом автомате ощущаются переключения передач, хотя на исправном они практически незаметны, не «почувствовать» их невозможно.

Что надежнее и лучше: вариаторная коробка, робот или автомат?

При возникновении аварийной ситуации в электрической сети – короткого замыкания, пожара или поражения человека током, она должна быть немедленно обесточена. Ранее эту функцию выполняли плавкие предохранители. Их основным недостатком является то, что они отключают только одну, и чаще всего только фазную, линию.

А по сегодняшним правилам эксплуатации электроустановок необходим полный разрыв. Кроме того, действуют они недостаточно быстро и после срабатывания подлежат замене. Этих недостатков лишены автоматические предохранители и выключатели.

Семейство электротехнических устройств, которые в повседневном употреблении нередко называют «электрический автомат», очень разнообразно. Если будет позволено такое сравнение, оно состоит из нескольких кланов, различающихся по типу воздействия, на которое они реагируют, а также по конструктивному исполнению.

В зависимости от этого они используются для защиты всей электрической сети в целом, отдельных цепей и устройств, или человека. Есть и внутриклановое деление. Например, по скорости срабатывания.

Типы автоматических выключателей по виду воздействия:

  • Срабатывание от сверхтоков (короткое замыкание) и нагрева. Самый распространенный тип. Применяются для защиты всей схемы электроснабжения (вводные автоматы) или отдельных устройств.
  • Реагирование на дифференциальный ток. Это так называемые УЗО – устройства защитного отключения, применяющиеся для предотвращения поражения человека электрическим током.
  • Тепловые реле. Используются в электрических приводах для защиты электродвигателей от перегрузок.

Различия по конструктивному исполнению:

  • Серия АП. Так называемые апэшки – большие черные коробки из электротехнического пластика с двумя кнопками: ВКЛ (белая) и ВЫКЛ (красная). Реагируют на тепло и сверхтоки. Обычно используются в трехфазных сетях для защиты отдельных устройств. Надежная массивная конструкция, считающаяся устаревшей.
  • Серия ВА. Современное малогабаритное устройство с рычагом включения-выключения, расположенным горизонтально.
  • Автоматические предохранители. Заменили так называемые пробки с резьбовым цоколем Эдисона Е14. Так же устаревшая, но еще широко применяющаяся в бытовых электрических сетях конструкция.

В зависимости от количества точек подключения, которые называют полюсами, выключатели бывают одно-, двух-, трех- и четырехполюсными.

Однополюсные коммутируют только одну линию, обычно фазную. Их используют в малонагруженных электрических цепях. Например, осветительных. Их второе название «модульные автоматические выключатели», поскольку их обычно собирают в пакет (на одну DIN-рейку несколько) и размещают в распределительном щите, по соседству с общей нулевой шиной. К ним же можно отнести и автоматические предохранители, входом которых является центральный контакт, а выходом – кольцо с резьбой.

Двухполюсные используются в однофазных сетях для защиты всей электрической схемы, тогда их называют вводными, или одного устройства.

Трех- и четырехполюсные устройства применяются для работы в трехфазных сетях, в которых может быть три (в случае глухозаземленной нейтрали) или четыре проводника.

Устройство автоматических выключателей

Принцип устройства коммутаторов, реагирующих на сверхтоки и перегрев, одинаково как для устройств типа АП, ВА или автоматических предохранителей. Выключатели типа ВА имеют клеммы с винтовым зажимом. К входной подключен подвижный контакт, который системой рычагов и пружин связан с рычагом управления.

Во включенном состоянии у него есть электрический контакт с электромагнитным расцепителем – соленоидом с подвижным сердечником-штоком. Проводник на его выходе соединен с еще одним элементом управления – биметаллической пластиной, упирающейся в шток. Дополнительным элементом устройства является дугогасительная камера – пакет пластин из электротехнического фибролита.

Расцепитель рассчитан на срабатывание при прохождении через его катушку тока определенного номинала. При достижении этого значения соленоид выталкивает шток и размыкает контакт. Обратите внимание, что биметаллическая пластина подключена к выходной клемме. Поэтому есть существенная разница в том, как поставить автоматический выключатель. Перевернутый вверх ногами, он перестает реагировать на короткое замыкание из-за дополнительного сопротивления пластины.

Автоматы дифференциального тока

Они называются УЗО – устройства защитного отключения. Внешне очень похожи на автоматы ВА, отличаясь только кнопкой «Тест». Принципиальные различия в устройстве электромагнитного расцепителя. Он построен на основе дифференциального трансформатора.

Его первичная обмотка составлена из двух катушек, к которым подключены фазный и нулевой провод. Вторичная обмотка соединена соленоидом. В обычном состоянии токи в фазном и нейтральном проводниках равны по величине, но противоположны по фазе. Они компенсируют друг друга, и в первичной обмотке не наводится электромагнитного поля.

При частичном пробое изоляции и соединении фазной линии с заземляющим контуром, баланс нарушается, в первичной обмотке возникает магнитный поток, порождающий электрический ток во вторичной. Соленоид срабатывает и размыкает контакт.

Так происходит если, например, человек берет рукой электроприбор, корпус которого замкнуло на фазу. Эти приборы не защищают ни от короткого замыкания, ни от перегрева, поэтому их ставят последовательно с автоматами ВА. И обязательно после них. Про правильное подключение читайте .

Дифференциальные выключатели

Их еще называют автоматическими выключателями дифференциального тока – аббревиатура АВДТ. В них совмещен автомат ВА и УЗО. Их применение упрощает электрическую схему и ее монтаж – вместо двух приборов можно поставить один.

Отличить АВДТ от УЗО можно по схематическому изображению на лицевой панели, что не всегда возможно из-за недостаточной технической грамотности, или по литере перед цифрой номинала и его величине. Подробнее об этом .

На устройстве защитного отключения может быть написано, например, I n 16A и I ∆n 10 mA. Первое значение – номинальный ток цепи, в котором может работать устройство. Обратите внимание, что перед ним нет буквенной литеры. Второе – ток срабатывания, он никогда не превышает единицы ампер. АВДТ маркируется иначе: C16 10 mA. Литера С – это времятоковая характеристика.

Времятоковые характеристики автоматических выключателей

В зависимости от конструкции соленоида электромагнитного расцепителя автоматический выключатель может срабатывать с разной скоростью. Это и называется времятоковой характеристикой. Основными из них являются:

  • А – максимально быстрое срабатывание. Необходимо для защиты чувствительных к качеству электричества полупроводниковых схем. Прибор может работать только в паре со стабилизатором компенсационного типа. Дома лучше не использовать, поскольку стандарты качества для бытовых сетей невысокие, он будет постоянно срабатывать.
  • В – чувствительность повышенная, но время срабатывания снижено. Можно применять для защиты схем электропитания локальных вычислительных сетей.
  • С – самый распространенный тип прибора, использующийся в быту. Удовлетворительная чувствительность и средняя скорость срабатывания.
  • В – промышленный вариант с пониженной чувствительностью. Используется в сетях с большими амплитудами перепадов напряжения. Например, подключенных к тяговым подстанциям электротранспорта.

Автоматические выключатели – важный элемент электрической цепи. Эксплуатация электроустановок без них может привести техногенной катастрофе локального характера и несет угрозу жизни для обслуживающего персонала.

Автоматы электрические выполняют функцию защиты проводки от перегрузок, замыканий, аварий, которые могут возникнуть при скачках напряжения. Чтобы не случилась чрезвычайная ситуация, необходимо в квартирах, частных домах, гаражах, дачах и хозяйственных постройках устанавливать электрические автоматические выключатели. Когда случаются перегрузки или скачки, то прибор реагирует и работает неодинаково. В той или иной ситуации происходит срабатывание отдельных частей устройства, в то время как другие части продолжают работать, обеспечивая безопасность жилища.

Принцип работы защитного автомата

Выключатель имеет компактные, небольшие размеры, устройство помещено в пластмассу из термостойких материалов. На одной стороне -лицевой — установлена рукоятка, позволяющая включать и выключать прибор, на другой — сзади — фиксатор-защелка, который крепится на специальную DIN-рейку. Снизу и сверху расположены винтовые клеммы.

Принцип работы выключателей зависит от состояния сети и протекания тока по проводке. Когда прибор электрического выключателя находится в нормальном режиме, то через автомат проходит ток, показатели которого могут быть равны или меньше установленного номинального значения. Напряжение от внешней сети идет на верхнюю клемму с неподвижным контактом. Отсюда ток поступает на замкнутый подвижный контакт, а далее переходит на катушку соленоида, которая является гибким медным проводником. Уже отсюда ток идет на тепловой расцепитель, с которого поступает на нижнюю клемму. Именно она подключена к сети.

Таблица номиналов автоматов по току

Штатный ток, который проходит по проводке, может быть больше или меньше установленных значений. На их основании составлена классификация времятоковых характеристик для расцепителей в устройствах. Каждый вид в государственном стандарте отмечен латинской буквой, а допустимое превышение следует искать по формуле коэффициента — k=I/In.

В таблице 1 указаны нормы каждого типа времятоковых показателей.

Таблица 1

Статья по теме: Почему не стоит покупать светодиодные лампы в Китае: 7 причин

В таблице 2 приведены времятоковые характеристики приборов автоматического выключения тока.

Таблица 2

Тип Характеристика Виды цепей
А Защита на отрезке АВ активируется, когда коэффициент будет равен 1,3. Отключение тока происходит в течение 60 мин. Если ток будет и дальше увеличиваться, то время отключения сокращается ровно в два раза. Электромагнитная защита со скоростью 0,05 сек. сработает, если номинал превысит в 2 раза. Не подвержены кратковременным перегрузкам, применяются в промышленных масштабах, а не быту.
В Штатный номинал может быть превышен в 3-5 раз. Активация соленоида происходит, если перегрузка возрастет в 5 раз. Тогда обесточивание произойдет в течение 0,015 сек. Термоэлемент отключится в течение 4 сек. уже при троекратном превышении. Характерны для цепей без высоких пусковых токов.
С Перегрузка происходит чаще, чем при других видах, допустимые показатели выше нормы — в 5 раз. Как только произойдет превышение штатного режима, автоматически отключиться термоэлемент. В бытовых сетях, где часто присутствует нагрузка разного типа.
D Превышение штатной нормы происходит в 10 раз, после чего отключается термоэлемент, и в 20 раз — для соленоида. Используется для того, чтобы защитить пусковые устройства, по которым проходит высокий ток.
К Отключение соленоида произойдет, если ток превысит показатели в 8 раз. Такие приборы надо ставить на цепи, имеющие индуктивную нагрузку.
Z Характерно небольшое превышение — от 2 до 4 раз. Используется, чтобы подключать электронные приборы.
MA Термоэлемент не применяется, чтобы отключить нагрузку. Устанавливается на устройствах с электрическими двигателями.

Подбор автоматического выключателя по мощности

Одним из главных показателей, по которому осуществляется выбор автоматического выключателя, является мощность нагрузки. Это позволяет рассчитать нужное значение тока для устройства, его защиты от перепадов напряжения. Расчет проводится по номинальному току, поэтому рекомендуется выбирать по мощности отдельных участков. Во внимание стоит принимать меньшие или номинальные показатели расчетных токов. Допустимый ток электропроводки будет больше, чем номинальная мощность выключателя.

Необходимо учитывать и такой показатель, как времятоковая характеристика устройства. Основным параметром для определения номинального показателя мощности является сечение провода. Допустимое значение тока, которое указывается на автоматическом выключателе, должно быть немного меньше, чем максимальный ток для сечения провода. Выбирают устройство по наименьшему сечению провода, который проложен в проводке.

Статья по теме: Делаем украшения из тыквы для сада, дачи и дома своими руками (38 фото)

Чем опасно несоответствие кабеля сетевой нагрузке

Если автомат не будет соответствовать сетевой мощности и нагрузке, тогда он не будет защищать проводку от того, что сила тока и напряжение резко возрастет или упадет.

Сечение кабеля для сетевой нагрузки должно точно соответствовать мощности аппарата. Если мощность по разным участкам будет по сумме больше, чем номинальная величина, то станет увеличиваться температура. Из-за этого может произойти плавление изоляционного слоя кабеля. В результате чего начнется возгорание электрической проводки. Также, если сечение кабеля не будет отвечать нагрузке, то будут наблюдаться следующие явления:

  • Задымление.
  • Запах горелой изоляции.
  • Возникает пламя.
  • Выключатель не будет отключаться от сети, поскольку номинальные показатели тока по проводке не будут превышать допустимые нормы.

Процесс плавления изоляционного слоя через время спровоцирует короткое замыкание. Далее произойдет отключение автоматического выключателя, огонь способен в это время охватить весь дом.

Защита слабого звена электроцепи

Правила устройства электроустановок гласят, что выключатель для электрической сети обязан максимально защитить самый слабый участок или же содержать такой номинал тока, который будет полностью соответствовать параметру установок, которые включены в сеть. Чтобы подключить провода к сети, необходимо, чтобы их поперечные сечения имели суммарную мощность всех подключенных аппаратов.

Соблюдение подобных правил способно защитить квартиру или дом от возникновения аварии из-за слабого участка электропроводки. Игнорировать описанные требования нельзя, поскольку владелец жилья способен потерять не только прибор автоматического выключения тока, но и квартиру.

Как рассчитать номинал автоматического выключателя

  • I — показатель/величина номинального тока.
  • Р — суммарная мощность всех установок, которые включены в цепь. В расчет берутся лампочки и другие устройства, потребляющие электричество.
  • U — напряжение тока в сети.

Для расчета номинала можно использовать таблицу 3:

Вид подключения Однофазное в киловаттах Трехфазное (треугольник) в киловаттах Трехфазное (звезда) в киловаттах
U, B

Автоматическое,

в амперах

220 380 220
1 Ампер 0,2 1,1 0,7
2 0,4 2,3 1,3
3 0,7 3,4 2
6 1,3 6,8 4
10 2,2 11,4 6,6
16 3,5 18,2 10,6
20 4,4 22,8 13,2
25 5,5 28,5 16,5
32 7,0 36,5 21,1
40 8,8 45,6 26,4
50 11 57 33
63 13,9 71,8 41,6

A, B, C и D. Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству авт

Тема: на какие разновидности делятся электроавтоматы, их типы и классификация.

Автоматический выключатель представляет собой электротехническое устройство, основным назначением которого является совершение переключение своего рабочего состояния при возникновении определённой ситуации. Автоматы электрические совмещают в себе два устройства, это обычный выключатель и магнитный (или тепловой) расцепитель, задачей которого является своевременный разрыв электрической цепи в случае превышения порогового значения силы тока. Автоматические выключатели, как и все электрические устройства, также имеют различные разновидности, что их разделяет на определённые типы. Давайте ознакомимся с основными классификациями автоматических выключателей.

1» Классификация автоматов по количеству полюсов:

А) однополюсные автоматы

б) однополюсные автоматы с нейтралью

в) двухполюсные автоматы

г) трехполюсные автоматы

д) трехполюсные автоматы с нейтралью

е) четырехполюсные автоматы

2» Классификация автоматов по типу расцепителей.

В конструкцию различных видов автоматических выключателей, обычно, входят 2 основных типа расцепителей (размыкателей) — электромагнитный и тепловые. Магнитные служат для электрической защиты от короткого замыкания, а тепловые размыкатели предназначены в основном для защиты электрических цепей по определённому току перегрузки.

3» Классификация автоматов по току расцепления: В, С, D, (A, K, Z)

ГОСТ Р 50345-99, по току мгновенного расцепления автоматы разделяются на такие типы:

А) тип «B» — свыше 3 In до 5 In включительно (In — это номинальный ток)

б) тип «C» — свыше 5 In до 10 In включительно

В) тип «D» — свыше 10 In до 20 In включительно

Производителей автоматов в Европе имеют несколько иную классификацию. К примеру, у них имеется дополнительный тип «A» (свыше 2 In до 3 In). У некоторых производителей автоматических выключателей также существуют дополнительные кривые выключения (у АВВ автоматы с кривыми K и Z).

4» Классификация автоматов по роду тока в цепи: постоянного, переменного, обоих.

Номинальные электрические токи для основных цепей расцепителя подбирают из: 6,3; 10; 16; 20; 25; 32; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300 А. Также дополнительно выпускаться автоматы на номинальные токи основных электроцепей автоматов: 1500; 3000; 3200 А.


5» Классификация по наличию токоограничения:

а) токоограничивающие

б) нетокоограничивающие

6» Классификация автоматов по видам расцепителей:

А) с максимальным расцепителем тока

б) с независимым расцепителем

в) с минимальным либо нулевым расцепителем напряжения

7» Классификация автоматов по характеристике выдержки времени:

А) без выдержки времени

б) с выдержкой времени, независимой от тока

в) с выдержкой времени, обратно зависимой от тока

г) с сочетанием указанных характеристик

8» Классификация по наличию свободных контактов: с контактами и без контактов.

9» Классификация автоматов по способу подсоединения внешних проводов:

А) с задним присоединением

б) с передним присоединением

в) с комбинированным присоединением

г) с универсальным присоединением (и передним и задним).


10» Классификация по виду привода:
с ручным, с двигательным и с пружинным.

P.S. У всего есть свои разновидности. Ведь если бы существовала только одна единвещь в своём единственном экземпляре, это было бы как минимум просто скучно и слишком ограниченно! Тем многообразие и хорошо, что в нём можно выбрать именно то, что максимум соответствует своим потребностям.

Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины. Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции. Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

  • Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
  • Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

Время срабатывания защитного автоматического выключателя зависит от величины перегрузки: при небольшом превышении нормы оно может занять час и более, а при значительном – несколько секунд.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Защиту от перегрузок в таких линиях обеспечивает реле максимального тока, автоматический выключатель только предохраняет сеть от повреждений в результате воздействия сверхтоков короткого замыкания.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Это позволит соблюсти селективность защитных автоматов (избирательность), и при КЗ в одной из веток не будет происходить обесточивания всего дома.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Заключение

В этой статье мы рассмотрели время токовые характеристики защитных автоматов, классификацию этих устройств в соответствии с ПУЭ, а также разобрались, в каких цепях устанавливаются приборы различных категорий. Полученная информация поможет вам определить, какое защитное оборудование следует использовать в сети, исходя из того, какие устройства к ней подключены.

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:
  • Пожаров.
  • Ударов человека током.
  • Неисправностей электропроводки.
Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность
Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:
  • Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
  • На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
  • На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

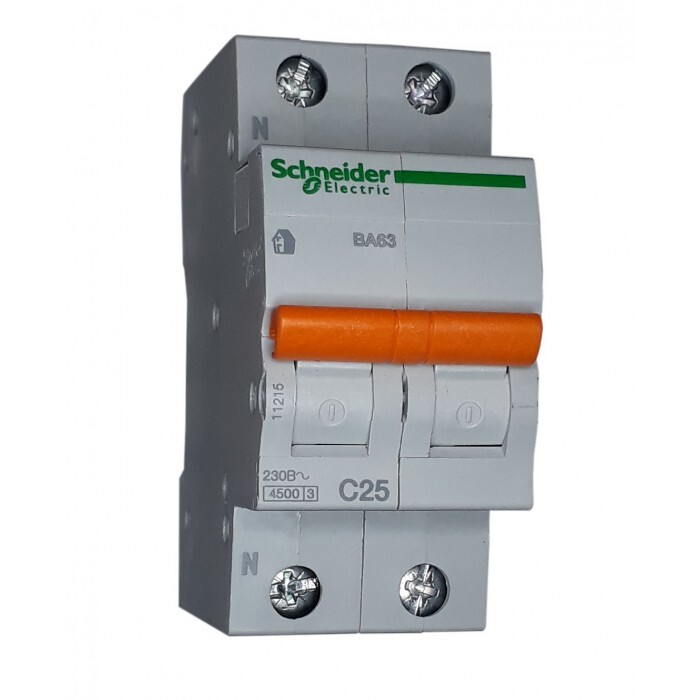

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

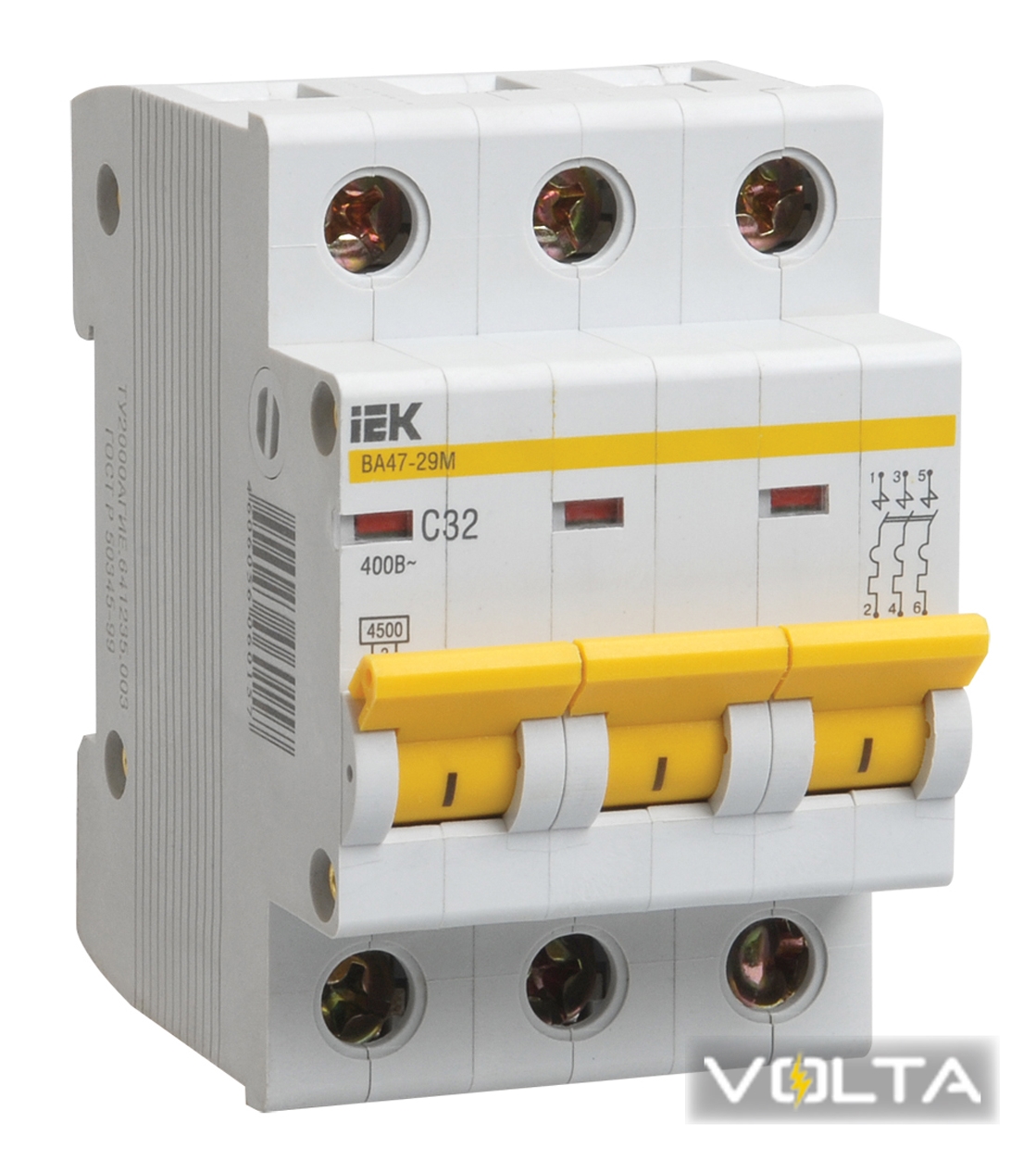

Трехполюсные электрические автоматы

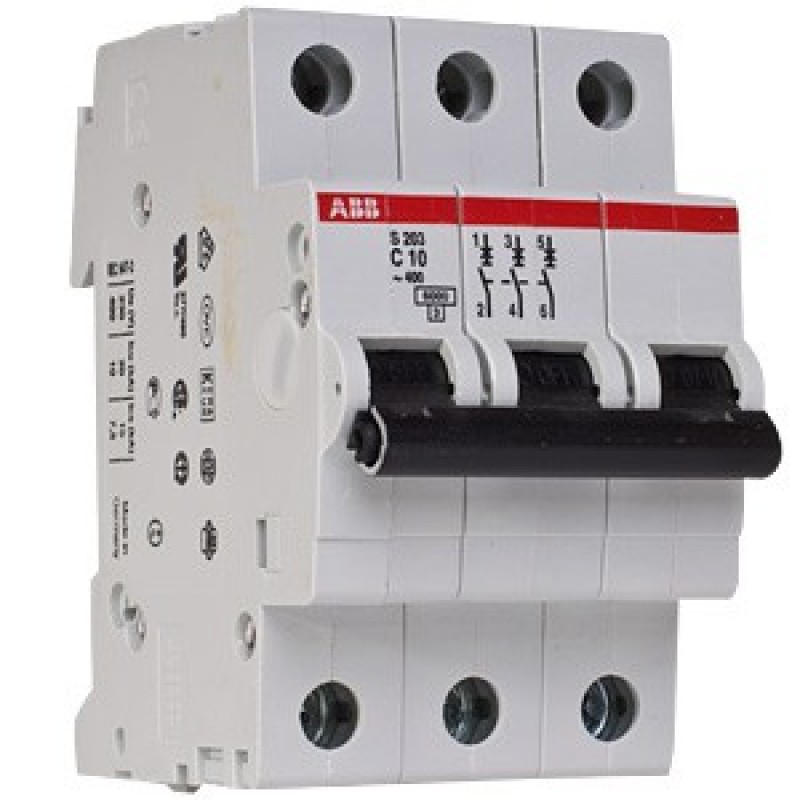

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

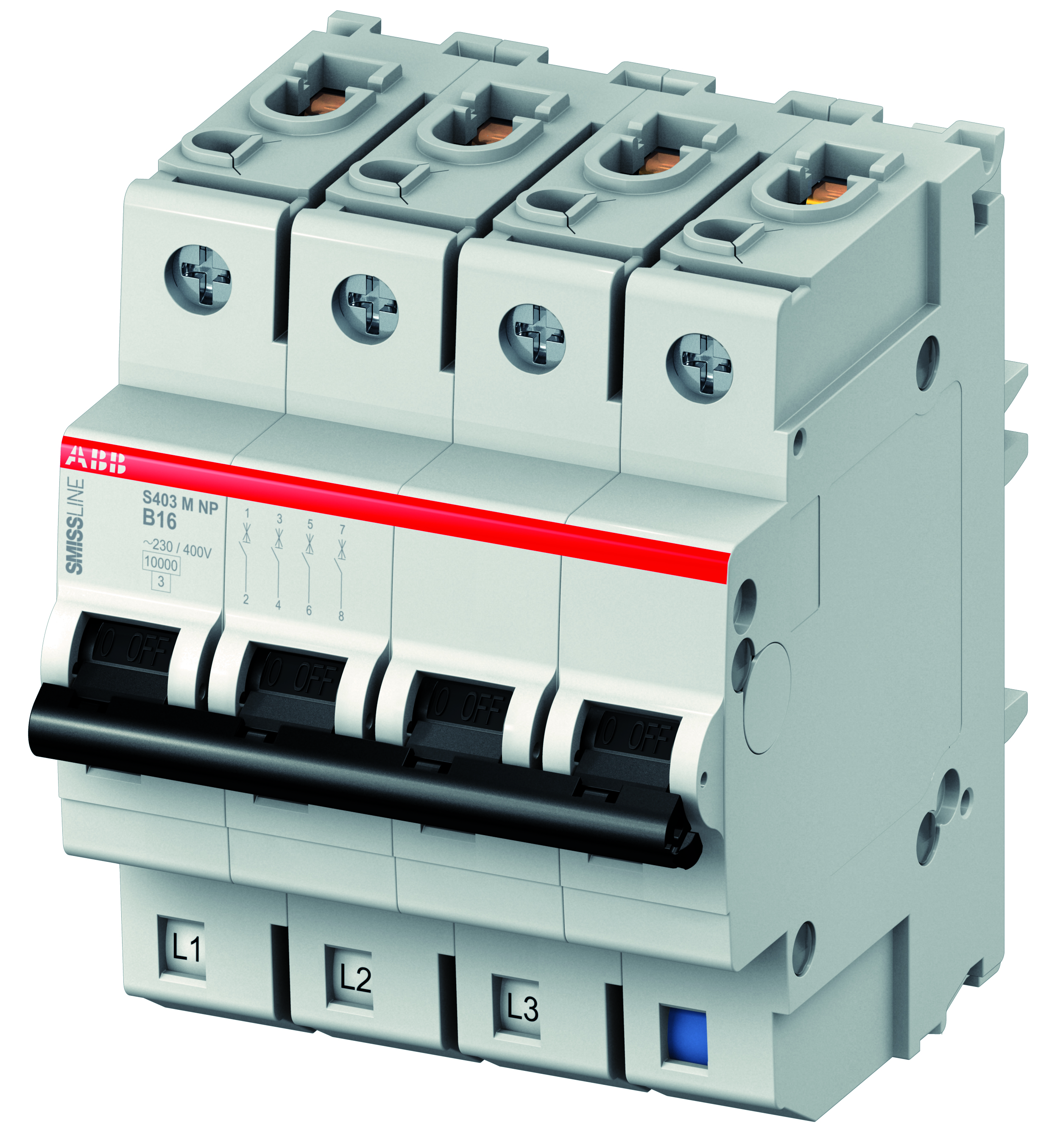

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут. Чем больше перегрузка тем быстрее сработает автомат.

Электрические автоматы с маркировкой «В»

Автоматические выключатели категории «В», способны отключаться за 5 — 20 с. При этом значение тока составляет от 3 до 5 номинальных значений тока ≅0.02 с. Такие автоматы используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0.02 с. Такие применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки « D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D», т.к. пусковой ток высокий.

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов
Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Автоматические выключатели — устройства, которые обеспечивают защиту проводки в условиях короткого замыкания, при подключении нагрузки с показателями, превышающими установленные значения. Их следует выбирать с особым вниманием. Важно учитывать типы автоматических выключателей, их параметры.

Автоматы разных типов

Характеристики автоматов

Выбирая автоматический выключатель, имеет смысл ориентироваться на характеристики устройства. Это показатель, по которому можно определить чувствительность устройства к возможному превышению значений тока. Разные виды автоматических выключателей имеют свою маркировку — по ней легко понять, насколько оперативно оборудование будет реагировать на превышение значений тока к сети. Некоторые выключатели реагируют мгновенно, другие активизируются в течение определенного периода времени.

  • А — маркировка, которая проставляется на самых чувствительных моделях оборудования. Автоматы такого типа сразу же регистрируют факт перегрузки и оперативно реагируют на нее. Они используются с целью защиты оборудования, характеризующегося высокой точностью, а вот в быту их встретить практически невозможно
  • В — характеристика, которой обладают выключатели, срабатывающие с несущественной задержкой. В быту выключатели с соответствующей характеристикой используются вместе с компьютерами, современными ЖК-телевизорами и другой дорогостоящей бытовой техникой
  • С — характеристика автоматов, которые имеют наиболее широкое распространение в быту. Оборудование начинает функционировать с небольшой задержкой, которой бывает достаточно для отложенной реакции на зарегистрированные сетевые перегрузки. Сеть отключается прибором только в том случае, если у нее есть неисправность, действительно имеющая значение
  • D — характеристика выключателей, обладающих минимальной чувствительностью к превышению показателей тока. В основном, подобные устройства используются в рамках подвода электричества к зданию. Они устанавливаются в щитках, под их контролем находятся практически все сети. Такие устройства выбираются в качестве запасного варианта, так как они активизируются только в том случае, если автомат вовремя не включился.

Все параметры автоматических выключателей написаны на лицевой части

Важно! Специалисты считают, что идеальные показатели автоматических выключателей должны варьироваться в определенных пределах. Максимум — 4,5 кА. Только в этом случае контакты будут под надежной защитой, и разряды тока будут отводиться в любых условиях, даже при превышении установленных показателей.

Типы автоматов

Классификация автоматических выключателей основана на их типах и особенностей. Что касается типов, то можно выделить следующее:

  • Номинальные показатели способности к отключению — речь идет об устойчивости контактов выключателя к воздействию токов с высокими показателями, а также к условиям, в которых происходит деформация цепи. В таких условиях возрастает риск подгорания, который нейтрализуется благодаря появлению дуги и повышением температуры. Чем более качественным, прочным является материал изготовления оборудования, тем более высокими являются его соответствующие способности. Такие выключатели стоят дороже, однако их характеристики полностью оправдывают цену. Выключатели служат долго, не требуют регулярной замены
  • Калибровка номинала — речь идет о параметрах, в которых оборудование работает в нормальном режиме. Они устанавливаются еще на этапе производства оборудования, и уже в процессе его использования не регулируются. Данная характеристика позволяет понять, насколько сильные перегрузки способен выдерживать аппарат, период времени его работы в таких условиях
  • Уставка — обычно этот показатель отображается в виде маркировки на корпусе оборудования. Речь идет о максимальных значениях тока в нестандартных условиях, которая, даже при частом отключении, не окажет никакого влияния на функционирование аппарата. Выражается уставка в токовых единицах, маркируется латинскими буквами, цифровыми значениями. Цифры, в данном случае, отображают номинал. Латинские буквы можно увидеть в маркировке только тех автоматов, которые изготовлены в соответствии со стандартами DIN

Электричество очень полезное и вместе с тем опасное изобретение. Помимо прямого воздействия тока на человека, существует еще и большая вероятность возгорания при несоблюдении подключения электропроводки. Объясняется это тем, что электрический ток, проходя через проводник, нагревает его, и особенно высокие температуры возникают в местах с плохим контактом или же при коротком замыкании. Для предотвращения таких ситуаций применяются автоматы.

Что такое

Это специально сконструированные аппараты, основная задача которых — защита проводки от оплавления. В целом автоматы не спасут от поражения электрическим током и не защитят технику. Они созданы для предотвращения перегрева.

Методика их работы основана на размыкании электрической цепи в нескольких случаях:

  • короткое замыкание;
  • превышение силы тока, текущей по проводнику для этого не предназначенного.

Как правило, автомат устанавливается на вводе, то есть защищает следующий за ним участок цепи. Так как для разведения к различным типам устройств применяется разная проводка, то, значит, и приборы защиты должны уметь срабатывать при разных токах.

С виду может показаться, что достаточно установить просто самый мощный автомат и нет проблем. Однако, это не так. Ток большой силы, на который не сработал может перегреть проводку и, как следствие, стать причиной пожара.

Установка автоматов малой мощности будет каждый раз разрывать цепь, как только к сети будут подключены два или более мощных потребителя.

Из чего состоит автомат?

Обычный автомат состоит из следующих элементов:

  • Ручка взвода. С помощью неё можно произвести включение автомата после его срабатывания или же отключить, чтобы обесточить цепь.
  • Механизм включения.
  • Контакты. Обеспечивают соединение и разрыв цепи.
  • Клеммы. Подключаются к защищаемой сети.
  • Механизм, срабатывающий по условию. Например, биметаллическая тепловая пластина.
  • Во многих моделях может присутствовать регулировочный винт, для корректировки номинального значения силы тока.
  • Дугогасительный механизм. Присутствует на каждом из полюсов прибора. Представляет собой небольшую камеру, в которой размещены омедненные пластины. На них дуга гасится и сходит на нет.

В зависимости от производителя, модели и назначения, автоматы могут оснащаться дополнительными механизмами и устройствами.

Устройство механизма отключения

В автоматах имеется элемент, производящий разрыв электрической цепи при критических значениях тока. Их принцип работы может быть основан на разных технологиях:

  • Электромагнитные приборы. Отличаются большой скоростью реакции на короткое замыкание. При действии токов недопустимой величины срабатывает катушка с сердечником, который, в свою очередь, отключает цепь.
  • Тепловые. Основной элемент такого механизма — биметаллическая пластина, которая начинает деформироваться под нагрузкой токов большой силы. Выгибаясь, оказывает физическое воздействие на элемент, разрывающий цепь. Примерно по такой же схеме работает электрический чайник, который способен отключаться сам при закипании воды в нем.
  • Существуют также и полупроводниковые системы размыкания цепи. Но в бытовых сетях используются они крайне редко.

по значениям тока

Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10…30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.

Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.

Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.

Условные обозначения

Разные типы автоматов маркируются по-своему для быстрой идентификации и выбора нужного для конкретной цепи или её участка. Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы. Разберём подробнее нанесённые на автомат знаки и цифры:

  • Бренд. Обычно в верхней части автомата ставится логотип производителя. Практически все они стилизованы определенным образом и имеют свой фирменный цвет, поэтому выбрать изделие своей любимой компании будет несложно.
  • Окошко индикатора. Показывает текущее состояние контактов. Если возникла неисправность в автомате, то по нему можно определить есть ли напряжение в сети.
  • Тип автомата. Как уже описывалось выше, означает характеристику отключения при токах, значительно превышающих номинальный. Чаще в быту используются C и чуть реже B. Отличия типов электрических автоматов B и C не так существенны;
  • Номинальный ток. Показывает значение силы тока, который может выдержать длительную нагрузку.
  • Номинальное напряжение. Очень часто данный показатель имеет два значения, написанных через «слэш». Первый — для однофазной сети, второй — для трехфазной. Как правило, в России используется напряжение в 220 В.
  • Предельный ток выключения. Означает максимально допустимый ток короткого замыкания, при котором автомат отключится без выхода из строя.
  • Класс токоограничения. Выражается в одной цифре или же отсутствует совсем. В последнем случае принято считать номер класса 1. Данная характеристика означает время, на которое ограничивается ток короткого замыкания.
  • Схема. На автомате можно встретить даже схему подключения контактов с их обозначениями. Находится она практически всегда в верхней правой части.

Таким образом, взглянув на фронтальную часть автомата, можно сразу установить, к какому типа тока он предназначен и на что способен.

Какой выбрать?

При выборе защитного прибора все же одной из главных характеристик считается именно номинальный ток. Для этого нужно определить, какую силу тока требует совокупность всех устройств потребителей в доме.

А так как электричество течёт по проводам, то от его сечения зависит необходимая для нагревания сила тока.

Наличие полюсов также играет немаловажную роль. Чаще всего применяется такая практика:

  • Один полюс. Цепи с приборами освещения и розетками, к которым будут подключаться простые приборы.
  • Два полюса. Применяется для защиты проводки, проведённой к электроплитам, стиральным машинкам, отопительным приборам, водонагревателям. Также может устанавливаться в качестве защиты между щитом и помещением.
  • Три полюса. Используется преимущественно в трехфазных цепях. Это актуально для промышленных или же околопромышленных помещений. Небольшие мастерские, производства и им подобные.

Тактика установки автоматов происходит от большего к меньшему. То есть сначала монтируется, например, двухполюсной, затем однополюсной. Далее идут устройства с мощностью, уменьшающейся на каждом шаге.

  • При выборе стоит ориентироваться не на электроприборы, а на проводку, так как именно её будут защищать автоматические выключатели. Если она старая, то рекомендуется заменить её, чтобы можно было использовать наиболее оптимальный вариант автомата.
  • Для таких помещений, как гараж, или на время проведения ремонтных работ стоит выбрать автомат с номинальным током побольше, так как различные станки или сварочные аппараты имеют довольно большие показатели силы тока.
  • Имеет смысл комплектовать весь набор защитных механизмов от одного и того же производителя. Это поможет избежать несоответствия номинальных токов между приборами.
  • Приобретать автоматы лучше в специализированных магазинах. Так можно избежать покупки некачественной подделки, которая может привести к плачевным последствиям.

Заключение

Какой бы простой ни казалась разводка цепи по помещению, всегда нужно помнить о безопасности. Использование автоматов в значительной степени помогает избежать перегрева и, как следствие, её возгорания.

Совет

Автомат защиты – это автоматический выключатель, обеспечивающий защиту человека от поражения электрическим током. В обычных условиях электрический ток проходит через автомат защиты к потребителю. При нарушении нормального режима (включении большого количества бытовых электроприборов или неисправности некоторых из них) срабатывают расцепители автоматического выключателя, обесточивая цепь питания. Чрезмерный электрический ток может привести к выходу из строя всех бытовых электроприборов, к перегреву электропроводки, возгоранию и пожару. Поэтому основная задача – разорвать цепь до того, как чрезмерный ток сможет нанести какие-либо повреждения, и тем самым защитить электропроводку и приборы от электрических ударов.

  • Устройства защитного отключения (УЗО)
  • Дифференциальный автомат

Основное отличие УЗО от дифференциального автомата заключается в том, что в УЗО отсутствует защита от короткого замыкания. Как правило, для нормальной и безопасной работы УЗО требуется защитить его от сверхтока, подключив автомат защиты перед самим устройством.

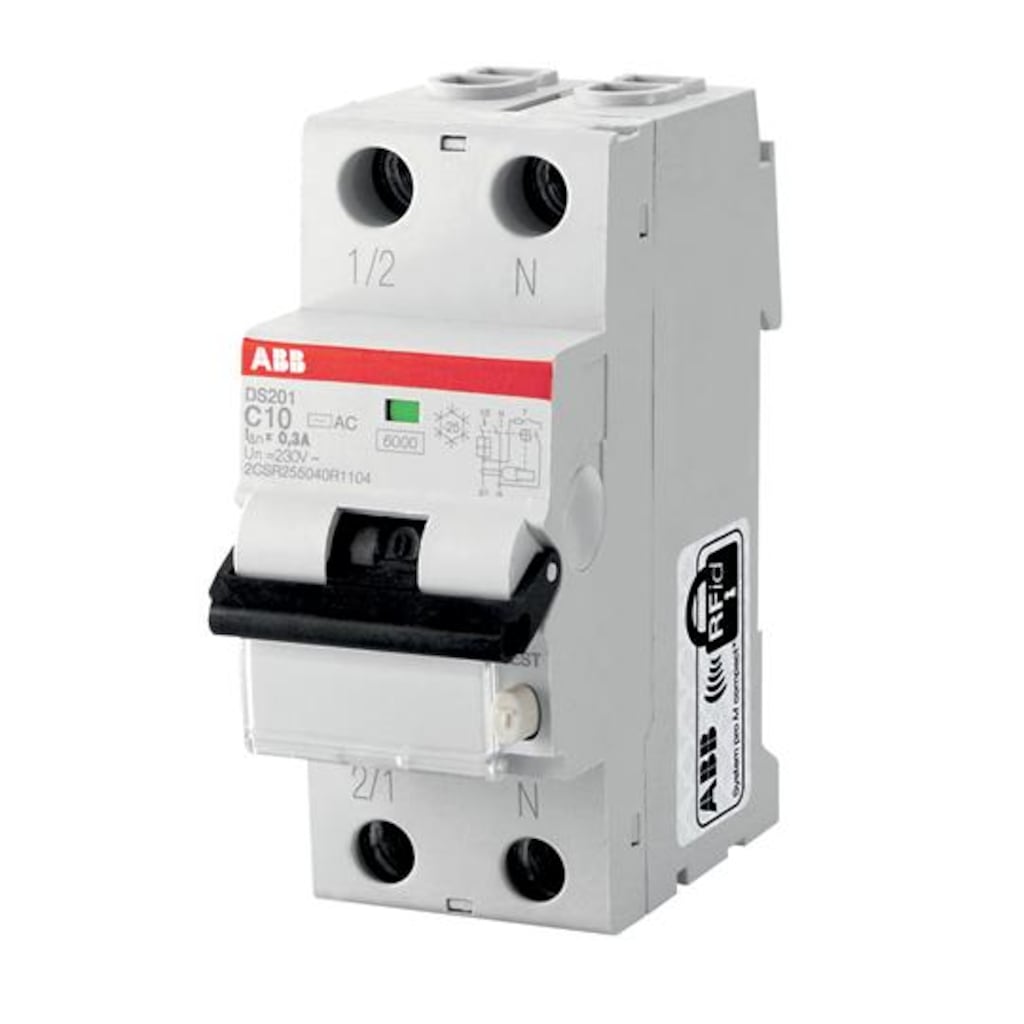

Устройство защитного отключения отключает цепь при появлении тока утечки, вызванного, например, прикосновением человека к токоведущему проводу или повреждением изоляции. Ток утечки, при котором срабатывают УЗО, определяется конструкцией и для современных приборов составляет 10 мА, 30 мА и 300 мА. В жилых и общественных помещениях, как правило, применяются УЗО с током отсечки 30 мА.

Основная задача УЗО – защита человека от поражения электрическим током 10 мА, 30 мА и от возникновения пожара 10 мА, 30 мА, 300 мА.

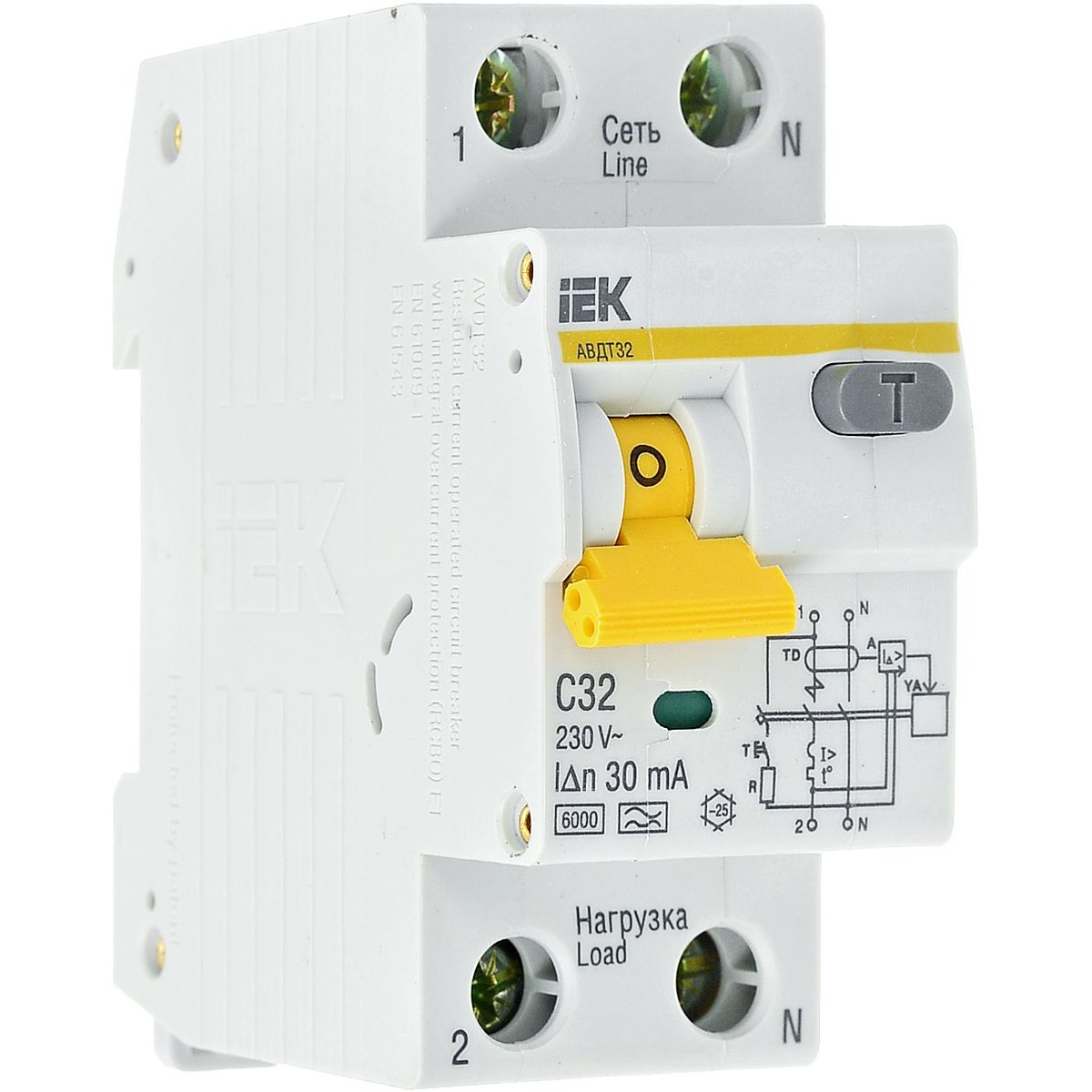

Дифференциальный автомат – это устройство, которое объединяет функции УЗО и автоматического выключателя.

Его работа основана на высоком быстродействии. Дифференциальные автоматы обеспечивают эффективную защиту человека от поражения электрическим током в случае прикосновения к токоведущим частям или деталям, оказавшимся под напряжением в результате повреждения изоляции нетоковедущих частей. Дифференциальный автомат срабатывает в обоих случаях – и при утечке тока на землю, и при коротких замыканиях в момент перегрузки сети. Дифференциальные автоматы имеют те же токи отсечки, что и УЗО, и те же номиналы, что и автоматы. Но их стоимость, как правило, выше, чем суммарная стоимость автомата и УЗО.

Обычно используют однофазные (однополюсные) автоматы для размыкания фазного проводника. Реже применяют двухфазные, или двухполюсные, автоматы и автоматы типа «фаза + нейтраль», одновременно размыкающие фазный (L) и нулевой (N) провода.

Трехфазные (трехполюсные) и четырехфазные (четырехполюсные) автоматы используются в сетях с напряжением 380 вольт.

Номинальный ток характеризует значение рабочей силы тока (измеряется в амперах). При превышении этой величины автомат срабатывает и размыкает цепь. Автоматы выпускаются со стандартными значениями номинального тока: 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100 А.

Класс срабатывания характеризует кратковременное допустимое значение тока, при котором автомат НЕ сработает.

  • Класс «B» применяется для сетей без больших скачков напряжения, в диапазоне от 3 до 5 значений номинального тока.
  • Класс «C» применяется в квартирах, офисах и коттеджах, где допустимы токи, превышающие значение номинального в 5–10 раз.
  • Класс «D» используют в сетях, где возможны токи, в 10–50 раз превышающие значение номинального.

Отключающая способность (кА) – это максимальный ток, который способен пропустить автомат при коротком замыкании в линии, сохранив дальнейшую работоспособность.

Ток отсечки для УЗО и АД. Эти характеристики всегда указываются на корпусе прибора, стоимость которого возрастает с ростом параметров. При построении домашней сети рекомендуется ставить общий входной автомат (УЗО, АД) и отдельный автомат (класс С) на каждую линию потребителей.

При выборе номинального тока линейного автомата следует учитывать:

  • качество проводки – определяется диаметром и материалом используемого кабеля:
  • суммарную мощность подключаемых электроприборов.

Важно! Для медного провода диаметром 2,5 мм допустим ток менее 25 А, а если мощность подключаемых приборов при напряжении 220 вольт составляет менее 5,5 кВт, необходим автомат С25.

В качестве входного автомата необходимо использовать УЗО (АД) с током отсечки:

  • 30 мА – для сухих помещений;
  • 10 мА – для влажных помещений.

Номинальный ток такого прибора должен быть на ступень выше линейного (принцип ступенчатой защиты сети).

Автоматы рассчитаны на определенное количество срабатываний. В связи с этим не рекомендуется использовать их для включения-отключения нагрузки: во-первых, изнашивается механизм, а во-вторых, подгорают контакты, что ведет к выходу из строя контактной группы. Корпуса автоматических выключателей различных производителей часто отличаются друг от друга по посадочному месту на DIN-рейку, по месту крепления проводов. Поэтому при замене вышедшего из строя автомата следует обратить внимание на его конструктивные особенности.

Типы электрических машин — Все о технике

Что представляют собой Различные типы электрических машин

Электрическая машина:

Устройство, способное к взаимному преобразованию между электрической и механической энергией, называется электрической машиной.

Проще говоря, электрическая машина преобразует электрическую энергию в механическую и наоборот. Трансформатор также является электрической машиной, за исключением того, что он преобразует уровни напряжения и тока.

Типы электрических машин:

Электрические машины подразделяются на два основных типа:

  • Стационарные электрические машины
  • Динамические электрические машины
Стационарные электрические машины:

Стационарная электрическая машина — это такая машина, у которой нет движущихся частей, и они остаются неподвижными на протяжении всей своей работы.

Трансформатор :

Трансформатор — это стационарная электрическая машина, не имеющая движущихся частей.Это машина, потому что между обмотками трансформатора происходит преобразование электрической и магнитной энергии.

Он преобразует электрическую энергию в магнитную энергию и снова в электрическую энергию с увеличением или уменьшением уровня переменного напряжения / тока и поддержанием постоянной электрической частоты.

Он имеет две обмотки, т.е. первичную и вторичную обмотки. Обе обмотки намотаны вокруг неподвижного стального сердечника.

Изменяющийся переменный ток подается на первичную обмотку, что создает переменный магнитный поток в сердечнике трансформатора.Этот изменяющийся магнитный поток индуцирует ЭДС во вторичной обмотке трансформатора, в результате чего на выходе возникает переменный ток.

Динамические электрические машины:

Машины такого типа состоят из подвижных и неподвижных частей.

Есть два типа динамических электрических машин, т. Е.

  • Электродвигатель
  • Электрогенератор
Электродвигатель:

Двигатель — это тип динамической машины, преобразующей электрическую энергию в механическую.

Электродвигатели имеют подвижную часть, называемую ротором, и неподвижную часть, называемую статором.

Электродвигатели создают механическую силу из-за взаимодействия магнитного поля и тока в проводнике.

Существует два основных типа электродвигателей: электродвигатели постоянного тока и электродвигатели переменного тока.

Двигатели постоянного тока:

Везде, где проводник с током помещается внутри магнитного поля, он испытывает механическую силу. Двигатель постоянного тока работает по этому принципу.Ротор состоит из нескольких витков проводников, которые питаются от источника постоянного тока . Ротор помещен в магнитное поле. На проводник действует сила, благодаря которой ротор вращается.

Двигатели переменного тока:

В двигателях переменного тока статор состоит из обмотки, подключенной к источнику переменного напряжения. Создает вращающееся магнитное поле.

Ротор состоит из проводника, который может легко проводить электричество. Ротор размещен внутри статора.

В отличие от двигателя постоянного тока, электрическое питание подключается к статору двигателей переменного тока.

Из-за вращающегося магнитного поля, создаваемого обмоткой статора, в роторе индуцируется ЭДС. Это, в свою очередь, создает собственное магнитное поле, противодействующее магнитному полю статора согласно закону Ленца. Это магнитное поле пытается нейтрализовать вращающееся магнитное поле статора, вращая ротор с точно такой же скоростью вращения.

Электрогенераторы:

Генераторы — это такие типы электрических машин, которые преобразуют механическую энергию в электрическую.

Его работа прямо противоположна электродвигателю. Согласно закону Фарадея, проводник, помещенный в переменное магнитное поле, будет испытывать наведенную ЭДС. Другими словами, перемещение проводника в постоянном магнитном поле вызовет в проводнике ЭДС.

Ротор вращается в магнитном поле любым способом, известным как первичный двигатель. Результирующий индуцированный ток (электрическая энергия) течет через проводник.

Вы также можете прочитать:

Типы и примеры электрических машин с функцией

Электрические машины — это машины, которые уменьшают человеческие усилия за счет передачи или преобразования электрической энергии.Электрические машины классифицируются в зависимости от их конструкции, работы, применения, работы и характеристик. В этой статье мы познакомимся со всеми типами электрических машин и примерами электрических машин.

Типы электрических машин

По конструкции электрические машины подразделяются на два типа:

  1. Статические машины
  2. Динамические машины

Статические машины — это машины, не имеющие подвижных частей.С другой стороны, динамические машины — это машины, у которых есть движущаяся часть.

В зависимости от типа входного или выходного источника питания электрические машины делятся на три типа:

  1. Машины переменного тока
  2. Машины постоянного тока
  3. Универсальные машины

Машины переменного тока — это машины, которые работают от переменного тока (переменного тока). Поставка. Его входное или выходное питание — переменный ток.

Машины постоянного тока — это машины, которые работают от источника постоянного тока.Их входное или выходное питание — постоянный ток.

Универсальные машины — это машины, которые работают как с источниками питания переменного, так и постоянного тока.

В зависимости от фаз входного и выходного источника питания электрические машины подразделяются на три основных типа:

  1. Однофазные машины
  2. Двухфазные или двухфазные машины
  3. Трехфазные или многофазные машины

Однофазные Электрические машины — это те, которые работают от однофазного переменного тока 110 В или 220 В.У них есть фаза и нейтраль для подключения к источнику питания.

Двухфазные или двухфазные машины — это машины, которые работают от источника питания 440 В. Но для них не требуются все три фазы, они использовали только две фазы от трехфазного источника питания.

Трехфазные электрические машины — это те, которые работают от источника питания 440 В, и им требуются все три фазы.

Читайте также:

Примеры электрических машин

Наиболее распространенными примерами электрических машин являются трансформатор, генератор и двигатель.

Основная функция электрического трансформатора — передавать электрическую энергию из одной цепи в другую путем увеличения или уменьшения уровня напряжения. Электрический трансформатор может изменять уровень напряжения, но поддерживать постоянную мощность и частоту.

Основная функция электрического генератора — вырабатывать электричество или преобразовывать механическую энергию в электрическую. Когда ротор генератора вращается внешним первичным двигателем, он вырабатывает электричество.

Основная функция электродвигателя — преобразовывать электрическую энергию в механическую. При подаче питания на электродвигатель его подвижная часть начинает вращаться.

Примеры статической электрической машины

Электрический трансформатор является примером статической электрической машины.

Пример динамической электрической машины

Электродвигатели, генераторы, генераторы переменного тока являются примерами динамических электрических машин.

Пример машины переменного тока

Трансформатор, генератор переменного тока, двигатель переменного тока являются примерами машины переменного тока.

Пример машины постоянного тока

Двигатели постоянного тока, генераторы постоянного тока являются примерами машин постоянного тока.

Примеры универсальных машин

Универсальный электродвигатель — это пример универсальной электрической машины, которая может работать как с источниками питания переменного, так и постоянного тока.

Пример однофазной машины

Однофазный трансформатор, Однофазные асинхронные двигатели являются примерами однофазных электрических машин.

Пример двухфазной или двухфазной машины

Двухфазный реактивный двигатель, двухфазный асинхронный двигатель с экранированными полюсами являются примерами двухфазных электрических машин.

Примеры трехфазных машин

Трехфазный трансформатор, силовой трансформатор, распределительный трансформатор, синхронный двигатель, трехфазный асинхронный двигатель являются примерами трехфазных электрических машин.

Читайте также:

Спасибо, что посетили сайт. продолжайте посещать для получения дополнительных обновлений. Система обучения базовым электрическим машинам

Система обучения базовым электрическим машинам

Amatrol (85-MT2) обучает электрические машины, обычно используемые в промышленных, коммерческих и жилых помещениях: однофазные двигатели переменного тока, трехфазные электродвигатели переменного тока и электродвигатели постоянного тока .Учащиеся практикуют соответствующие отраслевые навыки, включая эксплуатацию, установку, анализ производительности и выбор электрических машин для различных применений.

Amatrol’s 85-MT2 включает ряд промышленных машин, в том числе многоцелевой однофазный двигатель переменного тока, двухфазный двигатель, двигатель / генератор постоянного тока и трехфазный асинхронный двигатель. Эта обучающая система также включает в себя интегрированный базовый тестовый блок, фототахометр, набор проводов, зубчатый тормоз, ручной накладной мультиметр, портативный цифровой мультиметр, учебную программу мирового уровня и справочное руководство для студентов.В этой системе используются компоненты промышленного качества, чтобы помочь учащимся лучше подготовиться к тому, с чем они столкнутся на работе, и выдержать частое использование.

Промышленные стандартные машины и терминология проводки

Электрические машины 85-MT2 представляют собой стандартные промышленные единицы, которые предоставляют учащимся практический опыт установки и регулировки промышленных двигателей. Каждый блок рассчитан на 1/3 л.с., что является минимальным размером, при котором данные о характеристиках двигателя моделируют производительность более крупных двигателей.Агрегаты подключаются к нагрузочным устройствам через гибкую муфту промышленного стандарта, которая позволяет изучать методы центровки валов.

При подключении питания каждой машины используется промышленная стандартная терминология проводки (например, номера T), чтобы учащиеся изучали, как подключать электрические машины так же, как и на работе. В 85-MT2 используются сменные панели для электрических схем для оценки обучения.

Учебная программа по работе с электрическими машинами мирового класса и дополнительные интерактивные мультимедиа

85-MT2 предлагает потрясающую глубину и широту тем, связанных с электрическими машинами, в рамках учебной программы мирового уровня Amatrol.Этот учебный план объединяет теорию машин с практическим, практическим развитием навыков, так что учащиеся могут напрямую применять эти знания при эксплуатации и установке электродвигателей. Учащиеся начнут с изучения основ электрических двигателей и их безопасности, а затем перейдут к более сложным приложениям, таким как анализ производительности, измерение крутящего момента и скорости, а также конфигурации двигателей.

Кроме того, Amatrol предлагает эту учебную программу в дополнительном интерактивном мультимедийном формате. Этот мультимедийный материал включает в себя все темы и навыки из нашей традиционной печатной учебной программы и добавляет аудио, впечатляющую полноцветную графику и 3D-анимацию, чтобы полностью заинтересовать учащихся.

Ручной цифровой мультиметр

Портативный цифровой мультиметр позволяет учащимся анализировать производительность каждой машины в реалистичных условиях, как в полевых условиях. Встроенные регулируемые источники питания переменного и постоянного тока позволяют учащимся изучать работу машин переменного и постоянного тока в различных условиях. Его уникальная система переключения имеет 11-позиционный переключатель, который позволяет учащимся считывать ток и напряжение на всех трех ветвях питания без отключения проводов.

Промышленные нагрузки с безопасностью

В интегрированном тестовом блоке предусмотрены приспособления для установки зубчатого тормоза на двигатели нагрузки, чтобы учащиеся могли наблюдать за их работой в реальных условиях.На установке также устанавливаются две соединенные машины для демонстрации работы генератора. Устройства безопасности включают трехфазный автоматический выключатель и кнопку аварийного останова с ключом.

Справочное руководство для учащихся

Образец справочника для учащихся этого курса включен в систему обучения. Справочное руководство для учащихся , созданное на основе мультимедийной учебной программы, объединяет техническое содержание всей серии, содержащееся в целях обучения, и объединяет их в одну книгу в идеальном переплете.Если вы хотите узнать о приобретении дополнительного справочного руководства для учащихся для вашей программы, обратитесь к местному представителю Amatrol для получения дополнительной информации.

Основные характеристики

  • Промышленные стандартные двигатели 1/3 л.с.
  • Сварная стальная рабочая станция для тяжелых условий эксплуатации
  • Промышленные Нагрузки с Прони Brake
  • Промышленная стандартная терминология проводки
  • Устройства промышленной безопасности
  • Мультимедиа Curriculum Доступные
  • Справочное руководство для учащихся

Мультимедийные электрические машины (CD-B862)

Основных электрические машины вводят электрические схемы и работу через многие задачи отрасли в электрических системах, включая DC серию двигатели, DC шунт и Compound Motors, скорость двигателя и крутящий момент, мотор производительность, сплит-фазный переменный ток Двигатели, емкостный-Start AC Motors, Постоянный-емкостные , и двухконденсаторные двигатели, и трехфазные асинхронные двигатели переменного тока.

Привлечение мультимедиа

Обширный и подробный мультимедийный материал

Amatrol охватывает основы электротехники, например, электрические машины. Интерактивные экраны в паре с инструктивно графикой научить электрические машины тему от вращающихся электрических двигателей для трехфазных асинхронных двигателей переменного тока. Используя дополнительное оборудование, учащиеся могут применить эти теоретические знания для получения непосредственных практических навыков. Например, учащиеся изучают, как изменить направление вращения двигателя постоянного тока, а затем на их вручную изменить направление вращения электродвигателя серии DC.Такое сочетание теории и практики укореняет концепции в сознании учащихся и облегчает понимание более сложных тем. (Каталожный номер 85-MT2)

Система обучения генераторов постоянного тока (5-MT2-B)

Система обучения генераторов постоянного тока 85-MT2-B компании

Amatrol дополняет систему обучения электрических машин 85-MT2 для обучения генераторов постоянного тока, обычно используемых в промышленных, коммерческих и жилых помещениях. Студенты получат соответствующие отраслевые навыки, включая то, как работать, устанавливать, анализировать производительность и выбирать генераторы постоянного тока для различных приложений.

85-MT2-B включает в себя резистивную нагрузку и индуктивную нагрузку, которые подключаются к генератору постоянного тока, поставляемому с системой 85-MT2, для обеспечения работы при различных типах нагрузок. В комплект входят учебные материалы для студентов как для теории, так и для лабораторных работ, а также руководство для учителя.

Доступна мультимедийная программа

В непревзойденных мультимедийных возможностях

Amatrol используются текст, аудио и потрясающая 3D-анимация, которые привлекают учащихся как к теоретическим знаниям, так и к практическим навыкам. Эта тщательная, исключительно подробная учебная программа построена так, чтобы начинать с основ и постепенно переходить к более сложным концепциям и навыкам.Благодаря партнерству с ключевыми лидерами отрасли и ведущими преподавателями Amatrol разработала правильный баланс знаний и прикладных навыков, необходимых для обучения учащихся работе в выбранной ими области.

Загрузить информацию о продукте

Система обучения генераторов / синхронных двигателей (85-MT2-C)

Система обучения генераторов / синхронных двигателей 85-MT2-C компании

Amatrol дополняет систему обучения 85-MT2 Electric Machines и систему обучения генераторов постоянного тока 85-MT2-B для обучения генераторов переменного тока и синхронных двигателей, обычно используемых в промышленности.Генераторы переменного тока обеспечивают мобильный источник электроэнергии переменного тока, в то время как синхронные двигатели снижают затраты на электроэнергию за счет корректировки общего коэффициента мощности на установке. Студенты изучают соответствующие отраслевые навыки, включая то, как управлять, устанавливать и анализировать генераторы переменного тока и синхронные двигатели.

85-MT2-C включает в себя емкостную нагрузку, комбинированный синхронный двигатель / генератор переменного тока и блок синхронизирующих ламп / переключателей. Емкостный блок нагрузки в сочетании с нагрузками, подаваемыми на 85-MT2-B (резистивными и индуктивными), обеспечивает работу при различных типах нагрузок.В комплект входят учебные материалы для студентов как для теории, так и для лабораторных работ, а также руководство для учителя.

Доступна мультимедийная программа

В непревзойденных мультимедийных возможностях

Amatrol используются текст, аудио и потрясающая 3D-анимация, которые привлекают учащихся как к теоретическим знаниям, так и к практическим навыкам. Эта тщательная, исключительно подробная учебная программа построена так, чтобы начинать с основ и постепенно переходить к более сложным концепциям и навыкам. Благодаря партнерству с ключевыми лидерами отрасли и ведущими преподавателями Amatrol разработала правильный баланс знаний и прикладных навыков, необходимых для обучения учащихся работе в выбранной ими области.

Загрузить информацию о продукте

Система обучения электродвигателю с обмоткой ротора (85-MT2-D)

Система обучения электродвигателей с фазным ротором 85-MT2-D компании

Amatrol дополняет систему обучения электрических машин 85-MT2 и систему обучения генераторов постоянного тока 85-MT2-B для обучения двигателей с фазным ротором, используемых в промышленности. Двигатели с фазным ротором обеспечивают возможность регулирования скорости для тяжелых двигателей с высоким крутящим моментом, таких как промышленные краны. Студенты получат соответствующие отраслевые навыки, в том числе принципы эксплуатации, установки и анализа рабочих характеристик двигателей с фазным ротором.

85-MT2-D включает двигатель с фазным ротором, регулятор скорости вращения ротора и учебные материалы для студентов по теории и лабораторным работам. Поставляемые с 85-МТ2-В нагрузки (резистивные и индуктивные) обеспечивают работу при различных типах нагрузок.

Доступна мультимедийная программа

В непревзойденных мультимедийных возможностях

Amatrol используются текст, аудио и потрясающая 3D-анимация, которые привлекают учащихся как к теоретическим знаниям, так и к практическим навыкам. Эта тщательная, исключительно подробная учебная программа построена так, чтобы начинать с основ и постепенно переходить к более сложным концепциям и навыкам.Благодаря партнерству с ключевыми лидерами отрасли и ведущими преподавателями Amatrol разработала правильный баланс знаний и прикладных навыков, необходимых для обучения учащихся работе в выбранной ими области.

Загрузить информацию о продукте

Дополнительная информация

Типы вращающихся электрических машин

Типы вращающихся электрических машин:

Типы вращающихся электрических машин:

  1. машина постоянного тока,
  2. многофазная синхронная машина (переменного тока) и
  3. Многофазная индукционная машина (переменного тока).

В машиностроении в основном используются три материала; сталь для проведения магнитного потока, медь (или алюминий) для проведения электрического тока и изоляция для изоляции напряжения, индуцируемого в проводниках, ограничивающего токи в них.

Типы вращающихся электрических машин

состоят из двух частей: цилиндрического вращающегося элемента, называемого ротором, и кольцевого неподвижного элемента, называемого статором, с промежуточным воздушным зазором, как показано на рис. 1.4. Ротор имеет осевой вал, который установлен на подшипниках на каждом конце, расположенном в торцевых крышках, прикрепленных болтами к статору.Вал выступает из торцевой крышки обычно на одном конце и соединен либо с первичным двигателем, либо с нагрузкой. Статор и ротор изготовлены из магнитного материала (стали), который проводит магнитный поток, от которого зависит процесс преобразования энергии. . Как в машинах постоянного, так и в синхронных машинах основное поле создается полюсами поля, возбуждаемыми постоянным током. Обмотка на полюсах поля называется полевой обмоткой г. Относительное движение поля мимо второй обмотки, расположенной в другом элементе, вызывает в нем ЭДС.Обмотка обменивается током с внешней электрической системой в зависимости от условий цепи. Именно эта обмотка, называемая обмоткой якоря , управляет мощностью нагрузки машины, в то время как обмотка возбуждения потребляет небольшой процент (от 0,5% до 2%) номинальной мощности нагрузки. Зависимый от нагрузки ток якоря известен как ток нагрузки .

В машине постоянного тока полюса возбуждения находятся на статоре, в то время как ротор является якорем, как показано на виде в разрезе на рис.1.5. Полевые полюса симметричны и четного числа, попеременно северные и южные. При вращении якоря переменная ЭДС и ток, наведенные в обмотке якоря, выпрямляются в форму постоянного тока с помощью вращающегося механического переключателя, называемого коммутатором , который отключается посредством неподвижных угольных щеток . Коммутатор имеет цилиндрическую форму и состоит из нескольких связанных между собой медных клиновидных сегментов, которые изолированы друг от друга. Якорь изготовлен из многослойной стали с прорезями по периферии для размещения изолированной обмотки якоря.Концы каждой катушки якоря соединены с сегментами коммутатора, образуя замкнутую обмотку. Якорь при прохождении тока создает неподвижные полюсы (такие же, как количество полюсов поля), которые взаимодействуют с полюсами поля, создавая электромагнитный момент.

В синхронной машине полюса возбуждения могут быть либо на статоре, либо на роторе, но во всех практических электрических машинах ротор несет полюса возбуждения, как показано на поперечном сечении на рис. 1.6. Полюса поля возбуждаются постоянным током.Статор образует якорь с трехфазной обмоткой, намотанной на то же количество полюсов, что и ротор. Все три фазы имеют одинаковые обмотки с одинаковым угловым смещением между любой парой фаз. Когда ротор вращается, он производит переменную ЭДС в каждой фазе, образуя сбалансированный набор с частотой, заданной

.

Для заданного числа полюсов существует фиксированное соответствие между скоростью ротора и частотой статора; поэтому скорость ротора называется , синхронная скорость .Когда в обмотке якоря протекают сбалансированные трехфазные токи, они создают синхронно вращающееся поле, стационарное по отношению к полю ротора, в результате чего электрическая машина создает крутящий момент электромагнитного происхождения. Однако синхронный двигатель не самозапускающийся .

Как в машинах постоянного, так и в синхронных машинах допустимая мощность определяется напряжением и током обмотки якоря, в то время как поле возбуждается постоянным током малой мощности.Таким образом, эти типы электрических машин возбуждаются вдвойне. В отличие от них, индукционная машина имеет однократное возбуждение от трехфазной сети со стороны статора. Следовательно, обмотка статора должна пропускать как ток нагрузки, так и ток возбуждения, создающий поле. Обмотка статора трехфазная, аналогична обмотке якоря синхронной машины. При возбуждении он создает синхронно вращающееся поле. Используются два типа конструкций ротора, которые различают тип асинхронного двигателя.

1. Двигатель с короткозамкнутым ротором:

Здесь ротор имеет медные (или алюминиевые) стержни, встроенные в пазы, которые закорочены на каждом конце, как показано на Рис. 1.7 (a). Это прочная и экономичная конструкция, но с низким пусковым моментом.

2. Электродвигатель с контактным кольцом (или с фазным ротором):

Ротор имеет правильную трехфазную обмотку с тремя выводами, выведенными через контактные кольца и щетки, как показано на Рис. 1.7 (b). Эти провода обычно замыкаются накоротко во время работы двигателя.Сопротивления вводятся в цепь ротора через контактные кольца во время пуска для улучшения пускового момента.

Вращающееся поле, создаваемое обмоткой статора, проходит мимо закороченных проводников ротора, вызывая токи в последних. Эти индуцированные токи создают собственное поле, которое вращается с той же скоростью (синхронно) по отношению к статору, что и поле, создаваемое статором. Крутящий момент создается взаимодействием этих двух относительно стационарных полей.Ротор вращается со скоростью, близкой к синхронной, но всегда немного ниже ее. При синхронной скорости крутящий момент не может развиваться, поскольку нулевая относительная скорость между полем статора и ротором подразумевает отсутствие индуцированных токов ротора и, следовательно, отсутствие крутящего момента.

Однофазные двигатели переменного тока используются для низковольтных двигателей малой мощности малой мощности. Они работают на тех же основных принципах, что и трехфазный двигатель, но пульсирующее однофазное поле создает дополнительные потери, уменьшая крутящий момент двигателя, а пульсирующая составляющая крутящего момента увеличивает уровень шума двигателей разных типов.

Асинхронная машина, подключенная к сети при работе на сверхсинхронной скорости , ведет себя как генератор, подающий энергию в электрическую систему. Он используется на гидроэлектростанциях и в аэрокосмической отрасли.

Изоляция электрической машины (или трансформатора) является ее наиболее уязвимой частью, поскольку на нее нельзя воздействовать сверх определенной температуры. Для данного размера корпуса устойчивый рост температуры определяется загрузкой машины, соответствующими потерями мощности (проявляющимися в виде тепла) и предусмотренным охлаждением.Таким образом, максимальная нагрузка на машину, называемая ее номинальной мощностью для данного размера рамы, ограничивается допустимым повышением температуры, которое зависит от класса используемой изоляции. В случае высокоскоростных машин постоянного тока плохая коммутация (изменение направления тока в катушках якоря) может стать ограничивающим фактором даже до достижения температурного предела. Сама скорость может быть ограничивающим фактором в высокоскоростных машинах из-за возникающих центробежных сил. Этот предел более строгий в машинах постоянного тока со сложной конструкцией якоря, чем в асинхронном двигателе с прочным ротором.Из-за своей высокой теплоемкости машины вполне способны выдерживать изрядное количество перегрузок в течение короткого времени.

Управление двигателем:

Существует большое разнообразие компонентов и систем, используемых для управления вращающимися машинами. Цель управления двигателем может быть такой же простой, как запуск / остановка или управление одним или несколькими выходными параметрами двигателя, то есть скоростью вала, угловым положением, ускорением, крутящим моментом на валу и выходной механической мощностью.С быстрым развитием твердотельных силовых устройств, интегральных схем и дешевых компьютерных модулей диапазон, качество и точность электронного управления двигателями стали практически безграничными. Электрические машины и другие электромеханические системы, обладающие максимально возможной точностью и надежностью, были разработаны для ядерной энергетики и космоса. Используя твердотельные преобразователи энергии, были разработаны схемы для запуска, остановки или реверса двигателей постоянного тока мегаваттного диапазона за считанные секунды.Наконец, поскольку нетрадиционные и возобновляемые источники энергии, такие как солнечная энергия, ветряные мельницы и т. Д., Станут экономичными, потребуются жизнеспособные электромеханические преобразователи энергии с соответствующими характеристиками.

Экономические и другие аспекты электрических машин:

Как и в случае с другими устройствами, при выборе типа вращающейся электрической машины и соответствующего механизма управления важным фактором является экономия. При этом выборе необходимо учитывать компромисс между первоначальными капитальными вложениями и затратами на эксплуатацию и техническое обслуживание; решение может быть в пользу высокоэффективного и дорогостоящего двигателя, особенно в условиях роста затрат на энергию.В то время как трансформатор производит магнитный шум, вращающиеся машины, кроме того, производят механический шум, возникающий из-за подшипников, ветров и т. Д. При современных уровнях шумового загрязнения коэффициент шума в децибелах может быть важным фактором при выборе типа двигателя. Эти соображения не являются предметом данной книги, которая подчеркивает принципы электромеханики, а также теорию и применение типов электрических машин, включая трансформаторы.

(PDF) Сравнение и конструкция различных типов электрических машин с точки зрения их применимости в гибридных электромобилях

ТРУДЫ МЕЖДУНАРОДНОЙ КОНФЕРЕНЦИИ ПО ЭЛЕКТРИЧЕСКИМ МАШИНАМ 2008 ГОДА 988

(a) концентрированная (b) распределенная

Рис.5. Геометрия и схема обмоток.

занимает больше места и увеличивается объем намотки. Также

более высокий номер слота может увеличить громкость. Основным преимуществом

распределенной обмотки является возможность варьировать

соотношение пазов и полюсов (зонирование) и применять короткий шаг. Посредством зонирования

(распространение катушки на несколько щелей q) и укороченной

качки (смещение одного или нескольких витков в щели

рядом) гармоники магнитного поля могут быть ослаблены.

При квалифицированном применении можно избавиться от основных гармоник

,

и, таким образом, минимизировать пульсации крутящего момента.

На рис. 4 показаны характеристики объема и общий КПД

. Из-за более крупных концевых обмоток объем

машины с распределенными обмотками всегда на

больше, чем у машины с сосредоточенными обмотками.

Зонирование существенно не влияет на объем. Но зонирование

больше невозможно, если зубцы статора

слишком тонкие из-за большого количества пазов при большом числе полюсов.

Машины с распределенной обмоткой имеют лучший общий КПД

из-за меньшего количества гармоник и меньших потерь в стали —

потери в меди обычно не критичны. Однако при малых числах пар полюсов

объем и, следовательно, потери в меди

увеличиваются, а потери в стали уменьшаются. Здесь преобладают потери в меди

; из-за этого эффективность концентрированной обмотки

лучше, чем у распределенной обмотки для пары полюсов

номер два.Однако из-за плохой плотности мощности машины

с малым числом пар полюсов не подходят.

Таким образом, машина с распределенной обмоткой — это

лучший выбор, если требуется хороший общий КПД и низкая пульсация крутящего момента

. Если плотность мощности машины более важна, например,

из-за небольшого доступного пространства, то следует отдать предпочтение машине с

с концентрированной обмоткой.

IV. ВЫВОДЫ

Чтобы определить наиболее подходящую электрическую машину для гибридных электромобилей

, было проведено сравнение нескольких типов машин.Для обеспечения хорошей сопоставимости

был проведен предварительный аналитический проект

, выполненный для номинальной мощности 30 кВт и подтвержденный с помощью

с помощью численного моделирования КЭ. Характеристики

машин, такие как удельная мощность или эффективность, и

их преимущества и недостатки были сравнены в отношении

их применимости в HEV. Что касается параллельной гибридной системы

с очень ограниченным пространством для установки, для применения

была выбрана синхронная машина с постоянным магнитным возбуждением (PMSM)

, и было проведено дополнительное исследование ее удельной мощности и общей эффективности

.

Было определено влияние переменного числа пар полюсов на объем и эффективность машины

, а также преимущества и недостатки

концентрированных и распределенных обмоток

.

Результат этой статьи указывает на PMSM как на

наиболее подходящую машину для параллельных гибридных систем. Результат

подтверждается тем фактом, что PMSM является наиболее часто используемым типом машин

среди современных HEV.

ССЫЛКИ

[1] D.van Riesen, C. Monzel, C. Kaehler, C. Schlensok, G. Henneberger,

«iMOOSE — среда с открытым исходным кодом для вычислений конечных элементов»,

IEEE Transactions on Magnetics vol.40, no.2, pp.1390-1393, 2004.

[2] G. M¨

uller, K. Vogt, B. Ponick, Berechnung elektrischer Maschinen,

Wiley-VCH Verlag, 2008.

[3] M. Schmitz , Fahrzyklusgerechte Auslegung einer Asynchronmaschine fuer

Elektrofahrzeuge, докторская диссертация, Институт электрических машин, RWTH

Ахенский университет, Shaker Verlag, май 1998 г.

[4] M. Sch

oning, K. Hameyer, «Virtual Product Development for Electrical

Motors», Proc. 6-го IEMDC, Анталия, 2007. Анталия, 2007.

[5] С. Хеннебергер, Проектирование и разработка постоянного магнита

Синхронный двигатель для гибридного привода электромобиля, докторская диссертация,

Katholieke Universiteit Leuven, May 1998.

[6] С. Рисе и Г. Хеннебергер, «Конструирование и оптимизация резистивного двигателя

для приведения в движение электромобиля», ICEM, Хельсинки, август 2000 г.

[7] М. Зерауля, M.E.H. Бенбузид, Д. Диалло, «Проблемы выбора привода электродвигателя

для силовых установок HEV: сравнительное исследование»,

IEEE Trans. по автомобильным технологиям, том 55, № 6, ноябрь 2006 г.

[8] Л. Чанг, «Сравнение приводов переменного тока для электромобилей — отчет по обзору мнений экспертов

», журнал IEEE AES Systems, август 1994.

[9] М. Ябумото, К. Кайдо, Т. Вакисака, Т. Кубота, Н. Сузуки, «Электрический

стальной лист для тяговых двигателей гибридных / электрических транспортных средств», Nippon

Steel Technical Report, Нет.87, July 2003.

[10] J.G.W. Вест, «Силовые установки для гибридных электромобилей», Elec-

trical Machine Design for Electric and Hybrid-Electric Vehicle, IEE

Colloquium on, pp. 1/1 — 1/9, October 1999.

[11] CC Чан, «Обзор технологии электромобилей», Протоколы

IEEE, Том 81, Выпуск 9, Страницы: 1202 — 1213, сентябрь 1993 г.

Электрические машины | ELEC2213 | Университет Саутгемптона

Ресурсы и список литературы

Учебники

К. Карсай, Д. Керени, Л. Поцелуй (1987). Исследования в области электротехники и электронной техники 25, большая энергетика Трансформаторы . Эльзевир.

Sarma M S (1994). Электрические машины, теория устойчивого состояния и динамические характеристики . Западная издательская компания.

Карл I Юбер (1991). Электрические машины, теория, работа, применение, регулировка и управление .Издательская компания Macmillan.

Дж. Вейдауэр, Р. Мессер (2014). Электрические приводы: принципы, планирование, применение, решения . Publicis Publishing.

Джон Хиндмарш (1995). Электрические машины и их применение . Баттерворт-Хайнеманн.

А. Е. Фицджеральд, Чарльз Кингсли, Стивен Д. Уманс (2002). Электрические машины . Мак-Гроу-Хилл Высшее образование.

Стивен Дж. Чепмен (2001). Основы электрических машин и энергосистем . Макгроу-Хилл Высшее образование.

К.Т. Чау (2015). Машины и приводы для электромобилей — проектирование, анализ и применение .Вайли.

Хаммонд П. и Сикульски Дж. К. (1994). Инженерный электромагнетизм — физические процессы и вычисления . Издательство Оксфордского университета.

Денис О’Келли (1991). Производительность электрических машин и управление ими . Книжная компания Мак-Гроу Хилл.

Дино Зорбас (1989). Электрические машины, принципы, применения и схемы управления . Западная издательская компания.

Машина с постоянным магнитом, машины с постоянным магнитом, высокоскоростные, силовые установки, электрические машины, высокоскоростные машины

Вращающаяся электрическая машина — это преобразователь энергии; мы называем это двигателем, когда электрическая энергия преобразуется в механическую, и генератором переменного тока, когда преобразование реверсируется. В любом случае электрическая машина может быть тем же устройством, даже если его функция обратная.

Некоторые привлекательные преимущества, которые могут предложить высокоскоростные генераторы переменного тока или двигатели, включают:

  • Портативность, небольшие размеры и легкий вес
  • Низкие эксплуатационные расходы
  • Надежность в широком диапазоне условий эксплуатации
  • Хорошая эффективность
  • Тихая работа
  • Отсутствие смазочных материалов и других загрязнений

Существуют разные топологии машин для высокоскоростных приложений, каждая из которых имеет свои преимущества и недостатки.Тип машины с постоянными магнитами считается самым лучшим с точки зрения производительности благодаря своим уникальным характеристикам, включая прочную конструкцию, которая хорошо подходит для высокоскоростной работы, и требованиям к нулевой мощности возбуждения, что приводит к работе с единичным коэффициентом мощности.

Станки с постоянными магнитами

Когда эффективность и вес являются первоочередными задачами, машина с ротором с постоянными магнитами явно превосходит в большинстве приложений. Это связано со следующим:

  • Требуется нулевая мощность возбуждения.
  • Машина с постоянными магнитами может работать при единичном коэффициенте мощности (реактивный ток статора не требуется для возбуждения). Может быть достигнут КПД 95% или даже выше.
  • Ротор гладкий, а воздушный зазор относительно большой. Это снижает потери на ветер, потерю пульсации зубьев и обеспечивает проход для охлаждающего воздуха.
  • Ротор имеет высокое сопротивление и очень низкую магнитную проницаемость в машинах с постоянными магнитами. Это предотвращает потери, которые в противном случае могли бы быть вызваны пульсациями магнитного потока статора из-за зубцов статора и тока статора.Магниты ротора по проницаемости почти такие же, как воздух!
  • Размер инвертора и потери зависят от коэффициента мощности, равного единице.

Другие соображения, которые также принимаются во внимание при выборе этого типа машины с постоянными магнитами для высокоскоростных приложений, включают:

  • Материал магнита дорог, но это компенсируется преимуществами, связанными с высокой эффективностью, меньшим размером инвертора, более легким охлаждением, меньшими размерами других деталей и более низкой нагрузкой на подшипники.
  • Жесткость пружины силы притяжения между ротором и статором минимальна, потому что ротор имеет очень низкую магнитную проницаемость; поток изменяется незначительно, когда ротор перемещается из центра.Это важное преимущество в системах мягких подшипников в машинах с постоянными магнитами, где используются подшипники из фольги или упругие опоры подшипников.
  • Конструкция ротора является жесткой, стабильной и прочной, когда она заключена в обруч из инконеля или нержавеющей стали для удержания магнитов.
  • Ротор всегда возбужден. Если происходит устойчивый отказ, первичный двигатель должен отключиться, чтобы избежать опасности высокой температуры. Типичный ток короткого замыкания составляет 3 на единицу.
  • Магниты не подходят для жаркой окружающей среды.Некоторые материалы магнита обладают более высокой температурой, чем другие, но практический предел составляет около 200 o C. Намагниченность необратимо уменьшается, когда температура приближается к температуре Кюри магнита. Безопасная температура для магнита зависит от его физических свойств; менее дорогие материалы имеют более низкую температуру Кюри.

Двигатели требуют процедуры синхронного пуска; индукционный пуск может привести к перегреву и размагничиванию ротора.

Индукционные машины

Индукционные машины — это рабочая лошадка промышленности.Они используются повсеместно и обладают множеством хороших функций. Простая и недорогая конструкция ротора с короткозамкнутым ротором особенно привлекательна. Возбуждение обеспечивается током статора, который индуцирует и реагирует с током в проводящих стержнях ротора. Данный тип станка имеет следующие характеристики:

  • Поскольку ток статора должен включать в себя реактивную составляющую для возбуждения машины, статор и инвертор несут бремя этой потребности. Величина этого возбуждающего тока весьма значительна и определяется реактивным сопротивлением обмотки машины, воздушным зазором между ротором и статором, а также проницаемостью статора и железа ротора.Обычно коэффициент мощности 0,85 и КПД 0,9 являются разумными ожиданиями. Индукционный ротор имеет значительные потери в роторном железе и обойме ротора.
  • Для получения приемлемого коэффициента мощности необходим короткий воздушный зазор. Поскольку ротор имеет высокую проницаемость, существуют условия, способствующие паразитным потерям из-за пазов статора и ротора. Пластины ротора уменьшают потери.
  • Ротор должен проскальзывать относительно вращающегося возбуждающего потока. Это создает ток в стержнях клетки с частотой скольжения, а магнитный поток, связывающий железо ротора, перемещается с частотой скольжения.Если скорость скольжения ротора составляет 1% от номинальной скорости, потери ротора будут составлять 1% мощности на валу.
  • Инвертор должен обеспечивать примерно на 18% больше вольт-ампер, чем требуется для машины Unity PF.
  • Жесткость пружины силы притяжения между ротором и статором высока, потому что ротор имеет очень высокую проницаемость и небольшой воздушный зазор; большое изменение магнитного потока происходит, когда ротор перемещается из центра. Это может быть проблемой в системах мягких подшипников в высокоскоростных машинах, где используются подшипники из фольги или упругие опоры подшипников.
  • Конструкция ротора представляет собой набор ферромагнитных пластин, удерживаемых вместе стержнями клетки.
  • Возбуждение можно изменять для уменьшения потерь при частичной нагрузке; даже выключил. Машина не может производить длительный ток короткого замыкания. Генераторы не могут самовозбуждаться при подключенной цепи нагрузки.
  • Поверхностная скорость ротора и допустимая температура ротора зависят от свойств используемых материалов и конструкции.

Машины синхронного сопротивления

Машины с синхронным реактивным сопротивлением имеют очень жесткий, высокопрочный ротор, который может работать на наземных скоростях до 1100 футов в секунду.Ротор также может без ущерба работать при довольно высоких температурах — возможно, 600-700 ⁰F. Ротор состоит из слоев ферромагнитной стали, разделенных равными слоями немагнитного материала, чтобы сформировать выступающие полюса с низким сопротивлением на прямой оси и высоким сопротивлением на поперечной оси. Оба материала спаяны вместе и обладают очень высокой прочностью. Ротор представляет собой гладкий биметаллический цилиндр. Данный тип станка имеет следующие характеристики:

  • Ток статора должен включать в себя реактивную составляющую для возбуждения машины.Величина этого возбуждающего тока очень важна и определяется реактивным сопротивлением обмотки машины, воздушным зазором между ротором и статором, а также проницаемостью статора и железа ротора. Коэффициент мощности 0,7 и КПД от 0,92 до 0,95, вероятно, вполне реальны. Потери на поверхности ротора значительны, но реактивный ротор может выдерживать высокие температуры лучше, чем большинство других типов.
  • Ротор имеет выступающие пазы. Кроме того, для получения приемлемого коэффициента мощности требуется короткий воздушный зазор.Ротор имеет высокую проницаемость и не является слоистым, что способствует возникновению паразитных потерь.
  • Ротор синхронизирован с вращающимся возбуждающим потоком. В роторе нет тока, кроме паразитных вихревых токов.
  • Инвертор
  • должен обеспечивать примерно на 43% больше вольт-ампер, чем требуется для машины Unity PF.
  • Жесткость пружины силы притяжения между ротором и статором высока, потому что ротор имеет очень высокую проницаемость и небольшой воздушный зазор; большое изменение магнитного потока при движении ротора от центра.Это может быть проблемой в системах мягких подшипников в высокоскоростных машинах, где используются подшипники из фольги или упругие опоры подшипников.

Возбуждение можно изменять для уменьшения потерь при частичной нагрузке; даже выключил. Машина не может производить длительный ток короткого замыкания. Генераторы не могут самовозбуждаться при подключенной цепи нагрузки.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
