Транзистор тестер в порядочном корпусе.

Добрый день (опционально вечер/ночь).

В общем решил разжиться я подобным устройством. Но для меня по мимо функционала важен еще и внешний вид, люблю законченные устройства со своими корпусами. Поэтому выбора пал на сей аппарат. Будет разборка и немножко измерений.

Введение

В общем данная модификация тестера не попадалась мне на этом сайте, поэтому не грех и глянуть, что там и как.

Для особо нервных людей и людей с завышенными ожиданиями, не стоит данный аппарат рассматривать в качестве прибора, никогда.

По причине того, что поверку на данный аппарат не сделать, он имеет погрешность (хотя я каждую деталь замерял по три раза и погрешность на самом деле не значительная, но она есть).

Что можно сделать при помощи этого аппарата?
Да просто банально отсеять плохие детали от хороших, например, пока я писал этот обзор я достаточно много выбросил советских, старых транзисторов, к которым даже рука никогда не прикасалась после смерти отца, также можно проверить качество конденсаторов, например, я заметил, что БУ конденсаторы из блоков питания самсунгов лучше новых, купленных в магазине, я догадывался об этом, но не думал, что все действительно так плохо будет.

Этот аппарат не идеален в своих измерениях, и некоторые детали он не понимает, такие как варисторы, например, мелкие сборки LM1117 и тп.

Но давайте обо всем по порядку.

Как обычно, предупреждение:

Вся ответственность, а именно самостоятельное проникновение в корпус готового изделия с последующим нарушением его целостности работоспособности, лежит на человеке совершившим это действие.

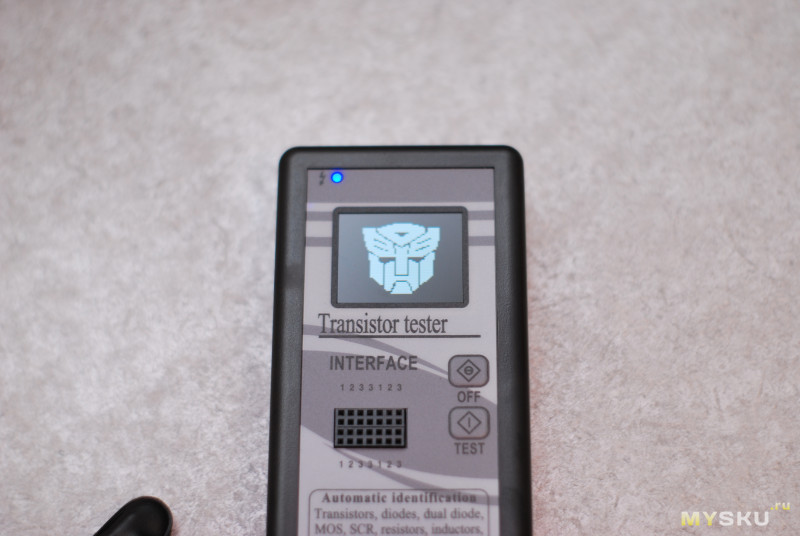

Внешний вид

Характеристики:

• Дисплей: 128 х 160
• Ток отключения: 20нА
• Диапазон тестируемого резистора: 0,5 Ом — 50M Ом
• Диапазон тестируемой индуктивности: 0,01 мГн — 20 Гн
• Диапазон тестируемого конденсатора: 25 пФ — 100000 мкФ
• Цвет: черный
• Размеры изделия: 135 x 70 x 25 мм
• Вес изделия: 99 г

Внешний вид достаточно неплох, по размерам напоминает маленький мультиметр:

В комплекте идет ZIF разъем для подключения разнообразных деталей с объемными выводами:

Разъем держится не очень хорошо, приходиться работать двумя руками, одной держать разъем, другой зажимать деталь.

Тестер питается от кроны. На лицевой стороне имеет всего две кнопки.

Время измерения примерно пол минуты, может чуть больше если конденсатор рассчитан на большую емкость.

Я не очень понимаю страсть китайцев ко всяким логотипам, картинкам и тд в технике. Тут нас встречает лого из трансформеров:

Да, светодиод конечно же — синий. Вообще мне кажется у китайцев либо проблемы с восприятием синего, либо наоборот они видят его иначе. Чертов синий светодиод лупит по глазам, в срочном порядке будет меняться на зеленый — красный.

Так как кроны у меня нет, я буду использовать вот такое приспособление, примитивный повышатель до 9В:

Поэтому я не смогу сказать насколько сильно данный прибор жрет батарею, все-равно данный аппарат будет подвергаться переделке на литий, не люблю я кроны использовать.

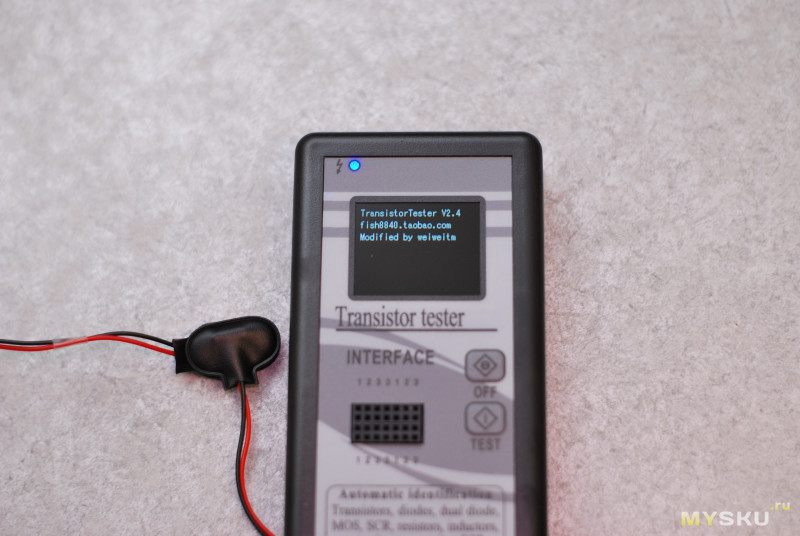

Так же при каждом включении аппарат показывает версию ПО:

Думается мне, в сети гуляет достаточно много разных прошивок этих аппаратов.

Тестирование

Совсем немного пробегусь по тестированию.

Конденсаторы

1. БУ электролитический конденсатор Sanwha 400V 68 uF:

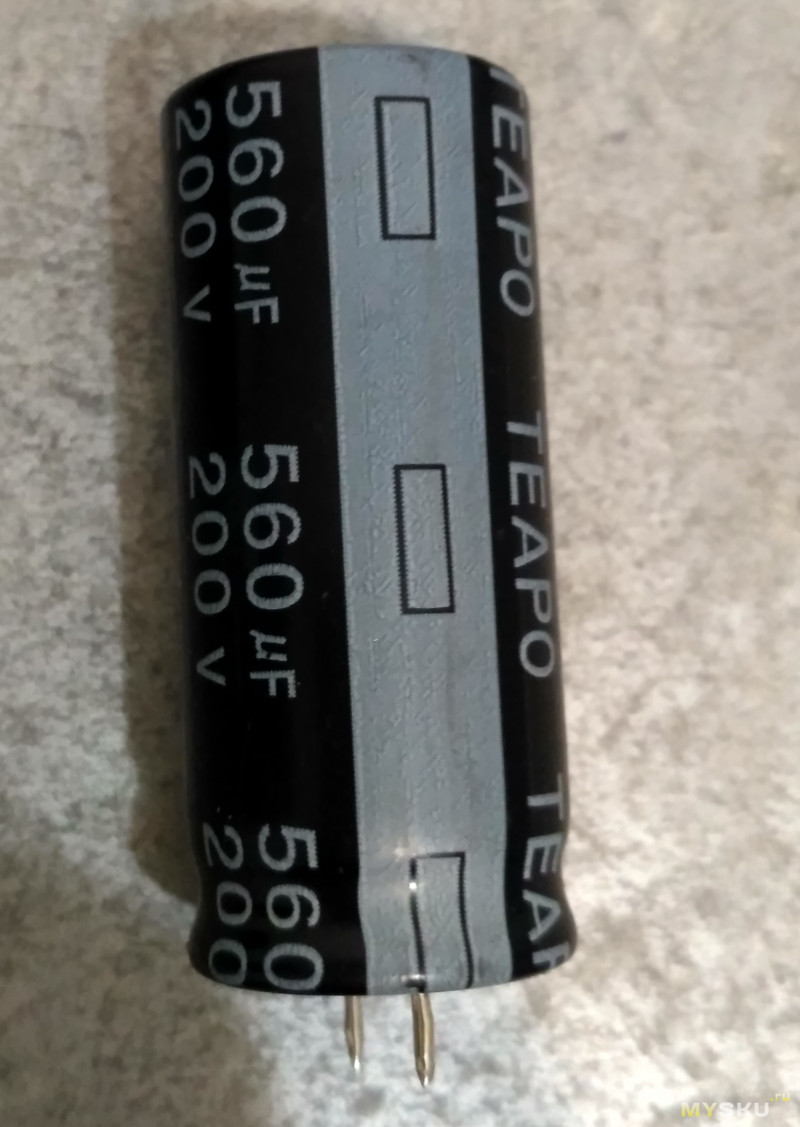

2. БУ электролитический конденсатор Teapo 200V 560 uF:

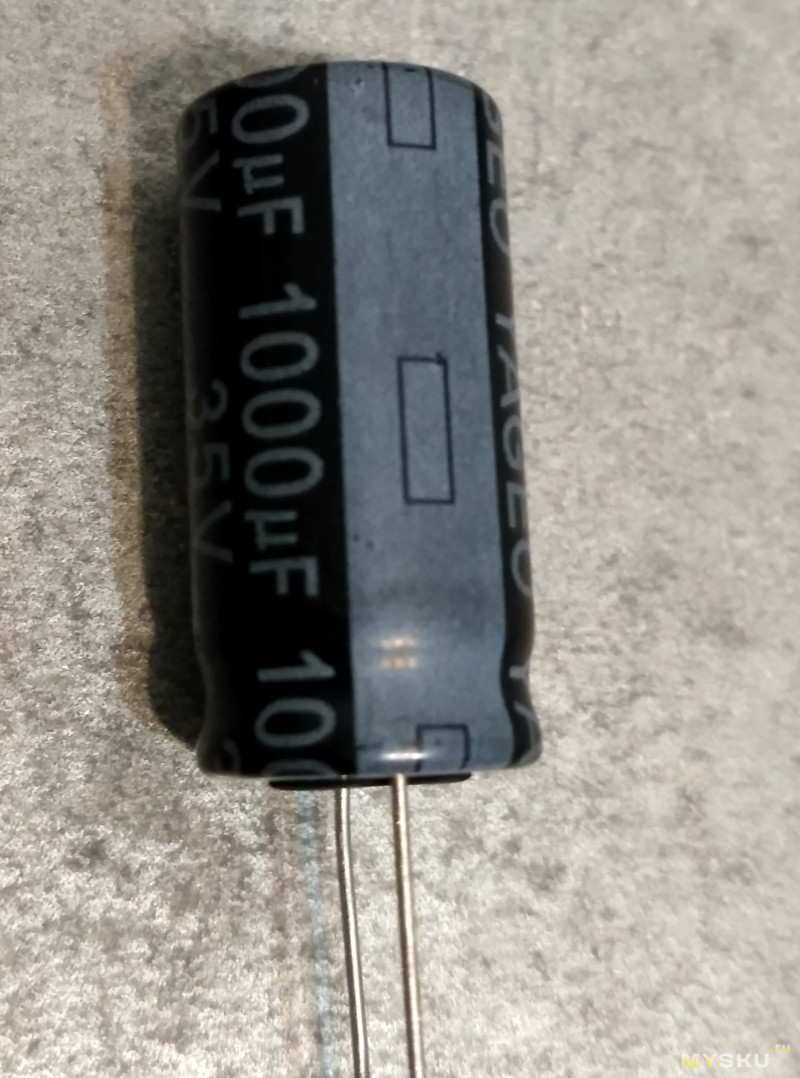

3. Новый электролитический конденсатор Yageo 35V 1000 uF:

4. БУ электролитический конденсатор Sanwha 6.3V 2200 uF:

5. Новый электролитический конденсатор Yageo 25V 1000 uF:

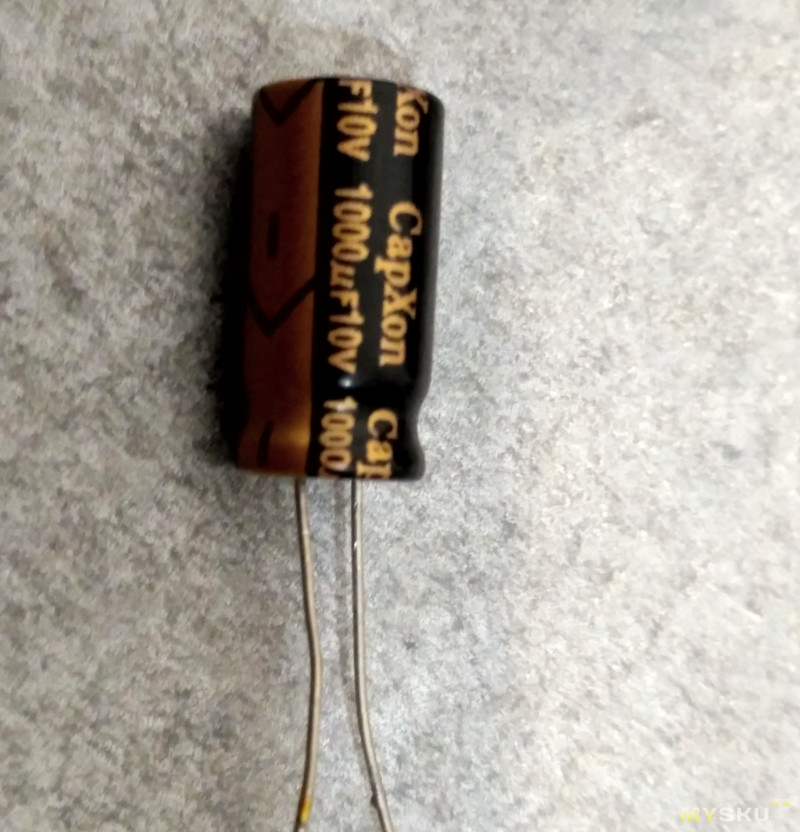

6. Новый электролитический конденсатор CapXon 10V 1000 uF:

7. БУ электролитический конденсатор CapXon 25V 470 uF:

8. Новый электролитический конденсатор Jackcon 50V 10 uF:

9. БУ Пленочный, полипропиленовый конденсатор Pilkor MKP 330n 275V:

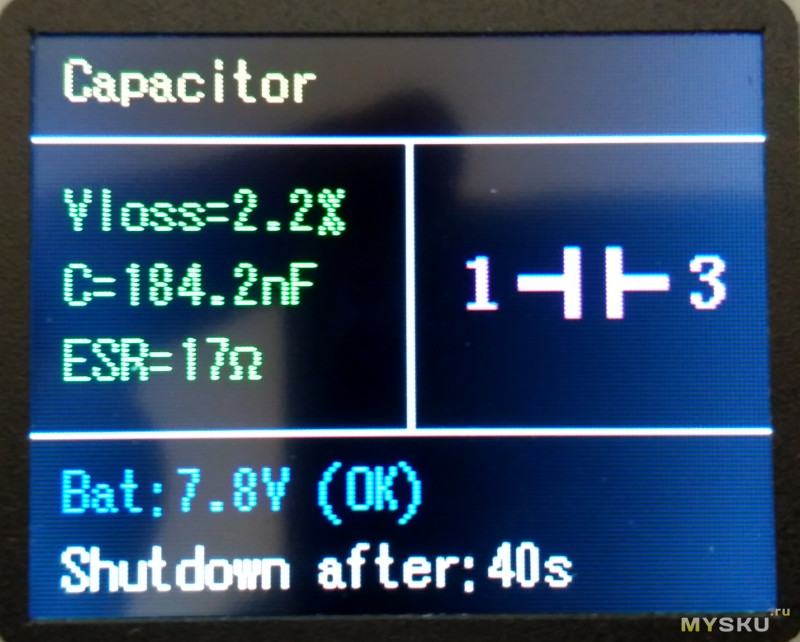

10. БУ Пленочный, полипропиленовый конденсатор CSD MPX .1K 275V:

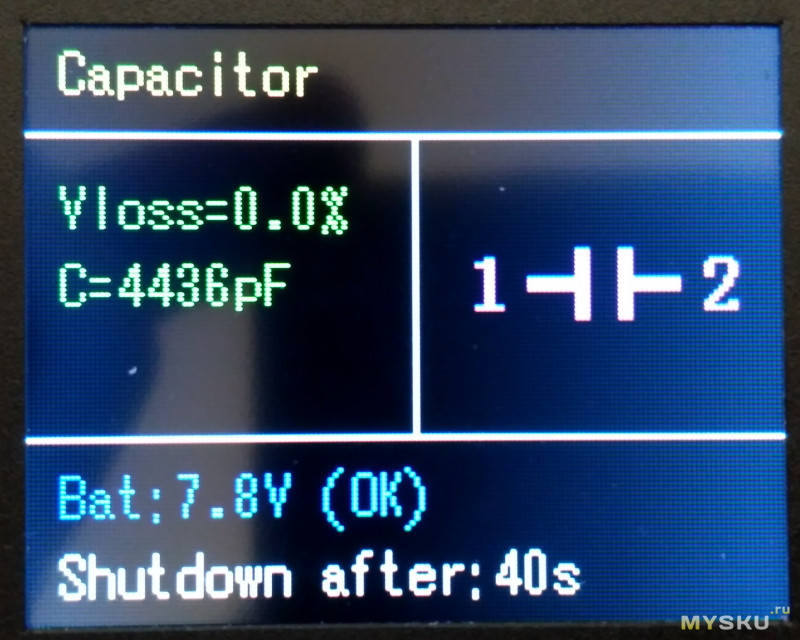

11. Новый полипропиленовый конденсатор 4.7n 100V:

12. Новый полиэстровый, пленочный конденсатор 4.7 100V:

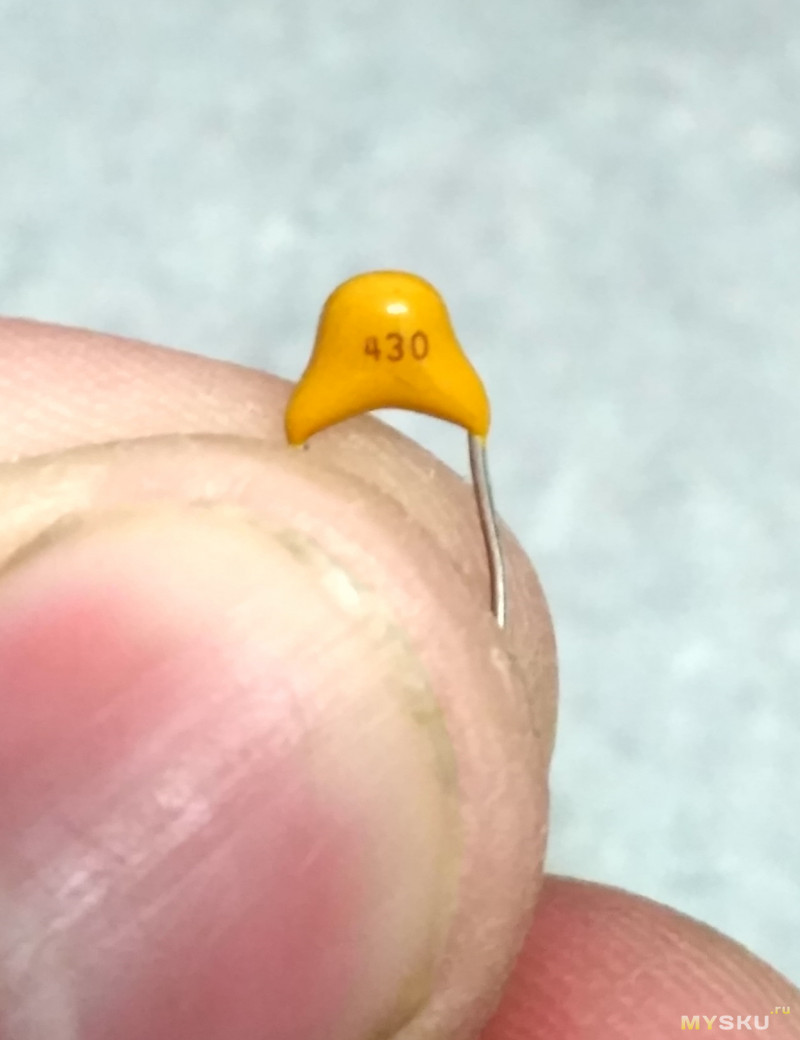

13. Новый керамический конденсатор 430:

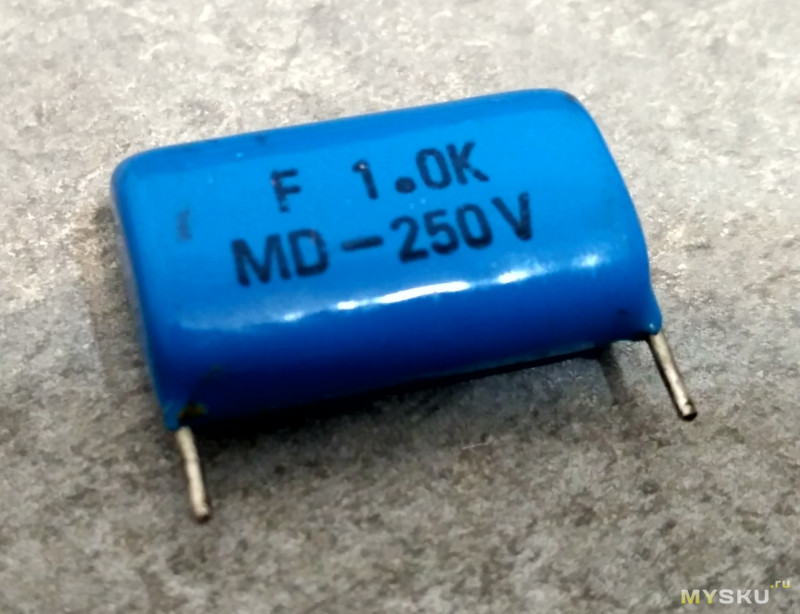

14. БУ пленочный конденсатор MD 250V 1K:

15. БУ пленочный конденсатор UTX MEF 155K 100V:

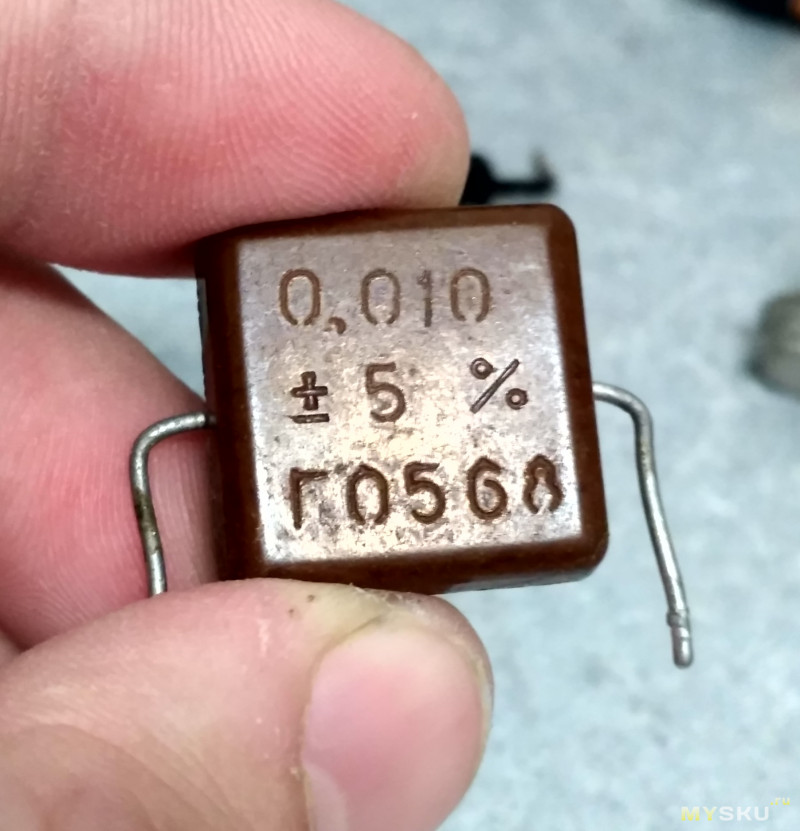

16. БУ Конденсатор КСО 0,010 250V:

Очень было интересно в каком он состоянии, слышал про их крайнюю надежность.

17. БУ Конденсатор КСО 4300 500V:

18. БУ керамический конденсатор (Флажок) 1n0k:

19. БУ конденсатор МБМ 0.1 uF 160V:

20. БУ электролитический конденсатор HY 25V 4700 uF:

21. Пленочный конденсатор HW 475K 400V:

Транзисторы

1. Германиевый транзистор МП 26Б:

2. Германиевый транзистор МП40:

3. Транзистор КТ611Б:

4. Транзистор ВС337:

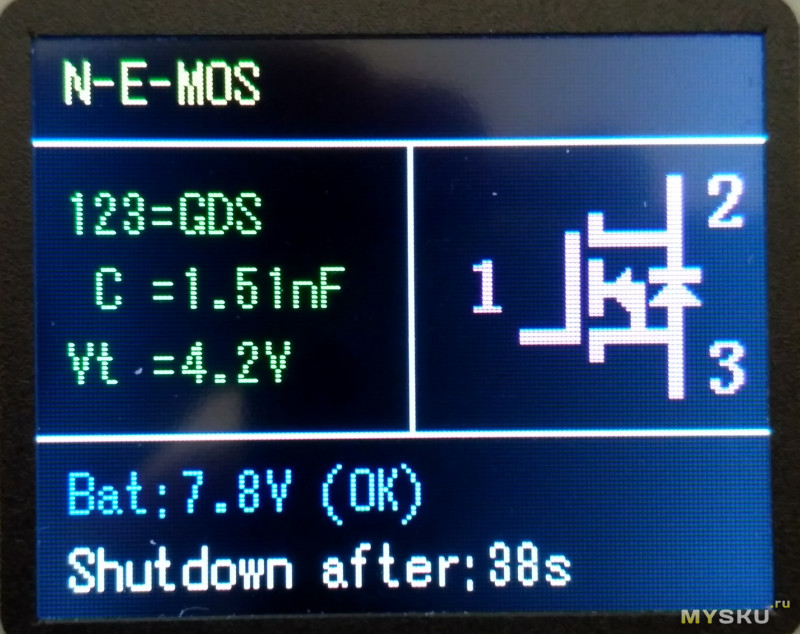

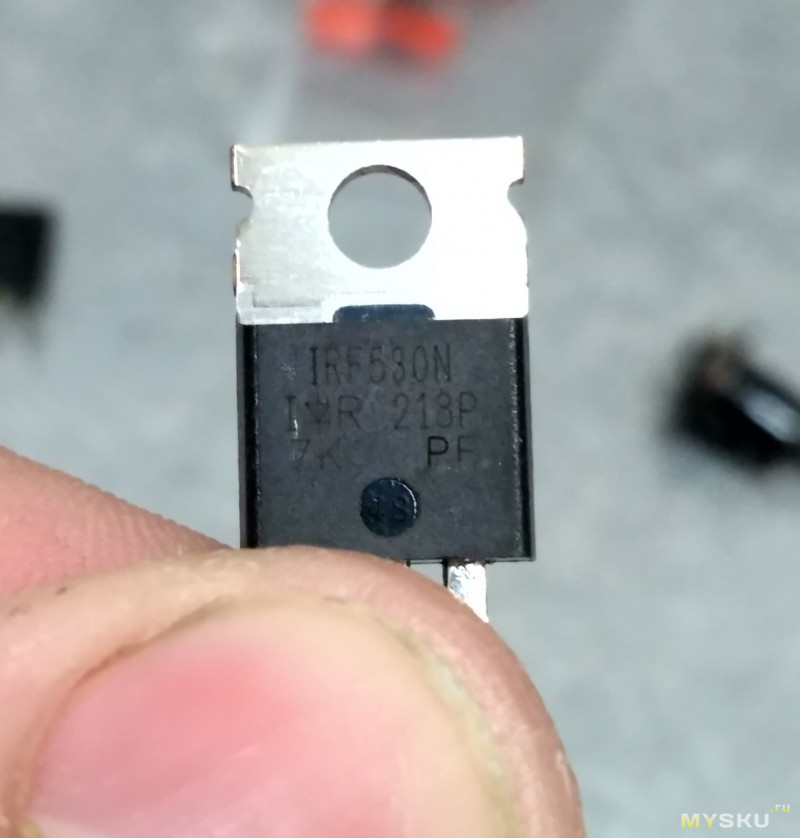

5. Транзистор IRF530N:

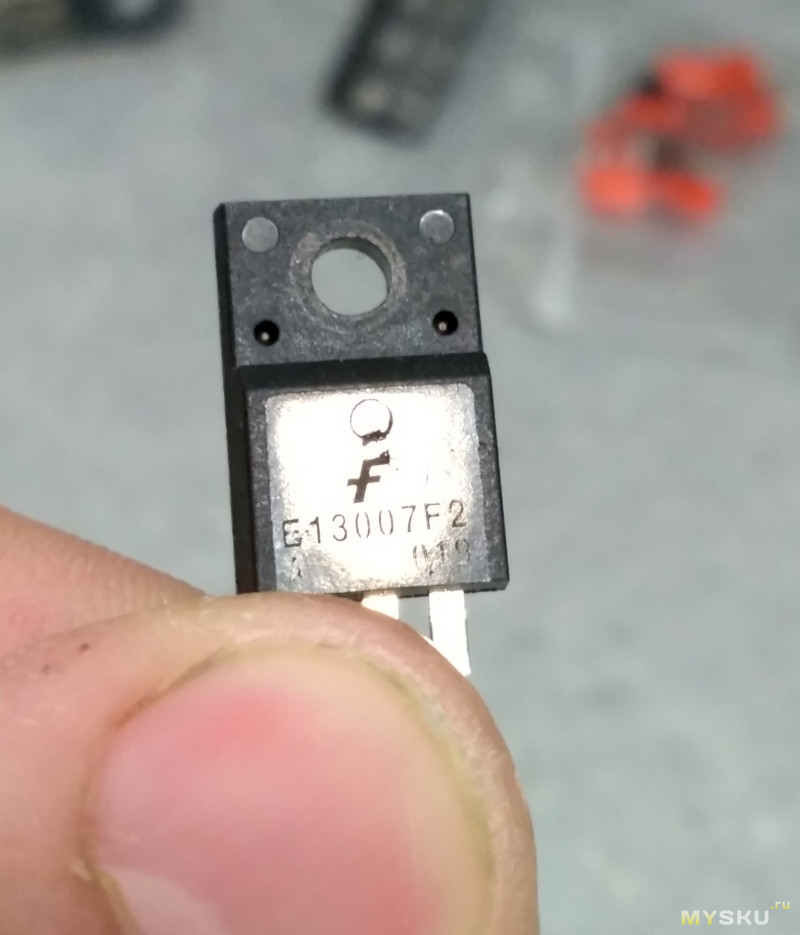

6. Транзистор 13007F2:

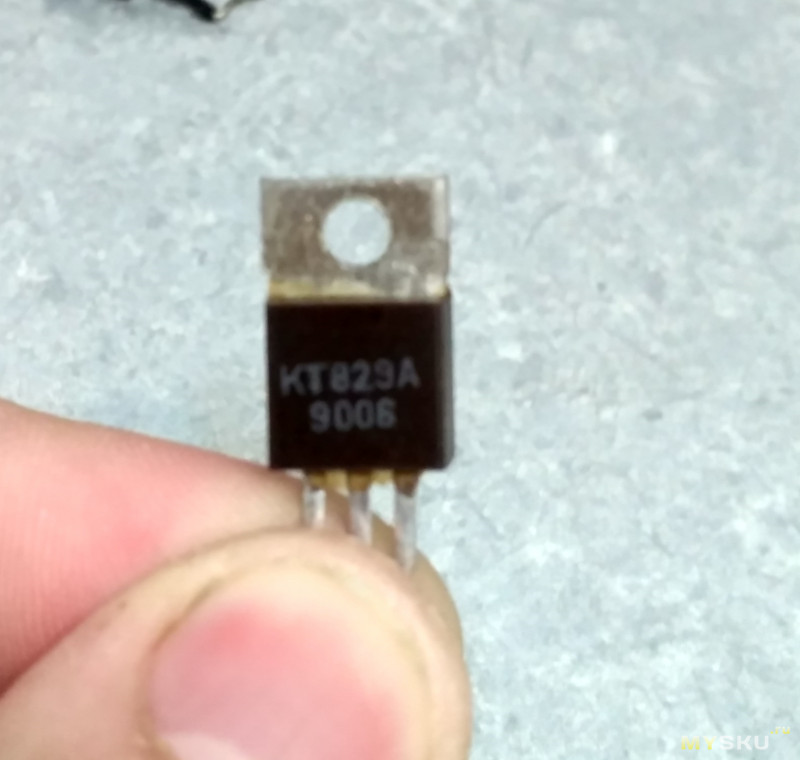

7. Транзистор КТ829А:

8. Транзистор04N60C3:

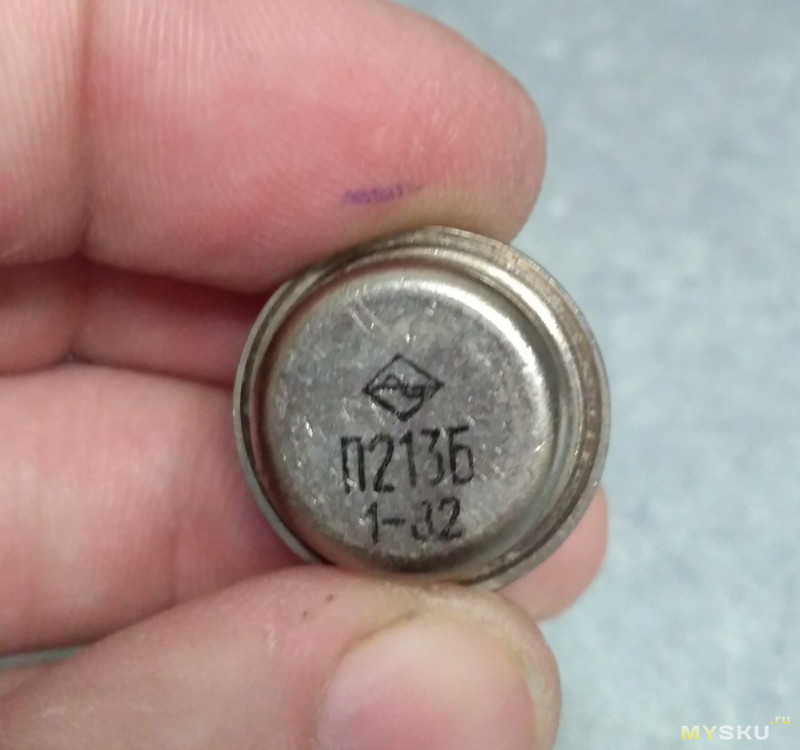

9. Транзистор германиевый П213Б:

Резисторы

1. Резистор 10W 3кОм:

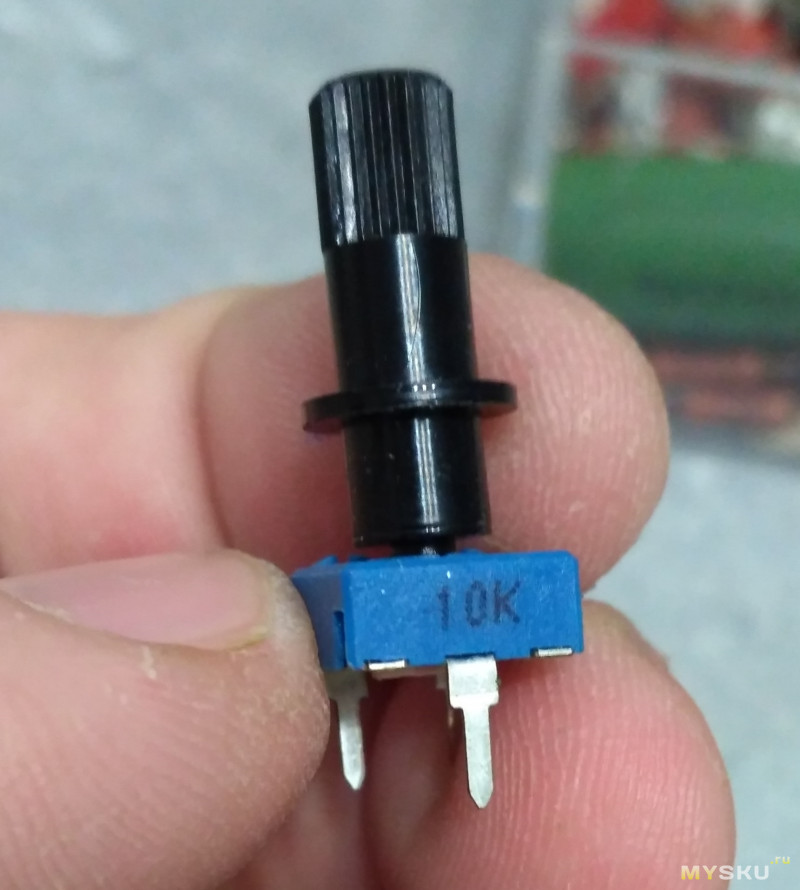

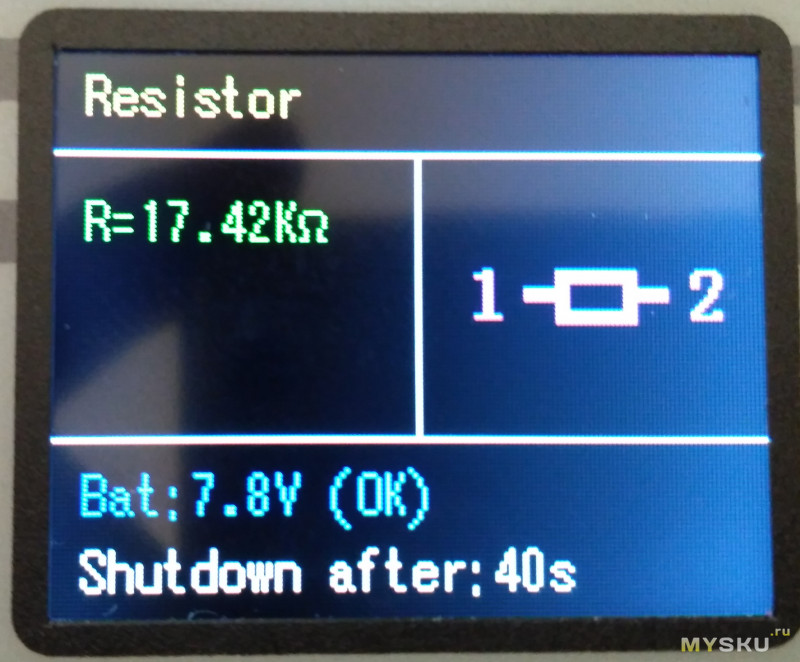

2. Резистор подстроечный 10К:

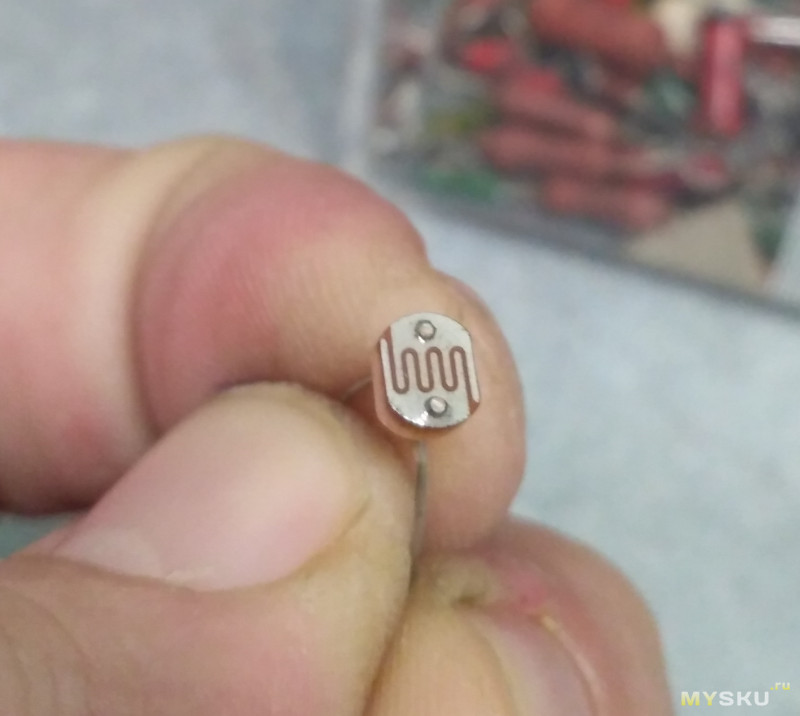

3. Фото-резистор:

При слабом свете:

При ярком свете:

Индуктивность

Безымянная катушка индуктивности:

Диоды

1. Диод Шоттки STPS20:

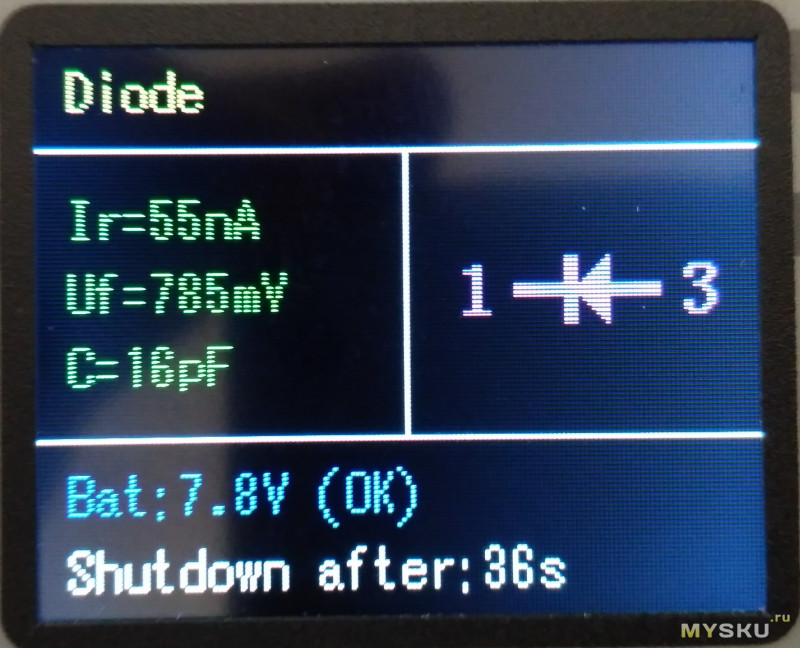

2. Диод МД226:

3. Светодиод красный:

4. Светодиод синий:

Всякая всячина

1. Лама галогенная:

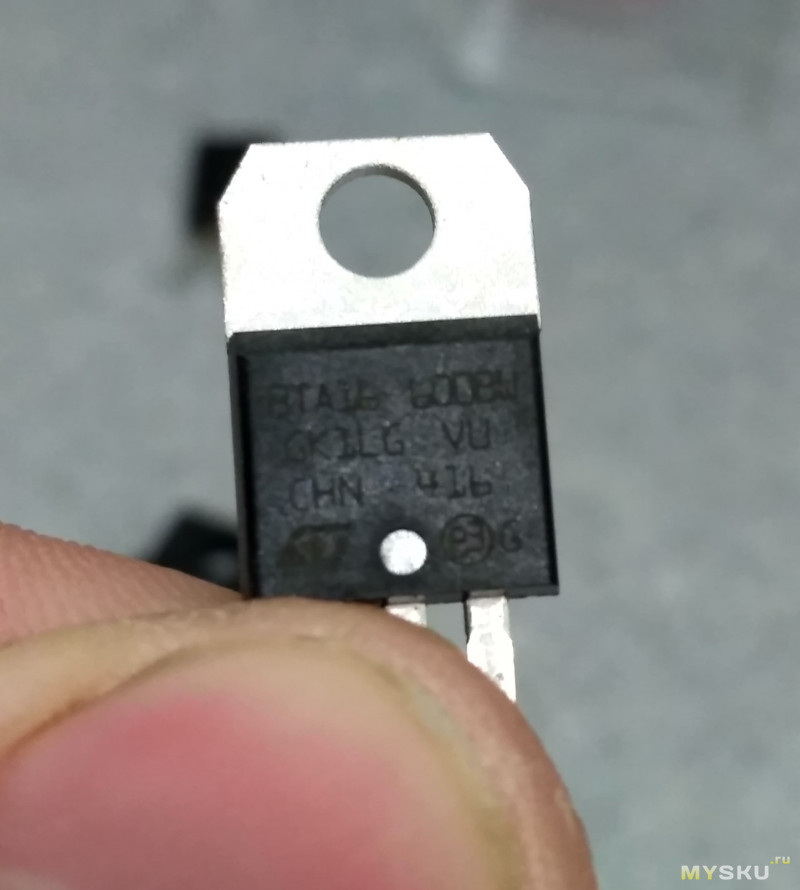

2. Симистор BTA16 600BW:

3. Стабилизатор L1117:

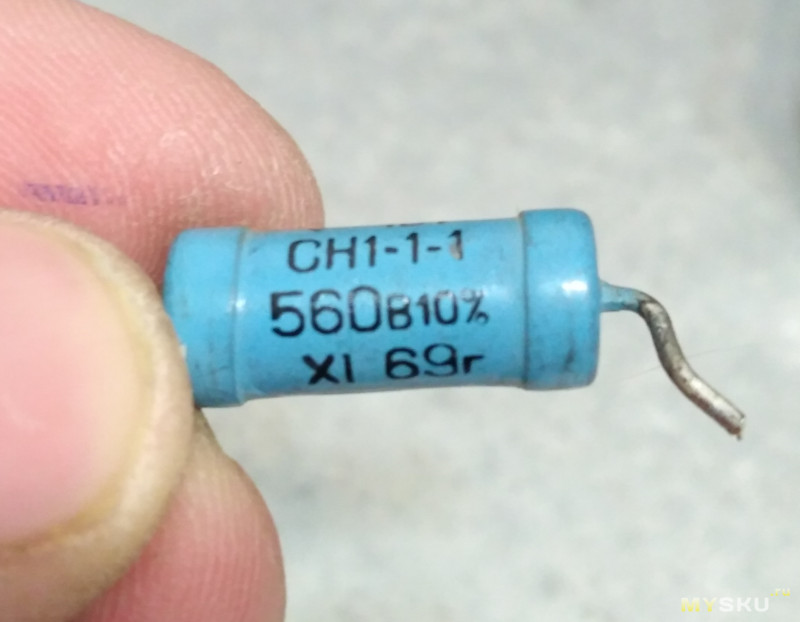

4. Варистор СН1-1-1 560В:

Разборка

Разбирается аппарат достаточно тривиально, откручиваем 4 самореза и готово:

Внутри нас встречает все та же Атмега 328Р:

Вывод

Товар в целом достаточно годный, определить сбойную деталь или полудохлый конденсатор пойдет. Занял место в моем наборе инструмента.

LCR-T3 LCD ESR SCR Meter Transistor Tester. Прибор начинающего радиолюбителя

Этот обзор, наверное, уже неактуален. Провалялся в черновиках более 3-х месяцев. Да и цена сильно поменялась за это время. Возможно, кому-то пригодится. Обзор для тех, кто ещё не купил, кто не определился с выбором модели. Какой лучше Т-3 или Т-4?
Я уже покупал себе подобный тестер. То был LCR-T4. Покупал себе только потому, что Т-4 был дешевле. Но как-то нечаянно увидел, что Т-3 стал стоить дешевле, чем я платил в своё время за Т-4. Не удержался и заказал себе ещё один. Коль стОит дороже, значит должен быть лучше. Использовал купон 5 от десяти. Если б не купон, вряд ли б взял себе второй. Зачем мне два? Сам пока не знаю. Может, подарю кому-нибудь.
Для покупки тестера я использовал скидку. С ней почти даром получается. Если у вас есть поинты, вы тоже можете их использовать.

Когда покупал, цена была как на картинке.

Доставили быстро, чуть дольше трёх недель.
Как обычно сначала смотрим, в каком виде всё пришло.
Стандартный пакет, «пропупыренный» изнутри.

Девайс был дополнительно укутан в несколько защитных слоёв.

И стекло цело и сам работает.

И у этого дисплей был (почему-то) без защитной плёнки.
Так что ж это за зверь?
Для тех, кто не знает. Это универсальный измерительный прибор для проверки радиокомпонентов. Проверяет транзисторы (включая MOSFET). Всё определяет автоматически. Даже особо мозг напрягать не стОит. Может измерять сопротивление, индуктивности, ёмкость, ESR и потери конденсаторов.
Немного повторюсь.

ESR — Equivalent Series Resistance — один из параметров конденсатора, характеризующий его активные потери в цепи переменного тока. В эквиваленте его можно представить, как включенный последовательно с конденсатором резистор, сопротивление которого определяется, главным образом, диэлектрическими потерями, а так же сопротивлением обкладок, внутренних контактных соединений и выводов конденсатора.

Особенности прибора:
-Управляется одной кнопкой.
-Автоматическое выключение питания.
-Заявленный ток потребления в дежурном режиме всего 0,02мкА. Скорее всего, правда. Мой мультиметр показал .000мА. То есть ничего не показал.
-Автоопределение PNP и NPN транзисторов, N, P-канальных MOSFET, диодов, тиристоров, резисторов, конденсаторов, индуктивностей.
-Может определять наличие защитных диодов в биполярных транзисторах.
-Может измерять сопротивление одновременно двух резисторов (например, для проверки потенциометров).
-…
Смотрим на страницу магазина.

Specifications:
Material: PCB
Display: 128 x 64 LCD
Normal Testing Speed: 2 seconds
Shutdown Current: 20nA
Item Size: 6.5 x 6.7 / 2.55 x 2.63
Item Weight: 44g / 1.6oz
Package included:
1 x Transistor Tester (battery is not included)

Переводил как смог. Часть характеристик добавил.

— Питание: 6F22, 9В
— Дисплей: 128 * 64 ЖК-дисплей с подсветкой
— Время теста около 2 секунд, большие ёмкости и индуктивности могут измеряться дольше (до 1 минуты).
— Ток в режиме ожидания: 20nА
— Ток при тестировании: прибл. 20mA
— Размеры: 6.5 x 6.7 / 2.55 x 2.63

Со временем тестированием тоже не всё так гладко (2 секунды). Около 2 секунд занимает самодиагностика плюс время на непосредственно тестирование. Разделить между собой эти два действия невозможно. После нажатия кнопки запускается самодиагностика, и только потом тестируется радиоэлемент.
Попытаюсь со всем этим разобраться, но чуть попозже.
Посмотрю сначала на девайс, что из себя представляет.

Сам прибор собран на контроллере Atmel MEGA328P.

К качеству монтажа и пайки претензий не имею.
Приблизительная схема тестера. Я её уже показывал в том обзоре.

Измерительные входы совершенно ничем не защищены. Будьте внимательны.
Устройство запитывается от батареи 6F22 (9В «крона»). Далее напряжение через управляемый транзистор Т3 (на моём тестере 9015) поступает на стабилизатор 78L05.

Имеется место для подключения к контроллеру.

Можно поглядеть на разъём для подключения радиоэлементов с обратной стороны.

Дисплей соединён с платой при помощи гибкого шлейфа. Не самое надёжное соединение. Но если лишний раз не лазить, прослужит годами.
Можно сравнить с моделью Т-4, который обозревал не так давно.

Отличается только в точке подключения разъёма 9В. Даже версия совпадает. У обоих вариантов есть место для подключения SMD-компонентов.
Сзади тоже ничего необычного не увидите.

Перехожу к измерениям. Для этого необходимо вставить в разъём тестируемый элемент и нажать жёлтую кнопку.
Перед измерением прибор производит самодиагностику (+ небольшая рекламка) и уже затем выдаёт измеренные характеристики.

И несколько примеров. Я их поделил по группам. Так должны быть наиболее понятны особенности измерений.
Сначала транзисторы: КТ209, КТ3102, КП303, П308.

КТ117.

Здесь прибор ошибся. Скорее всего, такой транзистор в его базе отсутствует.
А вот так он показывает транзисторы: КТ829 хороший и плохой.

Комплиментарная пара – транзисторы КТ 973 и КТ 972.

Совершенно не понял, почему показал такой низкий коэффициент усиления транзистор КТ973. Проверил все свои транзисторы этого типа, менял точки подключения – одно и тоже. На Т-4 тоже самое.
Полевик КП707.

Два Советских тиристора КУ112 и КУ101.

Более мощные может и не определить или поймёт как транзисторы. Тиристоры и симисторы могут быть определены, если испытательный ток выше тока удержания.
Конденсаторы электролитические: 4700мкФ*105˚С и 100мкФ*63В*105˚С импортные.

Кроме ёмкости отображает значение ESR и процент потерь (Vloss). Значение ESR и процент потерь измеряет всегда, независимо от того электролит это или не электролит. При потерях менее 0,1% (Vloss) значение на экран не выводит.
А это уже отечественные НЕэлектролиты.

Конденсаторы электролитические танталовые из далёких Советских времён понимает неоднозначно.

Он их определяет как диоды. Хотя ёмкость измерил правильно. Кто сталкивался с танталовыми конденсаторами, тот знает, что это особый подвид кондюков.
Светодиоды Советских времён.

Диоды германий и кремний.

Измеряет всё, что только не подтыкал.
Дроссель.

Прибор может определять и стабилитроны. Главное, чтоб напряжение отсечки было не более 4,5В.
Я измерил стабилитрон (если мне не изменяет память КС 133А). Будьте внимательны. При подключении к разным клеммам показывает разные картинки. При подключении к клеммам 1-3 показывает встречно-последовательное соединение.

(Ток тестирования не показывает. Для стабилитронов это важно).
Картинка со встречно-параллельным подключением правильнее (1-2).
Определение сопротивления резисторов – это самое простое задание.

И МС КРЕН на 5В ради хохмы.

А теперь осталось на образцовке проверить, как точно измеряет. Могу только проверить правильность измерения ёмкости и сопротивления.
При калибровке измерителя сопротивления помогут мне магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу. Особо не заморачивался. Проверил в основных точках. Чтобы понять, что из себя представляет девайс, этого достаточно. Получается, что сопротивление всех соединительных проводов 0,05 Ом.

Да уж. Диапазон до 10 Ом никуда не годится. Этот факт меня сильно удивил и расстроил. Попросил у своих знакомых тестеры для сравнения. Я упоминал в предыдущем обзоре, откуда у меня появилась идея купить сие чудо. У них впервые и увидел. Модель та же Т-3. И беда та же. Один в один. Диапазон до 10 Ом измеряют отвратительно. А они покупали на Али. Факт, дефект системный, и не зависит от места покупки!
При измерении сопротивления свыше 20МОм срабатывает неуверенно. На самом деле и 20МОм очень даже неплохо.
Перейду к измерению ёмкости. Каждый магазин имеет начальную ёмкость (корпуса, соединительных проводов…), которую необходимо учитывать (добавлять) при измерениях. В данном случае она составляет 179 пФ. Вот результат.

Ёмкость измеряет очень неплохо. Показания ESR тоже записал. Они понадобятся в следующей таблице.
И самое главное, ради чего городил огород. Посмотрю, как точно измеряет ESR конденсаторов. Для этого из образцовых магазинов собираю схему.

На магазине ёмкостей выставляю 100мкФ. Соединяю последовательно с магазином сопротивлений. Получается эквивалент типичного электролита. Магазином сопротивлений буду изменять (как бы внутреннее) сопротивление электролита. И посмотрю, что же мой тестер покажет.
Все полученные данные свёл в таблицу.

Не забываем, что сопротивление проводов не скомпенсировано.
Каждый может сделать вывод сам.
До пяти Ом всё неплохо. До десяти – вполне терпимо. А далее никуда не годится. ESR свыше 18 Ом прибор в принципе показывать не умеет (и не нужно).
Результаты тестов меня не убедили. Решил откалибровать прибор.
В моём обзоре про Т-4 были коменты про калибровку от разных пользователей:

Замкните все контакты 1,2,3 и нажмите кнопку, запустится калибровка. Следуйте инструкции на экранчике.
Замкнуть толстыми проводами.

…………………………………….

Насколько я помню, там не только по сопротивлению проводов калибруются.
В определенный момент попросит разомкнуть провода, а потом подключить конденсатор не менее… а вот тут не помню. То ли 20 нан, то ли 200…
Причем хороший.
Хороших у меня нет, но показания после калибровки несколько менялись.
В принципе, можете попробовать откалибровать — вдруг что изменится в лучшую сторону?
Я то откалибровать могу, а вот определить, в лучшую или худшую сторону изменились показания…

Итак, калибруем. Эту операцию я проделал не единожды. Её полезность вы можете оценить сами, чуть позже.
Продиктую по пунктам, чтобы ничего не пропустить и никого не запутать.
1. Перемыкаю контакты 1-2-3 на тестере (ставлю перемычку) и нажимаю на жёлтую кнопку.
2. Процесс калибровки запущен. Дальше действуем по инструкциям на дисплее. Необходимо заранее подготовить конденсатор ёмкостью более 0,1мкФ. Конденсатор любой, на скорость не влияет. Более 1мкФ не рекомендую. При этой ёмкости мой прибор заглючил.
3. После команды на дисплее изымаем перемычку.
4. Продолжает калибровку.
5. При следующей команде просит подключить конденсатор к 1 и 3 контактам разъёма.
6. Тест завершён.
Все этапы подробно запечатлены на фото.

После окончания теста ничего не трогаем. Тестер измерит ёмкость кондёра.

Нетрудно догадаться, конденсатор какой ёмкости я использовал.
На этом калибровка завершена. Всё! Вот только смысла особого в ней не уловил. Как измерял, так и измеряет, никаких существенных изменений. По-хорошему при полноценной калибровке требуется конденсатор образцовой точности. В данном случае проверял со всякими (100нФ, 200нФ, 400нФ, 500нФ с магазина образцовых ёмкостей), результат не меняется. Именно поэтому на фото обычный китайский кондёр на 0,68мкФ, как доказательство написанному.
Вот такой весёлый приборчик.
Подведу итог.
Плюсы:
+ Измеряет почти всё, что нужно.
+ ESR конденсаторов измеряет достойно (моё мнение).
+ Автоопределение компонента.
+ Определяет цоколёвку и проводимость транзисторов.
+ Определяет анод и катод диодов.
Минусы:
— Батарея питания 9В.
-Большой ток потребления при тестировании.
— Для габаритных деталей придётся паять провода с крокодилами для подключения.
-Перед измерением НЕОБХОДИМО разряжать проверяемые конденсаторы, чтобы измерение не стало последним для прибора.
-Страшно ВРЁТ при измерении сопротивлений до 10 Ом.
И это при большей цене по сравнению с Т-4.
Ну и, наконец, вывод:
Я бы выбрал Т-4. Он и дешевле и результат показал более достойный. Обзор здесь:
mysku.ru/blog/china-stores/39374.html
Вот, в общем-то, и всё. Для правильного вывода того, что написал, должно хватить. Я лишь могу гарантировать правдивость своих тестов. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Удачи!

LCR-T4 LCD ESR SCR Meter Transistor Tester. Прибор начинающего радиолюбителя (и не только)

Небольшой обзор универсального тестера радиоэлементов.
Мой знакомый приобрёл себе подобный тестер модели Т3. Я позавидовал и решил прикупить себе немного другой модели, более дешёвый Т4. Эх, такую б игрушку да в моё детство!
Обязательно проверю, насколько точно измеряет.
Для покупки тестера я использовал скидку. Если у вас есть поинты, вы тоже можете их использовать.
Цена за время доставки не изменилась.

Это первый опыт получения бестрекового товара из этого магазина. Печальный опыт неполучения дешёвых товаров из другого китайского магазина я уже имею (как и многие). Поэтому и волновался. Товар был отправлен без трека (уже писал). Но всё обошлось. «Игрушку» я получил, чему был очень рад. Этот магазин не подвёл. А со скидкой получилось даже немного дешевле.
Доставили быстро, чуть дольше трёх недель.
Как обычно сначала смотрим, в каком виде всё пришло.
Стандартный пакет, «пропупыренный» изнутри.

Девайс был дополнительно укутан в несколько защитных слоёв.

И стекло цело и сам работает.

Расстроило только одно. Дисплей был (почему-то) без защитной плёнки. Стекло немного поцарапано.
Это универсальный измерительный прибор для радиокомпонентов. Проверяет транзисторы (включая MOSFET). Всё определяет автоматически. Даже особо мозг напрягать не стОит. Может измерять индуктивности; ёмкость, ESR и потери конденсаторов.

ESR — Equivalent Series Resistance — один из параметров конденсатора, характеризующий его активные потери в цепи переменного тока. В эквиваленте его можно представить, как включенный последовательно с конденсатором резистор, сопротивление которого определяется, главным образом, диэлектрическими потерями, а так же сопротивлением обкладок, внутренних контактных соединений и выводов конденсатора.

Особенности прибора:
-Управляется одной кнопкой.
-Автоматическое выключение питания.
-Заявленный ток потребления в дежурном режиме всего 0,02мкА. Скорее всего правда. Мой мультиметр показал .000мА.
-Автоопределение PNP и NPN транзисторов, N, P-канальных MOSFET, диодов, тиристоров, резисторов, конденсаторов, индуктивностей.
-Может определять наличие защитных диодов в биполярных транзисторах.
-Может измерять сопротивление одновременно двух резисторов (например, для проверки потенциометров).
-…
Смотрим на страницу магазина.

Переводил как смог.

— Питание: 6F22, 9В
-Дисплей: 128 * 64 ЖК-дисплей с подсветкой
— Время теста около 2 секунд, большие ёмкости и индуктивности могут измеряться дольше (до 1 минуты).
— Ток в режиме ожидания: 20nА
— Пределы измерения ёмкости конденсаторов: 25pf-100mF (разрешение 1pF)
— Пределы измерения индуктивности: 0.01mH-20H
— Сопротивление: ≤2100Ω
— Разрешение при измерении сопротивления: 0,1 Ом
— Предел измеряемых значений при измерении сопротивления: до 50MОм
— Ток при тестировании: прибл. 6mA (?)

Из того, что написано не всё понятно.
Например, при тестировании транзистора КТ805 потребляется ток около 23мА. И не может быть меньше 20мА. Одна подсветка чего стОит. 20мА потребляет в тестовом режиме, даже если ничего не подключено (и не зависит от уровня контрастности). Если сравнивать с очень известным мультиметром М890, то его ток потребления всего 4мА. 6мА – это ток, который подаётся на испытуемый радиоэлемент.
Со временем тестированием тоже не всё так гладко (2 секунды). Около 2 секунд занимает самодиагностика плюс время на непосредственно тестирование. Разделить между собой эти два действия невозможно. После нажатия кнопки запускается самодиагностика и только потом тестируется радиоэлемент.

Сопротивление: ≤2100Ω

Вообще не понял, что это означает.

Предел измеряемых значений при измерении сопротивления: до 50MОм

На самом деле измеряет максимум до 40Мом. При этом свыше 30Мом начинает значительно врать. На самом деле и 30Мом очень даже неплохо. Вот только приукрашивать не стОит…
Попытаюсь со всем этим разобраться, но чуть попозже.
Посмотрю сначала на девайс, что из себя представляет.
Сам прибор собран на контроллере Atmel MEGA328P.

Можно оценить качество монтажа.

Приблизительная схема тестера.

Измерительные входы совершенно ничем не защищены. Будьте внимательны.
Устройство запитывается от батареи 6F22 (9В «крона»). Далее напряжение через управляемый транзистор Т3 (на моём тестере 9105) поступает на стабилизатор 78L05.

Имеется место для подключения к контроллеру.

Можно поглядеть на разъём для подключения радиоэлементов с обратной стороны.

По сути всего три контакта, особым образом собранные в разъёме.
Дисплей соединён с платой при помощи гибкого шлейфа. Не самое надёжное соединение. Но если лишний раз не лазить, прослужит годами.

Есть место для подключения SMD-компонентов.
Перехожу к измерениям. Для этого необходимо вставить в разъём тестируемый элемент и нажать жёлтую кнопку.
Перед измерением прибор производит самодиагностику (+ небольшая рекламка) и уже затем выдаёт измеренные характеристики.

Меню дополнительных функций не доступно. Если удерживать кнопку более 2 сек, то попадаешь в регулировку контрастности. Мой тестер пришёл с уровнем 4 (всего 10).
И несколько примеров измерений. Я их поделил по группам. Так должны быть наиболее понятны особенности измерений.
Сначала транзисторы: КТ209, КТ3102, КТ3157 и МП10.

КТ117.

Здесь прибор ошибся. Скорее всего, такой транзистор в его базе отсутствует.
КП303И.

А вот так он показывает составные транзисторы: КТ973Б, КТ829.

Здесь тоже промашка. Но не будем слишком требовательны. Это явно перебор.

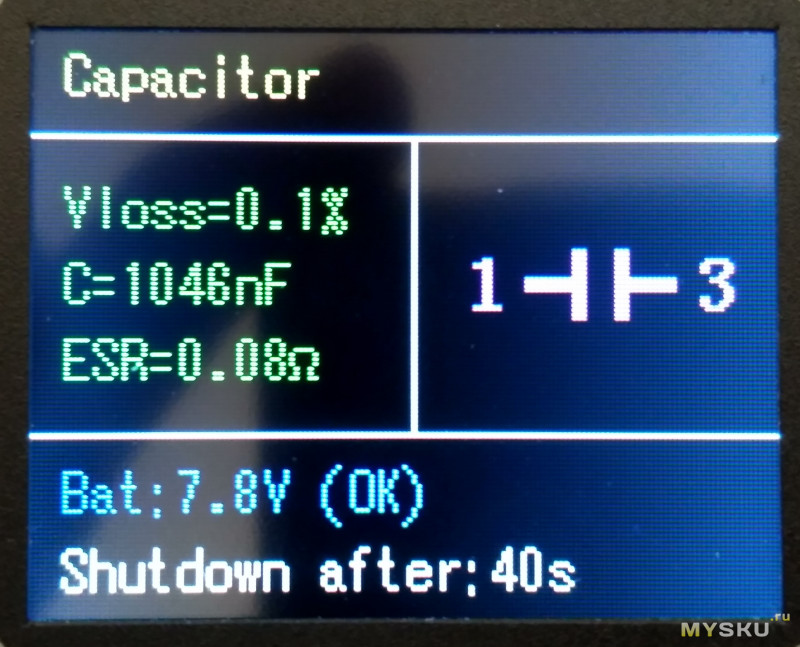

Конденсаторы электролитические: 100мкФ*50В*105˚С импортный и наш К50-6 10мкФ*100В (1986г. с ромбиком).

Кроме ёмкости отображает значение ESR и процент потерь (Vloss). Значение ESR и процент потерь измеряет всегда, независимо от того электролит это или не электролит. При потерях менее 0,1% (Vloss) значение на экран не выводит.

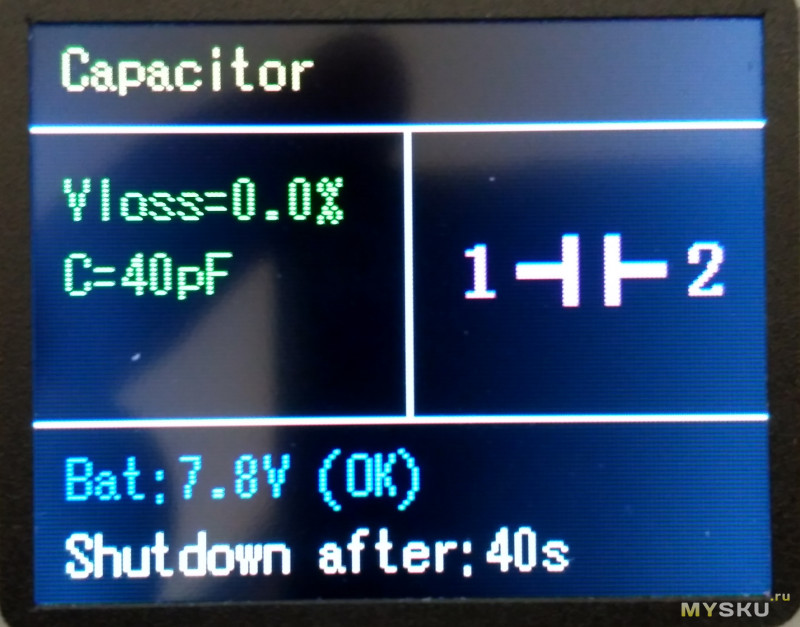

А это уже китайские НЕэлектролиты.

Конденсаторы электролитические танталовые из далёких Советских времён понимает неоднозначно.

Он их определяет как диоды. Хотя ёмкость измерил правильно. Кто сталкивался с танталовыми конденсаторами, тот знает, что это особый подвид кондюков.
Обычный светодиод к китайскому фонарику и ЗЛ102Б.

Диоды Д220 и Д9 (?). Измеряет всё, что только не подтыкал.

Тиристоры: КУ101А и КУ112.

Более мощные может и не определить или поймёт как транзисторы. Тиристоры и симисторы могут быть определены, если испытательный ток выше тока удержания.
Дроссель 20мкГн.

(Ток тестирования не показывает. Для стабилитронов это важно).
Картинка со встречно-параллельным подключением правильнее (1-2).
А вот так он видит IRFZ44N MOSFET.

И МС КРЕН на 5В ради хохмы.

А теперь осталось на образцовке проверить как точно измеряет. Могу только проверить правильность измерения ёмкости и сопротивления.
При калибровке измерителя сопротивления помогут мне магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу. Особо не заморачивался. Проверил в основных точках. Чтобы понять, что из себя представляет девайс, этого достаточно. Получается, что сопротивление всех соединительных проводов 0,19 Ом.

Точность измерения очень высокая. Но есть особенность. При измерении сопротивления свыше 30Мом начинает значительно привирать. Свыше 40МОм не измеряет вообще.
Перейду к измерению ёмкости. Каждый магазин имеет начальную ёмкость (корпуса, соединительных проводов…), которую необходимо учитывать (добавлять) при измерениях. В данном случае она составляет 179 пФ. Вот результат.

Ёмкость тоже измеряет очень неплохо. Показания ESR тоже записал. Они понадобятся в следующей таблице.
И самое главное, ради чего городил огород. Посмотрю, как точно измеряет ESR конденсаторов. Для этого из образцовых магазинов собираю схему.

На магазине ёмкостей выставляю 100мкФ (там нулевой ESR). Соединяю последовательно с магазином сопротивлений. Получается эквивалент типичного электролита. Магазином сопротивлений буду изменять (как бы внутреннее) сопротивление электролита. И посмотрю, что же мой тестер покажет.
Все полученные данные свёл в таблицу.

Не забываем, что сопротивление проводов не скомпенсировано.
Каждый может сделать вывод сам.
До пяти Ом всё неплохо. До десяти – вполне терпимо. А далее никуда не годится. ESR свыше 17 Ом прибор в принципе показывать не умеет (и не нужно).
Проверил свои кондёры. ESR свыше 3 Ом не нашёл. Значит тестер вполне годный.
Вот такой весёлый приборчик. Лично мне он понравился.
Подведу итог.
Плюсы:
+ Измеряет почти всё, что нужно.
+ ESR конденсаторов измеряет достойно (моё мнение).
+ Автоопределение компонента.
+ Определяет цоколёвку и проводимость транзисторов.
+ Определяет анод и катод диодов.
Минусы:
— Меню дополнительных функций не доступно. Можно регулировать только контрастность.
— Батарея питания 9В.
-Большой ток потребления при тестировании.
— Для габаритных деталей придётся паять провода с крокодилами для подключения.
-Перед измерением НЕОБХОДИМО разряжать проверяемые конденсаторы, чтобы измерение не стало последним для прибора.
Вот, в общем-то, и всё. Для правильного вывода того, что написал, должно хватить. Я лишь могу гарантировать правдивость своих тестов. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Удачи!

Тестер транзисторов

Всем привет

Сегодняшний обзор будет посвящен небольшому конструктору тестер транзисторов. Все чаще приходится что то паять для себя. Приходят различные радиокомпоненты которые проверить было нечем. Вот и решил купить полезный прибор для себя. У китайцев много различных DIY конструкторов. Я выбрал тот который уже обозревали, дабы не натыкаться на подводные камни — резистор не тот или маркировка неправильно нанесена у китайцев такое часто встречается. Полностью описывать работу устройства и его настройку не буду так как подробный обзор данного прибора уже был, желающим посмотреть получилось спаять хитрый прибор или нет прошу под кат.

Поставляются конструктор в небольшой коробочке. Все элементы находились в антистатическом пакете, дисплей лежал лицевой стороной к монтажной плате, так больше шансов сохранить его во время транспортировки.

Небольшая кучка компонентов, ее нужно отсортировать для подсчета. Инструкции в комплекте нет, но ее можно скачать с интернета. Так как обзор на данный конструктор уже был, я просто посмотрел комплектацию и сравнил с моей. Все нормально, комплектация полная.
Можно приступать к пайке.

В комплекте идет керамический конденсатор — красного цвета на фото. Его может и не быть в других конструкторах. Он необходим для калибровки прибора, если его нет в комплекте, придется купить, он стоит копейки.

На всякий случай проверил плату, возможно внесли изменения. Нет все осталось как прежде. Плата изготовлена хорошо, защитный слой и маркировка также на уровне, отверстия металлизированы. Вот бы всегда так делали.

Графический дисплей немного отличается расположением дорожек, но в целом работает также отображает 2 строки по 16 символов.

Как и в предыдущем обзоре, производитель положил в комплект резисторы с заявленной точностью 0.1%. Обозначается это последней полоской фиолетового цвета, для такого прибора это очень важно для точной работы.

Начал пайку с резисторов, они самые мелкие, маркировку не проверял — просто измерял мультиметром сопротивление и устанавливал согласно маркировке на плате.

Потом перешел к чуть более крупным элементам — конденсаторам, тут нужно быть более внимательным и следить за маркировкой керамических конденсаторов и за правильной полярностью электролитических конденсаторов.

Все транзисторы подписаны. Устанавливать согласно маркировке, и желательно пинцетом аккуратно подогнуть ножки, чтобы их можно было зафиксировать на одной высоте.

Дальше приступил к пайке крупных элементов. Тут сложностей возникнуть не должно, но я все же умудрился криво припаять энкодер.

Что бы установить графический дисплей правильно, и ножки были ровными, необходимо ножки сразу вставить в гнезда на плате, установить стойки и потом приложить дисплей. Если все ровно, значит можно припаивать. Таким образом ножки на дисплее будут установлены ровно и отверстия для болтов будут совпадать с стойками.

Микроконтроллер уже запрограммирован, это хорошо. Можно не парится с программированием. Последний проводок для питания прибора припаян.
Можно включать.

Так как у меня первый такой прибор откалибровать с первого раза у меня не получилось, но в главном меню прибора есть пункт калибровки чем я и воспользовался, с третьей попытки прибор откалиброван. Проблема была вовремя высунуть перемычку и вставить конденсатор из комплекта, сказалась волнение ведь это первый прибор который я спаял сам.

Краткое нажатие на энкодер прибор начинает тест. Долгое нажатие на энкодер прибор включает главное меню:

Transistor — измерение параметров полупроводников, сопротивления резисторов
Frequency — измерение частоты сигнала, подключенного к контактам платы GND и F-IN, они находятся справа вверху над дисплеем.
F-generator — Генератор прямоугольных импульсов разной частоты.
10bit PWM, — выводятся импульсы прямоугольной формы с регулируемой скважностью.
C+ESR — Я не совсем понял этот пункт меню, так как при его выборе на экран просто выводится эта надпись и все.
rotary encoder — проверка энкодеров.
Selftest — ну этим пунктом мы уже пользовались, запуск самокалибровки
Contrast — регулировка контрастности дисплея
Show data — лучше покажу немного позже.
Switch off — принудительное выключение прибора. Вообще прибор имеет автоотключение, но активно оно не во всех режимах.

Максимум что я паяю это не сложные схемы и пока не скопил мешок радиокомпонентов, поэтому в тесте буду не так много радиокомпонентов, все что нашел.

Раньше если визуально видно что конденсатор потек я его выпаивал и на его место впаивал новый и на всякий случай менял не один.

Конденсаторы выпаянные из старого магнитофона и один уже так себе:
1. Конденсатор 3300мкФ
2. Конденсатор 220мкФ

1. Piezo — KPT‑G1210
2. Светодиод

Я искал высокоточные резисторы и конденсаторы но не нашел, так же и онлайн поштучно не продают. В местном магазине нашел только резисторы 0,1%:

1. резистор пленочный — 47 kΩ
2. резистор пленочный — 1 kΩ

В режиме генератора:
10КГц
50КГц

Режим выхода с регулируемой скважностью сигнала.

В моем обзоре осциллографа посоветовали прошиться на BenF, старые прошивки были заточены под старый дисплей, в моем осциллографе установлен новый дисплей поэтому картинки не было, я нашел рабочую прошивку и если кому нужно пишите в личку скину, мне она понравилась больше чем заводская, спасибо за наводку.
Подобные тестеры встречаются с Li-ion аккумуляторами и скорей всего я заменю 9v крону на Li-ion аккумулятор от мобильного, так же планировал изготовить корпус но посылка с мелочевкой где то потерялась.

Как оказалось спаять такой конструктор несложно могу смело рекомендовать к покупке и паять самостоятельно однозначно получите удовольствие от процесса сборки. Прибором я остался доволен, он сэкономит мне время и деньги, И не забывайте перед тестом разрядить конденсатор.
Скидка при покупке в магазине Gearbest GB48M

Более подробный обзор за авторством kirich «Конструктор для сборки популярного тестера транзисторов»

Купил китайский тестер конденсаторов, диодов, транзисторов и т.д.

Большинство глюков и неисправностей в компьютерной технике связаны с выходом из строя конденсаторов. Специально для определения состояния подозрительный конденсаторов я купил на ебее девайс с длинным названием Mega328 Transistor Tester Diode Triode Capacitance ESR Meter MOS/PNP/NPN L/C/R (далее- просто тестер).
Этот девайс продают без корпуса, без инструкции, вообще без чего бы то ни было:

Цена с доставкой- от 12$. Такой же точно у нас на радиорынке продают за 20 баксов.
C помощью этого тестера можно измерять такие параметры конденсатора, как ёмкость, ESR (эквивалентное последовательное сопротивление) и утечку тока.

Вообще, тестер может мерить много чего:

Но мне пока сей девайс нужен только для конденсаторов и вот, что хотелось бы отметить:

1. Меряет хорошо, проверял на новых конденсаторах. Кроме ёмкости показывает так же ESR (эквивалентное последовательное сопротивление). ESR вообще штука коварная- конденсатор может выглядеть целым и не вздувшимся, но работать не будет если ESR выше нормы.
Ориентироваться нужно по таблице:

2. Синяя колодка для установки выводных элементов не позволяет поставить в нее конденсатор с короткими ножками(выпаяный из платы). Потому для проверки конденсатора я припаивал к нему проводки:

И это я сделал напрасно, т.к. на тестере есть специальная площадка для тестирования SMD-компонентов и на ней можно удобно тестить выводные элементы с короткими ногами:

3. Тестировать конденсаторы не выпаивая их из платы не получится, тестер не работает в качестве внутрисхемного ESR-пробника.
В предыдущем примере я благополучно протестил конденсатор 2200 mF. Тот же конденсатор, но впаянный в плату, не тестируется:

4. Тестер питается от батарейки-кроны на 9 В. Но зачем же держать отдельную крону для такого девайса? Тестер будет использоваться по случаю и не где-нибудь в полях, а в рабочем кабинете. Потому переделаем его на работу от блока питания.

Смотрим на печатную плату тестера(кликабельно):

Видим, что напряжение от кроны идет двумя путями:

на вход АЦП микропроцессора для определения уровня напряжения батарейки
через микросхему 78L05 на питание микропроцессора и индикатора.

78L05 это стабилизатор, который преобразует входное напряжение 7… 20 В в выходное напряжение 5 В.

То есть, теоретически вместо кроны можно подключить какой-нибудь блок питания с выходным напряжением от 7 до 12 (на всякий случай) вольт от старого свича, сканера или чего-то подобного и тестер должен работать.
На 7 вольт блока питания я, к сожалению, не нашел, нашел на 12. Подсоединил к тестеру, включил:

При запуске тестер проверил напряжение «на батарейке» и увидел там 12.2 В. В остальном отличий от использования кроны не заметил- результат измерения эталонного конденсатора точно такой же, как и в случае, когда в качестве питания подключена крона.
Значит, система работает. Я и не сомневался, но проверять всегда надо.

Далее выпаял разъем питания(мама) из старого ADSL-модема и припаял его на тестер вместо крепления батарейки-кроны:

Теперь тестер работает от блока питания:

И в дальнейшем не надо будет вечно выколупывать крону из ампервольтметра, когда вдруг понадобится срочно замерить конденсатор.

Мультиметр-Частотомер-Генератор GM328 для проверки транзисторов, диодов, конденсаторов, индуктивности, сопротивлений…, а также для генерирования и измерения частоты сигнала.

Мультиметр-Частотомер-Генератор GM328 для проверки транзисторов, диодов, конденсаторов, индуктивности, сопротивлений…, а также для генерирования, измерения частоты сигнала…

В этой статье рассмотрим многофункциональный автоматический прибор — незаменимый помощник радиолюбителя. Его можно купить в Китае на всем известных сайтах или по ссылке в конце статьи.

Кроме функций мультиметра Mega328 автоматически определять практически любой подключаемый радиоэлемент, измерять его характеристики он также способен генерировать и измерять частоту сигнала.

Все отображается на цветном 160 х 128 ЖК-дисплее.

Способности мультиметра:

измеряет у биполярного транзистора коэффициент усиления и уровень порогового напряжения база-эмиттер,
определяет вывода, структуру и отображает ее на дисплее.
измеряет у MOSFET пороговое напряжение и ёмкость.
у транзисторов определяет наличие защитного диода.
при измерении стабилитрона пробивное напряжение не более 4,5 В.
при измерении конденсатора более 2 мкФ одновременно с ёмкостью измеряет эквивалентное последовательное сопротивление (ESR).
способен измерять два сопротивления одновременно, а также переменное сопротивление.

Отображаемое значение:

конденсатор: 25pf-100mF (разрешение 1pF)
индуктивность: 0,01 mH-20 H
сопротивление: 0,1 Ом — 50 МОм (разрешение 0,01 Ом)
Диоды и транзисторы с графическом отображении на экране структуры и параметров.

Технические характеристики:

Питание: от 6,8 до 12В, можно использовать 6F22 (9В)
Потребляемый ток (при пит.9В):30мА
Дисплей: ЖК 160 х 128 с подсветкой
Скорость тестирования: 2 сек. (до 1 мин. для конденсаторов большой ёмкости)
Ток тестирования: около 6mA
Ток выключения: 20nA
управление одной кнопкой и регулятором для выбора режима
автоматическое выключение.
есть возможность измерять smd компоненты
Размер платы: 7.8 х 6.2 см (Д х Ш)
Материал: PCB
Вес: 173 гр

На приборе установлен круговой переключатель с кнопкой (энкодер), с её помощью можно управлять тестером.
После запуска тестера нажмите кнопку и удерживайте, откроется меню :

В режиме «f — Генератор» прибор генерирует сигналы в диапазоне частот от 1Гц до 2МГц.
В режиме «Частотомер» прибор измеряет частоты до 2 МГц.
Транзистор тестер — Основной функционал тестера.
Режим: 10-bit PWM — 10 бит ШИМ.
Режим: C+ESR TP1 : 3 — Непрерывное измерение емкости и ESR подключенных конденсаторов (запустив этот режим не нужно каждый раз нажимать на кнопу для запуска измерений, достаточно подсоединить конденсатор к щупам и тестер отобразит информацию, удобно при множественном тестировании)
Режим: «Самодиагностика» можно произвести изменение цвета и многие другие настройки.
Настройка контрастности дисплея.
Выключение.

Режим «Транзистор Тест»

В режиме «Транзистор Тест» можно определить тип и расположение выводов биполярного или полевого транзистора, диода, измерить проводимость биполярного транзистора, а также его коэффициент усиления. При этом несложно подобрать пару выходных транзисторов для усилителей по одинаковому коэффициенту усиления.

У диодов прибор измеряет падение напряжения и ёмкость P-N перехода, по этому можно сразу определить тип диода.

При проверке электролитического конденсатора, его следует сначала разрядить, в противном случае прибор можно вывести из строя!

Принципиальная схема мультиприбора GM-328

Некоторые ключевые узлы схемы:

Схема довольно простая. Ответственный узел собран на шести резисторах R1-6 — от точности этих резисторов зависит полученная точность прибора.

Узел формирования опорного напряжения собран на регулируемом стабилитроне TL431 и резисторе R15.

Узел управления питанием собран на транзисторах T1-3.

Схема сделана таким образом, что после нажатия на кнопку поступает питание на микроконтроллер, дальше он сам «удерживает» питание включенным и может сам себе его отключить при необходимости.

Чтобы база Т2 не «висела» в воздухе, лучше её соединить с эмиттером сопротивлением 100 — 300 кОм. Бывают случаи из за этого транзистор пробивает.

Стабилизатор питания 5В на IC2.

Генератор на кварцевом резонатор

Дисплей LCD12864.

Включение и калибровка

Для включения прибора надо нажать на ручку энкодера. после этого на процессор пойдет питание и одновременно он выдаст команду на узел управления питанием и будет сам удерживать его включенным.

Для начала прибор выдает на экран напряжение батареи и пытается перейти в режим проверки компонента.

Так как ничего не подключено, то он сообщает: «элемент отсутствует или поврежден».

Прибор не откалиброван и после этого выдает соответствующее сообщение:

«Не откалиброван!»

Для калибровки необходимо замкнуть все три контакта панели (в нашем случае средний и два из левой и правой тройки) и включить прибор.

После сообщения — isolate probe следует убрать перемычку и оставить контакты свободными.

Затем, после соответствующего уведомления надо будет установить конденсатор ( в комплекте) на клеммы 1 и 3.

Калибровка

1.Заходим в меню, подержав кнопку включения пару секунд и выбрал режим Selftest.

Переход в меню — длительное удержание кнопки энкодера.

Перемещение по меню — вращение энкодера.

Выбор параметра или режима — короткое нажатие на кнопку энкодера.

2. Прибор выдает сообщение — «закоротите контакты». Для этого нужно соединить все три контакта вместе.

3. Прибор производит измерение сопротивления перемычки. После того, как закончена калибровка выйдет сообщение: «уберите перемычку».

4. Убираем перемычку, прибор продолжает ещё измерения уже без перемычки.

На этом этапе необходимо подключить к клеммам 1 и 3 конденсатор из комплекта (можно использовать и другой).

5. После установки конденсатора прибор продолжает измерения, во время всего процесса калибровки кнопку энкодера нажимать не надо, все происходит в автоматическом режиме.

Все! Калибровка успешно завершена!

Видеообзор с youtube

Купить данный прибор можно в Китае на сайтах AliExpress, Ebay, Gearbest и т.п.,

а также проверенный в магазине «MастерOk»

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

Электронная сигарета

Самодельный батарейный блок для электронной сигареты

Электронная сигарета — это устройство, имитирующее процесс обычного курения, но избавляющее курильщика от вдыхания смол и других продуктов горения, а также она позволяет изменять дозировку никотина.
Электронная сигарета, представляет собой трубочку, чуть длиннее обычной сигареты, состоящую из батарейки, испарителя, управляющего процессом испарения микропроцессора и картриджей с ароматической жидкостью — обычно смесью никотина и пропиленгликоля. Кончик сигареты загорается во время затяжки, когда курильщик вдыхает «дым».

Подробнее…

Гидравлический электроклапан своими руками

Переделка клапана от стиральной машины на питание напряжением 12 вольт постоянного тока

Для автоматического управления различными гидравлическими системами необходимы электрические клапаны. Готовые изделия достаточно дороги. Поищем решение подешевле.

Подробнее…

ОСЦИЛЛОГРАФИЧЕСКАЯ ПРИСТАВКА К ТЕЛЕВИЗОРУ

Описания осциллографических приставок к телевизору уже публиковались на страницах журнала («Радио», 1959, № 1; 1965, № 8 и др.). Однако в отличие от них предлагаемая приставка не требует вмешательства в схему телевизора (она подключается к антенному гнезду телевизора). Совместно с генератором качающейся частоты ее можно использовать для налаживания усилителей ПЧ радиоприемников. Подробнее…

Популярность: 12 040 просм.

LCR тестер компонентов TC-1

Приветствую всех читателей на страницах сайта!
Наверное, не многие радиолюбители еще не слышали о LC тестере T4, а те кто обзавелся или собрал самостоятельно подобный прибор вряд ли назовут его бесполезным.
Интерпретаций данного тестера сегодня существует довольно большое множество – это и конструктор, и готовый модуль с питанием от кроны, и модули с литиевыми аккумуляторами, и эти же модели, но уже в корпусе из оргстекла/акрила.
Сегодня хочу поделиться информацией о еще одной версии LC-тестера – мультифункциональном тестере ТС-1 с цветным экраном, встроенным литий-ионным аккумулятором, приличным корпусом и парой дополнительных полезных функций.
Кому данная тема интересна, приглашаю под кат.

Сначала пара слов для тех, кто еще не знает для чего служат подобные приборы.
Как правило, большую часть радиокомпонентов можно проверить обычным мультиметром. Однако есть и такие, которые мультиметром не протестировать вовсе или удастся это сделать лишь частично. Например, полевые транзисторы MOSFET, J-FET. Кроме того, не все мультиметры могут измерять емкость конденсаторов, а те которые могут это делать, не могут измерять ESR – эквивалентное последовательное сопротивление и Vloss – напряжение утечки.
Не удастся так же мультиметром определить напряжение стабилизации стабилитронов при затертой или мелкой маркировке.
И вот в этих случаях очень может выручить многофункциональный тестер ТС-1, которым можно тестировать резисторы сопротивлением до 50 МОм, диоды, стабилитроны с напряжением стабилизации до 30 вольт, светодиоды, npn и pnp биполярные транзисторы, N и P канальные полевые транзисторы MOSFET и J-FET, IGBT биполярные транзисторы с изолированным затвором, тиристоры, симисторы, измерять индуктивность, емкость, ESR, Vloss конденсаторов, а так же напряжение литиевых аккумуляторов до 4,5 вольт. Тестер умеет дешифровать сигналы пультов дистанционного управления. Питается прибор от внутреннего литий-ионного аккумулятора и заряжается через microUSB разъем от любого источника напряжением не более 6 вольт. Информация о результатах теста выводится на цветной TFT дисплей размером 1,8 дюйма с разрешением 160*128 пикселей.

Поставляется тестер в небольшой коробке с цветным принтом и информацией о возможностях тестера.

Внутри лежит интуитивно понятная инструкция на английском языке и антистатический пакет.

Внутри антистатического пакета спрятан тестер, короткий шнур для зарядки и … еще два антистатических пакета).

В полностью распакованном виде содержимое пакетов выглядит так:

Большой плюс, что положили в комплект щупы – не нужно допаивать провода к радиодеталям с короткими ножками или аккумуляторам, чтобы вставить их в разъем. Наконечники щупов подпружинены и хорошо зажимают выводы радиокомпонентов.
Но есть и претензии к щупам – они могли бы быть и одного цвета с проводами. Позже, когда проводил тесты, испытывал дискомфорт от этого. Оно может и не имеет значения – тестеру все равно какой контакт детали, в какой контакт колодки вставлен. Он сам разберется, но все же когда внимание сосредоточено на приборе/щупах/измерениях, то лишний отвлекающий фактор не к месту (а может и придираюсь).

Конденсатор на 10 мкф*25 вольт и красный светодиод положили в качестве бонуса, а вызвавшие сначала недоумение неразрезанные контакты, позже пригодились для калибровки тестера – да, есть тут и такая задекларированная в инструкции процедура.
С самого начала прибор вызвал интерес тем, что у него приличный корпус, ничего делать как в случае с бескорпусным вариантом LC тестера Т4 не нужно. В руке лежит удобно.

Излишество или хороший тон, но экран закрыт транспортировочной пленкой.
К номерным контактам разъема подключаются любые контакты радиодеталей, кроме стабилитронов. Для стабилитронов предусмотрены контакты разъема КАА (катод, анод, анод).
В инструкции указано, что не следует одновременно в номерные контакты вставлять, например, транзистор, а в контакты для стабилитронов стабилитрон – будет проводиться тест только компонента в номерных контактах.
Рядом с разъемом расположено окно инфракрасного датчика для проверки и декодирования сигналов пультов ДУ.
Все управление прибором производится одной кнопкой, которая в инструкции обзывается многофункциональной. Под «много» имеется ввиду, краткое нажатие для активации прибора и начала теста, после установки компонента в разъем и длительное нажатие для принудительного выключения прибора. Как и в Т4 здесь не забыли про автоотключение после 25 секунд бездействия. Кому этого времени покажется много, тот может воспользоваться информацией из инструкции, вскрыть прибор и установить паяльником перемычку, задав нужный период до отключения от 10 до 25 секунд.
На задней стороне прибора находится разъем microUSB и светодиод. Во время зарядки он светится красным, а по ее окончании привычно зеленым цветом.

Дальняя и нижняя сторона корпуса

Размеры корпуса

Как и все приборы, содержащие аккумулятор, тестер перед использованием рекомендуется зарядить. Максимальный ток зарядки составляет 0,44 Ампера.

С описанием внешнего вида и характеристикам всё и можно переходить к тестированию радиокомпонентов.
Для включения тестера кратко нажимаем кнопку и видим следующее на экране:

Прибор пишет, что не обнаружил тестируемый компонент или компонент поврежден.
Выпрямительный диод 1N4007, диод Шоттки SR504, сдвоенный диод Шотки SBL2040CT.

Для светодиодов тестер показывает ёмкость перехода и минимальное напряжение, при котором светодиод открывается. Во время теста светодиод начинает мерцать.

Стабилитроны на разное напряжение:

Транзисторы структуры npn: BC547C, МJE1309, КТ312Б, КТ315Б

MJE13003С с защитным диодом и составной транзистор КТ827А

Транзисторы структуры pnp: МП40А, ВС557В, S8550

Полевые транзисторы: APM3055L – N-канальный MOSFET и LD1010D – N-канальный JFET с PN диодом:

Из имеющихся у меня под рукой компонентов тестер не совсем точно отобразил N- канальный MOSFET К3742. Его он показал как IGBT:

P-канальный MOSFET BSS92

А вот IGBT транзистор G20N50C тестер отобразил как N канальный MOSFET, но тут есть оговорка: по одному даташиту он N-канальный MOSFET, а по другому N-канальный IGBT и обозначения немного разные.

Не смотря на «путаетесь в показаниях») нужно сказать, что тестер суть компонента определил – будь транзистор пробитым или оборванным, мы бы увидели совсем иную картинку.
Последние две фотки снимались по случаю на телефон на радиорынке так, как в наличии P-канальных MOSFET и IGBT в наличии не было. Не обессудьте.
Следующими в очереди были симисторы MAC97A8 и BT134600E

В инструкции к прибору говорится, что тестер способен тестировать тиристоры и симисторы с током управляющего электрода до 6 mA, но у MAC97A8 этот параметр равен 7 mA, а у BT134600E — 25 mA. Выходит или в инструкции ошибка или прибор лучше). С конденсаторами такая же история – до 100 mF. Микро или мили? Учитывая, что тестер измеряет конденсаторы емкостью больше 100 мкФ, то тогда в инструкции имеются в виду миллиФарады, а это 100 000 микроФарад. Но вернемся к тестированию.
Измерение индуктивности:

Тестер умеет распознавать сигналы пультов дистанционного управления и декодировать их. Но касается это только пультов работающих в IR формате Hitachi. Из таковых оказался только ПДУ от ДВД плейера BBK. При нажатии кнопок на пульте картинка на дисплее тестера менялась.

В случае с остальными пультами на зеленом поле экрана мигала красная крупная точка, просто сигнализируя о том, что пульт работает и что то излучает.
Насколько полезная данная функция судить не берусь, но пусть лучше будет.
Сопротивление тестер измеряет в диапазоне 0,01 Ом — 50 Мом. Не всё нашлось в закромах, но общий вывод – справляется. Погрешность есть, как, впрочем, и у всякого измерительного прибора. В инструкции, кстати, она не указана.

На резисторах провел сравнительные замеры тремя приборами:

Как говорится, придраться к каждому можно. И в то же время каждый не далеко ушел от соседа. Где то больше, где то меньше, но все равно достаточно точно.
Проверку конденсаторов провел по той же схеме. Расхождения между приборами присутствуют, но иное представить трудно.

Опять же сравнительные замеры тремя приборами:

Примечательный факт — конденсаторы были разные — керамика, лавсан и другие, но с МБМ не смог справиться ни один из приборов. При этом, обозреваемый ТС-1 показал лишь на 35 % больше от номинала. Два других дали погрешность почти на +80 %).

Как уже говорил, важным параметром электролитических конденсаторов является ESR – эквивалентное последовательное сопротивление. Его возрастание приводит к некорректной работе схем. Не лишним будет знать и Vloss конденсатора – напряжение утечки, измеряющееся в процентах и показывающее, сколько процентов заряда теряет конденсатор через одну секунду после прекращения процесса заряда. При его значении в несколько процентов конденсатор лучше отложить в сторону.
Измеренные величины ESR сравниваются с табличными, обязательно следует учитывать напряжение, на которое рассчитан конденсатор.

Сначала фото приличных конденсаторов. Номиналы на фото написаны желтым цветом.

Пара сравнительных фото с мультиметром.
Тот же конденсатор 47 мкф*160 вольт и 2200 мкф*25 вольт.

Результаты сравнения показаний емкости трех приборов такие же как и в случае с резисторами и неэлектролитическими конденсаторами – плюс/минус, но все рядом.
В завершении конденсаторной главы несколько фото негодных конденсаторов.
4,7*25 В, 100 мкф*10 В, 10 мкф*50 В:

4,7 мкф*400 В, 22 мкф* 250 В, 470 мкф * 25 В

Следуя инструкции и по опыту угробленного Т4, скажу что перед проверкой конденсаторов их следует обязательно разрядить.
Кроме всего вышеперечисленного ТС-1 позволяет так же проверять напряжение элементов питания с напряжением до 4,5 Вольт.

Последним пунктом из функционала тестера остается калибровка. Тут, как в случае с Т4, не требуется конденсатор. Здесь для калибровки достаточно вставить в колодку те самые неразрезанные контакты из комплекта, что при распаковке удивили своим наличием в комплекте, и нажать кнопку.
После этого на экране появится сообщение о самотестировании и ниже шкала с процентами его выполнения.

На уровне 22 процентов тестер попросит извлечь замкнутые контакты и тест продолжится.

На этом повествование о богатом функционале маленького прибора можно заканчивать и переходить ко всем любимой разборке и тесту аккумулятора.
Разбирается прибор просто, для этого нужно лишь открутить четыре самореза. Аккумулятор приклеен на двухсторонний прозрачный скотч. Теперь ищу такой же – еле оторвал аккумулятор, пришлось поддевать пластикой картой. Если кто знает, прошу дать ссылку. Приклеено было так хорошо, что при отрывании аккумулятора обертка слегка поменяла рельеф, но с самим аккумулятором все в порядке.

Мозговым центром тестера является микроконтроллер Atmega 324PA, надпись на втором чипе старательно затерта.

Обратите внимание на область платы в красном прямоугольнике – замкнув контакты на массу можно изменить время до отключения тестера. С завода перемычек нет и установлено время 25 секунд. Добавив перемычки можно установить 10,15,20 секунд.

С обратной стороны платы все так же аккуратно и без следов флюса, а плата экрана припаяна через пины (надеюсь правильно назвал), что куда надежнее, чем шлейф, как в Т4.

Тест аккумулятора провел из спортивного интереса аж тремя способами: зарядка-разрядка iMax B6 (током 0,2 А), зарядка-разрядка EBD-USB (током 0, 18 А) и зарядка через USB-тестер. И на удивление все три теста дали практически одинаковый результат – аккумулятором прибор укомплектован качественным.

Под финал изучения тестера под руку попались динисторы DB3. С ними, не смотря на напряжение пробоя по даташиту от 28 до 32 вольт, тестер тоже как-то справился.

Подводя черту, по традиции и правилам сайта отмечу минусы и плюсы.
Минусы (или пожелания): прибору следует немного добавить точности измерений, вопросы по определению некоторых MOSFET и IGBT транзисторов и хотелось бы щупы и провода одного цвета.
Плюсы: многофункциональность, компактность и законченный вид благодаря корпусу, внутренний качественный аккумулятор, щупы, простая калибровка, цветной дисплей.
P.S. Из имеющихся теперь тестеров T4 и ТС-1 предпочту пользоваться обозреваемым.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
