Интересно. Помимо функционала, устройства данных классов отличаются стоимостью: профессиональные, более надежные и качественные модели, имеют стоимость в среднем в 1,5-2 раза выше, чем полупрофессиональные аналоги.

По типу кабеля

В зависимости от того, с какими физическими каналами связи могут работать трассоискатели, они подразделяются на 2 основных вида:

• Работающие с оптоволоконными каналами связи и локальными сетями;
• Предназначенные для тестирования таких линий связи с медными жилами, как витая пара, коаксиальный или телефонный провод.

По выдаваемым результатам

По данному критерию все трассоискатели подразделяются на приборы, позволяющие производить поиск неисправностей, замер различных характеристик, сертификации линии передачи данных.

Определение исправности

Модели данной разновидности не обладают большим функционалом и позволяют выявлять такие неисправности, как обрывы жил кабеля, неправильное их подключение в концевых коннекторах отдельного участка канала связи. Также с помощью данных моделей, оснащенных специальным генератором Тора, производят поиск расположенного внутри стен телефонного или компьютерного сетевого провода, определение мест его обрыва.

Измерение характеристик

Благодаря наличию небольшого дисплея, такие приборы позволяют, помимо базовых функций, получать также данные о значении таких характеристик подключенной к ним линии, как скорость и затухание сигнала в кабеле, его потери и т.д.

Сертификация линии связи

Данный вид трассоискателей представлен самыми дорогостоящими, точными и многофункциональными приборами, выполняющими комплексное тестирование и оценку качества линий передачи данных на соответствие международным стандартам в сфере локальных компьютерных и телекоммуникационных сетей.

Виды трассоискателей

Трассоискатели, применяемые при монтаже телекоммуникационных сетей из оптоволокна, пока не нашли такого широкого применения, как приборы для обычной витой пары и коаксиального кабеля.

Тестеры для определения правильности обжима витой пары

В зависимости от сложности выполняемых измерений, устройства для тестирования витой пары бывают базовыми, продвинутыми, многофункциональными, профессиональными.

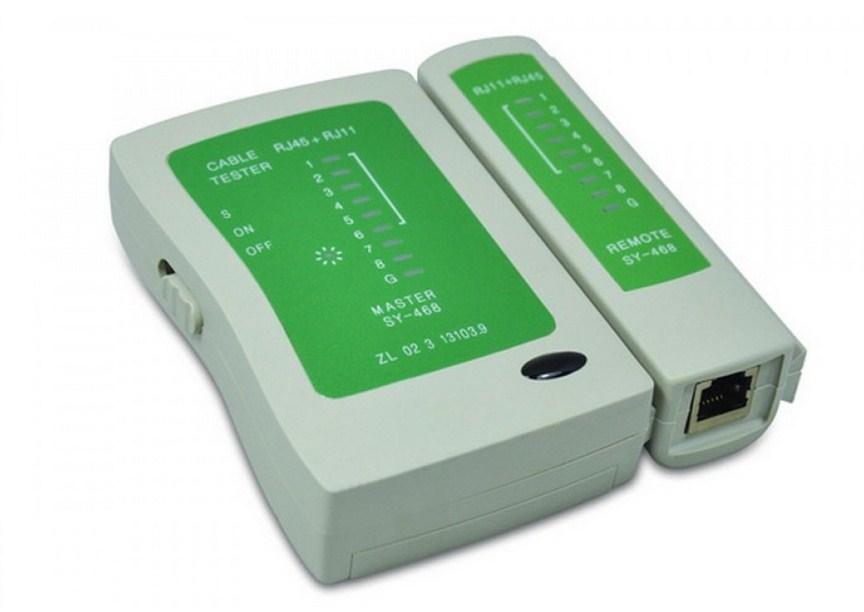

Базовые кабельные тестеры для определения повреждений

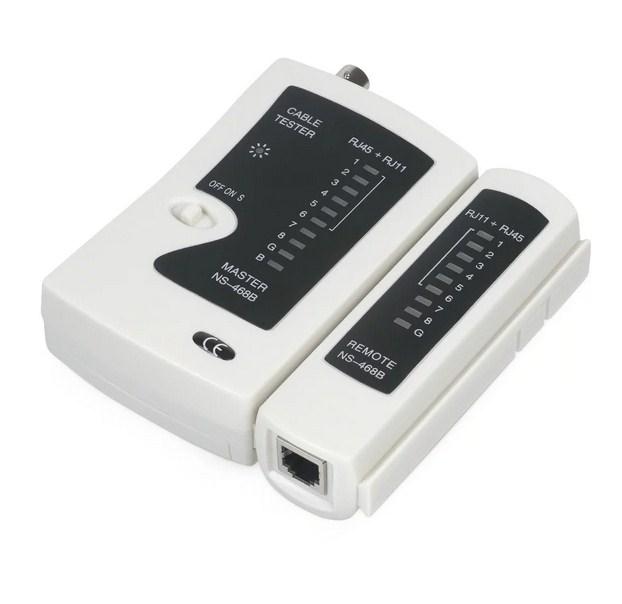

Простейший сетевой трассоискатель

Такие приборы позволяют производить определение правильности подключения жил кабеля к концевым коннекторам, их целостности.

Продвинутые кабельные тестеры для определения повреждений

Трассоискатель с функцией поиска обрыва жилы кабеля

Такими устройствами, благодаря специальному встроенному в щуп генератору Тора, можно не только определять правильность подключения жил в кабеле, но и проверять их целостность, находить точку, в которой произошел обрыв (повреждение).

Многофункциональные тестеры кабельных линий

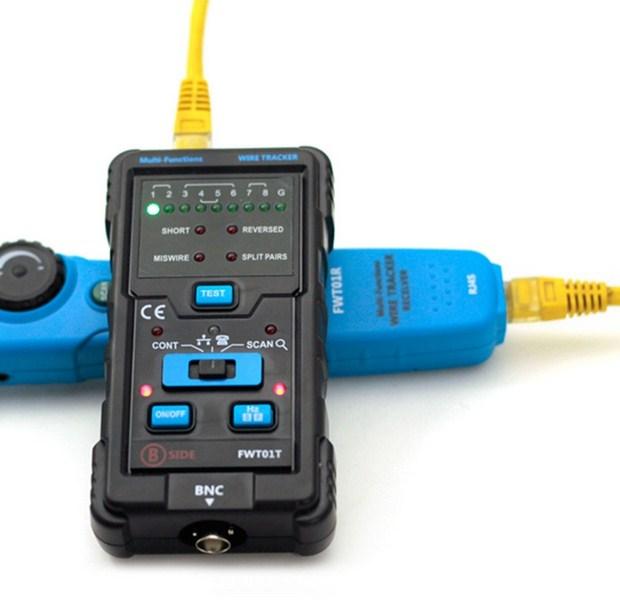

Многофункциональный трассоискатель

Многофункциональные тестеры различных линий передачи данных из витой пары или коаксиального провода совмещают в себе функционал простейших приборов и более продвинутых аналогов. Благодаря этому, они могут использоваться как при диагностике неисправностей в телефонных каналах связи, так и компьютерных локальных сетях различных размеров и конфигурации.

Профессиональные кабельные тестеры для определения повреждений с цифровым экраном

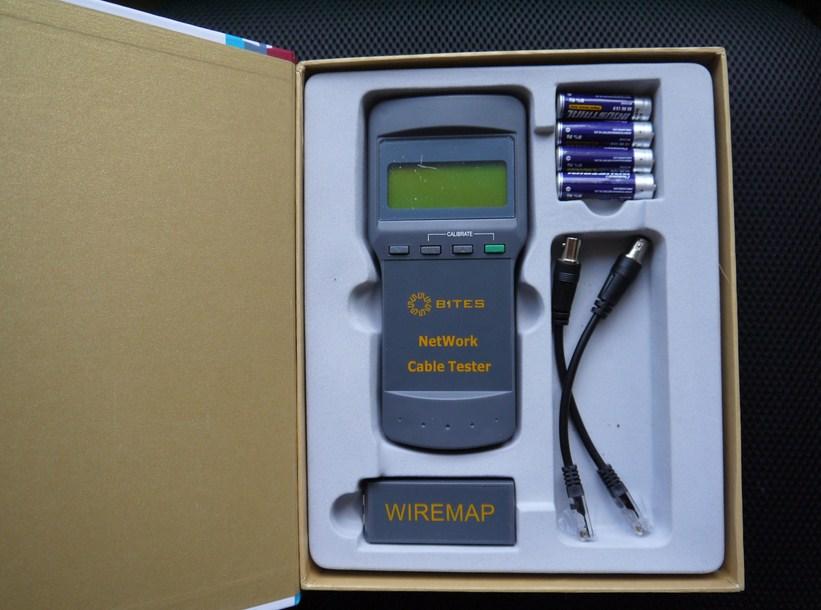

Профессиональное устройство с жидкокристаллическим дисплеем для тестирования различных каналов связи

Такие приборы представляют собой усовершенствованные многофункциональные аналоги, снабженные небольшим дисплеем и кнопками навигации по простому встроенному в устройство меню. Позволяют проверять не только правильность обжимки жил в различных коннекторах, но и находить места их повреждения, определять, между какими из них произошло короткое замыкание.

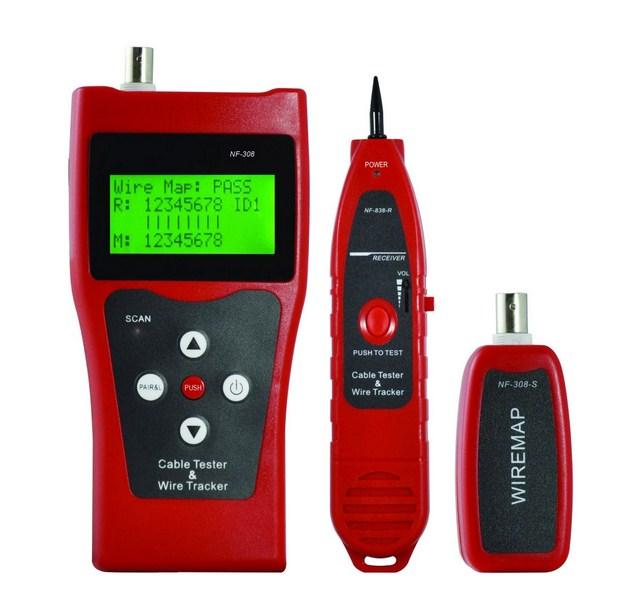

Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

Тестер для определения правильности подключения жил в кабеле и их длины

Приборы данного вида, наряду с жидкокристаллическим черно-белым или двухцветным экраном, со стандартным набором возможностей, обладают такой функцией, как точное определение месторасположения обрыва жилы провода.

Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

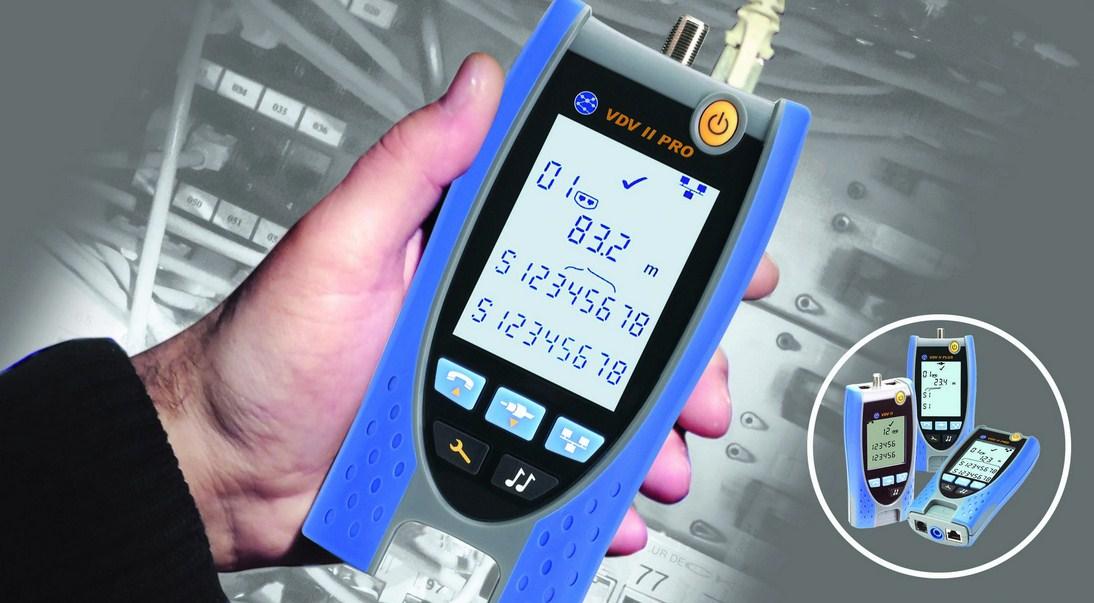

Трассоискатель с функцией измерения длины жил и точного места их обрыва (повреждения)

Такие приборы позволяют не только производить измерения ряда характеристик каналов передачи данных, но и с точностью до метра находить места обрыва жилы провода, короткого замыкания и спутывания двух соседних жил.

По сравнению с предыдущим видом, такие устройства обладают большой точностью измерений, высокой отказоустойчивостью и надежностью. Основным их недостатком является большая цена.

Сравнение кабельных тестеров

Для того чтобы правильно выбрать трассоискатель, необходимо произвести сравнение различных видов данных приборов по их функционалу и стоимости. Такая сравнительная характеристика позволит подобрать прибор, наиболее полно соответствующий определенным целям и финансовым возможностям.

Так, простейшие приборы используют для монтажа и обслуживания домашних, а также небольших локальных сетей. Полупрофессиональные модели с функцией поиска обрыва используются при ремонте телекоммуникационных сетей небольших домов. Самые многофункциональные, надежные и дорогие устройства применяют специалисты, прокладывающие и обслуживающие различные коммуникации в больших домах, офисах.

Видео

Кабельный тестер: сетей, линий

Высококачественно установленная кабельная система послужит многие годы. Тем не менее, из-за неаккуратного обращения пользователем, в отдельных случаях может быть порван кабель или раздавлен разъем, в таком случае проводное соединение не будет функционировать. Порой повреждение видимое, к примеру, порвана жила, а иной раз нет. С тем, чтобы удостовериться в работоспособности кабельного участка, необходимо продиагностировать его с применением специализированного девайса. Кабельный тестер является обязательным при монтажных работах в системах интернет-связи. При испытании участков таким устройством, возможно, установить все ошибки монтажа.

Что это такое

Кабельный тестер еще называют трассоискателем — это инструмент, предначертанный для контроля целостности и функциональности разных коммуникационных средств передачи информации. Применяется он при выполнении монтажных работ и техобслуживании локальных компьютерных и сотовых магистралей и прочих каналов воспроизведения.

Организация замеров

Антенна GPS — наиболее элементарное устройство для испытания сотовых или компьютерных средств связи из витой пары, с применением функциональных элементов:

• Передатчик — микроэлектронный узел с 3-х позиционным режимным переключателем режимов Scan/Off/Test, 8-ми светодиодной индикацией, подключающими разъемами коннекторов RJ 11/12/45;
• приемник/щуп/ресивер — равно генератору, охватывает восемь светодиодных индикаторных режимов и разъемы для включения линий с разнообразными коннекторами;
• функционируют передатчик и приемник от традиционных батарей всевозможного номинала от 1.5 до 9 В.

Принцип работы

Кабельные тестеры обычного выполнения со светодиодной индикацией позволяют демонстрировать меньше функциональных возможностей по определению соответствия состояния кабеля требуемым рабочим параметрам. Подобный вид устройства достаточно хорошо работает с линиями связи в процессе монтажных работ.

Трассоискатель отыскивает не сам по себе кабель, а обеспечивает фиксацию наличия поля электромагнитного радиоизлучения, которое создастся радиосигналом в передающих проводах. Его характер может иметь искажения вследствие работы иных стальных инженерных сетей, недалеко расположенных от точки замера.

Трассоискатель или локаторы содержат в конструкции и передаточное, и приемное устройство. Отправитель передает сигнал на провод с целью его обнаружения, приемник воспринимает и отмечает сигнал. Он считается ключевым компонентом кабельного тестера, потому что его функциональность определяет техническую способность генератора и приемного устройства к узкогрупповой работе.

Преследуя цель определения электромагнитного поле, в его конструкции находится датчик-измеритель. Ее функции обычно выполняет штыревая антенна в форме емкостного преобразователя или катушка в форме индуктивного первичного прибора. У таких компонентов в процессе эксплуатации проявляется собственная индивидуальность, поэтому некоторые тестеры располагают в комплекте резервные датчики.

В формате источника сигнала функционирует генератор напряжения переменной частотности. Гармоника сигнала может быть модифицируемой либо зафиксированной. Сигнал имеет способность различаться по степени сложности и быть из ряда гармоник. При использовании при поиске провода генератора и приемного устройства, подобный процесс именуют активным. Первичный прибор установит все источники электромагнитных полей.

Важно! Ими могут быть электрические линии питания, их частоты в промежутке до 3 кГц, трубопроводы с катодной защитой, проводы сотовой связи, радиотрансляционные полосы и множество токопроводящих объектов, в которых, где передатчики вызывают ЭМ поля. В подобных случаях генератор не применяют, а оператор выполняют сканирование в пассивном варианте.

Типы

Локаторы символически возможно поделить на собственно тестеры и пробники. Проводная система обязана отвечать стандартам качества. В стандартах на СКС определяются несколько различающихся характеристик, которым обязана соответствовать каждая современная кабельная система.

Типы тестеров

Например, предопределены данные характеристики:

• Next (Ближний конец Crosstalk) — неустановившееся затухание на ближайшем конечном участке;
• FEXT (Дальний конец Crosstalk) — неустановившееся затухание посреди пар на удаленном конечном участке;
• ACR (Коэффициент затухания в перекрестных помехах) — линейное затухание;
• RL(Обратные потери) — потери, сопряженные с воссозданием сигнала в противоположном направлении.

Замерить данные характеристики возможно с применением сложных и дорогостоящих тестеров, которые именуют кабельными анализаторами. Все они применяются для сертификации СКС после завершения монтажных работ. Аппаратуру делят на классы, отталкиваясь от их потенциала:

1. Тестеры для установления пригодности обжима витой пары и присутствия дефектов.
2. Схематическое изображение обжима витой пары.
3. Контроль цельности провода.
4. Присутствие перевитых пар, обрыва кабельной продукции или КЗ.
5. Тестеры для установления погрешностей установки с установлением протяженности кабеля по емкостным показателям.

К вышеперечисленным характеристикам в данных устройствах прибавляется замер протяженности провода и дистанции до обрыва.

У профессиональных tester устройств с установлением протяженности линии по методу TDR добавляется замер дистанции до зоны КЗ.

Базовые кабельные тестеры

Данные приборы изготавливаются из 2-х компонентов: непосредственно локатора и удаленного модуля для размещения на противоположном конце кабеля. Светодиодное отображение информации имеют возможность располагаться или на 1 составляющей части устройства, или на обоих. По функциям они весьма походят на обычнейшую электроцепь из батареи и лампы: в случае, если необходимый проводник цельный, тогда при появлении напряжения лампа вспыхивает.

Исходная степень тестирования предоставляет ответ на вопрос «верно ли смонтирован» микромодульный разъем RJ45/11/12/Coax при использовании прямолинейной схемы опрессовки. А вот правильно диагностировать перекрёстный провод Crossover в таком случае навряд ли выйдет. Незамысловатые конструкции могут, скорее всего, не обладать самостоятельным светодиодом для конкретного провода, а фиксировать конечный результат по параметрам.

Базовые локаторы Jonard JIC.MCT.468

В случае нахождении абсолютно любого отклонения от верной схемы обжима, разрыва или КЗ, автотестер демонстрирует сбой. Каким образом, нарушена распиновка, возможно установить не в любой момент. Помимо того, в случае подсоединении к линии под напряжением, даже незначительным, локатор, скорее всего, перегорит.

Перечень базовых локаторов:

1. Jonard JIC.MCT.468.
2. Greenlee PA.1574.
3. Greenlee3.50.0431.
4. Hobbes 256551/20TH.
5. Hobbes HB-E.400.
6. Hobbes HB-E.450.

Преимущества тестера для прозвонки витой пары — стоимость. Иных преимуществ перед наиболее современными модификациями — не существует.

Минусы простеньких локаторов прозвонок:

1. Не находят протяженность кабеля, дистанции до обрыва и КЗ.
2. Перегорают при подсоединении к функциональной линии, поскольку не обладают защищенностью по напряжению.
3. Не существует функции замера обрыва линии без присутствия идентификатора.
4. Редко когда возможно осмыслить, с каковой разновидностью сбоя имеет дело оператор.
5. Частенько предоставляют неправильное «повреждение» на линии модели Crossover.
6. Не существует автоматического выключения, что обуславливает полную разрядку батареек.
7. Не существует индикации плохого зарядки, что может привести к неверному замеру на севших батарейках.
8. Не достает интегрированного генератора для распознавания провода.
9. Отсутствует одновременное сопровождение нескольких идентификаторов.

Продвинутые кабельные тестеры

Справедливости ради, нужно отметить, что строгой градации, по которому, возможно, назвать локатор продвинутым — нет. Хотя существуют определенные различия «продвинутых» локаторов от наиболее примитивных. Полнофункциональные проводные тестеры позволят устанавливать схему обжима RJ45, присутствие и вид дефекта, убедительно демонстрировать, какие конкретно проводники витой пары спутаны, порваны либо замкнуты, различать проводниковую разновидность Crossover. Весьма принципиальное качество — способность фиксировать оплошность установки разновидности «расщепленная пара», которую простейшие локаторы не могут установить, как сбой.

Обратите внимание! В продвинутых устройствах вмонтирован тональный генератор. Он одновременно с зондом, работающим по принципу индукции, определяет необходимый провод либо коммутаторный порт.

Образцы продвинутых локаторов:

1. Хобес — HB-256652/A-IDT.
2. Хобес — HB-256-553.
3. Fluke-Networks FL.MT/82-00-49A.
4. Hobbes HB-256777.
5. Hobbes 256-555-R.

Достоинства продвинутых локаторов:

1. Усовершенствованное интерпретирование вида обрыва кабельной продукции.
2. Генератор для трассировки и контроля провода, для чего потребуется щуп, работающий по принципу индукции.
3. Скорый поиск необходимых портов в следствие использования одновременно ряд идентификаторов.

Продвинутые тестеры Хобес — HB-256652/A-IDT

Отрицательные черты продвинутых локаторов:

1. Не измеряют продолжительность провода, интервала до разрыва и КЗ.
2. Перегорают при подсоединении к функциональной линии, потому что не обладают защитой по напряжению.
3. Нет функции по замеру разрыва провода без применения идентификатора.
4. Отсутствует автоматизированная система отключения, что приводит к глубокому уровню разрядки батарей.
5. Не имеется индикации плохой зарядки, что, скорее всего, продемонстрирует неправильный результат на разрядившихся батареях.

Многофункциональные тестеры

Имеются устройства, которые трудно называть только кабельными локаторами, они могут не только прозвонить, а обладают расширенным функционалом. Подобных приборов не очень много, но для показательности их выделяют в самостоятельную группу.

Первоначальный вид многофункционального тестера — инструмент, сочетающий опции тестового комплекта с генератором, щупом и тестированным модулем для витой пары. Необходимо указать, что конкретно в локаторах данного вида выпускается интегрированный цифровой генератор, позволяющий сигнальным методом определить действующий интернет-кабель.

Многофункциональный Jonard JIC-TETP

Образцы многофункциональных локаторов:

1. Jonard JIC-TETP/900;
2. Хобес HB-256713/D;
3. Fluke-Networks FL.MT/8200-60/KIT;
4. Hobbes HB-HTC/00-22.

Профессиональные кабельные тестеры

Даже самый замечательный LAN-тестер с ЛЭД-индикацией, неизменно хуже профессионального аппарата с LCD-дисплеем, как минимум, по показательности представления конечных итогов диагностических работ. Сверх того, присутствие дисплея предполагает, что инструмент оборудован вспомогательными функциями.

Аппаратура с LCD-дисплеями подороже, чем LED-тестеры. По всей вероятности, это сопряжено и с увеличенной функциональностью и обязательным для LCD-тестера программного обеспечения, а также с внушительной ценой самого экрана.

Из специальных функций высокопрофессиональные проводные локаторы выделяются серьезной защитой от поступающего напряжения в районе 50-60 В, не допускающего спалить прибор при подсоединении к телефонной сети. Если пользователь забудет отключить блок, он отключится самостоятельно, сохраняя запас батареи. Корпус зачастую выполнен в прорезиненном исполнении и имеет защиту. Модельный ряд подобных приборов не богат.

Softing-Cable-Master-200

Образцы профессиональных локаторов c LCD-экраном:

1. Softing-Cable\Master-200.
2. Greenlee NET-cat.Micro.

Преимущества локаторов с LCD-дисплеем:

1. Наглядность конечного результата замеров в форме оповещений.
2. Моментальное и конкретное интерпретирование вида сбоя.
3. Трассировочный генератор для выбора провода, потребуется щуп, работающий по принципу индуктивности.
4. Стремительный поиск необходимых разъемов в следствие наличия ряда идентификаторов.
5. Предохранение разъемов от перенапряжения.
6. Безопасный корпус прибора.
7. Индикатор плохой заряженности батарей.
8. Автоматичное выключение питания.

Недостатки лан-тестеров с LCD-дисплеем:

1. Не определяют протяженность линии, дистанцию до обрыва и КЗ.
2. Нет возможности установить обрыв линии без применения идентификатора.

Область применения кабельного тестера

Высокотехнологичные локаторы, оборудованные дисплеями имеют возможность устанавливать все типы ошибок в интернет-сетях. В них существует способность определить и расщепленные пары, и протяженность проводной линии, а кроме того вымерить промежуток до КЗ либо до обрыва, и установить какого конкретно вида розетка закреплена на второй части линии — сетевая либо телефонная.

С использованием кабельного трассоискателя определяют последующие необходимые характеристики провода:

1. Протяжённость.
2. План проводки в разводке кабеля.
3. Величина затухания сигнала.
4. Уровень наводок на ближнем участке кабеля.
5. Величину сопротивления шлейфа из меди.
6. Размер потерь при возврате.

Подобное оборудование может применяться для испытания кабелей на базе витых пар, а дополнительно — коаксиальных кабельных линий. Инструмент контролирует, верно ли исполнен обжим, имеются ли обрыв, не существует ли КЗ в сети, цельный ли экран, если речь идет об установлении пригодности экранированных витых пар. На двух узлах существует LED-индикация, представляющая полученный результат диагностики. Вид используемого материала корпуса — удароустойчивый пластик.

Наиболее сложные тестеры владеют увеличенным функционалом, — в них существуют генераторы, что даёт возможность обнаруживать расщепленные пары.

Как правильно выбрать

Существует конфигурации с расширенными функциями. Кроме упомянутых проблем, продвинутый тестер для витой пары вполне сможет подсчитывать скорость передачи и занятость линии. Он точно также имеет возможность отыскать зону обрыва, выявить пакеты с погрешностями.

Выбор локатора

Для того, чтобы приобрести безупречный тестер, потребуется принять во внимание:

1. Протяженность участка шнура, должна быть не менее 300 м.
2. Категорийность кабеля: 5/5е и 6 — необходимы в обязательном порядке.
3. Инструмент обязан испытывать кабель на перекресты, КЗ, а также экранирование и порывы.
4. Существование генератора тонального сигнала, как у тестера RJ-45/12 желательно, в случае, когда нужно осуществлять диагностические работы уже смонтированных сетей.
5. Если оператору требуется многофункциональный кабельный трассоискатель, необходимо приглядеться к модификациям с графическим экраном, интегрированной памятью для накопления итогов исследования и USB-разъемом.
6. Для наиболее удобного и точного испытания фирмы-производители оборудуют тестеры режимами нахождения места поломки и замера дистанции до испорченного участка.

Как использовать

Кабельный тестер для витой пары первоначального уровня имеет два функциональных блока. Базисный — задающий, в нем размещены индикаторы сигнала, и дополнительно виды выбора режимов функционирования. Другой — ответный, в нем также размещены свето-индикаторы, указывающие, какой конкретно проводник прозванивается в настоящий момент времени. В двух узлах, как положено, введены разъемы RJ45/11.

Алгоритм работы обычного лан-тестера для витой пары:

1. Кабель уже подготовлен для использования в границах сети с настройками, и обжат с двух положений, подходящими коннекторами.
2. Для испытания нужно вмонтировать один конец провода с обжатым коннектором в микроразъем предопределяющего блока локатора.
3. Другой сдавленный конец кабеля вводится в ответный узел.
4. После переключают тестер в рабочее положение и наблюдают за индикацией прибора.
5. ЛЭД-индикаторы на двух узлах тестера станут мерцать, подтверждая выполнение соединения по каждому пину.
6. Когда все верно и сигналы присутствуют — кабель не содержит разрывов, обжат компетентно и подготовлен к эксплуатации.
7. В случае, если та или иная пара, или несколько ЛЭД-индикаторов не откликаются — это значит, что сигнал по определенным жилам не передан и связи нет.
8. Дальше рекомендуется отыскать первопричину недоступности контакта — перелом жилы, плохая обжимка, либо заменить тестированный участок кабеля.

Дополнительная информация. Представленный метод подойдет для бытового применения, где большее количество LAN-подсоединений использует единственным сегментом кабеля, ведущего от сетевой розетки на приемник сигнала.
Таким образом, фирмы-производители кабельных тестеров побеспокоились о том, чтобы у покупателей было из чего сделать выбор.

Даже сравнительно обыкновенные модули для нахождения типичных типов дефектов кабеля — ошибок сборки отличаются своим потенциалом, не говоря уже о сложных и дорогостоящих приборах, способных определять протяженность кабеля и длину участка до обрыва, в том числе локализацию КЗ. Покупателям остается всего лишь сделать свой выбор с функциональностью тестера, достаточной для обеспечения собственных пользовательских задач.

Кабельный тестер — Википедия

Материал из Википедии — свободной энциклопедии

Кабельный тестер, тестер витой пары — устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии. Некоторые приборы позволяют проводить измерения характеристик кабеля или кабельной линии. На данный момент существует три класса приборов: для базовой проверки кабеля, для квалификации кабельной системы, для сертификации кабельной системы.

По типу кабеля

• Тестер для витой пары, коаксиального кабеля и телефонных кабелей. Обычно такие устройства делаются достаточно универсальными и позволяют проверять различные типы кабелей электрической связи.
• Тестер для оптических кабелей

По выдаваемым результатам

Наиболее важные параметры, измеряемые при тестировании кабеля следующие — длина, схема разводки проводников, затухание, перекрестные наводки на ближнем конце кабеля (NEXT), сопротивление по шлейфу по постоянному току (для медных) и возвратные потери (Return loss).

Определение исправности

По сути, кабельный тестер этого типа показывает только минимальное соответствие характеристик канала связи заложенным в него требованиям. Этот тип кабельного тестера служит для повышения эффективности монтажа проводки и оперативного обнаружения неисправностей.

• Простейшие тестеры со светодиодной индикацией. Их функциональные возможности оставляют желать лучшего, например, они не в состоянии измерить расстояние до неисправности или выявить такую ошибку как расщепленные пары («распарка» в жаргоне телефонистов). Основная задача тестеров данного типа — проверить правильность соединения проводников и определить наличие каких-либо механических повреждений — обрывы и/или замыкания. Для оптических линий связи такие тестеры обычно не выпускаются.
• Тестеры с расширенными возможностями имеют встроенные генераторы тонального сигнала и могут выявлять расщеплённые пары.
• Типичный современный тестер с ЖК-дисплеем (например, Microscanner) имеет возможность выявить все ошибки в схеме разводки (включая расщеплённые пары), определить длину кабеля, расстояние как до обрыва, так и до замыкания контактов и, кроме этого, определить тип розетки на стене (телефонная или сетевая).

Измерение характеристик

Квалификация позволяет определить способность существующей кабельной системы поддерживать более высокие скорости. Все приборы данного класса — квалифицирующие тестеры — имеют возможность определять и показывать такие параметры, как NEXT, Return Loss, затухание в кабеле. Таким образом, кроме функциональных возможностей первого класса приборов (тестеров для проверки кабеля) они могут делать существенно больше. Эти приборы полезны IT-специалистам, которым покупать сертифицирующий кабельный анализатор дорого, а обычного тестера уже мало.

Сертификация линии связи

Основная задача сертифицирующих кабельных анализаторов — проверка кабельной системы на соответствие международным стандартам. Этап сертификации является неотъемлемым при построении структурированной кабельной системы. Отраслевые стандарты организаций ISO и TIA определяют классы или категории кабеля. Кабельный тестер для сертификации выполняет полное тестирование кабеля и выводит на экран частотные зависимости разных параметров, требуемых ISO или TIA. Специалисты могут почерпнуть много полезной информации из этих графиков и даже улучшить состояние кабеля. Упрощённо можно ориентироваться на общий результат теста — Pass (все тесты пройдены и кабель в отличном состоянии) или Fail (есть проблемы).

Кроме того, такой прибор обычно имеет возможность распечатать результаты измерений в стандартизированном виде, и в дальнейшем эта распечатка используется при утверждении ввода линии связи в эксплуатацию в соответствии с законодательством.

Данный тип тестирования является универсальным с точки зрения пользователя, так как он не привязан к какой-либо сетевой технологии.

Обработка результатов

Например, кабель категории 6, может выполнять передачу данных на скоростях от 10 Мбит/сек до 10 Гбит/сек. А кабель категории 5е может работать на скоростях от 10 Мбит/сек до 1 Гбит/сек.

Если тест не проходит и получен результат Fail, то сертифицирующий кабельный тестер должен обладать диагностикой. Это функция позволяет понять, не вникая в частотные зависимости, в чем проблема — в самом кабеле или неправильно установленных разъемах. Диагностика должна быть и по NEXT и по Return Loss.

Ссылки

Кабельный тестер — это… Что такое Кабельный тестер?

Кабельный тестер, тестер витой пары — устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии. Некоторые приборы позволяют проводить измерения характеристик кабеля или кабельной линии. На данный момент существует три класса приборов: для базовой проверки кабеля, для квалификации кабельной системы, для сертификации кабельной системы.

По типу кабеля

• Тестер для витой пары, коаксиального кабеля и телефонных кабелей. Обычно такие устройства делаются достаточно универсальными и позволяют проверять различные типы кабелей электрической связи.
• Тестер для оптических кабелей

По выдаваемым результатам

Наиболее важные параметры, измеряемые при тестировании кабеля следующие — длина, схема разводки проводников, затухание, перекрестные наводки на ближнем конце кабеля (NEXT), сопротивление по шлейфу по постоянному току (для медных) и возвратные потери (Return loss).

Определение исправности

По сути, кабельный тестер этого типа показывает только минимальное соответствие характеристик канала связи заложенным в него требованиям. Этот тип кабельного тестера служит для повышения эффективности монтажа проводки и оперативного обнаружения неисправностей.

• Простейшие тестеры со светодиодной индикацией. Их функциональные возможности оставляют желать лучшего, например, они не в состоянии измерить расстояние до неисправности или выявить такую ошибку как расщепленные пары («распарка» в жаргоне телефонистов). Основная задача тестеров данного типа — проверить правильность соединения проводников и определить наличие каких-либо механических повреждений — обрывы и/или замыкания. Для оптических линий связи такие тестеры обычно не выпускаются.
• Тестеры с расширенными возможностями имеют встроенные генераторы тонального сигнала и могут выявлять расщеплённые пары.
• Типичный современный тестер с ЖК-дисплеем (например, Microscanner) имеет возможность выявить все ошибки в схеме разводки (включая расщеплённые пары), определить длину кабеля, расстояние как до обрыва, так и до замыкания контактов и, кроме этого, определить тип розетки на стене (телефонная или сетевая).

Измерение характеристик

Квалифицирующие тестеры — основоположником приборов данного класса была компания Fluke Networks (тестер CableIQ).

Квалификация позволяет определить способность существующей кабельной системы поддерживать более высокие скорости. Все приборы данного класса имеют возможность определять и показывать, такие параметры, как NEXT, Return Loss, Затухание в кабеле. Таким образом, кроме функциональных возможностей первого класса приборов (тестеров для проверки кабеля) они могут делать существенно больше. Эти приборы полезны IT’шникам, которым покупать сертифицирующий кабельный анализатор дорого, а обычного тестера уже мало.

На данный момент в России на рынке квалифицирующих кабельных тестеров представлено несколько производителей: Fluke Networks, JDSU, Ideal Industries.

Сертификация линии связи

Первый кабельный анализатор появился на свет в 1993 году и был создан американской компанией Microtest (в 2001 куплена компанией Fluke Networks).

Основная задача данных приборов — это проверка кабельной системы на соответствие международным стандартам. Этап сертификации является неотъемлемым при построении структурированной кабельной системы. Отраслевые стандарты организаций ISO и TIA определяют классы или категории кабеля. Кабельный тестер для сертификации выполняет полное тестирование кабеля и выводит на экран частотные зависимости разных параметров, требуемых ISO или TIA. Специалисты могут почерпнуть много полезной информации из этих графиков и даже улучшить состояние кабеля. Кто не относится к данной группе людей, может ориентироваться на общий результат теста — Pass (Все тесты пройдены и кабель в отличном состоянии) или Fail (есть проблемы).

Кроме того, такой прибор обычно имеет возможность распечатать результаты измерений в стандартизированном виде, и в дальнейшем эта распечатка используется при утверждении ввода линии связи в эксплуатацию в соответствии с законодательством.

Данный тип тестирования является универсальным с точки зрения пользователя, так как он не привязан к какой-либо сетевой технологии.

Обработка результатов

Например, кабель категории 6, может выполнять передачу данных на скоростях от 10 Мбит/сек до 10 Гбит/сек. А кабель категории 5е может работать на скоростях от 10 Мбит/сек до 1 Гбит/сек.

Если тест не проходит и получен результат Fail, то сертифицирующий кабельный тестер должен обладать диагностикой. Это функция позволяет понять, не вникая в частотные зависимости, в чем проблема — в самом кабеле или неправильно установленных разъемах. Диагностика должна быть и по NEXT и по Return Loss.

Ссылки

Кабельный тестер — Википедия. Что такое Кабельный тестер

Кабельный тестер, тестер витой пары — устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии. Некоторые приборы позволяют проводить измерения характеристик кабеля или кабельной линии. На данный момент существует три класса приборов: для базовой проверки кабеля, для квалификации кабельной системы, для сертификации кабельной системы.

По типу кабеля

• Тестер для витой пары, коаксиального кабеля и телефонных кабелей. Обычно такие устройства делаются достаточно универсальными и позволяют проверять различные типы кабелей электрической связи.
• Тестер для оптических кабелей

По выдаваемым результатам

Наиболее важные параметры, измеряемые при тестировании кабеля следующие — длина, схема разводки проводников, затухание, перекрестные наводки на ближнем конце кабеля (NEXT), сопротивление по шлейфу по постоянному току (для медных) и возвратные потери (Return loss).

Определение исправности

По сути, кабельный тестер этого типа показывает только минимальное соответствие характеристик канала связи заложенным в него требованиям. Этот тип кабельного тестера служит для повышения эффективности монтажа проводки и оперативного обнаружения неисправностей.

• Простейшие тестеры со светодиодной индикацией. Их функциональные возможности оставляют желать лучшего, например, они не в состоянии измерить расстояние до неисправности или выявить такую ошибку как расщепленные пары («распарка» в жаргоне телефонистов). Основная задача тестеров данного типа — проверить правильность соединения проводников и определить наличие каких-либо механических повреждений — обрывы и/или замыкания. Для оптических линий связи такие тестеры обычно не выпускаются.
• Тестеры с расширенными возможностями имеют встроенные генераторы тонального сигнала и могут выявлять расщеплённые пары.
• Типичный современный тестер с ЖК-дисплеем (например, Microscanner) имеет возможность выявить все ошибки в схеме разводки (включая расщеплённые пары), определить длину кабеля, расстояние как до обрыва, так и до замыкания контактов и, кроме этого, определить тип розетки на стене (телефонная или сетевая).

Измерение характеристик

Квалификация позволяет определить способность существующей кабельной системы поддерживать более высокие скорости. Все приборы данного класса — квалифицирующие тестеры — имеют возможность определять и показывать такие параметры, как NEXT, Return Loss, затухание в кабеле. Таким образом, кроме функциональных возможностей первого класса приборов (тестеров для проверки кабеля) они могут делать существенно больше. Эти приборы полезны IT-специалистам, которым покупать сертифицирующий кабельный анализатор дорого, а обычного тестера уже мало.

Сертификация линии связи

Основная задача сертифицирующих кабельных анализаторов — проверка кабельной системы на соответствие международным стандартам. Этап сертификации является неотъемлемым при построении структурированной кабельной системы. Отраслевые стандарты организаций ISO и TIA определяют классы или категории кабеля. Кабельный тестер для сертификации выполняет полное тестирование кабеля и выводит на экран частотные зависимости разных параметров, требуемых ISO или TIA. Специалисты могут почерпнуть много полезной информации из этих графиков и даже улучшить состояние кабеля. Упрощённо можно ориентироваться на общий результат теста — Pass (все тесты пройдены и кабель в отличном состоянии) или Fail (есть проблемы).

Кроме того, такой прибор обычно имеет возможность распечатать результаты измерений в стандартизированном виде, и в дальнейшем эта распечатка используется при утверждении ввода линии связи в эксплуатацию в соответствии с законодательством.

Данный тип тестирования является универсальным с точки зрения пользователя, так как он не привязан к какой-либо сетевой технологии.

Обработка результатов

Например, кабель категории 6, может выполнять передачу данных на скоростях от 10 Мбит/сек до 10 Гбит/сек. А кабель категории 5е может работать на скоростях от 10 Мбит/сек до 1 Гбит/сек.

Если тест не проходит и получен результат Fail, то сертифицирующий кабельный тестер должен обладать диагностикой. Это функция позволяет понять, не вникая в частотные зависимости, в чем проблема — в самом кабеле или неправильно установленных разъемах. Диагностика должна быть и по NEXT и по Return Loss.

Ссылки

Кабельный тестер Википедия

Кабельный тестер, тестер витой пары — устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии. Некоторые приборы позволяют проводить измерения характеристик кабеля или кабельной линии. На данный момент существует три класса приборов: для базовой проверки кабеля, для квалификации кабельной системы, для сертификации кабельной системы.

По типу кабеля[ | ]

• Тестер для витой пары, коаксиального кабеля и телефонных кабелей. Обычно такие устройства делаются достаточно универсальными и позволяют проверять различные типы кабелей электрической связи.
• Тестер для оптических кабелей

По выдаваемым результатам[ | ]

Наиболее важные параметры, измеряемые при тестировании кабеля следующие — длина, схема разводки проводников, затухание, перекрестные наводки на ближнем конце кабеля (NEXT), сопротивление по шлейфу по постоянному току (для медных) и возвратные потери (Return loss).

Определение исправности[ | ]

По сути, кабельный тестер этого типа показывает только минимальное соответствие характеристик канала связи заложенным в него требованиям. Этот тип кабельного тестера служит для повышения эффективности монтажа проводки и оперативного обнаружения неисправностей.

• Простейшие тестеры со светодиодной индикацией. Их функциональные возможности оставляют желать лучшего, например, они не в состоянии измерить расстояние до неисправности или выявить такую ошибку как расщепленные пары («распарка» в жаргоне телефонистов). Основная задача тестеров данного типа — проверить правильность соединения проводников и определить наличие каких-либо механических повреждений — обрывы и/или замыкания. Для оптических линий связи такие тестеры обычно не выпускаются.
• Тестеры с расширенными возможностями имеют встроенные генераторы тонального сигнала и могут выявлять расщеплённые пары.
• Типичный современный тестер с ЖК-дисплеем (например, Microscanner) имеет возможность выявить все ошибки в схеме разводки (включая расщеплённые пары), определить длину кабеля, расстояние как до обрыва, так и до замыкания контактов и, кроме этого, определить тип розетки на стене (телефонная или сетевая).

Измерение характеристик[ | ]
