Тесты по электробезопасности до и выше 1000 вольт

Ниже представлены тесты по электробезопасности до и выше 1000 В.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

В тестах использованы вопросы с официального сайта Ростехнадзора в 2021 году.

Тест по электробезопасности №1

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №2

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №3

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Quiz Cat: No Quiz found

Тест по электробезопасности №4

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №5

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №6

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №7

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности № 8

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности № 9

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №10

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №11

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №12

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №13

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №14

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №15

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №16

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №17

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №18

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №19

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Тест по электробезопасности №20

Пройти тест

Ваш ответ:

Правильный ответ:

Следующий вопрос

You got {{SCORE_CORRECT}} out of {{SCORE_TOTAL}}

Электробезопасность тесты | Режимщик

1. За что несут персональную ответственность работники, непосредственно обслуживающие электроустановки? /ПТЭЭП/

1. За невыполнение требований, предусмотренных Правилами технической эксплуатации электроустановок потребителей и должностными инструкциями.

2. За нарушения в эксплуатации электротехнологического оборудования.

2. Какая установлена продолжительность стажировки на рабочем месте для оперативного персонала? /ПТЭЭП/

1. От 2 до 5 смен.

2. От 5 до 10 смен.

3. От 2 до 14 смен.

3. Может ли работник из числа электротехнического персонала организации со 2 группой по электробезопасности выполнять присоединение и отсоединение от сети электросварочных установок? /ПТЭЭП/

1. Да, может.

2. Нет, не может.

4. Какие организационные мероприятия обеспечивают безопасность работ в электроустановках? /ПОТ ЭЭ/

1. Оформление наряда, распоряжения или перечня работ, выполняемых в порядке текущей эксплуатации.

2. Допуск к работе.

3. Надзор во время работы.

4. Оформление перерыва в работе, перевода на другое место, окончания работы.

5. Мероприятия, перечисленные выше в пунктах 1 и 2.

6. Все перечисленные выше мероприятия.

5. Относятся ли работы, проводимые в электроустановках на высоте более 5 м от поверхности земли, к верхолазным? /ПОТ ЭЭ/

1. Да, относятся.

2. Нет, не относятся.

6. Какие обязанности возложены на оперативный персонал? /ПОТ ЭЭ/

1. Осмотр, оперативные переключения, подготовка рабочего места.

2. Допуск и надзор за работающими.

3. Выполнение работ в порядке текущей эксплуатации.

4. Все вышеперечисленные обязанности.

7. В скольких экземплярах оформляется наряд-допуск? /ПОТ ЭЭ/

1. В одном экземпляре.

2. В двух экземплярах.

3. В трёх экземплярах.

8. Может ли работник, имеющий группу 2, работать с электроизмерительными клещами в электроустановках напряжением до 1000 В? /ПОТ ЭЭ/

1. Да, может.

2. Нет, не может.

9. Каким образом осуществляется защитное заземление металлических корпусов светильников общего освещения в сетях с заземлённой нейтралью? /ПУЭ/

1. Присоединением к заземляющему винту корпуса светильника защитного проводника.

2. Присоединением к заземляющему винту корпуса светильника РЕ-проводника.

4. При помощи перемычки между заземляющим винтом заземленного пускорегулирующего аппарата и заземляющим винтом светильника.

10. Для каких электроустановок предназначены однополюсные указатели напряжения до 1000 В? /СО153-34.03.603-2003/

1. Для электроустановок только переменного тока.

2. Для электроустановок только постоянного тока.

3. Для электроустановок переменного и постоянного тока.

Спонсор плагина: Тесты для девочек

Тест по электробезопасности с ответами

1. Электробезопасность – это система организационных и технических мероприятий и
средств, обеспечивающих защиту людей от воздействия…?
-а) электрического тока
-б) электрической дуги
+в) электрического тока, электрической дуги, электромагнитного поля и
статического электричества.
2. Что является отличительной особенностью электрического тока по сравнению с
другими производственными вредностями?
+а) невозможность почувствовать напряжение на расстоянии
-б) высокая скорость прохождения заряда
-в) мгновенность действия
3. Что не относиться к местным электротравмам?
-а) электрический след
-б) электрический ожог
+в) электрический удар
4. Какой сети отдается предпочтение по технологическим требованиям при работе с
напряжением до 1000В?
-а) трехпроводной с изолированной нейтралью
-б) двухпроводной
+в) четырехпроводной с заземленной нейтралью
5. Какого подразделения электротехнического персонала не существует?
-а) ремонтного
-б) оперативно-технического
+в) стационарного
6. Допускать к самостоятельной работе и присваивать ІІІ группу по электро-
безопасности студентам и практикантам не достигшим 18-ти лет… ?
+а) запрещается
-б) разрешается-в) по усмотрению мастера
7. В какие сроки должна производиться периодическая проверка знаний у электро-

технического персонала, непосредственно обслуживающего действующие электро-
установки?
-а) 1 раз в 3 года
+б) 1 раз в год
-в) 1 раз в 2 года
8. Укажите определение защитного заземления?
-а) электрическое соединение нетоковедущих частей оборудования с
заземленной нейтралью вторичной обмотки трехфазного понижающего
трансформатора или генератора.
-б) случайное электрическое соединение токоведущей части с нетоковедущими
металлическими частями электроустановки
+в) преднамеренное электрическое соединение с землей или ее эквивалентами
металлических нетоковедущих частей электроустановок
9. Укажите определение защитного зануления?
+а) электрическое соединение нетоковедущих частей оборудования с
заземленной нейтралью вторичной обмотки трехфазного понижающего
трансформатора или генератора.
-б) случайное электрическое соединение токоведущей части с нетоковедущими
металлическими частями электроустановки
-в) преднамеренное электрическое соединение с землей или ее эквивалентами
металлических нетоковедущих частей электроустановок
10. Какого типа заземляющих устройств не существует?
+а) дистанционного
-б) контурного
-в) выносного
11. Разрешено ли последовательное заземление частей установки с заземляющим
контуром?
-а) разрешено
+б) запрещено-в) зависит от каждого конкретного случая
12. Присоединение заземляющих проводников должно быть выполнено…?
+а) сваркой или болтовым соединением
-б) при помощи специального клея
-в) непосредственным контактом
13. В какие сроки проводится проверка заземляющего устройства?
+а) 1 раз в 12 лет
-б) 1 раз в 10 лет
-в) 1 раз в 5 лет
14. На сколько групп условно разделены электрозащитные средства?
-а) 2
+б) 3
-в) 4
15. Какой минимальный размер должны иметь диэлектрические ковры?
+а) 75 х 75 см.
-б) 100 х 100 см.
-в) 100 х 50 см
16. Укажите предохранительное приспособление в списке ниже.
-а) плоскогубцы
+б) монтерские когти
-в) индикатор напряжения
17. Какая группа электробезопасности должна быть у старшего по смене или
единолично управляющего монтера на электроустановке, с напряжением выше 1000В?
-а) ІІ
-б) ІІІ
+в) ІV18. На сколько категорий разделяется работа на действующих электроустановках?
-а) 2
-б) 3
+в) 4
19. Каким прибором проверяют сопротивление изоляции?
-а) амперметром
-б) резистором
+в) мегомметром
20. Какого метода работы под напряжением не существует?
-а) В контакте
+б) В разрыве
-в) На потенциале
21. В скольких классах выпускается ручной электроинструмент ?
-а) двух
+б) трех
-в) четырех
22. Какая зона защиты молниеотвода надежнее?
+а) типа А
-б) типа Б
-в) зоны защиты А и Б равнозначны
23. На сколько категорий подразделятся здания и сооружения по устройству
молниезащиты?
+а) 3
-б) 4
-в) 2
24. Какое минимальное сечение должны иметь стержневые молниеотводы?
-а) 75 мм2+б) 100 мм2
-в) 150 мм2
25. Укажите минимальное сечение тросовых молниеотводов?
-а) 50 мм2
-б) 100 мм2
+в) 35 мм2
26. На какую глубину должна быть вкопана железобетонная свая в качестве

искусственного заземлителя?
-а) > 2 м.
-б) > 3 м.
+в) > 5 м.
27. Что не подлежит заземлению?
+а) арматура изоляторов
-б) металлические корпуса электроустановок
-в) каркасы распределительных щитов
28. В чем заключается принцип действия защитного заземления?
-а) отключение электроустановки в случае короткого замыкания
+б) снижение напряжения прикосновения
-в) снижение напряжения между корпусом и землей
29. Какова величина порогового фибриляционного тока (переменного)?
-а) 25 мА
-б) 50 мА
+в) 100 мА
30. Каков минимальный состав бригады, работающей по наряду-допуску?
-а) три работника и руководитель работ
+б) два работника и руководитель работ
-в) один работник и руководитель работ

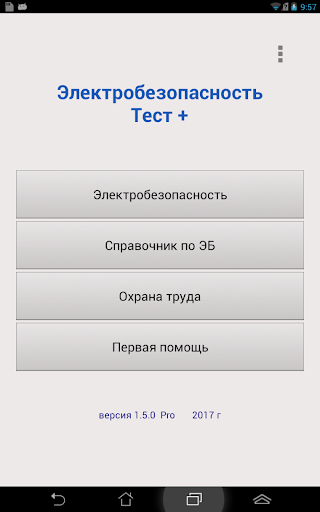

Программа для тестирования по электробезопасности

Каждый человек, который выбрал профессию связанную с электричеством и энергетикой должен периодически проверять свои знания по электробезопасности. Это обязательно для всех и исключений нет. Благодаря соблюдению этого правила на предприятиях нашей Родины люди не умирают и массово не калечатся.

Проверку знаний проводит человек или специальная комиссия. Эти люди хорошо подготовлены и обладают многими профессиональными знаниями и качествами.

Как правило, при проверке знаний, тестируемому предлагается в письменной форме пройти тестовые задания или в устной форме ответить на определенные вопросы аттестующих. Устную аттестацию автоматизировать пока не удастся, т.к. нужен квантовый компьютер и искусственный интеллект понимающий ответы и смысл задаваемых вопросов, а выполнение Тестовых заданий автоматизировать можно без проблем.

В интернете есть множество программных решений для этого, но не все они смогут удовлетворить придирчевых пользователей в плане интерфейса и функциональности. Программы для тестирования по электробезопасности должны быть удобными и понятными любому человеку, проходящему тестирование.

У нас на этом сайте есть собственная разработка, подходящая для многих энергетиков, электриков и электромонтеров — ДНД Электробезопасность и ТБ →. Данная программа для тестирования по электробезопасности содержит в себе почти все необходимые функции для проведения качественной аттестации, это:

1. Сочный минималистичный интерфейс, в котором нет ничего лишнего, все контролы расположены в правильном положении и пользователь никогда не заблудится в них.

2. Использование разнообразных баз с тестами позволят проходить тестирование с разными вопросами и билетами.

3. Редактор тестов выполнен в виде отдельного приложения, используя его можно создавать свои базы тестов.

4. В программе можно использовать несколько режимов тестирования: Экзамен (тестирование с выводом результата), Подготовка к экзамену (в этом режиме даются все имеющиеся вопросы в тесте для их последующего решения), Работа над ошибками (режим доступен после экзамена, в нем пользователь отвечает на ранее неправильно отвеченные вопросы), Предварительная подготовка к экзамену (режим при котором тестируемому дается литература, которую он может прочитать за определенное время перед экзаменом).

5. и многое другое…

Посмотрите это видео в котором показана установка работа с программой для тестирования по электробезопасности:

Www tests24 ru тестирование по электробезопасности

Для закрепления знаний рекомендуется периодически обновлять их. Для этого мы собрали подборку онлайн-тестов, которые будут полезны как специалистам электротехнического персонала, так и тем, кто только проходит курс обучения. Интерфейс программы довольно удобен, он отображает прогресс ответов и при ошибке дает возможность ознакомиться с верным ответом.

Раздел онлайн-тестов на нашем сайте предназначен в помощь как новичкам, так профессионалам. С их помощью Вы сможете подготовиться к экзамену квалификационной комиссии по присвоению группы электробезопасности, лучше усвоить пройденный материал или просто «обновить» свои знания с целью самообразования.

На сегодня мы предлагаем следующую подборку тестов для электротехнического персонала:

• Проверка знаний по оказанию доврачебной помощи пострадавшему.
• Подготовка к получению 2-й группы электробезопасности.
• Типовые вопросы квалификационной комиссии на получение 3-й группы.
• Онлайн-тест на присвоение 4-й и 5-й квалификационной группы. Особенность данного теста заключается в том, что он построен на вопросах Ростехнадзора.
• Проверка профессиональной подготовки электротехнического персонала, работающего с силовыми сетями и электрооборудованием.
• Проверка знаний по правилам эксплуатации электроустановок.
• Нормы искусственного, естественного и совмещенного освещения.

Сайт «ТЕСТ 24» предлагает пользователям сайта пройти бесплатную аттестацию по курсу электробезопасности и сдать предварительный экзамен онлайн по системе Олимпокс на группу допуска по электробезопасности.

Учебные материалы разработаны по новым вопросам Ростехнадзора 2019 года и рассчитаны для «Подготовки и аттестации руководителей и специалистов организаций, осуществляющих эксплуатацию электроустановок» и одобрены министерством образования для «Подготовки и проверки знаний на группу по электробезопасности до и выше 1000 В».

Новые тесты Ростехнадзора по электробезопасности

АТТЕСТАЦИЯ ПО ЭЛЕКТРОБЕЗОПАСНОСТИ

Требования электробезопасности распространяются на все промышленные и не промышленные предприятия. Охрана труда и электробезопасность две составляющие, которые лежат в основе энергетической безопасности и промышленной безопасности.

К эксплуатацию электрооборудования может допускаться только тот персонал, который прошёл специальное обучение и имеет определенный уровень подготовки. Для проверки уровня знаний и подготовки выполняют аттестацию по электробезопасности. Функцию аттестационной комиссии несет Ростехнадзор.

Экзамен онлайн по электробезопасности составлен и разработан по вопросам и темам, которые применяются для самоподготовки по системе Олимпокс, при сдаче экзамена в Ростехнадзор. В экзамене по электробезопасности для руководителей предприятий и для проверки знаний на группу по электробезопасности применялись вопросы из экзаменационной системы Олимпокс за 2019 г.

Аттестация, подготовка руководителей и специалистов промышленных предприятий проводится без регистрации. Тестирование и экзамен онлайн на группу по электробезопасности можно проходить повторно.

Допуск по электробезопасности — 2, 3, 4, 5 группа, проводится комиссией на предприятии с заполнением протокола проверки знаний. Проверка знаний ПТБ и ПТЭ у электротехнического персонала проводится 1 разв год.

Тест 24 представляет собой сайт, позволяющий пройти бесплатные курсы для самоподготовки, а также сдать необходимые экзамены по пройденным материалам.

Курсы, которые могут быть самостоятельно изучены на веб-ресурсе Тест 24, касаются таких вопросов, как промбезопасность, энергобезопасность, охрана труда, гидросооружения. Представлены здесь и материалы по такому вопросу, как электробезопасность, которым посвящена одноимённая вкладка основного меню.

Тест 24 — Электробезопасность

В целом электробезопасность (электрическая безопасность) представляет собой систему организационных мероприятий и технических средств, которые предотвращают вредное и опасное воздействие на работающих от электрического тока, электрической дуги, электромагнитного поля и статического электричества.

Правила электробезопасности регламентируются правовыми и техническими документами, а также нормативно-технической базой, которые устанавливают обязательные правила и меры безопасности во время работы с электрооборудованием.

Следует отметить, что знание основ электробезопасности является обязательным для персонала, который занимается обслуживанием электроустановок и электрооборудования.

Тест 24 электробезопасность — это возможность бесплатной аттестации по электробезопасности. Также веб-ресурс позволяет осуществить сдачу экзамена онлайн на группу по электробезопасности.

Тест 24 — Аттестация по электробезопасности

Представленные на сайте учебные материалы доступны для бесплатного скачивания и рассчитаны для «Подготовки и аттестации руководителей и специалистов организаций, осуществляющих эксплуатацию электроустановок» и одобрены министерством образования для «Подготовки и проверки знаний на группу по электробезопасности до и выше 1000 В».

Проверка знаний по такой теме, как электробезопасность, на сайте Тест 24 онлайн включает вопросы подготовки и проверки знаний руководителей, специалистов, электротехнического и электротехнологического персонала организаций, осуществляющих эксплуатацию электроустановок потребителей (II, III, IV группы по электробезопасности до и выше 1000 В, V группа по электробезопасности).

Тест 24 — Проверка знаний по электробезопасности онлайн

Здесь же представлены вопросы подготовки и проверки знаний электротехнического и электротехнологического персонала организаций, осуществляющего эксплуатацию электроустановок потребителей (II, III, IV группы по электробезопасности до и выше 1000 В).

Также Тест 24 — это обучение и проверка знаний электротехнического и электротехнологического персонала по электробезопасности (II группа допуска, III группа допуска до и выше 1000 В, IV и V группы допуска).

Обучение и проверка знаний электротехнического и электротехнологического персонала по электробезопасности

На веб-ресурсе также можно ознакомиться с информацией, касающейся аттестации. Так, требования электробезопасности распространяются на все промышленные и не промышленные предприятия. Охрана труда и электробезопасность являются основными составляющими, которые лежат в основе энергетической и промышленной безопасности.

К эксплуатацию электрооборудования может быть допущен только персонал, прошедший специальное обучение и имеющий определенный уровень подготовки. Для проверки уровня знаний и подготовки проводится аттестация по электробезопасности. Функции аттестационной комиссии возложены на Ростехнадзор — Федеральную службу по экологическому, технологическому и атомному надзору.

Ростехнадзор — Официальный сайт

Экзамен онлайн по электробезопасности составлен и разработан по вопросам и темам, которые применяются для самоподготовки по системе Олимпокс, при сдаче экзамена в Ростехнадзор. Аттестация, подготовка руководителей и специалистов промышленных предприятий на сайте Тест 24 осуществляется без регистрации. Также необходимо отметить, что тестирование и экзамен онлайн на группу по электробезопасности при необходимости может быть пройден повторно.

Допуск по электробезопасности проводится комиссией на предприятии с заполнением протокола проверки знаний. Проверка знаний ПТБ и ПТЭ (правил техники безопасности и правил технической эксплуатации) у электротехнического персонала проводится один раз в год.

Образец заполнения протокола проверки знаний по электробезопасности

Таким образом, сайт Тест 24 позволяет осуществлять подготовку и аттестацию руководителей и специалистов организаций, а также проходить тестирование по электробезопасности электротехнического и электротехнологического персонала.

Здесь же доступны вопросы на экзамен для ответственных за электрохозяйство, осуществляющих эксплуатацию электроустановок и эксплуатацию тепловых энергоустановок и тепловых сетей, эксплуатирующих тепловые электрические станции и сети.

«Россети Центр и Приволжье Мариэнерго» напоминает рыболовам о важности соблюдения правил электробезопасности

Лето – особая пора для любителей рыбной ловли. Чтобы это увлечение принесло только положительные эмоции, важно соблюдать правила электробезопасности, о которых напоминает филиал «Мариэнерго».

В первую очередь, рыболовам следует помнить, что вблизи водоемов нередко располагаются электроустановки и проходят воздушные линии электропередачи. Несоблюдение элементарных правил поведения вблизи энергообъектов грозит смертельной опасностью. Рыбалка в специальных охранных зонах линий электропередачи недопустима. Охранные зоны – это расстояния от крайних проводов по обе стороны линии электропередачи. Для воздушных линий напряжением 0,4 кВ они составляют 2 метра, напряжением 10 кВ – 10 метров, 35 кВ – 15 метров, 110 кВ – 20 метров. Для кабельных линий – 1 метр. Именно в этой зоне риск поражения электрическим током увеличивается многократно.

Минимально допустимое расстояние от земли до проводов линий электропередачи составляет, согласно правилам, шесть метров. Однако, удочки профессиональных рыбаков могут быть гораздо длиннее. Нередко они создаются из материалов, имеющих высокую степень электрической проводимости, поэтому ношение таких удочек в разложенном состоянии категорически недопустимо. Чтобы снизить риск поражения током, удочки желательно просушить и сложить их максимально компактно, насколько позволяет телескопическое удилище.

Уважаемые рыболовы! Не забудьте, что на опорах ЛЭП, в том числе установленных рядом с водоемами, энергетики размещают специальные предупреждающие знаки и плакаты. Обращайте на них внимание, чтобы не подвергать свою жизнь риску поражения электрическим током. Помните: нельзя проходить вблизи или непосредственно под ЛЭП с разложенной телескопической удочкой. Также категорически запрещено выбирать место для рыбалки, устраивать туристические стоянки, разводить костры в охранной зоне ЛЭП.

Сотрудники «Россети Центр и Приволжье Мариэнерго» обращают внимание жителей региона на соблюдение правил безопасности и призывают быть осторожными и внимательными. Обратиться с вопросами также можно по единому бесплатному телефону контакт-центра «Россетей» 8-800-220-0-220.

Партнерский материал.

Филиал «Россети Центр Смоленскэнерго» напоминает о правилах электробезопасности на природе

Филиал «Россети Центр Смоленскэнерго» обращается к гражданам, выезжающим на природу, с призывом соблюдения важных правил электробезопасности. Выбирая место для рыбалки, пикника или стоянки палаточного лагеря убедитесь в отсутствии поблизости воздушных линий электропередачи. 

Чтобы отдых на природе не омрачился трагедией, избегайте мест, которые несут риск для жизни и здоровья. 

Любителям рыбной ловли необходимо помнить, что поражение электрическом током возможно не только при касании, но и при приближении удилища на недопустимое расстояние к токоведущим частям энергообъекта, в частности ВЛ.

Электротравмы, полученные в результате касания провода под напряжением, носят крайне тяжелый характер и часто приводят к смертельному исходу. Важно соблюдать и другие меры предосторожности для избежание электротравм на природе: запрещается разводить костры, устанавливать палатки, организовывать активные игры, запускать воздушных змеев, забираться на крыши строений вблизи энергообъектов и ВЛ. 

Если вы обнаружили провисший или оборванный провод, не приближайтесь к нему на расстояние менее 8 метров и постарайтесь удалиться от него, не отрывая стопы друг от друга и от земли.

Дачникам и владельцам частных домов, планирующим ремонт фасада дома или работы по замене электропроводки необходимо обратиться в район электрических сетей (РЭС), обслуживающий ваш населенный пункт, для согласования возможности необходимых отключений или получения квалифицированной помощи специалиста в электромонтажных работах.

Помните: при поражении электрическим током опасность усугубляется неспособностью пострадавшего помочь себе. Обезопасьте себя и своих близких и проводите летний сезон с заботой о собственном здоровье и жизни! Немедленно сообщайте обо всех замеченных повреждениях оборудования электросетевого комплекса по круглосуточному телефону «единого контакт-центра» 8-800-220-0-220.

Оборудование для испытаний и испытаний электробезопасности

Испытания на электробезопасность: виды испытаний

---

Тесты на соответствие

Стандарты безопасности продукции

содержат три основных набора требований к испытаниям на соответствие требованиям безопасности: (1) конструктивные характеристики, относящиеся к частям и методам сборки, крепления и заключения устройства и связанных с ним компонентов, (2) технические характеристики или типовые испытания »- фактические электрические и механические испытания, которым подвергается образец испытательного устройства, и (3) производственная линия испытаний, которые требуются для всех продуктов.

Следующие ниже тесты обычно являются подмножеством теста производительности. Методы испытаний и пределы «годен / не годен» были установлены в качестве основы для обеспечения запаса прочности в случаях неправильного использования и ожидаемых отказов компонентов с единичным отказом.

Hipot или диэлектрическая прочность

Испытание на электрическую прочность или высоковольтное сопротивление определяет пригодность диэлектрического или изоляционного барьера между опасными и безопасными частями. Диэлектрический барьер обычно требуется всеми установленными стандартами безопасности между опасными цепями и доступными для пользователя цепями или поверхностями.Испытание на электрическую прочность изоляции — это фундаментальный метод проверки безопасности продукта перед его размещением на рынке.

Диэлектрический барьер защищает пользователя от воздействия опасных электрических потенциалов. Чаще всего испытания диэлектрической прочности применяются между первичными цепями переменного тока и вторичными цепями низкого напряжения, а также между первичными цепями переменного тока и доступными для пользователя проводящими частями / землей. Подтверждение наличия надлежащего диэлектрического барьера между этими областями подтверждает наличие определенного уровня защиты от опасности поражения электрическим током в нормальных условиях и в условиях единичного отказа.Испытание на диэлектрическую стойкость (испытание на электрическую прочность) присутствует почти в каждом стандарте безопасности продукции и является фундаментальным испытанием, используемым для проверки полностью собранного продукта на выходе из производственной линии.

Подробнее и тестеры

Сопротивление изоляции

Измерения сопротивления изоляции обычно проводятся для определения фактического сопротивления между двумя точками испытания. Этот тест аналогичен высокому постоянному току, за исключением того, что он отображает сопротивление, а не ток утечки.Он служит практичным и эффективным методом проверки пригодности продукта для использования населением. Подробнее об испытании сопротивления изоляции.

Подробнее и тестеры

Ток утечки

Все продукты, которые используют источник переменного тока в качестве источника питания, имеют некоторый связанный ток утечки, когда устройство включено и работает. Этот ток утечки обычно протекает от источника переменного тока через заземляющий путь в продукте и обратно на землю через заземляющий нож на шнуре питания.На изделиях без ножа с заземлением или на изделиях с неисправным заземлением на металлических поверхностях изделия может развиваться потенциал. Если человек затем соприкасается с открытой металлической поверхностью, этот человек становится заземленным путем для продукта.

В этом случае через человека, контактирующего с металлической поверхностью, протекает определенное количество тока утечки. Если ток утечки чрезвычайно мал, обычно менее 0,5 мА, человек не должен замечать, что он / она находится на пути прохождения тока.На уровнях выше, человек может испугаться или даже хуже.

По этой причине продукты, в которых не используется заземление на шнур питания, обычно ограничиваются максимальным током утечки 0,5 мА или менее. Продукты, которые превышают этот уровень, обычно имеют заземление на шнуре питания, чтобы отводить ток утечки обратно на землю, тем самым защищая человека, который соприкасается с любым оголенным металлом на продукте.

Пределы тока утечки для медицинских изделий значительно меньше.Обсуждаемый здесь ток утечки отличается от измерения тока утечки во время испытания на диэлектрическую прочность или высокого напряжения. Во время испытания на диэлектрическую стойкость высокое напряжение, обычно превышающее 1000 В, прикладывается между горячими и нейтральными линиями и землей испытуемого устройства. Затем измеряется ток утечки. При испытании на ток утечки изделие включено и работает от стандартного сетевого напряжения, например 120 В переменного тока. Затем измеряется ток утечки с помощью специальной схемы, имитирующей импеданс человеческого тела.

Подробнее и ознакомьтесь с тестерами | См. Тест медицинских устройств

Непрерывность заземления, поляризация и заземление

Проверка целостности заземления проверяет наличие пути между всеми открытыми проводящими металлическими поверхностями и заземлением системы питания. Эта цепь заземления является основным средством защиты пользователя от поражения электрическим током. Если в продукте возникает неисправность, которая приводит к тому, что напряжение линии питания подключается к поверхности, к которой пользователь может прикоснуться, через соединение с землей системы питания будет протекать сильный ток, что приведет к срабатыванию автоматического выключателя или срабатыванию предохранителя, таким образом защищая пользователя от ударов.Проверка целостности заземления обычно выполняется с использованием слаботочного источника постоянного тока (<1 А) для определения низкого сопротивления между заземляющим контактом на шнуре питания и любым оголенным металлом на изделии.

Тест поляризации — это простой тест, который проверяет, что продукт, поставляемый с поляризованным шнуром питания (трехконтактная или двухконтактная вилка с нейтральным контактом больше другого), правильно подключено.

Тест заземления проверяет целостность пути заземления путем подачи сильноточного источника низкого напряжения на цепь заземления, обычно током 25 или 30 А. Этот тест аналогичен тесту на непрерывность заземления с дополнительным преимуществом, заключающимся в проверке того, как продукт будет работать в реальных условиях неисправности. Когда происходит замыкание на землю, через цепь заземления начинает течь ток. Если допустимая токовая нагрузка достаточно высока, а сопротивление цепи достаточно низкое, система работает правильно и пользователь защищен от ударов.

Подробнее и тестеры

Испытания производственной линии

Большинство производителей проводят испытания производственной линии для обеспечения общего качества продукции.Однако, если продукт имеет знак одобрения независимой испытательной лаборатории, эта лаборатория обычно требует обязательного тестирования производственной линии, чтобы убедиться, что продукт продолжает соответствовать его требованиям в течение длительного периода времени.

В США испытательные лаборатории обычно требуют испытаний производственных линий на диэлектрическую прочность (hipot) и целостность заземления. Европейские агентства обычно требуют испытания заземления в дополнение к испытаниям на диэлектрическую прочность и целостность заземления.Сертификационные агентства также требуют регулярной периодической калибровки испытательного оборудования производственной линии, чтобы убедиться, что оно соответствует их стандартам. Они также проводят последующие проверки по регулярному графику, чтобы проверить конструкцию продукта и процедуры, используемые для его тестирования. Обычно от производителя требуется постоянно хранить сертификаты калибровки и контрольную документацию.

Учебный курс Фрэнка

Испытания на электробезопасность

Фрэнк Вейтнер

Производители медицинского оборудования обеспечивают соблюдение всех правил техники безопасности при проектировании и производстве, а также наличие безопасного оборудования. был произведен. Теперь задача больницы (больничной мастерской) — обеспечить безопасность оборудования во время использования. В развитой Мировые испытания на электробезопасность являются обязательными после каждого ремонта медицинского оборудования и, кроме того, являются частью профилактического обслуживания. процедура (PPM).
Национальные и международные организации, такие как ANSI, BSI, EEC, IEC, ISO, NETA, NFPA, определили стандарты безопасности и процедуры испытаний. Для медицинских оборудование IEC 62353 — наиболее широко применяемый стандарт испытаний.

Положение в развивающихся странах

В развивающихся странах упомянутые выше стандарты безопасности практически не применяются. Есть по разным причинам: организаций по мониторингу не существует, руководство больницы не осознает важность испытаний на безопасность, у технического отдела нет времени или денег для проведения испытаний на безопасность, а технические специалисты не знают, как проводить испытания, или указывают на отсутствие необходимого специального измерительного оборудования.
Это не обязательно: испытания на электробезопасность несложно провести, и специальное испытательное оборудование на самом деле не требуется.(↓ Испытательное оборудование)

Но также важно понимать, что проблемы в развивающихся странах разные. Например: зачем техническим специалистам проводить испытания на безопасность. на медицинском оборудовании при неисправности электроустановки в больнице, отсутствии предохранителей и УЗО, поломке розеток и вилок отсутствуют, не делают больницу безопаснее? Следовательно, испытания на электробезопасность в развивающихся странах должны (и особенно) охватывать проверку окружающая среда оборудования, а не только само оборудование.

Визуальный осмотр

Каждое испытание на безопасность следует начинать с визуальной проверки оборудования и его источника питания. Это наиболее важно, особенно в странах с низким уровнем дохода. часть испытания на электробезопасность, потому что большинство опасных повреждений видимы и не требуют сложных измерений.

Простой визуальный осмотр снаружи оборудования должен охватывать:
Настенную розетку.
Сетевая розетка исправна или повреждена?
Вилка питания.
Сетевая вилка в порядке и правильной системы?
Контакты чистые или обугленные?
Кабель питания.
Кабель питания поврежден? Необходимо заменить хрупкие и заделанные силовые кабели.
Устройство для снятия натяжения.
Протянуть трос. Устройство для снятия натяжения туго? Проверьте с обеих сторон, на оборудовании и на штекере
. (Как подключить сетевой штекер)

Простой визуальный осмотр внутренней части оборудования:
Есть ли на оборудовании признаки перегрева и ожогов?
Все кабельные соединения затянуты? Следите за ослаблением кабелей.
Есть ли оголенные провода?
Правильны ли предохранители? Переключенные предохранители необходимо немедленно удалить.

Испытательное оборудование

Поскольку тесты на безопасность медицинского оборудования часто занимают много времени, все больничные мастерские в развитых странах имеют автоматизированные тестеры электробезопасности. (анализатор безопасности). Эти тестеры представляют собой многофункциональные тестеры, которые проводят все тесты автоматически, при этом не требуется изменять настройки и подключения. После этого результаты теста распечатываются.Технику даже не нужно знать, как проводятся тесты или каковы пределы значений. Этот очень удобен и экономит время. Но эти анализаторы также дороги, и поэтому их почти нет в больничных мастерских в развивающихся странах.
Но различные тесты все еще можно проводить вручную — даже без специального измерительного оборудования. Нам нужно только знать, какие тесты следует проводить, как они выполняются и насколько высоки допустимые предельные значения. А для измерения нам понадобится обычный цифровой мультиметр.

Процедуры испытаний

Далее объясняются различные классы и типы оборудования. Это важно, потому что процедуры тестирования и результаты тестирования зависят от этого. удостоверение личности. Затем описываются различные испытания на электробезопасность и методы испытаний. Здесь также указаны предельные значения. После проведения теста измеренное значение необходимо сравнить с предельным значением. Прошло ли оборудование в пределах предельного значения, оно прошло испытание. Результат теста должен быть записано в протоколе испытаний или в карточке вакансии.Затем можно проводить следующий тест.
Введенные процедуры тестирования особенно подходят для больничных мастерских в странах с низким уровнем дохода. Тесты легко провести, обеспечьте надежные результаты и не требуется дорогостоящий анализатор безопасности.
Обратите внимание, что предлагаемые процедуры тестирования не охватывают все аспекты безопасности. Один или другой тест может отсутствовать. Но тем не менее любой тест, даже самый простой, лучше, чем никакой.

Классы и типы устройств

Все электрооборудование делится на разные классы приборов в зависимости от способа защиты от поражения электрическим током.Защита может состоят из использования защитного заземления, двойной изоляции или отдельного источника питания.
Перед проверкой оборудования на безопасность необходимо определить класс устройства. Для упрощения идентификации каждый класс имеет свой собственный символ, который должен находиться на паспортной табличке оборудования.
Для медицинского оборудования этой классификации недостаточно, поскольку медицинское оборудование того же класса может быть изготовлено для использования без соединение с пациентом, соединение с кожей пациента или соединение с открытым телом пациента.Эти разные степени выражается типом прибора.

Класс I
Оборудование класса I имеет соединение защитного заземления (PE). Это заземление подключается ко всем открытым металлическим частям, особенно к металлическим. Корпус. Таким образом, подключенный кабель питания представляет собой трехжильный сетевой кабель, а вилка питания имеет три контакта.

Пользователь защищен основной изоляцией и защитным заземлением. В случае неисправности, когда линия соприкасается с металлом в корпусе ток короткого замыкания сокращается до заземления, протекает большой ток короткого замыкания и перегорает предохранитель внутри оборудования или автоматический выключатель (MCB) в распределительном щите срабатывает.

Медицинское оборудование должно быть дополнительно защищено двумя внутренними плавкими предохранителями, один для тракта линии и один для нейтрали. Во многих странах L и N не определяется, и вилку можно вставить в розетку обоими способами. Тогда нейтральный предохранитель, который теоретически бесполезен, становится важным сетевой предохранитель. Кроме того, предохранители меньшего размера внутри оборудования срабатывают быстрее, чем автоматический выключатель, рассчитанный на более высокие токи.

Символ для оборудования класса I — это знак заземления в круге, который должен быть изображен на паспортной табличке.Но использование этого символа не обязательно. Многие виды оборудования не имеют символа. Тогда его можно рассматривать как класс I.

Класс II
Оборудование класса II имеет двойную изоляцию и не заземлено. Безопасность достигается двумя (или более) слоями изоляционного материала между токоведущими частями и Пользователь. Заземление не требуется.
В случае повреждения одной изоляции вторая предотвращает ожог каких-либо внешних частей.
Оборудование класса II обычно подключается к сети с помощью 2-контактного штепселя / кабеля.Но также можно использовать 3-контактные соединения. В этом случае PE нельзя подключать. к металлическому корпусу оборудования. Оборудование класса II обычно имеет только один внутренний предохранитель.

Обозначение для оборудования класса II — это двойная рамка, которая должна быть изображена на паспортной табличке.

Класс III
Оборудование класса III — это низковольтное оборудование. Напряжение настолько низкое (безопасное сверхнизкое напряжение, SELV), что человек, контактирующий с ним, не получить удар электрическим током.
Оборудование работает либо от батареи, либо от внешнего источника питания, который создает напряжение питания менее 50 В переменного тока. Испытания оборудования класса III выполняется в сочетании с источником питания, испытанным по Классу I или Классу II.

Обозначение для оборудования класса II — это римская буква III внутри ромба, которая должна быть изображена на паспортной табличке.

Изолирующий трансформатор
Использование изолирующего трансформатора не относится к дополнительному классу безопасности, но это еще одна возможность защиты.Изолирующий трансформатор представляет собой трансформатор 1: 1, обеспечивающий гальваническую развязку от линейного потенциала до земли. Выходное напряжение присутствует только между двумя выходами. разъемы, а уже не с одной (линии) на землю. Выходная розетка не имеет соединения PE и может использоваться только для одного оборудования.
Изолирующий трансформатор применяется для специального оборудования в операционной и мастерской. Особенно в мастерской разделительный трансформатор всегда следует использовать при работе с оборудованием, находящимся под напряжением (например,г. импульсные источники питания).

Символ трансформатора также встречается на внешних источниках питания, если они содержат трансформатор.

Типы

Классы оборудования определяют способ защиты от поражения электрическим током. Для бытовой техники этого достаточно, но не для медицины. оборудование.

Медицинское оборудование одного класса может использоваться без подключения к человеческому телу (например, аспирационный насос), с подключением к пациенту (например, пульсоксиметр). и внутри тела пациента (e.г. блок электрохирургии). Вот почему классы бытовой техники снова делятся на разные типы. Типы определяют степень защиты.
По этой причине на паспортных табличках медицинского оборудования мы находим два символа: один означает метод защиты (класс), а другой — степень защиты. защита (тип).

Тип B
В сочетании с медицинским оборудованием классов I, II, III.
Стандартная степень защиты от поражения электрическим током. Отсутствие электрического контакта с пациентом.Оборудование может быть заземлено. Связи с пациентами не являются проводящими и могут быть немедленно выпущены из организма пациента. Требуются стандартные значения допустимых токов утечки, которые указаны в соответствии с соответствующей процедурой испытаний.

Тип BF
В сочетании с медицинским оборудованием классов I, II, III.
Оборудование безопасно для электрического подключения к пациенту, но не напрямую к сердцу. Пациентская часть оборудования изолирована (плавающая цепи) и должен быть отделен от земли.Требуются стандартные значения допустимых токов утечки, указанные в соответствующем испытании. процедура.
Если оборудование можно использовать в сочетании с дефибриллятором, этот символ должен быть напечатан на паспортной табличке. Это означает защиту от дефибрилляции.

Тип CF
В сочетании с медицинским оборудованием классов I, II, III.
Оборудование обеспечивает высочайшую степень защиты от поражения электрическим током. Это безопасно для электрического подключения к сердцу пациента.Часть оборудования пациента также изолирована (плавающая цепь) и отделена от земли, как BF. Допустимый ток утечки намного ниже, чем для типов B и BF. Значения указаны в соответствующей методике испытаний.
Если оборудование можно использовать в сочетании с дефибриллятором, этот символ должен быть напечатан на паспортной табличке. Это означает защиту от дефибрилляции.

Процедуры испытаний на электробезопасность

Следующие ниже тесты являются тестами на электробезопасность медицинского оборудования.Испытания электрооборудования, особенно заземления, не рассматриваются. Эти Испытания требуют дополнительных знаний, специального испытательного оборудования и должны проводиться только опытными электриками.
После тестирования все результаты тестирования должны быть задокументированы в протоколе тестирования. На протестированном оборудовании должна быть наклейка, показывающая пользователю, что оборудование исправно. сейф и дату следующего теста.
Оборудование, результаты которого выходят за установленные пределы, нельзя использовать снова, пока неисправность не будет устранена.

Эти испытания на электрическую безопасность описаны ниже:
Проверка целостности защитного заземления (1.)
Проверка сопротивления изоляции (2.a)
Проверка тока утечки на землю (3.a)
Проверка тока прикосновения / Проверка тока утечки корпуса (3. б)
Испытание тока утечки пациента (3.c)

1. Проверка целостности защитного заземления (класс I)

С помощью этого теста измеряется сопротивление PE-проводника между PE-соединением сетевой вилки и неокрашенным металлическим корпусом оборудование.Это самый важный тест, и мы всегда должны начинать с него тесты безопасности. Если оборудование не прошло этот тест, оно также не пройдет. другие тесты.
Согласно многим рекомендациям этот тест должен проводиться с помощью анализатора безопасности или тестера PAT. Анализатор подает переменный ток 50 Гц на соединение PE. Для проверки электрического оборудования (например, двигателей) требуется испытательный ток 10 А или даже 20 А в течение не менее 5 секунд. Поскольку этот ток может быть много слишком высок для многих видов электронного и медицинского оборудования, другие стандарты предлагают испытательный ток 1 А или даже всего 200 мА.
По этой причине нет ничего плохого в проверке целостности защитного заземления медицинского оборудования с помощью омметра. Условия измерения: не идеально, но, с другой стороны, омметр не повреждает медицинское оборудование.
Оборудование отключено от сети.
Тестер непрерывности подключается к металлическому корпусу оборудования и к PE
. сетевой штекер.
Оборудование включено.

Сопротивление должно быть ≤ 0,2 Ом

Для стран с низким уровнем дохода: при отсутствии тестера безопасности используйте омметр с хорошим вместо этого можно использовать разрешение.

2а. Испытание сопротивления изоляции (класс I)

С помощью этого теста измеряется изоляция. Поэтому необходим тестер изоляции или безопасности (например, Megger). Тестер подает высокое постоянное напряжение на испытываемое оборудование, а затем измеряется сопротивление изоляции между ними.
Стандартное испытательное напряжение для электрического оборудования составляет 500 В. Электронное и медицинское оборудование, которое часто содержит устройства ограничения напряжения, такие как MOV или EMI-фильтры следует тестировать при 250 В.
Тестер подключается между сетевой вилкой с соединенными вместе L и N и PE.
Оборудование отключено от сети.
Оборудование включено.
Тестер изоляции подключается между L + N и PE.

Сопротивление должно быть ≥ 2 МОм (медицинское оборудование)
≥ 1 МОм (на электродвигателе), ≥ 0,3 МОм (на оборудовании с нагревательным элементом)

Для стран с низким уровнем дохода: вместо теста на изоляцию пациента можно выполнить испытание на ток утечки (3а).

2б. Испытание сопротивления изоляции (класс II)

Испытание сопротивления изоляции для оборудования класса II отличается, поскольку сетевой штекер не имеет соединения PE. Сопротивление изоляции измеряется между кабелями пациента, которые все соединены вместе, и открытыми и неокрашенными металлическими частями (например, винтами, гнездами) оборудования.
Стандартное испытательное напряжение для электрического оборудования составляет 500 В. Электронное и медицинское оборудование, которое часто содержит устройства ограничения напряжения, такие как MOV или Подавление электромагнитных помех следует проверять при 250 В.
Оборудование отключено от сети.
Оборудование выключено.
Тестер изоляции подключается между всеми кабелями пациента и открытыми металлическими частями.

Сопротивление должно быть ≥ 2 МОм

Для стран с низким уровнем дохода: вместо испытания изоляции можно выполнить испытание на ток утечки пациента быть сделано (3c).

3. Устройство для проверки тока утечки

Ток утечки через тело человека можно смоделировать и определить, вставив известный импеданс в заземление, а затем измерив падение напряжения на нем.Рекомендуемый измерительный прибор состоит из резистора 1 кОм и конденсатора 0,15 Ф, включенных параллельно. Вольтметр должен иметь импеданс не менее 1 МОм, поэтому он должен быть цифровым.
Испытания на ток утечки с помощью такого испытательного устройства являются стандартными процедурами испытаний для медицинского оборудования и рекомендуются почти всем медицинским оборудованием. производители.
Отображаемый результат измерения в мВ равен току в А (1 мВ 1 А).
Должны быть выполнены следующие три различных измерения тока утечки, каждое в двух условиях: нормальное состояние (NC) и состояние единичной неисправности. (SFC) при разрыве заземления или нейтрали.

Ток утечки на землю
Ток прикосновения (ток утечки корпуса)
Ток утечки пациента

3a.

Испытание тока утечки на землю (класс I) Этот тест моделирует и измеряет ток утечки через заземляющий провод на землю. Тест проводится в нормальном рабочем режиме и при единичной неисправности. состояние (открытая нейтраль).
Измерение тока утечки можно использовать вместо проверки сопротивления изоляции (2a). На самом деле даже лучше сделать этот тест вместо этого, потому что высокое напряжение при испытании изоляции может вызвать повреждение испытываемого оборудования, когда MOV и Y-конденсаторы фильтров EMI настоящее время.
Тестируемое оборудование должно быть включено. Измерение следует проводить при нормальной полярности сети и в обратной полярности.
Нормальное состояние
Оборудование включено.
Нормальная полярность
Обратная полярность
Ток утечки должен быть ≤ 0,5 мА (B, BF, CF)

Состояние единичного отказа — Обрыв нейтрали, N
Оборудование включено.
Нормальная полярность.
Обратная полярность.
Ток утечки должен быть ≤ 1 мА (B, BF, CF)

3b.Ток прикосновения / ток утечки корпуса (класс I и класс II)

Этот тест моделирует и измеряет ток утечки через открытую проводящую поверхность на землю. Тест проводится в нормальном рабочем режиме и в состояние единичного отказа (обрыв нейтрали, обрыв PE).
Тестируемое оборудование должно быть включено. Измерение следует проводить при нормальной полярности сети и в обратной полярности.
Нормальное состояние
Оборудование включено.
Нормальная полярность.
Обратная полярность.
Ток утечки должен быть ≤ 0,1 мА (B, BF, CF)

Состояние единичного отказа — Обрыв защитного заземления, PE (только класс I)
Оборудование включено.
Нормальная полярность.
Обратная полярность.
Ток утечки должен быть ≤ 0,5 мА (B, BF, CF)

Состояние единичного отказа — Обрыв нейтрали, N
Оборудование включено.
Нормальная полярность.
Обратная полярность.
Ток утечки должен быть ≤ 0.5 мА (B, BF, CF)

3c. Ток утечки на пациента (класс I и класс II)

Этот тест моделирует и измеряет ток утечки через соединения пациента с землей. Тест проводится в нормальном рабочем режиме и в однократном режиме. состояние неисправности (разомкнутая нейтраль, разомкнутое PE).
Тестируемое оборудование должно быть включено. Измерение следует проводить при нормальной полярности сети и обратной полярности.
Отведения пациента оборудования B и BF соединяются вместе и затем измеряются относительно земли.В случае оборудования типа CF токи следует измерять отдельно, через заземление каждого пациента.
Тестируемое оборудование должно быть включено. Измерение следует проводить при нормальной полярности сети и в обратной полярности.
Нормальное состояние
Оборудование включено.
Нормальная полярность.
Обратная полярность.
Ток утечки должен быть ≤ 0,1 мА (B, BF) ≤ 0,01 мА (CF)

Состояние единичного отказа — Обрыв защитного заземления (только для класса I)
Оборудование включено.
Нормальная полярность.
Обратная полярность.
Ток утечки должен быть ≤ 0,5 мА (B, BF) ≤ 0,05 мА (CF)

Состояние единичного отказа — Обрыв нейтрали
Оборудование включено.
Нормальная полярность.
Обратная полярность.
Ток утечки должен быть ≤ 0,5 мА (B, BF) ≤ 0,05 мА (CF)

Что еще можно сделать?

Персонал больницы следует поощрять сообщать о любых проблемах (безопасности), повреждениях или необычных эффектах в технический отдел.Это также относится к поврежденные вилки и розетки, а также оборудование с сетевыми вилками неправильного типа.
Сообщите персоналу о правильной системе розеток и важности использования переходников. Предложите переходники или лучше замените не те вилки питания.
Но это также означает, что достаточное количество запасных розеток и сетевых вилок должно быть на складе и доступно в любое время. Это не делает Смысл объяснять важность электробезопасности, когда ремонт нельзя проводить сразу.
Большинство настенных розеток в больницах в развивающихся странах сегодня занято зарядными устройствами для мобильных телефонов больничного персонала. Это особенно плохо, когда поэтому больничное оборудование отключено. Даже если какое-то оборудование в данный момент не используется, ему может потребоваться сеть для зарядки. внутренние батареи. Обсудите с руководством больницы запрет на использование зарядных устройств для мобильных телефонов в отделениях больницы. Но с другой стороны также предоставляют возможности зарядки (розетки) в эл.г. комнаты медсестер.

Возьмите на складе достаточное количество запасных сетевых вилок и розеток.
Посоветуйте персоналу больницы сообщать о любых повреждениях вилок, розеток и шнуров питания.
.
Выполняйте регулярные проверки всех УЗО в больнице (например, один раз в год).
Проводить регулярные проверки всего медицинского оборудования (в рамках процедуры профилактического обслуживания
).
После каждого ремонта проводите испытания на безопасность.

Ссылки и источники

Википедия: Классы устройств
Википедия: Тестирование электробезопасности
Википедия: Удар электрическим током
Википедия: Тестирование портативных устройств

Испытания на электробезопасность

Следующие параграфы и схемы описывают тесты на электрическую безопасность, обычно доступные для тестеров безопасности медицинского оборудования.Обратите внимание, что, хотя HEI 95 и DB9801 больше не актуальны, они упоминаются в тексте, поскольку многие отделы медицинской электроники использовали их в качестве основы для местных приемочных испытаний и даже протоколов стандартных испытаний. Протоколы, основанные на обоих наборах руководств, также доступны для многих тестеров безопасности медицинского оборудования.

6.1 Нормальные условия и условия единичной неисправности

Основной принцип, лежащий в основе философии электробезопасности, заключается в том, что в случае возникновения единственного ненормального внешнего состояния или отказа одного средства защиты от опасности не должно возникать угрозы безопасности. Такие условия называются «условиями единичного повреждения» (SFC) и включают такие ситуации, как обрыв защитного заземляющего проводника или одного питающего проводника, появление внешнего напряжения на приложенной части, отказ основной изоляции или ограничение температуры. устройств.

Если условие единичной неисправности не применяется, оборудование считается находящимся в «нормальном состоянии» (NC). Однако важно понимать, что даже в этом состоянии выполнение определенных тестов может поставить под угрозу средства защиты от поражения электрическим током.Например, если ток утечки на землю измеряется в нормальных условиях, полное сопротивление измерительного устройства, включенного последовательно с проводом защитного заземления, означает отсутствие эффективной дополнительной защиты от поражения электрическим током.

Многие испытания на электробезопасность проводятся при различных условиях единичного отказа, чтобы убедиться в отсутствии опасности, даже если эти условия имеют место на практике. Часто случается, что условия единичного отказа представляют наихудший случай и дают самые неблагоприятные результаты.Очевидно, что при проведении таких испытаний безопасность тестируемого оборудования может быть поставлена ​​под угрозу. Персонал, проводящий испытания на электробезопасность, должен знать, что обычные средства защиты от поражения электрическим током не обязательно работают во время испытаний, и поэтому им следует принимать необходимые меры предосторожности для собственной безопасности и безопасности других лиц. В частности, во время процедуры проверки безопасности не должны прикасаться к тестируемому оборудованию какие-либо лица.

6.2 Защитное заземление

Сопротивление защитного заземляющего провода измеряется между заземляющим контактом сетевой вилки и точкой защитного заземления на корпусе оборудования (см. Рисунок 6).Показание обычно не должно превышать 0,2 Ом в любой такой точке. Очевидно, что испытание применимо только к оборудованию класса I.

В IEC60601 испытание проводится с использованием тока 50 Гц от 10 до 25 А в течение не менее 5 секунд. Хотя это типовой тест, некоторые тестеры безопасности медицинского оборудования имитируют этот метод. Повреждение оборудования может произойти, если большие токи передаются в точки, которые не имеют защитного заземления, например, функциональные заземления. При использовании сильноточных тестеров следует проявлять особую осторожность, чтобы убедиться, что пробник подключен к точке, предназначенной для защитного заземления.

HEI 95 и DB9801 Приложение 1 рекомендуют проводить испытание при токе 1 А или менее по причине, описанной выше.

Если используемый прибор не делает это автоматически, сопротивление используемых измерительных проводов следует вычесть из показаний.

Если целостность защитного заземления удовлетворительна, можно провести испытания изоляции.

Применимо к	Класс I, все типы
Лимит:	0. 2 Ом
DB9801 рекомендуется ?:	Да, при 1А или меньше.
ВУЗ 95 рекомендуется ?:	Да, при 1А или меньше.
Примечания:	Убедитесь, что зонд находится в точке защитного заземления

Рисунок 8. Измерение целостности защитного заземления.

6.3 Испытания изоляции

IEC 60601-1 (второе издание), раздел 17, устанавливает спецификации для электрического разделения частей медицинского электрооборудования, соответствие которым по существу подтверждается осмотром и измерением токов утечки.Дальнейшие испытания изоляции подробно описаны в разделе 20 «Электрическая прочность». В этих тестах используются источники переменного тока для тестирования оборудования, которое было предварительно подготовлено к заданным уровням влажности. Испытания, описанные в стандарте, являются типовыми испытаниями и не подходят для использования в качестве стандартных испытаний.

HEI 95 и DB9801 рекомендуют для оборудования класса I измерять сопротивление изоляции в сетевой вилке между соединенными вместе контактами под напряжением и нейтралью и контактом заземления. В то время как HEI 95 рекомендовал использовать тестер изоляции 500 В постоянного тока, DB 9801 рекомендовал использовать 350 В постоянного тока в качестве испытательного напряжения.На практике последнее требование может оказаться трудным, и в примечании признается, что испытательное напряжение 500 В постоянного тока вряд ли причинит какой-либо вред. Полученное значение обычно должно превышать 50 МОм, но в исключительных случаях может быть меньше. Например, оборудование, содержащее нагреватели с минеральной изоляцией, может иметь сопротивление изоляции всего 1 МОм при отсутствии повреждений. Испытание следует проводить с исправными предохранителями и включенным оборудованием, если имеются механические переключатели включения / выключения (см. Рисунок 9).

Применимо к	Класс I, все типы
Пределы:	Не менее 50 МОм
DB9801 рекомендуется ?:	Есть
ВУЗ 95 рекомендуется ?:	Есть
Примечания:	Оборудование, содержащее нагреватели с минеральной изоляцией, может давать значения до 1 МОм. Проверьте, что оборудование включено.

Рисунок 9. Измерение сопротивления изоляции для оборудования класса I

HEI 95 далее рекомендует для оборудования класса II, чтобы сопротивление изоляции измерялось между всеми приложенными частями, соединенными вместе, и любыми доступными токопроводящими частями оборудования. Значение обычно не должно быть меньше 50 МОм (см. Рисунок 10). DB9801 Дополнение 1 не рекомендует проводить какие-либо испытания изоляции для оборудования класса II.

Применимо к	Класс II, все типы с рабочими частями
Пределы:	не менее 50 МОм.
DB9801 рекомендуется ?:	Нет
ВУЗ 95 рекомендуется ?:	Есть
Примечания:	Переместите зонд, чтобы найти худший вариант.

Рисунок 10. Измерение сопротивления изоляции оборудования класса II.

Удовлетворительные результаты проверки целостности заземления и изоляции показывают, что можно безопасно приступить к проверке тока утечки.

6.4 Устройство для измерения тока утечки

Устройство измерения тока утечки, рекомендованное IEC 60601-1, нагружает источник тока утечки с резистивным сопротивлением около 1 кОм и имеет точку половинной мощности на частоте около 1 кГц. Рекомендуемое измерительное устройство было немного изменено между выпусками стандарта 1979 и 1989 годов, но оставалось функционально очень похожими. На рисунке 11 показано расположение измерительного устройства. Используемый милливольтметр должен показывать истинное среднеквадратичное значение и иметь входное сопротивление более 1 МОм.На практике это легко достижимо с помощью большинства современных мультиметров хорошего качества. Измеритель на показанных схемах измеряет 1 мВ на каждый мкА тока утечки.

Рисунок 11. Устройства для измерения токов утечки.

6.5 Ток утечки на землю

Для оборудования класса I ток утечки на землю измеряется, как показано на рисунке 12. Ток следует измерять при нормальной и обратной полярности сети. HEI 95 и DB9801 Дополнение 1 рекомендуют измерять ток утечки на землю только в нормальных условиях (NC).Многие тестеры безопасности предлагают возможность выполнить тест в условиях единичного повреждения, при обрыве нейтрального проводника. Такое расположение обычно дает более высокое значение тока утечки.

Одним из наиболее значительных изменений в отношении электробезопасности в стандарте IEC 60601-1 издания 2005 г. является увеличение в 10 раз допустимого тока утечки на землю до 5 мА в нормальных условиях и 10 мА в условиях единичного повреждения. Обоснованием этого является то, что ток утечки на землю сам по себе не опасен.

Более высокие значения токов утечки на землю в соответствии с местными нормативами и IEC 60364-7-710 (электроснабжение для медицинских учреждений) допускаются для стационарного оборудования, подключенного к выделенной цепи питания.

Применимо к	Оборудование класса I, все типы
Пределы:	0,5 мА в NC, 1 мА в SFC или 5 мА и 10 мА соответственно для оборудования, разработанного в соответствии с IEC60601-1: 2005.
DB9801 рекомендуется ?:	Да, только в нормальном состоянии.
ВУЗ 95 рекомендуется ?:	Да, только в нормальном состоянии.
Примечания:	Измерение при нормальном и обратном подключении к сети. Убедитесь, что оборудование включено.

Рисунок 12. Измерение тока утечки на землю.

6.6 Ток утечки корпуса или ток прикосновения

Ток утечки корпуса измеряется между открытой частью оборудования, которая не предназначена для защитного заземления, и истинным заземлением, как показано на рисунке 13. Испытание применимо к оборудованию как класса I, так и класса II, и его следует проводить при нормальной или обратной полярности сети. HEI 95 рекомендовал проводить испытание при разомкнутой цепи защитного заземления SFC для оборудования класса I и в нормальных условиях для оборудования класса II. В Дополнении 1 DB9801 рекомендуется, чтобы испытание проводилось в нормальных условиях только для оборудования как класса I, так и класса II. Многие тестеры безопасности также позволяют выбирать SFC прерывания токоведущих или нейтральных проводников.Точки на оборудовании класса I, которые, вероятно, не будут иметь защитного заземления, могут включать облицовку передней панели, узлы ручки и т. Д.

Термин «ток утечки корпуса» был заменен в новой редакции стандарта IEC 60601-1 термином «ток прикосновения», что привело его в соответствие с IEC 60950-1 для оборудования информационных технологий. Однако пределы тока прикосновения такие же, как пределы тока утечки корпуса согласно второму изданию стандарта: 0,1 мА в нормальных условиях и 0. 5 мА при единичном отказе.

На практике, если часть оборудования имеет доступные проводящие части, которые имеют защитное заземление, то для удовлетворения новых требований к току прикосновения ток утечки на землю должен соответствовать старым ограничениям. Это связано с тем, что при испытании тока прикосновения от точки защитного заземления с отключенным проводом защитного заземления оборудования значение будет таким же, как и для тока утечки на землю при нормальных условиях.

Следовательно, там, где регистрируются более высокие токи утечки на землю для оборудования, разработанного в соответствии с новым стандартом, важно проверять ток прикосновения в условиях единичного повреждения, разомкнутой цепи заземления, со всех доступных проводящих частей.

Применимо к	Оборудование класса I и класса II, всех типов.
Пределы:	0,1 мА в NC, 0,5 мА в SFC
DB9801 рекомендуется ?:	Да, только NC
ВУЗ 95 рекомендуется ?:	Да, разомкнутая цепь SFC класса I на землю, класс II NC.
Примечания:	Убедитесь, что оборудование включено. Нормальная и обратная сеть. Переместите зонд, чтобы найти худший вариант.

Рис. 13. Измерение тока утечки корпуса

6.7 Ток утечки на пациента

Согласно IEC 60601-1, для оборудования класса I и класса II типа B и BF, ток утечки пациента измеряется от всех частей, имеющих одинаковую функцию, соединенных вместе и заземленных (рисунок 14).Для оборудования типа CF ток измеряется от каждой подключенной части по очереди, и утечка тока утечки не должна превышаться на какой-либо одной подключенной части (рисунок 15).

HEI 95 придерживался того же метода, однако в Приложении 1 к DB9801 рекомендовалось измерять ток утечки пациента от каждой применяемой части по очереди для всех типов оборудования, хотя рекомендуемые пределы тока утечки не были пересмотрены с учетом измененного метода испытаний. для оборудования B и BF.

Следует проявлять особую осторожность при выполнении измерений тока утечки пациента, чтобы выходы оборудования были неактивными.В частности, выходы оборудования для диатермии и стимуляторов могут быть фатальными и могут повредить испытательное оборудование.

Применимо к	Оборудование всех классов, типа B и BF, имеющее рабочие детали.
Пределы:	0,1 мА в NC, 0,5 мА в SFC.
DB9801 рекомендуется ?:	Нет
ВУЗ 95 рекомендуется ?:	Да, разомкнутая цепь заземления SFC класса I, нормальное состояние класса II.
Примечания:	Оборудование включено, но выходы неактивны. Нормальная и обратная сеть.

Рис. 14. Измерение тока утечки пациента при соединенных вместе рабочих частях

Оборудование

Применимо к	Оборудование класса I и класса II, типа CF (B & BF только для DB9801) с рабочими частями.
Пределы:	0,01 мА в NC, 0.05 мА в SFC.
DB9801 рекомендуется ?:	Да, все типы, только в нормальном состоянии.
ВУЗ 95 рекомендуется ?:	Да, только тип CF, разомкнутая цепь заземления SFC класса I, нормальное состояние класса II.
Примечания:	включено, но выходы неактивны. Нормальная и обратная сеть. Пределы указаны на электрод.

Рис. 15. Измерение тока утечки пациента по очереди для каждой рабочей детали

6.8 Вспомогательный ток пациента

Вспомогательный ток пациента измеряется между любым отдельным соединением пациента и всеми другими соединениями пациента того же модуля или функции, соединенными вместе. Когда все возможные комбинации проверяются вместе со всеми возможными состояниями единичного отказа, это дает чрезвычайно большой объем данных сомнительной ценности.

Применимо к	Все классы и типы оборудования, имеющего рабочие детали.
Пределы:	Тип B и BF — 0,1 мА в NC, 0,5 мА в SFC. Тип CF — 0,01 мА в NC, 0,05 мА в SFC.
DB9801 рекомендуется ?:	№
ВУЗ 95 рекомендуется ?:	№
Примечания:	Убедитесь, что выходы неактивны. Нормальная и обратная сеть.

Рисунок 16. Измерение вспомогательного тока пациента.

6.9 Сеть на рабочих частях (утечка через пациента)

Подавая сетевое напряжение на детали, можно измерить ток утечки, который может протекать от внешнего источника в цепи пациента. Схема измерения показана на рисунке 18.

Хотя тестер безопасности обычно подключает токоограничивающий резистор последовательно с измерительным устройством для выполнения этого теста, опасность поражения электрическим током все же существует. Поэтому при проведении испытания следует проявлять особую осторожность, чтобы избежать опасности, связанной с подачей сетевого напряжения на применяемые части.

Следует внимательно рассмотреть необходимость или полезность выполнения этого испытания на регулярной основе при сопоставлении с сопутствующей опасностью и возможностью возникновения проблем с оборудованием. Цель испытания в соответствии с IEC 60601-1 — убедиться, что нет опасности поражения электрическим током для пациента, у которого по какой-то неуказанной причине потенциал повышен до уровня выше земли из-за соединения частей испытываемого оборудования. Стандарт требует, чтобы указанные пределы тока утечки не превышались.Нет никакой гарантии, что результаты теста не повлияют на производительность оборудования. В частности, следует проявлять осторожность в случае чувствительного физиологического измерительного оборудования. Короче говоря, тест — это «типовой тест».

Большинство тестеров безопасности медицинского оборудования называют этот тест «питанием от сети», хотя это не универсально. Один производитель называет этот тест просто «Утечка через пациента — F-тип». Во всех случаях должна быть видна индикация опасности в месте выбора теста.

Применимо к	Класс I и класс II, типы BF и CF с рабочими частями.
Лимит:	Тип BF — 5 мА; тип CF — 0,05 мА на электрод.
DB9801 рекомендуется ?:	№
ВУЗ 95 рекомендуется ?:	Нет
Примечания:	Убедитесь, что выходы неактивны. Нормальная и обратная сеть.Требуется осторожность, особенно в отношении физиологического измерительного оборудования.

Рис. 17. Схема измерения сети на рабочих частях

6.10 Сводка по току утечки

В следующей таблице приведены пределы тока утечки (в мА), установленные стандартом IEC60601-1 (второе издание) для наиболее часто выполняемых испытаний. Большая часть оборудования, используемого в настоящее время в больницах, вероятно, было разработано в соответствии с этим стандартом, но обратите внимание, что допустимые значения тока утечки на землю были увеличены в третьем издании стандарта, как обсуждалось выше.

Значения указаны для постоянного тока. или переменного тока (среднеквадратичное значение), хотя более поздние поправки к стандарту включали отдельные пределы для постоянного тока. элемент утечки на пациента и вспомогательные токи пациента на уровне одной десятой от значений, перечисленных ниже. Они не были включены в таблицу, поскольку на практике редко возникает проблема только с постоянным током. утечка, если это не подтверждается проблемой с комбинированными переменным и постоянным током. утечка.

Ток утечки
Земля
Земля для стационарного оборудования
Корпус
Пациент
Сеть на прикладной части
Вспомогательный пациент

* Для оборудования CF типа II HEI95 рекомендует предел тока утечки в корпусе 0.01 мА в соответствии с BS 5724 издания 1979 г.

Таблица 2. Сводка пределов тока утечки.

6.11 Сравнение рекомендаций ВУЗа 95 и БД 9801 Приложение 1

Тест	ВУЗ 95	DB9801 Дополнение 1
Непрерывность заземления	Используйте испытательный ток не более 1 А. Предел 0,2 Ом	Используйте испытательный ток не более 1 А. Ограничение 0.2 Ом
Изоляция для оборудования класса 1	Измерьте между L и N, соединенными вместе, и E, используя тестер на 500 В постоянного тока. Предел> 50 МОм. Изучите более низкие значения	Измерьте между L и N, соединенными вместе, и E, используя тестер 350 В постоянного тока. Предел> 20 МОм. Изучите более низкие значения
Изоляция для оборудования класса II	Измерьте расстояние между рабочими частями и доступными токопроводящими частями оборудования. Предел> 50 МОм.Изучите более низкие значения	Нет рекомендаций.
Ток утечки на землю	Измерение в нормальном состоянии Предел <0,5 мА	Измерение в нормальном состоянии Предел <0,5 мА
Ток утечки корпуса	Измерение в SFC, разомкнутая цепь заземления для класса 1, NC для класса II Предельное значение <0,5 мА для класса 1 <0,1 мА для класса II	Измерение только в NC Предел <0,1 мА
Ток утечки на пациента	Измерьте от всех частей, соединенных вместе, для оборудования B & BF и от каждой рабочей части по очереди для типа CF.Измерьте под SFC, разомкнутая цепь заземления для класса 1, NC для класса II. Пределы: Класс I, B и BF <0,5 мА Класс II, B и BF <0,1 мА Класс I, CF <0,05 мА на электрод Класс II, CF <0,01 мА на электрод	Измерение по очереди от каждой рабочей детали для всех типов оборудования Измерение только с ЧПУ Пределы Тип B и BF <0,1 мА на электрод Тип CF <0.01 на электрод

Проверка тестера электробезопасности — Журнал соответствия

Обеспечение действительности нормативных испытаний

Проверка оборудования для испытаний на электробезопасность — процедура, которую производители часто упускают из виду. Проверка в ходе тестирования имеет решающее значение для обеспечения того, чтобы устройство безопасности правильно обнаруживало отказы продукта.Хотя задача настройки проверки теста может показаться сложной, это просто вопрос наличия необходимого оборудования и процедур, чтобы за процессом было легко следить.

Зачем нужна проверка?

Международные агентства по тестированию безопасности, такие как UL (Underwriters Laboratories), Канадская ассоциация стандартов (CSA), Ассоциация немецких инженеров-электриков (VDE и TUV) и Международная электротехническая комиссия (IEC), устанавливают различные стандарты для обеспечения соответствия электрических устройств установить требования по электробезопасности.Проведение испытаний на электробезопасность проводится для того, чтобы убедиться, что электронное изделие не создает опасности поражения электрическим током для конечного пользователя. Однако проверка на электробезопасность настолько хороша, насколько хорош тестер, используемый в продукте.

Из-за особенностей производственной среды тестеры электробезопасности могут иметь внутреннее повреждение, не показывая физических признаков проблемы. В результате эти поврежденные устройства могут давать неверные показания в отношении сопротивления изоляции, тока утечки и выдерживаемого потенциала.Регулярные проверки оборудования для испытаний на электрическую безопасность обеспечивают его правильную работу и испытания в соответствии со стандартами NRTL США.

В соответствии с документом программы обеспечения целостности маркировки UL, озаглавленным «Оборудование, используемое для обслуживания маркировки UL / C-UL / ULC», все измерительное и испытательное оборудование должно проходить регулярную проверку:

«IMTE (контрольно-измерительное и испытательное оборудование), используемое для проверки соответствия требованиям UL, должно ежедневно проверяться заказчиком, чтобы убедиться, что оно функционирует должным образом.Если это оборудование не используется ежедневно, то перед использованием следует выполнить проверку этой функции ». [1]

В приведенном выше отрывке подчеркивается важность обслуживания и проверки измерительного оборудования, в том числе тестеров электробезопасности. Эта программа является движущей силой требования проводить регулярные проверки оборудования для испытаний на электробезопасность. В этой статье будут описаны наиболее распространенные тесты на электробезопасность, контрольные испытания для каждого типа испытаний и эффективные средства проверки для испытаний производственной линии.

Обычные подозреваемые: краткий обзор общих тестов на электробезопасность

Чтобы убедиться, что электрическое изделие безопасно для использования, оно проходит строгие испытания. Среди этих испытаний — испытание на электрическую безопасность, которое предназначено для проверки электрической целостности самого продукта. Эти испытания включают в себя испытание заземления (или непрерывности), испытание на устойчивость к диэлектрику или испытание высокого потенциала (hipot), испытание сопротивления изоляции и испытание на ток утечки.Каждый из этих тестов имеет уникальные параметры, предназначенные для выявления различных потенциальных проблем с устройством. Например, в таблице 1 приведены общие настройки теста hipot из различных стандартов NRTL.

Таблица 1: Общие параметры Hipot NRTL

Тест заземления

Проверка заземления или непрерывности заземления используется для анализа целостности защитного заземления на электрическом устройстве. Защитное заземление должно выдерживать любой ток короткого замыкания, который может быть наложен на него из-за неисправности продукта или изоляции.Путь с низким сопротивлением к земле позволит устройствам защиты цепи, таким как предохранители или автоматические выключатели, отключиться, когда через них протекает ток короткого замыкания. Чтобы эта система защиты работала эффективно, между проводящими компонентами и контактом заземления или клеммой заземления должна быть непрерывность.

На рисунке 1 показана стандартная схема проверки заземления. Тестер заземления подает ток на контакт заземления продукта и ищет обратный путь на шасси или обнаженном мертвом металле.Одновременно прибор должен измерить падение напряжения в цепи защитного заземления, чтобы рассчитать полное сопротивление цепи. Параметры теста общего заземления приведены для тока 10–30 А с максимальным сопротивлением 100–200 мОм и падением напряжения не более 6–12 В.

Рисунок 1: Схема для проверки заземления

Испытание на диэлектрическую стойкость

Испытание на устойчивость к диэлектрику, обычно называемое испытанием высокого потенциала или «высоковольтным» тестом, представляет собой испытание на электрическую безопасность, предназначенное для того, чтобы подвергнуть изоляцию устройства напряжению сверх того, с чем оно может столкнуться при нормальном использовании.Логика проведения такого теста заключается в том, что, если устройство может выдерживать силу высокого потенциала в течение короткого времени, оно должно работать при номинальном напряжении, не создавая опасности поражения электрическим током для пользователя.

Hipot test — это универсальный тест на электробезопасность. Этот тест предназначен не только для поиска слабых мест в изоляции, но и для измерения чрезмерно высокого тока утечки, дефектов изготовления, таких как точечные отверстия и царапины, неправильного расстояния относительно точки заземления и ухудшения характеристик из-за условий окружающей среды.Из-за этой универсальности и того факта, что этот тест может обнаружить ряд нарушений изоляции, этот тест обычно определяется NRTL как 100% тест безопасности производственной линии. Метод запуска высокоточного теста включает приложение высокого напряжения к проводникам с током с точкой возврата на проводящем шасси. Высокоэффективный блок измеряет результирующий ток утечки, протекающий через изоляцию. Потенциал, используемый в тесте HIPOT, варьируется от стандарта к стандарту, но общая формула напряжения HIPOT заключается в том, чтобы взять удвоенное номинальное напряжение (Vr) продукта плюс 1000 В:

2 * Vr + 1000V = испытательное напряжение диэлектрической прочности

Цепь высокоскоростного тестирования обычно может быть смоделирована как емкость устройства (C), сопротивление изоляции (RL) и небольшие величины контактного сопротивления (RA).Эта модель показана на рисунке 2.

Рисунок 2: Принципиальная схема выдерживаемого диэлектрика

Испытание сопротивления изоляции

Хотя испытание сопротивления изоляции (часто называемое «IR») является наименее распространенным испытанием на электрическую безопасность, оно может предоставить пользователю некоторые ценные количественные данные. В то время как высоковольтный тест дает значение тока утечки, тест сопротивления изоляции дает фактическое измерение сопротивления самой изоляции.Потенциал испытания сопротивления изоляции обычно указывается агентствами по безопасности на уровне 500 В или 1000 В постоянного тока. Поскольку испытательный потенциал является постоянным по своей природе, после того, как емкостная часть изоляции заряжена, единственный ток утечки, протекающий через изоляцию, является резистивным и, таким образом, позволяет пользователю измерить значение сопротивления изоляции.

Проверка сопротивления изоляции выполняется почти так же, как и проверка высокого напряжения. Высокий потенциал приложен к токоведущим проводам устройства и точке возврата цепи к шасси.Например, испытание сопротивления изоляции солнечной панели включает замыкание клемм + и — на высокое напряжение и приложение точки возврата к металлическому каркасу. Таким образом, изоляция подвергается нагрузке, и ИК-тестер измеряет ток утечки на открытом металлическом шасси. Испытания на ИК-излучение обычно указываются как испытание отремонтированного оборудования или сразу после испытания на высоковольтное напряжение, чтобы убедиться, что испытательный потенциал высокого напряжения не вызвал повреждения изоляции.

Проверка тока утечки

Испытание на ток утечки, как и испытание на высоковольтное напряжение, измеряет ток, протекающий через изоляцию устройства или на ее поверхности.Однако испытание на ток утечки отличается тем, что это измерение выполняется, когда изделие работает при номинальном напряжении (или при высоком напряжении линии 110% от номинального напряжения). Другое важное отличие — это способ измерения тока утечки. Для высокоточного теста ток утечки измеряется через резистор, чувствительный к току, на обратной стороне цепи (рис. 3).

Рисунок 3: Цепи обнаружения Hipot

Во время испытания на ток утечки ток утечки измеряется с помощью так называемого измерительного устройства или «MD.Пример MD показан на рисунке 4. MD предназначен для моделирования импеданса человеческого тела.

Рисунок 4: 60601-1 измерительный прибор

Еще один аспект испытания на ток утечки, который отличает его от других испытаний на электробезопасность, заключается в том, что он включает в себя условия неисправности. Эти условия отказа предназначены для моделирования наихудших сценариев, которые могут произойти во время работы прибора. Три наиболее распространенных неисправности — это размыкание цепи нейтрали, изменение полярности линии и размыкание цепи заземления.Схема сети тока утечки показана на рисунке 5.

Рисунок 5: Конфигурация тока утечки

Переключатель S1 представляет собой моделирование состояния неисправности нейтрали, переключатель S2 представляет моделирование изменения полярности, а переключатель S3 представляет собой моделирование состояния разомкнутого заземления. Идея проведения тестов в этих различных конфигурациях состоит в том, чтобы точно измерить, какой ток утечки может подвергнуться человек, когда продукт работает и подвергается серии сценариев сбоев.Если значение тока утечки достаточно низкое во всех таких условиях неисправности, изделие должно нормально работать на протяжении всего жизненного цикла, не создавая опасности поражения электрическим током.

Параметры тока утечки сильно различаются от стандарта к стандарту. Однако некоторые из наиболее часто выполняемых тестов на ток утечки проводятся на соответствие стандарту медицинских устройств IEC 60601-1, 3-е издание. В соответствии с этим стандартом испытание на ток утечки должно проводиться при напряжении сети 110%, с использованием 60601-1 MD (рис. 4) и работы изделия при вышеупомянутых условиях отказа.Допустимые значения тока утечки варьируются от 10 мкА до 10 мА.

Важность проверки результатов тестирования

Тесты высокого напряжения, заземления, сопротивления изоляции и тока утечки включены в состав нескольких единиц оборудования или даже в универсальный тестер. Из-за различных функций устройства (ов) важно определить, выйдет ли тестер из строя должным образом при превышении регулируемого значения теста. При установке крупносерийной производственной линии можно легко пропустить устройство, которое должно было выйти из строя, если тестовый образец не работает должным образом.Выполнение проверки всех функций устройства гарантирует, что тестовый модуль работает с заданными параметрами. В соответствии с процедурами UL, если испытательная установка выполняет измерения для определения электрической безопасности, это испытание должно быть проверено.

Примером, подчеркивающим эту важность, является высокопроизводительный блок с поврежденной измерительной схемой. Большинство тестеров высокого напряжения не предназначены для работы с внешним напряжением, подаваемым на обратную линию измерительного прибора. Были случаи, когда оператор на производственной линии случайно прикладывал сетевое напряжение к обратной стороне устройства.Ограничители переходных напряжений на обратном пути прибора устанавливаются для защиты других компонентов высоковольтного прибора (рис. 6).

Рисунок 6: Высокое напряжение и обратный путь с TVS на возврате

Если применяется внешнее питание, подавитель будет проводить и рассеивать эту мощность. Однако, как только подавитель был поврежден, он становится прямым коротким замыканием, и, таким образом, измерительная цепь полностью обходится. При запуске теста hipot прибор высокого напряжения зарегистрирует 0.0 мА тока утечки и пройдет проверку. Что касается высоковольтного блока, нулевой ток утечки подразумевает бесконечное значение изоляции, и электрическое устройство прошло испытание. Выполнение простой проверки на приборе немедленно обнаружит такую ​​проблему и предупредит оператора о проблеме с системой тестирования.

В приведенном выше примере описывается только один возможный сценарий. Другие опасности включают суровые условия окружающей среды, такие как жара и высокая влажность.Со временем эти условия могут повлиять на показания и точность приборов. Если точность устройства слишком сильно отклоняется от указанных показаний точности, это может привести к ошибочным проходам или сбоям на тестируемом устройстве.

Проведение еженедельных или ежедневных проверок по всему спектру тестов продукта гарантирует немедленное обнаружение потенциальных проблем с измерительной схемой. Небольшие шаги по запуску проверок помогут избежать серьезных проблем и даже отзыва продукта в будущем.Процессы проверки могут привести к первоначальным затратам времени, но ущерб, который может быть нанесен альтернативным сценарием, значительно перевешивает такое распределение времени и ресурсов.

Эффективные процессы проверки на рабочих станциях по проверке электробезопасности

Регулярные испытания продукции на безопасность предназначены для выявления неисправной изоляции, неправильного заземления, ослабленных соединений, дефектных деталей, замыканий на землю в оборудовании, незащищенных токоведущих частей и чрезмерных токов утечки, которые могут представлять потенциальную опасность поражения электрическим током.Простое замыкание или создание разомкнутого состояния между измерительными выводами может оказаться эффективным методом обеспечения нормальной работы базовых детекторов отказов на приборе. Однако такие методы не могут выявить все потенциальные проблемы с устройством.

Наличие простых резистивных сетей и реле может предоставить оператору простые средства для проверки функциональности устройства путем сброса потенциала в этих резистивных сетях и установки таких пределов, при которых контрольные тесты не пройдут.Кроме того, построение такой сети с легкодоступными портами и программируемым управлением позволяет автоматически запускать проверку при каждом процессе проверки. Предоставление операторам и техническим специалистам простых средств проверки увеличивает шансы того, что любая проблема с измерением оборудования будет обнаружена до тестирования продукта.

На рисунке 7 показан пример тестового блока, используемого специально для проверки.

Рисунок 7: Пример тестовой верификационной коробки

Используя такой тестовый блок проверки, можно настроить простую, но эффективную процедуру проверки для ежедневного выполнения.Этот блок состоит из ряда резисторов, предназначенных для отвода определенного количества тока утечки или имеющих заданное значение сопротивления. В следующих примерах описаны испытания для проверки каждого типа испытаний на электробезопасность.

В поле проверки примера теста есть два сообщения для каждого типа теста безопасности, одно сообщение для ПРОЙДЕН, а другое для НЕУДАЧИ. Это достигается подключением отдельных значений сопротивления от каждого штыря обратно к штырю ВОЗВРАТА на коробке. (См. Таблицу 2 для получения информации о конкретных значениях поля в примере окна проверки теста для каждого типа теста.

Таблица 2: Значения сопротивления коробки TVB-2 и настройки тестирования

Проверка диэлектрической прочности

Испытательное напряжение для конкретного теста высокого напряжения составляет 1240 В переменного тока. Ссылаясь на таблицу 1, цепь отказа включает резистор 120 кОм, а цепь пропускания использует резистор 2 МОм. Тогда высокопроизводительный прибор будет настроен на два отдельных теста. Первый тест — это ПРОЙДЕН. Высокопроизводительный прибор установлен на 1240 В переменного тока, верхний предел 10 мА, нарастание 2 с, время задержки 1 с.Высоковольтный провод от высоковольтного инструмента подключается к клемме PASS на участке ACW / DCW коробки, а обратный провод подключается к клемме RETURN коробки. Используя простой расчет закона Ома, можно определить, что ток утечки должен быть около 620 мкА:

Ток утечки (Ic) = 1240 В / 2 000 000 Ом = 0,00062 A

Это должно привести к успешному выполнению теста. Следующее испытание — это испытание на провал с прибором hipot, настроенным на те же параметры, что и при прохождении испытания. Затем высоковольтный провод перемещается к клемме FAIL на участке ACW / DCW испытательного бокса.При запуске теста ток утечки должен составлять около 10,3 мА.

Ток утечки (Ic) = 1240 В / 120 000 Ом = 0,01033 A

В соответствии со спецификациями агентства, тест должен завершиться неудачно в течение 0,5 с после цикла выдержки. Если тест не завершился неудачно, устройство неправильно считывает ток утечки и его следует отремонтировать или откалибровать.

Проверка заземления

Ток заземления при испытании составляет 25 А переменного тока. Снова обращаясь к Таблице 1, цепь отказа включает резистор 200 мОм, а цепь пропускания использует резистор 50 мОм.Затем инструмент заземления будет настроен на два отдельных теста.

Первый тест — ПРОШЕЛ. Прибор заземления установлен на 25 А переменного тока, верхний предел 100 мОм, падение потенциала 6 В, нарастание 1 с, время задержки 1 с. Сильноточный провод от блока заземления подключается к клемме PASS на части GB испытательного бокса, а обратный провод — к зажиму RETURN блока. Когда тест запущен, сопротивление должно быть около 50 мОм, что означает успешное прохождение теста.

Следующее испытание — это испытание на отказ с блоком заземления, настроенным на те же параметры, что и при проверке прохождения.Затем силовой провод перемещается к клемме FAIL на участке GB тестового бокса. Когда тест запущен, сопротивление должно быть около 200 мОм, что должно привести к немедленному отказу теста. Чтобы соответствовать требованиям агентства, тест должен завершиться неудачно в течение 0,5 с после цикла выдержки. Если тест не завершился неудачно, прибор неправильно считывает значение сопротивления и его следует проанализировать.

Проверка сопротивления изоляции

Напряжение испытания сопротивления изоляции для этого примера испытания составляет 500 В постоянного тока.Еще раз, обращаясь к Таблице 1, цепь отказа включает резистор 4 МОм, а цепь пропускания использует резистор 1 МОм. Затем прибор для измерения сопротивления изоляции должен быть настроен на два отдельных испытания.

Первый тест — ПРОШЕЛ. ИК-прибор установлен на 500 В постоянного тока, нижний предел 2 МОм, 2 секунды нарастания, время задержки 1 секунда. Высоковольтный провод от ИК-блока подключается к клемме PASS на ИК-части испытательной коробки, а обратный провод подключается к клемме RETURN коробки. При запуске теста значение сопротивления должно быть около 1 МОм, что означает успешное прохождение теста.

Следующий тест — это тест на отказ, когда для ИК-модуля заданы те же параметры, что и при прохождении теста. Затем высоковольтный провод перемещается к клемме FAIL на ИК-части блока. Когда тест запускается, значение сопротивления должно быть около 4 МОм и регистрировать немедленный отказ. Чтобы соответствовать требованиям агентства, тест должен завершиться неудачно в течение 0,5 с после цикла выдержки. Если тест не завершился неудачно, устройство неправильно считывает ток утечки и его следует проанализировать.

Проверка тока утечки

Проверка тока утечки не так хорошо определена, как проверка для других типов испытаний.Пример испытательного блока не содержит клемм для проверки значений тока утечки. Однако та же концепция может быть перенесена, чтобы гарантировать, что прибор тока утечки работает в пределах указанных значений. Поскольку во время испытания на ток утечки изделие работает при номинальном напряжении, большинство приборов для измерения тока утечки включает универсальную розетку питания (рис. 8).

В результате может быть изготовлено простое приспособление для соединения с розеточной коробкой. Стандартный штекер с двумя отдельными номиналами резисторов — это простое средство создания приспособления для проверки тока утечки.Поскольку измеритель утечки считывает данные между землей и нейтралью для нормальной полярности и между землей и линией в условиях обратной полярности, отдельные резисторы могут быть подключены между линией и землей и нейтралью с землей.

Например, для проверки тока утечки вилка соединяется с резистором 2 МОм между линией и землей и резистором 200 кОм между нейтралью и землей. Первый тест на ток утечки настроен на работу при 120 В переменного тока, 60 Гц, верхний предел 50 мкА, обратная полярность, выдержка 5 секунд. С резистором 2 МОм между линией и землей значение тока утечки должно быть около 60 мкА:

Ток утечки (Ic) = 120 В / 2 000 000 = 0.00006A

Этот ток утечки должен привести к отказу при испытании. Второй тест будет проверять на отказ при нормальных условиях полярности. Второй тест на ток утечки настроен на работу при 120 В переменного тока, 60 Гц, верхний предел 550 мкА, нормальная полярность, выдержка 5 секунд. С резистором 200 кОм, соединенным между нейтралью и землей, значение тока утечки должно быть около 600 мкА, что приведет к отказу во время теста.

Хотя прибор для измерения тока утечки также содержит различные другие реле, основная идея состоит в том, чтобы показать, что датчики утечки на приборе выходят из строя при наличии чрезмерной утечки.Два описанных выше теста подтверждают, правильно ли измеритель тока утечки считывает значения утечки.

Автоматическая проверка тестирования

Использование блока проверки теста, аналогичного показанному на рисунке 7, может обеспечить эффективное решение для запуска стандартных проверочных тестов. Однако при настройке производственной линии часто бывает выгодно дополнительно оптимизировать процесс за счет автоматизации. Программное обеспечение, специально разработанное для работы с блоком проверки тестов, позволяет автоматически загружать предварительно созданные файлы проверочных тестов как часть последовательности тестирования.Доступность этих файлов проверки означает, что пользователи могут создавать собственные процедуры проверки, чтобы проверить работоспособность тестера электробезопасности перед выполнением тестов. Большинство доступного программного обеспечения предлагает ряд предварительно настроенных процедур проверки, но некоторые также предусматривают создание настраиваемых файлов проверочных тестов для конкретных требований тестирования.

Заключение

С появлением микропроцессорной техники в установках для проверки электробезопасности настройка приборов для проверки испытаний становится все более сложной.Технология слияния на устройствах требует более тщательной проверки, чем на старых аналоговых устройствах. Кроме того, приборы для проверки электробезопасности содержат встроенные подавители, предназначенные для защиты электрических цепей устройства. В то же время повреждение таких подавителей может вызвать ложные показания прибора.

Выполнение простых шагов для выполнения ежедневных проверок может сэкономить массу хлопот и усилий в будущем и поможет избежать дорогостоящих изменений конструкции или отзыва продукции. Использование резистора, подключенного последовательно к выходу прибора для проверки электробезопасности, поможет подтвердить результаты измерений и убедиться, что детекторы отказов работают должным образом.Установка прибора с серией резисторов с откалиброванными номиналами резисторов продвигает процесс проверки еще на один шаг.

Кроме того, управляемые микропроцессором устройства проверки безопасности позволяют программировать и сохранять процедуры проверки. Такие процедуры также могут включать рабочие инструкции и сбор данных. Методология проверки дает оператору простые средства хранения процедуры проверочного испытания, а также ежедневного выполнения проверок.Регулярные проверки гарантируют, что все оборудование работает в соответствии со спецификациями NRTL.

Список литературы

1. Underwriters Laboratories, «Требования к калибровке UL: оборудование, используемое для обслуживания маркировки UL / C-UL / ULC», Mark Integrity Program, oo-UM-C0025, выпуск 4.0, 2012

Николас Пиотровски окончил Университет Висконсина в Мэдисоне в 2006 году по специальности «Электротехника» и начал работать в Associated Research в 2007 году.В Associated Research он работал инженером по приложениям, инженером по развитию рынка, руководителем технических проектов, а с 2016 года — менеджером по продукту, где он отвечал за разработку новых продуктов. С ним можно связаться по телефону [email protected] .

Оборудование для проверки электробезопасности и работоспособности.

Консультант по продукту

Ищете личную консультацию?

Свяжитесь с нами напрямую: +49 2372 901 25 40

Или просто отправьте нам свои вопросы по электронной почте.

Электронная почта запрос

Как найти подходящий тестер?

Количество тестеров, доступных на рынке, велико, и предлагаемые функции иногда необходимы, а иногда нет.
Таким образом, SCHLEICH предлагает один из наиболее полных портфелей инструментов — подходящих для вашей задачи.

Если вы хотите провести тесты с одним методом тестирования на своем тестовом объекте, вам рекомендуется использовать одно из наших отдельных тестовых устройств . Вот, например, самый компактный в мире высоковольтный тестер на 6 кВ переменного тока.Его ширина всего «½ 19»! Таким образом, он идеально подходит для любого рабочего места.

Если тестируемый объект также требует более тщательной проверки безопасности и / или работоспособности, мы рекомендуем наши комбинированные тестеры / многофункциональные тестеры .
Это позволяет удобно комбинировать различные методы испытаний, такие как испытание защитного проводника, изоляции, высокого напряжения и тока утечки в одном испытательном устройстве. Переключение метода тестирования, встроенное в тестовое устройство, гарантирует, что никакие измерительные провода не нужно повторно подключать к тестируемому объекту во время теста.
Кроме того, сочетание тестов на безопасность и обширных функциональных тестов также очень часто является подходящим вариантом.
Для функционального тестирования тестовое устройство дополнительно подает на тестируемый объект электрическое рабочее напряжение, чтобы также проверить электрические рабочие характеристики.

Благодаря интуитивно понятному и удобному использованию наших испытательных устройств, каждое испытание проходит быстро, точно и экономично.

Ассортимент продукции SCHLEICH

• тестеров с одним методом тестирования
• комбинированный тестер / многофункциональный тестер
• испытательные машины / испытательные системы с малой и сложной матрицей реле
• комплектных испытательных рабочих станций
• испытательные машины
• производственных линий с транспортными системами
• Испытательные стенды EOL
• крупномасштабных систем

• измерительные щупы
• тестовые адаптеры
• одинарных / сдвоенных испытательных крышек, испытательных кабин, испытательных стендов…
• Модульные соединительные устройства

• интерфейсы для автоматизации
• интерфейсов к ERP-системам
• интерфейсов к системам MES
• объединение в сеть испытательного оборудования
• инструментов статистического анализа
• и многое другое…

При выборе устройства для тестирования также обращайте внимание на «soft skills» провайдера.Мы предлагаем все необходимые аксессуары и сопровождаем вас в течение всего срока службы вашего испытательного оборудования:

• профессиональные консультации с ноу-хау
• тщательный ввод в эксплуатацию
• стандартная сертифицированная калибровка
• послепродажное обслуживание нашей сервисной службой
• обслуживание по телефону, через удаленное обслуживание или на месте
• тренингов

SCHLEICH — единственный в мире производитель испытательного оборудования, который уже четыре раза был награжден немецким знаком качества «Top100 Innovator».

Amazon.com: Этикетки для испытаний на электробезопасность Самоламинирующиеся 2 «Ш x 1» В: Промышленные и научные

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит введя номер вашей модели.
• Содействовать своевременным проверкам и обслуживанию
• Уникальный клей прочно держится, но позволяет снимать этикетку
• Этикетки наматываются; упакован в коробку самоотдачи

]]>

---

Характеристики данного продукта

Фирменное наименование	CeilBlue
Количество позиций	500
Номер детали	CBL104489
Код UNSPSC	55121600

---

Проверка электробезопасности и функциональности

Производители электрического и электронного оборудования должны обеспечивать соответствие выпускаемой ими продукции нормативным требованиям по электробезопасности, а также всем электрическим требованиям, установленным их клиентами.

Кроме того, производители могут потребовать специальные электрические испытания, чтобы улучшить свою продукцию и проанализировать возможные неисправности.

Аккредитованные лаборатории по испытаниям электробезопасности Лаборатории Applus + аккредитовали лаборатории ISO / IEC 17025 для проведения испытаний на электрическую безопасность и ЭМС, признанных IECEE (схема CB) и LOVAG. Мы проводим испытания на электрическую и электрическую безопасность для широкого спектра продуктов, таких как:

• Распределительные щиты и электротехнические материалы: переключатели, трансформаторы, многоходовые переключатели, корпуса, источники питания.
• Промышленные товары и оборудование
• Приборы и мелкие бытовые электроприборы
• Кухонная техника и отопительные приборы
• Бытовая электроника
• Игрушки
• Освещение
• Беспроводное оборудование
• Аудио / видео, информационное и коммуникационное оборудование
• Противопожарные системы и оборудование для защиты от вторжений
• Лабораторное оборудование
• Медицинское оборудование
• Принтеры, сканеры и копировальные аппараты

Возможности электрических испытаний

• Доступ к токоведущим частям
• Строительство.
• Ненормальная работа.
• Огнестойкие испытания материалов.
• Система заземления.
• Старение из-за циклов переменного тока
• Испытания на срок службы
• Испытания на нагрев промышленной частоты и постоянного тока
• Термографический анализ
• Тестирование короткого замыкания и отключения электроэнергии
• Сопротивление току и электродинамическим силам
• Контроль провалов напряжения в соединениях и креплениях
• Уровни защиты от проникновения твердых тел и жидкостей (степень защиты IP)
• Устойчивость к нагреву, аномальному нагреву и огню
• Диэлектрические испытания на сопротивление и изоляцию

Льготы

• Подтвердите электрическую безопасность и функциональные возможности продукта
• Гарантия качества продукции, соответствие конструкции эксплуатационным требованиям
• Снижение затрат из-за некачественной продукции
• Ускорение вывода продукта на рынок

.
