Термоусадочная трубка для изоляции — стоит ли покупать?

Термоусадочная трубка, или просто термоусадка – это специальная трубка, способная сжиматься в размерах под воздействием высокой температуры. Абсолютно все виды термоусадки изготавливают из полимеров, которые способны менять форму (увеличивать или уменьшать размер) под воздействием высокой температуры.  Благодаря этому термоусадка обладает определёнными свойствами.

Зачем нужна термоусадочная трубка

Основное назначение термоусадки – изолирование разнообразных частей электрических проводников или мест соединения электрических проводов между собой. Также термоусадка служит и для защиты от внешних механических воздействий. Благодаря своим хорошим изоляционным свойствам она является неплохой альтернативой обычной изоляционной ленте, которая до настоящего времени была одним из основных изоляционных материалов.

Кроме электротехнической области, термоусадку также применяют для антикоррозии и гидроизоляции. Для таких целей используют трубку со специальным внутренним клеевым слоем. Наличие клеевого слоя позволяет использовать термоусадку на различных поверхностях, таких как дерево или металл.

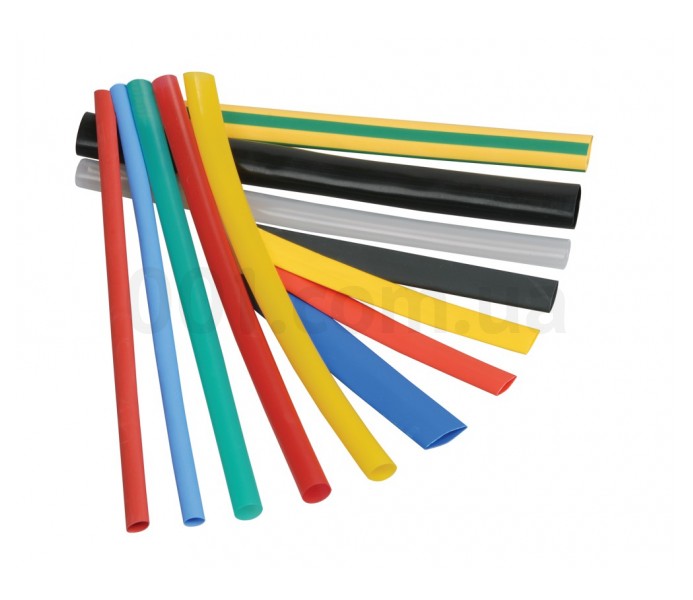

Сегодня выпускают термоусадочные трубки самой разнообразной расцветки. Например, это может быть белый, красный, синий, зелёный, черный или жёлтый цвет. Также бывает термоусадочная трубка комбинированного цвета, например жёлто-зелёного. Благодаря широкому диапазону цветов, термоусадку используют не только для изоляции, но и для маркировки жил электрических кабелей или проводов.

Например, в трёхфазной сети фазы A, B, C маркируются жёлтым, зелёным и красным цветом соответственно. Плюсовой и минусовой провода цепей постоянного тока маркируются соответственно красным и чёрным цветом, а защитный PE-проводник для заземления маркируется жёлто-зелёным цветом.

На сегодняшний день купить термоусадку можно практически в любом магазине, продающем электротехническую продукцию. Выбору покупателя предоставляется трубка овальной, круглой и плоской формы. Ширина или диаметр термоусадки также бывают разные, от самых малых размеров (используются для изоляции проводов малого сечения) и до больших (применяют для жил электрических кабелей большого сечения). Приобрести трубку можно любой длины, например, в виде мотка (большая длина) или в виде небольшого куска определённой длины.

Плюсы термоусадочной трубки изоляции

У термоусадочной трубки есть масса преимуществ:

● хорошая устойчивость к внешним воздействиям;

● возможность использовать в широких диапазонах температур;

● устойчивость к горению;

● относительно невысокая цена;

● достаточно длительный срок службы;

● удобство и простота в применении (не нужны специальные навыки).

Технические характеристики и использование

Основные характеристики термоусадки – это состав материала, из которого изготавливается трубка (ПВХ, эластомер, полиолефин и др.), коэффициент усадки, устойчивость к различным агрессивным средам (термостойкость, химическая стойкость, маслостойкость, стойкость к нефтепродуктам), наличие или отсутствие внутреннего клеевого слоя (клеевые и тонкостенные), цветность (одинарный цвет или комбинированный).

Пользоваться термоусадкой очень и очень просто. Процесс изолирования проводов при помощи термоусадки происходит даже быстрее, чем при использовании обычной изоленты. При этом не нужны специальные инструменты и приспособления.

Для начала нужно выбрать трубку необходимого диаметра, т.е. в зависимости от диаметра (сечения) проводника, который необходимо изолировать. Затем отрезается кусок такой длины, который позволит полностью прикрыть изолируемую часть проводника. Отрезать необходимо ровно, чтобы на трубке не появились разрывы с трещинами.

Кусок подготовленной термоусадки надевается на ту часть, которая будет изолироваться (например, это место скрутки двух проводов). Затем необходимо термоусадочную трубку нагреть, чтобы она уменьшила свою форму, надёжно обтянулась на изолируемой поверхности и приняла конечную форму. Для этого обычно используют специальный термофен. Иногда используют и газовую горелку. Если под рукой нет ни того, ни другого, то можно воспользоваться обычной газовой зажигалкой. Чтобы термоусадка равномерно прижималась к поверхности, воздействие температурой начинается с середины трубки и заканчивается по краям. Также можно начать с одного края термоусадки и закончить на другом. Не рекомендуется начинать с обоих краёв одновременно.

Оптимальная температура для усадки трубки определяется либо опытным путём, либо узнаётся у изготовителя. Стоит кстати заметить, что нагревать термоусадку открытым огнём не рекомендуется. Скорость усадки от этого не увеличится, а вот повредить саму термоусадку вполне реально.

На сегодняшний день термоусадочная трубка применяется и на производстве, и в быту.

На производстве она может использоваться при сборке электрических шкафов и щитов. Т.е. в каждом шкафу или щитке проводами и электрическими кабелями выполняется соединение электрической аппаратуры. Провода изолируются термоусадкой, а также выполняется их цветовая маркировка. При подключении к шкафам и щиткам внешних кабелей, также используется термоусадочная трубка. Например, при разделке силовых электрических кабелей и перед его подключением в шкафу на его жилы надевается термоусадка.

В бытовых условиях термоусадка используется не менее часто, чем на производстве. Термоусадкой изолируются не только провода домашней электрической сети. При ремонте электрической бытовой техники также используют термоусадку.

Для чего нужна термоусадочная трубка

Термоусадочная трубка – материал для изоляции электрических соединений. Его используют вместо изоленты, но вместе с ней обеспечивает надежную и долговечную изоляцию. Принцип работы заключается в изменении своих размеров при нагревании.

Термоусадка бывает разных цветов, среди которых можно выделить вариант с расцветкой заземляющей шины и прозрачный. Остальные варианты чаще всего идут одноцветными. Также можно встретить термоусадочную трубку с печатной маркировкой.


Также различают её по материалу:

  • Полиолефиновые. На основе полиэтилена с пластификаторами, красителями и добавками подавляющими горение. Могут использоваться в диапазоне температур от -50°С до 125°С. При длительном контакте с ГСМ нарушается целостность.
  • Эластомеры, на основе синтетического каучука. Стойки к температурам до 175°С и воздействию горюче-смазочных материалов. Они стоят дорого.
  • ПВХ трубки. Плохо переносят температурные воздействия, применяются при температурах от – 20°С до 80°С, при возгорании выделяют токсичные вещества.
  • Полиэстер (РЕТ). Выдерживают химические воздействия, прочные.
  • Трубки из фторополимеров.
  • Прозрачные фторопластовые термоусадочные трубки.
  • Силиконовые. Гибкие, нетоксичные. Несмотря на хорошие электроизолирующие свойства, не переносит контакт с ГСМ.

Классическое использование термоусадочной трубки – это электрическая изоляция контактов. Можно усаживать любые соединения, кабельные наконечники и клеммы, оставляя оголенной разъёмную часть. Для того усадить трубку нужно подвести источник тепла к ней, это может быть зажигалка, фен или паяльник. Для этого нужно обдуть трубку с разных сторон, при этом не допуская локальных перегревов, иначе она начинает плавится или вздуваться. Если вы перегрели термоусадку, лучше срезать её и использовать новую.

Чтобы получить хорошую герметизацию соединения, есть два варианта. Первый – это обмотать края трубки несколькими слоями изоленты. Так трубка со временем не сползет с места соединения проводов, и влага не будет попадать. Второй вариант – отрезать трубку с запасом и залить между ней и проводом немного термоклея из пистолета. После чего усадить, так вы получите своеобразную пробку из термоклея.

Термоусадочная трубка – универсальный материал, который обеспечивает хорошую электрическую и неплохую механическую защиту. Её можно использовать в ряде задач, как электрической, так и бытовой направленности.

Нужна термоусадочная трубка? Можете ее найти в нашем каталоге.


Поделиться записью

Термоусадочные трубки(Термоусадки).Виды, применение.Как выбрать

Термоусадочные трубки — соединительные изделия, которые могут сжиматься в размерах при воздействии на них высокой температуры. Во время усадки происходит плотное охватывание материалов или деталей трубкой, которые точно повторяют их контуры. В результате охватываемая деталь получает необходимую электрическую, антикоррозионную и механическую защиту. Усаживание при нагреве до требуемой температуры осуществляется в считанные секунды. Нагревать трубку можно феном, горелкой и даже спичкой, благодаря чему эти изделия можно без проблем задействовать в быту.

Виды

Термоусадочные трубки можно классифицировать по сферам использования, свойствам, типу полимеров, применяемых при их изготовлении. Каждая группа этих многочисленных изделий может иметь общие свойства и признаки. Поэтому у покупателя, который решит приобрести подобные изделия, могут появиться определенные вопросы.

  • Тонкостенные трубки из полиолефина. Эти изделия получили наибольшую популярность. Вызвано это тем, что они имеют низкую стоимость и их просто использовать. Тонкостенные трубки имеют широкую цветовую гамму. Это могут быть стандартные трубки или изделия, имеющие свойство подавления горения. Подобный эффект обеспечивается включением в структуру негорючих добавок при производстве.

  • Термоусаживаемые изделия со слоем клея. Эти изделия выделяются наличием на внутреннем диаметре расплавленного слоя клея. При нагревании клей расплавляется и происходит усадочная герметизация места стыка. Изделие плотно садится на деталь и надежно защищает ее от воздействия влажности. Подобные трубки часто выделяются большим коэффициентом усадки, что позволяет производить сопряжение объектов с существенной разницей в диаметрах.

  • Специальные трубки. В эту категорию входит широкий спектр трубок:

— Антитрекинговые трубки.
— Высоковольтные термоусаживаемые трубки.
— Сверхтонкостенные трубки.
— Масло-бензостойкие трубки.
— Трубки с высоким коэффициентом усадки.
— Повышенной механической прочности.
— Самозатухающие трубки.
— Высокотемпературные трубки.
— Трубки, которые выравнивают напряженность электрического поля.
— Полупроводниковые.
— Флуоресцентные трубки.
— С рифлением.
— Негорючие.
— Химически стойкие трубки.
— Тефлоновые трубки и так далее.

Высоковольтные термоусадки создаются для условий, где действует высокое напряжение. Они выделяются значительной диэлектрической прочностью. Флуоресцентные трубки применяются при низкой освещенности, ведь они могут светиться в темное время суток при их облучении светом. Тефлоновые трубки выделяются химической инертностью, а также высокой температурой усадки. Их используют в условиях различных агрессивных сред, и они имеют достаточно высокую стоимость.

Полупроводниковые трубки применяются для повышения качества и восстановления высоковольтных кабелей. Их производят из полиолефинов с включением добавок и углеродной сажи, чтобы обеспечить электропроводность. Производятся и иные виды этих высокотехнологичных изделий, имеющих уникальные свойства.

Особенности

Термоусадочные трубки представляют высокотехнологичный продукт, который считается один из наиболее применяемых методов защиты от коррозии и герметизации. Основное свойство данного изделия заключается в способности менять свой диаметр при воздействии температуры в пределах 70-120 градусов. При усаживании происходит плотное охватывание предмета.

Термоусадочные трубки считаются расходником для многих отраслей. Поставка конечного продукта осуществляется в виде нарезок в пакетах из пластика по 1м или 1,22м. Также они производятся в рулонах и катушках, начиная от 20 до 200 метров. При необходимости определенной длины трубок их изготавливают на заказ.

На производство поступает обычное полимерное сырье, которое имеет все свойства термического пластика. Это может быть полиэтилен высокого либо низкого давления. Для получения требуемых свойств сырье подвергается облучению или химическому модифицированию. В результате от линейных молекул пластика отщепляются водородные атомы, что приводит к сшиванию молекул между собой.

Создается каучукоподобная структура, которую нагревают до температуры плавления и придают ей необходимую форму трубки. После проведения данной процедуры производится охлаждение изделия до комнатной температуры. В итоге у детали появляется «память формы», вследствие чего при последующем нагревании в свободном состоянии трубка возвращает свою первозданную форму.

Имеется достаточное количество полимеров, из которых впоследствии производятся термоусаживаемые материалы. Именно они, в конечном счете, влияют на свойства трубки конкретного вида. Основными материалами для производства являются полиолефин и полиэтилен. Также применяется полиэстер, поливинилиден, поливинилхлорид, тефлон, фторкаучук и ряд иных материалов, которые придают изделиям необходимые свойства:

  • Стойкость к механическому и температурному воздействию.
  • Стойкость к агрессивным средам: нефтяные продукты, щелочи и так далее.
Применение
Термоусадочные трубки находят обширное применение в домашних условиях и промышленности:
  • В виде заменителя изоляционной ленты.
  • Для создания защиты от коррозионных процессов.
  • Декоративное оформление.
  • Для создания защитной поверхности от разных воздействий во многих системах гидравлики. Поэтому трубки часто используют в автомобильной, авиационной, нефтеперерабатывающей и химической промышленности.
  • Для обрезинивания роликов конвейеров.
  • Для механической фиксации тонких изделий.
  • В качестве маркировки кабельных жил.
  • Усадки на изделия со сложным профилем, чтобы обеспечить электрическую изоляцию и защиту от воздействия внешних факторов.
  • Проведения восстановительных работ с целью изоляции поврежденных проводов.
  • Герметизации электрических соединений кабелей и проводов.
  • Тефлоновые трубки применяются с целью соединения изделий при больших температурах и весьма агрессивных средах.
  • Для изоляционных работ в высоковольтных шинах и так далее.

Термоусадочные трубки широко применяют в радиотехнике, коммуникационной, автомобильной, электрической, нефтяной, химической и военной отраслях, а также в домашних условиях.

Как выбрать термоусадочные трубки

  • Трубку следует выбирать с учетом того, чтобы усадка была не меньше 10% от ее номинала, но не больше 20%, по завершении усадочной работы.
  • В отношении изделий с коэффициентом усадки 2:1 действует правило, что трубка должна быть усажена не меньше 10% от ее номинала, но не больше 80% полного номинала усадки.
  • Подбирая по длине, следует учесть вероятность продольной усадки, она может составлять до 15% начальной составляющей.
  • Следует учесть толщину стенки, которая остается после усадки. Изделия, имеющие остаток менее 1 мм, именуются тонкостенными. Как раз такую продукцию чаще всего применяют в бытовых условиях.
  • Необходимо обратить внимание на температуру усадки. Для изделий с низкой усадочной температурой вполне можно использовать обычную зажигалку, тогда как для других потребуются специальные нагревающие приборы.
  • Изделия большей толщины, имеющие остаток стенки после усадки 1,5-4,6 мм, применяются в профессиональных целях. К примеру, их задействуют для гидроизоляции труб из стали, высоковольтных кабелей. Для нагревания подобных трубок применяют газовую горелку.
  • Для применения трубки в виде изоляции электрической проводки, необходимо выбирать изделия, которые обладают диэлектрической прочностью не менее 20 кВ/мм.
  • При необходимости использования трубок с высокой герметичностью, следует присмотреться к образцам с равновесным водопоглощением не более 0,2 %.
  • При выборе товара обязательно изучите его описание. В большинстве случаев в нем описываются, где и с какими целями его можно применять. К примеру, для работы в топливной системе нужны трубки с устойчивостью едким химическим веществам, для работы на солнце – изделия с устойчивостью к ультрафиолету.
Особенности применения
  • Термоусадочные трубки нужно отрезать аккуратно. Важно, чтобы концы были ровными, заусенцев не должно быть. Иначе при усадочных работах они могут повредиться, лопнуть либо пойти волнами.
  • Поверхность, куда будет усаживать трубки, следует заранее подготовить, очистив ее от загрязнений и пыли. Нельзя использовать трубки, на которых имеются глубокие царапины, раковины и пережимы. Лучше всего для усадочных работ использовать высокотемпературный фен либо газовую горелку. Пламя горелки должно быть мягким, а не остроконечным.

  • К усадке следует приступать с одного из концов нагреванием с помощью фена или другого специализированного прибора. При изделии большого диаметра следует вести усадку к краям от середины.

  • При усадочных работах следует подбирать такую температуру, при которой усадка проходила бы быстро и качественно. Изготовитель всегда маркирует упаковку на предмет оптимальной усадочной температуры.
  • При наличии у изделия клеевого слоя, усаживание может повлечь к незначительному выступу клея по краям. Это не относится к браку. Лишний клей можно убрать до застывания тряпкой, либо срезать при помощи ножа.
  • Перегревание при усадке недопустимо, ведь это может привести к повреждению трубки к смене цвета и появлению пузырей.
Похожие темы:

Применение термоусадочных трубок в автомобиле

Все возрастающее количество электрических и электронных компонентов в современном автомобиле накладывает дополнительные условия по обеспечению надежности и устойчивости работы элементов электрооборудования: приборов и устройств, жгутов, соединений, разъёмов и других составляющих электрических схем автомобиля. Повышенные требования к долговечности и качеству элементов электрооборудования особенно актуальны при проектировании и создании систем электрооборудования автомобилей новых поколений.

Отечественные производители автомобилей достаточно хорошо знакомы с применением термоусадочных трубок (термоусаживаемая трубка, ТУТ, термоусадка), производимая, в том числе, и несколькими российскими предприятиями. Для того, чтобы более подробно осветить многообразие существующих решений, основанных на применении продукта, кратко остановимся на технологии изготовления, материалах и основных технических характеристиках термоусадочных трубок.

Одной из широко используемых и экономически оправданных технологий для изоляции и герметизации проводки, жгутов, защиты мест соединений проводов и различных элементов электрооборудования у ведущих мировых автомобилестроительных компаний стало применение термоусадочных материалов. Это различные виды термоусадочной трубки, термоусадочной трубки с клеевым слоем, термоусадочных изделий: (обжимные гильзы, клеммы, наконечники с термоусадочной клеевой трубкой, термоусадочные кабельные перчатки, термоусадочные кабельные муфты, кабельные оконцеватели/колпачки) и их комбинации с термо- и не термопластичными клеями и герметиками. Благодаря своим уникальным свойствам, около 50% производимых в Европе термоусадочных продуктов потребляется автомобильной промышленностью.

• Технология изготовления;
• Термоусадочные продукты Deray и Canusa;
• Примеры использования;
• Промышленное оборудование для усадки трубок и изделий;
• Заключение.

Технология изготовления термоусадочных материалов

Получение термоусадочных материалов основано на использовании характерного терморелаксационного свойства полимеров, так называемого “эффекта памяти”. Он проявляется в том, что макромолекулы сшитого полимера, деформированные вблизи температуры плавления и зафиксированные в этом состоянии резким охлаждением, при повторном нагреве возвращаются в равновесное состояние с восстановлением размеров и формы материала. На рисунке  показано изменение диаметра отрезка термоусадочной трубки до и после нагрева. Трехмерную сшитую структуру полимеров получают радиационным модифицированием (облучением частицами высоких энергий) или химическим модифицированием (введением перекисных соединений). При изготовлении термоусадочных материалов, предназначенных для использования в электротехнике, автомобилестроении и электронике, применяется, главным образом, радиационное модифицирование, при котором материал облучают потоком быстрых электронов в ускорителе или воздействуют гамма-излучением радиоактивного кобальта Со60.

Основные технологические этапы производства термоусадочных трубок

• Экструзия (выдавливание)
• Радиационное модифицирование (облучение)
• Ориентация (нагрев и раздувка)



Заготовки термоусадочных трубок получают экструзией на трубных агрегатах. Экструзия — метод изготовления профилированных изделий из пластмасс и резин, состоящий в непрерывном выдавливании размягченного материала шнеком или поршнем через профилирующее отверстие (матрицу) на специальной машине-экструдере. Температура подсушки сырья (для полиэтилена) 70…90°С, температурный режим экструзии 110…180°С. Скорость экструзии зависит от размеров и достигает 30 м/мин.

Следующей операцией при изготовлении термоусадочных трубок является радиационное модифицирование, при котором материал облучают потоком быстрых электронов или подвергают воздействию гамма-излучения. В результате этого происходит “запоминание” исходной формы и размеров заготовки. Первый метод пригоден для обработки тонкослойных материалов (главным образом, пленок), поскольку быстрые электроны сильно поглощаются полимерами. Большинство производителей термоусадочных трубок используют для модифицирования гамма-излучение. Сравнение характеристик радиационного модифицирования быстрыми электронами и гамма излучением показывает, что с увеличением плотности материала количество поглощаемой им энергии пучка электронов быстро уменьшается. Для гамма-излучения этот спад значительно более пологий. Способ модифицирования оказывает сильное влияние на свойства термоусадочных материалов. Материалы, обработанные гамма-излучением, отличаются более высоким коэффициентом усадки, более низкой температурой усадки и более высокой эластичностью по сравнению с облучением быстрыми электронами.

После радиационного модифицирования заготовки подвергаются ориентации, в результате которой приобретают заданные форму и размеры. Процесс ориентации состоит в нагревании модифицированных заготовок до необходимой температуры в “горячем” калибре электронагревательными элементами или в ванне с жидким теплоносителем и раздуве ее в радиальном направлении под действием внутреннего давления или внешнего вакуума с последующей фиксацией конструктивных размеров в “холодных” калибрах методом интенсивного охлаждения водой. Ориентацию заготовок малых размеров осуществляют непрерывно на специальных установках непрерывного раздува.

Термоусадочные продукты Deray® и Canusa®

Далее, на примере продукции ведущего производителя термоусадочных трубок и изделий для автомобилестроения — компании DSG-Canusa® торговые марки Deray® (страны Европы) и Canusa® (страны Америки), приведен краткий обзор различных типов термоусадочных трубок и изделий и области применения их в автоэлектрике и автоэлектронике. В номенклатуру включенных в каталог продуктов Deray входит более пятидесяти типов термоусадочных трубок и изделий – с рабочими температурами до 260°С, устойчивых к топливу и маслам, негорючих, с подавлением горения и не выделяющие галогенов при горении, цветные, трубки с внутренним клеевым слоем и большое количество специальных изделий для автомобильной промышленности.

Диапазон основных характеристик термоусадочных трубок приведен в таблице:

Характеристика Минимальное значение Максимальное значение
Коэффициент усадки (отношение внутренних диаметров до/после усадки) 2/1 >5/1
Рабочие температуры -75°C +260°C
Диаметр до усадки 0,86 мм 250,00 мм
Толщина стенок до усадки 0,07 мм 5,00 мм
Усадка по длине 5% 10%
Температуры термоусаживания 80°C 350°C
Разрушающее механическое напряжение при растяжении 10 Мпа 45 Мпа
Напряжение на пробой 6,0 кВ/мм 40,0 кВ/мм



Подробная информация и полные технические характеристики материалов размещена в Интернете на сайте www.dsgcanusa.com

Основные материалы применяемые для изготовления термоусадочных трубок и изделий:

• поливинилхлорид – мягкий и жесткий
• модифицированный полиэтилен
• модифицированный полиолефин
• модифицированный эластомер
• флюорополимеры
• тефлон

Продукция Deray соответствует всем современным стандартам качества – ISO 9001 и QS-9000, а многие изделия протестированы и соответствуют требованиям: VDA, VG, PAN, UL, CSA, VDE, DEF



Примеры использования

• Электрическая изоляция и защита;
• Герметизация соединений и разъемов;
• Герметизация пучка проводов;
• Соединение проводов;
• Герметизация жгутов проводки между отсеками автомобиля;
• Прочие.

Электрическая изоляция и защита

Самое известное применение термоусадочных трубок — электроизоляция и механическая защита мест соединений проводов, контактов, выводов, а также элементов приборов: стартеров, генераторов, электродвигателей (рисунок 2). Благодаря своим высоким диэлектрическим характеристикам и большому количеству типоразмеров (диаметров) использование трубки позволяет защищать любой провод или жгут в транспортном средстве. Преимущества использования термоусадочной трубки для этих целей перед другими способами изоляции и защиты- кембриками, изолентами и т.п. заключаются в следующем:

• плотное облегание защищаемого участка – исключено смещение изоляции даже при механическом воздействии
• дополнительная механическая прочности места изоляции
• низкая трудоемкость при установке
• долговечность
• маркировка цветом – использование цветных трубок
• возможность нанесения маркировки до установки – термотиснение, термотрансферный принтер, каплеструйный принтер.

В зависимости от условий эксплуатации защищаемого элемента всегда можно подобрать именно тот тип трубки, который будет наиболее полно отвечать заданным требованиям. Например, для использования в подкапотном пространстве необходимо выбирать трубку с эксплутационной температурой не ниже 135°С, не поддерживающую горения или с подавлением горения, а для изоляции проводов в салоне или багажном отсеке можно использовать типы трубок с более низкими рабочими характеристиками.

Герметизация мест соединений и разъемов

Все производители автомобилей стремятся улучшить рабочие характеристики электрических систем, в том числе и систем герметизации разъемов и мест соединений проводов, особенно для перспективных моделей автомобилей. Увеличение температур в отсеке двигателя и еще более длительный срок гарантийного обслуживания автомобиля означает, что инженеры-конструкторы электрических систем будут предъявлять к системам герметизации требования по температуре до 125 – 135 градусов Цельсия. При этом общая устойчивость жгутов и разъемов к проникновению воды должна быть повышена. Такие требования не могут быть выполнены с использованием таких изделий и процессов, как напыление пластмассы по пресс-форме, или резиновые фасонные детали.

Решение: применение термоусаживаемых трубок с термопластичным клеевым слоем, нанесенным на внутреннюю поверхность трубки и высоким коэффициентом усадки. Отрезок трубки легко одевается на заднюю сторону разъема или место соединения (спайки) проводов, затем под воздействием контролируемого нагревания надежно сжимается на месте. В зависимости от размеров разъема и диаметров входящих в него проводов используются трубки с различными коэффициентами усадки. Для надежной герметизации перехода “провод-разъем” специально разработаны и выпускаются термоусадочные трубки с высокими коэффициентами усадки и увеличенным слоем клея, нанесенного на внутреннюю поверхность. Например, серия продуктов Deray®Splicemelt имеет коэффициет усадки до 5:1. При нагревании клей плавится и затекает в пространство между проводами, а внешняя трубка сжимается, действуя как прессформа для расплавленного клея-термопласта.

Внешний вид разъема защищенного термоусадочной трубкой приведен на рисунке. Клей разработан таким образом, что имеет оптимальную вязкость, гарантирующую то, что клей не вытекает наружу и не затекает на электрические контакты во время нагревания. При охлаждении клей формирует упругую, водостойкую герметизацию между проводами и корпусом разъема, в то время как внешняя трубка создает дополнительную защиту от отрыва проводов из разъема и повреждения (отламывания) проводов в месте входа в разъем.

Герметизация пучка проводов

В электрические жгуты транспортных средств добавляется все большее количество электрических цепей. Становится труднее сконструировать и надежно установить системы герметизации, предотвращающие распространение воды или влаги в пространстве между соседними проводами, из одной зоны в другую, например, из отсека двигателя в пассажирский салон машины. Причем системы герметизации пучка проводов должны быть универсальными и обеспечивать быструю и надежную герметизации пучка до 100 и более проводов. Вручную наносимые мастики и герметики – трудоемки в производстве, а используемые в этом случае материалы имеют ограничения по верхнему пределу температуры. Применение двухкомпонентных эпоксидных смол и полиуретанов, все больше признается несоответствующим экологическим требованиям. Варианты решений Deray®: использование термопластичных профилей и термопластичных клеев и герметиков в комбинации с термоусадочными трубками.

Использование термопластичных профилей — Deray® Pressmelt. Такой профиль может быть изготовлен как для одиночного провода – в виде упругого разомкнутого кольца, так и для нескольких проводов — в виде гребенки. В последнем случае такой профиль служит и для закрепления проводов в процессе сборки жгута. Термоусаживаемая трубка с большим коэффициентом усадки и внутренним клеевым слоем надевается на профиль и завершает монтаж нагрев с помощью специального оборудования. Клей плавится и растекается с одновременным сжатием трубки, вследствие чего он хорошо затекает вокруг и между проводов. Пучок из 100 проводов может быть нагрет и герметизирован быстрее, чем за 50-70 секунд. При охлаждении, клей формирует водостойкую герметизацию между проводами, а внешняя трубка обеспечивает гладкий тонкий защитный слой. К недостаткам данного продукта стоит отнести необходимость заказа нового профиля при изменении количества или диаметров проводов в жгуте.

Применение клеев и герметиков, с последующим помещением обработанного герметиком жгута в термоусадочную трубку. DSG-Canusa® предлагает два типа продуктов такого рода – Deray®Coldmelt и Deray®Duomelt. Полоска термопластичного адгезива – Deray®Duomelt – используется для герметизации пучка проводов, устойчивых к высоким температурам. Для фиксации проводов при монтаже на полоску нанесен слой каучукового герметика. Собранные и зафиксированные таким образом провода помещаются в термоусадочную трубку, нагреваются, клей плавится и заполняет полости между проводами в пучке.

В тех случаях, когда излишний нагрев проводов в пучке недопустим – применяется каучуковый герметик — Deray®Coldmelt. В состоянии поставки это полоса липкого герметика, шириной 10-50 мм, покрытая с обеих сторон легко отделяющейся силиконизированной бумагой. Провода надежно фиксируются при вдавливании в герметик, собираются в пучок. После помещения в термоусадочную трубку и нагревания обжимаются специальным инструментом. Обжим необходим для гарантированного заполнения герметиком всех полостей. После охлаждения герметик не затвердевает, а остается таким же гибким, как и до установки. Deray®Coldmelt разработан таким образом, что возможно его применение практически с любыми материалами изоляции автомобильных проводов, при этом сила адгезии остается неизменной. Для герметизации концевых соединений проводов производятся нетермоусадочные колпачки Deray® BIOK, с нанесенным на внутреннюю поверхность слоем герметика.

Соединение проводов при помощи термоусадочных изделий

Для быстрого и надежного соединения проводов при проведении ремонтных и сборочных работ специально разработаны Deray®CrimpSeal — обжимные гильзы, клеммы, наконечники с термоусадочной клеевой трубкой. Это изделие представляет собой металлическую гильзу, помещенную внутрь отрезка термоусадочной трубки с клеевым слоем. Зачищенные провода вставляются в гильзу, гильза обжимается специальным инструментом. Далее изделие нагревается, при этом термоусадочная трубка с клеем обеспечивает полную герметичность места соединения проводов. Электрические характеристики такого соединения не уступают характеристикам, получаемым при пайке, а прочностные характеристики даже превосходят аналогичные характеристики при пайке или скрутке проводов.

Обеспечение герметичности жгутов в местах прохождения между отсеками автомобиля

Для обеспечения шумоизоляции и обеспечения герметичности в местах прохождения жгутов, кабелей, трубопроводов через панели между отсеками чаще всего сегодня используются детали из резины. Перед сборкой эти резиновые детали растягиваются, затем через них протягиваются жгуты вместе с разъемами и потом эти изделия устанавливаются на автомобиль. Большие трудозатраты при установке таких изделий, неремонтопригодность и невозможность растягиваться более чем в 3-4 раза ограничивают возможность их использования. Всех этих недостатков лишены изделия, имеющие общее название Deray®Coldmelt-2. Конструктивно это изделие состоит из двух одинаковых частей, соединяемых при помощи защелок или саморезов с выемкой для помещения жгутa. Изготовлен Deray®Coldmelt-2 из материала на основе каучука, при этом материал достаточно гибок и упруг, то есть имеется возможность зафиксировать изделие в технологическом отверстии в панели также, как для резиновых деталей. Предварительное нанесение на жгут герметика Deray®Coldmelt делает невозможным распространение воды между соседними проводами в пучке, тем самым исключая возможность коррозии проводников и нарушения нормальной работы электрической цепи.

Прочие применения термоусадочной трубки

• цветовая маркировка электрических цепей термоусадочными трубками Deray®PBF.
• тонкостенные цветные трубки – конструкционный материал – облицовка ручек и поручней, мест крепления ремней безопасности и других элементов.
• защита шлангов и трубопроводов подверженных агрессивному воздействию окружающей среды с использованием абразивно- и химически стойких термотрубок – тормозные трубки, трубопроводы кондиционирования и охлаждения.
• взаимофиксация трубопроводов – охлаждения, подачи топлива, кондиционирования и жгутов при использовании специальных термоусадочных изделий в форме цифры
• защита ответвлений жгутов и проводов в местах вывода из рамы – специальные разветвители (“перчатки“)
• жесткие термоусадочные трубки с эффектом “памяти” – придают необходимую форму проводу или жгуту для удобства при прокладке в местах с ограниченным доступом, что значительно сокращает время сборки.

Оборудование для работы с термоусадочными трубками и изделиями

Для серийного производства с применением термоусадочных трубок и изделий, разработано и выпускается специальное оборудование для обеспечение наилучшего термоусаживания. Ниже приведены краткие сведения об оборудовании Deray®. При работе с малыми сериями потребности в оборудовании для нагревания трубок или изделий, вполне могут покрываться теплофенами. Данного рода оборудование выпускается как отечественными, так и зарубежными производителями в большом ассортименте. Для уменьшения времени, затрачиваемого на установку изделия необходимо выбирать термофен достаточной мощности, с насадкой (дефлектором), обеспечивающей равномерный нагрев по периметру трубки. Современные профессиональные теплофены имеют функции индикации и регулировкой температуры, что немаловажно, так как различные типы трубок имеют разные рекомендованные температуры усадки – от 80 до 350°C. Для серийного производства производится оборудование, основные типы которого приведены в таблице. Все типы представленного оборудования имеют функции температурного и временного контроля для создания оптимального режима процесса термоусадки.

Наименование Краткое описание Мощность нагревательного элемента (кВт) Наличие устройства обжима Наличие конвейерной ленты
Deray® Spliceman Настольное устройство для термоусадки 2,1
Deray® WorkMan Настольное устройство для термоусадки 3,0
Deray® Dockman Устройство для термоусадки на конвейерных линиях 3,0
Deray® Sealman Стационарное устройство термоусадки для работы с системой Deray®Coldmelt 2,8 +
Deray® HST 35100 (или 40170) Туннельная печь для термоусадки длинномерных изделий 6,0 (15,0) +
Deray® KST 100/1000 Туннельная печь для термоусадки длинномерных изделий 3,7 +

Заключение

В завершение статьи приведем некоторые экономические и технологические аспекты использования термоусадочных трубок.

Термоусаживаемые трубки одного и того же размера могут быть установлены на изделия разных диаметров, тем самым устраняя необходимость держать склад резиновых деталей разных размеров, что сокращает общие затраты на склад.

Процесс установки термоусадочных трубок на изделие более прост и занимает меньше времени, чем использование изолент или бандажных лент, выполняющих те же функции.

Использование термоусадочной трубки с внутренним клеевым слоем во многих случаях позволяет упростить и ускорить процесс сборки жгутов или операции по защите мест соединений проводов.

Применение термоусадочных изделий Deray® таких как соединительные гильзы или колпачки позволяет уменьшить количество технологических операций, таких как предварительное нанесение герметика или клея на место соединения проводов.

Повышение надежности и качества своей продукции при использовании термоусадочных материалов Deray® оценили такие производители как: Volvo, Ford, Renault, General Motor и другие, известные в мировом автомобилестроении компании.



Олейников М. П.
Москва

Термоусадки. Виды и применение.Работа и особенности.Изготовители

При выполнении электромонтажных работ необходимо изолировать некоторые места проводов и контактов. Для этих целей применяют термоусаживаемые материалы (термоусадки). Существует множество разновидностей, особенностей и мест применения термоусаживаемых трубок.

Особенности производства трубок из термоусаживаемых материалов

Чтобы изготовить такие трубки применяют материалы из теплополимера, обладающего характеристиками, устойчивыми к изменению температуры. При увеличении температуры теплополимерные материалы увеличиваются и изменяют форму.

Для производства трубок применяют полиэтилен, полученный при повышенном или пониженном давлении. На полиэтилен воздействуют радиацией и реактивами химических веществ, выделяется водород, молекулы сливаются. Образуется материал высокой прочности, обладающий повышенными свойствами, устойчивыми к изменению температуры. Далее материал нагревают для получения вспомогательного эластичного свойства, материал не склонен к плавлению. При высокой температуре материал может изменять свою форму по необходимым размерам.

После нагрева термополимер сохраняет в памяти свои прежние формы. При втором нагревании восстанавливает прежнюю форму.

Для производства термоусадок применяют следующие материалы:
  • Поливинилхлорид.
  • Фторкаучук.
  • Полимеры полиолефинового состава.
  • Полиэтилен.
  • Поливинилиден.
  • Полиэстер.
  • Полиэтилентерефталат.

Главные требования и свойства к трубкам из термоусадки:
  • Устойчивость к повышенному нагреву.
  • Легкое изменение формы.
  • Способность к удлинению при разрыве в 300%.
  • Стойкость к горению.
  • Прочность растяжения более 15 МПа.
  • Химическая стойкость к щелочи и кислоте.
  • Эластичность.

Термоусадочные трубки могут работать в диапазоне температур 55-120 градусов. Специальные трубки выдерживают до +270 градусов.

Принцип действия и применение

Трубка из термоусадочного материала применяется для полной изоляции открытого места, требующего защиты изоляционным материалом. Трубка при нагревании может изменять свою форму и сжиматься. Надев трубку на изолируемый предмет, воздействуя на нее высокой температурой, можно добиться того, чтобы трубка взяла форму предмета, обжала его и создала изоляционный слой.

Область применения термоусаживаемой трубки выше, чем у изоляционной ленты, применяющейся для таких же целей. Трубку чаще применяют для изоляции проводов, контактов или клемм.

Сферы применения трубки из термоусаживаемого материала:
  • Производство кабелей.
  • При изоляции проводов.
  • В качестве герметика в электрооборудовании.
  • Монтаж и ремонт муфт для соединения кабелей.
  • Маркировка проводки разными цветами трубки.
  • При прокладке телекоммуникационных кабелей, их монтажа.
  • В атомной энергетике как вспомогательный элемент.
  • Для агрегатов и механизмов, эксплуатирующихся в различных отраслях промышленности для защиты от щелочей, кислот, воды, высоких температур.
  • Для ремонта повреждений и восстановления электропроводки, защиты проводов от коррозии.
Достоинства применения:
  • Защищает электроприборы от температурных и механических воздействий.
  • Подбор трубки из термоусаживаемого материала по различным цветам, сочетающимся с цветом прибора.
  • Простота и надежность установки.
  • Позволяет соединять элементы друг с другом.
  • Заполнение углублений и неровностей, качественная заглушка.
  • Невысокая цена.
  • Экологическая чистота.
Виды трубок
Трубки из термоусаживаемого материала можно разделить на виды по типу материала и методу действия:
  • Трубка клеевая термоусаживаемая, широко применяется во многих местах и для разных работ. Они оснащены слоем клея внутри, при нагреве герметизирует стык. Трубка при облегании крепко закрепляется к предмету, обеспечивает защиту высокого уровня от попадания воды и влаги. Степень усаживания трубок выше 300%. Трубка со слоем клея применяется для изолирования предметов, имеющих размер меньше внутреннего диаметра трубки на значительную величину.
  • Трубка с толстой стенкой производится из специального материала – полиолефина. Они распространены больше, чем клеевые трубки, так как легки в применении и низкой стоимости, имеют большое разнообразие цветов. Толстостенные трубки из термоусаживаемого материала можно разделить на типы: с подавлением горения и без подавления горения. В первом случае трубка обуславливает затухание самостоятельно, если нет открытого огня, из-за применения негорючих веществ при производстве трубок. Они применяются как изоляторы на производствах с опасностью взрыва, предприятиях по выпуску электротехники или на военных заводах при разработке специальной военной техники.

  • Термоусаживаемые трубки специального назначения применяются для обеспечения изоляции на предприятиях специального назначения. Среди них можно выделить некоторые виды трубок:

— Трубки флуоресцентного вида, используются в местах с плохой освещенностью, накапливают в себе световую энергию днем, когда светло, в темноте излучают свет.
— Термоусадки со свойствами защиты от высокого напряжения, применяют для сетей высоковольтного питания.
— Трубки из тефлона, для работы при высоких температурах среды, или в агрессивной обстановке.
— Трубки с рифлением для покрытия поверхности рукояток электрических приборов и инструмента.

Советы по установке термоусадки

Для квалифицированной установки трубки из термоусаживаемого материала нужно применять специальный инструмент. Для этого подойдет тепловой пистолет или строительный фен. Инструмент, подающий горячий воздух, должен иметь функции регулирования температуры и насадками разной формы. В домашних условиях обычно применяют спички, зажигалку, газовую горелку, кипяток или простой фен для сушки волос.

Сначала нужно подготовить поверхность изоляции. Ее надо обезжирить, зачистить, если это необходимо.

Чтобы выбрать термоусадки для изоляции, необходимо определить критерии установки:
  • Условия применения.
  • Удобство в работе.
  • Свойства материала.
  • Простота установки.
При рассмотрении технических данных на трубки нельзя забывать про следующие параметры:
  • Послеусадочный диаметр трубки.
  • Температура работы.
  • Устойчивость к влаге.
  • Номинальное растяжение.
  • Прочность при растяжении.

При работе с трубкой, имеющей толстую стенку, перед изолированием трубку подогревают, затем одевают на поверхность, далее разогревают до нужной усадочной температуры.

При отрезании термоусадочной трубки не допускайте образования зазубрин и острых разрезов на торце трубки. Это может привести к разрыву трубки при обжимании предмета во время нагревания. При усадке нельзя чрезмерно повышать температуру, рекомендуемую инструкцией производителя. Это дает эффект скручивания или образования волн на поверхности трубки.

Признаки правильного применения:
  • Отсутствие волн и зазубрин.
  • Ровная поверхность без выпуклостей.
  • Поверхность гладкая.
Сколько стоят термоусадки

Трубку можно приобрести в магазине электротоваров, специализирующемся на продаже подобных изделий, либо на рынке. Цена на трубку зависит от качества материала изготовления и количества метров. При высокой температуре работы трубки цена будет выше.

Предприятия, изготавливающие термоусадочные трубки
  • TE CONNECTIVITY – фирма – изготовитель, занимающаяся производством трубок из термоусаживаемого материала. Выпускает две серии трубок:
    1. ATUM – термоусадки с основой из клея, имеет свойство повышенной усадки, толщина стенок средняя. Применяется в качестве герметика для материалов:
      — Медь.
      — Сталь.
      — Резина.
      — Пластмасса.
    2. Versafit – гибкие термоусадки, характеризующиеся повышенной степенью устойчивости к огню и средней степени тепловой усадки. Эта серия трубок отлично защищает от механических повреждений и устойчива к натяжению.
  • Rauchman CFM – термоусадки на основе клея, применяется для герметизирования предметов и предохранения механизмов для придания им коррозионной стойкости. Фирма производит два типа трубок: с предохранением от горения и обычные трубки. Особенности трубок:
    — Черный цвет.
    — атериал производства – полиолефин.
    — Рабочая температура -55 +90 градусов.
    — Защитная функция для механизмов от воздействия влаги и механических повреждений.
  • ЗМ BBI – отечественная фирма по изготовлению термоусадок. Особенности:
    — Термическая стойкость от действия повышенной температуры.
    — Высокая эластичность при использовании.
    — Множество разновидностей и типоразмеров моделей трубок.
    — Плотное облегание материала изоляции.
    — Простота усаживания трубки.
    — Химическая стойкость и хорошая защита от механических повреждений.
Области применения термоусадочных трубок:

— Защита электрических шин разных форм сечения: в виде квадрата, прямоугольника, круга.
— Предохранение болтового соединения от коррозии.
— Обеспечение защитных свойств распределительным устройствам бронированного типа.
— Применение при работе по изоляции оборудования электроподстанций.

  • ТУТ – термическая усаживаемая трубка, создает хорошую защиту от воды и влаги, механических повреждений, ржавчины.  Особенности:
    — Легкость установки и простота использования.
    — Свойство негорючести.
    — Экологически безопасна.
    — Большое разнообразие выбора цвета трубки, индивидуальный выбор варианта.
    — Усадочная температура 90-125 градусов.
    — Защищает от воздействия ультрафиолетовых лучей.
    — Стойкость к механическим повреждениям.
 Похожие темы:

Термоусадочная трубка ТУТ для проводов: назначение, виды, правила монтажа

После выполнения электромонтажа первоочередными становятся вопросы обеспечения безопасности и защиты соединения при дальнейшей эксплуатации проводки. В процессе прокладки электросетей особое внимание необходимо уделять соблюдению технологии и стандартов качества при укладке и соединений кабелей, ведь данные участки электропроводки являются наиболее уязвимыми. Для предотвращения перегорания и возникновения аварийных ситуаций используется изоляция и термоусадочная трубка разных категорий.

termousadochnaya-trubka

termousadochnaya-trubka

Термоусадочная трубка представляет собой эластичное изделие, изготовленное из термополимерного материала, подлежащего термоусадке. То есть на длину и диаметр влияет температурный режим, источником температуры может выступать горячая вода, воздух или огонь.

Отличительной особенностью трубок является увеличенное поперечное значение сжатия по сравнению с продольным сжатием. Это означает, что диаметр термоусаживаемой трубки может уменьшиться в несколько раз (от 2 до 6), а максимальное увеличение длины составляет 20%.

Общие сведения и область применения термоусадочной трубки

Производство на заводе термоусадочной трубки осуществляется из специального термоусаживаемого материала, который меняет размеры в несколько раз в зависимости от степени повышения температуры. Оказывают влияние на изделие окружающие элементы – вода, пламя, воздух. В случае нагревания одного конца размеры термоусадочной трубки увеличатся только на данном участке, а второй конец останется в прежнем размерном диапазоне. При уменьшении диаметра происходит пропорциональное увеличение толщины стенок из термополимера, вследствие чего повышаются также изоляционные характеристики термоусадочной трубки для изоляции электропроводки.

Термоусадочная трубка ТУТ способна сжиматься в размерах под воздействием температуры и обтягивать провод. ТУТ применяется в следующих сферах:

  • выполнение электромонтажных работ с целью обеспечения надежной электроизоляции. Термоусадка имеет массу преимуществ по сравнению с обычной изолентой, особенно при наличии большого числа соединений;
  • маркировка кабелей и электропроводки – в данном случае термоусадочные трубки используются в роли кембриков;
  • обеспечение антикоррозийной защиты соединений во многих сферах;
  • средство для обеспечения механической устойчивости работающих механизмов. Так, часто термоусадочные трубки используются на конвейерных катках и роликах;
  • на производстве термотрубки обеспечивают надежную защиту соединений от агрессивного воздействия внешних факторов, в том числе осадков.

Преимущества и недостатки

Термоусаживаемая трубка обладает следующими достоинствами:

  • благодаря плотному прилеганию она не смещается при механическом воздействии;
  • использование и установка термоусадочной трубки является простой задачей, которую можно легко выполнить самостоятельно;
  • большой выбор материалов и диаметров термоусадочной трубки;
  • после усадки термоусадочная трубка ТУТ приобретает дополнительную прочность и жесткость в месте соединения;
  • при выборе, что лучше — термоусадка или изолента, однозначно термоусадка имеет преимущества по техническим характеристикам и более длительный срок эксплуатации.

К недостаткам относятся такие факторы:

  • невозможность повторного использования, поскольку под воздействием температуры диаметр изменился, и снять ТУТ без повреждения невозможно;
  • стоимость выше, чем у изоленты.

Виды термоусадки

Виды термополимерных термоусадочных трубок ТУТ выделяются на основании метода производства и используемого материала:

termousadochnaya-trubka

termousadochnaya-trubka
  • изделия из силиконов – характеризуются пластичностью и нетоксичностью, однако не устойчивы к воздействию органических растворителей.

Также классифицируются ТУТ по методу установки:

  • клеевая термоусадочная трубка, в которой на внутренней стороне нанесен слой клея, обеспечивающий высокую степень герметичности и плотности прилегания. Также при помощи данного типа обеспечивается защита от попадания влаги;
  • ТУТ без клеевого слоя для стандартных соединений, где нет необходимости в обеспечении герметичности.

По цвету различают декоративные ТУТ для дополнительного декоративного эффекта, а прозрачную стандартную термоусадку рекомендуется использовать в местах, где необходимо проверять плотность соединения.

В зависимости от толщины стенок различают: тонкие, средние и толстые стенки.

Для специфических задач производятся специальные виды ТУТ с дополнительными функциями, к примеру, термоусадка с припоем, с рифленой поверхностью, высокой электроплотностью, материал специфической холодной усадки и прочие.

Характеристики и отличия

Основными параметрами, которыми характеризуется термоусаживаемая трубка, выступают:

  • термоустойчивость;
  • коэффициент усадки в диапазоне от 200 до 600%;
  • диаметр термоусадочной трубки до и после воздействия температуры;
  • маслоустойчивость;
  • химическая инертность;
  • возможность выдерживать напряжение до 1000В;
  • бензостойкость;
  • устойчивость к воздействию ультрафиолетового излучения;
  • противовоспламеняющиеся свойства;
  • температура усадки и рабочий диапазон.

Изделия могут выпускаться в круглой, овальной и сжатой форме, что не отражается на установке. Отметим, что тонкостенные термоусадочные трубки в основном производятся в овальной или сплющенной форме.

Диаметр до и после

Термоусадка для проводов меняет свои размеры при повышении  температуры. По этой причине в наименовании производителем указывается размер  до и после нагревания. К примеру, если в названии указано ТУТ НГ 40/20, то 40 мм – это внутренний диаметр до усадки, 20 мм – после. При соединении кабелей разного сечения и диаметра требуются термоусадки с большими коэффициентами.

Величину усадки также необходимо учитывать при выборе длины изделий. У высококачественных трубок усадка по длине составляет не более 5-7 %, а у китайских около 20%.

Выбирая термоусадочную трубку большого диаметра, необходимо обращать внимание на оба параметра по усадке. Чем выше степень усадки, тем толще становятся стенки трубки после нагревания, что в результате существенно повышает плотность и прочность соединения. Толстостенные изделия обладают оптимальными показателями усадки.

Коэффициент усадки

Коэффициент сжатия предполагает, что изделия характеризуются продольной усадкой. Данный параметр варьируется в пределах от 2:1 до 6:1, то есть имеет способность сжиматься в 2 — 6 раз от изначальной формы. Коэффициент означает соотношение начального диаметра к диаметру после усадки.

ТУТ с большим коэффициентом стоят дороже, поскольку процесс их изготовления сложнее. Трубки 4 к 1 считаются при этом более универсальными, чем 2 к 1.

Толщина стенки

Толщина стенок имеет немаловажное значение, ТУТ выпускаются в таких вариантах:

  • тонкостенные;
  • со средними стенками;
  • толстостенные.

Выбирать толщину стенок необходимо, исходя из сферы применения и функций, возложенных на термоусадочную трубку.

Негорючая термоусадочная трубка

Существенное значение придается материалу производства, ведь именно он имеет требуемые от изделия характеристики. К примеру, варианты с антипиренами характеризуются самотушением, а в их наименованиях указывается значение НГ.

Однако невозможно утверждать, что он не горит вовсе. При отсутствии открытого пламени изделие само потушится. Происходит это по причине воздействия антипиренов, которые вытесняют кислород в очаге возгорания.

Отметим, что когда в помещении применяется проводка ВВГ НГ, тогда и изоляция должна производиться аналогичными термоусадочными трубками. Теплостойкая и негорючая термостойкая трубка надежно предотвратит возникновение возгораний, благодаря чему минимизируется риск аварийных ситуаций.

Подбор по цвету

Цветная декоративная термоусадочная трубка удобна для нанесения маркировки, поскольку небольшое кольцо выделяющегося оттенка устанавливается на изоляцию на конце кабеля. Приведем основные правила использования цветных трубок:

  • в проводке электроцепей постоянного тока применяется красный цвет на плюсе и черный на минусе;
  • на проводах заземления – желто-зеленый оттенок;
  • в трехфазной электроцепи – красный, желтый и зеленый цвета по фазам.

Благодаря широкой цветовой гамме можно использовать термоусаживаемые трубки в качестве декоративного материала.

Правила по монтажу

Прежде чем ответить на вопрос, как пользоваться термоусадкой, отметим, что для данного процесса рекомендуется иметь специализированное оборудование – термоустановку. На ней устанавливается требуемая температура усадки для облегчения процедуры. Как вариант можно воспользоваться зажигалкой или поместить трубку в кипящую воду.

Приведем последовательность действий и правила использования ТУТ:

  • перед установкой рекомендуется нагревать толстостенную или большого диаметра трубку термофеном до половины указанной в параметрах температуры для усадки. Трубки с тонкими стенками не обязательно предварительно прогревать;
  • отрезать требуемый отрезок ТУТ ножницами, при этом следите, чтобы не было заусениц и неровных краев, чтобы избежать надрывов в процессе эксплуатации;
  • растянуть трубку и натянуть на место установки;
  • нагреть до указанной в спецификации температуры, однако не превышать ограничение, чтобы избежать деформации. Горячий воздух нужно направлять от одного конца ко второму или нагревать от центра к краям;
  • дать трубке остыть, после чего процесс завершен.

Итак, установка термоусадочной трубки является несложной задачей, главное не превышать температуру и равномерно нагревать. При выявлении деформации или механических повреждений нужно заменить трубку на новую.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
