Термическая сварка

Под термической сваркой принято понимать соединение металлов, основывающееся на расплавлении кромок металла, в результате чего образуется соответствующая ванна, в которой металл соединяется на молекулярном уровне и позволяет выполнить прочный монолитный шов. Подобные технологии благодаря своей простоте и качеству соединения металлических элементов получили широкое распространение. К такому термическому классу принято относить лазерную, плазменную, газовую, дуговую технологию. Поговорим поподробнее о преимуществах и недостатках термической сварки, а также опишем ее распространённые классы.

Из преимуществ такой термической технологии можем выделить следующее:

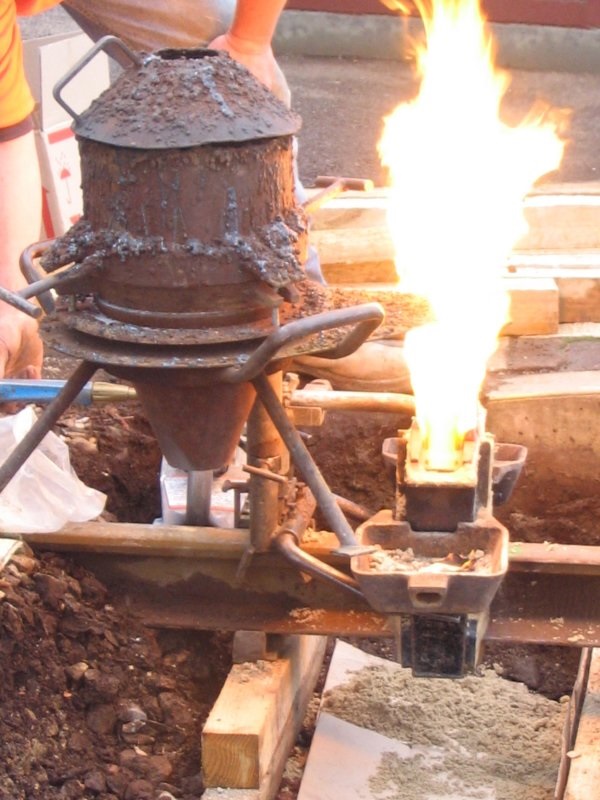

Термическая сварка
  • Отличные показатели прочности соединения.
  • Низкая трудоемкость работ.
  • Невысокая себестоимость.
  • Минимальный расход металла.
Термическая сварка

Если же говорить о недостатках, то можно отметить следующее:

  • Неровности на поверхности заготовки и наличие оксидной пленки существенно ухудшает качество соединения.
  • Термическая сварка возможна только с металлами, близкими по показателям тугоплавкости.

Термическое влияние сварки

Газовая термическая сварка подразумевает нагрев металла в зоне соединения при помощи газового пламени. Такая газовая горелка может использовать различный газ, который эффективно нагревает металл до его жидкого состояния, а после кристаллизации и затвердевания обеспечивается максимально прочное соединение. Газовые горелки позволяют оптимальным образом регулировать температуру пламени, что в свою очередь дает возможность работать с различными по тугоплавкости материалами. Газовая сварка может выполняться как по классической технологии термической обработки металлов, так и с использованием дополнительного присадочного материала. Такие электроды расправляются одновременно с соединяемыми металлами, кристаллизуются и на молекулярном уровне соединяют материалы. Следует учитывать свойства конкретных металлов, сплавы которых входят во взаимодействие друг с другом.

Из преимуществ данной технологии можем отметить простоту данной работы и отличное качество соединения. В то же время необходимо отметить, что данная технология подразумевает использование специального оборудования, в том числе баллонов со сжатым газом, поэтому к проведению такой работы с газом допускаются только сертифицированные специалисты, имеющие большой опыт работы с такими горелками на газу. Также должное внимание необходимо уделить качеству используемого оборудования.

Полуавтоматическая термическая сварка: технология

Использование данной технологии подразумевает использование специальной проволоки, которая с помощью автоматической системы аппарата подается в рабочую зону, где быстро расплавляется и позволяет обеспечить прочность соединения. В качестве защитного газа может использоваться аргон и СО2. Основное назначение такого газа — это защита сварочной ванны от воздействия воздуха, который может существенно ухудшить качество соединения металлов.

При полуавтоматической технологии используется специальное оборудование, которое позволяет быстро расплавлять кромки. При этом данная технология отличается простотой и может выполняться как профессиональными специалистами, так и обычными домовладельцами при необходимости им выполнить прочное соединение элементов. Даже обычные домовладельцы смогут с использованием таких полуавтоматических аппаратов провести сварку, обеспечив максимальное качество выполненного соединения.

Аргонодуговая сварка

Такой вид термической сварки подразумевает использование вольфрамовых электродов, которые заправляются в горелку. При выполнении соединения такой электрод с помощью автоматической системы подается в пламя горелки, расплавляется и стекает в шов, гарантируя соединение на молекулярном уровне. Для защиты сварочной ванны от негативного воздействия кислорода используется аргон, который предотвращает появление окислительной пленки. Аргон поступает из подключенного к горелке баллона со сжатым газом. Регулируют подачу аргона при помощи редуктора, выставляя его на определённое положение, в зависимости от конкретной разновидности металлических элементов.

Что такое термитная сварка. Технология и особенности процесса

Любое производство, связанное с металлом, не обходится без сварки. Однако традиционные способы не всегда рентабельны и применимы. Например, для создания прочного соединения деталей крупногабаритных конструкций требуется длительная подготовка, а в полевых условиях нет источников питания и газосварочного оборудования. Альтернативой в таких случаях является термитная сварка.

Особенности термитной сварки

Область применения

Термитом на основе алюминиевой пудры осуществляется наплавка на детали, соединение изделий из чугуна и хрупких сплавов. На железнодорожном транспорте это надёжный, быстрый способ ремонта рельсов. Для его регламентации разработан ГОСТ Р 57181-2016.  В машиностроении термитная технология используется при изготовлении гребных винтов для морских судов, коленчатых валов автомобилей и пр. На металлургических и металлообрабатывающих предприятиях этим способом ремонтируют прокатные станы, прессы, роторные валы, разливочные ковши и другое крупногабаритное оборудование.  Для сращивания кабелей, используемых в линиях связи и электропередачи, применяется сварка, термит для которой изготавливается из магния.

Технология термитной сварки

Соединение деталей этим методом осуществляется с помощью порошковых смесей из алюминия, магния, окислов железа, называемых термитами, при сгорании которых образуется много тепла. Под его воздействием свариваемые поверхности становятся полужидкими и, соединяясь с металлом смеси, сплавляются в единое целое. Для полноты понимания, что такое термическая сварка, следует упомянуть о способе поджога смеси. Для розжига необходима температура не менее 1350⁰C. Запал производится электрическим разрядом, пиропатроном, специальным шнуром.

Температура горения достигает 2400 — 2700⁰C. Этого достаточно для плавления большинства материалов. Для горения не нужен приток кислорода из атмосферы, так как его достаточно в смеси. Поэтому термит можно использовать в среде инертного газа.

Разновидности термитной сварки

В зависимости от материала и условий применения используется тигельный или муфельный вид сварки. Первый больше известен под названием алюминотермитная сварка. Её применяют при монтаже заземляющих контуров, металлоконструкций. Термит готовится из смеси окисла железа и алюминиевого порошка в пропорции 70:23. При его сгорании стыки деталей соединяются расплавленным железом, восстановленным из окалины.

Алюмотермитная разновидность также применяется для ремонта повреждённых поверхностей методом наплавки. Её основным достоинством считается возможность сварки чугунных деталей без стыков. Однако наложение швов на алюминиевых изделиях с помощью этой технологии невозможно. Для их соединения пользуются муфельной сваркой.

Поскольку под действием высокой температуры алюминий испаряется, муфельная сварка производится с помощью термита на основе магния. Благодаря высокой температуре плавления он не растекается по поверхности, а впитывается в неё, создавая соединение без шва. При стыковке заготовок из алюминия используется специальный флюс для удаления окисной плёнки с места соединения.

Термитная сварка осуществляется четырьмя способами:

  1. Соединение встык требует предварительной подготовки. Свариваемые поверхности тщательно зачищаются. Для предотвращения температурной деформации стыкуемые детали оборачиваются термальной плёнкой. После сжигания термита полученный жидкий металл из тигля заливается в зазор стыка. Затем детали прижимают одна к другой.
  2. Технику промежуточного литья используют для соединения заготовок, закреплённых в требуемом положении. Считается самой простой, так как приготовленный из термитной смеси в тигле расплав сразу заливается в промежуток между деталями.
  3. Комбинированный метод объединяет две техники. Применяется для соединения рельс. После зачистки торцов между ними вставляется стальная пластинка. В зазор заливается расплав, рельсы сжимаются. После остывания соединение по периметру обваривается ещё раз.
  4. Дуплекс — это тоже тигельная сварка, но стык дополнительно спрессовывается.

Оборудование

Несмотря на простоту технологии для качественной термитной сварки необходимо оснащения. Во время её проведения потребуется:

  1. Тигель из керамики или тугоплавкого металла с устройством для безопасного слива расплава.
  2. Для создания отливок не обойтись без форм и матриц. Они могут быть одноразовыми или многократного использования. Чтобы расплав не растекался бесконтрольно по поверхности, используется глиняная обмазка для термитной сварки.
  3. Устройства фиксации и сжатия деталей (струбцины разного размера, тиски).
  4. Термитный карандаш, используемый в домашних условиях для сварки и резки металлов.
  5. Комплект инструментов, состоящий из кислородного резака, газовой горелки, ножовки по металлу, полоскового термометра.
  6. Для зачистки поверхностей и швов нужно запастись абразивным кругом, металлической щёткой.
Оборудование для термитной сварки

Оборудование для термитной сварки

Особенности термитной сварки проводов

Этот способ применяется для сращивания неизолированных одно и многожильных проводов из алюминия и меди. В отличие от механического соединения (с помощью скрутки, болтов с гайками), термическая технология обеспечивает снижение электрического сопротивления на стыке за счёт увеличения сечения. Концы проводов перед сваркой очищаются от грязи, затем обезжириваются растворителем или бензином с обязательной просушкой.

Соединение производится с помощью специальных термических патронов, состоящих из кокиля и вкладыша. Для соединения алюминиевых проводов, в том числе со стальным сердечником, используется стальной разъёмный кокиль и вкладыш из алюминия. У патронов для соединения медных проводов кокиль изготовлен из листовой меди толщиной до 1,5 мм, а вкладыш из медно-фосфорного сплава. Тепло, необходимое чтобы расплавить провод и вкладыш, создаётся термитной шашкой, напрессованной на кокиль. Для удаления окисной плёнки внутренность алюминиевого вкладыша необходимо перед применением почистить металлическим ёршиком.

Термитная сварка проводов

Термитная сварка проводов

Особенности использования термитной сварки

Эта технология позволяет одинаково легко сваривать чёрные и цветные металлы без применения дополнительного оборудования. Востребованность термитной сварки обусловлена преимуществами в сравнении с другими видами:

  • меньшим временем проведения работы;
  • эстетической привлекательностью, высоким качеством швов;
  • небольшими трудозатратами;
  • не требуется высокая квалификация;
  • термиты свободно продаются в специализированном магазине по невысокой цене;
  • возможность использования на удалённых объектах и длительных поездках, так как электроэнергия или газовые баллоны не нужны.

К недостаткам следует отнести высокие требования к технике безопасности. Поскольку термитные смеси являются легковоспламеняющимися веществами транспортировать и хранить их нужно с особой осторожностью. При проведении работ необходимо исключить возможность попадания любой жидкости в горящую смесь, поскольку она может взорваться. По этой же причине запрещается поджигать шихту от дуги. Сварку разрешается проводить при температуре не ниже 10⁰C.

Термитная технология не так популярна как электродуговая сварка, однако её вполне достаточно для использования в небольшой домашней мастерской для мелкого ремонта и восстановления деталей. Ничего сложного для освоения нет, научиться для начала пользоваться термитным карандашом сможет любой. К рекомендациям по самостоятельному изготовлению термита не стоит прислушиваться, так как полученная смесь может взорваться.

что это такое, схема термического процесса и типы соединений

Технология и особенности термической сварки

Благодаря термическому воздействию на различные детали оборудований из металла, можно обеспечить высокой прочностью их соединения.

Термитная является популярной и простой работой, которую можно без труда исполнить самостоятельно дома, имея минимальный опыт и будучи новичком в сварочной деятельности.

Что такое термитная сварка?

Термитная сварка также имеет другое название – порошковая. Она подразумевает под собой подтип сварочных процессов, где источником энергии является термит. Её применяют для сварки рельс, ЭХЗ и других конструкций.

Термитом в свою очередь является смесь в виде порошка, изготовленная их металлов. Зачастую используют , магний и окалину.

После вопроса: что такое термитная сварка, необходимо разобраться в её видах и основных особенностях.

Выделяют два основных типа:

  • тигельная или алюминиевотермитная;
  • муфельная.

В первом типе выполняется соединение термитной сваркой для того, чтобы на поверхности создался наплавок. Таким образом, можно сваривать чугун безстычным способом. Для муфельной сварки необходим контакт, что дает возможность лишнему алюминию испариться.

схема сварки

Термитная сварка.

Чтобы воспользоваться вторым способом необходимо взять дополнительно накладку либо термитный патрон, который значительно облегчит задачу со сваркой проводов с одно- или многожильным типом.

Преимущества и недостатки

Сварка при использовании термита имеет свои преимущества и недостатки.

К достоинствам данного процесса можно отнести следующее:

  1. Благодаря термитному веществу обеспечивается качественный шов на соединении.
    Стык обладает повышенной прочностью и долговечностью. Если присутствует алюминий, то это обеспечивает минимальный риск возникновения коррозии.
  2. Экономность.
    При эксплуатации не нужно тратить большое количество электроэнергии.
  3. Легкость.
    Сваривать сталь, алюминий, чугун и другие металлы может абсолютно любой человек, даже новичок в сварочной сфере. Рабочий процесс занимает немного время, проводится компактным инструментом, с возможностью хранить его у себя в квартире либо в доме.

Недостатки термитной сварки выражаются в следующем:

  1. Чтобы осуществить такого рода сварку, необходимо выполнить дополнительную и подготовительную обработку изделия из металла и кабеля отдельно.
  2. Сварочный процесс не отслеживается, из-за чего проходится использовать бесшовное оборудование, которым умеет управляться лишь опытный профессионал, обладающий аттестацией НАКС.

Процесс приготовления

Термитная сварка подразумевает под собой наличие специального инструмента.

схема тигля для сварки

Тигель для термитной сварки.

Кроме этого мастеру для проведения работы потребуются:

  • тигель с прикрепленным сливом;
  • термитный карандаш необходим для того, чтобы выполнять сварку термитом в домашних условиях. Он не нуждается в подогреве, обжиге либо плавлении. После того, как оборудование будет подключено к сети, можно начинать работу;
  • крепежные элементы для свариваемых деталей, чтобы поддержать и скрепить их;
  • пила для металла, горелка для , термометр и другие предметы, которые могут понадобиться для работы.

Схема сварочной работы с термитом для рельсов, кабелей и других элементов может выглядеть следующим образом:

  • дуплексом;
  • впритык;
  • смешано;
  • с промежуточным вливанием.

Сварочный процесс при помощи термита применяется в тех случаях, когда необходимо прикрепить друг другу разные поверхности, катодные и дренажные выводы или другие схожие детали. Прежде чем начать сваривать металл, сами детали необходимо обжечь в печи.

Важно отметить, что термит должен обжигаться отдельно. Затем свариваемые запчасти попадают под пресс и обрабатываются специальным термитным веществом. На этом этапе тщательно обрабатываются кромки, торцы поверхностей, что дает возможность использоваться её дома.

Чтобы сварить рельсы, стрелочные механизмы и другие детали, можно воспользоваться смешанной технологией. Она соединяет в себе сварку впритык и вливанием. Прежде чем начать процесс, свариваемую часть необходимо защитить стальной пластиной с помощью пресса.

На этом месте возникнет зазор, куда и вливается термит жидкой консистенции. После того, как он застынет, шов подвергается обработке и свариванию.

Техника безопасности при процессе

Не смотря на то, что термитная сварка может показаться на первый взгляд достаточно простой, то на самом деле эта работа опасна и трудна.

сварка термитная

Чертеж термитной сварки.

Необходимо придерживаться установленных нормативными актами правил техники безопасности при эксплуатации подобного сварочного оборудования:

  1. Термитное вещество необходимо хранить в теплых и проветриваемых комнатах.
  2. Не применяйте термит с влагой.
  3. При эксплуатации сварочного оборудования, находясь на улице, необходимо очистить в области половины метра поверхность от грязи, пыли и других лишних веществ и предметов.
  4. Не зажигайте шихту от .
  5. Не рекомендуется начинать сварочные работы, если термометр показывает меньше 10 градусов.
  6. У мастера, выполняющего рабочий процесс, должен быть специальная одежда, в частности комбинезон.
  7. При использовании термитного инвертора необходимо во время горения засыпать термит песком, создать линию при помощи дополнительного защитного клапана для подачи кислорода и выключить перелив горючего, если горелка повредится.

Итог

Подводя итог, из всего вышесказанного, можно сказать, что термическая сварка – это достаточно перспективный вариант для того, чтобы сварить несколько деталей в металлической конструкции.

Чем чаще её используют, тем больше она оказывается в производственной сфере разных направлений. Для того, чтобы качественно выполнять работу, сварщик термитной сварки должен иметь добротные знания в сфере химии.

что это такое, технология – Термическая сварка на Svarka.guru

Во всех видах строительства и промышленности широкое применение имеют разные виды сварки, все они имеют индивидуальные отличия, но наиболее нетрудоемкой технологией обладает термитная сварка. После её применения появляется соединение высокой прочности, поэтому такой вид сварочных работ используют для соединения рельс.

Кратко об истории развития

Впервые сварка термическая для ремонта рельс была применена в 1915 году, а уже через 8 лет в столице все трамвайные путепроводы ремонтировались только таким методом, при этом использовался импортный термит. В 1925 году русский инженер Михаил Александрович Карасев запатентовал отечественный термит и организовал его производство в Москве.

Благодаря отечественному термиту, который был намного лучше импортных вариантов, сварка рельс проводилась качественнее, а шов эксплуатировался намного дольше. В результате свыше 100 тысяч стыков на трамвайных путях было восстановлено.

В те далёкие времена ремонт проводился двумя способами: врасклин и комбинированным методом. Первый вариант быстро выходил из строя при постоянной нагрузке, поэтому от него отказались и стали использовать дуплекс — промежуточное литьё с прессованием расплавленного металла.

Качество постоянно улучшалось — количество лопнувших стыков за 10 лет эксплуатации не превышало 0,8%, поэтому аналогичные методы стали применять во время прокладки московского метрополитена. Оригинальная методика стала применяться для сварки стыков труб высокого давления, где использовалась легированная сталь особой прочности. Термиты использовали для ремонта большого диаметра валов и других крупных деталей из металла.

Технологические особенности

Что это такое: термическая сварка это метод, при котором используются порошкообразные смеси на основе алюминия и окалины железа, вместо первого компонента используются и другие оксиды металлов. Благодаря аналогичной смеси в месте сварки происходит реакция мгновенного воспламенения с образованием большой температуры, а расплавленные компоненты занимают свободное место в стыке — получается единое целое.

Интенсивный поток с температурой 2,3—2,7 тыс. градусов действует на кромки деталей таким же образом, как сварочная дуга, а индивидуальной особенностью этого метода является самостоятельное воспламенение термитного патрона из-за наличия в составе молекул кислорода. Поэтому это свойство термитной сварки позволяет применять такую методику в любой среде, даже при полном отсутствии воздуха.

Важно! В результате воспламенения термита кромки деталей оплавляются, а расплавленный металл из него играет роль присадки, заполняя свободное пространство.

Разновидности

Сварка термит имеет два основных вида:

  1. Алюминиевотермитный или тигельный. Второй вариант используется при соединении проводов, а также для создания контуров заземления, он основан на применении смеси железа и алюминия в соотношении 70 к 23. Первый вариант подходит для ремонта рельсовых путей, для прочного соединения конструкций и деталей из чугуна.
  2. Муфельный, когда используют термит на основе магния, при этом он не растекается, а впитывается в расплавленные стыки, образуя бесшовное соединение.

В технике применяются такие способы термитной сварки:

  • Встык, когда свариваемые поверхности основательно зачищаются, оборачиваются термитной плёнкой, а расплавленный металл из тигля заполняет зазор, после этого детали плотно прижимаются торцами.
  • Промежуточный вариант применяют для деталей, которые прочно зафиксированы в нужном ракурсе. Отличается простым исполнением, т. к. расплавленный термит поступает в зазор, где и застывает.
  • Комбинированный — это симбиоз обеих вариантов, успешно применяемый для ремонта рельс, затем стык вторично проваривается сверху.
  • Дуплекс выполняется по методике тигельной сварки, но применяется опрессовка стыков.

Порошок для изготовления термитных патронов (карандашей) состоит из алюминиевой пудры и оксида железа с соотношением 25/75%, вместо алюминия могут использоваться другие металлы: магний, титан, кремний или кальций. Цилиндрические конструкции из спрессованных смесей имеют точную дозировку, готовы к использованию, их легко хранить и транспортировать к месту работы.

Условия проведения

Они предельно простые:

  • заранее просчитывается объем термита, необходимый для полного расплавления стыков и всех участвующих у химической реакции компонентов;
  • при использовании шихты (сыпучая форма термитной смеси) следует убедиться, что все ингредиенты имеют аналогичную консистенцию и перемешены до однородного состояния;
  • температурный импульс должен иметь не менее 1350 °C.

Активная фаза химической реакции продолжается не более 30 секунд: жидкий металл заполняет промежуток, а несгоревшие остатки образуют шлак.

Основное оборудование

Это тигель, где происходит процесс сгорания термитного патрона или подготовленной смеси, а также выплавка содержащегося металла. В нижней точке конструкции расположен слив, изготовленный из тугоплавкого металла или противоударной керамики. Технологией предусмотрено наличие матриц и форм, чтобы работать с расплавленными составляющими. Такие приспособления выпускаются для одноразового или многоразового использования.

Понадобятся фиксаторы, различные зажимы, а также кислородный резак, чтобы удалить излишки и термические спички для активации патронов.

Использование в быту

Для такого использования применяют карандаш, с температурой горения не ниже 1300 0C, при соблюдении технологических нюансов получается довольно прочное соединение крупногабаритных деталей. Разнообразие термических смесей позволит домашнему мастеру добиться высокого качества и прочности во время ремонта.

При выполнении работ надо строго соблюдать меры безопасности:

  • обязательна защита лица и рук;
  • при горении термита высвобождается большая тепловая энергия и яркий свет, поэтому нужны затемненные очки.



К. И. Мамонов, образование: ПТУ, специальность: сварщик 6-го разряда, опыт работы с 1999 года: «Не стоит рисковать своим здоровьем и самостоятельно приготовить термитную смесь в гараже или дома — последствия могут быть довольно плачевные».

Промышленное применение

Для таких целей используются термитные патроны большой мощности, имеющие большую эффективность расплавления, по сравнению с карандашами, поэтому работы проводятся на открытом месте или в объемных помещениях, например, на станции метро. Исполнители находятся на безопасном расстоянии и влияние большой температуры им не грозит.

Например, в электротехнической промышленности применяются мощные инверторы, термостаты и другие аппараты, которые позволяют отслеживать все параметры производственного процесса. Когда производится термическая сварка, то используется усиленная оснастка для закрепления конструкций в нужном положении, тигли из высокопрочного материала, фиксаторы особой конструкции.

Сварка проводов

Неизолированные кабели из металла требуют прочного соединения, а для этого надо выполнить предварительные точные расчеты, так как в месте стыка увеличивается сечение, но снижается электрическое сопротивление. Для таких работ применяется патрон из листовой меди с толщиной не более 1,25 мм, внутри которого находится вкладыши, спрессованные из меди и фосфора.

Правила безопасности

Сам процесс термического соединения металлических конструкций прост в исполнении, но требует неукоснительного выполнения техники безопасности:

  1. Строгие меры для организации хранения патронов и смесей, которые должны находиться в сухих, хорошо отапливаемых складских помещениях.
  2. Нельзя использовать отсыревшие смеси или патроны, так как качество сварки будет снижено.
  3. Условия применения довольно жесткие: температура окружающей среды допускается не ниже +10 °C; места стыковки обезжирить, зачистить до блеска.

К проведению работ допускаются только опытные исполнители, имеющие специальный допуск.

Преимущества и недостатки

Достоинства методики:

  • Простое выполнение.
  • Термитные смеси при сгорании образуют металлические композиции, отличающиеся прочностью и надежностью.
  • Оборудование не требует больших затрат электроэнергии, мобильно за счет малого веса и габаритов.

Негативные качества:

  • перед проведением спайки выполняется ряд подготовительных работ;
  • нет визуального контроля процесса, к работам допускаются только профессиональные исполнители.

Работы проводятся на открытом месте или в помещениях большой площади, так как при сгорании термитные смеси выделяют много тепла и света.

Выводы

Из всех видов сварки термитный метод отличается простым оборудованием, но повышенной опасностью для здоровья исполнителей, поэтому работают только имеющие специальный допуск. Выполнять аналогичные сварочные работы дома нерентабельно и опасно.

что это такое, особенности и виды

При работе с металлическими конструкциями всегда приходится использовать сварку. Но чтобы шов получился гладким и прочным важно выбрать наиболее подходящий способ сваривания. Особым спросом среди многих профессионалом пользуется термитная сварка.

Она получила высокую ценность благодаря высокой скорости и надежности. Также она обладает максимальной простотой и легкостью проведения, во время сварочного процесса не нужно применять электроды и огромные сварочные аппараты.

Фото: термитная сварка

В чем состоит суть термитной сварки

Многие часто спрашивают, что такое термитная сварка и зачем она используется? Чтобы это понять, стоит рассмотреть ее основную суть. Во время сварочного процесса применяются специальные порошковые составы, которые во время сгорания образуют большое количество тепловой энергии. Часто данные металлические смеси называют термитами.

Термическая сварка — это процедура, во время которой происходит разогревание свариваемого элемента до состояния полужидкой субстанции, но в то же время оно сплавляется в целостный состав при помощи специального порошка. Обычно применяется порошок, который состоит из железа и алюминия.

При смешивании данных элементов на основе алюмотермической реакции  на области сварки образуется катализатор с высоким качеством. Основная суть этого процесса состоит в том, что во время него из соответствующего оксида химическим методом происходит полное восстановление металла.

Обратите внимание! Сварка изделий производится за счет оказания воздействия расплавленного металла из термита и сильного жара на кромки, которые начинают активно плавятся на свариваемом участке. Именно термит в данном случае выступает в качестве присадочного материала.

При термическом сварочном процессе проявляется мощный поток тепла с показателем температуры от 2400-27000С, оно выполняет функции горелки при проведении газосварки или электрода при электродуговой сварке. Главная особенность данной технологии состоит в том, что порошкообразный термит способен воспламеняться самостоятельно.

Это связано с наличием кислорода в составе порошка, который выделяется во время химической реакции из оксида железа. Именно это способы позволяет проводить термическое сваривание в среде, которая заполнена негорючими газами, к примеру, углекислым, и даже в вакууме.

Сферы применения

При помощи термита из алюминиевой пудры выполняется наплавка на запасные части или детали. Также данная технология применяется при сваривании рельсов и чугуна, разных сплавов из хрупких металлов. Именно этот вид сваривания позволяет провести быстрый ремонт железнодорожных путей с минимальными затратами.

Фото: термитная сварка железнодорожных путей

Термит для сварки из производных магния применяется в случаях, когда необходимо сваривать электрические коммуникации, телефонные провода и многое другое. Термитное сваривание часто используется в условиях производства.  Этот способ подходит для изготовления крупных деталей — лопасти в речных и морских судах, коленчатые валы автомобилей и другие.

Виды термитной сварки

Сварка, во время которой применяется специальный порошковый термит из алюминия и железа, может производиться при помощи тигельного и муфельного способа. Первый способ также имеет другое известное название — алюминотермитная сварка. Она часто используется при установке заземляющих контуров, металлических конструкций.

Стоит отметить! Перед проведением сварки делается термит из оксида железа и алюминиевого порошка в пропорциях 70:23. Во время его сгорания стыки деталей соединяются расплавленным железом, который восстанавливается из окалины.

Алюмотермитная сварка часто применяется при проведении ремонта поврежденных поверхностей методом наплавки.  Главное преимущество данной технологии состоит в возможности сваривании чугунных элементов без образования стыков. Но ее невозможно применять для наложения швов на алюминиевые изделия, в этих случаях стоит использовать муфельный сварочный процесс.

Фото: алюмотермитная сварка

При проведении термитной сварки своими руками оказывается высокая температура, которая вызывает сильное расплавление алюминия, в результате этого он начинает испаряться. Муфельная технология проводится с использованием термита на основе магния, при повышенных температурах он не растекается, а впитывается в поверхность и образует ровный шов.

Оборудование

При проведении термитной сварки сварщик должен применять следующие элементы и оборудование:

  • тигель из керамики или тугоплавкого металла. Он должен иметь устройство для безопасного слива расплава;
  • для создания отливок потребуется применение форм и матриц. Они могут быть одноразовыми или для многократного применения;
  • устройства для закрепления и сжатия деталей;
  • термитный карандаш. Этот элемент применяется в домашних условиях для сваривания и резки металлов;
  • комплект инструментов, которые должен иметь в составе такие элементы, как кислородный резак, газовая горелка, ножовка по металлу, полосковый термометр;
  • для зачистки поверхностей стоит применять абразивный круг или металлическую щетку.

Проведение термического сварочного процесс стоит соблюдать важные особенности и правила. Несмотря на то, что он простой и не требует использования дорогого оборудования, все равно не нужно забывать про разновидности сварки и некоторые нюансы, от которых зависит прочность и внешний вид шва.

Интересное видео

Термическая сварка. Сущность термитной сварки.

Сварка является одним из основных способов получения соединения неразъемного. В большинстве случаев, она выступает единственным способом, с помощью влияния которого можно получить такое прочное соединение. Создать максимально приближенные заготовки и по размерам и по формам можно с помощью сварки. Вы можете создать даже такие конструкции, которые не будут отличаться от новых конструкций машин. Отлично подойдет термическая сварка.

С помощью термического соединения конец и первой, и второй детали нагревают при помощи специального прибора, в течение некоторого времени, до тех пор, пока не дойдет до максимально нужной температуры. Затем детали прижимают друг к другу с небольшим усилием. Таким образом, шов, возникший в результате стыка, делает конструкцию очень прочной.

Сварке подвергаются абсолютно любые неметаллы и металлы, имеющие любую толщину, да и в любом положении пространства будь то в космосе, на земле или в воде.

С помощью термического соединения, которые получаются с использованием термического соединения, характерны тем, что имеют высокие механические свойства, низкую трудоемкость, небольшой расход металла, невысокую себестоимость.

Препятствия, которые могут не позволить состыковаться деталям следующие:

  • — адгезионные пленки;
  • — оксидные пленки;
  • — неровности на поверхности заготовок.

Для того, чтобы получить сварное соединение необходимо использовать энергию извне. В связи с этим все виды сварки можно разделить на три группы:

Околошовная зона отличается тем, что влияния нагрева высоких температур охлаждения и плавления происходят неравномерно и кратковременно.

Когда металл переходит в состояние из жидкого в твердое, то могут образоваться кристаллы. Такой процесс носит название кристаллизации.

Чем быстрее охлаждается сварочная ванна, тем тонким будет кристаллический слой и меньше будут размеры зерен. Зона сплавления имеет мелкие кристаллы.

Зона, где происходит термические влияния, характеризуется тем, что происходит увеличение кристаллов и их слияние с зернами основного металла.

Околошовная зона и ее размеры зависят от того, какой вид термического соединения, скорость проведения, режим, химический состав, физические свойства.

Процесс термического соединения, в результате которого свариваются металлические детали жидким металлом определенного химического состава. Сущность реакции термической заключается в том, что алюминий имеет способность восстановления окислов металлов с весьма значительным выделением тепла.

Тепло, выделившееся в результате этой реакции, сравнительно долгое время может сохранить металл в состоянии жидком, что дает возможность использовать его для целей технологических.

Какие условия необходимы для того, чтобы началась термическая реакция?

  • — Термическую шихту необходимо рассчитать так, чтобы в ходе реакции смогло выделиться количество тепла, которое необходимо для перегрева и расплавления конечных продуктов в реакции.
  • — Компоненты термитной шихты: окислы железа, алюминиевый порошок должно быть достаточно мелкими и хорошо перемешанными.
  • — Для начала термитной реакции в любой точке термитной шихты необходимо создать температурный толчок не ниже 1350°. после чего термитная реакция быстро распространится на всю шихту.

Применение термического соединения в зоне трамвайного хозяйства

Зона стыков рельсов и их сварка помогут радикально решить проблему с токами блуждающими, которые наносят немалый ущерб подземной металлической коммуникации.

Бесстыковой путь позволит вам уменьшить затраты по текущему содержанию пути, увеличит скорость движения транспорта рельсового, уменьшит шум и удлинит срок службы состава.

Из всех способов термического соединения — промежуточного литья, кузнечного, комбинированного, «дуплекс» стал таким, который смог получить наиболее широкое распространение.

В связи с тем, что произошло массовое применение термического соединения на транспорте, появилась потребность в улучшение стыка сварного. Таким образом, можно получить плотный стык, который будет иметь хороший провар и постоянный химический состав термической стали. В связи с этим увеличится производительность, уменьшатся расходы материалов.

Условия, для проведения термической реакции

Для того, чтобы осуществлена реакция между окислителем и восстановителем, нужно наличие некоторых условий, таких как химическая чистота компонентов термической шихты. Восстановителем в данном случае будет алюминий в состоянии порошкообразном, а окислителем будет порошок окалины железной.

Оказание огромного влияния на реакцию измельченными составляющими термической шихты, как раз и приведет к правильному завершению.

Если же будут отклонения от пределов, которые были указаны, то это приведет к нарушениям нормального соотношения окислителя и восстановителя. А это в свою очередь приведет к тому, что снизится ее калорийность. Все это окажет негативные влияния на качество сварки.

Для того, чтобы реакция между зонами — окалиной железной и алюминием осуществилась, необходима, чтобы термическая шихта была нагрета до той температуры, когда может воспламениться. Обычно такая температура для подобного сплава равна 1360°. Это является критической точкой, которая оказывает влияния на начало термической реакции.

Термохимические процессы, которые протекают медленно, являются безопасными, но они могут стать причиной такого влияния, что снизит теплотворную способность термита. В связи с этим, хранить его долго не рекомендуется.

Применение термита

Термит широко используют в совершенно разных отраслях хозяйства. Его используют для того, чтобы сваривать стальные и чугунные конструкции, а также арматуру, также есть возможность сваривать провода и трубы контактной сети, а также провода высоковольтных линий электропередач.

В технической литературе есть немало способов применения сварки:

  • — производство крупных деталей, которые состоят из нескольких деталей, таких как коленчатые валы, рулевые рамы судов, приварка лопастей к гребным валам;
  • — восстановление цилиндров прессов, колон кузнечных прессов, поршневых штоков, роторных валов, а также те ведущие реверсивные шестерни прокатных станов, всевозможные станины — клети прокатных станов, станины пресса и главные станины;
  • — ремонт чугунного оборудования: шлаковые ковши, поддоны, изложницы.

Термическую сварку деталей крупногабаритных лучше всего производить в цехе литейном, где вы найдете достаточно необходимого технологического оборудования, а также немало грузоподъемных механизмов.

Сварка термическая больших размеров чугунных деталей может дать немалый экономический эффект, особенно оказывает влияния не восстановление технологического оборудования производства металлургического: различных поддонов, ковшей, изложниц, а также станин.

Когда вы приступите к термической сварке изделий из чугуна, не забудьте учесть влияния чувствительности к температурным изменениям.

Когда чугун нагревается выше критической точки и охлаждается очень быстро, он становится хрупким.

Важнейшее условием термического соединения является не что иное, как предварительный подогрев.

Похожие статьи

Термитная сварка. Виды и особенности выполнения работы.

термитная сваркатермитная сваркаВ настоящее время в строительстве активно используются всевозможные виды сварки. Одной из наиболее доступных и нетрудоемких технологий, позволяющей получить высокопрочное соединение, является термитная сварка. О том, что такое термитная сварка и в чем ее основные отличительные особенности мы расскажем в этой статье.



Содержание статьи

В чем заключается суть процесса термитной сварки?

«Сварка термитом» предполагает применение специальных порошковых металлических составов, которые в процессе сгорания образуют достаточно большое количество тепловой энергии. Чаще всего данные металлические смеси и называются термитами. Другими словами, термическая сварка – это процедура, при которой свариваемое изделие разогревается до полужидкой субстанции и в это же время сплавляется в целостный состав при помощи специального порошка. Чаще всего используется порошок (термит для сварки), который состоит из железа и алюминия.

термическая сваркатермическая сварка

При смешении этих элементов, на основе алюмотермической реакции на участке сварки образуется качественный катализатор. Суть реакции заключается в том, что металл восстанавливается из соответствующего оксида химическим способом.

Сварка изделий осуществляется в результате того, что их кромки плавятся на том участке, где они подвергаются свариванию под воздействием расплавленного металла из термита (выступает в качестве присадочного материала) и мощного жара.

Данный мощный поток тепла ( 2400-2700°С), возникающий в результате термической сварки, хорошо заменяет тепло, которое образуется горелкой газосварки или электродом электродуговой сварки. Отличительная особенность такой технологии состоит в том, что порошкообразный термит может воспламеняться самостоятельно. Это обусловлено наличием кислорода в его составе, который выделяется в процессе химической реакции из оксида железа. Благодаря этим особенностям, термическая сварка может выполняться в среде, которая заполнена негорючими газами, например углекислым, и даже в полном вакууме.

Виды термитной сварки

Сегодня выделяется четыре основные техники получения шва, используя термит для сварки:

  • промежуточное литье,
  • впритык,
  • дуплекс,
  • комбинированная.

Техника промежуточного литься основана на том, что порошковый состав переходит в состояние жидкого металла и это никак не сказывается на характеристиках термита. Чаще всего подобная технология применяется для монтажа металлических конструкций, которые заранее устанавливаются в нужном положении. Для работы с пластинчатыми изделиями, катодными и дренажными выводами используется стыковая термитная сварка, состав для которой изначально надо обжечь в печи. Комбинированная сварка заключается в объединении метода литья и сварки впритык. Это означает, что сварщик термитной сварки весь основной процесс работы выполняет посредством жидкого наплавления, а кромки дорабатывает сваркой впритык. Методика дуплекс предполагает еще один этап, который состоит в прессовании оплавленного зазора конструкции.

создание шва термитной сваркойсоздание шва термитной сваркой

Термитная сварка имеет две основные разновидности:

Тигельная применяется для создания контуров заземления и при соединении электрических кабелей небольшого диаметра. Данная технология основана на применении термитной смеси в соотношении железо/алюминий – 70/23. Когда термит полностью сгорает, образуется железо, которое соединяет стыки.

Алюминиевотермитная сварка используется в тех случаях, когда на поверхности изделия нужно сделать наплавку. Также она нашла свое активное применение при в ремонтных работах на трамвайных рельсах. Главное достоинство такой технологии – это возможность сваривать чугун бесстыковым методом. Недостаток ее заключается в том, что она не подходит для создания шва на деталях из алюминия, поэтому в данном случае используется муфельная сварка.

Суть ее состоит в том, что при высоком температурном режиме, при котором плавится термит, некоторые места алюминиевых соединений испаряются. шов, образованный термитной сваркойшов, образованный термитной сваркойИменно поэтому, в муфельной сварке в качестве термита используется порошкообразный магний, который характеризуется высокой температурой плавления. Главное отличие муфельной сварки от тигельной состоит в том, что в процессе первого типа соединения деталей, не образуются жидкие продукты сварки. Под влиянием высоких температур, магний не растекается, а хорошо впитывается в поверхность и образует бесшовное соединение. Прежде чем выполнять соединение алюминиевых кабелей посредством термитной сварки, следует на участок, подвергающийся сварке, нанести флюс.

Достоинства и недостатки

Отметим основные преимущества, выделяемые в процессе соединения деталей при помощи термита для сварки:

В первую очередь, стоит отметить, что процесс – несложный. Даже если вы не имеете большого опыта в создании швов, то соблюдая все правила и требования, можно качественно выполнить сварочную работу своими руками, к тому же процедура не отнимет много времени.термитная смесьтермитная смесь
Термит для сварки способствует высокому качеству соединений, которые отличаются надежностью и долговечностью.
Для работы оборудования не нужно большое количество электроэнергии.

Недостатки

Чтобы выполнить такую процедуру надо провести подготовительные работы по обработке металлических изделий и кабелей.
Проследить за точностью процесса сварки просто невозможно. В связи с этим выполнить бесшовную технику могут только профессионалы.

Правила безопасности

Несмотря на то, что данная технология достаточно проста в применении, все же работа с химически активными составами – опасна. Поэтому, выполняя сварочные работы, необходимо строго соблюдать все правила и требования техники безопасности. Во-первых, хранить порошки надо исключительно в сухих и хорошо отапливаемых помещениях, поскольку сырость и влага могут негативно сказаться на состоянии составов. Непосредственно сам процесс соединения термитами должен осуществляться с использованием только сухих порошков. Выполнять процедуру можно лишь при температуре от 10 °С. И еще одно обязательное условие – это очистка и обезжиривание участков соединения.

В заключение отметим, что такая процедура, как термитная сварка, не отличается особой сложностью. Самое главное, как и в других видах сварочных работ, строго соблюдать все требования, предъявляемые к этому процессу. И тогда, результат в виде качественного и прочного шва, несомненно вас порадует.

[Всего голосов: 0    Средний: 0/5]

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
