Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа

Теплые полы с каждым годом занимают все более уверенную позицию на рынке отопительных приборов. Преимуществом такой системы обогрева становится не только экономия рабочего пространства в помещении, но и равномерное распределение тепла.

Всего же выделяют два типа теплых полов: водяные и электрические. В многоквартирных домах принято использовать только электрические теплые полы, так как они позволяют регулировать температуру и исключают вероятность затопления нижних этажей, что возможно в случае использования водяного теплого пола. Почему еще законодательно запрещено устанавливать в квартирах водяной пол, Вы можете прочитать в нашей статье. А в этом обзоре рассмотрим устройство, виды, правила выбора и установки, а также преимущества электрического теплого пола.

Виды и устройство электрического теплого пола

Электрический теплый пол, в зависимости от типа обогревательного элемента, подразделяют на 2 вида: конвекционный и инфракрасный.

Конвекционный электрический теплый пол – это система, где нагревание совершается в греющем элементе (кабеле), который уже посредством физического контакта передает тепло на поверхность пола и далее. Конвекционный тип электрических полов включает все кабельные системы, куда входят и тонкие нагревательные маты.

Греющий кабель

Греющий кабель (диаметр 5-8 мм) состоит из одной или двух токоведущих жил (одножильный или двухжильный экранированный), внутренней изоляции и наружной оболочки. Монтируется такой теплый пол в стяжку толщиной от 3 до 5 см. Электрический греющий кабель рекомендуется использовать под керамическую плитку, керамогранит, натуральный камень, наливной пол, ламинат, паркетную доску, плитку пвх, линолеум, ковролин, что делает «кабель в стяжку» фактически универсальной системой комфортного обогрева или полного отопления.

Особенности и преимущества

Под любой тип напольного покрытия и любую конфигурацию помещений

Позволяет регулировать мощность на квадратный метр шагом укладки

Греющий кабель в стяжке является теплоаккумулирующей системой

Подходит для монтажа во влажные помещения

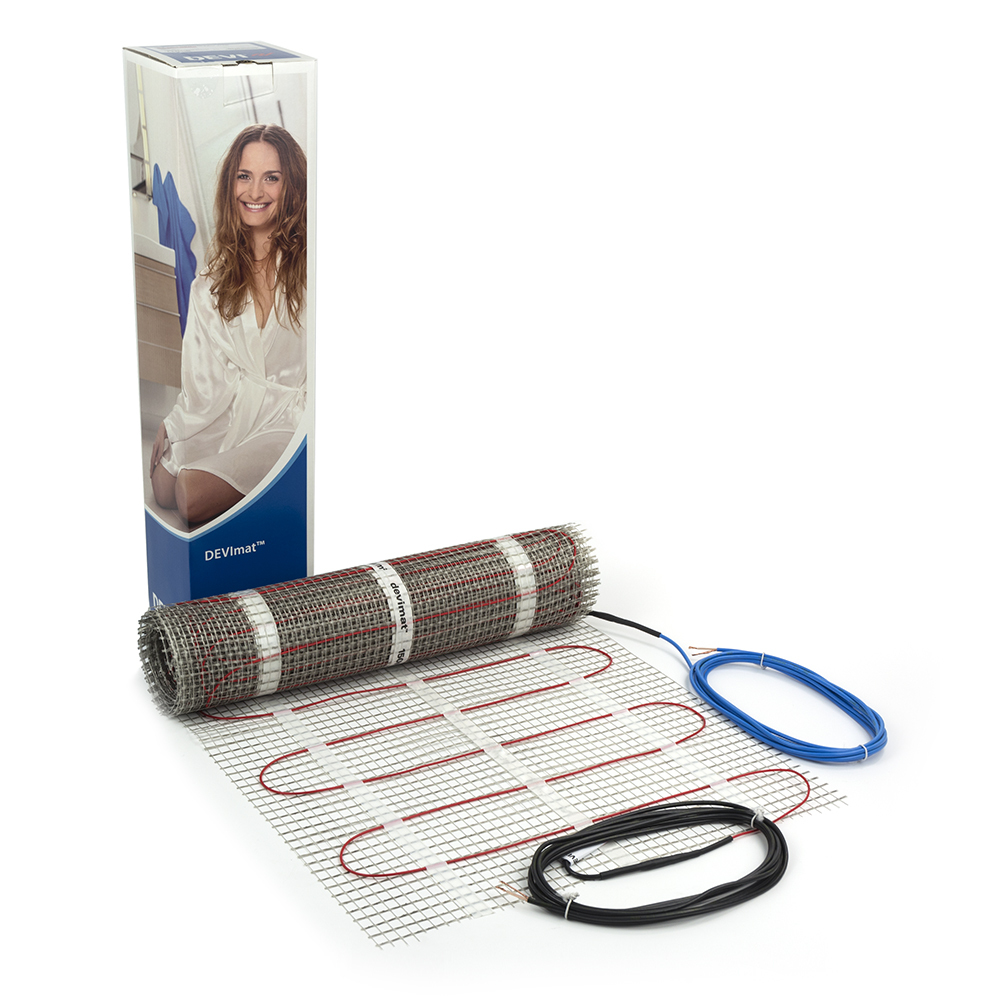

Нагревательные маты

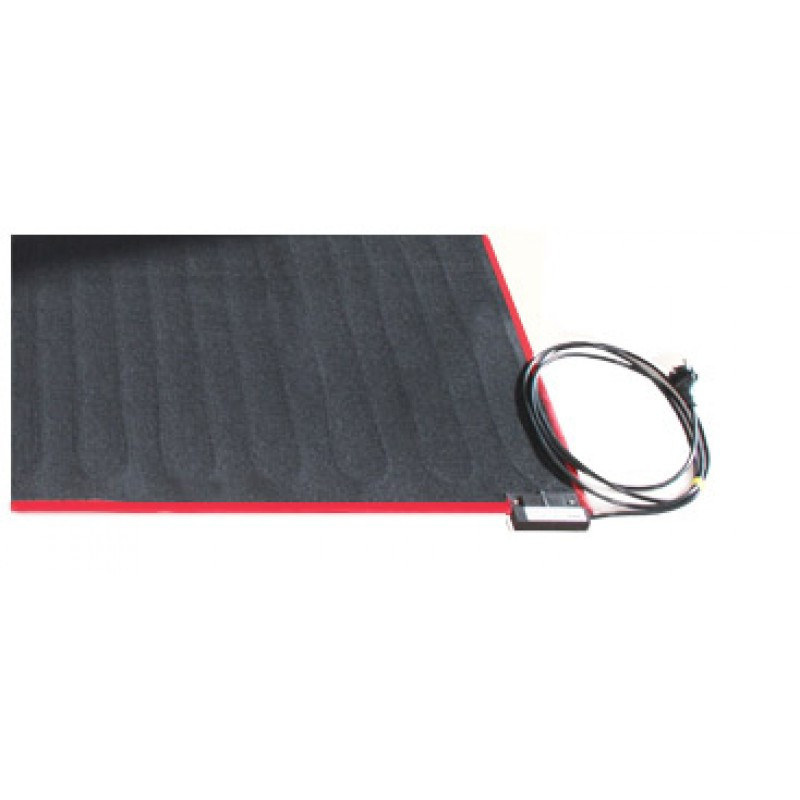

Нагревательные маты могут быть двух типов: конвекционные и инфракрасные. И если инфракрасные теплые полы это инновационная система обогрева помещений, то конвекционные маты это тот же греющий кабель, но более тонкий (диаметр кабеля 2,5-4 мм) и закрепленный на сетчатом основании с нужным расстоянием между витками кабеля. Тонкие маты укладываются в меньшую толщину стяжки, всего до 5-10 мм, или непосредственно в слой плиточного клея. Такой монтаж не повышает запланированную высоту пола, а сетчатое основание делает установку удобнее.

Особенности и преимущества

Укладываются на бетонное основание или поверх старой керамической плитки

Поднимают уровень пола всего от 2,8 до 4 мм

Теплоотражающие материалы при заливке не используются. Не требуют заливки цементной стяжки

Мат нельзя укорачивать, поэтому при подборе площади округление идет в меньшую сторону



Инфракрасный электрический теплый пол – это тонкая пленка состоящая из нагревательных ИК-элементов, которые передают тепло не воздуху, а предметам, расположенным в комнате, включая и само напольное покрытие. На сегодняшний день инфракрасный пол для сухого монтажа это одно из самых экономичных, экологичных и простых по монтажу решений для обогрева помещений.

Его установка является наиболее простым из возможных вариантов — инфракрасная пленка укладывается необходимыми по длине полосами на тонкую отражающую теплоизоляцию, а на нее сверху укладывается напольное покрытие. Отсутствие трудоемкого процесса стяжки или какого-либо иного раствора, также позволяет устанавливать инфракрасные полы не только на горизонтальною плоскость, но и на вертикальную и потолочную. Некоторые модели пленочного теплого пола за счет функции саморегуляции не боятся запирания мебелью.

Особенности и преимущества

Монтаж осуществляется сухим способом за несколько часов на любом этапе ремонта

Расходует электроэнергию до 20% меньше кабельных аналогов

Можно включать сразу после монтажа

Поднимает уровень пола на толщину подложки (3-4 мм)



Подробнее о преимуществах, видах, производителях и комплектации инфракрасного теплого пола читайте в нашей статье.

Как выбрать электрический теплый пол

Каждый хозяин знает холодные места своего дома, которым не хватает уюта и тепла. Именно поэтому решение установить электрический теплый пол в том или ином помещении приходит до начала ремонта. Будь то теплый пол в ванной, кухне, комнате или на балконе, стоит учесть множество моментов, выбирая подходящий именно Вам электрический теплый пол.

1. Напольное покрытие. Одним из главных факторов при подборе электрического теплого пола является тип напольного покрытия. В первую очередь стоит выяснить его совместимость с необходимым Вам теплым полом. Эту информацию Вы можете уточнить у менеджеров магазина или найти на упаковке товара. Ранее мы уже рассказывали как правильно выбрать электрический теплый пол под ламинат и теплый пол под плитку.

2. Основной источник отопления или дополнительный. Если теплый пол остается единственным источником обогрева в комнате, то следует обращать внимание на полы с большей мощностью. В качестве дополнительного обогрева подойдут практически все варианты электрического теплого пола, включая инфракрасный теплый пол.

3. Мощность. От нее зависит не только комфортная температура в отапливаемом помещении, но и энергопотребление системы, которое обуславливает стоимость ее эксплуатации.

4. Производитель. От производителя будет зависеть и цена продукта, и рабочие характеристики системы, а также гарантийное обслуживание. Следует помнить, что систему теплого пола заменить будет крайне сложно, поэтому важно сразу сделать правильный выбор. Прочитать о преимуществах брендов электрических теплых полов и терморегуляторов, представленных в нашей Сети магазинов, вы можете в этой статье.

Монтаж электрического теплого пола

Технология монтажа электрического теплого пола не зависит от его типа и примерно одинакова.

Монтаж любого теплого пола стоит начинать с выбора места, где будет установлен терморегулятор. В заранее подготовленный подрозетник с выведенной электропроводкой и вертикальной штробой 20х20 мм (в случае наружной электропроводки, устанавливается внешний кабель-канал) монтируют терморегулятор и датчик электрического теплого пола в гофрированной трубке 16 мм.

Следующий важный этап — это подготовка поверхности пола, ее необходимо выровнять и очистить от мусора. Перед установкой греющих матов необходимо прогрунтовать поверхность чернового пола для лучшей адгезии плиточного клея или нивелирующей стяжки (во избежание отслоения напольного покрытия от разности коэффициента теплового расширения материала из-за нагрева-остывания теплоизоляцию под греющие маты укладывать категорически запрещается).

После укладки греющего мата делается горизонтальная штроба, чтобы датчик в гофрированной трубке располагался четко между греющими жилами.

Монтаж греющего кабеля в стяжку происходит несколько иным способом:

На черновой стяжке закрепляется отражающая теплоизоляция, поверх которой крепится монтажная лента, либо армирующая сетка, куда и укладывается греющий кабель с определенным расстоянием.

Штроба в этом случае требуется только вертикальная. Датчик в гофрированной трубке также фиксируется на равном расстоянии между витками греющего кабеля.

По итогам тестовой проверки электрического теплого пола, при условии, что все показатели совпали с данными, указанными в техническом паспорте, следует заливка стяжки или укладка пола. На нашем сайте Вы можете более подробно ознакомиться с монтажом нагревательных матов и греющего кабеля, монтажом кабельного инфракрасного теплого пола UNIMAT и инфракрасного пола CALEO.

Преимущества электрического теплого пола

  1. Комфортный и основной обогрев помещения. Система теплого пола равномерно нагревается в нижней части помещения, что позволяет избегать таких нежелательных эффектов как движение теплого воздуха сверху вниз по комнате. При использовании данного типа обогрева отсутствует активное движение воздуха и различные микрочастицы — пыль, споры плесневых грибов, аллергены не находятся в воздухе во взвешенном состоянии.
  2. Эстетика и безопасность. Все нагревательные части теплого пола скрыты, отсутствуют навесные радиаторы, никакие детали не нарушают эстетическое восприятие интерьера. Исключается возможность получения ожогов или различных травм.
  3. Эффективность. При включении обогрева отсутствуют утечки тепла и снижаются затраты электроэнергии за счет удобной автоматической регулировки параметров. Терморегулятор поддерживает заданную комфортную температуру в помещении.
  4. Простой монтаж, разрешен к установке в многоквартирных домах.
  5. Длительный срок эксплуатации.

Другие преимущества и мнение экспертов смотрите в видео на нашем сайте.

Какой электрический теплый пол подойдет Вам?

Не стоит забывать, что не существует универсального электрического теплого пола, который подходил бы для всех ситуаций. Менеджеры нашей Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» помогут сделать правильный выбор, а атмосферу вашего дома максимально уютной.



Получить консультацию, дополнительную информацию о продукции и выбрать электрический теплый пол можно в нашем интернет-магазине, по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из наших магазинов в Вашем городе.



Электрический теплый пол под тонкие напольные покрытия: паркет, ламинат, линолеум и ковролин

Электрический теплый пол под плитку в кухне, ванной и коридоре

Популярные модели электрических теплых полов

Чем хорош теплый пол? — Говорит ЭКСПЕРТ



«Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа»
ООО «Теплый пол», 2017
Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!



Электрический теплый пол, гарантия до 20 лет, качественный монтаж

Теплый пол стал уже традиционным решением по обеспечению комфортного проживания как в городских квартирах, так и загородных домах. Нагревательный кабель, установленный в конструкции пола, может выступать как в роли основного отопления, так и в роли источника комфортного тепла.

Что такое электрический теплый пол?

Электрический теплый пол – эта система отопления пола, состоящая из нагревательного кабеля или нагревательного мата, монтажных аксессуаров и устройства управления – терморегулятора. Нагревательный кабель или мат устанавливается соответствующую конструкцию пола, под напольное покрытие. Наиболее частое решение – это установка кабеля под кафельную плитку или керамогранит, в бетонную или выравнивающую стяжку, или в слой плиточного клея. Существуют особые схемы укладки для деревянных полов, в первую очередь ориентированные на работу в качестве источника основного отопления.

Может ли теплый пол быть единственным источником тепла в доме?

Безусловно, если его мощность способна компенсировать все трансмиссионные тепловые потери, или теплопотери через строительные конструкции здания (стены, окна, двери, кровлю, фундамент), что обычно возможно в случае строительства энергоэффективных зданий (низкоэнергетических или пассивных). Чаще всего теплый пол может быть основным, но не единственным источником тепла, гарантирующим максимальный комфорт проживания в любом доме.

Почему же теплый пол настолько популярен? Всем известна поговорка: «Держи ноги в тепле, а голову в холоде». Системы подогрева пола позволяют гарантировать максимально близкое к такому распределению температур воздуха в помещении, ведь при использовании любых других источников отопления теплый воздух находится сверху (у потолка), а холодный – внизу (у самого пола). Благодаря большой площади поверхности пола достаточно поддерживать относительно невысокий уровень температуры поверхности (26-28 С), при этом передавая нужное количество тепла воздуху. Кроме того, такое распределение температуры внутри помещения позволяет снизить общую температуру воздуха на 1-2 градуса без ущерба для комфорта. При этом работа электрического теплого пола, в отличие от водяного, легко и с высокой точностью контролируется относительно недорогими устройствами – терморегуляторами, чутко реагирующими на любые изменения теплового статуса помещения.

Особенности подбора системы «теплый пол»

Эффективность работы системы «теплый пол» зависит от правильности подбора и монтажа оборудования. При проектировании системы необходимо ответить на следующие вопросы:

1. Каково основное назначение системы: комфорт или отопление? Исходя из этого определяются минимальные и допустимые мощности системы, а также выбирается соответствующий тип терморегулятора Elektra, управляющего системой.

2. Для какого помещения подбирается система? Влажное или сухое? Жилое или вспомогательное? В зависимости от этого регулируется электрическая мощность оборудования, например, во влажных помещениях с кафельной плиткой имеет смысл использовать систему с мощностью от 130 до 160 Вт/м2, а в сухих – от 110 до 130 Вт/м2.

3. Какое напольное покрытие планируется в помещении? Чем выше теплопроводность материала, тем более видимым будет эффект. Следует учитывать, что для некоторых материалов использование теплого пола ограничено минимальными мощностями, например, для деревянных полов или полов из ламината, или запрещено, например, для пробковых полов. Коэффициент теплопроводности материала покрытия пола должен быть выше 0,15 Вт/м2*К, а совместное использование с системами подогрева пола не должно быть запрещено производителем напольного покрытия.

4. Какова конструкция пола? В зависимости от того, каким именно образом и под какой материал покрытия пола монтируется кабель, определяется подходящее оборудование. Например, нагревательные кабели VCD монтируются в стяжку на глубину не менее 3 см для комфортного или основного отопления и до 10 см – для частично аккумулирующего отопления. Нагревательные маты EkoMat и MD могут быть установлены в минимальную выравнивающую стяжку или слой плиточного клея, а маломощные маты WoodTec для полов с такими материалами покрытия как ламинат или паркетная доска монтируются без образования стяжки за счет специальной конструкции.

Особенности монтажа теплого пола


Монтаж теплого пола определяется типом оборудования:

  • нагревательные маты легче всего устанавливать в помещениях простой конфигурации и там, где нет возможности поднять уровень пола;
  • нагревательные кабели имеет смысл монтировать при образовании стяжки и в том случае, если помещения имеют сложную конфигурацию.

Существует несколько правил, которые необходимо выполнять для бесперебойной работы теплого пола:

  • Нагревательный кабель или мат устанавливается только на свободной от стационарных предметов площади, т.е. те области, где предполагается впоследствии поставить плотно прилегающие к полу предметы мебели или бытовую технику, остаются свободными от обогрева. В случае, если заранее неизвестно, какая мебель будет стоять, необходимо сделать стандартные для помещения отступы от стен (например, 60-80 см для кухни и 40-80 см для жилых помещений). Крайне важно сохранить схему раскладки кабеля во избежание его физического повреждения при монтаже какого-либо оборудования, например, сантехники в ванных комнатах или барных стоек на кухне.
  • Необходимо делать отступы от зон избыточного обогрева – например, отступ от камина должен составлять не менее 40 см.
  • До монтажа кабеля требуется очистить поверхность пола (лучше загрунтовать, если монтируется мат EkoMat, сетка которого имеет клеевой слой для простой фиксации к полу) и удалить мелкие камешки. Нагревательный кабель должен быть равномерно закрыт слоем стяжки, ровнителя или клея. Необходимо избегать образования воздушных карманов или пузырьков воздуха, т.е. любых дефектов конструкции пола.
  • До и после заливки кабеля необходимо проверить сопротивление кабеля и сопротивление изоляции кабеля. Для этого Вам может потребоваться дополнительное оборудование, например, мегомметр. Все показания замеров должны быть внесены в таблицу в соответствующем разделе Инструкции.
  • Питающий кабель и датчик температуры пола монтируются в гофротрубе, под которую может потребоваться сделать углубление, например, при установке мата в слой плиточного клея.
  • Все подключения должны быть сделаны в соответствии с ПУЭ. Рекомендуется устанавливать УЗО с током отсечки не более 30мА для теплых полов, смонтированных во влажных помещениях.

Подробная информация о монтаже нагревательных кабелей и матов Elektra находится в инструкции по монтажу. Также необходимо ознакомиться с инструкцией по монтажу терморегуляторов для теплого пола Elektra.

Подробнее ознакомиться с оборудованием для обогрева пола можно в соответствующих разделах нашего каталога.

Теплый пол электрический своими руками

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Теплый пол электрический своими руками

Содержание статьи

Где применяют

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Пример обустройства теплого пола на балконе

Электрический теплый пол в частном доме

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

  1. ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.

    Кабельный теплый пол

    Резистивные нагревательные кабели

  2. ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их. Это значительно экономит время и снижает риск ошибки.

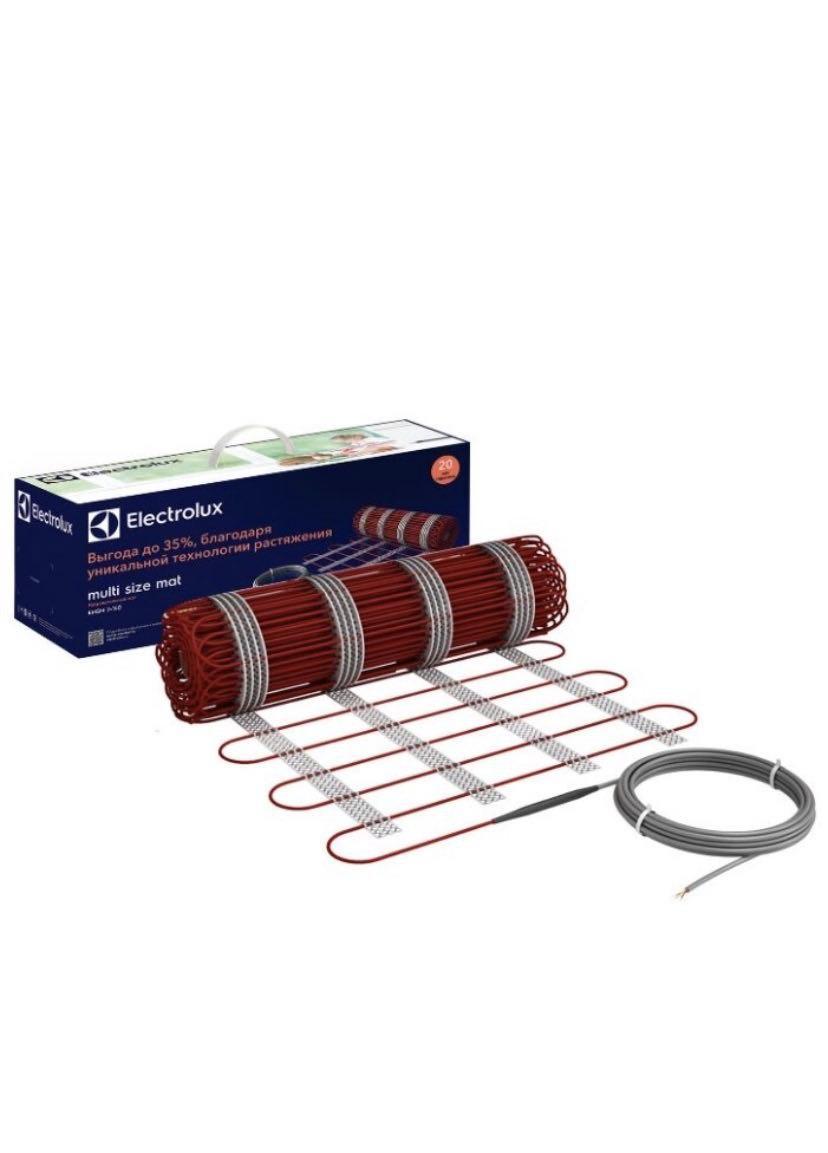

    Теплый пол, маты

    Тёплый пол на основе нагревательного мата

  3. ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

ПризнакиПленочный обогревКабельный обогрев
Техническое помещениеНе нужноНе нужно
Толщина пола со стяжкой5-10 мм50-100 мм
Сроки монтажа1 день1 день
Готовность к эксплуатацииСразу28 дней
Варианты установкиПол, потолок, стены, любые поверхностиПол. Монтаж на другие поверхности возможен, но затруднен
НадежностьПри повреждении даже значительной части системы, неповрежденные сегменты продолжают работатьПри любом повреждении кабеля полностью выходит из строя
Затраты на ремонтМинимальныеВысокие, 100%
ОбслуживаниеНе требуетсяНе требуется
Замерзание зимойОтсутствуетОтсутствует
Влияние на здоровьеПоложительное лечебноеНейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытияРавномерный прогревНеравномерность распределения температуры, есть зоны повышенной температуры
ЗонированиеВозможность организации отдельных точечных зонВозможность организации отдельных точечных зон
ЗатратыОтносительно невысокие изначально. ЭнергосбережениеОтносительно невысокие изначальные, эксплуатационные — по счетчику

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

ПомещениеМощность, Вт/м2
Коридор, кухня90-140
Санузел, ванная комната170-190
Балконы, лоджииДо 200
Жилые помещенияДо 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофре

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

  • простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;

    Простота монтажа

  • высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;

    Высокая надежность и долговечность

  • высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.

    Универсальность. Такие полы можно смонтировать в любом помещении

К минусам этого способа обогрева относятся:

  • сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
  • из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
  • поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

Разметка

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

Фото штробы в стене, соединяющей пол с терморегулятором

Сверление выемки под терморегулятор

Штроба должна быть 20х20 мм

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка пенофола

Укладка нагревательных элементов

Расчет шага укладки кабеля

Выбор сечения провода

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной ленты

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться. После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Как крепить кабель в монтажной ленте

Крепление кабеля в монтажной ленте

Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.

Расстояние между витками греющего кабеля 50-60 см

Расстояние не менее 8 см

Расстояние 10 см

Расстояние от стены не менее 5 см

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционном слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.

Подключение ЭТП

Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциального тока с уставкой тока утечки не более 30 мА. Ни в коем случае не подавайте на теплый пол напряжение до полного застывания стяжки. Проверку целостности изоляции и правильности подключения можно проводить только путем замера сопротивления теплого пола и сверкой его с контрольными значениями.

Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.

Монтаж терморегулятора

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Толщина стяжки от 3 до 5 см

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающейся стяжкой на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео — Монтаж нагревательных матов

Видео — Теплый пол под плитку

Видео — Монтаж тёплого пола Electrolux, кабель

Видео — Монтаж пленочного теплого пола

Электро водяной теплый пол. Система отопления и обогрева xl pipe.

Теплый электрический пол позиционируется как удобная, функциональная и экономичная система. Водяной тип такого отопления весьма популярен, система отвечает любым потребностям потребителя. Но ее установка – дорогая и длительная процедура, требующая капитального ремонта. Гораздо привлекательнее в плане стоимости электро водяной теплый пол, экономичная система с улучшенными характеристиками эффективности и экономичности.

Общая схема

О проблематике теплого пола

Водно наполненный теплый пол, являющийся классической системой – достаточно сложная система. Для ее работы понадобятся:

  • коллекторные гребенки, распределяющие и контролирующие циркуляцию теплоносителя;
  • нагнетательные насосы, которых может понадобиться несколько;
  • достаточно мощный нагревательный котел, работающий на твердом, жидком топливе или газе.

Объем теплоносителя внутри структуры трубок теплого пола достаточно велик. Это вызывает различные технологические особенности эксплуатации системы. Могут возникать завоздушивания и другие проблемы, которые способны снижать эффективность отопления.

В отличие от классических, водяные электрические теплые полы избавлены почти от всех проблем стандартной системы. При этом у них есть ряд преимуществ.

Использование электричества в роли источника тепла

Современная система теплого пола может быть построена с использованием электричества в роли основного источника тепла. Для этого:

  • создается классическая система отопления, с гребенками и другими контрольными приспособлениями;
  • в качестве нагревательного котла устанавливается система, работающая на электричестве.

Современные индукционные котлы потребляют мало энергии и при этом – создают достаточно высокое давление воды на выходе. Водяные электрические теплые полы, построенные с использованием такого оборудования – экономически эффективнее по сравнению с системами, применяющими другое топливо.

Установка индукционного нагревательного котла может рассматриваться как средство модификации существующей системы теплого пола. Такая система не может с полным правом называться электро водяной теплый пол, поскольку является только отдельной линейкой развития классической системы.

Схема отопления с индукционным электрическим котлом

Готовые решения электрополов

Водяные электрические теплые полы сегодня представлены на рынке в формате двух готовых решений, основанных на разных принципах работы. Это:

  • нагрев теплоносителя в замкнутом герметичном контуре;
  • скоростная прокачка очень малого объема жидкости по трассе циркуляции.

Электрический теплый пол в формате готовых решений легко монтировать, не выдвигается особенных требований к установке. Ремонтопригодность и температурные диапазоны, в которых действуют электро водяные теплые полы – гораздо выше, шире, чем у классической системы.

Нагрев теплоносителя в замкнутом контуре

Электрический теплый пол, построенный на физически надежном принципе равномерного нагрева теплоносителя в контуре, представлен на рынке корпорацией Daewoo. Продукт торговой марки XL Pipe – надежное и эффективное решение, которое может использоваться как в роли дополнительного, так и основного источника тепла в доме или квартире. Система построена на следующем принципе:

  • циркуляция теплоносителя отсутствует;
  • контур укладывается герметически запаянной трубкой;
  • внутри тепловыделяющего элемента находится антифриз;
  • нагрев осуществляется несколькими нихромовыми проводниками.

При работе системы происходит следующее:

  • подача напряжения на контур обогрева XL Pipe вызывает выделение тепла;
  • поскольку общее количество теплоносителя крайне мало, не происходит значительного увеличения объема;
  • в трубке наблюдается рост давления, что смещает вверх точку кипения жидкости и никаких процессов образования газовых пузырьков не происходит.

Система электрического пола укладывается в стяжку по общим правилам. При этом применяются упрощенные системы контроля температуры. Весь контур прогревается равномерно, поэтому достаточно расположить датчик в основной монтажной коробке, где отопительная система подключается к электричеству.

У данного варианта отопления есть ключевой недостаток. Ремонт производится только сервисными инженерами, поскольку требуется заполнение структуры антифризом и тщательная ликвидация порыва или других повреждений водно электрического контура. К положительным чертам жидкостного теплого пола следует отнести легкое нахождение места протечки, а также – необходимость разбить только небольшой участок стяжки для доступа к контуру.

Схема XL-Pipe

Достоинства водного теплого пола с проводниковым нагревателем

Если сравнивать продукт XL Pipe и товары со сходной инженерной реализацией, сразу заметны преимущества системы отопления по сравнению с классическим теплым полом.

  1. Нет проблемы контроля падения температуры на выходе, контур прогрет равномерно.
  2. Отсутствует неприятное свойство нагрева поверхности пола, так сказать, в направлении движения воды. В классических теплых полах подача теплоносителя в контур всегда подразумевает сначала нагрев ближних к точке входа площадей, а при недостаточной мощности котла – комната может прогреваться неравномерно. Водяной электропол полностью лишен данного недостатка.
  3. Нет необходимости закупать коллекторные гребенки, расходомеры, датчики контроля, циркуляционные насосы. Упрощена также система отслеживания и регулировки температуры, поэтому стоимость приобретения электрического водного пола – заметно ниже.

В аспектах монтажа – нет никакой разницы между классической системой и электрической. Используется тот же принцип выравнивания поверхности, укладки фольгированного термоизолятора, заливки стяжки. Требования к толщине слоя бетона или самовыравнивающейся смеси – те же, что и при обустройстве классического теплого пола.

Водяной электропол формата XL Pipe не рекомендуется использовать во влажный помещениях, поскольку внутри структуры проходит электрический ток и повреждения могут быть потенциально опасны электроударом. Но есть и отличия между пленочными и карбоновыми полами в лучшую сторону. На водяной электропол, уложенный в стяжке, можно ставить мебель – ему не страшны механические нагрузки и нет проблемы теплового запирания.

Капиллярный теплый электропол

На другом принципе работают капиллярные водяные электрические полы. Их механика основана на скоростной прокачке малого количества теплоносителя по контуру отопления. Инженерное решение выглядит следующим образом:

  • греющий кабель и другие подключенные к энергосети устройство внутри пола – отсутствуют;
  • контур отопления укладывается из трубки сложного сечения с малым просветом прохода теплоносителя;
  • запитывается система от центрального блока, где расположен миниатюрный индукционно – мембранный насос.

При включении системы начинается скоростная прокачка теплоносителя внутри контура. Последний собирается достаточно просто. Используются специальные трубки и соединительные герметизирующие муфты. Поскольку скорость движения теплоносителя велика, от нагревательного оборудования не требуется ставить рекорды.

Специфические характеристики основного нагревателя обуславливают критерий выбора теплоносителя. В капиллярном полу используется только дистиллированная вода со стабильными показателями электрического сопротивления и коэффициента температурного расширения. Она не содержит солей и посторонних частиц, что важно при циркуляции в контуре малого просвета.

С задачей отопления комнаты площадью до 20 квадратов справится центральный блок управления мощностью в 2-2.4 кВт. Для него не требуется отдельная линия подключения, но такое оборудование все равно коммутируется через собственный автомат отключения и предохранительный блок.

Капиллярный пол не может рассматриваться как надежный основной источник тепла в квартире. Хотя в каждой комнате можно установить отдельный нагревательный блок, общая отдача энергии может оказаться недостаточной. Если жилые помещения теряют много тепла – объема капиллярных трубок может быть недостаточно, чтобы прокачивать нужный объем теплоносителя для обеспечения комфортной температуры воздуха.

Капилярный теплый пол

Требования к укладке капиллярного электропола

В отличие от других систем, есть специфические требования к укладке капиллярной электрической системы отопления. Обустройство стяжки проводится по стандартным требованиям. Выравнивается основание для заливки, укладывается гидроизолятор и фольгированный теплоизолятор, затем размещается металлическая сетка или подложка для трассы и монтируется контур из трубок и муфт. Заливка стяжки включает в себя предварительные работы:

  • система отопления проходит процесс заполнения. Для этого заливается вода в специальный бак, после чего блок управления-нагрева включается;
  • после заполнения объема трассы и начала устойчивой циркуляции нагрев отключается;
  • заполненная система должна остыть.

Когда температура трубок и комнатного воздуха выравнивается, проводится заливка или укладка стяжки. Такой порядок действия обязателен для сохранения стабильных характеристик гидравлического сопротивления в контурах капиллярного электропола.

Достоинства и недостатки капиллярной системы

По сравнению с решением на основе проводникового нагрева, капиллярные полы имеют несколько преимуществ. Они не имеют электрического элемента внутри стяжки, поэтому могут укладываться в помещениях с повышенной влажностью – банях, саунах, ванных комнатах. Также, привлекательнее выглядит схема подключения системы. Но есть у капиллярного пола и недостатки:

  • присутствует проблема неравномерного нагрева пола, температура вблизи блока управления (входа горячей воды) выше;
  • для больших помещений уровня теплоотдачи капиллярной структуры может не хватить;
  • хотя ремонт повреждений контура можно сделать своими руками, для этого все равно придется использовать специфические комплектующие, теплоноситель, разбивать часть стяжки.

По общему балансу характеристик капиллярная система может рассматриваться в роли надежного и эффективного дополнительного источника обогрева. Но для того, чтобы создать комфорт внутри больших помещений – рекомендуется использовать автономное тепло от корейской компании Daewoo Enertec или классическую структуру теплого пола, запитанную от индукционного электрического котла.

Цена на монтаж Электрического тёплого пола под плитку в Казани

Подогрев пола электрический — или наиболее частое его название — Электрический пол, пожалуй, самая распространённая задача в моей деятельности. И если для водяного тёплого пола требуется котёл, который будет нагревать теплоноситель, то Монтаж электрического тёплого пола наиболее прост и доступен, причем даже в квартире многоэтажного дома.

Монтаж теплого пола электрического цена работы

            А в этой статье мы поговорим о монтаже теплого электрического пола в Казани, и о ценах за работу. Помимо этой статьи, все расценки вы можете посмотреть на странице «прайс с ценами по отоплению

            Для начала следует сказать, что в строительстве есть два понятие : активные тёплые полы и тёплые полы. Что такое Активный тёплый пол — это пол с дополнительным обогревом. Обычными же тёплыми полами также называют пол с утеплением ( типлоизоляцией). В последнее время в терминологии под «тёплыми полами» в большинстве случаев используется активный тёплый пол с подогревом под плитку или ламинат, то есть полы с доп. обогревом, степень которого может регулироваться.

           Современные технологии позволяют мне выполнять несколько видов тёплых полов. Это и водяной тёплый пол и электро водяной теплый пол, ну и самый простой по своей сути и монтажу — Электрический подогрев пола.

В среднем стоимость монтажа электрического теплого пола за мкв — в среднем от 120 р за квадрат.

           А вот так выглядит монтаж электрических тёплых под плитку в Казани от меня, Инженера-монтажник Фёдора Алексеева. На следующих фото — укладка контура электрического теплого пола.

Современные строительные технологии предлагают множество систем отопления, однако электрический тёплый пол обладает несколькими ценными преимуществами

Благоприятно воздействует на здоровье человека

Прост в укладке( если мы говорим о монтаже теплых электрических полов под плитку)

Не требует монтажа котельной, разводки труб и коллекторов

Большая площадь теплоотдачи — несколько десятков метров, в отличие от м2 при установке радиатора

                Ну а одним из важных факторов, благодаря которым электрический подогрев пола стал так популярен в любой квартире, в ванной, на кухне  — это экономия пространства. Отопительным элементов в этой системе является непосредственно часть конструкции полов, что является очень выигрышным вариантов с точки зрения экономии пространства в интерьере. Никаких специальных устройств, навешанных на стены, или же установленных на полу. Также не требуется специальное помещение под котельную.

              Помимо всего прочего, электрический тёплый пол будет абсолютно независимым от вашей системы отопления дома, основанной на котельной и радиаторах. И даже если у вас установлена однотрубная система отопления, при кторой невозможно врезать дополнительный контур водяных полов, я всегда могу помочь установить электрических тёплый пол в ещё не отапливаемых помещениях.

Электрический подогрев пола позволяет экономно расходовать место! По сути вы даже не ощутите того, что в помещении существуют отопительные приборы!

            Вот ещё несколько моих работ по укладке теплого пола. Напоминаю, средняя цена по укладке электрических теплых полов — от 120 р за квадратный метр.

                  Любой человек, который начинает обдумывать продумывать в своём частном доме систему отопления знает из интернета, что физический принцип любого отопления заключается в том, что в помещении теплый воздух поднимается вверх, а холодный скапливается внизу. Именно поэтому все радиаторы устанавливают как можно ближе к полу, чтобы в комнате была циркуляция воздуха. В этом случае система тёплых полов, и в частности, электрический тёплый пол — в самом выгодном положении. Тепло исходит прямо от пола, прогревая абсолютно весь объём воздуха в доме.

В Тёплых полах воздух прогревается снизу вверх — это самый эффективный способ отопления в частном доме или квартире!

                Исходя из медицинских исследований — единственная часть человеческого тела, которая отдаёт тепло путём передачи тепла — это ступни. Именно поэтому ощущение касания ступнями теплой поверхности вызывает у нас состоянии комфорта. И только Тёплый пол способен по ряду факторов выполнить народную мудрость — держи ноги в тепле, а голову — в прохладе. Такой принцип отопления придаёт вашему уму постоянную свежесть. Помните, что если на уровне головы будет жарко — то вы будете быстро утомляться.  Пока тёплый воздух доходит до потолка, он значительно охлаждается. Почти ни один из современных отопительных приборов не способен давать такой результат!

Вы должны знать, что температура тёплого пола не должна превышать естественную физиологически комфортную для человека температуру — 26-27 градусов. Если Электрический тёплый пол будет более горячим, то вы будете быстро утомляться на таком полу.

Уважаемые друзья, на своём сайте я стараюсь искренне делиться с вами своими познаниями в области монтажа систем водоснабжения, отопления, в моём каталоге статей по отоплению вы найдете множество полезной информации по отоплению дома. Я же смогу ответить на все ваши вопросы по телефону.

С уважением,
Инженер-проектировщик
Систем отопления, водоснабжения,
а также систем внутренней канализации и водоотведения в Казани,
Фёдор Алексеев

Уважаемые заказчики!

Ниже в сможете ознакомиться с некоторыми проектами по данной тематике.

Другие мои полезные статьи

Расчет системы отопления — важнейший этап монтажа системы отопления. Я выполняю расчет системы отопления, в частности водяного отопления частного дома — наиболее популярного и эффективного как в Казани, так и по всему Татарстану Читать статью

Довольно часто заказчики обращаются с вопросом — какие бывают системы водоснабжения в частном доме, что подойдет для конкретного дома, что лучше и так далее. В этой статье я попробую более подробно остановиться на этом вопросе и на примере своих работ описать самые эффективные и популярные решения

Читать статью

В этой статье речь пойдет о важной услуге — опрессовке системы отопления. Я расскажу, для чего она нужна, что это такое и как правильно подойти к промывке и опрессовке системы отопления частного дома в Казани.

Читать статью

Однотрубная система отопления имеет ряд преимуществ и несколько недостатков. Если вы предпочтете ли вы значительно сэкономить свой бюджет и выбрать самую бюджетную схему системы отопления в частном доме — то однотрубная система точно для вас. Но в этой статье я обязательно расскажу и о глобальных недостатках системы, чтобы вы знали, на что идёте!

Читать статью

Сколько стоит монтаж лучшей системы отопления — и вообще, бывает ли та заветная, самая эффективная система отопления? в этой статье я попробую описать одну из своих самых интересных работ, однако это — лишь частный случай. Зачастую к каждому дому, и даже каждому заказчику требуется индивидуальное решение.

Читать статью Специфика копки канализационных колодцев — важнейшая составляющая прокладки канализации в частном доме. Я занимаюсь не только внутренней, но и внешней канализацией, в том числе и выполняю копку колодца. Устройство колодца для канализации из железобетонных колец — просто и доступный каждому владельцу загородного дома способ. Читать статью Расчет системы отопления Расчет системы отопления — важнейший этап монтажа системы отопления. Я выполняю расчет системы отопления, в частности водяного отопления частного дома — наиболее популярного и эффективного как в Казани, так и по всему Татарстану Какую систему водоснабжения выбрать?

Довольно часто заказчики обращаются с вопросом — какие бывают системы водоснабжения в частном доме, что подойдет для конкретного дома, что лучше и так далее. В этой статье я попробую более подробно остановиться на этом вопросе и на примере своих работ описать самые эффективные и популярные решения

Зачем нужна опрессовка отопления?

В этой статье речь пойдет о важной услуге — опрессовке системы отопления. Я расскажу, для чего она нужна, что это такое и как правильно подойти к промывке и опрессовке системы отопления частного дома в Казани.

Бюджетная однотрубная система отопления

Однотрубная система отопления имеет ряд преимуществ и несколько недостатков. Если вы предпочтете ли вы значительно сэкономить свой бюджет и выбрать самую бюджетную схему системы отопления в частном доме — то однотрубная система точно для вас. Но в этой статье я обязательно расскажу и о глобальных недостатках системы, чтобы вы знали, на что идёте!

Монтаж лучшей системы отопления

Сколько стоит монтаж лучшей системы отопления — и вообще, бывает ли та заветная, самая эффективная система отопления? в этой статье я попробую описать одну из своих самых интересных работ, однако это — лишь частный случай. Зачастую к каждому дому, и даже каждому заказчику требуется индивидуальное решение.

Зачем нужен канализационный колодец Специфика копки канализационных колодцев — важнейшая составляющая прокладки канализации в частном доме. Я занимаюсь не только внутренней, но и внешней канализацией, в том числе и выполняю копку колодца. Устройство колодца для канализации из железобетонных колец — просто и доступный каждому владельцу загородного дома способ. Расчет системы отопления Расчет системы отопления — важнейший этап монтажа системы отопления. Я выполняю расчет системы отопления, в частности водяного отопления частного дома — наиболее популярного и эффективного как в Казани, так и по всему Татарстану Какую систему водоснабжения выбрать?

Довольно часто заказчики обращаются с вопросом — какие бывают системы водоснабжения в частном доме, что подойдет для конкретного дома, что лучше и так далее. В этой статье я попробую более подробно остановиться на этом вопросе и на примере своих работ описать самые эффективные и популярные решения

Зачем нужна опрессовка отопления?

В этой статье речь пойдет о важной услуге — опрессовке системы отопления. Я расскажу, для чего она нужна, что это такое и как правильно подойти к промывке и опрессовке системы отопления частного дома в Казани.

Бюджетная однотрубная система отопления

Однотрубная система отопления имеет ряд преимуществ и несколько недостатков. Если вы предпочтете ли вы значительно сэкономить свой бюджет и выбрать самую бюджетную схему системы отопления в частном доме — то однотрубная система точно для вас. Но в этой статье я обязательно расскажу и о глобальных недостатках системы, чтобы вы знали, на что идёте!

Монтаж лучшей системы отопления

Сколько стоит монтаж лучшей системы отопления — и вообще, бывает ли та заветная, самая эффективная система отопления? в этой статье я попробую описать одну из своих самых интересных работ, однако это — лишь частный случай. Зачастую к каждому дому, и даже каждому заказчику требуется индивидуальное решение.

Зачем нужен канализационный колодец Специфика копки канализационных колодцев — важнейшая составляющая прокладки канализации в частном доме. Я занимаюсь не только внутренней, но и внешней канализацией, в том числе и выполняю копку колодца. Устройство колодца для канализации из железобетонных колец — просто и доступный каждому владельцу загородного дома способ.

Дорогие друзья!

Если вам требуется монтаж системы отопления в Казани и Татарстане, то я смогу помочь и решить любую вашу задачу в области проектирования инженерных систем отопления

8 965 209 85 35

Или же оставьте заявку :

Ваши данные успешно отправлены.Я проверяю почту каждый день, и обязательно свяжусь с вами.
Фёдор Алексеев

Ошибка! Лучше звоните по телефону!

Я выполняю монтаж систем отопления, водоснабжения и канализации в городах : Казань, Набережные Челны, Нижнекамск, Альметьевск, Зеленодольск, Бугульма, Елабуга, Лениногорск, Чистополь, Заинск, Азнакаево, Нурлат, Бавлы, Менделеевск, Буинск, Арск, Агрыз, Кукмор, Васильев, Мензелинск, Мамадыш, Камские Полян, Джалил, Алексеевско, Тетюши, Урусс, Нижняя Мактам, Аксубаев, Актюбински, Богатые Саб, Болгар, Лаишево, Балтас, Нижние Вязовы, Рыбная Слобод, Апастов, Караба, Камское Усть, Куйбышевский Зато, Тенишев, Иннополис

Электрический теплый пол. Виды и работа. Монтаж. Плюсы и минусы

В настоящее время теплые полы приобрели популярность и признание людей, что связано с недостаточной эффективностью центральной системы отопления, характеризующейся серьезными отрицательными факторами. Этих недостатков лишен электрический теплый пол. Сейчас эта инновационная разработка стала обычным элементом загородных коттеджей и городских квартир.

Если в доме имеется теплый пол, то это говорит о разумности хозяина по обеспечению комфорта в своем жилье. Монтажные работы по установке теплого пола можно выполнить самостоятельно. Это оборудование целесообразно выбирать с учетом необходимого создаваемого тепла при небольшом расходе электрической энергии. Если у вас нет средств для вызова специалистов, то нужно приобрести такое оборудование теплого пола, которое вы сможете смонтировать самостоятельно.

Применение

Электрический теплый пол широко используется в любых помещениях. Важным фактором является правильный выбор мощности устройства и создание хорошей теплоизоляции. Теплого пола может вполне хватить для обогрева помещения, не имея центральной отопительной системы. Однако расходы за электрическую энергию значительно повысятся.

Типы и конструктивные особенности

Кабельный электрический теплый пол

Вся система этого типа теплого пола состоит из нагревательного провода в изоляции, датчика температуры и терморегулятора. Это один из трудоемких вариантов устройства теплого пола, но имеет небольшую стоимость. Греющий кабель раскладывают на полу и фиксируют его в специальной установочной ленте. Важным моментом является равное расстояние между изгибами провода и отсутствие перехлестов.

Электрический теплый пол в виде матов

Такой вариант исполнения теплого пола очень удобен при установке, так как греющий проводник уложен производителем в армированные маты и зафиксирован в них. При монтаже не нужно думать об укладке проводов. Нужно всего лишь разложить маты определенной мощности на полу и подать на них питание. Это сильно упрощает работу и вероятность ошибочного подключения.

Инфракрасная пленка — основа теплого пола

Такое устройство имеет значительные отличия от предыдущих вариантов. Здесь нагревание происходит путем излучения инфракрасных лучей углеродным материалом, который находится на пленке. Для такой конструкции теплых полов цементная связка не является обязательным условием. Окончательное покрытие укладывают непосредственно на пленку. Но это дорогостоящий и ненадежный способ обустройства теплого пола.

Принцип действия

Электрический теплый пол, состоящий из матов, и греющего кабеля действует за счет нагревания проводов, под действием проходящего по ним электрического тока. Проводник греет стяжку, а она нагревает верхнее покрытие пола. Тепло поступает за счет конвекционного эффекта.

Электрический теплый пол на основе инфракрасной пленки работает по другому принципу. Нагревание осуществляется с помощью излучения тепла слоем углерода. Это излучение возникает от воздействия электричества. Излучение греет верхнее покрытие пола и предметы, которые расположены рядом с полом. По принципу конвекции воздух в помещении нагревается от нагретых предметов.

Для настройки и регулировки температуры применяются терморегуляторы и датчики, которые подключены к системе теплого пола.

Определение и выбор мощности нагревательных элементов

Для начала определения мощности нужно определиться, какие виды отопления будут присутствовать в комнате: центральное отопление и теплый пол, либо только последний вариант. Фирмы изготовители теплых полов в техпаспорте оборудования указывают порядок выбора мощности.

Чаще всего в помещениях устанавливают электрический теплый пол (ЭТП) на базе греющего кабеля, либо нагревательного мата, и выбирают комфортное значение мощности 120 ватт на 1 м2. Если теплый пол выполнен на базе инфракрасной пленки, то подходящая величина мощности равна 150 ватт на 1 м2.

Расчет энергопотребления инфракрасной пленки для дома жилой площадью 167 м2

В случае обогрева комнаты только одним теплым полом, то греющий мат или провод выбирают на 160 ватт на 1 м2. Для инфракрасной пленки величину мощности повышают до 220 ватт на 1 м2.

Если применять инфракрасную пленку или мат, то значение мощности одного метра уже известно по паспортным данным. Необходимо просто подобрать нужное исполнение. Если применять греющий провод, то нужно рассчитать мощность, так как заранее неизвестно, на каком расстоянии между изгибами будет находиться провод. Необходимо определить площадь и форму поверхности нагрева. После этого по таблице в паспорте определяют нужное расстояние. Чаще всего оно равно 20 см, и зависит от мощности провода.

Расчет мощности нагревательного кабеля

Важным моментом является учет наибольшей возможной нагрузки на сеть питания вашего здания, а также применение подключающей аппаратуры, которая рассчитана на определенный ток нагрузки.

Последствия ошибок монтажа

Широко популярная ошибка монтажа теплого пола – это когда электрический теплый пол укладывают под мебелью, либо стационарной бытовой техникой. Под этими элементами охлаждение поверхности пола недостаточное, поэтому нагревающий провод перегревается и выходит из строя.

Нельзя подключать питание пола, если стяжка не высохла. Подключение даже на короткое время питания электрического пола может вызвать выход из строя его нагревательного элемента. Чтобы проверить исправность проложенного провода и правильность схемы подключения, необходимо всего лишь замерить сопротивление. Это правило не действует для пола на основе инфракрасной пленки. Для его проверки подключают питание всей конструкции.

Нельзя изгибать провод, наступать ногами на него, натягивать. Это приводит к повреждению провода и его изоляции. Греющая пленка также не терпит повреждений.

Сопротивление изоляции кабеля и проводов необходимо контролировать на протяжении всех шагов работы. Это особенно актуально перед тем, как заливать стяжку. Величина сопротивления не должна отклоняться от нормы более 10%. При наличии большой разницы в величине, нужно прекратить монтаж и обнаружить поврежденный участок изоляции. В противном случае, после сушки стяжки теплый пол может отказаться функционировать.

Датчик температуры не заливают в стяжке в открытом виде, а располагают в гофротрубе, после чего заливают. Такие датчики не служат длительное время. Поэтому, после выхода его из строя, его трудно будет демонтировать без значительных усилий.

При установке теплого пола на основе инфракрасной пленки необходимо в обязательном порядке заизолировать токоведущие части в тех местах, где пленка разрезалась. В противном случае защитная система будет обнаруживать утечку тока и постоянно выключать питание теплого пола.

Достоинства
  • Простая установка устройства пола, кроме конструкции с греющим проводом. Для их монтажа нужно просто расстелить на поверхности пола маты или пленку, и подключить проводку по прилагаемой инструкции. Для этого не требуется профессиональных навыков и знаний.
  • Повышенная долговечность и надежность конструкции. Если изоляция не повреждена, нагревательный провод или греющие маты залиты в стяжку, то электрический теплый пол будет служить неограниченное время.
  • Универсальная конструкция. Устройство теплого пола не нуждается в подключении помещения к водяному отоплению, либо водоснабжению, возможно его функционирование даже от электрогенератора. Это дает возможность применять его в дачных домах, коттеджах.
Недостатки
  • Повышенная стоимость отопления помещения. Электрический теплый пол расходует значительное количество электроэнергии, это особенно актуально, когда это устройство применяется в качестве основного отопления.
  • Температура пола невысокая, поэтому воздух в комнатах греется очень медленно, особенно, когда теплый пол включают непостоянно, например, в деревянном доме на даче зимой.
  • Перестановку мебели невозможно будет осуществить после монтажа теплого пола, так как нагревательные устройства запрещается размещать под мебелью.
Монтаж электрического теплого пола

Для обеспечения качественного монтажа теплого пола, необходимо, прежде всего, провести некоторые подготовительные работы.

Подготовка основания
  • Разметка. Смести мусор с поверхности пола и разметить места проведения кабеля по полу и стене, а также отверстия для терморегулятора.
  • Произвести штробление канавок в стене для кабеля. Штроба выполняется размером сечения 20 х 20 мм.
  • Высверлить отверстие в стене для терморегулятора.
  • Проложить на поверхности пола теплоизоляцию (пенополистирол или пенофол). Если нижнее помещение отапливаемое, то хватит одного слоя пенофола, имеющего толщину 5 мм. При неотапливаемом нижнем помещении, либо грунта, применяют пенополистирол, имеющий толщину до 50 мм. Толщину его выбирают в зависимости от вашего зимнего климата, и желания. Теплоизоляцию закрепляют любым подходящим клеем.

Монтаж нагревательных элементов

Шаг укладки элементов – (см) = 100S/L
S – фактическая площадь, на которую укладывается секция (м²)
L – длинна секции (м)

Перед установкой еще раз убедитесь в правильной разметке пола. При этом важным моментом является определение мест, где будет находиться мебель, чтобы эти участки не нагревались. Расстояние до мебели и стен должно быть не менее 50 см, до нагревательных устройств не меньше 30 см.

Если монтаж производится на базе греющего кабеля, то сначала прокладывают установочную ленту. Она будет крепить витки кабеля и не даст им сместиться. Лента раскладывается поверх теплоизоляции и фиксируется дюбелями.

Нагревательный кабель разматывают аккуратно, укладывают его сверху на теплоизоляцию и установочную ленту. При этом необходимо укладывать витки провода параллельно друг другу, соблюдать равное расстояние между ними. Витки кабеля закрепляйте специальными усиками на установочной ленте. Греющий провод не должен перехлестываться. В конце укладки необходимо измерить сопротивление изоляции, которое не должно различаться с нормой более, чем на 10%.

При укладке нагревательных матов, нужно осторожно раскладывать их по поверхности пола в размеченных местах нагревания. Маты соединяют по схеме, которая указана в инструкции. После этого таким же образом измеряют сопротивление изоляции.

При применении инфракрасной пленки, ее также аккуратно раскладывают по поверхности. Листы пленки соединяют параллельно друг с другом. Провода выводят к месту монтажа терморегулятора.

Монтаж датчика температуры

Если электрический теплый пол будет на базе провода, либо мата, то датчик размещают в гофротрубе. В теплоизоляции делается углубление и укладывается трубка. Один край трубки затыкается утеплителем, другой выводится над полом в месте выхода кабеля.

В случае монтажа инфракрасной пленки датчик кладут в углубление в середине полосы пленки. Стяжка не заливается, в любое время датчик можно демонтировать.

Подключение электрического теплого пола

Нагревательный кабель и датчик температуры подключите к терморегулятору по схеме в паспорте. После этого всю схему подключите к автомату с током утечки не выше 30 мА. Пока стяжка не застыла, нельзя подавать напряжение. При монтаже теплого пола в бане или ванной, нужно экран кабеля соединить с заземлением помещения.

При монтаже инфракрасной пленки исправность работы можно проверить, включив питание. Пол должен стать теплым.

Заливка стяжки

ИК пленка не требует заливки стяжки, поэтому после ее установки приступают к финишному покрытию пола.

Но, если в устройстве применяется греющий мат, либо кабель, то пол нужно заливать обязательно цементной самовыравнивающейся стяжкой. Заливка должна производиться на толщину 50 мм. После затвердевания стяжки монтируют финишное покрытие в виде плитки, линолеума, либо ламината. Обычно полное высыхание производителями устанавливается 28 дней, что дает гарантию отсутствия пустот вокруг нагревательного провода. При наличии пустот провод со временем перегорит.

Похожие темы:

Укладка теплого пола расчет теплого пола установка монтаж схема подключения электрических теплых полов

Поэтапный монтаж электрического тёплого пола

Если вы решились сделать монтаж теплого пола своими руками, обязательно ознакомьтесь с электрическим теплым полом более подробно, изучив при этом принципы работы (как работает электрический теплый пол, особенности, а так жетехнику безопасности).

Перед укладкой системы обогрева на пол необходимо сделать правильный расчет теплого пола.

Расчет теплого пола

Напишем не сложный метод как рассчитать теплый пол перед покупкой и монтажом.
Чтобы рассчитать тепловую мощность электрического теплого пола нам необходимо умножить площадь предполагаемого обогрева на коэффициент, где коэффициент это потребление электричества Ватт/м², в зависимости от типа помещения.
Коэффициенты для расчета электрической мощности теплого пола показан в таблице.

Теперь вы знаете какую мощность теплого пола вам необходимо добиться для одного м², конкретно для вашего помещения, умножаете ее на общую площадь помещения и получаете суммарную мощность теплого пола (при покупке электрической системы теплого пола на изделии всегда указывается суммарная мощность).
После того, как расчет теплого пола проведен наступает укладка теплого пола. Несколько советов:
Монтаж теплых полов делается на не занятой мебелью и бытовой техникой площади.
Не забывайте, что укладка теплых полов делается с отступом от стен и от мебели 5–10 см.
Допускается укладка теплого пола под мебель, если высота ножек не меньше 15 см.

Подготовка поверхности к монтажу

Любая установка теплого пола начинается с подготовки поверхности к монтажу.
Перед тем как укладывать теплый пол необходимо очистить поверхность от мусора.
Затем укладывается слой гидроизоляции с заходом на стену на 10 см. Не забывайте перед тем как залить стяжку по всему периметру площади закрепить специальную демпферную ленту, которая позволит компенсировать тепловое расширение пола при нагреве.
Теплоизоляция – для того чтобы тепло не уходило вниз, необходимо сделать теплоизоляцию пола. Теплоизоляция для теплого пола может быть в виде фольгированной подложки (пенофол), такого вида изоляции достаточно для обычных помещений и когда вам необходимо сделать монтаж электрического теплого пола не для основного обогрева, а для комфортного хождения.
Если же укладка теплого пола предполагает основной обогрев помещений, тогда, рекомендуем, на основание пола, стелить утеплитель в виде пенополистирола или экструдированного пенополистирола толщиной от 20 до 50 мм или другой прочный утеплитель подходящей толщины, а сверху такого утеплителя, для придания прочности стяжки, кладется армированная сетка.

Место под терморегулятор

Перед тем как монтировать теплый пол определите место установки терморегулятора, обычно терморегулятор устанавливается рядом со входом в помещение, недалеко от выключателя света. В выбранном месте на стене сверлится отверстие для установки монтажной коробки (подрозетника) куда позже, когда будет подключение теплого пола, и установится терморегулятор. От установочной коробки вниз к полу штробится стена, позже в эту штробу будет укладываться гофра трубка диаметром не меньше 10 мм в ней будет находится провод датчика температуры пола.

Читать подробнее: Выбор и установка терморегулятора.

Схема подключения теплого пола

После того как мы расчистили место для укладки теплого пола и нашли место для установки терморегулятора делаем разметку мест, где установка теплого пола не требуется (в местах где будет стоять мебель, сантехника и т.д). Не забывайте учесть отступ не менее 10 см от стен, такой же отступ необходимо сделать от мест, где присутствует другие элементы обогрева (радиаторы или стояки с горячей водой). После такой разметки можно еще раз перепроверить расчет площади тёплого пола (вычислить точную площадь обогрева) и собственно будет легче сама укладка теплого пола.

Процесс монтажа

Перед тем как подключить теплый пол необходимо сделать проверку сопротивления греющего кабеля, такую проверку несложно можно сделать самым простым тестером (мультиметром). Полученные показатели сопротивления кабеля нужно сверить по паспорту, отклонение допускается до 10%, но не более! Не забывайте, эту процедуру необходимо сделать перед тем как уложить теплый пол.

Схема как установить теплый пол пленочный

Схема укладки теплого пола несложная, но сама укладка теплого пола под ламинат, линолеум или ковровое покрытие многоэтапное мероприятие. На рисунке ниже показана схема в какой последовательности укладывается пленочный теплый пол.

Читать более подробней: где лучше укладывать и как подключить пленочный теплый пол.

Укладка кабеля теплого пола

Ниже на схеме показано как уложить теплый пол, когда он в исполнении электрического греющего кабеля.
Сразу отметим, что бывает два типа кабелей: одножильный греющий кабель и двухжильный греющий кабель. Подробней о нагревательном кабеле тут.
Установка теплых полов греющих нагревательных кабелей одинакова, вне зависимости от его типа. Единственное особенность это подключение нагревательных кабелей этих двух типов, заключается в том, что монтаж одножильных нагревательных кабелей должен заканчиваться в месте где и начинался, а двухжильных без разницы, то есть в любом месте. Кабель укладывается и закрепляется на специальную монтажную ленту по всей площади обогрева, а затем заливается стяжкой и производится укладка плитки на теплый пол.

Не забывайте перед началом укладки нагревательного кабеля вычислить шаг укладки с учетом окончательной корректировки обогреваемой площади, он рассчитывается по формуле:
Шаг укладки (в см.) = (100S)/L.
Где, S – фактическая площадь укладки на которую укладывается секция (кв.м).
L – длинна секции (метры).

монтаж теплого пола под плитку нагревательным матом

Установка теплого пола под плитку может быть и посредством электрических матов – это очень удобно, особенно когда площадь которую необходимо обогреть имеет прямые формы. В таких случаях укладка теплого пола под плитку будет быстрой и несложной.


Видео укладки электрического тёплого пола

Коврики с подогревом — Коврики с подогревом

Нужен более быстрый и простой способ установить электрические лучи в теплый пол? Когда на счету минуты, не путайтесь с потерянным кабелем, попробуйте вместо этого наши простые в установке коврики для подогрева пола. У нас есть широкий ассортимент высококачественных матов Nuheat и SunTouch, которые подойдут практически для любого проекта. Или попробуйте TapeMat Kit, который включает термостат и все необходимое для установки в одной коробке. Сложная компоновка? С легкостью перемещайтесь по кухонным островкам и душевым кабинам, заказав индивидуальный коврик для точной подгонки.Добавьте тепла существующим полам, дополнив их матами SunTouch UnderFloor. Независимо от того, что вы выберете, все наши маты имеют встроенное оптимальное расстояние, чтобы сэкономить драгоценное время на планирование и установку, чтобы вы могли быстрее завершить проект пола с подогревом.

Когда использовать маты для подогрева пола?

Коврики с подогревом — отличный вариант обогрева кафельного пола. Коврики с подогревом для ванной действительно сияют. У них, как правило, более простая планировка и (особенно в старых ванных комнатах) плохое отопление или совсем его нет.Коврики с лучистым обогревом не только защитят вас от холода, но и сделают всю комнату уютнее. Электрический подогрев пола предлагает одни из самых энергоэффективных обогревателей, когда речь идет о долларах за квадратный фут, поэтому вы можете получить отапливаемые комнаты, которые вам нужны, без запуска печи по всему дому. Энергоэффективность, простота установки, отсутствие необходимости в обслуживании. О чем еще ты можешь попросить? Не жалейте о том, что откажитесь от этого доступного варианта для обеспечения роскошного комфорта.Установите коврики с подогревом пола при ремонте или постройке дома.

Сколько лучистого тепла мне нужно?

Число, которое вам нужно вычислить, называется «отапливаемая площадь». Это отличается от площади помещения, а также от площади напольного покрытия. Чтобы получить это число, вам нужно вычесть области, которые не имеет смысла отапливать, например, за унитазом. Для получения дополнительной информации см. Наше руководство по расчету отапливаемой площади.

Сколько будет стоить установка лучистого теплого пола

Извините, но «это зависит от обстоятельств».«Коврики, как правило, дороже кабеля, но могут сэкономить ваше время. Термостаты могут быть довольно необычными. Вы можете сделать это самостоятельно или нанять подрядчика. И, что самое важное, наибольшее влияние имеет размер вашей комнаты. Пытаетесь сэкономить? Ознакомьтесь с нашим руководством по бюджетному обогреву пола

Усовершенствованные системы обогрева полов

Системы обогрева для магазинов по типу пола

Плитка и камень

Спроектированная и массивная древесина

Ламинат

Винил

Ковер

Бетонная плита

КАК СМОТРЕТЬ НА

КАК СМОТРЕТЬ НА

Откройте для себя тепло и комфорт лучистого теплого пола

Попрощайтесь с проветренными комнатами, холодными деревянными полами и холодной плиткой в ​​ванных комнатах.Как только вы встанете на пол с подогревом ThermoSoft, вы почувствуете, насколько он влияет на комфорт вашей семьи. Лучистые полы с подогревом кажутся роскошными, но они также имеют практические преимущества: они обеспечивают чистое, энергоэффективное тепло без аллергенов или сухого воздуха, присущего традиционному воздушному теплу.

Электрический подогрев пола — это доступная модернизация вашего дома, которую можно установить под любым полом в любом помещении — от отдельной комнаты до целого дома. Отсутствие регулярного обслуживания и долговременная надежность означают, что теплый пол будет обеспечивать вам комфорт и радость на долгие годы.

подробнее »

Продукты для обогрева пола в цехах

ThermoTile

® Маты

Кабели и мембраны

ThermoTile

® Кабель

WarmStep

® Маты

ThermoFloor

Mats

ThermoFloor

Коврики

ThermoSlab

® Кабель

Не доверяйте никаким системам теплого пола — настаивайте на продуктах ThermoSoft

ThermoSoft предлагает самые эффективные и надежные решения для лучистого электрического отопления на рынке.Наши системы безопасны и могут быть быстро установлены во время реконструкции комнаты или постройки нового дома.

Продукция ThermoSoft производится в Америке и поддерживается нашей лучшей в своем классе службой поддержки клиентов. Мы проектируем и производим наши системы здесь, в Вернон-Хиллз, штат Иллинойс, с высочайшим контролем качества. У нас есть собственная команда квалифицированных профессионалов, которые будут предлагать рекомендации и советы на каждом этапе процесса — от выбора до установки и далее на долгие годы.

подробнее »

ПОЛУЧИТЬ БЕСПЛАТНОЕ РУКОВОДСТВО»

Исключительный комфорт

Согревает комнаты, а не потолки: Теплый пол нагревает людей, согревая конечности и сохраняя комфорт в помещении.

Равномерная, идеальная тепловая диаграмма: Электрическое лучистое тепло мягко передает тепло с равномерным распределением энергии благодаря согласованному рисунку нагревательных элементов.

Попрощайтесь с сквозняками в помещениях: Сокращение или отказ от использования принудительного нагрева воздуха означает отсутствие сквозняков, создаваемых нагнетательными вентиляторами.

Невидимый и бесшумный: Никаких неприглядных вентиляционных отверстий, никаких шумных вентиляторов, полный комфорт без перебоев.

Индивидуальное управление помещением: Получите полный контроль над домашним комфортом с помощью комнатных термостатов.

Очиститель, более здоровый, не требующий обслуживания

Необслуживаемый: Нет фильтров, нет вентиляционных отверстий, нет движущихся частей, о которых нужно беспокоиться. После установки электрического лучистого теплого пола он может работать бесконечно.

Нет грязных вентиляционных отверстий или воздуховодов: Лучистое тепло чище, потому что оно уменьшает или устраняет необходимость в вентиляционных отверстиях и воздуховодах, активно распространяющих пыль и аллергены в вашем доме.

Больше не нужно сушить воздух: Лучистое тепло не перекачивает сухой нагретый воздух, как в системе отопления, вентиляции и кондиционирования воздуха, что обеспечивает более комфортный воздух для ваших глаз и носовых пазух.

Энергосбережение

100% КПД: С помощью электрического лучистого тепла наша система преобразует всю входящую энергию в тепло. Никакая другая система не может сравниться с этим.

Больше комфорта, меньше энергии: Лучистое тепло обычно обеспечивает комфортную среду при более низкой температуре, чем принудительное воздушное тепло.

Используйте меньше энергии за счет меньшего количества тепла: Лучистое тепло создает ощущение комфорта при более низкой температуре, чем та, которая требуется от системы принудительной подачи воздуха.Этот низкий спрос на системы отопления вашего дома означает более эффективный способ согреться.

Простота установки

Разработано с учетом установки: Продукты ThermoSoft специально разработаны для экономии времени во время установки.

Инструменты уже в вашем ящике для инструментов: Продукты ThermoSoft устанавливаются с использованием тех же инструментов, которые уже есть у большинства профессионалов в области напольных покрытий.

Простое подключение: Подключаемые на заводе подводящие провода к системам отопления и стандартные соединения термостата могут быть подключены любым квалифицированным специалистом.

У нас есть ответы: продуктов американского производства, подкрепленных поддержкой прямо здесь, в нашем производственном центре в Иллинойсе, означает, что у вас есть доступ к советам и рекомендациям экспертов в любое время.

Системы обогрева магазинов по комнатам

Ванная комната

Душевая

Подвал

Кухня

Спальня

Фойе

Комната для загара

Грязевая комната

Бонусная комната / комната

Семья

Гараж Наслаждайтесь электрическими нагревательными приборами ThermoSoft

С 1996 года электрические нагревательные изделия Thermosoft создали комфорт для более чем 1 500 000 семей в Северной Америке.Наши системы лучистого обогрева снега, соответствующие стандартам UL и NEC, просты в установке, доступны по цене и экологичны, позволяя экономить до 40% энергии. Мы производим продукцию на местном уровне в Иллинойсе, поэтому у нас всегда есть готовые к отправке запасы, и 99% наших заказов отправляются в тот же рабочий день!

Святая корова! Это работает лучше, чем я ожидал! — Стивен Х. Уильямс, MI
Я смотрел на разные бренды и стили, и они кажутся лучшими и по разумной цене. — Эмери Б. Марион, IN
Я использовал ваш продукт в прошлом и очень доволен его производительностью и простотой установки.- Скотт Б.Аннаполис, MD

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшим — это не просто означает превосходные продукты, это означает поддерживать их превосходным обслуживанием.

Приоритет 1: сделать вас счастливыми

Создание радости и комфорта с помощью наших обогревателей — наша основная мотивация.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простая установка и безопасная работа. Все это по конкурентоспособным ценам, что дает лучшую ценность в области лучистого отопления.

Инновационная и надежная конструкция

Продвижение отрасли вперед с помощью инноваций, и здесь для долгих перевозок с высочайшей надежностью. Вот почему наши системы есть и у нас дома.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.

Постоянная целостность

Наша репутация — один из наших лучших активов. Мы заработали эту репутацию, выполняя все обещания.

FiberThermics
® Технология нагрева

FiberThermics — это технология нагрева на основе электропроводящих негорючих текстильных волокон, которая делает продукцию ThermoSoft такой уникальной. Эта технология делает системы обогрева намного более прочными, гибкими и более безопасными, чем традиционные металлические провода. ThermoSoft работает с FiberThermics с 1996 года, потому что это лучший способ обеспечить мягкое, равномерно распределенное тепло.

Полы с подогревом, Hydronic, теплые полы, полы с легким лучистым подогревом

ПРЕМИУМ ЛУЧЕВОЕ ОТОПЛЕНИЕ ПОЛОВ

EZ Floor Heat — ваш главный источник теплой плитки.Мы поставляем комплектные электрические системы теплого пола и предлагаем все учебные материалы, необходимые для правильного выполнения работы с первого раза. Наши электрические системы теплого пола включают комплекты кабелей Warm Tiles®, комплекты матов и комплекты термостатов, которые можно доставить прямо к вашей входной двери, купив их онлайн. Независимо от того, впервые ли вы знакомы с идеей полов с подогревом или готовы приступить к реализации этого увлекательного проекта, EZ Floor Heat поможет вам начать работу уже сегодня.

ЭКОНОМИЧНЫЙ И КОМФОРТНЫЙ


EZ Floor Heat предлагает инновационный и экономичный подход к лучистому теплу — электрические теплые полы Warm Tiles®.Вы когда-нибудь мечтали проснуться в теплой ванной, которая была нагрета к вашему приезду? Или вы ищете доступное обновление, которое создает уютную атмосферу для друзей и семьи? Warm Tiles® от Easy Heat — это основа, которую вы ищете. Будь то на кухне, в спальне или даже в подвале, лучистое отопление пола придает интерьеру ощущение тепла и уюта, которое невозможно получить от центрального отопления. Мы даже можем помочь вам уберечь подъездную дорожку от снега с помощью наших ковриков с подогревом.

Warm Tiles® не только сохраняет ваши полы удобными для ходьбы босиком в холодные дни, но и помогает снизить ваши счета за отопление круглый год. Фактически, электрические системы теплого пола намного более доступны, чем любой другой метод лучистого тепла, включая системы водяного теплого пола. Это потому, что наши электрические системы Warm Tiles® проще и дешевле в установке. Кроме того, после установки вам больше не придется беспокоиться о регулярных расходах на техническое обслуживание, которые обычно связаны с водяным отоплением — потому что их нет!

КАЧЕСТВЕННОЕ ОБСЛУЖИВАНИЕ И ПОДДЕРЖКА КЛИЕНТОВ

EZ Floor Heat предоставила клиентам качественную продукцию компании Easy Heat Warm Tiles®.Мы специализируемся на качественном обслуживании клиентов и обещаем неограниченную техническую поддержку, чтобы каждый раз обеспечивать успешный проект.

НУЖНА ТЕХНИЧЕСКАЯ ПОДДЕРЖКА! ОТПРАВИТЬ ЭЛЕКТРОННУЮ ПОЧТУ НА:
[адрес электронной почты защищен]
Наша группа поддержки может помочь вам с измерениями проекта, правильным выбором материалов и вопросами по установке.

Step Warmfloor: лучистое отопление без хлопот

Реджинальд Такер Когда строитель по индивидуальному заказу, Джордж Ройс, искал систему лучистого теплого пола для своего экологически чистого дома в стиле ранчо в Веллингтоне, штат Невада., он внимательно присматривался к продукту, который был бы энергоэффективным, простым в установке, долговечным и, конечно же, надежным. Он нашел продукт со всеми этими атрибутами и многим другим, когда наткнулся на Step Warmfloor, инновационную систему лучистого отопления с саморегулирующимися свойствами.

Step Warmfloor, в котором используется саморегулирующийся нагревательный элемент, разработан для использования под большинством непроводящих полов.

«Когда я обнаружил систему Step Warmfloor, это открыло мне глаза», — сказал Ройс FCNews. «Я рассмотрел несколько различных типов систем обогрева полов — водяные, электрические кабельные и т. Д., Но ни одна из них не соответствовала характеристикам Step Warmfloor, в основе которого лежит полимерная технология лучистого отопления».

По словам Ройса, электрические кабельные системы обычно требуют в два с половиной раза больше энергии и мощности, чем Step Warmfloor, в то время как большинство систем водяного отопления, как он обнаружил, в два раза дороже в установке и эксплуатации. «Step Warmfloor укладывать на 50% легче и практически не требует обслуживания — вы просто кладете рулоны, кладете пол и занимаетесь своими делами», — пояснил он.

Как работает Step Warmfloor: В системе используется саморегулирующийся нагревательный элемент, встроенный в рулоны. Нанотехнология с положительным температурным коэффициентом (PTC), используемая в системе, позволяет элементам использовать максимальную мощность для нагрева в холодных условиях, но снижает потребление электроэнергии по мере нагрева окружающей среды. Работая на платформе 24 В переменного / постоянного тока, система обогрева нагревает окружающий воздух в помещении с нуля. Это позволяет домовладельцу поддерживать комфортные условия, в результате чего система не только энергоэффективна, но и не перегревается.Еще одно преимущество — система, управляемая термостатом, может быть подключена напрямую к возобновляемым источникам энергии, таким как солнечная энергия.

Step Warmfloor разработан для использования под большинством «непроводящих» напольных покрытий — керамики, керамогранита, натурального камня, древесины твердых пород, ламината и даже ковров. Система Step Warmfloor, используемая в Европе в течение нескольких десятилетий до ее появления в США в конце 90-х, принесла ощутимые преимущества как конечным пользователям, так и установщикам.

«Обычно при лучистом тепле вода попадает в трубы или электрические кабели», — пояснила Моника Иргенс, президент и владелец компании Electro Plastics из Мэриленд Хайтс, штат Миссури, производителя системы Step Warmfloor. (Ее муж Стефан изобрел продукт в Норвегии в 1981 году.) «Наша система, сделанная из полупроводящего пластика, представляет собой очень тонкий мат — около 3/64 дюйма. Элемент, используемый в самом продукте, имеет ширину около 12 дюймов, поэтому вы можете положить его на весь пол. А поскольку мат такой тонкий, вы можете установить его под любым напольным покрытием — он не так сильно увеличивает высоту пола.Это очень важно, особенно когда вы делаете ремонт ».

Но, по мнению компании, способность продукта к саморегулированию является одной из ключевых отличительных черт. Это в значительной степени связано с содержанием углерода в продукте, который придает ему определенные «умные» свойства при нагревании. Как объяснил Иргенс: «Например, если я сижу в определенном месте на полу, или если солнце особенно сильно в одной части комнаты, то система реагирует и выделяет меньше тепла. Но когда я открываю дверь в другое место и в комнату входит прохладный воздух, он нагревается.Эта функция особенно полезна, когда домовладелец кладет коврики или тяжелую мебель; у вас нет проблем с перегревом этой системы ».

Эти конструктивные особенности, по словам Иргенса, делают систему Step Warmfloor более энергоэффективной (и намного менее громоздкой), чем некоторые традиционные системы теплого пола. «С водяными системами отопления все намного сложнее, и домовладельцу требуется много материалов, таких как трубы, бойлер и т. Д.», — заявила она. «По сравнению с системами, в которых используются электрические кабели, наша система намного проще в установке и более эффективна.Вы используете только ту энергию, которая вам нужна в то время, чтобы поддерживать определенную температуру в комнате ».

Распространение информации

Такие клиенты, как Джим Бетти, управляющий комплексом из 19 квартир в Миссуле, штат Монтана, подтвердили эффективность системы. Еще в 2017 году он завершил реконструкцию каждого блока на месте — теперь все они отапливаются системой Step Warmfloor. «У нас были очень удовлетворительные арендаторы с точки зрения теплового комфорта», — сказала Бетти, добавив, что каждая квартира в комплексе имеет свой собственный счетчик, и арендаторы оплачивают свои индивидуальные счета за отопление вместе с арендной платой.«Все довольны низкими счетами за электроэнергию».

Ройс, производитель нестандартных изделий из Невады, также верит. Фактически, после многих успешных проектов с использованием Step Warmfloor он стал официальным дистрибьютором. В этом качестве он обучил многих профессионалов, включая электриков и подрядчиков, достоинствам системы. Для многих пользователей выгодная сделка — это значительная экономия, которую обеспечивает Step Warmfloor.

В качестве примера, Ройс сослался на установку Step Warmfloor площадью 208 квадратных футов, оцениваемую примерно в 3000 долларов, что, по словам Ройса, составляет небольшую часть стоимости системы электрических кабелей.Система Step Warmfloor, работающая круглосуточно и без выходных в течение всего сезона (или нескольких месяцев), стоит меньше доллара в день.

«Восемь часов работы одной и той же установки с использованием системы электрических кабелей обойдутся примерно в 1,55 доллара в день или 46,50 долларов в месяц, что в сумме составит 565,75 долларов в год», — сказал он. «Стоимость Step Warmfloor составит 23 доллара в месяц или 138 долларов за сезон. Делать математику; мы можем доказать, что это работает в течение всего дня ».

Другой проект Ройса — реконструкция известного оздоровительного курорта в Рино — также дал положительные результаты.Но в интересах клиента потребовалось проявление уверенности. Проект, который повлек за собой установку полов в спа-салоне, а также подогреваемых скамеек определенной формы, сначала был встречен менеджером проекта с некоторым скептицизмом. Как вспоминал Ройс: «Первоначальное отношение клиента было:« Я надеюсь, что это работает! »Но когда я полностью включил и запустил систему, он не мог в это поверить. Я сказал ему: «Давай, выбери место на скамейке и поставь задницу». Он сказал, что это был самый мягкий, самый нежный жар, который он когда-либо чувствовал.”

Теплый пол 101: Гидравлическое или электрическое

Ищете инновационный способ утеплить свое пространство? Попробуйте теплый пол. Лучистые полы с подогревом являются передовым и все более популярным методом отопления как коммерческих, так и жилых домов, особенно в таких городах Монтаны, как Бозман и Биллингс. Устанавливая источник тепла в пол, а не полагаясь на горячую воду, электрический плинтус или обычное воздушное отопление, вы можете рассчитывать на комфортное, сбалансированное тепло во всем доме или здании.Если вы не знакомы с лучистым теплом, не переживайте. Мы объясним, как это работает, различия между системами водяного лучистого тепла и электрическими системами лучистого тепла, а также наиболее эффективные способы их установки.

Что такое лучистое напольное отопление?

Система лучистого теплого пола проста по своей концепции: тепло излучается вверх от пола, чтобы обогреть комнаты дома или здания. Полы с подогревом обеспечивают равномерное тепло, которое достигает каждой части вашего помещения, устраняя прохладные места и сквозняки, которые типичны для обычных систем с принудительной подачей воздуха.В результате лучистый пол с подогревом — невероятно удобный способ согреться. (Если вы никогда не ходили по полу с подогревом босиком, найдите пол с подогревом, снимите носки и поблагодарите нас позже.)

Существует два распространенных типа лучистых полов: водяное и электрическое. Каждый требует своего метода установки, и у каждого есть свои достоинства и недостатки. Мы дадим вам профессиональную оценку и того, и другого.

Гидравлическое отопление

Проще говоря, водяные лучистые полы с подогревом используют горячую воду.Горячая вода, вырабатываемая вашей котельной системой, циркулирует по трубам, установленным в полу, по всему зданию или дому. (Этот трубопровод также известен как PEX или полиэтилен с поперечными связями.)

Установить его можно несколькими способами:

  • Под черным полом (скоба вверх)
  • Поверх черного пола с заливкой из легкого бетона или гипсокартона (тонкая плита)
  • Вставьте систему в бетонный пол (плиту)

Гидравлические лучистые полы с подогревом — одно из самых эффективных и действенных средств обогрева вашего помещения.Необходимые материалы — бойлер, насос и различные гидравлические аксессуары — могут привести к увеличению затрат на предварительную установку, но вы можете сэкономить до 30% на эксплуатационных расходах по сравнению с обычными системами отопления.

Плюсы
  • Снижение эксплуатационных расходов: Гидравлическое лучистое отопление пола примерно на 30% эффективнее других традиционных систем. Это делает водяное отопление менее дорогим методом отопления всего здания или дома.
Минусы
  • Более высокие начальные инвестиции : Процесс и компоненты для установки системы водяного отопления намного сложнее, чем для обычных систем отопления.
  • Более высокое обслуживание: Как и в случае любой другой водопроводной системы, техническое обслуживание необходимо для надлежащей эффективной работы. Обычно для обслуживания или ремонта требуется профессионал.

Электронагреватель

Для электрического лучистого отопления используются электрические коврики, которые лежат прямо под напольным покрытием, обычно под кафельным полом.В большинстве случаев электрическое лучистое тепло наиболее эффективно только для обогрева пола; он не предназначен для обогрева всего здания или дома. По сути, для этого метода требуется всего три части: электрический коврик, термостат и датчик температуры. Термостат подключается к источнику питания и реагирует на показания датчика температуры, который подключается к тепловым кабелям в полу. Электрический обогреватель прост и удобен в установке. Главный недостаток? Резкий рост ваших счетов за электроэнергию.

Плюсы
  • Менее затратно в установке: Процесс установки часто намного проще, чем в системе водяного отопления, требует более дешевых материалов, меньше работы и меньше времени.
  • Минимальные затраты на обслуживание: После установки электрического обогрева система практически не требует обслуживания.
Минусы
  • Более высокие эксплуатационные расходы: Из-за стоимости электроэнергии обогрев всего дома или здания с помощью электрического лучистого отопления может стать дорогим.Альтернативой является обогрев только нескольких комнат, таких как ванные комнаты и подъезды, которые подвержены воздействию влаги или холода.
  • Ремонт практически невозможен: Мы не можем приукрасить это. В случае выхода из строя электрического коврика вы не сможете произвести точечный ремонт — вам, скорее всего, придется заменить весь электрический коврик, в том числе заменить плиточные полы. Короче говоря, ремонт электрического лучистого отопления может быть чрезвычайно дорогим и трудоемким.

Заключение

Выбираете ли вы водяное или электрическое отопление, лучистое тепло станет ценным дополнением к вашему пространству.Однако, хотя установка этих систем может быть самостоятельным проектом, необходимо учитывать множество факторов. Свяжитесь с нами, если вы планируете установить систему лучистого отопления — мы будем рады помочь!

Электрическая система обогрева пола — wedi.de

Строительные панели wedi экономят время и деньги, сохраняя энергию при использовании в сочетании с любой обычной системой электрического теплого пола. Конструкция сердечника из экструдированного пенополистирола делает систему 100% водонепроницаемой, а также идеальным теплоизолятором и термобарьером.Строительные панели wedi имеют поверхность из цементной смолы, армированную стекловолоконной сеткой, и обеспечивают идеальное сцепление с любым обычным плиточным клеем или самовыравнивающимся продуктом, который может потребоваться для интеграции электрического кабеля или системы матов.

Шаг 1

Убедитесь, что бетонный пол ровный, полностью затвердевший и на нем нет мусора, масла или воска. Строительные панели wedi устанавливаются с использованием модифицированного тонкослойного раствора с использованием зубчатого шпателя 1/4 «x 1/4».

Шаг 2

При укладке строительных панелей wedi на пол расположите все стыки в шахматном порядке. Приложите некоторый вес к доскам во время начального схватывания тонкого слоя и особенно при переходах между досками.

Шаг 3

wedi Joint Sealant может наноситься непрерывным слоем 1/4 дюйма при установке панелей в нужное положение (швы плотно стыкуются) или после того, как они установлены, и с нанесением полоски герметика на шов до того, как он будет равномерно распределен с помощью шпателя. .Весь излишек герметика должен быть распределен ровно, чтобы герметик перекрывал швы как минимум на 1/2–3 / 4 дюйма с каждой стороны шва. В сухих помещениях для усиления швов можно использовать самоклеящуюся стойкую к щелочам сетчатую ленту wedi.

Шаг 4

Установить электрическую систему обогрева пола согласно рекомендациям производителя. Убедитесь, что строительные панели wedi не прокалываются скобами или другими монтажными приспособлениями.

Шаг 5

Электрические системы теплых полов легко монтируются на панели здания и предотвращают потери тепла вниз, что делает систему отопления заметно более эффективной.

Могут ли системы лучистого теплого пола быть связаны с некоторыми видами рака?

Мы установили, что все переменные электрические токи излучают электромагнитное поле (ЭДС). Значит ли это, что ваша бытовая техника укорачивает вам жизнь? Что ж, мы не совсем уверены. Доказано, что длительное воздействие слабых электрических полей безвредно [источник: Австралийское агентство радиационной защиты и ядерной безопасности]. Результаты воздействия слабых магнитных полей немного более открыты.Нет никаких прямых доказательств связи слабых магнитных полей с плохим здоровьем, но исследователи также не исключают этого, потому что нам еще очень много нужно узнать о долгосрочном воздействии ЭМП. Исследования на животных показали, что длительное воздействие магнитного поля может повлиять на уровни гормонов и ферментов [источник: Австралийское агентство радиационной защиты и ядерной безопасности]. Хотя это само по себе не является риском для здоровья, результаты неоднозначны относительно того, может ли это привести к раку в долгосрочной перспективе.

Воздействие на людей изучать немного сложнее. Многие факторы приводят к тому, что человек заболевает раком, поэтому вы не можете определить воздействие ЭМП как единственную причину. Также существует длительный период покоя между тем, когда кто-то подвергается воздействию вызывающего рак агента, и самой болезни. Опять же, это затрудняет получение окончательных результатов в исследованиях на людях. Пока тесты показали, что нет связи между слабым воздействием ЭМП и раком. В исследовании 2004 года Health Canada показало, что, хотя электрические устройства и линии электропередач могут индуцировать слабые электрические токи, протекающие через тело, эти токи меньше, чем те, которые естественным образом вырабатываются мозгом, сердцем и нервами, и не связаны с каким-либо известным здоровьем. риски [источник: Министерство здравоохранения Канады].

Итак, если это правда, то почему медицинские работники советуют избегать близкого и длительного воздействия даже слабых электромагнитных полей? Не садитесь слишком близко к телевизору. Не стойте прямо перед микроволновой печью, если вы беременны. Не спите под бегающим электрическим одеялом. Ответ прост: осторожность — это разумный способ жить. Некоторые приборы излучают больше ЭМП, чем другие, и если мы знаем, что все микроволновые печи пропускают ЭМП, то имеет смысл стоять в нескольких футах от них.Мы знаем, что электрические одеяла создают ЭМП, которая проникает в человеческое тело на шесть-семь дюймов. Если результаты испытаний даже немного неоднозначны, то разумное исключение выбросов ЭМП просто имеет смысл.

Что касается электрических систем лучистого теплого пола, большинство производителей изо всех сил стараются защитить проводку от опасности для здоровья. Американцы обычно подвергаются воздействию менее одной микротесла — единицы измерения магнитных полей — ЭДС каждый день.Неэкранированные системы RFH могут излучать в 20-40 раз больше. Есть только одна непредвзятая третья сторона, которая проверяет ЭДС системы водяного отопления. Этот тест называется тестом на излучение лучистого электричества (REET).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
