Тензометрические датчики веса – Тензодатчик купить, тензодатчики цена, тензодатчики веса продажа, весовые датчики, тензорезисторный датчик, тензометрический датчик веса, тензорезистивные датчики

Содержание

назначение устройства, разновидности, принцип работы

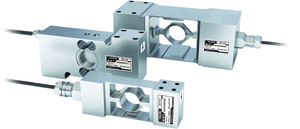

Тензометрические датчики весаНи одно промышленное предприятие не обходится без устройства для измерения точного веса и силы растяжения различных деталей и металлоконструкций. Тензометрические датчики веса и давления преобразовывают величину деформации в наиболее подходящий для замера сигнал. В основном сигнал бывает электрический. Поэтому производители, изготовив металлические изделия, проверяют их максимальную степень сжатия и растяжения.

Назначение устройства

Приборы для вычисления деформации изготавливаются из тензорезисторов и тензоматериалов, которые имеют наивысшую чувствительность. Основная деталь устройства — алюминиевый провод мелкого диаметра. Иногда производители датчиков делают проволоку из фольги. Принцип действия всех весовых аппаратов практически одинаковый: в процессе работы резисторы начинают реагировать на колебания сжатия и растяжения, вследствие чего сигнал передается на контакты.

Существуют датчики, предназначающиеся для разных отраслей: металлургических, фармацевтических и атомных.

Разновидности тензодатчиков:

  • Разновидности тензодатчиковизмеряющие нагрузки;
  • модели, контролирующие перемещение;
  • динамометры — устройства для замера силы и веса;
  • приборы для точной фиксации скорости;
  • тензометрические датчики, используемые для станочных и автомобильных моторов.

Среди всех аппаратов чаще всего применяется датчик для замера веса. Существуют такие типы устройств: консольные, S-образные, шайбовые и бочковые. Балочными моделями пользуются довольно редко. Выбор типа приспособления зависит от сферы применения.

Конструктивные особенности

Устройства разделяются как по типу формы, так и по типу конструкции. Для вычисления точной деформации тензометрический датчик должен иметь предельно чувствительные элементы.

Их контакты делятся на следующие типы:

  • проволочные;
  • фольговые;
  • пленочные.

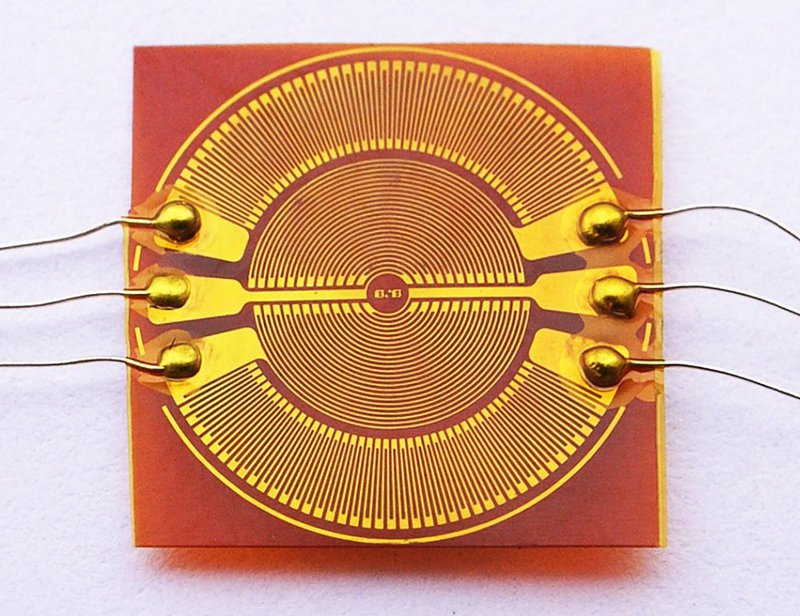

Тензодатчик с фольговыми элементами

Тензодатчик с фольговыми элементами применяется путем наклеивания. Система представляет собой полосу из фольги толщиной 12 мкм, но бывает и тоньше. Один участок ленты имеет решетчатую форму, а второй — плотную пленку. Это позволяет разместить на материале дополнительные контакты, что делает систему очень удобной в эксплуатации. Устройство способно переносить экстремально низкие температуры.

Аналогом фольговых являются пленочные модели. Единственное отличие между ними — материал для изготовления. Пленочные датчики производят из тензочувствительной пленки, поверхность которой имеет особое напыление, увеличивающее чувствительность устройства. С их помощью измеряют точные динамические нагрузки. Пленки делаются из германия, титана и висмута.

Для измерения нагрузок от 100 грамм до тонн применяются проволочные приспособления. Пленочные и фольговые модели способны измерять нагрузки по всей площади, а проволочные датчики вычисляют давление только в одной точке. Одноточечные тензодатчики часто используют для замера деформации на растяжение и сжатие.

Прибор в действии

Основу устройства составляет тензорезисторОснову устройства составляет тензорезистор, оснащенный контактами, прикрепленными на верхнюю часть панели. В процессе измерения происходит соприкосновение контактов с объектом. Все тензометрические датчики основываются на единой технологии измерения деформации путем взаимодействия чувствительных элементов с определенной деталью.

Датчик подключается к сети за счет электрических отводов, которые также прикрепляются к чувствительной пластинке, после чего контактные детали начинают действовать под постоянным напряжением. Принцип работы тензодатчика простой: измеряемая конструкция укладывается на специальную подложку, вес которой начинает разрываться цепью и происходит механическая деформация, а контрольные контакты преобразовывают полученное растяжение или сжатие в электрический сигнал.

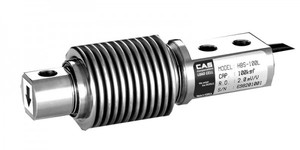

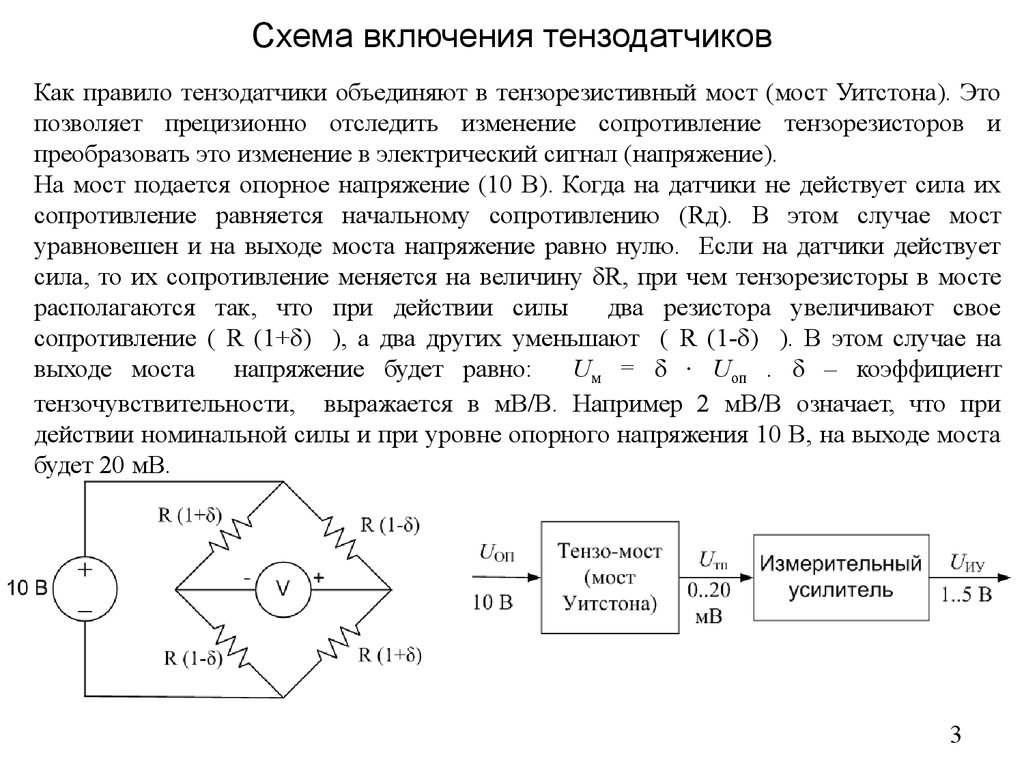

Предназначение измерительного моста

Предназначение измерительного моста

Тензодатчик оснащен измерительным мостом, позволяющим сделать замер наименьшей нагрузки. Таким образом прибор способен вычислить любой вес и силу. Мостовая система сделана на основе закона Ома: если сопротивление имеет одно значение, то проходящее напряжение через резисторы покажет точно такое же значение. То есть в процессе задействованы 2 фактора: внешний и внутренний. Первый фактор воздействует на тело предмета, а внутренний преобразовывает значение в сигнал.

Бытовыми тензодатчиками являются цифровые и электронные устройства для измерения веса. Они имеют контакты, которые подсоединены к металлическому листу. При укладке предметов на рабочую поверхность весов начинают действовать контакты, передающие значение на тензорезисторы, а затем на циферблат. Устройства могут подключаться к сети или работать за счет батареек.

Например, преобразователь сигналов Z-SG анализирует информацию с высокой точностью. Отклонение от нормы полученных данных составляет 0,02%. Это довольно высокий показатель точности, но есть приборы, показывающие более точную информацию. Такие тензорезисторные датчики оснащены контактами, которые тоже являются передатчиком преобразованного электронного сигнала, полученного путем измерения силы и веса детали.

Преимущества и недостатки

Есть один недостаток — это незначительная потеря чувствительности датчика в процессе работы при очень колеблющихся экстремальных температурах. Желательно, чтобы температура была устойчивой, а влажность не превышала 30%. Тогда прибор покажет более точные данные. Из плюсов можно выделить следующее:

  • приспособления имеют компактные габариты, а это позволяет их эксплуатировать в любых местах;
  • датчики способны измерять динамические и статические напряжения, что делает систему удобной для работы в разных условиях;
  • тензодатчики могут измерять деформацию детали с минимальной погрешностью.

Устройства просто незаменимы во всех отраслях. Они помогают получить данные быстро и с высокой точностью.

Схема подключения

Грамотно подключить датчик не составит труда, если воспользоваться схемой. Перед покупкой приспособления нужно определиться с длиной провода, потому что правильно удлинить кабель будет сложно. Зачастую после этого точность данных сбивается. Решить эту проблему можно контролером se 01 тензодатчика, являющимся модулем-усилителем. Его надо вмонтировать в само устройство.

В весах могут быть 2 и более индикатора. Они должны подключаться соединительными коробками параллельно. Если аппарат работает от сети, то его нужно заземлить. Провода заземляются в общую точку при помощи разветвлительной коробки. После подключения производится визуальный осмотр на правильность соединения элементов датчика. Также проверяется заземление и все контакты.

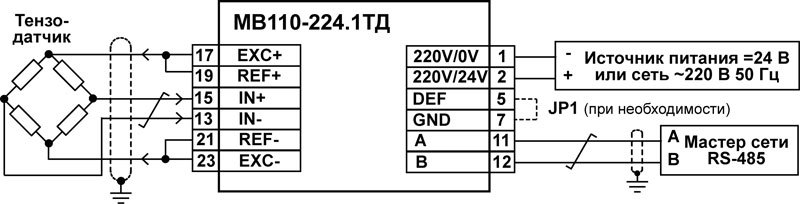

Схема подключения тензодатчика

Если преобразователь чрезмерно перегрузить работой, то он может выйти из строя. В таком случае не рекомендуется проводить самостоятельные ремонтные работы. Придется нести приспособление в специализированную мастерскую.

Среди всех моделей большим спросом пользуются: ДСТ, НСК К-Б-12А, Кели, Utilcell, Zemic, Ацп и НВМ. Они отличаются друг от друга техническими характеристиками, следовательно, покупая датчик, нужно внимательно изучить все параметры.

Тензометрические датчики (Тензодатчики). Виды и работа. Устройство

На многих предприятиях существует необходимость для измерения различных параметров, изменения состояния деталей, различных конструкций. Для решения этих задач используются тензометрические датчики. Они преобразовывают величину деформации в электрический сигнал. Это получается за счет уменьшения или увеличения сопротивления датчика во время деформации, нарушения геометрии формы датчика от сжатия или растяжения. В результате определяется значение деформации.

Резистивный преобразователь, является главной составной частью высокоточных устройств и приборов. Изготавливают датчик из чувствительного тензорезистора, представляющего собой тонкую алюминиевую проволоку или фольгу. Резистор в результате деформации изменяет свое сопротивление, подает сигнал на индикатор.

Виды
В разных отраслях промышленности используется множество видов тензометрических датчиков:
  • Приборы, измеряющие силу и нагрузку.
  • Контроль давления.
  • Измерители ускорения.
  • Измерители перемещения.
  • Датчики контроля момента для станков, моторов автомобилей.

Модели датчиков разнообразны, но чаще всего используется датчик определения веса, который изготавливается в различных вариантах: шайбовый, бочковой, S-образный. Исходя из назначения подбирается необходимое исполнение.

Тензометрические датчики имеют классификацию, как по форме, так и по особенностям конструкции, которая зависит от вида чувствительного элемента.

Применяются следующие виды датчиков:
  • Из фольги.
  • Пленочные.
  • Из проволоки.
Датчик из фольги

Применяется в виде наклеивания на поверхность. Конструкция датчика состоит из фольговой ленты 12 мкм. Частично пленка плотная, остальная часть решетчатая. Эта конструкция отличительна тем, что к ней можно припаять вспомогательные контакты. Такие датчики легко используются при низких температурах.

Пленочные датчики

изготовлены по аналогии с фольговыми, кроме материала. Такие виды производятся из тензочувствительных пленок, имеющих специальное напыление, повышающее чувствительность датчика. Эти измерители удобно применять для контроля динамической нагрузки. Пленки изготавливаются из германия, висмута, титана.

Проволочный вариант

датчика может измерить точную нагрузку от сотых частей грамма до тонн. Они называются одноточечные, так как измерение происходит не на площади, а в одной точке, в отличие от датчиков из фольги и пленки. Проволочными датчиками можно контролировать растяжение и сжатие.

Принцип действия тензодатчиков

Тензометрические датчики представляет собой конструкцию из тензорезистора, имеющего контакт на панели. Она соприкасается с телом для измерения. Принципиальная схема действия датчика заключается в действии на чувствительный элемент исследуемой детали. Для подключения датчика к питанию используются электроотводы, соединенные с чувствительной пластиной.

В контактах существует постоянное напряжение. На тензодатчик кладется деталь через подложку. Вес детали разрывает цепь путем деформации. Деформация видоизменяется в сигнал тока.

Мост измерения тензодатчика дает возможность измерить минимальные нагрузки, расширяя этим применяемость прибора. Схема подключения мостом датчика основывается на законе Ома. Если сопротивления равны, то проходящий ток будет одинаковым. Действие снаружи обрело название «внешний фактор», изменение сигнала – «внутренний фактор». Тогда можно сказать, что принцип работы датчика заключается в определении внешнего фактора с помощью внутреннего.

В быту тензометрические датчики работают в весах. Тензорезисторы подключены с поверхностью работы весов. Подключение к питанию весов осуществляется через батареи.

Этот контрольный прибор имеет высокую точность. Погрешность чувствительных элементов составляет менее 0,02%, это высокий показатель. Существуют приборы с чувствительностью гораздо выше этого. Их работа основана на контроле действия силы. Значение силы давления прямопропорционально преобразованному сигналу тензодатчика.

Принцип действия датчиков силы

Датчики силы, другими словами динамометры входят в состав приборов, измеряющих вес. Их отсутствие делает невозможным работу системы по автоматизированию техпроцессов на производстве. Они используются в сельском хозяйстве, строительстве, металлургии.

Работа основывается на изменении деформации в сигнал. В действии происходит много разных явлений, которые обусловили несколько типов тензодатчиков:
  • Тактильные.
  • Резистивные.
  • Пьезорезонансные.
  • Пьезоэлектрические.
  • Магнитные.
  • Емкостные.
Тактильные датчики

Этот тип датчиков самый новый, появился после возникновения робототехники. Тактильные датчики делятся на: датчики усилия, касания, проскальзывания. Первые два определяют силу и отличаются сигналом. От других они отличаются небольшой толщиной из-за применения специальных материалов, обладающих прочностью, эластичностью, гибкостью.

Конструкция состоит из 2-х пластин(1 и 2). Между ними находится прокладка (3) с ячейками из изоляционного материала. Один провод соединен с верхней, второй с нижней пластиной. При воздействии силы на верхнюю пластину она прогибается и замыкается с нижней. Падение напряжения на резисторе является сигналом выхода.

Резистивный тензодатчик

Это широко применяемый вид датчиков, так как интервал усилий работы составляет от 5 Н до 5 МН, используются для разных нагрузок. Преимуществом его стала линейность сигнала выхода. Рабочий элемент – тензорезистор, состоящий из проволоки на гибкой подложке.


1 — Подложка
2 — Чувствительный элемент
3 — Контакты

Датчик приклеивают к измеряемому предмету. Под действием деформации изменяется сопротивление резистора, а соответственно подающего сигнала.

Пьезорезонансный тензодатчик

В этом типе датчиков применяются два эффекта: обратный и прямой. Элемент чувствительности датчика – резонатор. Пьезоэффект обратный обуславливается напряжением, которое вызывает заряды, это называется прямым пьезоэффектом.

Колебания резонатора вызывают резонансные колебания. Пьезорезонансные датчики подключаются по разным схемам. На рисунке изображена схема с генератором частоты и фильтра резонанса. Сила действует на резонатор, изменяет настройки частоты фильтра, от которых зависит напряжение выхода.

Пьезоэлектрические тензометрические датчики

Работа заключается на основе прямого пьезоэффекта. Им обладают такие материалы: кристаллы титаната бария, турмалина, кварца. Они химически устойчивы, имеют высокую прочность, их свойства мало зависят от окружающей температуры.

Суть эффекта состоит в действии силы на материал. Возникают заряды разной полярности, величина которых зависит от силы. Датчик состоит из корпуса, двух пьезопластин, выводов. При воздействии силы пластины сжимаются, возникает напряжение, поступающее на усилитель сигнала.

Такие тензометрические датчики используются для контроля динамических сил.

Магнитные тензометрические датчики

Магнитострикция является основным явлением для работы датчиков этого типа. Такой эффект меняет геометрию размеров в магнитном поле. Изменение геометрии изменяет магнитные свойства, что называется магнитоупругого эффекта. При снятии усилия свойства тела возвращаются.

Это определяется изменением расположения атомов в решетке кристаллов в магнитном поле или под действием силы. В нашем варианте катушка индуктивности расположена на ферромагнитном сердечнике. От силы сердечник деформируется, получая состояние напряженности.

Изменение сердечника дает изменение его проницаемости, а, следовательно, изменяется магнитное сопротивление и индуктивность катушки.

Широко применяемыми стали датчики с двумя катушками. Первичная – запитана генератором, во вторичной образуется ЭДС. Во время деформации магнитная проницаемость меняется. В результате меняется ЭДС 2-й обмотки.

Емкостные датчики

Это параметрический тип датчиков, представляющий собой конденсатор. Чем больше площадь пластин, тем больше емкость. А чем больше промежуток между пластинами, тем меньше емкость.

Это свойство применяют для конструкции емкостных датчиков. Чтобы было удобно пользоваться измерениями, емкость преобразуют в ток. Для этого пользуются разными схемами подключения.

Обычно применяют вариант со сжатием диэлектрика между пластинами.

Преимущества тензометрических датчиков
  • Повышенная точность измерения.
  • Сочетаются с измерениями напряжений, не имеют искажений данных измерения. Это удобство незаменимо при применении датчиков на транспорте или в критических ситуациях и условиях.
  • Малые размеры дают возможность применять их в любых измерениях.

К недостаткам тензометрических датчиковможно отнести снижение чувствительности при резких изменениях температуры. Для получения точных результатов рекомендуется делать контроль измерения при комнатной температуре.

Подключение тензодатчиков

Подключить тензометрические датчики можно легко самому, используя схему. Перед приобретением тензодатчиков определите длину кабеля подключения. Если короткий кабель наращивать в длину, то точность измерения индикатором будет значительно меньше. Оптимизацию этого параметра можно произвести контроллером SE 01, который действует вместо усилителя.

Если в конструкции весов применяются разные индикаторы, то их соединяют по параллельной схеме с помощью специальных коробок. Проводники датчиков обязательно заземляются, независимо от вида питания. Установка заземления производится в общей одной точке. Для этих целей применяется коробка для разветвления.

Далее проверяется правильность подключения по схеме датчиков, надежность контактов и заземления. Монтаж прибора осуществляется экранированным кабелем. Он заглушает помехи, вспомогательные модули при его использовании не нужны. По подобию подсоединяется преобразователь в дозатор.

Похожие темы:

устройство, принцип работы, схема подключения

Для измерения давления и веса на производстве и в бытовой электронике используются тензометрические датчики. Это устройства, основная задача которых преобразовать механическое воздействие в электрический сигнал. В этой статье мы рассмотрим, что такое тензодатчик, какой у него принцип работы и схема подключения.

Виды и сфера применения

Для начала разберемся в принципе действия тензометрических датчиков. При воздействии на тело внешних сил оно деформируется, противодействует приложенной силе. За счёт деформаций корпуса датчика происходит воздействие на измерительный элемент тензодатчика. В результате устройство выдаёт электрический сигнал, считывая который система обработки выдаёт результат измерений. Но для чего нужен такой тип устройств?

Тензометрические датчики используются для:

  • Измерения веса. При этом в зависимости от конструкции измерительного узла могут использоваться на сжатие или на растяжение. Соответственно их назначение – измерение веса на платформах (например, весы в магазинах) или на подвесе (краны и прочее).
  • Измерения давления. Например, в трубопроводах газов и жидких веществ.
  • Измерения крутящего момента (на двигателях автомобилей или станков).
  • Определения ускорения.
  • Контроля перемещения.

По типу измерительного элемента и принципа работы тензодатчики делятся на:

  • Тензорезистивные.
  • Пьезоэлектрические.
  • Оптико-поляризационные.
  • Волоконно-оптические.
  • Пьезорезистивные.

Конструктивные особенности тензодатчика определяет то где он применяется, ведь конструкция определяет наличие монтажных отверстий и векторов возможного приложения сил, соответственно и самого процесса измерения. По форме также тензометрические датчики бывают разных типов:

  1. Консольные. Назначение таких устройств – измерение количества веществ в дозаторах, конвейерных, платформенных, бункерных и напольных весах.
  2. Цилиндрические. Применяются для взвешивания вагонов, автомобилей, баков и емкостей – там, где нужно измерять большие веса.
  3. S-образные, срабатывают на растяжение, подходят для измерения веса, поднимаемого краном и в других подобных конструкциях.

Виды тензодатчиков

На практике тензометрические датчики могут производиться в совершенно разнообразном исполнении.

Устройство и принцип действия

Для измерения давления или веса используется тензодатчики, все они выдают электрический цифровой или аналоговый электрический сигнал при изменении формы чувствительного элемента. Но из чего они состоят?

Основа или корпусы бывают разных типов, от этого зависит, куда вы сможете установить датчик. А также то, в каком направлении он работает – на сжатие, растяжение или на изгиб.

Тензометрические датчики

В корпусе тензодатчика кроме чувствительного элемента могут находиться и дополнительные блоки, например, АЦП, формирователи питания и пр. Если тензометрический датчик цифровой, то и блок для преобразования аналогового сигнала (АЦП). Рассмотрим принцип работы чувствительного элемента тензометрического датчика на примере тензорезистивного компонента – они нашли наиболее широкое применение.

Тензометрический датчик резистивного типа представляет собой гибкую плёнку или подложку, на которую нанесён резистивный слой. Если это плёночный датчик – тонкое напыление или фольга, если проволочный — на гибкой подложке размещена проволока. Напыление или проволока укладываются в извилистую линию.

Тензорезистор

При механическом воздействии на подложку он изгибается, в результате чего плёнка, фольга или проволока растягивается. Соответственно в натянутом состоянии изменяется (уменьшается) её площадь поперечного сечения и сопротивление увеличивается. При снижении давления подложка возвращается в исходное положение, резистивный слой тоже, а его сопротивление начинает уменьшаться и возвращаться к норме.

Пьезоэлектрические чувствительные органы работают напротив. При давлении на пьезокристалл возникает ЭДС, тогда как у пьезорезистивных датчиков из тонких плёнок полупроводников также изменяется сопротивление.

Пьезорезистивный датчик

Ещё можно встретить и емкостные датчики – это приборы, принцип работы которых заключается в измерении ёмкости между гибкими пластинами. А также электромагнитные устройства, в которых под воздействием на магнитопровод изменяются характеристики контура.

Схема подключения

Как работает тензодатчик мы разобрались. Теперь следует ознакомиться со схемой подключения. Блок схема устройства, которое считывает сигнал, изображена на рисунке ниже. На ней вы видите один из вариантов усиления и преобразования сигнала с датчика.

Блок схема

Если рассмотреть тензорезистивный датчик, то реально он представляет собой мост из резисторов, включённый следующим образом. Такая схема включения называется «Мост Уинстона» или измерительный мост.

Схема подключения тензодатчика

Для его работы недостаточно подключить лишь сигнальные провода, нужны еще и провода питания. В некоторых сложных системах могут подключаться еще и провода для термостабилизации или других функций.

На видео подробно рассказывается, что собой представляют тензометрические датчики и как они работают:

Современные тензометрические датчики в зависимости от своего назначения могут использоваться в установках для измерения от долей грамм до сотен тон. Соответственно для каждого диапазона весов подбираются тензодатчки определённой конструкции и типа чувствительного элемента. Кроме измеряемых весов немаловажную роль в выборе контрольно-измерительной аппаратуры играет и условия, в которых они будт работать, а также требуемый класс точности.

Материалы по теме:

Что такое тензодатчик?! Разница между тензометрическим датчиком и тензорезисторным датчиком.. Статьи. Поддержка. РАЗНОВЕС.РУ

Тензодатчик веса – это основной и, пожалуй, главный весоизмерительный элемент, который применяется практически во всех типах оборудования, применяемого для измерения массы. Именно от тензодатчика напрямую зависит точность и скорость измерений веса.

Общие сведения

Принцип работы системы измерения веса с использованием тензодатчика предельно прост: под действием массы груза, в тензодатчике возникает механическая деформация, которую и учитывает датчик, преобразует её в электрический аналоговый или цифровой сигнал, и передаёт на индикатор веса, на котором и отображается масса взвешиваемого груза.

Современные тензодатчики прекрасно справляются со своей работой даже в достаточно жестких условиях, поскольку обладают хорошей влаго- и пылезащитой. Спектр применения тензометрического оборудования довольно широк — от самых простых весоизмерительных элементов, до сложнейших технологических промышленных комплексов динамического взвешивания.

Отвечая на вопрос, который был поставлен в шапке статьи, можно сказать, что понятия «тензорезисторного» и «тензометрического» датчика отличаются также, как «ксерокс» и «копировальный аппарат». Дело в том, что тензометрические датчики – это наиболее широкое понятие, включающее в себя все виды весоизмерительных датчиков. Существуют различные способы измерения деформаций: тензорезистивный, пьезорезистивный, оптико-поляризационный, волоконно-оптический, и механический — простое считывание показаний с линейки механического тензодатчика. Каждый из этих способов дал название виду тензодатчика. А поскольку, наибольшее распространение среди электронных тензодатчиков получили тензорезистивные датчики, то это название стало практически нарицательным.

Тензодатчик

Итак, тензодатчик – это силоизмерительный элемент в оборудовании, принцип действия которого основывается на измерении деформации. Тензодатчики используются в бункерных и крановых весах, весовых дозаторах и др. Тензодатчики используются практически во всех современных электронных весоизмерительных системах и системах дозирования.

Тензодатчик

Тензодатчики обеспечивают высокую точность измерений, устойчивы к воздействию окружающей среды, а современные технологии позволяют добиться систематизации и автоматизации всего процесса измерения, используя оборудование с электронными тензодатчиками.

Следует отметить высокие показатели таких основных аспектов, как:

  • Высокая точность измерения. Современные тензодатчики обладают практически безупречной точностью. Самыми распространенными тензодатчиками являются датчики класса точности C3, что соответствует комбинированной погрешности 0.02%. Существуют тензодатчики и с более высоким классом точности.
  • Разнообразие конструкций. Современные тензодатчики обладают огромным разнообразием конструкций: S-образный, мостовой, балочный, шайбовый, сильфонный, одноточечный и колонный. Применение конкретного типа датчика зависит от назначения и конструкции весовой системы, места и способа его установки. Благодаря огромному разнообразию конструкций тензодатчиков, можно выбрать оборудование, наиболее подходящее для конкретных производственных нужд заказчика.
  • Надежность материалов. Большинство тензодатчиков изготовлены из алюминия, нержавеющей или легированной стали, что обеспечивает долгий срок службы оборудования. Водонепроницаемые тензодатчики, которые изготавливаются из нержавеющей стали, обладающие классом защиты IP68, особенно востребованы в пищевой и рыбной промышленности.

Примечательно, что даже в условиях неисправности одного из датчиков, весы с несколькими тензодатчиками сохраняют работоспособность и точность измерений.

Тензометрические датчики (тензодатчики) – конструктивно представляет собой металлическую конструкцию, внутри которой расположены резисторы с электросхемой. Тензодатчик связан с корпусом весового дозатора или весовой платформы, и, при изменении веса, корпус тензодатчика подвергается деформации, после чего результат деформации передается на тензорезисторы, а оттуда, информация о массе — на весовой терминал.

Среди многообразия форм, типов тензометрических датчиков, среди датчиков, различных по цене и качеству сложно сделать правильный выбор.

При выборе тензодатчика следует учитывать следующие показатели:

  • Наибольший предел измерения (НПИ) — следует учитывать, что предполагаемая номинальная нагрузка на тензодатчик не должна превышать НПИ. Хотя фактически датчик имеет дополнительный запас прочности, некоторые конструкции весов требовательны к наличию дополнительного запаса НПИ.
  • Материал тензодатчика – как мы уже писали выше, наибольшее распространение получили тензометрические датчики из нержавеющей и легированной стали, а также алюминия. Как правило, только одноточечные тензодатчики изготавливаются из алюминия, все остальные выполнены из стали.
  • Класс точности тензодатчика – на практике класс точности тензодатчика может лежать в диапазоне от D1 до С6, хотя, в соответствии с OIML R 60, класс точности тензометрического датчика может быть и в более широком диапазоне. Наиболее распространен класс точности C3. Необходимость применения более точных датчиков требует обоснования, поскольку с классом точности цена растет в геометрической прогрессии.
  • Схема подключения тензодатчика – обычно для подключения тензодатчиков используется «четырехжильная» схема подключения. Однако в частных случаях, и в случаях, когда присутствует большая разница в сопротивлении кабелей смежных тензодатчиков, применяется «шестижильная» схема подключения.

Выбирая тип тензометрического датчика, также, обратите внимание на следующие характеристики: рабочий диапазон температур, рабочий коэффициент передачи, класс защиты, диаметр и длину кабеля, входное и выходное сопротивление, рекомендуемое и максимальное напряжение питания.

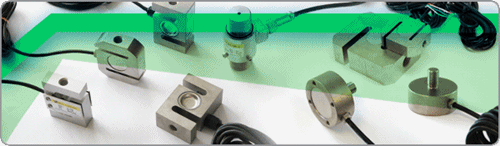

Выделяют следующие виды тензодатчиков

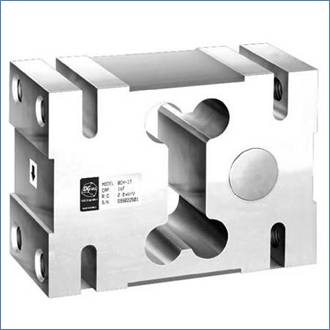

Одноточечные тензодатчики — главным их как преимуществом, так и недостатком является возможность создания весоизмерительной системы используя лишь один датчик. Такие датчики применяются в фасовочном и дозирующем оборудовании, а также в конструкциях небольших платформенных весов с малой нагрузкой на платформу.

Одноточечный тензодатчик.

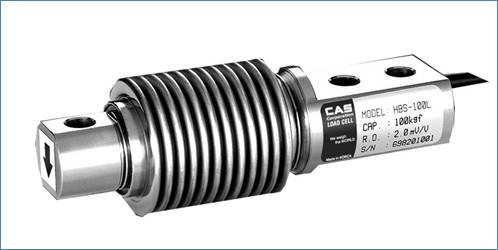

Консольные тензодатчики (консольная балка сдвига) напротив, используются как чувствительные элементы в весах и весоизмерительных системах с общим НПВ в 5-7 тонн.

Консольный тензодатчик.

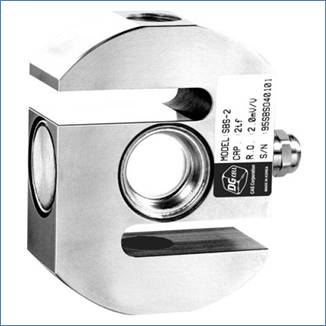

S-образные тензодачтики (балка на растяжение-сжатие) — предназначаются для использования в подвесных и бункерных весах. Датчики укомплектованы шарнирными подвесами, за счет которых снижается затрачиваемое время на установку и запуск оборудования. В основе работы таких тензодатчиков лежит принцип преобразования механической силы растяжения/сжатия в электрический сигнал, пропорциональный этой механической силе.

S-образный тензодатчик.

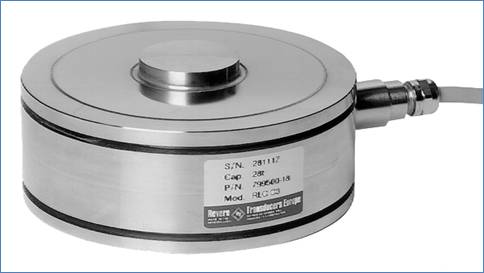

Цилиндрические тензодатчики работают по принципу преобразования показаний механической деформации при сжатии в пропорциональный электрический сигнал. Чаще всего применяются при выпуске новых или модернизации старых вагонных, автомобильных или многотонных бункерных весов, а также в испытательных стендах.

Цилиндрический тензодатчик.



Высокотемпературные тензодатчики применяются при необходимости измерения веса в условиях высокой температуры. Чаще всего такие датчики встречаются в металлургической отрасли и на промышленных предприятиях.

Датчики, выполненные из нержавеющей стали, как правило, рассчитаны на долгий срок эксплуатации в агрессивных условиях, поэтому чаще всего встречаются на предприятиях пищевой или химической промышленности.

Подводя итоги, можно сказать, что тензодатчик – это важный элемент, составляющий основу механизма любого электронного весоизмерительного оборудования. Электронное весовое оборудование, в отличие от механического оборудования, благодаря применению датчиков силы, стало менее громоздким, более точным и намного более функциональным. Электронная система с применением тензодатчиков позволила перейти на качественно новый уровень работы и полностью автоматизировать контрольно-измерительные процессы.

Схема подключения тензодатчиков к индикатору веса

Подключение тензодатчика к индикатору веса, на первый взгляд кажется простой задачей, но неправильное соединение может вызвать уменьшение точности измерения или некорректную работу весовой системы. Тензодатчики различных производителей имеют либо 4-х проводный, либо 6-ти проводный кабель для подключения к весовому индикатору.

Ниже приведены схемы подключения для этих двух типов тензодатчиков:

Большинство промышленных весовых систем используют несколько тензодатчиков, в этом случае они должны быть подключены параллельно. Обычно эту связь делают не простой скруткой, а с применением специализированных соединительных коробок. Дополнительно, некоторые модели таких коробок позволяют «подогнать» сопротивление датчиков друг под друга, т.е. сбалансировать систему из множества датчиков.

Тензодатчики поставляются с кабелем определенной длины. При удлинении соединительного кабеля следует учитывать, что это может привести к падению точности измерения. Также при изменении длины кабеля следует производить перекалибровку весового индикатора, к которому подключен тензодатчик.

Как подключить тензодатчик к весовому терминалу

Большинство тензодатчиков поставляется с документацией, в которой указывается цветовая маркировка идущих от него проводов и их назначение. 4-х проводные тензодатчики, судя по названию, имею 4 соединительных линии:

   +EXC — +Питание
   -EXC — -Питание
   +SIG — +Сигнал
   -SIG — -Сигнал

Т.е. две линии это цепи питания и две это выходной сигнал датчика. Для корректной работы необходимо подать питающее напряжение на линии +EXC и –EXC, в соответствии с техническими характеристиками датчика, обычно оно составляет от 5 до 12 вольт. После подачи питания на сигнальных линиях SIG меняется напряжение, и это изменение необходимо фиксировать весоизмерительным прибором.


На рисунке приведена схема подключения тензодатчика четырёхпроводного типа, на примере датчика фирмы Zemic и весоизмерительного прибора КВ-001.

Некоторые тензодатчики могут иметь не четыре, а шесть соединительных проводов. Две дополнительные линии называются – линиями обратной связи, и имеют маркировку SENSE. Эти две дополнительные линии позволяют осуществлять компенсацию потерь на длинных проводах. Как видно из рисунка выше, в случае подключения четырехпроводного тензометрического датчика, функция компенсации потерь не используется, и необходимо использовать перемычки для подключения тензодатчика к прибору.

Четырехпроводные тензодатчики датчики лучше использовать на короткие расстояния передачи сигнала. Шестипроводные датчики, благодаря линиям обратной связи, обладают большей точность и их можно использовать для больших расстояний, т.к. эти две дополнительные линии позволяют осуществлять компенсацию потерь на длинных проводах.

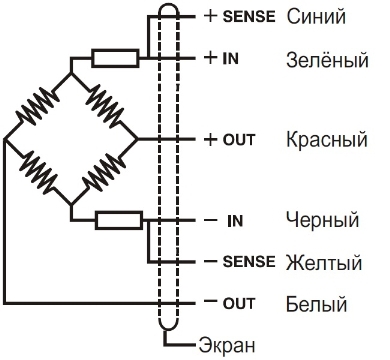

На рисунке приведена схема подключения тензодатчика шестипроводного типа, на примере датчика фирмы Zemic и весоизмерительного прибора КВ-001.

Определение маркировки проводов тензодатчика без документации

Если у вас отсутствует описание тензодатчика, для определения маркировки проводов можно использовать обыкновенный мультиметр, при условии, что датчик аналоговый, а не цифровой.

  • Измерьте сопротивление между всеми проводами. В 4-проводном тензодатчике имеется шесть комбинаций проводов, следовательно, вы получите 6 значений сопротивлений, одна пара проводов будет иметь сопротивление больше, чем все остальные.
  • Пара с самым большим сопротивлением – это линия питания, оставшаяся пара проводов – линия сигнала.
  • Подключите линию питания к весоизмерительному прибору, или подайте напряжение.
  • Измерьте напряжение на линии сигнала, определив тем самым полярность подключения.

Подключение нескольких тензодатчиков при помощи соединительной (балансировочной) коробки

Как подключать несколько тензодатчиков при помощи балансировочной коробки можно посмотреть на видео

Заземление и экранирование при подключении тензодатчика.

Организация заземления и экранирования важный вопрос успешного создания весовой системы с использованием тензодатчиков. Надёжное решение данной задачи — ключ к правильной работе тензометрического датчика, генерирующего слаботочные сигналы. Кабели тензодатчиков должны иметь экранирующую оплетку, которая, при правильном подключении, обеспечивает защиту от электростатических и других помех.

Основное правило, которое нельзя нарушать: необходимо избегать «земляных» петель, т. е. заземлять устройства нужно в ОДНОЙ общей точке. Петли могут возникать если экран кабеля подключать к заземляющему контуру с двух концов. Поэтому, если корпус датчика надёжно заземлён и одновременно соединён с экраном — этого достаточно, в противном случае — соединить экран с заземлением только с любого ОДНОГО конца, например, в электрощите, где установлен прибор отдельным жёлто-зелёным проводом. Под «заземлением» мы понимаем защитное заземление, желто-зелёный провод. Использовать «нейтраль» в качестве «земли» очень нежелательно.

Если датчики соединяются параллельно, то необходимо не забывать соединять друг с другом и экранные оплётки кабелей через соответствующий контакт клеммы в соединительной коробке, и тут же их заземлять вместе с корпусом коробки. Общий кабель, идущий от соединительной коробки к прибору, соединять с заземлением также с ОДНОЙ стороны, как описано выше, не допуская образования «земляной» петли, желательно возле входа в измерительный прибор, то есть заземлять со стороны приёмника.

На кабель датчика, прямо поверх изоляции, на расстоянии 4-5 см от клеммы измерительного прибора, желательно защёлкнуть ферритовый фильтр для блокировки возникающих в цеху разнообразных помех по «земле». Такие фильтры производятся под кабели разных диаметров. Фильтры желательно защёлкнуть и на других длинных линиях, например RS-485, на приёмном и передающем устройстве. Если индуктивности одного фильтра недостаточно для надёжного уменьшения уровня помехи, такие фильтры можно защёлкивать последовательно на небольшом расстоянии друг от друга, наращивая тем самым индуктивность до необходимого уровня.

Тензодатчики веса и давления-принцип работы, виды, устройство

Тензометрические датчики веса и силы широко применяются в современном взвешивающем оборудовании.

Чувствительным элементом такого оборудования является тензорезистор с электронной согласующей схемой, встроенные в алюминиевый или стальной корпус. Деформация объектов позволяет измерить различные физические величины, например, объем, силу и вес.

Внешнее электронное оборудование на основе показаний с датчиков определяет величину требуемого параметра. Схемо-технически подключение датчиков выбирается для компенсации температурного влияния.

Изменение сопротивления датчика от приложенной силы тензометрических датчиков носит линейный характер, что упрощает процесс преобразования.

Тензодатчики веса и давления

Рис. 1

Тензорезисторы в зависимости от типа чувствительного материала делятся на проволочные, пленочные и фольговые. Наибольшее распространение получили фольговые датчики (Рис. 1), в которых тензоматериал 1 наносится на подложку 3 методом травления как в печатных платах.

Для защиты от внешней среды датчик покрывается защитным слоем 4. Выводы 2 служат для подключения внешней измерительной схемы.

Под действием груза или приложенной силы возникает деформация корпуса и тензористора, вызывая изменения сопротивления. Большая площадь тензометрических проводников обеспечивает хорошую чувствительность измерений.

Материалом для измерения деформации служит манганин или константан. Отличие пленочных датчиков (Рис. 2) состоит в используемым полупроводниковом чувствительном элементе М.

Поэтому пленочные тензорезисторы не применяют в условиях резкого колебания температур, т.к. тепловые процессы внутри полупроводника приводят к нелинейности выходного сопротивления.

Тензодатчики веса и давления

Рис. 2

Измерительным элементом проволочных датчиков силы и веса  (Рис. 3) являются несколько параллельно соединённых

Тензодатчики веса и давления

Рис. 3

тензочувствительных проводников 1.Параллельное соединение повышает чувствительность измерений. Гибкая подложка 3 подвергается внешней деформации, проводники залиты защитным слоем цемента или клея 4. К внешнему оборудованию датчик подключается через выводы 2.

Проволочные датчики в простейшем случае служат для измерения давления. В таких датчиках катушка из тензочувствительного материала, помещенная в объем измеряемой жидкости или газа меняет свое сопротивление под действием давления.

Максимальная нагрузка и точность измерения веса и силы зависит от конструктивных особенностей корпуса датчика и количества измерительных резисторов.

Верхний и нижний пределы измерения веса современных тензометрических весов колеблются от нескольких тонн до нескольких грамм. Одноточечные балочные датчики с одним измерительным элементом в большинстве случаев имеют алюминиевый корпус и используются для измерения небольшой массы груза в фасовочных и дозирующих системах (Рис. 4).

Одноточечные датчики преобразуют величину поперечной деформации в электрический сигнал.

Тензодатчики веса и давления

Рис. 4

Электрическая измерительная часть тензометрического датчика надежно изолирована от внешней среды и не подвержена влиянию влажности и пыли и может работать в широком диапазоне температур (Для большинства датчиков от -40 до +80 градусов).

Тензометрические датчики веса имеют различные типы (S-образные, консольные, балочные и т.д.) и классифицируются по максимальной нагрузке, чувствительности, классу защиты от условий внешней среды и сферы применения.

Выбор максимальной нагрузки, как правило, осуществляется с запасом для исключения повреждения датчика. Важным параметром датчиков веса и силы является класс точности. Наибольшее распространение получили датчики с классом С3 с нормированной по ГОСТу точностью в 0,002 %.

Чтобы снизить величину ошибки измерения для каждого вида датчика нужно выбрать правильное место установки.

Балочные датчики (Рис. 5) закрепляются неподвижно одним торцом, а на другой край подвешивается груз. Типичный вес нагрузки таких датчиков – от нескольких килограмм до нескольких тонн.

Тензодатчики веса и давления

Рис.5

Цилиндрические тензометрические датчики силы (Рис. 6), также известные как «шайбовые», имеют стальной корпус, применяются для взвешивания грузов массой до нескольких десятков тонн. Такие датчики используется для модернизации устаревших бункерных весов, для определения массы автомобилей, вагонов, крупногабаритных емкостей.

Тензодатчики веса и давления

Рис.6

S-образные датчики (Рис. 7)работают на сжатие и растяжение, являются  измерительной системой в подвесных весах.

Тензодатчики веса и давления

Рис.7

Современные тензодатчики находят широкое применения для измерения различных параметров, связанных с механической деформацией объектов, таких вес, нагрузки износ оборудования. Такие системы применяются в охранных системах, металлургии, в промышленном оборудовании, при взвешивании автомобилей и другого транспорта и негабаритных грузов.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделиться ссылкой:

Тензодатчики, схема подключения, принцип работы

Автор Светозар Тюменский На чтение 3 мин. Просмотров 4.2k. Опубликовано

Тензодатчик (он же – тенезометрический преобразователь) – достаточно простой электромеханический прибор, преобразующий деформацию регистрирующего механического устройства в электрический сигнал. Физические основы работы датчиков давления сформулированы давно, а вот широкое распространение в быту и незаменимость в различных промышленных отраслях – заслуга современных инженеров.

Принцип работы тензодатчика

Принцип работы тензометрического устройства основан на изменении сопротивления проводника при механическом воздействии на него. В наиболее простом конструкционном исполнении датчик представляет собой мелкоячеистую проводниковую сетку, закрепленную на токопроводящую основу, например, металлическую фольгу. Принцип работы тензодатчика в человеческом виде – если где-то надавить или стукнуть, умный прибор определит место, силу и даже время удара. Правда, во всех случаях сам тензор является только источником сигнала о произошедшем событии , а его преобразование в цифровой формат – задача совсем других устройств.

Схема подключения теплового реле

Схема исполнения решеток тензорного регистрирующего прибора может выполняться в проволочном варианте: с перемычками, петлевые, витковые, а в более сложных приборах – возможны комбинированные фольгированные схемы, позволяющие оценивать однокомпонентные, трехмерные и даже кольцевые деформации.

Тензорезистивный эффект, позволяющий фиксировать изменения электрического сопротивления в твердых проводниках или полупроводниковых пластинах при их сжатии или расширении, связан с деформационными воздействиями на атомарную структуру материала. Свое практическое воплощение он нашел при создании целого конструктивного ряда тензорезисторов, без использования которых уже трудно представить жизнь современного человека.

Тензодатчики веса

Прежде всего, это тензодатчики веса. Будь то напольные весы в спальне посадивших себя на диету женщин, неизменные электронные атрибуты современных магазинов, промышленные установки взвешивания автомобилей на стройплощадках или балочные платформенные весы, без тензорезисторов не обойтись. В настоящее время ассортимент тензодатчиков веса настолько велик, что любой заинтересованный потребитель сможет без особого труда выбрать требуемую именно для его случая комплектацию. Остановимся на нескольких конструктивных типах промышленных тензодатчиков веса.

Схема подключения теплового реле
Тензодатчики, схема подключения, принцип работы

Консольные устройства в алюминиевом или стальном исполнении. Диапазон весовых нагрузок этих приборов достаточно широк, а разнообразие вариантов корпусного решения позволяет использовать их во многих хозяйственных и бытовых сферах.

Стальные тензодатчики типа «бочка» или «шайба». Обладают хорошими показателями по герметичности и защите устройства от внешних воздействий. Это касается и материала оболочки и изоляции электропровода.

Балочные весовые регистраторы. Область применения – измерение весовых нагрузок на мостовые и платформенные конструкции. Регистрируют деформации изгиба и сдвига. Фиксировать натяжение крепежных элементов помогут тензодатчики на растяжке, а допустимость подвесного груза на стройке S-образные.

Схема подключения тензодатчика

Рассмотрим схему подключения тензодатчика.

Схему подключения тензодатчика

Принцип работы S-образных тензометрических датчиков УРАЛВЕС


Тензодатчики ( как правильно наклеить тензодатчики)


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
