Схемы подключения тэн к электрической сети. Как подключить тэн в стиральной машине Присоединение провода к тэну с терморегулятором

Продолжаем знакомиться с трубчатыми электрическими нагревателями (ТЭН ). В первой части мы рассмотрели , а в этой части рассмотрим включение нагревателей в трехфазную сеть .

3. Схемы включения ТЭН в трехфазную сеть.

Для включения в трехфазную электрическую сеть применяют ТЭНы с рабочим напряжением 220 и 380 В. Нагреватели с рабочим напряжением 220 В включают по схеме «звезда », а нагреватели с напряжением 380 В включают по схеме «звезда » и «треугольник ».

3.1. Схемы соединения звездой.

Рассмотрим схему соединения звездой , составленную из трех нагревателей.
На вывод 2 каждого нагревателя подается соответствующая фаза. Выводы 1 соединены вместе и образуют общую точку, называемую нулевой или нейтральной , и такая схема соединения нагрузки называется трехпроводной .

Включение по трехпроводной схеме используется, когда нагреватели или любая другая нагрузка рассчитаны на рабочее напряжение 380 В. На рисунке ниже показана монтажная схема трехпроводного включения нагревателей в трехфазную электрическую сеть, где подача и отключение напряжения осуществляется трехполюсным автоматическим выключателем.

В этой схеме на правые выводы нагревателей подаются соответствующие фазы А , В и С , а левые выводы соединены в нулевую точку . Между нулевой точкой и правыми выводами нагревателей напряжение составляет 220 В.

Помимо трехпроводной схемы существует четырехпроводная , которая предполагает включение в трехфазную сеть нагрузки с рабочим напряжением 220 В. При таком включении нулевую точку нагрузки соединяют с нулевой точкой источника напряжения.

В этой схеме на правые выводы нагревателей подается соответствующая фаза, а левые выводы соединены в одну точку, которая подключена к нулевой шине источника напряжения. Между нулевой точкой и выводами нагревателей напряжение составляет 220 В.

Если необходимо, чтобы нагрузка полностью отключалась от электрической сети, то применяют автоматы «3+N » или «3Р+N », у которых включаются и отключаются все четыре силовых контакта.

3.2. Схемы соединения треугольником.

При соединении треугольником выводы нагревателей соединяют последовательно друг с другом. Рассмотрим схему включения трех нагревателей: вывод

1 нагревателя №1 соединяется с выводом 1 нагревателя №2 ; вывод 2 нагревателя №2 соединяется с выводом 2 нагревателя №3 ; вывод 2 нагревателя №1 соединяется с выводом 1 нагревателя №3 . В итоге получилось три плеча – «а », «б », «с ».

Теперь на каждое плечо подаем фазу: на плечо «а » фазу А , на плечо «в » фазу В , ну и на плечо «с » фазу С .

3.

3. Схема «нагреватель — термореле — контактор».

Рассмотрим пример схемы регулирования температуры.
Данная схема составлена из трехполюсного автоматического выключателя, контактора, термореле и трех нагревателей, включенных звездой.

Фазы А , В и С от выходных клемм автомата поступают на вход силовых контактов контактора и постоянно дежурят на них. К выходным силовым контактам контактора подключены левые выводы ТЭНов, а правые выводы соединены вместе и образуют нулевую точку, подключенную к нулевой шине.

С выходной клеммы автомата фаза А поступает на клемму питания термореле А1 и перемычкой перебрасывается на левый вывод контакта К1 и постоянно дежурит на нем. Правый вывод контакта К1 соединен с выводом А1 катушки контактора.

Ноль N с нулевой шины поступает на вывод

А2 катушки контактора и перемычкой перебрасывается на питающую клемму А2 термореле. Датчик температуры подключается к клеммам Т1 и Т2 термореле.

В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут, контактор обесточен и его силовые контакты разомкнуты. При опускании температуры ниже заданного значения от датчика приходит сигнал и реле замыкает контакт К1 . Через замкнутый контакт К1 фаза А поступает на вывод А1 катушки контактора, контактор срабатывает и его силовые контакты замыкаются. Фазы А

, В и С поступают на соответствующие выводы нагревателей и нагреватели начинают греться.

При достижении заданной температуры от датчика опять приходит сигнал и реле дает команду на размыкание контакта К1 . Контакт К1 размыкается и подача фазы А на вывод А1 катушки контактора прекращается. Силовые контакты размыкаются и подача напряжения на нагреватели прекращается.

Следующий вариант схемы включения нагревателей отличается лишь применением трехполюсного автомата с отключающимися тремя фазными и нулевым силовыми контактами.

Чтобы не нагружать силовую клемму автомата необходимо предусмотреть нулевую шинку, на которой будут собираться все нули. Шинку устанавливают рядом с элементами схемы, и уже от нее тянут нулевой проводник к четвертой клемме автоматического выключателя.

При подключении ТЭН в трехфазную сеть, для равномерного распределения нагрузки по фазам, необходимо учитывать общую мощность нагрузки по каждой фазе, которая должна быть одинаковой .

Вот мы и рассмотрели две основные схемы соединения нагревателей применяемых в трехфазной электрической сети.

Теперь нам только осталось рассмотреть возможные неисправности и способы проверки ТЭН .
На этом пока закончим.
Удачи!

Трубчатые электронагреватели (ТЭНы) широко используются для нагрева воды, воздуха и других жидкостей и газов в промышленности и в бытовом применении.

ТЭНы обычно подключают с помощью температурного реле для обеспечения автоматического отключения при достижении требуемой температуры.

Рассмотрим подключение трехфазного ТЭНа через магнитный пускатель и тепловое реле.


Рис. 1
ТЭН подключается через один трехфазный с нормально замкнутыми контактами МП(Рис. 1). Управляет пускателем термореле ТР, управляющие контакты которого разомкнуты при температуре на датчике ниже заданной. При подаче трехфазного напряжения контакты пускатели замкнуты и происходит нагрев ТЭНа, нагреватели которого включены по схеме «звезда».

Рис. 2
При достижении заданной температуры, тепловое реле отключает питание нагревателей. Таким образом, реализуется простейший регулятор температуры. Для такого регулятора можно применять термореле РТ2К (Рис. 2), а для пускателя – контактор третьей величины с тремя группами на размыкание.

РТ2К представляет собой двухпозиционное (работающие на включение/отключение) термореле с датчиком из медного провода с диапазоном установления температуры от -40 до +50°С. Конечно, использование одного теплового реле не позволяет достаточно точно поддерживать требуемую температуру. Включение каждый раз всех трех секций ТЭНа приводит к лишним энергопотерям.

Рис. 3
Если реализовать управление каждой секцией нагревателя через отдельный пускатель, связанный со своим термореле (Рис. 3), то можно осуществить более точное поддержание температуры. Итак, имеем три пускателя, которыми управляют три термореле ТР1, ТР2, ТР3. Температуры срабатывания выбраны, допустим как t1

Рис. 4
Реле-датчики температуры обеспечивают коммутацию исполнительной цепи до 6А, при напряжении 250В. Для управления магнитным пускателем таких величин более чем достаточно (Например, ток срабатывания контакторов ПМЕ составляет от 0,1 до 0,9 А при напряжении 127 В). При прохождении переменного тока через катушку якоря возможно низкое гудение промышленной частоты 50 Гц.

Существуют термореле, управляющие токовым выходом с величиной тока от 0 до 20 мА. Также часто тепловые реле питаются от постоянного тока низкого напряжения (24 В). Для согласования такого выходного тока с низковольтными (от 24 до 36 В) катушками якоря пускателя может применяться схема согласования уровней на транзисторе (Рис. 5)

Рис. 5
Данная схема работает в ключевом режиме. При подаче тока через контакты термореле ТР через резистор R1, на базу VT1 происходит усиление тока и включение пускателя МП.
Резистор R1 ограничивает токовый выход теплового реле для предотвращения перегрузки. Транзистор VT1 выбирают исходя из максимального тока коллектора, превышающего ток срабатывания контактора и напряжения на коллекторе.

Произведем расчет резистора R1 на примере.

Допустим для управления якорем пускателя достаточно постоянного тока в 200мА. Коэффициент усиления транзистора по току составляет 20, значит, управляющий ток базы IБ должен поддерживаться в пределах до 200/20 = 10 мА. Тепловое реле выдает максимум 24В при силе тока в 20мА, что вполне достаточно катушке якоря. Для открытия транзистора в ключевом режиме относительно эмиттера должно поддерживаться напряжение на базе в 0,6 В. Примем, что сопротивление перехода эмиттер-база открытого транзистора пренебрежительно мало.

Значит, напряжение на R1 составит 24 – 0,6В = 23,4 В.

Исходя из полученного ранее тока базы получаем сопротивление: R1 = UR1/IБ=23,4/0,01 =2,340 Ком. Роль резистора R2 — не допускать включение транзистора от помех при отсутствии управляющего тока. Обычно его выбирают в 5-10 раз больше чем R1, т.е. для нашего примера будет составлять примерно 24 КОм.
Для промышленного использования выпускаются реле-регуляторы, реализующие температуры объекта.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.

С точки зрения электротехники это активное сопротивление, которое выделяет тепло при прохождении по нему электрического тока.

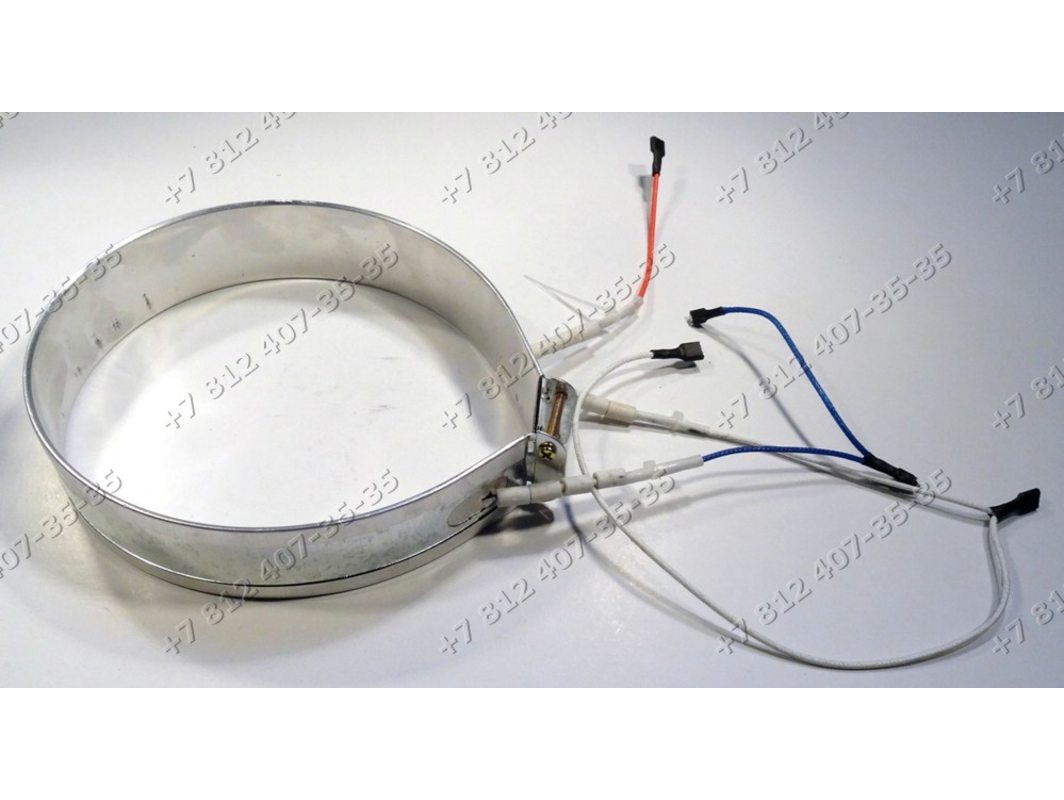

По внешнему виду одиночный ТЭН выглядит, как согнутая или завитая трубка. Спирали могут быть самой разной формы, но принцип подключения одинаков, у одиночного ТЭНа два контакта для подключения.

При подключении одиночного ТЭНа к напряжению питания нам нужно просто подсоединить его клеммы к электропитанию. Если ТЭН рассчитан на 220 Вольт, то подключаем его к фазе и рабочему нулю. Если ТЭН на 380 Вольт, то подключает ТЭН к двум фазам.

Но это одиночный ТЭН, который мы можем увидеть в электрочайнике, но не увидим в электрическом котле. ТЭН котла отопления это три одиночных ТЭНа, закрепленные на единой платформе (фланце) с выведенными на ней контактами.

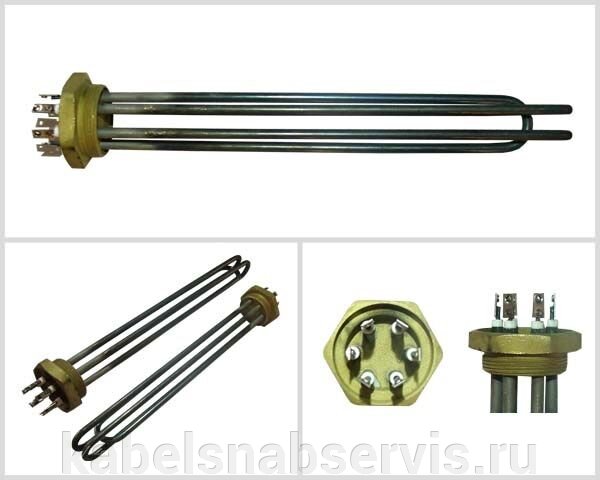

Самый распространённый ТЭН котла состоит из трёх одиночных тэнов закрепленных на общем фланце. На фланце выводится для подключения 6 (шесть) контактов ТЭНа электрического ТЭН котла. Есть котлов с большим количеством одиночных тэнов, например, так:

Схемы подключения ТЭН котла

Вариант 1. Схема подключения к однофазной сети

Обычно, три одиночных Тэна в такой конструкции, размещены так, что контакты от разных тэнов располагаются друг напротив друга.

Чтобы подключить ТЭН на 220 Вольт, нужно соединить три контакта от разных одиночных спиралей перемычкой и подключить их к рабочему нулю.

Три оставшиеся контакта нужно, также соединить и подключить к рабочей фазе. Это обеспечит одновременное включение всех тэнов в нагрев при подаче питания.

class=»eliadunit»>

Однако так напрямую подключение не делают, и на каждый второй контакт тэна подключают на фазу после своего автомата или, что делается чаще, подключают от своей линии управления (автоматики).

Вариант 2. Трехфазное подключение

Если мы посмотрим на продающиеся тэны для котлов, то увидим, что почти все маркируются, как Тэны 220/380 Вольт.

Если у вас такой вариант тэна, и вы имеете возможность подключиться к трехфазному питанию 220 Вольт или 380 Вольт, то нужно использовать схемы подключения называемые «звезда» и «треугольник».

По схеме «звезда» 220 Вольт три фазы, нужно пермячкой соединить три контакта одиночных тэнов и подключить их рабочему нулю. На вторые свободные контакты подать по фазному проводу. Каждый одиночный тэн будет работать от 220 Вольт, независимо друг от друга.

По схеме «треугольник» 380 Вольт, нужно перемычками соединять контакты 1-6, 2-3, 4-5, у одиночных тэнов 1-2,3-4,5-6 и подавать на них фазные провода. Каждый одиночный тэн будет работать от 380 Вольт, независимо друг от друга.

Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение.

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН) .


Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.


В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В — однофазные или 380 В — трехфазные.

Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт , чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома .
Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.


Схема подключения электрокотла к электросети 220 В (однофазного)


Как видите, питающую линию котла на 220 В защищает дифференциальный автоматический выключатель, совмещающий в себе функции автоматического выключателя (АВ) и . Так же, в обязательном порядке к корпусу устройства подключается заземление.

ТЭН или ТЭНы (если их несколько) в таком котле рассчитаны на напряжение 220В , соответственно к одному из концов трубчатого электрического нагревателя подключается фаза, а к другому ноль.

Для подключения котла требуется проложить трехжильный кабель (Фаза, Рабочий ноль, Защитный ноль — заземление).

Если же вам не удалось найти подходящий дифференциальный автоматический выключать или просто он слишком дорог в выбранной вами линейке защитной автоматики, его всегда можно заменить связкой Автоматический выключатель (АВ) + Устройство защитного отключения (УЗО), в таком случае схема подключения однофазного котла к электросети выглядит так:

Теперь осталось выбрать кабель нужной марки и сечения и номиналы защитной автоматики, для правильной электропроводки к электрокотлу.


В выборе необходимо отталкиваться от мощности будущего котла, а лучше всего рассчитывать с запасом, ведь в будущем, реши вы поменять котел, выбрать старшую модель (более мощную) вы уже не сможете, без серьезной переделки проводки.

Не буду загружать вас лишними формулами и расчетами, а просто выложу таблицу выбора кабеля и защитной автоматики в зависимости от мощности однофазного электрокотла 220 В. При этом в таблице будут учтены оба варианта подключения: через дифференциальный выключатель и через связку Автоматический выключатель + УЗО.

Для прокладки будут указаны характеристики медного кабеля марки ВВГнгLS, минимально допустимого ПУЭ (правилами устройства электроустановок) для использования в жилых зданиях, при этом расчеты сделаны для трассы от счетчика до электрокотла длинной 50 метров, если у вас это расстояние больше, возможно потребуется корректировка значений.

Таблица выбора защитной автоматики и сечения кабеля по мощности электрокотла 220 В

Устройство защитного отключения (узо) всегда выбирается на ступень выше стоящего с ним в паре автоматического выключателя, если же вам не удается найти УЗО необходимого номинала, можете взять защиту следующей ступени, главное не брать ниже положенного.
Особых сложностей и разночтений при подключении элекрокотла на 220В обычно не возникает, переходим к трехфазному варианту.

Общая электрическая схема подключения электрокотла 380 В, выглядит следующим образом:


Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.

Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (АВ) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.


Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:

В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:


Это так называемое подключение «звезда» , для этого случая и подводится к котлу нулевой проводник.

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.

Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:

Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:

Не отступайте от схем подключения допустимых для вашего электрокотла , если там стоят ТЭН на 220В при трехфазном подключении, не переделывайте схему на «треугольник». Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение 380 В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят.

Как определить правильную схему подключения ТЭН звездой или треугольником и, соответственно, на какое напряжение они рассчитаны?

Если утеряна инструкция по подключению вашего электрокотла или просто нет возможности к ней обратиться, определить правильную схему подключения в бытовых условиях можно так:

1. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Так, например, для подключения «звездой» и ТЭНах на 220В, три клеммы будут объединены перемычкой.

2. Само наличие нулевой клеммы — «N», свидетельствует о том, что ТЭН на 220 В и подключать их требуется по схеме «Звезда». При этом её отсутствие, вовсе не означает, что ТЭН на 380 В.

3. Самый же надежный вариант узнать наряжение ТЭН — это посмотреть маркировку , указанную либо на фланце, к которому закреплены трубчатые электронагреватели


Либо на самом ТЭН в обязательном порядке выдавливаются его параметры:

Если же у вас не получается наверняка узнать напряжение, на которое расчитан ваш электрический котел и схему подключения его ТЭН, а подключить «очень надо», советую использовать схему «Звезда». При этом варианте, если Тэн окажутся расчитаны на 220 В, они будут работать в штатном режиме, а если на 380 В, то просто будут выдавать меньшую мощность, но главное не сгорят.

Вообще, случаи бывают разные, и все их охватить в формате одной статьи очень тяжело , поэтому обязательно пишите в комментариях свои вопросы, дополнения, истории из личного опыта и практики, это будет полезно многим!

(и как его расшифровать)

Оптимальным источником энергии, для нагрева испарительной емкости, является квартирная электрическая сеть, напряжением 220 В. Можно просто использовать для этих целей бытовую электроплиту. Но, при нагреве на электроплите, много энергии расходуется на бесполезный нагрев самой плиты, а также излучается во внешнюю среду, от нагревательного элемента, не совершая при этом, полезной работы. Эта, понапрасну затрачиваемая энергия, может достигать приличных значений — до 30-50 %, от общей затраченной мощности на нагрев куба. Поэтому использование обычных электроплит, является нерациональным с точки зрения экономии. Ведь за каждый лишний киловатт энергии, приходится платить. Наиболее эффективно использовать врезанные в испарительную емкость эл. ТЭНы. При таком исполнении, вся энергия расходуется только на нагрев куба + излучение от его стенок вовне. Стенки куба, для уменьшения тепловых потерь, необходимо теплоизолировать. Ведь затраты на излучение тепла, от стенок самого куба могут так же, составлять до 20 и более процентов, от всей затрачиваемой мощности, в зависимости от его размеров. Для использования в качестве нагревательных элементов врезанных в емкость, вполне подходят ТЭНы, от бытовых эл. чайников, или другие подходящие по размерам. Мощность таких ТЭНов, бывает разная. Наиболее часто применяются ТЭНы с выбитой на корпусе мощностью 1.0 кВт и 1.25 кВт. Но есть и другие.

Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева куба и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева, можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.

  1. 625 Вт
  2. 933 Вт
  3. 1,25 кВт
  4. 1,6 кВт
  5. 1,8 кВт
  6. 2,5 кВт

Такого диапазона вполне хватит для регулировки и поддержания нужной температуры при перегонке и ректификации. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.

Последовательное соединение 2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.

Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.

Сила тока = мощность, деленная на напряжение в сети.

Записывается она так:I = P / U.

ГдеI- сила тока в амперах.

P- мощность в ваттах.

U- напряжение в вольтах.

При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в ватты.

1,25 кВт = 1250Вт. Подставляем известные значения в эту формулу и получаем силу тока.

R = U / I,где

R- сопротивление в Омах

U- напряжение в вольтах

I- сила тока в амперах

Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.

Rобщ = R1+ R2 + R3и т. д.

Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное77,45Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.

P = U2 / R где,

P- мощность в ваттах

R- общее сопротивление всех посл. соед. ТЭНов

P = 624,919 Вт, округляем до значения625 Вт.

В таблице 1.1 приведены значения для последовательного соединения ТЭНов.

Таблица 1.1

Кол-воТЭНМощность(Вт)Сопротивление(Ом)Напряжение(В)Сила тока(А)
11250,00038,7252205,68
Последовательное соединение
26252 ТЭН =77,452202,84
34163 ТЭН =1 16,1752201,89
43124 ТЭН=154,92201,42
52505 ТЭН=193,6252201,13
62086 ТЭН=232,352200,94
71787 ТЭН=271,0752200,81
81568 ТЭН=309,82200,71

В таблице 1. 2 приведены значения для параллельного соединения ТЭНов.

Таблица 1.2

Кол-воТЭНМощность(Вт)Сопротивление(Ом)Напряжение(В)Сила тока(А)
Параллельное соединение
225002 ТЭН=19,362522011,36
337503 ТЭН=12,908322017,04
450004 ТЭН=9,6812522022,72
562505 ТЭН=7,745022028,40
675006 ТЭН=6,4541522034,08
787507 ТЭН=5,532122039,76
8100008 ТЭН=4,84022045,45

Еще один немаловажный плюс, который дает последовательное соединение ТЭНов, это уменьшенный в несколько раз протекающий через них ток, и соответственно малый нагрев корпуса нагревательного элемента, тем самым не допускается пригорание браги во время перегонки и не привносит неприятного дополнительного вкуса и запаха в конечный продукт. Так же ресурс работы ТЭНов, при таком включении, будет практически вечным.

Расчеты выполнены для ТЭНов, мощностью1.25 кВт. Для ТЭНов другой мощности, общую мощность нужно пересчитать согласно законаОма,пользуясь выше приведенными формулами.

Как выбрать правильное подключение ТЭНов?

Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева сосуда и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева,  можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой  эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.

  1. 625 Вт
  2. 933 Вт
  3. 1,25 кВт
  4. 1,6 кВт
  5. 1,8 кВт
  6. 2,5 кВт

Такого диапазона вполне хватит для регулировки и поддержания нужной температуры. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.

Последовательное соединение  2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.



Рассчитать можно по следующей формуле.

Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.

Сила тока = мощность, деленная на напряжение в сети.

Записывается она так: I = P / U.

Где I — сила тока в амперах.

P — мощность в ваттах.

U — напряжение в вольтах.

При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в  ватты.

1,25 кВт = 1250Вт.  Подставляем известные значения в эту формулу и получаем силу тока.

I = 1250Вт / 220 = 5,681 А

Далее зная силу тока подсчитываем сопротивление ТЭНа, по следующей формуле.

R = U / I, где

R — сопротивление в Омах

U — напряжение в вольтах

I — сила тока в амперах

Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.

R = 220 / 5.681 = 38,725 Ом.

Далее подсчитываем общее сопротивление всех последовательно соединенных ТЭНов. Общее сопротивление равно сумме всех сопротивлений, соединенных последовательно ТЭНов

Rобщ = R1+ R2 + R3 и т.д.

Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное 77,45 Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.

P = U2 / R где,

P — мощность в ваттах

U2 — напряжение в квадрате, в вольтах

R — общее сопротивление всех посл. соед. ТЭНов

P = 624,919 Вт, округляем до значения 625 Вт.

Далее при необходимости можно подсчитать мощность любого количества последовательно соединенных ТЭНов, или ориентироваться на таблицу.

В таблице 1.1 приведены значения для последовательного соединения ТЭНов.

Таблица 1.1

Кол-во ТЭН

Мощность (Вт)

Сопротивление (Ом)

Напряжение (В)

Сила тока (А)

1

1250,000

38,725

220

5,68

Последовательное соединение

2

625

2 ТЭН = 77,45

220

2,84

3

416

3 ТЭН =1 16,175

220

1,89

4

312

4 ТЭН=154,9

220

1,42

5

250

5 ТЭН=193,625

220

1,13

6

208

6 ТЭН=232,35

220

0,94

7

178

7 ТЭН=271,075

220

0,81

8

156

8 ТЭН=309,8

220

0,71

В таблице 1. 2 приведены значения для параллельного соединения ТЭНов.

Таблица 1.2

Кол-во ТЭН

Мощность (Вт)

Сопротивление (Ом)

Напряжение (В)

Сила тока (А)

Параллельное соединение

2

2500

2 ТЭН=19,3625

220

11,36

3

3750

3 ТЭН=12,9083

220

17,04

4

5000

4 ТЭН=9,68125

220

22,72

5

6250

5 ТЭН=7,7450

220

28,40

6

7500

6 ТЭН=6,45415

220

34,08

7

8750

7 ТЭН=5,5321

220

39,76

8

10000

8 ТЭН=4,840

220

45,45

Как подключить алюминиевый радиатор к тэну

Встречаются ситуации, когда батареи уже установлены, а разводка системы отопления еще не сделана, котел не подключен. Что делать, ели на улице холодно, а в помещениях надо поддерживать плюсовую температуру, в противном случае испортится финишная отделка стен? Есть выход – подключить к радиаторам тэн.

Что надо подготовить


Самый важный элемент – тэн, на каждый радиатор надо по одному мощностью до 1 кВт.

Тэны присоединяются гибкими кабелями, концы залуживаются. Для монтажных работ надо иметь комплект слесарных инструментов. Давление контролируется манометром.

Технология подключения тэна


Подготовьте тэны с терморегуляторами и провода с вилкой, сечение жил должно быть не менее 2 кв. мм. В нашем случае мощность тэна 700 Вт, шкала регулирования терморегулятора 40–80 градусов Цельсия.


Открутите два болтика и снимите терморегулятор, это надо для облегчения его подключения.

Обратите внимание на выбитые на металлическом основании параметры прибора. Если они не совпадают с надписями на лицевой стороне пластикового корпуса – перед вами подделка. У нас именно такой случай, указаны значения температуры 30–70 градусов Цельсия, а на корпусе 40–80 градусов Цельсия.
Снимите со стены радиатор, удалите защитную пленку. Примерьте нагреватель, вставьте его в нижнее отверстие, он должен входить полностью, без усилий и заеданий.
Установите на металлический корпус тэна прокладку, она имеется в комплекте к батарее. Газовым ключом плотно затяните нагреватель.



Проверьте правильность положения тэна. Для этого выньте заглушку и осмотрите внутреннюю часть радиатора, в нашем случае в нем был кусок листового алюминия. Новость неприятная – батарея изготовлена нелицензированной компанией. Если пластина бы осталась в радиаторе, то никакие продувки и спуски воздуха не улучшили бы циркуляцию воды.

Залудите концы провода и прикрутите его к клеммам терморегулятора.



Установите заглушки и кран Маевского.

Залейте воду, объем зависит от количества секций.

Навесьте батарею на стену и включите тэн. Немного подождите и проверьте эффективность. Минут через 20–30 батарея начнет хорошо прогреваться.

Радиатор может выдержать давление 16 Бар, чтобы исключить разрыв из-за расширения воды надо этот параметр контролировать.

Прикрутите к манометру переходник, герметизацию делайте специальной лентой. Установите прибор на радиатор. Если мало опыта и не удалось закрутить манометр в нужном положении, то уберите колено и зафиксируйте датчик непосредственно на батарее.

Проверьте давление на максимально разогретом радиаторе. Фактически оно не превышает одного Бара, что вполне безопасно, монтировать расширительный бачок не требуется.


Внимание:


Это лишь временный вариант для работы под присмотром. Пользоваться такой батареей без ее заземления запрещено. Также нужно использовать УЗО для ее включения.

Смотрите видео


Типы подключения ТЭНов звезда и треугольник

Трубчатые нагреватели типа ТЭН являются самым распространённым типом нагревательных элементов как в промышленности, так и в бытовых применениях. Каждый трубчатый ТЭН, даже если он работает при 220В, может быть подключен как к однофазной, так и к трехфазной сети. Давайте более подробно рассмотрим, какие типы подключения к трехфазной сети для нагревателей существуют, и какие требования к характеристикам ТЭНов предъявляются для них.

Для подключения нагревательных ТЭНов к 3-фазной сети применяются такие виды схем:

  • Тип подключения ЗВЕЗДА (220-380)
  • Тип подключения ТРЕУГОЛЬНИК (380)

Если мы имеем типовые нагреватели, типа блок ТЭНов или сухие керамические нагреватели, а обычные трубчатые ТЭНы, то для получения равномерной нагрузки необходимо иметь на каждой фазе трехкратное количество электронагревателей. То есть минимальное количество нагревателей будет равно 3. При этом в технических параметрах ТЭНов напряжение питания может быть как 380, так и 200 Вольт.

Для электронагревательных ТЭНов с параметрами напряжения электропитания 220 В нужно использовать тип подключения к 3-фазной сети типа ЗВЕЗДА. А для тех, которые производятся с характеристикой напряжения равной 380 Вольт, возможно применять обе схемы подключения: и вариант ЗВЕЗДА и вариант ТРЕУГОЛЬНИК.

Вариант подключения к трехфазной сети питания типа ЗВЕЗДА

Тип ЗВЕЗДА применяется в сухих ТЭНах от компании РОСНАГРЕВ в варианте подключения с четырьмя болтами в качестве типа вывода. Также тип подключения «звезда» может применяться при подключении блок ТЭНов типа ТЭНБ. В данных случаях подключение нагревательных спиралей производится по следующей электрической схеме:

Так же рассмотрим, как можно подключить ТЭНы по данной схеме, если у нас имеются в наличии не специальные, а типовые воздушные или водные трубчатые ТЭНы.

К питающему напряжению должен подключаться только один концевик каждого нагревателя (ТЭНа). Именно поэтому для подключения к трехфазной сети должно быть кратное трем количество электронагревателей. Другие же выводы, которые не подключены к электропитанию, должны быть соединены в одну нулевую точку.   Таким образом получаем трехпроводную соединенную нагрузку.

Давайте подробно рассмотрим схему трехпроводного соединения на 380 В для включения 3-х воздушных ТЭНов. На первой картинке вы можете рассмотреть описанную выше схему включения ТЭНов, а на втором к схеме добавляется специальное устройство для подачи напряжения на ТЭНы с защитными переключателями. Как четко видно на схеме, каждый второй электровывод нагревателя подается на фазы А, В и С, а остальные же соединяются вместе.

Подключая ТЭНы данным образом мы получаем значение напряжения на каждом ТЭНе между подключением к сети и нейтральной точкой равное 220 В.

В приведенной схеме можно увидеть, что выводы нагревателей справа подсоединены к фазам А, В, С. Выводы, которые находятся слева — соединяются в общей нейтральной точке. Рабочее напряжение между выводами справа и нейтральной точкой равно 220В.

Еще имеется вариант подключения к трехфазной сети ЗВЕЗДА, который использует четырехпроводную схему. При таком способе применяют трехфазное питание с напряжением 230В, а нулевую точку подают на нейтраль источника электропитания.

Тут так же, как и в предыдущей части, одни выводы соединяются в нулевую точку, а другие подводятся к трехфазной сети. Если соединение с нулевой точкой передавать на нулевую шину источника электропитания, мы получим на каждом нагревателе между питанием и нулем напряжение в 220В.

Когда возникает необходимость в полном отключении питания на нагреватели, нужно применять выключатели типа 3+n или же 3р+n, способные работать в автоматическом режиме. Автоматы такого типа могут применяться для полного перевода всех силовых контактов на полностью автоматический режим работы.

Давайте рассмотрим, как же на практике следует применять тип подключения ЗВЕЗДА, на примере монтажа ТЭНов в электрокотле.

Подключение нагревателей по схеме ЗВЕЗДА для электрокотла

В электрических тепловых котлах, нагреватели могут подключаться различными вариантами, но для демонстранции схемы подключения по типу ЗВЕЗДА опишем вариант установки воздушных ТЭНов к 3-фазной сети питания с напряжением 220В.

Высокая мощность водяных ТЭНов накладывает определенные требования к качеству соединений. Надежность соединений должна быть обеспечена высоким качеством термостойких проводов и должно соответствовать инструкции.

Первое, что нужно сделать, это при подключении фазных поводов произвести накрутку гайки M4. Далее вам необходимо наложить шайбу и установить кольцевой наконечник провода питания. Следующим шагом будет наложение еще одной такой же шайбы, поверх которой помещается еще одна специальная пружинная шайба гровер. И это все нужно надежно зафиксировать гайкой.

Провода, которые выводятся на нейтральную фазу, крепятся при помощи болта типа M8. Провод нейтрали нужно поместить в перемычку, которая находится между контактами отверстий нагревателя.

Обязательно нужно заземлить корпус нагревательного элемента и проводов питания после того, как подключите все провода на питающие и нулевые контакты ТЭНа. В большинстве случаев в электрокотлах болт заземления располагается с боковой стороны около блока с ТЭНами. К нему мы и нужно присоединить провод для заземления.

После подключения проводов следует провести заземление корпуса нагревателя и проводов подключения ТЭНа. Обычно у котлов для заземления с левой стороны у блока электронагревателей находится болт, к которому и следует подключать проводник заземления.

Вы можете использовать для заземления как отдельный провод уравнения потенциалов, так и провод с клеммника заземления блока управления.

Наглядно все вышеописанное вы можете посмотреть на рисунке ниже в виде схемы и фото подключения ТЭНа.

Если вы сделали все в строгом соответствии инструкции, подключение блок Тэна электрокотла можно считать завершенным. Останется лишь одеть защитный кожух на блок нагрева.

В электрических котлах управление нагревом производится на основе данных от термодатчика. Регулирующие устройства находятся на основной панели управления электрокотла. На терморегулятор будут подаваться данные о температуре ТЭНа и температуре теплоносителя. На основе этих показаний и установленных на терморегуляторе настройках, автоматика принимает решение о включении или отключении электропитания ТЭНов. Пока температура будет меньше требуемой, будет подаваться электропитание, и нагреватели будут производить тепло, а при достижении или превышении верхнего значения температуры, питание будет отключено и ТЭН прекратит нагрев. При остывании до нижнего порога нагреватели будут включены.

Терморегулятор позволяет один раз установить верхний и нижний порог температуры и потом работа электрокотла будет осуществляться в автоматическом режиме, а температура будет поддерживаться на нужном уровне.

Есть вариант использования терморегуляторов с несколькими типами термодатчиков, которые будут не только контролировать нагревание самого ТЭНа, но и температуру воздуха в помещении. Для этого термодатчик нужно установить на расстоянии от котла и теплоносителя.

Вариант подключения к трехфазной сети питания типа ТРЕУГОЛЬНИК

Рассмотрим на схеме второй вариант подключения нагревательных элементов к трехфазной сети под названием ТРЕУГОЛЬНИК.

При данном варианте нагреватели соединяются между собой последовательно. У нас в итоге должно сформироваться три плеча для фазы А, В и С.  Для примера:

  1. Для А фазы – соединяем первый вывод ТЭНа №1 и первый вывод ТЭНа №2
  2. Для В фазы – соединяем второй вывод ТЭНа №2 и второй вывод ТЭНа №3
  3. Для С фазы – соединяем второй вывод ТЭНа №1 и первый вывод ТЭНа №3

Теперь, когда мы познакомились с двумя типами подключения ТЭНов, можно рассмотреть зависимость мощности и температуры нагревателей от типа схемы подключения.

Зависимость температуры и мощности нагрева от варианта схемы подключения

Мощность нагревателя – это параметр, на который многие покупатели ориентируются при покупке. По сути же мощность ТЭНа зависит только от показателя сопротивления резистивной спирали. Конечно же, если не использовать электротрансформаторы и питание от определенной сети будет постоянным. Данное свойство можно легко вычислить, по простой формулой из курса физики:

Мощность (P) = Напряжение (U) * Сила тока (I)

В данном случае за величину напряжения берем разницу потенциалов между выводами электрического ТЭНа, а силу тока нужно измерять ту, которая будет протекать по резистивной спирали.

Силу тока можно вычислить по формуле I=U/R, где R – электрическое сопротивление нагревательной спирали. Теперь подставим данное значение в формулу мощности, и получится, что мощность ТЭНа зависит только от напряжения и сопротивления.

Таким образом, делаем вывод, что при постоянном напряжении сети питания мощность электронагревателя будет меняться только при изменении сопротивления.

Значение сопротивления резистивного элемента в основной массе ТЭНов имеет прямую зависимость от значения выделения температуры. Но в нагревателях с нихромовой или фехралевой нитью накаливания, к примеру, в пределах нескольких сотен градусов сопротивление зачастую не изменяется.

В ситуации с высокотемпературными нагревателями из карбида кремния или дисилицид молибдена все будет совсем подругому. В выскотемпературных нагревателях с увеличением температуры, сопротивление падает очень значительно в пределах от 6 до 0,6 Ом, что делает их очень экономичными в плане потребления электроэнергии.

Но из-за данного качества высокотемпературных ТЭНов их нельзя подключать напрямую к сети питания 220В, не говоря уже о 380В. Технически возможно произвести подключение к 220в, если соединение будет последовательно. Но все же при данном способе не будет возможности контролировать мощность и температурную нагревателей. Для подключения высокотмепературных нагревателей состоящих не из металла, следует использовать специализированные трансформаторы или же стандартные статистические ЭМ устройства.

В компании «РОСНАГРЕВ» вы можете приобрести электронагреватели, которые производятся специально с учетом подключения к трехфазной сети питания. Это сухие цилиндрические ТЭНы, блок Тэны для воды и трехстержневые КЭНы. Тип подключения данных нагревателей зависит от напряжения по схеме звезды или треугольника.

При подключении электрических нагревателей в соответствии со схемой ТРЕУГОЛЬНИК соединяются три нагревательных спирали, у которых равные значения резистивной спирали и на питание будет подано 380В. Подключение ТЭНов ЗВЕЗДА подразумевает наличие нулевой точки вывода, а на каждый ТЭН будет подаваться 220В. Нулевой провод позволяет подключать потребители с разным значением резистивной спирали.



Возможно, Вас это заинтересует:

Как проверить ТЭН?!

Нагревательные элементы используются в большом количестве бытовых устройств: утюги, электрические чайники, стиральные машины, бойлеры и ПОДРОБНЕЕ

Схема подключения электрического котла ТЭН

Вступление

Вы планируете или уже купили прямоточный электрический котел, для системы отопления своего дома. Предлагаю, заранее познакомится особенностями подключения таких котлов, и посмотреть, как выглядит схема подключения электрического котла.

Об электрических котлах

Классическим электрическим котлом отопления, можно сказать котлом по умолчанию, тип которого не указывают, считаются электрокотлы с ТЭН нагревательными элементами.

ТЭН это аббревиатура трубчатого электрического нагревателя. Аналог, которого вы видите в электрическом чайнике со спиралью.

В зависимости от количества тэнов котла меняется их мощность. Так как тэны чаще стандартны, то мощности электрических котлов у разных производителей тоже стандартны. Это 6/9/12/14/18/21/24/28 кВт.

Стоит отметить, что понятие электрический котел, гораздо шире, чем только ТЭН котлы. Получили распространение индукционные и электродные котлы, которые также являются электрическими.

Схема подключения электрического котла

Общая схема подключения электрического котла с ТЭН нагревателями, это не что иное, как схема подключения одного или нескольких тэнов к электропитанию.

Чтобы разобраться и понять принцип подключения тэнового котла, посмотрим на ТЭН.

На фото вы видите простейший ТЭН, состоящий из одной нагревательной трубки. Как следствие для подключения у такого ТЭНа есть только два контакта. Подключается такой ТЭН, напрямую. Один контакт на фазу (чаще 220 Вольт), второй контакт на рабочий ноль.

Мощность таких тэнов небольшая и они не используются в отеплительных котлах. Их прерогатива чайники или стиральные, посудомоечные машины.

В электрических котлах тэны «завивают» из двух, чаще трех трубок. Выглядит тэн для котла так.

Как видите контактов для подключения у таких тэнов уже 6 (шесть) и это самый простой вариант. Задача подключения ТЭН котла, правильно соединить шесть контактов тэна, чтобы подключить его к электропитанию.

В этом нет ничего сложного, если вспомнить две классические схемы подключения из курса электротехники. Вы наверняка о них слышали, это схемы под названием «звезда» и «треугольник». Я писал о них довольно подробно в статье Как получает электроэнергию потребитель низкого напряжения 380 Вольт.

Опишу эти схемы простым языком. Итак, у нас 6 контактов разбитых по парам. Всего три пары.

  • Схема «звезда» предполагает соединить один контакт из трёх пар и подключить его к рабочему «нулю». Оставшиеся контакты пар тэна, подключают к фазам L1, L2, L3 если питание 380 В или также соединяют и подключают к фазе L, если питание 220 В.

  • По схеме «треугольник» все пары контактов соединяются последовательно и подключаются к трём фазам 380 В.

На практике

Если вы покупаете готовый котел, а не собираете его самостоятельно, то у вас будет блок управления котла в котором будут клеммы для подключения электропитания.

Единственное, что вам нужно сделать, это правильно рассчитать сечение питающего кабеля и номинал автомата защиты для котла.

Я писал об этом в статьях Как подобрать кабель в электросети и Расчет сечения кабеля, автоматов защиты.

Кратко напомню, что эти расчёты проводятся по мощности котла с использованием таблиц 1. 3 ПУЭ. Так как алюминий скоро будет возвращен в электромонтаж, приведу сводные таблицы по которым можно подобрать сечение кабеля по мощности прибора для медных и алюминиевых проводов (жил кабеля).

Также поможет такая таблица подбора сечения кабеля и устройства защиты для котлов Protherm Скат.

Вывод

Схема подключения электрического котла с ТЭН нагревателями рассмотрена. При элементарных знаниях электротехники собрать такой котел можно самостоятельно.

©elesant.ru

Еще статьи



Схема трехфазного подключение ТЭНов через теплореле и контактор

Трубчатые электронагреватели (ТЭНы) широко используются для нагрева воды, воздуха и других жидкостей и газов в промышленности и в бытовом применении.
ТЭНы обычно подключают с помощью температурного реле для обеспечения автоматического отключения при достижении требуемой температуры.

Рассмотрим подключение трехфазного ТЭНа через магнитный пускатель и тепловое реле.


Рис. 1
ТЭН подключается через один трехфазный контактор с нормально замкнутыми контактами МП(Рис. 1). Управляет пускателем термореле ТР, управляющие контакты которого разомкнуты при температуре на датчике ниже заданной. При подаче трехфазного напряжения контакты пускатели замкнуты и происходит нагрев ТЭНа, нагреватели которого включены по схеме «звезда».

Рис. 2
При достижении заданной температуры, тепловое реле отключает питание нагревателей. Таким образом, реализуется простейший регулятор температуры. Для такого регулятора можно применять термореле РТ2К (Рис. 2), а для пускателя – контактор третьей величины с тремя группами на размыкание.

РТ2К представляет собой двухпозиционное (работающие на включение/отключение) термореле с датчиком из медного провода с диапазоном установления температуры от -40 до +50°С. Конечно, использование одного теплового реле не позволяет достаточно точно поддерживать требуемую температуру. Включение каждый раз всех трех секций ТЭНа приводит к лишним энергопотерям.

Рис. 3
Если реализовать управление каждой секцией нагревателя через отдельный пускатель, связанный со своим термореле (Рис. 3), то можно осуществить более точное поддержание температуры. Итак, имеем три пускателя, которыми управляют три термореле ТР1, ТР2, ТР3. Температуры срабатывания выбраны, допустим как t1<t2

Рис. 4
Реле-датчики температуры обеспечивают коммутацию исполнительной цепи до 6А, при напряжении 250В. Для управления магнитным пускателем таких величин более чем достаточно (Например, ток срабатывания контакторов ПМЕ составляет от 0,1 до 0,9 А при напряжении 127 В). При прохождении переменного тока через катушку якоря возможно низкое гудение промышленной частоты 50 Гц.
Существуют термореле, управляющие токовым выходом с величиной тока от 0 до 20 мА. Также часто тепловые реле питаются от постоянного тока низкого напряжения (24 В). Для согласования такого выходного тока с низковольтными (от 24 до 36 В) катушками якоря пускателя может применяться схема согласования уровней на транзисторе (Рис. 5)

Рис. 5
Данная схема работает в ключевом режиме. При подаче тока через контакты термореле ТР через резистор R1, на базу VT1 происходит усиление тока и включение пускателя МП.
Резистор R1 ограничивает токовый выход теплового реле для предотвращения перегрузки. Транзистор VT1 выбирают исходя из максимального тока коллектора, превышающего ток срабатывания контактора и напряжения на коллекторе.

Произведем расчет резистора R1 на примере.

Допустим для управления якорем пускателя достаточно постоянного тока в 200мА. Коэффициент усиления транзистора по току составляет 20, значит, управляющий ток базы IБ должен поддерживаться в пределах до 200/20 = 10 мА. Тепловое реле выдает максимум 24В при силе тока в 20мА, что вполне достаточно катушке якоря. Для открытия транзистора в ключевом режиме относительно эмиттера должно поддерживаться напряжение на базе в 0,6 В. Примем, что сопротивление перехода эмиттер-база открытого транзистора пренебрежительно мало.

Значит, напряжение на R1 составит 24 – 0,6В = 23,4 В. Исходя из полученного ранее тока базы получаем сопротивление: R1 = UR1/IБ=23,4/0,01 =2,340 Ком. Роль резистора R2 — не допускать включение транзистора от помех при отсутствии управляющего тока. Обычно его выбирают в 5-10 раз больше чем R1, т.е. для нашего примера будет составлять примерно 24 КОм.
Для промышленного использования выпускаются реле-регуляторы, реализующие ПИД-регулирование температуры объекта.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Как подключить ТЭНы, звезда — треугольник?! Как подключить блоки тэн (ТЭНБ)?! Схемы с рисунками и описанием.

Трубчатые нагреватели типа ТЭН, самые распространённые нагреватели, как в промышленности, так и в бытовом применении. Различаются ТЭН так же и подключением к сети, они могут работать как от однофазной, так и от трехфазной сети. Какие типы подключения к трехфазной сети для нагревателей существуют, и какие требования к характеристикам ТЭНов предъявляются для них.

Для подключения нагревательных ТЭНов к 3-фазной сети применяются два вида схем:

  • Тип подключения ЗВЕЗДА (220-380)
  • Тип подключения ТРЕУГОЛЬНИК (380)

Если подключать типовые нагреватели, типа блок ТЭНов или обычные трубчатые ТЭНы, то для распределения нагрузки равномерно, необходимо иметь на каждой фазе трехкратное количество электронагревателей. То есть минимальное количество ТЭНов должно быть три штуки. При этом электрические параметры ТЭНов должны иметь напряжение как 380, так и 200 Вольт.

Трубчатые нагреватели с напряжением 220 В нужно подключать к электрической сети только типом «ЗВЕЗДА». Что касается ТЭНов, который имеют электрические характеристики равные 380В, то к ним может применяться схема подключения как  ЗВЕЗДА так и ТРЕУГОЛЬНИК.

Вариант подключения к трехфазной сети питания типа ЗВЕЗДА

Тип ЗВЕЗДА применяется в ТЭНах в варианте подключения с четырьмя шпильками в качестве типа электровывода. Еще тип подключения «звезда» может использоваться при подключении блоков типа ТЭНБ. В данных случаях подключение резистивных элементов по следующей электрической схеме:

Так же рассмотрим, как можно подключить ТЭНы по данной схеме, если у нас имеются в наличии не специальные, а типовые воздушные или водные трубчатые ТЭНы.

К питающему напряжению должен подключаться только один концевик каждого нагревателя (ТЭНа). Именно поэтому для подключения к трехфазной сети кол-во ТЭНов должно быть кратно трем. Электроыводы, которые не присоединены к электропитанию, должны быть подключены через перемычку в одну нулевую точку.  Таким образом, получаем трехпроводную соединенную схему.

Если подробно рассмотреть схему трехфазного подключения на 380В, для включения 3-х трубчатых ТЭНов. На первой картинке вы можете рассмотреть описанную выше схему подключения ТЭНов, а на второй схеме, присоединение происходит посредством устройства для подачи питания на нагреватели с защитными реле. По схеме видно что каждый второй вывод нагревателя подается фаза А, В и С, а остальные же соединяются воедино.

Собрав нагреватели таким способом, мы получаем значение напряжения на каждом нагревателе между подключением к сети и нейтральной точкой равное 220В.

В приведенной схеме можно увидеть, что выводы нагревателей справа подсоединены к фазам А, В, С. Выводы, которые находятся слева — соединяются в единую нейтральную точку. Рабочее напряжение между выводами ТЭНов и нулевой точкой будет 220В.

Так же можно подключить ТЭНы к трехфазной сети ЗВЕЗДА, который использует четырехпроводную схему. При таком способе применяют трехфазное питание с напряжением 230В, а нулевую точку подают на нейтраль источника электропитания.

Тут так же, как и в предыдущей части, одни выводы соединяются в единую точку, а другие подводятся к сети с напряжением. Если соединить три вывода с нулевой точкой и  передавать на нулевую шину источника электропитания, получим напряжение на каждом нагревателе, равное 220В.

Когда требуется отключить нагреватели от сети питания, нужно использовать выключатели типа 3+n или же 3р+n, которые могут работать в автоматическом режиме. Автоматы такого типа могут использоваться  для полного перевода всех силовых контактов в автоматический режим работы.

Как следует применять тип подключения ЗВЕЗДА, на примере использования ТЭНов в отопительном котле.

Подключение нагревателей по схеме ЗВЕЗДА для отопительного котла.

В отопительных системах, ТЭНы могут подключаться разными способами, но для демонстрации схемы подключения по типу ЗВЕЗДА опишем вариант подключения ТЭНов работающих в воздушной среде, к 3-фазной сети питания с напряжением 220В.

Высокая ваттная нагрузка водяных ТЭНов создаёт определенные требования к соединению. Надежность соединений может быть обеспечена высоким качеством термостойких проводов и должно соответствовать инструкции.

Первым делом, при подключении проводов питания, нужно накрутить гайки на шпильку ТЭНа. Далее вам необходимо одеть шайбу и установить наконечник провода питания. Далее нужно одеть еще одну такую же шайбу, поверх которой помещается гровер. И далее нужно надежно притянуть гайкой.

Провода, которые выводятся на нейтральную фазу, крепятся болтом M8. Провод нейтрали нужно поместить в перемычку, которая находится между контактами отверстий нагревателя.

Первым делом важно заземлить корпус нагревателя и выводов питания после того, как присоедините все провода питания и нулевые контакты ТЭНа. В большем кол-ве  электрокотлов, шпилька заземления располагается с внешней стороны около блока с нагревателями. К нему и надо подключать провод заземления.

После присоединения проводов следует провести заземление корпуса ТЭНа и проводов подключения к нему. Как правило котлы имеют болт для заземления со стороны блока электронагревателей, к нему и следует подключать провод заземления.

Вы можете использовать для заземления, как отдельный вывод уравнения потенциалов, так и электровывод с клеммной колодки блока управления.

Наглядно все показано на рисунке ниже в виде схемы и фото подключения.

Если вы сделали все по инструкции, подключение нагревателей электрокотла можно считать завершенным. Далее нужно вернуть защитный кожух на место.

В котлах отопления, управление нагревателями производится посредством данных от термодатчика. Сам же регулятор расположен на центральной панели управления котла. На табло регулятора будут выводиться данные о температуре нагревателей и температуре теплоносителя. На основе этих показаний показаниях, которые вы предварительно выставили на регуляторе, автоматика принимает решение о включении или отключении питания нагревателей. Пока температура будет меньше требуемой, будет подаваться электричество, и ТЭНы будут греть теплоноситель, а при достижении или превышении верхнего значения температуры, питание будет отключено и блок ТЭНов прекратит работу. При остывании до нижнего порога нагреватели будут запущены.

Терморегулятор позволяет, один раз установить максимальный и минимальный порог температуры и потом работа электрокотла будет осуществляться в автоматическом режиме, а температура будет поддерживаться на нужном уровне.

Есть вариант применения терморегуляторов с несколькими типами датчиков, которые будут не только регулировать нагревание самого блока, но и температуру воздуха в помещении. Для этого термопару надо устанавливать на требуемом расстоянии от котла.

Вариант подключения к трехфазной сети тип ТРЕУГОЛЬНИК

Наглядно на схеме показан еще один вариант подключения ТЭНов к трехфазной сети по типу ТРЕУГОЛЬНИК.

При данном варианте нагреватели соединяются между собой последовательно. Что в итоге должно сформировать три плеча для фазы А, В и С.  Для примера:

  1. Для А фазы – соединяем первый вывод ТЭНа №1 и первый вывод ТЭНа №2
  2. Для В фазы – соединяем второй вывод ТЭНа №2 и второй вывод ТЭНа №3
  3. Для С фазы – соединяем второй вывод ТЭНа №1 и первый вывод ТЭНа №3

Теперь, когда мы познакомились с разными типами подключения нагревателей, можно рассмотреть зависимость мощности и температуры ТЭНов от типа схемы подключения.

Соотношение температуры и мощности нагрева от варианта схемы подключения

Мощность нагревателя – это величина, на которую многие покупатели ориентируются при выборе ТЭНов. По сути же мощность нагревателя зависит только от показания резистива нагревательной нити. Конечно же, если не использовать трансформаторы и питание от определенной сети будет постоянным. Данное свойство можно легко вычислить, по простой формуле:

Мощность (P) = Напряжение (U) * Сила тока (I)

В

В этом уравнении за величину напряжения берем разницу потенциалов между контактами нагревателя, а силу тока нужно замерять ту, которая будет протекать по нагревательной спирали.

Силу тока можно рассчитать по формуле I=U/R, где R – электрическое сопротивление ТЭНа. Теперь подставим это значение в формулу, и получится, что мощность нагрвателя зависит только от напряжения и сопротивления спирали.

Делаем вывод, что при постоянном напряжении сети питания мощность ТЭНа будет меняться только при изменении сопротивления.

Значение сопротивления резистивного элемента в большинстве ТЭНов имеют прямую зависимость от значения излучаемой температуры. Но в нагревателях с нихромовой или фехралевой нитью накаливания, к примеру, в пределах нескольких сотен градусов, сопротивление зачастую не меняется.



Подключиться к сети Wi-Fi в Windows

Дома, на работе или на улице, скорее всего, вы найдете сеть Wi-Fi, к которой можно подключиться для доступа в Интернет.

  1. Выберите значок Сеть в дальнем правом углу панели задач.
    Значок отключен. Значок появляется, когда вы не подключены.

  2. В быстрых настройках Wi-Fi выберите Управление Wi-Fi подключений (> ).

  3. Выберите нужную сеть Wi-Fi, затем выберите Connect .

  4. Введите сетевой пароль и выберите Далее .

Выполните следующие действия, чтобы устранить проблемы с подключением к Интернету.
Подключиться к сети Wi-Fi

Дома, на работе или на улице, скорее всего, вы найдете сеть Wi-Fi, к которой можно подключиться для доступа в Интернет.

  1. Выберите значок Сеть на панели задач. Отображаемый значок зависит от вашего текущего состояния подключения. Если вы не видите один из значков сети (или аналогичный), показанный на следующем изображении, выберите Стрелка вверх , чтобы увидеть, появляется ли он там.

  2. Выберите нужную сеть Wi-Fi, затем выберите Connect .

  3. Введите сетевой пароль и выберите Далее .

  4. Выберите Да или Нет , в зависимости от типа сети, к которой вы подключаетесь, и от того, хотите ли вы, чтобы ваш компьютер был обнаружен другими ПК и устройствами в сети.

Выполните следующие действия, чтобы устранить проблемы с подключением к Интернету.
Подключиться к сети Wi-Fi

Что делать, если мои участники не могут подключиться?

Когда вы получаете уведомление о прибытии участника или видите, что участник присоединяется к чату за кулисами:

Но ваш участник не появляется в очереди:

Обычно это происходит в одной из трех ситуаций:

1 ) Ваш участник не использует браузер Chrome или бесплатное приложение STAGE TEN для iOS

Попросите участников использовать браузер Chrome на ноутбуке / настольном компьютере / устройстве Android при подключении. Если вы используете мобильное устройство iOS, попросите их загрузить бесплатное приложение CONNECT от STAGE TEN.

2) Ваш участник отказал в доступе к камере и микрофону в Chrome.

Участники должны предоставить STAGE TEN разрешение на доступ к вашей камере и микрофону. Проверить это можно двумя способами:

Значок камеры

  1. Щелкните значок камеры в адресной строке Chrome

  2. Убедитесь, что параметр «Всегда разрешать https://app.stageten.tv доступ к камере и микрофону» выбран радиокнопка

  3. Нажмите кнопку «Готово»

  4. Обновить страницу

Информация о сайте

В некоторых случаях значок камеры не отображается в правой части адресной строки.Вместо этого вы можете изменить разрешения, используя настройки информации о сайте.

  1. Щелкните значок замка в левой части адресной строки

  2. Для настройки камеры выберите «Разрешить»

  3. Для настройки микрофона выберите «Разрешить»

  4. Нажмите » x «, чтобы закрыть диалоговое окно

  5. Перезагрузить страницу

Системные разрешения (только MacOS)

В более поздних версиях Mac OS разрешения для Chrome на доступ к камере, микрофону и экрану (для совместного использования экрана) должны быть предоставлены на системном уровне. Чтобы проверить свои настройки, выполните следующие действия.

  1. Выберите > Системные настройки …

  2. В системных настройках выберите Безопасность и конфиденциальность.

  3. Выберите вкладку Конфиденциальность вверху.

  4. Слева выберите Камера и убедитесь, что установлен флажок рядом с Chrome

  5. Слева выберите Микрофон и убедитесь, что установлен флажок рядом с Chrome

  6. Перезагрузите STAGE TEN Studio в браузере Chrome

3) Ваш участник находится за брандмауэром


Если ваш участник находится в офисе или школе, его интернет-сеть может содержать брандмауэр, блокирующий видеотрафик.

Чтобы определить, находится ли ваш участник за брандмауэром, попросите его запустить этот тест, перейдя по следующей ссылке и нажав кнопку «Пуск»:
https://janus.conf.meetecho.com/echotest.html

Они увидят либо один или два видеопотока сами по себе. Если есть два видеопотока (как показано ниже), значит, брандмауэра нет. Если есть только один видеопоток, скорее всего, установлен брандмауэр.

Если окажется, что на месте установлен брандмауэр, мы дадим совет, как ваш сетевой администратор может разрешить требуемый видеотрафик.


4) Если ничего из вышеперечисленного не работает для вас, вы можете попробовать еще несколько вещей:
  • перезагрузите компьютер (чтобы убедиться, что никакие другие приложения не используют камеру) и попробуйте повторно подключить

  • откройте браузер Chrome в режиме инкогнито (чтобы избежать блокировщиков рекламы или других расширений, которые могут блокировать видеотрафик) и попробуйте повторно подключиться

  • попробуйте подключиться в firefox

Как подключиться к сети Wi-Fi в Windows 10

Адаптер Wi-Fi позволяет удобно подключать ноутбук или настольный компьютер с Windows 10 к сети и Интернету без использования кабелей. Однако это удобно, только если вы знаете, где найти настройки для подключения.

Независимо от того, настраиваете ли вы устройство в первый раз, подключаетесь в новом месте или ищете эффективный способ подключения нескольких устройств к одной сети, Windows 10 предлагает различные способы подключения к Интернету с помощью соединение Wi-Fi быстро.

В этом руководстве по Windows 10 мы расскажем, как подключиться к сети Wi-Fi с помощью всплывающего меню сети на панели задач, в настройках, панели управления и с помощью командных строк с командной строкой.

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Как подключиться к сети Wi-Fi с помощью панели задач

Чтобы подключиться к сети Wi-Fi через панель задач, выполните следующие действия:

  1. Щелкните значок Network в правом нижнем углу панели задач.

    Краткое примечание: В качестве альтернативы вы можете открыть Центр поддержки ( клавиша Windows + A ), а затем нажать кнопку Сеть в разделе быстрых действий, чтобы получить доступ к всплывающему меню сети. Если вы не видите кнопку, нажмите кнопку со стрелкой вверх слева.

  2. Выберите беспроводную сеть для подключения.
  3. (Необязательно) Установите флажок Автоматическое подключение .
  4. Нажмите кнопку Connect .

    Источник: Windows Central

    Совет: Если вы не видите ни одной точки беспроводного доступа в списке, нажмите кнопку Wi-Fi , чтобы включить адаптер.

  5. Подтвердите сетевой ключ безопасности (пароль).

    Источник: Windows Central
  6. Нажмите кнопку Далее .
  7. Подтвердите, должно ли устройство обнаруживаться в сети другими ПК.

После того, как вы выполните эти шаги, ноутбук подключится к сети с помощью соединения Wi-Fi.

Автоматическое повторное подключение

Кроме того, Windows 10 также предлагает возможность автоматического повторного подключения устройства после отключения адаптера вручную.

Чтобы настроить адаптер Wi-Fi на автоматическое переподключение в Windows 10, выполните следующие действия:

  1. Щелкните значок сети на панели задач.
  2. Нажмите кнопку Wi-Fi , чтобы отключить беспроводное соединение.

    Источник: Windows Central
  3. Используйте раскрывающееся меню и выберите, когда повторно подключаться автоматически:

    • Вручную .
    • За час .
    • Через четыре часа .
    • За один день .

    Источник: Windows Central

После того, как вы выполните эти шаги, Windows 10 не будет пытаться подключиться к беспроводному соединению до указанного вами времени.При использовании этой функции устройство будет автоматически подключаться только к сетям, к которым вы подключались в прошлом.

Как подключиться к сети Wi-Fi с помощью настроек

Используя настройки «Сеть и безопасность», вы также можете добавить беспроводные соединения вручную, а затем, когда сеть окажется в пределах досягаемости, устройство подключится автоматически.

Чтобы предвидеть подключение Wi-Fi в Windows 10, выполните следующие действия:

  1. Открыть Настройки .
  2. Щелкните Сеть и безопасность .
  3. Нажмите Wi-Fi .
  4. Щелкните параметр Управление известными сетями .

    Источник: Windows Central
  5. Нажмите кнопку Добавить новую сеть .

    Источник: Windows Central
  6. Подтвердите имя сети.
  7. Используйте раскрывающееся меню для выбора типа безопасности — например, WPA2-Personal AES .
  8. Подтвердите сетевой ключ безопасности (пароль).

    Источник: Windows Central
  9. Отметьте Автоматическое подключение опции .
  10. Проверьте Connect, даже если эта сеть не передает опцию (если требуется).
  11. Нажмите кнопку Сохранить .

После того, как вы выполните эти шаги, устройство автоматически подключится, когда беспроводная сеть окажется в пределах досягаемости.

Как подключиться к сети Wi-Fi с помощью Панели управления

Чтобы подключиться к сети Wi-Fi с Панелью управления, выполните следующие действия:

  1. Открыть панель управления .
  2. Щелкните Сеть и Интернет .
  3. Щелкните Центр управления сетями и общим доступом .
  4. В разделе «Изменить сетевые настройки» щелкните опцию Установить новое соединение или сеть .

    Источник: Windows Central
  5. Выберите опцию «Подключиться к беспроводной сети вручную» .

    Источник: Windows Central
  6. Нажмите кнопку Далее .
  7. Подтвердите имя сети.
  8. Используйте раскрывающееся меню для выбора типа безопасности — например, WPA2-Personal .
  9. Подтвердите сетевой ключ безопасности (пароль).
  10. Проверить Автоматически запускать это соединение Опция .
  11. (необязательно) Проверьте Connect, даже если сеть не передает опцию .

    Источник: Windows Central
  12. Нажмите кнопку Далее .
  13. Нажмите кнопку Закрыть .

После выполнения этих шагов ноутбук, планшет или настольный компьютер автоматически подключится к сети Wi-Fi.

Как подключиться к сети Wi-Fi с помощью командной строки

Кроме того, вы также можете использовать инструмент командной строки netsh в командной строке для подключения к сети Wi-Fi.

Чтобы подключиться к точке доступа Wi-Fi с помощью команд, выполните следующие действия:

  1. Открыть Начать .
  2. Найдите командную строку , щелкните правой кнопкой мыши верхний результат и выберите параметр Запуск от имени администратора .
  3. Введите следующую команду для просмотра доступных сетевых профилей и нажмите Введите :

    netsh wlan показать профиль

  4. Подтвердите профиль сети Wi-Fi с предпочтительными настройками.
  5. Введите следующую команду для подключения к беспроводной сети в Windows 10 и нажмите Введите :

    netsh wlan connect ssid = ВАШ-WIFI-SSID name = ИМЯ-ПРОФИЛЯ

    В команде не забудьте указать имя (SSID) сети и имя профиля с настройками вашей сети.

    Например, эта команда подключается к сети «цунами» с использованием профиля «цунами»:

    netsh wlan connect ssid = название цунами = цунами

    Источник: Windows Central

    Совет: На устройствах с более чем одним беспроводным адаптером вы также должны указать в команде, какой адаптер вы хотите использовать. Например: netsh wlan connect ssid = YOUR-WIFI-SSID name = PROFILE-NAME interface = Wi-Fi .

После того, как вы выполните шаги, устройство подключится к беспроводной сети.

Новое сетевое подключение

Инструмент netsh также позволяет управлять адаптерами и сетями Wi-Fi. Единственное предостережение: вы можете управлять только ранее известными сетями, поскольку вы не можете создавать новые сетевые профили с помощью этого инструмента

.

Если вам нужно использовать командную строку для подключения одного или нескольких компьютеров к одной беспроводной сети, вы можете экспортировать сетевой профиль, автоматически созданный при первом подключении. Затем вы можете импортировать его с помощью инструмента netsh для подключения с помощью инструмента командной строки.

Экспорт профиля Wi-Fi

Чтобы экспортировать профиль Wi-Fi с командами, выполните следующие действия:

  1. Открыть Начать .
  2. Найдите командную строку , щелкните правой кнопкой мыши верхний результат и выберите параметр Запуск от имени администратора .
  3. Введите следующую команду для просмотра доступных сетевых профилей и нажмите Введите :

    netsh wlan показать профиль

  4. Введите следующую команду для экспорта профиля и нажмите Введите :

    Профиль экспорта netsh wlan PROFILE-NAME key = clear folder = PATH \ TO \ EXPORT \ FOLDER

    Например, эта команда экспортирует профиль цунами в папку «Документы».

    Профиль экспорта netsh wlan tsunami key = clear folder = C: \ Users \ m \ Documents

    Источник: Windows Central

Выполнив эти шаги, вы можете импортировать тот же XML-файл для подключения других устройств к той же сети.

Импорт профиля Wi-Fi

Чтобы импортировать профиль Wi-Fi в Windows 10, выполните следующие действия:

  1. Открыть Начать .
  2. Найдите командную строку , щелкните правой кнопкой мыши верхний результат и выберите параметр Запуск от имени администратора .
  3. Введите следующую команду, чтобы определить имя сетевого адаптера, и нажмите Введите :

    netsh wlan показать интерфейсы

  4. Подтвердите имя адаптера, который будет подключаться к сети.
  5. Введите следующую команду для импорта сетевого профиля и нажмите Введите :

    netsh wlan add profile filename = "PATH \ TO \ PROFILE.XML" Interface = "YOUR-WIFI-ADAPTER-NAME" user = current

    В команде обязательно укажите расположение XML-файла и имя сетевого интерфейса.

    Например, эта команда импортирует профиль xml, расположенный в папке «Документы», в адаптер Wi-Fi:

    netsh wlan add profile filename = "C: \ Users \ m \ Documents \ wi-fi-tsunami.xml" Interface = "WI-FI" user = current

    Источник: Windows Central
  6. Введите следующую команду для подключения к беспроводной сети и нажмите Введите :

    netsh wlan connect ssid = ВАШ-WIFI-SSID name = ИМЯ-ПРОФИЛЯ

    В команде укажите SSID и имя профиля, которые соответствуют вашей сети.

    Например, эта команда подключается к точке доступа, используя SSID «цунами» и имя профиля «цунами»:

    netsh wlan connect ssid = название цунами = цунами

    Совет: Если у вас несколько беспроводных интерфейсов, вы также должны указать в команде, какой адаптер вы хотите использовать. Например, netsh wlan connect ssid = YOUR-WIFI-SSID name = PROFILE-NAME interface = Wi-Fi .

После выполнения этих шагов компьютер должен автоматически подключиться к беспроводной сети.

Дополнительные ресурсы по Windows

Чтобы получить дополнительные полезные статьи, статьи и ответы на распространенные вопросы о Windows 10 и Windows 11, посетите следующие ресурсы:

Подключение к Windows 10 — Службы информационных технологий

Подключение к eduroam Wi-Fi с Windows 10


Инструкции

Выберите «Настройки»> «Сеть и Интернет»> «Центр управления сетями и общим доступом» или «Панель управления». > Сеть и Интернет> Центр управления сетями и общим доступом.

1. Выберите Настроить новое соединение или сеть.

2. Выберите «Подключиться к беспроводной сети вручную»

3. В появившемся диалоговом окне:

  • Для имени сети введите: eduroam
  • Для типа безопасности выберите: WPA2-Enterprise
  • Для типа шифрования выберите: AES
  • Проверить Автоматически запускать это соединение
  • Нажмите Далее

4.Выберите Изменить параметры подключения и выберите вкладку Безопасность:

Метод сетевой аутентификации должен быть Microsoft: Protected EAP (PEAP)
Не устанавливайте флажок «Запомнить мои учетные данные для этого подключения каждый раз, когда я вхожу в систему». если вы настраиваете общий портативный компьютер
Щелкните Дополнительные параметры

В следующем диалоговом окне:

На вкладке 802.1X убедитесь, что установлен флажок Указать режим проверки подлинности и что Пользователь или выбрана аутентификация компьютера
Нажмите OK, чтобы вернуться к предыдущему диалоговому окну

После возврата в диалоговое окно свойств беспроводной сети eduroam нажмите «Настройки». а потом:

  • Убедитесь, что установлен флажок Проверить подлинность сервера путем проверки сертификата.
  • В списке доверенных корневых центров сертификации установите флажок для Entrust.net. Центр сертификации (2048) и любые другие записи Entrust Certificate Authority показано
  • Уведомления перед подключением должны читать Не просить пользователя авторизовать новые серверы или доверенные центры сертификации.
  • Убедитесь, что для метода аутентификации выбран защищенный пароль (EAP-MSCHAP v2). а затем щелкните Настроить.
  • Enable Fast Reconnect должен быть отмечен.
  • Если беспроводные соединения управляются программой, отличной от Windows, вы можете столкнуться с ошибка Windows на данном этапе. Отключитесь от текущего SSID, чтобы закончить конфигурация.

  • Убедитесь, что флажок Автоматически использовать мое имя для входа в Windows и пароль не установлен.Нажмите OK.


5. Щелкните OK во всех остальных окнах. Должен появиться вход в систему безопасности Windows. Введите свой компьютерный аккаунт Бингемтонского университета [email protected] и пароль.

6. Если у вас возникла задержка при подключении к eduroam, перезагрузите компьютер.

Подключите телефон Android к ноутбуку или ПК с Windows 10 через Bluetooth

Подключение телефона Android к ноутбуку с Windows 10 через Bluetooth — это первый шаг, необходимый для передачи файлов или совместного использования интернет-соединения между двумя устройствами с помощью Bluetooth-модема.Сегодня каждый мобильный телефон Android поддерживает Bluetooth, поэтому с помощью популярной технологии удобно подключить смартфон к устройству с Windows 10. В этом руководстве показано, как подключить телефон Android к ноутбуку, ПК или планшету через Bluetooth в Windows 10:

ПРИМЕЧАНИЕ. Представленные функции доступны в Windows 10 October 2020 Update или новее. Если вы используете старую версию Windows 10, у вас может не быть доступа ко всем функциям.Это руководство применимо к Android 10, и оно было создано с использованием Nokia 5. 3 и Samsung Galaxy A51. Процедуры аналогичны для большинства устройств под управлением Android, хотя вы можете столкнуться с небольшими отличиями в зависимости от производителя вашего устройства. Если вы используете смартфон Samsung и столкнулись с трудностями, не пропустите специальную главу в конце этого руководства.

Перво-наперво: о подключении телефона Android к Windows 10 через Bluetooth

Bluetooth, возможно, не самая быстрая или надежная беспроводная технология, но по-прежнему остается одним из наиболее широко используемых методов соединения различных вычислительных устройств.Хотя вы также можете использовать USB-кабель для подключения смартфона Android к ПК с Windows 10, связывание их через Bluetooth, на наш взгляд, более удобно по ряду причин:

  • Каждый смартфон Android, многие ПК и большинство ноутбуков поддерживают Bluetooth
  • На компьютере, ноутбуке или планшете с Windows 10 не нужны кабели или свободный порт USB.
  • Вы можете заряжать свой Android-смартфон одновременно от другого источника
  • При желании вы можете хранить свой Android-смартфон вне поля зрения, в ящике или сумке.

Подключение телефона к ПК через Bluetooth позволяет отправлять файлы с Android на Windows 10, включать Bluetooth-модем и автоматически блокировать Windows 10 с помощью смартфона.

Процесс несложный, если вы выполните следующие шаги.

Шаг 1. Включите Bluetooth в Windows 10

Сначала убедитесь, что на вашем компьютере или устройстве с Windows 10 включен Bluetooth. Есть несколько способов включить Bluetooth в Windows 10, и активация его из Настройки — один из них. Откройте приложение «Настройки», нажав Windows + I на клавиатуре и войдите в Устройства . Откроется вкладка «Bluetooth и другие устройства» , где вы должны увидеть переключатель Bluetooth справа.Если Bluetooth выключен , щелкните или коснитесь его переключателя, чтобы включить .

Включить Bluetooth в Windows 10

Пока вы открываете настройки Bluetooth, ваш компьютер с Windows 10 может быть обнаружен другими устройствами, использующими Bluetooth.

ВАЖНО: Если вы не видите переключатель в приложении Settings , ваш компьютер или устройство с Windows 10 может не иметь встроенного чипа Bluetooth. В результате вы не сможете установить соединение Bluetooth, если не добавите адаптер Bluetooth, подобный этому.

Шаг 2. Включите Bluetooth на устройстве Android

После включения Bluetooth в Windows 10 вы должны сделать то же самое на смартфоне или планшете Android, к которому вы его подключаете. Из всех способов включить Bluetooth на Android, мы считаем, что проще всего использовать меню быстрых настроек. Проведите вниз от верхнего края экрана, и вы должны увидеть значок Bluetooth среди быстрых настроек , отображаемых на вашем Android. Если он отключен, нажмите на него, чтобы включить.

Включить Bluetooth на Android

ВАЖНО: Имейте в виду, что из соображений безопасности некоторые смартфоны и планшеты видны другим устройствам только тогда, когда открыты настройки Bluetooth. Для доступа к ним коснитесь и удерживайте параметр Bluetooth, отображаемый в меню быстрых настроек .

Шаг 3. Подключите телефон Android к ноутбуку, ПК или планшету с Windows 10 через Bluetooth

После включения Bluetooth на обоих устройствах вернитесь к настройкам Bluetooth в Windows 10 и нажмите или коснитесь кнопки «Добавить Bluetooth или другое устройство» вверху.

Добавьте Bluetooth или другое устройство для подключения телефона к ноутбуку

В окне «Добавить устройство» щелкните или коснитесь первой опции: Bluetooth .

СОВЕТ: Мастер «Добавить устройство» используется для подключения всех типов устройств Bluetooth к ноутбуку, ПК или планшету с Windows 10.

Выберите Bluetooth в мастере добавления устройства

Ваш компьютер с Windows 10 начнет поиск ближайших устройств Bluetooth. Дайте ему до 30 секунд, чтобы завершить сканирование и обнаружить все доступные параметры. Не забудьте оставить настройки Bluetooth открытыми, как обсуждалось в предыдущей главе. Как только он найдет ваш смартфон Android, нажмите или коснитесь его имени, чтобы начать сопряжение.

Найдите свой телефон в списке устройств, которые можно подключить к Windows 10

Это предложит вашему телефону и компьютеру начать соединение. Вскоре после этого мастер Windows 10 отобразит шестизначный код, который также должен появиться во всплывающем окне на вашем смартфоне Android. Убедитесь, что два кода совпадают, чтобы избежать подключения к неправильному устройству, а затем щелкните или коснитесь Подключить в Windows 10, чтобы продолжить.

Если сопрягаемые устройства показывают один и тот же код, нажмите Подключить

Сразу после этого нажмите кнопку Pair во всплывающем окне на смартфоне или планшете Android.

Если вы не сделаете это быстро, соединение между ПК с Windows 10 и телефоном может истечь. Если это произойдет, сопряжение не удастся, и вам придется повторить попытку.

Как вы можете видеть ниже, подсказка, отображаемая на вашем устройстве Android, не одинакова на всех устройствах. В зависимости от вашего телефона у вас также может быть опция «Разрешить доступ к вашим контактам и истории звонков» — как мы это делаем на нашем Nokia. Если вы используете устройство Samsung Galaxy, вам следует нажать OK вместо Pair .

Как можно быстрее нажмите кнопку «Сопряжение» или «ОК» на Android

.

Если все работает правильно, ваш компьютер с Windows 10 теперь сопряжен и подключен к вашему смартфону или планшету Android. Нажмите Готово , чтобы закрыть мастер.

Ваш телефон был успешно подключен к ноутбуку или ПК с Windows 10

Вот и все. Ваш телефон и компьютер подключены, и вы можете начать использовать соединение Bluetooth между Windows 10 и Android.

БОНУС

: что делать, если Windows 10 не находит или не обнаруживает ваше устройство Samsung Galaxy

Как мы уже говорили ранее, Bluetooth — не самая надежная технология, поэтому вы можете столкнуться с некоторыми проблемами. Хотя Windows 10 действительно потребовалось довольно много времени, чтобы найти наше устройство Nokia, мы вообще не смогли обнаружить нашу Samsung Galaxy, когда начали писать это руководство.

Если у вас возникли те же проблемы, попробуйте следующее:

  • Выключите и снова включите Bluetooth на Samsung Galaxy и Windows 10.
  • Перезагрузите оба устройства и убедитесь, что вы установили последние обновления для Windows 10 и Android.
  • Сбросить настройки сети. Поскольку это то, что сделало наш Samsung Galaxy доступным для обнаружения, мы подробно рассмотрим этот процесс ниже.
  • Обновите драйверы Bluetooth на своем ноутбуке или ПК с Windows 10. Посетите сайт технической поддержки производителя вашего компьютера и поищите драйверы для вашей модели.

Чтобы сбросить настройки сети на устройстве Samsung Galaxy, откройте Настройки , прокрутите вниз и войдите в Общее управление .Затем нажмите Сбросить .

Нажмите Reset в общих настройках управления телефона Samsung Galaxy

.

Нажмите «Сбросить настройки сети» из доступных опций.

Сброс настроек сети на Samsung Galaxy

Затем нажмите единственную доступную опцию, Сбросить настройки .

ПРИМЕЧАНИЕ: При этом сбрасываются все сетевые настройки на вашем устройстве Samsung Galaxy, поэтому сначала убедитесь, что вы сохранили любую важную информацию, например пароли Wi-Fi.

Нажмите Сбросить настройки на Samsung Galaxy

Подтвердите свой выбор, снова нажав Reset на следующей странице, и, как только это будет сделано, вы должны получить сообщение «Сброс сетевых настроек» на своем телефоне Samsung Galaxy. Теперь вы можете вернуться к Step 2 и продолжить выполнение инструкций по подключению телефона к ноутбуку, ПК или планшету.

СОВЕТ: Если вам по-прежнему не удается подключить Samsung Android к компьютеру с Windows 10, вы можете попробовать что-нибудь другое. Устройства Samsung Galaxy имеют собственную встроенную функцию, которая связывает их с Windows 10, и вы можете узнать все об использовании ее для подключения телефона к ноутбуку или ПК из нашего учебного пособия о Your Phone Companion — Link to Windows .

Вы подключили Android к компьютеру? Это было для включения Bluetooth-модема или чего-то еще?

Теперь, когда вам удалось подключить телефон к ноутбуку через Bluetooth, вы должны знать, что соединение остается активным до тех пор, пока вы не отключите Bluetooth или не отключите, не разорвете пару или не переместите одно из двух устройств за пределы диапазона.Прежде чем закрыть это руководство, нам интересно, почему вы подключили Android к компьютеру с Windows 10. Было ли это для обмена файлами, включения Bluetooth-модема или чего-то еще? Дайте нам знать в комментариях ниже.

Как исправить проблемы с Wi-Fi в Windows 10

Наличие надлежащего сетевого подключения очень важно, поскольку от стабильного подключения к Интернету зависит много работы. Могут быть разные причины, по которым ваше соединение не работает должным образом, и их легко устранить.

В этом посте мы рассмотрим некоторые методы устранения проблем с Wi-Fi на устройстве с Windows 10.

Как исправить проблемы с Wi-Fi в Windows 10 — Wi-Fi подключен, но нет Интернета

Иногда появляется сообщение о том, что вы подключены к сети Wi-Fi, но у вас нет Интернета.

Чтобы решить эту проблему, вы можете сначала попробовать собственный инструмент устранения неполадок.
  • В нижнем левом углу нажмите кнопку Windows и перейдите в «Настройки».
  • Теперь нажмите «Обновление и безопасность» и перейдите к «Устранение неполадок».
  • Теперь нажмите «Подключения к Интернету» и нажмите «Запустить средство устранения неполадок».
Если это не работает, откройте командную строку и введите следующие команды.
  • netsh int ip сброс
  • ipconfig / обновить
  • ipconfig / flushdns
  • сброс Winsock Netsh
Windows 10 не может найти сеть Wi-Fi
Если вы не можете найти соединение Wi-Fi на своем устройстве, сначала примите во внимание следующее. Вы находитесь в зоне действия маршрутизатора? Роутер включен? Когда вы ответите на эти вопросы, вы можете попробовать следующие решения.

Перезагружаем роутер

  • Выключите маршрутизатор Wi-Fi и отсоедините его от источника питания.
  • Подождите минуту и ​​снова подключите.
  • Включите роутер и попробуйте подключить ваше устройство.
Отключить и включить вашу сетевую карту
  • Нажмите Windows + R, введите «ncpa.cpl» и нажмите Enter.
  • Щелкните правой кнопкой мыши беспроводной адаптер и выберите «Отключить».
  • Теперь щелкните правой кнопкой мыши беспроводной адаптер и выберите «Включить».
  • Перезагрузите компьютер и попробуйте подключиться к сети Wi-Fi.
Обновить драйвер сетевого адаптера
  • Нажмите Windows + R, введите «devmgmt.msc» и нажмите Enter.
  • Щелкните «Сетевые адаптеры», а затем щелкните правой кнопкой мыши «Контроллер Wi-Fi».
  • Теперь выберите «Обновить драйверы».
  • Теперь нажмите «Автоматический поиск обновленного программного обеспечения драйвера».
  • После установки драйверов перезагрузите систему.
Windows 10 не может подключиться к Wi-Fi
  • Нажмите Windows + X и щелкните «Диспетчер устройств».
  • Теперь щелкните правой кнопкой мыши сетевой адаптер и выберите «Удалить».
  • Щелкните «Удалить программное обеспечение драйвера для этого устройства».
  • Перезагрузите систему, и Windows автоматически переустановит драйверы.
Wi-Fi не имеет действительной IP-конфигурации
  • Подключите маршрутизатор с помощью кабеля Ethernet.
  • Введите IP-адрес маршрутизатора в браузере.
  • Войдите на портал устройства и измените имя сети и пароль.
Найдите пароль Wi-Fi в Windows 10
Если вы не помните пароль Wi-Fi, вы можете выполнить следующие действия, чтобы быстро его получить.
  • В правом нижнем углу щелкните значок «Сеть» на панели задач.
  • Теперь нажмите «Настройки сети и Интернета».
  • Теперь нажмите «Изменить параметры адаптера».
  • Щелкните правой кнопкой мыши свое соединение Wi-Fi и выберите «Статус».
  • Теперь нажмите «Свойства беспроводной сети» и перейдите на вкладку «Безопасность».
  • Установите флажок рядом с отображением символов для просмотра пароля Wi-Fi.

См. Также:
Как подключиться к Wi-Fi на устройстве с Windows 10 за 4 шага
Как изменить пароль Windows для защиты компьютера или сбросить пароль, если вы его забыли

CD5030 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — ECLIPSE by Fujitsu Ten


Bluetooth настройка звука

A различные функции, доступные при использовании портативного устройства, могут можно установить в режиме BT Audio Set.

  • BT Настройка звука:
    Bluetooth включение и выключение аудиорежима.

  • Настройка подключения:
    Main подключение блока и переносного устройства.

  • Настройка отключения:
    Отключает основной блок и переносное устройство.

  • Отображение информации об устройстве:
    Отображение информация об устройстве для основного блока.

Отображение режим выбора BT Audio Set

Нажмите кнопку [/ MENU] более одной секунды.

The Отображается режим выбора МЕНЮ.

Выберите «FUNC», нажав кнопку [] или [].

Нажмите кнопку [ENTER].

Выберите «BT Audio Setting», нажав кнопку [] или [].

Нажмите кнопку [ENTER].

The Активирован режим выбора настроек BT Audio.

Переключение включение и выключение аудиорежима Bluetooth

Функцию аудио по Bluetooth можно выбрать в режиме аудио.

Нажмите кнопку [/ MENU] более одной секунды.

The Отображается режим выбора МЕНЮ.

Выберите «FUNC», нажав кнопку [] или [].

Нажмите кнопку [ENTER].

Выберите «BT Audio ON / OFF», нажав кнопку [] или [].

Нажмите кнопку [ENTER].

Выберите «ВКЛ» или «ВЫКЛ», нажав кнопку [] или [].

ON:
Включает BT-Audio

OFF:
Отключает BT-Audio

Нажмите кнопку [/ BAND].

The портативное устройство настроено как источник звука Bluetooth.

  • Аудио Bluetooth (BT-Audio) функция может быть выбрана только в аудио режиме, когда BT Audio Установлен режим выбора ВКЛ.

  • Настройка по умолчанию для Bluetooth аудио режим выключен (выбор BT-Audio отключен).

Подключение основной блок и портативное устройство

В режиме выбора настроек BT Audio выберите «Подключить» нажав [] или [] кнопка.

Нажмите кнопку [ENTER].

The На дисплее появляется сообщение «Ожидание».

  • Пресс кнопку [/ BAND], чтобы замените переносное устройство, которое нужно подключить. Выбор настройки звука BT режим будет снова активирован.

Введите пароль с помощью портативного устройства.

The код доступа по умолчанию — 1234.

  • Подробнее о том, как работать портативное устройство, прочтите его инструкцию по эксплуатации.

  • Обязательно выполните подключение портативного устройства только тогда, когда на отображать.

Когда соединение было завершено, сообщение «ЗАВЕРШЕНО» сообщение появляется на дисплее.

The переносное устройство подключается к основному блоку.
(и появятся на дисплее.)

Если соединение не было успешно завершено, сообщение «FAILED» появляется на дисплее.

  • Если переносное устройство все еще подключен, отключите его.

  • Если соединение не удалось и на дисплее появляется сообщение «FAILED», подключите портативный устройства снова в процедуре выбора BT Audio Setting на шаге 1.

  • Пароль — это используемый пароль при подключении переносного устройства к основному блоку.

  • Когда звук сотового телефона подключен, громкая связь может быть подключена одновременно для некоторых устройств.Если вы хотите использовать функцию громкой связи, выполните снова выполните процедуру подключения в режиме громкой связи.

Отключение основного блока и портативного устройства

В режиме выбора настроек BT Audio выберите «Disconnect» нажав [] или [] кнопка.

Нажмите кнопку [ENTER].

The «Отключить ?» сообщение появляется на дисплее.

Нажмите кнопку [ENTER].

  • Если если вы не хотите отменять соединение, нажмите кнопку [/ BAND].Выбор настройки звука BT режим будет снова активирован.

Когда отключение завершено, сообщение «ЗАВЕРШЕНО» сообщение появляется на дисплее.

The основной блок отключен от портативного устройства.
(Символы и исчезнут с дисплея. Однако они не исчезнут, пока Bluetooth громкой подключен.)

Отображение информации об устройстве для основного блока

имя устройства (основного блока), код доступа и BD ADD (устройство адрес) может отображаться.

В режиме выбора BT Audio Setting выберите «Device ИНФОРМАЦИЯ », нажав кнопку [] или [].

Нажмите кнопку [ENTER].

отображается имя устройства и пароль.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
