Устройство и схемы подключения ТЭН

Здравствуйте, уважаемые читатели сайта sesaga.ru. Трубчатые электрические нагреватели (ТЭН) предназначены для преобразования электрической энергии в тепловую. Они применяются в качестве основы в нагревательных устройствах (приборах) промышленного и бытового назначения, осуществляющих нагрев различных сред путем конвекции, теплопроводности или излучения. Трубчатые нагреватели можно размещать непосредственно в нагреваемой среде, поэтому сфера их применения достаточно разнообразна: от утюгов и чайников до печей и реакторов.

1. Устройство ТЭН.

ТЭН представляет собой электрический нагревательный элемент, выполненный из тонкостенной металлической трубки (оболочки), материалом для которой служит медь, латунь, нержавеющая и углеродистая сталь. Внутри трубки расположена спираль из нихромовой проволоки, обладающая большим удельным электрическим сопротивлением. Концы спирали соединены с металлическими выводами, которыми нагреватель подключается к питающему напряжению.

От стенок трубки спираль изолирована спрессованным электроизоляционным наполнителем, который служит для отвода тепловой энергии от спирали и надежно фиксирует ее в центре трубки по всей длине. В качестве наполнителя используется плавленая окись магния, корунд или кварцевый песок. Для защиты наполнителя от проникновения влаги из окружающей среды торцы ТЭНа герметизируют термовлагостойким лаком.

Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Питающие провода подключаются к резьбовым концам выводов при помощи гаек и шайб.

Работает ТЭН следующим образом: при прохождении электрического тока по спирали она, нагреваясь, нагревает наполнитель и стенки трубки, через которые тепло излучается в окружающую среду.

При нагреве газообразных сред для увеличения теплоотдачи от ТЭНов применяют их оребрение, выполненное из материала с хорошей теплопроводностью. Как правило, для оребрения используют стальную гофрированную ленту, навитую по спирали на внешнюю оболочку ТЭНа.

Применение такого конструктивного решения способствует уменьшению габаритных размеров и токовой нагрузке нагревателя.

2. Схемы включения ТЭН в однофазную сеть.

Трубчатые электронагреватели рассчитаны на конкретное значение мощности и напряжения, поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения:

12, 24, 36, 42, 48, 60, 127, 220, 380 В, однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.

Рассмотрим возможные варианты включения ТЭН в однофазную сеть.

2.1. Включение в розетку.

ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.

Через обычную вилку можно включить

параллельно два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.

Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются

последовательно, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.

Однако в этой схеме есть один недостаток: если выйдет из строя любой из ТЭН, то работать не будут оба, так как разорвется электрическая цепь и прекратится подача питания.

Также надо помнить, что при последовательном соединении двух нагревателей с рабочим напряжением 220 В их общая мощность

уменьшается в два раза, так как из-за увеличения общего сопротивления каждый нагреватель будет получать около 110 В вместо положенных 220 В.

2.2. Включение через автоматический выключатель.

Будет на много удобнее, если на ТЭНы подавать напряжение с помощью автоматического выключателя. Для этого необходимо в домовом щитке предусмотреть автомат, или же автомат установить непосредственно рядом с нагревательным устройством. Подача и отключение напряжения будет осуществляться включением/выключением автоматического выключателя.

Следующий вариант включения нагревателей осуществляется двухполюсным выключателем, что является наиболее предпочтительным, так как в этом случае фаза и ноль разрываются одновременно и ТЭН полностью отключается от общей схемы. Напряжение подается на верхние клеммы выключателя, а к нижним подключается нагреватель.

Если электрический нагреватель используется для нагрева воды и в доме

проведено заземление, то для защиты от поражения электрическим током в случае пробоя изоляции нагревателя есть смысл установить УЗО или дифавтомат.

В этом случае заземляющий проводник соединяют с корпусом ТЭНа или подключают на специальный винт, закрепленный на корпусе емкости. Рядом с таким винтом изображают знак заземления. Рассмотрим схему с дифавтоматом:

Защита с дифавтоматом работает следующим образом: при пробое изоляции нагревателя на его корпусе появляется фаза, которая используя наименьшее сопротивление «пойдет» по заземляющему проводнику

РЕ и создаст ток утечки. Если этот ток превысит уставку, то дифавтомат сработает и отключит подачу напряжения. Если в цепи произойдет короткое замыкание, то и в этом случае сработает дифавтомат и обесточит ТЭН.

При использовании УЗО между ним и нагревателем необходимо установить дополнительный однополюсный автомат, который в случае короткого замыкания отключит подачу напряжения на нагреватель и защитит УЗО от тока короткого замыкания. В случае пробоя изоляции УЗО отключит подачу напряжения.

2.3. Работа ТЭН в схемах регулирования температуры.

В схемах автоматического регулирования температуры питающее напряжение на электрические нагреватели подается через контакты пускателей, контакторов или термореле. В совокупности связка «нагреватель – термореле» или «нагреватель – термореле – контактор» представляет собой самый простой регулятор температуры, который может использоваться для поддержания температурного режима в помещениях или жидких средах. Контактор применяют в схеме для размножения контактов и для коммутации мощной нагрузки, на которую не рассчитаны контакты термореле.

Термореле может работать в режимах «Нагрев» или «Охлаждение», которые выбираются переключателем, расположенном на лицевой стороне реле. Работу ТЭН рассмотрим в режиме «

Нагрев», так как именно этот режим используется наиболее часто.

Рассмотрим схему «нагреватель — термореле».

Питающее напряжение 220 В подается на входные клеммы двухполюсного автоматического выключателя. С выхода автомата напряжение поступает на клеммы питания термореле А1 и А2. Ноль соединяется с клеммой термореле А2 и левым выводом нагревателя.

Фаза соединяется с клеммой термореле А1 и перемычкой перебрасывается на левый вывод контакта К1 и постоянно присутствует на нем. Правый вывод контакта К1 соединен с правым выводом нагревателя. Датчик температуры подключается к клеммам

Т1 и Т2.

В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут и напряжение на ТЭН не поступает. Как только температура опустится ниже заданного значения, от датчика придет сигнал и реле даст команду на замыкание контакта К1. В этот момент фаза через замкнутый контакт К1 поступит на правый вывод нагревателя и нагреватель начнет нагреваться. При достижении заданной температуры от датчика опять придет сигнал и реле разомкнет контакт К1 и обесточит нагреватель.

Рассмотрим схему «нагреватель – термореле — контактор».

Питающее напряжение 220 В подается на входные клеммы двухполюсного автоматического выключателя. С выхода автомата напряжение поступает на клеммы питания термореле А1 и А2. Ноль соединяется с клеммой термореле А2, выводом А2 катушки контактора и нижним выводом нагревателя.

Фаза подается на клемму термореле А1 и перемычкой перебрасывается на левый вывод контакта К1, нижний силовой вывод контактора и постоянно присутствует на этих выводах. Правый вывод контакта К1 соединен с выводом А1 катушки контактора. Верхний силовой вывод контактора соединен с верхним выводом нагревателя. Датчик температуры подключается к клеммам Т1 и Т2.

В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут и на ТЭН напряжение не поступает. При опускании температуры ниже заданного значения от датчика приходит сигнал и реле замыкает контакт К1, по которому фаза поступает на вывод А1 катушки контактора.

При появлении фазы на выводе А1 катушки срабатывает контактор, его силовые контакты замыкаются и фаза попадает на верхний вывод нагревателя и он начинает нагреваться. При достижении заданной температуры от датчика опять придет сигнал, реле разомкнет контакт К1 и обесточит контактор, который в свою очередь обесточит нагреватель.

Если возникли вопросы по контакторам, то Вы можете познакомиться с их устройством и работой, а также рассмотреть схемы подключения контакторов.

Вы также можете посмотреть ролик о нагревателях, где рассказывается и показывается работа каждой схемы.

На этом пока закончим, а во второй части рассмотрим схемы подключения ТЭН к трехфазной сети.
Удачи!

Подключение тэнов звезда — треугольник. Области применения :: Элемаг

Разные типы трубчатых электронагревателей (ТЭНы) могут подключаться к однофазной и трехфазной сети. Проводить подключение электронагревателя к трехфазной сети можно по одной из двух основных схем — «звезда» или «треугольник». Для равномерного распределения нагрузки на каждой фазе число ТЭНов должно быть кратным числу три.

Для трехфазных сетей используют нагреватели, у которых рабочее напряжение рассчитано на 220 и 380 Вольт.

Электроприборы с рабочим напряжением 220 Вольт подключают по схеме «звезда», а нагреватели, у которых напряжение 380 Вольт подключают к сети по схеме «звезда» и «треугольник».

Подключения по схеме «звезда».

Для примера представим схему «звезда», которая составлена из трех электронагревателей.

На второй вывод (2) каждого из нагревателей подана соответствующая фаза. Первые выводы (1) ТЭНов соединяются вместе с одновременным образованием общей точки, которую называют нулевая или нейтральная. Данный вид соединения нагрузки относится к трехпроводному.

Подключение по трехпроводному типу целесообразно использовать при рабочем напряжении 380 Вольт. Ниже предлагаем рассмотреть монтажную схему трехпроводного подключения ТЭНов в трехфазную электросеть. В данном случае подача и отключение напряжения происходит благодаря трехполюсным автоматическим выключателям.

В представленной схеме видно, что выводы расположенные с правой стороны электронагревателей подключаются к фазам А, В и С, а выводы расположенные слева соединены в нулевой точке. Между выводами, которые находятся справа и нулевой точкой рабочее напряжение равняется 220 Вольт.

Кроме описанной схемы можно использовать и четырехпроводную. При подключении по типу четырехпроводной схемы предполагается включение в сеть трехфазного типа нагрузки с напряжение в 220 Вольт. В указанном случае включение нулевой точки нагрузки соединяют с нулевой точкой источника питания.

В схеме представленной выше правые выводы трубчатых электронагревателей соединены с соответствующими фазами, а левые замкнуты в одной точке, которую подключают к нулевой шине источника питания. Между точкой нуля и выводами электронагревателей напряжение будет равняться 220 Вольт.

При необходимости полного отключения нагрузки от электросети используются автоматические выключатели «3+N» или «3Р+N». Такие автоматы включают и отключают все имеющиеся силовые контакты.

Законы, действующие при подключении нагревателей по типу «звезда»:

Между каждой фазой и нулем напряжение всегда будет составлять 220 Вольт.

К каждой ветви «звезды» можно подключить несколько нагревательных устройств, которые будут между собой соединяться в последовательном либо параллельном порядке.

Суммарная мощность соединения вычисляется из суммы мощностей трех веток

Мощность каждой отдельной ветви должна быть такой же, как и у других ветвей.

Подключение по схеме «треугольник»

При соединении по типу «треугольник» выводы электронагревателей соединяются друг с другом в последовательном порядке. По схеме включения трех трубчатых электронагревателей подключение проводится в следующем порядке: первый вывод нагревателя №1 соединяют с первым выводом ТЭНа №2; второй вывод устройства №2 подсоединяют ко второму выводу устройства №3; второй вывод нагревателя №1 присоединяют к первому выводу устройства №3. В итоге данного подключения должно получиться три плеча — «а», «б», «с».

Затем на каждое плечо подается соответствующая фаза: на плечо «а» фазу А, на плечо «в» фазу В, ну и на плечо «с» фазу С.

Законы, действующие при подключении нагревателей по типу « треугольник»:

Между любыми двумя фазами напряжение всегда равно 380 Вольт.

К каждой ветви можно подсоединить несколько трубчатых нагревателей, которые будут между собой соединяться в последовательном либо параллельном порядке.

Мощность каждой ветви должна иметь одинаковые значения.

Общая суммарная мощность складывается из показателей мощности всех трех ветвей.

Напряжение на всех схемах указано при включении в трехфазную сеть с напряжением 380 Вольт.



Компания Элемаг имеет большой опыт в производстве нагревательных систем. По всем вопросам, касающимся приобретения или подключения электронагревателей, обращайтесь к нам по телефону или по электронной почте. Наши специалисты могут проконсультировать Вас по выбору подходящего подключения ТЭНов. Подключение по типу ЗВЕЗДА и ТРЕУГОЛЬНИК используются у нас при производстве Сухих ТЭНов и традиционных электрических металлических блок ТЭНов.

Устройство и схемы подключения ТЭН. Часть 2

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с трубчатыми электрическими нагревателями (ТЭН). В первой части мы рассмотрели устройство и включение нагревателей в однофазную электрическую сеть, а в этой части рассмотрим включение нагревателей в трехфазную сеть.

3. Схемы включения ТЭН в трехфазную сеть.

Для включения в трехфазную электрическую сеть применяют ТЭНы с рабочим напряжением 220 и 380 В. Нагреватели с рабочим напряжением 220 В включают по схеме «звезда», а нагреватели с напряжением 380 В включают по схеме «звезда» и «треугольник».

3.1. Схемы соединения звездой.

Рассмотрим схему соединения звездой, составленную из трех нагревателей.
На вывод 2 каждого нагревателя подается соответствующая фаза. Выводы 1 соединены вместе и образуют общую точку, называемую нулевой или нейтральной, и такая схема соединения нагрузки называется трехпроводной.

Включение по трехпроводной схеме используется, когда нагреватели или любая другая нагрузка рассчитаны на рабочее напряжение 380 В. На рисунке ниже показана монтажная схема трехпроводного включения нагревателей в трехфазную электрическую сеть, где подача и отключение напряжения осуществляется трехполюсным автоматическим выключателем.

В этой схеме на правые выводы нагревателей подаются соответствующие фазы А, В и С, а левые выводы соединены в нулевую точку. Между нулевой точкой и правыми выводами нагревателей напряжение составляет 220 В.

Помимо трехпроводной схемы существует четырехпроводная, которая предполагает включение в трехфазную сеть нагрузки с рабочим напряжением 220 В. При таком включении нулевую точку нагрузки соединяют с нулевой точкой источника напряжения.

В этой схеме на правые выводы нагревателей подается соответствующая фаза, а левые выводы соединены в одну точку, которая подключена к нулевой шине источника напряжения. Между нулевой точкой и выводами нагревателей напряжение составляет 220 В.

Если необходимо, чтобы нагрузка полностью отключалась от электрической сети, то применяют автоматы «3+N» или «3Р+N», у которых включаются и отключаются все четыре силовых контакта.

3.2. Схемы соединения треугольником.

При соединении треугольником выводы нагревателей соединяют последовательно друг с другом. Рассмотрим схему включения трех нагревателей: вывод 1 нагревателя №1 соединяется с выводом 1 нагревателя №2; вывод 2 нагревателя №2 соединяется с выводом 2 нагревателя №3; вывод 2 нагревателя №1 соединяется с выводом 1 нагревателя №3. В итоге получилось три плеча – «а», «б», «с».

Теперь на каждое плечо подаем фазу: на плечо «а» фазу А, на плечо «в» фазу В, ну и на плечо «с» фазу С.

3.3. Схема «нагреватель — термореле — контактор».

Рассмотрим пример схемы регулирования температуры.
Данная схема составлена из трехполюсного автоматического выключателя, контактора, термореле и трех нагревателей, включенных звездой.

Фазы А, В и С от выходных клемм автомата поступают на вход силовых контактов контактора и постоянно дежурят на них. К выходным силовым контактам контактора подключены левые выводы ТЭНов, а правые выводы соединены вместе и образуют нулевую точку, подключенную к нулевой шине.

С выходной клеммы автомата фаза А поступает на клемму питания термореле А1 и перемычкой перебрасывается на левый вывод контакта К1 и постоянно дежурит на нем. Правый вывод контакта К1 соединен с выводом А1 катушки контактора.

Ноль N с нулевой шины поступает на вывод А2 катушки контактора и перемычкой перебрасывается на питающую клемму А2 термореле. Датчик температуры подключается к клеммам Т1 и Т2 термореле.

В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут, контактор обесточен и его силовые контакты разомкнуты. При опускании температуры ниже заданного значения от датчика приходит сигнал и реле замыкает контакт К1. Через замкнутый контакт К1 фаза А поступает на вывод А1 катушки контактора, контактор срабатывает и его силовые контакты замыкаются. Фазы А, В и С поступают на соответствующие выводы нагревателей и нагреватели начинают греться.

При достижении заданной температуры от датчика опять приходит сигнал и реле дает команду на размыкание контакта К1. Контакт К1 размыкается и подача фазы А на вывод А1 катушки контактора прекращается. Силовые контакты размыкаются и подача напряжения на нагреватели прекращается.

Следующий вариант схемы включения нагревателей отличается лишь применением трехполюсного автомата с отключающимися тремя фазными и нулевым силовыми контактами.

Чтобы не нагружать силовую клемму автомата необходимо предусмотреть нулевую шинку, на которой будут собираться все нули. Шинку устанавливают рядом с элементами схемы, и уже от нее тянут нулевой проводник к четвертой клемме автоматического выключателя.

При подключении ТЭН в трехфазную сеть, для равномерного распределения нагрузки по фазам, необходимо учитывать общую мощность нагрузки по каждой фазе, которая должна быть одинаковой.

Вот мы и рассмотрели две основные схемы соединения нагревателей применяемых в трехфазной электрической сети.

Теперь нам только осталось рассмотреть возможные неисправности и способы проверки ТЭН.
На этом пока закончим.
Удачи!

Как Подключить ТЭН к Алюминиевому Радиатору [Инструкция]

На дворе глубокая осень – внутренняя отделка в доме практически закончена, а система отопления до сих пор не готова.

Студить помещение нельзя – будут плачевные последствия, а потому будем сооружать временное отопление, используя электричество.

Как подключить алюминиевый радиатор к ТЭНу – тема нашей статьи.

Содержание:

Что нужно и как подключить

Отопление без подключения к центральному теплоснабжению

1

Помимо самого отопительного радиатора понадобиться ТЭН. Мы будем использовать нагревательный элемент на 700 Вт – этого хватит с лихвой на разогрев алюминиевой батареи на 10 секций.

2

Также понадобиться манометр для контроля давления в батареях. Будет использоваться вода, а она, как известно, имеет свойство расширяться при нагревании. Хоть радиатор и рассчитан для использования в системах до 6-ти атмосфер, решили обезопаситься.

ТЭН на 700 центральному ВТ с термопарой

3

Помимо вышеперечисленного нужен будет стандартный набор сантехника:

• разводной ключ
• фум лента
• и силиконовые прокладки

Для более качественного подсоединения ТЭНа к электросети воспользуемся паяльником.

back to menu ↑

Шаг №1 – установка ТЭНа

Монтаж нагревательных элементов

1

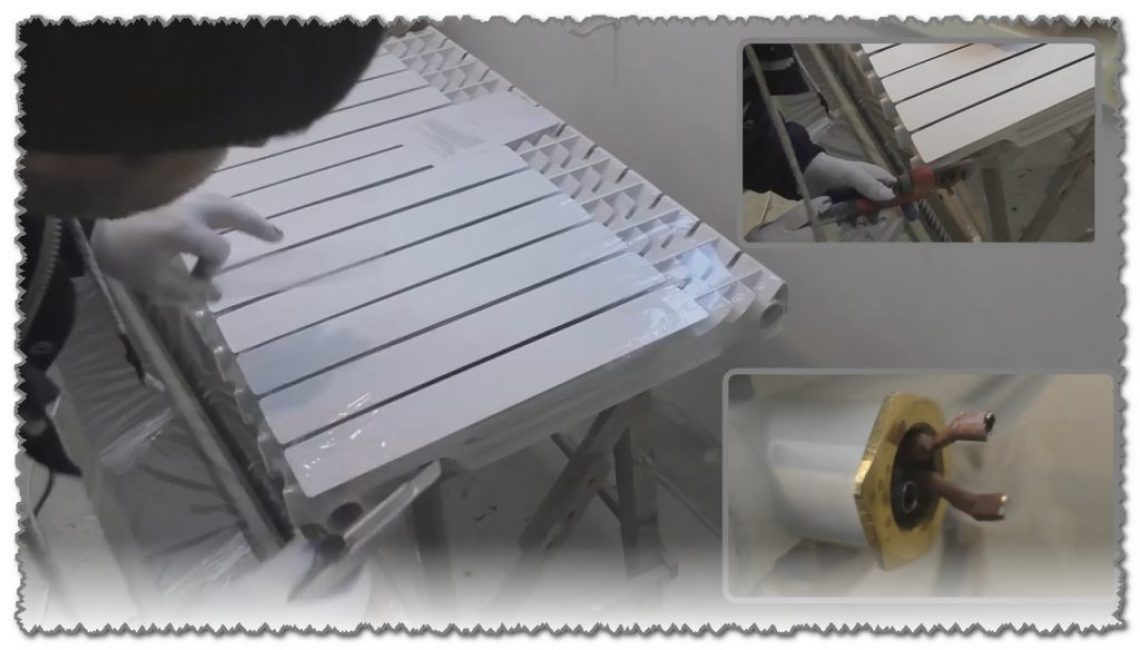

Распаковываем радиаторную батарею. Осматриваем её на наличие дефектов, также заглядываем внутрь, и проверяем отсутствие в коллекторах посторонних предметов – такое тоже может быть.

2

Для монтирования ТЭНа кроме силиконовой уплотнительной прокладки больше ничего не понадобиться, поэтому снимаем с электроприбора термореле и устанавливаем в нижний коллектор радиатора.

back to menu ↑

Шаг №2 – монтаж электрики

Немного электрики

1

Теперь нужно подсоединить терморегулятор. Для этого подготавливаем провод с сечением 1,5 мм².

2

Зачищаем концы и с помощью паяльника их лудим. Пропаивать жилы не обязательно.

3

Подключаем провод к терморегулятору, клеммы затягиваем отверткой.

4

Устанавливаем реле обратно на ТЭН.

back to menu ↑

Шаг №3 – теплоноситель

Работы связанные с теплоносителем

1

Прежде чем залить воду в радиатор, его нужно для этого подготовить.

2

Заглушить дюймовой гайкой нижний коллектор, который находится напротив места подключения ТЭНа, установить кран (гайку) Маевского, для спуска воды и установить манометр. Последний к установке не обязателен.

3

Заливаем воду в радиатор. Объём радиаторов может отличаться, в данном случае 0,28 литра на секцию. Заполнять нужно не полностью, — поскольку расширительного бачка у батареи нет, то нужно оставить место для расширения теплоносителя.

Если ошибётесь, то не страшно, можно лишнее давление стравить через гайку Маевского. Для определения давления мы решили радиатор оснастить манометром.

back to menu ↑

Первый запуск – опрессовка автономной системы отопления

Греет

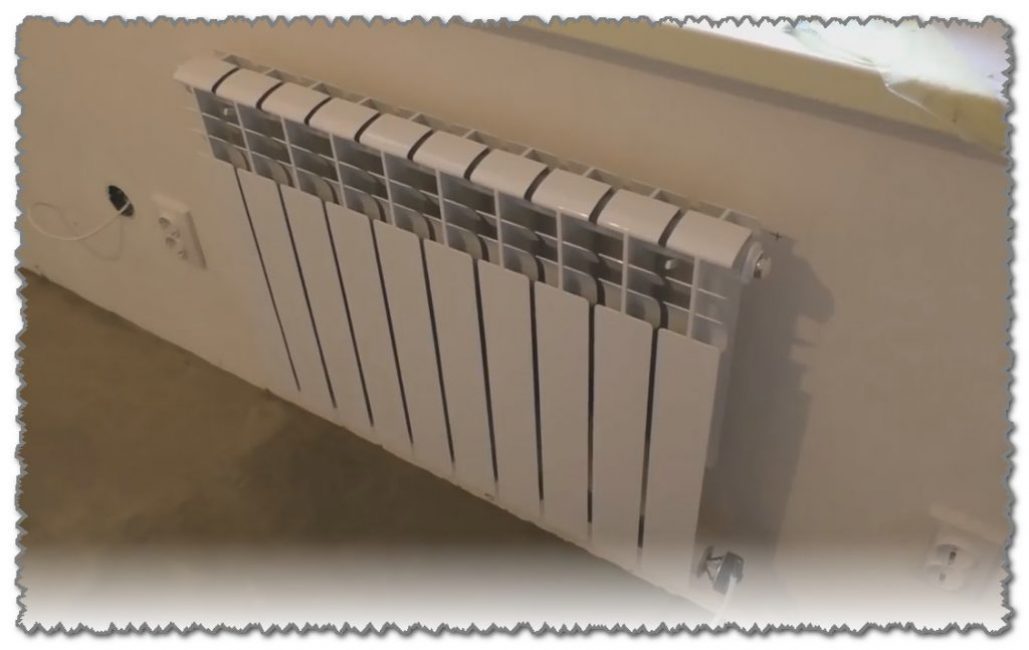

Установив радиатор на стену, мы его подключили. Через 20 минут батарея вышла на рабочую температуру.

Греет хорошо, но с одной стороны там, где ТЭН температура несколько выше, — не критично.

Подтёков нет, герметичность не нарушена.

back to menu ↑

ВИДЕО: Тэн с алюминиевым радиатором — временное отопление дома

10 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Помогла ли Вам наша статья?

10

Добавить свой отзыв

Схема подключения электрического котла ТЭН

class=»eliadunit»>

Вступление

Вы планируете или уже купили прямоточный электрический котел, для системы отопления своего дома. Предлагаю, заранее познакомится особенностями подключения таких котлов, и посмотреть, как выглядит схема подключения электрического котла.

Об электрических котлах

Классическим электрическим котлом отопления, можно сказать котлом по умолчанию, тип которого не указывают, считаются электрокотлы с ТЭН нагревательными элементами.

ТЭН это аббревиатура трубчатого электрического нагревателя. Аналог, которого вы видите в электрическом чайнике со спиралью.

В зависимости от количества тэнов котла меняется их мощность. Так как тэны чаще стандартны, то мощности электрических котлов у разных производителей тоже стандартны. Это 6/9/12/14/18/21/24/28 кВт.

Стоит отметить, что понятие электрический котел, гораздо шире, чем только ТЭН котлы. Получили распространение индукционные и электродные котлы, которые также являются электрическими.

Схема подключения электрического котла

Общая схема подключения электрического котла с ТЭН нагревателями, это не что иное, как схема подключения одного или нескольких тэнов к электропитанию.

Чтобы разобраться и понять принцип подключения тэнового котла, посмотрим на ТЭН.

На фото вы видите простейший ТЭН, состоящий из одной нагревательной трубки. Как следствие для подключения у такого ТЭНа есть только два контакта. Подключается такой ТЭН, напрямую. Один контакт на фазу (чаще 220 Вольт), второй контакт на рабочий ноль.

Мощность таких тэнов небольшая и они не используются в отеплительных котлах. Их прерогатива чайники или стиральные, посудомоечные машины.

В электрических котлах тэны «завивают» из двух, чаще трех трубок. Выглядит тэн для котла так.

class=»eliadunit»>

Как видите контактов для подключения у таких тэнов уже 6 (шесть) и это самый простой вариант. Задача подключения ТЭН котла, правильно соединить шесть контактов тэна, чтобы подключить его к электропитанию.

В этом нет ничего сложного, если вспомнить две классические схемы подключения из курса электротехники. Вы наверняка о них слышали, это схемы под названием «звезда» и «треугольник». Я писал о них довольно подробно в статье Как получает электроэнергию потребитель низкого напряжения 380 Вольт.

Опишу эти схемы простым языком. Итак, у нас 6 контактов разбитых по парам. Всего три пары.

• Схема «звезда» предполагает соединить один контакт из трёх пар и подключить его к рабочему «нулю». Оставшиеся контакты пар тэна, подключают к фазам L1, L2, L3 если питание 380 В или также соединяют и подключают к фазе L, если питание 220 В.

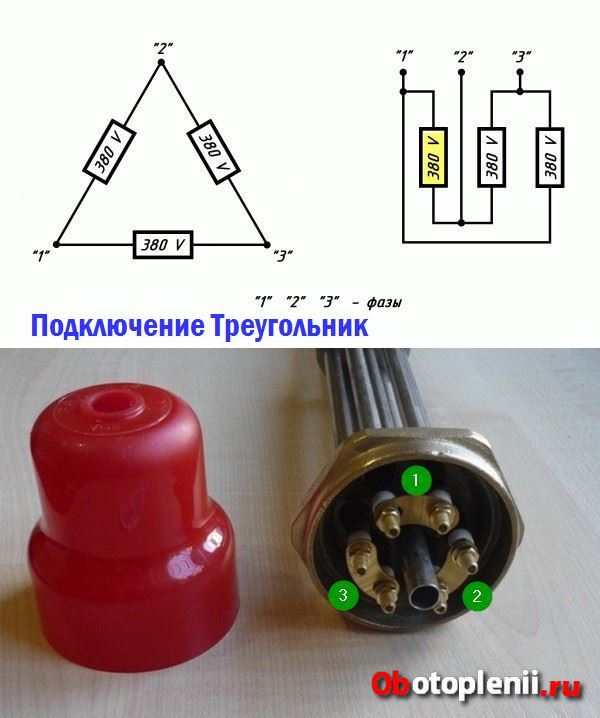

• По схеме «треугольник» все пары контактов соединяются последовательно и подключаются к трём фазам 380 В.

На практике

Если вы покупаете готовый котел, а не собираете его самостоятельно, то у вас будет блок управления котла в котором будут клеммы для подключения электропитания.

Единственное, что вам нужно сделать, это правильно рассчитать сечение питающего кабеля и номинал автомата защиты для котла.

Я писал об этом в статьях Как подобрать кабель в электросети и Расчет сечения кабеля, автоматов защиты.

Кратко напомню, что эти расчёты проводятся по мощности котла с использованием таблиц 1.3 ПУЭ. Так как алюминий скоро будет возвращен в электромонтаж, приведу сводные таблицы по которым можно подобрать сечение кабеля по мощности прибора для медных и алюминиевых проводов (жил кабеля).

Также поможет такая таблица подбора сечения кабеля и устройства защиты для котлов Protherm Скат.

Вывод

Схема подключения электрического котла с ТЭН нагревателями рассмотрена. При элементарных знаниях электротехники собрать такой котел можно самостоятельно.

©elesant.ru

Еще статьи



class=»eliadunit»>

Как подключить электрический ТЭН котел 380 и 220 Вольт

Теория

Что такое ТЭН в электрическом котле? С точки зрения электротехники это активное сопротивление, которое выделяет тепло при прохождении по нему электрического тока.

По внешнему виду одиночный ТЭН выглядит, как согнутая или завитая трубка. Спирали могут быть самой разной формы, но принцип подключения одинаков, у одиночного ТЭНа два контакта для подключения.

При подключении одиночного ТЭНа к напряжению питания нам нужно просто подсоединить его клеммы к электропитанию. Если ТЭН рассчитан на 220 Вольт, то подключаем его к фазе и рабочему нулю. Если ТЭН на 380 Вольт, то подключает ТЭН к двум фазам.

Но это одиночный ТЭН, который мы можем увидеть в электрочайнике, но не увидим в электрическом котле. ТЭН котла отопления это три одиночных ТЭНа, закрепленные на единой платформе (фланце) с выведенными на ней контактами.

Самый распространённый ТЭН котла состоит из трёх одиночных тэнов закрепленных на общем фланце. На фланце выводится  для подключения 6 (шесть) контактов ТЭНа электрического ТЭН котла. Есть котлов с большим количеством одиночных тэнов, например, так:

Схемы подключения ТЭН котла

Вариант 1. Схема подключения к однофазной сети

Обычно, три одиночных Тэна в такой конструкции, размещены так, что контакты от разных тэнов располагаются друг напротив друга.

Чтобы подключить ТЭН на 220 Вольт, нужно соединить три контакта от разных одиночных спиралей перемычкой и подключить их к рабочему нулю.

Три оставшиеся контакта нужно, также соединить и подключить к рабочей фазе. Это обеспечит одновременное включение всех тэнов в нагрев при подаче питания.

class=»eliadunit»>

Однако так напрямую подключение не делают, и на каждый второй контакт тэна подключают на фазу после своего автомата или, что делается чаще, подключают от своей линии управления (автоматики).

Вариант 2. Трехфазное подключение

Если мы посмотрим на продающиеся тэны для котлов, то увидим, что почти все маркируются, как Тэны 220/380 Вольт.

Если у вас такой вариант тэна, и вы имеете возможность подключиться к трехфазному питанию 220 Вольт или 380 Вольт, то нужно использовать схемы подключения называемые «звезда» и «треугольник».

По схеме «звезда» 220 Вольт три фазы, нужно пермячкой соединить три контакта одиночных тэнов и подключить их рабочему нулю. На вторые свободные контакты подать по фазному проводу. Каждый одиночный тэн будет работать от 220 Вольт, независимо друг от друга.

По схеме «треугольник» 380 Вольт, нужно перемычками соединять контакты 1-6, 2-3, 4-5, у одиночных тэнов 1-2,3-4,5-6 и подавать на них фазные провода. Каждый одиночный тэн будет работать от 380 Вольт, независимо друг от друга.

Вывод

Как видим электрические ТЭН котлы просты в подключении и само подключение ТЭНа не вызывает проблем. Более сложный вопрос подключения автоматики и датчика температур. Об этом в следующих статьях.

©Obotoplenii.ru

Еще статьи





class=»eliadunit»>

Подключение ТЭНов

Здравствуйте, уважаемые читатели сайта . Продолжаем знакомиться с трубчатыми электрическими нагревателями (ТЭН). В первой части мы рассмотрели устройство и включение нагревателей в однофазную электрическую сеть, а в этой части рассмотрим включение нагревателей в трехфазную сеть.

3. Схемы включения ТЭН в трехфазную сеть.

Для включения в трехфазную электрическую сеть применяют ТЭНы с рабочим напряжением 220 и 380 В. Нагреватели с рабочим напряжением 220 В включают по схеме «звезда», а нагреватели с напряжением 380 В включают по схеме «звезда» и «треугольник».

3.1. Схемы соединения звездой.

Рассмотрим схему соединения звездой, составленную из трех нагревателей.
На вывод 2 каждого нагревателя подается соответствующая фаза. Выводы 1соединены вместе и образуют общую точку, называемую нулевой или нейтральной, и такая схема соединения нагрузки называется трехпроводной.

Включение по трехпроводной схеме используется, когда нагреватели или любая другая нагрузка рассчитаны на рабочее напряжение 380 В. На рисунке ниже показана монтажная схема трехпроводного включения нагревателей в трехфазную электрическую сеть, где подача и отключение напряжения осуществляется трехполюсным автоматическим выключателем.

В этой схеме на правые выводы нагревателей подаются соответствующие фазы А, В и С, а левые выводы соединены в нулевую точку. Между нулевой точкой и правыми выводами нагревателей напряжение составляет 220 В.

Помимо трехпроводной схемы существует четырехпроводная, которая предполагает включение в трехфазную сеть нагрузки с рабочим напряжением 220 В. При таком включении нулевую точку нагрузки соединяют с нулевой точкой источника напряжения.

В этой схеме на правые выводы нагревателей подается соответствующая фаза, а левые выводы соединены в одну точку, которая подключена к нулевой шине источника напряжения. Между нулевой точкой и выводами нагревателей напряжение составляет 220 В.

Если необходимо, чтобы нагрузка полностью отключалась от электрической сети, то применяют автоматы «3+N» или «3Р+N», у которых включаются и отключаются все четыре силовых контакта.

3.2. Схемы соединения треугольником.

При соединении треугольником выводы нагревателей соединяют последовательно друг с другом. Рассмотрим схему включения трех нагревателей: вывод 1 нагревателя №1 соединяется с выводом 1нагревателя №2; вывод 2 нагревателя №2 соединяется с выводом 2нагревателя №3; вывод 2 нагревателя №1 соединяется с выводом 1нагревателя №3. В итоге получилось три плеча – «а», «б», «с».

Теперь на каждое плечо подаем фазу: на плечо «а» фазу А, на плечо «в» фазу В, ну и на плечо «с» фазу С.

3.3. Схема «нагреватель — термореле — контактор».

Рассмотрим пример схемы регулирования температуры.
Данная схема составлена из трехполюсного автоматического выключателя, контактора, термореле и трех нагревателей, включенных звездой.

Фазы А, В и С от выходных клемм автомата поступают на вход силовых контактов контактора и постоянно дежурят на них. К выходным силовым контактам контактора подключены левые выводы ТЭНов, а правые выводы соединены вместе и образуют нулевую точку, подключенную к нулевой шине.

С выходной клеммы автомата фаза А поступает на клемму питания термореле А1 и перемычкой перебрасывается на левый вывод контакта К1 и постоянно дежурит на нем. Правый вывод контакта К1 соединен с выводом А1 катушки контактора.

Ноль N с нулевой шины поступает на вывод А2 катушки контактора и перемычкой перебрасывается на питающую клемму А2 термореле. Датчик температуры подключается к клеммам Т1 и Т2 термореле.

В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут, контактор обесточен и его силовые контакты разомкнуты. При опускании температуры ниже заданного значения от датчика приходит сигнал и реле замыкает контакт К1. Через замкнутый контакт К1 фаза А поступает на вывод А1 катушки контактора, контактор срабатывает и его силовые контакты замыкаются. Фазы А, В и Споступают на соответствующие выводы нагревателей и нагреватели начинают греться.

При достижении заданной температуры от датчика опять приходит сигнал и реле дает команду на размыкание контакта К1. Контакт К1 размыкается и подача фазы А на вывод А1 катушки контактора прекращается. Силовые контакты размыкаются и подача напряжения на нагреватели прекращается.

Следующий вариант схемы включения нагревателей отличается лишь применением трехполюсного автомата с отключающимися тремя фазными и нулевым силовыми контактами.

Чтобы не нагружать силовую клемму автомата необходимо предусмотреть нулевую шинку, на которой будут собираться все нули. Шинку устанавливают рядом с элементами схемы, и уже от нее тянут нулевой проводник к четвертой клемме автоматического выключателя.

При подключении ТЭН в трехфазную сеть, для равномерного распределения нагрузки по фазам, необходимо учитывать общую мощность нагрузки по каждой фазе, которая должна быть одинаковой.

Вот мы и рассмотрели две основные схемы соединения нагревателей применяемых в трехфазной электрической сети.



Подключения по схеме «звезда»



В качестве примера приведем подключение по схеме «звезда» с тремя электронагревателями. Таким способом можно подключать сухие ТЭНы с четырьмя болтами выводов и блоки ТЭН.





Каждый второй вывод нагревательного элемента подключается к соответствующей фазе. Первые выводы при этом соединены вместе и образовывают общую точку определяющуюся как нулевая или нейтральная. Соединённая нагрузка в данном случае считается трехпроводной.

Трехпроводное подключение предназначено для рабочего напряжения 380 Вольт. Ниже рассмотрим схему подсоединения трубчатого нагревателя к трехфазной сети. Включение и отключение напряжения производится в указанном случае автоматически за счет трехполюсных выключателей.





В приведенной схеме можно увидеть, что выводы нагревателей справа подсоеденены к фазам А, В, С. Выводы, которые находятся слева — соединяются в общей нейтральной точке. Рабочее напряжение между выводами справа и нейтральной точкой равно 220 Вольт.



Помимо трехпроводного подключения можно подключаться к сети и по четырехпроводной схеме «звезда». В данном случае подключают нагреватели в трехфазную сеть, напряжение которой составляет 220 Вольт. Нулевая точка нагрузки соединяется с нейтральной точкой питающего источника.





Представленная схема показывает соединение правых выводов трубчатых элементов нагрева к соответствующим фазам, левые при этом замыкаются в одной точке, подключенной к нейтральной шине источника питания. Между нулем и выводами нагревателей напряжение 220 Вольт.

Если нужно полностью отключить нагрузку от электрической сети применяются выключатели «3+N» или «3Р+N», которые работают в автоматическом режиме. С помощью таких автоматов можно полностью перевести все силовые контакты на автоматизированный режим работы. Для наглядного практического применения схемы типа «звезда» рассмотрим подключение электронагревателей котла.

ПОДКЛЮЧЕНИЕ ТЭНОВ ЭЛЕКТРОКОТЛА



Для электрокотла можно подобрать несколько вариантов подключения, но в данном случае мы рассмотрим подключение сухих ТЭНов к трехфазной сети с напряжением 220 Вольт по типу «звезда». Из-за того, что мощность сухих трубчатых нагревателей высока важно, чтобы питающие провода соединялись с ними надежно. Поэтому рекомендуется в строгом порядке придерживаться схемы подключения проводов к выводам ТЭН по инструкции.





Подключая фазные провода к выводам электронагревателей следует в первую очередь накрутить гайку м4. После этого нужно наложить шайбу и одеть наконечник-кольцо питающего проводка. Далее опять накладывается шайба, а сверху на нее ложится пружинная шайба-гровер. Все это зажимается гайкой м4.

Провод, который будет подключен к нейтральной фазе, затягивается болтом м8. Он будет располагаться в перемычке между контактами отверстий нагревателя.

После подключения проводов следует провести заземление корпуса нагревателя и проводов подключения ТЭНа. Обычно у котлов для заземления с левой стороны у блока электронагревателей находится болт, к которому и следует подключать проводник заземления.

В качестве защитного заземлителя можно использовать отдельный проводник дополнительной системы уравнивания потенциалов или взять его с клеммы заземления управляющего блока.





После работ приведенных выше можно считать, что подключение ТЭНа электрического котла завершено. Теперь осталось только провести установку кожуха защиты на блоке теплового обменника.

Для контроля температур воды и воздуха применяют специальные термодатчики. На главной панели блока управления электрического котла находятся два промаркированных регулятора — «воздух» и «вода». Каждый из регуляторов имеет свою градуировку с цифровым кодом, в котором обозначена температура, измеряемая в Цельсиях. Благодаря таким регуляторам можно с легкостью выставлять требуемые термические значения теплоносителя. Регулятор работает по принципу настройки, когда температура электрокотла достигнет значений, которые были установлены в опциях, ТЭН прекратит нагрев, а как значения опустятся ниже необходимого уровня, устройства нагрева вновь начнут свою работу.

Таким образом, можно автоматизировать работу электрокотла. Оператору достаточно всего лишь выставить значения нужных показателей, а дальнейшая работа будет проводиться автоматически. Тепло в помещении будет поддерживаться на нужном уровне без участия человека.

Температурные датчики значительно облегчают эксплуатацию электрокотла. Датчик контроля температуры воды располагается непосредственно в теплообменнике в специальном посадочном месте. Как вариант его можно установить самостоятельно, прикрепив к отопительной трубе.

Аналогичным образом работает и датчик определяющий температуру воздуха. Его устанавливают в помещении для замера общей температуры. Электрический котел будет прогревать теплоноситель до той степени, пока воздух в помещении не достигнет нужных температурных значений.

Различные типы и модели электрокотлов могут отличаться своей внутренней компоновкой, наличием дополнительных функций, автоматизации и мн. др. Но, несмотря на разность всевозможной модификации прокладка электрической проводки, подбор типа и сечения кабеля, автоматической защиты, а также подключений к сети не меняются.



Подключение по схеме «треугольник»



При подключении по схеме «треугольник» выводы трубчатого нагревателя соединяют в поочередном порядке. Схема подключения такого типа означает, что: вывод под номером 1 у первого нагревателя будет соединён с выводом №1 второго нагревателя; вывод №2 второго ТЭНа подключится к выводу №2 третьего нагревателя; от первого нагревателя вывод №2 подсоединится к выводу №1 третьего ТЭНа. При соблюдении указанной схемы в итоге должно получиться три плеча — «а», «б», «с». На каждое плечо будет подана своя фаза:



• «а» — А фаза;

• «б» — В фаза;

• «с» — С фаза.



Мощность нагревателей и их температурная подача зависимо от схемы подключения ТЭНа

Выбирая нагреватель, покупатель в первую очередь обращают внимание на его мощность. Техническая практика же показывает, что при постоянном подключении к определенной сети, когда не используются трансформаторы, показатели мощности зависят только от электросопротивления резистивного элемента, который находится в самом нагревательном устройстве. Зависимость определена формулой:

P = U * I

где P — мощность,

U — напряжение между концами греющего элемента,

I – ток, протекающий по резистивному элементу.

По той причине, что ток, проходящий по спирали зависим только от напряжения, приложенного к концам и собственного электросопротивления (R) конкретного участка спирали, формулу можно упростить:

P = U2 / R

Из этого можно сделать вывод, что в условиях постоянного напряжения мощность будет повышаться только тогда, когда сопротивление будет падать.

Электросопротивление у большей части нагревательных устройств напрямую зависит от температурной выработки самого элемента нагрева. Но, сопротивление в пределах нескольких сотен градусов будет меняться незначительно. Стоит понимать, что с карбидокремниевыми нагревателями ситуация будет абсолютно другой. Так как у них функцию элемента нагрева выполняет неметаллический стержень, сопротивление здесь будет изменяться не в линейном порядке. Сопротивление таких устройств может находиться в диапазоне 0,5…5 Ом, что не позволит напрямую подключить устройство нагрева в сеть напряжением 220 Вольт и уж тем более 380 Вольт. По техническим меркам карбидокремниевые нагреватели можно подсоединять к стандартной сети, если соблюдать их сборку в последовательной цепочке. Но. Стоит отметить, что такая методика малоэффективна, если необходимо проводить точный контроль мощности и регулировку определенной температуры печи. Самым лучшим способом считается подключение электронагревателей к сети с помощью лабораторных регулируемых автотрансформаторов или стандартных устройств статистических электромагнитных устройств.







Существуют нагреватели, которые изготавливаются сразу для трехфазной сети, например блок- ТЭНы или W-образные карбидокремниевые нагреватели. Способ их подключения зависит от рассчитанного напряжения по схеме «звезда» или «треугольник». При подключении по схеме «треугольник» подразумевается соединение трех нагревательных единиц, у которых сопротивления равны и на каждый будет подано напряжение 380 Вольт. Схема «звезда» с наличием нулевого провода подробно расписана выше и предназначается для подачи на каждый потребитель напряжения 220 Вольт. Нулевой провод необходим для подключения потребителей с разными электросопротивлениями
