Как подключить датчик температуры

Датчик температуры является одним из наиболее важных датчиков на любом транспортном средстве с двигателем внутреннего сгорания, в котором используются радиатор и рубашки охлаждения. Температура двигателя напрямую влияет на сгорание и перемещение внутренних деталей. Без датчика температуры двигатель будет подвергаться различным режимам нагрева без ведома оператора, и это может привести к выходу из строя подшипника и заклиниванию двигателя. Владелец транспортного средства может подключить датчик температуры в своем автомобиле на подъездной дороге или в гараже.

Шаг 1

Поместите транспортное средство в парк или нейтраль, в зависимости от его типа передачи. Установить аварийный тормоз. Поднимите капот и отсоедините отрицательный аккумуляторный кабель с помощью разъема. Обратитесь к руководству пользователя для определения местоположения проводки датчика температуры. Некоторые из них подключены к верхней части корпуса термостата и прикреплены к датчику. Другие провода можно найти в боковой части блока двигателя, где датчик ввинчивается в крепежный фланец. Помните местоположение.

Шаг 2

Найдите место на вашей приборной панели для датчика. Убедитесь, что за местом установки нет компонентов. Используйте кольцевую пилу и электродвигатель для сверления отверстия, которое соответствует диаметру фланца датчика температуры. Большинство датчиков температуры устанавливаются с задней стороны, с помощью крепежных скоб, которые уже установлены на датчике. Установите датчик в отверстие, чтобы определить его размер, затем удалите его. Отсоедините кронштейн малого калибра с гнездом, если он не подходит изначально.

Шаг 3

Измерьте длину провода 14-го калибра и пропустите конец провода через прокладку на брандмауэре под приборной панелью. Вытяните провод из моторного отсека. Проложите провод, пока не достигнете положения датчика.

Шаг 4

Вернитесь в кабину и обрежьте провод, позволяя достаточно провисать, чтобы прикрепить его к задней части датчика на приборной панели. Проведите провод через заднюю часть датчика в отсек водителя. Это будет провод «Отправитель».

Шаг 5

Зачистите конец провода отправителя с помощью устройства для зачистки проводов и обожмите проволочную петлю на конце. Поместите ушко над измерительной шпилькой с надписью «S.» Подключите его к датчику. Затяните гайку с помощью гнезда. Подойдите к моторному отсеку и обожмите штепсельную вилку или гнездовой разъем на проводе отправителя. Подключите его к датчику.

Шаг 6

Ищите винт под приборной панелью, который прикреплен к металлической раме. Удалите винт с помощью отвертки. Отрежьте отрезок провода, который простирается от задней части манометра до отверстия для винта. Зачистите оба конца провода, который будет проводом заземления.

Шаг 7

Обожмите два проволочных проушины на каждом конце провода заземления. Подсоедините один конец провода к винту заземления и затяните винт отверткой. Подсоедините другое ушко заземляющего провода к клемме заземляющего провода, помеченной буквой «G» на индикаторе. Затяните гайку с помощью гнезда. Найдите свой блок предохранителей в пассажирском салоне.

Шаг 8

Снимите крышку блока предохранителей и найдите 12-вольтный предохранитель, который имеет питание; сработает предохранитель прикуривателя или радиоприемник. Отрежьте отрезок провода, который дойдет от блока предохранителей до места расположения манометра. Зачистите оба конца провода. Скрутите один конец провода и поместите его под разъем предохранителя.

Шаг 9

Используйте кусачки, чтобы вырезать выемку в нижней кромке крышки блока предохранителей, и поместите провод в выемку при повторной установке крышки блока предохранителей. Проведите провод вверх в приборную панель и через заднюю часть измерительного отверстия. Обожмите проволочную петлю на конце проволоки и прикрепите ее к клемме измерительного прибора с маркировкой «I». Закрепите гайку на клемме датчика с помощью гнезда.

Шаг 10

Вставьте датчик в монтажное отверстие. Под приборной панелью снова подсоедините монтажный кронштейн датчика и расставьте кронштейны кронштейнов, чтобы они соприкасались с металлической поверхностью приборной панели. Затяните болты кронштейна с помощью гнезда, регулируя поверхность манометра.

Пройдите по каждому проводу и используйте стяжки для крепления каждого провода к раме или ткацкому станку. Убедитесь, что провод датчика в моторном отсеке не касается нагреваемого компонента или контакта с движущейся частью. Подсоедините отрицательный кабель аккумулятора и запустите двигатель. Обратите внимание на функцию датчика температуры при прогреве двигателя.

Предметы, которые вам понадобятся

  • Руководство по ремонту автомобиля
  • Набор розеток
  • Гаечный ключ
  • Датчик температуры
  • Дрель мотор
  • Отверстие пилы
  • Провод (14-го калибра)
  • Инструмент для зачистки проводов
  • Проволочные проушины
  • Отвертка
  • Разъемы «папа»
  • Кусачки
  • Ремни для галстуков

описание, виды, установка и схема подключения, проверка

Если дом не отапливается, жить в нем невозможно. Удобный вариант отопительной системы – теплые полы. Их используют как для главного отопления, которое обеспечивает требуемый температурный режим, так и вспомогательного. Термоустройства требуют монтажа датчика температуры теплого пола, иначе в комнате будет либо слишком холодно, либо излишне жарко.

Устройство и назначение термодатчика

Термодатчик – важный элемент для обеспечения качественной работы теплых полов. От него данные поступают в термостат, а тот осуществляет регулировку температуры повышением либо понижением мощности.

Благодаря этому можно выставить комфортные температурные показатели в помещении, предотвратить перегрев и порчу напольного покрытия, существенно снизить траты за электроэнергию.

Температурный датчик устроен просто: два провода, подключенные к термопаре – два проводника, соединяющиеся с одного конца. Собственно они и являются узлом для измерения температурных показателей.

Перед заливкой стяжки проверяется работоспособность теплого пола и самого термодатчика. Для этого замеряется сопротивление каждой детали. Система работает, если отличие показателей от значений в техническом паспорте составляет не больше 10 процентов.

термодатчики для теплого пола

Особенности и преимущества

Если не установить терморегуляторы, невозможно контролировать температуру теплого пола. Это опасно перегревом устройства и созданием аварийной ситуации. Если говорить о преимуществах датчиков, нужно рассматривать: работает прибор за счет электричества либо без него. К достоинствам механического регулятора можно причислить небольшую цену и энергонезависимость. Из минусов отмечают относительно короткий период работы, повышенную инерционность.

Электрический прибор позволяет выставить точную температуру, им можно управлять дистанционно. Но стоит такое устройство больше.

Еще дороже – программируемый прибор, также работающий на электричестве. Хитрая электроника стоит на страже безопасности дома: по достижению установленной температуры терморегулятор отключает нагрев. Причем он может запрограммировать подключение и выключение на требуемое время, что экономит электричество, пока люди отсутствуют в квартире.

Есть варианты температурных регуляторов, которые оборудованы внешним ИК-датчиком. Он способен определять температуру полового покрытия. Устройство запитывается от батарейки, и закрепляется на стенке посредством липучки.

Виды датчиков

Термодатчики, измеряющие температуру системы «теплый пол», подразделяют по месту монтажа. Внешние варианты выявляют степень нагрева воздуха в помещении. Бывают двух типов: встроенные в термостат либо подключающиеся к нему отдельно. Монтаж внутреннего термодатчика выполняется вместе с греющим элементом.

Функции и выбор терморегулятора

Выбирая регулятор для теплого пола, надо принимать во внимание следующие характеристики:

  1. Технические параметры. Подумайте, какой прибор подойдет – механический, электрический либо программируемый.
  2. Метод установки – накладной, встраиваемый либо для крепления на DIN-рейку.
  3. Стилистика. Терморегулятор может быть разного оттенка и формы (квадрат, круг).
  4. Число каналов. Приборы бывают одноканальными либо двузонными.

Также различается управление – оно может осуществляться механически, электронно либо сенсорно.

Терморегулятор

Типы термодатчиков

Классификация терморегуляторов по принципу действия рассматривалась при обзоре их достоинств и недостатков. Но как они работают, стоит узнать подробнее.

Электронно-механический

Наиболее простой и недорогой тип регулятора. Его главной рабочей деталью является особая металлическая пластина, реагирующая на увеличение либо уменьшение температуры. Включение и отключение системы происходит за счет изменения кривизны пластинки при нагреве и остывании. Выставить точное температурное значение на таком регуляторе не выйдет.

Электронно-механический термодатчик

Электронный

В приборе установлен специальный элемент, вырабатывающий особый сигнал. Мощность зависит непосредственно от значений температуры внешней среды. На подобных устройствах можно выставить точные показатели температуры подогрева до доли градуса. Управление системой осуществляется посредством кнопок и небольшого экрана.

Электронный термодатчик

Программируемый

Самый дорогостоящий из термоэлементов. На нем можно выставить определенные значения, по достижению которых вся система включается либо отключается регулятором. Благодаря прибору в помещении создается микроклимат, который подходит конкретному человеку. Есть возможность настройки терморегулятора так, чтобы включение системы осуществлялось в определенное время. То есть нагрев полов происходит перед приходом хозяина домой, и при этом электричество не расходуется, когда владельца нет.

Многие модели выполнены в ярком и стильном дизайне, а также оснащены жидкокристаллическими экранами, которые отображают информацию и способствуют точной настройке.

Программируемый термодатчик

Правила выбора датчика

Температурный датчик для теплого пола выбирается с учетом таких характеристик, как мощность, тип верхнего покрытия, метод установки и оснащенность дополнительным функционалом.

Мощность

Значение должно непременно отвечать требованиям и нагрузке теплого пола. Иначе работа датчика будет некорректной. При мощности нагревательного элемента больше, чем у самого регулятора, возникает необходимость дополнительной установки между ними магнитного пускателя – для предотвращения поломки приспособления из-за повышенной нагрузки.

Набор функций

Теплый пол управляется посредством электроблока, который позволяет настроить работу элементов нагрева. На современных регуляторах есть такой функционал, как запуск и обесточивание системы, регулировка температурных режимов, а также настройка периодичности подключения и выключения нагревательного элемента.

Простота использования

Если вы считаете, что не разберетесь с программированием, то не следует приобретать сложное устройство. Даже принимая во внимание всю его функциональность. К примеру, людям в возрасте довольно проблематично разобраться с программируемыми приборами. Им лучше выбрать механический вариант.

Легкость в подключении

В сопроводительной документации к терморегулятору всегда указывается как подсоединить датчик теплого пола. Клеммы размещаются с краю на одной из сторон управляющего блока. Подключив электропровода по схеме, потребуется провести проверку работоспособности обогревательной системы. Для этого измеряют сопротивление на выводах термодатчика и греющего электрокабеля либо подключают теплый пол и увеличивают температурные значения с нуля до показателя, рекомендованного по СНИПу, то есть до 30°C.

Внешний вид

Термодатчик должен быть не только функционально понятен, но и привлекателен по дизайну. Современные регуляторы выпускаются в различных цветовых и фигурных вариациях. Можно подобрать вариант, гармонирующий с интерьером помещения.

термодатчик для теплого пола

Особенности выбора в зависимости от напольного покрытия

Подразделяются датчики для системы «теплый пол» и от того, под какой тип покрытия они устанавливаются. При этом различается монтаж.

Под мягкое покрытие

Температурный датчик, монтируемый под ковролиновое, линолеумное, пробковое покрытие – цилиндр небольшого размера, крепящийся на конце отрезка кабеля. Ставят его, когда стяжка полностью схватится. Для этого в ней проделывают узкую канавку.

Температурный датчик на теплый под ковролин

Под твердое покрытие

Монтируются, например, под дерево, плитку. Термодатчик здесь габаритнее, покрыт гелем, защищающим от повреждений. Монтаж его несколько сложнее и может быть прямой или с применением монтажной коробки.

Температурный датчик на теплый под дерево

Последовательность монтажа

Прежде чем устанавливать регулятор, непременно ознакомьтесь с прилагаемой технической документацией. Термостат лучше всего монтировать рядом с розетками на высоте от пола 60–100 см. Перед установочными работами отключите электричество в домашней сети.

Напрямую

Чтобы установить термодатчик подобным методом, регулятор и нагревающий кабель соединяют напрямую. При таком типе подключения сам греющий элемент идет в одной связке с термостатом.

Теплый пол

С применением распаечной коробки

Эту деталь используют в качестве промежуточной между термоустройством и нагревающим элементом. Схема подсоединения такая: от регулятора до распаечного блока протягивается один кабель, а к нагревающему проводу – другой.

Для того чтобы смонтировать регулятор потребуется: гофротрубка, отвертка, крепежные винты, монтажная коробка, уровень, индикатор.

Пошаговая инструкция по установке:

  1. В стенке вырезается отверстие под коробку для монтажа термоустройства. Ниже проделывается штроба для протяжки электропроводов. Коробка ставится на нужное место.
  2. Выполняется протяжка электропроводки. Кабель питания и элемент термодатчика подсоединяются к распаечной коробке.
  3. Электропровода подключаются к термостату, после чего он монтируется в коробку и крепится.
  4. Основные системные узлы подсоединяются соответственно техдокументации к изделию.
  5. По окончанию устанавливается по уровню лицевая панель и крепится посредством винтов.

Постоянная эксплуатация системы обогрева должна начинаться не ранее чем через 3–4 недели после заливки стяжки. А если выбрали плитку – после ее укладки. Под действием тепла стяжка может просто полопаться.

Как правильно заменить

Как и любое устройство, термоэлемент может сломаться, и его потребуется поменять. Если устройство находится в гофре, даже при монтаже под твердое покрытие можно просто вытащить неисправный прибор и поставить новый.

Если теплый пол укладывается, к примеру, под ламинат, допускается установка датчика без допзащиты. Когда потребуется замена, придется демонтировать покрытие в месте расположения термоэлемента.

Что делать, если датчик не установлен

Самое простое решение – это подсоединить термоустройство, в которое встроен контрольный термодатчик, отключающий нагревающий провод при прогревании воздуха до необходимой температуры.

Если же теплый пол нужен только для того, чтобы по поверхности было приятно ходить, подойдет термостат с плавным режимом регулировки мощности в диапазоне от 0 до 100 процентов.

Работает терморегулятор по принципу таймера. К примеру, при установке на 80 процентов на протяжении 10 минут электричество поступает на нагревательный элемент 8 минут, а 2 минуты – нет.

Есть регуляторы, которые способны автоматически переходить в режим таймера.

термодатчик для теплого пола

Как проверить температурный датчик

Чтобы узнать, почему не работает термодатчик, можно применить мультиметр:

  1. Выполняется тестирование вводной линии. Надо подать электропитание и проверить есть ли напряжение в проводах.
  2. Если неполадок не обнаружено, тестируется выводная линия. Греющий кабель отсоединяется от регулятора и включается питание.

При отсутствии напряжения на выходных клеммах, можно сказать, что термоустройство пришло в негодность. Его извлекают и заменяют новым.

проверка термодатчика мультиметром

Обзор производителей

Изготовлением теплых полов занимается много компаний. Наиболее популярными являются бренды Devi, AEG, Thermo Industri AB. У датчиков каждого производителя есть свои особенности.

Устройства Devi

Регуляторы температуры этого бренда работают с любыми типами нагревательных элементов. Они разделяются на механические и электронные, с обыкновенным либо сенсорным управлением. Кроме этого в линейке регуляторов Devi имеются модели, управляемые дистанционно через смартфоны.

Достоинства устройств этого бренда:

  • наличие моделей для установки на улице;
  • экономия на работе приборов отопления до 30 процентов;
  • доступность управления через Интернет.

Преимуществом является и разнообразие вариантов для решения любых задач.

Устройства Devi

Регуляторы AEG

Термодатчики германского бренда относятся к премиум-классу. Отличное качество гарантирует долговечность и бесперебойную работу. Но и стоят такие устройства немало.

Ассортиментная линейка широка: от простых базовых устройств до «интеллектуальных» термодатчиков, которые полностью контролируют работу теплого пола и микроклимат в помещении.

Но даже базовые модели обладают многими достоинствами:

  • поддерживают температурные показатели на необходимом уровне;
  • управляются очень просто – ручным включением и выключением клавиши;
  • благодаря удобному управлению подойдут для пожилых людей, не знакомых с программированием.

К устройству может быть подключен внешний таймер для контролирования режима понижения температуры.

Регуляторы AEG

Приборы Thermo Industry AB

Подобные терморегуляторы устанавливаются исключительно в помещениях. Способны управлять элементами подогревающего кабеля либо термомата. Разработаны модели, идеально подходящие под паркет или ламинат. Большинство приборов оборудовано интеллектуальными измерителями температуры воздуха.

Электронные устройства способны настраивать нагрев с точностью до 1°С.

Применяются для систем антиобледенения, если есть возможность совместить их с терморегулятором в доме. Встроенные датчики интеллектуального подогрева дают возможность снизить потребление электричества, а шведское качество гарантирует долгие годы эксплуатации.

Прибор Thermo Industry AB

Эксплуатационные правила

Чтобы терморегуляторы работали без проблем, их нужно устанавливать и эксплуатировать правильно:

  1. Прибор нельзя монтировать рядом с дверью.
  2. Высота установки не должна быть больше 100 см.
  3. Устройствам нужна защита от прямых лучей солнца.
  4. Регулятор запрещено накрывать шторами либо гардинами.
  5. Термостат следует регулярно очищать от грязи и пыли, но без применения растворителей.

Регуляторы не применяют, если температура в жилом доме или квартире выше сорока градусов. Недоукомплектованный прибор к энергосети подключать нельзя. Также перед первым включением нужно обесточить дом.

Если следовать этим правилам, срок службы термодатчика составит не меньше десяти лет.  Допущенные при установке и эксплуатации небрежности способны сократить этот период в два раза.

Теплый пол не может функционировать без термодатчиков. Это устройство приводит в действие саму схему нагрева, поддерживая нужное температурное значение в квартире и отключая при превышении заданных показателей.

Выбирать терморегулятор нужно тщательно, проанализировав все необходимую информацию о конкретной модели.

Как подключить терморегулятор теплого пола

терморегулятор для теплого полаТерморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.отличие термостата для газового котла и теплого пола

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

обозначение термостата для теплого пола

как отличить терморегулятор для теплого пола

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.как подключить термостат к газовому котлу

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

как подключить термостат к газовому котлу

куда подключать датчик теплого пола

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.неправильное расположение температурного датчика теплого пола

Это связано с глубиной залегания датчика в стяжку.заливка стяжки для укладки теплого пола

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.механический терморегулятор теплых полов

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

механический терморегулятор со встроенным датчиком температуры

схема терморегулятора

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.модульный контактор АББ

Схема подключения в этом случае изменится на следующую.модульный контактор АББ

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно. место повреждения кабеля нагревательного мата как найти

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.куда подключать фазу и ноль на термостате теплого пола

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!нужно ли подключать заземление на термостат или терморегулятор

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.знак двойной изоляции на терморегуляторе теплых полов что значит

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?разница между терморегуляторами для теплых полов какой лучше

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.какйо пол лучше водяной или электрический

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.шим регулирование в термостатах теплого пола зачем нужно

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).сколько электроэнергии потребялет электрический теплый пол как рассчитать

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.шим регулирование теплых полов через термостат

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.терморегулятор для теплого пола

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.не греет теплый пол как найти причину и починить своими руками

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

проверка работоспособности терморегулятора своими руками

как проверить термостат теплого пола своими руками

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.проверка датчика терморегулятора теплого пола

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

перевод работы термостата на датчик воздуха

встроенный в корпус терморегулятора датчик воздуха

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.как переключить терморегулятор с датчика пола на датчик воздуха

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?как правильно измерять температуру пирометром

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.монтаж и подключение электрического и водяного теплого плинтуса

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.паспортные данные сопротивления термостата теплого пола при температуре 25 градусов

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.показания тестера при замере сопротивления неисправного датчика температуры

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром. mini

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?зона регулирования теплыми полами в каждой комнате

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.два термостата в одной комнате для разных теплых полов

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.термостат в одной комнате датчик в другой

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

датчик температуры пола или воздуха
датчик температуры пола или воздуха

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье. 111_roz

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей. недорогой качественный терморегулятор для теплого пола

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.режим энергосбережения термостата

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.ручной режим работы термостата

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.автоматический режим работы термостата

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).день недели для регулирования температуры на термостате

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.настройка вайфай на термостате для теплого пола

При рабочем состоянии отопления, над домиком появляется дымок.рабочее состояние термостата

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.программа Smart Life для управления термостата теплого пола

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Какие датчики и как подключаются к термостатам ZONT? — Управление отоплением

У любой модели термостата ZONT аппаратно реализовано 3 входа:

Вход для датчиков температуры;

Аналоговый Вход 1 — для подключения проводных аналоговых датчиков различного назначения

Универсальный (аналогово-цифровой) Вход 2 — для подключения или аналоговых датчиков или цифровых устройств, взаимодействующих с термостатом ZONT по цифровой шине K-Line

Особенности подключения цифровых датчиков температуры




Датчик DS18B20 трехпроводной, но подключается по двухпроводной схеме:
При таком подключении необходимо соединить вместе черный и красный провод и подключить их к минусовому проводу шлейфа, а желтый провод подключить к сигнальному (плюсовому) проводу шлейфа.


Аналоговый Вход 1


Охранные датчики собираются в шлейф и подключаются параллельно на один вход.  Датчики в шлейфе должны быть однотипными сигналу срабатывания (появление +12ВБ, пропадание +12В, замыкание шлейфа и т.д.). Уровень контролируемого входом термостата сигнала должен быть настроен в веб-сервисе ZONT (Настройка/Настройка термостата/Настройка Входов).

Максимальная удаленность последнего датчика в шлейфе — не более 100 м.
Количество охранных датчиков (ИКД, МКД и т.п.) и датчиков давления в шлейфе — не более 10-ти шт.
Количество информационных датчиков (Пожарных, Протечки, Утечки газа) в шлейфе — не более 5-ти шт.

Вместо охранных и информационных датчиков на Вход 1 можно подключить сигнал «Авария котла» или сигнал от комнатного терморегулятора


Датчик давления


Рекомендуемый к подключению пороговый датчик давления:  XP6oo 0,2-1,2 bar Ду1/4  или  PTE, DUA, KOMPAKT


Совместимый с АДД аналоговый датчик давления:  HK3022 DC 5B G1/4 0-0,5mPa

Датчик утечки газа
Рекомендуемый к подключению сигнализатор загазованности Кенарь:  http://kenar.ru/detectors.htm

Универсальный Аналогово-цифровой Вход 2

Поддерживает подключение или аналоговых датчиков или цифровых устройств, взаимодействующих с термостатом ZONT по цифровой шине K-Line
Адаптер цифровой шины


Это дополнительное устройство для подключения оборудования ZONT к газовым котлам, поддерживающим типовые протоколы обмена данными между электроникой котла. На данный момент поддерживаются протоколы OpenTherm, E-BUS и Navien.
Подробнее об адаптерах цифровой шины можно прочитать здесь.

Радиомодуль МЛ-489


Радиомодуль предназначен для приема и передачи данных по радиоканалу на частоте 868 MHz. Поддерживает только с оригинальные радиодатчики ZONT. На некоторых моделях термостатов ZONT Вход 2 дублирован со специальным разъемом для подключения радиомодуля.

Панель управления МЛ-732


Внешняя панель предназначена для ручного управления работой термостата ZONT и  контролируемого им котла.

Цифровые устройства (Адаптер, Радиомодуль и Панель) могут быть подключены ко Входу 2 одновременно. Они не мешают работе друг друга.

Внимание!
· Нельзя на оба входа термостата одновременно подключать сигналы от внешнего комнатного терморегулятора или сигналы от котла «Авария котла»

Датчик температуры для котла отопления: виды, устроство, схема подключения

Датчиком температуры для отопительного котла называют приспособление, контролирующее работу теплоносителя.  Он производит анализ температурного режима и  корректирует температуру  в системе отопления. Благодаря воздействию датчика в системе ГВС устанавливается оптимальный  режим работы, позволяющий экономить 25% – 30% потребляемого агрегатом энергоносителя, а также не допускается аварийная ситуация  котельного оборудования. Сегодня практически любой электрокотел оснащен термодатчиком.

Устройство и принцип действия

Принцип действия термодатчика основан на измерении параметров сопротивления, давления, ЭДС или геометрических размеров рабочего тела от температуры котла. Выбираются только те физические величины, которые меняются  (линейно или нелинейно) в зависимости от прикладываемой температуры и могут быть однозначно пересчитаны в таковую. Требуемая точность замеров достигается предварительной калибровкой задействованного элемента в определенном диапазоне температур.

Термодатчики имеют достаточно простую конструкцию в виде самого датчика в корпусе с креплениями. Он самостоятельно приводит в действие контакты механического реле термостата или с помощью вырабатываемого  электрического сигнала отключает по достижению определенной температуре  электрокотел/газовое или твердотопливное оборудование.

Датчик синий

Классификация

Принято разделять существующие термодатчики на две большие группы. В первой группе датчики классифицируются в зависимости от способа определения температуры, а во второй группе – по способу взаимодействия приспособления с термостатом. Одно не исключает другого: одна модель может присутствовать в классификаторе каждой группы термодатчиков.

По способу определения

От способа определения температуры зависит корректность работы термодатчика на объекте. Существует несколько видов датчиков, отличающихся ценой и точностью определения параметра.

Дилатометрический

Дилатометрический (объемный) датчик представляет собой биметаллическую пластину или спираль, изготовленную из материала с высоким коэффициентом теплового расширения. При нагревании происходит изгиб пластины и происходит размыкание контакта на конце пластины со стационарным контактом реле, препятствуя протеканию тока. В термостатах  замедленного действия используется спираль, которая медленно разжимается или сжимается с изменением температуры.

Датчик температуры

Резистивный

В резистивных температурных датчиках задействован терморезистор (термистор). Это необычный резистор, изготовленный  из меди, никеля или платины, электрическая проводимость которого меняется прямо пропорционально  температуре. В зависимости от сопротивления термистора в текущий момент автоматикой выбирается режим подогрева или остывания котла.

Термоэлектрический

Действие основано на свойстве термопары — термоспая из двух металлов разного типа (железо-никель, никель-хром) вырабатывать при нагреве в точке контакта пропорционально температуре ЭДС до 40–60 мкВ. Столь низкие значения напряжения налагают особые требования к используемой  при обработке сигнала аппаратуре: задействуются  точные, многоразрядные преобразователи с минимальным уровнем собственных  шумов.

В простом энергонезависимом котле термоэлектрический датчик  управляет непосредственно электромагнитным клапаном подачи газа на основную горелку после нагрева термопары пламенем запальника.

Датчик температуры на красном фоне

Манометрический

Принцип действия манометрических датчиков основан на изменении давления газа/жидкости в замкнутом объёме. Они не требуют внешнего источника энергии, что удобно при дистанционных измерениях. Недостатком является высокая инерционность показаний и невысокая чувствительность этого типа устройств.

 По типу взаимодействия с термостатом

Тип взаимодействия с термостатом выбирается в зависимости от места локализации датчика с учетом эргономичности системы ГВС. Наряду с традиционным проводным способом  подключения набирают популярность беспроводные схемы подключения.

Проводной

По определению проводные приспособления котлов   передают данные по проводам. Проводниками соединяют датчик с блоком управления отопительного агрегата.

Беспроводной

Работа беспроводного приспособления аналогична принципу работы с Wi-Fi. Сигнал поступает в радиомодуль, в водогрейной установке приемный модуль принимает, а встроенный контроллер блока управления обрабатывает и преобразует его в управляющий импульс.

Датчик температуры чёрный

По способу размещения

В зависимости от способности размещаться в пространстве термодатчики подразделяют на несколько типов. Существуют накладные, погружные и комнатные типы устройств.

Накладной

Накладными называют датчики с наружным креплением к контуру отопления. Чувствительный элемент накладывается снаружи трубы подачи или обратки и  притягивается к ней хомутами, после чего плотно оборачивается снаружи теплоизоляционной гильзой.

Погружной

Погружные изделия непосредственно контактируют с горячей водой или теплоносителем. Они устанавливаются в специальные посадочные отверстия на трубопроводе, предусмотренные конструкцией оборудования, на выходе теплообменника. Недостатком погружных изделий считается необходимость сливать теплоноситель из системы ГВС при замене.

Датчик температуры для котла золотой

Комнатный

Комнатными называют устройства, размещенные внутри жилых либо служебных помещений. Выбирается то помещение, в котором воздух   имеет наиболее  постоянную температуру. Самым  подходящим местом для локализации чувствительного элемента/  термостата является стена. Следует  размещать устройство на высоте не более 120–150  см от пола.

Внешний

Внешний (датчик наружной температуры) располагается на открытом воздухе снаружи здания. Он производит корректировку микроклимата внутренних помещений   в зависимости от температуры  окружающей среды на улице, осуществляя тем самым  погодозависимое терморегулирование.

 Критерии выбора

Выбирая датчик, следует учитывать совместимость конкретной модели с термостатом. Следует также учитывать технические параметры и условия  эксплуатации приспособления.

Диапазон измеряемых температур

В диапазоне измеряемых температур от комнатной до +55ºС — +80ºС термодатчик должен быть:

  • особенно чувствительным и «откликаться» на малейшие изменения температуры;
  • с минимальной задержкой реагировать на охлаждение/нагрев контролируемой среды.

Технические особенности

Перед установкой приспособления следует учесть некоторые технические нюансы. Необходимо правильно выбрать тип устройства (погружной или закрепляемый) и  обеспечить в месте локализации достаточное для монтажа пространство.

Условия измерения

Требуется создать такие условия последующих измерений, при которых негативное влияние внешних факторов на точность замеров было бы минимизировано. С целью стабильной  и корректной работы устройство необходимо  предохранить от попадания:

  • на корпус теплоносителя, влаги или грязи;
  • сквозняков, разместить подальше от мостиков холода;
  • солнечных лучей, защитить от постороннего нагрева;

Красный датчик температуры на белом фоне

Не рекомендуется размещать приспособление вблизи электропроводки, электрических приборов. По возможности необходимо экранировать чувствительный элемент от источников электромагнитных полей.

Характеристики датчика

При выборе приспособления следует руководствоваться несколькими критериями отбора. Отбирать изделие следует с учетом основных технических характеристик и особенностей работы:

  • необходимости запитки от внешнего источника напряжения;
  • скорости отклика на изменение ситуации, передаваемого на управляющее устройство;
  • допустимого диапазона погрешности измерений;
  • возможности эксплуатации в конкретных условиях обслуживаемого объекта.

Срок эксплуатации, периоды обслуживаний, необходимость калибровок

Гарантийный срок эксплуатации термопреобразователя обычно составляет 6 месяцев с момента изготовления, а средний срок службы 8–12 лет.  Периоды обслуживаний определяются производителем и приведены в сопроводительной документации на изделие.  Необходимо регулярно производить  температурную калибровку (верификацию) термодатчика на эталонном оборудовании. Обычно безмонтажная поверка чувствительного элемента проводится 1 раз в 4 года.

Величина выходного сигнала

Величина вырабатываемого напряжения чувствительных элементов без внешнего источника (термопар) невысокая и находится в диапазоне от микровольт до милливольт. Поэтому перед последующей обработкой выходной сигнал усиливается.

Подключение

Обычно датчики для определения температуры располагаются в корпусе термостата. Поэтому при рассмотрении  подключения термодатчика, в большинстве случаев имеется  в виду термостат, а не отдельный датчик.

Датчики температуры для котла на красном фоне

Наружного

Наружное устройство прикрепляется на стену с северной или северо-восточной стороны здания. Электрическое соединение осуществляется 2-х жильным медным проводом сечением 0,75 мм² длиной ≤ 30 м, возможна установка беспроводного устройства. Одна сторона провода подключается к контактам датчика, другая соединяется с 2-мя клеммами электронной платы, между которыми прикручена перемычка ТА. Перед подключением перемычку следует снять.

Комнатного

Комнатный чувствительный элемент устанавливается в самой холодной или угловой комнате строения, где обычно находятся домочадцы, чтобы избежать подачи ложных сигналов. Напряжение, выходящее из электронной платы на терморезистор, не превышает 24 В. Поэтому возможна прокладка к котлу слаботочным кабелем сечением 0,2–0,35 мм², если длина провода не превышает нескольких метров. Подключение производится аналогично подсоединению  с наружного датчика.

Для газового котла

На колодке термостата с датчиком температуры следует отыскать контакты с маркировкой COM (общий) и NO (нормально открытый) и подсоединить к ним две жилы с одной стороны кабеля.  По схеме соединения теплоагрегата на плате управления отыскать 2 клеммы с перемычкой  из отрезка провода для подключения термостата. Снять перемычку и соединить свободные контакты с 2 жилами с обратной стороны кабеля.

Датчики температуры

Водяного термодатчика

Аналогичным способом подсоединяется к клеммам котла кабель водяного пола, с обратной стороны крепится малоформатное устройство. Водяной термодатчик  размещается в полу на равном расстоянии от труб с теплоносителем, отступ от ближайшей стены составляет 0,5 метра.

Особенности эксплуатации

С целью получения метрологической характеристики с заданной погрешностью и выработки ресурса устройством, необходимо:

  • периодически (не реже 2 раз в год) проверять техническое состояние термодатчиков;
  • в сроки, указанные производителем в сопроводительной документации на товарную позицию, делать безмонтажную или лабораторную поверку термоэлемента;
  • обращать внимание на правильность коммутации клемм устройства с элементом (блоком) питания и подсоединяемых вторичных цепей на котле;
  • при определении клемм подключения на электронной плате проверить соответствие маркировки контактов мультиметром в режиме прозвонки;
  • не вскрывать, предохранять от сильных ударов, экстремальных температур и повышенного давления приспособление.

Датчик новый температуры на синем фоне

Программируемые терморегуляторы

Программируемый терморегулятор – цифровой регулятор температуры теплоносителя отопительной системе и воздуха в отапливаемом помещении. Он состоит из термостатической головки в виде сильфона со штоком, заполненным жидкостью/газом, и электронной части с программатором. В зависимости от введенного алгоритма работы  шток снижает или полностью перекрывает подачу теплоносителя. С  помощью клавиш и дисплея программируемого «термо»  задаются параметры температуры, день и время старта,  продолжительность режима. Все последующие действия устройство выполнит самостоятельно.

Подключение терморегулятора (термостата): схема подсоединения и разновидности

Терморегулятор (ТР), или термостат, играет важную роль в обогревательном оборудовании. Это универсальный прибор, который управляет нагревательными системами. Его конструкция может быть различной, функция одна: ТР стабилизирует температуру заданной среды в течение определённого промежутка времени. Надо знать, как подключить терморегулятор, чтобы он правильно выполнял своё предназначение.

Механический терморегулятор

Механический терморегулятор

Что собой представляет терморегулятор

Термостат в своей основе содержит чувствительный элемент, который под воздействием колебаний температуры окружающей среды меняет свои свойства. В составе присутствуют геометрическая форма (биметаллическая пластина), электрическое сопротивление (термопара) и фоточувствительность (инфракрасные датчики).

Назначение

Подключение терморегулятора направлено на то, чтобы сохранять нужный уровень температуры в конкретном объёме определённого содержания. Приборы используют в воздушных, жидких средах и твёрдых телах.

Принцип действия

Все терморегуляторы включают нагревательные системы при падении заданного уровня температуры и отключают питание ТЭНов при превышении уровня прогрева среды.

Важно! Главная цель терморегуляторов – это своевременное включение/отключение термо энергетических элементов. Это приносит существенную экономию энергоресурсов.

Виды терморегуляторов

В основном терморегуляторы бывают 3-х видов:

  1. Биметаллическая пластина;
  2. Термопара;
  3. Инфракрасный датчик.

Биметаллическая пластина

Под воздействием нагрева или охлаждения пластинка изгибается в ту или иную сторону. Тем самым замыкая или размыкая контакты, питающие электричеством нагревательные элементы. Пластина представляет собой двухслойную полоску, сваренную из двух металлов с разным коэффициентом теплового расширения. Из-за этого при нагреве силы расширения «заставляют» пластинку изгибаться.

Термопара

Элемент представляет собой V-образную скобу из термочувствительного металлического сплава. По проволоке проходит слабый ток. При изменении температуры сопротивление проводника меняется, что сказывается на характеристике тока. Этот фактор воздействует через управляющую схему на реле питания обогревателей.

Инфракрасный датчик

Светочувствительная плёнка датчика воспринимает степень нагрева окружающего пространства в инфракрасном диапазоне. Проходящие токи в приборе меняют свои характеристики, что отражается на работе релейной системы питания нагревательных элементов.

Сферы применения терморегуляторов

В быту примером применения терморегулятора может быть стиральная машина. Термодатчик, соединённый с ТЭНом в баке, «следит» за уровнем нагрева воды. В автомобиле термопара системы охлаждения «руководит» режимом включения вентилятора радиатора.

Автомобильный термостат

Автомобильный термостат

В различные комнатные обогревательные приборы достаточного уровня сложности обязательно встроен регулятор температуры. Ни одна система тёплых полов не обходится без твердотельных ТР. В холодильнике термостат является неотъемлемой частью. Во всех ПК и ноутбуках датчики температуры включают вентиляторы, сохраняя аппаратуру от перегрева. Кондиционеры, микроволновки, электропечи – все они в своём составе имеют термостаты. Различные водонагреватели, электрокотлы, газовые котлы, включённые в систему отопления зданий и сооружений, работают только вместе терморегуляционными блоками управления.

Электронный терморегулятор

Электронный терморегулятор

Подключение и установка термостата

Известны два варианта подключения терморегулятора. Это способы подсоединения двужильных и одножильных проводов.

Подсоединение двужильного кабеля к термостату

Двужильный провод используют в том случае, когда ТР требует полноценного питания от электросети для функционирования замкнутой системы управления режимом обогрева определённого объёма. Это интегральные схемы, построенные на микропроцессорах.

Полученные данные от датчика в виде изменения силы тока, величины сопротивления анализируются прибором. В результате подаются команды на пускатель нагревательных элементов с заданным промежутком времени и граничным порогом прогрева конкретного пространства.

Обратите внимание! Примером подсоединения двужильного провода может служить схема, как нужно подключить термостат к циркуляционному насосу водонагревательного котла.

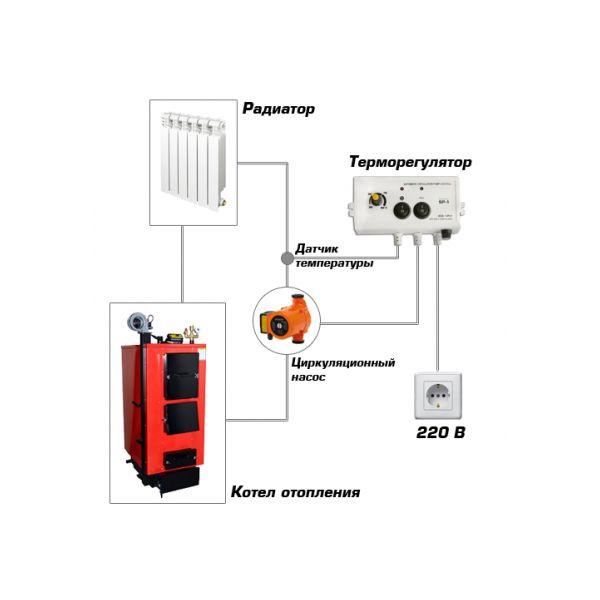

Схема подключения к циркуляционному насосу

Схема подключения к циркуляционному насосу

Подсоединение к термостату одножильного кабеля

Кабель из одной жилы применяется в схеме подключения терморегуляторов в том случае, когда сам прибор установлен в разрыв фазового провода, ведущего к плюсовой клемме ТЭНа. То есть кабель служит разрывом фазы сетевого тока, питающего нагревательные элементы.

Варианты подключения

  1. К системе тёплого пола;
  2. К ТЭНу;
  3. К обогревателю.

Подключение термостата к системе тёплого пола

Стандартный терморегулятор тёплого пола идёт в комплекте поставки с подробной инструкцией подключения прибора к системе тёплых полов. Можно подключать ТР самостоятельно, пользуясь обозначениями под клеммниками.

Нагревательный мат тёплого пола

Нагревательный мат тёплого пола

На тыльной стороне регулятора расположены три пары клеммных гнёзд для проводов. Первая пара предназначена для подсоединения двужильного сетевого кабеля. Гнездо «L» – фаза, «N» – ноль.

Вторая пара гнёзд предназначена для соединения с выводами тёплого пола – L1 и N1. Пятую и шестую клемму используют для того, чтобы подключаться к датчику температуры.

Подключение терморегулятора

Подключение терморегулятора

Регуляторы температуры полов могут быть вставленными в подрозетник или закреплёнными на стене. Термодатчик бывает, как встроенным в корпус прибора, так и установленным на конце выносного кабеля.

В первом случае происходит замер температуры воздуха внутри помещения. Во втором варианте датчик измеряет степень нагрева финишного покрытия пола.

Подключение термостата к ТЭНу

Подключение термостата к электрическому нагревателю приходится осуществлять через магнитный пускатель. Это связано с тем, что мощность регулятора далеко несопоставима с мощностью ТЭНов.

Магнитный пускатель (МП) нужен при управлении термостатом сразу несколькими приборами обогрева. МП врезают в фазовый провод параллельно с терморегулятором. Регулировка режимами работы тенов осуществляется термостатом, ток питания проходит через МП. Это даёт возможность использовать трёхфазную электросеть, что позволяет эксплуатировать нагревательные элементы большой мощности.

Многие ТР оснащены электронными микропроцессорами, которые выдают дополнительно показатели уровня влажности, давления и времени, необходимого для достижения величин заданных параметров.

Подсоединение терморегулятора к обогревателю

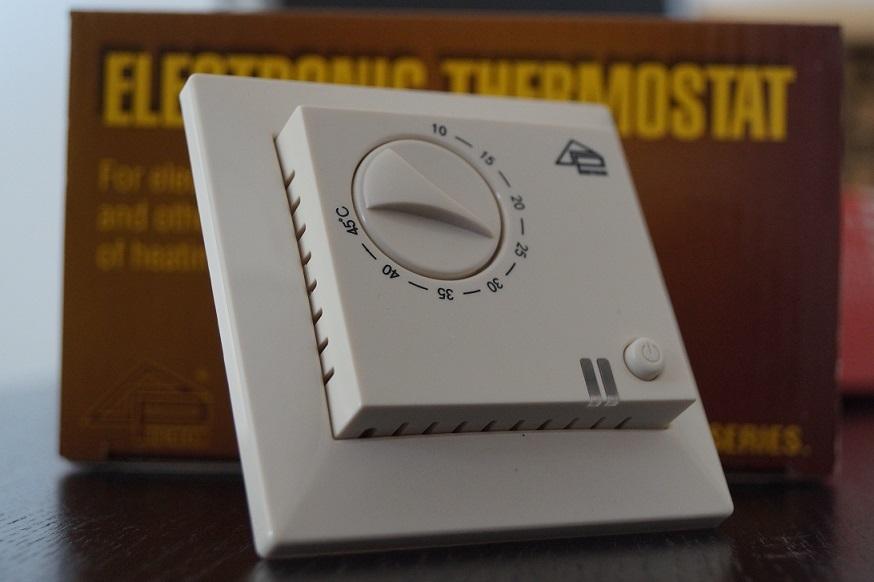

Термостаты бывают механического и электронного действия. Последнее время вторые модели активно вытесняют своих механических аналогов. Применение современной электроники позволяет более эффективно управлять температурным режимом в заданной среде.

ТР для обогревателей помещений встраивают в корпуса калориферов или выносят на удаление от приборов отопления. Регулятор, прежде всего, подключается к электрической сети, затем через схему управления соединяется непосредственно с термодатчиком.

Дополнительная информация. Инфракрасные обогреватели соединяются с термостатом в большинстве вариантов через магнитный пускатель. Чтобы выполнить правильное подключение прибора, нужно строго следовать пунктам прилагаемой инструкции.

Особенности, как подсоединяют устройства регуляции температурного режима, зависят от вида отопительных приборов. Это может быть одножильное или двужильное подключение ТР тёплых полов. Подключение двухфазного термостата к нагревательным элементам трёхфазного тока осуществляется только через магнитный пускатель. Для водяного отопления терморегулятор врезают прямо в радиатор. В каждом конкретном случае существует своя схема подключения терморегулятора.

Советы по установке

Несколько советов:

  1. Перед покупкой ТР надо убедиться в совместимости характеристик регулятора и нагревательных элементов.
  2. Выбирать установку прибора нужно в наиболее доступном месте.
  3. Решая вопрос о приобретении прибора, следует оценить экономическую целесообразность применения конкретной модели терморегулятора.
  4. Если не хватает опыта в установке таких устройств, то лучше обратиться за помощью к специалистам.

Человек порой не догадывается о количестве окружающих его терморегулирующих устройств. Они плотно вошли в быт. Их работа приносит существенную экономию затрат на электроэнергию.

Видео

Принцип работы датчиков температуры

Принцип работы

Термометры сопротивления (терморезисторы, термосопротивления)

Термометр сопротивления (Resistance Thermometer) — датчик для измерения температуры, принцип действия которого основан на зависимости электрического сопротивления от температуры.

Термосопротивления могут быть металлические (платина, никель, медь) или полупроводниковые.

Для большинства металлов температурный коэффициент сопротивления положителен — их сопротивление растёт с ростом температуры. Для полупроводников без примесей он отрицателен — их сопротивление с ростом температуры падает.

Термисторы

Термисторы – это полупроводниковые термосопротивления с большим температурным коэффициентом.

  • PTC-термисторы (Positive Temperature Coefficient), обладают свойством резко увеличивать свое сопротивление, когда достигнута заданная температура – широко используются для защиты двигателей
  • NTC-термисторы (Negative Temperature Coefficient), обладают свойством резко уменьшать свое сопротивление при достижении заданной температуры
PT100, PT1000

Платиновые термометры сопротивления (Platinum Resistance Thermometers) обладают высокой стойкостью к окислению и большой точностью измерения.

KTY

Кремниевые терморезисторы с положительным коэффициентом сопротивления, отличаются высокой линейностью характеристики, высоким быстродействием, надёжной твёрдотельной конструкцией и небольшой стоимостью.

Схемы включения термосопротивления в измерительную цепь

  • 2-х проводная схема используется там, где не требуется высокой точности, так как сопротивление присоединительных проводов суммируется с измеренным сопротивлением, что приводит к появлению дополнительной погрешности
  • 3-х проводная схема обеспечивает значительно более точные измерения, т.к. появляется возможность измерить сопротивление подводящих проводов и вычесть его из суммарного измеренного сопротивления
  • 4-х проводная схема — наиболее точная схема, обеспечивает полное исключение влияния подводящих проводов
Сравнение термометров сопротивления с термопарами

Преимущества:

  • выше точность и стабильность
  • можно исключить влияние сопротивления присоединительных проводов на результат измерения при использовании 3-х или 4-х проводной схемы измерений
  • практически линейная характеристика
  • не требуется компенсация холодного спая

Недостатки:

  • малый диапазон измерений
  • не могут измерять высокую температуру.

Термопары

Термопара (Thermocouple) — это два проводника из разных металлов, спаянные в одной точке. Эта точка измерения температуры называется — рабочий спай. Свободные концы называются холодным спаем. Если рабочий спай нагреть относительно холодного спая, то между свободными концами возникает напряжение (термо-ЭДС), пропорциональное разности температур.

Так как с помощью термопары всегда измеряется разность температур, то, чтобы определить температуру точки измерения, свободные концы у холодного спая должны содержаться при известной неизменной температуре.

Подключение к ПЛК

Холодные концы подключаются (непосредственно или с помощью компенсационных проводов, которые должны быть выполнены из тех же металлов, что и термопара) к клеммам соответствующего аналогового входа (с соблюдением полярности!) промышленного контроллера, который программно выполняет компенсацию температуры холодного спая и рассчитывает температуру в точке измерения.

При внутренней компенсации контроллер использует температуру модуля, к которому подключена термопара. При более точной внешней компенсации эталонная температура холодного спая измеряется с помощью дополнительного термометра сопротивления, который подключается к специальному входу контроллера.

Типы термопар
  • K: хромель-алюмель
  • J: железо-константан
  • S, R: платина-платина/родий и др.

Термопары отличаются диапазоном измеряемых температур и погрешностью измерений.

Преимущества термопар
  • Большой температурный диапазон измерения
  • Измерение высоких температур.
Недостатки
  • Невысокая точность
  • Необходимость вносить поправку на температуру холодного конца.

Термостаты

Термостат (Thermostat) – это регулятор, который поддерживает постоянную температуру воздуха или жидкости в системах отопления, кондиционирования и охлаждения.


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
