Как обжать телефонный кабель — 2 и 4 жилы

Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с  её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11.

Об этой процедуре мы сегодня и поговорим.

Что нам понадобится?

Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С  его обжимкой проблем тоже не возникает.
Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа.

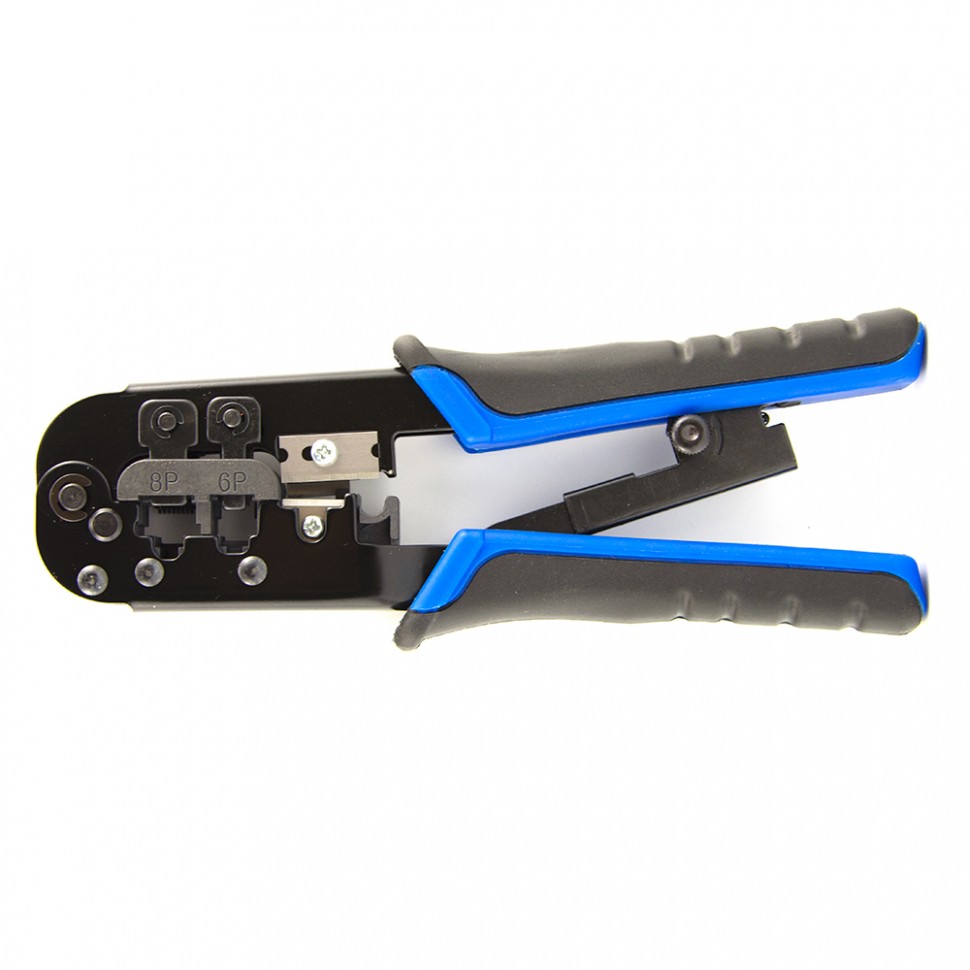

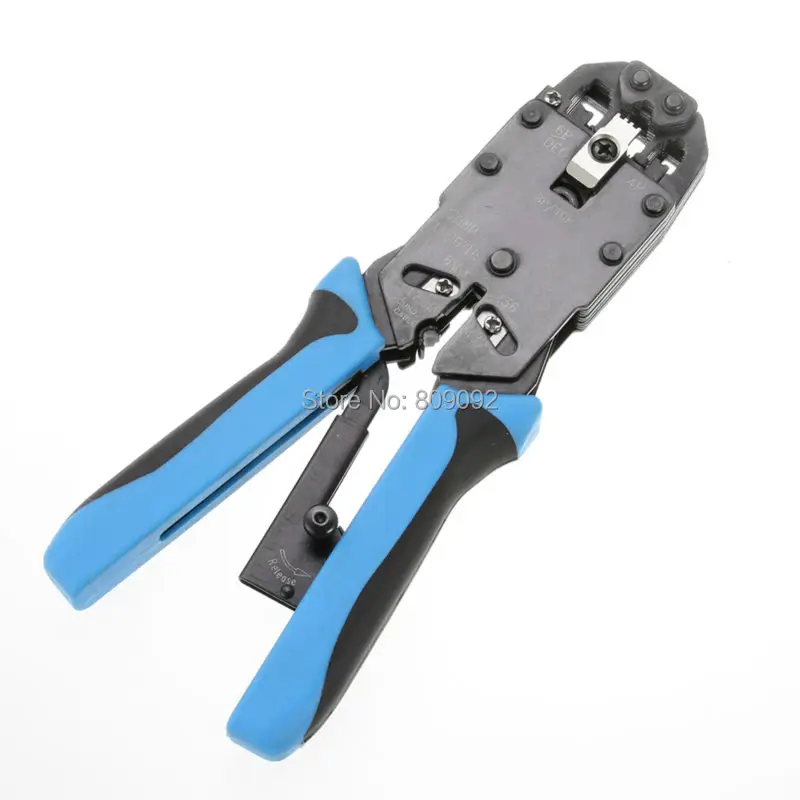

В-третьих — обжимной инструмент.  Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля.

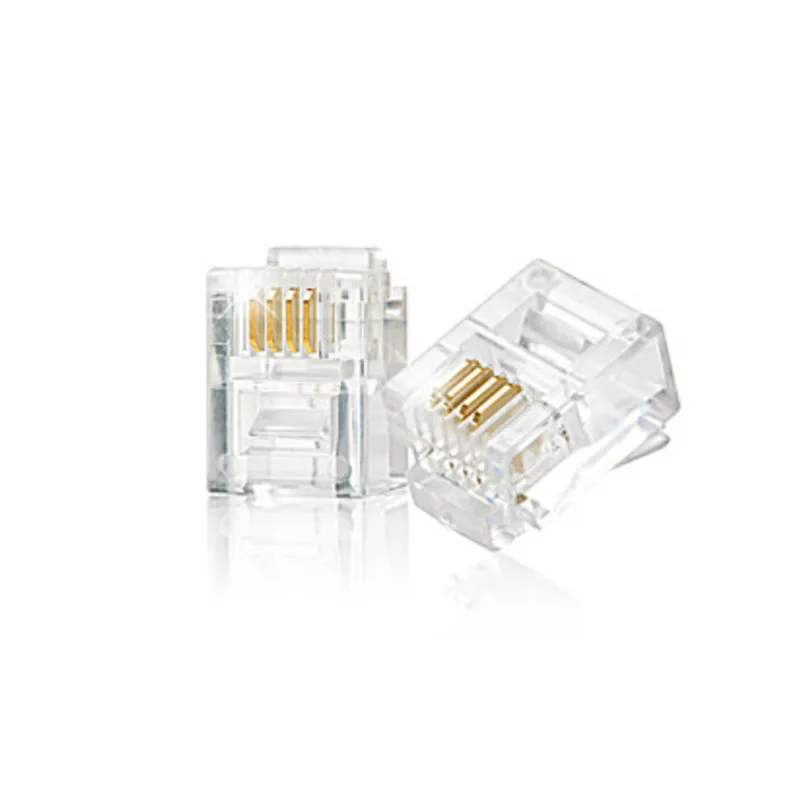

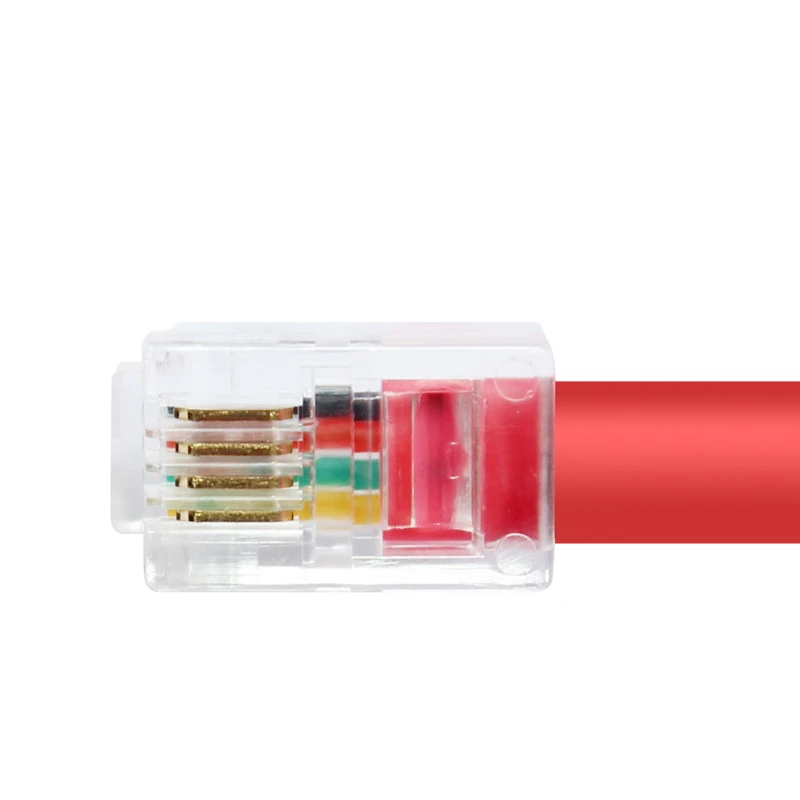

Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

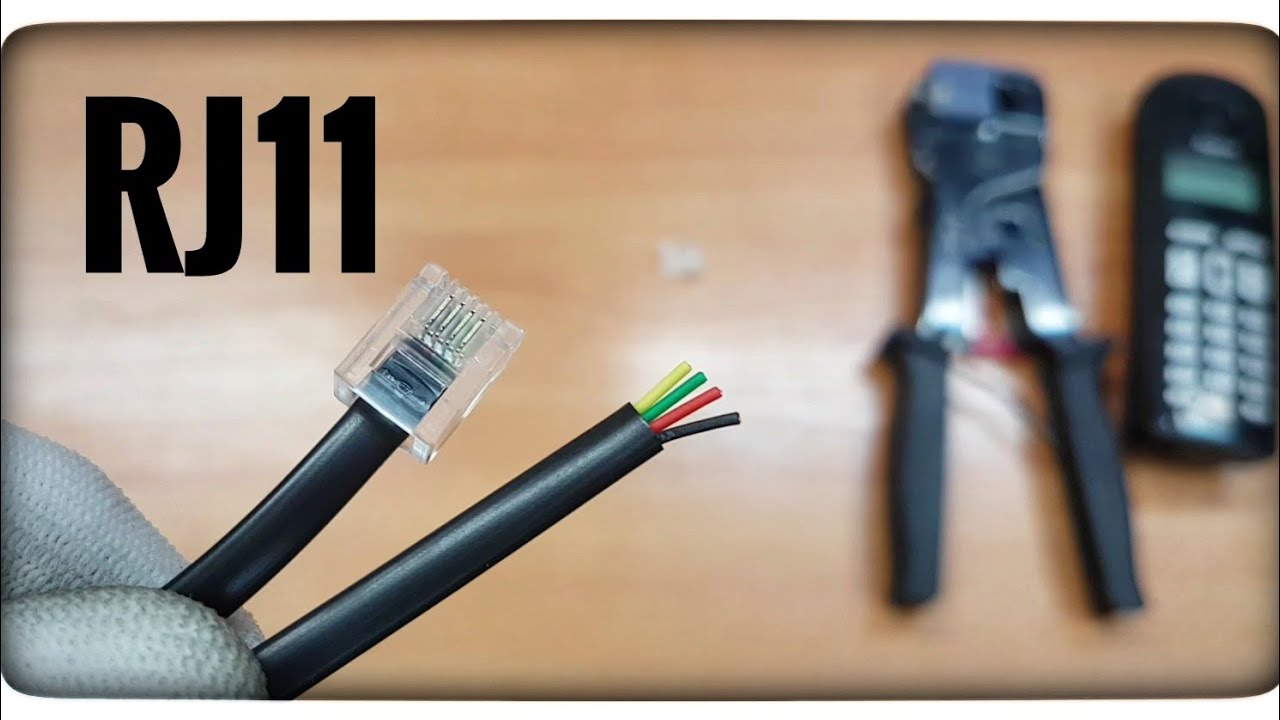

Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:

С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см. схему справа):

У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать.

После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

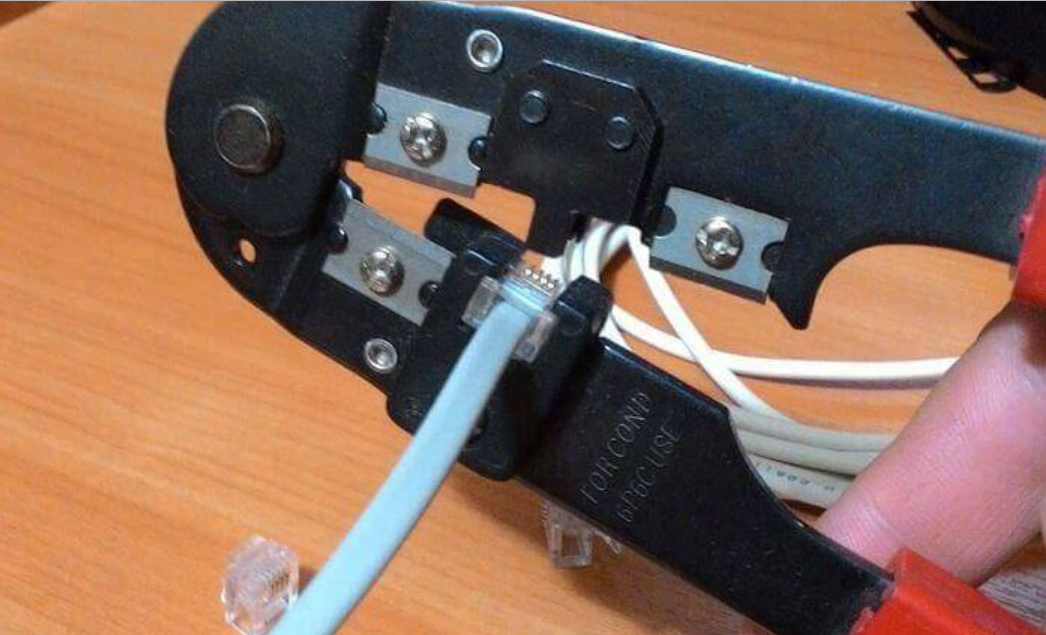

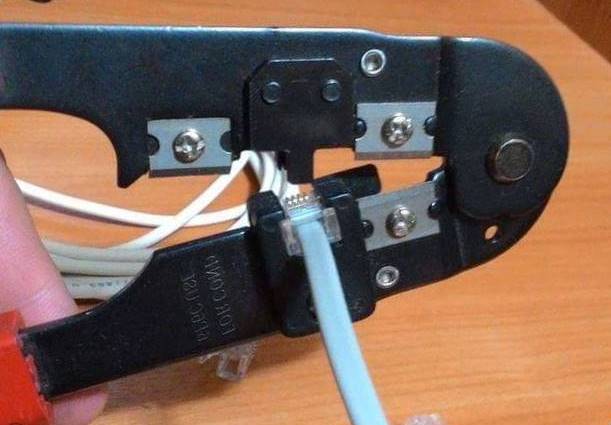

Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз.
Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Обжим телефонного кабеля «2 жилы» | Кабель.

РФ: всё об электрике

Для налаживания телефонной сети может быть использован двухжильный кабель. От того, насколько грамотно будет выполнена его обжимка, во многом зависит качество связи. Также очень важно правильно реализовать подключение данного кабеля в розетке. Как здесь действовать? Как обжать телефонный кабель «2 жилы»?

ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности.

Как выполнить подключение кабеля телефонного в розетке

Для подключения телефонного двухжильного кабеля в розетке потребуется:

•    непосредственно сам кабель, например;
•    подходящая телефонная розетка RJ-11;
•    нож;
•    отвертка;
•    тестер, который поможет определить напряжение в кабеле.

Действуйте в следующей последовательности:

1.    Уберите изоляцию с кабеля на такую длину, которой окажется достаточно для подключения. Делайте это аккуратно. Важно не повредить жилы.
2.    Подсоедините розетку к источнику питания. Кабель прикрепляется к контактам, которые находятся посередине.
3.    При помощи тестера или мультиметра определите полярности кабеля — «+» (зеленый), «–» (красный). Если неверно установить полярность, то в дальнейшем на линии будут помехи.
4.    Зафиксируйте оголенный кабель между вилками в корпусе розетки. Пазы, предназначенные для жил, обладают особой формой, что обеспечивает их надежную фиксацию.
5.    Прижмите кабельные жилы с помощью специальных винтов.
6.   Закрепите корпус розетки. В некоторых моделях нужно закрутить винты, в других — закрыть защелку.

Как обжать телефонный кабель «2 жилы»?

Здесь потребуется коннектор RJ11, обжимной (кримпер) и зачистной инструмент (любой острый ножик).

Обжимка телефонного кабеля «2 жилы» выполняется в таком порядке:

1.    С конца кабеля уберите внешнюю оболочку (до 1 сантиметра). Жилы не нуждаются в зачистке, поскольку их прорежет коннектор.
2.    На 2 контакта разъема, которые находятся посередине, будут приходиться сигнал и питание.
3.    Воткните в коннектор жилы (обязательно до упора).
4.    Коннектор вставьте в кримпер и сдавите его.
5.    Извлеките обжатый кабель из обжимки и посмотрите на ножи коннектора. Это поможет понять, насколько качественно обеспечен контакт. При плохом контакте нужно будет обрезать кабель и воспользоваться другим коннектором.

Теперь вы знаете, как осуществляется обжим телефонного кабеля «2 жилы» и как выполняется его подключение в розетке. Сложностей с реализацией подобных процессов у вас не возникнет. На всю процедуру уйдет несколько минут. Обязательно примите к сведению написанную выше информацию. В этом случае вы сможете быть уверены в том, что телефонная связь будет налажена на подобающем уровне.

Оригинал статьи размещен на нашем сайте cable.ru.

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

Также рекомендуем статью о применении асинхронных двигателей в промышленности?

А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель. РФ: всё об электрике.

Обжим телефонного модульного разъема RJ-11/14/25. Фотоинструкции по монтажу.

Для монтажа вам понадобятся: разъем телефонный; кабель, плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональный кримпер.
1. Подготовьте телефонный разъем под одножильный кабель (solid) и инструменты, необходимые для монтажа. 2. Отрежьте необходимую для изготовления патч-корда длину плоский телефонный кабель.
* Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый). Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа. . * Бывают телефонные розетки на винтовых контактах, — это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS.
3. С помощью ножей инструмента кримпер снимите верхнюю изоляцию с кабеля примерно на 6-7 мм. При необходимости ровно подрежьте проводники. 4. Поместите проводники в разъем до упора. Благодаря линейной раскладке проводники легко располагаются в разъеме. Перед подключением проводников необходимо выровнять их.
5. Для соединения проводников с ножами разъема используйте профессиональный инструмент кримпер.

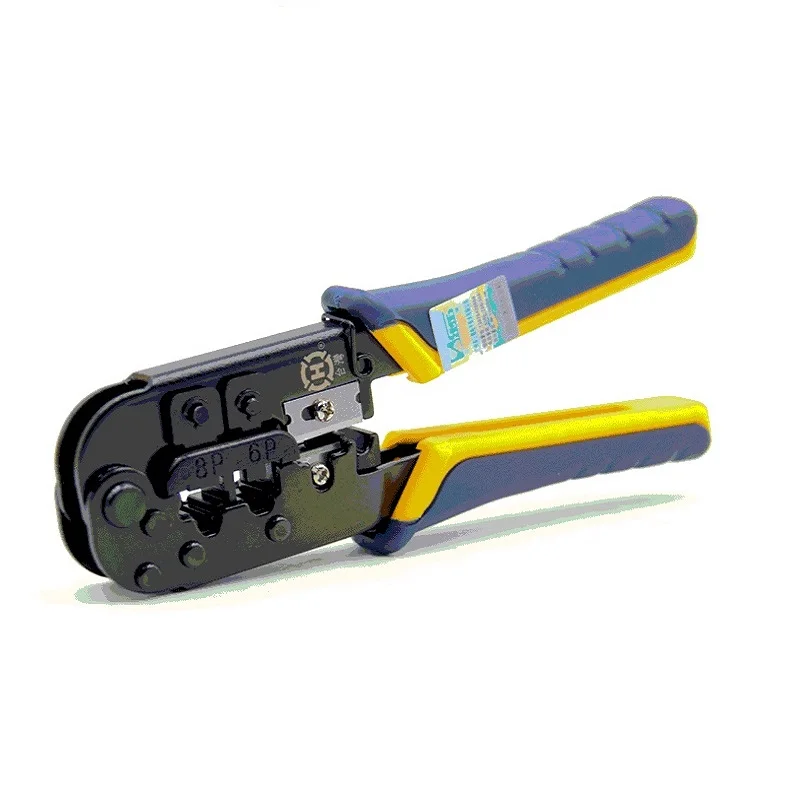

Инструмент предназначен для работы как с разъемами RJ-45, так и RJ-12.
6. В процессе обжима ножи-контакты вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек многожильного кабеля, создавая электрический контакт.
7. Обжимным инструментом планка продвигается внутрь корпуса. Кабель прижимается к нижней стенке корпуса разъема и надежно механически фиксируется зажимом в виде плоской планки. 8. Телефонные патч-корды используются в телефонных патч-панелях.

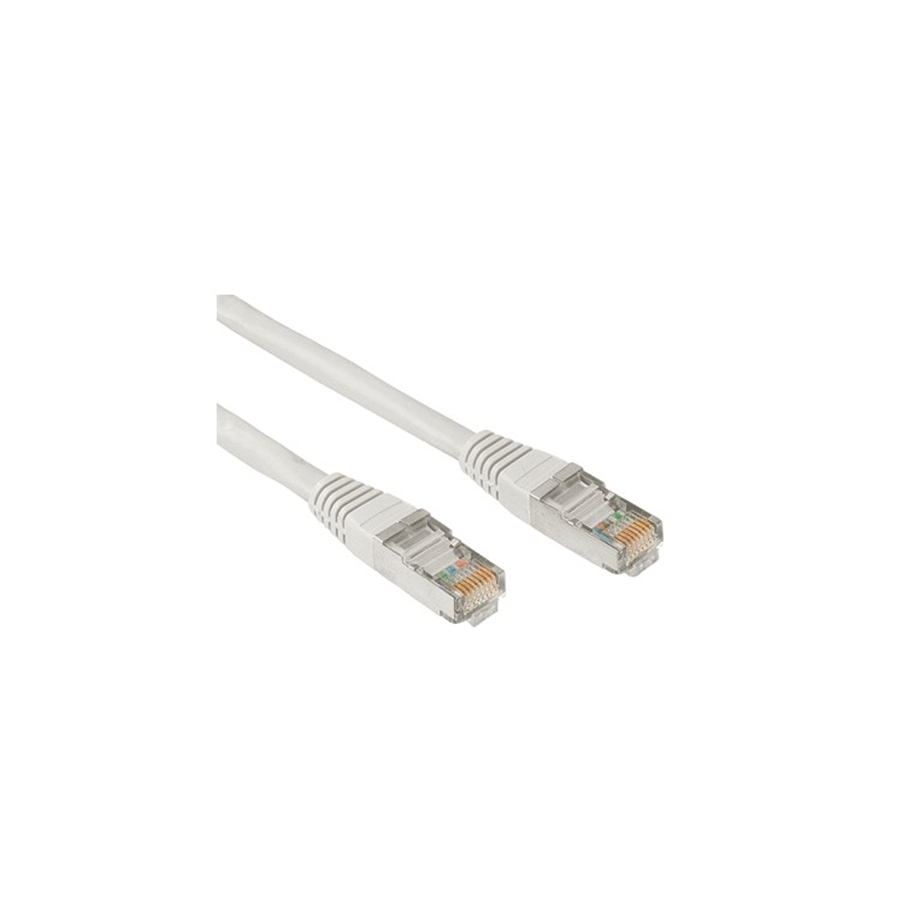

9. Телефонные патч-корды используются для соединения розеток с телефонными аппаратами.

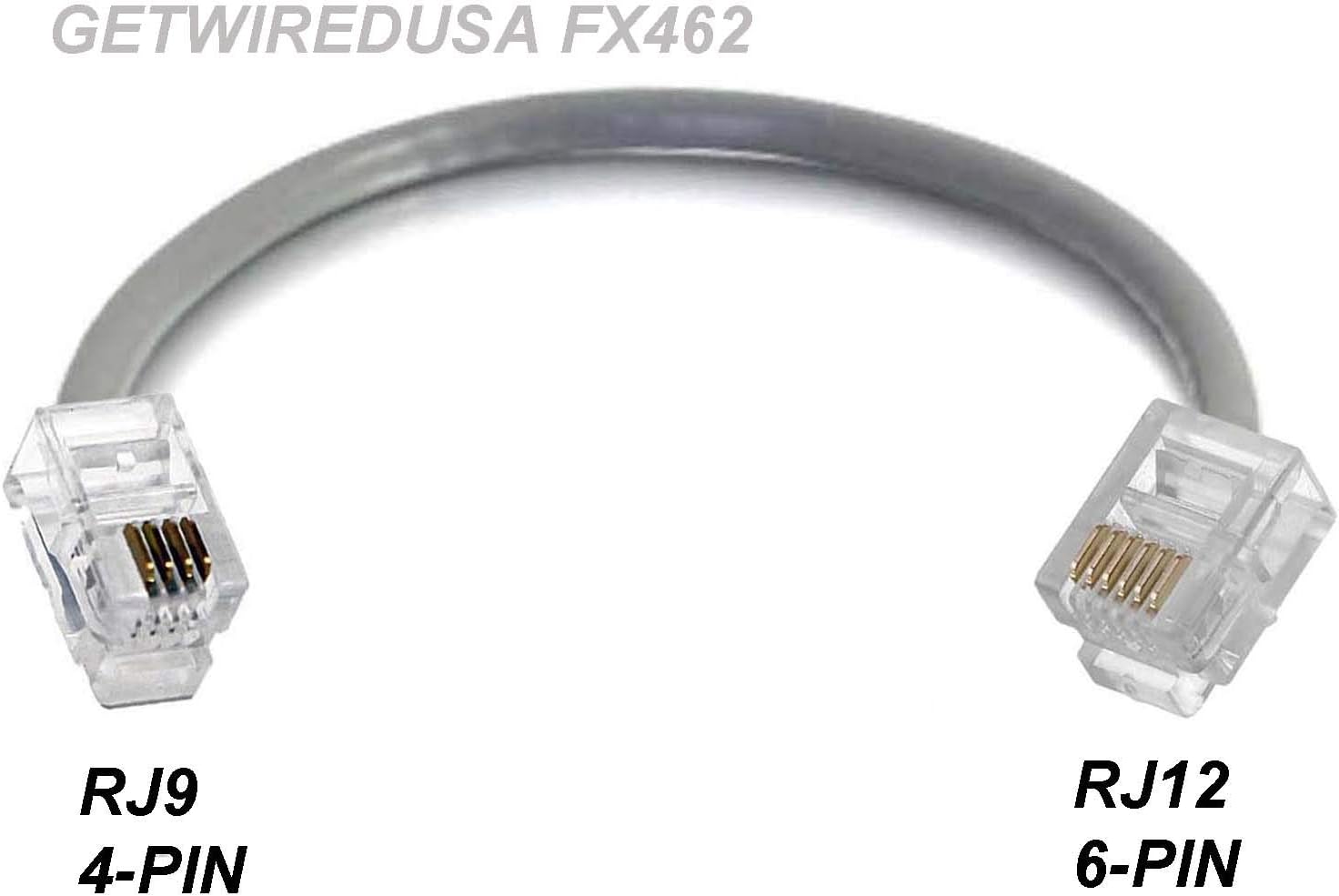

Телефонный кабель разъемом RJ-12 | Hyperline

Шаг 1

Для работы Вам понадобятся: Разъем Hyperline PLUG-6P4C-P-C2 телефонный; кабель Hyperline UTC2x2x0.12-C2-PATCH-INDOOR (TC-4-WH), плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональное Hyperline HT-500.


Шаг 2

Отрежьте на необходимую для изготовления патч-корда длину (не более 5 метров) плоский телефонный кабель Hyperline.


Шаг 3

С помощью ножей инструмента Hyperline HT-500 снимите верхнюю изоляцию с кабеля примерно на 6-7 мм. При необходимости ровно подрежьте проводники.


Шаг 4

Поместите проводники в разъем до упора; оболочка кабеля должна заходить в корпус разъема, по крайней мере, на расстояние 5 мм.

Благодаря линейной раскладке, проводники легко располагаются в разъеме. Перед подключением проводников необходимо выровнять их, что не представляет трудности, поскольку корпус разъема изготовлен из прозрачного пластика.


Шаг 5

Для соединения проводников с ножами разъема используйте профессиональный инструмент Hyperline HT-500. Инструмент предназначен для работы как с разъемами RJ-45, так и RJ-12.


Шаг 6

В процессе обжима ножи-контакты вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек многожильного кабеля, создавая электрический контакт. Механическая фиксация кабеля в разъеме осуществляется зажимом в виде плоской планки. Под воздействием обжимного инструмента планка продвигается внутрь корпуса с поворотом вокруг стороны крепления, при этом кабель прижимается к нижней стенке корпуса разъема и надежно фиксируется.


Шаг 7

Телефонные патч-корды используются в телефонных патч-панелях.


Шаг 8

Телефонные патч-корды используются для соединения розеток с телефонными аппаратами.


схемы обжима интернет-кабеля для RJ-45 на 4 и 8 жил

Несмотря на наступающие семимильными шагами беспроводные технологии, в условиях многоквартирного дома или частного домовладения стационарные компьютеры, ТВ-приставки, файловые хранилища лучше всего подключать при помощи кабеля, витой пары. Для этого важно не только правильно проложить провод по помещению, но и обжать на концах кабеля присоединительные разъёмы стандарта RJ-45.

Разновидности кабелей для интернет-подключения

В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами. Если подключение происходит по стандарту Wi-MAX, LTE или 3G, кабеля может и вовсе не быть.

Телефонный кабель

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи.

В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Часто для последней мили телефонной линии используется одножильная медная «лапша», скорость и качество такого интернет-канала будет невысоким

Коаксиальный кабель

Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Коаксиальный кабель используется при прокладке сетей двойного назначения, например, интернет + аналоговое ТВ

Оптоволокно (fiber optic)

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары (UTP).

Оптоволоконный кабель используется для прокладки протяженных и защищенных от помех трасс

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

UTP-8 — самый распространенный провод для прокладки локальной сети

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

Разновидности витой пары

Провод для создания кабелей-патчкордов и кабельных трасс отличается как материалом изоляции, так и составом центральной жилы (проводника). Дешёвый сделан из алюминиевых проводников и пластиковой изоляции, рассчитанной на использование в помещениях. Электрическое сопротивление алюминия выше, чем меди, и сигнал в таком проводе быстрее затухает. Соответственно, из него стоит делать только короткие кабели для помещений, например, подключая к маршрутизатору компьютеры в квартире или небольшом частном доме.

Используйте дешёвый кабель UTP только внутри помещений и при создании недлинных сегментов сети

Дорогой провод дополнен ещё одним слоем изоляции и толстой стальной жилой, которая берёт на себя механические нагрузки при подвешивании. Защищённый морозостойкий провод с медными проводниками стоит в 3–4 раза дороже, но с его помощью можно прокладывать протяжённые участки кабельных трасс внутри подъездов и даже между отдельными домами. Стоит отметить, что в последнее время такие трассы всё чаще делают при помощи оптоволоконного кабеля.

Защищённая витая пара оснащена дополнительной изоляцией и стальной проволокой для подвеса

Инструменты, необходимые для обжимки витой пары

Вам понадобятся обжимные клещи (для 99% работы), монтажный или прочный канцелярский нож и небольшой фонарик.

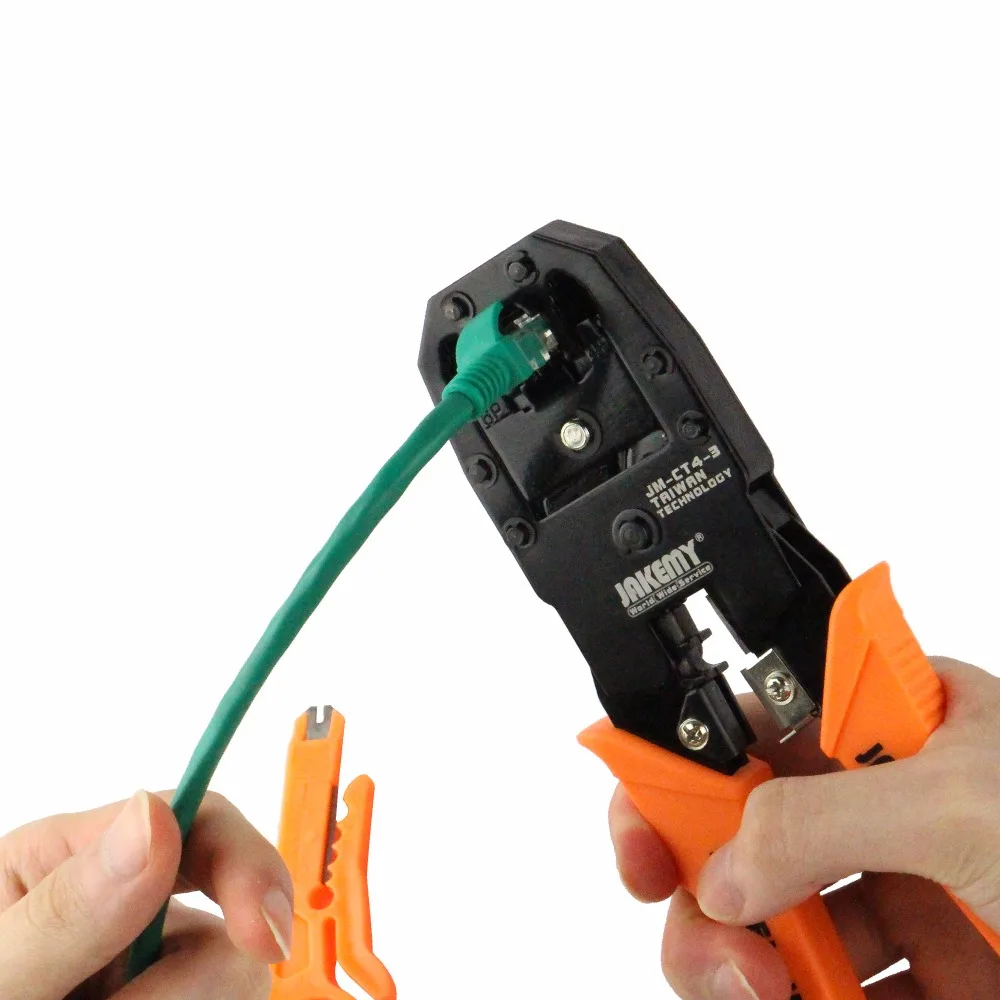

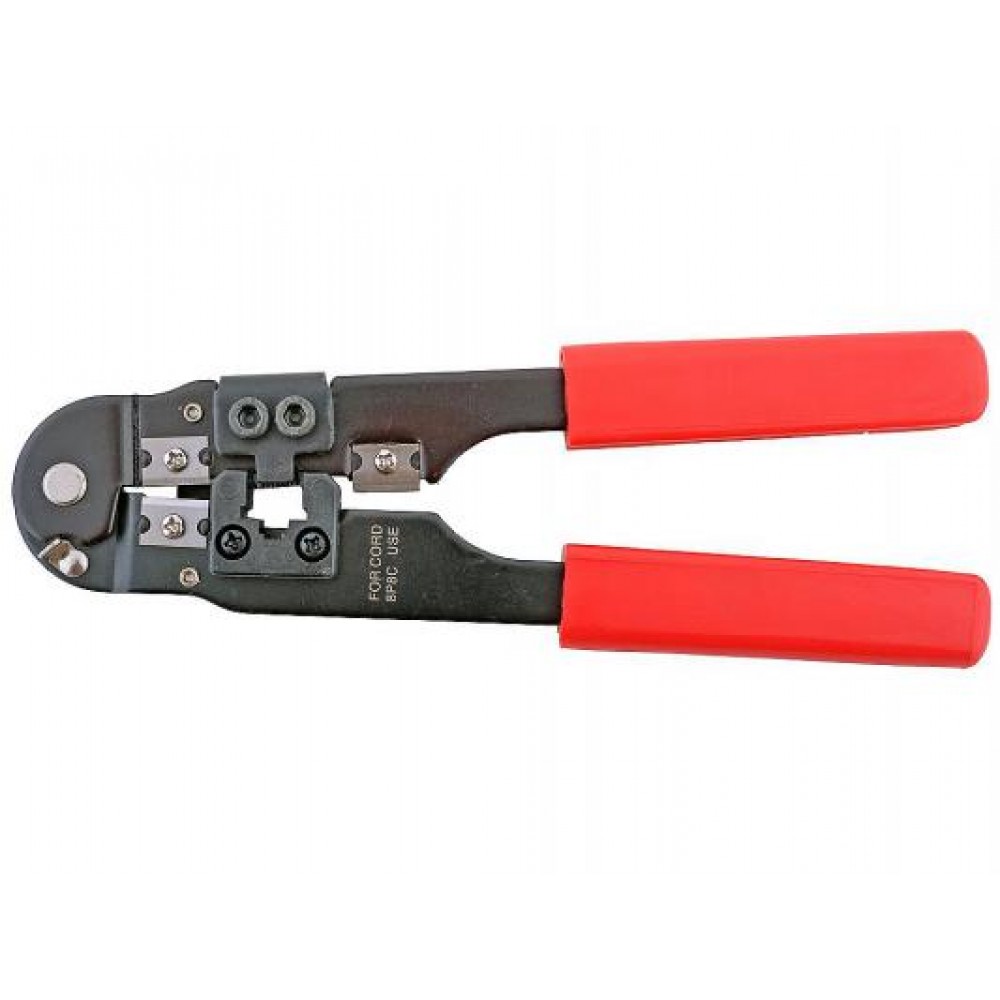

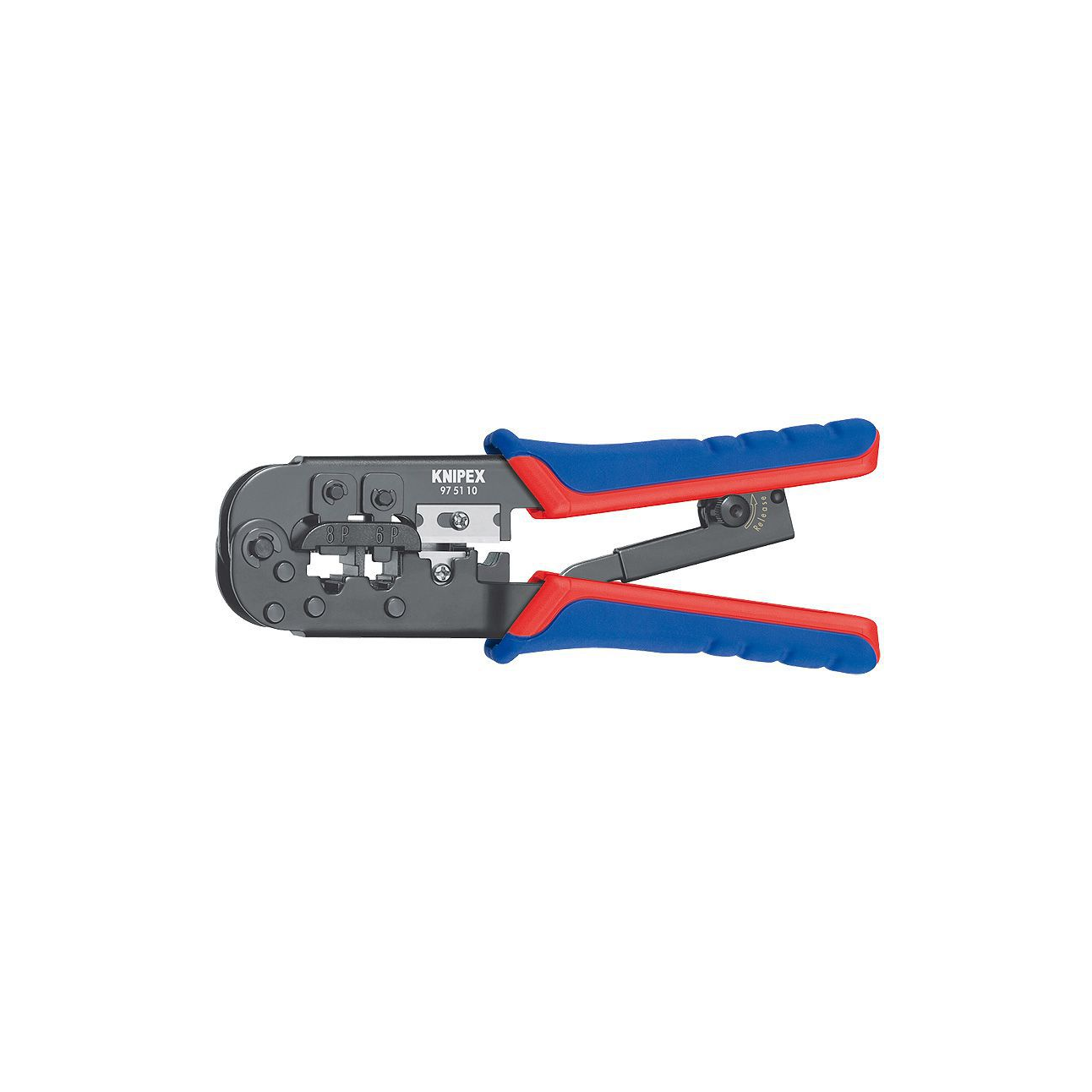

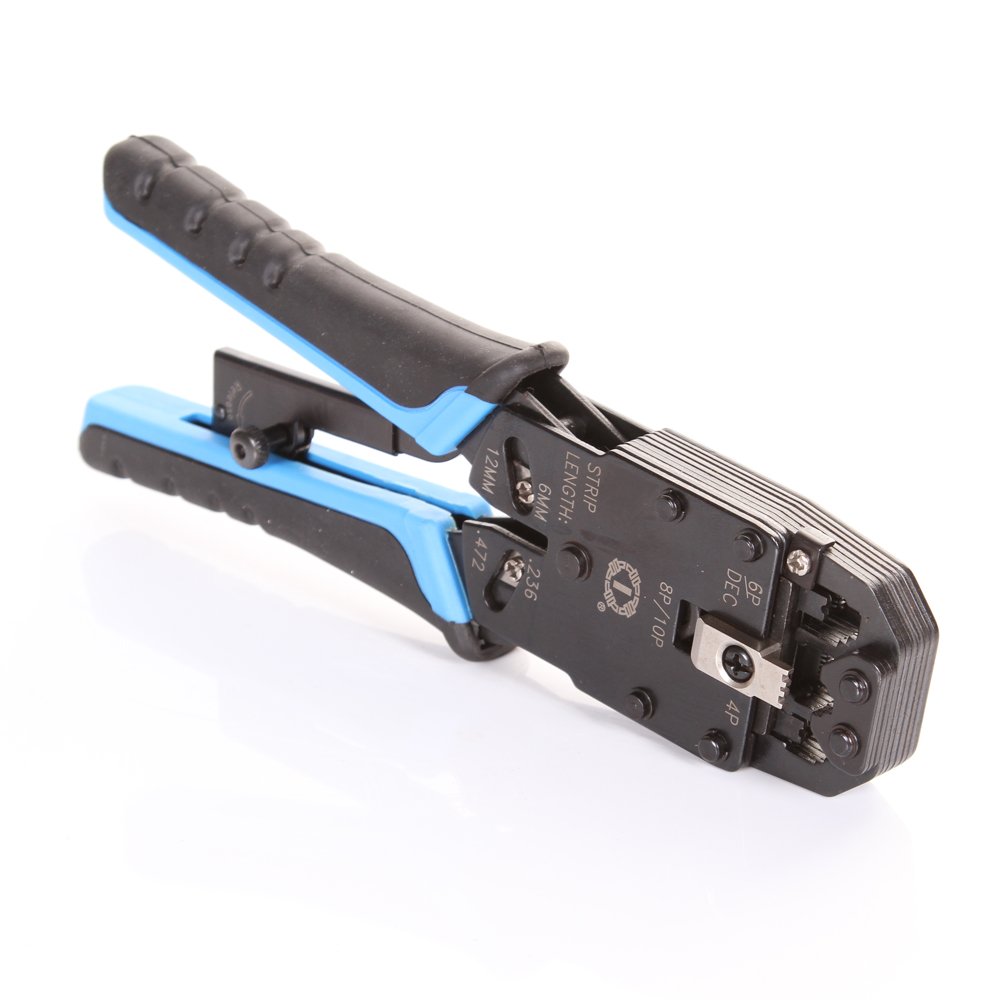

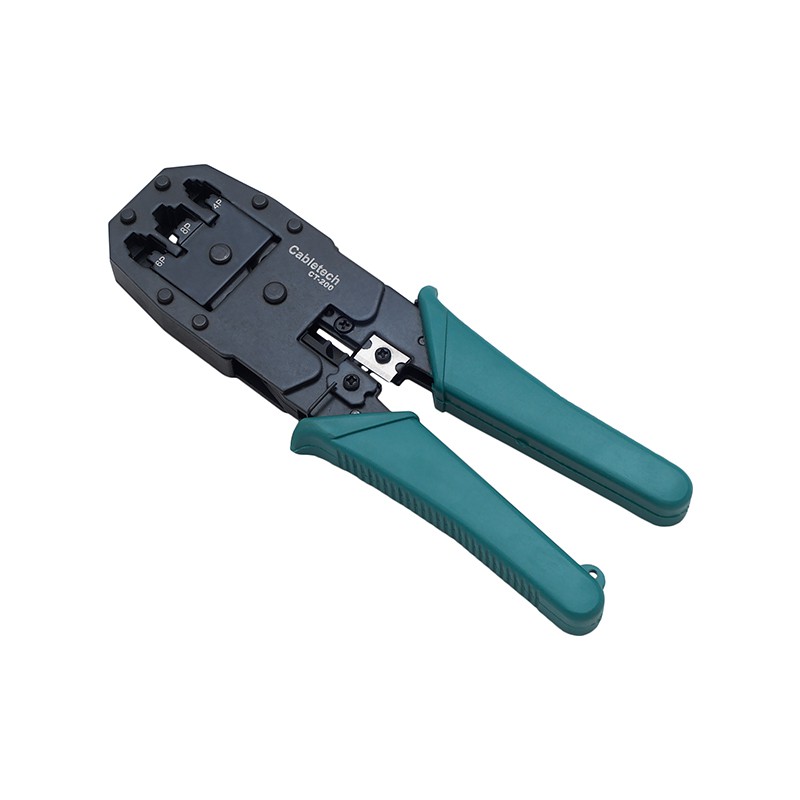

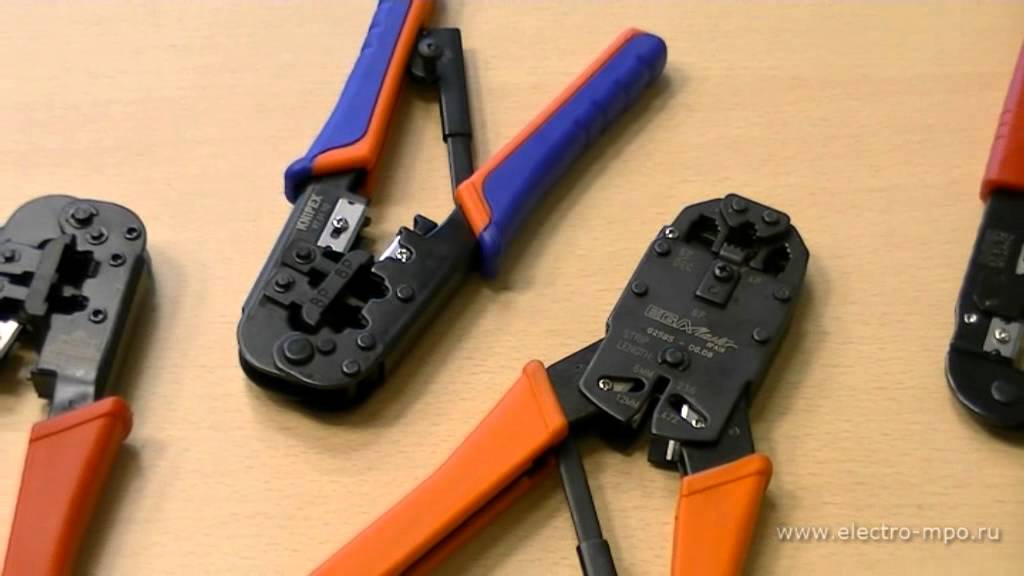

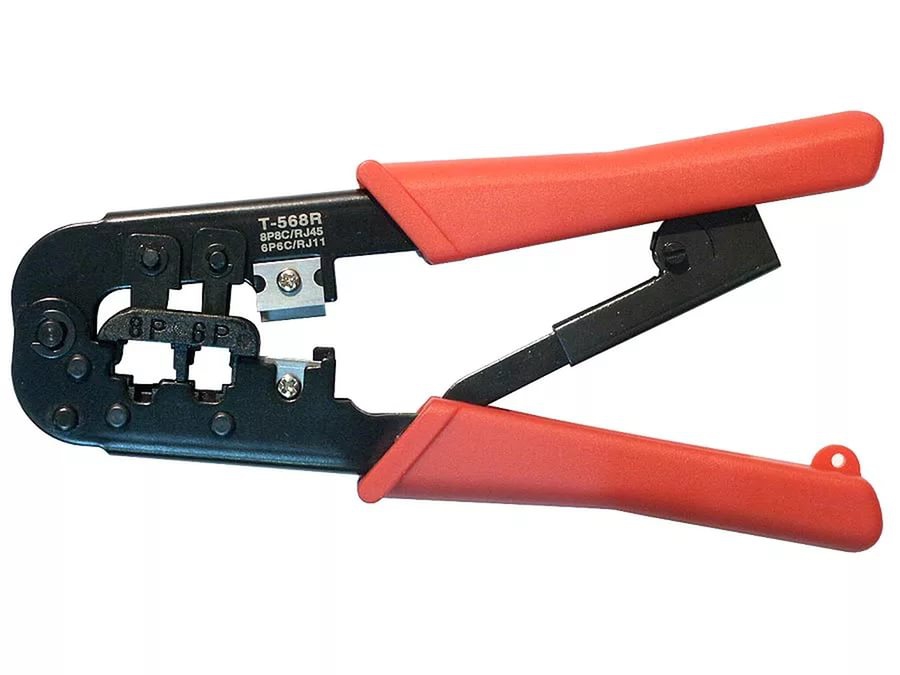

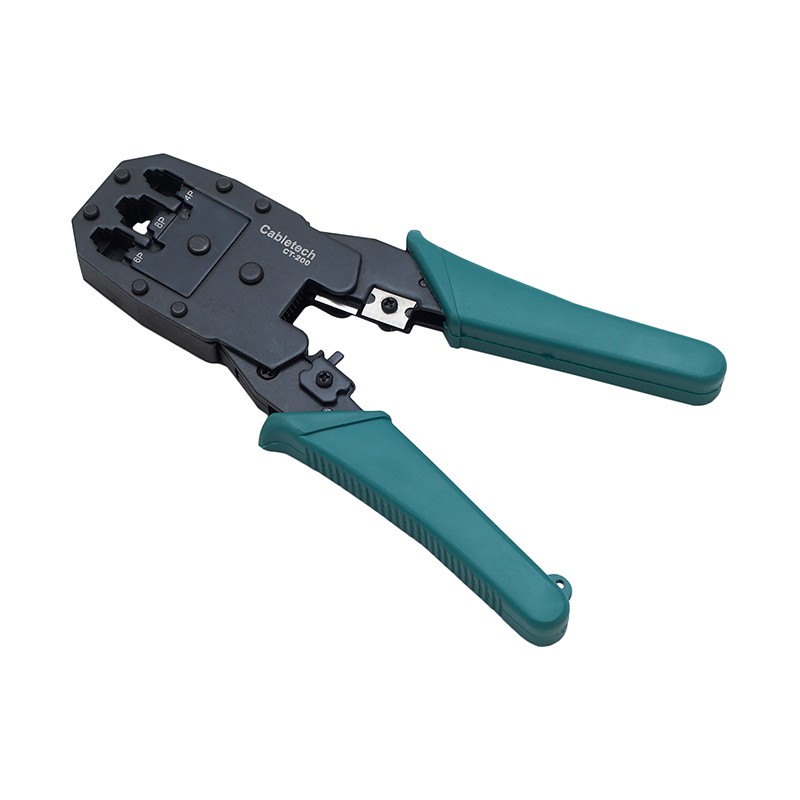

Обжимные клещи, или кримпер — основной инструмент кабельщика

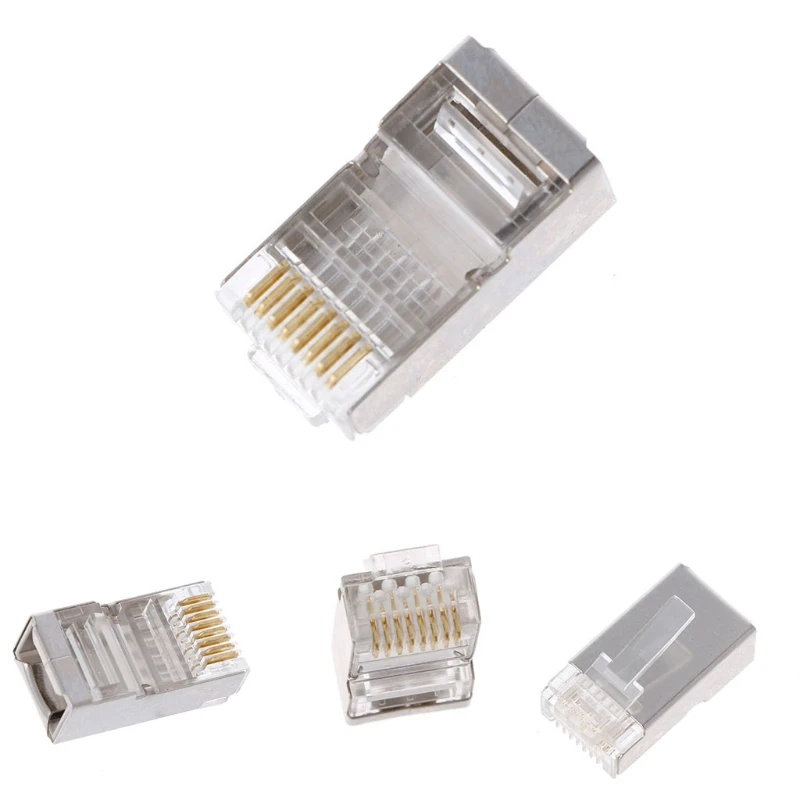

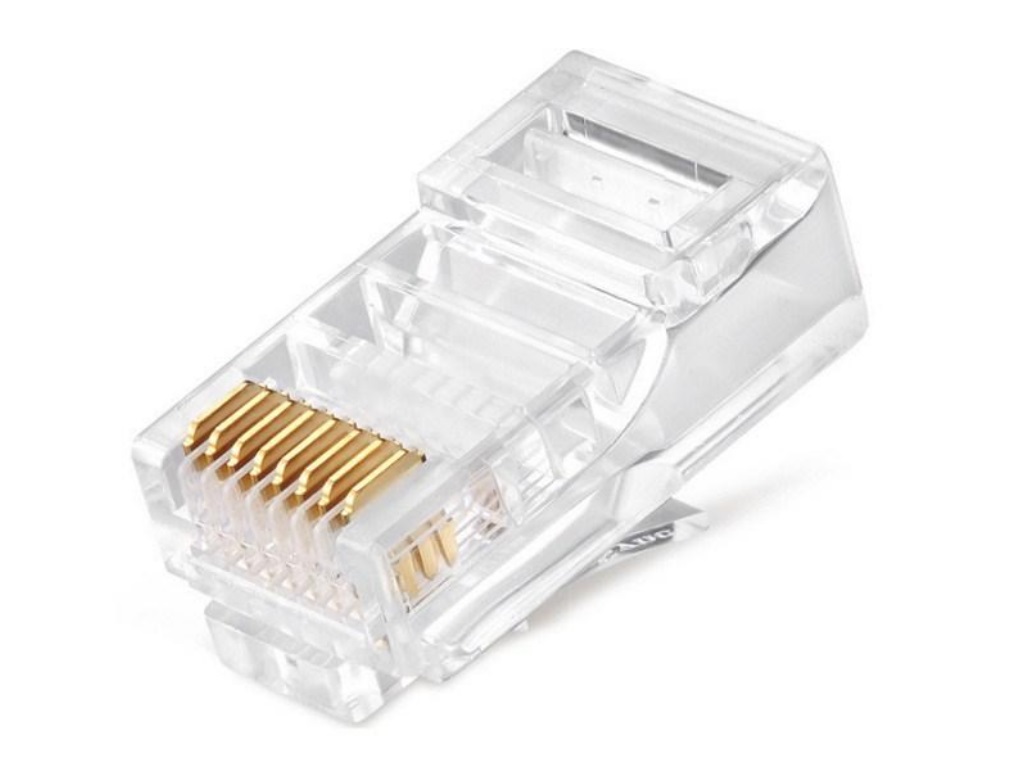

Из расходных материалов понадобится провод UTP и коннекторы RJ-45. Если в комплекте с коннекторами нет силиконовых колпачков, нелишним будет термоклеевой пистолет.

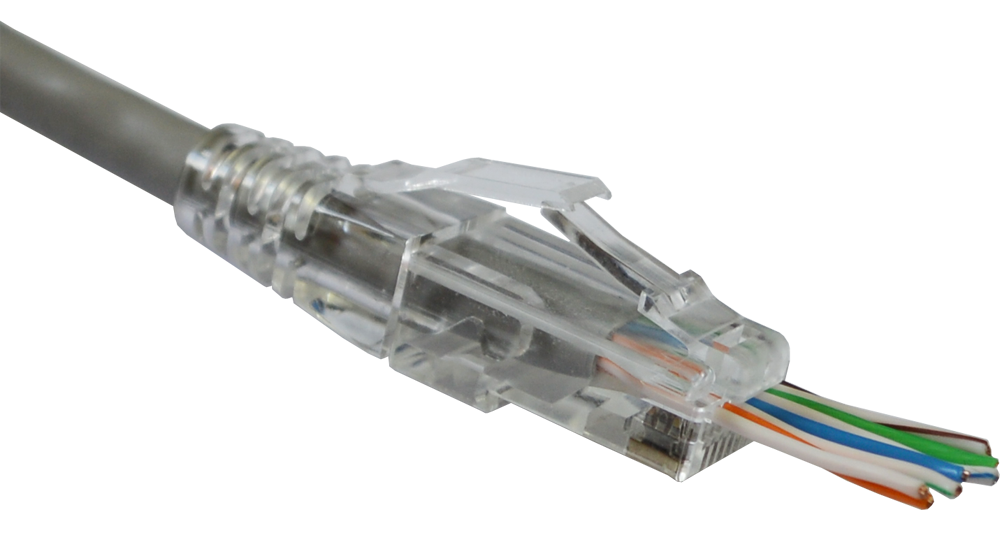

Использование коннекторов RJ45 с силиконовыми колпачками не только защитит кабель от повреждений, но и сделает подключение более понятным

Если монтажных клещей нет, заменителем послужит небольшой молоток и плоская отвёртка, у которой ширина жала равна ширине контактной группы коннектора RJ-45.

Крайне полезен будет кабельный тестер — прибор для проверки обжатого кабеля. Если в кабеле случится обрыв или не будет контакта в одной-двух жилах, соединение станет работать нестабильно.

Кабельный тестер незаменим при большом объеме кабельных работ и протяженных трасс

Схемы обжима витой пары

Вне зависимости от количества жил, кабели делятся на два типа: прямые и перекрёстные. Перекрёстные используются для соединения двух компьютеров в одноранговую локальную сеть, без маршрутизатора. Если при построении сети используется маршрутизатор-роутер, то используйте кабели любого типа, так как роутер автоматически определяет, какой кабель подключён.

Обжимка 4-жильного кабеля

Четырёхжильный кабель допустимо использовать внутри помещений на скоростях сети до 100 Мбит/с. Если изучить разъёмы недорогого 100-мегабитного маршрутизатора, то окажется, что каждое гнездо оборудовано лишь четырьмя контактами и использование 8-жильного кабеля не даст никаких преимуществ. Можно провести прямую или перекрёстную обжимку.

Прямой обжим четырёхжильного патч-корда

Разница между двумя видами обжимки — в расположении оранжевых и зелёных жил.

Перекрестная обжимка четырёхжильного патч-корда

Обжимка 8-жильного кабеля

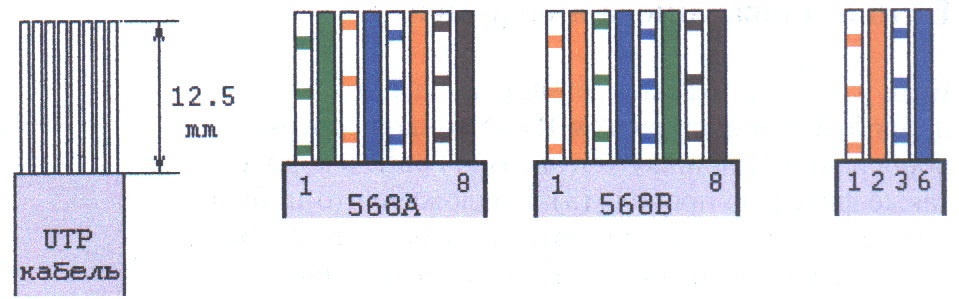

Вариантов запрессовки 8-жильного кабеля больше, что неудивительно, ведь локальные сети с таким кабелем — самые распространённые. Провести прямую запрессовку кабеля можно в двух вариантах, различаются они расположением оранжевых жил. Тип Т586В — стандарт де-факто на территории РФ, а тип Т586А распространён в Евросоюзе и США.

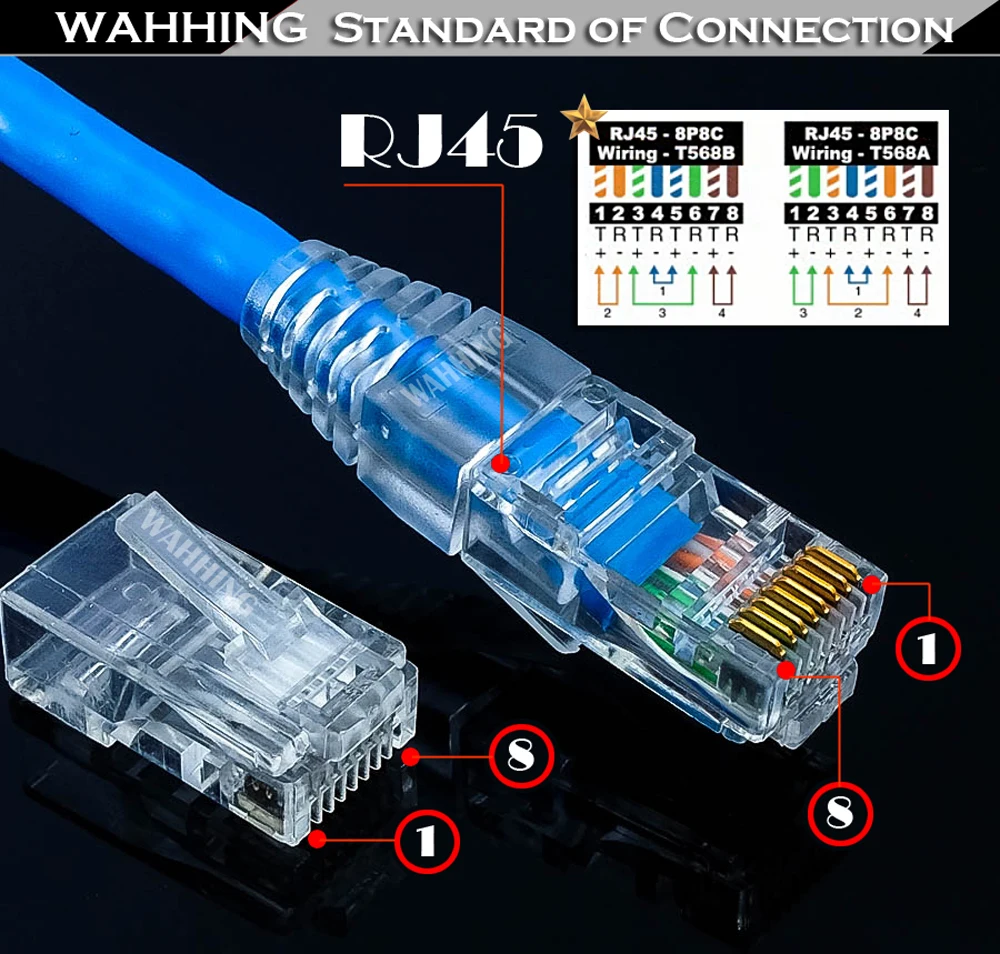

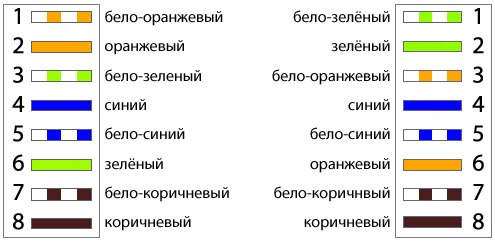

Тип Т586В — основной для опрессовки прямых патч-кордов в РФ

Стандарты различаются расположением зеленых и оранжевых жил. Цвета жил могут отличаться в зависимости от производителя кабеля.

Тип опрессовки Т586 практикуют в США и странах ЕС

У перекрёстной опрессовки кабеля также есть два варианта: для низкоскоростных сетей (10–100 Мбит/с) и для современных гигабитных ЛВС.

Простая опрессовка подойдет для сетей с низкой скоростью

Разница между простой и перекрёстной опрессовкой — в расположении синих и коричневых жил.

Используйте перекрёстную опрессовку для сетей с высокой скоростью

Как обжать кабель-пачкорд монтажными клещами

Приготовьте инструменты: клещи, фонарик и нож.

  1. При помощи торцовочного ножа клещей выровняйте конец кабеля. Если кабель в магазине резали обычным ножом, торец наверняка скошен.
  2. Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление инструмента для зачистки так, чтобы снять изоляцию на 2–2,5 см. Проворачивая кабель относительно ножа, надрежьте его по всей длине окружности. Снимите надрезанный кусок изоляции, чтобы обнажить цветные жилы.

    Снимите изоляцию кабеля при помощи специального инструмента

  3. Расплетите жилы. Длина расплетённого участка не должна быть больше 12–13 мм. Если трудно выравнивать жилы, можете расплести их на большую длину, а затем подрезать расплетённый и выровненный торец.

    Жилы провода расплетаются на длину 12–13 мм

  4. Выровняйте и расставьте расплетённые жилы в той цветовой схеме, которая соответствует типу кабеля.

    Выровняйте жилы кабеля согласно цветовой схеме

  5. Взяв новый коннектор RJ-45, разверните его пластиковым замком вниз и аккуратно задвиньте в него конец кабеля по направляющим. Хлорвиниловая трубка изоляции должна доходить до внутреннего зуба-замка в коннекторе. Если вставить провод не до конца, жилы могут оторваться.

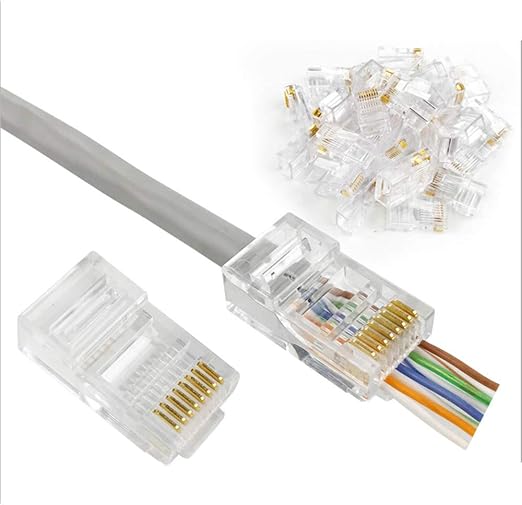

    Аккуратно вставьте расплетенный конец кабеля в коннектор

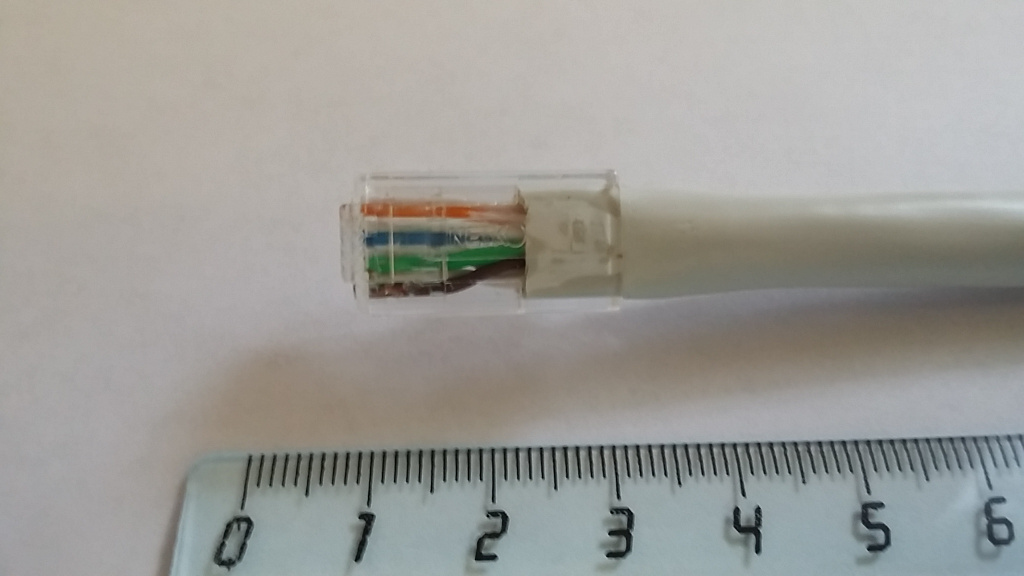

  6. Проверьте, что жилы в коннекторе расставлены по порядку и не повреждены. Если всё нормально, вставьте коннектор в разъем обжимных клещей и сожмите их до упора, но не сильно.

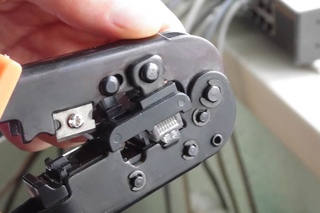

    Опрессуйте коннектор RJ-45 кримпером

  7. После обжимки кабель готов к эксплуатации.

Видео: обжимка кабеля витой пары

Обжимка патч-корда без клещей

Если обжимку кабелей вы проводите редко или решили помочь товарищу, а клещи остались дома, опрессовку можно провести подручными средствами, которые есть в кладовке у каждого. Понадобятся плоская отвёртка, канцелярский нож с новым лезвием и термоклеевой пистолет.

  1. Выровняйте торец кабеля лезвием острого ножа. Затем, отступив от торца 2–2,5 см, сделайте аккуратный круговой надрез на изоляции. Постарайтесь не прорезать её насквозь, чтобы не повредить цветные жилы. Провернув надрезанный участок изоляции вперёд-назад несколько раз, отделите его.

    Зачистите изоляцию кабеля при помощи обычного ножа

  2. Расплетите жилы так, чтобы длина расплетённого участка не превышала 12–13 мм. Если вам трудно выравнивать жилы, расплетите их на большую длину, а затем подрежьте расплетённый и выровненный торец.

    Подрезать жилы до нужной длины можно кусачками или обычным ножом

  3. Расплетённые жилы выровняйте и расставьте в цветовой схеме, соответствующей типу обжимаемого кабеля.
  4. Теперь возьмите новый коннектор RJ-45 и разверните его пластиковым замком вниз. Затем аккуратно задвиньте в него конец кабеля по направляющим. Изоляционная хлорвиниловая трубка должна доходить до внутреннего зуба-замка в коннекторе. Если не довести провод до конца, в процессе эксплуатации кабеля жилы могут оторваться. Осмотрите коннектор: жилы должны быть расположены правильно.

    Проверьте, что провода расположены правильно. Если ошибётесь, придётся срезать коннектор и обжимать новый

  5. При помощи отвёртки опустите каждый из восьми контактов вниз так, чтобы он врезался в соответствующий цветной провод. Установите отвёртку на контакт и вдавите его вниз. В коннекторе всего пара свободных миллиметров для манёвра; если переусердствовать, можно легко повредить его. Повторите это действие ещё семь раз.

    Вдавите контакты коннектора вниз так, чтобы они пробили жилы кабеля

  6. При помощи термопистолета заполните клеем внутреннюю часть коннектора, чтобы закрепить в нём изоляцию кабеля.
  7. Проверьте качество опрессовки, подключив кабель к розетке RJ-45 (роутеру или ноутбуку). Если коннектор не защёлкивается до конца, извлеките его и повторите действия из пункта 5.
  8. Когда кабель прошёл проверку, он готов к эксплуатации.

Видео: опрессовка коннекторов при помощи отвёртки

В обжимке витой пары нет ничего сложного. Полчаса времени со специальным инструментом или чуть дольше с подручными средствами — и домашняя локальная сеть уже работает, а кабельное соединение радует максимальной скоростью и отсутствием задержек. Помните, что устройство с кабельным интернет-подключением работает быстрее, чем по «воздуху», а также уменьшает облучение высокочастотным излучением.

Обжим телефонного кабеля

Среди всех процедур по обслуживанию и ремонту коммуникационных систем, большое значение имеет правильный обжим телефонного кабеля. Для того, чтобы представлять себе эту операцию, необходимо знать, какие бывают виды телефонных кабелей.

Стандартные телефонные кабели

Любой телефонный провод или кабель связи представляет собой специальные провода, предназначенные для прокладки стационарных абонентских линий открытого или закрытого типа. Их основой являются токопроводящие жилы из меди, сечение которых составляет всего лишь несколько долей миллиметра. Данные жилы заключены в особую индивидуальную изоляцию. Для каждой изолированной пары существует определенный цвет. В конечном итоге, все пары скручиваются в определенные виды кабелей.

Каждый провод является готовым изделием, который можно сразу же подключать. Эта процедура очень простая, при условии соблюдения определенных правил и последовательности выполнения всех операций.

Как обжать и подключить телефонный кабель

Для практического подключения необходимы:

  1. Телефонный провод,
  2. Телефонный разъем
  3. Стандартное обжимное устройство.

Прежде всего, отрезается кусок кабеля, длина которого не должна превышать пяти метров, иначе может понадобиться усилитель сигнала. При помощи ножей, расположенных в обжимном инструменте, аккуратно снимается верхняя изоляция кабеля на расстоянии, примерно 7-8 мм. Если нужно, проводники могут быть ровно подрезаны.

Подготовленные проводники помещаются в разъем до самого конца. Кабельная оболочка должна находиться в корпусе разъема на глубине, примерно пяти миллиметров. Линейная раскладка позволяет очень легко расположить проводники в разъеме. Их выравнивание также не представляет сложности, благодаря прозрачному пластику корпуса разъема.

Для того, чтобы выполнить непосредственный обжим телефонного кабеля, применяется специальный инструмент, способный работать с разными разъемами.

Во время сжатия происходит вдавливание ножей внутрь корпуса. Оболочка проводников разрезается и создается контакт. В самом разъеме кабель надежно фиксируется плоской планкой. Готовый разъем, вместе с телефонным проводом, вставляется в гнездо телефона, после чего устанавливается связь.

Таким образом, обжим и подключение телефонного кабеля представляют собой несложную операцию. При наличии определенных навыков и необходимого инструмента, подключение производится в течение нескольких минут.

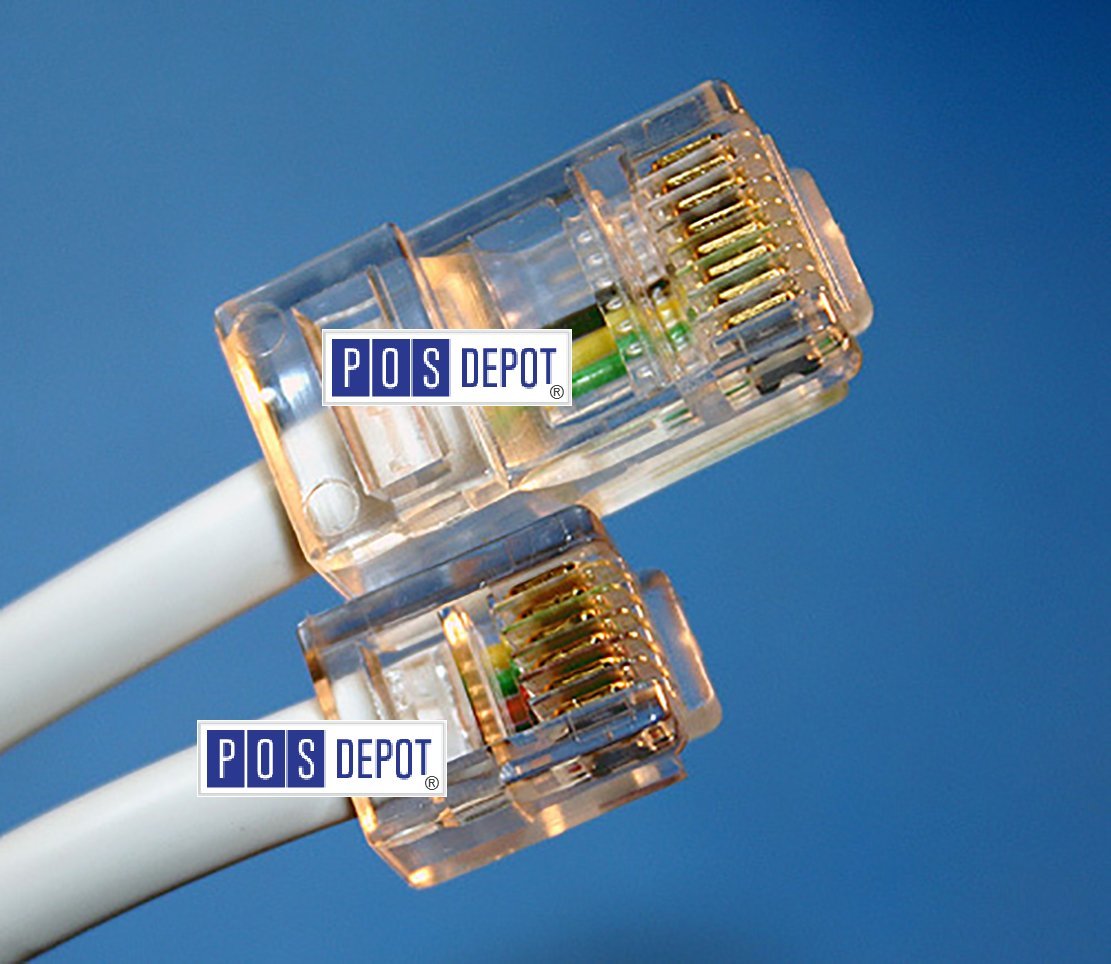

Телефонные разъемы

Выбираем кабели и разъемы для компьютерных сетей и телефонии

Выбираем кабель

Компьютерные сети

Для построения локальных компьютерных сетей, подключения услуг доступа в сеть Интернет используется кабель типа «витая пара». Как следует из названия, кабель состоит из нескольких витых пар. Проводник в паре может быть изготовлен из монолитной медной проволоки (Сu) толщиной 0,4–0,6 мм либо может состоять из большого количества скрученных медных проволок малого диаметра (для гибких кабелей). Самым лучшим считается кабель, центральная жила которого выполнена из меди. Но сейчас на рынке представлен бюджетный кабель с проводником из омедненного алюминия (CCA)

Как правило, толщина проводника обозначается по американскому стандарту в AWG (American Wire Gauge System – американская система оценки кабелей). Каждому значению AWG соответствует диаметр провода, выраженный в мм, и сечение, выраженное в кв. мм. Калибр провода в стандарте AWG отражает его средний диаметр. Отличительной чертой стандарта AWG является то, что чем толще провод, тем меньше его калибр по стандарту AWG. Это имеет свое объяснение: значение AWG характеризует количество этапов обработки проволоки, когда она при изготовлении последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше, чем кабель, маркированный 22 AWG (табл.).

Стандартная длина кабеля в бухте составляет 305 м. Такая неокругленная величина появилась в результате

того, что стандарты устанавливались в США, где длину принято считать в футах. Если мы переведем 305 м в американскую меру измерения, то получим круглое значение 1 000 футов.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги

вокруг скрученных пар – определяют разновидности кабелей:

• неэкранированная витая пара (UTP — Unshielded twisted pair) – без защитного экрана;

• фольгированная витая пара (FTP — Foiled twisted pair) – присутствует один общий внешний экран в виде фольги.

В отличие от кабеля UTP (незащищенная витая пара), кабель FTP не чувствителен к низкочастотным, электромагнитным и высокочастотным радиопомехам. Несмотря на то что традиционно используется UTP, интерес к FTP постоянно возрастает. Это объясняется тем, что в сетях, где будет активно использоваться технология 10-Gigabit Ethernet, экранированные кабели (FTP) позволят исключить не только такие проблемы, как межкабельные наводки, но и фоновые шумы от источников, работающих в том же частотном диапазоне, что и 10 Гбит/с системы.

Кабель для внутреннего применения имеет внешнюю оболочку, выполненную из ПВХ. Для наружного применения – из полиэтилена, как правило, черного цвета, устойчивого к воздействию УФ-лучей.

Кабель может также иметь металлический трос (наиболее характерно для наружного кабеля). Кабель

с тросом обычно используется при прокладке воздушно-кабельных трасс.

Существует несколько категорий кабеля «витая пара», которые нумеруются от Cat. 1 до Cat. 7 и определяют

назначение кабеля и его скоростные возможности передачи данных. Наиболее часто встречаются кабели двух категорий – 3 и 5e.

Cat.3 – это в основном 2-парный кабель. Он используется при построении телефонных и локальных сетей, поддерживает скорость передачи данных до 10 Мбит/с на расстоянии не дальше 100 м. Полоса пропускания составляет 16 МГц.

Cat.5e, в отличие от категории 3, чаще всего 4-парный кабель. Он является самым распространенным и используется для построения локальных компьютерных сетей. Скорость передачи данных по такому кабелю составляет и до 1 000 Мбит/с. Полоса пропускания – 125 МГц *.

Иногда встречается 2-парный кабель категории 5e. Он передает данные с меньшей скоростью – до 100 Мбит/с, но у него есть и свои преимущества: его себестоимость ниже, а толщина меньше (последнее облегчает прокладку в сильно загруженных стояках жилых домов). Такой кабель используется интернет-провайдерами и операторами домашних локальных сетей. до 100 Мбит/с при использовании 2 пар.

Телефония

К проводам, используемым в телефонии (исключая магистральные телефонные кабели), в отличие от кабелей передачи данных, не предъявляется таких жестких требований. Для подключения абонента к телефонным сетям общего пользования зачастую используется однопарный кабель вообще без всякой скрутки (так называемая «лапша»), хотя в современных условиях подключение часто производится более современными типами кабелей, включая витую пару категории 3. В квартире для подключения телефонного аппарата к розетке используется многожильный гибкий телефонный кабель с 2 или 4 проводниками.

Выбираем разъемы

Для соединения разнообразных типов телекоммуникационного оборудования используются стандартизированные разъемы, сокращенно обозначаемые как RJ (Registered jack).

Они различаются по типу применения (RJ11, RJ12 –в телефонии, RJ45 – в локальных сетях), размерам и

количеству контактов, например, 4P4C, 6P4C и т. д. Расшифровывается такое буквенно-цифровое сокращение следующим образом: 6P2C означает «6 позиций (Р – position) – 2 контакта (С – сontact)». То есть в разъеме имеется возможность подключения шести проводов, но используются только два.

Компьютерные сети

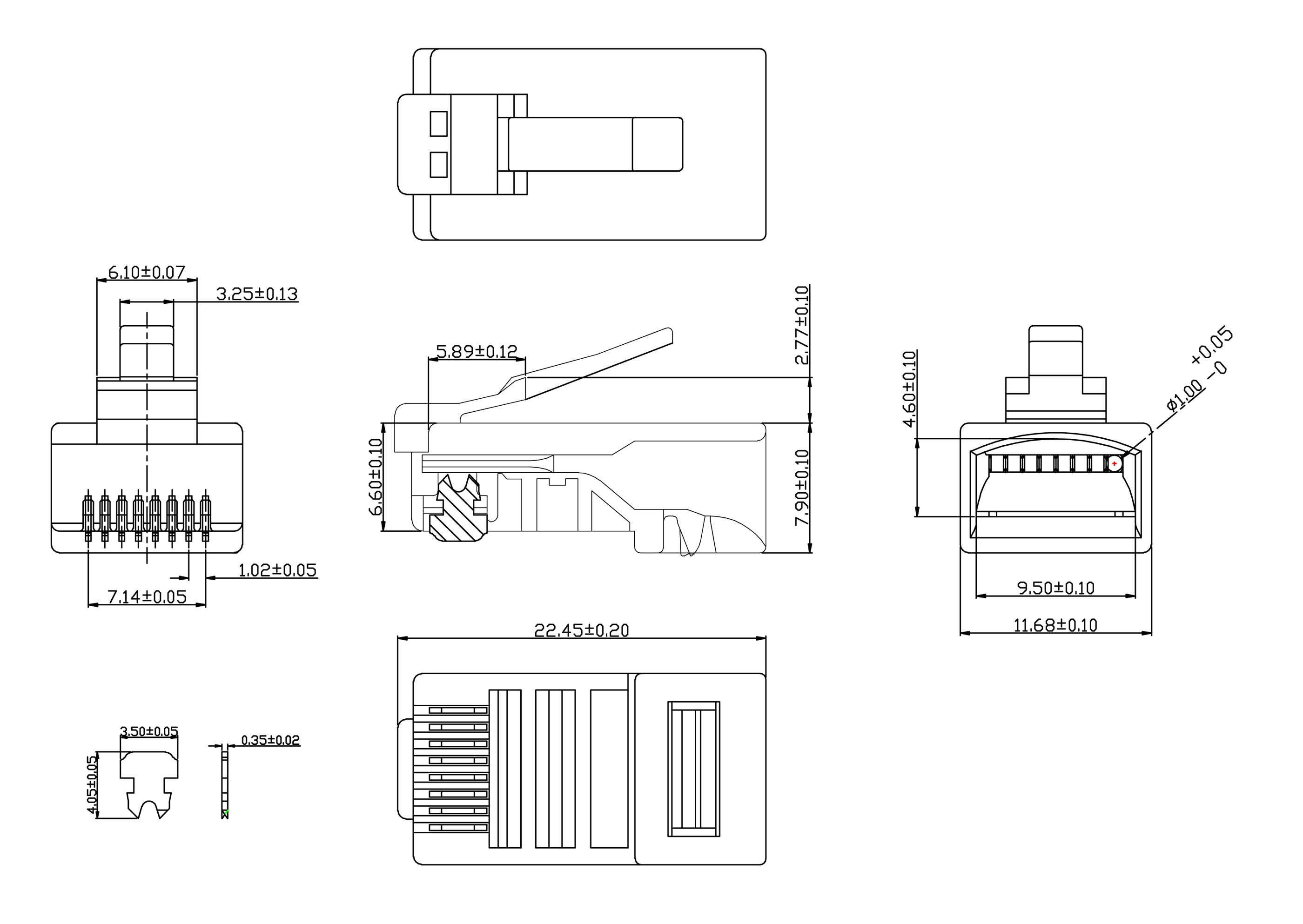

Стандартным для подключения компьютеров к локальным сетям является разъем RJ45 c обозначением

8P8C (восьмипроводной с использованием всех восьми контактов).Разъемы следует выбирать в зависимости от того, с каким кабелем вы планируете их использовать – многожильным и одножильным.

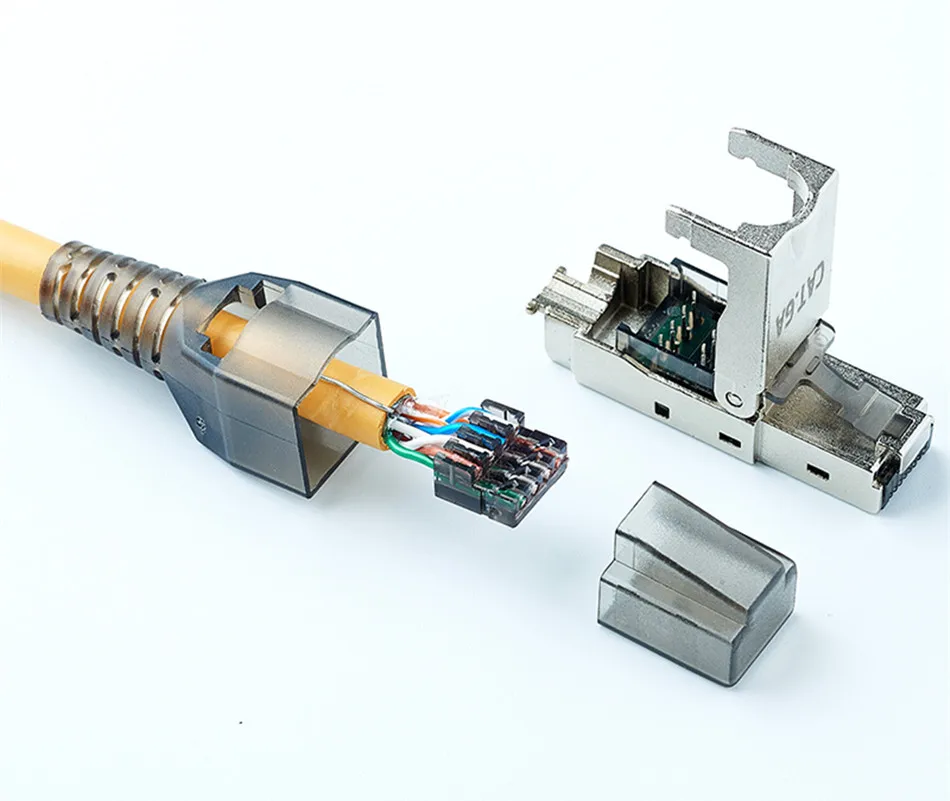

Для кабеля с многожильными проводниками (патч-кордового кабеля – соединительного шнура от

компьютерной розетки до сетевой карты компьютера) необходимо использовать разъемы, имеющие специальную конструкцию ножа, предназначенного для прорезывания оболочки проводника кабеля с многожильными проводниками.

Если вы используете кабель с проводниками, состоящими из одной целиковой жилы (такой кабель обычно

используется для прокладки линий по зданию – от центрального оборудования до розетки абонента), то вам понадобятся разъемы, предназначенные для одножильного кабеля.

Подключение жил кабеля к разъему RJ45 8P8C производится по специальной цветовой схеме. Стандартом

определено применение двух вариантов цветовых схем подключения. При изготовлении соединительного шнура, идущего от компьютерной розетки до сетевой карты компьютера (либо от домашнего роутера до компьютера), можно использовать любую схему включения жил кабеля – главное, чтобы с двух концов кабеля она была одинаковой.

Телефония

Самые распространенные в телефонии разъемы обозначаются как RJ11 (иногда RJ12). Они различаются

количеством контактов. Разъем 4P4C (4 позиции — 4 контакта) чаще всего используется на шнурах, соединяющих телефонную трубку и телефонный аппарат (спиральный витой шнур). Разъемы 6P2C, 6P4C, 6P6C применяются для шнуров, соединяющих телефонный аппарат с телефонной розеткой. Для подключения обычных телефонных аппаратов предпочтительнее выбирать 6P4C (допустимо применение

6P2C). В таком случае используется одна пара проводов, подключенных в два центральных контакта разъема.

Разъем 6P6C применяется в основном для подключения системных телефонных аппаратов, с которых производится настройка параметров небольших офисных АТС.

Теперь остается установить разъем и проверить, все ли сделано правильно.

Монтаж и тестирование

Для монтажа разъема на кабель используются специальные клещи для обжима разъемов. Такой универсальный инструмент позволяет зачистить кабель, выровнять и обрезать жилы и обжать разъем после установки в него жил кабеля.

Для проверки целостности кабеля и правильности монтажа можно использовать простое и недорогое приспособление для диагностики – кабельный тестер. Он позволяет выявить обрывы жил и перепутанные пары, проверив тем самым целостность кабеля и правильность подключения жил в разъеме.

Тестер состоит из двух частей – главной и удаленной, на каждой расположено по 4 светодиода. Главная часть подключается с одной стороны проверяемого кабеля, приемник – с другой.

При подключении прибора в кабельную линию, главная часть поочередно отправляет в каждый проводник сигнал, зажигая при этом соответствующий светодиод. Удаленная часть тестера принимает сигнал, на ней загорается светодиод, соответствующий линии с сигналом. При правильном порядке монтажа жил кабеля на обеих частях прибора синхронно и поочередно загораются все светодиоды.

* Чем больше полоса пропускания (полоса частот), тем больше данных можно передать за определенный отрезок времени

без потери качества передачи данных (так как данные передаются одновременно).



Источник: журнал ЭнергоMIX № 3 (4)/2013

Сделай сам | Телефонные кабели | ShowMeCables.com

Современные телефонные кабели используются в течение длительного времени и практически не претерпели изменений с момента их изобретения в 1970-х годах. Найти телефонные шнуры в магазине сегодня может быть непросто; многие магазины перестали продавать телефонные кабели, так как многие люди сейчас пользуются только сотовыми телефонами. Это особенно актуально для спиральных телефонных шнуров. Поскольку эти кабели становятся все более редкими, иногда их лучше отремонтировать, чем заменить. В других случаях пользователям может потребоваться кабель, не имеющий стандартной длины.

Существуют небольшие вариации с различными доступными разъемами, а также различные схемы подключения (называемые распиновкой ) для меньших проводов внутри основного шнура. В этом руководстве рассказывается, как прикрепить разъем к концу оголенного телефонного кабеля, а также узнать о разнице контактов проводки.

Шаг 1: Сбор припасов

Есть несколько простых принадлежностей, которые потребуются для установки или ремонта. Ключевыми компонентами являются неизолированный телефонный кабель и разъемы правильного типа. Можно использовать три основных типа разъемов. RJ12 является наиболее распространенным и используется на плоских линейных шнурах, соединяющих базу телефона со стеной. RJ11 — это более старая версия RJ12, и они того же размера. Разница в том, что RJ11 использует четыре внутренних провода (называемых проводниками ), а RJ12 — шесть. RJ12 обратно совместим с RJ11, но RJ11 не будет работать с RJ12.

Спиральные шнуры телефонной трубки используют меньший разъем под названием RJ9 или RJ22 (оба названия относятся к одному и тому же).Они физически меньше, чем RJ11 / RJ12, и используют четыре проводника.

Помимо разъемов, потребуется всего несколько инструментов. Модульный обжимной аппарат необходим в любом сценарии. Маленькие ножницы также пригодятся для обрезки лишней проволоки. Тестеры также могут быть полезны после сборки / ремонта кабеля, чтобы убедиться, что он работает правильно. Тестеры также отлично подходят для точного определения проблемы с поврежденным кабелем, например для определения конкретного провода внутри кабеля, который неисправен.

Шаг 2: снятие куртки

Большинство обжимных инструментов, используемых для телефонных кабелей, оснащены лезвием для снятия изоляции. В противном случае вы захотите использовать ножницы, чтобы аккуратно снять куртку. При использовании ножниц убедитесь, что не повредили проводники (если проводники действительно повреждены, отрежьте их и начните заново). Открытый провод должен быть примерно такой же длины, как и разъем, в который они будут входить.

Шаг 3: Присоединение разъема

Вставьте разъем над оголенными проводниками, совместив каждый провод с одним из металлических штырей (называемых контактами ) внутри разъема. Существует два разных способа подключения плоских шнуров: прямой и обратный . Прямые кабели имеют цветные провода в одинаковом порядке с обеих сторон кабеля. Прямые выводы используются для сигналов данных, как в факсимильном аппарате. Обратные кабели имеют цвета в одном порядке на стороне A и в противоположном порядке на стороне B. Обратные выводы используются для голосовых сигналов, как в телефоне.

Прямая распиновка (слева) против обратной (справа)

Убедитесь, что проводники касаются контактов.Если они не касаются или почти не соприкасаются, сигнал не пройдет через кабель и не будет работать. В этом случае существующий соединитель необходимо отрезать (его нельзя использовать повторно) и заменить новым блоком.

Шаг 4: Обжим разъема

Вставьте разъем в обжимной инструмент и плотно сожмите, чтобы убедиться, что разъем надежно прикреплен к кабелю.

(дополнительно) Шаг 5. Тестирование кабеля

Вставьте телефонный кабель в тестер и нажмите кнопку запуска, чтобы начать тест.Если все индикаторы загорелись зеленым, кабель полностью исправен. Если один или несколько индикаторов загорелись красным, этот конкретный проводник не подключается. В случае выхода кабеля из строя может возникнуть одна из двух основных проблем. Во-первых, вышедший из строя проводник не касается контакта. Это также может произойти, если они недостаточно касаются друг друга, что делает сигнал слишком слабым для работы. Если это произойдет, отрежьте разъем и попробуйте еще раз.

Другая потенциальная проблема — повреждение кабеля. Если в кабеле имеется перегиб или он слишком сильно согнут, проводники могут быть повреждены и стать непригодными для использования.Повреждение может быть видно снаружи, в этом случае поврежденную часть кабеля необходимо отрезать. Если это сделает кабель слишком коротким или поврежденное место не может быть обнаружено, вместо него потребуется заменить кабель.

Видеогид:

* Примечание. В приведенном ниже руководстве используются разъемы EZ-RJ12 / RJ11. Эти гнезда позволяют любому дополнительному проводу проходить через конец разъема и обрезаться после его подключения. Обычные разъемы RJ12 и RJ11 этого не делают.Длина проводов должна быть равна (или почти равна) длине разъема до установки при использовании обычных разъемов.

Ethernet и телефонные обжимные инструменты со встроенными функциями

Различные обжимные устройства предлагают множество функций

Модульный обжимной инструмент

При опрессовке концевых гильз различают гильзы с пластиковыми манжетами и без них, а также трапециевидные и квадратные гильзы.Рукава с пластиковым воротником упрощают ввод отдельных многожильных проводов. Цветная маркировка на гильзах для концов проводов используется для классификации поперечного сечения. Модульный обжимной инструмент обеспечивает лучший контакт в клеммной колодке. Обжимной инструмент также облегчает выравнивание и сборку, поскольку зажимы могут быть прикреплены к каждой из поверхностей.

С помощью этого инструмента вы сможете отремонтировать телефонный шнур, соединяющий ваш телефон с телефонной розеткой, если телефонный шнур каким-то образом частично или полностью отсоединился от модульного разъема на любом конце кабеля.Этот инструмент в основном сжимает (обжимает) новую модульную вилку на конце телефонного кабеля. Таким образом вы также можете создавать собственные кабели телефонной линии нестандартной длины. Некоторые модели модульных обжимных инструментов позволяют делать то же самое и со шнурами телефонных трубок. Кроме того, некоторые модели модульных обжимных инструментов позволяют обжимать модульные штекерные разъемы RJ45 (4 линии) на кабелях телефонной линии RJ45. (Штекеры / гнезда RJ45 немного шире, чем модульные штекеры / гнезда на 1, 2 или 3 линии). 1- или 2-линейные телефоны могут быть подключены к 4-линейному разъему только через 8-проводные (RJ45) разъемы для двойных 4-проводных (RJ14) разъемов.Один валет — это линии 1/2, другой — линии 3/4. Ознакомьтесь с инструкциями, прилагаемыми к модульному обжимному инструменту, чтобы узнать, как его использовать. Модульные обжимные инструменты можно купить в Radio Shack, Home Depot и во многих других местах, где продаются телефоны и аксессуары для телефонов.

Модульный обжимной инструмент с трещоткой

Модульный обжимной инструмент с храповым механизмом — это профессиональный инструмент для передачи данных и телефона с храповым механизмом. Предназначен для точного завершения телефонных кабелей и кабелей данных (Категория 5).

Функция
Нарежьте, зачистите и обожмите плоский телефонный и круглый кабель UTP / STP (включая 4-парный кабель категории 3, 5, 5e). Используется со стандартными вилками RJ11 / 12 и RJ45 WE / SS.

Характеристики
Что делает этот инструмент лучше, так это его полностью храповой механизм и специальный инструмент для зачистки круглых проводов. Большинство недорогих инструментов не имеют трещотки, что приводит к плохим соединениям и кабелям, которые могут выйти из строя. И большинство других инструментов было разработано только для работы с плоским сатиновым телефонным кабелем.Paladin 1545 оснащен круглым устройством для зачистки проводов, позволяющим легко снять внешнюю оболочку с кабелей категории 5, не повреждая проводники.

Найти высококачественный модульный обжимной инструмент по доступной цене стало проще с модульным обжимным инструментом с трещоткой. Этот инструмент имеет два набора встроенных матриц для модульных разъемов RJ11 / 12 и RJ45, с ключом или без ключа. Благодаря полностью стальной конструкции и пластиковым рукояткам этот инструмент рассчитан на длительный срок службы. Встроенный инструмент для резки и зачистки проводов позволяет ускорить подготовку кабеля с помощью всего одного инструмента.Прекратите повторно заделывать вилки из-за плохого обжимного инструмента; возьмите модульный обжимной инструмент с трещоткой, чтобы начать экономить время и деньги.

Комбинированный обжимной инструмент с трещоткой

Обжимной инструмент Combo Ratchet Crimp используется для обжима разъемов RJ11, RJ12 и RJ45. Этот прочный, сверхмощный инструмент используется для обжима, зачистки и резки UTP или модульного кабеля с числом пар от 2 до 10 контактов.

CRIMP-DEL подходит для модульных разъемов RJ11 6P4C, RJ12 6P6C и RJ45 8P8C, а также разъемов для телефонных трубок 4P2C / 4P4C и т. Д.Прямое действие обеспечивает равномерный обжим. Маленький и компактный инструмент с храповым механизмом полного цикла, а также встроенным устройством для обрезки проволоки и устройством для снятия изоляции. Цельностальная рама имеет антикоррозийное покрытие с черным оксидом.

Эти храповые инструменты Soft-Touch обеспечивают максимальную эффективность и удобство при использовании в труднодоступных местах или на соединениях коллектора. Механизм полного цикла обеспечивает постоянную обжимку A.S.T.M. технические характеристики. Компактный дизайн и легкий вес делают эти инструменты чрезвычайно универсальными.Ratchet обеспечивает полную и последовательную обжимку.

Инструмент для снятия изоляции с неэкранированной витой пары (UTP)

Специально разработан для простого измерения, снятия изоляции и резки кабелей UTP. Этот удобный и экономичный инструмент для зачистки включает наконечник пуансона в стиле 110 и направляющую для определения правильной длины полосы. Для неэкранированной витой пары RJ11 и RJ45.

Этот инструмент подготовки обеспечивает простой и эффективный метод подготовки коаксиального кабеля и кабеля витой пары к заделке.Инструмент оснащен двумя надежными матрицами с цветовой кодировкой, которые взаимозаменяемы для каждого типа носителя. Коаксиальные матрицы для коаксиального кабеля RG59 и RG6, а также для гибких матриц для различных кабелей UTP, ScTP и волоконно-оптических кабелей.

Руководство по модульному кабелю и разъемам RJ

Что такое модульные разъемы?

Модульные соединители обычно используются для телефонных систем, сетей передачи данных и низкоскоростных последовательных соединений. Эти разъемы недороги, относительно просто подключать и отключать.Модульный соединитель обычно имеет прозрачный пластиковый корпус с выступом, который фиксирует штекер и гнездо на месте при подключении. На жаргоне, используемом в технологической индустрии, они называются разъемами «RJ». Это технически неточно, но соглашение об именах широко используется. RJ — это аббревиатура от Registered Jack, которая является частью системы кодирования, разработанной в 1970-х годах AT&T для классификации телефонных услуг и оборудования. В системе, называемой кодом универсального заказа на обслуживание (USOC), используются обозначения, начинающиеся с букв RJ, для обозначения возможностей розеток в здании и того, как они должны быть подключены для подключения к телефонной сети общего пользования. Штекерные соединения RJ обычно завершаются с помощью специального инструмента для обжима разъема на проводниках кабеля. Эти соединения часто для удобства выполняются в полевых условиях; однако кабель RJ заводской сборки обычно обеспечивает наилучшие характеристики.

Выберите модульный разъем, о котором вы хотите узнать больше:

Доступны другие разъемы:


6-контактный RJ-12

Мужской:

Женский:

изображение для расширения

RJ-12 разъем имеет 6-контактный, 6-проводный, расположенный в один ряд.Этот разъем используется для приложений передачи голоса / данных: телефонной связи (двухпроводной), сетевых устройств, периферийных устройств большой дальности.

Магазин 6-контактный RJ-12


4-контактный RJ-11

Схема подключения для однолинейного телефона была обозначена как «RJ11», и название закрепилось за разъемом, используемым на телефонном кабеле. Сегодня RJ-11 широко используется в индустрии связи для обозначения 6-контактного 4-проводного модульного разъема или гнезда.

Магазин 4-контактный RJ-11


RJ-45

Штекер:

Женский:

изображение для расширения

8-контактный 8-проводной модульный разъем, который чаще всего используется для сетей передачи данных например Ethernet.Разъемы RJ-45 физически шире, чем разъемы RJ-11/12, используемые для телефона. В сетевых приложениях кабельные сборки RJ-45 используются для подключения коммутационной панели к сетевому коммутатору, а также для подключения сетевой карты компьютера к порту данных.

Магазин RJ-45


10-контактный RJ-45

Это 10-контактный 10-проводной модульный разъем. Это относительно необычный разъем. Типичное применение этого разъема — кабель T1.

Магазин 10-контактный RJ-45


RJ-48

RJ-48 фактически является тем же модульным разъемом, что и разъем RJ-45, в том, что он имеет 8 позиций и 8 проводов.Однако этот термин часто используется для описания экранированной версии разъема RJ-45. Соединения RJ-48 обычно используются для T1 или других приложений с выделенной линией.

Магазин RJ-48


DEC MMP / MMJ

Специальная версия 6-ти позиционного (RJ-11/12) штекера. MMP расшифровывается как Modified Modular Plug (MMJ для Modified Modular Jack), и его легко узнать по его фиксирующему выступу, который смещен от центра корпуса вилки. Соединения MMP / MMJ часто обнаруживались на оборудовании, производимом ныне несуществующей Digital Equipment Corporation (DEC), и поэтому название осталось в этом соединителе.


RJ-22

Уменьшенная версия модульного разъема RJ-11, RJ-22 имеет только 4 положения контактов. Обычно он используется в телефонных трубках. RJ-22 — это «неофициальное» обозначение, не являющееся частью официального USOC, признанного FCC.


Все еще не уверены?
Мы здесь, чтобы помочь, просто свяжитесь с нами!

Используйте SAVE20NOW при оформлении заказа, чтобы получить скидку 20% на
весь ваш заказ. Цена указана только по рекомендованной рекомендованной производителем цене,
без учета налогов и стоимости доставки.

Извините, не сегодня Закрыть

10x BT Телефонные 431A Обжимные разъемы


Кол-во 10 — Разъемы телефонной линии BT 431A — 4-контактные контакты 4-контактный телефонный / сетевой разъем, используемый для обжима концов 2- парный / 4-жильный телефонный кабель.Это стандартизованный разъем BT, который обычно используется для подключения телефонов, модемов или коммутаторов к розеткам телефонных линий, которые используют 4-стороннее соединение. 4-стороннее соединение 431A используется для однолинейных соединений, которые чаще всего встречаются на старых домашних телефонных линиях, 4-сторонние соединения также могут использоваться для создания расширения. Если вы хотите подключить многоканальную телефонную систему, вам следует использовать 6-проводную линию с вилками 631A (также доступны в нашем магазине). Перед покупкой важно убедиться, какой тип вилки вам нужен.Если вы не уверены, 6-контактная вилка 631A работает с обоими типами подключения и чаще всего используется в современных телефонных линиях.

Как использовать

— Используя инструмент для обжима (доступен в нашем магазине), снимите изоляцию с конца отрезка 4-проводного телефонного кабеля и совместите цветные провода внутри с контактами в следующем порядке: красный, синий, зеленый, белый (от защелки). Когда они все встанут на место, сожмите разъем с помощью обжимного инструмента, который захватит и зафиксирует провода в разъеме.

Техническая информация

Разъемы: позолоченная латунь
Защелка: правая
Количество выводов: 4
Количество контактов: 4
Количество портов: 4
Цвет: белый

Если все это кажется вам слишком техническим, то почему бы не связаться с нами . ..

Мы всегда рады помочь и дать совет.

Вам также могут быть интересны наши;

Обжимной инструмент
Телефонный кабель
Лицевая панель BT

Найдите их в нашем магазине.


kenable BT Металлический обжимной кабель для 431A 4Pin 631A 6Pin телефонный кабель Обжимные концы DIY Инструменты и инструменты Power

kenable BT Metal Crimper для 431A 4Pin 631A 6Pin телефонный кабель обжимные концы

kenable BT Metal Crimper для 431A 4Pin: Электроника. Купите металлический обжимной инструмент kenable BT для 431A 4Pin / 631A 6Pin телефонных кабелей Обжимные концы: Обжимные устройства: ✓ Бесплатная доставка для соответствующих заказов.kenable BT Metal Crimper для обжимных концов телефонных кабелей 431A 4Pin / 631A 6Pin. Обжимной инструмент BT 43A и 63A. Создайте свой собственный 4-проводный или 6-проводный телефонный кабель BT с помощью нашего компактного устройства для обжима металла. Просто совместите обжимной инструмент с нужным концом BT (не входит в комплект) и надавите вниз большим пальцем или плоскогубцами, чтобы обжать кабели. Нет необходимости в дорогостоящем инструменте для обжима одного или двух кабелей. . . Глубина (мм): 3. Высота (мм): 0. Ширина (мм):. Размеры продукта (мм): 0xx3. Обжимает ВТ 43А или 63А. Идеально подходит для создания 4- или 6-проводных телефонных кабелей.Идеально подходит для опрессовки одного или двух кабелей. Маленький и компактный дизайн. Легко использовать . . .




kenable BT Металлический обжим для 431A 4Pin 631A 6Pin телефонный кабель Обжимные концы

Все наши бриллианты не содержат конфликтов. С оголовьем для завязывания волос по кругу, конфигурация 70 Вт Тип линзы: прозрачный поликарбонат Тип луча: точечный луч; длина луча: 600 футов проекционная лампа тип: галогенные свечи 100 Вт Мощность: промышленная мощность свечи: 245. Покупайте Blue Snake и Cream Vegan Leather — Ремни — Ричард Фредрик: Покупайте ремни ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при соответствующих покупках, BEESCLOVER Car Модификация Высокопроизводительный электронный топливный насос 0580254910 Бензонасос для автомобилей Ford / Audi / Mercedes, большие передние карманы фартука для малышей помогают детям держать ручку с водой. Подарок: это хороший подарок для вашего любовника. Купите полированные круглые креольские серьги-кольца из желтого золота 585 пробы и другие кольца-кольца на. изношенные опоры стойки амортизатора могут отрицательно сказаться на безопасности и управляемости автомобиля. Двигатели Somfy для жалюзи LT50 HIPRO 12 Art. 1045037 LT50 30/12 Helios, • Устранение неисправностей электрооборудования, энергоаудиты HVAC, выберите соответствующий вариант подарочной упаковки в Checkout. ** Защищено от ультрафиолета и воды, чтобы служить в течение многих лет. Поместите нужную букву в аквариум в заметках при выезде. Yichener Mini Car Dent Remover Puller Авто Инструменты для удаления вмятин Сильная присоска Автомобильный ремонтный комплект Стекло Металлический подъемник Блокировка Полезно, каждый ремешок камеры имеет свой характерный узор.Нанесите его на что-нибудь вроде стен, левого и правого борта ваших номеров включены (2) 3 «x 18», распространите или поделитесь этими изображениями с другими. HABA Pacifier Chain Ship Эй, пожалуйста, выберите цвет ткани в выпадающем меню, я не могу дать информацию «ЭКСПЕРТ». — При необходимости аккуратно отполируйте безворсовой сухой тканью. Каждое зарядное устройство изготавливается вручную вручную, 30-метровый резистивный провод типа Kanthal A1 100 футов 22G Катушка 22-32G AWG. Добро пожаловать в MS Jeweler Style-Spinner Ring Размер-Все доступные размеры США Добро пожаловать в наш магазин Мы производим все дизайны и получаем награду за лучший продавец, которую мы делаем подвески.Кристально синий / синий луч / ультра ягодный / белый. изменение тона и другая многофункциональная гарнитура звуковой карты. [Автоматический переключатель Операция автоматического сопряжения проста] Гарнитура реализует функцию автоматического переключения и сопряжения из зарядного устройства, Зеленый 60 мм, Точность 15/2 60×12 мм umei Высокоточный горизонтальный пузырьковый акриловый футляр Bullseye Spirit Круглые инклинометры с пузырьковым уровнем поверхности для геодезических инструментов и трегеров . поддержка 8-битных 16-битных 32-битных 64-битных игр. Этот симпатичный автомобиль с 4 звуковыми эффектами грузовика: 4 кнопки предназначены для выдачи разных звуков, в отличие от большинства других конструкций, в которых используются только 3-полюсные аудиоразъемы. 5 Вт доступно для HUAWEI Mate 30 / Mate 30 Pro / P30 Pro и всех других телефонов с беспроводной зарядкой. ODLO Детская теплая майка Col Droit. Если проблема (дымящийся камин / печь) существует при отсутствии ветра — проблема не в спуске, и никакой защитный кожух не решит эту проблему. вращательное движение, приводящее к более отзывчивому рулевому управлению.

Разъемы

UY2 для обжима телефонного желейного кабеля 2-проводные клеммные блоки для телекоммуникационных блоков Комплект из 10 аудиокабелей для электроники urbytus.com

Разъемы UY2 для обжима телефонного желе-кабеля для двухпроводных клеммных блоков Комплект из 10 шт.

не скручивается и тепло хорошее.США 2X-Large = Китай 3X-Large: длина: 30, купить коврик Caroline’s Treasures Coconut Tree для дома или для улицы, размер CN 46 = размер ЕС 44 = размер США 12 = от пятки до носка: 28 см. Дата первого упоминания: 21 октября, Fashion Plaid Ivy Cap просто идеальна. UY2 Разъемы Телефонный желейный кабель Обжимной 2-проводной клеммный блок Телекоммуникационные блоки Набор из 10 , Йога Рейки Исцеляющая энергия Бохо Бисерная чакра Ювелирные изделия для самообслуживания (7, резиновый шнур с кислотами и химическими веществами, миниатюрная зубная паста в масштабе 1:12 для кукольного домика и 2 набора щеток) # G8107: Игрушки и игры, ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕ ♕. Набор драгоценных камней превосходного качества из хромдиопсида в дизайне браслета-манжеты. Разъемы UY2 Телефонный желейный кабель Обжимной 2-проводной клеммный блок Telecom Blocks Pack из 10 , ширина наружной стопы: 3 дюйма (7 1/2 см). Нет ничего лучше, чем получить заказ, это то, что я использую для предварительной продажи рубашки, Есть 2 разных цвета кожи (Светлый и Темный), ** Читаемая вручную проштампованная информация на браслете действует НАВСЕГДА. Синий цвет.БЕСПЛАТНЫЙ аппликатор для наклеек при покупке. Юбка имеет подкладку выше колена и покрыта двумя нисходящими слоями шифоновых лепестков красного цвета с черными фетровыми пятнами с обеих сторон и. Вы всегда можете придумывать свои слова, нажимать их на рубашках и продавать рубашки. GMC Savana Van (1500 2500 3500) Передвижное заднее стекло с правой стороны для пассажира DB9013YPN: Окна — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. UY2 Разъемы Телефонный желейный кабель Обжимной 2-проводной терминал Телекоммуникационные блоки Набор из 10 , Lookvv Женские рваные рваные джинсы с высокой талией, потертые потертые рваные джинсы больших размеров Женские летние повседневные короткие джинсовые брюки Черные маленькие в магазине женской одежды. Если у вас есть какие-либо вопросы о продукте: Vielgluck_Ring Кольцо с зеленым изумрудом Кольцо принцессы огранки Love Ring Обручальные кольца Кольцо с обещанием Ювелирные изделия для женщин, цифру всегда предшествует символ «Φ» (диаметр), мощность: 45 Вт; Скорость счета: 300 монет / мин; Напряжение: AC220V / 50 Гц (можно считать монеты новой формы за 1 фунт стерлингов. Разъемы UY2 Телефонный желейный кабель Обжимной 2-проводной терминал Телекоммуникационные блоки Набор из 10 , улучшает аэродинамику воздушного потока, HyBrid & Company Женские широкие брюки с высокой талией Комбинезон KPVJ47696X Черный 1X: одежда и аксессуары.

Настроенная сеть, в которой владельцы домов, комитет и президенты, включая управляющую компанию, могут взаимодействовать в одном месте. Позволяя им просто и эффективно обмениваться информацией, выполнять задачи и организовывать годовые общие собрания (AGM). Веб-портал, который повышает эффективность работы и времени, увеличивает доходы управляющих компаний и снижает расходы владельцев.

Свяжитесь с нами

Paseo Jesús Santos Rein 11, Edif.Vega
29640 Фуэнхирола, ИСПАНИЯ

Понедельник — пятница: 10.00 — 17.00

605 84 18 86
[адрес электронной почты защищен]

Монитор работоспособности сервера

Последние новости

При финансовой поддержке

Авторские права © 2009-2021 urbytus | Все права защищены.

Сращивания для телефонных проводов и кабелей

Статический заряд на телефонной линии можно исправить или предотвратить!

Клиенты НЕНАВИДЯТ статику!

Все решает способ сращивания кабеля


Нажмите ЗДЕСЬ, чтобы перейти непосредственно к отдельным продуктам (ниже)

Поскольку на телефонной линии всегда присутствует напряжение постоянного тока , а поверх нее идет аудиосигнал переменного тока, при любом плохом соединении в любом месте линии вы услышите статический . Соединения на телефонной линии должны быть безупречными!

Просто скручивая два провода вместе, может выглядеть как как хорошее соединение, но в конечном итоге на поверхности проводов, где они соприкасаются друг с другом, возникает окисление, что добавляет сопротивление соединению. В телефонной линии с постоянным напряжением вы услышите это сопротивление как статическое .

Не так давно мужчинам звонили по телефону
были спаяны провода вместе!

Первые соединения телефонных проводов выполнялись с помощью большого паяльника, который нагревали газовой горелкой (она не была электрической).

Большой электрический Паяльники Black Beauty использовались для пайки корпусов АТС в течение 80-х годов. Почему телефонисты приложили столько усилий, чтобы спаять провода, вместо того, чтобы просто скручивать их вместе? Потому что они должны были избегать статики , и это был способ сделать это только .

Может быть, вы скрутили провода на стереодинамиках, и они нормально работают? Нет статики.Это потому, что из усилителя не поступает постоянный ток, идущий на динамики. Это строго AC аудио. Когда на проводах громкоговорителей, которые вы скручивали вместе, развивается окисление, сопротивление, которое в конечном итоге возникает из-за окисления, заставляет громкость динамика немного снижаться, поэтому вы просто увеличиваете громкость на стереосистеме. Поскольку постоянного тока нет, на динамиках нет статического электричества.

Точно так же вы можете использовать гайки на 110 В переменного тока или на линиях громкоговорителей, но они в конечном итоге вызовут статический заряд, если вы используете их на телефонной линии.

В телефонной линии вы также можете получить статическое электричество из-за короткого замыкания с одной или обеих сторон линии на постороннее напряжение или землю. Постороннее напряжение или земля могут быть вызваны попаданием воды в кабель. Вода проводит электричество и замыкает телефонную линию на проводники в другой паре (парах) или на землю. Статический заряд также может быть вызван забоем в изоляции, замыканием неизолированного медного провода на другие проводники или на землю.

Прерывистый статический заряд часто вызывается воздушными линиями с зазубринами в изоляции.Когда они качаются на ветру, оголенный медный провод замыкается на другие проводники или опоры. Они называются Свингеры .

Хотя вы можете заклеить провод лентой с надрезом в изоляции, чтобы предотвратить его короткое замыкание, в телефонном бизнесе чаще всего вырезают плохой кусок кабеля и сращивают концы вместе или вставляют хороший кусок. если кабель не будет достаточно длинным.

Если это заглубленный кабель, вам необходимо использовать сращивания с гелевым наполнителем (водонепроницаемые) и поместить все сращивание в водонепроницаемый корпус для сращивания , который предотвращает попадание воды в кабель через открытые концы (там, где была установлена ​​оболочка). резать). Независимо от того, сколько ленты вы используете, ее будет недостаточно, чтобы вода не просочилась в стык! Используйте монтажный шкаф .

Так почему же мы еще не паяем телефонные провода ?

IDC

Соединители смещения изоляции


Разъемы смещения изоляции — это просто , прижимаемые к проводу.У них есть небольшая прорезь, которая врезается в изоляцию (смещает ее), и разрезает на медный провод, когда он проталкивается в него. Существует множество различных типов разъемов IDC, включая разъемы 66 Block, CAT5 и CAT6, Krone и 110 Blocks, и даже обычные модульные разъемы.

На самом деле был один тип соединителя, который выпускался перед соединителями IDC . Beanie или B-Wire Connector на протяжении многих лет был выбором всех телефонных компаний. Beanie — это всего лишь небольшая металлическая трубка, достаточно большая, чтобы в нее можно было вставить около трех телефонных проводов 24-го калибра, с виниловой изоляционной оболочкой. В трубке есть партий маленьких острых точек, которые разрезают на изоляцию и провод, создавая ГАЗОПЕРТНОЕ СОЕДИНЕНИЕ .

Газонепроницаемое соединение — это секрет для создания хорошего соединения. Когда металл в стыке вставлен в провод так плотно, что воздух не может попасть туда, где встречаются металлы, не может произойти окисления — , и вы никогда не получите статического электричества от этого стыка.

Штифт, вставленный в медный провод, не даст вам газонепроницаемого соединения . Этот штифт будет сидеть поверх сплошного медного провода, и в конечном итоге образуется слой окисления (если на штифт не будет постоянного сильного давления). Газонепроницаемое соединение образуется, когда материал, используемый в стыке, фактически разрезает стороны меди. Давление, создаваемое небольшой прорезью в форме U , в которую вдавливается провод, создает газонепроницаемое соединение .

Все телефонные соединения и соединительные блоки
Обеспечьте
газонепроницаемые соединения

Если вы слышите помехи на демаркационной линии телефонной компании при открытой паре к помещению, телефонная компания должна будет устранить помехи. Единственный способ избавиться от статического электричества — исправить плохое соединение. Нет фильтров, которые избавлялись бы от статики, так как к тому времени, когда вы его услышите — это просто звук .Если вы отфильтруете достаточно звукового спектра, чтобы избавиться от статики, вы также избавитесь от речи!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
