Спутниковая антенна: 7 советов по выбору, установке и настройке

Спутниковое телевидение позволяет за небольшую плату просматривать сотни каналов, получая высокое качество сигнала. Только для этого надо уметь правильно выбрать спутниковую антенну, установить и настроить ее.

После тяжелого рабочего дня, в выходной и праздничный день или когда на улице непогода, лучшим местом отдыха является диван в гостиной. Его постоянной парой становится телевизор, и чем больше каналов он принимает, тем лучше, именно потому многие устанавливают спутниковые антенны. За небольшую плату можно просматривать сотни каналов, получая высокое качество сигнала. Только для этого надо уметь правильно выбрать спутниковую антенну, установить и настроить ее. Об этом и поговорим.

Как работает спутниковая тарелка?

Спутниковая тарелка, как в народе называют такого рода антенну, принимает сигнал с космических спутников. Расстояние между ними и нашими антеннами около 36 000 км, так что сами может себе представить, насколько грандиозными будут потери сигнала. Чтобы в итоге на экране телевизора получить качественную картинку, надо максимально сконцентрировать поступающий сигнал. Для этого и необходима изогнутая поверхность антенны. Она отражает поступающие на нее от спутника волны и направляет все их в одну точку – фокус.

Спутниковые антенны благодаря их форме прозвали тарелками. Чем больше диаметр антенны, тем больше волн она сможет поймать и отразить. Точка фокусировки может находиться по центру тарелки  или быть смещенной вниз.

Виды спутниковых антенн

Главное отличие всех тарелок – расположение точки фокусировки. Для приема спутникового телевидения используют следующие типы антенн:

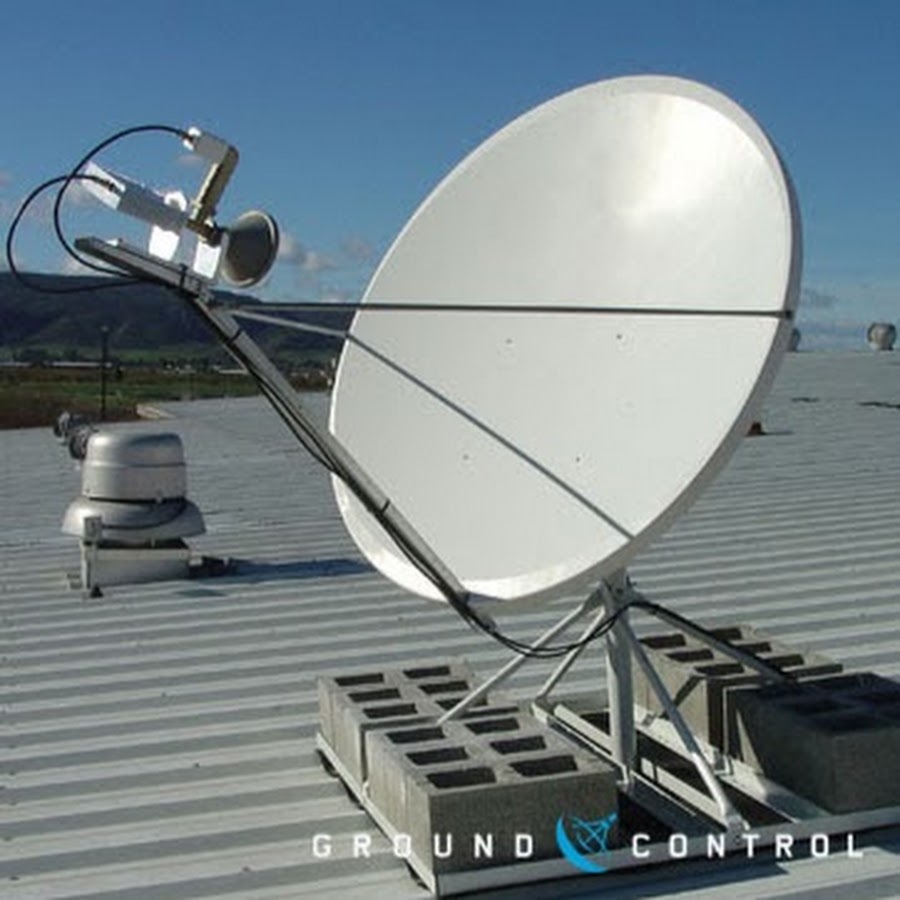

  • прямофокусные. В этом случае фокус, т.е. конвертор на металлических стержнях, прикреплен прямо по центру тарелки. Она позволяет хорошо усиливать сигнал, но обладает рядом недостатков. Во-первых, крепить ее надо под тупым углом, потому зимой в тарелке может скапливаться снег, листья, грязь, уменьшая площадь отражающей поверхности и ухудшая сигнал. Во-вторых, стержни и сам конвертор отбрасывают тень на тарелку, также отнимая часть полезной площади для приема сигнала. Однако такие тарелки хорошо принимают сигнал с отдаленных спутников, но лучше брать модели большого диаметра – от 130 см;

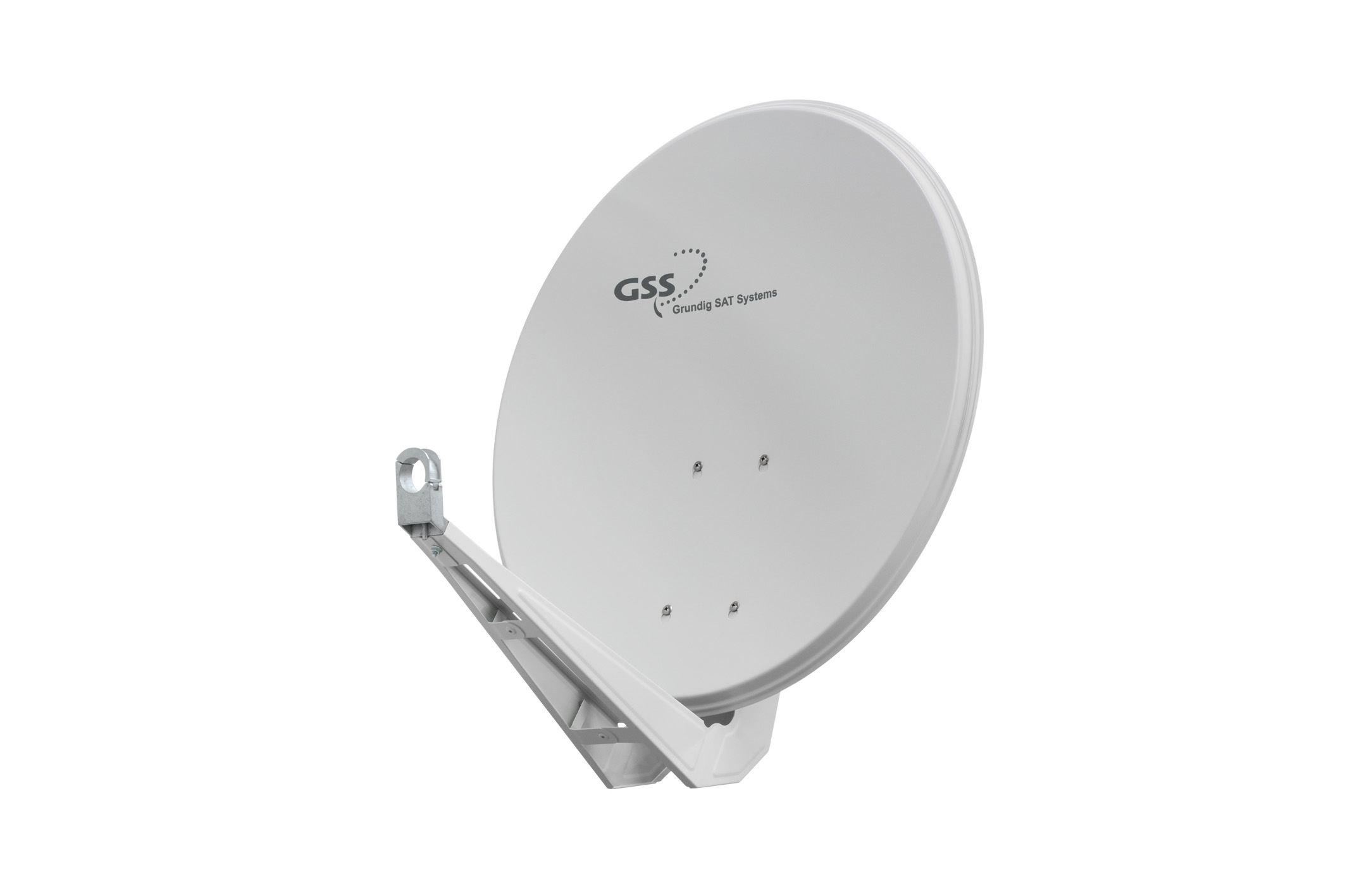

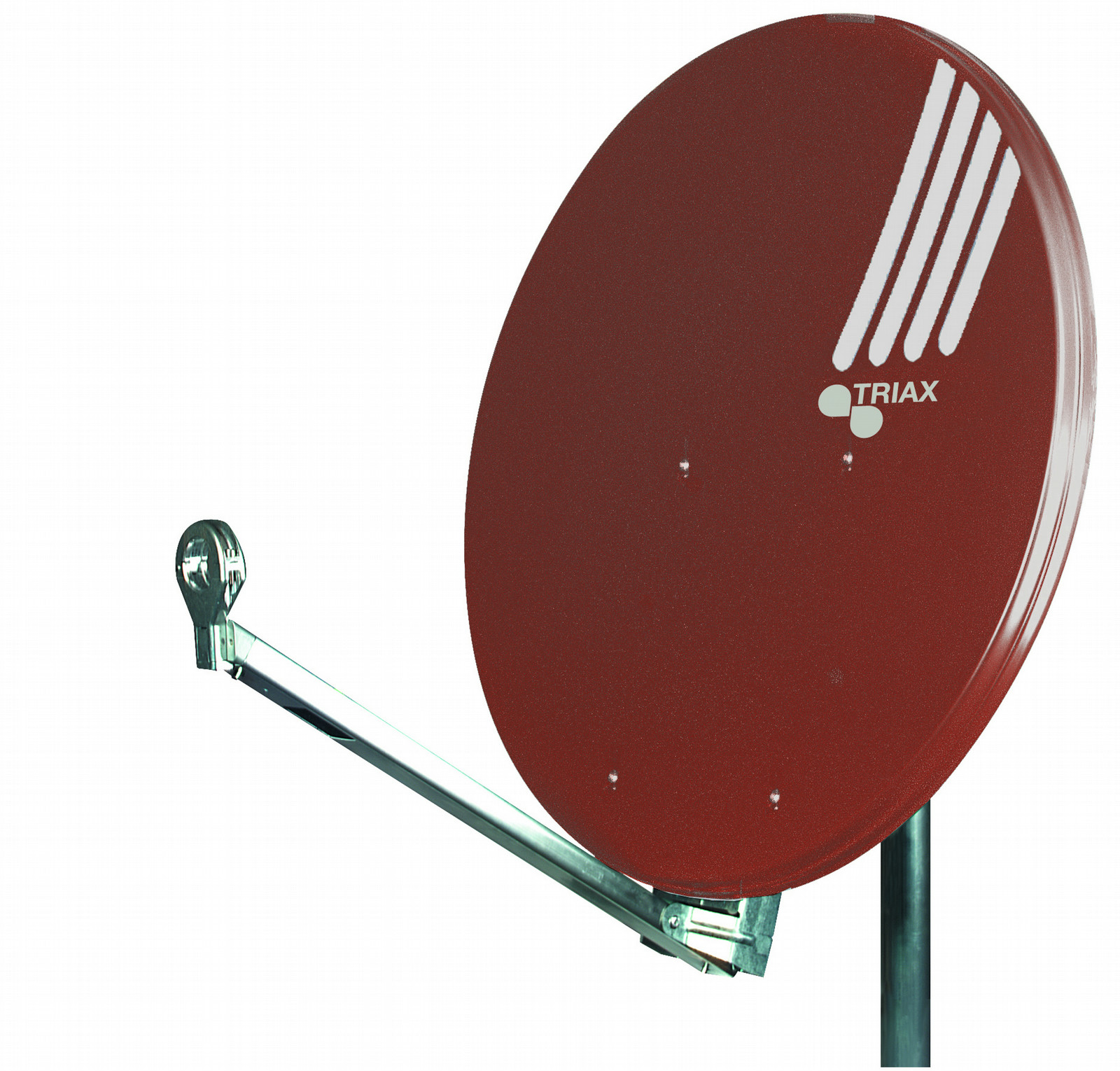

  • офсетные. Точка фокусировки располагается в нижней части тарелки, причем саму антенну можно ставить даже вертикально. Такие изделия хуже принимают сигнал, зато они проще в монтаже и не накапливают мусор со снегом, а конвертор не отбрасывает тень на поверхность, потому в быту их используют все чаще;
  • тороидальные. Более современный вид антенн, который оснащается двумя рефлекторами. Особенность конструкции – двойное отражение волн. Сначала они попадают на поверхность большой тарелки, от которой отражаются и попадают на малую чашу. Тарелка принимает сигнал от нескольких спутников (до 16), обеспечивая пользователю максимальный комфорт. Стоят такие тарелки дороже остальных.

Другие виды тарелок очень редко используются для приема сигнала спутникового телевидения.

Материал изготовления

Главная задача поверхности тарелки – отражать волны, принятые со спутника, но антенна будет постоянно находиться на улице, потому должна быть устойчивой ко всем негативным воздействиям внешней среды. Для изготовления спутниковых тарелок используют такие материалы:

  • алюминий – наиболее интересный вариант. Материал отличается небольшим весом, устойчив к коррозии. Из-за небольшого веса такие тарелки плохо сопротивляются ветрам и механическим повреждениям, потому, чтобы антенну не сдуло, надо использовать усиленные крепления;
  • сталь. Такая тарелка будет стоить дешевле алюминиевой, но весит она больше, что усложнит установку. Стальные изделия подвержены коррозии, потому обратите внимание на качество защитного слоя;
  • пластиковые тарелки с металлическим напылением появились не так давно, но пока не прижились. Главное преимущество – небольшой вес, отсюда и простота монтажа. В минусы отнесем высокую цену, низкую долговечность и слабую производительность. Более того, зимой на пластик хорошо налипает снег;
  • отдельно стоит выделить антенны из сетчатого металла. Они предназначены для установки на большой высоте, а также в регионах с частыми и сильными ветрами. Многочисленные прорези снижают парусность, так что антенну не унесет. На качестве сигнала особенность тарелки никак не сказывается. Минус – более высокая стоимость по сравнению с аналогами.

Диаметр тарелки

Чем больше тарелка, тем больше волн она примет и отразит, и тем лучше будет сигнал. Диаметр тарелки особенно важен, когда речь идет об установке антенны в районах с проблемным сигналом. Если ставить во главу угла вопросы эстетики, и взять тарелку поменьше, то можно не достичь желаемого результата.

Диаметр антенны колеблется в широких пределах – от 40 до 300 см, но наиболее популярными стали тарелки диаметром 80-90 см, которыми буквально облеплены многоэтажки в любом городе страны. Владельцы частных домов обычно выбирают тарелки диаметром 120-130 см.

Антенна с маленьким диаметром стоит дешевле, весит меньше, выглядит аккуратнее, проще в монтаже, не требует усиленного крепежа и не перекрывает лучи солнца. Но такие модели будут уместны, если вы собираетесь ставить тарелку в районе с хорошим сигналом. Чем меньше диаметр, тем сложнее будет словить сигнал, и тем больше будет восприимчивость к погодным условиям. Большие тарелки лишены этих недостатков, но отличаются сложностью в монтаже, габаритностью и более высокой ценой.

При выборе диаметра спутниковой антенны ориентируйтесь на особенности местности, где будет установлена тарелка. Если есть сложности, лучше проконсультироваться со специалистами, который подскажут.

Тип подвески

Еще один технический момент, на который важно обратить внимание, – это тип подвески:

  • азимутально-угломестная подвеска позволяет настроить антенну на прием сигнала от определенного спутника. Если захочется получать сигнал от другого спутника, придется выполнить полную перенастройку тарелки;
  • при полярном типе подвески имеет специальный рычаг, который позволяет быстро переключиться с одного спутника на другой. Работает этот рычаг на электрическом приводе.

Нюансы установки антенны

Большинство покупателей предпочитают не заморачиваться и поручить установку и настройку спутниковой антенны специалистам. Это гарантия, что все будет выполнено быстро и правильно. Если же есть время, определенные навыки и желание поработать руками, да еще и немного сэкономить, то можно произвести монтаж спутниковой антенны самостоятельно. В общих чертах принцип установки выглядит так:

  • понять, с какой стороны будет тарелка, и на какой спутник она будет настроена. Спутников вокруг Земли много, их положение точно известно и не меняется. В интернете есть сервисы, которые отображают, какие спутники висят над конкретной местностью. В конце названия, как правило, стоит что-то типа 36Е или 9W – это долгота, над которой расположен спутник. Выбирайте место, где нет тени и других помех. Есть специальные программы, которые помогут рассчитать угол наклона антенны в зависимости от координат местности и выбранного спутника. Можно воспользоваться компасом и информацией об азимуте для конкретного спутника. На местности остается только определить север, найти заданный азимут и направить тарелку в нужное направление;
  • прежде, чем закрепить антенну, лучше проверить наличие сигнала;
  • сначала монтируется кронштейн. Для этого перфоратором на несущей поверхности делаются отверстия под анкеры. Размер последних зависит от веса тарелки и типа несущего материала. Если стены деревянные, то важно прикрепить кронштейн к брусу или бревну, но не к обшивке;
  • тарелка крепится на кронштейн. Офсетная антенна может быть строго вертикальной, но лучше отклонить ее назад на 1,5-2 см, для прямофокусной тарелки угол наклона 20-40 градусов.

Дальше остается правильно выполнить настройку антенны.

Как настроить спутниковую антенну?

Последовательность действий тут будет следующей:

  • подключить ресивер к телевизору, включить его и дождаться этапа поиска каналов;
  • подсоединить к ресиверу антенный привод от спутниковой антенны;
  • с другой стороны этот кабель надо подключить к Sat Finder при помощи F-разъемов. Это недорогое устройство, которое поможет правильно и быстро настроить тарелку. Оно определяет силу сигнала на выходе из конвертора антенны, сообщая об этом посредством звуковой или стрелочной индикации. Чтобы выполнить измерения, Sat Finder надо соединить с конвертором. Если все хорошо, то должна загореться подсветка чувствительности. Дальше остается только вращать регулятор чувствительности, пока прибор не подаст соответствующий сигнал. Если он должен быть звуковым, то ориентируйтесь на потрескивания, но не на писк;
  • аккуратно и медленно надо вращать тарелку влево и вправо. Будут слышны несколько сигналов, остановите в том положении, где сигнал сильнее. Уменьшив чувствительность Sat Finder, надо подобрать более точное положение тарелки в горизонтальной плоскости. Затем можно слегка наклонить тарелку и проверить, не усилился сигнал. Такими осторожными движениями выбирается положение с наиболее сильным сигналом;
  • по инструкции к ресиверу завершить поиск каналов. Если все сделано правильно, будет виден длинный список из доступных каналов;
  • в случае удачи остается только окончательно зафиксировать тарелку. Если же каналов найдено мало, или сигнал совсем плохой, то придется откорректировать положение тарелки. Удобнее работать вдвоем;
  • после фиксации тарелки необходимо отключить провод, ведущий от ресивера к Sat Finder, и подключить его к конвертеру на антенне;
  • пройти регистрацию у оператора, если требуется;
  • прибор Sat Finder не выбрасывайте. В будущем он может понадобиться для перенастройки антенны, если она немного сместится от ветра и осадков.
Если какой-то из пунктов заставляет вас усомниться в возможности выполнить все самостоятельно, лучше не тратить время, не подвергать риску оборудование, а сразу вызвать специалистов. Компания «Мир антенн» предлагает жителям Екатеринбурга антенны спутникового телевидения разного диаметра. Имеется возможность заказать профессиональную установку и настройку.

Спутниковое телевидение во многом выигрывает у цифрового и кабельного. Цифровое, например, будет полностью бесплатным для вас, но поймать можно будет только небольшое количество каналов, и чем дальше от телевышки вы находитесь, тем хуже будет качество картинки. Кабельное телевидение отличается высоким качеством картинки и достаточным количеством каналов, но стоит дорого и ограничивается зоной, где можно протянуть кабель. Спутниковое же телевидение потребует первоначальных вложений на покупку и установку тарелки, но позволяет обходиться без связи с телевышкой, ведь сигнал идет напрямую со спутников. Кроме того, пользователю доступно огромное количество каналов, а абонентская плата не столь высока, как в случае с кабельным ТВ.

Установка спутникового ТВ «Телекарта»

Карта и приёмник

CSD-01/IRCHD-02/IRCSD-03/IRCHD-04/IRCAM модуль Irdeto SSCHD-04/CXCAM модуль Conax CPGlobo X80HD X8Globo X90EVO-05PVREVO-02EVO-07EVO-07AEVO-08 HDEVO-09 HD IREVO-09 HD CXМ1CAM модуль СardlessEVO-09 HD CX R2УниверсалASR (другой)ASR 3301ASR 3530ASR 3201ASR 3202 CIASR 3202 MAASR 3202 MACIArion (другой)Arion AF-1700 EArion AF-2000 CIArion AF-2000 CICRArion AF-2000 CRArion AF-2000 EArion AF-3030 IRArion AF-3300 CRArion AF-3300 EArion AF-8000 HDCI HDTVArion AF-8500 MCIArion AF-9300 PVRArion AF-9300 PVR EArion AF-9400 PVR HDMIBS-DSR-6600BS-S501 XtraBS-S77CXBS-S780 CRCI XpeedBigSAT (другой)Codico (другой)Codico IRD 2600Coship (другой)Coship CDVB 2000Coship CDVB 5100 GCoship CDVB 5110 DCoship CDVB 5110 GCoship CDVB 5110 MCoship CPVBC 5190DRE (другой)DRE-4000DRE-5000DRE-5500DRE-7300Digi Raum (другой)Digi Raum DRE-5000Dreambox (другой)Dreambox 500Dreambox 7020SDreambox 7025Dreambox DM 600-S PVREuroStar (другой)EuroStar 555 IRDEuroStar 7700Fortec Star (другой)Fortec Star FSCO 5600 V2GLOBAL (другой)GLOBAL GSR 3202 RCI IRDGS-CI-7100GS-FTA-6900GS-FTA-7001SGS-TE-7010GS-TE-8010GS-VA-7200General Satellite (другой)General Satellite GS-CI-7101SGeneral Satellite GS-DRE-7300Globo (другой)Globo 5100 IRGlobo 7010 SXGlobo-7010 CRGlobo-7010 GRGolden Interstar (другой)Golden Interstar DSR 6600 CI PrimaGolden Interstar DSR 7700 PremiumGolden Interstar DSR 7700 Premium ClassGolden Interstar DSR 7800 CRCI PremiumGolden Interstar DSR 8001 12V Premium ClassGolden Interstar DSR 8001 PremiumGolden Interstar DSR 8001 Premium ClassGolden Interstar DSR 8005 CI PremiumGolden Interstar DSR 8005 CI Premium ClassGolden Interstar DSR 9000 CI PVR PremiumGolden Interstar DVB-T 8100 PremiumGolden Interstar DVB-T/S 8200 PremiumGolden Interstar DVB-T/S 8300 CI PremiumGolden Interstar DVB-T/S 8700 CRCI PremiumGolden Interstar GI-C 560 IR XpeedGolden Interstar GI-S 100 Premium XpeedGolden Interstar GI-S 100 USB Premium XpeedGolden Interstar GI-S 770 CR XpeedGolden Interstar GI-S 780 CRCI XpeedGolden Interstar GI-S 790 IR XpeedGolden Interstar GI-S 801 XpeedGolden Interstar GI-S 805 CI XpeedGolden Interstar GI-S 890 CRCI HD ExcellenceGolden Interstar GI-T/S 830 CI XpeedGolden Interstar GI-T/S 840 CI PVRXGolden Interstar GI-T/S 870 CRCI XpeedGrinbox (другой)Hiven (другой)Hiven 130Humax (другой)Humax HDCI-2000Humax PVR 9100Humax VA-ACE+Humax VA-Ace C+ID DIGITAL (другой)ID DIGITAL CI — 20EIKUSI (другой)IKUSI SRC 011IKUSI WISI OV77International BG (другой)International BG 6500 LuxJoker Media (другой)Joker Media 1045 plusLCT TECHNOLOGY INC (другой)LCT TECHNOLOGY INC DSR-2000P-CLantash (другой)Lumax (другой)Lumax TV728Lumax-DV 2300 CILumax-DV 2400 IRDLumax-DV 2700 PVRLumax-DV-638Lumax-DV-698Lumax-DV-728Lumax-DV-828Lumax-DVH 3000 CIMAGNUM (другой)MAGNUM 250CIXMetabox (другой)Metabox 1Metabox 10 FTAMetabox 3Metabox 4 FTAMetabox 6Metabox 7Metabox CIMicroix (другой)Microix — 2800OpenBox (другой)OpenBox 7200OpenBox 7800OpenBox F-300FTAOpenBox X-600OpenBox X-730 PVROpenBox X-750 PVROpenBox X-770 CI PVROpenBox X-800 UniCAMOpenBox X-810OpenBox X-820 UniCAM+2CIPhilips (другой)Philips DSR 7005Q-SATRicorSCOPUS (другой)SCOPUS IRD 2600SKYWAYSTA (другой)STA ST 11Samsung (другой)Samsung DCB 9401VSamsung DCB 9401ZSamsung DSB B270VSamsung DSB B350VSamsung DSB B350WSatCat (другой)Sezam (другой)Sezam 7700Sezam 7900Sezam 8000Sitilaite (другой)Starsat (другой)Starsat SR-X50CUStartak (другой)Startak SRX 50 DStrong (другой)Strong 4400Super General 8500IDTopSat (другой)TopSat 1045Topfield (другой)Topfield TF-3000 CIproTopfield TF-3000 COTTopfield TF-4000 FeTopfield TF-4000 FiTopfield TF-4000 TTopfield TF-4010 PVR PlusTopfield TF-5000 CITopfield TF-5000 CI PlusTopfield TF-5000 PVRtTopfield TF-5010 PVRTopfield TF-5050 CITopfield TF-5100 PVRcTopfield TF-5100 PVRc MasterPieceTopfield TF-5510 PVRTopfield TF-6000 COCTopfield TF-6000 FTopfield TF-6010 PVRTopfield TF-6010 PVR WIFITopfield TF-6010 PVRETopfield TF-6060 CITopfield TF-6100 COCTopfield TF-6400 IRTopfield TF-6400 IRcTopfield TF-7700 HCCITopfield TF-7700 HDPVRTopfield TF-7700 HSCITopfield TF-7710 HDPVRVantage (другой)Vantage X 200 SVantage X 210 SVantage X 211 SVantage X 221 SVigen (другой)Другой (MPEG2)Другой (MPEG4)EVO-01

Данные абонента

Адрес абонента

Агинский Бурятский Адыгея Алтай Алтайский Амурская Архангельская Астраханская Байконур Башкортостан Белгородская Брянская Бурятия Владимирская Волгоградская Вологодская Воронежская Дагестан Еврейская Забайкальский Ивановская Ингушетия Иркутская Кабардино-Балкарская Калининградская Калмыкия Калужская Камчатский Карачаево-Черкесская Карелия Кемеровская Кировская Коми Коми-Пермяцкий Корякский Костромская Краснодарский Красноярский Курганская Курская Ленинградская Липецкая Магаданская Марий Эл Мордовия Москва Московская Мурманская Ненецкий Нижегородская Новгородская Новосибирская Омская Оренбургская Орловская Пензенская Пермский Приморский Псковская Ростовская Рязанская Самарская Санкт-Петербург Саратовская Саха /Якутия/ Сахалинская Свердловская Северная Осетия — Алания Смоленская Ставропольский Таймырский Тамбовская Татарстан Тверская Томская Тульская Тыва Тюменская Удмуртская Ульяновская Усть-Ордынский Бурятский Хабаровский Хакасия Ханты-Мансийский Автономный округ — Югра Челябинская Чеченская Чувашская Республика — Чувашия Чукотский Эвенкийский Ямало-Ненецкий Ярославская

Документ абонента

Паспорт гражданина РФЗаграничный паспортПаспорт СНГВоенный билет

Данные установщика (если есть)

Данные подключения

Разоблачение мифов о телевидении со спутника

Спутниковое телевидение сегодня широко вошло в жизнь обычных людей и не кажется уже такой экзотикой. Это неудивительно, на сегодняшний день невозможно добиться такого разнообразия каналов и качества картинки с помощью кабельного или аналогового телевидения.





Но несмотря на столь высокую популярность и абсолютное превосходство спутникового телевидения над своими аналогами, о нем ходит достаточное количество мифов, которые не соответствуют действительности. В данной статье мы рассмотрим основные стереотипы и попробуем их поломать.



Миф №1



Так, как спутник постоянно движется, для осуществления приема сигнала и сама спутниковая тарелка должна вращаться.



Все мы прекрасно знаем, что любой спутник движется вокруг орбиты в непрерывном режиме. Убедиться в этом можно достаточно просто – посмотрев на звездное небо, вы увидете множество ярких точек, которые постоянно находятся в движении. Однако тот спутник, по средствам которого вы можете осуществлять просмотр своего телевизора расположены на геостационарной орбите, поэтому с земли их обнаружить фактически не реально. С поверхности планеты они кажутся полностью неподвижными. Геостационарная орбита – это орбита кругового типа, которая располагается непосредственно над экватором планеты, именно поэтому угловая скорость спутник практически совпадает со скоростью вращения земли. Это и обеспечивает возможность постоянной подачи сигнала на вашу спутниковую тарелку с единственной точки на небе. Поэтому спутниковая антенна будет принимать сигнал, но при этом необходимо отметить, что предварительно её нужно правильно настроить.



Сделать это без использования специального оборудования очень сложно, поэтому в этих целях чаще всего вызывают специалиста. Мастер по настройке спутниковое телевидение сумеет не только быстро, но и максимально точно осуществить настройку, чтобы вы смогли наслаждаться действительно высоким качеством показа. Есть одна особенность у такого рода спутников – в виду того, что они находятся на орбите, которая параллельна экватору, исключается возможность обслуживания ими северного и южного полюса планеты.





Миф №2

Чтобы смотреть больше каналов, нужно поставить тарелку большого диаметра.



Действительно, многие считают, что от параметров спутниковой тарелки напрямую зависит количество телевизионных каналов, которые можно просматривать. В действительности же, подбор диаметра спутниковой антенны подбирается по другому. В силу того, что луч, который подает спутник узконаправлен, спутниковая тарелка старается «собрать» сигнал, в последствии отражая его на конвертер. Именно по этой причине в различных зонах планеты диаметр спутниковой тарелки выбирается сугубо индивидуально.



Для того, чтобы правильно выбрать спутниковую антенну, вам необходимо изучить зону покрытия. Лучше всего доверить это дело мастеру по спутниковому оборудованию. В тех местах, где большой диаметр не требуется, прибегать к его установке на стоит, так как такие установки характеризуются большой парусностью, что в ветряную погоду может унести вашу спутниковую антенну очень и очень далеко, сорвав кронштейн и потянув за собой кучу дорогостоящего оборудования. Однако в тех случаях когда это необходимо, избегать общения с крупногабаритной установкой тоже не следует. В зонах, которым характерно плохое покрытие, установка крупногабаритной спутниковой антенны просто необходима, так как при малейших помехах вы сразу же ощутите их на качестве самой трансляции, либо вовсе лишитесь возможности просмотра спутниковое телевидение из-за отсутствия сигнала.





Миф №3

Спутниковое телевидение  передает все телеканалы в цифровом формате.



Это далеко не так. Здесь многое зависит от самого приемника и телевизора. Если даже сам оператор поставляет вам контент в цифровом формате, далеко не факт, что именно такое качество выдает ваш телевизор. Если вы заметили, что у вашего соседа тот показ осуществляется в более высоком качестве, при том что подключены вы к одному и тому же оператору, обратите внимание на свое оборудование. Поверните «спиной» к себе телевизор и ресивер: если соединение осуществляется посредством антенного кабеля или разноцветных «тюльпанов» — увы, вы абонент «не цифровой». Чтобы обеспечить себе столь же высокий уровень сигнала, поинтересуйтесь, есть ли у вашего телевизора и ресивера порт HDMI. Если таковой существует, вопрос решается приобретением HDMI кабеля, если нет – вам необходимо приобрести новый ресивер или телевизор, либо же довольствоваться тем, что есть.

Как правильно установить спутниковую тарелку

Для того чтобы самостоятельно, не имея никаких практических знаний, собрать и установить комплект спутникового телевидения у себя дома, нужно соблюдать определенную пошаговую последовательность работ.

Рассмотрим основные моменты, на которые стоит обратить особое внимание при сборке тарелки, схемы подключения проводов, а также сделаем акцент на частых ошибках, которые совершают неопытные монтажники.

Материалы для монтажа

Начнем с необходимых материалов. Для сборки вам потребуются:

  • сама тарелка
  • мультифиды – крепеж для головок

Без них, при наличии нескольких головок, у вас получится вот такая елка.

  • кронштейн крепления — «нога»
  • TV тюнер или ресивер
  • радиочастотный коаксиальный кабель с волновым сопротивлением минимум 75 Ом (РК 75 или западный аналог RG и SAT) + F разъемы к нему
  • конвертеры или головки – обычно от одной до 3-х штук (при сборке так называемого «Горыныча»)
  • коммутатор Diseqc – он переключает сигнал с одной головки на другую, когда их несколько
  • мультисвитч

Он потребуется, если вы захотите одновременно подключить несколько телевизоров от одной тарелки.

Для начала, более подробно стоит рассмотреть сами конвертеры.

Они различаются по поляризации. Бывают модели:

  • с линейной поляризацией (вертикальной и горизонтальной)
  • с круговой поляризацией

С круговой используются для приема каналов Триколор ТВ и НТВ+ со спутника 36 градусов. Для приема МТС и Телекарта потребуется с линейной поляризацией Ku диапазона.

Отличить их можно по маркировке. Слева на рисунке круговой, справа — линейный.

Еще у них может быть разное количество выходов:

  • один
  • два
  • четыре
  • восемь

Сам конвертер состоит из трех основных элементов:

  • электронный блок

Под крышкой облучателя можно увидеть диэлектрическую пластинку. Ее наличие говорит о том, что это конвертер круговой поляризации.

То есть, его можно применять для приема каналов Триколор и НТВ Плюс. Чтобы превратить такой конвертор в линейный, для поиска других спутников, достаточно вытащить и убрать пластину.

Кстати, пропадание или ухудшение сигнала, иногда может быть связано с повреждением этой пластинки. Она из-за перепадов температур на улице, постепенно разрушается и выкрашивается.

Специальные конвертеры для мультисвитчей имеют 4 выхода.

При этом они все не равнозначны. Один с вертикальной, другой с горизонтальной поляризацией. Плюс два поддиапазона – верхний и нижний. Это имеет значение при подключении кабелей через мультисвитч.

Схемы подключения мультисвитчей

Сам мультисвитч необходимо подбирать в зависимости от количества кабелей и телевизоров в вашем доме. Схемы подключения проводов для самых популярных спутников следующие:

  • для спутника Amos 2/3 4.0w достаточно одного кабеля SAT. Разъемы подключаются в порты по картинке ниже:
  • для Astra 5.0E потребуется уже два кабеля. Порты для подключения:
  • для Eutelsat 36.0E, где находятся каналы НТВ+ тоже нужны два кабеля. Схема их подсоединения:
  • для Eutelsat 36.0E, но уже с каналами от Триколор можно обойтись одним кабелем. Он подключается ко входу H, Hi.

Если у вас есть еще и обычная телевизионная антенна, то мультисвитч обязан иметь вход TerrTV.

Схема подключения через мультисвитч спутника ABS-2A для приема пакета каналов от МТС:

Имейте в виду, при использовании мультисвитча дайсик=Diseqc уже не понадобится.

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее.

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

  • во-первых, у вас будет плохая соосность отверстий
  • во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта — наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.

1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.

Все проволочки аккуратно загибаете на оболочку.

Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.

После этого накручиваете F коннектор.

Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.

2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.

После чего, отступив 3мм, срезаете только наружную оплетку.

Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.

Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.

Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.

При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.

Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:

Подключение Diseqc

При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.

Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.

При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.

При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.

Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.

Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.

Поиск спутника и каналов

Настройку и поиск спутника можно выполнить без навороченных приборов с применением самого ресивера.

Правда придется тащить на крышу сам тюнер + какой-нибудь маленький телевизор.

Если вы конечно не будете устанавливать мотоподвес.

Еще такую настройку делают вдвоем. Один человек на крыше двигает тарелку, другой по сотовому телефону контролирует сигнал дома на ТВ.

Если же вас не устраивает ни один, ни второй вариант, можно прикупить у китайцев дешевый портативный прибор для настройки и анализа спутникового сигнала — здесь или вот здесь.

Тогда настройка вообще не составит большого труда. Кстати, он пригодится и в дальнейшем, если после сильного ветра у вас ухудшится сигнал или вы захотите со временем добавить спутник, а может вообще поменять головки. Настроить спутники с МТС и Триколор, вместо Amos, Astra и т.п.

Настройку начинайте с центральной головки. Изначально выставляете тарелку с небольшим подъемом к горизонту. Для того, чтобы сориентироваться в направлении, посмотрите на ближайших соседей.

В наше время, вы уже явно не будете первопроходцем, и найти пару тройку настроенных тарелок не составит большого труда. Иногда их настолько много, что они мешают друг другу.

В крайнем случае можно воспользоваться программами на смартфонах – Спутник Director или SatFinder.

Устанавливаете программку, запускаете ее и начинаете крутить смартфон по разным направлениям в поисках нужного спутника. Координаты большинства из них уже забиты в программу и ничего искать не нужно.

Значок, обозначенный кружком или крестиком, будет показывать верное направление для спутниковой тарелки. По нему и сверяйтесь.

Включаете тюнер, выбираете спутник с центрального конвертера и ищите хоть какой-то сигнал с этой головки. Поиск производится подниманием, опусканием и поворотом самой антенны.

Качество сигнала указывается в виде шкалы в процентах и располагается в нижней части экрана. Вам нужно добиться максимально возможного значения.

Для этого очень-очень медленно начинаете поворачивать тарелку в разные стороны. Само зеркало при этом закрывать нельзя.

Если сигнала нет, или он очень плохого качества, тарелка немного опускается. Далее процесс разворота по сторонам повторяется. Как только по высоте попался сигнал хорошего качества, тарелка предварительно фиксируется по вертикали.

После чего, опять можно покрутить ее по сторонам вправо-влево, чтобы найти максимально возможное качество. Тут никогда не будет 100%, просто ищите максимально возможную цифру – 68-75% и т.д.

Найдя наилучшее положение, окончательно зажимаете поворотный механизм вправо-влево. Только не затягивайте сразу до конца по одному болту, иначе тарелку уведет в сторону на пару градусов. Закручивайте гайки равномерно, как на колесах авто или головке двигателя.

Когда углы все выставлены, необходимо опять отрегулировать всю конструкцию по высоте. Ослабив крепеж, начинаете ее поднимать или опускать по вертикали, все время контролируя сигнал.

Запомните, что максимум всегда ищется методом опускания вниз.

Если вы его нашли и прошли дальше, в сторону уменьшения, поднимите тарелку обратно чуть повыше и дойдите до той точки, в которой максимальный сигнал только-только начинается.

Для чего это нужно и что это дает? В процессе длительной эксплуатации под тяжестью снега, ветра, дождей, тарелка все равно будет уходить немного вниз, ухудшая сигнал.

Вам же нужно выставить ее как бы в натяжечку. Это сохранит качество сигнала на долгое время.

Имейте в виду, что тарелка изначально должна быть закреплена на стене или крыше ровно по уровню.

Если это не соблюдается, то найдя максимум сигнала по горизонтали, вы начнете искать max по вертикали. И в процессе этого, положение по горизонтали будет уходить. Придется несколько раз юстировать горизонталь-вертикаль.

Далее переходите к следующей стадии настройки – прокручивание вокруг своей оси центрального конвертера по часовой или против часовой стрелки. Здесь также можно добиться улучшения сигнала на несколько процентов.

Таким образом вы настроили саму тарелку и центральную головку. Переходим к настройке боковых конвертеров от других спутников.

Переключаете тюнер на следующий спутник и вызываете его информационную строку. Конвертер этого спутника также благодаря мультифиду можно вращать вверх-вниз, приближать или удалять от тарелки.

Также как и со средней головкой, сначала ищите максимум на вертикали, а потом приближаете или удаляете боковой конвертер к центральному. В конце настроек проворачиваете его вокруг оси.

При настройке спутников от боковых конвертеров, особо обратите внимание на то, где вы стоите относительно тарелки. На боковые головки сигнал со спутника поступает в центр зеркала и отражаясь как в бильярде попадает на конвертер.

Так вот, для того чтобы не перекрывать этот сигнал своим телом, вы должны располагаться с ближайшей стороны настраиваемой головки, а не с противоположной.

После поиска и настройки спутника со всех трех конвертеров, процесс можно считать завершенным. Спрячьте и загерметизируйте дайсик от дождя и осадков, а также надежно закрепите спутниковые кабели хомутами, чтобы их не болтало ветром.

Ошибки монтажа и подключения

1Неправильная сборка траверсы

На самом начальном этапе не ошибитесь с крепежом траверсы для размещения конвертеров. Она должна быть установлена под кронштейн, а не сверху него.

В противном случае возникнут большие проблемы с поиском сигнала даже на центральной головке. Виновата будет именно неправильная фокусировка.

2Использование проходных розеток

Проходные розетки это первый враг спутникового телевидения. От таких девайсов, сигнала вообще может и не быть.

Поэтому применять можно только оконечные. Часто они идут в паре с телевизионными.

3Разветвители

Их можно применять только для аналогового телевидения. Спутниковое TV не должно иметь никаких разветвителей. Дело в том, что трансляция каналов обычно происходит на двух поляризациях.

И разветвитель не в силах одновременно пропустить их через себя. В итоге часть каналов на каком-то телевизоре просто будет отсутствовать.

4Большое количество соединений

Любое соединение это потеря качества сигнала, в том числе и на казалось бы удобных розетках.

Особо следите за тем, чтобы отсутствовали соединения в местах высокой влажности – чердачные помещения. В плохую погоду сигнал из-за этого вообще будет пропадать.

5Дешевый кабель

Не покупайте китайский кабель сомнительного производства. От качества кабеля может зависеть почти половина уровня того сигнала, который доходит от тарелки до ресивера.

6Неправильная изоляция Diseqc

Никогда не обматывайте дайсек в полиэтиленовый пакет. Даже если это и спасет от прямых капель дождя, то внутри со временем все равно образуется конденсат.

И именно он станет причиной выхода из строя коммутатора, которому обязательно требуется вентиляция и сообщение с воздухом. Самый простой и дешевый вариант — пустая пластиковая бутылка, тоже не особо спасает.

Поэтому лучше всего, рядом с тарелкой разместить влагозащищенную коробку и установить коммутатор в нее.

7Изолирование F-разъемов

Также не обматывайте изолентой F коннекторы. Такая изоляция плохо помогает от ржавчины, и только ухудшает ситуацию, так как влага рано или поздно все равно проникает под изоленту.

И вместо того, чтобы постепенно испариться или скатиться с поверхности разъема, она на нем задерживается и ускоряет процесс коррозии в несколько раз. Еще не забывайте одевать изолирующий колпачок на свободный порт Diseqc.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Выбор диаметра спутниковой антенны.

Почему спутниковые антенны бывают разных диаметров? Этот вопрос задают многие. Конечно, такие вопросы задают в основном новички в «антенном деле», однако попадаются и специалистов которые мало что смыслят в разнице диаметров. Один пользователь как то так же задал мне вопрос, почему на «Триколор» ТВ ставится маленький диаметр антенны, а на Радугу большой. Сегодня мы ответим на эти вопросы.

Всё дело в уровне мощности сигнала принимаемого в определённой точке зоны географического покрытия спутника. Чем слабее сигнал, тем больший диаметр зеркала понадобится для того что бы его усилить и сфокусировать на конверторе. Предназначение зеркала состоит в отражении волн и в способности собрать их в одной точке, в фокусе. В этой точке устанавливается специальное устройство, конвертор (LNB ), это устройство преобразовывает сфокусированные радиоволны в электрические сигналы, которые по кабелю поступают в приёмник. Чем больше площадь отражаемой поверхности, тем большее количество волн попадёт на конвертор. Таким образом, диаметр антенны зависит от вашего географического положения.

Подобрать диаметр, подходящий для той или иной местности можно по карте покрытия спутника на который вы собираетесь настраивать вашу антенну. Ниже приведены карты покрытия спутников, с которых вещают «Триколор ТВ» и «Радуга ТВ», Eutelsat W4/W7 36.0°E и ABS 1 75.0°E соответственно.

Карта зоны покрытия «Триколор ТВ» спутник Eutelsat W4/W7 36.0°E:

Карта зоны покрытия «Радуга ТВ» спутник ABS 1 75.0°E:


Карта покрытия – это проекция диаграммы направленности сигнала (луча) передаваемого со спутника на Землю. Диаграмма представляет собой замкнутые кривые, которые являются границами уровня мощности сигнала. Эта величина измеряется в децибелах (dbW). Диаметр зеркала будет зависеть от этой величины. Ниже приведена  таблица соотношений между уровнем мощности принимаемого сигнала, и диаметром (см) антенны.

Таблица соотношения уровня мощности и диаметра антенны:

 Ku-диапазон
 Уровень мощности, dbW  Диаметр антенны, см
 >50  50
 50  50-60
49 55-65
48  60-67
47  65-85
46  75-95
45  85-105
44  95-120
43  105-135
42  120-150
41  135-170
40  150-190
39  170-215
38  190-240
37  215-270
36  240-300
35  270-335
34  300-380
33  335-425
32  380-475
31  425-535
30  475-600

Исходя из карт зон покрытия  спутников  можно сделать вывод о том, что для жителей, например города Ростова-на-Дону, подойдут следующие диаметры антенн: для «Триколор ТВ» зеркало диаметром 55 см, а для «Радуга ТВ» зеркало диаметром 90 см. Вот почему на Радугу ставят антенну побольше, а на Триколор подойдет диаметр поменьше. Но если мы будем настраивать на ABS 1 75.0°E антенну малого диаметра, 55 или 60, то мы либо не настроим её вовсе, либо сигнал будет очень слабым, и картинка будет постоянно сыпаться, а при малейших помехах, таких например как атмосферные осадки, сигнал пропадёт совсем.

Следует сказать так же о том, что выбирать диаметр антенны, всегда следует с запасом, что бы обеспечить уверенный приём в условиях непогоды, и прочих атмосферных явлений. Так же нужно учитывать то, что публикуемые карты зон покрытия спутников, иногда отличаются от реальной зоны покрытия, которая есть на практике. Иначе говоря, расчетная зона покрытия, зачастую отличается от замеряемых данных. Лучшей проверкой, конечно, является практика. И практика показала, что например, для уверенного приёма телеканалов пакета «Триколор ТВ» почти на всей Европейской части РФ вполне достаточно зеркала диаметром 55 см. В комплекте поставки «Триколор ТВ» также используется антенна именно этого диаметра. Однако для подстраховки я бы посоветовал использовать зеркало 60 см. Многие используют для приёма сигнала с этого спутника даже антенны диаметром 80 см или 90 см. В этом случае применима поговорка « Кашу маслом не испортишь».   Что касается Радуги, сама компания «Радуга ТВ» для Европейской части рекомендует, и продает в комплекте антенну диаметром 90 см. Но практика показала, что 90 см конечно хорошо, а 120 см лучше. Антенна 1,20 м на Радуге работает отлично, и обеспечивает уверенный приём, даже при проливном дожде и обильном снегопаде. Антенна 90 см, требует очень точной настройки на спутник  ABS 1 75.0°E. И даже при качественной настройке, при сильных атмосферных осадках, картинка «сыпется» на слабых транспондерах.

Ещё надо сказать, о том, что если вы хотите принимать сразу несколько спутников на одну антенну 2  или 3, с помощью мультифида, то следует выбирать большой диаметр антенны. Например, антенна 1,20 м обеспечит отличный прием сразу 3-х рядом находящихся спутников, и такая антенна, конечно же, должна быть офсетного типа.

Спутниковый интернет — подключить услуги двустороннего спутникового интернета Sensat

Спутниковый интернет сегодня

Спутниковый интернет сегодня представляет собой достойную альтернативу привычному, но далеко не всегда доступному мобильному или проводному интернету. Это стало возможным благодаря появлению нового поколения услуг спутникового интернета, который за последние 5-7 лет сделал мощный технологический рывок навстречу ожиданиям пользователей.

Особенность

Главная отличительная особенность таких услуг – использование перспективного Ка-диапазона частот, который менее загружен, чем Ku-диапазон, и лучше походит для скоростной передачи данных. Абонентское VSAT оборудование традиционно включает спутниковую антенну для наружной установки и спутниковый модем. Однако теперь антенна может быть значительно меньшего размера – около 70 см в диаметре.

Большая популярность

Быстро доказав свою перспективность, технологии связи в Ка-диапазоне частот с каждым годом завоевывают все большую популярность. Миллионы людей по всему миру выбирают спутник в качестве надежного и удобного способа для онлайн-общения, развлечений, получения различных услуг и ведения бизнеса. Традиционно востребованность спутникового интернета высока там, где появление проводного подключения можно ждать годами, а сотовой связи либо нет совсем, либо ее качество сильно страдает. Подобных мест в России много не только в регионах с невысокой плотностью населения (например, Сибирь, Урал, Дальний Восток, Северо-Запад), но и на территории любой области, даже в Подмосковье. Со спутниками проблемы ожидания доступности не существует – вся инфраструктура для выхода в сеть развернута и полностью готова к работе. Осталось купить спутниковый интернет и подключиться.

Подключение

Воспользоваться высокотехнологичными услугами SenSat просто. Следует выбрать подходящий тарифный план, приобрести или взять в аренду комплект абонентского оборудования. Никаких специальных разрешений и документов получать не требуется. Необходимую помощь окажут консультанты по телефону. Ряд вопросов можно прояснить, ознакомившись с отзывами пользователей спутникового интернета. Установку антенны и настройку оборудования не трудно выполнить самостоятельно, но можно и доверить специалистам, позвонив нам по телефону 8 800 70-70-244.

Как правильно подключить спутниковую тарелку к телевизору без ресивера и с его помощью

Ключевым преимуществом спутникового телевидения является возможность его подключения и просмотра там, где прочие виды телевидения недоступны. Среди других плюсов можно назвать качественное изображение и звук, большое количество телевизионных каналов на любой вкус. Причем многие из них можно смотреть абсолютно бесплатно.

Сегодня буквально в каждом городе найдется компания, которая предложит комплект услуг по установке и настройке спутникового телевидения. Однако при наличии некоторых знаний и сноровки это можно сделать самостоятельно. Основные моменты подключения спутникового телевидения будут рассмотрены в статье ниже.

Что входит в комплект спутникового ТВ

Буквально на каждом тематическом форуме будет озвучена мысль о том, что комплект для приема спутникового ТВ можно собрать самостоятельно из отдельных компонентов. Но решение этой задачи не для среднестатистического пользователя. У него элементарно не хватит для этого знаний. Сегодня есть более простой выход. Достаточно нанести визит в ближайший салон провайдера спутникового телевидения. В офисе провайдера можно заключить договор на обслуживание, купить готовый комплект для приема спутникового телевидения и подобрать для себя оптимальный по цене и содержанию пакет каналов.

В среднестатистический комплект для приема спутникового ТВ входят (минимальный набор) следующие компоненты.

  1. Тарелка — дефлектор, отражатель радиочастотного излучения спутника. Сегодня провайдер предлагает для той или иной местности оптимальные характеристики этого элемента. То есть, тарелки 60 см для зоны хорошего покрытия, 80, 90 или 120 см для мест со слабым сигналом.
  2. Конвертер, необходимый для преобразования высокочастотного радиосигнала в электрическую энергию.
  3. Монтажный комплект для фиксации антенны.
  4. Штангу для крепления конвертера на дефлекторе.
  5. Базовый набор кабелей.
  6. Ресивер для преобразования сигнала и подключения обычных телевизоров.

Комплект оборудования может быть расширен или урезан по желанию пользователя. Например, не составит труда купить только антенну, ее монтажный набор и конвертер для тех, чьи телевизоры сразу оборудованы спутниковым тюнером. Или приобрести вместо базовой версии ресивера более сложный, в том числе с возможностью организации внутридомовой сети распределения сигнала или связи с интернет.

Как подключить телевизор к спутниковой тарелке

Для подключения телевизора к спутниковой антенне существует 2 способа:

  • кабель подключается напрямую к телеприемнику;
  • подключение происходит через ресивер.

Прямое подключение к телеприемнику

Как известно, для просмотра спутникового ТВ требуется ресивер. Но в современных телевизорах начали устанавливать цифровые тюнеры DVB-S2, которые дают возможность не использовать внешний ресивер, подключать к телику кабель напрямую с “тарелки”, и ловить ТВ с сателлита.

Чтобы узнать, поддерживает ли телевизор данную функцию, можно посмотреть на описание к аппарату, которое можно найти на разных сайтах, продающих бытовою электронику.

Но, к сожалению, телевизор будет ловить только бесплатные (не кодированные) иностранные каналы. Для того, чтобы смотреть отечественное ТВ через спутник, потребуется купить смарт-карту доступа, которая подключается к телевизору через PCMCIA интерфейс.

Карта приобретается вместе с пакетом подходящего сателлитного ТВ, который можно выбрать среди множества операторов, предлагающих данную услугу. Удобство от использования такого подключения очевидно:

  • нет необходимости приобретать отдельно ресивер;
  • для переключения каналов потребуется всего лишь один пульт.

Как выбрать место для установки антенны

Чтобы антенна показывала хороший прием, ее необходимо правильно разместить и направить. Самый простой способ решения этой задачи — шпионаж. То есть, можно подсмотреть, где установлены антенны у соседей, которые тоже пользуются услугами такого же провайдера.

Но более правильный вариант действий заключен в использовании информации, предоставляемой на сайте самого оператора связи. Здесь, как минимум, указан спутник, с которого ведется трансляция телевизионных каналов. Далее пользователь может:

  • воспользоваться интерактивными картами, которые предлагаются на сайте провайдера спутникового телевидения;
  • использовать приложения, которые можно скачать на сайте оператора услуг;
  • установить на свое мобильное устройство программу SatFinder, в которой есть обширный список спутников, из которого достаточно выбрать нужный.

Главное, что получит пользователь на основании таких данных и сервисов — понимание того, на какой стене дома установить дефлектор. Это самый важный шаг. Именно правильное размещение антенны позволит обеспечить прямую видимость спутника.

Важно! Высоту будущего расположения дефлектора выбирают так, чтобы на пути следования сигнала не было помех в виде веток деревьев, проводов, крупных объектов, других зданий.

Точное ориентирование тарелки

В данных, который получит пользователь от сервисов провайдера или сторонних приложений, есть показатели горизонта и азимута. Они описывают ориентировку антенны в пространстве для создания прямой линии видимости спутника. Это обеспечит эффективный прием сигнала.

Пользоваться данной информацией нужно так.

  1. Азимут описывает поворот антенны относительно направления на север. То есть, используя даже магнитный компас телефона, можно без труда правильно повернуть дефлектор в горизонтальной плоскости.
  2. Показатель горизонт описывает угол наклона антенны относительно вертикали. Для правильного ориентирования дефлектора понадобится отвес (груз на нитке) и транспортир.

Для того чтобы облегчить работу по настройке антенны, стоит сразу принять некоторые меры при ее установке. Так, удаленная на большое расстояние от стены штанга позволит вращать антенну без опасности ее блокировки. Если устройство устанавливается на балконе, лучше крепить его на углу, вертикальной стойке ограждения или бетонной конструкции.

Как закрепить антенну

В комплекте поставки антенны предлагается монтажный набор в виде пластин или поворотного блока. Для фиксации устройства нужно крепко зажать болты, закрутив соответствующие гайки. Делается это после тонкой настройки положения устройства. Предлагаемый производителем вариант достаточно надежен.

Однако антенна в ходе своей эксплуатации вибрирует. У нее высокая парусность, она дрожит на ветру. На нее приземляются птицы. Иногда последние устраивают там длительные посиделки. Поэтому со временем предлагаемое производителем крепление может ослабнуть и антенна сместится. Чтобы этого не произошло, рекомендуется сделать усиления.

Простой вариант выглядит так: зажимные гайки дублируются. Поверх основной после ее окончательного зажатия накручивается еще одна. Делается это очень плотно. Если есть шайба, предотвращающая раскручивание соединения, ее можно поместить между двумя гайками. Цена такого укрепления минимальна, а его надежность весьма высока.

Совет! Приваривать антенну намертво не рекомендуется. Во-первых, ее нельзя будет снять, например, во время переезда или на период длительного отсутствия хозяев. Во-вторых, делается невозможной любая перенастройка.

Поэтому вариант с дублированием зажимных гаек на обычном монтажном комплекте антенны является предпочтительным.

Подготовка кабеля

Когда монтаж тарелки закончен, потребуется подготовить F-разъем и кабель для подсоединения антенны к телевизору. F-разъем представляет собой простую втулку, которая закрепляется на кабеле накручиванием, поэтому важно, чтобы она имела резьбу.

Если в телевизоре или ресивере выход приспособлен под F-разъем, то подключить телевизор к спутниковой антенне будет несложно. В случае, когда в вашем телике обычный антенный выход, потребуется купить переходник.

Можно, конечно, купить и обычный антенный штекер, но они часто встречаются плохого качества. В случае F-ки с переходником, получается универсальный штекер, который можно подключить как к F-выходу, так и к антенному.

Перед тем, как подключить кабель к телевизору, проделайте следующее.

  1. Снимите верхний слой изоляции с кабеля. Вы увидите первичный экран, состоящий из переплетенной тонкой проволоки, который нужно отогнуть.
  2. Под первичным экраном можно увидеть второй – из фольги. Фольгированный экран обрезается, как показано на рисунке ниже.
  3. После этого, снимите изоляцию, чтобы добраться до центральной (медной) жилы.
  4. Перед тем, как подсоединить F-разъем (антенный штекер), сердцевину необходимо зачистить с помощью ножа от нанесенной на нее эмали, после чего на кабель накручивается F-ка. Теперь, его можно подключить к ресиверу, или, накрутив переходник – к антенному выходу. Второй конец кабеля подсоединяется к конвертеру, находящемуся на антенне.

Подсоединение и настройка

Для подготовки к просмотру ТВ, нужно сделать следующее:

  1. Штекер необходимо присоединить к разъему телика под названием “LNB Satellite IN” (настройка проводится на примере телеприемника LG).
  2. Теперь, после подключения антенны к телевизору, можно включить аппарат, перейти в настройки и выбрать автоматический поиск каналов.
  3. При запросе, где искать трансляции, требуется выбрать “Спутник” и нажать “Далее”.
  4. На этом шаге появляется возможность выбрать требуемый сателлит, для его последующего сканирования. Также на этой странице доступны другие настройки, относящиеся к данному спутнику. После его выбора, жмем “Дальше”.
  5. При выборе дополнительных настроек, появится окно с различными параметрами, где отображаются значения, относящиеся к качеству принимаемого сигнала, а также его уровню. На изображении ниже заметно, что уровень сигнала стоит на максимальном значении. Чтобы добавить новый сателлит, есть соответствующая кнопка, расположенная в верхней части окна. После закрытия этого меню и нажатия “Далее”, необходимо задать условия для поиска.
  6. Если у вас отсутствует CAM-модуль, и вы хотите найти бесплатные трансляции, то выставьте флажок напротив строки “Пропуск зашифрованных каналов”. После установки необходимых данных, кликните на “Выполнить”.
  7. Далее начнется поиск трансляций. Во время поиска можно наблюдать количество каналов ТВ и радио, которые были обнаружены. Если преждевременно остановить поиск, то каналы, найденные прежде, все равно сохранятся.
  8. После того, как сканирование будет закончено, можно приступить к просмотру сателлитного ТВ. Если зайти в настройки телика в раздел “Каналы”, то можно увидеть гораздо больше опций. К примеру, можно произвести сортировку каналов, отредактировать транспондер, произвести настройку сателлита и прочее.

Чтобы переключаться между разными телевизионными источниками сигнала, будь то сателлитное ТВ или кабельное, HDMI-сигнал или другой, на ПДУ нажимается кнопка INPUT и производится выбор необходимого.

Подключение через ресивер

После того, как появилось сателлитное ТВ, ресивер стал незаменимым устройством, которое подключается между телевизором и спутниковой антенной. Ресивер выполняет роль декодера, принимающего сигнал в одном формате, преобразующего его, и передающего декодированный сигнал телевизору через подключение по телевизионному кабелю. Больше о выборе этого устройства читайте в статье цифровая приставка к телевизору.

Как правильно подключить сателлитную антенну к аппарату? В современных телеприемниках подключить кабель к телевизору через ресивер можно через следующие разъемы.

  1. Разъем hdmi. Подключение к данному входу дает картинку высокого разрешения, и это наиболее современный и качественный вид подключения. HDMI не требует перекодирования из цифрового в аналоговый сигнал. Таким способом можно подключить тюнер и к ноутбуку, чтобы использовать последний в качестве телевизора.
  2. SCART-разъем. В народе называется “Гребешок” и является аудио и видео разъемом европейского стандарта. Обеспечивает хорошее качество изображения, не хуже, чем через компонентный кабель.
  3. Компонентный разъем (Y Pb Pr). Является самым высококачественным соединением с помощью специального компонентного кабеля, которое может использоваться как для передачи сигнала высокого разрешения (1080i), так и чтобы подключить телевизионную антенну через ресивер. Компонентным кабелем он называется потому, что передача составляющих видеосигнала происходит по нескольким каналам. Данный разъем можно использовать для передачи HDTV.
  4. RCA – интерфейс, больше известный, как “Тюльпаны”. Главное достоинства этого интерфейса – простота и доступность в подключении, и то, как соединить телик с ресивером – не может вызывать затруднений. Просто вставляете штекеры с определенным цветом в гнездо такого же цвета. Его можно назвать одним из самых древних способов подключения периферии к телевизору, и присутствует он практически во всех телеприемниках. Соединяемый таким образом агрегат выдает картинку, не отличающуюся высоким качеством, но вполне приемлемую для ТВ с небольшой диагональю.
  5. Обычный антенный штекер. Такое подсоединение еще называется RF подключением и знакомо всем, кто подключал комнатную антенну. Качество передачи сигнала при таком соединении желает быть лучшим.

Таким образом, подсоединение сателлитного оборудования к телеприемнику — дело несложное. Главное – правильный выбор направленности антенны, соединение оборудования кабелями и настройка приема телевещания. О настройке ресивера своими руками можно узнать, посмотрев это видео.

Спутниковые приложения для геолого-геофизического образования

Развитие теории

Тектоника плит основана на теории Дрейф континентов , предложенный Альфредом Вегенером в начале 1900-х годов. Вегенер, а также некоторые до него, признали соответствие различных континентальных окраин, в первую очередь восточное побережье Южной Америки и западное побережье Африки. Он наблюдал за распределением сходные горные пояса на разных континентах и ​​распространение идентичной палеофлоры и палеофауна на соответствующих континентальных окраинах, таких как Южная Америка и Африка (рис. 1).


Рисунок 1: Распространение ископаемой флоры и фауна, свидетельствующая о том, что эти континенты когда-то могли были соединены в один большой континент под названием Гондвана. (от USGS Dynamic Earth)
Нажмите, чтобы увеличить

Вегенер далее отметил загадочные доказательства изменения климата на континентах, таких как тропические растения. окаменелости в Антарктиде и необычные древние ледниковые отложения в Индии.


Рисунок 2: Взгляд Вегенера на распад Пангеи
и континентальный дрейф. (от USGS Dynamic Earth)
Нажмите, чтобы увеличить

Основываясь на этих наблюдениях, Вегенер подробно изложил положения своей теории в книге, которую он опубликовал в 1915 году. в котором он собрал континенты и предположил, что в геологическом прошлом один большой древний массив суши называется Пангея существовало. Он хотел, чтобы континенты могли свободно перемещаться над землей. поверхности меняют свое положение относительно друг друга, в конечном итоге дрейфуя в положения, которые мы видим сегодня (рисунок 2).

Несмотря на то, что Вегенер предоставил множество подтверждающих доказательств, его теория получила мало поддержки в научное сообщество в то время, потому что он не мог объяснить, как континенты могли скользить по дну океана. Геофизики легко продемонстрировали несостоятельность механической модели Вегенера. Континентов не было достаточно силен, чтобы пробираться сквозь дно океана, не разбиваясь. Теория Вегенера вызвала горячие споры в течение многих лет даже после его смерти в 1930 году.

После Второй мировой войны U.С. и СССР начали использовать магнитную съемку дна океана для поиска каждого чужие подводные лодки. Было замечено, что на дне океана появляются отчетливые магнитные линии. Океанические породы действуют как гигантские «магнитофоны» магнитного поля Земли. Эти линии отражают инверсию магнитной полярности Земли и симметричны относительно срединно-океанических хребтов (рис. 3). Поскольку породы, содержащие эти линии или магнитные полосы, можно датировать, их можно использовать для измерения скорость движения морского дна.

А

Б

Рисунок 3: A) Корреляция магнитных линий, содержащих магнитные инверсии от морского дна на Тихоокеанском северо-западе. Пунктирные черные линии представляют преобразование границы плит разлома плиты Хуан-де-Фука (местоположение см. в B). Б) Положение срединно-океанические хребты отмечены красным. (от USGS Dynamic Earth)
Щелкните изображения, чтобы увеличить.

В 1950-х и начале 1960-х годов геофизики признали, что эти линии были ключом к новой теории. Они объясняют, как могут двигаться континенты: Seafloor Spreading . Гарри Гесс в Принстонский университет предположил, что движутся не только континенты, но и дно океана. Hess предположил, что морское дно отходит от срединно-океанических хребтов, как конвейерная лента с обеих сторон гребня хребта, пересекая глубокую впадину, пока не опускается под материк или островную дугу в виде результат мантийной конвекции (Рисунки 4 и 5).

Рис. 4: Распространение морского дна.
(Риттер, Майкл E. Физическая среда: введение в физическую географию, 2006)

Рисунок 5: Скалы со дна океана показывают самое молодое морское дно (показано красным) существует в центрах спрединга вдоль оси срединно-океанических хребтов. (от NOAA)
Нажмите для увеличения
.

К 1968 году геологи разработали исчерпывающую модель, описывающую движение континентов и океана. этажей и смогли подтвердить свои идеи множеством наблюдений, поднявших модель Гесса до статуса научная теория Теория тектоники плит .Плита — это жесткая плита литосферы. движется как единое целое и может состоять из океанского дна, быть полностью континентальным или содержать как океаническое, так и континентальная кора (рисунок 6). Границы плит определяются и идентифицируются путем картирования узких поясов землетрясений, вулканы и молодые горные хребты (рис. 7).

Рисунок 6: Современные границы плит. Красный цвет указывает на расхождение; зеленый цвет указывает на конвергенцию; загар указывает на преобразование движения. (Топография и прогнозируемая батиметрия мира с современными границами плит, 1999 г.Границы пластин взяты из компиляции цифровых данных проекта PLATES Project. Данные топографии / прогнозируемой батиметрии представлены из Smith, W. и Sandwell, D. (Science, vol. 277, pp. 1956-1962), построенные с использованием программного обеспечения для картографирования GMT (Wessel and Смит, 1991, EOS, Transactions AGU, т. 72, с. 441, 445-444). Карта подготовлена ​​Институтом Техасского университета для Геофизика, 1999.)
Увеличить

Рисунок 7: Границы плиты очерчены значительным появлением очаги землетрясений (синие точки) и расположение вулканов (красные треугольники). Нажмите для увеличения

Типы границ плит

Жесткие литосферные плиты на поверхности Земли постоянно находятся в движении относительно друг друга. В границы между этими пластинами могут быть одного из трех типов: расходящиеся , сходящиеся , или преобразовать границы разлома (рисунок 8).

Рисунок 8: Типы границ плит включают расходящиеся, сходящиеся, трансформировать границы разломов.Новая океаническая кора постоянно образуется на расходящихся границах плит, пока старее. кора океана разрушается и перерабатывается на сходящихся границах. (Из USGS Dynamic Earth)
Нажмите, чтобы увеличить .

Расходящиеся границы — это места, где пластины расходятся друг от друга (рисунок 9). Наиболее расположены вдоль гребней океанических хребтов и могут рассматриваться как конструктивные окраины плит, где новый океан дно создается в результате подъема магмы.В результате этого движения образуются океанические хребты из-за возникающая менее плотная горячая расплавленная порода. Примеры океанических хребтов: Срединно-Атлантический хребет или восточная часть Тихого океана. Подниматься.

Рисунок 9: Поперечное сечение земли иллюстрирующий расходящуюся границу пластины. (Из USGS)

Конвергентные границы — это места, где плиты движутся вместе или друг к другу. Существует три типа конвергентных сред в зависимости от вид земной коры, которая участвует в конвергенции.Возможности включают: океаническую конвергенцию, океаническую конвергенцию или континентальную конвергенцию. континентальная конвергенция. Результатом этого движения является либо субдукция океанической литосферы. в астеносферу или столкновение двух континентальных окраин, создающих горную систему.

Преобразовать границы разломов — расположены там, где одна плита скользит мимо другая, и никакой новой литосферы не создается и не разрушается. Большинство из них присоединяются к двум сегментам срединно-океанического хребта как части заметных линейных разрывов в океанической коре, известных как зоны разломов.Некоторые (разлом Сан-Андреас и Альпийский разлом Новой Зеландии) прорезает континентальную кору.

Рисунок 13: Преобразование границ разломной плиты. Несколько примеров существуют на дне океана как видно здесь, на дне Тихого океана. Разлом Сан-Андреас является одним из примеров границы трансформного разлома. что происходит в континентальной литосфере (от USGS).
Нажмите для увеличения .


Отслеживание движения пластины из космоса

Сегодня мы можем отслеживать текущее направление и скорость движения плит с помощью методов наземной съемки, используя лазерно-электронными приборами и космическими методами, такими как спутниковые сети.Поскольку движения пластины находятся в глобальном масштабе, их лучше всего измерять спутниковыми методами. Три наиболее часто используемых космических методы: интерферометрия с очень длинной базой (VLBI), спутниковая лазерная дальнометрия (SLR) и глобальное позиционирование Система (GPS). Среди этих трех методов на сегодняшний день наиболее полезным для изучения движения плит является GPS.

Спутниковая сеть GPS включает двадцать четыре спутника, которые в настоящее время находятся на орбите на высоте 20 000 км над Землей. в составе системы NavStar компании U.С. Министерство обороны. Эти спутники непрерывно передают радиосигналы. обратно на Землю. Для определения точного положения на Земле (долгота, широта, высота) используется триангуляция. Из в любом месте на Земле необходимо одновременно принимать сигналы как минимум от четырех спутников, записывая точные данные. время и местоположение каждого спутника, когда был получен его сигнал. Путем многократного измерения расстояний между конкретными точки, геологи могут определить, было ли активное движение между плитами.

Движение плиты можно измерить как относительное или абсолютное перемещение. Абсолютное движение плиты — это движение пластина относительно глубин Земли (рис. 14). Относительное движение относится к движению между двумя пластины в заданной точке на границе пластины. Для каждой пары пластин их относительное движение определяется направлением и величина. Это движение обычно составляет десятки мм в год (рис. 15). Это относительное движение плит который определяет количество и тип землетрясений и вулканической активности, присутствующих вдоль границы плиты.

Рисунок 14 : Глобальная карта текущего абсолютного движения плит, рассчитанная с использованием Технология GPS и программное обеспечение Жюля Верна «Вояджер: Земля». Направление стрелок указывает направление пластины. движение. Длина стрелки указывает скорость движения (обратите внимание на относительную длину стрелки ключа в верхнем левый угол). (Из Жюля Верна «Путешественник: Земля»)
Нажмите, чтобы увеличить .

Рисунок 15: Срединно-Атлантический хребет, пример границы расходящихся плит.Желтые стрелки указывают относительное направление движения между южноамериканской и африканской плитами. Скорость этого распространения варьируется от одного района к другому, но в среднем скорость составляет 1,7 см в год в южной части Атлантического океана. (Из проекта PLATES)
Увеличить .

Движение тектонических плит изучается с помощью спутников

Путешествуя по местам от заснеженных горных хребтов до тропических островов, международная группа исследователей, координируемая Лабораторией реактивного движения НАСА, использует спутники для изучения движения тектонических плит Земли в Карибском море, а также в центральной и южной частях. Америка.

В ходе эксперимента, рассчитанного на несколько лет, исследователи составят карту движения десятков наземных объектов в 16 странах, используя сигналы группировки орбитальных навигационных спутников.

Данные, которые они собирают, помогут ученым понять движение тектонических плит в Центральной и Южной Америке. Пересечение примерно пяти плит земной коры, регион является одним из самых геофизически сложных регионов в мире.

Хотя движения плит относительно друг друга кажутся незначительными — примерно со скоростью роста человеческих ногтей — они объясняют такие геологические явления, как образование горных хребтов и вулканов.Ожидается, что геодезические исследования, такие как эксперимент JPL, также помогут ученым, работающим над методами прогнозирования землетрясений.

Для проведения исследования в январе и феврале исследователи посетили более 50 мест по всему миру. Более половины из них находились в районе исследования, простирающемся от острова Сан-Андрес у побережья Никарагуа на севере до Кито, Эквадор, на юге, и с запада на восток от Галапагосских островов до города Баринас, Венесуэла.

У каждой команды есть электронный приемник, предназначенный для приема сигналов с семи спутников NAVSTAR, которыми управляет U.С. Министерство обороны. Запущенный в рамках программы Глобальной системы позиционирования (GPS), орбитальный космический корабль, используемый в гражданских приложениях, таких как геодинамические исследования, а также в оборонных целях, транслирует сигналы с временными метками, которые позволяют исследователям вычислить местоположение принимающей точки на земля.

Поскольку орбиты спутников не совсем известны, точность измерений может быть значительно повышена путем объединения показаний с полевых участков с данными от приемников GPS в нескольких стандартных точках Северной Америки.Позиции этих сайтов — в Haystack, Mass., Richmond, Fla., Ft. Дэвис, Техас, и Голдстоун, Калифорния, точно известны из исследований интерферометрии с участием квазаров и лазерной локации до спутников, находящихся на околоземной орбите.

Кроме того, исследователи обнаружили, что они могут повысить точность измерений в Центральной и Южной Америке, добавив другие участки вокруг Тихого океана — в Австралии, Новой Зеландии, Американском Самоа и на Гавайях — и в Европе в Федеративной Республике Германии, Швеции. и Норвегия для расширения геометрии станций, отслеживающих спутники.Наконец, в эксперименте также участвуют исследователи из нескольких других мест в Северной Америке, таких как Пик Мамонта в Калифорнии и на реке Йеллоунайф в Северо-Западных территориях Канады, которые также отслеживают спутники GPS.

В результате расстояние между двумя приемниками может быть измерено с большой точностью. Например, расстояние в 1000 километров (около 600 миль) можно определить с точностью до нескольких сантиметров (около дюйма).

Данные, собранные исследователями в ходе текущей работы, не будут напрямую измерять движения тектонических плит.Скорее, они установят исходное положение для каждого участка месторождения, которое можно будет сравнить с более поздними измерениями, охватывающими следующие 10–20 лет.

Ученые особенно интересуются районом Карибского бассейна, Центральной Америки и северной части Южной Америки, потому что это место встречи пяти различных тектонических плит. На севере находится Североамериканская плита, которая простирается за полуостровом Юкатан в Мексике. На юге Южноамериканская плита составляет большую часть Южноамериканского континента.

Между ними меньшая Карибская плита занимает части южной части Карибского моря, Панамского перешейка и части Тихого океана к югу от перешейка. Плита Кокосовых островов расположена в Тихом океане у западного побережья Центральной Америки. пятая плита, Наска, расположена к западу от южноамериканского континента.

Из предыдущих исследований явствует, что плита Кокосовая плита движется на северо-запад относительно Карибской плиты со скоростью примерно 8 сантиметров (около 3 дюймов) в год.Наска продвигается на восток к южноамериканской плите примерно на 6 сантиметров (менее 3 дюймов) в год, в то время как Карибская плита движется на юг к южноамериканской плите со скоростью 2 сантиметра (менее 1 дюйма) в год.

В некоторых случаях одна плита «погружается» или опускается под край плиты, по которой она движется. Такие зоны субдукции ответственны за формирование горных хребтов; нагреваясь, они также могут вызывать образование вулканов.

Во время эксперимента исследователи переносят приемное оборудование на установленный маркер, обычно устанавливаемый местными органами управления.Антенна приемника устанавливается на штативе, установленном над маркером. В течение нескольких часов в сутки в течение нескольких дней приемник собирает данные от четырех спутников GPS, проходящих над головой. Для менее точных применений положение приемника может быть рассчитано с точностью до нескольких метров (ярдов) за несколько минут.

Местные условия поставили перед исследовательскими группами различные задачи. Во многих случаях отсутствие местного электричества требует использования солнечных панелей, генераторов или батарей для питания приемников.Одно место, тихоокеанский остров Мальпело у побережья Колумбии, наводнено тысячами наземных крабов. Еще одно место — остров Кокос, примерно в 500 километрах (300 миль) от западного побережья Коста-Рики — легендарное пристанище пиратов, которые якобы оставили закопанные сокровища на сотни миллионов долларов.

Эксперимент 1988 г. следует за несколькими предыдущими геодезическими исследованиями GPS, координируемыми JPL. После инженерных испытаний в 1985 году исследователи провели 1986 экспериментов в северной части Карибского моря и в Южной Калифорнии, аналогичные текущему эксперименту.

Помимо ученых JPL, в число сотрудников входят доктор Джеймс Келлог из Университета Южной Каролины; Д-р Крис Рейгбер, Deutsches Geodaetisches Forschungsinstitut, Федеративная Республика Германия; и д-р Ричард Лэнгли, Университет Нью-Брансуика, Канада.

Другие участвующие учреждения включают Национальный институт геологических исследований минералов и Географический институт Агустина Кодацци, Колумбия; Национальный университет Коста-Рики; Сулийский университет, Венесуэла; Межамериканская геодезическая служба; и Университетский консорциум NAVSTAR, поддерживаемый Национальным научным фондом.

В JPL д-р Н. А. Рензетти руководит программой геодинамики лаборатории; Д-р Уильям Г. Мельбурн руководит проектом GPS. Рут Э. Нейлан — менеджер экспериментов GPS, а доктор Тимоти Х. Диксон — научный сотрудник Карибской кампании.

Исследование финансируется NASA Office of Space Science and Applications, Earth Science and Applications Division.

818-354-5011

Amazon.com: 10-дюймовая керамическая обеденная тарелка из космоса, спутниковая межзвездная посуда, украшение для тарелок для столовой, вечеринок, свадьбы: дом и кухня

Цвет: P21 | Размер: 10-дюймовая круглая пластина

Нарядите и украсьте свой стол стильно! Сделайте свою жизнь элегантной!

Наши обеденные тарелки предлагают множество привлекательных узоров, которые дополнят ваш образ жизни.Благодаря десяткам тысяч свежих и забавных дизайнов вы можете найти идеальные тарелки для любого случая, мероприятия или просто повседневного ужина. Этот набор тарелок обязательно впечатлит вашу семью и гостей своим элегантным дизайном.

Устойчивость к растрескиванию и сколам

Микроволновая печь, духовка, посудомоечная машина, холодильник безопасна

Легко мыть

Устойчивость к масляным пятнам, ее можно легко стирать вручную и она станет идеально чистой. Можно мыть в посудомоечной машине, так что вы можете просто бросить тарелку в посудомоечную машину, чтобы вымыть ее.

Perfect Gift Option

Сделает идеальный подарок для ваших друзей и семьи на новоселье, свадьбу, День матери, День отца, Рождество и Новый год. Их можно использовать как в помещении, так и на улице. Используйте их в своем доме, саду, офисе, кафе, доме для вечеринок, ресторане, баре, гостинице. Экологически чистая, не содержит красителей, наносящих вред здоровью вашей семьи. Цвета не выцветают благодаря новым методам цифровой печати. Они прочные и прослужат долго. Это идеальный подарок для вашей жены, мужа, лучшего друга, мамы, папы, сестры, брата, бабушки, коллеги и всех других любимых людей с множеством удивительных дизайнов.Индивидуальные, персонализированные продукты очень популярны. Как производители цифровой печатной дизайнерской продукции, мы следим за текущими тенденциями и предлагаем вам новейшие модные товары. Либо подарок семье или другу, родственнику или парню, либо самому себе, вещь должна быть интересной и аутентичной.

ПРИМЕЧАНИЕ:

1. Из-за ручного измерения допускается погрешность в 1-2 см.

2. Цифровые изображения, которые мы показываем, имеют максимально точную цветопередачу, однако из-за различий в компьютерных мониторах мы не несем ответственности за различия в цвете между фактическим продуктом и вашим экраном.

Спутниковые карты показывают небольшую тектоническую плиту, ответьте на вопросы

САН-ФРАНЦИСКО — Используя спутниковые карты, группа австралийских и американских исследователей нашла небольшую тектоническую плиту или микроплиту в Индийском океане и использовала это открытие для урегулирования давних споров о времени столкновения Индии с Евразией.

Индия врезалась в Евразию, что привело к образованию Гималайских гор 47 миллионов лет назад, согласно статье, опубликованной в ноябре.9 в Письмах по науке о Земле и планетах исследователей из Школы наук о Земле Сиднейского университета и Океанографического института Скриппса Калифорнийского университета в Сан-Диего.

«Знание этого возраста особенно важно для понимания связи между ростом горных поясов и серьезным изменением климата», — говорится в заявлении Кэра Мэтьюз, ведущего автора и научного сотрудника докторантуры Сиднейского университета. Формирование горного пояса имеет серьезные последствия для изменения климата, поскольку новые пики могут изменить направление преобладающих ветров, изменить характер осадков и понизить температуру воздуха.

Микропланшет Mammerickx. Предоставлено: NASA

. Исследователи обнаружили микропланшет в Индийском океане под названием Mammerickx Microplate размером примерно с Западную Вирджинию, используя карты морского дна, которые объединяют данные, полученные с радиолокационных высотомеров на борту космического корабля для исследования океана Jason-1, запущенного в 2001 году НАСА и французами. космическое агентство, CNES и CryoSat-2, спутник исследования окружающей среды Европейского космического агентства, запущенный в 2010 году.

В 2014 году группа Скриппса под руководством геофизика Дэвида Сэндвелла использовала спутниковые данные для создания исчерпывающего набора карт морского дна, показывающих тысячи подводных гор и других тектонических особенностей, которые ранее не были обнаружены.С тех пор эти карты были включены в карты океана Google Планета Земля.

Новое открытие в Индийском океане примечательно, потому что исследователи идентифицировали семь микроплит в Тихом океане, но никогда раньше не находили ни одной в Индийском океане. «Нормальное растекание морского дна не приводит к образованию микроплит, но если вы сталкиваетесь с одним континентом с другим континентом, это заставляет всю пластину менять направление», — сказал Сандвелл, соавтор статьи. «Когда он меняет направление, он создает такие вещи, как микропланшеты.”

Исследователи смогли определить возраст новой микроплиты с помощью магнитных съемок, которые выявили четкие закономерности вблизи срединно-океанических хребтов. Минералы, выталкиваемые на поверхность, когда земная кора образует эти гребни, намагничиваются в направлении магнитного поля Земли. Поскольку магнитное поле периодически меняет направление, ученые используют эти знания в сочетании с наблюдениями за скоростью расширения морского дна для оценки возраста геологических особенностей.

С помощью космических высотомеров на Jason-1 и CryoSat-2 исследователи могут обнаруживать объекты на дне океана размером 6 и более километров.Ученые получают гораздо более точные карты, используя данные, полученные от многолучевых эхолотов, судовых гидролокаторов, которые могут определять объекты размером до 200 метров. Однако многолучевые эхолоты использовались только для картографирования около 15 процентов дна океана, что дает «очень неполную картину», — сказал Сандвелл. Чтобы заполнить картину, исследователи Scripps используют космические радиолокационные высотомеры для получения подробных наблюдений за поверхностью океана и используют данные для определения формы морского дна внизу.

Дэвид Сэндвелл, профессор геофизики Института океанографии Скриппса при Калифорнийском университете в Сан-Диего, использовал спутниковые данные для создания полного набора карт морского дна, показывающих тысячи подводных гор и других тектонических особенностей, которые ранее не были обнаружены.Предоставлено: Институт океанографии Скриппса

Открытие Индийского океана — последнее применение карт морского дна Скриппса. Исследователи и преподаватели используют карты для объяснения активных тектонических процессов, происходящих глубоко под водой. Хотя Земле 4 миллиарда лет, средний возраст морского дна составляет 70 миллионов лет. По словам Сандвелла, на морском дне наблюдаются гораздо более активные тектонические процессы, включая распространение хребтов, трансформные разломы и 90 процентов вулканической активности на планете.

Нефтяные компании используют карты морского дна для разведки. Карты высокого разрешения могут дать подсказку о местонахождении осадочных бассейнов. «Когда континенты раскалываются, они оставляют шрамы на морском дне», — сказал Сандвелл. «Если вы найдете нефть в Африке, вы можете использовать эти шрамы, чтобы искать нефть в том же бассейне в Южной Америке».

Кроме того, военные агентства полагаются на карты морского дна при навигации подводных лодок, а также на картографирование гравитационного поля. Эти гравитационные карты используются для корректировки инерциальных систем навигации и наведения, позволяя отличать ускорение транспортного средства от изменения силы тяжести, возникающей в огромных океанских траншеях или подводных горах.

Благодаря этой полезности, первые комплексные карты морского дна были составлены с помощью геодезического спутника для наблюдения за Землей ВМС США, запущенного в 1985 году, хотя наблюдения оставались засекреченными до 1995 года.

Спутниковые «номерные знаки» и повторное зажигание ракетного топлива могут предотвратить катастрофы космического мусора

Два неработающих спутника почти столкнулись 29 января, и их близкое столкновение (объекты разошлись примерно на 154 фута, или 47 метров) привлекло внимание к растущей проблеме далеко над Землей: облако космического мусора.

Миллионы объектов составляют эту орбитальную свалку, где летящие осколки могут достигать скорости почти 18 000 миль в час (19 000 км / ч), что примерно в семь раз быстрее, чем скорость пули, согласно NASA . Около 500 000 обломков имеют размер не меньше мрамора, и примерно 20 000 объектов имеют размер софтбола или больше, НАСА сообщило в 2013 году .

Беспорядок усугубляется увеличением количества миниатюрных спутников, называемых кубесатами. Эти кубики длиной 4 дюйма (10 сантиметров) весят всего 3 фунта.(1,4 килограмма) и стартовые затраты начинаются от 40 000 долларов; частные компании тысячами заказывают их для сбора данных и предоставления услуг Интернета и радио, согласно данным Лос-Аламосской национальной лаборатории .

В связи с накоплением космических перегрузок аэрокосмических инженеров стремятся разработать технологии и системы, которые могут предотвратить аварии, чтобы защитить работающие спутники, будущие космические миссии, а также людей и имущество на земле, сообщили Live Science эксперты Лос-Аламоса.

Связано: Сколько космического мусора попадает на Землю?

Примерно 5000 спутников несут полезную нагрузку на орбиту вокруг нашей планеты, но только около 2000 активны и связываются с Земля , сказал Дэвид Палмер, ученый из Лос-Аламоса, занимающийся космическими исследованиями и дистанционным зондированием.

«В настоящее время, когда что-то запускается — а запуск может высвободить 100 или более спутников — операторы и люди, занимающиеся космическим наблюдением, должны отслеживать каждую часть космического оборудования, выпущенного ракетой, и индивидуально определять, какая часть является какой», он сообщил Live Science

Палмер — главный исследователь проекта по разработке электронного номерного знака для спутников.Это позволит орбитальным аппаратам транслировать информацию о своих владельцах и местоположении, пока они находятся в космосе, даже после того, как спутник перестанет функционировать.

Автономное питание и импульсный лазер

Так называемый номерной знак размером с плитку Scrabble, достаточно мал, чтобы его несли даже крошечные кубасаты. Названный оптическим идентификатором с крайне низким уровнем ресурсов или ELROI, он выдает уникальный идентификационный код — номер спутниковой лицензии — с помощью лазера, который мигает 1000 раз в секунду. Образцы, создаваемые миганием, переводятся в последовательные коды, которые могут быть прочитаны телескопами на земле, идентифицируя владельца и координаты спутника.

Поскольку ELROI питается от собственного солнечного элемента , он может продолжать «разговаривать» с Землей после окончания срока службы спутника. А поскольку ELROI небольшой и легкий и не требует внешнего питания, его можно легко подключить к частям космического оборудования, у которых нет радиопередатчиков , например к ракетам, которые запускают спутники в космос и превращаются в свободно плавающий мусор. .

Сигналы от плиток оптических идентификаторов с крайне низким уровнем ресурсов (ELROI) могут помочь снизить риск сбоев между дрейфующими частями космического мусора.(Изображение предоставлено Национальной лабораторией Лос-Аламоса)

Предоставляя отслеживаемые данные для отдельных объектов в постоянно увеличивающемся облаке космического мусора, ELROI может сыграть решающую роль в предотвращении столкновений. По словам Палмера, он может даже контролировать радиопередачи на работающих спутниках и предупреждать операторов о нарушении связи.

«Помимо функции идентификации, он также может использоваться в качестве диагностической функции с низкой пропускной способностью. Так что это также поможет уменьшить количество сломанных спутников в космосе», — добавил он.«Технология номерных знаков — это только часть решения, но это важная часть».

Ракетостроение

Испытания на воспламенение в вакууме демонстрируют, что ракетное топливо может повторно воспламениться при многократном возгорании. (Изображение предоставлено Национальной лабораторией Лос-Аламоса)

Когда ракеты запускают спутники на орбиту, они обычно сжигают все свое топливо сразу. Тем не менее, заправка ракет топливом, который может повторно зажигаться, может дать наземным операторам еще один вариант защиты спутников от космических катастроф, сообщил Live Science инженер-исследователь из Лос-Аламоса Ник Даллманн.

«То, над чем мы работали здесь, в Лос-Аламосе, — это создание твердотопливной ракеты [той, которая использует твердое топливо], где вы можете запустить ее, остановить и затем снова запустить», — сказал Даллманн, руководитель проекта по разработке. этого нового метода. Он пояснил, что возможность повторно зажечь топливо ракеты даже после того, как спутник выходит на орбиту, может позволить космическому оборудованию изменить курс, чтобы избежать потенциального столкновения.

«Мы разрабатывали концепцию, согласно которой наша ракета представляет собой полезную нагрузку, интегрированную в спутник», — сказал Даллманн.«Потенциально, через много лет после того, как спутник отделится от верхней ступени ракеты-носителя, наша полезная нагрузка может быть задействована для выполнения аварийного маневра по предотвращению орбитального мусора».

С 1960-х годов ученым было известно, что быстрое снятие давления в камере сгорания твердотопливной ракеты может погасить горение после воспламенения. Перед Даллманном и его коллегами стояла задача создать многоразовую систему зажигания в сочетании с механизмом для быстрой декомпрессии топливной камеры.

Еще одна проблема заключалась в том, как повторно зажечь топливо, поскольку воспламенители обычно разрушаются при первом горении. Чтобы решить эту проблему, ученые решили не использовать обычный пиротехнический воспламенитель. Вместо этого они экспериментировали с разделением воды на водород, и кислород, в камере сгорания, а затем воспламенили их с помощью электрода для генерации искры. Затем исследователи потушили ожог с помощью декомпрессии.

«Нам удалось развить это до такой степени, что мы можем последовательно выполнять несколько ожогов в небольшой ракете», — сказал Даллманн.Следующие шаги будут включать испытания на орбите, «во время которых мы будем выполнять несколько сжиганий на борту кубического спутника», — сказал Даллманн.

Первоначально опубликовано на Live Science .

Устранение неисправностей: спутниковые колонии | GoldBio

Что такое спутниковые колонии?

Во время выбора антибиотика вы можете заметить несколько небольших колоний, растущих вокруг большой колонии на чашке.

Эти небольшие колонии представляют собой сателлитные колонии , а большая колония представляет собой интересующую колонию, содержащую как ген устойчивости к антибиотикам (селективный маркер), так и генную вставку.

Наличие спутниковых колоний на чашке иногда становится общей проблемой при выборе антибиотика. Эти сателлитные колонии не захватили плазмидный вектор с геном устойчивости и вставкой ДНК . Итак, вы не хотите собирать эти маленькие колонии.

Пластинка Escherichia coli , содержащая ампициллин . Большая колония секретирует фермент β-лактамазу для разложения ампициллина. Распад ампициллина вокруг большой колонии вызывает снижение уровня ампициллина в этой области. Спутниковые колонии начинают появляться и расти вокруг этой области. Наличие колоний-сателлитов на чашке иногда становится общей проблемой при выборе антибиотика.

Руководство по поиску и устранению распространенных проблем с выбором антибиотиков

1. Наличие спутниковых колоний

  • Проверьте, не слишком ли старый запас антибиотиков.
  • Проверьте, не слишком ли низкая концентрация антибиотика.
  • Убедитесь, что температура чашки не слишком высокая при добавлении антибиотика.
  • Используйте мешалку, чтобы равномерно перемешать антибиотик с питательной средой.
  • Не увеличивайте свою тарелку трансформации дольше 16 часов.

2. На планшете не растут колонии

  • Проверьте жизнеспособность компетентных клеток.
  • Проверьте, правильный ли антибиотик используется для выбора.

3. На пластине растет слишком много маленьких колоний

  • Проверьте, не слишком ли старый запас антибиотиков.
  • Проверьте, не слишком ли низкая концентрация антибиотика.
  • Используйте мешалку, чтобы равномерно перемешать антибиотик с питательной средой.

Чтобы узнать больше о спутниковых колониях, посмотрите видео GoldBio ниже:

Советы по предотвращению спутниковых колоний

  • Используйте свежую и стерильную питательную среду без антибиотиков. Вы можете добавить антибиотики в чашку, прежде чем выращивать колонии.
  • Используйте концентрацию антибиотика, рекомендованную в вашем протоколе, для предотвращения образования нежелательных колоний. Более высокая концентрация ампициллина, чем рекомендованная, также может уменьшить присутствие колоний-сателлитов.
  • Убедитесь, что температура питательной среды не слишком высокая при добавлении антибиотика.
  • Используйте карбенициллин (еще один b-лактамный антибиотик) в качестве альтернативы ампициллину. Карбенициллин более стабилен и менее подвержен инактивации, чем ампициллин в питательной среде, что снижает образование сателлитных колоний.
  • Используйте только новый запас антибиотиков, чтобы убедиться, что ваши антибиотики по-прежнему эффективны. Советы о том, как это проверить, можно найти в нашем видео об анализе Кирби Бауэра ниже:

Сопутствующие товары

Компетентные ячейки

Dh20B Химически компетентный E.coli Cells (Каталожный № CC-100)

DH5-альфа Химически компетентные клетки E. coli (Каталожный № CC-101)

BL21 Химически компетентный Клетки E. coli (Каталожный № CC-102)

BL21 (DE3) Химически компетентные Клетки E. coli (Каталожный № CC.103)

DL39 (DE3) Химически компетентные клетки E. coli (Каталожный № CC-104)

Dh20B Электрокомпетентные клетки E. coli (Каталожный № CC-200)

Dh20B-Pro ™ Электрокомпетент E.coli Cells (Каталожный № CC-201)

DH5-alpha Электрокомпетентные клетки E. coli (Каталожный № CC-203)

BL21 (DE3) Электрокомпетентные клетки E. coli (Каталожный № CC-204)

Популярные антибиотики

Ампициллин (натрий), класс USP (Каталожный № A-301)

Карбенициллин (динатрий), класс USP (Каталожный № C-103)

GoldBio EZ Paks ™

Ампициллин (натрий) EZ Pak ™ для раствора 100 мг / мл (Кат.A-301-EZ)

Стрептомицин сульфат EZ Pak ™ для раствора 100 мг / мл (Каталожный № S-150-EZ)

Карбенициллин (динатрий) EZ Pak ™ для раствора 100 мг / мл (Каталожный № C-103-EZ)

Канамицина моносульфат EZ Pak ™ для раствора 50 мг / мл (Каталожный № K-120-EZ)

И многое другое!

Список литературы

Demain, A. L., & Elander, R. P. (1999). Β-лактамные антибиотики: прошлое, настоящее и будущее. Антони ван Левенгук, 75 (1), 5-19.DOI: 10.1023 / A: 1001738823146

Кнудсен, Э. Т., Ролинсон, Г. Н., и Сазерленд, Р. (1967). Карбенициллин: новый полусинтетический пенициллин, активный против Pseudomonas pyocyanea. Британский медицинский журнал, 3 (5557), 75-78. DOI: 10.1136 / bmj.3.5557.75

Медани Ф., Димитриу Т., Эллис Р. Дж. И Раймонд Б. (2016). Живите, чтобы обмануть в другой день: бактериальный покой облегчает социальную эксплуатацию β-лактамаз. Журнал ISME, 10 (3), 778.

Ролинсон, Г., Макдональд А. и Уилсон Д. (1977). Бактерицидное действие β-лактамных антибиотиков на Escherichia coli с особым акцентом на ампициллин и амоксициллин. Журнал антимикробной химиотерапии, 3 (6), 541-553.

Юрцев, Э. А., Чао, Х. Х., Датта, М. С., Артемова, Т., и Гор, Дж. (2013). Бактериальное мошенничество управляет популяционной динамикой кооперативных плазмид устойчивости к антибиотикам. Молекулярная системная биология, 9 (1), 683. DOI: 10.1038 / msb.2013.39

Спутник WorldView-3 может делать снимки автомобильных номеров, определять породы деревьев

Запущен новый спутник высокого разрешения.13 для получения снимков планеты самого высокого качества. DigitalGlobe, поставщик спутниковых изображений для Google и Google Earth, запускает WorldView-3 с базы ВВС Ванденберг.

Желающие могут посмотреть прямую трансляцию запуска в режиме онлайн. Спутник успешно запущен в 11:30 PDT на ракете Atlas 5.

Среди новых функций спутника — возможность делать снимки с разрешением 31 см, что составляет около фута. Это самое высокое разрешение, доступное на рынке.Например, он может отточить лобовое стекло автомобиля, сфотографировать номерной знак и даже увидеть номер дома на футбольном поле. Инфракрасный датчик спутника позволяет ему делать снимки сквозь дымку, туман, пыль, дым и другие взвешенные в воздухе частицы, что должно быть большим стимулом для аварийных бригад, борющихся с лесными пожарами, например, и для Google.

Он также сможет определить класс и виды конкретного дерева, а также определить, является ли дерево здоровым или нет, сообщает компания. Кроме того, спутник способен определять ряд минералов на поверхности Земли.

Новый спутник с камерой с разрешением 31 см появился после того, как правительство США ослабило ограничения на коммерческую спутниковую съемку.

«В результате недавнего решения правительства США разрешить нам продавать наши изображения высочайшего качества, мы увидели достаточный спрос», — сказал Джеффри Р. Тарр, президент и генеральный директор DigitalGlobe. «Это укрепит наше лидерство в отрасли, позволит охватить больше задач по картированию и мониторингу наших клиентов, обеспечит еще более прочную основу для развития наших геопространственных больших данных TM и аналитических возможностей, а также уникальным образом решит насущные глобальные проблемы.Поместив этот актив на орбиту, где он может приносить доход, а не хранить его на земле, мы повысим доходность и создадим ценность для акционеров ».

Ожидается, что спутник достигнет высоты 617 километров, или около 383 миль, прежде чем начнет свою работу, сообщает Tech Times. Среднее время повторного посещения спутника составит чуть менее суток, что позволит ему делать до 680 000 квадратных километров изображений каждый день. Данные WorldView-3 помогут в управлении фермами и лесами, а также в открытии новых источников полезных ископаемых и топлива.

Компания уже объявила о своих планах ускорить запуск WorldView-4, ранее называвшегося GeoEye-2, до середины 2016 года, чтобы удовлетворить спрос клиентов на изображения с высоким разрешением. Он сдвинулся с графика, потому что Министерство торговли США недавно решило разрешить DigitalGlobe продавать изображения с разрешением до 25 сантиметров.

Запуск был осуществлен United Launch Alliance, совместным предприятием 50-50 компаний Lockheed Martin и Boeing, которое было создано в 2006 году для обеспечения надежного и экономичного доступа к космосу для США.С. правительственные миссии.

Ⓒ 2021 TECHTIMES.com Все права защищены. Не воспроизводить без разрешения.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
