таблица люменов, сравнение различных видов ламп

Световой поток — значимая величина для проведения различных расчетов освещенности дома, подсчетов энергоэффективности и выполнения электромонтажных работ. Что собой представляет, как его определить, какие бывают светоисточники, и какая у них мощность, как выглядит таблица светового потока ламп? Об этом и другом далее.

Что собой представляет

Световой поток является мощностью солнечного излучения или его электромагнитной энергии, проходящей через объект за конкретный период времени. Энергия солнечного света это волны электромагнитного вида, которые человек видит только в конкретном диапазоне длины. По-другому, светоотдача светодиодов лм вт — это общий объем выделяемой солнцем энергии, который не зависит от того, установлена вокруг светильника оптическая система или нет. То есть, лампа накаливания равна 420 люмен, вне зависимости от того, из какого материала был сделан абажур, украшающий источник.

Величина

Единица измерения мощности энергии это люмены. Один люмен равен одной канделе или одному стерадиану. Значение энергии в каждой разновидности источника разное.

Обратите внимание! В одном люмене 1/683 ватт при волновой длине в 555 ньютон на метр.

Определение из учебного пособия

Как определить световой поток и мощность

Определение потока и мощности светильника может быть осуществлено с помощью специальной таблицы, которая дана ниже. Чтобы сделать самостоятельное измерение, можно воспользоваться сферическим фотометром или фотометрическим гониометром. Основной проблемой самостоятельного нахождения необходимых данных будет определение параметров луча, который движется одновременно в нескольких направлениях.

Благодаря сферическому фотометру, можно измерить энергию рассеянного луча, имеющего единичный коэффициент отражения, а затем сравнить полученный результат с эталоном. С помощью фотометрического гониометра, в котором находится люксметр, можно измерить освещенность по всей сфере источника. Полученные данные интегрируются в люмены.

Также измерение можно сделать самостоятельно люксметром. По окончанию процедуры, записываются данные освещенности и площади помещения, а затем эти сведения подставляются под формулу для вычисления луча: П=ОПл.

Измерительный прибор люксметр в помощь

Таблица светового потока и мощности разных видов ламп

Сегодня в свободном доступе даны средние данные показания энергии с мощностью ламп, поэтому расчет по специальным формулам и с помощью других инструментов может быть необязателен. Согласно таблице, можно сделать сравнение светового потока лампы накаливания и светодиодных источников. Среди них большими показателями мощности обладают светодиодные источники. Световой поток светодиодных светильников по таблице больше.

Обратите внимание! Именно они являются самыми энергоэффективными светильниками из представленных разновидностей, благодаря которым можно значительно сэкономить на электричестве и получить качественное освещение дома или любого другого помещения.

Таблица светоотдачи разных источников

Светодиодных

Светодиодные лампочки одни из самых распространенных, согласно таблице световые потоки ламп разных типов. Они максимально эффективно преобразуют электроэнергию в свет. Их отдача равна от 60 до 120 люменов на ватт. При этом в процессе усовершенствования технологий, этот показатель растет с каждой минутой. Из положительных свойств можно отметить рекордно высокую энергоэффективность светопередачи, благодаря чему производится экономия электроэнергии, длительный срок эксплуатации, надежность, эксплуатацию в жестких условиях и оптимальную цветовую температуру.

Средняя светоотдача светодиодных источников

Накаливания

Лампочка накаливания создает освещение благодаря преобразованию тепловой энергии в свет. Бывает она вакуумной, аргоновой, криптоновой, ксеноновой, галогенной, двухколбовой галогенной, ксенон-галогенной и лампой накаливания, имеющей покрытие с ИК-излучением. Стоит отметить, что из всех разновидностей энергии больше всего у галогенных источников. Они отличаются, кроме того, мгновенным зажиганием в процессе включения, небольшими размерами и широким мощностным диапазоном.

Средняя светоотдача ламп накаливания

Люминесцентных

Люминесцентные лампы — светоисточники, в которых электрозаряд в ртутных парах формирует ультрафиолетовый вид излучения. Он преобразуется в свет люминофором, смесью из галогена, фосфата и кальция. Что касается светового потока, у люминесцентных ламп его значение больше, чем у ламп накаливания, имеющих аналогичную мощность.

Обратите внимание! Точное значение будет зависеть от мощности.

Средняя светоотдача люминесцентных источников

В целом, световой поток — величина, которая представляет собой силу солнечного света и характерного излучения. На данный момент из всех представленных светильников у светодиодных моделей это значение больше. Определить величину можно при помощи специального измерительного прибора или же с помощью приведенной выше таблицы.

Как правильно выбрать лампу для помещения: таблицы, расчеты, рекомендации

Многие люди традиционно при выборе лампы учитывают только ее мощность. Однако сегодня это неактуальный подход, поскольку кроме ватт нужно знать и люмены — этот показатель до конца понимают не все покупатели. Разберемся, о чем идет речь, как люмены отражаются на экономичности, качестве света и какие лампы с учетом этого показателя необходимо выбирать.

Люмен: что это такое

В словарях можно прочитать, что это единица измерения светового потока. Легко понять принцип этого показателя, если привести пример на потоке воды. Чтобы измерить его мощность, необходимо выяснить, сколько литров жидкости подается, например, за секунду. Чем больше литров — тем сильнее поток. Здесь то же самое, только вместо воды мы берем свет, а вместо литров — люмены.

Взаимосвязь люменов и ватт

Почему недостаточно пользоваться привычными ваттами? Здесь все просто. Сама по себе мощность, измеряемая в ваттах, — это более общая характеристика. Возьмем в качестве примера лампу накаливания мощностью 100 Вт. Из них 70 Вт будут уходить на нагревание пространства, то есть устройство на такое количество мощности работает в невидимом человеку диапазоне. А вот уже 30 Вт — это тот свет, который мы видим.

Далее возьмем энергосберегающие лампы, которые были усовершенствованы по этому показателю. Там уже соотношение работы в видимом и невидимом диапазонах другое — 95 к 5. Если устройство имеет мощность 32 ватта, то в видимом диапазоне будет работать на 30 Вт.

То есть лампа накаливания на 100 Вт дает нам свет на 30 Вт. А энергосберегающая лампа на 100 Вт — почти в три раза больше. То же самое касается светодиодных изделий. Приведем таблицу сравнения, которая покажет, какой мощности должна быть лампа, чтобы получить определенное количество люменов.

Световой поток в люменах (лм)	Мощность лампы накаливания (Вт)	Мощность люминесцентной лампы (Вт)	Мощность светодиодной лампы (Вт)
400	20	5-7	2-3
700	60	15-16	8-10
900	75	18-20	10-12
1200	100	25-30	12-15
1800	150	40-50	18-20

Из этой таблицы видно, что для получения, например, 700 люменов нам понадобится приобрести лампу накаливания на 60 ватт, а вот светодиодной достаточно с показателями 8-10 ватт. И здесь становится понятно, почему те же LED-устройства намного экономичнее, ведь платим мы при расходе электроэнергии именно за ватты.

Или сравнение в другую сторону: лампа накаливания на 20 ватт и светодиодная лампа на 20 ватт дают колоссально разное количество люменов: 400 Лм и 1800 Лм соответственно. При этом учитываем: чем выше этот показатель, тем лучше освещение и тем больше свет приближен к естественному. А это хорошая цветопередача, меньшая нагрузка на глаза и т. д.

Отметим, что таблица предлагает приблизительные, средние показатели. Они могут отличаться в зависимости от устройства изделий, технологии их изготовления и т. д. Рекомендуем уточнять показатели для каждой отдельной лампы — если же люмены не указаны на упаковке, просто помните о соотношении эффективности ламп накаливания и светодиодных устройств.

Правила выбора лампы с учетом этого показателя

С выбором типа лампы мы разобрались, но теперь встает другой вопрос: каким должен быть световой поток с учетом размеров помещения. Санитарные нормы предполагают, что он должен быть и не слишком низким, и не слишком высоким. Оба варианта отклонения от нормы плохо отражаются на людях, вынужденных постоянно находиться в помещениях. В этом контексте мы будем говорить про освещенность.

Что такое освещенность и как посчитать ее показатели?

Освещенность — это уровень светового потока, который приходится на 1 квадратный метр. Для этого есть отдельная величина — люксы (лк). То есть если на один квадратный метр падает один люмен света — это равняется одному люксу: 1 лк=1лм/м2.

Далее, чтобы посчитать необходимое количество люменов на одно помещение, надо знать санитарные нормы, разработанные для разных комнат.

Тип помещения	Норма освещенности
санузлы (в том числе ванные) в квартире, а также коридоры, подсобные помещения	50 лм/м2
кухня и жилые комнаты: спальня, гостиная	150 лм/м2
детская спальня или игровая для ребенка	200 лм/м2
рабочий кабинет, домашний офис	300 лм/м2

Но еще нужно учесть и высоту потолков в помещении. До 2,7 метров этого не делают, а вот дальше уже добавляют еще один коэффициент.

Высота комнаты ( м. )	Дополнительный коэффициент для вычисления
2,7-3	1,2
3,1-3,5	1,5
3,5-4,5	2

Теперь у нас есть все данные для того, чтобы посчитать минимальный световой поток. Формула выглядит следующим образом:

Световой поток (лм) = площадь помещения (м2) х норма освещенности (лм/м2) х коэффициент высоты потолков (если он есть).

Приведем пример расчетов

Допустим, у вас есть детская комната размером 10 квадратных метров и высотой в три метра. В этом случае мы берем норму для детских — 200 лм/м2 и коэффициент для потолков от 2,7 до 3 метров — 1,2.

Умножаем эти показатели: 10м2 х 200 лм/м2 х 1,2 = 2400 лм.

Получается, что для этой детской вам нужен световой поток 2400 лм. Исходя из этого показателя, вы можете выбрать количество и тип ламп, обратившись к нашей первой таблице. Это очень удобная формула, поскольку она позволяет легко и быстро получить показатели для каждой комнаты.

Есть ли погрешности в вычислениях?

Поскольку мы уже делали скидку на особенности каждой отдельной лампы, справедливо уточнить, что погрешности в вычислениях будут. Максимально точные показатели требуемой освещенности можно получить при помощи специального прибора — люксометра.

Но приведенные нами таблицы позволяют добиться минимального уровня погрешности — он точно не скажется ни на комфорте, ни на здоровье. Если нет возможности воспользоваться профессиональными вычислениями, вы можете сами все посчитать и выбрать оптимальное решение.

Дата публикации: 03.05.2018

Световой поток светодиодных ламп (таблицы)

Споры на тему сравнения светового потока диодных и других типов ламп, постоянно возникают на необъятных просторах интернета. Виной тому уникальность технических параметров светодиодов как источника света, а именно специфика точечных источников.

Все источники света, будь то лампочка накаливания либо люминесцентная, имеют круговую диаграмму рассеивания света, когда у светодиода это луч с углом рассеивания около 120⁰. Поэтому и характеристики освещения диода зависят от того под каким ракурсом их оценивать.

Сравнение света разных источников

Например, часто на упаковке светодиодов мощностью 4Вт со световым потоком 400 лм изображают в качестве эквивалента лампу накаливания на 50Вт. На самом деле общий световой поток второй почти на четверть выше.

А вот если сравнить эффективную освещенность поверхности стола от настольного светильника с обыкновенной лампой и на диодах, выигрыш на стороне LED, поскольку у них меньший диаметр светового пятна и значительно меньшее рассеивание света.

Разброс параметров светового потока обусловлен его зависимостью от цветовой температуры. У диодов холодного белого света (цветовая температура 5000-7000 К) световой поток выше светодиодов тёплого света (2800-3500 К).

Давайте рассмотрим эту информацию с практической точки зрения.

При выборе обыкновенной лампочки накаливания мы интуитивно понимаем, что в ванную комнату надо 75 ватт, в коридоре можно обойтись 60 ваттами, а в гостиную придется вкручивать три по сто. И никто не задаётся вопросом, сколько там в них люмен.

Что такое люмены в светодиодных лампах

С переходом на LED понятие яркости и освещенности приходится рассматривать совершенно в другом ракурсе. Как видно из таблиц, мощность светодиодов при замене лампы накаливания должна быть примерно в десять раз меньше. Но тут необходимо учитывать целевое назначение освещения.

Если говорить об освещении помещений, сто ватт накаливания дают столько люмен, сколько и десяти ваттные светодиоды. С единственной оговоркой – в качестве диодной лампочки используются изделия радиальной конструкции. Как на рисунке.

Освещение рабочей поверхности

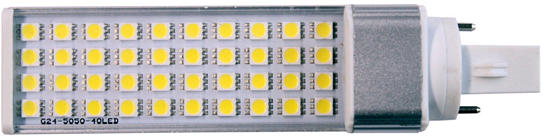

Для освещения рабочих поверхностей используют плоские LED модули, поскольку освещать внутреннюю поверхность плафона нет резона.

В такой системе эффективная яркость накаливания не превышает 60% от номинального показателя. Чистый световой поток от 60Вт будет около 350 люмен (630 * 0,6). А вот КПД светодиодов в такой системе практически 100%.

Соответственно расчётная мощность светодиодов  не превысит 5Вт.

Освещённость и световой поток

Для рядового потребителя не столь важно, сколько люксов выдаёт источник света. Важнее что бы при этом уровне освещенности было комфортно зрению при чтении  либо письме.

Все санитарные правила нормируют освещение рабочей поверхности в люксах. Будь то страничка книги либо лист бумаги, для комфортной работы на их поверхности должно быть 300 люкс, что соответствует 30Лм/м.кв.

Сколько люмен в лампе накаливания 100Вт важно, например,  для организации рабочего места ребёнка, где он будет делать уроки либо заниматься другими делами.

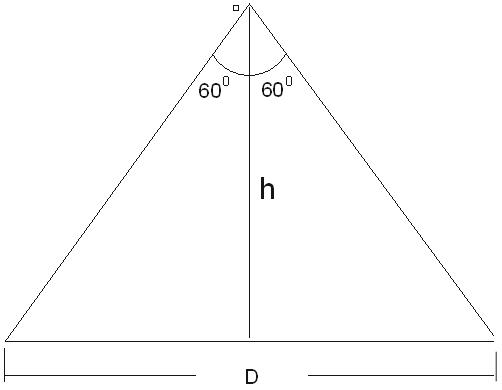

Рассчитать освещенность поверхности, даже зная, сколько люмен в лампочке 100Вт, крайне сложно, поскольку большая часть этого потока доходит в виде отражённого света. Для диодов же достаточно элементарной формулы из школьного курса геометрии.

H – расстояние от светодиодов до поверхности;

D – диаметр светового пятна;

D = 2 * Tg60⁰ * h = 1.16 * h;

Площадь круга = 3,14 * D² / 4 = 0,785 * D * D;

Освещённость = световой поток / площадь круга.

Итого: светодиодный источник света мощностью 15Вт и световым потоком 800Лм, размещённый на потолке над столом, обеспечит около 300 люкс.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Как сравнить светодиодную лампу и лампу накаливания / Habr

Какую светодиодную лампу мы имеем правом назвать лампой прямой замены лампы накаливания мощностью 60 Вт, 75 Вт, 100 Вт…?

Минимальное значение светового потока ламп накаливания бытового и аналогичного общего освещения типовых мощностей устанавливает «ГОСТ Р 52706-2007 Лампы накаливания вольфрамовые…». Ориентироваться в этом солидном документе помогут следующие ориентиры:

1) Тип цоколя: Е27. Или подробнее – Е27/27, что означает резьбовой цоколь Эдисона с максимальным диаметром резьбы 27 мм и полной длиной 27 мм.

2) Напряжение питания 230 В. В России с 2003 года номинальное напряжение в сети переменного тока в соответствии с ГОСТ 29322-92 составляет общеевропейские 230 В. В седьмом издании ПУЭ, издание которого завершилось в том же 2003-м году, исправление внести не успели, и многие до сих пор уверены, что «в розетках 220 В».

Лампы накаливания предназначены для работы в сети переменного тока 230В.

3) Световой поток – «H», то есть соответствующий биспиральным лампам. Иные не производятся. (Но так как моноспиральные лампы никто не отменял, если дело дойдет до суда, производитель будет защищаться, указывая на световые потоки моноспиральных ламп «N».)

Развитая поверхности биспирали: конвективный тепловой поток к стенкам колбы в пересчете на единицу светоизлучающей поверхности нити меньше – КПД больше.

4) Типовой световой поток определяется для лампы с прозрачной колбой. Молочное покрытие колбы, оправдывающее снижение светового потока на 20% от номинала в расчет не принимается. При нормальной эксплуатации попадание в поле зрения человека такого яркого объекта как нить накаливания или молочная колба должно быть исключено. Лампа накаливания с молочной колбой – некий компромисс при использовании в декоративных светильниках без светорассеивателя и защитного угла, и ее световой поток не может быть ориентиром.

Для ламп накаливания с молочной колбой допускается снижение светового потока на 20% от номинала, но это значение не может быть ориентиром для энергосберегающей лампы вне зависимости от типа колбы.

5) Снижение светового потока ламп накаливания во время эксплуатации при сравнении не учитывается, так как характерно для любых источников, в том числе светодиодных. В этом отношении непродолжительность времени жизни лампы накаливания является ее достоинством, так как вынуждает регулярно заменять источник света на новый с номинальным световым потоком.

Испаряющийся вольфрам оседает на стенках колбы и со временем снижает световой поток лампы, но короткий срок жизни лампы накаливания определяет частое обновление источника света, и восстановление светового потока осветительного прибора до номинального.

Итак: минимальные значения светового потока для ламп, соответствующих перечисленным требованиям из ГОСТ Р 52706-2007:

Из таблицы следует, что светодиодная лампа со световым потоком 600 лм не является эквивалентом лампы накаливания 60 Вт, а 1000 лм – не является эквивалентом лампы накаливания 100 Вт. Даже если производитель проводит сравнение с существующими только на бумаге моноспиральными лампами.

График заивисимости для всего диапазона 25…200 Вт:

И крупнее актуальный участок 60…100 Вт.

Если задаться вопросом – какой же лампе соответствует произвольный световой поток, либо воспользуемся приведенным выше графиком, либо посчитаем отношение светового потока к потребляемой мощности для ламп накаливания.

Видно, что с ростом мощности эффективность ламп накаливания растет, но в диапазоне 60-100 Вт, в котором находится большинство эксплуатируемых сегодня ламп накаливания и их аналогов, световая отдача незначительно отличается от среднего значения 12,5 лм/Вт. И для грубой оценки лампы с световым потоком, например, 860 лм можно провести несложные расчеты 860 лм / 12,5 лм/Вт=68,8 Вт и сказать что данная лампа является эквивалентом лампы накаливания мощностью ориентировочно 70 Вт. Но поскольку бытовой лампы такой мощности не существует, а до эквивалента 75 Вт лампа не дотягивает, корректно называть данную лампу эквивалентом лампы накаливания мощностью 60 Вт.

_______________

Лампа на заглавной иллюстрации с номинальным световым потоком 710 лм и мощностью 6 Вт куплена мной десять дней назад в киоске около проходной завода «Лисма» за 190р. А затем обсуждена на метрологической сессии III Светотехнического форума, где саранские специалисты подтвердили корректность заявленных характеристик ламп этой серии.
Лампа куплена после экскурсии по заводу, где нам показали производство ламп накаливания, объемы продаж которых в последнее время растут в связи с отказом населения от энергосберегающих (но не деньгосберегающих) КЛЛ. Очевидно, что в связи с быстрым падением цен на светодиодные лампы при их высокой надежности (я окончательно отказался от КЛЛ в пользу светодиодных около трех лет назад, и с тех пор в моем доме из полутора десятков светодиодных ламп не вышла из строя ни одна), спрос на лампы накаливания вскоре снова упадет. И поэтому Лисма в традиционный стеклянный корпус (себестоимостью 4р. 50 коп.) ставит миниатюрный драйвер и светодиодные «нити». Получается светодиодная лампа идентичная по внешнему виду, габаритам и массе лампе накаливания, на замену которой предназначена. И она действительно эквивалентна световому потоку лампы накаливания 60 Вт.

Пост написан, чтобы ответить на ваши вопросы, собрать комментарии и пожелания, и с учетом замечаний рецензентов быть опубликованным в №4 за 2015г журнала «Светотехника». До этого момента публикация данной информации в любом другом светотехническом издании «не является подлинной» ). После публикации вместо этих строчек появиться ссылка.

Световой поток светодиодных и люминесцентных ламп с таблицей

Светодиодные и люминесцентные светильники являются наиболее популярным и качественным выбором среди покупателей. В статье описывается, что такое световой поток светодиодных ламп, приводятся таблицы показателей светового потока для обоих типов ламп. Также рассказывается, что такое светоотдача светодиодных ламп. Помимо этого объясняется, как определить световой поток ламп обоих видов.

Что такое световой поток светодиодных и люминесцентных ламп

Световой поток (также сила света) – это мера, которая характеризует количество световой мощности в излучаемом потоке. У него есть отличие от электромагнитного излучения (включая инфракрасный, ультрафиолетовый и видимый свет). От светового электромагнитный поток отличается тем, что световой регулируется для отражения в соответствии с чувствительностью человеческого глаза к различным длинам волн света.

Сила света (или поток света) – частый параметр измерения светодиодов с малым уровнем мощности. Сила света должна измеряться на расстоянии, на котором модель (устройство) можно рассматривать как точечный источник света. Расстояние детектора от испытуемого образца, необходимое для соответствия этому критерию, носит название фотометрического расстояния. Оно зависит от габаритов тестируемого источника света. Минимальный коэффициент, который определяется отношением расстояния до детектора и максимальной протяженности светоизлучающей поверхности, может быть от 5 до 15.

Многие светодиоды имеют довольно большую площадь излучения. Линзы, если таковые имеются, могут очень быстро показать видимое положение излучающего центра. Излучение, измеренное на детекторе, сложно связано с интенсивностью источника.

В связи с этим Международная комиссия по освещению (МКО) целенаправленно разработала концепцию «усредненной интенсивности светодиодов» для решения проблемы, которая чаще всего имеет место быть в условиях ближнего поля. Это особенно актуально для всех светодиодов, включая —SMD светодиоды—.

Данная концепция потеряла свою актуальность относительно физически точного определения силы света. Однако в большей степени, относится к измерению освещенности на фиксированном расстоянии и габаритах самого детектора. Сверхъяркий диод расположен таким образом, что его механическая ось находится прямо на линии с центральной точкой круглого детектора с активной площадью, равной 1 см квадратный, а поверхность детектора должна быть перпендикулярна этой оси.

Бывает, что ни сила света, ни световой поток не дают так называемого «полезного» света для конкретного применения. В этой связи, необходимо нечто компромиссное. Количество частичного светодиодного потока было впервые введено МКО. Сила света включает в себя поток и телесный угол и является отношением этих двух значений. Это означает, что его единицей является кандела. Она составляет произведение люмена на стерадиан. Канделы указывают, насколько яркий свет в данном направлении.

Термин «световой поток» также используется для измерения мощности видимого света ламп, когда свет не направлен. Он относится к видимому свету, который излучается во всех направлениях в данный момент. В свою очередь поток излучения – это общее излучение (ультрафиолетовое, видимое и инфракрасное), распространяемое от света во всех направлениях.

Частичный световой поток светодиодов также включает в себя как поток, так и угол, но выражается как поток в пределах угла, а не как отношение. Таким образом, его единица измерения – люмен с указанным углом (Лм). Как и усредненная сила света светодиодов, она представляет собой меру ближнего поля и аналогичным образом определяется в терминах физической геометрии, а не является фундаментальной единицей. Вот почему термин «светодиод» включен в количество. Это отличает его от фрагментарного потока, который можно рассчитать по гониометрическим измерениям в дальней зоне.

Характеристика распределения силы света светодиодов и источников светодиодного освещения является чисто фотометрической задачей измерения. Она осуществляется при помощи гониометра, который используется вместе со спектрорадиометром или фотометром. Фотометр позволяет проводить очень быстрые измерения, буквально «на лету». Его рекомендуется использовать для сугубо фотометрических измерений. Спектрорадиометры дают явное преимущество в том, что все характеристики (радиометрические, колориметрические и фотометрические) могут определяться с максимальной точностью. Однако, гониоспектрорадиометры имеют более длительное время для измерения. Данные способы измерения потока света также характерны и для люминесцентных.

Когда лампа новая, ее световая мощность максимальна. По мере её использования её производительность и светоотдача снижается. Определение, которое используется для описания снижения светоотдачи, называется стабильностью светового потока.

Данные стабильности светового потока важны для сферы строительства, особенно там, где необходимо поддержание или проектирование уровней освещения в зданиях. Это позволяет планировать замену ламп до того, как уровень освещенности станет слишком низким. Это называется плановым техническим обслуживанием и часто включает в себя очистку отражателей и рассеивателей светильника.

Амортизация люменов газоразрядных ламп (люминесцентных и газосветных) и светодиодов значительно выше, чем у ламп накаливания или вольфрамовых ламп.

Как определить световой поток светодиодной и люминесцентной ламы

Существует простой метод определения светового потока для оценки общего освещения этих двух типов ламп.

Он состоят из двух этапов:

1. Расчёт сплошного светового потока. Он нужен для освещения помещения.
2. Определение количества светильников.

Формула расчёта: X*Y*Z.

X – показатель степени освещённости для помещения. Y – площадь помещения. Z – корректирующий коэффициент при учёте высоты потолка.

Показатель освещённости различных помещений измеряется в Люксах (Лк):

• Прихожая и коридор: 50-75 Лк.
• Стандартная жилая комната, гостиная: 150 Лк
• Кладовая: 50 Лк.
• Кузня: 150 Лк.
• Детская комната: 200 Лк.
• Кабинет: 300 Лк.
• Сауна: 100 Лк.
• Санузел (ванная и туалет): 50 Лк.

Затем нужно узнать, сколько светильников требуется. Как правило, световой поток каждой лампы указан на её упаковки или в инструкции. Например, у обычной LED-лампы с мощностью 8-10 Вт световой поток составляет примерно 900-1100 Лм.

У люминесцентной лампы 18 Вт световой поток составляет 1080 Лм. Классическим примером является PHILIPS TL-D 18Вт/54-765 G13 T8. У другой люминесцентной лампы 36 Вт световой поток уже составляет 2600 Лм. Пример – L 36ВТ/765 OSRAM BASIC T8.

Тем не менее светодиоды лидируют по качеству света и по мощности светового потока. По мере возрастания их популярности они подтверждают это, что световой поток 4000 Лм является одним из самых высоких показателей. Хорошим примером может служить LED Cree XLamp XHP70 с мощностью 32 Вт, где поток света достигает 4022 Лм.

Для расчёта нужно подставить числовые в формулу:

• Комната с площадью 30 кв. м.
• Высота потолков – 4 м.
• Мощность лампы – 10 Вт.

(Х)150*(Y)30*(Z)3.5 = 15750 Лм

Непрактично использовать ватт в качестве измерения потока света по причине изменения чувствительности глаза в зависимости от длины волны. Вместо этого используется люмен, который является мерой скорости потока световой энергии или, как его чаще называют, потока света.

Один люмен светового потока при 555 нм соответствует излучаемой мощности 1/680 Вт, а при 400 нм 3.5 Вт излучаемой мощности равны 1 люмену. Эта взаимосвязь между ваттом и просветом важна, поскольку можно рассчитать световой поток, который будет генерировать конкретная лампа, с учетом излучаемой мощности на каждой длине волны и соответствующей чувствительности глаза (как определено СИ) на этой длине волны. Это можно сделать математически или с помощью специально откорректированных фотоэлементов с реакцией, соответствующих СИ.

Например, натриевая лампа низкого давления излучает практически весь свет на длинах волн 589 и 589,6 нм. Поскольку это очень близко к пиковой светочувствительности глаза, оно очень эффективно с учётом количества люменов, производимых на каждый ватт мощности. Поэтому, если это возможно, то лучше всего использовать лампу, которая будет производить 160 люмен на каждый ватт мощности. Однако если лампа имеет монохромный тип света, результаты чаще всего будут неудовлетворительными.

Таблицы светового потока светодиодных и люминесцентных ламп

Таблица светового потока светодиодных ламп

Ниже приводятся показатели лент SMDс учётом мощности и типа корпуса, включая SMD 3528 и smd 5050. Эти показатели также актуальны и для RGB-лент.

Таблица светового потока люминесцентных ламп

Тут сравниваются показатели разных видов люминесцентных ламп

Демонстрация сравнения показателя стандартных люминесцентных и светодиодных ламп:

Как люминесцентные, так и светодиодные светильники являются наиболее распространёнными на рынке осветительной продукции. Световой поток – важный параметр, понимание и знание которого сделает покупателя более осведомлённым в устройстве лампы, а значит уменьшается вероятность ошибиться при выборе.

Светодиодные лампы световой поток

Мощность светового потока светодиодных ламп. Как определить световой поток лампы?

Световой поток – количество видимого света, который образуется его источником.

В чём измеряется световой поток светодиодных ламп?

Первый вопрос, который возникает при выборе LED лампы – в чём измеряется световой поток светодиодных ламп?

Световой поток измеряется в «Люменах», сокращённо «Лм» международное обозначение «Lm», это основной показатель количества света производимого не только светодиодной лампой, но и любым источником света (газоразрядная дуга, нить накала и т д).

При выборе светодиодных ламп первое, на что обращает внимание покупатель – мощность светового потока. Мощность привычных, нам бытовых лапочек накаливания мы определяли довольно просто – количеством ватт, мы имели представление, как светит 40 ватная лампочка и 100 ватная.

Что касается светодиодных ламп, то тут всё немного иначе, количество ватт не основной показатель мощности светового потока и некоторые недобросовестные производители ламп этим пользуются, например указывая на упаковке мощность 7 Вт, аналог лампы накаливания 70 Вт, а световой поток лампы при этом составляет 500 Лм.

При покупке такой лампы мы ориентируемся на показатель мощности:

Светодиодная лампа на 7Вт = мощности лампы накаливания 70Вт.

Но на самом деле эта LED лампа на 7 Вт выдаёт 500 Люменов, а лампа накаливания на 70Вт по сути выдаёт — 800 Лм.

И в результате при покупке такой светодиодной лампы мы получаем световой поток намного слабее, чем ожидали.

Световой поток ламп накаливания и светодиодных ламп.

На таблице предоставлены сравнительные характеристики светового потока ламп накаливания и светодиодных ламп.

Также следует учитывать, что у лампы накаливания угол излучения 360 градусов, а угол светового потока светодиодных ламп до — 180 градусов.

Теперь сравним световой поток люминесцентных ламп или как их ещё называют энергосберегающие лампы со светодиодными лампами.

Световой поток люминесцентных и светодиодных ламп.

Сравнительные характеристики светового потока люминесцентных и светодиодных ламп таблица.

Галогенные лампы также часто используются в современных люстрах и точечных светильниках.

Сравнительные характеристики светового потока галогенных и LED ламп.

Ещё один показатель эффективности источника света – светоотдача.

Светоотдача — это соотношение светового потока (Лм) к мощности (Вт), светоотдача измеряется в (Лм/Вт).

Как определить световой поток лампы?

Чтобы узнать световой поток лампы нужно умножить мощность лампы (Вт) на светоотдачу (Лм/Вт).

Примеры:

Для светодиодной лампы нужно умножить мощность лампы (Вт) на 95 Лм/Вт и в результате вы получите световой поток (Лм).

Определить световой поток люминесцентной лампы – умножить мощность лампы (Вт) на 70Лм/Вт.

Чтобы узнать световой поток филаментной лампы умножьте мощность лампы (Вт) на 100 Лм/Вт.

Световой поток ламп таблица.

Поделиться в соц. сетях

Люмен — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 24 октября 2018; проверки требуют 3 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 24 октября 2018; проверки требуют 3 правки.

Лю́мен (русское обозначение: лм; международное: lm) — единица измерения светового потока в Международной системе единиц (СИ), является световой величиной.

Один люмен равен световому потоку, испускаемому точечным изотропным источником, c силой света, равной одной канделе, в телесный угол величиной в один стерадиан: 1 лм = 1 кд × ср (= 1 лк × м²)^[1]. Полный световой поток, создаваемый изотропным источником, с силой света одна кандела, равен 4π{\displaystyle 4\pi } люменам.

Световой поток Φ_v является редуцированной фотометрической величиной, образованной из энергетической фотометрической величины при помощи относительной спектральной чувствительности специального вида — относительной спектральной световой эффективности монохроматического излучения для дневного зрения V(λ).

Световой поток монохроматического излучения с длиной волны λ, выражаемый в люменах, определяется по формуле Φ_v = 683 × Φ_e × V(λ), где Φ_e — поток излучения, выраженный в ваттах, а V(λ) — значение относительной спектральной световой эффективности для дневного зрения, соответствующее той же длине волны λ.

Относительная спектральная световая эффективность монохроматического излучения для дневного зрения

Тип	Световой поток (лм)	Световая отдача (лм/Вт)
Лампа накаливания 5 Вт	20	4
Лампа накаливания 10 Вт	50	5
Лампа накаливания 15 Вт	120	8
Лампа накаливания 25 Вт	220	8,8
Лампа накаливания 40 Вт	415	10,4
Лампа накаливания 60 Вт	710	11,8
Лампа накаливания 75 Вт	935	12,5
Лампа накаливания 100 Вт	1100	13,4
Лампа накаливания 150 Вт	2160	14,4
Лампа накаливания 200 Вт	3040	15,2
Галогенная лампа накаливания 230 В 42 Вт	625	15
Галогенная лампа накаливания 230 В 55 Вт	900	16
Галогенная лампа накаливания 230 В 70 Вт	1170	17
IRC-галогенная лампа накаливания 12 В	1700	26
Люминесцентная лампа 36 Вт	2850—3350	79—93
Люминесцентная лампа 215 Вт	17500	81,4
КЛЛ 105W E27/E40 4500 K 105 Вт	5600	53,3
Металлогалогенная газоразрядная лампа (ДРИ) 250 Вт	20100	80
Металлогалогенная газоразрядная лампа (ДРИ) 400 Вт	35000—42000	88—105
Металлогалогенная газоразрядная лампа (ДРИ) 2000 Вт, 220/380 В	190000/210000	95/105
Дуговая ртутная лампа (ДРЛ) 400 Вт	24000	50-60
Индукционная лампа 40 Вт	2800	90
Газоразрядная лампа 35 Вт («автомобильный ксенон»)	3000—3400	93
Натриевая газоразрядная лампа 400 Вт	56500	141[2]
Светодиод Luminus CSM-360 40−80 Вт	6000[3]	115
COB светодиод CXB3950 6500K DD (в режиме 86 Вт, 25 °C)	15443	179[4]
Светодиод Cree XLamp XHP70 32 Вт	4022[5]	150[5]
Светодиод Cree JR5050 9V 4000K 5 Вт (в режиме 2,2 Вт)	407	182[6]
Солнце	3,63⋅1028[7]	93
Идеальный источник света с длиной волны излучения 555 нм		683,002[8]
Тип	Световой поток (лм)	Световая отдача (лм/Вт)

Десятичные кратные и дольные единицы образуются с помощью стандартных приставок СИ.

Кратные				Дольные
величина	название	обозначение		величина	название	обозначение
101 лм	декалюмен	далм	dalm	10−1 лм	децилюмен	длм	dlm
102 лм	гектолюмен	глм	hlm	10−2 лм	сантилюмен	слм	clm
103 лм	килолюмен	клм	klm	10−3 лм	миллилюмен	млм	mlm
106 лм	мегалюмен	Млм	Mlm	10−6 лм	микролюмен	мклм	µlm
109 лм	гигалюмен	Глм	Glm	10−9 лм	нанолюмен	нлм	nlm
1012 лм	тералюмен	Тлм	Tlm	10−12 лм	пиколюмен	плм	plm
1015 лм	петалюмен	Плм	Plm	10−15 лм	фемтолюмен	флм	flm
1018 лм	эксалюмен	Элм	Elm	10−18 лм	аттолюмен	алм	alm
1021 лм	зетталюмен	Злм	Zlm	10−21 лм	зептолюмен	злм	zlm
1024 лм	иотталюмен	Илм	Ylm	10−24 лм	иоктолюмен	илм	ylm
применять не рекомендуется
