Светодиодный прожектор IP65 220V 10W

Здравствуйте! Расскажу я сегодня про светодиодный прожектор заявленной мощностью 10 ватт.
В обзоре достаточно много подробных фото, а также снятие реальных параметров.

Начну с посылки, на первый взгляд ничего интересного, но пришла она необычным способом, на почте почему-то не попросили заполнить квитанцию. Да и трек какой-то нестандартный (посылка при получении была целой, это я не удержался в машине и вскрыл её повредив и картонную коробку):

Внутри находился прожектор в упаковочной коробке и подарок. Странно, чайнабай всем подарки начал класть или только обзорщикам бесплатных товаров?


Подарок — детские часы, дешёвка, конечно, но дареному коню…
Ну что же, пора переходить к герою обзора, а начнём с размеров:

Продублирую размеры цифрами: 11х8х4 см.
Рассмотрим внутренности:

Корпус сделан из металла (скорее всего сплав алюминия), стекло минеральное, герметизируется силиконовой прокладкой и прижимается 4 винтами. Что интересно, углы стекла то-ли выпиливались, то-ли стачивались:

На тыльной стороне прожектора находится гермоввод кабеля:

Открутив отражатель, можно добраться до светодиода и его драйвера:

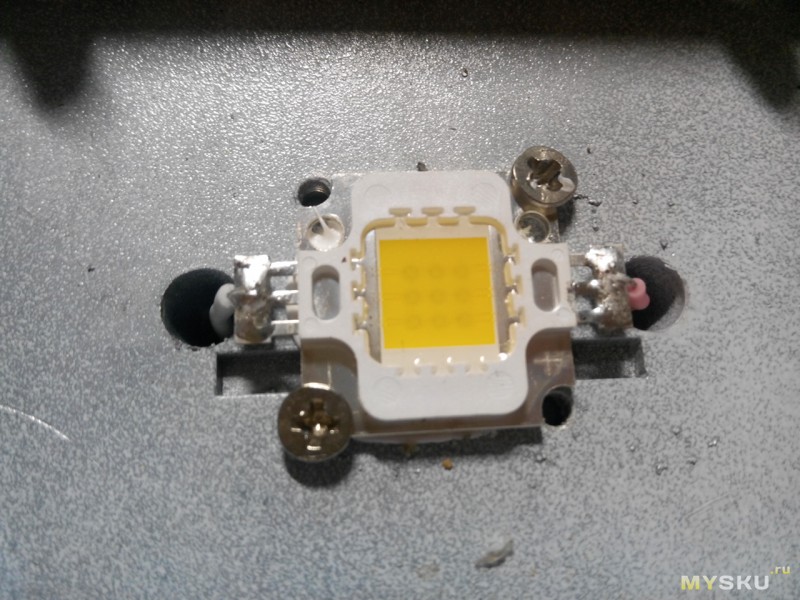

На светодиоде кроме маркировки полярности отсутствуют какие-либо обозначения, но будем думать, что это 10 Ваттный светодиод. Корпус прожектора выступает в роли радиатора, можно даже заметить термопасту под светодиодом. Драйвер бескорпусной, обмотанный некой жёлтой изолентой, которая не плавится от паяльника.
Проведём эксперимент для определения реальных мощностных характеристик прожектора:

Левый мультиметр измеряет напряжение на светодиоде, правый — ток. Таким образом потребляемая светодиодом мощность составляет чуть больше 5 Ватт, что почти в 2 раза меньше заявленной мощности. В принципе было бы удивительно, если бы заявленные характеристики соответствовали реальным.
Из-за недоверия к этой непонятной жёлтой изоленте я «упаковал» драйвер в термоусадочную трубку соответствующего диаметра:

Вот мы и добрались к финалу обзора. Что можно сказать в итоге? Качество изготовления деталей и узлов прожектора нормальное, вопросы лично у меня вызывает жёлтая изолента, поэтому я её заменил на «термоусадку». Мощность в 2 раза ниже заявленной, но установив прожектор в «кабинете заседаний» (туалете) был удивлён яркостью. Она по субъективным меркам раза в 2 выше яркости 11 Ваттной энергосберегающей лампы. Спектр излучаемого света «тёплый» и очень похож на свет от лампы накаливания. Про маркировку IP65 могу сказать, что очень похоже на то, хотя я тестирование не производил. В общем я результатом доволен.
На подходе ещё один прожектор. Как получу, сравню с этим.

Товар предоставлен бесплатно магазином ChinaBuye.

Удачи!

Светодиодный прожектор 10W

Обзор светодиодного прожектора под доработку.
Под катом: лирическое отступление, немного фото внутренностей и минимальные замеры.

Дополнительная информация

Итак предыстория: в декабре 2014 была на диалэкстриме рождественская акция. Предлагалось оставить на страничке комментарий с указанием товара стоимостью до 20$. Случайным образом выбирались счастливчики которым их подарок и отправлялся.
Все красиво, все довольны.
Я тоже был доволен когда получил письмо: поздравляем, вам улыбнулась удача и скоро-скоро совсем скоро желанный налобный фонарь будет вам отправлен. Требовалось только подтвердить фио и адрес доставки.
Пфф, плевое дело, подумал я — подтвердил и стал ждать.
Через недельку «письмо счастья» пришло еще раз: поздравляем, ваш налобный фонарь ждет вас, подтвердите. Через недельку опять…
Понимая что дело неладное постучался в личку представителю магазина на одном известном форуме онлайн покупок. Там неспеша подтвердили, сказали все будет в лучшем виде и вскоре выдали трек номер. По трекингу, о чудо, посылка уже была на таможне. Ну и хорошо, подумал я, ложась в тот день спать… А на следующий день, судя по трекингу, посылка уехала обратно в Китай.
Потом была переписка с представителем магазина в духе«Блин, она к вам уехала» — «Ну не знаю, давайте еще подождем что будет, мы то как бы отправили» пока тот не пропал вообще. В итоге на почти полтора месяца приз был забыт.
Вспомнил, написал непосредственно в магазин, приложил скрины, переписку… Мне предложили выбрать что-то из списка в 5-6 sku которые то ли вернулись, то ли никто из победителей не забрал. Выбирать было особо не из чего, тем более прожектора у меня еще не было, а непонятное влечение ко всяким фонарикам, лампочкам, светодиодикам скучало без обновок :((.
За сим лирическую часть окончим и перейдем непосредственно к «виновнику» торжества.

Внутри почтового пакета приехала белая коробочка безо всякой пупырки.



Крепежная рамка немного несимметрична

Общий вид на 4-ку — там краска сбита, там кусок корпуса шатается, пыль непонятная… в общем с виду не стоит он свои 20$.

Торчало из него три разноцветных провода на куцем 15см. хвостике (на фото «заземление» временно засунул в термоусадку чттоб не попутать).

Надо разбирать, смотреть куда какой провод идет.
И тут я по достоинству оценил талант китайских инженеров умудрившихся запихнуть 10W драйвер в такие размеры наглость китайских продавцов продающих эту начинку под видом 10w драйвера.

Ваттметр показал мощность аж 3.7W потребляемую из сети
. На выходе драйвера под нагрузкой 8,9-9V. Ток замерять я уже не стал. На светодиод думаю попадает ватт этак 3, cветит соответственно (то-есть никак)

Под впечатлением пришлось откручивать еще и переднюю часть — проверять наличие термопасты. Присутствует (как и непонятная пыль, куда ж без нее):

На винтиках решили сэкономить:


Отражатель сделан из чего то напоминающего метал но гнущегося от одного взгляда:

Брызго-защищенность должны по задумке обеспечить силиконовые прокладки безо всякого герметика

Суммарно:
«+»:
— достался бесплатно
— практически не греется в процессе работы(за 40 минут лишь едва-едва потеплел корпус)
«-«:
— светит слабо
— стоит дорого
— корпус хлипковато-кривоват
— герметичность оставляет желать лучшего

Итого: бесплатно сойдет для доделки, а за деньги купите лучше что-то другое

P.S. Прошу сильно не ругаться ежели чего не так, это первая попытка перейти из только читателей еще и немножко в писатели.

Прожектор на светодиодах 10Ватт 900лм

В настоящее время светодиодная продукция все активней вытесняет газоразрядные лампы с рынка светотехнической продукции. Вполне возможно, что в ближайшие года по мощности светового потока и стоимости, LED-продукция вытеснит такие лампы как ДНаТ и ДРЛ. Ну а пока что мы рассмотрим очередное творение из поднебесной: небольшой светодиодный прожектор.


На конец лета 2014 стоимость прожектора составляет 600 руб в магазине TinyDeal: 85-265V 10W 900LM Waterproof LED Flood Light — Natural White HLB-193353

Прожектор доставили в хорошо упакованной посылки в невзрачной белой картонной коробочке без каких-либо опознавательных знаков.


Как видим наклейка с обратной стороны информирует нас о том, что у нас экземпляр мощностью 10 Ватт, с белым цветом свечения, рассчитанный на питание от сети переменного тока 85-265 Вольт. Также мы видим, что в таком корпусе выпускаются прожектора мощностью до 60 Ватт, в т.ч. и RGB.

Посмотрим на оригинальные спецификации прожектора с сайта tinyDeal:

Как мы видим, при мощности 10 Ватт нам обещают световой поток в 900 люменов. При этом из особенностей стоит отметить пыле-влаго защищенный корпус. Разберем прожектор и посмотрим, что же находится у него внутри.


На отражатель наклеено довольно таки толстое (4 мм) стекло. Приклеено очень добротно и попытки отодрать его не увенчались успехом — побоялся, что треснет стекло. Влага внутрь отражателя точно не попадет, думаю даже при погружении в воду.

Между силовым и светоизлучающим блоками есть воздушное пространство около 1 см, тем самым обеспечивается охлаждение светодиода. Также есть небольшие ребра для лучшего теплоотвода.

Открутив 4 болта крышки силового блока, мы видим плату управления, которая просто обмотана желтой пленкой. Между крышкой и корпусом становится силиконовая прокладка для обеспечения защиты от влаги и пыли. Если нужна очень хорошая защита от попадания воды (скажем прожектор планируется поставить в месте, где постоянно идут дожди), то я бы на всякий случай дополнительно просиликонил бы кабельный ввод и провода питания для светодиода.


Плата светодиодного драйвера:

Для питания светодиода используется обычная китайская, «ширпотребная» схема. Силовой транзистор — N-канальный мосфет 2N50. Никакого специализированного светодиодного драйвера на м/с мы тут не наблюдаем.

Подключим LED-прожектор к прибору для определения качества электроэнергии.

Как видим, потребляемая мощность от сети составляет 9 Ватт. Коэффициент мощности (Power Factor) составляет около 0.55, что конечно же является очень низким значением и плохим показателем.

Люксметром была измерена освещенность, на расстоянии 1 метр от прожектора она составила около 200 люкс.

Измеренное мультиметром падение напряжения на светодиоде составило 30 Вольт. Ток: 0.26 Ампер. Осциллограмма:

Частота как видим около 25 кГц. При этом, если приподнести ухо поближе к плате, то слышен едва уловимый писк.

По поводу нагрева — через 30 минут беспрерывной работы корпус светодиодного прожектора не очень горячий, но и не очень теплый (температура в помещении 28 градусов).

P.S. Если у кого есть предположения какой тип светодиода используется в данном прожекторе, то просьба написать в комментариях. Интересно посмотреть соответствует или нет заявленный световой поток.

Светодиодный прожектор 220V 10W

Здравствуйте, вслед за предыдущим обзором светодиодного прожектора, предлагаю обзор подобного осветительного прибора в котором я попробую ответить на вопросы некоторых комментаторов из предыдущего обзора, которые критиковали правильность моих измерений.

Итак посылка и её содержимое:


Как видно из фото, в посылку снова был добавлен подарок, который мне абсолютно не пригодился, я даже не знаю для какого телефона этот «бампер».
Рассмотрим прожектор поближе:



Продублирую размеры цифрами: 11 х 8 х 9 см.

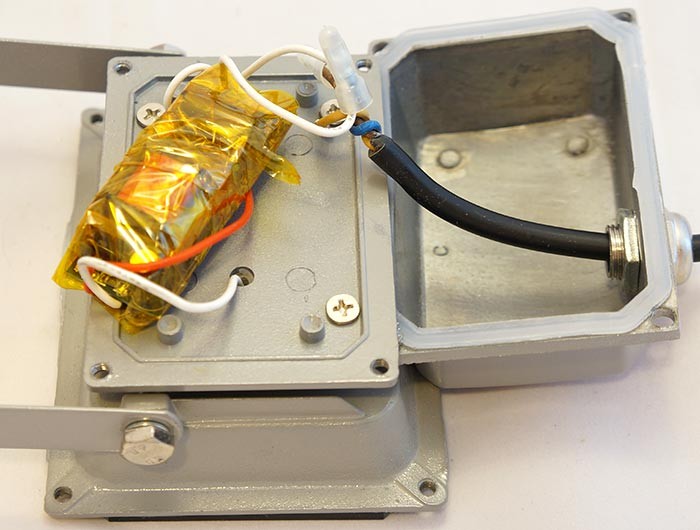

В отличии от предыдущего аналогичного по параметрам прожектора, этот больше по габаритам и имеет 2 отсека: задний для драйвера, передний для светодиода и отражателя. Разбираем:



На драйвере присутствует маркировка: DC 6-12V 600mA
Измерим потребляемую мощность светодиодом во вторичной цепи драйвера:

Замечу, что мультиметр бОльшего размера (Fluke 187) является True RMS мультиметром. Второй обычный. Слева напряжение, справа ток.
В связи с тем, что смена мест мультиметров не ведёт к изменению показаний тока и напряжения, можно сделать вывод, что светодиод питается постоянным током с минимумом переменной (импульсной) составляющей. Отсюда можно сделать вывод, что высчитанная по этим измеренным данными потребляемая светодиодом мощность, составляющая около 6 Ватт, является истинной.
Посмотрим что творится в первичной цепи:


Снова левые мультиметры измеряют напряжение, а правые ток.
При смене мест мультиметров в этом опыте, показания тока разнятся почти в 3 раза, что говорит о далеко не синусоидальной форме потребляемого тока, что и приводит к огромной погрешности измерений.
Таким образом правильно измерять потребляемую мощность именно во вторичной цепи, т.к. это приведёт к гораздо меньшей погрешности. Эту мысль также высказал коллега real64 в своём обзоре похожего драйвера.

Итак, что мы имеем:
Заявленная магазином мощность в 10 Ватт завышена, реальная мощность составляет около 6 Ватт.
Цена и размеры обозреваемого прибора больше, чем у описанного мной ранее прожектора, яркость и цвет свечения, качество сборки и герметизации аналогичны.
Следовательно предыдущий прожектор предпочтительнее.

Товар предоставлен бесплатно магазином ChinaBuye.

Удачи!
