Светодиодные ленты как работают: преимущества, применение и принцип работы — groupnk.ru — Группа НК — комплексные поставки электрооборудования в Москве и регионах

Содержание

преимущества, применение и принцип работы

Светодиодная лента — это искусственный источник света, который представляет собой узкую гибкую ленту со светодиодами, расположенными на равном удалении друг от друга. В чем же преимущество такой ленты? Почему она так быстро набирает популярность? Где и как ее можно использовать? Разбираемся ниже!

Во-первых, светодиодная лента используется для разных целей. Она может служить источником дополнительного и даже основного освещения, а также декоративным дизайнерским решением.

Во-вторых, как все светодиодные источники света, ленты потребляют очень мало энергии — гораздо меньше, чем традиционные лампы накаливания или даже современные компактные люминесцентные лампы, которые уже считаются энергосберегающими.

В-третьих, при правильном монтаже и эксплуатации светодиодные ленты служат очень долго — до 50 тысяч часов.

В-четвертых, они гибкие и тонкие, то есть их можно устанавливать на любых поверхностях, даже сложной конфигурации, и в труднодоступных местах.

И в-пятых, ее яркостью и даже цветом можно управлять с помощью диммеров и контроллеров RGB.

Яркую ленту можно использовать в качестве основного источника света, заменив ею обычные люстры и лампы.

Часто светодиодные ленты используют в качестве дополнительной подсветки — например, на кухне, где они крепятся под навесными шкафами и освещают рабочую зону.

Кроме того, лента может нести чисто декоративную функцию, добавляя разнообразия в интерьер и расставляя акценты.

Светодиодной лентой украшают не только дома, но и ландшафты, и автомобили, оформляют ею баннеры и рекламные вывески — возможности световых решений, которые можно реализовать при помощи светодиодной ленты, ограничиваются только фантазией дизайнера.

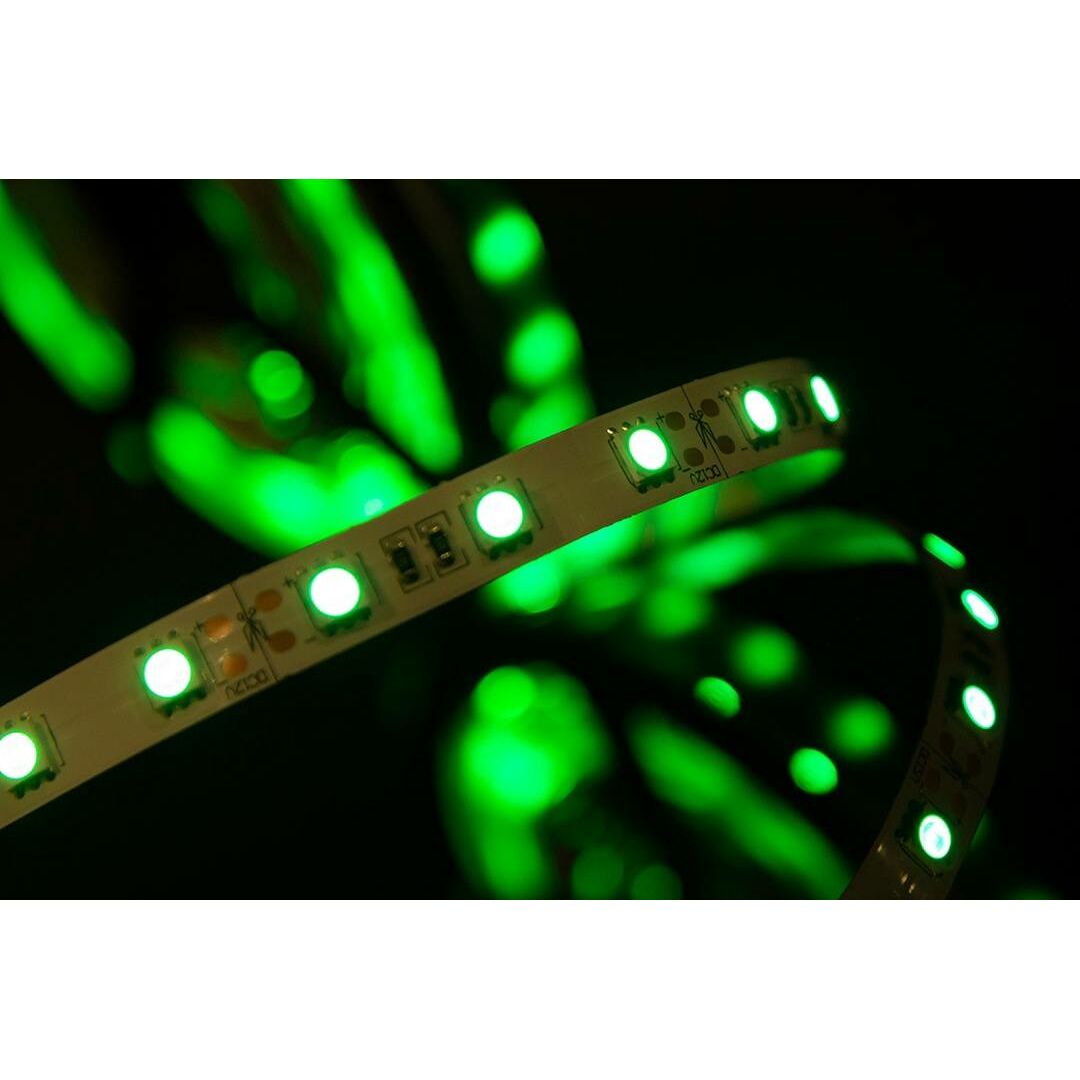

Светодиодная лента представляет собой гибкую плату с системой медных токопроводящих дорожек, которые через резисторы соединяют светодиоды — полупроводниковые источники света.

Для обозначения типа светодиода используется буквенное сокращение SMD (surface mounted device), что в переводе с английского означает “прибор, монтируемый на поверхность”. Далее идут цифры, которые описывают размеры чипа светодиода.

Например, обозначение SMD 3528 означает диод размером 3,5 х 2,8 мм, а SMD 5050, соответственно, размером 5 х 5 мм.

Светодиодные ленты отличаются многообразием — по типу напряжения, по ширине, количеству светодиодов. Наиболее распространены ленты с напряжением 12В, 24В и 220В. Основные размеры по ширине — 8, 10, 12 и более мм, в зависимости от типа светодиодов и плотности их размещения на ленте.

Самыми распространенными считаются модели с 30, 60 и 120 светодиодами на метр ленты. Также встречается и более плотное расположение — 168 и 240 диодов на метр.

В зависимости от способа размещения светодиодов ленты делятся на однорядные, двухрядные и т.п. — по количеству рядов. Наиболее распространены как раз однорядные и двухрядные ленты — благодаря своей универсальности.

Светодиод – это полупроводниковый источник света, который начинает светиться при подаче электрического тока. Но светодиодам для работы требуется постоянное напряжение, тогда как в бытовой электросети используется переменный ток. Для преобразования переменного напряжения в постоянное используется блок питания. О том, как он работает, и как его выбрать, мы рассказали в этой статье.

Сама лента представляет собой специальную токопроводящую подложку, на которой смонтированы светодиоды. Причем они последовательно соединены между собой — например, может быть по три штуки для лент 12В и по шесть штук для 24В. В этот «кластер» светодиодов добавляются и резисторы, ограничивающие токовую нагрузку. Они нужны для того, чтобы защитить светодиод от чрезмерных нагрузок, которые приводят к его быстрой деградации (выходу из строя).

Затем группы светодиодов и резисторов соединяются между собой параллельно и образуют отрезки необходимой длины. Шаблонным, стандартным размером принято считать 1 метр, именно поэтому в характеристиках светодиодной ленты указывается количество светодиодов на метр.

Особое внимание следует обратить на места разрезания ленты — обозначенные на всем ее протяжении в виде «ножниц».

Если ленту разрезать в другом месте, то произойдет нарушение электрической цепи, и отрезок ленты, на котором нарушена целостность цепи, выходит из строя.

В следующей статье обсудим и расскажем о напряжении ленты, ее мощности, цветах и яркости, и о такой важной характеристике, как IP — научимся подбирать для себя ленту с нужным IP.

Что такое светодиодная лента — виды, конструкция, устройство LED ленты

1. Что такое светодиодная лента?
2. Конструкция светодиодной ленты
3. Виды светодиодных LED лент
4. Регулировка излучения светодиодной ленты
5. Способы прокладки ленты
6. Подключение СДЛ
7. Ошибки при подключении
8. Блоки питания для светодиодных лент
9. Применение светодиодных лент
10. Основные преимущества LED лент
11. Недостатки светодиодной ленты

Что такое светодиодная лента?

Светодиодная лента — это гибкая лента, на которую с одной стороны прикреплены светодиоды, а на другую нанесена клейкая основа. Диоды расположены группами, по 3 светодиода в каждой группе. Длину можно изменять простыми ножницами. Подключается к сети с помощью блока питания. Применяются для подсветки мебели, полок, комнат, потолков и других решений. Цены указаны за 1 метр (мин. заказ 5 метров — упаковка).

Глоссарий:

SMD 3528 — излучающий прибор, предназначенный для монтажа на поверхности.
Чип — кристалл из полупроводникового материала.
Люминофор — вещество, поглощающее энергию, создаёт яркий световой поток.
Подложка — гнущаяся плата с элементами.
Клейкая основа — закрепляющая СД полосу.
Люмен — световой поток обозначается (лм).

RGB контроллер — устройство регулировки цвета и управления режима излучения.
ДП — дистанционный пульт с широкими функциональными возможностями.
Авторитетные производители светодиодной продукции (брендовые): Philips, LG, Epstar, Samsung.
СД — источник излучения.
БП — блок питания.
Кельвин — единица измерения световой интенсивности излучения обозначается (К).
Драйвер — источник тока для ленты.

Конструкция светодиодной ленты

Главным элементом ленты являются светодиоды, припаянные с установленным расстоянием друг от друга к гибкой плате (подложке), а также ограничительными резисторами. Ширина ленты колеблется 8—20 мм и по высоте с элементами менее 5 мм. На тыльной части нанесён клеящий слой. Стандартная длина пять метров. При изготовлении используют технологию миниатюризацию высокого уровня SMD и DIP.

Также в комплект с LED лентой входят: контроллеры, преобразователи, усилители, специальные клипсы, соединяющие провода. Для одноцветных применяют двух контактные, для полихромных — на четырёх.

Виды светодиодных LED лент

Они зависят от типа применяемых светодиодов и различают:

Количеством светодиодов пропорционально величине излучения.

Свечением: цветным (любого оттенка) и монохромным (с одним основным колером). Пример RGB. Используя светодиоды с устроенными излучателями трёх разных цветов: Read, Green, Blue в переводе с английского красного, зелёного, голубого.
Различной хроматической температуры с границами от 2700 до 10 тыс. Кельвинов. Пример, лампа накаливания в 100 Вт имеет 2800 К. Люминесцентная (белого света) 3500 К.

Характерные различия светодиодных лент

По типу применяемых светодиодов:

Основными источниками света являются светодиоды SMD 3528, 5050. Первый имеет один излучающий кристалл с потоком до 6 люмен (лм). Второй — три, собранный как монохромным, так и многоцветным элементом RGB. Аббревиатура обозначает: первая буква — красный свет, вторая — зелёный и последняя синий.

Контроллер управляет свечением кристаллов, получая разные цвета излучения.

По наличию диодов в одном метре:

Сравнивая SMD 3528 и их количество в светодиодной ленте 60 или 120 штук, она имеет поток 300 или 600 лм/метр. Мощность потребления соответственно в два раза больше 4,8 Вт/м. SMD 5050 имеет 30, 60 диодов на таком же отрезке. Поток одного 18 лм. Вместе дают 540 и 1080 сообразно. Сравнивая ЛН 75 Вт, излучающую около 850 лм, с круговым свечением, и светодиодную направленного освещения, имеющую 120.

По качеству использованных элементов:

LED ленты делятся на профессиональные и эконом класса, различные по цене. В первом применены качественные, проверенные контрольными испытаниями резисторы и светодиоды с большими сроками работы. Комплектация второго выполнена дешёвыми деталями с более низкими параметрами, но пригодными для подсветки.

По степени защиты:

Обозначение IP 20 и подобные ему, расшифровывают как международный стандарт Ingress Protection. В переводе подразумевается система защиты электрических элементов покрытием от проникновения в устройство, влаги, пыли и других нежелательных предметов, и веществ. Первая цифра указывает защиту от твёрдых включений, вторая — от влажных факторов. Чем она больше, тем лучше конструкция защищена от неблагоприятного влияния среды.

По цвету температуры и свечения

Производители изделия поставляют светодиодные ленты всех семи основных колеров: начиная от белого и до синего. Светодиодная лента RGB излучает сразу несколько цветов.

По окраске основания (подложки)

Как правило, оно имеет два цвета: белый, жёлтый, а реже тёмного оттенка.

Регулировка излучения светодиодной ленты

Регулировку яркости и цвета светодиодной ленты выполняет контроллер, изменяющий поток излучения отдельно по каждому колеру. Необходимый режим задаёт пульт дистанционного управления (ПДУ). Который бывает кнопочным, сенсорным, инфракрасным или радио. Последний может «командовать» одним контроллером или целой группой. Датчики движения подключают подсветку и освещение. Для монохромного, достаточно преобразователя напряжения. Выключатели, прерыватели расположены по месту. Источник питания ленты желательно закреплять возле её начала или конца.

Ориентация свечения

По наклону потока LED ленты разделяют на 2 группы: бокового и переднего излучения. Во второй оно направлено перпендикулярно к поверхности основания. Применяют для подсветки рекламы, интерьера, автомобиля. В первой поток распространяется параллельно плоскости, на которой закреплены элементы. Их устанавливают в отверстиях рекламных конструкций, выделяя информацию по контуру.

Прокладка ленты

Существующие способы её монтажа, оптимальны для выполнения разных задач и показывают неодинаковые результаты. При устройстве не следует переламывать, изгибать или перекручивать подложку, оберегая от повреждений токоведущих соединений.

Закрепление ленты на мебель, в комнате. Подсветка шкафов, ниш, эффектных эстетически зон. Ленту размещают внутри предметов, интерьера. Необходимо очистить и обезжирить поверхность, а затем прочно прикрепить. Не стоит забывать про отвод тепла, так как дтоды тоже нагреваются,

Устройство в настенных и потолочных нишах. При установке СДЛ на гипсокартонной плоскости её предварительно шпаклюют, выравнивают, покрывают одним слоем грунтовки. Место размещения преобразователя и контроллера не ухудшает отвод тепла и позволяет свободный доступ для их осмотра и ремонта. Дополнительно укрепляют бортики, рассеивающие поток света, ослепляющего глаза. Светодиодную полосу устанавливают после окончательного закрепления всех гипсокартонных плит шурупами. В противном случае они могут повредить ленту или быть причиной короткого замыкания.

Монтаж светодиодной ленты в помещении. Её можно закрепить на полиуретановых плинтусах или на любой высоте (зоне) комнаты, предварительно на обезжиренное место. Устройство в специальном коробе. Низкая механическая прочность требует монтировать её в алюминиевых профилях с внешним светофильтром. Они и защищают от механических повреждений, скручивание, разрывов, попадания пыли и частично влаги. Перед закреплением профиля планируют и подчеркивают на плоскости линию его размещения. Закрепив, внутрь наклеивают СДЛ. Вполне безопасно такой монтаж устройства можно расположить близко к полу.

Подключение СДЛ

Длина последовательно соединённых лент ограничена. Увеличение их количества требует применить параллельную схему соединений. Ниже перечисляются некоторые советы самостоятельного монтажа светодиодных устройств. Ведь статистикой подсчитано, что причиной выхода из эксплуатации подсветки или освещения, около 90%, может быть неправильное монтирование.

Совет первый.

Сначала закрепляют специальный анодированный алюминиевый профиль серебряного цвета. Шириной 18 мм, высотой 9 мм. Он выполняет важную роль охлаждающего радиатора. Вбирает избыточное тепло и рассеивает в пространство. Поверхность из других материалов не подходит. Влияние повышенной температуры уменьшает яркость светодиодов. Со временем они тускнеют до полного выхода из строя. Алюминиевый профиль позволяет применять рассеивающие линзы разной прозрачности.

Совет второй.

Лента 5 метров работает в оптимальном режиме. При необходимости удлинить подсветку их соединяют параллельно. Каждую стандартную ленту подключают отдельно к источнику питания.

Третий совет.

Блок питания выбирают на 15—30% больше суммарной мощности, потребляемой LED лентой. Такой запас гарантирует оптимальную работу устройства и долгий срок службы.

Ошибки при подключении светодиодной ленты

Светодиодные ленты обладают преимуществами перед традиционными источниками освещения. Они долговечны, виброустойчивы, экономичны и к тому же имеют малые габариты. Иногда, выше перечисленные достоинства полностью не реализуются на практике. При подключении необходимо исключить такие моменты.

Нельзя рассматривать СД как аналог обычных устройств освещения. Это нелинейный полупроводниковый осветительный прибор с отличительной технической характеристикой.
Ошибочно подсоединять СД непосредственно к источнику питания (рис 1). Подключают последовательно через резистор, влияющей на величину тока (рис 2) или драйвера, параметрами которого являются выходной ток и мощность (рис 3).
Неправильно подключать параллельно к одному источнику. От такого подсоединения излучение будет различным по яркости. При выходе из строя одного светодиода (рисунок 4), растёт ток на другом, ускоряющий его деградацию.
Ошибочно последовательное подключение ленты с элементами разных номиналов. При этом элементы тускло светятся или ускоряется их износ. Ток в цепи зависит от величины ограничивающего резистора (рис. 5).
Установка элемента (R) с неподходящим сопротивлением. Несоответствие тока параметрам, приведёт к перегреву кристалла, сокращению срока службы.
Применение ограничивающего резистора с заниженным номиналом, ускоряющего разрушение (рис. 6).
Необходимо регулировать обратное напряжение. Потому что, увеличение тока вызовет перегрев полупроводника, тепловой пробой и выход СД из строя. Рисунки 7, 8.

Блоки питания для светодиодных лент

Типы

Существуют различные варианты конструкций и назначений БП.
Открытый, выполнен в металлическом или пластмассовом корпусе без защиты от влаги. Предназначен для использования внутри здания в сухой атмосфере. Его мощность варьируется от 6 до 360 Вт.

Непроницаемый. Изготовлен в алюминиевом корпусе, одновременно служащим защитой от влаги и эффективным радиатором отвода тепла. Конструкцию прибора малой мощности помещают в пластиковую оболочку уменьшенного размера.

Закрытый блок. Смонтирован в металлическом корпусе, защищён от влаги по классификации IP 54. Он пригоден для внешней установки. Мощность колеблется от 60 до 360 Вт.

Блок питания на 24 Вольт не отличается по структуре от такого же на 12 В. Практически он чуть больше и тяжелее. Для примера, устройство освещения или подсветки 5-метровой лентой подходит БП мощностью 200 Вт.

Расчёт мощности блоков питания

Прибор преобразует переменные 220 в. в постоянные 12 или 24 вольта. При вычислении исходят из таких параметров: используемой мощности одним метром СДЛ, длины всех участков (отмечено на упаковке товара) и плюс коэффициент запаса в пределах 1,15 — 1,30. Подсчитывают по формуле Мб = Мл x Дл. x K. В ней Мб — мощность блока питания. Мл — потребляемая одним метром ленты. Дл. — её длина. K — показатель запаса. Он составляет 30% и равен 1,3. Меньший коэффициент желательно не выбирать. Не допускать работу прибора на пределе возможностей. Приняв рекомендуемый запас, он «проживёт» дольше. Пример расчёта. При длине ленты десять метров и 5 Вт мощности на один метр, заданным коэффициентом 1,3 получим главный показатель Блока — 65 Вт. Ближайшими к этому параметру будут 80 или 100 Вт. Первая модель предпочтительнее.

Подключение блока питания

На блоке питания видны клеммы, расположенными под буквами L и N. Это вход сети 220 вольт. Обозначено подсоединение «земля». Контакты с учётом полярности проводов: минусового — V, — V и плюсового +V + V. Эти клеммы смонтированы параллельно. Можно подключать одновременно выходы на две светодиодные ленты. Чем мощнее блок, тем больше у него пар (контактов). Полярность необходимо соблюдать. Для подключения СДЛ имеются два провода. Красного цвета (плюсовой) и чёрный (минусовой).

Порядок подсоединения такой. Сначала подают к блоку сетевое питание, потом к проводам LED ленты. На приборе устроена регулировка (подстройка) входящего напряжения, поступающего к ленте. Если она потребляет 12 вольт подавать больше не рекомендуется. Допускается 11 в. При этом она будет работать дольше. Многоцветную ленту, подключают через контроллер четырьмя проводами. Красным, зелёным, чёрным, синим. Окраска каждого соответствует цвету излучения и подсоединяется к своей клемме. Они расположены под надписью Light (свет). Контакты, обозначенные POWER «+» / «-», подводят к блоку питания. Затем на прибор подают сетевое питание.

Внешний осмотр блока питания

Блок может быть с кулером или без него. На лицевой стороне приведена (здесь приводится часть такой информации): Model Input: AC 100 V / 240 V: DC + 12V 20 A 250 Вт 12 в. Он имеет 9 зажимов. Буквой L обозначена фаза, N — ноль. Отмечены по три клеммы минусов — V и плюсов + V. Сбоку размещён регулировочный резистор. Проверяют работоспособность блока питания. Подключив провода светодиодной ленты (красного цвета к плюсу + V, чёрного к минусу — V), подсоединяют к сети. Таким образом, проверен блок мощностью 250 Вт. Уровень шума кулера, такой же как и в системном блоке стационарного компьютера.

Применение светодиодных лент

Подсветка автомобиля. Днища, на которую потребуется всего пять метров ленты. Салона, колёс, дисков, багажника, ускоряющей поиск нужной вещи. Бардачка, приборной панели, дверных ручек, педалей и ковриков. Такая подсветка может долго существовать, если она смонтирована в металлическом профиле. Нечувствительна колебаниям температуры. Напряжение 12 вольт делает её безопасной. Монтаж не требует высокой квалификации мастера, когда его может выполнить сам желающий. Выбор цветовой гаммы, оттенков громадный. Приводится цифра в 17 млн. Управляя дистанционным пультом или программой изменяют цвет, переливы света, скорость чередования яркости и других спецэффектов, не нарушая безопасность движения на дороге.

Подсветка гардин. СД лента, как гибкая и легко прикрепляемая на поверхность любого материала. На тканевые портьеры, тюль, капрон, гобелен, жалюзи или роликовые шторы. С помощью пульта управления RGB контроллера выбирают или программируют подсветкой гардин. Устраивать такой дизайн безопасно. Ленты малой мощности не нагреваются. Синтетические материалы не повреждаются. Срок службы менее 100 тыс. часов. Подсветка экономична, её можно сравнить с лампой накаливания мощностью в 25 Вт.

Оформление витрин. Основанием применения является возможность устанавливать требуемую освещённость, выбирать цвет потока. Учитывают, что каждый товар, пищевой продукт подсвечивается определённым колером. Например, впечатляет покупателя мороженое, находящееся под голубым светом, кондитерские деликатесы — освещаемые жёлтым. Под излучением СД искрятся стекло и хрусталь, мерцают ювелирные изделия, расположенные под разными углами или рассеивающим потоком. Подсветку применяют в холодильниках, привлекательных винных полок. Этот способ не вредит качеству товара, продуктов, безопасный и экономный.

Подсветка потолка. Применение помогает без затрат обновить, преобразовать мгновенно интерьер помещения по своему настроению. Зрительно скорректировать высоту комнаты, придать настоящее ощущение простора, природного света. Гибкая лента податлива для монтажа в углублениях, легко копирует конфигурацию разных форм. Срок работы около десяти лет. Не требует специального обслуживания, не выходят из строя и замены их новыми узлами и элементами.

Основные преимущества LED лент

Высокая надёжность.
Экологичность.
Простое закрепление светодиодных лент на подготовленной поверхности.
Малые расходы эксплуатации, учитывая показатель соотношения потока света к стоимости.
Светодиодные ленты отличаются большим сроком эксплуатации по сравнению с известными лампами освещения. При оптимальных температурных режимах работает свыше 30 тыс. часов.
Имеется возможность увеличения светового потока пропорционально длине ленты, избегая перегрева составляющих элементов.
Гибкость конструкции разрешает выполнять различные дизайнерские проекты.
Небольшие габариты.
Допустимость регулировки цветового оттенка и яркости.
Безопасность использования.
Отсутствие пульсации.

Недостатки светодиодной ленты

Цена LED ленты выше люминесцентных ламп и накаливания.
Нет взаимозаменяемости с использованием старой арматуры.
По сравнению с белым светодиодом СДЛ имеют невысокий индекс по цветопередаче (около 80).
Недостаточная устойчивость конструкции ленты против механических повреждений.

В данной метке нет товаров.

Что такое светодиодная лента — виды, конструкция, устройство LED ленты

Что такое светодиодная лента?

Глоссарий:

SMD 3528 — излучающий прибор, предназначенный для монтажа на поверхности.
Чип — кристалл из полупроводникового материала.
Люминофор — вещество, поглощающее энергию, создаёт яркий световой поток.
Подложка — гнущаяся плата с элементами.
Клейкая основа — закрепляющая СД полосу.
Люмен — световой поток обозначается (лм).
RGB контроллер — устройство регулировки цвета и управления режима излучения.
ДП — дистанционный пульт с широкими функциональными возможностями.
Авторитетные производители светодиодной продукции (брендовые): Philips, LG, Epstar, Samsung.
СД — источник излучения.
БП — блок питания.
Кельвин — единица измерения световой интенсивности излучения обозначается (К).
Драйвер — источник тока для ленты.

Конструкция светодиодной ленты

Виды светодиодных LED лент

Они зависят от типа применяемых светодиодов и различают:

Количеством светодиодов пропорционально величине излучения.
Свечением: цветным (любого оттенка) и монохромным (с одним основным колером). Пример RGB. Используя светодиоды с устроенными излучателями трёх разных цветов: Read, Green, Blue в переводе с английского красного, зелёного, голубого.
Различной хроматической температуры с границами от 2700 до 10 тыс. Кельвинов. Пример, лампа накаливания в 100 Вт имеет 2800 К. Люминесцентная (белого света) 3500 К.

Характерные различия светодиодных лент

По типу применяемых светодиодов:

По наличию диодов в одном метре:

По качеству использованных элементов:

По степени защиты:

По цвету температуры и свечения

По окраске основания (подложки)

Как правило, оно имеет два цвета: белый, жёлтый, а реже тёмного оттенка.

Регулировка излучения светодиодной ленты

Ориентация свечения

Прокладка ленты

Подключение СДЛ

Совет первый.

Совет второй.

Третий совет.

Ошибки при подключении светодиодной ленты

Нельзя рассматривать СД как аналог обычных устройств освещения. Это нелинейный полупроводниковый осветительный прибор с отличительной технической характеристикой.
Ошибочно подсоединять СД непосредственно к источнику питания (рис 1). Подключают последовательно через резистор, влияющей на величину тока (рис 2) или драйвера, параметрами которого являются выходной ток и мощность (рис 3).
Неправильно подключать параллельно к одному источнику. От такого подсоединения излучение будет различным по яркости. При выходе из строя одного светодиода (рисунок 4), растёт ток на другом, ускоряющий его деградацию.
Ошибочно последовательное подключение ленты с элементами разных номиналов. При этом элементы тускло светятся или ускоряется их износ. Ток в цепи зависит от величины ограничивающего резистора (рис. 5).
Установка элемента (R) с неподходящим сопротивлением. Несоответствие тока параметрам, приведёт к перегреву кристалла, сокращению срока службы.
Применение ограничивающего резистора с заниженным номиналом, ускоряющего разрушение (рис. 6).
Необходимо регулировать обратное напряжение. Потому что, увеличение тока вызовет перегрев полупроводника, тепловой пробой и выход СД из строя. Рисунки 7, 8.

Блоки питания для светодиодных лент

Типы

Расчёт мощности блоков питания

Подключение блока питания

Внешний осмотр блока питания

Применение светодиодных лент

Основные преимущества LED лент

Высокая надёжность.
Экологичность.
Простое закрепление светодиодных лент на подготовленной поверхности.
Малые расходы эксплуатации, учитывая показатель соотношения потока света к стоимости.
Светодиодные ленты отличаются большим сроком эксплуатации по сравнению с известными лампами освещения. При оптимальных температурных режимах работает свыше 30 тыс. часов.
Имеется возможность увеличения светового потока пропорционально длине ленты, избегая перегрева составляющих элементов.
Гибкость конструкции разрешает выполнять различные дизайнерские проекты.
Небольшие габариты.
Допустимость регулировки цветового оттенка и яркости.
Безопасность использования.
Отсутствие пульсации.

Недостатки светодиодной ленты

Цена LED ленты выше люминесцентных ламп и накаливания.
Нет взаимозаменяемости с использованием старой арматуры.
По сравнению с белым светодиодом СДЛ имеют невысокий индекс по цветопередаче (около 80).
Недостаточная устойчивость конструкции ленты против механических повреждений.

В данной метке нет товаров.

Как подключить светодиодную ленту — Инструкция по монтажу светодиодной ленты

Два важных момента

Большинство производителей не рекомендуют подключать последовательно более 5 метров светодиодной ленты (что особенно важно при подключении мощной ленты).
Если вы решите нарушить данное правило, то во-первых, получите значительную потерю яркости в конце подключаемой ленты, а во-вторых, из-за перегрузки на токопроводящих дорожках, светодиодная лента прослужить значительно меньший срок, чем могла бы.
Все продавцы светодиодной ленты дают гарантию. НО на практике большинство из них в случае брака НЕ примут ленту назад по гарантии, мотивируя тем, что нарушена целостность изделия. Поэтому, прежде чем резать ленту на куски, паять и приклеивать, аккуратно размотайте катушку ленты и подключите ее к блоку питания (подробнее об этом ниже). Пусть она поработает 8 — 24 часа. Тем самым вы убедитесь, что светодиодная лента и блок питания работают как надо, а в случае брака вам все обменяют.

Общие правила подключения

Светодиодную ленту нельзя подвергать механическим воздействиям (гнуть, мять и все такое). В противном случае могут возникнуть проблемы с контактами и лента будет гореть частями (если вообще будет).
При соединении отрезков ленты нельзя повреждать токопроводящие дорожки на плате. Иначе результат будет такой же, как в предыдущем пункте.
В продаже имеются коннекторы для соединения и подключения светодиодной ленты. НО при токовой нагрузке на отрезок ленты более 4 А производители не рекомендуют ими пользоваться. Используйте пайку. Она гораздо надежнее.
Следите за тем, чтобы блоки питания соответствовали полной нагрузке изделия и имели запас мощности 20 — 30% (как подобрать блок питания для светодиодной ленты). Если вы решили сэкономить и поставить блок питания меньшей мощности, чем необходимо, заранее с ним попрощайтесь . Cкорее всего, он сгорит в течение первого года службы. И возможно вместе с лентой.
Мощность RGB-контроллера или димера для управления цветом или яркостью должна быть НЕ меньше общей мощности подключаемой ленты. Запас мощности не требуется. Если мощности RGB-контроллера или диммера не хватает — дополнительно используйте усилители сигнала недостающей мощности и нужным количеством каналов (одноцветная лента — 1 канал, RGB — 3 канала, RGBW — 4 канала).
При размещении светодиодной ленты на металлической или другой токопроводящей поверхности между лентой и опорной поверхностью обязательно обязательно надо устанавливать электроизоляционный материал. Иначе кого-то может дернуть током.
Степень пыле-влагогозащиты ленты (IP) должна соответствовать условиям эксплуатации ленты (подробнее о степенях IP)
Статическое электричество может повредить вашу ленту, будьте акуратны.
Для подключения питания ленты лучше подрядить квалифицированных специалистов. Если таковых не имеется, то можно подключить самостоятельно, НЕ ПЕРЕПУТАВ местами вход блока питания 220В и выход — 12/24В. Если не хотите, чтобы вас при этом дернуло током — не желательно работать под напряжением.

Можете перечитать инструкцию еще раз и собраться с духом ;).

Подключение светодиодной ленты

Будем считать, что вы уже приобрели светодиодную ленту, диммер или RGB-контроллер и блок питания подходящей мощности.

В первую очередь необходимо подготовить поверхность для монтажа. Мощную светодиодную ленту (мощность более 10 Вт/метр) лучше монтировать на металлический профиль или какую-то алюминиевую подложку. Монтажная поверхность должна быть цельной, чистой и обезжиренной (в этом вам может помочь спирт и чистая тряпочка). При монтаже ленты на металлические и другие токопроводящие поверхности, необходимо изолировать ленту от поверхности.
Вы можете разрезать, спаивать и припаивать к светодиодной ленте провода только в специально обозначенных местах. Обычно это полоски через каждые 2,5 — 10 см ленты. Для соединения двух отрезков ленты или ленты с проводами следует спаять их на обо
Перед тем, как приклеивать ленту, мы рекомендуем спаять ее, соединить с контроллером или диммером (при необходимости) и блоком питания и розеткой. Затем убедиться, что вся ваша конструкция идеально работает. И только после этого приклеивать ленту с помощью клейкого слоя 3М или клея/герметика.
Спаять отрезки ленты между собой можно только на обозначенных площадках. Температура паяльника должна быть не более 260 °С. При этом время пайки не должно превышать 10 секунд.
Если вы монтируете RGB-ленту, то необходимо подключить RGB-контроллер. Подключение светодиодной ленты к контроллеру производится проводами от ленты. Каждый провод имеет свое обозначение на токопроводящей дорожке, R,G,B и V+, и подключается соответственно полярности к 4 входам на контроллере R,G,B,V+.
Теперь подключаем ленту или RGB-контроллер (если у вас RGB-лента) к блоку питания. Лента и контроллер имеют напряжение 12/24V, поэтому важно подсоединить их с правильной стороны блока питания, там где «+» и «-«. Соединяем «+ провод» от блока питания с «+ проводом» от светодиодной ленты, а «-» с «-» соответственно при помощи скрутки или монтажных коннекторов. Если при соединении блока питания и ленты/контроллера вы перепутаете «+» и «-«, ничего страшного не произойдет — лента не будет гореть. Просто поменяйте местами провода.
Почти последним этапом будет подключение блока питания к сети 220V. Для этого 2-х жильный провод от сети 220V подключают к разъемам L+ и N- на блоке питания.
Вот теперь проверяем нашу конструкцию — подаем питание 220V. Проверьте как работает RGB-контроллер, поиграйте цветами ленты.
Если все работаем идеально, то можно приклеивать ленту к поверхности. Помните, что необходимо избегать резких изгибов ленты. Радиус изгиба не должен быть меньше 20 мм. Кроме того, не допускайте повреждения проводящих дорожек.
Светодиодные ленты обычно имеют клейкий слой 3M, нанесенный с обратной стороны. Эта клеевая поверхность позволяет легко произвести монтаж. Удаляем защитное покрытие с клеевого слоя и легким усилием прижимаем ленту к поверхности.

Инструкции по теме:

Как правильно подключить блок питания

Как подключить многоцветную (RGB) светодиодную ленту

Схема подключения усилителя со светодиодным диммером

Управление светодиодными источниками света по протоколам SPI и DMX

Эта статья посвящена особому классу управляемых светодиодных источников света, к которому относятся пиксельные светодиодные ленты «Бегущий огонь», управляемый «гибкий неон» и флеш-модули. В них, как и в обычных многоцветных RGB лентах и модулях, используются трехцветные светодиоды с красным (Red), зеленым (Green) и синим (Blue) цветом свечения.

Принципиальное отличие заключается в том, что помимо светодиодов, непосредственно на ленту или внутрь модулей, устанавливаются микросхемы управления. Благодаря этому, появляется возможность управлять не всеми светодиодами одновременно, а каждым светодиодом или группой из нескольких светодиодов отдельно. Такая группа называется пиксель. Количество светодиодов в пикселе зависит от типа ленты. Светодиодные ленты и модули с напряжением питания 12В обычно имеют по 3 RGB светодиода в одном пикселе, с питанием 24В – по 6 светодиодов на пиксель. В светодиодных лентах и модулях с напряжением питания 5В, управление обычно осуществляется каждым светодиодом отдельно, причем микросхема управления может быть встроена в корпус самого RGB светодиода.

Большинство контроллеров позволяют устанавливать длину подключенной ленты и выбирать последовательность RGB каналов на ленте (RGB, RBG, BGR и т.д.). Это необходимо чтобы цвет, заданный в программе, соответствовал воспроизводимому цвету, красный цвет был красным, зеленый – зеленым и синий — синим.

Цифровой сигнал, сформированный пиксельным контроллером, поступает на микросхему, установленную на ленте или во флеш- модуле, и представляющую собой специализированный микроконтроллер, который принимает цифровой сигнал, декодирует его и управляет яркостью и цветом свечения светодиодов. Часто эти микроконтроллеры называют «чип» или «драйвер». В данной статье, для однозначного понимания, будем называть их «драйвер».

Тип используемых драйверов обязательно указывается в параметрах светодиодных лент или флеш-модулей. Знать этот тип необходимо для того, чтобы подобрать и правильно настроить контроллер, который будет управлять лентой или модулями.

Большинство контроллеров могут работать с несколькими типами драйверов. Перечень драйверов, с которыми работает тот или иной контроллер, приводится в его технических характеристиках, а также в программном обеспечении к контроллеру, если таковое используется для создания собственных световых программ. Поскольку ведется постоянная работа по совершенствованию программного обеспечения и контроллеров, списки совместимых драйверов периодически пополняются.

Применяемые драйверы разделяются на два принципиально разных класса. В соответствии с этим на два класса можно разделить и светодиодных ленты, флеш-модули и «гибкий неон».

Первый класс (более обширный и чаще используемый) — это драйверы использующие цифровой интерфейс SPI (Serial Peripheral Interface — последовательный периферийный интерфейс),
Второй – драйверы, использующие цифровой протокол управления DMX (Digital Multiplex – цифровое мультикплексирование).

Оба класса драйверов имеют свои преимущества, о которых расскажем далее. Рассмотрим более подробно оба типа используемых протоколов.

Использование протокола SPI.

Особенностью светодиодных лент и модулей, использующих протокол управления SPI, является последовательная передача данных от пикселя к пикселю по всей длине подключенной цепочки. Цифровая управляющая последовательность формируется контроллером и подается на первый пиксель. Драйвер этого пикселя «забирает» первую принятую информации себе, а оставшуюся цифровую последовательность передает на следующий пиксель. Второй драйвер также «отрезает» себе начальную часть информации и передает оставшееся на третью микросхему, и т.д. При таком способе передачи нет необходимости присваивать микросхемам адреса. Адресом, по сути, является место расположения пикселя в общей последовательности.

Управление по протоколу SPI может осуществляться с использованием двух сигнальных проводов (DATA и CLK) или только одного (DATA). Для лент и модулей с двумя сигналами управления характерна более стабильная работа на высоких скоростях обмена и, соответственно меньшая задержка распространения информации и более высокая частота обновления. Сколько проводов управления используется в конкретном случае, зависит от типа драйверов на светодиодной ленте или в модулях. Ниже приведена таблица с основными параметрами SPI драйверов, используемых в оборудовании Neoncolor.

Тип драйвера	ТМ1804	ТМ1812	WS2801	WS2811	WS2812	LPD6803	UCS1903	TLS3001
Использование в оборудовании	Ленты/ модули	Ленты	Модули	Ленты/ модули	Ленты/ модули	Модули	Модули	Модули
Напряжение питания лент и модулей	12/24В	12В	5/12В	5/12/24В	5В	5/12/24В	5/12В	5В
Количество RGB светодиодов в пикселе для лент	1 или 3 шт.	1, 2 или 3 шт.	—	3 шт.	1 шт.	—	—	—
Сигналы управления	DATA	DATA	DATA, CLK	DATA	DATA	DATA, CLK	DATA	DATA
Исполнение микросхемы	В отдельном корпусе	В отдельном корпусе	В отдельном корпусе	В отдельном корпусе	Встроена в светодиод	В отдельном корпусе	В отдельном корпусе	В отдельном корпусе
Количество обслуживаемых драйвером пикселей	1 (3 канала)	4 (12 каналов)	1 (3 канала)	1 (3 канала)	1 (3 канала)	1 (3 канала)	1 (3 канала)	1 (3 канала)
Количество цветов	16 млн	16 млн	16 млн	16 млн	16 млн	32768	16 млн	4096

С появление новых драйверов, список используемых микросхем пополняется.

Ниже приведены структурные схемы SPI лент и их подключение к контроллеру.

Рис.1. Структурная схема SPI светодиодной ленты с двумя линиями управления (DATA и CLK)

Рис.2. Структурная схема SPI светодиодной ленты с одной линией управления (DATA )

Использование протокола DMX.

Отличительные особенности светодиодных лент и флеш-модулей, использующих DMX управление – параллельная подача сигнала управления на все модули. Как видно на структурной схеме, приведенной на рис.3., цифровой сигнал с выхода контроллера подается одновременно на все драйверы.

Рис.3. Структурная схема DMX светодиодной ленты (сигнал ADR используется только при записи адресов DMX каналов)

В такой системе выход из строя одного драйвера не вызывает отказ всех последующих пикселей. Правда, чтобы информация попала именно в тот драйвер, которому она предназначена, драйверы должны иметь свой персональный адрес. Если драйверы в последовательной цепочке поменять местами, поменяются и пикселы в программе, в результате световой эффект будет нарушен.

В оборудовании компании Neoncolor используются современные DMX драйверы WS2821. Справедливости ради, стоит отметить, что эти драйверы используют протокол DMX, но не используют полноценный симметричный интерфейс, характерный для работы систем стандарта DMX. Для передачи сигнала используется сигнал DATA+ и не используется DATA-.

DMX ленты, модули и «гибкий неон» поставляются с записанными при производстве DMX адресами. По умолчанию, адресация пикселей каждой катушки ленты (цепочки модулей или катушки «гибкого неона») начинается с 1-го адреса и нумеруется по порядку до последнего пикселя. Если в одну линию соединяется несколько катушек или отрезков, требуется произвести запись адресов заново. Для этого вначале выполняются все соединения отрезков ленты или модулей, а затем производится запись адресов. При этом адреса автоматически последовательно записываются во все подключенные пиксели, начиная от ближайшего к контроллеру. Такая запись исключает дублирование адресов и обеспечивает правильное выполнение световых эффектов.

Для записи адресов в DMX драйверы используются специализированные редакторы адресов, например, DMX-WS2821. Некоторые пиксельные контроллеры, такие как DMX K-1000D или DMX K-8000D, имеют встроенный редактор адресов.

При записи адресов используется провод, обозначенный ADR (ADI, ADIN). После выполнения записи, при воспроизведении световых программ, вход ADI драйверов не используется. Если Ваш контроллер не имеет встроенного редактора адресов и не имеет выхода для подключения провода ADI, этот провод должен быть соединен с общим проводом GND, что предотвратит воздействие на него внешних помех и наводок.

Подводя итог сравнению цифровых интерфейсов SPI и DMX, используемых при управлении светодиодными пикселями, приведем положительные стороны обоих.

Плюсы светодиодных лент и модулей, использующих интерфейс SPI:

нет необходимости записывать адрес и, соответственно, приобретать редактор адресов;
нет привязки пиксела к месту установки в общей цепи, т.е. перестановка модулей или отрезков ленты не приводит к нарушению рисунка воспроизводимой программы;
возможность подключения на одну линию более 1024 пикселей, при условии поддержки такого количества контроллером и при продуманном и качественно выполненном монтаже.

Плюсы светодиодных лент, модулей и «гибкого неона», использующих интерфейс DMX:

совместимость с оборудованием, использующим стандартный протокол управления DMX512, например, DMX пульты или оборудование системы MADRIX.
при отказе одного пикселя, все последующие пиксели продолжают работать, картинка не искажается.

При управлении от оборудования, работающего по стандартному протоколу DMX512 , на одну DMX шину может быть подключено максимум 170 пикселей (170 пикселей по 3 адреса, итого 510 адресов). При использовании специализированных пиксельных контроллеров для светодиодных лент и флеш-модулей, это количество зависит от типа самого контроллера и обычно составляет 1024 пикселя на один порт.

В заключении статьи приведем схему подключения нескольких светодиодных лент «Бегущий огонь» (Рис.4.) и дадим несколько рекомендаций, которые помогу правильно спроектировать и смонтировать систему.

Рис.4. Соединение нескольких светодиодных лент.

Приведенные ниже рекомендации относятся ко всем светодиодным лентам, флеш-модулям и гибкому неону, управляемым как по протоколу SPI, так и DMX.

При подключении пикселей соблюдайте направление передачи данных, обозначенное стрелками, нанесенными на ленте или флеш-модулях. Стрелки должны указывать в направлении от контроллера. Также, можно ориентироваться на маркировку, нанесенную на ленту или модули. Контакты с маркировкой DI или DIN – вход, подключаются к выходу контроллера, контакты с маркировкой DO или DOUT – выход, подключаются к следующим пикселям.
Никогда не подавайте на ленту напряжение, превышающее номинальное напряжение питания, например, подключение ленты с напряжением питания 5В к источнику питания с выходным напряжением 12В неминуемо приводит к выходу ленты из строя.
Будьте внимательны при подключении. Подача напряжения питания на вход данных или ошибка с полярностью подключения выводов питания («плюс» и «минус» источника питания) может привести к выходу ленты из строя.
Не подключайте последовательно питание двух и более лент (5 или 2.5 м, в зависимости от типа лент). Лента и «гибкий неон» поставляются на катушках и всегда имеют максимально допустимую длину. При соединении последовательно нескольких лент, провода DATA и GND подключаются с выхода одной ленты ко входу другой, а питание подается на каждую ленту отдельно. Если для питания нескольких лент используется один мощный источник питания, от него к каждой ленте необходимо провести отдельный кабель. При этом следует учитывать, что ток потребления ленты может достигать больших значений и это приводит к падению напряжения на питающих проводах. Помимо изменения цвета свечения, такое падение может вызывать сбои в управлении пикселями. Сечение питающего кабеля рассчитывается так же, как и для стандартных светодиодных лент, исходя из потребляемой мощности ленты и длины кабеля. Для расчета можно воспользоваться калькулятором сечения провода на нашем сайте. Часто, вместо одного мощного источника питания, бывает удобнее использовать отдельные блоки небольшой мощности для каждой ленты, разместив их в непосредственной близости к ленте. При таком подключении проблем, вызываемых падением напряжения, не возникает.
При использовании лент высокой плотности и с низким напряжением питания (5 вольт), подавайте питание на ленту с обоих концов. На таких лентах, из-за большого потребляемого тока и падения напряжения на дорожках ленты, цвет свечения светодиодов в начале и конце ленты может отличаться. Из-за недостатка напряжения питания на конце ленты могут появиться сбои управления светодиодами. Эти эффект особенно выражены при включении статического белого цвета на всех светодиодах. В таком режиме потребляемый лентой ток максимальный. На некоторых контроллера, для устранения подобного эффекта, автоматически снижается яркость свечения на белом цвете при питании контроллера напряжением 5 вольт.
Напряжение на управляющих линиях DATA и CLK не зависит от типа контроллера и его напряжения питания. На всех контроллерах оно может принимать только два значения – 0 или 5 вольт (уровни TTL). Из этого следует, что не обязательно питать контроллер и ленту от источников питания с одинаковым выходным напряжением. Например, можно использовать ленту с питанием 5 вольт и контролер с напряжением питания 12 вольт. Главное, чтобы выходное напряжение блока питания ленты соответствовало подключаемой ленте, а выходное напряжения блока питания контроллера соответствовало подключаемому контроллеру. Если напряжения питания контроллера и ленты одинаковые, можно использовать один общий источник питания.
Для передачи сигналов управления от контроллера к ленте используйте экранированный кабель. Возможно применение кабеля для компьютерных сетей UTP (витая пара). Длина кабеля управления между контроллером и лентой не должна превышать 10 м. При необходимости передать сигнал управления на большее расстояние (до 200м), используйте конверторы сигнала TTL в RS485 со стороны контроллера RS485 в TTL со стороны ленты. Для передачи и приема сигнала по кабелю можно использовать конвертер Th3010-485.
При количестве пикселей в системе более 1024, используйте контроллеры с несколькими выходными портами. Равномерно распределяйте пиксели между портами контроллера.

Руководствуясь приведенными рекомендациями, можно создавать системы практически любой сложности – от световых дорожек с эффектом «Бегущий огонь» до мультимедийных экранов с выводом графических и видео изображений.

Организация домашнего декора с помощью светодиодной ленты

Светодиод — полупроводниковый прибор, излучающий яркий свет. Его цвет может быть любым и зависит от материала полупроводника. Светодиоды позволяют организовать равномерное и безопасное для зрения освещение.

Светодиоды бывают самых различных цветов

Многие отмечают сходство светодиодного света и неонового. При этом светодиоды гораздо удобнее и дешевле неона. Удобны они в первую очередь тем, что могут располагаться на гибких светодиодных лентах, которые идеально ложатся на поверхности любых форм.

Светодиодная лента представляет собой плату с расположенной на ней лампами. Она поставляется в рулонах и ее можно легко резать. Угол свечения светодиодов составляет 120 градусов. При этом они могут светить только в одно сторону.

Ленты могут отличаться по количеству светодиодов на метр длины и мощности светодиодов. Многие из них имеют липкую основу, облегчающую процесс монтажа. Другие комплектуются клипсами.

Недорогой способ привнести новизну в привычный интерьер

Работают светодиодные ленты от сети. Для подключения понадобится двенадцативольтовый блок питания (как правило, он продается в комплекте с лентой). Важно понимать: поставляемый в комплекте с лентой блок подходит только для нее, так как рассчитан на определенную длину и количество диодов. К примеру, для работы двух лент придется обзавестись таким блоком питания, мощность которого должна будет равна их суммарному энергопотреблению.

Выпускаются обычные светодиодные ленты, влагозащищенные и влагостойкие которые предназначены для декорирования джакузи и бассейнов.

Самая главная черта, за которую покупатели выбирают светодиоды, — возможность выбрать практически любой цвет. Специальные контролеры позволяют смешивать цвета диодов и создавать красивые композиции из различных оттенков.

Помимо светодиодных лент, во время оформительских работ в интерьере используются алюминиевые профили для светодиодной ленты. Их применяют при оформлении световой наружной рекламы, а также для декораций домашних помещений, мебели и предметов декора. Их прямым назначением и преимуществом (перед их отсутствием) является возможность спрятать уродливую клейкую ленту со светодиодами в красивую оболочку. Его разнообразие обусловлено средой и поверхностью монтажа. Алюминиевый профиль набирает популярность в ряду строительных и отделочных материалов. Чтобы дополнить интерьер выразительными деталями, в некоторых случаях обращаются к помощи специальных рассеивающих экранов. Они встраиваются в монтажные профили, чтобы сделать освещение более пафосным, мягким и приглушенным.

Основное назначение данного элемента декора — это создание равномерного, притягательного света по всей длине светильника. Благодаря магическому действию рассеивающего экрана можно достичь высокого уровня в дизайнерском оформлении светодиодной подсветки в видимых, открытых для глаза местах помещения. Экраны отличаются элегантным внешним видом, они привносят изюминку в интерьер комнаты, с их помощью можно делать различные комбинации, связанные с направлением светового потока.

Монтажные профили с прозрачными и матовыми экранами

Управлять светом по своему желанию возможно с помощью диммеров, которые представляют собой световые регуляторы. Область их применения обычно включает в себя регулирование яркости свечения светодиодов, ламп накаливания и галогенных ламп. Диммеры позволяют играть со светом, как только захочется. Современные регуляторы яркости света достаточно широко оснащены. В них есть различные режимы затемнения и мигания, которые обеспечивают плавный переход от яркого освещения к более приглушенному. Главной частью системы функционирования светодиодной ленты можно назвать блок управления. При его выборе нужно учитывать ряд условий. Во-первых, стоит заметить, что для светового озорства нужно подбирать специальную светодиодную ленту (RGB-ленты), так как обычные не работают с блоками управления. Также необходимо принять во внимание климатические требования. Если светодиоды располагаются на улице, то блок управления обязан быть снабжен защитным щитом, препятствующим проникновению капель воды в основание. Блоки питания для светодиодных лент являются непосредственной деталью во всей осветительной системе, они плавно дополняют их, завершая создание световой конструкции.

Применение светодиодных лент в интерьере

В интерьере светодиоды применяются для светового выделения некоторых элементов и зон. Например, зоны домашнего кинотеатра в гостиной, ниш в стенах или кафельного фартука на кухне.

Также они применяются для декорирования. Светодиоды неплохо смотрятся на потолке, на некоторых видах мебели или на стыке стен и потолка. Пусть подсветка мебели и довольно спорное декоративное решение, но если вы хотите придать интерьеру новизны и необычности данный прием может сработать.
Типичные места для светодиодов — это углубления, щели, ниши и нижние части предметов мебели. Другими словами, они идеально смотрятся там, где самого источника света не видно, а заметно только его свечение.
Вам не нужен яркий свет, а только легкая подсветка? Например, на лестнице, чтобы можно было без проблем подниматься в темноте, не разбудив домашних. Тогда светодиодная лента — идеальное решение.

С помощью светодиодов легко превратить классическую спальню в футуристическую

Другой пример использования в интерьере — светодиодный шнур на гардине. Смотрится очень эффектно, романтично и таинственно. И еще пара любопытных мест, где подсветка будет кстати: рамка настенного постера, внутреннее пространство шкафа со стеклянной дверцей.

Где использовать, а где не стоит использовать светодиоды?

Нужно признать: светодиодная подсветка оправдана далеко не в каждом интерьере. Этнические стили, к примеру, не просто ничего не приобретают от светодиодной подсветки, но и теряют свой непередаваемый национальный шарм и колорит.
А вот для современных и интернациональных стилей вроде хай-тека или минимализма подсветка светодиодами подходит как нельзя кстати. Причем фантазировать и экспериментировать тут можно бесконечно — количество цветов и разнообразие оттенков зависит только от вкуса хозяина.

Стиль хай-тек и светодиоды- прекрасно совместимы

В спальне мягкая подсветка тоже смотрится уместно. Она создает интимную, романтическую и расслабляющую обстановку. Тем, кто любит принимать гостей за большим столом, или хозяевам квартир-студий, можно порекомендовать сделать подсветку на кухне (барной стойки, например).

Как преобразовать пространство при помощи светодиодных лент

Очень часто можно увидеть, что фасады магазинов и лицевые стороны домов украшены яркими мигающими разноцветными огнями, которые выполняют рекламную или декоративную функцию. Разнообразия цветового оформления удаётся достичь благодаря такому материалу, как светодиодная лента, которая может быть разных размеров и принимать любую форму. Кроме этого, она способна воспроизводить различные, заранее запрограммированные, световые эффекты.

За основу ленты взята гибкая полоса, по длине которой расположены светодиоды. Они соединяются между собой в параллельно-последовательную цепь гибкими электрическими дорожками, благодаря чему ленту можно разрезать на части по 3 или 6 диодов, в зависимости от напряжения. Линии возможного реза отмечаются на каждой ленте. Рядом с ними находятся специальные площадки для подключения проводов.

Освещение светодиодной лентой Декорирование гирляндами Преобразование уличного пространства

Как подключить светодиодную ленту

Светодиодные ленты бывают одноцветными и универсальными – меняющими свой цвет при помощи пульта управления.

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Цвета и типы свечения

Вы, наверное, заметили, что светодиодные ленты различаются по типу свечения.

Монохромные. Собираются из элементов типа SMD, выдают определенный цвет. В маркировке указывается начальная буква английского написания цвета:

LED-W-SMD – белый (может быть с оттенком голубым или желтым, еще называют теплым или холодным светом),
LED-R-SMD – красный,
LED-B-SMD – синий,
LED-G-SMD – зеленый.

Универсальные. Маркируются RGB – дают различные оттенки в зависимости от команды с пульта управления. Работают в паре с контроллером и пультом управления.

Наиболее востребованы в подсветке интерьеров ленты из однотонных – монохромных – кристаллов. Универсальные ленты используются для создания рекламы, подсветки автомобилей – там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты.

Степень защиты

Так как область применения LED лент обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые – без защитного покрытия. Есть влагозащищенные – их можно использовать во влажных помещениях – в ванных комнатах, например. Они залиты слоем лака. Есть еще один вариант – влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде – в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичная лента для подсветки аквариумов

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того, располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD 3528 (красный) и LED-RGB 3528 (универсальный) собраны из элементов размерами 3,5х2,8 мм, LED-G-SMD 5050 (зеленый) и LED-RGB5050 (универсальный) – 5,0х5,0 мм.

Это два самых распространенных типа, хотя есть и более крупные – 56х30 мм, а также встречаются более мелкие – 2,0х2,0 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

размером 3,2х2,8 мм выдает световой поток от 0,6 до 2,2 лм;
размером 5,0х5,0 мм – от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

3,2х2,8 мм выдает 0,3 до 1,6 лм;
размером 5,0х5,0 мм – от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения, и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много, и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре – 30 шт, самая высокая плотность в один ряд – 120 шт/м, в два ряда – 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения, и электрическая потребляемая мощность.

Светодиодные ленты поступают в магазины с завода в бобинах по 5 м и далеко не всегда необходим кусок такой длины. В связи с этим имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям нужно резать.

Разметка на светодиодной ленте для разреза

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 В. Если линейка кристаллов одна, питание требуется 12 В, если их две – 24 В. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и так далее.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220В, требуется преобразователь или адаптер (их еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Как подключить несколько светодиодных лент

Каждая из лент в зависимости от используемых модулей и количества элементов на одном метре потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребления тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров, когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки – 5 метров. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавиться дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контроллер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно так же, как и в монохромных лентах, в этом случае максимально допустимая длина одной линии – 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длина проводников может быть разной, но более рационально, чтобы блок питания и контроллер находились посередине, а в стороны уходили две ветки подсветки.

Способы соединения

Подключение светодиодной ленты к блоку питания последовательное. Потому обращаем внимание на полярность: соединяем «+» только к такому же полюсу, а «–» – к минусу.

На конце ленты, которая приходит на бобине, припаяны проводники. Если свечение монохромное, проводников два – «+» и «–», у многоцветных 4, – один общий «плюсовой» (+V) и три цветных (R – красный, G – зеленый, B – синий).

Бобины RGBи SMD

Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах RGB

На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее, и вы точно не запутаетесь.

Коннекторы

Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства – пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:

для подключения к ленте проводников;
соединение двух лент.

Типы коннекторов

Все просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.

Способ простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.

P.S.: перед началом применения светодиодной ленты ознакомьтесь с инструкцией по ее эксплуатации. Соблюдайте требования безопасности при работе с электропроводкой, напряжением. Помните о том, что порой необдуманный шаг (ошибка при подключении) может привести к катастрофическим последствиям (пожар).

Схема подключения светодиодной ленты

Не игнорируйте правила пожарной безопасности (Постановление Правительства РФ от 25 апреля 2012 г. № 390 «О противопожарном режиме») и другие требования безопасности при работе с электричеством, и возможно, пространство вокруг станет безопаснее, светлее и гармоничнее…

Стеклянные сферы и чудеса внутри

Текст подготовлен по материалам из открытых источников методистом по технологии Карабиным А.С.

Как работают световые полосы RGB и типы их контроллеров

светодиодных лент RGB повсюду. Все они используют технологию RGB-светодиодов — от 3D-рекламных щитов до индикаторов уведомлений в вашем телефоне. Так что же такое светодиодные лампы RGB и как они работают? Читай дальше что бы узнать.

Что такое светодиодные ленты RGB?

RGB означает красный, зеленый и синий. Светодиод RGB — это фактически три светодиода в одном корпусе:

Вот как выглядит светодиод RGB:

Источник: Shutterstock

Каждый светодиод RGB имеет четыре вывода.Один для каждого цвета и один общий анод (+) или общий катод (-). Анодный вывод — самый длинный

Светодиодная лента RBG содержит серию светодиодов RGB, соединенных вместе. Вы можете использовать светодиодные ленты RGB для создания всевозможного цветного освещения для ваших домов, офисов и т. Д.

Как работают светодиодные ленты RGB?

Каждый светодиод RGB имеет внутри три светодиода: синий, зеленый и красный. Поскольку светодиоды обладают регулируемой яркостью по своей природе, каждый цветной светодиод может воспроизводить все оттенки одного цвета.Например, красный светодиод может воспроизводить все цвета, которые вы видите ниже:

Источник: Wikipedia

Фактически, каждый цветной светодиод может воспроизводить 256 оттенков одного цвета. Если объединить три цветных светодиода вместе, получится более 16,7 миллионов цветовых комбинаций.

Итак, как светодиод RGB создает эти цветовые комбинации? Просто поиграйте с яркостью каждого светодиода. Например, если вам нужен фиолетовый цвет, вы увеличите яркость красного и синего светодиода, уменьшив яркость зеленого светодиода.Точно так же, если вы хотите желтый цвет, вы должны выключить синий светодиод и включить красный и зеленый. Это цветовое колесо демонстрирует этот процесс:

Источник: Shutterstock

Светодиодная лента RGB работает по тому же принципу. Вы можете управлять яркостью и цветом каждой полосы с помощью контроллера светодиодов RGB. Подробнее об этом в следующем разделе.

Вы также можете создать белый свет с помощью светодиодных лент RGB. Просто включите все три цветных светодиода на максимальную мощность, чтобы получить белый свет.Однако белый свет, созданный таким образом, может иметь небольшой оттенок или оттенок.

Светодиодные ленты RGB могут воспроизводить множество цветов, но у них есть некоторые ограничения. Например, они не могут создать коричневый или светло-розовый цвет.

Подробнее о том, как работает светодиодная подсветка RGB, можно узнать здесь.

Как управлять светодиодными полосами RGB?

Светодиодными полосами RGB можно управлять с помощью различных контроллеров. На рынке доступно большое количество светодиодных контроллеров, от однозонных радиочастотных контроллеров до контроллеров DMX, которые могут обрабатывать до 500 зон одновременно.

Источник: Shutterstock

Тип необходимого вам контроллера зависит от ряда факторов, которые мы обсудим в следующем разделе. Во-первых, давайте взглянем на различные типы контроллеров светодиодов RGB, доступные на рынке.

Типы контроллеров светодиодных лент RGB

На рынке существует множество контроллеров светодиодных лент RGB. Вот их типы:

1. ВЧ-контроллеры для светодиодных ламп RGB

ВЧ-контроллеры обычно используются для управления светодиодными полосами RGB.У них есть радиус действия до 20 метров. Вы можете найти аналоговые и цифровые радиочастотные контроллеры, а также проводные и беспроводные. Обычно мы классифицируем контроллеры светодиодов RF RGB на две категории:

Однозонные контроллеры RF

Эти контроллеры RF позволяют управлять всеми светодиодными полосами RGB, к которым они подключены. Однако управлять всеми светодиодами можно только вместе. Вы не можете изменять цвета или управлять яркостью разных областей независимо друг от друга.

Многозонные радиочастотные контроллеры

Многозонные радиочастотные контроллеры позволяют управлять несколькими зонами или каналами со светодиодной лентой по отдельности. Это позволяет вам управлять декоративным освещением в вашей комнате и подсветкой под шкафом на вашей кухне с помощью одного контроллера независимо.

Вы также можете подключить несколько приемников светодиодных лент к одному каналу на вашем пульте дистанционного управления. Это позволяет приглушать свет в домашнем офисе и галерее с помощью одного контроллера.Это также отлично подходит, если вы хотите установить разные уровни освещенности в больших помещениях, таких как вестибюли отелей и рестораны.

2. Контроллеры Inline для светодиодных ламп RGB

Контроллеры Inline устанавливаются между трансформатором и светодиодной лентой RGB. Они небольшие по размеру и предлагают базовую функциональность. Вы можете использовать контроллер для управления цветом и яркостью светодиодной ленты RGB, к которой подключен контроллер. Встроенные контроллеры отлично подходят для небольших приложений, таких как акцентное освещение.

3. Контроллеры DMX для светодиодных ламп RGB

Контроллер DMX дает вам неограниченный выбор для управления освещением в вашем помещении. Контроллеры DMX были большими и громоздкими вещами, которые использовались только в театральном освещении. Однако современные контроллеры DMX могут быть интеллектуальными панелями с сенсорным экраном, настенными контроллерами или даже приложениями на вашем телефоне и компьютере.

Тип контроллера DMX, который вам нужен, зависит от области, которую вы хотите охватить, вашего бюджета и ваших предпочтений. Контроллер DMX может одновременно управлять 512 каналами.

4. Контроллеры DALI для светодиодных ламп RGB

Эти контроллеры используют протокол затемнения интерфейса цифрового адресного освещения (DALI), чтобы помочь вам управлять светодиодными лентами RGB. Эти контроллеры рекомендуются для больших помещений, таких как офисные здания или отели. Вы можете предварительно запрограммировать освещение, чтобы изменить цвет, яркость, а также включить и выключить. Если вы стремитесь к единообразному цветовому стилю дома, вы также можете узнать, как ремонтировать кожаные диваны, например, вы можете купить чехлы для диванов того же цвета, чтобы свет создавал более мягкую атмосферу.

Какой контроллер светодиодной ленты RGB подходит вам лучше всего?

Как упоминалось выше, выбор лучшего контроллера светодиодной ленты RGB зависит от ряда факторов. Некоторые из них указаны ниже:

Источник: Shutterstock

Цель приложения

Перед тем, как выбрать контроллер светодиодной ленты RGB, вы должны определить размер пространства, которое вы хотите покрыть, и цель приложения. Если ваш проект небольшой, например, спальня или домашний офис, вам следует выбрать светодиодный контроллер RF RGB.Установка и использование контроллера просты, и вы можете использовать его сразу же.

Если вы хотите установить светодиодные ленты RGB в своем отеле, ресторане, офисном здании или большом помещении, выберите контроллеры DMX или DALI. Они помогут вам легко контролировать яркость и цвет светодиодных лент на большей площади.

Выберите встроенные проводные настенные контроллеры для акцентного освещения на столах или стенах.

Размер и тип контроллера

Контроллеры светодиодных лент RGB бывают всех форм и размеров.Лучший для вас зависит от размера и типа контроллера, который вы предпочитаете. Элегантный цифровой многоканальный радиочастотный контроллер отлично подходит для использования дома и в офисе, а большой и прочный контроллер DALI идеально подходит для отелей и ресторанов.

Бюджет

Тип контроллера светодиодной ленты RGB, который вы выбираете, также зависит от вашего бюджета. Одноканальные ВЧ-контроллеры и встроенные контроллеры дешевле цифровых многоканальных ВЧ-контроллеров. Стандартные контроллеры DMX более экономичны, чем контроллеры DALI.

Простота использования

Некоторые контроллеры светодиодных лент RGB проще в использовании, чем другие. Радиочастотные контроллеры не требуют настройки и могут быть использованы сразу. И аналоговые, и цифровые ВЧ-контроллеры имеют простой интерфейс. Встроенные контроллеры требуют некоторой настройки, но довольно просты в использовании. Контроллеры DMX могут быть простыми или сложными в зависимости от выбранной вами системы. Контроллеры DALI являются наиболее продвинутыми и требуют небольшого обучения. Выберите контроллер, которым вам удобно пользоваться.

Заключение

Светодиодные ленты RGB выглядят великолепно и имеют множество применений. Вы можете использовать их для акцентного освещения в вашем доме, рабочего освещения в вашем офисе или внешнего освещения в вашем производственном помещении. Использование светодиодных лент RGB дает вам творческий потенциал для наиболее привлекательного освещения вашего пространства.

Все, что вам нужно знать о светодиодных лентах: полное руководство

Светодиодные ленты

— один из самых гибких способов осветить свой дом.И я не шучу о том, что полосы буквально гибкие — я имею в виду, что они дают вам так много возможностей, что вы можете использовать их для создания жилого пространства своей мечты, независимо от того, как это выглядит.

Поскольку светодиодные ленты можно прикрепить к широкому спектру поверхностей, укоротить или удлинить и придать им необычные формы, вы можете использовать их, чтобы ярко осветить комнату или добавить акцента на лестницу или альков, чтобы погрузиться в ночь кино. или добавить красок в ваш сад в ночное время.

Как бы они ни были хороши, вам нужно о многом знать, когда вы впервые покупаете светодиодные ленты. Итак, я создал это полное руководство, чтобы дать вам все, что вам может понадобиться. Я вам скажу:

Какие виды светодиодных лент можно купить?
Какие они должны быть яркими
Различные способы питания светодиодной ленты
Как установить светодиодные ленты

Различные типы светодиодных лент

Когда мы говорим о светодиодных ленточных светильниках, есть не один вид, который вам нужно купить по самой низкой доступной цене.Есть несколько типов, и вам понадобится подходящий для выполняемой работы.

Strip vs Rope vs Flex Strip Light

Когда мы говорим о стандартных светодиодных лентах, мы имеем в виду те, которые разработаны с одной стороной клея, которую можно приклеить к поверхности, а с другой стороны, где находятся фактические технические компоненты, включая светодиоды, диоды и т. Д.

В выключенном состоянии они не особо красивы, но я вернусь к этому позже. Они предназначены для размещения на плоской поверхности, хотя эта поверхность может изгибаться и деформироваться, если на полоске есть что-то плоское, к чему можно прилипать.

В идеале использовать стандартную полосу там, где она не будет видна днем, когда у вас не включен свет. Они отлично подходят для свода, альковов, освещения под шкафом или за телевизором.

Канатные фонари немного другие. Они не липкие и полностью обернуты веревкой, которую можно обернуть вокруг мебели, привязать к дереву или просто повесить на стену или среди живых изгородей.

Они не подходят для изысканных пространств, поскольку могут быть немного громоздкими — это огни, которые нужно показывать.

В качестве своего рода компромисса у вас есть гибкие полосы света.

Они ближе к стандартным ленточным светильникам в том смысле, что они больше предназначены для использования в качестве акцента, а не фокусной точки, но они полностью закрыты, а светодиоды не видны — вместо этого вы получаете один комбинированный источник света.

Если у вас есть помещение, где вы хотите использовать полосовые светильники, но они будут видны при выключении, гибкая полоса — лучший вариант.

Белые полосы против RGB

После того, как вы определились, какой тип полосовых светильников вам нужен, вам нужно подумать о цветах.Как правило, вам нужно выбирать между белым или RGB.

Белые светодиодные ленты — это именно «простые» белые лампы. За исключением того, что доступно несколько различных вариантов белого цвета, в зависимости от того, хотите ли вы теплый белый для уютного помещения или холодный белый, который лучше подходит для места, где вы будете работать — будь то кухня или гараж с инструментом. скамья.

При покупке белой светодиодной ленты обращайте внимание на рейтинг Кельвина (K). Он измеряет, насколько теплый или холодный белый свет — чем выше число, тем холоднее и ближе к синему.

Чем он ниже, тем теплее и ближе к оранжевому. Тепло-белые светодиодные ленты обычно имеют рейтинг около 3000K, а холодные белые полосы — 6000K.

Стоит отметить, что только потому, что вы купили две световые ленты с одинаковым рейтингом Кельвина, они могут выглядеть не одинаково.

Они должны подойти, но поскольку световые полосы различаются по качеству, плохо сделанная полоса может не соответствовать рекламируемому рейтингу, а со временем, скорее всего, тоже станет хуже.

Альтернативой является выбор светодиодной ленты RGB с использованием светодиодов с тремя световыми чипами — красным, зеленым и синим.

Комбинируя эти цвета на разных уровнях яркости, светодиодная лента может воссоздать около 16,7 миллиона различных оттенков.

Это больше, чем человеческий глаз может различить — так что у вас есть практически все варианты, которые вы можете захотеть.

Однако сочетание красного, зеленого и синего цветов не так чисто для белого, поэтому, если вам нужен белый свет, вам лучше получить выделенную белую полосу вместо RGB.

Световые полосы RGB дают больше возможностей для персонализации вашего дома. Вы можете создать настроение для романтического вечера или выбрать цвет, который поможет вам почувствовать себя бодрее во время учебы.

Кроме того, вы можете использовать их в качестве вспомогательного света для выращивания растений, поскольку они излучают необходимый цветовой спектр.

Некоторые интеллектуальные световые полосы также могут синхронизироваться с вашим телевизором и изменять цвет в соответствии с тем, что отображается на экране, что идеально подходит для более полного погружения в вечера кино.

Подумайте, что вам больше нравится — теплый или холодный белый цвет, или вы хотите, чтобы оттенок был более ярким.Это поможет вам определиться между белыми и RGB световыми полосами.

Имея в виду так много вариантов, вы можете задаться вопросом, безопасны ли полосы света для ваших домашних животных.

Также читайте: Привлекают ли светодиодные ленты пауков?

За исключением оголенных кабелей, которые ваша собака может пережевывать, полосы света для них безопасны.

Яркость светодиодных лент

Нехорошо покупать дешевые светодиодные ленты, которые не очень яркие — к тому времени, как вы их установите, вы будете разочарованы слабым свечением, которое не соответствует вашему космосу.

То же самое применимо, если вы покупаете светодиоды хорошего качества, которые не должны быть сверхъяркими, особенно если вы затем устанавливаете ленточные светильники в защищенном месте, например, вокруг свода или под шкафом.

Световые полосы выглядят потрясающе, когда они убраны в сторону, при условии, что они достаточно яркие, чтобы все же оказывать влияние — поэтому убедитесь, что вы покупаете подходящую яркость световой полосы в зависимости от того, где вы собираетесь разместить свет. полоски.

Яркость лампочки измеряется в отдельных люменах, которые не подходят для световых полос, потому что они меньше и разбросаны.Отдельные люмены одной лампочки не имеют значения, потому что яркость определяется комбинированным светом полосы.

Но вы не можете дать общее количество люменов для всей полосы — это не имеет смысла. Если длина полосы составляет 5 метров, то лампочка на одном конце не будет воздействовать на окружающее пространство на другом конце полосы.

Итак, стандартное измерение для световых полос — это либо люмен на метр, либо люмен на фут. Высококачественный свет должен обеспечивать около 1500 люмен на метр или 450 люмен на фут.

Если вы покупаете светодиодные ленты с меньшим световым потоком, свет может быть недостаточно ярким для ваших нужд.

Почему важны плотность и размер диодов?

Плотность диодов влияет на яркость светодиодной ленты. Не на каждой светодиодной ленте одинаковое количество лампочек.

Чем выше плотность светодиода, тем ярче свет в целом. Свет также более однородный с более высокой плотностью лампы.

Если вы покупаете световую полосу стандартной плотности, в ней обычно будет 30 лампочек на метр.

Ленты с более высокой плотностью будут иметь 60 или 120 лампочек на метр, хотя вы можете получить еще больше — до 350 светодиодов на метр.

Более низкая плотность может означать, что свет будет пятнистым — более сильный рядом с каждой лампочкой, но с тусклыми интермедиями. Больше лампочек означает более постоянный свет.

Но это не единственное соображение — размер чипов играет важную роль в яркости и однородности.

Вы заметите, что светодиодные ленты рекламируются с четырехзначным кодом. Наиболее распространены 3528, 5050 и 2835.

Эти числа фактически описывают размер микросхем. У полосок 3528 есть чипы шириной 3,5 мм и высотой 2,8 мм, тогда как на полосах 2835 эти измерения перевернуты.

Полосы

5050 имеют сколы размером 5 мм (5,0) на 5 мм.

Световые полосы 3528 менее энергоемки, чем полосы 5050, но и не такие яркие. Однако полоса 3528 с плотностью выше 5050 может иметь аналогичную яркость.

Световые полосы

5050 содержат по три диода на микросхему и, как правило, лучше всего подходят для использования в RGB-подсветке.

2835 световых полос новее 3528 и более эффективны. Причин несколько.

Хотя размеры те же (только повернутые) по ширине и высоте, светодиоды на полосе 2835 тоньше — примерно на 0,6–0,8 мм, чем 1,9 мм диоды на 3528.

Это не так сильно влияет на яркость или потребление энергии, но означает, что вся световая полоса имеет меньший объем.

На яркость влияет размер диода, а повернутая ориентация полосок 2835 означает, что они подходят для диодов большего размера, которые, как правило, ярче.

Чипы 3528 обычно имеют световой поток от 6 до 9 люмен. В то же время 2835 — это что-то от 11 до 60 — значительное увеличение (по яркости, но и по энергопотреблению).

Таким образом, они более эффективны с точки зрения яркости, когда вы покупаете одну с более высоким энергопотреблением, но вы можете получить эквивалентные полосы с точки зрения мощности, около 0,1 Вт на чип, что даст вам 7-9 люмен на 3528 и 10-12 2835.

Здесь 2835 также более эффективен из-за встроенного радиатора, который направляет больше тепла от диодов, чтобы поддерживать более высокую мощность и яркость и быть более стабильным.

Наконец, есть разница в форме светоизлучающей поверхности чипов на каждой полосе. На 3528 светоизлучающая область круглая, что неэффективно.

Новые микросхемы 2835 излучают свет почти со всей поверхности, что примерно в два раза больше площади на 3528. Таким образом, полосы 2835 ярче и имеют более равномерное освещение.

Имейте в виду, что все вышеперечисленное также обычно делает их более дорогими.

Также помните, что более высокая плотность световой ленты, которую вы выбираете, также влияет на требуемую мощность.

Один блок питания мощностью 60 Вт может питать только одну полосу с высокой плотностью, но этого может хватить на удвоение длины полосы с низкой плотностью.

Итак, давайте поговорим о том, чтобы убедиться, что вы выбрали правильный источник питания для выбранных светодиодных лент.

Как выбрать правильный источник питания для светодиодных лент?

При выборе источника питания для светодиодных лент следует учитывать две вещи.

Во-первых, вам необходимо убедиться, что вы получаете правильное напряжение.

Светодиодные ленты на 12 В или 24 В. Они предназначены для разных целей — если вы с большей вероятностью будете включать свет на прямом расстоянии, то лучше подойдет 24 В, потому что они не будут испытывать такого сильного падения напряжения на расстоянии.

Однако полоски 12 В подходят, если вы собираетесь разрезать полоски по углам или обернуть их вокруг наклонной поверхности — у них больше точек разреза (обычно в два раза больше).

Если вы купите блок питания не того типа для своей световой ленты, то мощность светодиодной ленты будет либо недостаточной, либо чрезмерной.Блок питания на 12 В недостаточно для полосы на 24 В. Источник питания 24 В опасен при подключении к полосе 12 В.

Недостаточное питание полосы 24 В просто означает, что она не включается. Перегрузка полосы 12 В может привести к тому, что светодиоды станут горячими и могут загореться.

Убедитесь, что вы покупаете соответствующий тип.

Затем вам нужно проверить потребление светодиодных лент. Вы получите либо общую потребляемую мощность, либо мощность на метр, либо и то, и другое, указанные на упаковке или на веб-сайте.

Затем вам понадобится блок питания, обеспечивающий, по крайней мере, такое количество энергии, которое соответствует длине светодиодной ленты, которую вы хотите использовать, плюс дополнительные 20%. Это будет означать, что у вас нет шансов перегрузить его.

Например, вы покупаете 5-метровую катушку с лентой, но собираетесь использовать только 2 метра. Светодиодная лента рассчитана на 4,8 Вт / м или ватт на метр, что означает, что общая потребляемая мощность двух метров полосы составляет около 10 Вт.

Пока ваш блок питания обеспечивает на 20% больше (например, 12 Вт или выше), все будет в порядке.Практически любой будет — 12 Ватт скудно. Блоки питания мощностью 36 Вт являются стандартными.

Если вы затем добавили разъем и еще несколько метров световой полосы, вам нужно будет проверить, достаточно ли источника питания или вам нужно его обновить.

Также не стесняйтесь использовать мой калькулятор, который точно показывает, сколько полосок вы можете подключить к существующему блоку питания.

Как подключить световые полосы к источнику питания?

По сути, есть три разных типа разъемов, которые вы найдете на своих светодиодных лентах, когда придет время подключить их к источнику питания.Кроме того, на стороне блока питания есть два разных разъема.

Итак, в зависимости от разъема светодиодной ленты и разъема источника питания, есть шесть возможных комбинаций подключений, о которых следует подумать. Ни один из них не является особенно сложным, но вам может потребоваться дополнительный компонент.

Если у ваших светодиодных лент есть розетка постоянного тока, а у источника питания — разъем постоянного тока, вам просто нужно соединить их вместе.

Если в блоке питания есть открытые провода, вам понадобится штекерный адаптер постоянного тока — вставьте провода и прикрутите или закрепите их на месте, затем вставьте адаптер в розетку на ваших полосовых лампах.

Или, если у светодиодных лент есть открытые провода или беспаечный разъем, вам понадобится адаптер постоянного тока с внутренней резьбой, чтобы подключить его к вилке постоянного тока — опять же, просто вставьте провода на место и закрепите или прикрутите их.

Чтобы открыть провод для открытия соединения, вам понадобятся гнездовой и мужской разъемы постоянного тока.

Если светодиодная лента имеет медные контактные площадки, вам понадобится беспаечный разъем для подключения к контактным площадкам, который позволит вам затем подключить его к розетке адаптера постоянного тока, который, в свою очередь, может подключаться к вилке постоянного тока.

Или, если это медные контактные площадки, соединяющиеся с открытыми проводами, вы можете просто спаять их вместе.

Как установить светодиодные ленты: шаг за шагом

Теперь у вас есть все знания, необходимые для установки светодиодной ленты, поэтому вот шаги, которые вам нужно выполнить, чтобы наклеить полосу света.

Шаг 1 — Измерьте — всегда делайте это в первую очередь! Здесь не гадать. Используйте рулетку, чтобы определить, какой длины вам понадобится полоска.

Шаг 2 — Вероятно, ваша светодиодная лента будет на катушке, поэтому размотайте ее на нужную длину.Обычно проще всего обрезать на этом этапе, а не после того, как вы пытались приступить к установке, поэтому разверните необходимую длину и обрежьте по линии разреза.

Шаг 3 — Очистите и тщательно высушите место, где установлена световая полоса. Не сокращайте путь, пропуская этот шаг.

Не должно быть пыли, которая могла бы повлиять на рассеивание тепла, а грязная или влажная поверхность не удержит клейкую ленту.

Шаг 4 — Снимите клейкую подложку с одного конца светодиодной ленты и плотно прижмите ее.Крайне важно, чтобы при более длинной длине вы не удаляли всю клейкую ленту за один раз.

Он будет громоздким и может прилипнуть к вам или не к той стене. Вместо этого оторвите секцию, прижмите ее к месту и переходите к следующей секции. Будьте осторожны, чтобы избежать перегибов и пузырьков воздуха во время движения.

Если у ваших светодиодных лент нет клейкой основы, просто купите двустороннюю ленту, предназначенную для использования с лентами. Сначала нанесите ленту на поверхность, а затем добавьте света.

Шаг 5 — После того, как вся полоса будет надежно вставлена на место и вы будете довольны этим, подключите полосу к источнику питания, убедитесь, что вы выполнили шаги, описанные выше, и включите ее. Теперь он должен быть готов к работе.

Шаг 6 — Если ваша светодиодная лента управляется дистанционно, проверьте, работают ли различные настройки. Или, если оно совместимо с приложением для смартфона, скачайте приложение сейчас и соедините его со светом, чтобы убедиться, что вы можете изменить цвета и успешно включить или выключить его.

Сколько светодиодных лент мне понадобится для моей комнаты?

Светодиодные ленты можно купить разной длины.

Итак, количество, которое вам нужно для вашей комнаты, зависит исключительно от площади, которую вы хотите покрыть, а затем от длины полосы, которую вы хотите купить, в зависимости от вашего выбора типа и яркости.

Поскольку у светодиодных лент очень много применений, вам нужно измерить себя, чтобы понять, что вам нужно.

В качестве примера рассмотрим, что делать, если вы хотите использовать светодиодные ленты по периметру потолка.

Вам нужна простая формула: P = 2 (a + b), где P — периметр, а a и b — длина и ширина вашей комнаты. Измерьте длину один раз и ширину, сложите их, а затем удвойте, чтобы получить общий периметр.

Это работает только для комнат с равномерной квадратной или прямоугольной формой — если в вашей комнате есть ниши или она имеет L-образную форму, вам просто нужно измерить каждую сторону индивидуально и просуммировать их.

Как только вы это сделаете, вы узнаете, какой длины должны быть световые полосы.В качестве альтернативы воспользуйтесь моим калькулятором, приведенным ниже.

Что нужно учитывать при установке светодиодных лент

При установке светодиодных лент следует учитывать несколько моментов. Во-первых, убедитесь, что вы продумали место розетки для подключения лампочек.

Предположим, вы все продумали, какой блок питания вам нужен. В этом случае вам также следует подумать о том, как на самом деле подключить эту мощность, чтобы кабели не портили аккуратный вид ваших фонарей.

Старайтесь держать конец света как можно ближе к розетке. Так будет проще спрятать шнур питания.

Затем посмотрите на поверхность, на которой вы устанавливаете свет. Если вы хотите установить его прямо на дерево, вам понадобится радиатор из соображений безопасности.

Кроме того, являются ли стены гладкими и достаточно ли легкими, чтобы на них можно было установить полосу, или они имеют текстуру или неровности, что может означать, что вам трудно заставить их приклеиться?

Возможно, вам понадобится другое место.

У вас также могут возникнуть проблемы в будущем, если вы добавите светодиодные ленты в гипсокартон, обои или краску.

Клей, используемый в этих полосовых светильниках, прочный — вы не хотите, чтобы они падали, — но в будущем это может означать, что вы повредите стену или оторвете обои при их снятии.

Это необходимо учитывать перед установкой.

Циркуляция воздуха тоже важна — она также будет способствовать рассеиванию тепла, выделяемого вашей полосой.

Понятно.

Вы хотите, чтобы ваши ленточные фонари прослужили долго, прежде чем вам потребуется их заменить. Хороший воздушный поток жизненно важен для поддержания низких температур и обеспечения максимальной работы светодиодов в течение предполагаемого срока службы.

Если в комнате плохая циркуляция, как вы можете это исправить, прежде чем добавлять освещение?

Наконец, качество ваших светодиодных лент имеет решающее значение. Если вы покупаете дешево, чтобы сэкономить, вы открываете для себя множество потенциальных проблем.

Плохо сделанные огни могут быть неправильного цвета — скорее желтого, чем чисто белого.Они могут сгореть быстрее, а это означает, что вам нужно приложить все усилия, чтобы заменить их раньше.

Что особенно важно, они могут иметь плохой отвод тепла и просто быть опасными в использовании.

Всегда покупайте качественные светодиодные ленты от известных вам производителей.

К сожалению, рынок наводнен дешевым импортным продуктом, который может выглядеть очень заманчиво, но будьте осторожны с фальшивыми отзывами и просто покупайте у производителя или продавца, которому вы можете доверять.

Лично я предпочитаю светодиоды Philips.Я использую их стандартные светодиоды, а также светодиодные ленты, и у меня никогда не было проблем.

Также прочтите: Разрешены ли светодиодные ленты в общежитиях?

Можно ли разрезать светодиодную ленту?

Поскольку светодиодные ленточные светильники разработаны таким образом, чтобы их можно было размещать там, где они нужны, вы должны выбрать размер, подходящий для вашей комнаты. Имея это в виду, полосы можно разрезать по размеру помещения.

Но вы не можете просто где-нибудь разрезать полосу света. Многие люди не понимают, что делают с ленточными огнями, и повреждают всю катушку.

По сути, каждый набор светодиодных лент состоит из ряда соединенных цепей. Пока вы сокращаете свет между этими наборами цепей, вы не сломаете одну, и обе стороны будут продолжать работать при подключении к источнику питания.

Так как же безопасно разрезать светодиодную ленту?

Это просто — ищите линии разреза.

Полоса будет иметь серию сплошных линий по всей ширине полосы. Режьте здесь аккуратно и прямо острым ножом или ножницами, и все будет в порядке.

В зависимости от типа светодиодной ленты, которую вы покупаете, эти линии разреза могут быть ближе друг к другу или более разнесены.

Обычно они устанавливаются через каждые три светодиода или около того, но полоса 12 В будет иметь больше точек разреза, обычно вдвое больше, чем полоса 24 В.

По этой причине полоски на 24 В лучше подходят для более длинных прямых линий, но если у вас много углов, рассмотрите полоски на 12 В с несколькими источниками питания.

Подключение нескольких полосовых светильников

Соединить ленточные светильники вместе относительно просто, если вы знаете, что делаете.

Проще всего это сделать с помощью разъема, который может быть прямым, с углом 90 градусов или тройником.

Они доступны по цене и просты — вам просто нужно снять пластиковую крышку с медных прокладок.

Затем вставьте концы полоски в разъем, соблюдая полярность. Добавьте вторую полоску с другой стороны, и все будет хорошо.

Вместо этого вы можете припаять его самостоятельно, если не хотите использовать соединитель.Зачистите провода на соединительных световых полосках и скрутите все потертые концы вместе.

Затем расплавьте припой прямо на медные контактные площадки светодиодных лент, к которым вы подключаетесь. Присоедините провода к лужам для припоя (черный к отрицательному, красный к положительному), и все готово.

При подключении нескольких полосовых огней необходимо учитывать два основных момента.

Во-первых, вам нужна достаточная мощность. Подключение слишком большого количества полосовых огней в линию может оказаться слишком сложным для источника питания — последние полосы не будут такими яркими из-за падения напряжения.

Светодиодные ленты на 12 В не должны превышать 10 футов, в то время как 24 В могут работать немного дальше, примерно до 15 футов.

Если вам нужно больше, чем это в серии, вам нужно присмотреться к вторичному источнику питания. Или вы можете подключить их параллельно. Параллельная схема будет означать, что вместо соединения светодиодных лент вместе каждая из них подключается непосредственно к источнику питания. Таким образом, вы не получите одинакового падения напряжения, если ток будет проходить через одну световую полосу раньше другой.

Недостатком параллельной проводки является то, что большинство источников питания имеют один положительный и отрицательный выход, поэтому вам придется немного поработать с проводкой, чтобы разделить их. Для этого вы можете купить клеммы-разветвители.

Еще одна вещь, на которую следует обратить внимание, — это убедиться, что вы не смешиваете и не комбинируете светодиодные ленты на 12 В и 24 В.

Если вы подключите полосу света 24 В к уже имеющейся лампе с питанием от 12 В, лампа 12 В не включится.

Сделайте наоборот — добавьте 12 В к существующему источнику питания 24 В — и вы перегрузите полосу 12 В; они станут очень горячими и могут быстро загореться.

Просто — не смешивайте и не комбинируйте полоски на 12 В и 24 В.

Могут ли светодиодные ленты работать 24/7?

Светодиодные лампы, как правило, излучают мало тепла.

Это не значит, что светодиоды не излучают тепло — вы должны убедиться, что на ваших полосках установлен радиатор, чтобы отводить остаточное тепло от ламп.

Но на ощупь или на поверхности уровень нагрева очень низкий.

Имея это в виду, и поскольку они имеют низкое напряжение — поэтому нет риска, что они вызовут скачок напряжения в случае их поломки — можно безопасно оставлять светодиодные ленты включенными 24/7, если вы хотите, просто убедитесь, что вы купил фары хорошего качества.

Однако лучше выключать их, когда они не используются, для защиты источника питания и, что более важно, для защиты вашего сна.

Трансформатор нагревается и со временем выйдет из строя. Выключайте его, когда не пользуетесь, чтобы дольше защитить блок питания.

Покупка светильников низкого качества сопряжена с большим риском — они с большей вероятностью перегреются из-за перенапряжения или из-за недостаточного охлаждения.

Они могут быть опасными, поэтому всегда лучше потратить немного больше и приобрести безопасные фонари от надежного производителя.

FAQ

Требуются ли для светодиодных лент алюминиевые радиаторы?

Светодиодные ленты

нуждаются в радиаторе, чтобы отводить тепло от ламп и рассеивать его в воздухе. Если у вас нет радиатора, ваша светодиодная лента будет перегреваться и быстро начнет падать в производительности.

Они не обязательно будут горячими на ощупь, но излишнему теплу некуда деваться, и они будут влиять на диоды.

Радиаторы не обязательно должны быть из алюминия, но это лучший компромисс между производительностью и стоимостью.

Медь технически более проводящая, поэтому лучше отводит тепло, но она чрезвычайно дорога. Термопласты дешевле, но далеко не так хороши для световой ленты. Алюминий обеспечивает лучший баланс.

Водонепроницаемы ли светодиодные ленты?

Некоторые светодиодные ленты водонепроницаемы и могут использоваться на улице, но не все.

Если вы планируете установить полосовые светильники в ванной или на открытом воздухе, вам нужно искать водонепроницаемый комплект, чтобы гарантировать, что они не будут повреждены брызгами или дождем.

Водонепроницаемые светодиодные ленты будут иметь степень защиты IP65 — проверьте веб-сайт или поле при покупке.

Если вы не видите упоминания о степени защиты IP, предположите, что они не являются водонепроницаемыми, и выберите другой вариант.

Легко ли удалить светодиодные ленты?

Полоски имеют прочную клейкую основу, чтобы они оставались на месте.

Снять несложно, но делайте это небрежно, и вы можете повредить стену, где они были прикреплены.

Всегда аккуратно снимайте светодиодные ленты, начиная с угла и используя плоский инструмент (даже кредитная карта), чтобы ослабить клейкую ленту со стены.

Для смягчения клея рекомендуется использовать фен. Также плохая идея — делать это дольше пары минут, иначе вы значительно сократите срок службы светодиодов из-за выделяемого тепла.

Светодиодные ленты с регулируемой яркостью?

Все светодиодные ленты регулируются по яркости — при наличии подходящего источника питания. Самую светодиодную ленту можно затемнить, но трансформатор в блоке питания должен быть совместим с диммером.

В противном случае вы повредите блок питания, и ваши фары могут не работать должным образом.

Заключительные слова

Это включает в себя основную информацию, необходимую при выборе светодиодных лент для дома или рабочего места.

Это не так уж и страшно, если вы знаете, что ищете — просто выберите тип полосы для вашего дома, убедитесь, что вы выбрали правильную яркость, и получите блок питания, способный регулировать общую длину полосы, которая вам нужна.

Выполните следующие действия при поиске светодиодных лент и воспользуйтесь приведенным выше руководством по их установке.

Очень скоро вы добавите в свой дом удивительное освещение, которое будет выглядеть современно, стильно и уютно.

Сообщите мне в комментариях, есть ли еще что-нибудь о светодиодных лентах.

Было бы здорово узнать от вас, установили ли вы свои собственные светодиодные ленты — дайте мне знать, как они великолепно выглядят!

Если отрезать светодиодную ленту, будет ли она работать? Руководство Easy Cutting Guide

Если вы хотите осветить кухонный шкафчик или подсветить телевизор, с помощью светодиодных лент есть решение для всего.Благодаря своей универсальности светодиодные ленты состоят из серии светодиодных излучателей, установленных на узкой гибкой печатной плате.

Есть только один повод для беспокойства. Большинство светодиодных лент представляют собой длинные катушки от 3 до 16 футов в длину. Будут ли они продолжать работать, если их урезать?

Да, светодиодные ленты будут продолжать работать после резки, пока вы режете по обозначенным линиям. Светодиодные ленты состоят из нескольких отдельных цепей, поэтому каждая линия разреза разграничивает конец одной цепи и начало новой.Если разрезать светодиодную ленту в другом месте, эта цепь, а возможно и вся полоса, перестанет работать.

Резать по прямой кажется достаточно простым делом, не так ли? Вы будете удивлены, узнав, как много людей ошибаются и в процессе ломают очень хорошие светильники.

Продолжайте читать, чтобы получить простое руководство о том, как разрезать светодиодные ленты, повторно соединить две отдельные части и что делать, если все пойдет не так.

Можно ли разрезать светодиодные ленты?

Когда дело доходит до светодиодных лент, не существует универсального решения.’Но независимо от того, нужны ли вам гибкие или жесткие светильники, монохромные или RGB, водонепроницаемые или не водонепроницаемые, у большинства светодиодных лент будет одна общая черта … их можно разрезать на произвольную длину.

Через равные промежутки времени по всей светодиодной полосе будут прямые или пунктирные черные линии.

Цепи

полностью закрыты в этих точках, поэтому это самые безопасные места, где можно разрезать светодиоды, не нанося никакого ущерба.

Эти линии резки будут отличаться на каждой светодиодной ленте. Как правило, они устанавливаются через каждые 3 светодиода.Так, например, если на метр приходится 30 светодиодов, линии разреза обычно проходят через каждые 10 см.

По обе стороны от черной линии реза должны быть медные контактные площадки для пайки, которые образуют симметричный узор. Расположение этих медных подушечек — удобный совет, чтобы убедиться, что вы правильно определили линию отреза.

Будут ли работать обе стороны после того, как вы их разрежете?

Короткий ответ — да, обе стороны светодиодной ленты будут работать, как только вы их разрежете.

Причина кроется в режущих точках.Как я сказал ранее, точка разреза представляет собой безопасное место, чтобы нарушить цепь, не повредив ее навсегда.

Каждая секция между точками резки представляет собой отдельную цепь, поэтому не имеет значения, какую точку резки вы решите использовать, если только это единственное место, где вы выполняете разрез.

Это определенно хорошая новость, так как вы больше не создаете отходов, и вы все равно можете повторно использовать свою вторую половину.

Как безопасно отрезать световую ленту

Настроить длину светодиодных лент относительно просто.Вот мое пошаговое руководство.

Начните с проверки ваших фонарей, чтобы убедиться, что они работают. Это может показаться очевидным, но в большинстве случаев режущие или паяльные лампы аннулируют вашу гарантию, поэтому лучше перепроверить.

Затем вам нужно определить, какой длины должна быть светодиодная лента. Для этого вам следует измерить, куда вы хотите направить свет. Будьте как можно точнее с этим. Затем вы выберете линию разреза на светодиодной ленте, которая ближе всего к этой длине.

Режьте точно по линии разреза острым ножом или ножницами. Не торопитесь и помните, что светодиодные ленты предназначены для резки, поэтому вы не испытаете шока.

Вам также необходимо решить, как вы собираетесь подключать полосу к источнику питания. Большинство катушек поставляются с предварительно установленной розеткой, но сокращение светодиодной ленты позволяет избавиться от этого, поэтому вам нужно будет установить новую.

Вы можете выбрать между припаиванием нового гнезда к планке или использованием соединителя источника питания планки (Amazon).

Можно ли повторно подключить отрезанную светодиодную ленту?

Что произойдет, если отрезать полоску слишком коротко? Можно ли снова соединить две части или придется покупать новую полосу?

При условии, что вы разрезаете по обозначенной линии разреза, светодиодные ленты можно подключать повторно, но об этом позже. Есть много способов повторно соединить две части полосовых огней.

Самый простой вариант — использовать разъем. Разъемы легко доступны в розничных магазинах, как этот набор на Amazon, и они бывают разных форм, а именно прямоугольные и T-образные.

Как повторно подключить отрезные полосы

Вот очень краткое руководство, но у меня есть подробная статья, которая отвечает на все вопросы о подключении светодиодных лент, поэтому обязательно ознакомьтесь с ней.

Соединители для полос

, как правило, являются самым простым решением, поскольку для них не требуются какие-либо инструменты. Начните с того, что срежьте ножом полупрозрачный пластик, покрывающий медные пластины.

Затем просто вставьте полоску в разъем, убедившись, что компоненты совпадают.

Второй способ — припаять непосредственно к ленте с помощью паяльника и старых проводов.Расплавьте припой прямо на медные точки, чтобы образовалась небольшая лужа и выровняйте полярность.

Черный провод должен совпадать с отрицательной меткой, а красная линия — с положительной меткой.

Используйте инструменты для зачистки проводов, чтобы снять примерно полдюйма оболочки с концов проводов. Скрутите конец провода, чтобы соединить все потертые концы, и прикрепите провода к лужам припоя.

После того, как соединение установлено, вы можете подключить свои ленточные фонари к источнику питания и проверить, что они работают.Вуаля! Это так просто.

Устранение неисправностей: светодиодная лента не работает после резки

Настройка длины светодиодных лент может показаться несложной, но возможны ошибки.

Если ваши светодиоды не работают после резки, проверьте, предназначены ли они для резки.

Если их не было, но вы все равно их порезали, то, к сожалению, ущерб был нанесен. В этих светильниках цепь проходит непрерывно по всей длине, поэтому ее обрезка приведет к необратимому повреждению.

Если ваша полоса предназначена для резки, вторая мера — проверить, что вы разрезали в нужном месте.

Обрезка за пределами линии разреза уничтожит этот отдельный контур, поэтому вам придется обрезать до ближайшей линии разреза.

Есть и другие проблемы, которые вы можете заметить, но они не связаны напрямую с разрезом, а скорее связаны с соединением полос.

Если ваша светодиодная лента работает, но имеет разные оттенки яркости на каждом конце, вы испытываете падение напряжения.

Как правило, светодиодные ленты на 12 В не должны превышать 10 футов, а 24 В не должны превышать 15 футов. Падения напряжения можно предотвратить, уменьшив длину полосы на блок питания.

В качестве альтернативы, если ваши светодиодные ленты RGB не меняют цвет, это говорит о том, что вы неправильно выровняли полярность при их подключении. Чтобы исправить это, просто переверните полоску и снова подсоедините ее.

Заключительные слова

Вот и все! Светодиодные ленты можно настроить в соответствии с требованиями любой установки, независимо от ее размера.

Поэтому неудивительно, что они быстро становятся самой популярной формой светодиодного освещения.

Если вы все еще не уверены, профессионал может разрезать светодиодные ленты, но если вы последуете моему руководству, я обещаю, что вам нечего бояться.

Вы когда-нибудь пробовали резать светодиодные ленты? Вы предпочитаете паяльник или разъемы? Я хочу знать, какое решение более популярно, поэтому оставьте комментарий ниже.

Amazon.com: Gusodor Led Strip Lights 32,8 футов Умные светодиодные фонари для спальни Изменение цвета Светодиодные полосы Синхронизация музыки Светодиодные веревочные светильники RGB с дистанционным управлением через приложение Светодиодные ленты для вечеринок в комнате Украшение дома: Инструменты и обустройство дома

Свободная регулировка яркости стиля цветов

Можно выбрать 16 миллионов цветов, вы можете настроить цвет сцены, и когда вам это нужно, вы можете в любое время переключиться на подходящий цвет, чтобы сделать вашу вечеринку более прекрасной, создавая романтику, расслабление, вечеринку атмосфера.
Вы также можете отрегулировать яркость света от 1% до 100% в зависимости от места. Высокая яркость для освещения, средняя яркость для атмосферы, низкая яркость для сна.

Синхронизировать с музыкой

Фантастический музыкальный режим, начинающий музыкальную вечеринку с этой полосой подсветки.Он может создать романтическую, великолепную, интересную, волшебную атмосферу для вашей вечеринки. Это сделает вашу вечеринку незабываемой.
Режим микрофона, встроенный высокочувствительный микрофон, регулируемая чувствительность сенсора, цвета меняются автоматически в зависимости от ритма музыки или окружающего звука. Наслаждайтесь шоу на вечеринке с миллионами цветов.

Переключатель таймера

С помощью смарт-приложения вы можете испытать функцию синхронизации, предварительно установив подходящее время и подходящий цвет, чтобы она включалась или выключалась автоматически.
Будьте светлым будильником, который избавит вас или вашего ребенка от страха темноты, и вы каждое утро просыпаетесь в романтическом свете.

Amazon.com: Светодиодные ленты DAYBETTER 32,8 фута 5050 RGB 300 светодиодов Полоса с изменяющимся цветом света для спальни, стола, украшения дома, с пультом дистанционного управления и источником питания 12 В: инструменты и товары для дома

5.0 из 5 звезд Пожалуйста, прочтите подробный обзор *** DayBetter
Джейсон Диаз, 17 февраля 2020 г.

Так что я только что купил эти фары и пока все в порядке.У меня был другой набор от другой компании, который был немного толще, а клей был не таким прочным, так что спасибо DayBetter. Прежде всего, я хочу начать с распаковки и проработать весь свой путь. Также из моего видео имейте в виду, что у меня 4 полосы поперек. Те двое, что были в одной коробке, прикрыты от выключателя света до середины телевизора. Остальная часть двери и стена над моим окном была сделана с помощью еще двух планок и 3 разъемов.

Распаковка: Коробка довольно маленькая, но обе полоски света аккуратно свернуты внутрь.Они оставляют немного лишнего провисания на конце клея 3M, поэтому вы можете легко начать его, не взламывая вначале или что-либо разрезая. В комплект поставки входит адаптер 12 В переменного / постоянного тока, а также блок управления RGB с двумя разъемами и ИК-приемник.

Применение: Я протестировал все нити выключенного света, и они работали отлично. Причина, по которой я назвал 4 звезды по яркости, заключается в том, что я еще не видел их всех ночью (видел только две полосы, а не 4. Позже обновятся.) Лента 3M на задней части фонарей легко отслаивается.При нанесении убедитесь, что ваши огни расположены так, как вы хотите, потому что лента довольно прочная. Кроме того, свет загорается довольно легко, и я не думаю, что падение будет проблемой для них.

Дисплей: все цвета работают правильно и довольно яркие. Я все еще не знаю, как работать с настраиваемой функцией, но уверен, что кто-то знает или разберется с ней. Я доволен уже предоставленными цветами.

Подключение: Как я уже сказал, у меня здесь 4 полосы.Всего пришлось использовать три разъема, но это никак не ослабляет мощность и не снижает яркость света. Я также купил их на Amazon, и название продукта — «4-контактная непаянная водонепроницаемая светодиодная лента TronicsPros, 10 шт., Для подключения разъема, гибкая светодиодная лента, светодиодная лента, без зазоров, адаптер для 10-миллиметровой водонепроницаемой светодиодной ленты SMD 5050 RGB». Мне пришлось перевернуть их вверх дном, я думаю, чтобы они коснулись полосы GRB. Убедитесь, что они совпадают, иначе вы можете получить два разных цвета.Чтобы открыть их, я просто использовал плоскую мини-головку, слегка повернул ее и с легкостью открыл!

Я добавил сюда фотографии, и если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам!

Могу ли я разрезать свои светодиодные ленты?

Эта запись была опубликована 14 июня 2012 г. командой LED Strip Lights.

Светодиодные ленты

— один из самых универсальных доступных типов освещения, и не только потому, что они гибкие. Их также можно обрезать до нестандартной длины, что означает, что они потенциально могут быть выполнены в соответствии с требованиями любой установки, независимо от того, насколько она велика или мала.

Хотя профессионал может отрезать светильник, этот процесс настолько прост, что вы также можете сделать это самостоятельно. Если, например, вы обнаружите, что ваши полосы света слишком длинные для области, в которой вы планируете их установить, вы можете отрезать секцию с конца, чтобы она соответствовала. В качестве альтернативы, если у вас есть большая одиночная полоса светодиодов, но вы предпочитаете две отдельные части, вы можете разрезать полоску пополам.

Светодиодные ленты

можно разрезать с интервалом 5 или 10 см, в зависимости от типа приобретаемой ленты.«Точки разреза» четко обозначены прямой линией. Чтобы разделить полосы света, разрежьте их по линии ножницами или ножом для рукоделия. Всегда проверяйте, что инструмент, который вы используете, острый, так как тупой инструмент потенциально может повредить печатную плату и компоненты.

Благодаря своей конструкции светодиодные ленты продолжают работать даже после резки. Это потому, что их цепь полностью замкнута в каждой точке разреза. Если вы удаляете секцию с конца полосы света, всегда убедитесь, что вы отрезаете ее на конце, удаленном от разъема.

Если вы разрезаете ленточные светильники на две части и планируете использовать их как две отдельные установки, вам также придется немного припаять. В каждой точке резки должен быть ряд точек пайки (круглые металлические диски), 2 в случае одноцветных ламп и 4 в случае RGB с изменяющимся цветом. Чтобы прикрепить новый двухжильный или четырехжильный кабель новой длины, вам необходимо припаять провода к их соответствующим точкам пайки (которые для этого должны быть четко обозначены).

Пайка — не сложная задача, но, очевидно, требует необходимых инструментов, которых у большинства людей нет. Обращение к электрику для пайки от вашего имени также будет довольно дорогостоящим, поскольку вы, конечно же, платите за его время. Самый дешевый и безопасный вариант — попросить продавца подготовить все заранее.

4 действия при потере светодиодных лент Пульт дистанционного управления

Светодиодные полосы Lost Remote

Светодиодные полосы — отличный способ осветить ваш дом различными способами.Они также отлично подходят для вашего умного дома. Эти светодиодные полосы во многих случаях работают лучше, чем умные фонари, поскольку они используются для потрясающего украшения вашего дома. Светодиодное освещение — одно из лучших и наиболее экономичных. Кроме того, это модно и модно, а также экологично. И даже не заставляйте нас начинать процесс установки.

По сравнению с тем, через что вам приходилось проходить раньше, чтобы добавить бликов и блеска в ваш дом или офис, светодиодные ленточные светильники делают динамичные интерьеры доступными и простыми в использовании.

Вы можете осветить каждую из ваших комнат так, как вы хотите, с помощью пульта дистанционного управления. Кроме того, многие светодиодные фонари также оснащены RGB-подсветкой, чтобы улучшить освещение в вашем доме.

Светодиодные полосы Lost Remote

Светодиодные ленты

обычно управляются с пульта дистанционного управления. Пульт дистанционного управления используется для управления несколькими функциями светодиодной световой ленты. Поэтому важно обезопасить свой пульт и не потерять его. Многие пользователи сообщают о потерянном пульте дистанционного управления для своих светодиодных лент.В результате пользователи приходят в отчаяние и начинают спрашивать, что им делать.

Если вы попали в подобную ситуацию, то вам не о чем беспокоиться. Мы расскажем, что вы можете сделать, если потеряете пульт дистанционного управления светодиодной лентой. Итак, вот что вы можете сделать в таких случаях:

1. Подключение светодиодной ленты к источнику питания

Это решение довольно просто выполнить, но может оказаться не самым удобным для длительного использования. Все, что вам нужно сделать, это подключить светодиодную ленту к стене и оставить ее включенной и отсоединить от сети, когда вы хотите, чтобы она выключилась.

К сожалению, это решение не работает со всеми светодиодными лентами. Некоторые имеют встроенные функции дистанционного управления и питания; в этом случае вы не сможете напрямую подключить ленточные светильники, чтобы они заработали. Если функцию приемника можно отсоединить, вы можете сделать это перед подключением светодиодной ленты.

Помимо неудобства, связанного с необходимостью вручную подключать и отключать светодиодные ленты, у вас также не будет доступа к вашему диапазону оттенков и интенсивности, предлагаемых светодиодной лентой.

2. Покупка нового пульта ДУ

Самый экономичный и, в конечном счете, лучший вариант ремонта отсутствующего пульта дистанционного управления — это его замена. Для этого перейдите в магазин, где вы приобрели светодиодную ленту, или воспользуйтесь услугами интернет-магазина, например Amazon. Вы можете попробовать получить пульт от того же производителя для той же модели светодиодной ленты, которая у вас есть. Обычно вы можете найти всю необходимую информацию о светодиодной ленте на нижней части устройства.

Если это не поможет, вам может потребоваться свериться с квитанцией или даже пройтись по магазинам, пока вы не найдете купленные вами светильники.

Убедитесь, что приобретенный вами запасной пульт совместим с вашей светодиодной лентой. Это особенно важно, когда речь идет о характеристиках напряжения. Вы можете сделать это, сопоставив конкретные номера моделей и другую информацию о характеристиках вашей светодиодной ленты. Существует также множество универсальных пультов дистанционного управления для светодиодных лент, которые могут удовлетворить ваши потребности.

3. Другая альтернатива: поиск приложения в Интернете

Некоторые светодиодные ленты доступны через приложение.Чтобы узнать, есть ли у вас, погуглите модель светодиодной ленты и посмотрите, что появится в результатах поиска. Если вам повезло, что у вас есть светодиодная лента, которой можно управлять с помощью приложения для смартфона, вам не нужно заменять пульт, поскольку эти приложения обычно предлагают все функции, которые выполняет пульт.

4. И последнее: покупка новой светодиодной ленты

Если вы не можете найти совместимый пульт дистанционного управления или заставить его работать через приложение, вам нужно будет купить новую светодиодную ленту.Мы знаем, что этот вариант не является оптимальным и не идеальным, но он, вероятно, лучше всего, особенно с учетом того, что вам нужно как минимум контролировать мощность, протекающую через светодиодную ленту. К счастью для вас, светодиодные ленты сейчас дешевле, чем когда-либо прежде, а установка, как правило, проста.

Почему важен пульт дистанционного управления светодиодной лентой

Во-первых, давайте объясним, почему важно иметь пульт для светодиодной ленты. В отличие от традиционных источников света, которые вы подключаете и управляете с помощью осветительного устройства, светодиодные полосы подключаются к стене и в некоторых случаях управляются с помощью пульта дистанционного управления или даже приложения.В отличие от переключателя света, который вы включаете и выключаете, светодиодной лентой можно управлять с помощью пульта дистанционного управления.

Это важно, потому что для оптимального использования светодиодные ленты обычно всегда подключаются к стене, поэтому пульт дистанционного управления действует как своего рода выключатель света для светодиодных лент. Но это еще не все. Пульт дистанционного управления светодиодной лентой также дает вам динамические возможности, такие как выбор цвета и интенсивности излучаемого света.

Стандартный пульт дистанционного управления светодиодной лентой имеет функцию включения и выключения, а также выбор цветов, а также способ управления интенсивностью или оттенком выходного сигнала.
