Светодиодная лампа вместо галогенной в прожектор – Что нужно знать при замене галогеновых ламп в люстре на светодиодные

Светодиодная лампа R7S — замена «градусника» в прожекторе

Речь пойдёт об замене одной из разновидностей галогенных лампочек (в народе называемых градусниками) применяемых в прожекторах на светодиодный аналог. Из бесконечного множества товаров на сайте этот ранее не обозревался. Я постараюсь восполнить этот недостаток.
Замена галогенным лампам в прожектор, существует и такая: Я же расскажу о модных светодиодных аналогах. Один такой экземпляр я успешно использую с прошлого года. Недавно найдя арматуру (сам прожектор) приобрёл ещё. Изначально прожектор с 150 Вт лампочкой выглядел так:
Кто имеет подобные знают, что лампы-«градусники» часто перегорают, потому их собралось не мало. Трудность создаёт не столько сама лампа, сколько её замена. Ибо требует установку лестницы и разборку-сборку корпуса, да и погода разная бывает… Потому скопился такой запас:

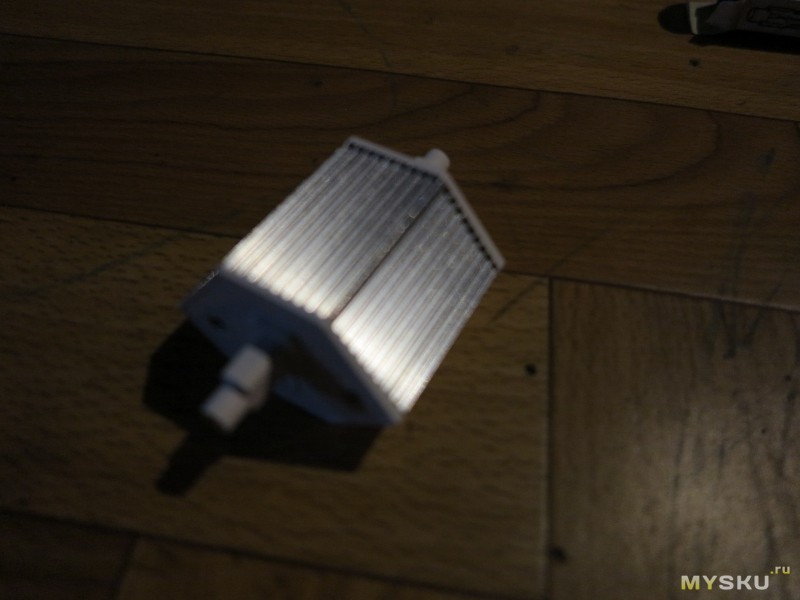

На замену выбрал светодиодные лампочки 78 мм мощностью 5 Вт, тёплого спектра, с драйвером исключающим регулировку, с 24 светодиодами 5730. Обошлись мне по скидке 4,90$ за штуку, С большим количеством светодиодов брать не стал, ибо яркость увеличивается не значительно, а вероятность перегрева возрастает. Впрочем это мнение частное и субъективное. Лампочки этого типа сравнительно дорогие, но сделаны качественно. Отвернул по два винта и сняв боковые стенки, предъявляю по традиции внутренности. Достать полностью не позволяют провода. Отчётливо видно трансформатор и электролитический конденсатор. Основание, алюминиевый каркас из профиля, сбоку пластмассовые стенки с контактом и прорезями для вентиляции, внутри схема в плёнке, провода все силиконовые. Платы с диодами охлаждаются об алюминиевый каркас.

Конечно светоотдача с галогенной лампой в сравнение не идёт! При этом 30 кратного различия в освещении, как в расходуемой мощности тоже не наблюдается. Светодиодный прожектор у меня успешно освещает с 2,5 метровой высоты площадь порядка 4 метров перед собой. При этом роль отражателя больше эстетика. Свет, кто знает, от светодиодов — специфичный, но мне этого вполне достаточно!

Отдельно отмечу, что плюсом такой модернизации прожектора является:
— значительное снижение потребления электроэнергии (сейчас это становится актуально)
— долговечность
— сохранность стекла прожектора, не редки случаи их растрескивания от жары
— постоянство яркости, вне зависимости от напряжения в сети (85-265 В). При использовании с датчиком движения такие лампы не применяйте! Они будут вспыхивать время от времени. Выбирайте аналогичные, но с димером. Они не будут иметь такой недостаток, но стоят чуть дороже.
Так же Имеется замена галогенкам большего размера: 500 Вт — 118 мм и 1 кВт — 187 мм
Недостаток один: замена не равноценна по яркости. Но не редки случаи, когда и светодиодного освещения будет достаточно.
Провести замеры истинной мощности потребления и светового потока, к сожалению не имею возможности.
Продавец отправил товар на второй день. Доставка была почтой Китая меньше 2-х недель. Сейчас такими сроками удивить сложно…
Спасибо за внимание!

Переделываем галогеновый прожектор под светодиоды

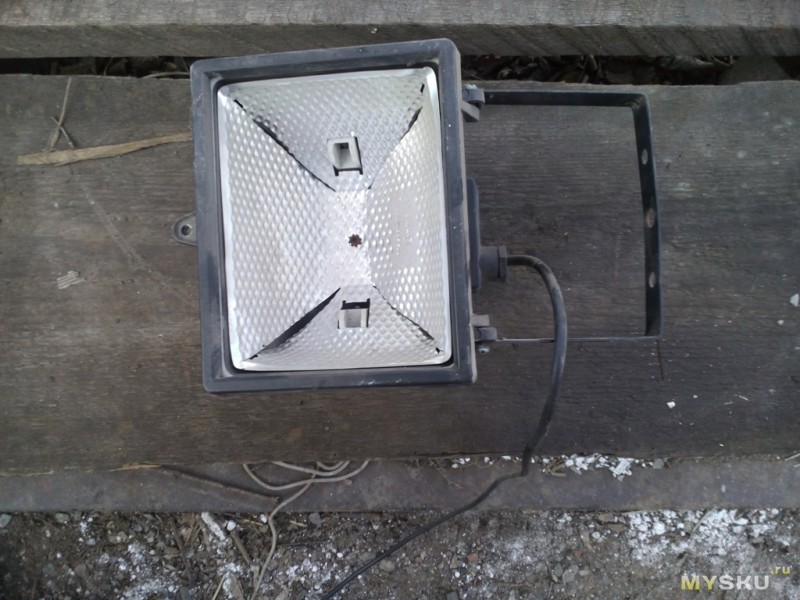

Разгребая на чердаке хлам стратегические запасы наткнулся на несколько галогеновых прожекторов, отправленных на свалку истории в связи с повышением тарифов на электроэнергию. Тут-то и родилась идея переделать их под светодиоды.
Внимание! В обзоре не будет измерений, анализов и прочих умных слов. Только инструкция по модернизации светильников.

При более внимательном изучении, оказалось что корпуса их, изготовлены из алюминиевого сплава, а не из пластика, как может показаться на первый взгляд, это облегчило задачу и решило вопрос герметизации радиатора (радиатором будет служить сам корпус).

Итак приступим:

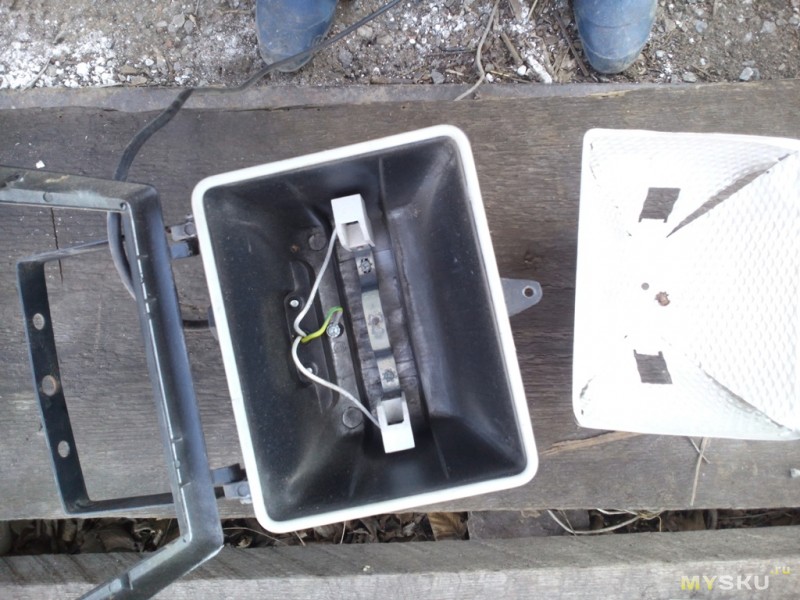

Вскрываем прожектор, откручиваем рефлектор и вынимаем его:


Удаляем держатель лампы:

для крепления светодиодов использую кусок алюминиевого уголка, который через слой термопасты закрепляю саморезами к корпусу прожектора:


В качестве источника света используем три 10-ти ваттных СОВ-сборки купленных здесь
http://ru.aliexpress.com/item/100PCS-Free-shipping-10W-LED-10W-800-900LM-LED-Bulb-IC-SMD-Lamp-Light-Daylight-warm/2039078995.html

А в качестве источника питания — драйвер на 12Вт отсюда http://ru.aliexpress.com/item/12W-led-driver-12W-lamp-driver-5pcs-lot-AC85-265V-input-for-E27-GU10-LED-bulb/1881709953.html

Я решил использовать три последовательно собранных диодных сборки при мощности драйвера 12Вт, чтобы работали они в щадящем режиме и не перегревались. Паяются контакты проще простого.
За неимением теплопроводящего клея, пришлось крепить диоды к уголку маленькими шурупиками, предварительно промазав термопастой.

Драйвер разместил в клемной коробке, предварительно припаяв провода.

Осталось только подрезать рефлектор таким образом, чтобы он не прикрывал светодиоды и собрать прожектор.

Вот и все.
В итоге мы получили прожектор за 2,5 доллара.

При работе в помещении температура диодов не поднимается выше 45 градусов даже через несколько часов.
Герметичность корпуса от такой модернизации практически не пострадала, а яркость свечения, субъективно, равна яркости 100-ваттного галогенового прожектора.

По поводу продавцов комплектующих — обе части пришли в течении месяца в желтых конвертах. Проблем с продавцами не возникало.

PS:

100 Ватт галоген


герой обзора

Фото без вспышки в темном саду. Пасмурная ночь (только что).

как выбрать, принцип работы, разновидности

Уличное освещение необходимо в частном секторе, на складах, производствах. Проблема исчерпана, если установлен галогеновый прожектор. Но перед его покупкой надо ознакомиться с разновидностями прибора, принципом действия, установки и подключения.

Галогенный прожектор

Устройство и принцип действия

Главным составляющим галогенного прожектора выступает галогеновая лампочка. В состав лампы входит буферный газ, который продлевает длительность эксплуатации в 2-3 раза.

Внутри галогеновой лампы для прожектора установлена вольфрамовая проволока, которая поддерживается электродами и держателями.

Правило воздействия галогенного прожектора заключается в получении закрытого химического цикла, в ходе которого совершается парообразование вольфрамовых галогенидов. Что вследствие приводит к распаду и возобновлению вольфрама.

В производстве первых ламп включали атомы йода. Но со временем проявились отрицательные моменты: содержание йода проводило к излучению с зеленым тоном, к тому же этот компонент проявляет агрессивность к металлическим элементам.

Галогеновый прожектор

Далее стали вводить атомы фтора, брома, хлора. Но и они не выполнили полноценно действие. И только использование атома бромистого целила (метилена), позволило добиться полноценного результата.

Дорогие галогенные конструкции с самым длительным сроком службы включают элементы брома в чистом виде. Его очень сложно произвести, поэтому и цена соответствующая.

Сам прожектор помогает правильно распределить свет и достичь угловой сосредоточенности света. Световой поток подается в необходимом направлении через линзу. Линза Френеля позволяет облегчить конструкцию прожектора и придать ей востребованного размера.

Также наружная часть конструкции оснащена защитой, которая предотвращает оседание пыли и загрязнений.

Разновидности

В продаже прожектора с галогеновыми лампами прозрачного и матового типа. По структуре бывают:

  • Капсульного (линейного) типа – первая разработка, которая стала востребована. Отличается ярким светом, мощностью. Конструкция противостоит механическим повреждениям. Крепление предусматривает горизонтальное положение.
  • Лампа со встроенной наружной колбой. Колба малого размера защищает внутренний механизм. Производится в трех тональностях – матовая, прозрачная, молочная. Встроенный защитный блок предотвращает выход из строя из-за перепадов напряжения. Продаются в трех оттенках: матовом, прозрачном, молочном.
  • С отражателем (рефлектором). С таким элементом упрощается распределение света, задается правильное направление.

Прожектор

Прожектора делятся по применению на:

  • Внутреннего освещения.
  • Наружного освещения.

Второй вид противостоит перепадам температур, оборудован защитой и внешне крепче первого вида. Некоторые модификации производятся со вделанным датчиком движения. Он позволяет снизить затраты на электричество, так как включается только в то время, которое необходимо. Также конструкция оснащена усилителями и рассеивателями. Ими производится регулирование яркости и тип освещения.

Фигура галогенных прожекторов бывает круглая, квадратная, инвариантная и пр.

Основные преимущества и недостатки

Каждый товар имеет свои плюсы и минусы. Среди преимуществ прожектор галогенный имеет:

  • Устойчивость к уличным воздействиям. Все функции сохраняются вне зависимости от погодных условий на улице, перепадов температур.
  • Встроенные галогенные лампы более экономичны, чем лампы накаливания.
  • Долговечность. На протяжении всего срока пользования интенсивность, яркость света сохраняется.
  • Повышенная яркость освещения.
  • Различные типы освещения: мягкое, рассеянный световой поток и пр.
  • Выдерживает перепады напряжения.
  • Удобная форма.
  • Доступность всех элементов (при чистке от загрязнений, пыли).
  • Работа прибора проводится без дополнительного добавления трансформатора.

Галогенный прожектор

Недостатки:

  • При использовании галогенного светильника для освещения малых зон, не требующих интенсивности, возможно нарушение целостности конструкции, что повлечет утечку газа, находящегося внутри.
  • Постоянная влажность противопоказана.

Устройство оборудовано защитой от временного воздействия влаги. Постоянное приведет к разрыву изделия.

  • Утилизационный процесс усложнен. Такой тип продукта нельзя выбрасывать вместе с бытовыми отходами. Что часто происходит.

Сфера применения

Галогеновые прожекторы используются:

  • Для освещения улиц, парков и пр.
  • Почти каждый магазин использует галогенный прибор как для наружного, так и для внутреннего освещения товарных витрин.
  • Особенное большое скопление прожекторов крупных размеров на стадионах. Это незаменимый помощник в освещении во время проведения футбольных матчей, мероприятий в темное время суток.
  • На съемочных площадках тоже не обойтись без такого помощника. Он необходим и для придания дополнительных эффектов.
  • Широкое применение в армии, флоте.
  • Если проехаться по автомобильной дороге, то данные светильники освещают дорогу, баннеры, плакаты.
  • На железной дороге каждая линия оснащена этим мощным прибором.
  • Помощник при оформлении ландшафтного дизайна.

Установка и подключение

Установка галогенных устройств предусматривает выполнение следующих пунктов:

Подключение галогенного прожектора

  • Знать с место установки.
  • Монтажной скобой наносится разметка.
  • При помощи дрели сделать отверстие в плоскости.
  • Галогенный прожектор прикручивается болтами.

Подключение:

  • Снять заднюю крышку, найти контактную коробку.
  • Провести кабель через канал внутри. При помощи резинового фиксатора произвести соединение.
  • Закрыть крышку. Подключение закончено.

Далее следует вкрутить галогенную лампу для прожектора. Для этого снимается верхняя крышка, в патрон вкручивается лампа, крышка фиксируется пружинными фиксаторами.

Недопустимо прикосновение незащищенными руками к рабочей части лампочки.

Если все же прикосновение случилось и остались следы, то их надо удалить спиртовым раствором.

Рекомендуем посмотреть видео:

Обзор производителей

Производителей очень много на рынке. Но товар отличается ценой и качеством. К проверенным относятся:

  • GALAD – российский производитель. Модель GALAD 00436 изготовлена из алюминиевого сплава литьем под давлением. Такими приборами оборудованы вокзальные станции, стоянки, архитектурные сооружения. Внутри находится кварцево-галогеновая лампочка мощностью 250 Вт, она защищена закаленным стеклом. Распределение света равномерное. Корпус противостоит ржавлению.
  • Navigator – китайский производитель. Производятся универсальные галогенные приборы для уличного и внутреннего использования. Гарантирована защита от загрязнения, пыли. Серия NFL выпускается в алюминиевом корпусе с антикоррозийным покрытием, которое рассчитано на весь период эксплуатации товара. Все проемы обработаны силиконом, что предотвращает проникновение влаги. Все материалы для крепежа изготовлены из прочной стали. Максимальная мощность галогеновой лампы 500 Вт.
  • Philips – нидерландский производитель. Прожектор Philips QVF настенного типа. Работает с лампами мощностью 500, 750, 1000 Вт. Корпус произведен из алюминия. Работает от сети в 220 вольт. Нужно учесть при покупке, что в комплект лампочка не входит.
Прожектор Navigator
Прожектор Navigator

Китайские производители делают более дешевые модели, но они также качественно защищены от попадания влаги.

Галогенный прибор покупается на долгий период, поэтому не стоит брать самый дешевый вариант. Он не отработает и минимальное время.

Особенности выбора лампы для прожектора

При выборе лампы для галогенного прожектора стоит учитывать:

  • Для яркого желтого света нужна прозрачная лампочка. При установке матового варианта свет будет рассеиваться белого тона с синеватым оттенком.
  • Экономичность.
  • Цветовая температура (3500, 4000 К).
  • Степень защиты.
  • Дизайн.
  • Производитель.

В заключение

Галогенные прожектора – отличная замена лампам накаливания. При минимальной потребности обеспечивается яркое освещение. Встроенные датчики движения, уменьшают затраты на электроэнергии.

Пригодилась информация? Оставьте комментарий, поделитесь с друзьями в соцсетях.

Как подобрать светодиодный прожектор на замену галогенового

Применение галогеновых прожекторов понемногу отходит на второй план. Их все чаще заменяют светодиодные прожекторы, и на это есть ряд причин:

→ светодиодные дольше светят;
→ меньше греются;
→ и при этом потребляют в несколько раз ниже.

Многие могут оспорить мнение про долговечность, и все же, так и есть, потому что у каждого из вас разное представление о «светодиодном прожекторе». В моём понимании он, как минимум, должен быть ремонтопригодным после перегорания. Иначе, сразу появляются вопросы «Что с ним, со сломанным делать?» и «Где взять точно такой же рабочий?». Представьте, сколько времени уйдет на поиск нового прожектора? Достаточно много.

Для подбора аналога галогенового прожектора достаточно знать простую формулу, которую я упоминал ранее. Применив её, вы не допустите ошибок при выборе мощности светодиодного прожектора.

Формула как правильно подобрать по мощности светодиодный прожектор на замену галогенового

Мощность светодиодного прожектора = Мощность галогенового прожектора / 5

Ниже приведу список аналогов прожекторов с галогеновой лампой (ГЛп):

ГЛп 300Вт равносилен светодиодному прожектору мощностью 60Вт. Ближайшие стандартные вариант – 70Вт и 100Вт.

ГЛп 150Вт приравнивается к 30Вт LED прожектору.

ГЛп 75Вт заменяется на 15Вт, но самый ближайший – это 20Вт.

Почему подбирается по мощности, а не световому потоку? Эта формула применима к китайским светодиодным прожекторам, разнообразие которых зашкаливает на прилавках специализированных и интернет-магазинов. Их чаще всего покупают, ориентируясь на низкую цену. Поэтому параметры светового потока, как и скромный рабочий ресурс, у всех прожекторов практически одинаковые.

Сейчас большинство таких прожекторов после перегорания неремонтопригодны, но об этом в другой раз.

Читайте также: Список аналогов к светильникам. Как подобрать аналог к светильнику по световому потоку и мощности.



Смотрите также видео: Ключевые факторы выбора светодиодных светильников

Светодиодная лампа r7s: характеристики и особенности выбора

На сегодняшний день потребители выставляют всё более жёсткие и требовательные критерии оценки качества освещения. Из-за этого, развитие осветительных приборов и источников света не стоит на месте, а постоянно прогрессирует и старается соответствовать потребностям и капризам покупателей.

Особенными темпами развития выделяются светодиодные технологии, которые развиваются с ошеломительной скоростью и далеко вперёд обгоняют прогресс. В рамках этой статьи мы расскажем вам о разновидности светодиодных ламп с цоколем r7s, как она работает и сфера применения такого прибора.

Принцип работы и сфера применения

Применяют такие лампы предпочтительно в масштабах небольших помещений, для установки в переносные прожекторы 118 или настенные уличные светильники. Из-за необычного строения цоколя, использование таких устройств в домашних условиях бывает крайне редким, так как под них следует заготовить специальный светильник.

Широко распространенных в бытовой, промышленной и коммерческой сферах, в малогабаритных прожекторах.

Из-за необычного строения цоколя r7s, такие лампы можно считать специализированными и предназначенными для использования сугубо в определённых условиях со спец приспособлениями. Благодаря низкому уровню потребления электрической энергии, они идеально подходят именно для прожекторов 118, и наиболее часто встречаются в их конструкции.

Работает такая светодиодная лампа по тому же принципу что и любое другое светодиодное устройство. В середине всей схемы расположен полупроводник, который подсоединён к аноду и катоду, которые направляют ток на него в результате чего он начинает излучать поток света.

В связи с большой мощностью ламп, патроны R7s всегда изготавливают из керамики, а к пружинному контакту неразъёмно прикреплен отрезок термостойкого провода.

Для того чтобы обеспечить то качество света, которые мы получаем от светодиода, ток к нему поступает через выпрямитель, которые одновременно подключён к специальной плате либо как её ещё называют, драйверу. Именно с помощью драйвера и выпрямителя, светодиод способен обеспечивать высочайшее качество излучаемого света.

Разновидности ламп с цоколем r7s

Так как такие лампы используются в различных прожекторах 118, но и форма у них будет немного отличаться, в целом она остаётся неизменной меняется лишь размер. Для маленьких прожекторов, лампа будет обладать более сбитой и компактной формой, а крупные прожекторы оснащают продолговатым и вытянутыми бочкообразными источниками света.

Есть модели защищенные в стеклянной колбе, и не механическое и атмосферное воздействие им не страшны

Так как цоколь r7s подразумевает подключение светильника двумя контактами, которые расположены на противоположных сторонах в схеме прожектора, то производители не изготовляют них форм, отличных от бочкообразной.

Модель в форме кукурузы, компактная, не защищенная

Светодиоды в конструкции используют самые разнообразные, но в большинстве случаем они разнятся своей мощностью. В целом все светодиоды, которые устанавливаются в таких лампах могут потреблять от четырёх ватт, что безусловно невероятно мало, в сравнении с любыми аналогами.

Также от расположения этих светодиодов будет зависеть и угол освещения, который может выдать источник света зачастую он находится в диапазоне от ста восьмидесяти до двух сотен градусов.

Подбираем подходящее устройство

Каждый при покупке хочет получить качественный прибор, который будет полностью соответствовать всем требованиям, дабы потраченные деньги не были попросту выброшены на ветер. Так что не следует руководствоваться только советами рекомендациями продавца-консультанта в магазине, очень часто они не особо осведомлены и знают точные критерии, на которые следует делать особый упор.

Подбирая лампу, особое внимание обращайте на форму и расстояние между цоколями

Лучше всего обзавестись собственным багажом знаний и идти в магазин вооружённым понимание и с точными показателями, которые вы хотите получить от каждой купленной лампочки. Итак, на что же следует обратить первоочередное внимание:

Мощность лампы

Конечно же, самым первым и важнейшим критерием является мощность подбираемого устройства. Её показатель следует подбирать очень тщательно исходя из площади помещения или улицы, которые будут освещаться с его помощью.

Таблица эффективности и световой отдачи различных типов лампочек

Также вам необходимо учитывать показатель освещённости, который вы хотите получить. Запомните, этот параметр будет напрямую влиять на затраты электрической энергии, так что правильно подобрать вы сэкономите как на самой лампочке с цоколем r7s, так и на затратах энергии для её функционирования.

Степень защиты

Степень защиты источника света. Для использования в условиях открытого пространства, где на светильник будет попадать влага, пыль, воздействовать ветер, солнце и прочее, этот показатель должен быть максимально высоким.

Таблица степени защиты по IP

В таком случае вы будете полностью уверены, что источник света не повредится и не выйдет из строя в самый неподходящий момент.

Угол излучения

Угол излучения света. Он должен быть так же строго таким, какой нужен именно вам. Так как светильники с большим углом будут стоить дороже, да и не каждый прожектор способен обеспечить угол освещения, к примеру, двести градусов. Таким образом, установив в небольшой прожектор диаметром 118мм, вы будете напрасно затрачивать излишний излучаемый свет.

Расстояние между контактами на лампе

Размеры длинны лампы R7s

Соответствие расстояние между контактами на лампе и в прожекторе. Это очень важно, так как в случае, когда вы купите слишком большой источник света, он попросту не влезет в ваш прожектор и будет бесполезным, если же купить кроткую лампочку, для прожектора 118, тогда ситуация может быть противоположной, контакты недостанут и подключить её к устройству не получится.

Как видите, критериев не особо много, но теперь вы точно знаете на что вам необходимо будет обращать первостепенное внимание, и вы точно не прогадаете с качеством и совместимостью покупаемого прибора. Идите смело в специализированный магазин и покупайте именно то что вам необходимо, чтобы осветить любой тёмный уголок вашего помещения.

Подбираем производителя

Очень многие задаются вопросом, какого же производителя следует выбрать, кто из них достоин стоять в ряде лидеров и быть первым в плане светодиодного освещения. Одни утверждают, что дорогие бренды существенно выигрывают в качестве, другие говорят, что и дешёвые могут составить конкуренцию флагманам, кому же при этом верить? Мы поможем вам разобраться в этом нелёгком вопросе, противостояния дорогих брендов и более дешёвых и соответственно доступных аналогов.

Чтобы ответить на этот вопрос, вам следует точно для себя решить, зачем вы гонитесь, за получением максимального качества или же вам просто необходимо хоть как-то осветить площадь в допустимых при этом рамках. Если вы хотите иметь максимум от проделанной покупки, тогда, конечно же ,следует выбирать источник света для прожектора 118мм из более дорогих моделей.

Брендовые производители используют в своих устройствах качественные и надёжные светодиоды, которые даже по истечении долгого срока эксплуатации остаются такими же качественными, а излучаемый свет практически не ухудшается.

Покупая дешёвые аналоги, будьте готовы что со временем качество света будут постепенно ухудшаться, а к концу срока эксплуатации может стать и вовсе плохим и абсолютно неприемлемым для использования.

Это обусловлено тем, что изготовители стараются максимально удешевить конструкцию и устанавливают менее качественные и в то же время дешёвые элементы, что существенно сказывается на эксплуатационных характеристиках.

Что касается стоимости, то она колеблется в зависимости от конструкционных особенностей и, конечно же, мощности светодиодной лампочки с цоколем r7s для прожектора 118. Стартовая цена одного устройства, к примеру, на пять ват, будет около шести долларов. Лампочка с цоколем r7s для прожектора 118 на 7 ватт, обойдётся вам уже в десять долларов.

При выборе LED лампы цвет свечения играет немаловажную роль, так как может создать при этом разную обстановку.

Каждая последующая по мощности, будет обходиться вам на один-три доллара дороже предыдущей, что существенно сказывается на вашем кошельке, так что подбирайте мощность точно в соответствии с вашими потребностями.

Рекомендации и советы

Светодиодные лампы с цоколем r7s для прожектора 118мм являются отличным вариантом, благодаря своей экономичности, компактности, высокому качеству излучаемого света и доступности. Широкий ассортимент мощностей и размеров позволяет подобрать устройство для любого прожектора 118 и больше.

А чтобы вы точно смогли сделать правильно выбор и получить качественный продукт, вам необходимо обращать внимание в первую очередь на такие критерии, как мощность светодиодов, угол свечения, уровень защиты и соответствие вашему прожектору 118.
