Светодиод от 220: Несколько вариантов схем как подключить светодиод к 220 вольтам (для световой индикации)

Содержание

Несколько вариантов схем как подключить светодиод к 220 вольтам (для световой индикации)

Порой возникает необходимость в подключении обычного, маломощного светодиода к переменному, сетевому напряжению 220 вольт в роли светового индикатора. Казалось бы нет ничего проще, чем взять и поставить последовательно светодиоду обычный резистор, который бы ограничивал силу тока в данной цепи. Но не все так просто. В этой статье давайте с вами рассмотрим наиболее распространенные варианты такого подключения, после чего можно будет выбрать наиболее лучшую схему с учетом имеющихся достоинств и недостатков.

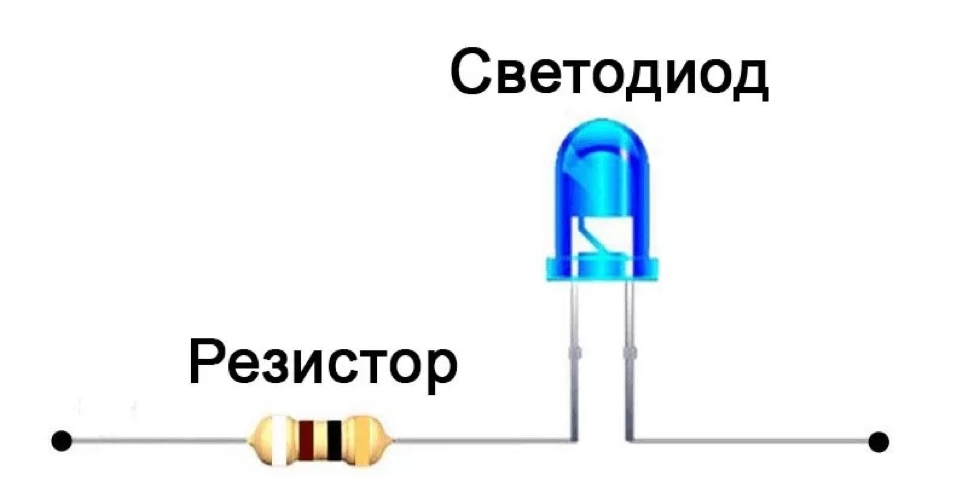

Вариант №1 » последовательное включение светодиода и резистора.

Итак, первым вариантом все же будет схема, где последовательно к светодиоду подключается обычный резистор с нужным сопротивлением. Величину сопротивления можно вычислить по закону ома. Допустим у нас светодиод, рассчитанный на напряжение 3 вольта и потребляющий 9 миллиампер. Напряжение питания (220 В) разделится между резистором и светодиодом. Если на светодиоде осядет 3 вольта, то на резисторе осядет около 217 вольт. Ток в последовательных цепях во всех точках одинаковый (в нашем случае он будет равен 9 мА). И чтобы узнать сопротивление резистора мы 217 вольт делим на 9 миллиампер и получаем 24 ком (24000 ом).

Теоретически эта схема подключения светодиода к сети 220 вольт рабочая, но практически она скорее всего сгорит сразу при включении. Почему это так. Дело в том, что большинство обычных светодиодов рассчитаны на напряжение питания (при прямом своем включении, то есть плюс светодиода к плюсу источника питания и минус светодиода к минусу источника питания), где-то в пределах от 2,5 до 4,5 вольта. При прямом включении на светодиоде будет его рабочее напряжение (пусть 3 вольта), а излишек (217 вольт) осядет на резисторе. Обратное напряжение у светодиодов не такое уж и высокое (где-то около 30 вольт). И когда обратная полуволна переменного напряжения подается на светодиод, то светодиод просто выйдет из строя из-за слишком большого обратного напряжения, поданного на него. Напомню, что полупроводники при обратном включении имеют очень большое внутреннее сопротивление (гораздо большее чем стоящий в цепи резистор). Следовательно все сетевое напряжение осядет именно на светодиоде.

Вариант №2 » подключение светодиода с защитой от обратного напряжения.

В этом варианте схемы подключения индикаторного светодиода к сетевому напряжению 220 вольт имеется защита от чрезмерного высокого напряжения обратной полуволны, что подается на светодиод. То есть, в цепь добавлен обычный диод, который включен той же полярностью, что и светодиод. В итоге все излишнее высокое напряжение оседает на полупроводниках (при обратном включении питания, обратной полуволне переменного тока). Тот ток, что возникает в цепи при обратной полуволне настолько настолько мал, что его не хватает для пробиться светодиода при обратном его включении. Таким образом данная схема уже будет нормально работать. Хотя в этом варианте все же имеются свои недостатки, а именно будет достаточно сильно греться резистор. Его мощность должна быть не менее 2 Вт. Этот нагрев приводит к тому, что схема весьма не экономна, у нее низкий КПД. Помимо этого поскольку светодиод будет светить только при одной полуволне, то рабочая частота светодиода будет равна 25 Гц. Свечение светодиода при такой частоте будет восприниматься глазом с эффектом мерцания.

Вариант №3 » альтернативная схема подключения светодиода к 220 с защитой от обратного напряжения.

Эта схема похожа не предыдущую. Она также имеет защиту от чрезмерного напряжения обратной полуволны переменного напряжения. Если в первой схеме защитный диод стоял последовательно со светодиодом, то в данной схеме диод подключен параллельно, и имеет уже обратное включение относительно светодиоду. При одной полуволне переменного напряжения будет гореть индикаторный светодиод (на котором будет падение напряжения до рабочей величины светодиода), а при обратной полуволне диод будет находится в открытом состоянии и на нем также будет падение напряжения до величины (порядка 1 вольта) недостаточной для пробоя светодиода. Как и в предыдущей схеме недостатками будет значительный нагрев резистора и видимое мерцание светодиода, вдобавок эта схема будет больше потреблять электроэнергии из-за прямого включения диода.

Хотя вместо обычного диода можно поставить еще один светодиод.

Тогда в одну полуволну будет гореть один светодиод, ну а в обратную второй. Хотя в этом случае и будут светодиоды защищены от высокого обратного напряжения, но гореть каждый из них будет все равно с частотой 25 герц (будут оба мерцать).

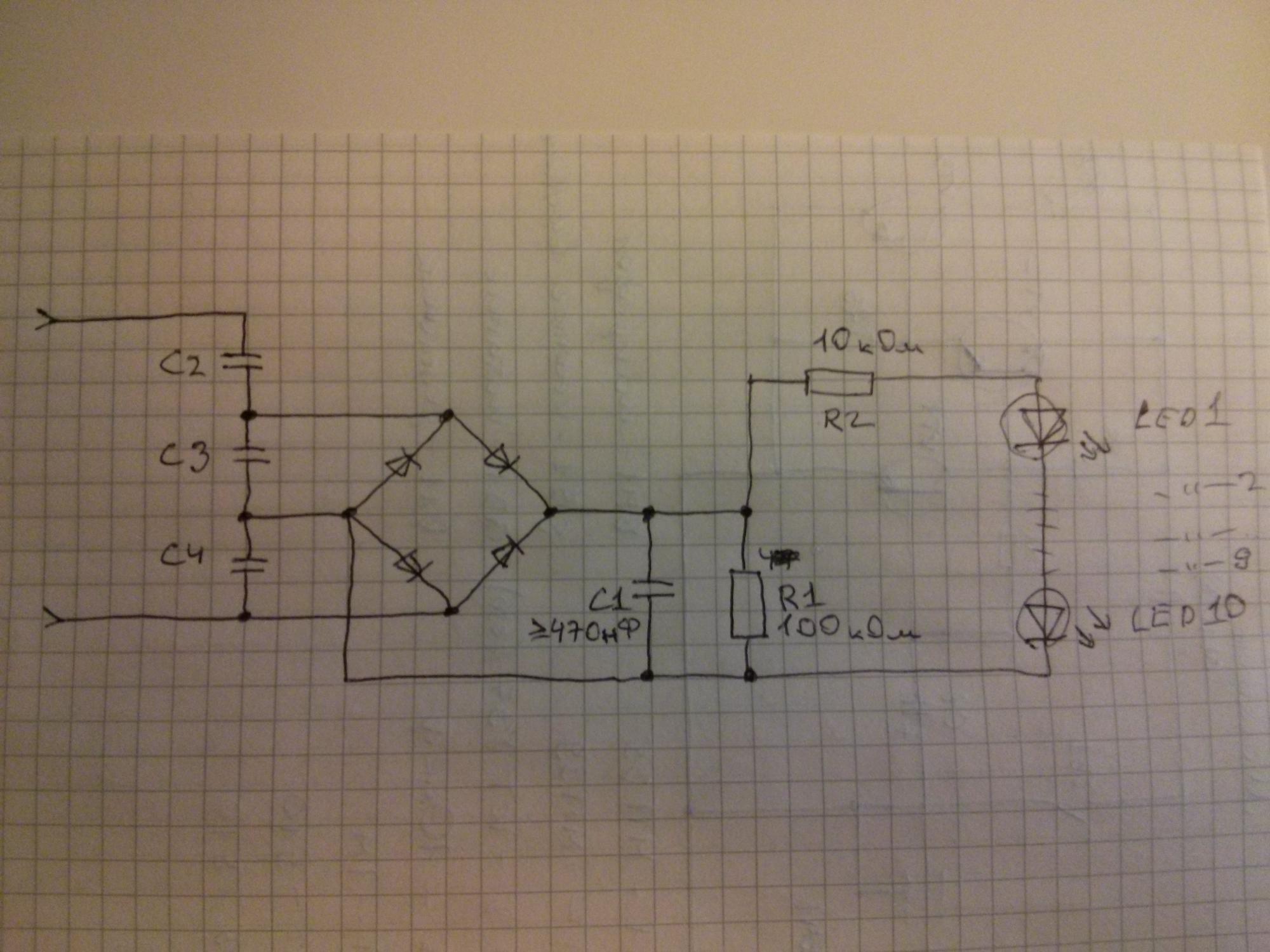

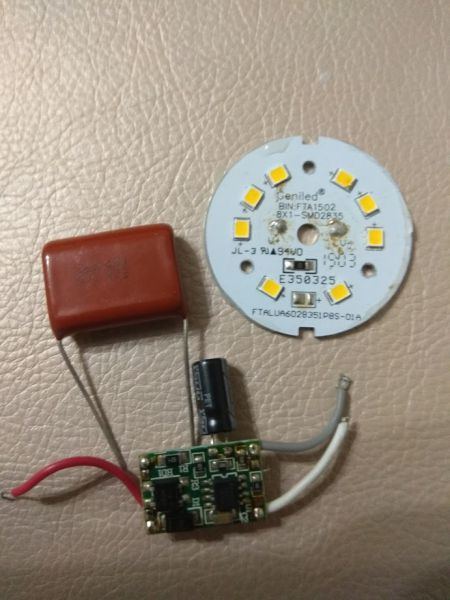

Вариант №4 » лучшая схема с токоограничительным конденсатором, резистором и выпрямительным мостом.

Данный вариант схемы подключения индикаторного светодиода к сети 220 вольт считаю наиболее лучшим. Единственным недостатком (если можно так сказать) этой схемы является то, что в ней больше всего деталей. К достоинствам же можно отнести то, что в ней нет элементов, которые чрезмерно нагревались, поскольку стоит диодный мост, то светодиод работает с двумя полупериодами переменного напряжения, следовательно нет заметных для глаза мерцаний. Потребляет эта схема меньше всего электроэнергии (экономная).

Работает данная схема следующим образом. Вместо токоограничительного резистора (который был в предыдущих схемах на 24 кОм) стоит конденсатор, что исключает нагрев данного элемента. Этот конденсатор обязательно должен быть пленочного типа (не электролит) и рассчитан на напряжение не менее 250 вольт (лучше ставить на 400 вольт). Именно подбором его емкости можно регулировать величину силы тока в схеме. В таблице на рисунке приведены емкости конденсатора и соответствующие им токи. Параллельно конденсатору стоит резистор, задача которого сводится всего лишь к разряду конденсатора после отключения схемы от сети 220 вольт. Активной роли в самой схеме запитки индикаторного светодиода от 220 В он не принимает.

Далее стоит обычный выпрямительный диодный мост, который из переменного тока делает постоянный. Подойдут любые диоды (готовый диодный мост), у которых максимальная сила тока будет больше тока, потребляемого самим индикаторным светодиодом. Ну и обратное напряжение этих диодов должно быть не менее 400 вольт. Можно поставить наиболее популярные диоды серии 1N4007. Они дешево стоят, малы по размерам, рассчитаны на ток до 1 ампера и обратное напряжение 1000 вольт.

В схеме есть еще один резистор, токоограничительный, но он нужен для ограничения тока, который возникает от случайных всплесков напряжения, идущие от самой сети 220 вольт. Допусти если кто-то по соседству использует мощные устройства, содержащие катушки (индуктивный элемент, способствующий кратковременным всплескам напряжения), то в сети образуется кратковременное увеличение сетевого напряжения. Конденсатор данный всплеск напряжения пропускает беспрепятственно. А поскольку величина тока этого всплеска достаточна для того, чтобы вывести из строя индикаторный светодиод в схеме предусмотрен токоограничительный резистор, защищающий схему от подобный перепадов напряжения в электрической сети. Этот резистор нагревается незначительно, в сравнении с резисторами в предыдущих схемах. Ну и сам индикаторный светодиод. Его вы выбираете уже сами, его яркость, цвет, размеры. После выбора светодиода подбирайте соответствующий конденсатор нужной емкости руководствуясь таблицей на рисунке.

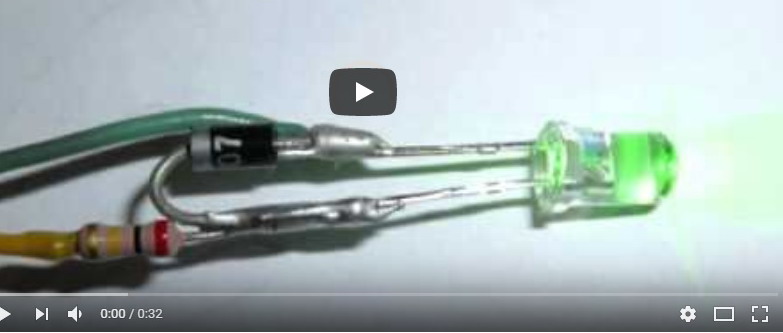

Видео по этой теме:

P.S. Альтернативным вариантом электрической светодиодной подсветки может быть классическая схема подключения неоновой лампочки (параллельно которой ставится резистор где-то на 500кОм-2мОм). Если сравнивать по яркости, то все таки она больше у светодиодной подсветки, ну а если особая яркость не требуется, то вполне можно обойтись данным вариантом схемы на неоновой лампе.

Как запитать светодиод от сети 220В ?

Казалось бы все просто: ставим последовательно резистор, и всё. Но нужно помнить об одной важной характеристике светодиода: максимально допустимом обратном напряжении. У большинства светодиодов оно около 20 вольт. А при подключении его в сеть при обратной полярности (ток-то переменный, полпериода в одну сторону идёт, а вторую половину — в обратную) к нему приложится полное амплитудное напряжение сети — 315 вольт! Откуда такая цифра? 220 В — это действующее напряжение, амплитудное же в {корень из 2} = 1,41 раз больше.

Поэтому, чтобы спасти светодиод нужно поставить последовательно с ним диод, который не пропустит к нему обратное напряжение.

Или же поставить два светодиода встречно-параллельно.

 Вариант питания от сети с гасящим резистором не самый оптимальный: на резисторе будет выделяться значительная мощность. Действительно, если применим резистор 24 кОм (максимальный ток 13 мА), то рассеиваемая на нём мощность будет около 3 Вт. Можно снизить её в два раза, включив последовательно диод (тогда тепло будет выделяться только в течение одного полупериода). Диод должен быть на обратное напряжение не менее 400 В. При включении двух встречных светодиодов (существуют даже такие с двумя кристаллами в одном корпусе, обычно разных цветов, один кристалл красного свечения, другой зелёного) можно поставить два двух ваттных резистора, каждый сопротивлением в два раза меньше.

Оговорюсь, что применив резистор большого сопротивления (например 200 кОм) можно включить светодиод и без защитного диода. Ток обратного пробоя будет слишком мал, чтобы вызвать разрушение кристалла. Конечно, яркость при этом весьма мала, но например для подсветки в темноте выключателя в спальне её будет вполне достаточно.

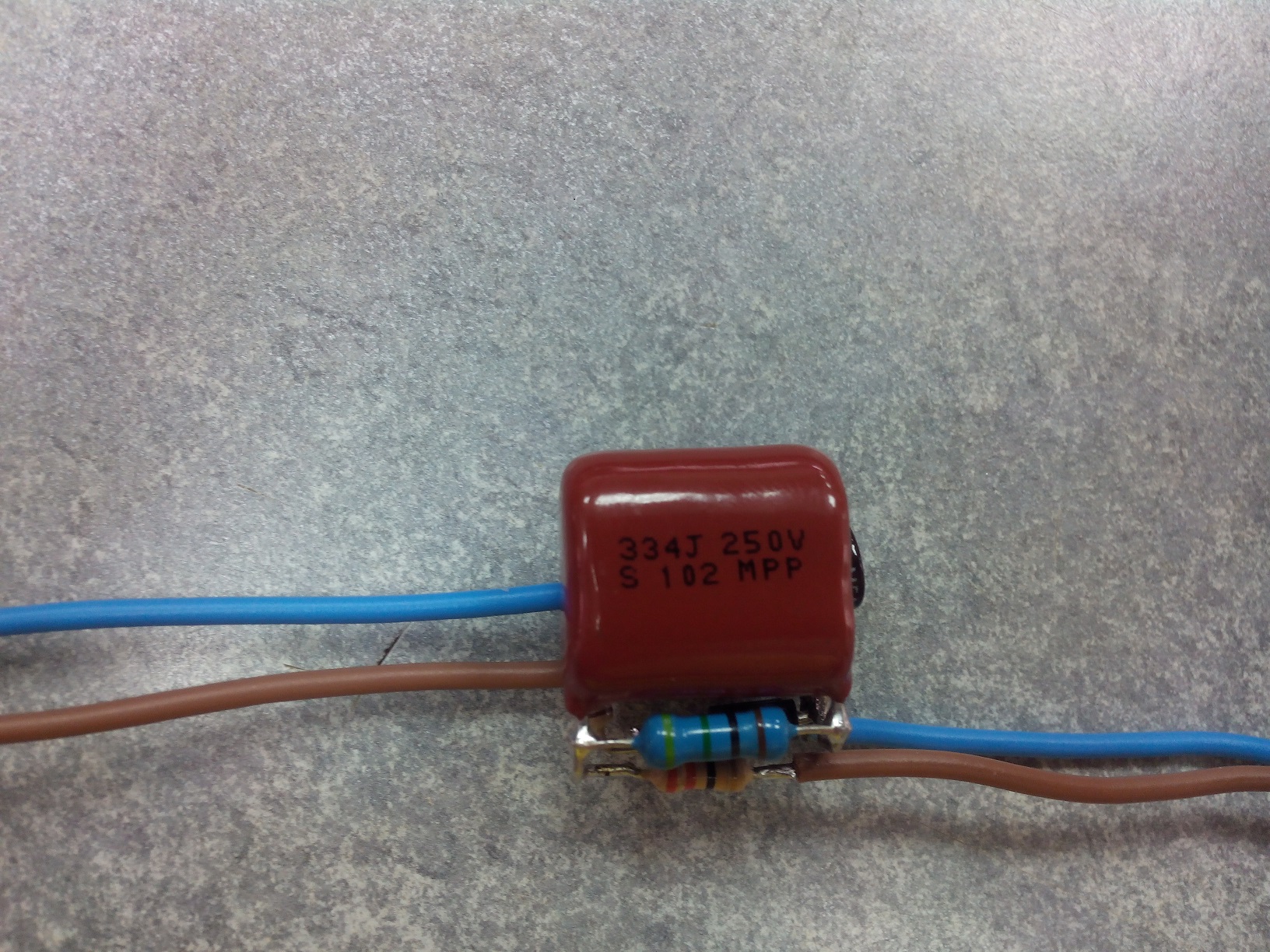

Благодаря тому, что ток в сети переменный, можно избежать ненужных трат электричества на нагрев воздуха ограничительным резистором. Его роль может выполнять конденсатор, который пропускает переменный ток, не нагреваясь. Почему так — вопрос отдельный, рассмотрим его позже. Сейчас же нам нужно знать, что для того, чтобы конденсатор пропускал переменный ток, через него должны обязательно проходить оба полупериода сети. Но ведь светодиод проводит ток только в одну сторону. Значит, ставим встречно-параллельно светодиоду обычный диод (или второй светодиод), он и будет пропускать второй полупериод.

 Но вот мы отключили нашу схему от сети. На конденсаторе осталось какое-то напряжение (вплоть до полного амплитудного, если помним, равного 315 В). Чтобы избежать случайного удара током, предусмотрим параллельно конденсатору разрядный резистор большого номинала (чтобы при нормальной работе через него тёк незначительный ток, не вызывающий его нагрева), который при отключении от сети за доли секунды разрядит конденсатор. И для защиты от импульсного зарядного тока тоже поставим низкоомный резистор. Он также будет играть роль предохранителя, мгновенно сгорая при случайном пробое конденсатора (ничто не вечно, и такое тоже случается).

 Конденсатор должен быть на напряжение не менее 400 вольт, или специальный для цепей переменного тока напряжением не менее 250 вольт.

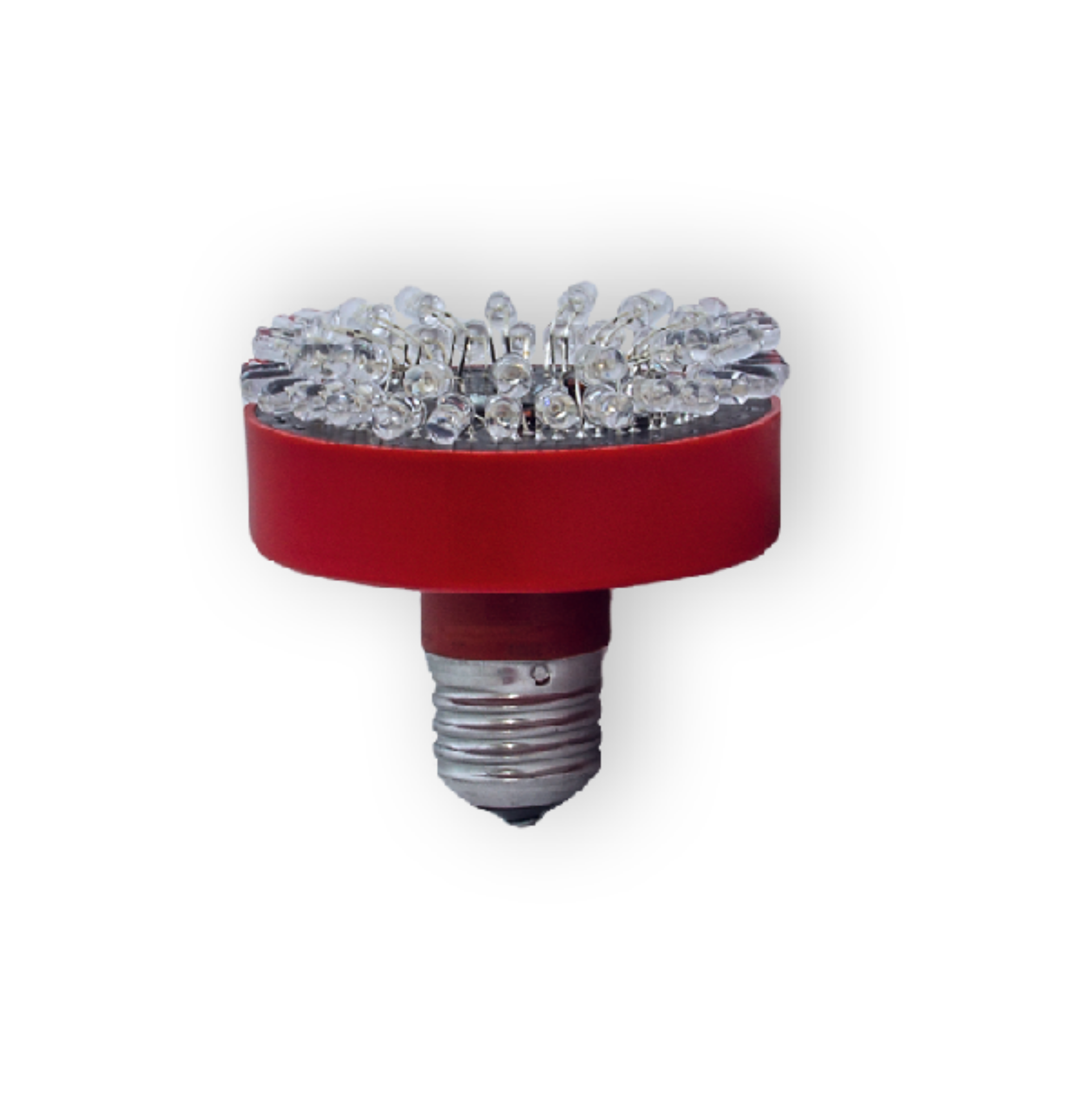

А если мы хотим сделать светодиодную лампочку из нескольких светодиодов? Включаем их все последовательно, встречного диода достаточно одного на всех.

 Диод должен быть рассчитан на ток, не меньший чем ток через светодиоды, обратное напряжение — не менее суммы напряжения на светодиодах.
А ещё лучше взять чётное число светодиодов и включить их встречно-параллельно.

На рисунке в каждой цепочке нарисовано по три светодиода, на самом деле их может быть и больше десятка.

Как рассчитать конденсатор? От амплитудного напряжения сети 315В отнимаем сумму падения напряжения на светодиодах (например для трёх белых это примерно 12 вольт). Получим падение напряжения на конденсаторе Uп=303 В. Ёмкость в микрофарадах будет равна (4,45*I)/Uп, где I — необходимый ток через светодиоды в миллиамперах. В нашем случае для 20 мА ёмкость будет (4,45*20)/303 = 89/303 ~= 0,3 мкФ. Можно поставить два конденсатора 0,15 мкф (150 нФ) параллельно.

В заключении следует обратить внимание на такие вопросы как пайка и монтаж светодиодов. Это тоже очень важные вопросы, которые влияют на их жизнеспособность.

светодиоды и микросхемы боятся статики, неправильного подключения и перегрева, пайка этих деталей должна быть максимально быстрая. Следует использовать маломощный паяльник с температурой жала не более 260 градусов и пайку производить не более 3-5 секунд (рекомендации производителя). Не лишним будет использование медицинского пинцета при пайке. Светодиод берется пинцетом выше к корпусу, что обеспечивает дополнительный теплоотвод от кристалла при пайке.

Ножки светодиода следует гнуть с небольшим радиусом (чтобы они не ломались). В результате замысловатых изгибов, ноги у основания корпуса должны остаться в заводском положении и должны быть параллельны и не напряжены (а то устанет и кристалл отвалится от ножек).

Чтобы ваше устройство защитить от случайного замыкания или перегрузки следует ставить предохранители.

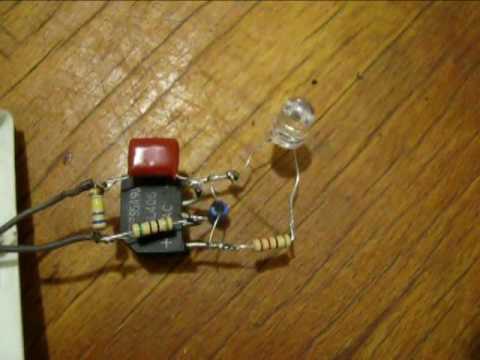

Ниже описание с сайта www.chipdip.ru/video/id000272895


   При конструировании радиоаппаратуры часто встает вопрос о индикации питания. Век ламп накаливания для индикации уже давно прошел, современным и надежным радио-элементом индикации на настоящий момент является светодиод.
В данной статье будет предложена схема подключения светодиода к 220 вольтам, то есть рассмотрена возможность запитать светодиод от бытовой сети переменного тока — розетки, которая есть в любой благоустроенной квартире.


Описание работы схемы подключения светодиода к напряжению 220 вольт

Схема подключения светодиода к 220 вольтам не сложная и принцип ее работы также прост. Алгоритм следующий. При подаче напряжения начинает заряжаться конденсатор С1, при этом фактически с одной стороны он заряжается напрямую, а со второй через стабилитрон. Стабилитрон должен соответствовать напряжению свечения светодиода. При увеличении напряжения на конденсаторе стабилитрон увеличивает свое сопротивление, ограничивая напряжения зарядки для конденсатора своим рабочим стабилизирующим напряжением, фактически тем же напряжением которым питается светодиод. Больше этого напряжения конденсатор не зарядиться, так как стабилитрон «закрылся», а во второй ветке мы имеем большое сопротивление в виде цепочки светодиод и резистор R1.

В данный полупериод светодиод не светится. Стоит сказать и о том, что стабилитрон защищает светодиод от обратного тока, который может вывести светодиод из строя.
Вот, наша полуволна меняется и меняется полярность на входах нашей схемы. При этом конденсатор начинает разряжаться и менять свою полярность зарядки. Если с прямым подключением все понятно, то ток со второй ножки конденсатора утекая в цепь, проходит теперь через цепочку резистора и светодиода, именно в этот момент светодиод и начинает светиться. При этом напряжение, как мы помним, зарядки конденсатора соответствовало примерно напряжению питания светодиода, то есть наш светодиод не сгорит.




 Мощность резистора может быть минимальной вполне подойдет 0.25 Вт (номинал на схеме в омах).
Конденсатор (емкость указана в микрофарадах) лучше подобрать с запасом, то есть с рабочим напряжением в 300 вольт.
Светодиод может быть любой, например с напряжением свечения от 2 вольт АЛ307 БМ или АЛ 307Б и до 5. 5 воль — это КЛ101А или КЛ101Б.
Стабилитрон как мы уже упоминали должен соответствовать напряжению питания светодиода, так для 2 вольт это КС130Д1 или КС133А (напряжение стабилизации 3 и 3.3 вольта соответственно), а для 5.5 вольт КС156А или КС156Г.



Солнечная электростанция — просто своими руками.

Схема включения светодиода в сеть 220 вольт

Сейчас стало очень популярным освещение светодиодными лампами. Все дело в том, что это освещение не только достаточно мощное, но и экономически выгодное. Светодиоды — это полупроводниковые диоды в эпоксидной оболочке.

Изначально они были достаточно слабыми и дорогими. Но позднее в производство были выпущены очень яркие белые и синие диоды. К тому времени их рыночная цена снизилась. На данный момент существуют светодиоды практически любого цвета, что послужило причиной использования их в различных сферах деятельности. К ним относится освещение различных помещений, подсветка экранов и вывесок, использование на дорожных знаках и светофорах, в салоне и фарах автомобилей, в мобильных телефонах и т. д.

Описание

Светодиоды потребляют мало электроэнергии, в результате чего такое освещение постепенно вытесняет ранее существовавшие источники света. В специализированных магазинах можно приобрести различные предметы, в основе которых светодиодное освещение, начиная от обычного светильника и светодиодной ленты, заканчивая светодиодными панелями. Их всех объединяет то, что для их подключения необходимо наличие тока в 12 или 24 В.

В отличие от других источников освещения, которые используют нагревательный элемент, здесь применяется полупроводниковый кристалл, который генерирует оптическое излучение под воздействием тока.

Чтобы понять схемы включения светодиодов в сеть 220В, нужно для начала сказать о том, что напрямую от такой сети он питаться не сможет. Поэтому для работы со светодиодами нужно соблюдать определенную последовательность подключения их к сети высокого напряжения.

Электрические свойства светодиода

Вольтамперная характеристика светодиода — это крутая линия. То есть, если напряжение увеличится хотя бы немного, то ток резко возрастет, это повлечет за собой перегрев светодиода с последующим его перегоранием. Чтобы этого избежать, необходимо включить в цепь ограничительный резистор.

Но важно не забывать о максимально допустимом обратном напряжении светодиодов в 20 В. И в случае его подключения в сеть с обратной полярностью он получит амплитудное напряжение в 315 вольт, то есть в 1,41 раза больше, чем действующее. Дело в том, что ток в сети на 220 вольт переменный, и он изначально пойдет в одну сторону, а затем обратно.

Для того чтобы не дать току двигаться в противоположном направлении, схема включения светодиода должна быть следующей: в цепь включается диод. Он не пропустит обратное напряжение. При этом подключение обязательно должно быть параллельным.

Еще одна схема включения светодиода в сеть 220 вольт заключается в установке двух светодиодов встречно-параллельно.

Что касается питания от сети с гасящим резистором, то это не самый лучший вариант. Потому что резистор будет выделять сильную мощность. К примеру, если использовать резистор 24 кОм, то мощность рассеивания составит примерно 3 Вт. При включении последовательно диода мощность снизится вдвое. Обратное напряжение на диоде должно равняться 400 В. Когда включаются два встречных светодиода, можно поставить два двухваттных резистора. Их сопротивление должно быть в два раза меньше. Это возможно, когда в одном корпусе два кристалла разных цветов. Обычно один кристалл красный, другой зелёный.

В том случае, когда используется резистор 200 кОм, наличие защитного диода не требуется, так как ток на обратном ходу маленький и не будет вызывать разрушение кристалла. Эта схема включения светодиодов в сеть имеет один минус — маленькая яркость лампочки. Она может применяться, например, для подсветки комнатного выключателя.

Из-за того, что ток в сети переменный, это позволяет избежать лишних трат электричества на нагрев воздуха с помощью ограничительного резистора. С этой задачей справляется конденсатор. Ведь он пропускает переменный ток и при этом не нагревается.

Важно помнить, что через конденсатор должны проходить оба полупериода сети, для того чтобы он смог пропускать переменный ток. А так как светодиод проводит ток только в одну сторону, то необходимо поставить обычный диод (либо еще дополнительный светодиод) встречно-параллельно светодиоду. Тогда он и будет пропускать второй полупериод.

Когда схема включения светодиода в сеть 220 вольт будет отключена, на конденсаторе останется напряжение. Иногда даже полное амплитудное в 315 В. Это грозит ударом тока. Чтобы этого избежать, нужно предусмотреть помимо конденсатора еще и разрядный резистор большого номинала, который в случае отсоединения от сети моментально разрядит конденсатор. Через этот резистор, при нормальной его работе, течет незначительный ток, не нагревающий его.

Для защиты от импульсного зарядного тока и в качестве предохранителя ставим низкоомный резистор. Конденсатор должен быть специальный, который рассчитан на цепь с переменным током не меньше 250 В, либо на 400 В.

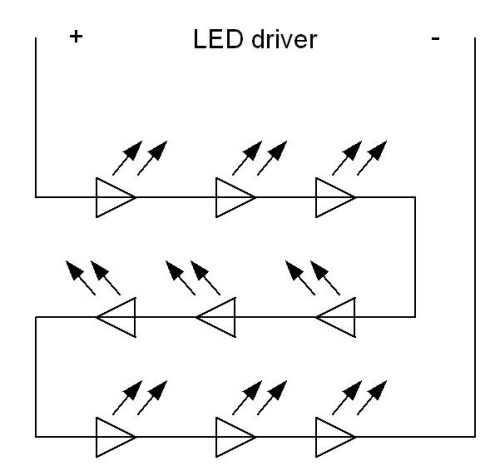

Схема последовательного включения светодиодов предполагает установку лампочки из нескольких светодиодов, включенных последовательно. Для этого примера достаточно одного встречного диода.

Так как падение напряжения тока на резисторе будет меньше, то от источника питания нужно отнять суммарное падение напряжения на светодиодах.

Необходимо, чтобы устанавливаемый диод был рассчитан на ток, аналогичный току, проходящему через светодиоды, а обратное напряжение должно быть равно сумме напряжений на светодиодах. Лучше всего использовать чётное количество светодиодов и подключать их встречно-параллельно.

В одной цепочке может быть больше десяти светодиодов. Чтобы рассчитать конденсатор, нужно отнять от амплитудного напряжения сети 315 В сумму падения напряжения светодиодов. В результате узнаем число падения напряжения на конденсаторе.

Ошибки подключения светодиодов

  • Первая ошибка — это когда подключают светодиод без ограничителя, напрямую к источнику. В этом случае светодиод очень быстро выйдет из строя, по причине отсутствия контроля над величиной тока.
  • Вторая ошибка — это подключение к общему резистору светодиодов, установленных параллельно. Из-за того, что происходит разброс параметров, яркость горения светодиодов будет разной. К тому же, в случае выхода одного из светодиодов из строя, произойдет возрастание тока второго светодиода, из-за чего он может сгореть. Так что, когда используется один резистор, необходимо последовательно подключать светодиоды. Это позволяет оставить ток прежним при расчёте резистора и сложить напряжения светодиодов.
  • Третья ошибка — это когда светодиоды, которые рассчитаны на разный ток, включают последовательно. Это становится причиной того, что один из них будет гореть слабо, либо наоборот — работать на износ.
  • Четвертая ошибка — это использование резистора, у которого недостаточное сопротивление. Из-за этого ток, текущий через светодиод, будет слишком большим. Некоторая часть энергии, при завышенном напряжении тока, превращается в тепло, в результате чего происходит перегрев кристалла и значительное уменьшение его срока службы. Причина этому — дефекты кристаллической решетки. Если напряжение тока еще больше возрастет, и р-n-переход нагреется, это приведет к снижению внутреннего квантового выхода. В результате этого упадет яркость светодиода, и кристалл будет подвергаться разрушению.
  • Пятая ошибка — включение светодиода в 220В, схема которой очень проста, при отсутствии ограничения обратного напряжения. Максимально допустимое обратное напряжение у большинства светодиодов — примерно 2 В, а напряжение обратного полупериода влияет на падение напряжения, которое равняется напряжению питания при запертом светодиоде.
  • Шестая причина — это использование резистора, мощность которого недостаточна. Это провоцирует сильный нагрев резистора и процесс плавления изоляции, которая касается его проводов. Затем начинает обгорать краска и под влиянием высоких температур наступает разрушение. Все по причине того, что резистор рассеивает только ту мощность, на которую он был рассчитан.

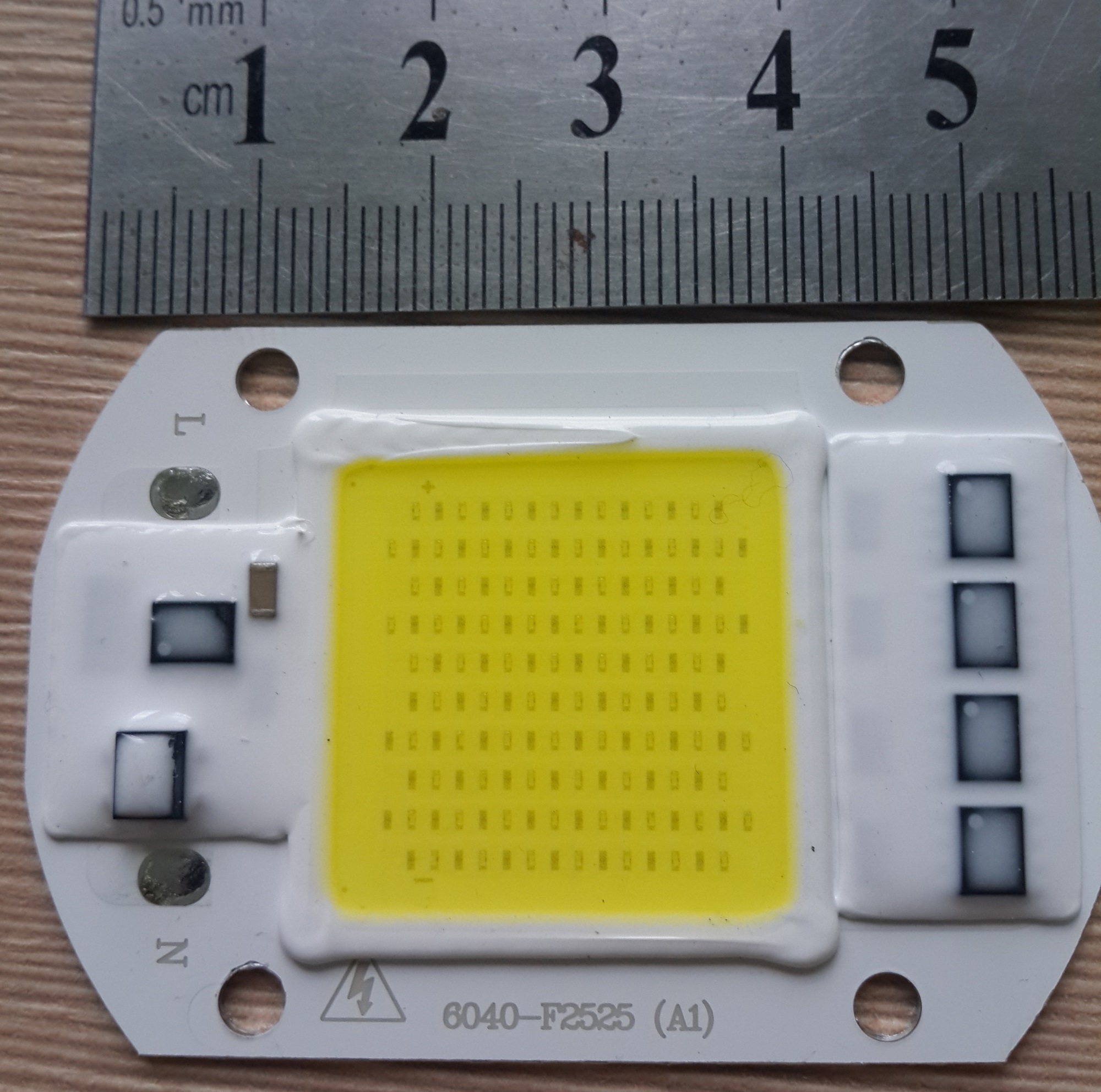

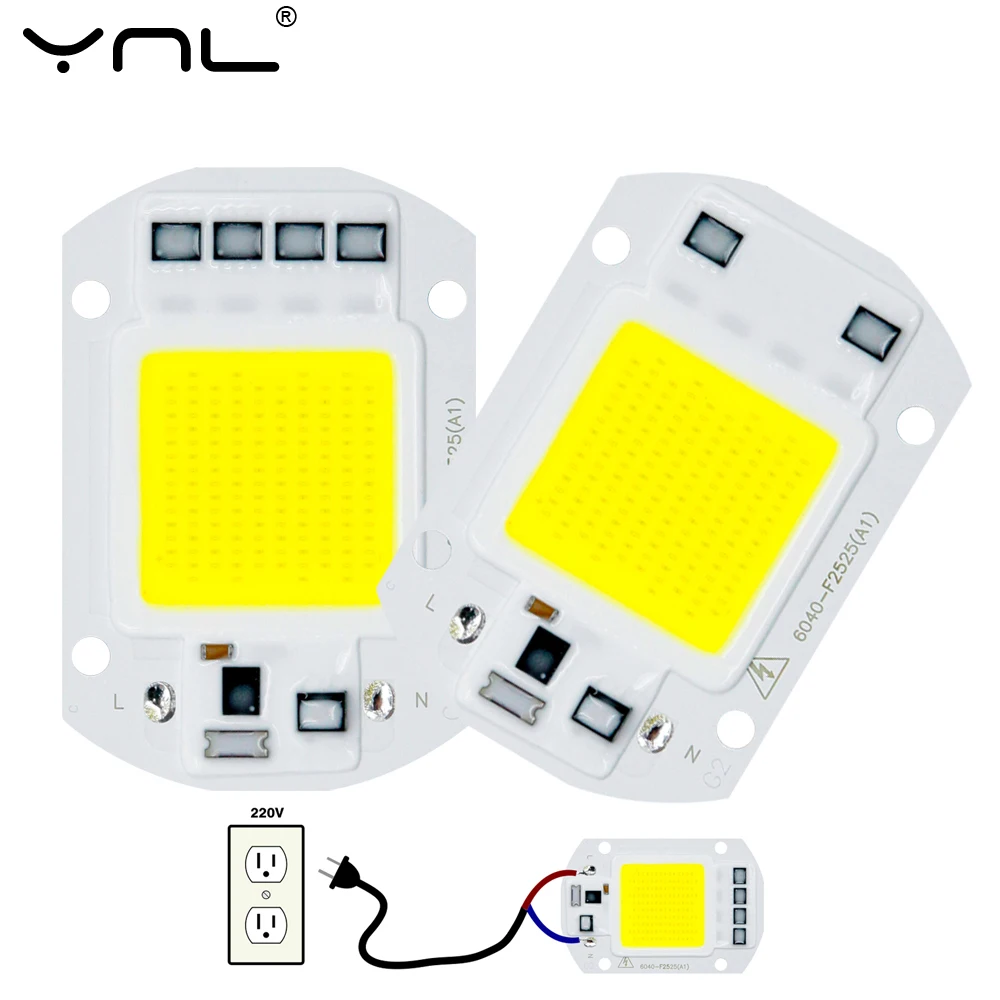

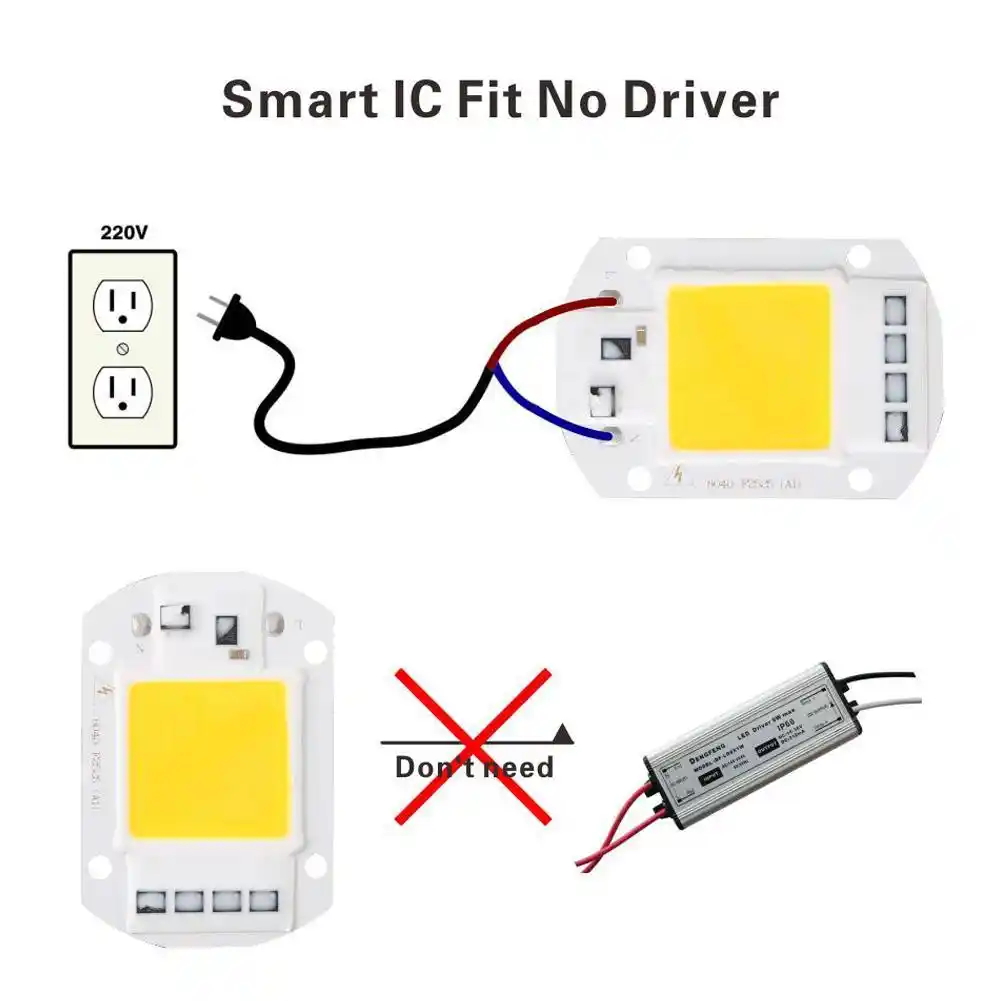

Схема включения мощного светодиода

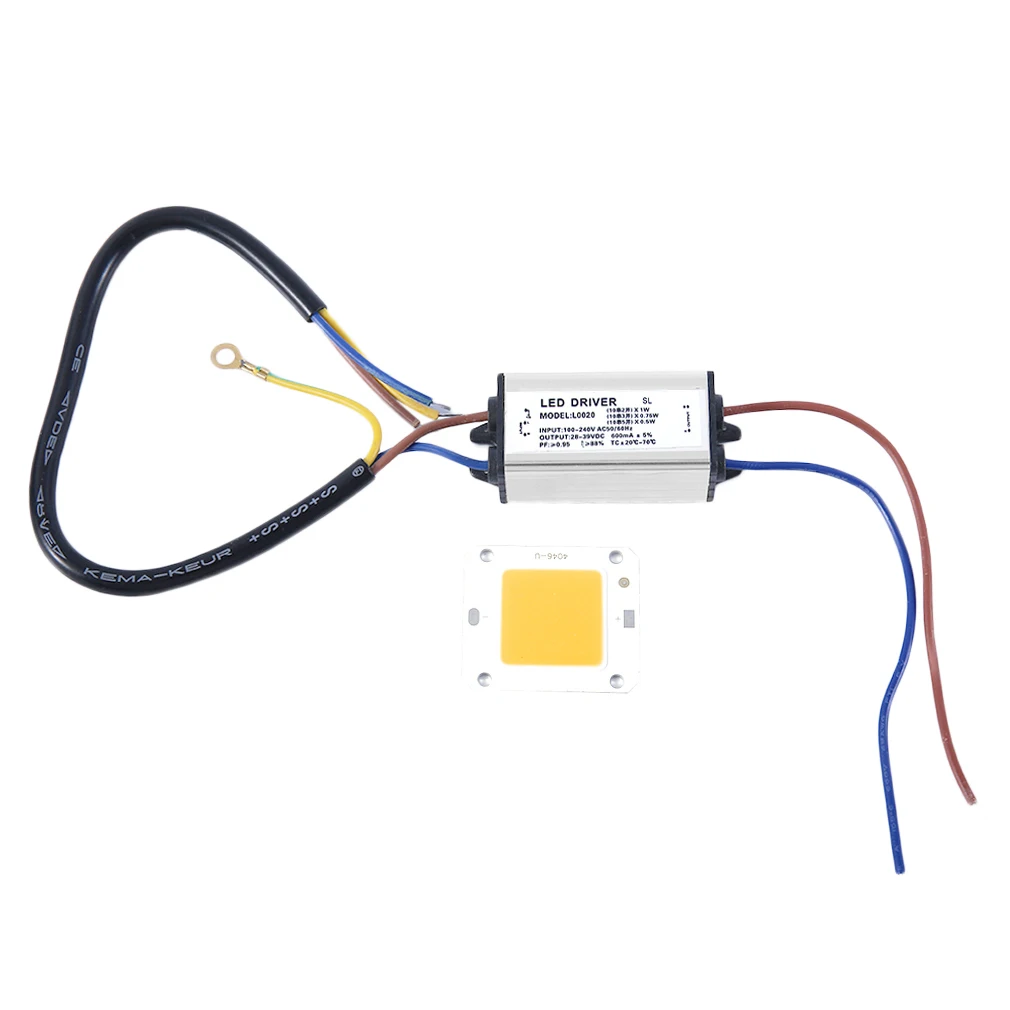

Для подключения мощных светодиодов нужно использовать AC/DC-преобразователи, у которых стабилизированный выход тока. Это поможет отказаться от применения резистора или интегральной схемы драйвера светодиодов. В то же время мы сможем добиться простого подключения светодиодов, комфортного использования системы и снижения стоимости.

Прежде чем включить в электросеть мощные светодиоды, убедитесь в надежности подключения их к источнику тока. Не подключайте систему к блоку питания, который находится под напряжением, иначе это приведет к выходу из строя светодиодов.

Светодиоды 5050. Характеристики. Схема включения

К маломощным светодиодам относятся также светодиоды поверхностного монтажа (SMD). Чаще всего их используют для подсветки кнопок в мобильном телефоне или для декоративной светодиодной ленты.

Светодиоды 5050 (размер типокорпуса: 5 на 5 мм) — это полупроводниковые источники света, прямое напряжение которых 1,8-3,4 В, а сила прямого тока на каждый кристалл — до 25 мА. Особенность светодиодов SMD 5050 состоит в том, что их конструкция состоит из трех кристаллов, которые позволяют светодиоду излучать несколько цветов. Их называют RGB-светодиодами. Корпус их выполнен из термоустойчивого пластика. Линза рассеивания прозрачная и залита эпоксидной смолой.

Для того чтобы светодиоды 5050 работали как можно дольше, их необходимо подключать к номиналам сопротивлений последовательно. Для максимальной надежности схемы на каждую цепочку лучше подключить отдельный резистор.

Схемы включения мигающих светодиодов

Мигающий светодиод — это светодиод, в который встроен интегральный генератор импульсов. Частота вспышек у него составляет от 1,5 до 3 Гц.

Несмотря на то что мигающий светодиод достаточно компактный, в него вмещен полупроводниковый чип генератора и дополнительные элементы.

Что касается напряжения мигающего светодиода, то оно универсально и может варьироваться. Например, для высоковольтных это З-14 вольт, а для низковольтных 1,8-5 вольт.

Соответственно, к положительным качествам мигающего светодиода можно отнести, помимо маленького размера и компактности устройства световой сигнализации, еще и широкий диапазон допустимого напряжения тока. К тому же он может излучать различные цвета.

В отдельные виды мигающих светодиодов встраивают около трех разноцветных светодиодов, у которых разная периодичность вспышек.

Мигающие светодиоды еще и достаточно экономичны. Дело в том, что электронная схема включения светодиода сделана на МОП-структурах, благодаря чему мигающим диодом можно заменить отдельный функциональный узел. По причине маленьких габаритов мигающие светодиоды часто применяются в компактных устройствах, требующих наличия маленьких радиоэлементов.

На схеме мигающие светодиоды обозначаются так же, как и обычные, исключение лишь в том, что линии стрелок не просто прямые, а пунктирные. Тем самым они символизируют мигание светодиода.

Через прозрачный корпус мигающего светодиода видно, что он состоит из двух частей. Там на отрицательном выводе катодного основания находится кристалл светоизлучающего диода, а на анодном выводе расположен чип генератора.

Соединены все составляющие данного устройства с помощью трех золотистых проволочных перемычек. Чтобы отличить мигающий светодиод от обычного, достаточно просмотреть прозрачный корпус на свету. Там можно увидеть две подложки одинаковой величины.

На одной подложке находится кристаллический кубик светоизлучателя. Он состоит из редкоземельного сплава. Для того чтобы увеличить световой поток и фокусировку, а также для формирования диаграммы направленности используют параболический алюминиевый отражатель. Этот отражатель в мигающем светодиоде по размеру меньше, чем в обычном. Это по причине того, что во второй половине корпуса находится подложка с интегральной микросхемой.

Между собой эти две подложки сообщаются при помощи двух золотистых проволочных перемычек. Что касается корпуса мигающего светодиода, то он может быть выполнен либо из светорассеивающей матовой пластмассы, либо из прозрачного пластика.

Из-за того, что излучатель в мигающем светодиоде находится не на оси симметрии корпуса, то для функционирования равномерной засветки необходимо применение монолитного цветного диффузного световода.

Наличие прозрачного корпуса можно встретить лишь у мигающих светодиодов большого диаметра, которые обладают узкой диаграммой направленности.

Из высокочастотного задающего генератора состоит генератор мигающего светодиода. Его работа постоянна, а частота составляет около 100 кГц.

Наравне с высокочастотным генератором также функционирует делитель на логических элементах. Он, в свою очередь, осуществляет деление высокой частоты до 1,5-3 Гц. Причиной совместного применения высокочастотного генератора с делителем частоты является то, что для работы низкочастотного генератора необходимо наличие конденсатора с наибольшей ёмкостью для времязадающей цепи.

Доведение высокой частоты до 1-3 Гц требует наличия делителей на логических элементах. А их достаточно легко можно применить на небольшом пространстве полупроводникового кристалла. На полупроводниковой подложке, помимо делителя и задающего высокочастотного генератора, находится защитный диод и электронный ключ. Ограничительный резистор встраивается в мигающие светодиоды, которые рассчитаны на напряжение тока от 3 до 12 вольт.

Низковольтные мигающие светодиоды

Что касается низковольтных мигающих светодиодов, то у них отсутствует ограничительный резистор. При переполюсовке питания требуется наличие защитного диода. Он необходим для того, чтобы не допустить выхода микросхемы из строя.

Чтобы работа высоковольтных мигающих светодиодов была долговременной и шла бесперебойно, напряжение питания не должно превышать 9 вольт. Если напряжение тока возрастет, то рассеиваемая мощность мигающего светодиода увеличится, что приведет к нагреву полупроводникового кристалла. Впоследствии из-за чрезмерного нагрева начнется деградация мигающего светодиода.

Когда необходимо проверить исправность мигающего светодиода, то для того, чтобы это сделать безопасно, можно использовать батарейку на 4,5 вольта и включенный последовательно со светодиодом резистор сопротивлением 51 Ом. Мощностью резистора должна быть не менее 0,25 Вт.

Монтаж светодиодов

Монтаж светодиодов — очень важный вопрос по той причине, что это непосредственно связано с их жизнеспособностью.

Так как светодиоды и микросхемы не любят статику и перегрев, то паять детали необходимо как можно быстрее, не больше пяти секунд. При этом нужно использовать паяльник малой мощности. Температура жала не должна превышать 260 градусов.

При пайке дополнительно можно использовать медицинский пинцет. Пинцетом светодиод зажимается ближе к корпусу, благодаря чему при пайке создается дополнительный отвод тепла от кристалла. Чтобы ножки светодиода не сломались, их необходимо гнуть не сильно. Они должны оставаться параллельно друг другу.

Для того чтобы избежать перегрузки либо замыкания, устройство нужно снабдить предохранителем.

Схема плавного включения светодиодов

Схема плавного включения и выключения светодиодов — популярная среди других, ею интересуются автовладельцы, желающие тюнинговать свои машины. Данная схема применяется для подсветки салона автомобиля. Но это не единственное ее применение. Она используется и в других сферах.

Простая схема плавного включения светодиода должна состоять из транзистора, конденсатора, двух резисторов и светодиодов. Необходимо подобрать такие токоограничивающие резисторы, которые смогут пропускать ток в 20 мА через каждую цепочку светодиодов.

Схема плавного включения и выключения светодиодов не будет полноценной без наличия конденсатора. Именно он позволяет ее собрать. Транзистор должен быть p-n-p-структуры. А ток на коллекторе не должен быть меньше 100 мА. Если схема плавного включения светодиодов собрана правильно, то на примере салонного освещения автомобиля за 1 секунду будет проходить плавное включение светодиодов, а после закрытия дверей — плавное выключение.

Поочередное включение светодиодов. Схема

Одним из световых эффектов с применением светодиодов является поочередное их включение. Он именуется бегущим огнем. Работает такая схема от автономного питания. Для ее конструкции применяется обычный переключатель, который подает напряжение питания поочередно на каждый из светодиодов.

Рассмотрим устройство, состоящее из двух микросхем и десяти транзисторов, которые вкупе составляют задающий генератор, управление и саму индексацию. С выхода задающего генератора импульс передается на блок управления, он же десятичный счетчик. Затем напряжение поступает на базу транзистора и открывает его. Анод светодиода оказывается подключен к плюсу источника питания, что приводит к свечению.

Второй импульс формирует логическую единицу на следующем выходе счетчика, а на предыдущем появится низкое напряжение и закроет транзистор, в результате чего светодиод погаснет. Далее все происходит в той же последовательности.

СХЕМА ПОДКЛЮЧЕНИЯ СВЕТОДИОДОВ К 220 В



Для того, чтобы полностью понять как работает схема подключения светодиодов к 220 в, стоит немного вспомнить школьную программу физики.

Для начала, вспомним, что I=U/R и P=U*I

Разберемся, что значит в схема подключения светодиодов к 220 В «Светодиод с крутой ВАХ».

Допустим, подаем на диод 5 В. Если в паспорте светодиода задано падение напряжения 3,2 В

( рис.1

Схема подключения светодиодов к 220 В)

 то напряжение на светодиоде пока не вырастет до 3,2 В, то соответственно и ток через него течь не будет. Светодиод начнет светиться, если напряжение будет выше  и погаснет если станет напряжение меньше допустимого. Красной кривой обозначается мощность, выделенная на светодиоде, относительно полуволны переменного напряжения.

Рисунок 2.

Схема подключения светодиодов к 220 В

Здесь желтым цветом показано именно время горения светодиода, относительно полуволны напряжения.

Проанализировав данные рисунков 1 и 2 можно сделать вывод: светодиод используется кроме подсветки как стабилитрон с напряжением 3,2 В или выпрямительный диод.

Рис.4 Схема подключения светодиодов к 220 В – индикатор переменного и постоянного напряжения. Рассчитываем балластное сопротивление.

Берем ток 40ма. Отсюда R=220B/0,04A=5500Om.  На схеме подключения светодиодов к 220 В есть 2 резистора = 220*0,04=8,8 Вт. Берем два резистора мощностью 1 Вт и 2,4 кОм. Измерение проводим при 1, 2 секундах, иначе светодиоды сгорят. Если подключать один светодиод, то он сгорит сразу, так как напряжение будет более 5В.



Рассчитаем резистор балластный на схеме подключения светодиодов к 220 В на рис.3

Дано: 44 светодиода и падение напряжения до 3,1 В при токе 18 ма, питающиеся от 220 В мостового выпрямителя.

Легкие подсчеты, согласно схеме подключения светодиодов к 220В:

44 светодиода загорятся при 44*3,1=136 Вольта

Балластный резистор гасит: 220-136=84 В

Его номинал будет ( согласно схеме подключения светодиодов к 220В ) 84В\0,018А=4650Ом.

Мощность равна 84*0,018А=1,5 Вт.

Теперь проверим нашу схему подключения светодиодов к 220В.





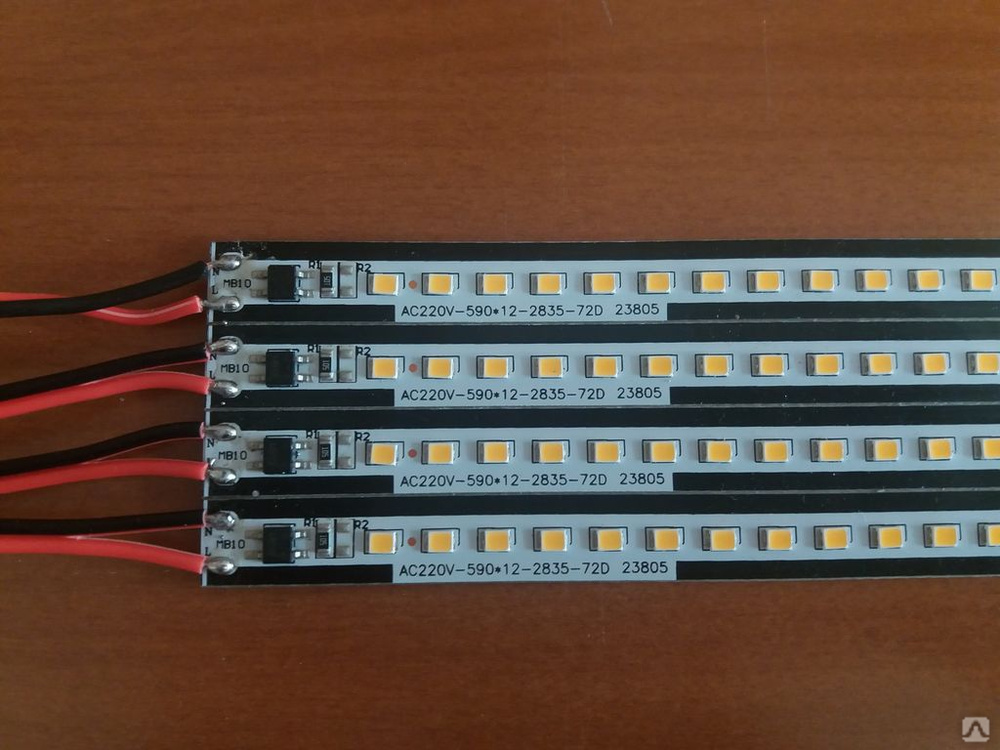

Как подключить светодиодную лампу к сети переменного тока 220В

Обычно мы видели, что светодиоды используются на выходе цепей постоянного тока. Следовательно, такая схема требует питания от батареи постоянного тока, но что, если нам нужно работать с цепями переменного тока? В то время необходимо использовать источник питания переменного тока. Проще говоря, это означает, что светодиод будет приводиться в действие мощностью переменного тока. Таким образом, создать такую ​​схему не так уж и сложно. Но зачем нам это нужно? Какова цель этого, когда уже имеется источник постоянного тока? Простой ответ заключается в том, что приводы постоянного тока испытывают потери на расстоянии, требуют регуляторов, которые тратят много энергии.С другой стороны, характеристики переменного тока лучше на расстоянии. Итак, эта статья о том, как подключить светодиодный светильник к сети переменного тока.

Требуется оборудование

Серийный номер Название компонента Значение Кол-во
1 Светодиод 5 мм или 10 мм 1
3 Резистор 47 кОм
4 Диод 1N4007 1
5 Штекер 2-контактный вилка 1
Принципиальная схема

Рабочее объяснение

Чтобы сделать схему, подключите анод диода к отрицательному выводу светодиода, это позволяет току течь в одном направлении, как односторонний клапан. Таким образом, во время положительного цикла токи протекают через диоды, а во время отрицательного цикла ток через него не протекает. Другими словами, диод дает возможность давать только положительный цикл. Резистор, включенный в цепь, противостоит току, защищает устройство и сбрасывает напряжение. Конденсатор, который устанавливается между диодом и резистором, используется для обеспечения плавного выходного напряжения. В результате это плавное напряжение приводит в движение светодиодный свет.

Приложения

  • Схема может использоваться в системе домашнего освещения.
  • Его также можно использовать в цепях индикаторов, использующих переменный ток.
  • В домах он может быть подключен к дверным звонкам и т. Д.
  • Или к любым цепям переменного тока, требующим индикации.

Яркие светодиодные фонари 220 вольт, цветные и белые решения для интеллектуального освещения

$ 0,40- $ 1,50 / метр

500 метров (мин. Заказ)

Рождественское светодиодное освещение 220 вольт Основная информация: Модель светодиодного чипа SMD5050 Входное напряжение 220 В W1cmxT0.22 см LED КОЛ-ВО 30 шт. / М 60 шт. / М Длина 50 м или 100 м Срок службы 50000 часов Цвет Смешанный или одиночный Мощность / метр 14,4 Вт Характеристики: 1. простота сборки и обслуживания, гибкость и долговечность для придания формы 2. возможность отрезания на отмеченном месте и возможность подключения с помощью подходящего аксессуара 3. Высокое качество, низкая цена 4. Для внутреннего и наружного использования 5. Высокая яркость и низкое энергопотребление 6. Высокая интенсивность и надежность, достаточно прочная, чтобы выдерживать высокое давление 7. Устойчивость к погодным и температурным воздействиям 8. 5 метров / катушка для стандартной длины, возможна другая длина 9.Полностью плавный и равномерный свет, решающий проблему неравномерного освещения. 10. Выбор разъемов, монтажного оборудования и 24-функционального контроллера. Применение: 1. архитектурное декоративное освещение для дома, гостиницы, рынка, баров и т. Д. 2. декоративное освещение для подводного проекта 3 .освещение освещения прохода в зрительный зал, навеса, акцентного освещения лестницы, парка аттракционов 4. Освещение дорожек аварийного выхода для театров, кинотеатров, поездов для безопасного передвижения людей 5. Внутреннее и внешнее освещение автомобиля 6.канальное буквенное освещение с использованием для магазинов, ресторанов, баров Особенности: 1) Модель светодиодного чипа: SMD5050 2) Входное напряжение: 220 В 3) Мощность: 14,4 Вт / м 4) Источник питания: DC 5) Длина: 50 м / катушка или 100 м / катушка 6) Размер: W1 cmxT0.22cm 7) Продолжительный: 50000 часов 8) Количество: 30 или 60 блоков / метр 9) Гарантия: 2 года 10) Угол обзора: 120 & deg; 11) Индивидуальные: да 12) Степень защиты: IP44 13) Цвета: белый, красный, зеленый, желтый, оранжевый, розовый, фиолетовый, синий, теплый белый, RGB Применения: 1) Оконные дисплеи 2) Контуры здания 3) Освещение лестницы 4 ) Непрямое освещение бухты 5) Освещение дорожек безопасности 6) Рестораны и бары 7) Знаки и графика Преимущество: 1.Простая установка и экономия затрат на источник питания 2. Прозрачный корпус из ПВХ, высокий коэффициент пропускания, сопротивление изгибу 3. Сплющенный внешний вид, небольшой объем 4. Красивый внешний вид, как качество 5. 70% -80% энергосбережения 6. Длительный срок службы (50%). , 000 часов) 7. Модный дизайн и различные типы 8. Простота установки и использования 9. Отсутствие риска выброса ртути, охрана окружающей среды Упаковка: 1) Для оптовой продажи: 50 м или 100 м веревочный светильник оберните пластиковый рулон, затем положите в картонную коробку с аксессуары 50 м (размеры коробки: 35 * 35 * 15 см) 100 м (размеры коробки: 35 * 35 * 23 см) 2) Для розничной торговли: 50 м, 100 м в рулоне с контроллерами и кабелем / вилками. Покупатели оплачивают специальную упаковку (цветные коробки, катушки) Профиль Sunrain: 1) Мы являемся крупным предприятием по производству ламп 2) Мы основали в 2004 году и уже создали 5 заводов и 1 торговую компанию 3) Мы специализируемся на производстве новинок, таких как светодиодные тросовые фары, тросовые фары, Energy Экономия ламп 4) Мы ориентируемся на качество, производим наши светильники в соответствии с с сертификатом CE, GS, RoHS 5) Мы соответствуем и превосходим мировые стандарты качества 6) Теперь мы отправляем более половины нашей продукции в страны и регионы по всему миру Стандартные подробные изображения схемы: Установка:

Светодиодная лента 220 В напрямую на RED 5050 — IP65 RGB светильник

Измеритель светодиодных лент 220 В постоянного тока с прямым подключением к СЕТИ с 60 светодиодами / метр высокой мощности и низкого потребления, 1224 люмен на метр и только 14.4 Вт на метр потребления. Эта светодиодная лента продается по метрам, имеет угол раскрытия 180º и многоцветный световой тон RGB. Благодаря защите IP65 ее можно устанавливать как внутри, так и на улице.

Светодиодная лента, напрямую подключенная к КРАСНОМУ источнику питания 220 В, с очень низким энергопотреблением, изготовленная из гибкого материала и адаптируемая к любой поверхности с помощью фиксирующих зажимов, не выделяющая тепла и имеющая практически нулевые затраты на обслуживание.

Светодиодные ленты

— идеальное решение для украшения и создания атмосферы во многих местах и ​​различными способами, вы можете использовать их под полками или полками, в барах, для подсветки потолков, стен, контуров предметов или мебели, для создания непрямого света в помещении. любое окружение, чтобы очертить круглые и квадратные пространства или в качестве освещения для витрин, коридоров и витрин.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип: 5050

Мощность: 14,4 Вт на метр

люмен: 1,224 лм на метр

Светлый тон: Многоцветный RGB

Напряжение: 220 В постоянного тока

Полная длина рулона: 50 метров (Продано на метр)

Угол открытия: 180 °

Тип защиты: IP65 Внешний

Никакой минимальной суммы не требуется, вы можете оформить заказ по нужному вам счетчику.

УСТАНОВКА

Гибкие светодиодные ленты 220 В подключаются непосредственно к электрической сети 220 В через соединительный штекер для светодиодных лент 5050 RGB 220 В (доступны в нашем интернет-магазине), что позволяет устанавливать до 50 метров на вилку без риска падения напряжения. .

Вместе с соединительным штекером в том же продукте встроены контроллер и пульт дистанционного управления, необходимые для управления светодиодной лентой RGB.

Они не требуют дополнительных трансформаторов, усилителей или адаптеров, что дает значительную экономию материалов и рабочей силы по сравнению со светодиодными лентами 12/24 В.

Для установки светодиодной ленты необходимо выполнить следующие действия:

  • Измерьте пространство, на котором вы собираетесь повесить полосу, и отрежьте необходимую длину. Его можно разрезать через каждые 1 метр, и вы можете запросить у нас нужные вам метры.
  • Используйте фиксирующие зажимы, чтобы разместить его в нужном нам месте.
  • Подключите один конец светодиодной ленты к разъему, который контроллер уже встроил в середину, а другой конец — к заглушке из ПВХ, оба доступны в нашем интернет-магазине, и все.
  • В случае, если длина установки превышает 50 метров, необходимо использовать 1 штекер на каждые 50 метров, а для соединений использовать промежуточные соединения и стыки, доступные в нашем Интернет-магазине.

Скидка, применяемая к PVP, составляет -55%

LED-FA012i2-220IN, 220-дюймовый комплект светодиодов UHD серии FA (включая установку) — основные характеристики и технические характеристики

Светодиодные лампы прямого обзора для помещений серии FA от NEC обеспечивают кристально чистое изображение для максимального визуального восприятия и являются идеальным решением для современных требовательных приложений.Этот 220-дюймовый комплект UHD построен с 1,26-миллиметровым модулем NEC LED-FA012i2, предназначенным для яркой и красочной визуализации контента и идеально подходит для просмотра на расстоянии от 3 до 7 футов. Серия FA обеспечивает непревзойденную яркость среди дисплеев DvLED с мелким шагом. Диспетчерские, корпоративные Вывески, вывески для магазинов и аэропортов, ситуационная осведомленность, радиовещание и музеи — вот лишь некоторые из приложений, в которые интегрирована серия NEC FA. Серия FA оснащена высококачественными многоцветными светодиодами, которые обеспечивают лучшую в отрасли визуализацию и надежность без внешних кабелей, необходимых для установки.Встроенная система резервирования данных и питания с возможностью обслуживания спереди помогает минимизировать время простоя и обеспечивает непревзойденную надежность. NEC предлагает полное планирование и проектирование, установку и поддержку после установки, гарантируя, что вы получите индивидуальное решение, позволяющее сосредоточиться на самом важном — на вашем бизнесе.

  • Размер диагонали экрана 220 дюймов
  • Разрешение UHD (3840×2160) с частотой обновления> = 3840 Гц
  • Комплект
  • включает в себя все необходимое для установки светодиодов, включая светодиодные модули, панель питания, двойные контроллеры, монтажную конструкцию, комплект верхней рамки, а также запасные части и инструмент для удаления карты пикселей.
  • Встроенная система резервирования данных и питания, гарантирующая, что дисплей останется работоспособным в случае отказа одного контроллера источника питания
  • Передние обслуживаемые модули для установки в труднодоступных местах
  • Карты Pixel поддерживают горячую замену и могут быть заменены без выключения дисплея
  • Малая глубина (3.2 дюйма) и уменьшенный вес обеспечивают большую гибкость установки, а также соответствуют требованиям ADA
  • Улучшенные характеристики светодиода с улучшенной контрастностью, углами обзора, однородностью яркости и однородности цвета
  • Чтобы узнать больше о серии FA от NEC, нажмите здесь
  • Стандартная установка включена.

Зажигалка LED II 220 | Сильвания Освещение Решения

Общая потребляемая мощность (Вт) 21 год
Напряжение сети (В) 220-240 В ~
Коэффициент мощности лампы 0.9
THD (при 230 В, 50 Гц, полная нагрузка, при 100% уровне затемнения) ≤ xx.x% 20
Электрозащита II класс
Тип ПРА Постоянный ток драйвера светодиода
Требуется трансформатор да
Диммируемый Нет
Ток привода (мА) 600
Пусковой ток (А) 6.44 год
Продолжительность броска (мкс) 830
Испытание на раскаленную проволоку (° C) 850
Класс энергоэффективности (A-> G) содержащегося источника света E
Номинальная частота (Гц) 50/60 Гц
Частота мерцания светодиода Ультра низкий (5% или меньше)
Максимум.Светильники на выключатель 10A C 20
Максимум. Светильники на выключатель 13A C 26 год
Максимум.Светильники на выключатель 16A C 32
Максимум. Светильники на выключатель 20A C 40

Многосистемные телевизоры | 110–220 В, 4K Ultra HD, изогнутый светодиодный телевизор PAL NTSC

Краткое руководство по покупке мультисистемного телевизора

Хотя большинство мультисистемных телевизоров очень похожи в основном, существует множество технологий и функций, из которых можно выбирать.Здесь мы постараемся коснуться всех основ.

Для получения более подробной информации о наших мультисистемных телевизорах см. Наше полное руководство по покупке мультисистемных телевизоров.

PAL | NTSC | SECAM World Color Systems

PAL — это сокращение от Phase Alternating Line. Это система кодирования цвета для аналогового телевидения, используемая в системах телевещания в большинстве стран, вещающих на 576i. NTSC, названный в честь Национального комитета телевизионных систем, представляет собой аналоговую телевизионную систему, используемую в большей части Северной Америки, некоторых частях Южной Америки, Мьянме, Южной Корее, Тайване, Японии и Филиппинах.SECAM, сокращение от «Последовательный цвет с памятью», — это стандарт цветного телевидения, который был введен в начале 1960-х годов во Франции.

110-240 В, общее напряжение

Работает с электричеством по всему миру 100-240 вольт, 50/60 Гц. Может использоваться с электричеством в Северной Америке или в любом другом месте в мире.
ВСЕ наших мультисистемных телевизоров работают от ВСЕХ глобальных напряжений, включая 110, 120 В и 220, 230, 240 В.


Панельные технологии… LCD, LED или Plasma?


Технология плоских ЖК-панелей

Жидкокристаллический дисплей (ЖКД) — это плоский дисплей, в котором используются светомодулирующие свойства жидких кристаллов. ЖК-дисплеи используются в приложениях, включая компьютерные мониторы и телевизоры. ЖК-панель обычно освещается двумя люминесцентными лампами с холодным катодом (CCFL), расположенными на противоположных краях дисплея.


Технология светодиодных плоских панелей

«Светодиодный» дисплей — это плоский дисплей, в котором используется более компактная и эффективная светодиодная подсветка вместо флуоресцентной подсветки с холодным катодом (CCFL), используемой в большинстве других ЖК-панелей.Это позволяет светодиодным панелям быть намного тоньше и легче обычных ЖК-экранов. Большинство людей этого не знают, а «LED» телевизор — это просто ЖК-телевизор со светодиодной подсветкой.


Технология плазменных плоских панелей

В отличие от LCD или LED / LCD, плазменные панели НЕ используют подсветку. Вместо этого каждый пиксель на панели состоит из 3 крошечных трубок (красной, синей и зеленой), содержащих плазменный газ, похожий на люминесцентные лампы. Хотя они намного тяжелее и менее эффективны, чем ЖК-дисплеи или светодиоды, многие видеофилы по-прежнему считают, что плазменные панели обеспечивают наилучшее изображение.

Имейте в виду, что это лишь основные различия между 3 самыми популярными технологиями панелей. Качество панели во многом зависит от качества изображения. Такие бренды, как Samsung и LG, уже много лет известны своими высококачественными плоскими панелями.


Разрешение … 720p или 1920 x 1080p?


Full HD 1920×1080 Разрешение

Разрешение 1920x1080p — это режим видео высокой четкости HDTV, характеризующийся 1080 горизонтальными линиями вертикального разрешения.По состоянию на 2012 год большинство продаваемых потребительских телевизоров обеспечивают входы 1080p, в основном через HDMI, и поддерживают полное разрешение высокой четкости. Разрешение 1080p доступно для всех типов телевизоров, включая плазменные, жидкокристаллические и светодиодные.

Высокое разрешение 720p Разрешение

720p — это формат сигнала HDTV с прогрессивным разрешением и 720 горизонтальными линиями. Все основные стандарты вещания HDTV включают формат 720p с разрешением 1280 × 720. Число 720 обозначает 720 строк развертки по горизонтали при разрешении отображения изображения (также известном как разрешение 720 пикселей по вертикали), а буква p обозначает прогрессивную развертку.

Удобные функции … Что они все делают?


Smart TV

Smart TV, также известный как подключенное телевидение или гибридное телевидение, описывает объединение функций Интернета и Web 2.0 в телевизорах, а также интеграцию между компьютерами и этими телевизорами. Эти устройства ориентированы на интерактивные средства массовой информации в Интернете, Интернет-телевидение, дополнительный контент, а также на потоковые мультимедиа по запросу и в меньшей степени ориентированы на традиционные средства вещания, чем на традиционные телевизоры.


Веб-браузер

Веб-браузер — это программное приложение или программа, предназначенная для предоставления пользователям доступа, поиска и просмотра документов и других ресурсов в Интернете. Веб-браузеры в первую очередь предназначены для использования Всемирной паутины, но они также могут получать доступ к информации, предоставляемой веб-серверами в частных сетях, или к файлам в файловых системах.


WiFi встроенный

Встроенный Wi-Fi означает, что необходимое оборудование уже встроено в устройство.WiFi Встроенный телевизор уже имеет карту / адаптер WiFi внутри. Он готов к подключению к сетям Wi-Fi прямо из коробки. Если у вас есть сеть Wi-Fi, просто подключите телевизор, настройте его, и у вас будет доступ в Интернет.


Wi-Fi готов

WiFi ready означает, что устройство может использовать Wi-Fi, но для этого требуется адаптер. Адаптеры WiFi довольно недорогие и обычно подключаются к USB-порту. Телевизоры с поддержкой Wi-Fi всегда будут иметь стандартный порт LAN для использования функций Интернета без использования Wi-Fi.


USB-вход

USB — это универсальная последовательная шина. Порт USB — это интерфейс кабельного подключения, используемый на персональных компьютерах и бытовой электронике. USB-порты позволяют подключать автономные электронные устройства с помощью кабелей к компьютеру или друг к другу.


Устройство чтения карт памяти

Устройство чтения карт памяти — это устройство, обычно имеющее интерфейс USB. Это позволяет ему получать доступ к данным на карте памяти, такой как Compact Flash (CF), Secure Digital (SD) или MultiMedia Card (MMC).Существует три категории устройств чтения карт памяти, отсортированных по типу и количеству слотов для карт: устройство для чтения одной карты, устройство чтения нескольких карт и устройство чтения карт серии.

Для получения более подробной информации о наших мультисистемных телевизорах см. Наше полное руководство по покупке мультисистемных телевизоров.

200, 600 светодиодных цепочек в сети 220 В

В сообщении подробно описывается конструкция проекта от 200 до 600 светодиодов с использованием последовательно параллельных светодиодов для создания вывески с алфавитным дисплеем.Идея была предложена г-ном Мубараком Идрисом.

Цели и требования схемы

Мне нужен мигающий светодиод, который показывает мигание «ДОБРО ПОЖАЛОВАТЬ», а затем «ИНЖЕНЕРНЫЙ КОЛЛЕДЖ» по моей приблизительной оценке. Я собираюсь использовать около 696 светодиодов, например, для «ДОБРО ПОЖАЛОВАТЬ» = 216 СВЕТОДИОДЫ «ИНЖЕНЕРНЫЙ КОЛЛЕДЖ» 480 СВЕТОДИОДОВ название «Добро пожаловать» и «Инженерный колледж» перевернется, и я подумываю подключить их к сети переменного тока и использовать реле только для переключения «добро пожаловать в» и «инженерный колледж» поочередно.надеюсь получить известие от вас, сэр, очень скоро и заранее спасибо.

The Design

Я уже обсуждал одну связанную статью, в которой мы узнали, как рассчитать последовательное и параллельное соединение светодиодов, в этом посте мы собираемся включить ту же концепцию и формулы для оценки деталей подключения предлагаемых от 200 до 600. Светодиодный проект для изготовления указанной вывески.
Поскольку предполагается, что светодиоды будут работать от сети 220 В, после выпрямления и фильтрации уровень будет составлять 310 В постоянного тока.

Таким образом, нам необходимо настроить группы светодиодов в соответствии с вышеупомянутым уровнем постоянного тока. Для этого сначала необходимо оценить общее прямое падение серии светодиодов, которое будет удобно в пределах предела 310 В.
Предположим, что светодиоды рассчитаны на 20 мА / 3,3 В, если мы разделим значение 3,3 В на 310 В, мы получим:
310 / 3,3 = 93 NO.

Это означает, что 93 светодиода могут быть подключены последовательно со входом 310 для комфортного получения оптимального освещения, однако с учетом возможного низкого напряжения и обеспечения того, чтобы светодиоды продолжали светиться даже при низких напряжениях, мы можем пойти на 50% меньше Светодиоды последовательно, то есть может быть около 46 светодиодов.

Согласно запросу, приветственный знак должен иметь 216 светодиодов, разделив эти 216 на 46, мы получим примерно 5 цепочек, в которых 4 цепочки содержат около 46 светодиодов последовательно, а 5-й может иметь 32 светодиода.

Таким образом, теперь у нас есть 4 цепочки из 46 светодиодов и 1 цепочка из 32 светодиодов, все эти цепочки теперь необходимо соединить параллельно.

Но, как мы знаем, для того, чтобы обеспечить правильное распределение тока по цепочкам и обеспечить равномерное освещение, эти светодиодные цепочки должны иметь рассчитанные резисторы, последовательно соединенные с ними.

Расчет резистора ограничителя тока светодиода

Это можно вычислить с помощью следующей формулы:

R = Питание — общее напряжение FWD светодиода / ток светодиода

= 310 — (46 x 3,3) / 0,02

здесь 310 — напряжение питания постоянного тока после выпрямления источника переменного тока 220 В, 46 — общее количество светодиодов, 3,3 — прямое рабочее напряжение каждого светодиода, 0,02 — ток в амперах для каждого светодиода (20 мА), а 4 — количество цепочек .

Решение вышеуказанного дает нам: 7910 Ом или 7.9К, или просто стандартный резистор 8к2.

мощность будет = 310 — (46 x 3,3) x 0,02 = 3,164 Вт, или просто стандартный резистор на 5 Вт выполнит свою работу

Указанный выше резистор 8k2 5 Вт необходимо будет подключить к каждой из цепочек с 46 светодиодами.

Теперь для отдельных 32 светодиодов нам, возможно, придется выполнить описанные выше процедуры отдельно, как показано ниже:

R = 310 — (32 x 3,3) / 0,02 = 10220 Ом или 10,2 кОм, или просто стандартный 10 кОм подойдет для job

мощность будет 310 — (32 х 3.3) x 0,02 = 4,088 или снова 5 Вт.

Принципиальная схема

С помощью приведенных выше формул мы вычислили последовательные параллельные соединения с резистором для настройки 216-светодиодного дисплея, однако приведенные выше строки теперь необходимо расположить соответствующим образом в форме букв, соответствующих слову «ДОБРО ПОЖАЛОВАТЬ». Это может потребовать некоторых усилий, немного времени и некоторого терпения и навыков.

Для второй группы светодиодов, состоящей из 696 светодиодов, процесс будет аналогичным.Сначала мы разделим 696 на 46, что дает нам около 15,13, ​​что означает, что 14 струн могут быть сконфигурированы с серией из 46 светодиодов и одна струна с 52 светодиодами … все эти струны также необходимо будет соединить параллельно и физически расположить для представления фраза «ИНЖЕНЕРНЫЙ КОЛЛЕДЖ».

Значения резисторов для 46 светодиодных цепочек могут быть рассчитаны в соответствии с приведенными выше разделами, а для 52 светодиодов это можно сделать, как указано ниже:

R = 310 — (52 x 3.3) / 0,02 = 6920 Ом или просто стандартный резистор 6k9.

мощность будет = R = 310 — (52 x 3,3) x 0,02 = 2,76 Вт или 3 Вт

Приведенное выше объяснение дает нам информацию о том, как построить любой проект на основе светодиодов от 200 до 400 для досок или демонстрационных вывесок с использованием напряжение сети без трансформатора.

Теперь, чтобы два набора светодиодных групп мигали поочередно с помощью реле, можно использовать следующую простую мигалку IC 555:

Схема светодиодной мигалки

R1, R2 и C можно соответствующим образом настроить желаемая частота мигания подключенных от 200 до 400 светодиодных цепочек.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
