Сверхъяркий светодиод 5 мм: 3R5 5 мм сверхяркий светодиод

Содержание

3R5 5 мм сверхяркий светодиод

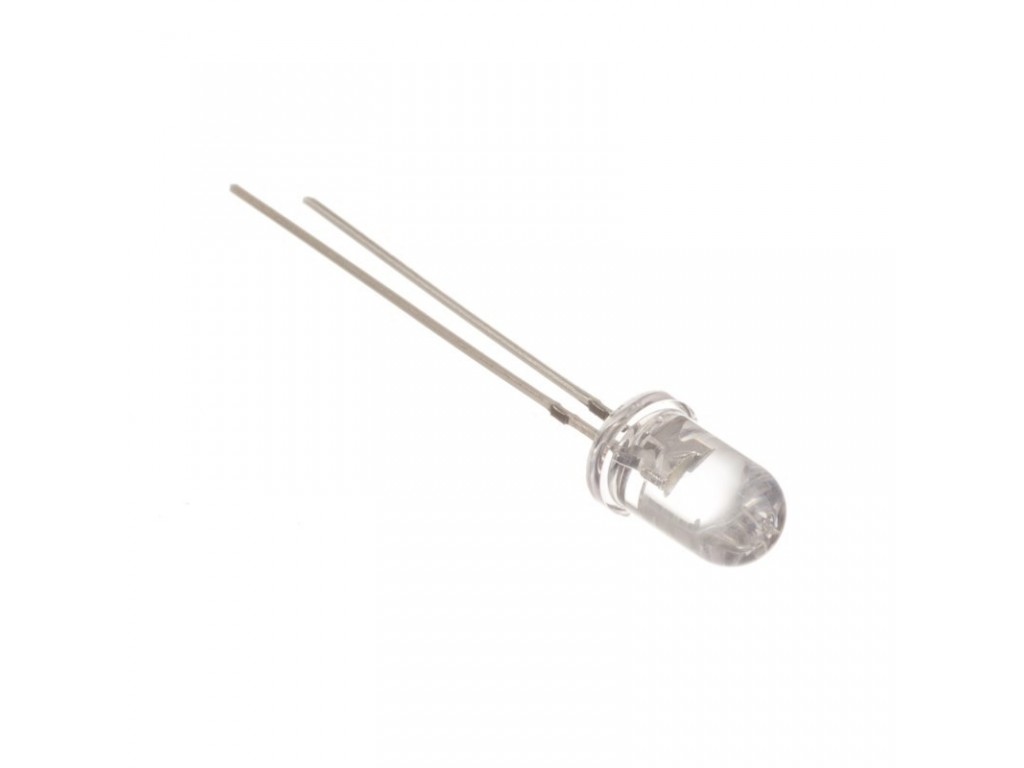

Сверхяркий светодиод 5 мм. Материал линзы — эпоксидный компаунд . Тип линзы — цилиндрическая (bullet). Пригодны для применения в автомобильных сигнальных огнях, рекламе, фонарях, прожекторах. Возможно применение в осветительных целях. Сила света светодиодов зависит от угла половинной яркости, т.е. чем больше угол, тем меньше сила света. Яркость светодиодов сильно зависит от партии, актуальные значения в таблице, в pdf приведены усредненные значения.


Цвет Длина волны

Падение
напряжения, В

Номинальный
ток, А
Сила света, мкд Угол рассеивания Документация
  460-470 Нм  2,9 — 3,5  0,02

4 200

700

20

60

pdf
505-525 Нм 2,9 — 3,5  0,02

30 000

7 500

20

60

pdf
620-639 Нм 1,9-2,3 0,02

5 600

700

20

60

pdf
3000 К 2,9 — 3,5 0,02

24 000

3 000

20

60

pdf
6500 К 2,9 — 3,5 0,02

22 000

3 400

20

60


8000 К 2,9 — 3,5 0,02

28 000

4 000

20

60



Китай Сверхяркий 5 мм 6000K 6500K Белый светодиод 8-9LM Производители

U 5293WC-60K9L1W

U5293WC-60K9L1W — это небольшая мощность 0,06 Вт, но с высококачественным белым светодиодом высокой яркости.

Он был изготовлен с использованием тайваньского оригинального чипа, высококачественного люминофорного порошка из США, золотой проволоки высокой чистоты 99,99% и термостойкой эпоксидной смолы, все это может гарантировать такое качество светодиода. Характеристики затухания при слабом освещении, максимальный световой поток, энергосбережение и защита окружающей среды — главные преимущества этого 5-миллиметрового белого светодиода со сквозным отверстием и эпоксидной формы соломенной шляпы. Благодаря такой форме, этот 5-миллиметровый белый светодиод в соломенной шляпе будет иметь более широкий угол обзора, чем 5-миллиметровый белый светодиод с круглым верхом, который составляет 120 градусов. Если вам действительно нужен результат рассеянного освещения для вашего дизайна. Мы его большие поклонники!

— Size: 4.8mm*h5.85mm

— Chip Number: 1 chip

— Color:  6000k white led

— Type: Dual in-line package

— Chip brand:  Sanan

— Different color are available

— Different wavelength are available

— Warranty: 5 Years

— RoHS, REACH, EN62471

— Uniform light output

— Long life-solid state reliability

— Low Power consumption


Anti UV epoxy resin package

-High temperature resistance


Размер Параметры —

Эти светодиодные корпуса со сквозным отверстием также доступны для УФ-светодиода, зеленого светодиода 570 нм, янтарного светодиода, ИК-светодиода, синего светодиода через отверстие, желтого светодиода и т. Д.


* Цвета на фотографии были сняты камерой, пожалуйста, принимайте фактический излучаемый цвет в качестве стандартного.

— Электрические параметры —


— CRI белого светодиода —


— Золотое соединение —


* Для того, чтобы продлить срок службы каждого светодиода, фабрика BestLED использует провод из чистого золота для подключения внутренних цепей.

— Упаковка —


* Мы упаковываем его в вакуумную упаковку после ленты в виде катушки

— Заявление —


— Соответствующий белый светодиод —


— Производство —


— Использовать —

Синий сверхяркий светодиод «Пиранья» 5мм | Сверхяркие (Пиранья) | Комплектующие

Сверхяркие светодиоды «Пиранья» — Superflux или High flux, имеют высокий световой поток. Как правило они квадратной формы с 4 выводами. Различают несколько типов светодиодов «Пиранья» – с линзами диаметром 3 мм, 5 мм и плоские (Flat). Линза 5мм обеспечивает рассеивание света в пределах 90 градусов. Плоская линза обеспечивает рассеивание в пределах 120 градусов. Применение 3-х миллиметровой линзы позволяет получить рассеивание от 40 до 70 градусов. Сверхяркие светодиоды «Пиранья» интенсивно используются в автомобильной промышленности – при интегрировании их в задние стоп-сигналы, поворотники.

Свое название — светодиоды «Пиранья» получили благодаря особому типу корпуса, который, собственно, и имеет название «Пиранья». Отличительной особенностью светодиодов типа «Пиранья» является квадратный корпус с размерами 7.62х7.62 мм с четырьмя выводами. Именно применение такого корпуса позволило светодиодам «Пиранья» получить широкое распространение в различных сферах оптоэлектроники.

Преимущества светодиодов «Пиранья»


  • Светодиоды «Пиранья» имеют высокую механическую устойчивость к вибрациям и «встряскам» благодаря применению четырехвыводной системы. Во-вторых, благодаря своей конструкции, светодиоды «Пиранья» имеют самое низкое тепловое сопротивление, так как основание, как правило, изготавливается из свинца и вместе с выводами выполняет роль теплоотвода. Таким образом, светодиоды «Пиранья» работают в широком температурном диапазоне и выдерживают высокие входные мощности.
  • Широкий угол рассеивания, который может колебаться в пределах от 40 до 120 градусов, что увеличивает эффективное распределение света и позволяет использовать эти светодиоды в автомобильной промышленности, для декоративного освещения, в световых коробах и рекламных конструкциях. Так как светодиоды «Пиранья» имеют стандартных корпус, то классифицировать их можно по следующим параметрам: — цвет свечения; — угол рассеивания, или тип используемой линзы.
  • Благодаря разветвленному металлическому каркасу и четырем достаточно толстым выводам, значительно уменьшается тепловая нагрузка, что позволяет увеличить срок службы в несколько раз выше, чем у обычных круглых светодиодов.
Цвет
Длина волны
λD (нм)
Тип линз VF (В)
при 20 мА
Iv (мкд)
при 20 мА
Угол
обзора
Min Typ Min Typ 2θ 1/2(°)
Синий 465-470 Прозрачные 3.0 3.2 1000 1200 120
Скачать документацию в формате PDF (203,84 KB)
Вместе с этим товаром обычно покупают:

Эти товары также покупают те, кто купил Синий сверхяркий светодиод «Пиранья» 5мм

Мнения покупателей
Еще нет мнений об этом товаре. Пожалуйста, войдите, чтобы оставить свое мнение.

Сверхяркие светодиоды: особенности и характеристики

С целью повышения рейтинга продаваемой продукции, а также увеличения продаж, производители и маркетологи взяли на вооружение термин «сверхяркий светодиод». Отсутствие каких-либо норм и стандартов даёт право применять его ко всем видам современных светодиодов без исключения.

Немного теории

Понятие «сверхяркий светодиод» возникло в 90-х годах прошлого века, когда были изобретены дешёвые синие и белые светоизлучающие диоды, световой поток которых стал в несколько тысяч раз больше, чем у диффузных аналогов. Сегодня технология производства кристаллов продолжает совершенствоваться, что наглядно демонстрирует ежегодный рост светоотдачи.

Световая отдача серийно выпускаемых светодиодов перешагнула рубеж в 100 лм/Вт, а в лабораторных образцах достигает 140 лм/Вт. И это не предел. Получается, что каждый вновь изобретенный кристалл светит ярче своего предшественника, а значит, может называться сверхярким.

Разновидности

Чтобы внести ясность в постоянно прогрессирующий рынок светодиодной продукции, было решено разделить все светодиоды на группы и серии. Основным критерием такого деления является потребляемая мощность. Например, крупнейший производитель светодиодов в США, компания Cree, разделяет всю свою продукцию на две группы. В первую группу вошли мощные светоизлучающие диоды (XLamp) с потреблением более 300 мА (1 Вт), а во вторую – сверхяркие светодиоды (High Brightness), потребляющие до 0,5 Вт, но обладающие высокой светоотдачей. Группа сверхярких светодиодов Cree насчитывает несколько семейств, наиболее известными из которых являются PLCC, P4, известные как пиранья, а также светоизлучающие диоды в круглом корпусе с диаметром в 5 мм.

Другие компании-изготовители также придерживаются определённой градации, в которой есть место сверхярким светодиодам. Как правило, они образуют группу элементов малой и средней мощности. Компания Samsung известна на российском рынке своими высокоэффективными smd 5630 серии 541, а также smd 2835 серии 228F. Линейка сверхярких светодиодов Lumileds состоит из серий: Luxeon 3014, Luxeon 3020, Luxeon 3030.

Технические характеристики

Ввиду разнообразия моделей, рассматривать все технические характеристики не имеет смысла. Всем светодиодам, в том числе и сверхярким, присущи одни и те же параметры, которые подробно описаны в данной статье. Поэтому кратко затронем только основной важных параметр и рассмотрим несколько наиболее популярных моделей.

Основной технической характеристикой сверхяркого светодиода средней мощности является световой поток (лм). Среди параметров слаботочных моделей вместо него часто фигурирует сила света (кд).

Например, двухвыводные круглые светодиоды от Cree серии С503 с минимальным углом свечения 15° характеризуются силой света 11-40 кд, что примерно в 10 тыс. раз больше, чем у советского АЛ307. Светодиоды с такой яркостью, измеренной при токе в 20 мА, поистине заслуживают звания High Brightness.

Дополнительно увеличить световую отдачу (силу света) можно при помощи оптического коллиматора.

Всем известные четырёхвыводные P4-пиранья, от компании Cree, обладают световым потоком в 5–8 лм (I=70 мА) с углом свечения 40-120°. Несколько лет назад это считалось огромным достижением. Размещенные в квадратном корпусе со встроенной линзой и, благодаря устойчивости к вибрации, они до сих пор находят применение.

Семейство PLCC является самым многочисленным из группы сверхярких светодиодов от Cree и насчитывает более 20 моделей. Весь модельный ряд предназначен для поверхностного монтажа и отличается высокими цветовыми характеристиками (разнообразием бинов). В самой яркой модели (однокристальный белый PLCC-4) световой поток равен 7 лм при номинальном токе 30 мА. За рубежом PLCC часто используются в архитектурном освещении.

Белые яркие SMD светодиоды от Samsung серии 541 с углом рассеивания 120° способны произвести до 38 лм при токе 65 мА. Не отстаёт от них и продукция Lumileds. Например, линейка Luxeon 3030 выделяется световым потоком 72–109 лм, в зависимости от цветовой температуры. Стоит учесть, что столь высокие значения светоотдачи Luxeon 3030 измерены на токе 120 мА.

Справочник светодиодов отечественных. Datasheet. Характеристики и параметры.

Справочник светодиодов отечественных.

3мм   5мм   10мм   20мм   Сверхяркие   Мощные

Двуцветные   На 12 вольт   Для авто   Показать все

Основные характеристики светодиодов. Введение.
Применение светодиодов — проблемы и их решения. Драйвера для светодиодов.
Тепловой режим мощных светодиодов
Расчет оптимальных рабочих условий для светодиодов








Наименование Цвет PDF прим  Iном, мA Uf, В Iv ,mcd

1. Мощные и высокояркие светодиоды
СДК-хххх К,Ж     40  2,5  2500-25000 Сверхяркий светодиод с номинальным током 40 мА
СДК-хххх С,З     40  4,3  1500-30000 Высокояркий синий светодиод с номинальным током 40 мА
СДК-хххх Б,С,К,Ж,З   узко
град
40  4,3  45000-130000  Сверхяркий белый светодиод узкоградусный с номинальным током 40 мА.
КИПД-84 Б,С,К,Ж,З   «Пира
нья»
70  2,1-3 700-7000 Сверхяркий светодиод с номинальным током 70 мА. Аналог -«Пиранья»
СДК-хххх С,К,Ж,З     80  2,9-5,5  2200-40000  Сверхяркий светодиод с номинальным током 80 мА
КИПД130 Б,С,К,Ж     150 2,5-4 8000-30000 Мощные светодиоды серии КИПД130 номинальный ток 150 мА
КИПД137 Б,К,Ж     200 10-16 20000 Мощные светодиоды серии КИПД137, номинальный ток 300 мА
КИПД138 Б,К,Ж   250 2,5-4 1500-3500 Мощные светодиоды серии КИПД138, номинальный ток 250 мА
КИПД140А-120-1 Б,С,К,Ж,З   Star 350 3-4 5000-25000 Мощные светодиоды серии КИПД140, мощность 1Вт, ток 350 мА, аналог «Star»
КИПД140А-120-2 Б,С,К,Ж,З Emitter 700 3-4 8000-40000 Мощные светодиоды серии КИПД140, мощность 3Вт, ток 700 мА, аналог Star

2. Светодиоды диаметром 3 мм
КИПД24 К,Ж,З     10-20  2,0-2,8 1-300 красные, желтые и зеленые светодиоды
КИПД42 Б,С,К,Ж,З   яркие 20  2,2-3,5 1-7000 яркие светодиоды диаметром 3 мм, белые светодиоды
КИПД66 К,Ж,З     10-20  2,0-2,4 1-150 красные, желтые и зеленые светодиоды
КИПД66* К,Ж,З   мало
ток
2-4 2,0-2,4 1-20 малопотребляющие светодиоды
КИПД66** К,Ж,З   яркие 20  2,0-2,4 30-2000 красные яркие светодиоды  диаметром 3 мм
КИПД66*** Б,С,З   яркие 20  4 50-3000 белые и синие яркие сетодиоды  диаметром 3 мм
КИПД66**** К,Ж,З   цили
ндр
10  2,0-2,4 4-20
КИПД45 К/Ж, К/З   двуцв
2выв
10  2,4 1-10 двуцветные светодиоды диаметром 3 мм

3. Светодиоды диаметром 5 мм
АЛ307 К,Ж,З   10 2-2,4 0,9-6 светодиод АЛ307, характеристики
КИПД21, КИПД78 К,Ж,З   10-20 2-2,4 1-200
КИПД21*, КИПД65 К,Ж,З яркие 10-20 2-2,4 50-5000  яркие светодиоды серии КИПД65
КИПД21, КИПД65 Б,С,З   сверх
яркие
20  4 50-4000 сверхяркие светодиоды диаметром 5 мм, белые светодиоды
КИПД40, КИПД85 Б,С,К,Ж,З   сверх
яркие
20  2,2-3,5 300-15000 сверхяркие светодиоды КИПД40 и КИПД85, отечественные белые светодиоды
КИПД88 Б,С,К,Ж,З укоро
ченн
20 3-4 50-1500  белые укороченные светодиоды
КИПД18 К/Ж, К/З   двуцв
3выв
10  2,4 1-100 двуцветные светодиоды диаметром 5 мм
КИПД45 К/Ж, К/З   двуцв
2выв
10  2,4 1-50 двуцветные светодиоды диаметром 5 мм

4. Светодиоды диаметром 10 мм
КИПД35 Ж   20  2,4 1-150
КИПД35* К,Ж,З   яркие 20  2-2,4 50-4000 яркие светодиоды диаметром 10 мм
КИПД35** Б,С,З   сверх
яркие
20  4 100-4000 белые, синие и зеленые сверхяркие светодиоды диаметром 10 мм
КИПМ15 Б,С,К,Ж,З   сверх
яркий
20  2,2-3,5 100-15000 белые сверхяркие светодиоды диаметром 10 мм
КИПМ45 К,Ж сверх
яркий
20 2,3  500-7000 красные сверхяркие светодиоды диаметром 10 мм
КИПД26  К/З   двуцв
3выв


5. Светодиоды диаметром 20 мм
КИПМ20 С,К,Ж,З яркие 20 (2,5-4,5)*n 10-3000 яркие светодиоды диаметром 20 мм
КИПМ44 Б яркие 20  4,5-13,5 200-2500 яркие светодиоды диаметром 20 мм

6. Светодиоды на 12В, 24В.
КИПМ32 К,Ж,З d=3мм ? 12 10-200 светодиоды 12 вольт, диаметр 3 мм
КИПД69 К,Ж,З d=3мм 13 12 5-400 светодиоды 12 вольт диаметром 3 мм
КИПД70 К,Ж,З d=5мм 18 12 5-400 светодиоды 12 вольт диаметром 5 мм
КИПД134 К,Ж,З d=10мм 18 12 5-2000 светодиоды 12 вольт диаметром 10 мм
КИПД87 К,Ж,З овальн ? 24 10-300 светодиоды 24 вольта со встроенным резистором
КИПД91 К,Ж,З овальн ? 12 10-500

7. Светодиоды для автомобилей.
Отечественные лампы на светодиодах для авто
ЛПО-14 Б,К 24свето
диода
160 12,24 отечественные светодиоды для стоп-сигналов и габаритов автомобиля (отечественная светодиодная лампа)
Импортные лампы на светодиодах для авто
Применение светодиодов в авто (наглядная схема):
Для поворотников :
пр-ва BIG SUN   сводный каталог в pdf , ссылки на страницы с подробными pdf светодиоды для поворотников авто
Для противотуманных фар :
пр-ва BIG SUN
Для стоп-сигналов и габаритов:
   тип 1156 — с одиночным контактом,
   тип 1157 — с двумя контактами и двумя интенсивностями свечения
GNL-1156/1157 К,Ж 19свето
диодов
25/80 12 6500 светодиоды для стоп-сигналов и габаритов автомобиля
1156/1157-24LED Б,К,Ж 24св 24-80 12 66 Lm светодиоды для стоп-сигналов и габаритов авто
GNL-1156/1157C К,Ж 25св 25/80 12 6500 светодиоды для габаритов и стоп-сигналов авто
GNL-3156/3157 К,Ж 19св 25/80 12 6500 светодиоды для авто
L-ALXXDA12R Б,С,К,Ж,З 12св 80 12 22 Lm светодиоды в стоп-сигналы авто
L-ALXXDA13R Б,С,К,Ж,З 13св 110 12 32 Lm светодиоды для стоп-сигналов и габаритов авто
L-ALXXDA36R Б,С,К,Ж,З 36св 180 12 47 Lm светодиоды для автомобилей
пр-ва BIG SUN   краткий каталог в pdf, ссылки на страницы с подробными pdf
Для приборного щитка, индикаторов:
GNL-T2 Б,С,К,Ж,З     6/12/24   светодиоды для приборного щитка авто
GNL-T5 Б,С,К,Ж,З     6/12/24
GNL-E10 Б,С,К,Ж,З     6/12
GNL-T10 Б,С,К,Ж,З     6/12
серия 194 (T10) Б,С,К,Ж,З     12/24
GNL-8W Б,С,К,Ж,З   20 12 390
GNL-BP Б,С,К,Ж,З     6/12/24
пр-ва  BIG SUN   краткий каталог в pdf, ссылки на страницы с подробными pdf
Аксиальные:
L-ALXXDA6P Б,С,К,Ж,З   80 12   светодиоды для освещения салона авто
пр-ва  BIG SUN


Обозначение цвета:
Б- белый светодиод, К- красный светодиод, Ж- желтый или оранжевый светодиод, З- зеленый светодиод, С- синий светодиод
На главную


Обзор новых мощных и сверхъярких светодиодов Lumileds

Введение

В настоящее время светотехнические устройства на основе светодиодов уже перестали вызывать удивление, поскольку практически во всех областях светотехники появились такие устройства. Развитие физики и технологии соединений AIIIBV — нитридов алюминия, индия и галлия (AlInGaN) [1, 2, 3, 4, 5, 6] показало, как научные исследования и технологические разработки новых материалов, а также реализация приборов на их основе приводят к экономически эффективному внедрению полученных результатов в промышленность. Наглядным примером здесь может служить применение в освещении светодиодов (СД) белого цвета свечения на основе гетероструктур GaN и его твердых растворов [1, 5, 10, 11], которые за последние десять лет прошли путь от пробных проектов до широкого использования.

В последнее десятилетие наблюдается также значительный прогресс в создании СД в коротковолновой части спектра — ультрафиолетовых и фиолетовых [12]. Исследования были направлены на продвижение этих светодиодов в более коротковолновую область, а также на увеличение мощности их излучения. Развитие в данных направлениях было обусловлено как стремлением заменить традиционные для ультрафиолетового диапазона газоразрядные лампы, так и возможностью применения ультрафиолетовых СД в новых областях, таких как системы безопасности и связь с непрямой видимостью.

Компания Lumileds, относительно недавно выпустившая на рынок новый для себя тип светодиодной продукции — сверхъяркие светодиоды [13, 14], продолжает развивать линейку изделий, добавляя новые серии светодиодов и совершенствуя уже имеющиеся серии. Ниже представлен обзор новинок компании Lumileds, появившихся в обоих сегментах — сверхъярких и мощных светодиодов, разработанных в последнее время ее специалистами.



Обновление линейки светодиодов серии Luxeon 3535L

Сначала несколько слов о новинках линейки белых светодиодов Luxeon 3535L [13, 14], созданных специалистами компании Limileds. В ней появились несколько новых серий светодиодов, в частности Luxeon 3535LS [15]. Световой поток у светодиодов данной серии несколько ниже, чем у входящих в серию Luxeon 3535L, но у них также ниже себестоимость и цена, так что данную серию можно считать бюджетной. Также были выпущены две серии с более высоким световым потоком — Luxeon 3535L HE и Luxeon 3535L HE Plus [15].

Светодиоды новых серий изготовляются в стандартном корпусе размерами 3,5×3,5 мм (рис.  1), топология которого полностью соответствует аналогичной продукции других производителей. Данные светодиоды имеют все оттенки белого света (теплый, естественный и холодный), перекрывая диапазон цветовой температуры 2200-6500 K. Их номинальный ток составляет 100 мА, типичное значение напряжения при данном токе — 3 В. Угол кривой светораспределения равен 115°, тепловое сопротивление — примерно 20 °C/Вт [15].

Рис. 1. Белый светодиод серии Luxeon 3535L компании Lumileds

Непременно нужно отметить и появление серии цветных светодиодов Luxeon 3535L Color (рис. 2), дополнившей существующие серии белых светодиодов Luxeon 3535 [13, 14, 15]. Они также заключены в стандартный корпус размерами 3,5×3,5 мм, полностью соответствующий по топологии аналогам других производителей.

Рис. 2. Цветные светодиоды серии Luxeon 3535L Color компании Lumileds

Данные светодиоды перекрывают практически весь видимый диапазон оптического спектра — 440-630 нм. В линейке представлены модели традиционных цветов — синие, голубые, зеленые, оранжевые, красные. Кроме того, стоит отметить, что в данной серии есть также цветные светодиоды на основе люминофора в желтой (PC Amber) и желто-зеленой (Lime) области, что обеспечивает более равномерное перекрытие данными светодиодами видимого спектра.

Номинальный ток цветных светодиодов Luxeon 3535L Color составляет 100 мА, типичное значение напряжения при данном токе у синих, голубых и зеленых светодиодов — около 3-3,2 В, у желто-зеленых и желтых на основе люминофора — около 3,05 В, у оранжевых и красных — примерно 2,10 В. Угол кривой светораспределения равен 115°, а тепловое сопротивление составляет 20-40 °C/Вт в зависимости от цвета светодиода.

Минимальная оптическая мощность синих (440-455 нм) светодиодов Luxeon 3535L в номинальном режиме (ток 100 мА) равна 130 мВт. Минимальный световой поток голубых (469-480 нм) светодиодов данной серии в номинальном режиме — 8,2 лм. В аналогичном режиме минимальный световой поток в номинальном режиме зеленых (520-540 нм) светодиодов данной серии составляет 21 лм, а оранжевых (610-620 нм) и красных (620-630 нм) — 13 и 10 лм соответственно. Минимальный световой поток светодиодов с люминофором — желтых и желто-зеленых — в номинальном режиме составляет 24 и 44 лм соответственно. Данные (желтые и желто-зеленые) светодиоды, изготовленные, как уже было замечено, на основе люминофора, специфицируются по координатам цветности, а их приблизительные значения длины волны, полученные путем расчета, составляют 588 и 566 нм соответственно.

Теперь об основных областях применения светодиодов серии Luxeon 3535L. Белые светодиоды предназначены в основном для использования в светильниках и светодиодных устройствах, предназначенных для внутреннего освещения. В частности, перспективным выглядит их применение во встраиваемых светильниках, светодиодных лампах, светильниках типа Down Light и т. д. Также целесообразно устанавливать их в светотехнических приборах и системах для наружного освещения.

Развитие линейки светодиодов, сопровождающееся ростом светотехнических характеристик и снижением их себестоимости, ведет к расширению типов и номенклатуры светодиодных осветительных приборов. Световая отдача светодиодов уже сравнима с обеспечиваемой самыми эффективными разрядными лампами. Благодаря этому, а также растущей потребности в экономии потребляемой электроэнергии, расширяется применение их в освещении. Например, с помощью светодиодных изделий освещают коридоры и подъезды в домах, технические зоны и рабочие места на предприятиях, склады и хранилища, а также витрины и прилавки магазинов [11]. Кроме того, использование светодиодов для освещения сэкономит средства в результате снижения потребления электроэнергии и сокращения затрат на эксплуатацию.

Цветные светодиоды серии Luxeon 3535L Color предназначены в основном для использования в светосигнальной аппаратуре и автомобильной светотехнике. Кроме того, их можно применять в светильниках для архитектурного и художественного освещения, ландшафтного освещения, а также в светодиодных лампах. Широкий диапазон длин волн у светодиодов данной серии позволяет разрабатывать на их основе перестраиваемые светильники, т. е. осветительные приборы с перестраиваемым спектром, путем изменения интенсивности свечения светодиодов разного цвета, используемых в составе устройства. Такие светильники можно применять в различных областях, за исключением упомянутого выше архитектурного, художественного и ландшафтного освещения. Отдельно стоит выделить их использование для освещения растений [16, 17, 18, 19]. Как уже отмечалось [16, 17, 18, 19], оптимальное соотношение энергий излучения по спектру для освещения растений составляет примерно 30% в синей области (380-490 нм), 20% — в зеленой (490-590 нм) и 50% — в красной (600-700 нм) [16, 17, 18, 19]. Составляя комбинации из светодиодов разных цветов, можно получить источник света с практически любым спектральным составом в видимом диапазоне.

Поскольку цветные светодиоды серии Luxeon 3535L Color имеют такие же корпуса, как у светодиодов Luxeon 3535 других серий, разработчики могут проектировать новые светильники с использованием цветных светодиодов без существенного изменения печатных плат и оптики, что позволит сэкономить время и сократить затраты на разработку нового изделия.



Светодиоды Luxeon 2835

Следующей новинкой является серия сверхъярких светодиодов Luxeon 2835 (рис.  3), предназначенная для широкого применения.

Рис. 3. Сверхъяркий светодиод серии Luxeon 2835 компании Lumileds

Светодиоды Luxeon 2835, имеющие корпус размерами 2,8×3,5 мм, по топологии подобны аналогам других производителей. Они выпускаются в диапазоне цветовых температур 2700-6500 K, т. е. перекрывают практически всю область белого цвета и имеют достаточно высокие характеристики. К примеру, световая отдача моделей с цветовой температурой 4000 K и индексом цветопередачи CRI, равным 80, достигает значения 153 лм/Вт, а световой поток доходит до 113 лм (при токе 120 мА и температуре p-n-перехода Tj = 25 °C) [15].

Серия Luxeon 2835 включает два семейства светодиодов — Luxeon 2835C и Luxeon 2835E, номинальные значения тока у которых составляют 60 и 120 мА соответственно. Номинальные значения напряжений при указанном токе у светодиодов семейства Luxeon 2835C равны 9 и 6 В, у светодиодов семейства Luxeon 2835E — 6 и 3 В. Тепловое сопротивление светодиодов семейства Luxeon 2835C, в зависимости от указанного напряжения, равно 15 и 20 °C/Bт у светодиодов семейства Luxeon 2835E — 11 и 21 °C/Вт. Угол кривой светораспределения светодиодов серии Luxeon 2835 составляет 120° [15].

Светодиоды серии Luxeon 2835 предназначены в основном для ламп-ретрофитов, т. е. светодиодных аналогов традиционным лампам накаливания и люминесцентным, они имеют высокие значения светового потока и световой отдачи. Использовать такие лампы предполагается в готовых светильниках, заменяя ими традиционные лампы. Это обеспечит повышение эффективности освещения и, следовательно, снижение энергопотребления и расходов на электроэнергию.



Новинки серии светодиодов Luxeon Z

Светодиоды серии Luxeon Z Color (рис. 4) расширили существующую серию светодиодов Luxeon Z, в которой ранее были представлены только модели белого цвета свечения [10, 20, 21, 22]. Они выполнены в корпусе размерами 1,7×1,3 мм, типичном для светодиодов Luxeon Z.

Рис. 4. Мощные цветные светодиоды серии Luxeon Z Color компании Lumileds

Длины волн светодиодов Luxeon Z Color перекрывают диапазон 440-670 нм, включая темно-красный (Deep Red), сине-зеленый (Cyan), желто-зеленый (Lime) и желтый с люминофором (PC Amber) [15]. Таким образом, в данной линейке представлены все цвета видимого спектра. Номинальный ток данных светодиодов составляет 500 мА. Максимальное значение тока для синих, голубых, сине-зеленых и зеленых светодиодов равно 1000 мА, для темно-красных, красных, оранжевых, желтых и желто-зеленых — 700 мА. Для светодиодов данной серии характерно низкое значение теплового сопротивления, которое для синих, голубых, сине-зеленых, зеленых и желтых с люминофором составляет 5 °C/Вт, а для темно-красных, красных, оранжевых, желтых и желто-зеленых — 8 °C/Вт [15].

Значения угла кривой светораспределения для синих, голубых, сине-зеленых, зеленых, желто-зеленых и желтых с люминофором равны 125°, для темно-красных, красных, оранжевых и желтых светодиодов — 145° [15].

Светодиоды серии Luxeon Z Color предназначены для использования в светильниках для архитектурного и художественного освещения, а также для ландшафтного освещения. Представленный широкий диапазон длин волн у светодиодов данной серии, как и у светодиодов серии Luxeon 3535L Color, позволяет разрабатывать на их основе светильники с перестраиваемым спектром излучения, которые могут применяться не только в упомянутом выше архитектурном, художественном и ландшафтном освещении, но и для освещения растений.



Светодиоды Luxeon C

Светодиоды серии Luxeon C (рис. 5) — новые в линейке компании Lumileds. Они заключены в корпус размерами 2×2 мм [15]. В линейке представлены как цветные светодиоды, перекрывающие диапазон длин волн 440-720 нм, включая темно-красный (Far Red), сине-зеленый (Cyan), желто-зеленый (Lime) и желтый с люминофором (PC Amber), так и белые, значения цветовой температуры которых перекрывают диапазон 2700-5700 K. Следовательно, они представляют все оттенки белого света — теплый, естественный и холодный [15]. Номинальный ток данных светодиодов составляет 350 мА. Значение их максимального тока для белых и желто-зеленых светодиодов равно 1225 мА, для темно-красных — 700 мА, для всех остальных цветов — 1050 мА. Тепловое сопротивление желтых с люминофором светодиодов данной серии составляет 3,5 °С/Вт, голубых, сине-зеленых и зеленых светодиодов — 3 °C/Вт, светодиодов остальных цветов — 2,8 °C/Вт [15].

Рис. 5. Мощные светодиоды серии Luxeon C компании Lumileds

Угол кривой светораспределения синих светодиодов равен 165°, голубых, сине-зеленых, зеленых — 170°, желтых, оранжевых, красных и темно-красных — 162°, желто-зеленых и желтых с люминофором — 150°. Значение угла кривой светораспределения белых светодиодов составляет 150° [15].

Поскольку светодиоды серии Luxeon С имеют в линейке все возможные цвета, включая белый, их можно применять в различных областях, начиная от общего освещения, и заканчивая архитектурным, художественным и ландшафтным. Представленный широкий спектр цветов светодиодов данной серии, как и у светодиодов серий Luxeon 3535 L и Luxeon Z, также позволит разрабатывать на их основе источники света и светильники с перестраиваемым спектром излучения, которые можно применять, помимо разных видов общего, архитектурного, художественного и ландшафтного освещения, для освещения растений [16, 17, 18].



Светодиоды Luxeon MZ

Последней в данном обзоре будет представлена серия светодиодов Luxeon MZ (рис. 6), в определенной степени являющаяся доработкой серии Luxeon M [20]. Светодиоды этой серии выпускают в корпусе размерами 4,2×4 мм, где расположены четыре кристалла.

Рис. 6. Мощный светодиод серии Luxeon MZ компании Lumileds

В отличие от серии Luxeon M [20], светодиоды которой предназначены для работы от источника напряжения на 12 В, в серию Luxeon MZ входят также модели для работы от источника напряжения на 6 и 3 В [15]. Номинальные токи при этом составляют 700, 1400 и 2800 мА соответственно.

Светодиоды серии Luxeon MZ перекрывают диапазон цветовой температуры 2700-6500 K, тем самым представляя все оттенки белого цвета — холодный, естественный и теплый. Типичные значения светового потока светодиодов данной серии составляют, в зависимости от оттенка, 840-980 лм, а световая отдача изменяется от 100 лм/Вт для теплого белого цвета до 115 лм/Вт для холодного белого цвета. Также стоит отметить, что данные светодиоды имеют достаточно низкое значение теплового сопротивления, составляющее 1,25 °C/Вт. Значение угла кривой светораспределения светодиодов Luxeon MZ равно 120° [15].

Также в серии светодиодов Luxeon MZ представлены синие светодиоды. Диапазон длин их волн составляет 445-460 нм. В линейке данных светодиодов также есть модели, предназначенные для работы от источника напряжения 12, 6 и 3 В.

Белые светодиоды серии Luxeon MZ отличаются стабильностью цветовой температуры, вследствие чего для них не требуется разбиновка по цветовой температуре. Производитель приводит их характеристики при температуре p-n-перехода 85 °С [15]. Синие светодиоды Luxeon MZ отличаются стабильностью длины волны в зависимости от температуры.

Светодиоды серии Luxeon MZ, как и светодиоды серии Luxeon M [20], можно применять для создания на их основе эффективных источников света — светодиодных ламп — для систем низковольтного питания. Также данные светодиоды можно использовать в светильниках для общего как наружного, так и внутреннего освещения, особенно там, где требуется высокая яркость источника света, например в светильниках типа Down Light. Применение синих светодиодов данной серии позволит разрабатывать указанные светильники на основе технологии удаленного люминофора [23].



Светодиоды Luxeon Flip Chip White

Следующей новинкой, на которую стоит обратить внимание, стали светодиоды Luxeon Flip Chip White (рис. 7). Ими разработчики компании расширили уже существующую серию Luxeon Flip Chip, в которой были представлены только синие светодиоды [20, 21]. Данные светодиоды, как и синие этой же серии, изготовляются в корпусе CSP [20, 21], размеры которого практически такие же, как размеры кристаллов. Белые светодиоды делаются двух моделей, размеры их корпусов — 1,1×1,1 и 1,4×1,4 мм. Значения цветовой температуры светодиодов с корпусом меньшего размера — Luxeon Flip Chip White 05 — составляют 2700, 3000 и 4000 K, т. е. перекрывают теплый и естественный диапазон белого цвета. У светодиодов Luxeon Flip Chip White с корпусом большего размера — Luxeon Flip Chip White 10 — значения цветовой температуры перекрывают диапазон 2700-5700 K, т. е. они представляют все оттенки белого света, добавляя к перечисленным выше и холодный белый цвет. Номинальный ток светодиодов Luxeon Flip Chip White 05 составляет 175 мА, светодиодов Luxeon Flip Chip White 10 — 350 мА. Значение максимального тока данных светодиодов равно 350 и 700 мА соответственно. Тепловое сопротивление моделей Luxeon Flip Chip White 05 составляет 4 °C/Вт, а Luxeon Flip Chip White 10 — 2 °C/Вт.

Рис. 7. Мощные светодиоды серии Luxeon Flip Chip White компании Lumileds

Угол кривой светораспределения у данных светодиодов равен 148°. Значение типичного светового потока в номинальном режиме у светодиодов Luxeon Flip Chip White 05 в теплом белом диапазоне составляет 49-53 лм, а в естественном белом — около 60 лм. Это соответствует световой отдаче 100-110 лм/Вт в теплом диапазоне и 125 лм/Вт — в естественном белом диапазоне. Типичный световой поток светодиодов Luxeon Flip Chip White 10 в номинальном режиме составляет от 108 лм в теплом белом диапазоне и до 137 лм в естественном и холодном белом, что соответствует световой отдаче 110-140 лм/Вт.

Белые светодиоды серии Luxeon Flip Chip White можно применять в светильниках и светодиодных устройствах для внутреннего и наружного освещения. Вследствие малых размеров данных светодиодов выглядит перспективным их использование во встраиваемых светильниках, светодиодных лампах, а также светильниках типа Down Light и т.  д.



Ультрафиолетовые и фиолетовые светодиоды Lumileds

Как уже было отмечено, создание полупроводниковых источников излучения с короткими длинами волн в ультрафиолетовой (УФ) области целесообразно применять в таких областях, как фотолитография, разработка датчиков обнаружения токсичных веществ, создание устройств с высокой плотностью хранения данных в оптическом диапазоне, биомедицинские исследования, очистка и стерилизация воды и воздуха. Миниатюризация устройств, обеспечение их максимальной эффективности и безопасности для здоровья человека и окружающей среды требуют разработки принципиально новых источников излучения взамен традиционно используемых для УФ-диапазона газоразрядных ламп.

Можно рискнуть, предположив, что указанные факты побудили компанию Lumileds расширить линейку светодиодов на УФ-область оптического спектра. В настоящее время представлены светодиоды данного диапазона серий Luxeon Z и Luxeon Flip Chip.

Светодиоды серии Luxeon Z UV (рис.  8) имеют корпус размерами 1,3×1,7 мм. По значениям длины волны они перекрывают диапазон 380-400 нм в УФ-области и 400-430 нм в фиолетовой области видимого спектра. Номинальный ток данных светодиодов составляет 500 мА, максимальное значение рабочего тока соответствует 1 А. Тепловое сопротивление данных светодиодов для УФ-диапазона равно примерно 6 °C/Вт, для фиолетового диапазона — 4 °C/Вт. Видимый угол — 125°.

Рис. 8. Мощный светодиод серии Luxeon Z UV компании Lumileds

Мощность излучения УФ светодиодов при номинальном токе в диапазоне длин волн 380-390 нм составляет 175-375 мВт, в диапазоне длин волн 390-400 нм — 330-525 мВт. Мощность фиолетовых светодиодов при номинальном токе — 435-675 мВт.

Светодиоды серии Luxeon Flip Chip UV (рис. 9) перекрывают диапазон длин волн 380-410 нм. Они, как и синие светодиоды данной серии, выпускаются в корпусе CSP размерами 1×1 мм, которые практически совпадают с размерами кристалла. Номинальный ток данных светодиодов равен 500 мА, максимальное значение рабочего тока составляет 1 А. Тепловое сопротивление данных светодиодов — 2 °C/Вт. Видимый угол равен примерно 150°.

Рис. 9. Мощный светодиод серии Luxeon Flip Chip UV компании Lumileds

Мощность излучения светодиодов Luxeon Flip Chip UV при номинальном токе в диапазоне длин волн 380-390 нм составляет 250-450 мВт, в диапазоне длин волн 390-400 нм — 450-650 мВт, в диапазоне длин волн 400-410 нм — 550-750 мВт.

Можно сделать вывод, что коротковолновые светодиоды обеих серий имеют достаточно высокий внешний квантовый выход для данной области длин волн, что делает их эффективными для разработки изделий на их основе.



Заключение

Подводя итог приведенному выше обзору новинок в линейке мощных и сверхъярких светодиодов компании Lumileds, можно сказать, что специалисты компании расширяют диапазон своих разработок, основываясь как на собственном опыте, так и на актуальных трендах, наблюдающихся на рынке. Они совершенствуют линейку светодиодной продукции, выпуская новые интересные модели, а также осваивают новые диапазоны длин волн в уже существующих сериях светодиодов. Полагаю, можно утверждать, что это позволяет компании Lumileds оставаться в лидерах светодиодного рынка, а наблюдающаяся сегментация светодиодной линейки под определенные направления применения, ставшая уже ее визитной карточкой, делает компанию весьма привлекательной для разработчиков светодиодных изделий.

Литература
  1. Юнович А. Э. Светодиоды на основе гетероструктур из нитрида галлия и его твердых растворов // Светотехника. 1996. Вып. 5/6.
  2. Юнович А. Э. Ключ к синему лучу, или О светодиодах и лазерах, голубых и зеленых // Химия и жизнь. 1999. № 5-6.
  3. Туркин А. Н. Нитрид галлия как один из перспективных материалов в современной оптоэлектронике // Компоненты и технологии. 2011. № 5.
  4. Туркин А. Н. Полупроводниковые светодиоды: история, факты, перспективы // Полупроводниковая светотехника. 2011. № 5.
  5. Туркин А. Н. Обзор развития технологии полупроводниковых гетероструктур на основе нитрида галлия (GaN) // Полупроводниковая светотехника. 2011. № 6.
  6. Туркин А. Н., Юнович А. Э. Лауреаты Нобелевской премии 2014 года: по физике — И. Акасаки, Х. Амано, С. Накамура // Природа. 2015. № 1.
  7. Тринчук Б. Ф. Светосигнальная аппаратура на светодиодах // Светотехника. 1997. № 5.
  8. Светодиоды и их применение для освещения / Под общ. редакцией академика АЭН РФ Ю. Б. Айзенберга // Московский Дом света. М.: Знак, 2012.
  9. Туркин А. Н. Светодиоды Lumileds: прошлое, настоящее, будущее //Полупроводниковая светотехника // 2012. № 2.
  10. Матешев И., Муленкова А., Туркин А., Шамков К. Мощные светодиоды Philips Lumileds — от истоков до новинок рынка // Современная электроника. 2013. № 6.
  11. Маркова С., Туркин А. Актуальные направления применения мощных светодиодов // Полупроводниковая светотехника. 2016. № 3.
  12. Коган Л. М., Колесников А. А., Туркин А. Н. Новые мощные ультрафиолетовые и фиолетовые излучающие диоды // Светотехника. 2016. № 2.
  13. Туркин А. Новые продукты в линейке компании Philips Lumileds: сверхъяркие светодиоды // Современная электроника. 2015. № 6.
  14. Туркин А. Новинки светодиодной продукции Lumileds // Полупроводниковая светотехника. 2015. № 4.
  15. Туркин А. Новинки светодиодной продукции Lumileds — расширение линейки сверхъярких и мощных светодиодов // Современная электроника. 2016. № 6.
  16. И. Бахарев, А. Прокофьев, А. Туркин, А. Яковлев. Применение светодиодных светильников для освещения теплиц: реальность и перспективы // СТА. 2010. № 2.
  17. Прокофьев А. Ю., Туркин А. Н., Яковлев А. А. Перспективы применения светодиодов в растениеводстве // Полупроводниковая светотехника. 2010. № 5.
  18. Сарычев Г., Гаврилкина Г., Туркин А., Репин Ю. Светодиоды и интенсивная светокультура растений // Полупроводниковая светотехника. 2014. № 1.
  19. Туркин А. Мощные светодиоды и изделия на их основе в свете актуальных областей их применения // Современная электроника. 2016. № 3.
  20. Матешев И., Муленкова А., Туркин А., Шамков К. Обзор новых светодиодных продуктов компании Philips Lumileds // Полупроводниковая светотехника. 2013. № 5.
  21. Матешев И., Муленкова А., Туркин А., Шамков К. Новинки светодиодной продукции компании Philips Lumileds // Современная электроника. 2014. № 6.
  22. Туркин А. Новые продукты в светодиодной линейке компании Philips Lumileds // Полупроводниковая светотехника. 2014. № 5.
  23. Туркин А. Н. Светодиодные источники света на основе технологии удаленного люминофора: теория и реальность // СТА. 2012. № 4.

Технические характеристики и параметры SMD 3528, 5050, 5630, 5730

Что такое smd светодиоды? Surface Mounted Device – радиоэлементы, не имеющие дополнительных монтажных отводок. Они крепятся непосредственно на поверхность монтажной платы.

Этот тип сверхъярких светодиодов широко используется в осветительных конструкциях. Благодаря отсутствию корпуса увеличивается плотность монтажа и существенно снижается вес конечной конструкции.

Расшифровка маркировки светодиодов

Рассмотри маркировку на примере SMD 3528 матрицы теплого белого света.

LED-WW-SMD3528

  • LED – светодиод;
  • WW – warm white – тёплый белый;
  • SMD – диод для поверхностного монтажа;
  • 3528 – размеры матрицы.

Многие производители пытаются уникализировать свой товар различными уловками. Так появляются серии 5636, 5736. Характеристики их полностью идентичны базовым моделям, а последняя цифра говорит лишь о незначительных изменениях типоразмера.

Технические характеристики SMD 3528 (datasheet)

SMD 3528 – однокристальная матрица с малым потреблением тока и относительно небольшой яркостью. Но именно благодаря этому можно конструировать любую подсветку не заботясь о дополнительном теплоотводе. Эта сборка применяется в лентах ночного освещения, в системах подсветки рекламных лайтбоксов, светящихся указателей.

В варианте (RGB) в матрице используется три кристалла.

Размеры SMD 3528

Типоразмеры 3528

Оригинальный datasheet SMD 3528 можете скачать по ссылке.

Технические характеристики SMD 5050 (datasheet)

SMD 5050 – трехкристальная матрица. Мощность светодиода 5050 пропорциональна трём матрицам 3528, помещенных в один корпус. 5050 применяется в системах поверхностного монтажа, где требуется повышенная яркость подсветки при ограниченной площади светоизлучателя.

Размеры SMD 5050

Размеры 5050

Оригинальный datasheet SMD 5050 можете скачать по ссылке.

Технические характеристики SMD 5630 и 5730 (datasheet)

Сравнительные таблицы параметров

Общая таблица технических характеристик 3528, 5050, 5630, 5730:

Сравнительная таблица технических характеристик 3528, 5050, 5630, 5730

Тип светодиода различают по строению кристалла и цветности:

Правила подключения

Используется классическая связка токоограничитель-светодиод. По такой схеме подключаются абсолютно все монокристальные конструкции. Разница лишь в номинальных характеристиках токоограничивающего элемента (подробнее про расчет резистора для светодиода).

Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.

Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.

Светодиоды 5050 — схема включения

Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.

ЗАПОМНИТЕ!

  1. Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
  2. В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
  3. Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
  4. Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Материалы по теме:

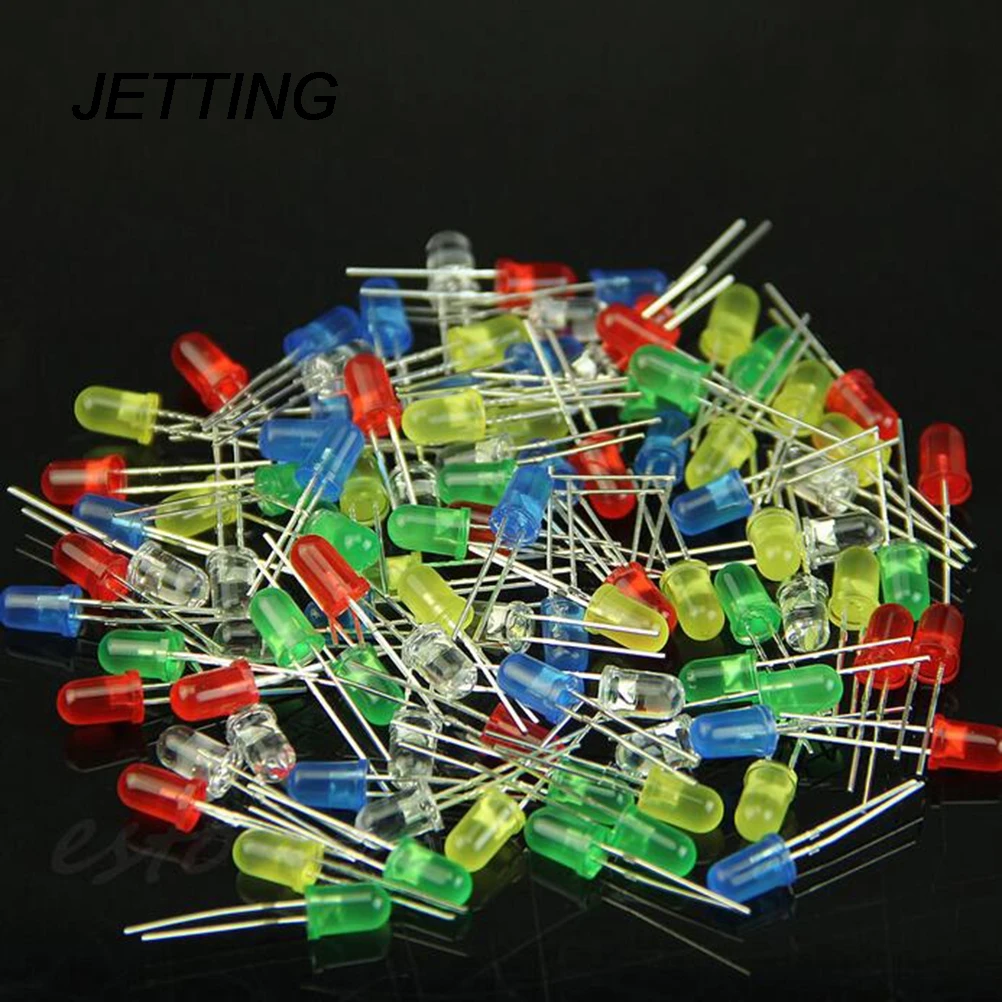

Amazon.com: 100 шт. Ультра яркий 5-миллиметровый светодиодный светоизлучающий диод рассеянный синий: Товары для дома

После разочаровывающих результатов получения рассеянных светодиодов с eBay я был весьма рад тому, что эти светодиоды на самом деле были рассеянными светодиодами.

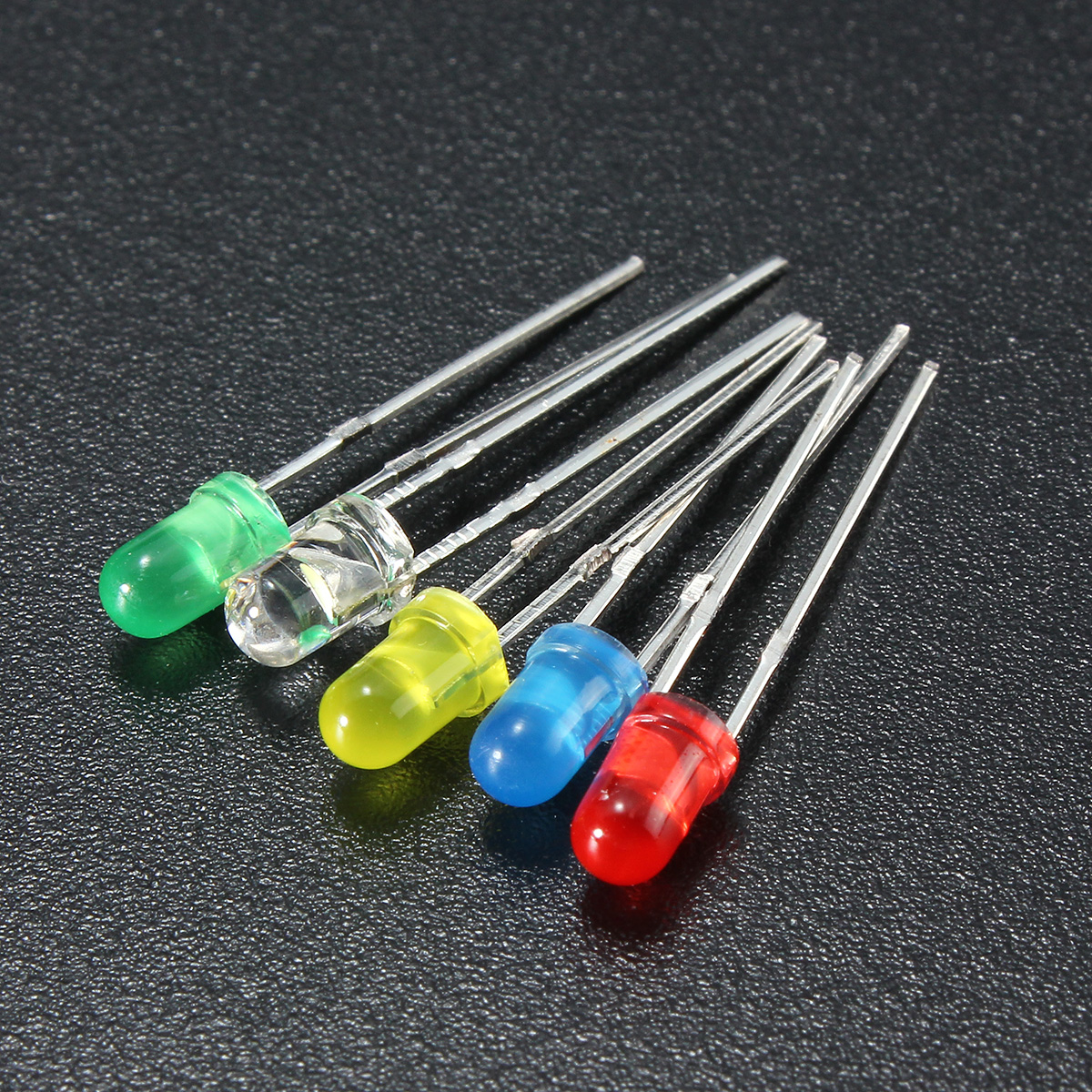

Я получил набор из 6-ти цветных светодиодов, в который входит 20 светодиодов каждого цвета (белый, синий, оранжевый, желтый, красный, зеленый). Я намеревался поместить их в раскрашенные акриловые шары на день рождения. Мне удалось без проблем подключить их к батарее CR2032, и они светятся нормально.

РАБОЧИЕ УРОВНИ НАПРЯЖЕНИЯ светодиодов
Светодиоды разного цвета требуют разного напряжения. Мне нравится, что этот продукт поставляется с распечаткой диапазона рабочего напряжения для каждого типа светодиодов. На всякий случай, если кто-то не получил его при заказе, они следующие:
Белый: 3,2–3,4 В
Красный: 1,8–2,2 В
Синий: 2,8–3,0 В
Желтый: 1,8–2,2 В
Оранжевый: 1,9–2,1 В
Зеленый: 3,0–3,2 В

ВЫЯВЛЕНИЕ НУЖЕН ЛИ ВАМ РЕЗИСТОР ИЛИ НЕ
Возможно, вам понадобится резистор со светодиодами, а может и не потребоваться.Резистор предотвратит перегорания светодиода, если используемая батарея подает большее напряжение, чем может выдержать светодиод. Батареи CR2032, которые у меня выходят на 3 В, поэтому потребовался резистор, чтобы снизить напряжение до безопасного рабочего напряжения.
Чтобы определить, нужен ли вам резистор или нет, вам необходимо учесть рабочее напряжение светодиода, который вы планируете использовать, и какое напряжение будет подаваться на светодиод.
Если вы используете Arduino, то он работает при напряжении 5 В, поэтому вам потребуется добавить резистор, если он напрямую подключен к входу Arduino.Если вы используете один светодиод, например белый светодиод, его безопасное рабочее напряжение составляет 3,2 — 3,4 В, поэтому вам понадобится резистор, чтобы снизить напряжение до 3,3 В. Необходимое сопротивление можно определить по формуле V = I / R или R = V / I. Итак, если мы хотим понизить напряжение в цепи на 1,7 В (5 В — 3,3 В), а ток равен 200 мА, тогда резистор, который нам нужен, должен быть 1,7 / 0,02 А = 80 Ом.

Хотя, если вы используете светодиоды последовательно, то напряжения светодиодов складываются. например Если вы используете три синих светодиода последовательно, их можно подключить к батарее на 9 В, поскольку при последовательном подключении они смогут выдерживать напряжение между 8.4В — 9В.

Если вы используете процессор, который работает от 3 В (например, nodeMCU) или используете батарею, которая работает от 3 В (например, CR2032), вам может потребоваться добавить резистор к светодиодам, который может выдерживать напряжение менее 3 В.

МОИ СВЕТОДИОДЫ НЕ РАБОТАЮТ, ЧТО ДЕЛАТЬ СЕЙЧАС
Сначала убедитесь, что светодиоды подключены правильно. Светодиоды будут иметь два провода / электрода. Длинный провод является положительным электродом (анодом) и должен быть подключен к положительной клемме аккумулятора. Более короткий провод светодиода является отрицательным электродом (катодом) и должен быть подключен к отрицательной клемме аккумулятора.Если они не подключены должным образом, светодиод не только не загорится, но и заблокирует прохождение тока к остальной цепи. Иногда провода светодиода не обрезаны должным образом, и вы можете перевернуть его, чтобы проверить, так ли это.

Также убедитесь, что напряжение батареи находится в пределах рабочего диапазона светодиода. Обычно, если вы используете батарею с более низким напряжением или если слишком много светодиодов подключены последовательно, что приводит к тому, что общее напряжение светодиодов превышает напряжение батареи, тогда также светодиод (ы) не загорается.

LED — Super Bright White — COM-00531

Sorta, свежий щелочной AA должен иметь напряжение 1,5 В (Ni-mh аккумуляторы — 1,2 В, но сейчас это не важно). Таким образом, два AA будут иметь 3 вольта, и этого, вероятно, будет достаточно, чтобы включить его, хотя заявленный минимум составляет 3,2, он будет немного тусклее. Если AA имеет емкость 2000 мА (у них часто бывает больше, и не путайте мое использование слова «емкость» с емкостью, что является совершенно другой проблемой), то он может выдавать 2000 мА всего , прежде чем он умрет. .Однако аккумулятор может обеспечивать ток более 2000 мА. Когда мы измеряем ток, мы измеряем, сколько электричества проходит через средний в час . Итак, если мы потребляем от нашей батареи 2000 мА, этого хватило бы на 1 час. Однако, если мы потребляем 4000 мА от нашей батареи, мы могли бы сделать это только в течение 30 минут. Точно так же мы могли потреблять 1 мА, и этого хватило бы на 2000 часов.

Когда мы используем две батареи, у нас есть выбор: подключить их параллельно или последовательно. Теперь наша батарея AA будет иметь верхний предел того, сколько мА мы можем потреблять от нее за один раз, скажем, 6000 мА.Если мы подключим их последовательно (подключим + одной батареи к — другой и будем использовать их как одну батарею), этот предел все равно будет 6000 мА. Но напряжение выросло с 1,5 В до 3 В, а общая емкость мАч мА также выросла с 2000 мА до 4000 мА. Итак, теперь, если мы потребляем 2000 мА от двух наших аккумуляторных ячеек, этого хватит на 2 часа.

Если мы подключим их параллельно, мы подключим + обеих батарей друг к другу, а — друг к другу. Затем, чтобы использовать нашу ячейку, мы используем соединения между батареями.В этой настройке напряжение остается на уровне 1,5 В, а общая емкость все еще составляет 4000 мА, но наш верхний предел поднялся до 12000 мА (6000 от одной батареи и 6000 от другой).

Так как нам нужно 3В, будем подключать наши батареи серийно. Заявленный максимальный ток для этих светодиодов составляет 20 мА, это намного важнее, чем напряжение, потому что светодиоды обладают интересным свойством, заключающимся в том, что они пропускают через них любой ток (весь верхний предел), даже если он его разрушает, поэтому мы должен внешне ограничивать ток.

Для ограничения тока мы используем сопротивление и закон Ома: V = IR. Это довольно просто, как только вы освоитесь. V означает напряжение, I — ток (в амперах), а R — сопротивление. Когда мы хотим ограничить ток, мы вводим наше напряжение и целевой ток, и это дает нам сопротивление, необходимое для получения этого тока.

  В = ИК
3 = (0,02) R
R = 150


Единица измерения сопротивления — Ом, поэтому наш ответ — 150 Ом. Затем, чтобы ограничить ток ровно 20 мА, мы используем резистор на 150 Ом.Теперь значения резисторов довольно стандартизированы, и вам будет сложно найти 150 Ом. Слишком большой ток убьет светодиод, поэтому лучше использовать резистор с более высоким сопротивлением, чем с более низким, поэтому резистор на 200 Ом будет хорошим началом (он все равно будет очень ярким).

Отключить один светодиод от батареи легко, но подключить большее количество немного сложнее. У светодиодов есть еще одно интересное свойство — падение напряжения. Если Vdrop составляет 2 В, все это означает, что напряжение упадет на 2 В на стороне заземления светодиода.В нашей настройке при Vdrop, равном 2, для любых других светодиодов останется только 1 В, чего недостаточно. Таким образом, мы должны соединить их параллельно. Параллельно мы подключаем каждый светодиод с собственным резистором к нашей батарее 3 В, полностью независимы от других светодиодов . В этой настройке каждый светодиод получает 3 В и потребляет 20 мА от батареи. Таким образом, 10 светодиодов, включенных параллельно, с резистором на 200 Ом будут потреблять 15 мА каждый, всего 150, от нашей аккумуляторной батареи 3 В. Поскольку наша батарея имеет емкость 4000 мА, этого хватит на 26.6 часов (конечно, щелочные батарейки разваливаются по мере разряда, так что нам придется немного уменьшить)

Надеюсь, это все объясняет! 🙂

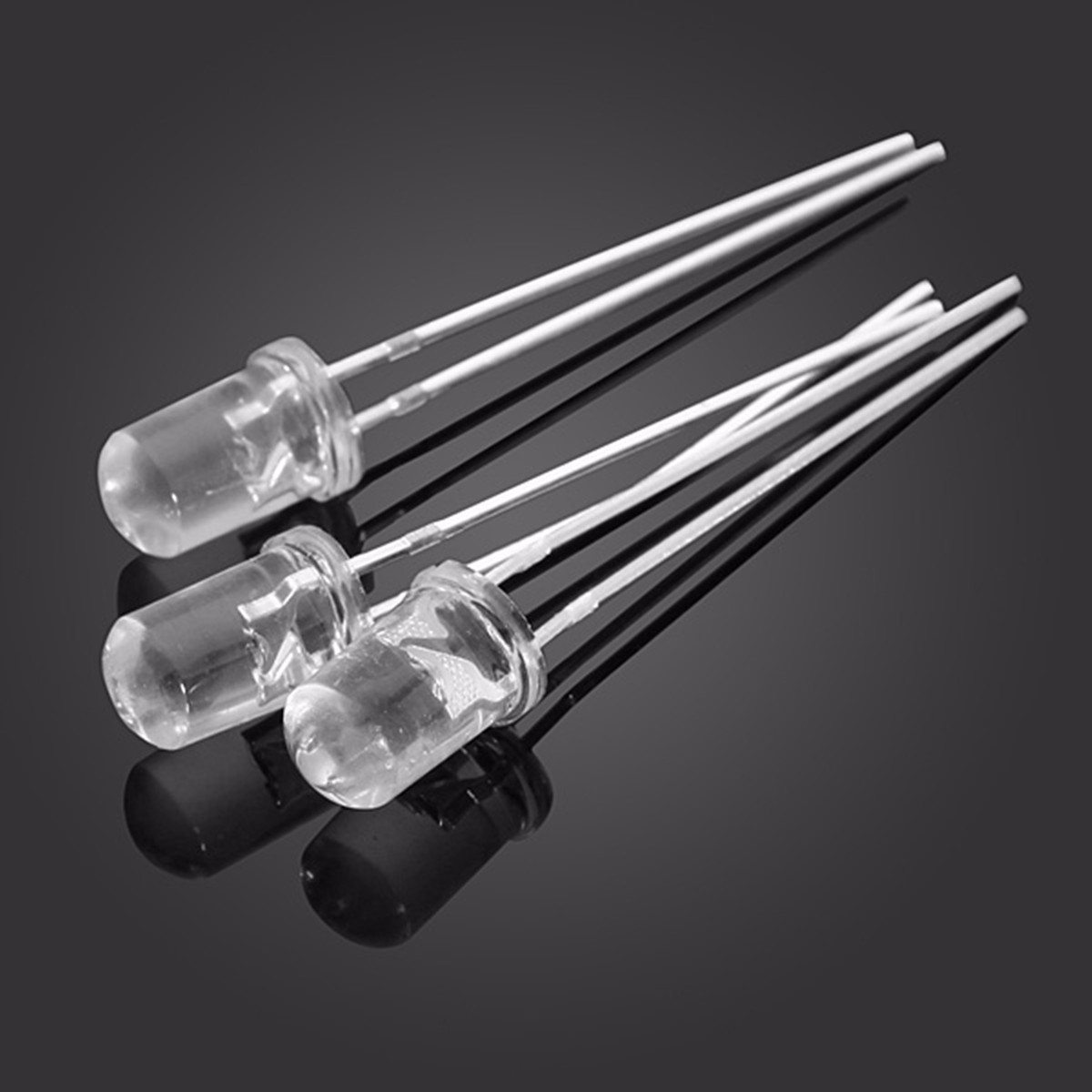

Super Ultra-Bright White 5mm LED 18000 mcd

Super Ultra-Bright White 5mm LED 18000 mcd

Когда для вашего проекта подойдут только самые лучшие и самые яркие светодиоды, выберите Super Ultra-Bright LEDs. В среднем один из этих светодиодов примерно в два раза ярче своего стандартного сверхъяркого аналога. Каждый сверхяркий светодиод имеет прозрачную линзу диаметром 5 мм (T 1-3 / 4).

Описание:

  • Исходный материал: GaN / InGaN
  • Цвет излучения: БЕЛЫЙ

Электрические / оптические характеристики (T A = 25 ° C, I F = 20 мА):

  • Сила света ( L v ): 18000 мкд
  • Прямое напряжение (V F ): 3,4 В постоянного тока (тип.), 4,0 В (макс.)
  • Угол обзора (2 ? 1 / 2 ): 30 °

Абсолютный максимальный рейтинг (T A = 25 ° C):

  • Пиковый прямой ток: 70 мА
  • Средний прямой ток (I F ): 30 мА
  • Обратное напряжение (В R ): 5.0 В
  • Обратный ток (I R , В R = 5 В): 100 мкА
  • Рабочая температура: от -25 ° C до + 80 ° C

Примечание: светодиоды чувствительны к статическому электричеству. Соблюдайте меры предосторожности при обращении со статической чувствительностью. При формировании выводов их следует изгибать на расстоянии не менее 3 мм от основания. Избегайте повреждения светодиодов пайкой не более 3 секунд утюгом 700 °. Всегда используйте токоограничивающие резисторы серии со светодиодами. Для помощи в разработке вашего проекта и выборе правильных резисторов используйте LED Wizard Роба Арнольда.

Подробная информация о продукте
Бренд Parts Express
Номер детали 070-540
9015 9014 Каждый
Вес 0,001
Характеристики продукта
Тип применения Устойчивый
Water Clear
Яркость света 18000 мкд
Размер 5 мм / T-1 3/4

Ультраяркий светодиод 5 мм — розовый (10 шт.

)

Доступные в 9 различных цветах, эти сверхъяркие светодиоды (светоизлучающие диоды) идеально подходят для всех ваших проектов прототипирования Raspberry Pi!

Все сверхяркие светодиоды относятся к классу «Grade A» и обеспечивают чистый и однородный цвет с высокой интенсивностью светового потока и углом обзора до 20 градусов.Светодиоды поставляются упаковками по 10 штук!

Нет ничего более приятного, чем видеть, как ваш Pi физически взаимодействует с вещами, и эти светодиоды — фантастическое место для начала, поскольку они идеально вписываются в макеты! Если вам нужны резисторы, у нас есть отличный комплект!

Эти сверхяркие светодиоды Характеристика :

  • Диаметр 5 мм
  • Ультра яркий
  • Тип линз: кристально чистый, круглый
  • Типичный прямой ток: 20 мА
  • Максимальный прямой ток: 30 мА
  • прямое напряжение: 3. 2–3,8 В
  • Угол обзора до 20 градусов
  • Каждая покупка рассчитана на 10 светодиодов

Светодиод

Цвет

Fwd

Текущий

Fwd

Напряжение

Волна длина

(нм)

Яркость

(мкд)

Белый 20 мА — 30 мА (макс.) 3.2–3,8 в НЕТ 13000
теплый белый 20 мА — 30 мА (макс.) 3,2–3,8 в НЕТ 14000
Синий 20 мА — 30 мА (макс.) 3,2–3,8 в 465 9000
Красный 20 мА — 30 мА (макс.) 1,8–2,2 В 625 8000
зеленый 20 мА — 30 мА (макс.) 3.2–3,8 в 520 15000
Желтый 20 мА — 30 мА (макс.) 1,8–2,2 В 590 8000
Оранжевый 20 мА — 30 мА (макс.) 1,8–2,2 В 600 6000
Розовый 20 мА — 30 мА (макс.) 3,2–3,8 в НЕТ 9000
УФ 20 мА — 30 мА (макс.) 3.2–3,8 в 395 3000

Учебники

Adafruit — Знакомство с светодиодами

Калькулятор резисторов

Суперяркие цветные светодиодные фонари в 9 цветах

Иногда вам просто нужен полный контроль над автомобильным световым шоу, и лучший способ управлять автомобильным освещением — работать со светодиодами. Эти суперяркие светодиодные фонари доступны в 9 цветах, они невероятно недороги, их можно установить практически в любом месте вашего автомобиля, они потребляют крошечный заряд аккумулятора, служат годами и практически не нагреваются.Единственное, чего они не сделают, так это дать вам больше лошадиных сил!

Мы не знаем другой осветительной техники, которая могла бы похвастаться набором таких функций:

— Чрезвычайно низкое энергопотребление
— Чрезвычайно низкая тепловая мощность
— Может быть установлен практически в любом месте
— Прослужит до 100000 часов
— Доступен в 9 цветах (смешайте их, чтобы создать другие цвета)
— Низкая стоимость — менее доллара за штуку

Стоит ли удивляться, что традиционные осветительные компании продвигаются к внедрению светодиодных светильников в свою собственную линейку продуктов? Светодиодное освещение для всего быстро становится реальностью!

С тех пор, как мы добавили этот продукт в наш ассортимент, мы постоянно удивлялись творческим и изобретательным способам, которые наши клиенты находили для включения светодиодного освещения во внешний вид своих автомобилей — от решеток динамиков до подстаканников, под капотами, ниш для ног и т. Д. межкомнатные потолки и в приборной панели… действительно, нет предела тому, где можно разместить эти удивительно яркие, удивительно дешевые, удивительно сверхъяркие.

Фактически, один из таких клиентов, обнаружив, что свет на его камере слишком быстро разряжает батарею, использовал более 100 белых светодиодов, чтобы создать свой собственный свет для камеры, только чтобы обнаружить, что он действительно дает лучшие цвета для его фотографий.

Где можно использовать светодиоды? Они отлично смотрятся на:

— Решетки динамиков
— Подстаканники
— Внутренний потолок
— Под капотом
— Под ногами колодцы
— В приборной панели
— Купольные фары
— Карманы дверные
— Под сиденьями
— Бардачок
— Фары — Промышленное освещение

Полезные советы:

Сопротивление бесполезно! Но резисторы довольно удобны…
В зависимости от того, как вы планируете устанавливать светодиоды, вы можете рассмотреть вариант использования резисторов. Светодиоды рассчитаны на работу с напряжением от 2 до 4 вольт, которое ваш автомобильный аккумулятор на 12 вольт довольно быстро сожжет. Если вы пропустите через светодиоды слишком высокое напряжение, они либо быстро перегорят, либо, в крайнем случае, вообще перестанут работать.

К счастью, есть два простых и простых способа обойти эту проблему: один — установить светодиоды последовательно, а не параллельно.Этот метод требует некоторой базовой электротехнической математики, чтобы правильно определить количество светодиодов (в зависимости от цвета, напряжения и т. Д.) — мы рекомендуем это, только если вы знаете, как обращаться с паяльником.

Другой метод — установить резисторы на каждый светодиод, которые выровняют поток мощности и предотвратят проблему перегорания (если, конечно, вы не получите очень сильных скачков напряжения), а поскольку резисторы стоят всего 5 каждый, это действительно недорого. способ гарантировать окупаемость ваших инвестиций в светодиодные лампы на долгие годы.

Увеличение дальности к вашим светодиодам: Если вам нравятся светодиоды, но вы хотите более широкое распространение света, просто срежьте изогнутую верхнюю часть пластмассового корпуса светодиода металлическим напильником или грубой наждачной бумагой. Пока вы не режете слишком близко к диоду, ваш светодиод будет работать нормально, и вместо острого луча будет больше брызг света.

Светодиодные проекты клиентов


Простые инструкции по подключению одного светодиода:

Более длинный вывод светоизлучающего диода (LED) положительный (+).Изменение полярности светодиода ничего не повредит; светодиод просто не загорится.

Шаг 1 (необязательно): Если вы хотите, чтобы проводка готового продукта была как можно меньше, обрежьте выводы светодиода и резистора примерно на 1/2 дюйма каждый. Этот шаг не нужен? делайте это только в том случае, если хотите, чтобы проводка была очень маленькой.

Шаг 2: Подключите резистор и положительный вывод светодиода, припаяв или скрутив их вместе. Ориентация резистора не имеет значения.
