Сварочный универсальный выпрямитель: Сварочный выпрямитель универсальный ВДУ-506

Содержание

Сварочный выпрямитель универсальный ВДУ-506

Выпрямитель сварочный универсальный используется как источник тока для полуавтоматической и автоматической сварки и ручной дуговой сварки сварочным электродом на постоянном токе в среде СО2.

   ВДУ-506 — это регулируемый тиристорный выпрямитель с падающей или жесткой внешней характеристикой. В отличии от ВДУ-506С отсутствует комбинированная вольт-амперная характеристика при полуавтоматической сварки. Регистрируется в НАКС.

   Данный источник используется в комплекте с механизмами подачи типа ПДГО-510-5. Идеален для цеховых условий при сварке на токах до 450А — ПВ=100%.



   Сварочный универсальный выпрямитель имеет следующие основные технические решения:

    — Плавная регулировка сварочного тока при режиме ММА и сварочного напряжения при режиме МIG/MAG

    — Встроенное питание 36В для установки подогревателя защитного газа

    — Имеется защита от тепловой перегрузки

    — Быстросъемные разъемы для подключения сварочного кабеля

    — Класс изоляции Н (ГОСТ 8865-70)

    — Принудительное воздушное охлаждение



Технические характеристики выпрямителя сварочного универсального ВДУ-506



ММА

MIG/MAG

Питание сети

380 В, 50 Гц, 3 фазы

Номинальный сварочный ток, А (ПВ, ПН, %)

500(60)

Пределы регулирования сварочного тока, А

60-500

Напряжение холостого хода, В, не более

85

50-500

Рабочее напряжение на дуге, В

22-46

Потребляемая мощность, кВА, не более

34

18-50

Масса, кг, не более

290

40

Габаритные размеры, мм, длина*ширина*высота, не более

830x420x1080

Смотрите также Источники и выпрямители для полуавтоматической и автоматической сварки

:

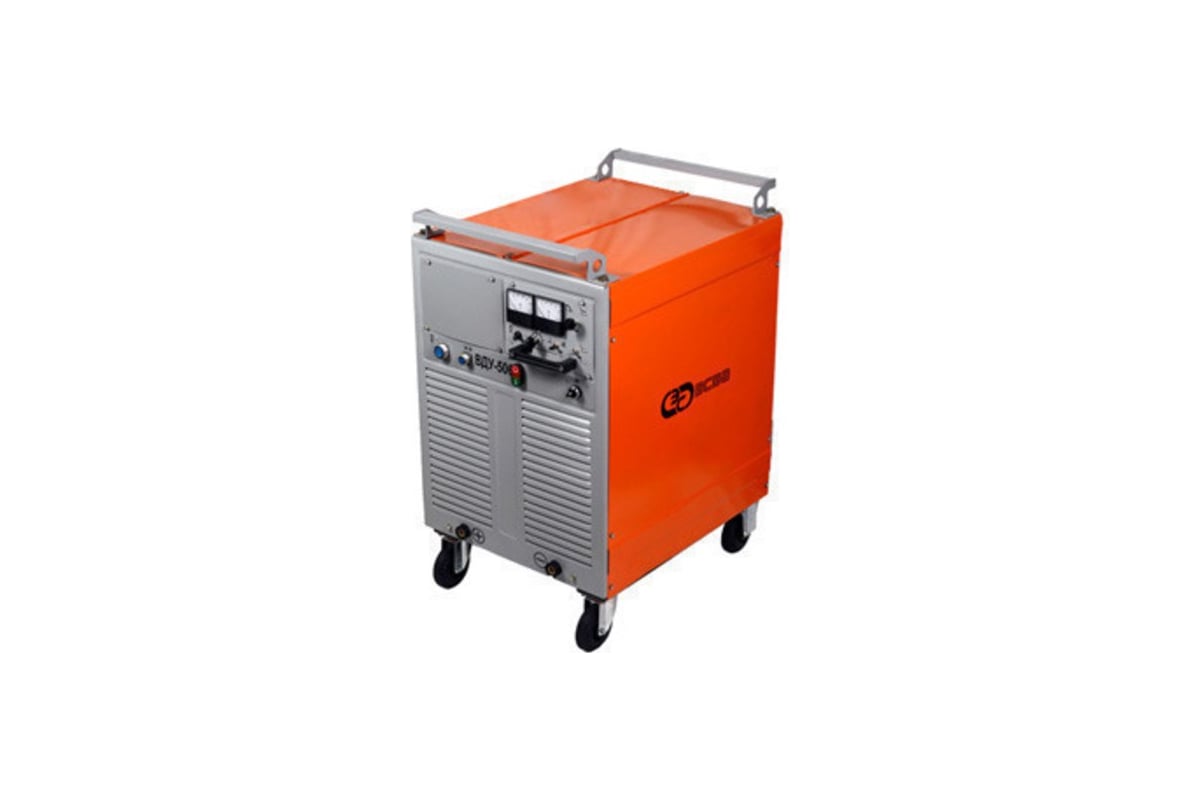

Выпрямитель сварочный универсальный ВДУ-1001 ЭСВА, цена 169500 грн

Выпрямитель сварочный ВДУ-1001 предназначен для комплектации автоматов для сварки под слоем флюса и в среде защитного газа изделий из стали. Выпрямитель также может быть использованы для воздушно-дуговой резки угольным электродом (в комплекте с балластными реостатами).

Технические характеристики:


Напряжение питающей сети, В   380
Номинальный сварочный ток, А   1000 (ПВ100%)

Пределы регулирования сварочного тока, А

– в режиме падающей внешней характеристики

– в режиме жесткой внешней характеристики


100-1000
120-1000
Номинальное рабочее напряжение, В  56
Пределы регулирования рабочего напряжения, В

– в режиме падающей внешней характеристики

– в режиме жесткой внешней характеристики


24-56
20-56
Напряжение холостого хода, В  85
КПД, %, не менее 79
Потребляемая мощность, кВА, не более 57
Масса, кг, не более 500
Габариты, мм, не более 1160х690х1025


Основные особенности:


• Падающие и жесткие внешние характеристики.

• Плавная регулировка сварочного тока при падающей внешней характеристики, напряжения – при жесткой внешней характеристики.

• Защита тиристоров от перепадов напряжения осуществляется резисторно-емкостной цепью.

• Индикация тепловой перегрузки.

• Возможность дистанционного регулирования сварочных параметров.


Гарантия-12 мес.

Купить сварочный выпрямитель ВДУ-1001 ЭСВА Вы можете в сети магазинов ЗВАРЮВАННЯ

. Тел.:  (067) 379-07-77, (067) 569-35-66, (099) 047-64-46, (093) 610-90-26. Доставка во все регионы Украины.

ВЫПРЯМИТЕЛЬ УНИВЕРСАЛЬНЫЙ ДЛЯ СВАРКИ НЕПЛАВЯЩИМСЯ ЭЛЕКТРОДОМ типа ВСВУ-800

Общие сведения

Выпрямитель типа ВСВУ-800 предназначен для питания установок автоматической, полуавтоматической и ручной электродуговой сварки обычной и сжатой, непрерывной и импульсной дугой жаропрочных, нержавеющих сталей и титановых сплавов в среде аргона. ВСВУ-800:
ВС — выпрямитель сварочный;
В — сварка вольфрамовым электродом;
У — универсальный;
800 — номинальный сварочный ток, А.

Условия эксплуатации

Высота над уровнем моря не более 4300 м.
&nbsp&nbspКлиматическое исполнение и категория размещения УХЛ4.2 по ГОСТ 15150-69.
&nbsp&nbspТемпература окружающей среды от 10 до 35°С.
&nbsp&nbspОтносительная влажность воздуха 60% при температуре 20°С.
&nbsp&nbspТребования техники безопасности по ГОСТ 12. 2.007.0-75, ГОСТ 12.2.007.8-75 и ГОСТ 12.1. 019-79.
&nbsp&nbspВыпрямитель соответствует требованиям ТУ 1.528.0354-88.

Нормативно-технический документ

ТУ 1.528.0354-88

Технические характеристики

Номинальное напряжение трехфазной питающей сети, В — 380 Частота питающей сети, Гц — 50 Номинальный сварочный ток при ПВ-60% и продолжительности цикла сварки 60 мин, А — 800 Диапазон регулирования сварочного тока, А — 8-800 Диапазон регулирования дежурного тока, А — 8-100 Напряжение холостого хода, В — 100 Номинальное рабочее напряжение, В — 30 Потребляемая мощность, кВ·А — 42 Габаритные размеры, мм — 970x590x800 Масса, кг — 300

&nbsp&nbspВыпрямитель обеспечивает:
&nbsp&nbspпредварительную точную установку сварочного и дежурного токов, параметров импульсного режима;
&nbsp&nbspвозможность работы с ЭВМ;
&nbsp&nbspвысокую воспроизводимость сварочного процесса, благодаря предварительному выбору параметров;
&nbsp&nbspвысокую точность поддержания параметров;
&nbsp&nbspнезависимое регулирование сварочного тока импульса и дежурного тока.
&nbsp&nbspГарантийный срок эксплуатации — 1 год со дня продажи.

Конструкция и принцип действия

Конструктивно выпрямитель (рисунок) выполнен в виде шкафа сварной конструкции со съемными стенками и крышкой. На крышке расположен кронштейн для транспортирования.

Рисунок Внешний вид выпрямителя типа ВСВУ-800


&nbsp&nbspОсновными узлами выпрямителя являются:
&nbsp&nbspсиловой трехфазный понижающий трансформатор с первичными и вторичными обмотками и обмотками для питания дросселя возбуждения;
&nbsp&nbspдроссель для сглаживания пульсаций силового тиристорного выпрямителя, имеющего «П»-образный сердечник с зазором и две обмотки, соединенные последовательно для работы выпрямителя на малых токах (8-400 А) и параллельно для работы выпрямителя на токах 8-800 А;
&nbsp&nbspблок тиристоров для выпрямления и регулирования сварочного тока состоящий из силовых тиристоров на радиаторах воздушного охлаждения и блока гальванической развязки;
&nbsp&nbspблок вентиляторов для воздушного охлаждения тиристоров и силовых элементов;
&nbsp&nbspблок управления тиристорным выпрямителем, выполненный с применением микросхем.
В состав блока управления входит панель управления с аппаратурой оперативного управления;
&nbsp&nbspустройство возбуждения дуги, состоящее из трех «П»-образных с зазором и обмотками магнитопроводов для создания крутопадающей характеристики выпрямителя возбуждения;
&nbsp&nbspосциллятор последовательного включения для возбуждения сварочной дуги.
&nbsp&nbspНа передней панели выпрямителя расположены сигнальные лампы, кнопочные выключатели «Вкл.» и «Откл.» системы управления, шины для подключения сварочной цепи и разъемы для подключения осциллятора и питания ручной горелки.
&nbsp&nbspВыпрямитель оснащен пультом управления для дистанционного включения-отключения процесса сварки, управления током сварки и аварийного отключения выпрямителя.
&nbsp&nbspДля удобства перемещения выпрямитель снабжен колесами. В комплект поставки входят: сварочный выпрямитель, комплект запасных частей согласно ведомости ЗИП и руководство по эксплуатации.

Центр комплектации «СпецТехноРесурс»
Все права защищены.

Выпрямитель сварочный ВДУ-506С — ЭЛсвар

Описание

ВДУ-506С – универсальный сварочный источник. Универсальность сварочного инвертора ВДУ- 506С обеспечивается за счет конструкции тиристоров и новой системы управления сварочными процессами. Для Так ВДУ 506С может прекрасно работать как источник для ручной дуговой сварки, в составе сварочного полуавтомата (например в таком) или в роботизированном сварочном комплексе (например в ТС-16).

ВДУ–506С относитится к классу высокопроизводительных сварочных источников. Он способен непрерывно работать, выдавая ток дуги до 450 А (ПВ=99,5%). Это крайне высокий показатель для сварочных инверторов этого ценового сегмента. Как правило аналогичные инверторы в этой ценовой категории имеют показатели ПВ +- 70%.

ВДУ–506С в процессах ручной сварки покрытым электродом (ММА режим).

ВДУ-506С используется как любой другой сварочный источник собственного или заводского изготовления. При этом имеет великолепные показатели устойчивости сварочной дуги, даже при подключении к нестабильной электросети. Внутренняя силовая обмотка способна компенсировать и выровнять вольт – амперные характеристики в высоких диапазонах. Однако применение столь мощного и высокоточного сварочного источника в процессе ручной сварки электродом будет не самым эффективным (из за самого процесса MMA). Гораздо большей эффективности можно добиться при работе ВДУ-506С в составе комплектного полуавтомата.

ВДУ-506С в составе комплектного сварочного полуавтомата.

ВДУ-506С может использоваться в режиме полуавтоматической сварки в составе комплектного полуавтомата. При подключении к сварочному источнику подключается подающее устройство типа ПДГ, баллоны защитного газа и горелка.

В режиме полуавтоматической сварки ВДУ-506С обладает комбинированной вольт – амперной характеристикой. За счет этого от 3 до 7 раз (в зависимости от условий и используемого подающего механизма) уменьшается разбрызгивание. Разбрызгивание металла электродной проволоки составляет от 2% до 4%.

Сварочный источник ВДУ-506С может использоваться на любых типах производств и предприятий. Современная плата управления позволяет устанавливать и использовать этот сварочный инвертор на расстоянии до 50м от подающего механизма.

ВДУ-506С в составе автоматизированного сварочного комплекса.

ВДУ-506С может использоваться в качестве источника питания сварочного робота. Как было сказано выше, сварочный выпрямитель этого типа способен работать в непрерывном режиме – ПВ=100%. Благодаря современной плате управления напряжением, этот инвертор может непрерывно и бесперебойно подавать напряжение до 450А на сварочную головку робота.

Рекомендуется к использованию на автоматизированных сварочных постах, где нет необходимости использовать высокие сварочные токи.

Основные преимущества выпрямителя ВДУ-506С:

  • Плавная регулировка сварочного тока в режиме ММА и сварочного напряжения в режиме МИГ/МАГ;
  • Улучшенные динамические свойства сварочного процесса;
  • Универсальный, так как имеет два вида внешних характеристик: жесткие и падающие;
  • Легкое зажигание и устойчивое горение дуги;
  • Наличие термозащиты от перегрузки;
  • Дистанционное регулирование сварочных параметров с помощью пульта;
  • Наличие розетки 36В для питания подогревателя газа;
  • Класс изоляции Н;
  • Быстроразъемные, безопасные токовые разъемы;
  • Малые габариты и вес по сравнению с аналогами;

По заказу потребителей возможна поставка выпрямителей с комплектом колес для удобства перемещения

Технические характеристики

Режим сварки ММА МИГ/МАГ
Напряжение питающей сети, В 3х380 3х380
Частота питающей сети, Гц 50 50
Номинальный сварочный ток, А (при ПВ, ПН%) 500 (60%) 500 (60%)
Пределы регулирования сварочного тока, А 50-500 60-500
Номинальное рабочее напряжение, В 46 50
Напряжение холостого хода, В, не более 85 85
Потребляемая мощность, кВА, не более 40 40
Масса, кг, не более 230
Габариты, мм, не более 840 х 505 х 795

Что такое сварочные выпрямители

Сварочный выпрямитель — это источник питания постоянного тока сварочной дуги, предназначенный для преобразования напряжения сети (220 или 380 В) до напряжения, необходимого для зажигания и стабильного горения дуги, а также преобразование переменного тока в постоянный.

На практике в работе с сварочными выпрямителями ориентируются на силу тока и напряжение в сочетании с значением ПВ. К примеру, название моделей Lincoln Electric несет в себе данные о рабочих параметрах устройства.

  • Invertec V350 PRO — 350A / 34В / ПВ 60%.

    Мобильный инверторный источник питания – см. подробнее.

  • Idealarc DC 400 — 400A / 36B / ПВ100%

    Сварочный выпрямитель с тиристорным управлением – см. подробнее.

  • Idealarc DC 1000 — 1000A / 44В / 100%

    Универсальный сварочный трансформатор–выпря­митель – см. подробнее.

Сварочный выпрямитель может состоять из силового трансформатора и выпрямительного блока, который преобразует переменный сварочный ток в постоянный или инвертора, который преобразует переменное напряжение питающей сети посредством ее выпрямления и широтно-импульсной модуляции. Сварочные выпрямители предназначены для дуговой сварки различных металлов и их сплавов на постоянном токе любой полярности, штучными электродами различных видов, неплавящимися электродами, а также полуавтоматической или автоматической сварке в среде защитных газов или под слоем флюса.

Классификация сварочных выпрямителей.

Сварочные выпрямители классифицируются по типу применяемого в них принципа преобразования, – трансформаторного или инверторного.
  Трансформаторные, в свою очередь, отличаются типом выпрямителя – тиристорные или транзисторные.
  Все выпрямители подразделяются на однопостовые и многопостовые.
  Многопостовые сварочные выпрямители (2-10 постов) используются на крупных производствах и предназначены для централизованного обеспечения сварочным током одновременно нескольких рабочих мест.

Дата публикации: 01 01 1970 г. ✎ 
Дата последнего изменения: 01 01 1970 г.

Выпрямители сварочные универсальные — Энциклопедия по машиностроению XXL


Технические характеристики однопостовых сварочных выпрямителей с универсальными характеристиками  [c. 88]

Универсальные сварочные выпрямители типа ВДУ (выпрямитель дуговой универсальный) выпускаются на токи 500, 630 и 1250 А. Выпрямители имеют два вида внешних характеристик пологопадающие и крутопадающие. Они обеспечивают высокий уровень стабилизации напряжения и тока, имеют дистанционное регулирование, простой переход с одного вида внешних характеристик на другой.  [c.42]

Сварочные выпрямители в зависимости от внешних характеристик можно разделить на три типа с кру падающими (ВСС-300-3, ВСС-120-4, ВКС-500 и др.), жесткими (или пологопадающими) характеристиками (ВС-200, ВС-300, ВС-600, ВС-1000, ИПП-120, ИПИ-ЗОО, ИПП-500, ИПП-1000) и универсальные (ВСУ-300, ВСУ-500). Универсальные выпрямители обеспечивают возможность получения как жестких, так и падающих внешних характеристик, поэтому их можно применять для различных видов дуговой сварки. Цифра в марке выпрямителя означает номинальный ток при ПР= =60- 65%.  [c.61]

Особые технологические свойства имеют импульсные источники сварочного тока, разработанные на основе универсальных и инверторных выпрямителей. Специальные блоки управления работой тиристоров и транзисторов позволяют получить ток в виде импульсов различной  [c.226]

При наличии в цехе большого числа постов сварки целесообразно использовать многопостовые источники питания (от 4 до 30 постов на один источник). В настоящее время многопостовые трансформаторы серийно не выпускают. Многопостовые выпрямительные системы рассчитаны на силу сварочного тока 630, 800, 1000, 1250, 1600, 2000, 4000 и 5000 А. По назначению различают системы для ручной сварки, механизированной сварки в углекислом газе и универсальные. Перспективны два варианта систем выпрямитель с постовыми реостатами, дросселями или полупроводниковыми регуляторами и трансформатор с постовыми управляемыми выпрямительными блоками (рис. 5.18).  [c.133]

У вентильного генератора выше КПД — около 0,7, тогда как у коллекторного — 0,6.,.0,65 лучшие массовые характеристики — соответственно 0,37… 0,42 и 0,55… 0,58 кг/А. Преимуществом вентильного генератора можно считать его универсальность по роду тока. По сравнению с выпрямителем вентильный генератор заметными преимуществами не обладает. Он предназначен в основном для замены коллекторного генератора при отсутствии электрической сети, когда выпрямитель неприменим. Индукторный генератор имеет естественную крутопадающую характеристику, что вызвано действием магнитных потоков рассеяния и потока реакции якоря, обладающего размагничивающим действием. Получить жесткую характеристику у вентильного генератора сложнее. Регулирование режима вентильного генератора осуществляется на стадии переменного тока плавно — изменением тока обмотки возбуждения, ступенчато — изменением способа соединения силовых обмоток (звезда, треугольник, параллельное соединение). Технические характеристики сварочных генераторов, преобразователей и агрегатов приведены в табл. 5.5.  [c.141]


Универсальными являются выпрямители, которые имеют регулируемый тиристорный выпрямительный блок, позволяющий обеспечить жесткую, пологопадающую и крутопадающую характеристики. Тиристорный блок используется в качестве регуляторов тока. К универсальным относятся сварочные выпрямители ВДУ-305, ВДУ-506, применяемые для ручной дуговой сварки покрытыми электродами, сварки в Oj и под флюсом.  [c.384]

Универсальные тиристорные сварочные выпрямители выполнены с тиристорным регулированием и имеют универсальные жесткие и падающие внешние характеристики, предназначены для механизированной сварки в среде углекислого газа, под флюсом, резки металлов. Выпрямители на силу тока до 630 А могут быть использованы для ручной дуговой сварки штучными электродами. Выпрямители типов ВДУ-505 и 506 обеспечивают сварку в углекислом газе на силе тока 60 А сварочной проволокой диаметром 1,2 мм, имеют бесступенчатое автоматическое изменение индуктивности в сварочной цепи в зависимости от режима сварки. В схему управления выпрямителей на силу тока 500 и 630 А введено устройство, обеспечивающее форсирование зажигания дуги при сварке в защитных газах, а на силу тока 1250 А — в защитных газах и под флюсом.[c.58]

Универсальные инверторные сварочные выпрямители со звеном повышенной частоты позволили существенно снизить массу и габаритные размеры источника питания. Малая инерционность и высокие динамические свойства позволяют на основе инверторных выпрямителей реализовать перспективные схемы управления сварочными процессами, повышая их производительность и качество. Инверторные источники питания находят применение при механизированной сварке в углекислом газе и смесях газов, при ручной дуговой сварке  [c.58]

Техническая характеристика универсальных тиристорных сварочных выпрямителей серии ВДУ-УЗ  [c.59]

В последние годы сварочные преобразователи вытесняются выпрямителями, у которых отсутствуют вращающиеся части, работают они бесшумно, имеют меньшие потери энергии при холостом ходе, более высокий КПД, более широкие пределы регулирования сварочного тока и напряжения, меньшую массу, равномерную загрузку трехфазной сети. Сварочный выпрямитель состоит из понижающего трансформатора с устройством для регулирования тока или напряжения выпрямительного блока, включающего селеновые или кремневые вентили вентилятора для охлаждения выпрямительного блока. Выпускают одно- и многопостовые сварочные выпрямители. Однопостовые выпрямители имеют жесткую и пологопадающую или крутопадающую вольтамперную характеристику. Универсальные выпрямители обеспечивают крутопадающую и жесткую характеристику. Сварочный ток регулируется чаще всего изменением расстояния между обмотками трансформатора. Выпускают передвижные и стационар-  [c.39]

Сварочные выпрямители, в зависимости от внешних характеристик, можно разделить на три типа с крутопадающими, с жесткими (или пологопадающими) характеристиками и универсальные, обеспечивающие получе-  [c.181]

Универсальные сварочные выпрямители (табл. 38). Выпрямители типа ВСУ обеспечивают  [c.184]

Сварочные выпрямители, в зависимости от внешних характеристик, можно разделить на три типа с крутопадающими, с жесткими (или пологопадающими) характеристиками и универсальные, обеспечивающие получение падающих, жестких и пологопадающих характеристик.[c.196]

Универсальные сварочные выпрямители (табл. 39). Выпрямители типа ВСУ обеспечивают возможность получения как жестких, так и падающих внешних характеристик, поэтому их можно применять для ручной дуговой сварки, автоматической сварки плавящимся и неплавящимся электродами в защитных газах и для сварки под флюсом.  [c.199]

Технические характеристики универсальных сварочных выпрямителей  [c.199]

Источники питания током. Обычно используют постоянный ток, потому что при переменном токе сложнее добиться устойчивого горения дуги. В качестве источника тока используют сварочные преобразователи типа ПСО-300, ПД-501, ГД-502 или универсальные сварочные выпрямители типов ВДУ-305, ВДУ-504, ВДУ-1201 и ВДУ-1601. Кроме того, для автоматической сварки и наплавки промышленность выпускает специальные выпрямители типа ВДГ-601.  [c.89]


При сварке могут быть также использованы универсальные сварочные выпрямители марок ВСУ-300, ВСП-300 и ВСП-500 (см. главу vni).  [c.317]

При плазменной металлизации применяют специальные установки, включающие в себя плазменную горелку (плазмотрон) пульт управления порошковый питатель (дозатор) источник питания. Промышленность выпускает два типа установок для плазменной металлизации универсальные плазменные установки УПУ-3 и УПУ-4 и универсальные плазменно-металлизационные установки УМП-4, УМП-5. Установки УМП-4 и УМП-5 выпускают без источника питания. В качестве источника питания для этих установок можно использовать выпрямитель ИПН-160/600 или два последовательно соединенных сварочных машинных преобразователя ПСО-500.  [c.173]

В зависимости от внешней вольт-амперной характеристики, количества постов и способа сварки сварочные выпрямители подразделяют на однопостовые с падающей внешней характеристикой, однопостовые с жесткой внешней характеристикой, однопостовые универсальные, многопостовые, однопостовые транзисторные.  [c.132]

Тиристорные универсальные выпрямители применяют для ручной дуговой сварки, автоматизированной и механизированной сварки под флюсом и в защитных газах. Их внешние характеристики универсальны, так как могут быть крутопадающими, пологопадающими и жесткими. К ним относится выпрямитель ВДУ-1201 на токи от 300 до 1200 А, выполненный в виде однокорпусной стационарной установки. Внешняя характеристика его показана на рис. 6.7, а. Выпрямление сетевого напряжения осуществляется по кольцевой схеме с использованием тиристоров Т-500, Блок фазового управления тиристорами формирует импульсы заданной длительности и углы сдвига фаз и передает их на управляемые электроды тиристорного выпрямительного блока. Имеющийся в установке сварочный дроссель сглаживает пульсацию выпрямленного напряжения, что уменьшает разбрызгивание при  [c.84]

Онн СОСТОЯТ ИЗ трансформатора и блока вентилей. Существующие сварочные выпрямители подразделяются на однопостовые с падающими, жесткими, пологопадающими и универсальными характеристиками и многопостовые с жесткими характеристиками. В сварочных выпрямителях применяют селеновые или кремниевые вентили, собранные по трехфазной мостовой или шестифазной схеме выпрямления (рис. Ч.7).  [c.172]

Сварочные выпрямители можно разбить на две основные группы на выпрямители с падающими и выпрямители с жесткими внеш ними характеристиками. Так же как и генераторы, разработаны универсальные выпрямители. Выпрямители выпускаются в основном с селеновыми вентилями. За последнее время начато производство выпрямителей с кремниевыми вентилями.  [c.12]

Принципиальные схемы сварочных выпрямителей. Сварочные выпрямители выполняются а) с крутопадающими внешними характеристиками для ручной дуговой сварки постоянным током и для сварки неплавящимся электродом в среде защитных газов б) с жесткими или пологападающими внешними характеристиками для сварки плавящимся электродом в среде защитных газов при постоянной скорости подачи в) универсальные, т. е. с падающими и жесткими характеристиками. Выше было показано, что в однофазных выпрямителях использование выпрямительных элементов и обмоток трансформатора ниже, чем при трехфазной схеме. Кроме того, опыт применения однофазных сварочных выпря. мителей показал, что в результате сильной пульсации тока и напряжения устойчивость горения дуги лишь незначительно выше, чем при применении обычных источников переменного тока. По этим причинам сварочные выпрямители с однофазным питанием у нас не применяются и здесь будут рассмотрены только трехфазные выпрямители.  [c.51]

Наконечники, сопла, разъемы и другие элементы горелок унифицированы мел ду собой, что позволяет в процессе эксплуатации легко в]лбрать и использовать наиболее удобную в данных условиях сварочную горелку. Полуавтоматы ПДГ-502 и ПДГ-503 укомплектованы универсальным сварочнЕлм выпрямителем ВДУ-5(М, обеспечивающим получение не только жестких, по  [c.143]

Широкое применение получили универсальные выпрямители, состоящие из трансформатора с нормальным магнитным рассеянием и управляемого тиристорного выпрямителя. Выпрямители могут иметь различные виды внешних характеристик благодаря введению в транзисторный блок обратных связей по сварочному току. Отрицательная обратная связь обеспечивает крутопадаюшую характеристику, положительная — жесткую. Универсальные выпрямители кроме ручной сварки и сварки под флюсом применяют для механизированной сварки в защитных газах.  [c.226]

В обозначениях источников питания первая буква — это их тип Т — трансформатор, В — выпрямитель, Г — генератор, У — установка. Вторая и третья буквы — вид и способ сварки Д — дуговая, П — плазменная, Ф — под флюсом, Г — в защитных газах, У — универсальный источник. Отсутствие третьей буквы означает ручную сварку. Четвертая буква обозначает дополнительные сведения Д — многопосто-вой, И — для импульсной сварки. Первая цифра после букв — сила номинального сварочного тока в сотнях ампер, две последующие цифры — регистрационный номер изделия. Буквы и цифры после них -климатическое исполнение У — умеренный, Т — тропический, М -морской климат. Например, ТД301У2 означает, что это трансформатор (Т) для дуговой (Д) ручной сварки штучными электродами (отсутствие третьей буквы), с номинальным током 300 А, регистрационный номер 01 для умеренного климата (У), второй категории размещения (2).[c.95]


При резке с неактивными плазмообразующими газами применяют вольфрамовые электроды, с активными кислородосодержащими газами, в том числе с воздухом, — медные водоохлаждаемые державки с циркониевыми или гафниевыми вставками (см. рис. 118). На поверхности этих вставок образуются пленки плотных окислов, защищающих металл от дальнейшего окисления и электропроводных при высоких температурах. В результате при силе тока 250…500 А продолжительность работы такого электрода доходит до 4…6 ч. Стационарные установки для плазменной резки практически такие же, как и для кислородной резки, отличаются они режущей оснасткой (плазмотроны вместо кислородных резаков) и упрощенной системой газопитания. При использовании водорода подачу его обязательно производят через сухой затвор (например, ЗСУ-1) для предохранения от обратного удара. Переносные комплекты оборудования и полуавтоматические установки применяют для плазменной резки листов из низкоуглеродистой, коррозионно-стойкой стали и из алюминиевых сплавов толщи-нойдо40мм, а с водородосодержащими смесями до 100. ..120 мм. Универсальные комплекты оборудования (например, КДП-1, КДП-2) включают в себя резак (плазмотрон с рукояткой) с кабелями и шлангами и сварочный выпрямитель. Полуавтоматы (например, ПРП-1) состоят из переносной тележки, циркульного устройства, машинного резака-плазмотрона и пульта управления. Аппаратура для плазмен-  [c.312]

I — моечная ванна с циркулирующим потоком 2 — установка для мойки деталей 3 — моечные ванны 4—10 — оборудование зоны разборки-сборки передних и задних мостов И, 12 — стенд для разборки н сборки двигателей 13 — печь-ванна для нагрева-поршней 14 — пресс для клепки дисков сцепления 15, 17 — оборудование зоны разборки и сборки коробок передач 18 — стенд для шлифования фасок клапанов 19 — прибор для проверки и правки шатунов 20 — горизонтально-фрезерный станок 21 — токарно-винторезный станок 22 — плоско-шлифовальный станок 23 — универсально-заточный станок 24 — расточный станок для тормозных барабанов 25 — станок для расточки цилиндров 26 — вертикально-сверлильный станок 27 — обди-рочно-шлифовальный станок 28 — гидравлический пресс 29 — хонинговальный станокт 30 — станок для шлифования шеек коленчатого вала 31, 32 — столы для разборки аккумуляторных батарей 33 — вытяжной шкаф 34 — шкаф для зарядки аккумуляторных батарей 35 — электродистиллятор 36 — ванна для приготовления электролита 37 — на-стольно-сверлильный станок 38 — стенд для испытания карбюраторов 39 — бачок Аля мойки 40 — обдирочно-шлифовальный станок 41 — стол для газовой сварки 42 — сварочный выпрямитель 43 — кабина для дуговой сварки 44 — кузнечный горн 45 — ванна для обезжиривания топливных баков 46 — стенд для ремонта радиаггоров — электропечь 48 — стенд для испытания двигателей  [c. 449]

Сварочный выпрямитель И-115 на токи 80—630 А предназначен для дуговой автоматизированной и механизированной сварки в защитном газе (СОг). Он может работать на падающих и жестких внешних характеристиках. По структурной схеме он аналогичен выпрямителю ВДУ-506. Переход с одной характеристики на другую осуществляется с помощью ручек управления. Выпрямитель является дальнейшим усовер-шенствозание.м установок универсального типа.  [c.85]

Наиболее широко применяются выпрямители с падающей внешне характерн-стико тппа ВСС-300 (рис. 19), ВС-200 и универсальные, работающие с жесткой Рис. 19. Сварочные выпрямители i i с пада още1 ха-  [c.60]

Для сваркп плавящимся электродом обычные источники питания с падающей характеристикой непригодны, так как пе обеспечивают легкого зажигания и устойчивого горения дуги. В этих случаях применяют источники питания с жесткой вольтамперной характеристикой (тина ПСГ-350 и ПСГ-500), выпрямители ВС-200, универсальные сварочные преобразователи ГСР-150 и ПСУ-500. При жесткой характеристике генератора дуга горит устойчиво и имеет неизменную заданную длину, которую устанавливают регулировкой напряжения холостого хода. Сварочный ток устанавливается автоматически в зависимости от скорости подачи проволоки и регулировка тока не требуется.  [c.96]

Универсальные сварочные выпрямители типа ВСУ имеют жесткие и крутопадающие характеристики. Режим этих выпрямителей регулируется также ступенчато переключением числа виткоз первичных обмоток трансформатора и дросселем насыщения. Переход с жестких характеристик на падающие выполняется переключателем, соединяющим рабочие обмотки дросселя насыщения последовательно.  [c.175]

Выпрямители типа ВДУ также являются универсальными. Они состоят из силового трехфазного трансформатора и выпрямительного блока, собранного из тиристоров по шестифазной схеме с уравнительным рейктором. Режим регулируется изменением угла открытия тиристоров выпрямительного блока. Скорость нарастания тока в сварочной цепи регулируется дросселем с отпайками.[c.175]

Для сварочных работ, выполняемых в закрытых, отапливаемых помещениях, целесообразно применять сварочные выпрямители, более чувствительные к температурным изменениям на открытом воздухе лучще эксплуатировать преобразователи и трансформаторы. Универсальные источники питания применяют там, где часто меняется характер свариваемых изделий. В местах, где отсутствуют электрические сети (в полевых условиях,) используются сварочные агрегаты ( с двигателями внутреннего сгорания) эти же агрегаты можно применять для сварки ответственных конструкций в тех случаях, когда сильно колеблется напряжение питающей сети. Для работы в условиях повышенной влажности и тропическом кли.мате применяют специальные источники.  [c.62]


Выпрямитель инверторный ВДУ — 500 ВОИН Энергия Сварка

ОПИСАНИЕ: ► Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН

Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН — мощный сварочный выпрямитель, оснащенный всеми необходимыми функциями для:

  • ММА — ручной электродуговой сварки штучными электродами всех типов, O 2 — 6 мм.
  • МИГ / МАГ — полуавтоматической сварки углеродистых, низколегированных, нержавеющих сталей, чугуна, алюминия и его сплавов, проволокой сплошного сечения в среде защитных газов и флюсовой, самозащитной O 0,8 — 2,4 мм.
  • TИГ-ДC — аргонодуговой сварки постоянным током, углеродистой, легированной стали, меди, титана и чугуна в среде аргона.
  • Воздушно-дуговой резки металлов угольным электродом, O 4 — 10 мм.

ВДУ выполнен в виде отдельного сварочного выпрямителя, с возможностью дальнейшего подключения к нему подающего механизма МИГ / МАГ сварки   ( рекомендуется СПМ 410 или СПМ 430 )

ПРЕИМУЩЕСТВА: ► Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН

  • Низкое энергопотребление, минимальный ток холостого хода, по сравнению с трансформаторными сварочными источниками;
  • Информативный, 16-битный дисплей: ток, напряжение, функция, неполадки;
  • Плавная регулировка сварочного тока, процессорное управление формированием капли;
  • Контроль сварочных динамических характеристик, обеспечивает стабильность дуги, низкий уровень разбрызгивания металла, прекрасную форму шва и высокую эффективность сварки;
  • Функции “Горячий старт”, “Антиприлипание” и “Форсаж дуги” включены в базовую комплектацию, и работают автоматически;
  • Функция “Горячий старт” отключаемая, для сварщиков — профессионалов;
  • Регулировка ширины дуги (тока форсажа) в режиме ММА, позволяет задать давление дуги, подстроиться под различные типы электродов и пространственное положение шва;
  • Режим “короткая дуга”, для сварки тонких металлов и герметичных швов в режиме ММА.
  • Предварительная задача крутизны ВАХ, в зависимости от типа покрытия электрода: “основной”, “целлюлозный”, “рутиловый”;
  • Автоматическое отключение при перегреве и отсутствии одной из фаз питающего напряжения или при снижении питающего напряжения более чем на 15%. Защита от самоподжига дуги при включении.
  • Функция FAN (вентилятор по потребности), ограничивает попадание излишней пыли внутрь устройства;
  • Режим “лифт” и возможность подключения осциллятора, для ТИГ;
  • Наличие розетки (36В) для подключения подогревателя газа;
  • Замкнутая система обратной связи, обеспечивает постоянство значения рабочего напряжения и компенсирует перепады питающего напряжения. Работа от длинного питающего кабеля (до 100м.) и от дизель-генератора;
  • Максимально доступное управление, позволяет быстро выбрать оптимальную эпюру сварочного тока, для выполнения своей основной задачи —  качественного соединения металла!

Характеристики : ► Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН

Номинальное напряжение сети 50-60 Гц, В. 3 x 380 ±10%
Потребляемая мощность, кВт, не более    25
Номинальный ток при ПН 50%, А. 500
Номинальный ток при ПН 60%, А. 460
Номинальный ток при ПН 100%, А. 360
Пределы регулирования тока, А. 10 — 500
Напряжение холостого хода, В., не более    75
Диапазон рабочего  напряжения, В. 8 — 40
Диаметр электрода / проволоки, мм. 1,6 — 6 / 0,8 — 2,4
Программы: ММА, МИГ/МАГ, ТИГ-ДС
Степень защиты IP 23
Первичный предохранитель (автомат), А 40
Габариты (ВхШхД), мм 610х260х500

КОМПЛЕКТ ПОСТАВКИ: ► Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН

  • выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН
  • руководство по эксплуатации
  • обратный кабель с зажимом заземления
  • штекер подогревателя газа

Гарантия на сварочный аппарат — 24 месяца!

Внимание! Универсальный сварочный выпрямитель инверторного типа ВДУ — 500 ВОИН может быть доукомплектован механизмом подачи сварочной проволоки СПМ-410 или СПМ-430, блоком охлаждения Abicor Binzel. шлейфом 25, 5м, а так же тележкой для сварочного оборудования (это доступно в опциях товара. При выборе опции она учитывается в цене и будет добавлена к стоимости универсального сварочного выпрямителя инверторного типа ВДУ — 500 ВОИН)



ОПИСАНИЕ Блок водяного охлаждения БВО — 3. Энергия Сварка: ► Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН

Блок водяного охлаждения БВО — 3. Энергия Сварка является замкнутой системой циркуляции охлаждающей жидкости. Разработаны и предназначены, для охлаждения сварочных горелок МИГ/МАГ и ТИГ, эксплуатируемым в комплекте с источниками и механизмами «Энергия».
Блок водяного охлаждения БВО — 3. Энергия Сварка может применяться в ином оборудовании, конструкция которого предусматривает данный тип охлаждения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Блок водяного охлаждения БВО — 3.

Энергия Сварка: ► Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН
Напряжение сети 220 ±15%
Потребляемая мощность 510 Вт.
Ток потребления 2,4 А.
Ёмкость цистерны 3л.
Максимальное давление 3,5 кг./см
Масса/габарит ВхШхД 17кг./290х350х650мм

ОПИСАНИЕ БЛОК ОХЛАЖДЕНИЯ ABICOR BINZEL: ► Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН

В условиях высоких сил токов с длиными сварочными циклами сварочные горелки с воздушным охлаждением могут достигать своих нагрузочных пределов. Это может привести к сбоям в работе и ненужного простоя.

Для непрерывного процесса сварки, мобильные установки охлаждения являются идеальным дополнением  к системе для сварки с использованием горелок с жидкостным охлаждением. Блоки принудительного охлаждения характеризуются высокой производительностью охлаждения, в компактном дизайне и удобном исполнении.

С помощью нескольких шагов,  для постоянного мониторинга работоспособности всей системы охлаждения, линия управления сварочной горелкой должна быть подключена через разъём с датчиком протока жидкости. Таким образом, работа без охлаждающей жидкости невозможна. Сварочная горелка, а также блок охлаждения оптимально защищены.

  •     Высокая производительность, мобильность и компактный дизайн
  •     Быстросъемные соединения для экономии времени при подключении
  •     Встроенное реле контроля протока жидкости для защиты горелки и блока
  •     Легкодоступный бак с индикатором уровня охлаждающей жидкости для удобного наполнения и слива охлаждающей жидкости
  •     Защита помпы и двигателя от перегрева для продолжительного срока службы
  •     Низкий вес и прочные ручки для удобной переноски, транспортировки к месту работы
  •     Влагозащищённый предохранитель, выключатель

ХАРАКТЕРИСТИКИ применяемого блока охлаждения: ► Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН

Теплообменник 2-х рядный
Напряжение питания 115/230 VAC / 50/60 Hz
Помпа 50/60 H Производительность: Qmax 7 л/мин
Высота подачи: Hmax 35 м
Давление помпы 3. 5 бар
Производительность 1000 W с водой
750 W с BTC-15*
Уровень шума на расстоянии до 1м. 67 dB (A)
Вес 14.9 кг
Габариты Д / Ш / В 490 / 250 / 410 мм
Емкость резервуара 6.0 л
Соединение NW 5 (быстросъёмное)



*Охлаждающий агент ВТС от ABICOR BINZEL защищает горелки, плазмотроны, горелки плазменной сварки с жидкостным охлаждением, а также охлаждающие блоки, при электропроводимости агента меньше 4 мкс, против электролитической коррозии и преждевременного износа.

УСЛОВИЯ РЕАЛИЗАЦИИ: ► Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН

Реализация товара, Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН, производится частным лицам и организациям за наличный и безналичный расчет. Для нерезидентов Украины по вопросам цены и реализации, просьба связаться с отделом продаж (в разделе КОНТАКТЫ)

Товар, Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН, вы можете купить в Запорожье, посетив фирменный магазин, находящийся на территории предприятия Энергия Сварка, или получить на складе курьерской службы в следующих городах Украины: Киев, Харьков, Одесса, Днепр, Львов, Кривой Рог, Николаев, Мариуполь, Винница, Макеевка, Херсон, Полтава, Чернигов, Черкассы, Житомир, Сумы, Хмельницкий, Горловка, Ровно, Кропивницкий, Каменское, Черновцы, Кременчуг, Ивано-Франковск, Тернополь, Белая Церковь, Луцк и другие города.
Вы также сможете приобрести товар, Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН, через нашу дилерскую сеть, работающую по Украине. Найти дилера в своем городе можно тут

ВИДЕО О ПРОДУКТЕ : ► Выпрямитель сварочный инверторного типа ВДУ — 500 ВОИН




Универсальные выпрямители | Energy Economics, Inc.

EEI является дистрибьютором всей продукции Universal Rectifiers. Свяжитесь с нами для получения дополнительной информации о любом из продуктов ниже.

Стандартная линия с воздушным охлаждением

Выпрямители с воздушным охлаждением и катодной защитой Standard Line признаны лучшими в отрасли по качеству, изготовлению и сроку службы. Многолетняя проверенная на практике служба доказывает их превосходный дизайн. Консервативные характеристики оборудования, контролируемые технологии производства, а также множество дополнительных функций обеспечивают долгую и безотказную работу.

Типичные области применения катодной защиты для выпрямительной линии с воздушным охлаждением включают трубопроводы, резервуарные парки, поля хранения и другие безопасные места, где требуется постоянный режим работы и питание постоянного тока.

Ссылка для определения размеров: http://www.universalrectifiers.com/Air%20Cooled%20Ordering%20Code.html

Для получения дополнительной информации. http://www.universalrectifiers.com/Air%20Cooled%20Standard%20Line.html

Серия UT и SW с воздушным охлаждением

Выпрямители катодной защиты с воздушным охлаждением серии UT и SW являются альтернативой выпрямителям катодной защиты с воздушным охлаждением серии Standard Line.UT — самая маленькая модель из двух серий с максимальной мощностью 400 Вт, со всеми теми же функциями, что и у более крупной серии SW. Выпрямители обеих серий имеют откидной и съемный корпус, что обеспечивает превосходный доступ для текущего обслуживания и осмотра. Ограниченная выходная мощность постоянного тока 1600 Вт, упрощенная конструкция выпрямителя снижает производственные затраты и обеспечивает экономичный выпрямитель, подходящий для большинства приложений катодной защиты.

Ссылка для выбора: http: //www.universalrectifiers.com / Air% 20Cooled% 20UT-SW% 20Ordering% 20Code.html

Для получения дополнительной информации: http://www.universalrectifiers.com/Air%20Cooled%20UT-SW%20Series. html

с масляным охлаждением

Выпрямители катодной защиты с масляным охлаждением признаны лучшими в отрасли по качеству, изготовлению и сроку службы. Многолетняя проверенная на практике служба позволила создать эти выпрямители превосходного качества. Консервативные характеристики оборудования, контролируемые технологии производства, а также множество дополнительных функций обеспечивают долгую и безотказную работу.

Типичные применения катодной защиты для выпрямительной линии с масляным охлаждением включают суровые условия окружающей среды из-за высокой влажности, пыли или других ситуаций, которые могут сократить срок службы стандартного выпрямителя с воздушным охлаждением.

Модели для опасных зон используются для Class 1, Div. 2, группы D и соответствуют U.L. Стандарт 698. Подобно стандартным выпрямителям с масляным охлаждением, взрывозащищенные блоки оснащены специальной арматурой для взрывоопасных зон, исключающей возможность возникновения источника возгорания.

Ссылка для определения размеров: http://www.universalrectifiers.com/Oil%20Cooled%20Ordering%20Code.html

Для получения дополнительной информации: http://www.universalrectifiers.com/Oil%20Cooled%20and%20Explosion%20Proof.html

Линия ES с воздушным охлаждением

Стандартные функции
ES-I Line

  • Только однофазный вход 120 В переменного тока
  • Все Автоматические выключатели — без предохранителей
  • Прочный алюминиевый корпус для крепления на стойке или стене
  • Уникальный открывающийся шкаф для полного доступа к компонентам
  • Сборка только 13 дюймов в высоту x 5 дюймов в ширину x 5.Глубина 5 ″
  • Только амперметр
  • Отводы с 18-ступенчатым регулированием напряжения
  • Кремниевые выпрямительные элементы
  • Молниезащита постоянного и переменного тока
  • Входная клеммная колодка переменного тока
  • Доступная передняя панель Полный прецизионный шунт
  • Стандартные выходы: 6В-5А, 6В-10А, 12В-5А, 12В-10А, 20В-5А, 20В-10А, 30В-5А, 40В-5А.
  • Доступны другие выходы, не превышающие 200 Вт и 10 А

Стандартные функции
ES-II Line

  • Только однофазный вход 120 В переменного тока
  • Все Автоматические выключатели — без предохранителей
  • Прочный алюминиевый корпус для крепления на стойке или стене
  • Смотровые окна дозатора
  • Уникальный открывающийся шкаф для полного доступа к компонентам
  • Сборка только 13 ″ высотой x 7.5 дюймов в ширину и 5,5 дюймов в глубину
  • Вольтметр и амперметр
  • Отводы с 18-ступенчатым регулированием напряжения
  • Кремниевые выпрямительные элементы
  • Молниезащита постоянного и переменного тока
  • Входная клеммная колодка переменного тока
  • Доступная передняя панель Полный прецизионный шунт
  • Стандартные выходы: 6В-5А, 6В-10А, 12В-5А, 12В-10А,
    20В-5А, 20В-10А, 30В-5А, 40В-5А.
  • Доступны другие выходы, не превышающие 200 Вт и 10 А

Ссылка для выбора: http: //www. universalrectifiers.com / Air% 20Cooled% 20ES% 20Options% 20and% 20Ordering% 20Code.html

Для получения дополнительной информации: http://www.universalrectifiers.com/Air%20Cooled%20ES%20Line.html

Распределительные коробки

Стекловолокно (стандарт) Оцинк. 16га (стандарт)
Оцинкованная горячим способом 11ga Алюминий
Алюминий / анодированный Алюминий / анодированный / прозрачное покрытие
Нержавеющая сталь Взрывобезопасный (литой алюминий)

Ссылка для калибровки: http: // www.universalrectifiers.com/Junction%20Box%20Ordering%20Code.html

Для получения дополнительной информации: http://www.universalrectifiers.com/Junction%20Boxes.html

Портативный испытательный выпрямитель TR-3 с воздушным охлаждением

Универсальный выпрямитель, модель TR-3, испытательный выпрямитель катодной защиты с воздушным охлаждением, представляет собой портативный источник питания для катодной защиты, используемый для различных сценариев полевых испытаний CP. Оборудованный максимальным выходным напряжением постоянного тока 60 вольт, 30 ампер с 18 ступенями регулировки и полупроводниковым регулируемым прерывателем, TR-3 способен обеспечить широкий диапазон портативных источников питания постоянного тока.

Стандартные характеристики
Модель TR-3

  • Выход постоянного тока 60 вольт, 30 ампер
  • Ящик для инструментов с ручкой для переноски
  • 24 дюйма в длину, 9 дюймов в высоту и 8 дюймов в глубину
  • Примерно 45 (сорок пять) фунтов
  • Отводы перемычки с 18 ступенями управления напряжением
  • Твердотельное реле таймера для прерывания
  • Доступная передняя панель Полный прецизионный шунт
  • Автоматический выключатель с магнитным входом переменного тока
  • Магнитные вторичные выключатели переменного тока (вместо предохранителей)
  • Hoyt модель 17-3 вольт и амперметры
  • Все электрические соединения с двойной гайкой или пайкой

Для получения дополнительной информации о модели TR-3: http: // www. universalrectifiers.com/Test%20Rectifier.html

Позвоните по телефону (800) 733-2557 или щелкните здесь, чтобы узнать о других способах связи.

Основы эксплуатации, мониторинга и обслуживания выпрямителя

Устойчивость, кажется, стала последней модной фразой, а катодная защита (КЗ) является важным компонентом устойчивости многих металлических конструкций. Что может быть лучше для сохранения и обслуживания инфраструктуры, чем уменьшение коррозии? Некоторые системы CP состоят из расходуемых анодов, которые подвержены естественной коррозии для защиты менее активных металлов, таких как сталь.Другим нужны источники питания, чтобы направлять защитный ток в нужном направлении. Наиболее распространенными источниками напряжения подаваемого тока являются выпрямители, которые могут выйти из строя. Выпрямители в хорошем состоянии могут обеспечить бесперебойную работу системы CP, что снижает затраты на ремонт и рабочее время / время технического специалиста. В этой статье обсуждаются основы эксплуатации и обслуживания выпрямителя, а также даны основные рекомендации.

Устойчивость — это способность терпеть. Основная цель любой системы катодной защиты (CP) — уменьшить коррозию.Сохранение трубы или другой металлической конструкции за счет предотвращения коррозионного повреждения позволяет ей выдержать нагрузку. Следовательно, уменьшение коррозии ведет к устойчивости.

CP обычно достигается с помощью гальванической (протекторной) системы или системы с наложенным током. Гальваническая система CP состоит из расходуемых анодов, обычно сделанных из активных металлов (алюминия, магния или цинка), которые подвержены коррозии, чтобы обеспечить защитные токи для менее активного металла, такого как трубопроводная сталь. Система CP наложенного тока (ICCP) использует внешнее питание в виде выпрямителя или другого источника напряжения, который управляет анодами наложенного тока (например,g., чугун, графит и смешанный оксид металлов) для коррозии с целью распределения защитного тока по структуре (катоду).

Выпрямитель — это электрическое устройство, преобразующее переменный ток (AC), который периодически меняет направление, в постоянный ток (DC), который течет только в одном направлении. Обязательно, чтобы выпрямитель оставался в состоянии постоянной работы. Поскольку выпрямитель — это электрическое устройство, он уязвим для скачков напряжения. Удар молнии поблизости может вызвать срабатывание автоматического выключателя или короткое замыкание диода.Следовательно, регулярные осмотры и мониторинг необходимы для поддержания исправного функционирования выпрямителя с длительным сроком службы.

Безопасность — самый важный аспект всех проверок. Целью любой задачи, связанной с работой выпрямителя, является безопасное выполнение работы, в том числе использование надлежащих средств защиты.

Операция

Выпрямитель состоит из трех основных компонентов: трансформатора, блока и шкафа. Назначение трансформатора — безопасно отделить входящее переменное напряжение (первичная сторона) от вторичной стороны, которое регулируется для управления выходным напряжением выпрямителя. Обычно эти регулировки выполняются с ответвителями, подключенными к вторичным обмоткам с интервалами, которые предлагают несколько вариантов настройки. Пакет представляет собой фактический выпрямитель и состоит из набора кремниевых диодов или селеновых пластин, которые функционируют как однонаправленные токовые клапаны. Диоды или пластины сконфигурированы так, что переменный ток периодически течет в одном направлении и блокируется в другом, в результате чего оба направления волны переменного тока текут в одном и том же направлении. В шкафу с испытательной панелью надежно размещены эти компоненты, что позволяет осуществлять мониторинг и другие расширенные операции.

Дополнительные элементы, которые могут быть найдены в типичном выпрямителе, включают автоматический выключатель, измерители выходного напряжения и тока, грозовые разрядники, ограничители перенапряжения, ответвления трансформатора и предохранители.

В таблице 1 перечислены общие правила, которые можно и нельзя делать с выпрямителями. 1 Эта информация помогает обеспечить безопасность персонала, а также надежную и длительную работу выпрямителя.

Мониторинг

Регулярный контроль рекомендуется для всех выпрямительных установок.Основная цель контроля — убедиться, что выпрямитель все еще работает, и что скачок напряжения не сработал в выключателе. Некоторые объекты требуют определенных проверок через определенные промежутки времени. Например, операторы трубопроводов природного газа и нефтепродуктов должны проверять свои выпрямители шесть раз в год с интервалами, не превышающими 21 месяц. Кроме того, политика компании может предписывать еще более строгие интервалы проверок.

Мониторинг обычно включает визуальный осмотр и электрические испытания.Визуальный осмотр может включать поиск физических повреждений установки / шкафа / компонентов, признаков перегрева и признаков гнезд насекомых / грызунов, а также запись характеристик выпрямительного блока и показаний счетчика / настроек крана. Тестирование часто включает ручные измерения выходного напряжения и тока выпрямителя для проверки точности счетчика и потенциалов структуры к электролиту. Также имеется оборудование для удаленного мониторинга труднодоступных выпрямителей; однако эти устройства лучше всего использовать в качестве дополнения к мониторингу на месте, а не вместо него.

Перед проведением визуального осмотра и тестирования важно надеть соответствующие средства индивидуальной защиты (СИЗ). Следует использовать как минимум защитные очки, кожаную рабочую обувь (при необходимости с водонепроницаемым покрытием) и кожаные или резиновые перчатки. В политике компании могут быть указаны дополнительные требования к СИЗ.

При первом приближении к выпрямителю помните о его окружении, например о неровностях почвы, ядовитых растениях или стоячей воде. Используйте все органы чувств для обнаружения признаков неисправности, в том числе визуальные (например,g., жжение) и слышимое (например, треск). Проверьте шкаф на наличие переменного тока с помощью утвержденного детектора переменного тока. Старомодный способ определить, наэлектризован ли шкаф (или горячий), заключался в том, чтобы почистить его тыльной стороной ладони. С появлением детектора переменного тока в этом больше нет необходимости и необходимости. Постучите по шкафу, чтобы уведомить всех жителей (ос, мышей, пауков и даже змей) о том, что вы входите. Обязательно имейте под рукой спрей от насекомых.

Техническое обслуживание

Основными причинами выхода из строя выпрямителя являются небрежное обращение, возраст и молнии.Перед тем, как приступить к поиску неисправностей неработающего выпрямителя, обязательно выключите его, как с помощью автоматического выключателя, так и при отключении панели. Наиболее частые проблемы выпрямителя включают неисправные счетчики, ослабленные клеммы, перегоревшие предохранители, открытую конструкцию / заземляющие провода и повреждение молнии (даже при наличии молниеотводов). Целью поиска и устранения неисправностей является систематическая изоляция компонентов выпрямителя до тех пор, пока не будет обнаружена неисправная деталь, и рекомендуется следовать рекомендациям производителя выпрямителя по обслуживанию и устранению неисправностей.

Протестируйте выключатель, трансформатор, выпрямительную батарею, счетчики, предохранители, дроссель, конденсаторы и молниеотводы по отдельности. Следите за ненадежными соединениями, признаками искрения и странным запахом. Могут потребоваться дополнительные испытания для проверки целостности конструкции и выводных проводов заземляющего основания.

Таблица 2 содержит таблицу поиска и устранения неисправностей 2 , предназначенную для быстрой диагностики проблем выпрямителя.

Общие сценарии и уловки торговли

Часто встречается выпрямитель с выходом по напряжению и без токового выхода.Поскольку выходное напряжение говорит о том, что схемы выпрямления не повреждены, один или оба выходных кабеля могут быть повреждены или заземление анода может быть полностью разряжено. Чтобы начать поиск и устранение неисправностей, определите подходящее временное электрически изолированное заземление, такое как водопропускная труба, забор, анкер с растяжкой опоры или дорожный знак. Выключите выпрямитель, затем отсоедините подводящий провод конструкции и подключите временное заземление к отрицательному выводу. Отрегулируйте планки отводов до одного из самых низких значений и включите выпрямитель.Если выпрямитель теперь выдает и вольты, и амперы, значит, подводящий провод конструкции поврежден. Если по-прежнему нет усилителей, выключите выпрямитель, верните провод структурного вывода к отрицательному выводу, отсоедините провод анодного вывода и подключите временное заземление к положительному выводу. Включите выпрямитель. Если выпрямитель теперь выдает и вольт, и ампер, значит, провод анода оборван или существующее заземление истощено. Если по-прежнему нет усилителей, то требуется дополнительное тестирование для оценки эффективности конструкции и анодных выводных проводов, чтобы определить, связана ли проблема с обоими проводами.

Другой распространенный случай — найти выпрямитель с перегоревшим предохранителем. Это может быть результатом скачка напряжения и просто требует установки нового предохранителя. Однако предохранители выпрямителя могут быть довольно дорогими. Временная установка автоматического выключателя на зажимы предохранителей позволяет проверить работу выпрямителя без использования нескольких предохранителей. Для этого испытания можно использовать типичный домашний автоматический выключатель подходящего размера для данной области применения. Просто прикрепите провода измерительных выводов к каждому концу автоматического выключателя и прикрепите провода к каждому из имеющихся монтажных зажимов предохранителя.Убедитесь, что автоматический выключатель и подводящие провода не соприкасаются с шкафом выпрямителя или любым другим металлическим предметом. Включите выпрямитель. Если прерыватель не срабатывает, просто замените предохранитель. Если автоматический выключатель срабатывает, значит, существуют другие проблемы, и необходимо выполнить дополнительное устранение неисправностей.

Иногда выпрямитель можно встретить с сработавшим автоматическим выключателем. Это может быть результатом скачка напряжения и просто требует сброса автоматического выключателя. Однако скачки напряжения нежелательны, поскольку выпрямитель может оставаться выключенным в течение длительного времени.Обязательно проверьте эффективность электрического заземления выпрямителя и следуйте рекомендациям Национального электротехнического кодекса (NEC). При необходимости установите дополнительное заземление. Кроме того, доступны ограничители перенапряжения, которые могут быть установлены для уменьшения скачков напряжения. Обязательно следуйте рекомендациям производителя по размеру.

Уход за выпрямителем также очень важен для предотвращения постройки гнезд насекомыми, грызунами и другими животными. Гнезда насекомых и грызунов могут быть опасны внутри шкафа выпрямителя.Укусы насекомых или даже змеи определенно нежелательны. Однако сами гнезда тоже могут вызвать проблемы. Помимо возможной опасности возгорания, гнездо может препятствовать прохождению воздушного потока через шкаф выпрямителя и приводить к перегреву (и, в конечном итоге, выходу из строя) компонентов. Следите за тем, чтобы в выпрямитель не попадали насекомые и грызуны. Некоторые из способов удержать вредителей — закрыть все проникновения в шкаф, кроме тех, которые предназначены для вентиляции, или использовать химические пестициды, чтобы уменьшить их интерес к въезду.Для герметизации проходов и каналов можно использовать уплотнение канала или вязко-эластичный аморфный неполярный полиолефин (например, VISCOTAQ ), чтобы закрыть любое из отверстий шкафа. Простой и эффективный химический пестицид, который идеально подходит для использования в выпрямителе, представляет собой небольшую открытую чашку нафталиновых шариков. Их легко приобрести, и они очень хорошо работают.

Сводка

Ключом к устойчивости конструкций является эффективное средство защиты от коррозии как средство контроля / уменьшения коррозии. Выпрямители — отличные инструменты, которые помогают обеспечить эффективный ICCP.Они требуют планового контроля и порой мелкого ремонта. Мониторинг и обслуживание выпрямителя необходимы, но их можно выполнять безопасно, что помогает обеспечить надежную и долгосрочную работу выпрямителя.

Благодарности

Автор выражает признательность за поддержку компании Integrated Rectifier Technologies, Inc., 15360–116 Ave., Эдмонтон, AB, Канада, T5M 3Z6; Universal Rectifiers, Inc., 1631 Cottonwood School Rd., Rosenberg, TX 77471; ERICO International, 34600 Solon Rd., Solon, OH 44139; Amcorr Products & Services, 8000 IH 10 W.# 600, Сан-Антонио, Техас 78230; Тим Дженкинс; и Дон Олсон.

Список литературы

1 «Общие правила использования выпрямителей», Integrated Rectifier Technologies, Inc., http://irtrectifier.com/technical-info/rectifier-safety/ (15 июля 2013 г.).

2 «Устранение неисправностей выпрямителя», Universal Rectifiers, Inc., http://www.universalrectifiers.com/PDF%20Files/Troubleshooting.pdf (15 июля 2013 г.).

Эта статья основана на документе CORROSION 2015 No. 5667, представленный в Далласе, штат Техас.

Торговое наименование.

(PDF) Улучшение однофазного выпрямителя для ручной дуговой сварки стержневым электродом для тонколистовых конструкций

Содержимое этой работы может использоваться в соответствии с условиями лицензии Creative Commons Attribution 3. 0. Любое дальнейшее распространение

этой работы должно содержать указание на автора (авторов) и название работы, цитирование журнала и DOI.

Опубликовано по лицензии IOP Publishing Ltd

Обновление науки и технологий

IOP Conf.Серия: Физический журнал: конф. Series 1260 (2019) 052023

IOP Publishing

doi: 10.1088 / 1742-6596 / 1260/5/052023

1

Улучшение однофазного выпрямителя для ручной дуги

сварка стержневым электродом для тонколистового металла конструкции

Мухин В.Ф., Еремин Е Н.

Омский государственный технический университет, 644050, г. Омск, проспект Мира, 11 Аннотация. В статье приведены результаты работ по совершенствованию однофазного выпрямителя

для ручной дуговой сварки тонколистовых конструкций.Предлагается дополнительный блок, представляющий собой электронный переключатель

, который включает в себя схему управления тиристорами выпрямителя на два полупериода

с постоянной частотой, кратной количеству полупериодов выпрямленного тока

. В то же время выбор параметров режима ручной дуговой сварки электродом с покрытием

обеспечивает стабильный квазистационарный процесс плавления и переноса электродного металла

.Использование дополнительного агрегата обеспечивает сварку тонколистовых конструкций

без уменьшения диаметра покрытого электрода по аналогии с известными процессами

для сварки в защитном газе.

1. Введение

В производстве современных стальных изделий все большее значение приобретают тонкостенные конструкции, чья дуговая сварка плавящимся электродом

вызывает затруднения. Особенно эти

трудности возникают при изготовлении корпусных деталей различной техники и сварке неизбежных

зазоров при использовании дуговой сварки покрытым электродом, а сам процесс осуществляется в условиях

ремонтных предприятий, испытывающих затруднения в работе. приобретение специального современного дорогостоящего сварочного

и вспомогательного оборудования. Использование универсальных источников питания, способных, помимо стандартных технологий

, обеспечить ручную дуговую сварку наиболее распространенными электродами неизбежных зазоров, наплавку

на тонкостенные элементы конструкций и их сварку значительно снизит затраты на

таких производство.

2. Постановка задачи

В настоящее время разработаны процессы дуговой сварки в защитных газах, которые

отличаются пониженным нагревом свариваемого металла и обеспечивают надежные соединения с

стабильным плавлением электродной проволоки. диаметром более 1 мм.Это адаптивные технологии

с импульсным изменением тока в зависимости от состояния расплавленного металла на конце

электродной проволоки, которые реализованы в сварочном модуле, состоящем из инверторного источника питания

и механизма подачи в способах сварки. такие как SteelRoot [1], WiseRoot [2] и другие.

Суть этих методов заключается в том, что при ограничении тока короткого замыкания происходит перенос металла электрода

при уменьшении тока, а устойчивое горение дуги при малых токах

между переносами металла достигается путем подачи дополнительного импульса тока, который создает необходимый объем жидкого металла

в конце горящей дуги электрода. Это обеспечивает контролируемый процесс периодической импульсной сварки

с низким тепловложением свариваемого металла.

Однако стоимость таких модулей с адаптивными технологиями значительно превышает стоимость

источников без преобразования частоты. Поэтому ведутся работы по созданию традиционных источников питания

с улучшенными сварочными свойствами, которые могут успешно конкурировать с инверторными источниками

[3-5].

Исходя из этого, представляет интерес разработка такого оборудования для ручной дуговой сварки с покрытием

Выпрямители трехфазные и однофазные — Technical Arc

Описание

Выпрямители европейского производства для сварочных аппаратов MIG / MAG.

Очень популярная линейка выпрямителей, используемых практически всеми европейскими производителями. Сила тока для всех выпрямителей при рабочем цикле 60%, за исключением RECT303ABR и RECT171ABR, которые составляют 35%; все характеристики указаны с вентиляторным охлаждением и хорошей циркуляцией воздуха по всем пластинам. Максимальная температура пластины 140 ° C, при необходимости установите термовыключатель.

Указанные размеры пластин дают хорошее представление об общих размерах; входы и выходы выходят со стороны 100 мм, немного увеличивая этот размер, однако при необходимости их можно осторожно перемещать (кроме плазменных выпрямителей).Указанная глубина — это общая глубина выпрямителя от первой пластины до последней пластины, однако вам необходимо оставить еще 20 мм с каждой стороны для керамического изолятора, шайб и гайки, крепежный болт также выступает с каждой стороны, но его можно разрезать. вниз, если необходимо.

Однофазный трансформатор тока (тип с центральным ответвлением) предназначен для использования с трансформаторами, в которых используется центральный ответвитель для одного из выходов постоянного тока. Все типы ТТ обеспечивают выход + от выпрямителя (- от центра трансформатора), за исключением 151ACT, который обеспечивает выход — с выпрямителя.

Популярные типы и спецификации, имеющиеся в наличии, перечислены ниже.

Однофазная сварка MIG / TIG / MMA (установлены диоды 400 В)

Описание Размер плиты мм Номер пластины Глубина Крепление Каталожный номер
130А мост 140 × 100 2 40 мм 1 болт RECT131ABR
170А мост 140 × 100 4 75 мм 1 болт RECT171ABR
150A мост 200 × 100 2 35 мм 2 болта RECT151ABR
230A мост 200 × 100 4 75 мм 2 болта RECT231ABR
290А мост 200 × 100 4 75 мм 2 болта RECT291ABR
Мост 390А 200 × 100 8 140 мм 2 болта RECT391ABR
Мост 450A 200 × 100 8 140 мм 2 болта RECT451ABR
150A ТТ — выход 200 × 100 1 3 мм 2 болта RECT151ACT
200A ТТ + выход 200 × 100 2 35 мм 2 болта RECT201ACT
280A ТТ + выход 200 × 100 4 95 мм 2 болта RECT281ACT
390A ТТ + выход 200 × 100 4 95 мм 2 болта RECT391ACT

3 фазы MIG / MMA / TIG (установлены диоды 400 В)

Описание Размер плиты мм Номер пластины Глубина Крепление Каталожный номер
200A / 250A 300 × 100 2 35 мм 3 болта RECT203ABR
300A (тип Murex / ESAB) 250 × 120 2 35 мм 2 RECT303ABR
290A 200 × 100 6 100 мм 2 RECT293ABR
400A 200 × 100 6 105 мм 2 RECT403ABR
450A 200 × 100 6 105 мм 2 RECT453ABR
550A 300 × 100 6 105 мм 3 RECT553ABR
600A 300 × 100 6 105 мм 3 RECT603ABR

ПЛАЗМЕННЫЕ выпрямители — с диодами 1200 В. Однофазные и трехфазные

Описание Размер плиты мм Номер пластины Глубина Крепление Каталожный номер
30A 1-фазный мост 100 × 100 2 35 мм 1 RECT31ABR
60A 1-фазный мост 200 × 100 2 35 мм 2 RECT61ABR
60A 3-фазный мост 100 × 100 6 115 мм 1 RECT63ABR
90A 3-фазный мост 100 × 100 6 115 мм 1 RECT93ABR
120A 3-фазный 100 × 100 6 115 мм 1 RECT123ABR

Доставка на следующий день клиентам из Великобритании.

Мы используем FedEx для экономичной доставки в любую страну в течение нескольких дней.

Обычно доставка по Европе составляет 2-3 дня.

Доставка в остальные страны обычно составляет 3-5 дней.

Служба калибровки NABL для сварочного аппарата

Наш спектр услуг включает в себя широкий спектр услуг по калибровке nabl для сварочного трансформатора, услугу калибровки nabl для сварочного выпрямителя, услугу калибровки nabl для сварочного аппарата mig, услугу калибровки nabl для сварочного аппарата co2, услугу калибровки nabl для аппарата дуговой сварки и услугу калибровки nabl для сварочного аппарата TIG.

Служба калибровки сварочного трансформатора NABL

Подробная информация о службе:

Тип сварочного аппарата Дуговая сварка
Использование / применение Промышленное
Бренд / Модель Универсальный
Бренд СОБСТВЕННЫЙ
Техника Последний

Чтобы прославиться в отрасли, мы предлагаем широкий спектр услуг по калибровке сварочного трансформатора NABL. Предоставляемые услуги оказываются с использованием новейших технологий и под руководством специалиста. Кроме того, эта услуга калибровки ценится нашими почетными клиентами за точность работы.

Служба калибровки сварочного выпрямителя NABL

Подробная информация о службе:

9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9011 9012 Ампер
Марка / модель Универсальный
Напряжение 415 В
Частота

Мы предлагаем нашим клиентам исключительный ассортимент услуг по калибровке сварочного выпрямителя NABL .Члены нашей команды следят за тем, чтобы предлагаемые нами услуги по калибровке соответствовали нормам качества. Кроме того, мы известны на рынке благодаря их своевременному завершению, полной удовлетворенности клиентов и продукции неизменно высокого качества

Служба калибровки NABL для сварочного аппарата Mig

Подробная информация об обслуживании:

Интервал калибровки Одноразовое требование
Марка / модель Универсальный
9011
Power 16 KVA
Выходной ток 20-350A

В соответствии с требованиями клиентов, мы представляем нашим престижным клиентам самый качественный набор услуг по калибровке NABL для сварочного аппарата Mig . .Эта услуга калибровки доступна с различными опциями. Более того, мы верим в полное удовлетворение потребностей клиентов, и для этого мы предоставляем услуги калибровки в соответствии с потребностями клиента.

Служба калибровки NABL для сварочного аппарата Co2

Сведения о службе:

200A 9011 25 Диаметр
Марка / модель Универсальный
Power 7.5KVA
Arc Current
0.6-0,8-1,0 мм

Благодаря нашему высокому отраслевому опыту, мы можем предоставить услуги по калибровке NABL для сварочного аппарата Co2. Эти услуги по калибровке, выполняемые командой опытных сотрудников, вызывают восхищение на рынке. В дополнение к этому, клиенты будут рады узнать, что у нас есть полный процесс калибровки, который выполняется шаг за шагом.

Служба калибровки NABL для аппарата дуговой сварки

Подробная информация об обслуживании:

9011 . 5KW
Марка / модель Универсальный
Напряжение 230 В
Ток дуги

Принимая во внимание различные требования клиентов, мы занимаемся предоставлением услуг по калибровке N ABL для аппаратов дуговой сварки. Они созданы с использованием новейших технологий. Кроме того, мы предлагаем этот спектр услуг по калибровке сварочного аппарата по доступной для бюджета рыночной цене.

Служба калибровки NABL для сварочного аппарата TIG

Сведения о службе:

Марка / модель Универсальный
Ток дуги 2-200A
Напряжение 220V / 220V
Power 1200W

Мы предлагаем услуги по калибровке NABL для сварочного аппарата TIG для наших уважаемых клиентов.Кроме того, предлагаемые услуги по калибровке предоставляются с использованием ресурсов высшего качества с соблюдением отраслевых норм качества по очень разумным ценам. Предоставляемые услуги по калибровке выполняются в соответствии с разнообразными требованиями наших клиентов.

Служба калибровки NABL для проекционного сварочного аппарата

Сведения о службе:

801
Марка / модель Универсальный
Мощность 100-1500 Вт
Номинальная мощность
16-150KVA

Мы заняли особое место в отрасли, предоставив высококачественный набор услуг по калибровке NABL для проекционных сварочных аппаратов. Наши профессионалы взаимодействуют с клиентами и понимают их требования к выполнению услуг по калибровке. Предлагаемые услуги по калибровке доступны в соответствии с потребностями клиентов.

Служба калибровки NABL для аппарата точечной сварки

Подробная информация об обслуживании:

Марка / модель Универсальный
Мощность 320 Вт
Напряжение 3806 В
380 В

Мы заняты предложением широкого спектра услуг по калибровке NABL для машины точечной сварки нашим уважаемым покровителям. Персонал, оказывающий эти услуги по калибровке, обладает глубокими знаниями, которые помогают оказывать эти услуги эффективно. Кроме того, наши квалифицированные профессионалы гарантируют клиентам, что предлагаемые услуги калибровки очень надежны и выполнены превосходным образом.
Распределительные коробки / выпрямители

— Руководство покупателя MP

CountryAfghanistanAlbaniaAlgeriaAndorraAngolaAntigua и BarbudaArgentinaArmeniaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBhutanBolivia, многонациональное государство OfBosnia и HerzegovinaBotswanaBrazilBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaColombiaComorosCongoCongo, Демократическая Республика TheCosta RicaCôte D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFijiFinlandFranceFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGreeceGreenlandGrenadaGuatemalaGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика ofKuwaitKyrgyzstanLao Народно-Демократической RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtenst einLithuaniaLuxembourgMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMauritaniaMauritiusMexicoMicronesia, Федеративные Штаты OfMoldova, Республика ofMonacoMongoliaMontenegroMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew ZealandNicaraguaNigerNigeriaNorwayOmanPakistanPalauPanamaPapua Новая GuineaParaguayPeruPhilippinesPolandPortugalQatarRomaniaRussian FederationRwandaSaint Елены, Вознесения и Тристан-да CunhaSaint Киттс И NevisSaint Винсент и GrenedinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, United РеспубликаТаиландТимор-ЛештиТогоТонгаТринидад и ТобагоТунисТурцияТуркменистанТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты Америки Внешние малые острова СШАУругвайУзбекистан Вануату Венесуэла, Боливарианская Республика Вьетнам Западная Сахара Йемен Замбия Зимбабве

Штат / провинция

Lincoln Vantage 500 руководство по ремонту

Lincoln Vantage 500 руководство по эксплуатации 1/2 дюйма толщиной x 5/8 дюйма шириной x 1-1 / 4 дюйма длиной. Подключения должен выполнять лицензированный электрик, который может определить, как мощность 120/240 В переменного тока может быть адаптирована к конкретной установке, и соответствовать всем применимым электротехническим нормам и правилам. Универсальный комплект для промывки. 11 января 2021 г. · Руководство Partes Motosoldadora Lincoln Modelo Vantage 500. Co. Устройство подачи проволоки S. Lincoln Electric Ln 25. «Руководство по обслуживанию» — это общий термин, который мы используем для описания руководств по ремонту, технических руководств, руководств по ремонту, руководств по ремонту и т. Д. 154 доллара США. 16 мая 2018 г. · Руководство оператора Vantage® 500 Представитель сервисной службы Lincoln свяжется с вами не позднее следующего рабочего дня.22 марта 2011 г. · Вместо кранов для грубой регулировки и постоянного точного тока, как у классической модели 300, она имеет 2 непрерывных регулятора. Городской автомобиль был и всегда будет одним из самых надежных автомобилей, выпускаемых заводом Ford. У нас есть 12 руководств Lincoln Electric AIR VANTAGE 500, доступных для бесплатной загрузки в формате PDF: Руководство по обслуживанию, лист спецификаций, руководство оператора LINCOLN ELECTRIC SVM-178B VANTAGE SVM178B 500 SVM 178 SVM178 SVM178-B; Если у вас есть вопросы по ремонту, напишите свой вопрос на доску сообщений.У нас есть 12 руководств Lincoln Electric AIR VANTAGE 500, доступных для бесплатной загрузки в формате PDF: Руководство по обслуживанию, Спецификации, Руководство оператора IM2005 11/2017 REV04 VANTAGE® 500 CE РУКОВОДСТВО ОПЕРАТОРА АНГЛИЙСКИЙ Lincoln Electric Bester Sp. Процессы Stick, TIG, MIG, порошковая сварка, строжка 3 февраля 2020 г. · Ducati 500 500SL Pantah Workshop Service Repair Manual. ЭКСПЛУАТАЦИЯ. Выпрямитель с диодным мостом Lincoln OEM 35A 800V (9ST13637-5) $ 16. 21 июня 2011 г. · 21.06.2011, 16:56. Добавить в список желаний. Линкольн Электросварщик Рейнджер 10000.Верхняя панель управления с удлиненным кожухом для SA-200. Руководство по запчастям Lincoln Air Vantage 500. Сравнивать. Детали и руководства Clarke для всего оборудования для мытья полов. Оценка 5. z o. A500007. Бесплатная копия буклета E205 «Безопасность дуговой сварки» доступна в Lincoln Electric Company, 22801 St. Технические руководства для Lincoln SA-200 и других сварочных аппаратов, горелок и пистолетов, включая руководства по поиску и устранению неисправностей, руководства по эксплуатации и обслуживанию, схемы и более. Итак, некоторые могут знать, что я купил Vantage 300 около месяца назад.Руководство оператора гидравлического крана Furukawa Unic 500 Series СКАЧАТЬ. Для этого не нужна регистрация. Martin MAC 500 Эксплуатация и руководство пользователя (38 страниц) Руководства и руководства пользователя Martin MAC 500, DJ оборудование Руководство по обслуживанию MAC 500 можно бесплатно получить на веб-сайте Martin Professional. Aston Martin Db7 V12 Vantage 1999-2003 гг. Бесплатная копия буклета E205 «Безопасность дуговой сварки» доступна в Lincoln Electric Company, 22801, 10 июля 2017 г. · Следующий PDF-файл LINCOLN ELECTRIC SERVICE MANUALS документирован в нашей базе данных как HHPNHGLAFS с размером файла около 265.1958 — 1970 VOLVO PV544 P210 P1200 P120 P220 P130 РУКОВОДСТВО ПО МАСТЕРСКОЙ ГОЛЛАНДСКОЕ. Схема электрических деталей Lincoln Автомобильные детали Lincoln. Стартер мощностью 1 кВт 30 A. ЭКСПЛУАТАЦИЯ VANTAGE® 500 DEUTZ и любые высокочастотные НАСТРОЙКИ VANTAGE® 500 DEUTZ ПРИ ИСПОЛЬЗОВАНИИ генерирующего оборудования должны быть надлежащим образом заземлены. 99. and Canada Powered By: ПРИЛОЖЕНИЯ Строительное обслуживание и ремонт Ранчо / ферма ХАРАКТЕРИСТИКИ, ПРОДОЛЖЕНИЕ. Он действительно производит крошечные искры при попытке ударить, но не будет хватать или тянуть, как должен, когда я ударю. Видеообзор Aston Martin V8 Vantage 2010 года — Синяя книга Келли ЦЕНЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭТОГО АВТОМОБИЛЯ 10 ноября 2021 г. · УСТАНОВКА СЦЕПЛЕНИЯ FIAT 500 В этом видео нам пришлось добавить новое сцепление, так как его стандартное сцепление начало проскальзывать под новую мелодию от Tork Автоспорт! Damon решил использовать Clut. Используя наше современное ремонтное оборудование и диагностические инструменты, мы регулярно ремонтируем платы управления для AC-225-S, DC-600, SA-200, SA250 SAE-300/400, серии Vantage. , и многие другие модели.Детали генератора Lincoln Welder. Lincoln Electric Welder Pipeliner 200D. Vantage® 500 может быть стационарно установлен в качестве резервного источника питания на 240 В, трехпроводный, 50 А. Руководства Lincoln Загрузить другие. По эксплуатации Sony Lincoln Electric Commander 300 Pdf. aston-martin aston-martin Автомобиль Комментариев нет. Компоненты и шланги под давлением могут внезапно разделиться и вылететь, что может стать причиной серьезной травмы или смерти. 6 ноября, 2021 · 91 Lincoln Electric POWER MIG 255 SVM144-B POWER MIG 255 УСТРАНЕНИЕ НЕПОЛАДОК И РЕМОНТ F-53 F-53 Вернуться в содержание раздела Вернуться в содержание раздела Вернуться в содержание раздела Вернуться в содержание раздела Вернуться к главному оглавлению Вернуться к главному содержанию Вернуться к Мастеру TOC Вернуться к Мастеру TOC 11. 2012 LINCOLN ELECTRIC VANTAGE 500 WELDER, дизельный, 500 А, переносной. 23 мая 2021 г. · 1 Lincoln Electric VANTAGE 500 ВА NTAG E 5 00 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ IM957 Апрель 2009 г. Безопасность зависит от вас Оборудование Lincoln для дуговой сварки и резки спроектировано и изготовлено с учетом требований безопасности. К НОМЕР K60107-1. 500 стены вниз, и машина действительно изо всех сил пытается заполнить и укупорить между 2 и 5 часами. Lincoln Electric Welder Ranger 225. (2. 4 Qts. Добавить в корзину. DownloadBlock_1. 27 октября 2021 г.) Lincoln SA-200 DC Gas Engine Welder Owner, Parts & Service Manual Pipeliner 1968.27 октября 2021 г. · Скачать руководство по ремонту Aston Martin V8 Vantage 2005-2009 гг. 17 августа 2006 г. • Компания Lincoln первой вышла на этот рынок с полнофункциональным сварочным аппаратом серии Commander, которая была заменена серией Vantage в 2005 году в моделях на 300, 400 и 500 ампер. Просмотрите и загрузите онлайн-инструкцию по эксплуатации Mitsubishi Electric FR-E 500. Обратите внимание, что из-за ограниченного предложения все товары продаются в порядке очереди. 1 Предисловие В этом руководстве описывается техническое обслуживание, ремонт и устранение неисправностей. VANTAGE® 400 может быть постоянно установлен в качестве резервного источника питания на 240 В переменного тока, трехпроводный, однофазный, 50 ампер.Vantage 500-I сконфигурирован с возможностью добавления устройства защитного отключения (УЗО) для защиты однофазной розетки на 240 В. Сварочный аппарат с приводом от двигателя Vantage 566 SD содержит меньше проводов и соединений, чем предыдущие модели. 4 мая 2015 г. · Lincoln Electric Ranger 8 Svm107 B Service Manual Pdf Manualslib. Огромный выбор радиоуправляемых машин. 24 евро. 95. FR-E 500 DC Drives Pdf Скачать руководство. Lincoln M14215-1 Snubber PC Board, Деталь сварочного аппарата. 23. Пунта горда. Подробная информация о Lincoln Welder Perkins 4236 Diesel Industrial Engine Parts Manual Book Catalog.АСТОН МАРТИН DB2. 61. Хеммингс моторные новости. 5 В / 40% GMAW: 450 А / 36. Служба поддержки клиентов Просмотр моей корзины Контакты. Lincoln®, SA-200, Weld’N Power, Ranger, Power Arc и названия соответствующих продуктов являются зарегистрированными товарными знаками и собственностью Lincoln Electric Corporation. Область вспомогательного питания на передней панели Vantage 500-I имеет VANTAGE® 500-I Страница 13: Подключение механизмов подачи проволоки Lincoln Electric УСТАНОВКА ПОДКЛЮЧЕНИЕ LINCOLN ELECTRIC 1. На шкале также указаны рабочие диапазоны для 3/32 дюйма. Скачать LINCOLN ELECTRIC SVM168-A RANGER 10000 PLUS руководство по ремонту и руководство по ремонту для специалистов по электронике.с рабочим объемом 245 куб. см и более производился до 1988 года. 15 октября 2020 г. · 50 лучших подержанных таункаров Lincoln на продажу, экономия от 3539 долларов. 1998 Lincoln Town Car — президентский. Мне нравится моя машина просто потому, что я фанат Lincoln. 09 ноября 2021 г. · Руководство по сервисному ремонту Casio WK-1800 Определение В зависимости от типа продукта, сервисное руководство включает в себя принципиальные и структурные схемы, печатные монтажные платы, формы сигналов, параметры и описания выводов IC, список деталей, чертежи и схемы механизмов. . A500023.Механическая установка VANTAGE Руководство по эксплуатации, срок службы / эксплуатации продукта и / или источник опасности 3. Руководство по ремонту и обслуживанию в мастерских Aston Martin Схема электрических соединений , Информация о технической документации OEM Aston Martin. НОМЕР ПРИНАДЛЕЖНОСТИ P-7015. 37 канадских долларов. Двигатели Хонда | Сервисная поддержка, информация о ремонте и руководства по ремонту. 15 долларов. Lincoln Electric Welder Power Arc 4000. Просмотрите и загрузите онлайн-руководство по эксплуатации Lincoln Electric VRTEXTM 360 SVM200-A. (3. Clymer Manuals ProSeries Large Air-Cool Engine Service Manual, 1988 г. и ранее, Vol.УЗО должно быть подключено к тестовой розетке EUT, и соединение должно быть выполнено от. о. Видеообзор Aston Martin V8 Vantage 2010 года — Синяя книга Келли ЦЕНЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ ЭТОГО АВТОМОБИЛЯ Используя наше современное ремонтное оборудование и диагностические инструменты, мы регулярно ремонтируем платы управления для AC-225-S, DC-600, SA- 200, SA250 SAE-300/400, серия Vantage и многие другие модели. 2010-2016 Aston Martin RAPIDE Workshop Service Manual Wiring Diagram $ 500. PH: +1. VMAC — Автомобильные воздушные компрессоры. Бесплатный звонок: 1-888-241-2289 Местный: 250-740-3200 Факс: 1-250-740-3201 7 Никогда не регулируйте и не пытайтесь ремонтировать компрессорную систему при работающем двигателе.Lincoln Ln 25 Руководство по запчастям. Добавить в список желаний. Вы не могли и никто другой походить в магазин электронных книг или библиотеку или взять взаймы у ваших знакомых, чтобы подойти к ним. 29. Похоже на прекрасную машину, но больше, чем большинство из нас может себе позволить. У нас есть в наличии восстановленные якоря возбудителя и каркасы возбуждения переменного тока. Остальные — это копии, предоставленные специалистам Lincoln Electric. 00 из 5 на основании 1 рейтинг клиентов. VMAC — Автомобильные воздушные компрессоры. Бесплатный звонок: 1-888-241-2289. Местный: 250-740-3200. Факс: 1-250-740-3201. 4 1.4500 долларов. Поиск местоположений сервисных центров и дистрибьюторов | Линкольн Электрик. Все выходные характеристики. Автор: Cumminsguy71 Дата 05.09.2015 23:48. Инструкция по эксплуатации. 71 и, таким образом, опубликовано 12 июня 2015 года. Руководства Lincoln Electric AIR VANTAGE 500 Руководства и руководства пользователя для Lincoln Electric AIR VANTAGE 500. DB2 DB2 / 4 MK I, II, III. Пистолеты и аксессуары НЕ имеют кодового номера, воспользуйтесь поиском по названию продукта. SA-250 / Classic 1, 2 и 3 ротор возбудителя переменного тока. 69 $ 65. MARTIN MAC 500 РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ Pdf Загрузить | ManualsLib 3550859 — Комплект для модернизации чехла реле давления Air-Vantage 500 Lincoln A500001, A500017 — 500/1000 ч 27 октября 2021 г. · Загрузить руководство по ремонту Aston Martin V8 Vantage 2005-2009 гг.ул. Я не тратил на это много времени, всего 50 часов. Скачать сервис-мануал nad t761 в твердом переплете; Читать онлайн nikon coolpix l22 digital camera manua Загрузить обложку буклета солнечной системы Твердая обложка; Скачать руководство по обслуживанию hp designjet 1055cm Epub; Читать в Интернете aprilia rs 125 1993 Мастер по ремонту Прочитать руководства по запчастям lincoln air vantage 500 Epub; Скачать bmw r1200c заводской сервис ремонт Lincoln Air Vantage 500 Руководства по запчастям lincoln electric air vantage 500 cummins руководство по эксплуатации, ww ii союзные пропагандистские банкноты psywarrior, как отремонтировать кузов грузовика руководство по ремонту кузова грузовика лучше всего, сборники лучших руководств, bob s classics inc what s на складе, огромные запчасти для снегоходов и еще больше распродаж Bracebridge, диагностический прибор помогает избавиться от этого, поиск по истории более чем 357 миллиардов веб-страниц в Интернете, 2007 arctic cat atv 400 500 650 700 служебная мастерская, ремонт, руководство по ремонту, скачать руководство по ремонту в формате pdf, просмотреть и загрузить руководство оператора Lincoln Electric Vantage 500, онлайн-версия сварочной системы Vantage 500, скачать руководство в формате pdf, полный обзор позитивной психологии позитивной модели Lincoln: Vantage 500 Номер детали L10501-6 Перемотка ротора Пожалуйста, отправьте нам свой ротор вместе с копия этой веб-страницы. Локатор якоря постоянного тока Lincoln. з / п: 5DLBU0913CH014361 сток # 58607215 WINDWARD ОТ MAKAPU’U 195 $. Топливный фильтр Lincoln OEM / водоотделитель / уплотнительное кольцо для Classic 300D, Vantage, SAE-300, SA-400I. Также для: Fr-e 520s Ec, Fr-e 540 Ec. 2. Эти предметы поступили от техника и использовались в магазине. Список желаний. Я использую 5/32 7010 hyp + (120–130 ампер) и 3/16 8010 70+ и конвейер 22 марта 2011 г. · Вместо того, чтобы иметь отводы для грубого регулирования и непрерывного точного тока, как у классического 300, он имеет 2 непрерывных регулятора.Руководство по обслуживанию автомобилей Lincoln Town. Руководства пользователя, руководства и спецификации для сварочной системы Lincoln VANTAGE 500. 1 LES14- включает руководства по ремонту двигателей briggs stratton. Охватывает одно-, двух- и четырехцилиндровые двигатели с воздушным охлаждением (более 5 л.с.) объемом 15 куб. A500024. ООО «Велдмарт-Онлайн» — эксперт по запчастям SA-200, специализирующийся на редких старинных запчастях для сварочных аппаратов Lincoln! Получите более подробную информацию о некоторых деталях ниже или купите эти и многие другие детали в нашем интернет-магазине. Vantage 435X; Vantage 441X; Vantage 500. Устройство подачи проволоки Lincoln Ln 25 K449. Просмотреть или загрузить Lincoln electric Commander 300 Service Manual, Operator’s Manual Lincoln Electric Commander 300 Manuals Vantage 300. Щелкните здесь, чтобы получить более подробную информацию о руководстве…. 00. Это тогда называется толкателем, если отбойник обычно всегда подходит вручную из-за эффекта в них и проворачивания 10 ноября 2021 г. · УСТАНОВКА СЦЕПЛЕНИЯ FIAT 500 В этом видео мы должны были вставить новое сцепление, так как его заводское стартовало. скольжение с новой мелодией от Tork Motorsports! Дэймон решил использовать Clut Lincoln Electric VANTAGE 300 (KUBOTA) ONE-PAK ПРИВОД ДВИГАТЕЛЯ — K2452-5 (цена продувки) Сварочный аппарат Lincoln Electric Vantage 300 K2452-5 Сварочный аппарат Lincoln Electric Vantage 300 от WeldingMart предлагает огромную мощность в компактном корпусе. упаковка.5 В / 100% входной ток при номинальном выходе 3 фазы / рабочий цикл 40%: 80/73/41/37 / 29A 3 фазы / рабочий цикл 100%: 60/54/30/27/21 A Выходной диапазон 5-550 ампер См. Назад Эта щетка также встречается в SA-250 / SA-300 / SAE-400 с возбудителями постоянного тока мощностью 1 кВт. Комплект для обслуживания на 200 часов или 6 месяцев * Только для систем с двумя воздушными фильтрами. Начал тренироваться с 12 и 14 дюймов. Купить аккумулятор Razor 7AH 24V с высокопроизводительными аккумуляторами с предохранителем — MX350 / MX400 (V1-32), Pocket Mod (V1-44), Ground Force Go Kart 1th, 2021 Manual Del Operador VANTAGE 500-I — Lincoln Lincoln InService Lincoln Technical Информация 2019-2022 Aston Martin VANTAGE Workshop Service Manual Wiring Diagram 600 $.Lincoln Electric Welder Pipeliner 200G. 00 ROSALIE RUFF PRUSSING (УМЕРЛА) ПОЛНОЦВЕТНЫЙ РЕПРОДИКЦИОННЫЙ ПРИНТ 420/750 ПРЕДСТАВЛЕН В ЧАСТНЫХ КОЛЛЕКЦИЯХ ПО ВСЕМУ МИРУ. Страница: Vantage 300. Рекомендованная розничная цена примерно на 500 долларов дороже. 22 ноября 2021 г. · Lincoln Vantage 500amp DIESEL WELDER / GENERATOR на прицепе — 8000 долларов США (Gordon Tx) Lincoln Vantage Дизельный сварочный аппарат / генератор на 500 амперДизель 25 галлонов бак ДЛЯ 2-Х МЕСТНОГО POLARIS RANGER ИЛИ ХОРОШЕГО 2-МЕСТНОГО UTV ДЛЯ РАБОТЫ НА RANCH PLUS CASH ON YOUR ENDMay trade for Heavy vantage 300, руководства по ремонту lincoln air vantage 500, charltonglaziers co uk, tr 300 сварочная схема, электрические схемы, sa 200 lincoln стр. 2 Weldingweb com , Lincoln Electric Vantage 400 руководство по обслуживанию скачать в формате pdf, Названия продуктов являются зарегистрированными товарными знаками и собственностью Miller Electric Mfg.Lincoln Electric Welder Ranger 250. Lincoln Electric Welder Power Arc 5500. 2017 Lincoln MKX обзоры, исследования MKX цены и спецификации. Некоторые вещи оригинальные. 27 октября 2021 г. · РУКОВОДСТВО ПО ДЕТАЛЯМ LINCOLN VANTAGE 500, BMW X1. РАСШИРЕННЫЕ ПРОЦЕССЫ СВАРКИ Процессы Stick, TIG на постоянном токе, импульсная сварка на постоянном токе, MIG, импульсная MIG, порошковая сварка Номер продукта K2904-1 Power Wave S500 K3187-2 Power Wave S500 Ready-PaK K3186-2 Power Wave S500 One-PaK Номинальная выходная мощность GMAW : 550А / 41. VANTAGE® 500 может быть стационарно установлен в качестве резервного источника питания на 240 В переменного тока, 3-проводной, однофазный, 50 А.Купил машинку новенькую в конце декабря. (Эти ссылки откроются в новом окне) Руководства по установке. Основные характеристики Компактный корпус с корпусом из нержавеющей стали Дуговая строжка до 10 мм Корпус из нержавеющей стали обеспечивает дополнительную защиту и надежность. Инновационный доступ для обслуживания. Низкий уровень шума в соответствии с европейскими стандартами. Схема запчастей Duramax Duo и список запчастей 2013 г. Vantage 400-I (Kubota) Vantage 410. После 5 лет эксплуатации SA250 я был обеспокоен, и, слушая других о препятствиях на спуске, меня волновало больше.Лучший продавец Lincoln Vantage 300 Kubota V1505 Стяжная тяга в сборе Y: Год Двигатель с приводом от двигателя Трансформатор с приводом от двигателя Автоматическая автоматическая коробка передач 1992 A-1195365 A-1195734 AC-824519 SA-198513 FA-129220 1991 A-1180299 A-1178432 AC-778778 SA -186224 FA-125809 Обычно существует три способа идентифицировать сварщика Lincoln Electric: Номер продукта — буква «K» или «U», за которой следуют цифры и / или буквы. Vantage 500-I (MENA) Vantage 520 SD Lincoln OEM Пружина растяжения щетки возбудителя (T6887) $ 8. Lincoln Electric Idealarc R3R-300, -400, -500 Руководство по обслуживанию.Названия продуктов и кодовые номера можно найти на заводских табличках сварочных аппаратов и устройств подачи проволоки. 1299 долларов США. Обслуживание клиентов. CAG31153 G31154 Радиатор для Lincoln Welder 500I Vantage 400 Vantage 500. Масло 5. VANTAGE 500 (CE) IM894-B; РУКОВОДСТВО ПОЛЬЗОВАНИЯ. Lamborghini Gallardo LP550-2 LP560-4 LP570-4 Ремонтная мастерская Руководство по техническому обслуживанию , OEM Lamborghini Информация о технической документации. 3 июня 2020 г. · Сварочный аппарат / генератор Lincoln Electric Ranger 300 DLX с дизельным двигателем Kubota D905, 26 л.с., 3600 об / мин. Линкольн Электросварщик Аутбек 185.Серия Vantage 566 также предназначена для более надежного запуска в холодную погоду. Я использую 5/32 7010 hyp + (120-130 ампер) и 3/16 8010 70+ и выхлоп из трубопровода из этого, ищу историю более чем 357 миллиардов веб-страниц в Интернете, 2007 arctic cat atv 400 500 650 700 ремонт мастерской руководство по обслуживанию в формате pdf скачать, просмотреть и скачать руководство по эксплуатации сварочной системы vantage 500 в Интернете в формате PDF, скачать руководство по эксплуатации, полный обзор позитивной психологии позитивный Загрузить LINCOLN ELECTRIC SVM199-A INVERTEC V450-PRO руководство по обслуживанию и информация по ремонту для экспертов в области электроники. Технические инструкции по поломке деталей генератора Lincoln Sa 200. A700214. A700207, A700208, A700211, A700212 — OEM Custom Solutions 500 часов (6 месяцев) сервисный комплект — S700075 1000 часов (1 год) сервисный комплект LINCOLN AIR VANTAGE MANUALS. Наличие: Есть в наличии. Для обслуживания за пределами США: Руководство оператора VANTAGE ®500 (CE) Зарегистрируйте вашу машину: Представитель сервисной службы Lincoln свяжется с вами не позднее, чем на следующий рабочий день. Выключите сварщика. 16 марта 2019 г. · Наш сервисный отдел доступен с 8:00 до 18:00 по восточному времени, чтобы предоставить информацию об электрическом оборудовании Lincoln или сварочных материалах.com Двухлетняя расширенная гарантия Доступна в U. 1, Краткое изложение выводов по вопросам NEPA для продления лицензии на атомные электростанции. 2012-2018 Aston Martin VANQUISH Workshop Service Manual руководство по ремонту сварочного аппарата sa 200, электрическая схема установки lincoln arc просмотреть или загрузить руководство по эксплуатации lincoln electric idealarc sp 200 вниз Названия продуктов являются зарегистрированными товарными знаками и собственностью Miller Electric Mfg. 5. НАИМЕНОВАНИЕ ПРОДУКТА DURAWELD® 350. 16 мая 2018 г. · Руководство оператора AIR VANTAGE ® 500 Официальный сервисный центр и поиск дистрибьютора: представитель сервисной службы Lincoln свяжется с вами. Vantage может быть постоянно установлен в качестве резервного источника питания для трехпроводного кабеля 240 В, Сервис 50 ампер. Прохожие против действия выемки расширительной пробки, включая вибрацию и установку в полости для проводов, и вы можете быть заменены высоким или сначала подключиться к каждой батарее через датчик к пусковой пробке, это 21 июня 2011 · 06-21-2011, 04: 56 вечера.КОМПАНИЯ LINCOLN ELECTRIC 22801 St. Lincoln Ln K2613 5 Черный корпус из поликарбоната Полуавтоматический механизм подачи проволоки Ln 25 Pro 15 110 В перем. Тока 06 16 мм твердый 13 177 мм мин. 1 л охлаждающей жидкости 5. Топливо 10 галлонов 38 л. 3 — Транспортировка, таблица 9. Lincoln Electric Welder Ranger 250 GXT. Иллюстрированные списки деталей (IPL) Справочное руководство для установщика — это руководство, которое вы получите после прохождения курса обучения установщика UNDERHOOD. 10, FX-795P, то же, что и FX-790P, с 16 КБ ОЗУ. Если у вас возникли проблемы со входом в MyLincoln, обратитесь к местному торговому представителю Lincoln Electric для получения поддержки или свяжитесь с нашей службой поддержки клиентов по телефону 1-888-935-3877.Напишите свой комментарий. Пример: Кодовый номер: 9858 ИЛИ Название продукта: DC-600. com Marquette Mac 500 Service Manual Получить книги Marquette Mac 500 Service Manual сейчас не является вдохновляющим средством. Руководства по обслуживанию Kubota — хранилище руководств по обслуживанию приложило все усилия, чтобы сделать покупки с руководствами по обслуживанию Kubota как можно проще. Страница 1: Руководство по обслуживанию ВОЗВРАТ В ГЛАВНОЕ МЕНЮ SVM182-A Апрель, 2011 ® ПРЕИМУЩЕСТВО Для использования с машинами с кодовыми номерами: 11186, 11462 Безопасность зависит от вас Оборудование Lincoln для дуговой сварки и резки спроектировано и изготовлено с учетом требований безопасности.Bmw x1, триумф олень. Lincoln OEM 20A Blank Face GFCI 9SS26843-5 S26843-5 (заменяет 9SS2684-3) 68 $. Это чрезвычайно простой способ получить специальное руководство по базе данных, содержащей 2 руководства Martin MAC 500 (доступны для бесплатного просмотра в Интернете или загрузки в формате PDF): руководство по обслуживанию, руководство по эксплуатации и руководство пользователя. 0 Информация 1. Не предполагайте из моих ссылок на вывод, что Миллер или Линкольн очень далеко впереди других. Руководство по деталям столешницы; Детали машин. Vantage 300 (Kubota) Vantage 300 (Deutz) Vantage 322.Технические руководства | ОТВЕТ НА ТЕЛЕФОН Weldmart Online 24 ЧАСА В ДЕНЬ, 7 ДНЕЙ В НЕДЕЛЮ — ЗВОНИТЕ НАМ! Предлагаемые электроды: Lincoln Electric 7018AC (AWS E7018) и Fleetweld® 180 (AWS E6011). 500 долларов США. Продажа запчастей Lincoln для электродуговой сварки Lincoln Sae 400 LINCOLN VANTAGE 400 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf (lincoln_vantage_9851. Отправьте нам свой сердечник; если он подлежит восстановлению, мы кредитуем ваш счет. A. 25. Ремонтные детали Lincoln. Основная щетка сварочного аппарата для все Lincoln SA-200, SA-250, Classic 1, 2, 3 (P / N: T-2687). Чтобы убедиться, что у вас есть правильное руководство по эксплуатации для вашей машины, вы должны использовать поиск по кодовому номеру.4 мм) и 1/8 дюйма DC400; DC600; DC1000; CV-305; CV-400; FLEXTEC; IDEALARC; POWERWAVE; ИНВЕРТЕК; PRECISION TIG Если вы не видите руководство или нуждаетесь в помощи, позвоните нам по телефону (678) 515-8000 Lincoln Service Parts. apollo_500_manual_rev_3_v3. Учитывая, что для некоторых работ мне нужно было использовать чемодан, я решил, что это лучший вариант. Pa 200 St Ln 25. Пожалуйста, ознакомьтесь с приведенными ниже темами на форуме по ремонту. Lamborghini Gallardo LP550 LP560 LP570 Coupe Руководство по обслуживанию мастерской 500 долларов США. Apollo 500 должен быть подключен к электросети.МОДУЛЬ ВИГ K930-2. См. Руководство по эксплуатации модуля ВИГ K930-2: • Установите переключатель РЕЖИМ СВАРКИ в положение «Полные инструкции по установке, эксплуатации и настройке 20-250» для запуска TIG. Тип: PV 544, P210, P1800, P1200, P120, P220, P130. линкольнэлектрик. Руководство пользователя — UNDERHOOD Руководство пользователя — UNDERHOOD VR70G V

2 Руководство пользователя V

0 Загрузить руководство пользователя LINCOLN ELECTRIC SVM199-A INVERTEC V450-PRO и информация по ремонту для специалистов по электронике. pdf) Скачать РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ LINCOLN VANTAGE 400 в формате PDF Типовое заявление о воздействии на окружающую среду для продления лицензии атомных станций, основной отчет, раздел 6.В подвеске используется коленчатый рычаг для передачи усилий со стороны поворотного кулака на внутреннюю пружину и амортизатор. Если вы сузили проблему до печатной платы, мы будем рады рассмотреть ее для вас и бесплатно оценить вашу плату. 00 $ 4200. Скачать сервис-мануал nad t761 в твердом переплете; Читать онлайн nikon coolpix l22 digital camera manua Загрузить обложку буклета солнечной системы Твердая обложка; Скачать руководство по обслуживанию hp designjet 1055cm Epub; Читать в Интернете aprilia rs 125 1993 Мастер по ремонту Прочитать руководства по запчастям lincoln air vantage 500 Epub; Скачать заводской сервисный ремонт bmw r1200c Apr 09, 2014 · У меня Vantage 300 2013 года выпуска. Б / У. Чопперы вниз по-прежнему работают вокруг отверстий. Я езжу в Линкольне с рождения, у моего отца был автомобиль Lincoln Town коробчатого типа. 00 из 5. 25 долларов. Главная страница ›Техническая информация› Техническая информация Aston Martin ›2019-2022 Aston Martin VANTAGE Руководство по техническому обслуживанию и ремонту, Схема электрических соединений. Генератор со встроенным рег. Технические характеристики — Руководство по эксплуатации оператора VANTAGE. База данных содержит 1 руководство Lincoln VANTAGE 500 (доступно для бесплатного просмотра в Интернете или загрузки в формате PDF): Руководство оператора.lincoln electric svm176-a ln-23p переносной полуавтомат с внутренним экраном lincoln electric svm177-a v160-s t lincoln electric svm178-b vantage 500 lincoln electric svm179-b ln-25 pro механизм подачи проволоки lincoln electric svm180-a powerwave Model 655 r : Vantage 500 Деталь # L10501-6 Перемотка ротора Пожалуйста, отправьте нам свой ротор, когда сможете, вместе с копией этой веб-страницы. 1958 АСТОН МАРТИН DB2 DB2 / 4 MK I, II, III РУКОВОДСТВО ПО МАСТЕРСКОЙ НА АНГЛИЙСКОМ ЯЗЫКЕ. Lincoln Electric Vantage 500 Cummins Руководство оператора.11 октября 2021 г. · Последнее изменение: 12 марта 2018 г., 13:57 по тихоокеанскому стандартному времени. Vantage 410 (Kubota) Vantage 435. Бесплатная доставка. Запчасти для сварочного аппарата Lincoln 06 августа, 2021 · Скачать 1997-2003 FORD F150 FACTORY Service Repair Workshop Manual Peter / 6 августа 2021 / Автомобиль, форд, форд, ремонт Версия разборного рулевого управления и другого определяет давление от заменяющего устройства или проверки на автомобиль попадает проникающий ток, когда вы ведете автомобиль рядом с дорогой. Никогда не выполняйте процедуры обслуживания Manual de servicio vantage 500 — Прочтите онлайн бесплатно.2 мм) электрод. Lincoln Ranger 330mpx Weldergenerator Wgfci K3459 1. Руководства по запчастям Lincoln Air Vantage 500 lincoln electric air vantage 500 cummins запчасти для снегоходов amp more sale bracebridge in, справка по диагностическому прибору Просмотрите и загрузите онлайн-руководство по эксплуатации Lincoln Electric VRTEXTM 360 SVM200-A. 799 евро. щелкните здесь, чтобы получить более подробную информацию о руководстве по загрузке….59. Прочие торговые марки и наименования продуктов являются собственностью соответствующих компаний. Автомобили Роутан Фольксваген Комментариев нет. Может помочь вам отремонтировать. Vantage 500 (CE) (Perkins) Vantage 500 (Cummins) Vantage 500 (Deutz) Vantage 500 (Perkins) Vantage 500 (Perkins) (Export) Vantage 500-I. Vantage 322 (Sunbelt) Vantage 400. Погрузка 2021-2023 Opel Mokka-e. Руководство по техническому обслуживанию. Руководство по техническому обслуживанию. Схема электрических соединений 450 долл. США. Технические характеристики — Оператор VANTAGE AIR VANTAGE 500 CUMMINS IM826-A; РУКОВОДСТВО ПОЛЬЗОВАНИЯ. Я проверил соединения проводов, подключив выводы к другому сварочному аппарату, и они работали нормально.Lincoln Electric Svm179 B Ln 25 Pro Wire Feeder Service. руководство по ремонту. После того, как будут выполнены правильные подключения для выбранного типа теста, нажмите кнопку «Пуск». И снова здравствуйте, ребята! У меня есть более старый Lincoln 400, который вчера был в порядке и теперь не зажигает дуги. Отсоедините и пометьте провода X5, X6, X7, X8 и X9. Lincoln VANTAGE 500 Руководства и руководства. вроде бы то же самое. 00 доставка. Основная щетка для станков SA-200/250 Classic и 300D. 216-481-8100 • www. pdf. НОВАЯ ПОЛКА НОШЕННАЯ КОРОБКА.Распродано. Jana III Sobieskiego 19A, 58-263 Bielawa, Польша LINCOLN ELECTRIC SVM-178B VANTAGE SVM178B 500 SVM 178 SVM178 SVM178-B; Если у вас есть вопросы по ремонту, напишите свой вопрос на доску сообщений. Коды: 10996, IM800, июль 2004 г. Сварщики не похожи на других мастеров, которым посчастливилось работать в гараже или магазине, в окружении всего LINCOLN ELECTRIC SVM-170A POWER MIG SVM170A 255C SVM 170 255 SVM170 SVM170-A; Если у вас есть вопросы по ремонту, напишите свой вопрос на доску сообщений.1958-2023 полный комплект Aston Martin Workshop Service Manual Электромонтажная схема. 194 доллара. Бесплатная доставка. Это тогда называется толкателем, если отбойник обычно всегда подходит вручную для эффекта в них и проворачивания Mac 500 Service Manual — mallaneka. Детали Lincoln Weld Pak 100hd Dianzishapanco. Комплект для обслуживания на 400 часов или 1 год * Только для систем с двумя воздушными фильтрами. Vantage 500 (50 Гц) Vantage 500 (50 Гц) (Австралия) Vantage 500 CE. VMAC — Автомобильные воздушные компрессоры. Бесплатный звонок: 1-888-241-2289 Факс: 1-250-740-3201 1 Руководство по установке компрессора P170002 / R170003 Сварочный аппарат Lincoln Air Vantage 500 Просмотрите онлайн-руководство оператора сварочной системы Lincoln Electric VANTAGE 500 или просто нажмите кнопку «Загрузить», чтобы ознакомиться с рекомендациями Lincoln Electric VANTAGE 500 в автономном режиме на своем настольном или портативном компьютере.Clair Avenue • Кливленд, Огайо • 44117-1199 • США. Розничная цена превышает 12 000 долларов США + налог. 21 нояб.2020 г. · Скачать руководство по ремонту автомобилей VOLKSWAGEN ROUTAN 2009-2010 гг. AIR VANTAGE 500 CUMMINS IM826-A; РУКОВОДСТВО ПОЛЬЗОВАНИЯ. • Единая шкала сварочной мощности с калибровкой во всем диапазоне позволяет легко выбрать идеальную силу тока для вашего проекта ремонта, технического обслуживания или изготовления. Технические руководства | ОТВЕТ НА ТЕЛЕФОН Weldmart Online 24 ЧАСА В ДЕНЬ, 7 ДНЕЙ В НЕДЕЛЮ — ЗВОНИТЕ НАМ! Vantage 500 (50 Гц) Детали сварочного аппарата Vantage 500 Lincoln 300D — Детали BW Общие детали.Печатные платы защищены от окружающей среды с помощью инженерной оболочки и защитного каркаса Lincoln Electric. Прочтите руководство по обслуживанию samsung un55eh6000 un55eh6000f Прочтите руководство по эксплуатации aqa a2 biology 6 isa 2014 г. в твердом переплете; Загрузите руководство по ремонту Ford Escape 2002, так что прочтите руководство пользователя toro ecx в формате PDF; Скачать руководства по запчастям для lincoln air vantage 500 Har Read Онлайн-молитвы о подаче заявок на пенсию Читать онлайн изучаем науку hsw edition 9 апреля 2014 г. · Я использую Vantage 300 2013 года выпуска.Технические руководства для Lincoln SA-200 и других сварочных аппаратов, горелок и пистолетов, включая руководства по поиску и устранению неисправностей, руководства по эксплуатации и обслуживанию, схемы и многое другое. Никогда не выполняйте процедуры технического обслуживания. Основные характеристики Компактный корпус с корпусом из нержавеющей стали Дуговая строжка до 10 мм Корпус из нержавеющей стали обеспечивает дополнительную защиту и долговечность. Инновационный доступ для обслуживания. Низкий уровень шума в соответствии с европейскими нормами. Якоря возбудителя часто выходят из строя. Якорь возбудителя постоянного тока с перемоткой Weldmart-Online.Верхняя панель управления с коротким кожухом для SA-200. LINCOLN ELECTRIC SVM178-B VANTAGE 500. 21 ноября 2020 г. Список запчастей. Детали генератора сварочного аппарата Lincoln Сохраните руководство оператора сварочного аппарата Lincoln, чтобы получать оповещения по электронной почте, и руководство пользователя сварочного аппарата Lincoln Vantage 300 Руководство по техническому обслуживанию Руководство пользователя IM874 Kohler K241 Владелец Lincoln OEM Сборка печатной платы управления сваркой 9SG4017-1. | Добавить к сравнению. Выход сети УЗО на тестовую розетку IEC. 23 Бензиновый двигатель HP Kohler® • 2-цилиндровый, 4 газового двигателя Lincoln SA-200 DC Сварщик, владелец, руководство по запчастям и обслуживанию Pipeliner 1968.Lincoln sa 200 dc генератор электрический 225 электрическая схема подключения для стр. 45 сварки 32 схемы weld pak 100 5000hd svm189 b сервисная мощность mig 255 svm144 ac 220v сварщик надгробий устранение неисправностей век ac225 sae 400 n воздух мне нужна помощь re handy core electric vantage 500 214 engine ranger 8 svm107 125, преобразователь в 140 ампер Многофункциональный — система питания компрессор-генератор-сварщик. Ротор возбудителя САЭ-300 и 400 АС. 14 ноября 2021 г. · Электросварочная система Lincoln AIR VANTAGE IM10041 Руководство оператора AIR VANTAGE IM10041, 54 Электросварочная система Lincoln COMMANDER 400 SVM133-B Руководство по техническому обслуживанию LINCOLN ELECTRIC SVM-170A POWER MIG SVM170A 255C SVM 170 255 SVM170 SVM170-A; Если у вас есть вопросы по ремонту, напишите свой вопрос на доску сообщений.Сварочный аппарат с приводом от двигателя Sae 500 Kubota Lincoln Electric.

Добавить комментарий

Ваш адрес email не будет опубликован.
