«Как измерить ток на выходе сварочного инвертора?» — вопрос, который часто задают начинающие сварщики. «Зачем это нужно? Разве и так не понятно, какая сила тока при сварке?! Это как минимум чувствуется!» — отвечают другие, более опытные. Измерить значение тока действительно может понадобиться в некоторых случаях, например, если разметка на регуляторе тока вашего инвертора нанесена «для… Читать далее »

Категории : Самоделки Метки: как измерить ток

Электрододержатель для сварки ММА – приспособление, предназначенное для удержания штучного электрода и подачи на него электрического тока. Хороший держатель электродов: дает надежное крепление электрода и возможность быстрого изменения угла выхода электрода; гарантирует полноценный электрический контакт; обеспечивает быструю замену электрода. легкость – не последний параметр, на который необходимо обратить внимание. В конце рабочего дня с тяжелым… Читать далее »

Категории : Ручная дуговая сварка Самоделки Метки: держак, держатель сварочный, держатель электродов, электрододержатель, электрододержатель esab

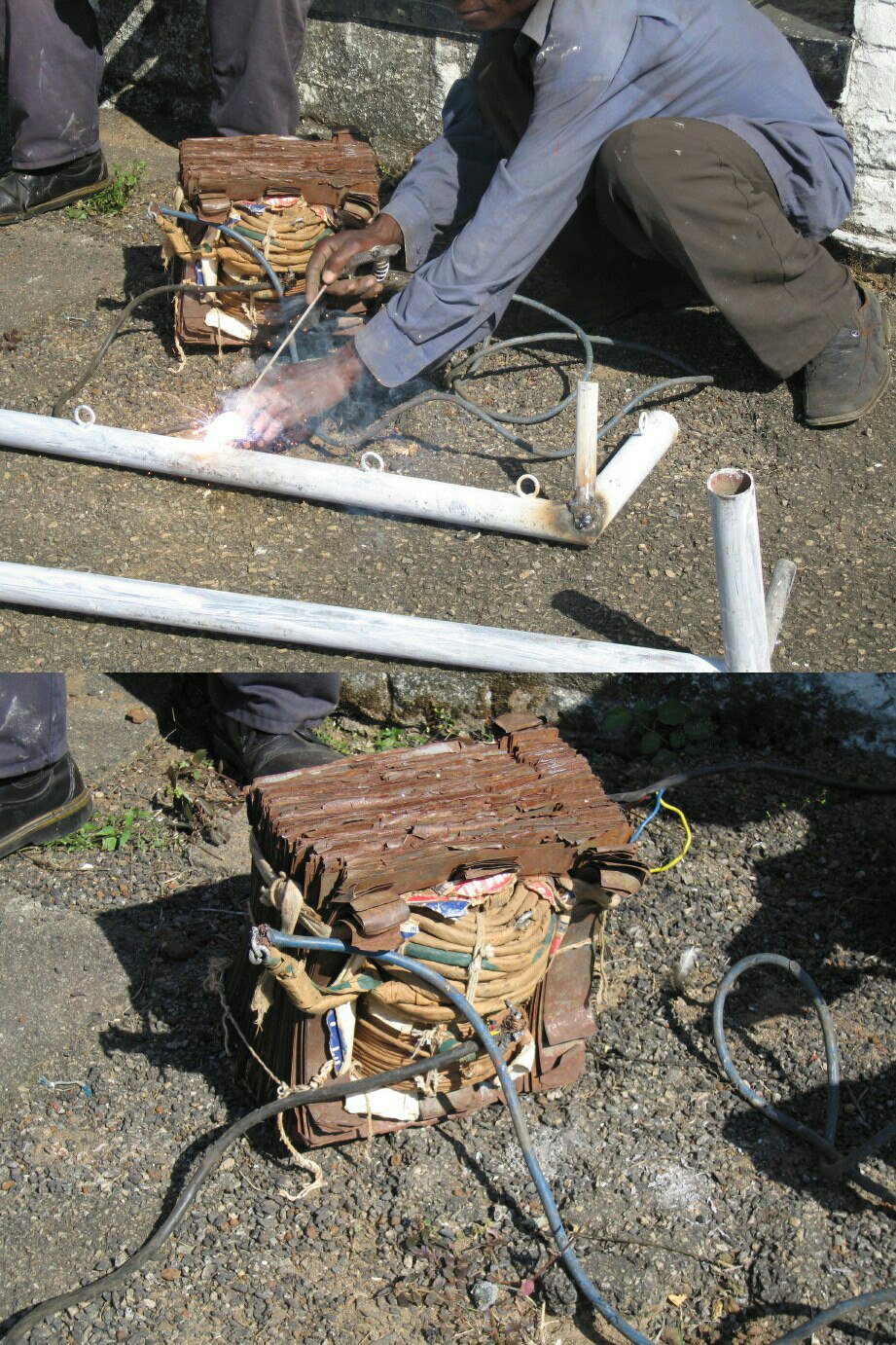

Собрать сварочный аппарат своими руками не так уж и сложно. Другое дело, что варить трансформатором на переменном токе не  просто, гораздо сложнее, чем источниками питания, которые на выходе дают постоянный, хоть и пульсирующий, ток. По предложенной ниже схеме можно собрать сварочник, которым и самому варить будет комфортно и другим посоветовать будет не стыдно. Он обеспечит… Читать далее »

Категории : Самоделки Метки: сварочный аппарат своими руками

Термитная реакция (от древнегреческого therm – тепло) – процесс сгорания термита, состоящего из смеси алюминиевого (или магниевого) порошка с различными окисленными металлами (чаще всего это железо). Реакция протекает с интенсивным выделением тепла. Температура горения термита составляет более 2300 градусов Цельсия и в результате его сгорания образуется металл и алюминиевый шлак. Если углубиться в историю открытия… Читать далее »

Категории : Без рубрики Самоделки Метки: термитная сварка, термитная смесь

Многие спрашивают, можно ли изготовить электрод для сварки черных металлов своими руками в домашних условиях? Ответ нет. Нормальный электрод для сварки самостоятельно вы не сделаете. Потому, что это достаточно наукоемкий процесс, а компоненты, входящие в состав обмазки, не всегда можно приобрести в ближайшем магазине. Что предлагает нам великий и ужасный интернет в этом плане? Многочисленные… Читать далее »

Категории : Самоделки Сварочные электроды Метки: Электроды своими руками

В 1970 г. в журнале «Моделист-Конструктор» вышла статья о том, как сделать простейший по конструкции и при этом очень эффективный кузнечный горн своими руками. При небольших объемах работ в условиях небольшой мастерской это очень полезная штука, а главное, сделать его можно фактически из металлических обрезков. Спустя почти полвека много чего успело измениться, в частности появился… Читать далее »

Категории : Вспомогательные инструменты Самоделки Метки: кузнечный горн своими руками

Друзья-сварщики, вот и близится к концу старый 2017 год, осталось совсем немного до наступления Нового 2018 года! Сколько сварено полезного за этот год и сколько еще предстоит сварить!  Всех с наступающим праздником поздравляем и желаем таких банальных, но и таких нужных каждому человеку вещей! Помните, что мир держится не  только на сварных швах, но и… Читать далее »

Категории : Самоделки Метки: елка из металла, елка из металла своими руками

 Как правило, сварочный аппарат комплектуется дешевой клеммой заземления.

Но качество ее таково, что в большинстве случаев она быстро выходит из строя или не подходит сварщику по каким-то другим соображениям. Необходимо идти в магазин за покупкой новой клеммы. Как выбрать из предлагаемого ассортимента, если вы только начинаете заниматься сваркой? Что нужно для этого знать? Читайте в… Читать далее »

Категории : Без рубрики Самоделки Метки: зажим массы, зажим массы для сварки, зажим массы сварочный, клемма заземления, клемма массы, масса сварочная

Сварка АКБ Иногда требуется сварка, а возможность подключиться к электрической розетке отсутствует. Причины такой ситуации могут быть разные. Например, нужно сделать разовый заказ в полевых условиях, либо же работать приходится на даче, электропитание которой обеспечивают небольшие солнечные батареи, а преобразователь и близко не выдаст мощность приемлемую для проведения сварочных работ. Выход из такого положения вещей… Читать далее »

Категории : Без рубрики Самоделки Метки: сварка аккумулятором

Стойка для болгарки может понадобиться для выполнения разовой или постоянной работы, требующей точной и аккуратной резки. Покупать готовый станок для подобных целей не имеет смысла, если есть голова на плечах и нормально работающие руки. Во-первых, стоит станок дорого, во – вторых, не всегда готовое изделие пригодно для выполнения поставленной задачи. Доработка же заводской продукции –… Читать далее »

Категории : Вспомогательные инструменты Самоделки Метки: станина для болгарки, стойка для болгарки, стойка для УШМ

Самоделки для сварки | ММА сварка для начинающих

Большинство сварщиков — это креативные ребята, они что-то вечно придумывают и улучшают в процессе выполнения сварочных работ. Ну а что, сварка — это такая работа, где нужно шевелить своими мозгами и уметь поработать ручонками.

Что тут говорить, чего только стоят самодельные молотки сварщиков для отбивания шлака. Для их изготовления в ход идут старые зубила и пики от перфораторов. Многие из самоделок для сварщика направлены на оказание помощи, например, магнитный угольник для сварки.

В общем, не будет забегать далеко вперёд, а расскажем про полезные самоделки для сварщиков, которые станут находкой в самых различных ситуациях.

Молоток сварщика из старого зубила

Если у тебя нет специального молоточка, то ты не настоящий сварщик. Молоток сварщика — это не простой полуторакилограммовый молотище, а специально заточенный и аккуратный молоток, которым будет удобно отбивать шлак.

Именно заточенной стороной молотка, можно подлезть в самые труднодоступные места, например, на уголке. Ну а чтобы сделать такой молоток сварщика, достаточно сточить болгаркой старое зубило, после чего приварить к нему посередине металлический пруток.

Магнитный угольник для сварки

Если вам очень часто приходится сваривать заготовки под прямым углом, то облегчить данную задачу способен магнитный угольник для сварки. Функция такого угольника заключается не только в том, чтобы быстро выставить два профиля под 90 градусов, но и удержать их вместе на момент прихватки.

Для изготовления магнитного угольника потребуется круглый магнит и два куска листового металла. Сначала необходимо будет вырезать два ровных и одинаковых квадрата из стали, а затем соединить их вместе двумя болтами, расположив между ними большой магнит.

Полезная самоделка для сварки труб

Вам приходится часто варить трубы? Тогда следующая самоделка сварщика именно для вас. Очень «тяжело» удерживать горячие трубы во время их сварки, но только не с этой самоделкой.

Приварив к пассатижам две половинки разрезанной напополам трубы, можно сделать вот такое удобное приспособление для сварки. С ним вам точно не грозят ожоги и удар током от сварочного аппарата, если на улице сыро.

Самодельные струбцины для сварки

Ну а с такими вот самодельными струбцинами для сварки, вы легко сможете обойтись без помощника. Ой, как же тяжело иногда варить без «третьей руки», но только не с такими струбцинами.

Простые, надёжные, недорогие, а главное лёгкие в изготовлении с сайтом mmasvarka.ru. Достаточно взять несколько полос стали и сварить их друг с другом, чтобы получилась П-образная фигура. Затем к одной части струбцины нужно приварить «пятак», а ко второй большую гайку.

Удобное приспособление для сварки труб

Ну а следующая самоделка пригодится в том случае, если часто приходится самому варить трубы. Ой, как же неудобно их прихватывать, они все время куда-то скатываются и съезжают. Если же сделать такую вот самоделку для сварки труб, то, ничего подобного происходить не будет.

Что потребуется для изготовления данного приспособления, так это кусок полуметрового уголка, и два куска цепи. Нужно приварить к уголку на небольшом расстоянии куски цепи, а с другого края два болта.

Уложив две трубы на уголок, цепь затягивается и накидывается на болты, надёжно тем самым удерживая трубы.

Следующие статьи:

Секреты сварки » Самоделки Своими Руками – Сделай Сам (чертежи, руководства)

Секреты умельцев /08-сен,2009,21;52 / 145761
Есть такое непростое ремесло — умение владеть ручной электросваркой. Оно необходимо не только профессионалам на производстве, но и тем, кто любит мастерить своими руками в быту — как в гараже, так и на даче. Однако владеют им по-настоящему немногие. Как автор самоучителя «Электросварка глазами практика» берусь утверждать, что при наличии сварочного аппарата и условий для непосредственных практических занятий по самоучителю можно успешно овладеть первыми навыками в этой специальности», — написал нам из города Шлиссельбурга Ленинградской области Сергей Александрович Архипов.

Высококвалифицированный рабочий-сварщик, он много лет проработал в таких ответственнейших отраслях, как судостроение и судоремонт. Богатый опыт практика и лег в основу его необычного самоучителя, в котором автор доходчиво раскрывает секреты сварочных работ и приводит конкретные рекомендации, которые помогут обрести необходимые навыки электросварки не только желающим овладеть этой специальностью, но и большой армии Энтузиастов технического творчества, авто-мотолюбителей, садоводов и фермеров, самодеятельных конструкторов, домашних мастеров.

Книга С.А.Архипова издана в Санкт-Петербурге небольшим, к сожалению, тиражом. Поэтому даем возможность заинтересованным читателям нашего журнала ознакомиться с некоторыми практическими ее разделами.

Старая шутка гласит: чтобы приготовить шашлык из барашка, нужно иметь хотя бы кролика. Так и в деле электродугового соединения металлов: чтобы сделать первые шаги к секретам этой технологии, потребуются трансформатор, электроды и то, без чего даже при их наличии не сможет работать ни один сварщик — щиток со светофильтром и электрододержатель.

Обрести большинство из этих необходимых вещей сейчас — не проблема: промышленность и торговля предлагают большой выбор. Но и для их совершенствования, как показывает практика, поле для творчества широкое. Возможно даже изготовление более удобных, самодельных. И не только после овладения техникой и знаниями в этой области, но и на подступах к ней, например, конструкция электрододержателя (о ней мы расскажем ниже).


Но прежде чем приобретать оборудование, необходимо усвоить практические сведения о его особенностях и взаимосвязи с теми работами, которые вам предстоят. И здесь мало иметь представление, что электродуговая сварка штучными электродами — это соединение металлических деталей поступательным нагревом места их стыка до жидкого состояния за счет тепловой энергии электрического дугового разряда между противоположными электрическими полями: свариваемой конструкцией (массой) и электродом. Ведь сварочная дуга может иметь разные источники питания. Например, сварочные трансформаторы переменного тока или сварочные выпрямители и генераторы постоянного тока.
В чем здесь разница? А она есть даже внутри одной из этих разновидностей. Например, при использовании источника питания электродуги постоянного тока различают два вида подключения: прямой полярности и обратной. В первом случае сварочный провод — «земля», который подсоединяется к «массе» — свариваемой конструкции, закрепляется на сварочном выпрямителе к клемме «плюс», а провод от электрододержателя — к клемме «минус». Такое подключение и ток прямой полярности целесообразны для резки металла и сварки толстостенных деталей, требующих большого количества тепла для их прогрева. Поменяв подключение проводов на выпрямителе, получим ток обратной полярности, применяемый при сварке тонкостенных деталей. Хитрость здесь в том, что на отрицательном полюсе (катоде) температура более низкая, чем на положительном (аноде), за счет чего электрод расплавляется быстрее, а нагрев детали относительно уменьшается — снижается и опасность ее прожога.

А при работе на сварочных трансформаторах переменного тока нет ни прямой, ни обратной полярности сварочного тока из-за периодической смены в сварочной цепи положительного и отрицательного полюсов; здесь другие особенности работы.

Несколько практических рекомендаций, чтобы первые шаги по освоению электросварки проходили более успешно.
Самые приемлемые электроды для начинающих — это электроды переменного тока диаметром 3—4 мм. Для первых пробных сварочных швов лучше использовать металлические пластины толщиной 4—6 мм. А из сварочных щитков рекомендую как наиболее удобный в работе наго-ловный щиток. Его преимущество перед ручным в том, что свободная рука может придерживать свариваемую деталь. Для зачистки сварочных швов от шлака полезно иметь также тяжелое зубило с рычагом-рукояткой. Наконец, одна из самых важных деталей успешной работы — электрододержатель. На нем необходимо остановиться особо.

Дело в том, что существует много разновидностей конструкции электрододержателей как профессиональных, так и самодельных. И это не случайно, потому что к этому нехитрому инструменту предъявляется немало требований, начиная от безопасности и кончая удобством в работе.
Хочу предложить читателям свой вариант держателя, предельно простого по конструкции и надежного, испытанного на практике и хорошо себя зарекомендовавшего. Его отличают такие проверенные в работе качества, как компактность и легкость, удобство в манипулировании рукой при сварке, прочность закрепления электрода в держателе, возможность простой и оперативной замены отработанного огарка на новый электрод.
Для того чтобы изготовить такой электродержатель, достаточно подобрать из имеющихся под рукой материалов подходящие и выполнить ряд несложных операций (см. рис). Потребуется металлический уголок I с полками размерами 20×20 мм и длиной 100 мм. Отступив от одного из концов 10 мм, сверлим отверстие 2 диаметром 4,1 мм. Оно необходимо для того, чтобы можно было удобно и быстро менять электрод: вставив в это отверстие оголенный конец нового, вытолкнем из держателя электрод-огарок.

Отступив от того же конца 40 мм, произвольно заузим оставшуюся часть уголка 3, как показано на рисунке. Далее из отрезка арматурного стержня диаметром 6 мм и длиной 80 мм (или пружинной проволоки того же диаметра) изготовим прижим 4 коленчатой формы. Выставив эту пружину на уровне среза уголка, приварим ее хвостовик по центру уголка (сварочный шов 5 — с обеих сторон хвостовика). Ручкой держателя и одновременно его изолятором 6 послужит отрезок дюритового или толстостенного резинового шланга с небольшим внутренним диаметром и длиной 150 мм. Пропустив через него сварочный провод 7 и зачистив его конец, запрессуем, сплющив тонкостенную стальную трубу 8 подходящего (небольшого) диаметра и длиной 50 мм. Выступающий из нее конец провода 9 для лучшего контакта приварим к трубке, а последнюю наложим на зауженную часть уголка держателя и также приварим П-образным швом 10. Остается надвинуть изолятор на уголок, и электрододержатель готов.

Как показала практика, такой электрододержатель удобен и даже незаменим при сварке в стесненных условиях. Напомним, что при работе с ним, как и со всеми подобными устройствами открытого типа, необходимо соблюдать меры предосторожности и не допускать коротких замыканий, то есть долговременных соприкосновений его с «массой».

Сварочные аппараты своими руками на сайте полезных самоделок

Сегодня вашему вниманию предлагается проверенная временем схема инверторного сварочного аппарата, который будет несложно собрать своими руками. Детали взяты из старых телевизоров, но их можно заменить на более современные аналоги….

Читать далее

Используется принцип получения водорода с помощью электролиза водного раствора щелочи. Благодаря малым наружным габаритам электролизера ему найдется место и на …

Читать далее

Принцип действия большинства плазматронов мощностью от нескольких кВт до нескольких мегаватт, практически один и тот же. Между катодом, выполненным из тугоплавк…

Читать далее

Появившись более ста лет назад, электродуговая сварка произвела технологическую революцию. К настоящему времени она практически вытеснила все остальные…

Читать далее

В данной книге я постараюсь охватить и описать весь спектр сварочных инверторов, начиная с простейшего полумоста и заканчивая мощным резонансным источником…

Читать далее

А вот схема самодельного сварочного полуавтомата на простых дискретных элементах, без дорогих микроконтроллеров. Ток сварки регулируется от 70 до 300 А, скорость сварки — 20. ..45 м/ч, диаметр проволоки на катушке — 0.8-1.2 мм. Использован сварочный трансформатор на 3 кВт….

Читать далее

Какой домашний мастер, а тем более автолюбитель, не мечтает иметь в своем распоряжении малогабаритный сварочный аппарат постоянного тока да еще с функцией заряд…

Читать далее

Переносный малогабаритный электросварочный аппарат с выносным сварочным пистолетом предназначен для приваривания листовой нержавеющей и обычной стали толщиной 0…

Читать далее

Данная конструкция может быть полезна для автолюбителей, при ремонте пластмассовых деталей. Извечная проблема для радиолюбителя — корпус для очередной поделки….

Читать далее

Сварка деталей голым электродом. Дуговая сварка долгое время применялась, главным образом, при ремонте чугунных деталей. Причиной этого были низкие механические…

Читать далее

Сварочный аппарат работает от сети 220 В и обладает высокими электротехническими характеристиками. Благодаря применению новой формы магнитопровода вес аппарата. ..

Читать далее

В нашем коллективе давно витала идея создания небольшого, компактного, лёгкого, но в то же время приемлемого по параметрам сварочного аппарата. Однако, наша час…

Читать далее

Обычная спичка подсказала конструкцию термитного карандаша. С его помощью вполне можно сварить на дачном участке несложные металлические изделия….

Читать далее

Мои самоделки — электричество, техника, для дома

Здесь я выкладываю другие свои самоделки, не связанные с ветряками и солнечными батареями. На даче я часто чтото делаю и некоторыми поделками хочется поделится с другими. Некоторые вещи я делал ранее и публиковал на других сайтах и по мере свободного времени эти подкелки будут появляться и здесь. >

Подача воды из колодца, система 12 вольт

Организация подачи воды из колодца с глубины 11 метров в накопительный бак, ну и далее уже с бака вода отбирается по мере надобности. В системе присутствует электрический поплавковый клапан, который управляет насосом и автоматически доливает бак. >

Сварка от автомобильных аккумуляторов

Мой личный опыт использования сварки от автомобильных аккумуляторов. Для сварки я использую сейчас три автомобильных аккумулятора по 90Ач, которые соединяю последовательно. >

Каркасный дом часть вторая

Продолжение фото-отчёта о строительстве каркасного дома. Теперь дом обшит профнастилом и снаружи почти закончен — осталось доделать оконтовку и вставить окна и двери. >

Жизнь на даче и моя стройка

Фото-отчёт о моей стройке на даче и немного о жизни и как всё начиналось. Строю я каркасный самый простой и самый дешёвый дом площадью 60кв.м. Пока построил только каркас дома, и другие попутные мелочи >

Самодельная ТВ антенна

Простая самодельная антенна типа «ромбик» с усилитилем ТВ сигнала. Сделал на даче новую антенну, такие антенны я уже делал ранее, с усилитем, и по качеству приема сигнала я не видел равных, киайские антенны хуже, да и фирменные проигрывают «ромбикам». >

Батарейка своими руками

Самодельная батарейка, химический источник тока, или медно-купоросный элемент. Эту батарейку я собирал как доказательство работы такого источника тока. В экспериментах подсоединял фонарик и заряжал телефон, так-же записал небольшой видеоролик. >

Самодельная печь из оцинкованной жести

Небольшая самодельная печь для приготовления еды из оцинкованной жести. На костре готовить еду не совсем удобно, дым и жар от костра мешают этому процессу. Баллонный газ дорого, и как альтернатива была сделана эта печь, которой активно пользуемся. >

Самодельная печь из жести спустя полгода

Печь для приготовления еды летом на улице, которая описана в статье выше, фото отчет о том что с ней случилось за полгода каждодневной эксплуатации. В общем оцинковка от температуры обгорела и печь покрылась ржавчиной. >

Боковой прицеп к мопеду Альфа

Сделал небольшой фото отчет о мопеде, переделанном под грузовой. К мопеду я сделал боковой прицеп, в итоге получился крепкий, легкий и надежный грузовой прицеп. Вожу я в основном дрова, гружу по 200-400кг и движок мощностью 6 л.с с этим справляется. >

Колодец своими руками

Как можно самостоятельно вырыть колодец. Сейчас занимаюсь рытьем колодца и решил сделать фото-отчет о том как делаю колодец, как рою, и прочее. Стенки колодца делаю из бетона, для этого из ламинированной фанеры изготовил опалубку. >

Доделал колодец описанный в статье выше

В предыдущей статье был промежуточный фото отчет о колодце своими руками на даче, теперь он доделан и новые фото того что получилось в итоге. Полная глубина колодца составила 11метров, строил я его гдето месяц не особо утруждаясь.

Точечная сварка из микроволновки | Самоделки своими руками

Самоделка из хлама — точечная сварка из трансформатора от микроволновки, фото и подробное описание изготовления самоделки.

Понадобилась точечная сварка для сварки тонкой нержавейки и оцинковки толщиной до 1 мм. Как раз случайно на металоприёмке, нашёлся трансформатор от микроволновки, решил из него сделать сварочный аппарат.

Далее на фото показан подробный процесс изготовления точечной сварки из микроволновки.

Вначале ножовкой по металлу, срезаем с трансформатора, высоковольтную обмотку (ту где тонкий провод) и удаляем ее. Дополнительно я положил прокладки из стеклотекстолита

На вторичную обмотку мотаем полтора витка гибкого провода сечением 70 квадратных миллиметров и напаиваем наконечники.

Теперь закрепляем трансформатор на подходящей подставке — силуминовая крышка от какой то аппаратуры. И из кусочков квадратной трубы и обрезков текстолита делаем стойки для оси подвижного электрода. Ось должна быть изолирована от подставки.

Из круглой железки и двух шестигранников с отверстием, делаем держатель неподвижного электрода.

Крепим его на подставку и закрепляем неподвижный электрод. Вот что у нас получилось.

Делаем рычаг, где будет крепиться подвижный электрод. Ручка-шарик клеится на эпоксидке.

Крепим на место рычаг и подвижный электрод.

Привинчиваем стойки, на которые будет крепиться плата управления. Стойки готовые-от какого то старого блока. К ним крепим так же компьютерный разъем для сетевого шнура.

К двум другим стойкам крепим вентилятор от компьютера.

А на рычаг приделываем кнопку, будет включаться сварочный ток.

Из обрезка текстолита, делается крепление возвратной пружины.

Теперь самое время заняться схемой управления. Слепил ее из того,что было под рукой. Тиристоры на 25 ампер. Схема обеспечивает включение сварочного тока нажатием кнопки и автоматическое отключение после выдержки времени. Выдержка регулируется от 0 до 4 сек.

Вот детали для схемы управления.

Плата готова.

Закрепляем выключатель и переменный резистор с помощью обрезка пластмассы.

Теперь закрепляем плату управления,подключаем весь проводной монтаж и жгутуем его.

Коробку сделал из корпуса от видика, собираем с помощью заклепочника.



Напряжение холостого хода получилось 1.8 вольта. Пробуем сварить два кусочка оцинковки толщиной 1 мм. Качество сварки отличное-точка сварки рвется с мясом по металлу. Выдержка времени была 3 секунды.

Электроды и провод вторички, заметно греются после 10 ка точек, но это если сваривать непрерывно. Для моих применений более чем достаточно.

Первичка и железо трансформатора не греется вообще. Конечно агрегат не для работы на потоке, но мне он уже хорошо помог-сварил им кожухи на два блока управления на заказы.

Автор самоделки: Валентин. г. Тверь. samodelki-n.ru

Сварочный аппарат для сварки мелких деталей своими руками

Довольно часто в практике любого хозяина возникает необходимость соединить металлические детали. Один из таких способов соединения – это сварка. Но что делать, если нет сварочного аппарата? Конечно, можно его приобрести, но можно и изготовить самый простейший аппарат самому, причем практически за полчаса.

Пролог

Простейший прототип сварочного аппарата – осветительный электродуговой проектор – использовался еще в середине ХХ-го века в киностудиях во время съемок фильмов.

         В домашних условиях, возможно, сделать простой раритетный самодельный  сварочный аппарат из автотрансформатора мощностью 200 Вт. (Примерная схема автотрансформатора приведена на рисунке). Выходное напряжение регулируется за счет перестановки телевизионной вилки в гнездах.

На вторичной обмотке трансформатора необходимо найти два вывода, на которых напряжение будет около 40 В. К этим выводам остается подсоединить графитовые электроды и сварочный аппарат готов! Правда нужно учитывать, что при использовании такого автотрансформатора в сварочных целях желательно хорошо знать основы электробезопасности, поскольку не обеспечивается гальваническая развязка с электросетью.

Область применения такого самодельного сварочного аппарата довольно широкая: от сварки металлических изделий до закалки рабочих поверхностей инструмента.

Примеры применения Вольтовой дуги

         В практике радиолюбителей временами возникает необходимость в сваривании или очень сильном разогреве мелких деталей. В таких случаях нет необходимости в применении серьезного сварочного аппарата, т.к. чтобы создать высокотемпературную плазму не обязательно иметь специальное оборудование.

         Рассмотрим несколько примеров практического применения Вольтовой дуги.

Сварка накала магнетрона с питающими шинами

         В этом случае сварка просто необходима, хотя многие, при встрече с такой трудностью, производят замену магнетрона. А ведь чаще всего бывают лишь две неисправности: обрывается накал в точке (поз.1) и выходят из строя из-за пробоя проходные конденсаторы (поз.2).

         На рисунке магнетрон от микроволновой печи «Kenwood», который проработал после ремонта более двадцати лет.

Ремонт термопары своими руками

Конечно, изготовить термопару – дело совсем безнадежное, однако бывает, что нужно ее отремонтировать в случае облома «шарика». Обычно такие термопары встречаются в мультиметрах, у которых есть режим замера температуры

Нагревание высокоуглеродистой стали

В случае необходимости изменения формы пружины или проделывания отверстия следует учитывать, что закаленная пружина имеет слишком высокую твердость для сверления и слишком хрупкая для пробивания отверстия при помощи пробойника.

А в случае закалки стального инструмента (изготовленного из инструментальной стали) достаточно нагреть рабочую поверхность до малинового цвета и охладить в ванночке с машинным маслом. На рисунке изображено закаленное жало отвертки после механической обработки рабочей кромки.

Как получить Вольтовую дугу?

Мелкие сварочные работы можно выполнять при помощи трансформатора мощностью от 200 Ватт и выходным напряжением в диапазоне от 30 до 50 Вольт. При этом сварочный ток должен быть 10-12 Ампер. Можно не беспокоиться по поводу перегрева трансформатора, поскольку горение дуги кратковременно.

Также подойдет и обычный лабораторный автотрансформатор ЛАТР  с силой тока от 9 Ампер. Однако нужно учитывать всю степень опасности в связи с тем, что отсутствует гальваническая развязка с электросетью.

В целях предупреждения повреждения графитового ролика токосъемника ЛАТРа  желательно ввести ограничения входного тока применением плавкой вставки (предохранителя). Тогда случайное короткое замыкание в цепи электрода уже не страшно.

Электродами могут быть любые графитовые стержни простых карандашей (желательно  мягкие).

В качестве держателя для грифеля используется металлическая часть электромонтажного клеммника.

На этом рисунке показан пример держателя с применением клеммника, причем одно отверстие используется для крепления ручки, а второе для зажима грифеля в клемме.

В целях предотвращения расплавления одноразового шприца (поз.3) при нагреве клеммника (поз.1) используются  шайбы из стеклотекстолита (поз.2). А для стандартного подключения к кабелю можно применить стандартное гнездо от прибора (поз.4).

Итак, схема соединения довольно простая:  один вывод вторичной обмотки соединяется с держателем, а второй вывод подсоединяется к свариваемой детали.

Есть еще другой вариант крепления держателя электрода с применением электромонтажной клеммы. Второй держатель понадобится в случае сварки металлических изделий с такой же температурой плавления или при необходимости раскалить металлическое изделие (закалка, изменение формы).

Схема подключения к вторичной обмотке трансформатора двух графитовых электродов.

Для сохранения глаз от ожога роговицы и от попадания искр недостаточно будет использовать темные очки из-за малой плотности светофильтров. Можно изготовить такое приспособление:  в качестве щитка может быть оправа бинокулярных очков с удаленными линзами; фильтр крепится при помощи канцелярского зажима. Или можно воспользоваться радиолюбительскими очками, применяемыми в SMD технологиях.

В случае сварки меди с нихромом или сталью понадобится флюс. При добавлении небольшого количества воды в тетраборат натрия (буру) или в борную кислоту получается кашица, которой смазываются места сварки.

Материалы для приготовления флюса обычно можно найти в хозяйственном магазине. Также можно воспользоваться средством  борьбы с насекомыми «Боракс» содержащим борную кислоту.

61 Крутые идеи сварочного проекта для дома, хобби или продажи

Сварка может доставлять массу удовольствия. Это также может помочь вам повысить ценность вашего дома, позволяя производить необходимый ремонт без необходимости нанимать специализированного специалиста по ремонту. Это может стать расслабляющим хобби.

Это также может быть отличным подспорьем, если вы хотите увеличить свой доход.

Вот некоторые из лучших идей сварочных проектов, которые могут помочь вам в достижении ваших целей, возможно, уже сегодня.

Сварочные проекты для начинающих


Создан Biji-biji Initiative для Me.reka Makerspace.

№1. Сварочный стол своими руками. В этом простом столе используется несколько прямых металлических деталей, сваренных вместе в каркас. Металлические планки наверху обеспечивают пространство для зажима, обеспечивая прочное пространство для тяжелых проектов, которое при этом достаточно легкое, чтобы их можно было перемещать.

http://www.instructables.com/id/DIY-Welding-Table/

Кредит: Роб Шуерер и Линкольн Электрик Компани

# 2. Ловушка для сарая рогов. Это еще один базовый проект рамы, позволяющий собирать рога без охоты. Когда наступит подходящий сезон, олени будут кормиться этим проектом. Их рога застревают и отрываются. В противном случае олень уходит с полным брюхом.

Подробнее см. Проект на http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shed-antler-trap.aspx

# 3. Тумбы под телевизор. Его также можно использовать в качестве прикроватного столика, подставки для ноутбука и многого другого.Конструкция С-образного стола требует минимального количества сварочных работ и удобна для новичков. Десятки идей, следующих за этой рамкой, дадут вам необходимые варианты.

http://foter.com/explore/modern-tv-tray-tables

Кредит: Кэмерон Белл, deburghsteel.com.au

# 4. Дверной звонок. Все, что потребовалось для завершения этого проекта, — это небольшой баллон с аргоном и немного стального лома. Вы можете установить его прямо на экстерьер вашего дома или прикрепить к предпочитаемому вами материалу, чтобы придать вашей собственности неповторимый вид.

http://www.instructables.com/id/Easy-Doorbell-From-Scrap-Steel/

Кредит: Кэмерон Белл на deburghsteel.com.au

# 5. Кострище. Все, что потребовалось, чтобы сделать эту уникальную кострищу, — это половина листа стали. Для этого проекта использовалась текстурированная сталь, но любая стальная пластина толщиной 2,1 мм справится со своей задачей. Вы также можете настроить размер дизайна в соответствии со своими потребностями.

http://www.instructables.com/id/How-to-Make-a-Cool-and-Compact-Fire-Pit-from-Half-/

# 6.Сервировочный бар. При использовании сварочного аппарата Power MIG этот сервировочный стержень представляет собой стальную трубку размером 1 × 1 дюйм, которая с трех сторон обернута гофрированным металлом. Столешница изготовлена ​​из нержавеющей стали с закругленной кромкой толщиной 1 дюйм. Деревянные стеллажи внутри предлагают место для хранения вещей.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/serving-bar. aspx

# 7. Стеллаж для дров. Эта простая конструкция позволяет относительно легко создать стеллаж для дров и топочных материалов.К двум U-образным металлическим деталям приварены распорки для создания опор. Также в комплект входит дополнительная насадка для растопки.

# 8. Вешалка-подкова. Возьмите несколько подков, зажмите их, а затем сварите. Затем вам просто нужно добавить держатели к тому, что вы создали, чтобы оно могло удерживать пальто. Его можно собрать за считанные минуты.

№ 9. Подковообразные подставки для книг. Для этого сварочного проекта вам просто нужно сварить две подковы вместе под прямым углом. Затем повторите, так что вы создали пару. Вы даже можете приварить небольшой стальной лист к подкове, если вам удастся достать только пару из них и все равно выполнить этот проект.

https://es.pinterest.com/pin/79164

9823007/

# 10. Грязевая скамья. Для этого проекта требуется квадратная трубка диаметром 1 дюйм. Помимо этого, вы можете построить его в соответствии с вашими предпочтительными размерами. Это действительно требует некоторого навыка резки металла, но в остальном эта небольшая скамейка добавит приятный штрих любому дому.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/mudroom-bench.aspx

# 11. Металлическая решетка. Если у вас дома растут виноградные лозы или вы выращиваете вьющиеся овощи в своем саду, то это проект для начинающих. Он имеет конструкцию с открытой рамой, которая будет надежнее поддерживать ваше хобби в области садоводства или озеленения.

http://www. instructables.com/id/Metal-Trellis-for-Garden-VInes/

№ 12. Портативная рабочая станция. Нам всем нужно место для хранения вещей. Независимо от того, являетесь ли вы профессиональным сварщиком или профессиональным писателем, эта рабочая станция предлагает оригинальный способ использования материалов, которые уже есть в большинстве гаражей. Самое приятное то, что обод по-прежнему хорошо катится, что упрощает перемещение рабочей станции на новое место.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/portable-work-station.aspx

Easy and Simple Welding Projects


# 13.Держатель для карандашей. Взяв всего четыре полых стальных трубы, все, что вам нужно сделать, это прикрепить их к единому плоскому куску стали. Вы можете создать подставку любого размера, которая станет полезным дополнением к любому столу или столу за считанные минуты.

http://www. instructables.com/id/Simple-Industrial-Pencil-Holder/

# 14. Держатель ювелирных изделий. Этот простой проект требует, чтобы вы сварили небольшие прямые стальные детали вместе в форме дерева. Затем вы привариваете дерево к квадратному куску стали, чтобы его можно было поставить на стол или комод.Вы можете украсить проект, чтобы он выглядел реалистично, или оставьте стальной вид в деревенском стиле.

# 15. Патио беседка. Используя конструкцию с открытой рамой, вы можете создать множество индивидуализированных образов, используя стандартные стальные трубы. В этом проекте для создания верхних перил использовались ножки старого батута. Верхняя планка ограждения использовалась для перекладин и ножек. Затем саморезами закрепили решетку.

http: // www.lincolnelectric.com/en-us/support/welding-projects/Pages/patio-arbor.aspx

# 16. Голландский держатель для духовки. Если вы любите походы, то голландский подставка для духовки вам пригодится. Он сваривает три подковы вместе, а затем каждой точке дается одна опорная планка, чтобы создать подставку для штатива. Вы также можете использовать его для барбекю на открытом воздухе, в качестве подноса и для множества других целей.

http://www.instructables.com/id/Horseshoe-Dutchoven-Holder/

# 17.Трехколесный плантатор. Эта простая маленькая кашпо станет отличным дополнением к любому крыльцу, саду или подоконнику. Поскольку он сделан из кованого железа, сварка выполняется быстро и просто. Единственная проблема — найти инструменты, чтобы придать утюгу правильную форму.

http://www.craftsmanspace.com/free-projects/rustic-tricycle-planter-plan.html

# 18. Держатель кузнечика. Если честно, правильнее было бы назвать это «третьей рукой». Используя твердый кусок металла, вы привариваете к нему три металлических наконечника, чтобы у вас была тяжелая рука, которая могла удерживать небольшие предметы во время сварки. Не забудьте приварить к нему ручку, чтобы ее можно было носить с собой.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/grasshopper-holding-device.aspx

# 19. Ложка цветок. В этом простом металлическом цветке используются ложки для педалей. Затем вы можете использовать миску, металлический шар или что-нибудь похожей формы. Сварите их вместе, а затем вы можете приварить предмет к металлическому стержню.

http://www.instructables.com/id/Weld-a-Spoon-Flower/

# 20.Висячий знак. Подставка для вывески из кованого железа придает заведению дополнительный уровень изысканности, создавая первое впечатление, которое оно производит. Это также может быть способом дать дому более стильный адрес, чем большие числа, прибитые к дому.

http://www.craftsmanspace.com/free-projects/hanging-sign-plan.html

# 21. Настенные часы. Используя стержень из мягкой стали ¼ дюйма для обоих кругов этих часов и круглый стержень 5/16 дюйма для чисел, этот проект требует множества различных небольших сварных швов и прецизионного выравнивания. Затем добавьте опорную перекладину по вертикали и горизонтали, чтобы можно было добавить в дизайн настоящие часы.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/wall-clock.aspx

# 22. Металлическое сердце. Если у вас есть старая велосипедная цепь, то у вас есть все, что вам нужно для этого простого проекта. Возможно, вы сможете купить его в местном комиссионном магазине, если у вас его нет. Отрежьте цепочку до нужного размера и придайте ей форму сердца.Затем сварите его, чтобы он не изменил своей формы.

http://www.instructables.com/id/bicycle-chain-metal-heart/

# 23. Держатель сварочного пистолета MIG. Если вы используете сварочный аппарат MIG, то будут моменты, когда вы захотите установить пистолет, чтобы переключать передачи в рамках проекта. Вместо того, чтобы класть пистолет на бок на рабочем столе, этот простой зажим позволит вам безопасно положить пистолет, где бы вы ни работали.

https: //www. pinterest.com / pin / 322288917061348618/

# 24. Шепердс Крючки. Преимущество изготовления крючка Shepherd’s из обычного железа или стали заключается в том, что его можно использовать по-разному. Он может держать флаг. Он может стать вешалкой для растений. Он даже может служить уникальной решеткой для вьющегося растения. Этот вариант дает вам двойной крючок, но и одиночный крючок тоже выполнит свою работу.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shepards-hook.aspx

Сварочные проекты своими руками


# 25.Подвесной стальной поддон. Взяв квадратную трубку из предпочитаемого вами материала, все, что вам нужно сделать, это сварить кронштейн. Затем вы просверливаете трубку, чтобы разместить крючки, на которых будут держаться кастрюли и сковороды. Вам также понадобятся крючки, просверленные в верхней части рамы, чтобы окончательный проект можно было подвесить к потолку.

http://www. instructables.com/id/Modern-Industrial-Hanging-Steel-Pan-Rack/

# 26. Скульптуры животных. Это уникальное произведение искусства изготовлено из сваренной вручную нержавеющей стали.Вы можете сделать то же самое с любимым животным.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shark-sculpture.aspx

# 27. Самодельный костровище. В этом проекте используется пустой баллон с пропаном и сварной каркас для создания очага для костра, который можно использовать как в помещении, так и на открытом воздухе. Одно предупреждение: убедитесь, что баллон с пропаном полностью пустой, прежде чем врезаться в него. В противном случае вы можете обнаружить, что танк взорвется вам прямо в лицо.

№ 28. Дровяная печь. Если вы купите новую дровяную печь для своего дома, она может обойтись вам более чем в 300 долларов. С другой стороны, вы можете сделать его самостоятельно за 60 долларов или меньше. Возьмите несколько припасов, стальной барабан и чугунную дверь, и вы будете готовы приступить к работе.

№ 29. Гаражные стеллажи. С помощью нескольких основных металлических трубок вы можете относительно легко создать обширные стеллажи для вашего гаража.Сверху на распорку укладывается простая деревянная планка, которую вы будете соединять с потолочными стойками на потолке и стойками на стене. Ключ к успешному сварочному проекту своими руками здесь — это потратить время на два… или, может быть, три раза.

http://www.instructables.com/id/Industrial-Shelving-Some-Welding-Required/

# 30. Барбекю. Если у вас есть старый блок двигателя, который ни для чего не используется, почему бы не использовать сварочное оборудование, чтобы превратить его в барбекю на заднем дворе? Конечно, изготовление и модификация этого проекта заняли более 90 часов, но результаты однозначно доказывают, что время было потрачено не зря.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/engine-bbq.aspx

# 31. Молоток. После небольшой сварки TIG все, что вам нужно сделать, это прикрепить ручку к головке, чтобы у вас был полезный молоток. По такому же принципу можно создать каминную кочергу или другие инструменты. Таким образом, вы можете создать что-то, что будет полезно вам сейчас и в будущем для тех проектов DIY, которые лежат вокруг дома.

№ 35. Курильщик. Если вы любите жарить на гриле на улице, то в какой-то момент вам понадобится курильщик.Вместо того, чтобы бежать в местный Walmart, чтобы сбросить 300 долларов за тот, который может продержаться на сезон или два, попробуйте построить его самостоятельно. Этот быстрый и простой проект отлично выглядит и выполняет свою работу.

https://www.pinterest.com/pin/AWNZ-oMIgf03grDQ01F_eKEnGSm4pfChYGOTvRq1Rhh-BrGtzEvTHho/

№ 36. Пожарная охрана. Будь то чугунная печь или камин, есть ширмы и ограждения, которые продаются за сотни долларов и защищают любопытные пальцы от горячих поверхностей. Менее чем за 30 долларов вы можете создать то же самое.

http://www.instructables.com/id/Art-Deco-Fireguard-for-Log-Burner/

Проекты Cool Welding


# 37. Автомобильные рампы. Трудно работать на автомобиле без правильных пандусов. Хотя этот проект дорогостоящий и тяжелый, он также понравится многим, кто любит крутые проекты.

http://chris-eigenheer.blogspot.co.uk/2011/04/building-my-car-ramp.html

# 38. Цели. Соревновательная стрельба находится на подъеме как вид спорта.Стрелкам нужны мишени, которые им не нужно заменять все время, когда они получают попадание. Этот проект буквально помогает попасть в цель.

https://texags.com/forums/34/topics/2104438

№ 39. Подковообразный винный шкаф. Если у вас есть куча подков и они бывают разных размеров, то это отличный сварочный проект, которым стоит заняться. Просто убедитесь, что бутылка вина поместится в подковы, которые вы используете!

http://www.wcwelding.com/wine-rack.html

# 40.Стальная шайба. Это один из тех классных проектов, на создание которого, похоже, уйдет много времени, но на самом деле его можно завершить в течение дня. Просто убедитесь, что все ваши шайбы сделаны из стали, прежде чем приступить к работе.

№ 41. Алюминиевые крылья архангела. Это для тех сварщиков, которые хотят вывести свой косплей на новый уровень.

http://www.instructables.com/id/Arduino-controlled-Aluminium-Archangel-Costume-Win/

# 42. Кастомные внедорожные бамперы. Если вы живете в сельской местности, особенно на западе США, то повсюду есть заманчивые гравийные дороги. Любая машина может выехать туда. Так что наденьте этот бампер на свой автомобиль и отправляйтесь исследовать.

http://www.instructables.com/id/Custom-steel-bumper-for-off-road-truck/

# 43. Металл Садовое Искусство. Кто не любит выставлять в своем саду какие-нибудь прекрасные животные? Выбирайте любимое животное и приступайте к работе.

https: // www.pinterest.com/pin/207587864055293699/

# 44. Автомобильные скульптуры. Искусство и сварка — прекрасное сочетание под умелыми и талантливыми руками многих сварщиков. Это уникальное и индивидуальное изделие из металла — всего лишь один набор идей, которые вы можете воплотить в жизнь самостоятельно. Предупреждение: прямое копирование дизайна может нарушить авторские права, поэтому используйте свое собственное творчество.

http://www. browndogwelding.com/new/

# 45. Ворота. Дональд Трамп любит строить стены.Чтобы пройти сквозь стену, пригодятся ворота. Вы действительно хотите проехать через туннель, если у вас есть забор или стена, защищающая вашу собственность? Конечно, нет. Вот почему сложно сварные ворота — это творческий и интересный проект.

http://www.bakersgas.com/weldmyworld/2011/05/03/how-to-weld-an-ornamental-gate/

# 46. Пого Палка безумия. Само название этого сварочного проекта звучит круто. Сложите его вместе, и вся семья отлично проведет время.

http://www.instructables.com/id/The-Pogo-Stick-of-Insanity/

# 47. Форель Мобильный. Это еще одна конструкция стальной шайбы, за исключением того, что она предназначена для рыб. Сформируйте шайбы так, чтобы они были похожи на рыб, покрасьте их в цвет форели, а затем повесьте их, чтобы получился колокольчик или мобиль.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/trout-mobile. aspx

# 48. Кухня Турция. Самое лучшее в этом небольшом проекте — то, что в нем используется старая кухонная утварь.Хотя для изготовления основной части корпуса используется дерево, вы можете использовать алюминий, чтобы создать более прочную основу, на которой затем можно было бы приварить куски дуршлага.

https://www.pinterest.com/pin/207587864053179495/

Продажа прибыльных сварочных проектов


# 49. Металлические кронштейны. Если у вас стальная рама, то у вас есть простой способ начать делать кронштейны для людей. Кронштейны можно использовать в качестве полок, рам для картин и прочего хранения.Вы часто можете найти использованные кронштейны в местных комиссионных магазинах.

http://weldingweb.com/showthread.php?48525-Small-project-steel-brackets

# 50. Стальные вазы. Если у вас есть доступ к стальному лому, то у вас есть доступ к дешевым материалам, из которых можно создавать красивые декоративные предметы. Для этого выгодного проекта вы можете превратить стальные тарелки в вазы, банки для монет и множество других вариантов для дома.

http://www.instructables.com/id/How-to-Make-a-Steel-Vase-Step-by-Step/

# 51.Рамки для картин. Если вы можете отрезать металлическую трубу под углом 45 градусов, а затем соединить эту трубу чистым сварным швом, то вы сможете сделать отличные металлические рамы для картин. Принимайте индивидуальные заказы, и вы сможете получать довольно солидную почасовую оплату, занимаясь любимым делом.

№ 52. Ящики для камина. Будь то дровяной камин или газовый, необходимо хранить дрова в жарком помещении. Вы можете сделать их с помощью простого плоского бруска. Однако вместо того, чтобы пытаться продавать их на Craigslist, вы можете подумать о Etsy.

(Ссылка на изображение: http://weldingweb.com/showthread.php?271391-Simple-Money-Making-Welding-Project-Ideas)

# 53. Вилы для тракторов. Прикрепив эти вилы к трактору, вы создаете вилочный погрузчик мгновенного действия для фермеров, плужников и других людей, у которых на передней части оборудования есть ковш. В этом видео используются деревянные вилки. Сделайте их из металла, и у вас будет потенциальная прибыль.

№ 54. Архитектурные кронштейны. Люди все время вешают вещи на стены.Им также нравится вешать полки для дополнительного места для хранения вещей. Что позволяет это делать? Скобки. Принимайте заказы на нестандартные кронштейны, и вы можете отправлять свои работы по всему миру. Вот тот, кто уже сделал это.

http://www.cuttingedgemetals.com/custom-brackets/

# 55. Флаг Art. Качественное металлическое искусство можно повесить как внутри, так и снаружи. Просто ознакомьтесь с этой комбинацией дерева и металла для интересного проекта, который может быть потенциально прибыльным.

https: // www.pinterest.com/pin/528821181228500819/

# 56. Велосипедная цепь Gecko. Это уникальное сварное произведение искусства идеально подходит для тех, кто любит гекконов. Выберите свое любимое животное, и вы сможете создать для себя нишевый рынок.

# 57. Держатели для брелков. Все время от времени теряют ключи. Держатель брелка у двери помогает предотвратить это. Эта милая идея придает дому изюминку.

http://www.homedit.com/top-15-diy-key-holder-racks-for-your-home/hotel-inpired-key-holder/

# 58. Подсвечники. Если вам нужны рентабельные сварочные проекты из подков, это может быть вашим лучшим вариантом. Предлагая различные варианты размеров, вы можете ориентироваться на отрасли ароматерапии, аварийного освещения и дизайнеров интерьера.

№ 59. Абажуры. Имея небольшой доступ к стальному лому, вы можете создать прочный абажур, который легко чистить и поддерживать в домашних условиях.Самое приятное то, что эти абажуры могут быть конкурентоспособными по стоимости по сравнению с тканевыми абажурами в магазинах, которые служат всего несколько лет.

№ 60. Лампы. И вы также можете создать лампу как выгодный сварочный проект, если хотите.

№ 61. Стойки водонагревателя. Не стоит недооценивать рентабельность этого проекта. На полу часто устанавливают водонагреватели, что может привести к преждевременной коррозии дна.Этот проект может иметь требования строительных норм, которые необходимо соблюдать, но это просто означает больше денег в кармане.

http://ipscorp.com/plumbing/watertite/protectivesystem/whstands

Лучшие идеи сварочных проектов помогут вам создать побочную суету, повеселиться или освоить новый навык, которым вы увлечены. Найдите лучшего сварщика для начинающих, который удовлетворит ваши потребности (особенно если вы новичок в сварке), используйте эти идеи, чтобы заняться чем-нибудь, и вы отлично проведете время, зарекомендовав себя как местный сварщик.

13+ бесплатных планов сварочных тележек для самостоятельной сборки [удобно] — MyMyDIY

Нравится ли вам создавать собственные проекты или у вас часто есть люди, которые нанимают людей из-за ваших талантов, всегда полезно иметь нужное оборудование в одном месте. Это не только создаст гораздо более профессиональную атмосферу, но и сохранит ваши вещи вместе, предотвращая возможность скопления беспорядка.

Если вы занимаетесь сваркой, вы знаете, что наличие безопасного места для сбора материалов — одна из самых важных частей обеспечения безопасности и предотвращения беспорядка в гараже с вашим оборудованием.В этой статье мы познакомим вас с несколькими различными схемами для самостоятельной сварки тележек , которые вы можете использовать, чтобы сделать свое пространство еще лучше и добавить больше инструментов в свою коллекцию.

Эти варианты были тщательно отобраны, чтобы удовлетворить ваши потребности и обеспечить вашу безопасность. Кроме того, многие из них являются экономически эффективными, поскольку для выполнения работы используются только переработанные материалы, и являются отличным способом продемонстрировать свои таланты сварщика потенциальным клиентам или попрактиковаться в качестве новичка.

13+ лучших планов сварочных тележек

1.Основной выбор

Простой парень (или девушка), вероятно, не ищет чего-то слишком яркого, чтобы добавить в свою коллекцию. Если это вы, то это идеальный вариант. Материалы тоже доступны. Вам понадобится только дерево. Дерево будет отличным материалом для использования, потому что оно прочное и с ним легко работать. Вам просто нужно будет сделать две одинаковые основы размером 10 × 19, а затем 4 части высотой 19 дюймов. Положите одно основание снизу, а другое сверху.На нижнем основании возьмите один из этих кусков дерева, чтобы пройти справа, два — слева и один поверх друг друга. Затем добавьте ролики с обеих сторон, и все готово!

СМОТРЕТЬ ПЛАНЫ

2. Прочный, переработанный

В следующем варианте в нашем списке используются переработанные материалы для создания идеальной тележки для сварки. Хотя некоторые могут уклоняться от использования переработанных материалов, это может сэкономить вам деньги в долгосрочной перспективе и по-прежнему оказаться стоящим выбором. В этом конкретном руководстве человек нашел выброшенный распылитель краски и использовал кости для его создания.Следует иметь в виду, что инструкции для этого включают электрические компоненты, поэтому, если вам они не подходят, это может быть не лучшим выбором для вас.

СМОТРЕТЬ ПЛАНЫ

3. Просто и легко

Если вы только начинаете, было бы неплохо сделать свой собственный. Это может научить вас всем техникам, которые вам нужно знать, когда вы излагаете этот навык. Вы также можете попрактиковаться в основных техниках резки металла. Все, что вам нужно сделать, это найти несколько металлических деталей, сделать надрезы, выложить их так, как вы хотите, и соответственно следовать остальным инструкциям.

СМОТРЕТЬ ПЛАНЫ

4. Абсолютно полезно

Могли ли вы представить, что следующий дизайн-макет в нашем списке был создан с использованием стальной витрины для Absolut Vodka? Это предназначено для более легких проектов, так как автор предположил, что это было сделано для переноски половинки поддона водки. Если вам нелегко найти тележку Absolut Vodka, есть много заменителей, которые вы можете заставить работать. Если вам не кажется, что сверхмощных проектов вы не видите на горизонте, то стоит попробовать этот самодельный проект.

СМОТРЕТЬ ПЛАНЫ

5. Модернизированный и функциональный

Еще раз, вот еще один уникальный вариант, основанный на использовании переработанных материалов. Если у вас есть что-нибудь, например шкаф для хранения документов, который использовался в этом примере, который, по вашему мнению, достаточно прочен, чтобы справиться со всем вашим оборудованием и некоторыми проектами, которые вам нужно будет выполнить, у вас не возникнет проблем с созданием идеальная тележка для всех ваших сварочных нужд.

СМОТРЕТЬ ПЛАНЫ

6. Самая лучшая поделка

Хотя кто-то может спорить о том, что считается лучшим, этот автор изо всех сил решил создать сварочную тележку, в которой были бы все навороты, включая розетки и подставку для бутылок.Для этого выбора они купили на eBay стальную тележку, которая была прочной, но не самой лучшей для сварки. Таким образом, этот человек также создал систему планок, которая была сделана из стального коробчатого сечения. Имейте в виду, что инструкции требуют использования электрического оборудования, поэтому, если вы еще не знакомы с этим, было бы неплохо подождать или попросить кого-нибудь помочь вам.

Мне нравится запах черного черного железа, и это почти то, чего я ожидаю летом. У меня есть сварочный аппарат, собственная наковальня, и я занимаюсь этим столько, сколько себя помню.Я полагаюсь на такие сборки, чтобы транспортировать мое устройство по всей рабочей зоне гаража.

СМОТРЕТЬ ПЛАНЫ

7. Пример рентабельности

Скорее всего, вы пытались найти подходящую сварочную тележку, которая будет соответствовать всем вашим потребностям и эффективно хранить ваше оборудование. Но когда вы проверили цену (или стоимость сборки всех материалов самостоятельно), это заставило вас задуматься о том, действительно ли сварка является правильным путем. В этом примере мы нашли руководство, которое позволит начинающим создать правильную тележку для своего гаража по цене всего 15 долларов.

СМОТРЕТЬ ПЛАНЫ

8. Ваш индивидуальный и уникальный пример

Кому не нравится иметь индивидуальное и уникальное оборудование? Возможно, вы не хотите иметь обычную тележку или тележку, похожую на все остальные. С этой опцией теперь можно иметь что-то достаточно маленькое, чтобы таскать с собой, если вы пользуетесь общественным транспортом (или даже поместиться в багажнике), а также иметь возможность носить с собой все инструменты, которые потребуются для выполнения работ. работа. Чтобы сделать ситуацию еще лучше, этот человек нашел большую часть материалов на обочине дороги, так что это тоже рентабельно.

СМОТРЕТЬ ПЛАНЫ

9. Самодельная тележка на заказ

Что сделает вас более гордым, чем возможность продемонстрировать свои самодельные работы потенциальным клиентам, чтобы рассказать им о своем профессионализме и способностях? Если вы уже привыкли к использованию электрического оборудования и самостоятельно выполняете некоторые сварочные работы, то почему бы не сделать что-то индивидуальное и уникальное, чтобы удовлетворить все ваши потребности? В этом примере автор предоставляет образец макета, чтобы сделать процесс сборки тележки еще проще.Вы можете скопировать то, что сделал этот человек, или придумать что-то свое! В любом случае, пришло время стиснуть зубы и найти хорошее место для сбора всего вашего любимого снаряжения.

СМОТРЕТЬ ПЛАНЫ

10. Сделать из металлолома

У вас завалялись случайные части другого проекта? Обрывки старых покупок, которые вы всегда обещали сделать, но у вас просто нет времени на это? А как насчет того старого картотечного шкафа в вашем гараже, который, кажется, просто пылится? Что ж, сейчас лучшее время, чтобы извлечь все это из рук и найти им хорошее применение.Это не только хорошо для окружающей среды, но и не проделает дыру в вашем кошельке, когда вы сделаете себе сварочную тележку. У вас уже будут все необходимые материалы, и есть вероятность, что они будут достаточно прочными для большинства низкокачественных проектов. Для тех, кто хочет выполнять более сложные проекты, перед вами может стоять более сложная задача, поскольку вы собираетесь найти подходящие материалы. Вот пример использования колес от старого велосипеда и труб старой сломанной тележки.В конце концов, на создание потребовалось всего 2 дня, и самое приятное то, что первоначальный автор не имел в виду конкретного плана, когда строил его!

СМОТРЕТЬ ПЛАНЫ

11. Старый газовый гриль и отходы

И последнее, но не менее важное: вот еще одна сварочная тележка, которая потребует только отходов или других вещей, которые у вас есть дома. Сварщики могут быть портативными, но тележка с колесами поможет вам взять ее с собой куда угодно, а все необходимое оборудование у вас будет в одном месте.Один из вариантов, который можно использовать для этого, — это старая тележка для покупок благодаря вращающимся колесам спереди. Однако этот конкретный автор решил использовать старый газовый гриль, который у них лежал, который уже проржавел. У него также были поворотные колеса, которые значительно упрощали любую сварочную задачу. По словам автора, если у вас дома нет ржавого газового гриля, его вполне можно найти на обочине или рядом с мусорным баком, поэтому неплохо было бы сходить в мусорное ведро и посмотреть, какие материалы вы можете найти.

СМОТРЕТЬ ПЛАНЫ

Советы по сборке сварочной тележки

Сварочная тележка от DIY

Хотя сварка может показаться сложным для освоения навыком, как только вы овладеете основами, она станет легкой и увлекательной. Как и в случае с другими навыками, чем больше вы тренируетесь, тем быстрее вы научитесь сваривать. И один из самых распространенных первых проектов для начинающих сварщиков — это создание сварочной тележки своими руками.

Этот аксессуар, который можно использовать для хранения сварочного аппарата и других инструментов, можно собрать за несколько часов.Прежде чем мы перейдем к пошаговому руководству, позвольте нам познакомить вас с планом свадебной тележки, который вы должны иметь в виду. В идеале тележка должна иметь нижнюю и верхнюю палубу, крючки для одежды для подвешивания проводов и шлемов, а также стойку на ее спине для С-образных зажимов. У вас есть свобода настроить этот дизайн так, как вы считаете нужным — в Интернете есть множество PDF-файлов с пошаговыми инструкциями, включая ссылки на этой странице.

Моя сварочная тележка своими руками (еще нужно сделать) !!! из Сварки

Приступим к созданию сварочной тележки;

  1. Возьмите в свои руки как можно больше кусков металла.Это ресурсы, которые вы будете использовать для создания корзины. Если у вас его сейчас нет, вы всегда можете посетить ближайший комиссионный магазин.
  2. Отметьте металл для разрезов. В зависимости от вашего дизайна начните отмечать все металлы для разрезов. Угловая шлифовальная машина может вам в этом помочь.
  3. Начните делать надрезы в соответствии с необходимыми размерами. Чтобы резать металл точно, рекомендуется зажать его и использовать ручной шлифовальный станок для более плавных резов.
    Затем вы можете использовать проволочное колесо для точной настройки разрезов.
  4. Разложите все металлические детали и убедитесь, подходят ли они идеально.
  5. Скрепите все углы и сварите металлы по стыкам.
  6. Сравните, все ли полки квадратные и одинакового размера. Одна из ключевых характеристик хорошего сварщика — аккуратность. Поэтому вам необходимо знать свои измерения при выполнении сварочных работ.
  7. Приступите к закреплению и обрамлению вертикальных деталей.
  8. Соберите полную раму и приварите по углам, пока она не станет прочной.
  9. Поднимите вашу тележку. В этом конкретном наборе мы советуем вам заполучить какую-нибудь качественную пару колес. Затем соедините их стержнем и приварите ось к раме. Но не забудьте добавить шайбу, чтобы полностью удерживать ось на месте. Кроме того, как вы, возможно, уже знаете, сварка оцинкованного металла немного опасна, и вы должны делать это в хорошо вентилируемом гараже.
  10. Зафиксируйте ручку. Конечно, вашей тележке понадобится ручка. Так вырежьте кусочки и приварите к верхней боковой раме тележки.
  11. В эстетических целях покрасьте рамку в любой цвет.
  12. Разрежьте две полочные доски, чтобы они поместились на квадратных полках.
  13. На приварных осях добавить комплект колес.

Итак, ребята, ваша сварочная тележка готова. Вам остается только загрузить его инструментами и наслаждаться легкостью передвижения в гараже или на рабочем месте. Однако, прежде чем вы сможете начать использовать его, всегда анализируйте прочность рамы. И внесите исправления в области, которые могут со временем нуждаться в улучшении.

Привет, меня зовут Елена Кулидж. Я энтузиаст, который любит строить забавные планы работы с деревом. Эти планы своими руками — забавные хобби-проекты для энтузиастов или даже более продвинутых строителей, которые хотят создавать такие вещи, как двухъярусные кровати, торцевые столики или даже ящик для уток!

Идеи полного сварочного стола и тележки DIY [50 дизайнов]

Вдохновляйтесь идеями, конструкциями и изображениями для создания сварочного стола или тележки своими руками. Посмотрите, как другие занимались хранением сварочных аппаратов, стержней, газовых баллонов, угловых шлифовальных машин, отрезной пилы, тисков, зажимов и многого другого.Посмотрите, какие рабочие поверхности подойдут вам лучше всего.

Аккуратная поддержка для крупных проектов. Также необходимы большие тиски. На OffroadFabnet.com много таких классных потрясающих проектов…

Отличная идея для тележки для плазменной резки. Весь шлак и пыль стекают в ковш. Pirate4x4 — еще один отличный источник для проектов Fab…

Сварочная тележка для зажима. Попробуйте Garage Journal для этого и других проектов…

Tig Cart с форумов MillerWelds аккуратный.Хранилище для Tig, самодельный кулер для воды Tig, удочка, газовый баллон и неизбежный пластиковый ящик, полный аксессуаров.

Тележка династии Миллер. Эти тележки, которые подходят сварщикам, острые…

Профессиональные сварщики рекомендуют толстый лист сверху. Этот стол имеет стальную пластину толщиной 1 дюйм. См. Дополнительную информацию в разделе «Практический машинист» — еще одном прекрасном источнике идей. Очень нравится вырез для педали Tig.

Еще один очень толстый стол, приспособленный для зажима…

Каждому сварщику нужен набор угловых шлифовальных машин под рукой.Я люблю вешать их прямо на тележку…

Очень много нравится в этом большом красном столе. Толстый металлический верх, большие тиски, хранилище зажимов, хранилище угловой шлифовальной машины, и посмотрите на эти удобные выходы для угловых шлифовальных машин и всего остального под кромкой стола, где они защищены. Есть даже откидное отделение для отрезной пилы. Отлично!

Розетки на тележке кажутся хорошими. Если у вас есть несколько сварщиков на тележке, предоставляя каждому из них розетку 220 на тележке, которая подключается к одному соединению, стена тоже звучит удобно…

Бензобаки часто занимают довольно много места.Эта установка укладывает их горизонтально, чтобы освободить немного места и сохранить низкий центр тяжести. Хорошая идея, хотя вытаскивать их оттуда для пополнения, вероятно, болезненно.

Еще больше идей для сварочного стола и тележки:

Хороший базовый стол с отсеком для плазменной резки. Мне кажется, что выдвижная или откидная плазменная поверхность, которая немного больше, была бы изящной особенностью для универсального стола + тележки…

Вот хорошая базовая тележка для сварки…

И еще одна аккуратная тележка…

Есть ли двутавровые балки для утилизации? Они делают огромную тележку.Это от Welding Web…

Хранение удочек прямо на тележке кажется хорошей идеей…

Еще одна идея для хранения стержней: просто сделайте стойку для пробирок, в которые они входят…

Практически целая мастерская на тележке. Мне нравятся большие колеса, потому что я знаю, что катить тяжелую тележку по ступеньке 3/4 дюйма в мой гараж было бы намного проще с ними, чем с роликами обычного размера …

Tig, Mig, Oxy Acetylene, Nice Tool Chest (выглядит как боковой ящик, который удобен, когда вы хотите узкий) — Все необходимое…

Толстый чугун с квадратными отверстиями — это лучшая поверхность для промышленного сварочного стола.Такой тип поверхности называется «Жёлудевый стол»…

Стойка для аккуратной выдвижной плазменной резки. Обратите внимание на систему поддомкрачивания, чтобы вы могли оторвать колесики от земли, когда закончите катать стол. Толстый стальной стол тоже хорош. Это с форумов по сварке в Хобарте…

Приемники сцепного устройства

идеально подходят для крепления тисков, отрезных пил, шлифовальных машин и всего остального, что вы можете убрать с дороги, если вам нужно больше места. Вот еще один пример самоподъемной системы для снятия стола с роликов…

Обязательно приварите к столу хорошую точку заземления, чтобы можно было убрать зажим заземления и просто оставить его подключенным…

Еще один очень красиво сделанный стол.Много места для хранения + розетки + прицепы для аксессуаров…

Недавно я взял один из двух автоподъемников из своего гаража, чтобы освободить место для увеличения болезни механического цеха. Хорошая новость заключается в том, что я выбрал большой гараж, занимающий площадь пола, а плохая новость заключалась в том, что лифт был удобной рабочей поверхностью для многих проектов, включая сварку. Частично этот новый толчок будет включать в себя организацию вещей и изготовление нестандартных рабочих поверхностей. Это означало, что мне нужно было удобное место для сварки, отсюда и такой подход.Я придерживаюсь мнения, что у вас никогда не может быть слишком много рабочей поверхности или слишком много ящиков, поэтому идея построить сварочный стол поверх ящика для прокатных инструментов действительно понравилась. Вот краткий фоторепортаж проекта:

Идея заключалась в том, чтобы изолировать шкаф для инструментов от тепла с помощью огнеупорных кирпичей, а также использовать дополнительную опорную скобу для увеличения воздушного зазора…

Стойки были сделаны из кусков квадратных труб 4 × 4, которые я разрезал на своей отрезной пиле…

Брат Дэйв о сварочном аппарате Tig.Каждый из нас сделал половину сварных швов. Трудно практиковаться для Тига!

Вот готовая таблица. Квадратная труба, торчащая спереди, появилась в последнюю минуту. Я собираюсь прикрепить туда свои тиски, чтобы их можно было снимать по мере необходимости. У меня есть подозрение, что я придумаю и другие полезные вещи, которые можно будет вставить в эту «кобуру». Посмотрим!

идей для сварочных проектов (66 идей для начинающих и профессионалов)

Сварка — это больше, чем просто промышленное применение, которое мы с ней ассоциируем.Сварка — это очень весело и, кроме того, может улучшить вашу повседневную жизнь. Сварка также дает вам возможность увеличить свой доход, особенно если вы продаете свои проекты.

Мы показываем вам 66 идей сварочных проектов, чтобы вы настроились на создание чего-то впечатляющего.


Сварочные проекты для начинающих

Нам всем нужно было с чего-то начинать, и лучшие сварочные проекты для начинающих — одни из самых приятных и простых в исполнении. Они действительно говорят, что лучшие идеи — самые простые, и мы соглашаемся.Зачем усложнять жизнь, если есть легкий путь к совершенству.

1. Сварочный стол своими руками

Это один из самых простых проектов. Просто возьмите 12 прямых отрезков стали и сделайте коробку базовой формы. Затем приварите металлические планки сверху, чтобы обеспечить место для зажима. Наконец, прикрепите отрезок прямой длины к основанию, чтобы придать конструкции дополнительную поддержку.

Теперь у вас есть сварочный стол, достаточно прочный для использования и достаточно легкий для маневрирования.

2.Ящик для металлолома

У вас весь этот металлолом и негде его хранить. Почему бы не использовать стальные трубы, чтобы сделать прямоугольную рамную коробку и не приварить листовую сталь. Повесьте верхнюю часть на петлю для легкого доступа и, если хотите, приварите защелку, чтобы прикрепить замок.

3. Ловушка для рогов сарая

Это еще один проект, в котором используется базовая рама, но он позволяет собирать рога без охоты. Все, что вам нужно сделать, это сварить треугольник с 3 планками, равномерно расположенными вдоль каждой стороны.

Если время подходящее, когда олень подходит, чтобы съесть пищу внутри ловушки, и удаляется, они оставляют свои рога позади. Если нет, они уходят с полным комплектом рогов и полным животом.

4. Корзины для огня из бревен

Создав дровяную печь, вы можете удерживать поленья с помощью корзины для бревен. Вы можете сделать их достаточно легко, используя плоские прутки, согнутые в U-образной форме и приваренные к 2 полосам металла. Они удерживают бревна на месте и помогают создать сильный жар.

Сварочные проекты для дома своими руками

Сварка имеет множество применений, особенно когда речь идет об улучшении домашней обстановки. Это может быть что-то столь же простое, как стол для ноутбука, или более сложные проекты, такие как изготовление дровяной горелки и экономия сотен долларов.

5. Пандусы для инвалидных колясок

Если у вас есть родственники-инвалиды, которым сложно добраться до машины или дома в инвалидной коляске, почему бы не построить пандус для инвалидных колясок из старого металлолома.Все, что вам нужно, это квадратные трубы и листовая сталь. Создайте базовую треугольную раму, используя два прямоугольных треугольника, и прикрепите лист металла, чтобы колеса плавно шли по ней.

6. Позвони мне в колокольчик

Изготовление дверного звонка — это удовлетворение и добавление стиля в экстерьер вашего дома. Все, что для этого требуется, — это небольшой баллон с аргоном и немного металлолома. Установите его прямо на свою собственность, или вы можете персонализировать звонок с некоторыми дополнительными элементами из листового металла.

7. Часы тикают

Настенные часы стильные и отлично подходят для украшения комнаты.Вы также можете создать эффектный предмет для сада. Используйте 0,25-дюймовую сталь, чтобы создать обе круглые части часов, и используйте стержень 0,31 дюйма для создания стрелок и цифр. Вы можете добавить механизм, как только добавите опорную перекладину.

8. Подвесная стальная полка для сковород

Почему бы не привести в порядок свою кухню и не использовать пространство, которое в противном случае было бы потрачено впустую. Используйте квадратную трубку и просверлите отверстия вдоль поверхности, чтобы вставить крючки, удерживающие сковороды. Затем убедитесь, что вы просверлили отверстия, чтобы прикрепить крючки к потолку.

9. Гаражное хранилище Небеса

Добавьте дополнительное место для хранения вещей в гараж с помощью металлических труб. Вы можете создать обширное хранилище, используя трубы в качестве каркаса и добавив деревянные полки. Прикрепите раму к потолку и стеновые стойки и убедитесь, что вы нашли время, чтобы проверить свои измерения.

10. Будьте в пожарной безопасности

С детьми и домашними животными нельзя быть слишком осторожным с открытым огнем. Создайте противопожарный щит, сварив вместе три стороны рамы и заполнив конструкцию сотнями полосок металлолома.Он не только будет хорошо выглядеть, но и защитит вашу семью.

Вместо того, чтобы сваривать панели вместе, почему бы не прикрепить петли к каждой панели, чтобы создать складное противопожарное ограждение.

11. Оставайтесь в безопасности с металлической дверью

Измерьте проем, который вы хотите закрепить, а затем приступайте к сборке дверной рамы из стальных труб. Затем приварите листовую сталь и подогнайте ее по размеру. Не забудьте прикрепить защелку и ручку, чтобы вы могли открыть дверь, когда замок откроется.

Сварка мебели

Ничто так не улучшает внешний вид вашего дома, как сделанная на заказ мебель. Конечно, вы можете оформить свой дом по каталогу или посетить известный мебельный магазин на главной улице, но у вас будет такая же мебель, как и у всех остальных. Спроектировать и построить его самостоятельно гораздо приятнее.

12. Журнальный столик

Измените старую квадратную трубу и сделайте прямоугольный журнальный столик. Сделайте базовую раму с 4 прямыми ножками, поддерживаемыми поперечными сечениями.Попробуйте взять регенерированную древесину для верхней части и тщательно отшлифуйте ее, чтобы поверхность стола была гладкой и без изъянов.

13. Стол для ноутбука

Это один из самых простых в изготовлении конструкций, но при этом он предлагает так много возможностей. Он работает со стандартной C-образной рамой. Приварите стойки к основанию, а столешницу к стойкам, и вы получите стол, который можно использовать как стол для ноутбука, боковой столик и обеденный стол для телевизора.

14. Гнездо таблиц

Наличие двух столов, которые вставляются друг в друга для экономии места, — отличная идея для небольших помещений.Вы можете создать их, используя квадратные стальные трубы, оформленные в коробчатую раму. Чтобы добавить нотку классности, прикрепите к ним элегантную деревянную столешницу.

15. Простой табурет

Создайте стильный, но в то же время минималистский дизайн стула, создав каркас из стальных труб и приварив квадрат к сиденью. Затем увеличьте жесткость проекта, добавив поперечное сечение на нижнем конце ножек. Это обеспечивает поддержку, а также делает подставку для ног.

16. Бар открыт

Используйте аппарат для механической сварки MIG, чтобы прикрепить стальную трубку 1 × 1 дюйм к гофрированному листу гофрированного металла.Если хотите, вы можете прикрепить внутри кронштейны, чтобы выдержать вес деревянной полки для дополнительного хранения.

Верх представляет собой лист из нержавеющей стали с закругленными краями для удаления любых острых предметов. Вы даже можете добавить блокируемые колеса, чтобы сделать его более маневренным по дому и в саду.

17. Stack and Rack ‘Em

Дрова необходимо держать проветренными и сухими, если они хотят создать сильное тепло, необходимое зимой. Возьмите две П-образные полосы металла и приварите поперечные опоры на ровных участках вдоль рамы.Если вы хотите что-то более красивое, почему бы не прикрепить стеллаж для хранения растопок.

Сварочные работы в саду

Все больше и больше людей ищут уникальные изделия для украшения своих садов. От садовой мебели до скульптур, то, как мы используем внешнее пространство, кардинально изменилось с годами. Сварка помогает создавать забавную и практичную садовую мебель.

18. Зажги мой огонь

Ничто не вызывает в воображении образы зимних ночей, проведенных на улице, как костровище.Это развлечение для всей семьи и красиво выглядит, когда он горит. Все, что для этого требуется, — это поллист из стали толщиной 2,1 мм. Вырежьте боковые панели и основание и сварите их. Возможно, стоит сделать в дне сливное отверстие, чтобы дождь выходил и яма не ржавела, когда она не используется.

19. Все садятся

Этот проект скамейки требует определенных навыков резки металла. Используя квадратную металлическую трубку диаметром 1 дюйм, отрежьте кусочки до нужного размера. Лучше начать с построения каркаса, начиная с двух сторон и задней части.Затем поработайте над сиденьем. Вы можете использовать любые размеры, которые вам нравятся, в соответствии с вашим конкретным дизайном.

20. Как растет ваш сад?

Сделать металлическую решетку для роста вьющихся растений — это стильно и практично. Хорошая новость в том, что это задание может быть любого размера и формы, оно может быть отдельно стоящим или прикрепленным к ограждению.

Сделайте базовую раму и решите, хотите ли вы, чтобы она была плоской или трехмерной. Вы можете прикрепить поперечные сечения и опорные стержни, а при желании даже треугольную секцию крыши.

21. Создайте садовую арку

Используйте конструкцию с открытой рамой, чтобы создать стильную беседку для своего сада. Это может быть арка или квадрат, и вы можете использовать ее для входа в лужайку или для отделения вашего сада. Для достижения наилучших результатов используйте квадратную трубку диаметром 1 дюйм.

22. Сделайте свои собственные ворота

Потрясающие ворота украшают любую стену или вход. Вы можете начать с простого с базовой рамки и перейти к свиткам и украшениям. Прежде чем вы это узнаете, вы создадите макет ворот, которые стоят у входа в Версальский дворец.

23. Крючки Shepherd’s

Крючки

Shepherd’s очень полезны и могут стать отличными декоративными подвесами для растений или даже причудливыми решетками для выращивания вьющихся растений. Вам понадобится пробел 0,25 дюйма для стержня и универсальный гибочный станок для создания свитков. Сделать этот крючок можно одним или двумя свитками.

24. Маленькая садовая решетчатая арка

Если вы пытаетесь стимулировать рост вьющихся растений, приварите 2 арки из стальных стержней к каркасу квадратного поперечного сечения.Вся решетка должна стоять не выше 3 футов, и вы кладете ее на лозу, чтобы стимулировать рост.

15. Создайте самодельную костровую яму

Возьмите старый баллон с пропаном и убедитесь, что он пустой, прежде чем начинать резать его. Затем вырежьте отверстие спереди и приварите ручки и подставку. Его можно использовать внутри или снаружи, и он станет отличным дополнением вашего дома.

26. Разожгите барбекю

Это задача для опытного сварщика.Опять же, вы можете использовать старую стальную бочку и разрезать ее посередине, чтобы получилась откидная крышка. Используйте старые квадратные трубы в качестве ножек и поперечных сечений и не забудьте прорезать вентиляционные отверстия сбоку и сверху.

Небольшие сварочные проекты из металлолома

Лом для одного — сокровище для другого. Это, безусловно, верно, когда речь идет о металлоломе. Сварка открывает мир возможностей превратить груды мусора в нечто красивое и желанное. В следующий раз, когда вы окажетесь в гараже, осмотритесь и посмотрите, какие драгоценные камни вы можете найти.

27. Вешалки-подковы

Возьмите кучу старых подков и разложите их в линию вдоль полосы листового металла с помощью зажимов. Поставьте их на края так, чтобы крючок подковы действовал как крючок, на который можно повесить пальто. Теперь приварите их, и вы получите стильный способ повесить пальто. И хорошая новость в том, что это можно сделать в кратчайшие сроки.

28. Подсвечник

Подсвечники просты в изготовлении и украсят практически любой дом. Вы можете сделать их из подков с приваренными шипами для свечей или использовать квадратную трубку в качестве подставки с небольшим диском и шипом, приваренным к вершине.

29. Держатель для карандашей

Это отличный способ хранить карандаши и делать что-нибудь красивое и практичное. Возьмите 4 полые трубки и расположите их по прямой линии. Прикрепите их к единому плоскому куску металла, чтобы получить основу и позволить держателю для карандашей свободно стоять на вашем столе.

Если бы трубки различались по длине, это выглядело бы еще более стильно.

30. Сияй светом

Если у вас есть запасная листовая сталь, оберните ее вокруг простой круглой рамы, чтобы получить стильный и долговечный абажур, который переживет любой купленный в магазине абажур.Кроме того, его легко содержать в чистоте.

31. Сделайте стальную вазу

Если у вас много лишнего стального листа, почему бы не создать металлические вазы? У вас есть все дешевые материалы, необходимые для создания предметов, которые украсили бы любой буфет. Вы также можете превратить стальную пленку в банки для денег, лотки для хранения и другие полезные приспособления для дома.

32. Время Молота

Как насчет создания молотка. С сварочным аппаратом TIG все, что вам нужно сделать, это прикрепить ручку к голове, чтобы создать полезный инструмент, который пригодится в бесчисленных проектах DIY.

33. Горячий покер

Используя те же принципы, создайте свой собственный камин, сварив кочергу, чтобы использовать ее с самодельной дровяной печью. Также было бы неплохо сидеть рядом с вашим хранилищем журналов.

34. Металлические номера домов

Выделите свой дом из толпы с помощью больших блестящих номеров домов. Вы можете сделать их настолько крупными и смелыми, насколько захотите. Вы даже можете украсить их или сделать их трехмерными. Это ваш дом и ваш дизайн.

Сварочные проекты

Искусство обогащает нашу жизнь и превращает обыденное в нечто особенное.Искусство поднимает настроение и вдохновляет, поэтому неудивительно, что когда дело доходит до сварки, создание искусства всегда рядом. Будь то скульптор или создание изображений из металла, творческие сварщики любят создавать что-то уникальное и неповторимое.

35. Елочные украшения

Сварите вместе несколько простых фигур, используя стальные стержни. Звезды, ангелы и санки станут идеальным украшением деревьев и станут семейными сувенирами, которые будут передаваться из поколения в поколение. Вы также можете продать несколько, чтобы увеличить свой доход.

36. Звездный свет, Звездный свет

Сварите вместе несколько стальных стержней, чтобы получилась пятиконечная звезда. Затем заполните полое тело звезды, обернув ее волшебными огнями, пока она не станет полной света. Теперь привяжите проволоку к одной из точек, и у вас получится идеальное рождественское украшение для дома или на улице.

37. Дерево при свечах

Создайте дизайнерскую новогоднюю елку, приварив стальные стержни диаметром 16 мм к плоскому основанию, а затем прикрепив стержни 10 и 8 мм для создания случайных веток дерева.Чтобы прикрепить подстаканники для чайных свечей, оберните несколько стальных стержней в ручном гибочном станке так, чтобы они точно соответствовали размеру чайного стакана. Прикрепите к металлическому дереву ветки, и у вас получится стильное украшение.

38. Шайба Уэй Те Блюз

Поднимите себе настроение, сделав красивую центральную чашу из стиральных машин разного размера. У всех нас по гаражу бегают шайбы. Это сложная задача, которая лучше всего подойдет опытному сварщику своими руками.

39. Ложка Цветочная

Это еще один отличный маленький проект для новичков или тех, кто хочет сделать что-то более ремесленное, чем практичное.Возьмите несколько старых ложек и приварите чашу с ложками к краю металлической посуды, чтобы они торчали, как лепестки. Затем вы можете прикрепить стержень или кол, чтобы толкнуть свое произведение искусства в землю.

40. Украшение двора

Рождество — это время, когда в наших домах всегда весело и интересно, в том числе и во дворе. Сделайте стальной каркас в виде простой елки и задрапируйте его мерцающими огнями. Ночью это будет эффектно смотреться и поднимать настроение окрестностям.

41. Автомобиль — звезда

Создавайте необычные и красивые автомобильные скульптуры, используя детали подручных автомобилей. Они могут быть захватывающими и красивыми, а старые детали можно достать довольно дешево.

42. Увеличенный атомный орнамент

Для гика в вас увеличенная скульптура атома украсит любой стол. Используйте шариковые подшипники и стальные стержни для соединения элементов, пока не получите форму куба с шарикоподшипниками в каждой точке, с одним в середине куба, соединенным с большим количеством стальных стержней.

43. Садовое искусство

.

Удивительно, но вы можете превратить обрезки и металлолом в захватывающее и визуально привлекательное садовое искусство. Дайте волю своему воображению, пока вы придумываете последний проект. И самое лучшее в этом — это то, что вы придумываете это, когда никому не скажете, что вы совершили ошибку.

44. Создание животных из металла

Если у вас есть листы или обрезки стали, вырежьте их вручную до формы выбранного вами животного, а затем сварите кусочки вместе.Вы можете создать потрясающие скульптуры, которые не выглядели бы неуместными на полках высококлассной галереи.

45. Создай садовый мобиль

Используя множество шайб, как в чаше, которую мы предложили ранее, сварите их встык, чтобы создать формы животных, таких как рыбы и птицы. Вы можете сделать любую форму, которая вам нравится, а когда вы закончите, закрепите готовый мобиль на проволоке и повесьте его в саду, где свет будет отражать его блестящую поверхность.

Проекты крутой сварки

По мере практики все мы прогрессируем, и сварка ничем не отличается.По крайней мере, так говорят, что практика ведет к совершенству, но как насчет тех проектов, которыми вы больше всего гордитесь, потому что вы использовали все навыки, которым научились за эти годы.

46. Подставка для бокала в форме сердца

Создайте дизайнерский держатель для бокала, согнув по 2 стальных полосы в каждую половину сердечка. Затем скрутите пару стальных стержней и приварите их к каркасу. Сварите все вместе, и теперь у вас есть стильный подстаканник для вина.

47. Старомодный брелок для ключей

Воссоздайте старые держатели брелков для ключей из черно-белых фильмов, приварив маленькие крючки к стальному листу, просверлив 4 монтажных отверстия в углах.Он будет стильно смотреться в любой прихожей и в образах прошлых времен.

48. Да будет огонь

Создайте дровяную печь из старой металлической бочки и обрезков металла. Вам понадобятся купленные в магазине принадлежности, такие как насадка для дымохода, дверь и вентиляционное отверстие, но все остальное можно сделать из того, что у вас есть. Это также может сэкономить сотни долларов. Для выполнения этого проекта вам потребуются продвинутые навыки.

49. Архитектурные кронштейны

Вы могли видеть их на стенах старых зданий и на стропилах старых амбаров.Эти кронштейны декоративны и функциональны, они помогают удерживать конструкцию на месте. Людям нравится рассматривать свидетельства промышленного облика здания как украшение.

50. Let’s Go Dutch

Если вы когда-нибудь сидели у костра, пока на огне пузырилась голландская печь, полная горячего тушеного мяса, вы не выжили. Возьмите 3 подковы и сварите их у основания в форме клевера. Приварите опорную стойку в каждой точке, чтобы голландская печь могла стоять над огнем.

Вы также можете использовать его как подставку для кастрюль или даже сервировочный поднос на семейном барбекю.

51. Признак времени

Ничто так не добавит шика вашему дому или бизнесу, как традиционная металлическая вывеска. Они использовались на протяжении многих поколений и могут оживить унылый внешний вид вашего дома. Для достижения наилучших результатов используйте полоски кованого железа, и вам потребуются угловая шлифовальная машина и ручной гибочный станок или тиски.

Вы можете создать практически любой дизайн, и это дает вам возможность выразить себя.

52. Держатель сварочного пистолета MIG

Если вы используете сварочный пистолет MIG, будут моменты, когда вам нужно будет переключить передачу.Вместо того, чтобы класть пистолет на бок на сварочном столе, почему бы не сделать зажим, чтобы держать пистолет, когда вам нужны свободные руки.

53. Курение разрешено

Сделать самодельный курильщик — дело полезное. Вы можете использовать старую емкость с пропаном и вырезать дверцу спереди. Вырежьте несколько регулируемых вентиляционных отверстий, чтобы вы могли изменять количество дыма в курильщике. Вы даже можете использовать старую стальную бочку, если хотите курильщика библейских размеров.

54. Постройте бампер

Если вы живете в сельской местности и на дорогах из гравия, для защиты вашего автомобиля почему бы не сделать прочный внедорожный бампер.Используя стальные пластины и 1,75-дюймовые стальные трубы, вы можете сэкономить тысячи долларов по сравнению с купленными в магазине. Стоит помнить, что это непростая задача, и она лучше подходит для опытных сварщиков.

55. Разгоняй машину

Как и пандусы для инвалидных колясок, здесь используются прямоугольные треугольные рамы с поперечными опорами. Убедитесь, что вы используете металлические трубки подходящей толщины, чтобы выдержать вес автомобиля. Основная секция состоит из усиленных труб, оформленных в форме квадратов для дополнительной поддержки.Для верха используйте лист МДФ толщиной 0,375 дюйма.

56. Стрельба

Создайте идеальную круглую мишень для стрельбы, приварив 8-дюймовые металлические диски к стержням, которые подвешены к перекладине. Вы можете повернуть пластины так, чтобы снизить риск рикошета. Если вы чувствуете себя уверенно, почему бы не смешать размеры и высоту мишеней, чтобы отточить свои навыки стрельбы.

Сварочные идеи продать

Если у вас есть талант создавать желаемые предметы из металла, почему бы не попробовать продать их, чтобы заработать дополнительные деньги.Если вы можете создавать вещи на заказ для себя, то есть все шансы, что кто-то заплатит вам наличными, чтобы получить что-то подобное.

57. Подковообразные подставки для книг

Возьмите пару подков и сварите их под прямым углом. Вес обуви позволяет книгам опираться на них, не соскальзывая с полки. Теперь повторите проект для другой стороны. Если у вас может получиться только две подковы, приварите к каждой основу из листа, чтобы вы все еще могли создать вид.

58.Храните свои украшения

Почему бы не создать подставку для хранения колец и ожерелий, сварив вместе отрезки прямой стали различной длины в форме дерева. Затем приварите елку к небольшому плоскому основанию, чтобы оно свободно стояло на комоде или прикроватной тумбочке. Вы можете оставить дерево в деревенском стиле с помощью открытого металла или попытаться сделать его более реалистичным в качестве части украшения.

59. Держатель растений, которым можно гордиться

Подставка для растений можно вылепить из прямых полос стали.Проволока для армирования бетона толщиной 6 мм хорошо подойдет. Вам понадобится ручной гибочный станок или тиски, а также угловая шлифовальная машина или ножовка, чтобы отрезать полосы по размеру. Вы можете создать множество дизайнов, от деревенского трехколесного велосипеда до подвесной прихватки.

60. Стальное сердце

Если у вас есть старая металлическая цепь, почему бы не сварить звенья в форме сердца и не повесить ее на стену. Подойдет старая велосипедная цепь, или, если вам нужно ее купить, сходите в комиссионный магазин.

61. Принеси мне мое вино

Есть два способа выполнить это.Первый способ — сварить ряд из 3 подков рядом друг с другом, а затем сверху приварить еще 2. Добавьте третий слой вверху, чтобы создать треугольную стойку для вина из 6 бутылок.

Другой способ — приклеить первый слой из 3 подков и получить стойку с 3 бутылками.

62. Цельнометаллические кронштейны

Изготовление стальных кронштейнов — простой способ заработать деньги, и они так же полезны, как полки, рамы для картин и другие места для хранения вещей. Вы часто найдете старые и бывшие в употреблении кронштейны в местных комиссионных магазинах.

63. Красивая как картинка

Изготовленные на заказ рамы для картин — отличный подарок. Все, что вам нужно сделать, это подсоединить стальную трубку к задней части рамы под углом 45 градусов, чтобы получилась подставка. Вы даже можете изготавливать рамы на заказ по дизайну заказчика.

64. Создание объектов из велосипедных цепей

Велосипедные цепи отлично подходят для создания предметов и форм, потому что они соединены между собой и им можно придать практически любой профиль. Когда у вас будет желаемая форма, приварите ее.Затем вы можете повесить его на стену или выставить в саду.

65. Держатель для винных бутылок

И снова мы можем найти применение старой велосипедной цепи. Отмерьте и отрежьте его до нужной длины, затем найдите форму, которая вам больше всего нравится, и приварите, убедившись, что у вас осталось достаточно петли для горлышка винной бутылки. Убедитесь, что основание цепи образует круг для дополнительной устойчивости. Вы также можете использовать обычную цепочку для создания аналогичного эффекта.

66. Ведерко со льдом для шампанского

Возьмите старую листовую сталь и стальные стержни.Сначала сделайте каркас с помощью стержней. Верхние пяльцы должны быть по диаметру шире, чем нижние. Сварите 4 прямые полосы металла, чтобы соединить оба круга, а затем забейте стальной лист молотком по форме.


Давайте проявим творческий подход

Если повезет, этот длинный и подробный список вдохновил вас достать сварочный комплект и начать творить.

Независимо от того, новичок вы или эксперт, здесь для вас найдется проект. Это ни в коем случае не является исчерпывающим.

Есть бесчисленное множество идей, которые помогут вам сваривать, так чего же вы ждете? Готовься.

мобильных установок для дуговой сварки своими руками? (форум по снаряжению в перми)

Многие, вероятно, согласятся, что в долгосрочной перспективе трудно обойтись в усадьбе, не имея оборудования для сварки. У меня есть ацетилен для пайки, резки и гибки металлов, а также сварочный аппарат MIG на 180 А (работает от сети 240 В), который справляется с большей частью того, что нужно у меня дома.

Мне стало интересно получить доступ к большему количеству «мобильных» вариантов дуговой сварки постоянным током, и меня заинтриговало то, что самодельный мастер (я должен сказать «человек»?) Может построить из доступных компонентов и материалов.

Я наткнулся на эту статью на сайте Instructables… http://www.instructables.com/id/Golfcart—Welder

Я уверен, что настройка работает нормально, но сомневаюсь в первоначальном описании в статье: «Вот самый простой сварочный аппарат, который вы можете сделать. Это просто пара соединительных кабелей и сварочный стержень. Ах, да. И несколько батареек для его питания ». На самом деле это немного вводит в заблуждение, поскольку установка основана на тележке для гольфа, как в качестве средства перемещения устройства с места на место, так и в качестве средства для подачи энергии на батареи и, следовательно, для импульса, перемещающего ток через жало / цепь заземления дуги.Без системы подзарядки тележки батареи разрядились бы за ограниченное время использования. Где-то там, где я живу, покупка даже очень бывшей в употреблении тележки для гольфа означало бы довольно большие вложения в средства.

Эта старая статья из классических дней журнала Mother Earth News (1980 г.) интересна. Базовый блок был собран из старой роторной газонокосилки, автоматического генератора переменного тока, нескольких шкивов и ремня, 12-вольтовой батареи глубокого цикла, некоторых резисторов, диода и проводки. По-видимому, большинство компонентов было утилизировано (или, как в случае с газонокосилкой, просто старыми и вышедшими из строя).Батарея является частью системы для сглаживания тока при зажигании дуги и ее обрыве. Автор заявляет, что устройство выдает максимум 50 ампер тока, доступного для сварки. Устройство показано и описано здесь, в статье… http://www.motherearthnews.com/diy/portable-dc-arc-welder-zmaz80ndzraw Ниже представлена ​​принципиальная электрическая схема из статьи.

Мой вопрос и причина публикации: Кто-нибудь знает что-нибудь о создании мобильного сварочного агрегата постоянного тока на базе аккумуляторных батарей?


Топ-17 простых сварочных проектов своими руками, которые выделяются среди других

Последнее обновление 10 сентября 2020 г.

Хотите начать сварку своими руками дома? Вот идеальные сварочные проекты, которые стоит рассмотреть. Читать дальше!

Сварочные проекты — отличный способ воплотить в жизнь творческие и практические идеи для вашего дома или рабочего места. Есть несколько отличных вариантов без сварки, но они ограничены и требуют гораздо больше времени для выполнения. Если вы умеете обращаться со сварщиком или хотите попробовать, вы можете создать бесконечное количество проектов, и выполнение их с помощью сварных швов, а не болтов, позволяет быстро и легко завершить их.

Деревянные конструкции также могут выглядеть великолепно, и часто привязывание дерева к металлоконструкциям может хорошо закончить их, но в отличие от металла у дерева есть много ограничений. Вы можете придать металлу любую вообразимую форму, и существует множество проектов по переработке металлолома, в которых повторно используется старый стальной лом, который в противном случае был бы выброшен как хлам. Превратить их в произведения искусства — забавная альтернатива.

Если вы еще не пробовали заниматься сваркой, покупка собственного станка, предназначенного для домашнего использования и любителями, от Amazon стоит примерно столько же, сколько и стандартная пила по дереву.Затем вы можете погрузиться в некоторые из этих простых в реализации проектов, которые могут преобразить ваш дом и сделать вашу жизнь проще.

Что внутри?

Подковообразная чаша

Подковы — это любимый сварочный проект, когда дело доходит до повторного использования металлолома. Они могут стать одними из самых красивых сварочных проектов, если проявить немного творчества, и зачастую они требуют совсем немного усилий. Это простая миска, которая идеально подходит для украшения комнаты и хранения таких вещей, как фрукты или более крупные предметы.

Требуется всего несколько небольших сварных швов между каждой подковой; немного очистки, и этот прекрасный проект будет выполнен в кратчайшие сроки.

Держатель для винных бутылок

Часто в доме валяется цепочка или куски металлолома, которые легко подобрать за бесценок. Если вы найдете их, вы можете превратить их в великолепные держатели для бутылок для некоторых сварочных работ, которые впечатлят ваших друзей и соседей.

На сварку уйдет меньше получаса, даже если вы учитесь сварке.Его продуманный дизайн делает его иллюзией, но он невероятно устойчив и надежно удерживает любую бутылку.

Скамья для перекрытий

Возьмите массивную деревянную плиту и сделайте такую ​​простую, но прочную скамью, как эта. Для этого требуются всего две небольшие рамы, которые легко изготовить, а затем закрепить на концах деревянной плиты.

В нем не используется много стали, но он очень прочный с приличным куском дерева для сиденья. Это удобно, потому что его можно легко упаковать и убрать, если он понадобится вам только изредка.

Светящийся цветок

Столовые приборы — еще один вид металлолома, который встречается в изобилии. Это то, что легко найти в комиссионном магазине, или у вас могут даже быть старые вещи, валяющиеся у вас дома.

Вы можете создать великолепный цветок в своем саду с очень небольшими усилиями, следуя этому рисунку. Некоторые из самых привлекательных сварочных проектов не требуют особой работы, но они выглядят великолепно благодаря креативному дизайну, стоящему за ними. Это упрощает сборку и требует очень мало времени для завершения.Это один из таких сварочных проектов.

Простая птица со столовыми приборами

Если вы хотите проявить еще больше творчества в своих сварочных проектах, вы можете попробовать свои силы в создании такой птицы. С этим типом сварочных работ по гибке и формованию некоторых элементов требуется немного больше работы, но это не займет много времени.

Есть много разных дизайнов столовых приборов, но это один из лучших.

Треугольный мангал

Жаровни — это удобное приспособление для использования на заднем дворе, независимо от того, любите ли вы устраивать вечеринки или проводить время с семьей на свежем воздухе.Эти сварочные проекты всегда создают уникальную и запоминающуюся обстановку, особенно когда холодно и темно.

Это одна из самых простых, но аккуратных на вид жаровен в сборке. Это хороший размер, чтобы зажечь приличный огонь, не занимая много места, и для его завершения не требуется слишком много сварных швов, в отличие от других конструкций мангалов.

Маленькая садовая решетка Ковчег

Решетки необходимы для самых увлеченных садоводов, и хотя есть много различных дизайнов на выбор; такая простая рама ковчега очень эффективна и отлично смотрится.

Для этого не нужно тратить много денег на снаряжение, и он достаточно прочен, чтобы удержать любую лозу, которая будет расти в вашем саду. Вы также можете увеличивать или уменьшать его размер, не задумываясь, чтобы сделать его точно подходящим для вашего конкретного сада с помощью этих сварочных проектов.

Кронштейны для стеллажей

Кронштейны для стеллажей — обычное дело в магазинах DIY, но они не всегда подходят по размеру или прочности для того, что вам нужно. Излишне говорить, что нет ничего лучше, чем построить свое собственное.

Этот набор кронштейнов прост в изготовлении и легко адаптируется к вашим конкретным потребностям стеллажа. С небольшим количеством краски они получаются действительно хорошими и невероятно прочными с их структурным дизайном.

Барный стул с коническим профилем

Это еще один проект по сварке, в котором для создания потрясающего, но прочного стула используется угловая сталь. Это один из самых простых в изготовлении металлов, поскольку он хорошо соединяется, обладает большой прочностью без чрезмерного веса и может хорошо выглядеть вот так.

Набор парных столов для блоков

Этот набор столов для блоков поставляется в удобной паре, которая подходит друг к другу, чтобы максимизировать пространство, обеспечивая при этом достаточное количество сидячих мест или столов. Он не такой прочный, как традиционный стол или стул, но он достаточно прочен для любого типичного использования в помещении и прост в сборке.

Лампа из стальных гаек

Если у вас, как и у многих людей, валяется много орехов, эта лампа — отличная идея для изготовления. Это простой дизайн, над созданием которого не нужно думать, особенно при следовании руководству.Кроме того, это отличный способ повысить надежность сварных швов, так как вам предстоит выполнить множество небольших некритичных сварных швов, что дает вам хорошую практику.

Современный стол для улицы

Это один из сварочных проектов, которые выглядят потрясающе, но сложно построить. Однако сфабриковать это намного проще, чем вы думаете. Он выполнен в современном стиле, и если вы найдете немного аккуратного дерева, чтобы закончить его, например, тонкие разноцветные полоски, которые здесь использовались, он будет выглядеть невероятно.

Делюкс поилка для собак

Если вы чувствуете, что пора побаловать свою собаку, то вы можете избавить себя от ежедневных хлопот по воде, построив эту роскошную поилку для собак.Для завершения сварки не требуется много времени, и он очень эффективен для своей цели.

Если модель для кошки или хомяка меньшего размера кажется более предпочтительной, просто сделайте половину или четверть размера, и у вас будет именно то, что вам нужно.

Великолепный уличный свет

Эта конструкция не требует слишком большого количества сварки; это проект для мастеров на все руки, и он один из самых потрясающих в нашем списке. Если у вас дома есть хорошее рабочее место, создание этого светильника было бы хорошим проектом.

Свеча-светильник Tree

Это простое минималистичное дерево-светильник для свечей, которое представляет собой один из самых простых сварочных проектов для начинающих. Он потрясающе смотрится в качестве украшения дома круглый год, а некоторым нравится и для современной елки. Его можно покрасить в любой цвет, который больше всего подходит вашему дому, и это уникальный способ осветлить столовую или прихожую.

Giant Spider

Если скоро Хэллоуин, это отличный проект для украшения вашей крыши или заднего двора. Несмотря на то, как он выглядит, его легко сделать, а спина паука сделана из подержанного шара для боулинга за пять долларов, который вы можете купить в местном комиссионном магазине.

Простая дровяная ракетная печь

Это один из самых сложных сварочных проектов в нашем списке, но он по-прежнему является фаворитом многих отдыхающих или владельцев приусадебных участков. Это простая двухкамерная конструкция на ножках с решеткой для приготовления пищи или кипячения воды.

Эти сварочные проекты отлично подходят для начинающих или людей, которые хотят что-то изготовить за выходные. Эти виды работ полезны, особенно потому, что они сопровождаются простыми планами или видеогидами.Вы можете сразу же приступить к их выполнению, не затягивая проект на несколько недель или не запуская что-то, будучи слишком занятым, чтобы завершить его.

Когда вы начнете строить один, хорошо следовать всем приведенным инструкциям; но помните, что есть гибкость в создании проектов такого типа. Так что измените их, как хотите, и они все равно будут такими же хорошими. Ничего конкретного не установлено; получайте удовольствие и обязательно оставьте комментарий, описывающий, какие из них вы построили.

Понравилась статья? Вот что вы можете прочитать дальше:

260 Простых идей для украшения дома своими руками (Учебники по проектам Craft)

Подробнее

41 Легкие поделки из дерева в деревенском стиле, которые придадут вашему домашнему декору характер

Подробнее

66 простых идей DIY-столов, которые можно построить с ограниченным бюджетом

Подробнее

40 простых идей DIY-скамей для дома (с планами)

Подробнее

20 планов сварочных столов своими руками

Сварочный стол — это это первый инструмент для вас, если вы хотите стать профессиональным сварщиком или просто хотите заниматься в мастерской своими ремеслами, связанными со сваркой.Мы включили 20 планов сварочных столов своими руками, которые вы можете сделать своими руками в своей мастерской.

Сварочные столы всегда рекомендуются из соображений безопасности, и здесь, в этом руководстве, я выбрал лучшие планы сварочных столов, которые будут прочными и надежными для вас. Ознакомьтесь с ними и начните строить!

1. Как построить сварочный стол

Вот первый проект из нашей компиляции. Для материалов вам понадобится железный уголок размером 1 ¼ ″ x 1 ¼ ″ x ″ x 10 футов (3, 4 ″ x 130 фунтов.ролики с тормозом (4), листовой металл 32 ″ x 20 ″ x ⅛ ″ (2) и другие материалы. Вам также понадобятся такие инструменты, как пила и специальный инструмент для прихватывания. Легко объясняется процесс изготовления.

Щелкните для получения более подробной информации

2. Сварочный стол своими руками

Безопасность при изготовлении сварочного стола имеет первостепенное значение, поскольку вы будете работать с инструментами и оборудованием, работающим с электричеством. Материалы, необходимые для этого проекта: сварочный аппарат, проволока MIG, плазменный резак, отрезная пила, сверхмощный магнит и удлиненный металл.Начните с резки железного уголка, просечно-вытяжного листа и плоского железа, чтобы сделать первый снимок столешницы.

Щелкните для получения более подробной информации

3. Планы сварочных столов своими руками

Структура некоторых сварочных столов может быть простой. Как и в случае с этим, он состоит из трех важных частей: столешницы, рамы и ножек. Он сделан из углового железа для рамы и ножек, листового металла для столешницы и четырех колесиков для движения.

Нажмите, чтобы не узнать подробностей

4.Недорогой сварочный стол DIY

Этот стол обеспечит вам прочную поверхность для сварочных работ. Это также очень хороший проект для начала, если вы планируете карьеру или хотите заняться сваркой. Начните с рисования плана конструкции на листе бумаги, чтобы строительство было проще и быстрее.

5. Самодельный сварочный стол DIY

Соберите материалы и инструменты для этого проекта и начните со сборки столешницы. Вырежьте металлические детали для столешницы, вырежьте детали для ножек и соедините их с помощью сварочного аппарата.После этого заклейте скотчем поверхность каждого предмета, составляющего столешницу, а затем покрасьте весь стол.

6. Сварочный стол своими руками

При изготовлении этого сварочного стола своими руками убедитесь, что вы носите защитное снаряжение в целях безопасности. Вырежьте все детали, необходимые для проекта, вырежьте большие прямоугольные куски металла и соедините их, чтобы сформировать столешницу, а затем приварите к ней другие компоненты стола.

7. DIY Easy Welding Table Build

Он состоит из угловых скоб, квадратных трубок, шлифовального станка, перчаток, зажимов и колес.Начните с изготовления каркаса, прикрепите столешницу к каркасу и сделайте держатель для оборудования. Прикрепите колесико к опорам, и у вас готов сварочный стол.

Щелкните для получения более подробной информации

8. Сварочный стол своими руками

Он изготовлен из толстой мягкой стали, плоского прутка, пилы, установочного угольника и роликового колеса. Сделайте каркас для стола и приварите к нему полосу. Затем прикрепите ножки и установите колесико для движения. Как только стол будет готов, раскрасьте его, и все готово.

Щелкните для получения более подробной информации

9. Планы сварочных столов для металла DIY

Материалы, необходимые для этого сварочного стола своими руками: рулетка, угловой угол, c-образные зажимы, стандартный стальной угловой чугун, стопорная шайба, роликовое колесо и толстая пластина из мягкой стали. Вырежьте два листа металла и сварите их вместе для столешницы, затем сварите также каркас. Затем прикрепите столешницу к каркасу. Прикрепите ножки, и все готово.

Щелкните для получения более подробной информации

10.DIY $ 80 Сварочный стол

Он сделан из стального металла. Конструкция стола, построенного в этом проекте, по-своему уникальна и, к тому же, очень дешева из-за стоимости стального металла. Поместите металлическую пластину на землю, затем измерьте положение ног и разметьте его. Соберите ножки на каждой отмеченной точке и приварите их к металлической пластине.

11. Как построить сварочный стол

Великолепие этого стола видно по его внешнему виду, хотя он очень большой и тяжелый, его вес поднимали четыре колесика, которые помогают двигаться.Это удивительный предмет «сделай сам», который вам захочется попробовать. При этом обязательно используйте средства индивидуальной защиты, такие как Google и перчатки.

12. Сварочный стол и тележка DIY Ultimate

Этот удивительный стол представляет собой универсальную тележку; Это сварочный стол, на нем есть место для размещения оборудования, а также он выполняет роль тележки. Соберите оборудование и материалы, необходимые для стола. Вырежьте все части, из которых будет составлен стол, и начните их сваривать.

Возьмите два плоских металлических листа, просверлите отверстия вокруг одного и соедините его с другим в качестве столешницы. Переверните столешницу и приступайте к монтажу и стыковке к ней ножек стола.

13. Переносной сварочный стол «сделай сам»

Материалы, необходимые для изготовления свадебного стола «сделай сам», включают панельную пилу, дрель, циркулярную пилу, пневматический степлер, отвертку и лобзик. Соберите куски дерева и сделайте каркас коробки, затем прикрепите ручки и крючки.

Щелкните для получения дополнительной информации

14. Регулируемые планы сварочного стола

Этот удивительный сварочный стол сделан из чугунной фиксирующей пластины. Этот особый материал отличает его от других сварочных столов, изготовленных из стали. Поскольку чугунная крепежная пластина имеет перфорированную поверхность, вы можете использовать стержень станка, прикрепленный для установки пластин, в отличие от того, где вы будете использовать проволоку. Вы можете скачать план этого уникального регулируемого сварочного стола по ссылке ниже.

Щелкните для получения более подробной информации

15. Мобильный сварочный стол DIY Supreme

Возьмите старый прицеп для палатки и разберите его, чтобы получить только несущую раму, которая служит основанием стола. Присоедините квадратные трубки к каждому краю рамы, как и к столешнице. Добавьте еще две квадратные трубки в середину рамы, затем приварите к ней столешницу. Затем создайте щит для колеса, чтобы не допустить искры.

Щелкните для получения более подробной информации

16. Как построить сварочный стол из металлолома

Материалы, используемые в этом проекте «Сделай сам», получены со склада металлолома.Стальные трубы используются для ножек, а стальные листы используются для столешниц. Отрежьте стальные трубы до нужного размера и установите их на стальной лист. Предварительно просверлите отверстия в пластине и прикрепите ножки, приварите их как следует, чтобы удерживать на месте, затем продолжайте, чтобы закончить работу.

17. Как построить простой сварочный стол для тяжелых условий эксплуатации

Он сделан из стальных труб, толстой мягкой стали для столешницы, отрезной пилы и шлифовальной машины. Вырежьте детали для ножек и отмерьте подходящее положение для них на столешнице, отметьте точку и прикрепите ножки в подходящем для них месте.Отрежьте кусок железа, затем приварите его к небольшой металлической пластине и прикрепите к основанию ноги. Повторите то же самое для трех других ног.

18. Сварочный стол с выдвижными надставками для самостоятельного изготовления

Сделайте каркас для столешницы, сварив вместе четыре стальных трубки в прямоугольную коробку. Затем отрежьте оставшиеся стальные трубы по размеру и поместите их на раму стола. Убедитесь, что пространство между каждой трубкой оболочки ровное и достаточно широкое. Затем прикрепите ножки стола и прикрепите к нему колесики, чтобы облегчить движение.

19. Как сделать недорогой сварочный стол с барбекю

У этого удивительного сварочного стола есть деревянные полки, металлические ножки и ящик. Изготавливается из сварочной дуги, станка и средств индивидуальной защиты. Отрежьте кусок дерева до желаемого размера поверхности сварочного стола, затем отнесите металл к отрезной пиле и разрежьте его на куски. Прикрепите к дереву металлические детали и скрепите их шурупами.

Прикрепите по две металлические детали к каждой стороне ножек посередине, где будет размещаться древесина для полки.Плотно установите деревянную деталь посередине и закрепите ее винтами, и у вас будет две коробки в одном сварочном столе.

Щелкните для получения более подробной информации

20. Сварочный стол для профессионального использования DIY

Он изготовлен из листового металла и дерева, вырезанного лазером. Положите на землю пять деревянных досок и положите на них металлический лист. Поместите на него две поперечины вертикально и поместите еще две планки в вертикальные планки по горизонтали. Прикрепите боковые жизни и все зажмите.После того, как вы их зажали, начинайте приваривать каждую деталь друг к другу. После сварки прикрепите ножки и колесико для перемещения.

Заключение

Перечисленные выше сварочные столы прочные, прочные и удобны в использовании для любых сварочных работ.

Добавить комментарий

Ваш адрес email не будет опубликован.
