Как устроен шуруповерт. Механизм, устройство, для чего они служат

У каждого мастерового человека есть шуруповерт. Он стал в хозяйстве первой необходимостью, практически заменив отвертки. Но спроси у человека об устройстве этого ручного инструмента, на этот вопрос ответят единицы, остальные просто пожмут плечами. Поэтому заглянем внутрь шуруповерта и попробуем разобраться, какие там есть механизмы, устройства, и для чего они служат.

Пластмассовый корпус

Корпусная часть шуруповерта выполнена в виде пистолета. Это весьма удобно при выполнении работ. Материалом в изготовлении корпуса чаще всего выбирают пластмассу. Это связано с нее небольшим весом и невысокой стоимостью.

Самоцентрирующийся патрон

Шуруповерт применяют для закручивания и раскручивания шурупов, саморезов и других крепежных изделий, а также для сверления отверстий. Для установки специальных насадок с хвостовиком в виде шестигранника инструмент оснащен трехкулачковым самоцентрирующимся патроном. Его устанавливают на конец шпинделя, накручивая на резьбу. Чтобы исключить его раскручивание, фиксируют винтом.

Муфта регулировки вращения

Для того чтобы предотвратить срыв резьбой части шурупа и поломку самого инструмента вследствие перегрузки, в конструкции шуруповерта предусмотрена муфта регулировки вращения. Она состоит из стопора, шайбы, резьбовой втулки и пружины. Устройство соединено с деталями патрона. При возникновении усилия, превышающего номинальное, нагрузка через пружину передается на цилиндрические стержни патрона, а они оказывают воздействие на гильзу. В результате срабатывает трещотка, и патрон останавливается.

Электродвигатель

В каждом механизме основную функцию выполняет мотор. Не исключение и шуруповерт. Именно двигатель постоянного тока применяется в ручном винтоверте. Он преобразовывает электрическую энергию постоянного тока в механическую.

Моторчик шуруповерта – это полый предмет цилиндрической формы, внутри которого располагаются магниты и ротор, установленный на специальные латунные опоры. Он представляет собой стальной цилиндр с продольными пазами по окружности. В эти пазы уложен провод, обладающий высоким коэффициентом магнитной проницаемости. Обмотка якоря является замкнутой системой проводников. Через равное количество витков обмотка ротора выходит к коллектору, который представляет собой конструкцию цилиндрической формы из изолированных слоистым минералом сегментов меди.

Щетки моторчика шуруповерта производят из угля и графита, что обеспечивает скользящий контакт с вращающимся коллектором. Назначение щеток заключается в передаче электрического тока от статора на ротор. Напряжение подается исключительно на щетки, а направление вращения моторчика напрямую зависит от его полярности.

Чтобы надежно зафиксировать щетки на коллекторе, используют прижимное устройство в виде подпружиненных пластин. Такой механизм обеспечивает четкое соответствие элементов конструкции своему месту, но при этом оставляет свободу движения по вертикали. Он максимально увеличивает срок эксплуатации моторчика в целом.

Эти знания понадобятся при выполнении обслуживания и ремонта шуруповерта. Как правило, в двигателе слабым местом являются обмотки, поэтому нужно следить за работой инструмента, особенно при использовании его на предельных нагрузках.

Планетарный редуктор

Другим основным механизмом шуруповерта является планетарный редуктор. Для его размещения всегда предусмотрен отдельный корпус. Планетарный механизм шуруповерта представляет собой набор зубчатых колес с общей осью вращения, состоящий из 4 элементов:

  • малой центральной шестерни с внешними зубьями, расположенной на центральном валу. Ее зачастую называют солнечной;
  • большой центральной шестерни с внутренними зубьями, называемой эпициклом;
  • трех шестерен с наружными зубьями, входящими в зацепление одновременно с солнечным зубчатым колесом и эпициклом. Называются эти элементы сателлитами;
  • рычажного механизма в виде пространственной вилки, именуемого «водило».

Все составляющие детали на недорогих моделях шуруповертов могут быть изготовлены из пластмассы. Это становится причиной выхода их со строя. На профессиональном инструменте эти элементы стальные, что обеспечивает бесперебойную эксплуатацию шуруповерта в течение долгих лет.

Регулировка частоты вращения шпинделя

Еще одним весьма важным устройством шуруповерта является регулятор оборотов. Схема устройства состоит из широтно-импульсивного контроллера и ключа, созданного на базе полевого транзистора. Управление осуществляется переменным резистором. В зависимости от силы надавливания на кнопку, изменяется его сопротивление и, как результат, увеличивается или уменьшается скорость вращения шпинделя. Благодаря наличию перекидных контактов, осуществляется реверсивное вращение патрона. Оно зависит только от направления приложения напряжения на электродвигатель шуруповерта. Все переключения автоматизированы, поэтому ручной режим исключен.

Электропитание инструмента

Подача питающего постоянного напряжения на электромотор шуруповерта осуществляется от сети 220 вольт или при помощи аккумуляторной батареи. Она производится в малогабаритном и компактном исполнении. Это необходимо для снижения веса ручного инструмента и обеспечения удобства выполнения работ. Питающее устройство состоит из нескольких гальванических элементов.

Аккумуляторные батареи объединены в один корпус и представляют собой единое целое. Питающее напряжение, в зависимости от сферы применения шуруповерта, может быть разным. Для бытового оборудования оно составляет 9 вольт, а для профессиональных моделей может достигать 18 вольт. Мощность электроинструмента прямо пропорциональна величине подающегося напряжения.

Воспользовавшись информацией об устройстве механизмов инструмента, человек сможет сам выполнить ремонт шуруповерта, экономя время и деньги.

Устройство шуруповерта: механизм и детали


Несмотря на присутствие на рыке огромного количества шуруповертов, они имеют приблизительно одинаковое устройство. Это касается как дорогих профессиональных моделей, так и тех, что предназначены для домашнего пользования. Тщательно разобравшись в устройстве шуруповерта, удастся его правильно эксплуатировать с максимальной эффективностью.

Конструкционные особенности шуруповерта

Шуруповерт – это электрический инструмент, предназначенный для установки и демонтажа специальных крепежных элементов, что осуществляется путем их вращения. Некоторые модели имеют возможность сверления небольших отверстий, но только в случае отсутствия больших нагрузок.

Виды шуруповертов

Виды шуруповертов

Такое ограничение относительно применения инструмента связано с присутствием в его конструкции механизма торможения вращения. Он активируется при превышении рекомендуемых нагрузок. Скорость вращения патрона шуруповерта существенно ниже, чем электродрели, что делает невозможным сверление больших отверстий.

Основными эксплуатационными характеристиками инструмента называют крутящий момент и скорость вращения. Первый рабочий параметр определяет усилие, с которым шуруповерт воздействует на шуруп. В большинстве моделей для домашнего использования крутящий момент находится в пределах 10-16 Нм. В профессиональных шуруповертах данный параметр может иметь значение до 130 Нм.

Скорость вращения домашнего инструмента составляет 400-500 об/мин. В профессиональных моделях данный показатель достигает значения 1300 об/мин.

При изучении устройства шуруповерта следует учесть, что некоторые из них питаются от сети, другие – благодаря присутствию аккумуляторных батарей. В перечень основных конструктивных элементов инструмента относят:

  • корпус;
  • патрон;
  • редуктор;
  • электрический двигатель;
  • система защиты и регулировки основных рабочих параметров.
Схема устройства сетевого шуруповерта

Схема устройства сетевого шуруповерта

Корпус шуруповерта

Классическая схема шуруповертов подразумевает наличие пластмассового корпуса. Такая конструкция позволяет снизить вес инструмента и уменьшить его стоимость. Лишь некоторые инструменты имеют корпус из нержавеющей стали. Он отличается повышенной ударной стойкостью.

Для удобства эксплуатации корпус шуруповерта состоит из двух частей. Обычно он имеет вид пистолета, оснащенного удобной ручкой, где находится пусковая кнопка.

Корпус шуруповерта

Двигатель постоянной подачи тока

Основным рабочим узлом шуруповерта называют двигатель постоянного тока. Данный агрегат представляет собой цилиндр, содержащий внутри магниты. Якорь мотора находится на специальных опорах из латуни. В его пазах находятся обмотки двигателя, изготовленные из материалов, отличающихся высокой магнитной проницаемостью.

Двигатель постоянного тока шуруповерта

Двигатель постоянного тока шуруповерта

Корпус якоря изготовлен из обычной углеродистой стали. На данном узле находится и выход, обеспечивающий связь с коллекторными пластинами. Графитовые и металлические щетки двигателя прикасаются к поверхности якоря в области его хвоста. Для обеспечения надежной фиксации они должны хорошо прижиматься, для чего в их конструкции присутствует специальный механизм – подпружиненные пластины.

Основная функция данного узла инструмента – фиксация всех элементов шуруповерта в нужном положении. Зажимный механизм имеет возможность вращения вокруг своей оси. Такая особенность существенно снижает износ инструмента. Еще одна особенность двигателя заключается в том, что к нему ток подается исключительно на щетки. Направление вращения мотора определяется полярностью напряжения.

Проанализировав конструкцию инструмента, можно понять, что его ремонт не вызовет трудностей. У шуруповерта чаще всего ломаются обмотки. Они страдают от перегрузки. Поэтому важно эксплуатировать прибор с учетом его функциональных возможностей.

Особенности строения планетарного редуктора

Планетарный редуктор всегда выполнен в отдельном корпусе. Он состоит из нескольких частей:

Устройство планетарного редуктора шуруповерта

Устройство планетарного редуктора шуруповерта

  • солнечная шестерня;
  • сателлиты;
  • водило;
  • кольцевая шестерня.

В дешевых моделях данные элементы изготовляются из пластмассы, в дорогих – из металла. Редуктор шуруповерта у каждого производителя имеет свои конструктивные особенности, поэтому во время ремонта это нужно обязательно учитывать.

Кольцевая шестерня является одной из важнейших деталей в составе данного рабочего узла. Она имеет цилиндрическую форму и содержит по контуру зубья, по которым вращаются сателлиты.

Регулятор оборотов

Регулятор оборотов сформирован с использованием специального ШИМ-контролера и ключевого полевого транзистора. Функционирование данного узла контролируется переменным резистором. Его положение зависит от силы нажатия на включатель, что влияет на частоту вращения инструмента.

Регулятор оборотов шуруповерта

Аккумулятор

Устройство шуруповерта подразумевает присутствие внутри его корпуса малогабаритного аккумулятора. Он имеет довольно простую конструкцию.

Напряжение инструмента, в зависимости от производителя, колеблется от 9 до 18 В. Чем больше данное значение, тем меньше размер инструмента.

Аккумулятор шуруповерта

Патрон

При эксплуатации инструмента применяются различные насадки для шурупов и сверл. Их наконечник в стандартном исполнении выполняется в виде шестигранника. Для закрепления таких насадок и для передачи им вращения присутствует патрон. Данный элемент устанавливается на шпиндель. Патрон фиксируют при помощи специального винта, который предотвращает его расслабление в процессе вращения.

Схема патрона шуруповерта

Схема патрона шуруповерта

Самым распространенным вариантом данного узла называют трехкулачковый, самоцентрирующийся и самозажимной. Внутри патрона находится углубление с шестигранным профилем. Крепление насадок осуществляется путем вращением муфты, что позволяет зафиксировать их между кулачками. В составе муфты присутствует и фиксатор. С его помощью можно зажимать насадки, что предотвращает вращение шпинделя.

Видео по теме: Шуруповерт — взгляд изнутри


Устройство шуруповерта: схемы, особенности инструмента

Устройство шуруповерта, при всем многообразии предлагаемых инструментов, достаточно универсально. Практически все марки работают по одному принципу, а их отличие заключается в компоновке некоторых деталей, внешнем дизайне, удобстве обслуживания и наличии дополнительных функций. В наше время шуруповерт стал незаменимым домашним инструментом, а для того чтобы правильно эксплуатировать, следует знать его устройство.

Инструмент шуруповерт

Шуруповерт нужен в домашнем хозяйстве, для того чтобы починить или быстро собрать мебель.

Особенности инструмента

Шуруповерт представляет собой ручной электрический инструмент для установки или снятия крепежных элементов путем их вращения. Он может использоваться как электродрель для сверления отверстий, но в кратковременном режиме и без больших нагрузок. Ограничение применения не по прямому назначению вызвано наличием механизма торможения вращательного движения при превышении нагрузки и меньшей скоростью вращения патрона по сравнению с электродрелью.

Схема шуруповерта

Рисунок 1. Схема шуруповерта.

Основными параметрами устройства являются крутящий момент и скорость вращения. Крутящий момент определяет, какое усилие прилагается к заворачиваемому шурупу. В бытовых инструментах крутящий момент составляет 10-16 Н м. Профессиональные модели могут иметь крутящий момент до 130 Н м. Скорость вращения находится в пределах 400-550 об/мин (домашний инструмент) и до 1300 об/мин (дрель-шуруповерт).

По способу электрического питания, шуруповерты подразделяются на 2 типа: сетевые (220 В) и аккумуляторные. Конструктивно инструмент можно подразделить на следующие части: корпус, крепежный узел (патрон), механическая часть на базе редуктора, электрическая часть на основе электродвигателя, а также система защиты и регулировок. На рис.1 показана схема устройства шуруповерта. Рис.1. Схема шуруповерта

Корпус шуруповерта

Современные бытовые устройства имеют, как правило, пластмассовый корпус, что позволяет облегчить конструкцию и снизить стоимость. В редких случаях можно найти корпус из металлических сплавов, отличающийся повышенной прочностью. Для удобства разборки корпус составлен из двух половинок, а для удобства эксплуатации выполняется, обычно, в виде пистолета с удобной ручкой, на которой крепится пусковая кнопка.

Патрон инструмента

Разновидности патронов для шуруповерта

Разновидности патронов для шуруповерта.

При работе с инструментом используются насадки для шурупов или сверла. Стандартный хвостовик насадок выполняется в виде шестигранника. Для крепления насадок и передачи им вращательного движения предназначен патрон. Он устанавливается на резьбовой конец шпинделя и фиксируется от расслабления с помощью винта.

Наиболее распространен трехкулачковый, самоцентрирующийся, самозажимной патрон. Внутри него выполнено шестигранное углубление для установки хвостовика насадки. Ее крепление осуществляется между кулачками путем вращения муфты. В конструкцию муфты входит фиксатор, позволяющий зажимать насадку без прокручивания шпинделя.

Электрическая часть

Основу электрической части инструмента составляет малогабаритный электродвигатель коллекторного типа. В сетевых устройствах применяется двухфазный электродвигатель переменного тока на напряжение 220 В с запуском через пусковой конденсатор. В инструменте аккумуляторного типа используется электродвигатель постоянного тока.

Виды насадок для шуруповерта

Виды насадок для шуруповерта.

Питание электродвигателя осуществляется из сети или от аккумуляторной батареи. При сетевом варианте инструмент снабжен шнуром с вилкой, которая напрямую включается в сетевую розетку. Питание постоянным током осуществляется от аккумулятора, представляющего собой набор элементов, размещенных в одном корпусе. Выходное напряжение аккумулятора определяет мощность устройства. Чаще всего, в шуруповертах используются литий-ионные (напряжение 3,6 В) и никель-металлогидридные, никель-кадмиевые (1,2 В) элементы. Выходное напряжение разных аккумуляторов может находиться в пределах 3,5-36 В, но наиболее применимый диапазон 9,5-14,4 В. Важным показателем аккумуляторного источника питания является емкость, которая ответственна за продолжительность эксплуатации. Эта характеристика обычно находится в пределах 1,2-3,5 А ч.

Электрическая цепь

Включение инструмента производится путем нажатия кнопки шуруповерта, расположенной на его ручке. Этот кнопочный выключатель совмещен с регулятором напряжения – при разном усилии нажатия на электродвигатель подается разная величина напряжения, что обеспечивается широко-импульсным регулятором. В зоне установки кнопки размещается также и рычаг направления вращения. Такой переключатель позволяет менять полярность подаваемого сигнала, что обеспечивает реверс вращения. Пуск электродвигателя производится через достаточно мощный транзистор, процесс открывания которого управляется ШИМ генератором.

Подача электрического сигнала непосредственно на ротор двигателя осуществляется через коллектор. Для обеспечения электрического контакта применяются графитные щетки определенного размера.

Механическая часть

Таблица основных характеристик шуруповертов

Таблица основных характеристик шуруповертов.

Основу механической части составляет редуктор шуруповерта планетарного типа, который обеспечивает передачу крутящего момента от вала двигателя на выходной шпиндель со снижением скорости вращения. Важнейшими элементами являются кольцевая шестерня, водило и сателлиты.

Основные элементы размещаются внутри корпуса редуктора шуруповерта и поочередно совмещаются друг с другом, начиная с солнечной шестерни ротора через сальник. Конструкция включает следующие элементы: винт, фланец , шайбу, сателлиты, шестерню, шпиндель, втулку с зубьями. Для установки механизма торможения и патрона служат шарики и втулка. В зависимости от количества шестеренок-сателлитов снижение скорости может быть одно, двух и более ступенчатым.

Редуктор приводится в действие от солнечной шестерни ротора. Вращение передается на кольцевую шестерню в виде цилиндра с зубьями, имеющими необходимый шаг. Они вводятся в зацепление с сателлитами на штифтах водило, между которыми размещается солнечная шестерня. Снижение скорости вращение обеспечивается обкаткой шестеренок-сателлитов по кольцевой шестерне.

Муфта для регулирования вращения

Схема зарядного устройства для шуруповерта

Схема зарядного устройства для шуруповерта.

Муфта для регулирования крутящего момента обеспечивает прекращение вращения при окончании вкручивания шурупа, так как оно сопровождается увеличением сопротивления вращению. Такой механизм необходим для исключения срыва резьбовой части шурупа и поломки самого инструмента от перегрузки. Конструкция включает следующие элементы: стопор, шайбу, пружину, втулку резьбовую им регулирующую.

Механизм совмещен с элементами патрона. При появлении чрезмерного усилия пружина передает нагрузку на пальцы (шарики), которые, в свою очередь, воздействуют на гильзу патрона.

Происходит проскальзывание трещотки и прекращение передачи вращательного усилия на патрон. Усилие, при котором прекращается вращение патрона, можно устанавливать с помощью регулятора.

В разных конструкциях предусматривается регулирование величины максимального момента в пределах 8-25 положений.

При использовании шуруповерта в качестве дрели, необходима установка наибольшей величины допустимой нагрузки.

Дополнительные регулировки.

В некоторых конструкциях инструмента предусматриваются дополнительные регулировки для удобства эксплуатации. Так может устанавливаться регулятор пределов скорости вращения, чтобы не создавать излишнее вращение при нажатии кнопки. Импульсный преобразователь позволяет устанавливать такие диапазоны: 0-450 об/мин (работа с шурупами), 0-1250 об/мин (режим дрели). Может предусматриваться 3 или 4 разных диапазона.

Достаточно часто используется принудительное торможение шпинделя для ограничения вылета шпинделя при нажатии кнопки. Торможение обеспечивается замыканием обмотки двигателя на резистор небольшой величины.

Устройство шуруповерта практически всех известных марок имеет много общего. Универсальные принципы конструирования используют многие разработчики, что помогает легко разобраться со строением инструмента, а при необходимости провести его сборку и разборку.

Шуруповерт — особенности конструкции и способы ремонта своими руками

Шуруповерт — это универсальный инструмент, способный сверлить, резать, чистить, шлифовать и выполнять другие задачи, что зависит от установленной в патроне насадки. Как и все инструменты, рассматриваемый прибор (независимо от его качества) ломается. В этом случае поможет только ремонт шуруповёрта или покупка нового прибора. Отремонтировать его самостоятельно — просто, с чем может справиться даже новичок. Если возникают затруднения, то инструкция на сайте всегда поможет быстро устранить поломку.

Блок: 1/11 | Кол-во символов: 499
Источник: https://moiinstrumentu.ru/kak-vupolnjaetsa-remont-shurupovertf-bez-pomoshhi-specialista.html

Конструкция шуруповерта

Перед ремонтными работами необходимо изучить в теории устройство шуруповерта макита, например.

Моделей этих инструментов на рынке очень много, но принцип действия и конструктивные особенности похожие.

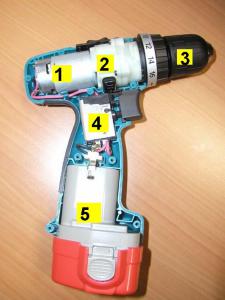

Все шуруповерты имеют следующие узлы:

  • Электродвигатель.
  • Редуктор планетарный.
  • Блок питания.
  • Многофункциональная кнопка «Пуск».
  • Переключатель реверсный.
  • Регулятор усилий.

Главным управляющим элементом считается пусковая кнопка. Она выполняет несколько задач: замыкает цепь питания электродвигателя и управляет регулятором оборотов.

Сила и глубина нажатия регулируют скорость вращения шпинделя. Это важный показатель в работе устройства. Чем дальше нажата пусковая кнопка, тем больше мощность инструмента.

Внутри корпуса расположен электронный регулятор, состоящий из ШИМ генератора. Этот элемент размещен на плате. Вдоль платы передвигается контакт, которым завершается кнопка «Пуск».

От положения контакта зависит передаваемая величина уровня импульса на ключ. Ключом является полевой транзистор. Принцип действия интуитивно понятный: чем сильнее нажата кнопка, тем больше значение импульса. Транзистор с увеличением импульса все больше открывается и увеличивает напряжение, подаваемое на электродвигатель.

Электрический двигатель представляет собой устройство в цилиндрическом корпусе. Питается электродвигатель от сети постоянного тока. Чаще всего в шуруповертах применяются коллекторные однофазные устройства непрерывного тока. Они просты в изготовлении и надежны.

Мотор состоит из:

  • Корпуса.
  • Магнитов.
  • Щеток.
  • Якоря.

Щетки принимают на себя направление тока. При изменении полярности подаваемого напряжения происходит смена направления вращения мотора — реверс.

За реверс отвечает переключатель. Его удобно использовать не только при закручивании, но и откручивании винтов и шурупов.

Редукторный отдел понижает высокие обороты электродвигателя. И передает пониженное вращение на вал патрона. Редукторы могут быть планетарными и классическими. Наиболее распространены планетарные.

Планетарные редукторы состоят из:

  • Ремонт шуруповерта Кольцевой шестерни.
  • Солнечной шестерни.
  • Водилы.
  • Сателлитов.

Водило вращается за счет сателлитов, которые действуют с помощью зубчиков солнечной шестерни. А сама солнечная шестерня работает от вала якоря.

Планетарные редукторы изготавливаются из металла или износоустойчивого пластика. Обычно рассчитаны на две скорости.

Режим первой скорости используется при закрутке или раскрутке саморезов. На второй скорости происходит сверление. Сверлить можно дерево, пластмассу, металл.

От регулятора усилий зависит скорость закручивания изделий. Наиболее популярна шестнадцати ступенчатая градация. Регулируя ее, можно точно определить актуальную скорость затяжки при работе с конкретным материалом.

Питается инструмент от габаритных аккумуляторов. Напряжение, в зависимости от модели, составляет от девяти до восемнадцати вольт.

Блок: 2/5 | Кол-во символов: 2865
Источник: https://ObInstrumentah.info/razborka-i-remont-shurupoverta-svoimi-rukami/

Устройство шуроповерта

Практически все представленные на рынке модели шуроповертов имеют схожую конструкцию.

Ремонт шуруповерта своими руками

Основные узлы шуруповерта

  • Электродвигатель. Является исполнительным и основным органом, преобразующим электрическую энергию в энергию вращения.
  • Планетарный механизм. Позволяет изменять направление вращения патрона инструмента.
  • Широтно-импульсный регулятор. Дает возможность при изменении усилия на кнопку включения корректировать обороты.
  • Патрон. Представляет собой механический узел для фиксации бит, свёрл и других инструментов.
  • Корпус. Изготовленный из пластика литьем под давлением, он служит остовом для монтажа всех исполнительных узлов шуруповерта. В качестве эстетичного дополнения на корпусе уставлена прорезиненная рукоять.
  • Регулятор усилия (трещотка). Устанавливается между планетарным механизмом и патроном. Ограничивает момент затяжки для предотвращения проскальзывания биты в шурупе и, как следствие, возможного повреждения монтируемого материала. Каждая цифра на трещотке обозначает момент затяжки, который увеличивается в зависимости от возрастания цифрового ряда.

Блок: 2/3 | Кол-во символов: 1090
Источник: http://yotools.ru/shurupoverti/remont-shurupoverta-svoimi-rukami-osnovnye-aspekty.html

Корпус шуруповерта

Современные бытовые устройства имеют, как правило, пластмассовый корпус, что позволяет облегчить конструкцию и снизить стоимость. В редких случаях можно найти корпус из металлических сплавов, отличающийся повышенной прочностью. Для удобства разборки корпус составлен из двух половинок, а для удобства эксплуатации выполняется, обычно, в виде пистолета с удобной ручкой, на которой крепится пусковая кнопка.

Блок: 3/8 | Кол-во символов: 427
Источник: https://masterinstrumenta.ru/dreli/ustrojstvo-shurupoverta.html

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

  1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращенияКнопка шуруповерта
  2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегатаЭлектрический мотор шуруповерта
  3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»Переключатель реверса на шуруповертах
  4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструментРедуктор шуруповерта как выглядит
  5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7Регулятор усилия шуруповерта
  6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
  7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
  8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Блок: 3/11 | Кол-во символов: 3915
Источник: https://moiinstrumentu.ru/kak-vupolnjaetsa-remont-shurupovertf-bez-pomoshhi-specialista.html

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

  1. Разборку нужно проводить на столе, чтобы не растерять составные детали. Изначально нужно выкрутить все винты, которыми крепится корпус устройства
  2. Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
  3. Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию. В конструкции могут находиться скобы, которые нужно извлечь
  4. После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Ремонт электрической части шуруповерта

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

Блок: 4/11 | Кол-во символов: 1250
Источник: https://moiinstrumentu.ru/kak-vupolnjaetsa-remont-shurupovertf-bez-pomoshhi-specialista.html

Патрон инструмента

Разновидности патронов для шуруповерта

Разновидности патронов для шуруповерта.

При работе с инструментом используются насадки для шурупов или сверла. Стандартный хвостовик насадок выполняется в виде шестигранника. Для крепления насадок и передачи им вращательного движения предназначен патрон. Он устанавливается на резьбовой конец шпинделя и фиксируется от расслабления с помощью винта.

Наиболее распространен трехкулачковый, самоцентрирующийся, самозажимной патрон. Внутри него выполнено шестигранное углубление для установки хвостовика насадки. Ее крепление осуществляется между кулачками путем вращения муфты. В конструкцию муфты входит фиксатор, позволяющий зажимать насадку без прокручивания шпинделя.

Блок: 4/8 | Кол-во символов: 689
Источник: https://masterinstrumenta.ru/dreli/ustrojstvo-shurupoverta.html

Ремонт шуруповёрта своими руками

Для устранения большинства неисправностей шуруповёрта требуется его разборка, т. е. снятие корпуса и отсоединение основных узлов друг от друга.

Как разобрать шуруповёрт

Шуруповёрт разбирают в следующей последовательности:

  1. Снимите аккумулятор.
  2. Открутите винты, соединяющие две половины корпуса.

    Разборка корпуса шуруповёртаКорпус шуруповёрта состоит из двух частей, соединённых довольно большим количеством саморезов — для того чтобы его разобрать, нужно найти все места крепления

  3. Снимите его верхнюю часть.
  4. Выньте содержимое.
  5. Отсоедините кнопку.

    Кнопка включения шуруповёртаКнопка шуруповёрта составляет единое целое с механизмом включения, который соединён с двигателем, поэтому при отделении кнопки от гнезда на корпусе нужно соблюдать осторожность, чтобы не порвать провода

  6. Снимите переключатель скоростей.
  7. Отсоедините двигатель, редуктор, регулировочную муфту и патрон.

    Отсоединение редуктора от двигателя шуруповёртаДля того чтобы отсоединить редуктор шуруповёрта от его двигателя, необходимо открутить четыре винта, находящиеся в месте контакта двух пластмассовых кожухов

Видео: как разобрать шуруповёрт

Ремонт патрона

Патроны в разных моделях шуруповёртов могут немного отличаться друг от друга. Они могут крепиться к валу тремя способами:

  1. Конусом Морзе.
  2. Резьбовым соединением.
  3. Резьбовым соединением с фиксирующим винтом.

Чтобы определить способ крепления патрона, нужно прочитать надпись на его гильзе:

  • маркировка «1–6 В10» означает конус Морзе. Используются насадки с диаметром хвостовика от 1 до 6 миллиметров. Кодировка «В10» обозначает размер конуса. Возьмите молоток и выбейте патрон ударами по корпусу;
  • надписи типа «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.

Маркирова резьбы патрона шуруповёртаТип резьбового крепление патрона обозначается на нижней части его корпуса

Если патрон оказался резьбовым, нужно выполнить следующие действия:

  1. Разожмите кулачки патрона.
  2. Если внутри есть винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).
  3. Возьмите шестигранный Г-образный ключ размером 10 мм.
  4. Короткий край вставьте в патрон и плотно зажмите в кулачках.
  5. На малых оборотах запустите и сразу выключите шуруповёрт, чтобы длинный край шестигранника ударился об стол. Вместо включения прибора можно просто ударить по ключу молотком. Резьба сдвинется и патрон выкрутится.

    Демонтаж патрона шуруповёртаДля того чтобы снять патрон, нужно зажать в него шестигранный ключ и запустить двигатель на малых оборотах до того момента, пока ключ не ударится об стол

Видео: как снять патрон с резьбой при помощи шестигранного ключа

Если эти способы не помогают, разберите шуруповёрт и выньте редуктор в сборе. Возьмите Г-образный трубчатый ключ (чаще всего на 19») и открутите патрон, зажав с обратной стороны болты крепления редуктора накидной головкой ключа. Она даст необходимый упор, с помощью которого патрон можно открутить рукой.

Видео: как снять патрон трубчатым ключом

Чтобы разобрать патрон, нужно снять заглушку в его основании. Пластиковая заглушка аккуратно поддевается ножом. Металлическая — выбивается ударами молотка по основанию патрона:

  1. Возьмите большой болт, вставьте его в патрон и слегка подожмите для центровки. Головка болта должна на два-три сантиметра выступать над патроном.
  2. Ударьте молотком по головке болта. Патрон выскочит из корпуса.
Видео: извлечение пластиковой заглушки из патрона шуруповёрта

Распространённые неисправности патрона:

  • криво зажимает биты;
  • люфт между битами и кулачками;
  • кулачки неровно выдвигаются.

Для выяснения причин и их устранения выполните следующие действия:

  1. Разберите патрон.
  2. Снимите конусную гайку, которая состоит из двух частей.
  3. Выкрутите зажимные кулачки.
  4. Проверьте состояние резьбы на гайке и на кулачках, неисправные детали замените.

    Составные части самозажимного патронаВ процессе работы на кулачках или конусной гайке, которая управляет их работой, может выработаться или раскрошиться резьба, тогда эти детали нужно заменить

  5. Соберите патрон в порядке, обратном разборке.

Необходимо отметить, что такие детали, как кулачки или конусная гайка, отдельно купить вряд ли удастся, их можно снять только с другого аналогичного патрона. Поэтому в большинстве случаев неисправный патрон лучше отнести в мастерскую, а ещё проще — купить и поставить новый. Для покупки нового патрона обязательно возьмите с собой в магазин шуруповёрт и демонтированный старый патрон.

Видео: разбор и ремонт патрона с металлической заглушкой

Ремонт аккумулятора

В шуруповёртах применяются три вида аккумуляторов:

  1. Никель-кадмиевые (Ni-Cd). Их можно заряжать очень много раз, но они обладают эффектом памяти. Если вы не дожидаетесь полной разрядки и начинаете заряжать батарею, то постепенно её ёмкость будет уменьшаться. Раскачайте аккумулятор перед первым использованием. Три раза разрядите и зарядите его, чтобы ёмкость стала максимальной.
  2. Никель-металл-гидридные (Ni-MH). Особенностью таких аккумуляторов является менее выраженный эффект памяти, но высокий ток саморазряда. Если вы предполагаете хранить шуруповёрт без использования больше месяца, обязательно полностью зарядите его аккумулятор.
  3. Литийионные (Li-Ion). Эти батареи быстро заряжаются, но не переносят морозы. Их можно заряжать когда удобно.

Хранить все виды аккумуляторов необходимо отдельно от шуруповёрта и зарядного устройства. При долгом неиспользовании их нужно подзаряжать раз в месяц.

Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Значение рабочего напряжения указано на корпусе (оно одинаково для всех элементов). Нерабочие батарейки замените.

Ремонт аккумулятора шуруповёртаАккумулятор шуруповёрта состоит из нескольких элементов, прозвонив которые можно найти и заменить те, что вышли из строя

Видео: устранение быстрого разряда аккумулятора

Если аккумулятор не снимается, скорее всего, заклинила фиксирующая кнопка. Необходимо снять верхнюю часть корпуса, отсоединить аккумулятор, разобрать его и отрегулировать кнопку.

Ремонт зарядного устройства

Частые поломки зарядного устройства:

  • горит предохранитель;
  • переламывается сетевой кабель;
  • обрывается первичная обмотка трансформатора;
  • пробиваются диоды.

Если разобрать зарядное устройство шуруповёрта, то мы увидим понижающий трансформатор и плату. Через сетевой провод напряжение поступает на первичную обмотку трансформатора. Термопредохранитель включён последовательно с сетевой обмоткой, поэтому он перегревается первым и предохраняет обмотку от обрыва. Со вторичной обмотки напряжение переходит на диодный мост. Если зарядка пропускает ток, то вокруг диодов образуется желтизна. Обмотки трансформатора перегреваются, диоды пробиваются.

Зарядное устройство шуруповёртаЗарядное устройство шуруповёрта состоит из понижающего трансформатора и платы с электроникой

  1. Замерьте мультиметром сопротивление на первичной обмотке. Если его нет, значит, цепь оборвана и напряжение не поступает на первичную катушку. Предохранитель находится под изоляцией трансформатора рядом с проводами, подключающимися к сети. Проверьте его тестером.
  2. Если предохранитель целый, проверьте сетевой провод, возможно, он перебит.
  3. Если провод в порядке, проверьте обмотки. В случае пробоя замените трансформатор.
Видео: диагностика и ремонт зарядного устройства

Проблемы с кнопкой

Неисправность кнопки пуска может приводить к следующим нарушениям работы шуруповёрта:

  • появляется самоход;
  • прибор не включается;
  • прибор работает нестабильно.

От кнопки два провода идут к контактам батареи и два — к двигателю. Если есть транзистор, то он подключается тремя проводами. Убедитесь, что проблема в кнопке:

  1. Подключите аккумулятор. Нажмите на кнопку и тестером замерьте напряжение на её выходе, оно должно отсутствовать.
  2. Снимите аккумулятор и извлеките верхний провод двигателя из корпуса кнопки.
  3. Подключите двигатель напрямую к аккумулятору. Для этого возьмите два провода необходимой длины и подсоедините их к контактам аккумулятора. Другие концы проводов подсоедините к корпусу двигателя и к проводу, который был вставлен в кнопку. Если двигатель заработал, значит, кнопка неисправна.

Кнопка пуска шуруповёртаКнопка пуска двумя проводами соединяется с аккумулятором, а двумя другими — с двигателем

Видео: диагностика и замена кнопки шуруповёрта

Последовательность ремонта кнопки:

  1. Провода, идущие от кнопки, отпаивать не надо. Аккуратно, чтобы не повредить основание, снимите нажимную часть кнопки, которая не попадает во внутреннюю область корпуса. Это нужно делать не рывком, а медленно вращать и тянуть на себя.
  2. Снимите защитную крышку. Возьмите нож и плоскую отвёртку. Подденьте и освободите все защёлки. Вытащите элемент под номером 1 и снимите крышку отсека включения под номером 2. Если контакты слегка обгорели, их надо почистить. Но если они сгорели совсем, то кнопку лучше всего заменить. Она продаётся в комплекте с проводами. Если контакты целы, то идём дальше.
  3. Придерживая пружину, аккуратно извлеките механизм включения. Посмотрите внутрь. Возможно, из-за низкого качества металла контактные площадки стёрлись и образовалась пыль, которая осела внутри пластмассовой коробки. Соответственно, диэлектрические поверхности стали проводить электрический ток. Это одна из причин самопроизвольной работы прибора. Вторая причина — вышедший из строя транзистор. Удалите металлическую пыль ватой, смоченной спиртом. Контакты можно поскоблить ножом, но только не наждачной бумагой, чтобы не испортить их поверхность. Теперь соберите всё в обратном порядке. Сгоревший транзистор замените. Включите инструмент.

    Ремонт кнопки пуска шуруповёртаПричиной неисправности кнопки могут стать подгоревшие контакты, металлическая пыль или сгоревший транзистор

Осмотр и ремонт регулятора усилия

За патроном располагается регулировочное кольцо с пружиной, контролирующей усилие и отщёлкивающей патрон от редуктора. Эта пружина давит на шарики, которые упираются в выступы кольцевой шестерни редуктора. Разберите трещотку, проверьте целостность всех её элементов. Удалите грязь ветошью, смоченной спиртом, смажьте шарики.

Разобранный регулятор усилияРемонт регулятора усилия заключается в визуальном осмотре, очистке от грязи и смазке

Видео: ремонт трещотки

Разборка и ремонт редуктора

Основные элементы редуктора:

  • шестерни;
  • водила;
  • сателлиты.

Они изготовлены из металла и пластмассы. Кольцевая шестерня — это цилиндр с внутренними зубьями по всей окружности. По зубьям двигаются сателлиты.

Шестерни и сателлиты редуктораРедуктор состоит из кольцевой шестерни с внутренними зубьями и двух ступеней шестерён-сателлитов

Первое водило имеет две шестерни с обоих концов. Первая солнечная — приводная шестерня двигателя. Она заходит между сателлитами первого водила. Вторая солнечная на противоположной стороне заходит между сателлитами второго водила. У двухступенчатого редуктора второе водило связано с валом, на который одевается патрон. У трёхступенчатого редуктора есть ещё один механизм. Все эти детали расположены внутри кольцевой шестерни.

Двигатель передаёт вращение сателлитам первой ступени через солнечную шестерню. Первое водило вращает вторую ступень сателлитов. Если есть третья ступень, то её вращает второе водило. Сателлиты всех ступеней вращаются внутри кольцевой шестерни. Последнее водило вращает вал патрона. С каждой передачей крутящего момента скорость падает.

Последовательность разборки редуктора:

  1. Снятие патрона.
  2. Раскручивание корпуса.
  3. Отсоединение редуктора от двигателя.
  4. Снятие пластины.
  5. Изъятие всех деталей из корпуса.

    Разборка редуктора шуруповёртаПри разборке редуктора все детали снимаются последовательно: сначала сателлиты первой ступени, а потом второй

  6. Выкручивание всех болтов, которые соединяют обе половины редуктора.
  7. Коррекция диаметра пружины с использованием плоскогубцев с целью улучшения включения передачи.
  8. Разборка муфты за счёт снятия стопорного кольца, шайб, насыпного подшипника.
  9. Изъятие вала.

Все детали разбираемого редуктора раскладывайте по порядку, чтобы потом было легче собирать.

Детали редуктораДетали лучше раскладывать в порядке снятия с редуктора, чтобы удобнее было собирать его обратно

  1. Если при работе шуруповёрта слышен скрежет или он дёргается, значит, редуктор имеет дефекты. Во время работы приходится производить боковое нажатие и сильно нагружать инструмент. Из-за этого искривляется вал редуктора и возникает заметное биение. В этом случае узел меняется в сборе.
  2. Если износилась опорная втулка и подшипник вала, то их можно заменить на аналогичные.
  3. Поломка штифта сателлита сопровождается запуском и моментальной остановкой двигателя. Замените водило или редуктор.
  4. Изнашивание зубцов шестерёнок также требует замены редуктора.

Часто ремонт редуктора сводится только к очистке и смазке. Не переборщите со смазкой, иначе прибор будет плохо работать.

Видео: разборка, сборка, очистка и смазка редуктора

Замена щёток

Графитовые щётки расположены с торца двигателя со стороны соединения с кнопкой. Они могут находиться внутри корпуса двигателя под задней крышкой либо снаружи. При износе хотя бы одной из щёток на 40% меняйте обе. Проверьте контакты. На износ щёток указывают следующие признаки:

  • двигатель работает рывками;
  • слышны несвойственные нормальной работе звуки;
  • искрение;
  • запах гари.

    Щётки двигателя шуруповёртаПри снятии и установке щёток нужно придерживать держатели, иначе под действием пружины они могут разлететься довольно далеко

Видео: замена щёток двигателя

Ремонт двигателя

В шуруповёрте используется двигатель постоянного тока в цилиндрическом корпусе с магнитами. Внутри находится якорь с обмотками и щётки. Для проверки двигателя отсоедините редуктор и провода, ведущие к кнопке, и замерьте сопротивление обмотки якоря мультиметром. Отсутствие показаний прибора говорит об обрыве, а очень низкое значение — о коротком замыкании. Сопротивление коллектора измеряется на валу и каждой пластине. Оно должно быть нулевым. Неисправности в якоре ведут к отключению при работе, потере мощности, искрению и задымлению.

Видео: тестирование обмотки якоря и пластин коллектора мультиметром

Часто при выходе из строя двигателя шестерня остаётся целой. Так как в большинстве двигателей она за

Шуруповерты бытовые и профессиональные: достоинства и недостатки |

14 ноября 2015      Ручной бензоинструмент, электро-пневмоинструмент

Шуруповерты в равной степени активно используются хозяевами загородных домов и владельцами городских квартир, поскольку это действительно универсальный и незаменимый инструмент. Профессиональные строители также постоянно используют в своей деятельности этот инструмент, облегчающий монотонные действия по закручиванию/откручиванию гаек, вкручиванию шурупов, сверлению отверстий. С помощью шуруповертов крепятся к основаниям листовые и панельные отделочные материалы, собирается мебель, сверлится металл, пластик или дерево, выполняется мелкий ремонт.строительный шуруповерт

Конструкция шуруповерта

Инструмент состоит из вращающегося с заданной скоростью (различной для разных моделей) электродвигателя, усилие от которого через планетарный редуктор передается на шпиндель. Редуктор снабжен муфтой для регулирования крутящего момента, а шпиндель оборудован зажимным патроном или шестигранным держателем с закрепляемой на нем оснасткой. В зажимной патрон или гнездо-держатель вставляются рабочие элементы, называемые битами. Шуруповерты управляются электронной системой, снабженной кнопкой включения/выключения и переключателем реверса. Питание инструмента осуществляется от электрической сети или от съемного аккумулятора.

Технические характеристики

По рабочим характеристикам различают шуруповерты бытового и профессионального назначения. Для бытовых моделей крутящий момент составляет не более 15 Ньютонов/метр, для более мощных и надежных профессиональных инструментов – приблизительно 130 Ньютонов/метр. Профессиональные шуруповерты могут также осуществлять качественное сверление, что достигается на скорости до 1300 оборотов в минуту, которой обладают шпиндели этих устройств. Шпиндели шуруповертов бытового назначения достигают скорости вращения не более 600 оборотов, а основными их преимуществами является низкая цена, привлекательное оформление и возможность продолжительного хранения.

Аккумуляторные устройства бытовые и профессиональные отличаются также и временем подзарядки: аккумуляторы инструментов для профессиональной работы заряжаются в среднем за 1 час, а бытовые – в течение семи часов.

Количество регулировок инструментов также варьируется: от 5-ти для бытовых до 22-х для профессиональных моделей. Некоторые модели шуруповертов оснащаются подсветкой, подачей метизов в автоматическом режиме, возможностью переключения между режимами – ударным или импульсным.

Шуруповерты с различными типами питания

Во время строительства часто приходится выполнять монтажные работы в местах с отсутствием доступных электрических сетей, поэтому производители выпускают шуруповерты, снабженные аккумуляторами. Они дают возможность работать на высоте, не зависеть от того, подключен ли строящийся или ремонтируемый объект к электросети, не перемещать вслед за собой длинный и тяжелый неудобный кабель.

Аккумуляторные шуруповерты

Шуруповерты оснащаются аккумуляторами различных типов, среди которых различают:

  •  никель-кадмиевые аккумуляторы, которых хватает до одной тысячи циклов зарядки/разрядки;
  • никель-металл-гибридные, с количеством циклов в 500 зарядок/разрядок. К недостаткам относится невозможность их работы при минусовой температуре;
  • литий-ионные батареи, не обладающие эффектом памяти, что позволяет производить зарядку инструмента с любым уровнем истощения батареи. Эти устройства питания инструментов самые экологические чистые среди аналогов. Для ускорения работы используются сменные устройства питания.

Немаловажен и тот факт, что аккумуляторные шуруповерты значительно легче сетевых, особенно инструменты с небольшими по размеру литий-ионными устройствами питания.

шуруповерты аккумуляторного типа

Аккумуляторный шуруповерт

В стоимость аккумуляторного шуруповерта входит немалая стоимость устройства питания, которая почти равна стоимости самого инструмента.

Шуруповерты с питанием от сети

Шуруповерты от сети

Электрический шуруповерт с сетевым питанием

Сетевые инструменты более надежны, стабильны и безотказны в работе, хотя волочащийся шнур неудобен в эксплуатации устройства, ограничивая передвижение рабочего. Сетевой инструмент используется основном при выполнении внутренних монтажных работ или сборке мебели. Сетевые шуруповерты обладают более мощными электродвигателями, долговечны и пригодны для длительной беспрерывной работы. Эти устройства имеют весьма полезную функцию сверления с ударным перемещением сверла, нужную во врем сверления кирпичных или бетонных стен.

Виды шуруповертов в зависимости от сферы использования

  1.  Профессиональные шуруповерты применяются при необходимости закручивания больших серий крепежа. Инструмент профессионального назначения обладает высокой устойчивостью к износу, он может работать в течение всей рабочей смены без перерывов. Конструкция профессиональных инструментов предполагает использование большого количества металлических комплектующих, что увеличивает его вес. Соответственно, цена таких устройств значительно выше, чем бытовых шуруповертов.
  2. Бытовые электроинструменты рассчитаны на периодическую работу, более доступны по стоимости, просты в обращении и значительно легче.

Существует различие и в технических характеристиках бытовых и профессиональных шуруповертов: профессиональные инструменты значительно мощнее, имеют значительно больше позиций регулировки, что позволяет настраивать их с высокой точностью.

Отличие между шуруповертами и дрелями-шуруповертами

Шуруповерты рассчитаны на серийное закручивание шурупов, винтов или саморезов. Чаще всего они изготавливаются с возможностью сетевого электроснабжения, что предполагает преимущественное использование их для внутренних работ. Конструкция крепления рабочего органа (биты) не предусматривает возможности использования сверл и представляет собой шестигранный держатель. Существенное отличие шуруповертов от комбинированных дрелей-шуруповертов заключается в их технических параметрах, преимущественно в частоте вращения. У моделей с питанием от сети она значительно выше, обеспечивая преимущество при работе с поврежденными или сложными метизами. Для сверления отверстий большая скорость вращения является скорее недостатком, тем более что у подобного инструмента отсутствует функция ограничения скорости. Большие габариты устройств также являются помехой и делают их невыгодными для сверления.

Видео: Как выбрать шуруповерт для дома

Аккумуляторные дрели-шуруповерты все более популярны, особенно у профессиональных строителей. Инструменты с питанием от аккумуляторов обладают практически абсолютной универсальностью и могут выполнять широкий круг задач. Аккумуляторные профессиональные инструменты с функцией сверления имеют компактные размеры и имеют небольшую массу, не имеют зависимости от обеспечения участка работ электроэнергией. Отдельные модели обладают функцией ударного сверления, позволяющую с легкостью работать с кирпичными и даже бетонными поверхностями. Для выбора твердости материала, с которым предстоит работать, ударные дрели-шуруповерты снабжаются кольцом регулировки. Для быстрого переключения между сверлением материалов различной твердости производители снабжают инструмент функцией плавной регулировки скорости вращения шпинделя. Увеличение крутящего момента на малых скоростях или увеличения оборотов осуществляется двух- или трехскоростным редуктором. Профессиональные дрели-шуруповерты оборудуются также индикаторами уровня зарядки аккумулятора.

Существуют также разновидности шуруповертов, называемые аккумуляторными отвертками и гайковертами, используемыми при выполнении тонких работ: сборка бытовых приборов, ремонт телефонов, ремонт автомобилей. Эти устройства пригодны только для выполнения узкоспециальных работ и не используются для сверления.

Устройство шуруповерта | Новости в строительстве

Устройство шуруповерта сетевого отличается от обычной дрели прежде всего конструкцией редуктора оснащенного универсальным  магнитным держателем. Сегодня на рынке инструментов можно встретить различные модели сетевых шуруповертов оснащенные узлами и деталями  отличающиеся друг от друга прежде всего различными конструктивными особенностями делающие эти инструменты особенными. Но несмотря на это устройство шуруповерта в принципе не изменяется и практически является для всех одинаковой, так как  все сетевые шуруповерты имеют в своей компоновке одни и те же модули. Как правило устройство сетевого шуруповерта может отличаться лишь расположением в корпусе основных модулей инструмента.

Читать далее на сайте http://stroivagon.ru статьи на эту тему:

1. Ремонт шуруповерта своими руками.

2. Как разобрать шуруповерт.

Сетевой шуруповерт оснащается следующими основными модулями:

1. Электродвигателем.

2. Редуктором.

3. Универсальным магнитным держателем.

4. Удобным регулируемым ограничителем глубины завинчивания.

5. Не менее удобной при работе скобы, позволяющей фиксировать инструмент на ремень.

6. Оригинальной конструкцией полумуфты.

7. Красивым, прочным и практичным пластмассовым корпусом.

Конструкция полумуфты  позволяет автоматически сбросить силу крутящего момента магнитного держателя при завинчивании шурупов, когда глубина завинчивания шурупа  достигла заданного уровня. Между прочим конструкция полумуфты и есть главное отличие сетевого шуруповерта от обычной дрели оснащенной прижимным патроном.

Интересующиеся принципом работы ударной дрели могут ознакомиться с материалом опубликованным на этом сайте.

Что касается шуруповертов то говоря на эту тему можно сказать что выделяют в зависимости от используемой энергии два основных типа:

1. Сетевые шуруповерты.

Внешний вид сетевого шуруповертаШуруповерты которые работают от обыкновенной электрической сети. Для работы с такими шуруповертами нужна как правило переноска и расположенная не далеко от места работы розетка. Отличаются надежностью и большой частотой вращения магнитного держателя. На некоторых моделей есть возможность регулировки необходимой скорости вращения магнитного держателя.









Внешний вид аккумуляторного шуруповерта2. Аккумуляторные шуруповерты

Шуруповерты использующие аккумуляторную энергию. Для работы с таким инструментом не нужна переноска, но также остается зависимость от элетророзетки,так как для длительной работы необходима перезарядка запасной аккумуляторной батарее.











Устройство шуруповерта сетевого

Рассмотрим далее по подробнее основные узлы сетевого шуруповерта  а также аккумуляторного, для того чтобы лучше представить себе из чего состоит такой инструмент.

Фото-3. Сетевой шуруповерт в разрезе

Разрез сетевого шуруповертаУстройство шуруповерта сетевого  состоит из :

1. Кнопка реверса.

2. Кнопка пуска.

3.Конденсатор.

4.Подшипник.

5. Щеткодержатели.

6.Коллектор.

7.Статор.

8. Встроенный вентилятор.

9. Пластмассовый ударопрочный корпус.

10. Редуктор.

11. Универсальный магнитный держатель.

12. Подшипник.

13. Полумуфта.

Основное отличие устройства шуруповерта от обычной дрели состоит на мой взгляд в конструкции универсального магнитного держателя. В конструкции  дрели вместо держателя вставляется вращающийся шпиндель с прижимным патроном. Полумуфта играет очень важную роль во время закручивания шурупов, так как она служит для сбрасывания силы крутящего момента в момент когда шуруп завинчен до конца в материал. При этом удается снизить резкие и сильные крутящиеся рывки инструмента в руках оператора, предотвращая тем самым поломку инструмента ( в основном выходят из строя биты).

Фото-4. Редуктор сетевого шуруповерта

Внешний вид редуктораРедуктор сетевого шуруповерта состоит из большой шестерни, которая соединяется  жестко в корпусе редуктора с вращающимся шпинделем электродвигателя. В свою очередь вращающийся вал универсального магнитного держателя вставляется в большую шестерню редуктора и посредством полумуфты совершает вращательные движения.

В процессе завинчивания шурупа в момент когда шуруп доходит до конца, то есть в момент достижения максимальных усилий  срабатывает полумуфта и разъединяет контакт между магнитным держателем и большой шестерней. В результате получается что шуруп завинчен до конца а нагрузка на электродвигатель автоматически сбрасывается.

 Устройство шуруповерта аккумуляторного типа



Если открутить все болты пластмассового корпуса аккумуляторного шуруповерта то мы увидем следующую картину:

Фото-5. Устройство шуруповерта аккумуляторного типа

Устройство аккумуляторного шуруповертаВнутри пластмассового корпуса располагаются следующие модули:

1-Электродвигатель.

2-Редуктор шуруповерта.

3- Прижимной патрон.

4-Кнопка пуска.

5. Аккумуляторная батарея.









Фото-6. Электрический двигатель шуруповерта

Электрический двигатель аккумуляторного шуруповертаЭлектрический двигатель шуруповерта постоянного тока состоит из цилиндра внутри которого располагаются постоянные магниты. Внутри цилиндра на втулках-опорах из латуни располагается якорь двигателя выполненный из электротехнической стали имеющая высокую магнитную проницаемость.

Конструкция якоря имеет на корпусе пазы в которые вставляются обмотки из медной проволоки обработанные изолирующим материалом. С одной стороны якоря располагается коллектор на которого выводятся концы обмотки через равное количество витков. С другой стороны якоря располагается вращающийся вал на котором располагается ведущая (солнечная) шестеренка.

Рядом с коллектором якоря располагаются щеткодержатели с графитными щетками через которые подается напряжение к коллектору и совершается вращение якоря.



Регулятор оборотов шуруповерта и схема его элементов

В этой статье мы рассмотрим устройство шуруповерта. Уделим особое внимание таким ответственным деталям в конструкции, как регулятор оборотов шуруповерта. Кроме того, разберемся, как устроен регулятор усилия шуруповерта. Подробно опишем процесс изготовления регулятора оборотов своими руками, а также ознакомимся с такой функцией шуруповерта, как автоматическая регулировка оборотов.

Регулятор оборотов шуруповерта

Электрический шуруповерт работает либо от сети 220 В, либо от аккумуляторной батареи. Его мощность зависит от величины напряжения аккумулятора. Скорость вращения шуруповерта начинается от 15 000 об/мин. Кроме того, шуруповерт, который работает от сети, имеет 2 скорости вращения: более медленную для вкручивания, более высокую для сверления. Внутри кнопки подачи питания располагается регулятор оборотов. Довольно миниатюрный размер этого узла инструмента достигается при помощи микропленочной технологии. Его основной деталью является симистор. Принцип работы регулятора следующий:

  • При включении кнопки на управляющий электрод симистора подается переменный ток, имеющий синусоидальную фазу.
  • Происходит открытие симистора, ток начинает проходить через нагрузку.

Время срабатывания симистора зависит от амплитуды управляющего напряжения. Чем больше амплитуда, тем раньше происходит срабатывание симистора. Величина амплитуды задается при помощи переменного резистора, соединенного с кнопкой пуска. Схема подключения кнопки отличается в разных моделях. К регулятору оборотов возможно подключение конденсатора.

Зачастую в нынешних экономических условиях не всегда покупатель может себе позволить полноценный дорогой шуруповерт от именитых фирм. В более дешевых моделях такой функции может и не быть. Но это не повод отчаиваться. Регулятор оборотов можно собрать самостоятельно, о чем мы и поговорим ниже.

Регулятор оборотов шуруповерта собирается на основе ШИМ – контроллера и ключевого многоканального полевого транзистора. Управление работой этого узла инструмента осуществляет резистор. Его положение зависит от давления на кнопку пуска шуруповерта.

Направление вращения рабочего органа меняется путем смены полюсов напряжения, которое подается на щетки двигателя. Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.

Собрать такой регулятор возможно своими руками. Как это сделать, мы рассмотрим ниже.

Схема элементов, входящих в состав регулятора оборотов, представлена на рисунке ниже.

Схема

В данном случае используется микросхема сдвоенного компаратора LM 393. Здесь первый компаратор работает как генератор пилообразного напряжения, на втором выполнена ШИМ. Сигналом управления для ШИМ служит падение напряжения на контактах двигателя. Если говорить упрощенно, то на схеме электродвигатель выглядит как активное и индуктивное сопротивления, соединенные последовательно между собой. При изменении нагрузки изменяется соотношение этих сопротивлений соответственно, регулятор же контролирует это и меняет заполнение ШИМ, тем самым стабилизируя обороты.

В качестве источника питания для ШИМ следует использовать электронный трансформатор. Он представляет собой полумостовой преобразователь напряжения из 220 в 12 В, который используется для питания галогеновых ламп освещения. Его размеры сопоставимы с размерами спичечного коробка. Цена колеблется в пределах 2–3 у. е. К нему необходимо добавить выпрямитель на выход (это четыре диода, к примеру, КД 213), а также конденсатор емкостью в несколько тысяч микрофарад на 25 вольт. Все это будет составлять импульсный источник питания с постоянным напряжением на выходе.

Отдельно стоит поговорить об изготовлении печатной платы для регулятора. Для ее изготовления необходим лист фотобумаги, лазерный принтер. Сначала необходимо напечатать рисунок на фотобумаге с помощью лазерного принтера, затем перенести его на заготовку платы с помощью нагретого утюга. Заготовка платы с прилепившейся бумагой ложится в емкость и подставляется под струю горячей воды. Это делается для того, чтобы желатиновый слой фотобумаги набух, и она отлепилась от платы. Оставшийся рисунок на плате протравливается хлорным железом.

Регулятор усилия шуруповерта

Регулятор усилия представляет собой муфту, ограничивающую усилие при вращении патрона. Она выполнена в виде вращающегося пластикового барабана. Величина ее затяжки регулируется с помощью цифровой шкалы, размещенной по окружности барабана. Увеличивая величину затяжки, тем самым вы глубже ввинчиваете саморез.

Эта функция будет необходима при работе с материалом изделий различной степени твердости, поскольку при работе с мягким материалом тело самореза будет легко утапливаться в нем, слишком высокая твердость материала будет способствовать нарушению геометрии шурупа, особенно если он небольших размеров. Трещотка, как еще называют регулятор, предотвращает срезание шлицев у саморезов, а также износ насадок шуруповерта. Затягивать регулировочное кольцо следует поэтапно начиная с самого небольшого усилия. В тех шуруповертах, в которых возможно производить сверление, последняя пиктограмма на кольце будет в виде сверла. В этой позиции достигается максимальный крутящий момент.

Электронная регулировка частоты вращения шуруповерта

Регулировать скорость вращения насадки шуруповерта возможно механически или автоматически. Автоматическая регулировка оборотов происходит при помощи процессора. Задать нужные параметры работы можно при помощи тумблера выбора скорости. Он расположен сверху корпуса. Во многих моделях регулировка оборотов реализована через кнопку пуска. Чем сильнее давление пальца на нее, тем выше будут обороты.

Прочитав эту статью, вы получили информацию о том, как собрать регулятор оборотов шуруповерта своими руками, ознакомились с конструкцией регулятора усилия, разобрались с функцией электронной регулировки инструмента. Надеемся, статья была вам полезной.

Добавить комментарий

Ваш адрес email не будет опубликован.
