степень защиты устройства от влаги
В современной жизни существует достаточно много сфер деятельности человека, требующих применения различных электронных устройств, но условия, в которых они будут использоваться, требуют для них дополнительной охраны от всевозможных неблагоприятных факторов. Поэтому технологи различных промышленных компаний разрабатывают приборы, которые имели бы повышенную степень защиты от проникновения вредоносных элементов внутрь устройства.
Существуют разные степени защиты от различных факторов. Давайте разберемся только с одним из них. Это IPX7 — степень защиты прибора от попадания влаги.
Существует градация сохранности устройства от влаги, и IPX7 является обозначением одной из высших степеней защищенности.
IP: классификация степеней защиты
Для описания степеней защиты различных устройств была разработана международная классификация, получившая обозначение, состоящее из двух букв: IP, которые обозначают саму систему. Как правило, после них ставят еще и 2 цифры, обозначающие степень защищенности устройства.
Каждое устройство, выпускаемое промышленностью, имеет определенную степень защиты от постороннего воздействия, которую можно обозначить как IPxx, где вместо каждого x ставятся цифры, определяющие защищенность устройства. Причем первая из них указывает на сохранность прибора от попадания посторонних предметов. Самая высшая степень защищенности в данном случае — шестая. Она показывает, что устройство защищено от попадания пыли.
Вторая цифра всегда указывает на защищенность прибора от влаги. К примеру, если обозначение на изделии выглядит как IPX7, степень защиты от влаги у него будет практически максимальной, зато сохранность от проникновения твердых инородных объектов (песка, пыли и т. п.) не регламентируется.
Давайте более детально рассмотрим защиту прибора от влаги.
Степени защиты от влаги
Всего в классификации имеется восемь степеней защиты от попадания влаги. Причем IPX7 — степень защиты вторая по качеству. Если рассмотреть таблицу, определяющую параметры этих ступеней, то легко заметить, чем две последние из перечисленных отличаются друг от друга. Так, если степень защиты — IPX7, расшифровка данного обозначения гласит, что устройство может на короткий срок без последствий попадать под воду, на глубину до одного метра.
К более высокой степени сохранности будут принадлежать приборы, которые продолжат свою работоспособность, оказавшись под водой в течение получаса и дольше, на глубине уже больше одного метра. Следует отметить, что в современном мире существует множество устройств, которым необходима степень защиты от воды IPX7, но из всех них мы рассмотрим только одно. Это телефоны, подходящие к этому стандарту.

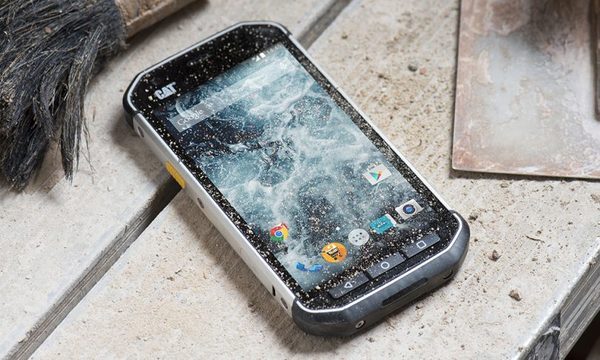

Телефоны с повышенной защитой от влаги
Еще не так давно телефоны были основными гаджетами, имеющими обозначенную как IPX7 степень защиты. Чаще всего их использовали в местах, где соприкосновение с влагой было постоянным. Такие устройства стоили достаточно дорого. И одним из их достоинств была возможность продолжать работу даже после кратковременного попадания в воду на небольшую глубину.
Не секрет, что зачастую основной причиной продажи бывших в употреблении телефонов является то, что они уже оказывались в воде и начинают сбоить. Обычно их называют утопленниками, так как ремонту такие гаджеты не подлежат. Но в последнее время некоторые производители телефонов не только перешли на выпуск влагозащищенных телефонов, но и активно начали осваивать рынок смартфонов, имеющих код IPX7. Степень защиты подобного уровня особенно широко используется в аппаратах компаний «Моторола» и «Эппл».
Способы достижения повышенной защиты от влаги
Современные технологии находятся уже на том уровне, когда класс IPX7 (степень защиты телефона) достигается не в ущерб внешнему виду аппарата. Ведь еще не так давно телефон, защищенный по стандарту IP67, можно было легко определить по уникальному чехлу, сохраняющему гаджет. А современные смартфоны практически ничем не отличаются от своих собратьев, имеющих меньшую степень защиты. Кроме этого, компания «Эппл» объявила, что все модели часов, выпущенные ею, имеют степень защиты IP67. Поэтому любой владелец такого аппарата может даже безбоязненно принимать в них душ. Но, конечно, не все пользователи этой продукции решаются на такой эксперимент, так как стоимость таких умных часов превышает четыреста долларов.
Применение степени защиты IPX7 в других областях техники
Телефония – не единственная область, в которой применяется данный стандарт. Большая часть оборудования, имеющего данную степень защиты, применяется во флоте, независимо от того, гражданский он или военный. Также такими устройствами оснащены спасатели, работающие в экстремальных условиях. И конечно, в научных исследованиях без таких приборов не обойтись. Поэтому в дальнейшем технологи будут работать над тем, чтобы увеличить степень защиты различного оборудования.
Код IPхх в системе международного стандарта IEC выглядит следующим образом:
Сильные струи воды, попадающие на прибор под любым углом, не окажут вредного воздействия на прибор
1. Алфавитный символ: IP (International Protection)
2. Первая цифра (от 0 до 6) указывает степень защиты от проникновения твердых инородных предметов.
3. Вторая цифра (от 0 до 8) указывает степень защиты от проникновения воды.
Описание первой цифры кода: 0-6
0 — Прибор не защищен
1 — Защита от проникновения твердых посторонних предметов диаметром 50 мм и более.
Предметы диаметром 50 мм не проникнут внутрь прибора.
2 — Защита от проникновения твердых посторонних предметов диаметром 12,5 мм и более.
Предметы диаметром 12,5 мм не проникнут внутрь прибора.
3 — Защита от проникновения твердых посторонних предметов диаметром 2,5 мм и более.
Предметы диаметром 2,5 мм не проникнут внутрь прибора.
4 — Защита от проникновения твердых посторонних предметов диаметром 1 мм и более.
Предметы диаметром 1 мм не проникнут внутрь прибора.
5 — Прибор пылезащищен.
Проникновение пыли полностью не устранено, но пыль не проникнет внутрь прибора в количествах, способных служить препятствием удовлетворительной работе прибора или ухудшить безопасность эксплуатации.
6 — Прибор пыленепроницаем.
Проникновение пыли полностью отсутствует.
Описание второй цифры кода: 0-8
0 — Прибор не защищен.
1 — Защита от вертикально падающих капель воды.
Вертикально падающие капли не окажут вредного воздействия на прибор.
2 — Защита от вертикально падающих капель воды (при наклоне корпуса прибора до 15°).
Вертикально падающие капли воды при наклоне корпуса прибора до 15° капли не окажут вредного воздействия на прибор.
3 — Защита от водных брызг.
Водные брызги, распыляемые под углом до 60° к любым вертикальным поверхностям прибора, не окажут вредного воздействия на прибор.
4 — Защита от распыления воды.
Распыление воды в любом направлении к прибору не окажет вредного воздействия на прибор.
5 — Защита от попадания струй воды.
Струи воды, попадающие на прибор под любым углом, не окажут вредного воздействия на прибор.
6 — Защита от сильных струй воды.
Сильные струи воды, попадающие на прибор под любым углом, не окажут вредного воздействия на прибор.
7 — Защита от временного погружения в воду.
Временное погружение в воду не окажет вредного воздействия на прибор при стандартных условиях давления и продолжительности погружения.
8 — Защита от продолжительного погружения в воду.
Продолжительное погружение в воду не окажет вредного воздействия на прибор при стандартных условиях.
Пример 1:
Навигационный приемник Garmin имеет степень пыле- и водозащиты IPX7. Это означает, что данный прибор полностью защищен от временного погружения в воду (выдерживает погружение на глубину 1 метр в течение 30 минут).
Пример 2:
Радиостанция имеет степень пыле- и водозащиты IP67. Это означает, что эта радиостанция полностью пыленепроницаема и защищена от временного погружения в воду (выдерживает погружение на глубину 1 метр в течение 30 минут).
IPx7 International Protection x7
Что такое IP?
IP ( Ingress Protection Rating ) — международный стандарт определяющий степень защиты от проникновения посторонних объектов для электронных приборов, в частности, степень пыле – влага -защищённости прибора. Степень защиты IPx7 означает, что прибор полностью защищён от подпадания пыли и может быть погружён в воду на некоторое время (условно, на глубину до 1 метра, на 30 минут).
Таблица расшифровки кода IPxx.
Первая цифра после IP (от 0 до 6) определяет степень защиты от твердых инородных предметов.
0 – прибор не защищен.
1 – Защита от проникновения посторонних, твердых предметов диаметром 50мм и более.
2 – Защита от проникновения посторонних, твердых предметов диаметром 12,5 мм и более.
3 – Защита от проникновения посторонних, твердых предметов диаметром 2,5 мм и более.
4 – Защита от проникновения посторонних, твердых предметов диаметром 1мм и более.
5 – Прибор пыле защищен, но остается минимальный процент попадания пыли которое не нанесет вреда прибору.
6 – Прибор пыленепроницаем. Вероятность проникновения пыли отсутствует полностью.
Вторая цифра после IP (от 0 до 8) определяет степень зашиты от влаги:
0 – Прибор не защищен.
1 – Защита от вертикально падающих капель воды.
2 – Защита от вертикально падающих капель воды при наклоне корпуса до 15 градусов.
3 – Защита от водных брызг.
4 – Защита от распыления воды.
5 – Защита от попадания струй воды.
6 – Защита от сильных струй воды.
7 – Защита от временного погружения в воду.
8 – Защита от продолжительного погружения в воду.
Протокол IPx7 часто используют для портативных GPS-навигаторов. Такие аппараты имеют прорезиненные заглушки и герметичный корпус, который защищает аппарат от любого контакта с водой и пылью.
Навигаторы автомобильные.
Nuvi 500, Nuvi 510, Nuvi 550.
Навигаторы портативные:
Серия Oregon:
GPSMAP 62s.GPSMAP 62,
СерияEtrex:
Серия GPS 60:
Серия GPS 72:
Серия Foretrex
Любой, кто занимается водным спортом, мечтает о таких! Водонепроницаемые наушники превратят посещение спортзала, и, прежде всего, бассейна, из скучного курсирования вдоль дорожек в энергичный заплыв, а то и в сеанс медитации, который погружает в такую нирвану, из которой не хочется выбираться часами. Зависит от того, какую музыку поставить! И, конечно, их можно использовать как удобные и надежные повседневные наушники, которые не только порадуют качественным звуком, но и прослужат вдвое дольше обычных «затычек»
7 место
Открывают ТОП влагозащищенные беспроводные TWS-наушники — Creative Outlier Air Sports. Эта модель защищена от непогоды по стандарту IPX5 и обладает True Wireless конструкцией, полностью лишенной проводов. При этом эргономичная форма позволяет им надежно крепиться в ушной раковине и не выпадать при занятиях спортом. Подключение по Bluetooth дает возможность свободно перемещаться в радиусе 10 метров от устройства воспроизведения. А чехол с функцией подзарядки подарит до 30 часов автономной работы! Звучание у наушников чистое, насыщенное, с хорошей динамикой, глубокими басами и даже собственным характером. Настоящая находка для тех, кто любит не только спорт и активный отдых, но и качественный звук.
6 место
Далее — пылевлагозащищенная по стандарту IP67 TWS-стереогарнитура NanoPods Sport от Elari.Она может подключаться по Bluetooth с расстояния до 10 метров и непрерывно играть музыку до 3,5 часов. Миниатюрные размеры и продуманная форма позволяют ей надежно сидеть в ушах, а конструкция True Wireless означает, что наушники полностью лишены проводов. Защита от воды позволяет погружаться с ними на метр в глубину. И все это при достойном звуке и приятной цене!
5 место
На пятом месте беспроводная стереогарнитура JBL REFLECT MINI 2, основные плюсы которой — миниатюрный корпус, стильный дизайн и качественный звук. Модель защищена от пота и дождя по стандарту IPX5. Аккумулятор сможет продержатся до 10 часов в режиме непрерывного воспроизведения, а всего 15 минут подзарядки дадут ему еще час работы. Легкая и прочная алюминиевая конструкция вместе с тремя комплектами сменных амбушюр позволят найти оптимальный баланс между качеством звука и эргономикой. Светоотражающий кабель сделает обладателя устройства заметным во время вечерних тренировок. Такие наушники станут надежным помощником любого, кто ведет активный образ жизни и не любит останавливаться.
4 место
Модель спортивных TWS-наушников Tronsmart Spunky Pro имеет защиту стандарта IPX5, что не позволяет плавать с ними в бассейне, но защищает от дождя, снега и пота. Специальная форма амбушюр надежно закрепляет их в ушной раковине — девайс не выпадет при беге и прыжках. Встроенный микрофон дает возможность использовать наушники как гарнитуру. Подключение по Bluetooth обеспечивает 10 метров уверенной беспроводной связи, а аккумулятор даст возможность слушать музыку непрерывно до 3,5 часов. Доступная цена делает эту модель хорошим выбором для спортсменов и просто тех, кому нужны надежные влагозащищенные наушники.
3 место
Тройку лидеров открывает ENDURANCE DIVE — спортивные наушники от JBL, которые производитель смело рекомендует использовать хоть в бассейне, хоть в душе, и их название непрозрачно на это намекает. Наушники можно погружать в воду на глубину до одного метра не дольше 30 минут. Дополнительная фишка в том, что это не просто Bluetooth-гарнитура, а самостоятельный MP3-плеер с памятью на 1 Гб. То есть, они могут звучать независимо от устройства воспроизведения. Аккумулятор довольно объемный для такого небольшого устройства и позволяет играть музыку до 8 часов нон-стоп. Как и в других спортивных наушниках от JBL, всего десять минут подзарядки дадут им второе дыхание на целый час.
2 место
Всего в шаге от победы старший брат предыдущей модели, JBL ENDURANCE PEAK, который позволяет слушать музыку на одном заряде до 28 часов: 4 часа от встроенных аккумуляторов, и еще до суток благодаря резервному питанию от футляра с функцией зарядки. Аккумулятор заряжается на час всего за 10 минут. В остальном это надежные пылевлагозащищенные IPX7 беспроводные наушники с радиусом подключения гарнитуры до 10 метров, которые можно использовать при любых условиях: дождь, бассейн, душ. Есть сенсорное управление и микрофон — можно использовать девайс как гарнитуру. Устройство выключается автоматически через 5 минут бездействия, что еще больше экономит заряд. Кроме того, модель может похвастаться неплохим звуком с собственным характером.
1 место
Лавры первенства получила беспроводная Bluetooth-гарнитура JBL ENDURANCE SPRINT, защищенная от влаги по стандарту IPX7, как и вся тройка лидеров. Модель ориентирована на спортсменов и любителей активного отдыха. Наушники не промокнут под дождем, не отсыреют в рюкзаке вместе с мокрой одеждой, с ними можно нырять и стоять под душем. Аккумулятора хватает на 8 часов музыки нон-стоп, а это, на минуточку, почти неделя тренировок профессионального спортсмена. Более того, батарея позволит пользоваться наушниками целый час после всего 10 минут зарядки. А благодаря продуманной конструкции вкладышей они надежно держатся и не выпадают даже при беге и прыжках. И, конечно, в соответствии с трендами последних лет, модель оснащена сенсорным управлением, с помощью которого можно воспроизводить, останавливать и менять треки, а также делать громче и тише простым касанием.
Каждый, кто хотя бы раз ронял телефон в воду, задумывался о покупке водонепроницаемого гаджета. К счастью, сегодня это не проблема. Еще пару лет назад защита от воды была редкой функцией, появляющейся только на профильных “бронированных” смартфонах. Однако сегодня она становится стандартом и практически все последние флагманские модели в той или иной степени защищены от влаги. Проблема лишь в том, что степени эти бывают разными и разобраться в них непросто.
Если вы задумываетесь о покупке защищенного устройства, учитывайте следующее.
Шкала IP
Самый простой способ узнать, сколько воды может выдержать тот или иной гаджет — проверить степень его защиты по международной шкале IP (Ingress Protection). Ищите на упаковке гаджета маркировку формата IPXX, где XX — две цифры.
Первая цифра означает степень защиты гаджета от проникновения в его корпус посторонних предметов. Шкала имеет диапазон от 1 до 6, где 1 — практически полное отсутствие защиты (в корпус могут свободно попадать пятисантиметровые камни), а 6 — полная непроницаемость даже для мельчайших частиц пыли. Как правило, компании специально не афишируют степень защиты устройства от твердых предметов, если она составляет менее 5 или 6. Практически все современные смартфоны по-умолчанию имеют степень защиты IP5X или IP6X.
К слову, обратите внимание, даже высочайшая защита от твердых предметов не означает, что гаджетом можно забивать гвозди. Если вам нужен смартфон, способный пережить падение со скалы, ищите специализированные противоударные устройства. Такие гаджеты, вероятнее всего, тоже будут иметь защиту по стандарту IP68, но степень защищенности от ударов и падений будет оговорена отдельно.
Защита от воды
Наконец, перейдем к защите от воды. Степень защиты от попадания влаги обозначается второй цифрой маркировки IPXX. И здесь все несколько сложнее. Если первая цифра определяется диаметром блокируемых частиц (чем они меньше, тем цифра больше), то вторая описывает тип воздействия воды. Например, IPX3 означает защиту от вертикальных брызг и капель дождя, а IPX4 — защиту от брызг, летящих в любых направлениях. Но брызги не следует путать со струями воды (цифра 5) или морскими волнами (цифра 6).
Самые интересные стандарты защиты — IPX7 и IPX8. Как правило, именно о них идет речь, когда производитель электроники упоминает о защите от воды. Смартфон, защищенный по стандарту IPX7 может выдержать погружение на глубину до метра сроком на 30 минут.
А вот со стандартом IPX8, опять таки, все неоднозначно. Согласно международной классификации, IPX8 означает, что гаджет может нырять на глубину более метра и на срок более 30 минут. По факту же это означает, что и смартфон, который нельзя погружать на глубину более двух метров, и часы для водолазов имеют одинаковую маркировку. Формально, оба устройства защищены по стандарту IPX8, но их реальная “выносливость” совершенно несопоставима.
Это значит, что если вам нужно узкопрофильное устройство под конкретную задачу, например, часы для погружений с аквалангом, ориентируйтесь не на маркировку IPXX, а на конкретные характеристики от производителя.
Что делать, если маркировки IP нет?
В идеальном мире все гаджеты тестируются и имеют маркировку степени защиты. Увы, наш мир — не идеальный.
Часто вы можете столкнуться с ситуацией, когда ни на гаджете, ни на его упаковке, ни в описании не указана степень защиты устройства. Но при этом реклама утверждает, что устройство является “водонепроницаемым” (“waterproof”) или “водостойким” (“water resistant”). И можно лишь гадать, какая реальная степень защиты кроется под этим определением. К слову, иногда можно встретить и другие формулировки — “брызгостойкий” (“splash-proof”) или “защищенный от непогоды” (“weatherproof”).
Все это может окончательно запутать пользователя и ввести его в заблуждение. Тем не менее, как показывает практика, под гордым словом “водонепроницаемый”, как правило, кроется класс защиты не больше IPX7. То есть, “водонепроницаемый” смартфон может пережить падение в лужу, но погружение на дно бассейна его погубит.
Под “водостойкостью”, “брызгостойкостью” и “защитой от непогоды” следует понимать классы защиты от IPX6 и ниже. То есть, такие устройства могут не пережить даже краткосрочного погружения. Лучший совет — относитесь к ним, как к обычным незащищенным устройствам и старайтесь лишний раз не мочить.
Ну а если ваш беззащитный гаджет все-таки искупался, не паникуйте и читайте статью о том, что делать с “утопленником”.
IP68 что это такое?
Не так давно водонепроницаемость была характерной особенностью ультраустойчивых телефонов, предназначенных для профессионалов или тех, кто проводит часть своей жизни в неблагоприятных погодных условиях. Однако с годами все больше и больше производителей решили предлагать защиту IP68 от воды своим лучшим телефонам.
В большинстве случаев степень защиты от воды и пыли измеряется с помощью сертификации IP, где IP68 — это самый высокий уровень сопротивления, который мы когда-либо видели на смартфоне, умных часах и другой продукции. Но что означает IP68 для телефона? И, прежде всего, какие тесты проводятся для определения уровня защиты каждого устройства?
Что означает степень защиты IP68 и как сертифицируется?
IP степень защиты является стандартом в Международной электротехнической комиссии или IEC, который устанавливает систему классификации степеней защиты в электронных устройствах и оборудовании.
Основная цель МЭК при создании этой системы состоит в том, чтобы предложить пользователю точную справку, когда дело доходит до понимания того, насколько устойчиво его устройство, тем самым предотвращая использование производителями неточных терминов для обозначения уровня защиты своих устройств.
Читайте: Лучшие недорогие смартфоны
Следовательно, в зависимости от того, насколько хорошо — или плохо — устройство изолировано от твердых или жидких тел, оно получает сертификат, соответствующий его уровню.
Сертификаты устанавливаются с помощью кодов со структурой «IPXX», где первая цифра соответствует защите от твердых частиц, а вторая относится к стойкости к жидкостям. В расшифровке вы можете видеть, что означает каждая из цифр в степени защиты IP.
Защита от твердых тел — IPX:
- Х — Нет доступных или несертифицированных данных
- 0 — Без защиты
- 1 — Эффективен против твердых частиц менее 50 миллиметров
- 2 — Эффективен против твердых частиц менее 12,5 мм
- 3 — Эффективен против твердых частиц менее 2,5 мм
- 4 — Эффективен против твердых частиц менее 1 миллиметра
- 5 — Пылезащита. Проникновение частиц не полностью предотвращается, но гарантируется, что оно не должно повлиять на работу оборудования.
- 6 — Полная защита от пыли. Поступление твердых частиц в оборудование полностью исключено.
Защита от воды — IP-X
- Х — Нет доступных или несертифицированных данных
- 0 — Без защиты
- 1 — Эффективно против капающей воды
- 2 — Эффективно против капель воды, даже когда оборудование наклонено до 15º независимо от положения.
- 3 — Эффективно против разбрызгивания воды под любым углом до 60 °
- 4 — Эффективно против брызг с любого направления
- 5 — Эффективно против движения воды с любого направления
- 6 — Эффективно против воды, движущейся на высокой скорости с любого направления
- 6K — Эффективно против воды с высокой скоростью при любом давлении
- 7 — Эффективно против погружения в воду глубиной до 1 метра в течение 30 минут
- 8 — Эффективно против погружения в воду глубже 1 метра в течение 30 минут
- 9K — Эффективен против высокой температуры, высокой скорости воды с любого направления.
Какие тесты проводятся для сертификации устройства и присвоения номера IP?
Однако, чтобы производители могли добавить сертификацию IP в свой список характеристик устройств, они должны пройти серию испытаний, которые определят их подготовку к возможным ситуациям. В зависимости от уровня, эти тесты включают в себя:
Читайте: Почему телефон стал медленно заряжаться?
- IPX1: 10-минутное испытание, при котором распыляется вода, эквивалентная 1 мм дождя в минуту.
- IPX2: 2,5-минутное испытание для каждого направления наклона — всего 10 минут — при котором распыляется вода, эквивалентная 3 мм дождя в минуту.
- IPX3: испытание продолжительностью не менее 5 минут, при котором распыляется объем воды, эквивалентный 10 литрам в минуту, при давлении от 50 до 150 кПа.
- IPX4: тест, аналогичный тесту выполненному для сертификации IPX3 с той разницей, что защитный кожух снимается во время распыления.
- IPX5: испытание продолжительностью не менее 15 минут — 1 минута на квадратный метр — при котором вода подается с расстоянии 3 метра и при давлении 30 кПа с объемом 12,5 литра в минуту.
- IPX6: испытание продолжительностью не менее 3 минут — 1 минута на квадратный метр — при котором вода подается с расстояние 3 метра и давление 100 кПа при объеме 100 литров в минуту.
- IPX6K: тест продолжительностью не менее 3 минут — 1 минута на квадратный метр — при котором вода проталкивается подается с 3 метра и при давлении 1000 кПа — 100 бар — с объемом 75 литров в минуту.
- IPX7: испытание в течение не менее 30 минут, проведенное в самой нижней точке корпуса, в котором оно выполняется, на 1 метр ниже поверхности воды.
- IPX8: испытание, обычно проводимое на глубине 3 метра ниже поверхности воды, с продолжительностью, согласованной с изготовителем.
- IPX9K: испытание продолжительностью не менее 30 секунд для каждого из 4 углов (всего 2 минуты), при котором вода подается с расстоянии от 0,10 до 0,15 метра при давлении от 80 до 100 бар при температуре 80 градусов по Цельсию.
В дополнение к вышесказанному, необходимо иметь в виду, что уровень защиты IP не могут быть объединены с IPX6. Это означает, возможность устройства иметь защиту IPX7 и поэтому она поддерживает погружение, но не может противостоять движению воды, потому что он не прошел испытания, соответствующие степеням IPX5 или IPX6. Вот почему некоторые телефоны, например последние модели смартфонов, имеют двойную степень защиты, например: имеет степень защиты IP65/68.
Что означает IP68: заключение
Кроме того, следует подчеркнуть, что выполнение этих испытаний и последующая сертификация устройств влечет за собой расходы для производителя. Поэтому некоторые компании, особенно китайские, решают не сертифицировать свои телефоны, несмотря на то, что они построены таким образом, что теоретически они могут пройти эти тесты.
| Защита | от частиц | IPx0 | IPx1 | IPx2 | IPx3 | IPx4 | IPx5 | IPx6 | IPx7 | IPx8 |
|---|---|---|---|---|---|---|---|---|---|---|
| от жидкости | Нет защиты | Падение вертикальных капель | Падение вертикальных капель под углом 15° от вертикали | Брызги под углом 60° от вертикали | Брызги со всех сторон | Струи со всех сторон под небольшим давлением | Сильные потоки | Временное погружение (до 1 м) | Полное погружение | |
| IP0x | Нет защиты | IP00 | ||||||||
| IP1x | Частицы > 50 мм | IP10 | IP11 | IP12 | ||||||
| IP2x | Частицы > 12,5 мм | IP20 | IP21 | IP22 | IP23 | |||||
| IP3x | Частицы > 2,5 мм | IP30 | IP31 | IP32 | IP33 | IP34 | ||||
| IP4x | Частицы > 1 мм | IP40 | IP41 | IP42 | IP43 | IP44 | ||||
| IP5x | Пыль частично | IP50 | IP54 | IP55 | ||||||
| IP6x | Пыль полностью | IP60 | IP65 | IP66 | IP67 | IP68 |
—
—
| ЗАЩИТА ОТ ВОДЫ | |||
|---|---|---|---|
| Вторая цифра IP(xX) |
Вид защиты | Схема метода испытаний | |
| 0 | Защиты нет | Схема испытаний | Методы и инструменты |
| 1 | Защита от капель конденсата, падающих вертикально |  |
Оросительная система в камере искусственного дождя |
| 2 | Защита от капель, падающих под углом до 15° |  |
Оросительная система в камере искусственного дождя |
| 3 | Защита от капель падающих под углом до 60° |  |
Дождевальная установка с поворотным выходным патрубком |
| 4 | Защита от брызг, падающих под любым углом |  |
Дождевальная установка с поворотным выходным патрубком |
| 5 | Защита от струй, падающих под любым углом |  |
Гидронасос со шлангом и насадкой диаметром 6,3 мм, расход воды 12,5 л/мин |
| 6 | Защита от динамического воздействия потоков воды (морская волна) |  |
Гидронасос со шлангом и насадкой диаметром 12,5 мм, расход воды 100 л/мин |
| 7 | Защита от попадания воды при погружении на определенную глубину и время |  |
Погружение в ванну со слоем воды 1 м |
| 8 | Защита от воды при неограниченном времени погружения на определенную глубину | Испытания по методике, согласованной с заказчиком или конечным потребителем | |
