Степень защиты ip68: что это?
Класс защиты ІР68 |
ІР 0x |
ІР 1x |
ІР 2x |
ІР 3x |
ІР 4x |
ІР 5x |
ІР 6x |
|
Корпус устройства не герметичен |
Твердые предметы ≥50 мм |
Твердые предметы ≥12,5 мм |
Твердые предметы ≥2,5 мм |
Твердые предметы ≥1 мм |
Частичная защита от пыли |
Полная защита от пыли |
||
ІРx0 |
Устройство не предназначено для использования в воде |
ІР00 |
ІР10 |
ІР20 |
ІР30 |
ІР40 |
ІР50 |
ІР60 |
ІРx1 |
Герметичность от воды, направленной вертикально |
ІР01 |
ІР11 |
ІР21 |
ІР31 |
ІР41 |
ІР51 |
ІР61 |
ІРx2 |
Устойчивость к воде, направленной вертикально под углом 15 ° |
ІР02 |
ІР12 |
ІР22 |
ІР32 |
ІР42 |
ІР52 |
ІР62 |
ІРx3 |
Устойчивость к брызгам, направленных вертикально под углом 60 ° |
ІР03 |
ІР 13 |
ІР23 |
ІР 33 |
ІР43 |
ІР 53 |
ІР 63 |
ІРx4 |
Герметичность от брызг, направленных со всех сторон |
ІР04 |
ІР 14 |
ІР 24 |
ІР 34 |
ІР44 |
ІР 54 |
ІР 64 |
ІРx5 |
Потоки воды под небольшим давлением |
|
ІР 15 |
ІР 25 |
ІР 35 |
ІР54 |
ІР55 |
ІР65 |
|
Сильные потоки воды |
ІР06 |
ІР 16 |
ІР 26 |
ІР 36 |
ІР 46 |
ІР 56 |
ІР66 |
ІРx7 |
Устойчивость при коротком погружении в воду на глубину до 1 м |
ІР07 |
ІР 17 |
ІР 27 |
ІР 37 |
ІР 47 |
ІР 57 |
ІР67 |
ІРx8 |
Герметичность при погружении в воду на 30 минут на глубину до 1,5 м |
ІР08 |
|
ІР 28 |
ІР 38 |
ІР 48 |
ІР 58 |
ІР68 |
ІРx9 |
Устойчивость к влиянию горячей воды под давлением |
ІР 09 |
ІР 19 |
ІР 29 |
ІР 39 |
ІР 49 |
ІР 59 |
ІР69 |
Отметим, что класс влагоустойчивости включает только защиту от влияния пресной воды, поэтому даже при наличии маркировки с указанием класса защиты не рекомендуется использовать устройства в морской или хлорированной воде. К тому же, в рамках особенностей функциональности и конструкции устройств, производители сами указывают информацию об устойчивости корпуса моделей к падениям.
Условия эксплуатации устройств с ip68
Маркировку герметичности часто можно встретить в мобильных устройствах, а наиболее распространенный класс защиты — ip68. Стандарт защиты ip68 является оптимальным для свободного использования смартфона либо смарт-часов, при этом конструкция корпуса не отличается весом и внешним видом от корпуса устройства без такой сертификации.
Стандарт защиты от воды и пыли ip68 включает абсолютную герметичность от попадания мелких частиц внутрь корпуса, а также исключает проникновение влаги под панель. Устройство с классом защиты ip68 можно использовать на глубине до 1,5 метра до 30 минут, не опасаясь за его целостность.
Примеры устройств с ip68:
Samsung Galaxy Note20 Ultra
Корпус Samsung Galaxy Note20 Ultra имеет стандарт защиты ip68, поэтому смартфон можно использовать во влажной среде.
Если влага или грязь проникнет в интерфейсы, то не окажет влияния за 30 минут, а для ее удаления достаточно промыть устройство под проточной водой и дать высохнуть. Кроме сертификации IP68, смартфон покрыт ударопрочным стеклом с олеофобным слоем Corning Gorilla Glass Victus, которое является самым прочным среди защитных покрытий в смартфонах.
Apple iPhone 11
На примере другого популярного устройства — Apple iPhone 11, класс защиты ip68 допускает погружение в воду на 30 минут на глубину 2 метров (данные производителя). Лицевая и фронтальная панель выполнены из ударопрочного стекла с олеофобным покрытием, а рамка изготовлена из алюминия. Герметизация корпуса реализована в соответствии с требованиями стандарта защиты от воды и пыли ip68, поэтому при случайном попадании сладкой или соленой жидкости достаточно промыть устройство под проточной водой и дать высохнуть.
Смарт-часы Samsung Galaxy Watch Active 2
Smart-часы Samsung Galaxy Watch Active 2 сертифицированы тремя стандартами герметичности:
- Стандарт защиты от воды и пыли ІР68
- Класс военной прочности MIL-STD-810G
- Сертификат влагостойкости 5АТМ согласно требованиям ISO 22810:2010
Корпус умных часов Samsung Galaxy Watch Active 2 имеет стандарт защиты от воды и пыли ІР68. Кроме этого, устройство соответствует требованиям класса военной прочности MIL-STD-810G, поэтому устойчиво к вибрациям, ударам, падениям, проникновению пыли и другому воздействию внешней среды.
Еще одним преимуществом модели Samsung Galaxy Watch Active 2 является сертификация по классу влагостойкости 5АТМ согласно требованиям ISO 22810:2010, умные часы подходят для плавания в открытых водоемах и бассейнах, но нырять с устройством не рекомендуется. Samsung Galaxy Watch Active 2 — это одни из самых прочных смарт-часов на современном рынке электроники.
Умные часы Xiaomi Haylou LS02″
Смарт-часы Xiaomi Haylou LS02″ представлены в пластиковом корпусе, который поддерживает класс защиты ip68. Как и Galaxy Watch Active 2, модель Haylou LS02″ готова к 30-минутным погружениям в воду на глубину до 1,5 метра. Часы Xiaomi подходят для тренировок во влажной среде, попаданию брызг при мытье рук и прогулкам под дождем, но не предназначены для дайвинга и походов в сауну.
Выводы
В данной статье кратко изложен ответ на вопрос, что такое защита ip68? — Это стандарт, который используют производители устройств для маркировки герметичности их корпуса. Модели со стандартом защиты от воды и пыли ip68 подходят как для повседневного использования, так и для применения в полевых условиях и занятиях разными видами спорта. Смартфоны, как и смарт-часы с классом защиты ip68 имеют преимущества перед устройствами без такой сертификации, ведь герметичность не влияет на внешний вид, а корпус моделей более вынослив к испытаниям внешней среды.
Купить смартфон Samsung Galaxy Note20 Ultra или смарт-часы Samsung Galaxy Watch Active 2 со степенью защиты ІР68 вы можете в нашем фирменном интернет-магазине Samsungshop.com.ua, оформив заказ по номеру телефона 0800 303 707 либо через форму на сайте.
расшифровка понятий и что между ними общего? ⚡️
Когда мы приходим в магазин покупать смартфон или выбираем его в интернете, зачастую обращаем внимание только на стандартные характеристики – параметры дисплея, конфигурацию памяти, мощность процессора. Однако существует много других параметров, которые продавцы не указывают, среди них находится и степень защиты IP.
Согласно классификации International Protection Marking (Международная Защитная Маркировка), IP («Ingress Protection») в переводе с анг.
«защита входа», являет собой стандарт уровня защиты гаджета от попадания влаги и пыли.
Код IP присваивает не производитель, а экспертная комиссия, которая проводит независимую диагностику телефона. Для эксперимента группа специалистов использует пылевые ёмкости с тальком, резервуары с водой разной глубины и распылители.
Всего существует 6 уровней защиты от пыли и 9 – от влаги. Более детально ознакомиться с каждым критерием вам поможет информация, предоставлена ниже.
Что означает стандарт защиты IP68
Согласно IPM стандарт IP68– это повышенный уровень защиты гаджета от пыли и жидкости. Первая цифра «6» указывает на пылестойкость, вторая цифра «8» — на устойчивость гаджета к жидкости.
Гаджет с уровнем защиты IP68 выдерживает погружение в воду на глубину 1-2 м с продолжительностью не больше 30 мин.,
и вовсе не допускает попадание пыли внутрь телефона.
Однако это совсем не значит, что с гаджетом можно часами плавать в бассейне или фотографировать морское дно.
А вот кратковременное падение в лужу, водоем или чашку с кофе – смартфон вполне достойно переживет без негативных последствий и ремонта в сервис-центре.
Обратите внимание на то, что исследования IP проводятся в пресной воде. Поэтому, если ваш гаджет упал в бассейн с хлорированной водой или же окунулся в морскую волну, не лишним будет дополнительно промыть его ч истой проточной водой. В данном случае, урон гаджету несет не сама жидкость, а частицы соли/песка, которые после высыхания могут, к примеру, остаться на динамике и заметно ухудшить его работу.
Что означает стандарт защиты IP67
Стандарт IP67, согласно IPM – это высокий уровень устойчивости гаджета к попаданию пыли и жидкости.
Первая цифра «6» обозначает полную герметизацию корпуса и защиту от пыли, «7» — говорит о незначительном сопротивлении гаджета к контакту с водой.
Это значит, что гаджет со стандартом защиты IPХ7 готов выдержать короткое погружение в воду (глубина до 1 м, не больше 30 мин.). Если не успеть вовремя, изъять телефон из воды – жидкость успеет проникнуть внутрь корпуса и повредит устройство.
Стандарты защиты IPM от пыли и жидкости, не являются константной. При длительной эксплуатации телефона, защитные возможности снижаются.

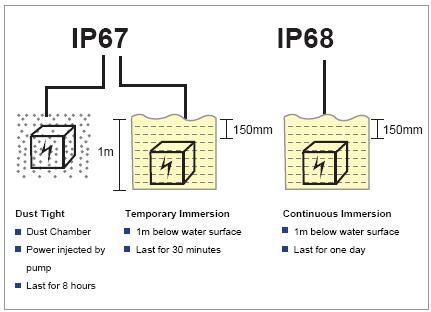

Какая разница между IP67 и IP68
Цифры после аббревиатуры IP – это две разные классификации защиты телефона.
Как уже говорилось выше, первая цифра IP6Х обозначает защиту от пыли, вторая цифра IPХ7 или IPХ8 – защиту от жидкости.
К примеру, Apple iPhone 8/8 Plus имеет степень защиты IP67, а это значит, что он достойно может выдержать падение в сосуд с водой или лужу, однако длительное пребывание под водой (до 30 мин.) для него может оказаться фатальным. А вот Samsung Galaxy S10/S10 Plus имея степень защиты IP68, является полностью водонепроницаемым и пыленепроницаемым гаджетом, однако дольше 30 мин. его под водой, все же, держать не стоит.
Гаджеты корпорации Apple iPhone 11 pro и 11 pro Max превзошли всех своих предшественников и конкурентов в рейтинге защиты. Несмотря на то, что маркировка IP68 осталась прежней, по данным IPM iPhone 11 pro и 11 pro Max способны выдерживать наиболее сильное давление воды – 4 м глубины (до 30 мин.).

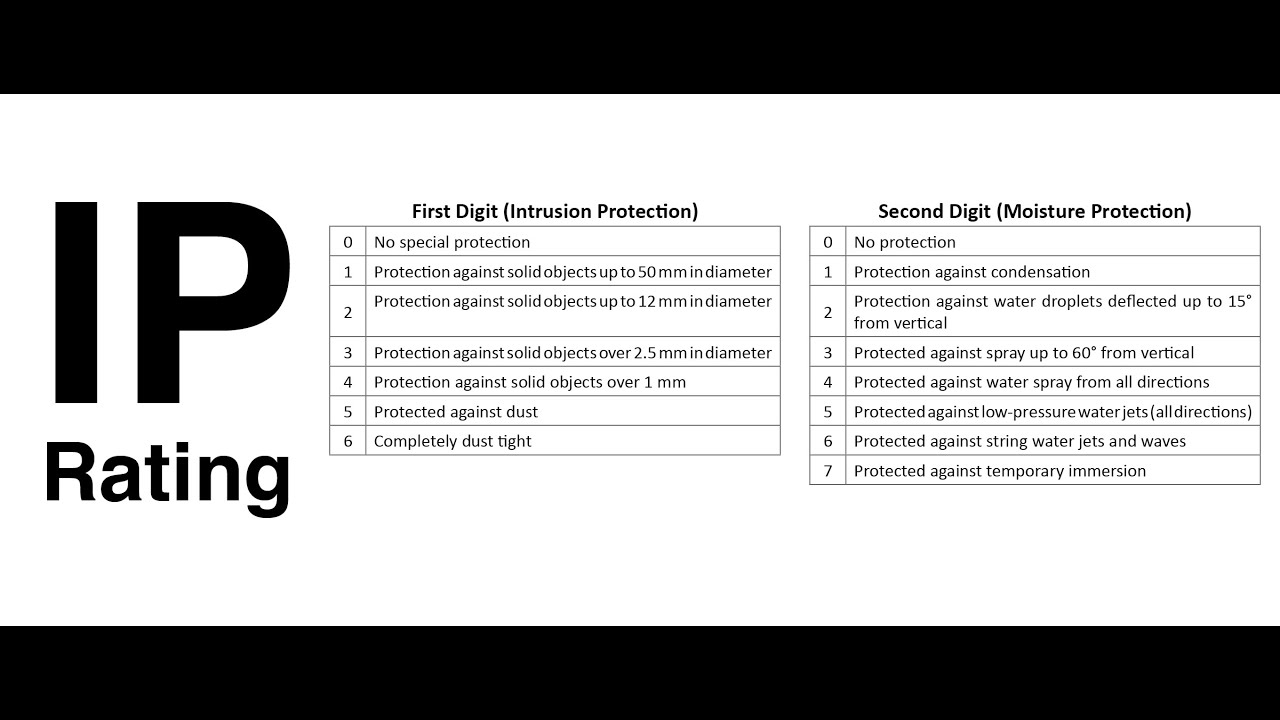

Какие есть стандарты IP
По данным классификации International Protection Marking существует 6 уровней защиты от пыли и 8 уровней защиты от жидкости.
Существующий 9-й уровень, производители не указывают.

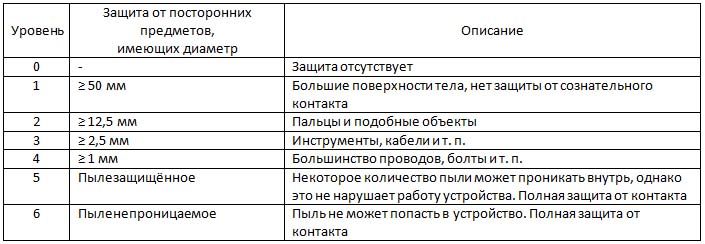

Уровень защиты | Описание |
0 | Защита отсутствует |
1 | Защита от твердых элементов (до 50 мм в дм) |
2 | Защита от твердых элементов (до 12,5 мм в дм) |
3 | Защита от твердых частиц (до 2,5 мм в дм) |
4 | Защита гаджета от твердых частиц (до 1 мм в дм) |
5 | Высокая защита от пыли (попадание пыли внутрь корпуса возможно, но при этом работа гаджета не нарушается) |
6 | Максимальная защита от пыли (попадание пыли внутрь корпуса полностью исключено) |

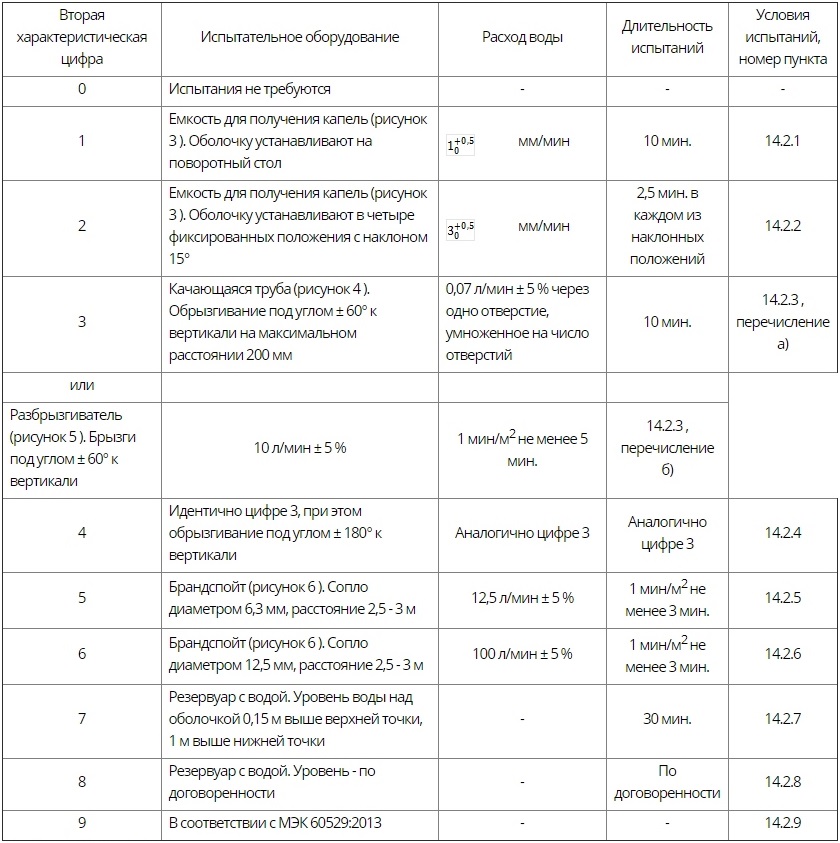

Таблица сопротивления гаджета к проникновению влаги по IPM
Уровень защиты | Описание |
0 | Защита отсутствует |
1 | Защита от верхних капель воды |
2 | Защита от верхних капель воды под углом до 15° |
3 | ЗЗащита от верхних капель воды под углом до 60° |
4 | Защита гаджета от капель воды со всех сторон |
5 | Защита от водных струй под низким давлением (не более 3 мин.![]() |
6 | Защита от водных струй под высоким давлением (не более 3 мин.) |
7 | Устойчивость к погружению в воду на глубину до 1 м (до 30 мин.) |
8 | Устойчивость к погружению в воду на глубину больше 1 м (30 мин.) |
К примеру, если вы увидите классификацию IP54 — это значит, что у смартфона есть стандартная минимальная защита от воздействия пыли и воды. Такой гаджет IP5Х не защищен от пыли на все 100%, однако те мелкие частицы, что могут попадать внутрь телефона, не повлияют на его работоспособность.
Вторая цифра IPХ4 говорит о том, что устройство выдерживает попадание капель дождя,
брызги напитка, но погружение в воду станет для него однозначно фатальным.
Если вы встретите классификацию IP с обозначением «Х», вместо цифр, не стоит беспокоиться. «Х» не означает, \что телефон вовсе не имеет никакой защиты, данная маркировка говорит только о том, что смартфон еще не проходил тестирование IPM.
Несколько полезных советов
1. Максимальная классификация защиты IP68 исследовалась в условиях лаборатории в режиме «ожидания», поэтому использовать гаджет для фотосъемки под водой, не рекомендуется.
2. Если на устройство попали газированные напитки, сладкий чай/кофе, хлорированная/морская вода – телефон обязательно нужно сполоснуть чистой, проточной водой.
3. Сушить влажные детали феном – категорически запрещено.
Максимальная защита, также не говорит и о том, что смартфон можно ронять в горячие жидкости (джакузи, ванную, кипящую воду).
ip68, ip67, ip57и другие классы защиты и их особенности
Покупая смартфон, планшет, переносную рацию, беспроводной динамик и прочие электротехнические устройства, полезно поинтересоваться, какова степень защиты гаджета от проникновения влаги и пыли. Продавцы в рекламных месседжах нередко заявляют о пыле- и водонепроницаемости корпуса, но это потребителю практически ни о чем не говорит. Важно понимать:
- Можно ли пользоваться гаджетом под дождем? А если можно, то под каким – проливным или моросящим? А может быть, можно погрузить устройство под воду?
- Насколько на работоспособность оборудования может повлиять пыль в пределах городской черты, на проселке, во время пыльной бури в степной зоне?
Чтобы пользователь четко понимал, в каких условиях может работать устройство, следует не полагаться на обещания торговцев, а учитывать международную классификацию товаров, с которой вы ознакомитесь в этой статье.
Что такое степень защиты IP
Субъективные (рекламные) характеристики гаджетов от продавцов электротехнических устройств необходимо сверять с объективными сведениями класса защиты от производителя. Давайте разберемся, что такое международные стандарты защиты.
Ingress Protection Rating – принятая во всем мире классификация, определяющая уровень защиты электротехнического оборудования. Расшифровка цифр IP предоставит пользователю самую объективную информацию о возможных условиях пользования оборудованием. Разработчик классификации – Международная электротехническая комиссия, стандарты которой приняты абсолютно всеми производителями электротехнических устройств.
Расшифровка цифр степеней защиты IP
Код IP состоит из двух цифр:
- первая IP(1-5)X – устойчивость к механическим повреждениям, в том числе пылезащита;
- вторая IPХ(1-8) – влагозащита.
Уровни защиты от пыли и твердых предметов:
- IP0Х –открытое устройство, которое не имеет никакой защиты ни от механических повреждений, ни от пыли. Токоведущие опасные при прикосновении части также открыты и представляют опасность для пользователей (персонала).
- IP1Х – устройство, в корпус которого не проникнет предмет диаметром больше 5 сантиметров.
Защищено от случайного касания ладонью.
- IP2Х – устройства, в котором внутрь корпуса не проникнут предметы диаметром свыше 12,5 мм. В таких приборах обеспечена защита пальцев от токоведущих частей.
- IP3Х защищает человека от случайного контакта при проникновении внутрь инструмента диаметром 2,5 и более мм.
- IP4Х. В такую конструкцию не попадут мелкие предметы (провода, болты).
- IP5Х – обеспечивает частичную защиту устройства о пыли и полную защиту токоведущих частей от механического контакта со сторонними предметами.
- IP6Х – самый высоких уровень защиты, не допускающий проникновение в корпус мельчайших частичек пыли.
Например, в обычной электророзетке розетке цифра IP22 означает, что к ней можно смело прикасаться пальцами, и она защищена от вертикально капающей воды. А что, кстати, с влагозащитой?
- IPХ0 – устройство совершенно не защищено от влаги в любом виде.
- IPХ1 – устройство, которое в лабораторных условиях течение 10-минутного тестирования показало устойчивость от влаги, капающей вертикально.
Практически это значит, что оборудование будет работать, если на него будет капать мелкий дождь.
- IPХ2 – это значит, что устройство как минимум 10 минут будет сохранять работоспособность под легким дождиком, моросящим под углом до 15 градусов.
- IPХ3 – то же, но в течение 5 минут, при условии дождя под углом 60 градусов.
- IPХ4 – гарантия того, что с гаджетом ничего не случится в течение 5 минут работы под сильным дождем с брызгами.
- IPХ5 – на протяжении трех минут – не имеет значение источник и направление брызг – дождь, душ в ванной, кран.
- IPХ6 – защита от водяных струй повышенного давления – морских волн, бьющей струи кранов, душа.
- IPХ7 – гаджет защищен не только от брызг, но и не пострадает от погружения в воду, не глубже, чем на один метр.
- IPХ8 – устройство, которое можно считать максимально защищенным от брызг и погружения. Но глубина и время погружения гаджетов разных производителей варьируется.
Все это – теория. А что собой практически представляет наиболее востребованная защита гаджетов IP67, IP65, IP68?
- IP67. В корпус вашего смартфона или рацию пыль не попадет ни при каких обстоятельствах. Погруженное преднамеренно или случайно в воду устройство сохранит работоспособность при следующих условиях: глубина погружения не должна превышать одного метра, а время – не более получаса.
- IP68. Первая цифра 7 – гарантия стопроцентной пылезащиты. Чтобы получить 8 по влагозащите, устройство подвергается серьезному тестированию на глубине примерно три метра.
- IP65. Можно не сомневаться в том, в корпус пыль не попадет. Что касается защиты от влаги, то устройство, прежде чем получить «пятерку» тестировалось не менее 15 минут посредством полива с расстояния три метра под различными углами из сопла 6,3 мм. В процессе теста на гаджет под давлением 100 кПа выливается 300 литров воды.
Наиболее часто встречающиеся степени защиты у раций
Для большинства раций более чем достаточно среднего уровня защиты от пыли и брызг IP54. Для тех, кто профессионально работает на море/реке, более предпочтительны радиостанции с водонепроницаемыми корпусами. В этом плане оптимальное решение – купить рацию со степенью защиты IP68. Более простой вариант IP67 абсолютно устроит туристов и рыбаков-любителей.
изучаем степени защиты электроники от воды и пыли [перевод] • Stereo.ru
Вы, наверное, замечали, что на наушниках, умных часах и даже на смартфонах бывают некие маркировки вида «IPXY». Бывает, что в такой шифровке вместо «X» или «Y» стоят какие-нибудь цифры, например, «IPX5». Такие обозначения, как правило, используются производителями для указания водо- и пылезащищенности продукта. Что конкретно значат все эти цифры, и как нам это может помочь в повседневной жизни? Попробуем разобраться в этом вопросе, шаг за шагом дешифруя эти весьма распространенные, но редко объясняемые маркировки.
Что такое IPX?
Обозначения IP, IPX и IPXY используются для определения рейтинга, показывающего насколько хорошо устройство защищено от мелких частиц и жидкости, которые могут навредить внутренностям прибора. Официально «IP» расшифровывается, как «International Protection» (пер. с англ. — «Международная защита»), так как этот стандарт был придуман Международной электротехнической комиссией (IEC). Несмотря на это, чаще аббревиатуру «IP» расшифровывают как «Ingress Protection» (пер. с англ. — «Защита от внешнего воздействия»). Цифры, идущие за буквами, указывают степень и вид защиты.
За пылезащиту отвечает «X»: цифра от 0 до 6 обозначает степень защиты. Нулевая степень не предусматривает вообще никакой защиты, а шестая — самую высокую (пыль не попадет внутрь даже при длительном воздействии). Большинство девайсов потребительского класса вообще не предусматривают никакой защиты от пыли (предполагается, что людям она и не нужна), поэтому этот показатель чаще оставляют нетронутым. Другими словами, мы видим просто «X» после «IP». Например, рейтинг IPX5 означает, что устройство не обладает никакой протестированной степенью защиты от пыли или крупных частиц.
Теперь о значении «Y». Эта буква указывает уровень защиты (от 0 до 8) от жидкостей. Ноль, разумеется, означает отсутствие защиты, а восьмерка позволяет погрузить устройство в воду на глубину до 3 метров на 30 минут. Технически существует и девятый уровень защиты от воды, но он не используется в обычной электронике. Имейте в виду, что в мире электроники уровень защиты от жидкостей всегда имеет обозначение, даже если это «0». К примеру, маркировки «IP2X» вы не встретите, но зато можно увидеть «IP20».
Если вы уже понимаете, что самая лучшая защита от воды и пыли — это IP68, то вы уже кое в чем разобрались. Поздравляем, первый этап дешифровки пройден! Однако между условным IP00 и IP68 — очень большая пропасть, поэтому попробуем обратиться к конкретным примерам. Сосредоточимся на защите от воды. Кстати, пятый и шестой уровни защиты от пыли значат примерно одно и то же: пятая степень предполагает, что пыль может попасть внутрь устройства, но это никак не повлияет на работу; шестая степень гарантирует полную защиту от проникновения пыли.
IPX2
Степень защиты IPX2 обеспечивает небольшую устойчивость к жидкостям. Если человек вспотел, то проблем не будет, но класть IPX2-гаджет под кран нельзя. Защита IPX2 есть, например, у беспроводных наушников Samsung Galaxy Buds. Тесты показывают, что эти наушники спокойно выдерживают влажную среду: человек пробежал с ними 10 км, очень сильно вспотел, но Galaxy Buds не пострадали. Тем не менее, мыть такие устройства нельзя — их следует протирать влажной тканью.
IPX4
Данный уровень обеспечит защиту от прямых брызг. Например, девайс IPX4 можно взять с собой, если вы собрались бежать марафон в плохую погоду или решили усиленно потренироваться в зале. Погружать IPX4-устройство в воду нельзя. Большинству спортивных наушников (проводных и беспроводных) присваивается именно такой уровень защиты, поэтому неполадок возникнуть не должно. К примеру, наушники Bose SoundSport Free обладают именно этой IP-степенью. Опять же, не пробуйте плавать с такой моделью.
IPX6
Вот теперь речь идет о более серьезной водозащищенности. IPX6 — это возможность взять устройство с собой в душ и не бояться его испортить. С другой стороны, не нужно так делать постоянно. Техника с маркировкой IPX6 все же не рассчитана на прямой контакт с водой: с такими гаджетами нельзя купаться в ванной, плавать, а также не стоит ронять IPX6-технику в унитаз. Зато портативные колонки IPX6 можно спокойно ставить рядом с бассейном.
IPX7/8
Если вы растяпа, который вечно роняет телефон, фотоаппарат и часы в воду, то вам лучше не покупать ничего с рейтингом ниже IPX7. Такая защита спасет вас от воды: гаджет выдержит погружение на один метр до 30 минут. Если хочется большего, то IPX8-устройство можно погрузить еще глубже (насколько именно — зависит от производителя) на те же полчаса.
Беспроводные колонки, рассчитанные на водную среду (например, UE Wonderboom и JBL Boombox), всегда обладают рейтингом не ниже IPX7. Таким же рейтингом могут похвастаться некоторые электронные читалки. Топовые смарфоны вроде Samsung Galaxy S9, S10 и iPhone XS/XS Max обладают полной защитой по стандарту IP68. Таким не страшна ни пыль, ни вода. Эти смартфоны можно аккуратно мыть, но необходимо делать все по инструкции.
Уровень IPX8 подразумевает все степени защиты от IPX1 до IPX7?
Нет. Это немного раздражает, но каждый IPX-стандарт независим. Если производитель ничего не указал дополнительно, то нет гарантии, что гаджет, который можно погружать под воду, спокойно выдержит струю воды. Например, у Sony есть наушники XBR-510AS. Эта модель промаркирована по стандарту IPX5/7. То есть эти наушники не боятся брызг и не пострадают, если их случайно уронить в воду.
Чтобы перестраховаться, всегда изучайте спецификации. Возьмем iPhone XR с рейтингом IP67, который можно погрузить в воду на 30 минут. Если почитать инструкцию, можно найти некоторые предупреждения:
iPhone XR защищен от брызг, воды и пыли. Устройство было протестировано в лаборатории и получило рейтинг IP67 по стандарту IEC 60529 (максимальная глубина — 1 м, максимальное время — 30 минут). Брызги, вода и пыль не являются нормальными условиями эксплуатации, со временем степень защиты может снизиться. Поломки, возникающие в результате контакта с жидкостью, не являются гарантийными.
В общем, рейтинг IP67 в данном случае не говорит о том, что со смартфоном нужно мыться или плавать.
Уровень IPX8 подразумевает водонепроницаемость?
Нет. Термин «водонепроницаемый» имеет мало отношения к действительности. По-настоящему водонепроницаемое устройство вообще не позволяет воде попасть внутрь ни при каких условиях. Такое бывает крайне редко. Упомянутый рейтинг IPX8 обеспечивает работоспособность устройства после случайного или допустимого контакта с водой, но это не значит, что гаджет нужно постоянно использовать под водой.
На самом деле, если вам попались водонепроницаемые гаджеты (часы, например) с соответствующими маркировками, то стопроцентной гарантии, что вещь выживет после погружения в воду еще нет. Если в спецификациях ничего не сказано, то купленный вами продукт, скорее всего, не проходил индивидуальных тестов. Производители тестируют лишь один новый экземпляр, а все остальные устройства той же конфигурации получают маркировку, указывающую на водонепроницаемость.
Если вам нужно устройство, которое рассчитано на подводное использование и дайвинг, то следует обратить внимание на специализированные продукты с рейтингом по стандарту ISO 6425. Часы с такой защитой проходят индивидуальные тесты и должны выдержать погружение на 25% глубже, чем заявлено в маркировке. Кроме того, такие часы можно использовать под водой многократно в течение длительных периодов. Перепады давления при погружениях и подъемах не должны влиять на работу устройства.
Что делать, если IP-маркировки нет?
Наверное, вы замечали, что многие устройства без проблем переживают пыль и влагу даже без рейтинга защиты. Бывало такое, что бегали с наушниками Apple AirPods (у них не указана степень защиты), а потом протирали их мокрой тканью? В общем, иногда это зависит от конструкции, а иногда просто от удачи. IP-рейтинг является единственным индикатором того, что производитель как-то позаботился об использовании своего продукта в определенных условиях.
Но не забывайте читать инструкции, чтобы знать условия гарантии. Как уже сказано выше, даже топовая защита IP67 смартфона iPhone XR не позволяет защитить гарантией повреждения от контактов с жидкостями.
Оригинал: IP what? Explaining water and dust resistance for audio gear
Что такое защита ip68: от воды и пыли
Наверняка вы хотя бы раз слышали, как многие крупные производители указывают IP68 — международный стандарт, диагностирующий уровень защиты устройств от влаги, пыли и предметов.
31 июля 2021 года Гаджеты 3 минуты, 32 секунды читать 268
При покупке любого смартфона, наушников или носимых устройств необходимо обращать внимание на IP-стандарт, если для Вас важно, чтобы устройство обладало пыле и влагоустойчивостью.
Что обозначает IP
Аббревиатура расшифровывается как Ingress Protection Rating, в переводе с английского защита от проникновения. Его разработала Международная электротехническая комиссия (МЭК) с целью определять устойчивость электрических изделий к пресной воде, грязи, пыли и песку.
За буквами I и P идут два числа, которые обозначают:
1. Первая цифра — степень защиты девайса от пыли. Показывает устойчивость телефона к внешним факторам. Допустим, если вы уроните его в песок или на дорогу.
2. Второе число говорит о степени водонепроницаемости гаджета. Почти у всех смартфонов IP-рейтинг бывает не менее 3 или 4. Он гарантирует, что при пользовании под ливнем устройство не сломается.
Значение “7” во втором числе оценивает допустимое погружение смартфона в воду до одного метра глубины.
“8” в комбинации IP68 говорит о том, что девайсы способны выдержать погружение на глубину более 1 метра. Однако в мире пока не изобрели телефон с полной водонепроницаемостью, поэтому если вы решите погрузить аппарат на большую глубину и оставите на долгое время, в него наверняка просочится вода.
Степень защиты IP69-K с цифрой “9” является самой продвинутой и характеризует девайсы, способные выдержать высокие температуры и давление.
Разбор комбинации
Наиболее популярными стандартами являются IP53, 57, 67 и 68. Именно на них нацелены производители мобильных и носимых аппаратов.
Какие телефоны имеют IP68
Почти у каждого производителя высококлассных смартфонов есть сертификация IP68. Однако модели разных компаний имеют свою водонепроницаемость.
Что такое IPX7
Наличие “X” в рейтинге означает частичную защиту устройства от пыли. Это говорит о том, что аппарат не сертифицирован, а значит, менее устойчив к проникновению грязи.
Вторая цифра после комбинации — защита от проникновения воды. В случае, если вторая цифра — 0, значит, никакой защиты от воды нет.
Допустим, IPx7 — защита при кратковременном погружении в воду на глубину до 1 м. Часы Apple Watch series 1 могут находиться в воде до получаса глубиной до 1 метра. Если вы купаетесь в бассейне, то спокойно можете их не снимать.
Телефоны без IP-стандарта
Например китайский производитель OnePlus никогда не оснащал свои устройства функцией защиты от влаги. После выпуска флагманов 6-ой серии, поклонники компании начали жаловаться на отсутствие влагозащиты, потому что большинство конкурентов на протяжении нескольких лет использовали стандарт IP67 или 68 в своих устройствах. В ответ китайская компания выпустила тизер к OnePlus 7 и 7 Pro, где объяснила, почему новые модели не будут иметь защиту от воды. В видеоролике говорится, что сертификация является дорогостоящей процедурой, а компания предлагает пользователям смартфоны по доступной цене на рынке.
В начале 2020 года производитель поменял мнение и выпустил долгожданный телефон OnePlus 8 Pro со степенью защиты IP68, чтобы владельцам смартфонов не пришлось опасаться за работоспособность устройства в случае его попадания в воду.
Можно ли плавать со смартфоном
Несмотря на высокую степень водостойкости у этих устройств, мы не рекомендуем плавать без дополнительной защиты корпуса (водонепроницаемого чехла или кейса), которые приобретаются отдельно.
Степень защиты IP68 и IP67: что это?
На нашем сайте мы периодически рассказываем про защищенные смартфоны по той или иной степени. Но далеко не все пользователи знают, что означают цифры, которыми обозначают степень защиты смартфона. Давайте прямо сейчас разберемся в этом интересном вопросе.
Ingress Protection Rating (от англ. «степень защиты от проникновения») — система классификации степеней защиты оболочки электрооборудования и других устройств от проникновения твердых предметов, пыли и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).
Именуется маркировка международного знака защиты буквами IP, а также двумя цифрами, которые находятся сразу за буквами IP, например, IP68, как в случае с защищенными смартфонами. Первая цифра означает защиту от попадания твердых предметов, вторая же — от проникновения воды.
На некоторых устройствах степень защиты указывается прямо на корпусе, как у Blackview BV6000:
В некоторых случаях за буквами может идти только одна цифра, но обычно встречаются две цифры. Обратите внимание, что степень защиты присваивается различным приборам, а не только смартфонам. Так, например, электрическая розетка может иметь степень защиты IP22 — это означает, что она защищена от проникновения пальцев, а кроме того, не может быть повреждена вертикально (или почти вертикально) капающей водой.
Наивысшая степень защиты сейчас — IP69-K, корпуса изделий, которые способны выдерживать высокотемпературную мойку под высоким давлением.
Как мы выяснили выше, первая цифра означает защиту от проникновения посторонних предметов. Так, если первая цифра 0, значит, оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов. Что означают другие цифры:
- IP1x — защита от проникновения предметов >50 мм (большие поверхности тела, в том числе руки).
- IP2x — защита от проникновения предметов >12 мм (пальцы и прочие подобные объекты).
- IP3x — защита от проникновения предметов >2.5 мм (инструменты, кабели).
- IP4x — защита от проникновения предметов >1 мм (провода, болты, гвозди).
- IP5x — частичная защита от пыли (некоторое количество пыли может проникнуть внутрь корпуса, что не нарушает работу устройства).
- IP6x — полная защита от пыли, не позволяет пыли проникать внутрь корпуса.
Вторая цифра означает защиту от проникновения воды. В случае, если вторая цифра — 0, значит, никакой защиты от воды нет. Другие цифры значат:
- IPx1 — вертикально капающая вода не должна нарушать работу устройства.
- IPx2 — вертикально капающая вода не должна нарушать работу устройства, а также если его отклонить от рабочего положения на угол до 15 градусов.
- IPx3 — защита от дождя или брызг вертикально или до 60 градусов к вертикали.
- IPx4 — защита от брызг, которые падают с любого направления.
- IPx5 — защита от струй воды с любого направления.
- IPx6 — защита от водяных струй или волн с любого направления.
- IPx7 — защита при кратковременном погружении в воду на глубину до 1 м.
- IPx8 — защита при полном погружении в воду на глубину более 1 м.
Так, смартфон со степенью защиты IP68 полностью защищен от пыли, а также имеет защиту при полном погружении в воду на глубину более 1 метра. Что касается ударопрочного корпуса, которым часто наделены подобные смартфоны и телефоны, то его степень защиты не указывается, согласно международным стандартам.
Степень защиты IP — Маркетплейс TimeLine
Пылевлагозащищенность устройств определяется согласно международному классификатору, регламентирующему степень защиты внешней оболочки технических устройств от проникновения внутрь твердых предметов или жидкостей, в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).
Все электротехнические устройства имеют определенную степень защиты IP, в зависимости от оборудования установленного на изделии. Электротехническое изделие может содержать разные элементы с разной степенью защиты IP. В итоге степень защиты IP электротехнического изделия определяется по установленному оборудованию, имеющему наименьшую степень защиты IP. Обозначается степень защиты буквами IP и двумя цифрами, обозначающими степень защиты. Проникновение твердых механических предметов указывается первой цифрой, второй цифрой обозначается стойкость оборудования к воздействию жидкости. Чаще всего встречаются степени защиты IP20, IP23, IP44, IP54, IP65, IP66, IP68.
IP20 — Электротехническое оборудование со степенью защиты IP20 устанавливается обычно в сухих помещениях.
IP23 — Электротехническое оборудование со степенью защиты IP23 устанавливается в неотапливаемых промышленных помещениях.
IP44 — Электротехническое оборудование со степенью защиты IP44 может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, например, в ванне.
IP54 — Электротехническое оборудование со степенью защиты IP54 (защита от пыли и брызг воды) может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
IP55 — Электротехническое оборудование со степенью защиты IP55 (защита от пыли и струй воды (кратковременных) может эксплуатироваться на улице, в том числе и при кратковременном воздействия струй воды. Чаще всего производители уличных электротехнических шкафов и щитов указывают степень защиты IP55.
IP56 — означает, что устройство имеет пылевлаго-защищенную конструкцию при которой некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства и защищено от сильных водяных струй. Вода, направляемая на корпус в виде сильных струй с любого направления, не должна оказывать вредного воздействия.
IP65 — Электротехническое оборудование со степенью защиты IP65 ( полная защита от пыли и защита от струй воды) может эксплуатироваться на улице в любых условиях, Для оборудования подверженному атмосферным воздействиям.
IP67 — Требования к оборудованию подверженному сильным атмосферным воздействиям и воздействию воды. Например оборудование установленное на прямо земле или в грунте.
IP68 — Оборудование со степенью защиты IP68 допускается погружать в воду, глубина погружения указывается дополнительно.
Объяснение степени защиты IP
Сегодня обычным явлением является маркировка бытовой электроники пыленепроницаемой и водонепроницаемой, и это чаще всего делается с помощью стандарта IP Rating, который включает такие рейтинги, как IP68, IP57, IPX7, IP5X и другие. Но что такое стандарт IP-рейтинга? В чем разница между каждым из рейтингов? Позвольте нам прояснить для вас путаницу.
Почему электронные устройства боятся воды?
Вода содержит ионы и другие вещества и поэтому может проводить электричество.Поэтому, когда вода попадает на печатную плату электронного устройства, это может вызвать короткое замыкание компонентов и даже тление. Даже если не полностью погрузить в воду, ионы в воде могут вызвать коррозию электронных компонентов, что приведет к ненадежной электронной сигнализации и снижению производительности продукта. Если на ваше устройство попадают жидкости, такие как пот, дождь или даже сильнодействующие коррозионные жидкости, это с большей вероятностью может привести к выходу продукта из строя.
Рейтинги IP и их значение
Степень защиты IP, или степень защиты от проникновения, была разработана Международной электротехнической комиссией (IEC).Они используются для определения уровней эффективности герметизации электрических шкафов от проникновения посторонних предметов, включая пыль и влагу.
Цифры, следующие за IP, имеют определенное значение. Первый указывает на степень защиты закрытого оборудования от инородных тел. Второй определяет уровень защиты корпуса от различных форм влаги. Приведенные ниже таблицы помогут вам разобраться во всем этом — чем выше значения, тем выше уровень защиты.
Чем выше значения, тем выше уровень защиты.
Стойкость к инородным телам и пыли
IP1x :
Эффективен против инородных тел> 50 мм
IP2x :
Эффективен против инородных тел> 12,5 мм
IP3x :
Эффективен против инородных тел> 2,5 мм
IP4x :
Эффективен против инородных тел> 1 мм
IP5x :
Защита от пыли
IP6x :
Полностью пыленепроницаемый
Устойчивость к влаге
IPx1 :
Защита от 10 минут вертикально падающих капель воды, что эквивалентно 1 мм осадков в минуту.
IPx2 :
Защищено от попадания воды на устройство в течение 10 минут при наклоне устройства под углом 15 ° от его нормального положения. Эквивалентно 3 мм осадков в минуту.
IPx3 :
Вода падает в виде брызг под углом до 60 ° от вертикали в течение 10 минут. Объем воды: 10 литров в минуту. Давление: 50–150 кПа.
IPx4 :
Брызги воды на корпус с любого направления в течение 10 минут.Объем воды: 10 литров в минуту. Давление 50-150кПа).
IPx5 :
Вода, выбрасываемая соплом (6,3 мм) на корпус с любого направления в течение 3 минут. Объем воды: 12,5 литров в минуту. Давление: 30 кПа.
IPx6 :
Вода, выбрасываемая мощными струями (12,5 мм) на корпус с любого направления в течение 3 минут. Объем воды: 100 литров в минуту. Давление: 100 кПа.
IPx7 :
Погружение в воду на 1 метр на 30 минут.
IPx8 :
Погружение в воду на 1 метр более чем на 1 час. Производитель укажет точные условия использования в зависимости от модели.
IP68 означает, что его пыленепроницаемость соответствует уровню защиты IP6x, а водонепроницаемость — IPx8.
Что означает IP68?
● Не беспокойтесь о том, что устройство упадет на песок.
● Не беспокойтесь о том, что муравьи войдут в устройство, чтобы построить гнездо.
● Пыль не проникает в разъем и не вызывает проблем с подключением.
● Не беспокойтесь о том, что устройство упадет в воду.
● Не беспокойтесь о том, что чай пролит на устройство
.
● Не беспокойтесь о влажности, вызванной дождем или потом.
Но IP68 не означает непобедимость
Однако степень защиты IP68 не означает, что устройство имеет полную защиту!
Это связано с тем, что уровни защиты сертифицируются отдельно с использованием разных методов тестирования.Начиная с уровней, отмеченных на рисунке, сертификация испытаний проводится путем капания, разбрызгивания, распыления и погружения.
Например :
Продукт, прошедший тестирование IPx8, помещается под воду на 1 час и защищается от воды на 1 час. Но при тестировании не используется распыленная вода!
Устройства со степенью защиты IPx5 испытываются в отношении воды под низким давлением из сопла 6,3 мм, распыления 12,5 л / мин. воды под давлением 30 кПа в течение 3 минут. Однако тестирование не включает погружение в воду.
Кроме того, тестирование водонепроницаемости IP проводится с чистой водой, поэтому не учитывается вода, загрязненная пылью и другими веществами, например морской водой.
Базовое обслуживание
При случайном контакте с морской водой, фруктовыми соками, молоком, чаем и другими жидкостями, кроме воды, немедленно закройте пылезащитный чехол и осторожно промойте чистой водой. После стирки оставьте в сухом прохладном месте для просыхания.
Не используйте фен для сушки каких-либо частей устройства.Высокие температуры могут деформировать водонепроницаемые резиновые компоненты, что приведет к преждевременному старению и потере герметичности. Также обратите внимание, что на этот тип повреждений гарантия не распространяется!
Защитная крышка должна быть закрыта для обеспечения оптимальной защиты.
# Внешний SSD # Внешний жесткий диск # IP68 # Прочный # Защита
Первая цифра IP__ | Защита от твердых тел | Вторая цифра IP__ | Защита от жидкости |
---|---|---|---|
Первая из двух цифр (6 в IP67) обозначает защиту от твердых тел, включая пыль.Продукты оцениваются по шкале от 0 до 6, где 6 соответствует наиболее хорошей защите. | Вторая цифра в рейтинге IP (8 в IP68) обозначает уровень защиты от жидкостей. | ||
IP0_ | Без защиты. | IP_0 | Без защиты. |
IP1_ | Защита от предметов размером до 50 мм. Также защита от любой большой поверхности тела, такой как тыльная сторона руки, но без защиты от преднамеренного контакта с частью тела. | IP_1 | Минимальная защита от вертикальных капель воды, например, очень легкого дождя. |
IP2_ | Защита от предметов размером до 12,5 мм, а также от пальцев или подобных предметов. | IP_2 | Защита от вертикальных капель воды при наклоне устройства на 15 ° от нормального положения. |
IP3_ | Защита от предметов размером до 2,5 мм, например, толстой проволоки или инструментов. | IP_3 | Защита от брызг воды при наклоне устройства на 60 ° от его обычного положения, включая дождь. |
IP4_ | Защита от предметов размером до 1 мм, включая большинство проводов и винтов. | IP_4 | Защита от брызг и брызг воды с любого направления. |
IP5_ | Не полностью защищен от пыли, но достаточно, чтобы существенно повлиять на производительность. | IP_5 | Защита от брызг воды из сопла низкого давления диаметром 6,3 мм в любом направлении. |
IP6_ | Полностью защищен от пыли. | IP_6 | Защита от сильных водяных струй с соплом 12,5 мм в любом направлении, например, в душе. |
— | – | IP_6K | Защита от сильных водяных струй с помощью насадки 6,3 мм в любом направлении, например, под душем, в течение не менее 3 минут. |
— | – | IP_7 | Защита от погружения на глубину до 1 м на срок до 30 минут, включая брызги под душем или случайное (и кратковременное) погружение в воду. |
— | – | IP_8 | Защита от погружения на глубину более 1 м. Может означать, что устройство герметично закрыто или что вода, попавшая внутрь, не вызовет повреждений. |
— | – | IP_9K | Защита от сильных водяных струй на близком расстоянии с высокими температурами в течение не менее 30 секунд под 4 углами. |
IPX_ | Если рейтинг указан в виде X, а не числа, это не означает, что продукт не предлагает никакой защиты, это означает, что он не был протестирован или ему не был присвоен уровень в этой конкретной области. | IP_X | Если рейтинг указан в виде X, а не числа, это не означает, что продукт не предлагает никакой защиты, это означает, что он не был протестирован или ему не был присвоен уровень в этой конкретной области. |
Таблица рейтингов IP и значения букв — Прогрессивная автоматизация
Некоторые из наиболее часто задаваемых вопросов, которые мы получаем, связаны с защитой IP и рейтингами. Что означает рейтинг IP? Какие бывают разные рейтинги IP? Как работает рейтинговая система? Мы понимаем, что есть много вопросов по этой теме, поэтому, чтобы помочь вам лучше понять ее, мы создали это руководство.
Ознакомьтесь с нашими приводами со степенью защиты IP65!Что такое рейтинг IP?
Международная маркировка защиты, также известная как рейтинг / код IP, — это оценка способности продукта противостоять проникновению жидкости и пыли. Стандарт IEC / EN 60529 был разработан Международной электротехнической комиссией и признан во всем мире.
В системе рейтинга IP используется двухзначная система для определения степени защиты всех продуктов.Первая цифра представляет защиту от твердых тел, а вторая — от жидкостей. Код IP был разработан для стандартизации рейтингов защиты и ограничения неверного толкования / искажения защитных свойств продукта.
Таблица рейтингов IP
После того, как продукт прошел тестирование на утвержденном предприятии, ему будет присвоен определенный числовой рейтинг, который можно расшифровать с помощью приведенной ниже таблицы рейтинга IP:
Просмотрите наш полный ассортимент электрических прямоходных приводов, подходящих для любого применения!Что означают номера рейтинга IP?
Первая цифра
Пылезащита (первая цифра) может иметь значение от 1 до 6.По мере увеличения этого числа увеличивается способность продукта противостоять проникновению посторонних предметов / пыли. Например, продукт с рейтингом IP2X может противостоять посторонним предметам размером до 12,5 мм и более, тогда как объект с рейтингом IP6X является пыленепроницаемым. «X» используется для обозначения конкретной области, где продукт не был протестирован.
Вторая цифра
Защита от жидкости (вторая цифра) соответствует тому же формату, но может иметь значение от 1 до 8. По мере увеличения числа защита от проникновения жидкости увеличивается.Устройства с рейтингом IPX4 могут выдерживать водяную струю в течение 5 минут непрерывно. Как видно из таблицы, существуют определенные требования к углам, давлению и объему, которые необходимо соблюдать во время испытания. Строгая процедура тестирования системы рейтинга IP обеспечивает стандартизацию между испытательными центрами по всему миру.
Дополнительные письма
Иногда в конце кода IPXX может стоять буква. Это дополнительная буква, и ее можно использовать для обозначения дополнительной информации из стандарта на продукт.Пожалуйста, ознакомьтесь с таблицей ниже для получения дополнительной информации:
Несколько рейтингов IP для одного продукта?
Некоторые продукты, например сотовые устройства, могут иметь несколько IP-рейтингов. Общий рейтинг — IP55 / IP57. Это означает, что устройство не прошло испытание на проникновение жидкости IPX6. Если для объекта указан только один рейтинг, это означает, что он прошел все тесты до указанного числа включительно. Иногда встречается рейтинг IP68M и IP69K, что означает, что он прошел оба теста.
Водонепроницаемый актуатор PA-10 — наш самый защищенный линейный актуатор! Щелкните, чтобы проверить это.Как тестируются продукты прогрессивной автоматизации?
Все линейные приводы Progressive Automations протестированы в соответствии со стандартом IEC (Международной электротехнической комиссии) по защите от проникновения. Диапазон наших линейных приводов — от IP20 до IP69K. Гусеничный линейный привод PA-18 и линейный привод мини-гусеницы PA-08 имеют степень защиты IP20, так как оба имеют открытые корпуса вала, что позволяет воде проникать в устройство.Это показывает, когда блок может удерживаться от посторонних предметов, но не имеет защиты от жидкости.
Устройства с классом защиты IP66, такие как линейный привод PA-04 и мини-промышленный привод PA-09, способны противостоять как пыли, так и проникновению жидкости. PA-10 имеет наивысший рейтинг IP в нашем ассортименте: IP68M и IP69K. Он может работать под водой и выдерживать водяные струи под высоким давлением, когда он не находится в движении.
Испытания на водонепроницаемость
Испытания на водонепроницаемость достигаются при разбрызгивании воды с 3 метров, с 12.Сопло 5 мм, на 3 минуты. Это необычное и маловероятное реальное приложение; однако этот тип рейтинга обычно тестирует устройство для использования вне помещений. Важно понимать, что агрегаты, одобренные для использования на открытом воздухе, могут быть не в состоянии выдерживать экстремальные погодные условия, такие как очень высокие / низкие температуры и ситуации, связанные с сильными волнами / мойкой под давлением.
Однако степень защиты IP69K рассчитана на условия промывки при высоком давлении и высокой температуре. Он был разработан для работы в самых экстремальных условиях.Еще одно примечание: IP-код не проверяет устойчивость к внешним воздействиям / погодным условиям во время сезонных изменений и в течение длительных периодов времени (например, лет на улице в течение нескольких сезонов).
Все линейные приводы Progressive Automations разработаны и испытаны для обеспечения стационарной защиты. Когда привод находится в движении, ходы могут втягивать воду в корпус вала, позволяя воде проникать в двигатель постоянного тока, что может вызвать непоправимый ущерб. Важно не работать с приводами, когда они мокрые / влажные, чтобы избежать любого повреждения водой.Однако для модели PA-10 он имеет степень защиты IP68M, что означает, что привод может работать под водой и имеет защиту от проникновения воды.
Заключительное слово
С помощью таблицы маркировки международной защиты можно выбрать линейные приводы и другие изделия, которые подходят для многих различных областей применения, с уверенностью и пониманием истинных возможностей изделий. Важно выбрать линейный привод с соответствующими номинальными характеристиками для предполагаемой среды и любых потенциальных опасностей, которые могут возникнуть.Если вам нужна дополнительная информация о наших продуктах и их рейтингах IP, свяжитесь с нашим отделом продаж по адресу [email protected].
Код IP: Руководство по классам водонепроницаемости и пыленепроницаемости
В двух словах
Код IP — это международный стандарт, который оценивает защиту продукта от проникновения воды и посторонних частиц.
В приведенной ниже таблице приводится подробная разбивка числового рейтинга каждого отдельного IP-кода.Защита от твердых частиц всегда стоит на первом месте, а защита от влаги — на втором. Для иллюстрации, продукт с рейтингом IP57 будет пыленепроницаемым и водонепроницаемым на глубине до 1 метра. Продукт со степенью защиты IP68 полностью пыленепроницаем и водонепроницаем.
Основы IP-кода
Потребители, которые ищут водонепроницаемую или пыленепроницаемую электронику, захотят ознакомиться с кодом IP. Рейтинг IP обеспечивает столь необходимую ясность на рынке, насыщенном бессмысленным жаргоном и вводящей в заблуждение рекламой.Хотя рейтинг IP не является гарантом общего качества продукта, он повышает прозрачность, оценивая, какой уровень защиты предлагает продукт. Разнообразные потребительские товары, от наушников до планшетов, теперь имеют рейтинг IP, чтобы рекламировать надежность. Те, кто знаком с кодом IP, имеют мощный инструмент для осознанных покупок прочной электроники.
IP означает международную маркировку защиты или защиту от проникновения. Это международный стандарт, используемый для определения уровней эффективности герметизации электрических шкафов от проникновения таких веществ, как грязь, вода и инструменты.Другими словами, он сообщает вам, что будет защищать оболочка продукта.
Классификация IP определяется Международной электротехнической комиссией (МЭК), некоммерческой неправительственной организацией по международным стандартам, созданной в 1906 году со штаб-квартирой в Швейцарии. МЭК, состоящая из коалиции инженеров-электриков, ученых и отраслевых экспертов, является ведущей в мире организацией, занимающейся стандартами «электротехнологии», общим термином для электронных технологий.Они устанавливают мировые стандарты качества для электротехнологий. В настоящее время в их программе участвуют 82 страны.
Код IP определяет степень защиты продукта от пыли, случайного контакта и воды. Код отображается как IP, за которым следуют два числа, например IP67. Если любая цифра представлена знаком «X», это означает, что продукт не тестировался в этой категории. Это не приравнивается к оценке 0, но не гарантирует никакой защиты.
Защита от твердых частиц
Первая цифра в рейтинге IP обозначает уровень защиты продукта от доступа к опасным частям и проникновения (доступа или проникновения) твердых посторонних предметов.Надежная защита оценивается по шкале от 0 до 6. Оценка «0» означает, что продукт не имеет защиты от твердых предметов или возможности предотвратить их проникновение.
Рейтинги 1–4 показывают, насколько объект устойчив к проникновению посторонних инструментов, от пальцев до тонких инструментов. Это важный рейтинг безопасности, который оценивает защиту от случайного контакта с заряженным электричеством. IP3X — это минимальный рейтинг, который вам нужен, если у вас есть дети или домашние животные, а IP4X защищает от постороннего контакта для объектов размером с зерно и более.
Рейтинг IP5X или IP6X оценивает защиту продукта от опасной пыли или других мелких частиц, таких как песок. Это два наиболее распространенных рейтинга защиты от одиночных частиц, которые показывают, насколько хорошо продукт защищает электронные компоненты от пыли.
IP5X означает, что продукт защищен от пыли. Попадание пыли не полностью предотвращено, но значительная защита от пыли гарантирует, что продукт может работать в песчаных условиях. Оценка 5 достаточна для большинства потребительских целей.
Рейтинг IP6X означает, что продукт полностью пыленепроницаем и не проникает внутрь. Подрядчики и те, кто едет в очень грязные или пыльные места, предпочитают продукты с рейтингом IP6X.
Защита от проникновения жидкости
Вторая цифра в IP-коде указывает на защиту от влаги. Он может варьироваться от 0 (без защиты) до 8 (полная водонепроницаемость на глубине более 1 м).
Многие продукты, рекламируемые как водонепроницаемые, не предназначены для длительного погружения в воду.Рейтинг от 1 до 4 означает, что продукт будет работать под воздействием воды (от брызг или капель), но не будет работать под водой. Это типично для душевых радиоприемников, уличных динамиков и кухонной техники.
IPX7 и IPX8 означают, что продукт будет работать при полном погружении в воду в течение длительного периода времени. Эта электроника рассчитана на работу на глубине менее и более 1 метра соответственно. Производитель должен точно указать, на каком расстоянии обеспечивается эта безопасность, поэтому важно дважды проверить, прежде чем брать электронику под воду.
IPX5 и IPX6 означают, что продукт может противостоять струям воды под давлением. Важно отметить, что продукт, рассчитанный на полное погружение в воду, не обязательно выдерживает струю воды под давлением.
рейтингов IP | IEC
Электрическое и электронное оборудование изнашивается или выходит из строя при попадании воды или пыли в устройство. IEC разработал классы защиты от проникновения (IP), которые определяют устойчивость корпуса к проникновению пыли или жидкостей.Рейтинги широко используются в промышленности.
В последние годы многие потребители проявили интерес к функциям смартфонов, в том числе к устойчивости к воздействию жидкости и пыли. Однако бывает трудно оценить значение таких терминов, как «водонепроницаемый» или «водостойкий», когда они используются в маркетинговых целях.
IEC 60529 был разработан для оценки устойчивости корпусов электрических и электронных устройств к проникновению пыли и жидкостей. Также оценивается, насколько легко людям получить доступ к потенциально опасным частям внутри корпуса.
Стандарт, подготовленный Техническим комитетом 70 МЭК, использует код IP для оценки степени защиты, обеспечиваемой корпусом электрического оборудования с номинальным напряжением не более 72,5 кВ. Стандарт также определяет тесты, которые необходимо провести, чтобы убедиться, что корпус соответствует этим требованиям.
Код IP состоит из двух цифр:
Первая цифра относится к защите от твердых предметов и оценивается по шкале от 0 (без защиты) до 6 (без проникновения пыли).
Вторая цифра обозначает защиту корпуса от жидкостей и использует шкалу от 0 (без защиты) до 9 (горячая вода под высоким давлением под разными углами).
Первое издание стандарта IEC 60529 было опубликовано в 1976 году с целью создания единого документа, объединяющего все требования, касающиеся защиты кожухами. Ранее отдельные стандарты были разработаны для двигателей и низковольтных распределительных устройств и устройств управления.
Информация, представленная на этой странице, предназначена только для информационных целей.Полное описание рейтингов IP, включая условия их тестирования, см. В IEC 60529.
Классы IP; Что такое IP69K? Вопросы и ответы
Рейтинг защиты от проникновения (IP) — это международно признанная шкала, которая относится к доказанной защите от факторов окружающей среды, таких как жидкости и твердые вещества.
Степень защиты от проникновения можно определить по буквам IP, за которыми следуют две цифры.Эти числа определяют степень защиты цифровых весов от определенных элементов и их способность противостоять посторонним предметам, которые в противном случае могли бы попасть внутрь продукта и вызвать его выход из строя. Первое число относится к степени защиты шкалы или корпуса индикатора от твердые вещества (например, частицы пыли), а второе число определяет уровень защиты от жидкостей. Чем больше каждая цифра, тем выше защита.
МАСШТАБ IPПервое число — Защита от твердых тел | |
0 | Нет защиты. |
1 | Защищено от твердых предметов размером более 50 мм. |
2 | Защищено от твердых предметов диаметром более 12 мм. |
3 | Защита от твердых предметов диаметром более 2,5 мм. |
4 | Защита от твердых предметов диаметром более 1,0 мм. |
5 | Защита от пыли. |
6 | Пыленепроницаемый.Нет попадания пыли. |
Второе число — Защита от жидкостей | |
0 | Нет защиты. |
1 | Защищено от вертикально капающей воды. |
2 | Защита от капель воды при наклоне до 15 °. |
3 | Защита от брызг воды под углом до 60 ° от вертикали. |
4 | Защита от брызг воды при наклоне корпуса на любой угол до 15 °. |
5 | Защита от водяных струй с любого направления |
6 | Защищено от волнения на море или сильных водяных струй. |
7 | Защищено от кратковременного погружения (при определенных условиях давления и времени). |
8 | Защищено от погружения (в условиях, указанных производителем). |
9000 | Защита от брызг с близкого расстояния под высоким давлением и при высокой температуре. |
Что такое IP69K?
Рейтинг IP69K обеспечивает защиту от проникновения пыли и высоких температур и воды под высоким давлением, что делает изделия с этой сертификацией идеальными для использования в условиях, когда оборудование необходимо тщательно дезинфицировать.
В таких отраслях, как пищевая промышленность, где гигиена и чистота имеют первостепенное значение, оборудование должно выдерживать жесткие процедуры мойки под высоким давлением и высокой температурой.
Во многих отраслях промышленности, где пыль и грязь могут быть проблемой, важно убедиться, что пыль не может проникнуть в корпус продукта и вызвать его выход из строя.
Рейтинг IP69K — это наивысшая доступная защита.
Каковы преимущества IP69K?
В средах, требующих сильной промывки, например, в пищевой промышленности, сочетание воды, химикатов, высоких давлений и температур может оказаться фатальным для электронных схем и приборов.Рейтинг IP69K дает полную уверенность в том, что оборудование, прошедшее эти испытания, является долговечным и стойким и соответствует наивысшему классу защиты по шкале.
Как продукт достигает рейтинга IP69K?
Продукты с рейтингом IP69K проходят ряд сложных испытаний, чтобы гарантировать, что они обеспечивают защиту от проникновения воды и пыли под высоким давлением и высокой температурой.
Как проводится тест на проникновение воды?
Сами тесты на проникновение воды выполняются путем помещения продукта на поворотный стол со скоростью вращения 5 ± 1 оборот в минуту.Затем продукт распыляют с близкого расстояния со скоростью приблизительно 4 галлона / 16 литров в минуту при давлении воды 1160-1450 фунтов на квадратный дюйм при температуре 176 ° F / 80 ° C.
Сопло, из которого распыляется вода, удерживается на расстоянии 4–6 дюймов от продукта под разными углами. После этой тщательной процедуры тестирования продукт считается успешно прошедшим оценку, если он полностью устойчив к проникновению воды.
Рейтинг IP: значение и обзор
Что такое рейтинг IP?
Степень защиты IP дает информацию об устойчивости электрического устройства к твердым предметам и жидкостям.Многие электрические устройства, такие как сигнальные устройства от Auer Signal, в течение многих лет подвергаются воздействию самых разных условий окружающей среды. К ним относятся наружные применения, такие как морские или транспортные средства, и внутренние приложения, такие как промышленное производство. Рейтинг IP показывает, подходит ли устройство для условий окружающей среды требуемого применения.
Наиболее распространенными степенями защиты продуктов Auer Signal являются IP65, IP66 и IP67.Степень защиты наших сигнальных устройств можно найти на нашем веб-сайте в разделе технических данных соответствующего продукта. Они также отмечены символом ниже и соответствующим IP-кодом на веб-сайте.
ЧТО ТАКОЕ СОКРАЩЕНИЕ IP?
Аббревиатура IP расшифровывается как Ingress Protection. Рядом с аббревиатурой IP есть две цифры, так называемый IP Code. Каждая цифра означает определенную степень защиты от проникновения посторонних предметов, контакта или воды.
Какие существуют стандарты IP?
Критерии кодов IP определены в двух стандартах:
Международный стандарт IEC 60529 является основой для определения «степеней защиты, обеспечиваемой корпусами», так называемых кодов IP. Стандарт ISO 20653 в первую очередь касается степеней защиты транспортных средств. В дополнение к цифрам IP-коды стандарта ISO иногда также включают букву «K», которая указывает на отличие спецификации испытаний от IEC 60529.Например, IPx9 (IEC 60529) и IPx9K означают «защиту от жидкостей при очистке под высоким давлением и очистке паром», но спецификации немного отличаются.
Несмотря на то, что ISO 20653 является действующим на международном уровне стандартом для рейтингов IP, в некоторых странах получают признание другие стандарты для классов защиты. Стандарт ISO был создан Международной электротехнической комиссией (IEC) и установлен в Европе и Азии.
В США, Канаде и Мексике широко используется американский стандарт NEMA 250 для защиты корпусов электрического оборудования.
Стандарт NEMA 250 содержит 13 различных степеней защиты, которые нельзя однозначно преобразовать в коды IP стандарта ISO или IEC. Таким образом, степень защиты IP не эквивалентна стандарту NEMA, который также учитывает другие факторы, такие как коррозионная стойкость или механическая нагрузка корпуса.
Процедура тестирования NEMA также является основным требованием для сертификации UL.Знак UL имеет такой же статус в США, как и знак CE в Европе.
Что означают цифры после «IP»?
Степени защиты обозначаются сокращением, состоящим из двух неизменных букв I и P и двух цифр для степени защиты. Первая цифра означает защиту от твердых предметов или материалов. Вторая цифра дает информацию о защите от влаги или жидкости.
Если одна из двух цифр не указана, например, потому что она не известна или не нужна, эта отсутствующая цифра заменяется на X (например.грамм. IPX6).
Приведенная ниже разбивка IP-кодов дает общее представление о значении и составе IP-кодов. Строго говоря, термин «степень защиты IP» неверен, поскольку термин «класс защиты» имеет собственное значение применительно к электрическому оборудованию. Однако добавление «IP» дает понять большинству экспертов, что имеется в виду рейтинг IP.
Расшифровка кода:
Первая цифра | Значение | ||
ISO 20653 | IEC 60529 | 9069 Защита от прикосновения 9069 Защита от прикосновения 9069 Защита от прикосновения 9069 предметы||
0 | 0 | Без защиты Без специальной защиты людей от прямого контакта с активными или движущимися частями | Без защиты Без защиты оборудования от попадания твердых инородных тел |
1 | 1 | Защита от контакта с большими поверхностями (например,грамм. прикосновение к руке) | Защита от крупных инородных тел (≥ 50 мм) |
2 | 2 | Защита от контакта с пальцами | Защита от инородных тел среднего размера (≥ 12 мм) |
3 | 3 | Защита от прикосновения к инструментам и проводам | Защита от мелких инородных тел (∅ ≥ 2,5 мм) |
4 | 4 | Защита от прикосновения к тонким инструментам и тонким проводам | Защита от зернистых инородных тел (∅ ≥ 1 мм) |
5K | 5 | Полная защита от случайного прикосновения | Защита от отложений пыли внутри (защита от пыли) |
6K | 6 | Полная защита от случайный контакт | Защита от проникновения пыли (пыленепроницаемость) |
Значение | ||
ISO20653 | IEC60529 | Защита от проникновения жидкости |
9014 9014 9014 | 1 | Защита от капель воды (вертикально) Капли воды, падающие вертикально, не должны оказывать вредного воздействия |
2 | 2 | Защита от капель воды (наклонно) Капли воды, падающие под любым углом до 15 градусов от вертикали не должны оказывать вредного воздействия |
3 | 3 | Защита от водяных брызг Капли воды, падающие под любым углом до 60 градусов от вертикали, не должны оказывать вредного воздействия |
4 | 4 | Защита от водяных брызг Брызги воды на оборудование со всех сторон не должно оказывать вредного воздействия. любой угол не должен оказывать вредного воздействия |
6 | 6 | Защита от сильных водяных струй Вода не должна проникать в оборудование во вредных количествах во время временного затопления |
6K | Защищено от сильных струй воды при повышенное давление | |
7 | 7 | Защита от погружения Вода не должна проникать в опасных количествах при погружении оборудования в воду при определенных условиях давления и времени (на глубину до 1 метра в течение 30 минут) |
8 | 8 | Защита от постоянного погружения Вода не должны проникать в опасных количествах, если оборудование постоянно находится под водой (на глубину более 1 метра) |
9 | Защита от воды при очистке под высоким давлением и очистке струей пара в сельском хозяйстве | |
9K | Защита от воды при очистке под высоким давлением и очистке паром для дорожных транспортных средств |
Для универсального использования сигнальных устройств для наружного применения мы рекомендуем класс защиты не менее IP65.Большинство сигнальных ламп и сигнальных устройств Auer Signal соответствуют классам защиты IP65 и IP66 и поэтому легко подходят для использования вне помещений. Устройства с такой степенью защиты пыленепроницаемы и могут выдерживать влагу, дождь и воду в больших количествах.
Требуется ли более высокий класс защиты в конкретном случае, зависит от других условий окружающей среды. В особых климатических условиях, таких как высокая влажность, лед, сильные колебания температуры или образование конденсата, вполне может потребоваться более высокий класс защиты.
Для сравнения, обычная розетка для наружного использования требует степени защиты не менее IP44.
Большинство наших сигнальных устройств имеют высокий класс защиты IP65 или IP66 и поэтому подходят для использования вне помещений.
Наши высокопрочные серии P и N используются, в частности, на кранах, где они подвергаются экстремальным погодным условиям.
Многотональный звуковой оповещатель ASML со степенью защиты IP 66 подходит для использования на море, поскольку помимо высокого класса защиты в устройстве устанавливаются винты из нержавеющей стали.Таким образом, эхолот выдерживает даже контакт с морской водой.
В дополнение к акустическим сигнальным устройствам серии A, светильники серии Q также популярны, когда дело доходит до использования уличного освещения. Системы светофоров с двумя или тремя фонарями серии Q регулируют движение перед въездными воротами или шлагбаумами. Благодаря степени защиты IP66 устройства идеально подходят для этой цели. Однако серия Q также используется в особых условиях окружающей среды, таких как угольная шахта, где агрегаты подвергаются высокому уровню запыленности.
Какие степени защиты IP мне нужны для работы внутри помещений?
При использовании внутренних сигнальных устройств необходимо учитывать соответствующие условия окружающей среды. В принципе, IP43 достаточно для универсального применения на заводах и в зданиях. Однако, если окружающая среда подвергается воздействию большого количества пыли или инородных тел, таких как стружка, в столярной мастерской, мы рекомендуем IPX6.
Если существует вероятность контакта сигнального устройства с водой или паром во время использования в помещении, например, на кухне, в теплице или через спринклерную систему, рекомендуется рейтинг IP64.
КАКИЕ СИГНАЛЬНЫЕ УСТРОЙСТВА AUER ПОДХОДЯТ ДЛЯ ИСПОЛЬЗОВАНИЯ В ПОМЕЩЕНИИ?Рупорки Auer Signal относятся к классическим примерам внутреннего применения. Они используются, в частности, в гаражах и автостоянках для предупреждения об опасных выхлопных газах. Оптико-акустические комбинации серии K + H имеют степень защиты IP43 и поэтому идеально подходят для использования внутри помещений.
Сигнальные башни, а также встроенные светильники и зуммеры в основном используются для внутреннего применения.Однако в большинстве случаев это связано не с рейтингом IP, а с типом приложения. Наши сигнальные башни, такие как PC7 или CT5, имеют IP66, IP67 и IP65 и поэтому также подходят для наружного применения. Однако в большинстве случаев они используются в помещениях, на станках или в магазинах.
То же самое относится к нашим изделиям для панельного монтажа, таким как зуммеры для панельного монтажа. Эти устройства особенно подходят для использования в строительстве шкафов управления или промышленной автоматизации и поэтому редко используются на открытом воздухе.Эти устройства, такие как наша серия M22, также подходят для использования вне помещений из-за их высокого класса защиты IP65.
Примеры стандартных степеней защиты IP ЧТО ОЗНАЧАЕТ СТЕПЕНЬ IP20?

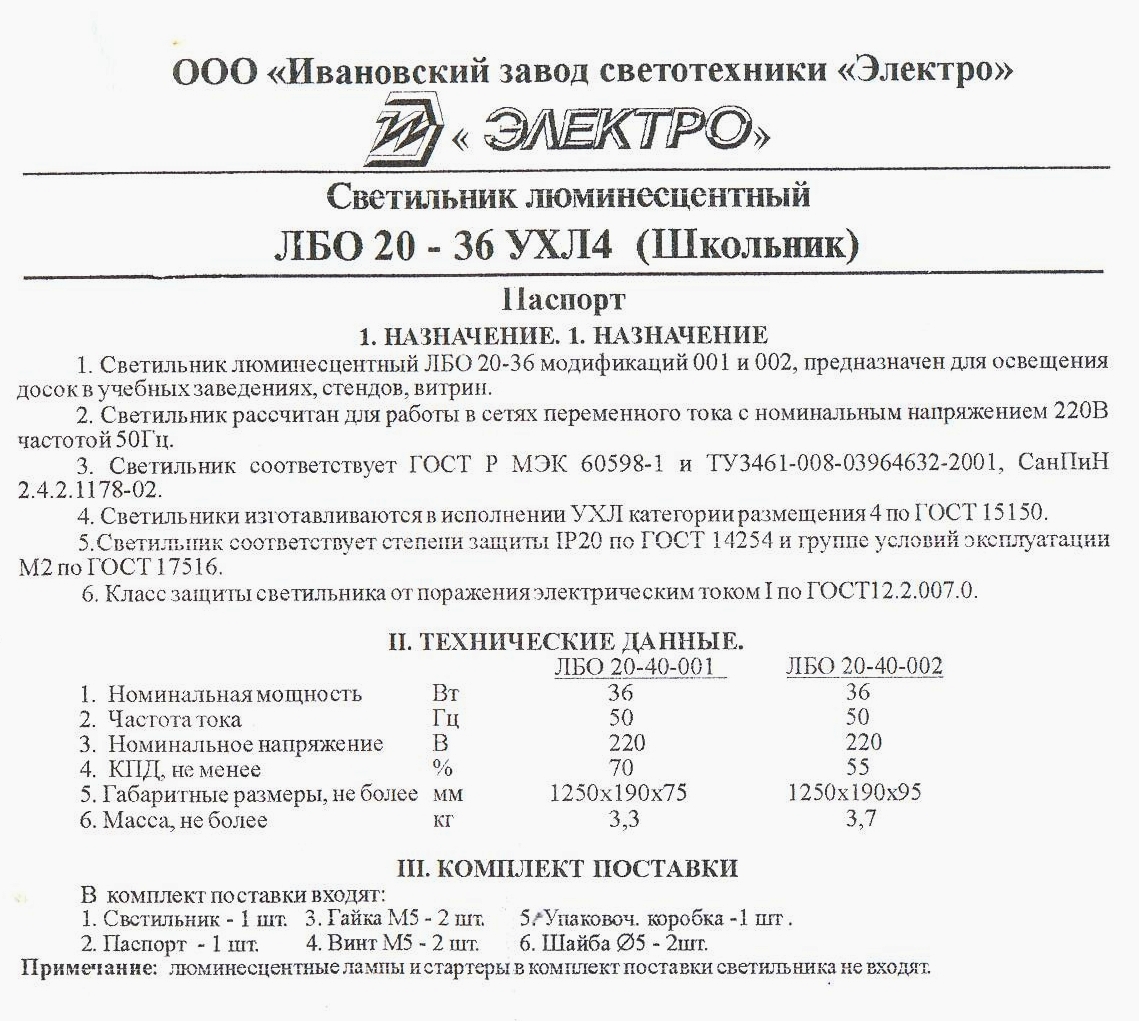

Изделия со степенью защиты IP20 защищены от твердых инородных тел диаметром 12 мм и более и от контакта с пальцами. Эти продукты не защищены от проникновения воды.
ЧТО ОЗНАЧАЕТ РЕЙТИНГ IP 44?Электрические устройства со степенью защиты IP 44 защищены от твердых инородных тел (∅ ≥ 1 мм) и брызг воды со всех сторон.Эта степень защиты рекомендуется для наружных розеток.
ЧТО ОЗНАЧАЕТ РЕЙТИНГ IP54?Если продукт имеет степень защиты IP54, он защищен от отложений пыли и контакта. Брызги воды со всех сторон также не проникают внутрь корпуса.
ЧТО ОЗНАЧАЕТ РЕЙТИНГ IP55?Электрические устройства со степенью защиты IP55 защищены от отложений пыли и водяных струй под любым углом.
ЧТО ОЗНАЧАЕТ РЕЙТИНГ IP65?Электрические устройства со степенью защиты IP 65 защищены от попадания пыли и прикосновения.Корпус защищает внутреннюю часть устройства от водяных струй под любым углом. Серия M22 от Auer Signal имеет степень защиты IP65 и, по запросу, в качестве модели с предварительным подключением они могут иметь степень защиты IP67.
ЧТО ОЗНАЧАЕТ РЕЙТИНГ IP66?Степень защиты IP 66 означает полную защиту от случайного контакта и пыленепроницаемость. Корпус защищает салон от сильных струй воды. Большинство наших сигнальных устройств имеют степень защиты IP66. Эти продукты подходят как для внутреннего, так и для наружного применения.
ЧТО ОЗНАЧАЕТ РЕЙТИНГ IP67?Сигнальные устройства со степенью защиты IP67 пыленепроницаемы и защищены от прикосновения. Кроме того, вода не может проникнуть внутрь корпуса при временном погружении (на глубину до 1 метра в течение 30 минут).
Сигнальные фонари нашей серии P — Tough со степенью защиты IP67 и IP66 убедительны в экстремальных условиях эксплуатации в условиях пыли, льда, дождя и жары.
Серия N — Performer также специально разработана для использования вне помещений и имеет степень защиты IP65 и IP67.

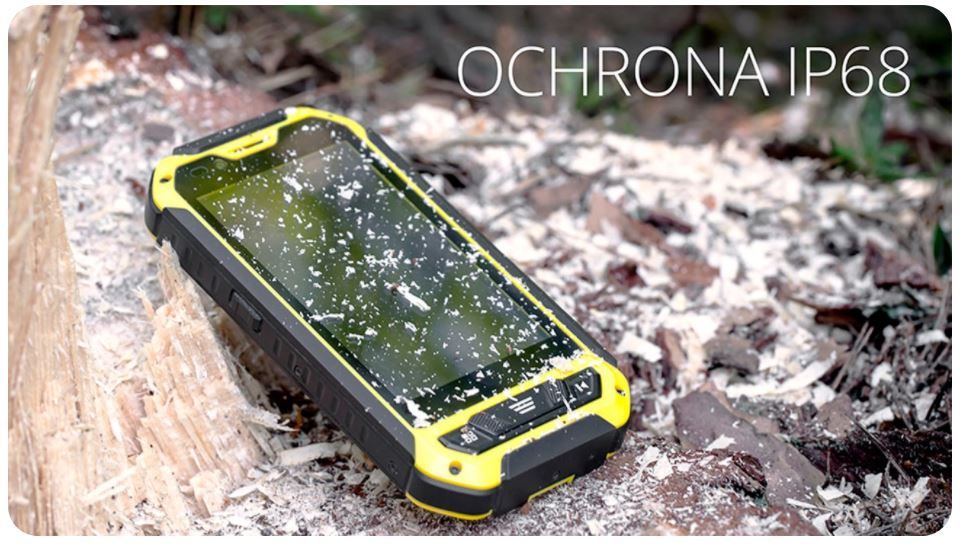

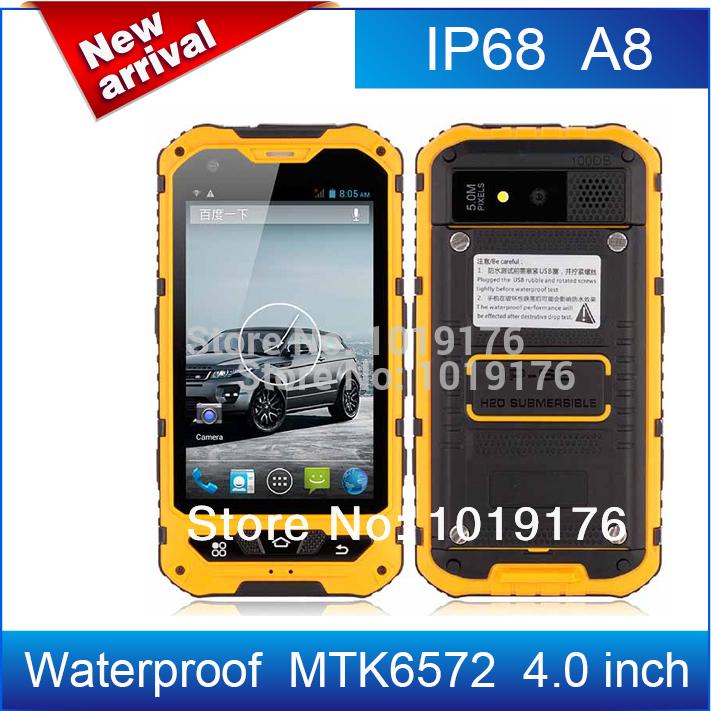

ЧТО ОЗНАЧАЕТ РЕЙТИНГ IP68?Электрические устройства со степенью защиты IP68 пыленепроницаемы и защищены от длительного погружения в воду. Устройства с такой степенью защиты подходят для использования под водой, например, для освещения бассейнов.
ЧТО ОЗНАЧАЕТ РЕЙТИНГ IP69?Степень защиты IP69 означает, что устройство полностью защищено от проникновения пыли и от прикосновения. В соответствии со стандартом IEC 60529 цифра 9 означает защиту от воды из очистителей высокого давления или пароструйной очистки.Эта степень защиты IP соответствует высшему классу защиты.
ЧТО ОЗНАЧАЕТ РЕЙТИНГ IPX4?Степень защиты IP IPX4 означает, что устройство защищено от водяных брызг со всех сторон. X является заполнителем, потому что код IP для защиты от прикосновения и посторонних предметов неизвестен.
ЧТО ОЗНАЧАЕТ РЕЙТИНГ IPX7?Степень защиты IP IPX7 означает защиту при временном погружении (на глубину до 1 метра в течение 30 минут).X означает неизвестную степень защиты. В принципе, однако, если степень защиты от воды высока, эта степень защиты также защищает от проникновения посторонних предметов или контакта.
Как работает тест на рейтинг IP?
Auer Signal тестирует и проверяет все сигнальные устройства в собственной испытательной лаборатории. Наша лаборатория и наше испытательное оборудование проходят испытания TÜV один раз в год. Это гарантирует соответствие наших систем стандартам и соответствие результатов испытаний стандартам класса защиты IP.
Самыми важными компонентами для испытания на степень защиты IP являются поворотный стол с электроприводом, на котором установлено сигнальное устройство. Скорость поворотного стола может быть адаптирована к критериям испытания. Также необходим откалиброванный водяной насос, который подает необходимые литры в минуту. В зависимости от процедуры испытания используются определенные струйные сопла разного диаметра.
В дополнение к проведению рейтинговых тестов IP, Auer Signal сертифицирован для проведения теста на выносливость UL, который требуется для получения американского рейтинга защиты NEMA.
Наш обученный и сертифицированный персонал по тестированию соблюдает все необходимые стандарты для тестирования в соответствии со стандартами.
В чем разница между классами защиты IP и классами защиты?
Термины «степень защиты IP» и «класс защиты» должны отличаться друг от друга. Нам нравится говорить о классе защиты, когда на самом деле имеется в виду рейтинг IP. Однако класс защиты относится к мерам, которые принимаются с электрическими устройствами для защиты от опасного напряжения.Рейтинг IP предоставляет информацию о степени защиты от проникновения твердых предметов или материалов и жидкостей.
КАКОВЫ КЛАССЫ ЗАЩИТЫ?Существует четыре класса защиты, от класса защиты 0 до класса защиты 3. Устройства с классом защиты 0 имеют самую низкую защиту, поскольку у них нет никаких защитных мер от поражения электрическим током. Устройства с классом защиты 3 защищены безопасным сверхнизким напряжением или защитным сверхнизким напряжением и представляют собой наивысший класс защиты.
В таблице ниже дается обзор символов классов защиты и их значения.
Класс защиты | Значение | Символ |
0 | Имеется базовая изоляция, но нет другой защиты. |
