Стартер для люминесцентных ламп. Как проверить стартер люминесцентной лампы

С каждым днем популярность ламп дневного света в качестве источника освещения только растет. Это обусловлено их высокой продолжительностью работы и качественным свечением.

Люминесцентные лампы работают не напрямую от сети с напряжением 220 Вольт. Для их функционирования требуется специальный блок, называющийся пускорегулирующей аппаратурой (ПРА). Конструкция блока включает в себя три основных элемента, в которые входят: дроссель (катушка индуктивности с сердечником), сглаживающего конденсатора и стартера. Вот как рас о последнем устройстве мы сегодня и поговорим.

Приветствую всех друзья на сайте «Электрик в доме», недавно мне пришлось искать причину неисправности светильников с люминесцентными лампами, которая заключалась в неисправности элемента ПРА, поэтому очередной выпуск будет посвящен именно о стартере люминесцентной лампы. Мы разберем его назначение, устройство и выполняемые функции.

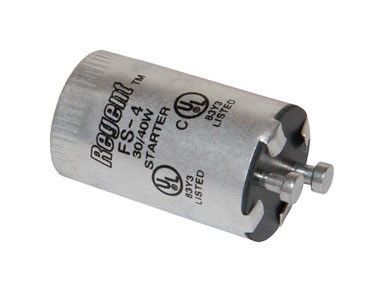

Устройство стартера люминесцентных ламп

Конструкция этого элемента достаточно проста. Каждая модель, выпущенная определенным производителем, имеет свои технические характеристики. Это следует учитывать при выборе ламп. Стартер – это стеклянный баллон, внутри которого находится инертный газ. Это может быть смесь гелия с водородом или неон. В баллон впаяны неподвижные металлические электроды. Их выводы проходят через цоколи.

Баллон расположен внутри пластмассового или металлического корпуса, имеющего сверху отверстие. Самым популярным материалом для изготовления корпуса является пластик. Справляться с высокой температурой такому корпусу позволяет специальная пропитка. Любой стартер для люминесцентных ламп

имеет только две ножки (контакта).

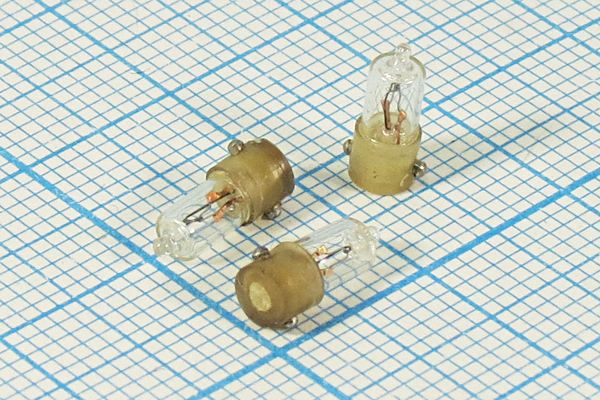

Если вынуть конструкцию из корпуса видно саму колбу. Также видно, что параллельно электродам колбы подключен какой-то элемент – это конденсатор. Его емкостью составляет порядка 0,003-0,1 мкф. Конденсатор призван выполнять сразу две функции:

  • — борется с радиопомехами, которые возникают из-за контакта электродов, посредством снижения их уровня.
  • — участвует в процессе зажигания лампы.

Конденсатор снижает импульс напряжения, который формируется при размыкании электродов, и повышает его продолжительность.

За счет параллельного включения с электродами конденсатор снижает вероятность их сваривания (залипания). Подобное явление может произойти в процессе размыкания электродов вследствие формирования электрической дуги. Конденсатор в кратчайшие сроки гасит дугу.

Для чего нужен стартер в люминесцентных лампах

Этот элемент является основным в конструкции люминесцентных ламп. Без него электромагнитная пускорегулирующая аппаратура не сможет функционировать. Главное назначение стартера – запускать механизма и разжигание инертного газа, находящегося в газоразрядной колбе. Стартер работает как выключатель — размыкает и замыкает электрическую цепь.

Установка стартера продиктована необходимость выполнения двух важных функций:

  1. — замыкания цепи. Позволяет нагреть электроды лампы, облегчая тем самым процесс зажигания;
  2. — разрыв цепи. Происходит сразу же после нагрева электродов. В результате размыкания образуется импульс повышенного напряжения, являющийся причиной пробоя газового промежутка колбы.

Дроссель играет роль стабилизатора и трансформатора. Он поддерживает необходимый ток нитей лампы, создает импульс напряжения, необходимый для пробоя лампы и стабилизирует процесс горения дуги.

Как работает люминесцентный светильник

В момент подключения схемы к электрической цепи все напряжение подается на стартер для люминесцентных ламп

. В нормальном положении электроды находятся в разомкнутом положении. На электродах стартера начинает возникать тлеющий разряд. По цепи проходит ток небольшой величины (30-50 мА).

Этого тока достаточно для нагрева электродов. При достижении определенной температуры они начинают изгибаться и замыкают цепь. После того как контакты замкнуться тлеющий разряд прекращается.

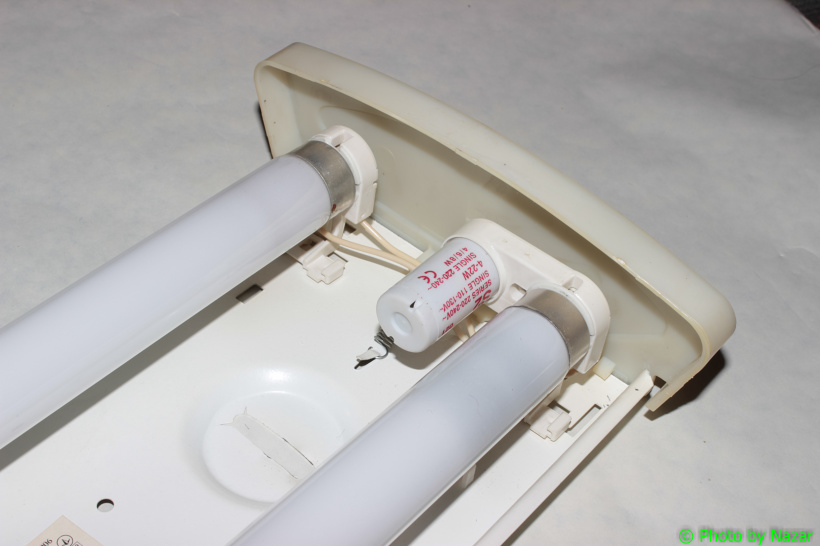

Давайте по ходу рассмотрим из каких основных деталей состоит сам светильник.

При замыкании цепи (через электроды стартера) по ней начинает проходить ток, величина которого в 1,5 раза больше от номинального тока лампы. Величина тока ограничивается сопротивлением дросселя. Электроды лампы и стартера не могут выполнять эту функцию, так как первые имеют недостаточное сопротивление, а вторые находятся в замкнутом положении.

Нагрев электродов до 800С происходит в течение 1-2 секунд. В результате повышения температуры происходит увеличение электронной эмиссии, что способствует упрощению процесса пробоя газового промежутка. Разряд в электродах стартера отсутствует и они постепенно остывают.

После остывания стартера электроды размыкаются, принимая исходное положение, и разрывают цепь. Разрыв цепи сопровождается появлением в дросселе ЭДС самоиндукции.

Ее величина прямо пропорциональна индуктивности дросселя и скорости изменения величины тока при разрыве цепи.

Возникновение ЭДС самоиндукции является причиной создания повышенного напряжение величиной 800-1000 В, которое в виде импульса подается на лампу. Ее электроды предварительно разогреты и она готова к зажиганию. В этот момент происходит пробой и начинается свечение.

На стартер который подключен параллельно лампе теперь прикладывается напряжение, величина которого в два раза ниже напряжения сети. Оно не способно пробить неоновую лампочку, следовательно, ее зажигание больше не осуществляется. Весь цикл зажигания длится не более 10 секунд.

Как проверить стартер люминесцентной лампы

Данный вопрос очень часто возникает перед специалистами в процессе ремонта люминесцентных светильников. Хоть деталь и мелкая, но способна вызвать серьезные проблемы.

Выявить поломку стартера можно заменой его на исправный, если таковой имеется под рукой. А вот что делать в случаях, когда по близости больше нет светильников, а до ближайшего специализированного магазина не один километр пути? Как проверить стартер люминесцентной лампы в домашних условиях? Проверить работоспособность данного устройства можно по стандартной схеме.

Последовательно со стартером в сеть подключается обыкновенная лампа с нитью накаливания. Желательно, чтобы ее мощность не превышала 40 Вт.

Собрать такую схему не составит труда. Если стартер находится в исправном состоянии, то лампа будет гореть и периодически на мгновение гаснуть. Этот процесс будет сопровождаться характерными щелчками, которые свидетельствуют о работе контактов. Если лампочка не горит или светится постоянно (без моргания), то можно констатировать поломку стартера.

Таким вот нехитрым способом можно проверить стартер для люминесцентных ламп. Хотя, по правде сказать, я еще не видел, чтобы на производстве их где либо проверяли. Это наверное связано с их незначительной стоимостью.

Обычно бывает как, если лампа не работает или начинает мигать просто меняют стартер на новый, получилось устранить причину хорошо, нет значить проблема в другом.

Почему мигает люминесцентная лампа

Дорогие друзья Вы наверное замечали что светильники с люминесцентными лампами со временем начинают мигать. И связано это не с использованием выключателей с подсветкой которые являются причиной мигания энергосберегающих лампах.

В процессе эксплуатации светильников рабочее напряжение зажигания тлеющего разряда в стартере падает. Это является причиной того, что стартер будет срабатывать даже при горящей лампе. После размыкания электродов свечение восстанавливается. Человеческий глаз воспринимает это как процесс мигания. Подобное явление является причиной порчи лампы и выхода из строя дросселя в результате его перегрева.

Поэтому если вы замечаете постоянное мигание лампы необходимо заменить стартер на новый. В 90 % случаев именно он является причиной такого феномена.

При возникновении мигания необходимо как можно раньше произвести замену стартера, так как в таком режиме работы ресурс составляющих светильника уменьшатся и из строя могут выйти уже колба или дроссель.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Стартер Philips S10 для люминесцентных ламп

Стартер Philips s10 — это стартер, который используется для включения люминесцентных лампа, оснащенных электромагнитным балластом. Данный прибор широко используется в различных сферах деятельности человека, в том числе и в медицинской области.

Основные преимущества стартера Рhilips s10 4 65w 220 240v:
  • безопасность: такой материал, как свинец, не входит в состав данного прибора, также в нем отсутствуют другие вредные для здоровья людей вещества;
  • специальное устройство для зажигания встроено в корпус прибора, сам корпус стартера изготовлен из поликарбоната, обладающего высокой степенью огнеупорности;
  • в Рhilips s10 4 65w встроен помехоподавляющий конденсатор высокого качества;
  • функциональность и надежность в использовании;
  • длительный срок службы;
  • длительный период бесперебойной работы;
  • высокое качество.

Преимущества стартера для люминесцентных ламп Philips  S10:
  • для установки стартера для ламп s10 4 80вт 220 240в не требуется использование каких-либо дополнительных приспособлений, стартер просто и быстро устанавливается без необходимости привлечения специалистов;
  • прибор для philips s10 220 240v наделен плотным и надежным креплением, но в тоже время оно обеспечивает его легкое изъятие;
  • при использовании этого устройства продолжительность срока службы лампы возрастает в среднем на 25%;- быстрая окупаемость стартера для ламп s10 4 65w 220v;
  • также прибор оснащен медными штырями, которые обладают высокой степенью устойчивости к окислению;
  • для обеспечения дополнительной безопасности  Филипс s10 имеет огнеупорный корпус;
  • стартер можно использовать для подключения ламп, мощность которых составляет от 4 до 65Вт;
  • данный прибор применяется при номинальном напряжении электрического тока, находящегося в пределах 220-240В.
Технические характеристики медтехники Стартер Philips S10 Ecoclick 4-65W SIN 220-240V WH UNP/12X25BOX

Наименование

Значение

Рабочее напряжение (В)

220–240

Мощность (Вт)

4–65

Код EAN

8711500697752

Код Philips для заказа

697691 33

Кол-во в упаковке (шт)

25

Кол-во упаковок в коробке (шт)

12

Страна-производитель Нидерланды


Стартер Osram ST111 4-80W Basic для люминесцентных ламп, аналог от фирмы Osram с увеличенной до 80 Вт мощностью, можно купить только под заказ.

Интернет-магазин «Медремкомплект» занимается реализацией только высококачественногомедицинского оборудования и сопутствующих материалов. У нас в огромном ассортименте оборудование для медицинских организаций и учреждений. У нас можно купить на самых выгодных условиях стартер Рhilips s10. S10, цена которого отличается демократичностью и выгодой. Также мы предлагаем широкий спектр ламп для медицины, в том числе и высококачественные стартеры серии s10 4 65w philips s10, которые отличаются долговечностью и надежностью.

%d1%81%d1%82%d0%b0%d1%80%d1%82%d0%b5%d1%80%20%d0%bb%d1%8e%d0%bc%d0%b8%d0%bd%d0%b5%d1%81%d1%86%d0%b5%d0%bd%d1%82%d0%bd%d0%be%d0%b9%20%d0%bb%d0%b0%d0%bc%d0%bf%d1%8b — с русского на все языки

Все языкиАбхазскийАдыгейскийАфрикаансАйнский языкАканАлтайскийАрагонскийАрабскийАстурийскийАймараАзербайджанскийБашкирскийБагобоБелорусскийБолгарскийТибетскийБурятскийКаталанскийЧеченскийШорскийЧерокиШайенскогоКриЧешскийКрымскотатарскийЦерковнославянский (Старославянский)ЧувашскийВаллийскийДатскийНемецкийДолганскийГреческийАнглийскийЭсперантоИспанскийЭстонскийБаскскийЭвенкийскийПерсидскийФинскийФарерскийФранцузскийИрландскийГэльскийГуараниКлингонскийЭльзасскийИвритХиндиХорватскийВерхнелужицкийГаитянскийВенгерскийАрмянскийИндонезийскийИнупиакИнгушскийИсландскийИтальянскийЯпонскийГрузинскийКарачаевскийЧеркесскийКазахскийКхмерскийКорейскийКумыкскийКурдскийКомиКиргизскийЛатинскийЛюксембургскийСефардскийЛингалаЛитовскийЛатышскийМаньчжурскийМикенскийМокшанскийМаориМарийскийМакедонскийКомиМонгольскийМалайскийМайяЭрзянскийНидерландскийНорвежскийНауатльОрокскийНогайскийОсетинскийОсманскийПенджабскийПалиПольскийПапьяментоДревнерусский языкПортугальскийКечуаКвеньяРумынский, МолдавскийАрумынскийРусскийСанскритСеверносаамскийЯкутскийСловацкийСловенскийАлбанскийСербскийШведскийСуахилиШумерскийСилезскийТофаларскийТаджикскийТайскийТуркменскийТагальскийТурецкийТатарскийТувинскийТвиУдмурдскийУйгурскийУкраинскийУрдуУрумскийУзбекскийВьетнамскийВепсскийВарайскийЮпийскийИдишЙорубаКитайский



Все языкиАнглийскийНемецкийНорвежскийКитайскийИвритФранцузскийУкраинскийИтальянскийПортугальскийВенгерскийТурецкийПольскийДатскийЛатинскийИспанскийСловенскийГреческийЛатышскийФинскийПерсидскийНидерландскийШведскийЯпонскийЭстонскийТаджикскийАрабскийКазахскийТатарскийЧеченскийКарачаевскийСловацкийБелорусскийЧешскийАрмянскийАзербайджанскийУзбекскийШорскийРусскийЭсперантоКрымскотатарскийСуахилиЛитовскийТайскийОсетинскийАдыгейскийЯкутскийАйнский языкЦерковнославянский (Старославянский)ИсландскийИндонезийскийАварскийМонгольскийИдишИнгушскийЭрзянскийКорейскийИжорскийМарийскийМокшанскийУдмурдскийВодскийВепсскийАлтайскийЧувашскийКумыкскийТуркменскийУйгурскийУрумскийЭвенкийскийБашкирскийБаскский

Стартеры Для Люминесцентных Ламп коды ТН ВЭД (2020): 8536508000, 8504108000, 8536900100

Стартеры для люминесцентных ламп 8536508000
Стартеры тлеющего разряда для люминесцентных ламп, 8536508000
Стартеры для трубчатых люминесцентных ламп торговой марки «Philips», моделей: S2, S10, S11, S12, S16, S2E, S10E, P10, P10 Polar, Polar Starter, BodyTone, MASTER TL-D Power Saver Set, MST TL-D Power Sav Set 8536508000
Стартер для люминесцентных ламп 8536508000
Стартеры для трубчатых люминесцентных ламп 8504108000
Стартеры для люминесцентных ламп, 8536508000
Устройства вспомогательные для ламп: Стартеры тлеющего разряда для люминесцентных ламп модели NI400 LE4K, SI 400 4K, NI 400 LE 4K TU, NI 35 S, NI 70 S, NI 70 K, NI 70 S 4K TU, MZN 150 SE-CM, NI 600 S, NI 1000 LE 4K, MZN 10 8504108000
Стартеры для люминесцентных ламп торговой марки «OSRAM» 8536508000
Стартеры для включения люминесцентных ламп 8536508000
Стартеры тлеющего разряда для люминесцентных ламп 8536900100

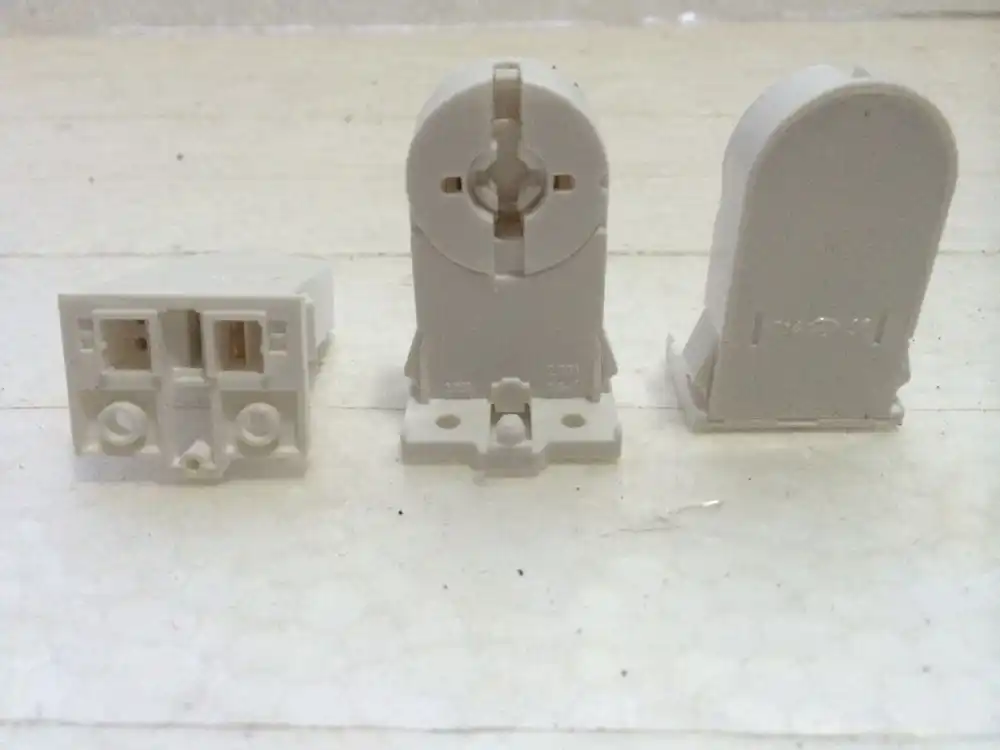

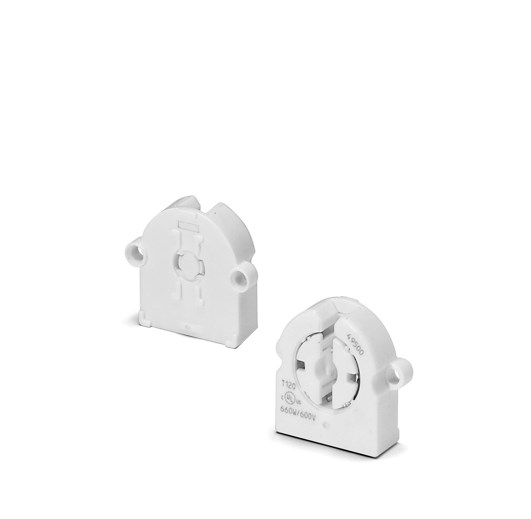

Патроны для люминесцентных ламп и стартеров 8536619000
Стартеры для люминесцентных ламп: STARTER 155/500 4/65W UNIVERSAL 25WAY, STARTER 155/500 4/65W UNIVERSAL BULK, 155/200 GE LOW VOLT STARTER, 155/200 BULK PACK GE, OT STARTER-TANDEM 155/200 4-22W GE BX250 8504108000
Аппаратура электрическая, торговой марки ASD: дроссель люминесцентной лампы серии: 1И20, 1И40, 1И70, 1И125, 1И150, 1И250, 1И400; стартер для зажигания люминесцентных ламп, серии «S2», «S10» 8504102000
Стартеры для люминесцентных ламп товарного знака IEK 8536508000
Стартер для трубчатых люминесцентных ламп, 8536508000
Аппаратура пускорегулирующая: стартеры для люминесцентных ламп, 8504102000
Оборудование вспомогательные для ламп: стартеры тлеющего разряда для люминесцентных ламп 8536508000
Стартеры для люминесцентных ламп, торговой марки «Navigator», 8536508000
Изделия электроустановочные: стартеры для люминесцентных ламп, 8536508000
Стартеры тлеющего разряда для люминесцентных ламп типов LS111M, LS151M 8536508000
Стартеры электрические для трубчатых люминесцентных ламп, торговая марка General Lighting Systems 8536508000
Аппараты электрические для управления электротехническими установками: переключатели (стартеры для люминесцентных ламп), 8536508000
Стартер для люминесцентных ламп торговой марки KANLUX, 8504108000
Стартер для трубчатых люминесцентных ламп 8536508000

0331300026516000055 Поставка электротоваров.

Наименование Кол-во Цена за ед. Стоимость, ₽

Лампа накаливания с колбой из прозрачного стекла: — цоколь – Е27, — напряжение – 235 В, — мощность — 60Вт, — световой поток – 500 лм, — продолжительность горения – 2500 часов.

ОКПД2 27.40.14.000   Лампы накаливания прочие, не включенные в другие группировки

350 шт

12,00

4 200,00

Лампа накаливания с колбой из прозрачного стекла: — цоколь – Е27, — напряжение – 235В, — мощность — 40Вт, — световой поток – 300 лм, — продолжительность горения – 2500 часов.

ОКПД2 27.40.14.000   Лампы накаливания прочие, не включенные в другие группировки

160 шт

12,00

1 920,00

Лампа прямая трубчатая люминесцентная: — типоразмер колбы и цоколя – Т8 G13 (диаметр — 26мм), — спектр излучения – белый(4100 0К), — напряжение сети – 220В, — мощность – 36 Вт, — световой поток – 2850лм, — срок службы – не менее 10000 часов.

ОКПД2 27.40.15.114   Лампы люминесцентные

650 шт

59,77

38 850,50

Лампа прямая трубчатая люминесцентная: — типоразмер колбы и цоколя – Т8 G13 (диаметр — 26мм), — спектр излучения – белый (4100 0К), — напряжение сети – 220В, — мощность – 18 Вт, — световой поток – 1200лм, — срок службы – не менее 10000 часов.

ОКПД2 27.40.15.114   Лампы люминесцентные

250 шт

45,96

11 490,00

Лампа ДРЛ – 250 Вт дроссельного типа включения Мощность, Вт: 250 Тип цоколя: E40 Диаметр, мм: 91 Длина, мм: 226 Форма колбы: E90 Тип изделия: Лампа ртутная ДРЛ Цветовая температура, К: 4000 Световой поток, Лм: 13000

ОКПД2 27. 40.15.114   Лампы люминесцентные

30 шт

380,26

11 407,80

Лампа компактная спиральная люминесцентная со встроенным пускорегулирующим аппаратом: — цоколь – Е27 — напряжение — (220 -240) В, — мощность – 15 Вт, — световой поток – 900 лм.

ОКПД2 27.40.15.114   Лампы люминесцентные

30 шт

138,31

4 149,30

Лампа люминесцентная прямая трубчатая,15 Вт длина по электродам – 450 мм (светильник Т13/765) Т4/765 Мощность: 15 Вт Тип цоколя: G13 Средний срок службы: 20000 ч Общий индекс цветопередачи: 63 Ra Рабочее положение: произвольное Цветность: нейтрально-белая Диаметр колбы лампы: 26мм (Т8) Длина лампы: 450 мм Световой поток: 960 лм Цветовая температура: 4000 К

ОКПД2 27. 40.15.114   Лампы люминесцентные

5 шт

104,17

520,85

Аппарат пускорегулирующий электромагнитный (ЭмПРА) для зажигания люминесцентных ламп: одноламповая схема включения: — мощность лампы — 36 Вт, — рабочий ток — 0,43А, — напряжение сети — 220 В, — частота сети — 50 Гц, — cos fi — не менее 0,85, — расстояние между установочными отверстиями — (135-140) мм, — масса — (0, 52- 0,56) кг, — тип присоединения ЭмПРА в схему – винтовой (или – зажим) (назначение: терап. отд. – 5, поликлин. – 10, кардиол. – 5, скорая – 8)

ОКПД2 27.40.42.000   Части светильников и осветительных устройств

60 шт

210,87

12 652,20

Электронный ПРА (балласт) на 1 лампу люминесц. 36 Вт Входное напряжение, В180-265 Срок службы, ч30000 Степень защитыIP20 Длина, мм150 Ширина, мм40 Высота, мм28 Выходное напряжение, В280

ОКПД2 27. 40.42.000   Части светильников и осветительных устройств

15 шт

441,06

6 615,90

Электронный ПРА (балласт) на 4 лампы люминесцентные 18 Вт типа «FINTAR» – 418 – 01 (Т8) Входное напряжение, В180-265 Срок службы, ч30000 Степень защитыIP20 Длина, мм210 Ширина, мм40 Высота, мм30 Выходное напряжение, В380

ОКПД2 27.40.42.000   Части светильников и осветительных устройств

5 шт

598,27

2 991,35

Светильник для освещения помещений общественных зданий: — способ установки – потолочный, — тип установленных ламп – прямая трубчатая люминесцентная, — типоразмер колбы и цоколя лампы – Т8 G13, — количество и мощность ламп – 2*36 Вт, — рассеиватель овальный прозрачный из свето-стабилизированного полистирола с призматическими преломляющими элементами, — пускорегулирующий аппарат – электронный (ЭПРА), высокочастотный, — тип присоединения ЭПРА в схему – винтовой (или — зажим)

ОКПД2 27. 40.25.120   Устройства осветительные электрические подвесные и настенные прочие

220 шт

595,08

130 917,60

Стартер для зажигания люминесцентных ламп (18Вт) по двухламповой схеме включения

ОКПД2 27.40.42.000   Части светильников и осветительных устройств

300 шт

9,60

2 880,00

Стартер для зажигания люминесцентных ламп (36Вт) по одноламповой схеме включения

ОКПД2 27. 40.42.000   Части светильников и осветительных устройств

600 шт

9,60

5 760,00

Кабель с медными одно-проволочными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, без защитного покрова: — материал изоляции – негорючий (НГ) — количество и сечение жил – 3*2,5 мм2 — номинальное напряжение – 660 В.

ОКПД2 27. 32.13.111   Кабели силовые с медной жилой на напряжение до 1 кВ

50 шт

38,11

1 905,50

Кабель с медными одно-проволочными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, без защитного покрова: — материал изоляции – негорючий (НГ) — количество и сечение жил – 3*1,5 мм2 — номинальное напряжение – 660 В. (Товарный образец – кабель ВВГнг. )

ОКПД2 27.32.13.111   Кабели силовые с медной жилой на напряжение до 1 кВ

80 м

24,20

1 936,00

Кабель–канал 15*15 (12*15)

ОКПД2 27.32.13.111   Кабели силовые с медной жилой на напряжение до 1 кВ

60 м

26,10

1 566,00

Изолента ПВХ для электропроводки: — толщина: 0, 14 – 0, 2 мкм, — длина: 20 м

ОКПД2 22. 21.42.141   Покрытия полимерные защитные изолирующие, локализирующие, дезактивирующие и аккумулирующие

7 шт

34,14

238,98

Розетка з/к для открытой проводки: — количество мест: 2.

ОКПД2 27.33.13.110   Разъемы и розетки штепсельные

1 шт

59,29

59,29

Автоматический выключатель ВА-51-35 М2 Iном. = 200 А, U=380В

ОКПД2 27.12.22.000   Выключатели автоматические на напряжение не более 1 кВ

1 шт

2 973,78

2 973,78

Автоматический выключатель АЕ-2046 М-100, Iном. = 50 А, U=380В

ОКПД2 27.12.22.000   Выключатели автоматические на напряжение не более 1 кВ

2 шт

1 207,30

2 414,60

Автоматический выключатель АЕ-2043 МП-100, Iном. = 20 А, U=380В

ОКПД2 27.12.22.000   Выключатели автоматические на напряжение не более 1 кВ

1 шт

1 050,33

1 050,33

Пускатель электромагнитный ПМЕ-211 (25А)

ОКПД2 27.33.13.150   Пускатели электромагнитные

3 шт

1 682,83

5 048,49

Плафон для светильника БРА: — стекло, — диам. шара – 102 мм — диаметр отверстия посадочного -57 мм

ОКПД2 27.40.42.000   Части светильников и осветительных устройств

30 шт

52,18

1 565,40

Светильники аварийного освещения: — Лампа: LED — напряжение 220-240В) — мощность 3,5 (Вт) — количество светодиодов:30-60 — световой поток: 390 лм, белый — срок службы 30 000 (часов) — степень защиты IP20 — гарантия 2 года — аварийный режим работы – при исчезновении питающего напряжения, — встроенный литий-ионный аккумулятор, — время аварийной работы 3 часа.

ОКПД2 27.40.39.110   Светильники прочие, не включенные в другие группировки

20 шт

1 638,49

32 769,80

Как работает люминесцентный стартер?

Флуоресцентный свет не имеет обычной светящейся нити накаливания, но вместо этого содержит пары ртути , которые при ионизации испускают ультрафиолетовый свет. Ультрафиолетовый свет заставляет частицы, покрывающие внутреннюю часть трубки, светиться или флуоресцировать (подробности см. В разделе «Как работают люминесцентные лампы»).

Флуоресцентные стартеры используются в нескольких типах люминесцентных ламп. Стартер помогает лампе зажигать.Когда на люминесцентную лампу подается напряжение, происходит следующее:

  1. Стартер (который представляет собой просто таймер) позволяет току течь через нити на концах лампы.
  2. Ток вызывает нагрев и размыкание контактов пускателя, тем самым прерывая прохождение тока. Трубка загорается.
  3. Поскольку люминесцентная лампа с подсветкой имеет низкое сопротивление, балласт теперь служит ограничителем тока.

При включении люминесцентной лампы стартером является замкнутый выключатель .Нити на концах трубки нагреваются электричеством, и они создают облако электронов внутри трубки. Флуоресцентный стартер — это выключатель с выдержкой времени , который размыкается через секунду или две. Когда он открывается, напряжение на трубке позволяет потоку электронов течь по трубке и ионизировать пары ртути.

Без стартера никогда не будет постоянного потока электронов между двумя нитями накала, и лампа будет мерцать. Без балласта дуга представляет собой короткое замыкание между нитями накала, и это короткое замыкание содержит большой ток.Ток либо испаряет нити, либо вызывает взрыв лампы.

Согласно Sam’s F-Lamp FAQ:

Наиболее распространенный люминесцентный стартер называется «стартером с тлеющей трубкой» (или просто стартером) и содержит небольшую трубку, заполненную газом (неоном и т. Д.), И дополнительную радиочастотную помеху ( RFI) конденсатор подавления в цилиндрическом алюминиевом корпусе с двухконтактным основанием. Хотя все стартеры физически взаимозаменяемы, номинальная мощность стартера должна соответствовать номинальной мощности люминесцентных ламп для надежной работы и длительного срока службы.

В лампе накаливания есть нормально разомкнутый переключатель. При подаче питания возникает тлеющий разряд, который нагревает биметаллический контакт. Примерно через секунду контакты замыкаются и подают ток на флуоресцентные нити. Поскольку свечение гаснет, нагрев биметалла больше не происходит и контакты размыкаются. Индуктивный толчок, возникающий в момент открытия, вызывает основной разряд в люминесцентной лампе. Если контакты размыкаются в неподходящий момент, индуктивного удара не хватает, и процесс повторяется.

Первоначально опубликовано: 1 апреля 2000 г.

Какой стартер мне нужен?

Какой стартер мне нужен? | Любая лампа

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

  1. Дом
  2. Какой стартер мне нужен?
Ваш запрос успешно отправлен!

В ближайшее время с вами свяжется наш отдел продаж.Вместе с вами мы будем собирать ваши данные и рассказывать о ваших личных преимуществах. Спасибо за ваше доверие!

Сожалеем

К сожалению, вы можете запросить коммерческое предложение только в том случае, если вы установщик или компания. Вы всегда можете воспользоваться специальными скидками на нашу продукцию.


Что такое стартер?

Стартер вместе с обычным балластом является частью светильника, в котором размещается люминесцентная лампа.С электронным балластом стартер не требуется.


Преимущества стартера

  • Быстрая установка
  • Продлить срок службы люминесцентной лампы на 25%
  • Экологически чистый (без радиоактивных веществ и свинца)
  • Огнестойкие компоненты и устойчивая к ультрафиолетовому излучению гильза для дополнительной безопасности и надежного зажигания

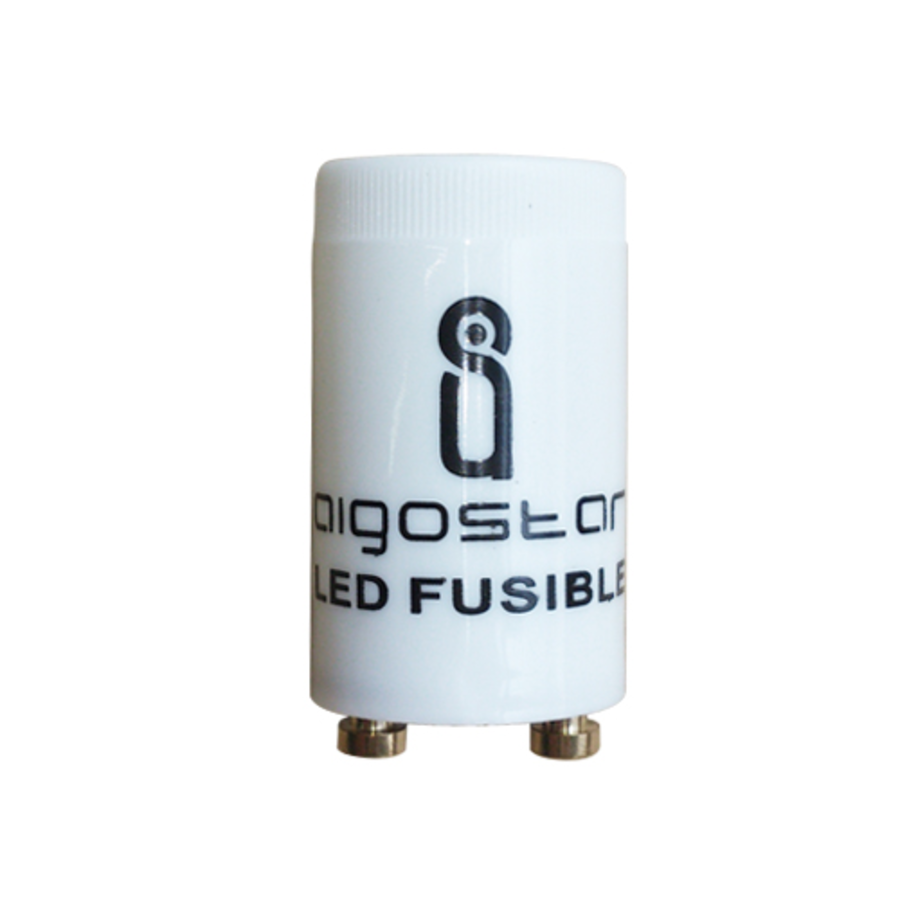

Стартеры и светодиодные лампы

Если в текущем приборе с обычной люминесцентной лампой используется стартер, его необходимо заменить на светодиодный.Наши светодиодные лампы для светильников с обычным балластом стандартно поставляются со светодиодным стартером. Установка проста, ее можно найти здесь:

Как установить светодиодную трубку в существующую установку?

Флуоресцентные пускатели

Флуоресцентные пускатели

Некоторым более старым люминесцентным светильникам и светильникам мощностью менее 20 Вт часто требуются стартеры, которые представляют собой небольшие алюминиевые или пластиковые банки в патроне возле одного конца лампы.

Если новая лампа работает со старым стартером, новая лампа будет демонстрировать преждевременное почернение на концах из-за разбрызгивания эмиттера на электроды лампы. Это приводит к ускоренному старению лампы и, следовательно, к преждевременному выходу из строя. По этой причине стартер всегда следует заменять вместе со старой люминесцентной лампой.

Руководство для начинающих.
Osram. [Без даты] Стр. 6.

При выходе из строя стартера лампа не зажигается, но стартеры легко заменить.

Стартерная розетка.

Предоставлено Левитоном

Если повернуть стартер менее чем на четверть оборота против часовой стрелки, он выйдет из гнезда.

Типы стартеров пронумерованы с префиксом FS (флуоресцентный стартер). Обозначение напечатано на банке или проштамповано на ее конце. Тип должен соответствовать мощности лампы.

Стартер Для использования с
ФС-2 Люминесцентные лампы предварительного нагрева F14, F15, F20
ФС-4 Люминесцентные лампы предварительного нагрева F13, F30, F40
ФС-5 Люминесцентные лампы предварительного нагрева F4, F6, F8
ФС-12 FC12 Лампы Circline при работе от балластов предварительного нагрева;
F22 T8 лампы предпускового подогрева; F32
ФС-20 Лампы дневные с предварительным нагревом F15, F20
ФС-25 FC6 (20 Вт) и FC8 (22 Вт) лампы Circline при работе от балластов предварительного нагрева;
F25 и F18 T8 лампы предварительного нагрева.
ФС-40/400 Люминесцентные лампы предварительного нагрева F40
ФС-85 90, 100

Большинство новых люминесцентных светильников относятся к типам с быстрым или мгновенным запуском и не требуют пускателей. Некоторые маломощные настольные светильники и люминесцентные фонари требуют, чтобы человек запускал их, удерживая нажатой кнопку до тех пор, пока лампа не загорится. Все более широкое использование электронных балластов делает стартеры устаревшими.

Вернуться на главную страницу о флуоресцентных лампах

Икс

Извините.Для этой страницы нет информации об участниках.

Copyright © 2008 Sizes, Inc. Все права защищены.
Последняя редакция: 1 января 2008 г.

Принцип работы люминесцентного стартера

Состав стартера

По составу пускатель можно разделить на: стеклянная колба, заполненная неоновым газом, статический контактный элемент и подвижный контактный элемент. Контактная деталь биметаллическая.

Принцип работы стартера

Принцип работы: при включении переключателя напряжение питания сразу же добавляется на два полюса стартера через балласт и нить накала лампы.Напряжение 220 В немедленно ионизирует инертный газ стартера и дает тлеющий разряд.

Тепло этого процесса заставляет биметаллическую деталь расширяться. Поскольку степень расширения подвижной и статической контактных деталей разная, U-образная подвижная контактная деталь расширяется и удлиняется и контактирует со статической контактной деталью для соединения цепи, так что два полюса балласта контактируют. Ток проходит через балласт, контакт стартера и два конца нити накала, образуя путь.В это время, поскольку два полюса стартера замкнуты и напряжение между двумя полюсами равно нулю, неоновый газ в стартере перестает проводить ток, и тлеющий разряд исчезает, что приводит к падению температуры в трубке, U-образной форме. подвижный контакт охлаждается и сжимается, два контакта разъединяются, и цепь автоматически отключается.

В момент, когда два полюса отключены, ток в цепи внезапно прерывается, и балласт генерирует большую самоиндуцированную электродвижущую силу, которая действует на оба конца трубки после наложения напряжения источника питания.Когда нить нагревается, испускается большое количество электронов. Под действием высокого напряжения на обоих концах лампы они перемещаются от конца с низким потенциалом к ​​концу с высоким потенциалом с большой скоростью. В процессе ускорения молекулы аргона в трубке сталкиваются и быстро ионизируются. Аргон ионизируется для выделения тепла, в результате чего ртуть выделяет пар, а затем пары ртути ионизируются и излучают интенсивный ультрафиолетовый свет.

При возбуждении ультрафиолетовым светом люминофор внутри стенки трубки излучает почти белый видимый свет.После люминесцентная лампа библиотеки загорится нормально. Поскольку переменный ток непрерывно проходит через катушку балласта, в катушке создается самоиндуцированная электродвижущая сила, а самоиндуцированная электродвижущая сила препятствует изменению тока в катушке. В это время балласт играет роль снижения напряжения и ограничения тока, так что ток остается стабильным в диапазоне номинального тока лампы, а напряжение на обоих концах лампы также стабильно в диапазоне номинального рабочего напряжения.

Поскольку это напряжение ниже, чем напряжение ионизации пускателя, пускатель, подключенный параллельно с обоих концов, больше не будет работать. Также в стартере есть конденсатор, который находится параллельно неоновому пузырю. Его функция заключается в поглощении гармоник, генерируемых тлеющим разрядом, чтобы не влиять на нормальную работу телевизора, радио, аудио, мобильного телефона и другого оборудования. Это также может привести к тому, что подвижные и статические контакты не будут производить искры, когда они разделены, чтобы избежать ожога контактов.Без конденсатора стартер тоже может работать.

Лампы люминесцентные прочие

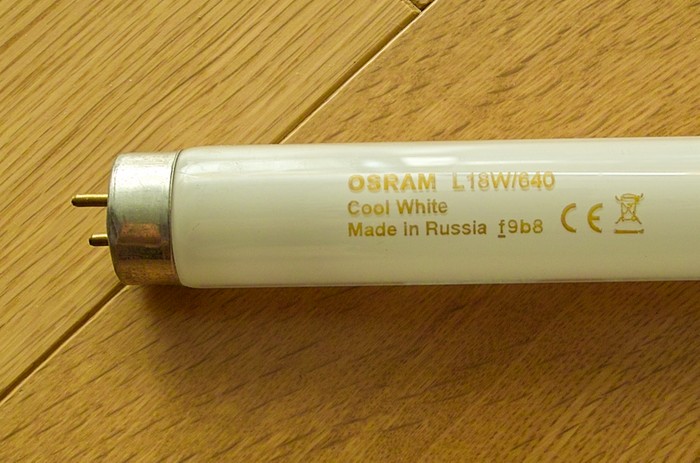

Трубка

Нить накала, трубка, заполненная аргоном и тонкими парами ртути, стенка трубки с люминофором, в зависимости от газового люминофора, излучают разные цвета света.

Балласт

Балласт

Катушка с железным сердечником имеет большую самоиндукцию. Чтобы газ в трубке стал проводящим, требуется напряжение намного выше 220 В. Следовательно, люминесцентной лампе требуется намного более высокое мгновенное напряжение, чем напряжение источника питания при освещении.Когда люминесцентная лампа светится нормально, сопротивление лампы становится очень маленьким, и пропускается только небольшой ток. Если ток будет слишком сильным, трубка перегорит, а напряжение, приложенное к трубке, должно быть ниже, чем напряжение источника питания. Эти два требования выполняются с помощью пускорегулирующих устройств, соединенных последовательно с лампой.

Зачем стартеру в люминесцентной лампе нужен конденсатор параллельно

(1) Функция конденсатора в пускателе: мгновенно увеличивать напряжение, чтобы ток мог разрушить неоновый газ в трубке и образовать путь для трубки.Конденсатор используется для зарядки и разрядки.

(2) Принцип работы конденсатора стартера: заряжать, когда он включен, разряжать, когда стартер выключен, и разрушать неоновый газ в трубке. Если вынуть стартер при включенной лампе, лампа не погаснет, потому что лампа Неоновый газ в трубке разрушился и образовал путь.

Детали: При включении переключателя напряжение питания сразу же подается на два полюса стартера через балласт и нить накала лампы.Напряжение 220 вольт немедленно ионизирует инертный газ стартера, образуя тлеющий разряд. Тепло тлеющего разряда заставляет биметаллический лист нагреваться и расширяться, и два полюса соприкасаются. Ток проходит через балласт, контакт стартера и нити на обоих концах, образуя путь. Нить накала быстро нагревается током и испускает много электронов. В это время, поскольку два полюса пускателя замкнуты, напряжение между двумя полюсами равно нулю, тлеющий разряд исчезает и температура в трубке снижается; биметаллическая пластина автоматически сбрасывается, и два полюса разъединяются.В момент, когда два полюса отключены, ток в цепи внезапно отключается, и балласт генерирует большую самоиндуцированную электродвижущую силу, которая действует на оба конца трубки после наложения напряжения источника питания. Большое количество электронов, испускаемых при нагревании нити накала, перемещается от конца с низким потенциалом к ​​концу с высоким потенциалом с большой скоростью под действием высокого напряжения на обоих концах трубки лампы. В процессе ускорения он сталкивается с молекулами аргона в трубке, вызывая их быструю ионизацию.Ионизация аргона приводит к выделению тепла, которое вызывает образование пара ртути, а затем пары ртути также ионизируются и испускают сильные ультрафиолетовые лучи. При возбуждении ультрафиолетовыми лучами люминофор в стенке трубки излучает почти белый видимый свет.

После нормального свечения люминесцентной лампы. Поскольку переменный ток непрерывно проходит через катушку балласта, в катушке создается самоиндуцированная электродвижущая сила, а самоиндуцированная электродвижущая сила препятствует изменению тока в катушке.В это время балласт действует как понижающая и ограничивающая ток функция для стабилизации тока в пределах номинального диапазона тока лампы. Напряжение на трубке лампы также стабильно в пределах номинального рабочего диапазона напряжения. Поскольку это напряжение ниже, чем напряжение ионизации пускателя, пускатели, соединенные параллельно с обоих концов, больше не работают.

Что такое газовая лампа

Газовая лампа изолирует процесс разряда между электродами в колбе, поэтому ее также называют герметичным источником света дугового разряда.Он обладает характеристиками стабильного излучения, высокой мощности и высокой светоотдачи. Следовательно, он играет важную роль в освещении, фотометрии и спектроскопии. Есть много видов газовых ламп. Лампы могут быть заполнены различными газами или парами металлов, такими как аргон, неон, водород, гелий, ксенон и другие газы, а также ртутью, натрием, галогенидами металлов и т. Д., Тем самым образуя множество источников ламп с различными разрядными средами.

Принцип работы газовой лампы

В трубке лампы всегда есть заряженные частицы, которые движутся и ускоряются к соответствующему электроду под действием электрического поля. Ускоренные частицы ударяются о молекулы газа в трубке, ионизируя их, тем самым увеличивая свободный заряд в трубке. Некоторые из них достигают электрода и ударяются о него, выбрасывая вторичные электроны, достаточные для возбуждения газа и испускания света от электрода; в то время как другая часть взаимодействует с молекулами газа во время их движения. Они сталкиваются, ионизируют их или возбуждают излучение света, образуя тлеющий разряд.

Типы газовых ламп

Если наполнить один и тот же материал, можно создать множество газовых ламп из-за разной конструкции.Например, ртутные лампы можно разделить на: ртутные лампы низкого давления, давление в трубке менее 0,8 Па, их можно разделить на тип тлеющего разряда с холодным катодом и тип дугового разряда с горячим катодом двух типов. Ртутная лампа высокого давления, давление в трубке от 1 до 5 атмосфер, светоотдача лампы может достигать 40-50 лм / Вт. Ртутная лампа сверхвысокого давления, давление в трубке может достигать от 10 до 200 атмосфер. Другой пример — длинная дуга и короткая дуга в неоновых лампах.Все они имеют свою светоотдачу, силу света, спектральные характеристики, схему запуска и особую структуру.

В чем недостатки люминесцентных ламп

Недостаток 1: большой объем, можно использовать только для основного освещения

Люминесцентные лампы должны иметь определенный диаметр трубки из-за их светоизлучающего принципа. Поэтому объем корпуса лампы относительно велик, а конструкция лампы затруднена. Как правило, его можно использовать только для основного освещения и нельзя использовать для акцентного освещения.

Недостаток 2: общая цветопередача

Индекс отображения люминесцентных ламп хороший или плохой, а цветопередача зависит от типа люминофора. Если люминофор в лампе представляет собой пятицветный люминофор, индекс отображения может достигать 90+ (но цена будет относительно дороже).

Недостаток 3: Сложнее регулировать яркость

Люминесцентные лампы можно затемнять, но технология управления намного сложнее, чем у ламп накаливания, и требует специальных приводных устройств.

Недостаток 4: Строб

Это наиболее опасная точка люминесцентных ламп-стробоскопов. Конечно, пока у газоразрядной лампы есть стробоскопическое явление, это вызвано периодическим изменением тока.

Недостаток 5: электромагнитные помехи

Из-за наличия в газоразрядной лампе электроприборов могут возникать более или менее электромагнитные помехи. В некоторых случаях, когда требуется использование продуктов, не создающих электромагнитных помех, например, в студиях звукозаписи, операционных и т. Д., люминесцентные лампы не подходят для использования.

В чем преимущества люминесцентных ламп

Преимущество 1: Высокая световая отдача

Светоотдача люминесцентных ламп очень высока, до 104 люмен на ватт. Если вам нужна более высокая окружающая освещенность, вы можете выбрать этот тип источника света с более высокой эффективностью.

Преимущество 2: высокий световой поток, слабое затухание света

Если предположить, что срок службы люминесцентных ламп достиг 8000 часов, некоторые высококачественные люминесцентные лампы все еще могут поддерживать более 90% выходного светового потока; даже если качество немного хуже, они могут достигать 80% выходного светового потока. Ни лампы накаливания, ни галогенные лампы этого сделать не могут.

Преимущество 3: доступны различные цветовые температуры

Люминесцентные лампы обычно имеют 4 основных белых цвета: теплый белый (3000k), белый (3500k), холодный белый (4000k) и дневной свет (6500k). Эти разные цветовые температуры зависят от разных цветов люминофоров на стенках трубки.

Люминесцентный свет: как это работает? Требуется пускорегулирующий аппарат

Когда есть электричество, первое электрическое устройство приходит нам в голову — это свет.Электрическое освещение используется всеми, будь то небольшой дом или гигантский завод. На протяжении веков мы используем электрическое освещение. Хамфри Дэви продемонстрировал первую электрическую лампу в 1809. Затем Thomas Edition запатентовал лампу накаливания с углеродной нитью в 1879. Ртутная лампа, которая является основой Люминесцентные лампы была первой на снимке в 1901 Питера Купера Хьюитта. Но официально патент на люминесцентную лампу получил Эдмунд Гермер в 1926 .С тех пор в люминесцентных лампах реализовано так много усовершенствований, и сегодня мы используем оптимизированное устройство, которое намного лучше осветляет темноту, используя сравнительно меньшее энергопотребление. Здесь мы рассмотрим все флуоресцентные лампы .



Я сделаю это очень простым для вашего понимания. Чтобы знать это с самого начала, вам нужно знать: «Что означает слово Флуоресцентный »? И прежде чем прибегнуть к слову флуоресцентный, я коротко остановлюсь на люминесценции , накаливании .

Что такое люминесценция?

Холодные тела (не нагретые), излучающие свет, называются люминесцентными. Некоторые кристаллы или камни люминесцентные. Свет исходит из этих материалов, возможно, из-за каких-то химических реакций или субатомных движений, происходящих внутри этих материалов. В некоторых навигационных и авиационных приборах, а также на циферблате и стрелках часов эти люминесцентные материалы имеют покрытие, которое также можно увидеть в темноте. Свет исходит из светлячков — это тоже пример свечения.

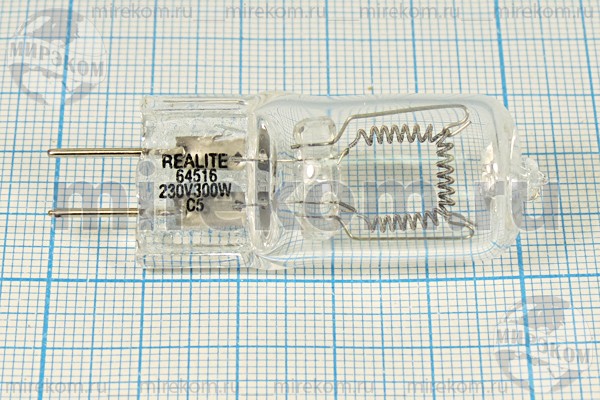

Что такое накаливание?

Слово Incandescence происходит от латинского глагола incandescent, , что означает Glow White.

Когда горячее тело светится под воздействием температуры, это называется накаливанием. Лампа накаливания существует до тех пор, пока тело не станет горячим, и свет уменьшается с понижением температуры тела.

Лампы накаливания были изобретены до люминесцентных ламп, которые светятся, когда нить накаливания нагревается за счет протекания через нее сильного тока.

Люминесцентные лампы

созданы для преодоления недостатков ламп накаливания, которые составляют

  • Лампа накаливания создает высокую температуру.
  • Потребляет больше энергии. Используя люминесцентные лампы, мы можем экономить электроэнергию.
  • Мы не можем генерировать свет разных цветов в декоративных целях.
  • Срок службы лампы накаливания меньше.

Что такое флуоресценция?

Флуоресценция не имеет такого света, как люминесценция.Кроме того, он не светится от тепла. Такие материалы поглощают излучение других людей, а затем повторно излучают его.

Флуоресцентный свет имеет большую длину волны, чем свет, который он поглощает. Следовательно, он имеет меньшую энергию, чем поглощенное излучение. Обычно флуоресцентный материал поглощает УФ-излучение и затем светится.

Люминесцентная лампа также работает по этому принципу. Трубка для пара низкого давления имеет флуоресцентный материал, покрытый внутренней стенкой стеклянной трубки, который излучает свет один раз после поглощения УФ-света, образующегося в результате химической реакции, когда через нее протекает ток. Ниже мы обсудим, как это работает… !!


  1. Имеет герметичную стеклянную трубку . Трубка заполнена инертным газом (обычно аргоном) при очень низком давлении.
  2. Крошечное количество капель ртути находится внутри стеклянной трубки.
  3. Внутренняя стенка стеклянной трубки покрыта порошком люминофора , который является флуоресцентным материалом белого цвета, поэтому трубка нам кажется белой.
  4. На каждом конце трубки присутствуют две нити из вольфрама, которые действуют как электроды. Один как положительный электрод или анод, а другой как отрицательный электрод или катод.
  5. Балласт для регулирования мощности на электродах.
  6. А Стартер.

Принцип работы люминесцентной лампы довольно сложен, но не труден для понимания, и мне это показалось очень интересным. Для вашего удобства я сначала опишу основной свет и то, как он работает..! Затем мы перейдем к балласту и стартеру и обсудим использование этих двух устройств в цепи люминесцентных ламп. Не забудьте прочитать о Использование стартера . Включение люминесцентного света — это самый сложный и интересный процесс.

Итак, стеклянная трубка флуоресцентного света имеет по два электрода на каждом конце. Один действует как анод, а другой действует как катод, когда лампа подключена к источнику переменного тока.Один держит положительный заряд, а другой отрицательный. Таким образом, между двумя электродами трубки, заполненной инертным газом (в целом аргоном) при очень низком давлении, возникает разность электрических потенциалов. Эта разность потенциалов и очень низкое давление вызывают разрушение молекулы газа и высвобождение свободных электронов, которые могут переносить ток. Этот процесс называется ионизацией . Как мы знаем, инертный газ имеет максимальное количество электронов во внешней валентной зоне; в ионизированном состоянии он может быть хорошим проводником.

До этого мы обсуждали простой электронный процесс разряда газовой трубки, при котором заряд перетекает от одного электрода к другому. Но этот поток тока не тот свет, который мы получаем от люминесцентной лампы. Внутри трубки происходит еще несколько процессов, и все вместе они генерируют свет.

Затем роль Меркурия происходит внутри люминесцентной лампы. Два электрода трубки нагреваются по мере протекания через нее тока. Небольшое количество ртути, присутствующее в стеклянной трубке, переходит из жидкого в парообразное из-за более высокой температуры и заряда внутри трубки.Когда ионы инертного газа перемещаются внутри трубки от одного электрода к другому, некоторые из них сталкиваются с газообразным атомом ртути. Это столкновение производит некоторую энергию, и эти энергии высвобождаются и становятся ультрафиолетовыми лучами излучения. Частота УФ-излучения очень высока, а длина волны настолько мала, что не может быть видна человеческим глазом.

До сих пор мы знали, что ультрафиолетовый свет генерируется внутри люминесцентной лампы. Но ультрафиолетовый свет бесполезен, поскольку он невидим, он не может дать нам нужный нам свет.Здесь изображено покрытие Phosphor на внутренней стенке стеклянной трубки. Люминофор — это флуоресцентный материал. Таким образом, он поглощает излучение, а затем повторно излучает его с большей длиной волны, чем исходное излучение. Таким образом, покрытие Phosphor поглощает ультрафиолетовый свет и излучает последний свет, который мы видим, исходящий от люминесцентной лампы. После всех этих последовательных процессов мы получаем яркий, чистый и прохладный свет от люминесцентных ламп.

Также проверьте:

Мы знали, как светится свет.Но мы не можем игнорировать роль стартера и балласта, которая присутствует и связана с люминесцентным светом. Без стартера люминесцентная лампа не включится или даже запустится случайно, она будет мерцать или не обеспечивать непрерывный поток света. Без балласта также не загорится свет, поскольку он обеспечивает более высокое напряжение для запуска света. Балласт также контролирует ток через трубку, чтобы защитить ее от короткого замыкания.

И стартер, и балласт, и два электрода соединены последовательно.См. Схемы для пояснения.

Потребность в стартере в люминесцентном свете

Мы знаем, что газ — плохой проводник электричества. Но высокое напряжение в газе может ионизировать газ, и он начнет проводить. И величина напряжения, при котором газ будет ионизироваться, зависит от температуры этого газа. Более холодный газ имеет более высокое сопротивление и требует сравнительно большего напряжения на нем для ионизации. Но создание более высокого напряжения может быть трудным и довольно опасным.Поэтому, не прибегая к более высокому напряжению, предпочтительно предварительно нагреть газ внутри люминесцентной лампы перед его ионизацией. Кроме того, расстояние между двумя электродами люминесцентной лампы велико, поэтому трудно ионизировать холодный газ внутри нее, даже если мы подаем на него более высокое напряжение. Таким образом, газ внутри трубки необходимо предварительно подогреть.

Как работает Strater?

Стартер действует как таймерный выключатель цепи. Это также небольшая трубка мощностью 1 ватт, внутри которой содержится неон или аргон, а внутри трубки находится металлическая полоса, которая может расширяться и переворачиваться, когда она подвергается воздействию тепла.Короче говоря, это выключатель, который замыкается, когда нагревается, и размыкается, когда холодно.

Металлический откидной переключатель открывается , или он не подключает тракт. Но когда мы включаем флуоресцентный свет, на стеклянной трубке (трубка люминесцентного света и трубка стартера ) возникает разность потенциалов. Но расстояние между двумя электродами флуоресцентного света намного больше, чем расстояние между двумя выводами статера.Таким образом, газ внутри статера сразу нагревается разностью потенциалов на нем, и из-за этого тепла металлическая полоса расширяется и касается другого конца, или закрывает путь. В результате ток течет через стартер, а не через трубку люминесцентной лампы.

См. Рисунок ниже.

Первоначально, когда питание подается в эту цепь, ток не будет течь через трубку. Ток будет пропущен через стартер, так как он сразу нагреется, и металлическая полоса сработает.

Когда выключатель стартера замкнут, ток будет проходить через него, а также через два электрода лампы. Поскольку эти два электрода сделаны из вольфрама, он будет быстро нагреваться и передавать свою температуру молекулам газа вокруг него. Таким образом, температура газа в трубке люминесцентной лампы повысится до ° С.

При протекании тока через клеммы пускателя не будет разницы потенциалов, так как он закорочен.Падение потенциала вызовет падение температуры в течение 1-2 секунд. И как только температура исчезнет, ​​металлическая полоска снова откинется назад и отключит ток.

Когда стартер отключается, балласт сразу же выдает высокое напряжение. Поскольку в балласте есть трансформатор, и когда внезапно прекращается ток, магнитное поле трансформатора разрушается, и возникает высокое индуктивное напряжение. Это напряжение ионизирует газ внутри уже нагретой трубки люминесцентной лампы.И тогда ток начинает течь от одного электрода к другому внутри трубки.

Если два электрода не смогли получить достаточное напряжение от балласта при выключении стартера, то газ внутри трубки не будет ионизирован, или лампа не запустится. И если Лампа не запустилась, стартер снова испытывает разность потенциалов на своем выводе, и он снова нагревается. Металлическая полоса снова перевернется, закрывая путь. Этот процесс будет продолжаться до тех пор, пока газ внутри трубки лампы не станет достаточно нагретым для ионизации.

Газ внутри трубки ионизировался. Выключатель стартера остается разомкнутым.

Когда газ внутри трубки ионизируется под действием высокого напряжения от балласта при выключении стартера, весь ток начинает течь через стеклянную трубку люминесцентной лампы. Таким образом, стартер больше не испытает никакой разницы потенциалов. И стартер останется открытым.

Посмотрите этот анимационный видеоролик, чтобы прояснить свою концепцию.



Потребность в балласте

  1. 1 Балласт играет очень важную роль в запуске лампы и защите ее от сильного тока.Когда металлическая полоса стартера переворачивается или когда выключатель стартера выключается, балласт обеспечивает высокое напряжение через электроды люминесцентной лампы.
  2. Когда газ внутри трубки люминесцентного света получил ионизированный ток, через трубку начал течь от одного конца к другому. На этот раз ограничение балласта, ток через него. Если он не ограничивает ток, путь закорочится, и через трубку начнет протекать большой ток. Что либо расплавит вольфрамовые катушки, либо взорвет стеклянную трубку.

Как работает балласт?

Внутри балласта находится повышающий трансформатор, обеспечивающий высокое напряжение при запуске лампы. И внутри него есть реактор или дроссель, который ограничивает ток, протекающий через него.

Магнитный балласт имеет трансформатор для регулирования мощности. Катушка трансформатора работает как индуктор. Когда ток течет через индуктор, создается магнитное поле. А магнитное поле всегда препятствует изменению тока.Таким образом ограничивается рост тока в цепи.

Флуоресцентный свет, который мы используем сейчас, намного усовершенствован, чем было обнаружено. Он разработан для повышения эффективности при меньшем потреблении энергии. Размер тоже уплотнен. CFL , которые мы используем в настоящее время, также является люминесцентной лампой, в которой используется спиральная стеклянная трубка и компактный балласт для электроники.

Использование стартера также не рекомендуется . Современные флуоресцентные лампы используют технологию импульсного запуска для запуска лампы, и компоненты этого импульсного запуска встроены в сам балласт.Называется она быстрой пусковой лампой . Здесь балласт направляется по каналам и настраивает ток на электроды непрерывно, чтобы нагреть их.

Используется балласт для электроники, компактный и не использующий магнитных или индуктивных методов для ограничения тока. Для той же работы в нем используются полупроводники. Где Магнитный балласт использовал трансформатор для управления электроэнергией.

  • Это на дешевле остальных фонарей. Балласт довольно дорогой, но его хватает надолго.Мы должны заменить стеклянную трубку светильника, что примерно на 60% дешевле, чем у других светильников.
  • Свет от люминесцентной лампы не выделяет тепла в такой степени, как лампа накаливания.
  • Эта лампа служит дольше, чем другие лампы. Работает около 9000 часов. После длительного периода, когда ртуть внутри него полностью растворяется с другим газом, он начинает мерцать и прекращается. Иногда вольфрамовая нить также перегорает из-за более высокого тока.
  • У нас есть люминесцентные лампы разных цветов . Для бытового использования доступны светильники двух цветов. теплый белый и холодный белый . Но для украшения у нас могут быть лампы красного, зеленого, розового, желтого и т. Д. Цвета.
  • Излучает рассеянный свет. Он не создает четких теней объектов.
  • Стоимость установки выше . Изначально нам понадобятся подставка, балласт, стартер и лампочка, вместе они стоят в три раза дороже других фонарей.
  • Он мерцает при запуске, что может немного раздражать. и если мы будем смотреть на мерцающую трубку, это может вызвать напряжение, головную боль и боль в глазах.
  • Сильно мерцает в конце жизненного цикла, когда в трубке не остается достаточного количества ртути.

Спасибо, что посетили наш сайт. Надеюсь, эта информация будет вам полезна. Свяжитесь с нами в Facebook, Twitter, Google+ и Youtube

Insight — Как работает Tubelight Starter

Флуоресцентные лампы — одни из самых популярных систем освещения, используемых во всем мире.Люминесцентные лампы / лампы наполнены парами ртути. Они используют электрический заряд для возбуждения атомов ртути с целью получения ультрафиолетового света. Стартер накаливания или обычно известный как стартер используется в цепи лампового света для подачи начального тока на нити лампового света. Чтобы понять, почему именно стартер используется в цепи лампового освещения, давайте посмотрим на его схему.

Рис.1: Схема схемы лампового пускателя

Когда переключатель нажат, ток не может первоначально проходить через трубку, потому что газ внутри нее не ионизирован, и, следовательно, цепь освещения трубки ведет себя как разомкнутая цепь.Как только газ ионизируется, он обеспечивает путь для прохождения тока. Для ионизации газа необходим начальный высокий ток в течение короткого периода времени через нити основной трубки. Это то, что делает стартер. Первоначально стартер обеспечивает путь для замыкания цепи, и как только загорается лампочка, ток течет через ионизированный газ в основной лампе.

Рис. 2: Изображение Tubelight Starter

На изображении выше показан типичный стартер, подключенный параллельно люминесцентной лампе.

Рис. 3: Изображение, показывающее цилиндрическую форму стартера с двумя присоединенными выводами

Это цилиндрическая банка с двумя выводами, как показано на рисунках выше. Эти две клеммы используются для электрического соединения стартера с остальной частью цепи.

Ключевые компоненты

Рис. 4: Изображение, показывающее заполненную газом трубку и конденсатор подавления радиопомех стартера

Стартер состоит из небольшой газонаполненной трубки и конденсатора подавления радиочастотных помех (см. Также Capacitor-Insight).И конденсатор, и трубка, заполненная неоновым газом, подключены параллельно к цепи лампы.

Рис.5: Увеличенный вид газонаполненной трубки

Маленькая стеклянная трубка заполнена неоном или аргоном и содержит биметаллическую пластину. Эта биметаллическая пластина — сердце стартера. Из двух контактных полос, показанных на изображении, левая прикреплена с биметаллической полосой, как показано на изображении выше.

Конденсатор

Рис.6: Изображение конденсатора подавления радиопомех

Конденсатор подавления радиопомех показан на изображении. Открытие конденсатора открывает следующий вид.

Рис.7: Конденсатор внутри

Конденсатор подавления радиопомех выполняет следующие функции в цепи лампового освещения:

а. Поглощает электрический шум, создаваемый разрядом вокруг электродов, чтобы подавить радиочастотные помехи другим электрическим устройствам.

г. Ослабляет начальное напряжение зажигания от балласта и делает его широким, чтобы обеспечить более надежный запуск.

г. Избегая изгибов между контактами накаливания, он обеспечивает долгий срок службы контактов.

Рабочий:

Когда питание подается на цепь лампового освещения, этого напряжения недостаточно для ионизации газа внутри основной трубки. Однако эта мощность создает электрический потенциал на контактах маленькой трубки стартера.Это электрическое поле достаточно велико, чтобы ионизировать газ внутри маленькой трубки и, следовательно, через ионизированный газ в двух контактах протекает ток. Тепло, выделяемое из-за протекания тока, расширяет биметаллическую пластину по направлению к другой пластине и в течение нескольких десятых секунды касается другой пластины. Это выполняет две функции: во-первых, он деионизирует газ, а во-вторых, увеличивает ток через нити основной трубки.

Теперь газ в основной трубке ионизируется, и через него начинает течь ток.Таким образом, биметаллическая пластина стартера охлаждается, вновь открывая зазор между двумя контактами. Этот промежуток будет оставаться открытым до тех пор, пока в следующий раз не загорится лампочка.

]]> ]]>
В рубрике: Insight
С тегами: конденсатор, стартер, трубчатый светильник, трубчатый стартер

(PDF) Конструкция адаптивного электронного стартера для люминесцентных ламп

кратко описывается следующим образом. Сначала выпрямленное напряжение

измеряется и детектируется детектором напряжения.Если

обнаружено высокое напряжение, сработает таймер предварительного нагрева

и начнет отсчет времени предварительного нагрева T

ф.

. В процессе

времени предварительного нагрева T

ph

, пожарная цепь работает как короткое замыкание

, чтобы пропустить ток через нити лампы

для достижения процесса предварительного нагрева. По истечении времени предварительного нагрева

T

фаз

таймер предварительного нагрева отправляет сигнал запуска

в цепь зажигания, чтобы она работала как разомкнутая цепь.В момент размыкания цепи пожара

энергия, накопленная в магнитном балласте

, преобразуется в высокое импульсное напряжение, которое вызывает пробой газа лампы

. Наконец, горит люминесцентная лампа

, а пожарная цепь остается в состоянии разомкнутой цепи. Как показано на рис. 3 (а)

, таймер предварительного нагрева, созданный схемой RC

, предназначен для снижения стоимости [6,7,8,10,11]. Время предварительного нагрева

T

ph

определяется значением произведения резистора

R

T1

и конденсатора C

T

.Этот таймер RC-цепи имеет ограничение

, которое не может перезапускаться быстро, поскольку скорость разряженного конденсатора C

T

ограничена значением произведения

, резистором R

T2

и конденсатором C

.

Т

. Для решения этой проблемы на

Рис. 3 (b) показан RC-таймер

с повторно отправленной схемой управления.

˥

˧˄

˥

˧˅

˖

˧

(а)

˖̂́̇̅̂˿ʳ

˖˼̅˶̈˼̇

˖

˧

9000

˧˄

˥

˧˅

˦

˥˸̆˸̇ʳ˖̂́̇̅̂˿ʳ˖˼̅˶̈˼̇

(б)

Рисунок 3.(а) типичный таймер RC; (b) типичный таймер RC со схемой управления сбросом

Функция быстрого перезапуска выполняется переключателем S

, который может быть замкнут для мгновенного разряда конденсатора C

T

.

Однако схема управления в этой схеме управления сбросом

слишком сложна, чтобы снизить стоимость [9]. Время предварительного нагрева типичного электронного стартера

является фиксированным, что приводит к серьезной проблеме

, когда нити накаливания лампы заедают сердечник при высоком напряжении переменного тока

и занижают его при низком уровне мощности переменного тока

.При перегрузке срок службы люминесцентной лампы

будет значительно сокращен. В состоянии сердечного ритма ниже

люминесцентную лампу трудно зажигать. То, что

означает, что в усовершенствованном электронном пускателе

необходимо адаптивное время предварительного нагрева. Кроме того, простая схема с более низкой стоимостью

должна быть сохранена в усовершенствованном электронном пускателе

для массового производства. Для достижения вышеупомянутого высокого качества

при низкой стоимости в этой статье предлагается управление сбросом с повышающим напряжением

(RCVPC), состоящее только из резистора

и диода.Кроме того, предлагаемый RCVPC

может адаптировать время предварительного нагрева в соответствии с

к входной мощности переменного тока и хорошо работать в ситуации с более низкой мощностью переменного тока

.

II. S

ОПИСАНИЕ СИСТЕМЫ

На рис. 4 показана блок-схема предлагаемого адаптивного электронного пускателя

, который состоит из выпрямителя

, детектора напряжения, RCVPC и пожарной цепи.

˙˼̅˸ʳ˖˼̅˶̈˼̇

́˺ʳ

˧˼̀˸̅

˩̂˿̇˴˺˸ʳ

˗˸̇˸˶ ̇̂̅

˥˸˶̇˼˹˼˸̅

˥˸̆˸̇ʳ˖̂́̇̅̂˿ʳ̊˼̇˻ʳ

˩̂˿̇˴˺˸ʳˣ̈˿˿ˀ˨̃ʳ˖˼̅˶̈˼̇

˖ˡ˄

˖ˡ˅

Рисунок 4.Блок-схема предлагаемого АЭС

Выпрямитель обеспечивает постоянное напряжение от сети переменного тока.

Детектор напряжения предназначен для определения напряжения на люминесцентной лампе

для оценки уровня мощности и

для контроля состояния включения света. Когда детектор напряжения

обнаруживает достаточную мощность, схема обрабатывает состояние предварительного нагрева

для адаптивного времени предварительного нагрева, чтобы надлежащим образом

предварительно нагреть нити лампы.Адаптивное время предварительного нагрева

точно контролируется таймером предварительного нагрева и адаптируется к входной мощности переменного тока

. Подробные функции схемы будут

, проиллюстрированные в следующем разделе. По истечении времени предварительного нагрева цепь зажигания

может генерировать импульсный сигнал с высоким скачком напряжения

для зажигания люминесцентной лампы. Люминесцентная лампа

есть; поэтому загорелся. Когда входное питание переменного тока отключено,

детектор напряжения обнаруживает эту ситуацию и запускает

RCVPC.Затем таймер предварительного нагрева возвращается в исходное состояние

для функции быстрого сброса. Наконец, люминесцентную лампу

можно быстро снова включить при необходимости.

III. C

IRCUIT ANALYSIS

С учетом схемы, стоимость и размер которой ограничены

для большей коммерческой выгоды, предлагаемая схема электронного пускателя

, показанная на рис.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
