ip67 и ip68 — стандарт защиты смартфонов от пыли и влаги — Блог AKS

При выборе смартфона пользователи в первую очередь обращают внимание на размер диагонали, объемы памяти, емкость аккумулятора или наличие специализированных датчиков. Конечно, параметров много, и запросы каждого индивидуальны. При этом далеко не всегда будущие владельцы гаджета задумываются об условиях эксплуатации устройства и возможных рисках. А ведь «купание» смартфона практически всегда означает выход устройства из строя и автоматически снимает его с гарантии. Даже хороший защитный чехол не спасет смартфон при попадании в воду, максимум — убережет от брызг или дождя. Но избежать неприятностей поможет выбор в пользу влагозащищенного или водонепроницаемого телефона. Что делать, если телефон выключился и не включается, разобраны основные моменты в статье

Сложная (на первый) взгляд система маркировки и отсутствие строгих параметров защиты для некоторых стандартов не позволяют пользователям с ходу разобраться, какие невзгоды и испытания способен выдержать защищенный смартфон. Так что в этой статье блога АКС подробно рассмотрим, что такое стандарты пылевлагозащиты мобильных телефонов IP67 и IP68.

Что такое стандарт защиты IP

International Protection, Ingress Protection или IP — это стандарт, составленный Международной электротехнической комиссией (МЭК, или IEC, от International Electrotechnical Commission). Определяет и регламентирует уровень защиты различных видов техники от пыли и воды. Т.е. маркировка присуща не только смартфонам, но и другим электрическим устройствам, монтажным коробкам для проводов, розеткам, транспорту.

Характеристика указывается в виде записи IPXX, где X — это цифры, соответствующие стандарту устройства. Первая из них, от 0 до 6, говорит о защите от пыли. Вторая, от 0 до 8 — о взаимодействии с влагой и водой. Чем цифра больше, тем лучше защита.

За присвоение стандарта той или иной модели техники отвечает не производитель, а группа независимых экспертов. Они проводят тестирование устройства при помощи специальных камер, наполненных мелкими частицами талька, льют воду и погружают гаджеты в полные резервуары. Данные, например, давление воды и диаметр твердых микрочастиц, строго фиксируются. После завершения тестирования выносится вердикт — модели присваивается определенный стандарт защиты.

Цифры на практике

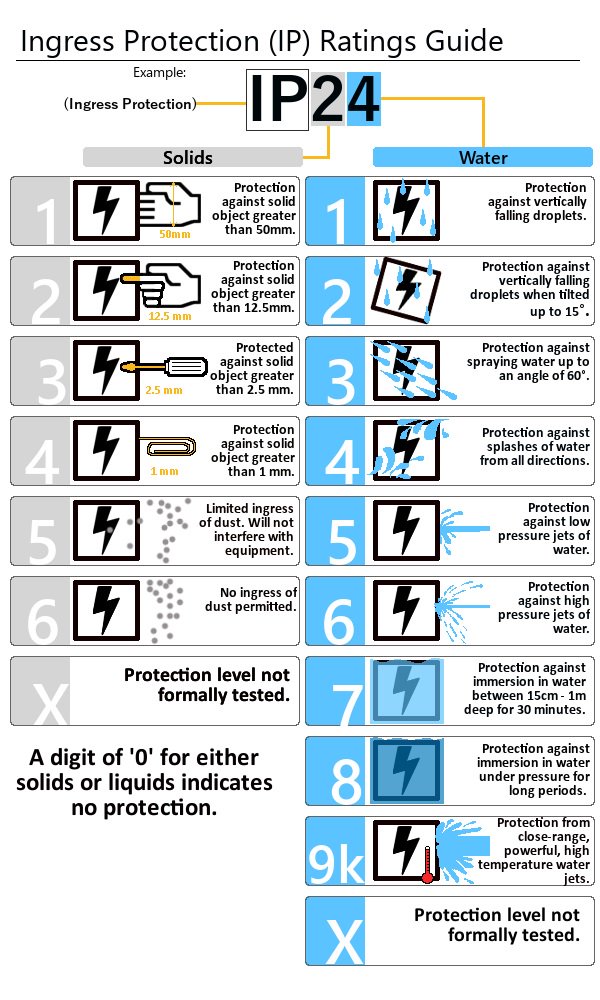

Обобщить все уровни защиты IP можно в таблице.

Большинство телефонов соответствуют стандарту IP54. Но поскольку практической пользы от такой защищенности немного, маркетологи не привлекают внимания пользователей к этой характеристике. Совсем другое дело, если речь идет о моделях IP67 и тем более IP68. Разберем особенности таких смартфонов подробнее.

Стандарт защиты смартфона IP67

Телефоны IP67 обычно называют влагозащищенными. Это означает, что модель с таким уровнем защиты можно помыть под краном или погрузить в воду. Правда, есть несколько важных ограничений:

  • глубина не должна превышать 1 метр, иначе протекция не выдержит давления;
  • время погружения — до получаса;
  • вода должна быть пресной.

Смартфоны с классом защиты IP67 можно использовать под проливным дождем, брать с собой на пляж (правда, купаться в соленом море им противопоказано) или в душ. Если не злоупотреблять и не забывать ставить заглушки на разъем, например, в гнездо питания, влага не нанесет гаджету вреда.

Стандарт защиты мобильного телефона IP68

Описание стандарта IP68 многие авторитетные источники ограничивают словами «абсолютная водонепроницаемость, полная защита от воды и пыли». Но хотя это высший из возможных классов защиты для смартфонов, без ограничений не обходится.

IEC при классификации IP68 указывает полную защиту от пыли, а для воды отмечает возможность длительного погружения на глубину больше метра. Более конкретных рамок нет, поэтому производители смартфонов для своих моделей дают собственные рекомендации по эксплуатации гаджетов. Например, Samsung пишет, что защищенные по стандарту IP68 смартфоны Galaxy S8 и S8 Plus можно погружать на глубину до 1,5 метров максимум на 30 минут. А вот Apple при том же уровне сертификации утверждает, что iPhone XS и XS Max продолжат работу и сохранят гарантию после получасового «купания» на глубине до 2 метров.

Военный стандарт MIL-STD-810

Если вам мало защиты только от воды и пыли, можно выбрать смартфон с еще более широким уровнем протекции.

Среди самых полных защит нужно отметить стандарт mil-std-810 (Military Standard), разработанный в 60-х годах прошлого века для оборудования армии США. С момента создания Military Standard претерпел несколько модификаций, в 2008 году была создана последняя на сегодняшний день версия MIL-STD 810G. Это самое серьёзное и подробное изменение стандарта, в тестах нацеленное на противоударность и стойкость к вибрациям. Смартфон с защитой MIL-STD 810G:

  • может без последствий падать с высоты до 1,2 метра;
  • не пропускает пыль и мелкий песок;
  • корректно работает в диапазоне температур от -20°C до +60°C;
  • не пропускает влагу и воду.

Подведем итоги

Если вы ведете активный образ жизни, часто бываете на природе или ваша работа связана с длительным пребыванием среди пыли и грязи, например, на стройке, в качестве средства связи рекомендуем вам выбрать влагозащищенный или водонепроницаемый смартфон. Они способны без последствий выдержать попадание в воду, а в случае сильного загрязнения экран и корпус таких гаджетов можно промыть под краном.

Правда, стоит помнить, что влагозащита даже стандарта IP68 не является абсолютной. Протекция вряд ли сработает в соленой воде. Также жидкость может повредить электронику, если в водоеме сильное волнение или погружение стало следствием сознательного броска — в таких случаях давление превышает допустимое. Кроме того, степень защиты снижается с течением времени. Тем не менее, защищенные смартфоны служат значительно дольше в нестандартных условиях, когда другие устройства быстро выходят из строя без возможности восстановления.

Популярные вопросы о защищенных смартфонах

✅ Можно ли установить влагозащиту, если изначально у смартфона ее нет?

Нет. Ведь водонепроницаемость зависит от корпуса смартфона и метода установки внутренних компонентов. Разъемы защищенных моделей закрыты специальными мембранами. Такую прочную конструкцию возможно реализовать только в процессе сборки гаджета на заводе. Защитить имеющийся телефон можно при помощи специальных аксессуаров. Так, если вы планируете заняться подводной съемкой во время отпуска, поместите смартфон в водонепроницаемый чехол.

✅ Смартфон IP68 не боится падений?

Нет, стандарт предусматривает только защиту от мелкого мусора (пыли) и воды. Конечно, в таких смартфонах предусмотрены специальные амортизирующие компоненты, которые усиливают корпус и снижают риск повреждения при ударе. Но ударопрочные смартфоны — это отдельная категория гаджетов.

✅ Водонепроницаемый телефон упал в воду и перестал работать. Почему?

На это может быть множество причин — не закрыта заглушка разъемов, вода была не пресная, глубина погружения превышала допустимую и множество других факторов. Если устройство не выдержало «купания&raquo, провести профилактическую чистку и другие виды ремонта телефона вы можете в сервисном центре АКС.

Защита от влаги и пыли ip67. Что такое стандарт защиты, и какая разница между IP67 и IP68? Примеры.Какие смарфоны поддерживают IP67

На нашем сайте мы периодически рассказываем про защищенные смартфоны по той или иной степени. Но далеко не все пользователи знают, что означают цифры, которыми обозначают степень защиты смартфона. Давайте прямо сейчас разберемся в этом интересном вопросе.

Ingress Protection Rating (от англ. «степень защиты от проникновения») — система классификации степеней защиты оболочки электрооборудования и других устройств от проникновения твердых предметов, пыли и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Ограниченное использование в таких условиях должно производиться из стали и алюминия. Последние два характеризуются низкой устойчивостью к кислотам. Другие материалы, кроме стекловолокна, из которых сделаны стены методом прессования, устойчивы к этим химикатам.

В случае корпусов из стекловолокна важно помнить, что его поверхность под воздействием солнечного света, ветра, частиц и дождя размывается, становится грубой и пористой.

Чтобы предотвратить это, стены этого материала покрыты светоотражающими защитными покрытиями.

Рекомендации по эксплуатации и техническому обслуживанию

Нормальный износ продукта может ухудшить водо — и пыленепроницаемость продукта с течением времени. Также ознакомьтесь с инструкциями по технике безопасности, прилагаемыми к телефону. Соблюдайте следующие советы и меры предосторожности, чтобы поддерживать водостойкость и пыль.

Именуется маркировка международного знака защиты буквами IP, а также двумя цифрами, которые находятся сразу за буквами IP, например, IP68, как в случае с защищенными смартфонами. Первая цифра означает защиту от попадания твердых предметов, вторая же — от проникновения воды.

На некоторых устройствах степень защиты указывается прямо на корпусе, как у Blackview BV6000:

Также убедитесь, что между лотком и отверстием нет ни волос, ни волокон, ни частиц, чтобы вода не попала в телефон. Водонепроницаемые компоненты, такие как лоток, которые выступают в качестве крышки слота для карт, могут износиться со временем. Если эти детали изнашиваются или повреждаются, телефон больше не будет водонепроницаемым. Части могут взиматься.

  • Перед установкой держателя карты удалите всю воду и грязь чистой сухой тканью.
  • В этом случае обратитесь к вашему дилеру или вашему оператору мобильной связи.
Не подвергайте телефон воздействию быстрого или сильного потока воды, например, душа, отвинчиваемого крана, водопада или океанских волн.


В некоторых случаях за буквами может идти только одна цифра, но обычно встречаются две цифры. Обратите внимание, что степень защиты присваивается различным приборам, а не только смартфонам. Так, например, электрическая розетка может иметь степень защиты IP22 — это означает, что она защищена от проникновения пальцев, а кроме того, не может быть повреждена вертикально (или почти вертикально) капающей водой.

Вода с мылом, моющим средством или гелем для душа Морская вода, бассейн или спа-центр, горячая вода и горячие источники Любые жидкости, кроме водопроводной воды, такой как спирт, соки и специи Песок.

Если телефон подвергается воздействию пресной воды, тщательно высушите его. В таких случаях не подключайте внешние устройства.

Никогда не используйте фен для сушки телефона. Имейте в виду, что источник питания и аксессуары не являются водонепроницаемыми. Не используйте их во влажных местах, таких как ванные комнаты или кухни, так как контакт с водой может привести к неисправности, поражению электрическим током или другим опасностям.

Наивысшая степень защиты сейчас — IP69-K, корпуса изделий, которые способны выдерживать высокотемпературную мойку под высоким давлением.

Как мы выяснили выше, первая цифра означает защиту от проникновения посторонних предметов. Так, если первая цифра 0, значит, оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов. Что означают другие цифры:

Не оставляйте телефон в сырых местах, таких как ванная или кухня, так как он не влагостойкий. Когда телефон мокрый, тщательно высушите его. Неточная сушка гарнитуры, динамики и микрофон могут привести к снижению уровня звука. Не нажимайте на лоток, пока в слот для карты не появится зазор, чтобы вода попала в телефон. Протирайте наушники, динамики, микрофон и розетки, чтобы не использовать косметические палочки. Сенсорный экран и линзы должны быть протерты мягкой сухой тканью, такой как ткань из микрофибры, которая не поцарапает поверхность. Оставьте телефон при комнатной температуре в течение примерно 3 часов, чтобы полностью высохнуть.

  • Вы можете только промыть его вручную.
  • Не используйте кисти или губки.
  • Осторожно удалите воду с телефона чистой сухой тканью.
  • Прикрепленный дисплей может не реагировать точно на жесты касания.

Никогда не используйте фен для сушки телефона. Имейте в виду, что источник питания и аксессуары не являются водонепроницаемыми. Не используйте их во влажных местах, таких как ванные комнаты или кухни, так как контакт с водой может привести к неисправности, поражению электрическим током или другим опасностям.

  • IP1x — защита от проникновения предметов >50 мм (большие поверхности тела, в том числе руки).
  • IP2x — защита от проникновения предметов >12 мм (пальцы и прочие подобные объекты).
  • IP3x — защита от проникновения предметов >2.5 мм (инструменты, кабели).
  • IP4x — защита от проникновения предметов >1 мм (провода, болты, гвозди).
  • IP5x — частичная защита от пыли (некоторое количество пыли может проникнуть внутрь корпуса, что не нарушает работу устройства).
  • IP6x — полная защита от пыли, не позволяет пыли проникать внутрь корпуса.

Вторая цифра означает защиту от проникновения воды. В случае, если вторая цифра — 0, значит, никакой защиты от воды нет. Другие цифры значат:

  • IPx1 — вертикально капающая вода не должна нарушать работу устройства.
  • IPx2 — вертикально капающая вода не должна нарушать работу устройства, а также если его отклонить от рабочего положения на угол до 15 градусов.
  • IPx3 — защита от дождя или брызг вертикально или до 60 градусов к вертикали.
  • IPx4 — защита от брызг, которые падают с любого направления.
  • IPx5 — защита от струй воды с любого направления.
  • IPx6 — защита от водяных струй или волн с любого направления.
  • IPx7 — защита при кратковременном погружении в воду на глубину до 1 м.
  • IPx8 — защита при полном погружении в воду на глубину более 1 м.

Так, смартфон со степенью защиты IP68 полностью защищен от пыли, а также имеет защиту при полном погружении в воду на глубину более 1 метра. Что касается ударопрочного корпуса, которым часто наделены подобные смартфоны и телефоны, то его степень защиты не указывается, согласно международным стандартам.

Когда речь заходит о «водонепроницаемом» смартфоне, многие пользователи представляют себе девайс, с которым можно делать подводные фотографии или гулять под ливнем. К сожалению, реальность несколько менее впечатляющая, чем воображение. Под «водонепроницаемостью» (waterproof) умного телефона обычно понимается его «водостойкость» (water resistant), которая предполагает, что устройство способно выдержать пребывание в чистой воде при определенных условиях. Чтобы понять, нужен ли вам водостойкий телефон, следует сначала разобраться с терминологией, которая применяется в отношении «водонепроницаемости»-водостойкости девайсов. Следует отметить, что из двух операционных систем, под управлением которых работает большинство современных смартфонов, водостойкость свойственна только Android-девайсам, даже новейшие модели iPhone .

Данная терминология была достаточно подробно рассмотрена в опубликованной ресурсом The Indian Express заметке Михира Паткара (Mihir Patkar) «Waterproof smartphones: What you need to know before buying one».

Что такое водостойкость, а также что означают IP67, IP68?

Международная электротехническая комиссия (МЭК) — International Electrotechnical Commission (IEC) — выработала ряд стандартов, характеризующих способность смартфона не пострадать под воздействием воды.

Эти стандарты называются кодами «International Protection» или IP-кодами, выражаемыми двумя цифрами. Таким образом, вы увидите характеристику вроде «IP67», которая характерна в том числе и для Galaxy S5. Впрочем, уже в Galaxy S6 .

Первая из двух цифр определяет технологию пылестойкости (dust-proofing), используемую в данном телефоне, то есть его защищенность от мельчайших твердых частиц. Обычно первая цифра — или 5, или 6. Но защищенность телефона от пыли не является темой сегодняшнего обзора, поэтому примем ее параметр за «x».

Вторая цифра определяет характерную для данного телефона технологию обеспечения его водостойкости, то есть способности девайса не быть поврежденным под воздействием воды. Следует отметить, что речь идет именно о воде, а не какой-либо иной жидкости.

В настоящее время наиболее распространена водостойкость IPx7, которая означает, что телефон может погрузиться в воду на метровую глубину, но если его быстро извлекут, то он и дальше будет хорошо работать.

Не существует какого-либо требования к тому, чтобы телефон работал и во время своего «купания». Тесты имеют ограниченные условия, выражающиеся в том, что телефон сможет сохранить свою работоспособность после «водных процедур». В любом случае в ходе тестирования речь идет лишь о погружении телефона в чистую воду, не содержащую примесей других жидкостей.

Поэтому речь идет скорее о водостойкости (водозащищенности), а не об абсолютной водонепроницаемости. В то же время компания при указании рейтинга может использовать термин «водонепроницаемый» в случае прохождения смартфоном тестов IPx7 или IPx8, отмечает Михир Паткар. Но это не означает, что телефон может использоваться под водой и при этом никак не пострадать. Телефон может даже отключиться при погружении и вновь начать работать лишь тогда, когда он будет извлечен и тщательно высушен.

Если для портов телефона предусмотрены заглушки, то может оказаться, что погружение он выдержит лишь в том случае, когда заглушки вставлены в порты.

Водостойкость, как отмечалось выше, не означает стойкость к другим жидкостям, которые могут быть пролиты на телефон (алкоголю и сокам). Может повезти, если быстро вытереть телефон, а может и не повезти. В любом случае рейтингом водостойкости контакт девайса с другими жидкостями не предусмотрен. Погружать его в соленые морские воды тоже не следует, ведь рейтинг предусматривает исключительно чистую воду без примесей.

Водостойкость телефона не предполагает также и его защищенности от быстро изливающейся воды (водопада, морских волн и струй). Пребывая во влажном состоянии, сенсорный экран может не работать должным образом. Единственным Xperia Z3+, с .

Поэтому перед использованием телефона следует убедиться в том, что он полностью сух. В случае, когда работает мокрый телефон, могут быть повреждены динамики и другие подобные функции девайса.

Или эта функция относится к излишествам?

Водостойкость смартфона — смысл значений IP67 и IP68 Олег Довбня

СТАНДАРТ IP И ПЫЛЕВЛАГОЗАЩИТА СМАРТФОНА


IP — это международные стандарты защиты электрического и электротехнического оборудования от потенциально опасного воздействия окружающей среды. Этот норматив несёт информацию о защите обслуживающего персонала от поражения электрическим током при работе с прибором и о степени защиты расположенных внутри прибора электронных компонентов от проникновения пыли и влаги. Норматив IP признан во всём мире и используется гораздо чаще, чем ссылки на национальные стандарты.

При покупке водостойкого смартфона многие пользователи думают, что с новым гаджетом можно фотографировать подводный мир, свободно пользоваться им под ливнем и так далее. В действительности все не совсем так, поскольку термин «водостойкость», которым характеризуются определенные смартфоны, не предусматривает таких возможностей.

Водостойкие смартфоны, конечно, выдерживают воздействие воды, но тут есть определенные условия, при несоблюдении которых гаджет выйдет из строя. В этой статье мы объясним, что именно подразумевается под водостойкостью смартфона, а также покажем разницы между стандартами IP67 и IP68, которыми обозначаются такие гаджеты.

Что представляет собой водостойкость смартфона и что означают стандарты IP67 и IP68:

Основателем стандартов, обозначающих водостойкость смартфонов является Международная электротехническая комиссия. Специалисты именно этой компании выработали известные сегодня стандарты, которые являются кодами International Protection (IP). Каждый из кодов выражается двумя цифрами, к примеру, IP67. Что именно кроется в цифрах кода.

Первая цифра относиться к защите от попадания пыли в гаджет. Наиболее часто встречаются цифры 5 и 6, которые обозначают то, что смартфон защищен от попадания в него мелких частить пыли. Поскольку стандарты защиты от пыли не входят в рамки нашего материала, мы не будем рассматривать разницу между цифрами 5 и 6 в коде, условно обозначив их буквой «Х».

О наличии влагостойкости свидетельствует вторая цифра в коде. Ее наличие свидетельствует о том, что гаджет может выдержать определенное воздействие воды. Тут отдельно стоит отметить, что стандарт указывает исключительно на воздействие воды в ее чистом виде, а не другой жидкости.

Сегодня производители часто используют защиту по стандарту IPХ7. Число 7 указывает на то, что смартфон будет работать после погружения в воду на глубину до 1 метра с условием его быстрого извлечения.

Стандарт IPХ8 подразумевает беспроблемную работу смартфона после пребывания на глубине более 1 метра, даже если он не будет извлечен моментально, как в случае защиты по первому стандарту.

IP1x — защита от проникновения предметов >50 мм (большие поверхности тела, в том числе руки).
•IP2x — защита от проникновения предметов >12 мм (пальцы и прочие подобные объекты).
•IP3x — защита от проникновения предметов >2.5 мм (инструменты, кабели).
•IP4x — защита от проникновения предметов >1 мм (провода, болты, гвозди).
•IP5x — частичная защита от пыли (некоторое количество пыли может проникнуть внутрь корпуса, что не нарушает работу устройства).
•IP6x — полная защита от пыли, не позволяет пыли проникать внутрь корпуса.

Вторая цифра означает защиту от проникновения воды. В случае, если вторая цифра — 0, значит, никакой защиты от воды нет. Другие цифры значат:
•IPx1 — вертикально капающая вода не должна нарушать работу устройства.
•IPx2 — вертикально капающая вода не должна нарушать работу устройства, а также если его отклонить от рабочего положения на угол до 15 градусов.
•IPx3 — защита от дождя или брызг вертикально или до 60 градусов к вертикали.
•IPx4 — защита от брызг, которые падают с любого направления.
•IPx5 — защита от струй воды с любого направления.
•IPx6 — защита от водяных струй или волн с любого направления.
•IPx7 — защита при кратковременном погружении в воду на глубину до 1 м.
•IPx8 — защита при полном погружении в воду на глубину более 1 м.

Так, смартфон со степенью защиты IP68 полностью защищен от пыли, а также имеет защиту при полном погружении в воду на глубину более 1 метра.

В описаниях стандартов никак не указано, что гаджет обязан работать, находясь под глубиной. Упомянуто лишь то, что смартфон обязан работать после погружения. Еще раз отметим, что все стандарты водостойкости смартфонов относятся исключительно к погружению в чистую воду.

Именно в этом кроется отличие между водостойкостью и водонепроницаемостью гаджетов. В маркетинговых целях производители могут использовать второй термин, который указывает на то, что гаджет полностью защищен от воды и может отлично работать под глубиной, но тут следует опираться на описания стандартов.

Следует также обратить на технические тонкости защиты. Если на смартфоне присутствуют специальные заглушки, то не следует ожидать положительных результатов, если до погружения пользователь не вставил заглушки в соответствующие разъемы.

Если на смартфон попала иная жидкость, например, чай, кофе или сок, то он может продолжить работать, если быстро вытереть его. Но в этом случае также не следует быть уверенным в стопроцентном результате. То же самое можно сказать о погружении гаджета в морскую воду, которая также не является чистой из-за наличия в ней соли.

Наконец, под водостойкостью смартфона не предполагается безошибочная работа под водопадом или струящейся водой.

Что касается ударопрочного корпуса, которым часто наделены подобные смартфоны и телефоны, то его степень защиты не указывается, согласно международным стандартам.

В завершение отметим, что тестировать водостойкость смартфона в домашних условиях не следует, поскольку всегда есть вероятность наличия заводского дефекта и, конечно, неосторожности со стороны владельца гаджета.

Информация для статьи получена с ресурсов composs.ru, androidnik.ru и ru.wikipedia.org

Защита устройств от пыли и влаги. Разбираемся в обозначениях IP стандарта / Хабр

Мы уже много лет имеем дело с самыми разными устройствами.За это время через наши руки прошли тысячи и тысячи гаджетов, а наши покупатели задали нам о них великое множество вопросов. Среди всех этих вопросов есть те, что постоянно повторяются. Чаще других встречаются вопросы о пыле- и водозащите гаджетов. И мы знаем, почему. Дело в том, что практически все производители указывают соответствие своего устройства стандарту IP.

Также компании, разрабатывающие гаджеты, любят писать, что их устройство может выдержать давление в 3-5 атмосфер или даже больше. Покупатели таких гаджетов, пытаясь руководствоваться логикой, считают, что, если указано 5 атмосфер, значит, устройство можно погружать на глубину 50 метров. А если так, что плавать в нем точно можно, и тем более, можно принимать душ. Но логика не всегда работает там, где действуют маркетологи. Давайте все-таки попробуем разобраться, что все это значит.

IPХХ — что это значит?

Итак, IP стандарт — это международный стандарт, который классифицирует степень защиты устройств от проникновения твердых частиц мельчайшей фракции (фактически, пыли) и воды. Кстати, степени защиты, обеспечиваемые оболочками (код IP) определяется по ГОСТ 14254-96. Стандарт разработан на основе стандарта МЭК 60529 1989 г. и введен в действие с 1 января 1997 г. International Protection Rating вводит обозначение IPXX, где вместо «XX» стоят цифры. В качестве примера можно привести два наиболее распространенных стандарта для пользовательских устройств — IP67 и IP68.

Здесь первая цифра означает степень защиты от инородных твердых тел (пыль, металл, пальцы человека и т.п.). Минимальная защита 0 (устройство пригодно только при использовании в корпусе), максимальная — 6 (полная защита от пыли).

Вторая цифра показывает степень защиты от проникновения влаги. Минимальная защита 0 (любая влага может повредить устройство), максимальная — 8 (устройство не боится воды, его можно погружать на глубину более 1 метра).


Испытания водоустойчивости проводятся вот в таких боксах

После цифр иногда могут идти и буквы, которые предоставляют дополнительную информацию о степени защиты устройства от внешних факторов. Но для потребительских устройств такой тип обозначения встречается редко, поэтому сейчас его рассматривать не будем. Согласно Википедии, максимальная степень защиты по стандарту IP — IP69-K. Так маркируют корпуса устройств, которые могут выдерживать высокотемпературную мойку под высоким давлением. В этом случае пришлось даже ввести дополнительную маркировку (напомню, что общепринятое обозначение максимальной защиты от воды — 8, а не 9).

Уровень Защита от Описание
0 Защита отсутствует
1 Вертикальные капли Вертикально капающая вода не должна нарушать работу устройства
2 Вертикальные капли под углом до 15° Вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15°
3 Падающие брызги Защита от дождя. Брызги падают вертикально или под углом до 60° к вертикали.
4 Брызги Защита от брызг, падающих в любом направлении.
5 Струи Защита от водяных струй с любого направления
6 Морские волны Защита от морских волн или сильных водяных струй. Попавшая внутрь корпуса вода не должна нарушать работу устройства.
7 Кратковременное погружение на глубину до 1 м При кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается.
8 Погружение на глубину более 1 м длительностью более 30 мин. Устройство может работать в погружённом режиме

Иногда вместо одной из цифр в обозначении степени защиты конкретного гаджета можно видеть Х. Например, IPX7. В этом случае обозначение говорит, что устройство не тестировалось на предмет защиты от пыли, но воды оно не боится.

Метры и атмосферы — а здесь где собака зарыта?

Производители электронных устройств работают и с IP стандартом, но чаще используется еще и

альтернативный рейтинг

с указанием атмосфер. Garmin, Pebble, Polar и другие производители электронных устройств, зачастую, сами тестируют свои устройства для того, чтобы определить, насколько хорошо они защищены от воздействия воды.


Давление/глубина Защита
3 атм (30 м) Устройство не боится брызг воды, но в нем нельзя принимать душ, нельзя купаться, плавать и тем более, нырять. Лучше держать гаджет подальше от воды
5 атм (50 м) Устройство хорошо защищено от воды, его можно не снимать в бассейне, ходить на рыбалку, плавать и выполнять какие-то водные работы, не требующие погружения
10 атм (100 м) Можно использовать практически при любых водных работах, купаться и на какое-то время погружать под воду. Любители подводного плавания могут без проблем работать с такими устройствами
20 атм (200 м) Можно погружать на относительно большую глубину, то есть, например, нырять с аквалангом, использовать девайс при работе в морской воде

Неопытные пользователи, видя обозначение 30-50 м сразу решают, что с таким гаджетом можно нырять, плавать или вообще держать устройство в аквариуме. На самом деле, как видим, девайс с обозначением в 3 АТМ или 30 метров воды боится, и очень сильно.

Еще интересно, что производители понимают маркировку по-своему. Например, тот же Fitbit Surge носит отметку в 5 АТМ. По-хорошему, это означает, что его можно не снимать во время плавания. Но производители говорят, что купаться в этом гаджете не стоит, поскольку Surge может не выдержать ударов во время заплыва. В чем же дело? А в том, что водоустойчивость устройств тестируются в стоячей пресной воде (в большинстве случаев). Во время плавания давление может скачкообразно меняться, и вода все же найдет лазейку, испортив гаджет.


Любители дайвинга иногда подвергают свои устройства большому риску

А вот с Pebble Time дело обстоит по-другому. Разработчики везде указывают степень защиты в «30 м», но в описании устройства говорится, что с ним можно плавать в бассейне. Но и это вовсе не значит, что, надев эти часы, вы можете нырять в них в море. Морская вода — вовсе не то, что пресная, она содержит гораздо больше солей, а это может привести к порче устройства. Как уже говорилось выше, большинство девайсов проходят проверку именно в пресной, а не соленой морской воде.

Это стоит знать


  • Большая часть тестов на водозащищенность проводится в пресной воде. Если производитель не указал, что гаджет не боится соленой воды, то, значит, тестирование в море или океане не проводилось;
  • Тесты проводятся при плюсовой температуре, обычно это 15-35 градусов Цельсия. Если в часах, которые не боятся воды при обычной температуре, зайти в сауну или баню, они могут испортиться;
  • Кожаный ремешок не является водозащищенным;
  • Если устройство не боится воды, при погружении в воду проверьте, чтобы все отверстия гаджета, которые должны быть закрыты, были закрыты;
  • Гаджет с минимальной защитой от воды вовсе не обязательно поломается, если в нем принимать душ или купаться. Но нет никакой гарантии, что если вы два раза приняли душ, и все было хорошо, то ничего не случится и на третий раз;
  • Лучше не нажимать на экран или физические кнопки устройства под водой.

Первым делом — инструкция

Мы в

Madrobots

считаем, что лучше всего внимательно читать инструкцию к устройству. Конечно, далеко не все это делают, но, если вы собираетесь ехать на море или даже просто принять душ в новом устройстве, лучше прочитайте инструкцию от производителя.

И в любом случае стоит помнить, что электронные устройства — это сложные системы, которые состоят из множества деталей. Каким бы надежным девайс бы ни был, лишний раз лучше не рисковать, чтобы потом не было мучительно больно.

10 лучших влагозащищенных и при этом привлекательных смартфонов

При выборе влагозащищенного смартфона еще пару лет назад, скорее всего вам пришлось бы покупать какой-то китайский ударопрочный ноунейм с толстым корпусом. Это не означает, что все защищенные устройства плохие, просто такой дизайн подходит далеко не всем, а ведь хочется чтобы смартфон и от воды не умирал, и чтобы красивый был.

Сейчас с этим вопросом намного проще, потому что почти каждый флагман имеет защиту от влаги, пыли и воды. Мы собрали десятку самых лучших на наш взгляд водонепроницаемых смартфонов, которые не стыдно достать из кармана.

Степень защиты

Давайте сразу разберемся с обозначениями степеней защиты IP67 и IP68. Первая цифра 6 после букв означает, что модель защищена от пыли и песка, а вторая цифра 7 или 8 означает разную степень защиты от жидкостей. Это значит, что смартфон со стандартом IP67 не боится воды и может находится в ней, но не глубже, чем один метр и не дольше получаса. Важно! Имеется ввиду только пресная вода.

Если аппарат защищен по стандарту IP68, то тут уже защита сильнее, но какая точно — каждый производитель решает самостоятельно. Поэтому детали нужно узнавать на сайте компании или уточнять у продавцов.

Правда, если смартфон все же «умер» из-за попадания влаги внутрь корпуса, то под гарантийный случай это, скорее всего, не подойдет, потому что в сервисном центре могут рассказать о нормах, допустимых пределах давления и прочем, а потом не посчитать это гарантийным случаем.

Будьте готовы к такому и старайтесь лишний раз не мочить даже влагозащищенный смартфон. Главное, что он готов к трудностям и может пережить почти любой несчастный случай, если случайно уронить его в воду и быстро достать.

Apple iPhone XR

У популярного и относительно недорогого iPhone XR степень защиты от воды IP67. При этом у него знакомый каждому дизайн, корпус из металла и стекла, а на экране имеется большая челка, куда встроили 7-мегапиксельную фронтальную камеру и Face ID.

Благодаря своей цене iPhone XR — один из самых популярных смартфонов Apple в мире. При этом, он один из самых мощных, ведь работает на процессоре A12 Bionic.
Есть поддержка Bluetooth 5. 0 и NFC-чип, главная камера на 12 Мп и батарея емкостью 2940 мАч. Ее хватает на день и то не всегда, но это вечная проблема айфонов, которую они пока не решили.

Серия Apple iPhone 11

Если нужно что-то посерьезнее и подороже, то есть iPhone 11 и его старшие братья по серии. По отчетам мировых продаж это самый популярный смартфон Apple за последние пару лет. У него уже двойная основная камера с 12-мегапиксельными объективами, полноценной ночной съемкой, широкоугольным модулем 120 градусов и возможностью съемки 4К-видео при 60 кадрах в секунду. Более дорогие модели из линейки и вовсе снабдили тройными камерами.

Процессор — мощный Apple A13 Bionic, а аккумулятор емкостью 3110 мАч с быстрой зарядкой на 18 Вт. Есть беспроводная зарядка, но ее мощность только 7,5 Вт.  Что же касается защиты от воды, то у iPhone 11 и у всей серии это IP68. В интернете есть куча видео, где этот смартфон кидают в воду, в море или в другие влажные места и с ним ничего не случается. Но вы лучше лишний раз так не экспериментируйте.

Серия Samsung Galaxy S20

Еще одна линейка флагманов в нашем топе, а их тут будет немало, но уже на Android и от корейцев из Samsung. Одна из особенностей всех смартфонов линейки Samsung Galaxy S20 — экран с частотой обновления 120 Гц и мощнейшее железо. Не забыли о новомодном загнутом экране-водопаде, который визуально убирает боковые рамки.

У этой, и всех моделей линейки, реализована защита от воды и пыли по стандарту IP68. Из дополнительных приятных бонусов завезли поддержку Wi-Fi, aptX, модуль Bluetooth 5.0, NFC, быстрые проводную и беспроводную зарядки. Правда, ценники смартфонов линейки Galaxy S20 кусаются, но это не дороже, чем айфон, о котором мы писали выше.

Читайте также:

Apple iPhone SE 2020

Самый доступный из новых смартфонов Apple — iPhone SE 2020. Аппарат создан для ностальгирующих по старым временам, когда смартфоны были меньше, а рамки шире.

Эта модель копирует дизайн iPhone 8, но внутри там мощнейший Apple A13 Bionic от iPhone 11, 12-мегапиксельная основная камера, поддержка Wi-Fi 6 (802.11ax), Bluetooth 5.0 и NFC. Защита у iPhone SE 2020 по стандарту IP67, а значит погружать или ронять его в воду можно, но, как вы помните, на всякий случай лучше таких ситуаций избегать.

Читайте также:

Apple iPhone 7 и iPhone 7 Plus

А если для вас дорого покупать iPhone SE 2020, а водозащищенный айфон все же хочется, то обратите внимание на классические iPhone 7 и 7 Plus с защитой по стандарту IP67. Выглядят они почти также, работают тоже молниеносно, а вот цена приятнее.

По факту, у них слабее железо и камеры, но на скорости работы это никак не скажется, спасибо iOS, хотя при съемке ночью разница, конечно, будет заметна. Ведь с момента выхода этих модели ребята из Apple научились творить чудеса со своими камерами. Здесь также нет Wi-Fi 6 и пятой версии Bluetooth и это тоже стоит учитывать.

Читайте также:

OnePlus 8 и OnePlus 8 Pro

OnePlus 8 Pro и его младший брат OnePlus 8 защищены от воды и пыли по стандарту IP68, а еще это одни из лучших смартфонов по соотношению цена и качество. У моделей яркий современный дизайн с экраном-водопадом, топовый процессор, поддержка всем нужных стандартов, экран с разрешением 3168×1440 пикселей, встроенным сканером отпечатков пальцев, поддержкой HDR10+ и частотой обновления 120 Гц.

Емкость аккумуляторов 4300 и 4510 мАч, есть быстрая проводная и беспроводная зарядки мощностью 30 Вт. OnePlus 8 и OnePlus 8 Pro также снабдили металлическими корпусами со стеклянными вставками Gorilla Glass.

Google Pixel 4 и Pixel 4 XL

Прошлогодние флагманы Google Pixel 4 и Pixel 4 XL защищены от воды и пыли по стандарту IP68. При этом устройства выглядят ярко и в стиле этой компании Google, а внутри у них топовый чип Qualcomm, сдвоенная камера с датчиками 16 и 12 Мп, 8-мегапиксельная фронталка и 90-герцовый POLED-экран диагональю 6,3 дюйма с разрешением 3040х1440 пикселей.

Поддержки Wi-Fi 6 у моделей нет, зато есть Bluetooth 5.0 и aptX HD, NFC и USB-C 3.2 второго поколения. Да и ценник у Google Pixel 4 и Pixel 4 XL относительно недорогой, конечно же, в рамках флагманского сегмента.

Читайте также: Обзор Google Pixel 3a XL – борьба крайности и абсолютизма

Серия Huawei P30

Металлическо-стеклянный Huawei P30 Pro с экраном-водопадом и каплевидным вырезом, защищен от воды и пыли по стандарту IP68. Это же касается его младшего брата Huawei P30, но дисплей у него плоский без изгибов по краям.

Сердцем устройств стал фирменный процессор Hisilicon Kirin 980. Основная камера четверная с главным 40-мегапиксельным объективом. Фронтальная камера — 32 Мп.

Емкость аккумуляторов 3650 и 4200 мАч. Есть быстрая зарядка мощностью 40 Вт и беспроводная на 15 Вт. Wi-Fi 6 не подвезли, но есть Bluetooth 5.0, aptX HD, NFC-чип и USB-C 3.2. Цена у моделей для флагманской серии относительно невелика и точно дешевле корейских аналогов.

Читайте также:

LG G8s

Смартфон LG G8s получил не только защиту от воды и пыли по стандарту IP68, но  и защиту от негативного воздействия среды по военному стандарту MIL-STD 810G. По начинке — это флагман, работающий на Snapdragon 855, но при это относительно недорогой.

LG G8s снабдили экраном с поддержкой HDR10, технологией передачи звука Crystal Sound, собственным ЦАПом, тройной камерой с датчиками 13, 12 и 12 Мп, быстрой зарядкой и портом USB-С. Сканер отпечатков обычный и встроен в заднюю крышку. Также есть разблокировка смартфона распознавание лица.

Читайте также: Обзор LG G7 ThinQ – яркий огонь надежды

HTC U11 и U11 Plus

HTC U11 и U11 Plus — самые дешевые смартфоны в нашей подборке и давно относятся к бюджетному сегменту. А еще это модели с физической кнопкой «Домой» и относительно толстыми рамками. Несмотря на это, смартфоны выглядят в жизни красивее, чем на картинках и все благодаря переливающейся глянцевой задней крышке.

А внутри у них адекватное железо: компактный 5,5 или 6-дюймовый Super LCD-экран, процессор Snapdragon 835, 4 ГБ ОЗУ и 64 ГБ ПЗУ, камеры 13 и 8 Мп, батарея 3000 или 3930 мАч с быстрой зарядкой, порт USB C 3.2 и NFC-модуль. Защита от воды у моделей реализована по стандарту IP67.

Итоги

Делитесь в комментариях, понравилась ли вам наша десятка красивых влагозащищенных смартфонов. Если знаете модели или серии лучше, пользуетесь ими или просто думаете купить, то делитесь названиями в комментариях.

Что означает IP стандарт и как узнать пыле- и влагонепроницаемость ваших гаджетов?

Как показывает практика, водонепроницаемость не всегда означает «водонепроницаемость». В этой статье мы попытаемся узнать – насколько прочными являются ваши смартфоны, планшеты, фитнес-трекеры, смарт-часы и другие гаджеты.

Многие компании утверждают, что их смартфоны, планшеты, трекеры, смарт-часы и даже беспроводные динамки – «водонепроницаемы». Но что это на самом деле означает? Могут ли такие гаджеты использоваться во время дождя? Можете ли вы пойти с ними в душ или поплавать в бассейне? Информация, предоставленная компаниями-производителями, может  ввести в заблуждение, но мы попытаемся разобраться.

IP стандарт

Первое, на что следует обратить внимание – это International Protection Rating, международный стандарт, классифицирующий степень защиты устройств от проникновения частиц пыли и воды (более известен как «степень защиты IP»). Коды стандартов не содержат дефисы или пробелы, они обозначаются буквами «IP» и двумя цифрами. Два общепринятых стандарта для  пользовательских устройств: IP67 и IP68. Далее мы расскажем о том, что означает каждый из них.

IP коды являются стандартом, предложенным Международной Электротехнической Комиссией (МЭК), и разработаны как «система классификации степени защиты, обеспечиваемой корпусами электротехнического оборудования».

Первая цифра кода стандарта отображает степень защиты от проникновения инородных твёрдых объектов, например, пальцев или пыли. Уровень защиты варьируется от 0 до 8.

Вторая цифра отображает степень защиты от проникновения влаги, с уровнем защиты от 0 до 8.

IP код с «Х» вместо первой или второй цифры обозначает то, что устройство не было проверено на предмет защиты от проникновения твёрдых предметов (первая цифра) или влаги (вторая цифра). К примеру, устройство со стандартом IPX7 защищено от случайного погружения в воду (до 1 метра), на период времени до 30 минут, но оно не протестировано на предмет защиты от пыли.

Ниже вы увидите график, на котором присутствуют все уровни защиты, установленные МЭК.

Защита от твёрдых предметов

IP Код                                                                      Защита Размер объекта
0 Отсутствие защиты Нет данных
1 Защита от контакта с какой-либо большой поверхностью тела, например, тыльной частью руки. Но без защиты от преднамеренного контакта с такой частью тела, как палец Менее, чем 50 мм
2 Защита от пальцев или схожих объектов Менее, чем 12.5 мм
3 Защита от инструментов, толстых проводов и т. п. Менее, чем 2.5 мм
4 Защита от большинства проводов, болтов и т. п. Менее, чем1 мм
5 Частичная защита от  контакта  с причиняющей вред пылью Нет данных
6 Защита от контакта с причиняющей вред пылью Нет данных

В качестве примера: электрическая розетка, классифицированная как IP22 (минимальное требование для электрических аксессуаров, предназначенных для использования в помещении), защищена от проникновения пальцев и вертикально капающей воды. Так как мы говорим о гаджетах, нам следует обратить внимание только на степени IP выше IP5X или IP6X (для водо- и пыленепроницаемости).

Защита от влаги

IP Код Защита Продолжительность тестирования Использование
0 Отсутствие защиты Нет данных Нет данных
1 Защита от вертикально капающей воды 10 минут Лёгкий дождь
2 Защита от вертикально капающей воды; если устройство находится под углом до 15° 10 минут Лёгкий дождь
3 Защита от прямых струй воды; если устройство находится под углом до 60° 5 минут Дождь и струи
4 Защита от брызг, падающих в любом направлении 5 минут Дождь, струи и брызги
5 Защита от водяных струй низкого давления  из сопла диаметром до 6,3 мм;  из любого направления 3 минуты с расстояния до 3 метров Дождь, брызги и непосредственный контакт с большинством кранов  в кухне и ванной комнате
6 Защита от водяных струй высокого давления из сопла диаметров до 12,5 мм; из любого направления 3 минуты с расстояния до 3 метров Дождь, брызги и непосредственный контакт с большинством кранов  в кухне и ванной комнате; морские волны
7 Защита при погружении на глубину до 1 метра 30 минут Дождь, брызги и непреднамеренное погружение
8 Защита при погружении на глубину более 1 метра, (производитель обязан указать точную глубину) Варьируется Дождь, брызги и непреднамеренное погружение

Samsung Galaxy S5 сертифицирован и имеет степень защиты IP67, что означает, что он полностью защищён от пыли и может быть погружен в статическую воду на глубину до 1 метра на время до 30 минут.

Устройствам не обязательно проходить каждый тест, чтобы получить самые высокие стандарты. В результате смартфоны со степенью IP67 не были тестированы на защиту от пыли с 1-го по 5-ый уровень  или на защиту от воды с 1-го по 6-ой уровень. Так как Galaxy S5 не включает  ни стандарт IPX5, ни стандарт IPX6, гарантирующие защиту от воды, бьющей струей, лучше воздержаться от того, чтобы брать этот девайс с собой в душ.

Sony Experia Z3 сертифицирован по стандартам защиты IP65 и IP68, озбозначающими, что он защищён от пыли и водяных струй низкого давления (к примеру, кран с закрытыми головками). Компания также указывает, что Z3 может быть погружён  в пресную воду на глубину до 1,5 м  на время до 30 минут.

Давление воды

Если кто-то говорит вам, что часы водонепроницаемы – знайте, что это ложь чистейшей воды. Ни одни часы не являются водонепроницаемыми. И даже Международная организация по стандартизации (ISO) и Федеральная торговая комиссия (FTC) запрещает обозначать какие-либо часы, как «водонепроницаемые». Хотя часы и могут выдержать определённую степень воздействия воды, существует лимит (давление воды, которое часы могут выдержать), после превышения которого появляется «течь». А термин «водонепроницаемый» означает, что устройство должно оставаться невредимым даже в самых трудных обстоятельствах.

Чтобы помочь отрегулировать и объяснить водостойкость часов, Международная организация по стандартизации (ISO) установила определённые стандарты, которые были приняты многими известными производителями часов. Тем не менее, большинство “умных часов” и трекеров не придерживаются этих стандартов и, соответственно, не являются сертифицированными ISO. Бытовая электроника, как правило, придерживается кода IP, а такие компании как Garmin, Pebble и Polar самостоятельно тестируют свою продукцию, чтобы определить какое максимальное давление они способны выдержать.

Тесты давления измеряются в ATM, что обозначает атмосферы, и потом переводятся в глубину воды для облегчения понимания измерений. Каждый ATM эквивалентен 10 метрам стратического давления воды. Ниже приведена таблица, которая даёт общее представление об уровнях водостойкости.

Давление воды

Содержание воды Защита Использование
1 ATМ Выдерживает давление эквивалентное 10-метровой глубине Повышенная устойчивость к брызгам и дождю. Не подходит для душа и плавания
3 ATM Выдерживает давление эквивалентное 30-метровой глубине Дождь, брызги, непреднамеренное погружение, душ. Не подходит для плавания
5 ATM Выдерживает давление эквивалентное 50-метровой глубине Дождь, брызги, непреднамеренное погружение, душ, поверхностное плавание, неглубокое подводное плавание
10 ATM Выдерживает давление эквивалентное 100-метровой глубине Дождь, брызги, непреднамеренное погружение, душ, поверхностное плавание, неглубокое подводное плавание. Не подходит для подводного плавания с аквалангом и высокоскоростных видов водного спорта
20 ATM Выдерживает давление эквивалентное 200-метровой глубине Дождь, брызги, непреднамеренное погружение, душ, поверхностное плавание, неглубокое подводное плавание, поверхностный дайвинг и водный спорт. Не подходит для глубоководного дайвинга

Так как не существует универсальных методов тестирования, использование каждого отдельного устройства на практике может разниться. Например, Pebble  и  Garmin Vivoactive имеют показатель водостойкости в 5 ATM. Обе компании утверждают, что часы можно одевать в душ и в бассейн (для поверхностного плавания), а Fitbit рекомендует пользователям Surge снимать устройство перед плаванием, хотя его показатель защиты – 5 ATM.

Следует также помнить, что хотя 5 ATM и рассчитано на определённую глубину, она измеряется в статической воде. Водяное давление может быстро измениться, когда вы совершаете определённое движение рукой во время плавания. Можно находиться всего на 3-метровой глубине, но давление, создаваемое движением будет равно паре лишних АТМ.

Как пишет Garmin на своем сайте: даже если устройство находится выше той глубины, на которую его можно погружать, оно может пострадать от проникновения воды при условии того, что во время определённой активности создавалось давление, в результате чего был превышен максимальный показатель.

Перед тем как одеть смарт-часы или трекер в душ или басейн вы должны проверить сайт устройства, чтобы увидеть, что рекомендует компания.

На заметку

  • Большинство тестов на водонепроницаемость проводится в пресной воде. Нет никакой гарантии, что устройство защищено от солёной воды, если это отдельно не указано производителем.
  •  Хотя купание в душе с IP-сертифицированными устройствами не рекомендовано, это не означает, что устройство обязательно поломается, если вы забудете его снять. Оно может начать пропускать воду и портиться при продолжительном воздействии. А повреждения от воды, к сожалению, не покрываются гарантией.
  • Если не сделано специальной оговорки, большинство тестов проводится при температуре от 15° до 35°C. Более высокие температуры (в саунах, парилках и гидромассажных ваннах) могут повредить устройство. К примеру, Pebble был испытан в работе в диапазоне температур от 10° до 60°C.
  • По очевидным причинам, кожаные ремешки не являются водонепроницаемыми.
  • Перед погружением устройства в воду убедитесь в том, что все его отверстия (например, порты для зарядки) закрыты.
  • Если не сделано специальной оговорки, вы должны избегать нажатий кнопок на устройстве под водой. Это может способствовать проникновению воды в корпус и вызвать повреждение.

По материалам: Cnet.com

Почему защищенный планшет должен иметь степень защиты IP67

Сегодня этот защищенный планшет широко используется в таких отраслях, как производство, нефть и газ, здравоохранение, оборона, энергетика и коммунальные услуги. Одним из ключевых параметров производительности в этих средах является степень защиты от проникновения (IP) — стойкость к проникновению пыли и воды в устройство. Для критически важных для бизнеса операций лучшее практическое правило — всегда проявлять осторожность и выбирать защищенный планшет с рейтингом не ниже IP67.Большинство компаний спросят, почему это так, и ответ будет заключаться в понимании системы рейтинга IP и степени защиты устройства с рейтингом IP67.

Несмотря на то, что мы обсуждали важность степени защиты IP67 или IP68 для защищенного планшета, многие компании упускают из виду важность наличия устройства, специально созданного и испытанного на соответствие этому уровню. Хотя многие производители дополнительных защитных внешних чехлов заявляют, что их продукты будут одинаково защищать обычный OEM-планшет на базе Android потребительского уровня, это потенциально верно только при строго определенных параметрах и может потребовать сотрудничества с пользователем.

Пересмотр практичности рейтингов IP

Международная электротехническая комиссия (МЭК) — это организация, устанавливающая международные стандарты и оценки в области электротехники. Степень защиты от проникновения (IP) IEC, регулируемая стандартом IEC 60529, состоит из первой цифры, которая указывает на ее устойчивость к твердым телам, например пыли, и второй цифры, которая указывает на ее водонепроницаемость. Чем выше рейтинг устройства, тем выше его степень защиты.Сводка рейтингов защиты от проникновения находится здесь.

В рейтинге IP рейтинг проникновения твердых частиц указывает на максимальный диаметр твердых частиц, которые могут попасть в устройство. Например, рейтинг жесткости на проникновение 4 означает максимальный входной диаметр 1 мм — защита от крупных предметов, но отсутствие защиты от пыли и частиц грязи, которые могут попасть в устройство в точках соединения и уплотнения вокруг экранов и других участков. Максимальный рейтинг 6 указывает на полную защиту от «вредной» пыли или грязи, просачивающейся внутрь устройства после прямого контакта с материалом в течение восьми часов или более под вакуумом.В полевых условиях, на производстве и в промышленных средах естественно будет высокая степень запыленности и грязи, поэтому высокий рейтинг 6 в рейтинге IP67 является обязательным.

Рейтинг проникновения воды сильно различается. Меньшие числа (от 1 до 3) указывают на защиту от капель или разбрызгивания с определенных направлений. Уровень 4 означает защиту от брызг с любого направления. Оценка 4 может показаться адекватной во многих обстоятельствах. Однако направленное распыление большой мощности или погружение устройства в жидкость, даже если это маловероятно, будут разрушительными для электроники.Поэтому более высокие показатели проникновения жидкости (например, 5, 6 или 7) имеют решающее значение для надежной работы планшета в развернутых или критических условиях. Оценка 7 присуждается устройству, которое может находиться под водой на 30 минут на глубине 1 м без неблагоприятных последствий для работы. Может показаться, что более высокий рейтинг 7 не нужен для тех, кто не работает с большим количеством воды на регулярной основе, но это неправильный взгляд на это.

Бизнес-кейс для защищенного планшета со степенью защиты IP67

Во-первых, важно понимать, что потребительские устройства обычно имеют рейтинг IP42 или ниже. Планшет потребительского уровня в футляре может обеспечить дополнительную защиту от пыли и устойчивость к другим твердым веществам, а также жидкостям, но защита является номинальной. Это резко контрастирует с прочным планшетом, который построен на уровне компонентов выше с защитой внутренних компонентов, таких как герметичные разъемы, мембраны, защищающие динамики и микрофоны, уплотнения для упаковки и многое другое.

Планшеты

, используемые для бизнес-операций, должны надежно работать в любой среде.Некоторые отрасли промышленности, такие как нефтегазовая или горнодобывающая, по своей природе работают в пыльной и влажной среде. Другие отрасли промышленности работают на открытом воздухе, как правило, в более спокойных условиях, но все же могут встречаться дни, когда возникают высокие уровни пыльцы, дождя и других проблем. Планшет, управляемый людьми, может упасть в лужу с водой. Многие отрасли регулярно имеют дело с жидкостями в больших количествах в рамках различных процессов, которые могут создавать условия, в которых устройство подвергается воздействию таких условий, как погружение в воду. Тем не менее, планшет должен справиться с этими проблемами и выполнять свою работу.

Многие компании подходят к покупке устройства с точки зрения минимальной стоимости приобретения OEM-планшета на базе Android или Windows-планшета коммерческого уровня, не предназначенного для получения степени защиты IP67, и предполагают, что добавление защитной крышки сделает планшет более прочным. Однако эти крышки могут не полностью защитить планшет. Во-первых, неправильная установка или износ со временем могут не обеспечить полной защиты, особенно от жидкостей.Во-вторых, некоторые важные внешние интерфейсы, такие как USB-разъем, могут потребовать от пользователя вдавить крышку в разъем для обеспечения защиты. В-третьих, динамики, микрофоны, камеры и другие датчики обеспечивают пути проникновения, если они не размещены должным образом. Если пользователь забудет, может произойти попадание как пыли, так и жидкости. Достаточно одного инцидента, чтобы снизить общую стоимость владения (TCO) из-за необходимости дорогостоящей замены или ремонта плюс критическое время простоя при выходе из строя планшета.

Как и в случае с любыми другими решениями о покупке на месте, вопрос заключается в том, чтобы выбранный защищенный планшет был специально сконструирован так, чтобы быть надежным, удобным для пользователя и способным справляться с требованиями пользователя и возможными переменными условиями окружающей среды. Независимо от того, выбираете ли вы защищенный планшет Android или планшет Windows, при расчетах затрат необходимо учитывать условия окружающей среды, которые могут быть потенциально редкими и экстремальными.

В прочном планшете со степенью защиты IP67 используются разъемы, прокладки, уплотнения и другие методы, благодаря которым устройство непроницаемо для пыли и может быть погружено в воду на глубину до 1 м без необходимости использования внешней крышки.Разъемы со степенью защиты IP67 не требуют от пользователя установки крышки. Камеры закрываются покровным стеклом или пластиком с прокладкой. Динамики и микрофоны защищены мембранами, которые обеспечивают передачу звука и защиту от проникновения. Это самый надежный сценарий, заложенный в самом планшете.

Разумное и лучшее бизнес-решение в очень изменчивой среде — это взвесить реальность попадания грязи, пыли и влаги, что неизменно сокращает срок службы коммерческого планшета с низким рейтингом IP.Понятно, что любой бизнес-сектор, нуждающийся в защищенном планшете, получит самый долгий срок службы, лучшую производительность, самую низкую совокупную стоимость владения и самую высокую рентабельность инвестиций от защищенного планшета с рейтингом IP67.

  • Автор: Кейт Лоу
  • Опубликовано: 18.07.2019
  • Категория: Блог
  • Tagged: OEM Android-планшет прочный Android-планшет защищенный планшет

iPhone 8 и iPhone X обладают водонепроницаемостью IP67 — вот что это на самом деле означает «iOS и iPhone :: Гаджеты. Взломы

Если вы не успели попасть на большое мероприятие в Купертино, Apple только что представила два из самых интересных самые современные телефоны — iPhone 8 и iPhone X.Из множества великолепных спецификаций, которые гремели на сцене, одна выделяется тем, что немного сбивает с толку: обе модели имеют рейтинг IP67 в соответствии со стандартом IEC 60529.

Во-первых, давайте разберемся с IEC 60529. Это просто стандарт, опубликованный Национальной ассоциацией производителей электрооборудования, другими словами, тест с конкретными правилами и положениями. В зависимости от того, как устройство проходит этот тест, ему присваивается рейтинг IP по пыле- и водонепроницаемости. Процитируем стандарт:

Этот стандарт описывает систему классификации степеней защиты, обеспечиваемых кожухами электрического оборудования для двух условий: 1) защита людей от доступа к опасным частям и защита оборудования от проникновения твердых посторонних предметов. предметы и 2) попадание воды.Степень защиты от этих двух условий определяется кодом IP.

— Национальная ассоциация производителей электрооборудования, IEC 60529

«Код IP», упомянутый в конце, технически означает «Международная маркировка защиты», но в просторечии означает «Защита от проникновения». Другими словами, насколько хорошо устройство защищено от таких элементов, как вода и пыль.

Не пропустите:

Все, что вам нужно знать о новых iPhone 8 и 8 Plus

Но вот что интересно.Число, которое вы увидите после префикса «IP», на самом деле представляет собой две отдельные оценки: одна показывает, насколько хорошо устройство защищает от пыли и твердых частиц, а другая показывает, насколько хорошо оно может предотвратить просачивание воды на чувствительные электронные детали. прилагается. Проще говоря, первая цифра — это рейтинг «пыленепроницаемости», а вторая цифра означает, насколько действительно «водонепроницаемым» является устройство.

Оба новых флагманских устройства Apple получили степень защиты IP67 в тестах, предусмотренных стандартом IEC 60529.Это означает, что они водостойкие, но не водонепроницаемые . Но на самом деле это довольно высокий балл, так что давайте разберемся со всем:

  • IP: Это означает «Защита от проникновения», которая является рейтинговой системой пыле- и водонепроницаемости электронных устройств.
  • 6: Первое число означает степень защиты от пыли. В случае iPhone 8 и iPhone X цифра 6 означает, что телефоны полностью пыленепроницаемы, так что это довольно круто.
  • 7: Второе число — рейтинг водонепроницаемости. Цифра 7 здесь означает, что новые модели iPhone можно полностью погрузить в воду на глубину до 1 метра на период до 30 минут.

В конечном итоге это означает, что iPhone 8 и iPhone X должны выжить, если вы уронили их в унитаз, пролили на них свой напиток или даже если вы застряли под проливным ливнем. Но другие факторы, такие как коррозионная активность соленой воды или хлора в бассейнах, означают, что вам все равно следует быть осторожными.

Не пропустите:

8 советов по защите нового iPhone X, прежде чем они все будут проданы

Код IP только указывает, насколько хорошо устройство защищает от проникновения воды и пыли, но это не так. t фактор химических веществ или твердых частиц, которые могут быть растворены в указанной воде. Видите ли, соленая вода и хлор могут повредить отделку вашего телефона и даже разъедать резиновые уплотнения, которые делают возможной степень защиты IP67 на новых моделях iPhone. Поэтому на всякий случай постарайтесь не ронять новый iPhone в бассейн и не брать его с собой во время серфинга, поскольку последующие повреждения, вероятно, не будут покрыты.

Говоря о гарантийном покрытии, Apple мелким шрифтом ясно дает понять, что не несет ответственности за любые повреждения, вызванные водой или пылью. Ссылаясь на тот факт, что водонепроницаемые уплотнения на новых моделях iPhone могут выйти из строя из-за нормального износа, они заявляют, что повреждение, вызванное жидкостью, не будет покрываться гарантией, в недвусмысленных условиях.

iPhone X защищен от брызг, воды и пыли и был протестирован в контролируемых лабораторных условиях с рейтингом IP67 в соответствии со стандартом IEC 60529. Защита от брызг, воды и пыли не является постоянным условием, и сопротивление может снизиться в результате нормального износа. Не пытайтесь заряжать мокрый iPhone; инструкции по очистке и сушке см. в руководстве пользователя. Повреждения, вызванные жидкостью, не покрываются гарантией.

— Водонепроницаемость iPhone X от Apple, мелкий шрифт (выделено мной)

Еще одно важное замечание в этом заявлении — то, как Apple прямо заявила, что вы не должны заряжать свой iPhone 8 или iPhone X, пока он влажный.Это может показаться здравым смыслом, но об этом определенно следует помнить.

Так что вы определенно можете немного отдохнуть, зная, что ваш следующий iPhone выдержит несколько брызг и даже полное погружение в воду в большинстве случаев. Но, в конце концов, вы все равно должны быть осторожны, чтобы не проверять пределы этой сертификации IP67.

Не пропустите: даты предзаказа и выпуска iPhone X, iPhone 8, iPhone 8 Plus

Обеспечьте безопасность соединения без ежемесячного счета .Получите пожизненную подписку на VPN Unlimited для всех своих устройств, сделав разовую покупку в новом магазине Gadget Hacks Shop, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.

Купить сейчас (скидка 80%)>

Другие выгодные предложения, которые стоит проверить:

Обзор рейтингов IP, водонепроницаемости и погружных устройств

Вопреки распространенному мнению, водонепроницаемое оборудование, такое как фонари или промышленные камеры, может быть повреждено водой — в зависимости от его рейтинга .Термин «водонепроницаемый» не обязательно позволяет людям погружать оборудование на глубину в течение длительного периода времени. Это связано с тем, что водонепроницаемая защита зависит от определенных уровней защиты от проникновения (также известных как международная защита), включая IP55, IP67 и IP69K.

Эти степени защиты IP, определенные в международном стандарте EN 60529 (британский BS EN 60529: 1992, европейский IEC 60509: 1989), определяют уровень водонепроницаемости с точки зрения глубины погружения, воздействия водяных струй и температуры.

Прерывание IP-кодов

Коды IP

состоят из двух основных компонентов: защиты от твердых частиц (первое число, 0-6) и защиты от проникновения жидкости (второе число, 0-9). Некоторые рейтинги IP, например IP69K, обозначаются одной буквой, что указывает на другие меры защиты, доступные для классификации.

Первая цифра означает следующее:

  • 0: Без защиты
  • 1: > 50 мм; защита от твердых предметов
  • 2: > 12.5мм; пальцы или аналогичные предметы
  • 3: > 2,5 мм; инструменты, провода
  • 4: > 1 мм; провода, шурупы, большие муравьи
  • 5: Защита от пыли; тщательная, но неполная защита от пыли
  • 6: Пыленепроницаемый; полная защита от пыли и прикосновения

Вторая цифра означает следующее:

  • 0: Без защиты
  • 1: Защита от капель воды
  • 2: Защита от вертикально капающей воды под углом 15 градусов
  • 3: Защита от брызг воды до 60 градусов
  • 4: Защита от водяных брызг, все углы
  • 5: Защита от водяных струй, проецируемая 6.Сопло 3 мм, все углы
  • 6: Защита от мощных водяных струй, излучаемых соплом диаметром 12,5 мм, под любым углом
  • 7: Погружение на глубину до 3 футов
  • 8: Погружение на глубину более 3 футов (герметично)
  • 9K: Защита от близкого давления и высоких температур

Некоторые рейтинги IP имеют третье число, которое относится к защите от механических ударов.Этот номер обычно опускается и не является частью IEC 60529. Что касается последней буквы в некоторых рейтингах IP: F (маслостойкость), H (высокое напряжение), M (устройство перемещается во время испытаний), S (устройство стоит во время испытаний. ) и W (погодные условия).

IP67, IP68, IP69K

На основании вышеизложенного теперь мы можем лучше понять водонепроницаемость оборудования. Например, IP67 (один из наиболее распространенных рейтингов IP) означает, что устройство полностью защищено от пыли (первая цифра 6) и может быть погружена в воду на глубину до трех футов или одного метра (вторая цифра — 7). ).IP68 просто расширяет возможности погружения IP67, обеспечивая более глубокое погружение на глубину более трех футов или одного метра. Наивысший рейтинг, который можно получить, — IP69K. Этот превосходный IP-рейтинг предполагает полную защиту от пыли и защиту от пароструйной очистки (температура воды до 80 градусов Цельсия). В некоторых нормативных документах, включая IEC 60529, проверка IP69K называется IPx9.

NEMA и подводные аппараты

Еще одним показателем водонепроницаемости оборудования являются рейтинги NEMA.В частности, рейтинги NEMA 6 и 6P позволяют полностью погружать объекты в жидкости (воду или масло). Числовое окончание определяет продолжительность воздействия: 6 относится к временному погружению, а 6P относится к случайному продолжительному погружению. Важно учитывать, что и NEMA 6, и 6P не предназначены для длительного длительного погружения в воду. Наконец, NEMA 4 и 4X указывают на водонепроницаемость. «X» в 4X означает повышенный уровень коррозионной стойкости.

В заключение, в следующий раз, когда вы увидите термин «водонепроницаемый» на этикетке, возможно, стоит углубиться в рейтинг IP (обычно указывается в руководстве или на самом оборудовании), чтобы понять, насколько сильно подвержены воздействию воды или пыли. блок может взять.Эта мера предосторожности может продлить срок службы вашего осветительного оборудования и повысить безопасность во время работы.

Подпишитесь на нашу рассылку новостей

Будьте в курсе новых продуктов, скидочных кодов и последних новостей Larson Electronics!

100% конфиденциальность.

Что такое стандарт IP57 или IP67 для электросамокатов?

В настоящее время термины «водостойкость», «водонепроницаемость» или «пыленепроницаемость» становятся популярными, и в доказательство этого производители часто ссылаются на такие стандарты, как IP57, IP67 или IP68.Но что именно означает стандарт IP?

В наши дни термины «водостойкость», «водонепроницаемость» или «пыленепроницаемость» становятся популярными, и в доказательство этого производители часто ссылаются на такие стандарты, как IP57, IP67 или IP68. Но что именно означает стандарт IP?

Срок службы электрического или электронного устройства сильно зависит от погодных условий, а также от среды, в которой оно используется. Вот почему на практике должен быть единый стандарт для электрических и электронных продуктов, чтобы определить их устойчивость к воде и пыли.

Защита от пыли и жидкостей

Любой жидкий или твердый предмет, попадающий в электронное оборудование, вызывает повреждения, начиная от сокращения срока службы и заканчивая окончательным выводом оборудования из строя.

Пыль может скрываться и накапливаться внутри розеток, портов и других промежуточных частей электронных продуктов. Если пыль накапливается чрезмерно, она может образовывать изолирующий слой, который вызывает перегрев цепей. Если пыль или грязь попадают между контактирующими поверхностями, может возникнуть плохая проводимость, что создаст проблемы для переключателей, реле и разъемов.

Между тем влага и влажность — заклятые враги электроники, особенно тонких микросхем. Кроме того, продукты, которые необходимо использовать на открытом воздухе, такие как электронные скутеры, гарнитуры для сотовых телефонов, должны иметь определенную водонепроницаемость, будь то сильная гроза или слабый дождь.

Кроме того, для транспортных средств, таких как электросамокаты или электромобили, проблема заключается в том, что их обязательно нужно мыть водой, в результате чего они становятся предметом очистки оборудования под высоким давлением.Следовательно, помимо устойчивости к ветру и дождю, эти изделия также должны выдерживать давление воды в течение определенного периода времени.

Влажная среда также может вызывать образование конденсата во внутренних компонентах электрического оборудования. Если подать питание до того, как этот конденсат испарится, короткое замыкание может вызвать отказ.

Наконец, воздействие агрессивных химикатов, поверхностно-активных веществ или чистящих жидкостей может вызвать коррозию и повреждение электроники и схем.Любое электрическое устройство включает в себя особо чувствительные соединения меди, алюминия и серебра.

Что такое рейтинг IP?

Его очень легко спутать с Интернет-протоколом, IP, упомянутый здесь, является рейтингом защиты от проникновения, установленным Международной электротехнической комиссией (IEC), базирующейся в Женеве, Швейцария, для оценки пыле- и водонепроницаемости устройства. Популярность этого рейтинга растет по мере того, как устройства бытовой электроники становятся все более портативными с упором на бесперебойную работу даже на открытом воздухе.

Код IP состоит из двух цифр, например IP57, IP67 или IP68. Первая цифра IP-кода указывает на степень защиты устройства от пыли и твердых предметов. Вторая цифра обозначает защиту корпуса от жидкостей.

Рейтинг IP

официально присваивается продукту, который проходит специальные испытания независимой компанией, имеющей сертификат IEC. Следовательно, ни один производитель не может указывать рейтинг IP для своей продукции.

Первая цифра

Первая цифра относится к защите от твердых предметов и оценивается по шкале от 0 (без защиты) до 6 (без проникновения пыли).

IP0X: Изделие не защищено от каких-либо физических или физических воздействий.

IP1X: Защита от твердых предметов размером более 50 мм. Вы не случайно засунете руку в этот продукт, но вы все равно можете легко вставить палец, если хотите.

IP2X: Защита от твердых предметов размером более 12,5 мм. Это стандарт большинства домашнего электрического оборудования для защиты потребителей, особенно детей.

IP3X: Защита от твердых предметов размером более 2,5 мм.

IP4X: Защита от твердых предметов размером более 1 мм.

IP5X: Защита от пыли — ограниченное проникновение. Некоторое количество пыли может проникнуть внутрь, но этого недостаточно, чтобы повредить продукт.

IP6X: Полная защита от пыли. Этот продукт полностью пыленепроницаемый.

Вторая цифра

Вторая цифра обозначает защиту корпуса от жидкостей и использует шкалу от 0 (без защиты) до 9 (горячая вода под высоким давлением под разными углами).

IPX0: Продукт не обеспечивает специальной защиты от воды.

IPX1: Защита от вертикально падающих капель воды и конденсата.

IPX2: Защита от прямых брызг до 15 o от вертикали, испытано в условиях дождя со скоростью 3 мм в минуту. Обычно это применяется к беспроводным наушникам или смарт-часам, чтобы пользователи могли использовать их во время пробежки под дождем.

IPX3: Защита от прямых брызг под углом до 60 ° от вертикали. Всего на продукт распыляется 50 литров воды под давлением от 50 до 150 кПа в течение 5 минут.Если продукт по-прежнему работает нормально, он проходит проверку. В настоящее время на рынке существует множество типов портативных колонок, соответствующих этому стандарту.

IPX4: Защита от брызг со всех сторон — допускается ограниченное проникновение. В тесте будет использоваться сопло с той же скоростью потока, что и IPX3.

IPX5: Защита от струй низкого давления, если вода поступает со всех сторон — ограниченное проникновение допускается, как IPX4. Разница в том, что струи воды, разбрызгиваемой из сопла, имеют диаметр 6,3 мм при потоке 12.5 литров в минуту.

IPX6: Защита от сильных струй воды такая же, как у IPX5, но диаметр сопла составляет до 12,5 мм, а давление воды также выше, расход 100 литров в минуту.

IPX7: Защита от временного погружения в воду. Тесты продукта включают временное погружение в воду на глубину до 1 метра примерно на 30 минут.

IPX8: Защита от длительного нахождения под давлением. Изделие может работать при погружении на глубину более 1 метра, а точная глубина указывается производителем.Другими словами, изделие может полноценно работать под водой долгое время.

IPX9K: это особый случай, который продиктован отдельным стандартом и используется редко. Это подтверждает, что продукт может выдерживать потоки воды под очень высоким давлением, а также высокие температуры. В испытании будет использоваться поток горячей воды с температурой 80 градусов Цельсия, распыляемой с расстояния 0,1-0,15 метра под давлением 8-10 МПа.

Стоит отметить, что рейтинг 9K не означает, что продукт имеет все предыдущие уровни водонепроницаемости.Если устройство достигает класса IPX9K, оно может выдерживать водные потоки под высоким давлением, но это не значит, что оно может работать под водой.

Рейтинг IP, таким образом, объединяет числовые значения твердости и жидкости, чтобы показать водо- и пыленепроницаемость устройства. Например:

  • IP57: Устройство пыленепроницаемо на уровне 5 (некоторое количество пыли может пройти, но этого недостаточно, чтобы повредить продукт) и водонепроницаемо на уровне 7 (защищено от воздействия временного погружения).
  • IP67: Этот продукт полностью пыленепроницаем и может быть временно погружен в воду на 30 минут.
  • IP68: Этот продукт полностью пыленепроницаем и может быть непрерывно погружен в воду в течение длительного времени.
Электроскутеры

VinFast соответствуют стандарту водонепроницаемости IPX7 для соответствия условиям эксплуатации во Вьетнаме. Модели Ludo и Impes достигают степени защиты IP57. Некоторое количество пыли может проникнуть сквозь него, но этого будет недостаточно, чтобы повредить изделие, и электросамокаты могут проехать 0,5 метра по затопленным дорогам за 30 минут.

Между тем модели Klara S, Feliz и Theon соответствуют классу защиты IP67.Они полностью пыленепроницаемы и могут нормально работать при погружении на 0,5 метра в течение 30 минут.

IP65 против IP67 против IP68

Технические характеристики имеют значение. В Handheld [mks_icon icon = ”fa-external-link-square” color = ”# 000000 ″ type =” fa ”] мы хотели бы подробно рассказать, каким именно стандартам соответствуют наши устройства. Степень защиты от проникновения (IP) является одним из наиболее эффективных и часто используемых стандартов для обеспечения устойчивости к грязи и воде.

Первая цифра
Защита от пыли
Вторая цифра
Защита от воды
0: Без защиты 0: Без защиты
1: Защита от твердых частиц до 50 мм 1: Защита от капель воды
2: Защита от твердых частиц до 12 мм 2: Защита от капель воды (под наклоном)
3: Защита от твердых частиц до 2.5 мм 3: Защита от водяных брызг
4: Защита от твердых частиц до 1 мм 4: Защита от брызг
5: Защита от пыли; ограниченный вход 5: Защита от водяных струй
6: Полная защита от пыли 6: Защита от сопла под давлением
7: Защита от погружения (1 метр в течение 30 мин)
8: Защита от погружения (на глубину, под давлением)
Все портативные устройства пыленепроницаемы, что означает, что первой цифрой рейтинга IP всегда будет «6».
Проверка водостойкости.

Вторая цифра рейтинга IP — это то, где все становится интересно. Вы увидите, что цифра 5 означает, что устройство выдерживает струи воды. Это довольно жестко. Подумайте о своей рабочей среде, часто ли вам требуется нечто большее? Для большинства наших клиентов ответ — «нет». Редко мы обнаруживаем, что нашим клиентам нужен IP67 или IP68, который означает защиту от фактического погружения в воду. Для перехода устройства с IP65 на IP67 необходим значительный инженерный скачок — обычно требующий дополнительных затрат на продукт.Сложнее герметизировать устройство с несколькими портами и сменной батареей в соответствии с этим стандартом (по большей части устройства не сертифицированы по IP66, поскольку стандарты IP66 требуют герметизации, близкой к IP67. Если им требуется IP66, производители обычно просто продолжайте полное тестирование IP67.)

Однако некоторым клиентам требуется, чтобы устройство выдерживало погружение. Лесники, землеустроители, техники и ученые, работающие в морской среде, время от времени могут видеть свои устройства, случайно погруженные в воду.Для них IP67 имеет смысл.

Сверхпрочный планшет во время полевых работ.

Так что насчет IP68? Следует понимать одну важную вещь: перечислить устройство как «IP68» недостаточно. Стандарт IP68 требует, чтобы производитель указывал время и глубину испытания на погружение. IP67 — один метр на 30 минут. IP68 должен быть чем-то большим, но производитель должен указать, насколько дольше / глубже тестировались их устройства. Не забудьте спросить об этом времени и глубине, чтобы понять, что вы на самом деле получаете.

Вы увидите, что спецификации IP не обязательно являются областью, где чем больше, тем лучше. Разобравшись в сценарии развертывания, вы сможете лучше решить, какой стандарт тестирования вам нужен. Это гарантирует, что вы получите устройство, достаточно надежное, чтобы выдержать нагрузку в ваших условиях, но вы не будете платить за надежность, в которой вы не нуждаетесь.

Объяснение

IPX7 против IP67 | Что лучше?

Если мы сравним IPX7 и IP67, IPX7 означает, что продукт является только водонепроницаемым и может быть погружен в воду на глубину 1 метр на 30 минут.IP67 лучше, чем IPX7, потому что он полностью пыленепроницаем и водонепроницаем. IP67 также можно погружать в воду на 30 минут на глубину 1 метр и использовать в грязных местах.

В IPX7, «X» означает, что конкретное устройство не прошло испытания на защиту от твердых предметов (пыли). В IP67 максимальное значение X равно «6», что означает, что устройство полностью защищено от пыли. В IPX7 X может быть любым числом от 0 до 6, которое мы на самом деле не знаем, потому что производитель не тестировал устройство для этого.

Прочтите наше полное руководство по водонепроницаемости IPX, чтобы вы могли полностью понять рейтинги IP.

Какой продукт лучше покупать, IPX7 или IP67?

Конечно, вам следует выбрать IP67, поскольку мы доказали, что он лучше, чем IPX7 из вышеупомянутого обсуждения. Однако это решается исходя из ваших потребностей.

Если вы собираетесь использовать продукт только у себя дома или в чистом месте, где совсем нет пыли, вы можете выбрать IPX7, потому что он водонепроницаем и может выдерживать водные условия, и он никогда не будет сталкиваться с пылью.

С другой стороны, если вы живете в пыльной зоне или планируете использовать этот продукт в такой зоне, вы должны искать степень защиты IP67. IP67 и IP68 также называют погодоустойчивыми продуктами, потому что они могут выдерживать все типы погодных условий, включая дождь, пыль и т. Д.

Устройства, которые используются в экстремальных условиях, должны быть водонепроницаемыми и пыленепроницаемыми. Лучше, если такие устройства будут еще и ударопрочными, что означает, что они могут противостоять повреждениям, если они случайно упадут из ваших рук.

Связано: IPX8 против IP68

Заключительные мысли

Теперь у вас есть четкое представление о рейтингах IPX7 и IP67. IP67 лучше, но вы должны купить его, если он вам действительно нужен, поскольку он обычно не нужен. IPX7 идеально подходит для использования под дождем, во время душа, на пляжах и в бассейнах и во многих других водных местах.

Привет! Я Нур Алам , основатель SpeakersMag.com . Я люблю музыку и получил степень бакалавра Sound Engineering .Теперь я завела свой блог о музыкальных продуктах. Как и вы, я люблю разные музыкальные продукты, и в свободное время я делюсь своими знаниями с любителями звука на этом сайте.

IP65, IP67, IP68… Что означают степень защиты?

Если вы работаете над проектом, требующим установки электродвигателя, вы наверняка сталкивались с условиями IP65, IP67 и IP68. Что охватывают эти рейтинги защиты? Какую защиту выбрать для вашего проекта? Вот краткий ответ на эти вопросы.

IP65, IP67, IP68… Что означают степень защиты?

Артикул из | максон группа

Выбор привода с защитой IP в соответствии с вашим применением

Степень защиты IP является важным фактором, который следует учитывать при выборе моторного блока, поскольку выбранный уровень защиты будет варьироваться в зависимости от использования (вне помещений, воздействие пыли / проникновения воды и т. Д.). Чтобы избежать любого риска возникновения пожара в случае просачивания воды или повреждения из-за пыли, рекомендуется выбрать степень защиты IP65, которая гарантирует полную герметичность и очень удовлетворительную водонепроницаемость. Это особенно актуально для моторных блоков со встроенной электроникой IDX.

Для более требовательных приложений, где требуются особые меры защиты — например, в агрессивной среде или в пищевой промышленности — команды maxon могут предложить вам конкретную разработку адекватных средств защиты для вашего решения IDX.Свяжитесь с нашими командами.

Что такое степень защиты IP?

Это стандарт, определенный международным стандартом IEC 60529 Международной электротехнической комиссии. Это позволяет определить, например, устойчиво ли электрическое оборудование к пыли или погодным условиям. Помимо промышленного сектора, он нацелен на различные сектора, такие как пищевая промышленность, фармацевтика и т. Д. Рейтинги IP также стали аргументом в пользу смартфонов.Вообще говоря, этот стандарт гарантирует защиту продукта и устойчивость к проникновению твердых материалов и жидкостей. Это напрямую касается риска повреждения устройств до тех пор, пока не произойдет инцидент, например, возникновение пожара. Таким образом, в промышленном контексте степень защиты гарантирует, что оборудование можно, например, оставить снаружи без риска повреждения или риска для личной безопасности.

Проблемы IP для производителей

Среди различных стандартов, удостоверяющих безопасность и долговечность оборудования, степень защиты является важным стандартом на протяжении всего производственного процесса.Гарантия того, что оборудование, такое как двигатель, сертифицировано по стандарту IP и что этот стандарт подходит для его использования, поэтому имеет основополагающее значение для производства собственной продукции.

Подобно защите от возгорания игрушек, ИП требуют от производителей оборудования проведения лабораторных испытаний для определения уровня защиты. Цель состоит в том, чтобы сертифицировать продукт с его рейтингом IP или, альтернативно, отклонить его и, таким образом, вернуться к определенным этапам производства.

Таким образом, для производителей рейтинг IP является важным инструментом, гарантирующим качество их продукции и удовлетворение потребностей клиентов, будь то частные лица или профессионалы.

Как работают рейтинги защиты IP?

Степень защиты основана на двух пронумерованных кодах, которые определяют точную степень защиты. Первая цифра — устойчивость к твердым телам, а вторая цифра — устойчивость к жидкостям. Таким образом, все эти степени защиты имеют форму «IP», за которой следуют две цифры. Как правило, чем выше число, тем выше защита от мелких твердых частиц и лучше уплотнение.

Первая цифра: устойчивость к твердым веществам

Первая цифра после «IP» указывает на способность устройства противостоять твердым предметам:

  • 0 = Ноль означает отсутствие защиты от проникновения твердых частиц, предметов или пыли.
  • 1 = Объект или оборудование защищены от любых твердых предметов размером более 50 мм.
  • 2 = Объект или оборудование защищены от любых твердых предметов размером более 12,5 мм.
  • 3 = Объект или оборудование защищены от любых твердых элементов размером более 2,5 мм. Это применимо, например, если пользователь попытался вставить тонкий инструмент, режущие предметы и т. Д.
  • 4 = Объект или оборудование защищены от любых твердых предметов размером более 1 мм, т.е.е. другие типы инструментов или даже шурупы.
  • 5 = Этот уровень защиты указывает на то, что объект частично защищен от пыли. Другими словами, пыль может попасть в щели оборудования, но не может повредить оборудование. Это также гарантирует невозможность контакта.
  • 6 = В этом случае изделие полностью защищено от пыли. Пыль не может попасть в щели и, следовательно, ни при каких обстоятельствах не может повредить или запачкать ее изнутри.

Вторая цифра: устойчивость к жидкостям

Степень защиты IP от жидкостей касается как количества воды, так и глубины погружения или даже мощности струи.

  • 0 = Ноль здесь означает отсутствие защиты от влаги или любой жидкости, которая могла бы контактировать с устройством или предметом.
  • 1 = Это означает, что объект защищен только от вертикального падения жидкости.
  • 2 = Объект защищен от капель, падающих под углом 15 градусов.
  • 3 = В этом случае объект защищен от брызг жидкости во всех направлениях, при условии, что они не превышают 60 градусов.
  • 4 = Объект защищен от брызг.
  • 5 = Этот рейтинг гарантирует защиту устройства от брызг воды.
  • 6 = Объект защищен от сильных струй воды, например, с помощью устройства для очистки под высоким давлением.
  • 7 = В этом случае объект является водонепроницаемым на глубине до 1 м.
  • 8 = Объект водонепроницаем на глубине более 1 м. Хотя вода может просочиться внутрь оборудования, она не может повредить оборудование.

Содержание и мнения в этой статье принадлежат автору и не обязательно отражают точку зрения RoboticsTomorrow

максон группа

maxon — ведущий поставщик высокоточных щеточных и бесщеточных серводвигателей постоянного тока и приводов.Эти двигатели имеют размер от 4 до 90 мм и доступны до 500 Вт. Мы объединяем электродвигатели, редукторы и средства управления двигателями постоянного тока в высокоточные интеллектуальные приводные системы, которые могут быть изготовлены по индивидуальному заказу в соответствии с конкретными потребностями приложений клиентов.

Прочие статьи

Открытие нового производственного центра maxon Mechatronic

Новый объект maxon в Бейносте (15 минут от Лиона) потребовал инвестиций в размере 10 млн евро из собственных средств maxon Group и расположен в самом сердце центра передового опыта в области мехатроники.

Прокладывая путь для летающих роботов

В рамках целевого проекта ETH Zurich восемь студентов бакалавриата создали летающий манипулятор, который может зависать в любом положении и захватывать объекты. Дрон более маневренный, чем квадрокоптер, и был разработан с целью вывести воздушную робототехнику на новый уровень.

Робототехника для суровых условий эксплуатации

В следующей статье мы обсудим, как одна компания применяет креативные методы проектирования и инструменты онлайн-конфигурации, чтобы предоставить индивидуальные двигатели и редукторы для своих новейших роботизированных манипуляторов и захватов, которые могут использоваться в самых разных областях применения.

Подробнее о maxon group

Комментарии (0)

Эта запись не имеет комментариев. Будьте первым, кто оставит комментарий ниже.


Опубликовать комментарий

Вы должны войти в систему, прежде чем сможете оставлять комментарии.Авторизуйтесь сейчас.

Рекомендуемый продукт

Wind River Linux — Linux промышленного уровня

Создавайте и развертывайте устойчивые, надежные и безопасные роботизированные системы на базе Linux без риска и усилий по разработке, связанных с собственными усилиями по собственной инициативе (RYO).Благодаря Wind River Linux вы получите самую передовую в отрасли платформу для разработки встраиваемых систем Linux с полным набором продуктов, инструментов и услуг жизненного цикла, которые помогут производителям роботов создавать робототехнические системы следующего поколения. Ваш робот этого хочет!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
