Стабилизатор на 5 вольт с 12 вольт – Простейший преобразователь питания из 12 вольт в 5 вольт (например для камеры Mobius ActionCam 1080p HD )

Стабилизаторы напряжения 5 вольт. l7805,lm2576.

Доброго времени суток!

Сегодня, хотелось бы затронуть тему питания электронных устройств.

Итак, прошивка готова, микроконтроллер куплен, схема собрана, остается лишь подключить питание, но где его взять? Предположим что микроконтроллер AVR и схема запитывается 5 вольтами.

Получить 5в нам помогут следующие схемы:

Линейный стабилизатор напряжения на микросхеме L7805

Данный способ самый простой и дешевый. Нам понадобятся:

  1. Микросхема L7805 или её аналоги.
  2. Крона 9v или любой другой источник питания (ЗУ телефона, планшета, ноутбука).
  3. 2 конденсатора (для l7805 это 0.1 и 0.33 микроФарад).
  4. Радиатор.

Соберем следующую схему:

Данный стабилизатор основывает свою работу на микросхеме l7805, которая обладает следующими характеристиками:

  • Максимальный ток: 1.5A

  • Входное напряжение: 7-36В

  • Выходное напряжение:5В

Конденсаторы служат для сглаживания пульсаций. Однако, падение напряжения происходит непосредственно на микросхеме. То есть если на вход мы подаем 9 вольт, то 4 вольта (Разница между входным напряжением и напряжением стабилизации) упадут на микросхеме l7805. Это приведет к выделению тепла на микросхеме, количество которого легко рассчитать по формуле:

(Входное напряжение – напряжения стабилизации)* ток через нагрузку.

То есть если мы подаем 12 вольт на стабилизатор, которым мы питаем схему, которая потребляет 0.1 Ампера, на l7805 рассеется (12-5)*0.1=0.7 вт тепла. Поэтому, микросхему необходимо закрепить на радиаторе:

Плюсы данного стабилизатора:

  1. Дешевизна (Без учета радиатора).
  2. Простота.
  3. Легко собирается навесным монтажом, т.е. отсутствует необходимость изготовления печатной платы.

Минусы:

  1. Необходимость размещения микросхемы на радиаторе.
  2. Отсутствует возможность регулировки стабилизируемого напряжения.

Данный стабилизатор отлично подойдет как источник напряжения для простых, нетребовательных к питанию схем.

Импульсный стабилизатор напряжения

Для сборки нам понадобится:

  1. Микросхема LM2576S-5.0 (Можно взять аналог, однако обвязка будет другой, уточните в документации конкретно вашей микросхемы).
  2. Диод 1N5822.
  3. 2 конденсатора(Для LM2576S-5.0, 100 и 1000 микроФарад).
  4. Дроссель (Катушки индуктивности) 100 микроГенри.

Схема подключения следующая:

Микросхема LM2576S-5.0 обладает следующими характеристиками:

  • Максимальный ток: 3A
  • Входное напряжение:7-37В
  • Выходное напряжение: 5В

Стоит заметить что данный стабилизатор требует большего количества компонентов( А так же наличия печатной платы, для более аккуратного и удобного монтажа). Однако данный стабилизатор обладает огромным преимуществом перед линейным собратом — он не греется, да и максимальный ток в 2 раза выше.

Плюсы данного стабилизатора:

  1. Меньший нагрев (Отсутствует необходимость покупки радиатора).
  2. Больший максимальный ток.

Минусы:

  1. Дороже линейного стабилизатора.
  2. Сложность навесного монтажа.
  3. Отсутствует возможность изменения стабилизируемого напряжения (При применении микросхемы LM2576S-5.0).

Для питания простых любительских схем на микроконтроллерах AVR, представленных выше стабилизаторов достаточно. Однако в следующих статьях, мы попробуем собрать лабораторный блок питания, который позволит быстро и удобно настраивать параметры питания схем.

Спасибо за внимание!

Автомобильный преобразователь напряжения с 12 вольт на 5 вольт 📹

 Всем хорошо известно, что номинальное бортовое напряжение легковых автомобилей составляет 12 вольт.  Может в некоторых случаях оно может быть 24 вольта, поскольку аккумуляторы на такое напряжение тоже встречаются, но мы об этом не знаем:)…
Однако напряжение 12 вольт не всегда является подходящим для многих электронных устройств, где применяется цифровая логика. Исторически сложилось так, что большинство логических микросхем работают с напряжением 5 вольт. Именно это напряжение зачастую и обеспечивается в машине с помощью зарядных устройств, адаптеров, стабилизаторов… Кстати, о таком зарядном устройстве мы уже рассказывали в одной из наших статей «Зарядной устройство на 5 вольт для применения в машине». Если сказать более того, то по сути, эта статья является неким продолжением приведенной нами статьи выше, с одним лишь исключением. Здесь будут собраны все возможные варианты обеспечивающие преобразование 12 вольт в 5 вольт. То есть мы разберем и относительно бесперспективные варианты на резисторах и транзисторе и поговорим о микросборках и схемах с использованием ШИМ, для реализации преобразователей напряжения в машине с 12 на 5 вольт. Итак, начнем.

Как из 12 вольт сделать 5 вольт с помощью резисторов

Использование резистора для снижения питающего напряжения  нагрузки это один из самых «неблагодарных» способов. Такое заключение можно сделать даже из самого определения  резистора. Резистор — пассивный элемент электрической цепи, обладающий определенным сопротивлением для электрического тока. Здесь ключевым будет слово «пассивный». Действительно, такая  пассивность не позволяет гибко реагировать на изменения напряжения, обеспечивая стабилизацию питания для нагрузки.

 Второй минус резистора это его относительно небольшая мощность.  Применять резистор, более чем на 3-5 Ватт смысла нет. Если необходимо рассеять большую мощность, то резистор будет слишком большим, а ток при рассеиваемой мощности не трудно посчитать. I=P/U=3/12=0,25 А. То есть 250 мА. Этого явно не хватит ни на видеорегистратор, ни навигатору. По крайней мере, с должным запасом.
 Все же ради интереса и ради тех, кому надо небольшой ток и нестабилизированное напряжение мы посчитаем и этот вариант. Так напряжение бортовой сети машины (автомобиля) 14 вольт, а надо 5 вольт. 14-5=9 вольт, которые надо сбросить. Ток скажем ток нагрузки будет те же 0,25 А при 3 Ваттном резисторе. R=9/0.25=36 Ом.  То есть можно взять 36 Омный резистор при токе потребления нагрузки 250 мА и на ней получится питающее напряжение 5 вольт.
 Теперь давайте поговорим о более «цивилизованных» вариантах преобразователя напряжения с 12 на 5 вольт.

Как из 12 вольт сделать 5 вольт с помощью транзистора

 Эта схема на транзисторе не самая простая в производстве, но при этом самая простая в функциональности. Сейчас мы говорим о том, что схема не защищена от короткого замыкания, от перегрева. Отсутствие такой защиты является неким недостатком. Актуальность этой схемы можно отнести к еще тем временам, когда не существовало микросборок (микросхем), преобразователей. Благо сейчас энных уйма и этот вариант, как и предыдущий, можно рассматривать также как один из возможных, но не предпочтительных.  Самым большим плюсом относительно варианта с резисторами будет активное изменение сопротивления, за счет применяемого стабилитрона и транзистора.  Именно эти радиоэлементы способны обеспечит стабилизацию. Теперь обо всем подробнее.

 Первоначально транзистор закрыт и не пропускает напряжение. Но после прохождения напряжения через резистор R1 и стабилитрон VD1 он открывается на уровень соответствующий напряжению стабилитрона. Ведь именно стабилитрон обеспечивает опорное напряжение для базы транзистора. В итоге, транзистор всегда открыт (закрыт) прямо пропорционально входному напряжению. Именно так обеспечивается снижение напряжения, а также его стабилизация. Конденсаторы выполняют функцию неких «электрических буферов», в случае резких скачков и провалов. Это придает схеме больше стабильности.  Итак, схема на транзисторе вполне работоспособна и применима. Ток для питания нагрузки здесь будет уже гораздо больше. Так скажем для транзистора указанного в схеме КТ815, это ток 1,5 А. Этого уже вполне достаточно, чтобы подключить навигатор, планшет или ведеорегистратор, но не все сразу!

Как из 12 вольт сделать 5 вольт с помощью микросхемы

 На смену транзисторным сборкам пришли микросхемы. Их плюсы очевидны. Здесь и электронщиком совсем не надо быть, можно все собрать без представлений, как и что работает. Хотя даже специалист не скажет, что же вшил в корпус производитель той или иной микросхемы, коих развелось на нашем рынке великое множество. Это собственно на руку нам, мы можем выбрать лучшее, за меньшие деньги. Также плюсами микросборок будет использование всевозможных защит, которые были недоступны в предыдущих вариантах. Это защита от КЗ и от перегрева. Как правило, это по умолчанию. Теперь давайте разберем подобные примеры.

Применения таких микросборок оправдано для случая, если вам необходимо питать одно из устройств, так как питающий ток соизмерим с предыдущим вариантом, порядка 1,5 А. Однако ток также будет зависеть и от корпуса сборки. Ниже приведены те же микросхемы, но в других типах корпусов. В этих случаях ток питания будет порядка 100 мА. Это вариант для маломощных потребителей. В любом случае ставим на микросхемы радиаторы.

Итак, в случае подключения нескольких устройств, придется подключать микросборки параллельно, по одной микросхеме на каждое устройство. Согласитесь, сто это не совсем корректный вариант. Здесь лучше идти по пути увеличения выходного тока питания, и повышения КПД. Именно этот вариант нам предлагают микросхемы с ШИМ. О нем далее…

Как из 12 вольт сделать 5 вольт с помощью микросхемы с ШИМ

 Очень кратко и непрофессионально расскажем о широтно-импульсной модуляции. Вся ее суть сводится к тому, что питание осуществляется не постоянным током, а импульсами. Частота импульсов и их диапазон подбирается таким образом, чтобы питающая нагрузка воспринимала питание, словно ток постоянен, то есть не было отклонений в работе, отключений, миганий и т.д. Однако за счет того, что ток импульсный, и за счет того что он прерывистый, все элементы схемы работают уже со своеобразными «перерывам на отдых». Это позволяет сэкономить на потреблении, а также разгрузить рабочие элементы схемы. Именно из-за этого импульсные блоки питания и преобразователи такие маленькие, то такие «удаленькие».  Использование ШИМ позволяет повысить КПД схемы до 95-98 процентов. Поверьте это очень хороший показатель. Итак, приводим схему для преобразователя с 12 на 5 вольт использующего ШИМ.

Вот так она выглядит «вживую».

Более подробно об этом варианте все в той же статье про зарядное устройство на 5 вольт, которое мы упоминали ранее.

Подводя итог о преобразователе напряжения с 12 на 5 вольт

 Все схемы и варианты преобразователей, про которые мы вам рассказали в этой статье, имеют право на жизнь. Самый простой вариант с резистором будет незаменим для варианта, когда вам необходимо подключить что-то маломощное и не требующее стабилизированного  напряжения.  Скажем пару светодиодов, подключенных последовательно. Кстати, о подключении светодиодов к 12 вольтам, вы можете узнать из статьи «Как подключить светодиод к 12 вольтам».

 Второй вариант будет уместен тогда, когда преобразователь вам нужен уже сейчас, а времени или возможности, сходить в магазин, нет. Найти транзистор и стабилитрон можно практически в любой технике под списание.
 Применение микросхем один из наиболее распространенных вариантов на сегодняшний день. Ну, а микросхемы с ШИМ это то, к чему все и идет. Именно так видятся наиболее перспективные и выгодные варианты преобразователей напряжения с 12 на 5 вольт.
 Последнее по хронологии статьи, но не по информативности нам хотелось напомнить о том, как должно подключаться питание к USB разъемам, будь то mini, micro разъемы.

Теперь вы сможете не только выбрать и собрать нужный вам вариант преобразователя, но и подключить его вашему электронному девайсу через разъем USB, ориентируясь на принятые стандарты питания.

Мелкие стабилизаторы с 2.5-15В до 3.3/5 В.

Всем привет! Дошли мне универсальные модули, которые можно запитывать от 2.5 до 15 Вольт и получать на выходе стабильные 3.3 или 5 Вольт и 600мА(в пике больше). В лоте две позиции, обе и заказал, дабы быстро определиться с «перемычкой» для переключения режимов. Но так получилось, что мне пришли платы разных ревизий и все резисторы были разных номиналов, да и контроллеры малость отличались, так что придется лезть в даташит. Под катом посмотрим как они себя ведут в цепи, сколько потребляют в разных режимах, какую нагрузку держат, в общем как всегда =)


Характеристики.


Наименование: DC-DC Step Up Step Down Module
Входное напряжение: 2.5В-15В
Выходное напряжение: опционально 3.3В/5В
Выходной ток: 0.6A
КПД: 85%
Пульсации выхода: <50mv
Погрешность: ±0.1В
Размер: 17×13мм
Вес: 1.2г

Распаковка и внешний вид.


Серый пакет. По факту было 2 пакета, каждый модуль пришел отдельно.

Пенополиэтилен.

И вот такие пакетики. Один ноунейм, второй с принтом от Лантиан(5 Вольт).

На вид абсолютно одинаковые. Маркировка контроллеров B6287m и B6287l. Даташит на что-то похожее.

С обратной стороны продублирована маркировка контактов, выходное напряжение и ревизия

Автономность.


Зачастую это не последние по значимости данные для повышающих/понижающих плат, ведь никто не хочет, чтобы инструмент высаживал источник питания за пару дней безделья. И показатели неплохие. 5 Вольтовую плату я к этому моменту уже спалил, поэтому проверил только модуль с 3.3В выходом.
Минимальное напряжение входа 1.8В, потребление платы 112 мкА

2 Вольта. Потребление упало до 107 мкА

2.5 Вольта. Потребление 100 мкА

3 Вольта. 96 мкА

3.7В -среднее напряжение элемента 18650. Плата перешла в режим «понижайки», потребление 113 мкА.

4.2 Вольта — полностью заряженный литиевый аккумулятор. Потребление 139 мкА.

5 Вольт, например питание от USB. Потребление 166 мкА

12 Вольт, блок питания или 3S сборка лития. Потребление 186 мкА

15 Вольт, например та же 3S сборка и максимально допустимое напряжение входа. Потребление 188 мкА

А я напоминаю, что 100 мкА это 0.1 мА или 0,0001 Ампера. Получается, что во время простоя на разряд литиевого RC аккумулятора емкостью 600 мАч(к которому можно скотчем примотать эту плату) потребуется 5 тысяч часов или 7 месяцев. Да, в месяцах уже кажется не так много =)
Но это конечно при условии, что запитываемое устройство не будет потреблять ничего в выключенном состоянии.
Автономность меня полностью устраивает, поэтому переходим к тестам под нагрузкой(в любом случае перешли бы).

Функционал.


Чтобы не путаться, для начала подключу стаб на 3.3 Вольта.

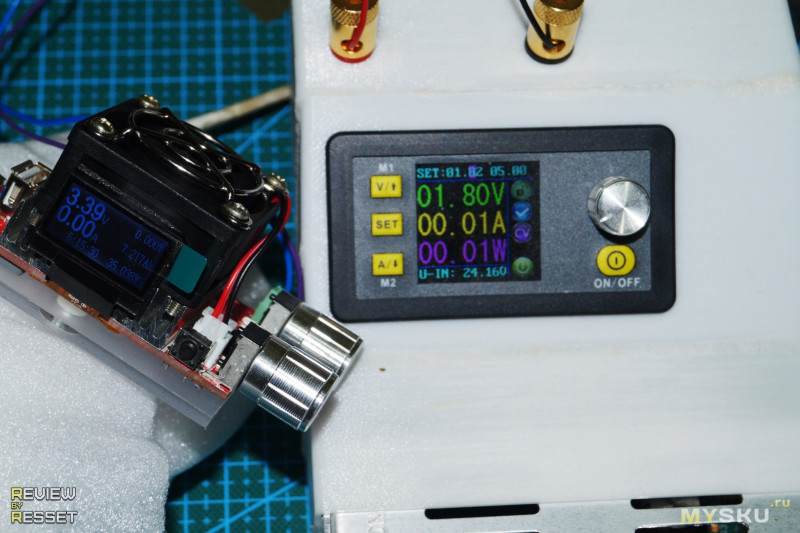

Плата «заводится» от 1.8В.

Но максимальный ток без просадки ниже 3 Вольт может достигать только 70 мА

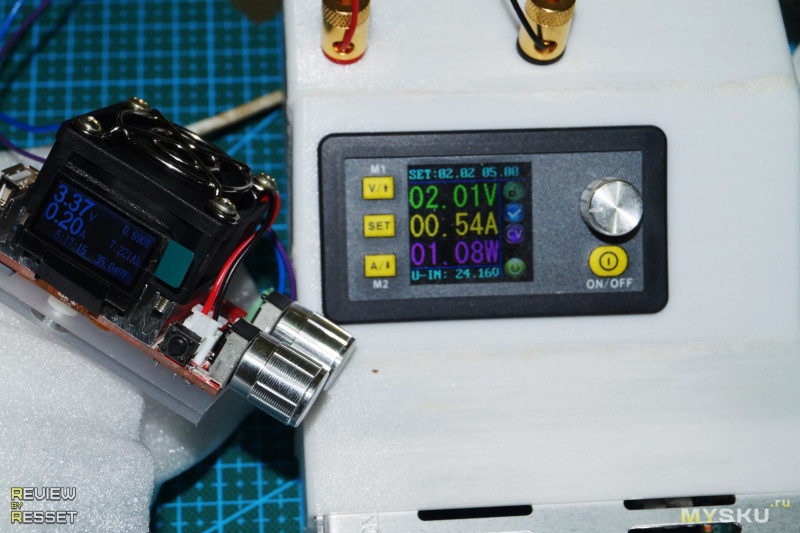

При 2 Вольтах на входе уже можно поднять до 200 мА

Выходим на минимально заявленный порог. 2.5 Вольт — 350 мА

3 Вольта — 500 мА

Еще 0,1 Вольта и достигаем заявленного максимального тока в 600 мА.

Но нужно же максимум выжать, правильно? Продолжаем. 3.5 Вольта — 700 мА

4 Вольта — 1 Ампер.

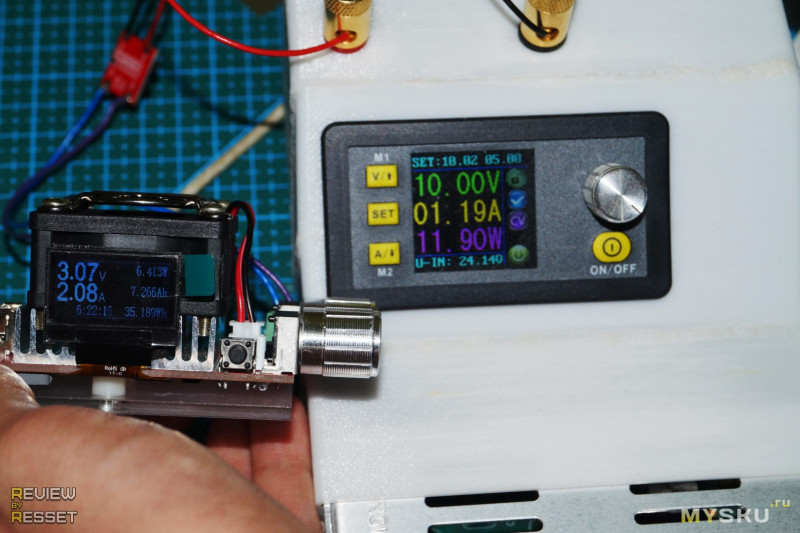

10 Вольт — 2 Ампера. Немного запахло горячим лаком, решил до 15 не поднимать )

Стабилизатор на 5 Вольт ведет себя похоже.

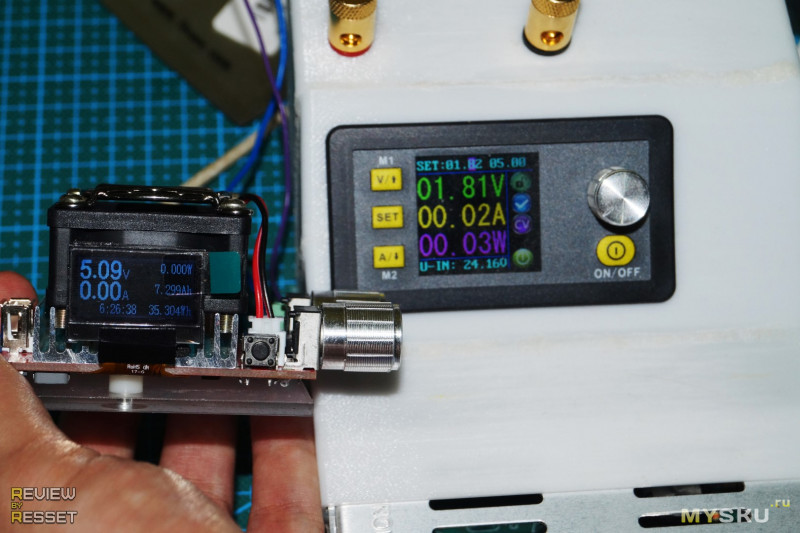

Так же стартанул с 1.8 Вольта

При 2 Вольтах удалось поднять нагрузку до 150 мА

2.5В — 320мА

3В — 400мА

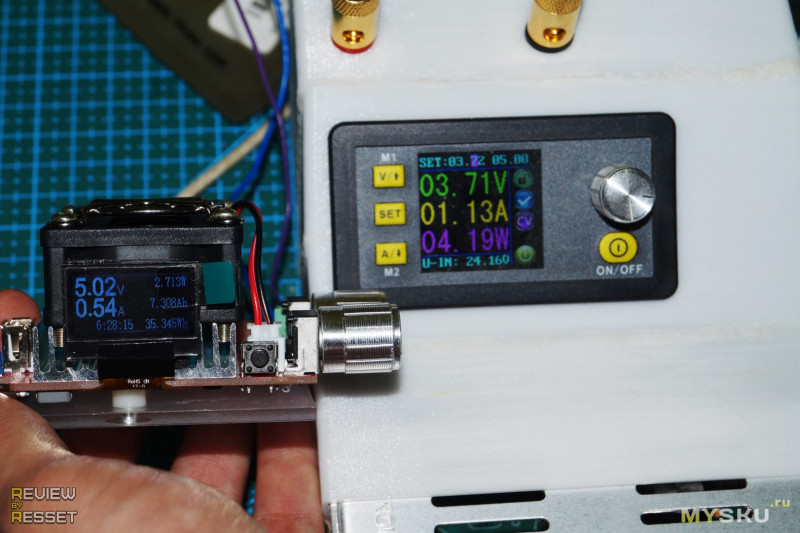

3.7В — 540мА

4В — 580мА

5В — 680мА

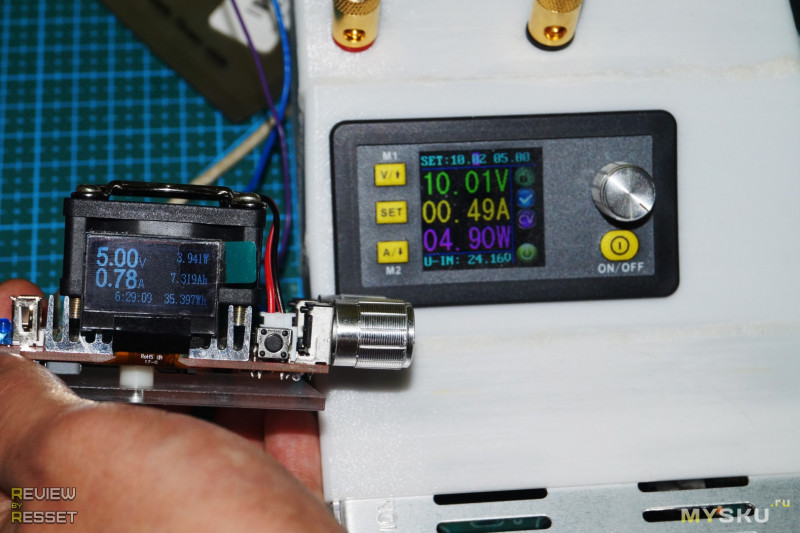

Ну и 10 Вольт — 780мА. А потом я случайно проверил защиту от смены полярности питания. В общем, нет её.

Температура.


Тепловизора у меня пока нет, а измерять пирометром температуру элементов, размером с горошину, то еще удовольствие, так что я пошел другим путем. Просто зажал модуль пальцами и менял напряжение и нагрузку пока не начинало припекать. Так же не стал превышать заявленный максимальный ток 600мА.
10 Вольт. Плата в режиме «понижайки», нагрев не ощущается.

5 Вольт. Аналогично, немного нагревается если убрать палец на время.

4 Вольта. Не замечаю разницы.

3 Вольта. Завелась повышайка, катушки начали прогревать пальцы. Опустил до 400мА, стало нормально.

2.5 Вольта. Снова неприятные ощущения, но при 350мА вполне комфортно.

Без активного охлаждения при питании ниже выходного, я бы не рекомендовал нагружать выше 300мА, дабы избежать излишнего перегрева платы и оплавления частей корпуса, в который планируется ее встраивать. Так же нужно учитывать эту особенность при питании от литиевых аккумуляторов. На старте при тех же 500мА модуль будет теплый, но по мере разряда напряжение упадет ниже 3.3 Вольта и станет горячевато.

Пульсации.


Проверял на еще «живом» 5В конвертере. 5 Вольт. 3 МГц, 50 мВ пульсации, а обещали

10 Вольт. 5.5 МГц, 47мв.

Опустил до 3.5В, чтобы включилась повышайка. Так конечно малость «шумнее». Всплески до 195 мВ.

Модуль 3.3В ведет себя аналогично, просто диапазон сдвинут по понятным причинам, так что не буду сорить картинками — и так объемно получилось =)

Итоги.


В общем, мне кажется получились довольно удачные модели. Жалко 5 Вольтовую платку, но 3.3 больше нужна была. Планирую использовать в аккумуляторном отсеке вместо 2хАА с вот таким «пакетом» и индикатором заряда. Места хватит с запасом )

Потребление в «холостую» низкое, нет нижней границы нагрузки, при которой плата «засыпает».
В режиме «понижайки» заявленные 600мА держит без проблем.
Единственное, что нужно обязательно учитывать — в режиме «повышайки» при минимальном входном напряжении будет излишний перегрев уже на 400мА.

Надеюсь информация была полезна. Как всегда буду рад конструктивной критике в комментариях. Всем добра =)

Простой преобразователь напряжения 12в — 5в на usb

Для зарядки мобильных устройств обычно используются 5-вольтовые блоки питания, работающие от сетевого напряжения. Напряжение в 5 В можно также получить из 12-вольтовой сети автомобиля или от сетевого блока питания на 12 В. Это можно осуществить, используя несложные схемы с различными стабилизаторами напряжения.

В таких схемах стабилизатор будет ощутимо греться, что ухудшит его параметры выходного тока. Чтобы стабилизатор не перегрелся и не вышел из строя, его необходимо поместить на теплоотвод. Напряжение на входе в стабилизатор не должно быть выше 15 В.

Большинство мобильных устройств определяют подключение к зарядному устройству по наличию перемычки между вторым и третьим пинами. Но схемы коммутации USB могут быть и другими. Об этом лучше почитать в статье о проблемах зарядки через USB.

В схеме используются всего три компонента: сам стабилизатор напряжения и два 16-вольтовых конденсатора номиналом 100 и 330 нФ.

Стабилизаторы напряжения можно использовать советские: 2-амперный КР142ЕН5А или 1,5-амперный КР142ЕН5B. Естественно, возможна их замена на зарубежные аналоги, указанные на картинке, где изображен преобразователь на стабилизаторе КР142ЕН5:

Простой преобразователь напряжения 12в 5в на usb

В том случае если ваш преобразователь имеет на выходе ток не больше 0,1 А, то можно воспользоваться стабилизаторами, исполненными в корпусе SO-8, SOT-89 или TO-92. Схемы с такими конвертерами представлены на рисунках ниже:

в корпусе SO-8, SOT-89

в корпусе SO-8, SOT-89

в корпусе SO-8, SOT-89

Стоит добавить, что наипростейший способ сделать преобразователь — это вытащить плату из готового автомобильного адаптера для прикуривателя. Плату этого адаптера необходимо приспособить для работы вне автомобиля. Об этом можно найти много информации.

Дополнительная информация:

Такие стабилизаторы напряжения можно найти в телевизорах с кинескопами. Чаще всего там встречаются микросхемы серии 7805 и 7809.

При отсутствии конденсаторов схема вполне работоспособна. Стабилизатор обладает защитой от перегрева, правда, диапазон достаточно большой — от 65 до 140. Потом наблюдается резкое падение напряжения, и появляются пульсации микросхемы.

Другими словами, если схема питается от батареи, то во входном конденсаторе нет необходимости. Конденсатор на выходе рекомендуется ставить номиналом 1 мкФ и менее, иначе его разряд может сжечь схему, если произойдет короткое замыкание на входе (с той стороны, где располагается батарея).

Чтобы схема была более стабильной, рекомендуется на выходе установить дроссель и пару конденсаторов: керамический номиналом 100-200 нФ и ниобиевый номиналом 500 нФ.

Броски от индуктивной нагрузки не критичны для этой схемы.

Автор: Алексей Алексеевич.




Как понизить напряжение с 12 на 5 вольт (резистор, микросхема) 📹

 В этой статье расскажу о весьма банальных вещах, что не менялись уже не одно десятилетие, да они вообще не менялись. Другое дело, что с тех пор как был изучен принцип снижения напряжения в замкнутой цепи за счет сопротивления, появились и другие принципы питания нагрузки, за счет ШИМ, но тема это отдельная, хотя и заслуживающая внимания. Поэтому продолжу все-таки по порядку логического русла, когда расскажу о законе Ома, потом о его применении для различных радиоэлементов участвующих в понижении напряжения, а после уже можно упомянуть и о ШИМ.

Закон Ома при понижении напряжения

 Собственно был такой дядька Георг Ом, который изучал протекание тока в цепи. Производил измерения, делал определенные выводы и заключения. Итогами его работы стала формула Ома, как говорят закон Ома. Закон описывает зависимость падения напряжения, тока от сопротивления.
Сам закон весьма понятен и схож с представлением таких физических событий как протекание жидкости по трубопроводу. Где жидкость, а вернее ее расход это ток, а ее давление это напряжение. Ну и само собой любые изменения сечения или препятствия в трубе для потока, это будет сопротивлением. Итого получается, что сопротивление «душит» давление, когда из трубы под давлением, могут просто капать капли, и тут же падает и расход. Давление и расход величины весьма зависящие друг от друга, как ток и напряжение. В общем если все записать формулой, то получается так:

R=U/I; То есть давление (U) прямо пропорционально сопротивлению в трубе (R), но если расход (I) будет большой, то значит сопротивления как такового нет… И увеличенный расход должен показывать на пониженное сопротивление.

 Весьма туманно, но объективно! Осталось сказать, что закон то этот впрочем, был получен эмпирическим путем, то есть окончательные факторы его изменения весьма не определены.
Теперь вооружившись теоретическими знаниями, продолжим наш путь в познании того, как же снизить нам напряжение.

Как понизить напряжение с 12 на 5 вольт с помощью резистора

 Самое простое это взять и использовать нестабилизированную схему. То есть когда напряжение просто понизим за счет сопротивления и все. Рассказывать о таком принципе особо нечего, просто считаем по формуле выше и все. Приведу пример. Скажем снижаем с 12 вольт до 5.

R=U/I. С напряжением понятно, однако смотрите, у нас недостаточно данных! Ничего не известно о «расходе», о токе потребления. То есть если вы решите посчитать сопротивление для понижения напряжения, то обязательно надо знать, сколько же «хочет кушать» наша нагрузка.

Эту величину вам необходимо будет посмотреть на приборе, который вы собираетесь питать или в инструкции к нему. Примем условно ток потребления 50 мА=0,05 А. Осталось также еще заметить, что по этой формуле мы подберем сопротивление, которое будет полностью гасить напряжение, а нам надо оставить 5 вольт, то 12-5=7 вольт подставляем в формулу.
R= 7/0,05=140 Ом нужно сопротивление, чтобы после из 12 вольт получить 5, с током на нагрузке в 50 мА.
 Осталось упомянуть о не менее важном! О том, что любое гашение энергии, а в данном случае напряжение, связано с рассеиваемой мощностью, то есть наш резистор должен будет «выдержать» то тепло, которое будет рассеивать. Мощность резистора считается по формуле.
P=U*I. Получаем. P=7*0,05=0,35 Вт должна быть мощность резистора. Не менее. Вот теперь курс расчет для резистора можно считать завершенным.

Как понизить напряжение с 12 на 5 вольт с помощью микросхемы

 Ничего принципиально не меняется и в этом случае. Если сравнивать этот вариант понижения через микросхему, с вариантом использующим резистор. По факту здесь все один в один, разве что добавляются полезные «интеллектуальные» особенности подстройки внутреннего сопротивления микросхемы исходя из тока потребления. То есть, как мы поняли из абзаца выше, в зависимости от тока потребления, расчетное сопротивление должно «плавать». Именно это и происходит в микросхеме, когда сопротивление подстраивается под нагрузку таким образом, что на выходе микросхемы всегда одно и тоже напряжение питания! Ну и плюсом идут такие «полезные плюшки» как защита от перегрева и короткого замыкания. Что касательно микросхем, так называемых стабилизаторов напряжения на 5 вольт, то это могут быть: LM7805, КРЕН142ЕН5А. Подключение тоже весьма простое.

Само собой для эффективной работы микросхемы ставим ее на радиатор. Ток стабилизации ограничен 1,5 -2 А.
Вот такие вот принципы понижения напряжения с 12 на 5 вольт. Теперь один раз их поняв, вы сможете легко рассчитать какое сопротивление надо поставить или как подобрать микросхему, чтобы получить любое другое более низкое напряжение.
Осталось сказать пару слов о ШИМ.

 Широко импульсная модуляция весьма перспективный и самое главное высокоэффективный метод питания нагрузки, но опять же со своими подводными камнями. Вся суть ШИМ сводится к тому, чтобы выдавать импульсами такое напряжение питание, которое суммарно с моментами отсутствия напряжения будет давать мощность и среднее напряжение достаточное для работы нагрузки. И здесь могут быть проблемы, если подключить источник питания от одного устройства к другому. Ну, самые простые проблемы это отсутствие тех характеристик, которые заявлены. Возможны помехи, неустойчивая работа. В худшем случае ШИМ источник питания может и вовсе сжечь прибор, под которые не предназначен изначально!
