Трехфазный стабилизатор напряжения применяется для защиты электрооборудования, его используют в электрораспределительных сетях с напряжением 380 В. Поэтому они преимущественно работают на промышленных и медицинских объектах, в банках; бытовые приборы устанавливают в коттеджах.

Стабилизаторы напряжения трехфазные состоят из трех блоков трансформаторов, которые включаются по схеме «звезда с выведенной нейтралью». Каждый блок состоит из вольтодобавочного трансформатора и автотрансформатора. Вольтодобавочный трансформатор отвечает за высокую перегрузочную способность, которой обладают стабилизаторы трехфазные. Автотрансформатор и вольтодобавочный трансформатор регулируют напряжение, не прерывая фазу и не искажая синусоиду.

Входные и выходные цепи каждого из трех трансформаторных блоков подключаются через блок коммутации (блок контроля и управления). Также через блок коммутации стабилизатор напряжения трехфазный подключается к сети и нагрузке.

Каждый прибор оснащен тепловой защитой для надежности и пожаробезопасности.

Виды трехфазных стабилизаторов

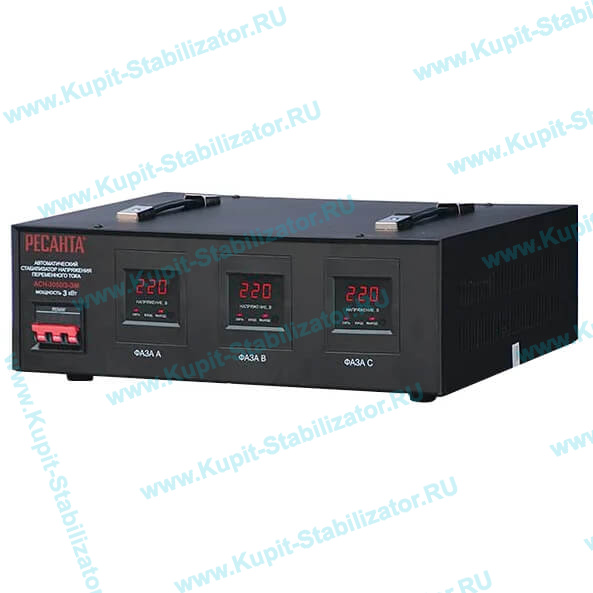

1. В виде трех блоков однофазных стабилизаторов и блока коммутации в одном корпусе. В каждом из трех блоков вольтодобавочный трансформатор размещается на своем сердечнике и стабилизирует напряжение одной фазы. Все три блока вместе стабилизируют трехфазный ток. К функциям коммутирующего блока добавляется защита от неполнофазного режима. Применяются для подключения группы электроприборов, например, компьютеров в офисе, торгового оборудования в магазине.

Технические характеристики: диапазон входных напряжений: 240-430 В, мощность от 3 до 60 кВт, вес до 200 кг. Выполняются в передвижном корпусе на колесах. Стоимость от 200 до 2200 USD.

2. Трехфазные стабилизаторы напряжения с мощностью от 100 кВт и выше. Все три блока трансформаторов располагаются на общем сердечнике. Применяются для работы в системах электроснабжения домов, учреждений, предприятий.

Технические характеристики: диапазон входных напряжений: 240-430 В, мощность 100 кВт и выше, вес от 600 кг, большие габаритные размеры. Стоимость от 6600 USD.

Наш интернет-магазин занимается продажей трехфазных стабилизаторов напряжения любого вида, от производителей Resanta и Elitech. По вопросам выбора подходящей модели обращайтесь к менеджерам магазина.

Стабилизаторы напряжения | Глоссарий от БАСТИОН

Сеть и Подключение

Централизованное подключение стабилизатора
Подключение мощного стабилизатора сразу после домового или квартирного счетчика электроэнергии.

Нейтральный (нулевой) проводник
Общая точка соединенных в звезду фазных обмоток (элементов) электрооборудования. Провод, подключенный к этой точке, также называется

нейтралью.

Фазное напряжение
Напряжение между фазой и нейтралью (нулем). По отношению к нулю на всех трёх фазах напряжение 220 В и называется фазным. Оно действует между любой из трёх фаз и нейтралью (нулём).













Фаза


Проводник, находящийся под напряжением относительно другого, общего проводника земли и нейтрали; (нуля), соединенного с массой, корпусом электротехнического устройства (электрогенератора, электрического трансформатора и др.)

Однофазное подключение
Подключение стабилизатора к одной фазе 220 В и нулю.

Линейное напряжение
Напряжение 380 В, действующее в трехфазной сети между любыми из трёх фаз, называется линейным.

Перекос фаз
При  трехфазном напряжении существуют три фазных напряжения по 220 В. Однофазных потребителей можно подключать к любой фазе и нулю. Это делается так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

Реле напряжения, блок контроля фаз
Реле, которое в случае перекоса фаз автоматически переключает нагрузку на незагруженную фазу.

«Жёсткая» фазировка
В однофазной сети обязательное подключение прибора конкретным проводником к фазе источника тока.

Автоматическая фазировка на выходе


Привязка фазы к конкретному проводнику на выходе стабилизатора вне зависимости от того, сделана ли «жёсткая» фазировка при подключении стабилизатора к источнику тока или нет.

Заземление («Земля»)
“Защитное заземление” защищает человеческое тело от того, чтобы на нем не появилось опасное напряжение, и через человека не пошёл электрический ток. Например, в случае случайного присоединения фазового проводника к токопроводящему заземленному корпусу прибора образующийся потенциал приведет к срабатыванию вводного

автомата защиты и отключению электропитания.

Байпас
Автоматический или ручной переключатель, позволяющий в случае аварии стабилизатора или ИБП осуществить питание нагрузки напрямую от сети.

Качество электроэнергии, 7 категорий проблем электропитания, перепад (скачок, всплеск) напряжения
Для однозначного определения проблем электропитания были введены международные стандарты IEEE Standard 1159-1995 и IEEE Standard 1100-1999, которые их классифицировали и исключили разночтения. Таким образом, появилось 7 категорий проблем электропитания, определяющие качество сети:

  1.  Переходные процессы
    1. Импульсные процессы – удар молнии, неисправность заземления, электростатический разряд и т. п. Основной способ борьбы – устройство антистатического заземления.
    2. Колебательные  процессы – многократные отклонения значения величины напряжения и тока связанные с отключением реактивной или индуктивной нагрузки (например мощный электродвигатель). Если двигатель отключить, то до своей остановки он сам станет дополнительным питающим генератором электроэнергии, подключенным к системе электропитания и значительно изменяющим ее параметры.
  2. Перебои – полное отсутствие электропитания от 0,5 периодов до 2 минут.
  3.  Провалы напряжения (просадки напряжения). Это кратковременное (до 1 минуты) уменьшение амплитуды напряжения, связанное с включением мощных нагрузок.
  4. Всплески напряжения (перенапряжения). Антипод просадки, явление, при котором в сети действует повышенное напряжение. Возникают при массовом отключении потребителей от сети, рассчитанной на высокую нагрузку.
  5. Искажения синусоидальной формы напряжения.
     Отсутствие чистой синусоиды напряжения приводит к мерцанию света, перегреву сердечников трансформаторов, что ведет к снижению мощности, передаваемой в нагрузку. Так же могут быть помехи связи, зависание компьютеров, порча мониторов и жестких дисков.
  6. Флуктуации напряжения. Флуктуация напряжения возникает при подключении нагрузки с нестабильным потреблением тока. Напряжение сети «плавает» в приделах 95-105%.
  7. Вариации частоты. Нарушение частоты напряжения электропитания может возникать при подключении автономных генераторов при высокой нагрузке на них. Вариации частоты приводят к нестабильной работе электродвигателей, их перегреву, шумности и повышенному износу.

Синусоидальная форма напряжения, “чистая” синусоида
В генераторах переменного тока получают ЭДС (электродвижущую силу), изменяющуюся во времени по закону синуса, что позволяет производить точный расчет электрических цепей, где все токи и напряжения являются синусоидальными функциями времени. Синусоидальная форма напряжения («чистый» синус) говорит о высоком качестве напряжения и отсутствии 7 категорий проблем электропитания.

Выходная мощность
Выходная мощность, это мощность, которую отдает стабилизатор в подключенную нагрузку.

Рабочий диапазон входного напряжения
Рабочий диапазон входного напряжения, это напряжение при котором стабилизатор обеспечивает заявленную мощность и номинальное выходное напряжение  в соответствии с требованиями ГОСТа — от 187 вольт до 242 вольт переменного тока. Некоторые стабилизаторы напряжения имеют расширенный диапазон входного напряжения, который может составлять от 90 до 300 вольт.

Предельный диапазон входного напряжения
Диапазон входного напряжения, при котором стабилизатор может работать, но не обеспечивать выходную мощность и номинальное  напряжение.

Защита

Короткое замыкание (КЗ)
Это любое незапланированное, нештатное соединение электрических проводников с разным потенциалом, например, фазы и ноля, при котором образуются разрушительные токи, несущие угрозу работоспособности оборудования и жизни человека.

Тройная защита от перегрузки
Защита по току, защита по напряжению и защита по температуре, примененная в стабилизаторах производства компании БАСТИОН.

Автоматический выключатель (автомат)
Защитный автомат произведет автоматическое отключение, если фазный провод попадает на защитный (заземляющий) проводник,  что равносильно короткому замыканию (то есть максимально возможному току в схеме), что приведет к срабатыванию  электромагнитной защиты.

Класс защиты (IP — Ingress Protection)
Международный электротехнический стандарт степени защищенности приборов от проникновения  в них частей тела, пыли, предметов, случайного контакта (первая цифра от 0 до 6) и влаги, воды, капель, струй и т. п. (вторая цифра от 0 до 8)

Типы и схемы стабилизации

Быстродействие, время стабилизации, время реакции
Быстродействие  состоит из двух параметров – времени реакции на возникшие изменения во внешней питающей сети и времени стабилизации выходного напряжения прибора до значения, лежащего в диапазоне номинального напряжения.

Точность стабилизации
Точность стабилизации определяется как максимальное отклонение в % от номинального выходного напряжения стабилизатора. Чем меньше значение точности, тем лучше.

Бестрансформаторная схема
Принцип работы стабилизатора основан на регулировании выходного напряжения путем широтно-импульсной модуляции (ШИМ). На входе и на выходе прибора имеются аналоговые фильтры, эффективно сглаживающие импульсные помехи в сети.
Принцип широтно-импульсной модуляции дает возможность корректировать выходной сигнал. Для потребителей очень важным является качество выходного напряжения, а именно обеспечение строгой синусоидальности питающего напряжения. В данном приборе корректировку осуществляет микропроцессор, который постоянно анализирует выходной сигнал и добивается его наилучшего совпадения с синусоидой. Следует отметить, что отсутствие трансформатора, снижает защищенность аппаратуры в случае отказа или экстренной ситуации в сети или с самим устройством.

Двойное преобразование напряжения
Фазоинверторный стабилизатор напряжения
Инверторный стабилизатор
Двойное преобразование напряжения (double conversion) — это преобразование входного переменного напряжения 220 вольт в постоянное, которое за тем посредством инвертора, снова преобразуется в переменное напряжения 220 вольт. По схеме двойного преобразования электроэнергии построен инверторный стабилизатор, в котором, в отличие от дискретных стабилизаторов отсутствует автотрансформатор. Данный тип стабилизаторов обеспечивает практически идеальное выходное напряжение, на качество которого практически ничто не влияет. Главным его недостатком является цена.

Однофазный стабилизатор напряжения
Стабилизатор напряжения, имеющий однофазное подключение 220 вольт.

Трехфазный стабилизатор напряжения (трёхфазное подключение)
Простейшей схемой трёхфазного стабилизатора напряжения является подключение соответствующим образом трёх однофазных стабилизаторов и получение на выходе трёхфазного тока 380 вольт. С учетом того, что однофазные устройства редко бывают по мощности больше 15 квт, результирующая конструкция из 3-х стабилизаторов мощностью 15 кВт каждый, будет значительно меньше 60 квт, что обычно достаточно для обслуживания индивидуального жилого дома. Дополненная блоком контроля фаз и байпасом, такая система будет характеризоваться хорошей надежностью и функциональностью.

Электромеханический стабилизатор
Устройства этого класса осуществляют нормализацию параметров тока последовательной активацией или отключением витков автотрансформатора с помощью регулирующего электромеханического шагового сервопривода (электродвигателя).
Высокое качество напряжения на выходе сервоприводного устройства стабилизации реализуется за счёт плавности и равномерности нормализации с погрешностью в рамках всего 1-3%, а также отсутствия искажений токовой синусоиды.

Феррорезонансный стабилизатор
Электромагнит­ные стабилизаторы напряжения, в которых используют резонанс­ные контуры, называют феррорезонансными. Их применяют в ка­честве маломощных стабилизаторов переменного напряжения и как опорные (эталонные) источники напряжения. Чаще всего их выпол­няют на одном сердечнике из трансформаторной стали Ш-образной формы с тремя стержнями.

Стабилизация напряжения вольтодобавочного типа
К вольтодобавочным устройствам регулируемого напряжения могут быть отнесены индукционные регуляторы, автотрансформаторы плавно регулируемого напряжения, вольтодобавочные  трансформаторы и линейные регуляторы, являющиеся наиболее приемлемыми аппаратами для регулирования напряжения в распределительных сетях потребителей.

Дискретное (ступенчатое) регулирование
Ступени регулирования
Дискретный (электронный) стабилизатор
Дискретный способ стабилизации напряжения осуществляется за счёт выбора обмотки автотрансформатора (ступени регулирования) с напряжением наиболее соответствующим номинальному и включении соответствующего силового ключа (электронного или релейного), что позволяет до минимума сократить время срабатывания ключа. Основным недостатком являются скачки выходного напряжения, сохранение искажений в выходном сигнале и небольшая точность стабилизации. Дискретные стабилизаторы отличаются небольшой ценой, надежностью и  массовостью.

Стабилизация напряжения релейного типа
Релейный стабилизатор
Дискретный стабилизатор напряжения, у которого в качестве электронных ключей переключения обмоток автотрансформатора используются электромеханические реле.

Тиристорный стабилизатор (симисторный стабилизатор)
Дискретный стабилизатор напряжения, у которого в качестве электронных ключей переключения обмоток автотрансформатора используются тиристоры (симисторы).

Конструкция и Элементная база

Автотрансформатор
Это вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую. За счёт чего у них не только магнитная связь, но и электрическая. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные электрические напряжения.

Микропроцессорное управление
Посредством команд микропроцессора осуществляется управление работой электронных ключей автотрансформатора.

Симисторные ключи (тиристорные ключи)
Силовые электронные элементы, позволяющие осуществлять переключение между обмотками автотрансформатора с большой силой тока.

Сервопривод
Управляющий механизм, обеспечивающий совершение определенных механических действий посредством работы электропривода.

Сальниковые вводы (гермовводы)
Отверстия с резиновыми уплотнениями, зажимаемыми накидной гайкой, обеспечивающие герметичный ввод проводов в корпус прибора.

Гальваническая развязка
Передача энергии или информационного сигнала между электрическими цепями, не имеющими непосредственного электрического контакта между ними за счет электромагнитной индукции.

Устройство сопряжения
Устройство, устраняющее проблемы с некачественным (или отсутствующим) заземлением, которые порождают  паразитные токи, наводки. Позволяет адаптировать автоматику газового котла для работы с автономными генераторами и со старыми сетями без заземления.

Нагрузка и мощность

Нагрузка (полезная нагрузка)
Приборы и оборудование, подключаемые к стабилизатору.

Номинальная нагрузка (выходная мощность)
Разрешенная производителем мощность подключаемой нагрузки, при которой стабилизатор работает без перегрузки.

Активная нагрузка  (активная мощность)
Приборы, не имеющие в своем составе катушек индуктивности и емкостей (лампы накаливания, электроплиты, утюги, обогреватели и т.п.). Для таких приборов активная и полная мощности совпадают.

Реактивная нагрузка (реактивная мощность)
Это часть энергии, которая в процессе работы электроприбора накапливается в катушках индуктивности и емкостях и не совершает полезной работы, но которая учитывается в полной мощности прибора в виде реактивной составляющей (в дополнение к активной составляющей).

Полная мощность
Сумма активной и реактивной мощности.

Перегрузочная мощность (максимальная мощность, запас мощности, перегрузочная способность, перегрузка)
Перегрузочная мощность это выходная мощность прибора, превышающая номинальную мощность и которую он может кратковременно развивать  без ущерба для своей работоспособности в период действия перегрузки. Обычно такая работа связана с появлением высоких пусковых токов подключенного оборудования в первоначальный момент накопления энергии в катушках индуктивности или емкостях. Затраченная на это мощность называется реактивной. О параметрах перегрузочной мощности (её значении и времени действия) производитель обычно информирует отдельно.

Пусковые токи оборудования (Перегрузка)
Кратковременное увеличение потребляемой мощности оборудования. Появление пусковых токов объясняется накоплением дополнительной энергии в  катушках индуктивности или емкостях в виде реактивной составляющей мощности.

Коэффициент мощности (сos(φ))
Безразмерная физическая величина, характеризующая потребителя переменного электрического тока;с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности показывает, насколько сдвигается по фазе; переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения. Численно коэффициент мощности равен косинусу этого фазового сдвига.

φ =90, сos(φ)=0 — нагрузка полностью реактивная.

φ =45, сos(φ)=0.71 — нагрузка имеет реактивную и активную составляющую.

φ =0, сos(φ)=1 — нагрузка полностью активная.

Значение коэффициента мощности Высокое Хорошее Удовлетворительное Низкое Неудовлетворительное
сos(φ) 0,95…1 0,8…0,95 0,65…0,8 0,5…0,65 0…0,5



Корректор мощности на входе
Коррекция реактивной составляющей полной мощности потребления устройства выполняется путём включения в цепь реактивного элемента, производящего обратное действие. Например, для компенсации действия электродвигателя переменного тока, обладающего высокой индуктивной реактивной составляющей полной мощности, параллельно цепи питания включается конденсатор.

Коэффициент полезного действия (КПД)
В замкнутой электроцепи, при протекании зарядов по проводникам, осуществляется сопротивление полной и полезной нагрузки работы электричества. Их соотношение определяет коэффициент полезного действия (другими словами это отношение полезного тепла к полному). Как правило, КПД это безразмерный коэффициент от 0 до 1, чем он выше, тем эффективнее будет работать устройство и меньше будут потери электричества.

Собственная потребляемая мощность, холостой ход
Каждый стабилизатор тратит энергию на работу собственной электроники и нагрев силовых элементов даже при отсутствии полезной нагрузки (на холостом ходу). Самый простой способ оценить собственную потребляемую мощность это произвести расчёт по коэффициенту полезного действия (КПД), который обычно указан в техпаспорте. Достаточно мощность устройства умножить на процент потерь (от 100% нужно отнять значение КПД).  Так, прибору мощностью 1000Вт с КПД 97% для работы без нагрузки понадобится 30 Вт в час (100%-97%=3% и  1000Вт*3%=30Вт).

Асинхронный двигатель
Наиболее распространённый в бытовой технике двигатель переменного тока, обладающий высокими пусковыми токами. Долговечность его работы в основном зависит от качества питающего напряжения.

Форм фактор

Конвекционное (конвективное) охлаждение
Корпус прибора, выполненный по конвекционной схеме, обеспечивает безвентиляторное охлаждение силовых элементов за счет естественной циркуляции воздуха (конвекции) внутри прибора.

Навесной стабилизатор
Стабилизатор с возможностью крепления на вертикальные поверхности.

Напольный стабилизатор
Стабилизатор, устанавливаемый непосредственно на полу.

Стоечный (Rack) стабилизатор
Стабилизатор, устанавливаемый в специализированную 19 дюймовую Rack-стойку, используемую для подключения блоков различного оборудования.

Руководство покупателя по выбору трёхфазного стабилизатора напряжения

Руководство покупателя по выбору трёхфазного стабилизатора напряжения

Трёхфазная сеть состоит из четырёх электрических кабелей, проводов (1 нейтраль и 3 фазы). При подключении техники ко всем 4 проводам напряжение в сети будет равно 380 В, так подключают электрические приборы и аппараты, работающие от трёхфазной сети.

Второй вариант использования трёхфазной электрической сети — подключение однофазных электроприборов с потреблением 220 В. Если требуется подключить однофазные приборы, то трёхфазная сеть предоставляет потребителю 3 независимые однофазные сети. При этом у каждой линии будет своя фаза, а у всех трёх однофазных сетей — одна общая нейтраль. Чаще всего трёхфазная магистральная сеть используется как 3 однофазных сети в частных домах и офисных помещениях, где нет трёхфазных потребителей.

Есть и третий способ применения трёхфазной электросети — комбинированный. В этом случае разводка выполнена в виде 3 однофазных сетей, но есть трёхфазные электрические потребители (например, электрический котёл или трёхфазный насос). В этом случае к точке подключения трёхфазной техники подведено 380 В, а вся остальная проводка выполнена как однофазная с напряжением 220 В.

У трёхфазной сети есть преимущества: пользователь получает 3 независимых однофазных линии, если электроснабжение пропадет в одной или двух, то на третьей оно остается. Еще одно преимущество заключается в равномерном распределении нагрузки на 3 фазы, что исключает чрезмерную нагрузку на сеть в пиковые моменты энергопотребления. Единственный недостаток трёхфазной сети — в необходимости устанавливать не 1 стабилизатор, а 3 однофазных (каждый на свою фазу) или 1 трёхфазный стабилизатор.

Чтобы понять, какой трёхфазный стабилизатор подходит именно в каждом конкретном случае, нужно разобраться, что представляет собой трёхфазный стабилизатор напряжения. По сути, это 3 однофазных стабилизатора, каждый из них работает самостоятельно, контролируя свою фазу. Трёхфазный стабилизатор напряжения может быть изготовлен в одном корпусе. Аппараты такого рода производит, например, итальянская компания Ortea (Orion и Orion Plus), а также различные китайские компании. Отечественные предприятия не изготавливают трёхфазные стабилизаторы в едином корпусе. Тульская компания «Штиль» выпускает только маломощные трёхфазные аппараты в одном корпусе — стабилизаторы серий R3600-3, R6000-3, R 9000-3.

В компаниях Progress (Псков), Lider (Псков), «Штиль» (Тула) выпускают трёхфазную технику по концепции объединения трёх однофазных стабилизаторов напряжения через коммутационную стойку или блок. Такой принцип реализации надёжнее, так как при любой неисправности стабилизатора на одной фазе электроснабжение дома будет производиться через оставшиеся 2 фазы.

Трёхфазные стабилизаторы напряжения могут быть:

  • электромеханическими. В этом случае контактор перемещается по обмотке автотрансформатора.
  • электронными. Обмотки витков трансформатора переключаются тиристорными, симисторными или релейными коммутационными ключами.

Стабилизаторы электромеханического типа выпускают под ТМ Orion (Италия), Solby (Китай) и множество других недорогих стабилизаторов китайского производства. Электронные тиристорные стабилизаторы производят компании Progress и Lider (Псков), а симисторные устройства — «Штиль» (Тула).

Иногда покупатели задают вопрос: оптимально приобрести 1 трёхфазный стабилизатор напряжения или 3 однофазных аппарата? Однозначного ответа на него нет, лучшей будет покупка качественного и дорогого прибора (3 однофазных или 1 трёхфазный — без разницы).

Если в доме нет трёхфазных потребителей, то необязательно защищать все три фазы. Можно установить однофазный стабилизатор напряжения на 1, 2 или 3 фазы. Следует определить, на какой фазе установлено оборудование, чувствительное к перепадам напряжения, и в этом месте установить высокоточный аппарат. Для линии, где высокоточная техника отсутствует, подойдет аппарат с невысокой точностью стабилизации. На 3 фазах может находиться различная по мощности нагрузка, следовательно, на линии можно установить аппараты разной мощности. Если в помещении есть трехфазный потребитель, то на 3 фазах должны быть установлены одинаковые однофазные аппараты или 1 трёхфазный стабилизатор.

У потребителей часто возникает вопрос о том, как подобрать трёхфазный стабилизатор напряжения переменного тока?

Во-первых, нужно определить, следует ли защищать всю сеть в помещении или только некоторые аппараты. Если в защите нуждается вся сеть, то аппарат устанавливают сразу после счётчика электроэнергии, если нужно защитить отдельно стоящий прибор, то трёхфазный стабилизатор напряжения устанавливается непосредственно перед ним.

Во-вторых, нужно знать мощность электроприбора или суммарную возможную мощность техники, работающей на 1 фазе. В-третьих, следует понимать, какие есть проблемы с напряжением в сети (оно пониженное или завышенное, есть ли скачки). У трёхфазных стабилизаторов подключение осуществляется через винтовую клеммную колодку.

Как подключить стабилизатор к трёхфазной сети? Если вы устанавливаете 3 однофазных устройства, коммутирующие блоки или стойки не понадобятся. В помещение заходят 3 фазы и 1 нейтраль. Каждую фазу следует завести в свой стабилизатор, нейтраль — во все 3 аппарата, на выходе будет 3 линии, к каждой из них добавится провод нейтрали. Получаем фазу и нейтраль на входе, фазу и нейтраль на выходе. Если использовать стойку, монтаж будет осуществлен быстрее, коммутационная колодка — общая. Также можно добавить байпас, чтобы ток шел в обход стабилизатора, БКС для контроля пропадания тока на одной из фаз и отключения оставшихся 2 фаз (при подключении нагрузки в 380 В). Все аппараты работают при температуре выше 0˚С без выпадения конденсата. Если требуется трёхфазный стабилизатор напряжения переменного тока в помещении с температурой ниже 0˚С, их нужно устанавливать в сухом помещении или в металлическом ящике с вентиляцией, чтобы не допустить появления конденсата. При температуре ниже 0˚С функционируют все итальянские стабилизаторы. Они выдерживают мороз до минус 25 ˚С, могут работать при повышенной влажности с выпадением конденсата, держат большую перегрузку.

Примеры применения аппаратов различных торговых марок

В настоящее время во многих частных домах начали устанавливать лифты, а для защиты их силовых двигателей и автоматики — трёхфазный стабилизатор в едином корпусе. В сегменте трёхфазных стабилизаторов напряжения для лифта рекомендуем аппараты Orion (Италия). Если требуется бесшумный стабилизатор, то выбор лучше остановить на электронном стабилизаторе без сервопривода. Для станков, которые потребляют 380 В, требуется 1 трёхфазный стабилизатор или 3 однофазных аппарата, которые подключены к коммутационному блоку, оборудованному БКС (блоком контроля сети). Для частного дома можно использовать любой трёхфазный стабилизатор.


Как выбрать трёхфазный стабилизатор напряжения?

Автор: Александр Старченко

Трёхфазные стабилизаторы напряжения находят широкое применение не только на промышленных объектах. Они могут применяться в коттеджных загородных посёлках, на объектах социальной инфраструктуры и на предприятиях малого бизнеса. Даже к жилым домам в некоторых случаях может быть подведена трёхфазная сеть, поэтому не исключено его использование и в качестве стабилизатора сетевого напряжения для дома.

Идеальная трёхфазная сеть должна иметь уровень напряжения 380В, но это соблюдается далеко не всегда, поэтому для нормализации сети применяются трёхфазные стабилизаторы напряжения.

Содержание:

  1. Что такое трёхфазный стабилизатор?
  2. Виды стабилизаторов
  3. Критерии выбора
  4. Подключение трёхфазного стабилизатора
  5. Стабилизаторы от компании «Энергия»

Что такое трёхфазный стабилизатор?

По своей сути трёхфазный стабилизатор напряжения это три самостоятельных однофазных стабилизатора, которые объединены общей схемой контроля, и в случае перекоса фазы или её отключения, схема полностью отключит весь стабилизатор. Однофазные устройства подключаются таким образом, что на каждый блок подаётся своя фаза, а ноль является общим для всех блоков. Кроме того, сам корпус трёхфазного стабилизатора должен быть заземлён.

Принципиальных отличий трёхфазного стабилизатора от однофазного прибора практически нет. Трёхфазные устройства могут иметь релейную, электромеханическую или тиристорную схему.

В трёхфазных стабилизаторах может быть более сложная схема защиты.

Она может отключать стабилизатор по любой из следующих причин:

  • Напряжение фазы ниже критического уровня;
  • Напряжение фазы выше критического уровня;
  • Температура элементов любого блока превысила определённый порог.

Иногда при подключении потребителей может возникнуть ситуация с неравномерной нагрузкой на отдельные фазы, что называется «перекос фаз». Элементом защиты в этом случае является трехфазный автомат. Стабилизаторы такого типа обычно представляют собой вертикальную напольную  конструкцию. Кроме органов управления, на передней панелей располагаются индикаторы напряжения. Это могут быть стрелочные вольтметры или цифровые сегментные индикаторы.

Область применения трёхфазных стабилизаторов исключительно велика. Трёхфазные стабилизаторы напряжения для дома обычно имеют небольшую мощность. Она может ограничиваться 30-50 кВт. Стабилизаторы с мощностью до 100 кВт используются для электропитания небольших коттеджных посёлков, а так же на предприятиях малого бизнеса.

Устройства большой мощности устанавливаются на промышленных предприятиях. Если трёхфазный стабилизатор имеет гальваническую развязку, то он может эксплуатироваться в условиях повышенной влажности. Стабилизаторы такой конструкции применяются в специализированных медицинских учреждениях, лабораториях и научных центрах.

Виды стабилизаторов

В качестве трёхфазных  стабилизаторов используются следующие схемы:

  • Электромеханические;
  • Релейные;
  • Тиристорные.

Если релейные и тиристорные стабилизаторы имеют определённые ограничения по мощности, то у электромеханических стабилизаторов этот параметр не является критичной величиной. Мощность электромеханических (электродинамических) устройств может достигать сотен киловатт.

Электромеханические

Трёхфазный промышленный стабилизатор напряжения может быть выполнен по одной из двух схем:

  1. В первом случае стабилизация осуществляется по среднефазному напряжению. В таком стабилизаторе имеются три трансформатора, по одному на каждую фазу, и три контактных регулятора напряжения, но управление ими осуществляется одним сервоприводом. Электронная схема контролирует точность стабилизации среднефазного напряжения и в случае его отклонения даёт команду серводвигателю. Стабилизатор напряжения, выполненный по такой схеме, подходит только для питания хорошо сбалансированных нагрузок. В этой схеме не задействован нулевой провод. Он проходит с входа на выход, не заходя в схему. Трёхфазный стабилизатор этой конструкции может работать с трёхфазными сетями, организованными по схеме «треугольник» без нейтрали.
  2. Во втором случае стабилизатор так же имеет три трансформатора, но у каждого установлен свой сервопривод и отдельная плата управления на каждую фазу. Это самая распространённая конструкция, которая может работать с любым видом трехфазной нагрузки и допускает некоторую их разбалансировку. Основной недостаток электродинамического стабилизатора это низкая скорость стабилизации, зависящая от времени, в течение которого скользящий контакт переместится по обмотке трансформатора для выполнения коррекции напряжения.

Главные достоинства:

  • Высокая точность регулировки;
  • Большой диапазон напряжения на входе;
  • Практически неограниченная мощность нагрузки.

Релейные

Трёхфазный стабилизатор, выполненный на электромеханических реле, состоит из трансформатора с секционированной обмоткой. Отдельные секции переключаются с помощью реле, изменяя тем самым коэффициент трансформации и меняя величину напряжения на выходе устройства.

Достоинства релейного стабилизатора – это высокая скорость срабатывания и надёжность, поскольку устройство не имеет механического привода и не нуждается в техническом обслуживании.

Недостатком можно считать дискретность (ступенчатость) установки напряжения, но при большом количестве электромагнитных реле это практически незаметно и не оказывает негативного влияния на нагрузку.

Тиристорные

По такому же принципу работает трёхфазный тиристорный стабилизатор. Переключение секций трансформатора, вместо реле, осуществляется электронными силовыми приборами. Это – тиристоры и симисторы. Стабилизатор такого типа обладает ещё более высокой скоростью корректирования напряжения, хотя его величина, так же как и у релейной конструкции, изменяется ступенями.

Трёхфазный электронный стабилизатор напряжения может иметь до 7-9 тиристорных ключей, что позволяет довести точность установки напряжения до 3-5%. Большим преимуществом электронных стабилизаторов является возможность работы в широком температурном диапазоне,  включая и достаточно низкие температуры.

Симисторные устройства плохо работают с реактивной нагрузкой, поэтому в трёхфазных стабилизаторах практически не применяются.

Критерии выбора

На выбор трёхфазного стабилизатора могут повлиять следующие факторы:

  • Состояние (качество) входного напряжения;
  • Мощность потребителей электроэнергии;
  • Требуемая скорость выравнивания;
  • Необходимая точность установки напряжения;
  • Условия эксплуатации.

При выборе трёхфазного  стабилизатора следует заранее знать, какие минимальные и максимальные величины напряжения сети могут возникнуть в процессе эксплуатации. Допустимый разброс входных напряжений всегда указывается в технической документации на изделие.

Трёхфазные стабилизаторы, работающие по среднефазному напряжению, используются преимущественно с реактивной нагрузкой, поэтому требуемую мощность несложно подсчитать по формуле. Стабилизаторы, представляющие собой три отдельных блока (по одному для каждой фазы), могут работать с любыми нагрузками. В каждом случае подсчёт мощности следует выполнять очень тщательно.

Если важным критерием является скорость стабилизации, то от использования сервоприводного электродинамического стабилизатора придётся отказаться. В этом случае подойдёт релейный трёхфазный стабилизатор, а если эксплуатация прибора подразумевает неотапливаемое помещение и работу при низкой температуре, то электронный стабилизатор.

Если наоборот, важна высокая точность установки, а скорость стабилизации менее важна, то электромеханический трёхфазный стабилизатор будет оптимальным вариантом.

Практически все модели современных стабилизаторов оборудуются системой «байпас». При нормальной величине напряжения сети нагрузка подключается к ней напрямую, минуя схему стабилизатора. При отклонении напряжения в ту или иную сторону, питание потребителей начинает осуществляться через стабилизатор.

Конструктивно, трёхфазный стабилизатор напряжения может быть выполнен в виде вертикальной напольной стойки, но могут быть устройства и с настенным креплением. Некоторые модели мощных стабилизаторов напряжения могут иметь систему принудительного воздушного охлаждения, что заметно облегчает режим работы трансформаторов и мощных полупроводниковых приборов.

Подключение трёхфазного стабилизатора

Подключение трёхфазного стабилизатора напряжения не является слишком сложной задачей, но если человек не имеет элементарных знаний и опыта в электротехнике, то лучше поручить это дело специалистам. Трёхфазный стабилизатор напряжения состоит из трёх отдельных блоков. На задней панели каждого блока расположена винтовая колодка со следующими обозначениями:

  • L (фаза) вход;
  • L (фаза) выход;
  • N (ноль).

Бытовой стабилизатор устанавливается после входного автомата и счётчика. Каждая из трёх фаз подключается к соответствующей клемме каждого блока. Клеммы «ноль» всех блоков соединяются между собой. Клеммы «фаза-выход» подключаются к автоматам нагрузки. Подробная схема подключения всегда имеется в техническом описании, с которым следует тщательно ознакомиться, поскольку каждая модель стабилизатора может иметь некоторые конструктивные особенности.

Стабилизаторы от компании «Энергия»

Трёхфазный стабилизатор напряжения 15 кВт «Энергия HYBRID СНВТ 15 000/3» представляет собой оригинальное техническое решение, объединяющее в одном устройстве два принципа стабилизации напряжения – электродинамический (сервоприводный) и релейный. Прибор обеспечивает устойчивую работу в диапазоне напряжения сети от 105 до 280В и гарантирует установку напряжения 220±3%.

Стабилизатор может использоваться на даче, в загородных жилых домах, офисах и небольших производственных предприятиях. Прибор выполнен в виде вертикальной стойки и оснащён всеми видами защиты.

При выборе трёхфазных стабилизаторов следует обращать внимание преимущественно на российские разработки, поскольку они, в отличие от зарубежных производителей, полностью адаптированы для эксплуатации в наших условиях.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Стабилизаторы напряжения / Публикации / Элек.ру

На сегодняшний день практически у каждого в доме имеются современные дорогие электроприборы, которые порой очень чувствительны к перепадам напряжения. А наши электросети, развернутые еще несколько десятков лет назад, не были рассчитаны на такую мощность.

Стабилизаторы напряжения бывают разных типов, и рассчитаны на разную мощность. Немудрено, что выбирая такой прибор для защиты бытовой техники, мы сталкиваемся с их разнообразием, и постаем перед выбором.

Как же правильно выбрать стабилизатор напряжения?


На фото трёхфазная система стабилизации напряжения в загородном доме мощностью 150 кВА (стабилизаторы напряжения Progress серии L, однофазные, 3 шт. мощностью 50кВА каждый + блок автоматического контроля сети (БАКС)).

Попытаемся в этом разобраться. Начнем с количества фаз в сети. Если у Вас квартира, то сеть у Вас однофазная, а значит и стабилизатор напряжения будем выбирать однофазный. В частных домах иногда делают трехфазную сеть, однако это не означает, что нужно брать трехфазный стабилизатор напряжения. Если 3 фазы просто заведены, а работаете Вы на одной (через переключатель фаз), то нужен один однофазный стабилизатор напряжения. В случае, если нагрузка распределена на все 3 фазы, ставится 3 однофазных стабилизатора, отдельно на каждую фазу. Трехфазный стабилизатор нужен, как правило, в промышленной сфере, где есть трехфазные потребители (электрокотлы, мощные станки и т. д.). Итак, мы определились, что нам нужен однофазный стабилизатор напряжения. Теперь нужно выбрать устройство по принципу работы и типу коммутации.

Существуют автотрансформаторный, феррорезонансный и импульсный стабилизатор напряжения. Феррорезонансные стабилизаторы (если помните, раньше использовались для питания ламповых телевизоров) свою функцию выполняют, конечно, хорошо, но рассчитаны, как правило, на очень большую мощность, и довольно ресурсоёмки в плане их производства. К тому же, такие стабилизаторы дают помехи во внешнюю сеть и шумно работают. Однако, позволяют регулировать межфазное напряжение трехфазной сети. Используются, в основном, в промышленности. Импульсный стабилизатор напряжения работает быстро и тихо, но рассчитан, как правило, на небольшую мощность и искажает выходное напряжения. Обычно их используют для питания бытовой электроники с импульсными блоками питания. Для бытовых нужд лучше использовать автотрансформаторные стабилизаторы. В них стабилизация напряжения обеспечивается за счет изменения соотношения обмоток (количества витков одной из обмоток трансформатора) автотрансформатора. Чем больше число витков содержит обмотка трансформатора, тем большую точность может обеспечить стабилизатор напряжения.

Автотрансформаторные стабилизаторы напряжения

Автотрансформаторные стабилизаторы напряжения бывают релейные, полупроводниковые (тиристорные, семисторные ) и электромеханические (сервоприводные). В релейных и полупроводниковых стабилизаторах напряжения стабилизация происходит ступенчато, но быстро. В электромеханических стабилизаторах напряжения происходит плавно, но медленно. Релейные стабилизаторы напряжения для коммутации обмоток используют реле. Контакты реле при коммутации вызывают нежелательные переходные процессы, однако время переключения на одну ступень составляет ~20 мс. В полупроводниковых стабилизаторах коммутация обмоток происходит с помощью электронных ключей — полупроводников, время переключения на одну ступень также составляет ~20 мс. Изменение напряжения на выходе происходит ступенчато, как и в релейных стабилизаторах, но без возникновения переходных процессов. В электромеханических стабилизаторах коммутация обмоток происходит за счет контактной щетки, которую перемещает по обмотке сервомотор (электродвигатель). Поэтому скорость стабилизации напряжения на выходе, в таких стабилизаторах, зависит от электродвигателя и качества щеток. В качественных стабилизаторах напряжения скорость стабилизации составляет ~110В/с, в некачественных стабилизаторах время срабатывания может достигать 3с.

Для выбора стабилизатора необходимо знать активную мощность (Вт) Ваших потребителей и необходимую точность стабилизации выходного напряжения.

Какую мощность стабилизатора выбрать?

Конечно, можно взять с заведомо большим запасом по мощности, но тогда будет выше и цена. Да и места аппарат займет больше. Поэтому лучше немного посчитать. Самый простой вариант — определить максимальную мощность по вводному (главному) автомату. Для этого нужно умножить номинальный ток автомата на напряжение сети (может отличаться от 220 в!). Это и будет максимальная мощность в Ваттах. А можно «прикинуть» суммарную мощность, одновременно потребляемую приборами в доме. Но при этом нужно учитывать, что абсолютно все приборы в доме одновременно не включаются. После этого нужно умножить полученную мощность на коэффициент, который зависит от входного напряжения. Его можно узнать по таблице в паспорте к стабилизатору напряжения. Есть еще один маленький момент при выборе мощности стабилизатора. Обычно на них пишут мощность в ВА (вольт-амперы). Это чисто маркетинговый ход, т. к. значение в ВА численно больше, чем в Вт. Так что если написано ВА, нужно просто умножить это значение на 0.7. Это и будет максимальная активная(!) мощность стабилизатора в Вт, при условии, что напряжение на входе не будет опускаться ниже 180В, если напряжение проваливается до 150-120В, то желательно использовать коэффициент 0.5.

Какая точность стабилизации необходима?

Для ступенчатого стабилизатора напряжения (релейные и полупроводниковые) точность стабилизации зависит от количества обмоток (ступеней) и варьируется в диапазоне от 0,9% (для особо точных стабилизаторов) до 10% (для некачественных стабилизаторов). Для нормальной работы оборудования необходимо, чтобы напряжение в розетке составляло 220±5%. Человеческий глаз различает скачки напряжения в лампах накаливания равные 220±2% (при такой точности различают мерцание лампочек). Для питания Hi-Fi аппаратуры достаточно 230±1.5%.

Электромеханические стабилизаторы напряжения обычно имеют точность от 220±1% до 220±1.5%. Здесь желательно обратить внимание на скорость стабилизации. Приемлемая скорость составляет ~110В/c.

По материалам компании

Фазировка стабилизатора напряжения с сетью и котлом

 Шаг один.

Стабилизатор отключить от розетки, установить выключатель в положение вкл (1).

Измерить сопротивление между любым контактом вилки и выходами розетки, варианта будет два:

в первом сопротивление с любым выходом розетки в много больше 10-ков кОм,

во втором с одним из выводов сопротивление близко к ноль Ом.

Во втором случае ноль найден, пометить на вилке и розетке стабилизатора ноль. В первом случае взять другой контакт вилки и найти выход на розетке, где сопротивление будет близко к нолю Ом. Пометить на вилке и розетке ноль, можно фломастером, главное, чтобы не стерся со временем.

Шаг два.

Индикатором найти в сетевой розетке ноль и фазу. Пометить на сетевой розетке ноль.

В дальнейшем всегда соблюдать при включении стабилизатора совпадения отметок на вилке шнура с отметкой на сетевой розетке.   При отсутствии индикатора, но при наличии заземления, ноль можно определить вольтметром, напряжение между землей и фазой близко к сетевому, (220В) напряжение между землей и нолем близко к 0 В, может быть до 10 В.

Шаг три.

Нужно найти ноль на шнуре котла, это возможно сделать только омметром.

В котле на колодке внутри ноль, фаза и земля подписаны, найти ноль и омметром найти на вилке штырь на котором сопротивление близко к нолю, пометить.

Все готово. В дальнейшем все вилки в розетки включать по отметкам, ноль в ноль .

Особенности подключения котла через стабилизатор к электрической сети

Большинство энергозависимых газовых котлов подключаются к электрической сети с помощью трехполюсной евровилки, известной также как Schuko, имеющей два штыря ноль и фаза и боковой контакт защитного заземления. Конструкция евророзетки позволяет произвольно подключить евровилку с точки зрения соответствия нуля и фазы.

Большинство электроприборов нечувствительны к такой переполюсовке. Но только не газовые котлы. Поскольку газ представляет повышенную опасность, то правилам безопасности при подключении газового котла уделяется повышенное внимание. С большой вероятностью автоматика котла не будет работать, если подключение нуля и фазы неправильное. То же самое, если котел включен через стабилизатор напряжения «Штиль».

Для корректной работы котла входная вилка стабилизатора напряжения «Штиль» должна быть корректно подключена в розетку так, чтобы нулевой штырь вилки стабилизатора был подключен к нулю электрической сети.

Использование однофазных стабилизаторов в трехфазной сети

Если у вас к дому (объекту) подходит трехфазная сеть, то у многих покупателей стоит выбор между приобретением трехфазного стабилизатора и тремя однофазными.

Схематично трехфазный стабилизатор представляет собой три однофазных стабилизатора и устройство блокировки фаз, которое контролирует межфазное напряжение и в случае исчезновения напряжения на одной из фаз — отключает напряжение на остальных фазах. Это сделано для защиты трехфазной нагрузки.

Поэтому важно — если у вас трехфазная нагрузка — обязательно надо брать трехфазные стабилизатор.

В остальных случаях удобнее брать три однофазных. Т.к. при исчезновении напряжения на одной из фаз, остальные будут работать. Также получается, что три однофазных стабилизатора стоят дешевле чем один трехфазный.

Схема подключения к трехфазной нагрузке:


При подключении стабилизаторов напряжения в трехфазную сеть необходимо выполнять следующие условия:

1. Стабилизаторы должны быть установлены на каждую фазу. Нельзя устанавливать стабилизаторы на одну или две фазы, оставляя без стабилизации остальные (-ую).
2. Уровень загруженности на каждый стабилизатор напряжения должен быть приблизительно одинаковый. В ином случае возникает на нулевом проводе ток, что может вывести стабилизатор из рабочего состояния (стабилизатор будет выдавать ошибку).
3. Нельзя подключать однофазные стабилизаторы напряжения в трехфазную сеть, если есть трехфазная нагрузка.
4. Нельзя подключать стабилизаторы напряжения в трехфазную сеть, если разность линейных напряжений между фазами превышает 20-25%.


При покупке 3-х однофазных стабилизаторов напряжения — СКИДКА 5%!

Подробнее о акции
Учитывайте, что стоимость 3-х однофазных дешевле чем аналогичной мощности трехфазный (абсолютно любого производителя) — Вы не плохо экономите на трехфазном стабилизаторе, а покупка трех однофазных стабилизаторов позволит с умом распорядиться пространством при его размещении и более грамотно подключить и использовать их с технической точки зрения!

При выборе номинала надо понимать, что если к вам подведено трехфазное напряжение, например 15000 ВА, то разделяется по 5000 ВА на фазу, то есть надо брать три однофазных по 5000 ВА.

Схема подключения в однофазной сети:

Стабилизаторы напряжения On Phase-A-Matic, Inc.

N / A Для использования с поворотным преобразователем для 3-фазного электронного оборудования, такого как станки с ЧПУ / ПЛК, приводы переменного / постоянного тока и все чувствительное к напряжению оборудование. Обеспечивает стабилизацию напряжения +/- 5%.

Нормальное рабочее напряжение поворотного фазового преобразователя составляет 208–230 В переменного тока для поворотного преобразователя серии 230 В «R» и 460 В переменного тока для поворотного преобразователя серии 460 В «RH».Сгенерированное фазное выходное напряжение вращающегося фазового преобразователя обычно выше, чем входное напряжение без нагрузки и в условиях небольшой нагрузки. В приложениях с высоким однофазным напряжением (более 230 В для серии 230 В «R» и более 460 В для серии 460 В «RH») выходное напряжение холостого хода или малой нагрузки может быть чрезмерным. Некоторое оборудование ЧПУ / ПЛК не будет работать должным образом при более высоком выходном напряжении.

Стабилизатор напряжения Phase-A-Matic ™ предназначен для снижения этого более высокого напряжения, чтобы оно было ближе к входному.Он также будет поддерживать стабильное выходное напряжение во время пиковых нагрузок, тем самым помогая оборудованию с ЧПУ / ПЛК и другому чувствительному к напряжению оборудованию работать должным образом.

Работа только очень маленьких двигателей на роторном преобразователе, который в 3 раза больше (или больше), может не снизить выходное напряжение в достаточной степени, и в этом случае меньший двигатель может перегреться. В этих случаях для снижения стоимости можно использовать специальный стабилизатор напряжения, размер которого соответствует требованиям только проблемного двигателя или нагрузки. Проконсультируйтесь с заводом-изготовителем.

Поставляется в корпусе NEMA типа 1 с отверстиями разного размера.

Предназначен только для использования внутри помещений в сухих местах, но может быть помещен в непромокаемый корпус для использования во влажных или сырых местах.

Выберите стабилизатор напряжения, по крайней мере, такого размера, как нагрузка, на которую он будет работать. Он не обязательно должен быть таким большим, как используемый вращающийся преобразователь фазы.

8 кВА 3-фазный автоматический стабилизатор напряжения переменного тока

Полностью промышленный автоматический стабилизатор напряжения переменного тока с номинальной мощностью 8 кВА, допуском ± 20% диапазона входного напряжения, 3 фазы 380 В, 415 В, 480 В на выбор.Будучи очень компактными и практически не требующими обслуживания решениями, они идеально подходят для промышленных и коммерческих зданий и связанных с ними приложений и процессов.

8 кВА Стабилизатор напряжения Технические характеристики

Номер модели ATO-TNS / JSW-8K
Вместимость 8 кВА (мощность стабилизатора напряжения должна быть 1.В 5 ~ 2 раза больше мощности нагрузки)
Фаза 3 фазы 4 линии
Диапазон входного напряжения Допуск ± 15% для всех стандартных выходных напряжений выше 380 В.
Допуск ± 20% для требуемого выхода 380 В и всех стандартных напряжений ниже.
Выходное напряжение 3 фазы 380 В (дополнительно: 110 В / 120 В / 208 В / 220 В / 230 В / 240 В / 400 В / 415 В / 440 В / 460 В / 480 В)
Точность выхода ± 2 ~ 4% / ± 1% (опционально)
* В случае выходной точности +/- 2-4% стабилизатор напряжения будет основан на серводвигателе, а в случае выходной точности +/- 1%, стабилизатор напряжения будет основан на SCR.
Частота 50 Гц / 60 Гц
Текущий тип AC
КПД ≥95%
Время отклика ≤1,5 ​​S
Температура окружающей среды -15 ° С ~ + 40 ° С
Метод охлаждения Естественное воздушное охлаждение
Сопротивление изоляции ≥5 МОм
Электроинтенсивность Без пробоев и пробоев при синусоидальном напряжении промышленной частоты 2000 В в течение 1 мин.
Перегрузочная способность Ток перегрузки (%) Продолжительность (мин)
20 ≤60
40 ≤15
60 ≤5
Искажение формы сигнала Сигнал отсутствия точности
Защита Перенапряжение, перегрузка по току, фазы питания
Степень защиты IP 24
Гарантия 24 месяца
Сертификат ISO9001: 2008, CE
Масса 78 кг
Размер упаковки 370x340x790 мм

Принципиальная схема трехфазного стабилизатора напряжения

Советы: Используете 3-фазный 4-линейный стабилизатор напряжения или 3-фазный 3-линейный стабилизатор напряжения?

Трехфазный трехлинейный стабилизатор напряжения: при подключении все входные и выходные линии являются тремя линиями под напряжением (L1, L2, L3).

3-фазный 4-линейный стабилизатор напряжения: Вход и выход — это все четыре линии, три для активных линий, одна для нейтральной линии (L1, L2, L3, N).

В настоящее время наиболее распространенным является стабилизатор напряжения с 3 фазами и 4 линиями. Трехфазный трехлинейный стабилизатор напряжения применяется относительно редко, за исключением очень специального оборудования. Если каждый провод в трехфазной цепи подключен к одной и той же нагрузке, и сумма тока, протекающего через нейтральную линию в каждый момент, равна нулю, можно удалить нейтральную линию и использовать трехфазную трехпроводную систему для источник питания.Однако это идеальная ситуация. Фактически, трехфазная нагрузка, образованная несколькими однофазными нагрузками, подключенными к трехфазной цепи, не может быть полностью симметричной. В этом случае нейтральная линия особенно важна, а не является обязательной.

Если нет нейтральной линии в случае асимметрии нагрузки, формируется асимметричный трехфазный трехлинейный источник питания системы. Из-за асимметрии импеданса нагрузки фазный ток также асимметричен, и напряжение фазы нагрузки также естественно асимметрично.Некоторые фазные напряжения могут превышать номинальное напряжение нагрузки, что может привести к повреждению нагрузки. Некоторое фазное напряжение может быть ниже, нагрузка не работает должным образом (тусклая лампочка). При изменении импеданса нагрузки каждой фазы, вызванного включением и выключением света, фазный ток и фазное напряжение будут соответственно изменяться, свет будет тускнеть и ярче, а другие электрические приборы не будут работать нормально или даже будут повреждены. Итак, у вас должна быть нейтральная линия, трехфазная четырехпроводная система.

Онлайн-мощность

ВХОД
Входное напряжение * 208 или 480 В перем. Тока
Выходное напряжение * 208Y / 120 или 480Y / 277 В переменного тока
Частота * 50 или 60 Гц, ± 5%
Время отклика 1 цикл типичный
Гармонические искажения 1% макс.добавлено при переключении
Слышимый шум Соответствует стандартам NEMA или превосходит их
синфазный -120 дБ <300 кВА
Нормальный режим -60 дБ / декада
Нейтраль к земле 0.5 В макс. потенциал
Перегрузка (бросок) 200% полной нагрузки за 10 секунд 1000% полной нагрузки за 1 цикл
Входное напряжение
Диапазон регулирования
+ 8% до -10% от номинала
ВЫХОД
Размеры от 15 до 1250 кВА
Диапазон регулирования ± 1.5% типично, ± 2% максимальный фазовый дисбаланс
Скачки напряжения 20% макс. напряжение выше номинального, макс. 50 миллисекунд. Продолжительность
Падения напряжения 30% макс. ниже номинального напряжения, не более 20 миллисекунд. Продолжительность
Переходные процессы в линии Напряжение на 20% выше номинального 1 / час.Максимум.
КПД > 96% при 80% нагрузке
Коэффициент мощности нагрузки 0,3 с опережением или отставанием от единицы
Тип трансформатора
<300 кВА 3 фазы компьютерного класса, с двойным экраном, с медной оболочкой, изолирующий трансформатор
> 400 кВА 3 фазы, с медной обмоткой, повышающий трансформатор
Импеданс трансформатора от 3 до 5% (низкое сопротивление)
* Доступны другие напряжения и частоты

Стабилизаторы настроения и / или нейролептики при биполярном расстройстве на поддерживающей фазе: систематический обзор и сетевой метаанализ рандомизированных контролируемых исследований

Мы провели поиск в Embase, PubMed и CENTRAL с момента создания до 22 мая 2020 года, чтобы выяснить, какие нейролептики и / или стабилизаторы настроения лучше подходят для пациентов с биполярным расстройством на поддерживающей фазе.Мы выполнили два категориальных сетевых метаанализа. Первые включали исследования монотерапии и исследования, в которых были указаны два используемых препарата (например, арипипразол, арипипразол один раз в месяц, арипипразол + ламотриджин, арипипразол + вальпроат, азенапин, карбамазепин, ламотриджин, ламотриджин + вальпроат, литий, литий + окскарид + окскарид. вальпроат, оланзапин, палиперидон, кветиапин, инъекции рисперидона длительного действия, вальпроат и плацебо). Второе включало исследования комбинированной антипсихотической терапии второго поколения (SGA) (т.е., арипипразол, луразидон, оланзапин, кветиапин и зипразидон) с литием или вальпроатом (LIT / VAL) по сравнению с плацебо с LIT / VAL. Результатами были частота рецидивов / рецидивов любого эпизода настроения (RR-любой, первичный), депрессивный эпизод (RR-dep) и маниакальный / гипоманиакальный / смешанный эпизод (RR-мания), прекращение лечения, смертность и отдельные нежелательные явления. Были рассчитаны коэффициенты риска и 95% доверительный интервал. Было найдено 41 рандомизированное контролируемое исследование (n = 9821; средняя продолжительность исследования 70,5 ± 36).6 недель; процентов женщин, 54,1 процента; средний возраст 40,7 года). Все активные препараты, кроме карбамазепина, ламотриджина + вальпроата (нет данных) и палиперидона, превзошли плацебо для RR-any. Арипипразол + вальпроат, ламотриджин, ламотриджин + вальпроат, литий, оланзапин и кветиапин превзошли плацебо в отношении RR-деп. Все активные методы лечения, кроме арипипразола + вальпроата, карбамазепина, ламотриджина и ламотриджина + вальпроата, превосходили плацебо при RR-мании. Азенапин, литий, оланзапин, кветиапин и вальпроат превзошли плацебо при отмене по всем причинам.Все SGA + LIT / VAL, кроме оланзапина + LIT / VAL, превзошли плацебо + LIT / VAL для RR-any. Луразидон + LIT / VAL и кветиапин + LIT / VAL превзошли плацебо + LIT / VAL для RR-dep. Арипипразол + LIT / VAL и кветиапин + LIT / VAL превзошли плацебо + LIT / VAL в отношении RR-мании. Луразидон + LIT / VAL и кветиапин + LIT / VAL превзошли плацебо + LIT / VAL для отмены по всем причинам. Профили эффективности, переносимости и безопасности лечения различались в зависимости от лечения.

Элемент стабилизатора — обзор

2.1.2 Основные аспекты металлургии титана

Разнообразие микроструктуры титановых сплавов является результатом аллотропного явления. Титан претерпевает аллотропное превращение при 882 ° C. Ниже этой температуры он демонстрирует гексагональную кристаллическую структуру с плотной упаковкой (ГПУ), известную как α-фаза, а при более высокой температуре он имеет объемно-центрированную кубическую (ОЦК) структуру, β-фазу. Последний остается стабильным до температуры плавления 1670 ° C. Поскольку титан является переходным металлом с неполной d-оболочкой, он может образовывать твердые растворы с рядом элементов, и, следовательно, температура равновесия α- и β-фаз может быть изменена, допуская титан с элементами внедрения и замещения.

Легирующие элементы из титана делятся на три класса: α-стабилизаторы, β-стабилизаторы и нейтральные. В то время как элементы, определяемые как α-стабилизаторы, приводят к увеличению температуры аллотропного превращения, другие элементы, описываемые как β-стабилизаторы, вызывают снижение температуры. Когда происходит эвтектоидное преобразование, этот β-стабилизатор называют эвтектоидным β-стабилизатором, иначе его называют изоморфным β-стабилизатором. Если не наблюдается значительного изменения температуры аллотропного превращения, легирующий элемент определяется как нейтральный элемент.Рисунок 2.1 — схематическое изображение типов фазовых диаграмм между элементами титана и его сплавов.

Рисунок 2.1. Схематическое изображение типов фазовых диаграмм между титаном и его легирующими элементами

В результате возможны титановые сплавы с огромным разнообразием составов. Среди α-стабилизирующих элементов есть металлы групп IIIA и IVA (Al и Ga) и междоузлия C, N и O. Напротив, p-стабилизирующие элементы включают переходные элементы (V, Ta, Nb, Mo, Mg , Cu, Cr и Fe) и благородные металлы.

Добавление элементов α- и β-стабилизатора к титану приводит к возникновению поля на соответствующей фазовой диаграмме, где могут сосуществовать как α-, так и β-фазы. Титановые сплавы обладают множеством свойств, которые связаны с химическим составом и металлургической обработкой. По характеру микроструктуры титановые сплавы можно разделить на α-сплавы, β-сплавы или α + β-сплавы. β-сплавы могут быть далее классифицированы на близкие к β и метастабильные β сплавы.

Альфа-титановые сплавы , в первую очередь, образованы титаном CP и сплавами с α-стабилизирующими элементами, которые при комнатной температуре представляют собой только α-фазу.Такие сплавы обладают высоким сопротивлением ползучести и поэтому подходят для работы при высоких температурах. Поскольку после охлаждения от высокой температуры метастабильная фаза не остается, никаких серьезных изменений микроструктуры и механических свойств с помощью термообработки невозможно. Наконец, поскольку α-фаза не подвергается переходу из пластичного в хрупкое состояние, эти сплавы подходят для применения при очень низких температурах. Что касается механических и металлургических свойств, α-сплавы обладают разумным уровнем механической прочности, высоким модулем упругости, хорошей вязкостью разрушения и низкой ковкостью благодаря своей кристаллической структуре HCP.

Бета-титановые сплавы получают, когда к титану добавляют большое количество β-стабилизирующих элементов, что снижает температуру аллотропного превращения (α / β-переход) титана. Если содержание β-стабилизатора достаточно велико для снижения начальной температуры мартенсита (M s ) до температур ниже комнатной, зародышеобразование и рост α-фазы будут ограничены, и, следовательно, метастабильный β сохраняется при комнатной температуре при быстром охлаждении. , как показано на рисунке 2.2. Этот тип титанового сплава может быть упрочнен с помощью процедур термообработки. В некоторых случаях, в зависимости от состава и параметров термообработки, возможно выделение ω-фазы. Однако ω-фаза может вызвать охрупчивание титанового сплава, и, как правило, следует избегать ее выделения. β-титановые сплавы очень хрупкие при криогенных температурах и не предназначены для применения при высоких температурах, так как они обладают низким сопротивлением ползучести.

Рисунок 2.2. Частичная фазовая диаграмма титана и элемента β-стабилизатора

Наконец, сплавы α + β включают сплавы с достаточным количеством стабилизаторов α и β для расширения поля α + β до комнатной температуры.Комбинация фаз α и β обеспечивает оптимальный баланс свойств. Характеристики как α-, так и β-фаз могут быть адаптированы путем применения надлежащей термической обработки и термомеханической обработки. Может быть получен значительный ассортимент микроструктур по сравнению со сплавами α-типа. Сплав Ti-6Al-4 V является примером сплава типа α + β. Благодаря своей широкой доступности, очень хорошей обрабатываемости и улучшенным механическим свойствам при низких температурах, такой сплав является наиболее распространенным составом среди титановых сплавов, и, исходя из этих характеристик, он все еще широко применяется в качестве биоматериала, в основном в устройствах ортопедических имплантатов.На рисунке 2.3 изображены микроструктуры титановых сплавов β и α + β.

Рисунок 2.3. Микроструктура охлажденных на воздухе сплавов β Ti-35Nb (мас.%) (А) и α + β Ti-6Al-7Nb (мас.%) (Б)

Как и в случае железа (сталей), аллотропное превращение является основным причина огромного разнообразия микроструктуры титановых сплавов. Микроструктуры титанового сплава образованы стабильными и метастабильными фазами. Как правило, из-за ограниченного содержания β-стабилизатора и в зависимости от условий охлаждения титановые сплавы содержат только α- и β-фазы.Однако, если термодинамическое равновесие не достигается, метастабильные фазы могут сохраняться при комнатной температуре, в основном мартенситная и ω-фазы. По мнению ряда авторов, титановые сплавы с β-стабилизирующими элементами, такими как Mo, Nb, Ta и V, могут образовывать два типа мартенситных структур. Если содержание β-стабилизатора считается низким, быстрое охлаждение приводит к образованию гексагонального мартенсита, называемого α ‘. Когда это содержание велико, α ‘мартенсит подвергается искажению, теряет свою симметрию и замещается ромбическим мартенситом, обозначенным как α ″.Когда титановые сплавы с элементами β-стабилизатора подвергаются быстрому охлаждению от высокой температуры, β-фаза может трансформироваться либо в мартенситные структуры, либо, в конечном итоге, в метастабильную ω-фазу. На рисунке 2.4 представлена ​​микроструктура Ti-25Nb (мас.%) После охлаждения в воде и на воздухе, показывающая образование α ″ и ω. Осаждение ω-фазы происходит только в ограниченном диапазоне элементов сплава и может возникать во время закалки от высокой температуры (β-фаза), образуя термическую ω-фазу.Однако ω-фаза также может образовываться после старения быстро закаленной структуры при средних температурах, что приводит к образованию изотермической ω-фазы, как показано на рисунке 2.5.

Рисунок 2.4. Микроструктура сплава Ti-25Nb (мас.%): (А) образец с водяным охлаждением, показывающий мартенситную структуру (анализ МО) и (б) образец с воздушным охлаждением, показывающий ω-фазу, диспергированную в β-матрице, и соответствующий SADP, показывающий микроструктуру ω- и β-фаз. (ПЭМ-анализ)

Рисунок 2.5. Принципиальная схема ТТТ для β-фазового превращения в титановых сплавах с элементами β-стабилизатора

Чем отличается однофазный стабилизатор от трехфазного? | by Srikanth Ram

В электротехнической промышленности однофазный сервостабилизатор относится к распределению переменного тока (переменного тока) с использованием системы, в которой все напряжения питания изменяются в унисон.Когда нагрузка освещается и нагревается, для этого типа случая производители сервостабилизаторов в Бангалоре Saveawatt производят однофазный сервостабилизатор в Бангалоре с несколькими большими электродвигателями. Когда одна фаза подключена к электродвигателю, он не создает вращающегося магнитного поля. И для запуска нужны дополнительные цепи. Производитель серво стабилизатора напряжения создает этот тип стабилизатора мощностью более 10 или 20 кВт.

В трехфазном стабилизаторе токи, присутствующие в каждом проводе, последовательно достигают своих наивысших значений.В каждом цикле сначала, затем, затем, затем, третий ток достигает своего пикового значения. Формы сигналов трехфазного стабилизатора в проводниках питания в Бангалоре смещены друг относительно друга по фазе на одну треть своего периода времени.

Стандартная частота для однофазного стабилизатора — 50 или 60 Гц. Однофазный стабилизатор специального типа может работать на частоте 16,67 Гц или других частотах для питания электрических железных дорог.

Производитель стабилизатора строит трехфазный стабилизатор в обычном методе генерации переменного тока, и это тип многофазной системы.Это наиболее распространенный метод, используемый производителями стабилизаторов в Бангалоре для передачи энергии. Также эти типы стабилизаторов используются в больших двигателях и тяжелых нагрузках. Как правило, трехфазный стабилизатор в Бангалоре более экономичен, чем другие, поскольку он использует меньшее количество материалов проводников для передачи электроэнергии, чем однофазный стабилизатор или двухфазные системы с тем же напряжением.

Свойства трехфазного стабилизатора, которые делают его очень востребованным в различных электроэнергетических системах:

1) Фазные токи трехфазного стабилизатора имеют тенденцию подавлять шум и суммироваться до нуля в случае линейной сбалансированной нагрузки.Производитель изолирующего трансформатора позволяет исключить или уменьшить размер нейтрального проводника. Все три фазы стабилизатора пропускают одинаковый ток и поэтому могут иметь одинаковый размер для сбалансированной нагрузки.

2) В этом случае передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает уменьшить вибрации генератора и двигателя.

3) Трехфазные стабилизаторы могут создавать магнитное поле, которое вращается в определенном направлении, что упрощает конструкцию двигателей стабилизаторов.

В большинстве стабилизаторов напряжения в доме используется однофазный сервостабилизатор.

В однофазном стабилизаторе есть одна фаза и одна нейтраль, т.е. положительная и отрицательная, в то время как в трехфазных стабилизаторах есть три фазы: R, Y, B и нейтраль. Все смещены на 120 ° каждый.

Между трехфазным стабилизатором и однофазным стабилизатором это основное различие. А в трехфазном стабилизаторе в основном есть два способа подключения трех фаз стабилизатора.Один — звезда, а другой — дельта. В типе звезды каждая фаза соединена в одной точке, которая образует нейтраль и соединение треугольником; каждая фаза соединяется с концом других фаз. Таким образом, он образует замкнутый путь без нейтрали.

Посетите нас:

адрес веб-сайта: http: //www.saveawatt.in

Адрес электронной почты: [email protected]

Номер телефона: +91 988–667–5563

Составные эквиваленты нержавеющих сталей, понятные через гамма-стабилизирующая эффективность

Метод эквивалентного состава широко используется для прогнозирования фазового типа сталей с прошлого века.Эквивалентный метод достигается с помощью диаграммы состояния, охватывающей аустенит, феррит, мартенсит и их перекрывающиеся фазовые поля. Химический вклад легирующих элементов на диаграмме оценивается двумя эквивалентами состава, эквивалентом хрома (Cr экв. ) и эквивалентом никеля (Ni экв. ), которые выражаются как эквивалентный вклад в стабильность каждого легирующего элемента в терминах Cr или Ni соответственно. Все легирующие элементы в сталях отныне сгруппированы в Ni-подобные и Cr-подобные элементы, так называемые аустенитные и ферритные стабилизаторы, и их вклад в Cr экв и Ni экв взвешивается с помощью определенных эмпирических коэффициентов, полученных из массы экспериментов. .Таким образом, прогнозирование фазового типа может быть выполнено, следуя фазовому полю на диаграмме строения, как определено координатами Cr экв и Ni экв . Очевидно, что точность диаграммы строения и подобранного эквивалентного уравнения определяет предсказуемость фазового типа эквивалентного метода.

Самая известная диаграмма строения — диаграмма Шеффлера 1 , первоначально разработанная для сварки нержавеющей стали. Диаграмма Шеффлера (рис.1) содержит в основном фазовые поля аустенита, мартенсита, феррита и их перекрывающиеся зоны с линиями изоферрита для прогнозирования процентного содержания феррита. Однако только несколько легирующих элементов учитываются в эквивалентных уравнениях Шеффлера 1 , Ni экв = Ni + 30C + 0,5Mn, Cr экв = Cr + Mo + 1,5Si + 0,5Nb, где коэффициент представляет относительный вклад каждого элемента в аустенитную или ферритную стабильность. С развитием нержавеющих сталей требуется более точное предсказание фазового типа для сложных составов.Были предложены новые диаграммы строения и соответствующие эквивалентные уравнения, в основном нацеленные на конкретные нержавеющие стали с заданным диапазоном составов 2,3,4,5,6,7,8,9,10,11 . Эквивалентный метод больше не только предсказывает микроструктуру сварки, но также широко используется для измерения фазовой стабильности любых сталей в зависимости от их химического состава. Например, он используется для проектирования нержавеющих сталей с желаемым содержанием феррита 3 , для прогнозирования содержания мартенсита с различным содержанием углерода 10 и для гарантии достаточной стабильности аустенита для получения прекрасных механических свойств при обеспечении хорошей коррозионной стойкости 12 .

Рисунок 1

Исходная диаграмма строения Schaeffler 1 , показывающая измененные границы аустенитной зоны и ее перекрывающиеся зоны с ферритом и мартенситом по Делонгу 2 (пунктирные синие линии) и WRC 8 (пунктирная красная линия).

Усовершенствования исходного эквивалентного метода Schaeffler были выполнены в двух аспектах: первый — это модификация диаграммы строения, в частности линий изоферрита, а другой — поправка к эквивалентным уравнениям.Значительные изменения границ зоны чистого аустенита и ее перекрывающихся зон с ферритом и мартенситом были внесены Delong 2 , показанные синими пунктирными линиями на рис. 1. На этой основе построены диаграммы строения с дальнейшей измененной границей зон аустенита и дуплекса. для металлов сварного шва были опубликованы Советом по исследованиям в области сварки в 1992 г. 8 , показаны красной пунктирной линией на рис. 1. Следует отметить, что только небольшая область на исходной диаграмме Шеффлера вокруг этих пунктирных линий была изменена.Дополнительные модификации 13,14,15,16 были внесены в границу, разделяющую зоны аустенита и аустенита + мартенсита в диаграммах строения, хотя они применимы только к определенным составам. В отличие от нескольких модификаций диаграммы строения, эквивалентные уравнения подробно рассматриваются 2,3,4,5,6,7,8,9,10,11 , как указано в таблице 1. Вклад (N , Co, Cu) и (W, V, Al, Ti, Ta) были соответственно добавлены к Ni экв. и Cr экв. на основе исходных эквивалентных уравнений Шеффлера.Эквивалентные коэффициенты одних и тех же элементов могут быть разными. Например, вклад Al в ферритную стабильность был в 2,48 раза выше, чем у Cr по Халлу 3 , но Пикеринг 5 дал 5,5, а Чижик и др. 9 предложено 2.8. Другой пример: коэффициенты для N, заявленные разными исследователями, варьируются от 18 до 30. Никаких новых эквивалентных уравнений не было предложено с двадцать первого века 17,18,19,20,21,22,23,24,25 , что означает зрелость эквивалентного метода.

Таблица 1 Сводка коэффициентов каждого элемента в эквивалентах Ni / Cr со ссылкой на литературу 1,2,3,4,5,6,7,8,9,10,11 , а последние две строки показывают диапазон рассчитанных нами коэффициентов и соответствующего содержания.

Для диверсификации эквивалентных коэффициентов Рагхаван 26 предложил разумное объяснение, согласно которому эквивалентный коэффициент должен варьироваться в первую очередь в зависимости от содержания легирующего элемента (то есть с Ni и другими легирующими элементами) и в меньшей степени с обработкой (т.е., с температурой отжига и скоростью охлаждения). Из-за коэффициента, зависящего от состава, надежный прогноз делается в основном для сталей с аналогичным химическим составом, и выбор надлежащих эквивалентных уравнений для новых сталей становится затруднительным. Более того, коэффициенты получены в результате экспериментов в различных условиях. Поэтому требуется глубокое понимание теоретического происхождения эквивалентного метода.

На самом деле диаграмма строения является особым представлением неравновесия (т.е.е., зависит от обработки) фазовая диаграмма в многоэлементной системе, содержащая фазовые поля и их границы. Затем к предсказанию фазового типа можно получить доступ через границу фазового поля конкретной фазы на определенной многоэлементной фазовой диаграмме. Диаграмма Шеффлера приблизительно согласуется с изотермическими фазовыми диаграммами Fe – Cr – Ni, охватывающими аустенитные и ферритные зоны 27 . Вот почему мы интерпретировали эквивалентный коэффициент определенного легирующего элемента как наклон линии границы фазового поля по отношению к таковому для основного легирующего элемента, как показано в эквиваленте Мо для сплавов β-Ti 28 .Средний наклон граничной линии, разделяющей зоны β- и β + α-фаз на бинарной фазовой диаграмме на основе Ti, принимают как вклад элемента в стабильность β-фазы. Большой уклон означает сильное стабилизирующее действие этого элемента. Затем этот наклон делится на наклон Мо, чтобы получить способность этого элемента к стабильности по сравнению с Мо. Таким образом, получается вклад каждого легирующего элемента, и новый эквивалент Мо, обозначенный (Moeq) Q , лучше объясняет структурную стабильность сплавов β-Ti и способствует разработке новых многокомпонентных сплавов β-Ti с низким модулем Юнга.

Самая важная концепция в преобладающем эквивалентном методе состоит в том, что вклад определенного элемента связан только с его содержанием (т. Е. Наклон граничной линии зависит от его заданного состава), но не зависит от присутствия других легирующих элементов (т. Е. расширение и сжатие межфазных границ, вызванное любым другим легирующим элементом, не учитывается). Это также фундаментальная концепция в нашем эквивалентном методе, которая была подтверждена Брэнди 27 посредством термодинамических расчетов.Эта концепция оправдана для классических сплавов, которые в большинстве своем являются твердыми твердыми растворами; это может не выполняться для высокоэнтропийных сплавов, в которых нельзя игнорировать взаимодействия между легирующими элементами. Это упрощение связано с трудностью оценки структурной стабильности в многоэлементных сплавах даже с помощью средств расчета фазовой диаграммы. Исходя из этого, наклон заданной нижней границы зоны γ-фазы на бинарной фазовой диаграмме Fe-M (M — любой легирующий элемент) рассматривается как фактическая эффективность стабилизации фазы для любого легирующего элемента.В отличие от нашего предыдущего эквивалента, основанного на среднем наклоне всей фазовой границы, здесь применяется наклон выбранной фазовой границы, начиная с чистого Fe и заканчивая заданным составом.

Этот наклон легирующего элемента, который определяется его внутренними характеристиками и содержанием, эффективно оценивает его фазовую стабилизирующую способность в нержавеющих сталях. Таким образом, учитывается влияние легирующего состава, что объясняет различные эквивалентные коэффициенты, и может быть достигнуто более точное предсказание фазовой стабильности.Что еще более важно, наклон нижней границы зоны γ-фазы в бинарной фазовой диаграмме Fe-M рассматривается как теоретическое происхождение эквивалентного коэффициента.

Добавить комментарий

Ваш адрес email не будет опубликован.
