как правильно провести скрутку проводов

При монтаже электрической проводки особое внимание уделяется электрическим контактам, так как от этого зависит качество и надёжность всей электросети в целом. Неотъемлемой частью таких контактов является соединение проводов. Для этого используются как современные технологии, так и старые методы. Каждый метод имеет свои недостатки и преимущества. Какой вид скрутки проводов использовать, выбирается от условий и возможностей.

Требования к скрутке проводов

Скрутка проводовСкручивание проводов между собой — наиболее популярный и простой способ, но одновременно с этим и самый ненадёжный. Чтоб понять как правильно скручивать провода, необходимо представлять, какие процессы могут проходить в месте соединения. Со временем в результате температурного воздействия происходит ослабление зажима. Это вызвано линейным расширением проводника во время прохождения больших величин тока. Контакт в месте соединения ослабляется, его сопротивление увеличивается, соответственно происходит нагрев места скрутки. Провода окисляются и перегреваются, пропадает контакт или происходит пробой изоляции, что чревато коротким замыканием и возгоранием.

Как скручивать проводаТребования к скрутке проводов регламентируются правилами установки электрооборудования (ПУЭ). Основные правила, предъявляемые к любому способу соединения проводов, — обеспечить контакт без дополнительного сопротивления. То есть эта величина в месте скрутки не должна превышать минимальное значение сопротивления самих проводов. Это справедливо и к требованиям механической прочности, место контакта не должно быть менее прочно, чем значение прочности самих проводов.

Поэтому, согласно ПУЭ, просто сделанные соединения в виде скрутки при монтаже электропроводки запрещены. После выполнения скрутки требуются дополнительные операции, направленные на увеличение её надёжности. Это может быть пайка, сварка, опрессовка, механический зажим.

Важно отметить, что скрутка применима, только если соединяемые проводники выполнены из одного материала. Иначе образуется химическое соединение из-за окисления, которое быстро разрушает скрутку.

Существуют различные типы скруток:

  • параллельная простая;
  • последовательная простая;
  • параллельная желобком;
  • последовательная желобком;
  • бандажная.

Способ скрутить провода

Перед началом соединения необходимо подготовить провода. Для этого понадобится снять изоляцию на длине не менее 50 мм, оголённый провод очистить мелкой наждачной, а уже потом приступать к скрутке. Параллельное соединение применяется, когда возникает необходимость объединить концы проводов между собой, например, в распределительных коробках. Последовательная скрутка при выполнении ответвлений.

Способ параллельного соединения

Параллельное соединение — простая операция, которая подразумевает способ, при котором два провода, зачищенные на одинаковую длину, прикладываются параллельно друг к другу. Далее, оголённые концы перекрещиваются так, чтоб края прикасались друг к другу. Затем, вращательным движением приступают к закручиванию. Крутить необходимо в одну сторону, в какую — неважно.

Изолированные части проводников не должны скручиваться между собой. Сначала проводники крутятся руками, формируя направление, а после докручиваются пассатижами. При этом пассатижами берутся концы проводов для придания скрутке равномерности. Способ «параллельно желобком» подразумевает то, что при скрутке одна жила неподвижна, а вторая оплетает её. Для этого, начиная от конца изоляции, одним проводом делается три — четыре витка вокруг второго. Первый с плотным прикасанием прокладываем параллельно второму и в конце выполняем опять три — четыре витка.

Описание последовательного метода

Как правильно скрутить провода

Последовательное простое соединение осуществляется другим образом. Зачищенные концы проводов не прикладываются друг к другу, а располагаются встречно, внахлёст. Середины зачищенных жил прикладываются друг к другу, а затем оплетаются в одну сторону и в другую. В этом случае необходимо, чтобы зачищенные жилы не попадали на изоляцию противоположного провода. При скрутке желобком каждая жила оплетается с другой только в местах конца изоляции, а в середине проходит с плотным касанием.

Бандажное скручивание кабеля

Выполняется как параллельным, так и последовательным методом. При первом методе провода прижимаются изоляционным слоем друг к другу, а вокруг зачищенных проводников накручивается спиральными движениями третий проводник. Для этого один конец дополнительного провода держится пальцами, а второй при помощи пассатижей обматывается вокруг, крепко сжимая соединяемые жилы между собой. Во втором методе зачищенные жилы прикладываются параллельно, но напротив друг друга, не доставая до изоляции противоположного провода один-два миллиметра. После чего плотно обкатываются дополнительным проводником.

Скручивание многожильного кабеля

Как скручивать провода в зависимости от жилПри таком соединении существуют небольшие нюансы. Для увеличения площади соприкосновения применяются те же способы, но с предварительным разделением жил в каждом проводе. После снятия изоляции жилы разводятся в каждом проводе, и из них создаются две — четыре косички с равным количеством жил в каждой. Затем укладываются один на другой, и провода скручиваются по одной косичке из каждого провода. В конце полученные косички, сплетаются между собой. Таким образом получится правильная скрутка проводов с крепкой механической прочностью и низким сопротивлением.

Количество витков, которое получается при работе должно быть более шести. Виды соединения проводов не зависят от используемого материала и выполняются одинаково как для алюминиевого, так и для медного провода. Важно понимать, что скручивать разные виды проводов между собой нельзя, и алюминиевый провод при чрезмерном закручивании может обломиться. Если необходимо скрутить больше двух проводов, то технология процесса не изменится.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

  • пайка;
  • сварка;
  • винтовые зажимы;
  • обжим в специальных пружинных устройствах;
  • опрессовка.

Пайка и сварка при соединении

Как паять проводаЕдинственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Способы скручивания проводовПозволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

Как соединить проводаПри необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Как правильно скручивать провода

При укладке проводки в доме не обойтись без соединения проводов. Ведь по дому прокладывается сеть с ответвлениями, для питания тех или иных электроприборов.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Надобность в соединении проводки

Для разветвления электрической сети используются распределительные коробки. Но предназначены они только для скрытия соединений ветвей электросети.

Надобность в соединении проводки встречается повсеместно. Соединяют разными способами проводку в доме, электроприборах, автомобиле, в общем, везде, где имеются провода.

Сейчас применяется несколько способов соединения проводки. В каждом из них имеются свои положительные и отрицательные качества.

Самыми распространенными способами являются:

  1. Скрутка;
  2. Пайка;
  3. Сварка;
  4. Использование клеммников, колодок;
  5. Использование самозажимных клеммников;
  6. Использование соединительных изолирующих зажимов (колпачки СИЗ).

Скрутка

Самым простым и распространенным способом соединить провода является обычная скрутка.

Для такого вида соединения из оснащения требуется всего лишь нож для зачистки изоляции и пассатижи, чтобы обеспечить надежность соединения. Однако в завершении, место скрутки нужно будет заизолировать.

Скрутка производится несколькими способами.

Самый простой – это взаимное перекручивание зачищенных концов проводки.

1

Для надежности желательно оголить провода не менее, чем на 5 см. Далее оголенные концы перекрещиваются так, чтобы края изоляции касались, а затем губками пассатижей захватывают перекрестие проводов и вращательным движением скручивают их.

2

После скручивания соединение загибается в одну из сторон так, чтобы скрутка лежала параллельно проводу. Затем производится изоляция соединения.

3

Второй способ – тоже эффективная и простая скрутка.

Зачищенные концы проводов посредине немного изгибаются, и в месте изгиба провода зацепляются между собой.

После конец одного провода обматывается вокруг второго, тоже производиться и с другим концом проводки.

Для надежности сделанные обмотки можно немного поджать пассатижами. Затем все изолируется.

4

Следующий способ – бандажное соединение. Для такой скрутки понадобиться отрезок зачищенного провода.

Два провода, которые нужно соединить, кладутся параллельно друг другу так, чтобы зачищенные концы касались по всей длине.

Затем имеющимся отрезком они обматываются, получается своеобразный бандаж.

5

Последний из используемых способов скрутки, которые можно встретить – скрутка желобком.

6

Чтобы ее выполнить, из концов проводов делаются небольшие крючки, которые перецепляются между собой, а после производиться обмотка одного края провода вокруг второго.

7

Более сложные виды соединения проводов представлены ниже.

7-1

Теперь о способах изоляции скруток.

Зачастую для изоляции применяются разного вида изоленты. При ее использовании обматывать нужно не только место скрутки, она должна заходить на изоляцию проводов не менее 2-3 см.

Это обеспечит полную изоляцию, в том числе и от попадания влаги.

Помимо изоленты возможно использование термотрубок.

8

Такую трубку нужной длины одевают на один из проводов перед скручиванием.

Уже после скрутки трубка надвигается на место соединения. Чтобы она плотно обхватила проводку, ее нужно немного нагреть, к примеру, зажигалкой.

Из-за воздействия температуры трубка сожмется, обеспечив плотный обхват.

9

К положительным качествам скруток можно отнести простоту выполнения при минимальном оснащении, при этом они считаются вполне надежными.

Если обеспечена хорошая изоляция, то скрутка может прослужить длительное время. Также скрутка сама по себе – соединение разъемное, в любое время можно его перекрутить.

Она считается более предпочтительной в сетях, которые не закреплены и могут провисать, что особенно важно для автомобилей, где на проводку постоянно воздействует вибрация.

Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя.

Скруткой сложно объединить многожильные кабели. Они слишком мягкие, поэтому при растягивании возможен разрыв соединения.

Если в проводке используется несколько изолированных жил, то после изоляции каждой жилы общая толщина в месте соединения может быть очень большой.

Также скруткой не рекомендуется соединять кабели, сделанные из разного металла, к примеру, алюминия и меди.

9-1

Это скажется как на надежности, так и на повышенном сопротивлении в месте соединения проводов.

Пайка

Следующий способ соединения проводов, который часто используется – пайка.

Примечательно, что пайка – это лишь улучшение крутки. То есть, провода перед пайкой обязательно скручиваются, а затем паяются.

Для выполнения пайки используется паяльник и припой. Благодаря такому соединению можно значительно повысить прочность скрутки многожильного кабеля.

10

К достоинствам пайки можно отнести увеличение прочности, особенно это касается многожильных проводов.

После пайки в месте соединения сопротивление будет значительно ниже, а значит, скрутка греться не будет.

Однако пайка применяется только на медной многожильной проводке, алюминиевые спаять не получиться.

При этом пайка является очень хрупкой, и при неправильном ее выполнении соединение будет ненадежным.

Сварка

Еще одним из способов улучшения скрутки является сварка. Опять же сварка – это лишь метод увеличения надежности скрутки.

Она неприменима для алюминиевых проводов, используется сварка только на медных кабелях большого сечения.

Надежность при сварке значительно выше, чем при пайке. Она является хорошим способом улучшить соединения в распределительной коробке, однако сварка все же не очень практична.

11К тому же для нее понадобится специальное оснащение, сварочный инвертор.

12

Сварка не используется на алюминиевой проводке, дополнительным недостатком является возможность ослабления скрутки, поскольку при сильном нагреве проводов, что будет обязательно при процессе сварки, возможно послабление самой скрутки из-за изменения физических свойств металла.

Отдельными способами соединения пайку и сварку считать нельзя, они лишь обеспечивают дополнительную надежность.

Также после использования паяльника или сварочного аппарата место соединения все равно придется изолировать.

Клеммники и колодки

А вот использование клеммников и колодок – это уже совсем отдельный способ соединения проводов.

Клеммник и колодка представляют собой небольшую металлическую пластину с контактами на краях.

13

Эта пластина помещена в изолирующий пластик. Для зажима проводов зачастую используются болтики.

Разница между клеммником и колодкой сводится к тому, что клеммник позволяет соединить только два провода, а колодка рассчитана на несколько соединений.

Если просто, то колодка – это несколько соединенных вместе клеммников, позволяющих обеспечить несколько отдельных соединений.

14

Для соединения двух проводов достаточно очистить их концы от изоляции, причем много очищать не нужно, достаточно 0,5 см, важно только, чтобы очищенный конец доставал до контакта.

При этом оголенный провод не должен выступать за края клеммника, во избежание случайного его касания.

Далее отверткой болт зажимается, обеспечивая надежный контакт провода с пластиной.

С другой стороны клеммника закрепляется другой конец провода. Металлическая пластина будет играть роль моста между ними.

15

При использовании клеммника, ими соединяется только два провода, для последующих используется еще один клеммник.

Колодка же позволяет обеспечить несколько соединений, что при большом количестве проводов выльется в более компактные размеры.

16

Клеммники и колодки хороши тем, что позволяют соединить между собой проводку, сделанную из разных металлов и отличающиеся по сечению.

К тому же они являются разъемными, в любой момент можно отсоединить нужный провод. Они хороши как для одножильных, так и многожильных проводов.

К недостаткам их можно отнести увеличенные габариты соединения, особенно это касается колодок.

Спрятать клеммники и колодки может быть очень сложно. К тому же, обычные клеммники не позволят сделать врезку в проводку, скрутка это позволяет. Но о врезке – чуть ниже.

ЧИТАЙТЕ ПО ТЕМЕ: Что такое наконечники НШВИ для обжима проводов.

Клеммники самозажимные

Самозажимные клеммники – разновидность обычных клеммников. Они обеспечивают еще более быстрое соединение, поскольку даже не понадобиться использовать отвертку.

Minolta DSC

В них контакты подпружинены, поэтому для соединения кабелей достаточно в отверстия с контактами вставить концы проводки.

18

При установке нужно преодолеть усилие пружины, после чего она будет поджимать контакт к проводу. Отмечается, что такой способ очень удобен для многожильных проводов.

19

Из недостатков такого соединения можно выделить не особо надежное соединение, проводку из клеммника выдернуть будет несложно. Особенно это касается одножильных проводов большого сечения.

Общим для клеммников недостатком является возможность попадания влаги на контакты, что может привести к их окислению и нарушению соединения.

Колпачки СИЗ

Колпачки СИЗ – простой и удобный способ соединения. Производятся они трех типов – без контактов, а также с зажимным и подпружиненным контактом.

Колпачки без контактов сделаны только из изолирующего материала. Предназначены они для изоляции скрутки.

Они надеваются сверху на скрутку, предохраняя ее от попадания влаги.

20

Колпачки обеспечивают легкость доступа к месту соединения проводов, зачастую применяются в распределительных коробках.

В колпачках с зажимным контактом внутри установлено кольцо из мягкого металла. Такой колпачок надевается на скрутку, а для лучшего соединения пассатижами установленное кольцо сжимается.

21

Этот колпачок можно использовать и как отдельное соединение, без предварительной скрутки.

21-1

Очищенные от изоляции провода вставляются в кольцо колпачка, после чего оно зажимается пассатижами. Данные колпачки обеспечивают практически неразъемное соединение.

22

Идентично описанным работают колпачки с пружинным контактом, но зажимать у них ничего не нужно, надежность крепления будет обеспечивать пружина внутри. У такого колпачка соединение – разъемное.

23

23-1

Врезка провода

В конце несколько слов о врезке. Чаще всего для такого соединения используется скрутка.

На проводе, к которому нужно подключить другой провод, небольшой участок очищается от изоляции. На очищенный участок наматывается зачищенный конец подсоединяемого провода, после чего все изолируется изолентой.

24

Возможно применение для врезки специального клеммника. Он имеет Т-образную форму и состоит из двух половинок с проложенной в них пластиной.

25

Такой клеммник двумя половинками обхватывает очищенный участок, к которому будет производиться врезка. А к боковому отводу этого клеммника подсоединяется провод, который нужно запитать.

Здесь были рассмотрены все используемые типы соединений электрических сетей.

И хоть электрическая сеть используется давно, лучшим соединением двух проводов до сих пор является обычная скрутка, возможно, в дополнение усиленная пайкой или сваркой.

4.3 / 5 ( 3 голоса )

Как правильно делать скрутки проводов: 3 надежных способа

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Ремонт
  • Подборки
    • Смартфоны и планшеты
    • Компьютеры
    • Аксессуары
    • ТВ и аудио
    • Фото и видео
    • Программы и приложения
    • Техника для дома
  • Гейминг
    • Игры
    • Железо
  • Еще
    • Важное
    • Технологии
    • Тест скорости

как правильно скручивать провода

скрутка проводов

Как бы ни были распространены в последнее время разнообразные зажимы и клеммы, самым популярным способом соединения проводов является элементарная скрутка. Однако вы должны знать, что правила устройства электроустановок запрещают применять скрутку в чистом виде (то есть без дальнейшей пайки или сварки контакта). Повысить «легальность» скрутки можно с помощью СИЗов.  Делаете скрутку, а поверх нее накручиваете СИЗ (соединительный изолирующий зажим).

скрутка колпачком СИЗ

Он создает достаточную плотность контакта и при разных нагрузках и перепадах температур, не позволяет контакту прослабиться. Подобрать СИЗы нужного размера, количества и качества с бесплатной доставкой можно здесь.

Виды скруток. Ошибки при скрутках

Во-первых вспомним что провода бывают алюминиевые и медные. Медные провода делятся на моножильные (одна цельная жила) и многожильные (гибкие).

Моножильные используют для стационарного подключения оборудования. Один раз проложил под штукатуркой, за гипсокартонном и забыл про них. Шевелить и изгибать такую проводку больше не требуется.

Многожильные применяют для передвижных аппаратов или временного подключения эл.оборудования. Там где проводку постоянно необходимо перемещать с места на место, менять ее расположение. Это домашние переноски, бытовая техника подключаемая в розетки.111_udlinit

Также их применяют при сборке щитовых, где наблюдается дефицит в свободном месте, и жилы приходится значительно изгибать чтобы завести в клеммы аппаратов.

Рассмотрим для начала как правильно скручивать провода из моножилы.  Процесс здесь не замысловат и всем известен. Берутся два провода, зачищаются на концах и начинают закручиваться между собой.

Китайцы даже придумали помощника-насадку в этом деле для автоматизации работы.насадка на шуруповерт для автоматической скрутки проводов и их зачистки Подробнее

Главные особенности и правила:

  • провода должны быть из одного материала (медь или алюминий)
  • жилу зачищать не менее 3-4см, тем самым увеличив полезную площадь соприкосновения
  • провода накладываются параллельно друг другу
  • оба провода должны быть скручены равномерно между собой
  • при скрутке одними пассатижами придерживайте место начала зачистки изоляции, а другими — закручивайте на конце. Изолированные части проводников не должны скручиваться  между собой.
  • количество витков которое должно получится в итоге -от пяти и более

виды скрутокСкрутки алюминиевых и медных проводов выполняются одинаково. Разница в том, что медные вы сможете раскрутить-закрутить несколько раз, а алюминиевые 1-2 раза. После чего они обломаются.алюминиевая проводка в квартире и дома новые правила

А если вам необходимо скрутить более двух проводов, скажем 4-5? Процесс ничем не отличается:

  • руками медленно закручиваете провода только придавая им форму будущей скрутки
  • берете двое пассатижей и придерживая вначале скрутку, стягиваете жилы на конце
  • длина зачищенных участков также должна быть 3-4см

отличие кабеля от проводаБывают ситуации когда необходимо, чтобы скрутка заняла как можно меньше места.  Либо не хватает места в распредкоробке, либо ее нужно затем протягивать через узкое отверстие. В этом случае технология немного отличается.

  • накладываете зачищенные жилы проводов крест на крест, в середине места зачистки
  • и начинаете их скручивать, чтобы концы после сворачивания оказались равноудалены друг от друга

По качеству и надежности такие скрутки уступают обычным.

Скрутка медного провода с алюминиевым

Непосредственно скручивать медный провод и алюминиевый нельзя. Такое соединение будет окисляться и в последствии может привести в лучшем случае к выгоранию контакта или в худшем к пожару. скрутка медного и аллюминивого проводаВ таких случаях нужно пользоваться либо соединителями, либо использовать третий металл — сталь, как прокладку между медью и алюминием.

болт под медь и аллюминийБерется простой болт с гайкой и шайбой. Зачищенным проводам на конце придается форма колечка. И эти кольца одеваются на болт.  Причем провод кольца должен изгибаться по направлению резьбы болта.соединение меди с алюминием

Алюминиевая жила зажимается стальной шайбой, а поверх этой шайбы накладывается медная. После чего контакт стягивается еще одной шайбой с гайкой. То есть для создания нормального контакта медного проводника и алюминиевого, вам понадобится минимум болт с гайкой и 3 стальные шайбы.

Скручивание многожильных проводов

Можно применить предыдущие описания работ для таких жил, но это не даст надежного механического контакта. Поэтому поступают следующим образом:

  • многожильные провода распушиваются (жилы разводятся по сторонам) и делятся на две «косички». Можно сделать и несколько косичек, в зависимости от сечения провода.
  • провода накладываются один на другой и скручиваются по одной косичке из каждого провода между собой
  • в конце две «косы» полученные из четырех, сплетаются в одну цельную скрутку
  • в итоге получается надежная, с хорошим механическим контактом скрутка

скрутка многожильных проводов

В конце хочу особо отметить, что рассмотренные виды скруток, не всегда дают хороший механический контакт.

Для надежного электрического контакта их рекомендуют пропаять или сварить между собой. Тогда вы на 100% будете уверены в безопасности электропроводки своей квартиры.

Статьи по теме

как правильно соединять (скручивать) электропровода

Один из самых быстрых и в то же время наиболее ненадежных способов сращивания проводов – скручивание жил. Популярностью он пользуется потому, что не требует специальных приспособлений, и необходима только изоляционная лента, чтобы закрыть место соединения. Не нужно иметь специальных навыков, достаточно знать самые распространенные типы скруток. Однако такой способ не лишен недостатков.

1

Почему именно скручивание – основные преимущества

Если нужно соединить между собой два медных провода, их можно спаять. Но далеко не все обладают этим полезным навыком, да и паяльника может не оказаться под рукой, например, если произошел обрыв кабеля электроинструмента или провода в распределительной коробке на даче. Поэтому очень удобно такое свойство медных и алюминиевых жил, как гибкость – их можно просто сложить вместе и скрутить аккуратными витками. При этом не понадобятся даже плоскогубцы, если металлические сердечники проводов имеют небольшой диаметр. Касается это не только электрической проводки, но и телевизионного кабеля, антенного, телефонного и многих других, в том числе компьютерных.

Еще одно преимущество – достаточно высокое качество соединения  без пайки. Если провод служит для передачи сигнала, помехи из-за скрутки обычно не появляются, а если возникают, то в очень редких случаях. Очень важно, что при таком соединении экономится время, а иногда и средства. В частности, нет необходимости ждать, когда разогреется паяльник либо снаряжать специальный сварочный инвертор для проводов, не нужно лудить каждую жилу.

Если сердечники покрыты лаком и не обеспечивают контакт, их достаточно просто опалить при помощи спички или зажигалки.

Очень тонкие жилы при опалке легко сгорают или становятся ломкими, что уже можно отнести к недостаткам.

2

Что надо знать – нюансы использования скруток и их недостатки

Итак, мы упомянули некоторые сложности работы с очень тонкими, покрытыми лаком медными сердечниками. Без зачистки они не дадут контакт, а просто опалить открытым пламенем – значит сжечь провод. Однако и с толстыми жилами не всегда удается легко справиться обычным сращиванием. К примеру, алюминий довольно ломкий и слишком много витков приводит к появлению микротрещин, которые приводят к тому, что свитые концы просто ломаются. Приблизительно тоже происходит и на сильном морозе с медным сердечником – при сильном стягивании витков они лопаются.

Есть и прямо противоположные нюансы, в частности, касающиеся недостаточно плотного свивания концов провода. Каждый раз, соединив сердечники двух кабелей скруткой, нужно подключить питание без изоляции и через 30-40 минут проверить, не греется ли жила. Дело в том, что при неплотном соприкасании проводников возникает повышенное сопротивление и место соединения начинает быстро нагреваться, что может привести к перегоранию места сращивания проводов. При этом следует учитывать, что от перепадов температуры скрутка проводов со временем ослабевает и все равно начинает греться.

Для того чтобы соединить оголенные концы провода, достаточно скрутить их пальцами, но рекомендуется использовать плоскогубцы для создания качественных плотных витков.

Крайне нежелательно соединять между собой проводники из двух разных металлов, к примеру, из алюминия и меди, но если иного варианта нет, следует использовать специальную клемму, колпачки или колодки. Также избегаем сращивания одножильного провода с многожильным, поскольку у них различные сопротивления, и при одинаковом диаметре электрического кабеля они рассчитаны на разную нагрузку. Если все же приходится прибегнуть к такому соединению, рассчитайте пиковую мощность тока, который будет проходить через проводники при максимальной нагрузке. Она должна быть в пределах допустимой для более слабого провода.

3

Существующие типы скруток – перечень часто используемых

Существуют десятки схем сплетения между собой однопроводниковых и многожильных кабелей. При этом крайне важно знать, что соединять всегда надо однотипные провода, либо использовать специальные распределительные коробки электрические с клеммами либо винтовые зажимы. Эти же приспособления легко совмещают между собой сердечники из разных металлов. Что же касается скруток, то различают параллельные, последовательные и ответвления. Разница между ними в расположении проводников относительно друг друга. В первом случае концы размещаются рядом, во втором сводятся между собой, а в последнем варианте присоединяем проводник перпендикулярно оголенному участку.

Что касается способа сращивания, то здесь может быть довольно большой простор для действий. Так, к примеру, многожильные кабели можно предварительно свить на концах и будете правильно скручивать провода так, как если бы у вас в руках были одножильные сердечники. Но лучше все-таки сращивать последовательным способом, предварительно разведя жилы на обоих концах и вплетая их затем противоположно направленными витками. Провода, у которых по одному сердечнику, можно свить простым способом, желобком или бандажным. Каждый из них мы разберем более подробно.

4

Свиваем многожильный провод – оптимальный вариант

Как уже говорилось, если нет клемм, используем скрутку, но основное условие для любого многожильного кабеля – максимальное соприкосновение всех проводников в месте соединения. Поэтому, оголив концы, скручиваем каждый из них у основания, на четверть длины от изоляции, а дальше разводим венчиком. Поступаем так с каждым проводом, обычно нужно сделать 2 скрутки электрических проводов, чтобы получить плюс и минус (или ноль и фазу), реже 3 – если есть еще одна фаза или заземление.

Для последовательного соединения аккуратно встречным движением сводим между собой пучки так, чтобы венчики вошли один в другой и проводки пересеклись, пусть даже под разными произвольными углами. Далее начинаем закручивать жилы одного конца от себя, а другого – на себя, если смотреть на кабели сбоку. В целом же они будут завиты в одном направлении, по часовой стрелке, если смотреть на каждый венчик от точки соединения.

Параллельное соединение электропроводов выполняется почти так же, только концы с разведенными пучками жил подводим друг к другу под небольшим углом сбоку, пока не пересекутся. После получения нужного контакта просто сплетаем все жилы в одну толстую косичку. Затем, конечно же, желательно получившуюся скрутку залить оловом, предварительно залудив, но если нет такой возможности, можно наматывать изоляцию, обязательно минимум в 2 слоя. Для этой цели также используются специальные трубки, надеваемые на провод до соединения.

5

Соединяем провода с одним сердечником – эффективные способы

Простой параллельный вариант – самый быстрый. Все, что нужно, это соединить между собой под некоторым углом две жилы, которые нужно свить, после чего закручивать их ровными оборотами от точки пересечения. Чтобы выполнить соединение последовательное, нужно слегка изогнуть оголенные концы проводов, свести их встречным движением, чтобы пересеклись. После чего каждый обматывать вокруг основания другого, один от себя, а второй на себя, если смотреть на кабель сбоку.

Параллельный крепеж с желобком выполняется путем завивания одного проводника вокруг другого в двух точках – у основания зачищенного сердечника, ближе к изоляции, и возле его конца, предварительно слегка загнутого. Такой метод дает достаточно ровный и прочный монтаж, состоящий, по сути, из двух скруток. Последовательное соединение осуществляется уже обоюдным оплетением загнутых на концах жил с пропуском небольшого участка. Опять же, получатся две скрутки возле самой изоляции.

Бандаж делается в тех случаях, когда провода слишком толстые и плохо поддаются свиванию между собой. В такой ситуации жилы зачищаются от изоляции и на концах загибаются на 90 градусов, после чего соединяются между собой параллельно или последовательно. Затем берется более тонкая жила, причем также обязательно из провода с одним сердечником, и ровными витками оборачивается вокруг монтируемых участков. Затем накладывается изоляция.

Соединение трёх проводов ничем не отличается, нужно лишь добавить третью жилу к одной из первых двух параллельным способом, после чего соединять между собой любым из перечисленных выше вариантов. Тоже касается и отвилка. Разница присоединения боковой жилы к оголённому участку заключается лишь в том, что обматываться витками будет только она, а основной провод послужит основанием. Способы же годятся все перечисленные, включая бандаж в той ситуации, когда сердечник присоединяемого кабеля имеет слишком большой диаметр.

2 простых приспособления для быстрых и качественных скруток

Из-за неплотной скрутки и плохого лужения провода окисляются и нарушается контакт между ними. Со временем место скрутки начинает постепенно нагреваться, что может привести к возгоранию электропроводки.
Чтобы соединение было долговечным, надежным и безопасным, сделаем несложные лайфхаки, с помощью которых можно выполнить плотную скрутку проводов и качественное лужение, независимо от вашей квалификации, как электрика.
2 простых приспособления для быстрых и качественных скруток

Приспособление для лужения проводов


Обычно для этой операции применяется паяльник, но качественно ее сделать под силу только человеку с опытом. Для изготовления приспособления, посредством которого лужение всегда будет отличным, нам понадобится:
  • стальная шпилька;
  • металлический хомут на болтах;
  • концевой наконечник под опрессовку кабеля;
  • набор гаек;
  • кусочки припоя;
  • канифоль.

2 простых приспособления для быстрых и качественных скруток
В работе над самоделкой мы используем: тиски слесарные, газовую горелку, плоскогубцы, дрель с отрезным диском и гаечный ключ.
Зажимаем шпильку в тиски и нагреваем выступающую часть пламенем газовой горелки до тех пор, пока металл не размягчится.
2 простых приспособления для быстрых и качественных скруток
Затем, не теряя ни секунды, с помощью плоскогубцев сгибаем конец шпильки под 90 градусов.
2 простых приспособления для быстрых и качественных скруток
Укорачиваем шпильку, используя болгарку с отрезным диском. Для дальнейшего применения оставляем часть с отогнутым концом.
Разбираем хомут и оставляем одно полукольцо с наружной гайкой.
2 простых приспособления для быстрых и качественных скруток
Зажимаем его за ушки в тисках и молотком выправляем их, делая продолжением концов полукольца и параллельными друг другу.
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток
Надеваем видоизмененное полукольцо гайкой вниз на конец сопла газовой горелки и закрепляем с помощью болтового соединения.
2 простых приспособления для быстрых и качественных скруток

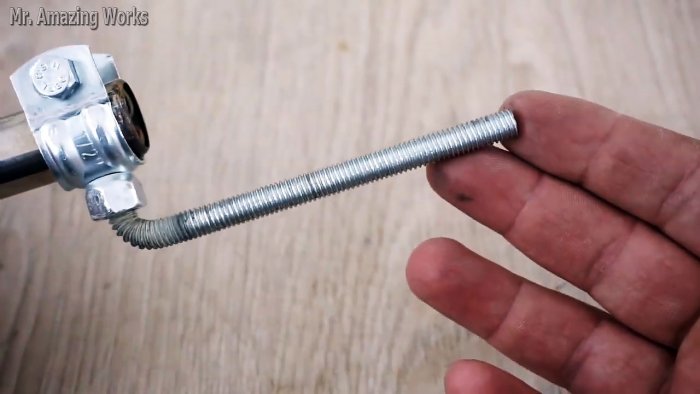

В наружную гайку полукольца вкручиваем отогнутый конец шпильки и направляем ее стержень вдоль продольной оси сопла горелки.
2 простых приспособления для быстрых и качественных скруток
Навинчиваем на шпильку гайку, затем устанавливаем концевой наконечник и зажимаем его второй гайкой так, чтобы он расположился вертикально, а его цилиндрическая часть находилась примерно на уровне центра сопла газовой горелки.
2 простых приспособления для быстрых и качественных скруток
Подсоединяем к модернизированной газовой горелке баллончик с газом и включаем ее. Когда наконечник достаточно разогреется, опускаем в него кусочки припоя и дожидаемся их расплавления.
2 простых приспособления для быстрых и качественных скруток
Опускаем проволочную скрутку в баночку с канифолью и погружаем в расплавленный припой на несколько секунд. Качество лужения при этом неизменно получается отличным.
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток

Приспособление для скрутки проводов


Для ее сборки нам понадобятся самые простые и вполне доступные изделия:
  • стальной болт;
  • большая плоская шайба;
  • гроверная шайба;
  • самоконтращаяся гайка.

В работе мы будем пользоваться: пластмассовым лекалом, кернером и молотком, плоскогубцами и дрелью со сверлом.
Используя подходящее по размеру отверстие лекала, размечаем плоскую шайбу под сверление четырех отверстий, равномерно располагаемых по окружности.
Накерниваем отмеченные точки с помощью керна и молотка. Затем, удерживая шайбу плоскогубцами на листе ДСП, сверлим дрелью четыре одинаковых сквозных отверстия.
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток
В центральное отверстие шайбы вставляем болт, с другой стороны, на шайбу по болту кладем гроверную шайбу и затягиваем самоконтрящейся гайкой.
2 простых приспособления для быстрых и качественных скруток
Зажимаем свободный конец стержня болта в патроне дрели и можно считать, что наше устройство для скрутки проводов готово к работе.
2 простых приспособления для быстрых и качественных скруток
Вставляем в диаметрально противоположные отверстия в шайбе концы согнутого пополам провода, удерживая его за сгиб плоскогубцами, и включаем дрель.
2 простых приспособления для быстрых и качественных скруток
Провода, увлекаемые шайбой, скручиваются в плотную «косичку».
2 простых приспособления для быстрых и качественных скруток
Точно таким образом можно скрутить и три, и четыре жилы. Незакрученные концы откусываем с помощью кусачек или плоскогубцев.
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток
2 простых приспособления для быстрых и качественных скруток

Смотрите видео


Как правильно скручивать провода и что такое скрутка

Как бы быстро ни шагал вперед технологический прогресс, самым популярным способом скрепления электропроводов и по сей день остается традиционная скрутка проводов, несмотря на то что он противоречит существующим нормам ПУЭ, которые запрещают использование этого метода.

Соединение проводов

На первый взгляд, это очень простая операция. Но неправильно выполненное соединение очень опасно и может привести к возгоранию.

Есть множество способов, как правильно скручивать провода, при правильном скручивании конструкция будет служить долгое время. При ошибках жилы ослабятся, а это чревато коротким замыканием. Именно тот факт, что подобное соединение со временем ослабевает, является основным минусом этого метода.
Скручивание стоит применять, только если нет другой возможности соединить электрокабель. В любых других случаях нужно использовать другой тип скрепления.

Виды скруток

Рассмотрим основные разновидности скруток:

  • Простая параллельная. Необходимо, чтобы каждый кабель обвил друг друга, должно получиться более трех витков.
  • Навивка. Этот тип применяется в случае, когда необходимо произвести ответвление одного электрокабеля от основной магистрали. Один электропровод обвивается вокруг другого (накручивается на другой по спирали).
    Навивка провода
  • Бандажная. Этот метод популярен при скреплении двух или трех одножильных шнуров. В данном варианте на помощь приходит дополнительный проводник идентичного материала. Выполняется обычное параллельное скручивание, а затем на получившуюся конструкцию накручивается еще один проводник.
  • Присоединение одно- и многожильного кабеля. Многожильный наматывается на середину одножильного на расстоянии 2,5 сантиметра до конца, а потом загнуть свободный конец одножильного провода плоскогубцами в сторону витков (как бы накрыть свободным концом витки)
    Также есть некоторые другие варианты.

Ошибки

Рассмотрим самые распространенные ошибки при скреплении, интересующим нас методом. Проанализировав наиболее встречающиеся заблуждения, мы дадим полезные советы:

  1. Если ток в сети больше 2А, что от использования такого метода лучше отказаться, потому что чем больший идет ток, тем быстрее разрушается контакт.
  2. Строго запрещено присоединять скручиванием электропровода из разных материалов. В случае контакта с медным алюминиевый электропровод окисляется.
  3. Запрещено скручивать одножильный и многожильный кабели. Такая операция может применяться только как подготовительный вариант перед сваркой или пайкой.
  4. Не следует соединять данным методом электропровода с сечением более 4 мм².

Надежная скрутка проводов: детальная инструкция

Инструкция

Очень важно знать, как правильно сделать скрутку проводов, чтобы добиться их качественного и надежного соединения:

  • С обоих электропроводов убрать изоляцию на длину в 7–9 см. Желательно пользоваться специальным инструментом для снятия изоляции, потому что подручным инструментом можно случайно повредить кабель.
  • Далее оголенные жилы необходимо обезжирить.
  • Наждачкой отчищаем концы.
  • Скрещиваем и скручиваем. Следует воспользоваться пассатижи, тогда витки будут более плотными.
  • Оставшиеся края удаляем при помощи кусачек.
  • Изолируем готовое соединение изолентой.
  • Готовое изделие укладывается в распределительной коробке.
  • Однако если вы хотите, чтобы соединенные скручиванием кабели служили долгое время и отвечали всем нормам безопасности, то лучше усилить их дополнительными средствами:

Пайка. Это самый надежный способ крепления получается одно из наиболее надежных, однако данный способ очень трудозатратен и требует опыта.

Как выполнить соединение проводов

Сварка. Пользуется предпочтением у профессионалов. Однако также требует опыта и наличия сварочного аппарата.

СИЗ – соединительный изолирующий зажим. По виду это колпачок из пластмассы. Внутри него содержится спиральный конус, часть которого наполнена защитной смазкой, а в нем – проволока. Это самый легкий способ, как сделать скрутку проводов в соответствии с нормативами. Если на совмещение сверху прикрутить СИЗ, то данная работа будет отвечать требованиям ПУЭ. Недостатком данного метода является ослабевание пружины со временем, поэтому оно не рассчитано на высокие токи.

Несмотря на то что скрутка — самый популярный из видов совмещения, она все же является недолговечной и пожароопасной при неправильном исполнении. Готовое скручивание желательно усилить другими соединительными методами, большинство из которых достаточно просты и экономичны.

Не следует применять описанный выше тип присоединения мастерам, предоставляющим услуги электрика за деньги, так как этот тип соединения может привести к серьезной правовой ответственности.

Отправить ответ

avatar
  Подписаться
Уведомление о
