что это и как выбрать

Сплиттер для телевизора — это специальный антенный делитель. Они применяются в тех случаях, когда в помещении больше одного телевизора и сигнал нужно согласованно раздать между разными потребителями. А телевизионный сплиттер с усилителем может обслуживать сразу большое количество девайсов (от 3 и выше).

А если говорить о таких приспособлениях, в общем, то они необходимы для частотного разделения каналов. А также в такие устройства дополнительно встроена защита от некорректного импульсного напряжения и токов, которые могут возникнуть в жилах кабеля во время грозы. А также сплиттер защищает от наводок силовых ЛЭП и контактных сетей электротранспорта.

Какие бывают

В этой области себя смогли хорошо зарекомендовать такие производители: Lans, Rexant, Premier, Alda, Hama, Sat. На выходе они всегда дают более качественный сигнал, чем китайские или сделанные своими руками.

Наилучшими считаются сплиттеры, в устройство которых входят трансформаторы с высоким сопротивлением и большей частотой. Но они имеют достаточно высокую стоимость и слабы технологически. Как правило, они способны разделить сигнал только в двух направлениях. Когда же нужно больше, то хорошим решением станет сплиттер с последовательно включенными резисторами.

Бывают телевизионные крабы на 2, 3, 4, 6 или 8 выходов под F разъем для общего и спутникового телевидения. Для них характерна высокая пропускная способность.

Популярные ТВ сплиттеры:

1. RTM тип SAH 204F. Разветвитель на 2 направления (развязка 28 дБ, потери на проход 3,6 дБ).
2. TLC тип SAH 306F. Направления — 3 (развязка 28 дБ, потери на проход 5,8 дБ).
3. Tbtec тип HST 0408/F. Сплиттер на 4 направления (развязка 32 дБ, потери на проход 7,2 дБ).

Коэффициент деления по мощности может быть равным (в большинстве случаев) или неравным.

Как выбрать

Выбирая сплиттер телевизионный обязательно нужно руководствоваться такими параметрами:

• какую частоту имеют принимаемые каналы;
• какое количество телевизоров планируется подключать;
• сечение кабеля по диаметру;
• насколько опытен установщика.

План действий в процессе выбора:

1. Воспользовавшись меню своего ТВ, нужно узнать частоту всех принимаемых каналов. Определив канал с наибольшей частотой, следует убедиться, что верхняя граница диапазона у сплиттера больше этого показателя.
2. Посчитать все имеющиеся телевизионные устройства, а также подумать о перспективах. Исходя из этого нужно выбирать разветвитель с количеством выходов, которое превышает единицы домашней техники.
3. Кроме этого, следует оценить затухание сплиттера, единицей измерения которого являются децибелы. Это значение можно найти на корпусе устройства или в прилагаемой инструкции. Чем этот показатель ниже, тем больше ценится прибор.
4. Внешний вид и габариты. Если разделитель будет на заметном месте, то важно чтобы он выглядел эстетично. А если он будет расположен внутри короба для кабелей, то хорошо было бы подобрать небольшой сплиттер.
5. Как закреплять. Конечно, можно, чтобы он просто болтался на проводах. Но лучше закрепить его на поверхности — так будет надежнее и симпатичнее. А значит нужно проверить чтобы на нем были отверстия для крепления.
6. Способ подключения может быть много. Нужно ориентироваться на тип используемых кабелей, а также на то, есть ли возможность осуществлять пайку.
7. Производя покупку важно не спутать сплиттер с диплексором или ответвителем.

Если учесть такие моменты, то дальнейших проблем в процессе эксплуатации не должно возникнуть.

Как подключить

Существуют различные способы подключения:

• сплиттер, имеющий винтовой зажим, можно сочетать с кабелями любых диаметров и он не требует навыков пайки;
• прибор с резьбовыми соединениями совместим только с тонкими кабелями, но пайки также не требует;
• устройство с коаксиальными гнездами можно подключать к любым кабелям, используя обычные антенные штекеры;
• сплиттеры, которые предполагают пайку.

А сама технология подключения включает несколько несложных этапов:

1. Определиться с соответствующей поверхностью и закрепить на ней разделитель.
2. Убрать затычки с каждого разъема на антенном разделителе.
3. С помощью коаксиального кабеля подсоединить вход в телевизор и в гнездо.
4. Подключить общий телевизионный кабель.

Весь процесс занимает от силы четверть часа.

Важно, покупая разветвитель «на вырост» (возможно в будущем появится больше телевизоров), лишние незадействованные выходы временно заглушать резистором, который будет поглощать излишнее напряжение в цепи (до 75 Ом).

Когда изображение перестало удовлетворять

Бывает, что после внедрения разделителя качество изображения на нескольких телевизорах ухудшается. Некоторые выходят из сложившейся ситуации, подключив польскую антенну с усилителем. А второе решение проблемы — приобрести телевизионный сплиттер с усилителем. Последний способ хорош в том случае, если до этого телевизор показывал без нареканий и, собственно, к антенне претензий не было.

Но точнее в этой ситуации сможет подсказать телемастер. У него есть приспособления для измерения уровня сигнала. Это важно сделать, поскольку изображение может искажаться также на фоне слишком большого сигнала.

Существует 3 способа внедрения дополнительных устройств, повышающих мощность сигнала:

1. При высоких показателях передачи нагрузки сплиттера можно воспользоваться одним промежуточным усилителем на входе в разветвитель.
2. Если вероятна перегрузка, то лучше отдавать предпочтение раздельным усилителям на каждом выходе. И выставляется оно независимо на каждом выходе.
3. Комбинированное усиление. Один ставится на входе и дополнительные раздельные по выходам.

Сплиттеры в наше время являются широко востребованными приборами. Если в доме больше одного телевизора, то без такого приспособления не обойтись. Некоторые умельцы делают такие устройства самостоятельно. Кто-то, желая сэкономить, покупает китайские сплиттеры. Но надежнее всего купить данный предмет у проверенного производителя, а для установки воспользоваться услугами телемастера.

сплиттер для антенны на 2 телевизора и разветвители кабеля на 3 телевизора, другие варианты. Какой лучше выбрать?

Уже давно стало привычным делом иметь в доме сразу несколько телевизоров. Для того чтобы разделить поступающий в жилое помещение сигнал на несколько точек, используют специальное устройство — оно называется разветвитель телевизионного кабеля. Такое приспособление позволяет в одно и то же время смотреть сразу несколько телевизионных программ, при этом качество передаваемого видео- и аудиоряда остается на высоком уровне.

Какие бывают виды разветвителей, какой лучше выбрать – эти и многие другие вопросы рассмотрим в статье.

Что это такое?

Разветвитель для телевизионного кабеля позволяет раздавать сигнал сразу нескольким ТВ-приемникам. Обычно его встраивают в провод между ТВ-кабелем и тюнером.

Визуально конструкция выглядит как компактная коробочка, выполненная из силумина, латуни либо другого легкого металла. В ней предусмотрены F-разъемы и так называемые ушки для фиксации.

С одной стороны имеется штекер для входящего провода, с другой — пара и более штекеров для подведения телевизионных устройств. Корпус разветвителя запаян и полностью герметичен. Обычно на верхней панели приклеена этикетка, в которой указано название модели и ее базовые технические параметры.

• Полоса пропускания. Она отражает частотный диапазон, транслируемый делителем. Как правило, для эфирного ТВ стандартная частота варьируется в коридоре от 5 до 1000 МГц, для спутникового этот диапазон составляет 5-2500 МГц. Спутниковые «крабы» часто применяют для трансляции аналогового и цифрового вещания.
• Число выходов. Стандартный антенный разветвитель способен содержать до 8 выходов. Оборудование необходимо подбирать исходя из числа подключаемых телевизионных ретрансляторов в доме. Если вы предполагаете, что в ближайшее время расширите свою телевизионную сеть, то можно заблаговременно подключить прибор с чуть большим количеством отверстий —это никак не ослабит качества сигнала.
• Уровень затухания. Один из важнейших параметров, определяющий размер понижения мощности проходящего через разветвитель сигнала. Зависимость здесь прямая — чем ниже будет этот параметр, тем меньшая часть сигнала будет потеряна.
• Присутствие высокочастотного усилителя. Такой разветвитель получил название «активный», он призван не только удержать мощность поступающего сигнала, но и в несколько раз повысить её. Такие модели являются дорогими, при этом они могут поделить сигнал только лишь на 2 телевизора. Если такого количества выходов будет для вас недостаточно — лучше выбрать разветвитель с несколькими резисторами, подключенными поочередно.

Как работает?

Если вы полагаете, что можно параллельно соединить пару кабелей и получить еще один источник сигнала — то вы глубоко заблуждаетесь. В результате подобной схемы подключения вы увидите изображение крайне низкого качества: в нём снизится контрастность, появится многоконтурность, и будут заметны некоторые другие помехи. Поэтому очень важно использовать именно антенный разветвитель, в народе называемый «крабом».

Если источник сигнала хороший, обычно это можно определить визуально, или ранее в квартире имелся лишь один телевизор, то можно использовать «краба», собранного на базе нескольких резисторов. Такой разветвитель получил название

пассивный. Несмотря на то что он обеспечивает качественную трансляцию сигнала, он все же вносит в него некоторое затухание, которое прямо пропорционально по своей силе общему числу выходов.

Этот вариант разветвителей отлично проявляет себя в условиях мегаполиса или близлежащих к нему районов, где мощность трансляции телевизионного сигнала довольно высокая.

Если у вас имеется большое количество ресиверов, предпочтение лучше отдавать антенным усилителям активного типа. Принцип действия подобного устройства основан на выполнении разделения входящего сигнала и параллельно существенного увеличения его мощности.

Обзор видов

Имеется три варианта разветвителей, все они отвечают за те или иные возможности этих приборов. В зависимости от целей и задач, поставленных перед оборудованием, могут задействоваться:

• сплиттер;
• ответвитель;
• диплексор.

Предлагаем более подробно ознакомиться с каждым из них.

Делители

Делитель больше известен как сплиттер, позволяет равномерно разделять поступающий сигнал сразу на несколько каналов. Поясним на примере: если входящий сигнал имеет параметры 12 дБ — его можно разделить на два телевизора по 6 дБ. Если придется делить сигнал на тройник, то на каждый телевизионный ретранслятор придётся по 4 дБ, соответственно, для четырёх потребителей сигнал будет делиться по 3 дБ на канал.

Ответвители

Эти устройства незаменимы для магистральной раздачи телесигнала, чаще всего их используют в многоквартирных жилых домах. Схема обеспечения коммуникации в данном случае предполагает, что поступающий от антенны сигнал поэтажно раздаётся через разветвители, а там его встречают ответвители, которые делят его на все квартиры, расположенные на площадке.

Обращаем внимание на то, что одна из разновидностей такого ответвителя выполняет функции блокатора.

Обычно его используют операторы кабельного ТВ

— такое приспособление позволяет разделить платные и социальные пакеты подключения каналов.

Сумматоры

Такие разветвители ещё называют диплексоры. Их используют в том случае, когда в одном проводе необходимо совместить сигналы, получаемые как с эфирной, так и со спутниковой антенны. Кстати, сумматор может работать и как обычный разделитель — кабель поступающего сигнала к такому устройству можно разделить на 2 телевизионных прибора.

Какой лучше выбрать?

Обращаем особое внимание: несмотря на то что в целом уровень выходящего сигнала при использовании разветвителя остается довольно высоким, тем не менее он ослабляется. Если антенна будет давать сигнал на два ТВ-приемника, то он ослабеет в два раза. Если разветвитель имеет выход к трём ретрансляторам, то на каждый будет приходиться только по трети от первоначального сигнала кабельного телевидения либо антенны.

Когда сигнал изначально довольно высок, то это вполне допустимо. Но очень часто при подобном подключении сигналы, поступающие на монитор телевизора, теряют в качестве, видеоряд и звучание имеют серьезные помехи.

Именно поэтому при выборе разветвителя очень важно уделить отдельное внимание его рабочим параметрам.

При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения.

Активный антенный разветвитель будет также хорош в том случае, когда уровень поступающего сигнала дает хорошее качество аудио- и видеоряда на одном ТВ-приемнике, а при подключении пассивного разветвителя сигнал становится заметно хуже.

Прежде чем выбрать тот или иной вариант разветвителя, необходимо определиться со следующими факторами:

• уточните их рабочий частотный диапазон, а также каналы;
• подсчитайте, сколько телевизоров вы планируете объединить в единую сеть;
• измерьте сечение кабеля.

Рассмотрим последовательность действий по подключению разветвителя.

Необходимо зайти в меню ТВ и выбрать в нём закладку с указанием частот всех принимаемых приемником каналов. Самая верхняя обязательно должна входить в тот частотный диапазон, на котором работает разветвитель.

Далее нужно посчитать число приемников, которое вы собираетесь подключать, и предусмотреть несколько выходов на будущее — после чего выбрать разветвитель с нужным числом выходов.

Обратите внимание на характер затухания сигнала.

Обычно он обозначается в децибелах, и эта характеристика указывается в руководстве пользователя либо непосредственно на корпусе устройства. Чем меньше будет этот показатель — тем более качественное изображение вы получите на выходе.

Оцените внешний вид устройства. Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь.

Посмотрите на крепежи. Как правило, на корпусе телевизора имеются отверстия для фиксации прибора. Разветвитель ни в коем случае не должен свободно болтаться – это не только неэстетично, но ещё и вызывает перегиб и перетирание проводки. Соответственно, прибор выходит из строя.

Продумайте, каким методом вы будете подключать «краба». Принимая решение, пользователи исходят из особенностей используемых кабелей.

Если вы сомневаетесь в своих умениях подсоединить пару проводов, а также выполнить качественную пайку, то лучше купить разветвители с соединением винтового типа. Для людей, которые обладают некоторыми навыками работы с техникой и электроникой, можно приобрести модели с коаксиальными разъёмами. Они работают с кабелями всех диаметров, но важнейшей частью работы в данном случае будет пайка для соединения антенного штекера.

Ну и, конечно, постарайтесь не ошибиться в выборе. Покупайте именно разветвитель, а не любой другой похожий на него по конфигурации прибор совершенно иного назначения. Обязательно перед походом в магазин посмотрите на сайте производителя, как он должен выглядеть, и посоветуйтесь с продавцом-консультантом.

Как подключить?

В зависимости от условий эксплуатации и требований к дизайну помещения существует несколько вариантов монтажа разветвителя.

Если прибор будет располагаться на видном месте, лучше всего поместить его внутрь стеновых панелей и закрыть декоративной крышкой. В этом случае в дальнейшем вы сможете заменить или подключить какой-либо дополнительный канал быстро и просто.

Если внешняя проводка с разветвителем устанавливается в нежилых помещениях, где нет возможности изменить отделку (например, в служебном интерьере), то в этой ситуации и сам кабель, и «краба» прячут в пластиковые короба.

В случае если вы прибегли к напольной разводке, кабель и разветвитель располагают в специально оборудованных каналах внутри плинтуса.

Само по себе подключение не представляет особой сложности, так как современные производители позаботились о том, чтобы устройство можно было легко установить, отремонтировать и при необходимости заменить.

Порядок работ включает несколько шагов.

• Концы провода зачищают таким образом, чтобы центральная жила была оголена и при этом выступала из оболочки на 1,5-2 см.
• Слегка отступив от края срезанной изоляции, необходимо зачистить поверхностное покрытие. Это нужно для того, чтобы оголить оплетку участком примерно 1,5 см.
• Оплетку следует обернуть вокруг изоляционного покрытия.

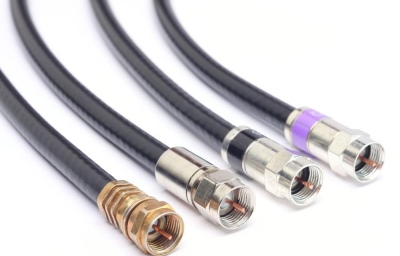

• Конец кабеля вводят в F-разъём таким образом, чтобы соединение было максимально плотным. После этого разъём с внутренней резьбой аккуратно и плотно навинчивают на нужный порт разветвителя.

О разнице между разветвителем и ответвителем смотрите далее.

Делитель или разветвитель для телевизионного кабеля

Если у вас в доме подключен только один телевизор, то проблем обычно не возникает. Телевизионный сигнал в этом случае поступает в телеприёмник непосредственно от антенны. Проблема возникает тогда, когда вы хотите смотреть два или более телевизоров. Вам не придётся покупать отдельную антенну для каждого из них. На помощь придёт разветвитель для телевизионного кабеля – малогабаритный прибор, который полностью решит эту проблему.

Разветвитель для телевизионного кабеля

«Магическими» иностранными словами сплиттер и диплексор называют соответственно обычный антенный разветвитель для цифрового телевидения или сумматор двух различных сигналов. В среде кабельных операторов эти устройства часто именуют «крабами».

Что такое делитель для антенны

Как следует из названия, разветвитель для антенны – это устройство, состоящее из компактного металлического корпуса с несколькими кабельными разъемами, которое служит для распределения сигнала на несколько приёмников. Не все разветвители выполняют одинаковую функцию, поэтому их объединяют в группы.

Делители (сплиттеры)

Делители для телевизионного кабеля

Равномерно распределяют телесигнал на нужное количество выходов. Незаменимы в домашней кабельной разводке. Наиболее востребованный тип телевизионных аксессуаров среди потребителей. Основные делители которые можно встретить в магазинах.

• От 5 до 1000 мГц – используются для аналогового кабельного и наземного цифрового телевидения.
• От 5 до 2400 мГц (с проходом питания) – используется в основном для спутникового тв.

Ответвители

Ответвитель (ТАР)

Иногда сигнал требуется поделить так, чтобы его основная часть была направлена на один выход (OUT), а небольшая оставшаяся часть – на отвод (TAP), где сигнал будет значительно слабее, чем на основном выходе, куда попадает его основная часть. В дальнейшем к этому основному выходу может быть подсоединён такой же ответвитель, и качество сигнала при этом не будет утеряно. Этот вид делителей применяется в ежедневной практике у провайдеров кабельного ТВ при обустройстве многоквартирных телесетей. По этому же принципу работает блокиратор диапазонов или кабельная заглушка – разновидность ответвителя, что бывает полезно при разделении бесплатных и платных каналов.

Сумматоры (диплексоры)

Сумматор (diplexor)

Практический интерес представляет антенный делитель, способный проводить сигнал в обратном направлении и, таким образом, его суммировать. Сумматоры умеют смешивать сигналы от нескольких волновых приёмников с разными частотными характеристиками в один кабель. То есть можно суммировать спутниковое и кабельное или цифровое телевидение.

Активный или пассивный?

С точки зрения электрических параметров разветвитель для телевизора может быть пассивным и активным. Первый просто разбивает сигнал на два или более выхода, имея веское преимущество: он не требует внешнего источника питания. При достаточно сильном входящем сигнале пассивные делители отлично работают без усиления, особенно если это сплиттер на два выхода.

Активный разветвитель в своей конструкции идентичен пассивному, но отличается наличием небольшого встроенного усилителя, задача которого – компенсировать потерю качества эфира, вызванную разделением. Сплиттерам с усилителем требуется источник питания микросхемы. Модельный ряд этих устройств представлен делителями с возможностью пропуска питающего напряжения. Этот тип разветвителя используется при неуверенном входящем сигнале или значительной протяжённости антенного кабеля до телевизора.

Как работают делители

Даже не помышляйте о том, чтобы просто присоединить к антенне два параллельных кабеля и получить ещё один источник сигнала. Неужели нельзя соединять антенные кабели по-простому? Закон не запрещает, но нельзя.

Схема и плата делителя

Антенный кабель, как и любой другой, имеет характеристику, которая называется «волновое сопротивление». Кабель имеет своё, рассчитанное конструкторами волновое сопротивление, поэтому он должен подключаться только к объекту, который имеет такое же волновое сопротивление. Любая попытка подключить кабель «к чему попало» приводит к тому, что основная часть сигнала, дойдя до конца кабеля, не поступает к объекту с другим значением волнового сопротивления, а вместо этого отражается и идёт по коаксиалу назад.

Сигнал не будет переходить от кабеля к объекту с «неправильным» волновым сопротивлением. Вот поэтому, вместо примитивного, неправильного соединения в виде скрутки, нужно использовать разветвитель коаксиального кабеля, или сумматор антенных сигналов, с хорошо просчитанным волновым сопротивлением, таким же, как у кабеля. К сожалению, поделённый на несколько приёмников сигнал на выходе имеет несколько сниженный уровень.

Знание того, как работает ваш делитель, поможет уменьшить время устранения возможных неполадок. Например, при рваной картинке на экране, поиск причин целесообразно начать с диагностики неисправностей в источнике сигнала. Нужно проверить кабельные разъемы сплиттера, изоляцию кабеля. Никакие металлические части кабельного экрана не должны касаться центральной жилы кабеля или зажима.

Как правильно выбрать разветвитель для ТВ

Покупая разветвитель телевизионной антенны, первое, на что необходимо обратить внимание – это количество портов-выходов. Если в доме три телеприёмника, к которым вы хотите подвести телесигнал и разделить его, то, конечно, понадобится разветвитель с тремя выходами. Это его основная визуальная характеристика и вы вряд ли ошибётесь. Разумным решением станет покупка делителя с дополнительным выходом, так сказать на перспективу.

Отечественные и зарубежные производители поставляют на рынок массу сплиттеров от двойного делителя до 16-типортового. Их корпус содержит маркировку с указанием рабочего частотного диапазона и обозначение входов и выходов. Уточните, поддерживает ли выбранный микроприбор необходимые частоты? Наиболее распространённым рабочим диапазоном является 5-860 МГц, что позволяет легко распределять телевизионный сигнал формата DVB-T2, сохраняя качество эфира. Не ошибиться с частотами вам поможет функция индикации частот каналов в вашем телевизоре. Максимальная частота одного из каналов должна попадать в частотный диапазон делителя.

• Заслуживает внимания и такой критерий, как затухание. Его параметры указываются в децибелах на корпусе устройства или в его инструкции. Из двух подходящих сплиттеров остановите выбор на том, у которого значение затухания меньшее.
• Об активных и пассивных делителях вы уже знаете. При покупке активной модели ваша задача – определиться с типом источника питания (регулируемый или нет), и позаботиться о наличии розетки в выбранном месте.
• Делители бывают разными по способу присоединения кабеля. Вы можете встретить устройства с винтовыми зажимами (работает с любым диаметром кабеля), с резьбовыми соединениями, с коаксиальными разъёмами и те, где кабель потребуется припаять.

Взгляните на выбранный делитель с эстетической стороны. Геометрия и габариты этого устройства бывают различными, вам решать – выставлять его «напоказ» или отвести ему незаметное место. Если планируете настенное крепление, то нужен корпус с крепёжными отверстиями.

Тех умельцев, кто решил самостоятельно сделать телевизионную разводку в своём жилище, может посетить соблазн создать краб своими руками. Технически это несложно, если понимать, из чего состоит делитель. Но даже если у вас в арсенале припасены необходимые трансформаторы и конденсаторы, а также корпус будущего делителя, не усложняйте себе жизнь. Ваше изделие будет служить только для аналогового сигнала, а для спутникового и цифрового ТВ может оказаться бесполезным. А вот приобретение готового «краба» от ведущих изготовителей – это надёжное и долгосрочное решение.

Похожие статьи

Как выбрать и установить сплиттер для цифрового тв

Сегодня редко найдется квартира, в которой только один телевизор. Обычно их два или даже три. И у абонента возникает вопрос, как подключить все устройства к одному антенному кабелю. Казалось бы, элементарный тройник сплиттер позволит отправить сигнал на три телевизора цифрового вещания. На практике это не всегда так. Делитель или разветвитель для цифрового телевидения DVB T2 нужно выбирать в соответствии со структурой кабельной сети в доме.

Разновидности сплиттеров и области их применения

Разветвитель цифрового ТВ сигнала выполняет задачу согласования цепей при подключении двух потребителей к одному источнику. Есть несколько разновидностей таких устройств с разными рекомендациями к применению.

1. Линейный антенный делитель для цифрового эфирного телевидения равномерно делит сигнал на несколько потребителей. При этом, в зависимости от качества устройства, показатель падения уровня составляет от 1.44 до 2 и выше (для двух телевизоров). Линейный сплиттер может иметь несколько выходов и только один вход. Так, разветвитель краб может подключить сразу три телевизора.
2. Антенный разветвитель для цифрового телевидения действует иным образом. На одном из своих выходов он формирует сигнал с номинальными показателями, сила которого зависит от входных параметров. На остальных потребителей отправляется, грубо говоря, остаток пирога. И чем их больше, тем меньше уровень сигнала на каждом.
3. Сумматоры работают в обратном порядке. У них несколько входов и один выход. Такое устройство позволяет согласовать сигналы от группы антенн и направить их на одного потребителя.

Сплиттеры и разветвители делятся по рабочему диапазону. Устройства с частотой до 1000 МГц лучше для кабельного ТВ, цифрового эфирного сигнала. Они недороги и доступны в огромном количестве моделей разных производителей. Изделия с рабочей частотой до 2400 МГц показывают хорошие результаты при обработке спутникового ТВ.

Сплиттеры могут быть активными и пассивными. Последние сильно снижают уровень сигнала и не способны обеспечить заявленных характеристик при низких входных параметрах.

Важно! Активные сплиттеры или разветвители для телевизора более эффективны. Они имеют встроенные усилители, обеспечивают стабильные уровни на выходах. Однако такое устройство потребует подвода питания или включения в розетку.

Как подобрать разветвитель сигнала

Как сказано выше, сплиттер и разветвитель цифрового ТВ сигнала выбираются, прежде всего, по рабочей частоте. С параметром до 1000 МГц непригодны для спутникового ТВ. А более дорогие означают, что пользователь зря потратит деньги. Второй очевидный параметр — число потребителей. Сплиттер выбирается по числу выходов, соответствующих количеству телевизоров в квартире.

Оценка необходимости приобретения активного делителя производится по протяженности кабельной сети в доме. Не будет лишним учесть параметры антенны. Критерии выбора сплиттера достаточно просты.

1. При активной антенне и малой протяженности линий не имеет смысла тратить деньги на делитель с усилителем. На всех потребителях будет достаточный уровень сигнала.
2. Антенна с усилителем и значительная протяженность линий также не предусматривают покупки активных сплиттеров. Но в крайне удаленных точках кабельной сети мощность сигнала может быть недостаточна для качественной картинки на некоторых каналах. В этом случае дешевле установить персональный усилитель на таком потребителе.
3. Пассивная антенна при малой протяженности линий заставит обратить внимание на параметры сплиттера. Если приемное устройство обеспечивает на выходе уровень сигнала, равный или больший рекомендуемому входному параметру делителя — можно устанавливать пассивные сплиттеры. В противном случае, придется купить более дорогое активное устройство.

Наконец, при пассивной антенне и протяженных кабельных линиях без активного делителя сигнала просто не обойтись. В этом случае на всех потребителях практически гарантированы проблемы с картинкой и поиском отдельных каналов. Однако описанные выше комбинации антенны и линий слишком идеальны, чтобы часто встречаться на практике. Поэтому делители нужно выбирать, обращая внимание на физическую структуру кабельной сети.

Правила установки

Правила установки делителей на два, три и более телевизоров цифрового вещания основываются на структуре кабельной сети. Она всегда может рассматриваться как совокупность нескольких сегментов с одним из двух стандартных типов.

Равновесная структура

Самый понятный пример равновесной сети — установленная на крыше антенна и разводка кабелей через потолок последнего этажа дома. В этом случае длина подводов к потребителям почти одинакова. Это означает, что достаточно устанавливать делители, для равномерного распределения сигнала между телевизорами.

Неравновесная структура

Понять, что такое неравновесная структура, можно на примере многокомнатной квартиры. В одной ее точке входит кабель цифрового телевидения. От нее к первому потребителю идет короткая линия, к следующему более длинная и рекордной протяженности на телевизор в самой дальней комнате.

В этом случае рекомендуется устанавливать разветвители и формировать равномерное распределение сигнала. Для простоты рассмотрим пример с тремя телевизорами. Первый разветвитель устанавливается на входе (кабель квартиры). Его маломощное ответвление коммутируется на короткую линию. Основной выход подключается на следующий разветвитель. Его мощный сигнал отправляется на длинную линию, ответвление — на оставшуюся.

Совет! В сложной сети всегда рекомендуется делать упрощение до простых сегментов. При этом стоит учитывать число потребителей в каждом и при явном дисбалансе использовать разветвители сигнала для перераспределения мощности.

Как избежать падения уровня сигнала при установке сплиттера

При качественной антенне и двух телевизорах в квартире пользователь может не заметить проблем после установки простейшего сплиттера. Однако в большом доме обязательно найдутся точки сети, где падение уровня сигнала на делителях и разветвителях будет чрезмерным. Избежать проблем можно несколькими способами.

1. Установка пассивных усилителей сигнала. Они монтируются перед потребителем, не требуют питания. Устройства компенсируют волновые потери в кабеле и показаны тогда, когда проблемы приема есть только на отдельных каналах.
2. Применение активных усилителей. Они также устанавливаются перед телевизором. Устройства этого класса производят подъем уровня сигнала и показаны в ситуациях, когда картинка замирает на всех каналах, при поиске не обнаруживается положенных 20 цифровых трансляций, возникают другие серьезные проблемы.

Всегда стоит помнить одно: чем больше сплиттеров, разветвителей, усилителей сигнала в сети, тем выше будут искажения. Для оптимизации уровня потерь крайне рекомендуется уменьшить протяженность линий, использовать минимальное количество точек коммутации F-коннекторами, осуществлять прокладку кабеля вдали от силовой проводки 220В и других источников помех.

3 способа, с усилением и без потери качества сигнала

Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.

Сколько телевизоров можно подключить к одной антенне

Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.

Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.

При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено.

При разделении сигнала нужно иметь в виду следующее:

1. Возможна потеря мощности.
   Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя.
2. Делители (они же сплиттеры) бывают разных конструкций.
   Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без. В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя.
3. Подключать два телевизора нужно к одной антенне, но разным приставкам.
   Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.

Подключать к каждому телевизору по своей индивидуальной антенне — это:

Круто!Трата денег!

Нужен ли усилитель

Усилитель с регулировкой мощности

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо .

Он однозначно потребуется в ситуациях, когда:

• сигнал имеет хорошее качество, но низкую мощность;
• установлено два и более сплиттера;
• используются длинные соединяющие кабели.

Усиление может оказаться вредным там, где мощность сигнала и так достаточно высока. Поэтому рекомендуем использовать , имеющие возможность регулировки.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Чтобы понять, нужен ли усилитель, необходимо измерить уровень сигнала с помощью мультиметра или хотя бы шкалы тюнера. Если уровень достаточно высок, можно обойтись без дополнительных доработок .

Подключение 2-х и более телевизоров к пассивной антенне

Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.

Самый простой способ подключить два телевизора – это установить на антенный кабель сплиттер с соответствующим числом выходов.

Наилучшими вариантами здесь будут:

Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F. Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.

Важно! При подключении телевизора к пассивной антенне надо учитывать, что в диапазоне вещания цифрового ТВ затухание на отвод составляет от 3,8 до 4 и более Дб. Поэтому использование комбинации сплиттера и пассивной конструкции без потери качества возможно только в зоне, где сигнал сильный — не менее 70%.

Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.

Активный разветвитель может

выбор, подключение и как сделать своими руками

Для многих семей стало привычным иметь несколько телевизоров в квартире. Распределить сигнал, получаемый от телевизионной антенны на несколько телевизоров позволяет устройство под названием разветвитель телевизионного кабеля.

С его помощью можно смотреть одновременно несколько программ, при этом качество сигнала остается на должном уровне. Перед тем, как купить такое устройство рекомендуем ознакомиться с информацией из этой статьи.

Назначение разветвителей

Существует несколько типов устройств, каждое из которых отвечает за определенные возможности разветвителей.

В зависимости от поставленных задач, используются:

• сплиттер;
• диплексор;
• ответвитель.

Следует ознакомиться с каждым из них более подробно.
Сплиттер, он же делитель телесигнала между несколькими устройствами. Кстати, в народе его называют телевизионным крабом. В зависимости от количества разъемов, сплиттер делит на 2, 3 и 4 телевизора.

В последнем случае обязательно наличие усилителя, иначе сигнал будет слабым.
Диплексор имеет другое более понятное название – сумматор. Другими словами, разветвитель объединяет несколько сигналов от разных антенн и выдает один более мощный.

Он может использоваться в доме, где есть спутниковое телевидение и обычная телевизионная антенна. Также применяется для объединения частот из разных диапазонов.

Современные разветвители в большинстве случаев универсальны и могут работать как сумматором, так и делителем.
Ответвитель для тв используется в многоквартирных домах. Часть сигнала от общей антенны идет в одну из квартир, а другая проходит через ответвитель дальше.

Одной из его разновидностей является блокиратор. Он используется для ограничения платных каналов.

Сколько подключаем ТВ

В любом специализированном магазине продавец-консультант подберет хороший антенный разветвитель на 2 устройства.

Хороший уровень сигнала на 3 телевизора даст делитель или сумматор от известных торговых марок, поэтому не стоит на нем экономить.

Для того, чтобы добиться хорошего качества изображения для разветвителя на 4 телевизора и более, нужен усилитель (активный сплиттер).

В зависимости от количества подключенных мониторов, меняется минимальная требуемая мощность.

Как выбрать делитель ТВ сигнала на 2 телевизора

При выборе аппаратуры в первую очередь нужно выяснить на каких частотах транслируются телевизионные каналы. Получить эту информацию можно при помощи телевизора с функцией определения частот или аппарата, который улавливает сигналы различных диапазонов.

Также, необходимо учесть количество подключаемых телевизоров и диаметр сечения антенного кабеля.

Одним из важных параметров является затухание, которое выражается в децибелах. Найти его значение можно на корпусе. Чем меньше будет его значение, тем лучше это скажется на качестве при просмотре телевизионных передач.

Предпочтение следует давать устройствам, в конструкции которых предусмотрены крепежные отверстия. Аппарат, висящий на одном только кабеле предает тв сигнал хуже, чем закрепленный на стене.

При наличии в квартире кабельной разводки и короба, используют сплиттер компактных размеров.
В зависимости от типа кабеля, следует покупать разветвитель с резьбовым соединением или винтовыми зажимами. В магазинах есть устройства, рассчитанные на соединение их с кабелем при помощи пайки.

Они лучше передают телевизионный сигнал, но требуют специальных навыков.

Как подключить к телевизору телевизионный делитель

Далее будет объяснено, как подключить на два телевизора разветвитель. При большем количестве устройств способ подключения остается таким же.
Процесс соединения начинается с разметки и планировки.

Нужно рассчитать, какой длины понадобится кабель. Рекомендуется брать расстояние с запасом. Замер следует брать от места, где заканчивается центральный провод.
Если нужно объединить сигналы от нескольких антенн, необходимо подключить антенные кабели в сумматоры телесигнала. Затем, через переходник, нужно установить делитель.

Если антенна одна, то используется только последний аппарат.

Установка телевизионного краба

В местах соединения кабелей и разветвляющего аппарата, фиксация осуществляется специальными гайками, которые идут в комплекте с делителем или сумматором.
На другие концы кабелей необходимо надеть штекеры. Для этого каждый провод нужно зачистить от изоляции, надеть штекер таким образом, чтоб центральный провод кабеля выступал из него.

Затем его можно подключить к телевизору. Включив его, следует выполнить поиск каналов и проверить качество получаемого звука и изображение на наличие шумов.

Если состояние удовлетворительное или плохое, то нужно установить усилитель. В век цифровых технологий, все чаще встречается вопрос, как подсоединить телевизоры к компьютеру или другому устройству.

Это позволит просматривать фото, видео, страницы сайтов на большом телевизионном экране. Проходя мимо полок с мониторами в компьютерном магазине, можно заметить, что на всех из них воспроизводится одно и тоже видео или изображения.

Для этой цели используется HDMI-сплиттер.
Разберем, как подключить активный разветвитель hdmi сигнала на 2 телевизора.

Для этого потребуется устройство с двумя выходами(OUT). Если необходимо будет подсоединить большее число мониторов, следует приобрести HDMI-сплиттер на 4, 8 или 16 выходов(OUT).

Подключение выполняется довольно просто. От компьютера или ноутбука HDMI-кабель нужно присоединить во вход (IN), а кабели от мониторов подсоединить к выходам (OUT).

Антенный разветвитель своими руками

Самостоятельно сделать разветвитель может каждый. Но перед тем, как приступить к разработке, важно знать, что такое устройство применимо для антенны аналогового телевидения.

Для цифрового тв такой делитель или сумматор сделать невозможно.

Дешевые китайские аппараты имеют большие потери качества передачи, поэтому разумным будет их доработать. Для этого понадобится коаксиальный кабель и ферритовое кольцо.

Собрать антенный разветвитель можно в металлической коробке небольшого размера, при этом следует уделить внимание месту каждого разъема.

Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом. Также, стоит уделить внимание сопротивлению кабелей.

Не лишним будет сделать заземление самодельного устройства и изоляцию кабеля.

Как усилить сигнал

Для телевизора с плохим изображением и звуком, отличным решением будет использование усилителя. Благодаря ему, можно значительно повысить качество передаваемого изображения и звука.

Устанавливать его необходимо в непосредственной близости с разветвителем или антенной. При покупке усилителя следует уделить внимание значениям усиления в дБ, приемлемый уровень шумов, затухания сигнала, наличию блока питания.

В зависимости от требуемых диапазонов, используются усилители разных типов. Не каждая частота может быть качественно поймана при помощи того или иного усилителя.
Схема подключения устройств также влияет на сигнал.

Используются следующие схемы:

• с усилителем перед входом в разветвитель;
• с несколькими на каждом входе;
• комбинирование.

Антенные усилители бывают метровые и дециметровые. Для конкретной ситуации подойдет определенная модель. Поэтому перед покупкой рекомендуется проконсультироваться с продавцом или мастером по ремонту телевизионной техники.

Последний, имеет необходимую аппаратуру, с помощью которой можно точно определить какой должна быть мощность антенны, делителя или сумматора.
В современном обществе, когда в большинстве квартир имеется несколько телевизоров, не обойтись без разветвителя. Самостоятельно подсоединить устройства сможет каждый, но перед этим рекомендуется проконсультироваться со специалистом.

При покупке разветвителя, нужно быть внимательным и изучить его характеристики.

Основные принципы работы сплиттера : разветвитель, телевизионный кабель?

Сплиттеры и разделители для ТВ — не самые популярные компоненты электроники на рынке, но они очень важны для домашнего и офисного использования. Из-за этого особое внимание должно быть обращено на особенности и возможности этих компонентов. Часто возникает необходимость разделить телевизионный сигнал, который исходит от одного выхода кабеля, для того чтобы несколько телевизоров смогли принимать сигнал.

Сплиттеры и разделители для ТВ

Сами устройства выглядят очень просто, но есть некоторые особенности, с которыми покупатели должны быть знакомы прежде, чем сделать покупку. В этом руководстве будет подробно описаны основы использования ТВ сплиттеров и разделителей, в том числе и объяснение, как они работают, какие типы существуют и принципы работы. Это гораздо более практично и гораздо дешевле, чем вызов электрика для установки совершенно новой розетки. Есть и другие случаи, когда пользователь может комбинировать различные телевизионные сигналы, чтобы их подключить к одному телевизору.

Основные виды устройств для работы с телесигналом:

• Сплиттер телевизионный.
• Сумматоры.

Как работают ТВ-сплиттеры и разделители?

Разветвители и сумматоры могут разделить или объединить телевизионные сигналы, в зависимости от предпочтений и потребностей пользователя. Довольно часто, одно и то же устройство может либо разделить сигнал на несколько потоков или же может объединить несколько сигналов для передачи по одному кабелю. В этом разделе будет описано как устройство выполняет эти операции.

Сплиттер телевизионный

Сплиттер имеет один вход, куда телесигнал поступает на разветвитель и не менее двух выходов, где сигнал покидает сплиттер, чтобы пойти на несколько устройств. Поскольку несколько устройств, используют сплиттер, телесигнал для каждого устройства будет слабее, чем если бы сигнал шёл прямо на одном устройстве не работая через сплиттер. Чем больше раз сигнал расщепляется, тем слабее она становится. Можно увеличить силу эфира до дробления, этот вопрос будет обсуждаться далее в руководстве.

Большинство производителей сплиттеров указывают что сила телесигнала не уменьшится при разветвлении. Те, кто использует сплиттер для деления телесигнала высокой чёткости для просмотра на нескольких экранах захочет обратить внимание на количество разветвителей. Если сигнал должен быть направлен на четыре разных телевизора, должен использоваться четырёх полосный сплиттер.

Сумматоры

Телесигнал сумматора выглядит как сигнал со сплиттера и в большинстве случаев это на самом деле одно и то же устройство. Вместо того чтобы принять один телесигнал и разделить его на несколько, сумматор телесигнала принимает два или больше эфиров и выдаёт один общий телесигнал. В следующих разделах рассматриваются несколько распространённых ситуаций, когда сумматор может использоваться для объединения нескольких ТВ-сигналов.

Типы сплиттеров и сумматоров

• Обычные разветвители.
• Усилители сигнала.
• Диплексеры.

В этом разделе будет описано несколько различных типов телевизионных разветвителей и сумматоров. Раздел также обратит внимание на некоторые качества для каждого типа, помогая читателю решить, какие виды разветвителя или сумматора ему нужны.

Обычные разветвители

Обычные разветвители просто разделяют телесигнал без дополнительной обработки. Это приводит к потере качества эфира для каждого устройства, которое использует тот же самый телесигнал. Двусторонний сплиттер, например, теряет в конечной силе сигнала, половину качества эфира чем, если бы он пошёл прямо на одном устройстве. Сила телесигнала измеряется в децибелах, так что если телесигнал имеет большой высокий децибел для вычисления смело делите на два.

Высокая Пропускная Способность

Высокая пропускная способность разветвителя предназначены для разделения плотных сигналов, таких как те, что используются для телевидения высокой чёткости. Большинство кабельных телевизионных эфиров существуют с частотой в 1 тыс. мегагерц (МГц), поэтому сплиттер должен быть высокой пропускной способности чтобы обработать эту частоту и избежать затухания телесигнала. Разветвители высокой пропускной способности, как правило, немного дороже, чем обычные сплиттеры, но расходы должны избегать оттого, что может быть большая потеря в качестве сигнала.

Усилители сигнала

Главной целью усилителя телесигнала является увеличение силы сигнала без искажения. Некоторые усилители телесигнала с несколькими выходами, так что они могут разделить сигнал уже после его усиления. Многие усилители сигнала также позволяет пользователям контролировать, насколько они хотят усилить его разветвления. Эти устройства являются отличным решением для телесигналов, которые становятся слишком слабыми после того, как обыкновенный разветвитель разделил их. Усилитель сигнала может также использоваться в сочетании с сплиттером, если усилитель сигнала не делит телесигнал на столько раз, насколько хочет пользователь.

Диплексеры

Диплексеры — это другое название для сплиттера. Они также могут получать один телесигнал и разделить его на несколько раз, что означает, что они функционируют также как разветвители. Диплексеры особенно полезны для объединения кабелей телесигнала с антенной и работает они по тому же коаксиальному кабелю что и приёмник телевизора. Местные телеканалы уже доступны в формате высокой чёткости через антенну, также можно подключить каналы кабельного телевидения. Пользователь может использовать диплексер, чтобы смотреть крупноформатные станции с одинаковым качеством по телевизору.

Сочетающий в себе спутниковый и сигнал антенны немного сложнее. Большинство антенных сигналов передаются через РК-59-й коаксиальный кабель, в то время как спутниковые телесигналы, как правило, через RC-6 кабель. Поэтому лучше обратитесь к руководству пользователя спутниковой системы, прежде чем пытаться запустить спутниковый телесигнал через разветвитель.

Где купить сплиттеры и сумматоры телесигнала?

• Магазины електроники
• Интернет-магазины
• Специализированные рынки по продаже техники

Есть многие розничные магазины, которые специализируются на электронике, в них, как правило, можно купить усилители ТВ-сигнала, разветвители и сумматоры.

Заключение

Хотя усилители телесигнала, сплиттеры и сумматоры не самые осуждаемые компоненты, они играют важную роль во многих домах и офисах. Желание разделить телесигнал между несколькими телевизорами является распространённой задачей. Всё больше и больше людей желают смотреть телевидение по стандартному кабелю и с высокой чёткостью изображения, полученного через антенну. Хотя разветвители и сумматоры могут показаться похожими, есть некоторые различия в их особенности и применение.
