Молниезащита ГРПШ: расчет молниезащиты, устройство молниеотвода

Согласно СП 62.13330.2011, по опасности ударов молнии ГРП, ГРПБ и ШРП следует относить к классу специальных объектов, представляющих опасность для непосредственного окружения при размещении их в населенных пунктах и на территориях газопотребляющих предприятий, или к классу объектов с ограниченной опасностью в остальных случаях. При применении в ГРП и ГРПБ системы автоматизации должна быть создана защита от вторичных проявлений молнии.

Молниезащита ГРП и ГРПБ должна отвечать требованиям, предъявляемым к объектам II категории.

В систему молниезащиты ГРПШ должно входить:
  1. Молниеотвод;
  2. Заземление;
  3. Уравнивание потенциалов;
  4. Защита от статического электричества.

Предлагаем ознакомиться с примерами организации молниезащиты ГРПШ.

Пример расчета молниезащиты ГРПШ


Проектом предусматривается молниезащита ГРП. Молниезащита защищаемого объекта выполнена одиночным стержневым молниеотводом.
Выбор типа и высоты молниеотвода производится исходя из значений требуемой надежности РЗ.

Стандартной зоной защиты одиночного стержневого молниеотвода высотой h является круговой конус высотой h0<h, вершина которого совпадает с вертикальной осью молниеотвода. Габариты зоны определяются двумя параметрами: высотой конуса h0 и радиусом конуса на уровне земли r0.

Согласно СО 153-34.21.122-2003 п. 2.2 объект классифицируется как специальный с ограниченной опасностью. По таблице 3.4 определяется высота молниеотвода h, высота конуса h0 и радиус конуса на уровне земли r0.

Для зоны защиты требуемой надежности радиус горизонтального сечения rХ на высоте hХ определяется по формуле (3.1) rХ=r0(h0-hХ)/h0.

Высота конуса h0 определяется геометрическим построением для РЗ=0,99 и для высоты молниеотвода.

h=0-30 м.
h=h0/0,8=8,0/0,8=10,0 м;
r0=0,8h=0,8х10,0=8,0 м;
rХ=8,0(8,0-4,0)/8,0=4,0 м.

Расчет зоны защиты ГРПШ молниеотводом

Рис.1 Расчет зоны молниезащиты ГРПШ. Вид в профиль


Согласно ПУЭ 7.3.43 пространство у наружных установок, содержащих горючие газы или ЛВЖ, относятся к зонам класса В-1г.
Для обеспечения защиты от статического электричества проектом предусматривается заземляющее  устройство сопротивлением 4 Ом, к которому присоединяется корпус ГРП, технологические трубопроводы. К этому же заземляющему устройству присоединяется молниеприемник грозозащиты.

Рис.2 Расчет зоны молниезащиты ГРПШ. Вид сверху


Примечание:
1. Сварка производится электродом Э-46 ГОСТ9367-75 двусторонним швом.
2. Длина сварного шва не менее 40 мм.
3. Высота сварного шва — 4 мм.

В качестве защитных мероприятий проектом необходимо предусматривать: молниезащиту, заземление, уравнивание потенциалов, защиту от статического электричества. Проектом необходимо выполнить комбинированное заземляющее устройство, состоящее из вертикальных электродов (уголок 40х40х4), соединённых горизонтальным электродом (полоса 4х20).

Сопротивление искусственного заземлителя, объединённого с естественным заземлителем в любое время года не должно превышать 4 Ом. Места сварных соединений стыков заземляющего устройства после сварки покрыть битумным лаком. Место входа токоотвода (полоса 4х20) в грунт гидроизолировать при помощи гидроизоляционных лент с пропиткой их горячим битумом. Токоотвод следует прокладывать на расстоянии от фундамента не менее, чем 10 мм.

Уравнивание потенциалов

Система дополнительного уравнивания потенциалов объединяет, одновременно доступные к прикосновению, открытые токопроводящие части, сторонние проводящие части, а также нулевые защитные проводники всего оборудования, включая штепсельные розетки. Делается система дополнительного уравнивания потенциалов (ДУП) в зонах с опасной окружающей средой.

Рис.3 Схема уравнив

ания потенциалов в системе молниезащиты ГРПШ


Устройство заземления ГРПШ

  Соединение заземляющих проводников между собой производится сваркой по ГОСТ 5264-80. Длина сварного шва равна двойной ширине при прямоугольном сечении токоотвода. Заземление выполняется присоединением всех металлических нетоковедущих частей оборудования к заземляющему устройству. Защита от вторичных проявлений молнии, статического электричества и с целью уравнивания потенциалов выполняется присоединением, металлического корпуса технологического шкафа к системе уравнивания потенциалов.

В соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (СО 153-34.21.122-2003) установка должна быть защищена от прямых ударов молнии, вторичных её проявлений и заноса высокого потенциала через наземные и подземные металлические коммуникации. Молниезащита ГРП осуществляется установкой молниеприемников высотой 10м.

Рис.4 Схема заземления в системе молниезащиты ГРПШ


Молниеотвод подключается к комбинированному заземляющему устройству, состоящему из горизонтальных (полоса 4х20) и вертикальных заземлителей (уголок 40х40х4).

Все металлические элементы выше поверхности земли покрыть краской БТ 177 по ГОСТ 5631-79* в два слоя по грунту ГФ 017 по ТУ 6-27-7-89.

Молниеотвод (h=10м) запроектирован из стальных труб по ГОСТ 10704-91. Фундамент под молниеотвод — монолитный железобетонный из бетона кл. В15, W4, F50, рабочая арматура класса А III, конструктивная- класса А I. Сводные конструктивные решения приведены в графической части ниже.

Схема устройства молниезащиты ГРПШ

Рис.5 Общая схема молниезащиты ГРПШ



Требования к сопротивлению заземлителя молниезащиты

Тема заземления молниезащиты не такая простая, как может показаться на первый взгляд. В нормативных документах встречаются лишь требования по сопротивлению заземлителя, но при этом нет требований по конфигурации заземлителей. Рассмотрим различные ТНПА по данной теме.

Не будем углубляться в проблемы заземления, пусть этим занимаются соответствующие специалисты.

Изначально я хотел посвятить тему только заземлению отдельно стоящего молниеприемника, но потом решил вспомнить все требования, предъявляемые к заземлителям молниезащиты. Ну… или почти все

ТНПА РБ:

ТКП 336-2011 (Молниезащита зданий и сооружений и инженерных коммуникаций).

7.2.3 При рассмотрении рассеивания высокочастотного тока молнии в земле и с целью минимизирования любых опасных перенапряжений, конфигурация и размеры системы заземления являются важными критериями. Как правило, рекомендуется низкое сопротивление заземления (не более 10 Ом, измеренное на низкой частоте).

ТКП 339-2011 (Вместо ПУЭ).

6.2.8.5 Защиту от прямых ударов молнии ОРУ следует, по возможности, выполнять отдельно стоящими молниеотводами, установленными по периметру подстанции. Молниеотводы необходимо предусматривать на максимальном удалении от зданий ОПУ, ГЩУ, РЩ. Отдельно стоящие молниеотводы должны иметь обособленные заземлители с сопротивлением не более 80 Ом при импульсном токе 60 кА.

ТКП 181-2009 (02230) (Правила технической эксплуатации электроустановок потребителей).

5.9.1 Электроустановки Потребителей должны иметь защиту от грозовых и внутренних перенапряжений, выполненную в соответствии с требованиями правил устройства электроустановок. Величина сопротивления заземлений молниеотводов, если вблизи них во время грозы могут находиться люди, не должна превышать 10 Ом.

Таблица Б.29.1 Наибольшие допустимые сопротивления заземляющих устройств:

Отдельно стоящий молниеотвод — 80 Ом.

ТНПА РФ:

ПУЭ 7 (Правила устройства электроустановок).

4.2.137. Защиту от прямых ударов молнии ОРУ, на конструкциях которых установка молниеотводов не допускается или нецелесообразна по конструктивным соображениям, следует выполнять отдельно стоящими молниеотводами, имеющими обособленные заземлители с сопротивлением не более 80 Ом при импульсном токе 60 кА.

РД 34.21.122-87  (Инструкция по устройству молниезащиты зданий и сооружений).

8 … До недавнего времени для заземлителей молниезащиты нормировалось импульсное сопротивление растеканию токов молнии: его максимально допустимое значение было принято равным 10 Ом для зданий и сооружений I и II категорий и 20 Ом для зданий и сооружений III категории. При этом допускалось увеличение импульсного сопротивления до 40 Ом в грунтах с удельным сопротивлением более 500 Ом×м при одновременном удалении молниеотводов от объектов I категории на расстояние, гарантирующее от пробоя по воздуху и в земле. Для наружных установок максимально допустимое импульсное сопротивление заземлителей было принято равным 50 Ом.

РД 34.45-51.300-97 (Объем и нормы испытаний электрооборудования).

Таблица 28.1 — Наибольшие допустимые сопротивления заземляющих устройств:

Отдельно стоящий молниеотвод — 80 Ом.

Вывод: в очередной раз можно убедиться, что нормативные документы в части проектирования электроустановок в РБ и РФ мало чем отличаются.

Советую почитать:

Требования к величине сопротивления заземляющих устройств

Согласно ПУЭ в электроустановках напряжением до 1000 В с изолированной нейтралью сопротивление заземляющего устройства должно быть не более 4 Ом.

При суммарной мощности источников тока до 100 кВ·А, заземляющие устройства могут иметь сопротивление не более 10 Ом.

Оборудование, подлежащее защитному заземлению

Защитному заземлению в соответствии с ГОСТ 12.1.030-81 подлежат металлические части электроустановок (с изолированной нейтралью), доступные для прикосновения человека и не имеющие других видов защиты, обеспечивающих электробезопасность.

Защитное заземление следует выполнять:

  • при номинальном напряжении 380 В и выше переменного тока и 440 В и выше постоянного тока — во всех случаях;

  • при номинальном напряжении от 42 В до 380 В переменного тока и от 110 В до 440 В постоянного тока при работах в условиях с повышенной опасностью и особо опасных по ГОСТ 12.1.013-78.

Во взрывоопасных помещениях заземление выполняется независимо от значения напряжения.

Проверка заземляющего устройства осуществляется по окончании монтажа, а затем периодически в процессе эксплуатации устройства не реже одного раза в год в период наименьшей проводимости почвы: летом — при наибольшем просыхании, а зимой — при наибольшем промерзании.

Ш. Экспериментальная часть Измерение сопротивления заземления. Принцип измерения

Измерение сопротивления заземления основано на компенсационном методе (рис. 1) и проводится специальным измерителем.

Для проведения измерения сопротивления заземлителя (Rx ) используется вспомогательный заземлитель (Rв) и потенциальный электрод (зонд) (Rз).

При измерении выход генератора (Г) переменного тока подключается к измеряемому сопротивлению Rx и вспомогательному заземлителю Rв через первичную обмотку трансформатора Тр. Вторичная обмотка трансформатора подключена к калиброванному резистору Rк (реохорду).

При такой схеме включения помимо основной цепи тока через землю создается цепь тока через резистор Rк . Схема обеспечивает равенство этих токов.

Изменение положения подвижного контакта реохорда приводит к изменению падения напряжения (U1) на участке реохорда.

Момент компенсации наступает при таком положении подвижного контакта реохорда, при котором падение напряжения на участке реохорда U1 равно падению напряжения U2 на измеряемом сопротивлении. При этом ток в цепи индикатора (ИП), включенного между подвижным контактом реохорда и зондом, равен нулю.

Реохорд имеет оцифрованную шкалу, что позволяет непосредственно определять измеряемое сопротивление заземления Rк .

Описание лабораторной установки

Лабораторная установка предназначена для измерения сопротивления одиночных заземлителей (Rо ), представляющих собой забитые вертикально в землю электроды.

На панели установки находится прибор М416, соединительные провода и гнезда для подключения прибора к электродам. В установке имитируется пять различных грунтов: глина, суглинок, песок, чернозем, супесок.

Предусмотрено изменение длины вертикальных электродов (l= 2; 2,5; 3 м), а также различное содержание влаги в грунте (сухо, влажно, сыро), что устанавливается соответствующими переключателями.

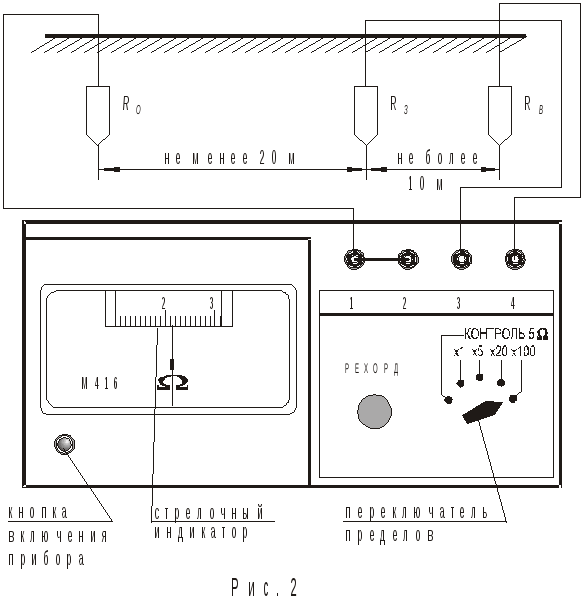

На лицевой панели прибора М416 (рис.2) расположены: стрелочный индикатор, переключатель пределов измерения, реохорд, кнопка включения прибора и четыре зажима для присоединения измерительных проводов, обозначенные цифрами 1,2,3,4.

Для измерения величины сопротивления переключатель пределов необходимо поставить в положение «100», нажать кнопку и, удерживая ее, вращением ручки «РЕОХОРД», добиться наибольшего приближения стрелки к нулю, отпустить кнопку. Результат измерения равен произведению показания индикатора на множитель переключателя пределов (100).

Если измеренное сопротивление меньше 200 Ом, то переключатель пределов измерения поставить в положение « 20», « 5» или « 1» и произвести измерение искомого сопротивления.

Примеры расчёта заземляющего устройства | энергетик

Привёдем несколько примеров для расчёта заземления:

   Любой предварительный расчёт заземления сводится к определению сопротивления растекания тока заземлителя в соответствие с требованием ПУЭ, как уже отмечалось ранее, а также на количество требуемых материалов и затрат на изготовления заземляющего устройства (бурение, ручная забивка заземлителей, сварочные работы, электромонтажные работы).

  Так же отметим, что любой расчёт начинается с расчёта одиночного заземлителя, одиночный заземлитель применяется в  основном  для повторного заземления ВЛ опор, где требования ПУЭ (п. 1.7.103.) общее сопротивление растеканию заземлителей должно быть  не более 15, 30 и 60 Ом соответственно при тех же напряжениях: 660, 380 и 220 В.
1.
 Пример расчёта одиночного заземлителя для опоры ВЛ 380 В:

 Примеры расчёта заземляющего устройства     Выбираем арматуру из таблицы 1 для вертикальных заземлителей — круглую сталь ø 16 мм., длиной L — 2,5 м.В качестве грунта примем глину полутвердую (см.  таблицу 5) с удельным сопротивлением ρ — 60 Ом·м. Глубина траншеи равна 0,5 м. Из таблицы 6 возьмем повышающий коэффициент для третей климатической зоны и длине заземлителей до 2,5 м. с коэффициентом промерзания грунта для вертикальных электродов  ψ — 1,45. Нормированное сопротивление заземляющего устройства равно 30 Ом. Фактическое удельное сопротивление почвы вычислим по формуле: ρфакт = ψ·ρ = 1.45 · 60 = 87 Ом·м. Примечание: расчёт одиночного заземлителя проводим без учёта горизонтального сопротивления заземления.

Расчет:

а)  заглубление равно (рис. 2):  h = 0,5l + t = 0,5 · 2,5 + 0,5 = 1,75 м.;

б) сопротивление одного заземлителя вычислим по формуле, (ρэкв =  ρфакт):

Примеры расчёта заземляющего устройства

прим. автора, где ln — логарифм, смотри  ⇒  формулы    на Рис. 4

  Нормируемое сопротивления для нашего примера должно быть не больше 30 Ом., поэтому принимается равным R1 ≈ 28 Ом., что соответствует ПУЭ для одиночного вертикального заземлителя (электрода)  заземления опоры ВЛ  — U ∼ 380 В.

Если недостаточно одного заземлителя для опоры, то можно добавить второй или третий, в этом случае для двух заземлителей расчёт выполняется как для заземлителей в ряд, для трёх заземлителей (треугольником) по контуру, при этом надо иметь в виду, что расчёт треугольником малоэффективный, из-за взаимного влияния электродов друг к другу.

2.  Пример расчёта заземления с расположением заземлителей в ряд:

 Воспользуемся данными из примера 1 , где R = 27,58 Ом·м для расчёт вторичного заземления электроустановок (ЭУ), где нормативное сопротивление требуется не более Rн = 10 Ом, на вводе в здания, при напряжении 380 В  и каждого повторного заземлителя не более Rн = 30 (см. ПУЭ п.1.7.103 см.  Заземлители) .

Расчет:

а) для расчёта заземления с расположением в ряд заземлителей, как уже отмечалось выше, возьмем данные из примера 1, где  R1 = 27,58 Ом·м  одиночного заземлителя и Ψ — 1,45 для третей климатической зоне;

б)   предварительное количество стержней вертикального заземления без учета сопротивления горизонтального заземления находится по формуле 4.3 (см. Расчёт заземления):

Примеры расчёта заземляющего устройстваn0 = 27,58 / 10 = 3,54 шт, где коэффициент спроса (использования) примем η = 1; далее по таблице 3 выберем число электродов n = 3 в ряд при отношение расстояние между электродами к их длине a = 1хL и коэффициент спроса  η = 0,78, далее уточняем число электродов:

Примеры расчёта заземляющего устройстваn = 27,58 / (10 · 0,78) = 3,26 шт; где потребуется увеличить число электродов или изменить расстояние к их длине a = 3хL, для экономии материалов примем отношение a = 3хL  и количество вертикальных электродов равным —  n =  3 шт. с коэффициентом спроса η = 0,91: n = 27,58 / (10 · 0,91) = 3,03 шт; т.к. общее сопротивление заземлителя уменьшиться за счёт горизонтального заземлителя;

в) длину самого горизонтального заземлителя найдем исходя из количества заземлителей  расположенных в ряд, где а = 3· L = 3 · 2 = 6 м;   Lг = 6 · (3 — 1) = 12 м;

г) сопротивление растекания тока для горизонтального заземлителя находим по формуле 5 (см. Расчёт заземления), где в качестве верхнего грунта принято глина полутвердая с удельным сопротивлением 60 Ом·м., до глубины верхнего слоя нашей траншеи t = 0,5 м. см. пример 1; выберем  полосу заземлителя 40 х 4 мм., где коэффициент III климатической зоны для горизонтального (полосового) заземлителя возьмём Ψ — 2,2  и коэффициент спроса примем η = 1, т.к. расстояние  между электродами более 5 м., что исключает влияние около электродной зоны, по количеству принятых электродов, их длине и отношению расстояния между ними (см. таблицу 3  Расчёт заземления) :

ширина полки для полосы b = 0,04 м.

Примеры расчёта заземляющего устройстваRг = 0,366 · (100 · 2,2 / 12 · 1) · lg (2 · 122 /0,04 · 0,5) = 27,90 Ом·м, примем сопротивление горизонтального заземлителя — Rг = 27,9 Ом·м;

где,  lg- десятичный логарифм (смотри   формулы   формулы для расчёта рис. 4), b — 0,04 м. ширина полосы, t — 0,5 м. глубина траншеи.

д) Определим общее сопротивление вертикального заземлителя с учетом сопротивления растеканию тока горизонтальных заземлителей:

Примеры расчёта заземляющего устройстваRоб =  (27,9 · 27,58) / (27,58 · 1) + (27,9 · 0,91 ·3) = 7,42 Ом·м

где Rоб общее сопротивление заземлителей; RВ вертикального; RГ — горизонтальногоηВ и ηГ коэффициенты использования вертикального и горизонтального заземлителя, n —  шт количество вертикальных заземлителей.

Rоб = 7,42  Ом·м соответствует норме при напряжении U — 380 В  для ввода в здание, где нормированное  сопротивление не более Rн = 10 Ом (Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В., ПУЭ п.1.7.103.)

3.  Пример расчёта заземления с расположением заземлителей по контуру:

     В качестве грунта примем сугли́нок — почва с преимущественным содержанием глины и значительным количеством песка с удельным сопротивлением ρ — 100 Ом·м. Вертикальный заземлитель из стальной трубы с наружным диаметром d — 32 мм., толщена стенки  S — 4 мм.,  длиной электрода L — 2,2 м и расстоянием между ними 2,2 м (a = 1хL). Заземлители расположены по контуру. Глубина траншеи равна t = 0,7 м. Из таблицы 6 возьмем повышающий коэффициент для второй климатической зоны и длине заземлителей до 5 м, его сезонное климатическое значение сопротивление составит Ψ — 1,5. Нормированное сопротивление заземляющего устройства равно Rн10 Ом·м. Фактическое удельное сопротивление почвы вычислим по формуле: ρэкв = Ψρ = 1.5 · 100 = 150 Ом·м.

а) вычислим сопротивление растекания тока одного вертикального заземлителя (стержня) по формуле 2 см.  Расчёт заземления:

Примеры расчёта заземляющего устройства

RО  = 150 / (2π · 2,2) · (ln (2 · 2,2 / 0,032) + 0,5 · ln (4 · 1,8 + 2,2) / (4 · 1,8 — 2,2)) = 10,85 · (ln 137,5 + 0,5 · ln 1,88) = 56,845 Ом·м., где T = 0,5 · L + t = 0,5 · 2,2 + 0,7 = 1,8 м.  Примем RО = RВ = 56,85 Ом·м.,

б) предварительное количество стержней вертикального заземления без учета сопротивления горизонтального заземления находим по формуле  (см. Расчёт заземления):

Примеры расчёта заземляющего устройстваn = 56,85 /10 = 5,685 шт., округляем по таблице 3 до ближайшего значения, где n = 4 шт., далее по таблице 3 выберем число электродов n = 6 шт по контуру при отношение расстояние между электродами к их длине a = 1хL, где коэффициент спроса  η = 0,62 и уточним количество
стержней с коэффициентом использования вертикальных заземлителей:   n = 56,85 /10 · 0,62  = 9,17 шт., т.е требуется увеличить количество Примеры расчёта заземляющего устройстваэлектродов до  n = 10 шт., где коэффициент спроса  ηВ = 0,55 ;

в) находим длину горизонтального заземлителя исходя из количества заземлителей  расположенных по контуру:  LГ = а · n , LГ = 2,2 · 10 = 22 м., где а = 1 · L = 1 · 2,2 = 2,2 м;

г)  находим сопротивление растекания тока для горизонтального заземлителя  по формуле 5 (см. Расчёт заземления), где коэффициент для II климатической зоны для горизонтального (полосового) заземлителя возьмём Ψ — 3,5, коэффициент спроса примем по таблице 3 — ηГ = 0,34, ширина полосы горизонтального заземлителя b — 40 мм, (если из той же трубы d = 32 мм, то тогда ширина b полосы   будет равна — b = 2 · d = 2 · 32 = 64 мм, b = 0,064 м.) и удельное сопротивление грунта — ρ = 100 Ом.м, по формуле 6:

Примеры расчёта заземляющего устройстваRГ = 0,366 · (100 · 3,5 / 22 · 0,34) · lg (2 · 222 /0,040 · 0,7) = 17,126 · lg 34571,428 = 77,73 Ом·м, примем сопротивление горизонтального заземлителя — RГ = 77,73 Ом·м;

д) Определим полное сопротивление вертикального заземлителя с учетом сопротивления растекания тока горизонтальных заземлителей по формуле 6:

Примеры расчёта заземляющего устройстваRоб =  (77,73 · 56,85) / (56,85 · 0,34) + (77,73 · 0,55 ·10) = 9,89 Ом·м , что соответствует заданной норме сопротивления не более Rн = 10 Ом·м.

         Перейти далее:    ⇒           Продолжение примеров расчёта заземления

Данный расчет следует применять как оценочный. После окончания монтажа заземляющего устройства необходимо пригласить специалистов электролаборатории для проведения электроизмерений (для ООО и ИП обязательно).

Вернутся:

на страницу     Заземляющие устройства

на страницу     Заземлители заземляющего устройства

на страницу     Расчет заземляющего устройства

Перейти в раздел:  Паспорт ЗУ, Акт освидетельствования скрытых работ, Протокол испытания ЗУ

Примечание: данный раздел пока находится в разработке, могут быть опечатки.

Заземление трубопроводов: правила, монтаж и ремонт

Трубопроводы, проложенные в земле, подвержены воздействию статического электричества, накапливаемого в грунте под воздействием свободных электрических зарядов, а проложенные над поверхностью земли — воздействию атмосферных электрических разрядов, молний.

Чтобы обеспечить безопасную эксплуатацию трубопроводных сетей, проложенных в земле и на поверхности, выполняется их заземление.

Для безопасной эксплуатации трубопроводных сетей они должны быть заземлены

к содержанию ↑

Основные правила

Документ, регламентирующий способы выполнения и устройства систем заземления, — «Правила устройства электроустановок» (ПУЭ). Там указано, что заземление технологических трубопроводов — обязательное условие их допуска к эксплуатации.

Основные правила при выполнении подобных систем:

  1. Должна быть обеспечена непрерывная металлическая связь на всей протяженности трубопровода, вне зависимости от его конструкции и назначения.
  2. Тип контура заземления должен соответствовать удельному сопротивлению грунта в месте монтажа и току растекания конструкции.
  3. Трубопровод должен быть соединен с заземляющим контуром минимум в двух точках.

Особенности заземления трубопроводных систем

к содержанию ↑

Особенности выполнения монтажа

Различия в устройстве системы заземления трубопроводов основаны на условиях их эксплуатации.

Трубопроводы, проложенные внутри зданий и сооружений, подключаются к естественным заземлителям зданий и их искусственным контурам заземления.

Таким же образом заземляется и прочее технологическое оборудование, в том числе и трубостойки, выступающие поддерживающими устройствами в проводных сетях связи, при воздушной прокладке электрических проводов и кабелей.

При заземлении технологических магистральных трубопроводов выполняется монтаж искусственных контуров заземления на трассе их прохождения.

При устройстве дополнительной катодной защиты, обеспечивающей антикоррозийную защиту трубопроводов, устройство контура заземления и самой защиты могут быть выполнены в одном месте.

Схема катодной защиты трубопровода

Крепление заземляющего проводника к трубопроводу выполняется посредством установки металлического хомута, оснащенного болтовым соединением для закрепления. Поверхности трубопровода в месте крепления и хомута должны быть зачищены для обеспечения надежного контакта этих элементов.

Сечение заземляющего проводника, посредством которого трубопровод соединяется с заземлителем, должно быть:

  • для медных проводников без механической защиты — не менее 4 кв. мм;
  • для медных проводников с механической защитой — не менее 2,5 кв. мм;
  • для алюминиевых проводников — не менее 16 кв. мм.

Крепление заземления к трубам с помощью хомутов

Сопротивление растеканию контура заземления с учетом всех повторных заземлений должно быть не более:

  • для сетей трехфазного тока — 5/10/20 Ом, при линейном напряжении — 660/380/220 Вольт соответственно;
  • для сетей однофазного тока — 5/10/20 Ом, при линейном напряжении 380/220/127 Вольт соответственно.
к содержанию ↑

Медная проволока

Для обеспечения непрерывности металлической связи, т. е. электрической цепи, на трубопроводах, имеющих в конструкции фланцевые или иные соединения, выполняется монтаж перемычек медной проволокой или иным медным проводником.

Медная проволока соединяет участки трубопровода, соединенные путем использования фланцев.

Для изготовления перемычек, как правило, используют медные провода марок ПуГВ или ПВ3, на их концы методом прессования монтируются наконечники, которые крепятся к трубопроводу посредством болтового соединения.

Заземляющие перемычки на фланцевом соединении трубопровода

к содержанию ↑

Трубостойки

Для обеспечения безопасной эксплуатации металлических конструкций, устанавливаемых на крышах зданий и прочих элементах сооружений, они, в том числе и трубостойки, соединяются с системой грозозащиты здания. Грозозащита соединяется с заземляющим контуром.

Связь трубостоек с системой выполняется методом электродуговой сварки или посредством болтового соединения.

Требования по обеспечению металлосвязи конструкции и используемым материалам аналогичны, как и в случае выполнения заземления трубопроводов.

к содержанию ↑

Взрывоопасные участки

Трубопроводы бывают разной конструкции и различного предназначения, что определяет требования к их эксплуатации и защите. К таким трубопроводам относят:

  • газопроводы и нефтепроводы различного давления;
  • системы транспортировки спиртосодержащих жидкостей и газов.

Если посредством трубной системы транспортируют взрыво- или пожароопасные вещества, к таким трубопроводам предъявляют дополнительные требования к безопасности. Способы устройства во взрывоопасных зонах регламентированы главой 7.3 ПУЭ.

Заземление взрывоопасных участков газопровода

Во взрывоопасных помещениях использование естественных заземлителей допускается лишь в качестве дополнительных устройств, а основным заземлителем служат искусственно смонтированные контуры.

к содержанию ↑

Влияние изоляции

Одним из видов пассивной защиты трубопроводов от коррозии становится их изоляция специальными материалами или покрытиями.

При оснащении трубопроводов специальными видами покрытия и при использовании обработанных труб требования к заземлению аналогичны, как и для «голых» трубопроводных систем.

Ремонт системы заземления

Работы, связанные с системами заземления электрического оборудования, в том числе и трубопроводами, можно классифицировать так:

  • визуальный осмотр видимой части;
  • осмотр со вскрытием грунта;
  • выполнение контрольных измерений;
  • ремонт.

Сроки проведения и объем выполняемых мероприятий регламентированы «Правилами технической эксплуатации электроустановок потребителей» (ПТЭЭП).

Ремонт системы заземления трубопроводов

Визуальный осмотр видимых частей системы заземления проводится один раз в полгода, а со вскрытием грунта — один раз в двенадцать лет.

Контрольные измерения выполняются в соответствии с планами проведения ремонтных работ, но не реже одного раза в двенадцать лет, после реконструкции и ремонта заземляющих устройств.

При выполнении ремонта делают:

  • проварку сварных соединений;
  • протяжку болтовых соединений;
  • замену поврежденных коррозией или внешними механическими воздействиями элементов заземляющего контура.

Замене подлежат элементы, у которых повреждено более 50 % полезной площади или сечения.

При проведении испытаний контура заземления по току растекания необходимо контур отделить от заземляющих элементов. Для этого, как правило, на шине, соединяющей контур с главной заземляющей шиной системы электроснабжения, есть болтовое соединение.

Проверка металлосвязи выполняется на всех элементах цепи, обеспечивающих целостность электрической цепи.

к содержанию ↑

Заключение

Соблюдение требований «Правил устройства электроустановок» и «Правил технической эксплуатации электроустановок потребителей» — залог безаварийной эксплуатации трубопроводов, а надежная система их заземления — техническая основа безопасной эксплуатации.



Заземление трубопроводов: правила, монтаж и ремонт

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
