Сэкономить на потреблении электроэнергии можно, если воспользоваться дешёвым альтернативным вариантом – преобразовать солнечную энергию в электричество. Преобразователем в этом случае выступает солнечная батарея.

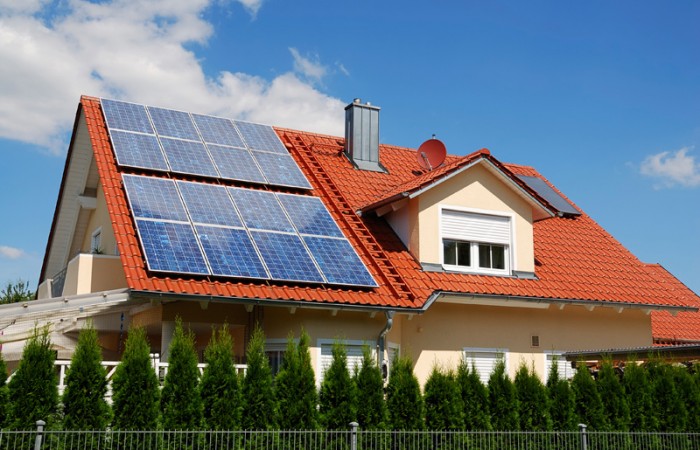

Солнечные батареи для частного дома

Солнечные батареи для частного дома

Что собой представляют солнечные батареи?

В общей сложности солнечные батареи – это генераторы постоянного тока, к которым подключаются аккумуляторы с контролером заряда и специальные устройства, именуемые инверторами, непосредственно предназначенными для преобразования постоянного в переменный ток.

Множество фотоэлементов на панели предназначены для трансформации солнечной в электрическую энергию.

Благодаря параллельному и последовательному подключению всех отдельных фотоэлементов воедино создаётся определённое количество энергии. Элементы, подключённые параллельно, на выходе дают ток, а последовательная сборка – напряжение.

Скомбинировав оба способа – обеспечивается бесперебойная работа солнечной батареи. В качестве соединяющих элементов для панели используются диоды, которые в свою очередь не допускают её перегрева и одновременно не дают аккумуляторам самостоятельно разрядиться.

Для «сбора» и «хранения» энергии от солнечной панели используются аккумуляторы со специальным контроллёром заряда. Дабы предотвратить поломку всей системы от избыточной мощности, к ней подключается резистор. С помощью инвертора из солнечной батареи поступает преобразованный переменный ток, которым можно пользоваться для решения бытовых потребностей (например, освещение здания).

Комплектация

Базовая комплектация всей системы состоит:

  • Солнечная панель (и) – предназначена для приёма солнечного излучения.
  • Контроллер заряда – нормализует работу батареи и способствует повышению эффективности выработки электроэнергии.
  • Аккумуляторные батареи – благодаря батареям в системе сохраняется полученная электроэнергия.
  • Инвертор – необходим для преобразования постоянного в переменный ток, ведь он используется электроприборами.

Преимущества и нюансы

К главным достоинствам относятся:

  • Солнечные батареи для частного домаСолнечные батареи для частного домаОтсутствие затрат во время эксплуатации.
  • Долговечность.
  • В процессе работы используется природный неиссякаемый ресурс – солнечное излучение.
  • Минимальное техническое обслуживание.
  • Бесшумность в работе.
  • Достаточный уровень КПД.
  • 0% загрязнения окружающей среды.

Некоторые нюансы:

  • Относительная зависимость от солнечного света.
  • Высокая общая стоимость.
  • Необходимы навыки при монтаже.

Виды батарей

  • Солнечные батареи из монокристаллического кремния. Получаются от литья кристаллов высокоочищенного кремния. Особое расположение атомов монокристалла повышает КПД до 19%. Фотоэлементы имеют толщину от 200 до 300 мкм. Данного рода батареи надёжны и долговечны, но отличаются от остальных видов батарей повышенной ценой.
  • Солнечные батареи из мультикристаллического кремния. Материал для батарей состоит из разных монокристаллических решёток кремния, благодаря чему служит примерно 25 лет, а КПД составляет 14 – 15%.
  • Солнечные батареи из поликристаллического кремния. Атомы кремния имеют различную ориентацию, чем немного уступают электрическими показателями монокристаллу. Отличаются средним сроком службы (20 лет), КПД – 14%. В отличии от тёмных аналогов – материал в конечном варианте имеет светло синий цвет.
  • Тонкоплёночные батареи. В качестве материала для панелей используется специальная плёнка, которая хорошо поглощает свет. Данные батареи могут использоваться в местах с преобладающей пасмурной погодой. КПД у них небольшой 10%, но этот нюанс компенсируется привлекательной ценой батарей.
  • Батареи из аморфного кремния. Батареи эконом варианта с показателем КПД не больше 8%, но особые фотоэлектрические преобразователи позволяют вырабатывать дешёвую электроэнергию.
  • Батареи на основе теллуида кадмия. В основе этих батарей лежит плёночная технология. Несмотря на микроскопический слой материала, добивается результат КПД в 11%. Выработанная ими энергия обходится немного дешевле, в отличии от кремниевых панелей.

Область применения

Вырабатываемая дешёвая электроэнергия солнечными батареями востребована в различных отраслях и используется для:

  • Освещения жилых и не жилых помещений – дома, дачи, офисы, больницы, тепличные комплексы.
  • Обеспечения энергией телекоммуникационного и медицинского оборудования.
  • Освещения придомовых территорий, улиц, шоссе.
  • Производить зарядку микроэлектроники.
  • Особой популярностью солнечные батареи пользуются в космической и автомобильной отрасли.

Насколько оправданно использование солнечных батарей для частного дома?

Установив солнечные батареи в частном доме, хозяин жилища может существенно сэкономить на его освещении и отоплении. Особенно система эффективна, если дом находится в широтах с преобладающим большинством солнечных дней. Ведь главное условие продуктивной работы – обильное поступление солнечного излучения на панель.

В зимнее время солнечные батареи с КПД примерно 15% способны обеспечить жилище горячей водой и систему отопления на 70%, что естественно снижает затраты. Говорить однозначно, что выработанной энергии хватит на все нужды пока нельзя, всё-таки остальные 30% придётся получать от традиционных источников.

Как показывает практика, первоначально хозяину необходимо потратится на оборудование и момент полной окупаемости приходит на 3- 4 год эксплуатации. Но этот факт оправдан дальнейшим пользование бесплатной энергией ещё долгие годы.

Как работает система солнечных батарей для дома?

Солнечные батареи для частного дома

Солнечные батареи для частного домаВся система солнечных батарей работает за счет попадания квантов солнечного излучения на пластину полупроводника закреплённого на панели-улавливателя. Взаимодействуя между собой – создаётся некоторое количество свободных электронов, что приводит к возникновению постоянного электрического тока.

Для потребительских нужд необходимо большое количество пластин, что подразумевает размещение на одной панели несколько их десятков.

Чтобы все панели работали исправно и давали необходимую мощность, их друг к другу подсоединяют, используя параллельное и последовательное подключение. Образовавшийся ток поступает на аккумуляторные батареи, которые накапливают энергию и сглаживают перепады во время упадка или повышения интенсивности освещения.

Большинству домашних приборов постоянный ток не подходит для работы, и чтобы его преобразовать в переменный используется инвертор, от которого в дальнейшем и идёт подключение к общей сети электропитания дома или к индивидуальному прибору. Для защиты аккумуляторов от перезарядки или полной разрядки система оснащена контроллером заряда.

Когда все комплектующие системы правильно настроены – она прослужит долгое время без нужды в ремонте.

Особенности систем отопления

Чтобы дом обогревался посредствам комплекта солнечных батарей – понадобятся особые составные элементы отопительной системы:

  • Вакуумный коллектор или солнечный модуль.
  • Контроллеры.
  • Насос для перекачки по системе теплоносителя.
  • Емкость или бак для горячей воды с объёмом от 500 до 1000 литров.
  • Электрический тэн.

Энергию солнечных батарей можно использовать для разных систем отопления: нагнетание горячей воды в трубах или электрический «тёплый пол». Чтобы выбрать подходящий вариант, необходимо первоначально точно рассчитать мощность предполагаемых потребителей и учитывать:

  • Угол ската крыши должен быть больше 30°.
  • Солнечные модули или коллекторы должны находиться на самой солнечной стороне крыши (предпочтительно юг).
  • Отсутствие деревьев или различных построек, которые могут повлиять на попадание излучения на фотоэлементы модуля.
  • Средний показатель количества солнечных дней.
  • Рассчитать инсоляцию.
  • Проверить крепость стропильной системы крыши, ведь она должна выдерживать модули и снежный покров.

Преимущества отопительной системы на солнечных батареях

  • Для работы не требуется сжигания энергоносителей (газ, дрова, уголь), чем не загрязняется окружающая среда.
  • Достаточно мощные солнечные установки справляются с функциями отопления помещения и обеспечивают дом электричеством.
  • Системы отопления никогда не станут причиной возгорания помещения.
  • Современные солнечные батареи могут работать даже при самом малом поступлении света.
  • Отопление помещение полностью независимое от сторонних энергоносителей.
  • Система максимально автоматизирована.
  • После правильной установки и подключения – система не нуждается в дополнительных вложениях или ремонте.

Выбор солнечных батарей для частного дома

Существует несколько вариантов солнечных батарей:

  • Маломощные – обеспечивают электроэнергией работу телевизора, телефона, несколько лампочек.
  • Универсальные батареи – подходят для питания электроприборов и обеспечения системы отопления ⅔ части дома.
  • Большой мощности – способны полностью обеспечить всех потребителей электроэнергией и теплом.

Батареи также классифицируются на три основных вида:

  1. Монокристаллические – достаточно компактны по размерам, имеют хороший показатель КПД 15%, но не могут вырабатывать достаточное количество электроэнергии в пасмурную погоду.
  2. Тонкоплёночные – отличаются большими размерами и небольшим КПД 6-10%, но при этом могут поглощать рассеянные солнечные лучи.
  3. Поликристаллические агрегаты – имеет практическую схожесть с монокристаллическими батареями, но имеют меньший КПД.

Установка солнечных батарей

Чтобы солнечные батареи служили долгое время – необходимо позаботится о качественном их креплении к различным поверхностям. Проводить столь серьёзные работы самостоятельно без минимальных навыков – достаточно опасно, ведь всё оборудование дорогостоящие.

Солнечные батареи для частного дома

Солнечные батареи для частного домаНеправильная установка и подключение всех комплектующих элементов – приведёт к поломке или дальнейшем ремонте. Лучше доверить это мероприятие – профессионалам.
Если принято решение устанавливать батареи самостоятельно необходимо учитывать некоторые рекомендации:
  • Достаточный уклон крыши.
  • Необходимо провести предварительный расчет, сколько нужно для отопления, для этого существуют специальные калькуляторы расчета.
  • Обрешётка под панели должна быть надёжно прикреплена к поверхности крыши.
  • Желательно, в качестве крепёжных конструкций приобретать универсальные, в которых при желании можно менять угол попадания на поверхность панели солнечного излучения.
  • Если панели крепятся к стенам или в свободно стоящем состоянии – необходимо использовать специальные крепёжные конструкции.
  • Подключать все комплектующие (резистор, аккумуляторные батарее, инвертор) необходимо с рекомендациями указанными в техническом паспорте.
  • После полного подключения и перепроверки – можно всю систему вводить в постоянную эксплуатацию.

Вывод

Есть и положительные и отрицательные отзывы потребителей, пишут, что не смотря на то, что комплект солнечных батарей стоит не дешево, но установка окупается на 30-40 % за 10 лет от ее полной стоимости. Установив солнечные батареи в собственном доме можно значительно экономить семейный бюджет. Первоначально хозяину нужно будет потратить некоторые средства, но через несколько лет вложения себя оправдают, и в дальнейшем времени можно будет пользоваться бесплатной электроэнергией.

Благодаря своей долговечности и качественным материалам – солнечные батареи прослужат несколько десятков лет.

Солнечное отопление частного дома: варианты и схемы устройства

Экология потребления.Усадьба:Большую часть года мы вынуждены тратить деньги на отопление своих домов. В такой ситуации любая помощь будет не лишней. Энергия солнца подходит для этих целей как нельзя лучше: абсолютно экологически чистая и бесплатная.

Большую часть года мы вынуждены тратить деньги на отопление своих домов. В такой ситуации любая помощь будет не лишней. Энергия солнца подходит для этих целей как нельзя лучше: абсолютно экологически чистая и бесплатная. Современные технологии позволяют осуществлять солнечное отопление частного дома не только в южных районах, но и в условиях средней полосы.

Что могут предложить современные технологии

В среднем 1 м2 поверхности земли получает 161 Вт солнечной энергии в час. Разумеется, на экваторе этот показатель будет во много раз выше чем в Заполярье. Кроме того, плотность солнечного излучения зависит от времени года. В Московской области интенсивность солнечного излучения в декабре-январе отличается от мая-июля более чем в пять раз. Однако современные системы настолько эффективны, что способны работать практически всюду на земле.

Солнечное отопление частного дома: варианты и схемы устройства

Современные гелиосистемы способны эффективно работать в пасмурную и холодную погоду до -30°С

Задача использования энергии солнечной радиации с максимальным КПД решается двумя путями: прямой нагрев в тепловых коллекторах и солнечные фотоэлектрические батареи.

Солнечные батареи вначале преобразуют энергию солнечных лучей в электричество, затем передают через специальную систему потребителям, например электрокотлу.

Тепловые коллекторы нагреваясь под действием солнечных лучей нагревают теплоноситель систем отопления и горячего водоснабжения.

Тепловые коллекторы бывают нескольких видов, в числе которых открытые и закрытые системы, плоские и сферические конструкции, полусферические коллекторы концентраторы и многие другие варианты.

Тепловая энергия, полученная с солнечных коллекторов используется для нагревания горячей воды или теплоносителя системы отопления.

Несмотря на явный прогресс в разработке решений по собиранию, аккумулированию и использованию солнечной энергии, существуют достоинства и недостатки.

Солнечное отопление частного дома: варианты и схемы устройства

Эффективность солнечного отопления в наших широтах довольно низка, что объясняется недостаточным количеством солнечных дней для регулярной работы системы

Плюсы и минусы от использования энергии солнца

Самым очевидным плюсом использования энергии солнца является ее общедоступность. На самом деле даже в самую хмурую и облачную погоду солнечная энергия может быть собрана и использована.

Второй плюс — это нулевые выбросы. По сути, это самый экологически чистый и естественный вид энергии. Солнечные батареи и коллекторы не производят шума. В большинстве случаев устанавливаются на крышах зданий, не занимая полезную площадь загородного участка.

Недостатки, связанные с использованием энергии солнца, заключаются в непостоянстве освещенности. В темное время суток становится нечего собирать, ситуация усугубляется тем, что пик отопительного сезона приходится на самые короткие световые дни в году.

Солнечное отопление частного дома: варианты и схемы устройства

Существенный недостаток отопления, основанного на применении солнечных коллекторов, заключается в отсутствии возможности накапливать тепловую энергию. В схему включен только расширительный бак

Необходимо следить за оптической чистотой панелей, незначительное загрязнение резко снижает КПД.

Кроме того, нельзя сказать, что эксплуатация системы на солнечной энергии обходится полностью бесплатно, существуют постоянные затраты на амортизацию оборудования, работу циркуляционного насоса и управляющей электроники.

Открытые солнечные коллекторы

Открытый солнечный коллектор представляет собой незащищенную от внешних воздействий систему трубок, по которым циркулирует нагреваемый непосредственно солнцем теплоноситель. В качестве теплоносителя применяется вода, газ, воздух, антифриз. Трубки либо закрепляются на несущей панели в виде змеевика, либо присоединяются параллельными рядами к выходному патрубку.

Солнечное отопление частного дома: варианты и схемы устройства

Солнечные коллекторы открытого типа не способны справиться с отоплением частного дома. Из-за отсутствия изоляции теплоноситель быстро остывает. Их используют в летнее время в основном для нагрева воды в душевых или бассейнах

У открытых коллекторов нет обычно никакой изоляции. Конструкция очень простая, поэтому имеет невысокую стоимость и часто изготавливается самостоятельно.

Ввиду отсутствия изоляции практически не сохраняют полученную от солнца энергию, отличаются низким КПД.  Применяются их преимущественно в летний период для подогрева воды в бассейнах или летних душевых. Устанавливаются в солнечных и теплых регионах, при небольших перепадах температуры окружающего воздуха и подогреваемой воды. Хорошо работают только в солнечную, безветренную погоду.

Солнечное отопление частного дома: варианты и схемы устройства

Самый простой солнечный коллектор с теплоприемником, сделанным из бухты полимерных труб, обеспечит поставку подогретой воды на даче для полива и бытовых нужд

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Солнечное отопление частного дома: варианты и схемы устройства

Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Солнечное отопление частного дома: варианты и схемы устройства

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

Солнечное отопление частного дома: варианты и схемы устройства

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Солнечное отопление частного дома: варианты и схемы устройства

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

По способу передачи тепла есть две системы: прямоточные и с термотрубкой (heat pipe).

Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Солнечное отопление частного дома: варианты и схемы устройства

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20°

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.

В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

Солнечное отопление частного дома: варианты и схемы устройства

При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель.

Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Плюсы и недостатки трубчатых коллекторов

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

  • низкие теплопотери;
  • способность работать при температуре до -30⁰С;
  • эффективная производительность в течение всего светового дня;
  • хорошая работоспособность в областях с умеренным и холодным климатом;
  • низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
  • возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:

  • не способна к самоочистке от снега, льда, инея;
  • высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Солнечное отопление частного дома: варианты и схемы устройства

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления

Плоские закрытые солнечные коллекторы

Плоский коллектор состоит из алюминиевого каркаса, специального поглощающего слоя – абсорбера, прозрачного покрытия, трубопровода и утеплителя.

В качестве абсорбера применяют зачерненную листовую медь, отличающуюся идеальной для создания гелиосистем теплопроводностью. При поглощении солнечной энергии абсорбером происходит передача полученной им солнечной энергии теплоносителю, циркулирующему по примыкающей к абсорберу системе трубок.

С наружной стороны закрытая панель защищена прозрачным покрытием. Оно изготовлено из противоударного закаленного стекла, имеющего полосу пропускания 0,4-1,8мкм. На такой диапазон приходится максимум солнечного излучения. Противоударное стекло служит хорошей защитой от града. С тыльной стороны вся панель надежно утеплена.

Солнечное отопление частного дома: варианты и схемы устройства

Плоские солнечные коллекторы отличаются максимальной производительностью и простой конструкцией. КПД их увеличен за счет применения абсорбера. Они способны улавливать рассеянное и прямое солнечное излучение

В перечне преимуществ закрытых плоских панелей числятся:

  • простота конструкции;
  • хорошая производительность в регионах с теплым климатом;
  • возможность установки под любым углом при наличии приспособлений для изменения угла наклона;
  • способность самоочищаться от снега и инея;
  • низкая цена.

Плоские солнечные коллекторы особенно выгодны, если их применение запланировано еще на стадии проектирования. Срок службы у качественных изделий составляет 50 лет.

К недостаткам можно отнести:

  • высокие теплопотери;
  • большой вес;
  • высокая парусность при расположении панелей под углом к горизонту;
  • ограничения в производительности при перепадах температуры более 40°С.

Сфера применения закрытых коллекторов значительно шире, чем гелиоустановок открытого типа. Летом они способны полностью удовлетворить потребность в горячей воде. В прохладные дни, не включенные коммунальщиками в отопительный период, они могут поработать вместо газовых и электрообогревателей.

Сравнение характеристик солнечных коллекторов

Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.

Солнечное отопление частного дома: варианты и схемы устройства

Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры

При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора.

Для солнечных коллекторов есть несколько важных характеристики:

  • коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
  • коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
  • общая и апертурная площадь;
  • КПД.

Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема подключении теплового коллектора

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

  1. Летний вариант для горячего водоснабжения
  2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Солнечное отопление частного дома: варианты и схемы устройства

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Солнечное отопление частного дома: варианты и схемы устройства

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема подключения солнечной батареи

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

Солнечное отопление частного дома: варианты и схемы устройства

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Как посчитать необходимую мощность коллектора

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

  • обеспечение горячего водоснабжения не более 70%;
  • обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией. Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д. опубликовано econet.ru

Солнечные батареи для частного дома. Плюсы и минусы солнечных батарей

Солнечные батареи для частного дома

Совсем недавно сама мысль о бесплатной электроэнергии казалась фантастической. Однако технологии не стоят на месте, и альтернативная энергетика завоевывает все больше поклонников. Все больше людей пользуются новейшими разработками, позволяющими обрести автономность без потери комфорта. Солнечные батареи являются действительно эффективным источником электроэнергии при соответствующих условиях.

Итак, что же это за условия и насколько эффективны солнечные батареи могут быть в нашем климатическом поясе?

Область применения

Солнечные батареи могут использоваться для обеспечения электрической энергией загородных домов, коттеджей и дачных поселков. Мобильные дома, а также постройки, расположенные вдали от основных линий электропередач. Санатории, дома отдыха и другие учреждения. Одним словом везде, где есть место для установки панелей, и имеется потребность в дополнительном источнике энергии.

Что такое солнечная батарея?

Солнечная батарея представляет собой многочисленные фотоэлектрические преобразователи, соединенных между собой в единую систему. Они превращают солнечную энергию в электрический ток.

Современные батареи могут достигать 40% эффективности. Однако для этого нужны соответствующие условия.

Как правило, имеет смысл устанавливать данные системы в районах, где большую часть года составляют солнечные дни. К тому же, стоит также учитывать и географическую широту, на которой расположен ваш дом, т.к. при приближении к полюсам солнечный луч теряет часть своей мощности. Вместе с тем, если в зимний период в вашем регионе много солнечных дней, то солнечные батареи могут существенно снизить потребление электроэнергии из городской сети.

Виды солнечных батарей

Солнечные батареи подразделяются на три больших семейства:

  • Тонкопленочные.
  • Монокристаллические.
  • Поликристаллические.

Тонкопленочные солнечные батареи

Тонкопленочные батареи состоят из натянутых пленок, которые легко можно установить в любое удобное место. Не боятся пыли и могут работать даже в неблагоприятных условиях. В облачную погоду их эффективность снижается на 20%. Недорогие, но требуют большой площади для установки.

Монокристаллические батареи

Данный вид батарей изготавливается из большого количества индивидуальных ячеек, которые заливаются силиконом. Благодаря такой гидроизоляции они эффективно применяются в судоходстве. Также их можно устанавливать на кровлях. Естественно, солнечная сторона крыши будет более эффективно работать, но если по каким-то причинам нельзя установить батареи на южной стороне, можно переместить их на более затененный скат. При этом нужно помнить о том, что рассеянный свет менее эффективен.

Монокристаллические батареи имеют относительно небольшую массу, компактны в размерах. Их отличает гибкость, малый вес, компактность, надежность и долговечность. Просты в монтаже и зависят от прямых солнечных лучей. При этом даже легкая облачность может привести к прекращению выработки энергии.

Поликристаллические солнечные батареи

От монокристаллических отличаются тем, что в ячейках находятся кристаллы, направленные в разные стороны. Это позволяет улавливать рассеянный свет и меньше зависеть от прямого освещения.

Эти батареи нам наиболее знакомы по иллюстрациям. Они выпускаются в виде панелей благородного синего цвета. При этом они несколько дешевле, чем монокристаллические модели. Их успешно используют для освещения домов, административных зданий и даже улиц.

Почему именно солнечные батареи?

1. Солнце есть практически везде. Пока есть доступ к солнечному освещению, электроэнергия может быть получена при помощи данных устройств.

2. Автономность. Нет надобности в подключении к централизованной системе электроснабжения. Соответственно, можно снизить общие расходы на содержание дома. Нет нужды зависеть от ценовой политики местных энергетических магнатов.

3. Когда нужно подводить электрокабель в отдаленные деревни и фермы, порой намного дешевле установить солнечные батареи. Подсчитайте стоимость кабеля, столбов, техники и рабочих, и получится, что при меньшей волоките можно получить ту же услугу, и при этом быть самому себе хозяином.

4. Экологичность. Это основное преимущество данной технологии. Нет нужды использовать ископаемые ресурсы, которые, как известно, не возобновляются. Фотоэлементы не производят канцерогенных выбросов, не повышают уровень парниковых газов. Для их постоянной работы нет необходимости уничтожать и без того уже потрепанные лесные массивы.

5. Отсутствие лицензирования. Пока государство еще не приняло решение об обязательном лицензировании получения электроэнергии благодаря фотоэлементам, этим можно воспользоваться. Как известно, ничего бесплатного долго не бывает.

Можно ли использовать солнечные батареи в частном секторе?

Солнечные батареи с успехом могут использоваться не только в промышленных масштабах, но и в частном домостроении. Благодаря тому, что отечественная промышленность начинает выпускать продукцию, цены на нее значительно ниже их западных аналогов. С течением времени стоимость установок снижается, становясь более доступной для широкого круга покупателей.

[direct]

Производители обычно предлагают продукцию, рассчитанную на 25-летний срок эксплуатации.

Насколько оправдано использование солнечных батарей для частного дома?

Теперь подсчитайте количество солнечных дней в вашей местности. Разделите стоимость оборудования на 25 лет и подсчитанные солнечные дни в году. И вы увидите, стоит ли использовать в вашем случае данные установки. Кроме того, учтите площадь, необходимую для получения 1 кВт электроэнергии для вашего региона. Это можно узнать достаточно легко у продавцов-консультантов, предлагающих солнечные батареи.

Также учтите и период наиболее активного солнечного излучения. Как правило, в наших широтах это летний период времени.

Теперь подумайте, для каких целей вам нужно электричество в этот период.

  • Освещение.
  • Получение горячей воды.
  • Работа бытовых приборов.

С горячей водой может справиться солнечный коллектор, который стоит значительно дешевле, да и любой мастеровитый хозяин может изготовить его своими руками. При этом он сможет работать и в осенне-зимний сезон. На дачном участке и в частном секторе для нагрева воды в летний период издавна используются водогрейные емкости, работающие от тепловой энергии солнца.

А вот с освещением солнечная батарея вполне поможет вам справиться.

Чего не рассказывают рекламные проспекты – так это то, что вам придется регулярно менять аккумуляторы. И даже самая эффективная установка на фотоэлементах поставляет электричество сначала в аккумуляторы, а уже потом в систему электроснабжения дома.

Зная срок службы обычных автомобильных аккумуляторов и их стоимость, а также их емкость, можно узнать, во сколько обойдется техобслуживание солнечных батарей. А более эффективные специализированные энергонакопители будут стоить значительно дороже и в итоге обойдутся вам никак не дешевле.

Также нужно учитывать и КПД предлагаемых на вашей территории моделей. Далеко не все из них могут действительно эффективно работать в условиях русского климата.

Хоть реклама и говорит о том, что поверхность батарей не боится пыли, все же всем понятно, что покрытая пылью батарея будет работать гораздо менее эффективно. А срок службы ее элементов от этого не продлится. Поэтому нужно позаботиться о своевременной регулярной чистке поверхности панели.

Кроме того, в жаркую погоду электроника может отказываться работать.

В настоящее время пока данные технологии доступны не всем слоям общества. Однако современные тенденции позволяют говорить о том, что в скором будущем существующие недостатки будут устранены, а светлые головы ученых мужей придумают новые способы производства более дешевых моделей, которые будут доступны каждому желающему.

Применение солнечных батарей на даче. Видео

Отопление дома солнечными батареями. Установка.

Последнее время все больше владельцев загородной недвижимости для создания комфортных условий проживания стараются использовать солнечную энергию. В данной статье попробуем рассказать, как можно эффективно организовать отопление дома солнечными батареями.

Содержание этой статьи

Солнечные батареи – это.

Специальная рамка, объединяющая соединенные между собой в единое целое несколько фотоэлектрических элементов. Каждая ячейка предназначена для преобразования энергии солнечного потока в электрическую.

Виды солнечных батарей.

Сегодня производители предлагают в основном три вида солнечных батарей.

По данной теме есть похожая статья — Строительство бани от Фундамента до Крыши.

Монокристаллические.

Позволяют создать наиболее эффективное отопление загородного дома солнечными батареями. Они набираются из большого количества силиконовых ячеек. При попадании солнечного потока на поверхность этих фотоэлементов, внутри активируются электрохимические процессы. В основном монокристаллические батареи содержат 36 ячеек. Это оптимальное количество позволяет создавать легкие и компактные панели. Оригинальное соединение фотоэлементов обеспечивает небольшую гибкость рамке. Благодаря этому параметру монокристаллические батареи легко устанавливаются на неровных поверхностях, обеспечивая правильный угол наклона к световому потоку. Максимальная их мощность достигается при средней температуре окружающего воздуха около 15–25 °C.

монокристаллические солнечные батареи

Тонколистовые.

В отличие от аналогов предоставляют ряд неоспоримых преимуществ:

  • для активации фотосинтеза необязательно обеспечивать поток света, перпендикулярно направленный на поверхность солнечных панелей;
  • благодаря этому их можно устанавливать в любом удобном пользователю месте: крыше, стене здания, на отдельной конструкции;
  • максимальные потери на тонколистовых батареях в пасмурную погоду составляют всего 15%;
  • тонкая пленка обеспечивает отличную работу панелей в условиях повышенной запыленности;
  • прекрасное отопление частного дома солнечными батареями тонколистового типа можно организовать в любом регионе.

поликристаллические солнечные батареи

Поликристаллические.

Для создания элементов приема солнечного потока на батареях используют поликристаллы кремния яркого синего цвета. Монокристаллические панели применяются при освещении улиц, парков, для электрического снабжения частного дома или дачи, кафе и ресторанов.

Принцип работы.

Специальные панели с большим количеством фотоэлементов поглощают энергию солнечного потока. При попадании лучей на поверхность принимающих устройствах, в них активируется электрохимическая реакция. Выделяемая каждым элементов электрическая энергия концентрируется и выводится на общий накопитель.

С одной солнечной панели стандартных размеров выводится около 250 Вт. Вследствие этого понятно, что для обеспечения нормального функционирования загородного дома необходимо объединить несколько панелей в единую систему. Практические данные показывают, что площадь солнечных батарей 20–30 кв.метров вполне достаточно для полноценного функционирования электрических приборов в доме обычной семьи.

отопление частного дома солнечными батареями

Понятно, что в ночное время фотосинтез на солнечных батареях не протекает. Вследствие этого для накопления электроэнергии необходимо наличие аккумуляторов. Количество их напрямую зависит от интенсивности расхода электричества в темное время. Подзарядка аккумуляторов осуществляется за счет избыточной электроэнергии, вырабатываемой при фотосинтезе в светлое время суток.

Для преобразования постоянного тока, полученного в результате синтеза солнечного потока, в рабочее электричество в комплекте оборудования предусмотрен инвертор. Все современные электроприборы функционируют от переменного тока. Электрические котлы также работают на этом виде электричества.

Достоинства применения солнечных батарей.

Использование этих источников электрической энергии для водонагревателей в частном доме предоставляет широкий спектр преимуществ перед другими отопительными устройствами:

  • нет токсичных выбросов в окружающую атмосферу благодаря отсутствию процесса сжигания энергоносителей;
  • изготовление их различной мощности дает возможность получить от солнечных батарей достаточное количество электрической энергии для полноценного функционирования отопительной системы и других электрических приборов;
  • отсутствие горючих энергоносителей исключает возможность случайного возгорания, конечно, если электрические соединения и проводка выполнены с соблюдением всех требований безопасности;
  • применение фотоэлементов, преобразующих инфракрасное излучение, позволяет получать электроэнергию даже при большой плотной облачности;
  • обеспечивается полная электрификация дома независимо от других энергоносителей;
  • установленное оборудование не требует дополнительных вложений на протяжении длительного периода;
  • технология отопления с помощью солнечных батарей предоставляет возможность полной автоматизации всего цикла рабочих процессов: получения электрической энергии, отапливания дома, контроль и поддержание необходимой температуры;
  • производители гарантируют надежную эксплуатацию солнечных батарей без дополнительных вложений в течение 30 лет.

достоинства применения солнечных батарей

Особенности выбора.

Выбирая солнечные батареи для отопления дома необходимо учесть несколько нюансов:

Мощность – один из основных параметров, влияющий на стоимость солнечных панелей. Поэтому перед их приобретением необходимо определить ориентировочное потребление электроэнергии. В сопроводительной документации всегда указывается максимальная мощность, вырабатываемая батареями за час в ваттах. Но необходимо учитывать, что в пасмурную погоду она будет немного меньшая. Также мощность зависит от вида солнечных батарей.

Размер – существенно зависит от мощности панелей и типа их фотоэлементов. Крыша должна иметь необходимые размеры для монтажа нужного количества панелей.

iconВ среднем 1 кв. метр солнечных батарей дает за 1 час около 120 Вт.

Панели суммарной площадью в 20 кв. метров обеспечат электроэнергией одноэтажный загородный дом в полном объеме.

Тип – поли- и монокристаллические солнечные батареи имеют значительно высшую стоимость, чем кремневые тонколистовые. Но вырабатывают больше электроэнергии и требуют меньшей поверхности крыши.

Возможность при необходимости наращивания мощности. Ее можно легко увеличить за счет добавления дополнительных солнечных панелей. Замена батарей путем приобретения новых более эффективных экономически невыгодно. Поэтому необходимо учесть небольшой запас поверхности крыши.

Солнечные батареи от ведущих производителей гарантировано выдержат срок эксплуатации больше 25 лет. Надежность их зависит от фирмы производителя. Желательно отдать предпочтение известному производителю. Он обеспечивает бесплатную замену панелей по гарантии, оказывает помощь при монтаже, наладке, ремонте, наращивании мощности.

отопление загородного дома солнечными батареями

Особенности установки.

Отопление от солнечных батарей в значительной мере зависит от правильности их установки. Предлагаем несколько советов, которые помогут обеспечить получение максимальной электроэнергии:

  • необходимо проверить прочность поверхности, на которую планируется монтировать солнечные батареи;
  • должна быть выполнена правильная их ориентация относительно солнца;
  • необходимо установить правильный угол наклона;
  • проверить, чтобы их не затеняли другие предметы.

установка солнечных батарей

Экран на батарею отопления своими руками. — здесь больше полезной информации.

Солнечные батареи для отопления дома рекомендуется монтировать на южном склоне крыши. В идеальном варианте их наклон желательно обеспечить в соответствии с географической широтой местности. Поверхность панелей в таком положение будет получать под прямым углом максимальный поток света. Тень от деревьев, соседних сооружений, от антенны. Ведь даже небольшой затененный участок будет значительно снижать эффективность выработки электроэнергии.

Определившись с участком монтажа солнечных панелей, необходимо проверить прочность кровельной конструкции. Если возникнут сомнения, тогда лучше усилить ее.

Вас заинтересует эта статья — Как выбрать электрокотел для отопления?

Во время эксплуатации производители рекомендуют производить периодическую очистку поверхности солнечных батарей от пыли, грязи, снега зимой. Так как это существенно влияет на их производительность.

Установка солнечных батарей, видео:

Правила установки солнечных панелей.

Производители солнечных батарей в основном поставляют в комплекте все необходимые элементы крепления для любого варианта монтажа. Поэтому установку панелей можно выполнить своими руками. Учитывая конструктивные особенности кровельной поверхности, существует несколько способов монтажа:

  • наклонный – при любом угле наклона ската;
  • горизонтальный – если плоская крыша;
  • свободностоящий – располагают их на опорных специальных конструкциях;
  • интегрированный – солнечные панели являются элементами конструкции здания.

При установке солнечных батарей на плоскую крышу необходимо обеспечить зазор между ними и поверхностью кровли. Это исключит нагрев светоприемных элементов и существенное снижение их производительности. На темных крышах желательно проложить светлое покрытие. Это обеспечит хорошее дополнительное рассеивание светового потока и будет препятствовать перегреву панелей. При установке батарей в несколько рядов между ними должно быть расстояние, составляющее 1,7 от высоты панелей.

Несмотря на простоту установки для ее выполнения желательно обратиться к специалистам. В этом случае вы получите качественный монтаж по всем правилам и главное – гарантийное сервисное обслуживание и ремонт на весь период эксплуатации, что немаловажно при высокой стоимости солнечных батарей.

Солнечные батареи для отопления частного дома, схема, преимущества

Благодаря современным технологиям каждый из нас имеет возможность твердо идти в ногу со временем. Наиболее значимое достижение научного мира – это извлечение энергии из некоторых природных феноменов. Современный человек давно уже научился использовать энергию таких стихий, как ветер и вода. Сегодня настало время для получения энергии от солнечного тепла. Солнечная энергия является неиссякаемым источником, поэтому грех ее не использовать на благо всего человечества. Солнечные батареи для отопления дома приобретают все большую популярность среди владельцев частных и загородных домов.

отопление частного дома солнечными батареями

Отопление частного дома солнечными батареями

Что представляют собой солнечные батареи?

Уже давно датируется тот день, когда были изобретены устройства, которые могут заряжаться от света. Еще в 90-х годах человечество ознакомилась с такими изобретениями, как батарейки для часов, калькуляторов и других мелких устройств. Ученые из других стран научились использовать энергию солнечных лучей несколько раньше, чем наши отечественные исследователи. Некоторый опыт есть и у наших специалистов, поэтому сейчас необходимо только заняться усовершенствованием некоторых достижений и результатов.

солнечные батареи для отопления дома

Строение солнечной батареи

Удачным достижением можно назвать использование солнечных лучей для организации отопительной системы частного или загородного дома. Солнечная система отопления входит в категорию альтернативных, особенно в тех странах, где солнце светит более 20 дней в месяц. Стандартные системы отопления дорогостоящие не только в плане организации, но и в плане коммунальных тарифов. Альтернативные отопительные системы помогут избавиться от зависимости коммунальных контор.

Преимущества отопительной системы на солнечных батареях

Можно отметить несколько достоинств солнечных батарей для отопления дома:

  • Круглый год ваш дом обеспечен необходимым теплом. Также можно регулировать температурный режим в доме по своему усмотрению.
  • Тотальная независимость от жилищно-комунальных служб. Теперь вам не придется платить огромные счета за отопление.
  • Солнечная энергия – это такой запас, который можно использовать на различные нужды бытового характера.
  • У таких батарей очень хороший эксплуатационный срок. Они редко выходят из строя, поэтому не придется беспокоиться о том, что необходим ремонт или замена некоторых компонентов.

Есть некоторые нюансы, на которые стоит обратить внимание перед тем, как остановить свой выбор на данной системе. Ведь такая система может подойти не для всех. Во многом качество такой отопительной системы зависит от географии проживания. Если вы проживаете в таком регионе, где солнце светит далеко не каждый день, то такие системы будут неэффективными. Еще одним недостатком данной системы является то, что солнечные батареи стоят недешево. Правда, не стоит забывать о том, что такая система со временем себя полностью окупит.

отопление от солнечных батарей

Продолжительность солнечного сияния на территории России

Для того чтобы снабдить дом необходимым количеством тепла, потребуется от 15 до 20 кв. метров площади солнечных батарей. Один квадратный метр выделяет в среднем до 120Вт.

Рекомендуем к прочтению:

Для того чтобы получать около 500кВт тепла в месяц, нужно чтобы в месяце было около 20 солнечных дней.

Обязательным условием является установка солнечных батарей на южную сторону крыши, так как на нее распространяется больше всего тепла. Для того чтобы отопление от солнечных батарей было максимально эффективным, угол наклона крыши должен составлять около 45 градусов. Желательно, чтобы возле дома не росли высокие деревья и не находились другие предметы, которые могут создавать тень. Стропильная система дома должна обладать необходимой прочностью и надежностью. Так как солнечные батареи не совсем легкие, нужно позаботиться о том, чтобы они не нанесли вред зданию и не спровоцировали разрушительные процессы. Вероятность обрушения возрастает зимой, так как в это время на крыше, помимо тяжелых батарей, будет накапливаться снег.

отопление частного дома солнечными батареями

Солнечные батареи как правило размешают на крыше дома

Несмотря на то, что солнечные батареи стоят довольно дорого, они все больше набирают популярность. Их используют даже там, где климат не слишком жаркий. Такую систему можно использовать и в качестве дополнительного отопления дома. Наиболее эффективны такие системы в летние месяцы, когда солнце светит почти каждый день. Однако не стоит забывать о том, что дом необходимо отапливать преимущественно в зимние месяцы.

Типы солнечных батарей, а также их комплектации

Батареи можно разделить на два основных типа:

  • Малые фотоэлектрические системы.
  • Большие фотоэлектрические системы.

К первой категории можно отнести аккумуляторные панели, работающие от напряжения в 12-24В. Такие системы обеспечат электроэнергией, необходимой для работы телевизора и нескольких осветительных приборов в доме. Большие системы могут не только полностью обеспечить дом необходимой электроэнергией, но и сыграть важную роль в организации отопительной системы. Стоит учитывать, что солнечные батареи не смогут обеспечить необходимым теплом и электричеством большие дома с несколькими этажами.

солнечные батареи для отопления дома

Солнечные батареи различного типа и размера

Комплектация солнечных батарей может несколько отличаться. В базовую комплектацию входят такие компоненты, как:

  • Вакуумный солнечный коллектор.
  • Контроллер, который способен следить за тем, чтобы работа системы была максимально эффективной.
  • Насос, который будет подавать теплоноситель от коллектора в отопительный бак.
  • Емкость для горячей воды, которая имеет объем от 500 до 1000 литров.
  • Электрический тэн или тепловой насос.
отопление от солнечных батарей

Схема системы отопления работающей на солнечных батареях

Если вы оборудуете достаточно мощное отопление частного дома солнечными батареями, то дом можно обеспечить еще и горячим водоснабжением. Кроме того, можно дополнительно оборудовать такую систему, как теплый пол.

Рекомендуем к прочтению:

Перед тем, как устанавливать систему отопления, нужно убедиться в том, что ее мощности хватит на ваши нужды. Для этого учитываются такие показатели, как общая площадь дома,  количество жильцов, которые в нем проживают и необходимый расход энергии.

Если семья состоит из трех человек, то потребуется от 200 до 500 кВт энергии в месяц. Если вы планируете организовать горячее водоснабжение, то потребуется больше электроэнергии. Наиболее эффективной считается комбинированная отопительная система. Она позволяет подстраховать жильцов дома на случай непредвиденных или аварийных ситуаций.

Выбор системы и ее установка

Перед тем, как остановить свой выбор на определенной отопительной системе, нужно тщательно изучить ее возможности. Обязательным условием будет расчет площади дома, а также необходимого количества тепла, которое уйдет на его обогрев. Также необходимо максимально правильно подобрать место, куда она будет установлена.

Лучше всего обратиться за помощью к высококвалифицированным специалистам, так как даже незначительный просчет может значительно снизить ее эффективность во время работы.

Если отопительная система будет установлена правильно, то она прослужит не менее 25 лет. Такая система окупит себя полностью максимум через 3 года. Для многих такой срок наверняка не покажется слишком долгим. К тому же, вы полностью не будете зависеть от коммунальных служб.

Солнечный коллектор должен быть установлен на площади с максимальным солнечным освещением. Если здание непригодно для установки коллектора, такое устройство можно установить на соседнем строении. Накопитель можно разместить в подвале. Нередко встречаются такие системы, где накопителей несколько. В таком случае они будут обладать более компактным размером.

Те, кто выбрал для обогрева своего дома такую отопительную систему, как солнечные батареи, может сказать, что он поступил правильно. Солнечная энергия не стоит денег и, к тому же, является неиссякаемым источником тепла. Все, что нужно, — это вложить некоторые средства в оборудование и установку такой системы, зато потом она себя полностью окупит и избавит вас от зависимости платить деньги коммунальным службам.

Солнечные батареи для отопления частного дома и дачи

Весь лишний вырабатываемый ток попадает в резистор. Для преобразования постоянного электротока в переменный, необходимый для работы бытовых приборов, применяют инверторы.

Загородный коттедж с установленными солнечными панелями

Преимущества солнечной системы:

  • помещение отапливается в течение года, температуру можно регулировать;
  • не потребуется оплачивать электроэнергию государству;
  • экраны устанавливают для любых необходимых нужд;
  • практически у всех моделей долгий срок гарантии.
солнечная электростанцияКонструкция и схема устройства солнечной электростанции для дома

Весь комплекс солнечной системы очень редко даёт сбои в работе, поэтому не беспокойтесь о замене деталей или самой панели. Если систему устанавливают для отопления дома, требуется изучить исключения. Поскольку не все батареи подходят для этих целей.
География расположения дома – один из важных пунктов. Если в регионе часто стоит облачная погода, система может работать не в полной мере.
расположение дома
Недостатки солнечных систем:

  • сравнительно высокая цена;
  • в некоторых регионах низкая выработка в сравнении с переменным током в доме;
  • нужно подготовить место для всех составляющих системы;
  • долгий срок окупаемости;
  • требуется постоянный уход;
  • неэффективно в регионах с продолжительной зимой и пасмурными днями.

солнечные панели зимой
Несмотря на ряд недостатков, солнечные батареи могут заменить автономное отопление в доме, а также обеспечить электроэнергией бытовые приборы.

Вернуться к оглавлению

Содержание материала

Из чего состоит система солнечных батарей для дома

Солнечные системы есть двух видов: фотоэлектрические производители тока малых и больших размеров. К категории малого размера относят экраны мощностью 12-24 В. Они дают электроэнергию для телевизора и еще нескольких приборов, мощность которых не больше 1 кВт.

солнечная система Схема устройства солнечной системы для коттеджа

Большие модели используют для отопления дома и подачи энергии для всех электроприборов в доме. Однако, если дом будет в несколько этажей, энергии вряд ли хватит.
устройство панели
Есть различия в комплектации системы. Стандартный набор включает в себя:

  • вакуумный солнечный собиратель;
  • контроллер;
  • насос, подающий энергию к отопительной системе;
  • бак для водонагрева 500-1000 литров;
  • электротен.
гелиосистемаСхема конструкции гелиосистемы

От комплектации зависит стоимость всей системы.

Вернуться к оглавлению

Типы солнечных систем

Плюсы батареи:

  1. В солнечный день КПД выше, чем у панелей кристаллического типа.
  2. Может вырабатывать электроэнергию в облачный день.
  3. Если загрязнена батарея, она меньше эффективна.

Недостаток – процент КПД ниже чем у поликристаллических систем.

микроморфные панели Чертеж с размерами микроморфной солнечной панели

Микроморфные панели. Есть 2 ряда полупроводников. Это увеличивает эффективность батареи. В панели есть наноструктурированный микроморфный слой. Полимерные батареи. Они самые дешевые. Состоят из слоёв полимеров. Выдаёт 5-10% КПД.

Вернуться к оглавлению

Солнечная панель для отопления дома

Для определения количества панелей, обращают внимание на их мощность, чётко определяют их предназначенье.

установка солнечных панелейПроцесс установки гелиосистемы на крышу здания

Кроме экранов потребуются аккумулятор, контроллер, преобразователь.

Сколько нужно солнечных панелей для дома

Для правильного расчёта мощности нужны точные данные потребления электричества на один день. Допустим, 100 кВт/ч в месяц (эту цифру показывает электросчётчик), тогда требуется чтобы панели вырабатывали такое количество тока в месяц.
мощность солнечной панели
Панели производят ток только днём, выдавая максимальное количество в ясную погоду. Если солнечные лучи будут направлены не на батареи, тогда эффективность значительно понизится. Производительность понижается в 15-20 раз в пасмурную погоду. Это учитывают при расчетах.
Поэтому в среднем получается, что солнечная батарея вырабатывает энергию с 9.00 до 16.00. В утреннее и вечернее время производится выработка 30 %, а днем — 70 %.

График пиковой мощности солнечных батарей по часам

Поэтому панель 1 кВт (1000 Вт) производит 7 кВт/ч, 210 кВт/ч в месяц. Плюс 3 кВт/ч утро и вечер, но это запас на пасмурный день. Исходя из этого расчёта получается панель на 2кВт производит 420 кВт/ч в месяц, панель на 100 ватт производит в день 700 ватт, за 30 дней 21 кВт.

работа солнечной батареи
Очень хорошо, если панель 1 кВт производит 210кВт/ч в месяц, однако есть нюансы:

  1. Не все дни в месяце солнечные. Для правильного расчёта проводят исследование по прогнозам и вычислить, сколько пасмурных дней выходит за 30 дней. Высчитав количество пасмурных дней из цифры 210 вычитается производство энергии за день. Допустим, 4 дня. Получится 186 кВт/ч.
  2. Также весна и осень, когда идут дожди, световой день короче. Поэтому количество батарей увеличивают на 30-50%.

    классификация панели Классификация солнечных панелей

  3. Потеря электроэнергии, уходящая на АКБ и преобразователь.
  4. Зимой батареи практически не работают, поэтому на это время устанавливают альтернативу.

При небольших потреблениях ставят генератор. По договоренности и наличии разрешения, устанавливается ветровая станция для получения электроэнергии.

Расчёт для аккумулятора на солнечную панель

Аккумулятор определённой ёмкости должен обеспечить дом электроэнергией ночью. Допустим, на ночь требуется 3 кВт/ч, АКБ требуется такой же мощности. Мощность аккумулятора 12 вольт 200 А, тогда электроэнергии в нем будет 12 х 200 = 2400 ватт (2.4 кВт). Однако батарея разряжается.

соединение батарей Схема соединения панелей между собой

Внимание. Нельзя допускать полной разрядки аккумулятора.

АКБ для солнечных систем разряжаются на 70 %, автомобильные – 50 %. Поэтому нужна запасная батарея для замены, в случае разрядки.

Лучше всего использовать такой расчёт. Если за сутки потребляется 10 кВт/ч, тогда рабочая АКБ (аккумуляторная батарея) идентична по характеристикам. В солнечный день батарея заряжается на 20-30 %.

расчет аккумулятораРасчет и схема подключения аккумулятора к панели

Преобразователь энергии в 220 В имеет КПД 70-80 %. Учитывая все потери электротока в аккумуляторах и преобразователе, общая цифра составляет 40 %.

Вернуться к оглавлению

Установка солнечных батарей на крышу дома: какие факторы нужно учесть

Монтаж солнечных батарей производят двумя методами:

  • с полной переделкой кровли;
  • частичная замена кровли на солнечные панели.
    замена крыши на панели

Батарею устанавливают на южной стороне крыши. Чем больше солнечных лучей попадает на панели, тем эффективнее они работают. Панели крепятся на основание крыши, поэтому оно должно быть прочным. Батареи монтируют под уклоном в 45 º.

углы монтажа панелейВозможные углы монтажа солнечных панелей

При монтаже солнечной батареи для дома своими руками учитывают следующее:

размещение панелей Схема размещения панелей на крыше

Если после проведенных расчетов остались сомнения, тогда обратитесь к специалисту. Он сделает правильные вычисления и даст рекомендации по выбору панелей и их установке. Смотрите в видео обзор процесса монтажа солнечных панелей на крышу дома.

Правила монтажа солнечных батарей на крышу дома

Установка солнечных батарей для дома на двускатную крышу проста – она под наклоном, а вот с плоской крышей возникают затруднения. Когда панели устанавливаются под наклоном, остаётся зазор. Это будет неудобно при обслуживании панелей, потому что туда будет постоянно попадать пыль и осенняя листва. Для обхода этой проблемы зазор закрывается прозрачным пластиком.

конструкция каркасаКонструкция каркаса для установки панелей на здании

На тёмную крышу панели не устанавливаются. При перегреве их эффективность снижается. В этом случае делают частичный или полный демонтаж кровли.

чертеж каркасаЧертеж каркаса рамы для установки батарейВернуться к оглавлению

Обслуживание системы солнечных панелей

Чистые панели – залог хорошей работы. На них не должно быть снега, слоя пыли и грязи после дождя, следов от птиц. Все эти загрязнения сокращают работу системы на 7 %, что является существенным.
Ухаживают за панелями регулярно. Поливание чистой водой 4 раза в год. Чистая вода смоет осевшую пыль и скопившуюся грязь. Зимой очищают батареи от снега, а осенью от листвы.
обслуживание панелей
А также следят за контактами панелей. При выходе из строя хотя бы одного контакта его ремонтируют. Обслуживание аккумуляторов требует от себя постоянной проверки заряда. Не допускают разрядки аккумулятора. При постоянных скачках заряд-разрядка внутри батареи рассыпаются пластины. А также время от времени проверяют количество жидкости внутри.
аккумуляторы для солнечной системы
При выборе солнечных батарей учитывается много факторов, влияющих на работу системы. При нахождении проблемы, требуется сразу же найти решение. Иначе, после покупки это выливается в серьезную и нерешаемую проблему. Автономный дом на солнечных батареях — выгодная позиция со стороны экономии.

Добавить комментарий

Ваш адрес email не будет опубликован.
