Соединение СИП проводов соединительными зажимами MJPT и MJPB

Вступление

Не всегда удается провести неразрывную «нитку» воздушной линии электропередачи между двумя столбами. Приходится соединять два провода СИП ВЛИ (воздушной линии электропередачи выполненной самонесущими изолированными проводами СИП) в пролете. Для такого рода соединений выпускаются специальные соединительные зажимы, например MJPT и MJPB. Как производится соединение СИП проводов соединительными зажимами MJPT и MJPB, и какие еще выпускаются зажимы для соединения самонесущих проводов пойдет речь в этой статье.

Как осуществить соединение СИП проводов в пролете ВЛИ

Особенностью соединения СИП провода в пролете или так называемого, промежуточного соединения это горизонтальная нагрузка, которая будет воздействовать на соединение. Самонесущие изолированные провода, не поддерживаются тросами, и вся нагрузка от тяжения провода приходится на несущею нулевую жилу. Отсюда основное требование к промежуточному соединению: оно должно быть прочным, как механически, так и электрически.

Также помним о герметичности соединения.

Соединение СИП проводов соединительными зажимами MJPT

Для промежуточных соединений СИП проводов выпускаются зажимы MJPT. Правильное название соединительные зажимы для соединения нулевой несущей жилы и соединения, фазных жил СИП провода.

Другая маркировка соединительных зажимов от компании ИЭК: гильза изолированная фазная ГИФ и гильза изолированная нулевая ГИН.

Принцип промежуточного соединения СИП

Зажимы типа MJPT являются прессуемые. То есть, само соединение жил СИП производится с помощью ручного пресса.

Внутри зажима есть специальный соединительный зажим. С проводов СИП снимается изоляция, две жилы с обеих сторон вставляются в зажим и прессуются. Прессование производится шестигранной матрицей вставленной в пресс. На готовое соединение надевается герметичная гильза. Для наглядности зажимы имеют цветовые маркировки, вернее могут иметь цветовые маркировки.

Стоит отметить, что зажимы MJPT позволяют соединять как изолированные провода СИП, так и не изолированные провода ЛЭП. Причем как медные, так и алюминиевые, так и медные с алюминиевыми.

Пример промежуточного соединения СИП провода

В качестве примера посмотрим соединение магистрального СИП провода.

Видео: Соединение СИП гильзой MJPT

Соединение СИП проводов соединительными зажимами MJPB

Соединительный зажим MJPB предназначен для промежуточного соединения СИП сечением от 4 до 35 мм. Наиболее применяемые зажимы MJPB 16 (для СИП 16 мм), как раз для промежуточного соединения ответвлений к абонентам или линейных ответвлений от магистрали.

Технология соединения СИП MJPB аналогична.

  • Расшиваем провод Сип.
  • Снимаем с жил изоляцию нужной длины
  • Зачищаем жилы металлической щеткой
  • В пресс HT50 вставляем матрицу E140
  • Жилы вставляем в гильзу зажима до упора
  • Производим прессовку.

В завершении замечу: категорически запрещено использовать для промежуточного соединения СИП прокалывающие зажимы Р-серии.

©Ehto.ru

Еще статьи

Соединение СИП с медным кабелем, как соединить между собой

Самонесущий изолированный провод (СИП) в последнее время стал самой популярной кабельной продукцией для монтажа сетей электрификации частных домов, дач и других объектов недвижимости. До его появления на рынке, для создания воздушных линий электропередач в основном использовались различные виды изолированных или неизолированных проводов и кабелей, которые имели ряд существенных недостатков. СИП полностью лишен всех этих недостатков, поэтому его популярность столь высока. Вот только методика соединения самонесущего провода между собой и с другими типами кабеля не всегда понятен рядовому пользователю!

В процессе электрификации частных домов, дач и других строений обязательно возникает вопрос, как соединить СИП с медным кабелем, другим видом проводов, а также между собой. От этой операции зависит надежность и работоспособность всей электрической сети объекта. Несоблюдение правил монтажа может привести не только к потере контакта между отдельными частями системы энергообеспечения здания, но и к более серьезным негативным последствиям.

Провода СИП изготовлены из алюминия. Этот металл подвержен быстрому окислению в воздушной среде и на его поверхности образуется пленка с высоким сопротивлением электрическому току.

Медные проводники не имеют такого негативного свойства, поэтому их прямое соединение с алюминиевыми жилами может привести к потере работоспособности всей кабельной линии. В этой статье мы рассмотрим следующие вопросы: соединение и монтаж проводов СИП с разными видами кабельных изделий, а также их соединение между собой.

Соединение СИП с медным кабелем

Этот вид соединения используется очень часто. Вы обязательно столкнетесь с ним в следующих ситуациях: при вводе в дом медного кабеля, который необходимо соединить с самонесущим проводом, и при присоединении СИП к контактам из меди внутри распределительного щита. Подключение СИП к медным шинам электрощита решается очень просто. Для этой операции необходимо использовать специальные наконечники или шайбы, предотвращающие контакт алюминия с медью. Конечно, наконечники технически более правильный вариант. Они изготовлены из двух частей алюминиевой и медной, сплавленных в одно монолитное изделие.

Наконечник опрессовывается на жиле СИП и без проблем присоединяется к медному контакту шины распределительного щита. Более простой вариант — это разделить медь и алюминий шайбой, но такой контакт крайне ненадежный и использовать его не рекомендуется. Непосредственный монтаж СИП на клеммы распределительного щита выполняется в тех случаях, когда данное устройство установлено на столбе линии электропередач или на внешней стене строения. Ввод в дом самого самонесущего провода используется очень редко, для этого предназначены медные кабели ВВГ и другие. В этом случае необходимо правильно соединить СИП с медным кабелем, о чем мы расскажем ниже.

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

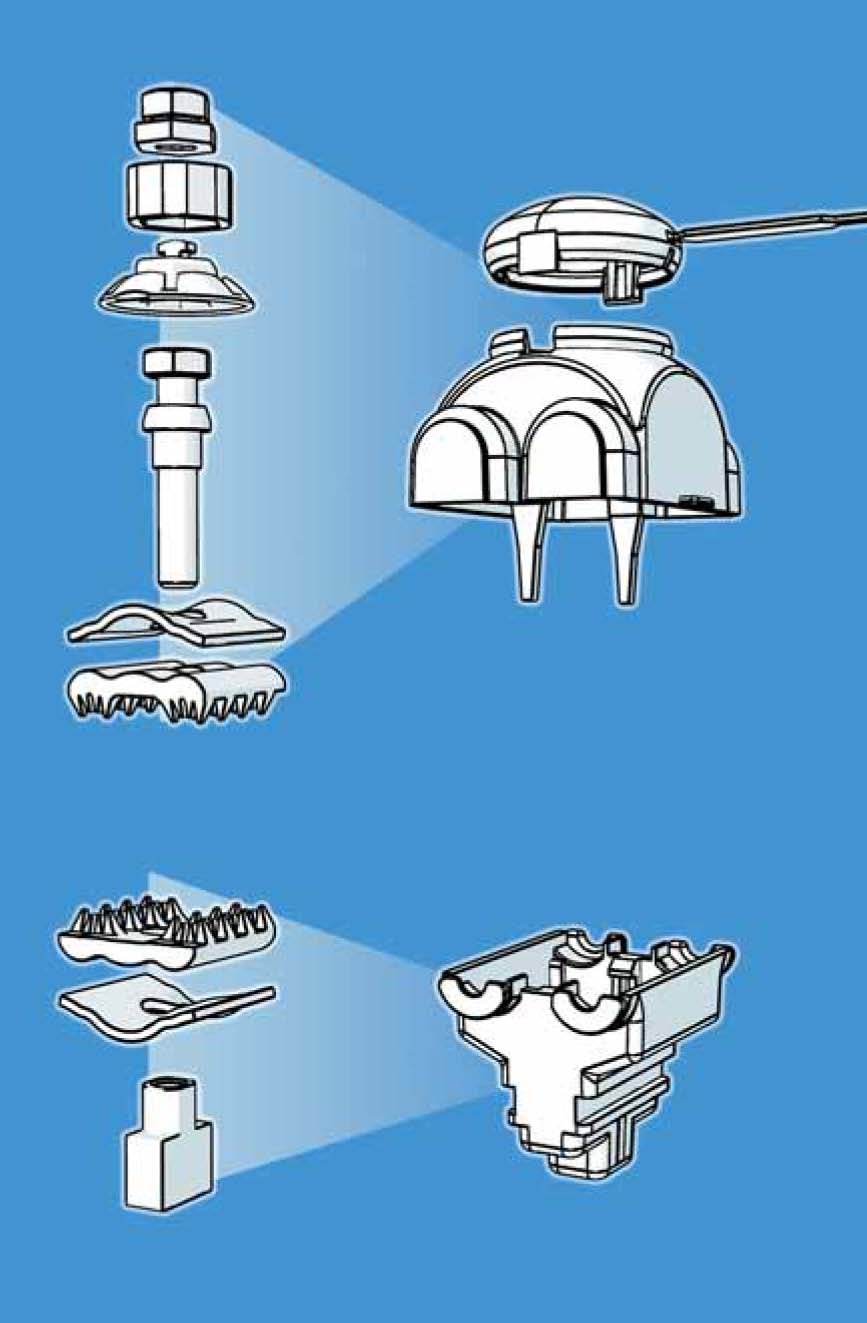

  1. Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
  2. Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
  3. Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Важно! По деревянным и другим конструкциям, которые могут гореть, прокладка СИП запрещена нормами ПУЭ (правил устройства электроустановок). В этом случае необходимо сделать переход с самонесущего кабеля на медный такой как ВВГ или любой другой подходящей конструкции.

Соединение СИП между собой

Этот тип соединения СИП используется в том случае, когда необходимо состыковать две части кабеля друг с другом или сделать отвод от основной линии энергообеспечения к другим строениям на участке, а также для создания ответвления от линии электропередач на опорном столбе. Для стыковки двух частей кабеля СИП используют специальные соединительные гильзы MJPT, а для создания ответвлений прокалывающие зажимы. Рассмотрим оба типа соединения СИП отдельно друг от друга.

  1. Соединительные гильзы MJPT. Этот вид гильз используется для стыкового соединения жил самонесущих изолированных проводов. Технология монтажа таких элементов достаточно проста, но требует применения специального ручного пресса с шестигранной матрицей. Для соединения жил СИП, токоведущих и самонесущих, необходимо ввести концы проводов в эту гильзу с разных сторон и произвести многократную опрессовку конструкции. В результате получится прочное герметичное соединение, способное выдерживать большие механические нагрузки. Гильза MJPT представляет собой секционную алюминиевую трубку, заключенную в герметичный полимерный корпус с торцевыми гидроизоляционными кольцами. Такая конструкция позволяет надежно защитить соединение от проникновения атмосферной влаги и пыли.
  2. Прокалывающие зажимы. Для соединения жил и создания ответвлений от магистральной линии на несущем столбе используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, так как они не создают гальванической пары между разнородными металлами и контакт не подвергается разрушению. Монтаж прокалывающих зажимов на магистральную линию достаточно прост и выполнять его можно без отключения энергоснабжения, но с соблюдением всех правил техники безопасности. На первом этапе жилы магистрали разделяются специальными пластиковыми разделительными клиньями и на них устанавливаются и затягиваются зажимы. Далее концы ответвлений также зажимаются в соответствующем гнезде зажима и на них одеваются защитные колпачки. Линия ответвления должна быть закреплена на столбе анкерными удерживающими устройствами.

Внимание! При монтаже прокалывающих зажимов не допускается их повторная установка, так как зажимная головка изделия одноразовая. Нельзя устанавливать в одно гнездо зажима более одной жилы.

Заключение

Для электрификации частного дома, дачи или другого небольшого объекта можно применять различные варианты подключения к магистральной линии. Ввод в строение по воздуху лучше всего делать с использованием СИП, тем более что создание ответвления от магистрали, переход на медный кабель и подключение к щитку самонесущего провода может выполнить человек, обладающий начальными знаниями в области электротехники. Но, конечно, лучше пригласить специалиста, особенно для создания ответвления на несущем столбе магистральной линии. Не экспериментируете, если вы не уверены в собственных силах! Это все, что мы хотели рассказать о соединении кабелей СИП с медными проводниками, а также между собой.

Видео по теме

Переход с СИП на ввг. Как соединить провода СИП между собой

Переход с СИП на ввг. Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Поэтому соединять провода СИП-4 между собой можно только между двух анкерных зажимов.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников . Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Соединение СИП кабеля между собой. Как соединить СИП и кабель?

При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.

Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.

Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.

Можно ли использовать прокалывающий зажим  для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция  у них разная и никто не может гарантировать результат. Пока не попробуешь  — не поймешь

Соединение СИП с кабелем.

Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.

Почему 16мм? – см. Подключение PEN-проводника в частном доме.

Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:

1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.

Гильза+лента

Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).

После опрессовки гильзу изолируем лентой самоспекающейся СП.

Самоспекающаяся лента СП  изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.

2 Гильза медная луженая соединительная + термоусаживаемая труба.

Гильза + термоусаживаемая трубка

В данном случае вместо самоспекающейся ленты используется термоусаживаемая трубка, стойкая к ультрафиолету.  Здесь главное не забыть сначала надеть трубку на провод.

Соединять сечения 16 и 10 – не очень хорошее решение, нужно искать специальные гильзы (типа ГМА-16/25 и т.п.).

Соединение СИП и аввг. Как соединить провод СИП с медным кабелем

Время чтения: ~ 3 мин.

Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы.

Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения.

На что обратить внимание

Часто соединения является актуальным при подключении к дому или даче электроэнергии. Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.

Как может осуществляться соединение

Соединение может быть различным, в частности оно зависит от расположения щита учета.

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом. Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии.

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

  • потребуется специальное приспособление;
  • такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
  • другая технология обеспечит большую прочность, нежели гильза.

СИП + СИП

Возможен и такой вариант, при этом важно учитывать поставленные вами цели.

Соединение проводов между собой может различаться по видам:

  • требуется для питания вашего здания;
  • соединение магистрали, когда не хватает длины.

В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT. В другом случае можно воспользоваться прокалывающим зажимом.

Полезное

Заключение

В заключение стоит сказать, что нужно быть предельно внимательным при осуществлении подключения, следовать данным советам. Такая простая информация позволит вам придерживаться техники безопасности, выполнять работу грамотно и профессионально.

Источник: https://cabel-electro.ru/stati/soedinit-sip-s-mednym-kabelem-kak-soedinit-sip-i-kabel

Как соединить СИП с алюминиевым проводом. Соединение СИП проводов

Не всегда удается провести неразрывную «нитку» воздушной линии электропередачи между двумя столбами. Приходится соединять два провода СИП ВЛИ (воздушной линии электропередачи выполненной самонесущими изолированными проводами СИП) в пролете. Для такого рода соединений выпускаются специальные соединительные зажимы, например MJPT и MJPB. Как производится соединение СИП проводов соединительными зажимами MJPT и MJPB, и какие еще выпускаются зажимы для соединения самонесущих проводов пойдет речь в этой статье.

Как осуществить соединение СИП проводов, а пролете ВЛИ

Особенностью соединенияв пролете или так называемого, промежуточного соединения это горизонтальная нагрузка, которая будет воздействовать на соединение. Самонесущие изолированные провода, не поддерживаются тросами, и вся нагрузка от тяжения провода приходится на несущею нулевую жилу. Отсюда основное требование к промежуточному соединению: оно должно быть прочным, как механически, так и электрически. Также помним о герметичности соединения.

Соединительные зажимы MJPT

Для промежуточных соединений СИП проводов выпускаются зажимы MJPT . Правильное название соединительные зажимы для соединения нулевой несущей жилы и соединения, фазных жил СИП провода.

Другая маркировка соединительных зажимов от компании ИЭК: гильза изолированная фазная ГИФ и гильза изолированная нулевая ГИН.

Принцип промежуточного соединения СИП

Зажимы типа MJPT являются прессуемые. То есть, само соединение жил СИП производится с помощью ручного пресса.

Внутри зажима есть специальный соединительный зажим. С проводов СИП снимается изоляция, две жилы с обеих сторон вставляются в зажим и прессуются. Прессование производится шестигранной матрицей вставленной в пресс. На готовое соединение надевается герметичная гильза. Для наглядности зажимы имеют цветовые маркировки, вернее могут иметь цветовые маркировки.

Стоит отметить, что зажимы MJPT позволяют соединять как изолированные провода СИП, так и не изолированные провода ЛЭП. Причем как медные, так и алюминиевые, так и медные с алюминиевыми.

Пример промежуточного соединения СИП провода

В качестве примера посмотрим соединение магистрального СИП провода.

Соединительный зажим MJPB

Соединительный зажим MJPB предназначен для промежуточного соединения СИП сечением от 4 до 35 мм. Наиболее применяемые зажимы MJPB 16 (для СИП 16 мм), как раз для промежуточного соединения ответвлений к абонентам или линейных ответвлений от магистрали.

Технология соединения СИП MJPB аналогична.

  • Расшиваем провод Сип.
  • Снимаем с жил изоляцию нужной длины
  • Зачищаем жилы металлической щеткой
  • В пресс HT50 вставляем матрицу E140
  • Жилы вставляем в гильзу зажима до упора
  • Производим прессовку.

В завершении замечу: категорически запрещено использовать для промежуточного соединения СИП.

Источник: https://360doma.ru/stati/soedinenie-sip-s-mednym-kabelem-na-vvode-v-dom-kak-soedinit-provod-sip-s-mednym-kabelem

Ответвление от СИП. Устройство СИП

Подходящие к дому ответвления от СИП провода состоят из нескольких алюминиевых проводников, защищённых прочной изоляцией из сшитого полиэтилена (смотрите рисунок ниже).

Устройство СИП

По трём рабочим жилам в строение подаются фазы A, B и C кабеля, а к четвёртой – подключается нулевой защитный проводник. Иногда ответвление к строению от воздушной линии организуется самонесущим проводом, в котором отсутствует нулевая жила.

Дополнительная информация. Отдельные виды СИП выпускаются в виде проводников, лишённых защитной изоляции.

В ответвлениях, предполагающих соединение СИП с медным кабелем, могут применяться провода с жилами сечением порядка 16-ти миллиметров квадратных (использование меньшего показателя запрещено требованиями ПУЭ). Однако этот размер очень неудобен для сочленения с тонкими жилами ВВГ, поэтому такое соединение нуждается в специальном переходнике.

Кроме того, для формирования ответвления к частному дому может применяться провод марки СИП-2, имеющий несущую нулевую жилу. При его обустройстве, в соответствии с нормативами, максимальный пролет между двумя креплениями не должен превышать 25-ти метров.

Дополнительная информация. Если расстояние от строения до ответвления от линии электропередач составляет более 25-ти метров, для того чтобы соединить провод с домом потребуется установить ещё одну (промежуточную) опору.

На ней обустраиваются соединения проводов СИП между собой с дальнейшим оформлением прямого ответвления от магистральной линии к обслуживаемому дому. На стене это подключение фиксируется посредством особого кронштейна, оснащённого анкерным зажимом.

Для несущего провода СИП-2 такой зажим может выполняться в виде отдельной зажимной плашки (смотрите рисунок «а» ниже), а для СИП-4 используются специальные приспособления с одновременным захватом всех жил (рисунок «б»).

Крепления для СИП-2

Обратите внимание! Такой способ крепления обеспечивает равномерное распределение натяжения между проводами.

Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов. Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции.

Как соединить СИП с сипом. Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

  1. Провод СИП 2х16 длинной — 12 метров;
  2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
  3. Зажимы прокалывающие ответвительные — 2 штуки;
  4. Оцинкованный уголок с отверстиями — 1 штука;
  5. Герметичная коробка с DIN рейкой — 1 штука;
  6. ПВХ гофра с креплениями — 20 метров;
  7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
  8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Как нарастить сип 4х16 между собой

Провод СИП в последние годы стал очень распространенным материалом при монтажных работах по электроснабжению. Ранее вместо него использовались либо изолированные и не изолированные провода, либо кабель. За долгие годы эксплуатации этих проводников большинство из нас уже сталкивались с проблемой соединения их между собой. На этот счет написано не мало статей и инструкций.

А вот вопрос как соединять провод СИП, может оказаться не до конца понятен для рядового пользователя. Здесь также есть свои особенности и правила, нарушение которых может привести не только к элементарному исчезновению контакта, но и более тяжелым последствиям.

Рассмотрим две основных проблемы соединения самонесущих изолированных проводов:

  • ⚡соединение провода СИП между собой
  • ⚡соединение СИП с медным кабелем

Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Поэтому соединять провода СИП-4 между собой можно только между двух анкерных зажимов.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Как соединять гильзами СИП

Подбираете требуемую гильзу согласно сечению СИП. На верхней части гильзы указывается под провод какого сечения она предназначена. Рядом пишется номер матрицы под опрессовку (E173 — это диаметр матрицы 17,3мм) Также сечение можно подобрать по цвету герметичной гильзы. Каждому сечению соответствует своя расцветка.

  1. Жилы СИП разных фаз нужно обрезать «лесенкой». Чтобы одни гильзы после опрессовки не были напротив других, и не соприкасались между собой.
  2. Снимаете изоляцию с жилы СИП на необходимую глубину
  3. Вставляете провод внутрь, пока он не упрется в перегородку расположенную посредине. Неизолированная часть провода должна полностью скрыться внутри.
  4. Используя гидравлический пресс обжимаете всю конструкцию прямо через изоляцию гильзы. Строго соблюдаете последовательность — от середины в конец. Бывает, что некачественные гильзы с жестким пластиком в этот момент могут лопаться, также это происходит если не правильно подобрана матрица пресса.
  5. Таким образом обжимаете все фазные жилы СИП. Контактная смазка внутри гильз при этом может выступить наружу. Уберите ее чистой ветошью.

Имеются гильзы предназначенные для соединения проводов СИП разных сечений, например СИП 16 и СИП 25.

Качественно обжатая изолированная гильза способна выдержать испытательное напряжение в 6кВ даже при погружении в воду.

Важное замечание: если вы соединяете СИП магистральной линии, то единственным правильным решением будет использование именно соединительных гильз. Нельзя соединять магистральный СИП через прокалывающие зажимы.

Они никогда не обеспечат того уровня переходного сопротивления на контактах, как гильзы после обжатия.

А что делать, если у вас нет изолированных гильз и достать их проблематично? В этом случае правила допускают применение обыкновенных алюминиевых гильз без изоляции. Только после обжатия обязательно нужно их заизолировать термоусадочной трубкой.

Трубку надо подбирать не абы какую, а среднестенную с клеевым составом. Чтобы после усадки клей выступил наружу и надежно загерметизировал соединение.

Единственное что можно соединять через плашечный зажим в петлях анкерных опор при монтаже магистрального СИП — это неизолированный несущий провод, например в СИП-1. Все остальное только через гильзы.

Подключение СИП через прокалывающие зажимы

Когда речь идет о подключении отпаечного СИП к головному, то здесь уже выбор должен быть в пользу прокалывающих зажимов.

Первый ориентир для выбора таких зажимов — сечение основного СИП и отпайки. Когда отпайка выполнена СИП малого сечения (16мм2), целесообразнее использовать зажим с меньшим расчетным диаметром под прокалывающие контакты. Например предназначенным для ответвлений максимум до 50мм2, нежели до 95мм2.

Затем подбирается марка и производитель. На что здесь нужно обратить внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.

В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот наиболее качественные марки таких зажимов:

  • ⚡фирма ENSTO — SLIP 12.1 и SLIP 22.1
  • ⚡фирма NILED — P616R, Р645, Р70

Последовательность монтажа

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

  • ⚡не повредили основную жилу СИП
  • ⚡прокололи, но не порезали изоляцию
  • ⚡сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

  • ⚡подключение медного кабеля при вводе в дом от провода СИП
  • ⚡подключение СИП к медным контактам оборудования в распредщите

Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.

Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

  • ⚡непосредственно на опоре
  • ⚡на фасаде дома

Подключение кабеля к СИП на опоре

На опоре все решается с помощью прокалывающих зажимов. Как правило, используют кабель ВВГнг 3*10 с монолитной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.

Они могут одинаково использоваться как с медными так и с алюминиевыми проводами. Редко, но все же случается, что при проколе моножильного кабеля, зубцы зажима могут повредить или надломить жилу.

жила после прокола с изоляцией

жила после прокола без изоляции

Если вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

  • ⚡Ensto — SM6.21
  • ⚡Ensto — Sliw65+Sliw64 (для многократного подключения)
  • ⚡Niled — Р 617,619

Подключение СИП к кабелю на фасаде

Рассмотрим второй вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Некоторые рекомендуют сделать это с помощью обыкновенных «орешков». Просто и дешево.

Не делайте этого, так как климатическое исполнение у орехов никакое. Степень защиты IP20. Соединения ими можно делать только внутри помещения. И пропадание контакта с его последующим выгоранием — только вопрос времени.

Поэтому остается два варианта:

  • ⚡уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
  • ⚡гильзы алюмомедные

Порядок подключения зажимов тот же самый что и на опоре. Если изолирующий колпачок в единственном числе, то одевайте его на СИП, либо прячьте СИП внутри зажима. Для моножильного медного кабеля, доступ влаги к свободному концу жилы, не задействованной в контакте, не так критичен. Во избежание попадания влаги внутрь кабеля и СИПа, а также проникновения влаги по внешней оболочке внутрь дома, загибайте их к низу.

Использование гильз хоть и надежный, но самый неудобный вариант. Понадобится специальные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.

Главный минус, кроме необходимости наличия пресса, неудобства монтажа на высоте и дефицита подобных гильз — соединение будет неразъемным. И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.

Правда некоторые энергосетевые компании категорически требуют обеспечить именно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком. Тогда этот вариант может вам подойти.

Если вы вообще хотите избавиться от всех этих переходных соединений меди с алюминием при подключении СИП, то заводите кабель СИП прямо на вводной распредщиток.

Только помните, что он должен стоять снаружи помещения, так как стандартный СИП — горючий проводник и заводить его в дом запрещено.

Помимо этого позаботьтесь чтобы щиток был соответствующих габаритов. Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть соответствующим образом при минимуме свободного места будет проблематично.

Здравствуйте! На дачном участке возникла необходимость перебросить провод, соединяющий дачный домик с опорой ЛЭП. Но, т.к. теперь длины провода не хватает, пришлось вкопать дополнительный столб и с помощью анкерных зажимов натянуть старый провод от дома и кусок нового от опоры ЛЭП. Между концами этих кусков сделал петлю и хочу соединить в этом месте. Как можно соединить эти два куска провода СИП-4 2х16, не используя изолированные гильзы MJPB (т.к. нет ручного пресса для их обжимки)? Можно ли, например, с помощью:
1) зажим ответвительный Р4 или Р616R НИЛЕД;
2) гильзы алюминиевые со срывными болтами АМГ 10-35 ИЕК;
3) Клеммная колодка – 16 мм2, 30 А EKF PROxima.

Может быть, есть еще и другие варианты?

5 комментариев

Здравствуйте! Первый вариант как раз используется для подсоединения к СИПу, я бы использовал именно его. Если решите использовать гильзы — обеспечьте их хороший контакт и влагозащиту.

Здравствуйте!
Существуют ли какие-то СНИПы ПУЭ и др документы, в которых написано, что так можно соединять (удлинять) СИП? Позвонил уточнить в городские распределительные сети инженеру по проверке и контролю (как-то так называется вроде), он сказал, что разрывов быть не должно (должен быть цельный провод от щитка до опоры ЛЭП), и если будет проверка, то мне выпишут какое-то предписание (очевидно на устранение разрыва). Поэтому и спрашиваю — есть ли какой-нибудь документ, разрешающий соединять с помощью гильз MJPB и ответвительных зажимов Р4 или Р616R на который можно сослаться?

То есть вам предлагают заменить всю линию чтобы нарастить десяток метров СИПа?
Давайте тогда так как делать «надо». Делайте прям на опоре с помощью ответвительных зажимов «Орех» отвод к вашему дому, зажимы закрепляйте на опоре с помощью анкерных натяжных зажимов. Это соединение будет аналогичным тем, которым они подключают к ЛЭП дома. Если пролёт слишком длинный — делайте трубостойку. Другой вариант — поговорить об установке щита на опоре и проложить бронированный кабель под землёй — но это дорого и имеет мало прикладного смысла.

Если под зажимами «орех» вы подразумеваете — Р645 (а не У734М которые чаще так называют), то на опоре ЛЭП, от которой идет отвод на мой участок, соединение основной линии и моим 9 метровым отводом СИП 4 2х16 ими и сделано. Этот кусок натянут анкерным зажимом на промежуточный столб, высотой 3,5 метра и к этому же столбу натянут вторым натяжным анкерным зажимом другой кусок 25 метров от щитка у дома. Если я правильно вас понял — вы предлагаете соединить эти два конца между собой на промежуточном столбе с помощью таких же Р645. Я не сомневаюсь в ваших словах о том, что так делать «надо» (склоняюсь к данному варианту). Я лишь хочу найти информацию — есть ли где-нибудь в официальных документах, инструкциях или еще где-то данный способ соединения, как разрешенный для наращивания провода, чтобы обезопасить себя на случай каких-нибудь вопросов со стороны проверяющих (как я писал выше, мое мнение и мнение проверяющих из Городских Электрических Сетей не совпадают). И, как вы правильно заметили — не тянуть же из-за 9 метров всю линию заново. Что, кроме материальных и временных затрат, влечет нарушение пломбы на вводе в щиток, и сопутствующие бюрократические моменты (несколько раз в рабочее время съездить в ГЭРС – написать заявления, вызвать пломбировщика, еще раз отпроситься с работы когда придет пломбировщик, затем, очевидно, придется вызвать специалиста из службы воздушных линий для приемки заново проведенной линии и т.д и т.п.).

Вывод такой:
Соединение с помощью Р645, но нужна информация из офф. источников о возможности такого способа соединения для моего случая. Существует она где-нибудь или нет?

Любые соединения должны быть закреплены на опоре анкерами, Возможно вы неверно объяснили задачу специалисту горсетей. В воздухе соединение нельзя делать, поскольку это может повлиять на несущие характеристики кабеля и в месте соединения прочность линии будет ниже.
Я вам повторю своё предложение:
«На ОПОРЕ (НЕ ПРОМЕЖУТОЧНОЙ — ТОТ СТОЛБ ОТКУДА ВО ДВОР ИДЁТ) сделайте соединение ответвительным зажимом, замените свой 9 метровый кусок на ЦЕЛЬНЫЙ кусок нужно длины и всё.»
От вас этого и требуют.
Найти нормативных документов разрешающих или запрещающих соединение мне не удалось. Эта информация прописывается в ТУ на подсоединение, скорее всего.
Зато в ПУЭ есть пункт 2.4.15.
«Соединения, подверженные тяжению, должны иметь механическую прочность не менее 90% предела прочности провода.» Даже не глядя в документацию становится ясно, что предложенные варианты не обеспечивают 90% от прочности СИП…
А вот гильзы MJPB специально созданы для соединения выше упомянутых проводников. Вам стоит не здесь искать, как выйти из ситуации и сэкономить деньги, а пригласить или самому пойти (а не позвонить) к инженеру сетей и объяснить ситуацию. Возможно он разрешит сделать соединение на промежуточной опоре.

Самонесущий изолированный провод (СИП) в последнее время стал самой популярной кабельной продукцией для монтажа сетей электрификации частных домов, дач и других объектов недвижимости. До его появления на рынке, для создания воздушных линий электропередач в основном использовались различные виды изолированных или неизолированных проводов и кабелей, которые имели ряд существенных недостатков. СИП полностью лишен всех этих недостатков, поэтому его популярность столь высока. Вот только методика соединения самонесущего провода между собой и с другими типами кабеля не всегда понятен рядовому пользователю!

В процессе электрификации частных домов, дач и других строений обязательно возникает вопрос, как соединить СИП с медным кабелем, другим видом проводов, а также между собой. От этой операции зависит надежность и работоспособность всей электрической сети объекта. Несоблюдение правил монтажа может привести не только к потере контакта между отдельными частями системы энергообеспечения здания, но и к более серьезным негативным последствиям.

Провода СИП изготовлены из алюминия. Этот металл подвержен быстрому окислению в воздушной среде и на его поверхности образуется пленка с высоким сопротивлением электрическому току.

Медные проводники не имеют такого негативного свойства, поэтому их прямое соединение с алюминиевыми жилами может привести к потере работоспособности всей кабельной линии. В этой статье мы рассмотрим следующие вопросы: соединение и монтаж проводов СИП с разными видами кабельных изделий, а также их соединение между собой.

Соединение СИП с медным кабелем

Этот вид соединения используется очень часто. Вы обязательно столкнетесь с ним в следующих ситуациях: при вводе в дом медного кабеля, который необходимо соединить с самонесущим проводом, и при присоединении СИП к контактам из меди внутри распределительного щита. Подключение СИП к медным шинам электрощита решается очень просто. Для этой операции необходимо использовать специальные наконечники или шайбы, предотвращающие контакт алюминия с медью. Конечно, наконечники технически более правильный вариант. Они изготовлены из двух частей алюминиевой и медной, сплавленных в одно монолитное изделие.

Наконечник опрессовывается на жиле СИП и без проблем присоединяется к медному контакту шины распределительного щита. Более простой вариант — это разделить медь и алюминий шайбой, но такой контакт крайне ненадежный и использовать его не рекомендуется. Непосредственный монтаж СИП на клеммы распределительного щита выполняется в тех случаях, когда данное устройство установлено на столбе линии электропередач или на внешней стене строения. Ввод в дом самого самонесущего провода используется очень редко, для этого предназначены медные кабели ВВГ и другие. В этом случае необходимо правильно соединить СИП с медным кабелем, о чем мы расскажем ниже.

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

  1. Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
  2. Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
  3. Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Важно! По деревянным и другим конструкциям, которые могут гореть, прокладка СИП запрещена нормами ПУЭ (правил устройства электроустановок). В этом случае необходимо сделать переход с самонесущего кабеля на медный такой как ВВГ или любой другой подходящей конструкции.

Соединение СИП между собой

Этот тип соединения СИП используется в том случае, когда необходимо состыковать две части кабеля друг с другом или сделать отвод от основной линии энергообеспечения к другим строениям на участке, а также для создания ответвления от линии электропередач на опорном столбе. Для стыковки двух частей кабеля СИП используют специальные соединительные гильзы MJPT, а для создания ответвлений прокалывающие зажимы. Рассмотрим оба типа соединения СИП отдельно друг от друга.

  1. Соединительные гильзы MJPT. Этот вид гильз используется для стыкового соединения жил самонесущих изолированных проводов. Технология монтажа таких элементов достаточно проста, но требует применения специального ручного пресса с шестигранной матрицей. Для соединения жил СИП, токоведущих и самонесущих, необходимо ввести концы проводов в эту гильзу с разных сторон и произвести многократную опрессовку конструкции. В результате получится прочное герметичное соединение, способное выдерживать большие механические нагрузки. Гильза MJPT представляет собой секционную алюминиевую трубку, заключенную в герметичный полимерный корпус с торцевыми гидроизоляционными кольцами. Такая конструкция позволяет надежно защитить соединение от проникновения атмосферной влаги и пыли.
  2. Прокалывающие зажимы. Для соединения жил и создания ответвлений от магистральной линии на несущем столбе используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, так как они не создают гальванической пары между разнородными металлами и контакт не подвергается разрушению. Монтаж прокалывающих зажимов на магистральную линию достаточно прост и выполнять его можно без отключения энергоснабжения, но с соблюдением всех правил техники безопасности. На первом этапе жилы магистрали разделяются специальными пластиковыми разделительными клиньями и на них устанавливаются и затягиваются зажимы. Далее концы ответвлений также зажимаются в соответствующем гнезде зажима и на них одеваются защитные колпачки. Линия ответвления должна быть закреплена на столбе анкерными удерживающими устройствами.

Внимание! При монтаже прокалывающих зажимов не допускается их повторная установка, так как зажимная головка изделия одноразовая. Нельзя устанавливать в одно гнездо зажима более одной жилы.

Заключение

Для электрификации частного дома, дачи или другого небольшого объекта можно применять различные варианты подключения к магистральной линии. Ввод в строение по воздуху лучше всего делать с использованием СИП, тем более что создание ответвления от магистрали, переход на медный кабель и подключение к щитку самонесущего провода может выполнить человек, обладающий начальными знаниями в области электротехники. Но, конечно, лучше пригласить специалиста, особенно для создания ответвления на несущем столбе магистральной линии. Не экспериментируете, если вы не уверены в собственных силах! Это все, что мы хотели рассказать о соединении кабелей СИП с медными проводниками, а также между собой.

Видео по теме

Соединение СИП с медным кабелем – Tokzamer

Соединение СИП между собой и с медным кабелем

Самонесущий изолированный провод (СИП) в последнее время стал самой популярной кабельной продукцией для монтажа сетей электрификации частных домов, дач и других объектов недвижимости. До его появления на рынке, для создания воздушных линий электропередач в основном использовались различные виды изолированных или неизолированных проводов и кабелей, которые имели ряд существенных недостатков. СИП полностью лишен всех этих недостатков, поэтому его популярность столь высока. Вот только методика соединения самонесущего провода между собой и с другими типами кабеля не всегда понятен рядовому пользователю!

В процессе электрификации частных домов, дач и других строений обязательно возникает вопрос, как соединить СИП с медным кабелем, другим видом проводов, а также между собой. От этой операции зависит надежность и работоспособность всей электрической сети объекта. Несоблюдение правил монтажа может привести не только к потере контакта между отдельными частями системы энергообеспечения здания, но и к более серьезным негативным последствиям.

Провода СИП изготовлены из алюминия. Этот металл подвержен быстрому окислению в воздушной среде и на его поверхности образуется пленка с высоким сопротивлением электрическому току.

Медные проводники не имеют такого негативного свойства, поэтому их прямое соединение с алюминиевыми жилами может привести к потере работоспособности всей кабельной линии. В этой статье мы рассмотрим следующие вопросы: соединение и монтаж проводов СИП с разными видами кабельных изделий, а также их соединение между собой.

Соединение СИП с медным кабелем

Этот вид соединения используется очень часто. Вы обязательно столкнетесь с ним в следующих ситуациях: при вводе в дом медного кабеля, который необходимо соединить с самонесущим проводом, и при присоединении СИП к контактам из меди внутри распределительного щита. Подключение СИП к медным шинам электрощита решается очень просто. Для этой операции необходимо использовать специальные наконечники или шайбы, предотвращающие контакт алюминия с медью. Конечно, наконечники технически более правильный вариант. Они изготовлены из двух частей алюминиевой и медной, сплавленных в одно монолитное изделие.

Наконечник опрессовывается на жиле СИП и без проблем присоединяется к медному контакту шины распределительного щита. Более простой вариант — это разделить медь и алюминий шайбой, но такой контакт крайне ненадежный и использовать его не рекомендуется. Непосредственный монтаж СИП на клеммы распределительного щита выполняется в тех случаях, когда данное устройство установлено на столбе линии электропередач или на внешней стене строения. Ввод в дом самого самонесущего провода используется очень редко, для этого предназначены медные кабели ВВГ и другие. В этом случае необходимо правильно соединить СИП с медным кабелем, о чем мы расскажем ниже.

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

  1. Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
  2. Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
  3. Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Важно! По деревянным и другим конструкциям, которые могут гореть, прокладка СИП запрещена нормами ПУЭ (правил устройства электроустановок). В этом случае необходимо сделать переход с самонесущего кабеля на медный такой как ВВГ или любой другой подходящей конструкции.

Соединение СИП между собой

Этот тип соединения СИП используется в том случае, когда необходимо состыковать две части кабеля друг с другом или сделать отвод от основной линии энергообеспечения к другим строениям на участке, а также для создания ответвления от линии электропередач на опорном столбе. Для стыковки двух частей кабеля СИП используют специальные соединительные гильзы MJPT, а для создания ответвлений прокалывающие зажимы. Рассмотрим оба типа соединения СИП отдельно друг от друга.

  1. Соединительные гильзы MJPT. Этот вид гильз используется для стыкового соединения жил самонесущих изолированных проводов. Технология монтажа таких элементов достаточно проста, но требует применения специального ручного пресса с шестигранной матрицей. Для соединения жил СИП, токоведущих и самонесущих, необходимо ввести концы проводов в эту гильзу с разных сторон и произвести многократную опрессовку конструкции. В результате получится прочное герметичное соединение, способное выдерживать большие механические нагрузки. Гильза MJPT представляет собой секционную алюминиевую трубку, заключенную в герметичный полимерный корпус с торцевыми гидроизоляционными кольцами. Такая конструкция позволяет надежно защитить соединение от проникновения атмосферной влаги и пыли.
  2. Прокалывающие зажимы. Для соединения жил и создания ответвлений от магистральной линии на несущем столбе используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, так как они не создают гальванической пары между разнородными металлами и контакт не подвергается разрушению. Монтаж прокалывающих зажимов на магистральную линию достаточно прост и выполнять его можно без отключения энергоснабжения, но с соблюдением всех правил техники безопасности. На первом этапе жилы магистрали разделяются специальными пластиковыми разделительными клиньями и на них устанавливаются и затягиваются зажимы. Далее концы ответвлений также зажимаются в соответствующем гнезде зажима и на них одеваются защитные колпачки. Линия ответвления должна быть закреплена на столбе анкерными удерживающими устройствами.

Внимание! При монтаже прокалывающих зажимов не допускается их повторная установка, так как зажимная головка изделия одноразовая. Нельзя устанавливать в одно гнездо зажима более одной жилы.

Заключение

Для электрификации частного дома, дачи или другого небольшого объекта можно применять различные варианты подключения к магистральной линии. Ввод в строение по воздуху лучше всего делать с использованием СИП, тем более что создание ответвления от магистрали, переход на медный кабель и подключение к щитку самонесущего провода может выполнить человек, обладающий начальными знаниями в области электротехники. Но, конечно, лучше пригласить специалиста, особенно для создания ответвления на несущем столбе магистральной линии. Не экспериментируете, если вы не уверены в собственных силах! Это все, что мы хотели рассказать о соединении кабелей СИП с медными проводниками, а также между собой.

Видео по теме

Как соединить провод СИП с медным кабелем. Видео. Способы. Инструкция

Самонесущий изолированный провод представляет собой новое технологическое решение процесса передачи и распределения электрической энергии, пришедшее на смену традиционным воздушным линиям электропередачи с голыми алюминиевыми проводами. Применение СИП повышает надежность электроснабжения, увеличивает срок службы линий электропередач, снижает риск коммерческих потерь электроэнергии, связанных с её хищением.

При выполнении потребительских отпаек, а также при подключении питания к схемам внутренней разводки, часто возникает необходимость производить соединение СИП с медным кабелем для дальнейшей разводки электричества к дому. Далее мы расскажем, как можно соединить самонесущий изолированный провод с другими марками кабеля.

Что важно знать

Типовая ситуация, где может потребоваться соединение СИП с медным кабелем, возникает при подключении частного дома или дачи к линии электропитания, выполненной самонесущим изолированным проводом. Здесь в первую очередь следует выполнить Технические Условия, выданные энергоснабжающей организацией. Этот документ обычно содержит подробную информацию, как и каким проводником должны быть выполнены цепи питания до прибора учета. Также может быть указано, каким способом соединить провода. Как правило, требование состоит в том, чтобы проводник от В Л до щита учета был видимым и цельным.

Варианты соединения

В зависимости от места расположения щита учета, возникают варианты, соединить СИП между собой или с проводом другого типа. Далее мы рассмотрим, в каких ситуациях и как именно нужно выполнять соединение самонесущего изолированного провода с другими проводниками.

Щит учета расположен на опоре линии

Соединение линии со щитом учета выполняется цельным проводником, который в щите подключается непосредственно к вводному автомату. Чтобы соединить проводник с линией, следует воспользоваться штатным прокалывающим зажимом, специально предназначенным для линий СИП. Вариант исполнения такого соединителя изображен на фото ниже. Прокалывающий зажим предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от 16 мм2 до 120 мм2 с отпайкой, имеющей сечение от 6 мм2 до 50 мм2. В качестве отпайки может быть применен СИП, либо обычный медный кабель, например ВВГ.

Основными элементами сжима являются две стальные пластины с заостренными зубцами, которые при закручивании монтажного болта сближаются между собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и герметичность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является одноразовой.

Монтаж провода СИП с помощью ответвительных зажимов — видео

Если соединение от щита учета на столбе до дома выполняется посредством СИП, для его монтажа также следует применять штатную арматуру. Лучший вариант, это завести провод непосредственно в распределительный ящик, подключив его к вводному автомату в щитке. В этом случае выполнять его скрепление с кабелем не потребуется. Если же по какой-то причине СИП и медный кабель нужно соединить, сделать это можно на улице, на вводе в дом. Соединение можно выполнить прокалывающим зажимом. Кроме этого, соединительный монтаж можно выполнить с применением плашечных сжимов, которые называют орешками за их форму. Более подробно о зажиме типа орех вы можете узнать из нашей статьи.

Плашечный зажим «орешек»

Сжимы обоих типов могут соединять токоведущие жилы из разных материалов, например, самонесущий изолированный проводник можно соединять с СИПом, ВВГ, ВВГнг, АВВГ либо АС. Это позволяется конструкцией соединителя, обеспечивающей отсутствие непосредственного контакта алюминия с медью. Каждый из соединяемых проводников контактирует только со стальными пластинами.

Как пользоваться «ОРЕХАМИ» — видео

Соединение СИП с неизолированными проводами (голыми) осуществляется зажимом особой конструкции, не имеющей острых зубцов со стороны крепления голого провода. Такой тип сжима изображен на фото ниже:

Сжим для соединения с голым неизолированным проводом

Остается добавить, что соединять между собой скруткой провода из меди и алюминия не допускается ввиду возникновения электрохимической коррозии!

Щит учета расположен на стене дома

В этом случае отпайка, соединенная с магистральной линией отпаечным зажимом, заводится напрямую в щит учета и подключается к вводному автомату. В случае, если отпаечным проводником служит СИП, на опоре линии и на стене дома устанавливаются анкерные зажимы для крепления провода. Если для скрепления линии и щита учета выбран медный кабель, необходимо натянуть стальной трос, на котором следует закрепить кабель, так как он не рассчитан на нагрузку тяжения.

Ответвление на фасаде дома

Соединить СИП и медный кабель в таком варианте может потребоваться, если на участке находится несколько строений и разводка питания по ним выполнена СИПом. Монтаж в этом случае можно выполнить так же, как было описано выше, применив прокалывающий или плашечный зажим.

Иногда можно увидеть, как соединение самонесущего изолированного провода медным кабелем выполняют гильзой, требующей последующей опрессовки.

Установка гильзы MJPT

Это неоправданно по нескольким причинам:

— Монтаж гильз требует наличия специального оборудования.

— Гильзовые зажимы MJPT предназначены для соединения встык проводов СИП одного сечения в процессе ремонта или монтажа магистральных линий. Применяемая технология обеспечивает механическую прочность места скрепления, необходимую для сохранения отремонтированным проводом несущих свойств. Соединение кабеля с СИПом на вводе питания дома механической нагрузки не несет.

— Неизолированные медные гильзы служат для восстановления жил обычного кабеля, после чего на этом месте монтируется муфта.

Технология установки соединителя предоставлена на видео:

Монтаж провода СИП с помощью соединительного зажима MJPT — видео

Соединение СИП между собой

Способы такого соединения зависят от цели, которая при этом преследуется. Скрепление проводов между собой на опоре может быть двух видов:

— соединение магистрали встык при ремонте или монтаже, когда не хватает длины цельного провода;

— ответвление от магистральной линии для питания потребителя.

В первом случае используют зажимы MJPT, об этом упоминалось выше. Во втором случае провода достаточно соединить прокалывающим зажимом.

Вот и все, что хотелось рассказать вам о том, как выполнить соединение СИП с медным кабелем и между собой. Надеемся, предоставленная информация была для вас полезной и интересной!

Как соединить СИП с медным кабелем?

Соединение проводов с жилами из разнородных металлов – это процесс довольно простой. Как и при осуществлении электромонтажных работ любого характера, здесь необходимо соблюдать определенные требования безопасности и следовать рекомендациям специалистов.

Как соединить СИП с медным кабелем?

Это, пожалуй, один из самых актуальных вопросов для людей, занявшихся работами с электропроводкой. Не секрет, что в нашей стране сейчас активно развивается частное строительство. Причем многие по ряду обстоятельств предпочитают все работы проводить своими руками. Это относится и к электромонтажным процедурам.

Прокладка электросетей для частных домов или хозпостроек чаще всего осуществляется с использованием самонесущих силовых изолированных проводов (СИП кабелей), которые обладают массой преимуществ именно для монтажных работ. Основные достоинства СИП проводов:

  • безопасность – электромонтажные работы могут проводиться своими руками. Не обязательно прибегать к услугам профессиональных электриков, так как конструкция проводов такого типа обеспечивает абсолютную безопасность процесса. Но если у вас нет навыков работы с электричеством, то лучше не рискуйте и позовите на помощь опытного специалиста
  • надежность – СИП провода обеспечивают устойчивую передачу тока в любых условиях
  • эксплуатационные характеристики – кабели такого типа можно использовать в различных погодных условиях, при любых температурах. Они достаточно прочны, чтобы выдерживать сильные порывы ветра, и выполнены из особых материалов, сохраняющих гибкость и эластичность при сильных морозах

И, конечно, немаловажным фактором является то, что СИП провода можно соединять с кабелями других видов, имеющих жилы из разнородных металлов.

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

  • соединение проводов с помощью клемм
  • использование для соединения ответвительных сжимов
  • применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Соединение СИП кабеля с медным проводом при помощи клемм

Если вам необходимо соединить СИП кабель с медным голым неизолированным проводом в домашних условиях, а вы не хотите (либо не имеете возможности) обращаться к специалистам – купите пружинные клеммы. Они стоят недорого, но позволяют соединить провода с жилами из разнородных металлов быстро и безопасно.

Сам процесс соединения проводов проходит в несколько этапов:

  • с провода снимается изоляция
  • оголенная жила вставляется в специальное отверстие в клемме
  • жила фиксируется пружиной

Соединение проводов с жилами из разнородных металлов проблематично не из-за качественных характеристик материалов или сложности процесса, а потому, что алюминий и медь имеют различную степень окисления: алюминий окисляется практически моментально при соприкосновении с внешними факторами, а медь делает это очень медленно. В результате в месте соединения образуется пленка, которая препятствует созданию надежного контакта.

Пружинные клеммы производятся из специального материала, который обработан пастой, предотвращающей окисление проводов, что обеспечивает надежное соединение и устойчивый контакт между ними.

Соединение СИП кабеля и медного провода с помощью ответвительных сжимов

Ответвительные сжимы в простонародье называются «орешками» и используются в основном для подсоединения кабеля к уже имеющейся линии без разрыва. Конструкция сжима достаточно проста: изолирующая коробка, внутри которой есть три биметаллических пластины, а также несколько винтов.

Для создания надежного и устойчивого контакта необходимо зачистить металлические жилы, вставить в «орешек» и зафиксировать. Данный способ соединения достаточно прост, что позволяет использовать его для прокладки частной электросети.

Болтовое соединение проводов

Если вам нужно создать действительно прочное и надежное соединение проводов из разных металлов, но у вас нет под рукой специальных приспособлений для этого – воспользуйтесь обыкновенным болтом, шайбой и гайкой. Процесс соединения не слишком сложен:

  • зачистите металлические жилы обоих проводов. Длину участка зачистки определите самостоятельно. Обычно бывает достаточно двух-трех сантиметров, но если болт имеет большой диаметр, то длину участка зачистки можно увеличить
  • сделайте из зачищенных проводов петли и наденьте одну из них на болт
  • сверху расположите промежуточную шайбу и наденьте вторую петлю
  • далее опять надевается шайба, а на нее гайка

После того, как гайка будет помещена на последнюю промежуточную шайбу, необходимо взять ключ подходящего диаметра и тщательно ее затянуть. Когда вы выполните все работы, не забудьте проверить прочность соединения – чем плотнее будет закручена гайка, тем устойчивее будет контакт.

Соединение проводов СИП различными методами

Самонесущий изолированный провод сегодня является наиболее востребованным материалом для проведения работ в области электроснабжения. Его использование способствует существенному повышению долговечности линий электропередачи и снижению затрат электричества. Чтобы подключить питание к внутренней электрической разводке вам необходимо осуществить соединение СИП с кабелем, выполненным из идентичного или другого материала.

Как соединить провода СИП/СИП — между собой

Сегодня многие предпочитают самостоятельно выполнять большую часть монтажных работ, в том числе и электрификацию территории частного двора. Чтобы ваш дом был подключен к электропитанию, может понадобиться соединение СИП кабеля между собой. Самым практичным и легким способом решить поставленную задачу является скручивание проводов с их последующей пайкой.

Самостоятельно и без профессиональных знаний можно соединить между собой два провода с алюминиевыми жилами, придерживаясь следующей инструкции:

  1. На обоих проводах нужно зачистить жилы на пару сантиметров.
  2. Соедините подготовленные кабеля, тщательно скрутив их между собой.
  3. Выполните спайку или сварку двух концов, используя специальное оборудование.
  4. Проведите тщательную изоляцию места, где было выполнено соединения проводов.

Роль изоляционного материала может выполнять изолента или специально разработанные для этой цели колпачки.

Также соединение проводов СИП можно осуществить с помощью обыкновенных болтов, которые наверняка найдутся в инструментах каждого хозяина. Профессиональные электрики утверждают, что правильное использование такой технологии обеспечивает соединению высокие показатели надежности, качества и долговечности. Еще одним преимуществом является простота и достаточно высокая скорость выполнения такого монтажа.

Для достижения желаемого результата достаточно придерживаться следующих рекомендаций:

  1. Выполните зачистку жилы на соответствующей подобранному болту длине.
  2. Загните подготовленный участок провода в форме петли.
  3. Полученную петлю аккуратно наденьте на болт.
  4. Сверху установите шайбу.
  5. Тщательно затяните гайку.

После выполнения описанных выше работ, обязательно проверьте прочность полученного соединения. Так вы обезопасите себя и близких от неприятных последствий.

Как правильно соединить провод СИП с медным кабелем?

Провести соединение СИП с медным кабелем вам может понадобиться при выполнении следующих задач по электроснабжению частных построек:

  • подключение энергоносителя к жилому дому с разводкой из медных проводов;
  • подсоединение к оборудованию или шинам распределительного щита.

Второй вариант подключения необходим при расширении сети электропитания от уже функционирующей щитовой к новым пристройкам или расположенным поблизости зданиям. В описанной ситуации достаточно воспользоваться шайбами или алюмомедными наконечниками. В небольших щитах, без шин, можно применить клеммники, которые присоединяются на дин-рейку. Сегодня достаточно просто подобрать детали, соответствующие необходимым вам параметрам, ведь на рынке представлено множество приспособлений от различных производителей.

Способы соединения сип провода с медным неизолированным кабелем

Наиболее простой способ, как соединить СИП с медным кабелем, — использовать специальные клеммы или прокалывающие зажимы. Основное преимущество подобных соединительных конструкций заключается в простоте монтажа, доступности и отсутствии необходимости использования дорогостоящих устройств.

Ошибка № 1: неправильное соединение СИП с неизолированными проводами

В современной сфере электроснабжения СИП являются наиболее востребованными материалами. Они различаются между собой не только техническими характеристиками, но также типом изоляции, количеством алюминиевых жил и их толщиной. С помощью рассматриваемого кабеля вы сможете реализовать самые разноплановые задачи. Но основная сложность их соединения заключается в возникающей при прямом контакте металлов химической реакции.

Одной из популярных ошибок является соединение СИП с кабелем из меди путем скрутки их жил. Прямой контакт этих металлов спровоцирует окислительный процесс, что спустя время станет причиной короткого замыкания в сети или даже возгорания проводки. Подобные неприятности могут спровоцировать выход из работоспособного состояния всей кабельной линии электроснабжения.

Соединение СИП кабеля и медного провода клеммами

При отсутствии возможности обратиться к специалисту для соединения двух разновидностей кабеля, рациональным решением будет покупка пружинных клемм.

Благодаря использованию этой технологии вы сможете самостоятельно справиться с поставленной задачей:

  • оголите жилы изолированного провода;
  • вставьте провод в отверстие клеммы;
  • жила фиксируется при помощи пружины.

Благодаря изготовлению клемм из специального материала, который дополнительно обрабатывается пастой, фиксируемые с их помощью провода не поддаются окислению. Таким образом, удается установить надежный контакт между энергоносителями.

Соединение СИП кабеля с медным проводом за счет ответвительных зажимов

Ответвительные системы зажима также известны многим электрикам и рядовым пользователям, как “орешки”. Эти изделия отличаются достаточно простой конструкцией, содержащей изолирующий короб, несколько винтиков и биметаллические пластины. Используется такое крепление преимущественно для присоединения кабеля к существующей ранее, замкнутой сети электроснабжения.

Чтобы созданное вами соединение было устойчиво и надежно, достаточно придерживаться следующего алгоритма:

  1. Тщательно снимите изоляцию с жил СИП.
  2. Вставьте кабель в короб зажима.
  3. Выполните фиксацию.

Однако такие конструкции подходят лишь для использования внутри помещения, ведь они не устойчивы к влиянию окружающей среды.

Подключение кабеля к СИП на опорном столбе

Для объединения кабеля на опорном столбе могут пригодиться прокалывающие зажимы или специальные соединительные гильзы. Монтаж при помощи описанных приспособлений достаточно прост, быстр, доступен и надежен. С помощью этих технологий возможно сделать отвод от основной линии электроснабжения.

Однако для использования специальных гильз вам понадобится специализированный ручной пресс, оснащенный шестигранной матрицей. Но, таким образом, вы обеспечите максимально прочное и герметичное соединение, которое сможет справиться с существенными нагрузками механического характера.

Подключение СИП к кабелю на фасаде

При направлении проводки от опоры к фасадной части здания, крепление кабеля может быть реализовано при помощи надежных и износоустойчивых анкеров. Объединить провода энергоснабжения и создать надежную сеть можно за счет использования прокалывающего зажима. Описанная нами технология поможет быстро, безопасно, доступно и надежно решить проблему с энергоснабжением частного дома или расположенных рядом с ним построек. К преимуществам соединительной комплектующей этого типа также можно отнести простоту выполнения установочных работ, доступную стоимость и устойчивость к пагубному воздействию окружающей среды.

Технические характеристики соединительных зажимов (гильз)

Если вам необходимо соединить между собой несущие провода в пролете, то для решения этой задачи следует использовать гильзы, механическая прочность которых составляет минимум 90% разрывного усилия кабеля.

Соединительные гильзы изготавливаются из алюминиевого сплава, который покрывается полимерной изоляцией. Внешний слой конструкции устойчив не только к климатическим нагрузкам, но и к воздействию ультрафиолетового излучения.

Как соединять гильзами СИП

Для создания максимально надежного и безопасного стыка достаточно придерживаться следующего алгоритма:

  1. Обрежьте лесенкой жилы различных фаз.
  2. Снимите изоляцию на участке, который будет находиться под зажимом.
  3. Вставьте провод в гильзу до упора в перегородку.
  4. Выполните обжимку всей конструкции при помощи гидравлического пресса.

Таким образом, вы обеспечите обработку всех фазных жил при помощи содержащейся внутри зажима контактной смазки.

Последовательность монтажа прокалывающих зажимов

Одним из наиболее надежных способов соединить два провода с различными сердцевинами является использование прокалывающих зажимов. Они предназначены для одноразового использования.

Устанавливайте такие конструкции согласно следующему алгоритму:

  1. Немного раскрутите болт для избежания повреждения изоляционного материала.
  2. Вставьте в гнездо с колпаком провод ответвления, а в свободную нишу — кабель абонента.
  3. Затяните рукой болт, что поспособствует надежному креплению проводов или же воспользуйтесь накидным ключом на 13.
  4. Затягивание необходимо осуществлять до достижения нужного усилия и срыва головки.

Ошибка: неправильный подбор соединительных гильз

При использовании прокалывающих зажимов недопустимо повреждение основной жилы или разрыв изоляционного материала. Такие неприятные последствия могут возникнуть в результате неправильного выбора гильзы. При выборе соединительных деталей основное внимание следует уделить сечению СИП.

Ошибка: не обжимаются соединительные гильзы

Если у вас возникли проблемы с обжимкой гильз, то, возможно, вы приобрели некачественную комплектующую. Обычно, изготовленные из твердого пластика, низкокачественные гильзы, лопаются при выполнении обжимки. Такая же проблема может наблюдаться при использовании несоответствующего прессовочного оборудования.

При правильном соединении проводов вы сможете обеспечить высокую надежность и долговечность сети энергоснабжения. Однако если вы желаете избежать этих сложностей, то достаточно завести СИП кабель к распределительному щитку.

Соединение провода СИП с медным кабелем. Как соединить провод СИП с медным кабелем

Популярные материалы

Today’s:

  • Как натянуть проволоку между столбами. Натягивание проволоки
  • Ремонт комнаты поэтапно с чего начать. Как правильно подойти к организации ремонта в одной комнате
  • Как приварить петли на ворота к круглым столбам. Особенности приварки петель к круглым, квадратным и каменным столбам
  • Свет белый и теплый белый. Какое освещение оптимально для глаз?
  • Соединение провода СИП с медным кабелем. Как соединить провод СИП с медным кабелем
  • Расчет сайдинга на дом калькулятор. Что входит в расчет сайдинга на дом?
  • Ls, что означает. Варианты исполнения кабеля ВВГ
  1. Соединение провода СИП с медным кабелем. Как соединить провод СИП с медным кабелем
    • На что обратить внимание
    • Как может осуществляться соединение
    • Щит учета установлен на опоре линии
    • Щит на стене дома
    • СИП + СИП
  2. Соединение СИП кабеля между собой. Соединение СИП между собой и с медным кабелем. Соединение кабеля СИП между собой
  3. Как соединить СИП с алюминиевым кабелем. Собственно, модернизация
  4. Видео прокалывающий зажим как соединить сип.провод.

Соединение провода СИП с медным кабелем. Как соединить провод СИП с медным кабелем

Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы.

Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения.

На что обратить внимание

Часто соединения является актуальным при подключении к дому или даче электроэнергии. Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.

Как может осуществляться соединение

Соединение может быть различным, в частности оно зависит от расположения щита учета.

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом. Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии.

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

  • потребуется специальное приспособление;
  • такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
  • другая технология обеспечит большую прочность, нежели гильза.

СИП + СИП

Возможен и такой вариант, при этом важно учитывать поставленные вами цели.

Соединение проводов между собой может различаться по видам:

  • требуется для питания вашего здания;
  • соединение магистрали, когда не хватает длины.

В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT. В другом случае можно воспользоваться прокалывающим зажимом.

Соединение СИП кабеля между собой. Соединение СИП между собой и с медным кабелем. Соединение кабеля СИП между собой

ГлавнаяРазноеСоединение кабеля сип между собой

При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.

Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.

Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.

Можно ли использовать прокалывающий зажим для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция у них разная и никто не может гарантировать результат. Пока не попробуешь — не поймешь

Соединение СИП с кабелем.

Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.

Почему 16мм? – см. Подключение PEN-проводника в частном доме.

Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:

1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.

Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).

После опрессовки гильзу изолируем лентой самоспекающейся СП.

Как соединить СИП с алюминиевым кабелем. Собственно, модернизация

Кабель я решил пока не трогать, поэтому модернизация заключалась только в переносе разделения PEN с прокалывающих зажимов на шину. Для этого я обжал PEN-проводник СИПа алюминиево-медным наконечником ТАМ с использованием контактной токопроводящей пасты:

Место соединения изолировал термоусадочной трубкой 9/3 мм.

Затем подключил его к шине, зажав наконечник штатным болтом с гровером и шайбой с предварительной промазкой места контакта токопроводящей контактной пастой.

К той-же шине под двойные винты подключил жилы N и PE сечением 6 мм² кабеля ВВГнг-FRLS.

Рядом осталось место для подключения к шине заземляющего проводника.

Все очищенные от внешней оболочки провода кабеля я защитил от ультрафиолета. Поскольку N и PE всё равно отсоединял, то в качестве их защиты применил клеевую термоусадочную трубку 6/2 мм. Фазные провода не отсоединял, поэтому защитил их слоем изоленты, устойчивой к ультрафиолету — 3M Scotch Super 33+. Вот так выглядит соединение СИП и ВВГнг-FRLS (крышка бокса снята):

Ещё я попробовал протянуть установленные 2 года назад прокалывающие зажимы на фазах — не протягиваются, зажаты крепко. И ещё замечу, что винтовые зажимы шины, простоявшие на улице 2 года, при попытке их для проверки протянуть — тоже не сдвинулись с места. То есть, текучесть металла жил практически отсутствует. Проверил также состояние серой гофры, простоявшей на улице 4 года. Видимых изменений тоже не заметил.

Видео прокалывающий зажим как соединить сип.провод.

Соединение сип с медным кабелем на вводе

Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы.

Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения.

На что обратить внимание

Часто соединения является актуальным при подключении к дому или даче электроэнергии. Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.

Как может осуществляться соединение

Соединение может быть различным, в частности оно зависит от расположения щита учета.

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом. Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии.

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

  • потребуется специальное приспособление;
  • такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
  • другая технология обеспечит большую прочность, нежели гильза.

СИП + СИП

Возможен и такой вариант, при этом важно учитывать поставленные вами цели.

Соединение проводов между собой может различаться по видам:

  • требуется для питания вашего здания;
  • соединение магистрали, когда не хватает длины.

В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT. В другом случае можно воспользоваться прокалывающим зажимом.

Полезное видео

Дополнительную полезную информацию вы можете почерпнуть из видео ниже:

Заключение

В заключение стоит сказать, что нужно быть предельно внимательным при осуществлении подключения, следовать данным советам. Такая простая информация позволит вам придерживаться техники безопасности, выполнять работу грамотно и профессионально.

Как правильно соединять кабеля, скрутка, опрессовка, пайка, сварка, клеммы

Контакты в электрических цепях являются местами, к которым следует уделять повышенное внимание. Причин тому несколько.

  • Во-первых – место соединения обладает повышенным сопротивлением. При плохом контакте возможен перегрев, разрыв цепи и даже возгорание проводки.
  • Во-вторых – в этих местах кабель лишен заводской изоляции, поэтому риск пробоя, возникновения дуги или поражения током работника, выполняющего обслуживание проводки, а также ее пользователя – максимальный именно в местах стыковки.
  • В-третьих – соединение должно обеспечивать не только электрическую проводимость, но и механическую прочность проводки.

Существует несколько распространенных способов соединения кабелей, рассмотрим каждый из них отдельно.

  1. Скрутка.

Самый простой способ соединения проводников. Не требует применения специальных инструментов, производится с помощью одних пассатижей. На соединяемых проводах удаляется изоляция (рекомендуется не менее 5 см оголенной жилы), жилы скручиваются и покрываются изоляционным средством (ПВХ изолентой или термоусадочной трубкой).

Однако, согласно нормативной документации (ПУЭ 7 редакции), скрутка проводников, без применения дополнительных фиксирующих соединений – запрещена. Причиной тому – изначально плохой контакт, который со временем будет только ухудшаться. Категорически воспрещается соединять скруткой кабели из разных металлов! Особенно это касается медных и алюминиевых проводников, которые под воздействием электрического тока быстро окисляются.

  1. Опрессовка.

Надежный способ соединения, отличие которого от скрутки заключается в том, что соединенные проводники зажимаются специальной гильзой, представляющей собой металлическую трубку. Она надевается поверх скрутки (или на 2 параллельно расположенных оголенных конца проводников) и затискивается специальными пресс-клещами. Не рекомендуется использовать для этой цели пассатижи и другой инструмент!

Поверх соединения накладывается изоляция, аналогично предыдущему способу.

Для соединения кабелей методом опрессовки — необходимо применять гильзы из металла, аналогичного материалу проводников (медные кабели – медными трубками, алюминиевые – алюминиевыми).

  1. Пайка.

Более трудоемкий, но и надежный способ соединения. Для того, чтобы соединить проводники таким способом – потребуется паяльник, припой ПОС, флюс и абразивная шкурка с мелким зерном.

Для того, чтобы приступить к пайке – необходимо очистить концы кабелей от изоляции. Затем производится обработка их наждачной бумагой. Провода соединяются методом скрутки, после чего наносится флюс. С помощью раскаленного паяльника наносится припой так, чтобы он заполнил неровности скрутки. Когда олово застынет – спиртом осуществляется очистка места соединения и наносится изоляция.

Виды скрутки для соединения пайкой вы можете увидеть на иллюстрации ниже.

  1. Сварка

Самый надежный, но наиболее сложный способ соединения. Благодаря смешиванию частиц металла соединяемых поверхностей – достигается отличная проводимость. Именно сварное соединение рекомендовано ПУЭ.

Сваривать можно лишь кабели из одного металла. Для этого необходим сварочный аппарат (понижающий трансформатор), угольные электроды, наждачная бумага, защитный флюс и средства безопасности (перчатки, маска или очки и т.д.).

Производится зачистка концов проводников, которые затем зачищаются шкуркой до блеска. Провода соединяются скруткой. Электрод с флюсом подносится к концу скрутки, на него подается напряжение. Держать электрод следует до образования металлического шарика на конце провода (контактной точки). После того, как расплав затвердеет – можно убрать электрод. Место сварки очищается от флюса, соединение лакируется и изолируется.

  1. Винтовые клеммы, самозажимные наконечники.

Существуют готовые приспособления для быстрого и эффективного соединения проводников. К ним относятся винтовые клеммы, самозажимные наконечники, клеммники. Отличительной особенностью всех этих изделий является простота и скорость соединения.  Достаточно зачистить концы проводов от изоляции, вставить в зажим и зафиксировать. Одно из главных достоинств изделий – возможность соединить кабели из разных металлов.

  1. Болтовое соединение

В случае необходимости соединить медный и алюминиевый провода без применения специальных средств – можно воспользоваться обычным болтом с гайкой и тремя шайбами.

На болт надевается шайба, после этого на нее накладывается петля первого провода. Поверх нее опять надевается шайба, накладывается петля второго провода. На нее также накладывается шайба, которая прижимается гайкой. Способ простой и надежный, подойдет в случае, когда надо срочно организовать подключение, а сварку или пайку произвести нет возможности. Впрочем, надежность такого соединения позволяет использовать его и на постоянной основе.

Следует помнить, что нельзя использовать алюминиевые и медные шайбы в таких случаях. Сталь является оптимальным вариантом, так как окисляется меньше.

Почему NBC советует вам смотреть Netflix

Фото-иллюстрация: Стервятник и NBC

Эта статья взята из Buffering, еженедельного информационного бюллетеня Vulture, посвященного индустрии стриминга; Вы можете зарегистрироваться здесь, чтобы получить больше .

Широковещательные сети шли на все, чтобы не пропагандировать даже существование конкурирующих сетей.Показательный пример: когда Джей Лено и Дэвид Леттерман впервые начали проводить свои мероприятия в 23:35. ток-шоу, они не могли сказать зрителям, будет ли на этой неделе премьера нового ситкома гостя на канале ABC или Fox. Нет, их шоу можно было просто посмотреть «на другом канале». Эти ограничения были ослаблены к тому времени, когда оба мужчины покинули поле ночной битвы, но сети все еще неохотно рекламируют конкурентов. ABC, CBS, NBC и Fox запрещают рекламу друг другу. И хотя они принимают рекламу с кабельных каналов и потоковых платформ, они не позволяют им размещать рекламу именно тогда, когда премьера указанного шоу.

Это все очень глупо, но, как показывает исследование Buffering на этой неделе, традиционное телевидение начинает выходить из своего рекламного пузыря. Также в этом выпуске: какие платформы планируют присоединиться к рекламным войнам за Суперкубок, какие фильмы Sundance выхватили стримеры, а также к последней серии Disney +, которая препятствует развитию.

В прошлое воскресенье сеть Disney Freeform показала рекламу во время трансляции церемонии вручения премии «Грэмми» на канале CBS, чтобы продвигать Motherland: Fort Salem , , нового триллера в жанре альтернативной истории, премьера которого состоится в марте этого года.Это был захватывающий ролик, наполненный захватывающими визуальными эффектами и угрюмым электронным саундтреком. Но во время последнего кадра рекламы, где сети обычно показывают дату премьеры и собственный логотип, Freeform добавила кое-что неожиданное: огромное изображение логотипа Hulu.

Фото: любезно предоставлено Freeform / Hulu

Логотип

Freeform, конечно же, тоже присутствует. Родина полностью разработана и произведена компанией Freeform; это не совместное производство с Hulu, как, например, сеть Pop продюсирует Schitt’s Creek совместно с канадской CBC. Несмотря на это, есть вероятность, что большинство людей, которые смотрят его, не увидят его ни на линейном канале, ни на собственных цифровых платформах Freeform по запросу. «В среднем около двух третей просмотров наших оригинальных сериалов приходится на Hulu», — сказала мне в среду руководитель отдела маркетинга и брендинга Freeform Триша Мелтон.

Не так давно большинство руководителей кабельного и телевещания пошло на все, чтобы скрыть такую ​​статистику.Сегодня умные костюмы, такие как Melton, воплощают реальность линейного телевидения в 2020 году и опираются на нее.

• Начиная с этого месяца, с Motherland и двух других шоу 2020 года (перезагрузка Party of Five, и комедия Все будет хорошо, ) промо-ролики сети и печатная реклама теперь придают логотипам Freeform и Hulu одинаковый вес.

• Недавняя реклама на NBC, рекламирующая премьеру третьего сезона сериала Good Girls , не просто упоминает тот факт, что прошлые сезоны транслируются на Netflix (что сеть уже делала раньше).Они активно продвигают тот факт, что только что вышедший на Netflix второй сезон и содержат логотип Netflix таким образом, который невозможно пропустить — первое в истории использование настоящего логотипа Netflix в рекламе NBC, как утверждают в сети. Между тем текущая кампания NBC, продвигающая премьеру в следующем месяце Зои «Необычный плейлист », уже несколько недель подталкивает аудиторию к потоковой передаче пилотного проекта на нескольких платформах (включая Hulu).

• FX начала агрессивно рекламировать мартовский запуск «FX on Hulu», нового партнерства между двумя объектами, принадлежащими Disney, в рамках которого избранные программы, одобренные и разработанные FX, транслируются исключительно на Hulu, даже во время потоковых выпусков других игр FX. на следующий день.

В случае Freeform переход на использование логотипа Hulu так же заметно, как и собственный логотип сети, знаменует собой эволюцию стратегии, которую Мелтон реализовала вскоре после того, как она пришла в сеть в середине 2017 года. Затем сеть начала включать небольшую строку текста под логотипом Freeform, указывающую, что шоу доступны через приложение, на Hulu и по запросу. Но по мере того, как Freeform «продолжала видеть рост нашей аудитории на Hulu, мы просто приняли еще одно стратегическое решение, чтобы упростить сообщение для потребителей», — говорит Мелтон.Шоу по-прежнему доступны на веб-сайте и в приложении Freeform, а также по кабелю по запросу. «Но у нас есть аудитория миллениалов; они это знают », — объясняет Мелтон. «Было очень важно сказать им конкретно: Freeform и Hulu».

Hulu получил новое признание в рекламных акциях Freeform через несколько месяцев после того, как Disney взяла на себя операционный контроль над стримером, превратив Hulu и Freeform в дочерние компании. Мелтон говорит, что изменение маркетинговых сообщений стало результатом естественного «прогресса», начавшегося два года назад, а не результатом некоторого стремления к корпоративной синергии.Но она также не исключает дальнейшего продвижения брендов Freeform и Hulu. «У нас прекрасные отношения с командой маркетинга Hulu, — говорит она. «Мы работаем с ними ежедневно. Так что я думаю, что у нас есть богатая возможность продолжать экспериментировать и исследовать этот мир ».

Ожидайте большего, поскольку линейные сети эволюционируют в гибриды . Решение NBC использовать логотип Netflix в эфире было немыслимым даже два или три года назад. Но по мере того, как устаревшие медиа-компании начинают развертывать такие платформы, как Peacock и HBO Max (в то время как ABC и Freeform, несомненно, присоединятся к FX, чтобы стать еще ближе к Hulu), они не собираются так сильно беспокоиться о путанице с брендом или «помощи» другому. торговая точка.Даже более серьезные опасения, такие как жалобы от местных партнерских станций и поставщиков кабельного телевидения, будут иметь меньшее значение, поскольку сети стремятся удержать зрителей любыми необходимыми средствами.

Мелтон рассказал мне кое-что об аудитории Freeform, что, я думаю, применимо почти ко всей аудитории в наши дни: «Они хотят эмоционально увлечься сериалом, и они хотят знать, где они могут его посмотреть». Линейные сети, борющиеся за то, чтобы оставаться актуальными в эпоху потоковой передачи, не могут позволить себе беспокоиться ни о чем другом.

СЕЙЧАС ИГРАЕТ: БУФЕРИРОВАНИЕ

Подпишитесь на инсайдерскую рассылку Vulture о потоковой индустрии от редактора Джо Адаляна.

Условия использования и уведомление о конфиденциальности Отправляя электронное письмо, вы соглашаетесь с нашими Условиями и Уведомлением о конфиденциальности и получаете от нас электронную переписку.

Дисней стремится превратить свои научно-фантастические бренды в телешоу.В конце прошлой недели Collider передал новость о том, что дополнительный проект Disney + Star Wars Obi-Wan , уже находящийся на стадии написания сценария производства, приостановлен на неопределенный срок; THR Позже подтвердил , добавив, что компания хотела заменить писателя Хоссейна Амини и что теперь в сериале будет четыре эпизода вместо шести.

Лесли Голдберг из

THR , тем временем, сообщил о последних дополнениях к длинному списку проектов Marvel TV, которые успели укусить пыль, прежде чем сдвинуться с мертвой точки.Похоже, что анимированные адаптации Howard the Duck и Tigra & Dazzler , которые планировались для Hulu, теперь исчезли. По словам Голдберга, отмены являются результатом того, что повелитель фильмов Marvel Кевин Файги взял под свой контроль телевизионное подразделение компании, а не потому, что Хулу остыл.

Эти дорожные неровности делают заголовки плохими, а в случае Disney + — небольшую задержку в заполнении его все еще тощего конвейера оригинальных программ новым контентом. Однако с точки зрения бизнеса эти сбои в разработке не обязательно имеют большое значение — и в некотором смысле хорошо подходят для .«Настоящая катастрофа — это когда ты понимаешь, что что-то не работает, но уже снял проект и приступил к предпродакшну», — сказал мне один ветеран телепродюсера, ранее работавший с Disney. «Если вам придется его переоборудовать, сейчас самое время это сделать».

Фото-иллюстрация: Стервятник и любезно предоставлено Институтом Сандэнс.

Sundance снова в полном разгаре, служа стримерам двум целям.

Первый является рекламной площадкой для рекламы предстоящих премьер, таких как документ Тейлор Свифт Netflix Мисс Американа (выходит в пятницу) и Хиллари, предстоящий документ Hulu о Хиллари Клинтон (6 марта) или Disney + фильм «Неудача Тимми: ошибки были сделаны» (7 февраля). Сомнительно, что шум на Сандэнсе привлекает внимание к проектам, но фестиваль повышает доверие, а яркие премьеры, безусловно, помогают налаживать отношения с талантами.

Sundance также стал местом, где стримеры могут потратить большие деньги на завершенные проекты, которые они могут быстро внедрить в свои конвейеры контента. (Amazon, например, в прошлом году одичала.)

Самая крупная распродажа в этом году: Комедия Энди Сэмберга и Кристин Милиоти Палм-Спрингс , премьера которой состоится на Hulu после театрального выхода на Neon. (На этой неделе Стервятник встретился с актерами фильма.) Согласно пресс-релизу, Хулу и Неон объединились, чтобы заплатить 17 500 000 долларов.69 * за права на фильм во всем мире (красиво), очевидно, достаточно, чтобы побить рекорд закупочной цены Sundance, установленный в 2016 году — «Рождение нации» .

Одна из причин, по которой Hulu, возможно, решился на эту сделку: Data. Как отметил стример в своем релизе, объявляющем о приобретении, Самберг уже активно присутствует на платформе через Brooklyn Nine-Nine , SNL повторы и его культовую классику Popstar: Never Stop Never Stopping. «С Палм-Спрингс , Hulu продолжит супер-служить миллионам молодых, увлеченных поклонников комедии на Hulu», — отмечается в релизе, используя язык, который может полюбиться только голливудскому ботанику.Но если оставить в стороне техническую холодность этого предложения, очевидно, что Hulu знает, что его пользователям очень нравится комедия Samberg / Lonely Island, и этого достаточно, чтобы оправдать такую ​​значительную сумму за один фильм.

* В электронной версии этого информационного бюллетеня ошибочно указана эта цифра в тысячах, а не в миллионах.

Одна из самых недооцененных особенностей платформы Amazon Prime Video — это огромное количество малоизвестных фильмов и телешоу, которые вы можете найти на ее виртуальных полках.Пусть Netflix и HBO Max борются за права на друзей : Prime Video является домом для необычного контента, такого как несчастный проект Дельты Берк Designing Women , спин-офф Women of the House или десятки эпизодов Match Game ’78 .

Но то, что хорошо для поклонников «Случайной чуши», оказывается благом и для теоретиков заговора и таких чудаков, как Алекс Джонс. В Wall Street Journal подробно описывается, как функция Prime Video, позволяющая независимым продюсерам загружать свои фильмы и телешоу в сервис, имеет очень большую лазейку, которая подвергает подписчиков разного рода сомнительному контенту.

Шокирующая статистика : журнал Journal обнаружил, что Prime Video может похвастаться более чем 65 000 отдельных заголовков, две трети из которых загружены пользователями. Для сравнения, у Netflix, занявшего второе место, в библиотеке чуть более 7000 наименований.

У Amazon есть компьютерные фильтры, чтобы исключить загрузку жесткой порнографии на сайт, и есть люди, которые иногда тоже смотрят, сообщает Journal . Но документ показал, что Prime Video в некоторых отношениях ближе к YouTube, чем Netflix или Hulu, с точки зрения того, как распространяется контент.Плюс этого для подписчиков — особенно поклонников классического телевидения и фильмов — заключается в том, что целый ряд вещей, слишком «маленьких», чтобы заслужить стример, заключивший традиционную лицензионную сделку, попадает к аудитории через Prime.

Было бы обидно, если бы Amazon отреагировал на статью Journal , перекрыв доступ мелким производителям. Лучшее решение: ужесточить правила для «фактического» контента и политических документальных фильмов, чтобы Prime Video не продолжала распространять опасную пропаганду.Держите «плохой» телевизор; терять плохие идеи.

По мере нарастания опасений по поводу коронавируса в Китае американская аудитория, похоже, еще раз взглянет на леденящий кровь фильм Стивена Содерберга 2011 года Заражение : за последние несколько дней он вошел в десятку лучших в чартах iTunes. THR указывает, что продажам и прокату фильма также способствует тот факт, что фильм не размещен ни на одной из основных потоковых платформ по подписке, таких как Netflix, Hulu или Prime Video.Но, как отмечает Бретт Уайт из Decider, фильм находится на Cinemax, который вы можете заказать через кабельную компанию или через надстройку у поставщика услуг прямого телевидения, такого как Hulu with Live TV.

Компания отказалась использовать свой квартальный отчет о прибылях во вторник, чтобы публиковать тонны деталей о производительности своего нового стримингового сервиса TV +. В то время как генеральный директор Тим Кук утверждал, что платформа «взбудоражена», компания не публиковала никаких данных о количестве подписчиков или о том, сколько людей охватывают ее шоу.Он действительно сказал Reuters, что внедрение новой платформы было «очень сильным, как у людей, которые получают ее в комплекте», т. Е. Бесплатно через покупку нового устройства, — «и у людей, которые платят за нее, в этом убежище». не купил новое устройство ».

Сдержанный подход к появлению Apple TV + в первые месяцы его существования не шокирует. Решение компании предоставить бесплатный год обслуживания всем, кто купит новый iPhone, ясно дало понять, что Apple не стремится сразу же зарабатывать деньги на продаже новых подписок или собирать огромную аудиторию, как это делает Netflix.Как я отмечал прошлой осенью, Apple TV + направлена ​​на вовлечение пользователей в телевизионную экосистему Apple и повышение ценности и полезности своих устройств. Успех не будет измеряться регистрацией.

Воскресный Суперкубок на канале Fox — это самая большая маркетинговая возможность года для рекламодателей, но пока только два стримера планируют свое присутствие в игровой день.

• Prime Video на этой неделе выпустила одноминутный ролик о Суперкубке для своей предстоящей оригинальной драмы Hunters, , в которой Аль Пачино выслеживал нацистов в 1977 году в Нью-Йорке.Это будет третий год подряд, когда компания рекламируется в Суперкубке: Hanna разрекламировался в прошлом году, а Jack Ryan был представлен в 2018 году.

• Netflix не сообщает ничего официального о планах на игровые дни, но инсайдеры сообщают Vulture, что сервис, вероятно, будет запущен 30-секундным рекламным роликом во время подготовки к игре. Не ожидается, что это будет анонс нового шоу или фильма, вроде того, что однажды Netflix решил выпустить неожиданный фильм Cloverfield сразу после игры. THR на этой неделе сообщило, что Netflix планирует активизировать продвижение самой услуги (вместо того, чтобы просто рекламировать отдельные названия), поэтому, возможно, его реклама перед игрой Super Bowl будет рекламировать достоинства подписки Netflix.

Что касается других стримеров, источники говорят мне, что Apple TV + и HBO Max не будут рекламировать свои услуги в воскресенье. Hulu не сказал ни слова о каких-либо планах на Суперкубок, но он присутствовал в последних трех играх, поэтому было бы более удивительно, если бы не присутствовал на .Peacock не станет национальным до июля, когда NBCUniversal будет использовать Олимпийские игры, чтобы продвигать платформу, так что я думаю, что это перерыв в воскресенье.

Фото-иллюстрация: Стервятник

Пер Нильсен, 38,4 миллиона американцев предпочли посмотреть воскресную трансляцию церемонии вручения «Грэмми» на канале CBS, что подчеркивает непреходящую популярность шоу с вручением крупных наград среди зрителей.В это число входят все, кто смотрел по крайней мере шесть минут телепередачи продолжительностью более 200 минут; Средняя общая аудитория всего шоу составила 18,7 миллиона зрителей. Последнее число было озвучено большинством СМИ в понедельник и будет занесено в книгу рекордов Nielsen. Но теперь, когда Netflix опирается на данные, демонстрирующие, какие из его фильмов выбирают подписчики в течение пары минут (по сравнению с просмотром от начала до конца), стоит помнить, что у вещателей по-прежнему есть возможность заставить огромное количество людей смотреть что-то в прямом эфире.

Пока Fox транслирует воскресный Суперкубок из Майами, потенциально миллионы людей будут транслировать игру на различных платформах, включая Hulu, которая сделает игру доступной для подписчиков уровня Live TV (на котором транслируется Fox). Это большой скачок по сравнению с 11-летней давностью, когда хулу ближе всего к американскому ритуалу успел купить рекламу в телетрансляции Суперкубка XLIII на канале NBC. Этот ролик 2009 года был фактически первой национальной рекламой Hulu, дебютировавшей менее чем через год после того, как услуга стала широко доступной.В нем участвовал Алек Болдуин, притворяющийся участником заговора пришельцев с целью плавления человеческих мозгов, перегружая их бесконечным количеством телепрограмм, доставляемых через Hulu. Учитывая взрывной рост программирования за последнее десятилетие, оглядываясь назад, можно сказать, что реклама кажется скорее пророческой, чем юмористической.

«Это было похоже на четырехлетний разговор между множеством действительно умных и забавных людей о том, как лучше всего просто справиться с невозможностью остаться в живых. И это было восхитительно ».

The Good Place Создатель Майк Шур размышляет о своем опыте создания шоу NBC, которое заканчивается в четверг вечером.

СЕЙЧАС ИГРАЕТ: БУФЕРИРОВАНИЕ

Подпишитесь на инсайдерскую рассылку Vulture о потоковой индустрии от редактора Джо Адаляна.

Условия использования и уведомление о конфиденциальности Отправляя электронное письмо, вы соглашаетесь с нашими Условиями и Уведомлением о конфиденциальности и получаете от нас электронную переписку.

Как получить HBO без кабеля! (Но все еще платят за это носом)

Это мечта: получить доступ к HBO, не платя баснословные деньги за все другие кабельные каналы, которые вы никогда не будете смотреть.Итак, сегодня, в блоге Corporate Intelligence The Wall Street Journal , Мартин Пирс, руководитель медиа и маркетингового бюро газеты, воплотил в жизнь эту мечту à la carte. В своей статье «Как я сделал невозможное: HBO без кабельного телевидения» Пирс подробно рассказал о длинном и извилистом пути, по которому он получил кабельное телевидение премиум-класса всего за гроши по сравнению с тем, что он ранее заплатил. (Число, которое он никогда не называет.) Это действительно просто. Взгляните:

План равных

  1. Станьте клиентом Verizon FIOS.
  2. Отмените услугу кабельной приставки.
  3. Сохраняйте сверхбыстрые (и дорогие) услуги широкополосного доступа и базовый пакет каналов.
  4. Заплатите 10 долларов США в год за доступ к HBO.
  5. Поговорите с вялым представителем службы поддержки, которому все равно, есть ли у вас кабельная приставка, через которую можно получить надлежащий доступ к HBO.
  6. Смотрите канал HBO на ноутбуке или телевизоре через HBO Go. Будьте героем для своих детей.
  7. Надеюсь, что это не просто лазейка, которую Verizon пытается немедленно закрыть.
  8. По-прежнему платите 85 долларов в месяц за просмотр Boardwalk Empire .

И для сравнения, вот еще несколько вариантов.

План Comcast

  1. Как отметил в своей статье Пирс, вы можете подписаться на тарифный план Comcast «Internet Plus» за 49,99 долларов в месяц, который дает вам доступ в Интернет, местные каналы и HBO. Этот рекламный план доступен для новых клиентов только в течение двенадцати месяцев.

Агрессивно незаконный план

  1. Торрент все.

План «Семья и друзья»

  1. Просто используйте один логин HBO Go для нескольких людей, как и все остальные.

Экспонат ЗооЛекс — Вольер марабу и грифов

РАСПОЛОЖЕНИЕ:

Diergaarde Blijdorp
Postbus 532
3000 AM Rotterdam
Нидерланды
Телефон: +31 10 4431495 вариант 5
URL: http://www.diergaardeblijdorp.nl/

КЛЮЧЕВЫЕ СЛОВА

прогулка, разведение

ЖИВОТНЫЕ:

Семейство: Виды: Общее название: Вместимость:
Accipitridae Африканский гипс Белоспинный гриф 1,1
Accipitridae Джипс руеппелли Гриф Рюппеля 3,3
Accipitridae Milvus migrans Черный коршун 1,1
Accipitridae Necrosyrtes monachus Гриф 1,1
Accipitridae Trigonoceps occipitalis Белоголовый гриф 1,1
Ciconiidae Leptoptilos crumeniferus Аист Марабу 4,4
Стрелец Стрелец змей Птица-секретарь 1,1
Scopidae Scopus umbretta Хамеркоп 1,1

ОПИСАНИЕ:

Проходной вольер в зоне зоопарка с африканской тематикой предназначен для разведения аистов марабу.Африканский мараб не находится под угрозой исчезновения в их естественном ареале, но разведение в условиях ухода человека происходит нечасто и в небольшом количестве учреждений. Поэтому цель Роттердамского зоопарка заключалась в том, чтобы установить передовой опыт успешного разведения нескольких пар в колонии. Опыт, полученный при работе с африканскими видами, впоследствии может быть использован для охранного разведения находящихся под угрозой исчезновения азиатских родственников.

Содержание африканских грифов не входило в первоначальный план зоопарка. Упадок стервятников в Индии (кризис азиатских стервятников) был в центре внимания усилий зоопарка по сохранению.К сожалению, пораженные виды не были доступны для программы разведения ex-situ. Когда в зоопарк попали африканские стервятники после конфискации, их сначала поместили в вольер для прогулок в азиатской тематике как образовательных представителей своих индийских родственников. Тем временем африканские стервятники оказались под угрозой исчезновения (кризис африканских стервятников). Поэтому они были введены в вольер марабу для охранного разведения.

Вольерная сетка высотой до 10 м поддерживается стальными тросами, соединяющими вершины металлических столбов.Три центральных столба несколько выше окружающих, что создает форму вольера, напоминающего палатку. Три троса, проложенные горизонтально внутри, гарантируют, что сетка по периметру не будет перемещена сильным ветром. Сетка изготовлена ​​из полипропилена. Ширина ячеек крыши изначально составляла 100×100 мм, а диагональные отверстия сетки боковых стен — 50×50 мм. Поскольку голуби и вороны попадали в вольер через сетку на крыше, в 2019 году она была изменена на 50×50 мм. Куриная проволока прикреплена к внешней стороне сетки на высоте 1 м от уровня земли, чтобы предотвратить попадание хищников в вольер, особенно лисиц, которые могут укусить через полиэтиленовую сетку для доступа к пище стервятников.Прочная металлическая сетка установлена ​​на высоте 30 см и проникает в почву, чтобы не допустить попадания крыс и кроликов.

Вольер состоит из искусственного скального образования, искусственного каркаса и большого естественного пруда. Окружающая растительность образует зеленый фон и экранирует железнодорожную ветку, проходящую мимо зоопарка. Посетители входят в вольер через коридор, который защищен двойной металлической дверью и тяжелой занавеской из ПВХ. Наружные двери устанавливаются под небольшим углом, чтобы они закрывались под их весом.Посетители идут по деревянной поверхности, напоминающей дощатый настил, и проходят мимо большого деревянного навеса с гофрированной жестяной крышей.

Здание птицеводства закрыто растительностью, поэтому посетители не могут его увидеть. Это изолированная деревянная конструкция с квадратной площадью пола и внутренней высотой 2,8 м. Естественный свет исходит от мансардных окон и петли окон. Дополнительное освещение обеспечивают светодиодные лампы. Летом окна остаются открытыми для вентиляции. Вентиляционные заслонки используются в холодное время года.Стружка коры Pinus sylvestris глубиной 50 см покрывает бетонный фундамент и очень хорошо впитывает запахи. Девять отсеков в здании одинакового размера, между ними есть раздвижные двери. Первое отделение имеет доступ для смотрителя снаружи и из вольера и может оставаться открытым зимой, в то время как другие отделения изолированы и остаются закрытыми и теплыми.

Два вида были удалены из вольера после фазы испытаний: пара наземных птиц-носорогов, которые проявляли чрезмерное любопытство к посетителям, и венценосные журавли, проявлявшие агрессию как по отношению к людям, так и к другим птицам.


РАЗМЕР:

Вольер площадью 1880 м². Площадь здания холдинга составляет 10х10 м.

Распределение площадей в квадратных метрах:

9029 9030 100 9045 9030
Использование: В помещении: На открытом воздухе: Всего выставлено:
доступно всего доступно всего
1,880 1,980
посетителей
другие

РАСХОДЫ:

550 000 евро


ДАТА ОТКРЫТИЯ:

13 июля 2010 г.

ДИЗАЙН:

Начало: н / д

  • Планировка: Роттердамский зоопарк , Роттердам

СТРОИТЕЛЬСТВО:

Начало: 2010

  • Искусственные камни: Дизайн зоопарка Houthoff, Роттердам

МЕСТНЫЕ УСЛОВИЯ:


ЗАВОДЫ:

Вдоль задней части вольера деревья выросли выше, чем сетчатая крыша, что делает конструкцию незаметной.Внутри вольера несколько полевых кленов служат насестами и поддерживают платформы для гнездования аистов марабу. Кроны деревьев ежегодно обрезают, чтобы оставалось свободное пространство для полета. Первоначально земельный участок был спроектирован как два отдельных участка: участок вокруг пруда напоминает болото и имеет более высокую растительность; и участок перед скалой больше напоминает пустынную местность и имеет песчаную поверхность, на которой были удалены все травянистые растения. Так как это стало слишком трудоемким и растительность разрослась от пруда, остальная территория также была озеленена.Большое количество ярких цветов было посеяно на лугу, но затоптано птицами. Высокорослые травы, такие как ковыль (Calamagrostis x acutiflora) и хохлатая трава (Deschampsia cespitosa), растут по краям вольера и в прилегающую зону для посетителей. Вместе с такими кустарниками, как барбарис (Berberis) и падуб (Ilex), они создают впечатление саванны. Дерево-апельсиновый шар (Buddleja globosa) добавляет яркие цветы. Густой стай осоки (Carex pendula) вдоль края пруда создает безопасное расстояние между посетителями и стоящими в воде марабами.

В списке растений указаны латинские названия растений, использованных для этой выставки.

ОСОБЕННОСТИ ДЛЯ ЖИВОТНЫХ:

В большинстве зоопарков с умеренным климатом марабы обычно размножаются зимой так же, как в своем естественном ареале в конце засушливого сезона. Это создает проблемы для животноводства, потому что пары часто становятся конкурентоспособными в ограниченном помещении и не могут содержаться вместе. Слетки нуждаются в интенсивном искусственном УФ-освещении, чтобы избежать деформации костей и клювов.Уменьшая количество гнездового материала в помещении зимой и предлагая его на открытом воздухе, когда птиц пускают в вольер весной, зоопарк успешно изменил ритм размножения марабов, так что они гнездятся на открытом воздухе и пользуются естественным ультрафиолетовым излучением. Металлические гнездовые площадки с деревянным каркасом, установленные в кронах деревьев, расположены на достаточно большом расстоянии друг от друга, так что четыре пары могут строить свои гнезда как колонию. Дополнительные платформы будут добавлены, когда пара птиц-секретарей станет зрелой, чтобы уменьшить конкуренцию за места для гнездования между двумя видами.

Три укрытия для крупных стервятников установлены на высоте около 6 м в задней части вольера. Ящики закрыты с трех сторон, открываются на восток и хорошо освещены солнцем. Дополнительно в каждом есть пол с подогревом. Ширина 2 м позволяет двум парам стервятников гнездиться рядом друг с другом. В 2019 году были добавлены два дополнительных ящика, позволяющих птицам выбирать, где строить гнезда. Ночное освещение в ящиках позволяет стервятникам безопасно вернуться в убежище, если их потревожить ночью.Грифы используют горизонтальные насесты перед укрытиями для принятия солнечных ванн.

Стервятники с капюшонами используют приспособление для гнездования из металлической сетки, которое находится под крышей приюта для посетителей. Несмотря на близкое присутствие посетителей, этот вид успешно выращивает птенцов. Гнезда хамеркопов строят прямо на деревянных опорах убежища. Открытые корзины для гнездования монтируются на стволах деревьев и на металлических шестах для гнездящихся на деревьях белоголовых грифов и черных коршунов.

Искусственные камни имеют нагревательные пластины сверху. Зимой отопление сохраняет поверхность незамерзающей, но птицы, кажется, используют ее минимально.

Пруд соединен с другими прудами на территории зоопарка и поэтому имеет постоянный небольшой поток воды. Марабы и хамеркопы охотятся на мелкую рыбу, которая регулярно попадает в водоем. Марабу также используют воду для смывания песка с пищи.

В каждом внутреннем отсеке есть деревянная жердочка и приподнятая площадка.Комнаты могут быть непрозрачно разделены, когда несовместимые люди должны быть размещены рядом друг с другом, но их также можно использовать как одно большое общее пространство. Когда марабусам и птицам-секретарям становится слишком холодно, их запирают внутри. Шесть отсеков соединены с общей комнатой для марабов. Их можно спокойно держать группой в этом замкнутом пространстве до тех пор, пока не будет предоставлен материал для гнездования. Два отсека используются птицами-секретарями. Задвижка одного отсека остается открытой для вольера, чтобы хамеркопы могли укрыться от холода.Грифы и черные коршуны могут противостоять зимним температурам на улице и согреваться в укрытиях для гнездовий. Белоголовых стервятников переводят из вольера в их домашнее место для зимовки и размножения.


ОСОБЕННОСТИ ДЛЯ ХРАНИТЕЛЯ:

Доступ смотрителей в вольер осуществляется через входы для посетителей или через первый отсек здания содержания. Горизонтальные раздвижные двери между отсеками управляются вручную. Три вертикальные горки между зданием и вольером управляются с помощью кабеля снаружи.

В приюты для разведения стервятников можно попасть через раздвижные двери на спине. Для наблюдения за сезоном гнездования ведется видеонаблюдение.


ОСОБЕННОСТИ ДЛЯ ПОСЕТИТЕЛЕЙ:

Посетители входят в вольер через два прохода с двойными дверями, чтобы увидеть птиц в непосредственной близости без препятствий. Посетители могут увидеть платформы для гнездования марабов и укрытия для гнезд стервятников, поскольку они открыты для посетителей. В приюте для посетителей предусмотрена удобная смотровая площадка со скамейкой.Посетители могут увидеть грифов с капюшонами и хамеркопов, гнездящихся над их головами.


ИНТЕРПРЕТАЦИЯ:

Signage представляет все виды, содержащиеся в вольере, с изображением и общими биологическими данными. Задняя стенка убежища для посетителей используется как интерпретирующая стена. Большие доски объясняют экологические роли и приспособления стервятников и марабов. Выдвижные «ящики» показывают детали анатомии и образа жизни этих видов. Информационная панель в центре объясняет причины исчезновения стервятников в Азии и Африке.

Потомство марабу и стервятника используется в зоопарках в учебных демонстрациях свободного полета, пока они не станут зрелыми.


УПРАВЛЕНИЕ:

Все отсеки в здании могут соединяться между собой горками. Три отделения имеют горки в вольер.


ИССЛЕДОВАНИЕ:


СОХРАНЕНИЕ:

Зоопарк способствует сохранению видов африканских стервятников.Европейская программа разведения стервятника Руппелла координируется в Роттердамском зоопарке.

Роттердамский зоопарк поддерживает Институт охраны природы и исследований гималайской природы за сохранение азиатских стервятников.

В целях сохранения индийских аистов марабу Роттердамский зоопарк поддерживает схему внедрения структуры гнезда Большого адъютанта Leptoptilos dubius в Ассаме, Индия.

В целях сохранения африканских стервятников Роттердамский зоопарк поддерживает мониторинг стервятников, находящихся в критическом состоянии, в природном заповеднике Горонгоса.

Вода нагревается солнечными тепловыми коллекторами на крыше здания холдинга. Летом горячая вода собирается в подземные резервуары, а зимой используется для отопления здания.


МЕСТНЫЕ РЕСУРСЫ:

Столбы трамвая, снятые при строительстве городской дороги, были повторно использованы в качестве опорных столбов для вольера.

Представляют ли линии электропередач и охраняемые территории ситуацию улова-22 для мысовских грифов (Gyps coprotheres)?

Abstract

Мыс-стервятник Gyps coprotheres популяций сократились по всему ареалу из-за многочисленных антропогенных угроз.Их подверженность фатальным столкновениям с расширяющейся сетью линий электропередач и преобладание трупов, зараженных незаконными ядами и другими угрозами за пределами охраняемых территорий, считаются основными факторами спада в южной части Африки. Мы использовали устройства GPS-GSM для отслеживания перемещений и обозначения домашних диапазонов пяти взрослых (среднее значение ± стандартное отклонение минимальной площади выпуклого многоугольника = 121 655 ± 90 845 км, 2 ) и четырех незрелых (среднее значение ± стандартное отклонение минимальной площади выпуклого многоугольника = 492 300 ± 259 427). км 2 ) Мыс-стервятники для исследования влияния линий электропередачи и использования ими охраняемых территорий.Стервятники прошли более 1000 км от места отлова и вместе проникли в пять разных стран на юге Африки. Их модели передвижения и основные ареалы кормодобывания были тесно связаны с пространственным распределением линий электропередачи, и мы представляем доказательства того, что строительство линий электропередачи позволило этому виду расширить свой ареал на районы, ранее не имевшие подходящих насестов. Распределение мест известной гибели капских стервятников, вызванной взаимодействием с линиями электропередач, соответствовало основным ареалам выслеживаемых стервятников.Хотя некоторые стервятники регулярно гнездятся в гнездовых колониях, расположенных внутри охраняемых территорий, большая часть кормодобывающей деятельности происходила на незащищенных сельскохозяйственных угодьях. Их способность очень быстро преодолевать большие расстояния и большая часть времени, которую они проводят вблизи линий электропередач и за пределами охраняемых территорий, делают мыских стервятников особенно уязвимыми для негативных взаимодействий с расширяющейся сетью линий электропередач и всего спектра угроз в регионе. Поэтому скоординированные трансграничные стратегии сохранения за пределами сети охраняемых территорий будут необходимы для обеспечения будущего выживания стервятников в Африке, находящихся под угрозой исчезновения.

Образец цитирования: Фиппс В.Л., Вольтер К., Майкл М.Д., МакТавиш Л.М., Ярнелл Р.В. (2013). Представляют ли линии электропередач и охраняемые территории ситуацию улова-22 для стервятников мыса ( Gyps coprotheres )? PLoS ONE 8 (10): e76794. https://doi.org/10.1371/journal.pone.0076794

Редактор: Нина Фарвиг, Марбургский университет, Германия

Поступила: 16 апреля 2013 г .; Принята к печати: 28 августа 2013 г .; Опубликовано: 9 октября 2013 г.

Авторские права: © 2013 Phipps et al.Это статья в открытом доступе, распространяемая в соответствии с условиями лицензии Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии указания автора и источника.

Финансирование: Фонд дикой природы Mazda предоставил KW и VulPro исследовательский автомобиль. Rand Merchant Bank и Computer Applications предоставили VulPro дополнительное финансирование. Eskom Holdings Ltd финансировала подразделения отслеживания через VulPro. Заповедник дикой природы Манкве предоставил дополнительное финансирование для полевых работ.Leverhulme Trust финансировал полевые исследования и WLP со стажировкой студентов за рубежом. WLP получила стипендию проректора Университета Ноттингем Трент. Финансирующие организации не играли никакой роли в дизайне исследования, сборе и анализе данных, принятии решения о публикации или подготовке рукописи.

Конкурирующие интересы: Автор Майкл Майкл работает в Eskom Holdings Ltd, Южная Африка, чья компания частично профинансировала это исследование. Фонд дикой природы Mazda предоставил исследовательский автомобиль. Rand Merchant Bank частично профинансировал это исследование.Нет никаких патентов, продуктов в разработке или продаваемых продуктов, которые можно было бы декларировать. Это не влияет на соблюдение авторами всех политик PLOS ONE в отношении обмена данными и материалами.

Введение

Стервятники из рода Gyps являются обязательными падальщиками туш позвоночных и обеспечивают жизненно важные экосистемные услуги, перерабатывая падаль, тем самым ограничивая развитие и распространение болезней и поддерживая передачу энергии через пищевые сети [1], [2]. Их долголетие, задержка созревания и низкие показатели воспроизводства означают, что даже минимальное снижение выживаемости взрослых особей или доли неполовозрелых, достигающих возраста размножения, может привести к сокращению популяции [3], [4].Как следствие, все восемь видов стервятников Gyps , встречающиеся во всем мире, сокращаются [5] из-за множества угроз, таких как сокращение доступности пищи [6], [7], незаконное отравление [8] и столкновения с ветряными турбинами [3], [9] и линии электропередачи [10]. Недавний коллапс Gyps популяций стервятников в Азии, вызванный случайным заражением их кормов [11], привел к серьезным изменениям в динамике сообществ падальщиков и к широкому спектру последствий для здоровья человека и социально-экономических последствий в регионе [12].Безотлагательность предотвращения подобных экологических катастроф в других местах широко признана [5], [11].

Популяции африканских стервятников также значительно сократились, при этом изменение землепользования и незаконные отравления определены как широко распространенные факторы смертности [13] — [15]. Например, сокращение на 52% численности стервятников Gyps в районе Масаи-Мара в Кении за 30-летний период в значительной степени связано с вторичным отравлением после того, как они питались тушами, незаконно пропитанными ядами, для уничтожения хищников домашнего скота [15].Удары электрическим током и столкновения с расширяющейся сетью линий электропередач также являются частыми причинами смертности и травм стервятников в Африке [16], [17]. Gyps грифы особенно предрасположены к смертельному исходу при взаимодействии с линиями электропередач на юге Африки из-за того, что они часто используют опоры линий электропередачи для сидения и ночевки [4], [18]. Например, в провинции Восточный Кейп в Южной Африке по консервативным оценкам, смертельные столкновения с линиями электропередачи убивают около человек. 4% местной популяции капских грифов г.coprotheres в год, с возможностью быстрого местного исчезновения в некоторых областях высокого риска [16]. Несмотря на это, стервятники могли получить некоторую выгоду от наличия линий электропередач. Например, африканские белоспинные стервятники G. africanus гнездятся на пилонах [19], и даже было высказано предположение, что некоторые районы, ранее не имевшие подходящих насестов, могут стать вновь доступными, поскольку стервятники используют опоры линий электропередач в качестве мест для ночлега и точек обзора [ 4]. При нынешних темпах расширения сети линий электропередачи важно исследовать взаимосвязь между линиями электропередачи и стервятниками на юге Африки, особенно в пространственном контексте, чтобы можно было реализовать меры по смягчению последствий в ключевых областях [10], [16].

Считается, что стервятники и другие хищные птицы в Африке все больше ограничиваются охраняемыми территориями, где они менее подвержены множественным угрозам, которые сохраняются в более широком ландшафте [13] — [15]. Например, в нескольких африканских странах увеличение распространенности факторов антропогенной смертности, таких как незаконное отравление, привело к более высокому уровню смертности стервятников и сокращению численности населения за пределами охраняемых территорий по сравнению с внутренними охраняемыми территориями [14], [15], [20]. Хотя охраняемые территории часто предоставляют безопасные места для размножения и ночевки стервятников [15], [21] — [23], они часто кормятся далеко за пределами охраняемых территорий, подвергая их многочисленным угрозам [20], [24].Таким образом, роль и эффективность охраняемых территорий для экологии и сохранения стервятников остается неясной и требует дальнейшего изучения.

В этом исследовании мы используем методы телеметрии Глобальной системы позиционирования (GPS), чтобы получить первое представление о размерах и протяженности домашних ареалов стервятников в сравнении с сетью линий электропередач и охраняемыми территориями на юге Африки. Капский гриф является эндемиком южной части Африки и занесен в Красный список МСОП как уязвимый из-за сокращения его ареала [25].Это стадный вид, гнездящийся на скалах, с глобальной популяцией, оцениваемой в 8 000–10 000 особей (9 0005 — около 9 0006 4 000 гнездящихся пар) [25]. Самые большие оставшиеся гнездовые колонии расположены в северо-восточных провинциях Южной Африки [4], [23], [25], [26], где растущая урбанизация и изменение землепользования привели к утрате среды обитания, нехватке продовольствия и увеличению заболеваемости. отрицательных взаимодействий стервятника и линии электропередачи [17]. Мы предполагаем, что частое использование опор линий электропередачи в качестве мест для насестов и ночевок стервятниками будет влиять на протяженность их ареалов обитания и расположение основных ареалов кормодобывания.Мы также оцениваем способность данных GPS-отслеживания выявлять области потенциально высокого риска взаимодействия стервятника и линии электропередачи, чтобы предоставить информацию о будущих стратегиях смягчения последствий. Мы прогнозируем, что капские стервятники регулярно устраиваются на ночлег и кормятся за пределами охраняемых территорий, но ожидаем, что взрослые особи будут пересекать меньшие ареалы обитания в непосредственной близости от охраняемых гнездовых колоний по сравнению с менее ограниченными перемещениями неполовозрелых особей [27].

Методы

Захват стервятников и GPS-слежение

Клеточная ловушка (6 × 3 × 3 м) с наживкой из туш копытных животных использовалась для отлова стервятников на участке дополнительного кормления стервятников в заповеднике дикой природы Манкве (MWR; 25 o 13 ‘ю.ш., 27 o 18′ E) в Северо-Западной провинции ЮАР (рис.1) [24]. В период с ноября 2009 г. по июнь 2010 г. в ходе семи отдельных отловов было поймано десять стервятников мыса. Из-за сложности старения Gyps особей грифов можно было идентифицировать только как взрослых (> 5 лет), неполовозрелых (2–5 лет) или молодых (первый год) на основании характерных черт оперения и цвета глаз [28]. Для статистического анализа молодь (n = 1) объединяли с неполовозрелыми. Пол грифов не был подтвержден молекулярным анализом, поскольку образцы крови или перьев не были взяты у каждой особи, а Gyps грифов не обнаруживают явного полового диморфизма в оперении или характеристиках тела [29].Кроме того, Bosé et al. [29] не обнаружил различий в истории жизни самцов и самок или в моделях движений у близкородственных видов, поэтому в ходе данного исследования это не исследовалось. Ремни в виде рюкзака с тефлоновой лентой использовались для закрепления устройств слежения Hawk105 GPS-GSM (Глобальная система мобильной связи) (Africa Wildlife Tracking Ltd., Претория, Южная Африка; www.awt.co.za) на спине каждого стервятника. [24], [30]. Каждое устройство записывало местоположение GPS (точность ~ 10 м, подтвержденная методом позиционного снижения точности (PDOP) [31]), высоту над уровнем моря, скорость, направление движения, дату, время и температуру три раза в день на 07:00, 11:00 и 15:00 по центральноафриканскому времени (CAT).Одна дополнительная точка данных была записана в день в 13:00 CAT для трех взрослых стервятников (AG314, AG349 и AG355), чтобы учесть походы за кормом с насестов на скалах в период с 11:00 до 15:00. Предполагалось, что блоки будут записывать и передавать данные в течение примерно одного года. Патагиальные метки с уникальными числовыми кодами были прикреплены к обоим крыльям каждого стервятника, чтобы позволить идентифицировать особей после выпуска.

Рис. 1. Ареалы обитания девяти стервятников мыса с картой распространения видов и инцидентами с ЛЭП.

(A) Заштрихованные красные и темно-синие многоугольники представляют собой объединенные контуры оцененной плотности ядра 99% (KDE) всех взрослых и неполовозрелых грифов, соответственно. Закрашенные диагональной линией многоугольники представляют степень распространения видов капского стервятника согласно BirdLife International [37]. Место захвата обозначено черным треугольником. (B) Полые красные многоугольники представляют собой объединенные 50% контуры KDE всех девяти стервятников. Черные кресты показывают места происшествий с линиями электропередач Cape Vulture, зарегистрированные в Центральном реестре происшествий стратегического партнерства EWT-Eskom [39].

https://doi.org/10.1371/journal.pone.0076794.g001

Заявление об этике

Процедуры были одобрены комитетом по этике Школы животноводства, сельского хозяйства и окружающей среды Университета Ноттингем Трент. Разрешения на отлов стервятников и обращение с ними, а также на установку устройств слежения были выданы Министерством сельского хозяйства, охраны природы, окружающей среды и развития сельских районов правительства Северо-Западной провинции Южно-Африканской Республики (разрешение: 000085 NW-09).Все процедуры проводились держателями разрешений Южноафриканского центра кольцевания птиц (KW и WLP). Были приняты все необходимые меры, чтобы свести к минимуму потенциальный дискомфорт для птиц. Каждая единица слежения весила 170 г, что составляет гр. 1,8% от средней массы взрослого стервятника [4] и менее 3%, рекомендованных для летающих птиц. На каждой обвязке было слабое место, чтобы она могла в конечном итоге упасть, высвободив устройство слежения за птицей.

Анализ данных

местоположения GPS были спроецированы в систему координат Универсальной поперечной проекции Меркатора (UTM) для всех пространственных анализов.Стационарные и движущиеся местоположения GPS определялись как все местоположения, записанные со скоростью <или ≥ 10 км · ч −1 , соответственно. Расстояния, пройденные между последовательными местоположениями GPS, были рассчитаны для каждого стервятника. Для определения ареала обитания каждого стервятника использовались два метода.

Во-первых, минимальные выпуклые многоугольники (MCP) были созданы с использованием расширения Home Range Tools [32] для ArcGIS® с использованием всех записанных местоположений GPS, чтобы можно было проводить сравнения с другими исследованиями отслеживания стервятников Gyps [27], [33].Инкрементный анализ площади был выполнен для каждого стервятника путем создания MCP с использованием последовательно добавленных последовательных местоположений GPS, пока все местоположения не были использованы для создания MCP для общего периода отслеживания. Затем были построены кривые площади домашнего диапазона, чтобы определить, достигли ли площади домашнего диапазона асимптот к концу периода отслеживания [33]. Во-вторых, фиксированная оценка плотности ядра (KDE) была проведена с использованием программы Geospatial Modeling Environment (GME) [34], чтобы очертить контуры 99% и 50%, чтобы представить общий и основной ареалы кормодобывания, соответственно [35].Подключаемый метод выбора полосы пропускания был использован после предварительного анализа, который показал, что метод перекрестной проверки наименьших квадратов (LSCV) не смог выбрать полосу пропускания из-за множества идентичных местоположений GPS, а использование эталонной полосы пропускания привело к чрезмерному сглаживанию исходного положения. границы диапазона [36]. Для расчетов KDE использовался размер ячейки 1 км 2 . Контуры 99% KDE использовались вместо контуров 95%, чтобы представить общие диапазоны домов, поскольку последние обычно давали недостаточно сглаженные и более фрагментированные внешние контуры.Размер 99% контуров KDE и MCP взрослых и неполовозрелых грифов сравнивали с помощью тестов Манна-Уитни. Пространственная протяженность ареалов обитания была сравнена с картой распространения видов капского стервятника МСОП [37], а доля местоположений GPS, зарегистрированных в распределении МСОП, сравнивалась между взрослыми и неполовозрелыми особями с использованием тестов Манна-Уитни, чтобы определить, переместился ли какой-либо из возрастных групп за пределы известное распространение вида более или менее часто, чем другое.

Использование линий электропередачи и связанных с ними сооружений для сидения и ночевки стервятников оценивалось путем расчета доли стационарных (т.е. <10 км · ч −1 ) GPS-местоположения, зарегистрированные в пределах 50 м от линий электропередачи в пределах домашнего ареала каждого стервятника. Анализы проводились в ArcMap v9.3 [38], а пространственные данные по линиям электропередачи были получены от Eskom (Южная Африка), Африканской программы знаний об инфраструктуре (Ботсвана и Зимбабве; http://www.infrastructureafrica.org) и Environmental Информационная служба (Намибия; http://www.the-eis.com). Мы предположили, что если стервятник был зарегистрирован как неподвижный в пределах 50 м от линии электропередачи или опоры, он, вероятно, использовал его как место для ночевки или насеста.Чтобы проверить, была ли деятельность стервятников на насесте или на ночевках более тесно связана с коридорами линий передачи, чем с другими особенностями более широкого ландшафта, плотность стационарных местоположений GPS в пределах 50-метрового буфера с каждой стороны сети линий передачи сравнивалась с плотностью стационарных местоположений GPS. в общем домашнем диапазоне (т.е. 99% контура KDE) для каждого стервятника. Плотность стационарных местоположений GPS в пределах 50-метрового буфера линии передачи внутри центральной зоны каждого стервятника (т.е. 50% контура KDE) также сравнивали с плотностью внутри общей площади активной зоны, чтобы определить, были ли стационарные места сконцентрированы в непосредственной близости от линий электропередач внутри основных областей. Знаковые ранговые тесты Вилкоксона использовались для выявления значительных различий в плотности расположения GPS на разных масштабах с каждым стервятником, рассматриваемым в качестве единицы выборки. Доля стационарных местоположений GPS, зарегистрированных в пределах 50 м от линий передачи, сравнивалась между взрослыми и неполовозрелыми грифами с использованием теста Манна-Уитни.Для оценки потенциала данных GPS-слежения для выявления возможных зон повышенного риска взаимодействия стервятника с линией электропередачи, доля мест происшествий кейп-стервятник-линия электропередачи с известными координатами GPS (437 смертей в 126 точках), зарегистрированных в Центральном реестре инцидентов. (CIR) Фонда исчезающих видов дикой природы (EWT) и Eskom (основного распределителя электроэнергии в стране) в период с мая 1996 г. по июль 2012 г. [16], [18], [39], которые перекрывались с основными ареалами кормодобывания стервятников. .

Для оценки использования стервятниками охраняемых территорий был создан шейп-файл многоугольника, включающий все охраняемые территории категорий I-VI МСОП и полигоны «прочие национальные территории» (т.е. охраняемые территории, не отнесенные к категории МСОП) из Всемирной базы данных по охраняемым территориям 2010 и 2003 годов (WDPA) [40], [41]. Использование каждым стервятником ( U i ) охраняемых территорий затем оценивалось как доля стационарных (<10 км · ч −1 ) местоположений GPS, зарегистрированных внутри полигонов охраняемых территорий.Доступность охраняемых территорий ( A и ) для каждого стервятника определялась как доля 99% контура KDE, покрытого полигонами охраняемых территорий. Для выявления различий между U i и A i использовались критерии Уилкоксона со знаком рангового ранга, где каждый стервятник рассматривался как единица выборки. Затем был рассчитан индекс избирательности Ивлева ( E i ) как показатель того, посещались ли охраняемые территории чаще, чем ожидалось, на основе их доступности в общей шкале домашнего ареала: E i = ( U i — A i ) / ( U i + A i ) [42].Нулевое значение указывает на то, что использование охраняемых территорий пропорционально их доступности, в то время как положительные (максимум = +1) и отрицательные (минимум = -1) значения указывают на большее и меньшее использование охраняемых территорий, чем ожидалось, соответственно. Использование охраняемых территорий также оценивалось таким же образом по шкале основного диапазона, определяя U i как долю 50% контура KDE, покрытого охраняемыми территориями. Использование взрослых и неполовозрелых грифов ( U и ) на охраняемых территориях сравнивалось с использованием теста Манна-Уитни.Значения, представленные в разделе результатов, соответствуют среднему значению ± стандартное отклонение, если не указано иное.

Результаты

Десять стервятников мыса, пять взрослых особей, четыре неполовозрелых особи и одна молодь (далее рассматриваемая как неполовозрелая) были отловлены и отслежены с помощью устройств слежения GPS-GSM в течение 300 ± 178 дней с ноября 2009 г. по август 2011 г. (Таблица 1). Среднее количество местоположений GPS, зарегистрированных на одного человека, составило 1 052 ± 578, из которых 78,35 ± 9,47% зарегистрированы как стационарные (<10 км · ч -1 ) (Таблица 1).Средняя и максимальная скорость всех движущихся (≥ 10 км · ч −1 ) точек (n = 2319) составила 54,54 ± 16,93 км · ч −1 и 115 км · ч −1 соответственно. Средняя точность всех местоположений GPS по шкале PDOP была высокой и составила 2,17 ± 1,97 (n = 9468). Единицы слежения прекратили передачу данных преждевременно (т.е. <1 год) для пяти стервятников по неизвестным причинам. Блок слежения на неполовозрелом грифе (AG351) прекратил передачу только через 12 дней, и данные были исключены из анализа.Другой неполовозрелый стервятник (AG352) прошел на север через восточную часть Зимбабве, а затем направился на запад, в район в 40 км к востоку от Мауна, Ботсвана, где его устройство слежения прекратило передачу данных. Взрослый гриф (AG382) отслеживался в течение месяца в районе к западу от национального парка Крюгера ок. В 400 км от места захвата, где были обнаружены его останки и извлечен блок слежения. Причина смерти не подтверждена. Блоки слежения за двумя взрослыми людьми работали нормально более 8 месяцев, прежде чем передача данных прекратилась.

Размер и протяженность домашних диапазонов

Девять стервятников занимали большие домашние ареалы (средний 99% KDE = 223 132 ± 227 256 км 2 ; средний контур 50% KDE = 25 851 ± 28 473 км 2 ; Таблица 1), и трансграничные перемещения на большие расстояния не были необычными. в общей сложности в пять стран (Намибия, Ботсвана, Зимбабве, Лесото и Южная Африка) проникли разные стервятники (рис. 1A). Среднее максимальное расстояние, зарегистрированное между двумя последовательными местоположениями GPS для всех стервятников, составило 178 ± 46 км (максимум = 254 км; Таблица 1).Некоторые особи были зарегистрированы на расстоянии более 1000 км по прямой от места отлова. Дополнительный анализ площади показал, что ареалы обитания большинства стервятников стали стабильными к концу их периода отслеживания (рис. S1). Наиболее интенсивно используемые районы, как показано контурами 50% KDE (рис. 1B), были расположены в северо-западной провинции Лимпопо и северо-восточной северо-западной провинции Южной Африки, простираясь на север в южную Ботсвану по обе стороны реки Лимпопо. и к югу от гор Магалисберг и района Мафикенг в Северо-Западной провинции ЮАР (рис.2). Контуры 99% KDE (медиана = 353,717 км, 2 ) и MCP (медиана = 413,722 км, 2 ) четырех неполовозрелых стервятников были значительно больше, чем контуры 99% KDE (медиана = 69,254 км, 2 ; ). Z = –2,45, p = 0,014) и MCPs (медиана = 92 092 км 2 ; Z = –2,45, p = 0,014) пяти взрослых грифов (таблица 1, рис. S2).

Рисунок 2. Стационарные местоположения GPS по отношению к охраняемым территориям и линиям электропередачи в северных провинциях Южной Африки.

Стационарные местоположения GPS (красные кружки) от девяти стервятников мыса, отслеживаемые устройствами слежения GPS-GSM, показаны вместе с линиями электропередачи (синие линии) и охраняемыми территориями (зеленые площадки [40], [41]). 1 = Маракеле Н.П. и Велгевонден Н.Р .; 2 = Пиланесберг Н.П .; 3 = Магалисберг NR; 4 = Мадикве Г.Р .; 5 = Atherstone NR; 6 = Марико-Босвельд NR; 7 = Ботсалано GR; 8 = Oog van Malmanie GR; 9 = Боракалало GR; 10 = Lapalala, Moepel et al. запасов. Место захвата обозначено черным треугольником.

https://doi.org/10.1371/journal.pone.0076794.g002

Суммарные 99% контуров KDE для всех людей покрыли 1 052 467 км 2 , из которых 36% находились за пределами распространения МСОП для видов, в основном из-за перемещений нескольких особей в Северную Капскую провинцию Южной Африки и на юг Намибии (рис. 1A). Значительно более высокая доля местоположений GPS была зарегистрирована в пределах распространения стервятников мыса МСОП для взрослых особей (медиана = 98.41%) по сравнению с неполовозрелыми (медиана = 67,53%; Z = –2,21, p = 0,027; рис. 1A), что указывает на то, что неполовозрелые животные выходили за пределы известного распределения для данного вида чаще, чем взрослые особи.

Использование линий электропередачи

Стервятников часто отмечали вблизи линий электропередачи. Буферная зона линии передачи длиной 50 м покрывала лишь 0,52 ± 0,14% от 99% контуров KDE всех девяти стервятников, но содержала 20,60 ± 12,74% стационарных местоположений GPS, зарегистрированных каждым блоком слежения (Таблица S1).Не было значительной разницы в доле стационарных участков, зарегистрированных в пределах 50 м от линий электропередачи для взрослых (медиана = 19,17%) по сравнению с неполовозрелыми (медиана = 14,87%; Z = –0,490, p = 0,730). Плотность стационарных местоположений GPS в 50-метровом буфере линии передачи в 99% контурах KDE (медиана = 0,267 местоположений · км −2 ) была значительно выше, чем плотность в общих контурах 99% KDE (медиана = 0,005 местоположений · км −2 ; Z = –2.67, п. = 0,008; Таблица S1). Буфер линии передачи 50 м покрыл значительно больше 50% контуров KDE (медиана = 0,80%), чем 99% контуров KDE (медиана = 0,59%; Z = –2,37, p = 0,018), а плотность стационарных местоположений GPS в 50-метровом буфере линии передачи в 50% контурах KDE (медиана = 0,827 местоположений · км -2 ) было значительно выше, чем в общих контурах 50% KDE (медиана = 0,046 местоположений км -2 ; Z = –2.67, p = 0,008). Это указывает на то, что стервятники чаще находились в непосредственной близости от линий электропередачи в неподвижном состоянии по сравнению с более широким ландшафтом, особенно в их основных районах кормления. Стационарные места в пределах 50-метрового буфера обычно сгруппированы вдоль определенных участков линии электропередачи, которые неоднократно посещались несколькими разными людьми (рис. 2 и 3). Из 126 известных мест происшествий с линиями электропередач мыса стервятников, зарегистрированных в Eskom-EWT CIR, 120 (95%) находились внутри объединенных 99% контуров KDE всех стервятников, из которых 67 (56%) были зарегистрированы внутри объединенных 50 контуров. % Контуры KDE (рис.1Б).

Рисунок 3. Стационарные местоположения GPS и основные районы по отношению к линиям электропередачи в провинции Северный Кейп, Южная Африка.

Стационарные местоположения GPS (зеленые кружки) и объединенные контуры оценки плотности ядра 50% (KDE) (полые красные многоугольники) по девяти стервятникам мыса показаны по отношению к линиям электропередачи (синие линии).

https://doi.org/10.1371/journal.pone.0076794.g003

Использование охраняемых территорий

Все стервятники большую часть своих периодов выслеживания проводили за пределами охраняемых территорий, но некоторые из них регулярно гнездились на скалах в национальных парках или заповедниках.Разница в охвате охраняемых территорий (Таблица 2) не отличалась достоверно между 99% (медиана = 4,53%) и 50% контурами KDE (медиана = 9,72%; Z = –1,36, p = 0,173). Хотя доля стационарных GPS-местоположений, зарегистрированных внутри охраняемых территорий (медиана = 27,31%), была выше, чем доля, которую они покрывали из 99% контуров KDE (медиана = 4,53%), разница была незначительной ( Z = –1,84, ). p = 0,066). Однако значения индекса избирательности Ивлева показали, что шесть стервятников использовали охраняемые территории больше, чем ожидалось, исходя из их доступности в их общих ареалах обитания (таблица 2).

Из 1496 стационарных местоположений GPS, зарегистрированных внутри охраняемых территорий (21% всех стационарных местоположений), 94% находились в южноафриканских заповедниках, из которых 68% были зарегистрированы в национальном парке Маракеле (NP) в провинции Лимпопо (24 o ). 24 ‘ю. Рис. 2) [23], [26]. NP Marakele посетили в общей сложности семь стервятников, но большинство (96%) стационарных мест, зарегистрированных в парке, принадлежали трем взрослым стервятникам (AG314, AG349, AG355), которые часто гнездились на скалах для размножения.93% стационарных мест, зарегистрированных в НП «Маракеле», находились на гнездовьях Крансберга. Однако попытки размножения этих стервятников не могли быть подтверждены во время наблюдений за колонией, и поэтому влияние статуса размножения не могло быть исследовано. Точно так же все стационарные места, зарегистрированные в Северном Рейне Магалисберг, были расположены на известных скалах для гнездования или ночевок, большинство из которых (87%) принадлежали одному неполовозрелому стервятнику (AG313). Помимо гнездовых колоний, в Южной Африке были посещены еще 15 охраняемых территорий (рис.2), хотя только шесть содержат более 10 стационарных GPS-местоположений. За пределами Южной Африки один неполовозрелый стервятник (AG383) ненадолго проник в два охраняемых района на юго-западе Зимбабве, другой (AG353) посетил ГР Центрального Калахари в Ботсване, а третий (AG352) проник в несколько охраняемых территорий в восточной части Зимбабве и в центральной Ботсване. Несмотря на более частое использование мест для ночевок на охраняемых территориях взрослыми стервятниками, значительных различий в доле стационарных мест, зарегистрированных на охраняемых территориях для взрослых особей, не наблюдалось (медиана = 36.45%) по сравнению с неполовозрелыми (медиана = 11,71%; Z = –1,470, p = 0,190).

Обсуждение

В данном исследовании используются методы GPS-слежения, чтобы дать первое описание взаимосвязи между сетью линий электропередач и поведением стервятников мыса на юге Африки, а также использованием ими охраняемых территорий. Стервятники, особенно неполовозрелые особи, пересекали большие домашние ареалы, которые внимательно следили за пространственным распределением линий электропередачи.Основные ареалы кормодобывания перекрывались с известными местами отрицательного взаимодействия стервятника с линией электропередачи. Все стервятники проводили большую часть своих периодов отслеживания за пределами охраняемых территорий, хотя некоторые регулярно использовали места для ночевок в гнездовых колониях в национальных парках или заповедниках.

Домашние ареалы, зарегистрированные в ходе этого исследования, являются одними из самых больших для всех видов стервятников. Хотя пять взрослых грифов пересекли более крупные ареалы обитания (среднее значение MCP = 121 655 ± 90 845 км, 2 ), чем пять взрослых грифов, обнаруженных в Намибии (среднее значение MCP = 21 320 км, 2 [27]), такие сравнения следует рассматривать с осторожностью. потому что попытки размножения стервятников из этого исследования не могли быть подтверждены во время обследований колоний.Если бы они были не размножающимися птицами, их движения за пищей не были бы ограничены необходимостью вернуться к месту гнездования, что позволило бы им располагаться дальше, чем размножающиеся особи из исследования Намибии [1], [27]. Четыре неполовозрелых стервятника занимали такие же обширные ареалы обитания (средняя MCP = 492 300 ± 259 427 км, 2 ), как и два неполовозрелых стервятника из исследования Намибии (средняя MCP = 482 276 км, 2 ) [27]), но больше, чем у шести особей. неполовозрелые африканские белоспинные грифы, обнаруженные в Южной Африке (среднее значение MCP = 269,103 ± 197,187 км, 2 [24]).По сравнению с Gyps видов за пределами Африки, зарегистрированные здесь ареалы обитания превышали ареалы евразийских грифов ( G. fulvus ), обнаруженных во Франции (совокупная MCP = c. 1000 км 2 (n = 28) [43] ) и Испании (медиана MCP = 7419 км, 2 (n = 8) [44]) и азиатских белоспинных грифов ( G. bengalensis ) в Пакистане (средняя MCP = 24,155 км, 2 (n = 6). ) [45]). Недавнее исследование, проведенное в Израиле, показало, что, хотя большинство из 43 человек пометили G.fulvus не перемещался более чем на 200 км от центра своего домашнего ареала, несколько особей предпринимали нечастые «дальние набеги» на расстояние более 1700 км от своих домашних центров [46]. Однако такие сравнения следует рассматривать с осторожностью, поскольку факторы, определяющие характеристики ареала обитания, такие как наличие пищи, качество среды обитания, топография и уровень конкуренции, вероятно, будут различаться географически и между видами [43], и не могут быть полностью исследованы здесь из-за к ограниченному доступу данных.Тем не менее, аналогичные трансграничные перемещения на большие расстояния и большие расстояния, которые ежедневно преодолеваются в ходе этого исследования, подтверждают, что Gyps стервятников и, в частности, капских стервятников, являются одними из самых распространенных видов птиц, вероятно, из-за их зависимости от редких и редких видов птиц. непредсказуемо распределенный источник пищи [1], [47].

Высокая плотность стационарных местоположений GPS, зарегистрированных в непосредственной близости от линий электропередачи, является убедительным доказательством того, что характер передвижения мысовских стервятников тесно связаны с пространственной протяженностью сети линий электропередачи в южной части Африки, и предполагают, что они предпочитают сидеть на насестах и ​​устраиваться на ночевках. и собирают корм в непосредственной близости от опор линий электропередачи, а не беспорядочно перемещаются по своим домашним ареалам, как можно было бы ожидать от типичного собирателя из центра [43].Например, хотя пространственная протяженность основных ареалов (рис. 1B) соответствует районам, которые, как известно, являются важными кормовыми угодьями для грифов грифов в южной части Африки [23], [24], [26], [48], основная территория, используемая тремя неполовозрелыми грифами в районе Мэридейл провинции Северный Кейп (рис. 3), простиралась более чем на 100 км к западу от ареала распространения этого вида МСОП [25]. Тесная связь передвижения стервятников с линиями электропередачи в этом районе является убедительным доказательством того, что строительство «вышек» для линий электропередач оказалось идеальным местом для ночлега….. в местах, лишенных скал », что позволяет этому виду расширять свой ареал в новые районы кормления [4]. Возможно, что строительство линий электропередач в этом районе обеспечило «зону питомника», где неполовозрелые стервятники мыса добывают корм вдали от конкуренции, навязанной доминирующими взрослыми стервятниками за тушами более близких к гнездовым колониям [4], [49]. Похожая находка была зафиксирована у неполовозрелых испанских имперских орлов Aquila adalberti , которые часто садились на пилоны, где альтернативные места для насестов были ограничены в местах расселения вдали от соревнований взрослых [50].Это также может частично объяснить, почему неполовозрелые стервятники пересекали более обширные ареалы обитания, чем взрослые, как показано в других работах [27], [47], [49]. Хотя гнездовой статус взрослых стервятников был неизвестен, вероятно, что они оставались бы в непосредственной близости от гнездовых колоний, чтобы столкнуться с потенциальными возможностями размножения, по сравнению с неполовозрелыми стервятниками, которые могли бы располагаться дальше между источниками пищи [1], [49 ]. Однако необходимы дальнейшие исследования, чтобы определить основные факторы, способствующие перемещению неполовозрелых стервятников на большие расстояния.

Хотя опоры линий электропередач предоставляют стервятникам дополнительные места для ночлега и удобные точки обзора, большая часть времени, которую они проводят вблизи воздушных кабелей, связанных с сооружениями, в сочетании с их большими размерами, подверженностью столкновениям с искусственными сооружениями и их общительность подвергает их значительному риску [51], [52]. Эти факторы объясняют большое и растущее число травм и гибели стервятников в результате столкновений, зарегистрированных в Южной Африке [16], [17].В некоторых регионах, по консервативным оценкам, линии электропередач ежегодно убивают не менее 4% местного населения капских стервятников [16]. Считается, что количество стервятников, убитых столкновениями, значительно занижается, поскольку они редко вызывают перебои в электроснабжении и поэтому не исследуются, а подавляющее большинство туш стервятников, вероятно, будет удалено наземными падальщиками до того, как они будут обнаружены [16]. , [18]. Если оценка всего 2,6% случаев гибели голубых журавлей Anthropoides paradiseus и дроф Денхэма Neotis denhami , зарегистрированных в части Южной Африки [53], только 2,6% смертности от линий электропередач повторяется для стервятников мыса, то такой превалирующий фактор неестественной смертности вполне вероятен. вызвать резкое сокращение популяции [16], что наблюдается у других видов [54].Например, отрицательное взаимодействие с линиями электропередач является основной причиной смертности испанских имперских орлов, особенно среди взрослых особей, которые часто садятся на опоры электропередач в районах, где нет подходящих альтернатив [50].

Хотя такие организации, как Eskom, вложили значительные ресурсы в попытку снизить смертность стервятников, требуются более широкие меры по смягчению последствий, чтобы предотвратить сокращение популяции стервятников, вызванное расширением сети линий электропередач [16], [17].Например, маркировка проводов с помощью устройств для предотвращения полета птиц для увеличения их видимости и снижения риска столкновения была успешно проведена во многих областях [18], [55]. Однако это дорогостоящая мера (например, 1,100–2,600 долл. США –1 [56]), и поэтому очень важно нацеливаться на районы высокого риска. Простота определения повторно посещаемых участков линии электропередачи и относительно высокая степень перекрытия между диапазонами основных стервятников и известными случаями гибели людей, зарегистрированными в CIR, зарегистрированном в ходе этого исследования, демонстрируют способность данных GPS-слежения информировать о реализации таких мер по смягчению последствий.Например, дополнительные обследования туш стервятников могут проводиться на часто посещаемых участках линии электропередачи, чтобы определить, требуются ли меры по смягчению последствий (например, устройства для предотвращения полета птиц) или оценить их эффективность после установки.

Хотя охраняемые территории вдали от гнездовых колоний редко посещались какими-либо стервятниками во время этого исследования (рис. 2), гнездовые скалы внутри двух охраняемых территорий регулярно использовались в качестве мест для ночевок тремя взрослыми особями и одним неполовозрелым, что подтверждает важность охраняемых территорий. для уменьшения антропогенного беспокойства в местах гнезд и ночевок [13], [15], [21], [22], [57].Наиболее интенсивно используемые стервятниками участки были расположены в юго-западном направлении от колонии Крансберг (НП Маракеле) на частных и коммунальных сельскохозяйственных угодьях и редко включали охраняемые заповедники. Хотя данных, касающихся наличия пищи, не было, это подтверждает предположение о том, что капские стервятники из колонии Крансберг регулярно питаются тушами домашнего скота [58] и, следовательно, подвергаются риску воздействия вредных ветеринарных препаратов [59], [60]. Стервятники также часто путешествовали в северную провинцию Лимпопо и другие районы Южной Африки, где широко распространено разведение дичи [61], и поэтому вполне вероятно, что они также потребляли дикие виды копытных, как это было замечено ранее [62].Следовательно, во время своей обычной кормодобывающей деятельности стервятники были бы обеспечены очень слабой защитой от широко распространенных угроз, таких как употребление в пищу туш копытных, зараженных ветеринарными препаратами, незаконных ядов, используемых для борьбы с хищниками, или фрагментов свинцовых пуль при охоте на незащищенных сельскохозяйственных угодьях [15], [15] [ 61], [63]. Аналогичная картина ограниченного использования охраняемых территорий наблюдалась для неполовозрелых африканских белоспинных стервятников, обнаруженных в том же районе [24]. Таким образом, эти результаты еще раз подчеркивают необходимость принятия мер по мониторингу и сохранению стервятников за пределами охраняемых территорий.

Небольшой размер выборки выслеживаемых стервятников (n = 10), ограниченный финансовыми ограничениями, означает, что результаты этого исследования дают первое, а не исчерпывающее представление о моделях передвижения капских стервятников и их взаимосвязи с сетью линий электропередач и защищенными объектами. области на юге Африки. Хотя полученные данные позволяют провести предварительное сравнение моделей передвижения взрослых особей и неполовозрелых особей, дальнейшие исследования должны быть направлены на выяснение влияния дополнительных индивидуальных характеристик, таких как статус размножения и пол, на поведение стервятников мыса.Более того, влияние доступности пищи на характер передвижения стервятников в ходе этого исследования не оценивалось из-за отсутствия точных данных, касающихся плотности копытных и уровней смертности. Как важный фактор при определении характеристик зоны действия дома [33] и риска, создаваемого линиями электропередач в местном масштабе [64], этот вопрос требует дальнейшего изучения. Тем не менее, регулярные интервалы выборки и высокоточные данные о местоположении с помощью GPS продемонстрировали способность данных слежения GPS определять ареалы обитания стервятников и оценивать их подверженность потенциальным угрозам в регионе.

Выводы

Результаты этого исследования показывают, что капские стервятники расширили свой ареал, используя конструкции линий электропередачи для ночевок и усаживания в местах, где в противном случае нет подходящих насест, но они часто сталкиваются с риском столкновения с воздушными проводами. Если обширные модели передвижения и ограниченное использование охраняемых территорий, зарегистрированные в ходе этого исследования, являются репрезентативными для всего географического ареала вида, то вполне вероятно, что популяция регулярно подвергается множественным угрозам, таким как негативное взаимодействие с линиями электропередач и отравление зараженными трупами на частных участках. сельхозугодья.Мы предполагаем, что скоординированные трансграничные природоохранные меры за пределами сети охраняемых территорий будут необходимы для обеспечения будущего выживания стервятников, находящихся под угрозой исчезновения, в Африке. В частности, потребуются дополнительный мониторинг и смягчение негативных взаимодействий с линиями электропередач, а также согласованные усилия по удалению загрязняющих веществ из продуктов питания. Также рекомендуется использовать данные GPS-слежения для информирования управления сохранением других находящихся под угрозой исчезновения видов.

Вспомогательная информация

Рисунок S1.

Кривые площади домашнего ареала на основе инкрементального анализа местоположений по GPS от девяти стервятников мыса . Количество местоположений GPS, используемых для создания минимальных выпуклых многоугольников (MCP) путем добавления последовательных местоположений, пока не будут использованы все местоположения, наносится на график против площади каждой MCP. (A) — (I) представляют разные стервятники (см. Таблицу 1).

https://doi.org/10.1371/journal.pone.0076794.s001

(TIF)

Рисунок S2.

Минимум выпуклых многоугольников из пяти взрослых и четырех неполовозрелых стервятников мыса, отслеживаемых устройствами слежения GPS-GSM.Полые красные и синие многоугольники представляют собой объединенные минимально выпуклые многоугольники (MCP) с использованием всех местоположений пяти взрослых и четырех неполовозрелых стервятников мыса, отслеженных с помощью устройств слежения GPS-GSM, соответственно. Место захвата обозначено черным треугольником.

https://doi.org/10.1371/journal.pone.0076794.s002

(TIF)

Таблица S1.

Связь местоположений слежения GPS и домашних диапазонов девяти стервятников мыса с сетью линий электропередачи. Показаны пропорции контуров оцененной плотности ядра 99% и 50% (KDE), покрытые 50-метровым буфером линии передачи (Tx), и доля стационарных местоположений GPS, записанных в буфере Tx, а также соответствующие стационарные GPS. плотности расположения внутри контуров 99% и 50% и буфера Tx.

https://doi.org/10.1371/journal.pone.0076794.s003

(PDF)

Благодарности

Мы благодарим Дугала МакТавиша за разрешение на проведение исследований в заповеднике дикой природы Манкве, а также за предоставление поддержки и персонала, когда это необходимо. Мы благодарим сотрудников MWR за помощь в полевых условиях. Благодарим фонд Endangered Wildlife Trust и Eskom за предоставление данных CIR для анализа. Спасибо DEAT Северо-Западной провинции за предоставление разрешений на выполнение этой работы.Спасибо BirdLife International и МСОП за предоставление данных о распространении видов. Спасибо всем, кто предоставил VulPro и всем авторам финансовую (см. Заявление о финансировании) и материально-техническую поддержку. Мы благодарим двух анонимных рецензентов за конструктивные комментарии, улучшившие рукопись.

Вклад авторов

Задумал и спроектировал эксперименты: WLP KW RWY MM LM. Проведены эксперименты: WLP KW LM. Проанализированы данные: WLP RY. Написал статью: WLP RWY. Выполнял обязанности первого научного руководителя автора: RWY.

Ссылки

  1. 1. Хьюстон, округ Колумбия (1974) Роль грифов-стервятников Gyps africanus и Gyps ruppellii в качестве падальщиков. Журнал зоологии 172: 35–46.
  2. 2. ДеВолт Т.Л., Родос О.Е., Шивик Дж.А. (2003) Поедание мусора позвоночными: поведенческие, экологические и эволюционные перспективы важного пути передачи энергии в наземных экосистемах. Ойкос 102: 225–234.
  3. 3. Мартинес-Абрайн А., Тавеккья Дж., Реган Х. М., Хименес Дж., Суррока М. и др.(2012) Влияние ветряных ферм и нехватки пищи на крупные виды птиц-падальщиков после эпидемии губчатой ​​энцефалопатии крупного рогатого скота. Журнал прикладной экологии 49: 109–117.
  4. 4. Манди П.Дж., Бутчарт Д., Леджер Д.А., Пайпер С.Е. (1992) Стервятники Африки. Лондон: Academic Press.
  5. 5. Огада Д.Л., Кизинг Ф., Вирани М.З. (2012) Падение мертвых: причины и последствия сокращения популяции стервятников во всем мире. Анналы Нью-Йоркской академии наук 1249: 57–71.
  6. 6. Доназар Дж. А., Маргалида А., Каррет М., Санчес-Сапата Дж. А. (2009) Слишком гигиенично для стервятников. Science 326: 664–664.
  7. 7. Маргалида А., Ангелы Коломер М. (2012) Моделирование воздействия санитарной политики на сохранение европейского стервятника. Научные отчеты 2.
  8. 8. Margalida A (2012) Приманки, сокращение бюджета: смертельная смесь. Наука 338: 192–192.
  9. 9. Каррете М., Санчес-Сапата Дж. А., Бенитес Дж. Р., Лобон М., Монтойя Ф. и др.(2012) Смертность на ветряных фермах положительно связана с крупномасштабным распространением и скоплением грифов-стервятников. Биологическая охрана 145: 102–108.
  10. 10. Гиль Ф., Фернандес-Олалла М., Морено-Опо Р., Москеда И., Елена Гомес М. и др .. (2011) Сведение к минимуму смертности среди хищников, находящихся под угрозой исчезновения, из-за линий электропередач: важность пространственной агрегации для оптимизации применения мер по смягчению последствий. Plos One 6 ..
  11. 11. Pain DJ, Bowden CGR, Cunningham AA, Cuthbert R, Das D, et al.(2008) Гонка за предотвращение исчезновения южноазиатских стервятников. Международная организация по охране птиц 18: S30 – S48.
  12. 12. Маркандия А., Тейлор Т., Лонго А., Мурти М.Н., Мурти С. и др. (2008) Подсчет стоимости сокращения стервятников — оценка здоровья человека и других преимуществ стервятников в Индии. Экологическая экономика 67: 194–204.
  13. 13. Herremans M, Herremans-Tonnoeyr D (2000) Землепользование и статус сохранения хищных птиц в Ботсване. Биологическая охрана 94: 31–41.
  14. 14. Thiollay J-M (2006) Резкое сокращение численности крупных птиц в северном Сахеле в Западной Африке: долгосрочная оценка. Международная организация по охране птиц, 16: 353–365.
  15. 15. Вирани М.З., Кендалл С., Ньороге П., Томсетт С. (2011) Значительное сокращение численности стервятников и других хищных птиц-падальщиков в экосистеме Масаи-Мара в Кении и вокруг нее. Биологическая охрана 144: 746–752.
  16. 16. Бошофф А.Ф., Минни Дж.К., Тэмблинг С.Дж., Майкл М.Д. (2011) Влияние смертности, связанной с линиями электропередач, на копротеров мыса грифов в части их ареала, с акцентом на поражение электрическим током.Международная организация по охране птиц, 21: 311–327.
  17. 17. Найду В., Вольтер К., Эспи И., Коце А. (2011) Спасение и реабилитация стервятников в Южной Африке: городская перспектива. Журнал Южноафриканской ветеринарной ассоциации — Tydskrif Van Die Suid-Afrikaanse Veterinere Vereniging 82: 24–31.
  18. 18. Дженкинс А.Р., Смолли Дж. Дж., Даймонд М. (2010) Столкновения птиц с линиями электропередач: глобальный обзор причин и смягчение последствий с точки зрения Южной Африки. Международная организация защиты птиц 20: 263–278.
  19. 19. Андерсон, доктор медицины, Хоне П. (2008) Африканские белоспинные грифы, гнездящиеся на опорах электропередач в районе Кимберли, провинциях Северный Кейп и Фри-Стейт, Южная Африка. Новости стервятников 57: 45–50.
  20. 20. Кендалл С.Дж., Вирани М.З. (2012) Оценка смертности африканских стервятников с использованием меток на крыльях и передатчиков GSM-GPS. Журнал исследований хищников 46: 135–140.
  21. 21. Monadjem A, Garcelon DK (2005) Распределение гнезд стервятников в связи с землепользованием в Свазиленде.Биоразнообразие и сохранение 14: 2079–2093.
  22. 22. Бамфорд А.Дж., Монаджем А., Харди ICW (2009) Предпочтение гнездовой среды обитания африканского белоспинного стервятника Gyps africanus и последствия антропогенного нарушения. Ibis 151: 51–62.
  23. 23. Бенсон П.К., Тарботон В.Р., Аллан Д.Г., Доббс Дж.С. (1990) Статус размножения капского стервятника в Трансваале в 1980–1985 гг. Страус 61: 134–142.
  24. 24. Фиппс В.Л., Уиллис С.Г., Вольтер К., Найду В. (2013) Ареалы кормления неполовозрелых африканских белоспинных грифов ( Gyps africanus ) и их использование охраняемых территорий в Южной Африке.PLoS ONE 8: e52813.
  25. 25. BirdLife International (2012) Gyps coprotheres. В: МСОП 2012. Красный список МСОП видов, находящихся под угрозой исчезновения. Версия 2012.2. www.iucnredlist.org
  26. 26. Whittington-Jones C, Wolter K, West S (2011) Мониторинг гнездящихся колоний капского стервятника ( Gyps coprotheres ) в Магалисберге, Южная Африка: 2007–2009 годы. Новости стервятников 60: 6–12.
  27. 27. Бамфорд А.Дж., Дикманн М., Монаджем А., Мендельсон Дж. (2007) Дистанционное поведение копротеров мысов-стервятников из находящейся под угрозой исчезновения популяции в Намибии.Международная организация по охране птиц, 17: 331–339.
  28. 28. Дурье О., Элиоту Б., Сарразин Ф. (2011) Определение возраста евразийских грифов Gyps fulvus в полевых условиях. Звонок и миграция 26: 24–30.
  29. 29. Bose M, Le Gouar P, Arthur C, Larnbourdiere J, Choisy JP, et al. (2007) Имеет ли значение пол при реинтродукции белоголового стервятника Gyps fulvus? Орикс 41: 503–508.
  30. 30. Дикманн М., Скотт А., Скотт М., Дикманн Дж. (2004) Захват и установка спутникового и радиотелеметрического оборудования на стервятник мыса Грифон, гипсов, африканский белоспинный гриф Gyps africanus и лаппетский стервятник Torgos tracheliotos в районе Ватерберг, Намибия, 2004 г.Новости стервятников 51: 34–45.
  31. 31. D’Eon RG, Delparte D (2005) Влияние положения и ориентации радиоошейника на работу GPS-ошейника и влияние PDOP на проверку данных. Журнал прикладной экологии 42: 383–388.
  32. 32. Роджерс А.Р., Карр А.П., Бейер Х.Л., Смит Л., Ки Дж.Г. (2007) Инструменты домашнего диапазона (HRT) для ArcGIS. Версия 1.1. Министерство природных ресурсов Онтарио, Центр исследований северных лесных экосистем, Тандер-Бей, Онтарио, Канада.
  33. 33. Харрис С., Крессвелл В. Дж., Форд П. Г., Тревелла В. Дж., Вуллард Т. и др. (1990) Анализ домашнего ареала с использованием данных радиотрекинга — обзор проблем и методов, особенно применительно к изучению млекопитающих. Обзор млекопитающих 20: 97–123.
  34. 34. Beyer HL (2012) Среда геопространственного моделирования (версия 0.6.0.0).
  35. 35. Worton BJ (1989) Ядерные методы оценки распределения использования в исследованиях на дому. Экология 70: 164–168.
  36. 36. Гитцен Р.А., Миллспо Дж. Дж., Кернохан Б. Дж. (2006) Выбор полосы пропускания для анализа распределений использования животных с фиксированным ядром. Журнал управления дикой природой 70: 1334–1344.
  37. 37. BirdLife International, Natureserve (2011) Карты распространения видов птиц в мире. В: Красный список видов, находящихся под угрозой исчезновения МСОП. Версия 2012.1. http://iucnredlist.org. Загружено 4 марта 2013.
  38. 38. ESRI (2008) ArcMap версии 9.3. Институт исследования экологических систем, Редлендс, Калифорния, США.
  39. 39. Eskom-EWT (2012) Центральный регистр происшествий. Проводится и курируется Программой дикой природы и энергии, Траст-фонд, находящийся под угрозой исчезновения, Йоханнесбург, Южная Африка.
  40. 40. МСОП, ЮНЕП (2003) Всемирная база данных по охраняемым территориям (WDPA). ЮНЕП-ВЦМП. Кембридж, Великобритания.
  41. 41. МСОП, ЮНЕП (2010) Всемирная база данных по охраняемым территориям (WDPA). ЮНЕП-ВЦМП. Кембридж, Великобритания. www.protectedplanet.net.
  42. 42. Ивлев В.С. (1961) Экспериментальная экология кормления рыб.Нью-Хейвен: издательство Йельского университета.
  43. 43. Монсаррат С., Бенхаму С., Сарразин Ф., Бесса-Гомес С., Бутен В. и др. (2013) Как предсказуемость участков кормления влияет на выбор домашних ареалов и местообитаний у социальных падальщиков птиц? PloS one 8: e53077 – e53077.
  44. 44. Гарсия-Риполлес С., Лопес-Лопес П., Уриос В. (2011) Дальнобойное поведение негнездящихся евразийских грифов-стервятников Gyps fulvus: исследование GPS-телеметрии. Acta Ornithologica 46: 127–134.
  45. 45.Гилберт М., Уотсон Р.Т., Ахмед С., Асим М., Джонсон Дж. А. (2007) Рестораны-стервятники и их роль в сокращении воздействия диклофенака на азиатских стервятников. Международная организация защиты птиц 17: 63–77.
  46. 46. Натан Р., Шпигель О., Фортманн-Роу С., Харел Р., Викельски М. и др. (2012) Использование данных трехосного ускорения для определения поведенческих режимов животных, находящихся на свободном выгуле: общие концепции и инструменты, проиллюстрированные для грифов-стервятников. Журнал экспериментальной биологии 215: 986–996.
  47. 47.Мерецкий В.Дж., Снайдер Н.Ф. (1992) Использование ареала и передвижения калифорнийских кондоров. Кондор 94: 313–335.
  48. 48. Манди П.Дж., Бенсон П.К., Аллан Д.Г. (1997) Cape Vulture Kransaasvoël Gyps coprotheres . В: Harrison JA, Allan DG, Underhill LG, Herremans M, Tree AJ et al .., редакторы. Атлас птиц юга Африки Том 1: Не воробьиные. Йоханнесбург: BirdLife Южная Африка. С. 158–159.
  49. 49. Duriez O, Herman S, Sarrazin F (2012) Внутривидовая конкуренция в кормлении грифов-стервятников Gyps fulvus: 2.Влияние управления дополнительным кормлением. Исследование птиц 59: 193–206.
  50. 50. Гонсалес Л.М., Маргалида А., Маноса С., Санчес Р., Ория Дж. И др. (2007) Причины и пространственно-временные вариации неприродной смертности уязвимого испанского имперского орла Aquila adalberti в период восстановления. Орикс 41: 495–502.
  51. 51. Janss GFE (2000) Смертность птиц от линий электропередач: морфологический подход к оценке смертности по видам. Биологическая охрана 95: 353–359.
  52. 52. Мартин Г.Р., Португалия С.Дж., Мурн С.П. (2012) Поля зрения, поиск пищи и уязвимость к столкновениям у грифов-гипсов. Ibis 154: 626–631.
  53. 53. Шоу Дж. М., Дженкинс А. Р., Райан П. Г., Смолли Дж. Дж. (2010) Предварительное исследование смертности птиц на линиях электропередач в Оверберге, Южная Африка. Страус 81: 109–113.
  54. 54. Шоу Дж. М., Дженкинс А. Р., Смолли Дж. Дж., Райан П. Г. (2010) Моделирование риска столкновения с линиями электропередач для голубого журавля Anthropoides paradiseus в Южной Африке.Ibis 152: 590–599.
  55. 55. Барриентос Р., Понсе С., Паласин С., Мартин К.А., Мартин Б. и др .. (2012) Маркировка проводов приводит к небольшому, но значительному снижению смертности птиц на линиях электропередач: исследование, разработанное BACI. Plos One 7 ..
  56. 56. Крюгер Р. (2001) Подход, основанный на оценке рисков, для оценки затрат на реализацию мер по снижению риска хищников в распределительных сетях Eskom в Южной Африке. Взаимодействие птиц с инженерными и коммуникационными структурами Материалы семинара.Пало-Альто: Исследовательский институт электроэнергетики. С. 229–246.
  57. 57. Borello WD, Borello RM (2002) Статус размножения и динамика колоний копротеров Cape Vulture Gyps в Ботсване. Международная организация по охране птиц, 12: 79–97.
  58. 58. Benson PC, Plug I, Dobbs JC (2004) Анализ костей и других материалов, собранных стервятниками мыса в колониях Крансберг и Блауберг, провинция Лимпопо, Южная Африка. Страус 75: 118–132.
  59. 59. Найду В., Вольтер К., Кромарти Д., Дикманн М., Дункан Н. и др.(2010) Токсичность нестероидных противовоспалительных препаратов для стервятников: новая угроза от кетопрофена. Письма о биологии 6: 339–341.
  60. 60. Найду В., Вольтер К., Катберт Р., Дункан Н. (2009) Ветеринарный диклофенак угрожает исчезающим видам стервятников в Африке. Нормативная токсикология и фармакология 53: 205–208.
  61. 61. Сент-Джон ФАВ, Кин А.М., Эдвардс-Джонс Дж., Джонс Л., Ярнелл Р. В. и др. (2012) Определение показателей незаконного поведения: убийство хищников в контролируемых человеком ландшафтах.Труды Королевского общества биологических наук 279: 804–812.
  62. 62. Мурн К., Андерсон, доктор медицины (2008) Модели активности африканских белоспинных стервятников Gyps africanus в связи с различными методами землепользования и доступностью продуктов питания. Страус 79: 191–198.
  63. 63. Гарсия-Фернандес А.Дж., Мартинес-Лопес Э., Ромеро Д., Мария-Мохика П., Годино А. и др. (2005) Высокий уровень свинца в крови у грифов-стервятников (Gyps fulvus) из природного парка Касорла (юг Испании).Экологическая токсикология 20: 459–463.
  64. 64. Бевангер К. (1998) Биологические и природоохранные аспекты смертности птиц от линий электропередач: обзор. Биологическая охрана 86: 67–76.

грифов в Зимбабве | BirdNote

Ари Даниэль: BirdNote представляет.

Джессика Доусон: Судье семь лет. Она красивая птица. Она ростом около двух, двух с половиной футов.У нее красивые перья разного цвета, от темно-коричневого на конце до светло-коричневого, а затем белый, вроде как, хохолок на шее, переходящий в голову. Итак, она прекрасное животное, и нам очень повезло, что она у нас есть. Очевидно, что вам нужно остерегаться клюва. И это помогает попасть в туши и разбить их. Когда мы согласились взять ее, я не понимал, что это было 50 лет. Но вот мы и тикаем.

[музыкальная тема]

Ари Даниэль: Привет, и добро пожаловать в Threatened.Я твой хозяин, Ари Дэниэл. В нашей последней серии мы познакомились с тупиком, птицей, которую очень любили за свою привлекательность. Сегодня мы рассмотрим меры по сохранению птицы, которая… не такая уж симпатичная. Грифов часто неправильно понимают и забывают, но они играют чрезвычайно важную роль в экосистемах по всему миру. Эта история пришла к нам от продюсера Иша Мафундиквы из Зимбабве. Привет иш.

иш Mafundikwa: Привет, Ари.

Ари Даниэль: иш, мне любопытно, что вас привлекло в стервятниках? Я думаю, что большинство людей как бы уклоняются от них, потому что думают, что они грубые, уродливые или что-то в этом роде.

ish Mafundikwa: Да, вы правы. В общем, стервятники не особо привлекают людей. Мы известны здесь благодаря всемирно известному национальному парку Водопад Виктория. И мы являемся домом для некоторых из наиболее харизматичных животных, находящихся под угрозой исчезновения. Так называемая большая пятерка привлекает наибольшее внимание: львы, слоны, носороги, леопарды и буйволы. Так что легко упустить из виду тяжелое положение стервятника. Но я уже сообщал о случаях смерти стервятников. Я обратился к BirdLife Зимбабве, и они указали мне на Фонд защиты дикой природы Виктория-Фолс и на работу, которую они проводят по борьбе с сокращением популяции стервятников.

Ари Даниэль: Что именно является движущей силой этого снижения?

ish Mafundikwa: Несколько вещей, Ари, но в первую очередь мы, люди.

Ари Даниэль: Право, конечно.

ish Mafundikwa: Здесь стервятникам грозит множество человеческих угроз. И мне было любопытно, как к ним относятся. Что касается человеческих проблем, иногда есть возможности для их решения.

Ари Даниэль: Совершенно верно.Так что, ты ведь живешь в Хараре?

ish Mafundikwa: Да, самый большой город в Зимбабве.

Ари Даниэль: И я понимаю, что по всей стране проводится множество инициатив по сохранению стервятников, в том числе в водопаде Виктория, куда вы отправились для этой истории. Но ведь это ведь не близко к Хараре?

ish Mafundikwa: Вовсе нет, это примерно 10 часов езды.

Ари Даниэль: Вау! 10 часов!

ish Mafundikwa: Да, но это была моя первая поездка с начала пандемии, и я был очень счастлив отправиться в путь и провести некоторое время с моим грузовиком.

[грохот грузовика]

ish Mafundikwa: Я благополучно добрался до водопада Виктория и направился в офис Фонда охраны дикой природы водопада Виктория. Джессика Доусон, генеральный директор Trust, поприветствовала меня и представила Джаджу, Белому стервятнику, о котором она рассказывала ранее. К сожалению, Джадж была найдена в дикой природе с поврежденным крылом, а это означает, что Джадж не может летать и искать пищу самостоятельно. Тем, кто охраняет стервятников, нелегко. Многие люди не понимают важности этих птиц в экосистеме.Я имею в виду, они не самые красивые существа.

Джессика Доусон: Я знаю много раз, что их не считают красивыми животными, но это действительно так. И они на самом деле довольно чистые. Купаются они каждый день. Таким образом, вы часто будете видеть, как они спускаются к воде после того, как они кормятся, чтобы очиститься и очиститься, чтобы избавиться от всех осколков, которые могли висеть, и очистить от любых паразитов.

ish Mafundikwa: Джессика должна защищаться от стервятников, потому что так много поставлено на карту.Пять из шести видов стервятников в Зимбабве находятся под угрозой исчезновения.

Джессика Доусон: И они играют решающую роль в качестве уборщиков нашей экосистемы. Они убирают трупы, которые в противном случае просто оставались бы на месте и, возможно, распространяли бы болезни. И в последнее время, в прошлом году, я думаю, все мы гораздо лучше знакомы с тем, как это может повлиять на все виды различных видов, и с необходимостью … иметь этих красивых птиц, чтобы они могли поддерживать наш баланс в организме. наши экосистемы.

ish Mafundikwa: Такие организации, как Trust, уже делают все возможное, чтобы стервятник выжил. Например, они следят за размножением стервятников в близлежащих национальных парках, чтобы увидеть, увеличивается ли их численность.

Роджер Парри — менеджер Фонда по дикой природе и исследованиям. Его работа уводит его в кусты, где он наблюдает за деятельностью стервятников, включая нанесение на карту гнезд стервятников.

ish Mafundikwa: Итак, я еду с Роджером в его грузовике, и это через кусты, так как вы можете слышать, как машину царапают кусты с обеих сторон.

ish Mafundikwa: Роджер ведет меня посмотреть колонию белоспинных стервятников недалеко от водопада Виктория. Мы находимся в национальном парке в очень красивой части страны. Все зеленое и плотное, потому что в этом году в Зимбабве прошли очень хорошие дожди. Здесь много дикой природы, но из-за того, что она такая зеленая, мы не можем увидеть ее слишком много. Вы видите необычное стадо слонов, жирафов, вездесущих бабуинов и обезьян и множество птиц.

ish Mafundikwa: Роджер — эксперт по удержанию грузовика на дороге, а также по поиску гнезд.Думаю, мне придется называть его орлиным глазом Роджером, потому что он видит то, чего совсем не видят мои городские глаза. Итак, мы едем по колонии и, надеюсь, еще встретим гнезда.

ish Mafundikwa: Нам попадается довольно много гнезд, и мы останавливаемся под деревом, где в гнезде сидит стервятник. Еще один сидит на ветке рядом. Я спрашиваю Роджера, могут ли они стать парой.

Роджер Парри: Да, мужчина и женщина. Итак, это племенная пара.Они спариваются на всю жизнь. Так они будут партнерами на всю жизнь. Чуть раньше мы наблюдали, как пролетает птица с гнездовым материалом в клюве. И он вошел прямо в дерево, а затем перепрыгнул на другое дерево, где было гнездо. А на гнезде сидела самка. Значит, она, наверное, разбирала гнездо, а самец приносил ей материал для гнезд, чтобы добавить в гнездо.

ish Mafundikwa: Очень ответственные мужчины, не так ли?

Роджер Парри: Совершенно верно.

ish Mafundikwa: Популяции стервятников быстро сокращаются. Одна из причин — то, как они размножаются. С нами в кустах Оберт Фири. Он занимается охраной стервятников в Южной Африке и много о них знает.

Оберт Фири: Они откладывают одно яйцо в год. Гм, они могут заново выложить еще одну, если она сломана.

ish Mafundikwa: Так всего одно яйцо в год?

Роджер Парри: И это одна из проблем. Вы знаете, они довольно долго воспроизводятся.Итак, в год они производят только одного цыпленка. И очевидно, что уровень смертности также зависит от условий окружающей среды, угроз и так далее.

ish Mafundikwa: И сколько времени нужно стервятнику, чтобы созреть; откладывать яйца?

Оберт Фири: Семь лет. Семь лет — это когда они становятся взрослыми и откладывают яйца. Для вылупления яйца требуется около 54 дней. Чтобы покинуть гнездо, малышу требуется около четырех месяцев.

Роджер Парри: Семь лет для начала разведения. А с белоспинками они обычно живут от 40 до 45 лет.

ish Mafundikwa: 45 лет, это долго!

Роджер Парри: Да, это так.

ish Mafundikwa: Не похоже на цыпленка.

Роджер Парри: Да, мне кажется, больше похоже на попугая.

ish Mafundikwa: Роджер присматривает за колонией с 2014 года. По его словам, за последний год количество гнезд в этой колонии увеличилось на 16 процентов.

Роджер Парри: Так что на данный момент это довольно позитивно. Но нам нужно очень внимательно за этим следить.

ish Mafundikwa: Сейчас у нас перерыв на обед. Паркуем грузовик под высоким деревом. Стервятник приземляется в ветвях над нами, и тогда мы понимаем, что там все время был еще один стервятник. Мы не совсем готовы к тому, что будет дальше.

[звуки спаривания стервятников]

ish Mafundikwa: Итак, Роджер, ты знаешь все хорошие места.Мы только что услышали звук спаривания стервятников.

Роджер Парри: Да, конечно. Так что в это время года птицы довольно активны. Пары собираются вместе. Между парами существует некоторое социальное взаимодействие. И одна птица, очевидно, влетела в самку, которая сидела там на дереве. И они только что провели последние пару минут за спариванием.

ish Mafundikwa: Длительный график воспроизводства стервятников способствует их быстрому сокращению.Но есть еще кое-что в его природе, что делает его мишенью для браконьеров.

ish Mafundikwa: И Роджер, что здесь происходит, потому что я вижу много стервятников там, очень высоко, очень медленно летающих вокруг. Что они делают? Они ищут пищу на земле?

Роджер Парри: Итак, стервятники — это парящие птицы. У них действительно большие крылья. И что они делают, так это ждут этих термиков, которые, по сути, являются подъемом горячего воздуха. И в этом случае вы можете увидеть, что птицы поднялись наверх, и вы можете довольно ясно увидеть этот поток, просто взглянув на птиц.И они тоже пойдут переехать или искать еду. И зрение у них тоже очень хорошее. Наверное, примерно в 10 раз лучше, чем у людей. Таким образом, они могут видеть либо туши, либо другие виды деятельности других птиц за много миль от них. А потом они пойдут на это место.

ish Mafundikwa: Хорошо, у них тоже прекрасное зрение.

Роджер Парри: Великолепное зрение.

ish Mafundikwa: Итак, я думаю, мы изменим ваше имя с орлиного глаза на стервятник.

ish Mafundikwa: Эта сверхспособность стервятников также делает их мишенью браконьеров — самой большой угрозой для стервятников. Они выдают местонахождение убитых браконьерами животных, таких как слоны, кружась над головой.

На следующий день я отправился в сафари-лодж на водопаде Виктория, чтобы встретиться с Мозесом Гарирой, тамошним инспектором по охране дикой природы. Он мог рассказать мне о том, как инстинкт стервятников делает их врагами браконьеров. Когда я приехал, стервятники уже кружили высоко над головой.. И приземление рядом для безумия кормления. Это потому, что домик также служит рестораном стервятников. Каждый обеденный перерыв Лодж выкладывает остатки мяса и обрезки со своей кухни на открытом пространстве. Моисей сказал мне, что они делают это, чтобы дополнить диету стервятников безопасной пищей: мясо, которое не отравлено браконьерами:

Моисей Гарира: Некоторые из этих браконьеров иногда отравляют всю тушу слона, надеясь, что все стервятники в регион придет кормиться и умирать, так что на следующей незаконной охоте не будет ни стервятников, ни меньшего количества стервятников, которые сообщали бы о них рейнджерам национального парка.

ish Mafundikwa: Моисей говорит, что браконьеры идут на все, чтобы убить стервятников, даже иногда отравляя тушу слона. Это потому, что как только браконьеры убивают животное, стервятники начинают кружить над головой — по сути, сообщая о браконьерах рейнджерам.

Моисей Гарира: Некоторые из этих браконьеров осознали, что использование огнестрельного оружия для убийства слонов также означает сообщение о себе рейнджерам.

ish Mafundikwa: Чтобы избежать обнаружения, говорит Моисей, браконьеры отравляют водоемы или места, где животные лижут природные соли.По его словам, это приводит к гибели не только целевых слонов, но и других животных и птиц.

Местные фермеры также непреднамеренно играют роль. Большинство фермеров региона занимаются натуральным хозяйством и владеют скотом. Итак, если они обнаружат, что часть их домашнего скота убита хищниками, они могут захотеть найти способ избавиться от хищника.

Моисей Гарира: Именно тогда они приходят к таким идеям, как нанесение яда на оставшуюся тушу, надеясь, что когда эти хищники придут, чтобы закончить свою добычу, они будут питаться отравленным мясом и все погибнут, но забывая, что эти хищники тоже очень и очень чувствительные животные.

ish Mafundikwa: Моисей объясняет, каков сценарий, когда фермеры отравляют тушу, а затем стервятники приходят ее съесть.

Моисей Гарира: Итак, представьте, если бы я положил сюда отравленное мясо, всех своих стервятников я бы убил всего за 5-10 минут. Значит, вся эта стая, которая пришла сюда сегодня, может исчезнуть всего на одной туше.

ish Mafundikwa: И умирают не только непосредственно отравленные стервятники.Есть и косвенные смерти.

Моисей Гарира: И представьте, если бы все птицы, которые сюда прилетели, были самками, имеющими детенышей в гнезде. Это также означало бы количество младенцев, которых мы бы потеряли. Потому что, если матери умирают здесь, на месте кормления, это означает, что младенцы тоже умрут в гнезде — то есть от голода.

[музыка]

Ари Даниэль: Отравление — самая большая угроза, с которой сталкиваются стервятники в Африке к югу от Сахары.Несколько лет назад в Зимбабве одна отравленная туша слона убила почти сотню белоспинных грифов. Что с этим делать после перерыва.

[midroll]

Ари Даниэль: В июле 2020 года Фонд охраны дикой природы Виктория-Фолс поймал саамского стервятника со сломанным крылом. Примерно через 9 месяцев восстановления он готов к выпуску в дикую природу. И Иш был там, чтобы засвидетельствовать это.

ish Mafundikwa: Перед выпуском Оберт прикрепляет устройство слежения на солнечной энергии к спине птицы с помощью пластиковых кабелей.Устройство подключается к системе мобильного телефона, куда бы ни летела птица, и ее можно отследить, пока устройство работает. Устройства прикрепляются к птицам для изучения их поведения и движений. После установки устройства пришло время выпустить его на волю. Я иду к проему в кустах, где его нужно выпустить из клетки.

ish Mafundikwa: Оберт и Роджер собираются открыть дверь; Давай посмотрим что происходит. Теперь он открыт, о, он выходит, он выскочил, он осматривается.Я вижу устройство слежения на его спине. Роджер говорит, что это около восьми граммов. Ооо, он расправляет крылья, это величественно. Ширина около двух метров, размах крыла. Он смотрит на нас, может, прощается. Думаю, размах крыльев больше двух метров. Ооо, улетает, только что взлетело. Это потрясающе, действительно красиво, вот оно, вот оно, приземляется.

Значит, он может летать. Как ты себя чувствуешь, Роджер?

Роджер Парри: Это хорошо; приятно видеть эту птицу; Было немного опасений, что он не смог подняться в воздух, но он летает довольно хорошо.

ish Mafundikwa: Стервятник неплохо летает, но ненадолго. Наверное, потому, что он так долго сидел взаперти. Его отводят обратно в загон в Тресте, и на следующий день предпринимают попытку заставить его улететь. Мы все возвращаемся на открытое пространство, где его снова выпустят. Он летает немного дольше, чем накануне, но потом начинает ходить по земле.

Итак, я покидаю водопад Виктория до того, как реабилитированный стервятник взлетает, но несколько дней спустя он наконец улетает, и они его отслеживают.Птица делает множество остановок, в том числе на том месте, где была найдена несколько месяцев назад.

У устройства слежения Оберта, привязанного к стервятнику, есть история; раньше его использовали для отслеживания другого стервятника. Устройство было прикреплено к спине птицы и передавало сигналы о ее местонахождении. Однажды трекер внезапно перестал посылать сигнал. Через несколько дней сигнал вернулся, но казалось, что стервятник летит по шоссе. Оберт говорит, что им это показалось странным.

ish Mafundikwa: Потому что стервятники не ходят по дороге, верно?

Оберт Фири: Нет, они не водят.

ish Mafundikwa: Они последовали сигналу полиции, и устройство было найдено в чьем-то доме!

ish Mafundikwa: Итак, он пригласил полицию к себе домой, сообщил он сам. Вы знаете, что случилось с этим человеком?

Оберт Фири: Я думаю, он был арестован; браконьерство в Зимбабве запрещено.Особенно со стервятниками — они находятся на грани исчезновения.

ish Mafundikwa: После четырех дней в водопаде Виктория я снова в пути, но прежде чем отправиться домой, я останавливаюсь в Булавайо, втором по величине городе Зимбабве. Там я встречаюсь с Жозефиной Марингой, исследователем из городского национального университета науки и технологий. Жозефина изучает размножение белоспинных грифов возле Булавайо с 2016 года.

Жозефина Маринга: Каждый год мы наблюдаем рост численности.Первоначально мы начали примерно с 12 гнезд; через два года мы увидели около 19. А затем, по опросам 2020 года, я думаю, что у нас было более 45 гнезд, так что было очень интересно видеть, как их число растет.

ish Mafundikwa: Но это еще не все хорошие новости… угроза для колонии все еще существует, даже когда она расширяется.

Жозефина Маринга: Конечно, у нас есть места, куда они перемещаются, потому что рядом с этими гнездами появляются новые поселения, поэтому они перемещаются внутрь к центру ранчо, но в целом мы наблюдаем рост числа.

ish Mafundikwa: Итак, Жозефина затронула еще одну угрозу выживанию стервятников: человеческое давление на среду обитания. Но так же, как люди представляют собой угрозу выживанию стервятников, они также могут быть решением. Жозефина оптимистично считает, что птицы и люди могут сосуществовать.

Жозефина Маринга: Итак, следующий этап — это обойти сообщества, проводя информационные кампании. Но делимся информацией не только мы; Конечная цель — вовлечь людей, активно участвующих в создании их безопасной для стервятников зоны.

ish Mafundikwa: Проект общественного образования является результатом сотрудничества с BirdLife Зимбабве. Несколько таких общественных групп уже складываются по всей стране.

Жозефина Маринга: Мы собираемся создать в сообществах группы поддержки стервятников, в которых люди смогут разрабатывать природоохранные цели для своего района, а затем заставлять их самостоятельно добиваться этих целей.

ish Mafundikwa: Кристал Дубе, фермер, возглавляет одну из общественных групп в Гваи, районе к северу от Булавайо с богатой дикой природой.Он признает заметное сокращение численности стервятников в его районе, но не осознавал важности птиц, пока BirdLife Zimbabwe не обучил его.

Christal Dube: Если люди не понимают ценности и важности этой птицы, они могут подумать, что это бесполезная птица. Но с тех пор мы поняли, что он играет очень важную роль в окружающей среде, особенно с точки зрения очистки туш, снижения заболеваний, он действительно очень помогает.

ish Mafundikwa: После Булавайо я вернулся в свой грузовик для пятичасовой поездки домой.В Хараре есть еще одна угроза для стервятников, о которой я хотел узнать больше.

Фадзаи Мацвимбо:

Птица используется в торговле народной медициной, и считается, что стервятники могут улучшить контакт с предками, заглянуть в будущее и предсказать результаты.

ish Mafundikwa: Это Фадзай Матсвимбо из BirdLife Зимбабве. Ее организация и другие заинтересованные стороны, в том числе Управление национальных парков и дикой природы Зимбабве, хранители флоры и фауны страны, разработали План действий Зимбабвийских стервятников.Одна часть этого плана нацелена на использование частей стервятника традиционными целителями на основе убеждений.

ish Mafundikwa: Итак, стервятники становятся жертвами традиционной медицины, когда их части тела собирают для поддержки этой традиционной медицины.

ish Mafundikwa: Хотя это не самая серьезная угроза для вида, это способствует уменьшению их численности.

ish Mafundikwa: Можно утверждать, что традиционная медицина уже давно является частью африканской космологии.Вы знаете, это не новое явление. Но мы также должны смотреть на устойчивость. Мы — растущее население; птицы в упадке. Хотя мы действительно понимаем, что духовность для африканцев является важной составляющей нашей жизни, для нас больше не рационально собирать продукты животного происхождения для использования в традиционной медицине.

ish Mafundikwa: Одна из целей Плана действий стервятников — воспрепятствовать этой практике. С этой целью BirdLife Zimbabwe недавно пригласила целителей, входящих в Национальную ассоциацию традиционных целителей Зимбабве, Zinatha, на семинар в Хараре.Пришло около 30 целителей.

Джордж Кандиеро:

Мы здесь небольшая группа. Наша ассоциация насчитывает от 60 до 80 тысяч членов, поэтому нам нужно распространять Евангелие.

ish Mafundikwa: Джордж Кандиеро — председатель Zinatha.

Джордж Кандиеро:

Хорошо, что Birdlife Зимбабве пригласил нас на эту встречу. Надеюсь, это начало чего-то большого. Вы знаете, мы можем использовать средства массовой информации, мы также можем использовать социальные сети и другие формы общения, чтобы попытаться осознать наших членов, вы знаете, отрицательную сторону использования этих стервятников в традиционных целях, в духовных целях.

Ари Даниэль: Итак, стервятники в вашей части мира находятся в настоящих бедах — на самом деле во всем мире, хотя в некоторых местах они не такие экстремальные. Так что мне любопытно, проведя время со всеми этими людьми, работающими над их спасением, что, по вашему мнению, будет самой большой помощью или самым незамедлительным решением?

ish Mafundikwa: Честно говоря, я просто разочарован медленной реакцией властей. Помните то устройство слежения, о котором Оберт рассказывал мне ранее, которое полиция отслеживала до дома человека?

Ари Даниэль: Да, да, мне было интересно, что с этим случилось.

ish Mafundikwa: Я тоже! И даже со всеми моими следственными навыками я не мог найти никого, кто мог бы официально рассказать мне о том, что произошло. Но я понимаю, что это потому, что этого на самом деле не преследовали. Закон ясен; Убийство стервятника означает до трех лет тюрьмы или штраф более 2000 долларов, но не похоже, что кто-то действительно преследует этих парней.

Ари Даниэль: Интересно, является ли подобное наказание лучшим сдерживающим фактором.

ish Mafundikwa: Ну, конечно, нет, если это не принудительно.Однако мы не можем просто обвинить или наказать браконьеров. Они делают то, что делают, потому что есть рынок и спрос.

Ари Даниэль: Верно, и что меня расстраивает, так это то, что люди, управляющие отраслью, похоже, тоже не несут ответственности.

ish Mafundikwa: Это тоже правда. Однако Роджер считает, что при более тесном региональном сотрудничестве у стервятников все еще есть шанс.

Роджер Парри: У нас здесь хорошая популяция стервятников. Они не принадлежат нам; они перемещаются по нескольким странам.Мы разделяем их с Ботсваной, Замбией, даже с Мозамбиком, Южной Африкой, Намибией.

Значит, они действительно уязвимы. Мы начали создавать системы, в которых разные страны координируют свои действия по сохранению стервятников. Так что происходит кое-что позитивное, и я думаю, что у стервятников есть шанс.

ish Mafundikwa: Все, что я знаю, это то, что, проведя время со стервятниками и узнав, насколько они важны для нашей экосистемы, я хочу, чтобы они были защищены. Со всем, что у нас есть.

[музыкальная тема]

Ари Даниэль: Изучение стервятников в Зимбабве и его окрестностях означает преодоление огромных расстояний. Но на другом конце земного шара, в США, в самом маленьком городке самого маленького штата есть команда, которая выполняет крошечную работу, собирая птичек в кольцо.

Ким Гаффет:

Люди говорят, что всегда хотят знать, какая ваша любимая птица? Верно? Хорошо. Моя любимая птица — та, что сейчас у меня в руке. И вот прямо сейчас моя любимая птица — белогорлый воробей.

Ари Даниэль: Познакомьтесь с птицами-кольчугами Блок-Айленда, Род-Айленд. В следующий раз на Threatened.

Продюсерами этой серии выступили Иш Мафундиква и я, Ари Даниэль. Под редакцией Кейтлин Пирс из коллектива Rough Cut. Аудиомикс Роба Байерса, Джонни Винса Эванса и Майкла Рафаэля из Final Final V2. Наша музыкальная тема и оригинальная музыка были написаны Яном Коссом, с дополнительной музыкой Blue Dot Sessions. Threatened — это разработка BirdNote, которую курирует контент-директор Эллисон Уилсон при содействии Сэма Джонсона.Вы можете найти наши заметки о шоу с дополнительными ресурсами, другие подкасты BirdNote и многое другое на BirdNote dot org. Спасибо за внимание. Увидимся на следующей неделе.

Ведущий и старший продюсер: Ари Даниэль
Продюсер: ish Mafundikwa
Редактор: Кейтлин Пирс, Rough Cut Collective
Аудиомикс: Роб Байерс, Джонни Винс Эванс и Майкл Рафаэль, Final Final V2
Музыкальная тема и оригинальная музыка: Ян Косс
Дополнительная музыка: Blue Dot Sessions
Директор по контенту: Эллисон Уилсон
Редактор аудио и видео: Сэм Джонсон
Проверяющий и цифровой продюсер: Конор Герин
Работа: Клинт Макмиллен из Braincloud Design

Культурные стервятники | The New Yorker

В аналитических материалах, обвинительных актах и ​​объяснениях, появившихся после массового убийства в средней школе Колумбайн, можно встретить одно слово, и это слово — «культура».«Проблема, с которой мы столкнулись, — настаивают СМИ — в статьях на обложках еженедельников, в волнах передовых статей, в устах каждого профессионального оратора, — это, прежде всего, проблема культуры. В недавнем обзоре экспертного заключения отмечалось, что Билл Кристол отличился тем, что обвинил в насилии «светскую культуру Америки», в то время как «большинство самозваных психологов, генеральных хирургов и политических экспертов винят национальную культуру». (Как бы вы заметили разницу?) Добавьте культуру насилия, культуру СМИ, культуру детей, культуру оружия и культуру спортсменов, и вы получите больше культур в одной стране, чем поместилось бы в чашке Петри.Группа G.O.P. созвал Национальную конференцию по вопросам молодежи и культуры, и вы можете поспорить, что различные культуры будут эксгумированы и осуждены: Интернет-культура, готическая культура, культура, которая может сделать из О.Дж. героя. Симпсон и Мэрилин Мэнсон и так далее.

Одна из вещей, которые имеют в виду стервятники новой культуры, — это то, как изменилось насилие в популярном искусстве. Кажется, что это всегда говорят не те люди, но они правы. Раньше убийство в кино считалось уродливым, но искупительным.Всего четверть века назад убийство плохого полицейского и мафиози персонажем Аль Пачино в «Крестном отце» было отягощено всеми признаками морального значения, от крупных планов до задумчивой музыки. С тех пор в фильмах наблюдается постоянная инфляция насилия, и это сопровождается (хотя никто не догадывается, идет ли вперед или следит) новое «культурологическое» обоснование. Акты необычайной жестокости, происходящие с поразительной скоростью, теперь хороши для смеха, прославляя невероятную легкость небытия.Насилие в большинстве современных фильмов — как в слэшерах New Line, так и в арт-хаусе Miramax — не претендует на роль исследования искупления людей. Это просто есть. Единственное преобразование, которое претерпевают персонажи, заключается в том, что их в конце концов становится не так много, и у них меньше рук и ног.

За последние пару десятилетий — скажем, с середины периода Брайана Де Пальмы — защита этого вида насилия в искусстве основывалась на понятии стиля. Только либеральные простаки или консервативные цензоры не могли понять, что до тех пор, пока насилие в поп-жанрах отгораживается от мира эстетической формулой — «стилизованное» — это слово, оно не может навредить нам.Таким образом, целое поколение критиков было обучено писать о «балетном насилии», «красиво составленных ударных действиях» и тому подобном. «Стиль» в этом смысле может быть довольно неуловимым понятием. Все осознают нереальность, когда Хитрый Койот падает со скалы и машет ему на прощание, а наковальня, прикрепленная к его ноге, следует за ним все время, парит над его головой, пока не ударит его по прибытии. Однако стилизованным такое насилие делает не то, что мы знаем о мультфильмах, а то, что мы знаем о высотах, животных и наковальнях: то, что показано, не могло произойти.Мы отдаем должное произведениям искусства. Тот, кто шокирован или встревожен падением Хитрого Койота со скалы, не понял «Road Runner». С другой стороны, тот, кого не беспокоят пытки матери Дамбо, не смог понять «Дамбо».

Тем не менее, самые последние сцены насилия в фильмах, несмотря на беззаботную риторику, совсем не стилизованы. Когда кто-то получает ранение в пах или горло, или ему отрубают конечности цепной пилой, происходит именно то, что происходит с и .Кровь льется, люди с криком падают, жизнь кончается. Поэтому, когда люди говорят, что насилие в фильмах стилизовано, они просто имеют в виду его общее — что его можно проанализировать со ссылкой на другие произведения поп-музыки. Например, в «Криминальном чтиве» Квентина Тарантино все ужасные вещи, свидетелями которых мы являемся — насмешки над жертвами убийства, гротескная жестокость, — считаются безобидными, потому что их можно показать как цитату из другого жестокого фильма. («Это усеяно ссылками на всю историю жанрового насилия», — одобрительно написал один критик.Фактически, критики, которые приветствуют сенсацию, упрощают форму, которая им дорога. Если бы фильмы и телевидение не влияли на нас, они бы не использовались для продажи фигурок. Притворство имеет значение не потому, что в нем написано «Не так», а потому, что в нем спрашивается: «А что, если?»

Актер Майкл Мэдсен в интервью рассказал о том, что его попросили сыграть роль мошенника, который пытает полицейского в «Бешеных псов» Тарантино: «Мы были на этом складе, импровизировали, пытаясь понять, как это сделать. сыграйте всю эту сцену.Полицейский сидел в кресле. У меня была зажигалка, и я собирался зажечь его. Он сказал: «Не сжигай меня! Не сжигай меня! У меня есть ребенок! »Я сказал:« Подожди, подожди минутку, подожди минутку ». Затем я повернулся к Квентину Тарантино и сказал:« Квентин, я не собираюсь этого делать. Он не может этого сказать. Не позволяй ему так говорить, потому что я не могу его зажечь после того, как он мне это скажет. Если он скажет это мне, я не зажгу его ». И Квентин говорит:« Нет, нет, я думаю, это здорово! Я думаю, это замечательно! Он привносит в него совершенно новый элемент! »Очередь осталась неизменной.

Кто в этом разговоре лучше понимает взаимосвязь между искусством и реальностью: стильный режиссер, который считает его прекрасным, или актер, который говорит: «Погодите, погоди минутку, погоди минутку»?

Но чаще всего под словом «культура» мы, поп-социологи, даже не подразумеваем насилие в фильмах, на телевидении и в видеоиграх. Мы просто имели в виду… ну, вообще-то ничего. Это просто декор. Единственная разница между утверждением, что Америка является страной, склонной к насилию, и тем, что в ней существует «культура насилия», заключается в том, что второе имеет успокаивающий, стильный тон и создает иллюзию глубины.Добавляя слово «культура» к наблюдению, вы каким-то образом продвигаете его от описания к объяснению. Вероятно, поэтому идея культуры как важнейшей силы в человеческих делах теперь распространилась из академических кругов и стала обычным явлением в журналистике. Призы, как в классе, так и на телеграмме, достаются людям, которые могут утверждать, что обнаружили основную тенденцию, детали которой являются лишь симптомом. За последние несколько десятилетий каждый читал или видел бесконечное количество книг, посвященных культуре нарциссизма, неверия, желания или чего-то еще.Аргумент в этих книгах всегда один и тот же: то, что вы представляете себе как свои обоснованные убеждения или предпочтения, оказывается не чем иным, как набором рефлексов, имплантированных вам скрытыми предположениями вашей «культуры». Вы скептически относитесь к религии не потому, что не верите в историю о Ное и Ковчеге, а потому, что принадлежите к культуре неверия.

Благонамеренные люди обращаются к культуре, чтобы объяснить насилие, потому что они хотят более глубокого объяснения, чем «Мальчики были больны, и они купили бомбы и оружие.Это помогает поднять тему разговора, отвлекая его от тех поверхностных, однообразных исправлений на уровне пластырей, из-за которых либерализм кажется таким бессмысленным. (Это правда, что нет объяснения Зла, но есть — это , объясняющее, почему в каждой другой западной стране Злу в семнадцать лет трудно достать штурмовую винтовку.) Наконец, однако, настаивать на культурной интерпретации насилия — значит отделить это от человеческого опыта. Превращая насилие в предмет культуры, вы превращаете боль в предмет культуры.А боль — не объект культуры. Это объект сознания. Это случается с людьми, один за другим.

В каждом возрасте есть термин, объясняющий вещи, которые не поддаются объяснению. У елизаветинцев была Судьба; у викторианцев была история; у нас есть культура. Мы перестали думать, что можно объяснять вещи, обращаясь к истории, когда нам пришло в голову, что все, что происходит, является частью истории. То же самое и с культурой. Правильная реакция на Литтлтона может быть самой поверхностной: горе и контроль над оружием.Пытаться антропологизировать или философствовать его — искать «более глубокое» или «скрытое» объяснение — значит лишить событие его значения, то есть боли, которую оно вызвало. Это даже в некотором смысле лишить родителей их печали, которая по своей природе не имеет смысла и не может быть устранена. ♦

Грифов | Дикая природа

Внешний вид

В графстве Фэйрфакс можно встретить два вида стервятников: черных стервятников (Coragyps atratus) и стервятников-индюков (Cathartes aura).

Черные грифы имеют длину от 22 до 27 дюймов, размах крыльев от 4,5 до 5 футов и весят от 4 до 5 фунтов. Хвост относительно короткий. Цвет тела черный с белым пятном на внешнем крыле, которое видно в полете. Ноги и ступни светло-серые. Клюв и голова серые, без перьев.

Грифы-индюки имеют длину от 24 до 25 дюймов, размах крыльев от 5 до 6 футов и вес от 3,5 до 5 фунтов. Хвост относительно длинный. Окраска тела темно-коричневая с более темным воротником из перьев на шее.Ноги от серых до розовых. Клюв слоновой кости, голова красная, без перьев. У молодых грифов голова и клюв темно-серые.

Поведение

Грифы — перелетные птицы, находящиеся под защитой государства. Федеральные правила и нормы штата применяются ко всем видам деятельности по управлению стервятниками (смертельным или нелетальным). Стервятники обычно не представляют серьезной угрозы для людей, их собственности или домашних животных, хотя большие стаи могут причинить материальный ущерб.

Стервятники не строят гнезда, а откладывают яйца на земле в выбранном месте гнезда, например, под бревнами, внутри дупла деревьев, пещер или заброшенных зданий.С февраля по апрель самки откладывают 1-3 яйца с инкубационным периодом от 28 до 40 дней. Считается, что черные грифы спариваются на всю жизнь, тогда как грифы-индюки образуют устойчивые пары только для того, чтобы выращивать детенышей в течение сезона размножения. Грифы — перелетные, социальные птицы, образующие большие коллективные поселения.

Грифы-индейки обладают превосходным обонянием. У черных грифов плохое обоняние, и они должны следовать за другими грифами в поисках пищи. Одна туша может привлечь десятки стервятников обоих видов с большой территории.

Диета

Грифы — хищные падальщики. Естественная диета состоит в основном из мертвых животных (падаль), а иногда и из недееспособных или уязвимых живых животных (например, раненых или очень молодых). Модифицированный рацион может включать новорожденных животных (например, телят).

Место обитания

Стервятники в основном населяют лесные районы округа Фэрфакс, чтобы устроиться на ночлег и гнездиться.

Добавить комментарий

Ваш адрес email не будет опубликован.
