Соединение проводов СИП между собой

В настоящее время частное строительство находится на стадии активного развития. Многие жители нашей страны все чаще предпочитают выполнять строительные и сопутствующие работы самостоятельно, в том числе и проводить электросеть с последующим ее подключением. В связи с этим вопрос о том, как соединить два СИП провода, является актуальным.

СИП – это самонесущий силовой изолированный провод, который часто применяется для монтажа воздушных электрических сетей. В отличие от аналогичных проводов, такой кабель обладает рядом преимуществ:

• безопасность монтажа. СИП имеет уникальную конструкцию и многослойную защиту, благодаря которой достигается абсолютная безопасность при монтаже. Но если вы не имеете специального образования и ряда навыков, то самостоятельный монтаж должен осуществляться со строгим соблюдением технических требований
• надежность. Напряжение передается по кабелю в любых погодных условиях, даже неблагоприятных
• вариативность. Все типы СИП различаются не только размером сечения, но и количеством жил, а также способом их изоляции
• устойчивость к воздействию внешних факторов. Провода изготовлены из специальных материалов, устойчивых к влиянию атмосферных явлений. Даже при очень низкой температуре воздуха они остаются гибкими и мягкими

Различные виды СИП могут отличаться размером сечения. Чтобы правильно соединить два провода между собой, необходимо знать их основные характеристики.

Виды СИП проводов

Огромным плюсом использования проводов данного типа является возможность соединения между собой двух и более кабелей различного сечения. Однако специалисты не рекомендуют соединять провода кардинально различных диаметров. Хороший контакт возможен только при соединении двух и более проводов либо одинакового, либо соседнего сечения. Различают СИП провода следующих видов:

• СИП-1 – провода данного типа отличаются тем, что в них все медные жилы, кроме нулевой, изолированы специальным материалом
• СИП-2 – в этих проводах также изолированы все жилы, кроме нулевой. Отличие заключается в способе изоляции – здесь используется материал со специальными молекулярными поперечными сечениями
• СИП-3 – рекомендуется для монтажа электросети в частных домах. Отличительная особенность заключается в конструкции провода – здесь всего одна жила из алюминия, которая изолирована материалом со светостабилизированными частицами. При его покупке специалист рекомендуют спрашивать у продавца сертификат качества
• СИП-4 – характеризуется отсутствием нулевой жилы. Все жилы тщательно изолированы специальным материалом, благодаря чему достигается абсолютная герметичность
• СИП-5 – провода такого типа используются в основном для прокладки электрических сетей на производствах, в городах или между населенными пунктами. Отличительная особенность – каждая жила помещается в специальную коробочку. Самостоятельно соединить провода данного типа практически невозможно

Если вам необходимо соединить два СИП провода между собой, причем вы стремитесь сделать надежный и безопасный во всех отношениях контакт – перед тем, как приступить к действию, проконсультируйтесь со специалистами. Далеко не все провода можно соединять между собой. К примеру, толстый провод с сечением 4 мм очень сложно правильно соединить с кабелем, который имеет сечение 1,5 мм. Здесь необходимо соблюдать определенную последовательность, а любое отступление от технических рекомендаций может привести к проблемам в дальнейшей эксплуатации электросети.

Способы соединения СИП кабеля

Существует несколько способов соединения двух СИП кабелей разного или одинакового сечения. Самый простой из них – скручивание с последующей спайкой. Чтобы соединить провода между собой, выполните следующие действия:

• зачистите медные жилы обоих проводов (достаточно будет двух-трех см)
• приложите их друг к другу и тщательно скрутите. Обратите внимание, что расстояние между жилами должно быть минимальным. При образовании больших зазоров контакт будет не достаточно качественным
• при помощи специального аппарата осуществите сварку и спайку двух концов
• тщательно изолируйте место соединения

В качестве изоляции можно использовать специальную клейкую ленту или колпачки, которые предназначены специально для этой цели.

Соединить два СИП кабеля между собой можно также с помощью простых болтов. Стоит отметить, что созданное таким способом соединение, по мнению профессиональных электриков, является самым качественным, надежным и долговечным. Процесс соединения отличается простотой – соединить два провода можно самостоятельно в короткие сроки. Для этого необходимо выполнить ряд процедур:

• зачистить жилы обоих проводов. В данном случае длина зачищаемого участка зависит от объема болта
• зачищенную жилу загнуть в форме петли
• петлю надеть на болт
• сверху расположить промежуточную шайбу

Далее на шайбу надевается гайка, которую необходимо тщательно затянуть, а затем проверить прочность соединения.

Есть и другие способы соединения двух СИП проводов, но все они требуют наличия определенных навыков и специальных инструментов, поэтому используют их крайне редко, тем более для прокладки частной электросети.

Соединение проводов СИП между собой и с медным проводом

Провод СИП в последние годы стал очень распространенным материалом при монтажных работах по электроснабжению. Ранее вместо него использовались либо изолированные и не изолированные провода, либо кабель. За долгие годы эксплуатации этих проводников большинство из нас уже сталкивались с проблемой соединения их между собой. На этот счет написано не мало статей и инструкций.

А вот вопрос как соединять провод СИП, может оказаться не до конца понятен для рядового пользователя. Здесь также есть свои особенности и правила, нарушение которых может привести не только к элементарному исчезновению контакта, но и более тяжелым последствиям.

Рассмотрим две основных проблемы соединения самонесущих изолированных проводов:

• ⚡соединение провода СИП между собой
• ⚡соединение СИП с медным кабелем

Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Поэтому соединять провода СИП-4 между собой можно только между двух анкерных зажимов.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.



Причем эти зажимы используйте для фазных проводников. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Как соединять гильзами СИП

Подбираете требуемую гильзу согласно сечению СИП. На верхней части гильзы указывается под провод какого сечения она предназначена. Рядом пишется номер матрицы под опрессовку (E173 — это диаметр матрицы 17,3мм) Также сечение можно подобрать по цвету герметичной гильзы. Каждому сечению соответствует своя расцветка.

1. Жилы СИП разных фаз нужно обрезать «лесенкой». Чтобы одни гильзы после опрессовки не были напротив других, и не соприкасались между собой.
2. Снимаете изоляцию с жилы СИП на необходимую глубину
3. Вставляете провод внутрь, пока он не упрется в перегородку расположенную посредине. Неизолированная часть провода должна полностью скрыться внутри.
4. Используя гидравлический пресс обжимаете всю конструкцию прямо через изоляцию гильзы. Строго соблюдаете последовательность — от середины в конец. Бывает, что некачественные гильзы с жестким пластиком в этот момент могут лопаться, также это происходит если не правильно подобрана матрица пресса.
5. Таким образом обжимаете все фазные жилы СИП. Контактная смазка внутри гильз при этом может выступить наружу. Уберите ее чистой ветошью.

Имеются гильзы предназначенные для соединения проводов СИП разных сечений, например СИП 16 и СИП 25.

Качественно обжатая изолированная гильза способна выдержать испытательное напряжение в 6кВ даже при погружении в воду.

Важное замечание: если вы соединяете СИП магистральной линии, то единственным правильным решением будет использование именно соединительных гильз. Нельзя соединять магистральный СИП через прокалывающие зажимы.

Они никогда не обеспечат того уровня переходного сопротивления на контактах, как гильзы после обжатия.

А что делать, если у вас нет изолированных гильз и достать их проблематично? В этом случае правила допускают применение обыкновенных алюминиевых гильз без изоляции. Только после обжатия обязательно нужно их заизолировать термоусадочной трубкой.

Трубку надо подбирать не абы какую, а среднестенную с клеевым составом. Чтобы после усадки клей выступил наружу и надежно загерметизировал соединение.

Единственное что можно соединять через плашечный зажим в петлях анкерных опор при монтаже магистрального СИП — это неизолированный несущий провод, например в СИП-1. Все остальное только через гильзы.

Подключение СИП через прокалывающие зажимы

Когда речь идет о подключении отпаечного СИП к головному, то здесь уже выбор должен быть в пользу прокалывающих зажимов.

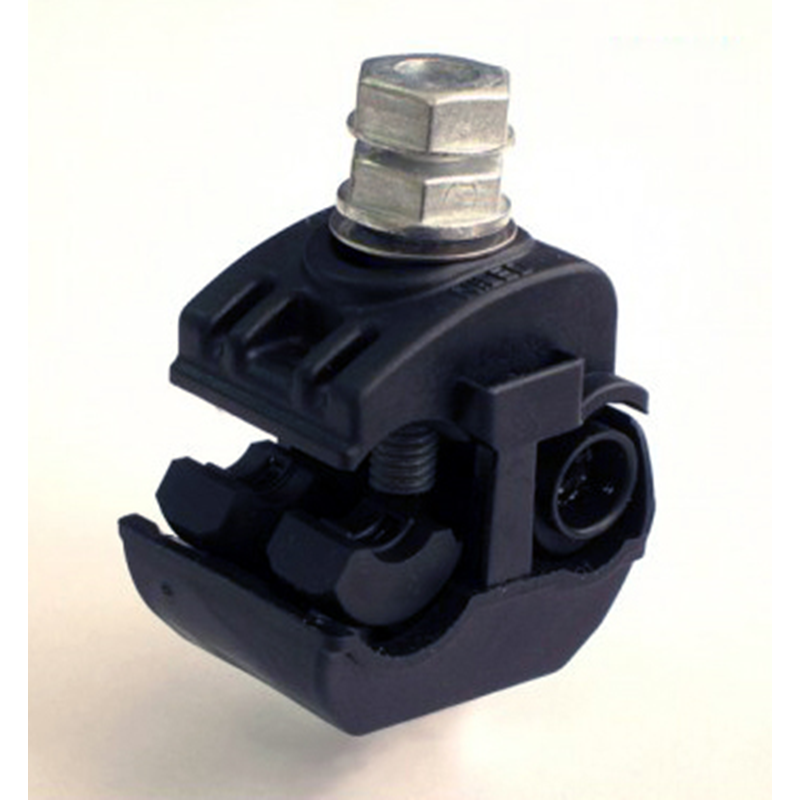

Первый ориентир для выбора таких зажимов — сечение основного СИП и отпайки. Когда отпайка выполнена СИП малого сечения (16мм2), целесообразнее использовать зажим с меньшим расчетным диаметром под прокалывающие контакты. Например предназначенным для ответвлений максимум до 50мм2, нежели до 95мм2.

Затем подбирается марка и производитель. На что здесь нужно обратить внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.

В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот наиболее качественные марки таких зажимов:

• ⚡фирма ENSTO — SLIP 12.1 и SLIP 22.1
• ⚡фирма NILED — P616R, Р645, Р70

Последовательность монтажа

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

• ⚡не повредили основную жилу СИП
• ⚡прокололи, но не порезали изоляцию
• ⚡сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

• ⚡подключение медного кабеля при вводе в дом от провода СИП
• ⚡подключение СИП к медным контактам оборудования в распредщите

Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.

Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

• ⚡непосредственно на опоре
• ⚡на фасаде дома

Подключение кабеля к СИП на опоре

На опоре все решается с помощью прокалывающих зажимов. Как правило, используют кабель ВВГнг 3*10 с монолитной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.

Самые пригодные для этого зажимы:

• ⚡Ensto — SLIP 12.1
• ⚡Niled — Р616R
• ⚡ИЭК — ЗОИ 16-70/1,5-10
• ⚡КВТ — ЗПО 16-95/1,5-10

Они могут одинаково использоваться как с медными так и с алюминиевыми проводами. Редко, но все же случается, что при проколе моножильного кабеля, зубцы зажима могут повредить или надломить жилу.

жила после прокола с изоляцией



жила после прокола без изоляции

Если вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

• ⚡Ensto — SM6.21
• ⚡Ensto — Sliw65+Sliw64 (для многократного подключения)
• ⚡Niled — Р 617,619



Подключение СИП к кабелю на фасаде

Рассмотрим второй вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Некоторые рекомендуют сделать это с помощью обыкновенных «орешков». Просто и дешево.

Не делайте этого, так как климатическое исполнение у орехов никакое. Степень защиты IP20. Соединения ими можно делать только внутри помещения. И пропадание контакта с его последующим выгоранием — только вопрос времени.

Поэтому остается два варианта:

• ⚡уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
• ⚡гильзы алюмомедные

Порядок подключения зажимов тот же самый что и на опоре. Если изолирующий колпачок в единственном числе, то одевайте его на СИП, либо прячьте СИП внутри зажима. Для моножильного медного кабеля, доступ влаги к свободному концу жилы, не задействованной в контакте, не так критичен. Во избежание попадания влаги внутрь кабеля и СИПа, а также проникновения влаги по внешней оболочке внутрь дома, загибайте их к низу.

Использование гильз хоть и надежный, но самый неудобный вариант. Понадобится специальные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.

Главный минус, кроме необходимости наличия пресса, неудобства монтажа на высоте и дефицита подобных гильз — соединение будет неразъемным. И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.

Правда некоторые энергосетевые компании категорически требуют обеспечить именно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком. Тогда этот вариант может вам подойти.

Если вы вообще хотите избавиться от всех этих переходных соединений меди с алюминием при подключении СИП, то заводите кабель СИП прямо на вводной распредщиток.

Только помните, что он должен стоять снаружи помещения, так как стандартный СИП — горючий проводник и заводить его в дом запрещено.

Помимо этого позаботьтесь чтобы щиток был соответствующих габаритов. Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть соответствующим образом при минимуме свободного места будет проблематично.
