Снятие изоляции с проводов: Снятие изоляции

Содержание

Снятие изоляции с провода


Кабельно-проводниковая продукция выполняет функцию передачи электрической энергии от источника к потребителю. Каждый провод или кабель сконструирован таким образом, что имеет строгие показатели поперечного сечения токопроводящей жилы. Данные показатели рассчитываются на основе предполагаемой тепловой нагрузки, а также с учетом возможного сопротивления. Важным аспектом в конструкции кабельно-проводниковой продукции является соблюдение баланса, который возникает между ростом температуры металла в момент прохождения электротока сквозь него и средой, куда происходит отвод тепла.

Зависит ли прохождение тока от толщины кабеля?

Баланс, о котором было сказано ранее, сбивается в случае, когда электрический ток значительно превышает номинальный показатель. Такие ситуации чреваты перегревом изоляционного материала, а превышение показателя до критических норм вообще может привести к расплавлению металлических жил. Обратим внимание, что электрические аппараты работают как раз на основе данного явления.


Сокращение толщины проводника приводит к росту сопротивления, при этом понижаются электротехнические свойства кабеля. Такое изделие лишается способности выдержать нагрузки электрического тока, которые были заявлены производителем. Также существенно понижаются механические свойства и срок службы изделия. Чаще всего подобные ситуации случаются с проводами, ТПЖ которых изготовлены из алюминия. Такие жилы имеют большую чувствительность к переломам и изгибам и, соответственно, должны очень аккуратно эксплуатироваться.

Таким образом, если на нож, который предназначен специально для снятия изоляции, оказывается большое усилие, происходит сильный порез самого металла и, соответственно, нарушение его конструкции. Следовательно, осуществляя снятие изоляции с кабельно-проводниковой продукции, нужно избегать возможного нарушения целостности металлической ТПЖ (появление царапин, заусенец, надрезов и т.п.). Даже если нанесенная царапина была небольшой глубины и длины с течением времени она может существенно увеличиваться из-за влияния различных внешних факторов.

Какие существуют способы снятия изоляционного материала с провода или кабеля?

Методы снятия изоляционного материала с кабельно-проводниковой продукции:


  • сжигая верхний слой путем нагрева;
  • механическое срезание.
Тепловое воздействие основано, разумеется, на применении температуры. Например, в таком способе Вам поможет паяльник. Правда, его использование характеризуется трудоемкостью.

Наиболее популярное и простое средство – открытый огонь (спичка или другое средство).

Данные два способа применимы для проводников небольшой мощности и небольшого диаметра, которые используются в различных приборах связи, электронике, аудиотехнике и др.

Методы механического воздействия наиболее популярны в сфере электротехники. Данные методы заключаются в удалении изоляции при помощи специальных инструментов.

Распространены среди электриков так называемые самодельные ножи. Например, они могут представлять собой обломок полотна ножовки пилы по металлу. Обломок затачивается станком для придания ему формы острого тонкого клина. Рукоятка представляет собой плотно намотанную проволоку на один из концов, поверх проволоки клеится в несколько слоев изоляционная лента.

Такие самодельные ножи быстро и без особого труда справляются с плотной ПВХ-изоляцией. При этом необходимо быть крайне аккуратными, поскольку высока вероятность повреждения близко прилегающих к изоляции алюминиевых или медных токопроводящих жил.

Использование самодельных ножей требует большой аккуратности и внимательности. При этом плоскость заточки должна быть направлена под острым углом к изоляционному материалу таким образом, чтобы было обеспечено скольжение по кабелю. Помните, что перпендикулярное положение лезвия к проводу гарантирует возникновение глубоких порезов и царапин на металле.

Альтернативой самодельному ножу является канцелярский нож, который отличается набором сменных лезвий. При этом все равно данное изделие по возможным дефектам не отличается от своего предшественника.

Пассатижи, кусачки, бокорезы и иные инструменты оказывают пагубное влияние на металлические жилы и деформируют их. Но, тем не менее, большинство специалистов все-таки прибегают к данному методу снятия изоляции с проводов. Хотя практика доказывает, что дефекты, наносимые такими инструментами, встречаются очень часто.

Специализированным инструментом является промышленный нож электрика, особенностью которого является короткое лезвие толщиной около трех миллиметров и длиной около пяти сантиметров, заточенное под углом в тридцать градусов. Такого лезвия более чем достаточно для разрезания изоляции и при этом вероятность порезов очень низкая. Некоторые модели оснащаются дополнительным лезвием, которое предназначено для удобной работы в неудобных местах.

Специальные промышленные ножи имеют диэлектрическую рукоятку, которая изготавливается из пластика высокой прочности. Рукоятка выполнена таким образом, что она удобно помещается в руке и обеспечивает тем самым комфортную работу.

Что такое стрипперы?

Современное производство постоянно развивается и выпускает все более совершенные устройства, которые способны более легко и быстро удалять изоляцию с кабельно-проводниковой продукции. Все инструменты имеют полное соответствие стандартам качества.

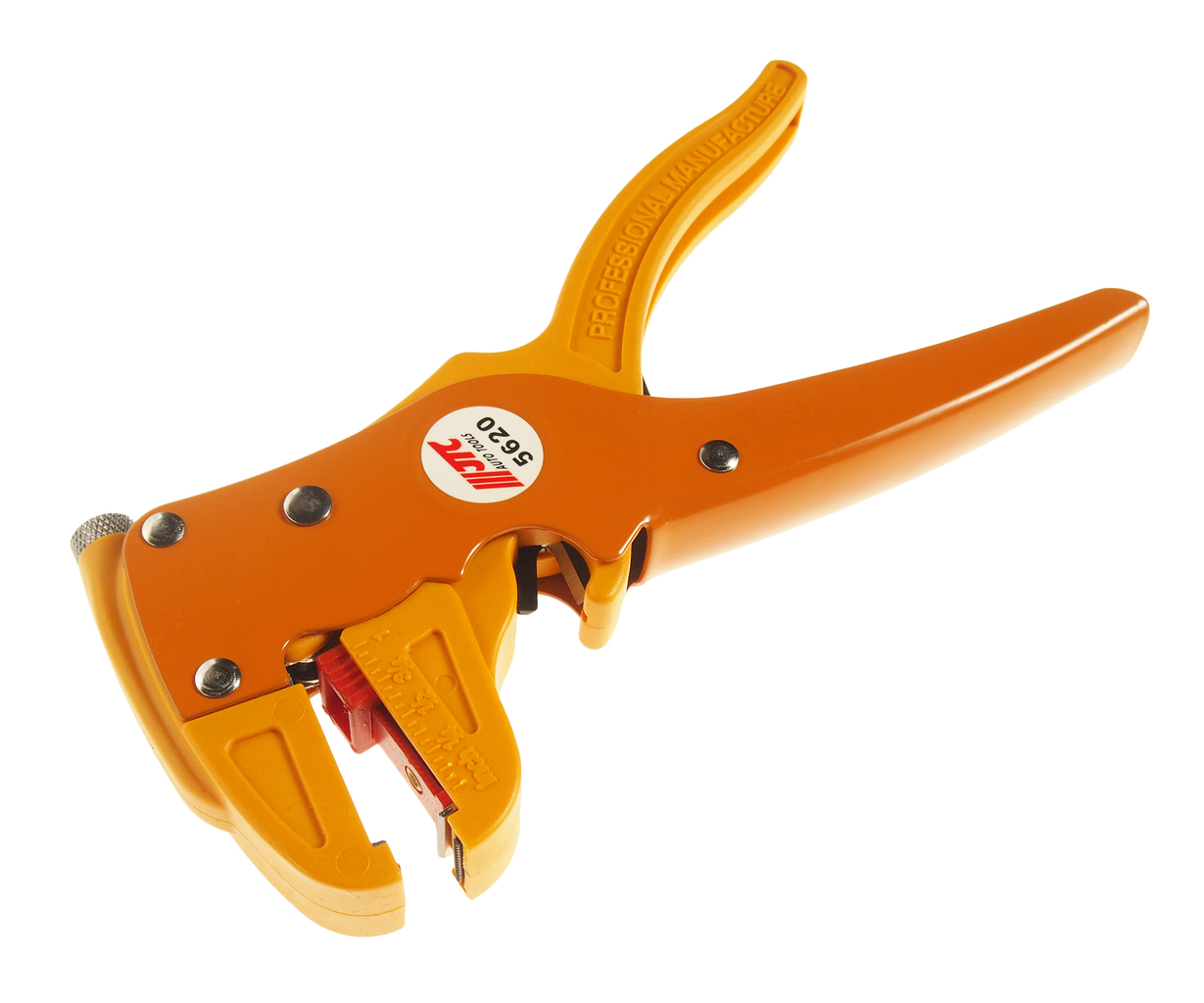

Стрипперы – это специальные устройства, которые имеют в своей конструкции два подвижных полуножа в виде полуокружности определенного диаметра, размеры которой подходят под размеры конкретного кабеля или провода. Данные полуножи встраиваются в один цельный корпус. При раздвигании пластин в расстояние между ними помещается кабель или провод.

Сжимая рукоятки инструмента, данные полуножи соприкасаются, тем самым разрезая изоляционный материал. При этом они устроены так, что лезвия не прикасаются к жилам из металла.

Для этой цели служит специальная функция механической блокировки, которая защищает кабельно-проводниковые изделия от различных повреждений.

Постепенно во время работы инструмент со сжатыми рукоятками перемещается по всей длине кабеля.

Прилагаемое усилие сдвигает изоляционный материал, тем самым оголяя металлические токопроводящие жилы, не причиняя им никакого вреда.

Как правило, стрипперы выпускаются в виде плоскогубцев, которые включают в себя различные функции и различные калиброванные отверстия под металлические ТПЖ. Такие инструменты используются и для проводов со сплошными жилами, и с проводами со сплетенными жилами в числе более одной.

Стрипперы бывают ручными, полуавтоматическими, автоматическими. Самыми простыми являются ручные инструменты. Полуавтоматические инструменты оснащены рабочей зоной с функцией регулировки. Данная зона предназначена для помещения в нее проводника, оснащена лезвиями, которые разрезают изоляционный материал и сдвигают его с ТПЖ.

Регулировочный винт используется для изменения длины очищаемого материала.

Автоматические инструменты отличаются наличием большого количества различных функций, а именно: настройка под толщину и длину изоляции, опрессовка, разрезание провода, скручивание ТПЖ многожильного изделия.

В автоматические стрипперы кабели и провода вставляются непосредственно в рабочее пространство. Упор регулируется по длине, что гарантирует равномерную длину снятия изоляционного материала при любом числе токопроводящих жил.

Сжатие рукояток приводит к соприкосновению лезвий, которые прорезают изоляционный материал и при помощи поступательных движений сдвигают его с жил.

Стрипперы предназначены для работы с проводами, сечение которых варьируется в диапазоне 0,5-6 мм квадратных.

Профессиональные стрипперы производятся из высококачественных сплавов металла, которые покрываются диэлектрическими материалами. Также данные устройства имеют удобные рукоятки.

Более дешевые стрипперы изготавливаются из пластика и, соответственно, имеют меньший вес. Если обращение с таким устройством будет аккуратным и бережным, то такие модели могут прослужить довольно долго.

Прежде, чем приступить к работе с тем или иным инструментом, нужно тщательно ознакомиться с его свойствами и характеристиками, а также изучить настройки.

Если же эксплуатация будет неправильная, то даже профессиональный инструмент может испортить изделие и повредить металлические ТПЖ.

Также в разрезании изоляции кабеля используют специальные ножи или же станки. Последние применяются в необходимости разделки большого числа кабелей.

Инструменты для снятия изоляции. Виды. Как выбрать и пользоваться

Работа электромонтера часто связана с использованием разных приспособлений. Чтобы выполнить обычную операцию в виде разделки провода и других электрических устройств, необходимы инструменты для снятия изоляции. Наиболее удобным инструментом являются специальные съемники и стрипперы.

Но, если необходимо зачистить два-три кабеля, то можно использовать и простой кухонный нож. Если планируется работа по прокладке электрической проводки в доме или квартире, то для такой задачи обычного ножа будет недостаточно. У кухонного ножа неудобное лезвие, и ручка может быть сделана не из диэлектрика.

Какие бывают инструменты для снятия изоляции

У ножа, приспособленного для производства работ по подключению электроприборов, лезвие имеет специальную форму.

Часто на проводах приходится выполнять круговые надрезы изоляции, что удобнее производить изогнутым лезвием. Многие скажут, что можно снять изоляцию простым ножом, но если нож не соответствует определенным условиям, то легко повредить токопроводящую жилу, особенно тонкую.

Для удобства выполнения круговых надрезов изоляции на лезвии могут иметься выемки для проводов различного диаметра. Поместив в эту выемку провод, круговыми движениями надрезают оплетку, не опасаясь повредить токоведущую жилу.

Нож с пяткой

Этот нож относится к электромонтажным видам, и имеет другое название «плужкового» ножа. Им удобно удалять изоляционную оболочку, так как у него изогнутое короткое лезвие со специальной «пяткой». Она предназначена для ограничения глубины реза оболочки, когда необходимо снять наружный слой, не касаясь внутренних слоев изоляции.

Нельзя забывать проверять отсутствие напряжения в проводке, перед зачисткой изоляции.

Имеющаяся на конце клинка площадка уменьшает трение продольного скольжения ножа во время снятия наружной оболочки, и не позволяет лезвию прикоснуться к внутренним проводам. Ножом удобно зачищать жесткие кабели, и хуже работать с мягкими оболочками, так как они затрудняют скольжение «пятки». В общем –инструменты для снятия изоляции, подобные ножу с «пяткой», полезны для использования электромонтерами.

Нож с крючком

Этот электромонтерский нож является профессиональным инструментом. Этот нож имеет прямой и короткий клинок с крючком. На лезвии нет острой кромки, кроме заточенного крючка. Имеются такие же модели с дополнительной острой кромкой на другой стороне лезвия. Эта модель хорошо подходит для зачистки изоляции на многих типах кабелей.

Особенно удобно таким лезвием срезать изоляцию вдоль провода. Также существуют аналогичные модели, оснащенные устройствами для выполнения круговых предварительных надрезов.

Нож с клювом

Такие инструменты для снятия изоляции имеют специфическую форму клинка, из-за чего многие электромонтеры не применяют его. Нож с «клювом» может оказаться удобным только для опытных электриков, его лезвие немного напоминает предыдущую конструкцию, с тем отличием, что на конце отсутствует «пятка», а изгиб выполнен плавнее.

Такое изогнутое внутреннее острие в виде «клюва» делает более удобным круговой разрез оболочки провода. Этот нож может также применяться электриками для продольных надрезов, но выполняя эту работу неаккуратно, можно повредить жилу, ввиду того, что нет никакого ограничителя. Для начинающих электриков такой нож неудобен из-за ручной регулировки глубины реза.

Требования к электромонтажным ножам

  • Ручка ножа должна быть выполнена из диэлектрического материала достаточной прочности: углеродного волокна или специального пластика, для предотвращения удара электрическим током.
  • Лезвие должно изготавливаться из прочной стали, для сохранения его остроты длительное время.
  • Форма рукоятки должна позволять электрику на ощупь определять начало лезвия.
  • Острая кромка должна выполняться прямой, для упрощения разделки кабелей с двойной изоляцией.
  • Нож следует выбирать небольшой, что дает возможность работы в малом пространстве, например, в шкафу или щитке. Лезвие также не должно быть слишком большим, чтобы в жгуте проводов случайно не повредить изоляцию соседних проводов, а также для удобства снятия изоляции тонких проводников.
  • Электрику для работы не требуется нож с заостренным концом лезвия. При работе в темных и тесных местах руками можно случайно прикоснуться к острому концу и получить травму. Во время работы со жгутом проводов острый конец лезвия легко повреждает соседние проводники.
  • При снятии изоляции лезвие нужно держать под острым углом к проводу, чтобы не повредить токоведущую жилу. Оболочку следует срезать аккуратно от себя, кусочками, по принципу затачивания карандаша.
  • Фабричный качественный нож должен иметь на рукоятке обозначение допустимого напряжения.
  • Если используется самодельный нож, то его рукоятку необходимо обмотать изоляционной лентой или другим диэлектрическим материалом.

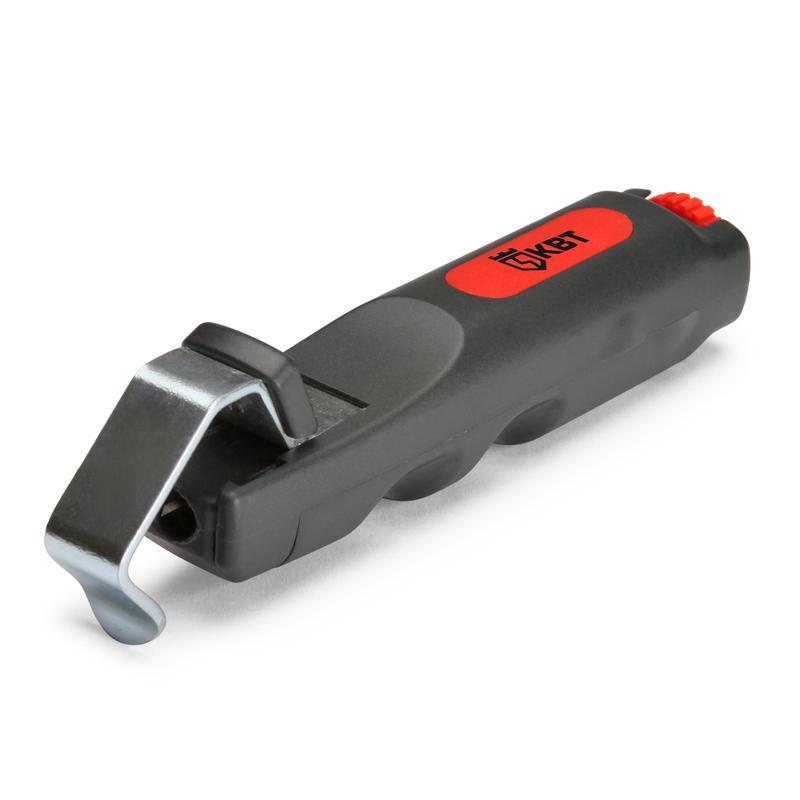

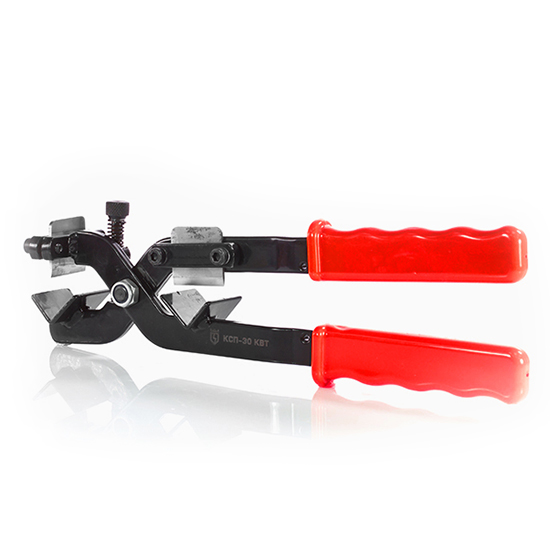

Съемники

Существуют специальные инструменты для снятия изоляции проводов от изоляции. Они являются универсальным инструментом для зачистки проводников, и могут оснащаться несколькими режущими элементами различной длины и конфигурации. Но главным элементом является особый зажим, с помощью которого производится круговой разрез изоляции.

Такие инструменты для снятия изоляции являются наиболее удобными. Они позволяют вручную подбирать диаметр провода, не опасаясь повреждения жилы. Работать таким приспособлением не трудно, достаточно закрепить провод в зажиме, и совершить съемником один оборот вращательного движения вокруг провода.

Стрипперы

Наиболее распространенным видом оборудования для зачистки изоляционной оболочки кабелей у профессионалов стали стрипперы. С их помощью значительно проще снимать изоляцию, особенно с проводов, имеющих много жил. Глубина реза настраивается, что дает возможность применения стриппера для любых диаметров кабелей.

Существует несколько видов стрипперов, которые отличаются по своей конструкции, но принцип действия их один и тот же: разрезание изоляционной оболочки и снятие ее с кабеля.

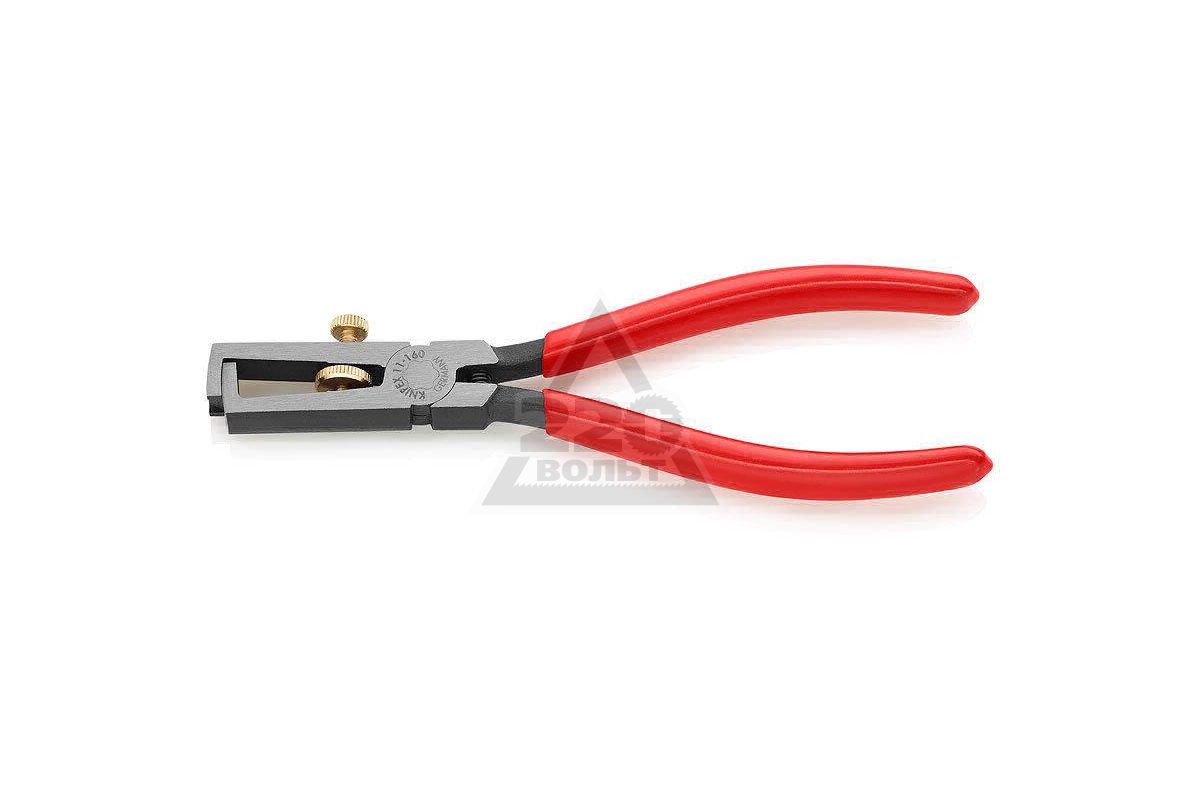

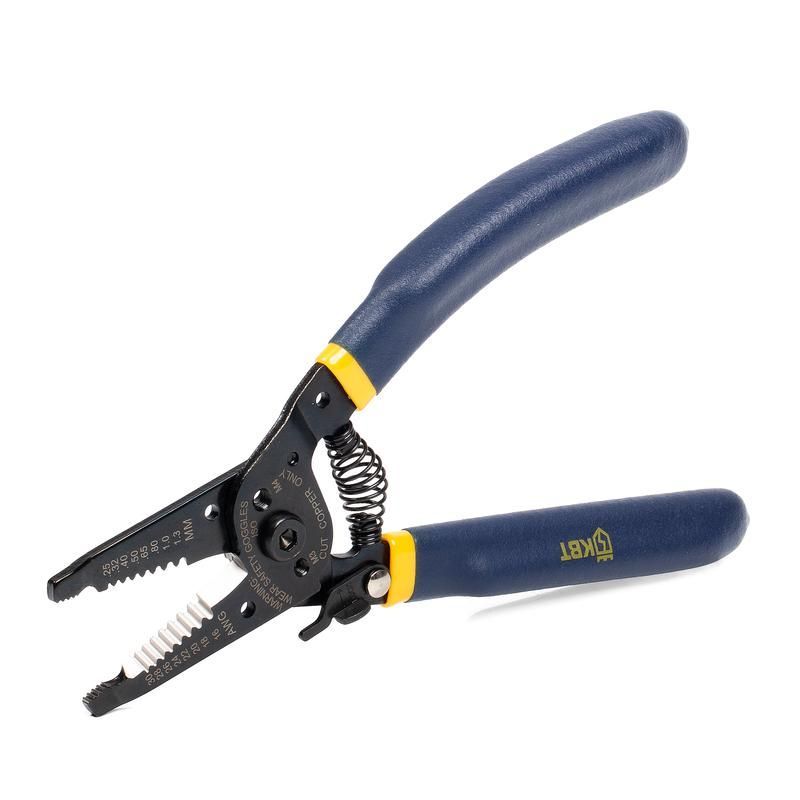

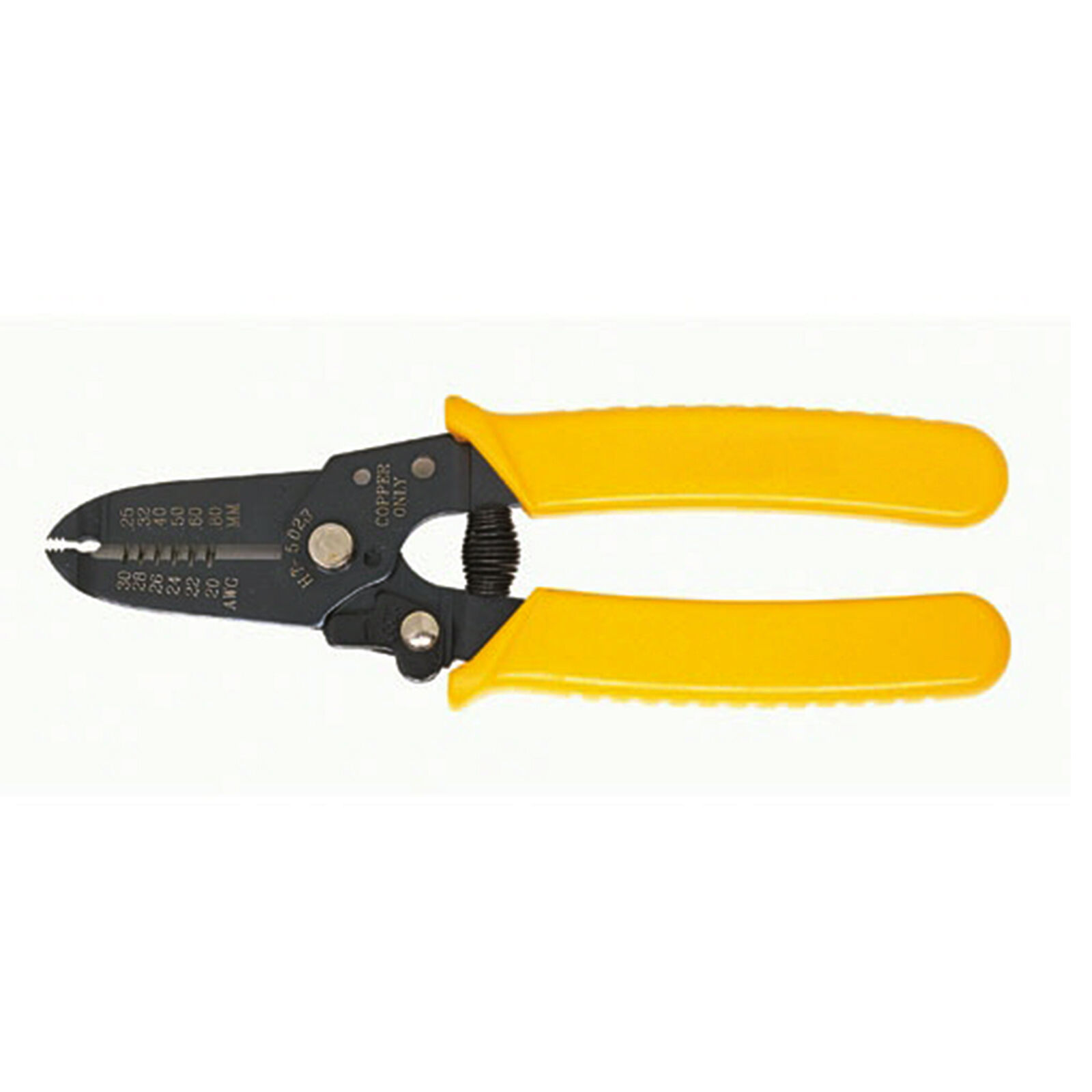

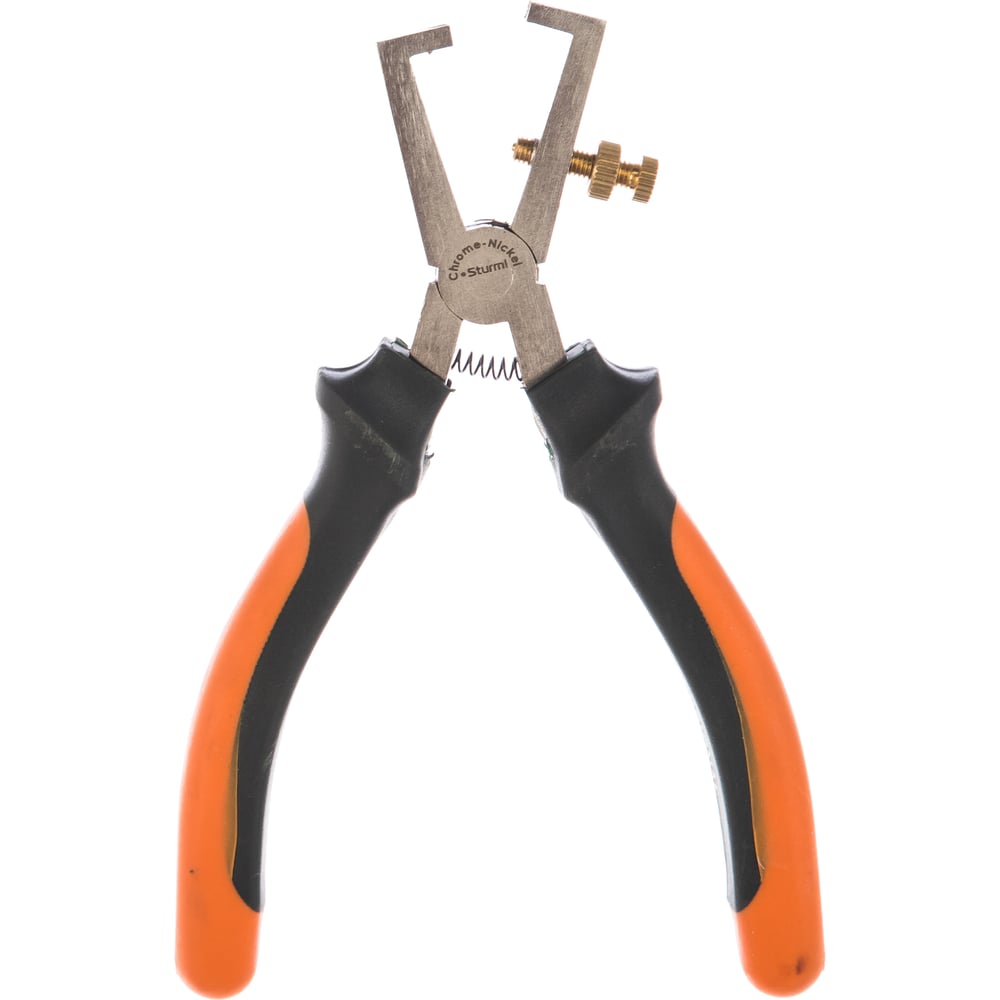

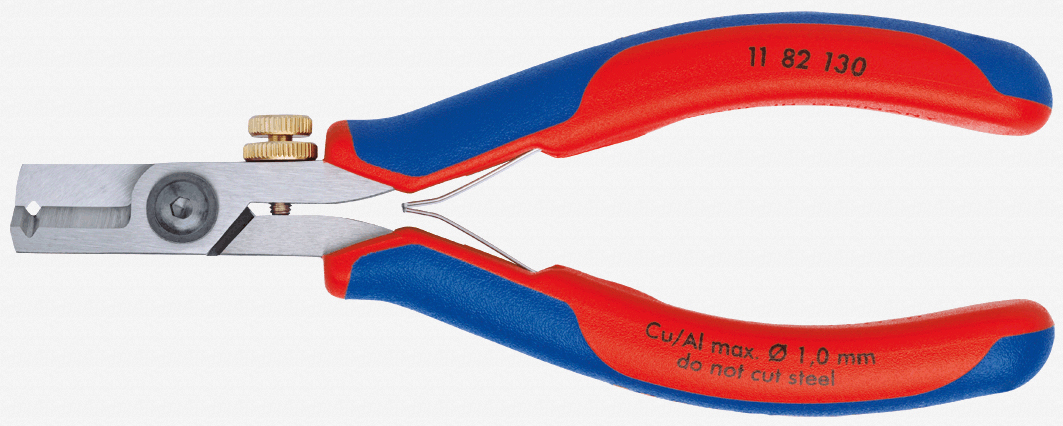

Ручные стрипперы

Такие инструменты для снятия изоляции работают по просто. Конструкция похожа на плоскогубцы, с тем отличием, что на губках имеются гнезда с режущими кромками для разных сечений жил. Этот вид инструмента подходит для зачистки изоляции проводов не более 6 мм2.

Некоторые модели способны опрессовывать наконечники. Чтобы снять изоляцию, нужно поместить провод в гнездо, нажать на рукоятки и выполнить круговое вращение.

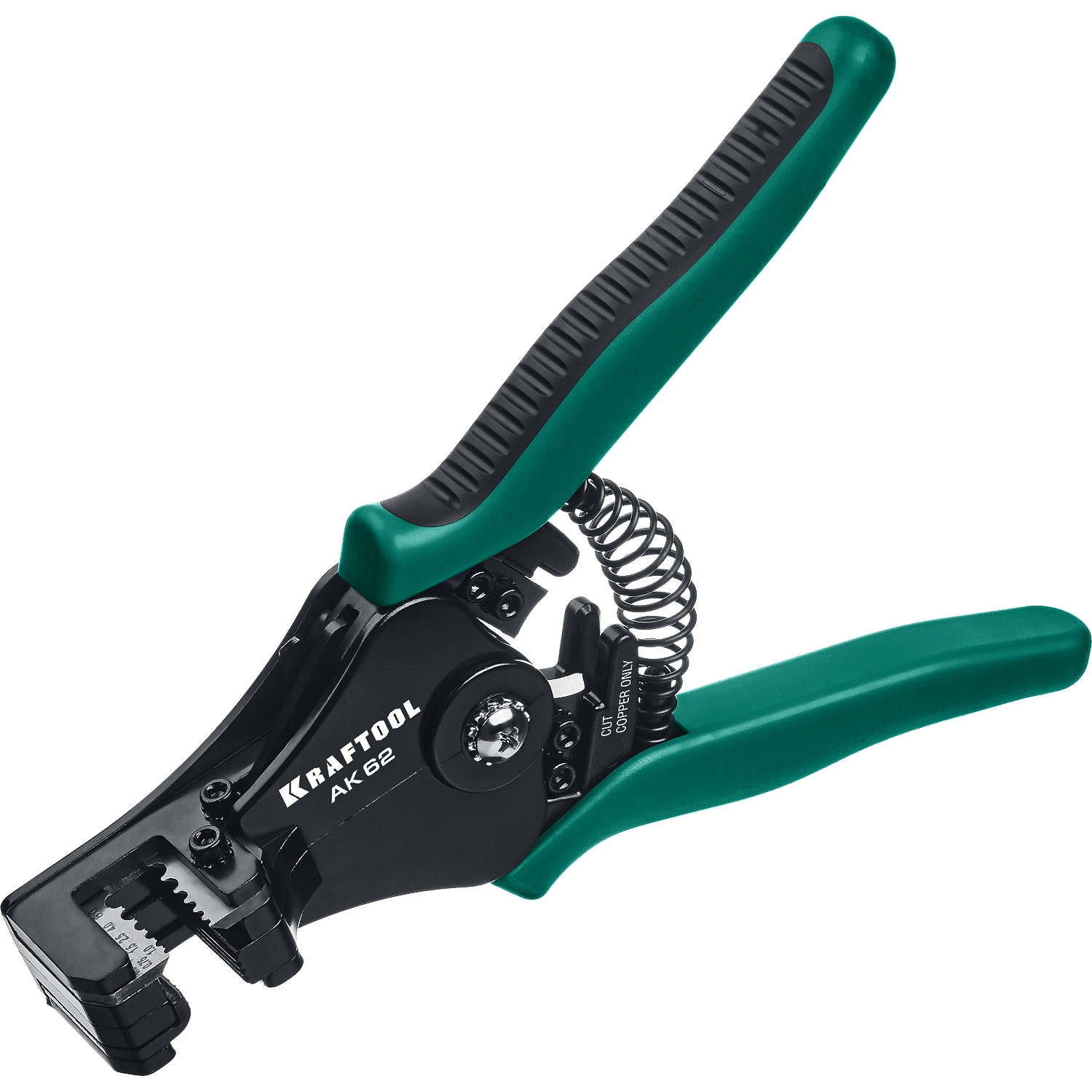

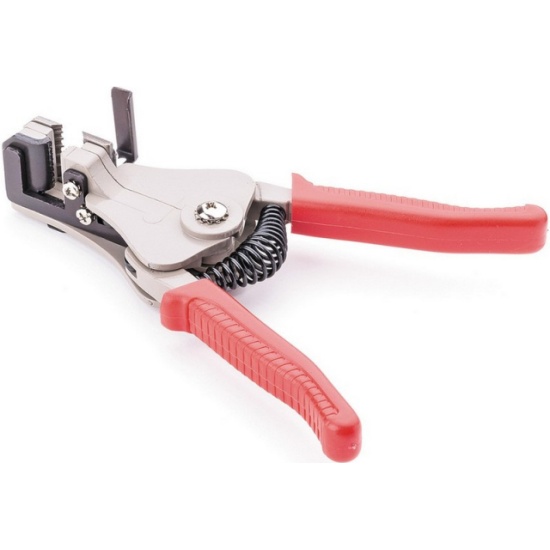

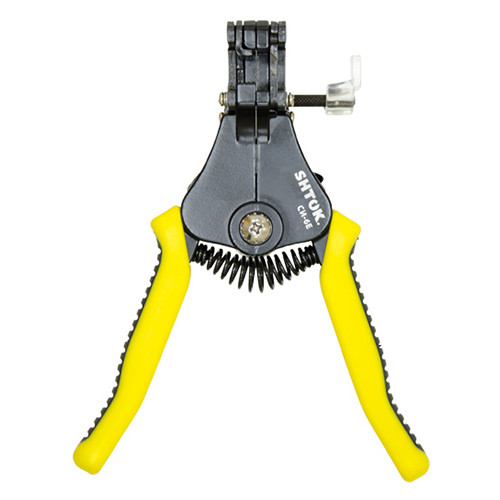

Полуавтоматические стрипперы

Такой инструмент еще более прост в работе. Его устройство по сравнению с предыдущей моделью усовершенствовано. Не нужно вращать стриппер вокруг кабеля, достаточно закрепить провод в соответствующем гнезде и нажать на ручки. Многие модели стрипперов-полуавтоматов способны опрессовывать наконечники и разрезать кабели.

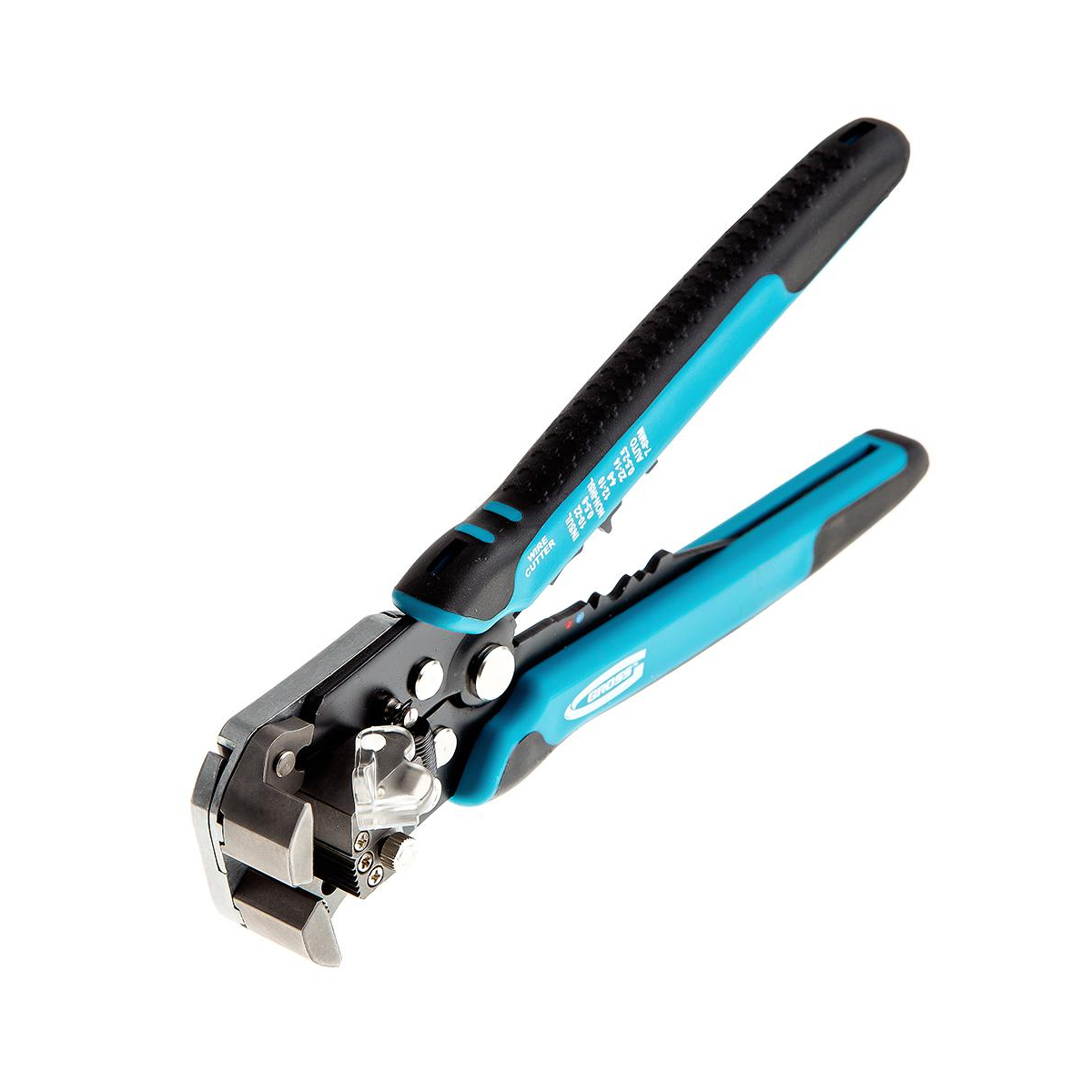

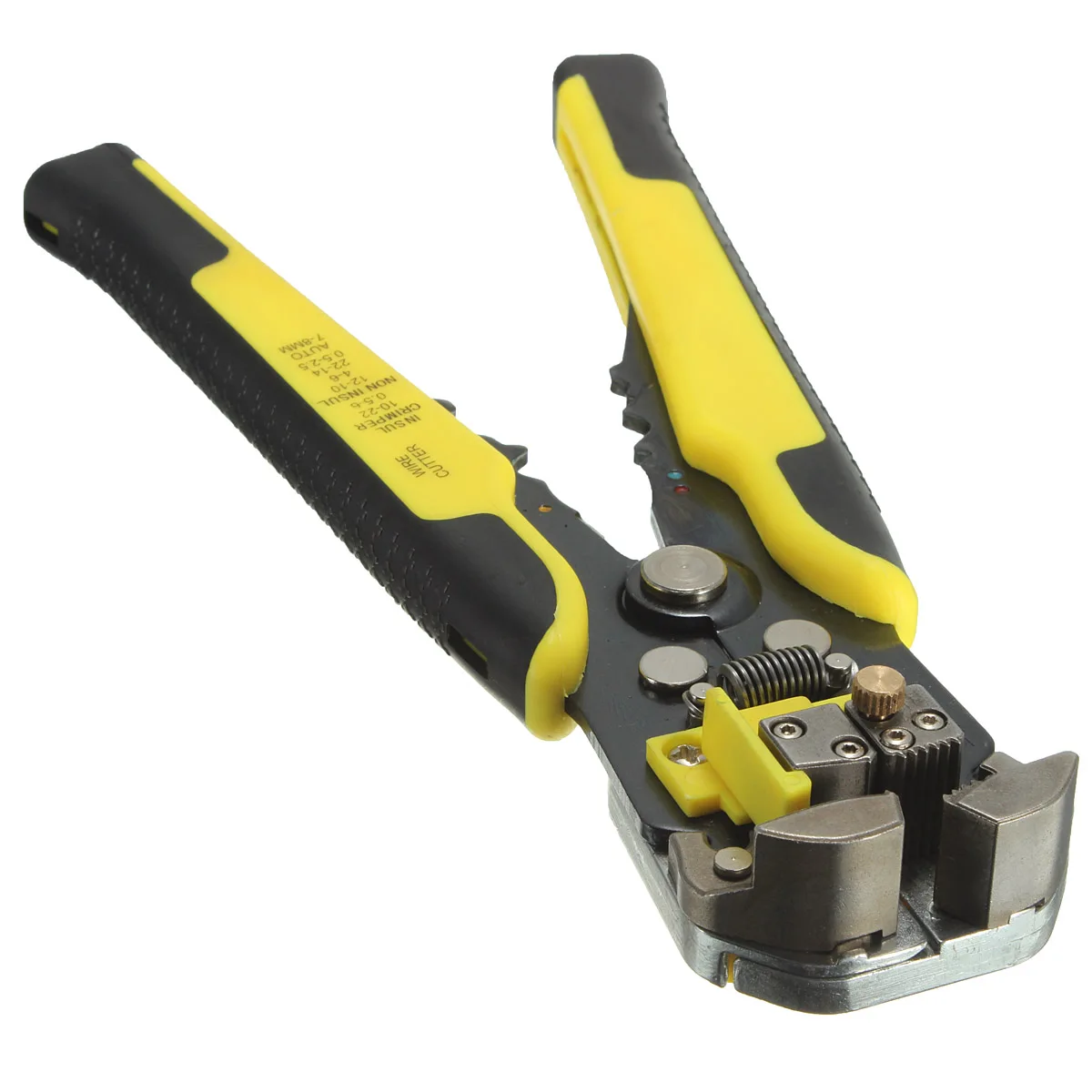

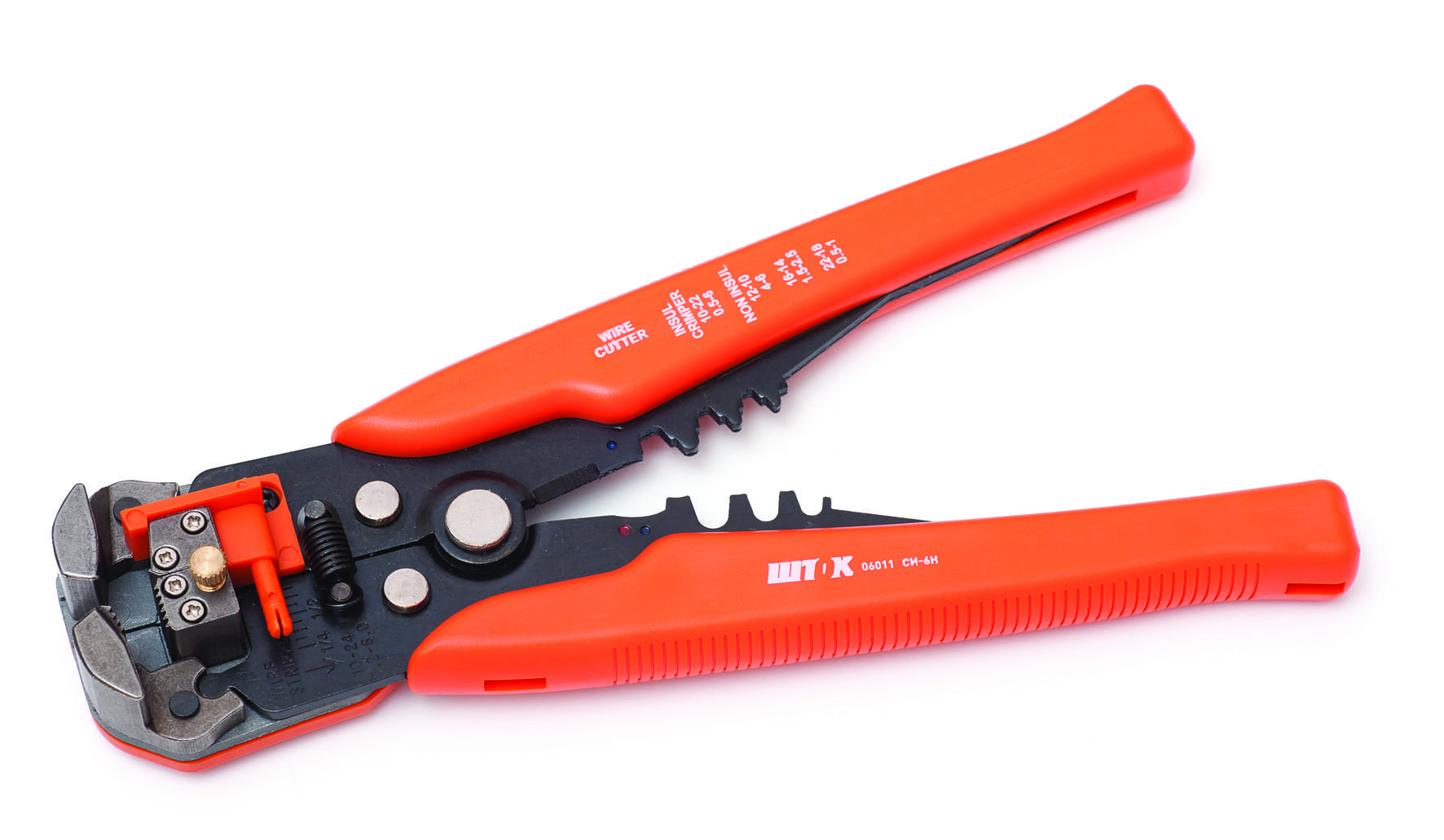

Автоматический стриппер

Такие инструменты для снятия изоляции относятся к профессиональным видам съемников изоляции. Она отличается от предыдущей модели тем, что самостоятельно определяет толщину проводника. Поэтому вся работа заключается в установке провода в нужное гнездо и приложении усилия к рукояткам.

Автоматические инструменты для снятия изоляции являются дорогостоящими изделиями, могут очищать изоляцию сразу с нескольких проводников, а также зачищать провод в его середине. Существуют также автоматические стрипперы для зачистки плоских проводов, и для многих других целей при совершении электромонтажных работ.

Как выбрать инструменты для снятия изоляции

Для домашних работ по подключению электрической проводки целесообразно приобрести ручной стриппер для зачистки изоляции, который способен снимать оболочку с проводов до 6 мм2. Ручные инструменты для снятия изоляции имеют невысокую стоимость, и обладают достаточной функциональностью для домашних мастеров.

Профессиональным электромонтерам, которые постоянно прокладывают линии проводов и подключают их к различным устройствам, лучше приобрести стриппер-автомат, или хотя бы полуавтоматическую модель. Их стоимость соответственно выше, зато значительно упрощается электрический монтаж проводки.

Как пользоваться стриппером

Рассмотрим этот вопрос на китайском стриппере-полуавтомате, который исправно работает уже несколько лет.

Режущей частью являются две пластины с высечками для различных сечений провода.

Размещая проводник в захвате, следует оставить часть провода для зачистки за ножами.

Сжимаем рукоятки стриппера, придерживая проводник руками. При этом ножи сжимаются, разрезая оболочку, а губки оттягивают проводник назад. В итоге оболочка провода снимается.

Особенностью работы со стриппером является правильный выбор величины высечки. Если неправильно выбрать ее диаметр, то токопроводящая жила повредится или даже обломится. Не следует захватывать слишком большую длину оболочки, лучше снять ее за несколько заходов. При достаточном навыке работы со стриппером, изоляционная оболочка снимается менее, чем за секунду, и работа идет быстрее. Поэтому покупка такого инструмента экономит рабочее время, финансы и силы работника.

Обжим наконечников стриппером

Если нет специального инструмента, применяемого для опрессовки проводов (кримпера), то эту работу можно выполнить стриппером. Эта работа выполняется довольно просто. Вначале необходимо зачистить провод от изоляционной оболочки на необходимую длину. Далее установить наконечник на провод и поместить его в соответствующий разъем стриппера. Затем нужно сжать рукоятки, получив обжатый провод в наконечнике. Затем следует отрезать лишний конец жилы.

Достоинства стрипперов:
  • Кроме снятия изоляции могут использоваться вместо пресс-клещей или кусачек, для обжатия провода.
  • Эти инструменты для снятия изоляции могут применяться для зачистки очень тонких проводов.
  • Допускается использование стрипперов для снятия оболочки у проводников с любым видом изоляции.
  • Во время работы не повреждают токопроводящую жилу, изготовленную даже из мягкого металла.
  • Простое и понятное использование.
  • Невысокая стоимость.
Зачистка изоляции паяльником

Если под руками не нашлось специального инструмента или ножа, то зачистить кабель или провод можно простым паяльником. Для этого его разогревают до рабочей температуры, далее к жалу прислоняют проводник и вращают его вокруг своей оси, оплавляя изоляцию.

Теперь изоляционную оболочку можно без труда снять, а жила не будет иметь повреждений. Недостатком этого метода является выделение плавящейся изоляцией вредного и неприятного дыма, а также невозможность применения паяльника для зачистки резинового провода, так как резина будет гореть.

Похожие темы:

Инструмент для снятия изоляции

Съемники изоляции автоматические многофункциональные, тип «T»

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Предназначены для профессионалов, которым важна скорость и точность работы.

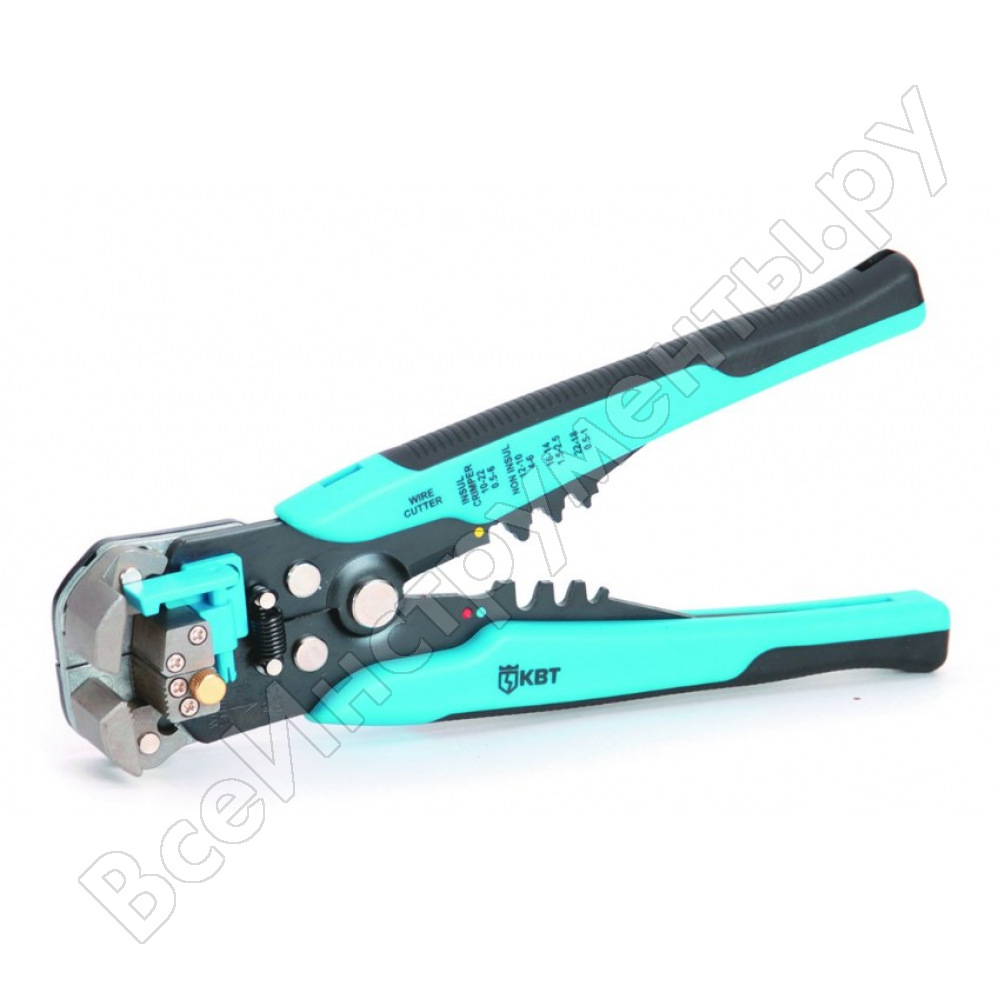

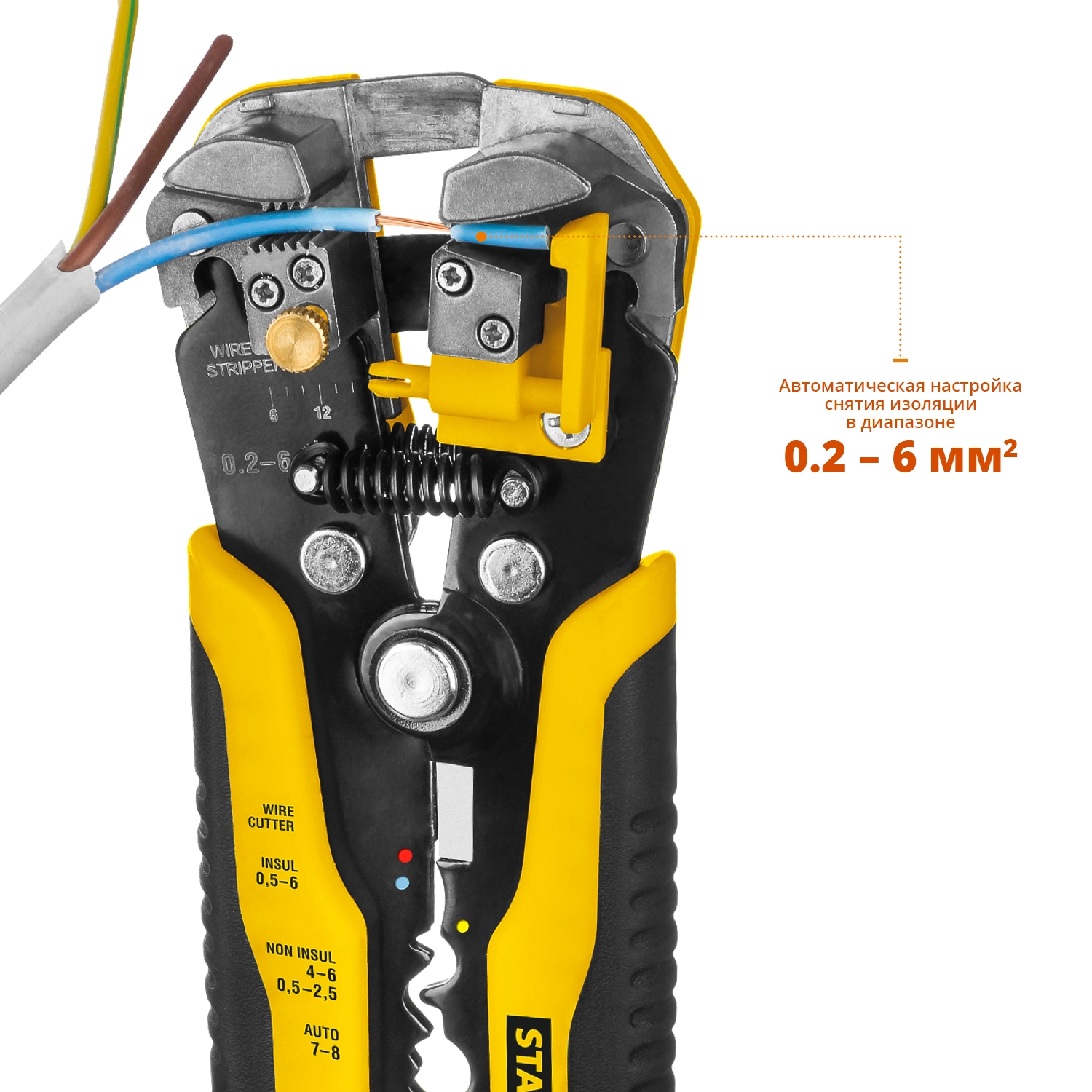

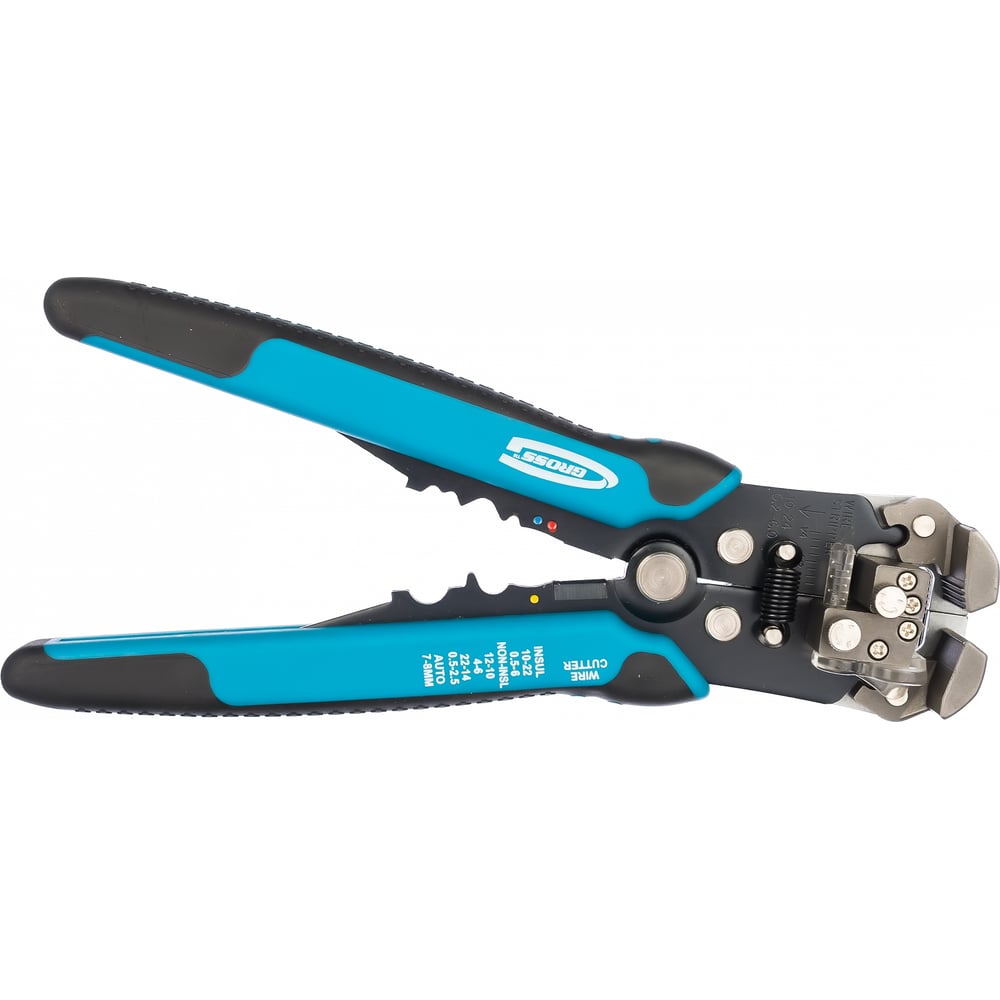

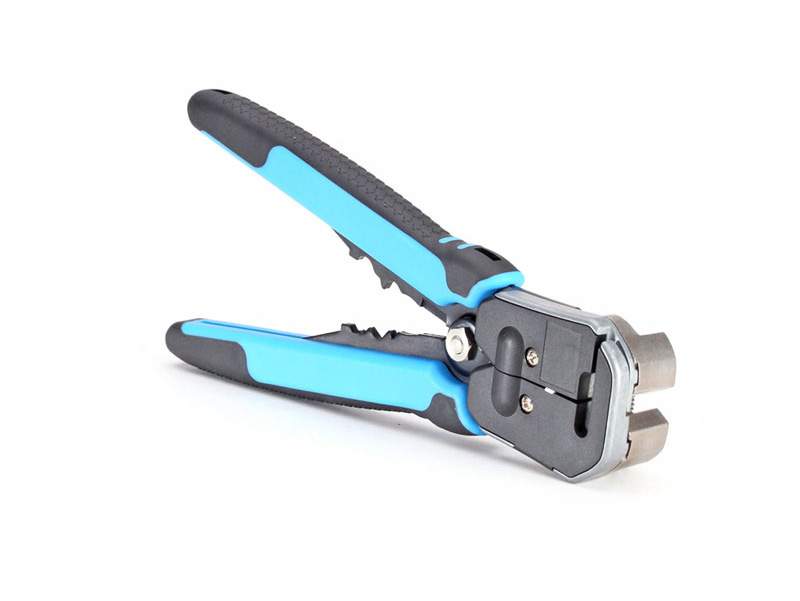

Стрипперы автоматические многофункциональные, тип «Т», серия ПРОФЕССИОНАЛ
  • Снятие изоляции 0.05 — 8 мм² с моножильных и многопроволочных жил без повреждения проводника
  • Одновременная зачистка нескольких проводов за одно движение , с регулировкой длины снятия.
  • Нескользящие двухкомпонентные рукоятки со вставками из мягкой термопластрезины
  • Нож для резки кабеля и матрица для опрессовки втулочных наконечников.
  • Микрорегулировка 0.05 — 0.13 мм²,
  • Обжим изолированных наконечников 0.5 — 6 мм²
  • Обжим неизолированных наконечников 0.5 -2.5 / 4-6 мм²
  • Обжим автомобильных клемм 7-8 мм.

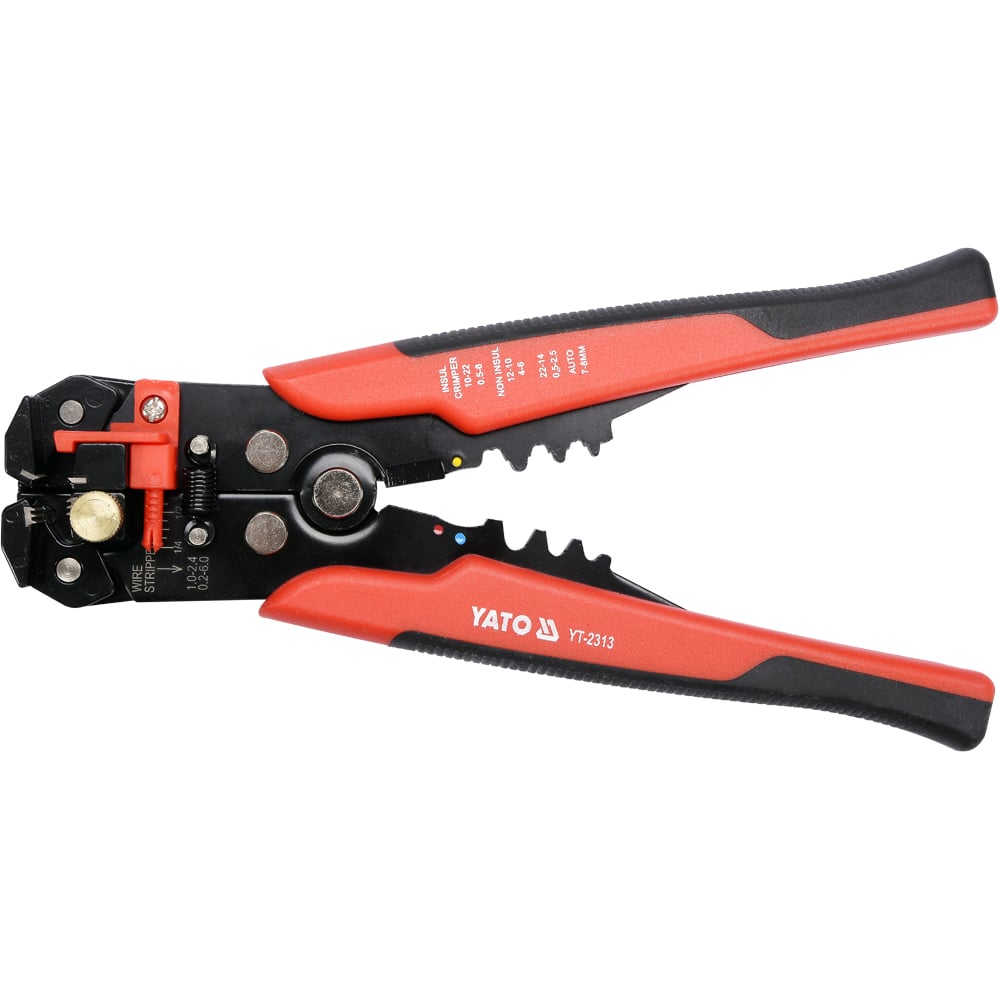

Стриппер автоматический многофункциональный, тип «Т», серия ПРОФЕССИОНАЛ
  • Снятие изоляции 0. 2 — 6 мм² с моножильных и многопроволочных жил без повреждения проводника
  • Одновременная зачистка нескольких проводов за одно движение.
  • Нож для резки кабеля и матрица для опрессовки втулочных наконечников.
  • Обжим изолированных наконечников 0.5 — 6 мм²
  • Обжим неизолированных наконечников 0.5 -2.5 / 4-6 мм²
  • Обжим автомобильных клемм 7-8 мм.
Съемники изоляции полуавтоматические с фасонными ножами, тип «A»

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Полуавтоматические стрипперы  обеспечивают аккуратное удаление изоляции, без повреждения кабеля. Предназначены для профессионалов, которым важна скорость и точность работы.

Съемники изоляции многофункциональные, тип «P»

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Предназначены для профессионалов, которым важна скорость и точность работы.

Съемники изоляции многофункциональные, тип «M»

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Предназначены для профессионалов, которым важна скорость и точность работы.

Съемники изоляции многофункциональные компактные, тип «K»

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Предназначены для профессионалов, которым важна скорость и точность работы.

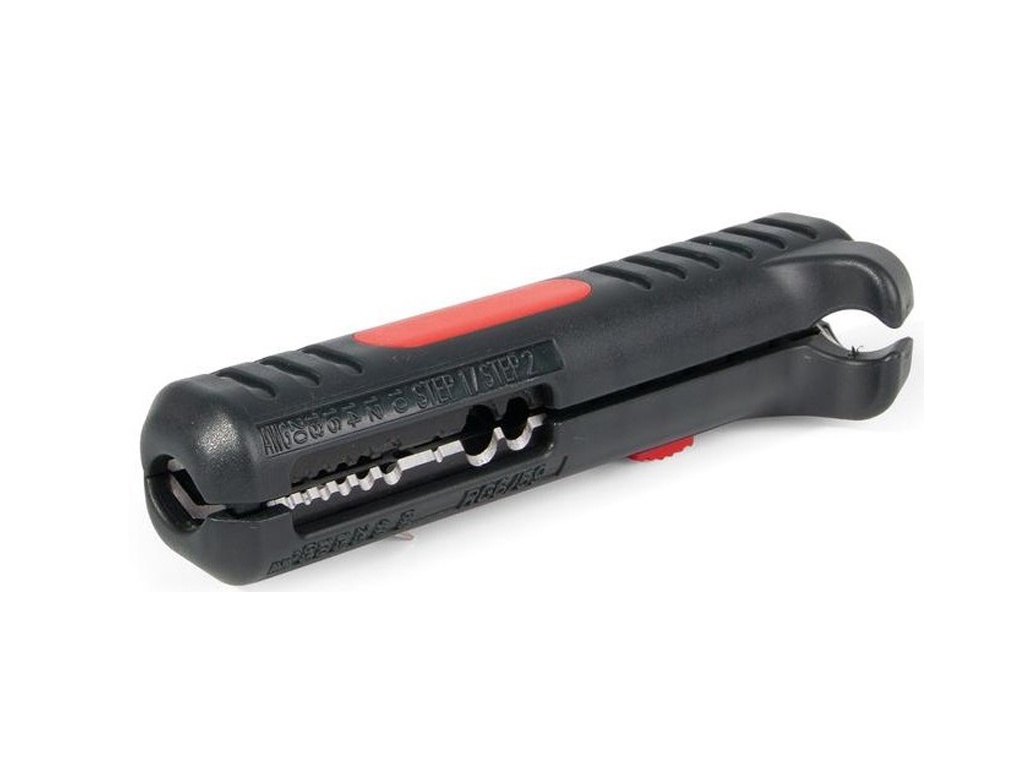

Съемники изоляции, тип «COAX»

Инструменты для снятия изоляции, применяемые для зачистки проводов, представлены такими приспособлениями как: кабельные ножи, щипцы, кусачки, стрипперы. Выбор подходящего инструмента зависит от сечения провода, объема работы и предпочтений мастера. Предназначены для профессионалов, которым важна скорость и точность работы.

Инструменты и приспособления для снятия изоляции с проводов методом обжига

Категория:

   Инструмент для электромонтажных работ

Публикация:

   Инструменты и приспособления для снятия изоляции с проводов методом обжига

Читать далее:



Инструменты и приспособления для снятия изоляции с проводов методом обжига

Приспособление для зачистки концов проводов, изолированных хлопчатобумажной или шелковой пряжей с полимерным покрытием. В электромонтажном производстве широко распространены способы ручной зачистки монтажных проводов с помощью ножа, кусачек, механических съемников, обжигалок и т. д., каждый из которых обладает известными недостатками по качеству выполняемой работы и по производительности труда.

В проводах с изоляцией из полихлорвинилового пластиката и искусственного шелка во избежание повреждений жил при съеме пластиката шелковую изоляцию оставляют. На удаление шелковой изоляции затрачивается дополнительное время. При снятии такой изоляции методом обжига полностью исключается возможность надреза проволочек жилы. При существующих конструкциях обжигалок изоляция прожигается неравномерно.

Рекламные предложения на основе ваших интересов:

Рис. 1. Ручное приспособление для зачистки проводов с тканевой и полимерной изоляцией методом обжига.

Существенное улучшение качества зачистки проводов с тканевой и полимерной изоляцией достигается при помощи ручного приспособления конструкции Б. В. Левона, А. В. Кидалюка и В. Я. Колпакова (рис. 1). Ояо обеспечивает качественный обжиг и съем изоляции с концов монтажных проводов сечением от 0,07 до 0,88 мм2.

В приспособлении нить накала выведена из зазора между губками. Конец провода, подлежащий зачистке, заводится на нужную длину в петлю, образованную нитью накала и губками приспособления.

При снятии изоляции с проводов главными элементами приспособления являются взаимодействующие губами и нить накаливания. Губки служат опорой для провода во время прожигания изоляции, предотвращают чрезмерное обугливание краев, завальцовывают их неровности и совместно с нитью накаливания обеспечивают снятие изоляции от места прожига до конца провода.

Корпус приспособления выполнен в виде металли-чеокой трубки, передняя часть которой имеет торцовые прорези для винтов фиксации положения и крепления наконечника. В стенке выполнены продольные отверстия для лучшего охлаждения и направляющий паз, в котором помещается изоляционная прокладка, разделяющая клавишную систему и контактную группу каретки, соединенные между собой винтами через шайбы и изолирующие втулки. Система объединяется клавишным корпусом и состоит из клавиши, оси, вкладыша и возвратной пружины. Контактная группа объединяется кареткой, которая содержит вклеенные в соответствующих местах проходной, контактный и кнопочный электроды, а также проволочную скобу для крепления крючка возвратной пружины, увеличенный задний виток которой плотно удерживается в канавке для выхода резьбы в задней части корпуса, где ввинчена втулка с пружинным амортизатором. Шнур свободно пропущен внутри амортизатора, втулки и пружины, где он раздвоен, а концы подпаяны к электродам.

Передняя часть каретки снабжена отражателем, который выполняет роль направляющего элемента, ограничивает люфт каретки и повышает жесткость установки и стабильность положения электродов с нитью в зазоре между губками наконечника.

Питание приспособления осуществляется от отдельной вторичной обмотки трансформатора блока питания или прибора электромонтажника. Обмотка должна быть рассчитана на ток 10-15 А и иметь секционированные выводы с напряжениями от 2 до 7 В через каждые 0,5 В. Это необходимо для регулировки степени накала нити в зависимости от рода работы, толщины и типа изоляции, подлежащей удалению.

Нормальная работа приспособления с включением отсоса производится при напряжении питания нити накала более 3 В. Величина питающего напряжения зависит от степени разрежения, обеспечиваемого вентиляционной системой, или от степени охлаждения накаленной нити воздушным потоком. Минимальное напряжение питания и почти 100%-ное удаление газообразных выделений обеспечивается при подключении приспособления к вентиляционной системе, которая способна поддерживать внутри вентиляционного канала давление 0,01-0,15 кгс/см2. При более высоком вакуумном давлении происходит интенсивное охлаждение накаленной нити, вызывающее нагрев корпуса приспособления.

Рис. 2. Электронож для снятия изоляции с монтажных проводов.

Габаритные размеры: 180XI6X38 мм; масса-0,13 кг.

Электронож для снятия изоляции с монтажных проводов (рис. 2) разработан новаторами В. Н. Соловьевым и Н. С. Шишагиным.

Монтажный провод помещают между двумя специально согнутыми проволочками, изготовленными из материала с высоким удельным сопротивлением (нихром). Проволочки подвешены на четырех латунных штырях. При повороте вокруг оси двух эбонитовых пластин замыкаются контакты электрической цепи питания электроножа. Ток, проходя по проволочкам, разогревает их. На монтажном проводе, охваченном проволочками, прожигается легкоплавкая изоляция, освобождая металлическую жилу.

Применение электроножа обеспечивает высокое качество работы, так как полностью исключает возможность повреждения жилы провода.

Клещи для снятия пластмассовой изоляции. Для снятия изоляции с концов монтажных проводов в производстве пользуются разнообразными инструментами: ножами, кусачками, съемщиками, обжигалами и т. д., каждый из которых обладает известными недостатками как по качеству снятия изоляции, так и по производительности труда.

При снятии изоляции ножом или металлическим съемником со специально заточенными ножами не исключается возможность надреза или обрыва отдельных проволочек токоведущих жил. При снятии изоляции методом обжига возможность надреза проволочек жилы полностью исключается, но при существующих конструкциях обжигалок изоляция прожигается неравномерно, обугливается.

Существенное улучшение качества зачистки проводов с полимерной изоляцией, а также повышение производительности труда достигается применением ряда специальных приспособлений. Одним из таких приспособлений являются клещи для снятия пластмассовой изоляции конструкции В. В. Чалова и А. Д. Блохина.

Клещи (рис. 3) состоят из пластинчатой пружины, пластмассовых ручек, сменных губок, двух нагревателей, упора, шнура с вилкой.

Все детали собираются и крепятся на пружине, кроме упора, устанавливаемого на ручке, имеющей шкалу настройки на длину снимаемой изоляции (10-45 мм). В свободном состоянии между губками имеется зазор для ввода жилы кабеля. Для снятия изоляции на передних концах пластинчатой пружины устанавливается я крепится пара сменных губок с маркировкой. Упор на ручки по шкале настраивается на указанную длину снимаемого участка изоляции.

Клещи включаются в сеть напряжением 36 В. Удаление слоя полихлорвиниловой изоляции с конца провода или кабеля производится губками, подогретыми до 100-120 °С. Перед снятием изоляции клещи берут в руки, не сжимая при этом ручки. Подлежащий разделке конец провода или кабеля вводится между губками до упора и укладывается в соответствии с маркировкой на полуотверстие губки. Сжатием ручек сводят губки, происходит поперечное (кольцевое) оплавление изоляции, и вытягивают провод, не допуская при этом его перегиба. После этого ручки под действием пластинчатой пружины разводят в начальное положение, и снятая изоляция сбрасывается.

Рис. 3. Клещи для снятия пластмассовой изоляции с концов мон«тажных проводов конструкции В. В. Чалова и А. Д. Блохина.

В нерабочем положении клещи ставятся на выступы, которые имеются на одной из ручек. Время зачистки одного конца провода или кабеля с помощью клещей не превышает 3-5 с.

Клещи для снятия изоляции с концов монтажных проводов с полихлорвинила-вой изоляцией (авторы М. А. Простаков и А. А. Шумилов) (рис. 4) состоят из медных губок с цилиндрическими хвостовиками, внутри которых помещены термоэлементы, изготовленные из нихрома, на напряжение 24 и 36В. Хвостовики губок закреплены в трубках. Губки сжимаются системой рычагов а рукоятками вручную. Разжимает рукоятки плоская пружина. Электропитание подается через двухполюсную вилку, которая включается в сеть соответствующего напряжения. Через 2-3 мин губки нагреваются до необходимой температуры. Конец провода нужной длины вставляется в губки, которые сжимаются до соприкосновения с жилой провода, и изоляция легко снимается.

Клещи просты в изготовлении и удобны в эксплуатации. Их применение значительно повышает производительность труда.

Рис. 4. Клещи для снятия изоляции с кондов монтажных проводов конструкции М. А. Простякова и А. А. Шумилова.

Электрообжи галка с отсосом газов, разработанная новатором В. И. Леонтьевым, предназначена для исключения повреждения проводника при снятии изоляции (рис. 5).

Обжигалка состоит из двух щек-правой и левой, изготовленных из органического стекла, специальных гаек из алюминиевого сплава Д16Т, ниппелей, пружины, винта, нихромовой проволоки диаметром 0,7 мм; полихлорвиниловой трубки, пластикатовой трубки, микровыключателя, двухполюсной вилки и двух электродов.

Электроды закреплены между щеками обжигалки. Внутри каждого электрода имеется канал для отсоса газов, которые идут через ниппель 8 в пластикатовую трубку и поступают в вакуумную систему, оборудованную на участке.

В пластикатовую трубку вставляется пружина для того, чтобы трубка не сжималась от давления воздуха. В рукоятке обжигалки установлен микровыключатель типа Д703 для включения и выключения рабочего напряжения. На нихромовую нить подается напряжение 2,5 В.

Рис. 5. Электрообжигалка с отсосом газов.

Эффективность отсоса газов составляет 90-95%, что дает возможность ликвидировать вытяжную вентиляцию на рабочем месте радиомонтажника.

Электронож (рис. 6) для снятия изоляции с проводов методом обжига с отсосом газов разработан новатором Н. Г. Федоровым. Работа с таким электроножом безопасна и полностью исключает возможность надреза проволочек жилы провода.

Электронож состоит из двух пар контактодержателей, к концам которых прикреплены две нихромовые петли. Контактодержатели закреплены в двух держателях, изготовленных из термостойкой пластмассы марки АГ-4, и вмонтированы в направляющий коробчатый корпус. Внутри корпуса имеется канал, куда поступает газ, который затем идет по резиновому шлангу в вытяжную вентиляцию, установленную на рабочем месте монтажника.

На корпусе электроножа установлен микровыключатель для выключения напряжения. Пульт питания позволяет регулировать подачу напряжения на нихро-мовые петли электроножа от 1 до 2 В. На пульте имеются тумблер для включения напряжения, розетка для включения местного освещения и дополнительные разъемы для подключения других приборов. Пульт питается от сети 36 В.

Рис. 6. Электронож для снятия изоляции с проводов с отсосом газов.

Снятие изоляции осуществляется следующим образом. Включают напряжение 1-2 В, и нихромовые петли нагреваются. Для обжига изоляции конец провода вводят в нагревательные петли. При нажиме на микровыключатель петли сходятся и обжигают изоляцию провода. После обжига вытягивают конец провода и освобождают его от изоляции.

С помощью электроножа можно снимать изоляцию с концов монтажных проводов марок БПВЛ, МГВ, МГВЛ и др., не содержащих в изоляционном слое стекловолокна, асбеста и эмали.

Применение электроножа для снятия изоляции с проводов методом обжига с отсосом газов обеспечивает высокое качество работы и улучшает условия труда монтажника.

Рекламные предложения:


Читать далее: Автоматы, станки и устройства для резки, зачистки и закрутки концов монтажных проводов

Категория: — Инструмент для электромонтажных работ

Главная → Справочник → Статьи → Форум


Зачистка проводов от изоляции — какие инструменты используются

Отредактировано: 10. 05.2020

Устройства для зачистки кабелей и проводов — это устройства, используемые для удаления участков изоляции и подготовки кабелей к установке. Зачистка является важным процессом и позволяет обрывать или сращивать проводник. Зачистки обычно предназначены для определенного диапазона проволочных калибров. Доступны портативные и настольные модели, а способ приведение их в действие определяет производительность устройства.
Стрипперы имеют челюсти с по крайней мере одной пустотой между противоположными лезвиями. Ручные съемники с одной режущей насечкой полагаются на ручное управление. Нужно сначала аккуратно разрезать изоляцию, а затем вращая инструмент завершить резку. Зачистки с несколькими полостями совершают полный разрез при сжатии. Изоляция может быть легко удалена, и проводник теперь может служить электрической рабочей точкой. Некоторые штампы предназначены для общего назначения и способны зачистить несколько видов проводов. Некоторые люди выбирают для зачистки проводов неспецифические инструменты, такие как ножи, плоскогубцы, бритвы или точилки для карандашей. Хотя эти инструменты эффективны, вероятное повреждение провода и более длительные интервалы эксплуатации приводят к снижению производительности и качества, и будут недостаточны при удалении больших количеств.
Альтернативой такому типу удаления изоляции кабеля является химическая зачистка. Такие устройства представляют собой вызванные растворителем методы снятия изоляции с проводов. Они способны удалять поливиниловую, полиуретановую, нейлоновую, полиамидную и полиаминовую изоляцию из медной и алюминиевой проволоки. После этой процедуры зачищенные провода промывают в специальных очистителях.
Устройства для зачистки кабелей и проводов бывают различных конструкций. Ручные являются наиболее удобными и недорогими, а настольные варианты применяются, когда нужны большие объемы зачистки. Сочленение съемника может варьироваться между ручным, электрическим и пневматическим источниками питания.

Способы зачистки кабеля

Существует несколько способов зачистки инструментами для снятия изоляции. Наиболее распространенным методом зачистки проводов является зажимная матрица, которая отделяет сегмент изоляции. Зачистные колеса опираются на высокоскоростные колеса из проволоки или стекловолокна для истирания изоляции провода и достаточно прочны для проволоки большой толщины. Это используется исключительно в настольных конструкциях. Наконец, доступны устройства, которые применяют вращающееся лезвие для обрезки концов. Ни абразивные круги, ни вращающиеся лезвия не требуют замены для различных размеров проволоки — направление проволоки и глубина резания регулируются.


Ручные устройства для зачистки проводов — это инструменты, на которые оператор прикладывает усилие сдвига. Многие типы требуют, чтобы оператор определял размеры съемника в соответствии с калибром проволоки, но варианты с саморегулирующимися ножами тоже распространены. Конструкция некоторых ручных съемников включает нагревательный элемент, чтобы смягчить изоляцию. Для обеспечения правильной зачистки требуется квалификация, а этот компактный дизайн лучше всего подходит для удаления небольших объемов.
Настольные съемники с ручным управлением являются прецизионными устройствами для зачистки со сменными матрицами. Часто доступны специальные лезвия, и эти съемники лучше всего подходят для зачистки среднего объема в мастерских.
Устройства для зачистки проводов с электрическим приводом устанавливаются на стенде. Некоторые модели предлагают ручной инструмент, привязанный к источнику питания с фиксированной скоростью. Большие модели с высокой производительностью обычно представляют собой автономные системы с автоматизацией. Эти инструменты имеют взаимозаменяемые штампы и хороши для профессиональных работ по зачистке на средних и больших объемах.
Пневматические устройства для зачистки проводов функционируют с помощью сжатого воздуха, часто с помощью ножного или ручного переключателя или датчика для контроля скорости зачистки проводов. Короткое время цикла означает, что они являются отличным выбором для крупносерийного производства с калиброванным электрическим проводом.
Устройства для химической зачистки нагревают растворитель (обычно гидроксид натрия) до температуры до 1000 ° F. Этот метод подходит для зачистки проводов, которые могут быть завязаны или повреждены, и является эффективным методом зачистки при тщательном контроле.


Меры предосторожности при зачистке проводов


Качество зачищенной проволоки во многом определяется качеством выбранной оснастки. Инструменты надлежащего размера — самый простой способ обеспечить высококачественный оголенный проводник, и многие провода должны быть помечены информацией о размере. Другое определение качества проволоки включает длину полосы. Такие устройства, как выключатели и розетки, будут иметь полосовой датчик, а автоматические машины будут иметь четкий механизм регулировки для обеспечения точной длины полосы.
Слишком короткие оголенные участки будут иметь ненадежное соединение, что может привести к перегреву, искрению и потере цепи; наоборот, слишком длинные проводники представляют опасность поражения электрическим током. Значительную опасность представляют проводники, которые повреждены в процессе зачистки. Температурные изменения могут привести к появлению трещин, зазубрин и царапин. Тот же уровень тока будет проходить через меньшее поперечное сечение провода, что приведет к перегреву. Наконец, повреждение провода, такое как потертость (от тусклых лезвий) или сжатая (от неправильного измерения) изоляция, также отрицательно скажется на характеристиках провода.

Если стоит выбор, где купить инструмент для зачистки, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

КВТ Инструмент для снятия изоляции

отличие новой модели стриппера WS-10 от WS-03A
Вопрос

Чем отличается новая модель стриппера WS-10 от привычной модели WS-03A?

Ответ

Новая модель стриппера устранила единственный недостаток старой, любимой всеми модели – в WS-10 появилась функция резки проводов. Механизм резки расположен под рабочей частью инструмента, и чтобы перерезать провод сечением до 6 мм² (максимальное сечение, которое зачищает этот стриппер), достаточно всего лишь сомкнуть рукоятки. Это эксклюзивная модель, такой инструмент можно приобрести только в нашей компании. Такая же функция присутствует в модели WS-13, единственная разница, что механизм резки расположен в теле инструмента, а не между рукояток.

отличие модели стриппера WS-07 от WS-04
Вопрос

Стриппер WS-07. Чем он отличается от WS-04?

Ответ

Это самая популярная модификация любимого всеми стриппера WS-04. Главное отличие новой модели – это наличие специального «окна», через которое выпадает снятая изоляция. На WS-04 такого отверстия не было, и снятую изоляцию приходилось просто вытряхивать из инструмента, что не очень удобно, и отнимало лишнее время. С новым стриппером WS-07 такой проблемы не будет.

инструмент для быстрого снятия оболочки с провода ПВС
Вопрос

Каким инструментом можно быстро снять оболочку с провода ПВС?

Ответ

С такой задачей прекрасно справляются стрипперы моделей WS-05, WS-09, WS-20 и WS-21. Эти инструменты оборудованы специальным V-образным лезвием для снятия оболочек с круглых кабелей типа ПВС или NYM. Помимо этого, модели WS-20 и WS-21 оснащены отдельным модулем для продольной разделки круглых кабелей.

многофункциональные стрипперы
Вопрос

На некоторых многофункциональных стрипперах предусмотрены специальные дополнительные профили для опрессовки. Какие именно наконечники ими можно обжимать?

Ответ

Если Вас волнует результат, то наконечники лучше обжимать не инструментом для снятия изоляции, а специальными, для этого предназначенными, пресс-клещами. Но, в крайнем случае, если возникает сильная необходимость опрессовать какой-либо наконечник, то можно использовать и эти профили. Они рассчитаны на разные типы наконечников, в зависимости от модели стриппера – изолированные, втулочные, медные небольших сечений, автоклеммы, ряд специфичных коннекторов. Но хорошего результата с их помощью достигнуть не удастся.

ручные стрипперы
Вопрос

Почему иногда при правильно подобранной паре провод-калибр в ручных стрипперах, инструмент вместе с изоляцией отрезает отдельные проводки токонесущей жилы?

Ответ

Чаще всего эта проблема возникает при использовании некачественного провода. Если посмотреть на провод с торца, то токонесущая жила должна быть расположена в изоляции четко по центру. Если она, как это часто бывает, смещена в сторону, то с большей степенью вероятности, при зачистке ручными стрипперами она будет повреждена. В таком случае лучше использовать автоматические модели инструмента, или попробовать соседний больший калибр.

инструмент для зачистки плоских проводов
Вопрос

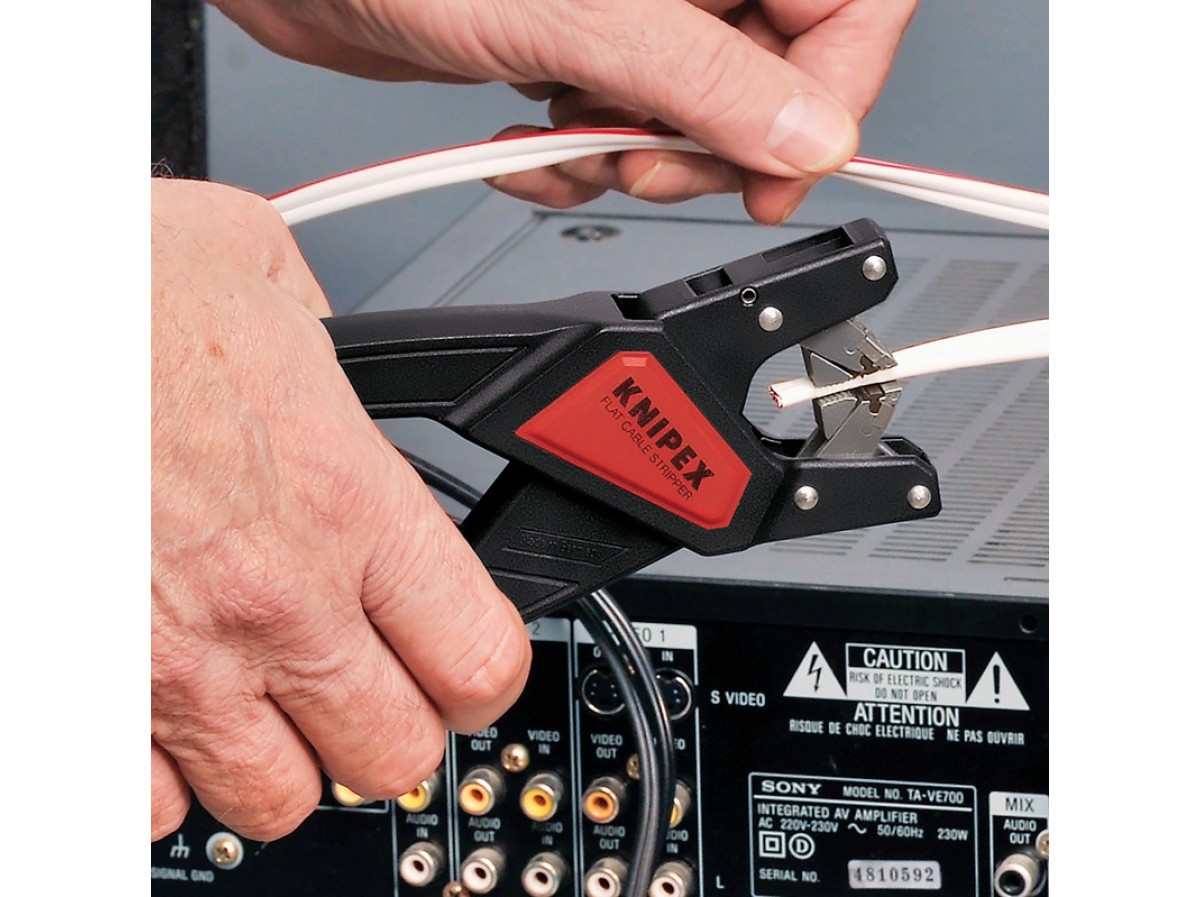

Каким инструментом я могу зачищать плоские провода?

Ответ

Зачищать плоские двух- и трехжильные провода типа ППВ, ВВГ-П, ПУНП небольших сечений (до 2,5 мм2 максимум), телефонные провода ТПП и им подобные можно следующими моделями стрипперов: WS-04А и В, WS-07, WS-11, WS-12, WS-14, WS-15 и WS-17. Однако следует учесть, что эти инструменты снимают оболочку не со всех плоских проводов (зависит от материала и толщины оболочки), поэтому перед покупкой стриппер лучше протестировать.

снятие оболочки с некруглых кабелей
Вопрос

Чем можно снять оболочку с НЕ круглых виниловых кабелей?

Ответ

Очень удобные для разделки именно круглых кабелей с виниловой оболочкой, стрипперы моделей КС, совершенно не подходят, если нужно снять оболочку с многожильного кабеля типа ВВГ, который в сечении представляет собой квадрат или многоугольник. В этом случае на помощь придет монтерские ножи НМИ-01 «КВТ» или НМИ-01А «КВТ» со специальной «пяткой» на лезвии. Так же можно использовать нож модели НМ-09 «КВТ» — одно из двух лезвий предназначено именно для такой работы. Этими ножами можно снять оболочку с кабеля любой формы.

снятие изоляции или оболочки с кабеля, находящегося под напряжением
Вопрос

Можно ли снимать изоляцию или оболочку с кабеля, находящегося под напряжением?

Ответ

Зачищать или разделывать кабель, находящийся под напряжением, не рекомендовано никаким инструментом вообще. Перед любыми работами линия должна быть обесточена, но если такая необходимость существует, или нет гарантии, что никто не подаст напряжение в тот момент, когда Вы работаете с проводом, то нужно использовать только специальный изолированный инструмент, который позволяет работать под напряжением до 1000 В.

маркировка инструментов
Вопрос

Почему некоторые инструменты маркированы значениями, не совпадающими с известными сечениями провода?

Ответ

Такие инструменты чаще всего импортные. А в большинстве стран сечения проводов обозначаются по американскому стандарту AWG, который в принципе обозначений совершенно не соотносится с сечениями в мм². Например, сечение 0,5 мм² по стандарту AWG обозначается как 20. Чем больше цифра, тем меньше сечение провода. Для более подробной информации см. «Таблица перевода сечений кабеля из стандарта AWG в систему СИ».

защита моножильного провода небольших сечений
Вопрос

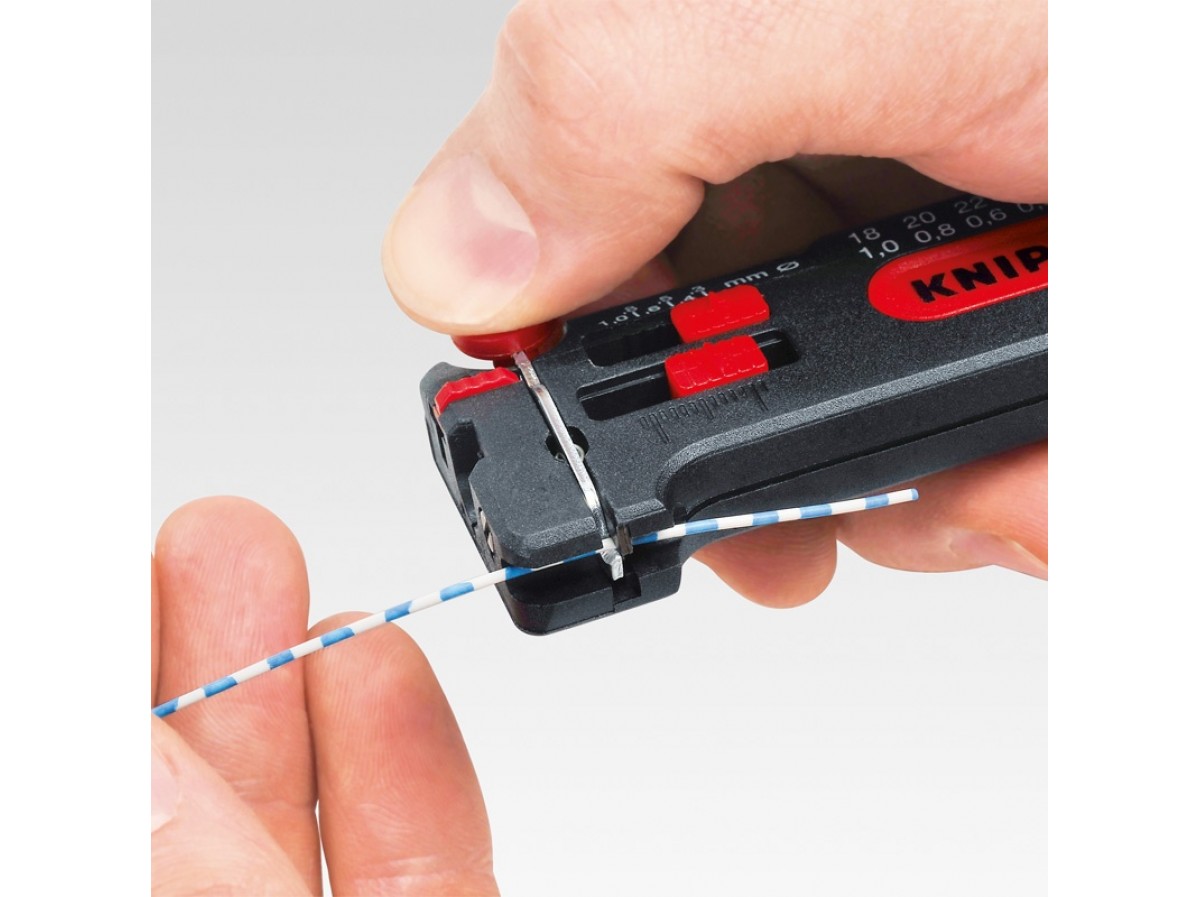

Каким инструментом можно зачищать моножильный провод небольших сечений?

Ответ

Моножильный провод лучше зачищать ручными стрипперами с калиброванными отверстиями (WS-01C «КВТ», WS-01D «КВТ»). Дело в том, что моножильный провод достаточно жесткий, а при зачистке автоматическими стрипперами он немного изгибается. При длительной работе он может повредить механизм автоматических инструментов.

Как снять изоляцию с кабеля и проводов

Все провода и кабели (за исключением прокладываемых по воздуху) имеют защитный слой, называемый изоляцией, предотвращающий замыкание проводников между собой или с контактируемой поверхностью. Работы по монтажу электропроводки, подключению оборудования или составления электрических схем сопровождаются снятием этого слоя на определенных участках, для обеспечения надежного контакта в местах коммутации. Чтобы сделать этот процесс максимально удобным и безопасным, существует ряд приемов, позволяющих быстро и качественно произвести зачистку, исключив повреждение токоведущей жилы.В статье расскажем, как снять изоляцию с кабеля и проводов правильно, рассмотрим понятные способы.

Тонкости зачистки изоляции и возникающие при этом трудности

Изоляционное покрытие бывает одинарным либо многослойным, что может повлиять на выбор способа его удаления и используемых для этого приспособлений от простого канцелярского ножа до многофункционального стриппера.

Правильный выбор инструмента во многом влияет на качество выполняемых работ

Операция по снятию защитного слоя с провода или кабеля может показаться простой и незамысловатой, доступной для выполнения каждому человеку. Однако нужно помнить, что эти мероприятия сопровождаются применением режущих инструментов, которыми можно повредить сам проводник, уменьшив его поперечное сечение или нарушить изоляцию в ненужном месте, а также получить порез в результате неправильного использования.

Во избежание подобных ситуаций разработаны безопасные методы работы и специальные инструменты, значительно облегчающие разделку концов провода, сводящие возникающие риски к минимуму. Задача данной публикации — ознакомить пользователя с этими разработками. Читайте также статью: → «Инструмент и методы для снятия изоляции».

Разница между проводами с медной и алюминиевой жилой

Аккуратность требуется при работе с любым проводником, но следует помнить, что алюминиевые жилы более хрупкие по сравнению с медными аналогами и имеют меньший запас прочности при изгибающих нагрузках. Это обусловлено техническими характеристиками материала, используемого в изделии:

Рассматриваемый параметр

АлюминийМедь
Плотность металла, т/м³2,70

8,90

Устойчивость к многократным изгибающим воздействиям

НетДа
Возможность многопроволочного исполненияНет

Да

Удельное сопротивление из расчета площади сечения на единицу длины, Ом* мм²/м

0,0294

0,0175

Можно сделать вывод, что изделия из алюминия уступают в прочности и имеют меньшую токопроводимость. Поэтому важно избегать их повреждения во время зачистки, чтобы не допустить дополнительного снижения характеристик.

Наиболее распространенные способы снятия изоляции

Во время зачистки токоведущих жил большую роль играет наличие определенных навыков, которые приобретаются только на практике. Особенно это актуально при обращении с тонкими проводниками, где каждое неправильное движение может привести к преломлению.

Практический опыт позволяет выбирать необходимое усилие для нажима на инструмент, угол его приложения и направление движения, чтобы оказать воздействие только на оболочку провода, а не на его жилу.

Среди популярных способов снятия изоляции следует отметить следующие:

  • использование ножа;
  • применение бокорезов:
  • воздействие высокой температурой;
  • с помощью стриппера.

Каждый из перечисленных методов может быть применим в разных обстоятельствах, и заслуживает подробного описания.

Удаление оплетки ножом

Использование ножа — самый широко используемый вариант, распространенный среди «домашних мастеров», сталкивающихся с необходимостью разделки проводов лишь изредка. В данном случае важно правильно выбрать угол наклона лезвия. Недопустимо производить круговой надрез оболочки, подставляя режущую кромку перпендикулярно проводнику. Это неизбежно приведет к повреждению вторичной изоляции или насечке на токоведущей жиле, что впоследствии может стать причиной ее ломкости. Читайте также статью: → «Нож с пяткой для снятия оболочки кабеля: изготовление своими руками».

Пример расположения ножа относительно провода при снятии верхней оболочки

Нож следует подносить к проводнику под максимально острым углом, практически скользя по изоляции и действовать только в направлении «от себя», что сделает процесс безопасным как для изделия, так и для пользователя.

Практическая рекомендация: прекрасным инструментом для снятия верхнего слоя изоляции является нож с пяткой, который назвали «ножом электрика». Его конструкция позволяет быстро удалить изоляционный слой кабеля, избегая повреждения жил.

Нож с пяткой – помощник электрика при снятии изоляции с кабеля

Использование бокорезов для зачистки провода

Такой инструмент может применяться только опытными электриками, потому что любое превышение усилия приведет либо к откусыванию проволоки, либо к ее повреждению. Существует два варианта использования бокорезов:

  1. При работе с проводником большого сечения, изоляция «надкусывается» с разных сторон, после чего просто снимается с жилы
  2. Оболочка зажимается и прорезается режущими кромками инструмента, после чего стягивается осевым движением в сторону.

Второй вариант требует особенного внимания и аккуратности.

Важно знать: сторона заточки губок бокорезов должна быть направлена в сторону, противоположную направлению стягивания удаляемой изоляции. Это даст возможность добиться успеха без применения излишнего сдавливающего усилия, и уменьшит риск перекусывания провода.

Некоторые бренды изготавливают продукцию с предусмотренными насечками для безопасного снятия изоляции с жил определенного сечения, что облегчает ее бытовое использование.

Бокорезы с насечками для зачистки проводов сечением 1,5 и 2,5 мм²

Снятие изоляции с помощью воздействия высокой температуры

Этот способ подходит для кабельно-проводниковой продукции, имеющей изоляционное покрытие токоведущих жил из поливинилхлорида. Высокая температура может создаваться паяльником или зажигалкой. Под ее воздействием ПВХ утрачивает свою плотность и легко стягивается пальцами. К сожалению, такой способ подходит только для проводов с малым сечением.

Еще одним недостатком такого способа является тот факт, что он применим лишь при наличии возможности обеспечить доступ свежего воздуха для проветривания, потому что выделяемые продукты горения могут быть неприятными и даже вредными.

Снятие проводниковой изоляции с помощью открытого огня от зажигалки

Применение специального инструмента — стриппера

Такие приспособления, как стриппер, делают процесс снятия изоляции с проводов простым и безопасным действием. Инструмент предусматривает возможность работы с кабельно-проводниковой продукцией определенного размера. Например, WS-04B способен зачищать проводники с диапазоном сечений от 0,2 до 6,0 мм². Читайте также статью: → «Измерение сопротивления изоляции электропроводки».

Различают следующие виды стрипперов:

  • простой ручной – его принцип действия схож с работой бокорезов, имеющих насечки под определенное сечение проводников;
  • полуавтоматический – имеет регулировку длины оголяемых концов и снимает изоляцию с жил при смыкании ручек;
  • автоматический – осуществляет сразу несколько операций: обрезку, снятие изоляции, скручивание и опрессовывание жил.

Применение стриппера исключает повреждение токоведущих проводников и нарушение изоляции в непредусмотренных местах, что делает его применение самым универсальным из рассматриваемых способов зачистки.

Стриппер снимает оболочку одним движением без какого-либо вреда для жилы

Пошаговая инструкция по зачистке кабеля

Довольно часто при разделывании кабелей перед их коммутацией используется несколько инструментов. Для наглядности можно рассмотреть поочередность действий при подготовке кабеля ВВГ или ПУНП, имеющего двойное покрытие из ПВХ для установки штепсельной розетки:

  1. Перед началом работы необходимо убедится в отсутствии электроэнергии
  2. С помощью бокорезов обеспечивается удобная для заделки длина провода (при монтаже розетки она составляет не более 120-150 мм)
  3. Используя нож с пяткой, делается продольный разрез верхней оболочки, после чего она удаляется
  4. Фазный, нулевой и RE проводник, поочередно помещаются в стриппер, и зачищаются от изоляционного слоя на заранее заданную длину.

На этом зачистку кабеля можно считать оконченной и приступать к монтажу розетки.

Наиболее часто допускаемые ошибки

Основная масса ошибок, допускаемых при снятии изоляции с проводов и кабелей, совершается в результате использования несоответствующих инструментов или нарушения правил пользования ими.

Среди подобных недочетов можно отметить следующие:

  1. Во время удаления верхнего изоляционного слоя, при его отрезании, нож используется с излишним усилием под прямым углом. Ошибка заключается в том, что в этих создается угроза повреждения изоляции токоведущих жил, что может привести к замыканию провода на корпус электроприбора или к короткому замыканию жил между собой.
  2. Использование бокорезов проводится не той стороной инструмента (имеется в виду сторона заточки). Ошибка состоит в возможном проскальзывании провода между режущими кромками и необходимости их более плотного сжимания, что может привести к перекусыванию жилы.
  3. Применение ножа с пяткой под неправильным углом. Ошибка может вызвать нарушение легкого скольжения пяточки по жилам провода, ее «зарывание» и повреждение вторичной изоляции в ненужном месте.

Правильное и внимательное отношение к использованию инструмента поможет избежать подобных проблем при работе с кабелем.

В заключение хотелось бы отметить, что каждый инструмент должен соответствовать своему прямому назначению. Для снятия изоляции с проводов и кабелей такими инструментами являются нож с пяткой и стриппер. Другие приспособления должны применяться с максимальной осторожностью и предельным вниманием. Советы и рекомендации, приведенные в данной публикации, помогут избежать ошибок при зачистке провода.

Оцените качество статьи:

Зачистка медной проволоки на металлолом

Медь — один из самых востребованных металлов в ломовой промышленности. Он бывает разных форм и размеров: из трубы, провода, пластины, электроники и многого другого. Поскольку наши технологии постоянно развиваются, у нас ежедневно появляется все больше электроники, а это означает, что в наличии все больше медной проволоки на металлолом. Наличие медной проволоки для вторичной переработки может оказаться очень полезным для зачистки оголенной светлой проволоки.

Мы обнаружили, что многие скреперы хотят знать, как лучше всего заработать больше денег на своей меди и проволоке.Вот несколько основных советов: разделите медь №1 и №2 перед тем, как отправиться на свалку металлолома, а снятие изоляции с медного провода может принести вам гораздо больше денег в масштабе. Ниже мы собрали несколько советов и ресурсов по зачистке медного провода на металлолом.

ПОСМОТРИТЕ: стоит ли раздевать THHN?

Пока не покупайте дорогой инструмент для зачистки проводов!

Если вы никогда раньше не зачищали медный провод, мы не собираемся сразу же покупать дорогой инструмент для зачистки проводов (300-500 долларов).Как и в бизнес-плане, вы должны выяснить, какой вес вы собираетесь набирать на регулярной основе, и будут ли такие вложения окупаться для вас. Если вы собираетесь заработать достаточно денег на том количестве проводов, которое вы снимаете, то это может окупиться. Но если вы хотите сэкономить, у нас есть несколько простых решений для снятия изоляции с проволоки. Мы собираемся начать с основных методов зачистки проводов и предложим более эффективные решения для снятия изоляции с медных проводов.

Различные решения для зачистки металлолома:

  • БЕЗ ГОРЕНИЯ: Прежде всего, мы хотели бы повторить, что вы НИКОГДА ни при каких обстоятельствах не должны «сжигать» медный провод, чтобы удалить изоляцию. Он не только наносит вред окружающей среде из-за испарений, но и снижает качество вашей меди на свалке металлолома. Часто люди думают, что простой и быстрый способ удалить изоляцию — это сжечь. Но остатки от сжигания понизят его в большинстве складов металлолома.
  • Используйте Солнце: Хотя вам не следует сжигать провода, из которых вы хотите получить медь, вы можете использовать другое тепло, чтобы помочь себе. При зачистке проводов вы можете использовать солнце или тепло в своих интересах и ускорить процесс. Вы можете нагреть провод в духовке (на слабом уровне) или в черном ящике на солнце, чтобы согреть изоляцию, чтобы сделать ее более мягкой и легче удалить ручным инструментом для снятия изоляции или бритвенным лезвием. Жарким летом некоторые дни будут настолько жаркими, что на меди может остаться пластиковый налет.
  • Использование машины: Если вы имеете дело с большим количеством металлолома, вам может понадобиться инструмент для зачистки проводов. Купив настольную, обязательно ознакомьтесь с машиной, прежде чем использовать ее. Если вы купили инструмент для зачистки, прочтите инструкции о том, как зачищать провода разных типов и размеров, прежде чем начать его использовать. Хорошая идея — знать заранее, чтобы работать эффективно. Хорошей идеей будет иметь отдельные контейнеры для сбора отходов изоляции, пока вы зачищаете провод, чтобы сократить отслоившийся мусор.

Какие методы зачистки медного лома:

Предлагаем разобраться, на какой прием материалов вы ввозите лом медной проволоки. Как только у вас будет хорошее представление о том, сколько материала вы будете приносить, вам будет легче понять, какое решение для снятия изоляции с медного провода будет наилучшим. Помните, мы рекомендуем зачищать проволоку толще мизинца или иногда размером с ручку.

Менее 100 фунтов в месяц

Бритва или портативный инструмент: Когда вы имеете дело с несколькими партиями проволоки в месяц и не тянете ее в больших количествах, возможно, стоит просто использовать бритву или ручной инструмент для зачистки проводов для вашей меди.Хотя зачистка провода вручную может оказаться более утомительной работой, это может сэкономить вам деньги, если вы не собираетесь тратить много средств на устройство для зачистки или не собираете большое количество материала. Используя лезвие бритвы для зачистки медной проволоки, убедитесь, что она отрезана от себя, и используйте перчатки для безопасности. Обязательно надевайте перчатки, мы слышали слишком много историй о людях, которые порезались.

Несколько сотен фунтов в месяц

Настольный инструмент для зачистки проводов: Существует несколько различных марок настольных инструментов для зачистки проводов, которые вы можете купить или сделать самостоятельно.В любом случае, есть доступные машины, которые вы можете проверить. Также не забудьте связаться с некоторыми другими скребками, чтобы узнать, какие продукты они используют, поскольку у них может быть опыт работы с другими брендами.

Более тысячи фунтов в месяц

Электрические устройства для зачистки проводов: Если вы имеете дело с большим количеством проводов, это может быть хорошей инвестицией, если вы сэкономите на механизме для зачистки медных проводов. Хотя это может быть немного дороже, вы сможете расплачиваться за провод, который собираетесь зачищать, быстрее и эффективнее.Как мы уже упоминали ранее, неплохо было бы выяснить, сколько провода и меди вам нужно регулярно покупать, прежде чем покупать один из них. Но если у вас есть материал, он обязательно окупится.

* Другая идея: Не знаете, сколько проводов вы выбрасываете, чтобы сэкономить на стриппер? Проверьте свои старые квитанции, чтобы увидеть свои собственные тенденции и установить ориентиры на основе этой информации.

Помните, что вы всегда можете обсудить способы зачистки медного провода в группе iScrap на Facebook и получить дополнительную информацию от других скраперов.Обязательно используйте приложение iScrap, чтобы найти лучшую площадку для металлолома и узнать текущие цены на металлолом в вашем районе.


Статьи по теме:

Как быстро и эффективно зачистить провода

Мне нравится создавать бесплатный контент, полный советов для моих читателей, вас. Я не принимаю платное спонсорство, мое мнение принадлежит мне, но если вы сочтете мои рекомендации полезными и в конечном итоге купите что-то, что вам нравится, по одной из моих ссылок, я могу получить комиссию без каких-либо дополнительных затрат для вас. Узнать больше

Провода и кабели часто изолированы пластиком или другим не нагревающим или не проводящим электричество материалом. Чтобы использовать провода, необходимо снять изоляцию.

Быстро зачистить провод — дело непростое. Есть несколько способов снятия изоляции с проводов.

Некоторые методы работают быстро, а некоторые значительно медленнее. Некоторые из них более эффективны, чем другие.

Метод, который вы выберете для зачистки проводов, будет зависеть от длины, размера и количества проводов, которые необходимо зачистить.

Метод, который вы выберете, также будет зависеть от причины, по которой вы хотите отключить провода. Будь то для домашнего использования или перепродажи.

Ниже приведены варианты зачистки проводов. Методы обсуждаются от наименее эффективных до наиболее эффективных.

Это самые быстрые инструменты для зачистки проводов, о которых я расскажу позже в посте:

Есть несколько причин, по которым вам может потребоваться зачистка проводов, в том числе перемонтаж старых ламп, продажа меди или зачистка. на обрезки, установку нового дверного звонка или даже добавление новых розеток в доме.

Что бы вы ни делали своими руками, вот как это сделать.

В этом посте мы рассмотрим:

Девять способов быстрой зачистки проводов

Не волнуйтесь, зачистка провода — это простой навык, и вы можете сделать это с помощью специальных инструментов или вручную с помощью различных методов.

Метод солнечного обогрева

Вы можете использовать этот метод только при ярком солнечном свете, который довольно сильно нагревается. Это возможно только летом.

Так как большая часть изоляции сделана из пластика, размещение проводов на палящем солнце может помочь смягчить пластик.Это облегчает его выполнение.

Когда провод станет достаточно горячим и мягким, снимите изоляцию, чтобы снять с него провод. Однако этот метод может оказаться неэффективным для толстых кабелей и сильно изолированных проводов.

Метод нагревания на солнце можно использовать вместе с другими методами, такими как резка или ручной инструмент для зачистки проводов.

Метод кипячения

Для зачистки проводов с помощью этого метода нагрева вам понадобятся следующие предметы.

  • Металлическая бочка
  • Вода
  • Дрова

Первый метод, который вы можете использовать для удаления пластиковой изоляции с ваших кабелей, — это нагрев.Для использования метода отопления вам понадобится металлическая бочка, вода и дрова.

  • Вскипятите воду в бочке и окуните изолированные провода в кипящую воду. Делать это нужно на открытом воздухе или на открытом пространстве.
  • Оставьте проволоку в кипящей воде примерно на 10 минут или больше.
  • Снимите провод и потяните за него, чтобы снять изоляцию. Вы должны сделать это, как только вытащите его из воды, прежде чем он снова станет холодным и жестким.

Будьте осторожны, чтобы не обжечься.Метод нагрева не очень эффективен при зачистке более толстой проволоки. Кроме того, в процессе кипячения могут выделяться токсичные пары, вредные для вашего здоровья.

Не сжигайте изолированные провода, чтобы достать кабели. Горящие пластиковые кабели загрязняют окружающую среду. Это может привести к неприятностям с законом. Горение также разрушает провода и снижает их качество.

Метод резки

Это предметы, которые вам понадобятся для этого метода.

  1. Режущее лезвие
  2. Толстые перчатки

Выбранный вами нож или режущее лезвие должны быть очень острыми.Надевайте толстые перчатки, чтобы защитить себя от порезов и ушибов от порезов. Этот метод можно разумно использовать только в том случае, если вам нужно зачистить несколько проводов.

Этот метод прост в применении, а материалы легко доступны. Однако за один раз можно зачистить только несколько кабелей. Это довольно медленно.

Процесс обрезки с целью зачистки провода начинается с отметки точки или длины, которую вы хотите зачистить. Затем держите нож или режущее лезвие над рынком. Надавите на нее и поверните проволоку.

Когда вы поворачиваете провод, режущее лезвие прорезает изоляцию. Будьте осторожны и слегка нажмите на нее, чтобы не порезать проволоку внутри. Как только вы увидите провод, возьмитесь за конец кабеля и снимите изоляцию. Вы можете схватить его плоскогубцами или рукой.

Использование самодельного настольного устройства для зачистки проводов

Вам понадобятся следующие предметы:

  • Деревянная доска
  • Плоскогубцы
  • 2 винта
  • Режущее лезвие
  • Перчатки

Настольное устройство для зачистки проводов можно сделать множеством способов.Это один из самых простых в изготовлении. Вы легко можете сделать это самостоятельно в гараже, используя перечисленные выше предметы.

Также читайте: Лучшие ремни для инструментов электрика

Самодельный инструмент для зачистки может пригодиться, когда вам нужно зачистить пару проводов. Вы можете легко сделать это самостоятельно в гараже, используя перечисленные предметы.

Использование ручного устройства для зачистки проводов

Это один из наиболее быстрых методов зачистки проводов и кабелей. Особенно, если нужно зачистить много проводов.В основном они настольные, но ручные.

Они не используют электричество. На рынке есть много приспособлений для зачистки проводов, и вы можете купить один в зависимости от вашего использования и бюджета.

Ручные устройства для зачистки проводов приводятся в действие вручную с помощью ручного двигателя, и они фиксируются с помощью регулируемых ножей. Лезвия можно менять через некоторое время, если исходные затупились.

Использование электрического устройства для зачистки проводов

Лучше всего использовать электрические устройства для зачистки проводов. Они наиболее эффективны, когда нужно зачистить большую часть проводов.

Электрические устройства для зачистки проводов немного дороже, чем ручные устройства для зачистки проводов. Они являются хорошей инвестицией, если вы хотите зачистить провода для продажи или для других коммерческих целей. Они в основном используются торговцами металлоломом, но вы также можете приобрести их для домашнего использования.

Вам необходимо прочитать все инструкции на машине перед ее использованием. Он эффективен для снятия изоляции с проводов всех типов и размеров

С помощью термофена

Это очень быстрый и простой метод удаления изоляции с провода.Прежде всего, наденьте толстые перчатки, чтобы не обжечь руки и пальцы.

Затем включите нагревательный пистолет и подержите его близко к проводу не менее 30 секунд. Вы заметите, что провод начинает изгибаться, а изоляция начинает медленно плавиться. Следите, чтобы провод не почернел и не обгорел — это нехорошо.

Примерно через 30 секунд снимите изоляцию руками… она просто снимется и вуаля! Вы зачистили провод за секунды.

С ножницами электрика

Не пытайтесь использовать обычные ножницы, если вы не профессионал и не умеете обращаться с ножницами.При использовании этого метода вы рискуете порезаться и пораниться.

Вместо этого вам следует использовать ножницы для электриков, которые сделаны специально для электрических проводов. Они толще и не такие острые. Что вам нужно сделать, так это несколько раз повернуть ножницы вокруг проволоки. Вы увидите, что он начинает срезать покрытие.

Затем руками и пальцами можно начать снимать изоляцию несколькими движениями. Будьте осторожны, чтобы не порезать проволоку ножницами. Будьте осторожны.

Использование плоскогубцев

У каждого есть плоскогубцы, лежащие вокруг ящика для инструментов. Поэтому этот способ — один из самых простых. Секрет этой техники заключается в том, чтобы не сжимать ручку плоскогубцев слишком сильно, иначе вы рискуете разрезать проволоку пополам.

Вместо этого возьмитесь за кусок проволоки губками плоскогубцев, чтобы удерживать его на месте, но не сжимайте сильно. Сжимая, постоянно вращайте проволоку внутри губок.

На этом этапе, когда вы вращаете провод, лезвия разрезают изоляцию.Продолжайте делать это, пока пластик не ослабнет. Теперь снимите оболочку плоскогубцами. Возможно, придется немного повозиться с оболочкой, пока она не соскользнет. Этот метод эффективен, но занимает немного больше времени.

Какой инструмент для снятия изоляции лучше всего?

Инструмент, известный как инструмент для зачистки проводов, представляет собой небольшой ручной инструмент, похожий на плоскогубцы. Однако он используется для снятия электрической изоляции с электрических проводов.

Этот тип инструмента является относительно недорогим, и его полезно иметь дома, потому что вы никогда не знаете, когда вам нужно выполнить некоторые электромонтажные работы.

Также вы можете использовать его для зачистки проводов, которые вы хотите использовать в качестве обрезков.

Прежде всего, подумайте, какой тип инструмента вам нужен и для чего вы его используете.

Если вам нужно, например, много зачистить провода при ремонте дома, лучше всего приобрести промышленный или коммерческий инструмент для зачистки проводов.

Они автоматические и облегчают вашу работу.

Автоматическая машина для зачистки проводов StripMeister

(просмотреть больше изображений)

Этот тип автоматического устройства для зачистки проводов отлично подходит, если вы хотите зачистить всю проводку. Он подходит для проволоки разной толщины, что делает его универсальным.

Кроме того, он отлично подходит для снятия изоляции с провода Romex, что весьма полезно. Фактически, провод Romex — самый популярный тип проводки в домах.

Этот инструмент работает очень быстро, поэтому вы можете быстро выполнить больше работы.

Здесь вы можете увидеть его в действии:

Если вам просто нужен ручной инструмент для зачистки проводов для небольших электрических задач по дому или для быстрого самостоятельного ремонта, мы рекомендуем хороший ручной инструмент для зачистки проводов.

Проверьте это здесь, на Amazon

Klein Tools 11063 8-22 AWG Katapult Wire Stripper

(просмотреть больше изображений)

Мы рекомендуем именно этот инструмент для зачистки проводов, потому что он прост в использовании. Достаточно сделать одно движение рукой, и он снимет проволоку с оплетки.

И вообще не повреждает провод. Он также удаляет с проводов до 24 мм изоляции.

Самое приятное то, что у него есть механизм натяжения, который надежно удерживает трос на месте.После зачистки провода пружина возвращается в исходное положение.

Проверить цены и наличие можно здесь

Самый доступный инструмент для зачистки проводов: Horusdy Stripping Tool

Если вы новичок или впервые пытаетесь зачистить провод, мы рекомендуем вам использовать специальный инструмент, называемый устройством для зачистки проводов. Мы упоминали об этом выше, и им легко пользоваться.

Вот еще один доступный вариант:

(просмотреть больше изображений)

Этот тип ручного инструмента для зачистки проводов имеет множество выемок, которые соответствуют разным размерам и толщине проводов.

Вы можете использовать этот инструмент для зачистки, резки и обжима, так что это удобный инструмент, который можно носить дома.

FAQ

Как зачистить провод вручную?

Прежде чем приступить к зачистке провода, сначала определите калибр вашего провода, сравнив его с отверстиями на боковой стороне инструмента.

Затем вы помещаете кончик проволоки на расстоянии 1-1 / 2 дюйма от конца и прямо в губки инструмента. Убедитесь, что на нем правильно сделана выемка калибра подходящего размера.

Затем закройте приспособление для зачистки проводов и убедитесь, что оно плотно прилегает к проводу.Это гарантирует, что он прорежет оболочку провода.

Наконец, когда губки инструмента все еще плотно сомкнуты, начните снимать оболочку с конца проволоки.

Как зачистить длинный провод?

Лучше всего использовать наш наконечник №4, самодельный инструмент для зачистки проводов. Таким образом, вы можете легко протянуть проволоку через лезвие. Кроме того, мы рекомендуем инструмент для зачистки электрических проводов, если вам нужно зачистить много проводов, поскольку это экономит время.

Как быстро зачистить медные провода?

Для быстрой зачистки медных проводов мы рекомендуем использовать ножницы.Наденьте перчатки и просто потяните нож для резки бумаги вдоль провода, и он сразу же срежет изоляцию. Это все равно, что снимать пластик с провода. Используйте этот метод, если вам нужно зачистить небольшое количество проволоки, если вам нужно сделать много, это утомит вашу руку и вы рискуете порезаться.

Как быстрее всего зачистить проволочный лом?

Как зачистить очень тонкие провода?

Окончательный вердикт

Как упоминалось ранее, выбранный вами метод зачистки проводов будет зависеть от размера, длины и количества проводов.Однако вы можете комбинировать методы для быстрой зачистки проводов.

Как зачистить электрический провод

Возможно, вы заменяете выключатель, вставляете новую вилку в удлинитель, вешаете люстру в столовой или ремонтируете лампу. Есть один незаменимый инструмент для электромонтажных работ, который есть в каждом ящике для инструментов, — это инструмент для зачистки проводов.

Что нужно для зачистки проводов

Настоящий универсальный инструмент, щипцы для зачистки проводов — это, по сути, подпружиненные плоскогубцы, в челюстях которых есть выемки разного размера. Их основная функция — разрезать и снимать пластиковую изоляцию с одножильного или многожильного медного электрического провода без разрезания самого провода, чтобы его можно было прикрепить к клемме или прикрутить к другому проводу.

Их также можно использовать для резки, сгибания и вытягивания проволоки. Многие модели могут даже обрезать небольшие винты, используемые для крепления розеток и переключателей к электрическим рабочим коробкам, сохраняя при этом резьбу винтов.

Прогуляйтесь по местному хозяйственному или большому магазину, и вы найдете базовые устройства для зачистки проводов, а также более специализированные модели, которые также обжимают клеммы, снимают изоляцию с коаксиального кабеля и даже разрезают и удаляют ненужную изоляцию одним движением. .

Выбор инструмента для зачистки проводов

Чтобы выбрать подходящий инструмент для зачистки, вы должны знать размер провода, с которым вы будете работать, AWG (American Wire Gauge).

Числа AWG увеличиваются по мере уменьшения калибра провода. Большинство устройств для зачистки предназначены для работы с проводами определенного диаметра — например, 10–18 AWG для одножильных проводов и 12–20 AWG для многожильных проводов.

Обычная бытовая электропроводка, известная как кабель NM, он же Romex, обычно состоит из сплошных медных проводников с изоляцией AWG 14 или AWG 12 в пластиковой оболочке.Двухжильный провод, используемый для удлинительных шнуров малой мощности или шнуров питания для ламп и других легких приборов, часто называют шнуром лампы, и он изготовлен из многожильного, а не сплошного медного провода, обычно меньшего размера 16 или 18 AWG.

Отдельные жилы, составляющие каждый проводник, тонкие, их легко разрезать или сломать, поэтому при зачистке важно не перерезать изоляцию.

Шаги для зачистки провода

Удаление оболочки и изоляции

  1. Чтобы зачистить кабель NM, сначала необходимо отрезать внешнюю оболочку, чтобы получить доступ к проводникам.Важно не разрезать и не надрезать проводники под оболочкой, но есть инструмент, называемый L’il Ripper Stripper, который разрезает оболочку, не повреждая проводники. Еще один гениальный многофункциональный инструмент, он также предназначен для затягивания скрученных соединителей проводов (обычно называемых проволочными гайками), а также для скручивания и закручивания проводов — и стоит он всего около пяти долларов. Вы также можете использовать универсальный нож, чтобы разрезать оболочку, но, опять же, вы должны быть осторожны, чтобы не порезать изоляцию проводов.
  2. Поместите кабель на плоскую поверхность и осторожно разрежьте по длине проводов и между ними, чтобы обнажить провод необходимой длины.
  3. Снимите оболочку с проводов и отрежьте ее. После того, как куртка будет снята, определите длину изоляции, которую вы хотите удалить. (Для большинства применений достаточно около 1 дюйма.) Вставьте провод в прорезь подходящего размера в губках устройства для зачистки, сожмите ручки и потяните его от провода.

Процедура зачистки шнура лампы такая же, как и у кабеля NM, за исключением того, что нет оболочки, которую нужно снимать. Чтобы предотвратить разрезание жил, сначала проведите испытание на ломе, чтобы определить AWG проволоки.

Как зачистить провода без кусачка

Если вы окажетесь без инструмента для зачистки проводов, воспользуйтесь острым ножом.

Положите провод на плоскую поверхность и осторожно прорежьте изоляцию по всему периметру, не разрезая медный провод, затем снимите ненужную изоляцию.

Этот метод проще использовать с сплошной медью — вы не рискуете порезать проводник так сильно, как при использовании многожильного медного провода.

Зачистка изоляции проводов общего назначения | Laser Wire Solutions

Когда мы говорим об общей лазерной зачистке проводов, мы имеем в виду экструдированную изоляцию и изоляцию, обернутую лентой, а не изоляцию погруженной эмалью или резку экрана.

Для этих типов применений лазерная технология на диоксиде углерода используется для испарения или плавления пластиковой изоляции проводника или экрана. Лазеры на диоксиде углерода мощные, недорогие, надежные и не требующие обслуживания, что делает их идеальным источником зачистки. Что еще более важно, свет двуокиси углерода находится в дальней инфракрасной части спектра и сильно поглощается полимерами, но безвредно отражается от металлических проводников и экранов. Это приводит к очень надежному, самоограничивающемуся процессу.

Есть несколько способов удалить изоляцию с провода или кабеля. Основные методы:

  • Поперечные разрезы: Одна полоса изоляции удаляется вокруг провода, образуя полоску на 360 градусов. Затем снимается кусок изоляции.
  • Прорези: Прорезь — это место, где снимается одна полоса изоляции вдоль провода. При соединении с поперечным разрезом он помогает удалить пробку за счет отслаивания изоляции.
  • Окно: Когда два поперечных разреза соединяются прорезью, часть изоляции может быть удалена на полпути вдоль кабеля.Его можно использовать на экранированном кабеле для заземления.
  • Удаление области: В этом случае лазер многократно пропускают вперед и назад по проводу, чтобы полностью испарить изоляцию проводника, не оставляя пробок.
Геометрия основной зачистки проводов (слева направо): полная абляция (испарение), поперечный разрез, поперечный разрез и разрез (образует окно )

Наилучший метод зависит от изоляционных материалов и конструкции кабеля и может быть следующим. сложное решение.Мы можем помочь вам определиться и, при необходимости, изготовить образцы для определения наилучшего метода. Свяжитесь с нами сегодня, чтобы обсудить ваши требования и получить образцы проводов и кабелей для лазерной зачистки.

Общие правила следующие:

Крестовина

Поперечный надрез — это самый быстрый и простой метод снятия изоляции, но его можно использовать только в том случае, если заготовку можно легко оторвать. Многие изоляционные материалы трудно снять, и это чаще всего происходит, если длина пули намного больше 0. 5 ″ (12 мм).

Для проводов

Поперечные надрезы выполняются путем перемещения лазерного луча в одном направлении через изоляцию провода перпендикулярно к проводу.

Для этого метода подходят следующие устройства для лазерной зачистки проводов:

Меркурий-2: может выполнять поперечные и надрезы.
Mercury-4: может делать поперечные надрезы, прорези и абляции.

Поперечные разрезы аэрокосмического кабеля с использованием ленты для лазерной резки Mercury r Поперечный разрез в стекловолоконной изоляции

Поперечные пропилы, прорези и окна

Поперечный надрез и прорези используются для облегчения удаления пули.Заглушку можно легко отделить, если она не полностью приклеена к проводнику. Для прорезей необходимо, чтобы лазерное пятно перемещалось по проводу, поэтому оптика должна перемещаться по двум осям. Окна изготавливаются путем выполнения двух торцевых надрезов и соединения их вместе с помощью прорези
Для этого метода подходят следующие устройства для лазерной зачистки проводов:

Меркурий-2: умеет делать прорези и окна.
Mercury-4: может делать прорези, окна и абляцию областей.

Удаление окон FFC (плоский гибкий кабель) Поперечный разрез ленточного кабеля Поперечный и разрезной скрученный экранированный многопроводник для аэрокосмической промышленности

Область абляции

Абляция площади обычно является последним выбором из-за более высокой стоимости оборудования.Чтобы испарить область изоляции, необходимо использовать очень высокую скорость зачистки, чтобы обработать область в разумные сроки. Кроме того, это требует полного испарения изоляции. Некоторые материалы, такие как каптонная лента или ТПУ, не испаряются. Некоторые материалы могут оставлять на проводе небольшие остатки, которые мешают пайке или обжиму.

Для этого метода подходят следующие устройства для лазерной зачистки проводов: Mercury-4.

Лазерная абляция проводом для слуховых аппаратов 48 AWG

5 советов по снятию изоляции с ценных проводов

Электропроводка и электрические кабели, используемые в жилых и коммерческих зданиях, подземных линиях электропередачи и других промышленных источниках, являются одними из самых ценных материалов, которые можно продать на металлолом.

Большинство компаний по переработке металлолома с радостью принимают изолированный провод как есть. Однако удаление пластиковой и резиновой изоляции с внешней стороны провода значительно повышает его ценность. Эти пять советов помогут вам справиться с тяжелой работой по зачистке проводов.

Избегайте ожогов

Во-первых, не поддавайтесь соблазну использовать старомодный метод очистки проводов, пытаясь сжечь или расплавить изоляцию. При использовании этого метода образуются опасные и токсичные пары, за которые Агентство по охране окружающей среды может наложить серьезный штраф.

Это также повреждает сам провод и снижает стоимость его лома. Хотя вы можете подумать, что никто не узнает, что вы плавите проволоку, для опытного покупателя металлолома это очевидно — достаточно одного взгляда. Это не стоит риска для себя, воздействия на окружающую среду и потери стоимости, тем более что многие покупатели будут платить больше за изолированный провод, чем за сгоревший.

Попробуй согреть

Хотя вы не хотите использовать горелку или бочку для прямого нагрева провода, рекомендуется слегка нагреть изоляцию, чтобы сделать ее более гибкой и мягкой, прежде чем снимать ее вручную или с помощью машины.

Простое размещение вашей коллекции кабелей и проводов под прямыми солнечными лучами может значительно ускорить процесс зачистки. Если не солнечно или вы работаете зимой, когда солнечного света недостаточно, попробуйте поместить катушки изолированного провода в горячую, но не кипящую воду на несколько секунд за раз.

Возьмите слайдер

Когда вы имеете дело с небольшим количеством изолированного провода за раз, трудно оправдать вложения в оборудование только для периодической обработки.Тем не менее, есть более простой способ удалить изоляцию вручную, чем выполнять всю тяжелую работу одним канцелярским ножом.

Попробуйте инструмент для зачистки проводов в виде слайдера, который надежно удерживает лезвия внутри прутка или шарообразного ножа. Вы держите резак одной рукой, а другой протягиваете проволоку, держа пальцы подальше от режущих кромок, чтобы предотвратить несчастные случаи.

Инвестировать в оборудование

Если вы имеете дело с более чем 100 фунтами провода в месяц, у вас будет достаточно стабильный запас, чтобы оправдать покупку хотя бы ручного устройства для зачистки проводов.Ручные устройства для зачистки приводятся в действие, когда вы протягиваете проволоку через набор роликов и режущее лезвие или кривошип, проталкивающий проволоку.

Эти машины легко найти примерно за 50 долларов, в то время как полностью автоматическая навесная модель стоит примерно от 250 до 500 долларов. Даже ручное устройство для зачистки значительно ускоряет обработку, поэтому подумайте об обновлении, если у вас регулярные поставки проволоки, даже если вы получаете не так много сразу.

Построй стриптизершу

Когда вы начинаете с нуля в качестве скребка, даже 50 долларов могут показаться слишком большими, чтобы потратить их только на то, чтобы немного заработать. Вы можете попробовать создать оснастку, чтобы отрезать изоляцию провода из деревянного бруска, нескольких гвоздей и лезвия канцелярского ножа, прикрученного к дереву. Гвозди действуют как направляющие, так же как ролики в механическом устройстве для зачистки проводов, поэтому вам нужно будет расположить их точно так, чтобы соответствовать диаметру проволоки, которую вы режете.

Вам также понадобятся разные приспособления для каждого типа и размера проволоки, поэтому в конечном итоге покупка одного регулируемого готового устройства, вероятно, потребует меньше усилий и усилий. Или просто сэкономьте силы и принесите свой провод с изоляцией и получите справедливую цену от Bruce Metal & Salvage.Для получения дополнительной информации об утилизации проволоки обращайтесь нас сегодня.

A Руководство для скребков: как зачистить медную проволоку на металлолом

Яркая медная проволока внутри медных кабелей может быть очень востребованным материалом при утилизации и переработке. Поскольку цены на медь означают, что вы можете зарабатывать деньги на продаже меди внутри медного провода, люди, работающие с материалом, такие как электрики, компании и частные лица, с большей вероятностью будут искать лучшие способы получить хорошие деньги за их лом проволоки.

Поэтому мы собрали несколько лучших советов и рекомендаций, которые помогут вам получить медь из лома проволоки в наилучшем состоянии для продажи.

Оцените свои запасы, прежде чем что-либо покупать

Прежде чем вы побежите за дорогостоящим приспособлением для зачистки проводов для удаления меди с изоляционной оболочки, убедитесь, что вы рассчитываете, с каким количеством меди вы на самом деле будете иметь дело на регулярной основе. Если вы собираетесь утилизировать медный провод только в одном случае, потому что вы недавно установили новую электрика или что-то подобное, нет смысла вкладывать большие деньги в инструмент, которым вы больше не будете пользоваться.

Однако, если вы собираетесь регулярно сдавать медный провод в лом, возможно, вы захотите приобрести более качественные инструменты, но мы можем предложить вам альтернативные более дешевые способы зачистки лома.

Предупреждения об зачистке медных проводов

Перво-наперво, одна часть информации, которую мы хотим вынести из этой статьи, заключается в том, что вы никогда не должны снимать изоляцию с лома провода, сжигая его или чрезмерно нагревая изоляцию, чтобы удалить ее с меди. Это не только загрязняет окружающую среду испарениями, но и нагрев изоляции означает, что это может повредить медь, снизить ее рейтинг и снизить продажную цену из-за остатков пластика.

Упрощение снятия изоляции с медных проводов

Есть и другие способы облегчить зачистку провода, не сжигая его. Можно использовать тепло, но не концентрированное тепло, которое могло бы создать горение. Вместо этого поместите изоляцию в черный ящик и используйте солнце или низкотемпературную духовку, чтобы нагреть и размягчить изоляцию, чтобы сделать ее более пластичной. Это упростит и ускорит удаление изоляции с помощью ручного стриппера или бритвенного лезвия.

Если вы имеете дело с большими партиями медной проволоки, может быть целесообразно приобрести оборудование, например устройство для зачистки проводов, чтобы упростить процесс. Если вы все же покупаете машину, вы должны знать размеры и типы медных проводов, которые она может зачищать, чтобы вы могли работать эффективно. Так как это ускоряет процесс, наличие двух контейнеров для хранения меди и изоляционного лома поможет избежать попадания рыхлого мусора.

Какой инструмент мне использовать для того количества проволоки, которое у меня есть?

После того, как вы выяснили, сколько медного провода вы будете выбрасывать в месяц, вам будет намного проще определить, какой инструмент вам следует использовать или в который вы должны инвестировать.Когда вы собираете медный провод для зачистки, мы рекомендуем снимать только провод толщиной с ручку.

Менее 45 кг в месяц

Если вы имеете дело с небольшим количеством медной проволоки в течение месяца, наиболее эффективным и подходящим инструментом для использования является бритвенное лезвие или ручной инструмент для снятия изоляции, поскольку они могут сэкономить ваши деньги, если вы не инвестируете в более дорогой инструмент. . Хотя зачистка провода вручную может занять больше времени, если вы не имеете дело с большим объемом материала, нет необходимости покупать инструмент большего размера.Обязательно наденьте защитные перчатки и отрежьте материал от себя при использовании бритвы или ручного стриппера.

От 45 кг до 500 кг в месяц

При работе с большим количеством медных проводов лучше всего использовать настольный инструмент для зачистки. Есть несколько различных брендов, доступных для покупки, и вы также можете сделать свои собственные, если чувствуете в этом уверенность. Это прекрасное время, чтобы поговорить с другими скрепперами, чтобы узнать, что они используют, поскольку некоторые из них могут иметь больший опыт работы с брендом или порекомендовать определенный инструмент.

Более 500 кг в месяц

Если вы собираете металлолом и зачищаете большую часть медного провода, неплохо купить устройства для зачистки электрических проводов; Устройство для зачистки с приводом от двигателя может сделать работу намного быстрее и проще. Хотя они могут быть более дорогими, количество медных проводов, которые вы выбрасываете, скорее всего, окупит расходы. Опять же, если вы не уверены в количестве проводов, с которыми вы будете иметь дело ежемесячно, или если это разовая списание, мы не рекомендуем вкладывать средства в этот инструмент, но если вы знаете, что будете иметь дело с большое количество проволоки на регулярной основе, тогда это однозначно того стоит.

Когда вы зачистите медный провод, вам нужно будет где-нибудь его утилизировать. Направляйтесь в H&S Metals, чтобы получить конкурентоспособные цены и максимизировать прибыль от металлолома.

Работа с проводом — learn.sparkfun.com

Добавлено в избранное Любимый 42

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и царапин. Эти провода были полностью зачищены.

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы. Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов — 22-30AWG

В наличии ТОЛ-14762

Это ваши простые, заурядные устройства для зачистки проволоки от Techni-Tool с удобной ручкой, что делает их доступным вариантом…

3

Инструмент для зачистки проводов — 20-30AWG

В наличии ТОЛ-15220

Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30). Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может зачистить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и причинить серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите проволоку EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями. >
Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине уже может быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

24 доступно TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся приспособлений для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся оголить кабель питания. Поместите конец кабеля между кусачками инструмента, чтобы разрезать. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендовано.

Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение зажима с помощью ручки натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, ваши кабельные провода должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции. Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для снятия изоляции будут закрываться слишком далеко, впиваясь в провод внизу. В случае многожильного провода инструмент обрежет внешнее кольцо проволоки, уменьшив общий диаметр проволоки и снизив ее прочность. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

Этот провод не был зачищен, есть зазубрины и недостающие жилы

Если на проводе случайно образовалась царапина, лучший план действий — отрезать поврежденную часть провода и повторить попытку.


← Предыдущая страница
Толщина проволоки .

Добавить комментарий

Ваш адрес email не будет опубликован.
