Снятие изоляции с проводов – Как снять изоляцию в проводов подручными и профессиональными инструментами

Содержание

Как снять изоляцию с проводов кабеля инструментом

После выбора сечения провода, составления электромонтажной схемы и покупки установочных изделий можно приступать к монтажу электропроводки в доме. Безотказность электропроводки зависит не только от надежности соединений проводов с установочными изделиями. Не менее важным является правильное снятие изоляции с концов проводов.

Как правильно снять изоляцию с проводов
универсальным инструментом

Обычно пластмассовую изоляцию снимают механическим способом (ножом или бокорезами) или оплавлением. Изоляцию из эмали снимают механическим способом (соскабливают ножом или наждачной бумагой) или химическим.

Как правильно снять изоляцию с провода с помощью ножа

Неправильно, когда для снятия изоляции ее подрезают по кругу лезвием ножа, ориентированным перпендикулярно к проводу прилагая при этом еще значительное усилие.

Подрезка изоляции провода

В результате происходит насечка медной жилы, и провод в этом месте может легко переломиться. Особенно это актуально при зачистке тонких проводов, диаметром 0,6-0,8 мм. Они после такой зачистки обламываются после нескольких незначительных изгибов.

Подрезка изоляции провода

Необходимо, чтобы лезвие находилось почти в одной плоскости с осью провода. Изоляция срезается вдоль проводника, оставшаяся на проводе отводится в сторону и тоже срезается.

Как правильно снять изоляцию с провода с помощью бокорезов

Вторая ошибка часто допускается при снятии изоляции бокорезами. Обычно берут в руку инструмент, как придется, не обращая внимания на ориентацию режущих кромок.

Подрезка изоляции провода

Если сторона заточки направлена в сторону движения бокорезов, то приходится прилагать значительное усилие смыкания. Провод может легко отломится вместе с изоляцией.

Подрезка изоляции провода

А нужно, чтобы стороны заточки режущих кромок бокорезов смотрели в сторону, противоположную движению инструмента, как показано на фотографии. В результате, режущие кромки, даже при незначительном прикосновении к изоляции врезаются в нее, и изоляция трубочкой без надсечки провода легко снимается.

Снятие пластмассовой изоляции оплавлением

Изоляция современных проводов для электропроводки обычно выполняется из ПВХ или полиэтилена, температура плавления которых лежит в пределах 105-140°С. Поэтому с помощью паяльника или другого нагревательного устройства можно легко и безопасно для провода снять с него изоляцию. Для этого достаточно концом жала паяльника провести, надавливая по окружности изоляции в нужном месте. Изоляция разогреется, оплавится и легко снимается рукой.

Оплавление изоляции провода

Как видите, изоляция снялась идеально, не нанеся вреда медному проводнику.

Оплавление изоляции провода

Если нужно зачищать от пластмассовой изоляции много проводов, то тогда целесообразно использовать специальное приспособление. Очень для этих целей хорошо подходит выжигала по дереву. Раньше выпускались такие под названием «Узор».

Незаменим метод снятия изоляции оплавлением в случаях работы со старой электропроводкой. Со временем пластмасса стареет и делается очень жесткой, как кость. Выступает в распределительной коробке в стене кусок провода длиной всего 3 см. Ножом или кусачками к изоляции не подобраться. В этой ситуации только оплавление поможет решить задачу. Размягчить изоляцию можно подогрев ее спичкой или газовой зажигалкой, затем уже снимать ее.

Снятие изоляции с эмалированного провода

При диаметре проводника более 0,2 мм самым удобным является механический способ снятия изоляции с помощью наждачной бумагой или соскабливанием эмали ножом.

Подготовка проводов к монтажу, снятие изоляции с эмалированного провода наждачной бумагой.

Для того, чтобы снять наждачной бумагой, нужно небольшой лист мелкой наждачной бумаги согнуть пополам, завести внутрь между согнутыми половинками листа конец провода и не сильно сжимая пальцами протаскивать провод. И так повторять эту операцию проворачивая провод, пока вся эмаль не будет снята.

Снятие изоляции с эмалированного провода

Для снятия эмали ножом, нужно положить конец провода на любую твердую поверхность и поворачивая провод по кругу, соскабливать эмаль, пока конец провода полностью не очистится от лака.

В случае снятия изоляции с провода диаметром менее 0,2 мм, то механическим способом без повреждения или обрыва проводника снять эмаль сложно.

Снятие изоляции с тонкого эмалированного провода

Но легко снять эмаль термохимическим способом, с помощью паяльника и куска хлорвиниловой изоляции. Для этого нужно протягивать конец провода между жалом паяльника, прижатым к хлорвинилу. Выделяемый от нагрева хлор очистит провод от эмали.

Этот метод незаменим при снятии эмали с провода типа лицендрат, который широко применяется в радиосвязи для намотки высокочастотных катушек индуктивности. Лицендрат представляет собой много тонких проволочек покрытых эмалью и свитых в один проводник.

Снятие изоляции с тонкого эмалированного провода

С успехом эмаль снимается и с помощью аспирина, на таблетку кладете проводок и прижимаете паяльником, и затем протягиваете провод. При этом провод сразу еще и залуживается.

Снятие фторопластовой изоляции

Фторопласт — полимер, получаемый химическим путём, устойчив к воздействию органических растворителей и не смачивается водой. Характеризуется высокой электрической прочностью, устойчив до температуры воздействия 300°С. Идеальный изоляционный материал, но дорогой. Поэтому, его применяют только в технически обоснованных случаях. В быту фторопластовый провод используют радиолюбители, так как он не оплавляется при пайке паяльником, занимает мало места и имеет эстетичный вид.

Фторопластовая изоляция представляет собой тонкую узкую ленту, плотно намотанную на свитый многожильный тонкий медный провод. Освободить такой провод от изоляции можно тольк

Быстрая зачистка проводов от изоляции

Даже любителям полежать на диване нередко приходится работать с электрическими проводами в квартире, гараже или в автомобиле. Чем только не выполняется такая, лишь на первый взгляд простая, операция: кухонным ножом, ножницами, тупыми кусачками, зажигалкой, а кое-кто — даже зубами.

Оплетка получается рваная, многие тонкие медные провода при этом теряются, что нарушает их и стандартную для конкретного вида токопроводимость и электрическое сопротивление. Они хуже соединяются между собой, в контактные клеммы и группы. И сбой в определенной схеме электропроводки произойдет именно в этом ослабленном звене. Поэтому вам просто необходим инструмент для зачистки проводов.

Краткое содержимое статьи:

Как же правильно удалить изоляцию без брака?

Защитное покрытие любого многожильного медного провода должно быть двоякофункциональным: крепким и при этом эластичным. Другими словами, не допускать на медь влаги и последующего окисления провода и легко поддаваться частичному необходимому съему с жилы.  Вам поможет наша пошаговая инструкция, как правильно зачищать провода.

Какие повреждения стоит ожидать от непрофессиональной зачистки концевика провода?

  • уменьшение сечения проводника;
  • изломы части медных нитей в жиле и падение прочностной характеристики;
  • скрытые дефекты при использовании тупых зачистных устройств – от растяжки и сгибания;
  • потеря части медных ниток в многожилке;
  • загрязнение остатками изоляции токопровода.

Зачищаем правильно

Все выше описанное – результат деятельности дилетантов в электроделе. Профессионалы могут только посмеяться над тем, как мужик рвет оплетку и так уже непрочными зубами или с трудом стаскивает ее с концевика заржавевшими кусачками. Это можно посмотреть на многочисленных интернетовских фото зачистки проводов.

Электрики с опытом владеют всеми секретами в работе с проводами, пользуются одним или несколькими инструментами для обнажения жил. И не только многонитевых, но и одинарных и толстых — медных или алюминиевых, для внутренней разводки и уличной.

методы, безопасность, инструменты, тонкости и секреты

Занимаясь мелкими ремонтными работами в доме, часто приходится иметь дело не только с проводами, но и с кабелями. По этому и возникает вопрос: как правильно зачистить провод от изоляции? Между проводом и кабелем есть различия, например, провод – это один проводник, который даже может не предусматривать возможность снятия изоляции (голый провод), кабель же – это целая сеть несоприкасающихся друг с другом носителей тока, обтянутых общим слоем – изолирующей оболочкой. По сути, внутри кабеля всегда находятся несколько проводов. Зачистки иногда требуют, как отдельные проводники, так и все проводники в кабеле. Часто приходится снимать длинный отрезок верхней оболочки (изоляции). По этому одними лишь руками здесь не обойтись.

Устройство проводов и кабелей.

Разновидности и устройство проводов и кабелей уже неоднократно рассматривались в статьях, посвященных этой теме. Например: «Провода для электропроводки в квартире«, «Разновидности и маркировки проводов«, «Провод СИП» и др.
Как правило, провод это проводник (жесткий или гибкий) покрытый изоляцией из ПВХ (поливинилхлорид) или резины. Изоляции бывает один слой, а может быть и несколько. Иногда в качестве дополнительной изоляции выступает шелковая оплетка, иногда проводниковая часть покрыта изолирующим лаком.
Как устроен кабель уже написано чуть выше. То, что технически считается кабелем, часто в народе называют проводом, а многожильный провод могут называть кабелем. В качестве изоляции проводов и кабелей используются поливинилхлорид, резина и другие невоспламеняющиеся диэлектрики. Они защищают провода от замыкания между собой, контакта с человеком и от возгорания.
Иногда проводники многожильного провода обволакивают довольно плотным слоем изоляции, что может вызывать сложности при зачистке.
По типу сечения проводника провода делятся на два вида:

  1. Однопроволочные (жесткие). Представляют собой проводник, состоящий из одного цельного проводника.
  2. Многопроволочные (гибкие). Состоят из несколько сплетенных друг с другом очень тонких проводков.

Для успешного снятия изоляции необходимо использовать качественный инструмент и соблюдать нормы и последовательность проведения работ, в противном случае, проводка быстро выйдет из строя.

Инструменты, которые необходимы для зачистки проводов

Чтобы правильно и безопасно зачистить токоведущую часть провода от изоляции, пригодиться могут следующие инструменты:

  • Бокорезы.
  • Монтажный, строительный, канцелярский или бытовой нож.
  • Электрообжигатель.
  • Плоскогубцы.
  • Специальные резаки для толстых кабелей или ножницы по металлу.
  • Тиски или другое фиксирующее приспособление.

Стриппер: его назначение и вариации моделей

Стриппер – это специальное приспособление для зачистки проводов. Простые модели этого инструмента по принципу работы схожи на обычные бокорезы. Лезвия снабжены выемками разного радиуса, рассчитанными на жилы разного сечения.
Полуавтоматический ручной стриппер снабжен двумя парами губок с лезвиями. При его использовании, конец кабеля нужно поместить в рабочую зону, замкнуть ручки лезвия и надрезать изоляцию. Губки при этом снимают ее с жилы. Стриппер такой модели оборудован регулируемым упором, который позволяет точно отрегулировать участок помещенного провода. В России этот инструмент называется КСИ (клещи для снятия изоляции).

Некоторые виды стрипперов выполняют несколько функций одновременно:

  • Обрезают
  • Зачищают
  • Скручивают жилы

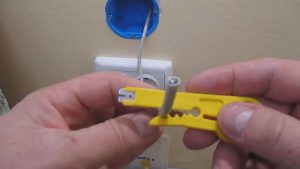

Стриппер для витой пары – это зажим со встроенным лезвием, который по виду напоминает лезвие канцелярского ножа.

После ремонта оборудования или электрической сети, убедитесь, что не осталось ни одного оголенного участка.

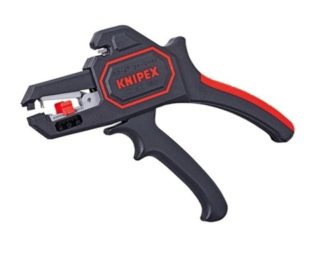

Фирма «Knipex»

Инструмент для зачистки и обрезки проводов должен быть качественным, соответственно требованиям госстандарта. Немецкая фирма «Knipex» выпускает проверенные временем надежные инструменты, предназначенные для зачистки проводов. Некоторые из них проходят тестирование на 10 000 вольт при температуре +70 и -25 градусов. Поэтому в надежности продукции этой компании можно не сомневаться. Среди прочих инструментов, с помощью которых происходит разделка проводов, можно выделить основные:

  • Комбинированные плоскогубцы
  • Вязальные клещи
  • Зажимные клещи
  • Кусачки
  • Пинцеты
  • Щипцы
  • Кабельные ножи

Основанная в далеком 1882 году, Knipex на сегодняшний день является одним из самых известных производителей электромонтажного инструмента. Каждый день продается 45 тысяч единиц продукции этой фирмы. Сотрудничают с ней около ста стран мира. И в нашем регионе раздобыть инструмент Knipex не составит никакого труда.

Процесс зачистки провода или кабеля

Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода. Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии.

Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.

При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео


Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново. Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой.
Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.

  1. Берем старое лезвие бритвы.
  2. Ломаем его и берем одну половинку лезвия.
  3. Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
  4. Разрезаем изоляцию вдоль проводника.
  5. Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
  6. Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
  7. Цепляем ногтем надрез и стягиваем изоляцию с жилы.

Зачистка проводов – это кропотливая работа, требующая терпения.
При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:

Тонкие провода очень легко ломаются. Поэтому зачищать изоляцию с них нужно очень аккуратно.

Зачистка изоляции тонких или обмоточных проводов

При толщине проводника 0,2 мм, оптимальным способом зачистки, будет механический вариант. Для этого нам понадобится нож или наждачная бумага, лучше мелкого сечения зерна.
Бумагу нужно согнуть абразивом внутрь и завести в согнутый лист провод, слегка потягивая его и прижимая его пальцами. Процедуру нужно повторять до тех пор, пока эмаль полностью не счистится.
При использовании ножа, необходимо часть кабеля положить на твердую поверхность и соскабливать лак прокручивая провод по кругу, пока эмаль не соскоблится с проводника. Итак, разделка провода – процесс не сложный и не требующий диплома электрика.
Если сечение тоньше 0,2 мм, потребуется другой способ, так как механический результатов не даст, только повредит провод. В этом случае стоит овладеть термохимическим методом зачистки. Нам понадобятся паяльник и хлорвиниловая изоляция.
Кладем на стол хлорвинил и нагреваем паяльник. В горячем состоянии водим им по изоляции. При нагреве будет вырабатываться хлор, отделяющий эмаль.
Для залуживания провода при термохимической обработке, можно взять таблетку аспирина, уложить на нее провод и водить по нему паяльником аналогичным образом.
Помимо того, что сечение провода столь тонкое, внутри у него множество жил, свитых в один проводник. Поэтому использование данного метода требует аккуратности и мастерства.

Зачистка изоляции силового кабеля

Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?

  1. Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
  2. С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
  3. Отрезаем оставшийся кусок от внешней изоляции.
  4. Разделываем провода.

Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.

При работе с электричеством, никогда не пренебрегайте необходимостью проявлять осторожность. Даже если вы многократно зачищали провода, помните, что любой надрез изоляционного слоя – это потенциальная угроза кабелю и проводу.

Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.

Клещи для снятия изоляции с проводов: как правильно пользоваться КСИ

Всем здравствуйте и хорошего настроения!
Недавно я делал обзор на клещи для опрессовки наконечников НШВИ, а тут почти укатал окончательно свои старенькие клещи для снятия изоляции (в простонародье стриппер) — постоянно стали западать губки и сломались пластиковые ручки. Поэтому решено было заказать новые.

Опыт заказа инструмента с Алиэкспресс, в принципе, считаю для себя положительным, поэтому без особых сомнений были выбраны и заказаны такие клещи:


Если вдруг кто не знает, их основное предназначение — сохранение зубов от сколов эмали, а пальцев от порезов ножом, при снятии изоляции практически с любого типа проводов. Инструмент по праву, можно считать универсальным, т.к. помимо своей основной задачи — снятие изоляции им можно, в том числе, подрезать провод до нужной длины и обжимать те же тонкостенные наконечники НШВИ или изолированные терминалы. Ранее на mysku обозревался подобный товар, но, думаю, всегда интересно почитать про хороший инструмент, а может (вдруг) и что-то новое напишут.

Размеры и вес:

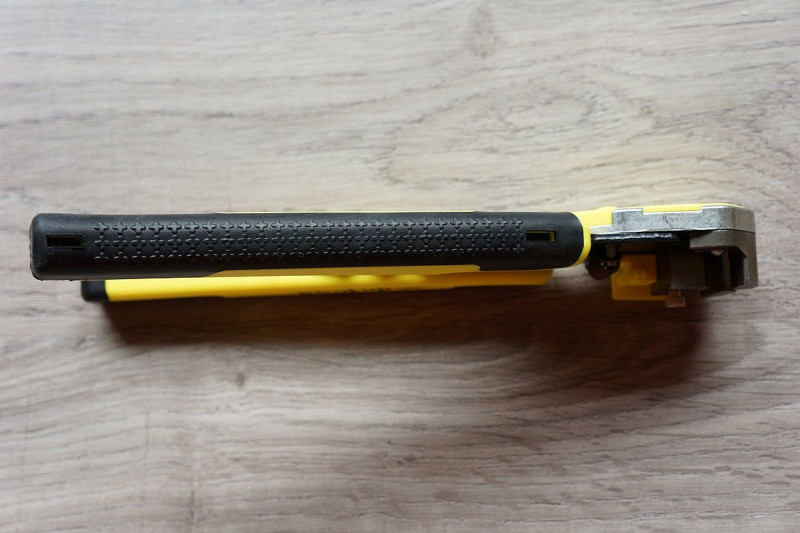

Очень понравилось, что ручки оказались с прорезиненными вставками:

На металле около рабочей области выбиты размеры проводов, с которыми может работать стриппер (от 0.2 до 6мм), но тут надо без фанатизма при работе с проводами из верхней границы, т.к. можно попросту сломать клещи:

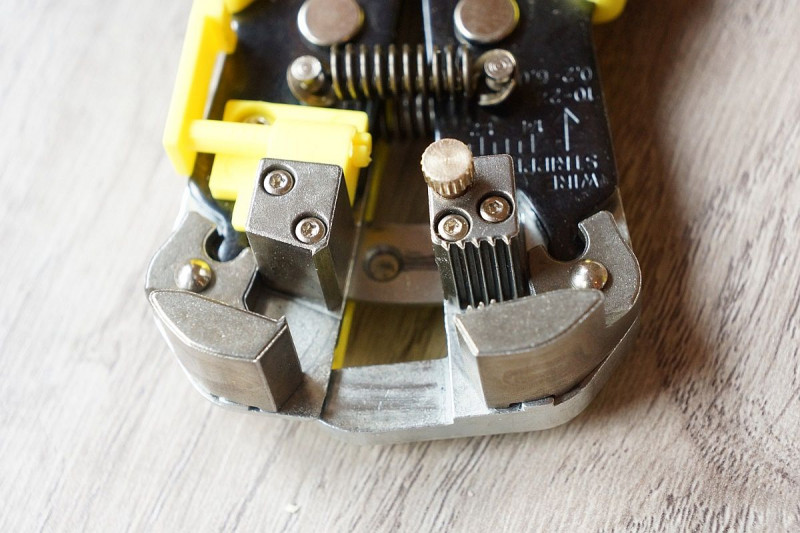

Губки стриппера сделаны из прочной стали и снабжены насечками для надежной фиксации кабеля при снятии изоляции:


Регулировочный винтик управляет пружиной, отвечающей за силу прижатия верхней и нижней части губок между собой (это нужно в основном для тонких проводов, когда клещи могут либо не доснимать изоляцию, либо наоборот, снимая изоляцию повредить сам проводник):

Пластиковый ограничитель отвечает за установку нужной длины снимаемой изоляции:

На одной из ручек на внутренней стороне сделано «лезвие» для обрезки провода:

И профили для обжатия изолированных клемм:

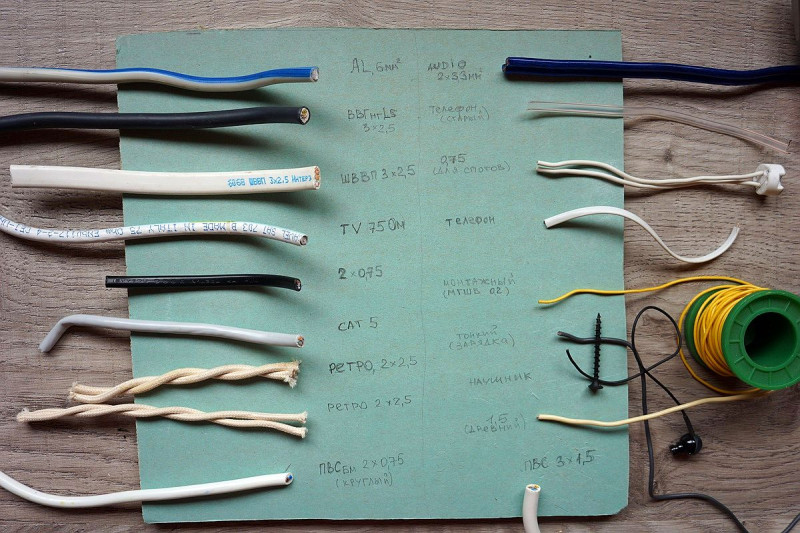

Для испытания стриппера сделал вот такой «испытательный стенд» (даже не знал, что найду у себя столько видов различных проводов 🙂

Проверил практически все из них, о чем и расскажу ниже.
Думал начать с толстого алюминиевого провода, он даже поместился в клещи (плотненько), но потом, по здравому размышлению, отказался от идеи снять с него изоляцию клещами, уж очень она толстая и тугая, и был риск просто сломать инструмент (т.к. он все-таки предназначен для «бытового» использования, а никак не для силовых упражнений):

Поэтому начал с ВВГнг(А)-LS 3×2.5. На текущий момент это самый лучший и распространенный вид кабеля для бытовой проводки. Стриппер с некоторым напряжением справился за один раз с и толстой ПВХ оболочкой и резиновым заполнением (далее фотки, чтобы не удлинять обзор, будут в виде коллажей из нескольких):

Затем снял изоляцию уже с самих проводников:

Так же использовал лезвие для подрезки, «откусил» без проблем:

Далее был ШВВП 3×2.5. Стриппер справился отлично:

Затем зачистил ТВ кабель. Оплетка под изоляцией не повредилась:

Изоляцию с внутренней жилы тоже снял без проблем:

Жесткий провод от какого-то прибора:

Витая пара экранированная. Внутренний экран не поврежден. Проверил пластиковый ограничитель:

«Ретро» кабель (с оплеткой из ниток). Тут проблема возникла в нитках — изоляция снялась нормально, но нитки распушились:

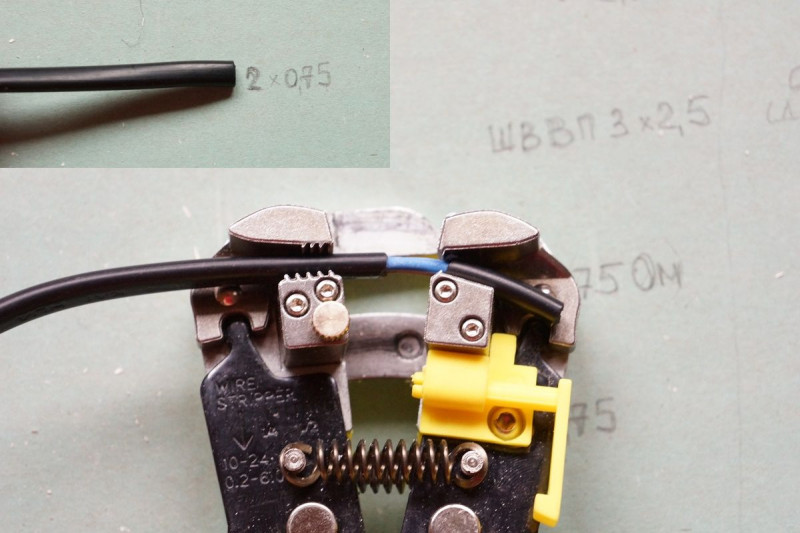

Дальше, ПВСбм 2×0.75 (круглый). Без проблем:

Изоляция с внутренних проводников кабеля ПВСбм спокойно снимается с обоих за один проход:

Кабель ПВС 3х1.5. Толстая изоляция снялась хорошо:

Внутренние проводники — аналогично:

Далее пошел какой-то экзотический одножильный с очень жесткой изоляцией, предположительно еще с советских времен (правда, состояние медной жилы дает повод сомневаться — очень уж она в хорошем состоянии). Тут клещи конечно справились, но губки повредили саму изоляцию и место разрыва плохого качества:

Аудиокабель 2×3.3. Тут с одного прохода снять изоляцию не получилось — очень толстая оказалась. Пришлось переворачивать кабель и еще раз снимать:

Еще отмечу, сами медные проводники в этом кабеле очень тонкие — не такие, как в обычном проводе и при сильно затянутом винте сжатия губок — несколько проводников повредилось:

Следующий провод — старый телефонный. Провод и изоляция тонкие — нужно регулировать силу сжатия винтом. Снялось нормально:

Клемма с проводами 0.75 для подключения спотов и потолочных светильников:

Телефонный кабель (современный). Изоляция снялась отлично:

Монтажный кабель (МГШВ 0.2):

При полностью затянутом винте, регулирующем силу сжатия губок — стриппер может спокойно порвать тонкий провод:

Еще один тонкий провод от старой зарядки кнопочного телефона:

Самый тонкий провод — от наушников. Без проблем:

Провода закончились 🙂 поэтому осталось проверить «дополнительные функции».
Лезвие для укорачивания проводников. Кривенькое, но с задачей справляется хорошо:

Ну и напоследок наконечник с пластиковой «юбкой»:



Подведу итог: Инструмент, конечно не профессиональный (за такую цену этого и нельзя ожидать), но для домашнего мастера подходит отлично. Может снять изоляцию практически с любого провода. Конечно, не нужно злоупотреблять кабелем большого диаметра, чтобы не сломать клещи, но основные марки проводов используемые в быту данному стрипперу «по-плечу».

Небольшое видео использования:


На этом все.

Всем добра!!!

быстрые способы, советы и рекомендации

Существуют различные провода и кабели, одни прокладываются по стандартной схеме, вторые — по воздуху. Именно первые имеют специальный защитный слой, который позволяет исключить замыкание. Такая поверхность подвергается демонтажу в процессе выполнения самых простых задач. К примеру, это соединение двух кабелей, чтобы место контакта стало максимально плотным и качественно работало.

Возникает вопрос: «Как снимать изоляцию с проводов?». Чтобы облегчить этот процесс, существует много различных приемов и методик. Потому что не всегда требуется полностью разбирать кабель, иногда нужно просто зачистить контакты и при этом не повредить основную жилу.

Чтобы не ошибиться и точно понимать, как снимать изоляцию с провода, стоит вооружиться инструкцией и взять за основу правильные рекомендации. Но без надлежащего инструмента работы не будут выполнены. Помимо этого, провода и кабели могут иметь различную основу, методики, соответственно, отличаются.

Особенности зачистки изоляции и проблемы в выполнении работ

Перед тем как снимать изоляцию с проводов, стоит учесть некоторые нюансы процесса. Ведь покрытие может быть в один слой и несколько. Работа выполняется быстро, но для этого потребуется применять стриппер.

Если не вникать в подробности, многие не видят сложностей в процедуре очистки кабеля или провода от защиты. Но без острых, режущих предметов работа не пройдет гладко. В результате есть вероятность нарушения целостности самого провода. Может произойти следующее:

  • Образование прорех в ненужном месте.
  • Есть возможность пораниться.
  • Повреждение самого проводника.

Все это просто исключить, если на вооружение берется простая и точная инструкция по выполнению. Помимо этого, необходимо наличие специальных инструментов. Не стоит торопиться, даже если имеется опыт выполнения поставленной задачи. Стоит хотя бы теоретически понимать, как снимать изоляцию с проводов инструментом.

Какие провода бывают?

Выделяют две основные жилы, используемые в процессе – медная и алюминиевая. Если снимать изоляцию, то с каждым видом придется быть осторожным и не торопиться. Если говорить о прочности, медный дольше сохраняет свою целостность, чем алюминиевый. Ниже рассмотрим свойства и характеристики каждого.

Алюминий:

  • Плотность выражается в т/м3. Больше 2,6.
  • Стойкости к частым изгибаниям нет.
  • Создать многопроволочную жилу не получится.
  • Удельное сопротивление незначительное.

Медь:

  • Плотность выражается в т/м3. Больше 8,8.
  • Стойкость к частым изгибаниям присутствует.
  • Создать многопроволочную жилу получится.
  • Удельное сопротивление хорошее.

Из этих данных можно сделать вывод, что медный провод лучше и токопроводимость у него выше. А вот алюминий не имеет надежности высокого уровня, поэтому его применяют реже. В процессе зачистки придется проявлять большую осторожность. Поэтому, перед тем как снять изоляцию с медного провода, стоит сделать небольшую насечку и подготовить соответствующий инструмент. Вариантов для работы с кабелями и проводами не так много, важно выбирать не просто подходящий метод, а эффективный.

Какие методы эффективны?

Большая часть навыков при снятии защитного слоя с кабеля или провода приходит со временем и практикой. Особенно когда нужно очистку делать на максимально тонком проводе.

Главное — это верно выбирать степень приложения усилия и нажима на инструмент. Помимо этого, от направления движения зависит скорость работ и итоговый результат. Придется понять, насколько глубоко находится основная жила. От этого будет зависеть, повредится она или нет. Перед тем как снять изоляцию с алюминиевых проводов или медных, придется разобраться, что именно за материал внутри.

Самые простые варианты проведения работы:

  • Применение канцелярского или обычного ножа. Если вы выбрали первый вариант, то не стоит брать слишком большой, им неудобно работать. Нажатие должно быть не максимальным, так как лезвие у них довольно острое. Простой нож должен иметь узкое лезвие и качественную заточку.
  • Использование бокорезов. Это удобная конструкция, она похожа на ножницы, но более прочные и острые. Их продают в любом строительном магазине, хотя у многих они всегда имеется под рукой.
  • Обжиг. Это еще один неплохой вариант и менее травмоопасный. Для этого нужно применять высокую температуру, чтобы происходило оплавление обмотки. Если требуется сделать небольшое освобождение, то данный метод неэффективный, так как обжигается довольно большая площадь.
  • Использование стриппера. Такой инструмент выбирают профессионалы.

Каждый метод имеет свои особенности. Далее мы рассмотрим эти способы более подробно.

Применение ножа

Как быстро снять изоляцию с проводов? Это самый распространенный и эффективный метод, но он весьма травмоопасный. Когда требуется в домашних условиях обработать небольшое количество проводов, то этот вариант вполне подходит. Основное, что нудно знать — под каким наклоном вести инструмент. Нельзя делать круговые движения, ведь это совсем неэффективно. Потому что таким вариантом велика вероятность надреза основной рабочей жилы. После этого провода придут в негодность.

Угол наклона максимально острый, чтобы не происходило глубокого проникновения лезвия в тело провода. Допускается лишь незначительное скольжение. Следует выбрать положение «от себя» — такие условия безопасны для работника и для самого кабеля.

Нож электрика

Нож электрика – это самый удобный инструмент. Он имеет пятку, поэтому держать его довольно просто. Жила при этом максимально защищена, руки в безопасности, а снятие изоляции происходит эффективно. Это и есть ответ на вопрос: «Как быстро снять изоляцию с медного провода или алюминиевого?»

Бокорез – эффективная помощь

Это металлический инструмент с удобными ручками. Но чаще всего работа выполняется именно мастерами. В этом процессе требуется знать, какую силу применять, иначе возможно повреждение основной жилы. Электрики знают, как осуществлять процесс снятия изоляции. Бокорез применяется в нескольких случаях:

  • Когда кабель слишком толстый, то надкусывание делается в нескольких местах по всей длине, а дальше происходит снятие изоляции руками. Этот вариант вполне подходит для неопытных людей. Но прорезы должны выполняться аккуратно, чтобы не нарушать целостность основного кабеля.
  • Нужно провести полосу по всей длине, после чего снять основную обмотку движением вниз.
  • Через расстояние в 3 сантиметра делаются прорезы бокорезом. После чего нужно небольшими кусками убрать обмотку.

Это самые простые варианты для людей без опыта и не только. Мастера легко работают данным инструментом. Этот вариант поможет легко снять изоляцию с провода для сдачи на лом. Чтобы не повредить основную жилу, стоит удерживать заточенные губки в противоположном направлении стягивания и удаления изоляции. Это позволяет не нарушить ничего и сделать работу быстро.

Сегодня в продаже есть такие провода, на которых производитель в процессе создания делает специальные надсечки, чтобы изоляция быстро снималась. Поэтому перед тем, как снять изоляцию с медного провода, стоит его рассмотреть: возможно, даже инструменты не потребуются.

Обжиг

Это самый простой способ, когда нужно убрать изоляцию для сдачи проводов. Также это самый эффективный метод, если внутри — жилы из поливинилхлорида. Когда требуется обработать незначительную область, то применяют зажигалку или паяльник. Под термическим воздействием происходит размягчение обмотки, и она просто сходит с провода. При незначительной толщине обмотки этот вариант наиболее действенный.

Есть один недостаток – это наличие запаха. Поэтому проводить работу нужно в помещении с доступом свежего воздуха. Токсичные выделения в процессе обжига негативно сказываются на состоянии организма.

Что такое стриппер?

Именно такие инструменты помогают делать процедуру быстро и качественно. Но не каждый кабель подходит для таких работы. Сечение должно быть не менее 0,2 мм. В продаже или у мастеров можно найти различные виды приборов:

  • Ручной стриппер без дополнений. Его применение аналогично работе с бокорезом: делают насечки, после чего убирается обмотка. Но не для каждого сечения такой вариант подходит.
  • Полуавтомат. В основе имеется регулировочный рычаг, который регулирует степень нажатия, после чего, при смыкании ручек, начинается основной процесс снятия изоляции.
  • Автомат. Это самый лучший вариант потому, что в его основе есть несколько функций – надрезка, снятие изоляции, опрессовывание жил.

В итоге такой способ приносит много положительных моментов. Главное, что полностью исключаются надрезы основной жилы. В итоге можно назвать этот метод лучшим. Именно стриппер позволяет правильно снимать изоляцию с проводов, не повреждая сердцевину.

Проверка кабеля

Когда идет работа по избавлению от обмотки, нужно осуществлять действия в четкой последовательности. У каждого кабеля есть свои особенности. Работы над медным кабелем должны осуществляться в следующем порядке, так как у него два слоя изоляции ПВХ:

  • Отключается питание от электричества.
  • В процессе монтажа розетки нужно очищать лишь строго определенный участок. Вполне хватает 15 см. Человеку без опыта не стоит это расстояние уменьшать. Для этой процедуры применяется бокорез.
  • Надрезается верхняя часть и аккуратно удаляется.
  • На стриппере задается требуемая длина, после чего фазный и нулевой проводники помещаются в инструмент. Делается полная зачистка.

Это весь масштаб работ, после чего требуется зафиксировать розетку. Сделать такую процедуру несложно, хотя часто допускаются ошибки. Провод рвется, и приходится производить зачистку дальше.

Как не стоит выполнять опрессовку?

Специалисты считают, что убирать изоляцию с кабелей и проводов не так просто. В итоге допускается много ошибок, которые приводят к перекусу основной жилы. Основной причиной становится использование неподходящего инструмента. Поэтому есть специальный список тех нарушений, которые стоит знать не только новичкам, но и мастерам:

  1. Когда верхний слой снят и требуется его обрезать, часто мастер выбирает неправильный угол, что приводит к насечкам на основной жиле. Даже незначительная, незаметная насечка изоляции токопроводящего кабеля приводит к появлению замыкания, а иногда и к полному выходу из строя всего прибора.
  2. Неправильное использование бокорезов. У них есть заточенная сторона и тупая, часто делается выбор не той сторону. В итоге происходит резкое скольжение по проводу, которое приводит к чрезмерному натяжению и сдавливанию, а это уже нарушение целостности основной жилы.
  3. Нож с пяткой удобен, но его необходимо четко направлять, а именно, выбирать угол наклона. Допущенная ошибка приводит к тому, что прорезается основной кабель. А нарушение вторичной изоляции несет уже более серьезные проблемы.

Все происходит из-за неграмотного выбора инструмента. Но встречаются и другие проблемы: несерьезное отношение к процедуре очищения от обмотки основного кабеля или провода. Перед тем как снять изоляцию с тонкого провода, стоит знать, какие действия придется выполнить, и все делать аккуратно и в четкой последовательности. Случаются ситуации, что расстояние для работ минимальное и рисковать недопустимо.

Ремонтируем наушники

Частая проблема при использовании наушников — это нарушение целостности провода. Чтобы восстановить его, нужно выбирать для работы простой канцелярский нож. Процедура происходит в несколько этапов:

  • Необходимо найти поломку.
  • Снять верхнюю обмотку, сделав аккуратный продольный прорез.
  • Соединить составные части и заизолировать их.

Как снять изоляцию провода с наушников?

Можно применить лист наждачной бумаги. Зернистость ее не имеет значения (главное — выполнять работы на лицевой стороне элемента). Устанавливаем край провода на наждачную бумагу и сверху давим паяльником. Он расплавит нашу обмотку. Дальше ее остатки можно убрать руками. В результате мы получим провод без изоляции. После этого можно производить соединение при помощи того же паяльника. Это не длительная процедура, но прийти к положительному результату сможет каждый. Не стоит проводить эксперименты, каждый инструмент делает свою работу. Работая с проводами и кабелем, применяют острый нож и стриппер, в других ситуациях стоит подбирать соответствующие приборы.

Заключение

Итак, мы рассмотрели, как правильно снимать изоляцию с проводов. Как видите, существуют разные инструменты и способы. Стоит лишь выбрать наиболее подходящий и следовать инструкции.

Клещи для снятия изоляции с проводов: устройство и назначение инструмента

Содержание статьи:

Часто возникает необходимость удалить покрытие с электрического кабеля. Для этого требуются устройства, которые справятся с задачей и не повредят внутренний проводник. Применяют клещи для снятия изоляции с проводов и другие ручные или автоматические инструменты. Выбор варианта зависит от диаметра проводника, толщины оболочки, объема работы.

Ручные инструменты

Популярные инструменты для снятия изоляции:

  • механический стриппер;
  • клещи;
  • нож;
  • щипцы для проводников круглого сечения;
  • пассатижи;
  • нож для удаления оболочек.

Механический стриппер

Механический стриппер

Это стриппер-кримпер для снятия изоляции на концах проводов. Состоит из клещей-кусачек и пресс-клещей, которыми обжимают и опрессовывают концы. Для снятия оплетки провод зажимается в отверстие нужного диаметра, круговыми движениями, снимают изоляционное покрытие. Это простой дешевый инструмент. У него короткий срок эксплуатации, применяют для несложных операций. Пресс-клещи имеют 6-7 отверстий, что допускает работу с элементами разных диаметров.

Пассатижи для снятия изоляции

Пассатижи

Пассатижи (плоскогубцы) – универсальный инструмент для зачистки изоляции и других операций, выполняемых при электротехнических работах. В передней части расположены 6 типоразмеров разъемных отверстий, диапазон сечений от 0,5 до 3 мм. Во второй половине расположен длинный зигзагообразный разъем, с помощью которого обжимают концы, изгибают проволоку, режут тонкие мягкие провода. Это удобная, недорогая зачищалка для проводов.

Клещи для снятия изоляции

Клещи для снятия изоляции

Устройство снабжено ручками, которые покрыты диэлектрической оболочкой, регулировочным винтом, позволяющим изменять диаметр отверстия. Для снятия оболочки кабель легонько прикусывают, инструмент поворачивают и протягивают надрезанное покрытие. Установленные в отверстие клещей провода нельзя сильно сжимать и деформировать. Это приведет к образованию царапин на стальных жилах проводника.

Клещами работать длительное время неудобно, но для домашней работы подходят. Их используют для различных сечений кабеля. Устройство применяется в местах трудного доступа. На ручки клещей нанесено диэлектрическое покрытие для защиты от поражения током.

Щипцы для снятия изоляции с кабелей круглого сечения

Это круглая разъемная ручка. Ее раскрывают, вставляют проводник, зажимают и проворачивают. Режущая кромка делает надрез по кругу, при протягивании оболочка снимается. Приспособление предназначено для кабелей большого сечения круглой формы.

Нож для удаления оболочек

У этого ножа выдвижное лезвие и металлическая скоба, которая прижимает кабель к режущей части. Поворотный механизм позволяет резать оболочку вдоль его длины и по окружности. Лезвие выдвигается на толщину оплетки, что исключает повреждение самого проводника.

Нож для удаления изоляции

Это зачистка для проводов. Лезвие согнуто в виде крючка. Оплетку снимают движением от себя, нож располагают под острым углом, исключая повреждение стальных жил проводника. Ограничивает глубину разреза расположенная на конце крючка пятка. Она контролирует глубину прорезания, удаляя верхнюю оболочку. Не подходит для толстого покрытия.

Нож для снития оболочек кабелей
Щипцы для снятия изоляции кабелей круглого сечения
Нож для снятия изоляции

Полуавтоматические инструменты

При необходимости выполнять большие объемы работ используют автоматические приспособления для снятия изоляционного покрытия. Полуавтоматический зачиститель проводов не требует вращения вокруг каждого элемента. Встроенный механизм снимает оплетку сразу с нескольких жил. Нужно выбрать отверстие нужного диаметра, положить проводник и нажать на рукоятку.

Клещи для удаления изоляции

Представляют собой зажим со встроенным лезвием. Разнимают его и укладывают в пазы кабель, закрывают, нажимают кнопку, изоляция снята. Клещи для зачистки проводов обеспечивают аккуратное удаление внешнего покрытия, выполняют предварительную обработку коаксиальных кабелей, чтобы далее установить в F-коннектор. Механизм удаляет оболочку на произвольном участке, очищает одножильные, многожильные, плоские элементы.

Клещи-автомат для зачистки проводов

Клещи или стриппер автоматический упрощает работу по зачистке провода. Стриппер снабжен одним гнездом, его размер подгоняется к диаметру уложенного кабеля автоматически. Линейка используемых диаметров от 0,2 до 6 мм. Это многофункциональный инструмент, его использование позволяет снимать изоляцию, опрессовывать наконечники, резать провод, скручивать отдельные жилы в один жгут.

Щипцы для зачистки проводов

Полуавтоматические щипцы для снятия изоляции с проводов в отличие от ручных моделей обустроены механизмом, который совершает действия с помощью нажатия кнопки. Существует вид щипцов, снимающих оплетку с витой пары.

Клещи-автомат
Щипцы для зачистки кабелей

Рекомендации по выбору инструмента

Knipex KN 1262180

Выбирая механизмы для зачистки кабеля, обращают внимание на следующие характеристики:

  • Максимальный и минимальный диаметр.
  • Наличие сменных ножей.
  • Регулировка диаметра и глубины реза.
  • Дополнительные операции.
  • Производитель.

Если инструмент применяют для личных нужд эпизодически, останавливаются на простых устройствах с учетом параметров используемого кабеля. При выполнении электротехнических работ при самостоятельном ремонте выбирают приспособления широкого спектра действия, которые отрезают провод, обжимают концы проводника, снимают изоляцию.

По возможности используют устройства, где не нужно подбирать отверстия по диаметру проводника, механизм настраивает параметры автоматически. Для длительной эксплуатации приобретают инструменты высокого качества от надежных производителей.

Производители

Knipex KN-166005SB

Надежной в России считается продукция немецкой фирмы Knipex. Автоматический стриппер Knipex KN 1262180 используется для одно- и многожильных проводов площадью сечения 0,2-6,0 мм2. Инструмент настраивается на диаметр автоматически, аккуратно снимает изоляцию. Длинная головка обеспечит доступ в укромный уголок.

Для оголения коаксиальных кабелей используют Knipex KN-166005SB. Инструмент за один проход снимает наружную оболочку, экранную защиту и изоляцию. Снабжен тремя встроенными ножами, каждый настраивается на глубину с помощью шестигранного ключа. Изоляция срезается при прокручивании стриппера на 360 градусов.

Jokari JK 30140

Немецкая компания Jokari выпускает стриппер Jokari JK 30140, предназначенный для кабелей с ПВХ покрытием. Это автоматическое устройство используется в местах разветвления проводника.

Автоматический стриппер Stanley FMHTO-96230 не требует длительной настройки. Задают длину участка, на диаметр настраивается сам. Используется для круглого и плоского многожильного кабеля, все жилы очищает одновременно. Подходит для кабелей диаметром 0,2-2,6 мм. Его вес 350 г.

В домашних условиях при редкой эксплуатации используют универсальный очиститель проводов Greenlee PA1117. Стриппер снабжен 6 отверстиями диаметрами от 0,64 до 2,6 мм, дополнительным устройством для отрезания плоского кабеля. Вес 185 г. Не используется для бронированных и стальных кабелей.

Стриппер Jonard JIC-4366 снабжен двумя лезвиями, одним снимают наружную оболочку кабеля, другим изоляцию из ПВХ материала. Лезвия сменные. Приспособлением удобно работать с жесткой изоляцией.

Бывают случаи, когда необходимо зачистить изоляцию с тонкого проводника (0,25-0,8 мм) или удалить затвердевшее покрытие со старых кабелей. Для этого используют термические стрипперы OK ST-500ESD. Под действием нагрева оплетка расплавляется и легко снимается. Такой инструмент в быту используется редко, не относится к универсальным, требует отвода вредных веществ плавления изоляции.

OK ST-500ESD
Greenlee PA1117
Jonard JIC-4366
Stanley FMHTO-96230

Чем стриппер отличается от кримпера

Кримпер

Для получения полного качественного контакта отдельных элементов электрической схемы используется обжимной инструмент для опрессовки неизолированных и изолированных проводников. Кримпер – это пресс-клещи, которые обжимом соединяют наконечник и гильзу в единую электрическую цепь. Порядок действий следующий:

  1. В режущую часть помещают кабель и снимают оболочку.
  2. Очищенный участок проводника вставляют в гильзу и размещают между матрицами нужного размера.
  3. Сжимая рукоятки, опрессовывают соединение.

При необходимости операцию повторяют несколько раз, сдвигая клещи вдоль наконечника. Действия кримпера отличаются от работы стриппера. Основное назначение кримпера – это образование надежного соединения кабеля с потребителем электроэнергии.

В комплектацию кримпера входят набор матриц. Они обеспечивают различие размеров сечения наконечников и их функциональность. Наиболее используемы пластины для обжима наконечников марки НШВИ и НШВ. Матрицы имеют цифровое обозначение сечения втулки и наконечника.

Для опрессовки многожильных кабелей и сечений 16 мм2 используют массивные клещи ПК-16У. Одиночные провода этой моделью не обжимают – мощное усилие на губках матрицы способствует его разрыву.

В соединениях проводов компьютеров используются полимерные RJ-45 разъемы, соединяющие витую пару проводов. Для обжима применяют кримперы со специальными матрицами, его выполняют в несколько этапов.

Особенно актуальны при обжиме клемм-ножны, где нельзя применять пайку деталей – утюги, микроволновые печи, электрические чайники, другие нагревательные приборы. Вместо кримпера можно использовать универсальный стриппер, с помощью которого снимают изоляцию и обжимают концы проводника круглого сечения.

Добавить комментарий

Ваш адрес email не будет опубликован.
