Снип электроустановки: СП 76.13330.2016 Электротехнические устройства Актуализированная редакция СНиП 3.05.06-85

Содержание

ПЕРЕЧЕНЬ ЭЛЕКТРОСЕТЕВЫХ ОБЪЕКТОВ, ВХОДЯЩИХ В СОСТАВ ЛИНИЙ ЭНЕРГОПЕРЕДАЧИ, А ТАКЖЕ СООРУЖЕНИЙ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПОДДЕРЖАНИЯ В ЭКСПЛУАТАЦИОННОМ СОСТОЯНИИ УКАЗАННЫХ ОБЪЕКТОВ (РАЗРАБОТАН НА ОСНОВАНИИ ГОСТ 24291-90, ГОСТ 19431-84, СНиП 3.05.06-85 «ЭЛЕКТРОТЕХНИЧЕСКИЕ УСТРОЙСТВА», «ПРАВИЛ ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ ЭЛЕКТРИЧЕСКИХ СТАНЦИЙ И СЕТЕЙ» И «ПРАВИЛ УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК»)

А ТАКЖЕ СООРУЖЕНИЙ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПОДДЕРЖАНИЯ

В ЭКСПЛУАТАЦИОННОМ СОСТОЯНИИ УКАЗАННЫХ ОБЪЕКТОВ

(РАЗРАБОТАН НА ОСНОВАНИИ ГОСТ 24291-90, ГОСТ 19431-84,

«ПРАВИЛ ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ ЭЛЕКТРИЧЕСКИХ

┌─────┬──────────────────────────────────────────┬───────────────┐

│ N │ Название объектов │Основание ГОСТ │

│ п/п │ │<1>; СНиП <2>; │

│ │ │ ПТЭ <3>; ПУЭ │

│ │ │ <4> │

├─────┼──────────────────────────────────────────┼───────────────┤

│1. │Воздушные линии электропередачи│ГОСТ 19431-84; │

│ │напряжением от 0,4 до 1500 кВ переменного│24291-90; │

│ │и постоянного тока, включая опоры,│СНиП пп. 3.116 │

│ │фундаменты, провода, тросы, изолирующие│- 3.160; │

│ │подвески, охранные системы, системы│ПТЭ п. 5.7; │

│ │заземления и защиты ВЛ (устройства│ПУЭ пп. 2.4.1 -│

│ │светоограждения, устройства защиты от│2.5.174 │

│ │перенапряжений), устройства связи│ │

│ │(оптоволоконная связь), устройства отбора│ │

│ │мощности, высокочастотные заградители,│ │

│ │устройства для определения мест│ │

│ │повреждения на линиях электропередачи,│ │

│ │устройства плавки гололеда и пр. │ │

├─────┼──────────────────────────────────────────┼───────────────┤

│2. │Кабельные линии электропередачи│ГОСТ 19431-84; │

│ │напряжением до 500 кВ, включая кабель,│24291-90; │

│ │стопоры, соединительные и концевые муфты,│СНиП пп. 3.56 -│

│ │крепежные детали, сооружения для прокладки│- 3.115; │

│ │кабелей, кабельные тоннели, подпитывающие│ПТЭ п. 5.8; │

│ │устройства маслонаполненных кабелей,│ПУЭ пп. 2.2.1 -│

│ │устройства защиты, сигнализации и связи,│2.3.150 │

│ │высокочастотные заградители,│ │

│ │компенсирующие устройства, устройства для│ │

│ │определения мест повреждения кабельных│ │

│ │линий и пр. │ │

├─────┼──────────────────────────────────────────┼───────────────┤

│3. │Распределительные устройства в отдельно│ГОСТ 19431-84; │

│ │стоящем здании (ЗРУ) и встроенные в здания│24291-90; │

│ │напряжением до 220 кВ переменного тока,│СНиП пп.

3.207 │

│ │включая здание РУ, силовые и измерительные│- 3.208; │

│ │трансформаторы и токоограничивающие│ПТЭ п. 5.4; │

│ │реакторы, сборные и соединительные шины,│ПУЭ пп. 4.1.1 -│

│ │коммутационные аппараты, комплектные│4.1.28 │

│ │распределительные устройства внутренней│ │

│ │установки напряжением 6 — 35 кВ (КРУ),│ │

│ │устройства защиты от перенапряжений,│ │

│ │связи, устройства релейной защиты,│ │

│ │автоматики и измерительные приборы,│ │

│ │аккумуляторные устройства,│ │

│ │распределительные устройства (РУ)│ │

│ │напряжением до 1 кВ переменного и│ │

│ │постоянного тока (распределительные щиты,│ │

│ │щиты управления; релейные щиты и пульты;│ │

│ │установки ячейкового типа, шкафы, шинные│ │

│ │выводы, сборки) │ │

├─────┼──────────────────────────────────────────┼───────────────┤

│4. │Открытые распределительные устройства│ГОСТ 19431-84; │

│ │(ОРУ) напряжением 35 кВ и выше, включая│24291-90; │

│ │здание общеподстанционного пункта│СНиП пп. 3.161 │

│ │управления (ОПУ), фундаменты, порталы,│- 3.220; │

│ │система заземления, изолирующие подвески,│ПТЭ п. 5.4; │

│ │сборные и соединительные шины, комплектные│5.11; │

│ │распределительные устройства наружной│ПУЭ пп. 4.2.13 │

│ │установки напряжением 6 — 500 кВ (КРУН,│- 4.2.75 │

│ │КРУЭ), коммутационные аппараты, устройства│ │

│ │защиты от перенапряжений, связи,│ │

│ │устройства релейной защиты, автоматики и│ │

│ │измерительные приборы, устройства│ │

│ │аккумуляторные, устройства биологической│ │

│ │защиты персонала; распределительные│ │

│ │устройства (РУ) напряжением до 1 кВ│ │

│ │переменного и постоянного тока│ │

│ │(распределительные щиты, щиты управления;│ │

│ │релейные щиты и пульты; установки│ │

│ │ячейкового типа, шкафы, шинные выводы,│ │

│ │сборки) │ │

├─────┼──────────────────────────────────────────┼───────────────┤

│5. │Комплектные и блочные трансформаторные│ГОСТ 19431-84; │

│ │подстанции (КТП, КТПБ, ТП), включая здание│24291-90; │

│ │общеподстанционного пункта управления│СНиП пп. 3.193 │

│ │(ОПУ), трансформаторы или другие│- 3.194; │

│ │преобразователи энергии, комплектные│ПУЭ пп. 4.2.13 │

│ │распределительные устройства (КРУ),│- 4.2.42 и пп. │

│ │устройства управления, распределительные│4.2.76 — │

│ │устройства (РУ) напряжением до 1 кВ│4.2.134 │

│ │переменного и постоянного тока│ │

│ │(распределительные щиты, щиты управления;│

Типичные нарушения правил электромонтажа

Несоблюдение цветовой расцветки жил кабелей

    Это одна из причин электротравматизма. В ПУЭ и других руководящих документах прописано для защитных проводников (РЕ) использовать цветовое обозначение чередующимися полосами желтого и зеленого цветов. Нулевые рабочие проводники (N) обозначаются голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники (PEN) обозначают голубым цветом по всей длине с желто-зелеными полосами на концах. К сожалению, не редки случаи использование проводов и жил кабелей голубого и желто-зеленого цветов в качестве рабочих проводников, находящихся под напряжением. Просто потому, что не было кабеля с нужной расцветкой жил. Это приводит к риску поражения людей электрическим током, когда напряжение присутствует там, где его в принципе быть не должно.

    Для присоединения выключателей так же необходимо использовать кабели без голубых и желто-зеленых проводников. Если не удается найти кабель с нужными цветовыми обозначениями жил, то лучше затянуть в трубы провода, чем идти на грубейшее нарушение правил электромонтажа.



Неправильное использование УЗО

    Устройства защитного отключения (УЗО), реагирующие на дифференциальный ток могут быть со встроенной защитой от сверхтока (тока короткого замыкания), и могут не иметь такой защиты.

Иногда приходится видеть, что вместо предусмотренных схемой электрощита дифференциальных автоматов, установлены УЗО без защиты от сверхтока.

    УЗО со встроенной защитой от сверхтока часто называют дифференциальным автоматом. Такое устройство защитит электрическую сеть и от перегрузок и от утечек тока на землю. Маркировку этих устройств можно посмотреть в ГОСТ Р 51327.1-2010 Раздел 6. Следует обратить внимание, что номинальный ток указан совместно с типом характеристики мгновенного расцепителя. Например, обозначение «С16» обозначает, что в составе данного УЗО присутствует автоматический выключатель с номинальным током 16 А с типом характеристики «С».

    УЗО без встроенной защиты от сверхтока защищает электрическую цепь только от утечек на землю. Для защиты от перегрузок и коротких замыканий дополнительно используют автоматический выключатель. Способы маркировки таких УЗО даны в Разделе 6 ГОСТ Р 51326.1-99. Главными параметрами устройства являются номинальный рабочий ток и номинальный отключающий дифференциальный ток.

    Некоторые другие нормативные документы по УЗО можно посмотреть в разделе Аппараты защиты и управления.

Отсутствие закладных деталей при проходе через стены и перекрытия

    Проходы кабелей через стены и междуэтажные перекрытия выполняют через закладные детали, которые могут представлять собой отрезки труб или коробов. При проходе через сгораемые стены (перегородки) необходимо использовать стальные трубы. Это требование можно найти в п. 3.18 СНиП 3.05.06-85.

    Все зазоры в местах прохода кабелей через стены необходимо заделывать несгораемой легко удаляемой массой.



Электропроводка должна быть сменяемой

    Это требование ПУЭ (Раздел 7.1) и СП 31-110-2003 (Глава 14)  часто игнорируется. При скрытой электропроводке возможность замены кабелей достигается использованием замоноличенных труб и каналов строительных конструкций, при открытой – применением коробов и электротехнических плинтусов.

    При этом допускается прокладка кабелей групповых сетей  в штробах (бороздах стен) под штукатуркой без возможности их замены в зданиях, выполненных из строительных конструкций из негорючих материалов. Но, следует иметь в виду, что в ПУЭ термин «допускается» обозначает, что данное техническое решение может быть принято в виде вынужденного исключения из правил при наличии каких либо конкретных сложностей в реализации требований в полном объеме (ПУЭ, п. 1.1.17).



Отсутствие изоляции на крюке для подвеса светильников

    Крюки и шпильки для подвеса светильников в жилых зданиях должны иметь устройства, изолирующие их от светильника. Это требование содержится во многих нормативных документах, например в п. 3.328 СНиП 3.05.06-85 и в п. 4.46 СП 31-110-2003. При этом СП 31-110-2003 допускает установку неизолированных крюков в случае деревянных перекрытий, либо при подключении светильников класса защиты 1.



Самая большая ошибка, допускаемая в электромонтаже

    Как бы странно это ни звучало, но самой большой ошибкой при выполнении электромонтажных работ является следование советам многочисленных сайтов, которые отправляют читателя не к действующим нормативным документам (ГОСТ, СНиП, ПУЭ), а к статьям с давно устаревшим содержанием. Где можно найти, например, рекомендацию использовать провод ПУНП, который, несмотря на его повышенную пожароопасность (по сравнению с современными кабельными изделиями) некоторые кабельные заводы продолжают выпускать, не имея на этот провод ТУ. На этих сайтах можно найти ошибочную информацию по выбору сечения жил кабелей и многое другое. И самое главное – зачастую то, что 10-15 лет назад было нормой, сейчас может уже числиться в разделе «запрещено», так как постоянно появляются новые материалы и способы монтажа.

    Подборки с наиболее востребованными нормативными документами по нормам электромонтажа электроустановок  до 1000 В можно найти в разделе сайта Обсуждаем ГОСТы, СНиП, ПУЭ.

    Если электромонтаж не разовое увлечение выполнить его «своими руками» у себя дома, а с ним связана вся жизнь, то важно знать основные нормативные документы и следить за их актуальностью.

    Здесь приведен далеко не полный перечень распространенных нарушений норм электромонтажа. Поэтому со временем напишу последующие части данной статьи.

    Об ошибках электромонтажа, связанных с электрощитовым оборудованием, можно почитать в статье сайта Нарушения правил электромонтажа — электрические щиты.

 Виктор Чернов

 Виктор Чернов о типичных нарушениях правил электромонтажа

 18.05.2014

К ОГЛАВЛЕНИЮ (Все статьи сайта)

ПУЭ, ГОСТ, СНиП, СП — что главнее? — Дневник злостного критика-рецидивиста

Головная боль электриков — противоречия требований ГОСТ, СНиП, СП и ПУЭ. Обычно из положения выходят тем, что выбирают наиболее жёсткое требование. Такая перестраховка не лишена логики. Кто-то боится пожара или несчастного случая, а кто-то инспектора, который будет руководствоваться неизвестно чем. Но давайте всё же разберёмся, какой документ по электрике главнее.

Вначале были ПУЭ, и ПУЭ были у Министерства энергетики СССР. Появились ПУЭ в 1949 году. ГОСТов по электрике тогда не было, они начали появляться в 1993 году. ПУЭ периодически обновлялись, но в процессе обновления накапливали в себе много противоречий. Но это был единый документ, справочник на все случаи жизни, которым, в отличие от запутанных ГОСТов, при желании может воспользоваться каждый электрик в случае возникновения какого-то вопроса. К сожалению, ПУЭ не обновляются с 2003 года, хотя до сих пор они являются действующим документом, на который ссылаются некоторые ГОСТы.

В 1993 году в России была начата разработка и утверждение комплекса государственных стандартов ГОСТ Р 50571 на основе комплекса международных стандартов МЭК 60364 «Электроустановки зданий» и с учетом других стандартов МЭК. В отличие от ПУЭ это были ещё более запутанные документы со множеством ссылок вперёд, ошибками перевода и прочими косяками. Родной ПУЭ, естественно, превратился в догоняющего. Сначала выходил ГОСТ и потом под него пытались подогнать ПУЭ. Вместе с тем, некоторые ГОСТы, как я уже сказал выше, ссылаются на ПУЭ, так что тут всё сильно перемешано.

Кстати, в ГОСТ Р 50571, принимаемом в 1994–1995 годах была запись: «до приведения «Правил устройства электроустановок» (ПУЭ) в соответствие с комплексом стандартов на электроустановки зданий, ПУЭ применяют в части требований, не противоречащих указанному комплексу стандартов». То есть, на тот момент ГОСТ был главнее, но ПУЭ его дополнял и конкретизировал в тех случаях, когда не противоречил. Вероятно, такая же логика сохраняется до сих пор. Остаётся вопрос, что есть противоречие, а что — дополнение.

СНиПы (строительные нормы и правила) конкретизируют то, что написано в ПУЭ и ГОСТах и разъясняют, как именно производить определённые виды работ, но ориентированы на работы в промышленной сфере. Например СНиП 3.05.06-85 касается только строительства или реконструкции предприятий по монтажу и наладке электротехнических устройств и для строительства жилых домов не подходит. А ещё есть просто СН (строительные нормы), НТП (нормы технологического проектирования), ВСН (ведомственные строительные правила), РУП (руководящие указания по проектированию), ОСТ (отраслевые стандарты) и т.п. И это всё не должно противоречить ГОСТам.

СП (свод правил) конкретизируют правила выполнения определённых работ. Например, существует интересный СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Там, в разделе, посвящённом электрике, вообще только 3 пункта, и первый же противоречат ПУЭ:

«13.5.1 Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий в соответствии с рисунком 13-9. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.»

Однако разработчики этого СП поясняют, что эти пункты применимы только к «энергоэффективным одноквартирным жилым домам с деревянным каркасом», конструкция которых описана в этом СП, и не относится к домам другой конструкции. За основу были приняты канадские правила, но не понятно, на основании чего и как это юридически так вышло. Однако существует не так давно актуализированный СП 55.13330.2010 «Дома жилые одноквартирные», действие которого распространяется на любые индивидуальные дома, и там сказано:

«6. 15 Электроустановки должны отвечать требованиям «Правил устройства электроустановок (ПУЭ)» и государственных стандартов на электроустановки зданий с учетом положений настоящего пункта и быть оборудованы устройствами защитного отключения (УЗО).
Электропроводка, монтируемая непосредственно по поверхности строительных конструкций или скрыто внутри них, должна быть выполнена кабелем или изолированными проводами, имеющими оболочки, не распространяющие горение. Допускается пропускать такой провод или кабель непосредственно через конструкции дома (без использования втулок или трубок).»

То есть, с одной стороны, СП ужесточает требования ПУЭ и ГОСТа: «Электроустановки должны… быть оборудованы устройствами защитного отключения (УЗО)», а с другой стороны, скрепя сердце смягчает их: «Допускается пропускать такой провод или кабель непосредственно через конструкции дома (без использования втулок или трубок)». И никаких требований о проводах серии «LS» в соответствии с ГОСТ 31565-2012.

В то же время СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» соответствует ПУЭ и ГОСТам, о чём даже особо отмечено в его введении: «Настоящий Свод правил конкретизирует и развивает требования нормативных документов, в том числе серии стандартов ГОСТ Р 50571.1 — ГОСТ Р 50571.18 и новых Правил устройства электроустановок (ПУЭ седьмого издания).»

В итоге что мы имеем? По идее надо руководствоваться ГОСТом Р 50571 (хотя это пипец как сложно для понимания), а ПУЭ использовать для дополнения и конкретизации в той части, которая не противоречит ГОСТу Р 50571. Также для удобства можно использовать СП 31-110-2003, созданном на основе ПУЭ и ГОСТов. А вот безопасность СП 55.13330.2010 я бы поставил под сомнение.


ПУЭ. Раздел 2. Канализация электроэнергии

Приложение 1*

* Нумерация в соответствии с «Правилами устройства электроустановок», седьмое издание. Раздел 4. Глава 4.2. — Примечание «КОДЕКС».

В соответствии с правилами оформления нормативных документов в тексте главы 2. 5 приведены ссылки на строительные нормы и правила (СНиП) и Государственные стандарты (ГОСТ) в общем виде без указания их номеров и наименований. Для обеспечения удобства пользования главой 2.5 и во избежание возникновения при этом ошибок ниже приводятся номера параграфов главы 2.5 и наименования и номера относящихся к ним СНиПов и ГОСТов.

Параграф Нормативные документы
2.5.9 ГОСТ 27751-88 «Надежность строительных конструкций и оснований»
СниП 2.03.01-84* «Бетонные и ж/б конструкции»
СниП II-23-81** «Стальные конструкции»
СНиП 2.02.01-83 «Основания зданий и сооружений»
СНиП 2-25-80* «Деревянные конструкции»
* Вероятно ошибка оригинала. Следует читать СНиП II-25-80. Примечание «КОДЕКС».
2.5.11 СНиП 2. 01.07-85* «Нагрузки и воздействия»
2.5.17 СНиП 23-01-99 «Строительная климатология»
2.5.19 СНиП 32-03-96 «Аэродромы»
2.5.25 СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»
2.5.28 СНиП 2.01.15-90 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов»
2.5.38 СНиП 23-01-99 «Строительная климатология»
2.5.51 СНиП 2.01.07-85* «Нагрузки и воздействия»
СНиП 23-01-99 «Строительная климатология»
2.5.59 СНиП 2.01.07-85* «Нагрузки и воздействия»
2.5.60 СНиП 2.01.07-85* «Нагрузки и воздействия»
2.5.69 СНиП 2.01.07-85* «Нагрузки и воздействия»
2. 5.79 ГОСТ 3062-80-3064-80 «Канаты стальные»
2.5.80 ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов категорий. Условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»
2.5.87 ГОСТ 22012-82 «Радиопомехи индустриальные от линий электропередачи и электрических подстанций»
СНиП II-12-77 «Защита от шума»
2.5.133 СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»
2.5.139 СНиП*
* Текст соответствует оригинала. Примечание «КОДЕКС».
СниП II-7-81* «Строительство в сейсмических районах»
2.5.202 СНиП 2.06.03-85 «Мелиоративные системы и сооружения»
2. 5.210 СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений»
2.5.215 СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»
2.5.218 ГОСТ 22012-82 «Радиопомехи индустриальные от линий электропередачи и электрических подстанций»
2.5.256 СНиП 2.05.02-85 «Автомобильные дороги»
СНиП 2.05.11-83 «Внутрихозяйственные автодороги в колхозах, совхозах и др.»
2.5.260 ГОСТ 23457-86 «Технические средства организации дорожного движения»
2.5.262 сноска СНиП 2.05.02-85 «Автомобильные дороги»
2.5.266 СНиП 2.05.09-90 «Трамвайные и троллейбусные линии»
2.5.272 ГОСТ 26600-98 «Знаки навигационных внутренних судоходных путей»
2. 5.280 СНиП 2.05.06-85 «Магистральные трубопроводы»
2.5.286 СНиП 2.05.06-85 «Магистральные трубопроводы»
2.5.290 СНиП 2.05.06-85 «Магистральные трубопроводы»
2.5.291 СНиП 32-03-96 «Аэродромы»
СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений»

Текст Приложения 1* приводится и сверен по официальному изданию: «Правила устройства электроустановок». Раздел 4. Распределительные устройства и подстанции. Главы 4.1, 4.2 – 7-е изд.– М.: «Издательство НЦ ЭНАС», 2003г.

Что такое электромонтаж?

Это самые важные работы, которые являются ключевыми в самом начале и на протяжении всего строительства. Можно сказать, что электромонтажные работы задают ритм для всего строительства.

Перед тем как начать строительные работы, электрики прокладывают временное электропитание. В него входит создание освещения и электрических точек подключения для различного оборудования. После того как они это сделали, строительная площадка оживает и рабочие могут заниматься монтажом днем и ночью, а это уменьшает сроки сдачи объекта. Также от правильных расчетов и проброшенных кабелей, зависит вся инфраструктура строительной площадки. Например, если был проброшен магистральный кабель небольшого сечения не рассчитанный на большие нагрузки, он может отгореть и жизнь на объекте замирает. Электромонтаж выполняют электрики.

Кто такие электрики?

Профессиональные электрики больше напоминают саперов. У них всегда множество измерительных приборов, которые указывают на наличие или отсутствие напряжения в кабеле. Ежедневно они работают под высоким напряжением, рискуя своей жизнью, поэтому они являются настоящими профессионалами своего дела. У каждого электрика есть специальный сертификат на проведения электромонтажных работ, он называется допуском. Его выдают после прохождения устных и практических экзаменов. Без этого допуска, электрик не имеет право выполнять монтажные работы. Начальный уровень допуска начинается с 1000 Вольт. Также каждый электрик владеет такими терминами как СНиП и ПУЭ. СНиП означает, строительные нормы и правила – это технический регламент, разработанный для улучшения качества строительных работ, также это строительный стандарт. ПУЭ означает, правила устройства электроустановок, по этим правилам электрик рассчитывают мощность потребления электроэнергии. Например, по таблицы ПУЭ медный кабель сечением 2.5 кв.мм выдерживает напряжение до 5 кВ. Все эти данные должен знать наизусть каждый электрик, получивший допуск.

Какую работу можно считать электромонтажом?

Электромонтаж включает в себя следующий вид работ:

  1. Прокладка кабеля.
  2. Штробление стен, потолков и полов.
  3. Монтаж розеток.
  4. Монтаж различных светильников.
  5. Монтаж выключателей.

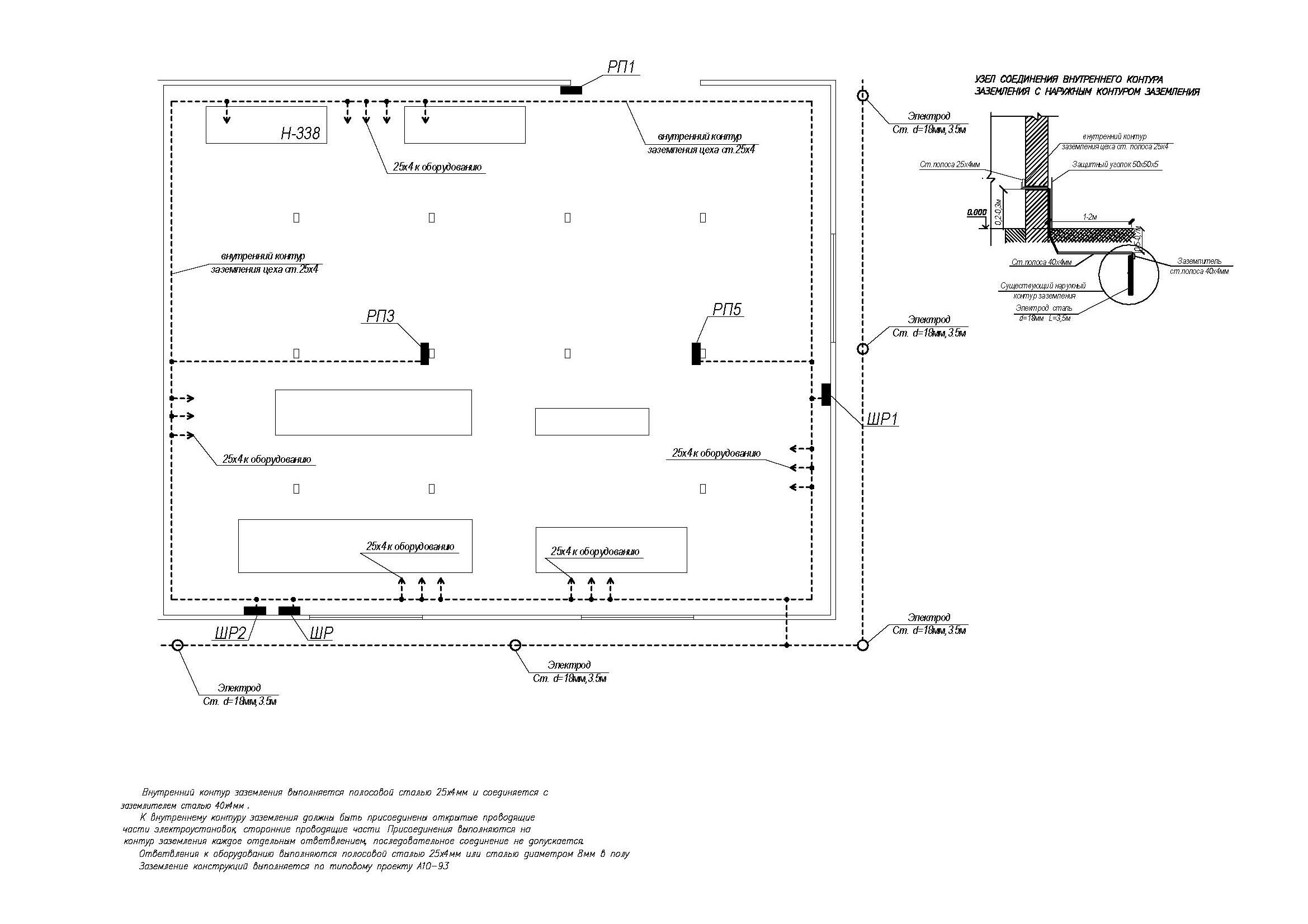

  6. Монтаж контура заземления.
  7. Монтаж громоотвода.
  8. Установка РЩ и ОСЩ.
  9. Установка системы ИБП.
  10. Установка дизель-генератора.
  11. И так далее…

Электрики выполняют различную работу, от установки розеток до прокладки кабелей. Есть несколько видов электромонтажных работ – это установка и монтаж. Электрики могут устанавливать различное оборудование. Например, монтировать ИБП (источник бесперебойного питания), дизель-генератор, вешать люстры, устанавливать розетки и выключатели и тому подобное. К монтажу относиться прокладывание магистрального кабеля, укладка провода в штробы, штроблений, монтаж магистральных кабельных лотков и так далее.

СНИП электропроводка в деревянном доме

Все строительные работы регулируются определенными правилами, выход за рамки которых представляет собой не просто нарушение каких-то норм, а угрозу для будущего строения вплоть до его вероятного разрушения.

Чиновники приняли определенное количество актов, которые должны (в идеале) регламентировать все нюансы строительной деятельности.
Все принятые правила объединены общим названием «строительные нормы и правила (СНиП)». И каждый строитель, архитектор и проектировщик должен обязательно либо знать эти правила, либо постоянно сверяться с ними. Причём они, в зависимости от назначения строения, будут различными. Если например для частного деревянного дома, требования по скрытой электропроводке носят рекомендательный характер и никто вам не запретит эксплуатировать свою дачу, где вы сами накрутили скруток на чердаке; то в объектах общественного использования акт приемки и сдачи будет подписывать инспектор Ростехнадзора, и здесь все должно быть спроектировано, согласовано и смонтировано профессионалами

Подобные стандарты действовали еще при Советском Союзе, а в 2010 году существующие нормы и правила были признаны сводом правил.
Конечно же, СНиП регламентируют и правила прокладки электрокоммуникаций в жилых зданиях. В любых домах, будь то кирпичные строения или деревянные срубы. Остановимся кратко на СНиП, которые регламентируют прокладку электропроводки в деревянном доме.


Требования к электроснабжению дома вне зависимости от того, какие стройматериалы использовались при его строительстве, устанавливаются в СНиП 31-02.
Согласно этим правилам, электропроводка в здании, построенном из дерева (сруб, каркасник, брусовый дом), должна выполняться согласно требованиям Правил устройства электроустановок (ПУЭ). Подпитывается дом от сети напряжением 380/220 В. Система заземления предпочтительная типа TN-C-S. Она достаточно популярна в наши дни, так как, в частности, принцип ее действия довольно прост и основан на том, что к конечному потребителю подходят два отдельных проводника – нулевой рабочий, который обозначается латинской буквой N и защитный, обозначаемый, соответственно, буквами PE. Последний соединяется с корпусом электрооборудования, а нулевой предназначен для передачи электроэнергии.

Расчетную нагрузку определяет владелец дома (сиречь – заказчик работ), и в принципе, особых ограничений тут нет, за исключением тех, которые устанавливаются местными властями. Если имеются ограничения, то расчетная нагрузка принимается в двух видах – 8,8 кВт для жилых домов, оборудованных электроплитами, или 5,5 кВт для домов без них. Обращать внимание следует также на площадь дома. В случае, если она превышает 60 квадратных метров, то нагрузку следует увеличивать на один процент за каждый дополнительный квадратный метр.


В принципе в жилых домах можно прокладывать электропроводку как открытую, так и скрытую. В первом случае, понятное дело, все «на виду», а значит заметить перегрев кабеля или иную проблему можно без особого труда. Во втором случае приметить проблему быстро не удастся. Напомним, впрочем, что традиционно проблемным местом в любой проводке является не сам кабель (вне зависимости от того, проложена она открытым способом или закрытым), а места соединения различных элементов проводки, например, распаечные коробки.
Считается, что если проложить проводку в стальной трубке, то вы минимизируете вероятность возникновения пожара. На самом деле, чтобы минимизировать его возникновение, нужно просто подобрать все элементы электросети грамотно, что может сделать только человек, основательно знакомый с основами электро-монтажных работ.

ПУЭ предписывает укладывать электропроводку по горючим материалам (а стены деревянного дома горючи) нужно в стальной трубе, однако, к примеру, СП 31-105-2002 – свод правил для строительства каркасных домов (тоже ведь деревянные, не так ли?) устанавливает, что достаточно использовать просто кабель, который не распространяет горение, а о каких-либо дополнительных защитных оболочках речи нет.
Тут, конечно, можно принять решение «перебдеть» и все же использовать стальную трубу, но такое решение, в принципе, можно назвать избыточным. Хотя труба послужит не только для защиты дома от огня, но и для защиты кабеля от негативных факторов, как-то постоянно что-то грызущие и грызуны.

Важно исключить вероятность возгорания, для чего нужно выбрать кабель правильного сечения, подобрать лучшие электрические автоматы и так далее. Электрику виднее, где не стоит экономить.
Для прокладки электропроводки в деревянном доме не сгодится гофра. Дело в том, что дуга короткого замыкания прожигает даже стальную гофру, а речи в таком случае о пластиковой гофре и вовсе нет.

В доме, где планируется проживание людей, используются провода с медными жилами. Их можно пропускать через конструкции здания, не используя при этом какие-либо втулки или трубки. Однако, можно, к примеру, использовать уже упомянутую стальную трубу или специальные металлические проходные гильзы.
В деревянной стене отмечается место, где будет просверлено отверстие. Его диаметр должен определяться по размеру трубы, в которой будет размещаться проводник. Для заполнения трубы можно использовать асбестовый шнур, который обматывается вокруг кабеля и плотно забивается в трубу с обеих сторон. Металлические каналы обязательно следует заземлить.

Провода нужно использовать те, как мы уже упоминали, которые не проводят горение (маркируются индексом НГ) и обладают пониженной дымовыделением (маркируются индексом LS). Монтировать трассы следует по углам, чтобы избежать образования конденсата на коробах.
Отдельно стоит отметить, что нельзя вести проводку через элементы конструкции, которые испытывают несущую нагрузку.

Итак, каковы основные правила прокладки проводки в деревянных домах? Нужно подбирать правильные ее элементы (к примеру, речь о сечении проводов или параметрах защиты). Нельзя экономить на защитных автоматах – чем они лучше (от известного производителя, дорогие), тем больше вероятности, что они «спасут» вас в определенный момент. Нельзя соединять медные и алюминиевые провода, ни в коем случае нельзя допускать образования так называемых «скруток», самодельных соединений, особенно если они будут вмонтированы в стены. В идеале нужно добиться минимизации количества распаечных коробок или вообще уйти от них и пойти лучше на перерасход кабеля.
И еще одно – если вы не являетесь профессиональным электриком, лучше доверьте прокладку системы электроснабжения дома тому, кто на этом «собаку съел». Тут экономить ни в коем случае нельзя, подавляющее количество пожаров во всех типов строений происходит от неисправности электропроводки. Если на «собаку» рассчитывать не придется, нужно искать максимально приемлемый вариант, хотя бы на уровне «кошки».

Заземляющий нож 3.05 06 8513. Подготовка к электромонтажным работам

Настоящие правила распространяются на производство работ при строительстве новых, а также при реконструкции, расширении и техническом перевооружении действующих предприятий по монтажу и наладке электрических устройств, в том числе: электрические подстанции, распределительные и воздушные сети. Линии электропередачи напряжением до 750 кВ, кабельные линии напряжением до 220 кВ, релейная защита, силовое электрооборудование, внутреннее и внешнее электрическое освещение, заземляющие устройства.

Правила не распространяются на. изготовление и приемка монтажных и пусконаладочных работ электрооборудования метрополитена, шахт и шахт, контактных сетей электрифицированного транспорта, систем сигнализации железнодорожного транспорта, а также помещений строгого режима атомных электростанций, которые должны выполняться в соответствии с ведомственными строительными нормами. утверждены в порядке, установленном СНиП 1.01.01-82.

Правила должны соблюдаться всеми организациями и предприятиями, занимающимися проектированием и строительством новых, расширением, реконструкцией и техническим перевооружением действующих предприятий.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. При организации и выполнении работ по монтажу и наладке электрооборудования соблюдаются требования СНиП 3.01.01-85, СНиП III-4-80, ГОСТы, технические условия … Правил устройства электроустановок. утверждены Минэнерго СССР, а ведомственные нормативные документы утверждены в порядке, установленном СНиП 1. 01.01-82.

1.2. Монтаж и наладка электрических устройств должны производиться в соответствии с рабочими чертежами основных комплектов чертежей электрических марок; по рабочей документации на электроприводы; согласно рабочей документации нестандартного оборудования, изготовленной проектной организацией; согласно рабочей документации предприятий — производителей технологического оборудования, поставляющих с ним шкафы питания и управления.

1.3. Монтаж электрооборудования должен производиться на основе узлового и блочно-блочного способов строительства, с установкой оборудования укрупненными агрегатами, не требующими правки, резки, сверления или иных наладочных и регулировочных операций при установке. .При приеме рабочей документации на производство работ необходимо проверить, что в ней учтены требования по индустриализации монтажа электрических устройств, а также механизации работ по прокладке кабелей, такелажным работам и монтажу технологического оборудования.

1.4. Электромонтажные работы следует выполнять, как правило, в два этапа.

На первом этапе внутри зданий и сооружений выполняются работы по устройству опорных конструкций для монтажа электрооборудования и сборных шин, по прокладке кабелей и проводов, монтажу тележек для электромостовых кранов, монтажу стальных и пластиковых труб. для электромонтажа, прокладки проводов по скрытой проводке до штукатурных и отделочных работ, а также работ по устройству внешних кабельных сетей и сетей заземления.Работы первого этапа должны выполняться в зданиях и сооружениях по сводному графику одновременно с производством основных строительных работ, при этом должны быть приняты меры по защите смонтированных конструкций и уложенных труб от поломок и загрязнения.

На втором этапе ведутся работы по монтажу электрооборудования, прокладке кабелей и проводов, сборных шин и соединительных кабелей и проводов к клеммам электрооборудования.В электрических помещениях объектов второй очереди работы следует проводить после завершения комплекса общестроительных и отделочных работ и после завершения монтажа сантехнических приборов, а в других помещениях и зонах — после монтажа. монтаж технологического оборудования, электродвигателей и других электроприемников, монтаж технологических, салазок-целевых трубопроводов и вентиляционных каналов.

На малых объектах, удаленных от расположения электромонтажных организаций, работы должны выполняться бригадами полевого комплекса с совмещением двух этапов их выполнения в один.

1.5. Электрооборудование, изделия и материалы должны быть доставлены в соответствии с графиком, согласованным с электромонтажной организацией, который должен предусматривать приоритетную поставку материалов и изделий,

входит в технические условия на блоки, подлежащие изготовлению на сборочно-монтажных предприятиях электромонтажной организации.

1,6. Завершением монтажа электрооборудования является завершение индивидуальных испытаний смонтированного электрооборудования и подписание рабочей комиссией акта приемки электрооборудования по результатам индивидуальных испытаний.Началом индивидуальных испытаний электрооборудования считается момент введения на данной электроустановке режима работы, объявленный заказчиком на основании уведомления пуско-наладочных и электромонтажных организаций.

1 .7. На каждой строительной площадке при монтаже электрооборудования следует вести специальные журналы производства электромонтажных работ согласно СНиП 3.01.01-85, а по завершении работ электромонтажная организация обязана передать в Генеральному подрядчику документация представлена ​​рабочей комиссией согласно СНиП III-3-81.Перечень актов и протоколов проверок и испытаний определяется ВСН, утверждается в порядке, установленном СНиП 1.01.01-82.

Перед отправкой электронного обращения в Минстрой России ознакомьтесь с правилами работы интерактивного сервиса, изложенными ниже.

1. К рассмотрению принимаются электронные заявки в пределах компетенции Минстроя России, заполненные по прилагаемой форме.

2. Электронное обращение может содержать заявление, жалобу, предложение или просьбу.

3. Электронные обращения, отправленные через официальный Интернет-портал Минстроя России, передаются на рассмотрение в отдел по работе с обращениями граждан. Министерство обеспечивает объективное, всестороннее и своевременное рассмотрение обращений. Рассмотрение электронных заявок бесплатное.

4. В соответствии с Федеральным законом от 02.05.2006 N 59-ФЗ «О порядке рассмотрения обращений граждан Российской Федерации» электронные обращения регистрируются в трехдневный срок и направляются в зависимости от содержания в структурные подразделения Министерства. Апелляция рассматривается в течение 30 дней с момента регистрации. Электронное обращение, содержащее вопросы, решение которых не входит в компетенцию Минстроя России, направляется в семидневный срок с момента регистрации в соответствующий орган или соответствующее должностное лицо, в компетенцию которого входит решение вопросов, поставленных в обращение с уведомлением об этом гражданина, направившего обращение.

5. Электронное обращение не рассматривается при:
— отсутствии имени и фамилии заявителя;
— указание неполного или неточного почтового адреса;
— наличие в тексте нецензурных или оскорбительных выражений;
— наличие в тексте угрозы жизни, здоровью и имуществу должностного лица, а также членов его семьи;
— использование не кириллической раскладки клавиатуры или только заглавные буквы при наборе текста;
— отсутствие знаков препинания в тексте, наличие непонятных сокращений;
— наличие в тексте вопроса, на который поступающему уже дан письменный ответ по существу в связи с ранее направленными обращениями.

6. Ответ заявителю отправляется на почтовый адрес, указанный при заполнении формы.

7. При рассмотрении обращения не допускается разглашение сведений, содержащихся в обращении, а также сведений, касающихся конфиденциальности гражданина, без его согласия. Информация о персональных данных поступающих хранится и обрабатывается с соблюдением требований законодательства РФ о персональных данных.

8. Заявки, полученные через сайт, обобщаются и передаются руководству Министерства для информации.Ответы на наиболее часто задаваемые вопросы периодически публикуются в разделах «для резидентов» и «для специалистов»

.

Действующий

г) разработан проект производства работ, инженерно-технические работники и мастера ознакомлены с рабочей документацией и сметой, организационно-техническими решениями по проекту производства работ;

д) проведена приемка по акту строительной части объекта на установку электрооборудования в соответствии с требованиями настоящих правил и выполнены мероприятия по охране труда, предусмотренные правилами и нормативными актами, пожарная безопасность и охрана окружающей среды при производстве работ;

2. 3. Оборудование, изделия, материалы и техническая документация должны передаваться для монтажа в соответствии с договорами на капитальное строительство и взаимоотношениями организаций — генеральных подрядчиков с субподрядчиками.

2.9. Электрооборудование, у которого истек нормативный срок хранения, указанный в государственных стандартах или технических условиях, принимается к установке только после предмонтажного аудита, устранения дефектов и испытаний. Результаты выполненных работ должны быть занесены в бланки, паспорта и другую сопроводительную документацию, либо должен быть составлен акт о выполнении указанных работ.

2.11. Для крупных и сложных объектов с большим объемом кабельных линий в тоннелях, каналах и кабельных полуэтажах, а также электрооборудования в электрических помещениях в проекте строительной организации должны быть определены меры по опережающей прокладке (против прокладки кабельных сетей) системы внутреннего противопожарного водоснабжения, системы автоматического пожаротушения и автоматического пожаротушения. сигнализация предусмотрена рабочими чертежами.

2.12. В электрических помещениях (распределительные щиты, диспетчерские, подстанции и распределительные устройства, машинные отделения, аккумуляторные, кабельные туннели и каналы, кабельные полуэтажы и т. Д.)), чистые полы с дренажными каналами, необходимый уклон и гидроизоляционные и отделочные работы (штукатурные и малярные), смонтированы закладные детали и оставлены монтажные проемы, смонтированы предусмотренные проектом подъемно-подъемные механизмы и приспособления, трубные блоки, проемы и проемы для прохода труб и кабелей, пазы, ниши и гнезда подготовлены в соответствии с архитектурно-строительными чертежами и производственным проектом работ, произведено электроснабжение временного электрического освещения во всех помещениях.

СТРОИТЕЛЬНЫЙ НОРМ

ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА

СНиП 3.05.06-85

ГОССТРОЙ СССР

МОСКВА 1988

ВДВДВД И.Н. Долгов — руководители темы, канд. Техн. Наук В.А. Антонов, А.Л. Блинчиков, В.В. Белоцерковец, В.А. Демьянцев , канд. Техн. Наук Н.Коротков И. Пантелеев, канд. tech. наук Ю.А. Рослов, С. Старостин, А. Шульжицкий), Оргэнергострой Минэнерго СССР ( Г.Н. Еленбоген, Н.В. Баланов, Н.А. Войнилович, А.Л. Гончар, Н.М. Лернер ), Селэнергопроект Минэнерго СССР ( Г.Ф. Сумин , Ю.В. ), УГПИ Тяжпромэлектропроект Минмонтажспецстрой Украинской ССР ( Е.Г. Поддубный, А.А. Коба ).

ВНЕСЕН Министерством Монтажспецстроя СССР.

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Главтехнормированием Госстроя СССР ( Б.А.Соколов ).

С введением в действие СНиП 3.05.06-85 «Электротехнические устройства» СНиП III-33-76 *, СН 85-74, СН 102-76 * утратили силу.

СОГЛАСОВАН с Главгосэнергонадзором Минэнерго СССР (письмо от 31 января 1985 г. N 17-58), ГУПО МВД СССР (письмо от 16 сентября 1985 г.06.07.3262), главный санитарный врач Минздрава СССР (письмо от 14 января 1985 г. № 122-4 / 336-4).

При использовании нормативного документа следует учитывать утвержденные изменения строительных норм и правил и государственных стандартов, опубликованные в журнале «Вестник строительной техники», «Сборник изменений в СНиП« Госстрой СССР и информационный указатель ». Государственные стандарты СССР «Госстандарт.

Настоящие правила распространяются на производство работ при строительстве новых, а также при реконструкции, расширении и техническом перевооружении действующих предприятий по монтажу и наладке электрических устройств, в том числе: электрических подстанций, распределительных пунктов и воздушные линии электропередачи напряжением до 750 кВ, кабельные линии напряжением до 220 кВ, релейная защита, силовое электрооборудование, внутреннее и внешнее электрическое освещение, заземляющие устройства.

Правила не распространяются на производство и приемку работ по монтажу и наладке электрооборудования метрополитена, шахт и шахт, контактных сетей электрифицированного транспорта, систем сигнализации для железнодорожного транспорта, а также помещений повышенной безопасности. атомных электростанций, которые должны выполняться в соответствии с ведомственными строительными нормами, утвержденными в порядке, установленном СНиП 1.01.01-82.

Правила должны соблюдаться всеми организациями и предприятиями, занимающимися проектированием и строительством новых, расширением, реконструкцией и техническим перевооружением действующих предприятий.

1.1. При организации и выполнении работ по монтажу и наладке электрооборудования соблюдаются требования СНиП 3.01.01-85, СНиП III-4-80, ГОСТы, технические условия, Правила устройства электроустановок, утвержденные СССР. Минэнерго, ведомственные нормативные документы, утвержденные СНиП 1.01.01-82.

1.2. Монтаж и наладка электрических устройств должны производиться в соответствии с рабочими чертежами основных комплектов чертежей электрических марок; по рабочей документации на электроприводы; согласно рабочей документации на нестандартное оборудование, подготовленной проектной организацией; согласно рабочей документации производителей технологического оборудования, поставляющих с ним шкафы питания и управления.

1.3. Монтаж электрооборудования должен производиться на основе узлового и блочно-блочного методов строительства, с установкой оборудования укрупненными агрегатами, не требующими правки, резки, сверления или других наладочных и регулировочных операций при установке. . При приеме рабочей документации на производство работ необходимо убедиться, что в ней учтены требования индустриализации монтажа электрооборудования, а также механизации работ по прокладке кабелей, такелажным работам и монтажу технологического оборудования.

1.4. Электромонтажные работы следует выполнять, как правило, в два этапа.

На первом этапе внутри зданий и сооружений выполняются работы по устройству опорных конструкций для установки электрооборудования и шин, по прокладке кабелей и проводов, установке тележек для мостовых кранов, установке стальных и пластиковых труб для электропроводки. , прокладка скрытых проводов перед штукатурными и отделочными работами, а также работы по устройству внешних кабельных сетей и сетей заземления. Работы первого этапа должны проводиться в зданиях и сооружениях по совмещенному графику одновременно с основными строительными работами, при этом должны быть приняты меры по защите установленных конструкций и уложенных труб от пробоев и загрязнения.

На втором этапе выполняются работы по монтажу электрооборудования, прокладке кабелей и проводов, сборных шин и соединительных кабелей и проводов к клеммам электрооборудования. В электрических помещениях объектов второй очереди работы следует проводить после завершения комплекса общестроительных и отделочных работ и после завершения монтажа сантехнических приборов, а в других помещениях и зонах — после монтажа. технологического оборудования, электродвигателей и других электроприемников, монтаж технологических, санитарных трубопроводов и вентиляционных каналов.

На малых объектах, удаленных от расположения электромонтажных организаций, работы должны выполняться полевыми комплексными бригадами с совмещением двух этапов их выполнения в один.

1.5. Электрооборудование, изделия и материалы должны поставляться в соответствии с графиком, согласованным с электромонтажной организацией, что должно предусматривать приоритетную поставку материалов и изделий, включенных в технические условия на блоки, подлежащие изготовлению на сборочно-упаковочных предприятиях электротехнического назначения. монтажная организация.

1.6. Завершением монтажа электрооборудования является завершение индивидуальных испытаний смонтированного электрооборудования и подписание рабочей комиссией акта приемки электрооборудования по результатам индивидуального испытания. Началом индивидуальных испытаний электрооборудования является момент введения на данной электроустановке режима работы, объявленный заказчиком на основании извещения пусконаладочных и электромонтажных организаций.

1,7. На каждой строительной площадке при монтаже электрооборудования следует вести специальные журналы электромонтажных работ в соответствии со СНиП 3. 01.01-85, а по завершении работ электромонтажная организация обязана передать в генеральную Подрядчику документация представлена ​​рабочей комиссией согласно СНиП III-3-81. Перечень актов и протоколов проверок и испытаний определяется ВСН, утверждается в порядке, установленном СНиП 1.01.01-82.

2.1. Монтажу электрооборудования должна предшествовать подготовка в соответствии со СНиП 3.01.01-85 и настоящими правилами.

2.2. До начала работ на объекте необходимо выполнить следующие мероприятия:

а) получена рабочая документация в объеме и в сроки, определенные Правилами заключения договоров на капитальное строительство, утвержденными постановлением Совета Министров СССР и Положения о взаимоотношениях организаций — генеральных подрядчиков с субподрядчиками, утвержденного Госстроем СССР и Госпланом СССР;

б) согласованы графики поставки оборудования, изделий и материалов с учетом технологической последовательности работ, перечень установленного электрооборудования с привлечением главного монтажного персонала предприятий-поставщиков, условия для транспортировки тяжелого и крупногабаритного электрооборудования к месту установки;

в) приняты необходимые помещения для размещения бригад рабочих, инженеров и техников, производственной базы, а также для хранения материалов и инструмента с обеспечением мероприятий по охране труда, пожарной безопасности и охране окружающей среды согласно СНиП 3 . 01.01-85;

г) разработан проект производства работ, инженерно-технические работники и мастера ознакомлены с рабочей документацией и сметой, организационно-техническими решениями по проекту производства работ;

д) проведена приемка строительной части объекта под установку электрооборудования в соответствии с требованиями настоящих правил и приняты меры по охране труда, пожарной безопасности и охране окружающей среды при выполнении работ. выполненный;

е) выполняемые генеральным подрядчиком генеральные строительные и вспомогательные работы, предусмотренные Положением о взаимоотношениях организаций — генеральных подрядчиков с субподрядчиками.

2.3. Оборудование, изделия, материалы и техническая документация должны быть переданы для монтажа в соответствии с Правилами заключения договоров на капитальное строительство и Положением о взаимоотношениях организаций — генеральных подрядчиков с субподрядчиками.

2.4. При приеме оборудования в монтаж проводится осмотр, проверка комплектности (без демонтажа), проверка наличия и действия гарантий производителя.

2.5. Состояние кабелей на барабанах необходимо проверить в присутствии заказчика путем внешнего осмотра. Результаты проверки оформляются актом.

2,6 При приемке сборных железобетонных конструкций воздушных линий (ВЛ) необходимо проверить:

размеры элементов, положение стальных закладных деталей, а также качество поверхностей и внешний вид элементов. .Указанные параметры должны соответствовать ГОСТ 13015.0-83, ГОСТ 22687.0-85, ГОСТ 24762-81, ГОСТ 26071-84, ГОСТ 23613-79, а также ПУЭ;

наличие на поверхности железобетонных конструкций, предназначенных для установки в агрессивной среде, гидроизоляция, произведенная на заводе-изготовителе.

2.7. Изоляторы и линейная арматура должны соответствовать требованиям соответствующих государственных стандартов и технических условий. При их приемке необходимо проверить:

наличие паспорта завода-изготовителя на каждую партию изоляторов и линейной арматуры, удостоверяющего их качество;

отсутствие трещин, деформаций, полостей, сколов, повреждений глазури на поверхности изоляторов, а также покачивания и поворота стальной арматуры относительно цементной заделки или фарфора;

отсутствие трещин, деформаций, полостей и повреждений оцинковки и нарезания резьбы в линейной арматуре.

Допускается закрашивание мелких повреждений оцинкованной стали.

2,8. Устранение дефектов и повреждений, обнаруженных при передаче электрооборудования, осуществляется в соответствии с Правилами заключения договоров на капитальное строительство.

2.9. Электрооборудование, у которого истек нормативный срок хранения, указанный в государственных стандартах или технических условиях, принимается к установке только после предмонтажного аудита, устранения дефектов и испытаний.Результаты выполненных работ должны быть занесены в бланки, паспорта и другую сопроводительную документацию, либо должен быть составлен акт о выполнении указанных работ.

2.10. Электрооборудование, изделия и материалы, принятые к установке, должны храниться в соответствии с требованиями государственных стандартов или технических условий.

2.11. Для крупных и сложных объектов с большим объемом кабельных линий в туннелях, каналах и кабельных полуэтажах, а также электрооборудования в электрических помещениях в проекте строительной организации должны быть определены меры по опережающей прокладке (против прокладки кабельных сетей) систем внутреннего противопожарного водоснабжения, систем автоматического пожаротушения и автоматического пожаротушения. сигнализация предусмотрена рабочими чертежами.

2.12. В электрических помещениях (щиты, диспетчерские, подстанции и распределительные устройства, машинные отделения, аккумуляторные, кабельные тоннели и каналы, кабельные полуэтажы и т. Д.) Чистые полы с дренажными каналами, необходимый уклон и гидроизоляционные и отделочные работы (штукатурные работы). и покраска), установлены закладные детали и оставлены монтажные проемы, смонтированы предусмотренные проектом подъемно-погрузочные механизмы и приспособления, подготовлены блоки для труб, отверстия и проемы для прохода труб и кабелей, пазы, ниши и гнезда В соответствии с архитектурно-строительными чертежами и производственным проектом произведено электроснабжение временного электрического освещения во всех помещениях.

2.13. В зданиях и сооружениях должны вводиться в эксплуатацию системы отопления и вентиляции, мосты, площадки и конструкции подвесных потолков, предусмотренные проектом для монтажа и обслуживания электроосветительных установок, расположенных на высоте, а также крепежных конструкций для многоцелевых перекрытий. ламповые светильники (люстры) массой более 100 кг; Прокладываемые снаружи и внутри зданий и сооружений предусмотрены рабочими строительными чертежами асбоцементные трубы и патрубки, а также трубные блоки для прохождения кабелей.

2.14. Фундаменты под электромобили должны быть сданы в установку с полностью выполненными строительно-отделочными работами, установленными воздухоохладителями и вентиляционными каналами, с ориентирами и осевыми планками (марками) в соответствии с требованиями СНиП 3.02.01-83 и настоящих правил.

2.15. На опорных (черновых) поверхностях фундаментов допускаются углубления не более 10 мм и уклоны до 1: 100. Отклонения в размерах конструкции должны быть не более: по осевым размерам в плане — плюс 30 мм, по отметкам поверхности фундамента (без учета высоты подливки) — минус 30 мм, по размерам. выступов в плане — минус 20 мм, по размерам колодцев — плюс 20 мм, по отметкам выступов в углублениях и колодцах — минус 20 мм, по осям анкерных болтов в плане — ± 5 мм, по осям закладных анкерных устройств в плане — ± 10 мм, по меткам верхних концов анкерных болтов — ± 20 мм.

2.16. Поставка и приемка фундаментов под установку электрооборудования, установка которых осуществляется с привлечением шеф-монтажников, осуществляется совместно с представителями организации, осуществляющей шеф-монтаж.

2.17. По окончании отделочных работ в аккумуляторных комнатах необходимо выполнить кислотостойкие или щелочно-стойкие покрытия стен, потолка и пола. смонтированы и испытаны системы отопления, вентиляции, водоснабжения и канализации.

2.18. Перед началом электромонтажных работ на ОРУ напряжением 35 кВ и выше строительная организация должна завершить строительство подъездных путей, подъездов и подъездов, установить автобусные и линейные порталы, фундаменты под электрооборудование, кабельные каналы с перекрытиями. , заборы вокруг распредустройства, резервуары для аварийного слива нефти, подземные коммуникации должны быть выполнены и должна быть завершена планировка территории.В конструкциях порталов и фундаментов под оборудование должны быть установлены предусмотренные проектом закладные детали и крепления, необходимые для крепления гирлянд изоляторов и оборудования. В кабельных каналах и тоннелях необходимо устанавливать закладные детали для крепления кабельных конструкций и воздуховодов. Также должно быть завершено строительство водопровода и других противопожарных устройств, предусмотренных проектом.

2.19. Строительная часть ОРУ и подстанции напряжением 330-750 кВ должна быть принята к монтажу для их полного развития, предусмотренного проектом на расчетный период.

2.20. Перед началом электромонтажных работ по строительству воздушных линий электропередачи напряжением до 1000 В и выше должны быть выполнены подготовительные работы согласно СНиП 3.01.01-85, в том числе:

Составлены инвентарные структуры по местам расположения участки прорабов и временные базы для хранения материалов и оборудования; построены временные подъездные пути, мосты и монтажные площадки;

Обустроены

просек;

Осуществлен снос зданий, предусмотренных проектом, и проведена реконструкция пересеченных инженерных сооружений, расположенных на трассе ВЛ или вблизи нее и затрудняющих производство работ.

2.21. Маршруты прокладки кабеля в земле должны быть подготовлены к началу его прокладки в следующем объеме: откачивают воду из траншеи и вывозят камни, комья земли, строительный мусор; на дне траншеи устраивается подушка из разрыхленной земли; пробиты проколы на пересечении трассы с дорогами и другими инженерными сооружениями, проложены трубы.

После прокладки кабелей в траншее и представления электромонтажной организацией акта на скрытые работы по прокладке кабелей траншею следует засыпать.

2.22. Блочные канализационные трассы для прокладки кабеля должны быть подготовлены с учетом следующих требований:

расчетная глубина блоков выдерживалась от проектного уровня;

обеспечена правильная укладка и гидроизоляция стыков железобетонных блоков и труб;

обеспечил чистоту и соосность каналов;

есть двойные крышки (нижняя с замком) люков колодцев, металлические лестницы или кронштейны для спуска в колодец.

2.23. При устройстве пандусов для прокладки кабелей на их опорных конструкциях (колоннах) и пролетах необходимо выполнить предусмотренные проектом закладные элементы для установки кабельных роликов, байпасных устройств и других устройств.

2.24. Генподрядчик должен представить к приемке к монтажу строительную готовность в жилых домах — по секциям, в общественных зданиях — по этажам (или по помещениям).

Железобетонные, гипсобетонные, керамзитобетонные панели перекрытия, внутренние Стеновые панели и перегородки, железобетонные колонны и сборные ригели должны иметь каналы (трубы) для прокладки проводов, ниши, гнезда с закладными деталями для установки розеток, выключателей, звонков и т. Д. кнопки звонка в соответствии с рабочими чертежами.Сечения каналов и монолитных неметаллических труб не должны отличаться более чем на 15% от указанных на рабочих чертежах.

Смещение гнезд и ниш на стыках смежных строительных конструкций не должно быть более 40 мм.

2.25. В зданиях и сооружениях, переданных для установки электрооборудования, генеральный подрядчик должен сделать отверстия, пазы, ниши и гнезда в фундаментах, стенах, перегородках, перекрытиях и покрытиях, предусмотренных архитектурными и строительными чертежами, необходимыми для установки. электромонтажных работ, прокладка труб для электропроводки и электрических сетей.

Указанные отверстия, пазы, ниши и гнезда, не оставленные в конструкциях здания при их возведении, выполняет генеральный подрядчик в соответствии с архитектурно-строительными чертежами.

Отверстия диаметром менее 30 мм, которые не могут быть учтены при разработке чертежей и которые не могут быть предусмотрены в строительных конструкциях по условиям технологии их изготовления (отверстия в стенах, перегородках, перекрытиях только для установки дюбелей, штифтов и штифтов различных опорных и опорных конструкций) должны выполняться электромонтажной организацией по месту проведения работ.

После завершения электромонтажных работ генеральный подрядчик обязан заделать отверстия, пазы, ниши и гнезда.

2.26. При приемке фундаментов под трансформаторы необходимо проверить наличие и правильность установки анкеров для крепления тяговых устройств при прокатке трансформаторов и фундаментов под домкраты для поворотных роликов.

ОБЩИЕ ТРЕБОВАНИЯ

3.1. При погрузке, разгрузке, перемещении, подъеме и установке электрического оборудования должны быть приняты меры для защиты его от повреждений, при этом тяжелое электрическое оборудование должно быть надежно прикреплено стропами к деталям, предусмотренным для этой цели, или в местах, указанных производителем.

3.2. Электрооборудование при установке не подлежит разборке и ревизии, за исключением случаев, когда это предусмотрено государственными и отраслевыми стандартами или техническими условиями, согласованными в установленном порядке.

Демонтаж оборудования, полученного пломбой от производителя, запрещен.

3.3. Электрооборудование и кабельная продукция, деформированные или с повреждением защитных покрытий, не подлежат монтажу до устранения повреждений и дефектов в установленном порядке.

3.4. При производстве электромонтажных работ следует применять стандартные наборы специального инструмента для видов электромонтажных работ, а также механизмы и устройства, предназначенные для этой цели.

3.5. В качестве несущих конструкций и креплений для устройства тележек, шинопроводов, лотков, ящиков, навесных щитов и постов управления, защитного и пускового оборудования и фонарей следует использовать изделия заводского изготовления повышенной монтажной готовности (с защитным покрытием, приспособлены для крепления без сварки и не требуют больших трудозатрат на механическую обработку).

Крепление опорных конструкций должно осуществляться приваркой к закладным деталям, предусмотренным в строительных элементах, или крепежными элементами (дюбелями, шпильками, шпильками и т. Д.). Способ крепления необходимо указать на рабочих чертежах.

3.6. Цветовое обозначение токоведущих шин распределительных устройств, троллейбусов, шин заземления, ВЛ должно выполняться в соответствии с указаниями, приведенными в проекте.

3,7. При выполнении работ электромонтажная организация должна соблюдать требования ГОСТ 12.1.004-76 и Правилами пожарной безопасности при строительно-монтажных работах. Когда на объекте вводится режим эксплуатации, обеспечение пожарной безопасности является обязанностью заказчика.

КОНТАКТНЫЕ СОЕДИНЕНИЯ

3.8. Разъемные соединения шин и жил проводов и кабелей с контактными выводами электрооборудования, монтажных изделий и сборных шин должны соответствовать требованиям ГОСТ 10434-82.

3.9. В местах соединения жил проводов и кабелей должен быть обеспечен подвод провода или кабеля для обеспечения возможности повторного подключения.

3.10. Соединения и ответвления должны быть доступны для осмотра и ремонта. Изоляция соединений и ответвлений должна быть эквивалентной изоляции жил подключаемых проводов и кабелей.

В местах соединений и ответвлений провода и кабели не должны подвергаться механическим воздействиям.

3.11. Концевая заделка жилы кабеля пропитанной бумажной изоляцией должна выполняться с помощью герметичных токоведущих частей (наконечников), исключающих утечку пропиточного состава кабеля.

3.12. Соединения и ответвления сборных шин следует делать, как правило, неразъемными (сваркой).

В местах, где требуются сборные соединения, соединения сборных шин следует выполнять с помощью болтов или прижимных пластин. Количество разборных стыков должно быть минимальным.

3.13. Соединения проводов ВЛ напряжением до 20 кВ следует выполнять:

а) в петлях опор анкерно-углового типа: с зажимами — анкерными и отводными клиновыми; соединительный овал, монтируемый опрессовкой; петельные плашки, с помощью термитных патронов, и провода разных марок и сечений — с аппаратными запрессованными зажимами;

б) в пролетах: зажимы соединительные овальные, закрепленные скручиванием.

Однопроволочные провода разрешается соединять скруткой. Стыковая сварка сплошной проволоки не допускается.

3.14. Присоединение ВЛ напряжением выше 20 кВ должно выполняться:

а) в контурах опор анкерного уголка:

Провода сталеалюминиевые

сечением 240 мм 2 и выше — с помощью термитных патронов и опрессовки с помощью энергии взрыва;

сталеалюминиевые провода сечением 500 мм 2 и более — с обжимными коннекторами;

Провода

разных марок — с болтовыми зажимами;

провода из алюминиевого сплава — с петлевыми зажимами или овальными разъемами, монтируемые методом опрессовки;

б) в пролетах:

сталеалюминиевых проволок сечением до 185 мм 2 и стальных канатов сечением до 50 мм 2 — соединители овальные, монтируемые скручиванием;

Канаты стальные

сечением 70-95 мм 2 — соединители овальные, монтируемые опрессовкой или опрессовкой с дополнительной термитной сваркой концов;

сталеалюминиевые провода сечением 240-400 мм 2 — с соединительными зажимами, смонтированными методом сплошной опрессовки и опрессовки с помощью энергии взрыва;

Проволока сталь-алюминий

сечением 500 мм 2 и более — с соединительными зажимами, смонтированная методом сплошного опрессовки.

3.15. Соединение медных и сталемедных канатов сечением 35-120 мм 2, а также алюминиевых проводов сечением 120-185 мм 2 при установке контактных сетей следует выполнять соединителями овальной формы, стальные. канаты — с зажимами с соединительной полосой между ними. Сталь-медные канаты сечением 50-95 мм 2 допускается стыковать клиновыми зажимами с соединительной планкой между ними.

СТРОИТЕЛЬНЫЕ НОРМЫ

ПРИБОРЫ ЭЛЕКТРИЧЕСКИЕ

СНиП 3.05.06-85

ГОССТРОЙ СССР

МОСКВА 1988

РАЗРАБОТАН ВНИИпроектэлектромонтажем Министерства сборки и специального строительства СССР (ВКНИ Коротков, Е.Г. Пантелеев, к.т.н. Рослов Ю.А., Старостин С.Н., Воин А.К. , А.Л. Гончар, Н.М. Лернер), Селлэнергопроект Минэнерго СССР (ГФСумин Ю.В., Коба А.А.).

ВНЕСЕН Министерством сборки и специального строительства СССР.

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Главтехнормированием Госстроя СССР (Б.А. Соколов).

С введением в действие СНиП 3.05.06-85 «Электротехнические устройства» СНиП III-33-76 *, СН 85-74, СН 102-76 * утратили силу.

СОГЛАСОВАН с Главгосэнергонадзором Минэнерго СССР (письмо от 31 января 1985 г. № 17-58), ГУПО МВД СССР (письмо от 16 сентября 1985 г. № 7/6/3262). , главный санитарный врач Минздрава СССР (письмо от 14 января 1985 г.)№ 122-4 / 336-4).

При использовании нормативного документа следует учитывать утвержденные изменения строительных норм и правил и государственных стандартов, опубликованные в «Вестнике строительной техники», Сборнике изменений строительных норм и правил Госстроя СССР и информации. указатель Госстандарта СССР.

Настоящие правила распространяются на производство работ при строительстве новых, а также при реконструкции, расширении и техническом перевооружении действующих предприятий по монтажу и наладке электрических устройств, в том числе: электрических подстанций, распределительных пунктов и контактных площадок. линии электропередачи напряжением до 750 кВ, кабельные линии напряжением до 220 кВ, релейная защита, силовое электрооборудование, внутреннее и внешнее электрическое освещение, заземляющие устройства.

Правила не распространяются на производство и приемку работ по монтажу и пусконаладке электрооборудования метрополитена, шахт и шахт, контактных сетей электрифицированного транспорта, систем сигнализации для железнодорожного транспорта, а также помещений со строгим режимом. атомных станций, которые должны выполняться в соответствии с ведомственными строительными нормами, утвержденными в порядке, установленном СНиП 1.01.01-82.

Правила должны соблюдаться всеми организациями и предприятиями, занимающимися проектированием и строительством новых, расширением, реконструкцией и техническим перевооружением действующих предприятий.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. При организации и выполнении работ по монтажу и наладке электрооборудования соблюдаются требования СНиП 3.01.01-85, СНиП III-4-80, ГОСТы, технические условия, Правила устройства электроустановок, утвержденные Министерством СССР. энергетики и ведомственные нормативные документы, утвержденные установленными СНиП 1.01.01-82.

7 основных инструментов домовладельца для электротехнического обслуживания в Кентукки

Что в вашем ящике для инструментов? У вас есть инструменты, необходимые для выполнения простых домашних электромонтажных работ? Многие электрические проекты требуют опыта профессионалов.Однако домовладельцы могут сэкономить на обслуживании и ремонте, используя несколько простых гаджетов. Следующие предметы первой необходимости позволят вам выполнить множество проектов для вашего электрического обслуживания в Кентукки.

  • Изолента: Изолента, один из самых простых инструментов домовладельца, пригодится в самых разных проектах. Его цель — прикрыть и изолировать провод. Он гибкий и обеспечивает длительную изоляцию. Он незаменим практически при любом электромонтаже или ремонте.
  • Игольчатые плоскогубцы: Многие проекты в области электротехники требуют использования ограниченного пространства, чтобы согнуть или отрезать кусочки провода. Эти специализированные плоскогубцы позволяют выполнить эту непростую задачу.
  • Инструмент для зачистки проводов: Часто резиновую или пластиковую изоляцию вокруг кабеля и провода необходимо удалить. Это сделано для того, чтобы оголенные концы проводов могли контактировать с другой проводкой. Вам нужно будет сделать это, чтобы установить новые светильники или розетки или перемонтировать старые системы.
  • Плоскогубцы линейного мастера: Этот инструмент по форме отличается от плоскогубцев с острыми носами и обычно используется для более тяжелых работ. Они понадобятся вам для захвата, скручивания и резки тяжелых проводов и кабелей. Их также можно использовать для забивания гвоздей или проволочных скоб на место.
  • Тестер батарей: У вас есть мусорный ящик, заваленный старыми батареями? Не выбрасывайте хорошие батареи (или не загромождайте дом плохими) с помощью тестера батарей.Они доступны в цифровом или аналоговом исполнении.
  • Мультиметр: Многие проблемы с электричеством связаны с проверкой правильного электрического функционирования деталей, розеток или других предметов. Мультиметры проверяют переменное или постоянное напряжение, ток и сопротивление, чтобы вы могли диагностировать неисправности. Они доступны в различных форматах, от простых до более сложных, как в цифровом, так и в аналоговом.
  • Тестер цепей: Вы когда-нибудь задумывались, сломан ли ваш прибор или просто неисправна розетка? Узнайте с помощью тестера цепей.Этот простой в использовании инструмент подключается к электрической розетке, чтобы определить наличие электричества.

Эти доступные инструменты помогут вам выполнить множество проектов своими руками. Тем не менее, всегда не стесняйтесь обращаться к профессионалам по любым вопросам, связанным с вашим электроснабжением в Кентукки. Эксперты CDI Electric Inc. готовы помочь вам в больших и малых проектах.

Свяжитесь с CDI Electric Inc. сегодня по телефону 859-291-9189, чтобы получить лучший в отрасли сервис для выполнения всех ваших электрических проектов.

GOST-SNiP.com — самая полная база данных российских нормативных документов в английских переводах

ГОСТ
Национальные стандарты России
RD
Рекомендуемая практика
GD
Постановление Правительства
СНиП
СНиП
ГОСТ Р
Национальные стандарты Российской Федерации
SP
Рекомендации по проектированию
ГГТН
Федеральная горно-промышленная инспекция России
RusRWS
Железнодорожные стандарты
НПБ
Правила пожарной безопасности
ФЗ
Законодательство Российской Федерации
PB
Правила техники безопасности
РЭГ
Постановления Правительства РФ
RFS
Финансовая система России
СанПиН
Санитарные нормы и правила
ОСТ
Отраслевые стандарты
VSN
Стандарты промышленного строительства
Прочие
Прочие
GN
Гигиенические правила
ПУЭ
ГЭУ РФ
SN
Строительные нормы и правила
RCR
Таможенные правила РФ
CU
Таможенный союз
СТО СО
Внутренние стандарты
МДС
Методическая документация в строительстве
ВНТП
Отраслевые нормы технического проектирования
ГТН
Федеральная техническая инспекция
RDS
Строительные руководящие документы
RLD ​​
Региональные законодательные акты
MI
Практика измерения
ГКИНП
Геодезические и картографические указания, нормы и правила
ПРФ
Президент Российской Федерации
PND
Стандарты охраны окружающей среды
POT
Правила охраны труда
VN VNE
Отраслевые стандарты
SEV
Стандарты Comeon
VU
Отраслевые директивы
МГСН
СНиП Москвы
МПОТ
Правила охраны труда и техники безопасности при эксплуатации электроустановок
MU
Рекомендуемая практика
РусФедМин
Федеральные министерства России
ТУ
ТУ
РусФедСерв
ФС России

Лучшие ножницы для электриков на 2021 год

Какие ножницы для электриков лучше всего в 2021 году?

Ножницы для электриков — один из лучших помощников электриков.

Такие ножницы в основном имеют зубчатую поверхность на тыльной стороне лезвия для очистки различных проводов и даже для их зачистки; они выносливы и легко могут прорезать что угодно.

Однако они не предназначены для переточки, т.е. если они становятся бессильными, вы должны выбросить их и купить новый. В настоящее время большинство предприятий создают прочные ножницы, которые долговечны и могут держаться намного лучше, чем предыдущие.

Вложение в такие дорогие ножницы — это хорошо, если требуется резка.На рынке существует множество видов ножниц для электриков, которые имеют определенную конструкцию и выполняют различные операции по резке. Таким образом, вы обнаружите, что электрики переключаются между несколькими инструментами.

Здесь мы перечислим лучшие ножницы для электриков, ранжированные на основе их предпочтений и эффективности.

Лучшие ножницы для электрика — Обзоры и руководство по покупке на 2021 год

Победитель: Ножницы Klein Tools 2100-8

Ножницы

Klein Tools 2100-8 просты в использовании благодаря функции ножниц свободного падения.Лезвия из нержавеющей стали обеспечивают остроту и долговечность лезвия.

Можно отключить электрическую связь с проводами 19 AWG и 23 AWG. Ножницы Klein Tools 2100-8 имеют удлиненную ручку, которая обеспечивает превосходный комфорт. Ножницы для электриков Klein упрощают использование благодаря конструкции свободного падения.

Конструкция из нержавеющей стали позволяет сохранить остроту лезвия. Электрические ножницы вместе с удлиненной ручкой помогут вам с легкостью выполнять работу.

  • Размер: 10 x 10 x 10 дюймов
  • Материал: Нержавеющая сталь
  • Стиль: Ножницы свободного падения
Преимущества
  • Поставляется с лезвием из нержавеющей стали для поддержания остроты и долговечности лезвия.
  • Лезвие полностью зазубрено, чтобы предотвратить проскальзывание при резке.
  • Может легко отключать электрические коммуникации с проводами 19 AWG и 23 AWG
  • Удобство обслуживания использования благодаря ножнице для свободного падения
  • Удлиненная ручка обеспечивает комфорт и помогает с легкостью выполнять операции по обрезке проволоки
Недостатки
  • При использовании ножниц обязательно используйте одобренные средства защиты глаз, поскольку они не изолированы и не могут защитить вас от поражения электрическим током.
Дополнительные функции

Ножницы свободного падения оснащены лезвиями из высококачественной нержавеющей стали, острыми и прочными. Они могут даже разрезать электрические коммуникационные провода, шнуры и кабели 19 AWG и 23 AWG.

Удлиненная ручка обеспечивает удобную резку и обеспечивает хороший рычаг при обрезке проволоки. Благодаря конструкции свободного падения вы можете эффективно использовать их.

Консультации по покупке

Как покупатель, вы должны знать, что бренд Klein Tools уже более 160 лет занимается производством ручных инструментов высшего качества профессионального уровня.Они обеспечивают надежность, производительность и точность, необходимые для легкого и простого выполнения необходимой работы.

Их семья, состоящая из рабочих, инженеров и мастеров, продолжает вкладывать опыт, решения и идеи шести поколений в инструмент, который они создают, используя только самые высококачественные материалы и превосходное качество изготовления.

Второе место: Fluke Networks 44300000 Кабельные ножницы D-Snip

Ножницы для электриков

Fluke — это высококачественная конструкция из кованой стали, обеспечивающая долговечность и прочность.Скребок и напильник на обоих лезвиях лучше всего подходят для очистки проволоки. Вы можете использовать зубчатый край для зачистки проводов калибра 19 и 23.

Зазубренное лезвие удобно для резки проволоки с противоскользящим покрытием. Fluke Networks 44300000 Кабельные ножницы D-Snip — это ножницы для электричества с D-образными ножницами. Его полностью высококачественная стальная конструкция обеспечивает долговечность и прочность.

  • Размер: 4 x 1 x 9 дюймов
  • Материал: Кованая сталь высокого качества
  • Стиль: Ножницы для кабеля ножниц
Преимущества
  • Имеют уникальную эргономичную ручку для ножниц
  • Изготовлен из кованой стали хорошего качества
  • Снижает утомляемость рук
Недостатки
  • Ручки маленькие и лучше всего подходят для людей с тонкими пальцами
Дополнительные функции

Универсальный нож для электриков поставляется со скребком и напильником на обоих лезвиях для простой очистки проволоки.Кроме того, они оснащены удобным ножничным лезвием с зазубринами для мгновенной зачистки проволоки калибра 19 и 23.

Консультации по покупке

Вы должны знать, что эти ножницы рассчитаны на долгий срок благодаря их отличному качеству кованой стали как покупателя. Таким образом, такие ножницы обязательно нужно носить с собой в сумке для инструментов.

Альтернатива: ножницы VamPLIERS VT-011 Super Combo

Ножницы VamPLIERS VT-011 Super Combo с легкостью режут любой материал. К таким материалам относятся кожа, проволока, ткань, бумага, компакт-диск, веревка, шнур, тонкие пленки и ветки.

Ножницы VamPLIERS VT-011 Super Combo могут легко прорезать стальную и медную проволоку. Лезвия с мелкими зубьями предотвращают скольжение обрабатываемого материала. Удобен для использования в легкой промышленности.

Открывалки для коробок, расположенные на внешнем крае ножниц, позволяют безопасно открыть любую коробку. В целях безопасности даже имеется крышка для лезвия. Поставляется с эргономичными ручками.

  • Размер: 3,5 X 0,5 X 7 дюймов
  • Материал: Углеродистая сталь
  • Стиль: Универсальная компактная конструкция
Преимущества
  • Он может легко разрезать медный провод, разрезать изолированные кабели, отрезать нейлоновые и стекловолоконные провода, разрезать кожу.Таким образом, он полностью предназначен для многоцелевого использования.
  • Лезвие с мелкими зубцами предотвращает соскальзывание обрабатываемого материала.
Недостатки
  • Ручки ножниц маленькие
Дополнительные функции

Ножницы VamPLIERS VT-011 Super Combo — один из лучших режущих инструментов. Он был великолепно спроектирован, компактен и достаточно прочен, чтобы идеально выполнять свою работу. Инструмент имеет четыре функции в одном наборе ножниц.

Функции включают в себя острое лезвие для регулярной резки и лезвие с мелкими зубцами для быстрой резки без соскальзывания. Он состоит из ножа для разрезания коробки в закрытом состоянии. Наконец, он даже действует как кусачки.

Консультации по покупке

Как пользователь, вы должны знать, что ножницы VamPLIERS — это эргономичная рукоятка, разработанная для удобного и нескользящего захвата, и благодаря своей универсальности она включает в себя множество важных функций.

Изготовлен из углеродистой стали в Японии.S-образные ручки ножниц предназначены для передачи наибольшего давления на лезвия.

Альтернатива: KNIPEX Tools — Ножницы для электриков

KNIPEX Tools — это высокоточный инструмент для простого и быстрого выполнения задач по резке. Вы можете широко использовать их для выполнения точных задач.

Ножницы для электриков KNIPEX Tools — лучший выбор мастеров. Он очень удобен в использовании и имеет качественный дизайн. Инструмент подтвержден и испытан на кейтеринговой стойкости.

  • Размер: 6,27 x 3,17 x 0,76 дюйма
  • Материал: Сталь
  • Стиль: Инструмент прецизионного класса
Преимущества
  • Очень удобный в работе, качественный
Недостатки
Дополнительные функции

Точные заточенные лезвия электрических ножниц изготовлены из нержавеющей стали с мелкими зубцами, обеспечивающими нескользящий и чистый срез.

В их передовые функции легко встроен нож для резки кабеля, идеально подходящий для отрезания проводов и мягких кабелей.Вы можете носить пластиковый футляр / кобуру на поясе для мгновенного доступа.

Консультации по покупке
Ножницы

KNIPEX лучше всего подходят для тех, кто занимается низковольтными электрическими работами. Лезвия точно изготовлены из нержавеющей стали. Они имеют мелкие зубцы для нескользящей и чистой резки любой проволоки.

Альтернатива: Ножницы для электриков из нержавеющей стали C.JET TOOL 6 ″

Ножницы для электриков из нержавеющей стали 6 дюймов C.JET TOOL представляют собой цельную стальную раму .У них цельный стальной каркас, обеспечивающий длительный срок службы и высокую прочность.

Высококачественные твердые лезвия и нескользящие зубчатые кромки электрических ножниц из нержавеющей стали C.JET TOOL 6 ″ лучше всего подходят для точной резки. Их мягкий кабель сечением почти 1/0 AWG, площадью поперечного сечения 50 мм2 и диаметром 8,5 мм наделяет его режущим потенциалом лезвия.

  • Размер: 8,1 x 5,8 x 1,1 дюйма
  • Материал: Нержавеющая сталь
  • Стиль: Зубчатый
Преимущества
  • Имеет высококачественные твердые лезвия с противоскользящей зубчатой ​​кромкой для точного резания
Недостатки
  • Избегайте резки материалов, подвергнутых термической обработке, например фортепиано и т. Д.Резка таких материалов для термической обработки может привести к повреждению лезвий.
Дополнительные функции

Эргономичная рукоятка для ножниц: прочные и легкие рукоятки изготовлены из пластика с высокой ударопрочностью. На рукоятках имеется противоскользящий выступ.

Консультации по покупке

Он обладает режущим потенциалом с зубчатым лезвием и лучше всего подходит для тех пользователей, которым нужна эта функция.

Ножницы электрика FAQ

Как точить электрические ножницы?

Вы, вероятно, предпочли регулярно затачивать свои кухонные ножи как пользователь.Однако вы помните, когда в последний раз затачивали ножницы для электрика?

Среди большинства ответ, вероятно, никогда. Это очень плохо, поскольку острые ножницы могут резать чисто и быстро, а восстановить остроту тупых ножниц до бритвенных не сложнее, чем заточить ножи.

Теперь вы можете купить точилки, специально подготовленные для заточки ножниц. Здесь мы перечислим четыре способа заточить тупые ножницы для электрика.

Используйте точильный камень

Точильный камень, также называемый верстачным камнем, или точильный камень, является одним из самых простых и традиционных способов заточки ножниц.Обратите внимание, что у камня есть две стороны; Как правило, одна из них — это грубая / мелкая поверхность с зернистостью 400, а другая — более чистая поверхность с зернистостью 1000.

Начинайте заточку с грубой / тонкой стороны камня. Сначала смочите поверхность камня простой водой или маслом. Затем положите внутреннюю поверхность лезвия ножниц на камень. Слегка надавите на него и просто проведите лезвием по всей длине точильного камня, двигаясь от основания к кончику.

В зависимости от тупости лезвия обычно достаточно от десяти до двадцати ударов.Затем используйте перманентный маркер, чтобы нарисовать черные линии вдоль наклонной режущей кромки лезвия. Линии будут действовать как визуальные ориентиры, указывающие, когда вы затачиваете всю кромку.

Убедитесь, что лезвие на камне, и отрегулируйте его так, чтобы скошенная режущая кромка была полностью плоской относительно точильного камня. Удерживая угол, проведите лезвием ножниц по точильному камню 5-6 раз. Остановитесь и проверьте линию черных чернил, чтобы убедиться, что вы держите лезвие под правильным углом.

Продолжайте заточку, пока черная линия полностью не исчезнет и вся кромка снова не станет блестящей, что указывает на то, что лезвие теперь острое. После того, как вы заточите, проверьте заусенцы по внутреннему краю лезвий ножниц.

Удалите заусенцы, положив внутренний край лезвия на камень, а затем слегка проведите им по точильному камню. Теперь вам нужно перевернуть камень по влажной поверхности и отточить режущую кромку лезвия до остроты, легко проведя их скошенной кромкой по совершенно мелкозернистой стороне камня.

Обратите внимание, что снова будет нормально от 10 до 20 ударов. Обязательно повторите шаги, упомянутые выше, чтобы затачивать и заточить другие лезвия ножниц.

Используйте вращающийся инструмент

Ручной вращающийся инструмент, также известный как инструмент Dremel, представляет собой полностью универсальный электрический инструмент, который поддерживает широкий спектр принадлежностей, включая вращающийся абразивный камень, идеально подходит для целей заточки.

Начните с надежной фиксации лезвий ножниц в тисках так, чтобы их скошенная кромка была обращена вверх.Затем поместите шлифовальный камень на основе оксида алюминия во вращающийся инструмент и убедитесь, что гайки с цапфой затянуты.

Крепко удерживая инструменты руками, включите двигатель вращающегося инструмента и слегка приставьте шлифовальный камень к скошенной кромке. Теперь очень важно держать камень под таким же углом, как и скошенный край, и постоянно держать камень в движении.

Если вы остановитесь в одном месте на секунду, вы можете протереть полость на своем клинке. Просто слегка надавив, медленно проведите по вращающемуся камню через скошенный край от основания до кончика 8-10 раз.Если вы чувствуете заусенцы на плоской стороне лезвия, обязательно отшлифуйте его камнем. Повторите те же шаги, перечисленные выше, чтобы заточить следующее лезвие ножниц.

Наждачная бумага

Вы можете использовать две меры заточки, которые мы описали выше, для чрезвычайно поврежденных или затупившихся ножниц. Однако, если ваши электрические ножницы не работают и режут резко, попробуйте этот трюк.

Возьмите кусок наждачной бумаги из оксида алюминия с зернистостью 150 и сложите его пополам так, чтобы абразивная поверхность была обращена наружу.Теперь используйте ножницы, чтобы разрезать наждачную бумагу в виде узких полосок.

Обязательно подготовьте пропилы с полным ходом и протрите всю режущую кромку лезвия наждачной бумагой. Абразивные частицы на поверхности наждачной бумаги будут действовать как крошечный точильный камень, который одновременно затачивает режущую кромку обоих лезвий.

Протрите лезвия бумажным полотенцем или тканью, чтобы удалить абразивные частицы, или даже проверьте электрические ножницы, сделав множество надрезов на любой макулатуре.При необходимости повторите аналогичный процесс.

Резаная алюминиевая фольга

Техника такая же, как нарезка наждачной бумагой; здесь используется алюминиевая фольга. Опять же, он будет затачивать те ножницы электрика, которые немного затупились, но он не будет затачивать эти ножницы с поврежденными или изношенными лезвиями.

Начните с того, что оторвите кусок фольги длиной 12 дюймов. После этого обязательно несколько раз сложите лист фольги, пока он не станет толщиной не менее шести слоев. Теперь разрежьте пакет из фольги ножницами на 10–12 полос, используя надрезы полным ходом.

Обязательно проверьте остроту ножниц электрика, отрезав макулатуру. При необходимости отрежьте несколько полосок фольги, пока ножницы не срежут чисто и быстро. Наконец, вытрите лезвия ножниц, чтобы удалить все крошечные алюминиевые осколки.

Как правильно точить ножницы?

Со временем и при постоянном использовании большинство электрических ножниц в конечном итоге тускнеют, а острые края теряются, когда они были когда-то, когда вы их покупали.

Если у вас возникли проблемы с резкой тупыми ножницами, вы можете подумать о покупке другой пары, так как ножницы для электриков относительно менее дороги.

Тем не менее, есть различные способы заточить ножницы для электрика в домашних условиях с помощью некоторых повседневных бытовых товаров и некоторых практик.

Заточка наждачной бумагой
Листы наждачной бумаги

с зернистостью от 150 до 200 работают так же хорошо, как и вы можете выбрать более мелкую абразивную бумагу, если вам нужны более гладкие края лезвий ножниц. Сложите наждачную бумагу на равные половинки шероховатой поверхностью наружу.

Прорежьте наждачную бумагу на длинные полоски примерно от 10 до 20 раз.После этого вы заметите, что лезвия ножниц становятся более острыми с каждой полосой наждачной бумаги. Делайте движения ножницами полными движениями, начиная от основания ножниц и заканчивая кончиком.

Вытрите ножницы

Протрите ножницы влажным бумажным полотенцем, чтобы удалить кусочки наждачной бумаги, которые могли скопиться на лезвии ножниц при их заточке.

Используйте алюминиевую фольгу для заточки

Алюминиевая фольга должна быть примерно от 8 до 10 дюймов в длину, ее нужно сложить точно по длине несколько раз, чтобы получить сложенную толстую полоску фольги.Дополнительные слои алюминиевой фольги помогают затачивать лезвия ножниц несколько раз при каждом разрезании фольги.

Отрежьте полоски алюминиевой фольги ножницами. Полными движениями ножниц начните резать от начала до основания ножниц и до самого кончика. Основываясь на ширине отрезанных полос фольги, убедитесь, что лезвия электрических ножниц заточены хорошо или немного. Ножницы протереть

Протрите лезвия ножниц бумажным полотенцем, которое должно смочить теплой водой. Он очистит алюминиевый мусор, который прилипает к лезвиям во время резки.

Ножницы для заточки с точильным камнем

Камни для заточки обычно можно найти в хозяйственных магазинах, и их можно использовать для заточки любого лезвия, которое у вас есть. Обычно точильные камни имеют две стороны, используемые для заточки ножей, более зернистую и хорошую сторону.

Тем, у кого ножницы затупились, следует начать использовать более зернистую или грубую сторону камня, а затем использовать более приятную поверхность точильного камня для обработки. Если ножницы требуют очень легкой заточки, вам нужно использовать более тонкую сторону точильного камня.

Подложите полотенце под точильный камень и хорошо смажьте его хонинговальным маслом или водой. Масло для протирки можно найти в аналогичном магазине, где вы купили точильный камень. Удалите все винты, прикрепленные к ножницам.

Сделайте это для правильной заточки каждого лезвия отдельно. Это даже дает вам повышенную мобильность при заточке лезвий ножниц. Положите лезвие ножниц на камень внутренней стороной вниз. Вам нужно создать отличный острый угол между внутренними лезвиями и режущей кромкой.

Место, где встречаются два края, идеально подходит для резки. Возьмитесь за ручку ножницы и медленно потяните лезвие по камню на себя, удерживая лезвие ровно напротив точильного камня. Обязательно повторяйте эту меру до тех пор, пока лезвие не будет заточено. Это должно занять от 10 до 20 рывков. Повторите тот же шаг с другим лезвием ножниц.

Как долго вам нужно быть учеником электрика?

Программы профессионального обучения электрику различаются по продолжительности — от двух до пяти лет.По программе «Электромонтажник» каждый ученик электрика получает как минимум 8000 часов обучения на рабочем месте в электротехнической промышленности под надзором электрика-подмастерья. Кроме того, ученики даже получают от 700 до 900 часов аудиторных занятий на протяжении всей программы.

Бывают случаи, когда ученики сдают экзамен на получение лицензии электрика до того, как закончат школу. Тем не менее, им по-прежнему необходимо пройти обучение, чтобы получить высшее образование. Каждое ученичество является независимым и имеет свою суть руководящих принципов относительно набора и расписания занятий.

Обратите внимание, что вы можете посещать занятия два раза в неделю ночью или днем ​​только один раз в неделю или на любых еженедельных занятиях. Стажировка, которую вы выбираете для участия, предоставляет минимальное количество часов академического образования, необходимое государственному лицензионному агентству для учеников-электриков, чтобы получить свои лицензии.

Сколько зарабатывает электромонтажник-первокурсник?

Заработная плата первого года обучения электрику — это процент от заработка подмастерья-электрика. Например, в 1-й год средняя ставка выплаты составляет 18 долларов.44 каждый час.

Проработав 1000 часов, электрики могут рассчитывать на скромное повышение заработной платы. По мере накопления опыта их зарплата постепенно увеличивается. Те, кто становятся мастерами-электриками, могут рассчитывать на годовой заработок в размере почти 51 110 долларов США по данным Бюро статистики труда.

Заключение

Вы решили, какие ножницы купить? Вышеупомянутая мера заключается в том, чтобы выяснить, где вы должны его купить.

У вас есть различные варианты их покупки, от магазинов бытовой техники и товаров для дома (DIY) до универмагов.Тем не менее, вы можете даже подумать о покупке ножниц для электриков в Интернете.

Электротехнические чертежи и рабочие листы приспособлений

Электротехнические чертежи и рабочие листы приспособлений


R6 RO Engineering

Электротехника

Электротехника Autocad Чертежи и спецификации приспособлений
Выберите подчеркнутое имя файла для загрузки.

Эти чертежи выполнены в формате Autocad TM версии 9-2000. Они доступны для профессиональное использование инженерами, имеющими квалификацию для адаптации этих чертежей к местным нормам и условиям. Пользователь принимает на себя полную ответственность за их использование. Они предоставляются «как есть». Никаких других подтверждающих данных об этих рисунках нет. Если у вас есть комментарии или технические вопросы по этим чертежам, контактная информация по техническим вопросам указана в конце этого документа. Эти чертежи, возможно, не обновлялись с 1988 года и могут потребовать обновления для соответствия действующим нормам и правилам.Если вы используете эти рисунки и обновите их в соответствии с текущими стандартами, отправьте копию по адресу [email protected] для получения обновлений в этой библиотеке чертежей.

Отрезные листы приспособлений имеют формат MS Word 2000 или Autocad. Старые светильники 1988 года конвертируются в формат MS Word. для использования в спецификациях. Вам понадобится MS Word 2000 или бесплатная программа просмотра MS Word от Microsoft по адресу www.microsoft.com

Следующая информация представлена ​​в формате MS Word, Excel или Abobe Acrobat PDF.Для просмотра превью чертежей в формате PDF вам потребуется Acrobat Reader для просмотра этих документов. Вы можете получить эту читалку бесплатно в www.adobe.com


Чтобы просмотреть следующие рисунки, если у них нет предварительного просмотра изображения, вы должны загрузить файл в свою локальную систему. и просматривать с помощью AutoCad или чертежи можно просматривать с помощью Autodesk Volo View Express. Volo View позволяет просматривать и строить графики в форматах «DWF», «DWG» и «DXF» вместе с ограниченным выделением красной линии. Это бесплатно из AutoDesk размером 17 Мб. Эта программа просмотра работает в веб-браузерах, поэтому рисунок отображается в окне браузера.Вы можете щелкнуть правой кнопкой мыши, чтобы просмотреть небольшое окно. Для получения дополнительной информации нажмите здесь или здесь Скачать
Чтобы загрузить эти файлы в Internet Explorer, щелкните правой кнопкой мыши имя файла без предварительного просмотра и «сохранить цель как» и перейдите к своему каталог, в котором вы хотите сохранить файл.

ФОРМАТ MS WORD и ЛИСТЫ ВЫРЕЗЫВАНИЯ ЭЛЕКТРИЧЕСКОГО ИЗДЕЛИЯ В PDF
ДАТА ИМЯ ФАЙЛА ОПИСАНИЕ

07/2002 E40.doc Сушилка для рук компрессионного типа для настенного монтажа MS word
07 / 2002hd-02.pdf Сушилка для рук компрессионного типа для настенного монтажа, pdf
07/2002 hd-03.pdf Сушилка для рук компрессионного типа для настенного монтажа блока CMU, pdf
07/2002 hd-04.pdf Сушилка для рук компрессионного типа для настенного монтажа, pdf
06/2002 I45.doc 24VDC, 3,5 Вт стробоскоп
06/2002 E55.doc 24VDC 3,5 Вт звуковой сигнал тревоги
06/2002 e65.doc Выключатель аварийной сигнализации низкого уровня бака раствора хлора, крепится на крышке бака.
06/2002 Mh2.doc Металлический градиентный светильник на 175 ватт с низким пролетом
06/2002 HPS1.doc Промышленный натриевый светильник высокого давления мощностью 250 Вт с низкими пролетами
06/2002 HPS7.doc Настенный натриевый блок высокого давления, 50 ватт, антивандальный
06/2002 F17.doc 2-32w T8 4 'приспособление с перегибом
06/2002 F2.doc 3-32W T8 Светильник с плоской призматической линзой 2'x4 'для поверхностного монтажа
06/2002 F13.doc 2-32w T8 4 'светильник антивандальный поверхностный
06/2002 F56.doc 3-32w T8 2'x4 'встраиваемая параболическая 24-элементная решетка глубиной 4 дюйма для офисов
06/2002 F56DIM.doc 3-32w T8 2'x4 'встраиваемые параболические решетки с регулируемой яркостью, 24 ячейки, глубиной 4 дюйма для офисов
06/2002 F14.doc 2-32w T8 4 'паронепроницаемый светильник для влажных помещений
07/2002 h6.doc Тепловой агрегат подвесной коммерческий
07/2002 h7.doc Встраиваемый настенный обогреватель, 1.5, 2, 3, 4 кВт

 ЭЛЕКТРИЧЕСКИЕ ЧЕРТЕЖИ AUTOCAD
ИМЯ БАЙТ ДАТА ОПИСАНИЕ


PDF Preview 07/05/2002 clfeedpump.dwg Детали насоса подачи хлора, резервуара для раствора и реле низкого уровня, использование с e65.doc
Предварительный просмотр PDF 1-100FT 8786 12 октября 1988 г. 1 "= 100FT СТАНДАРТНАЯ ГРАНИЦА
Предварительный просмотр PDF 1-10FT 8583 12 октября 1988 г. 1 дюйм = 10 футов СТАНДАРТНАЯ ГРАНИЦА
Предварительный просмотр PDF 1-1FT 8780 12 октября 1988 г. 1 дюйм = 1 фут СТАНДАРТНАЯ ГРАНИЦА
Предварительный просмотр в формате PDF 1-20 футов 8778, 12 октября 1988 г. 1 дюйм = 20 футов СТАНДАРТНАЯ ГРАНИЦА
Предварительный просмотр в формате PDF 1-250FT 8786 12 октября 1988 г. 1 дюйм = 250 футов СТАНДАРТНАЯ ГРАНИЦА
Предварительный просмотр PDF 1-25FT 8778 12 октября 1988 г. 1 дюйм = 25 футов СТАНДАРТНАЯ ГРАНИЦА
Предварительный просмотр в формате PDF 1-50FT 8782 12 октября 1988 г. 1 дюйм = 50 футов СТАНДАРТНАЯ ГРАНИЦА
Просмотр PDF 1LINBDRN 7461 12 декабря 1988 г. SKINNY ONE LINE BORDER 36X24
Предварительный просмотр PDF 3RDSCHEM 9656 12 декабря 1988 г. ОДНА ТРЕТЬЯ ИЗ СХЕМАТИЧЕСКОЙ ГРАНИЦЫ 36X24
Предварительный просмотр PDF ABOR-01 24576 MAR 02,1988 33.6 х 22,6 граница
Предварительный просмотр PDF ABOR-02 24589 21 октября 1987 г. 67 X 40 футов, область рисования
Предварительный просмотр в формате PDF ABOR-04 24590 21 октября 1987 г. 133 X 80 футов, область рисования
Предварительный просмотр PDF ABOR-08 24591 21 октября 1987 г. 267 X 163 футов, область рисования
Предварительный просмотр в формате PDF ABOR-16 24593 21 октября 1987 г. 537 X 327 футов, область рисования
Предварительный просмотр в формате PDF EBOR-01N 8428 29 ноября 1988 г. 12 ДЮЙМОВ = 1 ФУТ СТАНДАРТНАЯ ГРАНИЦА 36X24
Предварительный просмотр PDF EBOR-02N 8592 29 ноября 1988 г. 1/2 ДЮЙМА = СТАНДАРТНАЯ ГРАНИЦА 1 ФУТ
Предварительный просмотр PDF EBOR-04N 8590 29 ноября 1988 г. 1/4 ДЮЙМА = СТАНДАРТНАЯ ГРАНИЦА 1 ФУТ
Предварительный просмотр в формате PDF EBOR-08N 8430 29 ноября 1988 г. 1/8 ДЮЙМА = СТАНДАРТНАЯ ГРАНИЦА 1 ФУТ
Предварительный просмотр в PDF EBOR-16N 8431 29 ноября 1988 г. 1/16 ДЮЙМА = СТАНДАРТНАЯ ГРАНИЦА 1 ФУТ
Предварительный просмотр в формате PDF EBOR-32N 8432 29 ноября 1988 г. 1/32 дюйма = 1 фут СТАНДАРТНОЙ ГРАНИЦЫ


Детали электрического заземления
гринд 132.000 09 сентября 1989 г. (Содержит следующее 🙂
Предварительный просмотр в формате PDF EGRND001 140,010 May 09,1989 33,6 X 22,6 Граница
Предварительный просмотр в формате PDF EGRND002 145763 Май 11,1989 33,6 X 22,6 Граница
Предварительный просмотр PDF EGRND003 33,844 28 февраля 1989 г. 33,6 X 22,6 Граница

PDF Preview  APPROVAL 2443 Nov 03,1987 БЛОК ПОДПИСИ ДЛЯ ОТОБРАЖЕНИЯ УТВЕРЖДЕНИЯ

Просмотр PDF ШРИФТЫ 12288 17 июня 1988 г. ACAD FONTS DRAWING

Просмотр PDF FSLOGO 79607 19 июля 1988 г. Логотип FS Shield

PDF Preview HYD-PNEU 18327 Feb 09,1988 ГИДРО-ПНЕВМАТИЧЕСКАЯ ОДНО ЛИНИЯ СХЕМА

PDF Preview HYDRAUL 7870 31 мая 1988 г. СХЕМА НАСОСА ДЛЯ БАКА ОДНОЙ ЛИНИИ

Предварительный просмотр PDF HYDRAUL1 7727 31 мая 1988 г.

Предварительный просмотр PDF LPSTRIP 22740 Ноя 3, 1987 Контрольный кабель Lightning Protector Conn's

Просмотр PDF MOTRDATA 6097 30 октября 1987 г. Погружные двигатели для скважинных насосов

Предварительный просмотр PDF PEDESTAL 76141 10 августа 1987 г. Пьедестал для датчиков поля

PDF Preview POINTS 5451 ноябрь 03,1987 Очки ACAD

Просмотр PDF PROTO-C 196815 30 ноября 1988 г. КОНТРОЛЬ PROTO DWG.С ОПРЕДЕЛЕННЫМИ БЛОКАМИ

Просмотр PDF PROTO-E 60684 19 октября 1988 г. ELECTRIC PROTO DWG. С ОПРЕДЕЛЕННЫМИ БЛОКАМИ

Предварительный просмотр PDF SCALEBAR 2524 сен, 09,1988 Scale Bar


PDF Preview ASPECT_R 7062 3 ноября 1988 г. НАСТРОЙТЕ СООТНОШЕНИЕ СООТНОШЕНИЯ МОНИТОРА

Предварительный просмотр PDF ОРГАНЫ УПРАВЛЕНИЯ 157246 7 сентября 1988 г. МЕНЮ ПЛАНШЕТА DIGITIZER ДЛЯ УПРАВЛЕНИЯ DWG.

Предварительный просмотр PDF DIALER 18805, 8 февраля 1988 г. Подключение телефонного дозвона

Предварительный просмотр PDF E0000100 104810 25 октября 1988 г. Принципиальная схема лестницы от скважинного насоса к резервуару

Предварительный просмотр PDF E0000200 71406 25 октября 1988 г. Двигатель скважинного насоса 1 Ph-Wire-Dialer

PDF Preview E0000300 64023 25 октября 1988 г. Скважинный насос Motor-3 Ph-Chlor-Dialer

Предварительный просмотр PDF E0000400 44819 25 октября 1988 г. Скважинный насос к панели управления резервуара / Терминальный блок

Предварительный просмотр PDF E0000500 109831 25 октября 1988 г. Схема лестницы дуплексной насосной станции

Предварительный просмотр PDF E0000600 34519 25 октября 1988 г. Двойной насос Fr Схема контрольной панели / Срок действия Blk

Предварительный просмотр PDF E0000700 56943 25 октября 1988 г. Схема лестницы трехфазной дуплексной насосной станции

Предварительный просмотр PDF E0000800 73145 25 октября 1988 г. Схема лестницы дуплексной насосной станции, 1 фаза

Предварительный просмотр PDF E0000900  25 октября 1988 г. Скважинный насос-DC-лестница в резервуар-Sht 1

Просмотр PDF E0001000 96425 25 октября 1988 г. Скважинный насос-DC-лестница в резервуар-Sht 2

PDF Preview E0001100 62196 Oct 25,1988 Скважинный насос-DC-к резервуару-лестнице-проводке двигателя

Предварительный просмотр PDF E0001200 101174 25 октября 1988 г. Символы управления-Меню-Стандарт-ES001-ES168

Предварительный просмотр в PDF E0001300 69339 26 октября 1988 г. Пускатели двигателей - Det ES500 - ES504

Предварительный просмотр в формате PDF E0001700 54383 Ноябрь 05,1987 Здание нефтехранилища

Предварительный просмотр в формате PDF E0001800 125017, 3 августа 1988 г. Электрические символы-ES201-ES368

PDF Preview E0001900 37996 Ноя 5,1987 Базы реле Подробности

Предварительный просмотр PDF E0002000 201396 05 ноября 1987 г. Электроэнергетический план дуплексной насосной станции

Предварительный просмотр в формате PDF E0002100 138992 Ноябрь 05,1987 Электрооборудование скважины и детали

Предварительный просмотр в формате PDF E0002500 119876, ноябрь 05,1987 Обнаружены заглушки кабелепровода / Conc Det ED000011-18

Предварительный просмотр PDF E0002600 122079, ноябрь 05,1987 Cond Stub / Pcell / Tstat / Prob Det ED000019-26

Просмотр в PDF E0002700 179842 Ноя 5,1987 Подробности ED000027-ED000040

Предварительный просмотр PDF E0002900 92205 Ноябрь 05,1987 Электрический план насосной

Предварительный просмотр в формате PDF E0002901 61443, ноябрь 05,1987 Pump House-ED000026,11 CD000001

Предварительный просмотр PDF E0003500 57097 Ноябрь 05,1987 Annunc Control Det ED000099-102, 126,128

Просмотр в PDF E0003600 87185 Ноя 5,1987 Подробности ED000110-ED000114

Просмотр в PDF E0003601 152893 Ноя 5,1987 Подробности ED000105-ED000109

Просмотр в PDF E0003700

Ноя 5,1987 Подробности ED000115-118 Просмотр в PDF E0003701 68569 Ноя 5,1987 Подробности ED000119,121-124 Предварительный просмотр в формате PDF E0003900 104718 Ноябрь 05,1987 Подробная информация о клеммной колодке ED000129-136 Предварительный просмотр PDF E0084000 71858 SEP 03,1986 STD.3 BDR. RES. RAGER RES. МОЩНОСТЬ И СВЕТ Предварительный просмотр PDF E0084100 121666 11 сентября 1986 г. 2 BDR 2 STORY STD. ДУПЛЕКСНОЕ ПИТАНИЕ И ОСВЕЩЕНИЕ PDF Превью E0084200 85530 5 апреля 1988 г. РАСПИСАНИЕ ПАНЕЛИ РЕЗИДЕНЦИЙ RAGER RESIDENCES. & ДЕТАЛИ Предварительный просмотр PDF E00

120925 Ноябрь 05,1987 Электрический план деревянного резервуара для воды Предварительный просмотр PDF E00

136487 Ноябрь 05,1987 Электрический план бетонного резервуара для воды Предварительный просмотр PDF E00

108119 ноя 05,1987 Стальной резервуар для хранения воды Предварительный просмотр PDF E00

105304 Ноя 5,1987 Стальная водонапорная башня и резервуар Просмотр в PDF E00 25108 ноя 05,1987 Подробности ED000072-75; Схемы панелей Просмотр в PDF E00
  • 138455 Ноя 5,1987 Подробности ED000001-ED000006 Просмотр в PDF E0092400 154386 Ноя 5,1987 Подробности ED000007-ED000010 Детали электрической конструкции Просмотр PDF ED000001 12218 12.09.85 Верхний служебный вход Просмотр PDF ED000002 15519 12.09.85 Подв. Служебный с трансформатором Предварительный просмотр в формате PDF ED000003 51719 16.09.85 Детальное описание соединений с проводами PDF Preview ED000004 27055 24.09.85 Детали подключения к сервису Просмотр PDF ED000005 76291 17.09.85 Хранилище для сварки PDF Preview ED000006 59823 19.09.85 Деталь хранилища сращивания PDF Preview ED000007 32081 20.09.85 Деталь сращивания ответвлений силового кабеля Просмотр PDF ED000008 24498 22.11.95 Заземление кабеля управления PDF Preview ED000009 137898 25.09.85 Деталь сращивания кабеля управления PDF Preview ED000010 12976 19.09.85 Деталь сращивания силового кабеля Предварительный просмотр PDF ED000011 14948 10/11/85 Шлифовка бетонного фундамента с клеевым соединением Jumpe PDF Preview ED000012 13994 11.10.85 Заземление бетонного фундамента PDF Preview ED000013 7981 11.10.85 Заливка бетонных перекрытий PDF Preview ED000014 9072 10/11/85 Заземление бетонной плиты с соединительной перемычкой Предварительный просмотр PDF ED000015 16397 10/11/85 Деталь заглушки кабелепровода - стандарт Предварительный просмотр PDF ED000016 23815 11.10.85 Заглушка для кабельного ввода-ж / корп.опора Предварительный просмотр PDF ED000017 24094 10/11/85 Заглушка для кабелепровода со спецификацией кабелепровода. PDF Preview ED000018 31402 10/11/85 Заглушка для кабелепровода - увеличенный масштаб Предварительный просмотр PDF ED000019 32095 11.10.85 Заглушка для кабельного ввода PDF Preview ED000020 22919 11.10.85 Стенка кабелепровода и заглушка PDF Preview ED000021 28149 19.06.96 Деталь заземляющего стержня PDF Preview ED000022 5442 18.06.93 Обход фотоэлементов PDF Preview ED000023 7248 10/11/85 Детали подключения фотоэлемента и термостата Предварительный просмотр PDF ED000024 5176 10/2/85 Переключатель байпаса термостата PDF Предварительный просмотр ED000025 7047 10.06.85 Деталь зонда PDF Preview ED000026 24992 10.06.85 Держатель зонда PDF Preview ED000027 11143 25.07.200 Монтажная деталь нагревателя Предварительный просмотр PDF ED000028 10939 02.08.93 Зажим для стягивающего кабеля и уплотнение Det Предварительный просмотр в формате PDF ED000029 16512 02.08.93 Монтажная деталь поплавкового выключателя - стальной резервуар Предварительный просмотр PDF ED000030 14417 02.08.93 Монтажный элемент Float Sw с анкерами-расширителями Просмотр в PDF ED000031 23106 02.08.93 Float Sw Mting Det-w / Cord Support Bracket PDF Preview ED000032 11294 08.02.93 Заземление опор PDF Preview ED000033 19804 08.02.93 Деталь пьедестала с электроприводом PDF Preview ED000034 20666 02.08.93 Деталь основания кабеля управления PDF Preview ED000035 14326 02.08.93 Деталь маркера электрического кабеля PDF Preview ED000036 25812 02.08.93 Тумба для прицепа Предварительный просмотр PDF ED000037 9039 02.08.93 Подробная информация о поддержке кабелепровода PDF Preview ED000038 7158 02.08.93 Сборка дорожки качения PDF Preview ED000039 13699 02.08.93 Монтаж кабелепровода PDF Preview ED000040 6191 02.08.93 Деталь крепления переключателя звонка PDF Preview ED000042 13883 02.08.93 Кронштейн для крепления шнура поплавкового выключателя PDF Preview ED000043 14643 14.02.86 Деталь поплавкового переключателя J-box Просмотр PDF ED000044 19366 14.02.86 Кабель управления Lightning Protector Conn PDF Preview ED000045 14.02.86 Раздел C-C Монтаж поплавкового выключателя Предварительный просмотр PDF ED000046 29956 14.02.86 J-Box поплавковый выключатель, деталь - бетонный резервуар Предварительный просмотр PDF ED000047 16812 14.02.86 J-Box Floatswitch Detail-Steel Tank PDF Preview ED000048 8099 14.02.86 вид сверху сегмента крыши Предварительный просмотр в PDF ED000049 27586 14.02.86 Деталь соединительной коробки с поплавковым выключателем-Башенный резервуар PDF Preview ED000050 28229 14.02.86 Водовод водонапорной башни, соединительная коробка и детали заземления PDF Preview ED000051 34653 14.02.86 Ограждение колодца из стекловолокна Просмотр PDF ED000052 13805 14.02.86 Анкерный болт и прижимные зажимы Fbrglass Enc Предварительный просмотр PDF ED000060 6254 11.02.86 Переключатель питания Предварительный просмотр PDF ED000072 13383 02.08.93 Форма (Panel, loc., убыв. и т. д. - за 12) PDF Preview ED000073 8845 02.08.93 Форма (Панель, расположение, описание и т. Д. - для 20) PDF Preview ED000074 9209 02.08.93 Форма (Панель, расположение, описание и т. Д. - за 30) PDF Preview ED000075 9965 02.08.93 Форма (Панель, расположение, описание и т. Д. - для 42) PDF Preview ED000078 17927 26.02.86 RTD-3 Схема монтажа проводов PDF Preview ED000079 32205 26.02.86 Схема электрических соединений двигателя вентилятора охладителя агрегата PDF Preview ED000080 11788 26.02.86 Подключение проводки управления чиллером 1 и 2 Просмотр PDF ED000081 4984 26.02.86 R.H.-1 Монтажная деталь PDF Preview ED000082 14147 26.02.86 Деталь крепления датчика Предварительный просмотр PDF ED000083 12597 26.02.86 Схема подключения контрольных ламп и трехпозиционного переключателя Просмотр PDF ED000084 7401 26.02.86 U.C. фанаты -O.L. деталь PDF Preview ED000085 15311 26.02.86 Деталь крышки чувствительного элемента PDF Preview ED000086 4461 26.02.86 Деталь моторизованных амортизаторов PDF Preview ED000094 41132 02.08.93 Сращиваемый бокс (пластик) Предварительный просмотр PDF ED000095 30.04.97 Splice Vault (Composolite) PDF Preview ED000099 10060 02.08.93 Шкаф управления сигнализатором PDF Preview ED000100 8400 02.08.93 Внешний вид передней панели сигнализатора PDF Preview ED000101 13029 02.08.93 Панель управления сигнализатором PDF Preview ED000102 11754 08.02.93 Шкаф управления сигнализатором Предварительный просмотр в PDF ED000105 16996 02.08.93 Деталь блока питания PDF Preview ED000106 24010 02.08.93 Деталь площадки трансформатора PDF Preview ED000107 73757 02.08.93 Площадка трансформатора и кабельное хранилище PDF Preview ED000108 8062 02.08.93 Панель управления системой водоснабжения, установленная на месте PDF Preview ED000109 25215 08/02/93 Электропроводка и подключение фазового преобразователя PDF Preview ED000110 13681 08.02.93 Преобразователь / панель управления PDF Preview ED000111 10452 08/02/93 Внешний вид панели удаленного индикатора тревоги PDF Preview ED000112 8192 08.02.93 Схема лестничной диаграммы индикатора аварийной сигнализации PDF Просмотр ED000113 13670 02.08.93 Пускатель пониженного напряжения PDF Preview ED000114 25647 03.08.93 Панель сигнализации PDF Preview ED000115 28733 08/03/93 Проводка монитора мутности PDF Preview ED000116 27183 08/03/93 Деталь трубопровода датчика мутности PDF Preview ED000117 29761 08/03/93 Подключение монитора мутности PDF Preview ED000118 56687 03.08.93 Монтаж датчика мутности PDF Preview ED000119 11984 08.03.93 Опорный кронштейн / адаптер в сборе.PDF Preview ED000121 17363 08/03/93 Взрывозащищенная погружная заглушка и детали розетки PDF Preview ED000122 9967 03.08.93 Схема подключения клапана - с 9-клапанной соединительной коробкой PDF Preview ED000123 8575 03.08.93 Схема подключения клапана - с 5-клапанной соединительной коробкой Предварительный просмотр PDF ED000124 21778 08/03/93 Реле перепада давления Подробное описание PDF Preview ED000126 10749 03.08.93 Основание электропитания прицепа, вид сбоку PDF Preview ED000128 5904 08/03/93 Подключение кнопки с обратной промывкой Предварительный просмотр PDF ED000129 13280 14.06.95 Ctrl кабельная клемма blk connect с -1 по 12 Просмотр PDF ED000130 14385 14.06.95 Ctrl кабельный зажим blk connect-13 через 25 PDF Preview ED000131 14272 08.03.93 Ctrl кабельный зажим blk connect-26 через 38 Просмотр PDF ED000132 13471 03.08.93 Ctrl кабельный зажим blk connect-39 через 50 Просмотр в PDF ED000133 14272 08.03.93 Ctrl кабельный зажим blk connect-51 через 63 Просмотр PDF ED000134 13318 03.08.93 Ctrl кабельный зажим blk connect-64 через 75 Предварительный просмотр PDF ED000135 12363 08/03/93 Ctrl кабельная клемма blk connect-76 через 86 Просмотр в PDF ED000136 15189 03.08.93 Ctrl кабельный зажим blk connect-87 через 10 PDF Preview ED000137 20272 29.10.87 Деталь канала электрического монтажа Просмотр в PDF ED000138 20908 29.10.87 Деталь рукава Предварительный просмотр PDF ED000139 5651 11.02.88 Изолированная розетка заземления, деталь PDF Preview ED000140 17345 11.02.88 Деталь фундамента фонарного столба PDF Preview ED000141 8192 02/11/88 Схема блокировки выключения PDF Preview ED000142 7215 11.02.88 Схема контактора освещения (LC-1) PDF Preview ED000143 11.07.93 Вытяжной вентилятор PDF Preview ED000144 17.02.94 Деталь вихревого расходомера PDF Preview ED000145 14.06.95 Деталь молниезащиты 25 пар кабеля управления PDF Preview ED000146 13.05.94 Схема подключения кВт и квар Просмотр в PDF ED000147 30.06.97 Зажим для шнура PDF Preview ED000148 18.01.95 Трехтрубный люминесцентный выключатель света PDF Preview ED000149 11.04.95 Однолинейная схема генератора пожарного депо PDF Preview ED000150 26.05.95 Ручная и автоматическая система предупреждения и электрического отключения для комп.комната PDF Preview ED000151 26.05.95 - однолинейная схема генератора для помещений пожаротушения и телекоммуникаций PDF Preview ED000152 05.07.95 Заземление фундамента из бетонной плиты PDF Preview ED000153 17.07.95 Деталь крепления датчика PDF Preview ED000154 17.07.95 Деталь заземляющего кольца Ufer PDF Preview ED000155 13.06.95 Подключение молниезащиты кабеля управления Просмотр PDF ED000156 23.06.95 Выключатель электродвигателя PDF Preview ED000157 19.07.95 Подвод электропитания к перевалке PDF Preview ED000158 25.07.95 Nema L21 запорная вилка и розетка PDF Preview ED000159 28.07.95 Трехтрубное переключение люминесцентных ламп с управлением от Switchkeeper PDF Preview ED000160 31.07.02 Монтаж датчика уровня в пожарном резервуаре PDF Preview ED000161 10/12/95 Подключение двигателя PDF Preview ED000162 22.11.95 Деталь крепления датчика уровня в пожарном резервуаре (вид сверху) Просмотр PDF ED000163 30.11.95 Защита от света PDF Preview ED000164 21.11.95 Макет контрольной точки (TP) - типовой PDF Preview ED000165 01.11.95 Устройство защиты сигнальных цепей северный телеком W492-LCGX PDF Preview ED000166 21.11.95 Схема тестового переключателя (TS) - типовая PDF Preview ED000167 04/09/99 Детали подключения прибора PDF Preview ED000168 04.04.97 Деталь крепления молниезащиты PDF Preview ED000169 23.04.96 Скважинный насос в резервуар - однолинейная гидравлическая схема PDF Preview ED000170 23.04.96 Скважинный насос в резервуар - однолинейная гидравлическая схема PDF Preview ED000171 09.04.99 Деталь пьедестала RV Power PDF Preview ED000172 13.05.96 Схема переключателя для проверки панели управления PDF Preview ED000173 09.04.99 Кабельный ввод в здание PDF Preview ED000174 12.08.96 Каталог однофазных панелей PDF Preview ED000175 12.08.96 Каталог однофазных панелей PDF Preview ED000176 12.08.96 Каталог трехфазных панелей PDF Preview ED000177 26.09.96 Схема вентилятора с рекуперацией тепла Просмотр PDF ED000178 06/85 Освещение часов Просмотр PDF ED000179 25.11.96 Timberline lodge elec rm J-box PDF Preview ED000180 02.06.97 Деталь крепления молниезащиты PDF Preview ED000181 04.04.97 Раздел C-C Монтаж поплавкового выключателя PDF Preview ED000182 30.05.97 Деталь поплавкового переключателя J-Box PDF Preview ED000183 07.04.97 Опорный кронштейн шнура поплавкового выключателя PDF Preview ED000184 07.04.97 Детали поддержки кабелепровода Просмотр PDF ED000185 30.07.02 I / I X-Mitter PDF Preview ED000186 05.06.97 Пускатель однофазного двигателя с детектором низкого расхода Coyote PDF Preview ED000187 06.05.97 Пускатель однофазного двигателя с перегрузкой по тс PDF Preview ED000188 05.06.97 Деталь ввода кабеля управления PDF Preview ED000189 26.06.97 Деталь двухпроводного преобразователя давления 4-20 MA PDF Preview ED000190 31.07.02 Легенда о кабелепроводах и дорожках качения PDF Preview ED000191 31.07.02 Легенда об электрооборудовании PDF Preview ED000192 16.04.98 Внешний вид передней панели системы водоснабжения PDF Превью ED000193 30.07.02 25 пр.Деталь молниезащиты газовой трубки Просмотр PDF ED000194 20.05.98 25 PR. газовая трубка молниезащитная деталь тип 66 ударный блок PDF Preview ED000195 06.02.98 Вентиляционный фильтр и водоотделитель PDF Превью ED000196 09.04.99 Защитное устройство защиты северного телеком W492-LCGX PDF Preview ED000197 10.05.99 Соединения грозозащитного кабеля кабеля управления PDF Preview ED000198 14.06.96 Датчик уровня бака для раствора PDF Preview ED000199 21.03.02 Насос подачи хлора / Реле уровня / Детали смесителя PDF Preview ED000200 13.08.02 Деталь монтажа напольной розетки PDF Preview ED000201 13.08.02 Сигнализатор входа PDF Preview ED000202 13.08.02 Панель переключателей PDF Preview ED000203 13.08.02 Схема светового потока на треке Предварительный просмотр PDF ED000204 13.08.02 Деталь входа в сервисный центр Просмотр PDF ЭЛЕКТРИЧЕСКИЙ 138331 7 сен 1988 г. Меню САПР Электрическое управление TRANSCLO 24801, 20 февраля 1987 г. Сведения о сделке WIRETABL 4532, ноябрь 03,1987 Проволочный стол Все электрические символы
    ES001- ES168 включены в E0001200 и E0001800.DWG Предварительный просмотр PDF E0001200 101174 25 октября 1988 г. Символы управления-Меню-Стандарт-ES001-ES168 Предварительный просмотр в формате PDF E0001800 125017, 3 августа 1988 г. Электрические символы-ES201-ES368 ES001 1790 Jul 01,1986 Термостат с капиллярной лампой ES002 2176 1 июля 1986 г. GFI ES003 1463 17 июня 1986 Квадрат ES004 17 июня 1986 г., 1455 г. Прямоугольник ES005 4357 28 января 1987 г. Внешний контакт пожарной сигнализации ES006 5969 Jul 02,1986 2-полюсный концевой выключатель ES007 1727 17 июня 1986 Контрольная точка ES008 1761 17 июня 1986 г. Перемычка ES009 5 января 1970 г., 1980 Точка ES010 3673 4 января 1980 г. Пересечение двух проводов ES011 3713 4 января 1980 г. Два провода не подключены ES012 3413, 2 июля 1986 г. Пунктирная линия. ES013 3633 4 января 1980 г. Сплошная линия ES014 4860 4 января 1980 г. Неполная пунктирная линия ES015 4594 4 января 1980 г. Ссылка на номер провода ES016 3436 5 января 1980 г. Ссылка на номер строки ES017 1865 17 июня 1986 г. ES018 1537 17 июня 1986 г. ES019 1819 17 июня 1986 г.О. релейный контакт ES020 1800 17 июня 1986 Н.З. релейный контакт ES021 6793 13 ноября 1986 г. внешний термостат ES022 4553 Jul 02,1986 Внешний термостат Н.З. ES023 2786 4 января 1980 г. N.O. Переключатель потока ES024 4855 5 января 1980 г. Н.З. Реле потока ES025 4615 5 января 1980 г. N.O. Поплавковый выключатель ES026 2430 17 июня 1986 г. Н.З. Поплавковый выключатель ES027 2623 17 июня 1986 г. Реле давления ES028 2623 17 июня 1986 г. Н.З. Реле давления ES029 4060 4 января 1980 г. Внутр.замкнутый, открытый по времени контакт с выдержкой времени ES030 5119 4 января 1980 г. Внутр. открытый, закрытый по времени контакт с выдержкой времени ES031 3749 4 января 1980 г. N.O. внутренний термостат ES032 1956, 17 июня 1986 г., внутренний термостат Н.З. ES033 17 июня 1894 г. замкнутый по времени контакт с выдержкой времени ES034 1894 17 июня 1986 Н.З. контакт с выдержкой времени открытия ES035 3687 4 января 1980 г. N.O. контакт с задержкой по времени ES036 1656 4 января 1980 г. Два провода подключены ES037 4321 4 января 1980 г.C. замкнутый контакт с выдержкой времени ES038 6913 13 ноября 1986 г. переключающий блокирующий контакт ES039 8343 13 ноября 1986 г. Внешний Н.О. реле давления ES040 4393 июл 02,1986 4-позиционный селекторный переключатель ES041 5266 4 января 1980 г. Реле давления Н.З. ES042 1607, 17 июня 1986 г., MCP ES043 6567 13 ноября 1986 г. Автоматический выключатель, GFI ES044 1559 17 июня 1986 г. Н.З. одиночный выключатель, 1-полюсный ES045 6628 13 ноября 1986 г. Кулачковый таймер ES046 17 июня 1986 г., 1837 г., гигростат Н.О. ES047 17 июня 1986 г., 1837 г., гигростат, штат Северная Каролина ES048 1329, 17 июня 1986 г. ES049 7164 13 ноября 1986 г. Розетка с проводами ES050 3943 5 января 1980 г. N.O. контакт управления уставкой ES051 3916 5 января 1980 г. N.O. контакторный контакт ES052 1281 17 июня 1986 г. Линия с точкой подключения ES053 4020 05 января 1980 г. Н.З. контакт уставки ES054 3993 5 января 1980 г. Н.З. контакт контактора ES055 4922 4 января 1980 г. 4-позиционный селекторный переключатель по горизонтали ES056 8268 13 ноября 1986 г. Внешний N.О. термостат верхнего предела ES057 8308 13 ноября 1986 г. Внешний Н.З. термостат размораживания ES058 7394 13 ноября 1986 г. Переключатель DPST ES059 3774 июл 02,1986 3 переключатель PST ES060 3734 июл 02,1986 2 переключающий контакт ES061 3974 May 01, 1987 Колпачок стартера однофазного двигателя. реле ES062 3952 04 января 1980 г. Преобразователь I-P ES063 9951 13 ноября 1986 г. Входная катушка компьютера ES064 9992 13 ноября 1986 г. Выходной контакт компьютера ES065 1414 17 июня 1986 г. Предохранитель ES066 1537 17 июня 1986 г. 2 Терминальное устройство ES067 3550, 05 января 1980 г. Предохранитель с клеммной колодкой ES068 1462 17 июня 1986 г. 2 Терминальное устройство ES069 8924 13 ноября 1986 г. Внешний звуковой сигнал ES070 2233 22 апреля 1987 г. Молниезащита ES071 4426, 4 января 1980 г., клеммная колодка предохранителя слева ES072 2672 17 июня 1986 г., розетка GFI ES073 1929, 17 июня 1986 Телефонный разъем ES074 1683 17 июня 1986 г. Однополюсный автоматический выключатель ES075 3815 Jul 02,1986 2-полюсный автоматический выключатель ES076 3927 Jul 02,1986 3-полюсный вертикальный автоматический выключатель ES077 5238 5 января 1980 г. 3-позиционный переключатель проверки правого положения ES078 4549 4 января 1980 г. 3-позиционный переключатель проверки влево ES079 1715 17 июня 1986 г.C. Нажать кнопку ES080 17 июня 1986 г., 1491 г. Нажать кнопку ES081 4250 Jul 02,1986 2-позиционный селекторный переключатель ES082 3732 июл 02,1986 Блок контактов переключателя селектора ES083 4338 Jul 02,1986 Вертикальный двухпозиционный селекторный переключатель ES084 4688 Jul 02,1986 Вертикальный трехпозиционный селекторный переключатель ES085 1761 17 июня 1986 г. Н.З. Контакт перегрузки ES086 2542 17 июня 1986 г. 2 Обмоточный трансформатор ES087 1613 17 июня 1986 г. Концевой выключатель ES088 1613 17 июня 1986 г.C. Концевой выключатель ES089 7929 4 января 1980 г. 6-позиционный поворотный селекторный переключатель ES090 1461 17 июня 1986 г. Разъединительный выключатель ES091 1433 17 июня 1986 г. ES092 1244 17 июня 1986 г. Терминал Plus ES093 1204 17 июня 1986 г. Отрицательный вывод ES094 3568 4 января 1980 г. Реле перегрузки ES095 1532 17 июня 1986 г. Аналоговый счетчик ES096 2240 17 июня 1986 Самописец ленточных диаграмм ES097 6054 14 мая 1987 г. Источник питания ES098 1423 17 июня 1986 г. Земля ES099 1369 17 июня 1986 г. Земля ES100 2151 21 апреля 1987 г. ES101 1719 17 июня 1986 г. ES102 1973 17 июня 1986 Переменный резистор ES103 2867 17 июня 1986 г. Светодиод ES104 2931 17 июня 1986 г. Диод ES105 4684 04.01.1980 Аккумулятор ES106 8937, 4 января 1980 г. Внешние контактные датчики с жидкостью ES107 9459 4 января 1980 г. RTD ES108 1840 01 мая 1987 г. Индикатор внутренней панели ES109 7731 4 января 1980 г. Внешний аварийный свет ES110 10768 13 ноября 1986 г. Внешний люминесцентный свет ES111 7693 4 января 1980 г. Внешняя катушка ES112 1 июля 1791 г., 1986 г. Цифровой счетчик ES113 7187 04 января 1980 Катушка стартера двигателя ES114 7214 Январь 04,1980 3-полюсная катушка реле ES115 7301 5 января 1980 г. 2-полюсная катушка с выдержкой времени ES116 7354 05 января 1980 Катушка реле постоянного тока ES117 7593 4 января 1980 г. Реле контроля фаз ES118 8328 05 января 1980 Вентилятор ES119 3906 4 января 1980 г. Вспомогательный контакт двигателя ES120 8509 05 января 1980 Внешнее устройство ES121 3669 13 мая 1987 г. Терминал ES122 1975 28 марта 1988 Терминальный провод слева ES123 2259, 4 января 1980 г., вертикальный трехпозиционный селекторный переключатель ES124 3635 июл 02,1986 Вертикальный 3-полюсный выключатель ES125 4564 5 января 1980 г. Главный 3-полюсный выключатель двери ES126 2426 28 января 1987 г. Трехполюсный грозозащитный разрядник ES127 2386 28 января 1987 г. 2-полюсный грозозащитный разрядник ES128 3787 21 января 1987 г. Левая скоба ES129 1699 5 августа 1987 г. Продукт, предоставленный государством ES130 1699 05 авг.1987 Не в контракте ES201 1762 29 мая 1987 года Переключатель времени ES202 1486 29 мая 1987 г. Переключатель на одно положение ES203 1524 29 мая 1987 г. 2-полюсный переключатель контроля скорости ES204 1521 29 мая 1987 г. 3-позиционный настенный переключатель ES205 1522 29 мая 1987 г. Переключатель защиты от атмосферных воздействий ES206 1677 27 октября 1987 г. 1-позиционный переключатель с контрольной лампой ES207 1712 Oct 27,1987 3-позиционный переключатель с контрольной лампой ES208 1522 29 мая 1987 года переключатель контроля скорости ES209 1522 29 мая 1987 г. взрывозащищенный выключатель, 1-ходовой ES210 1568 29 мая 1987 г. Выключатель перегрузки ES211 1547, 29 мая 1987 г., дуплексная розетка, 120 В ES212 1623, 29 мая 1987 г., дуплексная розетка для защиты от атмосферных воздействий, 120 В ES213 1478 29 мая 1987 г. Подставка для часов ES214 1555 29 мая 1987 г. Защита от атмосферных воздействий одностороннего выхода и крышки ES215 1519 29 мая 1987 г. Розетка Simplex, 120 В ES216 3157 29 мая 1987 г., раздельная проводная дуплексная розетка, 120 В ES217 1603 29 мая 1987 г. Специальная односторонняя розетка ES218 1643 29 мая 1987 г. Специальный дуплексный выход ES219 1679, 29 мая 1987 г., односторонняя розетка для напольного монтажа, 120 В ES220 1683 29 мая 1987 г. Дуплексная розетка для напольного монтажа, 120 В ES221 1691 29 мая 1987 г. Специальная розетка для напольного монтажа ES222 1521 29 мая 1987 г. Термостат ES223 1486 29 мая 1987 г. ПП-силовой столб; ТП-Телефонный столб ES224 1715 29 мая 1987 г. Подземные вторичные проводники ES225 1715 29 мая 1987 г. Подземные первичные проводники ES226 1551 29 мая 1987 г. Вторичные воздушные провода ES227 1551 29 мая 1987 г. Воздушные проводники первичной обмотки ES228 1739 29 мая 1987 г. Подземные телефонные проводники ES229 1551 29 мая 1987 г. Проводники телефонной связи ES230 1783 29 мая 1987 г. Отвод подземного водовода ES231 1739 29 мая 1987 г. Кабель подземного управления ES232 2523 29 мая 1987 г. Отказ кабелепровода / проводки ES233 1483 29 мая 1987 г. появились кабелепровод / проводка ES234 1639 29 мая 1987 г. Скрытый кабель / канал ES235 1568, 29 мая 1987 г. Выноска о домашнем ходе (Панель A, Ckt.# 2) ES236 1621 29 мая 1987 г. Номер комнаты «Эллипс-101» ES237 1599 29 мая 1987 г. Номер детали / выноска на листе ES238 1451 29 мая 1987 г. Govt. меблированная недвижимость ES239 1446 29 мая 1987 г. ES240 1800, 29 мая 1987 г., выключатель GFI ES241 1691 29 мая 1987 г. Земля ES242 2221 29 мая 1987 г. Штанга заземления ES243 1574 29 мая 1987 г. Блокировочный выключатель ES244 1699, 29 мая 1987 г., автоматический выключатель и корпус с индивидуальным монтажом ES245 1595 29 мая 1987 г. Панель скрытого монтажа ES246 1523 29 мая 1987 г. ES247 1670 29 мая 1987 г. 13.Прямоугольник 25 X 13,5 ES248 1686 29 мая 1987 г. Разъединительный выключатель ES249 1726 29 мая 1987 г. Измеритель и розетка ES250 1629, 29 мая 1987 г. Прямоугольник - 12 x 24 дюйма ES251 1629, 29 мая 1987 г. Прямоугольник - 10 x 12 дюймов ES252 1629, 29 мая 1987 г. Прямоугольник - 15 x 34,5 дюйма ES253 1629, 29 мая 1987 г. Прямоугольник - 12 дюймов x 34,5 дюйма ES254 1629, 29 мая 1987 г. Прямоугольник - 12 "x 48" ES255 1629, 29 мая 1987 г. Прямоугольник - 12 x 18 дюймов ES256 1629 29 мая 1987 г. Квадрат 18 дюймов ES257 1629, 29 мая 1987 г. Прямоугольник - 18 x 30 дюймов ES258 1629 29 мая 1987 г. Квадрат 24 " ES259 1501 29 мая 1987 г. Диаметр круга 15 дюймов.ES260 1501 29 мая 1987 г. Диаметр круга 18 дюймов. ES261 1501 29 мая 1987 г. Диаметр круга 24 дюйма. ES262 1541 29 мая 1987 г. Диаметр круга 15 дюймов. ES263 1501 29 мая 1987 г. Диаметр круга 30 дюймов. ES264 1572 29 мая 1987 г. Треугольник со сторонами 12 дюймов. ES265 1572 29 мая 1987 г. Треугольник со сторонами 15 дюймов. ES266 1572 29 мая 1987 г. Треугольник со сторонами 18 дюймов. ES267 1572 29 мая 1987 г. Треугольник со сторонами 21 дюйм. ES268 1681 29 мая 1987 г. Флуоресцентный свет - полосовая люминесцентная лампа 4,5 "x 48" ES269 1684 29 мая 1987 г. Флуоресцентный свет - 12 "x 48" ES270 1683 29 мая 1987 г. Флуоресцентный свет - 24 "x 48" ES271 1683 29 мая 1987 г. Флуоресцентный свет - квадрат 48 дюймов. ES272 1763 29 мая 1987 г. Флуоресцентный свет - 9 "x 48" ES273 1683 29 мая 1987 г. Флуоресцентный свет - антивандальный 9 "x 48" ES274 1683 29 мая 1987 г. Люминесцентный свет - 7.5 "x 48" для влажных помещений ES275 1680 29 мая 1987 г. Флуоресцентный свет - лампа для выращивания растений 10 дюймов x 96 дюймов ES276 1680 29 мая 1987 г. Флуоресцентный свет - круговая линия, потолок ES277 1800 29 мая 1987 г. Флуоресцентный свет - круговая линия, настенное крепление ES278 2013 29 мая 1987 г. Фотоэлектрический контроль (фотоэлемент) ES279 1803 29 мая 1987 г. ES280 1800 29 мая 1987 г. Вращающийся сигнальный фонарь E-50 для настенного / столбового монтажа ES281 1835 29 мая 1987 г. Пожарный проблесковый маячок - крепление на стене / опоре ES282 1835 29 мая 1987 г. Световой сигнал пожарной сигнализации - красный - настенное крепление ES283 1803 29 мая 1987 г. Свет инкадесцент - настенное крепление ES284 1683 29 мая 1987 г. Лампа Incadescent - потолочное крепление ES285 2027 июн 3,1987 Прожектор - 2 лампы ES286 1795 июн 03,1987 Прожектор - 1 лампа ES287 1805 29 мая 1987 г. Металлогалогенный светильник - настенное крепление ES288 1685 29 мая 1987 г. Металлогалогенный светильник - потолочное крепление ES289 1807 29 мая 1987 г. Натриевый светильник высокого давления - настенный / столб mou ES290 1687 29 мая 1987 г. Натриевый светильник высокого давления - потолочное крепление ES291 1571 29 мая 1987 г. Телефонный разъем (межкомпонентный) ES292 1643 29 мая 1987 г. Телефонная розетка - настенное крепление ES293 1923 29 мая 1987 Телефонный разъем - напольный ES294 1603 29 мая 1987 г. Выходной светильник - потолочное крепление ES295 1723 29 мая 1987 г. Выходной светильник - настенное крепление ES296 1715 29 мая 1987 г. Выходной световой сигнал - направленный. ES297 2555, 29 мая 1987 г. ES298 1924 29 мая 1987 г. Ступенька - лампа накаливания. ES299 1963 июн 3, 1987 Exit / remote Emerg.световая линия вольт. & летучая мышь ES300 1757, 29 мая 1987 г. F - Пожарный звонок, T - Проблема ES301 1646 29 мая 1987 г. Зуммер (пожар) ES302 1806 29 мая 1987 г. Звуковой сигнал (пожарный) ES303 1897 29 мая 1987 г. Детектор дыма - тип светильника ES304 1606 29 мая 1987 г. Канальный дымовой извещатель ES305 1606 29 мая 1987 г. Датчик пламени ES306 1686 29 мая 1987 г. Тепловой извещатель (фиксированный) ES307 1686 29 мая 1987 г. Тепловой извещатель (комбинированный) ES308 1606 29 мая 1987 г. Спикер (огонь) ES309 1670 29 мая 1987 г. Квадрат - 12 дюймов ES310 2014 29 мая 1987 г. Вытяжной вентилятор ES311 2142 29 мая 1987 г. Вытяжной вентилятор ES312 2046 29 мая 1987 г. Потолочный обогреватель, вентиляция и свет ES313 1965 29 мая 1987 г. Инфракрасный излучающий обогреватель и вентилятор ES314 2004 29 мая 1987 г. Тепловой агрегат ES315 1520 29 мая 1987 г. Водонагреватель ES316 1493 29 мая 1987 г. Тепловой насос №___ ES317 1493 29 мая 1987 г. Обработчик воздуха №___ ES318 1493 29 мая 1987 г. Кондиционер #___ ES319 1469 29 мая 1987 г. Выключатель №___ Панель управления ES320 1423 29 мая 1987 г. ES321 1493 29 мая 1987 г. ES322 1469 29 мая 1987 г. Охладитель агрегата #___ ES323 1469 29 мая 1987 г. Чиллер №___ ES324 1497 29 мая 1987 г. Термостат задержки вентилятора размораживания охладителя агрегата # ES325 1612 29 мая 1987 г. RTD-1 #___, MD-1 #___ ES326 3940 29 мая 1987 г. Датчик относительной влажности RH-1 ES327 1844, 29 мая 1987 г., гигростат №___ ES328 1911 29 мая 1987 г. Датчик температуры (термостат) ES329 1878 29 мая 1987 г. Переключатель срабатывания температуры - N.C. #___ ES330 1878 29 мая 1987 г. Переключатель срабатывания температуры - Н.О. #___ ES331 1648 29 мая 1987 г. Стартер двигателя ES332 2048, 29 мая 1987 г., камера видеонаблюдения №___ ES333 1599 29 мая 1987 г. Аутлет - GFI ES334 2135 29 мая 1987 г. вилка переменного тока ES335 1699 05 августа 1987 г., собственность правительства ES336 2267 5 августа 1987 г. Антенна ES337 1699 05 авг.1987 Не в контракте ES500 13035 23 февраля 1988 г. Главный лист символов, SL501-SL551 ES501 9279 23 февраля 1988 г., 3-фазный двигатель, окр.bmi. темп. комп. ES502 16069 23 февраля 1988 г. 1-фазный ограничитель. стартер окр. bmi.temp. комп. ES503 10293 23 февраля 1988 г. Трехфазный погружной насос для сточных вод ES504 8978 23 февраля 1988 г. 1-фазный двигатель плавления сплава ES505 7055 21 августа 1987 г. Реле генератора ES506 7248 21 августа 1987 г. Один выстрел / задержка выключения / задержка включения / выдержка времени отн. ES507 8342 21 августа 1987 г. 3-полюсное реле с выдержкой времени и реле общего назначения ES508 4595 21 августа 1987 г. Реле контроля повышенного / пониженного напряжения ES509 6184 21 августа 1987 г. Реле усилителя ES510 21586 6 августа 1987 г. Телефонный номеронабиратель СИМВОЛЫ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ SL500-SL551; SL500 включает символы SL501-551 Предварительный просмотр в формате PDF SL500 83325 28 марта 1988 г. Мастер-лист, символы физической схемы подключения SL500 Включает символы SL501-551 SL501 4859 МАР 31,1988 Трансформатор SL502 4292 МАР 31,1988 Трансформатор SL503 5104 Январь 04,1980 Реле конденсатора / стартера SL504 3624 31 марта 1988 г. Часы SL505 3064 31 марта 1988 г. Телефонный номеронабиратель SL506 4925 MAR 31,1988 Пускатель трехфазного двигателя SL507 3484 5 января 1980 г. Omega SL508 3863 Янв 04,1980 Резистор SL509 4381 4 января 1980 г. Тестовый выключатель SL510 3734 4 января 1980 г. Клеммная колодка SL511 3808 04 января 1980 Предохранитель SL512 3976 4 января 1980 г. Два тестовых переключателя SL513 4334 05 января 1980 Диод SL514 4368 5 января 1980 Два диода SL515 4322 5 января 1980 г. Четыре оконечных устройства SL516 8194 05 января 1980 Часы времени SL517 4602 5 января 1980 г. Главная шина, 2-полюсная SL518 5049 5 января 1980 г. Главная шина, 3-полюсная SL519 4086 5 января 1980 г. Шина заземления SL520 2637 31 марта 1988 г. Нейтральная шина SL521 2961 31 марта 1988 г. Грозовой разрядник SL522 2246 MAR 31,1988 3-полюсный MCP SL523 2565 MAR 31,1988 Главный выключатель, 2-полюсный SL524 3059 31 марта 1988 г. Главный выключатель, 3-полюсный SL525 2275 31 марта 1988 г. GFI SL526 3313 MAR31, 988 Термостат SL527 3110 31 марта 1988 г. Ключ SL528 2199 31 марта 1988 г. Ленточный нагреватель SL529 2589 31 марта 1988 г. Источник питания, 1.2 ампера SL530 2587 MAR 31,1988 Источник питания, 7,2 А SL531 3220 MAR 31,1988 Искробезопасный барьер SL532 3445 MAR 31,1988 Реле контроля фаз SL533 8533 MAR 31,1988 Схема искробезопасного барьера SL534 1861 MAR 31,1988 Автоматический выключатель, 1-полюсный SL535 2093 MAR 31,1988 Автоматический выключатель, 2-полюсный SL536 2245 MAR 31,1988 Автоматический выключатель, 3-полюсный SL537 4436 MAR 31,1988 RDI 8BR релейная база для выдержки времени SL538 3760 MAR 31,1988 RDI 8BR для VMR SL539 4364 MAR 31,1988 RDI 8BR релейная база для генератора SL540 4964 MAR 31,1988 RDI 11BR 3-полюсная релейная база SL541 5139 MAR 31,1988 База реле RDI 11BS для реле постоянного тока SL542 2245 31 марта 1988 г. Цифровые часы SL543 4680 31 марта 1988 г. TCAM 5230 SL544 2088 31 марта 1988 г. Счетчик операций SL545 2038 31 МАР,1988 Счетчик наработки SL546 2071 МАР 31,1988 Световой индикатор SL547 1972 31 марта 1988 г. SL548 2877 MAR 31,1988 4-52BAK Контактные блоки N.О. SL549 2679 MAR 31,1988 3-52BAK Контактные блоки Н.О. SL550 2321 MAR 31,1988 2-52BAK Контактные блоки Н.О. SL551 2140 MAR 31,1988 1-52BAJ Контактный блок Н.З.
  • EFXCS001 457819 28 декабря 1988 г. (294k, содержит следующее 🙂
    PDF Preview E-20 7039 28 декабря 1988 г. ВЫТЯЖКА И ВЕНТИЛЯТОР
    Просмотр PDF E-21 10493 28 дек, 1988 ПОТОЛОЧНЫЙ ВЕНТИЛЯТОР
    PDF Preview E-22 17402 28 декабря 1988 НАСТЕННЫЙ ВЕНТИЛЯТОР
    Просмотр PDF E-24 6292 28 декабря 1988 г. НАСТЕННАЯ КРЫШКА
    Просмотр PDF E-25 316921 28 декабря 1988 г. ROOF JACK
    Предварительный просмотр PDF E-26 6473 28 дек, 1988 DRYER VENT
    PDF Preview E-27 10931 28 дек, 1988 НАСТЕННЫЙ ВЫТЯЖНЫЙ ВЕНТИЛЯТОР, ПРЯМОЙ ПРИВОД
    Просмотр PDF E-30 6233 28 декабря 1988 г. СИГНАЛЬНАЯ СИСТЕМА
    Предварительный просмотр PDF E-31 23302 28 декабря 1988 г.
    PDF Preview E-32 16888 Dec 28,1988 ПОТОЛОЧНЫЙ ОБОГРЕВАТЕЛЬ, ВЕНТИЛЯЦИЯ, СВЕТ
    PDF Preview E-33 12434 28 декабря 1988 г. ВЫПУСКНОЙ ВЕНТИЛЯТОР, РЕМЕННЫЙ ПРИВОД
    PDF Preview E-34 10571 Dec 28,1988 ВЫТЯЖНОЙ ВЕНТИЛЯТОР, СТЕНА, ПРЯМОЙ ПРИВОД
    PDF Preview E-35 12237 28 дек, 1988 ИНФРАКРАСНЫЙ ОБОГРЕВАТЕЛЬ, ВЕНТИЛЯТОР, ВЕНТИЛЯТОР
    PDF Preview I-25 12798 28 декабря 1988 г. ЛАМПА, ПОТОЛОЧНЫЙ, ЦИЛИНДРИЧЕСКИЙ
    Просмотр PDF I-31 7209 28 декабря 1988 г. СТУПЕНЧАТЫЙ СВЕТ, 40 ВАТТ
    Предварительный просмотр PDF I-31041 28 декабря 1988 г., СТРОБНЫЙ СВЕТ, 24 В постоянного тока

    EFXCS002 262556 29 ноября 1988 г. (244k, содержит следующее)
    Просмотр в PDF E23 22150, 10 ноября 1988 г., ВЫПУСКНОЙ КОЖУХ
    Просмотр PDF E37 7597 10 ноября 1988 г. ФОТОЭЛЕКТРИЧЕСКИЙ КОНТРОЛЬ
    PDF Preview E29 15273 10 ноября 1988 г., 2-ТРУБНЫЙ ПЕНДАЛ.
    Просмотр PDF F51 38099 10 ноября 1988 г. 2 ТРУБНЫЕ ПАРАБОЛИЧЕСКИЕ, ПОВЕРХНОСТНЫЕ КРЕПЛЕНИЯ
    Просмотр PDF F52 37873 10 ноября 1988 г. 3 ТРУБНАЯ ПАРАБОЛИЧЕСКАЯ, ПОВЕРХНОСТНАЯ КРЕПЛЕНИЕ
    Просмотр в формате PDF F53 7941 10 ноября 1988 г. 4 ТРУБКА, ПАРАБОЛИЧЕСКАЯ, ВРЕМЯНАЯ КРЕПЛЕНИЕ
    Просмотр в формате PDF F55 38194 10 ноября 1988 г. 2 ТРУБКА, ПАРАБОЛИЧЕСКАЯ, ВРЕМЕННАЯ КРЕПЛЕНИЕ
    Предварительный просмотр в PDF F56 37959 10 ноября 1988 г. 3 ТРУБКА, ПАРАБОЛИЧЕСКАЯ, ВРЕМЯНАЯ ФИКСАТОР
    PDF Preview I18 3855 10 ноября 1988 г., НАРУЖНЫЕ СВЕТИЛЬНИКИ ДЛЯ ПОТОЛКА
    PDF Preview I20 3855 10 ноября 1988 г., НАРУЖНЫЕ СВЕТИЛЬНИКИ ДЛЯ ПОТОЛКА
    PDF Preview I22 25904 10 ноября 1988 г. ЛАМПА, ПОТОЛОЧНЫЙ СВЕТИЛЬНИК, 3-60 ВАТТ



    EFXCS003 218305 21 октября 1988 г. (178k, содержит следующее 🙂
    Просмотр в формате PDF F13 16833 19 октября 1988 г. ВАНДАЛЗАЩИТАЯ ФЛУОРЕСЦЕНТНАЯ СВЕТИЛЬНИК, 2 ТРУБКИ
    PDF Preview F14 9848 Oct 19,1988 4-ТРУБНЫЙ ВАПОРТИТОВЫЙ ФЛУОРЕСЦЕНТНЫЙ СВЕТИЛЬНИК
    Просмотр PDF F15 10582 19 окт.1988 г. 4 ТРУБНЫЙ ЛЮМИНАР
    Просмотр PDF F30 9517 19 октября 1988 г. ФЛУОРЕСЦЕНТНЫЙ СВЕТИЛЬНИК, ВЛАЖНОЕ РАСПОЛОЖЕНИЕ В ТРУБЕ
    Предварительный просмотр PDF F40 43075 19 октября 1988 г., 2 ТРУБКИ ПАРАБОЛИЧЕСКИХ ВТОРИЧНЫХ ФЛУОРЕСЦЕНТНЫХ
    Предварительный просмотр PDF F40 44837 19 октября 1988 г. 3 ТРУБНЫЕ ПАРАБОЛИЧЕСКИЕ ВРАЩАЕМЫЕ ФЛУОРЕСЦЕНТНЫЕ
    Предварительный просмотр в формате PDF F42 42307 19 октября 1988 г., 4 ТРУБКИ ПАРАБОЛИЧЕСКИХ ВТОРИЧНЫХ ФЛУОРЕСЦЕНТНЫХ
    Просмотр PDF F6 15388 19 октября 1988 г. 2 ТРУБНЫЙ ВАПОРТИТОВЫЙ ФЛУОРЕСЦЕНТНЫЙ СВЕТИЛЬНИК


    EFXCS004 176255 29 ноября 1988 г. (182k, содержит следующее 🙂
    PDF Предварительный просмотр 14151617 4473 Ноя 2,1988 СВЕТИЛЬНИК ЛАМПЫ, 100-300 ВАТТ
    PDF Предварительный просмотр HPS15 21172 Ноя 2, 1988 НАТРИЕВЫЕ УСТАНОВКИ ВЫСОКОГО ДАВЛЕНИЯ 70 ВАТТ
    PDF Preview HPS21 20225 Nov 02,1988 НАТРИЕВЫЙ ОБОРУДОВАНИЕ ДЛЯ ВЫСОКОГО ДАВЛЕНИЯ 250 ВАТТ
    Предварительный просмотр PDF HPS6 13250 Ноябрь 02,1988 НАТРИЕВЫЕ УСТАНОВКИ ВЫСОКОГО ДАВЛЕНИЯ, 400 ВАТТ
    Предварительный просмотр PDF I13 12505, ноябрь 2, 1988 ВЫХОД, ФАРФОРОВАЯ ОСНОВА, С ТЯНУЮ ЦЕПЬ
    PDF Предварительный просмотр I23 11018 2 ноября 1988 г. ВАНДАЛЗАЩИТНЫЙ СТЕНОВЫЙ ИНКАНД.ИНТЕРЬЕР / ЭКСТЕРЬЕР
    Просмотр в формате PDF I24 2582 29 октября 1988 г. ВАНДАЛЬНОЗАЩИТАЯ СТЕНА / ПОТОЛОК INCAND.IN / OUT
    Просмотр в формате PDF I26 4779, 02 ноября 1988 г., НАКЛАДНОЙ СВЕТИЛЬНИК, ЦИЛИНДР
    PDF Preview I36 17191 Ноя 2, 1988 КВАРЦЕВАЯ ЛАМПА ВРЕМЯ
    Просмотр PDF I37 24343 2 ноября 1988 г. ВЫХОД / ДИСТАНЦИОННЫЙ АВАРИЙНЫЙ СВЕТ
    Просмотр PDF I50 5693 2 ноября 1988 г. STEP LIGHT
    PDF Preview I8 8374 Nov 02,1988 ПОТОЛОЧНЫЙ ПРИВОДНОЙ СВЕТИЛЬНИК
    PDF Preview I9-I10 16411 Nov 02,1988 ПОГОДОЗАЩИЩЕННЫЙ ЛАМПЕР
    PDF Preview Mh20 16460 Ноя 2, 1988 Галид МЕТАЛЛА, КРЕПЛЕНИЕ ДЛЯ ПОДВЕСКИ


    EFXCS005 146709 10 ноября 1988 г. ЛИСТЫ ДЛЯ ВЫРЕЗЫВАНИЯ ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ: (164k, содержит следующее 🙂
    PDF Preview E40 15695 Nov 05,1988 СУШИЛКА ДЛЯ РУК
    PDF Preview F24 12288 Nov 05,1988 ВАНДАЛЬНОЗАЩИЩЕННАЯ ВНУТРЕННЯЯ СТЕНА ИЛИ НА ПОТОЛКЕ, 44 Вт HPF
    PDF Preview F25 11904 Ноя 5, 1988 ВАНДАЛЬНОЗАЩИЩЕННАЯ ВНУТРЕННЯЯ СТЕНА ИЛИ НА ПОТОЛКЕ, 22 Вт HPF
    PDF Preview F26 11931 Nov 05,1988 ВАНДАЛЬНОЗАЩИЩЕННАЯ ВНУТРЕННЯЯ СТЕНА ИЛИ НА ПОТОЛКЕ, 44 Вт HPF
    PDF Preview F27 11930 Ноя 5, 1988 ВАНДАЛЗАЩИТА ДЛЯ ВНУТРЕННЕЙ СТЕНЫ ИЛИ НА ПОТОЛКЕ, 22 Вт HPF
    PDF Preview H6 19504 Ноя 5, 1988 НАГРЕВАТЕЛЬ, ЭЛЕКТРИЧЕСКИЙ, ПОДВЕСНОЙ ТИП
    PDF Preview HPS5 13334 Nov 07,1988 НАТРИЯ ВЫСОКОГО ДАВЛЕНИЯ ЦВЕТНОЙ УЛУЧШЕННОЙ УЛУЧШЕННОЙ, 250 Вт
    Предварительный просмотр PDF HPS7 21062 2 ноября 1988 г., 70 Вт HPS, LU70 / D / MED
    PDF Preview HPS8 12695 Ноя 5, 1988 НАРУЖНЫЙ НАТРИЕВЫЙ СВЕТИЛЬНИК ВЫСОКОГО ДАВЛЕНИЯ, ПОДХОДЯЩИЙ ДЛЯ ВЛАЖНЫХ МЕСТ
    PDF Предварительный просмотр I11 5618 Ноя 2, 1988 ФАРФОРОВАЯ БАЗА
    Предварительный просмотр PDF I33 4907 Ноя 5, 1988 ВСТРЕЧАЕТСЯ НОЧНОЙ СВЕТ
    PDF Preview I34 8473 Ноя 5, 1988 НАПРЯЖЕНИЕ В ЛИНИИ И ВЫХОДНАЯ СВЕТА С ПИТАНИЕМ ОТ АККУМУЛЯТОРА
    PDF Preview I35 15724 Nov 02,1988 ЗАКРЫТЫЙ ФОНАРЬ


    EFXCS006 213350 Dec 02,1988 ЛИСТЫ ДЛЯ ВЫРЕЗЫВАНИЯ ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ: (195k, содержит следующее 🙂
    PDF Preview E38 11292 27 ноября 1988 г., ВЫПУСКНОЙ ВЕНТИЛЯТОР ПРЯМОГО ПРИВОДА ЧЕРДАК
    Предварительный просмотр PDF FD6 17738 29 ноября 1988 г., ИОНИЗАЦИОННЫЙ ТИП ИОНИЗАЦИОННОГО ТИПА С НАПРЯЖЕНИЕМ 120 В переменного тока ДЫМОВЫЙ ИЗВЕЩАТЕЛЬ
    PDF Preview h20 10806 29 ноября 1988 г. ВЗРЫВОБЕЗОПАСНЫЙ КОМФОРТНЫЙ НАГРЕВАТЕЛЬ / ТЕРМОСТАТ
    PDF Preview h5 6732 29.11.1988 ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ ОСНОВАНИЯ
    PDF Preview H5 7932 27 ноября 1988 НАГРЕВАТЕЛЬ, ЭЛЕКТРИЧЕСКИЙ, ПОДВЕСНОЙ ТИП
    Просмотр PDF H7 17263 29 ноября 1988 НАГРЕВАТЕЛЬ
    Просмотр PDF Hps1 5903 27 ноября 1988 г., ВНЕШНИЙ ДВОР СВЕТИЛЬНИК
    Просмотр PDF Hps2 13107 29 ноября 1988 г. HPS- LUMINAIRE
    Просмотр PDF Hps3 3826 27 ноября 1988 г. ОСВЕЩЕНИЕ ВНЕШНЕЙ ПЛОЩАДИ
    Просмотр PDF Hps4 5180 27 ноября 1988 г. ОСВЕЩЕНИЕ ВНЕШНЕЙ ПЛОЩАДИ
    PDF Preview I2 2859 23 ноя 1988 г., ДЛЯ ВНУТРЕННЕГО ПОТОЛКА
    PDF Предварительный просмотр I28 9617 23 ноября 1988 г. АВАРИЙНЫЕ СВЕТИЛЬНИКИ АККУМУЛЯТОРА
    Просмотр PDF I32 5152 27 ноября 1988 г. НАРУЖНОЕ ОСВЕЩЕНИЕ НАЗЕМНОГО ОСВЕЩЕНИЯ
    Просмотр в PDF I40 11531 27 ноября 1988 г. АВАРИЙНЫЕ СВЕТИЛЬНИКИ АККУМУЛЯТОРА
    PDF Preview I6 12330 27 ноября 1988 г.

    EFXCS007 92097 21 ноября 1988 г. (121k, содержит следующее 🙂
    PDF Preview E44 11386 21 ноя 1988 г., ДЛЯ ВНУТРЕННЕГО ПОТОЛКА
    PDF Preview E45A 7036 21.11.1988 ПОТОЛОЧНЫЙ ВЫТЯЖНЫЙ ВЕНТИЛЯТОР
    PDF Preview E46 7035 21.11.1988 ПОТОЛОЧНЫЙ ВЫТЯЖНЫЙ ВЕНТИЛЯТОР
    PDF Preview E47 9031 21 ноября 1988 г. ВЫТЯЖНОЙ ВЕНТИЛЯТОР ПРЯМОГО ПРИВОДА
    PDF Preview E56 8618 21 ноября 1988 г., ВЫПУСКНОЙ ВЕНТИЛЯТОР КРЫШИ С ПРЯМЫМ ПРИВОДОМ
    PDF Preview E50 6254 16 ноя 1988 г., НАПРЯЖЕНИЕ ЛАМПЫ БАЛЛАСТ
    PDF Preview FD2 9103 21 ноября 1988 г. ДЫМОВЫЙ ИЗВЕЩАТЕЛЬ ИОНИЗАЦИОННОГО ТИПА С БАТАРЕЙНЫМ питанием
    Просмотр PDF FD3 7380 21.11.1988 ПОЖАРНАЯ СИГНАЛИЗАЦИЯ
    Предварительный просмотр PDF HPS20 5347 16 ноя 1988 г., ДОРОГА И ОБЛАСТЬ СВЕТИЛЬНИКА
    PDF Preview I1 3912 21 ноября 1988 г. НАРУЖНЫЙ НАСТЕННЫЙ КРОНШТЕЙН
    Просмотр PDF I21 7887 16 ноября 1988 г. EXIT LIGHT
    Предварительный просмотр PDF I345 4484 21 ноября 1988 г.
    Просмотр в PDF Mh3 5521 21 ноября 1988 г. AILES-STACK, МЕТАЛЛИДНЫЙ СВЕТИЛЬНИК
    Просмотр в PDF Mh5 4901 16 ноя 1988 МЕТАЛЛИДНЫЙ СВЕТИЛЬНИК
    Предварительный просмотр в PDF TS2 15783 16 ноября 1988 г.



    EFXCS008 287395 28 декабря 1988 г. (311k, содержит следующее 🙂
    Просмотр PDF E41 22950 28 декабря 1988 г.
    PDF Preview E39 9679 Dec 28,1988 ОСУШИТЕЛЬ
    Просмотр PDF E42 7431 28 декабря 1988 г.
    Просмотр PDF E43 12493 28 декабря 1988 г.
    PDF Preview E48 7103 28 декабря 1988 г. ТЕРМОСТАТ С КАПИЛЛЯРНОЙ ЛАМПОЧКОЙ
    Просмотр PDF E49 6100 28 декабря 1988 г. HUMIDSTAT
    PDF Предварительный просмотр E50 16752 28 дек, 1988 REVOLVING ALARM LIGHT
    Просмотр PDF E55 23032 28 декабря 1988 г. БУДИЛЬНИК
    PDF Preview E61 14497 Dec 28,1988 ЭЛЕКТРИЧЕСКАЯ СУШИЛКА
    PDF Preview FD1 19035 28 декабря 1988 г. ДЫМОВЫЙ ИЗВЕЩАТЕЛЬ ИОНИЗАЦИОННОГО ТИПА С ПИТАНИЕМ НАПРЯЖЕНИЕМ
    Просмотр PDF G1 9907 28 декабря 1988 г.P. ГАЗОВЫЙ КРОНШТЕЙН ЛАМПЫ
    PDF Preview G2 22036 28 декабря 1988 г. ГАЗОВАЯ ЛАМПА НД - ТИП ПОДВЕСКИ
    PDF Preview H8 13218 28 дек, 1988 ПОДВЕСНОЙ ОБОГРЕВАТЕЛЬ
    PDF Preview H9 14585 28 дек, 1988 КОНВЕКЦИОННЫЙ ОБОГРЕВАТЕЛЬ
    Предварительный просмотр PDF HPS-14 30490 28 декабря 1988 г., 250 Вт НАТРИЯ ВЫСОКОГО ДАВЛЕНИЯ НИЗКОГО ДАВЛЕНИЯ (ГИДРОЗАЩИТА)
    Предварительный просмотр PDF HPS122 65596 28 декабря 1988 г., 150 Вт НИЗКОГО ДАВЛЕНИЯ SODUIM ВЫСОКОГО ДАВЛЕНИЯ (ПОГОДОЗАЩИТА)
    Предварительный просмотр PDF HPS13 64562 28 декабря 1988 г., 400 Вт НАТРИЯ ВЫСОКОГО ДАВЛЕНИЯ НИЗКОГО ДАВЛЕНИЯ (ПОГОДОЗАЩИТА)
    PDF Preview I12 8096 28 дек, 1988 НАСТЕННЫЙ ПОВОРОТ
    Просмотр в PDF I27 24157 28 дек, 1988 г. ВЗРЫВОЗАЩИТНОЕ ОБОРУДОВАНИЕ
    Просмотр PDF Mh2 7810 28 дек, 1988 г. СВЕТИЛЬНИК MEDIUM BAY METAL HALIDE


    EFXCS009 185383 20 октября 1988 г. (177k, содержит следующее 🙂
    PDF Предварительный просмотр F1 7932 11 октября 1988 г. 2-ТРУБНЫЙ СВЕТИЛЬНИК ПРЯМОГО ТИПА
    Предварительный просмотр в формате PDF F10 19332, 11 октября 1988 г., 2-ТРУБНЫЙ СВЕТИЛЬНИК ПРЯМОГО ТИПА ВРАЩАЕМЫЙ
    Просмотр PDF F11 6683 16 октября 1988 г. 1-ТРУБНЫЙ ОТРАЖАТЕЛЬ СВЕТИЛЬНИКА
    PDF Preview F12 7678 Oct 11,1988 2-ТРУБНЫЙ ФЛУОРЕСЦЕНТНЫЙ СВЕТИЛЬНИК
    Предварительный просмотр в PDF F17 8564 17 октября 1988 г., 2-ТРУБНЫЙ, НЕБОЛЬШИЙ, ПРЯМОЙ СВЕТИЛЬНИК
    Просмотр в PDF F20 15065 11 октября 1988 г., 4-ТРУБНЫЙ ПРОМЫШЛЕННЫЙ СВЕТИЛЬНИК
    Предварительный просмотр в формате PDF F21 19074 11 октября 1988 г., 4-ТРУБНЫЙ СВЕТИЛЬНИК ПРЯМОГО ТИПА ВРАЩАЕМЫЙ
    Предварительный просмотр PDF F22 19330 11 октября 1988 г., 3-ТРУБНЫЙ СВЕТИЛЬНИК ПРЯМОГО ТИПА ВРЕЗИНАЛЬНЫЙ
    Просмотр в формате PDF F4 6209, 27 сентября 1988 г., 2-ТРУБНЫЙ СВЕТИЛЬНИК ПРЯМОГО ТИПА
    Просмотр PDF F5 7387 11 окт.1988 г. 2-ТРУБНЫЙ СВЕТИЛЬНИК ПРОМЫШЛЕННОГО ТИПА
    Просмотр PDF F7 5939 11 окт.1988 г. 1-ТРУБНЫЙ ЛЕНТОЧНЫЙ СВЕТИЛЬНИК
    Просмотр PDF F8 10268 11 октября 1988 г., 1-ТРУБНЫЙ ЛЕНТОЧНЫЙ СВЕТИЛЬНИК

    EFXCS010 29672 29 ноября 1988 г. (54k, содержит следующее 🙂
    Просмотр в PDF F18 8282, 10 ноября 1988 г., 4-ТРУБНЫЙ, НЕБОЛЬШИЙ, ПРЯМОЙ СВЕТИЛЬНИК
    Просмотр в PDF F2 9226, 10 ноября 1988 г., 3-ТРУБНЫЙ СВЕТИЛЬНИК ПРЯМОГО ТИПА
    Просмотр PDF F3 9737 10 ноября 1988 г., 6-ТРУБНЫЙ СВЕТИЛЬНИК ПРЯМОГО ТИПА
    Просмотр PDF F9 8520 10 ноя, 1988 2-ТРУБНЫЙ КОРИДОР СВЕТИЛЬНИК




    Использование торговых наименований, названий фирм или корпораций в этой публикации предназначено для информации и удобства читателя.Такое использование не означает официального одобрения или одобрения Министерством сельского хозяйства США какого-либо продукта. или служение исключению других, которые могут быть подходящими.
    || Домашняя страница R6 Engineering || || Вернуться на домашнюю страницу R6 Environmental Engineering] Вернуться к чертежам USFS WWW Autocad || Домашняя страница R6PNW || R6PNW Леса || R6PNW RO Штабы ||

    Название: Электрические чертежи Autocad Дата публикации: 16.05.95 и ранее Срок действия: нет
    Эта WWW-страница поддерживается Стивом Сихау, инженером-электриком, инженерно-технический отдел,
    регион 6, Министерство сельского хозяйства США. Сервис 503-808-2523
    333 SW 1st Ave
    Portland, OR 97208-3633
    ЭЛЕКТРОННАЯ ПОЧТА: ssichau @ fs.fed.us
    Дата последнего изменения: 08.07.2002

    Как избежать поражения электрическим током при выполнении электромонтажных работ

    Шокировать более чем неприятно. Это может быть смертельным. Электрического импульса величиной в 14 миллиампер достаточно, чтобы убить человека. Сила тока, потребляемого ночником, более чем достаточно для работы.

    Я думал об этих мрачных фактах не так давно, когда делал ремонт в старом доме. Пришлось удалить штукатурку с поверхности стены, на которую были приклеены некрасивые панели.Это означало обнажить провода под напряжением, проходящие внутри стены, а это означало, что мне пришлось отключить питание этой цепи, прежде чем я смогу безопасно работать. Несмотря на то, что это не было «электрическими работами», это заставило меня задуматься о тех случаях, когда я был поражен или был близок к тому, чтобы получить удар во время ремонта.

    Мы призываем читателей попробовать всевозможные проекты «сделай сам». Электромонтажные работы помогут вам поддерживать дом в отличном состоянии, сэкономить деньги на ремонте бытовой техники и избежать домашних опасностей. Но послушайте, вы должны серьезно относиться к безопасности, если собираетесь возиться с электричеством.Вот почему я решил сделать этот учебник о том, как избежать поражения электрическим током.

    Электрический импульс величиной в 14 миллиампер достаточно, чтобы убить человека. Сила тока, потребляемого ночником, более чем достаточно для работы.

    Первым делом я позвонил своим друзьям в Fluke. Нам нравятся их электрические испытательные приборы, и мы используем их измерители исключительно для снятия показаний во время испытаний нашей продукции. Мы используем их анализаторы качества электроэнергии всякий раз, когда тестируем генераторы, и нам нравится измеритель 233 компании для выполнения обычных электрических проверок.Инженеры и техники Fluke являются экспертами в области электробезопасности, потому что они поставляют счетчики и контрольно-измерительные приборы электрикам, которым приходится работать в условиях чрезвычайно опасного напряжения под напряжением. Они были достаточно любезны, чтобы помочь нам с этим руководством.

    Электрооборудование 101

    Getty Images

    Сначала вы должны понять электричество переменного тока (AC) на базовом уровне. Это то электричество, которое коммунальные предприятия поставляют в ваш дом.Проще говоря, напряжение — это сила или давление, которое перемещает электроны по проводнику. Ток — это количество электронов, движущихся по проводнику. Сопротивление — это противодействие движению электронов в проводнике.

    Представьте себе схему, содержащую источник переменного тока (например, розетку), нагрузку (например, тостер), которая обеспечивает сопротивление, и устройство, измеряющее ток через нагрузку. Это может быть амперметр переменного тока или цифровой мультиметр (DMM). Пусть V обозначает напряжение, A обозначает ток через нагрузку (количество ампер, даваемых напряжением), и пусть R обозначает сопротивление нагрузки (в омах).Три связанные формулы, определенные законом Ома для переменного тока:

    V = A * R

    A = V / R

    R = V / A

    В приведенном выше примере V будет 120 В переменного тока, так как это напряжение стандарт в США. Сопротивление нагревательного элемента типичного тостера составляет примерно 12 Ом. Таким образом, ток через тостер составляет примерно 10 ампер. Для сравнения: ток в 10 миллиампер (мА), который составляет всего 0,001 тока в тостере, может вызвать болезненные неконтролируемые мышечные спазмы, а ток 20 мА может вызвать фибрилляцию сердца.

    Основы электробезопасности

    Убедитесь, что ваш испытательный прибор работает правильно, проверив заведомо исправный источник напряжения.

    Перед тем, как приступить к какой-либо работе, подобной проекту модернизации, который я описал выше, вам следует достать свой бесконтактный тестер напряжения (NCVT). Электромагнитное поле вокруг провода под напряжением заставит этот инструмент издавать звуковой сигнал и загораться, показывая наличие переменного напряжения. Вам также не нужно контактировать с проводником под напряжением, чтобы он работал.Эти инструменты настолько чувствительны, что излучают сигнал, когда вы приближаетесь к источнику напряжения, например выключателю, розетке или проводу под напряжением.

    Первый шаг — доказать себе, что ваши инструменты работают правильно. Для NCVT проверьте работоспособность, проверив цепь с заведомо действующим напряжением (см. Фото).

    Затем выключите автоматический выключатель. Затем проверьте одну из розеток в этой цепи с помощью NCVT. Не думайте, что все провода в коробке обесточены, особенно в старом доме, даже когда выключатель выключен.Почему? Иногда разнорабочий использовал электрическую коробку в качестве распределительной коробки и вводил в нее провода от другого автоматического выключателя. Эти провода останутся под напряжением и могут вас шокировать.

    После того, как поверхность стены была зачищена во время моего проекта реконструкции, я использовал свой NCVT, чтобы проверить, все ли провода в стене обесточены. Как оказалось, их не было. Мне нужно было отключить второй автоматический выключатель. Урок здесь — не предполагать. Розетка была отключена, а ближайшая проводка — нет, как вскоре выяснил NCVT.

    Прочие опасности

    Вот еще одна опасность в старом доме, о которой вы не могли ожидать: обратная полярность. Плохая проводка может привести к тому, что провода будут находиться под напряжением, хотя обычно этого не должно быть.

    Вы можете проверить это в розетке, используя тестер розеток с GFCI (например, тестер розеток Amprobe ST-102B). Индикаторы на этом устройстве загораются по схеме, которая укажет вам, есть ли у вас неправильно подключенная розетка. Обратите внимание, что в редких случаях даже эти устройства можно обмануть. Прекрасный отчет об этом явлении содержится в этой статье журнала «Электрические конструкции и техническое обслуживание».

    Если вы обнаружите неисправную проводку или какое-либо повреждение, ремонт или изменения должны быть выполнены квалифицированным электриком до того, как будут выполнены какие-либо дальнейшие испытания или работы по модернизации.

    После окончания работ

    Тестер розеток со схемой GFCI может определить проводку с обратной полярностью. Изменения в этой проводке должен производить электрик.

    Когда работы по модернизации будут завершены и питание будет восстановлено, проведите несколько основных тестов, чтобы убедиться, что выключатели и розетки находятся в рабочем состоянии.Используйте тестер розеток на розетках и проверьте переключатели с помощью бесконтактного тестера напряжения, прежде чем помещать какую-либо электрическую нагрузку в цепь.

    Если вы тестируете розетку, которая питается от настенного выключателя (известная как переключаемая розетка, например, обычное средство питания торшера), вы можете использовать бесконтактный датчик напряжения, чтобы проверить, что розетка находится под напряжением, когда переключатель находится в положении «включено».

    На что обращать внимание

    При ремонте нет ничего необычного в том, чтобы обнажить опасную или поврежденную проводку или что-то подозрительное.Если вы обнаружите что-либо в списке ниже, это может быть опасно или потенциально смертельно. Поэтому вам нужно вызвать электрика, прежде чем продолжить. Вот несколько проблемных мест, на которые следует обратить внимание.

    • Проводка ручки и трубки: Оголенные медные провода, протянутые от одного фарфорового изолятора к другому.
    • Обгоревшая или частично оплавленная изоляция на проводах: Провода повреждены электрической перегрузкой, ударом молнии, неправильным подключением или даже пожаром в комнате или соседней комнате.
    • Обгоревшие или частично оплавленные контакты. Проводка может быть в порядке, но удар молнии, неплотное соединение, влажность и электрические разборки могут повредить точку, в которой проводка подключается к выключателю или розетке. Любое потемнение или коричневый оттенок на выключателе или розетке является поводом для беспокойства. Для расследования вам понадобится лицензированный электрик.
    • Доказательства протечки воды на вашей сервисной панели. Если вы собираетесь перевернуть автоматический выключатель и видите пятна воды на панели или вокруг нее, не ходите дальше.Вызов электрика. В старых домах нередко обнаруживается, что вода просочилась в сервисную панель из-за плохой герметичности электросчетчика.
    • Свидетельство явно неаккуратного изготовления электрооборудования. Это говорит само за себя. Известно, что опасно удобные домовладельцы и разного рода электрические неряхи используют банки из-под кофе, а не электрические коробки, и делают электрические соединения с помощью изоленты, чтобы привести примеры, которые обычно появляются при осмотрах дома и ремонтных работах.Конечно, это сработает. Это также может сжечь ваш дом или привести к поражению электрическим током.
    • Повторное отключение автоматических выключателей и устройств GFCI с интервалом в несколько часов или даже минут. Случайные поездки — это одно. Многократные поездки в течение дня или недели вызывают беспокойство.
    • Автоматические выключатели постоянно отключаются в определенное время дня. Если вы отключаете автоматический выключатель каждый раз, когда включаете фен или пылесос, это явное предупреждение о том, что что-то не так.Вызов электрика.
    • Автоматический выключатель, срабатывающий сразу после сброса. Очевидно, это плохой знак и указывает на электрическую проблему, которую домовладелец не должен пытаться исправить. Это может быть электрическая нагрузка, подключенная к цепи, неисправная проводка или сам автоматический выключатель.

    Как использовать цифровой мультиметр

    Fluke

    Цифровой мультиметр (DMM), особенно с функцией NCVT, входит в набор инструментов любого, кто занимается реконструкцией, ремонтом и обслуживанием дома.Эти приборы с батарейным питанием выполняют различные электрические тесты и помогут вам поддерживать бесперебойную работу вашего дома и бытовой техники.

    Неполный список того, что вы можете проверить с помощью цифрового мультиметра:

    • Напряжение постоянного тока : проверьте напряжение батарей, используемых в портативных устройствах.
    • Непрерывность лампочки : Вопреки распространенному мнению, лампы накаливания все еще доступны и в некоторых случаях предпочтительнее светодиодных или CFL-моделей. Некоторые фонарики подходят только для небольших ламп накаливания малой мощности.Вы не всегда можете увидеть, есть ли в этих лампах обрыв нити, но цифровой мультиметр обнаружит это каждый раз. Оборванная нить накала означает, что непрерывность (или непрерывный электрический путь) через лампу нарушена.
    • Непрерывность соленоида : Многие приборы, использующие воду, такие как посудомоечная машина или холодильник с льдогенератором, будут иметь соленоидный клапан (клапан, который открывается и закрывается с помощью небольшого электромагнита). Небольшой обрыв в электрической катушке соленоида приведет к остановке работы клапана.Вы не видите обрыва, но проверка целостности с помощью цифрового мультиметра подскажет, нужно ли вам заменить соленоид.

    Наконец, контрольный список безопасности

    Getty Images

    Используйте электрический испытательный инструмент, который соответствует принятым стандартам безопасности для среды, в которой он будет использоваться. Обычно это не проблема для домовладельцев, а то, о чем должны знать профессионалы. Например, они не будут тестировать высоковольтное электрическое оборудование, если у них нет измерителя или устройства, рассчитанного на это.Тем не менее, домовладельцам было бы хорошо использовать счетчик или NCVT с рейтингом UL или другой аккредитованной испытательной организации.

    Используйте только измерительные провода с закрытыми разъемами и защитными кожухами для пальцев.

    Перед измерением проверьте измерительные провода цифрового мультиметра на предмет физических повреждений.

    Используйте цифровой мультиметр для проверки целостности собственных измерительных проводов.

    Используйте только измерительные провода с закрытыми разъемами и защитными кожухами для пальцев.

    Используйте только измерители с утопленными входными гнездами.

    Убедитесь, что инструменты для электрических испытаний находятся в хорошем рабочем состоянии.

    Соблюдайте все процедуры безопасности оборудования, рекомендованные производителем.

    Не работайте в одиночку.

    В случае сомнений ВСЕГДА вызывайте электрика.

    Рой Берендсон Старший домашний редактор Рой Берендсон проработал более 25 лет в Popular Mechanics, где он писал о плотницких работах, каменной кладке, покраске, сантехнике, электрике, деревообработке, кузнечном деле, сварке, уходе за газонами, использовании бензопил и наружном энергетическом оборудовании.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

    Работа с объектом-проводом на листе схемы в Altium Designer | Altium Designer 21 Руководство пользователя

    Родительская страница: Объекты на схеме

    Провода используются для создания электрических соединений в схеме.

    Сводка

    Провод — это примитив электрического проектирования ломаной линии, который используется для создания электрических соединений между точками на схеме. Это аналог физического провода.

    Наличие

    Провода доступны для размещения в редакторе схем только следующими способами:

    • Выберите Поместите » Wire из главного меню.
    • Нажмите кнопку «Связь» () в раскрывающемся списке на активной панели , расположенной в верхней части области дизайна.(Нажмите и удерживайте кнопку активной панели , чтобы получить доступ к другим связанным командам. После использования команды она станет самым верхним элементом в этом разделе активной панели ).
    • Нажмите кнопку на панели инструментов Wiring .
    • Щелкните правой кнопкой мыши в области дизайна и выберите команду Place » Wire из контекстного меню.
    • Использование сочетания клавиш Ctrl + W .

    Размещение

    После запуска команды курсор изменится на перекрестие, и вы войдете в режим размещения проводов.Размещение производится путем выполнения следующей последовательности действий:

    1. Щелкните или нажмите Введите , чтобы закрепить начальную точку провода.
    2. Поместите курсор, затем щелкните или нажмите Введите , чтобы закрепить серию вершинных точек, определяющих форму провода.
    3. После размещения последней точки вершины щелкните правой кнопкой мыши или нажмите Esc , чтобы завершить размещение провода.
    4. Продолжайте размещать другие объекты проводов или щелкните правой кнопкой мыши или нажмите Esc , чтобы выйти из режима размещения.
    5. Используйте клавиши Backspace или Удалить , чтобы удалить последний размещенный сегмент провода.

    Хотя атрибуты могут быть изменены во время размещения (вкладка для доступа к панели Properties ), имейте в виду, что они станут настройками по умолчанию для дальнейшего размещения, если не будет установлен параметр Permanent на странице Schematic — Defaults в настройках диалог включен. Когда этот параметр включен, внесенные изменения будут влиять только на размещаемый объект и последующие объекты, размещаемые во время одного и того же сеанса размещения.

    Режимы размещения

    При размещении провода существует три «ручных» режима размещения, два из которых имеют подрежимы «Начало» и «Конец». Этот режим определяет, как создаются углы при размещении проводов, и углы, под которыми могут быть размещены провода. В процессе размещения:

    • Нажмите Shift + пробел для переключения режимов.
    • Находясь в режиме 90 градусов или 45 градусов (известный как истинно ортогональные режимы), нажимайте пробел для переключения между начальным и конечным подрежимами.
    • Во время размещения текущий режим размещения отображается в строке состояния. Вы можете изменить режимы в любой момент во время размещения провода.
    • В режимах, отличных от «Любой угол», сегмент линии, прикрепленный к курсору, представляет собой упреждающий сегмент . Сегмент, который вы фактически размещаете, предшествует этому сегменту прогноза.

    Режим 45 градусов

    Режим 90 градусов

    Режим любого угла

    Режим Auto Wire

    Существует также режим Auto Wire, который можно использовать для быстрой трассировки от конца предыдущего сегмента до точки, в которой щелкнул курсор, с помощью маршрутизатора Point to Point Router .Путь маршрута будет наиболее эффективным, избегая при этом уже размещенных на листе объектов. При размещении провода нажмите Shift + Пробел , чтобы переключаться между режимами размещения. После входа в режим размещения Auto Wire нажмите Tab . Нажатие Tab в этом режиме для настройки применимых опций в диалоговом окне Point to Point Router Options.

    Управляемая проводка

    Schematics имеет определяемую электрическую сеть, которая упрощает определение электрических соединений между объектами.Когда вы размещаете провод, когда он попадает в зону действия электрической сети другого электрического объекта, курсор привязывается к фиксированному объекту, и появляется горячая точка (синий крест).

    Hot Spot направит вас к месту, где можно установить допустимое соединение, и автоматически привяжет курсор к точкам электрического соединения.

    Электрическая сеть может быть определена на вкладке Общие панели Свойства в режиме Document Option s.Рекомендуется установить электрическую сетку немного меньше, чем текущая сетка привязки, иначе может возникнуть затруднение при размещении электрических объектов на расстоянии одной сетки привязки.

    Графическое редактирование

    Этот метод редактирования позволяет выбрать размещенный объект-провод непосредственно в пространстве дизайна и графически изменить его размер и / или форму.

    Когда выбран объект-провод, доступны следующие маркеры редактирования.

    Выбранный провод готов к графическому редактированию.

    • Щелкните и перетащите A , чтобы изменить положение конечных точек провода.
    • Щелкните и перетащите B , чтобы переместить вершину провода. Конечные точки останутся закрепленными.
    • Щелкните и перетащите сегмент провода, чтобы захватить этот сегмент и переместить его. Конечные точки и другие вершины останутся закрепленными.
    • Щелкните правой кнопкой мыши точку вершины, затем выберите команду Edit Wire Vertex n , чтобы получить доступ к вкладке Vertices диалогового окна Wire с записью для n-й вершины , выбранной для редактирования.
    • Щелкните и удерживайте вершину, затем нажмите Delete на клавиатуре, чтобы удалить эту вершину.

    Чтобы переместить весь провод, щелкните и удерживайте невыбранный провод, затем переместите в новое место.

    Информация о перетаскивании

    • При перетаскивании горячие точки используются для визуальной индикации того, где будут создаваться автосоединения.
    • Ненужные / избыточные автосоединения удаляются после прекращения перетаскивания.
    Индикация создания нового автоперехода

    В зависимости от затронутой проводки выполнение операции перетаскивания может привести к созданию автоматических соединений в новых местах.Чтобы обеспечить визуальную обратную связь о том, где будут находиться эти новые экземпляры соединений, используются горячие точки. Включите использование этих горячих точек и их цвета для проводов и шин в области Auto-Junctions на странице Schematic — Compiler диалогового окна Preferences .

    Выбор и удаление

    Выделив провод, щелкните сегмент, чтобы отдельно выбрать этот сегмент. Этот «подвыбор» провода отличается тем, что соответствующие маркеры редактирования становятся красными.

    Выбор отдельных сегментов.

    Связанные вершины для сегмента затем можно редактировать непосредственно с помощью панели SCH List, при этом любые изменения сразу же отображаются на схеме.

    Вы также можете удалить выбранные сегменты провода, нажав кнопку Удалить . Вы можете удалить несколько сегментов по разным проводам — ​​убедитесь, что каждый выбран ( Shift + щелкните дважды на каждом последующем сегменте, чтобы включить его в общий выбор сегментов).Также учитываются автоматические соединения, позволяющие удалить сегмент провода только до этого соединения (и включая это соединение, если в противном случае к нему оставались бы только два других сегмента провода).

    Если рассматривать Т-образное соединение, которое образовано тремя сегментами провода и переходом, удаление одного сегмента провода приведет к удалению соединения. Оставшиеся два сегмента провода будут объединены в один сегмент.

    Сегмент провода также можно удалить с помощью функции «Разрыв провода» ( Edit »Break Wire ), предварительно установив для параметра Длина резки значение Привязать к сегменту .на странице Schematic — Break Wire диалогового окна Preferences .

    ► См. Команду «Разрыв провода» для получения дополнительной информации о функции «Разрыв провода» .

    При попытке графического изменения объекта, для которого включено свойство Заблокировано, , появится диалоговое окно с запросом подтверждения для продолжения редактирования. Если опция Protect Locked Objects включена на странице Схема — Графическое редактирование диалогового окна Preferences , а также включена опция Locked для этого объекта дизайна, то этот объект не может быть выбран или отредактирован графически. .Щелкните заблокированный объект, чтобы выбрать его, затем отключите свойство Locked на панели List или отключите параметр Protect Locked Objects для графического редактирования объекта.

    Неграфическое редактирование

    Доступны следующие методы неграфического редактирования.

    Редактирование в диалоговом окне «Провод» или на панели свойств

    Страница свойств: Свойства провода

    Этот метод редактирования использует связанный диалог Wire и режим панели Properties для изменения свойств провода.

    Диалоговое окно Wire слева и режим Wire на панели свойств справа

    После размещения, к диалоговому окну Wire можно получить доступ по:

    • Дважды щелкните размещенный объект провода.
    • Поместите курсор на объект провода, щелкните правой кнопкой мыши и выберите Свойства в контекстном меню.

    Во время размещения можно перейти в режим Wire панели Properties , нажав клавишу Tab .После размещения провода появятся все параметры.

    После размещения режим Wire панели Properties можно получить одним из следующих способов:

    • Если панель Properties уже активна, выбрав объект-провод.
    • После выбора объекта-проводника выберите панель Properties из кнопки Panels в правом нижнем углу области дизайна или выберите View »Panels» Properties в главном меню.
    Если параметр Двойной щелчок запускает интерактивные свойства отключен (по умолчанию) на странице Схема — Графическое редактирование диалогового окна Настройки , при двойном щелчке по примитиву или при щелчке правой кнопкой мыши по выбранному примитиву выберите «Свойства » , откроется диалоговое окно. Когда опция Double Click запускает интерактивные свойства включена, откроется панель Properties .

    Хотя параметры в диалоговом окне и на панели одинаковы, порядок и расположение параметров могут немного отличаться.

    Редактирование с помощью панели списка

    Страницы панели: Список SCH, Список SCHLIB, Фильтр SCH, Фильтр SCHLIB

    A List Панель позволяет отображать объекты дизайна из одного или нескольких документов в табличном формате, обеспечивая быструю проверку и изменение атрибутов объекта. При использовании в сочетании с соответствующей фильтрацией — с помощью соответствующей панели Фильтр или диалогового окна Найти похожие объекты — он позволяет отображать только те объекты, которые попадают в область действия активного фильтра, что позволяет настраивать и редактировать несколько объектов дизайна с помощью большая точность и эффективность.

    Автосоединения

    Т-образное соединение в проводе автоматически соединяется соединением (соединение, созданное компилятором). Если на странице «Схема — Общие» диалогового окна Preferences включен параметр « Разрыв проводов при автопереходе», то существующий сегмент провода будет разбит на два в точке, где вставлено автопереход. Например, при создании Т-образного соединения перпендикулярный сегмент провода будет разбит на два сегмента, по одному с каждой стороны соединения.Если параметр Break Wires At Autojunctions отключен, сегмент провода останется целым в месте соединения.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
