SMD маркировка: чип диодов, расшифровка

Работу и комфортные условия для современного человека сложно представить без правильно организованного освещения. Раньше источниками этой энергии были лампы накаливания, потом появились другие решения, более современные. Для современных приборов применяют специальную маркировку, чтобы проще было получить представление о свойствах. SMD маркировка будет полезной для любых покупателей.

Что это такое

SMD — сокращённое сочетание трёх терминов из английского языка — Surface Mounted Device. Расшифровывается понятие как «прибор, устанавливающийся на поверхности».

Различные элементы

Интересно. Например, у обычных радиодеталей ножки вставляются в отверстия на печатной плате. Потом с другой стороны проходит припой. SMD приборы отличаются тем, что просто накладываются на специальные контактные площадки, предусмотренные для этого. Припой организуют с этой же стороны.

Благодаря такому поверхностному монтажу появилась возможность уменьшить габариты и плотность элементов, расположенных на плате.

Сама установка тоже стала проще. С такими технологиями легко справляются даже автоматизированные роботы. Автомат сам легко определяет, на каком месте расположить элемент. После этого происходят к разогреву площади посредством ИК. Либо поверхность обрабатывают лазером, пока не достигается температура плавления. После использования специальной монтажной пены процесс можно считать завершённым. С работой поможет и существующее обозначение СМД диодов.

Резисторы

Программа для расшифровки SMD деталей

Благодаря специальным программам для техников и профессионалов проще определить, что за деталь находится перед специалистом. Приложение расшифровывает элементы маркировки, присутствующие на корпусе. После нажатия кнопки проверки легко получить краткую расшифровку основных характеристик. Некоторые решения поддерживают поиск информации на дополнительных сайтах.

1. Сначала вводят код SMD с упаковки.
2. Потом указывают наименование прибора.
3. Следующими используются кнопки для поиска относительно той или иной модели.
4. Пользователь может увидеть собранные данные, сохранить их и присвоить файлу определённое название.
5. Далее идёт выборка из базы компонентов, дающая описание производителя, типа корпуса, функционального назначения.
6. Если есть — отображается чертёж.
7. Назначение выводов компонента располагается в отдельной строке программы для расшифровки обозначений SMD деталей.

Возможные обозначения

Маркировка для полупроводников

На корпус прибора наносят точные сведения, чтобы покупатель мог сразу определить, какое приспособление перед ним. Это важно, учитывая, что внутри одного корпуса могут находиться мелкие детали, обладающие разными параметрами. Поэтому уделяют внимание определению SMD компонентов по их маркировке.

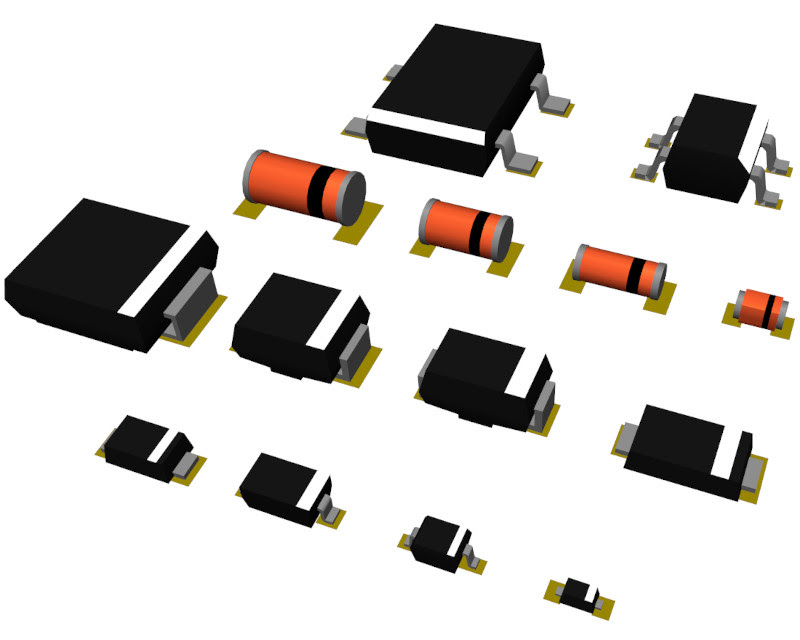

Диоды

Обычное они снабжаются цветной маркировкой. По крайней мере, если корпус — цилиндрической формы. Изделия помечаются при помощи цветных полосок, в количестве одной или двух штук. Полоски легко отыскать у вывода катода, которым снабжаются диоды

.

В прямоугольном корпусе устройства снабжаются примерно такими же обозначениями. Некоторые производители включают разные символы и цифры в свои обозначения.

Стабилитроны

Маркировка у них бывает как цветовой, так и символьной. Полоски для маркировки тоже располагаются ближе к выводам стабилитронов.

Предохранители

Светодиоды

Обычно SMD светодиоды не снабжаются дополнительной маркировкой. Исключение — для товаров-подделок с низким качеством. На них часто наносят разные символы, чтобы изделие смотрелось убедительнее. Есть цифровые обозначения, но они нужны, только чтобы увидеть размер прибора. Вся остальная информация размещается в сопроводительных документах. Немного по-другому выставлены требования к маркировке зарубежных смд диодов.

Главное — учесть, что некоторые приборы могут выпускаться в разных модификациях, с некоторыми отличиями по основным характеристикам. Даже при одном типоразмере разные светодиоды отличаются по цвету, цветовой температуре.

Онлайн-калькуляторы

Калькуляторы нужны для поиска величины сопротивления. Они подходят не только для источника освещения, но и для разных резисторов. Достаточно вписать обозначение в одну из специальных форм. Спустя некоторое время перед пользователем появляется ответ.

Стабилитроны

О корпусах чип-компонентов

По количеству выводов и размерным характеристикам корпусов все устройства можно разделить на такие группы:

• 2 вывода.
• 3 вывода.
• 4-5.
• 6-8.
• 8 и больше.

Реальная промышленность выпускает корпуса несколько быстрее по сравнению с тем, как обновляется статистика. Органы стандартизации часто не успевают за этим процессом, поэтому некоторые обновления могут запаздывать по отношению к элементам.

Интересно. На корпусе SMD устройств выводы присутствуют, либо отсутствуют. Если выводов нет — остаются одни контактные площадки. Либо применяют шарики припоя небольшого размера.

Маркировка и габариты у деталей бывают разными в зависимости от производителя. Пример — конденсаторы с разными показателями высоты.

Монтаж с применением специального оборудование — главное назначение большей части корпусов и самого оборудования. Это связано с тем, что компоненты требуют специальные технологии по пайке.

Немного о типоразмерах

Даже с одним номиналом у компонентов могут быть разные размеры. Габариты определяются по так называемому «типоразмеру». Четыре цифры используют для шифровки длины чип-резистора, ширины той же детали.

Поиск на микросхемах

О многослойных платах

Монтаж в аппаратуре с SMD компонентами часто бывает достаточно плотным. Поэтому и дорожек самим платам надо больше, чтобы при дальнейшей эксплуатации не возникало проблем. На одну поверхность все дорожки влезть не могут, потому и был разработан многослойный вариант плат.

В плате будет больше слоёв, если само оборудование применяют достаточно сложное. Прямо внутри платы размещаются сами дорожки, увидеть их практически невозможно. Платы компьютеров и мобильных телефонов — пример использования подобных технологий на практике.

Обратите внимание! При перегреве многослойных плат они просто вздуваются, как пузырь. Межслойные связи начинают рваться, из-за чего главный компонент выходит из строя. Правильно подобранная температура — самый важный фактор при любом ремонте.

Иногда применяют обе стороны печатной платы для работы. Из-за этого плотность монтажа становится в два раза больше. Ещё одно преимущество современных SMT технологий. Материала для производства таких компонентов тоже уходит в несколько раз меньше. Себестоимость благодаря такой конструкции уменьшают.

Допустимые схемы

Дополнительно о маркировке SMD разных компонентов

Конденсаторы с SMD-маркировкой выпускаются с разными корпусами:

• Металлические.
• Пластиковые.
• Керамические, со своей микросхемой.

Важно. Неполярные разновидности техники выпускаются вообще без маркировки.  1 пф — 10 мкф — в таких пределах находится ёмкость у этих устройств. Обычно электролитические разновидности конденсаторов имеют вид бочонков, в алюминиевых корпусах с маркировкой. Их используют для поверхностного монтажа.

Танталовые устройства обычно располагаются внутри корпусов прямоугольной формы. Они отличаются не только цветовым исполнением, но и расцветкой.

Электролитические и танталовые устройства обозначаются примерно так же, как и резисторы.

Интересно. Малогабаритные конденсаторы тем и отличается, что площадь для нанесения обозначений слишком маленькая. Поэтому выбирают буквенное или числовое обозначение, из двух-трёх символов.

Если символов в маркировке 3 — то первая буква всегда связана с производителем. Второй символ нужен для указания на ёмкость.

Третий символ — обозначение множителя.

Сплошная полоса или чёрточка на корпусе чаще снабжает танталовые разновидности приборов. Она связана с положительным выводом. Главное — не перепутать с выводными электролитическими. У них минусовой контакт, который маркируется с помощью чёрточки или полоски.

Диоды и корпуса

SMD маркировка облегчает поиск компонентов при конструировании тех или иных электронных изделий. Достаточно изучить буквы и цифры, чтобы понять, какая деталь необходима для достижения максимального результата. Многие сайты содержат специальные таблицы, со всеми символами всех моделей. Для пользователей это тоже один из самых удобных вариантов. Он позволяет сразу записать все необходимые характеристики, чтобы точнее оформлять заказы в интернет-магазинах, либо при обращении к обычным торговым точкам.

Маркировка SMD. Руководство для практиков

1. Введение
2. Корпуса SMD компонентов
3. Типоразмеры SMD компонентов
   • SMD резисторы
   • SMD конденсаторы
   • SMD катушки и дроссели
   • SMD диоды
   • SMD транзисторы
4. Маркировка SMD компонентов
5. Пайка SMD компонентов

Введение

Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются «SMD». По-русски это значит «компоненты поверхностного монтажа». Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово «запекают» и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.

Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся.

Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений. Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы. SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.

Для тех, кто впервые столкнулся с SMD-компонентами естественным является смятение. Как разобраться в их многообразии: где резистор, а где конденсатор или транзистор, каких они бывают размеров, какие корпуса smd-деталей существуют? На все эти вопросы ты найдешь ответы ниже. Читай, пригодится!

Корпуса чип-компонентов

Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:

выводы/размер	Очень-очень маленькие	Очень маленькие	Маленькие	Средние
2 вывода	SOD962 (DSN0603-2), WLCSP2*, SOD882 (DFN1106-2), SOD882D (DFN1106D-2), SOD523, SOD1608 (DFN1608D-2)	SOD323, SOD328	SOD123F, SOD123W	SOD128
3 вывода	SOT883B (DFN1006B-3), SOT883, SOT663, SOT416	SOT323, SOT1061 (DFN2020-3)	SOT23	SOT89, DPAK (TO-252), D2PAK (TO-263), D3PAK (TO-268)
4-5 выводов	WLCSP4*, SOT1194, WLCSP5*, SOT665	SOT353	SOT143B, SOT753	SOT223, POWER-SO8
6-8 выводов	SOT1202, SOT891, SOT886, SOT666, WLCSP6*	SOT363, SOT1220 (DFN2020MD-6), SOT1118 (DFN2020-6)	SOT457, SOT505	SOT873-1 (DFN3333-8), SOT96
> 8 выводов	WLCSP9*, SOT1157 (DFN17-12-8), SOT983 (DFN1714U-8)	WLCSP16*, SOT1178 (DFN2110-9), WLCSP24*	SOT1176 (DFN2510A-10), SOT1158 (DFN2512-12), SOT1156 (DFN2521-12)	SOT552, SOT617 (DFN5050-32), SOT510

Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.

Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.



Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять BGA-микросхемы.

Типы корпусов SMD по названиям

Название	Расшифровка	кол-во выводов
SOT	small outline transistor	3
SOD	small outline diode	2
SOIC	small outline integrated circuit	>4, в две линии по бокам
TSOP	thin outline package (тонкий SOIC)	>4, в две линии по бокам
SSOP	усаженый SOIC	>4, в две линии по бокам
TSSOP	тонкий усаженный SOIC	>4, в две линии по бокам
QSOP	SOIC четвертного размера	>4, в две линии по бокам
VSOP	QSOP ещё меньшего размера	>4, в две линии по бокам
PLCC	ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
CLCC	ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
QFP	квадратный плоский корпус	>4, в четыре линии по бокам
LQFP	низкопрофильный QFP	>4, в четыре линии по бокам
PQFP	пластиковый QFP	>4, в четыре линии по бокам
CQFP	керамический QFP	>4, в четыре линии по бокам
TQFP	тоньше QFP	>4, в четыре линии по бокам
PQFN	силовой QFP без выводов с площадкой под радиатор	>4, в четыре линии по бокам
BGA	Ball grid array. Массив шариков вместо выводов	массив выводов
LFBGA	низкопрофильный FBGA	массив выводов
CGA	корпус с входными и выходными выводами из тугоплавкого припоя	массив выводов
CCGA	СGA в керамическом корпусе	массив выводов
μBGA	микро BGA	массив выводов
FCBGA	Flip-chip ball grid array. Массив шариков на подложке, к которой припаян кристалл с теплоотводом	массив выводов
LLP	безвыводной корпус

Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы , чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.

Типоразмеры SMD-компонентов

Чип-компоненты одного номинала могут иметь разные габариты. Габариты SMD-компонента определяются по его «типоразмеру». Например, чип-резисторы имеют типоразмеры от «0201» до «2512». Этими четырьмя цифрами закодированы ширина и длина чип-резистора в дюймах. Ниже в таблицах можно посмотреть типоразмеры в миллиметрах.

smd резисторы



Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	H, мм (дюйм)	A, мм	Вт
0201	0.6 (0.02)	0.3 (0.01)	0.23 (0.01)	0.13	1/20
0402	1.0 (0. 04)	0.5 (0.01)	0.35 (0.014)	0.25	1/16
0603	1.6 (0.06)	0.8 (0.03)	0.45 (0.018)	0.3	1/10
0805	2.0 (0.08)	1.2 (0.05)	0.4 (0.018)	0.4	1/8
1206	3.2 (0.12)	1.6 (0.06)	0.5 (0.022)	0.5	1/4
1210	5.0 (0.12)	2.5 (0.10)	0.55 (0.022)	0.5	1/2
1218	5.0 (0.12)	2.5 (0.18)	0.55 (0.022)	0.5	1
2010	5.0 (0.20)	2.5 (0.10)	0.55 (0.024)	0.5	3/4
2512	6.35 (0.25)	3. 2 (0.12)	0.55 (0.024)	0.5	1
Цилиндрические чип-резисторы и диоды
Типоразмер	Ø, мм (дюйм)	L, мм (дюйм)	Вт
0102	1.1 (0.01)	2.2 (0.02)	1/4
0204	1.4 (0.02)	3.6 (0.04)	1/2
0207	2.2 (0.02)	5.8 (0.07)	1

smd конденсаторы

Керамические чип-конденсаторы совпадают по типоразмеру с чип-резисторами, а вот танталовые чип-конденсаторы имеют своют систему типоразмеров:

Танталовые конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	T, мм (дюйм)	B, мм	A, мм
A	3. 2 (0.126)	1.6 (0.063)	1.6 (0.063)	1.2	0.8
B	3.5 (0.138)	2.8 (0.110)	1.9 (0.075)	2.2	0.8
C	6.0 (0.236)	3.2 (0.126)	2.5 (0.098)	2.2	1.3
D	7.3 (0.287)	4.3 (0.170)	2.8 (0.110)	2.4	1.3
E	7.3 (0.287)	4.3 (0.170)	4.0 (0.158)	2.4	1.2

smd катушки индуктивности и дроссели

Индуктивности встречаются во множестве видов корпусов, но корпуса подчиняются все тому же закону типоразмеров. Это облегачает автоматический монтаж. Да и нам, радиолюбителям, позволяет легче ориентироваться.

Всякие катушки, дроссели и трансформаторы называются «моточные изделия». Обычно мы их мотаем сами, но иногда можно и прикупить готовые изделия. Тем более, если требуются SMD варианты, которые выпускаются со множестом бонусов: магнитное экранирование корпуса, компактность, закрытый или открытый корпус, высокая добротность, электромагнитное экранирование, широкий диапазон рабочих температур.

Подбирать требующуюся катушку лучше по каталогам и требуемому типоразмеру. Типоразмеры, как и для чип-резисторов задаются спомощью кода из четырех чисел (0805). При этом «08» обозначает длину, а «05» ширину в дюймах. Реальный размер такого SMD-компонента будет 0.08х0.05 дюйма.

smd диоды и стабилитроны

Диоды могут быть как в цилиндрических корпусах, так и в корпусах в виде небольших параллелипипедов. Цилиндрические корпуса диодов чаще всего предсавтлены корпусами MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41). Типоразмеры у них задаются также как у катушек, резисторов, конденсаторов.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса	L* (мм)	D* (мм)	F* (мм)	S* (мм)	Примечание
DO-213AA (SOD80)	3. 5	1.65	048	0.03	JEDEC
DO-213AB (MELF)	5.0	2.52	0.48	0.03	JEDEC
DO-213AC	3.45	1.4	0.42	—	JEDEC
ERD03LL	1.6	1.0	0.2	0.05	PANASONIC
ER021L	2.0	1.25	0.3	0.07	PANASONIC
ERSM	5.9	2.2	0.6	0.15	PANASONIC, ГОСТ Р1-11
MELF	5.0	2.5	0.5	0.1	CENTS
SOD80 (miniMELF)	3.5	1.6	0.3	0.075	PHILIPS
SOD80C	3. 6	1.52	0.3	0.075	PHILIPS
SOD87	3.5	2.05	0.3	0.075	PHILIPS



smd транзисторы

Транзисторы для поверхностного монтажа могут быть также малой, средней и большой мощности. Они также имеют соответствующие корпуса. Корпуса транзисторов можно условно разбить на две группы: SOT, DPAK.

Хочу обратить внимание, что в таких корпусах могут быть также сборки из нескольких компонентов, а не только транзисторы. Например, диодные сборки.

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Пайка чип-компонентов

В домашних условиях чип-компоненты можно паять только до определённых размеров, более-менее комфортным для ручного монтажа считается типоразмер 0805. Более миниатюрные компоненты паяются уже с помощью печки. При этом для качественной пропайки в домашних условиях следует соблюдать целый комплекс мер.

Типы корпусов импортных диодов

Корпус — это часть конструкции полупроводникового прибора, предназначенная для защиты от внешних воздействий и для соединения с внешними электрическими цепями посредством выводов. Корпуса стандартизованы для упрощения технологического процесса изготовления изделий. Число стандартных корпусов исчисляется сотнями!

Ниже представлены наиболее распространенные серии корпусов импортных диодов.
Для просмотра чертежей корпусов диодов кликните на соответствующую типу корпуса картинку.

59-10 (59-03)	403A-03	A-405, DO-35, DO-41	BR3	D-61-6
D-61-8	D-67	DF-M	DL-35	DO-15, DO-201, R-6, T-1
DO-200AC	DO-203AB	DO-205AA	DO-214AA	DO-214AC
GBJ	GBPC, GBPC-W	GBU	HALF PAK	HVM
ITO-220A	KBJ	KBP	miniMELF	PowerDI5
PowerDI123	PowerDI323	R-1	SM-1	SMA, SMB, SMC
SOD-323, SOD-123	SOT-23, SC-59	SOT-25, SOT-26, SC-74R	SOT-143	SOT-223
SOT-323, SOT-523	SOT-363, SOT-353	TO220-A	TO252-3L / DPAK	TO263-3L / D2PAK
TO-3P, TO-247	TO-220-2-2	TO-220	TO-220A	TO-220AB
TO-220AC	TO-263AB

SMD маркировка: описание и расшифровка

Маркировка SMD предназначена для определения параметров каждого чипа печатной платы и правильного подбора детали, которая подходит для замены или монтажа в конкретной цепи. SMD компоненты плат различного электротехнического оборудования имеют разные параметры, характеристики и назначение – основные сведения и показатели, как раз и отображаются в их маркировке.

Что такое SMD

SMD (Surface Mounted Device) – чипы поверхностного монтажа, которые используются при сборке печатных плат и микросхем. Применение деталей в промышленности позволяет собирать платы с помощью роботов. Машины быстро читают информацию, нанесенную на SMD-компоненты, правильно расставляют их по своим местам в цепи и затем припаивают. На выходе получаются смонтированные платы, которые широко задействуют в различной электротехнике.

Использование SMD-чипов обеспечивает ряд преимуществ:

• не нужно делать множество дырок в платах и обрезать выводы;
• компоненты более компактные, размещаются в большом количестве, в отличие от ранних моделей радиодеталей; монтаж осуществляется на обеих сторонах плат, отчего они становятся более функциональными;
• автоматическая сборка – ручной труд практически не задействуется;
• снижение количества явлений, связанных с индуктивностью – улучшаются параметры работы с высокочастотными и трудноуловимыми сигналами;
• снижается себестоимость продукции.

Корпуса SMD-компонентов

Детали изготавливаются из разных материалов. Наиболее распространенные – цилиндровые чипы из стекла и металла, а также прямоугольные модели из пластика и металла. Кроме них выпускаются компоненты с более сложной конструкцией. Все разновидности классифицируются по двум параметрам: размеру и числу выводов. Чаще всего встречаются модели с двумя выводами. В отдельных чипах их насчитывается более 8. Если в детали нет ни одного вывода, припайка осуществляется через контактные площадки и специальные шарики.

Маркировка SMD-компонентов

Существует несколько типов маркировки, параметры которых определены Международной Электротехнической Комиссии (IEC):

1. Цветовая – согласно нормам ГОСТ 175-72 и Параграфа 62 IEC, ставится в виде 2-6 цветовых колец либо точек, смещенных к выводу.
2. Цифровая – характеристики чипов отражаются на поверхности в виде набора цифр.
3. Символьная (смешанная) – ставится несколько цифр с символом (латинской буквой), размещенным на месте десятичной точки, определяющей единицу измерения.

SMD резисторы

В зависимости от компании-производителя, резисторы маркируются комбинациями цифр либо в сочетании с буквами. Если маркировка состоит из 3 или 4 цифр, последняя отражает число нулей, обозначающих сопротивление детали. Например, в коде 7502 сопротивление – 75000 Ом. В смешанной классификации буква разделяет дробную и целую часть. Например, 5R7 = 5,7 Ом.

SMD конденсаторы

Внешний вид конденсаторов, как и кодировка, отличается, исходя из материала детали. Конденсаторы из керамики внешне напоминают резисторы и имеют идентичную классификацию типоразмеров. В компонентах, сделанных из тантала, коды отличаются – указывается латинская буква от A до E, которая определяет размер чипа (Е – самый большой). Цветная линия у электролитических конденсаторов показывает на минусовый вывод, емкость и напряжение детали. Это единственная разновидность цилиндрических изделий, на корпусах которых есть информация о емкости. Для прочих моделей параметр определяется вручную с помощью мультиметра.

SMD диоды и стабилитроны

Диоды снабжаются цветными линиями – одной или двумя полосами разного оттенка. У светодиодов символ полярности зависит от производителя – параметры указываются в технической документации. Один из вариантов маркировки – в виде точки. Кодировка цилиндрических диодов аналогичная резисторным и катушечным деталям. На корпус наносится определенный цифровой код. Метки не содержат большой объем информации, поэтому ремонтники ориентируются по документам. Некоторые компании производят серии диодов в сборе, в едином корпусе. В таких компонентах может располагаться множество диодов, но чаще всего их 2-4. Серийные модели более компактные и занимают меньше места, чем при размещении каждого компонента отдельно.

SMD катушки индуктивности

У деталей, содержащих намотку, маркировка наносится в виде 4 чисел. Первые 2 указывают на длину в сотых частях дюйма, 2 последние – на ширину. Например, 0804 – 0,08х0,04 дюйма.

SMD транзисторы

Транзисторы обладают скупой маркировкой, что объясняется миниатюрными размерами изделий. На корпусах отражаются только коды без учета международных норм. Сложность в том, что идентичный код могут использовать несколько производителей для разных моделей чипов, с неодинаковыми показателями мощности и других параметров.

Маркировка SOT23

Маркировка SOT23 указывает на самое распространенное микропокрытие для транзисторов (SOD23 – для диодов и их сборок). SOT обозначает – Small Outline Transistor, т.е. транзистор с микровыводами. Корпус чипов с несколькими выводами, производится из пластмассы.

В корпуса типа SOT ставят не только транзисторы и диоды, но и резисторы, стабилизаторы напряжения и прочие компоненты. Число выводов бывает больше 3. Например, транзисторы, диодные и варикапные сборки устанавливают в 3-выводных корпусах – SOT323, SOT346, SOT416, SOT490 и 4-выводных – SOT223, SOT143, SOT343 и SOT103. Задействуют и 5-выводные покрытия – SOT551A и SOT680-1, в которых продублированы выводы эмиттера или коллектора. В 6-выводные корпуса устанавливают транзисторные сборки и диодные матрицы.

Маркировка SMD компонентов

Кодировка далеко не всегда имеет читабельный для зрения вид. Связано это с тем, что монтаж деталей выполняется роботами. Машинам способны прочитать любую маркировку, поэтому ее неразличимость не влияет на качество сборки. Но при ручном ремонте плат, мастеру или радиолюбителю необходимо пользоваться специальной литературой, чтобы определить, какая перед ним деталь.

Как определить маркировку SMD

Для определения маркировки используются специальные справочники-определители. С их помощью можно прочитать символьную или цветовую кодировку большинства пассивных и активных элементов импортного или российского производства. Поиск производится по типу корпуса детали, а далее по виду кодировки – цветовой или кодовой.

В справочниках содержится более 15 тыс. кодовых кодировок диодов, компараторов, стабилитронов, транзисторов, динисторов, усилителей, ключей, преобразователей и т.д., размещенных в корпусах SOD, SOT, MSOP, TQFN, UCSP. Расшифровка позволяет получить сведения о назначении чипов, изготовителе, основных показателях, а также о цоколевке выводов.

Сложности в расшифровке

Размер и тип корпуса – ключевые параметры маркировки, поскольку многие разновидности изделий имеют практически аналогичный внешний вид. В некоторых случаях и этих параметров недостаточно для идентификации компонента. Например, диаметр корпуса SOD-80 у компании Philips — 1,6 мм. Тогда диаметр детали с аналогичной маркировкой у других производителей – 1,4 мм. Корпус SOD-15 SGS-Thomson сильно похож на модели 7043 и SMC, но не совпадает с ними по заводским параметрам.

Нередко возникают ситуации, когда изготовители в корпусах с идентичной маркировкой выпускают разные детали. Например, Philips производит транзистор BC818W в корпусе SOT-323, маркируя его кодом 6H, а Motorola, в аналогичный компонент с идентичной кодировкой, устанавливает транзистор MUN5131T1.

Проблемы возникают и с цоколевкой поверхностей. Например, SOT-89 у Siemens, Toshiba, Rohm имеет цоколевку 1-2-3, а у Philips в SOT-89 она другая – 2-3-1 и 3-2-1. Аналогичная ситуация и с пассивными деталями. Например, обозначение 103 на чипе, определяет его как резистор, номиналом 10 кОм, конденсатор, емкостью 10 нФ или индуктивность 10 мГн.

В корпусах с идентичным цветовым кодом может производиться серия чипов с неодинаковыми параметрами. Например, Motorola в корпусе SOD-80, маркируемым единым цветным кольцом, производит стабилизаторы с напряжением – от 1.8 до 100 Вт и током – от 0.1 до 1.7 А. Тогда как Philips под аналогичной кодировкой выпускает группу диодов.

Нужно грамотно определять и цвет маркировки. Возникают проблемы с различием некоторых схожих оттенков (бежевый – серый, желтый – оранжевый и т.д.). Кроме этого, многие компании внедряют собственную корпоративную разметку наряду с маркировкой, отраженной в публикациях IEC.

Немного о корпусах поверхностного монтажа (SMD)

Для того чтобы правильно воспринимать и использовать представленный материал о SMD, необходимо ознакомиться со следующей информацией: Очень важны размеры корпусов, поскольку внешне многие корпуса похожи друг на друга, а для идентификации прибора необходимо знать не только маркировку, но и тип корпуса. Но и это может не спасти. Так, корпус типа SOD80 у фирмы PHILIPS имеет диаметр 1.6 мм (ном.), а корпус с таким же названием у ряда других фирм имеет диаметр 1.4 мм, что даже меньше диаметра другого, более компактного корпуса фирмы PHILIPS SOD80C. Корпус типа SOD15 фирмы SGS-Thomson очень похож на корпуса 7043 и SMC, но не совпадает с ними по установочным размерам (см. таблицу 2 в главе «Корпуса для монтажа на поверхность (SMD)». Возможны ситуации, когда фирмы-производители в один и тот же корпус под одной и той же маркировкой помещают разные приборы. Например, фирма PHILIPS помещает в корпус типа SOT323 NPN-транзистор типа BC818W и маркирует его кодом 6Н, а фирма MOTOROLA в такой же корпус с маркировкой 6Н помещает PNP-тран-зистор типа MUN5131Т1. Такая же ситуация встречается и внутри одной фирмы. Например, у фирмы SIEMENS в корпусе типа SOT23 под маркировкой 1А выпускаются транзисторы ВС846А и SMBT3904, обладающие разными параметрами. Различить такие приборы, установленные на плате, можно только по окружающим их компонентам и, соответственно, схеме включения. Путаница существует не только с маркировкой, но и цоколевкой корпусов. Например, корпус типа SOT-89 у фирм ROHM, SIEMENS, TOSHIBA имеет цоколевку 1-2-3 (вид сверху), а у PHILIPS этот же корпус имеет цоколевку 2-3-1 или 3-2-1. В данной книге номера выводов и их функциональное значение у разных фирм приведены к единому знаменателю. Не лучше ситуация и с пассивными компонентами для поверхностного монтажа. Если на корпусе стоит маркировка 103 (см. главу «Корпуса для монтажа на поверхность (SMD))», то это может быть резистор номиналом 10 кОм, конденсатор емкостью 10 нФ или индуктивность на 10 мГн. Если на корпусе стоит маркировка 2R2, то это может быть и резистор с номиналом 2. 2 Ома, и конденсатор с емкостью 2.2 пФ. Код 107 может означать 0.1 Ома (Philips) или 100мкФ (Panasonic). В корпусах типа 0603, 0805 и т.п. без маркировки могут находится конденсатор, индуктивность или резистор-перемычка (Zero-Ohm, jumper). Цветная полоса или выемка-ключ на корпусах типа SOD 123, D0215 может указывать на катод диода или вывод «плюс» у электролитического конденсатора. По внешнему виду очень трудно отличить друг от друга R, С и L, если они находятся в цилиндрических корпусах с выводами и маркируются цветными кольцами. Но и после идентификации могут возникнуть сложности с определением его параметров. Например, на практике для цветовой маркировки постоянных конденсаторов используются несколько методик (см. главу «Конденсаторы. Цветовая маркировка»). В совершенно одинаковых корпусах с одинаковым цветовым кодом может выпускаться целая серия приборов с разными параметрами. Например, фирма MOTOROLA выпускает в корпусе типа SOD80, маркируемого одним цветным кольцом, целую серию стабилитронов (51 прибор) с напряжением стабилизации от 1.8 до 100 В и током от 0.1 до 1.7 А. В таком же корпусе фирма PHILIPS выпускает серию диодов. Необходимо правильно определять сам цвет маркировки. На практике могут встречаться сложности с различием следующих оттенков: серый — св. голубой — серебристый; голубой — бирюзовый — электрик; желтый — золотистый; оранжевый — св. коричневый — табачный — бежевый. Черное кольцо посередине корпуса могут иметь не только резисторы-перемычки (Zero-Ohm, jumper), но и другие приборы, особенно с учетом технологического разброса при нанесении маркировки. Многие фирмы, помимо принципов маркировки, указанных в Публикациях Международной Электротехнической Комиссии (IEC), используют свою внутрифирменную цветовую и кодовую маркировки. Например, встречается маркировка SMD-резисторов, когда вместо цифры 8 ставится двоеточие. В таких случаях маркировка 1:23 означает 182 кОм, а :0R6 — 80.6 Ом. Корпуса типа SOT (SOD) — Small Outline Transistor (Diode) — в дословном переводе означают «транзистор (диод) с маленькими выводами». На современном этапе в корпуса типа SOT помещают не только транзисторы и диоды, но и транзисторы с резисторами, стабилитроны, стабилизаторы напряжения на базе операционного усилителя и многое другое, а количество выводов может быть более трех. Органы стандартизации не успевают за новыми разработками фирм, и те вынуждены вводить свои новые обозначения. Более подробную информацию см. в главе «Корпуса».

Стеклянный диод. Маркировка диодов: типы, особенности, производители

Любая электронная схема вне зависимости от назначения имеет в своем составе большое количество элементов, которые регулируют и контролируют течение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, потому что от этого параметра зависит стабильная и долгая работа цепи.

Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Импортные и отечественные стабилитроны используются в схемах с разными параметрами, поэтому имеется различная маркировка диодов на корпусе, что помогает определить и подобрать нужный вариант.

Немного подробнее о модуле и принципе его работы

Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.

Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.

Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

На фото ниже представлен классический вариант. Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода. Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.

Дополнительная маркировка стеклянных моделей

Диоды в стеклянных корпусах имеют свои собственные обозначения, которые мы рассмотрим далее. Они настолько простые (в отличие от вариантов с пластиковыми корпусами), что практически сразу же запоминаются наизусть, нет необходимости каждый раз использовать справочник.

Цветовая маркировка используется для пластиковых диодов, например, для SOT-23. Твердый корпус модуля имеет два гибких вывода. На самом корпусе, рядом с вышеописанной полосочкой, дописываются таким же цветом несколько цифр, разделенных латинской буквой. Обычно запись имеет вид 1V3, 9V0 и так далее, разнообразие позволяет подобрать любые параметры по обозначению, как и в SMD.

Что же значит эта кодовая маркировка? Она показывает напряжение стабилизации, на которое рассчитан данный элемент. К примеру, 1V3 показывает нам, что это значение равно 1.3 В, второй же вариант – 9 вольт. Обычно чем больше сам корпус, тем большим стабилизирующим свойством он обладает. На фото ниже показан стабилитрон в стеклянном корпусе с маркировкой катода 5.1 В

Заключение

Правильный подбор параметров стабилитрона позволит получить стабильный ток, который из него подается на цепь. Обязательно подбирайте такие параметры предохранителя, используя соответствующий справочник, чтобы входное напряжение не испортило деталь, ему желательно находиться приблизительно в середине диапазона UCT ± ΔUCT.

Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.
Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

• UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
• ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
• IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
• IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
• IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

Включение стабилитрона

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.

Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г.
Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции.
Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В).
Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:

Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В.
При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение.
При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43. При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой.
Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4
Вот так можно выяснить, стабилитрон у вас или обычный диод.

Подробно о цветовой маркировке стабилизирующего диода

Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

• буква или цифра;
• буква.

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия.
Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:

Пример маркировки микросхем

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.

Цветовая маркировка стабилитрона

• первая полоска обозначает тип устройства;
• вторая – полупроводник;
• третья – что это за прибор, а также, какая у него проводимость;
• четвертая — номер разработки;
• пятая — модификация устройства.

Нужно отметить, что четвертая и пятая полоски не очень важны для выбора изделия.

Заключение

Как видим, существует много разных маркировок и обозначений для стабилитрона, о которых нужно помнить при его выборе для домашней лаборатории и изготовления своими руками различных электротехнических приборов. Если хорошо владеть этим вопросом, то это залог правильного выбора.

Как выбрать датчик движения для туалета Как правильно выбрать для дома радиовыключатель света с пультом, как подключить

Маркировка диодов – краткое графическое условное обозначение элемента, на корпус которого нанесено. Элементная база в настоящее время настолько разнообразна, сокращения отличаются весьма существенно. Сложно идентифицировать диод: стабилитрон, туннельный, Ганна. Выпущены разновидности, напоминающие газоразрядную лампочку. Светодиоды горят, дополняя путаницу.

Диоды полупроводниковые

Быть может, раздел называется несколько тривиально, нужно было обычные диоды отличить от морально устаревших электронных ламп, современнейших SMD модификаций. Рядовые полупроводниковые диоды – самое простое горе радиолюбителя. Боковина цилиндрического корпуса с дисковым основанием, ножками содержит нанесенную краской легко различимую надпись.

Полупроводниковые резисторы. Отличите невооруженным глазом?

Цвет корпуса значения не играет, размер косвенно указывает рассеиваемую мощность. У мощных диодов зачастую в наличии резьба под гайку крепления радиатора. Итог расчета теплового режима показывает недостаток собственных возможностей корпуса, система охлаждения дополняется навесным элементом. Сегодня потребляемая мощность падает, снижая линейные размеры корпусов приборов. Указанное позволило использовать стекло. Новый материал корпуса дешевле, долговечнее, безопаснее.

• Первое место занимает буква или цифра, кратко характеризующая материал элемента:

1. Г (1) – соединения германия.
2. К (2) – соединения кремния.
3. А (3) – арсенид галлия.
4. И (4) – соединения индия.

• Вторая буква в нашем случае Д. Диод выпрямительный, либо импульсный.
• Третье место облюбовала цифра, характеризующая применимость диода:

1. Низкочастотные, током ниже 0,3 А.
2. Низкочастотные, током 0,3 — 10 А.
3. Не используется.
4. Импульсные, время восстановления свыше 500 нс.
5. Импульсные, время восстановления 150 — 500 нс.
6. То же, время восстановления 30 — 150 нс.
7. То же, время восстановления 5 — 30 нс.
8. То же, время восстановления 1 — 5 нс.
9. Импульсные, время жизни неосновных носителей ниже 1 нс.

• Номер разработки составлен двумя цифрами, может отсутствовать вовсе. Номинал ниже 10 дополняется слева нулем. Например, 07.
• Номер группы обозначается буквой, определяет различия свойств, параметров. Буква зачастую является ключевой, может указывать рабочее напряжение, прямой ток, многое другое.

В дополнение к маркировке справочники приводят графики, по которым можно решить задачи выбора рабочей точки радиоэлемента. Могут указываться сведения о технологии производства, материале корпуса, массе. Помогает информация проектировщику аппаратуры, любителям практического смысла не несет.

Импортные системы обозначения отличаются от отечественных, хорошо стандартизированы. Поэтому при помощи специальных таблиц достаточно просто отыскать подходящие аналоги.

Цветовая маркировка

Каждый радиолюбитель знает сложность идентификации диодов, окруженных стеклянным корпусом. На одно лицо. Временами производитель удосуживается нанести четкие метки, разноцветные кольца. Согласно системе обозначений, вводится три признака:

1. Метки областей катода, анода.
2. Цвет корпуса, заменяемый цветной точкой.

Согласно положению вещей, с первого взгляда отличим типы диодов:

1. Семейство Д9 маркируется одним-двумя цветными кольцами района анода.
2. Диоды КД102 в районе анода обозначаются цветной точкой. Корпус прозрачный.
3. КД103 имеют дополняющий точку цветной корпус, исключая 2Д103А, обозначаемый белой точкой области анода.
4. Семейства КД226, 243 маркируются кольцом области катода. Прочих меток не предусмотрено.
5. Два цветных кольца в районе катода можно увидеть у семейства КД247.
6. Диоды КД410 обозначаются точкой в районе анода.

Имеются другие явно различимые метки. Более подробную классификацию найдете, проштудировав издание Кашкарова А.П. По маркировке радиоэлементов. Новичков тревожит вопрос определения расположения катода и анода.

1. Видите: одна боковина цилиндра снабжена темной полосой — найден катод. Цветная может являться частью обсуждаемой сегодня маркировки.
2. Умея эксплуатировать мультиметр, анод легко отыскать. Электрод, куда приложим красный щуп, чтобы открыть вентиль (услышим звонок).
3. Новый диод снабжен усиком анода более длинным, нежели катода.
4. Сквозь стеклянный корпус светодиода посмотрим через увеличительное стекло: металлический анод напоминает наконечник копья, размерами меньше катода.
5. Старые диоды содержали стрелочную маркировку. Острие — катод. Позволит определять направление включения визуально. Современным радиомонтажникам приходится тренировать сообразительность, остроту зрения, точность манипуляций.

Зарубежные изделия получили другую систему обозначений. Выбирая аналог, используйте специальные таблицы соответствия. Остальным импортная база мало отличается от отечественной. Маркировка проводится согласно стандартам JEDEC (США), европейской системе (PRO ELECTRON). Красочные таблицы расшифровки цветового кода широко представлены сетевыми источниками.

Цветовая маркировка

SMD диоды

В SMD исполнении корпус диода иногда настолько мал, маркировка отсутствует вовсе. Характеристики приборов мало зависят от габаритов. Последние сильно влияют на рассеиваемую мощность. Больший ток проходит по цепи, большие размеры должен иметь диод, отводящий возникающее (закон Джоуля-Ленца) тепло. Сообразно написанному маркировка SMD диода может быть:

1. Полная.
2. Сокращенная.
3. Отсутствие маркировки.

SMD элементы в общем объеме электроники занимают примерно 80% объема. Поверхностный монтаж. Изобретенный способ электрического соединения максимально удобен автоматизированным линиям сборки. Маркировка диода SMD может не совпадать с наполнением корпуса. При большом объеме производства изготовители начинают хитрить, ставить внутрь вовсе не то, что нанесено условным обозначением. От большого количества несогласованных между собою стандартов возникает путаница использования выводов микросхем (для диодов — микросборки).

Корпус

Маркировка может включать 4 цифры, указывающие типоразмер корпуса. Прямо никак не соответствуют габаритам, поинтересуйтесь подробнее вопросом в ГОСТ Р1-12-0.062, ГОСТ Р1-12-0.125. Любителям, которым не по карману достать нормативные акты, проще использовать справочные таблицы. Держим в уме факт: корпусы SMD от фирмы к фирме могут мелочами отличаться. Поскольку каждый производитель подгадывает элементную базу под собственную продукцию. У Samsung от материнской платы стиральной машины одно расстояние, LG — другое. Габариты SMD корпусов потребуются разные, условия отвода тепла, прочие требования выполняются.

Посему, приобретая, согласно цифрам справочника элемент, производите дополнительные замеры, если это важно. Например, в случае ремонта бытовой техники. В противном случае закупленные диоды могут не встать по месту назначения. Любители с SMD не связываются ввиду кажущейся сложности монтажа, но для мастеров это обычное дело, поскольку микроэлектроника невозможна без столь удачной технологии.

Выбирая диод, стоит держать в уме факт: многие корпусы могут быть по сути одним и тем же, но маркироваться по-разному. Некоторые обозначения вовсе лишены цифр. Удобно пользоваться поисковиками. Приведенная перекрестная таблица соответствия типоразмеров взята с сайта selixgroup.spb.ru.

SMD диоды часто выпускаются в корпусе SOD123. Если по одному торцы имеется полоса какого-либо цвета, либо тиснение, то это катод (то место, куда нужно подать отрицательную полярность, чтобы открыть p-n-переход). Если только на корпусе имеются надписи, то это обозначение корпуса. Если строчек свыше одной – характеризующая оболочку покрупнее.

Тип элемента и производитель

Понятно, тип корпуса для конструктора вещь второстепенная. Через поверхность элемента будет рассеиваться некоторое тепло. С этой точки зрения и нужно рассматривать диод. В остальном важны характеристики:

• Рабочее и обратное напряжение.
• Максимально допустимый ток через p-n-переход.
• Мощность рассеяния и пр.

Эти параметры для полупроводниковых диодов указаны справочниками. Маркировка помогает найти нужное среди горы макулатуры. В случае SMD элемента ситуация намного сложнее. Нет единой системы обозначений. И в то же время легче – параметры от одного диода к другому меняются не слишком сильно. Разнятся по большому счету рассеиваемая мощность, рабочее напряжение. Каждый SMD элемент маркируется последовательностью из 8 букв и цифр, причём часть из знакомест может не использоваться вовсе. Так бывает в случае с ветеранами отрасли, гигантами электронной промышленности:

1. Motorola (2).
2. Texas Instruments.
3. Ныне преобразованная и частично проданная Siemens (2).
4. Maxim Integrated Product.

Упомянутые производители маркируются временами двойками литер MO, TI, SI, MX. Помимо этого пара букв адресует:

• AD – Analog Devices;
• HP – Hewlett-Packard;
• NS – National Semiconductors;
• PC, PS – Philips Components, Semiconductors, соответственно;
• SE – Seiko Instruments.

Разумеется, внешний вид корпуса не всегда дает определить производителя, тогда в поисковик нужно немедленно набрать цифро-буквенную последовательность. Замечены другие примеры: диодная сборка NXP в корпусе SOD123W не несет никакой информации, помимо указанной строкой выше. Производитель приведенные сведения считает достаточными. Потому что SOD само по себе расшифровывается, как small outline diode. Прочее найдем на официальном сайте компании (nxp.com/documents/outline_drawing/SOD123W.pdf).

Пространство для печати ограничено, чем и объясняются такие упрощения. Производитель старается минимально затруднить себя выполнением маркировки. Часто применяется лазерная или трафаретная печать. Это позволит уместить 8 знаков на площади всего 4 квадратных миллиметра (Кашкаров А.П. «Маркировка радиоэлементов»). Помимо указанных для диодов используют следующие типы корпусов:

1. Цилиндрический стеклянный MELF (Mini MELF).
2. SMA, SMB, SMC.
3. MB-S.

В довершение один и тот же цифро-буквенный код порой соответствует разным элементам. В этом случае придется анализировать электрическую схему. В зависимости от назначения диода предполагаются рабочий ток, напряжение, некоторые другие параметры. Согласно каталогам рекомендуется попытаться определить производителя, поскольку параметры имеют разброс несущественный, затрудняя правильную идентификацию изделия.

Прочая информация

Помимо указанных временами присутствуют иные сведения. Номер партии, дата выпуска. Такие меры предпринимаются, делая возможным отслеживания новых модификаций товара. Конструкторский отдел выпускает корректирующую документацию, снабженную номером, присутствует дата. И если сборочному цеху особенность нужно учесть, отрабатывая внесенные изменениями, мастерам следует читать маркировки.

Если же собрать аппаратуру по новым чертежам (электрическим схемам), применяя старые детали, то получится не то, что ожидалось. Проще говоря, изделие выйдет в отказ, отрадно, если это будет обратимый процесс. Ничего не сгорит. Но даже в этом случае начальник цеха наверняка получит по шапке, товар придется переделать в части неучтенного фактора.

Кроме диодов

На основе p-n-переходов создан миллиард модификаций диодов. Сюда относятся варикапы, стабилитроны и даже тиристоры. Каждому семейству присущи особенности, с диодами много сходства. Видим три глобальных вида:

• устаревшая сегодня элементная база сравнительно большого размера, явно различимая маркировка, сформированная стандартными буквами, цифрами;
• стеклянные корпусы, снабженные цветовой символикой;
• SMD элементы.

Аналоги подбираются исходя из условий, указанных выше: мощность рассеяния, предельные напряжение, пропускаемый ток.

маркировка корпуса, виды, технические характеристики

Светодиод – полупроводниковый прибор, преобразующий электрический ток в световое излучение. В отличие от ламп накаливания и энергосберегающих, долговечней и энергоэффективней. По исполнению делятся на два основных типа – DIP и SMD (СМД).

Различаются по конструкции корпуса и расположением контактов. В статье мы расскажем про SMD диоды.

Что такое smd

Surface Mounted Device (SMD) – прибор, монтируемый на поверхность. Говоря другими словами, если DIP светодиод имеет длинные контактные ножки и монтируется через отверстия в электрической плате, то СМД аналоги – прямо на плату или в светодиодную ленту, так как имеют маленькие контакты.

Япония – лидер развития технологий светодиодов, СМД диода в частности. Поэтому лучшая продукция у них.

Читайте также: Как правильно выбрать светодиодную ленту для растений (фитолента).

Корпуса smd элементов

Основной тип – пластмассовый корпус прямоугольной формы.

Массовое производство налажено именно для такого типа. Если брать обычные диоды, а не источники света, то там ещё есть корпус металлостеклянный цилиндрической формы. Для нужд именно освещения смысла в таком исполнении нет.

Более важны размеры СМД светодиодного элемента. Их можно узнать по маркировке.

Маркировка smd полупроводников

Четыре цифры в маркировке обозначают длину и ширину в сотых миллиметра. Например, диод 1206 длинной 12 мм и шириной 6 мм.

Приписка RGB обозначает, что светодиод может выдавать один из трех цветов – красный, зеленый или голубой.

Для радиолюбителя обычно достаточно знания этих двух параметров в маркировке СМД диодов.

Читайте также: Полная характеристика ультрафиолетовых светодиодов и лент.

Краткие технические характеристики и применение

Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.

Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):

0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.

2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.

Не путайте с 3528, который более старый и не такой энергоэффективный.

Читайте также: Как сделать фитолампу для подсветки рассады и растений в домашних условиях — пошаговая инструкция.

3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.

3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.

3030. 1,5 – 2, 2 Вт. Для ремонта ЖК и LED телевизоров.

3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.

5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.

5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.

0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).

5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.

Полезное видео по теме:

В заключение

Светодиодные системы сегодня вытесняют лампы накаливания и энергосберегающие аналоги. Промышленники и жильцы домов любят их за низкое потребление электроэнергии и долгий срок службы. Дизайнеры за высокое качество света и безопасность. Радиолюбители за компактность и множество сфер применения. И наиболее популярные типы светодиодов – это SMD (СМД).

Пишите комментарии и делитесь статьей в социальных сетях, если узнали что-то новое и полезное о маркировке или сферах применения осветительных диодов.

smd% 20diode% 20code% 20marking% 20q техническое описание и примечания к приложению

SMD 43 Реферат: Катушки индуктивности Силовые индукторы smd diode j 100N 1FW + 43 + smd Текст: нет текста в файле	Оригинал	PDF	SDC2D18LD 2D18LD SMD 43 Индукторы Силовые индукторы smd диод j 100N 1FW + 43 + smd
SDC3D11 Аннотация: smd led smd диод j транзистор SMD 41068 smd Текст: нет текста в файле	Оригинал	PDF	SDC3D11 smd led smd диод j транзистор SMD 41 068 smd
smd 356 в Аннотация: дроссель smd we 470356 AT smd транзистор SMD 24 SDC3D16 smd транзистор 560 smd диод j светодиодный smd дроссель smd 470 SMD INDUCTOR 47 Текст: нет текста в файле	Оригинал	PDF	SDC3D16LD 3D16LD smd 356 AT индуктор smd we 470 356 AT smd транзистор SMD 24 SDC3D16 smd транзистор 560 smd диод j Светодиод smd индуктор smd 470 ИНДУКТОР SMD 47
SMD d105 Аннотация: SMD a34 B34 SMD smd 028 F индукторы 25 34 SMD силовые индукторы k439 Текст: нет текста в файле	Оригинал	PDF	SDS3012E 3012E SMD d105 SMD a34 B34 SMD smd 028 F индукторы 25 34 SMD Силовые индукторы k439
к439 Аннотация: B34 SMD SMD a34 SDS301 Текст: нет текста в файле	Оригинал	PDF	SDS3015ELD 3015ELD k439 B34 SMD SMD a34 SDS301
SDC2D14 Реферат: SDC2D14-2R2N-LF Индуктор bo smd транзистор SMD 24 smd сопротивление smd led «Силовые индукторы» СИЛОВЫЕ ИНДУКТОРЫ SMD индуктор Текст: нет текста в файле	Оригинал	PDF	SDC2D14 SDC2D14-2R2N-LF Индуктор bo smd транзистор SMD 24 smd сопротивление smd led «Силовые индукторы» СИЛОВЫЕ ИНДУКТОРЫ Индуктор SMD
SDS2D10-4R7N-LF Аннотация: SDS2D10 smd led smd 83 smd транзистор 560 4263B индуктивности 221 a32 smd Текст: нет текста в файле	Оригинал	PDF	SDS2D10 SDS2D10-4R7N-LF smd led smd 83 smd транзистор 560 4263B индукторы 221 a32 smd
2012 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	SDC3D28
SDC2D11-100N-LF Реферат: Катушки индуктивности Силовые индукторы smd led «Power Inductors» smd 123 smd diode j 4263B SMD INDUCTOR 47 Текст: нет текста в файле	Оригинал	PDF	SDC2D11 SDC2D11-100N-LF Индукторы Силовые индукторы smd led «Силовые индукторы» smd 123 smd диод j 4263B ИНДУКТОР SMD 47
SDC2D11HP-3R3N-LF Реферат: Силовые индукторы Inductors smd led smd diode j 4263B Текст: нет текста в файле	Оригинал	PDF	SDC2D11HP 2D11HP SDC2D11HP-3R3N-LF Силовые индукторы Индукторы smd led smd диод j 4263B
2012 — SDC2D14-1R5N-LF Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	SDC2D14 SDC2D14-1R5N-LF
A44 SMD Абстракция: smd 5630 5630 smd coilmaster smd B44 SDS4212E-100M-LF Текст: нет текста в файле	Оригинал	PDF	SDS4212E 4212E A44 SMD smd 5630 5630 smd катушка smd B44 SDS4212E-100M-LF
индуктор Аннотация: smd led SDC2D14HPS-221M-LF 13dBo 100N SDC2D14HPS Текст: нет текста в файле	Оригинал	PDF	SDC2D14HP 2D14HPS индуктор smd led SDC2D14HPS-221M-LF 13 дБо 100N SDC2D14HPS
2012 — Нет в наличии Аннотация: абстрактный текст недоступен Текст: нет текста в файле	Оригинал	PDF	SDC2D18HP 2D18HP
индукторы Реферат: СИЛОВЫЕ ИНДУКТОРЫ Diode smd 86 smd diode j 100N SDC2D18HP «Силовые индукторы» Текст: нет текста в файле	Оригинал	PDF	SDC2D18HP 2D18HP индукторы СИЛОВЫЕ ИНДУКТОРЫ Диод smd 86 smd диод j 100N «Силовые индукторы»
SMD.A40 Аннотация: a40 smd smd D10 индукторы силовые индукторы SMD A40 smd g12 Текст: нет текста в файле	Оригинал	PDF	SDS4010E 4010E SMD .A40 a40 smd smd D10 Индукторы Силовые индукторы SMD A40 smd g12
Силовые индукторы Реферат: smd диод j 100N индукторы Текст: нет текста в файле	Оригинал	PDF	SDC3D18 Силовые индукторы smd диод j 100N Индукторы
2D18 Аннотация: дроссели 221 lf 1250 smd diode j SDS2D18 Текст: нет текста в файле	Оригинал	PDF	SDS2D18 2D18 индукторы 221 lf 1250 smd диод j
SMD 43 Реферат: катушки индуктивности Power Inductors 3D-14 smd diode j «Power Inductors» 3D14. Текст: нет текста в файле	Оригинал	PDF	SDC3D14 SMD 43 индукторы Силовые индукторы 3Д-14 smd диод j «Силовые индукторы» 3Д14
smd 3250 Реферат: Coilmaster Electronics smd-диод j Текст: нет текста в файле	Оригинал	PDF	SDC2D09 smd 3250 Coilmaster Electronics smd диод j
пнг 4220 Реферат: Siemens pmb 4220 PMB 27251 4310 SMD IC 2197-T smd 2035 82526-N SICOFI PEF 2465 DSP / pmb 4220 2705-F Текст: нет текста в файле	OCR сканирование	PDF	2025-N 2025-П 2026Т-П 2026T-S 20320-Н 2035-N 2035-П 2045-Н 2045-П 2046-Н пмб 4220 Сименс pmb 4220 PMB 27251 4310 SMD IC 2197-Т smd 2035 82526-Н SICOFI PEF 2465 ДСП / пмб 4220 2705-F
Катушки индуктивности Аннотация: Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF Текст: нет текста в файле	Оригинал	PDF	SDS3015EHP 3015EHP Индукторы Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF
SMD 43 Реферат: Дроссели транзисторные SMD мы SDS2D12-100M-LF h22 smd 2D12 smd diode j 340 smd «Силовые индукторы» a32 smd. Текст: нет текста в файле	Оригинал	PDF	SDS2D12 SMD 43 Индукторы транзистор SMD мы SDS2D12-100M-LF h22 smd 2D12 smd диод j 340 см «Силовые индукторы» a32 smd
2004 — стабилитрон SMD код маркировки 27 4F Аннотация: smd-диод код Шоттки маркировка 2F smd стабилитрон код 5F panasonic MSL level smd стабилитрон код a2 SMD стабилитрон a2 smd стабилитрон 27 2f SMD стабилитрон код 102 A2 SMD smd стабилитрон код bf Текст: нет текста в файле	Оригинал	PDF	2002/95 / EC) Стабилитрон SMD маркировка код 27 4F smd диод код шоттки маркировка 2F smd стабилитрон код 5F уровень panasonic MSL smd стабилитрон код a2 SMD ZENER DIODE a2 smd стабилитрон 27 2f Маркировочный код стабилитрона SMD 102 A2 SMD smd стабилитрон код bf
5a6 стабилитрон Аннотация: стабилитрон с двойным МОП-транзистором.2в 1вт 10в стабилитрон 5A6 smd sot23 DG9415 Текст: нет текста в файле	Оригинал	PDF	Si4418DY 130мОм @ Si4420BDY Si6928DQ 35мОм @ Si6954ADQ 53мОм @ SiP2800 СУМ47Н10-24Л 24мОм @ Стабилитрон 5a6 двойной МОП-транзистор диод стабилитрон 6.2в 1вт ЗЕНЕР ДИОД 10В 5А6 смд сот23 DG9415

Выпрямитель мощности Шоттки, поверхностный монтаж, 0,5 А, 40 В, SOD-123 Упаковка

% PDF-1.4 % 1 0 объект > эндобдж 6 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > транслировать BroadVision, Inc.2020-08-25T09: 27: 44 + 02: 002012-01-09T03: 02: 45-07: 002020-08-25T09: 27: 44 + 02: 00application / pdf

MBR0540T1 — Выпрямитель мощности Шоттки, поверхностный монтаж, 0,5 А, 40 В, СОД-123 Упаковка

Компания ON Semiconductor

В выпрямителе мощности Шоттки используется принцип барьера Шоттки с металлическим барьером, который обеспечивает оптимальный баланс прямого падения напряжения и обратного тока. Идеально подходит для низкого напряжения, высокочастотного выпрямления или в качестве диодов для защиты от свободного хода и полярности в приложениях для поверхностного монтажа, где компактный размер и вес имеют решающее значение для системы.Этот пакет представляет собой альтернативу безвыводному пакету в стиле 34 MELF.

Acrobat Distiller 9.0.0 (Windows) uuid: 21416529-1e68-4a7a-8049-fe6a0649004duuid: 2e28c174-4521-476c-bd52-0b3c6e7577ad Распечатать конечный поток эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > транслировать HUmo6_qe f * RCNӠAu} AXm # ~ M3-P $  {`@@ 0R] так J *> 7P_QxmSȚ? 5 푛 eQ Th% CMV7MRV = EQ t ~ 8̇e [> NDH! C3 & 7Di} RM = yb $ 0 e% TǪFBXNje0J% ڧ faN ؜`638 bR: úCo76S

_gTI ڰ ч «8D0) G {r> 4Rv4FA> Bip ט` Ie8 [[_Q + H, Gs͉U} T> J {6t * ^ * LP 8>:> К? 8}).cY %% S && ۰F8E

Выпрямитель питания Шоттки для поверхностного монтажа, корпус для поверхностного монтажа SMA

% PDF-1.4 % 1 0 объект > эндобдж 5 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > транслировать Acrobat Distiller 18.0 (Windows) BroadVision, Inc.2020-02-14T09: 10: 36 + 01: 002020-02-14T09: 08: 29 + 01: 002020-02-14T09: 10: 36 + 01: 00application / pdf

MBRA140T3 — Выпрямитель мощности Шоттки для поверхностного монтажа, SMA Power Surface Mount Package

Компания ON Semiconductor

В этом устройстве используется принцип барьера Шоттки в силовом диоде металл-кремний большой площади.

uuid: e425b101-830e-458d-b7be-5da79005ff05uuid: 59411c43-8918-489f-b43c-b1225824125b конечный поток эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > транслировать HTMo8_1Gya3 $% b @ nM6C # 6 [} E 㺿 ~ {Xq $ c͛7G> MQ / @ a] _2 ، c z0YAdB *, 8T҂: ZF2a_ # cNDIHr4 (l> _! *] D (enL յ] evM ߵ # | F; = ӧs% ds%? R9d + Q82) ac |; HNa @

% PDF-1.4 % 3712 0 объект > эндобдж xref 3712 132 0000000016 00000 н. 0000003974 00000 н. 0000004137 00000 п. 0000014415 00000 п. 0000014894 00000 п. 0000015458 00000 п. 0000016093 00000 п. 0000016716 00000 п. 0000017373 00000 п. 0000017953 00000 п. 0000018577 00000 п. 0000019102 00000 п. 0000019190 00000 п. 0000019369 00000 п. 0000019924 00000 п. 0000019976 00000 п. 0000020028 00000 н. 0000020080 00000 п. 0000020132 00000 п. 0000020184 00000 п. 0000020236 00000 п. 0000020287 00000 п. 0000020326 00000 п. 0000020439 00000 п. 0000020554 00000 п. 0000020639 00000 п. 0000022641 00000 п. 0000022757 00000 п. 0000022892 00000 п. 0000024668 00000 п. 0000025273 00000 п. 0000025668 00000 п. 0000026195 00000 п. 0000026776 00000 п. 0000026867 00000 п. 0000029106 00000 п. 0000031467 00000 п. 0000033998 00000 п. 0000036342 00000 п. 0000036600 00000 п. 0000036872 00000 п. 0000037281 00000 п. 0000037347 00000 п. 0000037741 00000 п. 0000038186 00000 п. 0000040649 00000 п. 0000062212 00000 п. 0000064178 00000 п. 0000067626 00000 п. 0000071716 00000 п. 0000076857 00000 п. 0000082459 00000 п. 0000082807 00000 п. 0000083178 00000 п. 0000083574 00000 п. 0000083969 00000 п. 0000109082 00000 н. 0000109123 00000 п. 0000141268 00000 н. 0000141309 00000 н. 0000145150 00000 н. 0000145381 00000 п. 0000145465 00000 н. 0000145522 00000 н. 0000145814 00000 н. 0000146106 00000 п. 0000146418 00000 н. 0000146736 00000 н. 0000146917 00000 н. 0000147089 00000 н. 0000147143 00000 н. 0000147504 00000 н. 0000147575 00000 н. 0000147660 00000 н. 0000158389 00000 н. 0000158655 00000 н. 0000158822 00000 н. 0000158851 00000 н. 0000159153 00000 н. 0000160071 00000 н. 0000160339 00000 н. 0000161058 00000 н. 0000161361 00000 н. 0000197549 00000 н. 0000197590 00000 н. 0000199291 00000 н. 0000199332 00000 н. 0000201033 00000 н. 0000201074 00000 н. 0000222675 00000 н. 0000222716 00000 н. 0000230870 00000 н. 0000230911 00000 п. 0000254831 00000 н. 0000254872 00000 н. 0000280289 00000 н. 0000280330 00000 н. 0000285523 00000 н. 0000285564 00000 н. 0000285642 00000 н. 0000285720 00000 н. 0000285844 00000 н. 0000285993 00000 н. 0000286112 00000 н. 0000286261 00000 н. 0000286338 00000 п. 0000286416 00000 н. 0000286540 00000 н. 0000286689 00000 н. 0000286766 00000 н. 0000286844 00000 н. 0000286968 00000 н. 0000287117 00000 н. 0000287197 00000 н. 0000287279 00000 н. 0000287398 00000 н. 0000287547 00000 н. 0000287657 00000 н. 0000287768 00000 н. 0000287892 00000 н. 0000288043 00000 н. 0000288377 00000 н. 0000288709 00000 н. 0000289042 00000 н. 0000289375 00000 п. 0000289657 00000 н. 0000289934 00000 н. 00002
00000 н. 00002 00000 н. 0000293540 00000 н. 0000003734 00000 н. 0000002994 00000 н. трейлер ] / Назад 853578 / XRefStm 3734 >> startxref 0 %% EOF 3843 0 объект > поток h ޔ RIhQfO2i4fX & t6A (xpJBHDA = USRO ֓ Uz.(Cx {3jQ}

Smd Diode Marking Code t056

Raychem Circuit Protection Products

Каталог 2010

2Pro, microSMD, miniSMD, nanoSMD, PolySwitch, PolyZen, Raychem, TE (логотип) и Tyco являются товарными знаками Группа компаний TycoElectronics и ее лицензиары. Вся информация, включая иллюстрации, считается надежной. Однако пользователи должны самостоятельно оценивать пригодность каждого продукта для их применения. Tyco Electronics Corporation не дает никаких гарантий относительно точности или полноты информации. , и отказывается от какой-либо ответственности за его использование.Только обязательства Tyco Electronics указаны в Стандартных положениях и условиях продажи Tyco Electronics для данного продукта, и ни в коем случае TycoElectronics не несет ответственности за любые случайные, косвенные или косвенные убытки, возникшие в результате продажи, перепродажи, использования или неправильного использования продукта. Технические характеристики могут быть изменены без предварительного уведомления. Кроме того, Tyco Electronics оставляет за собой право без уведомления Покупателя вносить изменения в материалы или обработку, которые не влияют на соблюдение каких-либо применимых спецификаций.

2010

TycoElectronicsCorporation.RCP0060E.0410

Штаб-квартира бизнес-подразделения по защите цепей 308 Construction Drive, Building HMenlo Park, CA USA 94025-1164 Тел .: (800) 227-7040, (650) 361-6900 Факс: (650) 361-4600

www.circuitprotection.comwww.circuitprotection.com.hk (китайский) www.tycoelectronics.com/japan/raychem (японский)

Raychem

Circ

uit

Pro

tectio

000

Cata

log

2010

ЮЖНАЯ АМЕРИКА

Бразилия Тел: 55-11-2103-6090 Факс: 55-11-2103-6216

ASIA / PACIFIC

Япония Тел: 81-44-900-5110 Факс: 81- 44-900-5140

Корея Тел: 82-2-3415-4654 Факс: 82-2-3486-1786

Тайвань Тел: 886-2-8768-2788 x 211 Факс: 886-2-8768-1277

Китай, Пекин Тел. : 86-10-6569-3488 x 16522 Факс: 86-10-6569-3206

Китай, Шанхай Тел: 86-21-6106-7357 Факс: 86-21- 6485-3255

Китай, Шэньчжэнь / Гуанчжоу Тел: 86-755-2515-4797 Факс: 86-755-2598-0419

Китай, Гонконг Тел: 852-2738-8181 Факс: 852-2735-1185

Сингапур / Вьетнам Тел: 65-6416-4205 Факс: 65-6481-9377

Таиланд / Малайзия Тел: 6-04-217-8112 Факс: 6-04-229-8177

Австралия / Филиппины Тел: 63-2-848-0171 x 103 Факс: 63- 2-867-8661

Индия Тел: 91-80-4161-3745 Мобильный: 91-99-0248-8886

ЕВРОПА

Великобритания / Эйре / Бенилюкс / Израиль / Южная Африка Тел: 49-89-6089485 Факс: 49-89- 6089394

Германия / Австрия / Швейцария / Восточная Европа / Россия Телефон: 49-89-6089584 Факс: 49-89-6089394

Италия / Иберия Греция / Турция Тел: 33-1-34202261Факс: 33-1-34202324

Северные страны / Балтика Тел: 49-89-6089485 Факс: 49-89-6089394

Франция Тел: 33-1-34202129 Факс: 33-1-34202324

Другие страны Тел: 49-89-6089696 Факс: 49-89-6089394

Защита от перегрузки по току Гибридная защита ction Защита от перенапряжения

Этот каталог предназначен для представления приложений, продуктов и технических данных, чтобы помочь пользователю в выборе продуктов для защиты цепей, в том числе сбрасываемых устройств PolySwitch, устройств PolyZen, устройств 2Pro, кремниевых устройств защиты от электростатических разрядов, устройств защиты от электростатических разрядов, микросхем предохранители и газоразрядные трубки.Вся информация, включая иллюстрации, считается точной и надежной. Однако пользователи должны независимо оценивать пригодность и тестировать каждый продукт для своего применения. Tyco Electronics Corporation не дает никаких гарантий относительно точности или полноты информации в этом каталоге и снимает с себя всякую ответственность за ее использование. TycoElectronics категорически отказывается от всех подразумеваемых гарантий в отношении информации, содержащейся в данном документе, включая, помимо прочего, любые подразумеваемые гарантии товарной пригодности или пригодности для определенной цели.Единственные обязательства Tyco Electronics — это те, которые изложены в Стандартных положениях и условиях продажи Tyco Electronics, и ни в коем случае TycoElectronics не несет ответственности за любые случайные, косвенные или косвенные убытки, возникшие в результате продажи, перепродажи, использования или неправильного использования ее продуктов.

Tyco Electronics оставляет за собой право изменять или обновлять без уведомления любую информацию, содержащуюся в этом каталоге, изменять без предварительного уведомления дизайн, конструкцию, материалы, обработку или спецификации любых продуктов; и прекратить или ограничить производство или распространение любых продуктов.Эта публикация заменяет всю ранее предоставленную информацию.

Без явного письменного согласия должностного лица Tyco Electronics Tyco Electronics не разрешает использование любых своих продуктов в качестве компонентов в приложениях ядерных установок, авиакосмической промышленности или в критически важных системах жизнеобеспечения или устройствах, где отказ продукта в приложении может разумно ожидать, что они вызовут отказ или неисправность системы или устройства или повлияют на их безопасность или эффективность.Кроме того, Tyco Electronics не разрешает использование своей продукции в приложениях, связанных с постоянными хирургическими имплантатами в тело.

2Pro, microSMD, miniSMD, nanoSMD, PolySwitch, PolyZen, Raychem, TE (Logo) и Tyco Electronics являются товарными знаками группы компаний Tyco Electronics и ее лицензиаров.

Все остальные товарные знаки являются товарными знаками соответствующих владельцев.

2010 Tyco Electronics Corporation. Все права защищены.

45

9

10

6

7

8

Содержание

2

1

3

Обзор

Tyco Corporation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Устройства для защиты цепей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Сводка заявлений

Автомобильная промышленность. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Связь. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Промышленность / Бытовая техника и HVAC.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Медицинская электроника. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Мультимедиа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Портативная электроника. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Руководство по прикладному решению 24

Гибридная защита

Устройства PolyZen 27

Устройства 2Pro 35

Защита цепи от перенапряжения

Кремниевые устройства защиты от электростатического разряда 39

Устройства защиты от электростатического разряда 45

Газоразрядные трубки

Предохранители для поверхностного монтажа

Основы.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Быстродействующие предохранители для микросхем. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Сильноточные предохранители для микросхем. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Медленные предохранители со стружкой. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Технические характеристики, информация об упаковке, разрешения агентств и.. . . . . . . . . . 75Системы нумерации всех предохранителей микросхемы

Telecom Fuses. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Сбрасываемые устройства PolySwitch

Основы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Руководство по выбору продукции. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 87

Устройства для поверхностного монтажа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91- (femtoSMDC, picoSMDC, nanoSMDC, microSMD, miniSMDC, miniSMDE, midSMD, SMD)

Устройства с радиальными выводами. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111- (BBRF, RXEF, RKEF, RTEF, RUEF, RGEF, RHEF, RUSBF)

Устройства с номинальным линейным напряжением. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . 139- (LVR, LVRL)

Автомобильные устройства. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149- (AGRF, AHRF, AHEF, AHS, ASMD, BD)

Батарейные устройства с ремешком. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171- (VLR, VLP, VTP, LTP, MXP, LR4, SRP, miniSMDE)

Телекоммуникационные и сетевые устройства. . . . . . . . . . . . . . . . . . . . . . . . . 187- (TCF, TRF, TS, TSV, TSL, TSM)

НОВИНКА

2Добро пожаловать в Tyco Electronics Tyco Electronics Ltd.является ведущим мировым поставщиком инженерных электронных компонентов, сетевых решений,

специализированных продуктов и подводных телекоммуникационных систем. Объем продаж в 2009 финансовом году составил 10,3 миллиарда долларов США

клиентам в более чем 150 странах. Мы разрабатываем, производим и продаем продукцию для клиентов в широком спектре отраслей

, включая автомобилестроение; системы передачи данных и бытовая электроника;

телекоммуникации; авиакосмическая, оборонная и морская; медицинские; энергия; и освещение.Приблизительно

7000 инженеров и возможности производства, продаж и обслуживания клиентов по всему миру делают обязательство Tyco Electronics

преимуществом для наших клиентов.

Наши преимущества продукцииМы разрабатываем, производим и продаем около 500 000 продуктов для более чем 200 000 клиентов

в различных отраслях промышленности, от автомобилестроения, бытовой техники, аэрокосмической и оборонной промышленности до телекоммуникаций,

компьютеров и бытовой электроники. Мы обеспечиваем повышение производительности каждой технологии, продукта

и услуг, которые мы предоставляем, включая соединительные системы, реле, оптоволокно, устройства защиты цепей, провода

и кабели, сенсорные системы, термоусадочные трубки, стойки и панели, устройства сетевого интерфейса.

Маркировка коды Диоды SMD устройств

Маркировка коды Диоды SMD DevicesPart number1N4148HWT 1N4148W 1N4148WS 1N4148WT 1N4448HWS 1N4448W 1N4448WS 1N5711W 1N5711WS 1N5819HW 1N6263W 2DA1774Q 2DA1774R 2DA1774S 2DC4617Q 2DC4617R 2DC4617S 2N7002 2N7002DW 2N7002E 2N7002T 2N7002V 2N7002VA 2N7002W 3.0SMCJ24A ASMCC0096 AZ23C10 AZ23C10W AZ23C11 AZ23C12 AZ23C13 AZ23C15 AZ23C16 AZ23C18 AZ23C18W AZ23C20 AZ23C22 AZ23C24 AZ23C27 AZ23C2V7 AZ23C30 AZ23C33 AZ23C36 AZ23C39 AZ23C3V0 AZ23C3V3 AZ23C3V6

CodeT8 Т4 Т4 Т4 T5 T5 T5 SA SA SL SB 8A 8B 8С 8D 8E 8F K72 K72 K7B 72 КАС KAY K72 ХЭЗ А96 KDF KDF KDG KDH КДИ KDJ КСК KDL KDL КДМ KDN КДО ДПК KD1 KDQ КДР КДС КДТ KD2 KD3 Kd4

кода (Alt.) T6 T6

K7A, K7B

AZ23C3V9 AZ23C43 AZ23C47 AZ23C4V3 AZ23C4V7 AZ23C51 AZ23C5V1 AZ23C5V6 AZ23C5V6W AZ23C6V2 AZ23C6V8 AZ23C6V8W AZ23C7V5 AZ23C8V2 AZ23C9V1 B0520LW B0520WS B0530W B0530WS B0540W B130LAW BAL99 BAS116 BAS116T BAS116V BAS16 BAS16T BAS16TW BAS16V BAS16W BAS19 BAS19W BAS20 BAS20W BAS21 BAS21T BAS21W BAS2825K BAS2825L BAS40 BAS40-04 BAS40-05 BAS40-06 BAS40BRW BAS40DW-04 BAS40DW-05 BAS40DW-06 BAS40T BAS40T- 04 BAS40T-05 BAS40T-06 BAS40TW

KD5 KDU KDV KD6 KD7 KDW KD8 KD9 KD9 KDA KDB KDB KDC KDD KDE SD SD SE SE SE SF SX KJF K50 50 KAZ KA6 A2 KA2 KAM KT1 KA 8 KA8 KT2 KT2 KT3 T3 KT3 K92 K93 K43 K44 K45 K46 K47 K44 K45 K46 43 44 45 46 K43

JF K54

KT3, KT2 KT2, KT3 KT3 KT3

BAS40V BAS40W-04W BAS40W BAS40W BAS40W BAS70-04 BAS70-04T BAS70-05 BAS70-05T BAS70-06 BAS70-06T BAS70BRW BAS70DW-04 BAS70DW-05 BAS70DW-06 BAS70JW BAS70T BAS70TW BAS70W BAS70W-04 BAS70W-05 BAS70BATW46 BATW43 BATW43 BATW43 BATW43 BATW40 BATW43 BATW43 BATW4000 BATW43 BAT54A BAT54ADW BAT54AT BAT54AW BAT54BRW BAT54C BAT54CDW BAT54CT BAT54CW BAT54DW BAT54JW BAT54S BAT54SDW BAT54ST BAT54SW BAT54T BAT54V BAT54TW BAT54W BAT54WS

KAN K43 K44 K45 K46 K7C K7D 7D K7E 7E K7F 7F K75 K74 K71 K76 K78 7С K73 K73 K74 K75 K76 K79 KSJ Kax S7 S7 S8 S8 L6 KL1 KL2 KL6 L2 KL6 KLB KL3 KL7 L3 KL7 KLD KLC KL4 KL8 L4 KL8 L1 KAV АОК KL5 L9

K73 K74 K75 K76

BAT750 BAT760 BAV116W BAV16W BAV16WS BAV170 BAV170T BAV199 BAV199DW BAV199T BAV19W BAV19WS BAV20W BAV20WS BAV21W BAV21WS BAV23A BAV23C BAV23S BAV3004W BAV70 BAV70DW BAV70T BAV70W BAV756DW BAV99 BAV99BRW BAV99DW BAV99T BAV99W BAW156 BAW156T BAW56 BAW567DW BAW56DW BAW56T BAW56W BC807-16 BC807-25 BC807-40 BC817-16 BC817-25 BC817-40 BC846 BC847 BC847 BC847 BC847 BC847 BC847 BC847 BC847 51 K52 K52 52 A8 A8 T2 T2 T3 T3 KT7 KT6 KL31 4P KJJ KJA JJ KJA KCA KJE KGJ KJG JE KJG K53 53 KJD KAC KJC JD KJC K5A K5B K5C K6A K6A K6B K6C K1 9R1 9 K1Q K1 9 K1000 K1000 K1000 K1000 K1000 K1000 K1000 K1

Т4 Т4

Т2, Т3 Т2, Т3 Т3 Т3

5A 5B 5C 6A 6B 6C 1A 1B K1Q, 1E K1Q 1F, K1R

BC847BT BC847BV BC847BW BC847C BC847CT BC847CW BC847PN BC848A BC848AW BC848B BC848BW BC848C BC848CW BC856A BC856AW BC856B BC856BW BC857A BC857AT BC857AW BC857B BC857BS BC857BT BC857BV BC857BW BC857C BC857CT BC857CW BC858A BC858AW BC858B BC858BW BC858C BC858CW BS870 BSS123 BSS123W BSS138 BSS138DW BSS138W BSS84 BSS8402DW BSS84DW BSS84W BZT52C10 BZT52C10S BZT52C11 BZT52C11S BZT52C12 BZT52C12S BZT52C13 BZT52C13S

9000 7 1F K4V K1F K1M 1M KIM K7P K1J K1J K1K K1K K1L K1L K3A K3A K3B K3B K3V 3V K3V K3W K3W 3W K5V K3W K3G 3G K3G K3J K3J K3K K3K K3G K23 WF WF K38K K3G K23 WF WF WF K38G K84 K38 K84 WF WF WF K38 K38 K84 K23 K38 K84 WF WF WF K38 K84 K38 K38 K23 WF WF WH WI WI

K1R 1G

K1E, K1Q, 1J K1E, K1Q K1F, K1R, 1K K1F, K1R K1M, 1L K1M 3A 3B K3A, 3E K3A K3B, 3F

K3B K3, 3F

K3B K3,

K3B K 3, , K3V K3B, K3W, 3K K3B, K3W K3G, 3L K3G

WF WG WH WI

BZT52C15 BZT52C15S BZT52C16 BZT52C16S BZT52C18 BZT52C18S BZT52C20 BZT52C20S BZT52C22 BZT52C22S BZT52C24 BZT52C24S BZT52C27 BZT52C27S BZT52C2V0 BZT52C2V0S BZT52C2V4S BZT52C2V7 BZT52C2V7S BZT52C30 BZT52C30S BZT52C33 BZT52C33S BZT52C36 BZT52C36S BZT52C39 BZT52C39S BZT52C3V0 BZT52C3V0S BZT52C3V3 BZT52C3V3S BZT52C3V6 BZT52C3V6S BZT52C3V9 BZT52C3V9S BZT52C43 BZT52C47 BZT52C4V3 BZT52C4V3S BZT52C4V7 BZT52C4V7S BZT52C51 BZT52C5V1 BZT52C5V1S BZT52C5V6 BZT52C5V6S BZT52C6V2 BZT52C6V2S BZT52C6V8 BZT52C6V8S BZT52C7V5 BZT52C7V5S

WJ WJ WK WK WL WL WM WM WN Вт N WO WO WP WP WY WY WX W1 W1 WQ WQ WR WR WS WS WT WT W2 W2 W3 W3 W4 W4 W5 W5 WU WV W6 W6 W7 W7 WW W8 W8 W9 W9 WA WA WB WB WC WC

WJ WK WL WM WN WO РГ WY

W1 WQ WR WS WT W2, W3, W4 W5 WU, WY WZ W6 W7 X1 W8 W9 WA WB WC

BZT52C8V2 BZT52C8V2S BZT52C9V1 BZT52C9V1S BZX84C10 BZX84C10S BZX84C10T BZX84C10TS BZX84C10W BZX84C11 BZX84C11S BZX84C11T BZX84C11TS BZX84C11W BZX84C12 BZX84C12S BZX84C12T BZX84C12TS BZX84C12W BZX84C13 BZX84C13S BZX84C13T BZX84C13TS BZX84C13W BZX84C15 BZX84C15S BZX84C15T BZX84C15TS BZX84C15W BZX84C16 BZX84C16S BZX84C16T BZX84C16TS BZX84C16W BZX84C18 BZX84C18S BZX84C18T BZX84C18TS BZX84C18W BZX84C20 BZX84C20S BZX84C20T BZX84C20TS BZX84C20W BZX84C22 BZX84C22S BZX84C22T BZX84C22TS BZX84C22W BZX84C24 BZX84C24S BZX84C24T

WD WD WE WE KZ9 KZ9 R9, R9, KR9 KY1 KY1 Р1 Р1 КР1 ky2 ky2 Р2 Р2 KP2 KY3 KY3 P3 P3 KP3 KY4 KY4 P4 P4 KP4 KY5 KY5 P5 P5 KP5 KY6 KY6 P6 P6 KP6 KY7 KY7 P7 P7 KP7 KY8 KY8 P8 P8 KP8 KY9 KY9 WE9 P9

WD 07 BZX84C24TS BZX84C24W BZX84C27 BZX84C27S BZX84C27T BZX84C27TS BZX84C27W BZX84C2V4 BZX84C2V4S BZX84C2V4T BZX84C2V4TS BZX84C2V4W BZX84C2V7 BZX84C2V7S BZX84C2V7T BZX84C2V7TS BZX84C2V7W BZX84C30 BZX84C30S BZX84C30T BZX84C30TS BZX84C30W BZX84C33 BZX84C33S BZX84C33T BZX84C33TS BZX84C33W BZX84C36 BZX84C36S BZX84C36T BZX84C36TS BZX84C36W BZX84C39 BZX84C39S BZX84C39T BZX84C39TS BZX84C39W BZX84C3V0 BZX84C3V0S BZX84C3V0T BZX84C3V0TS BZX84C3V0W BZX84C3V3 BZX84C3V3S BZX84C3V3T BZX84C3V3TS BZX84C3V3W BZX84C3V6 BZX84C3V6S BZX84C3V6T BZX84C3V6TS BZX84C3V6W

P9 KP9 KYA KYA PA PA KPA KZB KZB RB KRB KRB KZC KZC RC KRC KRC KYB KYB PB KPB KPB KPB KYC KYC PC KPCY KD KD KD KPB KPB KYC KYC PC KPC KD KD KD KYP RE KPC KPC KD KD KYP RE KPC KPC KD KYP RE KPC KPC KD KYP RE KPC KPC KD KP KYP RE KPC KPC KD KP KPD KPE KPE KPK PDKZE KPE KPC KP KD KP KPD KPE KPE KP KP KP KPK PDKZE RE КРЕ КРЕ КЗФ КЗФ РФ КРФ КРФ

BZX84C3V9 BZX84C3V9S BZX84C3V9T BZX84C3V9TS BZX84C3V9W BZX84C43 BZX84C47 BZX84C4V3 BZX84C4V3S BZX84C4V3T BZX84C4V3TS BZX84C4V3W BZX84C4V7 BZX84C4V7S BZX84C4V7T BZX84C4V7TS BZX84C4V7W BZX84C51 BZX84C5V1 BZX84C5V1S BZX84C5V1T BZX84 C5V1TS BZX84C5V1W BZX84C5V6 BZX84C5V6S BZX84C5V6T BZX84C5V6TS BZX84C5V6W BZX84C6V2 BZX84C6V2S BZX84C6V2T BZX84C6V2TS BZX84C6V2W BZX84C6V8 BZX84C6V8S BZX84C6V8T BZX84C6V8TS BZX84C6V8W BZX84C7V5 BZX84C7V5S BZX84C7V5T BZX84C7V5TS BZX84C7V5W BZX84C8V2 BZX84C8V2S BZX84C8V2T BZX84C8V2TS BZX84C8V2W BZX84C9V1 BZX84C9V1S BZX84C9V1T BZX84C9V1TS

KZG KZG RG КРГ КРГ KYF КРГ КЖ КЖ RH KRH KRH KZ1 KZ1 R1 КР1 КР1 KYH KZ2 KZ2 R2 KR2 KR2 KZ3 KZ3 R3 KR3 KR3 KZ4 KZ4 R4 KR4 KR4 KZ5 KZ5 R5 KR5 KR5 KZ6 KZ6 R6 KR6 KR6 KZ7 KZ7 R7 KR7 KR7 KZ8 KZ8 KZ8 R8 KR8

DCX4 DCX4 Y16 9177 R8 KR8

DCX4 Y16

DCX4 Y16

Y16 DCX114TH DCX114TK DCX114TU DCX114YH DCX114YK DCX114YU DCX114YU DCX122LH DCX122LU DCX122TH DCX122TU DCX123JH DCX123JK DCX123JU DCX124EH DCX124EK DCX124EU DCX142JH DCX142JU DCX142TH DCX142TU DCX143EH DCX143TH DCX143TK DCX143TU DCX144EH DCX144EK DCX144EU DDA114EH DDA114EK DDA114EU DDA114TH DDA114TK DDA114TU DDA114YH DDA114YK DDA114YU DDA122LH DDA12 2LU DDA122TH DDA122TU DDA123JH DDA123JK DDA123JU DDA124EH DDA124EK

KR8 A03 A80 C13 C13 C13 C12 C12 C12 C14 C14 C14 C81 C81 C81 C83 C83 C06 C07 C07 C08 C08 C08 C08 C08 C084 C084 C084 C084 C084 C08 C08 C08 C08 C08 C08 C08 C08 C08 C08 C08 Р14 Р14 Р14 Р81 Р81 P83 P83 Р06 Р06 Р06 Р17 Р17

DDA124EU DDA142JH DDA142JU DDA142JU DDA142TU DDA143EH DDA143TH DDA143TK DDA143TU DDA144EH DDA144EK DDA144EU DDB113EK DDB113ZK DDB114EK DDB114GK DDB114TK DDB122JK DDB123EK DDB123TK DDB123YK DDB133HK DDB143EK DDB143TK DDC114EH DDC114EU DDC114TH DDC114TU DDC114YH DDC114YU DDC122LH DDC122LU DDC122TH DDC122TU DDC123JH DDC123JU DDC124EH DDC124EU DDC142JH DDC142JU DDC142TH DDC142TU DDC143EH DDC143TH DDC143TU DDC144EH DDC144EU DDD113EK DDD113ZK DDD114EK DDD114GK DDD114TK

Р17 Р82 Р82 Р84 Р84 Р08 P07 P07 P07 Р20 Р20 Р20 Р60 Р65 Р63 Р72 P71 P64 P61 P69 P66 P67 P62 P70 N13 N13 N12 N12 N14 N14 N81 N81 N83 N83 N06 N06 N17 N17 N82 N82 N84 N84 N08 N07 N07 N20 N20 N60 N65 N63 N72 N71

900 07 DDD122JK DDD123EK DDD123TK DDD123YK DDD133HK DDD143EK DDD143TK DDE143TU DDTA113TCA DDTA113TE DDTA113TKA DDTA113TUA DDTA113ZCA DDTA113ZE DDTA113ZKA DDTA113ZUA DDTA114ECA DDTA114EE DDTA114EKA DDTA114EUA DDTA114GCA DDTA114GE DDTA114GUA DDTA114KA DDTA114TCA DDTA114TE DDTA114TKA DDTA114TUA DDTA114WCA DDTA114WE DDTA114WKA DDTA114WUA DDTA114YCA DDTA114YE DDTA114YKA DDTA114YUA DDTA115ECA DDTA115EE DDTA115EKA DDTA115EUA DDTA115GCA DDTA115GE DDTA115GUA DDTA115KA DDTA115TCA DDTA115TE DDTA115TKA DDTA115TUA DDTA122LE DDTA122LU DDTA122TE DDTA122TU

N64 N61 N69 N66 N67 N62 N70 M07 P01 P01 P01 P01 P02 P02 P02 P02 P02 P13 P13 P13 P26 P26 P26 P26 P26 P12 P12 P12 P12 P12 P15 P15 P14 P14 P24 P24 P14 P29 P29 P24 P24 P14 P29 P14 P24 P14 P14 P23 P23 P23 P81 P81 P83 P83

DDTA123ECA DDTA123EE DDTA123EKA DDTA123EUA DDTA123JCA DDTA123JE DDTA123JKA DDTA123JUA DDTA123TCA DDTA123TE DDTA123TKA DDTA123TUA DDTA123YCA DDTA123YE DDTA123YKA DDTA123YUA DDTA124ECA DDTA124EE DDTA124EKA DDTA124EUA DDTA124G CA DDTA124GE DDTA124GUA DDTA124KA DDTA124TCA DDTA124TE DDTA124TKA DDTA124TUA DDTA124XCA DDTA124XE DDTA124XKA DDTA124XUA DDTA125TCA DDTA125TE DDTA125TKA DDTA125TUA DDTA142JE DDTA142JU DDTA142TE DDTA142TU DDTA143ECA DDTA143EE DDTA143EKA DDTA143EUA DDTA143FCA DDTA143FE DDTA143FKA DDTA143FUA DDTA143TCA DDTA143TE DDTA143TKA DDTA143TUA

P04 P04 P04 P04 P06 P06 P06 P06 P03 P03 P03 P03 P05 P05 P05 P05 Р17 Р17 Р17 Р17 Р27 Р27 Р27 Р27 Р16 Р16 Р16 Р16 Р18 Р18 Р18 Р18 Р25 Р25 Р25 Р25 Р82 Р82 Р84 Р84 Р08 Р08 Р08 Р08 Р10 Р10 Р10 Р10 P07 P07 P07 P07

DDTA143XCA DDTA143XE DDTA143XKA DDTA143XUA DDTA143ZCA DDTA143ZE DDTA143ZKA DDTA143ZUA DDTA144ECA DDTA144EE DDTA144EKA DDTA144EUA DDTA144GCA DDTA144GE DDTA144GUA DDTA144KA DDTA144TCA DDTA144TE DDTA144TKA DDTA144TUA DDTA144VCA DDTA144VE DDTA144VKA DDTA144VUA DDTA144WCA DDTA144WE DDTA144WKA DDTA144WUA DDTB113EC DDTB113EU DDTB113ZC DDTB113ZU DDTB114EC DDTB114EU DDTB114GC DDTB114GU DDTB114TC DDTB114TU

SS14 Шоттки диод Р inout, Таблицы данных, особенности и альтернативы

SS14 — выпрямитель Шоттки высокой мощности для поверхностного монтажа с низким падением напряжения 0.5В и высокий прямой ток 1А. Диод имеет высокий КПД и выдерживает высокий импульсный ток 30А. Он обычно используется в высокочастотных инверторах, устройствах защиты полярности и т. Д.

Конфигурация выводов SS14

Контактный №	Имя контакта	Описание
1	Анод	Ток всегда проходит через анод
2	Катод	Ток всегда выходит через катод

Характеристики

• SMA Выпрямитель с барьером Шоттки
• ток в прямом направлении (IF): 1A
• Максимальное прямое напряжение (VF): 0.5 В (@ 1 А)
• Обратный ток (IR): 0,5 мА
• Максимальное напряжение блокировки постоянного тока: 40 В
• Маркировка диода: S4
• Доступен в корпусах SMA DO-214AC, SOD126 и 403D

Примечание: Полную техническую информацию можно найти в таблице данных SS14 , приведенной в конце этой страницы.

Альтернатива SS14: 1N5819, SS12, SS13, SS15, SS16

Другие диоды Шоттки: 1N4148, 1N4733A,

Краткое описание диода SS14

Катодный вывод можно идентифицировать по цветной полосе.Детали маркировки на самом диоде показаны ниже

.

В нашем случае поверх диода будет написано SS14. По сравнению с обычными диодами диод Шоттки также имеет относительно более высокую скорость переключения и, следовательно, может использоваться в высокочастотных схемах переключения. Он также имеет низкое прямое падение напряжения, падение напряжения на диоде SS14 составляет 0,5 В. Диод SS14 имеет структуру защитного кольца на переходе металл-полупроводник для защиты от напряжений.

Как показано на графике, диод SS14 имеет минимальное падение напряжения около 0.2 В на нем, когда через него проходит 0,1 А, по мере увеличения тока падение напряжения на диоде также увеличивается. Максимальный ток через диод составляет 1А при падении напряжения всего 0,5 В. Максимальное обратное напряжение составляет 40 В. Он также может выдерживать максимальный импульс 30А. Полную информацию о диоде можно найти в таблице данных ниже.

Применение диода

• Может использоваться для предотвращения проблем с обратной полярностью
• Высокочастотные преобразователи
• Используется как защитное устройство
• Регуляторы тока
• Приложения защиты полярности

2D-представление (DO-214AC)

Этот диод выпускается в корпусе DO-214AC.Размеры упаковки указаны ниже

.

.
