Изделия для крепления кабелей, проводов, труб

Назначение: скоба используется для крепления трубы, кабеля, проводов к строительным конструкциям. Монтаж скобы производится при помощи винтов / шурупов (типы: К142-К145, к252-к254, к729-к740) или пристрелкой (типы: К146-К148). Материал изготовления: сталь оцинкованная. Технические условия: ТУ 36-1448-82

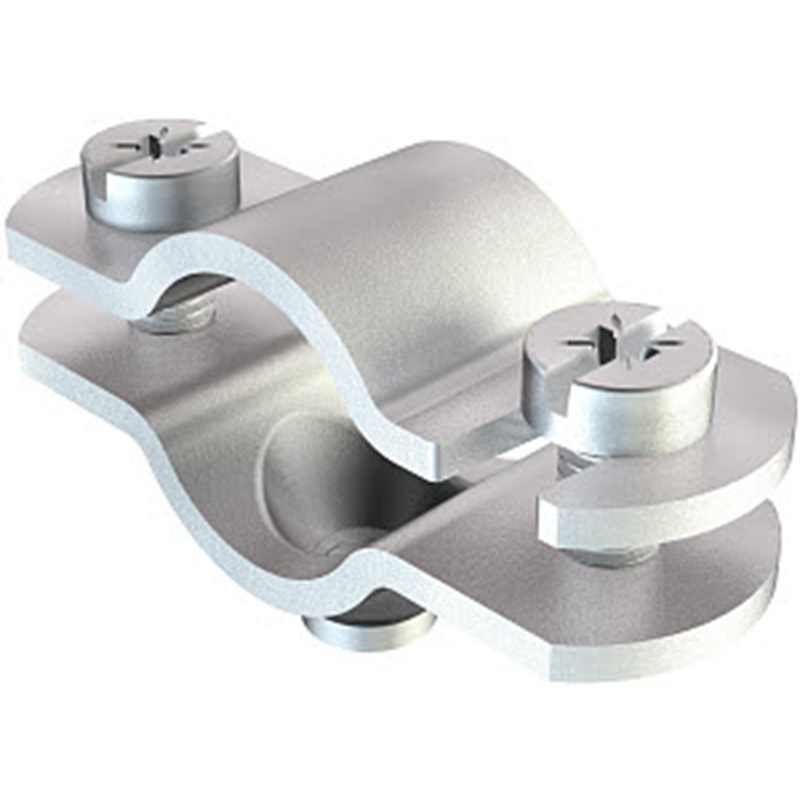

Хомутики С437 — С442

Назначение: хомутики используются для крепления к строительным конструкциям труб, кабелей и проводов. За счет хомутиков осуществляется надежное крепление к стенам и потолкам, отличающееся прочностью и герметичностью.  Материал изготовления: оцинкованная сталь. Технические условия: ТУ 36. 18. 00. 01-49 -89.

Хомутики для крепления C 437 — C 442 — состоящие из двух частей U образные детали с резьбой на концах, каждая из которых снабжена винтовыми стяжками и крепежными элементами. Для производства хомутиков используется хромированная стальная лента, которая надежно защищает изделие от повреждений и обеспечивает дополнительную звукоизоляцию.

Кроме основных характеристик для всех видов хомутов (ширина, толщина, диаметр) особо важными являются прочность создаваемого соединения и допустимая на хомуты нагрузка.



Тип

Наружный диаметр закрепляемого провода, трубы / мм

Размеры / мм

Масса 1000 шт / кг

Н

h

D

Хомутик С437

7 мм

50 мм

36 мм

28 мм

62,0 кг

Хомутик С438

34 мм

55 мм

38 мм

35 мм

67,0 кг

Хомутик С439

48 мм

70 мм

45 мм

50 мм

80,0 кг

Хомутик С440

60 мм

81 мм

50 мм

62 мм

90,0 кг

Хомутик С441

75 мм

98 мм

60 мм

77 мм

105,0 кг

Хомутик С442

88 мм

110 мм

65 мм

90 мм

115,0 кг





Накладки НТ

Назначение: накладки НТ 1-5  используются для крепления к строительным конструкциям двух труб, кабелей и проводов одного сечения диаметра.

За счет накладок осуществляется надежное соединение, отличающееся прочностью и герметичностью. Материал изготовления: оцинкованная сталь.



Тип

Наружный диаметр закрепляемого провода, трубы / мм

Размеры / мм

Болт

Масса 1000 шт / кг

L

l

Н

Накладки НТ 1

25-34 мм

83 мм

16 мм

60 мм

М8х55

60 кг

Накладки НТ 2

40-48 мм

121 мм

23 мм

75 мм

М8х70

90 кг

Накладки НТ 4

50-60 мм

141 мм

28,5 мм

96 мм

М10х90

200 кг

Накладки НТ 5

65-75 мм

167 мм

28,5 мм

106 мм

М10х100

230 кг


Прижимы кабельные ПКТ

Назначение: прижимы кабельные ПКТ25, ПКТ36, ПКТ50, ПКТ60, ПКТ100 используются для крепления труб, кабелей и проводов к строительным конструкциям с высотой полки 30 мм — 50 мм. За счет прижима кабельного осуществляется надежное соединение с конструкцией, отличающееся прочностью. Материал изготовления: оцинкованная сталь. Технические условия: ТУ 3449-022-01394366-2006



Тип

Диаметр закрепляемого провода, трубы / мм

Допустимая нагрузка / Н

Размеры / мм

Масса /

кг

В

Н

b

Прижим кабельный ПКТ-25

26 мм

50

27 мм

120 мм

40 мм

0. 062 кг

Прижим кабельный ПКТ-36

36 мм

100

37 мм

130 мм

35 мм

0,120 кг

Прижим кабельный ПКТ-50

50 мм

150

51 мм

145 мм

40 мм

0,155 кг

Прижим кабельный ПКТ-60

60 мм

200

61 мм

155 мм

40 мм

0,205 кг

Прижим кабельный ПКТ-100

100 мм

300

101 мм

195 мм

40 мм

0,322 кг



Полоски К404, К405, пряжка К407

Назначение: полоски К404, К405  используются для соединения проводов / кабелей в пучки или  крепления отдельных проводов к металлическим конструкциям. Бандажирование с помощью полоски быстрый и удобный способ отличающийся прочностью. С полосками К404, К 405 применяют пряжку К407. Материал изготовления: сталь с гальваническим покрытием. Технические условия:  ТУ 36-2266-80



Тип

Максимальный диаметр связки проводов / мм

L / мм

Масса 1000 шт  / кг

Полоска К404

30 мм

120 мм

4,5 кг

Полоска К405

50 мм

180 мм

6,5 кг

Пряжка К 407



0,4 кг





Полоска — пряжка К396

Назначение: полоска — пряжка К396 используются для соединения проводов / кабелей в пучки или  крепления отдельных проводов к металлическим конструкциям. Бандажирование с помощью полоски быстрый и удобный способ отличающийся прочностью. Материал изготовления: алюминий.

Тип

Максимальный диаметр связки проводов / мм

L / мм

Масса 1000 шт  / кг

Полоска-пряжка К396

25 мм

90 мм

0,5 кг



Пряжка закладная Л165

Назначение: пряжка закладная Л165  используются в электропроводке и прокладке кабельных линий для скрепления перфорированной монтажной ленты ЛМ с кнопками, для скрепления полосок-пряжек К398 и полосок К404-405 на лотках и монтажных профилях. Материал изготовления: пластмасса. Технические условия:  ТУ 36-2255-80

Тип

Габариты

Масса / кг

Пряжка закладная Л165

5х11х22

0,0011 кг



Ленты монтажные с кнопкой ЛМ5, ЛМ10

Назначение: полоска — ленты монтажные с кнопкой ЛМ5, ЛМ10 используются для соединения проводов / кабелей в пучки или  крепления отдельных проводов к металлическим конструкциям. Бандажирование с помощью ленты  быстрый и удобный способ отличающийся прочностью. Максимальный диаметр связки проводов 50 мм. Материал изготовления: пластмасса





Тип ленты

Размеры, мм

Масса 1000 м ленты, кг

b

d

t

Лента ЛМ5

10 мм

2,2 мм

10 мм

11,57 кг

Лента ЛМ10

15 мм

3,4 мм

15 мм

24,00 кг



Тип кнопки

Размеры / мм

Масса 1000 шт / кг

D1

D

L

l

h

Кнопка 3,5

3,5 мм

6 мм

4,8 мм

2 мм

0,8 мм

0,12 кг

Кнопка 6

6,0 мм

12 мм

9,0 мм

5 мм

1,6 мм

0,6 кг



Тип

Допустимая растягивающая сила на соединении лента — кнопка

Лента ЛМ5

50 Н

Лента ЛМ10

100 Н





Крепёжные скобы — скоба крепежная металлическая оцинкованная


В настоящее время существует множество способов крепления кабелей и проводов к стенам и потолку. Остановимся подробнее на крепежных скобах.

Традиционный способ крепления проводки, при котором фиксация кабеля (провода) к поверхностям происходит при помощи предварительно подготовленных крепежных конструкций.

У данного способа есть два достоинства, которые недостижимы для других способов крепления:

  • Надежный прихват (фиксация) — благодаря этому провода и кабели можно очень плотно пригладить к поверхности.
  • Возможность фиксации нескольких параллельно идущих кабелей. Это очень удобно — не нужно сверлить кучу отверстий, длинная скоба-крепеж может захватить и зафиксировать сразу 3-4 (и более) кабеля.

В качестве скоб обычно используется нарезанная двухжильная алюминиевая лапша или более жесткий провод – ПТПЖ. Крепление самой скобы к стене выполняется с помощью «быстрого монтажа» (6 х 40 или 6 х 60), либо при помощи строительных гвоздей – в случае, если стены выложены, например, из газосиликата.

Готовится такой крепеж элементарно.

Провод шинкуется бокорезами на отрезки, их длина примерно 6 — 7 см. В середине отрезка прокалывается отверстие под шуруп «быстрого монтажа». Далее в стене сверлится перфоратором отверстие и в него забивается «быстрый монтаж» со скобой. Фиксация провода выполняется простым загибанием усиков скобы и несильным пристукиванием молотком.

Прайс-лист.

Наименование Ед.изм Кол-во Цена
Скоба металлическая однолапковая 16*17 шт 176 15
Металлическая двухлапковая скоба d-50мм шт 94 4
Скоба 21-22мм шт 37 7
Скоба 25-26мм шт 48 7,5
Скоба  диаметр 43 шт 108 10
Скоба с длинной ножкой  диаметр 36 шт 158 12
Скоба с короткой ножкой  диаметр 36 шт 125 10
Скоба диаметр 33 шт 4 12
Скоба  диаметр 30 шт 8 12
Скоба диаметр 24 шт 3 5
Скоба  диаметр 20 шт 1 4,5
Скоба  диаметр 14 шт 12 4
Скоба диаметр 12 шт 4 4
Скоба диаметр 10 шт 5 4
Скоба 12-13мм шт 106 5
Скоба  19-20мм шт 91 7
Клипса металлическая d-22мм шт 164 5
Скоба диаметр 31мм шт 37 10
Скоба крепежная для кабеля 10мм(цена за упаковку) шт 120 80
Скоба крепежная для кабеля прямоугольная 8мм(цена за упаковку) шт 100 80
W7700A —  Крепление для 26-жильного плоского кабеля шт 40 140
Распорная втулка 10мм шт 900 5
Втулка Fischer Elektronik DR 835 V0 шт 500 20
Втулка 13ME056 шт 325 2
Распорка Fischer Elektronik ABP 3060 10 шт 200 80
Распорка Fischer Elektronik GBP 3060 10 шт 300 80
Распорка Fischer Elektronik ISAB 4 B 25v шт 346 65
Ригель изогнутый металлический шт 5 20
Крепежный уголок ассиметричный шт 156 10

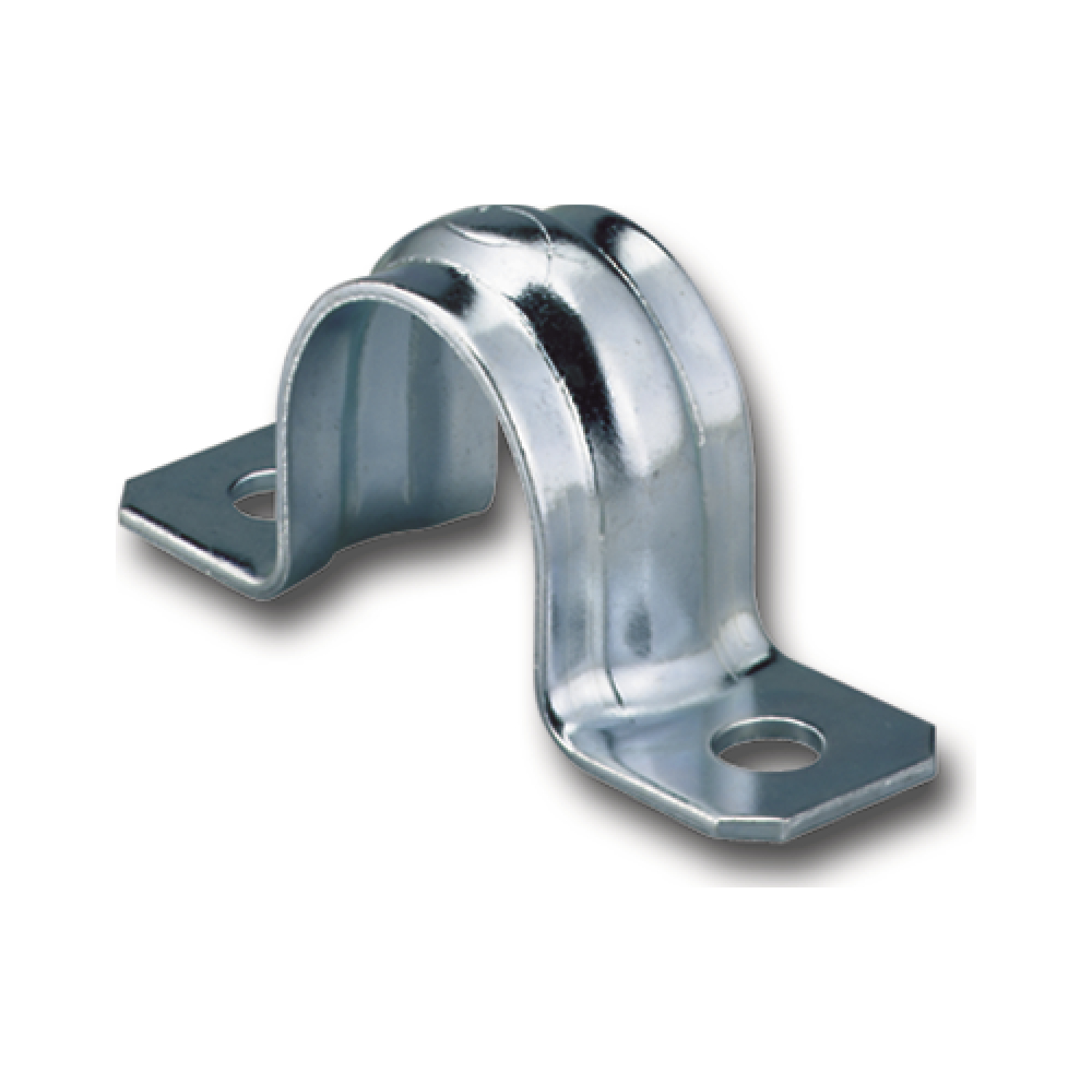

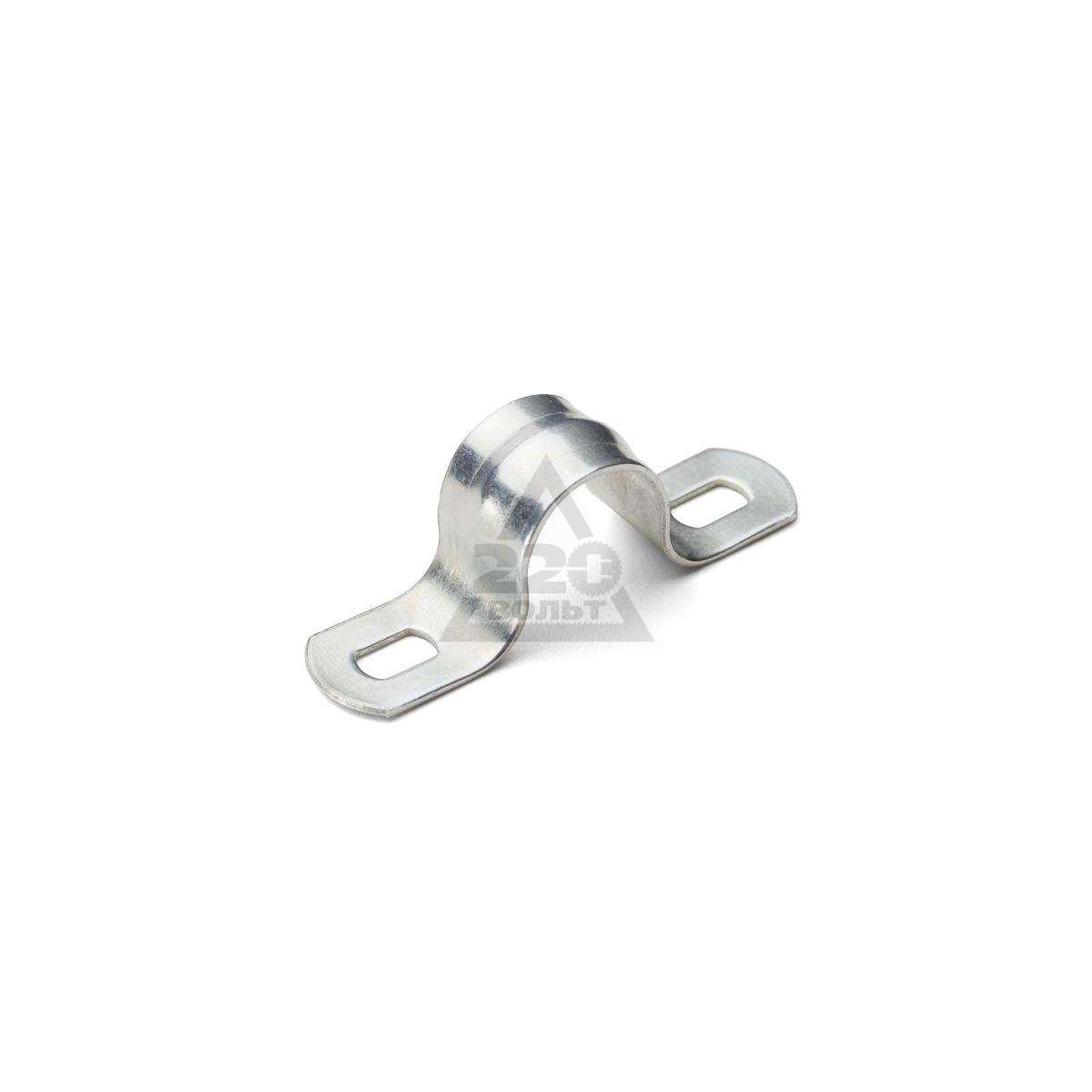

Скоба металлическая двухлапковая

Название:

Артикул:

Текст:

Выберите категорию:
Все Кабель, Провод » Кабель АВБбШв(нг) »» Кабель АВБбШв »» Кабель АВБбШвнг » Кабель АВВГ(нг) »» Кабель АВВГ »» Кабель АВВГнг » Кабель АКВВГ, АКВБбШв » Кабель АСБ » Кабель ВБбШв(нг-LS) »» Кабель ВБбШв »» Кабель ВБбШвнг(LS) » Кабель ВВГ(нг-LS) »» Кабель ВВГ »» Кабель ВВГнг(LS) » Кабель КВБбШв (нг) » Кабель КВВГ(нг) (LS) »» Кабель КВВГ »» Кабель КВВГнг »» Кабель КВВГнг-LS » Кабель КВВГэ(нг), (LS) »» Кабель КВВГэ »» Кабель КВВГэнг »» Кабель КВВГЭнг-LS » Кабель КГ » Кабель МКШ, МКЭШ, МГШВ » Провод А, АС » Провод АПВ » Провод АППВ, ППВ » Провод ВПП » Провод ПВ-1, ПВ-3 »» Провод ПВ-1 »» Провод ПВ-3 » Провод ПВС, ТТР » Провод ПНСВ 1,2 » Провод ПУНП, ПуВВ » Провод ПЭТВ-2 » Провод РПШ » Провод СИП » Провод ШВВП » ПРОВОДА ПРОЧИЕ Арматура СИП » Ensto » КВТ » ЭРА Муфты, перчатки, трубки термоусаживаемые » Кабельные муфты »» Высоковольтные муфты »» Низковольтные муфты (до 1 кВ) » Термоусаживаемые трубки » Компоненты кабельных муфт » Трубка ТВ-40 Schneider » Контактор, реле » Автоматы в литом корпусе » Авт. выкл. «Easy9» » Боксы » Авт.выкл. «ДОМОВОЙ» » Авт.выкл. «Acti9» HYUNDAI Сизы, Хомуты, Бирки » Дюбель хомуты, самоклеющиеся площадки » Маркировка кабеля и провода » Сизы, Сжимы ответвительные » Стяжки кабельные из нейлона » Стяжки кабельные стальные » Червячные и силовые хомуты Гофротруба, Труба ПВХ, Аксессуары Автоматический выключатель Защитные средства » ЭРА Инструменты » Когти, Лазы, Аксессуары » Инструмент для опрессовки, помпы » Инструмент для снятия изоляции » Инструмент для резки кабеля » Мультиметры и приборы электронные » Отверки, Пассатижи, Наборы Пускатель, Контактор Светодиодные лампы » ЭРА » Прогресс Лампы Рубильники, Предохранитель, Трансформатор Кабельный канал, Аксессуары Металлорукова, Аксессуары Наконечники, гильзы » Кабельные наконечники, гильзы, сжимы » Болтовые соединители и наконечники » Изолированные наконечники, разъемы и гильзы для проводов » Втулочные наконечники НШВИ Шкафы пустые » ЭРА Установочные » ЭРА Светильник, Прожектор » ЭРА » Светильники Светодиодные Шкафы распределительные Клеммы WAGO Протяжка для кабеля

Производитель:
ВсеMegalightЭРАКВТ

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Прижимы металлические (скобы)

Выберите категорию:

Все Крепеж » Анкеры »» Смотреть все анкеры »» Анкерный болт »»» Анкерный болт ⌀ 8 мм. »»» Анкерный болт ⌀ 10 мм. »»» Анкерный болт ⌀ 12 мм. »»» Анкерный болт ⌀ 16 мм. »»» Анкерный болт ⌀ 20 мм. »» Анкерный болт с гайкой »»» Анкер с гайкой ⌀ 6.5 мм. »»» Анкер с гайкой ⌀ 8 мм. »»» Анкер с гайкой ⌀ 10 мм. »»» Анкер с гайкой ⌀ 12 мм. »»» Анкер с гайкой ⌀ 14 мм. »»» Анкер с гайкой ⌀ 16 мм. »»» Анкер с гайкой ⌀ 20 мм. »» Рамные анкера »» Клиновые анкера »» Анкеры с крюками и кольцами »»» Анкер Г — образный крюк »»» Анкер с кольцом »»» Анкер с крюком »» Анкер MOLA »» Анкер MOLA крючки, петли »»» MOLA ⌀ 4,0 мм. »»» MOLA ⌀ 5,0 мм. »»» MOLA ⌀ 6,0 мм. »» Анкер — шурупы »» Анкеры Sormat »» Анкеры Fischer »» Другие анкеры »» Забивные анкеры »»» Латунные »»» Лепестковые »»» Стальные »» Химические анкеры » Болты »» Смотреть все болты »» Болты шестигранные полная резьба DIN 933 »»» Болт DIN 933 M6 »»» Болт DIN 933 M8 »»» Болт DIN 933 M10 »»» Болт DIN 933 M12 »»» Болт DIN 933 M14 »»» Болт DIN 933 M16 »»» Болт DIN 933 M18 »»» Болт DIN 933 M20 »»» Болт DIN 933 M22 »»» Болт DIN 933 M24 »» Болты мебельные DIN 603 »»» Болт DIN 603 M5 »»» Болт DIN 603 M6 »»» Болт DIN 603 M8 »»» Болт DIN 603 M10 »» Болты с внутренним шестигранником DIN 912 »»» Болт DIN912 M6 »»» Болт DIN912 M8 »»» Болт DIN912 M10 »»» Болт DIN912 M12 »» Болты шестигранные неполная резьба DIN 931 » Винты »» Смотреть все винты »» Винты полусфера DIN 7985 »»» Винты DIN 7985 ⌀ M3 мм. »»» Винты DIN 7985 ⌀ M4 мм. »»» Винты DIN 7985 ⌀ M5 мм. »»» Винты DIN 7985 ⌀ M6 мм. »»» Винты DIN 7985 ⌀ M8 мм. »» Винты потай DIN 965 »»» Винты DIN 965 ⌀ M3 мм. »»» Винты DIN 965 ⌀ M4 мм. »»» Винты DIN 965 ⌀ M5 мм. »»» Винты DIN 965 ⌀ M6 мм. »»» Винты DIN 965 ⌀ M8 мм. »» Винты барашковые DIN 316 »» Винты нержавейка DIN 965 »» Винты (шлиц) DIN 963 »» Винты-шурупы (шуруп-шпилька) » Шурупы »» Смотреть все шурупы »» Шурупы для ГВЛ/ГКЛ »»» Шурупы ГВЛ двойная резьба »»» Шурупы ГВЛ-дерево »»» Шурупы ГВЛ-металл »» Шурупы с пресс-шайбой »»» Шурупы с пресс-шайбой, острые »»» Шурупы с пресс-шайбой, сверло »»» Шурупы с пресс-шайбой цветные острые »»» Шурупы с пресс-шайбой цветные сверло »» Шурупы универсальные желтые »»» Универсальные желтые ⌀ 2,5 мм. »»» Универсальные желтые ⌀ 3.0 мм. »»» Универсальные желтые ⌀ 3.5 мм. »»» Универсальные желтые ⌀ 4.0 мм. »»» Универсальные желтые ⌀ 4.5 мм. »»» Универсальные желтые ⌀ 5.0 мм. »»» Универсальные желтые ⌀ 6.0 мм. »» Шурупы универсальные цинк »»» Универсальные цинк ⌀ 2.5 мм. »»» Универсальные цинк ⌀ 3.0 мм. »»» Универсальные цинк ⌀ 3.5 мм. »»» Универсальные цинк ⌀ 4.0 мм. »»» Универсальные цинк ⌀ 4.5 мм. »»» Универсальные цинк ⌀ 5.0 мм. »»» Универсальные цинк ⌀ 6.0 мм. »» Шурупы кровельные оцинкованные »»» Кровельные, цинк ⌀ 4.8 мм. »»» Кровельные, цинк ⌀ 5.5 мм. »»» Кровельные, цинк ⌀ 6.3 мм. »» Шурупы кровельные цветные »»» Кровельные ⌀ 5,5 мм. »»» Кровельные, белые ⌀ 4.8 мм. »»» Кровельные, желтые ⌀ 4.8 мм. »»» Кровельные, зеленые ⌀ 4.8 мм. »»» Кровельные, коричневые ⌀ 4.8 мм. »»» Кровельные, красное вино ⌀ 4,8 мм. »»» Кровельные, красные ⌀ 4.8 мм. »»» Кровельные, морская волна ⌀ 4,8 мм. »»» Кровельные, синие ⌀ 4.8 мм. »»» Кровельные, слоновая кость ⌀ 4,8 мм. »»» Кровельные, темно-зеленые ⌀ 4.8 мм. »» Шурупы саморезы оконные »» Шурупы Fischer Power Fast Ж/П »» Шурупы для сэндвич-панелей »» Шуруп глухарь DIN 571 »»» Шуруп DIN 571 ⌀ 6 мм. »»» Шуруп DIN 571 ⌀ 8 мм. »»» Шуруп DIN 571 ⌀ 10 мм. »»» Шуруп DIN 571 ⌀ 12 мм. »» Шурупы шестигранная головка DIN 7976 »» Шурупы полусфера DIN 7981 »» Шурупы потай DIN 7982 »» Шурупы DIN 96 »» Шурупы Spax Ж/П »» Шурупы для перфорированного крепежа »» Шурупы для деревянных конструкций »» Шурупы для паркета »» Шурупы разные » Дюбели »» Смотреть все дюбели »» Дюбели FISCHER »»» Fischer Duopower »»» Fischer SX »»» Fischer UX »»» Прочие дюбеля Fischer »» Дюбели для газобетона »» Дюбели для листовых материалов ГВЛ/ГКЛ »» Дюбели для теплоизоляции »» Дюбели распорные »» Дюбель-шурупы(гвозди) »» Складные дюбели » Гайки, шайбы, граверы »» Гайка шестигранная DIN 934 »» Гайка с фланцем DIN 6923 »» Гайка самоконтрящаяся DIN 985 »» Гайка колпачковая DIN 1587 »» Гайка соединительная DIN 6334 »» Гайка барашковая DIN 315 »» Гайка тонкая DIN 439 »» Гайка квадратная DIN 562 »» Шайба увеличенная DIN9021 »» Шайба простая DIN125 »» Шайба пружинная (гравер) DIN127 »» Шайбы стопорные »» Прочие шайбы, гайки » Гвозди »» Гвозди рифленые »» Гвозди финишные »»» Бронза »»» Латунь »»» Медь »» Дюбель-гвозди металлические » Грузовой крепеж »» Блоки »» Вертлюги »» Грузоподъемный такелаж »» Зажимы троса »»» Зажим троса DIN 741 »»» Зажим троса DUPLEX »»» Зажим троса SIMPLEX »»» Зажим троса АЛЮМИНИЕВЫЙ »»» Зажим троса БОЧОНОК »» Карабины »»» Карабины винтовые »»» Карабины пожарные »»» Карабины с вертлюгом »»» Карабины бытовые »» Коуши »» Крючок S — образный »» Рым — болт »» Рым — гайка »» Скобы такелажные »» Скобы такелажные омега »» Соединители цепи »» Талрепы »»» Талрепы кольцо-кольцо »»» Талрепы крюк-кольцо »»» Талрепы крюк-крюк »» Тросы »»» Трос стальной »»» Трос стальной в оплетке ПВХ »» Цепи »»» Цепь витая DIN 5686 »»» Цепь длиннозвенная DIN 763 »»» Цепь короткозвенная DIN 766 »»» Цепь декоративная бусы »»» Цепь декоративная готическая »»» Цепь декоративная квадратная витая »»» Цепь декоративная квадратная узор »»» Цепь декоративная овальная »»» Цепь декоративная панцирная »»» Цепь декоративная сантехническая » Кронштейны, уголки, пластины »» Уголки крепежные »» Уголки крепежные усиленные »» Уголки анкерные »» Уголки мебельные »» Уголки бытовые, оконные »» Уголки скользящие »» Уголки Z — образные »» Уголки стропильные 135 гр. »» Пластины »»» Пластины гвоздевые »»» Пластины крепежные »»» Пластины соединительные »»» Прочие пластины »» Кронштейны разборные и складные »» Кронштейны разные »» Профили »» Подвесы для ГВЛ » Заклепки »» Заклепки алюм — сталь 2,4 »» Заклепки алюм. — сталь ⌀ 3.2 мм. »» Заклепки алюм. — сталь ⌀ 4.0 мм. »» Заклепки алюм. — сталь ⌀ 4.8 мм. »» Заклепки алюм. — сталь ⌀ 6.4 мм. »» Заклепки цветные »» Заклепки резьбовые » Штанги резьбовые »» Штанги 1 метр »» Штанги 2 метра » Крючки »» Крюк-винт »» Петля-винт »» Крюк-шуруп »» Петля-шуруп »»» Петля-шуруп ⌀ 3 мм. »»» Петля-шуруп ⌀ 4 мм. »»» Петля-шуруп ⌀ 5 мм. »»» Петля-шуруп ⌀ 6 мм. »»» Петля-шуруп ⌀ 8 мм. »»» Петля-шуруп ⌀ 10 мм. »»» Петля-шуруп ⌀ 12 мм. »» Крюк-винт L — образный »» Крюк-шуруп L — образный »»» Крюк-шуруп L ⌀ 3.0 мм. »»» Крюк-шуруп L ⌀ 4.0 мм. »»» Крюк-шуруп L ⌀ 5.0 мм. »»» Крюк-шуруп L ⌀ 6.0 мм. »»» Крюк-шуруп L ⌀ 8.0 мм. »»» Крюк-шуруп L ⌀ 10.0 мм. » Хомуты, ленты монтажные »» Хомуты трубные »» Хомуты червячные »» Хомуты червячные с барашком »» Ленты монтажные »»» Ленты волна »»» Ленты прямые »»» Ленты тарные »»» Ленты для теплого пола »»» Прочие ленты » Крепеж для бруса »» Лифты регулировочные »» Опоры и косынки »»» Держатели балки »»» Опоры бруса закрытые »»» Опоры бруса раскрытые »»» Прочий крепеж » Мебельный крепеж »» Винты для мебельной фурнитуры »» Винты, болты, шурупы »» Гайки мебельные »» Заглушки »»» Заглушки №2 »»» Заглушки для конфирмата »»» Заглушки самоклеящиеся »» Полкодержатели, подвески »» Крючки для одежды » Крепеж для вагонки и терас »» Кляймеры »» Крепеж для терас » Материалы для крепления кабеля »» Дюбель-хомуты »» Клипсы »» Прижимы металлические (скобы) »» Ремешки, стяжки »» Серьги » Сантехнический крепеж » Зеркалодержатели Инструмент » Отвертки » Ключи, головки, наборы ключей »» Головки »» Ключи с трещеткой »» Ключи комбинированные »» Ключи разводные »» Ключи торцевые »» Ключи трубные »» Наборы инструментов »» Ключи шестигранные » Заклепочники » Измерительный инструмент »» Лазерный »» Рулетки »» Уровни »» Прочий инструмент » Метчики и плашки » Ножи и лезвия »» Ножи »» Ножи многофункциональные »» Ножи туристические » Патроны для дрели » Пистолеты для пены и герметиков » Степлеры, скобы » Строительный » Слесарный инструмент »» Молотки, киянки »» Напильники, надфили »» Ножовки, полотна »» Бокорезы, пассатижи, клещи »» Прочий инструмент » Столярный инструмент »» Ножовки »» Гвоздодеры, стаместки »» Струбцины »» Топоры, колуны » Сумки и кейсы » Садовый инструмент » Разный инструмент Оснастка » Биты и наборы бит » Буры, зубила »» Буры ⌀ 4 мм »» Буры ⌀ 5 мм »» Буры ⌀ 6 мм »» Буры ⌀ 6. 5 мм »» Буры ⌀ 7 мм »» Буры ⌀ 8 мм »» Буры ⌀ 10 мм »» Буры ⌀ 12 мм »» Буры ⌀ 14 мм »» Буры ⌀ 16 мм »» Буры ⌀ 18 мм »» Буры ⌀ 20 мм »» Буры ⌀ 22 мм »» Буры ⌀ 24 мм »» Буры ⌀ 25 мм »» Буры ⌀ 28 мм »» Зубила SDS — Plus »» Зубила SDS-Max »» Наборы буров » Сверла »» Сверла по металу »» Сверла по бетону »» Сверла по дереву »» Сверла форстнера »» Сверла по керамики и стеклу »» Универсальные сверла Multiconstruction »» Алмазные сверла »» Наборы сверел »» Сверла ступенчатые »» Сверла шнековые 460 мм. » Диски, щетки, чашки, шлифленты, шлифлисты »» Алмазные чашки »» Алмазные диски »» Диски отрезные по алюминию »» Диски отрезные по камню »» Диски отрезные по металлу »» Диски по дереву (ROTAREX) »» Диски пильные »» Диски, чашки шлифовальные »» Диски X-Lock »» Листы шлифовальные »» Щетки дисковые »» Щетки чашечные »» Ленты шлифовальные » Коронки »» Коронки по бетону, камню, керамике »» Коронки по дереву »» Коронки BI-Metal »» Коронки Progressor »» Коронки универсальные »» Коронки алмазные » Полотна для лобзиков » Полотна для сабельных пил » Фрезы Электроинструмент » Аккумуляторный инструмент »» Шуруповерты »» Пилы »» Перфораторы »» Аккумуляторные батареи (АКБ) »» Аккумуляторные УШМ (Болгарки) »» Радио »» Фонари » Дрели сетевые » Перфораторы » УШМ (Болгарки) » Уровни, дальномеры, нивелиры » Шлифовальные машины » Точильные станки » Электропилы » Принадлежности для пил » Рубанки » Газонокосилки, триммеры » Пылеудаление » Сварочные аппараты, электроды » Мойки высокого давления » Универсальный резак » Фрезеры » DREMEL »» Инструменты »» Наборы насадок »» Насадки »» Пилки для лобзика »» Приставки » Бетономешалки » Другой инструмент Пневмоинструмент Бензоинструмент » Бензопилы » Мотопомпы » Электрогенераторы » Воздуходувки » Мотокосы » Принадлежности STIHL Культиваторы и мотоблоки Лестницы и стремянки Шнуры и веревки » Веревка крученая джутовая » Веревка крученая сизалевая » Шнур плетенный полиамид » Шнур плетенный полипропилен » Шнур текстильный » Шнур фаловый » Шнур хлопковый Скобяные изделия » Задвижки » Замки почтовые и мебельные » Петли дверные » Петли разные » Проушины, ручки сундучные » Упоры для ворот » Крепление для качелей Клей, герметик, пена, ленты » Клей » Герметик » Пена »» Зимняя »» Летняя » Клеевые пистолеты, стержни » Скотч, изолента, ленты » Смазки » Химические анкеры Система регулируемых кронштейнов » Кронштейны » Стойки Средства защиты » Очки » Перчатки » Прочая защита Электротовары » Зарядно-пусковые устройства » Пушки тепловые Автоаксессуары » Автокомпрессоры » Зарядно устройство Водоснабжение Разное

скоба, дюбель хомут, клипсы, самодельный крепеж

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Виды крепления кабеля и проводов к стене

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

  • При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
  • Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
  • Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
  • Если предусматривается запас, следует сделать его менее заметным.
  • При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
  • Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
  • Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

  • Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т. п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
  • Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
  • Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали,  не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

  • напольные;
  • магистральные;
  • плинтусный;
  • парапетные.

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.



Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо  сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

 Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Скоба металлическая

Используют для монтажа кабеля в рукавах из металла. Имеют одно или два ушка, в которых имеется отверстие для крепления. Размеры могут быть разными. Их подбирают ориентируясь на диаметр металлического рукава. Скобы хорошо подходят для удержания массивных кабелей. Они легко устанавливаются и снимаются. На фото выше.

Дюбеля

Использование дюбелей оправдано простотой установки, универсальностью применения и невысокой ценой. Ими можно проводить, как скрытый, так и открытый монтаж на стенах и потолках из твердых материалов.

Дюбель-стяжка

Изготавливается из негорючего пластика. Является удобным элементом крепления. Используют для оперативного монтажа открытой или скрытой прокладки.

Стяжка может иметь разъемный или неразъемный замок. Первый вариант позволяет, если есть такая необходимость, изменить количество жил. Установка такая же, как и у обычных дюбелей.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.



Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Базы дюбельного типа

База дюбельного (БД) типа под стяжки, сделана из пластика. «Два в одном» — как бы и саморез и дюбель. В головке имеется отверстие, в которое просовывается стяжка для затягивания кабеля.

Установка очень простая. В подготовленное отверстие забивается бандаж. Устанавливается стяжка и в нее закладывают проводку. Затем осуществляют затяжку.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Изоляторы

В большинстве случаев крепление провода на изоляторы используется как ретро или декоративный. Этот способ открытой прокладки используется для монтажа электропроводки как в доме так и в бане.

Ретро проводка, крепление на изоляторы

Бочонок крепиться шурупом или гвоздем к стене и на него закрепляется скрученный предварительно провод. Скрутить его можно самостоятельно или купить уже скрученный.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому. Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу.

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

  • Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
  • Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
  • Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

  • простота в изготовлении и монтаже;
  • нет необходимости поиска крепежа и его покупки в магазинах;
  • возможность использовать (установка и замена) самоделок многократно;
  • можно крепить, как один, так и несколько проводов одновременно.

Проволочные зажимы и зажимы

Шланги-втулки — и — хомуты

Проволочные зажимы предназначены для защиты и удержания проводов, кабелей и шлангов в электрических системах. Все эти металлические кабельные зажимы изготовлены из прочных металлических материалов, устойчивых к повседневному износу, обеспечивая при этом очень прочную и надежную фиксацию. Проволочные зажимы — идеальный выбор для работы в суровых условиях или там, где обычна высокая вибрация. Ассортимент кабельных зажимов Del City включает в себя зажимы из оцинкованной, нержавеющей стали, винилового покрытия, алюминия и углеродистой стали.


Хомуты из нержавеющей стали, стали с гальваническим покрытием и алюминиевые металлические зажимы являются стандартными зажимами, используемыми для крепления проводов общего назначения. Каждый зажим содержит съемную оболочку из EPDM. Зажимы с виниловым покрытием содержат формованное виниловое покрытие для дополнительной защиты от сильных вибраций. Наконец, хомуты из углеродистой стали спроектированы таким образом, чтобы они были менее подвержены усталости, чем стандартные металлические кабельные хомуты, чтобы выдерживать даже более жесткие условия окружающей среды. Также доступны различные кабельные зажимы, которые идеально подходят для крепления жгутов меньшего размера.Организуйте свое приложение, проект или пространство и защитите их с помощью зажимов и зажимов Del City.

Хомуты

предназначены для защиты и удержания проводов, кабелей и шлангов в электрических системах. Все эти металлические кабельные зажимы изготовлены из прочных металлических материалов, устойчивых к повседневному износу, обеспечивая при этом очень прочную и надежную фиксацию. Проволочные зажимы — идеальный выбор для работы в суровых условиях или там, где обычна высокая вибрация.Ассортимент кабельных зажимов Del City включает в себя зажимы из оцинкованной, нержавеющей стали, винилового покрытия, алюминия и углеродистой стали.


Хомуты из нержавеющей стали, стали с гальваническим покрытием и алюминиевые металлические зажимы являются стандартными зажимами, используемыми для крепления проводов общего назначения. Каждый зажим содержит съемную оболочку из EPDM. Зажимы с виниловым покрытием содержат формованное виниловое покрытие для дополнительной защиты от сильных вибраций. Наконец, хомуты из углеродистой стали спроектированы таким образом, чтобы они были менее подвержены усталости, чем стандартные металлические кабельные хомуты, чтобы выдерживать даже более жесткие условия окружающей среды.Также доступны различные кабельные зажимы, которые идеально подходят для крепления жгутов меньшего размера. Организуйте свое приложение, проект или пространство и защитите их с помощью зажимов и зажимов Del City.



Кабельные зажимы из нержавеющей стали Стальные зажимы с виниловым покрытием


7 типов кабельных зажимов

Укладка кабелей может стать кошмаром, если не сделать это правильно с первого раза.Кабельные зажимы помогают обеспечить аккуратность и чистоту выполняемой работы, предоставляя набор опций в зависимости от устанавливаемого кабеля. Зажимы варьируются от самоустанавливающихся, шарнирных, зажимных, из нержавеющей стали, стальных подушек и с виниловым покрытием. Поскольку имеется несколько вариантов, лучше всего настроить зажим в соответствии с типом реализуемого кабеля и окружающей средой, в которой он устанавливается.

Зажимы самоустанавливающиеся

Самоустанавливающиеся зажимы имеют закругленные края, чтобы снизить опасность перетирания кабелей.Самоцентрирующийся зажим также защищает кабели с помощью технологии блокировки, которая обеспечивает крепление и фиксацию лески, так что она не может отделиться от скобы.

Зажимы шарнирные

Шарнирные фиксирующие зажимы имеют шарнирную конструкцию, которая фиксируется на месте, обеспечивая снятие напряжения с проводов. Эти уникальные кронштейны также уменьшают вибрацию, поскольку они надежно удерживают кабели на месте.

Хомуты для компрессионных кабелей

Компрессионные кабельные зажимы также работают на шарнире.В отличие от шарнирных фиксирующих зажимов, компрессионные скобы позволяют со временем добавлять и удалять кабели. Это может быть полезно, когда ожидается внедрение будущих кабелей.

Стальные тросовые опоры

Стальные распорки для тросов позволяют быстро и просто закрепить тросы. Эти стальные тросовые стойки имеют липкую заднюю опору, которая обеспечивает надежный захват для установки троса.

Хомуты из нержавеющей стали

Кабельные зажимы

из нержавеющей стали разработаны для работы в более жестких условиях.Их устойчивая к коррозии конструкция и тщательно штампованные края обеспечивают надежную фиксацию кабелей. Этот стиль, как и самоустанавливающиеся зажимы, также защищает провода от износа от трения.

Стальные амортизаторы

Хомуты со стальной подушкой имеют подушку из EPDM, которая выравнивает внутреннюю часть хомута. Эта резиновая прокладка поглощает вибрации и обеспечивает изоляцию электропроводки. Эти брекеты также противостоят эрозии как часть их цинкового гальванического покрытия.

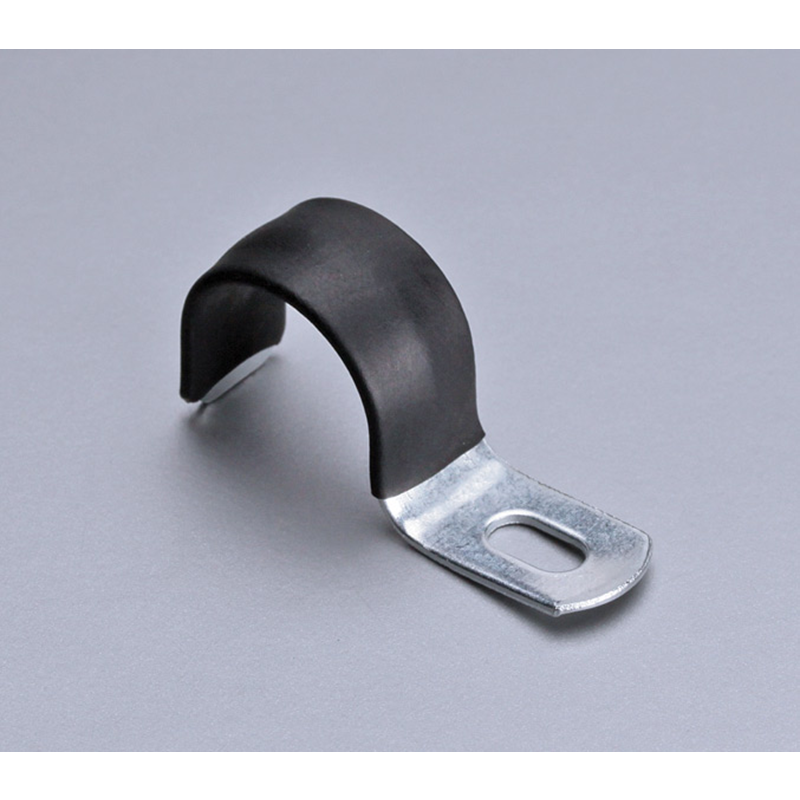

Зажимы с виниловым покрытием

Зажимы с виниловым покрытием обеспечивают большую гибкость.Есть два типа: стальной зажим и стальной пружинный зажим. Они оба обеспечивают сцепление и изоляцию благодаря виниловой конструкции. Более мягкая сталь дает возможность изменять форму в зависимости от устанавливаемых проводов. Также стоит отметить, что пружинные зажимы могут оказаться более предпочтительными для ленточных кабелей, при этом поддерживая закругленные кабели. Несмотря на то, что эти зажимы крепятся к стене, их гибкость позволяет им оставаться закрепленными при корректировке фактического удержания кабелей.

Не уверены, какой кабельный зажим лучше всего подходит для вашего применения? Свяжитесь с нами по адресу [email protected], чтобы поговорить с одним из наших инженеров.

Кабельные зажимы | Кабельные зажимы

Кабельные зажимы | Эллис Патентс Вулкан | Альфа | Феникс | Flexi-Strap | Тройные зажимы для кабелей | LV MV HV 11kV 33KV Кабели сверхвысокого напряжения

Что такое кабельные зажимы?

Кабельные зажимы используются для фиксации, зажима и поддержки кабелей — зажимы обеспечивают эффективную защиту от короткого замыкания, поддерживают и удерживают силовые кабельные системы низкого, среднего и высокого напряжения при установке через определенные промежутки времени в цепи для защиты электрических установок.

Кабельные зажимы обеспечивают сдерживание и предотвращают чрезмерное перемещение кабеля в результате магнитных сил тока короткого замыкания — зажимы должны быть подходящими для размера кабеля (внешний диаметр) и ожидаемого тока короткого замыкания (пиковый уровень короткого замыкания кА).

Правильно указанные кабельные зажимы выдерживают нагрузки, соответствующие значениям максимального ожидаемого тока короткого замыкания.

Проектировщики, инженеры и разработчики систем силовых кабелей должны продумать правильную систему крепления или крепления кабеля, чтобы обеспечить безопасное и адекватное ограничение и защиту кабелей низкого, среднего или высокого напряжения — кабельные зажимы ограничивают движение кабелей во время электрического повреждения.

Доступны кабельные зажимы для любых условий окружающей среды (на суше и в море), промышленных применений и рабочих напряжений — специальные кабельные крепления для огнестойких , с низким уровнем дыма без галогенов (LSF LSOH) и quadrafoil (Quad) кабельные установки .

«Каждый проводник или кабель должен иметь соответствующую прочность и устанавливаться таким образом, чтобы выдерживать электромагнитные силы, которые могут быть вызваны током, в том числе током короткого замыкания.”Правила проводки IET, 17-е издание BS7671: 2008 (2011).

Спецификация кабельной планки

При выборе кабельных скоб следует учитывать несколько ключевых факторов:

  • Диаметр кабеля — габаритный диаметр кабеля НН-ВН обеспечивает выбор правильного размера планки. Этот размер, а именно внешний диаметр кабеля вокруг оболочки кабеля, также требуется для расчета сил короткого замыкания, которым шип может потенциально подвергнуться в условиях неисправности.
  • Характеристики — в зависимости от применения для прокладки кабеля может потребоваться, чтобы планка включала характеристики материала и характеристики, например огнестойкость, LSF (низкий уровень дыма), LSOH LSZH (низкий уровень дыма, отсутствие галогенов) или коррозионную стойкость. (нержавеющая сталь)
  • Тип кабеля — проверьте напряжение и конструкцию кабеля: низкое напряжение низкого напряжения, среднее среднее напряжение или высокое напряжение высокого напряжения.

Кабельные зажимы: на этой фотографии подчеркивается важность кабельных скоб для удержания кабелей во время короткого замыкания.Защищенная часть кабеля оставалась надежно прикрепленной к защитной оболочке во время испытания, тогда как свободная часть кабеля сильно перемещалась, что могло привести к травмам персонала в этой зоне. Это испытание на короткое замыкание проводилось в контролируемых условиях, и уровень неисправности составлял 174 кА с шагом кабельных скоб 300 мм. Кабельные зажимы Ellis Patents использовались вместе с ограждением кабельной лестницы Vantrunk Speedway.

Другие факторы включают тип кабеля, номинальные характеристики, конструкцию системы электропитания, кабельную систему управления / ограждающую конструкцию и среду установки — полный ассортимент одиночных кабельных скоб , , трехлистных кабельных скоб, четырехлистных скоб , или специально спроектированных и разработанных для конкретных требований применения.

Защита от короткого замыкания с помощью кабельных скоб

Следующее видео наглядно демонстрирует кабельные зажимы Ellis Emperor Cable Cleats , зажимающие одножильные кабели в виде трилистника, которые подвергаются короткому замыканию с пиком 118 кА — воспроизведение замедленного воспроизведения подчеркивает чрезвычайную физическую силу и силу, создаваемую коротким замыканием в качестве кабеля. планки эффективно удерживают силовые кабели до защитной оболочки.

Кабельные зажимы обеспечивают эффективную прокладку силовых кабелей низкого, среднего и высокого напряжения, требующих защиты от короткого замыкания.

Через: Panduit.

➡ Ниже представлен полный ассортимент кабельных скоб , используемых для зажима и удержания кабелей низкого, среднего и высокого напряжения в случае короткого замыкания, включая силовые кабели среднего и высокого напряжения 11 кВ / 33 кВ — одинарные, трехлепестковые , , четырехкрылые и несколько конфигураций связанных кабелей могут быть соединены с использованием кабельных скоб Ellis Patents и Prysmian , изготовленных из различных материалов, включая нейлон, нержавеющую сталь , и алюминий.

Кабельные зажимы | Зажимы с одним и двумя отверстиями | Алюминий и пластик | Шипы без болтов, штабелируемые и безболтовые, одобрено LU

Кабельные зажимы и зажимы

Плоские, трехлистные и четырехлистные кабели

Кабельные схемы для 3-фазных установок с использованием одножильных кабелей обычно имеют плоские промежутки, плоские касания или трилистник .

В Великобритании 17-е издание Правил электропроводки (BS7671) предоставляет номинальные токи и значения падения напряжения для всех этих конфигураций кабелей — также доступна информация о факторах группирования и расстоянии между цепями для достижения тепловой независимости.

Шипы-трилистники

Энергетические системы с повышенным ожидаемым уровнем короткого замыкания также подвергают установленные кабели воздействию повышенных температур (проводники могут достигать 250 ° C) — высокая температура приводит к размягчению изоляции кабеля и внешней оболочки кабеля, подвергая кабель потенциальному повреждению из-за шип. Чтобы противодействовать этому, доступны кабельные зажимы с полимерными вкладышами.

Кабели расширения и одноядерные кабели

Одножильные кабели, работающие при низком, среднем или высоком напряжении, расширяются и сжимаются при термоциклировании на более высоких уровнях, чем многожильные кабели — если кабель ограничен, на несущую конструкцию могут передаваться значительные силы.Для этого одножильные кабели обычно имеют «змеевидную» форму, позволяющую образовывать небольшие петли, позволяющие принять расширение кабеля и подрядчика. Также обычно позволяют некоторым кабельным зажимам свободно перемещаться и не ограничивать все кабельные зажимы.

Кабели с трилистником и триплексом

Облицовка кабельного лайнера используется для защиты силовых кабелей среднего и высокого напряжения, обычно подающих электричество с напряжением 11 кВ — кабельные хомуты стандартно окружены полимерными материалами LSF с нулевым содержанием галогенов.Трилистники или триплексные рамки используются с одиночными кабельными скобами для фиксации триплексных кабелей (три одножильных кабеля, скрученных друг с другом по спирали), преодолевая скручивание кабеля, подлежащего перемычке в любой точке по установленной длине.

Без кабельной оболочки установка кабельных скоб была бы затруднена из-за того, что относительное положение триплексного кабеля может меняться по длине кабельной трассы — здесь внутренняя облицовка применяется вокруг триплексных кабелей, а затем используется стандартная кабельная скоба.Обратите внимание, что в зависимости от характеристик короткого замыкания кабельной системы могут использоваться кабельные зажимы из полимерной или нержавеющей стали.

Специальные кабельные зажимы доступны со склада для применения в кабелях с высокими эксплуатационными характеристиками, включая огнестойкие, малодымные, нулевые галогены / LSF, огнестойкие, а также со специальными одобрениями для конечных пользователей UK DNO для устройств зажима силовых кабелей среднего и высокого напряжения, таких как Triplex кабели . Также Network Rail и LUL London Underground одобрили кабельные зажимы для зажима силовых рельсов, кабелей S&T на станциях, под землей и в туннелях.

Кабельные зажимы — Ellis Patents Emperor планки зажимают все типы кабелей низкого, среднего и высокого напряжения, обеспечивая защиту от короткого замыкания до 235 кА, обычно предназначены для поддержки кабелей среднего и высокого напряжения, работающих при 11 кВ / 33 кВ

Кабельные зажимы против стяжек
Кабельные стяжки

из пластмассы или нержавеющей стали не обеспечит необходимой поддержки кабелей при коротком замыкании, что подтверждается сравнительными испытаниями, приведенными ниже, когда кабели подвергаются току короткого замыкания при фиксации с помощью кабельных скоб и стяжек — зажимы предназначены для поддержки кабелей и указаны в спецификации. в соответствии с IEC61914 для предотвращения чрезмерного перемещения кабеля в условиях короткого замыкания.

IEC61914 предоставляет спецификаторам формулу для расчета расстояний между шипами, и в общем процессе выбора следует учитывать:

  • Диаметр кабеля
  • Кабельная конструкция (бронированная | небронированная)
  • Рейтинг короткого замыкания электрической системы
  • Операционная среда
  • Изолятор кабеля (лоток | вешалка | лестница)

♦ Кабельные стяжки

♦ Кабельные зажимы

Крепежная скоба для кабеля

Кабельные зажимы обычно крепятся вокруг кабелей с помощью болта и гайки с резьбой — чем выше крутящий момент при закрытии этого крепления, тем сильнее зажимы кабеля крепятся к кабелю.Плотный захват зажима вокруг кабеля может быть преимуществом при рассмотрении осевого проскальзывания, но следует соблюдать осторожность, поскольку чрезмерное натяжение зажимов может привести к повреждению как внешней оболочки оболочки, так и конструкции кабеля.

Как правило, фиксаторы планки следует затягивать до тех пор, пока планка не будет плотно прилегать к кабелю без зазоров между вкладышем планки и тросом, а также без видимых повреждений или выпуклостей на внешней оболочке.

T&D может предоставить конкретные рекомендации по крутящему моменту для всех типов кабельных скоб.

Зажимы для кабелей высокого напряжения
Опора кабеля высокого напряжения
Кабельные скобы

проходят испытания на короткое замыкание в соответствии с международным стандартом IEC 61914, чтобы гарантировать, что скоба может выдерживать определенный набор условий повреждения кабеля, выраженных в виде пикового тока короткого замыкания.

Шипы

проходят испытания в независимой аккредитованной лаборатории и имеют соответствующие сертификаты.

Обеспечивая правильную фиксацию, удержание и поддержку кабелей с помощью кабельных скоб, обеспечивает также защиту концевых муфт MV HV — скобы снижают механическую нагрузку на кабельные вводы и концевые заделки.Например, кабельные наконечники, используемые с заделками и разъемными соединителями, не должны выдерживать вес кабеля.

Без опоры кабеля на вводы среднего / высокого напряжения электрического оборудования среднего и высокого напряжения, включая распределительное устройство и трансформаторы, возникает чрезмерная сила изгиба — без держателя кабельной планки кабель среднего напряжения-высокого напряжения может быть физически вытянут из кабельных наконечников или соединителей .

Кабельные зажимы высокого напряжения используются для крепления кабелей 11 кВ / 33 кВ и 66 кВ / 132 кВ к кабельной изоляции на подстанциях, туннелях и в системах передачи и распределения электроэнергии.

Являясь ведущим дистрибьютором кабельных скоб, Thorne & Derrick может предоставить экспертные консультации и поддержку клиентов относительно пригодности конкретных скоб для любого типа кабельной прокладки.

➡ Блог: IEC 61914 — Кабельные зажимы и расчеты защиты от короткого замыкания

IEC61914 — Расчет сил короткого замыкания для определения совместимых кабельных скоб

T&D также распространяет полный ассортимент кабельных аксессуаров MV-HV и электрического оборудования для поддержки прокладки кабелей среднего / напряжения, включая сети 11кВ / 33кВ и 66кВ / 132кВ.

  Кабельные зажимы ♦ Кабельные зажимы ♦ НН СН ВН ♦ Четырехкрыло с одним трилистником ♦ Зажим 11 кВ 33 кВ ♦ Держатели кабеля ♦ Среднее и высокое напряжение

Кабельные зажимы, нержавеющая сталь — для тяжелых условий эксплуатации

Кабельные зажимы также называются зажимами с U-образными болтами, зажимами с U-образными болтами, зажимами для тросов или зажимами для тросов.

* Указанные значения крутящего момента основаны на чистой резьбе без масла. Кабельные зажимы не предназначены для несения нагрузки. Поэтому пределы рабочей нагрузки не установлены.

Размер Требуемое минимальное количество зажимов Количество проводов для возврата Крутящий момент фунт / фут * Прибл. Фунтов каждый A B С
1/8 ″ 2 3,25 ″ 4,5 0,05 .125 ″,625 ″,625 ″
3/16 ″ 2 3,75 ″ 7,5,11.1875 ″,875 ″,8125 ″
1/4 ″ 2 4,75 ″ 15,19,25 ″ 1,125 ″,875 ″
5/16 ″ 3 5,25 дюйма 30,30,3125 ″ 1,375 ″ 1,125 ″
3/8 ″ 3 6,5 ″ 45,46,375 ″ 1.75 ″ 1,375 ″
1/2 ″ 3 11,5 ″ 65,68 .4375 ″ 2 ″ 1,5 ″
5/8 ″ 3 12 ″ 95 1 .50 ″ 2,3125 ″ 1,875 ″
3/4 ″ 4 18 ″ 130 1,5. 5625 ″ 2,5 дюйма 2.125 ″
7/8 ″ 4 19 ″ 225 2,625 ″ 2,75 ″ 2,375 ″
1 ″ 5 26 ″ 225 2,25 .6875 ″ 3 ″ 2,5 дюйма

Правильный метод сборки кабельных зажимов
Для приложений OSHA (строительство) см. OSHA 1926.51

1. При выполнении этих инструкций обращайтесь к соответствующей таблице.Начните с того, что отвинтите указанное количество веревки от петли наперстка. Установите первый зажим, как показано на Рисунке 1. Убедитесь, что U-образный болт находится над тупиковым концом троса, а токоведущий конец лежит в седле. (Никогда не оседлайте мертвую лошадь!) Затягивайте гайки равномерно, поочередно поочередно, до достижения рекомендованного момента затяжки.

2. Установите второй зажим, как показано на Рисунке 2, как можно ближе к петле или наперстку. Если требуются дополнительные зажимы, затяните гайки, но не затягивайте, и переходите к следующему шагу.Если требуются только два зажима, продолжайте затягивать гайки поочередно до достижения рекомендуемого момента затяжки.

3. Установите дополнительные зажимы, как показано на Рисунке 3, равномерно расположив их между первыми двумя. Убедитесь, что веревка провисает, затем поочередно затягивайте гайки на всех U-образных болтах до достижения рекомендуемого момента затяжки.

ВАЖНЫЕ ЗАМЕЧАНИЯ — ВСЕГДА подбирайте размер зажима к тросу того же размера — ВСЕГДА готовьте трос и концевую заделку в соответствии с инструкциями — НИКОГДА не используйте зажимы для троса с тросом с пластиковым покрытием — ВСЕГДА прикладывайте «первую нагрузку» для проверки сборки троса.Испытательная нагрузка должна быть больше или равна ожидаемой рабочей нагрузке — ВСЕГДА проверяйте и повторно затягивайте гайки до рекомендованного момента.

Кабельный зажим из нержавеющей стали, 100 штук, 85 рупий / килограмм Shri Balaji Engineering Works

Кабельный зажим из нержавеющей стали, 100 штук, 85 рупий / килограмм Shri Balaji Engineering Works | ID: 110791

Спецификация продукта

Материал Нержавеющая сталь
Марка Шри Баладжи
Размер упаковки 100 штук
Полированная поверхность 9026 Тип упаковки

Описание продукта

Мы участвуем в презентации эксклюзивного ассортимента кабельных зажимов из нержавеющей стали . Наши продукты доступны в различных спецификациях, которые полностью соответствуют требованиям наших клиентов.


Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2017

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Участник IndiaMART с сентября 2016 г.

Основанная в 2017 году, Shree Balaji Engineering Works занимается производством и обслуживанием , обеспечивая оптимальное качество коллекции металлической шайбы , металлического кронштейна, металлического зажима, деталей из листового металла, гаек и болтов, фиксаторов зажимов , Сварочная служба и многое другое.Изготовленные с использованием лучших в своем классе материалов и прогрессивных инструментов и технологий, они соответствуют директивам, определенным рынком.

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Зажимы, подвески и зажимы для оттяжек

1/4-дюймовый гибкий зажим для отростков Allied H-885
  • Для прядей 1/4 «
  • Сверхмощное средство крепления оттяжек и троса.
  • Состоит из основы из ковкого чугуна, U-образного болта и двух шестигранных гаек.
  • Все компоненты оцинкованы методом горячего цинкования в соответствии со спецификацией ASTM A153.
Зажим с 2-мя болтами 3-3 / 8Lng «с болтами 1/2» J1030 / ALL 5058

1/2 «ДВУХБОЛТОВЫЙ ЗАЖИМ НАПОРЫ 3-3 / 8» X 1-9 / 16 «ПЛИТЫ

    • Используется для формирования петель оттяжек, которые крепятся к анкерным стержням или тупикам.
    • Параллельные канавки допускают прядь без образования царапин.
    • Половинки пластины выравниваются равномерно, что упрощает установку.
    • Длина листа составляет 3-3 / 8 дюйма, а ширина листа — 1-9 / 16 дюйма.
    • Допустимые размеры прядей составляют от 3/16 дюйма (2,2 м) до 3/8 дюйма (10 м).
    • Состоит из двух пластин и двух болтов с квадратным подголовком 1/2 «X 1-5 / 8» с квадратными гайками.
    • Горячее цинкование в соответствии со спецификацией ASTM A153.
    • H-J1030-ALL-5058
    • Это не подвесной зажим
Зажим с 3-мя болтами Зажим Marriage Guy Clamp 4 дюйма с болтами 1/2 дюйма, диапазон прядей 3/16 — 7/16 дюймов H-J929

MSI H-J929 Зажим с 3 болтами, 4 дюйма с болтами 1/2 дюйма, диапазон прядей от 3/16 до 7/16 дюйма
Зажим с 3 болтами Зажим с отбортовкой с 3 болтами
Технические характеристики / Характеристики:

  • Количество болтов: 3
  • Диаметр зажимного болта: 1/2 «
  • Длина зажима: 4″
  • Ширина зажима: 1-9 / 16 «
  • Диаметр нити: 3/16 «- 7/16»
  • Прокат из углеродистой стали с прямой параллельной канавкой, которая не повредит прядь
  • Зажимные болты имеют специальные выступы для предотвращения проворачивания при затягивании гаек.
  • Конструкция из высококачественной стали, горячая оцинкованный
Не использовать в качестве подвесного зажима
Зажим с 3-мя болтами Зажим Marriage Guy Clamp 6 дюймов с болтами 1/2 дюйма, диапазон прядей 3/16 — 7/16 дюймов H-J930

MSI H-J930 Зажим с 3 болтами, 6 дюймов с болтами 1/2 дюйма, диапазон прядей от 3/16 до 7/16 дюйма
Зажим с 3 болтами Зажим с отбортовкой

Технические характеристики / характеристики:

  • Количество болтов: 3
  • Диаметр зажима зажима: 1/2 «
  • Длина зажима: 6″
  • Ширина зажима: 1-9 / 16 «
  • Диаметр нити: 3/16 «- 7/16»
  • Прокат из углеродистой стали с прямой параллельной канавкой, не повреждающей прядь
  • Зажимные болты имеют специальные выступы для предотвращения проворачивания при затягивании гаек.
  • Конструкция из высококачественной стали, горячая оцинкованный
Не использовать в качестве подвесного зажима.

Зажим с 3-мя болтами Зажим Marriage Guy Clamp 6 дюймов с болтами 5/8 дюйма, диапазон прядей 5/16 — 1/2 дюйма H-J931

MSI H-J931 Зажим с 3 болтами, 6 дюймов, 5/16 дюйма — 1/2 дюйма, диапазон прядей
Зажим с 3 болтами, Зажим с отбортовкой

Технические характеристики / характеристики:

  • Количество Болты: 3
  • Диаметр зажимного болта: 5/8 «
  • Длина зажима: 6″
  • Ширина зажима: 1-21 / 32 «
  • Диаметр нити: 5/16″ — 1/2 «
  • Прокат из углеродистой стали с прямой параллельной канавкой, которая не повредит прядь.
  • Зажимные болты имеют специальные выступы для предотвращения проворачивания при затяжке гаек.
  • Конструкция из высококачественной стали, оцинкованная горячим способом


Не использовать в качестве подвесного зажима .Может также использоваться с зажимным концом SideWalk Guy J0522

Подвесной зажим с 3 болтами для кабеля Figure 8 (.109 — .134 «) Allied Bolt 7026
  • Используется для крепления кабеля «восьмерка» к телефонным столбам. Струбчатый зажим
  • Каждый подвесной зажим состоит из двух алюминиевых пластин, двух болтов с квадратным подголовком 1/2 дюйма и двух квадратных гаек.
  • Пластины экструдированы и штампованы из алюминия 6063-T6.
  • Центральное отверстие вмещает 5 / 8 «болты.
  • Рис. 8 Подвесные зажимы с тремя болтами имеют длину 6 дюймов.
  • Болт с квадратным подголовком и гайки изготовлены из стали класса 2.
  • Болты с квадратной головкой и квадратные гайки оцинкованы методом горячего цинкования в соответствии со спецификацией ASTM A153, класс C.
Подвесной зажим с 3 болтами для кабеля Figure 8 (.148 — .250 «) Allied Bolt 7027
  • Используется для крепления кабеля «восьмерка» к телефонным столбам.
  • Каждый подвесной зажим состоит из двух алюминиевых пластин, двух болтов с квадратным подголовком 1/2 дюйма и двух квадратных гаек.
  • Пластины экструдированы и штампованы из алюминия 6063-T6.
  • Центральное отверстие подходит для болтов 5/8 «.
  • Рис. 8 Подвесные зажимы с тремя болтами имеют длину 6 дюймов.
  • Болт с квадратным подголовком и гайки изготовлены из стали марки 2.
  • Болты с квадратной головкой и квадратные гайки оцинкованы горячим способом в соответствии со спецификацией ASTM A153.
3/8 «гибкий зажим с оттяжкой Allied H-887
  • для 3/8 прядей
  • Сверхмощное средство крепления оттяжек и троса.
  • Состоит из основы из ковкого чугуна, U-образного болта и двух шестигранных гаек.
  • Все компоненты оцинкованы методом горячего цинкования в соответствии со спецификацией ASTM A153.
5/16 «гибкий зажим для оттяжек Allied H-886-
  • Для 5/16 прядей
  • Сверхмощное средство крепления оттяжек и троса.
  • Состоит из основы из ковкого чугуна, U-образного болта и двух шестигранных гаек.
  • Все компоненты оцинкованы методом горячего цинкования в соответствии со спецификацией ASTM A153.
Хомут Adsco из нержавеющей стали LWC-304SS

Нержавеющая сталь Зажим для стяжной проволоки Adsco
Объем:

Этот стандарт изделия предназначен для использования в сочетании со стандартом CSA CAN / CSA-C83. Этот элемент обычно монтируется на посыльном канате и используется для заделки троса для крепления кабеля.
Сборка:
Зажим для крепежной проволоки состоит из двух секций зажима, двух плоских шайб и двух комплектов шестигранных гаек на шпильке с буртиком.Шпилька должна входить в одну секцию зажима при сборке, чтобы предотвратить вращение шпильки при затягивании гаек. Эта функция фиксации предназначена для правильного закрытия челюстей. После сборки оба конца шпильки следует соответствующим образом модифицировать, чтобы предотвратить потерю гаек.
Место размещения:
Зажим подходит для различных прядей диаметром от 3/16 ″ до 916 диаметров.

B Болт подвески троса 5/8 «X 18» Allied Bolt 8264

Используется для фиксации двух зажимов для подвешивания кабеля на противоположных сторонах опоры электросети.

  • Хомуты кованые, а не сварные для дополнительной прочности.
  • Болт с конусом на каждом конце для облегчения пуска.
  • Горячее цинкование в соответствии со спецификацией ASTM F2329.
  • Знак производителя (ABI) и знак обозначения растягивающей нагрузки (например, 10M, 16M, 25M) нанесены на нерезьбовую часть каждого болта. Маркировка ABI зарегистрирована в Патентном ведомстве США в соответствии с Законом Fastner Insignia.
  • Минимальная прочность на разрыв: 13 550 фунтов силы.
  • Рекомендуемое значение крутящего момента: 73 фунт-фут.
  • Секция без резьбы 6 дюймов.

Наша цена: 2,84 доллара США

Цена со скидкой: 2,34 доллара США

Вы экономите 0,50 доллара США!

B Зажим заземления жилы «Зажим почтового ящика» J7956

Этот зажим заземления используется для прикрепления оболочки кабеля к несущему проводу. Корпус зажима выполнен с внутренним держателем, который опирается на конец затвора. Болт 1/2 дюйма можно снять, чтобы закрепить зажим на проводе.

Балочный зажим с квадратной головкой MSI SI-2181

MSI SI-2181 Балочный зажим с квадратной головкой используется для электрического подключения прицепов, передвижных домов или других балочных конструкций. Острие на болте проникает сквозь краску или оксид на поверхности, обеспечивая плотное соприкосновение с основным металлом.
Технические характеристики:

  • Отдельные винты для крепления заземляющих проводов AWG № 14 — № 6
  • Отливка из высокопрочной бронзы
  • Зарегистрировано UL и CUL
  • Головка болта: квадратная
  • Зажим заземления балки
Болт удлинителя кабеля 5/8 «x 11» Allied Bolt 2073

Болт удлинителя кабеля 5/8 x 11 дюймов H-2073 То же, что и GMP70212

  • Используется для размещения второго кабеля на том же уровне и на той же стороне опоры, что и существующий кабель.
  • Болты-удлинители кабеля предназначены для крепления к концам подвесных болтов с резьбой.
  • Длина секции с внутренней резьбой восемь дюймов.
  • Наружная резьбовая часть имеет длину три дюйма.
  • Горячее цинкование в соответствии со спецификацией ASTM A153.

Прейскурантная цена: 15,00 долларов США

Наша цена: 15,00 долларов США

Продажная цена: 11,67 долларов США

Вы экономите 3 доллара США.33!

Болт удлинителя кабеля 5/8 «x 7» Allied Bolt 2070

Болт удлинителя кабеля 5/8 «x 7» То же, что и GMP74109

  • Болт Allied 2070 Используется для размещения второго кабеля на том же уровне и на той же стороне опоры, что и существующий кабель.
  • Болты-удлинители кабеля предназначены для крепления к концам подвесных болтов с резьбой.
  • Секция с внутренней резьбой имеет длину четыре дюйма.
  • Наружная резьбовая часть имеет длину три дюйма.
  • Горячее цинкование в соответствии со спецификацией ASTM A153.

Наша цена: 11,26 $

SALE Цена: 6,50 $

Вы экономите 4,76 $!

Подвес кабеля 1/4 «x 3/8», переходной зажим MSI J7930

Прядь от 1/4 «до 3/8». Используется для крепления к посылам, где крест находится под прямым углом, чтобы предотвратить износ и истирание. Зажимы имеют ширину 1 1/2 дюйма и длину 3 1/4 дюйма.Два болта диаметром 1/2 дюйма имеют овальные уступы для предотвращения проворачивания при затяжке. J7930

Коммуникационный рычаг 3 — положение стального основания, 15 угловых WSO WB2751B HDG

WSO WB2751B Коммуникационный рычаг HDG 3 — позиционный стальной монтажный, 15 угловой
15-градусный наклонный коммуникационный рычаг 3-х позиционный стальной нижний монтажный, оцинкованный для защиты от атмосферных воздействий кабели. Длина 36 дюймов от стойки
и 12 дюймов между монтажными отверстиями. Все монтажные отверстия для опоры и кабеля имеют диаметр 11/16 дюйма.

УГЛОВАЯ КРЕПЛЕНИЕ H-P294 ДВОЙНОЙ НАПЕРСТОК ГЛАЗ

Характеристики:

  • Угловые зажимы используются для углов от 35 до 60 градусов.
  • Вмещает болт крепления опоры диаметром 5/8 дюйма.
  • Внутренняя монтажная поверхность опоры изогнута со встроенными выступами для обеспечения устойчивости контакта с опорой.
  • Встроенные проушины для наперстков подходят для заглушающих устройств диаметром до 1/2 дюйма.

Материал:

  • Ковкий чугун — горячее цинкование
Изогнутый зажим для тяжелой подвески 5/8 «MSI H-J7902B

MSI H-J7902B Изогнутый подвесной зажим для тяжелых условий эксплуатации , имеет изогнутые концы, чтобы предотвратить повреждение несущего ремня при повороте на небольшие углы. Он используется в сочетании со сквозными болтами в качестве зажимного элемента, надежно прижимая трос к опоре.Гайка и квадратные шайбы используются между зажимом и штангой для обеспечения надлежащего зазора.
Технические характеристики:

  • Плотно захватывает посыльный трос диаметром от 1⁄4 дюйма (6,6 м) до 7⁄16 дюйма (16 м)
  • Оборудован двумя гусеничными болтами и центральным монтажным отверстием
  • изготовлен из высококачественная сталь, горячеоцинкованная
  • Диаметр зажимного болта: 5/8 «
  • Длина зажима: 6″
  • Ширина зажима: 2-3 / 16 «
  • Диаметр монтажного отверстия: 13/16 «

D Крепежный хомут с гайкой 4040

Используется в конструкции антенн для крепления соединительного троса или заземляющего провода к стренгу.
Присоединяется к 1/4 «(6 мм) — 7/16» (16 мм)
Сделано в США

E Крепежный зажим — гайка-гайка H-9053

9053 E Зажим для привязной проволоки Используется для закрепления концевой крепежной проволоки на пряди.Состоит из цельной губки, двух шайб, двух гаек и шпильки с квадратным хвостовиком. Bug Nut
Bugnut также есть в наличии Hubbell 9000 E Clamp

ЗАЗЕМЛЕНИЕ 5/8 «H-J1163 MSI Зажим заземления / соединения из оцинкованной стали
  • Используется для крепления заземляющих проводов к гайке болтов на линиях электропередачи
  • Включает две секции зажима длиной 1 дюйм и одну квадратную гайку.
  • Изготовлен из высококачественной стали, оцинкован горячим способом.
  • Диаметр заземляющего провода 3/16 «- 3/8»
Зажим заземления Hubbell GC5006SH

Зажим заземления, медный кабель к кабелю, тиски.6 Измерительные провода и 6-14 Измерительные провода
Для медных соединений — сращивание, тупиковый тупик или служебный вход кран или заземляющие соединения Цельная конструкция для более простой и быстрой установки Конструкция головки болта для использования со стандартным гаечным ключом с храповым механизмом Конструкция тисков обеспечивает высокое давление в разъеме при небольшом усилии ключа

Зажим для оттяжек One Bolt J1061

Зажим с отбортовкой на 1 болт

3⁄16 «-3⁄8» Диапазон прядей

Номер детали: J1061

Bellcore Specification 8624

Прокат из углеродистой стали с прямыми параллельными канавками, не повреждающими прядь

Зажимные болты имеют специальные выступы для предотвращения проворачивания при затяжке гаек.

Изготовлен из высококачественной стали, оцинкованной горячим способом.

Не использовать в качестве подвесного зажима. Используйте только зажим с оттяжкой

Зажим Joslyn Guy с 2 болтами 3/16 «- 5/16» H-J926

(в наличии ограничено)

H-J926 Хомут Joslyn Guy с 2 болтами 3/16 «- 5/16»
Хомуты Joslyn Guy скатаны из углеродистой стали с прямыми параллельными канавками, которые не повредят прядь оттяжек. Зажимы с оттяжками со смещением предназначены для увеличения удерживающей силы. Зажимные болты имеют специальные выступы для предотвращения проворачивания при затяжке гаек,
Технические характеристики:

  • Количество болтов: 2
  • Диаметр болта: 1/2 «
  • Длина зажима: 3- 1/4 «
  • Ширина зажима: 1-9 / 16″
  • Для диаметра нити: 3/16 «- 5/16»

Наша цена: 3 доллара.26

SALE Цена: 2,95 $

Вы экономите 0,31 $!

Зажим посыльного H-PA166A Зажим посыльного .162 — .257 Strand

0162-.257 Прядь или проволока для болта 5/8

  • Небольшой экономичный зажим для легкой конструкции
  • Натяжной палец входит в зажимную пластину
  • Задняя часть корпуса зажима утоплена для установки на гайку.
  • Вторая гайка фиксирует зажимную пластину и обеспечивает надежный, независимый зажимной катион независимо от усадки древесины
  • Ширина 1-3 / 4 x высота 2,5 дюйма
Зажим для посыльного для средних нагрузок PA192A .310-.500 STRAND

.310-.500 ПРЯМА .125-.184 ДИАПАЗОН ПРОВОДОВ
Изогнутая зажимная канавка длиной 6 дюймов для соответствия провисанию пролета. Для крепления кабеля среднего размера и триплекса. Широкие пазы на концах для углов. Зубы на стопах сопротивляются выемке.Сглаженная область для натягивания. Специальная гайка, удерживающая отверстие для болта крепления корпуса.

  • Изогнутая зажимная канавка длиной 6 дюймов для соответствия провисанию пролета.
  • Большой паз на концах для углов.
  • Зубы на ступнях устойчивы к прорезанию.
  • Сглаженная область для натягивания.
  • Для крепления кабеля среднего размера и триплекса.
  • Специальная гайка, удерживающая отверстие для болта крепления корпуса.
Диаметр монтажного болта.5/8 дюйма
Зазор между полюсами 2,25 дюйма
Провод заземления Диаметр. Диапазон .125-.184
MessengerRange (дюймы) .310-.5
Диаметр зажимного болта 1/2 «X2

Зажим для средней нагрузки PA192A .310-.500 STRAND

Зажим для посыльного с крючком J2235

H-J2235 используется на изолированном коммуникационном проводе 0,250 дюйма. Эти зажимы используются для касательной конструкции или углов до 10 градусов. Крючок предназначен для натягивания и безопасности. Длина поверхности зажима составляет 1 7/8 дюйма. H-J2235 используется для более тяжелых конструкций.

Зажим для посыльного с крючком J2235

Зажим Messenger с крючком J2245 шириной 3,25 дюйма

H-J2245 используется на изолированном коммуникационном проводе 0,250 дюйма. Эти зажимы используются для касательной конструкции или углов до 10 градусов. Крючок предназначен для натягивания и безопасности. Длина поверхности зажима составляет 3 1/4 дюйма. H-J2245 используется для более тяжелых конструкций.

Зажим Messenger с крюком J2245

Зажим посыльный с крючком MB-62 .25-.61 STRAND
  • .25-.61 STRAND .16-.25 ЗАЗЕМЛЕНИЕ ПРОВОД 5/8 Болт
  • Изогнутая канавка для большей поддержки кабеля
  • Выступ на нижней канавке поднимается вверх для поддержки кабеля во время установки
  • Крюк для поддержки посыльного во время натягивания
  • Независимый зажим — посыльный остается зажатым, если происходит усадка полюса.
  • Обеспечивает зазор между полюсами 1 «
  • Изготовлен из высокопрочного чугуна, горячеоцинкованный
Зажим посыльного с крюком MB-62 .25-.61 STRAND Зажим посыльный с крючком МБА-72.25-.72 НИТИ

.25-.72 STRAND .12 «- .25» ЗАЗЕМЛЕНИЕ ПРОВОДА

  • Изогнутая канавка для опоры для лучшей поддержки
  • Корпус с резьбой для болта 5/8 «
  • Крюк для поддержки опоры во время натягивания
  • Отбойники выступа из канавки для опоры — до поддержки кабеля во время установки.
  • Независимый зажим — зажим остается плотно закрепленным на опоре при усадке полюса.
  • Зубья на ножках, препятствующие перемещению.

Материал: Алюминиевый сплав
Зажим для посыльного с крюком MBA-72.25-.72 СТЕНД.

Зажим для посыльного с крюком MSBC-56, диапазон 0,398–0,56 дюйма

Может использоваться для поддержки волокна оптический кабель, может быть устанавливается на круглые или плоские поверхности, на столб или на опорный кронштейн, вертикальная опора для пальцев кабель во время натягивания, диапазон зажима: 0,398 дюйма — 0,56 дюйма, монтажное отверстие 11/16 дюйма
Материал:

  • Корпус и держатель: алюминий Allo
  • Крепежные детали: сталь; горячее погружение Оцинкованный

Зажим Messenger с крючком PA292X

PA292X используется на.От 109 дюймов до .134 дюймов, голый или изолированный коммуникационный провод. Крюк служит предохранительным устройством и может использоваться при натягивании кабеля. Секции зажима и крюк подходят для крепежного болта на опоре диаметром 5/8 дюйма. Длина поверхности зажима составляет 1-3 / 4 дюйма.

PA292X Зажим для посыльного с крючком

Зажим для посыльного с крючком PA296X

PA296X используется на изолированном коммуникационном проводе 0,250 дюйма. Эти зажимы используются для строительства по касательной или под углом до 10 градусов.Крючок предназначен для натягивания и безопасности. Длина поверхности зажима составляет 3-1 / 4 дюйма.
PA296X используется для более тяжелых конструкций.
PA296X Зажим для посыльного с крючком.

ПОДВЕСКА ДЛЯ МЕССЕНДЕРА СТЯЖКА 1/4 «-3/8» MSI J1070

Подвеска для кабеля Maclean Senior J1070 изготовлена ​​методом горячей штамповки из стали с открытым подом размером 1/2 x 2 дюйма со специально изогнутой канавкой, которая позволяет использовать ее как на углах, так и на прямых участках. Два гусеничных болта 1/2 дюйма из высокоуглеродистой стали зажимают прядь.
Монтажные отверстия имеют диаметр 9/16 дюйма и 11/16 дюйма для винта со стягивающей головкой 1/2 дюйма и сквозного болта 5/8 дюйма.

Подвесной зажим с одним болтом — прямой J1095 отверстие 11/16 дюйма

Длина: 2-1 / 2 дюйма
Монтажное отверстие: 11/16 дюйма

* Используется со сквозными болтами в качестве зажимного элемента

* Надежно прижимает несущий трос к опоре

* Между зажимом используются гайка и квадратная шайба
и опора для обеспечения надлежащего расстояния

* Состоит только из зажимных элементов — используется с болтами от 5⁄8 дюйма до
для затягивания зажима на проводе, а также на опоре

* Плотно зажимает 1⁄4 дюйма (6.От 6 м) до 7⁄16 дюйма (16 м) в диаметре

* Изготовлен из высококачественной стали, оцинкован горячим способом


Усиливающая скоба 1-3 / 8 «Allied Bolt 8001

Используется для поддержки внешнего конца удлинительных болтов при установке параллельной линии к существующей воздушной установке.

  • Расстояние между подвесным зажимом и вышеуказанным монтажным отверстием составляет 8-3 / 4 дюйма.
  • Размер приклада составляет 1/8 дюйма x 1-3 / 8 дюйма.
  • Штамповано из стали AISI 1018.
  • Горячее цинкование в соответствии со спецификацией ASTM B695.
Армирующий ремень 1/8 «x 1-3 / 4» J7905

Усиливающие ремни поддерживают опорный болт в местах более высоких, чем обычно, нагрузочных нагрузок, таких как длинные пролеты, и используются с зажимами для подвешивания тросов. Нижнее отверстие надевается на болт, а верхний конец крепится к столбу с помощью стопорного винта.

  • Используется в конструкции антенн в качестве дополнительной опоры для подвесных зажимов с тремя болтами.
  • Размер приклада составляет 0,125 x 1-3 / 8 дюйма.
  • Расстояние между зажимом подвески и указанным выше монтажным отверстием составляет 5-7 / 8 дюйма.
  • Диаметр монтажных отверстий составляет 11/16 «.
  • Штамповано из стали AISI 1018.
  • Горячее цинкование в соответствии со спецификацией ASTM B695.
Усиливающий ремень 1/8 «x 2» J7908

Усиливающие ремни поддерживают опорный болт в местах более высоких, чем обычно, нагрузочных нагрузок, таких как длинные пролеты, и используются с зажимами для подвешивания кабеля.Нижнее отверстие надевается на болт, а верхний конец крепится к столбу с помощью стопорного винта.

  • Используется в конструкции антенн в качестве дополнительной опоры для подвесных зажимов с тремя болтами.
  • Прикладной размер .125 «x 2».
  • Расстояние между подвесным зажимом и монтажным отверстием составляет 5-7 / 8 дюймов.
  • Диаметр отверстий составляет 11/16 дюйма и 25/32 дюйма.
  • Штамповано из стали AISI 1018.
  • Горячее цинкование до соответствуют спецификации ASTM B695.
Сервировочный рукав 1/2 «Hubbell 6456

Hubbell 6456 Сервировочная гильза , для прядей диаметром 1/2 дюйма. Для удержания свободного конца растяжки, выступающей за зажим растяжки. Обслуживающие втулки имеют расширяющийся конец для увеличения скорости. Горячее цинкование.
Технические характеристики:

  • Покрытие: оцинкованное, ASTM A-153
  • Материал: Сталь
  • Длина: 2,25 дюйма

Сервировочный рукав 1/4 «Hubbell 6452

Hubbell 6452 Сервировочная гильза , для прядей диаметром 1/4 дюйма.Для удержания свободного конца оттяжки, выступающего за зажим оттяжки. Обслуживающие рукава имеют расширяющийся конец для ускорения нанесения. Горячее цинкование.
Технические характеристики:

  • Покрытие: оцинкованное, ASTM A-153
  • Материал: Сталь
  • Длина: 1,38 дюйма

Обслуживающий рукав 3/8 «Hubbell 6454

Hubbell 6454 Служебная гильза , для пряди диаметром 3/8 дюйма. Для удерживания свободного конца растяжки, выступающей за зажим.Обслуживающие рукава имеют расширяющийся конец для ускорения нанесения. Горячее цинкование.
Технические характеристики:

  • Покрытие: оцинкованное, ASTM A-153
  • Материал: Сталь
  • Длина: 1,75 дюйма

Обслуживающий рукав 5/16 «Hubbell 6453

Hubbell 6453 Обслуживающая гильза , для пряди диаметром 5/16 «. Для удержания свободного конца растяжки, выступающей за зажим оттяжки. Обслуживающие гильзы имеют расширяющийся конец для ускорения нанесения.Горячее цинкование.
Технические характеристики:

  • Покрытие: оцинкованное, ASTM A-153
  • Материал: Сталь
  • Длина: 1,50 дюйма

Обслуживающий рукав 7/16 «Hubbell 6455

Hubbell 6455 Сервировочная гильза , для прядей диаметром 7/16 «. Для удержания свободного конца растяжек, выступающего за зажимы растяжек. Обслуживающие втулки имеют расширяющийся конец для увеличения скорости. Горячее цинкование.
Технические характеристики:

  • Покрытие: оцинкованное, ASTM A-153
  • Материал: Сталь
  • Длина: 2.00 «

Конец зажима для тротуара J0522 Размер трубы: 2 дюйма и 2-1 / 2 дюйма требуется J931

Эти чугунные фитинги используются со стандартными трубами возле тротуаров и зданий, где недостаточно места для стандартных оттяжек и где необходимо поддерживать зазор между головками. Для концевого фитинга J0522 требуется растяжка J931, которую необходимо заказывать отдельно.

Конец зажима для тротуара J1502 Размер трубы: 2 дюйма

Эти чугунные фитинги используются со стандартными трубами возле тротуаров и зданий, где недостаточно места для стандартных оттяжек и где необходимо поддерживать зазор между головками.

Тротуарная опорная плита J1501 Размер трубы: 2 дюйма

Эти чугунные фитинги используются со стандартными трубами возле тротуаров и зданий, где недостаточно места для стандартных оттяжек и где необходимо поддерживать зазор между головками.

Прямой подвесной зажим 5/8 «MSI H-J25088.1

MSI H-J25088.1 Прямой подвесной зажим 5/8 «, с плоским держателем Пластина используется со сквозными болтами в качестве зажимного элемента.Этот плоский зажим с 3 отверстиями надежно фиксирует посыльный шнур на штанге, в нем используются гайка и квадратная шайба, которые используются между зажимом и штангой для обеспечения надлежащего расстояния.
Технические характеристики:

  • Плотно захватывает посыльный трос диаметром от 1/4 дюйма (6,6 м) до 7/16 дюйма (16 м)
  • 3-х болт, плоский
  • Диаметр зажимного болта: 1 / 2 «
  • Длина зажима: 5-3 / 4″
  • Диаметр монтажного отверстия: 11/16 «X 15/16»
  • Изготовлен из высококачественной стали, оцинкован горячим способом
Касательный опорный зажим.От 148 до 0,250 дюйма для болта 5/8 дюйма Allied Bolt 5904

Используется для крепления кабеля с цифрой 8 к полюсам.

Зажимные пластины и J-образные крючки изготовлены из алюминия.

J-образные крюки предназначены для втыкания в опоры при установке, чтобы предотвратить перемещение во время натяжения кабеля.

Устраняет необходимость в предварительном зачистке коммуникационного провода.

Размер болта 5/8 «.

Кабельные зажимы из нержавеющей стали 316 | Продукты и поставщики

  • Использование акустического доплеровского измерителя скорости (ADV) в системе наблюдения в реальном времени MUDBED

    Зонд ADV устанавливается в направлении вниз. положение на центральной стойке и крепление с помощью хомутов из нержавеющей стали 316 и прочных кабельных стяжек.

  • Характеристики восьми сверхпроводящих квадрупольных магнитов для вставок с низким бета-коэффициентом TRISTAN

    Катушки типа cos 2 {Theta} изготовлены из четырех слоев 27-жильного кабеля резерфордского типа NbTi с каптоновой изоляцией и прочно закреплены хомутами из нержавеющей стали 316 LN.

  • Характеристики восьми сверхпроводящих квадрупольных магнитов для вставок TRISTAN с низким бета-коэффициентом

    В катушки типа cos20 состоят из четырех слоев 27- жилы кабеля NbTi резерфордского типа с каптоновой изоляцией и f i i l y зажимается хомутом из нержавеющей стали 316 LN.

  • Диагностика стационарной плазмы

    Ленточный кабель закреплен на двух боковых пластинах из нержавеющей стали, форма которых соответствует форме сосуда. …. Вся конструкция выступает в сосуд на 11 см и, следовательно, форма первой стенки адаптируется к крыша из зажатой графитовой черепицы [316], закрывающая петлю.

  • Разработка катушки WInd-and-React Bi-2212 для ускорительных магнитов

    Изолированный участок кабеля был помещен в контакт с прокладками из INCONEL® 600, нержавеющей стали 304 (SS 304) или нержавеющей стали 316 (SS 316). …. прокладки предварительно окислили при 900 ° C в течение 1 ч на воздухе перед размещением в зажиме.

  • Разработка катушки Wind-and-React Bi-2212 для магнитов ускорителей

    Изолированный участок кабеля был помещен в контакт с прокладками из INCONEL®. 600, нержавеющая сталь 304 (SS 304) или нержавеющая сталь 316 (SS 316)….. были предварительно окислены при 900 ◦. C в течение 1 ч на воздухе перед размещением в зажиме.

  • Опыт работы с бетонным желобом в Миннесоте

    Сборные блоки переплетаются с авиационным кабелем из нержавеющей стали, прядью 1×19, диаметром от 1/8 дюйма до 5/32 дюйма и типами 302, 304 или 316, в зависимости от размера блока. …. Кабельные зажимы из нержавеющей стали используются для фиксации петель прилегающих матов.

  • Минимально инвазивная торакальная и кардиохирургия

    При нажатии на спусковой крючок хирург включает коллектор, который через тросовый механизм сначала зажимает картридж против наковальни, а затем выстреливает двумя рядами статуи Пройдите последовательно от носка до пятки. …. Все скобы изготовлены из медицинской нержавеющей стали 316 L.

  • Дизайн команды сезонов 1 и 2: Инженерная перспектива

    * Зажим для ремня для корпуса с канавками, 10-32 конца кабеля управления Push / Pull, MC #: 3125K11, 20 шт., 1,43 долл. США за штуку 2695K88, 8 шт., По 4,22 долл. США каждый. …. * Кованая сталь, конец штанги с подъемником, размер внутренней резьбы 10-32, длина 1-9 / 16 дюймов, MC #: 6071K111, 8 шт. …. * Стержень с резьбой 10-32 из нержавеющей стали 316, длина 3 фута, MC #: 93250A120, 4 шт., 5 долларов.69 Каждый.

  • Предварительный нагрев опыта работы на FFTF

    Исследуемый образец представлял собой отрезок трубы из нержавеющей стали с внешним диаметром 711 мм, тип AISI 316, длиной 5 м. …. Испытуемый образец был снабжен на каждом конце, примерно на 1 м внутрь, с хомут для труб, типичный для полухомутов FFTF для труб диаметром 711 мм, и был поддерживается зажимами стальным многожильным тросом.

    • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
