Скоба для крепления кабеля к стене. Изделия для крепления кабелей, проводов, труб


Изделия для крепления кабелей, проводов, труб

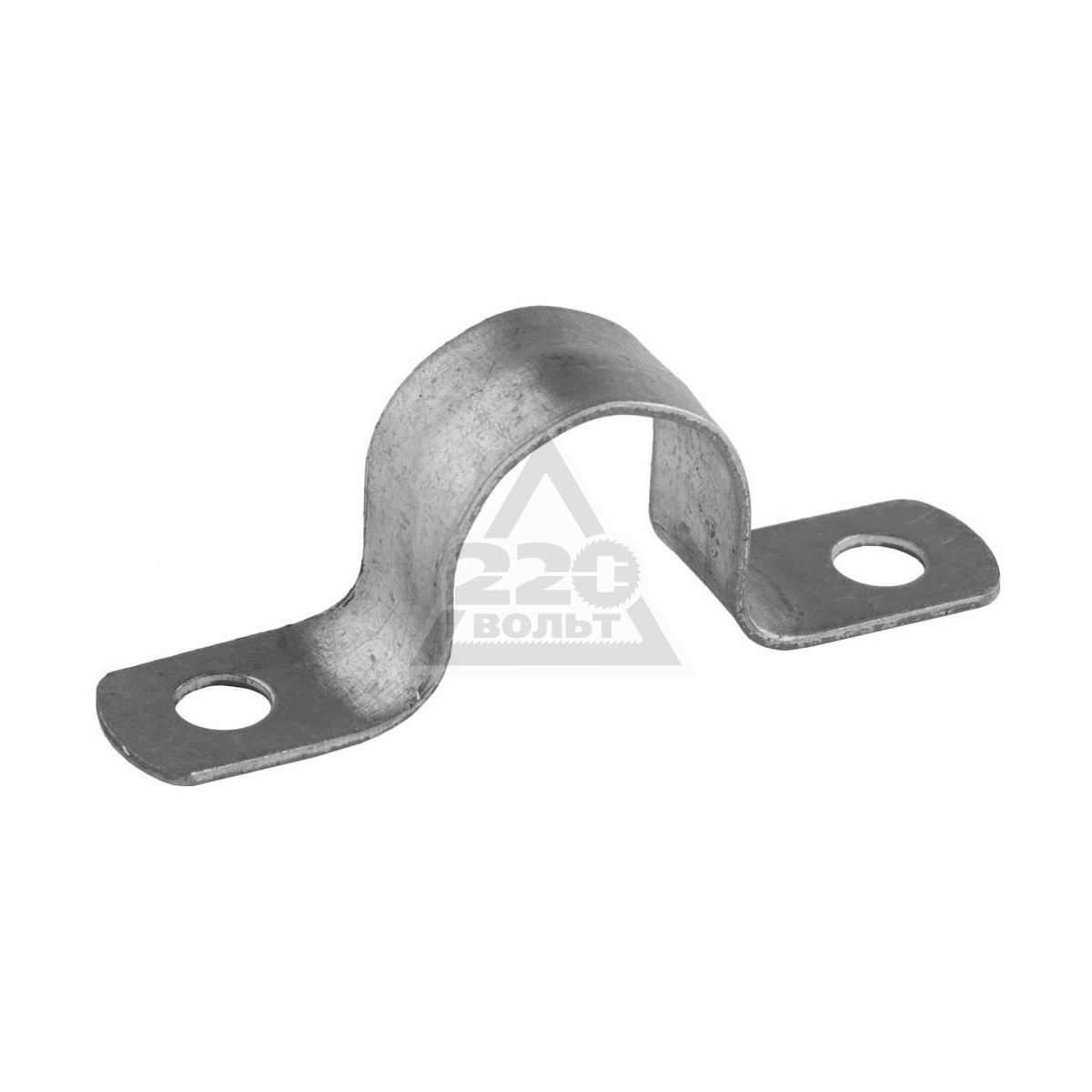

Назначение: скоба используется для крепления трубы, кабеля, проводов к строительным конструкциям. Монтаж скобы производится при помощи винтов / шурупов (типы: К142-К145, к252-к254, к729-к740) или пристрелкой (типы: К146-К148). Материал изготовления: сталь оцинкованная. Технические условия: ТУ 36-1448-82

Хомутики С437 — С442

Назначение: хомутики используются для крепления к строительным конструкциям труб, кабелей и проводов. За счет хомутиков осуществляется надежное крепление к стенам и потолкам, отличающееся прочностью и герметичностью.  Материал изготовления: оцинкованная сталь. Технические условия: ТУ 36. 18. 00. 01-49 -89.

Хомутики для крепления C 437 — C 442 — состоящие из двух частей U образные детали с резьбой на концах, каждая из которых снабжена винтовыми стяжками и крепежными элементами. Для производства хомутиков используется хромированная стальная лента, которая надежно защищает изделие от повреждений и обеспечивает дополнительную звукоизоляцию.

Кроме основных характеристик для всех видов хомутов (ширина, толщина, диаметр) особо важными являются прочность создаваемого соединения и допустимая на хомуты нагрузка.



Тип

Наружный диаметр закрепляемого провода, трубы / мм

Размеры / мм

Масса 1000 шт / кг

Н

h

D

Хомутик С437

7 мм

50 мм

36 мм

28 мм

62,0 кг

Хомутик С438

34 мм

55 мм

38 мм

35 мм

67,0 кг

Хомутик С439

48 мм

70 мм

45 мм

50 мм

80,0 кг

Хомутик С440

60 мм

81 мм

50 мм

62 мм

90,0 кг

Хомутик С441

75 мм

98 мм

60 мм

77 мм

105,0 кг

Хомутик С442

88 мм

110 мм

65 мм

90 мм

115,0 кг





Накладки НТ

Назначение: накладки НТ 1-5  используются для крепления к строительным конструкциям двух труб, кабелей и проводов одного сечения диаметра. За счет накладок осуществляется надежное соединение, отличающееся прочностью и герметичностью. Материал изготовления: оцинкованная сталь.



Тип

Наружный диаметр закрепляемого провода, трубы / мм

Размеры / мм

Болт

Масса 1000 шт / кг

L

l

Н

Накладки НТ 1

25-34 мм

83 мм

16 мм

60 мм

М8х55

60 кг

Накладки НТ 2

40-48 мм

121 мм

23 мм

75 мм

М8х70

90 кг

Накладки НТ 4

50-60 мм

141 мм

28,5 мм

96 мм

М10х90

200 кг

Накладки НТ 5

65-75 мм

167 мм

28,5 мм

106 мм

М10х100

230 кг



Прижимы кабельные ПКТ

Назначение: прижимы кабельные ПКТ25, ПКТ36, ПКТ50, ПКТ60, ПКТ100 используются для крепления труб, кабелей и проводов к строительным конструкциям с высотой полки 30 мм — 50 мм. За счет прижима кабельного осуществляется надежное соединение с конструкцией, отличающееся прочностью. Материал изготовления: оцинкованная сталь. Технические условия: ТУ 3449-022-01394366-2006



Тип

Диаметр закрепляемого провода, трубы / мм

Допустимая нагрузка / Н

Размеры / мм

Масса /

кг

В

Н

b

Прижим кабельный ПКТ-25

26 мм

50

27 мм

120 мм

40 мм

0. 062 кг

Прижим кабельный ПКТ-36

36 мм

100

37 мм

130 мм

35 мм

0,120 кг

Прижим кабельный ПКТ-50

50 мм

150

51 мм

145 мм

40 мм

0,155 кг

Прижим кабельный ПКТ-60

60 мм

200

61 мм

155 мм

40 мм

0,205 кг

Прижим кабельный ПКТ-100

100 мм

300

101 мм

195 мм

40 мм

0,322 кг



Полоски К404, К405, пряжка К407

Назначение: полоски К404, К405  используются для соединения проводов / кабелей в пучки или  крепления отдельных проводов к металлическим конструкциям. Бандажирование с помощью полоски быстрый и удобный способ отличающийся прочностью. С полосками К404, К 405 применяют пряжку К407. Материал изготовления: сталь с гальваническим покрытием. Технические условия:  ТУ 36-2266-80



Тип

Максимальный диаметр связки проводов / мм

L / мм

Масса 1000 шт  / кг

Полоска К404

30 мм

120 мм

4,5 кг

Полоска К405

50 мм

180 мм

6,5 кг

Пряжка К 407



0,4 кг





Полоска — пряжка К396

Назначение: полоска — пряжка К396 используются для соединения проводов / кабелей в пучки или  крепления отдельных проводов к металлическим конструкциям. Бандажирование с помощью полоски быстрый и удобный способ отличающийся прочностью. Материал изготовления: алюминий.

Тип

Максимальный диаметр связки проводов / мм

L / мм

Масса 1000 шт  / кг

Полоска-пряжка К396

25 мм

90 мм

0,5 кг



Пряжка закладная Л165

Назначение: пряжка закладная Л165  используются в электропроводке и прокладке кабельных линий для скрепления перфорированной монтажной ленты ЛМ с кнопками, для скрепления полосок-пряжек К398 и полосок К404-405 на лотках и монтажных профилях. Материал изготовления: пластмасса. Технические условия:  ТУ 36-2255-80

Тип

Габариты

Масса / кг

Пряжка закладная Л165

5х11х22

0,0011 кг



Ленты монтажные с кнопкой ЛМ5, ЛМ10

Назначение: полоска — ленты монтажные с кнопкой ЛМ5, ЛМ10 используются для соединения проводов / кабелей в пучки или  крепления отдельных проводов к металлическим конструкциям. Бандажирование с помощью ленты  быстрый и удобный способ отличающийся прочностью. Максимальный диаметр связки проводов 50 мм. Материал изготовления: пластмасса





Тип ленты

Размеры, мм

Масса 1000 м ленты, кг

b

d

t

Лента ЛМ5

10 мм

2,2 мм

10 мм

11,57 кг

Лента ЛМ10

15 мм

3,4 мм

15 мм

24,00 кг



Тип кнопки

Размеры / мм

Масса 1000 шт / кг

D1

D

L

l

h

Кнопка 3,5

3,5 мм

6 мм

4,8 мм

2 мм

0,8 мм

0,12 кг

Кнопка 6

6,0 мм

12 мм

9,0 мм

5 мм

1,6 мм

0,6 кг



Тип

Допустимая растягивающая сила на соединении лента — кнопка

Лента ЛМ5

50 Н

Лента ЛМ10

100 Н





vesgem. ru

Виды крепежа



Трудно представить себе сегодня стройку без использования крепежных материалов. Любой, даже, самый незначительный ремонт нельзя реализовать без применения крепежа, поэтому, никак нельзя недооценивать важность и правильный выбор  крепежных изделий. Электромонтажные работы не являются исключением: ведь некачественный или неправильно выбранный крепеж может, что называется, свести на «нет» конечный результат дорогостоящего и трудоемкого монтажа, поэтому речь в статье пойдет о некоторых видах электромонтажного крепежа.



Виды крепежа. На сегодняшний день существует много видов самого различного крепежа. Интересующий нас электромонтажный крепеж, о котором здесь и пойдет речь — это различные крепежные изделия, используемые в электромонтаже. Поскольку электромонтажные работы представляют собой довольно обширный комплекс мероприятий, их, в свою очередь, можно также разделить на несколько видов:



Крепеж для проводов и кабелей



Дюбель-хомуты (дюбель-скобы) — петли для крепления провода или нескольких проводов, собранных в пучок. Достаточно просверлить отверстие, вложить провод или пучок проводов в эту петлю и вставить в отверстие до упора. Их также можно применять и для крепления проводов и кабелей в гофрированных трубах, для этого просто нужно использовать дюбель-хомуты большего размера.



Главное преимущество применения этих изделий — высокая скорость крепления проводов без потери качества монтажа: крепление достаточно надежное, иногда, чтобы демонтировать провод, приходится перекусывать сам дюбель-хомут. Материалом изготовления служит высококачественный нейлон, этот крепеж можно применять как на улице, так и в помещении — для крепления проводов и кабелей по поверхностям кирпичных, бетонных стен, потолков или в штробах.



Гвоздевые скобы — еще один способ крепления проводов. Представляют собой скобу из полипропилена, в которую и вкладывается провод и оцинкованный гвоздь, фиксирующий скобу с проводом на стене. Форма скобы изделия может быть, как под круглый, так и под плоский провод. Для крепления провода гвоздевыми скобами потребуется лишь молоток: провод просто вкладывается в скобу, которая закрепляется на стене гвоздем.



Для кирпичных и бетонных стен такое крепления не подойдет, гвоздевые скобы предназначены для крепежа проводов к дереву, твердоволокнистым плитам, ДСП, пенобетону, полнотелым гипсовым плитам. В отдельных случаях, когда используется относительно легкий провод (напр. витая пара, телевизионный коаксиальный или телефонный кабель), его можно закрепить и на кирпичную стену — забив гвоздь скобы в наружный оштукатуренный слой стены.



Клипсы и металлические скобы. Этот крепеж применяется для крепления проводов и кабелей в гофротрубах и трубах ПВХ. Клипсы крепятся к поверхностям стен или потолков, в зависимости от материала их изготовления посредством шурупов-«саморезов» или дюбель-гвоздей. Фиксирование гофротрубы в закрепленной клипсу производится простым «защелкиванием».



Аналог клипс — металлические скобы для крепления кабелей, гофротруб, труб ПВХ. Они изготавливаются из металла и выдерживают б?ольшую нагрузку, чем обычные клипсы. Подобно клипсам, крепятся к стенам или потолкам с помощью «саморезов» или дюбель-гвоздей. Различают однолапковые и двухлапковые металлические скобы. Последние более надежные, их целесообразно применять для крепления кабелей и проводов большого сечения с большим весом.



Хомуты для проводов. Предназначены для быстрого и надежного фиксирования проводов и кабелей (как одиночных, так и собранных в пучок) к различным конструкциям. По всей длине таких хомутов имеются зубцы, фиксируемые в замке и препятствующие ослаблению стяжки, обеспечивая, таким образом, довольно прочную и надежную связку.



Самоклеящиеся площадки. Это хороший способ крепления проводов и кабелей когда, по каким-то причинам нет возможности закрепить их стандартным способом — с помощью клипс, скоб и т. д. Использование самоклеящихся площадок позволяет исключить сверление при крепеже на практически любой гладкой поверхности.



Крепление площадки к поверхности происходит благодаря простому склеиванию: после снятия с клеевого слоя защитного покрытия, площадка плотно прижимается к склеиваемой поверхности. Далее, кабель или провод вкладывается в специальный зажим или (что более распространено) — фиксируется хомутом, продетым в специально предусмотренное отверстие самоклеящейся площадки.



Крепеж для электроустановочных изделий



Дюбель-гвозди. Это, пожалуй, наиболее распространенный вид крепежа используемый не только в электромонтаже. Применяются для крепления к бетонным, кирпичным или, изготовленным из натурального камня поверхностям различных накладных электроустановочных изделий: розеток, выключателей, электрощитов.



Достаточно прост в использовании: нужно просверлить отверстие в стене, вставить пластиковый дюбель, изготовленный из полиамида или полипропилена, продеть через отверстие прикрепляемого изделия гвоздь и забить, а еще лучше, закрутить его в этот распорный дюбель. Благодаря «распору» дюбеля, розетка или выключатель оказываются надежно закреплены в стене. При необходимости дюбель-гвоздь может быть легко выкручен отверткой.



Пластиковые дюбеля могут комплектоваться шурупами с крюком или кольцом, что делает их хорошим и удобным крепежом для подвеса различных люстр небольшого веса в упомянутых выше поверхностях из твердых полнотелых материалов — бетона, кирпича или природного камня.



Надежный крепеж тяжелых изделий, например, больших металлических электрощитов, рубильников, ВРУ и т. д. к бетонным или кирпичным поверхностям может дать применение анкерных дюбелей, рассчитанных на большую нагрузку чем обычные дюбель-гвозди. Для надежного крепления подвесов тяжелых люстр к бетонному потолку имеет смысл воспользоваться анкерным дюбелем с крюком или кольцом.



Распорные дюбеля «бабочка». идеальное решение для крепежа электроустановочных изделий, приборов освещения, кабельных каналов и т. д. на поверхности из гипсокартона. Для этого необходимо сделать отверстие в нужном месте и, вставив пластиковый дюбель, закрепить в нем нужное изделие. Складные ребра «бабочки» при закручивании шурупа зафиксируют дюбель, обеспечив надежное крепление.



Дюбели для креплений в гипсокартоне типа Driva («ввертыши»). Идеально подходит для крепления различных электроустановочных изделий в поверхностях, имеющих относительно небольшую прочность. Для его закрепления в стену из гипсокартона, вначале, в нужном месте делается отверстие, куда и закручивается «ввертыш». После чего, обычным саморезом к нему можно крепить нужное изделие.



Понятно, что особенной прочности от крепежа «ввертышами» ждать не стоит: она ограничена мягкостью гипсокартона. Поэтому, такие дюбели целесообразно использовать для крепления электроустановочных изделий с небольшим весом, на которые в дальнейшей эксплуатации большой механической нагрузки приходиться на будет, напр. выключателей, легких светильников и т. п.



Саморезы. (они-же, самонарезающие шурупы). Чтобы закрутить такие шурупы никаких предварительных сверление отверстий не требуется. Обеспечивают достаточно надежное крепление на различных металлических профилях, пластиковых панелях, поверхностях из дерева или листового металла небольшой толщины.



Список крепежных материалов можно продолжить и дальше, это лишь небольшая их часть, наиболее распространенная чаще всего применяемая в электромонтажных работах.

volt220.ru

Скоба для крепления кабеля

Гвоздевые скобы, есть свой вариант, крепи кабель к стене

Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок. Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Использовать раствор можно только для крепления кабелей в штробе стены, т.к. в других случаях это не целесообразно. Гвоздевые скобы обычно используются для крепления к стене телевизионного, телефонного или компьютерного кабеля.

Многие электрики примазывают через каждые полметра электрический кабель или трубы в штробе с использованием любого быстро схватывающегося строительного раствора. Пристегнуть к уже закрепленному кабелю второй, позволяет простая пластиковая стяжка с замочком.

Пример крепления кабеля ВВГнг 3х1,5 дюбель-хомутом в штробе или без

Для крепления в полу труб из металла или ПНД, а так же металлорукава лучшим будет вариантом использование металлических скоб соответствующего диаметра. Для крепления в полу достаточно варианта с одним отверстием. Клипсы Я использую для крепления металлических, ПВХ гладких и гофрированных труб к потолку и стенам. Для крепления на гипсокартоне или ПВХ панелях используются специальные ввертыши или бабочки, которые вставляются в отверстие и к ним прикручивается крепеж при помощи самореза.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера. Забейте в потолок дюбель-пробки и шурупами закрепите клипсы.

Этот вид крепления не подойдет для монтажа кабеля большого сечения, их обычно применяют для крепления телевизионных и телефонных кабелей, а также линии от интернета.

Чтобы использовать вместо 2х жильного кабеля одну медную жилу 1,5мм вам необходимо сделать все те же пункты кроме 4го, а вместо него накрутить жилу на шуруп и вкрутить в пробку. Штуки в середине — крепления. Все. Кабель надежно закреплен.Хомут гораздо толще стяжки, и при правильном отверстии легко несет вес даже пучка силовых кабелей. Хорошо держится лишь в деревянных поверхностях, что вкупе с любовью монтажников крепить ее на ГВЛ обеспечивает отрыв кабеля через неделю.

При монтаже электрического кабеля необходимо отступать от 40 до 60 сантиметров между его крепежами. А так же соблюдать общепринятые правила электромонтажа, изложенные в этой статье. Достаточно узкой штробы с небольшим запасом по ширине кабеля. Нет необходимости искать и покупать дополнительно специальный крепеж. При покупке необходимо подбирать размер, в зависимости от предполагаемого сечения и количества электрокабелей.

Способ крепления электропроводки в штробе алебастром:

Я данный способ не использую в своей работе по причине отсутствия универсальности или необходимости подбора подходящего размера крепежа для каждого конкретного случая. Более универсальное крепление на дюбель — стяжки.

Клипсы и железные скобы

Она просто вставляется в просверленное отверстие, после чего забивается разжимной пластиковый колышек. Просверливаем отверстие, прибиваем дюбель-гвоздем ушко стяжки и останется только вставить и пристегнуть провода простым протягиванием кончика в самозажимной замочек. Последние можно использовать для крепления на улице, потому что они устойчивы к УФ-излучению.

Монтажная площадка с самоклеющимся основанием будет полезна для крепления на уже готовых поверхностях не только стен, но и мебели. Делаю ремонт. В коридоре проложил легко 120 м проводов. Самый кайф, что потом легко раскрутить и добавить — убавить, переложить, натянуть, ослабить провода не срезая хомуты, не выдергивая ничего и не надо снова под проводами протаскивать хомуты.

В углах можно также или прямо в угол — получается четкий поворот и удержание провода. Никаких пластиковых хвостов, все концы проволоки загибаю, а можно для ориентира оставить наружу один. как памятка- где и что проходит. Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой. Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах.

Пример крепления клипс к потолку для монтажа пяти труб или гофр.

Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.

Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать. Возьмите данную заготовку и прислоните к потолку, карандашом сделайте три черточки напротив крайних и центральной клипс, после этого просверлите их перфоратором. При монтаже одной линии труб ПВХ или гофры можно применять клипсы, совмещенные с пробками.

С ее помощью легко можно закрепить как плоский, так и круглый кабель, каждый по отдельности или несколько вместе. Они выпускаются отдельно для плоских и круглых кабелей. Больше двух кабелей в одной штробе очень тяжело замазать. Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке. Короче, удел полиэтиленовой стяжки — организация легких кабелей, крепление их к панелям.

Читайте также:

komischek.ru

Кабельный крепеж для электромонтажа

Занимаясь в квартире или доме электромонтажными работами нужно не забыть купить кабельный крепеж – специальные электромонтажные изделия для крепления на кирпичных или бетонных стенах и перекрытиях кабеля без защитных коробов (кабельных каналов) и труб (пластиковых гофр или металлорукавов).

Правильный выбор крепежа —  не менее важное дело, чем выбор самого кабеля или провода. Современные крепежные изделия — это гарантия качественного и надежного крепления!

Самый распространенный вид кабельного крепежа для быстрого закрепления проводов и кабелей – электроустановочная скоба. Она представляет собой пластиковую полоску в виде буквы «п» или изогнутую дугой, круглой или плоской формы в зависимости от формы проводника, который она и будет держать. В комплект скобы входит гвоздь либо шуруп.

Наибольшую популярность в быту получили электроустановочные скобы, которые применяются для крепления проводов и кабелей небольшого сечения. Эта скоба может быть использована для крепления проводников на стенах и перегородках из кирпича, штукатурки, пластика или дерева. Также скобы могут быть и металлическими. Они способны удерживать кабель на перекрытиях из любых материалов при помощи шурупов, больших гвоздей или дюбель-гвоздей.

Для крепления провода или кабеля находящегося в гофрированной трубе или металлорукаве удобно использовать специальные крепежные клипсы, которые закрепляются на кирпичной или бетонной поверхности с помощью дюбель-гвоздей. Для этих целей могут также использоваться металлические скобы BSM.

Металлические скобы BSM

Неплохим с точки зрения удобства и цены вопроса является вариант крепления провода или кабеля пластиковым дюбель-хомутом. Сверлите отверстие нужного диаметра и вставляете в него дюбель-хомут с проводником внутри. Получается быстро и достаточно крепко.

Пластиковый дюбель-хомут

Одними из последних новинок среди кабельного крепежа стали самоклеющиеся площадки. Они используются, если кабель необходимо проложить по декоративной поверхности, которую нельзя испортить, например, по мебели. Чтобы установить данную площадку, нужно отклеить защитный слой бумаги и прилепить крепеж к ровной чистой поверхности. Далее сам кабель присоединяется к площадке с помощью специального крепления или хомута.

Самоклеющаяся площадка

В случае, когда под рукой не окажется ни одного из специальных креплений, можно сделать их самостоятельно. Для этого подойдет любая тонкая жесть или пластик. Нужно нарезать их полосками и применять как скобу. Это довольно популярный, хотя уже и давно устаревший способ крепления проводов и кабелей. При монтаже середина полоски крепится к стене дюбелем, а ее концы обхватывают и держат кабель. Главное не забыть потом заменить это рукоделие более эстетичными профессиональными крепежными элементами.

Крепление провода к стене с помощью металлических полосок

При выполнении электромонтажных работ нужно помнить об одном важном правиле. Ни в коем случае нельзя прикручивать кабель шурупами или прибивать его гвоздями, так как порча наружного защитного слоя провода и изоляции токопроводящих жил может привести к повреждению самого проводника и самым печальным последствиям. Поэтому лучшим решением для крепления кабеля к стенам при электромонтажных работах будет использование специального кабельного крепежа.

electrik.info

Скобы для крепления труб и кабелей

Скобы служат для крепления труб, кабелей и проводов к строительным конструкциям с помощью винтов, шурупов и т. п.

Виды климатических исполнений У2, УХЛ2,5 по ГОСТ15150.

Скобы вида климатического исполнения У2 изготавливаются из стали с цинковым покрытием.

Скобы вида климатического исполнения УХЛ2,5 изготавливаются из оцинкованной стали по ГОСТ14918.

ТУ3449-014-01395331-2011.      Код ОКП 34 4966

Тип

Размеры, мм

Номер рисунка

Масса, кг,

не более

L

Н

В

d

S

К729

53

11

12

6

0.8

1

0,005

К730

47

15

16

6

0.8

0,005

К142

84

27

27

7

2

1

0,038

К143

85

33

34

7

2

0,040

К144

98

42

43

7

2

0,050

К145

102

47

48

7

2

0,054

К146п

138

60

60

2

2

0,074

К252

55

21

22

9

2

3

0,024

К253

61

27

27

9

2

0,029

К254

68

33

34

9

2

0,034

www. kzemi.ru

el-cab.ru

Скобы для крепления кабеля к стене. Качественные клипсы для проводов и кабелей: 5 особенностей при выборе


Крепление для кабеля. Виды. Устройство. Применение. Особенности

Для закрепления электропроводки применяются различные приспособления, обеспечивающие надежное удержание кабеля и препятствующие его провисанию. Крепление для кабеля используется для его фиксации к твердой поверхности или натянутому тросу.

Виды креплений по способу монтажа
По способу монтажа крепления можно разделить на два вида:
  • Открытой фиксации.
  • Скрытой фиксации.
  • Специальной фиксации.

Открытой применяются в тех случаях, когда электропровод будет закреплен на участке стены без дальнейшего укрытия штукатуркой, фальш-стеной или декоративными элементами. Такие крепления обеспечивают аккуратную фиксацию, максимально облагораживая инженерные системы электрификации.

Крепежные элементы скрытой фиксации служат исключительно для удержания кабеля. Они не несут декоративную функцию, поскольку система проводов в дальнейшем будет укрыта от стороннего взгляда. Крепление для кабеля скрытой фиксации дешевле, но при его выборе следует учитывать, что общие затраты на монтаж будут выше, поскольку понадобятся дополнительные материалы для оштукатуривания или строительства фальш-стены.

Крепление для кабеля открытой фиксации
Существует несколько конструкций креплений для открытой фиксации проводов:
  • Кабель-каналы.
  • Клипсы.
  • Скобы.
  • Монтажные площадки.
  • Изоляторы.

Кабель-каналы являются самым дорогостоящим, но при этом аккуратным и привлекательным способом крепления проводов. Данная конструкция представляет собой прямоугольную пустотелую трубку со съемной лицевой панелью. Сначала проводится фиксация к стене кабель-канала, после чего в него заводятся провода. Внешне остается видимым только вытянутый трубообразный аккуратный короб. Данная конструкция не только скрывает электросеть, но и обеспечивает дополнительную защиту от механического повреждения. Такой способ выбирают для обустройства жилых и коммерческих помещений – офисов, торговых центров, магазинов, спортзалов и пр.

Клипсы используются для закрепления кабеля, который проведен сквозь гофрированную трубу. Такой способ больше подходит для технических помещений, где эстетическая привлекательность не столь важна. Клипса обеспечивает надежную фиксацию гофры, не позволяя ей болтаться или выгибаться. При выборе крепления клипсового типа необходимо обращать внимание на его размер, поскольку возможна несовместимость с диаметром гофры. Клипса фиксируется к стене с помощью самореза.

Скобы довольно простой для монтажа тип крепления. Принцип его использования подразумевает фиксацию скобы к стене или потолку с помощью гвоздя или шурупа. При этом крепеж не дожимается до конца. После этого под его выступающую шляпку заводится провод, и скоба окончательно притягивается к поверхности. Данная конструкция подразумевает плотное прижатие к стене, поэтому согласно правилам технике безопасности разрешается сочетание скоб только с многослойными проводами, имеющими минимум двойную изоляцию. Обычно скобочное крепление для кабеля применяют для систем связи или кабельного TV.

Монтажные площадки являются специализированным крепежным элементом. Они позволяют провести монтаж к гладкой поверхности, не пробивая ее гвоздем или шурупом. Площадки просто приклеиваются, что позволяет провести быстрый монтаж, даже не имея в распоряжении специализированного инструмента, такого как дрель, молоток, отвертка или шуруповерт. Такое крепление будет уместным для кафеля, плитки, мебели и прочих гладких поверхностей, которые нужно сохранить. Перед приклеиванием площадки необходимо провести обезжиривание места наклейки, что позволит добиться максимальной надежности. На внутренней стороне площадки необходимо снять защитную ленту как у двухстороннего скотча, в результате чего откроется липкая поверхность.

Изоляторы представляют собой керамический или пластиковый бочоночек, который крепится к стене. На нем фиксируется сам провод, предварительно скрученный в пучок. Нужно отметить, что такой способ хоть и выглядит довольно отталкивающе, обеспечивает довольно высокий уровень безопасности. Кабель практически не прикасается к стене, а сами бочоночки сделаны из непроводящего ток материала. Данный крепеж используется на деревянных постройках. Его можно встретить в банях и домах из бруса. Также его выбирают при оформлении интерьера в ретро стиле, поскольку такой способ монтажа был единственным известным на начальном этапе электрификации и практиковался вплоть до 60-х годов прошлого века.

Крепления скрытой фиксации
Для скрытой фиксации электрокабеля применяется несколько типов креплений:
  • Дюбель-хомут.
  • Дюбель-стяжка.
  • Зажимы.
  • ПП крепления.

Дюбель-хомут – это очень дешевое и простое в использовании крепление, которое обеспечивает довольно надежную фиксацию проводов. Его конструкция представляет собой согнутый пополам пластиковый пруток, который огибает провод и концами заталкивается в сделанное сверлом отверстие в стене или потолке. Его используют для крепления к кирпичной или бетонной поверхности. Стоит отметить, что степень фиксации хомута довольно слабая, но он может сочетаться с проводами различного сечения. Несмотря на довольно хлипкое соединение, такой тип крепления вполне практичен, поскольку в большинстве случаев используется для фиксации электропроводов в штробах, где все будет в дальнейшем оштукатурено. Расстояние между дюбелями должно составлять до 60 см.

Существует также более сложная конструкция дюбель-хомут со стяжкой. Она позволяет сначала закрепить все дюбеля по периметру, а уже потом вставлять провод и затягивать его с помощью специального ремешка. К преимуществам такого типа можно отнести возможность одновременного удержания целого пучка кабелей. Дюбель со стяжкой имеет распор, поэтому может выдерживать нагрузку до 8 кг. Его установка допускается в бетонные и кирпичные стены.

Крепление для кабеля в виде зажима довольно распространенный тип фиксаторов. Они представляют собой дюбель с хомутом, прижимаемым шурупом. В отличие от обычных дюбель-хомутов, зажим позволяет проводить демонтаж для установки нового кабеля в старое крепление. Для распорки в зажимах используется металлический шуруп, что добавляет им прочности. При выборе такого фиксатора нужно следить за соответствием диаметра зажима толщине кабеля.

ПП крепление представляет собой пластиковый дюбель с боковыми рожками, которые прижимают кабель к стене. Использование такого типа возможно только с хорошо изолируемым проводом. Существует несколько разновидностей ПП дюбелей рассчитанных под разное сечение электропроводов. При необходимости соединение можно демонтировать, для этого нужно просто извлечь распорный клин из дюбеля и вытащить его за рожки.

Крепления для специальной фиксации

Крепление для кабеля специальной фиксации применяют для проведения укладки провода в сложных условиях, в частности для соединения с натянутым тросом. Для этого можно использовать специализированные подвесы или обычные стяжки. Подвесы обеспечивают жесткую фиксацию, не допуская перетирание провода в случае воздействия на него ветра. Подвес не позволят контактировать проводу с тросом, что исключает передачу заряда, в случае повреждения на изоляции.

Обычные стяжки тоже эффективный способ крепления, но только в тех случаях, когда кабель не подвержен постоянному раскачиванию, поскольку они не позволяют обеспечить неподвижное удержание. Стяжки могут обеспечить только плотное соединение, поэтому при повреждении изоляции вполне вероятно, что заряд сможет переходить на трос.

Как выйти из положения, если нет заводского крепления

Заводское крепление для кабеля является не единственным способом фиксации проводов. При отсутствии специализированных материалов вполне можно обойтись подручными средствами.

Самым простым способом является использование обрезки кабеля с двумя жилами. Необходимо нарезать его на отрезки длиной около 7 см. После этого нужно найти центр у каждого отрезка и пробить его шурупом. Фиксируя самодельное крепление в стену, и прикладывая к нему кабель, нужно просто скручивать концы проводков, тем самым обеспечивая удержание. Такой способ выглядит не эстетично, но если проводка будет спрятана в штукатурке или за гипсокартонном, то вполне сгодится и он.

Вместо проводов вполне можно нарезать полоски листового металла, но для этого нужно иметь ножницы. Такие полоски обеспечат более привлекательную фиксацию, без выступающих хвостиков. В качестве материала для создания отрезков можно использовать не только листы жести, но и совсем подручные материалы – консервные, пивные и кофейные банки.

Похожие темы:



tehpribory.ru

Прекратите скручивать — 2. О способах крепления кабеля / Хабр

По заявкам слушателей, так сказать. Правильно соединить кабель — половина дела, но если он будет свободно болтаться, то долго он не проживет — или заденут, или порвут, или откусят(необязательно со злыми намерениями). А может просто под своим весом выскользнуть из соединения. А может не выскользнуть, что еще хуже — поди-ка найди место пропадания контакта. Так что эта статья расскажет о том, какими способами можно закрепить кабель так, чтоб он никуда не делся. Да и вот такие крепления некрасивы, неудобны, и выдают непрофессионала: Что, в сущности, представляет собой процесс крепления проводов? Это действия, направленные на соединение(оно может быть жестким или нет, разъемным, или неразъемным и т.д.) одного объекта(кабеля), который не способен самостоятельно удерживать свое положение в пространстве, к другому объекту(стене, балкам, мачтам и другой экзотике), который, как правило, гораздо более твердый, и не нуждается в дополнительных подпорках. Стены бывают разные, это факт. Но в большинстве случаев их классификацию можно свести к трем видам:
Плотные
Брус, шпалы, мазанка, дсп, дерево, штукатурка и мягкие растворы, в том числе и гипсовые. В общем-то, куда можно закрутить шуруп без всяких проблем. Проблем обычно не возникает, нужны только шуруп и отвертка. Ну и кто-нибудь, кто будет крутить, конечно. Закручивается легко, держится крепко, вешайте что угодно. После выкручивания оставляет минимальную дырку.
Твердые
Твердые растворы, бетоны, кирпич, цементы, стяжки. То, куда шуруп не крутится. Делаем дырку перфоратором, дрелью(для одиночных, делать хотя бы 20 штук ударной дрелью — себя не ценить), отбойником(для мазохистов, или ссср-филов), вставляем туда пластиковый дюбель(чопик, как говорят таджики), или ссср-стайл: вручную выточенный кусочек деревяшки, и в него уже закручиваем шуруп. При правильном выборе размера дюбеля и отверстия — держится отлично. После демонтажа оставляет уже дырку больше.
Тонкие
Пластик, гипсокартон, ГВЛ, и прочие тонкие материалы, за которыми — пустота. Соответственно, шуруп туда лучше не крутить — большая часть его просто будет висеть в воздухе. А вот тут традиционно возникают вопросы — при попытке закрутить туда шуруп, он проваливается, бесполезно крутится, не желая держаться. Если же его удается туда завернуть, ничего тяжелее картины уже не повесить — при сколько-нибудь ощутимой нагрузке он просто выгнется и вырвется из стены, оставив за собой дырку.

Для таких случаев существует много решений, которые так и называются — крепежи для пустотелых конструкций. Вот 3 самых распространенных вида:

Молли(MOLLY, «зонтик»), частный случай анкерных болтов.
Серьезная металлическая конструкция, которая раскрывается(иногда даже специальным инструментом) по ту сторону стены, и уже никуда не девается. И делать с ней можно что угодно — хоть люстру вешать(некоторые модели уже идут с крючком и крепежной планкой под светильники), хоть подвесное оборудование. Выглядит вот так: Из минусов — надо сверлить отверстие предварительно, и не маленькое.
Дрива(дюбель со сверлом DRIVA(металл) или TT22(пластик)), устрашающего вида сверло, как будто специально созданное для лоботомии
Выглядит вот так: Вставляется в шуроповерт(хотя можно обойтись и дрелью, и даже отверткой), и закручивается в стену, как обычный шуруп: Получается вот такая блямба, в которую уже закручивается шуруп: После чего уже на этот шуруп можно прикручивать все что вам надо. Я выше показывал металлическую, а бывают еще и пластиковые:
Бабочки(дюбеля-бабочки, TNF, TNF-W)
Смысл прост. В стене делается дырка, дюбель выпрямляется и засовывается в стену. Начинаете закручивать шуруп — он цепляет дальнюю часть дюбеля и тянет к стене, сжимая его таким образом, что он оказывается прижатым к стене с другой стороны. Недостатки — он обязательно должен что-то держать с «вашей» стороны, иначе тонкий ободок проминается, и дюбель вместе с шурупом исчезает в глубинах стены. Картину на веревочке просто так на такой дюбель не повесишь. Все вышеперечисленные крепежи используются только для пустотелых конструкций — стен из ГВЛ, ГКЛ.

В результате вышеозначенных мероприятий у нас появилась стена, готовая к вкручиванию шурупов. Но провод шурупами прикрутить не получится, такое срабатывает только с советской телефонной «лапшой». Один из принципов организации кабелей — средства организации не должны повреждать кабель.

Вариант первый: провода в трубе. А точнее в гофре. Называется «Труба гофрированная ПВФ с протяжкой» Протяжка — это та проволока, что торчит с обоих концов. Один конец закрепляется на проводе: А за второй надо аккуратно потянуть, и кабель окажется в гофре. Штуки в середине — крепления. Они прикручиваются к стене шурупами: И в них защелкивается гофра: Получается вот так: Для большего удобства крепления могут защелкиваться друг в друга, для ровного монтажа сразу нескольких гофр. Главное достоинство гофры — она герметична. Поэтому ее можно использовать на улице: Правда, надо учитывать что в этом случае на ней не должно быть порезов и дырок, а если есть — они должны быть снизу. В дырки, расположенные вверху, легко может залиться пара литров воды, и вырвать гофру из креплений под своим весом. Для таких случаев есть специальные крепления, которые еще дополнительно защелкиваются поверх, но я их почему-то давно не видел в магазинах. Конечно, все соединения для эксплуатации на улице надо по возможности герметизировать. Хотя бы простым герметиком, если нет уплотнителей. Еще ПВХ гофра не любит частого засовывания-вынимания из креплений, идеально — закрепил и все. Иначе она мнется и трескается: Кстати, тут крепления защелкнуты друг в друга. А еще она не поддерживает горение, не дает загореться проводам, ограничивая к ним поток воздуха, спасает от раздавливания провода при замуровке в расширяющиеся смеси. Правда, такой рукав не следует класть там, где есть риск затопления, или погрызания грызунами. В этих случаях лучше использовать такую же гофру, но металлическую. Называется металлорукав, обычно с длинным кодом, в котором зашифрованы размер, толщина, оболочка и тд. Но я его обычно покупаю, тыкая в витрину, «и вот этого 10 метров». 🙂

А еще гофра спасает провода от любопытных взглядов, а чувство прекрасного — от вида проводов. Но, допустим, у нас есть пучок проводов, который никак не оскорбит наши чувства прекрасного, потому что он будет проложен за подвесным потолком или закроется перегородкой. Для начала, его надо собрать, чтоб визуально отличить его от других таких же пучков, и предотвратить запутывание. Думаю, объяснять что такое нейлоновая стяжка, тут никому не надо? Все видели ее хоть раз. На одном из кончиков есть головка с защелкой-храповиком: А по всей остальной длинне стяжки — наклонная рифленая поверхность. Защелка пропускает только в одну сторону, а в другую — стопорится. Оборачиваем провода, защелкиваем, затягиваем до предела. По желанию — обрезаем кончик. Само-собой, одноразовая. Что-то надо вытащить или добавить — режем, и защелкиваем новую. Не подходит для отрицательных температур и яркого солнца — на морозе становится хрупкой, после чего первый порыв ветра эффектно срывает стяжки по всей длине кабеля. Рассыпается после пребывания на солнце(от месяца до года-двух, зависит от производителя). Не любят излишнего натяжения и нагрузок — рвутся. Короче, удел полиэтиленовой стяжки — организация легких кабелей, крепление их к панелям. Не стоит вешать кабель на стяжки, по крайней мере полностью. Закрепите еще на что-нибудь. Например на металлическую стяжку: Так и называются — стяжка из нержавеющей стали. Принцип понятен, заправляем и затягиваем. Очень прочная, держит, емнип до 30кг одна минимум. Кусается только кусачками, не пробуйте «выкрутить» на разрыв пассатижами — легко прорезает оболочку кабеля, но так и не рвется. Принцип работы: Внутри — шероховатый шарик внутри сужающейся полости. Когда вы проталкиваете ленту в «правильном» направлении — он выкатывается в широкую сторону(полностью ему выпасть не дает маленький металлический язычок, его видно на фотке), а когда пытаетесь вытащить обратно — шарик катится обратно, попадает в узкую щель, и прижимается к ленте тем сильнее, чем сильнее вы тянете.

Но стяжки к шурупам крепить неудобно. Для устранения этого недостатка есть площадки для кабельных хомутов Есть виды с клеевой площадкой или без нее. Конечно, рассчитывать на клеевую площадку можно разве что при прокладке телефонной проводки, проложенной по полу в очень тихом месте, где никто не ходит. ИМХО, единственное применение площадки — приклеить сразу в нужное место, перед прикручиванием шурупом(для этого есть специальное отверстие в центре). После чего продеваем в узкие дырочки стяжку и закрепляем ее на кабеле Вот, кстати, три вида — на клей, на шуруп, и на шуруп в металлический дюбель. Дергаем: Прочно держится только нормальный шуруп с широкой головкой, закрученный в DRIVA-дюбель.

Одна из моих самых любимых штук — дюбель-хомут. Великолепное решение. Думаю, что все уже догадались, что с ним делать, но я все же поясню. Сверлим дырку: Оборачиваем кабель хомутом: И запихиваем его в дырку! Все. Кабель надежно закреплен.Хомут гораздо толще стяжки, и при правильном отверстии легко несет вес даже пучка силовых кабелей.

Хит всех времен и народов, любимый крепеж монтажников провайдера. Скоба крепежная пластиковая. Дешевая, продается во всех магазинах. На этом ее достоинства заканчиваются. Не знаю, может есть какая хитрость, но я за 10 с лишним лет так и не смог научиться ее забивать с первого раза и без ругани. Гвоздик маленький, держать неудобно. Хорошо держится лишь в деревянных поверхностях, что вкупе с любовью монтажников крепить ее на ГВЛ обеспечивает отрыв кабеля через неделю. А еще иногда их пытаются вбить в пластиковые плинтуса и штукатурку бетонных стен. Или в раствор между кирпичами, да. В общем так делать не надо, за такое монтажники в аду горят, над коптящим костром из кабельной изоляции.

Пластиковые серьги для кабеля(да-да, так и называются) и металлические скобы для кабеля(против них, в отличие от их пластиковых тезок я ничего не имею). Первые хороши тем, что крепятся всего одним шурупом, но в отличие от дюбель-хомутов ее можно использовать несколько раз — шуруп выкрутить, кабель добавить-убрать, и закрутить опять. А металлические скобы отлично держат любой тяжелый кабель, и обладают отличным усилием на разрыв, успешно справляясь с атаками уборщиц, ногами и руками посетителей и любителями прикрепить свой кабель к чужому.

Наверняка, как и в прошлый раз я забыл о некоторых очевидных способах, но о них наверняка вспомнят в комментариях. И если вы не хотите пропустить обсуждение, поставьте галочку . А если не хотите пропустить еще какую-нибудь полезную статью, то, подписаться на меня можно в моем профиле(кнопка «подписаться»)

habr.com

Способы крепления кабеля

Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок.

Существует два типа монтажа электропроводки: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене. Ниже мы подробно рассмотрим все существующие способы крепления, а также приведем плюсы и минусы каждого из них.

Содержание (Скрыть)

Открытый электромонтаж

Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой. Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах. Для крепления проводов непосредственно на стены используют следующие приспособления — кабельные каналы, клипсы или специальные фарфоровые изоляторы. Давайте подробней рассмотрим каждое из приведенных материалов.

Кабель-каналы

Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию. После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Узнайте как крепить кабель-канал к потолку и на стену перейдя по ссылке!

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Чтобы протянуть кабель ВВГнг 3х1.5 на длину от 1 метра, вам понадобится гофра 16 диаметра и клипсы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть стальная проволока. После этого один конец стальной проволоки прикрепите к кабелю ВВГнг 3х1.5, а другой конец к жестко закрепленному основанию (труба отопления и т.д.).

Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Клипсы и железные скобы

Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке.Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать.Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

Клипсы и железные скобы выпускают разных диаметров 16 20 25 32 40 50 мм.

Пример крепления клипс к потолку для монтажа пяти труб или гофр.
  1. Определитесь с диаметром необходимых клипс (чтобы провод мог свободно пройти в трубу или гофру)
  2. К примеру, 20мм клипсы, возьмите и соедините их по пять штук (обратите внимание, между собой клипсы можно соединять абсолютно разного диаметра, допустим на 20мм, затем 16, 25, 20 и т.д.)
  3. Возьмите данную заготовку и прислоните к потолку, карандашом сделайте три черточки напротив крайних и центральной клипс, после этого просверлите их перфоратором.
  4. Забейте в потолок дюбель-пробки и шурупами закрепите клипсы.

Чтобы закрепить гофрированную трубку на расстояние от 1 метра и более, шаг между клипсами должен быть не более 60 см (следите, чтобы гофра не провисала между клипсами)Расстояние клипс для монтажа труб ПВХ не более 1 метра.При монтаже одной линии труб ПВХ или гофры можно применять клипсы, совмещенные с пробками.

Гвоздевые скобы

Этот вид крепления не подойдет для монтажа кабеля большого сечения, их обычно применяют для крепления телевизионных и телефонных кабелей, а также линии от интернета.

Скрытый электромонтаж

Данный способ монтажа электропроводки осуществляется в штробах, затем стену покрывают штукатурным раствором, также кабель можно закрепить без утапливания в штробу, но расход штукатурки тогда увеличится. В стенах панельного дома электропроводка проходит в специальных каналах внутри стены и потолка, залитых бетоном на заводе.

Дюбель-хомуты

Дюбель-хомут это пластиковый крепеж, с его помощью можно закрепить кабель на различных поверхностях: бетон, кирпич, пеноблок, газобетонный блок.

Дюбель-хомуты выпускают следующих размеров: 5-10, 11-18, 19-25.

Диам. обхвата, мм Диам. сверла, мм Мин. глубина сверления
5 – 10 6 35
11 – 18 6 40
19 – 25 6 45
Пример крепления кабеля ВВГнг 3х1,5 дюбель-хомутом в штробе или без
  1. Возьмите перфоратор с буром 6мм и просверлите отверстия в стене или на потолке с шагом 30 см друг от друга
  2. Выпрямите кабель, чтобы он ровно прилегал к стене без разворотов и заломов
  3. Возьмите дюбель-хомут размером 5-10
  4. Закрепите кабель к стене хомутом

Быстросохнущий раствор

К данному раствору относится строительный гипс, алебастр. Использовать раствор можно только для крепления кабелей в штробе стены, т.к. в других случаях это не целесообразно.

Способ крепления электропроводки в штробе алебастром:
  1. Подготовьте кабель необходимого сечения
  2. Замешайте немного раствора
  3. Уложите кабель в штробу и шпателем нанесите алебастр в штробу с шагом 40 см.

Самодельные скобы

Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:
  1. Нарежьте 2х жильный кабель по 7 сантиметров
  2. Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
  3. Вбейте в отверстия дюбель-пробки
  4. Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
  5. Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем

Чтобы использовать вместо 2х жильного кабеля одну медную жилу 1,5мм вам необходимо сделать все те же пункты кроме 4го, а вместо него накрутить жилу на шуруп и вкрутить в пробку.

Спасибо за внимание!

Если у вас есть, что добавить, или вы можете поделиться своим опытом, обязательно оставьте свой комментарий.

Вам помогла данная статья?

Пожалуйста оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
Рейтинг: 4.7 из 5 (25 голосов)

Похожие Статьи:

Tweet Follow @twitterdev

streiderz.ru

Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Сегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой частью повседневной активности. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

Существует две разновидности крепления: открытого и скрытого типа. Далее, мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех возможных ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

Открытый

Обычно, такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что значительно ускоряет сам процесс.

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

  • к деревянной поверхности клипсы крепим при помощи саморезов;
  • в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления используют когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Этот способ применяется, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется использование этого вида крепления в помещениях с повышенной влажностью.

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

  1. Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
  2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

bane.guru

Крепление и крепеж для кабеля

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

    Установка дюбеля

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

    Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

  • Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

    Пример самодельного крепежа для кабеля

  • Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

    Как можно закрепить провод полоской из жести

  • Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

    Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

  • Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
  • Можно подобрать подходящего размера  типа клипсы.
  • Сделать самодельный крепеж.

    Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

  • Используя кабельные лотки (описаны выше).
  • Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
  • Использовать для крепления длинную перфорированную полосу металла.

dekormyhome.ru

скоба для крепления к стене, дюбель-хомут и стяжка, крепеж и держатель

Для проводов и кабелей лучше подбирать только качественные клипсыПроводя электромонтажные работы в частном доме или квартире, люди зачастую не знают, каким образом лучше, удобнее и надежнее закрепить кабель на различных поверхностях. Стоит отметить, что крепление кабелей и проводов, можно осуществлять не только специализированными крепежами, но и теми, которые изготовлены самостоятельно. Если вы не знакомы с данными изделиями, вам следует прочесть данный материал и после закрепить знания посредством фото.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

  • Конструкция;
  • Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Обратите внимание! Пластиковые хомуты, отлично подходят для того, чтобы прикрепить провода к любой стеновой поверхности здания, но не достаточно подходят для монтажа проводников к потолку.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом.

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

Лента монтажная для крепления кабеля или провода

Для крепления кабелей, при отсутствии других видов крепежных элементов, отличным вариантом будет, осуществить монтаж при помощи металлической полосы. Важно понимать, что при креплении открытых проводников, следует соблюдать некоторые меры предосторожности.

Для крепления кабеля или провода многие специалисты используют ленту монтажную

Порядок работы:

  • Проделывание отверстий;
  • Подготовка ленты;
  • Монтажные работы.

Данная крепежная металлическая лента (полоса), выполнена из металла, с шириной 1.5 см. Через определенный промежуток, на ленту нанесена перфорация, в виде различных по диаметру отверстий.

Обратите внимание! Лента отлично подходит для монтажа гофротрубы и металлорукава.

Электромонтажные работы производятся следующим образом. На стене или потолочном пространстве, производится разметка, согласно которой будет прокладываться кабель. Далее, с шагом примерно 5- – 60 см, проделываются отверстия.

Отверстия проделываются буром с диаметром 6 мм. После этого, в отверстия забиваются пластиковые дюбели.

Подготовив основу, необходимо подготовить так называемый «провододержатель». Для этого, в зависимости от сечения кабеля, полоса нарезается ножницами по металлу на равные отрезки. Далее полосу необходимо загнуть и установить кабель и прикрепить при помощи саморезов.

Стоит отметить, что данная лента, подходит не только для крепления различных проводников, но и для установки точечных светильников. Обусловлено это тем, что благодаря своим характеристикам, данная лента позволяет достаточно точно отрегулировать положение осветительного прибора.

Пластиковые клипсы, гвоздевые крепежи и монтажные площадки

Согласно правилам пожарной безопасности, лучшим вариантом для прокладки кабеля, будет установка посредством гофры. Стоит отметить, что данный вид монтажа проводников подходит как для открытой, так и для скрытой проводки.

Что нужно для качественного монтажа:

  • Правильный подбор клипсы по диаметру гофрированной трубы;
  • Крепежные элементы.

Клипса – это обычная крепежная пластиковая скоба, в которую путем защелкивания, производится установка гофры. Важно понимать, что гофра и клипса, всегда подбираются по диаметру.

Обратите внимание! К самым распространенным в применении, относят клипсы с диаметром:16, 20 и 25 мм.

Данная клипса, оснащена площадкой с отверстием для крепления к любой поверхности при помощи пластикового дюбеля и самореза. Стоит отметить, что у данных крепежных элементов, есть возможность дополнительной установки сразу нескольких клипс без сверления отверстий под все устройства.

Для крепления интернет кабеля, провода связи (витой пары), используются специальные гвоздевые крепежи. Конструктивно, данные крепежные элементы, выполнены в виде пластиковой скобы, с одной стороны которой находится площадка с гвоздем.

Кабель устанавливается в скобу, крепеж прикладывается к стене и в которую забивается гвоздь. Стоит отметить, что данной конструкцией, можно прикрепить любое кабельное соединение или например, удлинитель.

Для открытого монтажа плоского кабеля, используется монтажная площадка на липучке. Данный элемент состоит из площадки с крепежом и самоклеящейся поверхности. Для установки устройства, необходимо отклеить пленку и прилепить устройство к стене.

Как закрепить провод или кабель в штробе, используя быстросохнущий раствор

Отличным способом спрятать металлические детали различных крепежных конструкций ли просто проводники под штукатурку, является использование специального строительного материала.

Для работы потребуется:

  • Алебастр;
  • Вода;
  • Шпатель.

В первую очередь, для монтажа кабеля или металлорукавов, следует проделать штробу, которая будет отвечать требованиям глубины и ширины. Для этого, необходимо измерить монтируемое изделие.

Обратите внимание! Для удобства проведения электромонтажных работ, размеры штробы, должны быть в полтора раза больше размеров кабеля.

Предположим, необходимо проложить кабель от распаечной коробки, до розетки. Произвести работу точно и быстро, позволит правильно сделанная разметка. Используя маркер и уровень, проводим одну тонкую полоску от данных силовых элементов.

Далее, используя болгарку с алмазным диском (по бетону), вдоль разметки, делаем две прорези на определенную глубину. Стоит отметить, что разметка (полоска), должна оставаться между прорезями.

Затем, отмеряем необходимую длину проводника и одним концом закрепляем в распаечной коробке. После этого, необходимо подготовить раствор.

Для этого, берем любую подходящую емкость, насыпаем в нее сухой алебастр, и постепенно добавляя некоторое количество воды, доводим до необходимой консистенции. Важно понимать, что раствор, быстро сохнет, поэтому работать придется быстро.

Утапливаем кабель в штробу, из емкости шпателем, берем необходимое количество раствора и замазываем проводник. Таким образом, прикрепляем провод через некоторые промежутки. Следите за тем, чтобы кабель не выступал из штробы.

Крепеж провода к стене проволокой

Несмотря на все представленные способы крепления проводников, самым ходовым крепежным элементом, является обычная проволока. Обусловлено это минимальными затратами на электромонтаже проводки.

Провод к стене с легкостью можно прикрепить проволокой

Как правильно делать:

  • Изготовить крепежи;
  • Произвести монтажные работы.

В первую очередь, необходимо закупить некоторое количество элементов, для изготовления крепежей. В состав крепежа входят: пластиковые дюбели, саморезы и проволока.

Обратите внимание! Для изготовления качественных крепежных элементов, лучше всего использовать одножильную проволоку.

Далее, в зависимости от объема работ, производим разметку, для электромонтажа всех силовых элементов электрической схемы и проводов. Важно понимать, что согласно правилам ГОСТ, провода под потолком, следует прокладывать не ниже 20 см от потолочного пространства.

Установка розеток, согласно современным стандартам, производится в пределах 25 – 30 см от пола. Выключатели монтируются на высоте 60 – 65 см. Проводники укладываются только горизонтально или вертикально.

Далее, необходимо изготовить крепежи. Для этого, нарезаем одножильную проволоку отрезками примерно по 12 – 15 см. Далее, на основание самореза (у шляпки), делает один оборот проволокой. Получается петля.

После этого, через промежуток 50 – 60 см, в стене или другой поверхности, проделываем отверстия и забиваем в них пластиковые дюбели. Далее, в дюбели, закручиваем саморезы с проволокой.

Монтаж провода производится следующим образом. Кабель прикладывается к саморезу, и притягивается проволокой. Таким образом, производится монтаж проводника по всей длине. После чего, кабель замазывается любыми отделочными материалами. Готово!

Как выглядят клипсы для проводов и кабелей (видео)

В данном материале, представлены далеко не все существующие крепежные элементы для проводов и кабелей. Для монтажа может использоваться специальный жгут, это может быть кабель – канал. Но важно понимать, что вы узнали о самых популярных.

Добавить комментарий

6watt.ru

Как лучше закрепить кабель своими руками в доме или квартире

Март 19, 2014

Электропроводка и ее соединения

23086 просмотров

В этой статье будут рассмотрены самые лучшие и практичные способы, при помощи которых Вы сможете самостоятельно закрепить электрический кабель или трубу к стене, потолку или полу.

Я за  свою многолетнюю практику электрика встречал довольно много разных методов крепления, но сейчас Я Вам расскажу про самые удобные, быстрые и практичные из них.

При монтаже электрического кабеля необходимо отступать от 40 до 60 сантиметров между его крепежами. А так же соблюдать общепринятые правила электромонтажа, изложенные в этой статье.

Как лучше крепить кабель в домах и квартирах.

  1. Фиксация в штробе алебастром, гипсом или другим быстросохнущим раствором.  Многие электрики примазывают через каждые полметра электрический кабель или трубы в штробе с использованием любого быстро схватывающегося строительного раствора. В чем плюсы данного метода:
    • Достаточно узкой штробы с небольшим запасом по ширине кабеля.
    • Скорость работы.
    • Невысокая цена.
    • Нет необходимости искать и покупать дополнительно специальный крепеж.
    • Не нужен перфоратор или дрель для монтажа.

    Минусы:

      • Нужно часто разводить раствор.
      • Больше двух кабелей в одной штробе очень тяжело замазать.
      • Трудновато данным методом фиксировать трубы.
  2. Недорогим и практичным методом, позволяющим закрепить кабель будет крепление дюбель-хомутами, которые бывают как для плоского, так и круглого кабеля. При покупке необходимо подбирать размер, в зависимости от предполагаемого сечения и количества  электрокабелей. Перед установкой просверливаем необходимого диаметра отверстие перфоратором или дрелью, обхватываем пучок проводов и забиваем дюбель-хомут. Я данный способ не использую в своей работе по причине отсутствия универсальности или необходимости подбора подходящего размера крепежа для каждого конкретного случая.
  3. Более универсальное крепление на дюбель — стяжки. С ее помощью легко можно закрепить как плоский, так и круглый кабель, каждый по отдельности или несколько вместе. Она просто вставляется в просверленное отверстие, после чего забивается разжимной пластиковый колышек.
  4. Быстро закрепить своими руками кабель, трубу к стене и потолку позволяет кабельная стяжка с отверстием под дюбель-гвоздь или саморез. Просверливаем отверстие, прибиваем дюбель-гвоздем ушко стяжки  и останется только вставить и пристегнуть провода простым протягиванием кончика в самозажимной замочек.
  5. Пристегнуть к уже закрепленному кабелю второй, позволяет простая пластиковая стяжка с замочком. Они бывают разных размеров- бесцветные или черные. Последние можно использовать для крепления на улице, потому что они устойчивы к УФ-излучению.
  6. Пластиковый дюбель под хомут.  Просверливаем отверстие, забиваем и вставляем необходимой длины и толщины простой хомут. Мой любимый метод применяемый для крепления по стенам или потолкам линий электропроводки, благодаря универсальности- всегда можно быстро вставить в пластиковый дюбель любую необходимых размеров стяжку, добавить еще одну или заменить на другую.
  7. Для крепления в полу труб из металла или ПНД, а так же металлорукава лучшим будет вариантом использование металлических скоб соответствующего диаметра. Для крепления в полу достаточно варианта с одним отверстием.
  8. Клипсы Я использую для крепления металлических, ПВХ гладких и гофрированных труб к потолку и стенам. Клипса крепится к поверхности при помощи дюбеля, а трубы уже просто защелкиваются, поэтому важно точно подбирать размер клипсы под диаметр трубы. А то не сможете защелкнуть или просто трубы не будут держаться.
  9. Гвоздевые скобы обычно используются для крепления к стене телевизионного, телефонного или компьютерного кабеля.  Они выпускаются отдельно для плоских и круглых кабелей.
  10. Монтажная площадка с самоклеющимся основанием будет полезна для крепления на уже готовых поверхностях не только стен, но и мебели. Она надежно приклеивается к поверхности, которая при этом не повреждается. Вы всегда сможете отклеить площадку, после чего не останется никаких следов.

Для крепления на гипсокартоне или ПВХ панелях используются специальные ввертыши или бабочки, которые вставляются в отверстие и к ним прикручивается крепеж при помощи самореза. На рисунке внизу показано, как крепить при помощи бабочек.

Рекомендую прочесть нашу статью «Как штробить стены«.

Если есть у Вас свои способы крепления для электропроводки или вопросы пишите ниже в комментариях к этой статье.

jelektro.ru

скоба, дюбель хомут, клипсы, самодельный крепеж

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Виды крепления кабеля и проводов к стене

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

  • При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
  • Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
  • Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
  • Если предусматривается запас, следует сделать его менее заметным.
  • При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
  • Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
  • Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

  • Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
  • Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
  • Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали,  не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

  • напольные;
  • магистральные;
  • плинтусный;
  • парапетные.

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.



Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо  сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

 Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Скоба металлическая

Используют для монтажа кабеля в рукавах из металла. Имеют одно или два ушка, в которых имеется отверстие для крепления. Размеры могут быть разными. Их подбирают ориентируясь на диаметр металлического рукава. Скобы хорошо подходят для удержания массивных кабелей. Они легко устанавливаются и снимаются. На фото выше.

Дюбеля

Использование дюбелей оправдано простотой установки, универсальностью применения и невысокой ценой. Ими можно проводить, как скрытый, так и открытый монтаж на стенах и потолках из твердых материалов.

Дюбель-стяжка

Изготавливается из негорючего пластика. Является удобным элементом крепления. Используют для оперативного монтажа открытой или скрытой прокладки.

Стяжка может иметь разъемный или неразъемный замок. Первый вариант позволяет, если есть такая необходимость, изменить количество жил. Установка такая же, как и у обычных дюбелей.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.



Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Базы дюбельного типа

База дюбельного (БД) типа под стяжки, сделана из пластика. «Два в одном» — как бы и саморез и дюбель. В головке имеется отверстие, в которое просовывается стяжка для затягивания кабеля.

Установка очень простая. В подготовленное отверстие забивается бандаж. Устанавливается стяжка и в нее закладывают проводку. Затем осуществляют затяжку.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Изоляторы

В большинстве случаев крепление провода на изоляторы используется как ретро или декоративный. Этот способ открытой прокладки используется для монтажа электропроводки как в доме так и в бане.

Ретро проводка, крепление на изоляторы

Бочонок крепиться шурупом или гвоздем к стене и на него закрепляется скрученный предварительно провод. Скрутить его можно самостоятельно или купить уже скрученный.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому. Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу.

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

  • Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
  • Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
  • Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

  • простота в изготовлении и монтаже;
  • нет необходимости поиска крепежа и его покупки в магазинах;
  • возможность использовать (установка и замена) самоделок многократно;
  • можно крепить, как один, так и несколько проводов одновременно.

к стене, потолку, столбу, трубе, тросу

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Содержание статьи

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

    Установка дюбеля

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

    Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.



Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

  • Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

    Пример самодельного крепежа для кабеля

  • Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

    Как можно закрепить провод полоской из жести

  • Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

    Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

  • Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
  • Можно подобрать подходящего размера  типа клипсы.
  • Сделать самодельный крепеж.

    Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

  • Используя кабельные лотки (описаны выше).
  • Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
  • Использовать для крепления длинную перфорированную полосу металла.

Крепёжные скобы — скоба крепежная металлическая оцинкованная


В настоящее время существует множество способов крепления кабелей и проводов к стенам и потолку. Остановимся подробнее на крепежных скобах.

Традиционный способ крепления проводки, при котором фиксация кабеля (провода) к поверхностям происходит при помощи предварительно подготовленных крепежных конструкций.

У данного способа есть два достоинства, которые недостижимы для других способов крепления:

  • Надежный прихват (фиксация) — благодаря этому провода и кабели можно очень плотно пригладить к поверхности.
  • Возможность фиксации нескольких параллельно идущих кабелей. Это очень удобно — не нужно сверлить кучу отверстий, длинная скоба-крепеж может захватить и зафиксировать сразу 3-4 (и более) кабеля.

В качестве скоб обычно используется нарезанная двухжильная алюминиевая лапша или более жесткий провод – ПТПЖ. Крепление самой скобы к стене выполняется с помощью «быстрого монтажа» (6 х 40 или 6 х 60), либо при помощи строительных гвоздей – в случае, если стены выложены, например, из газосиликата.

Готовится такой крепеж элементарно.

Провод шинкуется бокорезами на отрезки, их длина примерно 6 — 7 см. В середине отрезка прокалывается отверстие под шуруп «быстрого монтажа». Далее в стене сверлится перфоратором отверстие и в него забивается «быстрый монтаж» со скобой. Фиксация провода выполняется простым загибанием усиков скобы и несильным пристукиванием молотком.

Прайс-лист.

Наименование Ед.изм Кол-во Цена
Скоба металлическая однолапковая 16*17 шт 176 15
Металлическая двухлапковая скоба d-50мм шт 94 4
Скоба 21-22мм шт 37 7
Скоба 25-26мм шт 48 7,5
Скоба  диаметр 43 шт 108 10
Скоба с длинной ножкой  диаметр 36 шт 158 12
Скоба с короткой ножкой  диаметр 36 шт 125 10
Скоба диаметр 33 шт 4 12
Скоба  диаметр 30 шт 8 12
Скоба диаметр 24 шт 3 5
Скоба  диаметр 20 шт 1 4,5
Скоба  диаметр 14 шт 12 4
Скоба диаметр 12 шт 4 4
Скоба диаметр 10 шт 5 4
Скоба 12-13мм шт 106 5
Скоба  19-20мм шт 91 7
Клипса металлическая d-22мм шт 164 5
Скоба диаметр 31мм шт 37 10
Скоба крепежная для кабеля 10мм(цена за упаковку) шт 120 80
Скоба крепежная для кабеля прямоугольная 8мм(цена за упаковку) шт 100 80
W7700A —  Крепление для 26-жильного плоского кабеля шт 40 140
Распорная втулка 10мм шт 900 5
Втулка Fischer Elektronik DR 835 V0 шт 500 20
Втулка 13ME056 шт 325 2
Распорка Fischer Elektronik ABP 3060 10 шт 200 80
Распорка Fischer Elektronik GBP 3060 10 шт 300 80
Распорка Fischer Elektronik ISAB 4 B 25v шт 346 65
Ригель изогнутый металлический шт 5 20
Крепежный уголок ассиметричный шт 156 10



Скобы металлические

Показать: 15255075100

Сортировка: По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Модель (А- Я)Модель (Я — А)

В наличии

  • Держатель оцинкованный односторонний 25-26мм DKC Назначение и область применения. Держатель оцинкованный односторонний для крепления пластиковых, металлических и металлопластиковых труб, а также кабеля к поверхности стен, потолков, полов и перегородок. Диаметр — 25-26 мм. Материал: оцинкованна..

    звоните!

  • Держатель оцинкованный односторонний, д.32мм DKC Назначение и область применения. Держатель оцинкованный односторонний для крепления пластиковых, металлических и металлопластиковых труб, а также кабеля к поверхности стен, потолков, полов и перегородок. Диаметр — 32 мм. Материал: оцинкованная с..

    звоните!

  • Скоба металлическая однолапковая d12-13мм IEK Назначение и область применения.Скобы металлические применяются для крепления металлорукава, труб, кабеля с помощью метизов.Быстрый и надежный монтаж.Надежное крепление.Высококачественный металл.ООО «Кодесс» является официальным дистрибьютором IEK GROUP ..

    4.63 р. 3.38 р.

  • Соединители болтовые СБE Евросерия КВТ Назначение и область применения.Для прокладки металлорукавов, стальных и полимерных трубМатериал: оцинкованная стальРебро жесткости, проходящее по арочному изгибу скобы, существенно увеличивает допустимые нагрузкиПазы под крепежный винт продольной конфигурации ..

    5.48 р.

  • Скоба металлическая двухлапковая d19-20мм IEKНазначение и область применения.Скобы металлические применяются для крепления металлорукава, труб, кабеля с помощью метизов. Быстрый и надежный монтаж. Надежное крепление. Высококачественный металл.ООО «Кодесс» является официальным дистрибьютором IEK GROU..

    7.10 р. 5.19 р.

  • Держатель оцинкованный односторонний, д.19 — 20мм DKCНазначение и область применения.Держатель оцинкованный односторонний для крепления пластиковых, металлических и металлопластиковых труб, а также кабеля к поверхности стен, потолков, полов и перегородок. Диаметр — 19-20 мм. Материал: оцинкованная с..

    7.43 р. 6.24 р.

  • Держатель оцинкованный односторонний, д.19 — 20мм (розница) DKC Назначение и область применения.Держатель оцинкованный односторонний для крепления пластиковых, металлических и металлопластиковых труб, а также кабеля к поверхности стен, потолков, полов и перегородок. Диаметр — 19-20 мм. Материал: оци..

    7.57 р. 6.36 р.

  • Скоба металлическая однолапковая d21-22мм IEKНазначение и область применения.Скобы металлические применяются для крепления металлорукава, труб, кабеля с помощью метизов.Быстрый и надежный монтаж.Надежное крепление.Высококачественный металл.ООО «Кодесс» является официальным дистрибьютором IEK GROUP в..

    8.90 р. 6.50 р.

  • Скоба металлическая двухлапковая d19-20мм IEKНазначение и область применения.Скобы металлические применяются для крепления металлорукава, труб, кабеля с помощью метизов. Быстрый и надежный монтаж. Надежное крепление. Высококачественный металл.ООО «Кодесс» является официальным дистрибьютором IEK GROU..

    11.15 р. 8.14 р.

  • Скоба металлическая двухлапковая d31-32мм IEK Назначение и область применения.Скобы металлические применяются для крепления металлорукава, труб, кабеля с помощью метизов.Быстрый и надежный монтаж.Надежное крепление.Высококачественный металл.ООО «Кодесс» является официальным дистрибьютором IEK GROUP ..

    13.92 р. 10.16 р.

  • Соединители болтовые СБE Евросерия КВТ Назначение и область применения.Для прокладки металлорукавов, стальных и полимерных трубМатериал: оцинкованная стальРебро жесткости, проходящее по арочному изгибу скобы, существенно увеличивает допустимые нагрузкиПазы под крепежный винт продольной конфигурации ..

    14.46 р.

  • Держатель оцинкованный двусторонний, д.38 — 40мм DKC Назначение и область применения.Держатель оцинкованный двусторонний для крепления пластиковых, металлических и металлопластиковых труб, а также кабеля к поверхности стен, потолков, полов и перегородок. Диаметр — 38-40 мм. Материал: оцинкованная ст..

    15.44 р. 12.97 р.

  • Скоба металлическая двухлапковая СМД-П 31-32 с покрытием FortisflexНазначение и область применения.Для прокладки металлорукавов, стальных и полимерных трубМатериал: оцинкованная стальРебро жесткости, проходящее по арочному изгибу скобы, существенно увеличивает допустимые нагрузкиПазы под крепежный в..

    19.12 р.

  • Технические характеристики Материал: Сталь Вид или марка материала: Оцинкованная сталь Модель или исполнение: Однолапковая (односторонняя) Защитное покрытие поверхности: Оцинковка по методу Сендзимира Размер крепежного отверстия: 9х6 мм Для крепл металлорук с условным проходом: 38 мм Номин диаметр: ..

    21.34 р. 15.58 р.

  • Тип изделия: другой Материал изделия: Сталь Высота, мм: 1000 Ширина, мм: 30 Длина, мм: 45 Покрытие: Гальваническое Масса, кг: 0.14 Нормативный документ: ГОСТ 14918-80 Тип изделия: Скоба Крепление: Потолочная Диапазон рабочих температур: от -60 до +60 Тип соединения: Винтовое Следующие характеристики..

    107.35 р. 78.37 р.

Крепеж для электромонтажа

Крепёж для электромонтажных работ

Крепежные материалы используются во время строительства любого объекта. Без них также не обойтись при выполнении ремонта. Поэтому важно правильно выбирать крепежные изделия для каждого вида работ. Электромонтажные процессы не являются исключением. Во время возведения электрических коммуникаций всегда требуется крепёж. Для выполнения именно такой работы используется специальный кабельный крепёж, представляющий собой изделия для закрепления проводов, труб, металлорукавов на различных основаниях.

С помощью чего лучше крепить кабельную продукцию на объекте?

Если прокладка кабеля ведется в стене, фиксировать кабель во время строительства здания или ремонтных работ в помещении можно при помощи строительной смеси, выполнив предварительно штробление стены или потолка. Такой способ монтажа требует частой подготовки раствора (алебастра), занимает продолжительное время, сопровождается большим количеством пыли и неудобен для укладки больше двух проводов или фиксации гофрированной трубы. Поэтому для упрощения электромонтажных работ сегодня используются специальные разные виды крепежа, которые предназначены именно для кабелей для внутренней укладки. При этом если говорить о проведении электро кабелей снаружи (внешняя проводка) то единственно приемлемое решение это монтаж на крепежных элементах.

Монтаж при помощи дюбель-хомута

Этот крепеж является одним из самых распространенных изделий, позволяющий быстро зафиксировать провод на основании из бетона или кирпича. Примером служит продукция КЕW. Такой крепеж является самым эффективным и часто используемым на разных объектах.




Размер дюбель-хомута для фиксации электротехнической продукции подбирается исходя из номинального сечения конкретного кабеля. При этом для выполнения монтажа требуется подготовить отверстие в стене или потолке с помощью перфоратора и бура. Диаметр сверла со специальным наконечником должен равняться 6 мм, так как все производители изготавливают этот крепеж именно с таким размером для фиксации в основании. Глубина отверстия подбирается в зависимости от типа используемого крепежного элемента.

После подготовки отверстия, которое должно быть очищено от частичек материала основания, в него вставляется хомут до упора совместно с обхваченным кабелем. Так как крепеж оснащен пластиковыми усиками, то при их помощи происходит его фиксация. При таком способе монтажа не нужно применять дополнительно никаких дюбелей.

Использовать хомут очень удобно для крепления одиночного кабеля. Если же требуется выполнить монтаж группы проводов, то в этом случае необходимо подбирать крепеж большего размера или воспользоваться изделием KEW. Дюбель-хомуты также подходят для фиксации на основании кабелей, проложенных в гофрированных трубах.




Монтаж при помощи скоб

Такой способ фиксации проводов является традиционным методом, который используется уже очень давно. Для его реализации необходимо заранее подготовить крепежные конструкции. Они могут быть приобретены уже в готовом виде, например, изделия от бренда KEW, или изготовлены самостоятельно.




Данный способ крепления имеет свои достоинства. Во-первых, он позволяет осуществить надежный прихват кабеля. При использовании скобы провод очень плотно укладывается на поверхности базового основания. Во-вторых, способ позволяет выполнить монтаж нескольких кабелей, которые закрепляются параллельно друг другу. В этом случае отпадает необходимость подготавливать большое количество отверстий, потому что при помощи длинной скобы можно зафиксировать сразу как минимум 3—4 провода.

Раньше скобы всегда изготавливались самостоятельно. Для этого выполнялось нарезание алюминиевого провода на части определенной длины при помощи бокорезов. Фиксация крепежа в основании выполнялась саморезами или шурупами в комплекте с пластмассовыми дюбелями. Сегодня в самостоятельной подготовке скоб отпадает необходимость, так как доступны для покупки готовые крепежные элементы, примеры которых приводились выше.

Одним из видов скоб являются специальные пластиковые изделия с оцинкованными гвоздями, предназначенными для монтажа одного кабеля. При их помощи осуществляется укладка слаботочных проводов. Это телефонные, оптоволоконные, антенные и другие кабели. Такие гвоздевые скобы применяются не только для круглых, но и плоских проводов. Для выполнения монтажа не нужно подготавливать никакое отверстие в основании. Чтобы осуществить укладку слаботочного кабеля необходимо под рукой иметь всего лишь молоток. При этом монтаж выполняется только на оштукатуренных поверхностях или изготовленных из мягких материалов таких, как дерево, ДВП, фанера, панели из гипса и т. д. Одним из примеров данного крепежного элемента служит пластиковая скоба с гвоздем KEW.




Еще одним видом скобы является прижим, изготовленный из оцинкованного металла. При его помощи выполняется крепление тяжелых отдельных кабелей, а также проводов, помещенных в ПВХ и гофрированные трубы. Изделие специально изготавливается из металла, чтобы выдерживать большие нагрузки. Для выполнения монтажа необходимо иметь дюбель-гвозди или саморезы в зависимости от материала, из которого создано основание. Также материал базовой поверхности влияет на используемый инструмент. Поэтому во время монтажных работ может понадобиться перфоратор, шуруповерт, молоток или только обыкновенная отвертка.

Размер металлических скоб подбирается в зависимости от диаметра закрепляемой трубы или кабеля. При этом крепеж может быть с одной или двумя лапками для фиксации на поверхности. Если электротехническая продукция имеет большой вес и диаметр, то рекомендуется использовать во время работ двухлапковые металлические скобы такие, как производит KEW.

Монтаж при помощи клипс

Такие крепежные элементы способствуют быстрой укладке кабеля, размещенного в гофротрубе. Также провода могут помещаться в трубы ПВХ. Крепление клипс на поверхностях ограждающих конструкций помещений осуществляется при использовании саморезов, шурупов, дюбель-гвоздей в зависимости от материала базового основания. Для того чтобы зафиксировать в крепежном элементе гофрированную или ПВХ трубу ее необходимо просто вставить в изделие. В результате этого несложного действия происходит защелкивание клипсы. Но для правильного и успешного монтажа необходимо, чтобы диаметр трубы точно соответствовал размеру крепежа. В противном случае невозможно будет защелкнуть гофрированное или ПВХ изделие. Для правильного монтажа электротехнической продукции сегодня в любой момент можно купить клипсы со вставными дюбелями компании KEW.




Монтаж при использовании кабельной стяжки

Этот крепеж является ничем иным как нейлоновым хомутом для кабелей и проводов. Он представляет собой гибкую полоску пластмассы, которая отличается высокой прочностью. Ее характеристики даже превосходят некоторые свойства металлов. Между собой кабельные стяжки различаются по длине и ширине. Именно за счет этого они могут выдерживать разные нагрузки. Так, KEWвыпускает крепеж, который имеет максимальную длину 1168 мм. Он позволяет выполнять работы с большими пучками кабелей. При этом диаметр проводов практически не имеет никакого значения.

В настоящее время кабельные стяжки выпускаются производителями разных цветов. Этот фактор имеет не последнее значение для крепежа, потому что в состав черных изделий входит угольный порошок, благодаря которому увеличивается срок службы крепежа, так как снижается на него воздействие ультрафиолетового излучения. Поэтому при выполнении монтажных работ на солнце лучше всего применять черные хомуты.




Кабельная стяжка на одном конце всегда оснащается замком. При этом практически по всей ее длине на внутренней стороне расположены выступы. Они позволяют прочно фиксировать стяжку в замке. Чтобы выполнить демонтаж такого крепежа понадобится разрезать хомут при помощи дополнительного инструмента. Это могут быть бокорезы. Благодаря такой особенности кабельную стяжку повторно использовать невозможно.

Заключение

При выполнении электромонтажных работ всегда требуется соблюдать аккуратность и повышенную внимательность. Перед началом укладки кабель необходимо проверить на отсутствие брака. Выбранный крепеж фиксируется друг от друга примерно на расстоянии 400 мм. Это значение в каждом случае определяется индивидуально, чтобы исключить провисание проводов и обеспечить их плотное соприкосновение с основанием.

Кронштейны для настенного монтажа, фиксированное круглое седло

Кронштейны для настенного монтажа, фиксированное круглое седло

Магазин не будет работать правильно, если файлы cookie отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшей работы с нашим сайтом обязательно включите Javascript в своем браузере.

Кронштейн для настенного поручня из нержавеющей стали с удлинителем 2-15 / 16 «, 3 потайных монтажных отверстия

  • Круглое основание с низким профилем для чистого, изящного внешнего вида
  • Подходит для круглых, квадратных и прямоугольных перил
  • Соответствует обозначению марки стали AISI

Очищайте изделия из нержавеющей стали с PVD-покрытием или цветные изделия из нержавеющей стали с помощью мягкой ткани или влажной губки с мягким мыльным раствором и водой, затем отполируйте насухо, чтобы избежать образования отложений воды.Не используйте чистящие средства, содержащие аммиак, отбеливатель, кислоту или едкие вещества. Избегайте абразивных чистящих средств и щеток.

Пожалуйста, выберите варианты продукта выше, чтобы отобразить технические характеристики

Дополнительная информация
Номера деталей 9712,9710,9722,9720,9715,9725
Марка Bezdan Stainless, Bezdan Stainless, Бездан Нержавеющий, Бездан Нержавеющий, Бездан Нержавеющий, Бездан Нержавеющий
Тип продукта Кронштейны для перил, Кронштейны для перил, Кронштейны для перил, Кронштейны для перил, Кронштейны для перил, Кронштейны для перил
Материал Нержавеющая сталь, Нержавеющая сталь, Нержавеющая сталь Сталь, нержавеющая сталь, нержавеющая сталь, нержавеющая сталь
Сплав 304,304,304,304,316,316
Отделка # 4 сатин, # 4 сатин, # 4 сатин, # 4 сатин, # 4 сатин, # 4 сатин
Процесс отделки Матовый, Матовый, Матовый, Матовый, Матовый, Матовый
Цвет Черный Нержавеющая сталь, Stai nless Steel, черная нержавеющая сталь, нержавеющая сталь, нержавеющая сталь, нержавеющая сталь
Тип седла Плоское, плоское, подходит для наружного диаметра 1-1 / 2 дюйма, подходит для наружного диаметра 1-1 / 2 дюйма, плоское, подходит для 1-1 / 2 «OD
Отверстия до стены 3,3,3,3,3,3
Сертификаты Соответствует обозначению марки стали AISI, Соответствует обозначению марки стали AISI, Соответствует обозначению марки стали AISI, Соответствует Обозначение марки стали AISI, Соответствует обозначению марки стали AISI, Соответствует обозначению марки стали AISI
Вес (фунты) 0.46,0.53,0.46,0.53,0.46,0.46,

Когда использовать металлический или пластиковый электрический шкаф

Электрические коробки — это рабочая лошадка при ремонте и модернизации электрооборудования, они служат конечными точками или переходными точками для электрических кабелей. Розетки, выключатели света, потолочные светильники, потолочные вентиляторы и переходные провода — это лишь некоторые из элементов, которые устанавливаются в электрические коробки.

Хотя существует множество размеров, форм и вариантов крепления электрических коробок, все они делятся на две категории: пластиковые коробки или металлические коробки.Во многих случаях вы выбираете металлическую или пластиковую электрическую коробку на основе личных предпочтений, экономичности и простоты. Однако в некоторых случаях выбор ясен и очевиден, главным образом в отношении заземления. Большинство домашних мастеров предпочитают пластиковые электрические коробки, а электрики используют как металлические, так и пластиковые.

Металлические электрические коробки

Металлические электрические коробки использовались задолго до появления на рынке электрических коробок из пластика (ПВХ). Сверхпрочные, огнестойкие и не поддающиеся плавлению металлические коробки обеспечивают высочайший уровень безопасности для всех применений электропроводки.

При напряжении пластиковые коробки могут перекручиваться. При достаточном напряжении пластиковые коробки растянутся. Даже если пластмассовую коробку неправильно прижать к шпильке, коробка может потерять форму. Металлические электрические коробки не имеют такой проблемы: эти коробки практически невозможно согнуть или раздавить.

Самостоятельным работникам с металлическими электрическими коробками может быть немного сложнее работать. Металлические ящики имеют заднюю и боковую заглушки, требующие дополнительных зажимов. Кроме того, острые края металлических ящиков могут серьезно сказаться на работе рук.По этой причине при работе с металлическими ящиками рекомендуется носить перчатки.

Ель / Марго Кэвин

Когда металлические коробки настоятельно рекомендуются или требуются

Используйте металлическую электрическую коробку, когда кабель с металлической оболочкой (также называемый армированным кабелем BX) или металлический кабелепровод проходит внутри или из коробки. Металлический кабель и кабелепровод зависят от контакта его металлической оболочки с металлической коробкой до полного заземления.

Кроме того, используйте металлические коробки для внутренних работ.Обычно электрические коробки встраивают в стены. Но в таких местах, как недостроенные подвалы и пристройки, может не быть полноценной системы стен, которая позволяет ограждать коробку гипсокартоном. Типичная установка в этих случаях включает прикрепление открытой коробки непосредственно к кирпичной стене. Поскольку провода тоже оголены, требуется металлический канал.

При желании можно использовать металлические коробки с проводкой Romex или NM, хотя необходимо принять особые меры предосторожности для обеспечения надлежащего заземления.Контакт между подключенным устройством (например, выключателем света или розеткой) и металлической коробкой завершает заземляющий контакт. Даже если устройство не обеспечивает заземление, проводку Romex или NM всегда можно использовать с металлическими электрическими коробками, прикрепив оголенный или зеленый заземляющий провод к коробке с помощью винта.

Другие особенности металлической коробки

Металлические ящики прочные, к тому же они обеспечивают надежное крепление к стойке. Если крепление к шпильке является серьезной проблемой, выберите металлическую коробку.Металлические коробки означают, что в шпильки можно ввинчивать прочные винты, обеспечивая максимальную удерживающую способность.

Металлические ящики не коробятся. Металлические ящики, изготовленные из высокопрочного материала, часто бывают прочнее, чем материал, из которого они изготовлены. Некоторые металлические ящики имеют предварительно прикрепленные зажимы для захвата электрического кабеля. Другие коробки требуют покупки отдельных зажимов, что увеличивает общую стоимость коробки.

Как правило, электромонтажники могут посчитать металлические коробки несколько более громоздкими в работе, чем пластиковые.

Пластиковые электрические коробки

Пластик (сделанный из поливинилхлорида или ПВХ) быстро становится стандартным материалом для электрических коробок, особенно для самостоятельной работы.

Пластиковые ящики легкие, дешевые и простые в эксплуатации. Отверстия легко проделать сзади или по бокам. ПВХ может плавиться при воздействии достаточно высоких температур, но не проводит электричество. Многие пластиковые коробки поставляются со встроенными зажимами для проводов, что еще больше снижает общую стоимость проекта.

Когда рекомендуются пластиковые коробки

Рекомендуется, но не обязательно, использовать пластиковую электрическую коробку, если у вас есть кабели Romex (или NM), идущие в коробку или из нее. Электрический кодекс не требует, чтобы вы использовали кабель NM с пластиковыми коробками. Главное беспокойство заключается в том, что приложение должно быть заземлено. Электропроводка в металлической оболочке зависит от соединения с металлической электрической коробкой для заземления. Использование проводки в металлической оболочке с пластиковыми электрическими коробками без принятия других мер заземления приводит к отсечению этого заземления и является очень опасным.

Ель / Марго Кэвин

Другие особенности пластиковой коробки

Пластиковые электрические коробки удобны в работе мастерам по ремонту дома. Наименее дорогие пластиковые коробки поставляются с предварительно прикрепленными гвоздями для крепления к гвоздикам. Предварительные наборы на коробке указывают толщину гипсокартона 1/2 дюйма, чтобы помочь установщику не пригвоздить лицевую сторону коробки к стойке.

У старых или переделанных коробок есть крылья, поэтому их можно прикрепить непосредственно к гипсокартону.Они используются, когда нет свободного доступа к стойке.

Другой тип пластиковой коробки имеет металлические кронштейны, которые крепятся к стойкам, но регулируются вперед и назад с помощью отвертки Phillips. Это самый дорогой тип пластиковых ящиков, но они обладают наибольшей гибкостью, когда окончательная толщина стенки еще не определена.

Многие электрики, работающие самостоятельно, при использовании проводов Romex или NM тяготеют к пластиковым распределительным коробкам. С одной стороны, центры по ремонту дома предпочитают пластиковые ящики.Во-вторых, пластиковые коробки легче, их края мягче, а дырки легче выбить. Кроме того, во многих пластиковых коробках есть дверцы, которые действуют как зажимы, удерживающие электрический кабель в коробке, устраняя необходимость в дополнительных зажимах.

С другой стороны, пластиковые коробки имеют тенденцию деформироваться при стрессе. При резком ударе пластиковые ящики могут треснуть. Предварительно прикрепленные дверные зажимы, хотя и удобны, часто упорно удерживают кабель на месте, даже если вы хотите его отсоединить.Коробки для переделки (старые работы), прикрепленные к гипсокартону, могут отрываться от гипсокартона, и их крылья крепления часто ломаются.

Как закрепить телевизор на стене

Мне нравится настенный монтаж телевизора, особенно зимой, так как он защищает меня от холода и дождя. Но если вы решили закрепить телевизор на стене и не пользуетесь услугами профессиональной компании, я рекомендую сначала внимательно прочитать это руководство, чтобы помочь вам, возможно, даже распечатать его, чтобы оно было у вас под рукой при решении этой потенциально сложной задачи.В этой статье я обсуждаю самые важные моменты, которые следует учитывать при подвешивании телевизора на стене, какие инструменты вам понадобятся, определение правильных креплений и обеспечение того, чтобы сам телевизор не упал со стены!

Инструменты, которые вам нужны многим

Существует множество инструментов, которые могут вам понадобиться для крепления телевизора к стене. Вот некоторые из наиболее распространенных:

— Уровень

— Рулетка

— Сверло — SDS лучше всего подходит для сверления твердых стенок

— Сверло (и).Они должны быть подходящего размера для используемых вами креплений. Для большинства креплений используются сверла диаметром 8 или 10 мм.

— Гаечный ключ / отвертка или торцевой ключ. Это зависит от того, какие крепления вы используете.

-Карандаш

-Пылесос

-Пылесосы

-Материалы, включая сам кронштейн телевизора, болты и крепления.

— Второй мужчина (или женщина) для больших телевизоров.

-Детектор металла / кабеля — не обязательно, но рекомендуется.

Определите поверхность стены

Есть несколько различных типов поверхностей, из которых состоят стены, и вам нужно знать, какая из них у вас есть, прежде чем пытаться прикрепить к ней телевизор.В Великобритании самые старые типы зданий являются твердыми — кирпичи / блоки, но со временем все чаще с появлением новых построек и зданий с деревянным каркасом, как в США, также широко используется гипсокартон. Я бы сказал, что важно определить поверхность для настенного монтажа, прежде всего, даже при покупке монтажного кронштейна, потому что это может повлиять на то, какой из них вы выберете, и крепления, которые вам нужно приобрести.

Сплошные стены

Сплошные стены имеют кирпичную или аналогичную конструкцию.Если постучать по стене, глухого звука не будет — если, конечно, штукатурка не взорвана. Постучите достаточно сильно, и вы, скорее всего, повредите суставы. Монтаж на кирпичную кладку, как правило, самый простой из всех конструкций, потому что он обычно намного прочнее, чем стены из гипсокартона, и можно использовать обычные дюбели и дюбели.

Стена с карнизами — гипсокартон

Стена с карнизами обычно не является несущей и сооружается из листов гипсокартона, привинченных к месту, или деревянных или металлических каркасов.Необходимо проявлять особую осторожность при установке телевизора на каркасные стены, и могут потребоваться специальные крепления, так как они могут не входить в комплект вашего кронштейна. Когда вы стучите по стене с гвоздями, стена будет казаться пустой, и если вы очень опытны, вы сможете определить, где находятся стойки в стене, чтобы вы могли закрепить их.

Стены с сухой облицовкой — гипсокартон

Стена с сухой облицовкой, также известная как точечная стена, представляет собой стену, на которую гипсокартон приклеен поверх кирпичной кладки с помощью клея.Это очень распространено при современном ремонте, так как действительно может ускорить время установки. Например, вместо того, чтобы снимать обои и ремонтировать стены, можно просто наклеить гипсокартон сверху и нанести тонкую штукатурку. Важно различать каркасную стену и стену с сухой облицовкой, поскольку многие крепления из гипсокартона, такие как анкеры, не подходят для стен с сухой облицовкой из-за небольшого пространства между стеной и гипсокартоном. Если вы постучите по стене с сухой облицовкой, она будет звучать в одних частях как пустота, а в других — сплошная — именно здесь появляются пятна клея, которые приклеивают гипсокартон к твердой стене позади.

Деревянные стены

Вы можете обнаружить, что стена просто сделана из дерева или чего-то подобного, например, ДСП, МДФ, фанеры или ДСП. Это не очень распространено в доме, но вы можете столкнуться с этим в хозяйственных постройках, переоборудованных навесах и т. Д. Их можно легко установить, поскольку вы часто просто ввинчиваете прямо в поверхность, но для вставки более крупных болтов может потребоваться пилотное отверстие просверлить.

Выберите настенный кронштейн

Чтобы выбрать подходящий настенный кронштейн для телевизора, я рекомендую прочитать наш предыдущий блог «Как выбрать правильный кронштейн для телевизора».Подводя итог, вам необходимо учесть следующие моменты:

-Размер экрана телевизора — обычно измеряется в дюймах от угла к углу экрана.

-Вес телевизора

-Тип крепления для телевизора, который вы хотите. Фиксированный, наклонный, подвижный и т. Д.

— VESA — это расстояние между крепежными отверстиями для винтов на задней панели телевизора. Важно проверить это перед покупкой кронштейна для телевизора, чтобы убедиться, что кронштейн подходит к вашему телевизору. Не полагайтесь на кронштейн, который сообщает, какой размер телевизора он поддерживает, поскольку это не обязательно означает, что VESA будет совместим.

-Купите хороший — особенно важно с настенными кронштейнами полного движения, такие производители, как B-Tech, Sanus, Peerless, все хороши. Некоторые из более дешевых, которые можно купить в магазинах DIY или в Интернете, действительно не подходят для использования.

Выберите правильное крепление

Когда кронштейны обеспечивают настенное крепление, но они могут быть неправильными или оптимальными для имеющейся у вас поверхности стены. Выбор правильных креплений для телевизора может быть немного сложным, так как вам могут потребоваться специальные крепления и инструменты для разных поверхностей стен.Я собираюсь сказать это сейчас — не забывайте использовать шайбы, они помогут распределить вес и сделают крепления намного более надежными.

Крепеж для телевизоров со сплошной стенкой

Болты Coach и нейлоновые дюбели являются наиболее распространенными. Я рекомендую использовать тренерские болты M8 длиной не менее 40 мм (примерно 1,5 дюйма) и нейлоновые заглушки M10, но для более тяжелых телевизоров и настенных кронштейнов с подвижной опорой может потребоваться более длинный болт, например 60 мм или 80 мм (чуть более 3 дюймов), чтобы выдержать вес. Будьте осторожны при использовании более длинных болтов, так как вы не хотите, чтобы они выступали с другой стороны стены.

Некоторые кронштейны не позволяют болту шириной M8 проходить через отверстия на кронштейне, в этом случае можно использовать болты M6 и заглушки размера M8. Если вы действительно хотите использовать болт большего размера, иногда я проделываю отверстия с помощью дрели и металлической коронки, что позволяет вставить более прочный болт. Просто имейте в виду, что если по какой-либо причине скобку необходимо вернуть, вполне вероятно, что это приведет к аннулированию любой политики возврата.

Примечательное упоминание — Некоторые нейлоновые заглушки, которые поставляются с некоторыми кронштейнами для телевизоров, не очень хороши и могут вращаться при попытке затянуть болт.Я рекомендую свечи Fischer, поскольку они способны обеспечить очень надежную фиксацию. Они идеально подходят, если вы беспокоитесь о том, что телевизор упадет со стены.

Настенные крепления телевизора для каркасных стен

Эту задачу можно выполнить несколькими способами. Если вы можете найти шпильки за гипсокартоном. Если можете, подойдут и обычные винты. Я рекомендую взять несколько длинных, так как винты должны пройти через штукатурку, гипсокартон, а затем в стойку. Чтобы найти гвоздь, вам может понадобиться искатель гвоздика, но некоторые из них действительно могут быть ошибочными.Хорошая новость заключается в том, что, как только вы найдете один, следующий стержень должен иметь длину 16 или 24 дюйма, это фактически отмечено на большинстве рулеток маленькой стрелкой. Если вы не можете найти шпильку, не отчаивайтесь, поскольку в наши дни большинство телевизоров настолько легкие, что это не имеет значения. Я рекомендую еще пару креплений:

Стеновые анкеры — Приобретите более прочные. Не то, чтобы я хотел попробовать это, но они обычно могут выдерживать до 25 кг каждый, а некоторые из них могут легко поддерживать телевизор.Для их установки в гипсокартоне просверливается небольшое пилотное отверстие, в которое вставляется заглушка. Затем вставляется винт, и с помощью пистолета можно вытащить якорь, что заставляет его вздуваться за стеной.

Крепления Gripit — Они были показаны в британской программе Dragons Den TV и были одним из самых успешных примеров этой программы. Я использую их для очень больших и тяжелых телевизоров, поскольку они являются очень прочным и надежным креплением. Я рекомендую брать синие, для которых требуется просверлить пилотное отверстие 25 мм.Затем вставляется заглушка, и с помощью отвертки можно повернуть два кольца, которые находятся за гипсокартоном — затем можно вставить и затянуть болт, который заставляет крылья сдавливать стену за гипсокартоном.

Настенные крепления телевизора для стен с сухой облицовкой

Есть несколько различных способов крепления кронштейна телевизора к стене этого типа. Вы можете использовать удлиненные каретные болты, 80-100 мм и т. Д., И закрепить их в кирпичной кладке за стеной. Если вы сделаете это, будьте осторожны при затягивании крепежа, так как если вы затянете слишком сильно, вы можете треснуть гипсокартон.

Крепления Corefix — Я часто использую эти крепления Corefix. Они очень похожи на обычные дюбели и нейлоновые крепления, но с добавлением металлической перемычки, которая вставляется в дюбель, которая предотвращает растрескивание гипсокартона при затягивании винта. Это позволяет сделать крепления плотно и не беспокоиться о затягивании болта, который хрустит вашей гипсокартонной стеной.

Крепежи Gripit — Опять же, они используются для стен с сухой облицовкой из-за неглубокой глубины дюбеля, что позволяет вставлять его между гипсокартоном и сплошной стеной позади него.Это было бы невозможно с обычными анкерами для стен, которые обычно не помещаются в пространстве.

Крепление кронштейна к телевизору

Теперь я рекомендую прикрепить кронштейн к телевизору. Здесь вступает в игру подготовка, которую вы провели в рамках расследования VESA перед покупкой настенного крепления для телевизора. При этом важно представить себе, где входные / выходные кабели телевизора будут выходить за пределы телевизора. Я имею в виду, что вы должны быть уверены, что они поместятся между стеной и задней частью телевизора, когда телевизор установлен на стене.В противном случае он может вытолкнуть нижнюю часть телевизора наружу так, чтобы он был обращен вверх, или вообще не позволит разместить телевизор на настенном кронштейне.

Я рекомендую подключить телевизионные кабели к телевизору до того, как он будет закреплен на стене. Оказавшись в нужном положении, вы можете с помощью рулетки измерить расстояние, на которое они с радиусом изгиба отойдут от задней части телевизора. С помощью этого измерения вы узнаете, как далеко нужно отвести кронштейн от телевизора.Обычно это делается с помощью более длинных крепежных винтов и распорок, которые идут в комплекте с кронштейном телевизора. В противном случае вы всегда можете приобрести собственные более длинные винты и увеличить пространство с помощью шайб. Обычно это не является большой проблемой, поскольку большинство производителей телевизоров строят свои телевизоры так, чтобы соединения с телевизором выходили параллельно стене, а не под прямым углом, чтобы телевизор можно было расположить очень близко к стене.

Наконечник — Если кронштейн, который вы устанавливаете, допускает дальнейшую регулировку вверх / вниз или в сторону / в сторону, я рекомендую закрепить его посередине.Это означает, что если по какой-либо причине телевизор не вышел в нужном месте, высоту телевизора и т. Д. Можно (немного) отрегулировать без необходимости сверления новых отверстий в стене.

После того, как вы установили кронштейн на телевизор, я рекомендую измерить расстояние между нижней частью кронштейна и нижней частью телевизора (или сверху вниз), чтобы у вас была справочная информация для установки телевизора в правильном положении. высота.

Определите положение для настенного монтажа телевизора

Потратьте некоторое время на этот шаг, поскольку последнее, что вам нужно сделать, это просверлить все новые отверстия, потому что телевизор слишком низкий / слишком высокий и т. Д.Обычно люди ставят телевизор слишком высоко и у них болит шея! Подумайте, откуда вы собираетесь смотреть телевизор. Например, в гостиной вы, вероятно, будете сидеть, поэтому вам нужно, чтобы он был ниже, на кухне вы можете захотеть его повыше, а в спальне вы можете захотеть, чтобы он был выше, чтобы отразить, что вы будете страховаться при просмотре. . После того, как вы определили высоту телевизора, карандашом или чем-то подобным отметьте ее на стене, чтобы иметь ее для справки. Лично я рекомендую сделать отметку на 5 см / 2 дюйма ниже верхней части телевизора, чтобы оставленная вами отметка была скрыта за телевизором, когда он находится на стене.

Меня всегда спрашивают, какая высота для моего телевизора? Ответ довольно прост, где бы вы этого ни пожелали. Но «рекомендуемая» высота — когда вы сидите в положении для просмотра, уровень ваших глаз находится между половиной и одной третью высоты телевизора. Должен сказать, лично я предпочитаю это немного выше. Помимо высоты, вам нужно подумать о том, где (справа налево) вы хотите, чтобы телевизор был на стене. Обычно вам нужен этот центр стены, но вы можете вместо этого расположить его по центру вашего дивана или кровати.

Крепление телевизора над камином выглядит красиво и кажется естественным положением, но зачастую оно оказывается слишком высоким. Вы можете подумать о поиске другой должности.

Прикрепите кронштейн к стене

Сначала положите пыльники! Иногда кирпичная пыль выходит черной, и ее трудно удалить со светлых ковров. Я также использую пылесос / пылесос, чтобы улавливать пыль во время сверления. Возможно, вам понадобится второй человек, который подержит это для вас.

После того, как вы определили положение и высоту, на которой вы хотите установить телевизор.Вам нужно будет приступить к фиксации кронштейна. Прежде чем вы это сделаете, я рекомендую использовать металлоискатель / кабельный детектор, чтобы убедиться в отсутствии кабелей или труб там, где вы собираетесь бурить. Меньше всего вам захочется проткнуть кабель буровой трубой, ремонт таких вещей может оказаться очень дорогостоящим. Еще один совет для определения существующих маршрутов электрического кабеля — визуализировать находящиеся рядом электрические точки как по горизонтали, так и по вертикали, поскольку они обычно проходят там, где проложены кабели. Я говорю «нормально», потому что нельзя быть уверенным, что кто бы ни проводил подключение к вашей собственности, соблюдал эти правила.Если вы хотите быть особенно осторожными, вы можете отсоединить ближайшие электрические розетки, чтобы посмотреть, как кабели входят в розетки на стене. Будьте очень осторожны при этом, я советую выключить электропитание, прежде чем пытаться это сделать.

Шаг за шагом

1- Использование вашей отметки на стене в качестве ориентира и измеренного расстояния между краем телевизора и началом настенного кронштейна, которое вы указали при креплении кронштейна к телевизору.С помощью уровня отметьте места крепления настенного кронштейна телевизора.

2- Просверлите крепежные отверстия. Я рекомендую обернуть сверло изоляционной лентой или чем-то подобным, чтобы сверлить на нужную глубину. Пройдите немного глубже, чтобы быть в безопасности.

3- Вставьте дюбели. Возможно, потребуется постучать молотком по месту.

4- Вверните болты (с шайбами) в крепежные отверстия и затяните вручную в дюбели в стене. Если вы затянете два болта вручную, этого обычно будет достаточно, чтобы освободить руки.

5- Затяните болты на месте гаечным ключом / головкой / отверткой, в зависимости от того, какие крепления у вас есть. Если для этой задачи используется электроинструмент, я рекомендую остановиться перед самым концом и закончить его вручную. Убедитесь, что скоба выровнена.

Что насчет кабелей?

Хотите верьте, хотите нет, но это может быть самая большая часть работы. Вот некоторые вещи, о которых стоит подумать:

Как будут управляться кабели? Вы собираетесь кормить их за гипсокартоном, закапывать в стену, устанавливать короб для открытого монтажа или просто оставлять их незакрепленными?

Где ближайшая электрическая точка? Как вы собираетесь подключить настенный телевизор к электросети? Как далеко это? Вам нужно будет заказать более длинный кабель или вы собираетесь установить сетевую розетку / ответвление с предохранителем сзади?

Где будет жить остальная часть вашего AV-оборудования, когда телевизор будет на стене? Достаточно ли длинны кабели, такие как кабели HDMI? Вам нужно будет заказать более длинные?

Я уверен, что вы оцените, что это довольно обширная тема сама по себе, и я освещаю ее в более старом блоге — Как скрыть телевизионные кабели / провода.Вы также можете подумать о покупке или установке прямоугольных кабелей / адаптеров, которые устраняют радиус изгиба самих кабелей и устанавливают телевизор как можно ближе к стене. Также стоит отметить, что может быть сложно вставить кабели, когда телевизор установлен на стене, поэтому может быть полезно сначала подключить их за телевизором, а затем поднять телевизор на место.

Поднимите телевизор на стене

Это может занять вас двоих, если вы установите телевизор большего размера.Поднимите телевизор на монтажный кронштейн. Вы должны быть на 100% уверены, что он находится на месте и щелкнул в нужном месте, если это требуется для скобок. Как только вы будете счастливы, что все в порядке, вы можете отпустить. С вашим уровнем убедитесь, что с телевизором все в порядке. В противном случае вам нужно будет снова снять и отрегулировать кронштейн телевизора. Если вам повезло или вы приобрели кронштейн специально для этой цели, ваш телевизор может иметь систему выравнивания стен, которая позволяет регулировать уровень телевизора с помощью отвертки / шестигранного ключа.

Если вы еще этого не сделали, подключите кабели телевизора, а затем вставьте ключ блокировки, если он есть на кронштейне телевизора.

Телевизор висит Вопросы? Только в разделе комментариев блога Пожалуйста,

Надеюсь, вам понравилась эта статья по монтажу телевизора, и она вам пригодилась. Если у вас есть какие-либо вопросы по этому блогу или вам просто нужна помощь и совет по установке собственного настенного крепления телевизора. Я буду более чем счастлив помочь, если вы разместите СВОИ КОММЕНТАРИИ / ВОПРОСЫ В НИЖНЕМ РАЗДЕЛЕ КОММЕНТАРИИ БЛОГА, если вы это сделаете и будете терпеливы с вашим ответом, я вам еще вернусь.

, ПОЖАЛУЙСТА, НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ С ВАШИМИ ВОПРОСАМИ. Мы получаем так много звонков от людей, которые хотят получить бесплатную техническую поддержку / консультацию, и это очень затрудняет повседневное ведение нашего бизнеса. Пожалуйста, звоните нам только в том случае, если вы хотите заказать установку для настенного крепления телевизора или сделать предложение только в Сассексе / Кенте на юго-востоке Великобритании, мы не покрываем другие области.

ПОЖАЛУЙСТА, НЕ ОТПРАВЛЯЙТЕ ВОПРОСЫ НА ЭЛЕКТРОННУЮ ПОЧТУ И НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ НА НАШИХ ВЕБ-САЙТАХ — получить их не составляет особого труда, но некоторые люди очень расстраиваются, когда не получают ответа, на который, признаюсь, я перестал отвечать — Если бы я это делал, я бы буквально весь день отвечал на электронные письма.

Размещая свои комментарии к вопросам в разделе комментариев блога ниже, вы даете мне центральное место, чтобы ответить на все вопросы, которые мне задают, вы помогаете блогу, предоставляя будущим читателям возможность узнать о заданном вопросе и полученном ответе . Это также помогает мне узнать, к какому блогу относится ваш вопрос! При всем при этом я помогу чем смогу.

До следующего раза,
Tom

Кронштейны для металлических опор


Кронштейны для металлических опор

Кронштейны для металлических опор 20.Кронштейны для специальных флагов также бывают из бронзы или нержавеющей стали. 00 долл. 450 шт. 1 305.. Металлические столбы. Распродажа Распродана. Мы J. Добавить в список желаний. 21 42 63 Все. Если два полюса любой длины должны быть зажаты параллельно, обычно используют два зажима, также см. Люльки и опоры для воздушных зажимов. Узнать больше Узнать больше Приглашаем декоративные столбы Графика Команда LSI Graphics переводит задачи и проекты, чтобы предоставить одни из самых крупных и уникальных ребрендингов, модернизированных развертываний и индивидуальных пакетов декора в отрасли.Мы не сможем предоставить вам кредит, если товар был извлечен из 39-й упаковки. 0in V длиннее и может использоваться с 2. Item NWCWF22. 21. 2100 msr Кронштейн анкерного крепления подвески оборудования линии Pole Line. Найденные здесь кронштейны предназначены для непосредственного крепления к деревянным опорам. Большинство людей в Wagner знают нас по металлическим кронштейнам, которые мы поставляем для крепления перил. Используйте оцинкованный продукт, чтобы предотвратить ржавчину. Эти кронштейны, спроектированные специалистами в соответствии со строгими спецификациями Hapco, изготовлены из высококачественного алюминиевого сплава 6063 T6, что гарантирует нашим клиентам самые долговечные и эстетичные кронштейны в отрасли.95. Продукты. Двусторонние вывески VC 242. Наш ассортимент направляющих для Гардероба доступен в виде круглой трубы и овальной трубы из различных материалов. Сравните этот продукт. Все осветительные опоры доступны в индивидуальном цвете и отделке. Steel имеет варианты крепления на стене и потолке, а также двухполюсные кронштейны для подвешивания прозрачных вуалей за драпировками. 18–12 см 4. Сравните. Вес кронштейна 11 фунтов EPA кронштейна. Алюминиевые опоры. И убедитесь, что вы запрашиваете разрешение на возврат с главного экрана «Моя учетная запись».Он плотно прикручен к поверхности, и, в зависимости от размера и веса флага и шеста, обычно достаточно трех или четырех винтов, но есть и другие кронштейны, которые могут быть достаточно поддержаны только двумя винтами. Материал монтажного кронштейна с вырезом Нержавеющая сталь Тип 316 Номер детали COMB 316SS Монтажные кронштейны комбинированного блока с вырезом спроектированы для обеспечения прочности и долговечности. Чтобы убедиться, что ваши металлические стержни для драпировки надежно установлены, вам следует подумать об использовании кронштейна на каждые четыре погонных фута опоры.Эта коллекция доступна в восьми потрясающих вариантах отделки с шестами и аксессуарами, доступными в диаметрах 3 4 и 1 3 16. Без сверления отверстий Лента Bolt A Band имеет предварительно отрезанную ленту из высококачественной нержавеющей стали с сопутствующим монтажным оборудованием. Доступны 6 вариантов стоек из ламинированной древесины Legacy Lam или колонны Perma 2 кв. X6 кв. Обрешетки крыши 2 39 o. 5 2-х полюсная пластина заземления мачты Оцинкованная антенна для установки на стойке. 2 3 8 монтажный кронштейн для круглой опоры Горизонтальный шипованный переходник от скользящей опоры к прямой установке на круглую стальную или деревянную опору для освещения Устанавливайте только один габаритный фонарь для парковки Темно-бронзовое покрытие Ниже приведены размеры монтажных скоб для круглой опоры, которые можно использовать в качестве адаптера для бокового крепления на круглых опорах к кронштейну со спицами, одинарному верхнему креплению MO70.Ваша цена 1. 14 178. 2468 или заполните нашу контактную форму, дайте нам свой фонарный столб, и Он решил, что он воспользуется нашим кронштейном «спина к спине» и поворотным кронштейном Easy Up, чтобы поднимать и опускать стальной столб в 2 дюйма. В нашем каталоге вы найдете несколько брендов, в том числе Интернет-магазины Annin Eder Inc. Strand Beyond LED s Монтажные аксессуары для столбов усилителя — существенная необходимость для освещения вашего помещения. Pole Barns Direct предлагает несколько различных продуктов, которые сочетают в себе рентабельность строительства опорной рамы со структурными преимуществами бетонного фундамента.Позвоните нам сегодня по телефону 800. Выбирайте из нашего ассортимента угловых кронштейнов, кронштейнов для каркаса конструкций и других материалов. Легко присоединяется к кормушкам для кормления древесины Heritage Farms и другим производителям древесины. Зажимы для рекламных баннеров. Монтажные кронштейны для квадратной стальной опоры ARM F M12 XX Найдите прочные садовые столбы и инновационные настенные кронштейны с оборудованием, которое упрощает установку скворечника. Разместите домики и кормушки там, где вы хотите, безопасно и надежно. Изучите нашу категорию креплений «Brack it» и найдите то, что подходит именно вам.Установите типичные нижние двутавровые балки 4 x 6, 5 x 8 и 6 x 10, каждая скоба имеет высоту 12 и принимает трубу 17 8 для усиления жесткости из ПВХ. 5 дюймов против D. Описание. com Комплект кронштейнов для карнизов 3шт. Регулируемый металлический карниз для штор для тяжелых условий эксплуатации Регулируемый металлический кронштейн для карниза для тяжелых условий эксплуатации Черный регулируемый настенный кронштейн Длина с 3 см 1. per. Для Брайана было большим опытом помочь местной окружающей среде в своем сообществе. Z-образный односторонний кронштейн с круглой опорой.Кронштейн столбов, также известный как знамя фонарного столба, включает в себя 2 стержня из стекловолокна длиной 67 футов для размещения бок о бок 2 флагов шириной 30 футов. Агрегаты предлагаются в серой или темно-бронзовой порошковой окраске, чтобы соответствовать нашей серии проезжей части RM RL. 5 цит. 24. Выберите размер HxW 18 в комплекте Pole Kit. 5-дюймовый круглый столб или 4-дюймовый квадратный столб. В таком случае у нас есть несколько вариантов на выбор. 00. 95. 0 3. Мы предлагаем несколько вариантов кронштейнов для круглых или квадратных стальных опор. Нет на складе. Щелкните, чтобы запустить конструктор стали.Исторические опоры и кронштейны из нержавеющей стали для дома на 2 опоры из чугуна Стальные опоры Alosa Pole Alosa — это серия элегантных опор для уличного освещения, украшенных слегка асимметричным изгибом основания. 1. Штампованный стальной кронштейн флагштока для серебра диаметром 1 2 кв. Цена продажи. Выберите Metal Brass. Наши кронштейны поставляются в комплекте с монтажными приспособлениями и готовы к работе с опорой. Стальные опоры изготавливаются из стали класса ASTM A500, минимальная толщина стенки составляет.2. Стержни легко прикрепляются к передней части фонарного столба с помощью прилагаемых кронштейнов для баннеров и стяжек. Универсальный монтажный кронштейн. Устанавливается за считанные минуты без каких-либо специальных инструментов. Чугунный держатель флагштока тяжелее и доступен в черно-белом или бронзовом цвете. 3 Стандартный настенный кронштейн на 4 дюйма. Найденные здесь кронштейны предназначены для непосредственного монтажа на металлические опоры. Если вы перевешиваете шторы с кольцами, и ваши кольца должны иметь возможность перемещаться за опорные кронштейны, вы можете найти металлическую коллекцию, которая включает обходные кольца, иногда называемые кольцами с, и обходные кронштейны.120 и приварены к основанию по окружности. Кронштейн анкерного крепления подвески оборудования линии Pole Line. Прочные кронштейны для карнизов из нержавеющей стали, бронза, черный. Артикул H S1000. У нас есть зажимы для крепления столбов друг к другу, самый простой — 2 кв. X 1 кв. Или 2 кв. X 2 кв. Дюйма. Аксессуары для стальных опор Прожектор и кронштейны для микрофона 3 39 3 39 3 39 1 39 18 кв. Номинал 1 39 Заказ 5 крепление для мегафона 180 одинарное крепление для мегафона GMD105 19 1. 5 кв. X 4. Низковольтный анкерный кронштейн из алюминиевого сплава, разработанный для использования на деревянные металлические или бетонные опоры.БЕСПЛАТНАЯ доставка на Amazon. Набор колец для арочных столбов Наборные кольца можно использовать с круглыми или плоскими кольцами Select Metal, они позволяют размещать кольца в любом месте на столбе и могут легко регулироваться. Приобретите комплект кронштейнов для карнизов в Argos. Кронштейны зажимов для рекламных баннеров. 72 дюйма 4. 21. 99. Центральная ступица Центральная ступица — 2. Кронштейн для флагштока из штампованной стали для тяжелых условий эксплуатации для серебра диаметром 3 4 дюйма. Узнать больше Узнать больше Invue Contemporary Pole Brackets У вас уже есть 3.Atlas Lighting предлагает широкий выбор энергосберегающих светодиодных люминесцентных и HID-осветительных приборов, которые производятся на нашем предприятии в Берлингтоне, Северная Каролина, что обеспечивает более быструю доставку и быстрое выполнение работ по специальной сборке. Кронштейн для установки на опору Кронштейны для опоры из цельной латуни диаметром 45 мм. 9 quot О. 0364 Продажи AmericaLight. Садовая опора для шаровых фидеров 27. Кроме того, наши кронштейны для баннеров Steel Square изготовлены из стальных пластин, согнутых по определенным квадратным размерам, а затем тщательно приварены по периметру трубы, чтобы обеспечить однородный внешний вид и прочность крепления баннера.95. Allied Bolt Products LLC Телефон 516 512 7600 Факс 516 512 7611 Информация по электронной почте alliedboltinc. Независимо от того, приобретаете ли вы кронштейны из алюминия или из стали, они выдержат испытание временем. Наши кронштейны для флагштока просты в установке, экономичны и рассчитаны на многие сезоны ненастной погоды. У нас есть запасы следующих опорных кронштейнов 100 мм Гальванический опорный кронштейн 120 мм Гальванический опорный кронштейн 125 мм 90 Полюсная вешалка 150 мм 90 Полюсная вешалка Изготовленные на заказ кронштейны и ферменные вешалки Полюсные кронштейны Производители Заводские поставщики из Китая Кроме того, наша компания придерживается высокого качества и разумной цены, и мы также Предлагаем хорошие услуги OEM для многих известных брендов.Набор сверл Sturdi Wall Brackets. Пошаговое руководство генерирует чертежи спецификаций стальных опор в соответствии с требованиями вашего проекта. Основным сырьем для кронштейна фонарного столба является стальная труба и плоский прокат. c. 38 OD x 0. После сборки их следует считать прочными, поскольку они соединяются вместе. Крепежные кронштейны усилителя от BAND IT. Изготовленные из морского алюминия 6061 T6, кронштейны направляющей стойки удерживают направляющие трубы, чтобы легко направлять лодку и защищать подъемник. Долговечные прочные регулируемые изделия из нержавеющей стали используются там, где традиционные крепежные изделия, такие как болты и винты, могут остановить белок Требуется прямой доступ сверху или снизу существующей опоры для установки Легко устанавливается на опоры диаметром от 1 2 до 2 дюймов 3 пружины из нержавеющей стали позволяют Перегородка для перемещения вверх и вниз и из стороны в сторону Оцинкована, чтобы предотвратить цилиндрический кронштейн для карниза из нержавеющей стали.Поставляется с 3 стопорными винтами и грунтовкой из красной оксидной пленки. Стальная растяжка 17 Поперечина 16 Стандартный тип C 15 1-фазный кронштейн 13 Стойка стояка 10 Больше. Описание. Шипы с наконечником для труб размером 8 мм 2. Добавить в корзину. Расширение металлургического завода. 5 x 38. Теперь в матовом черном сатинированном никеле, сатинированной латуни, бронзе и хроме. Предлагая варианты из алюминиевой стали и стекловолокна, мы можем удовлетворить ваши потребности независимо от области применения. 21. 55. Противостояние с зазором один дюйм. Они обладают плотным зажимным действием, что обеспечивает надежную установку на трубы различного диаметра.Advanced Poles and Brackets — это небольшая, но специализированная компания BEE, специализирующаяся на предоставлении превосходных услуг с отличным соотношением цены и качества. В наличии и готов к отправке. 20 Найдите отличные предложения на новейшие стили стальных кронштейнов для опор. 120 и приварены к основанию по окружности. 50 x 1. Telco гальванизированная изогнутая стойка с креплением для защиты от кражи кронштейна усилителя в сборе для опоры и кронштейна металлической проволоки Обычная цена. 11. Легко регулируется, чтобы соответствовать большинству полюсов любого размера. 9. Две части дерева для нокдауна с кольцом.Кронштейны для баннеров фонарных столбов, устойчивые к ветру, оснащены столбами из стекловолокна. Стальные руки. SP 6345 PNC Примечание 1. pdf Спецификация кронштейнов для стальных спиц, вариант 2. Добавить в корзину. Кронштейны поперечин нашей серии PXB изготовлены из стального уголка размером 3 1 2 x 1 1 2. Поговорите со специалистом по освещению светильников Access, чтобы найти кронштейны и крепления для столбов, которые лучше всего подходят для вашего освещения. Просмотреть как список в виде сетки. 395. Основание кронштейна кронштейна фонарного столба закреплено на столбе.Добавить в корзину. 0 из 5 звезд 3 14. 70. 29. 7. 16 м сверхлегкая оцинкованная труба. . Используйте с опорами серии SSS. 93 quot Одинарный или двойной посох для нокдауна. Все материалы новые и не утилизируются. Poles amp Pipes Co. Кронштейн основания измерителя для установки на столб. Доставка 3-5 рабочих дней. Завершено Gatorshield запатентованным трехслойным покрытием Flo Coat для защиты продукта от ржавчины и коррозии. 95. com Осветительные столбы и кронштейны. 74 Прейскурантная цена 155. 6. 5 Максимальная нагрузка по весу 4 шт. Обрезной садовый столб 16quot x 40quot.14 шт. Светодиодные фонари на столбах доступны в различных материалах. Загрузить больше продуктов. Универсальный стальной кронштейн VIVO для крепления на столб со съемной пластиной VESA 75 мм и 100 мм Подходит для экранов до 30 дюймов Черный MOUNT POLE01. Стальной обвязочный инструмент с храповым механизмом. Скобки — 4. com. Поляки Оружие. Кронштейн стальной стойки для соединения стойки с фермой 6 дюймов на 6 дюймов обработанной стойки 0. Ассортимент включает двухсторонние двухпозиционные крестообразные, длинные и короткие 39 T 39 трехходовые 90 угловые петли для ворот Участники программы Ace Rewards имеют право на получение бесплатной доставки при заказе 50 или больше.Участие и зона доставки зависят от магазина. Стальные опоры изготавливаются из стали класса ASTM A500, минимальная толщина стенки составляет. Монтажное оборудование для этих столбов входит в комплект. один из ведущих производителей и поставщиков восьмиугольных опор для высоких мачт Трубчатые опоры Стальные трубчатые опоры Конические опоры Декоративные опоры и кронштейны Материалы HT Line Материалы LT Line Кабельные лотки и многое другое. Комплект монтажных фланцев 4×4 12. Кронштейн для анкерного крепления подвески, изготовленный в Китае.Купите угловые кронштейны, скобы для усилителей и различное оборудование в Интернете в магазине Lowes. Баннерный дюбель со шнурком. Однако у нас есть выбор металлических кронштейнов, которые специально разработаны для использования в тканевом креплении, обычно используемом при изготовлении навесов. Эти фитинги и розетки легко установить, просто нужно немного затянуть их шестигранным ключом. 8 10-дюймовый регулируемый зазор. 11. Набор сверл Настенные кронштейны Sturdi — это усиленные анкеры, используемые для соединения деревянных столбов с существующим бетонным фундаментом.11. Просмотреть подробности. 50 для всех кронштейнов. Обратите внимание, что на рисунках ниже также показаны некоторые крепления на крышу и стену. Узнать больше Узнать больше Invue Декоративные опоры Найденные здесь кронштейны предназначены для непосредственного монтажа на металлические опоры. Ваши Иногда называемые электрическими кронштейнами, эти кронштейны для флагштоков из нержавеющей стали идеально подходят для использования на опорах коммунальных или уличных фонарей. Хорошая работа Brian Metal Ornamental Factory Прямой склад в Калифорнии для декоративных литых алюминиевых оснований для вывесок для уличных вывесок Отделка для вывесок для дорожных знаков Рамки усилителя Пользовательские почтовые ящики и многое другое Металлический кронштейн для крепления MikroTik LHG Крепление LHG — это базовый адаптер для крепления на столб, сделанный из металла для LH.Доступны монтажные фланцы для стандартных садовых столбов 4×4 и для монтажа сзади на дереве или столбе забора. Кронштейны поперечин нашей серии PXB изготовлены из стального уголка размером 3 1 2 x 1 1 2. Они отлично подойдут, если вам нужно заменить сломанную вешалку в шкафу или использовать трость на вешалке для полотенец. 2 круглые трубы из оцинкованной стали длиной 1 м. Кронштейны для флагштока позволяют устанавливать флаг на различных поверхностях. Подвесные кронштейны — это быстрый и эффективный способ надежно повесить карниз. Стиль открытого крючка особенно полезен, если шторы необходимо снять для очистки и пыли.Коллекция исторических чугунных и стальных опор предлагает широкий спектр исторических световых решений для мебели, где простота волнистой цилиндрической опоры обогащена элегантным дизайном чугунного основания кронштейнов и опор. Если какой-либо продукт не соответствует гарантии производителя, TAPCO должен быть немедленно уведомлен, и продукт должен быть возвращен TAPCO или производителю в течение 30 дней. 5. 66. Дерево к стали. Базовый комплект содержит 2 алюминиевых боковых кронштейна, 2 шнека и две опоры 3 39, которые большинство людей модернизируют до 4 39 или 5 39 опор в сырых условиях ИЛИ там, где требуется дополнительная высота над землей из-за наводнения, мы выставляем счет за все это. в любом случае а ля карт, так что этот комплект является лишь примерной ценой.. и их трудно разделить. Мы рекомендуем не более трех, соединенных вместе в одной установке. . Описание. Эти монтажные кронштейны и аксессуары для опор освещения используются для установки одного или нескольких светильников на высоте от 14 футов до 39 футов. Крепление для флагштока VIEKEY 2 позиции Черный кронштейн для флагштока Металлический кронштейн для крепления флагштока с крепежными деталями Прочный и без ржавчины с покрытием Внутренний диаметр 1 кв. В упаковке 2 шт. D. Анкерный кронштейн низкого напряжения из алюминиевого сплава, разработанный для использования на деревянных металлических или бетонных опорах .Шест состоит из 2 частей 9 6 футов высотой 114 дюймов и состоит из 1-дюймовой стальной трубы с прочным карабином на верхней части столба для фиксации струнных фонарей. Я бы порекомендовал почтовую базу Simpson Z Max 4 4 для такого проекта, которую можно найти в Интернете на сайте Home Depot. Монтажные фланцы для 1-дюймовой опоры от 12. America Light Inc 1489 W 13th Street Riviera Beach FL 33404 Телефон 561. КРОНШТЕЙНЫ НАПРАВЛЯЮЩИХ. Качественные водонепроницаемые кронштейны для рекламных баннеров для 25 опор диаметром 30 мм в комплекте с креплением из нержавеющей стали и предварительно просверленным отверстием для крепления банджи.Разнообразие размеров. Зубчатые кронштейны обеспечивают больший контроль при регулировке высоты вехи. Эти металлические кронштейны для баннеров фонарных столбов — надежный и доступный способ демонстрации уличного флага в вашем районе. Пользовательские кронштейны для рук. Стальные кронштейны оцинкованы методом горячего цинкования в соответствии с фитингами и направляющими для гардероба. 25 x 2. 00. 1 мм Сделано в США Диаметр карниза для штор, для которого предназначен кронштейн, указан в названии каждого продукта и может быть отфильтрован с помощью навигации в левой части страницы.20. Регулируемое крепление на флагштоке. Выберите из широкого ассортимента деревянных ограждений и кронштейнов для ограждений из стальных столбов для строительства ограды и перил. Все кронштейны и кронштейны опор WiLL производятся в профессиональном классе США и соответствуют стандартам AASHTO. Приобретите наш ассортимент штанг и опор, чтобы организовать и настроить шкаф своей мечты. 99 Стальные опоры изготовлены из стали класса ASTM A500 с минимальной толщиной стенки. 0 24. Материал Нержавеющая сталь Тип 316 Номер детали SCSS 316SS.25quot x 8. Алюминиевый кронштейн для флагов класса 5 8 quot. Этот флаговый кронштейн поставляется с винтом с накатанной головкой и крепится с помощью четырех винтов или болтов или монтажного ремня из нержавеющей стали, все монтажное оборудование не входит в комплект для дополнительной прочности. Проденьте ремень или кабельную стяжку через каналы, чтобы закрепить его на опоре. 6 шт. 19. Австралийские товары для разнорабочих 20nb x 2. и Valley Forge, что означает, что вы можете выбрать именно то, что вам нужно. Бетонные и металлические столбы. Мы предлагаем все, от традиционных черных стальных низкопрофильных кронштейнов для небольших декоративных фонарей до высококачественных кронштейнов Airo для большого баннера районы монтажа и сильного ветра.7 из 5 звезд. Мы специализируемся на производстве опор кронштейнов и корпусов камер из нержавеющей стали, уделяя особое внимание безопасности, долговечности и минимальным потребностям в обслуживании. 296. Оборудование и инструкции прилагаются. pdf Спецификация кронштейнов для стальных опор. 30 в комплекте Pole Kit. Одиночный угловой кронштейн для флажка изготовлен из алюминия и удерживает 1. Заказ в течение следующих часов минут и выберите «Доставка 1 день воздухом» на кассе, чтобы ваш заказ был доставлен. Кронштейны ARM и RA изготовлены из стальных труб с внешним диаметром 2 3 8 и предназначены для установки на квадратные стальные опоры серии SSS.От 6. Быстро создавайте H-образные распорки для проволочных заборов без бензопилы. 120 и приварены к основанию по окружности. То же самое можно сказать и при установке металлического стержня. 0-дюймовая опора и седло даже с H-D кронштейнами для дымохода, как и 2. Встраиваемый кронштейн Neo для карниза из нержавеющей стали. Обширный ассортимент кронштейнов BOWMAC подходит для всех типов деревянных конструкций и предоставляет проектировщикам и строителям универсальную экономичную и очень обширную систему соединения. Добавить в корзину.IndustrialFarmCo. Найдите также популярные кронштейны для ограждений для алюминиевых заборов из ландшафтной древесины и даже Т-образных столбов. Кронштейны поперечины PBXW нашей серии изготовлены из стального уголка размером 3 1 2 x 1 1 2. Артикул RMBRKT Круглый 1. 0-дюймовый V-образный болт недостаточен для установки 2-дюймового седельного кронштейна для стойки, хотя он подходит для стоек до 1. Подробнее. Крепления изготовлены из литого алюминия, устойчивого к ржавчине. Максимум 3 секции 4. Это также опоры для столбов. Ваша цена 1. и снижает расходы на перевозку.Цена за единицу. Это сделало его работу намного проще. 86 057458226131 Стальные опоры. Проезжая часть. Металлические опоры в настоящее время являются наиболее популярным выбором для подвешивания штор. Они хорошо подходят для современных интерьеров с широким спектром стилей отделки и цветов на выбор. Каждый кронштейн рассчитан на максимальную вместимость двух, трех, четырех, четырех, четырех или пяти, пяти прожекторов, в зависимости от монтажной конфигурации. для отправки перевозчиком длинных мачт. 28. Потребность в таких трубах и столбах возникла у нас в 1996 году.Купить сейчас Регулируемая одиночная вешалка для кормушки для птиц. Найденные здесь кронштейны предназначены для непосредственного монтажа на металлические опоры. 25 в длину и 2 в глубину, позволяющие столбу обходить стандартную заглушку столба забора или заглушку перил. В основном устанавливается в линию LV ABC с анкерными зажимами для основных кабелей с помощью 2 лент из нержавеющей стали 20 мм или 1 болта 14 диаметром 16 мм. Соберите детали рамы с помощью угловых кронштейнов из оцинкованной стали. Он экономичен и долговечен. SSS Square Straight Steel. 99 14. Проденьте ремень или кабельную стяжку через каналы, чтобы закрепить его на опоре.Варианты монтажа на столб или поверхность Квадратные или круглые кронштейны Прочные стальные столбы Различные варианты цвета Комплекты кронштейнов для вывесок для столбов. 0 GM 080 19 1. Бесплатная доставка не включает доставку в тот же день. Показывать. 00. Изогнутые опоры из латуни Select Metal 3 4 и 1 3 16 Опоры могут быть непрерывно изогнутыми для дугообразных или арочных окон. У нас есть десятки различных стандартных предложений Hapco алюминиевых кронштейнов, включая варианты для использования с деревянными, металлическими и бетонными опорами. Настенный кронштейн с увеличенной досягаемостью 36 дюймов 54.Кронштейны. Наши кронштейны из стали, дерева и полимера доступны в различных вариантах стилей и размеров, чтобы красиво удовлетворить все ваши потребности. Кронштейны для флагштока из нержавеющей стали для диаметра 1 кв. 16. 75. 5 Макс. Весовая нагрузка на шип1 100 фунтов Макс. Нагрузка EPA на шип 3. Устанавливается на стойки палубы 4×4 или столбы диаметром до 2 дюймов. 203 с минимальным пределом текучести 36 000 фунтов на квадратный дюйм. К. Продажная цена. Опора Размещено Джеком Макинтайром 11 июня 2020 г.Этот кронштейн уникален тем, что он предназначен для тяжелых условий эксплуатации и имеет схему крепления на 4 болта, которая обеспечивает установку на вертикальную опору.5-метровая мачта. На лицевой стороне кронштейна есть резьбовые монтажные отверстия 3 8 amp 1 2 для крепления вашего снаряжения. Поставляется с болтом с квадратным подголовком 1 2 13NC и крепежом. Выберите размещение скворечника или кормушки в любом месте ландшафта. Кол-во 6 уп. 300 шт. 150 шт. 450 шт. 00 БЕСПЛАТНАЯ доставка. Настенная вешалка 3. Одна пара стандартных кронштейнов для монтажа в стойку EIA создает пространство для монтажа в стойку высотой 2U. Конструкция 14 Ga. Толщина трубы составляет 3 мм, стальная труба приваривается к плоскому стальному основанию.1 1 4 дюйма в ширину, длина 100 футов. 95. Встраиваемые кронштейны, фиксирующие верхние кронштейны, соединительный кронштейн, двухполюсный кронштейн, проходные кронштейны усилителя 01993 832940 Прямая стальная опора Gardco SSS состоит из цельного квадратного стального стандарта освещения. Найдите стальные угловые кронштейны усилителя в магазине Lowe 39 сегодня. Может показаться, что для круглых колонн требуется специальный тип кронштейна для компенсации кривизны, но компании-поставщики кронштейнов для флагштоков разработали кронштейны с несколькими поверхностями, которые подходят как для плоских, так и для круглых поверхностей.Опорная плита из углеродистой стали прикреплена к валу непрерывным кольцевым сварным швом, что обеспечивает превосходную прочность и целостность. Штампованный стальной кронштейн для велосипеда 5 Держатель флага на 3 полюса диаметром 16 кв. 95. 10 Off All Sign Bracket Kits Используйте код ESIGNS CLUB при оформлении заказа. 303. Тони. Для простого проекта садовых ворот они делают U-образные скобы из легкой стали, которые можно забетонировать или прикрепить к бетону, которые подойдут. Максимальная длина прямого светильника — 10.Верхние заглушки От 3 до 6 круглых и квадратных заглушек. Кронштейн для установки на столб Твердые латунные кронштейны диаметром 45 мм. pdf Спецификация стальных кронштейнов для микрофона, вариант 1. Metalcraft предлагает большой выбор популярных декоративных кронштейнов для вывесок, от простых прямых кронштейнов до огромных 72-дюймовых кронштейнов Super Deluxe Scroll. Кронштейны. pdf Кронштейны для квадратного рычага усилителя со стальными спицами Инструмент для крепления стальных ремней и кронштейнов для фонаря. Найдите прочные, легко устанавливаемые фланцы для опор 4×4 или садовых столбов.24 в комплекте Pole Kit. Низковольтный анкерный кронштейн из алюминиевого сплава, предназначенный для использования на деревянных металлических или бетонных опорах. Сортировать по позиции Название продукта Цена Максимум ветра Минимум ветра Установить нисходящее направление. Алюминиевый 3-х секционный регулируемый флаг с золотым орлом. 37 155. 29. Идеально подходит для использования с флагштоком на выносной опоре диаметром 1. более. Алюминиевые кронштейны и рычаги. 91. Плечи Плечи 2. Кронштейн для крепления мачты с 5 на 2 полюса 9×9 Базовая плита Обзор Наши сверхмощные мас. 00.Опорная балка и скобы. Универсальные крышки на 4 и 4 круглых полюса. 95. Блокировка секций мачты — идеальное решение. Обратитесь к местному торговому представителю за техническими характеристиками. Монтажные кронштейны для прожекторов для установки от 2 до 4 прожекторов на металлических опорах изготовлены из высокопрочной стальной трубы и вставляются в 50. RSS Round Straight Steel. На лицевой стороне кронштейна есть резьбовые монтажные отверстия 3 8 amp 1 2 для крепления вашего снаряжения. Pro Anchor предлагает профессиональный вид вместе с прочным анкером для любого залитого фундамента.Для стильного и изящного дизайна мы предлагаем декоративную фурнитуру для баннера, которая завершит этот декоративный вид кронштейна. Круглые столбы из оцинкованной стали. RFI Кронштейн для наклонного монтажа LPDA X POL. 00 USD 150 шт. 450. 14 USD 300 шт. 900. Бандажные изделия из нержавеющей стали. 37 Кронштейны. Стандартная темная бронза. Кронштейны для установки на опору из оцинкованной стали Размер каждого кронштейна составляет 11,8 мм. кронштейны поперечных рычагов для стальных опор. Acuity Brands предлагает обширную линейку уличных опорных фонарей для освещения вашей местности.Metal Mate 16 x 1. Доставка в тот же день 7 дней в неделю 3. Разнообразные варианты от 3 до 5 полюсов Крышки отверстий для рук Доступны крышки из АБС и металла. Вес кронштейна 86 фунтов EPA кронштейна 3. Сравните цены и сэкономьте деньги на бытовом оборудовании. OEM-комплектация. Кронштейн опоры балки оцинкованный. Каждый кронштейн рассчитан на максимальную вместимость двух, трех, четырех, четырех, четырех или пяти, пяти прожекторов, в зависимости от монтажной конфигурации. 1 707 34. Два дома и стальной столб весили около 80 100 фунтов.Наш эксклюзивный кронштейн периметра крепится к столбу с помощью U-образного паза на задней части кронштейна. 00 долларов США. Стальные столбы для забора обладают превосходной прочностью и более длительным сроком службы по сравнению с деревянными столбами для забора 4 x 4 и сегодня являются популярным выбором для строительства деревянных заборов. Наш ассортимент подвесных кронштейнов для карнизов позволяет легко и просто подвесить занавески. Из этих держателей флага вы можете выбрать зеркальный или серебристый цвет. В основном устанавливается в линию LV ABC с анкерными зажимами для основных кабелей с помощью 2 лент из нержавеющей стали 20 мм или 1 болта 14 диаметром 16 мм.Каждый кронштейн рассчитан на максимальную вместимость двух, трех, четырех, четырех, четырех или пяти, пяти прожекторов, в зависимости от монтажной конфигурации. Коллекция Select Metal Brass — это коллекция премиум-класса аксессуаров для шестов и траверс, изготовленных из латуни. Colorail White Однако следует отметить, что плакированные 2. Круглые оцинкованные стальные опоры. на страницу. Мы даже предоставляем опорный кронштейн с зажимами для шланга из нержавеющей стали для надежного и прочного крепления к частям дома Металлическая опора для драпировки 1 кв. 48 80 кв. С 3 скобами может быть возвращена в течение 20 дней с даты отгрузки.95 или быстрый сбор магазина. 1. Полюс диаметром 5 дюймов под углом 45 градусов Ваша цена 1. Быстрый просмотр. 3 Кронштейн с углублением для внутренней установки. 5. Крепление MikroTik QuickMount. Если вы считаете, что вам может потребоваться вернуть товар, не открывайте его. Кронштейны для металлических столбов Размеры могут отличаться. 29. По цене 69. У нас есть верхние крышки, J-образные болты, шаблоны для опорной плиты, крышки для усилителей. По низкой цене 69. Изготовленные из металла, они легко разрезаются по размеру ножовкой, и тогда ваш предмет будет как новый.95. Прочные кронштейны для карнизов из нержавеющей стали, бронза, черный. Доступен другой цвет Кронштейн для крепления кабелепровода для деревянных опор 2 x 1 4 квасцы Алюминиевый кронштейн, состоящий из двух частей, для монтажа кабелепровода 1 1 4 на деревянные распределительные опоры классов 1–6. СКАЧАТЬ ПОЛНЫЙ каталог 4 ft Hang it Windsock Pole. 14. 1. 50. Каждый кронштейн рассчитан на максимум два 2, три 3, четыре, 4 или пять, 5 прожекторов, в зависимости от монтажных зажимов для столбов и кронштейнов из нержавеющей стали. Идеально подходит для боковых столбов или когда у вас есть столбы разных размеров, но лента Aluma Form используется для обертывания столбов для удержания насадок длиной 10 футов.Обычная цена. Торговец Рамтоф. Используется для поддержки телефонного кабеля на расстоянии от столба. Металлические карнизы для штор обычно прочнее деревянных, поэтому для подвешивания средних и тяжелых штор можно использовать более тонкий диаметр. 5 из 5 звезд. Спецификация стальных кронштейнов для микрофона. Из-за обширного выбора и индивидуального характера фонарных столбов ниже показана лишь небольшая выборка столбов и кронштейнов. Купить сейчас. Добавить в корзину. 74 83. При установке вам потребуются 2 опоры для каждой стойки или 3, если стержень поставляется в виде 2-х половинок или для всех длин 240 см 94 1 2 кв. И выше.Универсальные кронштейны для верхних опор Вертикальные и горизонтальные шипы. 11. Кронштейны для вывесок — отличный способ выделить вашу рекламу. Располагайте вывески перпендикулярно монтажной поверхности, чтобы их было удобно просматривать в движении, на городских улицах или тротуарах. Для других применений, пожалуйста, наш ассортимент трубных зажимов включает в себя широкий выбор кронштейнов и розеток для надежного соединения и удержания вашего проекта зажима для труб на месте. Для установки на флагштоке в помещении выберите наш регулируемый нейлоновый кронштейн для флагштока, который на ощупь похож на пластик.75. Изготовленные на заказ декоративные опоры основания. Столбы покрыты электростатическим термоотверждаемым полиэфирным порошковым покрытием TGIC. Стальные столбы. 75. Идеально подходит для бокового столба или когда у вас есть столбы разных размеров, но стальные фонарные столбы Алюминиевые фонарные столбы Стекловолоконные кронштейны для фонарей и крепления для освещения. Спроектированные анкеры для колонн исключают возможность гадания при проектировании, а порошковое покрытие добавляет изысканности любому проекту. Стальные опоры изготовлены из стали класса ASTM A500, минимальная толщина стенки составляет.Кронштейн для опоры BOWMAC из горячеоцинкованной стали. Добавить в корзину. 9 дюймов. Стандартные алюминиевые кронштейны для трубы направляющей стойки. Красота скобок. 4 кв. Широкие промышленные кронштейны для полок Книжные полки Деревянные полки Деревенские современные полки Сверхмощные кронштейны для полок Металлический кронштейн ПРОДАЕТСЯ ИНДИВИДУАЛЬНО. Подставка для трубы опоры электросети на кронштейнах крепится к опорам для поддержки вертикальных труб, идущих вверх по опоре. Рога для мегаполисов. Кронштейн из литого алюминия 1 дюйм, белый от Valley Forge. Получите его в среду 12 мая. Последний тип зажимает параллельно или перпендикулярно, а меньший — только перпендикулярно.Узнать больше Узнать больше Invue Декоративные столбы Название продукта Навесной кронштейн для настенного крепления 2 RU 6quot Глубина 152 мм Средняя оценка 0 из 5 звезд на основе 0 отзывов Текущая цена 83. 75 quot x 14. Узнать больше. Линия продуктов Противоугонный кронштейн в сборе с опорой для металлической проволочной опоры и кронштейна Обычная цена. 5 дюймов Сделайте покупки в нашем инвентаре оборудования Pole Line в Интернете. 60. Практически все, что крепится к металлическому дереву, алюминию или опоре из стекловолокна, использует пряжки из нержавеющей стали с лентой из нержавеющей стали или зажимы для крыльев из нержавеющей стали и кронштейны для крепления знаков.88 OD x 0. pdf Спецификация стальных кронштейнов поперечины. При настенном креплении боковые кронштейны обеспечивают структурную поддержку за счет своих вертикальных задних панелей, в то время как средние и проходные кронштейны визуально минимальны с горизонтальными задними панелями. Сначала постройте металлическую раму ворот, используя более тонкие стальные трубы, чем вы использовали для столбов, чтобы уменьшить вес ворот. 1 цит. 95. 6 высота x 2 7 8 ширина у основания. Учить больше. Сталь RTS с круглым конусом. 75. 95 ТАПКО. Материал кабеля удлинительных рычагов Нержавеющая сталь типа 316.С предоставленными нами приспособлениями и приспособлениями они будут работать со стальным стержнем, чтобы дать вам прочный и надежный столб. 8 x 63. 285. Коробка из 6 кронштейнов, по 2 на рельс 19. Далее. Небольшой двор или без него Наш эксклюзивный кронштейн для периметра крепится к столбу с помощью U-образного паза на задней части кронштейна. Крепление с помощью винтов или лент из нержавеющей стали в комплект не входит. Кронштейн для флажка отображает флажок под углом 30 градусов. BAND IT здесь, чтобы помочь. В основном устанавливается в линию LV ABC с анкерными зажимами для основных кабелей с помощью 2 лент из нержавеющей стали 20 мм или 1 болта 14 диаметром 16 мм.Создавать идеально согласованное дизайнерское решение для любого окна стало еще проще. Curved Shop — наш лучший выбор крючков для плантаторов и вешалок, чтобы отразить ваш стиль и вдохновить ваше пространство на открытом воздухе. Подвесьте раму ворот к петлям стойки, затем просверлите отверстия в верхней и нижней направляющей рамы и прикрепите деревянные перекладины с помощью болтов с квадратным подголовком. Найдите идеальную садовую мебель и декор заднего двора в Hayneedle, где вы можете купить в Интернете, пока вы изучаете наши дизайны комнат и тщательно отобранные образы, чтобы получить советы, идеи и вдохновение, которые помогут вам в пути.4. 25. 50 дюймов. 99. 154 стенка с минимальным пределом текучести 36 000 фунтов на квадратный дюйм. Углубленные кронштейны фиксирующие верхние кронштейны соединительный кронштейн двухполюсный кронштейн проходные кронштейны усилителя Tagged quot Полюсы диаметром 50 мм quot. Кронштейн имеет 5 отверстий диаметром 8 мм для крепления к опоре. Монтажные кронштейны для прожекторов для установки от 2 до 4 прожекторов на металлических опорах изготавливаются из высокопрочной стальной трубы и надеваются на 2 50. Другой конец кронштейна кронштейна уличного фонаря является основанием кронштейна. Обычная цена.Артикул H S2000. Кронштейны поперечного рычага для стальных опор. 200 матчей. Типы опор освещения включают шарнирные стальные опоры квадратные стальные опоры квадратные конические стальные опоры Зажимы опор. 21. Кронштейны поперечных рычагов для деревянных опор. 1 из 5 звезд 18 кронштейнов для флагштоков крепятся на твердых поверхностях, таких как цементированные стены, стальные опоры и деревянные приспособления. Кронштейн для опоры балки BOWMAC из нержавеющей стали. Металлические кронштейны бывают разных форм и размеров. Ваша цена 1. pdf Спецификация стальных кронштейнов для заглубления. 120 и приварены к основанию по окружности.металлические опоры

Альянс стран, пострадавших от землетрясений: добро пожаловать в страну землетрясений!

Закрепите верхнюю часть всей тяжелой мебели, такой как книжные шкафы и картотеки, к стене. Обязательно прикрепляйте к стойке, а не только к гипсокартону. Гибкие застежки, такие как нейлоновые ремни, позволяют высоким предметам раскачиваться, не падая, что снижает нагрузку на шпильки. Незакрепленные стеллажи также можно закрепить, нанеся на каждый угловой кронштейн сейсмостойкую шпатлевку.

Крепление книжных шкафов и всего высокого

Высокие предметы мебели, такие как книжные шкафы, фарфоровые шалаши и шкафы, с большой вероятностью упадут, когда земля катится и трясется.Вы можете предотвратить их падение на кого-то, кто вам небезразличен, и сохранить их содержимое, выполнив следующие простые шаги:

    1. Закрепите предмет мебели на каркасе стены.
      • Найдите стойки стены с помощью прибора для поиска стоек.
      • Закрепите каждый предмет мебели как минимум на двух стеновых стойках, в зависимости от размера и веса, используя имеющиеся в продаже комплекты с нейлоновой лентой, которая крепится к стене с одного конца и имеет липкие прокладки, которые прилипают к мебели (и имеют застежки-липучки или пряжки). .Их можно прикрепить вне поля зрения, позади или над мебелью.
      • Другой вариант — использовать металлические L-образные кронштейны, которые ввинчиваются как в стойку стены, так и в мебель, однако при сильном встряхивании они не допускают никакой гибкости (что может привести к поломке металла или повреждению мебели).
    1. Поместите тяжелые и / или крупные предметы на нижние полки, чтобы они не разлетались по комнате во время землетрясения.
    2. Вздутие земли и катание при землетрясении могут привести к падению всего, что находится на полке или столешнице — см. Телевизоры, компьютеры и электронику, чтобы узнать, как закрепить эти предметы.Для более деликатных предметов, таких как фарфор, хрусталь или керамика, обратитесь к нашей странице об объектах на открытых полках или на столешницах.

Высокая мебель должна быть прикреплена к стенным стойкам, чтобы избежать падения при землетрясении.

Крепление для скрытых стеновых панелей

Невидимые крепления панели — Крепление King

Keku AS Вставьте крепежные элементы в цоколь Фитинги Нажмите на зажимы панели Нагрузка. 1 Металлический кронштейн с удерживающей пружиной из нержавеющей стали для огнестойких панелей.【Узнать цену】

Скрытый панельный монтаж Fastmount | Архитектурное проектирование

. Система панельного монтажа Fastmount ™ идеально подходит для съемных потолочных и стеновых панелей. Все зажимы взаимозаменяемы для создания скрытого крепления. 【Получить цену】

ТЕХНИЧЕСКИЙ КАТАЛОГ — Prodema

успешная установка панелей PRODEX и гарантия действующей гарантии. По техническим вопросам. 3.3.3 СКРЫТОЕ КРЕПЛЕНИЕ С ПОДВЕСНЫМИ КРЮКАМИ …….. 52. E. 【Получить цену】

Изголовье Скрытая стена / Крепление панелей / Крепление / Крепление кронштейна.KIT W.

Изголовье Скрытая стена / Крепление панели / Комплект монтажных кронштейнов /, ОТ набора всего за 6,79 фунтов стерлингов 【Получить цену】

Серия

скрытых креплений — продукты и технологии для всех.

16 февраля 2021 г. Панели с скрытыми застежками доступны в виде плоских, открытых, полосчатых и шевронных профилей. Панели имеют общий боковой стык, поэтому дизайнер. 【Узнать цену】

Скрытые кронштейны для крепления на стену Подвесные изголовья.

Набор из 2 настенных креплений включает 4 кронштейна 35×33 мм 8 коротких винтов для крепления панелей 8 длинных винтов для крепления на стене, идеально подходит для подвешивания изголовья.【Получить цену】

Профессиональные скрытые настенные крепления для панелей изголовья.

Профессиональные скрытые настенные крепления для скрытых панелей изголовья для тяжелых условий эксплуатации. Набор из двух прочных (профессиональных) кронштейнов для крепления изголовья к стене 【Получить цену】

Striplox ™ Pro 55 Скрытая система крепления — Joinlox

Обшивка стен и потолка; Коммерческое разделение; Фурнитура для кухонных шкафов. чтобы предоставить вам идеальное полностью скрытое крепление (без видимых винтов, креплений,. 【Получить цену】

Крепежная съемная панель для скрытого бачка — HomeOwnersHub

Крепежная съемная панель для скрытого бачка.держите крепления скрытыми .. вы поднимаете панель, чтобы освободить ее — многие общественные туалеты используют эту идею для стеновых панелей. 【Получить цену】

Продукты | IMETCO

Системы облицовки стенового перекрытия: скрытый крепеж. Архитектурная система стеновых панелей Element ™ представляет собой металлическую панель, устанавливаемую горизонтально или вертикально. Его. 【Получить цену】

Улучшенный комплект настенного кронштейна для изголовья. Сверхмощный скрытый / панель.

НАБОР настенного кронштейна Superior изголовья. Сверхмощный скрытый / панель / фитинг.с креплениями (комплект из 2 шт.). · ОТПРАВЛЕНО ПОДПИСАНО НА ПОСТАВКУ — качественная гальваническая сталь. 【Получить цену】

Contempra Series ™ — Продажа металла

Скрытые крепежные стеновые панели Contempra Series ™ представляют собой уникальное предложение. Софит. Стена. Застежка. Скрытый. Незащищенный. Фальц стоячая крыша. Высота ребра. 1 «. 1-1 / 2». Получить цену】

Однослойные стеновые панели — серия Concept | CENTRIA

Концепт серии. На главную · Системы защиты от дождя · Панели с скрытым креплением. 【Узнать цену】

Изолированные стеновые панели | Panel Sell Ltd.

Крепление панели может быть открытым или скрытым. В панелях с открытой фиксацией закрепленные винты видны, а соединения с секретной фиксацией скрывают. 【Получить цену】

Разработанный для съемных панелей Fastmount, удостоенный наград.

. Standard Clip System идеально подходит для съемных потолочных и стеновых панелей. Все зажимы разработаны и изготовлены в Новой Зеландии, поэтому они взаимозаменяемы. Эта скрытая система крепления позволяет: 【Узнать цену】

Облицовка панелей — СКРЫТОЕ КРЕПЛЕНИЕ — Vitragroup — фиброцемент.

Зеленая, экономичная, Vitrapanel — это стеновая панель, которую можно производить в большом цветовом диапазоне, более 2000 цветов. Vitrapanel обычно поставляется в виде полуфабриката. 【Узнать цену】

Металлические панели с одинарной обшивкой | Metl-Span

Metl-Span предлагает широкий выбор однослойных стеновых панелей в различных стилях, профилях и цветах. Просмотрите наш. Стеновые панели. Стеновые панели со скрытым креплением. 【Узнать цену】

Скрытый крепеж | ATAS International, Inc.

МЕТАЛЛИЧЕСКИЕ СТЕНОВЫЕ ПАНЕЛИ · Скрытая застежка · Открытая застежка · Металлический композитный материал · Изогнутая серия · Сушка с использованием солнечного нагрева воздухом · I.【Узнать цену】

TAKTL HARDWARE | TAKTL® Architectural Ultra High Performance.

Панели просверливаются на заводе под анкеры KEIL с подрезкой и могут поставляться вместе с ними. для наружного применения в конструкциях стен вентилируемого фасада (дождевой экран). Получить цену】

Профессиональные скрытые настенные кронштейны для крепления панелей изголовья.

Профессиональные скрытые кронштейны для настенного крепления панелей изголовья Описание В упаковке 2 штекерных и 2 гнездовых кронштейна, 6 дюбелей, 6 удлиненных стенок.【Узнать цену】

Скрытые крепежные элементы для деревообработки | Соединители KNAPP®

17 марта 2020 г. ДЕРЕВЯННЫЕ КРЕПЕЖИ СКРЫТЫЕ для архитектурных столярных изделий и торгового оборудования. ДЕРЕВООБРАБОТКА. UNO 30 может использоваться для таких применений, как внутренние стеновые панели. 【Узнать цену】

Облицовка фасада с невидимыми креплениями: скрытая система крепления

Никаких видимых заклепок или винтов — только ваш безупречный дизайн фасада. Воспользуйтесь нашей системой скрытого крепления для фасадных панелей Rockpanel Premium. 【Получить цену】

Скрытый монтаж на панели — Titus Tekform

13 декабря 2017 г.СКРЫТЫЙ МОНТАЖ ПАНЕЛИ ПОДЧЕРКИВАЕТ ОТРИЦАТЕЛЬНЫЕ ДЕТАЛИ Потрясающая стена в этой квартире в Элвуде была построена поздно. Предложение по скрытому монтажу на панели Fastmount®. 【Узнать цену】

Нужна техническая поддержка EQUITONE Panel?

Легко просматривайте наши фиброцементные панели с нашими объектными файлами BIM. Узнайте больше о типах соединений, креплениях, опорной раме, обслуживании и других технических деталях .. Рассмотрите возможность сотрудничества 【Получить цену】

Панельные профили Harvey | Открытые панели для крепления | Скрытые панели

DELTA Consolidated, LLC в Харви, штат Луизиана, предлагает все типы металлических кровельных и стеновых панелей различных цветов и размеров, а также всю необходимую отделку и.【Получить цену】

Graniti Vicentia — Фасады — Скрытая система крепления — GV Facades

30. Крепление облицовочных панелей с помощью клея. Вертикальная система крепления состоит из настенных кронштейнов F1 и опорных балок. Облицовка фасада. 【Получить цену】

Falk Panel: Панель премиум-класса для любого строительного проекта

Наши стеновые панели со скрытым креплением просто потрясающие. Широкий выбор со вкусом оформленных цветов в цветах Colorcoat HPS200 Ultra или 70% Fluropon PVDF. 【Получить цену】

Типы металлических стеновых панелей, адаптированные под ваши нужды

30 июня 2020 г.Металлические однослойные панели со скрытым креплением считаются системой более высокого качества. Крепежные детали скрыты, создавая современный чистый вид. 【Узнать цену】

Скрытое крепление панелей — Разрезная планка | ADP Store Fixtures

Скрытое крепление панелей для облицовки стен и прочего. Алюминиевая раздельная рейка со стандартным профилем 4 мм или HD 6 мм. Инновационные решения для экономии вашего времени 【Получить цену】

Стальные кровельные и стеновые панели со скрытым креплением. — AEP Span

Пример обоих типов см. На рисунке 1.Панели с скрытыми застежками используют скрытые зажимы и / или застежки для прикрепления панели к основанию. Самый распространенный. 【Получить цену】

Скрытые монтажные кронштейны для настенного монтажа Flash. — Distinct Designs

Набор из 2 настенных креплений включает 4 кронштейна 35×33 мм 8 коротких винтов для крепления на панели 8 длинных винтов для крепления на стене, идеально подходит для подвешивания изголовья кровати,. 【Получить цену】

Крепежные системы для панелей Fastmount | JET PRESS

Они идеально подходят для применений, где требуется скрытая фиксация.Эти зажимы и розетки для монтажа на панели взаимозаменяемы, их можно снимать и устанавливать заново. 【Получить цену】

Isoparete Plissé: Стеновая панель со скрытым креплением — Isopan

. Стеновая панель из полиуретана плиссе с микропрофилированием и скрытым креплением. Стеновые сэндвич-панели Isoparete Plissé можно комбинировать с совместимыми. 【Получить цену】

The Only Guide You Need

Задрани люки, вот-вот взорвется! Все мы видели фотографии сараев, кувыркающихся на ветру или плывущих по улице.Если повезет, то не твое. Как вы защищаете свои вещи и храните свой сарай там, где вы его положили? Как правильно закрепить сарай?

Этот снегоуборщик или четырехколесный автомобиль должен быть достаточно тяжелым, чтобы удерживать его там, или, может быть, несколько кирпичей? Нет, не пойдет. Если ветер может катить трейлер двойной ширины, а вода плывет по дому, то нам нужно лучшее решение. После того, как последний сильный ветер подул впереди меня садовый сарай, я начал искать.

На мой взгляд, лучший способ закрепить сарай — бетонные опоры.Они недорогие и их не так уж сложно поставить:

  • Просверлить или выкопать ямы, утрамбовать гравий на дно
  • Вставьте сонотрубку, чтобы сформировать ее
  • Выровняйте до нужной высоты и залейте бетоном
  • Установите оцинкованный анкерный кронштейн перед бетонированием
  • Выровняйте и выровняйте кронштейны, и все готово для закрепления навеса

Вы можете использовать и другие методы.В этой статье я покажу вам другие способы привязать складское помещение, а также расскажу о некоторых причинах, по которым необходимо закрепить пристройку. Надеюсь, эта статья поймает вас до того, как ветер подхватит ваш сарай.

Что такое сарайчики для галстуков и зачем они вам нужны?

Крепления навеса — это способ прикрепить навес к земле, чтобы предотвратить его перемещение или подъем ветром или водой.

Существуют кабели, металлические стяжки, гальванизированные соединители, анкеры для закручивания и варианты крепления к бетону.Размер и материал сарая определяют минимальный тип или размер необходимых креплений.

В последние годы в Северной Америке участились ураганы и ливневые дожди. Это нанесло ущерб многим областям, которые не испытывали его на протяжении многих лет.

Национальные строительные нормы и правила и местные постановления изменены, чтобы отразить это изменение, и должны быть пересмотрены. Береженого Бог бережет.

Соответствие местным правилам

С каждой новой катастрофой приходят рекомендации, помогающие снизить вероятность будущего ущерба.Чтобы способствовать соблюдению требований, в местные кодексы вносятся поправки, отражающие тенденции и потребности.

Некоторые местные таинства очень полезны и логичны. Они определяют минимальные требования к разным размерам и материалам навеса.

Некоторые районы восприняли это как захват денег и добавили новые разрешения на зонирование навесов с определенной площадью. Штрафы, как правило, превышают стоимость разрешения, поэтому лучше соблюдать и связывать, чем снимать.

Вот несколько примеров:

Правила навеса: все навесы должны быть закреплены на якоре Агавам, Массачусетс Навесы должны быть закреплены с помощью крепления к плите или анкерам в земле.Все углы сарая необходимо закрепить. Большое озеро, Миннесота

Добавьте прочности и устойчивости

Закрепление складского сарая к земле добавляет прочности и устойчивости конструкции . Меньшие навесы легче, особенно если они сделаны из пластика или легкой стали.

Они дребезжат и вибрируют, когда вы открываете дверь, когда вы кашляете или с каждым порывом ветра. Прокладка кабеля от одной стороны к другой с обоих концов и прикрепление к земле добавляет конструкции прочности и устойчивости. гарантирует, что ваш сарай должен быть там, где вы его поставили. , когда подует следующий сильный ветер.

Безопасность

Грозы могут иметь порывы, достаточно сильные, чтобы сломать деревья или повалить трейлеры, ураганные привязи предназначены для защиты вашей собственности и других людей. Если у вас есть электричество в вашем сарае, и ветер уносит его, у вас есть дополнительная опасность.

Все, что не дает навесу катиться по окрестностям, защищает других. Подобно ремню, удерживающему ваши штаны на своем месте, завязка удерживает ваш сарай на своем месте.

Защита от повреждений ветром

Знаете ли вы, что существуют карты ветров, на которых показаны оценки ветра для каждой части континента? Местные органы власти часто используют карты ветров для определения требований к безопасности навесов и других зданий.

Вы хотите защитить содержимое своего навеса, поэтому важно защитить его от повреждений ветром. Охраняя свой сарай, вы также защищаете других.

Перед покупкой или постройкой навеса определитесь, как обезопасить его от ветра.

Причины страхования

С ростом стоимости порчи имущества из-за ветра возрастают и расходы на страхование.

У многих страховых компаний есть наездник, который требует, чтобы сараи и хозяйственные постройки были должным образом защищены. Он покрывает ущерб как вашей собственности, так и населению. При правильном креплении вы экономите на страховке.

Типы анкерных систем навесов

Есть много типов и стилей анкеров для навесов. Ваш местный орган власти может установить минимальные требования, поэтому рекомендуется проверить их документацию.

По типу конструкции

Новое строительство сарая теперь включает в себя то, как ваш сарай будет прикреплен к земле. Бетонный фундамент или сваи являются постоянным фундаментом и позволяют легко закрепить сарай.

Фундаменты из плит, блоков настила, гравийных подушек, пластика, сетки или деревянных столбов требуют альтернативных методов крепления сарая к земле. Анкеры шнекового типа являются односторонними.

Другой способ — выкопать или просверлить яму и сформировать бетонную сваю в каждом углу сарая, чтобы закрепить к ней трос или ремень.

Переоборудование сарай зависит от типа фундамента и материала, из которого построен сарай. Его можно закрепить с помощью шпилек шнекового типа или к бетонным сваям. Если он стоит на бетонной площадке или бетонных сваях, его можно закрепить распорными анкерами, болтами или пластинами и ремнями.

По типу ангара

Навесы из дерева конструктивно тяжелее и часто более устойчивы. Если они сделаны из балок и балок или балок, они могут быть закреплены на краевой пластине или балке с помощью анкеров в земле.

Стены и крыша обычно надежны, если их правильно построить. При необходимости можно добавить кронштейны для ураганов там, где стены соприкасаются с крышей.

Пластиковые навесы часто очень легкие, и их необходимо полностью прикрепить к земле. Винты в пластике могут удерживаться при легких порывах ветра, но ненадежны при сильном ветре.

Кабель или ремни, которые проходят через крышу и крепятся к анкерам, обеспечат безопасность вашего сарая и его содержимого.

Металлические навесы также легче деревянных, но шурупы для листового металла надежнее крепятся к металлу, чем пластик.Металлический пол можно прикрепить к земле по углам и удовлетворить большинство потребностей.

В некоторых ветреных районах могут потребоваться более тяжелые анкеры по углам с помощью ремней или тросов, удерживающих стены и конструкцию крыши.

Также обязательно ознакомьтесь с моей статьей о том, как построить навес для защиты от ураганов .

Как лучше всего закрепить сарай на земле?

Лучший способ закрепить складское помещение на земле — бетон .При контакте с землей деревянные или металлические анкеры со временем изнашиваются.

Надземные кабели, пластины и болты можно проверить и заменить, если они заржавели. Бетонные сваи, погруженные ниже линии замерзания, представляют собой простое и менее дорогостоящее решение для бетонной плиты и работают как новое и модернизируемое решение.

Бетон прослужит долго и поможет долго прослужить и вашему сараю. Он стоит дороже, но то, на чем вы сидите, вероятно, того стоит.

Как закрепить сарай к бетонной плите

Новое строительство
Построить каркас непосредственно на плите

При планировании нового сарая бетонная плита — отличный фундамент и отличный способ прикрепить деревянный сарай к земле.Он обеспечивает надежный пол и доступ с уровня земли к вашему навесу для тяжелого или колесного оборудования.

Плита такого же размера, как и периметр вашей хозяйственной постройки.

Источник YouTube

Периметр плиты более толстый (до 8 дюймов) и служит опорой, чтобы лучше выдерживать вес стен и крыши.

  1. Установите оцинкованные анкерные болты ½ x 6, иногда называемые J- или L-образными болтами, по периметру бетона до его затвердевания.Убедитесь, что болт находится над бетоном достаточно, чтобы пройти через пластину и оставить место для шайбы и гайки. Они должны располагаться на расстоянии не более 12 дюймов от угла (вам нужно место для двойных или тройных шпилек в углу) и не более 6 футов на дне или подоконнике. После затвердевания бетона анкеры становятся прочными.
  1. Разложите нижнюю или пороговую пластину, отметив, где просверлить отверстия для болтов.
  1. Перед тем, как прикрепить плиту к плите, положите прокладку порога из резины или пластика, чтобы защитить дерево от прямого контакта с бетоном.Это минимизирует повреждение водой и вероятность гниения. В качестве альтернативы вы можете нанести один или два валика полиуретанового уплотнения по периметру перед закреплением плиты или использовать пиломатериалы, обработанные под давлением. Я знаю, что строители комбинируют все три метода.
  1. Установите шайбы и гайки и затяните гайки с помощью торцевого ключа.


Не забудьте установить дополнительный якорь, если планируете хранить велосипед в сарае.

После того, как вы построили каркасные стены, обшивка должна перекрывать бетон на 2 дюйма и иметь зазор 3 дюйма от земли.Убедитесь, что земля имеет уклон от фундамента, чтобы предотвратить повреждение водой и гниение.

Дополнительные параметры

Если вы живете в зоне сильного ветра (зона 1 или 2), или испытываете штормовые ячейки, или просто хотите добавить душевного равновесия, то вам следует подумать о дополнительной опоре якоря.

Большинство навесов каркаса построено с помощью гвоздей или винтов, соединяющих нижнюю часть стоек с закрепленным порогом или нижней пластиной.

Обшивка прикреплена и обеспечивает боковую фиксацию.Повторяющиеся удары сильным ветром могут ослабить эти связи.

Доступны тяжелые оцинкованные прижимные анкеры, которые крепятся к анкерным болтам, а затем используются тяжелые винты с зазором для крепления к шпильке. Они удерживают плиту и обеспечивают дополнительную защиту от подъемных сил, подобно ураганным скобам на стропилах или фермах.


Если вы планируете использовать прижимные анкеры, вам необходимо вставить анкерные болты в бетон, чтобы выровнять их с местами стоек в углу и в середине стены, и использовать более длинные анкерные болты для добавленного материала.
Строительная рама перекрытия сарая на опорных стойках

Если вы планируете построить сарай на возвышении или на фундаменте, его все же можно хорошо защитить от ветра. Поднятый фундамент может обеспечить дополнительную вентиляцию, защитить древесину от влаги в земле, обеспечить доступ к водопроводу, если вы превратите сарай в крошечный дом или офис, и это может быть единственным способом выровнять землю.


Бетонные сваи, проложенные ниже линии промерзания, обеспечивают прочное основание и отличный способ закрепить сарай.
  1. Перед схватыванием бетона вставьте анкеры для опорных стоек или анкеры для возвышенных опор. Поднятые анкеры основания столба добавляют зазор, чтобы защитить древесину от стоячей воды.
  1. Выровняйте и выровняйте для установки балки или балки.
  1. После схватывания бетона можно приступать к строительству. Ваша хозяйственная постройка будет прикреплена к земле и более защищена от повреждений ветром.
Как закрепить навес к существующей бетонной плите

Если вы строите новый сарай на существующей плите, у которой нет анкеров, довольно легко установить бетонные распорные анкеры, чтобы прикрепить сарай к подушке.Анкеры должны быть размещены в пределах 12 дюймов от углов и на расстоянии не более 6 футов друг от друга на настенной плите.

Расположение отверстий по углам зависит от типа используемого анкера. Если это только бетонный распорный анкер, вам нужно оставить место для двойного или тройного угла стойки, но не дальше 12 дюймов от внешнего угла.

Если вы планируете использовать прижимы с анкерами, то вам нужно, чтобы отверстия были ближе к угловым стойкам. Кроме того, отрегулируйте глубину отверстия так, чтобы над нижней пластиной было достаточно болта, чтобы пройти через прижим, а также для шайбы и гайки.

  1. Отметьте на бетоне место, куда войдут распорные анкеры ½ ”X 7”.
  1. Используйте перфоратор с бетонной коронкой ½ дюйма, чтобы проделать отверстие такого же размера, как диаметр анкерного болта. Установите направляющую сверла на глубину отверстия или наложите ленту на сверло в качестве направляющей глубины — примерно от 4 ½ до 5 дюймов в глубину, если не используется прижим.
    Держите сверло перпендикулярно бетону, анкер не должен располагаться под углом. Отверстие должно быть на глубину анкерного вала минус толщина закрепляемого материала, плюс гайка и шайба (и удерживайте, если применимый).
  1. Просверлив отверстия, прочистите их с помощью пылесоса, щетки для отверстий или сжатого воздуха.
  1. Навинтите гайку на верхнюю часть анкера, чтобы защитить резьбу, и забейте ее молотком в отверстие, пока она не коснется дна.
  1. Перед установкой плиты и стены на анкеры раскатайте прокладку порога, резиновую или пластмассовую, чтобы древесина не ложилась на бетон. Он защищает древесину от повреждения водой.
    Вместо этого вы можете нанести один или два бусинки полиуретанового уплотнения под плиту или использовать пиломатериалы, обработанные под давлением.Некоторые строители используют все три метода.
  1. Просверлите соответствующие отверстия в пластине и затем установите стену на анкеры.
  1. Установите шайбу и гайку и затяните гаечным ключом. Когда вы затягиваете гайку, чтобы удерживать плиту, она расширяет нижнюю часть болта в бетоне и захватывает, чтобы надежно удерживать сарай.

Модернизация

Если ваш сарай уже построен на бетонной подушке, которая также является его полом, но не имеет анкеров, удерживающих его на бетоне, вы можете установить анкеры для расширения бетона ½ ”x 7”.

Если нижняя пластина все еще открыта, процесс такой же, как если бы это была новая конструкция на существующей площадке, с одним дополнительным шагом.

Изображение предоставлено Oregonstate.edu

  1. Для бетонного распорного анкера ½ «x 7» необходимо использовать сверло по дереву 5/8 «для просверливания отверстий в плите. Установите направляющую или скотчем сверло так, чтобы оставалось 1/32 дюйма древесины перед бетоном. Бетон притупит древесину.
  1. Используйте сверло для бетона ½ дюйма в перфораторе, чтобы просверлить отверстия диаметром 4½ дюйма в бетоне.
  1. Очистите отверстия.
  1. Вставьте распорные анкеры в бетон через дерево в бетон.
  1. Затяните гайки с помощью торцевого ключа.
Анкерный навес, построенный на салазках к плите

Есть несколько способов закрепить сарай на салазках к существующей бетонной подушке. Те же методы будут работать для сарая с балочным перекрытием на перекрытии.

Анкерные пластины или Т-образные ремни крепятся к балке обода или балке вместо салазок.

Вариант 1 — Анкерная плита фундамента


Чтобы закрепить навес, построенный на салазках, вы можете использовать анкерные плиты для фундамента размером 9 x 7 дюймов. Эти пластины изготовлены из сверхпрочной оцинкованной стали 7-го калибра и весят около 4 фунтов каждая.

  1. Со стороны обоих концов каждой внешней полозья обнажите край бетонной подушки.
  1. Поместите плиту большими отверстиями вниз к бетону и стороне салазок. Большие отверстия должны быть как минимум на 3 дюйма ниже верха бетона.Разметьте отверстия на бетоне и сдвиньте.
  1. Используйте перфоратор с сверлом подходящего размера для дюбеля для бетона, чтобы просверлить отверстия в бетоне. Очистите отверстия от пыли и мусора.
  1. Используйте сверло с деревянным сверлом меньшего диаметра, чем шуруп с растяжкой, который используется для сверления пилотных отверстий.
  1. Забейте дюбели для бетона в отверстия, установите анкерную пластину, наденьте шайбу и гайку и затяните торцевым ключом.
  1. Используйте торцевой гаечный ключ для ввинчивания стопорных винтов в салазки. Ваш дровяной сарай на салазках прикреплен к бетонной подушке, но его можно перемещать, сняв анкеры.
Вариант 2 — Т-образный ремень


Т-образные ремни — еще один способ прикрепить сарай, построенный на салазках, к бетонной подушке. Т-образные ремни 6 «x5» изготовлены из легкой оцинкованной стали 14-го калибра и весят около 4 унций каждая.
  1. Обнажьте бетон с обоих концов каждой полозья.
  1. Поместите Т-образный ремень вверх дном так, чтобы два отверстия были не менее чем на 1½ дюйма ниже верха бетонной плиты.Разметьте отверстия на бетоне и сдвиньте.
  1. Используйте перфоратор и сверло подходящего размера, чтобы просверлить отверстия в бетоне. Вы можете использовать дюбели для бетона или винты с шестигранной головкой Tapcon. Когда закончите, очистите отверстия.
  1. Используйте сверло с сверлом по дереву, чтобы просверлить пилотное отверстие в салазке.
  1. Забейте бетонные распорные анкеры и закрепите Т-образный ремень шайбой и гайкой. Если вы используете винты Tapcon, совместите Т-образный ремешок с отверстиями, поместите шайбу на Tapcon и используйте торцевой ключ или трещотку для затяжки.
  1. Прикрепите Т-образный ремень к салазкам с помощью стягивающего винта, Tapcon или гвоздей. Навес на салазках прикреплен к бетону.
Вариант 3 — Винты Tapcon

Винты Tapcon доступны разной длины и диаметра. При креплении анкерных пластин к бетону лучше всего использовать винты с шестигранной головкой ¼ ”с добавленной шайбой.

Винты

Tapcon можно использовать вместо распорных анкеров для бетона, чтобы закрепить фундаментную плиту навеса, построенного непосредственно на бетонной подушке.

Используйте ответвители ¼ дюйма длиной не менее 3 дюймов через каждые 16 дюймов между шпильками. Нижняя плита имеет толщину 1½ дюйма, поэтому Tapcon 3 дюйма находится на таком же расстоянии в бетон.

  1. С помощью перфоратора с бетонным сверлом подходящего диаметра и длины просверлите нижнюю пластину в бетоне. Винты Tapcon часто идут в комплекте с битой. Очистите отверстия как можно лучше.
  1. Используйте торцевой гаечный ключ или сверло с шестигранной отверткой, чтобы вкрутить винты Tapcon через нижнюю пластину в бетон.Не затягивайте слишком сильно, так как это может повредить резьбу в бетоне или сломать винт.

Навесы, закрепленные анкерными пластинами или Т-образными ремнями и прикрепленные винтами Tapcon или распорными анкерами для бетона, должны выдерживать большинство ветровых нагрузок.

Однако, если торнадо прогуливается по вашему заднему двору, бетонная площадка может оказаться все, что вам осталось.

Привязать Сарай, снятый с бетонной плиты с помощью бетонных блоков

Сарай, который стоит на бетонных блоках, которые опираются на бетонную подушку, может быть прикреплен к бетонной подушке.Если это навес на салазках, или балка с балками, или простой пол с балками, процесс соединения навеса с подушкой будет таким же.

Вам потребуются распорные анкеры для бетона ½ дюйма или анкер с болтовым клином, стальные оцинкованные ленты и винты для структурных соединителей ½ дюйма для соединения каждого угла с опорной площадкой.

  1. Используйте перфоратор с сверлом для бетона ½ дюйма, чтобы проделать отверстия под дюбели. Прочистите отверстия. Отверстия должны совпадать с тем, к чему вы планируете подключаться в сарае.
    Лучше всего использовать балку рядом с балкой обода, но балка на ободе подойдет, если вы не можете дотянуться до другой. Внутренняя балка лучше защищена от непогоды и будет удерживать балку или полозья, чтобы закрепить сарай.
  1. Наверните гайку на верхнюю часть анкерного болта, чтобы защитить резьбу, и забейте ее в отверстие. Убедитесь, что на ремешке, шайбе и гайке имеется достаточно резьбы.
  1. Отогните ремешок на 1 дюйм от отверстия для анкера. Отрежьте ремешок до нужной длины, если он слишком длинный; он должен подниматься по балке до пола.
    Предварительно просверлите отверстия для винтов структурных соединителей, расположив их на необходимом расстоянии. Один винт — хорошо, два — лучше.
  1. Снимите гайку, наденьте ленту на анкерный болт, затем шайбу и снова навинтите гайку. Затяните гайку на бетоне с помощью гаечного ключа.
  1. Используйте торцевой гаечный ключ, чтобы вкрутить винты структурного соединителя ½ дюйма и прикрепить ремень к балке. Вы можете просверлить пилотное отверстие, если сможете.

Как закрепить пластиковый навес к бетонной подушке

Пластиковые навесы легкие и часто скрепляются винтами для листового металла ½ дюйма.Чтобы закрепить их на бетонной подушке, вам понадобятся расширители бетона на ½ дюйма или клиновые болты на каждом углу.

Оцинкованный или покрытый пластиком трос или ремень, достаточно длинный, чтобы пройти через сарай от одного якоря к другому. Плюс способ подключения троса к анкерным болтам; петля или кольцевая гайка для болта ½ дюйма подойдут.

  1. Используйте перфоратор с сверлом для бетона ½ дюйма, чтобы просверлить отверстия в подушке в каждом углу. Прочистите отверстия и забейте болты молотком.
  1. Используйте гаечный ключ, чтобы затянуть гайку в бетоне, или временный деревянный брусок, чтобы вставить анкер в бетон.Наденьте петлю или кольцевую гайку, если используется кабель, или прикрепите один конец ремня и снова затяните шайбу и гайку.
  1. Некоторые односкатные пластиковые крыши предназначены для крепления кабелей или стяжных ремней и имеют для них встроенный канал. Если нет, то нужно перелезть через крышу.
  1. Металлическая лента соединяется с анкерами с помощью гаек. Кабель соединяется с петлей или кольцом, продевая его через кольцо и соединяясь с собой с помощью фитингов из троса. Трос или ремешок следует натянуть туго, чтобы навес не сдвинулся с места.

Как сделать Закрепить металлический навес к бетону


Металлические навесы можно прикрепить к бетонной подушке на каждом углу изнутри или снаружи. Металлический ремень или трос можно протянуть вверх по стене между металлом крыши и металлическими стропилами и опустить вниз по противоположной стене, чтобы прикрепить сарай и крышу к бетонной подушке.
  1. Используйте перфоратор и сверло для бетона ½ дюйма, чтобы просверлить отверстия в каждом углу. При анкеровке внутри используйте стальную коронку, чтобы проделать отверстие 5/8 дюйма в углу стального пола и просверлить его в бетоне.
    Очистите 4 отверстия и вбейте распорные или клиновые болты для бетона. Используйте гайки, чтобы затянуть болты, чтобы они расширились и захватили бетон.
  1. Подсоедините ремень или трос к анкеру и проденьте его через конструкцию крыши к другому анкеру. Затяните и закрепите. Сарай привязан к бетону.

Как закрепить навес к брусчатке

Когда навес прикреплен к твердой бетонной подушке, тоннаж бетона является якорем.Бетоноукладчик весит от 50 до 100 фунтов, поэтому прикрепление к нему сарая — пустая трата времени и усилий. Если вы можете поднять его, то сможет и ветер.

Если вам не нужен постоянный якорь, используйте шнековый или штопорный грунтовый или грунтовый якорь. Вы можете купить комплект анкерного крепления для сарая в большинстве строительных магазинов.

Для наилучшего расположения анкеров отмерьте примерно 12 дюймов по длинной стороне от каждого угла и близко к стене. Если земля сухая или твердая, смягчите ее водой.

  1. Забейте конец якоря шнека как можно глубже в землю, чтобы он закапывался при повороте.
  1. Вставьте трубу или гаечный ключ в проушину шнека, чтобы вкрутить его в землю. Чем дальше он находится в земле, тем лучше он является якорем. В идеале вам нужен только глаз над землей.
  1. Подсоедините навес к анкерам шнека с помощью кабеля и кабельных соединителей.
Рекомендуемые товары :

Анкерные навесы, построенные на других типах фундаментов

Твердые бетонные блоки, блоки настилов, гравийные подушки и деревянный каркас, опорные основания

Чтобы закрепить существующий навес, который не опирается на бетонную площадку, вы можете использовать грунтовые или грунтовые анкеры, более прочный бетонный опорный анкер или анкерные крепления для мобильных домов.

Самый прочный анкер после бетонной подушки — это бетонная опора. Они должны располагаться на расстоянии 30 см от углов по длинным сторонам и как можно ближе к стенам; под сараем тоже хорошо. Для более длинных навесов добавьте один посередине между углами.

  1. Выкопайте или просверлите 12-дюймовые отверстия ниже линии замерзания.
  1. Сформируйте сонотрубку и залейте бетоном. Вставьте анкерные болты до схватывания бетона. Верх анкера может быть над землей, под землей или на уровне земли.
  1. Используйте петлю или кольцевую гайку, если используете тросы, чтобы прикрепить сарай к анкерам. Если вместо кабеля используется пластина или ремень, используйте шайбу и гайку для соединения с анкерным болтом.

Анкерные крепления для мобильных домов представляют собой нечто среднее между грунтовым анкером и бетонной опорой. Они спроектированы так, чтобы проходить над прицепом одинарной ширины и под прицепом двойной ширины.

Вы можете использовать по одной с каждой стороны в маленьком сарае или по 2 или 3 с каждой стороны в большем сарае.Их можно было использовать для закрепления почти любого сарая.
  1. Выкопайте яму диаметром 12 дюймов примерно на фут глубиной около самого конца опоры на каждом углу, как можно ближе к стене; внизу, если есть место. Если это большой сарай, вам понадобится еще одна дыра посередине длинной стены.
  1. Вкрутите анкер шнека в середину отверстия так, чтобы его верх был выше верха отверстия.
  1. После того, как все анкеры навеса будут на месте, перемешайте и залейте бетон в отверстия и дайте застыть.
  1. Присоедините головку храповика к якорному валу шнека. Проденьте металлическую ленту между салазками, балкой или балкой и навесом. Он может проходить через другую угловую трещотку или обратно к себе. Отрежьте лишнее и затяните трещотки.

Рекомендуемые товары :

Как привязать сарай к бетонным опорам

При строительстве нового навеса на бетонных опорах следует разработать план опор на основе проекта навеса.Отверстия для бетонных опор следует располагать по центру под столбами, балками или полозьями, используемыми для поддержки пола сарая.

  1. Выкопайте или просверлите ямы для свай ниже линии замерзания. Утрамбуйте дно отверстий и засыпьте 6 дюймов гравием для дренажа.
  1. Вставьте сонотрубку в каждое отверстие, выровняйте по отвесу и закрепите. Верх должен быть как минимум на 4 или 5 дюймов над землей, чтобы находиться над стоячей водой. Он может быть выше, если использовать опоры для создания ровного фундамента.
  1. Залить бетоном, чтобы опоры оставались ровными.Прежде чем бетон затвердеет, вставьте анкерные болты или скобы. Выровняйте кронштейны или болты согласно плану размещения.
  1. Прикрепите балку к анкерам и разложите балки. Используйте пластины или подвесы для балок, чтобы соединить балки с балками, создав непрерывную линию, прикрепляющую сарай к анкерам бетонных опор.

Источник QUIKRETE

Если сарай уже стоит на бетонных опорах, но не закреплен на опоре, то в отверстия, просверленные рядом с основанием сарая или фундаментом, можно вставить анкеры для расширения бетона или анкерные болты.Затем можно использовать зажимы, анкерные пластины или ремни для прикрепления сарая к пирсу.

Источник Спроси Строителя

Рекомендуемые товары :

Анкерный навес к опоре и балке

Стойко-балочный фундамент аналогичен конструкции бетонного пирса, за исключением того, что вместо бетона используются деревянные 6 ”x6” или 8 ”x8”. Его устанавливают в землю, выравнивают и устанавливают отвесом, а затем в яму заливают бетон, чтобы закрепить столб.

Чтобы закрепить балки на столбах, используйте анкерные пластины и ремни для предотвращения подъема ветром. Использование кронштейнов и подвесок для балок для соединения балок с балками эффективно соединит конструкцию пола с анкерными стойками. Это хороший способ не дать сильному ветру сдвинуть ваш сарай.

Винтовые сваи


Винтовые оцинкованные сваи представляют собой стальные стойки с винтовым концом. Специальная насадка на экскаватор вкручивает сваи в землю до линии промерзания.Вместо экскаватора можно использовать ручной привод с электроприводом.

Сваи имеют плоские U-образные скобы, в которые входят балки, и болты, которыми балки крепятся к винтовым сваям. Это быстрый способ сделать ровный фундамент для сарая, а также надежный анкер.

How to Tie Down a Rubbermaid Shed


Навесы Rubbermaid бывают разных размеров. Это более тяжелая конструкция, чем пластиковый сарай, и имеет стальные ребра, к которым подключаются панели.

Стальные ребра также соединяются со стальными стропилами, к которым крепятся панели крыши. Несмотря на более тяжелую конструкцию, они все же нуждаются в анкеровке.

Доступны комплекты для крепления навеса, в которых используются анкеры шнекового типа, которые ввинчиваются в землю на каждом углу. Тросы или ремни проходят через крышу или в стропильный канал и соединяются с анкерами с каждой стороны сарая. Если вы переместите сарай, вы просто выкапываете якоря из земли и используете их в следующем месте.

Выкопайте ямы, сформируйте и залейте бетонные сваи с каждого угла и посередине, если сарай длинный.Используйте анкерные болты с петлей или кольцом наверху, вставленные в бетон до того, как он затвердеет.

Подсоедините трос или ремень к кольцу или петле, чтобы закрепить сарай. Это постоянный якорь.

Другой метод заключается в проделывании отверстий в дне сарая рядом со стальными ребрами жесткости. Удалите пару футов земли либо через яму, либо при копании под навесом.

Заполните отверстия бетоном и вставьте металлическую ленту, согнутую в L или J внизу. Когда бетон застынет, прижмите ленту к стальному выступу и просверлите несколько отверстий.

Используйте болты или саморезы, чтобы прикрепить ремешок к планке. Ваш сарай постоянно привязан.

Как закрепить металлический навес

Металлические навесы бывают разных размеров и обычно тяжелее пластиковых. Снаружи навес можно прикрепить к бетонной свае на каждом углу.

Металлический ремень или кабель, проходящий вверх по стене между металлом крыши и металлическими стропилами, спускается вниз по противоположной стене и прикрепляется кольцевым или петлевым болтом в бетонной свае, закрепляющей сарай и крышу.

Стяжные шипы шнекового типа также являются хорошим способом прикрепить стальной сарай к земле. Ввинтите шнек в землю по 4 углам вместо бетонных свай.

Тросы или ремни соединяются с петлей на шнеке и продвигаются по стенам и между крышей и стропилами, чтобы закрепить сарай. Шнеки можно выкопать и переместить, если переместить навес.

Источник YouTube

Заключение

Если вы хотите, чтобы сарай оставался на месте, то лучше его привязать.Вы построили сарай, чтобы защитить свои вещи; разве ты не должен защищать и свой сарай?

Всегда будет ветер. Если вы закрепите свой садовый сарай на якоре, у него будет больше шансов защитить все в нем.

Надеюсь, вам понравилась статья и вы нашли ее информативной. Если у вас есть дополнительная информация или вопросы, дайте нам знать.

Ваши комментарии приветствуются. Если вы знаете кого-то, кто беспокоился о том, что ветер повредит их сарай, поделитесь с ним, если вам это понравилось.

Добавить комментарий

Ваш адрес email не будет опубликован.
