Зарубежный рынок отличается широким ассортиментом данных приспособлений, которые можно разделить на 8 видов:

1. Классические и с крылышками (вышеуказанные).
2. С оптимизированной формой, которая обеспечивает особый комфорт во время монтажных работ.
3. С низким профилем (для манипуляций в ограниченном пространстве).
4. С низким профилем и крылышками.
5. Для соединения медных проводников с алюминиевыми. Специальный антиоксидант внутри якобы предотвращает окисление.
6. С влагозащитой. Такие зажимы заполняются силиконовым герметиком, защищающим контакты от коррозии и влаги.
7. С винтовым соединением вместо пружины.
8. С отверстием в противоположной (верхней) части. Предназначено для фиксирования проводников заземления.

Способы правильной скрутки

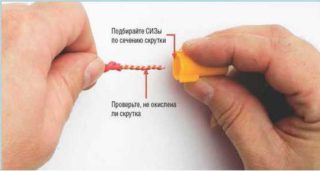

Перед скруткой необходимо суммировать сечения используемых жил. Допустим, нужно совместить 3 провода, у каждого из которых сечение — 1,5 кв. мм. В итоге общее сечение получается 4,5 кв. мм.

В соответствии с полученной суммой сечений нужно подбирать колпачок.

Скрутку рекомендуется осуществлять такими способами:

1. Совместить жилы (не скручивая), ввести их в колпачок, вдавить, а затем провернуть СИЗ в направлении часовой стрелки. Когда пружина внутри прихватит контакты — начать скручивание.





2. Предварительно скрутить жилы, выровнять концы скрутки и (как в предыдущем способе) накрутить СИЗ в направлении часовой стрелки.





Тот или иной способ подбирается в зависимости от сечения имеющихся жил. Если сечение, например, 2,5 кв. мм, то сразу скрутить их колпачком трудно. К тому же может пострадать изделие.

Преимущества и недостатки колпачков

Соединительные изолирующие зажимы имеют несколько существенных преимуществ.

Положительные стороны такие:

1. Полимерная оболочка выполняет 3 защитных функции: механическую, противопожарную и электроизоляционную. Это выделяет данное изделие среди прочих видов изоляции.
2. В отличие от гильз и наконечников СИЗы можно многократно использовать.
3. С помощью таких колпачков довольно просто обновить старые скрутки.
4. Нет необходимости в применении особых инструментов.
5. Монтажные работы не занимают много времени и не требуют особых навыков.

О недостатках тоже следует упомянуть:

1. СИЗы неприменимы к многожильным проводам.
2. За некоторым (и то сомнительным) исключением в основном эти приспособления не рассчитаны на соединение меди с алюминием.
3. Лишь специальный (влагозащищенный) вид колпачков позволяет не бояться влажной среды. В других случаях влагу нужно обязательно учитывать.


   Поэтому провода и сам колпак требуется дополнительно обматывать изолентой.

4. Это соединение не обеспечивает максимально надежную фиксацию.
5. Габариты соединения могут создать неудобство.

Так что к выбору этого зажима необходимо подходить, учитывая все плюсы и минусы.

Данные соединительные зажимы удобны и практичны. Их можно подобрать к разным проводам. Монтаж исключает необходимость в квалифицированной помощи. Однако следует учитывать обстоятельства, при которых их использование нецелесообразно.

СИЗ для электрика — обзор комплекта

Представители рабочих профессий, связанных с действующим электрооборудованием, во многих случаях рискуют своим здоровьем и даже жизнью. Причем риски, а также последствия от несчастных случаев увеличиваются по мере роста напряжения электросети, при котором приходится работать. Средства Индивидуальной Защиты помогают спасти жизнь от воздействия электричества в большинстве случаев. Поэтому работодателям законодательно (статья 221 ТК РФ) предписывается бесплатная выдача СИЗ. Об этом далее будет изложено более подробно.

Кому выдается СИЗ при работе с электричеством

В соответствии с вышеупомянутой статьей, условия труда

• энергетиков,
• электромонтеров,
• электриков,
• электромехаников,
• электрослесарей

признаны, как минимум, опасными. Для обеспечения наилучшей безопасности сотрудников перечисленных специальностей им предоставляются в бесплатное пользование СИЗ. Все выдаваемые средства становятся пригодными для использования лишь после обязательной сертификации. Вместо нее допускается обоснованное соответствие СИЗ тем нормам, которые утверждены местной федеральной властью. Министерство труда РФ вырабатывает и публикует определенные нормы в форме приказов.

Важность получения знаний о защитных средствах

Работник должен получить от своего работодателя исчерпывающую информацию относительно:

• особенностей производства, которые являются опасными и могут повлечь за собой вредные воздействия на человеческий организм;
• классификации условий трудовой деятельности;
• положенных работнику компенсациях и гарантиях;
• перечня СИЗ, предоставляемых работнику.

В обязательном порядке непосредственный начальник работника или иное уполномоченное на то лицо обязано обучить правилам использования СИЗ как вновь принятого на работу сотрудника, так и штатных сотрудников в соответствии с планом занятий. За основу берется техническая документация производителя средств индивидуальной защиты. Комплектность выдаваемых СИЗ определенным образом обосновывается. Руководит процессом и отвечает за него лицо, назначаемое директором предприятия.

Это лицо взаимодействует с начальниками отделов (подразделений) предприятия и по их заявкам на основании норм Министерства труда РФ формирует заказ на закупку СИЗ. Поставляемые изделия должны содержать действующие сертификаты соответствия. Данные о выдаче с полным перечнем изделий, полученных работником, заносятся в его личную учетную карточку. Поскольку нормы выдачи утверждены министерством, они строго соблюдаются без каких-либо изменений.

Из чего состоят комплекты защитных средств

Руководство предприятия любого уровня нарушает закон, изменяя по своему усмотрению перечень СИЗ, выдаваемых электрикам. Непосредственный начальник рабочих-электриков – электрик участка или цеха – выдает защитные средства в соответствии с утвержденными типовыми нормами, которые охватывают как перечень изделий, так и сроки пользования ими. Вольтова дуга наиболее опасна по причине силы воздействия на человеческий организм. Поэтому разработан комплект СИЗ для защиты от ее поражающих факторов. Перечень изделий, входящих в комплект, следующий:

Примером костюма могут быть модели РКЛ-1, РКЛ-3, РКЛ-6, РКЗ-1, РКЗ-2. Уровень защиты костюма характеризуется максимальным количеством теплоты, действующим на 1 кв. см, при котором ткань еще не разрушается. Минимальный показатель – 7 кал/кв. см у РКЛ-1, максимальный – 52 кал/кв. см у РКЛ-6.

Куртки надеваются поверх костюмов для более надежной защиты. Пример одной из моделей показан далее.

Остальные предметы защитной одежды электрика (белье, рубашка, свитер) соответствуют времени года и улучшают комфортность. Эта особенность распространяется на всю одежду и обувь. Их надевают зимой для выполнения работ при пониженных температурах. Для того чтобы обучить персонал правильному использованию защитных средств, обязателен первичный инструктаж. Усвоение материала, особенно касательно средств защиты органов дыхания, проверяется и оценивается по скорости, с которой экзаменуемый надевает на себя эти средства.

Учет, хранение и выдача защитных средств – это технология, которая займет отдельную статью. Здесь вкратце упомянем то, что в эти процессы сейчас внедряются электронные документы и соответствующие им методы. Они позволяют автоматизировать многие операции, например, выдачу и контроль состояния средств защиты, формирование партий, отправляемых в чистку, стирку или на списание.

СИЗ для электрика – это важнейшая составляющая его трудовой деятельности. От них может зависеть человеческая жизнь при аварийных ситуациях.

Соединительный изолирующий зажим типа СИЗ для проводов

Главная страница » Соединительный изолирующий зажим типа СИЗ для проводов

Использованием специальных соединителей (зажимов) и клемм с гаечным контактом удобно и несложно делать надёжные электрические соединения. Создание жёстких электрических соединений имеет решающее значение для безопасной эксплуатации домашней электропроводки. В свою очередь слабый, ненадёжный контакт грозит привести к образованию эффекта искрения и перегрева с последующим возгоранием. Однако соединительный изолирующий зажим типа СИЗ или клеммы винтовые – это простой и надёжный путь сделать безопасные и прочные электрические соединения. Но как подобрать СИЗ для конкретных условий, и как подготовить провода под качественное соединение? Об этом далее по тексту публикации.

СОДЕРЖИМОЕ ПУБЛИКАЦИИ :

Выбор зажима-колпачка под соответствующее соединение

Каждый соединительный колпачок (зажим) типа СИЗ рассчитан под соединение методом скрутки определенного минимального и максимального числа проводников. Соответственно, чем больше сортамент проводов, тем слабее сила скручивания и удержания.

Всегда рекомендуется проверять допустимое количество заправляемых жил, которое обычно указывается на этикетке или упаковке соединительных изолирующих зажимов. Это простой способ убедиться в допустимости комбинации проводов, которая планируется к использованию текущей схемой.

КОЛПАЧКИ

Точный подбор — важный момент предотвращения пожаров в домах. Несмотря на то, что колпачки-зажимы СИЗ имеют цветную кодировку, полагаться на этот фактор полностью не рекомендуется.

Например, одна конфигурация соединительного изолирующего зажима жёлтой расцветки допускает заправлять до четырех жил, тогда как другая конфигурация колпачка аналогичного по цвету, допускает объединение максимум трёх жил того же сечения.

Поэтому следует удостовериться в точности по инструкции СИЗ или же обратиться на веб-сайт производителя, где обычно предоставляется вся необходимая информация. На монтаже электрических линий следует иметь как маленькие СИЗ, так и большие колпачки-соединители. Такое оснащение не даст повода для соблазна установить неподходящий зажим.

Инструкция применения соединительного изолирующего зажима

За исключением многожильного провода, о котором пойдёт речь ниже, важно убедиться, что концы всех одножильных проводов под соединение выровнены, прежде чем начинать скручивать проводники вращением колпачка. В противном случае появляется риск неравномерной скрутки (стяжки), одна или несколько жил утрачивают надёжный контакт.

УГЛЕРОДНЫЙ

Инструкция по созданию контакта соединительным изолирующим зажимом:

1. Проверить маркировка на загрузку оголенного провода (на корпусе СИЗ).
2. Снять изоляцию по концам проводов согласно размеру оголения.

Для всех таких изделий, кроме самых маленьких и самых больших колпачков, размерность оголения концов провода обычно составляет 12 — 15 мм.

3. Жилы выставить параллельно вертикально, концами ровно по горизонтали.

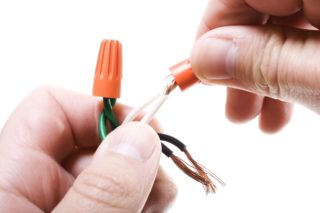

4. Прочно удерживая провода, насадить на оголённые концы колпак до упора.
5. Одетый на оголённые жилы колпак-зажим поворачивать по часовой стрелке до момента, пока изолированные части провода вне зоны соединителя не начнут скручиваться.

По завершению скрутки проверить каждый проводник тяговым усилием руки, чтобы убедиться, что соединительный изолирующий зажим крепко держит каждую жилу.

Инструмент зачистки жилы провода от изоляции

Чем хорош инструмент зачистки жил проводов – этим устройством выполняется чистая работа быстро и без механических повреждений проводов.

ДЛЯ ЗАЧИСТКИ

Большинству стандартных проводников бытового назначения подходит стриппер «Klein» № 1412 или аналогичные. Инструментом удобно вырезать пластиковую оболочку кабелей, а также изоляцию отдельных жил.

Как соединять СИЗ одножильный и многожильный провода?

Скрутка жил одножильного и многожильного проводников имеет свои особенности.  Навинчивание соединителя изолирующего для создания зажима приводит к такому эффекту, когда многожильный провод свободно вращается вокруг сплошной жилы. В конечном итоге может образоваться недостаточно крепкое соединение.

Эффект утраты прочности соединения становится особенно вероятным, когда соединяются несколько проводников сплошных жил и один многожильный проводник. Между тем такая проблема легко предотвращается.

Достаточно удлинить концевую часть многожильного проводника (проводников) примерно на 3 – 4 мм относительно жилы провода сплошного исполнения. Затем  колпачок СИЗ наворачивается обычным способом.

КУСАЧКИ

Многожильный проводник, как правило, имеет немного больший диаметр по отношению к одножильному проводу аналогичного сечения. Поэтому под зачистку многожильных проводников от изоляции используется другое — чуть большее отверстие стриппера или же специальный инструмент под многожильный вариант проводника.

Таблица-спецификация соединительных изолирующих зажимов

Для удобства подбора нужного аксессуара разумно воспользоваться таблицей-спецификацией, где представлены существующие виды СИЗ.  Исходя из минимально и максимально допустимых сечений, подбирается типоразмер колпачка.

Таблица соответствия типоразмера СИЗ и сечения скрутки:

Создание прочного винтового соединения

Электрические выключатели и розетки традиционно оснащаются винтовыми зажимами. Конструкции разъёмов выключателей и розеток, между тем, часто остаются слегка подвижными. Поэтому на таких элементах электрических сетей прочность соединений особенно критична.

Принцип соединения в этом случае основан на создании кольцеобразной формы на конечной части жилы с таким расчётом, чтобы внутреннее отверстие полученного кольца плотно обхватывало тело крепёжного винта.

ИНСТРУМЕНТ

Проволочное кольцо необходимо сгибать по часовой стрелке (то есть по направлению вращения винта при затяжке зажима).

На зажимах выключателей и розеток допускается создавать только по одной петле контактного провода.

Медные или алюминиевые жилы:

• сильно изогнутые,
• скрученные,
• имеющие заусенцы,

приводят к ослабеванию контакта, часто не входят вместе с другими жилами в разъём. Перед повторным подключением проводов к розетке или переключателю режимов освещения либо в случае повторного подключения нескольких проводов с помощью разъема:

• отрезать старые оголённые концы,
• зачистить изоляцию,
• сформировать чистый, прямой провод.

Для этих действий требуется лишь немного дополнительного времени, но эти действия обеспечивают надёжное электрическое соединение.

Практика обычного электрика на видео

Содержание этого видеоролика несколько отходит от рекомендаций производителя соединяющих изолирующих зажимов, но кое-что полезное из такой практики взять всё-таки можно. К тому же есть шанс оценить действия электриков на практике:

Заключительный штрих

Удобство и скорость производства электрического монтажа не должны становиться причинами некачественной работы. Поэтому, даже выполняя простые операции с теми же СИЗами, следует внимательно относиться к работе и придерживаться всех предписаний производителей удобных аксессуаров.

При помощи информации: FamilyHandyMan

преимущества и недостатки, правила для монтажа и меры безопасности

Содержание статьи:

СИЗы для проводки – это соединительные изолирующие зажимы пружинного типа. Применяются для безопасного соединения кабелей и проводов разного диаметра. Основное достоинство, благодаря которому СИЗ для электромонтера стал неотъемлемым атрибутом, – качественная изоляция. Для ее выполнения требуется меньше времени и вовсе не обязательно иметь специальные навыки или набор инструментов.

Преимущества и недостатки

СИЗ – соединительный изолирующий зажим для скрутки проводов

Чтобы полученная скрутка была надежной и долговечной, важно обеспечить максимальный контакт между токопроводящими жилами – сильно и плотно их прижать друг к другу. Зажим оснащен пружиной небольших размеров, которая усиливает эффект. Металлическая пружина имеет свой эксплуатационный срок, с течением времени она будет ослабевать и контакты вместе с ней, в результате провод начнет греться.

Существует много способов изоляции, но лидирующие позиции занимает именно применение СИЗ электрических. Обусловлено это большим количеством преимущественных особенностей.

• Качественные изделия работают при большом температурном диапазоне, а именно – от -40 до +105 градусов по Цельсию.
• Простота и удобство установки – такой подход позволяет сэкономить время и бюджет из-за отсутствия необходимости запасаться набором инструментов.
• Не требуется использовать дополнительные материалы для изоляции.
• Колпачки СИЗ изолирующие для скрутки проводов выполняют несколько функций – изолируют и защищают электрические магистрали от механического, химического и термического воздействия.

В итоге получается надежное, долговечное и практичное соединение. При необходимости его можно переделать или вовсе разъединить провода.

Невзирая на большое количество достоинств, имеются и недостатки:

• В целях безопасности не рекомендуется использовать СИЗ как единственный способ изоляции, в чистом виде.
• Важно следить за тем, чтобы размеры зажима соответствовали сечению провода или кабеля.
• Разрешено соединять только медные токопроводящие жилы. Если требуется соединить алюминиевый провод, то СИЗ должен дополнительно оснащаться антиоксидной пастой.

Еще один недостаток – нельзя использовать для установки уличных линий.

Конструкция СИЗ для скрутки проводов

Существует несколько разновидностей соединительных зажимов, но все они имеют одинаковые конструктивные особенности. Деталь состоит из колпачка и стальной пружины. Изготавливают зажимы из полимерных сплавов – пластика, обладающего электроизоляционными свойствами. Такое вещество невосприимчиво к воздействию высоких температур и негорючее, способно выдерживать напряжение до 600 Вольт. Эти характеристики, как правило, пишут на упаковке.

Пружину производят из стали, она имеет форму конуса, провод сильнее зажимается благодаря виткам. Эту деталь дополнительно обрабатывают электрохимическим защитным слоем.

Как выбрать СИЗ

Конструкции небольших размеров требуется выбирать по сечению проводов. Для этого нужно сложить сечение каждого провода и полученное число сравнить с данными в таблице, приведенной ниже.

Разновидности

СИЗ с ушками и без ушек

Прежде чем отправляться в магазин за электрическими зажимами, предварительно рекомендуется ознакомиться с их разновидностями.

• Стандартные гладкие модели – закрытые колпачки, оснащенные пружиной, имеют конусообразную форму, «уши» и прочие вспомогательные приспособления отсутствуют.
• Зажим с винтовой затяжкой – здесь используется не пружина, а специальный винтик, затяжку которого есть возможность регулировать вручную снаружи.
• Изоляционные СИЗ с двумя отверстиями. Как правило, такие конструкции используются для соединения заземляющих электрических магистралей. Через верхнее отверстие проводится кабель к распределительному щитку или электрическому прибору.
• Водонепроницаемые конструкции с силиконовым наполнителем – это зажимы, которые защищают электрические провода от влаги. Чаще всего используются на улице и в условиях повышенной влажности.
• Зажимы с антиоксидантом – универсальная конструкция, позволяющая соединять друг с другом медные и алюминиевые провода.
• Низкопрофильные колпачки – компактные детали, предназначенные для работы в условиях ограниченного пространства.

Существуют колпачки СИЗ, оснащенные ушками и без них. Особых отличий они не имеют, единственное – деталь с ушками проще накручивать на кабель, а СИЗ без них занимает меньше пространства в распределительной коробке.

Способы монтажа

Порядок скрутки провода

Существует два способа скрутки с применением колпачков: с предварительным скручиванием жил и без него. Если требуется соединить два кабеля или провода, их достаточно вставить в пружину, прикладывая усилия. Если же в проводах три жилы и больше, предварительно их требуется скрутить между собой, используя пассатижи. После откусываются неровные концы провода и вращательными движениями они помещаются в зажим СИЗ.

Накручивание следует делать по часовой стрелке, а не против, в противном случае полного контактного соприкосновения не удастся достичь.

Пластиковый корпус колпачка изолирует место соединения и защищает жилы от механического воздействия. Если работа была выполнена правильно, дополнительная изоляция не требуется.

Несколько полезных советов

В завершение стоит ознакомиться с несколькими полезными советами от электромонтажников, которые позволят избежать распространенных ошибок и выполнить работу качественно:

• Не стоит срезать изолирующий материал с жил на большую длину. Важно предварительно сопоставить ее с внутренней длиной конусообразного колпачка.
• Если были подобраны колпачки неправильного размера, в результате они будут спадать со скруток, что приведет к перегреву провода и, возможно, короткому замыканию.
• Цветовые решения конструкций никак не классифицируются и не оговариваются, поэтому электрик обслуживает места соединения как ему удобно.
• Запрещается соединительные изоляционные зажимы использовать для соединения алюминиевых и медных проводов. Для этих целей существует большое количество приспособлений, например, специальные переходники с металлическими пластинами, клеммные колодки и самозажимные клеммники.

Важно проводить проверку работоспособности колпачка и качества соединения. Для этого на провод или кабель подается максимально возможное напряжение минимум на полчаса. Если по истечении этого времени СИЗ не нагрелся, соединения выполнено как положено, в противном случае стоит повторить процедуру.
