плюсы, производители, отзывы, цены, монтаж

Новые технология все чаще стали внедряться в обычную жизнь людей, делая ее удобнее и комфортнее. Одна из таких технологий – ПЛЭН отопление. Расшифровывается этот прибор, как пленочный лучистый электрический нагреватель. То есть, это нагревательный прибор, который работает на основе излучения инфракрасных волн. Единственное его отличие от всех остальных моделей ИК-нагревателей – это сама конструкция. Она собой представляет две полимерные пленки из полиэстера, между которыми располагаются нагревательные полоски (резистив).

ПЛЭН отоплениеПЛЭН прибор отопления

Читайте в статье

Как работает ПЛЭН

Принцип работы системы отопления ПЛЭН достаточно прост:

  1. С помощью питающего кабеля на резистивы подается электрический ток. Последние начинают быстро нагреваться до температуры +40÷50°С.
  2. Тепловая энергия начинает распределяться по алюминиевому слою, который является неотъемлемой частью конструкции нагревательного прибора и занимает собой наибольшую площадь поверхности.
  3. Отражающая способность фольги превращает тепловую энергии в лучевую. При этом образуется именно инфракрасный поток с длиною волны 8÷10 мкм.
  4. Такое излучение не задерживается на тонких материалах отделки, к примеру, на натяжном потолке. Проходит его и начинает нагревать предметы и несущие конструкции здания, которые, нагреваясь, отдают тепло воздуху.

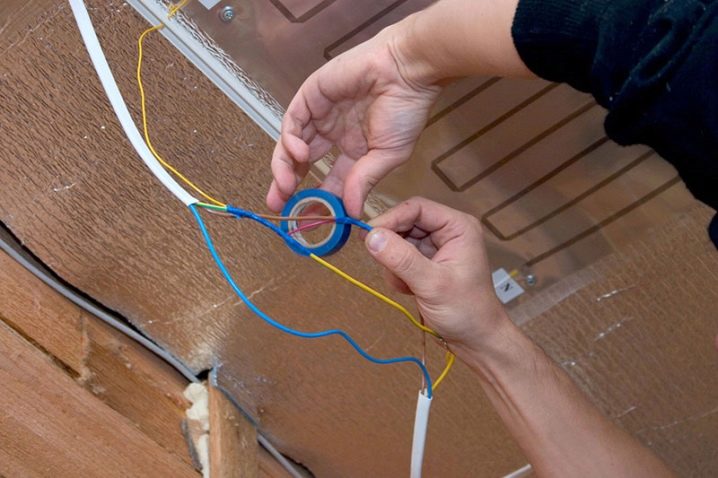

Нагреватель с подключенными проводамиНагреватель с подключенными проводами

Распределение температуры нагрева зависит от мощности ПЛЭНа. К примеру, если его настроить на температуру +45°С, то нагревать пол помещения он будет до +22°С. При этом на уровне головы человека со средним ростом температура воздуха будет +18°С. Увеличивая мощность прибора, можно увеличить и температурный режим внутри помещения. Необходимо добавить, что для системы отопления данного типа высота потолка в доме никакой роли не играет. Потому что воздух для ИК-излучения – не препятствие.

Сергей Харитонов

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Производители инфракрасного отопления ПЛЭН выпускают и очень мощные модели, которые используются для сушки сельскохозяйственной продукции. На рынке можно приобрести и бытовые сушилки.

«

Плюсы и минусы отопления ПЛЭН

Итак, рассмотрим какими достоинствами обладают приборы данного типа:

  1. Экономичность в потреблении электроэнергии. Конечно, если сравнивать его с другими электрическими нагревателями. Во-первых, надо отметить, что сама электроэнергия является самым дорогим энергоносителем. Но, используя систему ПЛЭН, можно утверждать, что затраты на ее работу сопоставимы с затратами, которые несут хозяева дома, использующих газовую отопительную систему. При этом учитывается, что отапливается один и тот же дом с одинаковой площадью и высотою потолков.
  2. Пленочный нагреватель ПЛЭН может быть использован и как основной вид отопления, и как вспомогательный. При этом для него неважно, в каких помещениях он будет установлен, или какой дом он будет отапливать. Основное требование к зданию – полная герметичность, утепления и отсутствие мостиков холода. Главная задача – это правильно подобрать количество, а точнее сказать, размер нагревателя, который смог бы отопить помещение определенного размера.
  3. Система отопления данного типа легко поддается автоматизации и программированию, что даст возможность неплохо сэкономить потребление электрического тока. К примеру, можно задать программу, когда необходимо снизить температурный режим. Это обычно используется, когда в доме нет людей. Сегодня все чаще говорят о том, что ПЛЭН легко можно внести в систему «умный дом».

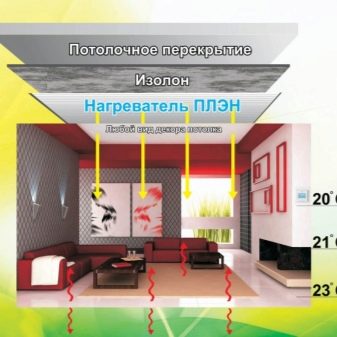

    Принцип нагрева помещенияПринцип нагрева помещения

  4. При использовании пленочных ИК-приборов не происходит падение влажности за счет того, что эти нагреватели не сжигают кислород.
  5. Полное соответствие требованиям пожарной безопасности, потому что ПЛЭН, по сути, не может нагреваться выше +50°С.
  6. ИК-излучение безопасно для человека. Поэтому нагревательные пленки можно устанавливать даже в детских комнатах.
  7. Быстрый нагрев помещения. К примеру, нагрев пространства комнаты с +10°С до +20°С происходит за 40÷50 минут. Обычный конвективный способ обогрева на это потребует несколько часов.
  8. Простота установки и подключения. Не используются какие-то сложные инструменты, нет специализированного оборудования. Следуя строго инструкции, можно своими руками провести монтаж пленочного нагревателя без проблем.
  9. Вся система также легко демонтируется. Ее можно перенести в другое место, где также легко провести установку.

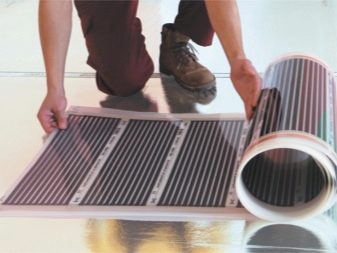

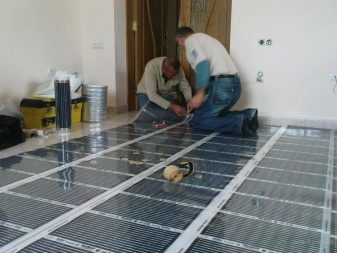

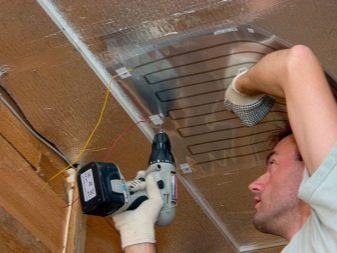

    Монтаж своими рукамиМонтаж своими руками

  10. Неприхотливость к условиям эксплуатации.
  11. Нагреватель ПЛЭН – это тонкая пленка, поэтому ее легко спрятать под любые отделочные материалы. А так как ее часто устанавливают в районе потолка, то монтаж можно провести под любым потолочным покрытием. Для инфракрасных лучей оно не составит преграды. Конечно, толстые листовые и панельные материалы, используемые для отделки потолков, к примеру, гипсокартон, снизят мощность излучения. При этом частично нагреваться будет и сам потолок. Но такие потери не очень заметны.
  12. Место установки не определено строгими нормами. То есть, когда говорят потолочное инфракрасное отопление – это не значит, что ПЛЭН монтируется только на потолке. Его можно повесить на стену, уложить на пол. В любом месте он будет работать в обычном режиме.

Что касается недостатков, то, в принципе, он один:

  • это зависимая от электроэнергии система. Поэтому надо учитывать, насколько эффективно работают линии электропередач в районе, где сооружается дом с запланированным ПЛЭН отоплением. Если отключения электрического тока частые, то эту систему лучше использовать, как вспомогательную.

Технические характеристики ПЛЭН отопления

Все пленочные нагреватели данного типа, выпускаемые разными производителями, практически одинаковы. Разнятся лишь размерные показатели: ширина и длина. К примеру, ширина – это три типоразмера: 350, 510 и 650 мм. Необходимо добавить, что у двух первых пленок есть так называемые «свободные участки», которые не участвуют в нагревательных процессах. Они располагаются по краям прибора. У последней модели таких участков три: по краям и посередине. Они и являются монтажными.

Крепление по монтажным участкамКрепление по монтажным участкам

И сами технические характеристики отопления ПЛЭН:

ХарактеристикиНагреватель ПЛЭН
Напряжение питающего тока, В73, 110 и 220
Удельная мощность номин./макс., Вт/м²100/170
Температура нагрева, °С45÷50
Длина излучаемой волны, мкм9
Мощность потребляемого тока, А1
Толщина пленки, мм1
Масса нагревателя, г/м²330

Внимание! Длина пленок варьируется в диапазоне 1÷5 м. То есть, подобрать требуемый размер, чтобы установить прибор в любом месте, не составит большого труда. Это связано с тем, что нагреватели ПЛЭН нельзя резать, как это можно было делать с теплыми инфракрасными полами. Поэтому совет – сначала замерить длину монтажного участка, а уже под него подбирать ИК-пленки.

Очень важно понимать, что типоразмер ПЛЭН приборов и потребляемое напряжение являются основными показателями, которые влияют на мощность отопления. Как соотносятся эти величины, смотрите в таблицах ниже.

Ширина ПЛЭНШирина ПЛЭН

Ширина пленки 350 мм

Длина, мм1000100015002000250030003500400045005000
Напряжение, В73110110220220220220220220220
Мощность, Вт606089119149179208238268298

Ширина пленки 510 мм

Длина, мм100015002000240030003400400046005000
Напряжение, В110220220220220220220220220
Мощность, Вт87130173208260295347399434

Ширина пленки 650 мм

Длина, мм100015001900250030003400400044005000
Напряжение, В110220220220220220220220220
Мощность, Вт111166210276332376442486552

Из приведенных данных становится понятным, как можно точно подобрать систему ПЛЭН с учетом не только размерных показателей, но и с учетом потребляемой мощности, что сказывается на потреблении электроэнергии.

Нюансы монтажного процесса

Сразу же надо оговориться, что отопительную систему ПЛЭН устанавливают на фольгированный утеплитель, который не только будет создавать теплоизоляционный слой, но и отражать с помощью фольги излучаемые волны в сторону помещения. Поэтому поверхность, на которую будет монтироваться нагревательная пленка, необходимо закрыть, к примеру, изолоном.

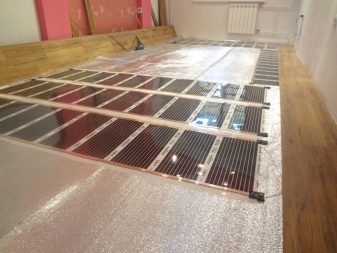

Под ПЛЭН обязательно укладывается изолонПод ПЛЭН обязательно укладывается изолон

Теперь, что касается крепления самого нагревателя. Все будет зависеть от того, к какому материалу он будет крепиться.

  1. Если это дерево, то оптимальный вариант – металлические скобы и степлер. Можно в этом случае использовать гвоздики или саморезы по дереву.
  2. Если это бетон, тогда в нем придется сверлить отверстия, вставлять в них пластмассовые дюбеля, а уже в них через пленку вкручивать саморезы.

Что касается принципа укладки пленки, то в первую очередь надо определиться, в какой стороне будет располагаться подключение к питанию током. Чем меньше расстояние между точками подключения, тем меньше придется использовать кабеля для подводки. А это экономия.

В зависимости от выбранной модели и размеров нагревателя определяется и площадь его покрытия. Данный показатель варьируется в пределах 50÷100%, но оптимально считается 80%.

Сергей Харитонов

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Нет стандартных норм, которые определяют количество крепежа на 1 м² пленки. Опыт показывает, что точек крепления не должно быть меньше 8. При этом крепление должно производиться в местах, свободных от резисторов и фольги, то есть, только по прозрачным участкам.

«

Обязательно оставляется зазор между пленочным нагревателем и натяжной или подвесной конструкциями. Величина зазора в пределах 10÷15 см. Все работы, связанные с подключением, строго проводятся по электрическим схемам, поставляемым в комплекте к ПЛЭН.

Зазор между ПЛЭН и потолочной отделкойЗазор между ПЛЭН и потолочной отделкой

Нюансы подключения

В зависимости от того, какие приборы по напряжению были выбраны, используются и свои схемы:

  1. Если выбраны пленки с напряжением 220 В, то их соединяют друг с другом только параллельно.
  2. Если применяются приборы на 110 В с подключением к сети 220 В, то между собой они подключаются парами. Последние между собой подключаются параллельно.
  3. То же самое и с нагревателями ПЛЭН напряжением 73 В. Они соединяются между собой последовательно по 3 штуки.

То есть, в любом случае, на выходе должно получиться 220 В: 110 + 110 = 220; 73×3 = 219.

Правильное подключение пленок между собойПравильное подключение пленок между собой

Установка терморегулятора

Этот прибор контролирует температуру воздуха внутри помещения, отключая и включая систему ПЛЭН. Есть три нюанса правильной установки терморегулятора:

  1. Его врезают в фазный провод.
  2. Место установки на стене на высоте 150 см. Важная составляющая – устанавливать прибор надо на внутренней стене, а не на наружной, которая контактирует с улицей. Лучше всего монтаж проводить подальше от окон и дверей, чтобы на него не падали солнечные лучи.
  3. Если суммарная нагрузка от всей системы превышает 9 А, то терморегулятор подключают через специальный контактор модульного типа. Последний просто снижает нагрузку.

Внимание! Монтаж терморегулятора лучше проводить на материал с низкой теплопроводностью. К примеру, на деревянную дощечку, которую крепят к стене.

Установка терморегулятораУстановка терморегулятора

Отзывы реальных владельцев о системе ПЛЭН

BabaFros9, Москва: Система инфракрасного отопления ПЛЭН — Отличное приобретение в любой загородный дом!

Достоинства: Указаны подробно в самом отзыве.

Недостатки: Дорогая установка.

Эта система одна из лучших по экономии электроэнергии, следовательно, и по экономии ваших денег. Не пылится, а это тоже большой плюс, так как при большой температуре нагревания отопительных приборов пыль начинает выделять вредные вещества в помещение…

Подробнее на Отзовик: https://otzovik.com/review_5612472.html

Filipok49, Невьянск: Система инфракрасного отопления ПЛЭН — не дорого и надежно.

Достоинства: практичный экономичный

Недостатки: мало кто о нем знает мало рекламы

Когда у меня встал выбор в отоплении своего дома я не секунды не сомневаясь выбрал ПЛЭН отопление без котлов, батарей и труб! Он пожаробезопасен, экономичен на энергии, имеет высший класс защиты-lp67!

Подробнее на Отзовик: http://otzovik.com/review_1298791.html

По отзывам реальных владельцев ПЛЭН – отопление, которое оказалось на само деле удобным и экономичным. Но в основном эти отзывы касаются инфракрасного теплого потолка.

Отзывы об ИК теплом пленочном поле

Для сравнения приведем несколько отзывов о пленочном теплом поле, его расходе электроэнергии.

Barbosss, Москва: Инфракрасный пленочный теплый пол Caleo — Внимание! Очень опасно!

Достоинства: греет

Недостатки:горит

Чуть не сгорели. Можно только в раствор. Уложен был под линолиум. По инструкции- нагревающая пленка, полиэтилен, оргалит(от мех. повреждений), линолиум. По прошествии некоторого времени стало чем-то пахнуть.

Подробнее на Отзовик: http://otzovik.com/review_1124532.html

Aston2301, Казань: Инфракрасный пленочный теплый пол Caleo — Внимание!Остерегайтесь теплые полы Caleo UNIMAT!

Достоинства: Было хорошо первые два года после монтажа

Недостатки: Из всех стержней греют только 4-5шт. на сегодняшний день.

Положил в стяжку под плитку теплые полы Caleo UNIMAT, 6 кв. м. в 2009 году. Монтаж был проведен в соответствии со всеми инструкциями, требованиями и ведеоматериалами производителя Caleo. Все отлично проработало до осени 2013г

Подробнее на Отзовик: http://otzovik.com/review_1394213.html

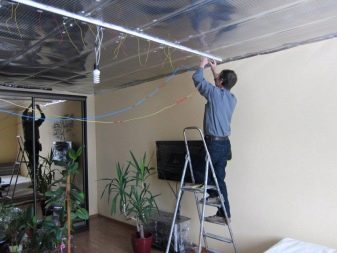

ПЛЭН в домеПЛЭН в доме

Кончено, не все отзывы по теплому пленочному полу такие. Много пользователей довольны приобретением. Но надо учитывать и расход электроэнергии с учетом мощности прибора на 1 м² плоскости. Об этом показателе ПЛЭН уже было сказано: номинальный – 100 Вт, максимальный – 170. Для сравнения приведем самые известные бренды теплого пленочного пола.

ПроизводительCaleoHot-FilmТермоДар
Потребляемая мощность, Вт150÷300110÷220150÷220

Цена и где купить систему отопления ПЛЭН

С отзывами пленочного обогревателя разобрались, переходим к его цене, как к основному критерию выбора. Рассмотрим несколько известных российских производителей с указанием технических характеристик ПЛЭН отопления и цены 1 м².

ФотоМаркаХарактеристикиЦена, руб/м²
Что такое ПЛЭН отопление: отзывы, принцип работы, технические характеристики и ценаЗЕБРА ЭВО-300 PRO
  • Размер: 0,6×0,5 м
  • Толщина – 1 мм
  • Напряжение 220 В
  • Мощность 66 Вт
345
Что такое ПЛЭН отопление: отзывы, принцип работы, технические характеристики и ценаТМ 0,5×1,25
  • Размер: 0,5×1,25 м
  • Толщина 0,34 мм
  • Напряжение 220 В
  • Мощность 169 Вт
440
Что такое ПЛЭН отопление: отзывы, принцип работы, технические характеристики и ценаЭсб-технологии
  • Размер: 0,35×4,5 м
  • Толщина 4 мм
  • Напряжение 220 В
  • Мощность 270 Вт
1000

Купить ПЛЭН отопление по этим ценам можно в интернет магазинах или у дилеров заводов изготовителей.

Подводя итог всему вышесказанному, добавим, что ПЛЭН докажет свою эффективность и экономичность лишь в том случае, если сам дом был сооружен по всем современным правилам и требованиям. Здесь важен такой показатель, как теплоизоляция. Поэтому все положительные отзывы по инфракрасному отоплению дома завязаны именно на хорошо утепленном здании.

Что такое ПЛЭН отопление: отзывы, принцип работы, технические характеристики и цена

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

достоинства, виды система, монтаж своими руками

На данный момент газовое отопление является безусловным лидером в жилом секторе. К сожалению, его подключение требует не только множества разрешений, но и наличия самой газотранспортной системы, которая есть далеко не в каждом населенном пункте РФ. Традиционная альтернатива в виде твердотопливных котлов является слишком трудоемкой. Закупка угля или дров, их обработка, хранение, размещение довольно громоздкого котельного оборудования, а также его обслуживание – процесс, требующий значительных денежных затрат и постоянного внимания. Электрический обогрев страшит высокой стоимостью киловатта. Однако ПЛЭН отопление позволяет эффективно конвертировать электрическую энергию в тепловую, снижая затраты на обогрев 1 мпомещения в несколько раз.

ПЛЭН отоплениеЭффективный и экономный способ обогрева при помощи ИК пленок ПЛЭН

Содержание статьи

Что такое ПЛЭН отопление

ПЛЭН – пленочный лучистый электронагреватель, это новый экономный тип устройств инфракрасного обогрева. В отличие от традиционных ИК-излучателей он продуцирует не инфракрасные, а тепловые волны, что гораздо экономнее. ИК-резонатором выступает металлическая подложка. Конструкция ПЛЭН имеет многослойную структуру и состоит из нескольких слоев лавсана, между которыми расположены резистивные нагревательные элементы и алюминиевая фольга. Инфракрасное отопление ПЛЭН может разогревать элементы до +40÷45°С, однако основным средством нагрева помещения являются инфракрасные волны, которые продуцирует поверхность.

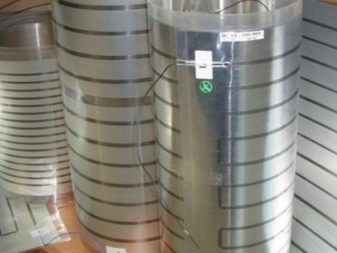

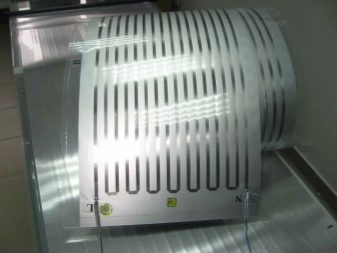

Различные типоразмеры листов отопленияРазличные типоразмеры листов отопления

Принцип действия системы отопления ПЛЭН

Процесс обогрева при помощи пленочного обогревателя происходит следующим образом:

  • Напряжение подается на контакты устройства, резистивные полоски, которые быстро разогреваются до +45÷50°С. Некоторые модели специального назначения (сушилки, мини-сауны, тепличные обогреватели) имеют гораздо большие эксплуатационные параметры;
  • Тепло, вырабатываемое резистивными элементами, распределяется по металлической прослойке. В качестве материала используется алюминий, имеющий высокую теплопроводность и теплоемкость;
  • Благодаря наличию отражающего слоя и особой частоте резистивных элементов, тепло преобразуется в лучевой поток с длиной волны в инфракрасном диапазоне до 9,4 мкм;
  • ИК-излучение при встрече с физическим объектом, поглощающим волны, приводит к нагреванию последнего. При этом длина и частота ИК-волн позволяет излучению беспрепятственно проходить через тонкие слои декоративно-отделочных материалов.
Особенности функционирования ПЛЭН отопленияОсобенности функционирования ПЛЭН отопления

Таким образом, пленочный обогреватель ПЛЭН может располагаться на элементах конструкции межэтажных перекрытий за подвесным или натяжным потолком и осуществлять нагрев всех поверхностей в помещении. Прежде всего, это пол и стены, а также, различные предметы интерьера, попавшие под воздействие инфракрасного излучения. Нагрев приводит к передаче тепла в воздух помещения, формируя восходящие конвекционные потоки. Как показывает практика и отзывы, инфракрасный теплый потолок нагревает помещение на 10°С за 1÷1,5 часа.

Достоинства и недостатки системы отопления ПЛЭН

Существует целый перечень достоинств, составленный по отзывам на инфракрасное отопление дома:

  • экономичность. Общие финансовые затраты на оборудование, расходные материалы, а также стоимость монтажа гораздо ниже, чем при установке других разновидностей отопительных систем с сопоставимой теплоотдачей. Эксплуатационные расходы, в среднем, на 30% меньше, чем у традиционных систем отопления, работающих на электричестве;
  • надежность, долговечность и пожарная безопасность. В конструкции ПЛЭН отсутствуют подвижные части, проводники и термоэлементы надежно запаяны в толстый слой диэлектрика, а максимальная температура излучающей поверхности не превышает +45÷50°С. Эксплуатация подобных обогревателей допускается в деревянных постройках любого типа, включая складские помещения с высокой степенью пожарной опасности. Большинство производителей определяет гарантийный срок эксплуатации своих изделий в 25 лет, уточняя, что ресурс службы элементов ПЛЭН отопления составляет не менее 50 лет;
  • рациональное использование пространства в помещении. Толщина пленочного обогревателя не превышает 1,5 мм. Кроме того, монтаж допускается за декоративными панелями, подвесными и натяжными потолками, стандартными напольными покрытиями;
  • автоматизация и простота управления. Готовые комплекты систем отопления ПЛЭН, как правило, реализуются с программируемыми контроллерами и датчиками температуры. Их использование не только позволяет поддерживать комфортную температуру в помещении, но и дополнительно оптимизирует затраты электроэнергии при эксплуатации;
  • комфортный микроклимат. В помещении сохраняется оптимальный уровень влажности, не снижается количество кислорода, а тепло распределяется равномерно по всему объему.
Комфортное распределение температуры в комнатеКомфортное распределение температуры в комнате

Справедливости ради следует указать недостатки системы отопления ПЛЭН:

  • В помещении будет невозможно использовать декоративную отделку типа штукатурки, покраски или оклейке обоев;
  • Необходимо провести качественную теплоизоляцию всего сооружения включая обязательное применение пароизоляционных мембран и ветрозащитных пленок;
  • Электропроводка строения должна быть полностью исправна, в противном случае необходимо осуществить ее замену и/или проложить отдельную линию с собственным УЗО.

Важно! Существуют определенные особенности эксплуатации. По отзывам расход электроэнергии на пленочный теплый пол при падении напряжения в электросети существенно возрастает. Это связано с тем, что интенсивность нагрева элементов в этом случае снижается, и автоматика компенсирует снижение температуры, увеличением срока работы оборудования.

Влияние инфракрасного излучения от ПЛЭН отопления на здоровье

Инфракрасное излучение, которое генерирует ПЛЭН, является ничем иным, как электромагнитными волнами определенного диапазона. В ИК-диапазоне принято выделять три группы волн:

  • короткие, с температурой более 80°С;
  • средние, с температурой до 60°С;
  • длинные, с температурой до 30°С.

Кроме температуры они характеризуются степенью воздействия на живые организмы. Короткие, наиболее опасные, могут проникать в организм, разогревая внутренние органы. Воздействуя на кожу, вызывают термические поражения.

Волны средней длины влияют на организм более мягко, но длительное пребывание под их воздействием, также нежелательно.

Длинноволновое излучение проникает сквозь внешний слой эпидермиса и мягко разогревает влагу в организме. Оно воспринимается как приятное тепло  естественного происхождения. По утверждению иммунологов такие волны оказывают общее позитивное влияние на организм, активизируют процессы регенерации кожного покрова, стимулируют иммунитет.

Пленочное ПЛЭН отопление разогревается максимум до +50°С, следовательно, испускает длинные волны инфракрасного диапазона. Кроме того, для поддержания температуры, элементы функционируют не более 6÷10 мин в час, что минимизирует последствия какого-либо воздействия на человека.

Диапазон ИК волн, излучаемых пленками ПЛЭНДиапазон ИК волн, излучаемых пленками ПЛЭН

Область применения систем отопления ПЛЭН

ПЛЭН отопление можно применять в качестве основного и вспомогательного. Не существует никаких медицинских ограничений на его использование. Более того пленочные ИК-обогреватели рекомендуется применять в детских дошкольных учреждениях, школах, больницах и т.п.

В квартирах и коттеджах ПЛЭН пленку можно использовать в любом помещении, в том числе с повышенной влажностью. Единственным условием является более тщательная изоляция соединительных контактов. Монтаж можно осуществлять на любой поверхности: пол, потолок, стены.

Благодаря своей экономичности и безопасности такой тип нагрева получил применение и в производстве. К примеру, комплект УКЛС-14-5 используется для сушки древесины. Его производственная мощность 25 м3/мес.

ПЛЭН панели расположены между слоями древесины, что ускоряет процесс сушкиПЛЭН панели расположены между слоями древесины, что ускоряет процесс сушки

Еще одним интересным решением на базе ПЛЭН технологий является компактная переносная инфракрасная сауна СПИ-220/1. Она получила широкое применение в качестве приспособления для похудения и SPA-процедур.

Более подробно о возможностях ее использования в этом видео:

ПЛЭН отопление: технические характеристики



ПЛЭН отопление: специфика новой технологии инфракрасного обогрева

Стандартная панель ПЛЭН состоит из:

  1. Кабеля электроснабжения.
  2. Голограммы производителя.
  3. Места соединения провода и нагревательного резистора (заводская пайка).
  4. Полосы термоэлемента.
  5. Отражателя излучения (фольги).
  6. Зоны для крепежных элементов.

Независимо от производителя пленочных обогревателей основные технические и эксплуатационные характеристики строго стандартизированы:

  • рабочее напряжение (стандартная бытовая электросеть) — 220 В;
  • максимальная мощность — 175 Вт/м2;
  • номинальный ток — 0,8 А/м2;
  • максимальная температура внешней поверхности пленки — 50°C;
  • толщина элемента — 1 мм;
  • класс защиты по международной классификации — IP67;
  • длина — 1÷5 м;
  • ширина,производится в трех стандартных вариантах — 350/510/650 мм.
Таблица соотношения длины, напряжения и мощность нагревательного элементаТаблица соотношения длины, напряжения и мощность нагревательного элемента

Виды систем ПЛЭН по способу размещения обогревателей

Фактически, пленочные ИК-обогреватели можно устанавливать на любую более-менее ровную, прямолинейную поверхность. Но чаще всего их располагают на потолке или под напольным покрытием. Монтаж на стену является крайне неэффективным решением и может быть продиктован только технической необходимостью обогрева конкретного места. Как для пола, так и для потолка используются одни и те же элементы, методы их крепления и подсоединения.

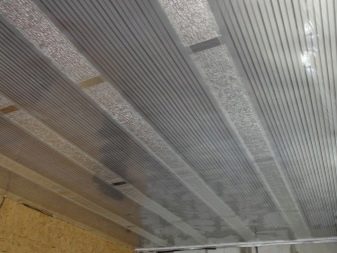

Потолочные системы

При размещении ПЛЭН панелей на потолке ИК-излучение будет направлено строго вниз. Таким образом, основная площадь поглощения придётся на пол, который и будет выступать основным элементом, аккумулирующим, а затем отдающим, тепло. В соответствии с законом конвективного теплообмена нагретый поверхностью пола воздух будет подниматься вверх. При этом, температура на высоте 1,5 м будет ниже на 1,5÷2°С, чем на поверхности пола. Такое температурное распределение считается оптимальным с точки зрения медицины. Дополнительным преимуществом потолочного размещение является возможность установки любого типа декоративного покрытия: из гипсокартона, вагонки или натяжные потолки, при условии их размещения на некотором отдалении от нагревательного элемента.

Полноценное отопление помещения мансарды при помощи пленочных инфракрасных ПЛЭН систем, устанавливаемых как на потолок, так и на стеныПолноценное отопление помещения мансарды при помощи пленочных инфракрасных ПЛЭН систем, устанавливаемых как на потолок, так и на стены

Для пленки, расположенной на потолке, значительно снижается риск механических повреждений. Однако если потолочное инфракрасное отопление расположено в квартире многоэтажного дома, следует позаботиться о надежной гидроизоляции, в качестве защиты от затопления соседями сверху. Существуют и определенные технические ограничения, устанавливать плёночные ИК-обогреватели экономически нецелесообразно, если высота потолков в помещении превышает 3,5 м.

Напольные системы

В качестве напольного покрытия могут быть использованы практически любые материалы: ламинат, паркет, ковролин, некоторые виды линолеума. При их выборе следует обратить внимание на отметку производителя «допускается для использования в системах тёплый пол». После включения ИК-излучение поглощается материалом напольного покрытия, который после нагрева передает тепло предметам интерьера.  Фактически, независимо от места установки нагревательных элементов отопление помещения осуществляется конвекционным способом.  Основные преимущества напольного расположения является отсутствие воздействия инфракрасных лучей на жильцов и бытовую технику.

Теплый пол полностью безопасен и может использоваться в помещениях с умеренной влажностьюТеплый пол полностью безопасен и может использоваться в помещениях с умеренной влажностью

Важно! Ни производители бытовой техники, ни лаборатории по ее испытаниям не привели убедительных доказательств негативного влияния ИК-излучения на современные бытовые электронные устройства. Тем не менее, многие пользователи уверены, что ИК-волны являются причиной быстрого выхода из строя бытовой аппаратуры.

Устойчивость к механическим воздействиям и влажности у некоторых марок ПЛЭН панелей достаточно высока, чтобы они использовались для подогрева грунта теплицУстойчивость к механическим воздействиям и влажности у некоторых марок ПЛЭН панелей достаточно высока, чтобы они использовались для подогрева грунта теплиц

Нюансы монтажа системы отопления ПЛЭН

Все без исключения производители обещают эффективность обогрева и экономию электроэнергии. Но необходимо понять, что данное утверждение правдиво только в определенных условиях. Одно из основных — это тщательная теплоизоляция всего сооружения и замена окон на энергосберегающие многокамерные. Традиционно утепление дома выполняется снаружи минеральной ватой или пенопластом под штукатурку или сайдинг. Если система ИК-обогрева будет использоваться в качестве основного средства отопления помещения, то необходимо, чтобы термоэлементами было покрыто не менее 70÷80% пола или потолка. Если в качестве вспомогательной системы, то вполне достаточно 30÷40%.

Терморегулятор, в составе которого присутствует электронный термометр, рекомендуется устанавливать на высоте 10÷15 см или 1,5÷1,7 м от пола при напольном и потолочном расположении нагревательных элементов соответственно.

Особо важный момент в эксплуатации ПЛЭН отопления – обеспечение достаточной мощности тока. Это обязательное условие установки, без которого эффективность экономической системы существенно снизится. Решением данной проблемы является приобретение и использование блока распределения нагрузки, который будет попеременно включать различные контуры отопительной системы, оптимизируя эксплуатационную мощность.

Система отопления ПЛЭН: отзывы реальных владельцев

Несколько реальных отзывов на пленочный обогреватель ПЛЭН:

Сергей12: Проверял, работает: но помещение не должно быть выхоложено(t помещения ниже 0С)

При выхоложенном помещении долго будет прогревать (не пробовал, но думаю не менее 2-3 суток в кирпичном или ж/б, в зависимости от температуры помещения).

Пробовал в деревянном летнем домике(внешняя отделка вагонка (без утеплителя) внутренняя вагонка, пол не утеплен) комната 15м2, установили 5.5м2 ПЛЭН на потолок,при tвоздуха на улице -3С, за 2 часа в комнате уже было +15, больше 22С поднять не смог, (крепили на потолок монтажным степплером, сначала 3мм изолон, а на него ПЛЭН…

Более подробно на ForumHouse: https://www.forumhouse.ru/threads/8708/

filipok49,Россия, Невьянск: Достоинства: практичный экономичный

Недостатки: мало кто о нем знает мало рекламы

Когда у меня встал выбор в отоплении своего дома я не секунды не сомневаясь выбрал ПЛЭН отопление без котлов, батарей и труб! Он пожаробезопасен, экономичен на энергии, имеет высший класс защиты-lp67! ПЛЭН не боится ни разморозки ни перепадов напряжения ни протечки воды. Вообще я очень признателен Фирме, которая выпускает это обогреватель…

Подробнее на Отзовик: http://otzovik.com/review_1298791.html

Стоимость оборудования для отопления ПЛЭН — цена, где купить, каталоги и производители

Технические характеристики элементов ПЛЭН отопления и ценаТехнические характеристики элементов ПЛЭН отопления и цена
ПроизводительМаркаФотоСтоимость руб/м2
ООО «НТК Иннотех»НИРВАНАПЛЭН отопление: специфика новой технологии инфракрасного обогрева950
ООО «ПСО-Эволюшн»ЭВО-300 SOFT, STПЛЭН отопление: специфика новой технологии инфракрасного обогрева1000
ЭВО-300 PRO1100
Завод РОСтПЛЭН-ЗебраПЛЭН отопление: специфика новой технологии инфракрасного обогрева1150
ЭСБ технологииПЛЭН (товарный знак)ПЛЭН отопление: специфика новой технологии инфракрасного обогрева1300

Таблица производителей и стоимости их продукции

Таблица сравнения затрат на установку системы отопления газового, электрического, твердотопливного котла и пленочного обогрева ПЛЭНТаблица сравнения затрат на установку системы отопления газового, электрического, твердотопливного котла и пленочного обогрева ПЛЭН



Предыдущая

ИнженерияЗаземление и зануление: в чем разница по уровню безопасности

Следующая

ИнженерияКак не прогадать с выбором: трубы для теплого водяного пола

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

ПлЭн отопление, технические характеристики, видео, пленочная система

Современные пользователи выдвигают к отопительным системам довольно большой список требований: надежность и безопасность, долговечность, экономичность и высокая эффективность. До недавнего времени использование той или иной системы не давало полного соответствия всем требованиям – то есть, человеку приходилось отказываться от некоторых довольно важных для него условий. Такая ситуация была обусловлена несовершенством существующих систем, особенностями их использования. Однако научно-технический прогресс движется вперед с удивительной скоростью. Именно поэтому была предложена система ПлЭн отопление – она основана на свойствах инфракрасного излучения. Следует отметить, что только системы ПлЭн отопления на сегодняшний день в полной мере соответствуют всем требованиям, выдвигаемым к отопительной системе.

Под общеупотребимой аббревиатурой ПлЭн понимают пленочные лучистые электронагреватели, принцип действия которых основан на свойствах инфракрасного излучения.

плэн отопление

ПлЭн отопление

Общая информация

Инфракрасное излучение – это световое электромагнитное излучение, которое находится в невидимой человеку части спектра. Обогрев инфракрасным излучением предполагает использование его свойств и способностей – отражения, рассеивания, поглощения материалами, пропускание через них. В частности, обычный воздух, который состоит из молекул азота и кислорода, способен рассеивать и пропускать, при этом, практически не поглощая его. При этом любые предметы, находящиеся в помещении, а также человеческое тело, способны пропускать и поглощать инфракрасное излучение, частично рассеивают его.

Поглощение инфракрасного излучения – это преобразование электромагнитной энергии инфракрасных волн в тепловую энергию.

То есть, поглотившие часть инфракрасного излучения  предметы постепенно отдают тепловую энергию в воздух помещения, таким образом, нагревая его.

отопление плэн отзывы

Температура в помещении при конвективном и инфракрасном отоплении

При этом следует учитывать, что источником инфракрасного излучения в помещении выступают все предметы. Уровень выделяемой тепловой энергии во многом зависит от молекулярного состава предмета и его температуры. Всем известно, что на сегодняшний день самым мощным источником тепловой энергии является Солнце – именно оно обогревает нашу планету.

Рекомендуем к прочтению:

Что такое ПлЭн система отопления? Это пленочный лучистый электронагреватель. Такая система являет собой два тонких листа пленки, между которыми расположен резистивный излучающий элемент. В основе системы ПлЭн – свойства инфракрасного излучения, его воздействия на предметы.

Как это работает?

Резистивный элемент, используемый в инфракрасных нагревательных устройствах, – это многослойная схема резисторов. В момент, когда пленочное отопление подключается к сети электропитания, резисторы получают заряд энергии, которая необходима для их нагрева.

Средняя температура разогрева ПлЭн – 45-50°C. При таком уровне нагрева резисторы и начинают выделять инфракрасное излучение, которое равномерно рассеивается по помещению и постепенно поглощается расположенными в нем предметами.

Для того чтобы система работала максимально эффективно, следует перед укладкой ПлЭн на обратной стороне, которая будет соприкасаться со стеной, полом, потолком, разместить пленку из фольги – с ее помощью инфракрасные лучи будут отражаться в помещение.

плэн отопление технические характеристики

Составные части инфракрасной пленки

Если в помещении, которое планируется обогревать при помощи ПлЭн, хорошая теплоизоляция, то на нагрев самой резисторной пленки уходит достаточно мало времени – примерно 10% от того времени, которое необходимо для того чтобы прогреть воздух в помещении до наиболее комфортной температуры. Расчет времени нагрева довольно прост – примерно +10°C за 1,5-2 часа. После того, как в помещении будет достигнута комфортная температура, пленочное инфракрасное отопление выключается и включатся только для поддержания уровня тепла в комнате. Продолжительность включений – от 3 до 15 минут.

ПлЭн весьма удобно и экономично использовать в помещениях с соответствующей теплоизоляцией – в таком случае и продолжительность сеансов включения уменьшается, они становятся более редкими. Соответственно — происходит экономия электроэнергии.

Установка ПлЭн и сфера применения

Виды пленочного отопления можно использовать как в качестве основного, так и дополнительного источника тепла. При этом размещать пленку можно в наиболее удобном месте – на стене, полу или потолке. Если ПлЭн определена как основная система отопления, то для ее максимальной эффективности пленкой следует покрыть не более 80% площади потолка (стены, пола). Такая система прекрасно подходит для поддержания комфортной температуры в школах, детских садах, частных домах, коммерческих предприятиях и даже производственных помещениях. Следует учесть, что наибольшую эффективность ПлЭн показывают в помещениях с высоким уровнем воздухообмена.

Рекомендуем к прочтению:

плэн отопление видео

Инфракрасная пленка на полу

плэн система отопления

Инфракрасная пленка на потолке

Следует учитывать, что при монтаже ПлЭн следует учитывать большое количество факторов. В частности:

  • уровень теплоизоляции здания должен соответствовать СНИП;
  • подключение ПлЭн должен выполнить специалист-электромонтер;
  • поверхность, на которую будет устанавливаться пленочное отопление ПлЭн, должна быть чистой, ровной, без посторонних предметов;
  • ПлЭн ни в коем случае не должна подвергаться какому-либо механическому воздействию;
  • нельзя изменять размеры ПлЭн;
  • нельзя разбирать ПлЭн;
  • неустановленный ПлЭн, свернутый в рулон, ни в коем случае нельзя подключать к сети электропитания;
пленочное отопление плэн отзывы

ПлЭн транспортируется в рулоне

  • поверхность ПлЭн не должна подвергаться воздействию химических веществ;
  • установка системы ПлЭн проводиться только когда в сети электропитания отсутствует электричество;
  • для расположения терморегулятора следует использовать подставку в виде деревянного бруска, покрытого слоем фольги. При этом оптимальная высота расположения – 1,7-1,8 м над уровнем пола. Стена, на которой крепится брусок, должна быть теплой.
  • если используемая мощность не превышает 5 кВт, можно использовать однофазный вход. В случае если мощность выше, рекомендуется использовать трехфазный вход.

Достоинства ПлЭн

Следует отметить, что инфракрасное отопление ПлЭн имеет значительно больше преимуществ, чем любая другая система, как показывают отзывы. В частности:

  • ПлЭн не влияют на уровень влажности в помещении, не сжигают кислород;
  • в случае если монтаж и эксплуатация нагревателя выполняются в соответствии с инструкцией, система с легкостью прослужит минимум 30 лет;
  • система отопления ПлЭн не требует какого-либо сервисного обслуживания;
  • система более экономична, поскольку на отопление тратится значительно меньше ресурсов;
  • ПлЭн довольно быстро окупается – всего за 1.5-2 года;
  • при необходимости пленочные системы отопления можно легко демонтировать собственными руками и установить в любом другом подходящем месте;
пленочное отопление

Монтаж ПлЭн довольно простой

  • система не выделяет вредных элементов;
  • бесшумный уровень работы;
  • ПлЭн имеет защиту от поражения электротоком при случайно прикосновении;
  • система полностью пожаробезопасна;
  • ПлЭн является наиболее экологичным способом отопления;
  • пленка имеет минимальную толщину – она не занимает полезного пространства;
  • уровень электромагнитного излучения ПлЭн не превышает норму, допустимую для используемых в жилом помещении приборов;
  • инфракрасное пленочное отопление не портится при перепадах напряжения или его отключении;
  • инфракрасное излучение препятствует возникновению сырости  и плесени на стенах помещения;
  • ПлЭн имеет высокую скорость обогрева – предметы в комнате становятся теплыми спустя небольшой промежуток времени после включение прибора;
  • устройство имеет автоматизированную систему, которая позволяет с легкостью контролировать температуру в помещении;
  • «дежурный» температурный режим поддерживается на уровне +10°C;
  • пол в обогреваемом помещении всегда теплый – это способствует снижению количества простудных заболеваний у жильцов дома.

Технические характеристики ПлЭн (на 1 м2):

  • уровень КПД – 89-90%;
  • класс защиты IP67;
  • используемое напряжение – 220В;
  • электрическая мощность ПлЭн – 170 Вт;
  • потребляемый ток – 1,2 А;
  • волна излучения имеет среднюю длину в 10 мкм;
  • поверхность ик отопление ПлЭн нагревается до температуры 45-50°;
  • на сегодняшний день в продаже присутствует полотна шириной – 33 см, 51 см и 65 см;
  • длина полотна варьируется от 1 до 5 м;
  • толщина пленки составляет всего 0,55 мм;
  • вес ПлЭн составляет 550 г/м2.

На сегодняшний день ПлЭн является новой системой отопления, популярность которой стремительно растет. И это неудивительно, поскольку, обладая внушительным перечнем достоинств, такая система практически не имеет недостатков. Применение ПлЭн – лучшее решение для тех, кто максимально ценит тепло и комфорт в собственном доме, заботится о своем здоровье и здоровье близких. На видео можно посмотреть, как производится монтаж ПлЭн.

Инфракрасное отопление ПЛЭН

Многие владельцы новых домов сталкиваются с проблемой выбора способа обогрева помещения. Здесь много нюансов и критериев, которые стоит учитывать при принятии решения.

Обогрев должен быть эффективен и при этом экономичен, автономен и прост в ежедневной эксплуатации. Старые системы отопления имеют множество недочётов в практичность и удобстве пользования. Прекрасной альтернативой считается использование инфракрасного отопления ПЛЭН, технология разработана с учетом всех недостатков и погрешностей старых систем.

Что такое отопление ПЛЭН

Что такое отопление ПЛЭН

Система была разработана в противовес привычным и старым. При ее использовании можно избежать многих неудобств и проблем, которые присущи остальным способам обогрева. Так например, при использовании твердотопливных котлов нужно подбирать оптимальное месторасположения, постоянно следить за исправностью конструкции, а закупка потлива может превратится в кошмар для хозяев. Если же дом оборудован электрическим обогревом, то стоит приготовится к большим счетам за электроэнергию. Избежать больших затрат можно при использовании лишь определённых высокотехнологичных систем, которыми и являются ПЛЭН.

Оборудование устроено так, что электрическая энергия грамотно и эффективно преображается в тепловую, обеспечивая хорошее прогревание и минимальные финансовые расходы.

Стоит обозначить, что данная статья посвящена пленочным лучистым электрическим нагревателям. Сокращенно получается аббревиатура «ПЛЭН». Многие путают это сокращение с названием одной из торговых марок, которые выпускают системы отопления и электрические приборы обогрева.

Пленочные системы обогрева значительно отличаются от простых электрических обогревателей с резисторным типом нагрева. Да, пленочная система, по принципу действия, также нагревает проводники, но при этом отличаются рациональным распределением теплоотдачи и потреблением электроэнергии. Для того, чтоб лучше понять принцип действия таких систем, стоит сначала рассмотреть их схему. Итак, базовая схема ПЛЭН состоит из:

  • провода. Они отвечают за присоединение и подключение элементов ПЛЭН к источнику подачи электроэнергии. Большинство производителей маркируют их буквами «N» и «L», что обозначает фазу и ноль, в некоторых случаях буквенные обозначения отсутствуют, а провода просто отличаются по цвету, например, синий «обозначающий ноль» и красный или белый «обозначающий фазу»;
  • точки, в которых производилась заводская спайка нагревательных элементов и проводов подачи электричества. Как правило, места соединения хорошо изолированы или расположены внутри пленки. Проведение самостоятельной спайки данных элементов не допускается даже в ремонтных целях;
  • резистив или нагревательные полосы. Эти элементы изготавливаются из специального сплава, посредством которого обеспечивается быстрый и равномерный нагрев. При этом сплав имеет особенность, которая не позволяет ему сильно раскаляться;
  • алюминиевая фольга. Слой данного материала выполняет отражающую и распределяющую тепло функцию. Таким образом поток тепла направляется в необходимое место;
  • полиэстеровая пленка. Все составляющие и внутренние элементы должны быть надежно и герметично запечатаны между двумя слоями пленки. Также по периметру должна быть плотная полоса из двух слоев упаковочного материала, она предназначается для упрощения процесса монтажа;
  • важным элементом, который должен присутствовать на каждом приборе, является голографическая эмблема производителя. Наличие этого знака защищает потребителя от подделок и некачественной продукции.

Основные принципы работы инфракрасного отопления ПЛЭН

Процесс распределения тепла и его подача при обогреве системами лучевого отопления значительно отличается от работы всех, привычных нам видов приборов. Как изнутри обустроена система уже понятно, а как же она нагревает помещение? Работа отопления ПЛЭН:

  • как только происходит подача электрической энергии на блоки с контактами, в нагревательных элементах «резисторах» начинается процесс быстрого и равномерного нагрева. Температура накаливания имеет ограничительный предел, и не поднимается выше 50°. Существуют также специализированные виды систем обогрева, в которых возможен нагрев до более высоких температур, но на практике такой обогрев встречается лишь в узкоспециализированных кругах;
  • произведенная тепловая энергия начинает распространятся по поверхности обогревателя. Которая оснащена металлизированной вставкой. Такие элементы, в основном, делаются из алюминия. Данный материал обладает хорошими теплопроводными качествами и имеет свойство быстро накапливать и отдавать тепло;
  • далее к работе присоединяется специальный теплоотражающий слой, при грамотном расположении которого энергия тепла преобразовывается в лучевую энергию. Иными словами, создается поток инфракрасных лучей, не видимого спектра. При этом длина волны потока может колебаться от 8 до 10 мкм;
  • поток лучей, направленных в определенном направлении, при встрече с поверхностью начинает ее быстро нагревать. При этом, испытаниями было доведено, что лучи могут беспрепятственно проходить через слои тонкой отделки или материалы натяжного потолка.

Поняв принцип действия нагревательных элементов и распространение инфракрасных лучей, можно с уверенность говорить о том, что нагрев помещения будет происходить равномерно и качественно. Лучи имеют свойство нагревать пол и предметы мебели, а от их нагрева, даже самого маленького, прогревается воздух. Тепло распределяется по комнате и создается комфортный, стабильный температурный режим.

Распределение температуры при использовании ПЛЭН отопления

Распределение температуры при использовании ПЛЭН отопления

Уже говорилось о том, что нагревательные элементы в системе имеют ограничение в температурном режиме, это 45-50°. При их нагреве именно до такой оптимальной температуры, пол в помещении легко и быстро прогревается до 24-25°. Воздух в районе пола будет прогрет до 22°, а вот на уровне туловища взрослого человека, температура в комнате достигает 20°. Данным принцип распределения тепла считается наиболее оптимальным, практичным, а главное — комфортным для человека. При прогревании помещения высота потолка не имеет абсолютно никакого значения. Лучи проходят сквозь воздух, пока не достигнут габаритного препятствия на своем пути. При этом воздух не тормозит и не рассеивает излучаемую энергию луча. По принципу работу и нагревания помещения, отопление ПЛЭН очень напоминает действие солнечных лучей в природе.

Сильные стороны системы отопления ПЛЭН

Сильные стороны системы отопления ПЛЭН

Несомненно, данная система отопления обладает большим перечнем достоинств. По сравнению с многими устаревшими технологиями и способами отопления частных домов, система ПЛЭН выделяется следующими положительными качествами:

  • первое, что стоит отметить — это экономичность системы. Благодаря высокому КПД системы обеспечивается рациональное преображение электрической в тепловую энергию. Данная система отопления хоть и использует электроэнергию, но затраты на нее могут оказаться даже меньшими, чем при отоплении помещения с такой же площадью, газовым или твердотопливным котлом. Также немаловажным аспектом в экономическом плане является отсутствие надобности проведения периодических профилактических работ. Производители гарантируют долгий срок службы системы. Основным моментом при этом является правильный монтаж и соблюдение правил эксплуатации. Многие также твердят о том, что подобные системы могут работать без перебоев в течении 50 лет. На практике же, получается так, что проверить данное утверждение пока невозможно. Сама система настолько молода и применяется не так давно, основываясь на отзывы о системе отопления ПЛЭН можно говорить о 15 годах достойной службы;
  • соотношение цены и технических характеристик систем ПЛЭН. Получается так, что на установку оборудования уйдет меньше финансовых затрат, чем на газовую или твердотопливную систему. При этом принцип нагрева помещения у ПЛЭН намного эффективнее и практичнее. По сравнению с другими видами отопления, ПЛЭН окупается за несколько лет, как правило, при постоянном использовании это 3-4 года;
  • возможность применения данной системы, как основного, так и вспомогательного вида обогрева. Было проведено много исследований, целью которых было определение эффективности работы системы в разных климатических условиях. Результаты не могут не порадовать, система высоко эффективна в любых погодных условиях, а нагрев помещения не зависит от температуры вне здания. Единственное условие, которое должно соблюдаться — это обеспечение должной теплоизоляции как с внешней, так и с внутренней стороны;
  • автоматизация работы и возможность дистанционного управления. Система предполагает возможность программирования режимов температуры. Так можно задать разную интенсивность работы в ночное и дневное время, а на время вашего отсутствия система может работать на минимуме и включится в полную силу к времени вашего прихода. Также производители учли функцию, которая позволяет присоединить отопление к общему пульту управления и системе «умный дом»;
  • соответствие нормам пожарной безопасности. Температура, до которой происходит нагрев резисторов не может спровоцировать возгорание предметов, находящихся поблизости. Этот факт делает возможным установку данной системы даже в домах из сруба, но монтаж стоит доверить профессионалам;
  • при нагреве воздуха не происходит его осушение. Главным недостатком многих видов обогревательных приборов является то, что в процессе работы они сильно сушат воздух. В результате чего условия в помещении становятся не комфортными. При обогреве с системой ПЛЭН лучи не влияют на влажность воздуха;
  • инфракрасные лучи не обладают вредным действием на человека. Более того, в последнее время говорится даже о том, что они могут быть полезными. При нахождении в комнате с включенной системой происходит насыщение организма аналогом солнечного света. Активизируется подкожное кровообращение и ускоряется метаболизм. В зимнюю бпору, когда солнечного света особенно мало, такое отопление может поддержать организм;
  • гипоаллергенность. Системы разрешено использовать в медицинских и детских учреждениях. В отличии от многих других, при работе ПЛЭН не создает потоков или движения воздуха. Так, дети защищены от сквозняков, как следствие — болезней. А люди, склонные к аллергии могут спать спокойно, зная что в доме тепло и при этом пыль не гоняется по помещению воздушным потоком;
  • для первого нагрева помещения с низкой температурой понадобится от 30 до 50 минут. Это намного меньше, чем даже при использовании конвекционных систем отопления; простой и быстрый монтаж. Работы могут быть произведены и самостоятельно, важно, чтоб человек, который будет этим заниматься, разбирался в электрике. Проведение работ не предполагает задействование крупной техники или специализированных инструментов;
  • данная система не подвержена сбоем в работе из-за перепадов напряжения. Все детали конструкции устроены так, что даже при мощнейших колебаниях силы напряжения, конструкция останется в идеальном состоянии; все элементы нагревательной конструкции могут быть легко спрятаны под любым видом отделки. Это очень важно при выполнении интерьера в определенном, выдержанном стиле.

Оценив все положительные стороны в применении отопительных систем ПЛЭН становится понятен резкий скачок их популярности при выходе на строительный рынок. Системы также применяются и в отрасли сельского хозяйства. С их помощью можно легко поддерживать определенный температурный режим в больших павильонах, даже в самые суровые зимы.

Производители могут немного видоизменять элементы конструкции системы, но при этом имеются общие черты, присущие данным приборам. Как правило, обогреватели выпускаются в трех стандартных размерах. При этом, чем больший размер полотна, тем больше должно быть элементов, предназначенных для монтажа.

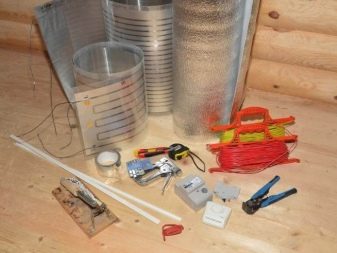

Монтаж ПЛЭН

Монтаж ПЛЭН

Главным моментом в монтаже систем инфракрасного отопления является прокладывание специального теплоотражающего покрытия. Только на него можно в дальнейшем крепить элементы системы. При этом покрытие должно присутствовать на свей поверхности потолка или мансарды. Важно, чтоб после укладывания изолона, не оставалось свободных мест, поэтому часто его кладут внахлест. На процессе монтажа это никак не отразится, а вот эффективность будет обеспечена. Материал необходимо прочно закрепить при помощи специального крепежа, который часто идет в комплекте с основными элементами системы.

Обработка должна проводится минимум на 50% всей площади потолка. Максимальное наполнение — 100%. Степень наполнения потолочной площади нагревательными элементами зависит в первую очередь от климатических условий. Также большую роль играет качество теплоизоляции дома. При монтаже стоит избегать наложения полотен ПЛЭН друг на друга или их любого контакта. Самым быстрым и надёжным способом по монтажу панелей считается их фиксация при помощи строительного степлера. Но, способ крепления и монтажа должен подбираться индивидуально, под определённый случай. Успешно можно применить саморезы, но если потолок имеет бетонное основание, то придётся поискать ударные распорные дюбеля. Не существует ограничения или минимально необходимого количества крепежных элементов, главное — полотно не должно провисать. Крепление плёнки возможно лишь в предназначенных местах, самостоятельное распределение возможных отверстий для крепления недопустимо. Это повредит полотно и может привести к неисправности системы в целом. Также при проделывании отверстий в местах. Не отведённых под это возможно возникновение пожарной ситуации или короткого замыкания.

Если в планах присутствует дальнейшая декоративная отделка потолка, например, подвесной или натяжной, то при установке панелей стоит учитывать небольшой воздушный зазор. Это необходимо для нормальной эксплуатации как системы обогрева, так и продления службы материалов отделки потолка. К каждой системе отопления ПЛЭН идёт детальная инструкция, которая детально описывает процесс монтажа электрических элементов и присоединение их к блоку питания. Также рекомендуется доверить процесс прокладывания проводки специалистам, которые имеют третий уровень допуска. Полотна и нагревательные элементы ПЛЭН должны быть грамотно соединены между собой. Малейшая ошибка в креплении элементов между собой или неправильное расположение термостата может привести к негодности всей системы. Все места крепления должны быть дополнительно обработаны пайкой и помещены в двухслойную изолируемую трубку.

Важный момент в установке системы ПЛЭН — это установка и подключение терморегулятора.

Большинство систем инфракрасного обогрева не предусматривает наличия дополнительных приборов, которые бы регулировали температуру. Эти функции совмещает в себе терморегулятор.

Полностью автоматизированная система, по заложенной программе, сама определяет момент включения или отключения, передаёт показания счётчиков и даёт команду на паузу в обогреве.

Этот момент является ключевым и предполагает тщательный выбор места установки термостата.

Рекомендации по размещению терморегулятора:

  • высота его расположения не должна превышать 1,5 метров. Этот момент больше связан с удобством и практичностью в использовании. Зачастую такие регуляторы устанавливаются комплексом с обычными выключателями;
  • прибор стоит беречь от попадания прямого ультрафиолета. Солнечные лучи могут повредить датчики и прибор начнет работать не корректно;
  • месторасположения прибора должно быть максимально далеко от окон или дверей, также не допускается расположение прибора в месте, где гуляют сквозняки. Это может спровоцировать некорректную работу и программирование на ложную температуру;
  • перед установкой, при настенном монтаже стоит оборудовать площадь прокладкой из термоизоляционного материала, толщиной не меньше, чем 0,5 см. Данный момент позволит исключить возможное влияние температуры стены на датчики в терморегуляторе.

Терморегулятор, который установлен по всем правилам и требованиям сможет работать в полную силу и постоянно поддерживать температуру на необходимом уровне. Понижение температуры к контрольных точках даже на один градус будет приводить к автоматическому включению и подаче питания на элементы ПЛЭНа. Если все моменты установки были выполнены верно, то система отопления ПЛЭН вообще может не отключатся в течении всего года. При этом температура будет поддерживаться на оптимальном уровне. В летний период включение системы будет происходить несколько раз в неделю, а то и месяц, в то время как зимой система будет включаться по несколько раз в сутки.

Многие регуляторы идут со встроенными функциями, при помощи которых можно запрограммировать определённую температуру на определённый день или даже время суток. Эта функция особо удобна в загородных домах, которые не используются для постоянного проживания. Во включённом спящем режиме, например, в летний период, система потребляет не больше электричества, чем энергосберегающая лампочка. При этом при использовании, терморегулятор стоит особо беречь от воды или скопления влаги.

Подключение системы ПЛЭН подразумевает и оборудование дополнительного автомата на распределительном щитке. В экстренных ситуациях это позволит отключить систему вручную. Хоть система и не боится перепадов напряжения, но она уязвима перед наводнениями или сильными паводками, при которых уровень воды поднимается выше отметок 1 м.

Система отопления ПЛЭН обрела широкое применение и популярность всего за несколько последних лет. Этот способ отопления частного дома может стать прекрасной альтернативой использованию габаритных и сложных установок. Система отличается экономичностью и практичностью. Потребление электрической энергии происходит лишь на уровне, необходимом для прогрева помещения. ПЛЭН имеет массу положительных отзывов тех, кому посчастливилось установить такой обогрев. Главным преимуществом можно считать экологичность и отсутствие вредного для человека излучения, также при осуществлении нагрева помещения, работа системы не сказывается на общем уровне влажности. Всех положительных моментов в использовании можно добиться лишь соблюдая технические условия по установке системы и ее подключении к блоку питания. Использование системы лучевого отопления ПЛЭН удобно, практично, современно и красиво.

Монтаж ПЛЭН Загрузка…

Отопление ПЛЭН: технические характеристики

Чуть ли не ежегодно на рынке отопительной техники появляются новые средства обогрева помещений. Все эти изделия объединяет одна общая черта: они подаются продавцом, как продукты высоких современных технологий. Особенно широк ассортимент различных электрических обогревателей, ярким представителем которых является система отопления ПЛЭН, что уже обрела немалую популярность в странах постсоветского пространства. Данный материал – для тех, кто хочет получить базовую информацию об этих системах, их фактических достоинствах и недостатках.

Знакомство с отоплением ПЛЭН

Как нетрудно догадаться, ПЛЭН – это аббревиатура. Полное название звучит так: «пленочный лучистый электрический нагреватель». Прочитав название, можно сходу понять несколько вещей об этих изделиях:

  • нагреватель представляет собой пленку и, скорее всего, очень тонкий;
  • что выделяемая им теплота – это инфракрасное излучение;
  • что источник энергии для работы нагревателя – электрическая сеть.

И действительно, системы отопления ПЛЭН – это тонкий нагревательный элемент, заключенный меж двух слоев прочной полимерной пленки. Первые изделия, успевшие уйти в прошлое, имели элемент из сплава металлов. Сейчас в качестве греющего слоя производителями повсеместно используется углеродное (карбоновое) волокно. Пленка скатана в рулон определенной длины, для подведения электроэнергии к нагревательному элементу имеются специальные контакты. Устройство изделия показано на рисунке:

Примечание. Часть производителей предлагает пленку с отражающим слоем из фольги, чтобы направить все тепло в одну сторону. Для остальных изделий, в коих такого слоя нет, требуется его устройство извне. То есть, перед укладкой под пленку помещают слой фольгированного утеплителя, чтобы направить инфракрасное излучение в одну сторону.

Принцип действия пленочного прибора заключается в следующем: углеродный греющий слой преобразовывает электрическую энергию в тепловую с КПД порядка 98%, вследствие чего поверхность пленки прогревается до 45—50 °С. В результате выделяется лучистое тепло, нагревающее плоскости и предметы в помещении, попавшие под прямое действие инфракрасных волн. Температура воздуха в комнате начинает повышаться, получая тепло от этих предметов. Ниже в таблице представлены технические характеристики обогревателей ПЛЭН:

Примечание. Все технические характеристики и прочие данные взяты с интернет-ресурса официального дилера ПЛЭН и являются достоверными.

Способы применения

Четко очертить сферу применения данных изделий не представляется возможным, проще сказать, что использовать их можно везде, во всех типах зданий. Что касается места установки, то инфракрасное отопление ПЛЭН можно размещать:

  • на потолках за декоративным покрытием;
  • под напольным покрытием;
  • на стенах.

Каждый из этих способов имеет свои плюсы и минусы. Монтаж на потолке обеспечивает равномерное распределение инфракрасных волн в помещении и их беспрепятственный доступ ко всем горизонтальным поверхностям. Минус в том, что нарушается принцип, описываемый поговоркой: «держи голову холодной, а ноги в тепле». Люди, находящиеся в комнате с работающей потолочной системой ПЛЭН, могут ощущать дискомфорт из-за подогрева головы и прохлады в ногах.

Примечание. Производитель не объясняет, каким образом инфракрасное излучение преодолевает барьер в виде декоративной отделки потолка, ее дозволяется использовать любого типа, кроме металлической.

Самый удачный вариант – встроить пленочное отопление ПЛЭН в полы. Правда, после этого оно перестает быть инфракрасным и становится конвективным, поскольку излучение поглощается напольным покрытием. Нагревшись, паркет или ламинат успешно передает тепло воздуху комнаты, благодаря чему оно поступает как раз к ногам человека. Настенное расположение обогревателей встречается весьма редко, так как в этом случае на пути лучистой энергии появляется множество преград в виде мебели и бытовой техники, греть которую нет смысла.

Преимущества систем ПЛЭН: правда и вымысел

Чтобы узнать фактические плюсы и минусы пленочных обогревателей, представим те преимущества, что декларирует фирма-изготовитель и дадим объективную оценку каждому из них. Итак, имеем следующие достоинства пленочного электронагревателя:

  • электромагнитные волны, чья длина находится в инфракрасном диапазоне, не только передают телу человека комфортное тепло, но также благотворно влияют на его здоровье.

Утверждение о комфортном тепле верно, а вот заявление по поводу терапевтического эффекта не имеет под собой оснований. Кроме того, прямое инфракрасное излучение попадает в комнату не всегда, как в случае с напольным размещением системы ПЛЭН;

  • высокая экологичность, воздействие на окружающую среду отсутствует.

Безусловно, в том месте, где электрические нагреватели эксплуатируются, вредные выделения отсутствуют. Но не там, где производится электроэнергия.

  • это энергосберегающее экономичное отопление, позволяет экономить денежные средства.

Данное утверждение – некорректно и является маркетинговым ходом. По величине потребляемой мощности обогреватели ПЛЭН ничуть не экономичнее тех же электрических конвекторов. КПД тех и других находится на уровне 98—99%, то есть, оба вида нагревателей одинаково эффективно преобразовывают электричество в тепло. Экономии можно добиться, обогревая пленочной системой только часть помещения, оставляя другую холодной или используя для этой цели традиционное водяное отопление.

  • изделие долговечно и не требует обслуживания.

Здесь все верно, вероятность разрушения полимера или перегорания углеродного волокна очень мала, разве что вам достанется некачественный продукт. Но эти плюсы присущи и другим электрическим обогревателям.

  • монтаж прост и не потребует больших затрат.

Как и в предыдущем случае, таким достоинством обладает большинство электронагревателей, исключение – напольные кабельные системы. Установить и подключить лучистое отопление ПЛЭН можно даже своими руками. Утверждение верно.

отсутствие шума и высокий уровень автоматизации.

Все электроприборы, где нет движущихся частей, работают практически бесшумно. А вот некоторые автоматические выключатели, работающие в паре с комнатным термостатом, что управляет нагревом, издают резкие раздражающие щелчки. В целом же характеристика корректна.

  • быстрый нагрев помещения.

Это не совсем так. Проблема в том, что система инфракрасного отопления в своей работе использует посредника – поверхности и предметы в комнате. Человек ощущает тепло в 2 случаях: находясь под прямым воздействием инфракрасных волн или при контакте с теплым воздухом. В ситуации с пленочным отоплением люди почувствуют воздействие тепла сразу же, если будут под прямым потоком лучистого тепла. Но комната еще долго останется холодной, в то время как конвектор, нагревая воздух напрямую, довольно быстро поднимет температуру во всем помещении.

Выводы

Тот факт, что отопительная система ПЛЭН есть продукт высоких технологий и соответствует всем современным стандартам, сомнений не вызывает. Так же верно и то, что она может обеспечить комфортный обогрев жилища. Но, по отзывам реальных пользователей, она это делает лучше при совместной работе с традиционными способами отопления, когда одна система дублирует или периодически замещает другую.

Немаловажен и вопрос цены оборудования, обычный настенный конвектор и его монтаж обойдутся дешевле, нежели пленочные обогреватели. С другой стороны, устройство водяных или кабельных систем стоит дороже инфракрасного отопления. Что касается расходов на энергоноситель, то их величина для разных типов электрических обогревателей практически одинакова , ведь количество потребного тепла для здания не зависит его источника.

инфракрасный обогреватель для пленочной системы отопления, отзывы реальных владельцев

Лучистое или инфракрасное отопление – способ обогрева помещения, основанный на нагревании непрозрачных предметов, поглощающих ик-волны. Этот тип отопления гораздо экономичнее обычного, к тому же не требует долгого времени для нагрева температуры в помещении до комфортной.

Что такое и как работает отопительная система?

ПЛЭН – нагреватель лучистого плёночного типа, который работает от электросети. Выглядит как две тонкие плёнки, между которыми располагаются инфракрасные излучающие детали. Основная особенность этого типа электроотопления – его можно устанавливать не только на стены и пол, но и на потолок. Общая толщина нагревательного элемента не превышает 1,5 мм, в то время как другие размеры разнятся в зависимости от производителя и модели ПЛЭН. В качестве резистивной детали используется многослойная схема резистора.

Работа плёночного отопления выглядит следующим образом:

  1. Когда обогреватель включается, на резистор попадает электроэнергия, необходимая для начала работы.
  2. Детали разогреваются до 40—450C и начинают активно испускать ик-излучение.
  3. Лучи рассеиваются в помещении очень равномерно, и сразу начинают поглощаться непрозрачными предметами, находящимися вокруг нагревателя.
  4. Пространство внутри комнаты, постепенно нагреваясь, начинает отдавать тепло в воздух. Нагрев температуры на 100 градусов занимает в среднем 60—90 минут. При этом нагрев происходит слоями, то есть самый тёплый воздух внизу, а на уровне человеческой головы достигает показателя в 14—180С.

Стоит обратить внимание на то, что на эффективность такого обогрева большое влияние оказывает теплоизоляция и соблюдение правил укладки. Важно укладывать специальную отражающую инфракрасное излучение подложку, которая увеличивает отдачу тепловой энергии.

После достижения температуры, которая задана терморегулятором, срабатывает реле, которое отключает нагреватели. Таким образом, отопление не работает постоянно, существует период простоя.

После остывания воздуха в комнате, ПЛЭН снова включается и нагревает помещение до заданной температуры.

Для эффективного обогрева помещения, в котором используются только инфракрасные излучатели, площадь покрытия должна составлять не менее 85%. Большинство систем ПЛЭН оборудованы устройствами, которые позволяют работать в аварийном режиме.

В зависимости от производителя плёночное отопление может выглядеть как полосы с различной длиной и шириной. Как правило, они разделены на отрезки, которые облегчают процесс установки, при этом не теряется работоспособность ПЛЭН. Чаще всего в продаже можно встретить материал длиной 5—6 метров и шириной 0,5 или 1 метр.

Достоинства и недостатки

    Как и у любой системы отопления, у ПЛЭН есть свои сильные и слабые стороны. К достоинствам можно отнести:

    1. Экономичность. Несмотря на то что для работы этой системы требуется довольно дорогая электроэнергия, затраты будут сопоставимы с теми, кто отапливает дома твёрдым топливом или газом. Всё дело в большом коэффициенте полезного действия (КПД) плёночного отопления, а также малых потерях тепла и наличии периода простоя. Эта энергосберегающая система не нуждается в профилактическом ремонте и особом обслуживании, она практически автономна.
    2. Долговечность. При соблюдении всех норм монтажа и использовании качественного оборудования, ПЛЭН может прослужить несколько десятков лет. При этом некоторые производители говорят о 50 годах, в течение которых система останется работоспособной.
    3. Универсальность. Может использоваться в качестве единственного или дополнительного источника тепла в помещении. Единственное условие – если лучистое тепло является единственным в системе обогрева дома, то следует максимально предусмотреть термоизоляцию здания, чтобы исключить потери тепла и оптимизировать работу ик-оборудования.
    4. Возможность автоматизации. При необходимости можно легко запрограммировать отопление, а также в любой момент корректировать его работу под индивидуальные нужды. Можно интегрировать ПЛЭН в систему «Умный дом», что позволит управлять системой дистанционно.
    5. Пожаробезопасность. Элементы не нагреваются выше 500C, нагрев выше невозможен. Могут легко использоваться в деревянных домах, не создавая опасности возникновения открытого огня.
    6. Не пересушивает воздух. Благодаря физическим свойствам ик-лучей показатели влажности в помещении остаются стабильными и комфортными для человека.
    7. Безопасность для здоровья человека. Однако, помимо отсутствия негативного влияния на организм инфракрасному излучению приписывают и некоторые лечебные свойства. Так, исследования учёных показывают, что эти лучи улучшают кровообращение в капиллярах и стимулируют обменные процессы в теле человека. ПЛЭН разрешены к применению в детских садах и лечебных учреждениях. Этот факт является свидетельством безопасности оборудования.
    8. Отсутствие сквозняков. Благодаря особому алгоритму работы не создаются отдельные потоки воздуха, температура распределяется более равномерно, чем при использовании обычных систем отопления.
    9. Отсутствие шума и иных звуков, способных нарушить тишину в комнате.
    10. Высокая скорость нагрева.
    11. Простота монтажа. Для обустройства обогрева при помощи ПЛЭН не потребуются специальные знания (за исключением электротехники) и инструмента. Все материалы легки, что упрощает их транспортировку и работы по монтажу.
    12. Стойкость к внешним воздействиям. Эту систему невозможно заморозить, она не боится влаги и скачков напряжения.
    13. Лёгкость в декорировании. Так как листы лучистого обогревателя очень тонкие, их можно спрятать под любой отделкой, что расширяет возможные дизайнерские решения для помещения.

    К недостаткам ПЛЭН можно отнести лишь несколько незначительных моментов, среди которых:

    1. Необходимость хорошей электропроводки и достаточной мощности для подключения системы. Если проводка старая, имеет смысл заменить её, так как при потере напряжения лучистый обогреватель вырабатывает меньше тепла. Это не скажется на температуре в помещении, однако, вырастут затраты на оплату электроэнергии, так как увеличится время работы оборудования.
    2. Ограничения в декоре. Не получится приклеить на листы, излучающие инфракрасную энергию обои или зашпаклевать их. Необходимо обшить стены любым материалом, например, пластиковыми панелями или вагонкой.

    Эти минусы незначительны и легко перекрываются теми достоинствами, которые даёт отопление при помощи лучистого излучателя.

    Технические характеристики и разновидности

    Характеристики ПЛЭН могут разниться в зависимости от фирмы производителя и модели, но имеют общие черты. Технические возможности лучистого тепла характеризуются следующими показателями:

    • максимальная температура нагрева – 450 градусов;
    • коэффициент полезного действия – 98%;
    • мощность потребления – 150—170 Вт;
    • средняя масса 1м2 материала – 500—550 гр.;
    • средняя толщина – 0,4-0,5 мм.

    ПЛЭН-системы могут быть представлены несколькими видами обогревателей. Каждый из них имеет свои особенности и позволяет подобрать необходимый вариант оборудования для любых условий эксплуатации. По конструкционным особенностям обогреватели делятся на такие:

    Напольные модели

    Позволяют переносить и устанавливать прибор в любое место. Имеют аскетичный внешний вид и функциональный отсек под шнур, а также ручку или колесики для удобства перемещения. Практически все модели, даже экономкласса, оснащены системой, предотвращающей опрокидывание. Пульт ДУ и терморегулятор обычно встречается только в премиальной линейке обогревателей этого типа.

    Применяются в качестве дополнительных источников тепла в помещении.

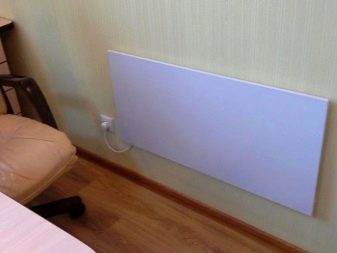

    Настенные обогреватели

    Эти приборы могут легко заменить классические водяные конвекторы и обычно устанавливаются вместо них в соответствующие места в стене. Эти модели весят немало, однако, это не столь значимо, учитывая способ их установки. Передняя панель устройства может быть украшена гималайской солью, аэрографией, искусственным камнем. Но в такой внешней отделке есть существенный минус. Во-первых, снижается эффективность обогревателя, а во-вторых, краска может выделять в воздух вредные вещества при нагревании.

    Потолочные модели

    Имеют унитарный внешний вид, поэтому редко используются без отделки в жилых помещениях. Чаще всего их применяют в офисах, складских помещениях, гаражах, а также теплицах, что позволяет значительно увеличить сроки сбора урожая.

    По степени нагрева, который зависит от мощности излучателя, можно выделить следующие разновидности:

    • 100—400 Вт – используются в дошкольных учреждениях, могут нагреваться до 600 градусов;
    • 400—600 Вт – преимущественно используются в офисных зданиях;
    • 600—1000 Вт – применяются для тепловых завес над окнами или дверными проёмами;
    • 1 тыс. Вт и выше – предназначены для обогрева открытых террас и других уличных, холодных помещений.

    По типу используемого нагревательного элемента можно выделить модели:

    1. Керамические. Резистивный кабель заключается в керамическую панель, которая не проводит ток, но пропускает ик-излучение. Таким образом, возникает эффект магнитной индукции, что и обеспечивает бесперебойную работу данного типа обогревателя. Применяется только в настенных и потолочных конструкциях. Обычно представляют собой тонкую панель, оснащённую терморегуляцией.
    2. Карбоновые. Представлен кварцевым элементом, который наполнен углеродом. Это одни из самых экономичных моделей, так как они потребляют очень мало электроэнергии. Из-за небольшого размера кварцевых трубок их можно устанавливать несколько под одну панель, что также увеличивает их теплоотдачу. Единственный недостаток – высокая цена.
    3. Галогеновые. Инфракрасное излучение в них создаётся при помощи галогеновых ламп. Могут применяться для обогрева уличных объектов.
    4. Плёночные. Нагревается при помощи гибкого резистивного кабеля, который отдаёт тепло на верхнюю металлическую пластину. Благодаря гибкой поверхности этот обогреватель можно установить на любую поверхность самостоятельно. Может нагреваться до 750С.
    5. Газовые. Действует следующим образом – газ сгорает и нагревает излучающий элемент. Плюсы таких моделей в том, что для их работы не требуется электрическая энергия, то есть они автономны. Их можно использовать в походах, на дачах, а также при отключении основного отопления. Большинство моделей оснащены пьезоэлементом для удобства розжига, а также системой безопасности, которая перекрывает подачу газа в случае, если огонь погаснет.
    6. Дизельные. Этот тип ик-обогревателей используется только в промышленности, строительстве, при возведении больших зданий. Принцип работы схож с газовыми моделями, однако, они имеют более скромные габариты и более широкий диапазон настроек температурного режима.

    Выбор того или иного типа лучистого обогревателя будет напрямую зависеть от того, в каких условиях и для каких целей он будет использоваться.

    Схема подключения

    Плёночный тип ик-обогревателей является одним из самых популярных. И не последнюю роль в этом сыграло то, что такие модели можно легко установить дома своими руками. Наибольшее распространение получила установка ПЛЭН на потолок или под напольное покрытие. Однако, при желании можно разместить панели и на стенах, но при этом эффективность обогревателя снизится, из-за ограничения зоны действия прибора. Его чаще всего используют в качестве дополнительного источника тепла, но не основного.

    Основные технологические этапы выглядят следующим образом:

    1. Создание защиты из любого теплоизоляционного материала. Это необходимо для того, чтобы направить ик-излучение в нужную сторону.
    2. Монтаж плёнки к основанию. Им может быть как теплоизоляция, так и специальная обрешётка. Важно чтобы лицевая сторона ПЛЭН «смотрела» внутрь комнаты. Крепление производится при помощи саморезов или строительного степлера.
    3. Работы по подключению ПЛЭН к источнику электроэнергии. Этот этап потребует некоторого опыта в проведении подобных работ.
    4. Установка декоративного слоя.

    Важно помнить, что для максимально эффективной работы ик-обогревателей, они должны занимать от 60 до 80% от всей площади поверхности для монтажа. Особое внимание следует уделить оконным и дверным проёмам, так как через них теряется большое количество тепла.

    Перед монтажом, следует соблюсти несколько важных моментов, от которых будет зависеть конечное качество работы:

    • проверить целостность нагревательного элемента перед монтажом при помощи специального тестера;
    • оптимизировать схему электропроводки, направив контактные выводы в сторону щитка;
    • обратить внимание на монтажные зоны на листах, и ни в коем случае не нарушать эти границы, иначе это приведёт к поломке ПЛЭН.

    Монтаж плёнки на потолок может вестись как напрямую на утеплитель (скрадывает около 15 см от высоты потолка), так и на обрешётку (занимает больше высоты). Ход работ выглядит следующим образом:

    1. Потолок измеряют и разбивают на равные участки. Термоизоляцию нарезают на листы нужного размера и монтируют к потолку при помощи степлера. Швы проклеивают скотчем. Лишний материал теплоизоляции срезают при помощи канцелярского ножа.
    2. Установка ПЛЭН. Для этого потребуется паяльник, сам обогреватель, провода, терморегулятор, шуруповёрт и пластиковый короб. Плёнку крепят с шагом в 25—30 см при помощи степлера. Провода при этом выводят на одну сторону. Далее, провода аккуратно помещаются в пластиковый короб, который располагается в удобном месте. Фиксируется короб при помощи шуруповёрта.
    3. Спайка проводов. Для этого необходимо оголить провода. Это нужно сделать максимально аккуратно, не повреждая жилы. Жилы делят на 2 части по 2,5 см. После 2 провода соединяем (скручиваем) между собой, чтобы обеспечить хороший контакт между ними. Лишние провода обрезать и снять изоляцию при помощи паяльника и куска пластика. Аналогичным образом соединяем все оставшиеся провода между собой.
    4. Подключение. Для того чтобы ПЛЭН заработал, два главных провода нужно подвести к щитку и выполнить подключение. Схемы подключения ик-нагревателей предполагают использование контактора. Важно учесть, что при общей мощности 5 кВт и ниже делается однофазный ввод, а при значениях выше 5 кВт – трёхфазный. После этого устанавливается терморегулятор, обычно на высоту в 1,4 -1,5 метра.

    Для монтажа ПЛЭН по типу «тёплых полов» необходимо выполнить следующие действия:

    1. Подготовить поверхность к работе. Пол должен быть ровным, чистым и обеспыленным.
    2. Настил теплоизоляции. Материал фиксируется степлером, стыки проклеиваются алюминиевым скотчем. Важно вырезать материал нужного размера, так как чем меньше стыков будет иметь покрытие, тем лучше.
    3. ПЛЭН монтируют с отступами от мест, где ставят мебель и другие предметы интерьера. Провода выводятся в сторону плинтусов и протягиваются к силовому кабелю.
    4. Монтаж терморегулятора. Можно использовать выносные модели или поместить оборудование непосредственно на поверхности пола.
    5. Подключение выполняется таким же способом, как при подключении потолочных ик-обогревателей.

    Отзывы реальных владельцев

    Большинство покупателей довольны лучистыми обогревателями и отмечают их долговечность, экономичность, и бесперебойность работы. Некоторые владельцы говорят, что при первом включении полный прогрев помещения происходит только через сутки, что может вызвать некоторый дискомфорт, однако, это временное явление и легко устраняется при использовании дополнительных обогревательных приборов (электроотопление или масляные радиаторы). Многие покупатели признают необходимость замены старой проводки перед установкой ПЛЭН, а это также может повлечь немалые затраты финансов и времени.

    Лишь небольшой процент владельцев лучистого тепла отмечает то, что экономичность этого обогревателя не отличается от обычного электрического отопления.

    Лучистое тепло – современная высокотехнологичная альтернатива классическим водяным обогревателям. Изготовленные по новым технологиям, они экономичны и безопасны, что подтверждается сертификатами, и этот тип нагревателей может смело применяться как в быту, так и в промышленных масштабах.

    Об экономичном отоплении ПЛЭН смотрите в следующем видео.

    Отопление ПЛЭН (пленочное): что это? Характеристики

    Отопление – один из главных вопросов, который встает перед владельцем жилья, торгового или любого другого помещения. Каждый пытается найти решение, которое будет абсолютно совершенным: максимально эффективным, экономичным, желательно автономным, недорогим в установке и эксплуатации, простой в использовании и регулировке.

    К тому же хочется, чтобы нагревательные приборы были максимально компактны, не занимали полезного пространства и не требовали обустройства дополнительных помещений.

    Система отопления ПЛЭН для дома

    Используя привычные способы получения тепловой энергии, получить результат, отвечающий всем требованиям, не получится. От чего-то обязательно придется отказаться.

    Но такое решение, соответствующее всем запросам потребителей, на сегодняшний день есть. Строительный рынок предлагает совершенно новый вариант отопления – система отопления ПЛЭН.

    Содержание

    Что такое ПЛЭН?

    Каждый понимает, что ПЛЭН – это аббревиатура. Расшифровывается данный термин как «Пленочный лучистый электромагнитный нагреватель». Работает данное устройство на основании преобразования электромагнитных излучений в инфракрасное, невидимое для человека.

    к меню ↑

    Устройство ПЛЭН

    Инфракрасное излучение обладает физическими способностями поглощаться, пропускаться, отражаться и рассеиваться при соприкосновении с различными материалами и веществами. Так молекулы азота и кислорода, из которых, в основном, состоит воздух, пропускают и рассеивают инфракрасное излучение, практически не поглощая его.

    Устройство ПЛЭН (Пленочно-лучистого электронагревателя)

    Мебель, предметы быта и человеческое тело – наоборот, в большей степени отражают и поглощают волны данного спектра.

    В процессе поглощения, инфракрасное излучение превращается в тепловое. Следовательно, обогрев помещения происходит посредством поглощения предметами инфракрасных лучей и отражения тепловых.

    Таким образом, ПЛЭН, вмонтированный в потолок, пол или стену, излучает инфракрасные лучи, которые поглощаются и отражаются мебелью, стенами, потолком, полом, людьми. Нагретые теплые предметы, в свою очередь, отдают тепло воздуху, находящемуся в помещении. Система ПЛЭН отопления полностью идентична тому, как солнце нагревает Землю.

    Сам ПЛЭН нагреватель представляет собой резистивный излучающий элемент, который находится между двумя полимерными пленками. Чтобы энергия не рассеивалась во все стороны, а направлялась строго в помещение, сторона, которая будет монтироваться на потолок, на полу или стене, оклеена фольгой. Если в заводском варианте фольги нет, ее нужно наклеить на поверхность до того, как начинать монтаж своими руками. Она нужна для того, чтобы нагревательные элементы имели направленное действие.

    Резистивные элементы представляют собой многослойную наборную схему сопротивлений (резисторов). Когда пленочное отопление включают в электросеть, резисторы нагреваются до температуры 45-50 градусов и начинают излучать инфракрасные волны.

    Если хорошо знакомые масляные радиаторы разогреваются очень долго, прежде чем начать обогрев помещения, энергосберегающее ПЛЭН отопление требует не более 10% на собственный прогрев от общего нагрева помещения.

    Схема распределения тепла в помещении при разных системах обогрева

    Монтаж ПЛЭН производится на 80% выбранной плоскости. При правильной установке и эксплуатации, пленочное отопление производит обогрев помещения на 10 градусов в течение 1,5-2 часов. После этого нагревательные приборы отключаются. Дальнейшее управление происходит в автоматическом режиме.

    Терморегуляторы включают нагревательные элементы на время от 3 до 15 минут в течение часа для поддержания температуры. Теплые предметы нагреваются быстро, поэтому время работы оборудования для поддержания температуры минимально. Оно зависит, в первую очередь, от уровня теплоизоляции помещения.

    Терморегуляторы позволяют так же задать требуемую температуру помещения, до которой будет производиться обогрев. Для того, чтобы убедиться в эффективности ПЛЭН, нужно взять в расчет его технические характеристики.

    к меню ↑

    Где может применяться?

    Пленочное отопление производители рекомендуют использовать для обогрева частных домов, дач, квартир, производственных и торговых помещений и т.д. Беря в расчет то, что, в отличие от водяного отопления, перемерзать здесь не чему, это идеальный вариант , чтобы производить обогрев помещений, где редко находятся люди.

    Устанавливать систему можно на любой поверхности: пол, потолок, стены. Отзывы потребителей говорят о том, что наиболее эффективно производить монтаж на потолке или полу. Верхняя установка позволяет получить теплый пол, нижняя – быстрее осуществлять обогрев.

    ПЛЭН с успехом применяется для отопления частных домов

    При боковом монтаже в расчет берется мебель, установленная у стены, которая будет нагреваться сама и уменьшать прогрев помещения.

    к меню ↑

    Преимущества и недостатки

    Отзывы потребителей говорят о высокой эффективности ПЛЭН отопления.

    1. Такие нагревательные элементы не сжигают кислород и не пересушивают его. Они никаким образом не меняют влажность в помещении.
    2. Минимальный срок эксплуатации ПЛЭН – 25 лет, номинальный – 50 лет. Единственное условие – правильный расчет и монтаж пленки.
    3. Не требует технического обслуживания.
    4. Не требует оборудования специальных помещений и вытяжек.
    5. Не уменьшает полезную площадь обогреваемого помещения.
    6. Затраты на отопление, в сравнении с другими системами, уменьшаются до 70%. Система ПЛЭН, включая покупку, монтаж и расходы на обогрев, окупает себя в течение 1,5 – 2 лет.
    7. Выполнить монтаж и демонтаж своими руками очень легко. Поэтому можно экспериментировать, перенося элементы на другие плоскости или в другие помещения.
    8. При установке системы на потолок, потребитель получает еще и теплый пол, поскольку именно он становится основным отражателем и преобразователем инфракрасного излучения в тепловое и производит обогрев всего пространства.
    9. ПЛЭН работает абсолютно бесшумно и без каких-либо вредных выделений.
    10. Обладает полной пожарной безопасностью.

      Инфракрасный электрический обогреватель в частном доме

    11. Делается из экологически чистых материалов.
    12. Данное оборудование не реагирует на перепады и временные отключения электроэнергии.
    13. Не допускает сырости и грибка на стенах и полах.
    14. Обогрев помещения происходит очень быстро. Теплые предметы становятся практически сразу после включения.
    15. Автоматически поддерживает тепловой режим +10 градусов.
    16. Управление абсолютно автоматизировано. Потребителю лишь нужно выставить любимую температуру, не беря в расчет температуры на улице. Остальную работу сделают терморегуляторы.
    17. ПЛЭН не требует прямого доступа к помещению. После установки на потолок, можно производить монтаж любых декоративных поверхностей, кроме металлических.

    К недостаткам можно отнести:

    1. Избирательность при выборе покрытия. В расчет нужно брать лучевую проводимость материалов.
    2. Установка ПЛЭН приравнивается к капитальному ремонту.
    3. Для получения максимального КПД нужно хорошо утеплить помещение.
    к меню ↑

    Система инфракрасного обогрева — ПЛЭН (видео)

    к меню ↑

    Расчет системы ПЛЭН

    Расчет системы ПЛЭН производится исходя из площади помещения. Пленкой покрывают 80% верхней, нижней или боковой плоскости.

    к меню ↑

    Монтаж и подключение

    Монтаж ПЛЭН можно легко произвести своими руками, о чем говорят отзывы потребителей. Нужно только внимательно соблюдать последовательность и не допускать механических повреждений материала. Подключение электричества лучше доверить специалистам, если вы не уверены в своих силах.

    Будем производить монтаж на потолок.

    1. Подготавливаем ровную сухую поверхность.
    2. С помощью строительного степлера крепим к потолку теплоизоляцию с отражателем. Стыки нужно проклеить армирующей лентой на основе фольги.
    3. Теперь нужно своими руками, с помощью того же строительного степлера, прикрепить пленочный нагреватель
    4. Подключаем электропровода.
    5. Устанавливаем датчик температуры.
    6. Блок управления и терморегуляторы устанавливаем на стене на уровне 1,5-1,8 м над полом. Подсоединяем провода.
    7. Тестируем систему.
    8. Если все в порядке, закрываем декорирующими элементами.

    Установка листов ПЛЭН

    к меню ↑

    Отзывы

    Андрей, 67 лет, Ставрополь:

    5 лет назад установили ПЛЭН на даче. Ездим туда каждые выходные, так что не хочется, чтобы дом остывал. Используем только в качестве дополнительного для поддержания температуры, а когда приезжаем, разжигаем печь. Как основным пользоваться дороговато.

    Сергей, 28 лет, Владивосток:

    Живем в квартире на последнем этаже. Дома старенькие, зимой не жарко. Когда ждали ребенка, задумались над вопросом дополнительного обогрева. Смотрел нагревательные приборы в интернете и не мог определиться, что выбрать: стоят дорого, потребляют много, греют точечно. Что такое ПЛЭН на тот момент не знал. Попалось случайно и сразу понравились характеристики и отзывы. Купил, смонтировал. Две зимы уже с ним пережили – ребенок не мерзнет, мы тоже. Не знаю, как бы он работал, как единственный источник тепла, но как дополнительный очень радует.

    Портал об отоплении » Электрическое отопление

Добавить комментарий

Ваш адрес email не будет опубликован.
